1. Основные параметры
1.1. Технические характеристики
1.2. Комплект поставки
1.3. Область применения
3
3
3 3 2. Общие правила безопасности
2.1. Дополнительные меры безопасности
3
6

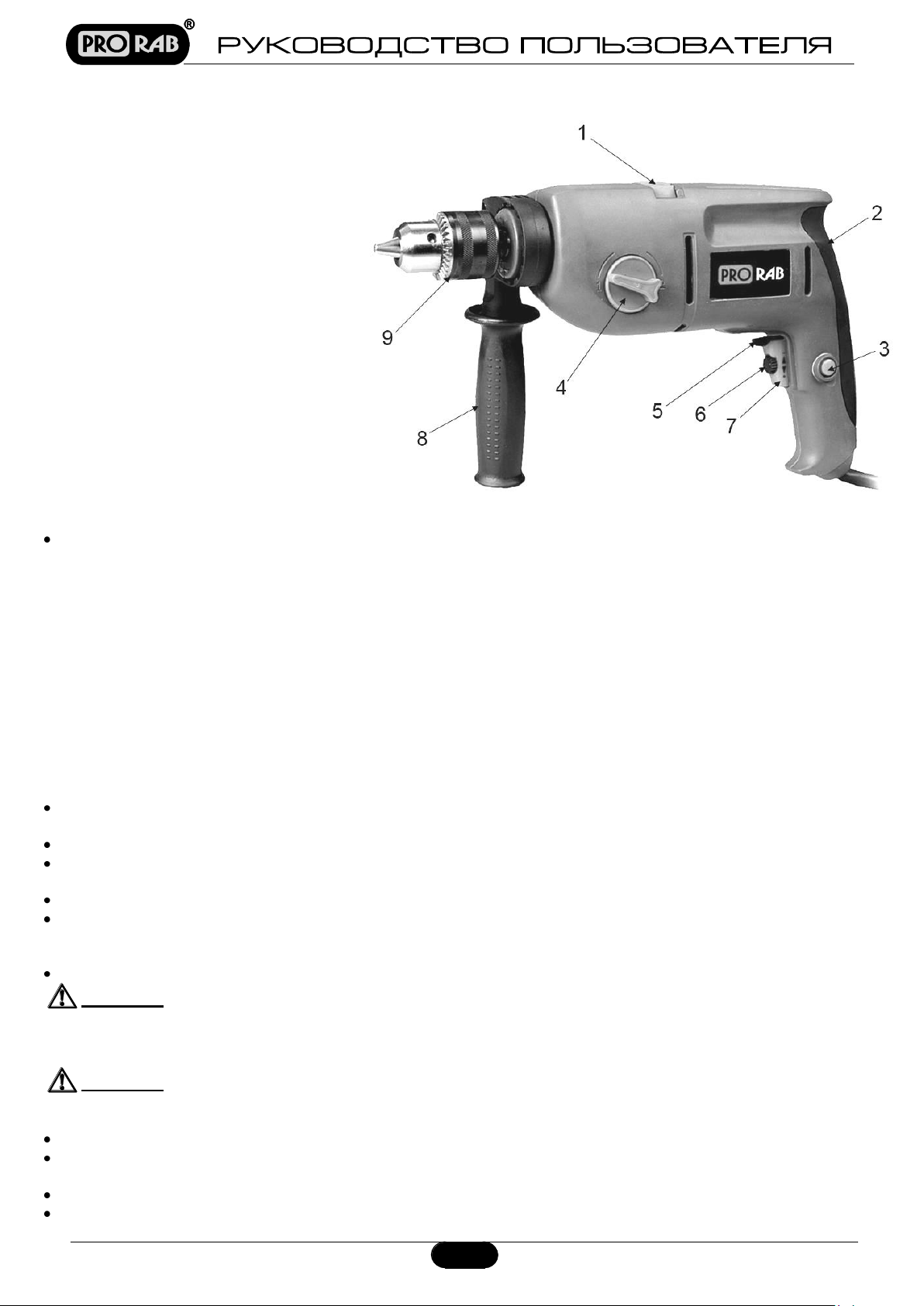

3. Устройство и составные части
7
4. Эксплуатация
4.1. Подготовка к запуску
4.2. Эксплуатация
4.3. Указания по работе
7
7
8
9
5. Техническое обслуживание
10
6. Возможные неисправности и способы их устранения
11
7. Гарантийные условия
11

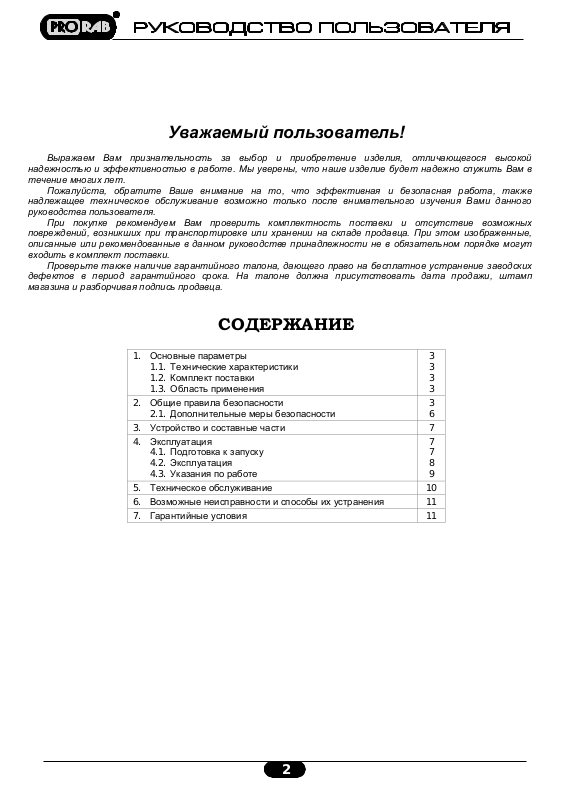

Уважаемый пользователь!
Выражаем Вам признательность за выбор и приобретение изделия, отличающегося высокой
надежностью и эффективностью в работе. Мы уверены, что наше изделие будет надежно служить Вам в
течение многих лет.
Пожалуйста, обратите Ваше внимание на то, что эффективная и безопасная работа, также
надлежащее техническое обслуживание возможно только после внимательного изучения Вами данного
руководства пользователя.
При покупке рекомендуем Вам проверить комплектность поставки и отсутствие возможных
повреждений, возникших при транспортировке или хранении на складе продавца. При этом изображенные,
описанные или рекомендованные в данном руководстве принадлежности не в обязательном порядке могут
входить в комплект поставки.
Проверьте также наличие гарантийного талона, дающего право на бесплатное устранение заводских
дефектов в период гарантийного срока. На талоне должна присутствовать дата продажи, штамп
магазина и разборчивая подпись продавца.
СОДЕРЖАНИЕ
2
Page 2
PRORAB 2610
Напряжение тока электросети, В.
230
Частота тока, Гц.
50
Потребляемая мощность, Вт.
850
Частота вращения без нагрузки, об/мин.
0 - 900 / 0 - 2700
Тип патрона
Ключевой, 13 мм
Температурный режим эксплуатации, ºС.
-10 + 40
Максимальный диаметр сверления:
Сталь, мм.
10 мм
Бетон, мм.
13 мм
Дерево, мм.
25 мм
УДАРНАЯ ДРЕЛЬ
PRORAB 2610
Внимательно прочитайте настоящее руководство и следуйте его указаниям. Используйте данное руководство
для ознакомления с ударной дрелью (далее в тексте могут быть использованы технические названия – дрель,
инструмент, изделие), ее правильным использованием и требованиями безопасности.
Храните данное руководство в надежном месте.
1. ОСНОВНЫЕ ПАРАМЕТРЫ
1.1. Технические характеристики
Технические характеристики и комплект поставки могут быть изменены производителем без
предварительного уведомления.
1.2. Комплект поставки
1. Дрель ударная – 1 шт.
2. Руководство пользователя – 1 шт.
3. Упаковка – 1 шт.
4. Ключ сверлильного патрона – 1 шт.
5. Дополнительная ручка – 1 шт.
6. Ограничитель глубины – 1 шт.
7. Дополнительные угольные щетки – 2 шт.
1.3. Область применения
Ударная дрель (далее в тексте могут быть использованы технические названия – дрель, инструмент, изделие),
предназначена для сверления отверстий в древесине, металле, бетоне и других подобных материалах.
Режим работы: повторно-кратковременный; эксплуатация под надзором оператора.
В связи с постоянным техническим совершенствованием конструкции инструмента, возможны некоторые
отличия, между приобретенным Вами изделием и сведениями, приведенными в руководстве пользователя, не
влияющие на его основные технические параметры и правила эксплуатации.
Внимание! Инструмент не предназначен для профессионального использования!
2. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ
Прочтите, пожалуйста, внимательно правила безопасности и следуйте изложенным в них
указаниям. Не соблюдение приведенных ниже правил может привести к серьезным травмам,
полученным в результате механического воздействия режущего инструмента, поражения
электрическим током или пожарам.
В целях безопасности дети моложе 18 лет, также люди, не ознакомившиеся с данными
правилами, не должны пользоваться инструментом.
3
Page 3
Используйте инструмент только по его прямому назначению, указанному в руководстве пользователя.
Если Вы не имеете навыков в работе с инструментом, настоятельно рекомендуется предварительно
проконсультироваться у специалиста или опытного пользователя.
Инструмент не предназначен для использования лицами (включая детей) с пониженными физическими,
чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не
находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их
безопасность.
Дети должны находиться под контролем для недопущения игры с инструментом.
Рабочее место
Помните! Вы несете ответственность за безопасность на рабочем месте!
Содержите рабочее место в чистоте и порядке. Беспорядок на рабочем месте может стать причиной получения
травмы.
Ознакомьтесь с окружающей обстановкой вокруг рабочего места. Проверьте наличие возможных опасностей,
которые могут быть не слышимы из-за шума механизмов
Не используйте инструмент в сырых местах, в среде водяных испарений, вблизи мест хранения горючих
жидкостей и газов.
Следите, чтобы поблизости не было людей (особенно детей) и животных. Они могут стать жертвами
разлетающихся частиц материала при сверлении.
Работайте только в условиях хорошей видимости, или обеспечьте рабочее место достаточной освещенностью.
Соблюдайте тишину в общепринятое время для отдыха.
Визуальный контроль
Каждый раз перед использованием инструмента производите его наружный осмотр на предмет отсутствия
повреждений (особенно у сетевого шнура и вилки штепсельного соединения), надежности крепления узлов и
деталей. Неисправный инструмент использоваться не должен! При обнаружении повреждений ремонтируйте
инструмент только в сервисном центре.
Внимание! Запрещается пользоваться инструментом, если его устройства управления,
защитные и блокировочные устройства повреждены, изношены или удалены!
Поверхность рукоятки инструмента должна быть чистой, сухой и не жирной.
Внимание! Запрещается использовать суррогатную блокировку, например, привязав пусковую
клавишу (кнопку) изоляционной лентой!
Электробезопасность
Внимание!
Внимание! Напряжение электрической сети ниже 220 В может стать причиной выхода из строя
Регулярно обследуйте сетевой шнур на наличие повреждений и износа. Инструмент может использоваться
только при безупречном состоянии сетевого шнура. Сетевой шнур может быть заменен только в сервисном
центре.
Не используйте сетевой шнур для вытягивания его вилки из штепсельной розетки. Не наступайте на сетевой
шнур. Удаляйте сетевой шнур от зоны действия режущего инструмента. Защищайте сетевой шнур от
воздействия высокой температуры, нефтепродуктов и острых кромок.
Исключите возможность внезапного включения инструмента. Во время перерыва в
работе и после ее прекращения, перед обслуживанием, ремонтом и хранением
инструмента, вынимайте вилку сетевого шнура из штепсельной розетки!
Не держать палец на выключателе инструмента, в перерывах между операциями, особенно, если
инструмент подключен к сети. При подключении к сети убедиться, что выключатель на
инструменте находится в положении «выключено».
Следите за напряжением электрической сети. Электросеть должна соответствовать требуемым
параметрам инструмента.
инструмента!
Внимание! При повреждении или разрыве сетевого шнура немедленно выньте его
вилку из штепсельной розетки!
4
Page 4
Штепсельная розетка электросети должна полностью соответствовать вилке сетевого шнура инструмента.
Настоятельно рекомендуется не использовать различные адаптеры (переходники), а установить необходимую
штепсельную розетку.
Используйте только стандартные удлинители промышленного изготовления. Поперечное сечение
удлинительных кабелей не должно быть меньше, чем у сетевого шнура инструмента. При использовании
удлинительного кабеля, намотанного на барабан, вытягивайте кабель на всю длину. При работе на открытом
воздухе электрические штепсельные соединения кабелей должны иметь брызгозащищенное исполнение. При
необходимости проконсультируйтесь у специалиста-электрика.
Не допускайте попадания брызг воды, атмосферных осадков (дождя, снега) внутрь инструмента. Это может
привести к замыканию электрической части изделия. Даная поломка является исключением гарантийных
обязательств.
Двойная изоляция
Инструмент имеет двойную изоляцию. Это означает, что все внешние металлические части
электрически изолированы от токоведущих частей. Это выполнено за счет размещения
дополнительной изоляции между электрическими и механическими частями.
Внимание! Двойная изоляция не заменяет обычных мер предосторожности, необходимых при
работе с этим инструментом. Эта изоляционная система служит дополнительной
защитой от травм, возникающих в результате возможного повреждения
электрической изоляции внутри инструмента.
Меры безопасности при эксплуатации
Во время работы не носите свободную одежду, украшения и т.д., укройте длинные волосы, поскольку все это
может быть захвачено движущимися частями инструмента. Надевайте крепкую нескользящую обувь, прочные
брюки, защитные перчатки, защитные очки (обычные очки не являются защитными) или защитную маску,
респиратор (если при работе образуется пыль), защитные наушники (при повышенном уровне шума), защитный
шлем (в случае соответствующей опасности).
Следите, чтобы при включении инструмента в нем (на нем) не оставались настроечные и закрепляющие
инструменты, ключи и т.д.
Избегайте непреднамеренного пуска. Перед подключением инструмента к штепсельной розетке приведите
пусковую клавишу в выключенное положение.
Внимание!
Во время работы выбирайте удобное, устойчивое, постоянно контролируемое Вами положение.
Оберегайте части вашего тела, в первую очередь пальцы, от возможных контактов с движущимися частями
инструмента.
Внимание!
Внимание! Не позволяйте электродвигателю тормозиться под нагрузкой! В случае остановки
При внезапном отключении электросети немедленно приведите пусковую клавишу в выключенное
положение, это исключит непредвиденные действия инструмента при восстановлении питания.
При каждом перерыве в работе, выключайте инструмент и вынимайте вилку сетевого шнура из штепсельной
розетки.
Не оставляйте инструмент без присмотра на рабочем месте. При работе на открытом воздухе не оставляйте
инструмент под дождем.
Работайте собранно и ответственно! Не используйте инструмент, если Вы устали,
так же если находитесь под влиянием алкоголя или понижающих реакцию
лекарственных и других средств!
Дожидайтесь полной остановки движущихся по инерции частей инструмента после
его выключения, не пытайтесь остановить их руками!
Не перегружайте инструмент, он работает надежно и безопасно только при соблюдении
параметров, указанных в его технических характеристиках. Работайте с перерывами, чтобы не
допустить перегрева.
Следите, чтобы вентиляционные отверстия (прорези) в корпусе электродвигателя всегда были
открытыми и чистыми.
электродвигателя при заклинивании сверла (инструмента), немедленно выключите
дрель!
5
Page 5
При сильном запылении рабочего места обеспечьте его достаточной вентиляцией. Чистота инструмента - один
из главных факторов его долгой работоспособности.
Меры безопасности при обслуживании, ремонте, хранении
Внимание!
Следите за чистотой инструмента, сразу по окончании работы очищайте с помощью мягкой ткани его корпус и
элементы управления от стружки, опилок, пыли и грязевых отложений. При этом не используйте твердые
предметы и агрессивные чистящие средства. Не мойте дрель проточной водой.
При смене сверла и принадлежностей следуйте также указаниям инструкций по их эксплуатации. Используйте
только качественный, или рекомендованный изготовителем, режущий инструмент и принадлежности.
Не используйте поврежденный или не подходящий по своим размерам и посадочному месту режущий
инструмент.
При обслуживании инструмента используйте только рекомендованные изготовителем вспомогательные
материалы.
При частом использовании инструмента, следите за состоянием графитовых щеток электродвигателя (грязные
и изношенные графитовые щетки вызывают сильное искрение и снижение мощности электродвигателя)
Проверку и ремонт инструмента производите только в сервисном центре.
Если инструмент долго находился на холоде, перед использованием в помещении дайте ему нагреться до
комнатной температуры.
Храните инструмент в чистом, сухом и недоступном для детей месте.
Перед любыми видами обслуживания и ремонта, также перед хранением инструмента,
вынимайте вилку сетевого шнура из штепсельной розетки!
2.1. ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОМУ
ПРИМЕНЕНИЮ ЭЕКТРИЧЕСКОЙ ДРЕЛИ
Изношенные сверла всегда заменяйте новыми.
При установке или смене принадлежностей всегда пользуйтесь инструкциями по принадлежностям.
Всегда пользуйтесь дополнительной рукояткой.
Не пытайтесь ремонтировать инструмент самостоятельно, а сразу же обращайтесь в сервисный центр
Пользуйтесь тисками или струбциной для закрепления заготовки.
Убедитесь в том, что выключатель находится в положении «выключен», прежде чем положить инструмент.
Держите дрель двумя руками.
Не прилагайте излишнюю силу к инструменту. Он будет выполнять свою работу лучше и безопаснее в том
темпе, для которого он предназначен.
Работайте с перерывами. На каждые 15-20 минут работы, совершайте перерыв 3-5 минут, для охлаждения
электродвигателя инструмента.
Внимание!
Пыль, образующаяся при сверлении может быть опасной для здоровья.
Всегда работайте в хорошо вентилируемом помещении с использованием
соответствующих средств защиты от пыли (респираторы, маски).
Внимание!
Внимание!
Стружка, образующаяся при сверлении, может причинить травму. Всегда
защищайте глаза от разлетающейся во время сверления стружки.
Используйте соответствующие средства защиты от стружки (защитные
очки, маски).
Во время работы пользуйтесь средствами защиты слуха! Несмотря на то,
что среднее значение шумов не представляет угрозы для здоровья людей,
рекомендуется пользоваться средствами защиты органов слуха (наушники,
беруши и т.п).
6
Page 6
1. Переключатель режима работы
2. Рукоятка
3. Кнопка-фиксатор пуска
4. Переключатель скорости редуктора
5. Переключатель реверса
6. Регулятор частоты вращения патрона
7. Пусковая клавиша
8. Дополнительная рукоятка
9. Патрон сверлильный
Рис. 1
3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ
Внимание! Внешний вид инструмента может незначительно отличаться от приведенного на рисунке. Это
вызвано дальнейшим техническим усовершенствованием модели. Изготовитель оставляет за собой право
вносить изменения в конструкцию и комплектацию инструмента без предварительного уведомления
пользователя, с целью повышения его потребительских качеств.
4. ЭКСПЛУАТАЦИЯ
4.1. Подготовка к запуску
Перед запуском инструмента необходимо:
Осмотреть инструмент на отсутствие механических повреждений, проверить целостность шнура питания и
надежность крепления остальных узлов.
Установить нужное сверло.
Установить необходимое направления вращения. Установите переключатель реверса (5)(См. Рис.1) в нужное
направление вращения.
Установить режим скорости редуктора.
Установить скорость вращения патрона дрели, поставив колесо регулятора (6)(См. Рис.1) в нужное положение.
Как правило, низкую скорость используют для свёрл большого диаметра, а высокую скорость - для меньшего
диаметра.
Все операции по переключению производите при выключенном инструменте!
Внимание!
Установка сверла
Внимание! Установка и замена сверла производится только на отключенном от сети питания
Выньте вилку сетевого шнура из розетки.
Вставьте ключ сверлильного патрона хвостовиком в одно из трех отверстий на корпусе сверлильного патрона
(9)(См. Рис.1) и ослабьте затяжку патрона, вращая ключ против часовой стрелки.
Вращайте втулку патрона, пока не раскроются кулачки.
Вставьте нужное сверло в кулачки патрона.
Смена направления вращения и режима работы сверление / сверление с ударом
производится только после полной остановки электродвигателя!
инструменте!
7
Page 7
Снова вставьте ключ патрона хвостовиком в одно из трех отверстий на корпусе патрона и затяните патрон,
вращая ключ по часовой стрелке. Выньте ключ из патрона.
Установка боковой рукоятки
Настоятельно рекомендуется использовать дополнительную (боковую) рукоятку (8)(См. Рис.1) во время работы.
Точный контроль над инструментом значительно повышает безопасность и удобство работы.
Ослабьте крепежный винт рукоятки, вращая рукоятку против часовой стрелки
Установите боковую рукоятку (8)(См. Рис.1) на корпус дрели
Вращайте рукоятку до тех пор, пока не выберите удобное положение рукоятки.
Затяните рукоятку, вращая ее по часовой стрелке, чтобы зафиксировать выбранное положение.
Установка ограничителя глубины сверления
Слегка отпустите крепление боковой рукоятки, отвернув ее на несколько оборотов.
Вставьте штангу ограничителя в посадочное место на душке боковой рукоятки.
Установите ограничитель на одном уровне с кончиком сверла.
Затем отодвиньте ограничитель на расстояние, равное требуемой глубине отверстия и затяните рукоятку.
4.2. Эксплуатация
Включение / выключение
Осмотрите дрель на отсутствие повреждений, проверьте правильность установки сверла, насадок.
Подключите инструмент к сети питания напряжением 220 В / 50 Гц.
Чтобы включить дрель, нажмите на пусковую клавишу (7)(См. Рис.1).
Чем сильнее давить на клавишу, тем больше будет частота вращения.
Для выключения дрели: отпустите пусковую клавишу (7)(См. Рис.1).
Перед началом работы проверьте четкость работы инструмента, путем кратковременного включения-
выключения дрели несколько раз.
Если инструмент хранился на холоде, перед включением необходимо выдержать перфоратор при комнатной
температуре до полного высыхания влаги на инструменте.
Не перегружайте дрель, она работает надежно и безопасно только при соблюдении параметров, указанных в
ее технических характеристиках. Работайте с перерывами, чтобы не допустить перегрева инструмента. На
каждые 15-20 минут работы, совершайте паузу около 5 минут.
Во всех случаях нарушения нормальной работы инструмента, например: падение оборотов двигателя,
изменение шума, появление постороннего запаха горелой изоляции, дыма, повышенной вибрации, стука -
прекратите работу и обратитесь в сервисный центр.
Внимание! Не позволяйте электродвигателю тормозиться под нагрузкой! В случае остановки
электродвигателя при заклинивании сверла (инструмента) - немедленно выключите
дрель!
Переключение скорости редуктора
Модель PRORAB 2610 имеет двухскоростной редуктор. С частотой холостого хода в 0-900 и 0-2700 об/мин
соответственно.
Установите переключатель (4)(См. Рис.1) в нужное положение «1» или «2».
Позиция «1» – для сверления больших диаметров при низкой скорости; позиция «2» – для сверления малых
диаметров при высокой скорости.
Внимание! Переключатель редуктора поворачивается на 180 градусов. Не пытайтесь вращать
переключатель на 360 градусов. Смену режима скорости производить только после
полной остановки электродвигателя!
Регулятор частоты вращения патрона
Изменение частоты вращения патрона позволяет более точно управлять процессом сверления в
разнообразных материалах, таких как дерево, сталь и пластмассы.
8
Page 8
Пользуясь колесом регулятора (6)(См. Рис.1), встроенным в кнопку пускового выключателя, можно более тонко
отрегулировать скорость вращения патрона.
Внимание!
Если колесо регулятора поворачивать против часовой стрелки - скорость уменьшается; по часовой стрелке -
скорость увеличивается.
Изменение частоты вращения можно производить только после полной остановки
электродвигателя!
Переключатель реверса
Вы можете установить направление вращения патрона с помощью переключателя реверса (5)(См. Рис.1).
Когда реверс (5)(См. Рис.1) находится в положении «вперед», то сверло вращается по часовой стрелке.
Если он в обратном направлении, то сверло вращается против часовой стрелки.
Внимание!
Изменение направления вращения разрешается производить только после полной
остановки электродвигателя!
Кнопка – фиксатор пуска
Кнопка фиксации пуска (3)(См. Рис.1) позволяет поддерживать максимальную скорость вращения патрона без
необходимости постоянного нажатия на клавишу пускового выключателя (7)(См. Рис.1).
При нажатой пусковой клавише (7) нажмите кнопку фиксации (3)(См. Рис.1).
Чтобы снять блокировку, достаточно еще раз нажать на пусковой выключатель (7)(См. Рис.1).
Переключатель режимов работы
Используя рукоятку переключателя режимов работы (1)(См. Рис.1) можно установить один из двух режимов
работы дрели:
o Сверление (дрель) - сверление в металле, дереве, пластмассе.
Положение рукоятки « » (удар выключен).
o Сверление с ударом - используется для сверления в бетоне, кирпиче, каменной кладке.
Положение рукоятки « » (удар включен).
Внимание! Во избежание поломки редуктора, изменение режима работы производится только
после полной остановки двигателя!
Переключение режима работы должно быть полным, заканчиваться в фиксированном положении. Звук щелчка
символизирует о зацеплении шлицев редуктора.
Используйте соответствующие режимы при сверлении подходящих материалов. Это существенно облегчит и
ускорит Вашу работу.
4.3. Указания по работе
Сверление с ударом
Расположите сверло в месте, выбранном для сверления, и нажмите на пусковую клавишу.
Не прикладывайте излишнюю силу к дрели. Легкое давление дает наилучший результат. Крепко держите дрель
двумя руками, и не позволяйте ей соскальзывать с намеченной точки.
Когда отверстие станет наполняться пылью и крошками, не прикладывайте дополнительного давления, а
наоборот, на холостом ходу частично выньте сверло из отверстия. Повторив эту операцию несколько раз, Вы
очистите отверстие от частиц и крошек, что позволит Вам продолжить эффективное сверление.
Помните: при засорении канала сверления пылью или при попадании сверла на арматурный прут, может
возникнуть большая и неожиданная обратная сила вращения, приложенная к дрели. Поэтому всегда
пользуйтесь дополнительной боковой ручкой, крепко удерживая дрель во время сверления за обе рукоятки. Не
выполнение этого требования ведет к потере контроля над дрелью, и может привести к серьезным травмам.
Сверление дерева и металла
Помните, сильное нажатие на инструмент не ускорит процесс сверления, но может привести к поломке
наконечника сверла.
При сверлении небольших по размеру деталей, используйте тиски.
9
Page 9
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Внимание! Все операции по техническому обслуживанию производить только на отключенном от
сети питания инструменте!
Ваша дрель заполнена соответствующей смазкой перед отправкой с завода.
Чтобы обеспечить максимальный срок службы и эффективную работу инструмента, мы советуем
периодически (каждые полные 100 часов работы) обращаться в сервисный центр для регулярной смазки,
проверки состояния щеток, осмотра и обслуживания инструмента.
Поврежденные резиновые манжеты должны быть своевременно заменены, чтобы избежать попадания грязи
внутрь инструмента.
Следите за тем, чтобы вентиляционные отверстия на корпусе дрели были всегда свободны и очищены от
грязи.
Замена угольных щеток
Периодически заменяйте угольные щетки.
Признаком необходимой замены щеток также является сильное падение мощности инструмента. Работа такого
инструмента категорически запрещена! Падение мощности, вызванное старыми щетками и плохим вращением
двигателя, приводит к его быстрому выходу из строя.
Для замены угольных щеток рекомендуется обращаться в сервисный центр.
Снятие патрона
Чтобы снять патрон (9)(См. Рис.1), раскройте его кулачки с помощью ключа. Удерживайте патрон крепко одной
рукой, а другой, с помощью отвертки, отверните фиксирующий винт в патроне
Установите ключ зажимного патрона в отверстие на корпусе патрона и вращайте патрон так, чтобы ключ
находился в горизонтальном положении с правой стороны дрели. С помощью молотка нанесите короткий
энергичный удар по ключу, в направлении против часовой стрелки так, чтобы ослабить крепление патрона на
шпинделе.
Удалите патрон со шпинделя, вращая его против часовой стрелки.
Чтобы установить патрон обратно, наживите его на резьбу и вращайте его по часовой стрелке до упора.
Заверните в него фиксирующий винт и вращайте его против часовой стрелки, пока не затяните его достаточно
плотно.
Очистка инструмента
В процессе эксплуатации необходимо следить за состоянием системы охлаждения электродвигателя. Прорези
в корпусе электродвигателя должны быть чистыми. Эксплуатация изделия с загрязненной системой
охлаждения приводит к перегреву и поломке электродвигателя.
Вентиляционные отверстия должны быть чистыми и свободными от засорений.
Периодически очищайте вентиляционные отверстия в корпусе бытовым пылесосом на малой мощности. Такую
чистку следует проводить регулярно, не менее 2 раз в год.
Для очистки внешней поверхности изделия использовать мягкую ткань или щетку.
При очистке инструмента запрещается использование абразивных чистящих средств, а так же средств,
содержащих спирт и растворители.
Аккуратно протрите поверхность сухой или слегка увлаженной мягкой тканью. Остатки влаги удалять мягким
лоскутом ткани.
Запрещается мыть корпус проточной водой!
Необходимо регулярно смазывать смазочным маслом все движущиеся части.
Запрещено разбирать инструмент для самостоятельного ремонта инструмента. Следует всегда обращаться в
специализированный сервисный центр.
Хранение инструмента
Дрель, инструкция по эксплуатации, и все комплектующие детали следует хранить в сухом, безопасном месте.
Это обеспечивает доступ ко всем деталям и всей необходимой информации в дальнейшем.
Не оставляйте дрель на открытом солнце.
Инструмент в упаковке изготовителя можно транспортировать всеми видами крытого транспорта при
температуре воздуха от - 10 до + 40°С и относительной влажности до 80% (при температуре +25°С).
При транспортировании должны быть исключены любые возможные удары и перемещения упаковки с
инструментом внутри транспортного средства.
10
Page 10
Неисправность
Возможная причина
Метод устранения
Электродвигатель не
включается.
1. Отсутствие напряжения в сети
2. Неисправен выключатель
3. Обрыв обмоток
электродвигателя
1. Удостовериться в наличии напряжения
2. Обратитесь в сервисный центр.
3. Обратитесь в сервисный центр. Работа с
электродвигателя с перегрузкой.
Одновременное сгорание якоря и
статора. Сгорание якоря или статора с
оплавлением изоляционных втулок.
Повышенное искрение
щеток на коллекторе
ротора.
1. Износ щеток
2. Загрязнение коллектора
3. Обрыв обмоток ротора.
1. Заменить щетки.
2. Обратитесь в сервисный центр.
3. Обратитесь в сервисный центр.
Появление дыма и
запаха горелой
изоляции.
1. Неисправность обмоток
ротора или статора.
1. Обратитесь в сервисный центр.
Перегревание
двигателя.
1. Загрязнение вентиляционных
отверстий в корпусе.
2. Электродвигатель перегружен
1. Очистить инструмент сухой щеткой.
2. Снять нагрузку, дать время на отдых.
Двигатель не
развивает полную
мощность.
1. Низкое напряжение в сети
питания.
2. Сгорела обмотка или обрыв в
обмотке.
3. Износ щеток
1. Проверьте сеть питания.
2. Обратитесь в сервисный центр.
3. Заменить щетки.
Инструмент должен храниться в упаковке изготовителя, в отапливаемом, вентилируемом помещении, в
недоступном для детей месте, исключая попадание прямых солнечных лучей, при температуре от +5 до + 35°С,
и относительной влажности не более 80% (при температуре +25°С).
По истечению срока службы, инструмент должен быть утилизирован в соответствии с нормами, правилами и
способами, действующими в месте утилизации бытовых приборов.
6. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ
ИХ УСТРАНЕНИЯ
Во всех случаях нарушения нормальной работы инструмента, например: падение оборотов двигателя,
изменение шума, появление постороннего запаха, дыма, вибрации, стука - прекратите работу и обратитесь в
сервисный центр.
Для устранения неисправностей следует обращаться в сервисный центр.
Изготовитель оставляет за собой право вносить изменения в конструкцию инструмента, без предварительного
уведомления, с целью улучшения его потребительских качеств.
7. ГАРАНТИЙНЫЕ УСЛОВИЯ
Уважаемый покупатель!
1. Поздравляем Вас с покупкой нашего изделия и выражаем признательность за Ваш выбор.
2. Надежная работа данного изделия в течение всего срока эксплуатации - предмет особой заботы наших
сервисных центров. В случае возникновения каких-либо проблем в процессе эксплуатации изделия
рекомендуем Вам обращаться только в сервисные центры, адреса и телефоны которых Вы сможете найти
в Гарантийном талоне или узнать в магазине.
3. При покупке изделия требуйте проверки его комплектности и исправности в Вашем присутствии,
инструкцию по эксплуатации и заполненный Гарантийный талон на русском языке. При отсутствии у Вас
правильно заполненного Гарантийного талона мы будем вынуждены отклонить Ваши претензии по качеству
данного изделия.
4. Во избежание недоразумений убедительно просим Вас перед началом работы с изделием внимательно
ознакомиться с инструкцией по его эксплуатации.
11
Page 11
5. Обращаем Ваше внимание на исключительно бытовое назначение данного изделия.
6. Правовой основой настоящих гарантийных условий является действующее Законодательство и, в
частности, Закон ”О защите прав потребителей”.
7. Гарантийный срок на данное изделие составляет 12 месяцев и исчисляется со дня продажи через
розничную торговую сеть. В случае устранения недостатков изделия, гарантийный срок продлевается на
период, в течение которого оно не использовалось.
8. Срок службы изделия – 3 года.
9. Наши гарантийные обязательства распространяются только на неисправности, выявленные в течение
гарантийного срока и обусловленные производственными факторами.
10. Гарантийные обязательства не распространяются на неисправности изделия, возникшие в результате:
Несоблюдения пользователем предписаний инструкции по эксплуатации изделия.
Механического повреждения, вызванного внешним ударным или любым иным воздействием.
Использования изделия в профессиональных целях и объёмах.
Применения изделия не по назначению.
Стихийного бедствия.
Неблагоприятных атмосферных и иных внешних воздействий на изделие, таких как дождь, снег,
повышенная влажность, нагрев, агрессивные среды.
Использования принадлежностей, расходных материалов и запчастей, не рекомендованных или не
одобренных производителем.
Проникновения внутрь изделия посторонних предметов, насекомых, материалов или веществ.
На принадлежности, запчасти, вышедшие из строя вследствие нормального износа, и расходные
материалы, такие как режущие насадки, фильтры, угольные щетки, резиновые уплотнители, сальники и
т. п.
Попыток самостоятельного ремонта инструмента, вне уполномоченного сервисного центра. К
безусловным признакам которых относятся: сорванные гарантийные пломбы, заломы на шлицевых
частях крепежных винтов, частей корпуса и т.п.
На неисправности, возникшие в результате перегрузки, повлекшей выход из строя электродвигателя
(одновременное сгорание ротора и статора; сгорание ротора или статора с оплавлением изоляционных
втулок), выпрямителей, автоматических выключателей или других узлов и деталей. К безусловным
признакам перегрузки изделия относятся, помимо прочих: появление цветов побежалости, деформация
или оплавление деталей и узлов изделия, потемнение или обугливание изоляции проводов под
воздействием высокой температуры.
Ненадлежащего обращения при эксплуатации, хранении и обслуживании (наличие ржавчины,
засорение системы охлаждения отходами, забивание внутренних и внешних полостей пылью и грязью).
Изготовитель обязуется в течение гарантийного срока эксплуатации безвозмездно исправлять дефекты продукции
или заменять ее, если дефекты не возникли вследствие нарушения покупателем правил пользования продукцией
или ее хранения. Гарантийный ремонт инструмента производится изготовителем по предъявлении гарантийного
талона, а послегарантийный – в специализированных ремонтных мастерских. Изготовитель не принимает
претензии на некомплектность и механические повреждения инструмента после его продажи.
Компания ООО «ПРОРАБ» ставит перед собой приоритетную задачу максимально удовлетворить потребности
покупателей в бензо-, пневмо-, электроинструменте и расходном материале. Создавая ассортиментную линейку,
мы ориентируемся в первую очередь на доступные цены при оптимальном уровне надежности. Вся выпускаемая
продукция сделана в Китае и имеет все необходимые сертификаты соответствия.
12
Loading...
