Автомобильный усилитель мощности AURUM

AR-450

Руководство пользователя

Настоящее Руководство пользователя предназначено для информирования покупателя о технических характеристиках и условиях использования усилителя, об основных правилах и порядке установки, взаимных обязательствах между изготовителем, продавцом, установщиком и владельцем транспортного средства, на котором он используется. Установку усилителя рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей. При самостоятельной установке необходимо тщательно выполнять все рекомендации настоящей инструкции. Самостоятельное вскрытие усилителя, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям усилителя или подключенных к нему динамиков.

В связи с постоянной работой по совершенствованию усилителя, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Усилитель мощности Prology Aurum AR-450 предназначен для усиления и воспроизведения фонограмм через внешние динамики в автомобиле с напряжением бортовой сети 12 В с заземленным отрицательным полюсом батареи.

Функции усилителей

Быстродействующий импульсный источник питания

Электронный кроссовер с плавной регулировкой частоты среза

Позолоченные входные, выходные разъемы и разъемы питания

Стабильная работа на нагрузку 2 Ом

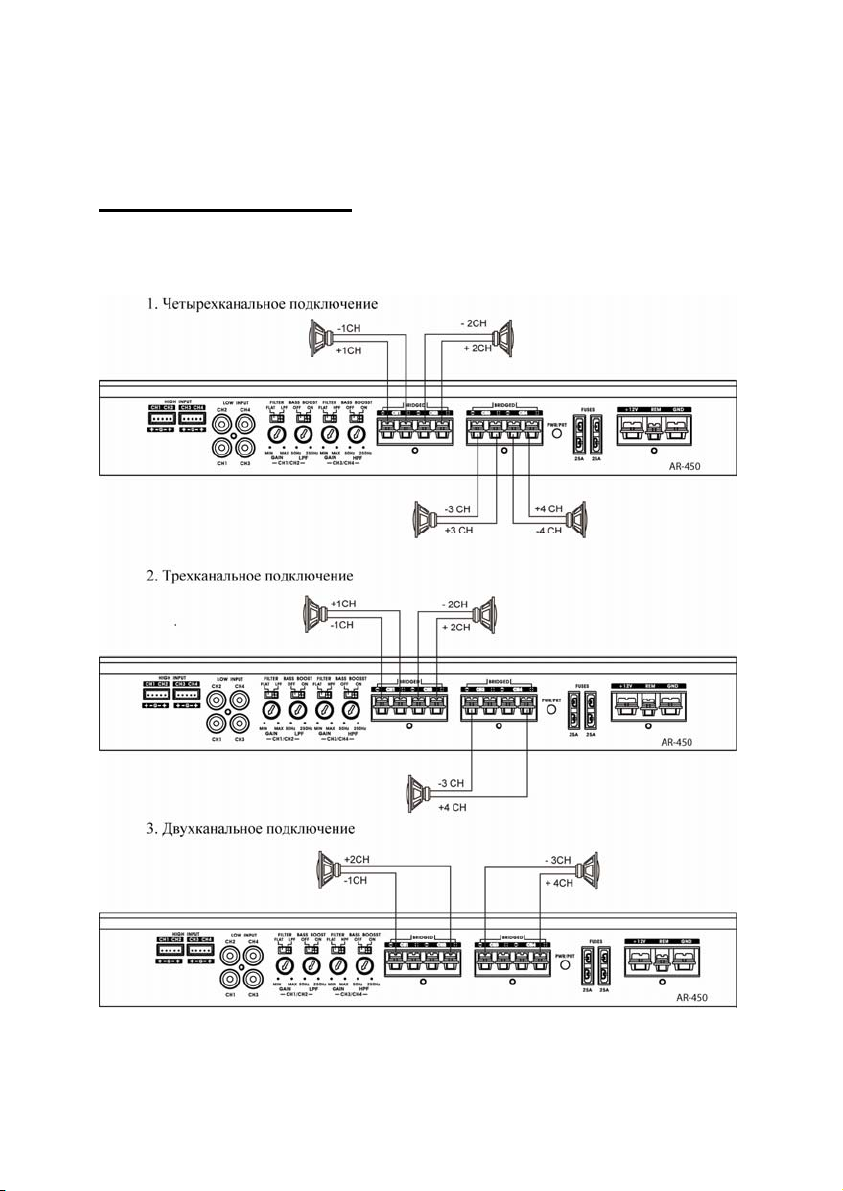

Возможность подключения по мостовой схеме и схеме «2+1»

Защита от перегрева и короткого замыкания

Светодиодный индикатор режимов работы

Prology Aurum AR-450

2

©Saturn Marketing Ltd.

Основные технические характеристики



AR-450



Номинальная выходная мощность (4 Ом),

4 х 50

Вт





Номинальная выходная мощность (2 Ом),

4 х 70

Вт





Номинальная выходная мощность при мос-

2 х 140

товом включении (4 Ом), Вт





Отношение сигнал/шум, дБА



85

Диапазон воспроизводимых частот, Гц

10-55000

Фильтр высоких частот, Гц

50

- 250

Фильтр низких частот, Гц

50

- 250

Номинал предохранителей, А

25x2

Размеры (Ш x Д x В), мм

394 x 187 x 56

* Данный тип подключения не рассчитан на нагрузку 2 Ом.

Примечание. Технические характеристики могут быть изменены производителем без предварительного уведомления.

Комплект поставки

Усилитель мощности

1 шт.

Настоящее руководство пользователя

1 шт.

Гарантийный талон

1 шт.

Индивидуальная потребительская тара

1 комплект

Prology Aurum AR-450

3

©Saturn Marketing Ltd.

Элементы управления и их функции

AR – 450

Условные обозначения:

High Input входы высокого уровня

Low Input входы низкого уровня (линейные RCA входы)

Gain регулятор усиления каналов

Переключатель “BASS BOOST” позволяет изменять уровень усиления низких частот (on – усиление вкл., off - усиление – выкл.)

Переключатель режимов кроссовера:

-положение “HPF” включает перестраиваемый фильтр высоких частот.

-положение “LPF” включает перестраиваемый фильтр низких частот (работа с сабвуфером).

-положение “FLAT” включает режим широкополосного усиления.

Bridged клеммы подключения динамиков и сабвуфера.

PWR/PRT индикатор работы

FUSES разъемы предохранителей

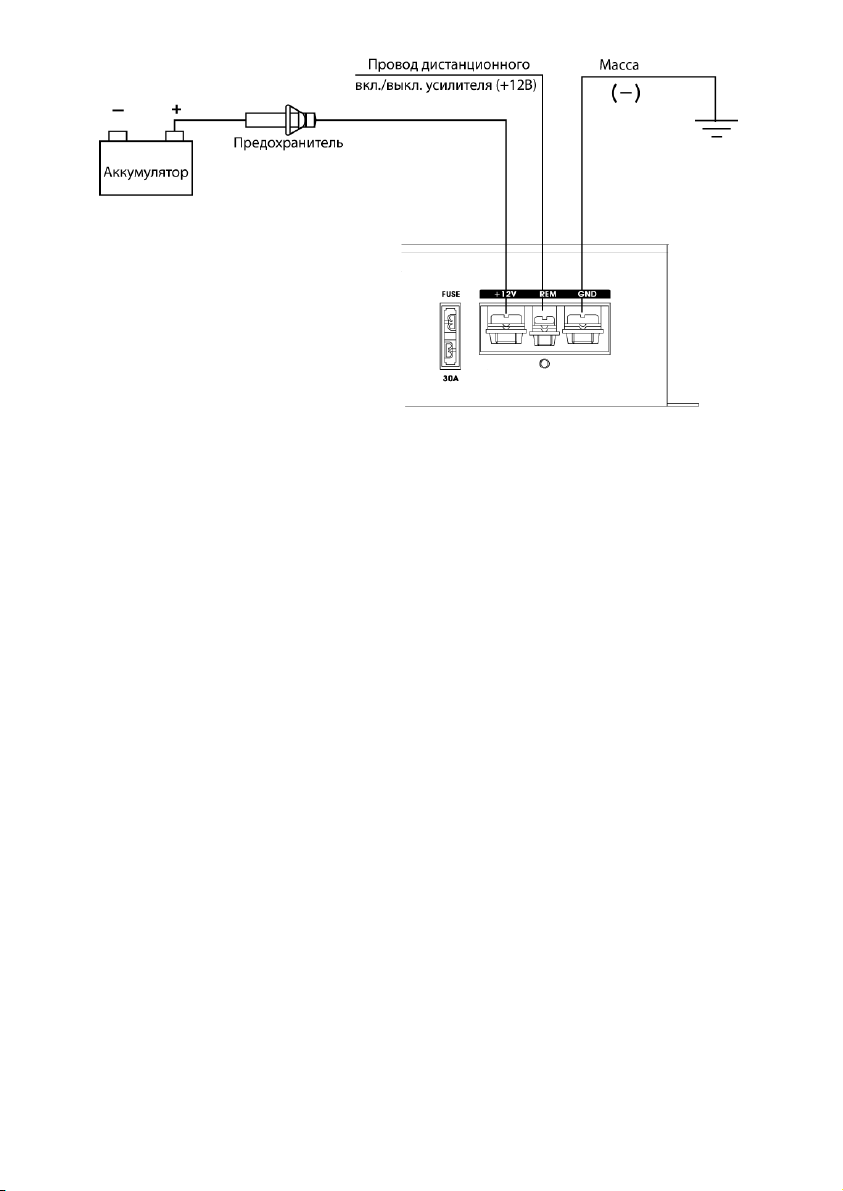

+12V клемма подключения +12 В питания усилителя.

REM клемма подключения провода дистанционного управления от головного устройства.

GND клемма подключения усилителя к “массе” автомобиля.

Prology Aurum AR-450

4

©Saturn Marketing Ltd.
