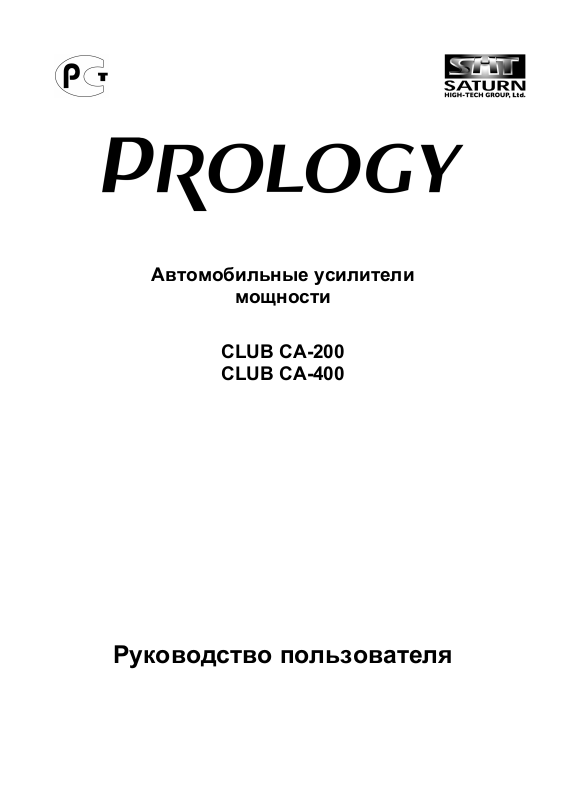

Автомобильные усилители мощности

CLUB CA-200

CLUB CA-400

Руководство пользователя

Содержание
Назначение усилителей ........................................................................................................	2
Функции усилителей..............................................................................................................	2
Основные технические характеристики ...............................................................................	2
Комплект поставки.................................................................................................................	2
Элементы управления и их функции....................................................................................	3
Установка и подключение усилителя...................................................................................	5
Указания по технике безопасности ..............................................................................	5
Установка усилителя.....................................................................................................	5
Подключение проводов питания усилителя................................................................	5
Подключение динамиков в режиме стерео .................................................................	6
Подключение динамиков по мостовой схеме..............................................................	7
Настройка усилителя.............................................................................................................	7
Обслуживание........................................................................................................................	8
Хранение, транспортирование, ресурс, утилизация ..........................................................	8
Гарантии поставщика ............................................................................................................	8
Эксплуатационные ограничения и текущий ремонт............................................................	8
Обнаружение и устранение неисправностей.......................................................................	8

Prology CA-200 & CA-400

Настоящее Руководство пользователя предназначено для информирования покупателя о технических характеристиках и условиях использования усилителя, об основных правилах и порядке установки, взаимных обязательствах между изготовителем, продавцом, установщиком и владельцем транспортного средства, на котором он используется. Установку усилителя рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей. При самостоятельной установке необходимо тщательно выполнять все рекомендации настоящей инструкции. Самостоятельное вскрытие усилителя, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям усилителя или подключенных к нему динамиков.

В связи с постоянной работой по совершенствованию усилителя, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

Усилители мощности автомобильные Prology CLUB предназначены для усиления и воспроизведения фонограмм через внешние динамики в автомобиле с напряжением бортовой сети 12 В с заземленным минусовым полюсом батареи.

Функции усилителей

Быстродействующий импульсный источник питания

Электронный кроссовер с плавной регулировкой частоты среза

Позолоченные входные, выходные разъемы, а также разъемы питания

Стабильная работа на нагрузку 2 Ом

Возможность подключения по мостовой схеме на 4 Ом

Защита от перегрева и короткого замыкания

Светодиодные индикаторы режимов работы

Основные технические характеристики

	CLUB	CLUB
	CA-200	CA-400
Номинальная выходная мощность (4 Ом), Вт	65 x 2	55 x 4
Максимальная выходная мощность (4 Ом), Вт	80 x 2	60 x 4
Номинальная выходная мощность (2 Ом), Вт	80 x 2	65 x 4
Максимальная выходная мощность (2 Ом), Вт	100 x 2	75 x 4
Номинальная выходная мощность при мостовом включении (4 Ом), Вт	160 x 1	130 x 2
Максимальная выходная мощность при мостовом включении (4 Ом), Вт	200 x 1	150 x 2
Отношение сигнал/шум, дБА	85	85
Диапазон воспроизводимых частот, Гц	10 – 55k	10 – 55k
Коэффициент гармоник (1 Вт, 1 кГц), %	0,1	0,1
Частота среза фильтра высоких частот, Гц	100	100
Частота среза фильтра низких частот, Гц	40 – 160	40 - 160
Усиление низких частот (60Hz), дБ	0, 9, 18	0, 9, 18
Входное сопротивление, кОм	10	10
Входная чувствительность, В	0,1 – 8,0	0,1 – 8,0
Глубина разделения стереоканалов, дБ	80	80
Номинал предохранителей, А	30	40
Размеры (Ш x В x Д), мм	328 x 60 x 246	328 x 60 x 246

Комплект поставки
Усилитель мощности	1	шт.
Монтажный комплект	1	шт.
Настоящее руководство пользователя	1	шт.
Гарантийный талон	1	шт.
Индивидуальная потребительская тара	1	комплект

Prology CA-200 & CA-400
