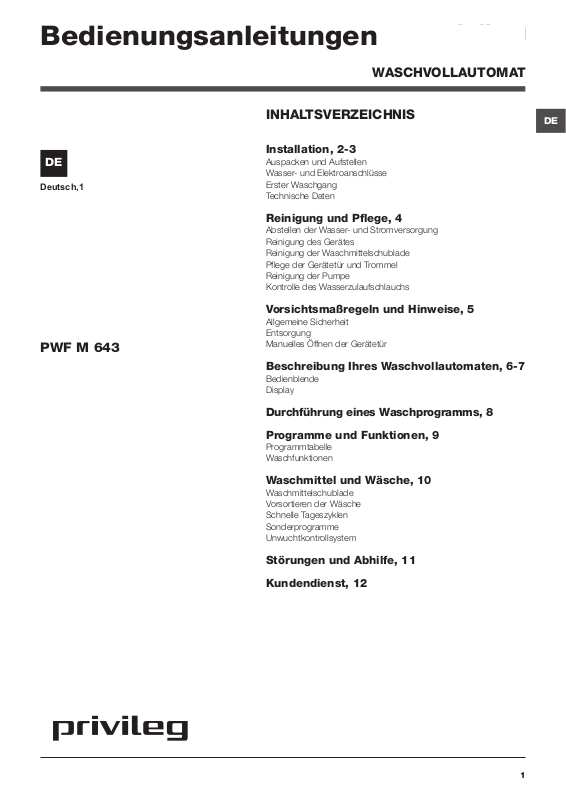

Privileg PWF M 643 operation manual

Bedienungsanleitungen

WASCHVOLLAUTOMAT

DE

Deutsch,1

PWF M 643

INHALTSVERZEICHNIS

Installation, 2-3

Auspacken und Aufstellen
Wasser- und Elektroanschlüsse
Erster Waschgang
Technische Daten

Reinigung und Pflege, 4

Abstellen der Wasser- und Stromversorgung
Reinigung des Gerätes
Reinigung der Waschmittelschublade
Pflege der Gerätetür und Trommel
Reinigung der Pumpe
Kontrolle des Wasserzulaufschlauchs

Vorsichtsmaßregeln und Hinweise, 5

Allgemeine Sicherheit
Entsorgung
Manuelles Öffnen der Gerätetür

Beschreibung Ihres Waschvollautomaten, 6-7

Bedienblende
Display

DE

Durchführung eines Waschprogramms, 8

Programme und Funktionen, 9

Programmtabelle
Waschfunktionen

Waschmittel und Wäsche, 10

Waschmittelschublade
Vorsortieren der Wäsche
Schnelle Tageszyklen
Sonderprogramme
Unwuchtkontrollsystem

Störungen und Abhilfe, 11

Kundendienst, 12

1

A

Installation

DE

! Es ist äußerst wichtig, diese Bedienungsanleitung
sorgfältig aufzubewahren, um sie jederzeit zu Rate
ziehen zu können. Sorgen Sie dafür, dass sie im
Falle eines Umzugs oder einer Übergabe an einen
anderen Benutzer das Gerät stets begleitet, damit
auch der neue Inhaber die Möglichkeit hat, diese
zu Rate zu ziehen.
! Lesen Sie die Hinweise bitte aufmerksam durch,
sie liefern wichtige Informationen hinsichtlich der
Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.

2. Sicherstellen, dass der Waschvollautomat keine
Transportschäden erlitten hat. Im Falle einer Be­schädigung Gerät bitte nicht anschließen, sondern
den Kundendienst anfordern.

3 . D i e 4 Tr a n ­sportschutz-schrau­ben herausschrau­ben und die an der
Geräterückwand be­findlichen Distanzstü­cke aus Gummi entfer­nen (siehe Abbildung).

Betriebsgeräusche und ein Verrücken des
Gerätes vermieden werden. Bei Teppichböden
müssen die Stellfüße so reguliert werden, dass
ein ausreichender Freiraum zur Belüftung unter
dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie die
Vorrichtung „Water
Block” (A) an einen
Kaltwasserhahn mit
¾-Gewindeanschluss
an und schrauben Sie
dann den Wasser­schlauch an die
Vorrichtung.
Lassen Sie das Wasser
vor dem Anschluss so

lange auslaufen, bis klares Wasser austritt.
Zur korrekten Installation der Vorrichtung die
der Packung des „Water Block” beiliegenden
Anweisungen befolgen.
! Die Vorrichtung ist so eingestellt, dass die Wa­schmaschine problemlos funktionieren kann. Es
wird daher empfohlen, diese Einstellungen nicht
zu verändern.

4. Die Öffnungen mittels der mitgelieferten Ab­deckungen verschliessen.

5. Sämtliche Teile aufbewahren: Sollte der Wa­schautomat erneut transportiert werden, müs­sen diese Teile wieder eingesetzt werden.
! Verpackungsmaterial ist kein Spielzeug für
Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebe­nen, festen, schwingungsfreien Untergrund
aufgestellt werden ohne diesen an Wände, Möbel
etc. direkt anzulehnen.

2. Sollte der Boden
nicht perfekt eben sein,
müssen die Uneben­heiten durch An- bzw.
Ausdrehen der vorderen
Stellfüße ausgeglichen
werden (siehe Abbil-
dung), der auf der Arbei­tsfläche zu ermittelnde
Neigungsgrad darf 2°

nicht überschreiten.
Eine präzise Nivellierung verleiht dem Gerät die
erforderliche Stabilität, durch die Vibrationen,

2. Das andere Ende
des Schlauches an
den oben rechts am
Rückteil des Wasch­vollautomaten befindli­chen Wasseranschluss
anschließen (siehe Ab-
bildung).

3. Der Schlauch darf hierbei nicht eingeklemmt
oder abgeknickt werden.

! Der Wasserdruck muss innerhalb der Werte
liegen, die in der Tabelle der technischen Daten
angegeben sind (siehe nebenstehende Seite).

! Sollte der Zulaufschlauch nicht lang genug sein,
dann wenden Sie sich bitte an einen Fachhändler
oder an einen autorisierten Fachmann.

! Verwenden Sie niemals bereits gebrauchte
Schläuche.

! Verwenden Sie die Schläuche, die mit dem
Gerät geliefert wurden.

2

Anschluss des Ablaufschlauches

65 - 100 cm

Schließen Sie den

Ablaufschlauch ohne

ihn dabei abzuknicken

an einen geeigneten

Abfluss an. Die Minde-

stablaufhöhe beträgt

65 - 100 cm (gemes-

sen vom Boden), oder

hängen Sie diesen

mittels des Schlau-

chhalters gesichert in
ein Becken oder Wanne ein;

Befestigen Sie diesen
mittels des mitgelie­ferten Schlauchhal­ters z.B. an einen
Wasserhahn (siehe
Abbildung). Das freie
Ablaufschlauchende
darf nicht unter Wa­sser positioniert wer-

den.

! Verwenden Sie bitte keine Verlängerungen oder
Mehrfachstecker.

! Das Netzkabel darf nicht gebogen bzw. ein­geklemmt werden.

! Das Versorgungskabel darf nur durch autori­sierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei
Haftung, sollten diese Vorschriften nicht genau
beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstma­ligem Gebrauch erst einen Waschgang (mit Wa­schmittel) ohne Wäsche durchlaufen. Stellen Sie
hierzu das Waschprogramm „AUTO REINIGEN“
ein (siehe „Reinigung des Gerätes“).

Technische Daten

Modell

PWF M 643

DE

! Verlängerungsschläuche sollten nicht einge­setzt werden. Sollte dies unvermeidlich sein,
muss die Verlängerung denselben Durchmes­ser des Originalschlauchs aufweisen und darf
eine Länge von 150 cm nicht überschreiten.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose
ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung

verfügt;

• die Steckdose die in den Technischen Daten

angegebenen Höchstlast des Gerätes trägt (sie­he nebenstehende Tabelle);

• die Stromspannung den in den Technischen

Daten angegebenen Werten entspricht (siehe
nebentehende Tabelle);

• die Steckdose mit dem Netzstecker des

Waschvollautomaten kompatibel ist. Ander­nfalls muss der Netzstecker (oder die Steckdose)
ersetzt werden.
! Der Waschvollautomat darf nicht im Freien
installiert werden, auch nicht, wenn es sich
um einen geschützten Platz handelt. Es ist
gefährlich, das Gerät Gewittern und Unwettern
auszusetzen.

! Die Steckdose sollte nach installiertem Gerät
leicht zugänglich sein.

Abmessun­ge

Fassung­svermögen

Elektroan­schlüsse

Wasseran­schlüsse

Schleuder­touren

Prüfpro­gramme
gemäß
der Vor­schriften
1061/2010
und
1015/2010

Breite 59,5 cm
Höhe 85 cm
Tiefe 53,5 cm

1 bis 6 kg

siehe das am Gerät befindliche
Typenschild

Höchstdruck 1 MPa (10 bar)
Mindestdruck 0,05 MPa (0,5 bar)
Trommelvolumen 52 Liter

bis zu 1400 U/min.

Programm 15:
Eco Baumwolle 60°C.
Programm 15:
Eco Baumwolle 40°C.

Dieses Gerät entspricht den
folgenden EG-Richtlinien:

- EMC - 2014/30/EU (elektro­magnetische Verträglichkeit)

- 2012/19/EU - WEEE

- LVD - 2014/35/EU (Niederspan­nung)

3

Reinigung und Pflege

DE

Abstellen der Wasser- und Strom­versorgung

• Drehen Sie den Wasserhahn nach jedem

Waschvorgang zu. Hierdurch wird der Ver­schleiß der Wasseranlage verringert und
Wasserlecks vorgebeugt.

• Ziehen Sie den Netzstecker aus der

Steckdose, bevor Sie Ihren Waschvollauto­maten reinigen.

Reinigung des Gerätes

• Die Gehäuseteile und die Teile aus Gummi

können mit einem mit warmer Spülmittellauge
angefeuchteten Tuch gereinigt werden. Vermei­den Sie Löse- und Scheuermittel.

• Die Waschmaschine verfügt über ein „AUTO

REINIGEN“-Programm der inneren Teile, das gänzlich
ohne Wäsche durchgeführt werden muss.

Als Hilfsmittel können bei diesem Waschgang
Waschmittel (10 % von der für gering versch­mutzte Kleidungsstücke empfohlenen Menge)
oder spezifische Zusatzstoffe für die Reinigung
von Waschmaschinen verwendet werden. Es
wird empfohlen, das Reinigungsprogramm alle
40 Waschgänge durchzuführen.
Um das Programm zu aktivieren, drücken Sie
fünf Sekunden lang gleichzeitig die Tasten A und
B (siehe abb.). Das Programm startet automa-
tisch und dauert etwa 70 Minuten.

A

Pflege der Gerätetür und Trommel

• Lassen Sie die Gerätetür stets leicht offen ste­hen, um die Bildung unangenehmer Gerüche
zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe
ausgerüstet, eine Wartung ist demnach nicht
erforderlich. Es könnte jedoch vorkommen, dass
kleine Gegenstände (Münzen, Knöpfe) in die
zum Schutz der Pumpe dienende Vorkammer
(befindlich unter der Pumpe) fallen.
! Vergewissern Sie sich, dass der Waschgang
abgeschlossen ist und ziehen Sie den Netzste­cker heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die
Abdeckung (befindlich
an der Gerätefront) mit
Hilfe eines Schrau­benziehers ab (siehe
Abbildung);

2. Drehen Sie den
Deckel gegen den
Uhrzeigersinn ab (sie-
he Abbildung): es ist
ganz normal, wenn
etwas Wasser austritt;

B

Reinigung der Waschmittelschu­blade

Heben Sie die Schu­blade leicht an und
ziehen Sie sie nach
vorne hin heraus (sie-
he Abbildung).
Spülen Sie sie regel­mäßig unter fließen­dem Wasser gründlich
aus.

4

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf;

5. Bringen Sie die Abdeckung wieder an. Stellen

Sie hierbei sicher, dass die Haken in die Schlitze
eingreifen, bevor Sie die Abdeckung fest andrücken.

Kontrolle des Wasserzulaufschlau­chs

Kontrollieren Sie den Zulaufschlauch mindestens
einmal im Jahr. Weist er Risse bzw. Brüche auf,
muss er ausgetauscht werden. Der starke Druck
während des Waschprogramms könnte zu plöt­zlichem Platzen führen.

! Verwenden Sie niemals bereits gebrauchte
Schläuche.

Vorsichtsmaßregeln und

20

1

2

3

Hinweise

! Der Waschvollautomat wurde nach den strengsten inter­nationalen Sicherheitsvorschriften entworfen und gebaut.
Nachstehende Hinweise werden aus Sicherheitsgründen
geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im pri­vaten Haushalt konzipiert.

• Dieses Gerät darf von Kindern ab 8 Jahren

und von Personen mit eingeschränkten kör­perlichen, sensorischen oder geistigen Fähi­gkeiten oder mit unzureichender Erfahrung und
Kenntnis verwendet werden, vorausgesetzt,
sie werden überwacht oder sie haben eine
ausreichende Einweisung in die sichere Nut­zung des Geräts erhalten und haben die damit
verbundenen Gefahren verstanden. Erlauben
Sie Kindern nicht, mit dem Gerät zu spielen.
Wartung und Reinigung dürfen nicht von un­beaufsichtigten Kindern ausgeführt werden.

• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und

auch nicht mit nassen oder feuchten Händen oder Füßen.

• Ziehen Sie den Gerätestecker nicht am Kabel aus der

Steckdose, sondern nur am Netzstecker selbst.

• Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät

in Betrieb ist.

• Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß

sein.

• Öffnen Sie die Gerätetür nicht mit Gewalt: Der Sicherheits-

Schließmechanismus könnte hierdurch beschädigt werden.

• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile

selbst zu reparieren.

• Halten Sie Kinder stets von dem in Betrieb befindlichen

Gerät fern.

• Während des Waschgangs kann die Gerätetür sehr heiß

werden.

• Muss das Gerät versetzt werden, sollten hierfür zwei oder

drei Personen verfügbar sein. Versetzen Sie es niemals
allein, das Gerät ist äußerst schwer.

• Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass

die Wäschetrommel leer ist.

Das Symbol „durchgestrichene Mülltonne“ auf jedem

Produkt erinnert Sie an Ihre Verpflichtung, dass Elektro­haushaltsgeräte gesondert entsorgt werden müssen.
Endverbraucher können sich an Abfallämter der Gemein­den wenden, um mehr Informationen über die korrekte
Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Manuelles Öffnen der Gerätetür

Sollte die Gerätetür aufgrund eines Stromausfalls nicht
geöffnet werden können, gehen Sie wie folgt vor, um die
Wäsche entnehmen und somit aufhängen zu können:

1. Ziehen Sie den Netzste­cker aus der Steckdose.

2. Stellen Sie sicher, dass der
Wasserstand im Innern des
Gerätes die Gerätetür nicht
übersteigt, andernfalls lassen
Sie das überschüssige Was­ser, so wie auf der Abbildung
veranschaulicht, durch den
Ablaufschlauch in einen Eimer
ablaufen.

3. Nehmen Sie die Abde­ckung an der Gerätefront ab
(siehe Abbildung).

DE

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die

lokalen Vorschriften, Verpackungsmaterial kann wiederver­wertet werden.

• Gemäß der Europäischen Richtlinie 2012/19/EU - WEEE

über Elektro- und Elektronik-Altgeräte dürfen Elektrohau­shalts-Altgeräte nicht über den herkömmlichen Haushalts­müllkreislauf entsorgt werden. Altgeräte müssen separat
gesammelt werden, um die Wiederverwertung und das
Recycling der beinhalteten Materialien zu optimieren und die
Einflüsse auf die Umwelt und die Gesundheit zu reduzieren.

4. Befreien Sie mithilfe der auf der Abbildung veranschau­lichten Zunge (nach vorne ziehen) die Kunststoff-Spann­vorrichtung aus der Arretierung; ziehen Sie letztere dann
nach unten und öffnen Sie gleichzeitig die Gerätetür.

5. Bringen Sie die Abdeckung wieder an. Stellen Sie hier­bei sicher, dass die Haken in die Schlitze eingreifen, bevor
Sie die Abdeckung fest andrücken.

5

Beschreibung Ihres
Waschvollautomaten

DE

Bedienblende

Waschmittelschublade

Taste AN/AUS

Wählschalter

PROGRAMMWAHL

Taste

TEMPERATUR

Tasten mit
Kontrollleuchten

FUNKTIONEN

DISPLAY

Taste

SCHLEUDERN

Taste mit
Kontrollleuchte

TASTENSPERRE

Taste mit
Kontrollleuchte

START/
PAUSE

Taste

STARTZEITVORWAHL

Waschmittelschublade: für Waschmittel und Zusätze
(siehe „Waschmittel und Wäsche“).

Taste AN/AUS : Drücken Sie kurz auf die Taste, um das
Gerät ein- bzw. auszuschalten. Die Kontrollleuchte START/
PAUSE, die langsam grün blinkt, zeigt an, dass das Gerät
eingeschaltet ist. Um den Waschvollautomaten während
eines Waschgangs auszuschalten, muss die Taste etwas
länger gedrückt werden (ca. 2 Sekunden); ein kurzer oder
ein ungewollter Druck bewirkt kein Ausschalten des Gerätes.
Das Ausschalten des Gerätes während eines laufenden Wa­schprogramms löscht den gesamten Waschzyklus.

Wählschalter PROGRAMMWAHL: zur Einstellung des
gewünschten Programms (siehe “Programmtabelle”).

Tasten mit Kontrollleuchten FUNKTIONEN: Zur Einstellung
der verfügbaren Funktionen. Die der gewählten Einstellung
entsprechende Kontrollleuchte bleibt eingeschaltet.

Taste mit Kontrollleuchte TASTENSPERRE : Mit

dieser Option wird die Bedienblende (mit Ausnahme der
AN/AUS-Taste) blockiert und ist besonders nützlich, um zu
verhindern, dass Kinder die Einstellungen der Waschmaschi­ne während des Betriebs verändern oder sie versehentlich
einschalten. Die Sperre wird durch Halten der Taste für min­destens 2 Sekunden ein- und ausgeschaltet.

Taste TEMPERATUR : Drücken Sie, um die Temperatur
herabzusetzen oder auszuschließen; der Wert wird auf dem
Display angezeigt.

Taste STARTZEITVORWAHL : Zur Vorwahl der Startzeit
des gewählten Programms drücken Sie bitte diese Taste. Die
Zeitverzögerung wird auf dem Display angezeigt.

Taste mit Kontrollleuchte START/PAUSE : Sobald die
grüne Kontrollleuchte auf langsames Blinklicht schaltet,
drücken Sie die Taste, um den Waschgang zu starten. Nach
Ingangsetzung des Programms schaltet die Kontrollleuchte
auf Dauerlicht. Um den Waschgang zu unterbrechen, drücken
Sie erneut die Taste; die Kontrollleuchte schaltet auf oran­gefarbenes Blinklicht. Wenn das Symbol nicht leuchtet,
kann die Gerätetür geöffnet werden. Um das Programm an
der Stelle, an der es unterbrochen wurde, wieder in Gang zu
setzen, drücken Sie die Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch
ist diese Waschmaschine mit einem automatischen Aus­schaltsystem (Standby) ausgestattet, das nach 30 Minuten
des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die
Taste AN/AUS und warten Sie, bis sich die Maschine wieder
einschaltet.

Taste SCHLEUDERN : Drücken Sie die Taste, um die
Schleudergeschwindigkeit herabzusetzen oder das Schleu­dern ganz auszuschließen. Der Wert wird auf dem Display
angezeigt.

6

Display

DE

B

CA

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen.

Im Abschnitt A werden die Dauer der verschiedenen verfügbaren Programme sowie die Restzeit nach Zyklusstart angezeigt;
wurde eine STARTZEITVORWAHL eingestellt, dann wird die bis zum Start des ausgewählten Programms verbleibende Zeit
angezeigt.
Darüber hinaus werden durch Drücken der entsprechenden Taste, das Gerät zeigt automatisch die für das eingestellte
Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit, wenn sie kompatibel mit dem
eingestellten Programm sind.

Im Abschnitt B werden die für den ausgewählten Zyklus vorgesehenen “Waschfasen” angezeigt, und, bei gestartetem Pro­gramm, die “Waschfase”, die gerade ausgeführt wird:

Hauptwäsche
Spülen
Schleudern
Abpumpen

Im Abschnitt C sind folgende Ikonen angeordnet, von oben nach unten: “Temperatur” , “Startvorwahl” und “Schleuder” :
Das beleuchtete Symbol zeigt an, das auf dem Display der Wert der eingestellten “Temperatur” angezeigt wird.
Das beleuchtete Symbol zeigt an, dass eine “Startvorwahl” eingestellt wurde.
Das beleuchtete Symbol zeigt an, dass auf dem Display der Wert der eingestellten “Schleuder” angezeigt wird.

Symbol Gerätetür gesperrt
Das beleuchtete Symbol zeigt an, dass das Bullauge gesperrt ist. Zur Vermeidung einer evtl. Beschädigung warten Sie bitten,
bis das Symbol erlischt, bevor Sie die Gerätetür öffnen.
Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol
GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetür geöffnet werden.

7

Durchführung eines
Waschprogramms

DE

1. EINSCHALTEN DES GERÄTES. Drücken Sie auf

die Taste ; die Kontrollleuchte START/PAUSE blinkt
langsam grün.

2. EINFÜLLEN DER WÄSCHE. Öffnen Sie die

Gerätetür. Füllen Sie die Wäsche ein. Achten Sie
hierbei bitte darauf, die in der Programmtabelle (auf der
nächsten Seite) angegebene Wäschemenge nicht zu
überschreiten.

3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie

die Waschmittelschublade heraus und füllen Sie das
Waschmittel in die entsprechenden Kammern (siehe
“Waschmittel und Wäsche”).

4. SCHLIESSEN SIE DIE GERÄTETÜR.

5. WAHL DES WASCHPROGRAMMS. Stellen

Sie mittels des Wählschalters PROGRAMME das
gewünschte Programm ein; dem Programm sind
eine Temperatur und eine Schleudergeschwindigkeit
zugeordnet, die jedoch geändert werden können. Auf
dem Display wird die Programmdauer angezeigt.

6. INDIVIDUALISIERUNG DES WASCHGANGS.

Verwenden Sie hierzu die entsprechenden Tasten:

Änderung der Temperatur und/oder

Schleudern. Das Gerät zeigt automatisch die
für das eingestellte Programm vorgesehene
maximale Temperatur sowie die maximale
Schleudergeschwindigkeit, wenn sie kompatibel mit
dem eingestellten Programm sind. Durch Drücken der
Taste kann die Temperatur bis auf Kaltwäsche “OFF”
herabgesetzt werden. Durch Drücken der Taste kann
die Schleudergeschwindigkeit herabgesetzt oder der
Schleudervorgang auf “OFF” ausgeschlossen werden.
Ein weiterer Druck auf die Tasten bewirkt die Einstellung
der möglichen Maximalwerte.
! Ausnahme: Wird das Waschprogramm 4 eingestellt,
kann die Temperatur bis auf 60° erhöht werden.

Startzeitvorwahl.

Zur Vorwahl der Startzeit des eingestellten Programms
drücken Sie die entsprechende Taste bis die
gewünschte Zeitverschiebung angezeigt wird. Sobald
diese Zusatzfunktion aktiviert wird, leuchtet auf dem
Display das Symbol auf. Um die Startzeitvorwahl
wieder zu deaktivieren, drücken Sie die Taste bis auf

dem Display der Schriftzug “OFF” eingeblendet wird.

! Ist die gewählte Funktion mit einer anderen bereits

eingestellten nicht kompatibel, schaltet die der
ersten Funktion entsprechende Kontrollleuchte auf
Blinklicht und nur die zweite Funktion wird aktiviert, die
Kontrollleuchte der aktivierten Funktion schaltet auf

Dauerlicht.

! Die Funktionen können eine Änderung der

empfohlenen Beladungsmenge und/oder der Waschzeit
bewirken.

7. STARTEN DES PROGRAMMS. Drücken Sie die

Taste START/PAUSE. Die zugehörige Kontrollleuchte
schaltet auf grünes Dauerlicht und die Gerätetür
wird gesperrt (Symbol GERÄTETÜR GESPERRT

leuchtet). Um ein Programm während eines
laufenden Waschgangs zu ändern, schalten Sie den
Waschvollautomat mittels der Taste START/PAUSE
auf Pause (die Kontrollleuchte START/PAUSE blinkt
nun langsam orangefarben); wählen Sie daraufhin das
gewünschte Programm aus und drücken Sie erneut auf
die Taste START/PAUSE.

Um während eines laufenden Programms die Gerätetür

zu öffnen, drücken Sie die Taste START/PAUSE; wenn
das Symbol GERÄTETÜR GESPERRT erloschen ist,
kann die Gerätetür geöffnet werden. Drücken Sie die
Taste START/PAUSE erneut, um das Programm an der
Stelle an der es unterbrochen wurde, wieder in Gang zu
setzen.

8. ENDE DES PROGRAMMS. Das Programmende wird

durch die Anzeige “END” auf dem Display angezeigt.
Wenn das Symbol GERÄTETÜR GESPERRT erlischt,
kann die Gerätetür geöffnet werden. Öffnen Sie die
Gerätetür, nehmen Sie die Wäsche heraus und schalten
Sie das Gerät aus.

! Möchten Sie ein bereits in Gang gesetztes

Waschprogramm löschen, drücken Sie die Taste etwas
länger. Der Waschgang wird unterbrochen und das Gerät
schaltet sich aus.

Änderung der Eigenschaften des Waschgangs.

• Drücken Sie die Taste zum Aktivieren der Funktion;
die der Taste entsprechende Kontrollleuchte schaltet
sich dabei ein.

• Durch erneutes Drücken der Taste kann die Funktion
wieder ausgeschaltet werden; die Kontrollleuchte
erlischt.

! Ist die gewählte Funktion nicht vereinbar mit dem

eingestellten Programm, schaltet die Kontrollleuchte auf
Blinklicht und die Funktion wird nicht aktiviert.

8

Programme und

Extra Waschen

Extra Waschen

Extra Waschen

Funktionen

Programmtabelle

Beschreibung des Programms

Wasch-programme

TÄGLICH SCHNELL

1 Buntwäsche 59 Min 40° 1000 -
2 Baumwolle 59 Min 60° 1000 -
3 Baumwolle 45 Min 40° 1200 -

4 Synthetik 59 Min (3)

5 Mix 30 Min 30° 800 -
6 Express 20’ Min 20° 800 -

Spezial

7 Sportwäsche 40° 600 -

8 Sportschuhe 30° 600 -

9 Baby 40° 800 ­10 Spülen - 1400 - ­11 Schleudern + Abpumpen - 1400 - - - 6 - - - **

11 Nur abpumpen * - OFF - - - 6 - - - **

Extra

12 Daunen: wäsche- bzw. Kleidungsstücke mit Daunenfüllung. 30° 1000 -
13 Wolle: wolle, Kaschmir usw. 40° 800 -
14 Seide+Vorhänge: kleidungsstücke aus Seide, Viskose und Feinwäsche. 30° 0 -

Eco Baumwolle 60° (1): stark verschmutzte Weiß- und farbechte

15

Buntwäsche.

Eco Baumwolle 40° (2): leicht verschmutzte Weiß- und empfi ndliche

15

Buntwäsche.

16 Baumwolle V: stark verschmutzte Kochwäsche. 90° 1400

Max.

Temp.

(C°)

40°

(Max. 60°)

60° 1400 -

40° 1400 -

Max.

Schleuder

Geschwin-

digkeit

(U/min)

1000 -

Vorwäsche

Waschmittel

Hauptwä-

sche

  

Weich-

spüler

 

 

 

 

 

 

 

 

 

 

 

 

 

 

(kg)

Max.

Beladungsmenge

Restfeuchtigkeit %

6 - - - 59’

6 - - - 59’

3,5 - - - 45’

3,5 46 0,56 43 59’

3,5 70 0,16 32 30’

3,5 - - - 20’

3,5 - - - **

Max.

2 Paar



- - - **

3 - - - **

6 - - - **

2 - - - **

1,5 - - - **

1 - - - **

6 53 0,80 50,0 175’

6 53 0,97 75 220’

6 - - - **

kWh

Wasser gesamt lt

Energieverbrauch

DE

Programmdauer

* Bei Auswahl des Programms 11 und Ausschluss der Schleuder, führt die Maschine nur den abpumpen aus.

** Die Programmdauer kann auf dem Display abgelesen werden.

Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund
zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten
Zusatzfunktionen variieren.

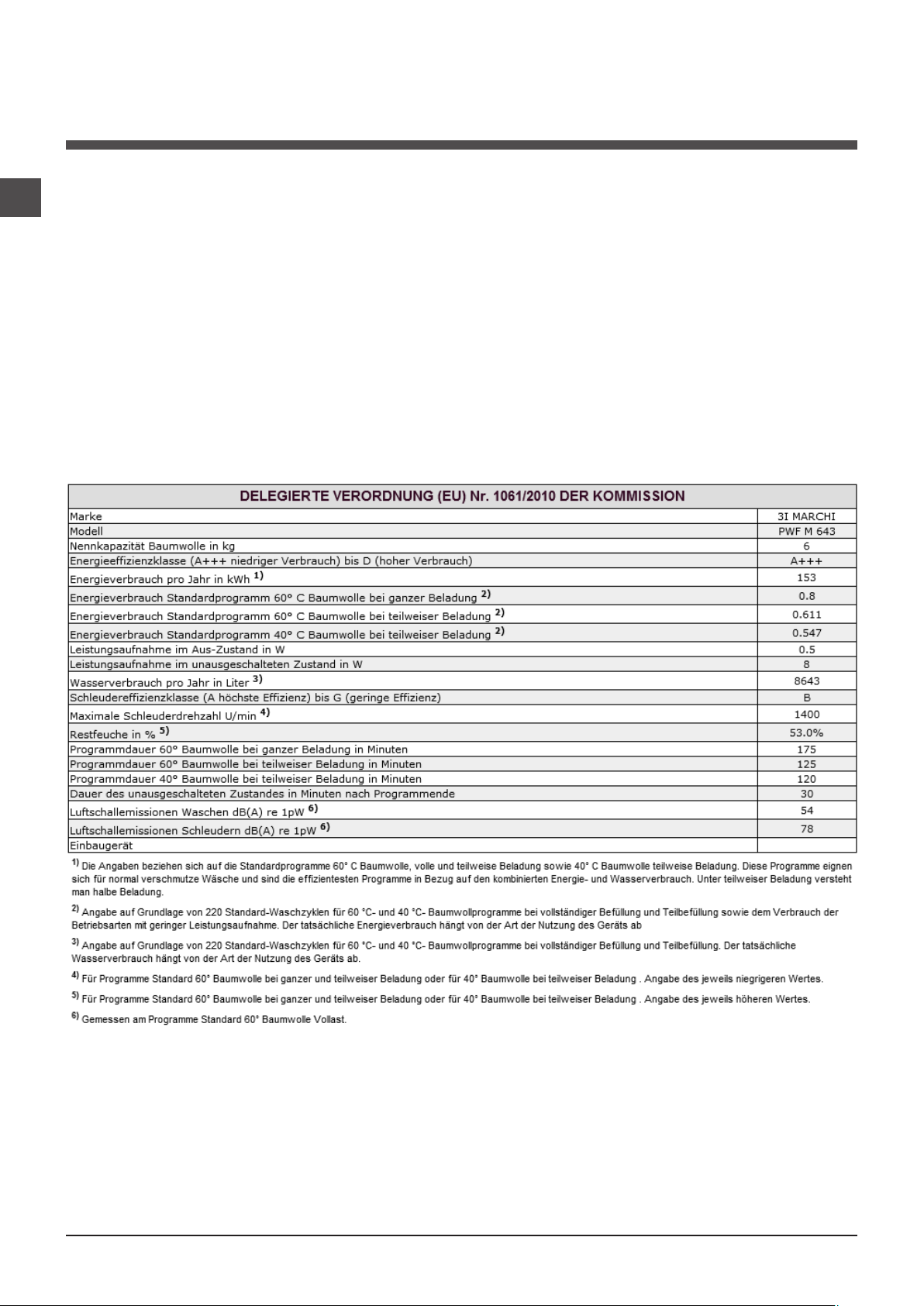

1) Prüfprogramm gemäß 1061/2010: Programm 15 und eine Temperatur von 60°C einstellen.

Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Ver­brauch; für bei 60°C zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.

2) Prüfprogramm gemäß 1061/2010: Programm 15 und eine Temperatur von 40°C einstellen.

Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Ver­brauch; für bei 40°C zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.

Für alle Testinstitute:

2) Langes Baumwollprogramm: Programm 15 und eine Temperatur von 40°C einstellen.

3) Programm Kunstfasern lang: das Programm 4 einstellen, dann die Option “

Waschfunktionen

- Ist die gewählte Funktion nicht vereinbar mit dem

eingestellten Programm, schaltet die Kontrollleuchte auf

Blinklicht und die Funktion wird nicht aktiviert.

- Ist die gewählte Funktion mit einer anderen bereits

Extra Spülen

Wählen Sie diese Zusatzfunktion, wird die Spülwirkung erhöht
und somit ein optimales Ausspülen des Waschmittels garantiert.
Dies ist besonders angezeigt bei sehr empfindlicher Haut bzw.
Waschmittelallergien.

” auswählen.

eingestellten nicht kompatibel, schaltet die der ersten

Funktion entsprechende Kontrollleuchte auf Blinklicht und

nur die zweite Funktion wird aktiviert, die Kontrollleuchte

der aktivierten Funktion schaltet auf Dauerlicht.

Mit der Option können Sie Baumwolle und Kunstfasern
zusammen waschen. Damit sparen Sie Energie und helfen
somit der Umwelt. Der Waschgang wird mit kaltem Wasser

aber einer stärkeren mechanischen Aktion und einer optimierten
Für stark verschmutzte Wäsche kann die Option
aktiviert werden, wenn kompatibel. Mit dieser Option passt der
Zyklus automatisch alle Waschparameter an, indem er zu einem
längeren Zyklus wechselt. Die Option verändert die Temperatur

Wassermenge ausgeführt. Damit werden die üblichen

Waschergebnisse bei deutlich geringerem Stromverbrauch

erzielt. Der Zyklus ist für wenig verschmutzte Wäsche bestimmt.

Es empfiehlt sich der Einsatz von Flüssigwaschmittel.
nicht, aber der Schleudergang wird automatisch auf die maximale
Geschwindigkeit eingestellt. Der Anwender kann jedoch die Ge­schwindigkeit der Schleuder nach eigenen Wünschen einstellen.

9

Waschmittel und Wäsche

1

2

3

DE

Waschmittel und Wäsche

Ein gutes Waschergebnis hängt auch von einer korrekten
Waschmitteldosierung ab: Eine zu hohe Dosierung bedeu­tet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei,
die Maschineninnenteile zu verkrusten und die Umwelt zu
belasten.

! Verwenden Sie keine Handwaschmittel, sie verursachen

eine zu hohe Schaumbildung.

! Waschmittel in Pulverform für Baumwollweißwäsche, für

die Vorwäsche und für Waschprogramme bei Temperatu­ren über 60°C verwenden.

! Bitte befolgen Sie den auf der Waschmittelverpackung

angegebenen Anweisungen.

Schublade herausziehen
und Waschmittel oder Zu­sätze wie folgt einfüllen:

In Kammer 1: Waschpulver für die Vorwäsche (Wa­schpulver)
In Kammer 2: Waschmittel für die Hauptwäsche
(Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

In Kammer 3: Zusätze (Weichspüler usw.)

Der Weichspüler darf das Gitter nicht übersteigen.
Hinweis: Bei der Verwendung von “Tabs” halten Sie sich
immer an die Hinweise des Herstellers.

Mix 30 Min: kurzer Zyklus für gemischte Wäsche aus Bau-

mwolle und Kunstfaser, weiß und bunt zusammen.

Express 20 Min: das Programm frisch ihre Wäsche auf und

verleiht ihr einen frischen Duft in nur 20 Minuten.

Sonderprogramme

Sportwäsche: dieser Zyklus ist speziell für die schonende

Reinigung von Sportkleidung zusammen mit dem Handtuch

(beachten Sie die Angaben auf dem Etikett der Wäschestücke).

Sportschuhe: ist speziell für das Waschen von Sportschuhen;

für beste Resultate waschen Sie nicht mehr als 2 Paar.

Binden Sie die Schnürsenkel, bevor sie die Schuhe in die

Maschine geben.

Baby: spezieller Zyklus für die typische Verschmutzung von

Kinderkleidung. Der Zyklus entfernt zuverlässig auch even-

tuelle Waschmittelreste.

Daunen: zum Waschen von Wäschestücken mit Daunen-

füllung wie Federbetten für Einzelbetten (die ein Gewicht

von 2 kg nicht überschreiten), Kissen, Anoraks wählen Sie

das Spezialprogramm 12. Wie empfehlen, die Federbetten

mit nach innen gefalteten Ecken (siehe Abbildung) in die

Wäschetrommel zu füllen und ¾ des Fassungsvermögens

der Trommel nicht zu überschreiten. Für optimale Wascher-

gebnisse empfiehlt es sich, Flüssigwaschmittel zu verwenden

und dieses in die Waschmittelkammer einzufüllen.

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:

- Gewebeart / Waschetikettensymbol.

- und Farben: Buntwäsche von Weißwäsche trennen.

• Entleeren Sie alle Taschen.

• Das in der „Programmtabelle“ angegebene Gewicht,

beschreibt die maximale Ladung Trockenwäsche und
darf nicht überschritten werden.

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

Schnelle Tageszyklen

Ein komplettes Set schneller Programme für die Wäsche der
täglichen Verschmutzung in weniger als 1 Stunde der meist
gebrauchten Fasern auch bei voller Waschfüllung.
Buntwäsche 59 Min: zum Waschen von Mischwäsche
und Buntwäsche zusammen.
Baumwolle 59 Min: spezieller Zyklus für überwiegend
weiße Baumwolle. Kann auch mit Waschmittel in Pulverform
verwendet werden.

Baumwolle 45 Min: kurzer Zyklus für Baumwoll-Feinwäsche.
Synthetik 59 Min: spezifisch für die Wäsche von Kunstfa-

sern. Bei hartnäckigerer Verschmutzung kann die Temperatur
bis 60° erhöht werden und man kann ein Waschmittel in
Pulverform verwenden.

Wolle: Mit dem Programm 13 können alle Wollsachen gewa-

schen werden, auch wenn das Etikett “nur Handwäsche”

zeigt. Für beste Ergebnisse verwenden Sie ein spezifisches

Waschmittel und waschen Sie maximal 1,5 kg Wäsche.

Seide: Wählen Sie das Spezialprogramm 14 zum Waschen

aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfiehlt

sich der Einsatz von Feinwaschmittel.

Vorhänge: Gardinen zusammengefaltet in einem Kissenbe-

zug oder in einem netzartigen Beutel waschen. Stellen Sie

das Programma 14 ein.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleu-

dern zu vermeiden, verfügt das Gerät über ein Schleude-

runwuchtsystem. Die Waschladung wird durch eine erhöhte

Rotation der Trommel als die des WAschgangs ausbalanciert.

Sollte die Wäscheladung nach Ablauf mehrerer Versuche

immer noch nicht korrekt verteilt sein, schleudert das Gerät

die Wäsche bei einer niedrigeren Geschwindigkeit als die der

vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche

extrem ungleichmäßig verteilt sein, führt das Gerät anstelle

des Schleudergangs einen Wäscheverteilungs-Zyklus durch.

Um eine optimale Verteilung der Wäscheladung und somit

eine korrekte Auswuchtung zu fördern, sollten große und

kleine Wäscheteile gemischt eingefüllt werden.

10

Störungen und Abhilfe

Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie
sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes
Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich
nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomat lädt kein
Wasser (Auf dem Display wird die
Anzeige “H2O” blinkend eingeblen­det).

Der Waschvollautomat lädt laufend
Wasser und pumpt es laufend ab.

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt herge­stellt wird.

• Der Strom ist ausgefallen.

• Die Gerätetür wurde nicht vorschriftsmäßig geschlossen.

• Die AN/AUS-Taste wurde nicht gedrückt.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Wasserhahn ist nicht aufgedreht.

• Es wurde ein verzögerter Start gewählt.

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.

• Der Schlauch ist geknickt.

• Der Wasserhahn ist nicht aufgedreht.

• Es ist kein Wasser da.

• Der Druck ist unzureichend.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 –

100 cm vom Boden (siehe „Installation“).

• Das Schlauchende liegt unter Wasser (siehe „Installation”).

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen.

Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen

Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an.
Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkom­men, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig
Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der
Handel spezielle Syphonventile.

DE

Der Waschvollautomat pumpt nicht
ab und schleudert nicht.

Der Waschvollautomat vibriert zu
stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Die Kontrollleuchten der “Funktionen”
und “START/PAUSE” blinken und
auf dem Display wird ein Fehlerco­de angezeigt (z.B.: F-01, F-..).

Es bildet sich zu viel Schaum.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von

Hand eingestellt werden.

• Der Ablaufschlauch ist geknickt (siehe „Installation“).

• Die Ablaufleitung ist verstopft.

• Die Trommel wurde bei der Installation nicht korrekt befreit (siehe „Installation“).

• Der Waschvollautomat steht nicht eben (siehe „Installation“).

• Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe

„Installation“).

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation“).

• Die Waschmittelschublade ist verstopft (zur Reinigung siehe „Wartung und Pflege“).

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation“).

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin

ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift

„Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein.

• Es wurde zu hoch dosiert.

11

Kundendienst

195151616.00

10/2016

DE

Bevor Sie sich an den Kundendienst wenden:

• Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe“);

• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;

• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen

Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die Art der Störung;

• das Maschinenmodell (Mod.);

• die Seriennummer (S/N).

Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschvollautomaten und auf der Vorderseite (Gerätetür öffnen)
befindlichen Typenschild.

12
