Prastel MRRE-4 User Manual

MRRE-4

FRANÇAIS
ISMRRE-4_EU_11_12.doc

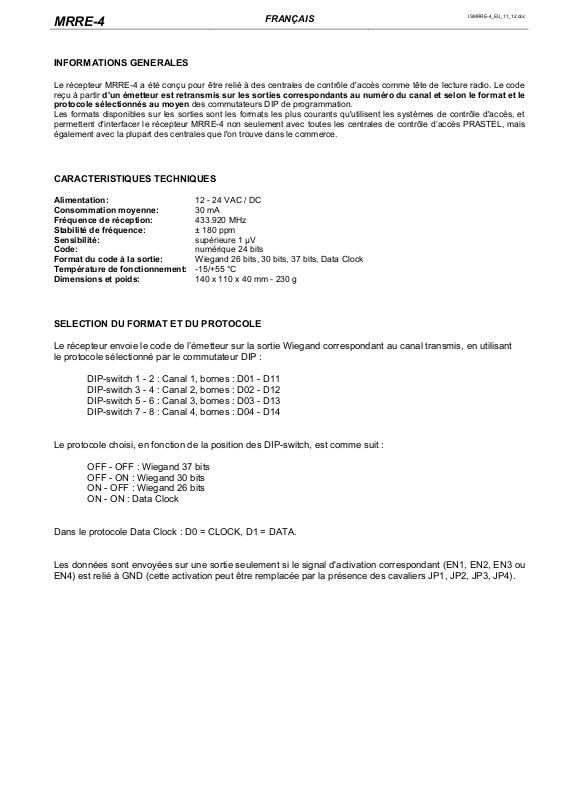

INFORMATIONS GENERALES
Le récepteur MRRE-4 a été conçu pour être relié à des centrales de contrôle d'accès comme tête de lecture radio. Le code reçu à partir d'un émetteur est retransmis sur les sorties correspondants au numéro du canal et selon le format et le protocole sélectionnés au moyen des commutateurs DIP de programmation. Les formats disponibles sur les sorties sont les formats les plus courants qu'utilisent les systèmes de contrôle d'accès, et permettent d'interfacer le récepteur MRRE-4 non seulement avec toutes les centrales de contrôle d’accès PRASTEL, mais également avec la plupart des centrales que l'on trouve dans le commerce.
CARACTERISTIQUES TECHNIQUES
Alimentation: 12 - 24 VAC / DC Consommation moyenne: 30 mA Fréquence de réception: 433.920 MHz Stabilité de fréquence: ± 180 ppm Sensibilité: supérieure 1 µV Code: numérique 24 bits Format du code à la sortie: Wiegand 26 bits, 30 bits, 37 bits, Data Clock Température de fonctionnement: -15/+55 °C Dimensions et poids: 140 x 110 x 40 mm - 230 g
SELECTION DU FORMAT ET DU PROTOCOLE
Le récepteur envoie le code de l’émetteur sur la sortie Wiegand correspondant au canal transmis, en utilisant le protocole sélectionné par le commutateur DIP :
DIP-switch 1 - 2 : Canal 1, bornes : D01 - D11 DIP-switch 3 - 4 : Canal 2, bornes : D02 - D12 DIP-switch 5 - 6 : Canal 3, bornes : D03 - D13 DIP-switch 7 - 8 : Canal 4, bornes : D04 - D14
Le protocole choisi, en fonction de la position des DIP-switch, est comme suit :
OFF - OFF : Wiegand 37 bits OFF - ON : Wiegand 30 bits ON - OFF : Wiegand 26 bits ON - ON : Data Clock
Dans le protocole Data Clock : D0 = CLOCK, D1 = DATA.
Les données sont envoyées sur une sortie seulement si le signal d'activation correspondant (EN1, EN2, EN3 ou EN4) est relié à GND (cette activation peut être remplacée par la présence des cavaliers JP1, JP2, JP3, JP4).

MRRE-4

FRANÇAIS
ISMRRE-4_EU_11_12.doc
CABLAGE
ANT Antenne
- Blindage de l’antenne 12-24V Alimentation 12-24 Vca/cc D01 Donnée de sortie Canal 1
Wiegand : DATA 0 Data Clock : CLOCK
D11 Donnée de sortie Canal 1
Wiegand : DATA 1
Data Clock : DATA GND Masse D02 Donnée de sortie Canal 2
Wiegand : DATA 0
Data Clock : CLOCK D12 Donnée de sortie Canal 2
Wiegand : DATA 1
Data Clock : DATA GND Masse D03 Donnée de sortie Canal 3
Wiegand : DATA 0
Data Clock : CLOCK
D13 Donnée de sortie Canal 3
Wiegand : DATA 1
Data Clock : DATA GND Masse D04 Donnée de sortie Canal 4
Wiegand : DATA 0
Data Clock : CLOCK D14 Donnée de sortie Canal 4
Wiegand : DATA 1
Data Clock : DATA GND Masse EN1 Entrée activation canal 1 EN2 Entrée activation canal 2 GND Masse EN3 Entrée activation canal 3 EN4 Entrée activation canal 4 GND Masse
Pour le raccordement de la centrale de contrôle d’accès au MRRE-4, il est conseillé d'utiliser un câble STP, classe 5, ou bien un câble FTP, classe 5 ou supérieure.
La gamme de produits PRASTEL comprend aussi :
- Secteur Contrôle d’Accès : systèmes autonomes, centrales, technologies tête de lecture ;
- Secteur Automation : radiocommandes, photocellules, centrales de commande pour rideaux et portails, barres palpeuses, sélecteurs et lampes clignotantes, détecteurs de présence ;
- Secteur Sécurité : barrières pour protection périmétrique intérieure et extérieure, systèmes d'alarme avec et sans fils, ponts radio.
DÉCLARATION DE CONFORMITÉ
La Société Prastel déclare que l'appareil suivant : RÉCEPTEUR MRRE-4 EST CONFORME aux critères essentiels de la directive 99/05/EC (R&TTE)
La déclaration de conformité complète est disponible auprès de Prastel.

MRRE-4

ENGLISH
ISMRRE-4_EU_11_12.doc

GENERAL INFORMATION

The MRRE-4 receiver was designed to be connected to access control central units as a radio reader. The code received from a transmitter is re-sent to outputs corresponding to the channel number and according to the format and protocol selected by means of the programming dipswitches. Formats available at the outputs are those most commonly used in access control systems and allow to interface the MRRE­4 receiver not only with all PRASTEL control units, but also with the majority of the control units of the market.

TECHNICAL CHARACTERISTICS

Power supply: 12 - 24 VAC / DC Average consumption: 30 mA Reception frequency: 433.920 MHz Frequency stability: ± 180 ppm Sensitivity: better than 1 µV Code: digital 24 bits Output code format: Wiegand 26 bits, Wiegand 30 bits, Wiegand 37 bits, Data Clock Operating temperature: -15/+55 °C Dimensions and weight: 140 x 110 x 40 mm - 230 g

OUTPUT FORMAT AND PROTOCOL SELECTION

The receiver sends the transmitter code to the Wiegand output corresponding to the channel, according to the protocol selected by means of the programming dip-switches :
DIP-switch 1 – 2 : channel 1, terminal blocks : D01 – D11 DIP-switch 3 – 4 : channel 2, terminal blocks : D02 – D12 DIP-switch 5 – 6 : channel 3, terminal blocks : D03 – D13 DIP-switch 7 – 8 : channel 4, terminal blocks : D04 – D14
Protocol selection by DIP-switches position :
OFF – OFF : Wiegand 37 bits OFF – ON : Wiegand 30 bits ON – OFF : Wiegand 26 bits ON – ON : Data Clock
For Data Clock protocol : D0 = CLOCK, D1 = DATA
Data will be sent to an output only if the corresponding activation terminal (EN1, EN2, EN3 or EN4) is connected to GND terminal (this activation can be replace by means of jumpers JP1, JP2, JP3, JP4).
