Powermate HC125A User Manual [en, es, fr]

WARNING: Read this manual carefully before operating or servicing this air compressor to familiarize yourself with proper safety,

operation and maintenance procedures. FAILURE TO COMPLY WITH INSTRUCTIONS IN THIS MANUAL COULD RESULT IN PERSONAL
INJURY, PROPERTY DAMAGE, AND/OR VOIDING OF YOUR WARRANTY. MARSHALLTOWN WILL NOT BE LIABLE FOR ANY DAMAGE
DUE TO FAILURE TO FOLLOW THESE INSTRUCTIONS. Following the instructions in this manual will provide a longer and safer service life for
your air compressor.

AVERTISSEMENT: Lisez attentivement ce manuel avant de faire fonctionner le compresseur d’air ou de procéder à son entretien
pour vous familiariser avec les procédures de fonctionnement et d’entretien correctes et conformes à la sécurité. L’INOBSERVATION DES
INSTRUCTIONS CONTENUES DANS CE MANUEL PEUT ENTRAINER L’ANNULATION DE VOTRE GARANTIE, CAUSER DES BLESSURES
ET/OU DES DOMMAGES MATÉRIELS. LE FABRICANT DE CE DÉFIREUR/BROYEUR NE POURRA PAS ÊTRE TENU RESPONSABLE DE
DOMMAGES RÉSULTANT DE L’INOBSERVATION DE CES INSTRUCTIONS. L’observation des recommandations contenues dans ce manuel
assurera une durée de service plus longue et plus sûre de votre du compresseur d’air.

ADVERTENCIA: Lea este manual con atención antes de operar y reparar este compresor de aire para familiarizarse con los
procedimientos correctos de seguridad, operación y mantenimiento. EL NO CUMPLIR CON LAS INSTRUCCIONES DE ESTE MANUAL PODRIA
DAR COMO RESULTADO LA ANULACION DE SU GARANTIA, LESIONES PERSONALES Y/O DAÑOS A LA PROPIEDAD. EL FABRICANTE
DE ESTE COMPRESOR DE AIRE NO SERA RESPONSABLE DE CUALQUIER DAÑO DEBIDO A NO ACATAR ESTAS INSTRUCCIONES. El
seguir las recomendaciones de este manual asegurará una vida útil más larga y segura para su compresor de aire.

Oilless, Single Stage, Direct Drive, Electric Air Compressor

Sans l’huile, d’une seule étape, à prise directe, compresseur d’air électrique
Sin aciete, de una sola etap a, de mando directo, compresore de aire eléctrico

Printed in U.S.A. ©2008 200-2523 Rev C 8-08

Specification Chart________Tableau des spécifications_______Cuadro de especificaciones

MODEL NO.

(MODÈLE)
(MODELO)

RUNNING

H.P.
(CV)

TANK CAPACITY

GALLONS

(CAPACITÉ DU

RÉSERVOIR - LITRES)

(CAPACIDAD DEL

TANQUE - LITROS)

VOLTAGE/

AMPS/PHASE

(TENSION/

AMPS/PHASE)

(VOLTAJE/

AMP/FASE)

CFM

(L/MIN)

@ 40 PSI

(2,8 BAR)

CFM

(L/MIN)

@ 90 PSI

(6,3 BAR)

KICK-IN

PRESSURE

(PRESSION

D’OUVERTURE)

(PRESION DE

CONEXION)

KICK-OUT

PRESSURE

(PRESSION DE

FERM.)

(PRESION DE

DESCONEXION)

HC125A 1.4 2 (7.5) 115/15/1 8.3 (235) 6.1 (175) 95 (6,6 bar) 125 (8,6 bar)

200-25232

SAFETY GUIDELINES . . . . . . . . . . . . . . . . . . . . . . . . . . .3

OVERVIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Basic Air Compressor Components . . . . . . . . . . . . .6

COMPRESSOR CONTROLS . . . . . . . . . . . . . . . . . . . . . .7

ELECTRICAL POWER REQUIREMENTS . . . . . . . . . . . .9

Electrical Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Extension Cords . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Grounding Instructions . . . . . . . . . . . . . . . . . . . . . . .9

BREAK-IN OF THE PUMP . . . . . . . . . . . . . . . . . . . . . . .11

OPERATING INSTRUCTIONS . . . . . . . . . . . . . . . . . . . .12

Daily Startup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Dual Operating Instructions . . . . . . . . . . . . . . . . . . .12

Shutdown . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . .15-16

Draining the Tank . . . . . . . . . . . . . . . . . . . . . . . . . .15

Cleaning the Air Filter . . . . . . . . . . . . . . . . . . . . . . .15

Checking the Relief Valve . . . . . . . . . . . . . . . . . . . .16

Testing for Leaks . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

SERVICE INTERVAL . . . . . . . . . . . . . . . . . . . . . . . . . . .17

TROUBLESHOOTING CHART . . . . . . . . . . . . . . . . .18-19

GLOSSARY OF TERMS . . . . . . . . . . . . . . . . . . . . . . . .24

NOTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

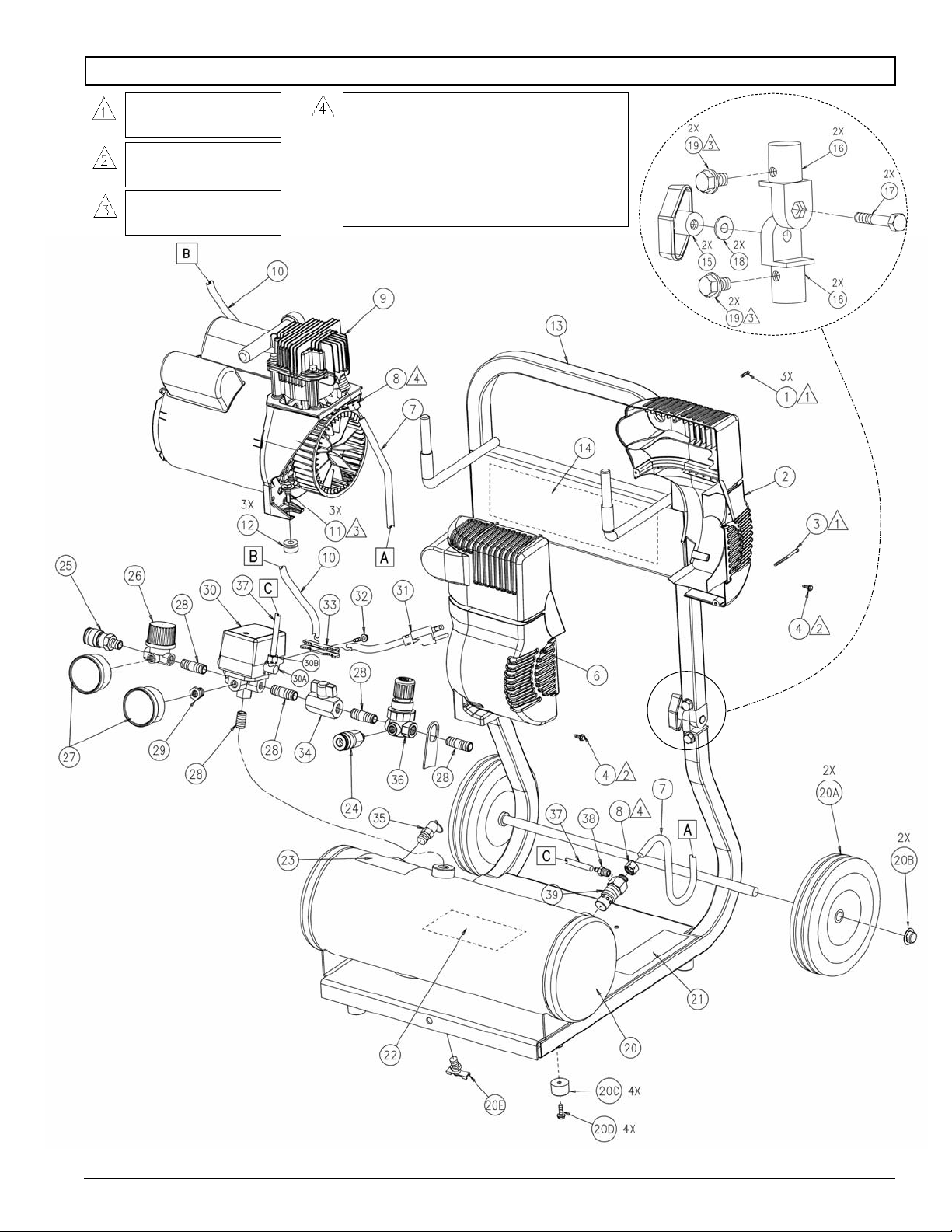

COMPRESSOR PARTS DRAWING . . . . . . . . . . . . . . .26

COMPRESSOR PARTS LIST . . . . . . . . . . . . . . . . . . . .27

PUMP/MOTOR PARTS DRAWING . . . . . . . . . . . . . . . .28

PUMP/MOTOR PARTS LIST . . . . . . . . . . . . . . . . . . . . .29

PARTS AND SERVICE . . . . . . . . . . . . . . . . . . . . . . . . .30

PRODUCT WARRANTY . . . . . . . . . . . . . . . . . . . . . . . .31

CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . .4

VUE D’ENSEMBLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Éléments de base du compresseur d’air . . . . . . . . . .6

COMMANDES DU COMPRESSEUR . . . . . . . . . . . . . .7-8

SPÉCIFICATIONS DU COURANT ÉLECTRIQUES . .9-10

Câblage électrique . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Rallonges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Instructions pour la mise à la terre . . . . . . . . . . . . . .10

RODAGE DE LA POMPE . . . . . . . . . . . . . . . . . . . . . . . .11

MODE D’EMPLOI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Mise en marche quotidienne . . . . . . . . . . . . . . . . . .13

Consignes d’exploitation double usage . . . . . . . . . .13

Arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15-16

Vidange du réservoir . . . . . . . . . . . . . . . . . . . . . . . .15

Nettoyage du filtre à air . . . . . . . . . . . . . . . . . . . . . .15

Vérification de la soupape de décharge . . . . . . . . .16

Essai d’étanchéité . . . . . . . . . . . . . . . . . . . . . . . . . .16

Remisage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

ENTRETIEN PÉRIODIQUE . . . . . . . . . . . . . . . . . . . . . .17

DÉPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20-21

GLOSSAIRE DES TERMES . . . . . . . . . . . . . . . . . . . . . .24

REMARQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

COMPRESSEUR DESSIN DES PIÈCES . . . . . . . . . . . .26

COMPRESSEUR LISTE DE PIÈCES . . . . . . . . . . . . . . .27

POMPE/MOTEUR DESSIN DES PIÉCES . . . . . . . . . . .28

POMPE/MOTEUR LISTE DE PIÈCES . . . . . . . . . . . . . .29

PIÈCES ET RÉPARATIONS . . . . . . . . . . . . . . . . . . . . .30

GARANTIE DU PRODUIT . . . . . . . . . . . . . . . . . . . . . . .31

PAUTAS DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . .5

RESUMEN GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Componentes básicos del compresor de aire . . . . . .6

CONTROLES DEL COMPRESOR . . . . . . . . . . . . . . . . . .8

REQUERIMIENTOS DE ALIMENTACION ELECTRICA 10

Cableado eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . .10

Cordones prolongadores . . . . . . . . . . . . . . . . . . . . .10

Instrucciones de puesta a tierra . . . . . . . . . . . . . . . .10

MARCHA INICIAL DEL BOMBA . . . . . . . . . . . . . . . . . . .11

INSTRUCCIONES DE OPERATIVAS . . . . . . . . . . . . . .14

Arranque diario . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Instrucciones duales para el funcionamiento . . . . . .14

Parada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . .15-16

Desagüe del tanques . . . . . . . . . . . . . . . . . . . . . . . .15

Limpieza del filtro de aire . . . . . . . . . . . . . . . . . . . . .15

Revisión de la válvula de alivio . . . . . . . . . . . . . . . .16

Detección de fugas . . . . . . . . . . . . . . . . . . . . . . . . .16

Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . .16

INTERVALOS DE SERVICIO . . . . . . . . . . . . . . . . . . . . .17

CUADRO DE DETECCION DE FALLOS . . . . . . . . .22-23

GLOSARIO DE TERMINOS . . . . . . . . . . . . . . . . . . . . . .24

NOTA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

COMPRESORE ESQUEMA DE LAS PIEZAS . . . . . . . .26

COMPRESORE LISTA DE LAS PIEZAS . . . . . . . . . . . .27

BOMBA/MOTOR ESQUEMA DE LAS PIEZAS . . . . . . .28

BOMBA/MOTOR LISTA DE LAS PIEZAS . . . . . . . . . . .29

REPUESTOS Y SERVICIO . . . . . . . . . . . . . . . . . . . . . .30

GARANTÍA DEL PRODUCTO . . . . . . . . . . . . . . . . . . . .31

TABLE OF CONTENTS

TABLE DES MATIÈRES

INDICE

3200-2523

CAUTION

SAFETY GUIDELINES

The following information relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you recognize this
information, we use the following symbols. Please read the manual and pay attention to these sections.

– A POTENTIAL HAZARD THAT WILL CAUSE SERIOUS INJURY OR LOSS OF LIFE.

– A POTENTIAL HAZARD THAT COULD CAUSE SERIOUS INJURY OR LOSS OF LIFE.

– A POTENTIAL HAZARD THAT MAY CAUSE MODERATE INJURY OR DAMAGE TO EQUIPMENT.

WARNING:

DANGER:

CAUTION:

1. RISK OF FIRE OR EXPLOSION. Never spray
flammable liquids in a confined area. It is normal for
the motor and pressure switch to produce sparks
while operating. If sparks come into contact with
vapors from gasoline or other solvents, they may
ignite, causing fire or explosion. Always operate the

compressor in a well–ventilated area. Do not smoke
while spraying. Do not spray where sparks or flame
are present. Keep compressor as far from spray area
as possible.

2. RISK OF BURSTING. Do not weld, drill or modify the

air tank of this compressor. Welding or modifications
on the air compressor tank can severely impair tank
strength and cause an extremely hazardous
condition. Welding or modifying the tank in any
manner will void the warranty.

3. RISK OF ELECTRICAL SHOCK. Never use an

electric air compressor outdoors when it is raining or
on a wet surface, as it may cause an electric shock.

4. RISK OF INJURY. This unit starts automatically.

ALWAYS shut off the compressor, remove the plug
from the outlet, and bleed all pressure from the
system before servicing the compressor, and when
the compressor is not in use. Do not use the unit with
the shrouds or beltguard removed. Serious injury
could occur from contact with moving parts.

5. RISK OF BURSTING. Check the manufacturer’s

maximum pressure rating for air tools and
accessories. Compressor outlet pressure must be
regulated so as to never exceed the maximum
pressure rating of the tool. Relieve all pressure
through the hose before attaching or removing
accessories.

6. RISK OF BURNS. High temperatures are generated

by the pump and manifold. To prevent burns or other
injuries, DO NOT touch the pump, manifold or
transfer tube while the pump is running. Allow them to
cool before handling or servicing. Keep children away
from the compressor at all times.

7. RISK TO BREATHING. Be certain to read all labels
when you are spraying paints or toxic materials, and
follow the safety instructions. Use a respirator mask if
there is a chance of inhaling anything you are
spraying. Read all instructions and be sure that your
respirator mask will protect you. Never directly inhale
the compressed air produced by a compressor. It is
not suitable for breathing purposes.

8. RISK OF EYE INJURY. Always wear ANSI Z87.1
approved safety goggles when using an air
compressor. Never point any nozzle or sprayer
toward a person or any part of the body. Equipment
can cause serious injury if the spray penetrates the
skin.

9. RISK OF BURSTING. Do not adjust the relief valve
for any reason. Doing so voids all warranties. The
relief valve has been pre-set at the factory for the
maximum pressure of this unit. Personal injury and /or
property damage may result if the relief valve is
tampered with.

10. RISK OF BURSTING.Do not use plastic or pvc pipe
for compressed air. Use only gavanized steel pipe
and fittings for compressed air distribution lines.

11. RISK TO HEARING. Always wear hearing protection

when using an air compressor. Failure to do so may
result in hearing loss.

12. The power cord on this product contains lead, a
chemical known to the State of California to cause
cancer, and birth defects or other reproductive harm.

Wash hands after handling.

NOTE: ELECTRICAL WIRING. Refer to the air compressor’s

serial label for the unit’s voltage and amperage
requirements. Ensure that all wiring is done by a
licensed electrician, in accordance with the National
Electrical code.

WARNING

1. Drain the moisture from the tank on a daily basis. A
clean, dry tank will help prevent corrosion.

2. Pull the pressure relief valve ring daily to ensure that
the valve is functioning properly, and to clear the
valve of any possible obstructions.

3. To provide proper ventilation for cooling, the
compressor must be kept a minimum of 12 inches (31
cm) from the nearest wall, in a well–ventilated area.

4. To prevent damage to tank and compressor on
stationary models, the tank must be shimmed so the
pump base is level within 1/8” to distribute oil
properly. All feet must be supported, shimming where
necessary, prior to attaching to the floor. Fasten all
feet to floor. We also recommend the use of vibration
pads (094-0021) under tank feet.

5. Fasten the compressor down securely if transporting
is necessary. Pressure must be released from the
tank before transporting.

6. Protect the air hose and electric cord from damage
and puncture. Inspect them weekly for weak or worn
spots, and replace if necessary.

7. To reduce the risk of electric shock, do not expose to
rain. Store indoors.

8. Never operate the compressor if the power cord or
plug are damaged. Take the equipment to the nearest
Authorized Service Center , and a specialist technician
will replace it.

200-25234

1. Vidangez tous les jours l'humidité accumulée dans le
réservoir. Pour éviter la corrosion, le réservoir doit être
propre et sec.

2. Tirez tous les jours sur l'anneau de la soupape de
décharge pour vous assurer qu'elle fonctionne
correctement et éliminer toutes les obstructions
possibles de la soupape.

3. Pour assurer une ventilation correcte pour le
refroidissement, le compresseur doit être placé à une
distance minimum de 31 cm (12 pouces) du mur le
plus proche, dans une zone bien aérée.

4. Pour éviter tout endommagement du réservoir et du
compresseur sur les modèles fixes, calez le réservoir
de façon à ce que la pompe soit à niveau à ± 3 mm
(1/8") pour distribuer correctement l'huile. Tous les

pieds doivent être soutenus et des cales doivent être
placées aux endroits nécessaires avant la fixation au
sol. Fixez tous les pieds au sol. Il est également
recommandé de placer des tampons d'amortissement
(094-0021) sous les pieds du réservoir.

5. Si vous transportez le compresseur, fixez-le bien.
Avant de le transporter, il faut d'abord dépressuriser le
réservoir.

6. Protégez le tuyau d'air contre les risques
d'endommagement et de perforation. Inspectez-le
chaque semaine pour déceler toute trace de faiblesse
ou d'usure et remplacez-le au besoin.

7. Pour réduire les risques de décharge électrique,
protégez l'appareil de la pluie. Entreposez-le à
l'intérieur.

ATTENTION

Les informations suivantes concernent VOTRE SÉCURITÉ et LA PROTECTION DU MATÉRIEL CONTRE LES PANNES. Pour vous aider
à identifier la nature de ces informations, nous utilisons les symboles suivants. Veuillez lire le manuel et prêter attention à ces sections.

– DANGER POTENTIEL POUVANT ENTRAÎNER DE GRAVES BLESSURES OU LA MORT.

– DANGER POUVANT CAUSER DES BLESSURES GRAVES VOIRE MORTELLES.

– DANGER POUVANT CAUSER DES BLESSURES MOYENNEMENT GRAVES OU

L'ENDOMMAGEMENT DE L'APPAREIL.

AVERTISSEMENT:

DANGER:

ATTENTION:

CONSIGNES DE SÉCURITÉ

1. RISQUE D’INCENDIE OU D’EXPLOSION. Ne jamais
vaporiser de liquides inflammables dans un endroit
confiné. Il est normal que le moteur et le manostat
produisent des étincelles pendant le
fonctionnement. Si les étincelles entrent en contact
avec les vapeurs d’essence ou d’autres solvants,
ces vapeurs peuvent s’enflammer et causer un
incendie ou une explosion. Utilisez toujours le
compresseur dans une zone bien aérée. Ne fumez
pas quand vous pulvérisez. Ne pulvérisez pas en
présence d’étincelles ou d flammes. Placez le
compresseur aussi loin que possible de la zone de
pulvérisation.

2. RISQUE D’ÉCLATEMENT. Ne soudez pas, ne percez
pas ou ne modifiez pas le réservoir d'air de ce
compresseur. La soudure ou des modifications sur le
réservoir du compresseur d'air peut sensiblement
altérer sa solidité et causer des conditions d’utilisation
extrêmement dangereuses. La soudure ou la
modification quelconque du réservoir entraînera
l’annulation de la garantie.

3. RISQUE DE CHOC ÉLECTRIQUE. N’utilisez jamais
un compresseur d’air électrique à l’extérieur quand il
pleut ou sur une surface mouillée sous peine de vous
exposer à une décharge électrique.

4. RISQUE DE BLESSURE. Cet appareil se met en
marche automatiquement. Arrêttez TOUJOURS le
compresseur, débranchez-le de la prise de courant et
purgez toute la pression du circuit avant de procéder à
l'entretien du compresseur ou lorsque vous ne l'utilisez
pas. N'utilisez pas l'appareil sans les protections ou le
garde-courroie. Risque de blessures graves en cas de
contact avec les pièces en mouvement !

5. RISQUE D’ÉCLATEMENT. Vérifiez les spécifications
de pression maximum recommandées par le fabricant
pour les outils et les accessoires pneumatiques. La
pression de sortie du compresseur doit être réglée de
façon à ne jamais dépasser la pression maximum
nominale de l'outil. Dépressurisez entièrement le tuyau
avant de raccorder ou de débrancher des accessoires.

6. RISQUE D’ÉCLATEMENT. Les températures élevées
sont produites par la pompe et la tubulure. Pour éviter
toute brûlure ou d'autres blessures, NE TOUCHEZ
PAS la pompe, le distributeur ou le tube de transfert

tandis que la pompe fonctionne. Laissez-les refroidir
avant de les manipuler ou de procéder à leur entretien.
Ne laissez jamais les enfants s'approcher du
compresseur.

7. RISQUE RESPIRATOIRE. Veillez à lire toutes les
étiquettes quand vous pulvérisez de la peinture ou des
matériaux toxiques, et suivez les consignes de
sécurité. Utilisez un masque à gaz si vous risquez
d'inhaler le produit pulvérisé. Lisez toutes les
instructions et veillez à ce que le masque à gaz assure
votre protection. Ne jamais inhaler l’air
comprimé d’un compresseur. Il ne convient pas à la
respiration.

8. RESQUE DE BLESSURE AUX YEUX. Porter toujours
des lunettes de sécurité homologuées ANSI Z87.1 lors
de l’utilisation d’un compresseur d’air. Ne dirigez
jamais une buse ou un pulvérisateur vers quelqu'un ou
une quelconque partie du corps. Ce matériel peut
causer des blessures graves si le produit vaporisé
pénètre dans la peau.

9. RISQUE D’ÉCLATEMENT.Ne régler la soupape de
décharge sous aucun prétexte : ceci aurait pour effet
d'annuler toutes les garanties. La soupape de
décharge est pré-réglée en usine à la pression
maximum de l'unité. L'altération de la soupape de
décharge risque d'entraîner des blessures et/ou des
dégâts matériels.

10. RISQUE D’ÉCLATEMENT.N'utilisez pas de tuyaux en
plastique ou en PVC pour l'air comprimé. Utilisez
uniquement des tuyaux et des raccords en acier
galvanisé pour le circuit de distribution de l'air
comprimé.

11. RISQUE AUDITIF. Porter toujours des protecteurs
d’oreilles en utilisant un compresseur d’air. Dans le cas
contraire, il y a risque de perte d’audition.

12. Le cordon d'alimentation de ce produit contient du
plomb, un produit chimique reconnu par l'État de
Californie comme pouvant causer le cancer, des
malformations à la naissance ou autres problèmes de
reproduction. Lavez-vous les mains après utilisation.

REMARQUE: CÂBLAGE ÉLECTIQUE.

Pour savoir quelles sont
les normes d’intensité et de tension de l’appareil, référez­vous à l’étiquette du numéro de série du compresseur
d’air. Veillez à ce que tout le câblage soit effectué par un
electicien qualifié conformément au Code National
Électrique des E.U.

AVERTISSEMENT

5200-2523

ADVERTENCIA

1. Elimine la humedad del tanque todos los días.
Un tanque limpio y seco ayudará a evitar la corrosión.

2. Tire del anillo de la válvula de alivio de la presión todos
los días para asegurarse de que la válvula esté
funcionando adecuadamente y para eliminar cualquier
obstrucción en la válvula.

3. A fin de lograr una ventilación adecuada para el
enfriamiento, el compresor debe mantenerse a un
mínimo de 31 cm (12 pulgadas) de la pared más
cercana, en una zona bien ventilada.

4. Para evitar daños al tanque y al compresor en
modelos fijos, se debe calzar el tanque de manera que
la base de la bomba quede nivelada dentro de 3 mm
(1/8") , a fin de distribuir correctamente el aceite. Se
deben apoyar todos las patas, calzando donde sea
necesario, antes de fijarlas al piso. Asegure todas las
pies en el piso. También se recomienda el uso de

calzos antivibratorios (094-0021) debajo de las patas
del tanque.

5. Sujete el compresor muy bien si es necesario su
transporte. Debe liberarse la presión del tanque
antes de su transporte.

6. Proteja la manguera de aire y el conducto eléctrico
contra daños y pinchaduras. Inspecciónelos todas las
semanas para comprobar que no existen zonas
débiles o desgastadas, y reemplácelos si fuera
necesario.

7. Para reducir el riesgo de choque eléctrico, proteja la
unidad de la lluvia. Almacene en el interior.

8. Nunca opere el compresor, si el cordón de
alimentación y/o la clavija, se encuentran dañados,
lleve el equipo al centro de servicio autorizado,
más cercano a su domicilio, para que un técnio
especializado lo reemplace.

PRECAUCIÓN

PAUTAS DE SEGURIDAD

La información que sigue se refiere a la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS DEL EQUIPO. Como
ayuda para reconocer esta información, usamos los siguientes símbolos. Lea por favor el manual y preste atención a estas secciones.

- UN POSIBLE RIESGO QUE CAUSARÁ LESIONES GRAVES O LA PÉRDIDA DE LA VIDA.

- UN RIESGO POTENCIAL QUE PODRÍA PROVOCAR GRAVES LESIONES O MUERTE.

- UN RIESGO POTENCIAL QUE PODRIA PROVOCAR LESIONES LEVES O DAÑAR EL EQUIPO.

ADVERTENCIA:

PELIGRO:

PRECAUCIÓN:

1. RIESGO DE INCENDIO O EXPLOSIÓN. Nunca rocíe
líquidos inflamables en un área confinada. Es normal
que el motor y el interruptor de presión produzcan
chispas al estar en funcionamiento. Si las chispas
entran en contacto con los vapores de la gasolina o con
otros disolventes, éstos podrían encenderse, causando
un incendio o una explosión. Siempre opere el
compresor en un lugar bien ventilado. No fume al
rociar. No rocíe donde existan chispas o llama.
Mantenga el compresor tan lejos del lugar de rociado
como sea posible.

2. RIESGO DE EXPLOSIÓN. No suelde, no perfore ni
modifique el tanque del aire de este compresor. La
soldadura o las modificaciones en el tanque del
compresor de aire podrían deteriorar gravemente la
resistencia del tanque y causar una condición
extremadamente peligrosa. Soldar o modificar el
tanque de cualquier manera anulará la garantía.

3. RIESGO DE DESCARGA ELÉCTRICA. Nunca utilice
un compresor eléctrico de aire en el exterior cuando
esté lloviendo ni lo coloque sobre una superficie
mojada, ya que esto podría causar descargas
eléctricas.

4. RIESGO DE LESIONES. Esta unidad arranca
automáticamente. SIEMPRE apague el compresor,
quite el enchufe del tomacorrientes, y purgue toda la
presión del sistema antes de realizar el servicio al
compresor y cuando el compresor no esté en uso. No
utilice la unidad sin las cubiertas o sin el protector de la
correa ya que podría sufrir lesiones por el contacto con
las piezas móviles.

5. RIESGO DE EXPLOSIÓN.Verifique la presión nominal
máxima sugerida por el fabricante para las
herramientas y los accesorios neumáticos. La presión
de salida del compresor se debe regular de tal manera
que nunca se exceda la presión nominal máxima de la
herramienta. Antes de conectar o retirar accesorios,
alivie toda presión del tubo.

6. RIESGO DE QUEMADURAS. La bomba y el múltiple
producen altas temperaturas. Para prevenir
quemaduras u otro tipo de heridas, NO TOQUE la
bomba, el múltiple ni el tubo de transferencia mientras
la bomba se está funcionando. Permita que se enfríe

antes de manipularlos o realizar el servicio necesario.
Mantenga a los niños alejados del compresor en todo
momento.

7. RIESGO PARA LA RESPIRACIÓN. Asegúrese de leer
todas las etiquetas cuando esté rociando pinturas o
materiales tóxicos, y siga las instrucciones de
seguridad. Use una careta respiratoria si existe la
posibilidad de inhalar algún producto al rociar. Lea
todas las instrucciones y asegúrese de que su careta
respiratoria le proteja. Nunca inhale directamente el
aire comprimido producido por un compresor. No es
adecuado para respirarly.

8. RIESGO DE LESIONES OCULARES. Cuando utilice
un compresor de aire siempre use gafas de seguridad
aprobadas según ANSI Z87.1. Nunca dirija la boquilla
ni el rociador hacia una persona ni hacia alguna parte
del cuerpo. El equipo puede causar una lesión grave
si el rocío penetra en la piel.

9. RIESGO DE EXPLOSIÓN. No ajuste la válvula de
alivio. En caso contrario, se anularán todas las
garantías. La válvula de alivio fue ajustada de fábrica
para que la unidad funcione a su presión máxima. Si
se altera la válvula podría ocurrir un accidente con
lesiones a personas o daños a la propiedad.

10. RIESGO DE EXPLOSIÓN.No use tubería de plástico ni
de PVC para el sistema de aire comprimido. Use sólo
tubería y conectores de acero galvanizado para las
líneas de distribución de aire comprimido.

11. RIESGO AL SENTIDO DEL OÍDO. Siempre
use protectores auditivos cuando use un compresor de
aire. Si no lo hace podría sufrir pérdida de la audición.

12. El cable de energía de este producto contiene plomo,

un elemento químico que según el Estado de California
puede producir cáncer y malformaciones de nacimiento
u otros problemas de reproducción. Lávese las manos

después de utilizarlo.

NOTA: CABLEADO ELECTRICO.

Refiérase al rótulo del
número de serie del compresor de aire para conocer los
requerimientos de voltaje y amperaje de la unidad.
Cerciórese de que todo el cableado lo instala un electicista
capacitado, de conformidad con el Código Eléctrico
Nacional.

200-25236

Oilless air compressors are factory lubricated for life and

do not require any oil.

The basic components of the air compressor are the

electric motor, pump, pressure switch, and tank.

The electric motor (see A) powers the pump. The electric
motor is equipped with an overload protector and an
automatic reset. If the motor becomes overheated, the
overload protector will shut it down to prevent damage to the
motor. When the motor sufficiently cools, it will automatically
restart.

The pump (see B) compresses the air and discharges it
into the tank.

The tank (see C) stores the compressed air.

The pressure switch (see D) shuts down the motor and
relieves air pressure in the pump and transfer tube when the
air pressure in the tank reaches the kick–out pressure. As
compressed air is used and the pressure level in the tank
drops to the kick–in pressure, the pressure switch restarts the
motor automatically, without warning, and the pump resumes
compressing air.

Les compresseurs sont lubrifiés à vie l’usine et n’ont pas
besoin d’huile.

Les éléments de base du compresseurs d’air sont le
moteur électrique, la pompe, le réservoir et l’interrupteur de
pression

Le moteur électrique (voir A) actionne la pompe. Le
moteur électrique est équipé d’un protecteur de surcharge et
d’un dispositif de remise en marche automatique. Si le
moteur surchauffe, le protecteur de surcharge l’arrête pour
éviter tout endommagement. Le moteur se remet en marche
quand il a suffisamment refroidi.

La pompe (voir B) comprime l’air et le décharge dans le
réservoir.

Le réservoir (voir C) conserve l’air comprimé.

L’interrupteur de pression (voir D) arrête le moteur et
libère la pression d’air de la pompe et du tube de transfert
quand la pression d’air dans le réservoir atteint la pression de
fermeture. Au fur et à mesure que l’air comprimé est utilisé et
que le niveau de pression dans le réservoir baisse jusqu’à la
pression d’ouverture, l’interrupteur de pression remet le
moteur en marche automatiquement, sans avertissement, et la
pompe recommence à comprimer de l’air.

Sin aciete compresores de aire son lubricado a la fábrica.
Los componentes básicos del compresor de aire son el

motor eléctrico, la bomba, el tanque y el interruptor de presión.

El motor eléctrico (vea A) conduce la bomba. El motor
eléctrico está equipado con un protector contra sobrecarga
para ayudar a evitar un quemado posible del motor y el
interruptor de repositión automatica. Si el motor llegará a
sobrecalentarse, el protector contra sobrecarga lo apagará. Al
enfriarse lo suficiente el motor, vuelve a arrancar.

La bomba (vea B) comprime el aire y lo descarga en el
tanque.

El tanque (vea C) almacena el aire comprimido.

El interruptor de presión (vea D) apaga el motor y alivia
la presión del aire en la bomba y los tubos de transferencia
cuando la presión del aire en el tanque alcanza el límite
establecido en fábrica. Al ir usándose el aire comprimido y
bajar el nivel de presión en el tanque hasta llegar al nivel
preestablecido, el interruptor de presión vuelve a arrancar el
motor y la bomba continúa comprimer el aire.

OVERVIEW \ VUE D’ENSEMBLE \ RESUMEN GENERAL

BASIC AIR COMPRESSOR COMPONENTS

ÉLÉMENTS DE BASE DU COMPRESSEUR D’AIR

COMPONENTES BÁSICOS DEL

COMPRESOR DE AIRE

7200-2523

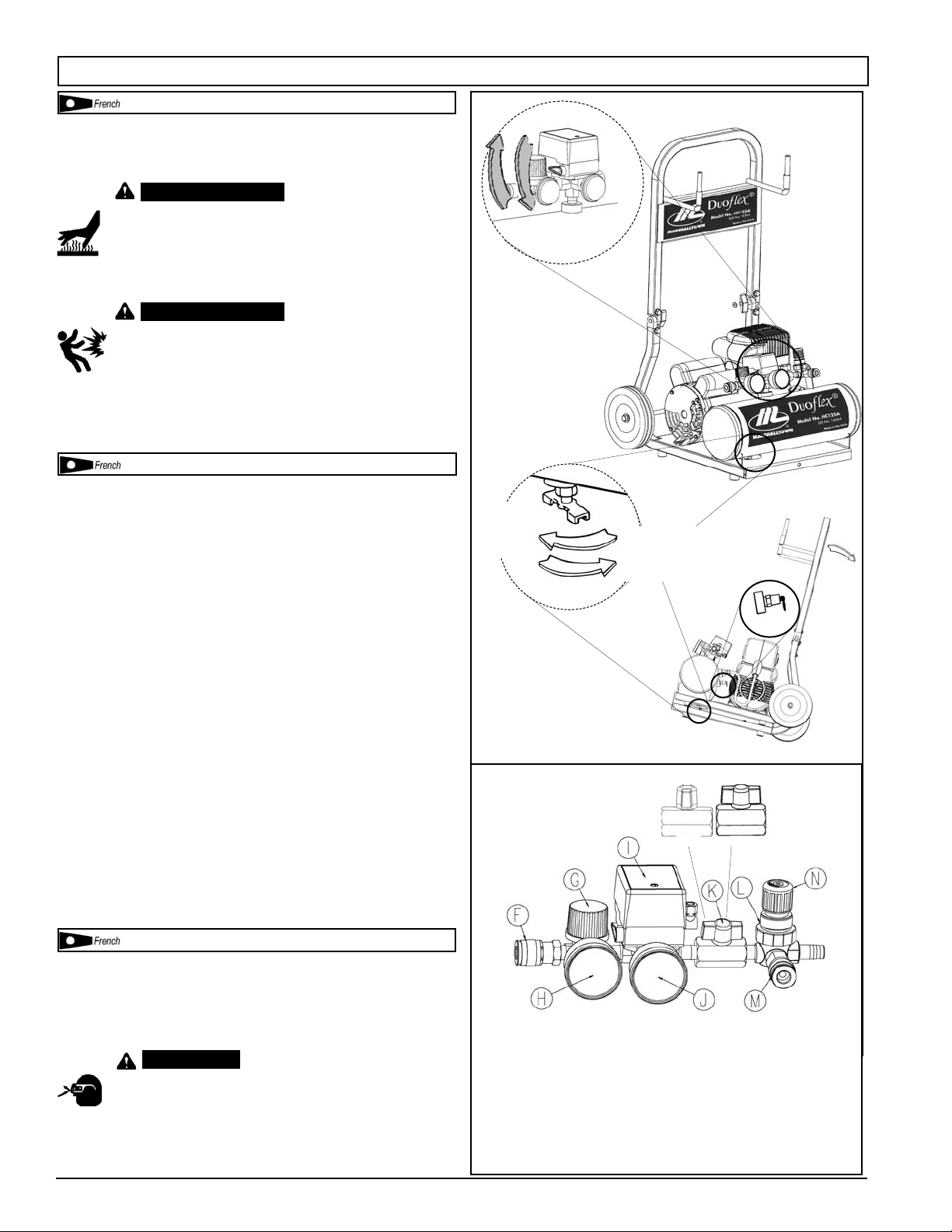

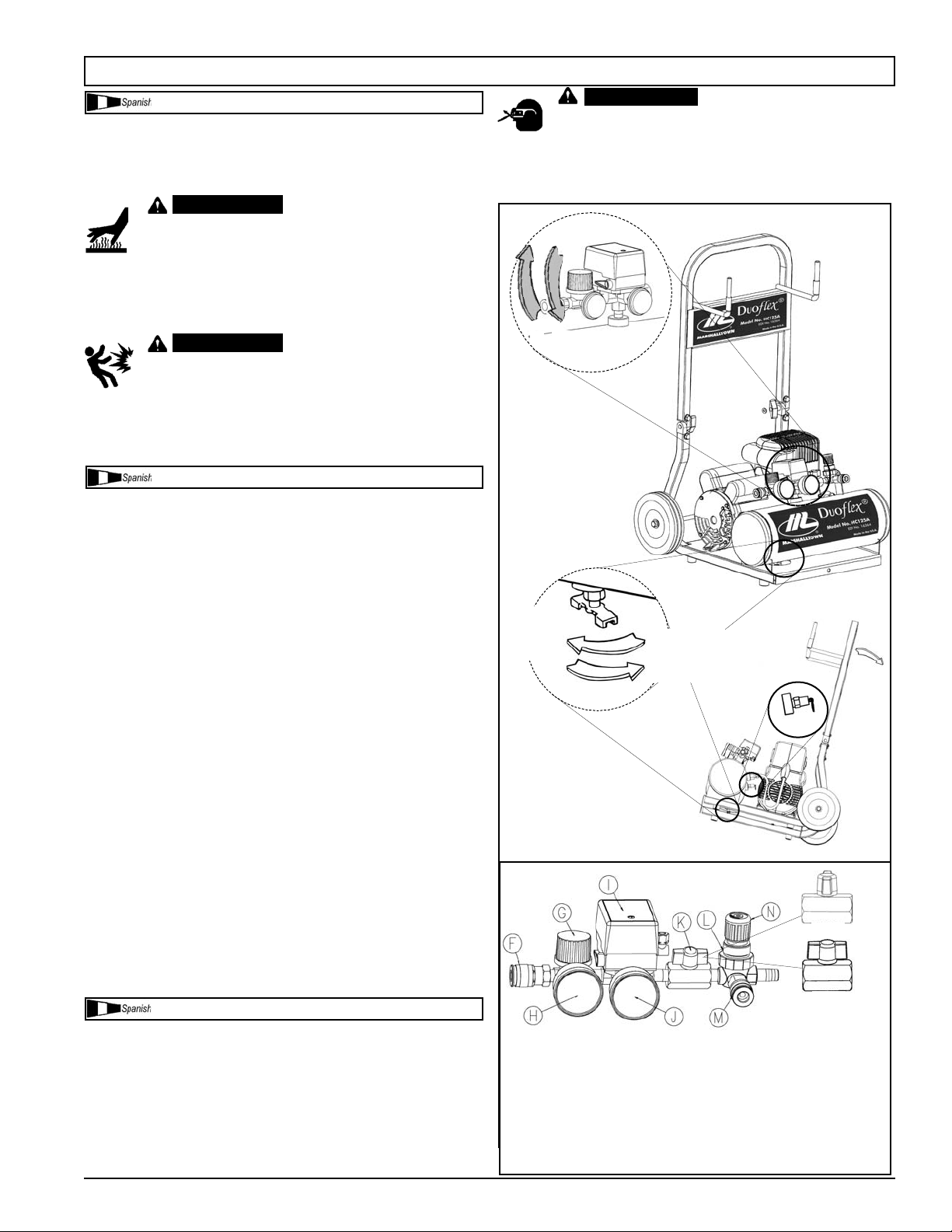

ON/OFF Switch (see J)

This switch turns on the compressor. It is operated manually, but
when in the ON position, it allows the compressor to start up or shut
down automatically, without warning, upon air demand. ALWAYS
turn this switch to OFF when the compressor is not being used and
before unplugging the compressor.

Air Tool Pressure Regulator (see B).

The air pressure regulator enables you to adjust line pressure to
the tool you are using.

Never exceed the maximum working pressure of

the tool.

Turn the knob clockwise to increase pressure and

counterclockwise to decrease pressure.

Hopper Gun Pressure Control (see G)

Air pressure at the outlet (H) is obtained by opening valve (F). Air
at tank pressure gauge (E) discharges from outlet (H) and/or bleed
type pop-off pressure control (G).

To change pressure, turn knob (I) in to raise or out to lower
pressure.

In this mode (valve (F) open), the compressor will run
continuously and pressure will peak at 35 PSI reading on gauge (E)
when the hopper gun line valve (located on gun) is closed.

Pressure Relief Valve (see K)

If the pressure switch does not shut down the motor when
pressure reaches the preset level, this valve will pop open
automatically to prevent overpressurization. To relieve air pressure in
the tank manually, pull the ring on the valve.

Tank Pressure Gauge (see E).

This gauge measures the pressure level of the air stored in the
tank. It is not adjustable by the operator and does not indicate line
pressure, except when using Hopper Gun Outlet (H).

High Pressure Gauge (see C)

This gauge shows regulated line pressure from pressure regulator

(B).
Air Tool Outlets (see A)

The air tool outlet (0-120 PSI) has a conventional air pressure
regulator (B) with a line pressure gauge (C) and an automatic shutoff
hose coupling (A).

Hopper Gun Outlet (see H)

For hopper gun use. In order to permit maximum air volume flow,
this outlet hose coupling (H) has an automatic shutoff feature. Air
pressure is controlled by an adjustable pop-off control valve (G) which
bleeds off air in excess of demand at the texture gun.

Air Outlet Selector Valve (see F)

There is an air outlet selector valve (F) between the tank pressure
switch (D) and the hopper gun hose coupling (H). Turning the selector
valve F knob 1/4 turn clockwise selects the

Air Tool Outlet (A).
Turning the valve counterclockwise selects the Hopper Gun Outlet
(H), allowing air to discharge from the hopper gun hose coupling (H)
and/or the pressure control valve (G).

Operating Hopper Gun

When operating a hopper gun, the pressure is read on the tank
pressure gauge (E), which is mounted on the tank pressure switch (D).
Pressure should be read with the gun connected and air flowing
through its opening. Pressure is increased by turning the control knob
(I) clockwise (inward).

A 3/8” inside diameter by 50-foot air hose with a coupling and
male barb .210 minimum hole diameter coupler is provided to connect
to hopper guns.

Interrupteur de ON/OFF (voir J)

Cet interrupteur met en marche le compresseur. Il est actionné
manuellement, mais, s’il se trouve sur la position ON, le compresseur
se met en marche ou s’arrête automatiquement, sans avertissement,
en fonction de la demande d’air. Réglez TOUJOURS cet interrupteur
sur la position OFF quand vous n’utilisez pas le compresseur et avant
de le débrancher.

Régulateur de pression d’air (voir B)

Le régulateur de pression d’air permet de régler la pression de la
conduite de l’outil que vous utilisez.

Vérifiez la pression de travail

maximum de l’outil que vous allez utiliser. Ne dépassez jamais cette

pression.

Tournez le bouton dans le sens des aiguilles d’une montre pour
augmenter la pression et dans le sens contraire des aiguilles d’une
montre pour rédurie la pression.

Commande de pression du pistolet à trémie (voir G)

On obtient une pression d’air à la sortie (H) en ouvrant la
soupape (F). L’air au monomètre (E) du réservoir s’écoule de la sortie
(H) et/ou de la commande de pression (G) de type amovible.

Pour changer la pression, tournez le bouton (I) vers l’intérieur
pour augmenter la pression ou vers l’extérieur pour la diminuer.

Dans ce mode (soupape (F) ouverte), le compresseur fonctionne
continuellement et la pression atteint un sommet à un relevé de 35 PSI
au manomètre (E) lorsque la soupape de ligne du pistolet à trémie
(située sur le pistolet) est fermée.

Soupape de décharge de pression (voir K)

Si l’interrupteur de pression n’arrête pas le moteur quand la
pression atteint le niveau de fermeture, cette soupape s’ouvre
automatiquement pour éviter toute surpressurisation. Pour l’actionner
manuellement, tirez sur l’anneau de cette soupape pour libérer la
pression d’air dans le réservoir.

Manomètre de pression du réservoir (voir E)

Ce manomètre mesure le niveau de pression d’air dans le
réservoir. L’utilisateur ne peut pas régler ce manomètre et il n’indique

pas la pression dans la conduite.
Manomètre de refoulement (voir C)

Ce manomètre indique la pression régulée en ligne de régulateur
de pressíon (B).

Sorties d’outils à air comprimé (voir A)

La sortie d’outil à air comprimé (0-120 PSI) comporte un
régulateur de pression d’air conventionnel (B) avec un manomètre (C)
et un raccord A d’arrêt automatique.

WARNING:

AVERTISSEMENT:

COMPRESSOR CONTROLS

COMMANDES DU COMPRESSEUR

COMPRESSOR CONTROLS / COMMANDES DU COMPRESSEUR /

CONTROLES DEL COMPRESOR

Air Tools
Outils à air comprimé
Herramientas de aire

Hopper Gun

Pistolet à trémie

Pistola de tolva

K

200-25238

Sortie de pistolet à trémie (voir H)

Pour utiliser le pistolet à trémie. Pour assurer un débit maximal
de volume d’air, ce raccord (H) de sortie comporte un dispositif d’arrêt
automatique. La pression d’air est contrôlée par une soupape
régulatrice de contróle (G) réglable qui prélève l’air supplémentaire au
pistolet de texturation.

Soupape sélectrice de sortie d’air (voir F)

Il y a une soupape sélectrice de sortie d’air (F) entre l’interrupteur
de pression d’air (D) et la raccord de sortie de pistolet à trémie (H). En
tourant le bouton de la soupape de sélection (F) 1/4 de tour dans le
sens des aiguilles d’une montre, on choisit la Sortie (A) d’outil à air

comprimé. En tournant la soupape dans le sens contraire, on choisit
la Sortie H du pistolet à trémie, laissant l’air s’échapper du raccord
(H) du tuyau du pistolet à trémie et/ou la soupape de commande de
pression (G).

Fonctionnement du pistolet à trémie

Lorsque le pistolet à trémie fonctionne, on lit la pression sur le
manomètre (E) du réservoir. Ce manomètre (E) est situé sur
l’interrupteur de pression du réservoir (D). On doit lire la pression
lorsque le pistolet est raccordé et que l’air circule dans son ouverture.
La pression augmente en tournant le bouton de contrôle (I) dans le
sens des aiguilles d’une montre (vers l’intérieur).

On fournit un diamètre intérieur de 3/8” par tuyau d’air de 50
pieds avec raccord et raccord cannelé mâle à diamètre de .210
minimum pour raccorder aux pistolets à trémie.

Interruptor ON/OFF (vea J)

Este interruptor enciende el compresor. Se opera manualmente,
pero cuando están en la posición ON, permite que el compresor
arranque o se pare automáticamente, sin aviso, según la demanda de
aire. SIEMPRE coloque este interruptor en la posición OFF cuando el
compresor no está en uso.

Regulador de presión de aire (vea B)

El regulador de presión de aire permite ajustar la presión en la
línea que conecta la herramienta que se está usando.

Verifique la presión de trabajo máxima de

la herramienta que va a usar. Nunca sobrepase esta presión.

Gire la perilla a la derecha para aumentar la presión, y a la
izquierda para disminuirla.

Control de la presión de la pistola de tolva (vea G)

La presión de aire en la boca de salida (H) se obtiene abrìendo la
válvula (F). La descarga del aire en el tanque indicador de presión (E)
se realiza por medio de la boca de salida (H) y/o del regulador de
presión (G).

Para cambiar la presión, gire la perilla I hacia adentro para elevar
o hacia afuera para disminuir la presión.

De esta forma (con la válvula (F) abierta) el compresor
funcionará constantemente y la presión liegara a una lectura máxima
de 35 libras por pulgada cuadrada en el medidor (E) cuando se cierra
la válvula de línea de la pistola de tolva (situada en la pistola).

Válvula de alivio de presión (vea K)

Si el interruptor de presión no apaga el motor cuando la presión
alcanza el nivel de desconexión, esta válvula se abrirá
automáticamente para evitar una sobrepresión. Para operarla
manualmente, tire del anillo en la válvula para aliviar la presión del
aire en el tanque.

Manómetro de presión del tanque (vea E)

Este manómetro mide el nivel de presión del aire almacenado en
el tanque. No es ajustable por el operador y no indica la presión de la
línea.

Indicador de Alta Presión (vea C)

Este indicador muestra la linea de presión regulada del regulador
de presión (B).

Bocas de salida de las herramientas de aire (vea A)

Las bocas de salida de las herramientas de aire (0-120 libras por
pulgada cuadrada) tienen un regulador de presión de aire
convencional (B) con un indicador de la línea de presión (C) y una
manguera de acoplamiento de interrupción automática (A).

Boca de salida de la pistola de tolve (vea H)

Para la utilizacón de la pistola de tolva. Para permitir el mayor
volumen de flujo de aire, esta boca de salida de la manguera acople H
tiene un dispositivo de cierre. La presión del aire se controla a través
de una válvula de disparo de control ajustable (G) la cual extrae el
exceso de aire de la pistola de textura.

Válvula Selectora de a boca de salida del aire (vea F)

Existe una válvula selectora de orificios de salida de aire entre el
interruptor (D) de presión del tanque y la manguera de acople (H) de
la pistola de tolva. Girando la perilla de selección de la válvula (F) 1/4
en el sentido de las agujas del reloj, se escoge la boca de salida de
aire para herramientas de aire (A). Girando la válvula en el sentido
inverso de las agujas del reloj, se escoge la boca de salida de la
pistola de tolva (H), permitiendo que el aire descargue del acople (H)
la manguera de la pistola de tolva y/o de la válvula de control de
presión (G).

Funcionamiento de la pistola de tolva

Cuando utilice la pistola de tolva, la presión se lee en el tanque
indicador de presión (E), montado sobre el interruptor (D) del tanque
de presión. La presión se debe leer con la pistola conectada y el aire
circulando a través de su abertura. La presión se aumenta girando la
perilla de control (I) en el sentido de las agujas del reloj (hacia
adentro).

Se suministra una manguera con un diámetro interior de 3/8
pulgadas por 50 pies con una junta y un acoplador macho con un
orificio de diámetro mínimo de .210 para conectar con as pistolas de
tolva.

COMMANDES DU COMPRESSEUR / CONTROLES DEL COMPRESOR

ADVERTENCIA:

CONTROLES DEL COMPRESOR

Air Tools
Outils à air comprimé
Herramientas de aire

Hopper Gun

Pistolet à trémie

Pistola de tolva

K

9200-2523

ELECTRICAL POWER REQUIREMENTS

SPÉCIFICATIONS DE L'ALIMENTATION ÉLECTRIQUE

Refer to the air compressor’s serial label for the unit’s

voltage and amperage requirements.

Use a dedicated circuit

For best performance and reliable starting, the air

compressor must be plugged into a dedicated circuit, as
close as possible to the fusebox or circuit breaker. The

compressor will use the full capacity of a typical 15 amp
household circuit. If any other electrical devices are drawing
from the compressor’s circuit, the compressor may fail to start.
Low voltage or an overloaded circuit can result in sluggish
starting that causes the motor overload protection system or
circuit breaker to trip, especially in cold conditions.

NOTE: A circuit breaker is recommended. If the air
compressor is connected to a circuit protected by a fuse, use
dual element time delay fuses (Buss Fusetron type “T” only).

NOTE: Avoid use of extension cords.

For optimum performance, plug the compressor power
cord directly into a grounded wall socket. Do not use an
extension cord unless absolutely necessary. Instead, use a
longer air hose to reach the area where the air is needed.

If use of an extension cord cannot be avoided, the cord
should be no longer than 50 feet and be a minimum wire size of
12 gauge (AWG). Do not use a 16 or 14 gauge extension cord.

Use only a 3-wire extension cord that has a 3-blade
grounding plug, and a 3-slot receptacle that will accept the plug
on the product. Make sure your extension cord is in good
condition. An undersized cord will cause a drop in line voltage,
resulting in loss of power and overheating. The smaller the
gauge number, the heavier the cord.

This product should be grounded. In the event of an
electrical short circuit, grounding reduces the risk of electric
shock by providing an escape wire for the electric current.

This product is equipped with a cord having a grounding
wire with an appropriate grounding plug. The plug must be
plugged into an outlet that is properly installed and grounded in
accordance with all local codes and ordinance.

Improper installation of the grounding
plug can result in a risk of electric shock. If repair or
replacement of the cord or plug is necessary, do not
connect the grounding wire to either flat blade
terminal. The wire insulation having an outer surface
that is green with or without yellow stripes is the
grounding wire.

This product is for use on a nominal 115 volt circuit. A cord

with a grounding plug, as shown here, shall be used.

Make sure that the product is connected to an outlet
having the same configuration as the plug (see Figure 1). No
adapter should be used with this product.

Check with a licensed electrician if the grounding
instructions are not completely understood, or if in doubt as to
whether the product is properly grounded. Do not modify the
plug provided; if it will not fit the outlet, have the proper outlet
installed by a licensed electrician.

Pour vous renseigner sur les normes d'intensité et de
tension de l'appareil, référez-vous à l'étiquette du numéro de
série du compresseur d'air.

Utilisez un circuit séparé

Pour obtenir le meilleur rendement possible et une
mise en marche fiable, le compresseur d'air doit être
installé sur un circuit séparé, aussi près que possible
d'une boîte à fusibles ou d'un disjoncteur. Le compresseur

utilise toute la capacité d'un circuit à usage domestique typique.
Si d'autres appareils électriques tirent du courant sur le circuit
du compresseur, il est possible que le compresseur ne puisse
pas démarrer. Si la tension est insuffisante ou si le circuit est
surchargé, le démarrage risque d'être lent et d'entraîner en
conséquence le déclenchement du disjoncteur ou de
l'interrupteur de remise en marche du moteur, surtout s'il fait
froid.

REMARQUE : Il est recommandé d'utiliser un disjoncteur.
Si le compresseur est branché sur un circuit protégé par un
fusible, utilisez des fusibles temporisés à double élément (Buss
Fusetron de type «T» seulement).

REMARQUE : Évitez d'utiliser des rallonges.

Pour obtenir un rendement optimum, branchez le câble
d'alimentation du compresseur directement sur une prise de
courant mise à la terre. N'utilisez pas de rallonge sauf
nécessité absolue. Utilisez plutôt un tuyau flexible plus long
pour atteindre la zone où l'air est nécessaire.

S'il l'utilisation d'une rallonge est inévitable, le cordon
électrique ne doit pas dépasser 15 m (50 pi) et doit être d'un
calibre minimum de 12 (AWG). N'utilisez pas une rallonge de
calibre 16 ou 14.

Utilisez seulement une rallonge à 3 fils munie d'une prise
de terre à 3 lames et une prise de courant à 3 fentes dans
laquelle la prise peut être branchée. Veillez à ce que la rallonge
que vous allez utiliser soit en bon état. Une rallonge de
dimension inférieure à celle préconisée causera une baisse de
tension sur la ligne qui se soldera par une perte de puissance
et une surchauffe. Plus le calibre est petit, plus la rallonge doit
être grosse.

Grounded Outlet

Box

Grounded Outlet

Plug

Grounding Pin

DANGER

Figure 1

115 VOLTS

15 AMP

ELECTRICAL WIRING

EXTENSION CORDS

GROUNDING INSTRUCTIONS

CÂBLAGE ÉLECTIQUE

RALLONGES

200-252310

Ce produit doit être mis à la terre. En cas de court-circuit
électrique, la mise à la terre réduit les risques de décharges
électriques en fournissant un fil par lequel le courant électrique peut
s'échapper.

Ce produit est équipé d'un câble d'alimentation muni d'un fil de
terre et d'une fiche de terre appropriée. Cette fiche doit être
branchée sur une prise de courant qui à été mise à la terre et
installée conformément à toutes les normes et décrets locaux.

L'installation incorrecte de la fiche de
terre risque de provoquer des décharges électriques. En
cas de remplacement nécessaire du câble ou de la fiche,
ne branchez pas le fil de terre sur l'une des lames plate.
Le fil de terre est recouvert d'une gaine d'isolement verte
avec ou sans rayures jaunes.

Ce produit est conçu pour fonctionner sur un circuit d'une
tension nominale de 115 volts. Un câble muni d'une prise de terre,
comme illustré ici, doit être utilisé.

Veillez à ce que le compresseur soit branché sur une prise de
courant compatible avec la fiche (Figure 1). N'utilisez pas
d'adaptateur avec ce produit.

Si vous ne comprenez pas les instructions de mise à la terre
ou si vous doutez que le compresseur soit correctement mis à la
terre, consultez un électricien qualifié. Ne modifiez pas la fiche
fournie avec l'appareil ; si elle ne s'adapte pas à la prise de courant,
faites installer une prise de courant correcte par un électricien
qualifié.

Consulte el rótulo del número de serie del compresor de aire
para ver los requerimientos de voltaje y amperaje de la unidad.

Use un circuito exclusivo

Para el mejor rendimiento y un arranque confiable, el
compresor de aire debe conectarse en un circuito exclusivo,
tan cerca como sea posible de la caja de fusibles o del
cortacircuito. El compresor utilizará la capacidad máxima de un

circuito de 15 amperios de una casa normal. Si hay otros equipos
eléctricos que estén consumiendo energía del circuito al cual está
conectado el compresor, es posible que éste no arranque. Un
voltaje bajo o un circuito sobrecargado puede causar un arranque
lento que causará que salte el interruptor de reposicionamiento del
motor o el cortacircuito, especialmente en condiciones de baja
temperatura.

NOTA: Se recomienda un disyuntor. Si el compresor de aire
se conecta a un circuito protegido por un fusible, utilice fusibles
temporizados de doble elemento (sólo Buss Fusetron tipo "T").

NOTA: Evite el uso de cordones prolongadores.

Para obtener un rendimiento óptimo, enchufe el cordón
eléctrico del compresor directamente en un tomacorriente de pared
conectado a tierra. No use un cordón prolongador a menos que
sea absolutamente necesario.

Como alternativa, intente utilizar una manguera de aire más
larga para llegar a la zona donde se requiere aire, el cable no debe
tener una longitud mayor que 9.1 m (50 pies) y un alambre con
calibre mínimo de 12 (AWG). No use cables de extensión de
calibre 14 ni 16.

Use solamente un cordón de 3 alambres que tenga un
enchufe de 3 patas y un receptáculo de 3 ranuras que permita el
enchufe del producto. Asegúrese de que su cordón prolongador
esté en buenas condiciones. Un cordón demasiado pequeño
causará una caída en el voltaje de la línea, causando una pérdida
en la energía y un sobrecalentamiento. Cuanto más pequeño sea
el número de calibre, tanto más pesado será el cordón.

Este producto debe conectarse a tierra. En el caso de un
cortocircuito eléctrico, la conexión a tierra reduce el riesgo de
choque eléctrico pues ofrece un escape para la corriente eléctrica.

Este producto está equipado con un cordón que tiene un
alambre de conexión a tierra con su enchufe correspondiente. El
enchufe debe conectarse en un tomacorriente que esté bien
instalado y conectado a tierra de acuerdo con todos los códigos y
ordenanzas locales.

La instalación incorrecta del
enchufe de conexión a tierra puede causar un riesgo de
descarga eléctrica. En caso de ser necesario reparar o
cambiar el cordón o el enchufe, no conecte el alambre de
conexión a tierra en ninguno de las terminales de pata
plana. El alambre de conexión a tierra tiene aislamiento
de color verde con rayas amarillas o sin ellas.

Este producto se debe usar en un circuito de 115 voltios
nominales. Se deberá usar un enchufe con un terminal conectado
a tierra, tal como el mostrado aquí.

Asegúrese de que el producto esté conectado a un
tomacorriente que tenga la misma configuración que el enchufe
(Véase la Figura 1). No debe usarse ningún adaptador con este
producto.

Consulte con un electricista capacitado si no comprende
completamente las instrucciones de conexión a tierra, o si tiene
dudas con respecto a si el producto está correctamente conectado
a tierra. No modifique el enchufe provisto; si no encaja en el
tomacorriente, haga que un electricista capacitado instale un
tomacorriente adecuado.

PELIGRO:

Boîte à prises de terre
Caja de tomacorriente

puesta a tierra

Prise de courant mise à

la terre

Tomacorriente puesta

a tierra

Fiche

Tapón

Broche de

terre

Pasador de

puesta a tierra

115 VOLTS
15 AMPÈRES
115 VOLTIOS

15 AMPERIOS

Figure 1_________Figura 1

DANGER:

SPÉCIFICATIONS DE L'ALIMENTATION ÉLECTRIQUE __REQUERIMIENTOS DE ALIMENTACION ELECTRICA

INSTRUCTIONS DE MISE À LA TERRE

CABLEADO ELÉCTRICO

CORDONES PROLONGADORES

INSTRUCCIONES DE CONEXIÓN A TIERRA

11200-2523

1. Turn the pressure switch to the OFF position (see A).

2. Open the petcock (see B). Turn in the counterclockwise
direction.

3. Plug in the power cord.

4. Turn the pressure switch to the ON position (see C). The
compressor will start. Allow the compressor to run for 30
minutes, to break in the internal parts.

NOTE: After about 30 minutes, If the unit does not operate

properly, SHUT DOWN IMMEDIATELY, and contact
Product Service.

5. After about 30 minutes, turn the pressure switch to
the OFF position.

6. Close the petcock (see D). Turn in the clockwise direction.

7. Turn the pressure switch to the ON position. The
compressor will start and fill the tank to the kick-out
pressure and stop.

NOTE: As compressed air is used, the pressure switch will

restart the motor automatically.

1. Placer le manocontacteur en position ARRÊT (A).

2. Ouvrez le robinet de purge (B). Tourner le bouton vers la
droite.

3. Branchez le cordon d'alimentation.

4. Tourner le manocontacteur en position MARCHE ( C).
Le compresseur démarre. Laissez tourner pendant 30
minutes pour roder les pièces internes.

REMARQUE : Si après 30 minutes l'appareil ne fonctionne

pas correctement, ARRETEZ-LE
IMMÉDIATEMENT et contactez le service
après-vente.

5. Après environ 30 minutes, tourner le manocontacteur en
position ARRÉT.

6. Fermez le robinet de purge (D).

7. Tourner le manocontacteur en position MARCHE. Tourner
vers la droite. Le compresseur démarre et remplit le
réservoir jusqu'à la pression de fermeture, puis s'arrête.

REMARQUE : Une fois que suffisamment d'air comprimé

est utilisé, le manostat relance
automatiquement le moteur

1. Coloque el conmutador activado por presión en la posición
APAGADO. (vea A).

2. Abra la llave de descompresión (vea B). Hágalo girar hacia
la izquierda.

3. Enchufe el cordón eléctrico.

4. Coloque el conmutador activado por presión en la posición
ENCENDIDO (vea C). El compresor arrancará. Permita el
funcionamiento del compresor durante 30 minutos, a fin de
suavizar los componentes internos.

NOTA: Si después de 30 minutos la unidad no opera

correctamente, APÁGUELA INMEDIATAMENTE y
póngase en contacto con el Centro de Servicio.

5. Después de aproximadamente 30 minutos, coloque el
conmutador activado por presión en la posición
APAGADO.

6. Cierre la llave de descompresión. (vea D).

7. Coloque el conmutador activado por presión en la posición
(ENCENDIDO). Hágalo girar hacia la derecha. El
compresor comenzará a funcionar, llenará el tanque hasta
la presión de desconexión y dejará de funcionar.

NOTA: Al utilizar el aire comprimido, el interruptor de

presión arrancará automáticamente el motor.

BREAK-IN OF THE PUMP \ RODAGE DE LA POMPE \ MARCHA DE LA BOMBA

BREAK-IN OF THE PUMP

RODAGE DE LA POMPE

MARCHA INICIAL DE LA BOMBA

A

C

ON

OFF

B

OPEN

OUVERT

ABIERTO

D
CLOSE
FERMÉ

SE CIERRAN

200-252312

1. Turn the pressure switch to the OFF position (see A).

2. Close the tank petcock (see D). Turn in the clockwise
direction.

3. Plug in the power cord.

High temperatures are generated
by the electric motor and the pump. To prevent burns
or other injuries, DO NOT touch the compressor while
it is running. Allow it to cool before handling or
servicing. Keep children away from the compressor
at all times.

4. Turn the pressure switch to the ON position (see C).
When adjusting from a higher to a

lower pressure, turn the knob counterclockwise past
the desired setting, then turn clockwise to reach the
desired pressure. Do not exceed operating pressure of
the tool or accessory being used.

5. Adjust the air pressure regulator (G) to the working

pressure of the tool being used.

This air compressor is a dual purpose unit designed to
deliver air to hopper spray guns at coupling (M) and to small air
tools, such as finish nailers, at coupling (F).

There are two air outlets available. The Air Tool Outlet (F)
(0 - 120 PSI) for air tools has a conventional air pressure
regulator (G) with a line pressure gauge (H) and an automatic
shutoff hose coupling (F).

The second air outlet (M) is for Hopper Gun use. Air
pressure is controlled by an adjustable pop-off control valve (L)
which bleeds off excess air at the hopper gun.

There is an air outlet selector valve (K) between the tank
pressure switch (I) and the hopper gun hose coupling (M).
Turning the selector valve (K) knob 1/4 turn clockwise selects
the air tool outlet (F). Turning the valve counterclockwise
selects the hopper gun outlet (M), allowing air to discharge from
the hopper gun hose coupling (M and/or the pressure control
valve (L).

When operating a hopper gun, the pressure is read on the
tank pressure gauge (J), which is mounted on the tank
pressure switch (I). Pressure should be read with the gun
connected and air flowing through its opening. Pressure is
increased by turning the control knob (N) clockwise (inward).

A 3/8” inside diameter by 50-foot air hose with a shutoff
coupling and male barb .210 minimum hole diameter coupler is
provided to connect to hopper gun.

1. Turn the pressure switch to the OFF position (see A).

2. Unplug the power cord.

3. Reduce pressure in the tank through the outlet hose. You

can also pull the relief valve ring (see E) and keep it open

to relieve pressure in the tank.

Escaping air and moisture can
propel debris that may cause eye injury. Wear safety
goggles when opening petcock.

4. Tip the compressor so the petcock is at the bottom of the
tank. Then open the petcock (see B) to allow moisture
to drain from the tank.

WARNING:

WARNING:

CAUTION:

OPERATING INSTRUCTIONS

DAILY STARTUP

DUAL OPERATING INSTRUCTIONS

SHUTDOWN

B

OPEN

OUVERT

ABIERTO

A

C

ON

OFF

F Air tool outlet (high pressure)
G Air pressure regulator
H High pressure line gauge
I Tank pressure switch
J Low pressure line and tank gauge
K Pressure selector valve
L Pressure pop-off control valve (low pressure)
M Hopper gun outlet
N Control knob

E

D
CLOSE
FERMÉ

SE CIERRAN

13200-2523

1. Placer le manocontacteur en position ARRÊT ( A).

2. Fermez le robinet de purge du réservoir (D). Tourner vers la
droite.

3. Branchez le cordon d'alimentation.

La pompe et le moteur
électrique produisent des températures élevées. Pour éviter
les brûlures et autres blessures, NE touchez PAS le
compresseur quand il est en marche. Laissez-le refroidir
avant de le manipuler ou d'effectuer son entretien. Ne laissez
jamais les enfants s'approcher du compresseur.

4. Tourner le manocontacteur en position MARCHE (C).
Pour passer d’une pression

élevée à une pression plus basse, tournez le bouton dans le
sens contraire des aiguilles d’une montre au–delà du réglage
de pression désiré, puis tournez–le dans le sens des aiguilles
d’une montre pour atteindre la pression désirée. Ne pas
dépasser la pression de fonctionnement de l’outil ou de
l’accessoire utilisé.

5. Réglez (voir G) le régulateur de pression dernière pour qu’elle

corresponde à la pression de service de l’outil.

Ce compresseur à air est un appareil à double usage concu pour
emmencer l’air aux pistolets pulvérisateurs à trémie au raccord (M) et
aux petits outils à air comprimé, tels que les marteaux cloueurs de
finition, au raccord (F).

Il y a deux sorties d’air disponibles. La sortie d’outil à air
comprimée (F) (0 à 120 PSI) pour les outils à air comprimé comprend
un régulateur de pression d’air conventionnel (G) avec manomètre (H)
et un raccord d’arrêt automatique (F).

La deuxième sortie d’air (M) est pour le pistolet à trémie. La
pression d’air est contrôlée par une soupape de contrôle réglable
amovible (L) qui draine le surplus d’air au pistolet à trémie.

Il y a une soupape sélectrice de sortie d’air (K) entre l’interrupteur
de pression du réservoir (I) et le raccord de tuyau du pistolet à trémie
(M). En tournant le bouton de la soupape de sélection (K) 1/4 de tour
dans le sens des aiguilles d’une montre, on choisit la Sortie d’outil à air
comprimé (F). En tournant la soupape dans le sens contraire, on choisit
la Sortie du pistolet à trémie (M), laissant l’air s’échapper du raccord du
tuyau du pistolet à trémie (H) et/ou la soupape de commande de
pression (L).

Lorsque le pistolet á trémie fonctionne, on lit la pression sur le
manomètre (J) du réservoir. Ce manomètre (J) est situé sur
l’interrupteur de pression du réservoir (I). On doit lire la pression
lorsque le pistolet est raccordé et que l’air circule dans son ouverture.
La pression augmente en tournant le bouton de contrôle (N) dans le
sens des aiguilles d’une montre (vers l’intérieur).

On fournit un diamètre intérieur de 3/8” par tuyau d’air de 50 pieds
avec raccord et raccord cannelé mâle à diamètre de .210 minimum
pour raccorder aux pistolets à trémie.

1. Placer le manocontacteur en position ARRÊT (A).

2. Débranchez le cordon d'alimentation.

3. Réduisez la pression dans le réservoir par l'orifice de sortie du

tuyau. Vous pouvez également tirer sur l'anneau de la soupape de

décharge (E) et la maintenir ouverte pour libérer la pression dans

le réservoir.

L'air et l'humidité qui s'échappent
peuvent projeter des particules pouvant causer des
blessures aux yeux. Portez des lunettes de protection
lorsque vous ouvrez le robinet de purge.

4. Incliner légèrement le compresseur afin que le robinet soit en bas
du/des réservoirs. Ouvrez le robinet (B) pour purger toute
l’humidité accumulée dans le réservoir.

MODE D’EMPLOI

AVERTISSEMENT:

AVERTISSEMENT:

MISE EN MARCHE QUOTIDIENNE

ATTENTION:

ARRÊT

CONSIGNES D’EXPLOITATION DOUBLE USAGE

B

OPEN

OUVERT

ABIERTO

A

C

ON

OFF

F Sortie d’outil à air comprimé (haute pression)
G Regulador de presión de aire
H Medidor de línea de alta presión
I Mando de presión del tanque
J Medidor de línea y tanque de baja presión
K Válvula selectora de presión
L Válvula con resorte para control de presión
M Sortie de pistolet à trémie (basse pression)
N Bouton de contrôle

E

D

CLOSE

FERMÉ

SE CIERRAN

ALTA

BAJA

200-252314

1. Coloque el conmutador activado por presión en la posición

APAGADO (vea A).

2. Cierre la llave de descompresión del tanque (vea D).

Hágalo girar hacia la derecha.

3. Enchufe el cordón eléctrico.

El motor eléctrico y la bomba
producen altas temperaturas. Para evitar quemaduras y otras
lesiones, NO toque el compresor durante su funcionamiento.
Permita que se enfríe antes de manipular o realizar el
servicio. Mantenga a los niños alejados del compresor en
todo momento.

4. Coloque el conmutador activado por presión en la posición
ENCENDIDO (vea C).

Al efectuar un ajuste desde una
presión más alta a una más baja, gire la perilla a la izquierda
hasta que sobrepase el ajuste deseado, después gire a la
derecha hasta alcanzar la presión deseada. No exceda la
presión de operación de la herramienta o del accesorio que
esté usando.

5. Ajuste el regulador de presión de aire (vea G) presión de la
herramienta de la manera.

Este compresor de aire es una unidad de el doble propósito para
suministrar aire a las pistolas pulverizadoras de tolva al acoplarse (M) y
a herramientas de aire pequeñas, como ser claveros de pulido, al
acoplarse (F).

Existen dos bocas de salida del aire disponibles. La boca de
salida de herramientas de aire (F (0-120 libras por pulgada cuadrada)
para herramientas de aire tiene un regulador de presión de aire
convencional (G) con un indicador de línea de presión (H) y una
manguera de acoplamiento de interrupción automática (F).

La segunda boca de salida de aire (M) es para utilización de la
pistola de tolva. La presión del aire se controla a través de una válvula
de disparo de control ajustable (L) la cual extrae el exceso de aire de la
pistola de tolva.

Existe una válvula selectora (K) de orificios de salida de aire entre
el interruptor (I) de presión del tanque y la manguera de acople (M) de
la pistola de tolva. Girando la perilla de selección de la válvula (K) 1/4
en el sentido de las agujas del reloj, se escoge la boca de salida de
aire para herramientas de aire (F). Girando la válvula en el sentido
inverso de las agujas del reloj, se escoge la boca de salida de la pistola
de tolva (M), permitiendo que el aire descargue del acople (M) la
manguera de la pistola de tolva y/o de la válvula de control de presión

(L).

Cuando utilice la pistola de tolva, la presión se lee en el tanque
indicador de presión (J), montado sobre el interruptor (I) del tanque de
presión. La presión se debe leer con la pistola conectada y el aire
circulando a través de su abertura. La presión se aumenta girando la
perilla de control (N) en el sentido de las agujas del reloj (hacia
adentro).

Se suministra una manguera con un diámetro interior de 3/8
pulgadas por 50 pies con una junta de corte y un acoplador macho con
un orificio de diámetro minimo de .210 para conectar a la las pistola de
tolva.

1. Coloque el conmutador activado por presión en la posición

APAGADO (vea A).

2. Desenchufe el cordón eléctrico.

3. Reduzca la presión en el tanque a través de la manguera

de salida. También puede tirar del anillo de la válvula de

alivio (vea E) y mantenerla abierta para aliviar la presión

en el tanque

El aire y la humedad que
escapan del tanque pueden arrojar desechos que
podrían causarle daño en los ojos. Al abrir la llave de
descompresión use gafas de seguridad.

4. Incline el compresor para que el grifo de desagüe quede en el
fondo del tanque o tanques. Luego abra el grifo de desagüe (vea

B) para permitir que el agua de la humedad drene del tanque.

AVERTENCIA:

AVERTENCIA:

PRECAUCIÓN:

INSTRUCCIONES OPERATIVAS

ARRANQUE DIARIO

PARADA

INSTRUCCIONES DUALES PARA EL FUNCIONAMIENTO

B

OPEN

OUVERT

ABIERTO

A

C

ON

OFF

F Boca de salida para herramientas de aire (alta presión)
G Régulateur de pression d’air
H Jauge de conduite haute pression
I Manostat de réservoir
J Jauge de conduite basse pression et réservoir sous pression
K Valve sélecteur de pression
L Valve régulatrice de pression
M Boca de salida para la pistola de tolva (baja presión)
N Perilla de control

E

D
CLOSE
FERMÉ

SE CIERRAN

HAUTE

BASSE

15200-2523

To avoid personal injury, always shut off and
unplug the compressor and relieve all air pressure from
the system before performing any service on the air
compressor.

Regular maintenance will ensure trouble free operation.

Your electric powered air compressor represents high quality
engineering and construction; however, even high quality
machinery requires periodic maintenance. The items listed
below should be inspected on a regular basis.

Condensation will accumulate in the
tank. To prevent corrosion of the tank from the inside,
this moisture must be drained at the end of every
workday. Be sure to wear protective eyewear. Relieve
the air pressure in the system. Tip the compressor so
the petcock is at the bottom of the tank. Then open
the petcock to allow moisture to drain from the tank

(See B and D) on pages 12, 13 and 14.

NOTE: In cold climates, drain the tank after each use to

reduce problems with freezing of water
condensation.

A dirty air filter will reduce the compressor’s performance and
life. To avoid any internal contamination of the pump, the filter
should be cleaned frequently and replaced on a regular basis
(see A). Foam filters should be cleaned in warm, soapy water.
Do not allow the filter to become filled with dirt or paint. Direct
exposure to dirty conditions or painting areas will void your
warranty.

Pour éviter les risques de
blessures, arrêtez et débranchez toujours le compresseur
et libérez toute la pression d'air dans le circuit avant
de procéder à l'entretien.

L'entretien régulier de l'appareil permettra d'assurer un

fonctionnement sans problèmes. Votre compresseur d'air
électrique est un appareil de haute qualité ; toutefois, même les
machines de haute qualité nécessitent un entretien périodique.
Les composants énumérés ci-dessous doivent être inspectés
réqulièrement.

De la condensation se
forme dans le réservoir. Pour éviter la formation de
corrosion depuis l'intérieur du réservoir, cette
condensation doit être évacuée à la fin de chaque
journée de travail. Veillez à porter des lunettes de
protection. Libérez la pression d'air dans le circuit et
ouvrez le robinet de purge en bas du réservoir pour
vidanger. Incliner légèrement le compresseur afin que
le robinet soit en bas du/des réservoir. Ouvrez le
robinet pour purger toute l’humidité accumulée dans
le réservoir (Voir B et D) aux pages 12, 13 et 14.

REMARQUE : Dans les climats froids, purger le réservoir
après chaque utilisation afin de réduire les problèmes de gel
d'eau de condensation.

Un filtre à air sale nuit aux performances et à la durabilité du
compresseur. Pour éviter de contaminer l'intérieur de la pompe,
nettoyer le filtre fréquemment et le remplacer régulièrement (voir
A). Nettoyer les filtres en mousse à l'eau tiède savonneuse. Ne pas
laisser de saletés ou de peinture obstruer le filtre. L'exposition
directe à des conditions poussiéreuses ou à une aire de peinture
annulera votre garantie.

Para evitar lesiones personales,
siempre apague y desenchufe el compresor y alivie toda la
presión de aire del sistema antes de realizar algún tipo de
servicio en el compresor de aire.

El mantenimiento regular asegurará una operación sin

problemas. Su compresor de aire con alimentación eléctrica
representa lo mejor en ingeniería y construcción; sin embargo, aún
la maquinaria de mejor calidad requiere un mantenimiento
periódico. Los elementos enumerados a continuación deben
inspeccionarse de manera regular.

La condensación se acumulará
en el tanque. Para evitar la corrosión del tanque desde el
interior, esta humedad debe ser drenada al final de cada
día de trabajo. Asegúrese de utilizar protección ocular.
Alivie la presión de aire en el sistema y abra la llave de
descompresión que se encuentra en el fondo del tanque
para drenar. Incline el compresor para que el grifo de
desagüe quede en el fondo del tanque o tanques. Luego
abra el grifo de desagüe para permitir que el agua de la
humedad drene del tanque. (Vea B y D) en las páginas
12, 13 y 14.

NOTA: En climas fríos, drene el tanque después de cada uso
a fin de reducir los problemas por el congelamiento del agua de
condensación.

Un filtro de aire sucio reducirá el rendimiento y la vida del
compresor. Para evitar la contaminación interna de la bomba, el
filtro se debe limpiar con frecuencia y reemplazar regularmente
(vea A). Los filtros de espuma se deben limpiar en agua jabonosa
tibia. No permita que el filtro se ensucie con tierra ni con pintura. La
exposición directa a condiciones de suciedad o áreas que se estén
pintando anulará la garantía.

WARNING:

AVERTISSEMENT:

ADVERTENCIA:

WARNING:

AVERTISSEMENT:

AVERTENCIA:

MAINTENANCE \ ENTRETIEN \ MANTENIMIENTO

MAINTENANCE

DRAINING THE TANK

CLEANING THE AIR FILTER

ENTRETIEN

VIDANGE DU RÉSERVOIR

NETTOYAGE DU FILTRE À AIR

MANTENIMIENTO

DESAGÜE DEL TANQUE

LIMPIEZA DEL FILTRO DE AIRE

200-252316

Pull the relief valve daily to ensure that it is operating

properly and to clear the valve of any possible obstructions.

Check that all connections are tight. A small leak in any of
the hoses, transfer tubes, or pipe connections will substantially
reduce the performance of your air compressor. If you suspect
a leak, spray a small amount of soapy water around the area
of the suspected leak with a spray bottle. If bubbles appear,
repair or replace the faulty component. Do not overtighten any
connections.

Before storing the compressor for a prolonged period, use
an air blow gun to clean all dust and debris from the
compressor. Disconnect the power cord and coil it up. Pull the
pressure relief valve to release all pressure from the tank.
Drain all moisture from the tank. Clean the filter element and
filter housing; replace the element if necessary. Cover the
entire unit to protect it from moisture and dust.

Tirez chaque jour sur la soupape de décharge pour vous
assurer qu'elle fonctionne correctement et éliminer toutes les
obstructions éventuelles.

Assurez-vous que tous les raccords sont serrés. Le
rendement de votre compresseur peut être réduit de manière
significative en présence d'une petite fuite d'air dans les
tuyaux flexibles, les tubes de transfert ou les raccords de
tuyauterie. Si vous suspectez une fuite, vaporisez un peu
d'eau savonneuse autour de la zone. Si des bulles
apparaissent, réparez ou remplacez le composant défectueux.
Ne serrez pas trop.

Avant d'entreposer le compresseur pour une période
prolongée, utilisez une soufflette pour nettoyer toute la
poussière et tous les débris du compresseur. Débranchez le
cordon d'alimentation et enroulez-le. Tirez sur la soupape de
décharge pour libérer toute la pression dans le réservoir.
Évacuez toute l'humidité du réservoir. Nettoyez les éléments
et le boîtier du filtre ; remplacez les éléments au besoin.
Couvrez tout l'appareil pour le protéger de l'humidité et de la
poussière.

Tire de la válvula de alivio todos los días para asegurarse
de que esté operando correctamente y para eliminar cualquier
obstrucción posible de la misma.

Compruebe que todas las conexiones estén ajustadas.
Una pequeña fuga en cualquiera de las mangueras, tubos de
transferencia o tubería reducirá de manera substancial el
rendimiento de su compresor de aire. Si sospecha la
existencia de una fuga, rocíe una pequeña cantidad de agua
jabonosa alrededor de la zona con una botella rociadora. Si
aparecen burbujas, selle y ajuste nuevamente la conexión. No
ajuste demasiado.

Antes de almacenar el compresor durante períodos
prolongados, use un soplete de aire para limpiar todo el polvo
y suciedad del compresor. Desconecte el cordón eléctrico,
enrollándolo. Tire de la válvula de alivio de la presión para
liberar toda la presión del tanque. Elimine toda la humedad del
tanque. Limpie los elementos y el alojamiento del filtro;
reemplácelos si fuera necesario. Cubra toda la unidad para
protegerla de la humedad y del polvo.

MAINTENANCE \ ENTRETIEN \ MANTENIMIENTO

CHECKING THE RELIEF VALVE

TESTING FOR LEAKS

STORAGE

VÉRIFICATION DE LA SOUPAPE DE DÉCHARGE

ESSAI D’ÉTANCHÉITÉ

ENTREPOSAGE

REVISIÓN DE LA VÁLVULA DE ALIVIO

DETECCIÓN DE FUGAS

ALMACENAMIENTO

17200-2523

Effectuez l’entretien suivant aux intervalles indiqués ci–dessous.

Inspectez et nettoyez le filtre à air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Chaque jour

Faites fonctionner les

-soupapes de décharge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Chaque jour

Vidangez le réservoir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Chaque jour

Perform the following maintenance at the intervals indicated below.

Inspect and clean air filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Daily

Operate the pressure relief valves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Daily

Drain tank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Daily

Realice el mantenimiento siguiente a los intervalos indicados a continuación.

Inspección y limpieza del filtro de aire de entrada . . . . . . . . . . . . . . . . . . . . . . . .A diario

Operación de todas las válvulas

de alivio de la presión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A diario

Drenaje del tanque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A diario

SERVICE INTERVAL

ENTRETIEN PÉRIODIQUE

INTERVALOS DE SERVICO

200-252318

Note: Troubleshooting problems may have similar causes and solutions.

Close petcockTank petcock is open
Check fittings with soapy water. Tighten or reseal leaking fittings.

DO NOT OVERTIGHTEN.

Fittings Leak

Clean or replace air filter element.Restricted air intake
Decrease amount of air used.Prolonged excessive use of air

Check air requirement of accessory. If it is higher than CFM and
pressure supplied by compressor, you need a larger compressor.
Most accessories are rated at 25% of actual CFM while running
continuously.

Compressor not large enough

Remove and clean or replace.Restricted check valve
Check and replace if necessary.Hole in air hose

Immediately replace tank. DO NOT attempt to

repair.

Tank leaks

Replace any faulty seals.Blown seals
Contact authorized service center.Valve leaks

Replace piston and cylinder sleeve assemblies.Leaking or worn piston seal
Check fittings with soapy water. Tighten or reseal leaking fittings.

DO NOT OVERTIGHTEN.

Fittings leak

Replace any faulty seals.

Replace regulator or internal parts.Dirty or damaged regulator

internal parts.

If pressure drops too low, adjust regulator while accessory is used.This is normal
Check air requirement of accessory. If it is higher than CFM and

pressure supplied by compressor, you need a larger compressor.
Most accessories are rated at 25% of actual CFM while running
continuously.

Compressor not large enough

Furnish adequate power. If using extension cord, try without.Low voltage
Consult electrician.Excessive wire length
Contact authorized service center.Restricted air passages
Replace check valve, pressure switch bleeder valve.Back pressure in pump head

SOLUTIONPOSSIBLE CAUSE

Low pressure or not
enough air
or
Compressor does not
stop

Excessive starting and
stopping, while not in
use

Air leaks from regulator,
or regulator does not
regulate pressure

Regulated pressure
gauge reading drops
when air accessory is
being used

Circuit breaker trips
(fuse blows) too often

Relocate compressor to an area with cool, dry and well-circulated

air.

Poor ventilation

Clean all cooling surfaces of pump and motor thoroughly.Dirty cooling surfaces
Contact authorized service center.Leaking valve

Overheating

Furnish adequate power.Low voltage
Replace pressure switch bleeder valve.Defective pressure switch

bleeder valve

Motor stalls

PROBLEM

WARNING:

TROUBLESHOOTING CHART

19200-2523

Note: Troubleshooting problems may have similar causes and solutions.

Contact authorized service center.Tank pressure exceeded normal

operating pressure

Contact authorized service center.Pressure switch stuck
Motor will start automatically when tank pressure drops below

kick-in pressure of pressure tank.

Tank pressure exceeds preset
pressure switch limit

Let motor cool off and overload switch will automatically reset. This
may take several minutes.

Motor overload protection has
tripped

• Replace blown fuse or resed circuit breaker. Do not use fuse or
circuit breaker with higher rating than specified for your branch
circuit.

Fuse blown or circuit breaker
tripped

• Check for proper fuse; “Fusetron” type T is acceptable.

• Check for low voltage and proper extension cord size.

• Disconnect other applications from circuit. Operate compressor
on a dedicated circuit.

Remove and clean or replace.Check valve stuck open
Bleed line by moving pressure switch lever to OFF Position before

restarting. If bleeder valve does not open, replace bleeder valve.

Pressure bleeder valve on
pressure switch has not
unloaded head pressure

Check for proper gauge and extension cord length.Wrong wire gauge in cord or

excessive extension cord length

Contact authorized service center.Loose electrical connections
Contact authorized service center.Possible defective capacitor
Have checked at service center. Do not operate compressor in the

paint spray area

Paint spray on internal motor
parts

Have checked at service center.Possible defective motor

SOLUTIONPOSSIBLE CAUSE

Pressure relief valve
opens

Motor will not run

PROBLEM

TROUBLESHOOTING CHART

200-252320

Remarque : Les problémes de dépannage peuvent avoir des causes et des solutions similaires.

Fermer le robinet

Réduire l'utilisation d'air comprimé.

Robinet de réservoir ouvert

SOLUTIONCAUSE POSSIBLE

Vérifier les raccords à l'eau savonneuse. Resserrer ou étanchéifier
les raccords. NE PAS TROP SERRER.

Fuite des raccords

Nettoyer ou remplacer l'élément du filtre à air.Entrée d'air obstruée

Usage excessif d'air

Faible pression ou
manque d'air
ou
compresseur
fonctionnant sans arrêt

PROBLÉME

Démarrages et arrêts
fréquents, sans
utilisation

Fuite d'air du régulateur
ou mauvaise régulation
de la pression

La lecture du manomètre
chute lors de l'utilisation
d'air.

Le disjoncteur se
déclenche (le fusible
grille) trop souvent.

Surchauffe

Le moteur cale

Vérifier le débit d'air requis pour les accessoires. S'il est supérieur
au débit PCM et à la pression fournis par le compresseur, celui-ci
doit être plus puissant. La plupart des accessoires sont évalués à
25 % de leur débit PCM réel en fonctionnement continu.

Compresseur pas assez
puissant

Démonter, nettoyer ou remplacer le clapet.Clapet de retenue obstrué
Vérifier ou remplacer au besoin.

Fuite d'un tuyau pneumatique

Remplacer immédiatement le réservoir.

NE PAS tenter une réparation.

Fuite du réservoir

Remplacer les joints défectueux.

Éclatement d'un joint

Contacter un centre d'entretien agréé.

Fuite de soupape

Remplacer l'ensemble piston et gaine de cylindre.

Fuite ou joint de piston usé

Vérifier les raccords à l'eau savonneuse. Resserrer ou étanchéifier
les raccords. NE PAS TROP SERRER.

Fuite des raccords

Contacter un centre d'entretien agréé.
Remplacer le régulateur ou ses pièces internes.

Pièces du régulateur sales ou
endommagées

Si la pression chute trop, ajuster le régulateur pendant l'utilisation
de l'accessoire.

Situation normale

Vérifier le débit d'air requis pour les accessoires. S'il est supérieur
au débit PCM et à la pression fournis par le compresseur, celui-ci
doit être plus puissant. La plupart des accessoires sont évalués à
25 % de leur débit PCM réel en fonctionnement continu.

Compresseur pas assez
puissant

Fournir la tension adéquate. Si une rallonge est utilisée, essayer
sans.

Tension insuffisante

Consulter un électricien.

Câbles électriques trop longs

Contacter un centre d'entretien agréé.

Voies d'air obstruées

Remplacer le clapet de retenue et la soupape d'évacuation du
manocontacteur.

Contre-pression dans la culasse
de la pompe

Replacer le compresseur dans un endroit frais, sec et offrant une
bonne circulation d'air.

Manque d'aération

Nettoyer les surfaces de refroidissement de la pompe et du
moteur.

Surfaces de refroidissement
sales

Fournir la tension adéquate.

Tension insuffisante

Remplacer la soupape d'évacuation du manocontacteur.

Soupape d'évacuation du
manocontacteur défectueuse

Contacter un centre d'entretien agréé.

Fuite de soupape

AVERTISSEMENT:

DÉPANNAGE

21200-2523

Remarque : Les problémes de dépannage peuvent avoir des causes et des solutions similaires.

Contacter un centre d'entretien agréé.

Laisser le moteur refroidir et le limiteur de surcharge se réarmera
automatiquement après quelques minutes.

La pression du réservoir
dépasse la limite normale

SOLUTIONCAUSE POSSIBLE

Manocontacteur bloqué

Le moteur démarre automatiquement lorsque la pression du
réservoir chute sous la pression d'enclenchement du
manocontacteur.

La pression du réservoir
dépasse la limite préréglée du
manocontacteur

Le limiteur de surcharge s'est
déclenché

La soupape de sûreté
s'ouvre

PROBLÉME

Le moteur ne démarre
pas

• Remplacer le fusible ou réarmer le disjoncteur. Ne pas utiliser de
fusible ou de disjoncteur d'une valeur supérieure à la puissance du
circuit.

Fusible grillé ou disjoncteur
déclenché

• Vérifier le fusible ; le type T « Fusetron » est acceptable.

• Vérifier la faible tension et le calibre de la rallonge.

• Débrancher les autres appareils du circuit. Faire fonctionner le
compresseur sur un circuit réservé.

Démonter, nettoyer ou remplacer.

Le clapet de retenue est bloqué
ouvert

Purger le conduit en plaçant le levier du manocontacteur en
position ARRÊT avant de redémarrer. Remplacer la soupape
d'évacuation si elle ne s'ouvre pas.

La soupape d'évacuation du
manocontacteur n'a pas relâché
la pression de la culasse.

Vérifier le calibre et la longueur de la rallonge.

Calibre incorrect du fil ou
rallonge trop longue

Contacter un centre d'entretien agréé.

Mauvaises connexions

Contacter un centre d'entretien agréé.

Condensateur défectueux

Contacter un centre d'entretien agréé. Ne pas faire fonctionner le
compresseur dans l'aire de peinture.

Peinture vaporisée sur les
pièces internes du moteur

Contacter un centre d'entretien agréé.

Possibilité de moteur
défectueux

DÉPANNAGE

200-252322

Nota: Los problemas de detección de fallos pueden tener causas y soluciones similares.

Cierre el grifo de desagüe

Disminuya la cantidad de aire usada.

El grifo de desagüe del tanque
está abierto

SOLUCIONCAUSA POSIBLE

Revise las conexiones con agua jabonosa. Apriete o vuelva a
sellar las conexiones que tengan fugas. NO LAS APRIETE EN
EXCESO.

Las conexiones tienen fugas

Limpie o reemplace el elemento del filtro de aire.Toma restringida de aire

Uso excesivo y prolongado de
aire

Presión baja o
insuficiente cantidad de
aire.
o bien
el compresor no se
detiene

PROBLEMA

Arranque y detención
excesivos, mientras no
se está usando.

Fugas de aire del
regulador, o el regulador
no regula la presión.

La lectura del
manómetro regulado
disminuye cuando se
está usando el accesorio
de aire.

El disyuntor se dispara
(los fusibles se queman)
con mucha frecuencia.

Verifique el requerimiento de aire del accesorio. Si es mayor que el
volumen por minuto (CFM) y la presión suministrados por el
compresor, necesita un compresor más grande. La mayoría de los
accesorios están clasificados a un 25 % del volumen real por
minuto en funcionamiento continuo.

El compresor no es
suficientemente grande

Quítela y límpiela o reemplácela.Válvula de retención restringida
Revísela y reemplácela si es necesario.

Hay un orificio en la manguera
de aire

Reemplace inmediatamente el tanque. NO

intente repararlo.

Fugas en el tanque

Reemplace todos los sellos defectuosos.

Sellos expulsados

Comuníquese con un centro de servicio autorizado.

Fugas en la válvula

Reemplace los conjuntos de pistón y manguito cilíndrico

Sello del pistón con fugas o
desgastado

Revise las conexiones con agua jabonosa. Apriete o vuelva a
sellar las conexiones que tengan fugas. NO LAS APRIETE EN
EXCESO.

Las conexiones tienen fugas

Comuníquese con un centro de servicio autorizado.

Reemplace el regulador o las piezas internas.

Piezas internas del regulador
sucias o dañadas

Si la presión disminuye demasiado, ajuste el regulador mientras
use el accesorio.

Es normal

Verifique el requerimiento de aire del accesorio. Si es mayor que el
volumen por minuto (CFM) y la presión suministrados por el
compresor, necesita un compresor más grande. La mayoría de los
accesorios están clasificados a un 25 % del volumen real por
minuto en funcionamiento continuo.

El compresor no es
suficientemente grande

Proporcione la potencia adecuada. Si está usando un cable
eléctrico, intente operar sin él.

Bajo voltaje

Consulte a un electricista.

Longitud excesiva del cable

Comuníquese con un centro de servicio autorizado.

Conductos de aire restringidos

.Reemplace la válvula de retención, la válvula de purga con
conmutador activado por presión.

Contrapresión en el cabezal de
la bomba

ADVERTENCIA

CUADRO DE DETECCIÓN DE FALLOS

23200-2523

Nota: Los problemas de detección de fallos pueden tener causas y soluciones similares.

Comuníquese con un centro de servicio autorizado.

Deje que el motor se enfríe, y el conmutador de sobrecargas se
restablecerá automáticamente. Esto puede tardar varios minutos.

La presión del tanque excedió la
presión normal de operación

SOLUCIONCAUSA POSIBLE

El conmutador activado por
presión se atoró

El motor arrancará automáticamente cuando la presión del tanque
disminuya hasta un valor menor de la presión de activación del
conmutador activado por presión.

La presión del tanque excede el
límite preestablecido del
conmutador activado por
presión.

El protector de sobrecargas del
motor se disparó

La válvula de alivio de
presión se abre.

El motor no funciona

PROBLEMA

• Reemplace el fusible fundido o reajuste el disyuntor. No use
fusibles ni disyuntores de clasificación mayor que la especificada
para su circuito de derivación.

Fusible fundido o disyuntor
disparado

• Verifique que el fusible sea adecuado. El fusible "Fusetron" tipo
T es aceptable.

• Verifique que el voltaje no sea bajo y que el tamaño del cable de
extensión sea adecuado.

• Desconecte otros dispositivos del circuito. Opere el compresor
en un circuito dedicado.

Quítela y límpiela o reemplácela.

La válvula de retención se
bloqueó en posición abierta

Purgue la línea moviendo la palanca del conmutador activado por
presión a la posición APAGADO antes de volver a arrancar. Si la
válvula de purga no se abre, reemplácela.

La válvula de purga de presión
en el conmutador activado por
presión no ha liberado la
presión de caída

Verifique que el calibre y la longitud del cable de extensión sean
adecuados.

Alambre de calibre inadecuado
en el cable o longitud excesiva
del cable de extensión

Comuníquese con un centro de servicio autorizado.

Conexiones eléctricas sueltas

Comuníquese con un centro de servicio autorizado.

Posiblemente el capacitor está
defectuoso

Haga que lo revisen en un centro de servicio. No opere el
compresor en un área donde pinten con pistola.

Pintura de pistola en las piezas
internas del motor

Haga que lo revisen en un centro de servicio.

Posiblemente el motor está
defectuoso

El motor se atasca.

Proporcione la potencia adecuada.

Bajo voltaje

Reemplace la válvula de purga con conmutador activado por
presión.

Válvula de purga con
conmutador activado por presión
defectuosa

Sobrecalentamiento

Reubique el compresor en un área donde haya aire fresco, seco y
con buena circulación.

Ventilación deficiente

Limpie minuciosamente todas las superficies de enfriamiento de la
bomba y del motor.

Superficies de enfriamiento
sucias

Comuníquese con un centro de servicio autorizado.

Fugas en la válvula

CUADRO DE DETECCIÓN DE FALLOS

200-252324

CFM

Cubic feet per minute; a unit of measure of air flow.

PSI

Pounds per square inch; a unit of measure of air pressure.

Kick-in pressure

Factory set low pressure point that starts the compressor to
repressurize the tank to a higher pressure.

Kick-out pressure

Factory set high pressure point that stops the compressor from
increasing the pressure in the tank above a certain level.

Well-ventilated

A means of providing fresh air in exchange for dangerous
exhaust or vapors.

Dedicated circuit

An electrical circuit reserved for the exclusive use of the air
compressor.

ASME

American Society of Mechanical Engineers.
Indicates that the components are manufactured, tested and
inspected to the specifications set by ASME.

U.L.

Underwriters Laboratory
Indicates that the products that have this marking have been
manufactured, tested and inspected to standards that are set
by U.L..

Canadian Standards Association (USA)

Indicates that the products that have this marking have been
manufactured, tested and inspected to standards that are set
by CSA. These products also conform to U.L. standard 1450.

CFM

Pieds cubes par minute ; une unité de mesure de débit d'air.

Bar

Unité de mesure de pression d'air.

Pression d'ouverture

Point de pression bas réglé en usine qui met en marche le
moteur de la pompe pour remettre sous pression l'air dans le
réservoir.

Pression d'arrêt

Point de pression haut réglé en usine qui arrête le moteur de
la pompe et la hausse de pression dans le réservoir au-delà
d'un certain niveau.

Bien aéré

Qualifie un endroit où les gaz d'échappement ou les vapeurs
sont remplacés par de l'air frais.

Circuit réservé

Circuit électrique réservé exclusivement au compresseur d’air.

ASME

American Society of Mechanical Engineers (Société
américaine des ingénieurs mécaniciens)
Indique que les composants sont fabriqués, testés et
examinés selon les normes définies par l'ASME.

U.L.

Underwriters Laboratory
Indique que les produits qui portent cette marque ont été
fabriqués, testés et inspectés conformément aux normes
définies par U.L.

L'association canadienne de normes (Etats-Unis)

indique que les produits qui font avoir fabriqué cette
inscription, testé et examiné aux normes qui sont fixées par
CSA. Ces produits se conforment également à la norme 1450
d'cU.l..

l/min

Litros por minuto; una unidad de la medida de flujo de aire.

Bar

Es una unidad de medida de la presión del aire.

Presión de conexión

Punto de presión baja fijado en fábrica que arranca el motor
de la bomba para volver a presurizar el tanque de aire a una
presión más elevada.

Presión de desconexión

Punto de presión alta fijado en fábrica que impide que el
motor de la bomba aumente la presión en el tanque por
encima de un cierto nivel.

Bien ventilado

Un medio de proveer aire fresco para contrarrestar el escape
de gases o los vapores peligrosos.

Circuito dedicado

Un circuito eléctrico reservado para uso exclusivo del
compresor de aire.

ASME

American Society of Industrial Engineers.
Indica que los componentes se fabricaron, probaron y
examinaron de acuerdo con las especificaciones establecidas
por ASME

U.L.

Underwriters Laboratory
Indica que los productos que llevan esta marca se fabricaron,
probaron y examinaron de acuerdo con los estándares fijados
por U.L.

La asociación canadiense de los estándares (los

E.E.U.U.) indica que los productos que hacen esta marca

haber fabricado, probado y examinado a los estándares que
son fijados por CSA. Estos productos también se conforman
con el estándar 1450 de U.L..

GLOSSARY OF TERMS

GLOSSAIRE DES TERMES

GLOSARIO DE TERMINOS

25200-2523

NOTES / REMARQUES / NOTAS

200-252326

PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS

Tighten compression nuts finger tight, then one complete
turn on aluminum tubes and two complete turns on plastic
tubes.

Serrez le doigt d'écrous de compression fortement, alors
on complet mettent en marche les tubes en aluminium et
deux complets met en marche les tubes en plastique.

Apriete el dedo de las tuercas de la compresión
firmemente, entonces uno completo gira los tubos de
aluminio y dos completos gira los tubos plásticos.

Torque to 15-20 lbs-in
Serrez de 15 à 20 lbs-in
Torsión hasta 1,7 - 2,3 N

zm

Torque to 20-30 lbs-in
Serrez de 20 à 30 lbs-in
Torsión hasta 2,3 - 3,4 Nzm

Torque to 50-75 lbs-in
Serrez de 50 à 75 lbs-in
Torsión hasta 5,7 - 8,5 Nzm

27200-2523

ItemPart No Qty
Art No/ P Qté
Art

Núm / P Cant Description Description Descripción

1 N/A 3 Screw, plastite 4-20 x 1”.....................Vis...................................................Tornillo

2 142-0152 1 Shroud, right.......................................Enveloppe.......................................Guardera

3 N/A 1 Screw, plastite 4-20 x 2”.....................Vis...................................................Tornillo

4 N/A 2 Screw, #8–32 x 7/16” lg......................Vis...................................................Tornillo

6 142-0151 1 Shroud, left .........................................Enveloppe .......................................Guardera

7 145-0399 1 Transfer tube.......................................Tube................................................Tubo

also order 058-0007 qty 2

8 058-0007 2 Nut, 3/8” O.D. tube..............................Écrou...............................................Tuerca

9 040-0334 1 Pump/motor assy ...............................Ensemble pompe/moteur................Conjunto de bomba/motor

See pages 28 & 29.............................Voir les pages 28 et 29 ..................Vea las paginaciones 28 y29

10 026-0233 1 Interconnect cord................................Câble...............................................Cordón

11 059-0221 3 Bolt, shoulder, 1/4–28.........................Boulon.............................................Perno

12 093-0019 3 Grommet.............................................Oeillet ..............................................Arandela de cabo

13 150-0114 1 Handle assembly ...............................Poignée...........................................Maniga

14 098-1105 1 Label, warning ....................................D’avertissement étiquette................Amonestadora escritura de la etu

15 092-0013 2 Knob clamp.........................................Ensemble debouton ........................Conjunto de perill

16 068-0052 4 Connector tube, drilled........................Connecteur......................................Conector

17 N/A 2 Bolt......................................................Boulon.............................................Perno

18 060-0115 2 Washer ...............................................Rondelle..........................................Arandela

19 059-0216 4 Screw..................................................Vis ...................................................Tornillo

20 150-0116 1 Tank assembly ...................................Ensemble du réservoir, .................Conjunto de tanque,

includes items 15-23...........................inclut les éléments 15-23 ................incluye los artículos 15-23

20A 095-0046 2 Wheel, 7”.............................................Roue ...............................................Rueda

20B 033-0001 2 Hubcap ...............................................Chapeau de moyeu.........................Tapacubo

20C 094-0026 4 Foot.....................................................Pied.................................................Pie

20D 061-0005 4 Screw, #10 x .75”................................Vis ...................................................Tornillo

20E 072-0001 1 Petcock...............................................Robinet de décompression .............Llave de desagüe

21 098-2856 1 Label, warning ....................................D’avertissement étiquette................Amonestadora escritura de la etu

22 098-1062 1 Label, warning ....................................D’avertissement étiquette................Amonestadora escritura de la etu

23 098-1104 1 Label, warning ....................................D’avertissement étiquette................Amonestadora escritura de la etu

24 036-0051 1 Coupler, 1/8-27 NPT...........................Coupleur..........................................Acoplador

25 036-0031 2 Coupler, 1/4-18 NPT...........................Coupleur..........................................Acoplador

26 019-0167 1 Regulator............................................Régulateur.......................................Regulador

27 032-0066 2 Gauge, 200 PSI..................................Manomètre......................................Manómetro

28 N/A 5 Nipple, 1/4 NPT x 1.50” lg...................Manchon fileté.................................Niple

29 N/A 1 Bushing, 1/4 x 1/8 NPT.......................Bague..............................................Buje

30 034-0150 1 Switch, pressure..........................................Interrupteur......................................Manómetro

includes items 30, 30A & 30B.............inclut les éléments 30, 30A et 30B..incluye los artículos 30, 30A y 30B

30A 136-0064 1 Valve, bleeder, includes 30B..............Soupape, inclut les élément 30B.....Válvula, incluye los artículo 30B

30B 058-0017 1 Nut, 1/4” O.D. tube..............................Écrou...............................................Tuerca

31 026-0030 1 Power cord..........................................Câble...............................................Cordón

32 061-0121 1 Screw..................................................Vis ...................................................Tornillo

33 071-0013 1 Strain relief..........................................Soulagement de tracton..................Aliviador de esfuerzo

34 073-0001 1 On/off valve.........................................Soupape..........................................Válvula

35 136-0056 1 Valve, 140 PSI, 1/4 NPT ASME..........Soupape..........................................Válvula

36 019-0215 1 Relief valve.........................................Soupape..........................................Válvula

37 145-0324 1 Bleeder tube .......................................Tube................................................Tubo

also order 058-0017 qty 1

38 068-0506 1 Connector, 1/8 NPT x 1/4 barb...........Connecteur......................................Conector

39 031-0037 1 Check valve........................................Soupape..........................................Válvula

1/2 NPT x 3.8” O.D. tube

*N/A - These are standard parts available at your local hardware store.
*N/A - Ces pièces sont des pièces standard disponibles en quincaillerie.
*N/A - Estas son piezas estándares disponibles en su ferretería local.

PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS

200-252328

PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS

Torque to 120-140 lbs-in
Serrez de 120 à 140 lbs-in
Torsión hasta 13,6 - 15,8 Nzm

Torque to 110-130 lbs-in
Serrez de 110 à 130 lbs-in
Torsión hasta 12,4 - 14,7 Nzm

Torque to 50-65 lbs-in
Serrez de 50 à 65 lbs-in
Torsión hasta 5,7 - 7,3 Nzm

Torque to 145-155 lbs-in
Serrez de 145 à 155 lbs-in
Torsión hasta 16,4 - 17,5 Nzm

29200-2523

Item Part No Qty
Art No/ P Qté
Art Núm / P Cant Description Description Descripción

1 019-0186 1 Filter........................................Filtre.....................................Filtro

2 019-0192 1 Filter/intake muffler.................Silencieux de Filter/intake....Silenciador de Filter/intake

3 061-0186 4 Screw 1/4-20 x 2-1/2” .............Vis........................................Tornillo

4 042-0104 1 Head.......................................Tête......................................Cabezal

5 054-0226 1 Head o-ring.............................Joint torique .........................Anillo tórico

6 043-0171 1 Valve plate assy......................Ensemble de la plaque de ...Conjunto de placa de

(includes items 5, 6 & 7).........Soupape (inclut les ..............válvula (incluye los

................................................éléments 5, 6 et 7)...............artículos 5, 6 y 7)

7 054-0225 1 Cylinder o-ring. .......................Joint torique .........................Anillo tórico

8 N/A 1 Cylinder ..................................Cylindre................................Cilindro

(order 048-0120).....................(commande 048-0105) ........(orden 048-0105)

9 040-0334 1 Pump/motor assy......................Ensemble pompe/moteur.....Conjunto de bomba/motor

10 N/A 1 Screw, 1/4-20 x 1-1/4” hex......Vis........................................Tornillo

11 053-0098 1 Crankshaft, eccentric, kit ........Vilebrequin, excentrique ......Cigüeñal, excéntrico

(includes items 10, 11 & 12)...(inclut les éléments .............(incluye los artículos

................................................10, 11 et 12).........................10, 11 y 12)

12 --- 1 Bearing, ball............................Roulement ...........................Cojinete

13 N/A 1 Nut, #10-32 square.................Écrou ...................................Tuerca

14 048-0120 1 Piston/cylinder kit....................Ensemble du piston .............Conjunto de cilindro

(includes items 5, 7, 8,............et du cylindre .......................y pistón

13, 14 & 15)............................(inclut les éléments .............(incluye los artículos

................................................5, 7, 8, 13, 14 et 15).............5, 7, 8, 13, 14 y 15)

15 N/A 1 Screw, #10-32 x 7/8”...............Vis........................................Tornillo

16 027-0033 1 Fan, plastic .............................En plastique ventilateur .......Plástico ventilador

17 060-0144 1 Washer, 1/4” ...........................Rondelle...............................Arandela

18 061-0134 1 Screw, 1/4-20 x 3/4”................Vis........................................Tornillo

19 166-0088 1 Start capacitor.........................Condensateur ......................Condensador

20 166-0114 1 Start capacitor cover...............Couvercle.............................Tapa

21 166-0120 1 Run capacitor..........................Condensateur ......................Condensador

22 166-0121 1 Run capacotor cover...............Couvercle.............................Tapa

23 019-0199 1 Filter screen............................Tamis filtrant ........................Pantalla de filtro

*N/A - These are standard parts available at your local hardware store.
*N/A - Ces pièces sont des pièces standard disponibles en quincaillerie.
*N/A - Estas son piezas estándares disponibles en su ferretería local.

PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS

200-252330

Replacement parts and service are available from your
nearest authorized Service Center. If the need arises,
contact Customer Service as listed at right.

When consulting with a Service Center or Customer
Service, refer to the model number and serial number
located on the serial label of the compressor. Proof of
purchase is required for all transactions and a copy of
your sales receipt may be requested.

Record the model number, serial number, and date
purchased in the spaces provided below. Retain your
sales receipt and this manual for future reference.
Attach your sales receipt at bottom right.

When needing service, please contact the nearest
authorized Service Center or call:

CUSTOMER SERVICE

In U.S.A. or Canada
Toll-Free 1-800-987-6935
or 1-515-753-4126

Model No. Serial No. Date Purchased, la date d’achat, la fecha de compra

Pour pièces de rechange et réparations de votre Centre
d’Entretien autorisé le plus proche. Au besoin, veuillez
contacter le service après-vente (Customer Service) au
numéro de téléphone ou à droite.

Lorsque vous appelez un Centre d’Entretien ou le
service après-vente, veuillez indiquer le numéro de
modèle et le número de série situé sur la etiquette de
série du compresseur. Une preuve d’achat est
nécessaire lors de toute transaction et une copie de
votre reçu peut être exigée.

Inscrivez la date d’achat au-dessus de, dans les
espaces réservé à cet effet. Conservez votre reçu et ce
manuel pour référence ultérieure. Agrafez reçu en au­dessous.

Quand vous avez besoin des services de l’usine, s’il
vous plaît contactez au centre d’entretien autorisé le
plus proche ou composez simplement le :

SERVICE CLIENTÈ

Au Canada
Appel gratuit 1-800-987-6935

Las piezas de repuesto y el servicio están disponibles
del Centro de Servicio autorizado más cercano.
Consulte con el Servicio al Cliente (Customer Service)
listado debajo, si surge la necesidad.

Refiérase al número de modelo y el número de serie
situado en la etiqueta de serie del compresor, cuando
consulte con un Centro de Servicio o el Servicio al
Cliente. Se requiere la prueba de compra para todas las
transacciones y puede requerirse una copia de su recibo
de venta.

En los espacios provisto arriba registre la fecha de
compra. Guarde su recibo de venta y este manual para
referencia futura. Adjunte el recibo de venta debajo.

Cuando necesite servicio por favor de consultar el
centro de servicio autorizado más cercano o notificar por
correo a:

Customer Service

104 S. Eighth Avenue
P. O. Box 738
Marshalltown, IA 50158

Attach sales receipt here.

Agrafez reçu ici.

Adjunte el recibo de venta aquí.

P ARTS AND SERVICE

PIÈCES ET RÉPARATIONS

REPUESTOS Y SERVICIO

31200-2523

Marshalltown Trowel Company (the Company) warrants, that for a period of twelve (12) months from the date of purchase, it will replace or
repair, free of charge, for the original retail purchaser only, any part or parts, manufactured by the Company, found upon examination by the
Company or its assigned representatives, to be defective in material or workmanship or both. All transportation charges for parts submitted for
replacement or repair under this warranty must be borne by the original retail purchaser. This is the exclusive remedy under this warranty.

Failure by the original retail purchaser to install, maintain and operate said equipment in accordance with good industry practices, or failure to
comply with the specific recommendations of the Company set forth in the owner’s manual, shall render this warranty null and void. The
Company shall not be liable for any repairs, replacements, or adjustments to the equipment or any costs for labor performed by the purchaser
without the Company’s prior written approval. The effects of corrosion, erosion and normal wear and tear are specifically excluded from this
warranty.

THE COMPANY MAKES NO OTHER WARRANTY OR REPRESENTATION OF ANY KIND WHATSOEVER, EXPRESSED OR IMPLIED,
EXCEPT THAT OF TITLE. ALL IMPLIED WARRANTIES, INCLUDING ANY WARRANTY OF MERCHANTABILITY AND FITNESS FOR
PARTICULAR PURPOSE ARE HEREBY DISCLAIMED. LIABILITY FOR CONSEQUENTIAL AND INCIDENTAL DAMAGES UNDER ANY
AND ALL WARRANTIES, OTHER CONTRACTS, NEGLIGENCE, OR OTHER TORTS IS EXCLUDED TO THE EXTENT EXCLUSION IS
PERMITTED BY LAW.

Notwithstanding the above, any legal claim against the Company shall be barred if legal action thereon is not commenced within twenty–four (24)
months from the date of purchase or delivery, whichever occurs last. This warranty constitutes the entire agreement between the Company and
the original retail purchaser and no representative or agent is authorized to alter the terms of same without expressed written consent of the
Company.

PRODUCT WARRANTY

La Société Marshalltown Trowel Company (la Société) garantit que, pendant une période de douze (12) mois à partir de la date d’achat, elle
remplacera ou réparera, gratuitement, pour l’acheteur d’origine uniquement, n’importe quelle pièce, fabriquée par la Société, jugée défectueuse
par la Société ou les représentants désignés, tant au niveau des matériaux qu’à celui de la fabrication. Tous les frais de transport pour les pièces
à échanger ou à réparer dans le cadre de cette garantie doivent être assurés par l’acheteur d’origine. Cela constitue le seul recours dans le cadre
de cette garantie.

Par l’acheteur d’origine d’installer, d’entretenir et de faire fonctionner ledit matériel conformément aux recommandations normales pour ce type
de matériel ou toute des recommandations spécifiques de la Société définies dans le manuel de l’opérateur d’entretien, se solderont par
l’annulation de cette garantie. La Société ne pourra pas être tenue responsable des réparations, remplacements, ou réglages du matériel ou des
coûts de main d’oeuvre de l’acheteur sans le consentement préalable par écrit de la Société. Les effets de la corrosion, de l’érosion et de l’usure
normale sont spécifiquement exclus de cette garantie.

LA SOCIÉTÉ NE FOURNIT AUCUNE AUTRE GARANTIE OU REPRÉSENTATION QUELLE QU’ELLE SOIT, EXPLICITE OU IMPLICITE,
SAUF POUR LE TTTRE. TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTE GARANTIE DE COMMERCIABILITÉ ET
D’APTITUDE À UNE UTILISATION SPÉCIFIQUE SONT PAR CONSÉQUENT REFUSÉES. LA RESPONSABILITÉ QUANT AUX
DOMMAGES INDIRECTS OU FORTUITS COUVERTS PAR TOUTES LES GARANTIES, LES AUTRES CONTRATS DE GARANTIE, LA
NÉGLIGENCE OU AUTRES ACTES PRÉJUDICIABLES EST EXCLUE CONFORMÉMENT AUX DISPOSITIONS D’EXCLUSION
PERMISES PAR LA LOI.

Sauf pour les termes définis ci–dessus, tout recours légal contre la Société sera exclus si l’action en justice n’est pas entamée l’échéance la plus
longue étant retenue dans les vingt–quatre (24) mois à partir de la date d’achat ou de livraison. Cette garantie constitue la totalité de l’accord
entre la Société et l’acheteur d’origine, et aucun représentant ou agent n’est autorisé à modifier les termes sans le consentement écrit dela
Société.

Marshalltown Trowel Company (la Empresa) garantiza que durante un período de doce (12) meses a partir de la fecha de compra reemplazará o
reparará, sin cargo, para el comprador minorista original, cualquier pieza o piezas fabricadas por la Empresa que, al ser estudiados por la
Empresa o los representivas asignados de la Empresa, tengan defectos en el material o mano de obra o ambos. Todos los costos de transporte
para las piezas enviadas para reparación o reemplazo bajo esta garantía deben ser pagados por el comprador minorista original. Este es el único
recurso posible bajo esta garantía.

Si el comprador minorista original no instala, mantiene u opera dicho equipo de acuerdo con las prácticas industriales correspondientes, o no
cumple con las recomendaciones específicas de la Empresa presentadas en el manual del propietario, entonces la garantía será anulada y no
válida. La Empresa no será responsable de cualquier reparación, reemplazo o ajuste al equipo o cualquier costo de mano de obra realizados por
el comprador sin la aprobación previa por escrito de la Empresa. Los efectos de la corrosión, erosión y desgaste normal están específicamente
excluidas por esta garantía.

LA EMPRESA NO HACE NINGUNA OTRA GARANTIA NI REPRESENTACION DE NINGUN TIPO, EXPRESA O IMPLICITA, SALVO LA
ANTERIOR. TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDO LA GARANTIA DE COMERCIABILIDAD Y APTITUD PARA UN
PROPOSITO PARTICULAR ESTAN EXCLUIDAS POR ESTE MEDIO. LA RESPONSABILIDAD POR DAÑOS EMERGENTES O
INCIDENTALES BAJO CUALQUIERA Y TODAS LAS GARANTIAS, OTROS CONTRATOS, NEGLIGENCIA U OTROS PERJUICIOS
QUEDA EXCLUIDO EN LA MEDIDA QUE LO PERMITA LA LEY.

No obstante lo anterior, cualquier demanda legal contra la Empresa será impedida si dicha acción legal no se inicia dentro de los veinticuatro (24)
meses a partir de la fecha de compra o entrega, lo que ocurra último. Esta garantía constituye todo el acuerdo entre la Empresa y el comprador
minorista original y ningún representante o agente está autorizado para alterar los términos del mismo sin el consentimiento expreso por escrito
de la Empresa.

ONE YEAR LIMITED WARRANTY

GARANTIE LIMITÉE D’UN AN

GARANTIA LIMITADA POR UN AÑO
