Plantronics Explorer® serie 210
Guida dell’utente
Introduzione
Congratulazioni per l’acquisto di un auricolare Plantronics. Questa
Guida dell’utente contiene le istruzioni relative alla configurazione e
all’uso dell’auricolare Plantronics Explorer
il prodotto, consultare il documento “Tutela della sicurezza”, fornito
separatamente, per importanti informazioni su sicurezza, ricarica,
batteria e norme vigenti.
®
serie 210. Prima di utilizzare
Come ricevere assistenza
Il centro di Assistenza tecnica di Plantronics è sempre a disposizione
dei clienti. È possibile ricevere risposte alle domande frequenti, inviare
domande mediante e-mail, ricevere assistenza tramite Internet o
contattare direttamente un rappresentante. Visitare il sito Web
www.plantronics.com/support oppure chiamare l’assistenza del paese
di residenza, il cui numero è riportato sul retro della guida dell’utente.
Registrazione del prodotto
Visitare il sito Web www.plantronics.com/productregistration per
registrare il prodotto online e ricevere un servizio di assistenza e
supporto tecnico ottimale.
ii
Indice
Benvenuti ..............................................................................................ii
Cos’è la tecnologia Bluetooth®? ..........................................................iv
Contenuto della confezione, caratteristiche e accessori ....................... 1
Caricamento dell’auricolare ..................................................................2
Caricamento dell’auricolare mediante un caricabatterie CA .........2
Associazione dell’auricolare .................................................................3
Tecnologia QuickPair
Come eseguire la prima associazione dell’auricolare al telefono ...4
Come eseguire l’associazione dell’auricolare se è già stato
associato a un altro dispositivo ................................................... 5
Regolazione dell’auricolare ..................................................................6
Controlli dell’auricolare .........................................................................7
Raggio d’azione ...................................................................................8
Indicatori luminosi ................................................................................ 9
Funzioni a mani libere ........................................................................10
Risoluzione dei problemi .................................................................... 11
Specifiche del prodotto ......................................................................12
™
di Plantronics .......................................... 3
iiiiii
Cos’è la tecnologia Bluetooth®?
La tecnologia wireless Bluetooth consente ai dispositivi di comunicare
tra loro tramite una frequenza radio a corto raggio anziché via cavo.
Due dispositivi Bluetooth possono comunicare tra loro a condizione
che su entrambi sia attiva l’opzione Bluetooth, che si trovino entrambi
nel raggio d’azione e che sia stata eseguita l’associazione, ovvero
una procedura di “sincronizzazione” che permette di collegare i due
dispositivi. Il raggio d’azione massimo della tecnologia Bluetooth è di 10
metri. Ostacoli, quali muri o altri dispositivi elettronici, possono causare
interferenze o limitare il raggio d’azione del dispositivo.
NOTA Per ottenere prestazioni ottimali, tenere l’auricolare e il telefono
sullo stesso lato del corpo.
iv
iv
Contenuto della confezione e caratteristiche
Auricolare –
Vista anteriore
Parte posteriore
dell’auricolare
Accensione/spegnimento
Pulsante di controllo chiamate
Indicatore luminoso
Controllo del volume
Supporto agganciabile all’orecchio
Microfono
Altoparlante/
Cuscinetto
Presa jack
di ricarica
Caricabatteria CA
100 – 240V
Accessori* Plantronics Explorer® serie 210
Adattatore per
caricabatteria da auto
#76777-01
* Non inclusi. Per ordinare ricambi e accessori, contattare il proprio
rivenditore Plantronics o visitare il sito Web all’indirizzo www.plantronics.com
Caricabatteria per
auricolari USB
#76016-01
Caricabatteria
per auto
#78583-01
1
2
Caricamento dell’auricolare mediante un caricabatteria CA
Prima di utilizzare l’auricolare per la prima volta, caricarlo per almeno
20 minuti. La ricarica completa richiede circa due ore.
1 Collegare il caricabatteria CA a una presa di corrente.
2 Inserire la spina CA nella presa di alimentazione dell’auricolare.
Quando l’auricolare è in carica, l’indicatore luminoso è di colore rosso.
Quando l’auricolare è completamente carico, l’indicatore luminoso si spegne.
Non utilizzare l’auricolare quando è collegato al caricabatterie.
NOTA Non ricaricare la batteria in luoghi nei quali la temperatura può
scendere sotto gli 0 °C o superare i 40 °C, come ad esempio all’interno di
un veicolo incustodito. Evitare di caricare la batteria senza essere presenti.
Caricamento dell’auricolare
TEMPO DI RICARICA
2 ore .......................
Ricarica completa
20 minuti .................
Ricarica minima
per il primo utilizzo
2
1
Associazione dell’auricolare
L’associazione è il processo di sincronizzazione dell’auricolare al
telefono. Prima di utilizzare l’auricolare per la prima volta, è necessario
associarlo al telefono Bluetooth. è ancora più semplice. Generalmente è
necessario eseguire la procedura di associazione tra l’auricolare
e il telefono una sola volta.
™
Tecnologia QuickPair
Questo auricolare si avvale della tecnologia QuickPair Plantronics
per semplificare il processo di configurazione Bluetooth. Alla prima
accensione, l’auricolare passa automaticamente alla modalità di
associazione per 10 minuti (l’indicatore luminoso lampeggia in rosso e
in blu). Dopo l’associazione l’auricolare si accende ed è pronto all’uso.
Se dopo 10 minuti non viene eseguita l’associazione, l’auricolare entra
automaticamente in modalità standby. Quando l’auricolare viene spento
e riacceso, passa automaticamente alla modalità di associazione finché
non riesce a eseguire l’associazione a un telefono Bluetooth.
Plantronics
3
Prima associazione dell’auricolare
SETTINGS
SETTINGS
Time and Date
Phone Settings
Bluetooth
Sound Settings
Network Services
Security
Reset Settings
BLUETOOTH
BLUETOOTH
Discover/
Search
8BK;JEEJ>
8BK;JEEJ>
(NNFb Wdjhed_Yi
PASSKEY
0000
1
2
3
Come eseguire la prima associazione dell’auricolare al telefono
1 Attivare la funzione Bluetooth del telefono.
Nella maggior parte dei telefoni, selezionare Impostazioni/
Strumenti > Connessioni > Bluetooth > Attivato. Per ulteriori
informazioni, vedere la Guida dell’utente del telefono.
2 Accendere l’auricolare.
Accendere l’auricolare facendo scorrere in avanti l’interruttore di
accensione. Attendere finché l’indicatore luminoso lampeggia in blu
e rosso.
Se l’indicatore luminoso rosso/blu non si accende, spegnere
l’auricolare, attendere un po’ di tempo e riaccenderlo. Attendere
finché l’indicatore luminoso lampeggia in rosso e in blu.
3 Utilizzare i comandi del telefono per individuare l’auricolare.
Nella maggior parte dei telefoni, è necessario selezionare
Impostazioni/Strumenti > Connessioni > Bluetooth > Ricerca >
2XXPlantronics. Per ulteriori informazioni, vedere la Guida dell’utente
del telefono.
4 Quando viene richiesto il codice di accesso, immettere 0000.
Quando l’indicatore luminoso lampeggia in blu, l’associazione è
completata. L’auricolare è ora connesso e pronto all’uso.
4
4
Associazione dell’auricolare
BLUETOOTH
BLUETOOTH
Discover/
Search
8BK;JEEJ>
8BK;JEEJ>
(NNFb Wdjhed_Yi
PASSKEY
0000
1
2
3
4
Come eseguire l’associazione dell’auricolare se è già stato
associato a un altro dispositivo
1 Spegnere l’auricolare.
Far scorrere l’interruttore di accensione su off e attendere fino
a quando l’indicatore luminoso non diventa di colore rosso e si
spegne.
2 Accendere l’auricolare.
Far scorrere l’interruttore di accensione su on. Dopo aver acceso
l’auricolare, tenere premuto il pulsante di controllo chiamate finché
l’indicatore luminoso sull’auricolare continua a lampeggiare in rosso
e in blu.
3 Utilizzare i comandi del telefono per individuare l’auricolare.
Nella maggior parte dei telefoni, è necessario selezionare
Impostazioni/Strumenti > Connessioni > Bluetooth > Ricerca >
2XXPlantronics. Per ulteriori informazioni, vedere la Guida dell’utente
del telefono.
4 Quando viene richiesto il codice di accesso, immettere 0000.
Quando l’indicatore luminoso lampeggia in blu, l’associazione è
completata. L’auricolare è ora connesso e pronto all’uso.
5

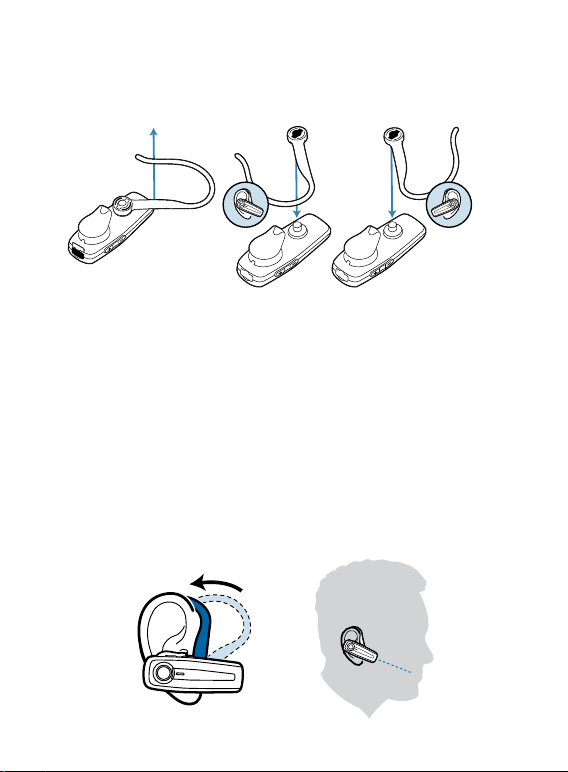

Regolazione dell’auricolare
1
Destra Sinistra
2
1 Per rimuovere il supporto per l’orecchio, tirarlo leggermente
afferrandolo vicino al nome Plantronics fino a che non si
sente un rumore di sgancio.
2 Posizionare il supporto come mostrato sopra, quindi
reinserirlo delicatamente in posizione.
3 Posizionare il supporto dietro l’orecchio.
4 Ruotare l’auricolare in modo che l’altoparlante/cuscinetto sia
poggiato comodamente sull’orecchio.
5 Allineare il microfono all’angolo della bocca.
Il microfono rende al meglio se viene posizionato verso l’angolo
della bocca.
4
3
5
6
Comandi dell’auricolare
Accendere
l’auricolare
Spegnere
l’auricolare
Rispondere a
una chiamata
Rifiutare
na chiamata
Effettuare
una chiamata
Regolazione
del volume
Far scorrere l’interruttore di accensione su on, quindi
attendere fino a quando l’indicatore luminoso non
diventa blu. Verranno emessi dei segnali acustici
ascendenti.
Far scorrere l’interruttore di accensione su off, quindi
attendere fino a quando l’indicatore luminoso non
diventa rosso. Verranno emessi dei segnali acustici
discendenti. Quando l’auricolare è spento, anche
l’indicatore è spento.
Tenere premuto brevemente il pulsante di
controllo chiamate.
Quando si riceve una chiamata, il telefono potrebbe
squillare prima dell’auricolare. Prima di rispondere alla
chiamata mediante il pulsante di controllo chiamate,
attendere che gli squilli siano udibili nell’auricolare.
Quando il telefono squilla, tenere premuto il pulsante
di controllo chiamate finché non viene emesso un
singolo segnale acustico con tono basso.
Digitare un numero sul telefono e premere il tasto di
invio; in questo modo, la chiamata viene trasferita
automaticamente all’auricolare senza bisogno di
premere il pulsante di controllo chiamate.
Toccare il pulsante + per aumentare il volume. Una
volta raggiunto il limite massimo vengono emessi
due toni. Toccare il pulsante – per diminuire il volume
(sono disponibili otto impostazioni).
AVVISO Non utilizzare cuffie o auricolari a volumi
troppo elevati per periodi di tempo prolungati,
poiché ciò può compromettere le capacità uditive.
Regolare il volume su livelli moderati. Per ulteriori
informazioni relative ad auricolari e cuffie, visitare il
sito Web www.plantronics.com/healthandsafety.
7
Comandi dell’auricolare
Trasferimento
di una chiamata
dall’auricolare
al telefono
Trasferimento
di una chiamata
dal telefono
all’auricolare
Durante una chiamata, tenere premuto il pulsante
di controllo chiamate finché non viene emesso un
segnale acustico con tono basso.
Durante una chiamata, tenere premuto il pulsante
di controllo chiamate finché non viene emesso un
segnale acustico con tono basso.
Raggio d’azione
Per mantenere attiva una connessione, tenere l’auricolare entro 10 metri
dal dispositivo Bluetooth. Se tra l’auricolare e il dispositivo sono presenti
degli ostacoli, è possibile che si verifichino delle interferenze. Per
ottenere prestazioni ottimali, tenere l’auricolare e il telefono sullo stesso
lato del corpo.
Più ci si allontana dal raggio d’azione ottimale, peggiore sarà la qualità
dell’audio. Quando ci si allontana dal raggio d’azione e si perde la
connessione, viene emesso un segnale acustico con tono alto.
NOTA L’auricolare tenta di riconnettersi per 30 secondi. Se si torna
all’interno del raggio d’azione dopo più di 30 secondi, è possibile
ristabilire manualmente la connessione premendo il pulsante di
controllo chiamate.
NOTA La qualità dell’audio dipende anche dal tipo di dispositivo a cui è
associato l’auricolare.
8
Indicatori luminosi
Stato dell’auricolare Indicatore luminoso dell’auricolare
Accensione Blu fisso, poi lampeggiante a intermittenza
Spegnimento La luce rossa si accende e si spegne
Tempo di Luce blu a intermittenza
Batteria in carica Luce rossa fissa. L’indicatore luminoso si
Carica in esaurimento Luce rossa lampeggia tre volte
Modalità associazione Luce blu/rossa lampeggiante a intermittenza
Chiamata persa Luce viola lampeggiante. Premere il pulsante
Chiamata in arrivo Luce blu lampeggia tre volte durante la
(passaggio alla modalità standby)
spegne quando la batteria è completamente
carica e l’auricolare è spento.
di controllo chiamate per interrompere la
luce a intermittenza.
chiamata in arrivo.
9
Funzioni a mani libere
Se il telefono e il provider del servizio wireless supportano il
funzionamento a mani libere, è possibile utilizzare le seguenti funzioni:
Ricomposizione
dell’ultimo numero
Uso della
selezione vocale
Rifiutare una chiamata Per rifiutare una chiamata, tenere
Per attivare la ripetizione dell’ultimo numero,
premere due volte il pulsante di controllo
chiamate. A ogni pressione doppia viene
emesso un segnale doppio.
Dopo aver indossato l’auricolare,
tenere premuto il pulsante di controllo
chiamate per 2 secondi per attivare la
selezione vocale.
NOTA Per utilizzare la selezione vocale,
è necessario attivare tale funzione sul
telefono. Per ulteriori informazioni,
consultare il manuale fornito con il
telefono Bluetooth.
premuto il pulsante di controllo
chiamate per 2 secondi.
10
Risoluzione dei problemi
L’auricolare
non funziona
con il telefono.
Non è stato
immesso
il codice
di accesso.
Impossibile
sentire
l’interlocutore
o il segnale di
composizione
o gli interlocutori
non riescono
a sentire.
L’auricolare non era in modalità di associazione
durante le selezioni nel menu del cellulare. Vedere
pagina 5 “Associazione dell’auricolare”.
Sono state effettuate selezioni non corrette
nel menu del cellulare. Vedere pagina 5
“Associazione dell’auricolare”.
Il telefono non ha individuato l’auricolare. Ripetere
il processo di associazione descritto a pagina 5.
Sono state effettuate selezioni non corrette
nel menu del cellulare. Ripetere il processo di
associazione descritto a pagina 5.
L’auricolare non è acceso o non è collegato al
telefono cellulare. Tenere premuto il pulsante
di controllo chiamate per 2 secondi finché non
si sente un segnale acustico o verificare che
l’interruttore di accensione sia in posizione ON
facendolo scorrere verso l’alto e nuovamente
verso il basso.
L’auricolare è fuori portata. Avvicinare l’auricolare
al telefono o al dispositivo Bluetooth.
La batteria dell’auricolare è esaurita. Ricaricare
la batteria utilizzando il caricabatterie CA
in dotazione.
Il volume di ascolto è troppo basso. Toccare il
tasto + del volume per aumentare l’audio della
cuffia.
11
Specifiche del prodotto
Autonomia di
conversazione*
Tempo di standby* Circa 8 giorni o 200 ore
Tempo di ricarica 2 ore
Raggio d’azione Conforme allo standard Bluetooth di 10 metri
Requisiti di
alimentazione
Batteria
Temperatura di
conservazione/
funzionamento
Versione Bluetooth 2.0
Supporta i profili Bluetooth per auricolare e comunicazioni a
mani libere.
* A seconda della batteria. Le prestazioni possono variare a seconda
del dispositivo.
Fino a 7 ore
5 VCC – 180 mA
Ricaricabile ai polimeri di ioni di litio, non
sostituibile
10 °C–40 °C (50 °F–104 °F)
12
Per informazioni sulla sicurezza, vedere il documento “Tutela della sicurezza”,
fornito separatamente.
Per informazioni sulla garanzia, vedere il dépliant “Garanzia di 2 anni”, fornito
separatamente o visitare il sito Web www.plantronics.com
en
Plantronics Ltd
Wootton Bassett, UK
Tel: 0800 410014
ar
www.plantronics.com
cs
Czech Republic
www.plantronics.com
da
Danmark
Tel: 80 88 46 10
de
Plantronics GmbH
Hürth, Deutschland
Kundenservice:
Deutschland 0800 9323 400
Österreich 0800 242 500
Schweiz 0800 932 340
el
www.plantronics.com
Για περισσότερες
πληροφορίες:
es
Plantronics Iberia, S.L.
Madrid, España
Tel: 902 41 51 91
fi
Finland
Tel: 0800 117095
fr
Plantronics Sarl
Noisy-le-Grand
France
ga
Plantronics BV
Regus House
Harcourt Centre
Harcourt Road
Dublin 2
Ireland
Service ROI: 1800 551 896
he
:רתאב רקב ,ףסונ עדימל
www.plantronics.com
hu
További információk:
www.plantronics.com
it
Plantronics Acoustics
Italia Srl
Milano, Italia
Numero Verde: 800 950934
nl
Plantronics B.V.
Hoofddorp, Nederland
Tel: (0)0800 Plantronics
0800 7526876 (NL)
00800 75268766 (BE/LUX)
no
Norge
Tel: 80011336
pl
6Wnjonh`VÈl^åXZ_
^c[dgbVX_^/
lll#eaVcigdc^Xh#Xdb
pt
Portugal
Tel: 0800 84 45 17
ro
EZcigj^c[dgbVIJ^^
lll#eaVcigdc^Xh#Xdb
ru
dНОНКМЗСДКЫМ¿¾
ЗМУНПЛ¿ХЗ¾
XXXQMBOUSPOJDTDPN
sv
Sverige
Tel: 0200 21 46 81
tr
Daha fazla bilgi için:
www.plantronics.com
13
МЛ05
Plantronics B.V.
Scorpius 140
2132 LR Hoofddorp
Netherlands
www.plantronics.com
© 2009 Plantronics, Inc. Tutti i diritti riservati. Plantronics, il logo, Plantronics Explorer,
QuickPair e Sound Innovation sono marchi o marchi registrati di Plantronics, Inc. Il
marchio e i loghi Bluetooth sono di proprietà di Bluetooth SIG, Inc. e il loro uso da parte
di Plantronics, Inc. viene concesso su licenza. Tutti gli altri marchi sono di proprietà dei
rispettivi proprietari.
USA - Brevetti in attesa di approvazione
82216-07 Rev A
Loading...
