Page 1
Serie Explorer® 210 de Plantronics
Guía de Usuario
Page 2
Bienvenido
Enhorabuena por comprar unos auriculares de Plantronics. Esta
Guía de usuario contiene instrucciones para configurar y utilizar los
auriculares de la serie Explorer
este producto, consulte el folleto “Por su seguridad” para obtener
más información relativa a la seguridad, carga, batería y cumplimiento
de las normativas.
®
210 de Plantronics. Antes de utilizar
Asistencia técnica
En el centro de asistencia técnica de Plantronics estamos preparados
para atenderle. Encontrará respuesta a las preguntas más frecuentes,
podrá enviar sus dudas por correo electrónico, recibir servicio a través
de Internet o hablar directamente con un representante. Visite
www.plantronics.com/support o llame a la línea de asistencia de su
país. Encontrará los datos de contacto al final de esta Guía de usuario.
Registro de producto
Visite www.plantronics.com/productregistration para registrar en línea el
producto. De esta manera, podremos proporcionarle el mejor servicio y
asistencia técnica.
ii
Page 3
Índice
Bienvenido ............................................................................................ii
¿Qué es Bluetooth®? ...........................................................................iv
Contenido del paquete, características y accesorios ............................1
Carga del auricular ..............................................................................2
Cómo cargar el auricular con el cargador de CA ........................2
Emparejamiento del auricular ...............................................................3
Tecnología QuickPair
Cómo emparejar el teléfono con el auricular por primera vez ....... 4
Cómo emparejar el auricular si se ha emparejado
anteriormente con otro dispositivo ..............................................5
Ajuste .................................................................................................. 6
Controles del auricular ......................................................................... 7
Alcance ................................................................................................8
Luces indicadoras ...............................................................................9
Características de manos libres ......................................................... 10
Resolución de problemas .................................................................. 11
Especificaciones del producto ........................................................... 12
™
de Plantronics .........................................3
iii
Page 4
¿Qué es Bluetooth®?
La tecnología inalámbrica Bluetooth ofrece a los dispositivos una
manera de comunicarse entre sí por medio de una frecuencia de radio
de corto alcance en lugar de cables. Dos dispositivos Bluetooth podrán
comunicarse siempre que tengan la función Bluetooth activada, se
encuentren dentro del radio de alcance y se hayan emparejado (un
proceso rápido de reconocimiento que conecta los dos dispositivos).
El alcance de Bluetooth es de hasta 10 metros. Los obstáculos como
muros u otros dispositivos electrónicos pueden causar interferencias o
reducir el alcance.
NOTA: Para obtener un rendimiento óptimo, coloque el auricular y el
teléfono en el mismo lado del cuerpo.
iv
Page 5
Contenido del paquete y características
Parte frontal del
auricular
Parte posterior
del auricular
Encendido/apagado
Botón de control de llamada
Luz indicadora
Control de volumen
Gancho
Micrófono
Altavoz / Cápsula
Conector de carga
Cargador
de CA
100 – 240 V
Accesorios* de la serie Explorer® 210 de Plantronics
Adaptador de carga para
el coche
N.º 76777-01
Cargador USB para el
auricular
N.º 76016-01
Cargador de corriente
para el coche
N.º 78583-01
* No incluido. Para realizar un pedido, póngase en contacto con su
proveedor Plantronics o visite www.plantronics.com.
1
Page 6
2
Cómo cargar el auricular con el cargador de CA
Al utilizar el auricular por primera vez, cárguelo al menos durante 20
minutos. La carga completa se llevará a cabo aproximadamente en 2 horas.
1 Conecte el cargador de CA a una toma de corriente.
2 Conecte el conector de CA en el conector de carga del auricular.
Mientras el auricular está cargando, el indicador se iluminará en rojo.
Cuando el auricular esté totalmente cargado, el indicador se apagará.
No utilice el auricular cuando esté conectado al cargador.
NOTA: No recargue nunca la batería en lugares donde la temperatura
pueda ser inferior a los 0 °C o superior a 40 °C como, por ejemplo, en
un vehículo de motor sin vigilancia. No deje la batería desatendida
mientras se carga.
Carga del auricular
TIEMPO DE CARGA
2 horas ....................
Carga completa
20 minutos ..............
Carga mínima antes de
utilizarlo por primera vez
1
2
Page 7
Emparejamiento del auricular
El emparejamiento es el proceso de introducción del auricular en
el teléfono. Antes de utilizar el auricular por primera vez, deberá
emparejarlo con el teléfono Bluetooth. Normalmente sólo tiene que
emparejar el auricular con el teléfono una vez.
™
Tecnología QuickPair
El nuevo auricular incluye tecnología QuickPair de Plantronics para
simplificar el proceso de configuración de Bluetooth. La primera vez
que encienda el auricular, éste entrará automáticamente en modo
de emparejamiento durante 10 minutos (la luz indicadora parpadeará
en rojo y azul). Cuando el emparejamiento se haya realizado
correctamente, el auricular estará listo para su utilización inmediata.
Si después de 10 minutos no se ha emparejado correctamente, el
auricular pasará a modo de espera automáticamente. Cuando apague
el auricular y después vuelva a encenderlo, éste entrará en modo
de emparejamiento de forma automática hasta que se empareje
correctamente con el teléfono Bluetooth.
de Plantronics
3
Page 8
Emparejamiento del auricular por
SETTINGS
SETTINGS
Time and Date
Phone Settings
Bluetooth
Sound Settings
Network Services
Security
Reset Settings
BLUETOOTH
BLUETOOTH
Discover/
Search
8BK;JEEJ>
8BK;JEEJ>
(NNFb Wdjhed_Yi
PASSKEY
0000
primera vez
1 3
2
4
Cómo emparejar el teléfono con el auricular por primera vez
1 Active la función Bluetooth en su teléfono.
En la mayoría de teléfonos, seleccione Configuración/Herramientas
> Conexiones > Bluetooth > Activado. Consulte la guía de usuario
del teléfono para obtener más información.
2 Encienda el auricular.
Deslice el interruptor de encendido hacia adelante para encender el
auricular. Espere hasta que la luz indicadora parpadee en rojo y azul.
Si no ve el parpadeo rojo/azul, apague el auricular, espere un momento
y vuelva a encenderlo. Espere hasta ver el parpadeo rojo/azul.
3 Utilice los comandos del teléfono para localizar el auricular.
En la mayoría de teléfonos, seleccione Configuración/Herramientas
> Conexiones > Bluetooth > Búsqueda > 2XXPlantronics. Consulte
la Guía de usuario del teléfono para obtener más información.
4 Cuando se le solicite, introduzca la contraseña 0000.
El emparejamiento se ha realizado correctamente cuando el
indicador del auricular parpadea en azul. El auricular se encuentra
entonces conectado y está listo para su utilización.
4
Page 9
Emparejamiento del auricular
BLUETOOTH
BLUETOOTH
Discover/
Search
8BK;JEEJ>
8BK;JEEJ>
(NNFb Wdjhed_Yi
PASSKEY
0000
1
2
3
4
Cómo emparejar el auricular si se ha emparejado anteriormente
con otro dispositivo
1 Apague el auricular.
Deslice el interruptor hasta la posición de apagado. A continuación,
espere hasta que el indicador cambie a rojo y posteriormente
se apague.
2 Encienda el auricular.
Deslice el interruptor hasta la posición de encendido. Cuando el
auricular esté encendido, mantenga pulsado el botón de control de
llamada hasta que el indicador siga parpadeando en rojo y azul.
3 Utilice los comandos del teléfono para localizar el auricular.
En la mayoría de teléfonos, seleccione Configuración/Herramientas
> Conexiones > Bluetooth > Búsqueda > 2XXPlantronics. Consulte
la Guía de usuario del teléfono para obtener más información.
4 Cuando se le solicite, introduzca la contraseña 0000.
El emparejamiento se ha realizado correctamente, cuando el
indicador del auricular parpadea en azul. El auricular se encuentra
entonces conectado y está listo para su utilización.
5
Page 10

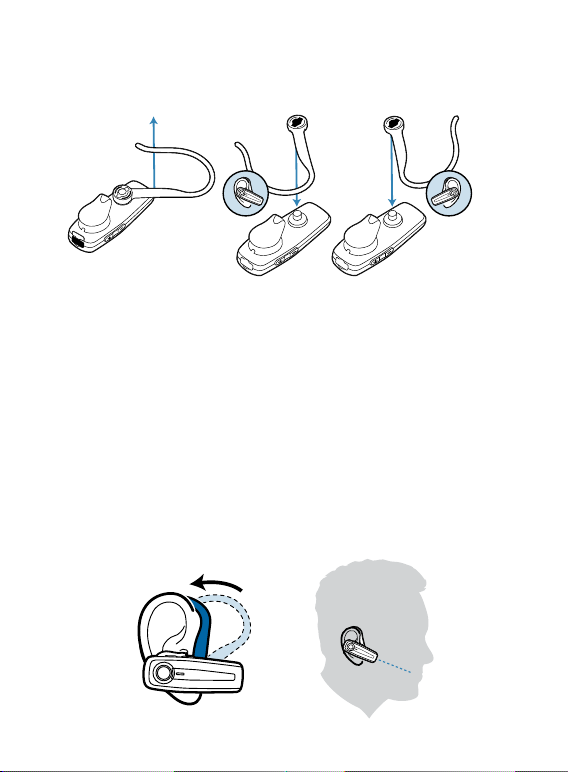

Ajuste
1
Derecha Izquierda
2
1 Para extraer el gancho del auricular, tire con suavidad del
mismo por la zona donde está el nombre de Plantronics.
2 Coloque el gancho como se ha indicado anteriormente.
Seguidamente vuelva a encajarlo en su sitio.
3 Pase el gancho por detrás de su oreja.
4 Gire el auricular de forma que el altavoz o la cápsula del
auricular repose cómodamente en su oído.
5 Alinee el micrófono con la comisura de los labios.
Los interlocutores le oirán mejor si orienta el micrófono hacia la
comisura de los labios.
4
3
5
6
Page 11
Controles del auricular
Encender el
auricular
Apagar el auricular Deslice el interruptor hasta la posición de
Responder a una
llamada
Rechazar una
llamada
Realizar una llamada Marque el número en el teléfono y pulse el
Ajustar el volumen
Deslice el interruptor hasta la posición de
encendido y espere hasta que el indicador se
ilumine en azul. Oirá tonos ascendentes.
apagado y espere hasta que el indicador se
ilumine en rojo. Oirá tonos descendentes.
Al desconectarse el indicador se apaga.
Pulse brevemente el botón de control de llamada.
Al recibir una llamada, puede que el teléfono
suene antes que el auricular. Espere a que suene
el auricular antes de pulsar el botón de control de
llamada para responder a la llamada.
Cuando suene el teléfono, mantenga pulsado el
botón de control de llamada hasta que escuche
un único tono grave.
botón de envío. La llamada se transferirá
automáticamente al auricular sin necesidad de
pulsar el botón de control de llamada.
Pulse el botón de volumen + para subirlo. Oirá
dos tonos al alcanzar el volumen máximo. Pulse el
botón – para reducir el nivel de volumen. Hay ocho
niveles de volumen.
ADVERTENCIA: No utilice los auriculares
a un volumen muy alto durante un período de
tiempo largo, ya que podría provocar pérdida de
audición. Utilícelos a niveles moderados. Visite
www.plantronics.com/healthandsafety para
obtener más información sobre los auriculares.
7
Page 12
Controles del auricular
Transferencia de
una llamada del
teléfono al auricular
Transferencia de
una llamada del
auricular al teléfono
Con una llamada en curso, mantenga pulsado el
botón de control de llamada hasta que oiga un
único tono grave.
Con una llamada en curso, mantenga pulsado el
botón de control de llamada hasta que oiga un
único tono grave.
Alcance
Para mantener la conexión, no aleje el auricular más de 10 metros
del dispositivo Bluetooth. Si hay obstáculos entre el auricular y el
dispositivo, podría experimentar interferencias. Para un rendimiento
óptimo, coloque el auricular y el teléfono en el mismo lado del cuerpo.
La calidad del sonido disminuirá conforme se aleje del alcance. Cuando
se encuentre lo suficientemente lejos como para perder la conexión,
escuchará un tono agudo en el auricular.
NOTA: El auricular intentará volver a establecer la conexión durante
30 segundos. Si vuelve al área de alcance pasados 30 segundos,
podrá volver a conectarse de forma manual pulsando el botón de
control de llamada.
NOTA: La calidad del sonido también depende del dispositivo con el
que se empareje el auricular.
8
Page 13
Luces indicadoras
Estado del auricular Luz indicadora del auricular
Encendido Azul constante y, a continuación, parpadeo
Apagado Se enciende en rojo y se apaga.
Tiempo de espera Parpadeo azul intermitente.
Carga de la batería Luz roja sin parpadeo. Cuando la batería
Batería baja Parpadeo rojo tres veces.
Modo de
emparejamiento
Llamada perdida Parpadeo en morado. Para cancelar
Llamada entrante Parpadeo azul tres veces al llamar.
intermitente (cambia al modo de espera).
está totalmente cargada, la luz indicadora se
apaga y el auricular se desconecta.
Parpadeo azul y rojo alternativamente
el parpadeo, pulse el botón de control
de llamada.
9
Page 14
Características de manos libres
Si el teléfono y el proveedor de servicios inalámbricos admiten el
funcionamiento de manos libres, puede utilizar las siguientes funciones:
Volver a marcar el último
número
Uso de la marcación
por voz
Rechazar una llamada Para rechazar una llamada entrante, pulse
Para activar la función de llamada al último
número marcado, pulse dos veces el botón
de control de llamada. Oirá un tono doble
cada vez que pulse el botón dos veces.
Si el auricular está encendido, pulse el
botón de control de llamada durante dos
segundos para activar la marcación
por voz.
NOTA: Es necesario que el teléfono
disponga de marcación por voz activada
para poder utilizar dicha función en el
auricular. Para obtener instrucciones sobre
cómo activar esta característica, consulte el
manual del teléfono Bluetooth.
el botón de control de llamada durante
dos segundos.
10
Page 15
Resolución de problemas
El auricular
no funciona
con mi teléfono.
No introduje
la clave.
La persona que
llama no me oye
o no puedo oír el
tono de llamada ni
al interlocutor.
El auricular no se encontraba en modo de
emparejamiento cuando seleccionó las opciones
del menú del teléfono móvil. Consulte la página 5
“Emparejamiento del auricular”.
Las opciones seleccionadas del menú del
teléfono móvil no son correctas. Consulte la
página 5 “Emparejamiento del auricular”.
El teléfono no ha podido localizar el auricular.
Repita el proceso de emparejamiento de la
página 5.
Las opciones seleccionadas del menú del
teléfono móvil no son correctas. Repita el
proceso de emparejamiento de la página 5.
El auricular no está encendido o no está
conectado al teléfono móvil. Pulse el botón
de control de llamada durante dos segundos
hasta que oiga un sonido o compruebe que el
interruptor de encendido esté en posición de
ACTIVADO deslizándolo hacia arriba y después
hacia abajo nuevamente.
El auricular está fuera del alcance. Acérquese
más al teléfono o al dispositivo Bluetooth.
La batería está descargada. Cargue la batería
con el cargador de CA suministrado.
El volumen es demasiado bajo. Pulse la tecla
+ de volumen para subir el nivel del sonido en
el auricular.
11
Page 16
Especificaciones del producto
Tiempo de
conversación*
Tiempo en espera* 8 días o 200 horas aproximadamente
Tiempo de carga 2 horas
Alcance Alcance estándar de Bluetooth: 10 metros
Requisitos de
alimentación
Tipo de batería Polímero de ión de litio recargable
Temperatura de
almacenamiento y uso
Bluetooth Bluetooth 2.0
Compatible con las funciones de auricular y de manos
libres Bluetooth.
* Con batería. El rendimiento varía de un dispositivo a otro.
Hasta 7 horas
5 V CC – 180 mA
(no se puede cambiar)
10 °C – 40 °C (50 °F – 104 °F)
12
Page 17
Para obtener más información de seguridad, consulte el folleto “Por su seguridad”, que
se suministra por separado.
Para disponer de información sobre la garantía, consulte el folleto “Garantía de 2 años”,
que se suministra por separado, o visite www.plantronics.com
en
Plantronics Ltd
Wootton Bassett, UK
Tel: 0800 410014
ar
www.plantronics.com
cs
Czech Republic
www.plantronics.com
da
Danmark
Tel: 80 88 46 10
de
Plantronics GmbH
Hürth, Deutschland
Kundenservice:
Deutschland 0800 9323 400
Österreich 0800 242 500
Schweiz 0800 932 340
el
www.plantronics.com
Για περισσότερες
πληροφορίες:
es
Plantronics Iberia, S.L.
Madrid, España
Tel: 902 41 51 91
fi
Finland
Tel: 0800 117095
fr
Plantronics Sarl
Noisy-le-Grand
France
ga
Plantronics BV
Regus House
Harcourt Centre
Harcourt Road
Dublin 2
Ireland
Service ROI: 1800 551 896
he
:רתאב רקב ,ףסונ עדימל
www.plantronics.com
hu
További információk:
www.plantronics.com
it
Plantronics Acoustics
Italia Srl
Milano, Italia
Numero Verde: 800 950934
nl
Plantronics B.V.
Hoofddorp, Nederland
Tel: (0)0800 Plantronics
0800 7526876 (NL)
00800 75268766 (BE/LUX)
no
Norge
Tel: 80011336
pl
6Wnjonh`VÈl^åXZ_
^c[dgbVX_^/
lll#eaVcigdc^Xh#Xdb
pt
Portugal
Tel: 0800 84 45 17
ro
EZcigj^c[dgbVIJ^^
lll#eaVcigdc^Xh#Xdb
ru
dНОНКМЗСДКЫМ¿¾
ЗМУНПЛ¿ХЗ¾
XXXQMBOUSPOJDTDPN
sv
Sverige
Tel: 0200 21 46 81
tr
Daha fazla bilgi için:
www.plantronics.com
13
Page 18
МЛ05
Plantronics B.V.
Scorpius 140
2132 LR Hoofddorp
Netherlands
www.plantronics.com
© 2008 Plantronics, Inc. Todos los derechos reservados. Plantronics, el diseño del
logotipo, Plantronics Explorer, QuickPair y Sound Innovation son marcas comerciales
o marcas registradas de Plantronics, Inc. La marca Bluetooth y sus logotipos son
propiedad de Bluetooth SIG, Inc. y Plantronics, Inc. los utiliza en virtud de una licencia.
Todas las demás marcas registradas son propiedad de sus respectivos propietarios.
EE.UU. Pendiente de patente
82216-04 Rev A
Loading...
