Plantronics CA12CD User Manual [pt]
REMOTE
CHARGE
SPARE
CHARGE
BASE
POWER
TALK
TALK
VOLUME
UNIDADE DE BASEUNIDADE REMOTA
Quick Disconnect™
para headset
Controle de
volume de ajuste
fino de audição
(recebimento)
Botão e
indicador de
ligado-desligado
na unidade
remota
Botão
push-to-talk
Bateria Contatos de carga
de bateria
Controles de
volume de ajuste
fino de
conversação
(envio)
Indicador
PTT (verde)
Indicador de carga de bateria
da unidade remota (laranja)
Indicador de
carga da
bateria de
reposição
(laranja)
Indicador de
alimentação
da unidade
de base (verde)
Compartimento de carga
da unidade remota
Compartimento de
carga da bateria
de reposição
Cabo de interface
do console
Adaptador CA
VISÃO INFERIOR
DA BASE
Controle de volume
de ajuste aproximado
de conversação (envio)
Nota:
As configurações
de fábrica fornecem
nível de saída
de um microfone
de carbono.
Controle de volume
de ajuste aproximado
de audição
(recebimento)
Nota: Quando a bateria for instalada ou
trocada, o indicador de ligado-desligado
começará a piscar assim que a unidade
estiver pronta para uso. Isso poderá levar
aproximadamente 45 segundos enquanto a
unidade remota determina e seleciona o
canal de rádio mais confiável.
GUIA DO USUÁRIO

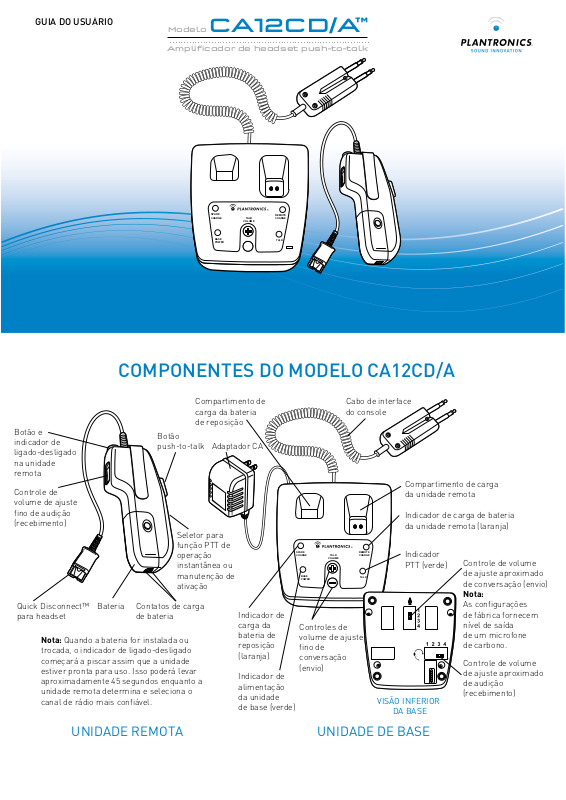

COMPONENTES DO MODELO CA12CD/A
Amplificador de headset push-to-talk
REMOTE
CHARGE
SPARE
CHARGE
BASE
POWER
TALK
TALK
VOLUME
Modelo CA12CD/A
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Seletor para
função PTT de
operação
instantânea ou
manutenção de
ativação
1.5, 2.1,
2.3, 2.4
1
Montagem
2
Carga e controle
da bateria
Compartimento
de carga da unidade
remota
Compartimento
de carga da bateria
de reposição
REMOTE
CHARGE
SPARE
CHARGE
BASE
POWER
TALK
TALK
VOLUME
Conecte aqui
o cabo de interface
do console
Conecte aqui
o Adaptador CA
VISÃO TRASEIRA DA UNIDADE
1.3, 1.4
1.1
A operação de outros dispositivos na mesma banda de fre
qüência do CA12CD/A reduzirá o alcance e a densidade do
usuário. Na América do Norte, o CA12CD opera na banda
de freqüência UPCS (1,92 a 1,93 GHz). Em outras regiões,
ele opera na banda de freqüência DECT™ (1,88 a 1,90 GHz).
Várias versões do CA12CD/A estão disponíveis para uso em
países específicos.
1.2
O alcance e a densidade do usuário podem mudar
bastante em função de variáveis, como layout do edifício
e se há outros dispositivos operando na mesma banda de
freqüência do CA12CD/A.
Nas instalações de baixa densidade (por exemplo,
5 unidades a 3 metros), o alcance pode ser superior a
3 metros. Nas instalações de alta densidade (por exemplo,
30 unidades a 45,7 centímetros de distância), o alcance
pode diminuir para 3 metros.
1.3
Ligue o conector modular ao cabo de interface do console,
na tomada modular localizada na parte traseira da unidade
de base. Conecte a outra extremidade ao seu console.
1.4
Conecte o adaptador CA à tomada e ligue o conector de
força redondo à parte traseira da unidade de base.
O indicador de alimentação da base acenderá.
1.5
Deslize a bateria até encaixá-la na unidade remota.
Quando a bateria for instalada ou trocada, o indicador de
ligado-desligado começará a piscar lentamente assim que
a unidade estiver pronta para uso. Isso poderá levar
aproximadamente 45 segundos enquanto a unidade
remota determina e seleciona o canal de rádio mais
confiável.
1.6
Conecte um headset à unidade remota.
1.7
Posicione o CA12CD/A a, no mínimo, 30,5 cm de distância
dos monitores de computador do tipo CRT.
2.1
Para conectar a bateria à unidade remota, deslize-a até
encaixá-la na unidade remota. Não force nenhuma delas.
2.2
A unidade de base é equipada com dois compartimentos de
carga de bateria. O compartimento maior permite carregar
a bateria enquanto ela estiver conectada à unidade remota.
O compartimento menor permite carregar uma bateria de
reposição de forma autônoma.
2.3
Insira a unidade remota e a bateria de reposição em seus
respectivos compartimentos de carga. Os indicadores de
carga piscarão enquanto as baterias estiverem sendo
carregadas.
2.4
Quando uma delas estiver carregada, seu indicador não
piscará mais e ficará aceso.
2.5
O indicador de ligado-desligado na unidade remota
começará a piscar assim que a unidade estiver pronta para
uso. Isso poderá levar aproximadamente 45 segundos
enquanto a unidade remota determina e seleciona o canal
de rádio mais confiável.
2.6
Uma bateria totalmente carregada terá até oito horas de
duração.
2.7
Para maximizar a vida útil da bateria, desligue a unidade
remota e coloque-a no compartimento de carga quando ela
não estiver em uso. Antes de usar as baterias, carregue-as
por, no mínimo, uma hora ou até que o indicador de carga
pare de piscar e fique aceso.
2.8
Uma bateria totalmente esgotada leva três horas para
receber carga completa.
Nota: Sempre libere (solte) o botão PTT antes de trocar as
baterias.
Aviso: Tocar nos contatos de carga da bateria ou colocar
outros objetos, que não sejam as próprias baterias e a unidade
remota, nos compartimentos de carga poderá prejudicar a
operação do CA12CD/A.
