MANUEL D’INSTALLATION

SDV-P7

INSTALLATION MANUAL

ENGLISH

ESPAÑOL

DEUTSCH

FRANÇAIS

ITALIANO

NEDERLANDS

This product conforms to new cord colors.
Los colores de los cables de este producto se confor­man con un nuevo código de colores.
Dieses Produkt entspricht den neuen kabelfarben.
Le code de couleur des câbles utilisé pour ce produit est
nouveau.
Questo prodotto è conforme ai nuovi codici colori.
De kleuren van de snoeren van dit toestel zijn gewijzigd.

1

Contents

Connecting the Units ................................ 2

-

When Connecting the Multi-Channel AV
Master Unit

-

When Connecting the Head Unit

-

When Connecting the Display with RCA
Input Jacks

-

When Using a Display Connected Rear
Video Output

-

Connecting the Power Cord

Installation .................................................. 9

Mode Switch Setting ........................................ 9

Installation with the rubber bush .................... 10

Removing the Unit .......................................... 11

Mounting with Brackets .................................. 12

Installing the Remote Sensor .......................... 12

Note:

• This unit is for vehicles with a 12-volt battery and
negative grounding. Before installing it in a recre­ational vehicle, truck, or bus, check the battery
voltage.

• To avoid shorts in the electrical system, be sure to
disconnect the ≠ battery cable before beginning

installation.

• Refer to the owner’s manual for details on con­necting the power amp and other units, then make
connections correctly.

• Secure the wiring with cable clamps or adhesive
tape. To protect the wiring, wrap adhesive tape
around them where they lie against metal parts.

• Route and secure all wiring so it cannot touch any
moving parts, such as the gear shift, handbrake,
and seat rails. Do not route wiring in places that
get hot, such as near the heater outlet. If the insu­lation of the wiring melts or gets torn, there is a
danger of the wiring short-circuiting to the vehicle
body.

• Don’t pass the yellow lead through a hole into the
engine compartment to connect to the battery.
This will damage the lead insulation and cause a
very dangerous short.

• Do not shorten any leads. If you do, the protection
circuit may fail to work when it should.

• Never feed power to other equipment by cutting
the insulation of the power supply lead of the unit
and tapping into the lead. The current capacity of
the lead will be exceeded, causing overheating.

• When replacing fuse, be sure to use only fuse of
the rating prescribed on the fuse holder.

• To prevent incorrect connection, the input side of
the IP-BUS connector is blue, and the output side
is black. Connect the connectors of the same col­ors correctly.

• If this unit is installed in a vehicle that does not
have an ACC (accessory) position on the ignition
switch, the red lead of the unit should be connect­ed to a terminal coupled with ignition switch
ON/OFF operations. If this is not done, the vehi­cle battery may be drained when you are away
from the vehicle for several hours. (Fig. 1)

Fig. 1

No ACC positionACC position

Connecting the Units

2

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

• Cords for this product and those for other prod­ucts may be different colors even if they have
the same function. When connecting this product
to another product, refer to the supplied
Installation manuals of both products and con­nect cords that have the same function.

C

C

A

O

F

N

F

O

S

T

A

R

T

O

F

N

F

O

S

T

A

R

T

Hide-away TV Tuner
(e.g. GEX-P7000TVP)
(sold separately)

Green

RCA cable
(sold separately)

Blue

Yellow

Optical cable (supplied with the
Multi-Channel AV Master Unit)

20 pin cable
(supplied with the TV tuner)

IP-BUS cable
(supplied with the TV tuner)

Blue

Black

Red

Green

Gray

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER

Blue

Multi-Channel AV
Master Unit (e.g. AVM-P9000R)
(sold separately)

3

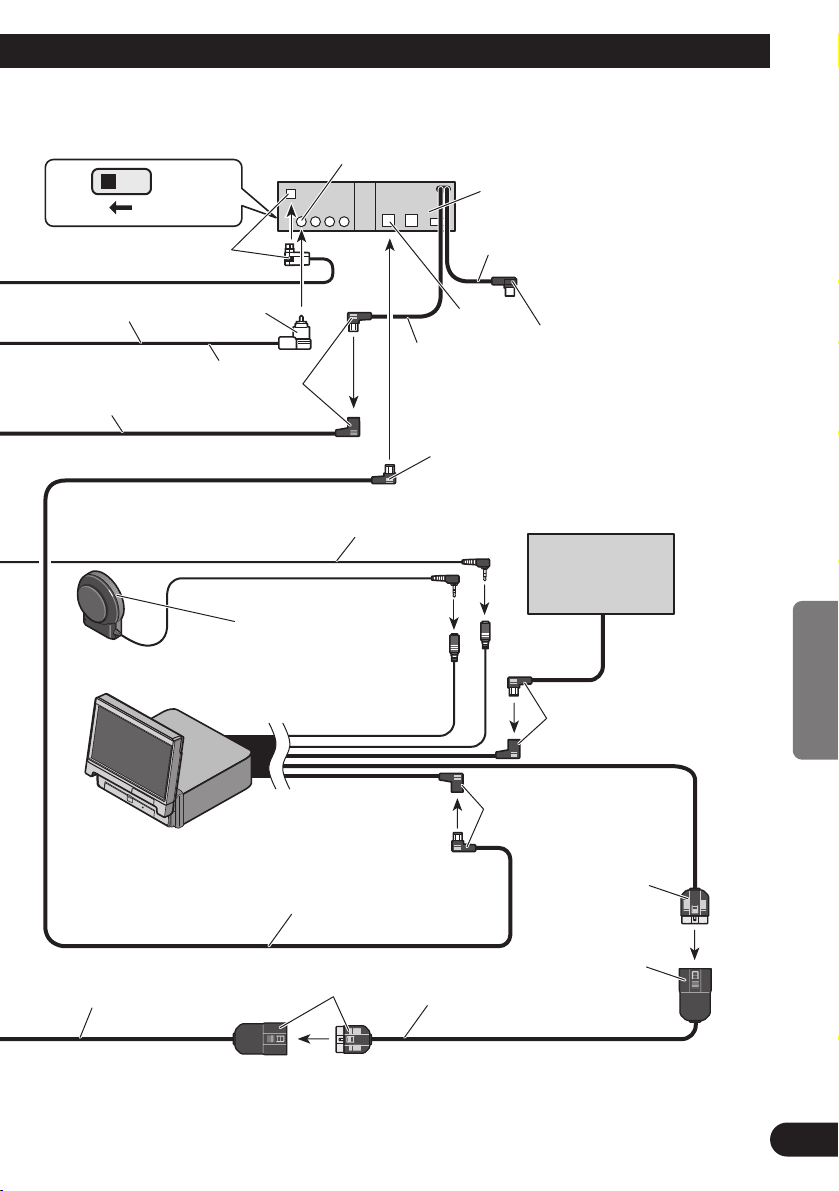

Connecting the Units

When Connecting the Multi-Channel AV Master Unit

Multi-CD player
(sold separately)

Gray

AV cable (supplied with the
Multi-Channel AV Master Unit)

V.SEL cable
(supplied with the display)

RCA cable (supplied)

IP-BUS cable
(supplied with the Multi­Channel AV Master Unit)

Speaker Unit
(supplied with the
display)

IP-BUS cable
(supplied with the display)

Blue

Blue

Black

AV system Display
(e.g. AVX-P7000CD)
(sold separately)

Gray

Green

20 pin cable
(supplied with the display)

STAND ALONE

IP-BUS

15 cm

40 cm

Yellow

Blue

Blue

Not used.

This product

6m

Yellow (front video output)

Black

Fig. 2

4

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

5

Connecting the Units

Hide-away TV Tuner
(e.g. GEX-P7000TVP)
(sold separately)

IP-BUS cable
(supplied with the TV tuner)

Blue

Black

Red

Green

20 pin cable
(supplied with the display)

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER

STAND ALONE

IP-BUS

Head Unit
(sold separately)

This product

Blue

IP-BUS cable
(sold separately)

15 cm

40 cm

AV-BUS cable
(sold separately)

Red

Blue

AV system display
(e.g. AVX-7300)
(sold separately)

Not used.

When Connecting the Head Unit

Fig. 3

6

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

STAND ALONE

IP-BUS

This product

Remote sensor
(supplied)

6 m

Display with RCA
input jacks

RCA cable (supplied)

To audio inputs

To video input

RCA cable (sold separately)

Yellow (front
video output)

White (audio output (Left))

Red (audio output (Right))

This product features a built-in
remote sensor. If it is installed in a
location where reception of the
remote control signal is not possible,
use the supplied remote sensor.

When Connecting the Display with RCA Input Jacks

Fig. 4

Connecting a rear display

Instead of video output for viewing on a front display, you can connect for video output
enabling viewing on a rear display (for passengers in the rear of the car). If you decide to
use a rear display, be sure to follow the warnings on page 8.

7

Connecting the Units

Fig. 5

When Using a Display Connected Rear Video Output

This product’s rear video output is for connection of a display to enable passengers in the
rear seats to watch the DVD or Video CD.

WARNING

• NEVER install the display in a location that enables the Driver to watch the DVD or
Video CD while Driving.

STAND ALONE

IP-BUS

This product

Display with RCA
input jacks

RCA cable (supplied)

To audio inputs

To video input

RCA cable (sold separately)

Yellow (rear
video output)

White (audio output (Left))

Red (audio output (Right))

8

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

Light green
Used to detect the ON/OFF status of the parking brake.
This lead must be connected to the power supply side
of the parking brake switch.

Parking brake switch

Red
To electric terminal controlled by ignition
switch (12 V DC) ON/OFF.

Fuse resistor

Fuse holder

Black (ground)
To vehicle (metal) body.

Power supply side

Ground side

Connection method

2. Clamp firmly with
needle-nosed pliers.

Clamp the parking brake
switch power supply side
lead.

Note:

• The position of the parking brake switch depends
on the vehicle model. For details, consult the
vehicle Owner’s Manual or dealer.

This Product

1.

Yellow
To terminal always supplied with power
regardless of ignition switch position.

Connecting the Power Cord

This product comes with two kinds of power cord. Use the short cord when installing this
product in the dashboard, and the long cord when installing it on the floor.

Fig. 6

9

Installation

Note:

• Before finally installing the unit, connect the
wiring temporarily, making sure it is all connect­ed up properly, and the unit and the system work
properly.

• Use only the parts included with the unit to ensure
proper installation. The use of unauthorized parts
can cause malfunctions.

• Consult with your nearest dealer if installation
requires the drilling of holes or other modifica­tions of the vehicle.

• Install the unit where it does not get in the dri­ver’s way and cannot injure the passenger if there
is a sudden stop, like an emergency stop.

• The semiconductor laser will be damaged if it
overheats, so don’t install the unit anywhere hot

— for instance, near a heater outlet.

• If installation angle exceeds 30° from horizontal,

the unit might not give its optimum performance.
(Fig. 7)

Fig. 7

• When mounting this unit, make sure none of the
leads are trapped between this unit and the sur­rounding metalwork or fittings.

• Do not mount this unit near the heater outlet,
where it would be affected by heat, or near the
doors, where rainwater might splash onto it.

• Before drilling any mounting holes always check
behind where you want to drill the holes. Do not
drill into the gas line, brake line, electrical wiring
or other important parts.

• If this unit is installed in the passenger compart­ment, anchor it securely so it does not break free
while the car is moving, and cause injury or an
accident.

• If this unit is installed under a front seat, make
sure it does not obstruct seat movement. Route all
leads and cords carefully around the sliding mech­anism so they do not get caught or pinched in the
mechanism and cause a short circuit.

• Do not mount this unit on the spare tire board or
any other unstable place.

• Do not mount this unit anywhere that gets the sun
and so becomes hot, like on the dashboard or the
rear shelf.

• Mount this unit on a flat surface.

MODE Switch Setting

Before installing, use a pen tip or other thin,
pointed instrument to set the MODE Switch to
the appropriate position for the component you
are using it with.

STAND ALONE

IP-BUS

10

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

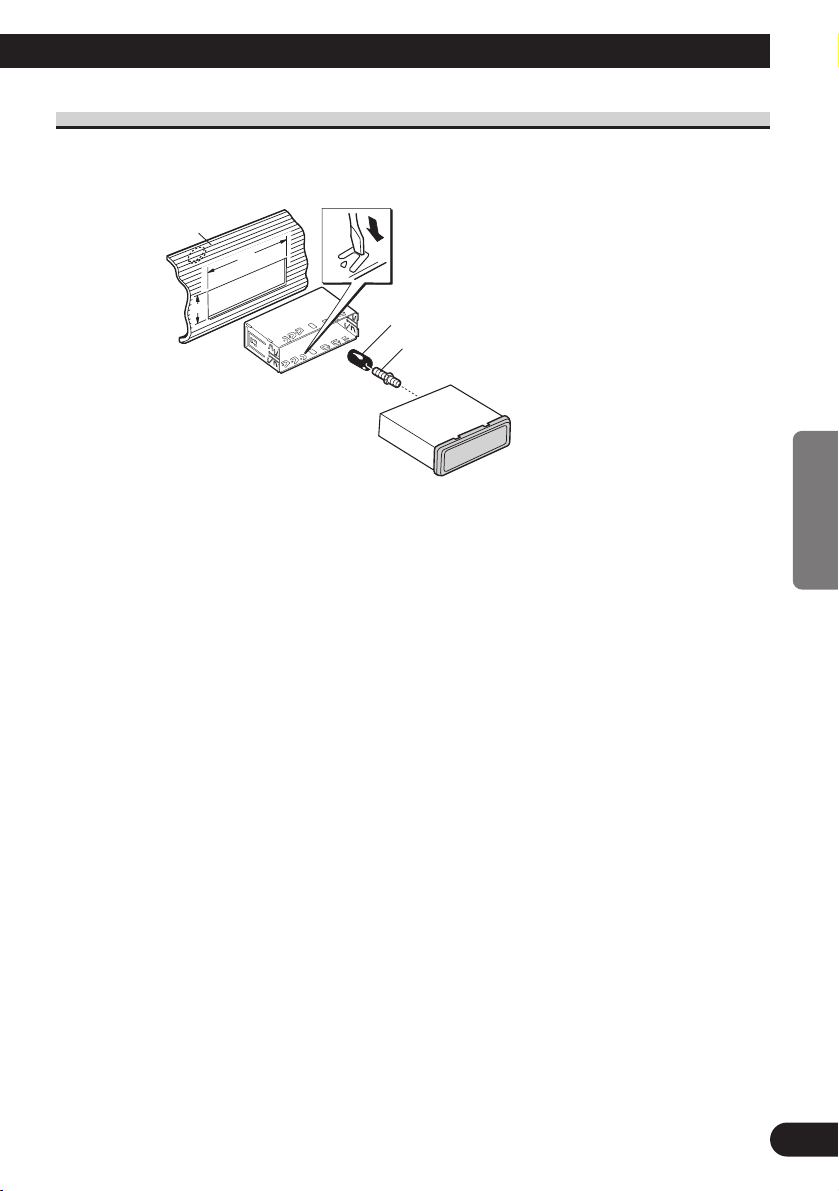

Installation with the rubber bush

Fig. 8

Holder
After inserting the holder into the dash­board, then select the appropriate tabs
according to the thickness of the dash­board material and bend them.
(Install as firmly as possible using the
top and bottom tabs. To secure, bend
the tabs 90 degrees.)

182

53

Rubber bush

Screw

Dashboard

11

Installation

Removing the Unit

Fig. 9

Fig. 10

7

Frame

Pull out to remove the frame.
(When reattaching the frame, point the
side with a groove downwards and
attach it.)

Insert the supplied extraction keys
into the unit, as shown in the figure,
until they click into place. Keeping
the keys pressed against the sides of
the unit, pull the unit out.

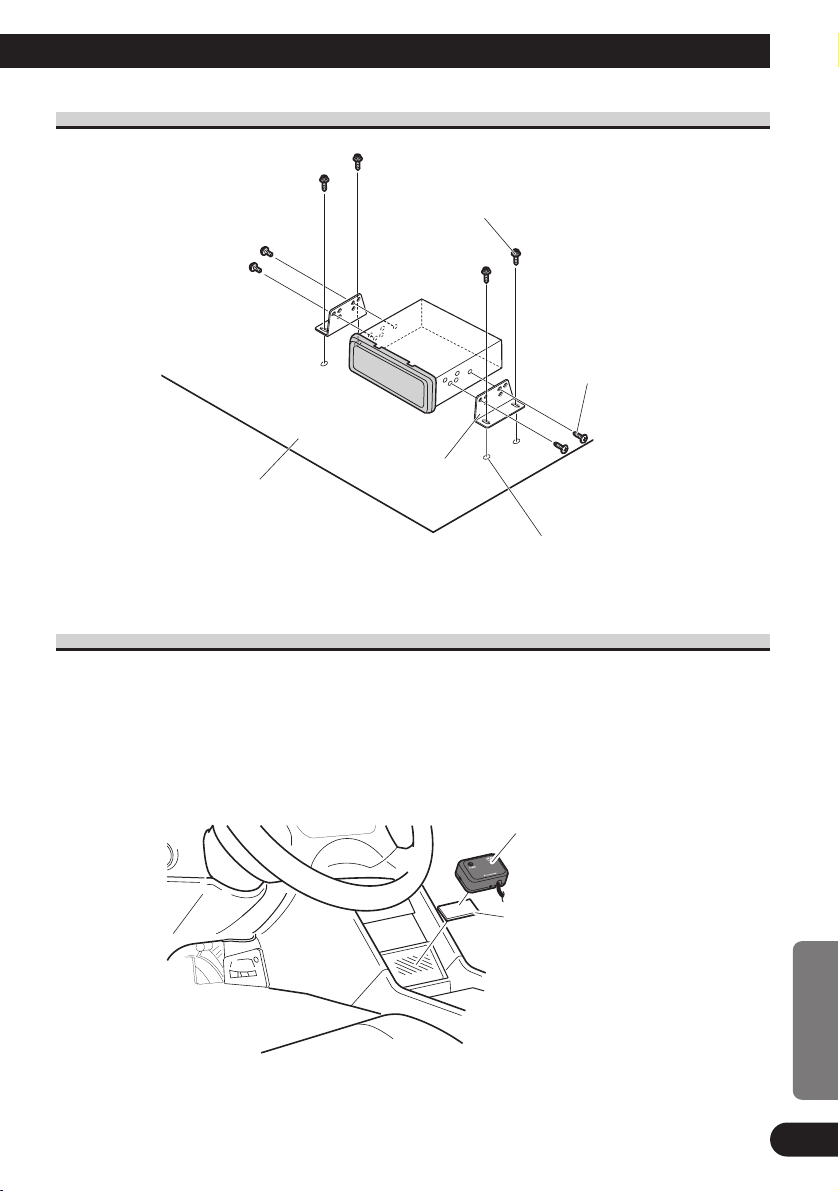

Mounting with Brackets

Fig. 11

Installing the Remote Sensor

Precaution:

• Do not install on the dashboard where it may be subjected to direct sunlight. High temperatures
may result in damage to the unit.

• Install within the transmission range of the remote control signal.

Stick the supplied double-sided tape to the back of the remote sensor, and attach it to the
center console.

Fig. 12

Double-sided tape

Remote sensor

Truss screw (5 × 8 mm)

Car mat or chassis

Bracket

Tapping screw (6 × 16 mm)

Drill 4 to 4.5 mm diameter holes.

12

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

1

Contenido

Conexión de las unidades ........................ 2

-

Cuando conecte la Unidad Principal
Audiovisual Multicanal

-

Cuando conecte la unidad principal

-

Cuando conecte la presentación visual con
tomas de entrada RCA

-

Cuando utilice un presentación visual
conectado a la salida de vídeo trasera

-

Conexión del cable de alimentación

Instalación .................................................. 9

Ajuste del interruptor MODE ............................ 9

Instalación con tope de goma .......................... 10

Extracción de la unidad .................................. 11

Montaje con ménsulas .................................... 12

Instalación del sensor remoto .......................... 12

Nota:

• Esta unidad es para vehículos con batería de 12
voltios y con conexión a tierra. Antes de instalar
la unidad en un vehículo recreativo, camioneta, o
autobús, revise el voltaje de la batería.

• Para evitar cortocircuitos en el sistema eléctrico,
asegúrese de desconectar el cable de la batería ≠
antes de comenzar con la instalación.

• Consulte con el manual del usuario para los
detalles sobre la conexión de la alimentación de
amperios y de otras unidades, luego haga las
conexiones correctamente.

• Asegure el cableado con abrazaderas de cables o
con cinta adhesiva. Para proteger el cableado,
envuélvalo con cinta adhesiva donde éstos se
apoyan sobre las piezas de metal.

• Coloque y asegure todo el cableado de tal manera
que no toque las piezas en movimiento, tal como
la palanca de cambio de velocidades, el freno de
mano, y los pasamanos de los asientos. No
coloque el cableado en lugares que se calientan,
tal como cerca de la salida de un calefactor. Si el
material aislante del cableado se derritiera o se
gastara, habrá el peligro de un cortocircuito del
cableado a la carrocería del vehículo.

• No pase el conductor amarillo a través de un orifi­cio en el compartimiento del motor para conectar
a la batería. Esto dañará el material aislante del
conductor y causará un cortocircuito peligroso.

• No acorte ningún conductor. Si lo hiciera, la pro­tección del circuito podría fallar al funcionar
cuando debería.

• Nunca alimente energía a otros equipos cortando
el aislamiento del conductor de alimentación pro­vista de la unidad y haciendo un empalme con el
conductor. La capacidad de corriente del conduc­tor se excederá, causando el recalentamiento.

• Cuando reemplace algún fusible, asegúrese de uti­lizar solamente un fusible del ratio descrito en el
soporte de fusibles.

• Para evitar la conexión incorrecta, el lado de en­trada del conector IP-BUS es azul, y el lado de
salida es negro. Conecte los conectores del mismo
color correctamente.

• Si se instala esta unidad en un vehículo que no
tiene una posición ACC (accesorio) en el interrup­tor de encendido, el conductor rojo de la unidad
deberá conectarse al terminal conectado con las
operaciones del interruptor de encendido
ON/OFF. Si no se hace esto, la batería del
vehículo podría drenarse cuando usted esté lejos
del vehículo por varias horas. (Fig. 1)

Fig. 1

No en la posición ACCPosición ACC

Conexión de las unidades

2

ENGLISH

ESPAÑOL DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

• Los cables para este producto y aquéllas para
otros productos pueden ser de colores diferentes
aun si tienen la misma función. Cuando se conec­ta este producto a otro, refiérase a los manuales
de instalación de ambos productos y conecte los
cables que tienen la misma función.

C

C

A

O

F

N

F

O

S

T

A

R

T

O

F

N

F

O

S

T

A

R

T

Sintonizador de TV
Hide-away (GEX-P7000TVP,
por ejemplo) (vendido
separadamente)

Verde

Cable RCA
(vendido separadamente)

Azul

Amarillo

Cable óptico
(suministrado con la Unidad Principal
Audiovisual Multicanal)

Cable de 20 patillas
(suministrado con el sintonizador de TV)

Cable IP-BUS (suministrado
con el sintonizador de TV)

Azul

Negro

Rojo

Verde

Gris

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER

Azul

Unidad Principal
Audiovisual Multicanal
(AVM-P9000R, por ejemplo)
(vendido separadamente)

3

Conexión de las unidades

Cuando conecte la Unidad Principal Audiovisual Multicanal

Reproductor de
Multi-CD (vendido
separadamente)

Gris

Cable de AV
(suministrado con la Unidad Principal
Audiovisual Multicanal)

Cable V.SEL
(suministrado con la presentación visual)

Cable RCA (suministrado)

Cable IP-BUS
(suministrado con la Unidad
Principal Audiovisual Multicanal)

Unidad de altavoz
(suministrado con la
presentación visual)

Cable IP-BUS (suministrado
con la presentación visual)

Azul

Azul

Negro

Pantalla de visualización
de sistema de AV
(AVX-P7000CD,
por ejemplo)
(vendido separadamente)

Gris

Verde

Cable de 20 patillas (suministrado
con la presentación visual)

STAND ALONE

IP-BUS

15 cm

40 cm

Amarillo

Azul

Azul

No se usa.

Este producto

6 m

Amarillo (FRONT VIDEO OUTPUT)

Negro

Fig. 2

4

ENGLISH

ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

5

Conexión de las unidades

Sintonizador de TV
Hide-away (GEX-P7000TVP)
(vendido separadamente)

Cable IP-BUS
(suministrado con el sintonizador de TV)

Azul

Negro

Rojo

Verde

Cable de 20 patillas
(suministrado con la
presentación visual)

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER

STAND ALONE

IP-BUS

Unidad principal
(vendido separadamente)

Este producto

Azul

Cable IP-BUS
(vendido separadamente)

15 cm

40 cm

Cable AV-BUS
(vendido
separadamente)

Rojo

Azul

Pantalla de visualización de
sistema de AV
(AVX-7300, por ejemplo)
(vendido separadamente)

No se usa.

Cuando conecte la unidad principal

Fig. 3

6

ENGLISH

ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

STAND ALONE

IP-BUS

Este producto

Sensor remoto
(suministrado)

6 m

Presentación visual
con tomas de entrada
RCA

Cable RCA
(suministrado)

A las entradas
de audio

A la entrada
de video

Cable RCA
(vendido separadamente)

Amarillo
(FRONT VIDEO
OUTPUT)

Blanco (salida de áudio (canal izquierdo))

Rojo (salida de áudio (canal derecho))

Este producto se equipa con un
sensor remoto incorporado. Si se
instala el producto en un lugar en
donde la recepción de la señal del
control remoto no es posible, utilice
el sensor remoto suministrado.

Cuando conecte la presentación visual con tomas de entrada RCA

Fig. 4

Conexión de un presentación visual trasero

En lugar de la salida de vídeo para ver las imágenes en un presentación visual delantero,
puede conectar la salida de vídeo para permitir la visualización en un presentación visual
trasero (para pasajeros en los asientos traseros del automóvil). Si decide utilizar un
presentación visual trasero, asegúrese de seguir las advertencias en la página 8.

7

Conexión de las unidades

Fig. 5

Cuando utilice un presentación visual conectado a la salida de vídeo trasera

La salida de vídeo trasera de este producto es para la conexión de un presentación visual
para permitir que los pasajeros en los asientos traseros puedan ver el DVD o Video CD.

ADVERTENCIA

• NUNCA instale el presentación visual en un lugar que permita el motorista ver el DVD
o Video CD mientras conduce el automóvil.

STAND ALONE

IP-BUS

Este producto

Presentación visual
con tomas de entrada
RCA

Cable RCA
(suministrado)

A las entradas
de audio

A la entrada
de video

Cable RCA
(vendido separadamente)

Amarillo
(REAR VIDEO
OUTPUT)

Blanco (salida de áudio (canal izquierdo))

Rojo (salida de áudio (canal derecho))

8

ENGLISH

ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

Verde claro
Se utiliza para detectar el estado ON/OFF del freno de
mano. Este cable debe conectarse al lado de
alimentación del interruptor del freno de mano.

Interruptor del freno
de mano

Rojo
Al terminal de energía eléctrica controlado
por el interruptor de encendido del
vehículo (12 V CC.) ON/OFF.

Resistencia de fusible

Portafusible

Negro (masa)
A la carrocería del veículo (parte metálica).

Lado de alimentación

Lado de masa

Método de conexión

2. Apriete firmemente
con alicates de
punta de aguja.

Apriete el cable del lado
de alimentación del
interruptor del
freno de mano.

Nota:

• La posición del freno de estacionamiento depende
del modelo del vehículo. Para conocer detalles,
consulte el manual del propietario del vehículo o a

su concesionario.

Este producto

1.

Amarillo
Al terminal con suministro constante de
electricidad, independientemente de la
posición del interruptor de encendido.

Conexión del cable de alimentación

Este producto viene con dos tipos de cable de alimentación. Utilice el cable corto al
instalar este producto en el tablero de instrumentos, y el cable largo al instalar en el piso.

Fig. 6

9

Instalación

Nota:

• Antes de finalmente instalar la unidad, conecte el
cableado temporalmente y asegúrese de que todo
esté conectado correctamente y que la unidad y el
sistema funcionan debidamente.

• Utilice sólo las piezas que se incluyen con esta
unidad para asegurar la instalación adecuada. El
uso de piezas no autorizadas podría causar fallos
de funcionamiento.

• Consulte con su distribuidor si la instalación
requiere del taladro de orificios u otras modifica­ciones del vehículo.

• Instale la unidad donde no alcance el espacio del
conductor, y donde no pueda dañar a los pasajeros
si sucediera un paro repentino, como una deten­ción de emergencia.

• El semiconductor láser se dañará si se sobre­calienta, por eso no instale la unidad en un lugar
caliente – por ejemplo, cerca de la salida de un
calefactor.

• Si el ángulo de la instalación excede los 30° del
lado horizontal, la unidad podría no brindar su
óptimo funcionamiento. (Fig. 7)

Fig. 7

• Cuando monte esta unidad, cerciórese que
ninguno de los cables queda aprisionado entre
esta unidad y accesorios o partes metálicas circun­dantes.

• No monte esta unidad cerca de la salida del cale­factor, en donde podría ser afectado por el calor o
cerca de las puertas, en donde la lluvia podría
salpicar sobre la misma.

• Antes de taladrar cualquier orificio de montaje
siempre compruebe lo que hay detrás en donde
desea taladrar los orificios. No taladre en la línea
de combustible, cableado eléctrico u otras partes
importantes.

• Si esta unidad es instalada en el compartimiento
de pasajeros, fíjela seguramente de modo que no
se desprenda mientras el automóvil se encuentra
en movimiento, y pueda ocasionar lesiones o acci­dentes.

• Si esta unidad se instale bajo un asiento delantero,
cerciórese de que no obstruye el movimiento del
asiento. Pase todos los cables y conductores
cuidadosamente a través de los mecanismo
deslizantes, de modo que no queden aprisionados
o atrapados en el mecanismo y ocasionen un corto
circuito.

• No monte esta unidad en el tablero del neumático
de repuesto ni en cualquier lugar inestable.

• No monte esta unidad en donde quede sujeta a la
luz solar directa o en un lugar que deviene muy
caliente, como en el panel de instrumentos o ban­deja trasera.

• Monte la unidad en una superficie plana.

Ajuste del interruptor MODE

Antes de instalar, utilice la punta de un bolí-
grafo u otro objeto puntiagudo para ajustar el
interruptor MODE a la posición apropiada
para el componente que utilice.

STAND ALONE

IP-BUS

10

ENGLISH

ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

Instalación con tope de goma

Fig. 8

182

53

Soporte
Después de insertar el soporte en la tabla
de mandos, luego seleccione las orejetas
apropiadas según el grosor del material de
la tabla de mandos y dóblelos.
(Instale lo más firme posible usando las
lengüetas superior e inferior. Para fijar,
doble las lengüetas 90 grados.)

Tope de goma

Tornillo

Tablero de
instrumentos

11

Instalación

Extracción de la unidad

Fig. 9

Fig. 10

7

Marco

Tire hacia afuera para extraer el marco.
(Para la fijación del marco, apunte el lado
con ranura hacia abajo.)

Inserte las herramientas de extracción
suministradas en la unidad, como se
indica en la figura, hasta que se
enganchen en su posición.
Tire de la unidad mientras mantiene las
herramientas presionadas contra los lados
de la unidad.

Montaje con ménsulas

Fig. 11

Instalación del sensor remoto

Precaución:

• No instale en el panel de instrumentos en donde quede sujeto a la luz solar directa. Las altas
temperaturas pueden averiar la unidad.

• Instale dentro de la gama de transmisión de la señal de control remoto.

Fije la cinta de dos caras suministrada a la parte trasera del sensor remoto, y fíjela a la
consola central.

Fig. 12

Cinta de dos caras

Sensor remoto

Tornillo de refuerzo
(5 × 8 mm)

Alfombra del automóvil o chasis

Ménsula

Tornillo autoterrajante (6 × 16 mm)

Taladre orificios de 4 a 4,5 mm de diámetro.

12

ENGLISH

ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

1

Inhalt

Anschließen der Einheiten ...................... 2

-

Bei Anschluß der Multikanal-AV­Haupteinheit

-

Bei Anschluß der Haupteinheit

-

Bei Anschluß des Displays mit Cinch­Eingangsbuchsen

-

Bei Gebrauch eines am hinteren Video­Ausgang angeschlossenen Displays

-

Anschluß des Betriebsstromkabels

Einbauverfahren ........................................ 9

Einstellung des Betriebsartenschalters

(MODE) .................................................... 9

Einbau mit der Gummibuchse ........................ 10

Ausbau der Einheit .......................................... 11

Montage mit Halterungen ................................ 12

Installieren des Fernbedienungssensors .......... 12

Hinweis:

• Dieses Gerät ist für Fahrzeuge mit 12-V-Batterie
und negativer Erdung (Minuspol an Masse)
ausgelegt. Prüfen Sie vor dem Einbau in ein
Wohnmobil, einen Lastwagen oder Bus die
Batteriespannung.

• Um Kurzschlüsse im elektrischen Systen zu
verhindern, ist unbedingt vor dem Einbau das
Minus-Batteriekabel ≠ abzutrennen.

• Nehmen Sie die Anschlüsse gemäß den
Anweisungen zum Anschluß des
Leistungsverstärkers und anderer Geräte in der
Bedienungsanleitung vor.

• Sichern Sie die Leitungen mit Kabelklemmen oder
Klebeband. Zum Schutz der Leitungen sollten sie
an den Stellen, wo sie Metallteile berühren, mit
Klebeband umwickelt werden.

• Verlegen und sichern Sie alle Leitungen so, daß
sie keine beweglichen Teile wie die
Gangschaltung, die Handbremse und Sitzschienen
berühren. Die Leitungen dürfen nicht an Stellen
entlanggeführt werden, die heiß werden, z.B. an
einer Heizungsauslaßöffnung. Wenn die Isolierung
einer Leitung schmilzt oder aufreißt, besteht die
Gefahr eines Kurzschlusses mit der Karosserie.

• Führen Sie die gelbe Leitung nicht durch ein Loch
in den Motorraum zum Anschluß an die Batterie.
Dadurch wird die Isolierung der Leitung
beschädigt, was zu einem sehr gefährlichen
Kurzschluß führen kann.

• Verkürzen Sie keine Leitungen. In diesem Fall
kann es vorkommen, daß die Schutzschaltung
nicht arbeitet, wenn sie gebraucht wird.

• Führen Sie niemals anderen Geräten Strom zu,
indem Sie die Isolierung der
Stromversorgungsleitung dieses Geräts
durchschneiden und davon Strom abzapfen.
Dadurch wird die Strombelastbarkeit der Leitung

überschritten, was zu Überhitzung führt.

• Benutzen Sie beim Auswechseln von Sicherungen

nur Sicherungen mit dem auf dem Sicherunshalter
angegebenen Nennwert.

• Um falsche Anschlüsse zu verhindern, ist die
Eingangsseite des IP-Bus-Steckverbinders blau
und die Ausgangsseite schwarz. Die
Steckverbinder derselben Farbe sind korrekt zu
verbinden.

• Wenn dieses Gerät in einem Auto eingebaut wird,
das auf dem Zündschalter keine ACC (Zubehör)­Position hat, sollte die rote Leitung des Geräts an
eine Klemme angeschlossen werden, die mit der
ON/OFF-Operation des Zündschalters gekoppelt
ist. Andernfalls kann die Autobatterie entleert
werden, wenn Sie mehrere Stunden von dem
Fahrzeug weg sind. (Abb. 1)

Abb. 1

Keine ACC-PositionACC-Position

Anschließen der Einheiten

2

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

• Kabel dieses Produkts und die anderer Produkte
können unterschiedliche Farben haben, auch
wenn sie die gleichen Funktionen haben. Beim
Anschluß dieses Produkts an ein anderes Produkt
unter Bezugnahme auf die mit beiden Produkten
mitgelieferten Installationsanleitungen die Kabel
mit derselben Funktion verbinden.

C

C

A

O

F

N

F

O

S

T

A

R

T

O

F

N

F

O

S

T

A

R

T

Hide-away-TV-Tuner
(z.B. GEX-P7000TVP)
(getrennt erhältlich)

Grün

RCA-Kabel
(getrennt erhältlich)

Blau

Gelb

Lichtleiter Kabel (mit Multikanal­AV-Haupteinheit mitgeliefert)

20-Pin-Kabel
(mit dem TV-Tuner mitgeliefert)

IP-BUS-Kabel
(mit dem TV-Tuner mitgeliefert)

Blau

Schwarz

Rot

Grün

Grau

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER

Blau

Multikanal-AV­Haupteinheit
(z.B. AVM-P9000R)
(getrennt erhältlich)

3

Anschließen der Einheiten

Bei Anschluß der Multikanal-AV-Haupteinheit

Multi-CD-Player
(getrennt erhältlich)

Grau

AV-Kabel
(mit Multikanal-AV­Haupteinheit mitgeliefert)

V.SEL-Kabel
(mit Display mitgeliefert)

RCA-Kabel (mitgeliefert)

IP-BUS-Kabel
(mit Multikanal-AV­Haupteinheit mitgeliefert)

Lautsprecher-Einheit
(mit Display mitgeliefert)

IP-BUS-Kabel
(mit Display mitgeliefert)

Blau

Blau

Schwarz

AV-System-Display
(z.B. AVX-P7000CD)
(getrennt erhältlich)

Grau

Grün

20-Pin-Kabel
(mit Display mitgeliefert)

STAND ALONE

IP-BUS

15 cm

40 cm

Gelb

Blau

Blau

Dieses Produkt

6 m

Gelb (FRONT VIDEO OUTPUT)

Schwarz

Nicht benutzt.

Abb. 2

4

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

5

Anschließen der Einheiten

Blau

Schwarz

Rot

Grün

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER

STAND ALONE

IP-BUS

Blau

15 cm

40 cm

Rot

Blau

AV-System-Display
(z.B. AVX-7300)
(getrennt erhältlich)

Haupteinheit
(getrennt erhältlich)

Dieses Produkt

Nicht benutzt.

IP-BUS-Kabel
(mit dem TV-Tuner mitgeliefert)

IP-BUS-Kabel
(getrennt erhältlich)

AV-BUS-Kabel
(getrennt erhältlich)

20-Pin-Kabel
(mit Display mitgeliefert)

Hide-away-TV-Tuner
(z.B. GEX-P7000TVP)
(getrennt erhältlich)

Bei Anschluß der Haupteinheit

Abb. 3

6

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

STAND ALONE

IP-BUS

6 m

Wei ß (Audio-Ausgang (Links))

Rot (Audio-Ausgang (Rechts))

Dieses Produkt

Fernbedienungssensor
(mitgeliefert)

Gelb
(FRONT VIDEO
OUTPUT)

RCA-Kabel
(mitgeliefert)

Zu Audio-EingängenZu Video-Eingang

RCA-Kabel
(getrennt erhältlich)

Display mit RCA­Eingangsbuchsen

Dieses Produkt ist mit einem
eingebauten Fernbedienungssensor
ausgestattet. Bei Installation an einer
Stelle, an der Empfang des
Fernbedienungssignals nicht möglich
ist, verwenden Sie den mitgelieferten
Fernbedienungssensor.

Bei Anschluß des Displays mit Cinch-Eingangsbuchsen

Abb. 4

Anschließen eines hinteren Displays

Anstatt des Video-Ausgangs für Wiedergabe mit einem vorderen Display kann der
Anschluß für Video-Ausgang für Betrachtung auf einem hinteren Display (für Passagiere
auf dem Rücksitz) vorgenommen werden. Falls Sie sich für einen hinteren Display
entscheiden, sollten Sie unbedingt die Warnungen auf Seite 8.

7

Anschließen der Einheiten

Abb. 5

Bei Gebrauch eines am hinteren Video-Ausgang angeschlossenen Displays

Der hintere Video-Ausgang dieses Produkts ist zum Anschluß eines Displays vorgesehen,
damit Mitfahrer auf den Rücksitzen DVDs oder Video CDs sehen können.

WARNUNG

• Das Display darf AUF KEINEN FALL an einer Stelle installiert werden, an der es vom
Fahrer während der Fahrt eingesehen werden kann.

STAND ALONE

IP-BUS

Wei ß (Audio-Ausgang (Links))

Rot (Audio-Ausgang (Rechts))

Dieses Produkt

RCA-Kabel
(getrennt erhältlich)

RCA-Kabel
(mitgeliefert)

Gelb
(REAR VIDEO
OUTPUT)

Zu Audio-EingängenZu Video-Eingang

Display mit RCA­Eingangsbuchsen

8

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

2.

1.

Hellgrün
Dieser Anschluß dient zur Erkennung des ON/OFF-Status
der Handbremse. Das Kabel ist an die Stromversorgungsseite
des Handbremsenschalters anzuschließen.

Dieses Produkt

Stromversorgungsseite

Masseseite

Handbremsenschalter

Sicherungswiderstand

Sicherungshalter

Rot
An eine Stromversorgung anschließen,
(12 V Gleichstrom), die mit dem Zündschloß
ein- und ausgeschaltet wird.

Schwarz (Erdung)
An die Karosserie (Metallteil) anschließen.

Gelb
An eine Stromversorgung anschließen,
die unabhängig vom Zündschloß immer
Strom führt.

Anschlußmethode

Die Betriebsstromseite
des Parkbremsschalters
anklemmen.

Fest mit einer
Nadelzange
einklemmen.

Hinweis:

• Die Position des Parkbremsschalters hängt vom
Fahrzeugmodell ab. Einzelheiten entnehmen Sie aus
der technischen Dokumentation des Fahrzeugs oder
erfragen sie beim Händler.

Anschluß des Betriebsstromkabels

Mit diesem Produkt werden zwei verschiedene Stromversorgungskabel geliefert. Zur
Installation dieses Produkts in das Armaturenbrett ist das kurze Kabel zu verwenden. Zur
Montage auf dem Boden hingegen dient das lange Kabel.

Abb. 6

9

Einbauverfahren

Hinweis:

• Schließen Sie vor dem Einbau die Leitungen
vorübergehend an und stellen Sie sicher, das alles
richtig angeschlossen ist und das Gerät und das
System einwandfrei arbeiten.

• Um einwandfreien Einbau zu gewährleisten,
sollten nur die mit dem Gerät mitgelieferten Teile
verwendet werden. Bei Verwendung von Nicht­Originalteilen kann es zu Funktionsstörungen
kommen.

• Wenden Sie sich an Ihren Fachhänlder, wenn zum
Einbau des Geräts Löcher gebohrt oder andere
Veränderungen an Ihrem Auto vorgenommen
werden müssen.

• Bauen Sie das Gerät an einer Stelle ein, wo es den
Fahrer nicht behindert und den Beifahrer bei
plötzlichem Bremsen nicht verletzen an.

• Der Halbleiterlaser wird bei Überhitzung
beschädigt, bauen Sie das Gerät daher nicht an
einer Stelle ein, wo es heiß wird, z.B. nahe einer
Heizungsauslaßöffnung.

• Wenn der Einbauwinkel mehr als 30º von der
Horizontalen abweicht, kann es sein, daß das
Gerät nicht optimal arbeitet. (Abb. 7)

Abb. 7

• Bei Montage des Geräts sicherstellen, daß keine
Leitung zwischen dem Gerät und umgebenden
Metallteilen oder Beschlägen eingeklemmt wird.

• Das Gerät nicht in der Nähe eines
Warmluftauslasses, wo es durch Wärme
beeinträchtigt werden könnte, oder in der Nähe
der Türen montieren, wo es bei Regen
Feuchtigkeit ausgesetzt sein könnte.

• Bevor irgendwelche Montagelöcher gebohrt
werden, stets nachkontrollieren, was sich hinter
der vorgesehenen Bohrstelle befindet. Darauf
achten, nicht in Kraftstoffleitung, Bremsleitung,
ein elektrisches Kabel oder andere wichtige Teile
zu bohren.

• Falls dieses Gerät im Beifahrerraum montiert
wird, muß es sicher verankert werden, so daß es
sich während der Fahrt nicht lösen und
Verletzungen bzw. einen Unfall verursachen
kann.

• Falls dieses Gerät unter einem Vordersitz
montiert wird, sicherstellen, daß der Sitz nach wie
vor voll verschoben werden kann. Alle Kabel
sorgfältig um den Verschiebemechanismus
verlegen, so daß sie sich nicht verfangen oder
eingeklemmt werden können, um Kurzschlüsse zu
vermeiden.

• Montieren Sie dieses Gerät nicht auf der
Reservereifenplatte oder einer anderen instabilen
Stelle.

• Montieren Sie dieses Gerät nicht an einer Stelle,
an der es direkter Sonnenbestrahlung ausgesetzt
ist und warm werden kann, wie z.B. auf dem
Armaturenbrett oder auf der hinteren Ablage.

• Montieren Sie dieses Gerät auf einer ebenen
Oberfläche.

Einstellung des Betriebsartenschalters (MODE)

Vor der Installation stellen Sie den
Betriebsartenschalter MODE mit der Spitze
eines Kugelschreibers oder einem anderen
dünnen, spitzen Gegenstand auf die richtige
Position für die Komponente ein, mit der das
Gerät betrieben werden soll.

STAND ALONE

IP-BUS

10

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

Einbau mit der Gummibuchse

Abb. 8

182

53

Halter
Den Halter in das Armaturenbrett einsetzen,
dann die der Dicke des Armaturenbretts
entsprechenden Zungen auswählen und
diese biegen.
(Mit Hilfe der Ansätze, oben und unten, so
fest wie möglich einsetzen. Zur Sicherung
werden die Ansätze 90 Grad gebogen.)

Gummibuchse

Schraube

Armaturenbrett

11

Einbauverfahren

Ausbau der Einheit

Abb. 9

Abb. 10

7

Rahmen

Herausziehen, um den Rahmen
abzunehmen. (Beim Wiederanbringen des
Rahmens muß die Seite mit der Nut nach
unten weisen.)

Die mitgelieferten Ausziehschlüssel wie
in der Abbildung gezeigt bis zur
Einrastposition in das Gerät einsetzen.
Die Schlüssel gegen die Seiten des
Geräts drücken und das Gerät
herausziehen.

Montage mit Halterungen

Abb. 11

Installieren des Fernbedienungssensors

Zur besonderen Beachtung:

• Meiden Sie eine Montage auf dem Armaturenbrett und anderen Stellen mit direkter
Sonnenbestrahlung. Hohe Temperaturen können zu einer Beschädigung führen.

• Nehmen Sie die Installation innerhalb des Übertragungsbereichs des Fernbedienungssignals vor.

Haften Sie das mitgelieferte Doppelseiten-Klebeband an der Rückseite des
Fernbedienungssensors an, und bringen Sie diesen an der Mittelkonsole an.

Abb. 12

Doppelseiten-Klebeband

Fernbedienungssensor

Flachrundkopfschraube
(5 × 8 mm)

Bodenmatte oder Fahrwerk

Halterung

Schneidschraube (6 × 16 mm)

Löcher mit einem Durchmesser
von 4 bis 4,5 mm bohren.

12

ENGLISH ESPAÑOL

DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

1

Table des matières

Raccordements des appareils ................ 2

-

Lors du raccordement à l’unité maîtresse
audiovisuel multicanaux

-

Lors du raccordement à l’élément central

-

Lors du raccordement à l’écran muni de
prises d’entrée Cinch (RCA)

-

Lors de l’utilisation d’un écran raccordé à la
sortie vidéo arrière

-

Branchement du cordon d’alimentation

Installation .................................................. 9

Réglage du sélecteur MODE ............................ 9

Installation avec une bague en caoutchouc .... 10

Dépose de l’unité ............................................ 11

Fixation avec les équerres .............................. 12

Installation du capteur de télécommande ........ 12

Remarque:

• Cet appareil est destiné aux véhicules avec une
batterie de 12 V, avec pôle négatif à la masse.
Avant de l’installer dans un véhicule de loisir, un
camion ou un car, vérifier la tension de la batterie.

• Afin d’éviter tout risque de court-circuit,
débrancher le câble de la borne négative ≠ de la
batterie avant de commencer la pose.

• Pour le raccordement des câbles de l’amplificateur
de puissance et des autres appareils, se reporter au
manuel de l’utilisateur et procéder comme il est
indiqué.

• Fixer les câbles au moyen de colliers ou de
morceaux de ruban adhésif. Pour protéger le
câblage, enrouler la bande adhésive autour des
câbles à l’endroit où ceux-ci sont placés contre les
parties métalliques.

• Acheminer et fixer tout le câblage de telle sorte
qu’il ne touche pas les pièces mobiles, comme le
levier de changement de vitesse, le frein à main et
les rails des sièges. Ne pas acheminer les câbles
dans des endroits qui peuvent devenir chauds,
comme près de la sortie de radiateur. Si l’isolation
des câbles fond ou est se déchire, il existe un dan­ger de court-circuit des câbles avec la carrosserie
du véhicule.

• Ne pas faire passer le conducteur jaune dans le
compartiment moteur par un trou pour le connecter
avec la batterie. Cela pourrait endommager sa gaine
d’isolation et provoquer un grave court-circuit.

• Ne pas court-circuiter les conducteurs. Dans le cas
contraire, le circuit de protection risque de ne pas
fonctionner.

• Ne jamais alimenter un autre appareil par un
branchement sur le câble d’alimentation de celui­ci. Le courant qui circulerait dans ce conducteur
pourrait dépasser la capacité du conducteur et
entraîner une élévation anormale de température.

• Lors du remplacement du fusible, n’utiliser qu’un
fusible de même ampérage (il est indiqué sur le
porte-fusible).

• Pour éviter une connexion incorrecte, le côté
entrée du connecteur IP-BUS est bleu et même
couleur correctement.

• Si cette unité est installée dans un véhicule dont le
contacteur d’allumage n’a pas de position ACC
(accessoire), le fil rouge de l’unité doit être con­necté à une borne couplée aux opérations de
marche/arrêt du contacteur d’allumage. Sinon, la
batterie du véhicule peut se décharger lorsque le
véhicule n’est pas utilisé pendant plusieurs heures.
(Fig. 1)

Fig. 1

Aucune position ACCPosition ACC

Raccordements des appareils

2

ENGLISH ESPAÑOL DEUTSCH

FRANÇAIS

ITALIANO NEDERLANDS

• Les câbles de ce produit et ceux d’autres
produits peuvent fort bien ne pas être de la
même couleur bien que remplissant la même
fonction. Pour relier ce produit à un autre produit,
utilisez le manuel d’installation de chacun et
effectuez les raccordements en ne tenant compte
que de la fonction de chaque câble.

C

C

A

O

F

N

F

O

S

T

A

R

T

O

F

N

F

O

S

T

A

R

T

Syntoniseur de télévision
déporté
(par ex. GEX-P7000TVP)
(vendu séparément)

Vert

Bleu

Jaune

Câble optique (fourni avec l’unité
maîtresse audiovisuel multicanaux)

Bleu

Noir

Rouge

Vert

Gris

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER

Bleu

Unité maîtresse audiovisuel
multicanaux
(par ex. AVM-P9000R)
(vendu séparément)

Câble IP-BUS (fourni avec
le syntoniseur de télévision)

Câble à fiches Cinch (RCA)
(vendu séparément)

Câble à 20 broches
(fourni avec le syntoniseur de télévision)

3

Raccordements des appareils

Lors du raccordement à l’usnité maîtresse audiovisuel multicanaux

Gris

Bleu

Bleu

Noir

Affichage pour système AV
(par ex. AVX-P7000CD)
(vendu séparément)

Gris

Vert

STAND ALONE

IP-BUS

15 cm

40 cm

Jaune

Bleu

Bleu

Non utilisé.

6 m

Jaune (FRONT VIDEO OUTPUT)

Noir

Cet appareil

Câble à fiches Cinch (RCA)
(fourni)

Câble IP-BUS
(fourni avec l’unité
maîtresse audiovisuel
multicanaux)

Câble V.SEL
(fourni avec l’écran)

Haut-parleur
(fourni avec l’écran)

Lecteur de CD à
chargeur (vendu
séparément)

Câble IP-BUS (fourni avec
l’écran)

Câble audio/vidéo (fourni avec l’unité
maîtresse audiovisuel multicanaux)

Câble à 20 broches
(fourni avec l’écran)

Fig. 2

4

ENGLISH ESPAÑOL DEUTSCH

FRANÇAIS

ITALIANO NEDERLANDS

5

Raccordements des appareils

Bleu

Noir

Rouge

Vert

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER

STAND ALONE

IP-BUS

Bleu

Câble IP-BUS
(vendu séparément)

15 cm

40 cm

Câble AV-BUS
(vendu séparément)

Rouge

Bleu

Cet appareil

Non utilisé.

Élément central
(vendu séparément)

Câble IP-BUS
(fourni avec le
syntoniseur de télévision)

Câble à 20 broches
(fourni avec l’écran)

Syntoniseur de télévision
déporté
(par ex. GEX-P7000TVP)
(vendu séparément)

Affichage pour système AV
(par ex. AVX-7300)
(vendu séparément)

Lors du raccordement à l’élément central

Fig. 3

6

ENGLISH ESPAÑOL DEUTSCH

FRANÇAIS

ITALIANO NEDERLANDS

STAND ALONE

IP-BUS

6 m

Blanc (sortie audio (gauche))

Rouge (sortie audio (droite))

Cet appareil

Jaune
(FRONT VIDEO
OUTPUT)

Capteur de télécommande
(fourni)

Câble à fiches Cinch (RCA)
(vendu séparément)

Vers les
entrées audio

Vers l’entrée
vidéo

Écran muni de prises
d’entrée Cinch (RCA)

Câble à fiches Cinch (RCA)
(fourni)

Cet appareil comprend un capteur
de télécommande. S’il est installé
dans un endroit où la réception des
signaux de télécommande n’est pas
possible, utilisez le capteur de
télécommande fourni.

Lors du raccordement à l’écran muni de prises d’entrée Cinch (RCA)

Fig. 4

Raccordement d’un écran arrière

Au lieu de la sortie vidéo destinée à l’écran placé à l’avant, vous pouvez raccorder la sortie
vidéo permettant de regarder les images sur un écran placé à l’arrière (pour les passagers
assis sur les sièges arrière). Si vous décidez d’utiliser un écran arrière, veillez à respecter
les avertissements qui figurent sur la page 8.

7

Raccordements des appareils

Fig. 5

Lors de l’utilisation d’un écran raccordé à la sortie vidéo arrière

La sortie vidéo arrière de cet appareil est destinée à un écran placé de telle sorte que les
passagers arrière puissent regarder les images fournies par un DVD ou un Video CD.

AVERTISSEMENT

• Veillez à ce que l’écran NE SOIT PAS installé en un endroit tel que le conducteur
puisse observer les images fournies par le DVD ou le Video CD tout en conduisant.

STAND ALONE

IP-BUS

Blanc (sortie audio (gauche))

Rouge (sortie audio (droite))

Cet appareil

Jaune
(REAR VIDEO
OUTPUT)

Câble à fiches Cinch (RCA)
(vendu séparément)

Câble à fiches Cinch (RCA)
(fourni)

Vers l’entrée
vidéo

Vers les
entrées audio

Écran muni de prises
d’entrée Cinch (RCA)

8

ENGLISH ESPAÑOL DEUTSCH

FRANÇAIS

ITALIANO NEDERLANDS

2.

1.

Cet appareil

S’éclaire de couleur verte
Utilisé pour détecter l’état ON/OFF du frein à main.
Ce conducteur doit être raccordé sur l’alimentation
du contacteur de frein à main.

Côté alimentation

Côté masse

Résistance fusible

Porte-fusible

Contacteur de
frein à main

Jaune
Vers une borne alimentée en permanence
indépendamment de la clé de contact.

Rouge
Vers une borne dont l’alimentation est commandée
par la clé de contact (12 V CC).

Noir (masse)
Fil de masse vers un élément en métal apparent
de la voiture.

Remarque:

• La position du contacteur de frein à main dépend
du modèle de véhicule. Pour les détails, consultez
le manuel de l’utilisateur du véhicule ou un
concessionnaire.

Méthode de connexion

Immobilisez le fil
d’alimentation du
contacteur de frein à
main.

Serrez fermement avec
une pince à mâchoires
pointues.

Branchement du cordon d’alimentation

Cet appareil est livré avec deux sortes de cordon d’alimentation. Utilisez le cordon court si
vous installez cet appareil dans le tableau de bord et utilisez le cordon long si vous
l’installez sur le plancher.

Fig. 6

9

Installation

Remarque:

• Avant de finaliser l’installation de l’appareil, con­necter temporairement le câblage en s’assurant
que tout est correctement connecté et que l’ap-
pareil et le système fonctionnement correctement.

• Pour obtenir une bonne installation, n’utiliser que
les pièces de l’appareil. L’utilisation de pièces
non prévues risque de causer un mauvais fonc­tionnement.

• Consulter le concessionnaire le plus proche si
l’installation nécessite le percement de trous ou
toute autre modification du véhicule.

• Installer l’appareil à un endroit où il ne gêne pas
le conducteur et où il ne peut pas blesser les pas­sagers en cas d’arrêt brusque, comme pendant un
arrêt d’urgence.

• Le laser semiconducteur sera endommagé en cas
de réchauffement excessif. Dans ce cas ne pas
installer l’appareil dans un endroit présentant une
température élevée, tel que sortie de chauffage.

• L’angle de l’installation, ne doit pas dépasser 30°
par rapport à l’horizontale, faute de quoi l’unité
ne fournira pas ses performances optimales.
(Fig. 7)

Fig. 7

• Veillez à ce que les câbles ne puissent pas être
pincés entre l’appareil et les pièces métalliques
environnantes.

• N’installez pas cet appareil près d’une bouche de
chauffage car la chaleur dégagée peut l’endom­mager; pareillement, évitez la proximité des por­tières car il pourrait être éclaboussé par la pluie ou
les intempéries.

• Avant d’effectuer un perçage requis par l’installa­tion de l’appareil, assurez-vous que vous pouvez
le faire sans danger pour les câbles, canalisations,
flexibles, etc., qui sont placés derrière le panneau
que vous devez percer.

• Si vous installez l’appareil dans l’habitacle,
veillez à ce qu’il soit bien ancré de manière qu’il
ne puisse pas provoquer une blessure ou un acci­dent en raison du déplacement du véhicule sur la
route.

• Si vous choisissez d’installer l’appareil sous un
siège avant, veillez à ce qu’il ne gêne pas la
manoeuvre du siège. Faites cheminer les câbles et
les conducteurs de telle manière qu’ils ne puissent
pas gêner le réglage du siège ni être endommagés
par son déplacement, ce qui pourrait provoquer un
court-circuit.

• Ne fixez pas l’appareil sur la planchette de la roue
de secours, ni sur aucune autre surface amovible.

• Ne fixez pas l’appareil en un endroit exposé au
soleil et qui peut devenir chaud, comme par
exemple, le tableau de bord ou la lunette arrière.

• Fixez l’appareil sur une surface plane.

Réglage du sélecteur MODE

Avant l’installation, utilisez la pointe d’un
stylo à bille ou tout autre instrument pointu et
fin pour placer le sélecteur MODE sur la posi­tion appropriée compte tenu de l’appareil que
vous utilisez conjointement.

STAND ALONE

IP-BUS

10

ENGLISH ESPAÑOL DEUTSCH

FRANÇAIS

ITALIANO NEDERLANDS

Installation avec une bague en caoutchouc

Fig. 8

182

53

Support
Après avoir introduit le support dans le tableau de
bord, sélectíonnez les languettes appropriées en
fonction de l’épaisseur du matériau du tableau de
bord et courbez-les.
(Assurez le maintien aussi solidement que possible
en utilisant les languettes inférieures et supérieures.
Cela fait, courbez les languettes de 90 degrés.)

Bague en caoutchouc

Vis

Tableau de bord

11

Installation

Dépose de l’unité

Fig. 9

Fig. 10

7

Cadre

Tirez pour enlever le cadre. (Pour
remettre le cadre en place, dirigez le côté
avec la rainure vers le bas.)

Insérer les clés d’extraction fournis dans
l’unité, comme indiqué dans la figure,
jusqu’à ce qu’elles s’enclenchent en
position. En maintenant ces clés pressées
contre les côtés de l’unité, retirer l’unité.

Fixation avec les équerres

Fig. 11

Installation du capteur de télécommande

Précaution:

• N’installez pas le capteur sur le tableau de bord où il peut être exposé à la lumière directe du soleil.
Les températures élevées peuvent endommager l’appareil.

• Installez le capteur dans la plage de transmission du signal de télécommande.

Posez le ruban adhésif double-face à l’arrière du capteur de télécommande et fixez-le sur la
console centrale.

Fig. 12

Ruban adhésif double-face

Capteur de télécommande
Vis à tête bombée (5 × 8 mm)

Moquette ou châssis du véhicule

Equerre

Vis autotaraudeuse (6 × 16 mm)

Percez des trous de 4 à 4,5 mm
de diamètre.

12

ENGLISH ESPAÑOL DEUTSCH

FRANÇAIS

ITALIANO NEDERLANDS

1

Indice

Collegamento delle unità ........................ 2

-

Per il collegamento dell’apparecchio
audio/video centralizzato multicanali

-

Per il collegamento dell’unità di testa

-

Quando si collega lo schermo con prese di
ingresso tipo RCA

-

Uso di un schermo collegato all’uscita
video posteriore

-

Collegamento del cavo di alimentazione

Installazione .............................................. 9

Impostazione della commutazione MODI ........ 9

Installazione con la boccola in gomma .......... 10

Rimozione dell’ unità ...................................... 11

Per mezzo delle staffe .................................... 12

Installazione del sensore per i segnali del

telecomando ............................................ 12

Nota:

• Questo apparecchio è per veicoli con una batteria
da 12 volt e una messa a massa negativa. Prima di
installarlo in un veicolo sportivo, in un autocarro o
in un autobus, controllare la tensione della batteria.

• Per evitare cortocircuiti nell’impianto elettrico,
accertarsi di scollegare il cavo della batteria ≠
prima di iniziare l’installazione.

• Fare riferimento al manuale di istruzioni per i det­tagli sul collegamento dell’amplificatore di potenza
e di altri apparecchi, quindi eseguire i collegamenti
correttamente.

• Fissare i fili con dei fermacavi o del nastro adesivo.
Per proteggere i fili, avvolgervi attorno del nastro
adesivo nei punti in cui essi sono a contatto con
parti metalliche.

• Disporre e fissare tutti i fili in modo tale che essi
non tocchino alcuna parte in movimento, come
l’asta del cambio, il freno a mano e le guide dei
sedili. Non disporre i fili in luoghi esposti al calore,
come nei pressi della bocca di efflusso dell’impi­anto di riscaldamento. Se la guaina isolante dei fili
si fonde o si lacera, c’è il pericolo che i fili possano
provocare cortocircuiti alla carrozzeria del veicolo.

• Non far passare il cavo giallo attraverso un foro per
inserirlo nel vano motore per collegare la batteria.
Questo danneggia la guaina isolante del cavo e può
causare un cortocircuito molto pericoloso.

• Non accorciare i cavi. Se si accorciano i cavi, il cir­cuito di protezione potrebbe non funzionare quan­do invece dovrebe.

• Non fornire mai alimentazione ad un altro apparec­chio tagliando la guaina isolante del cavo di ali­mentazione dell’apparecchio e collegando il cavo.
La capacità di corrente del cavo sarà superata cau­sando surriscaldamento.

• Quando si sostituisce il fusibile, accertarsi di usare
soltanto un fusibile dai limiti di impiego indicati
sul portafusibili.

• Per evitare un collegamento sbagliato, il lato di
ingresso del connettore IP-BUS è blu, mentre il
lato di uscita è nero. Collegare i connettori dello
stesso colore correttamente.

• Se questo apparecchio viene installato in un veico­lo che non possiede una posizione ACC (accesso­ria) sull’interruttore di accensione, il cavo rosso
dell’apparecchio deve essere collegato ad un termi­nale accoppiato con le operazioni di accensione/
spegnimento dell’interruttore di accensione. Se ciò
non viene fatto, la batteria del veicolo può scaricar­si quando si lascia il veicolo per alcune ore (Fig. 1).

Fig. 1

Posizione ACC assentePosizione ACC presente

Collegamento delle unità

2

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

ITALIANO NEDERLANDS

• I cavi per questo apparecchio e quelli per altri
apparecchi possono avere colori diversi, pur
svolgendo la stessa funzione. Per il collegamento
di questo apparecchio ad un’altro, vedere i
manuali di installazione di entrambi gli
apparecchi, e provvedere al collegamento dei
cavi aventi la stessa funzione.

C

C

A

O

F

N

F

O

S

T

A

R

T

O

F

N

F

O

S

T

A

R

T

Verde

Blu

Giallo

Blu

Nero

Rosso

Verde

Grigio

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER

Blu

Apparecchio audio/video
centralizzato multicanali
(ad esempio, AVM-P9000R)
(venduto a parte)

Cavo ottico (fornito con l’apparecchio
audio/video centralizzato multicanali)

Cavo IP-BUS
(fornito con il sintonizzatore TV)

Sintonizzatore TV estraibile
(ad esempio, GEX-P7000TVP
(venduto a parte)

Cavo RCA
(venduto a parte)

Cavo a 20 pin
(fornito con il sintonizzatore TV)

3

Collegamento delle unità

Per il collegamento dell’apparecchio audio/video centralizzato multicanali

Grigio

Cavo RCA (fornito)

Cavo IP-BUS
(fornito con l’apparecchio
audio/video centralizzato
multicanali)

Blu

Blu

Nero

Display del sistema AV
(ad esempio, AVX-P7000CD)
(venduto a parte)

Grigio

Verde

STAND ALONE

IP-BUS

15 cm

40 cm

Giallo

Blu

Blu

Non usato.

6 m

Giallo (FRONT VIDEO OUTPUT)

Nero

Cavo AV (fornito con l’apparecchio
audio/video centralizzato multicanali)

Cavo IP-BUS
(fornito insieme allo schermo)

Cavo a 20 pin
(fornito insieme allo schermo)

Altoparlante
(fornito insieme allo schermo)

Cavo V.SEL
(fornito insieme allo schermo)

Lettore multi-CD
(venduto a parte)

Questo produtto

Fig. 2

4

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

5

Collegamento delle unità

Blu

Nero

Rosso

Verde

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER

STAND ALONE

IP-BUS

Blu

15 cm

40 cm

Blu

Display del sistema AV
(ad esempio, AVX-7300)
(venduto a parte)

Questo produtto

Non usato.

Unità di testa
(venduto a parte)

Cavo AV-BUS
(venduto a parte)

Cavo IP-BUS
(fornito con il sintonizzatore TV)

Sintonizzatore TV estraibile
(ad esempio, GEX-P7000TVP)
(venduto a parte)

Cavo a 20 pin
(fornito insieme allo schermo)

Rosso

Cavo IP-BUS
(venduto a parte)

Per il collegamento dell’unità di testa

Fig. 3

6

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

Quando si collega lo schermo con prese di ingresso tipo RCA

Fig. 4

Collegamento di un display posteriore

Invece di collegarsi ad un’uscita video, per la visione su un display anteriore, è possibile
collegarsi ad un’uscita video che permette la visione su un display posteriore (per i passeg­geri seduti sui sedili posteriori dell’auto). Nel caso si decida di usare un display posteriore,
rispettare rigorosamente gli avvertimenti elencati nella pagina 8.

IP-BUS

Giallo
(FRONT VIDEO
OUTPUT)

Cavo RCA (fornito)

All’ingresso video Agli ingressi audio

Schermo con prese di
ingresso di tipo RCA

STAND ALONE

Bianco (uscita audio (sinistra))

Cavo RCA (venduto a parte)

Rosso (uscita audio (destra))

Questo produtto

Sensore per i segnali
del telecomando
(fornito)

6 m

Questo prodotto è dotato di un
sensore remoto incorporato. Se viene

installato in un luogo dove non è
possibile ricevere il segnale del
telecomando, utilizzare il sensore
remoto in dotazione.

7

Collegamento delle unità

Fig. 5

Uso di un schermo collegato all’uscita video posteriore

L’uscita video posteriore di quest’unità è prevista per il collegamento di un schermo che
permette ai passeggeri seduti sui sedili posteriori dell’auto di vedere un DVD o un CD
video.

AVVERTENZA

• NON installare MAI il schermo in modo che il conducente possa vedere il DVD o il CD
video riprodotto mentre guida.

STAND ALONE

IP-BUS

Bianco (uscita audio (sinistra))

Rosso (uscita audio (destra))

Questo produtto

Giallo
(REAR VIDEO
OUTPUT)

Cavo RCA (venduto a parte)

Cavo RCA (fornito)

All’ingresso video

Agli ingressi audio

Schermo con prese di
ingresso di tipo RCA

8

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

2.

1.

Questo produtto

Luce verde
Usato per individuare lo stato attivato (ON)/disattivato (OFF)
del freno a mano. Questo cavo deve essere collegato al lato
alimentazione dell’interruttore freno a mano.

Giallo
Al terminale constantemente alimentato, qualunque
sia la posizione della chiave d’accensione.

Rosso
Collegare alla chiave d’avviamento ON/OFF
(12 V C.C.).

Nero (massa)
Al telaio (parte metallica) dell’automobile.

Resistenza fusibile

Portafusibili

Lato alimentazione

Lato massa

Interruttore freno
a mano

Nota:

• La posizione dell’interruttore freno a mano dipende
dal modello di veicolo. Per dettagli consultare il
manuale del veicolo o il concessionario.

Fissare il cavo del lato
alimentazione
dell’interruttore freno
a mano.

Fissare
saldamente con
pinze a punta.

Metodo di collegamento

Collegamento del cavo di alimentazione

Questo prodotto è fornito di due tipi di cavi di alimentazione. Usare il cavo corto quando
si installa questo prodotto nel cruscotto e il cavo lungo quando lo si installa sul fondo
scocca.

Fig. 6

9

Installazione

Nota:

• Prima di installare definitivamente l’apparecchio,
collegare i fili temporaneamente e accertarsi che
tutti i collegamenti siano corretti e che
l’apparecchio e il sistema funzionino
correttamente.

• Per un’installazione appropriata, usare soltanto i
pezzi in dotazione all’apparecchio. L’uso di pezzi
non autorizzati può causare problemi di
funzionamento.

• Rivolgersi al più vicino rivenditore se
l’installazione richiede la trapanatura di fori o
altre modifiche del veicolo.

• Installare l’apparecchio in un punto in cui esso
non intralci le manovre del conducente e in cui
non possa provocare lesioni ai passeggeri nel caso
dell’arresto improvviso del veicolo, come nel caso
di una frenata d’emergenza.

• Il laser a semiconduttore subisce danni se si
surriscalda; pertanto, non installare l’apparecchio
in luoghi esposti al calore, come per esempio nei
pressi della bocca di efflusso dell’impianto di
riscaldamento.

• Se l’angolo di installazione supera i 30° rispetto
alla posizione orizzontale, l’apparecchio potrebbe
non fornire prestazioni ottimali. (Fig. 7)

Fig. 7

• Nel corso dell’installazione verificare che i cavi
non vengano a trovarsi strizzati fra l’apparecchio
stesso e le montature ed altri infissi di metallo
circostanti.

• Non installare l’apparecchio nelle vicinanze della
bocca del riscaldamento, dove potrebbe subire
l’influenza del flusso di aria calda, o nelle
vicinanze delle portiere, dove potrebbe trovarsi
esposto alla pioggia.

• Prima di aprire un foro, verificare sempre il lato
opposto del pannello dove si intende effettuare la
perforazione. Non aprire fori sulle linee dei tubi
del carburante o dei freni, sui cablaggi elettrici, e
su altre parti importanti per il funzionamento del
veicolo.

• Se l’apparecchio viene montato all’interno
dell’abitacolo della vettura, ancorarlo saldamente,
in modo che non abbia a staccarsi mentre la
vettura è in movimento, causando possibili lesioni
agli occupanti, o incidenti stradali.

• Se l’apparecchio viene installato sotto uno dei
sedili anteriori, verificare che la posizione non
blocchi il movimento del sedile stesso. Istradare
tutti i cavi con cura all’intorno del meccanismo di
scorrimento, in modo che non vengano a trovarsi
presi nei meccanismi, con conseguenti possibili
corti circuiti.

• Non montare quest’unità sul pannello della ruota
di scorta né su qualsiasi altra superficie instabile.

• Non montare quest’unità in punti esposti alla luce
solare che la riscaldi, quali la plancia anteriore o
la cappelliera posteriore.

• Montare l’unità su una superficie piana.

Impostazione della commutazione MODI

Usare la punta di una penna o un altro
strumento fine ed appuntito per impostare il
commutatore dei MODI sulla posizione
appropriata per il componente usato, prima di
installarlo.

STAND ALONE

IP-BUS

10

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

Installazione con la boccola in gomma

Fig. 8

182

53

Supporto
Dopo aver inserito il supporto nel cruscotto,
selezionare le linguette appropriate a seconda
dello spessore del materiale del cruscotto e
piegarle.
(Installare quanto più saldamente possibile
servendosi delle linguette superiore e inferiore.
Per fissare, piegare le linguette a 90 gradi.)

Boccola di gomma

Vite

Cruscotto

11

Installazione

Rimozione dell’ unità

Fig. 9

Fig. 10

7

Cornice

Tirare verso l’esterno per staccare la
cornice. (Per riattaccare la cornice,
applicarla puntando il lato con la
scanalatura verso il basso.)

Inserire le chiavette di estrazione in
dotazione nell’apparecchio, come
mostrato nella figura, finché non
scattano in posizione. Tenendo le
chiavette premute contro i lati
dell’apparecchio, estrarre l’apparecchio.

Per mezzo delle staffe

Fig. 11

Installazione del sensore per i segnali del telecomando

Precauzione:

• Non installarlo sulla plancia anteriore dove può essere esposto alla luce diretta del sole. Le alte tem­perature possono danneggiare l’unità.

• Installarlo entro la fascia di trasmissione del segnale emesso dal telecomando.

Applicare il nastro biadesivo fornito sulla parte posteriore del sensore di telecomando ed
attaccarlo sulla console centrale.

Fig. 12

Nastro biadesivo

Sensore per i
segnali del telecomando

Vite di sostegno (5 × 8 mm)

Tappetino dell’auto
o chassis

Staffa

Vite autofilettante (6 × 16 mm)

Fori di diametro compreso fra
4 e 4,5 mm.

12

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO NEDERLANDS

1

Inhoud

Aansluiten van de apparatuur ................ 2

-

Aansluiten op een multikanaals AV
hoofdtoestel

-

Aansluiten van een hoofdtoestel

-

Bij aansluiting van het display met RCA
ingangsaansluitingen

-

Bij gebruik van een op de achter-video
uitgangsaansluitingen aangesloten display

-

Aansluiten van het stroomsnoer

Installeren .................................................. 9

Instelling van de MODE functieschakelaar ...... 9

Installatie met de rubber mof .......................... 10

Verwijderen van het apparaat .......................... 11

Bevestigen met beugels .................................. 12

Installeren van de sensor

afstandsbediening .................................... 12

Opmerking:

• Dit apparaat is bestemd voor inbouw in auto’s
met een negatief geaarde 12-volts accu. Alvorens
u het installeert in een auto, bus, vrachtwagen of
ander voer- of vaartuig, dient u eerst te
controleren of de accuspanning de juiste is.

• Om kortsluiting te vermijden, dient u vooral voor
het installeren de negatieve ≠ accukabel los te

maken.

• Zie voor het aansluiten van de eindversterker en
andere apparatuur de gebruiksaanwijzing en volg
de aanwijzingen nauwgezet op.

• Houd de bedrading op zijn plaats met
kabelklemmen of met isolatieband. Wikkel ter
bescherming ook isolatieband om de bedrading
waar deze de metalen oppervlakken van de auto
raakt.

• Leid de bedrading altijd zo dat deze niet in
aanraking kan komen met bewegende onderdelen
zoals de versnellingspook, de handrem en de
geleiderails van de stoelen. Zet de bedrading
stevig vast en vermijd ook plaatsen die warm
worden, zoals bij een uitblaasopening van de
autoverwarming. Als de isolatie smelt of door
beweging doorslijt, zou er kortsluiting kunnen
onstaan.

• Leid de gele draad niet door het brandschot naar
de motorruimte voor aansluiting op de accu.
Hierbij is de kans groot op beschadiging van de
isolatie en zeer gevaarlijke kortsluiting.

• Maak de bedrading niet korter. Bij inkorten van
de bedrading kan het beveiligingscircuit niet in
werking treden wanneer dat nodig is.

• Tap geen stroom af van de bedrading door een
stukje isolatie te verwijderen en een andere draad
aan de kerndraad te verbinden. Hierdoor kan de
maximale stroomcapaciteit van de draad
overschreden worden, met als gevolg
oververhitting.

• Vervang een doorgebrande zekering altijd alleen
door een nieuwe zekering van hetzelfde type,
zoals aangegeven op de zekeringhouder.

• Om vergissingen te voorkomen is de ingangskant
van de IP-BUS aansluiting blauw uitgevoerd en de
uitgangskant zwart. Let op dat u bij het aansluiten
deze kleurcode volgt.

• Bij inbouw van dit apparaat in een auto waarvan
het contactslot geen “ACC” stand heeft, dient u de
rode stroomdraad van dit apparaat aan te sluiten
op een aansluitpunt waarvan de stroom wordt inen
uitgeschakeld door ON/OFF zetten van het
contactsleuteltje. Als u deze stroomdraad aansluit
op een punt dat altijd stroom krijgt, kan de accu
leegraken als u de auto enkele uren ongebruikt
laat. (Afb. 1)

Afb. 1

Geen ACC standACC stand

Aansluiten van de apparatuur

2

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS

ITALIANO

NEDERLANDS

• Snoeren voor dit product en overeenkomende
snoeren voor andere producten hebbern mogelijk
verschillende kleuren ookal is de functie van de
snoeren hetzelfde. Zie voor het verbinden van dit
product met een ander product daarom de
installatichandleiding van beide producten en
verbind de snoeren met dezelfde functie met
elkaar.

C

C

A

O

F

N

F

O

S

T

A

R

T

O

F

N

F

O

S

T

A

R

T

Groen

Blauw

Geel

Blauw

Zwart

Rood

Groen

Grijs

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER

Blauw

Multikanaals AV
hoofdtoestel
(bijv. AVM-P9000R)
(los verkrijgbaar)

Optische kabel (meegeleverd met
het multikanaals AV hoofdtoestel)

IP-BUS-kabel
(meegeleverd met de TV tuner)

Verborgen TV tuner
(bijv. GEX-P7000TVP)
(los verkrijgbaar)

RCA-kabel
(los verkrijgbaar)

20-pens kabel
(meegeleverd met de TV tuner)

3

Aansluiten van de apparatuur

Aansluiten op een multikanaals AV hoofdtoestel

Grijs

Blauw

Blauw

Zwart

AV systeem-display
(bijv. AVX-P7000CD)
(los verkrijgbaar)

Grijs

Groen

STAND ALONE

IP-BUS

15 cm

40 cm

Geel

Blauw

Blauw

Niet gebruikt.

6 m

Zwart

Geel (FRONT VIDEO OUTPUT)

Dit toestel

RCA-kabel (meegeleverd)

IP-BUS-kabel
(meegeleverd met het
multikanaals AV hoofdtoestel)

V.SEL-kabel
(meegeleverd met het display)

Multi-CD-wisselaar
(los verkrijgbaar)

Luidspreker-eenheid
(meegeleverd met
het display)

IP-BUS-kabel
(meegeleverd met het display)

AV kabel (meegeleverd met het
multikanaals AV hoofdtoestel)

20-pens kabel
(meegeleverd met het display)

Afb. 2

4

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO

NEDERLANDS

5

Aansluiten van de apparatuur

Blauw

Groen

20-pens kabel
(meegeleverd met het display)

FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER

STAND ALONE

IP-BUS

Blauw

15 cm

40 cm

Blauw

AV systeem-display
(bijv. AVX-7300)
(los verkrijgbaar)

Dit toestel

Niet gebruikt.

Hoofdtoestel
(los verkrijgbaar)

IP-BUS-kabel
(los verkrijgbaar)

AV-BUS-kabel
(los verkrijgbaar)

IP-BUS-kabel
(meegeleverd met de TV tuner)

Rood

Zwart

Verborgen TV tuner
(bijv. GEX-P7000TVP)
(los verkrijgbaar)

Rood

Aansluiten van een hoofdtoestel

Afb. 3

6

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO

NEDERLANDS

STAND ALONE

IP-BUS

6 m

Wit (audio uitgang (Links))

Rood (audio uitgang (Rechts))

Dit toestel

Geel
(FRONT VIDEO
OUTPUT)

Sensor afstandsbediening
(meegeleverd)

RCA-kabel
(meegeleverd)

RCA-kabel
(los verkrijgbaar)

Naar de audio
ingangsaansluitingen

Naar de video
ingangsaansluiting

Display met RCA (tulp)
ingangsaansluitingen

Dit product is uitgerust met een
ingebouwde sensor voor de
afstandsbediening. Als u dit
product installeert op een plek
waar het signaal van de
afstandsbediening niet kan worden
ontvangen, dient u de
meegeleverde sensor voor de
afstandsbediening te gebruiken.

Bij aansluiting van het display met RCA ingangsaansluitingen

Afb. 4

Aansluiten van een achter-display

U kunt in plaats van een voor-display, de aansluitingen maken voor een videosignaal naar
een achter-display (voor passagiers achterin de auto). Als u besluit een achter-display te
gebruiken, moet u de waarschuwingen op bladzijde 8 in acht nemen.

7

Aansluiten van de apparatuur

Afb. 5

Bij gebruik van een op de achter-video uitgangsaansluitingen aangesloten display

De achter-video uitgangsaansluitingen van dit product zijn bedoeld om een display op aan
te sluiten waarop passagiers op de achterbank naar DVD of Video CD kunnen kijken.

WAARSCHUWING

• Installeer het display NOOIT op een plek waar de bestuurder de DVD of Video CD kan
bekijken terwijl hij of zij aan het rijden is.

STAND ALONE

IP-BUS

Wit (audio uitgang (Links))

Rood (audio uitgang (Rechts))

Dit toestel

Geel
(REAR VIDEO
OUTPUT)

RCA-kabel
(meegeleverd)

RCA-kabel
(los verkrijgbaar)

Naar de video
ingangsaansluiting

Naar de audio
ingangsaansluitingen

Display met RCA (tulp)
ingangsaansluitingen

8

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO

NEDERLANDS

2.

1.

Dit toestel

Geel
Naar de aansluiting die altijd van stroom
voorzien wordt onafhankelijk van de stand
van het contact.

Rood
Naar de door het contact (12 V gelijkstroom)
(ON/OFF) geregelde elektrische aansluiting.

Zwart (aarde)
Naar de (metalen) carrosserie van het voertuig.

Zekering

Zekeringhouder

Stroomdraad

Massadraad

Handremschakelaar

Licht groen
Via deze draad wordt de stand van de handrem
(aangetrokken/ontspannen) aan het autonavigatiesysteem
doorgegeven. De draad moet verbonden worden met de
stroomaansluiting van de handremschakelaar.

Klem de stroomdraad van
de handremschakelaar in
de stekker vast.

Maak de stekkerhelften
met een kabeltang dicht.

Aansluitmethode

Opmerking:

• De plaats waar de handremschakelaar zich bevindt,
hangt af van het automodel. Zie het instructieboekje
van de auto of vraag uw autodealer.

Aansluiten van het stroomsnoer

Dit product is voorzien van twee stroomsnoeren. Gebruik het korte snoer wanneer u dit
product in het dashboard monteert en het lange snoer wanneer u het op de vloer monteert.

Afb. 6

9

Installeren

Opmerking:

• Voor u het apparaat definitief installeert, is het
raadzaam eerst alle aansluitingen tijdelijk te
maken om te controleren of alles naar behoren
functioneert, zodat u later niet voor verrassingen
komt te staan.

• Gebruik voor het installeren uitsluitend de bij het
apparaat geleverde onderdelen. Toepassing van
andere dan de goedgekeurde onderdelen kan
leiden tot storing in de werking van het apparaat.

• Raadpleeg uw dichtstbijzijnde dealer als het voor
het installeren van het apparaat nodig blijkt gaten
te boren, of andere wijzigingen aan te brengen aan
de auto.

• Installeer het apparaat op een plaats waar het de
bestuurder niet in de weg kan zitten en waar het
ook bij een noodstop e.d. geen gevaar voor de
inzittenden kan opleveren.

• De halfgeleider-laser in het apparaat is gevoelig
voor beschadiging door oververhitting, dus
installeer het apparaat niet te dicht in de buurt van
de autoverwarming of de warme luchtsroom
daarvan.

• Als u het apparaat onder een al te steile hoek
installeert, d.w.z. meer dan 30° uit het horizontale
vlak, zal het niet naar behoren kunnen werken.
(Afb. 7)

Afb. 7

• Bij het bevestigen van dit toestel moet u er goed
op letten dat er geen draden of kabels tussen dit
toestel en andere metalen onderdelen of
voorwerpen in de buurt vastgekneld worden.

• Bevestig het toestel niet in de buurt van een
verwarmingsrooster waar het aan hitte onderhevig
is of bij de portieren waar het toestel nat zou
kunnen worden.

• Alvorens gaten te boren moet u altijd de plek
achter het te boren gat controleren. Boor niet in
gasleidingen, remleidingen, elektrische
onderdelen en andere belangrijke onderdelen van
de auto.

• Wanneer u het toestel in de cabine plaatst, moet u
het goed vastzetten zodat het tijdens het
rijden niet los kan schieten en mogelijk
ongelukken of letsel zou kunnen veroorzaken.

• Bij het plaatsen van het toestel onder de voorstoel
moet u controleren dat het het mechanisme voor
het verschuiven van de stoel niet hindert. Leid alle
draden en kabels zorgvuldig langs het
mechanisme voor het verschuiven zodat ze niet
worden vastgekneld en mogelijk kortsluiting
veroorzaken indien de stoel wordt verschoven.

• Monteer dit toestel niet op de plank voor het
reservewiel of op een andere plek die niet
stevig genoeg is.

• Monteer dit toestel niet op een plek in de zon
waar het heet kan worden, zoals op het dashboard
of de hoedenplank.

• Monteer dit toestel op een vlakke plek.

Instelling van de MODE functieschakelaar

Gebruik voor de installatie de punt van een
pen of een ander dun, gepunt voorwerp om de
MODE functieschakelaar in de juiste stand te
zetten voor de component waar u het toestel
mee gebruikt.

STAND ALONE

IP-BUS

10

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO

NEDERLANDS

Installatie met de rubber mof

Afb. 8

182

53

Houder
Nadat u de houder in het dashboard hebt
geplaatst, kiest u de juiste lipjes voor de
dikte van het dashboard-materiaal en buigt
u deze om.
(Plaats zo stevig als mogelijk met gebruik
van de boven- en onderlipjes. Buig de
lipjes 90 graden om te vergrendelen.)

Rubber mof

Schroef

Dashboard

11

Installeren

Verwijderen van het apparaat

Afb. 9

Afb. 10

7

Frame

Trek naar buiten om het frame te
verwijderen. (Om het frame weer aan te
brengen, plaatst u de kant met de groef
omlaag en bevestigt u het aldus.)

Steek de bijgeleverde verwijdersleutels in
het apparaat, zoals in de afbeelding
aangegeven, tot ze op hun plaats
vastklikken. Houd de sleutels tegen de
zijkanten van het apparaat aangedrukt en
trek het apparaat naar buiten.

Bevestigen met beugels

Afb. 11

Installeren van de sensor afstandsbediening

Voorzorgen:

• Installeer de sensor niet op het dashboard waar deze bloot kan komen staan aan direct
zonlicht. Hoge temperaturen kunnen het toestel beschadigen.

• Installeer de sensor binnen het bereik van de afstandsbediening.

Plak het meegeleverde dubbelzijdig plakband op de achterkant van de sensor
afstandsbediening en plak deze vervolgens op de midden-console.

Afb. 12

Sensor afstandsbediening

Dubbelzijdig plakband

Ankershroeven
(5 × 8 mm)

Vloermat of chassis

Beugel

Tapschroef (6 × 16 mm)

Boor 4 gaten met diameter van 4,5 mm.

12

ENGLISH ESPAÑOL DEUTSCH FRAN

ÇAIS

ITALIANO

NEDERLANDS

France: tapez 36 15 PIONEER

PIONEER CORPORATION

4-1, MEGURO 1-CHOME, MEGURO-KU, TOKYO 153-8654, JAPAN

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1760, Long Beach, California 90801, U.S.A.
TEL: [phone]

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium
TEL: [phone]

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia
TEL: [phone]

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R OP2, Canada
TEL: [phone]

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

San Lorenzo 1009 3er. Piso Desp. 302
Col. Del Valle Mexico, D.F. C.P. 03100
TEL: [phone]

Published by Pioneer Corporation.
Copyright © 2001 by Pioneer Corporation.
All rights reserved.

Publication de Pioneer Corporation.
Copyright © 2001 Pioneer Corporation.
Tous droits de reproduction et de traduction
réservés.

Printed in Japan
Imprimé au Japon

<CRD3464-A> EW<KYMFF/01D00000>
