Кассетный проигрыватель с RDS приемником и управлением проигрывателем компакт-дисков “Малти КД”
Инструкция по эксплуатации
KEH-P2830R
KEH-P2800R
Содержание
Установка ................................................ |
3 |
Установка с резиновой втулкой ................. |
3 |
Удаление устройства .................................. |
3 |
Схема подключения ................................... |
4 |
Подключение устройств .............................. |
6 |
Управляющие кнопки .................................. |
7 |
Перед началом эксплуатации ........................ |
8 |
Об этом изделии ........................................ |
8 |
Об этой Инструкции ................................. |
8 |
Предостережения ....................................... |
8 |
В случае появления трудностей ................. |
8 |
Отделение и установка передней панели ......... |
9 |
Защита от кражи ........................................ |
9 |
Меню Начальных Настроек ........................ |
10 |
Вызов меню начальных настроек ............ |
10 |
Изменение шага настройки FM .............. |
10 |
Включение/выключение |
|
Автоматического Поиска PI .................... |
11 |
Основные операции ................................. |
12 |
Включение питания ................................. |
12 |
Выключение питания .............................. |
12 |
Функции приемника ................................. |
13 |
Основные функции приемника .............. |
13 |
Включение/выключение функции AF .... |
14 |
Вызов меню функций .............................. |
15 |
Настройка на местные радиостанции ..... |
16 |
Запрограммированная настройка ........... |
16 |
Функция BSM (Сохранение в памяти |
|
лучших радиостанций) ............................ |
17 |
Сохранение настроек на радиостанции |
|
в памяти ................................................... |
17 |
Вызов запрограммированных станций ... |
18 |
Использование программируемой кнопки . 18 |
|
Использование функций RDS ...................... |
20 |
Что такое RDS? ........................................ |
20 |
Отображение Названий Службы |
|
Программ ................................................. |
20 |
Функция AF ............................................. |
21 |
Функция поиска PI.................................. |
22 |
Функция REG ......................................... |
22 |
Функция ТА ............................................. |
23 |

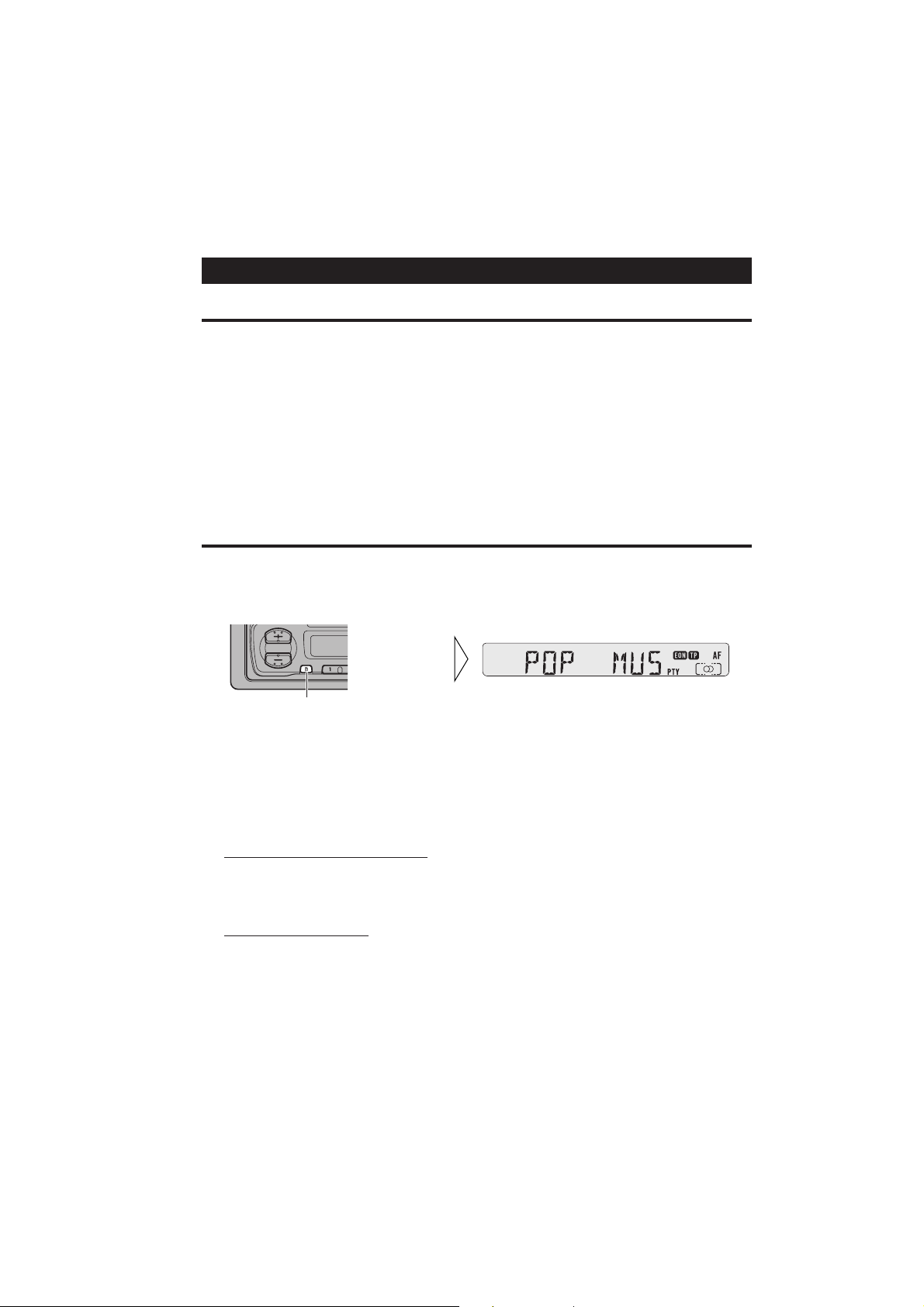

Функция PTY .......................................... |
25 |
Использование кассетного проигрывателя ..... |
28 |
Основные функции кассетного |
|
проигрывателя ......................................... |
28 |
Перемотка вперед/назад .......................... |
29 |
Вызов меню функций .............................. |
29 |
Радиоперехват (RI) .................................. |
30 |
Кассетный проигрыватель и его обслуживание .. |
31 |
Предостережение ..................................... |
31 |
Чистка головки ........................................ |
31 |
Использование проигрывателей Малти КД ..... |
32 |
Основные функции Малти КД |
|
проигрывателя ......................................... |
32 |
Подключение Малти КД проигрывателя .. |
33 |

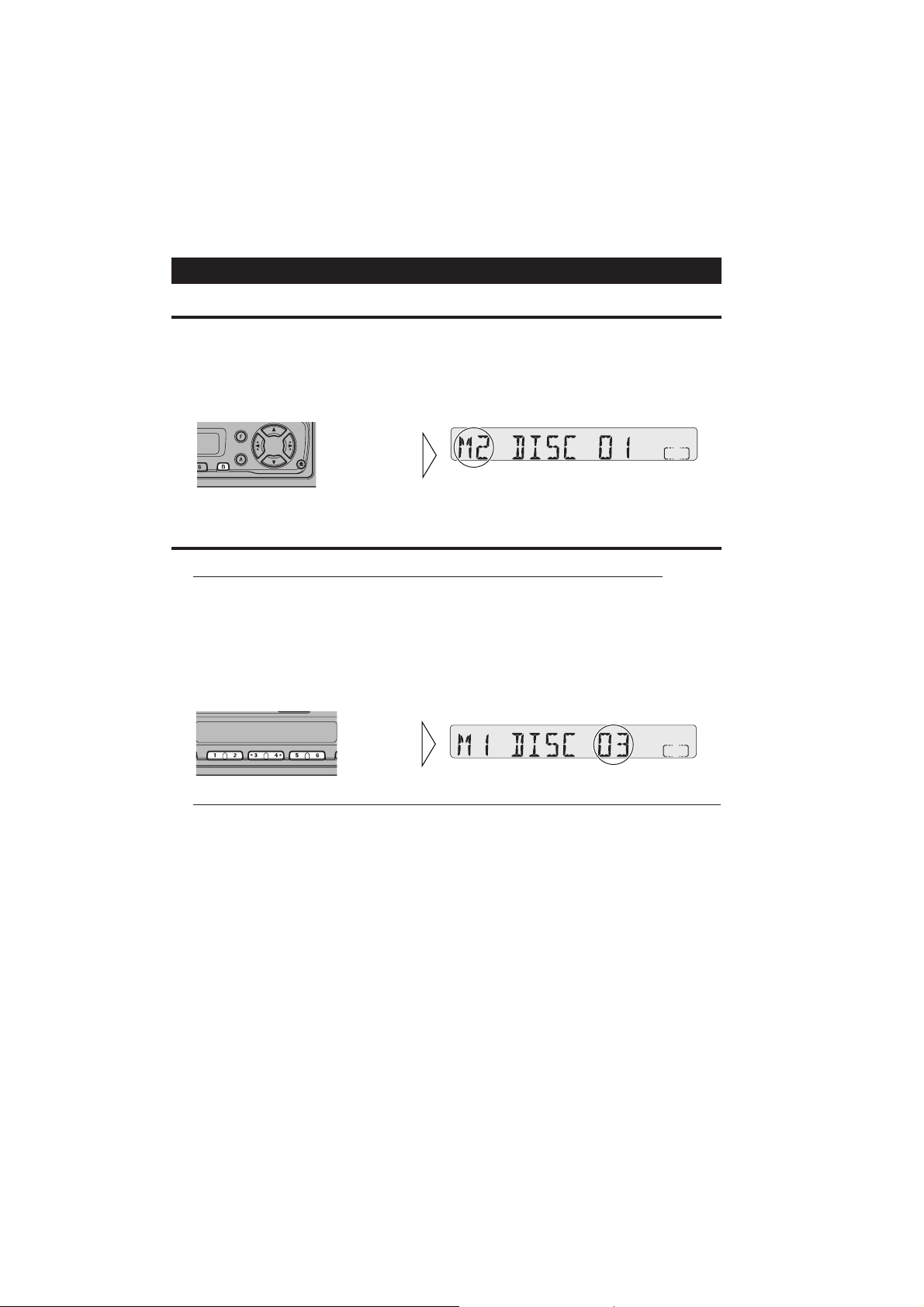

Поиск диска по номеру ........................... |
33 |
Поиск фрагмента и переход вперед/ |
|
назад в пределах фрагмента ..................... |
34 |
Вызов меню Функций ............................. |
35 |
Вызов меню Дополнительных Настроек ... |
35 |
Пауза ........................................................ |
35 |
Режимы повторного воспроизведения |
|
проигрывателя Малти КД ....................... |
36 |
Смешанное воспроизведение |
|
проигрывателя Малти КД ....................... |
37 |
Функция ITS (прямой выбор фрагмента) . 37 |
|
Удаление программ ITS ........................... |
39 |

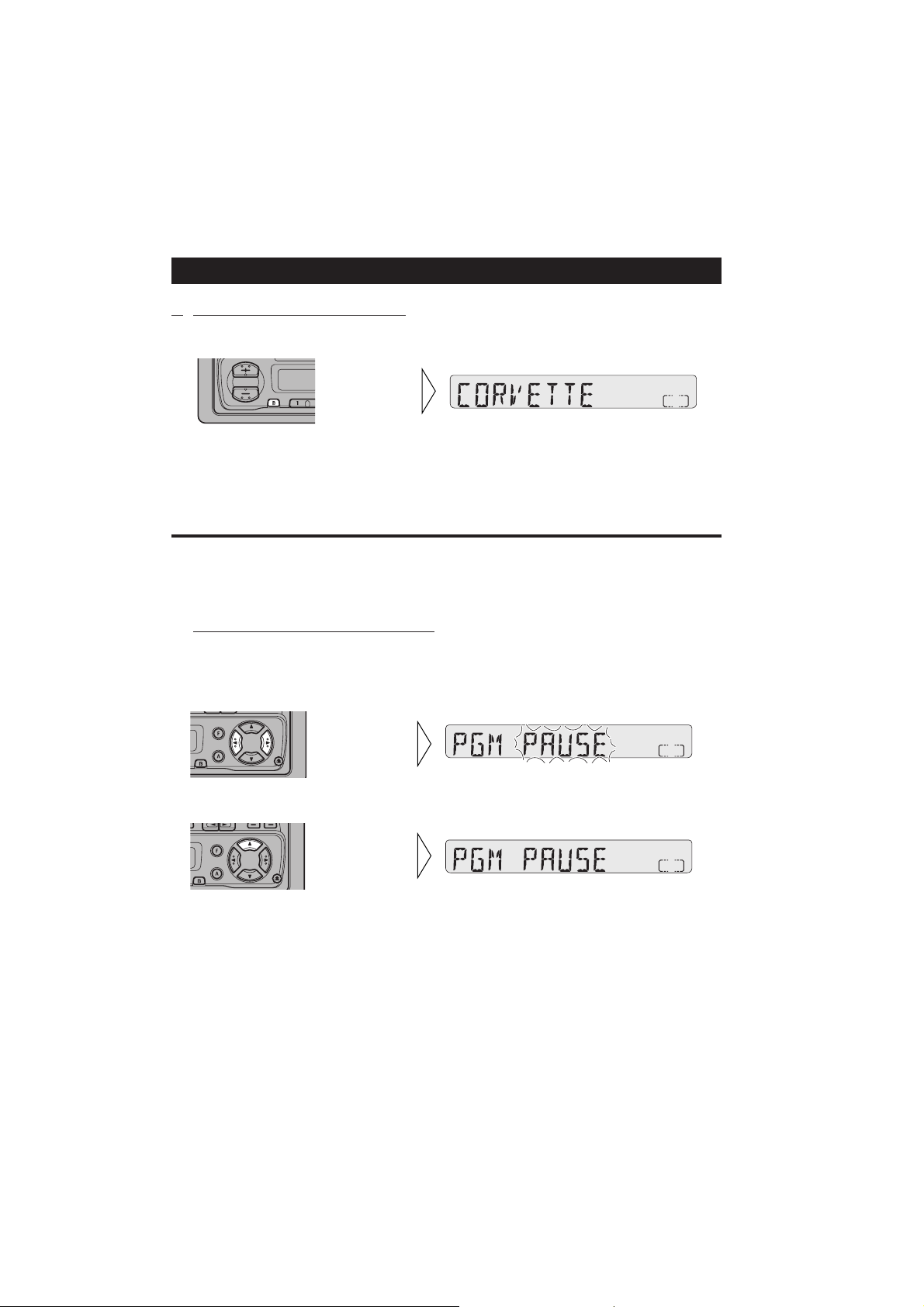

Ввод заголовка диска ............................... |
40 |
Использование программируемой |
|
кнопки ..................................................... |
41 |
Настройки звучания ................................. |
43 |
Выбор режима .......................................... |
43 |
Настройка баланса ................................... |
43 |

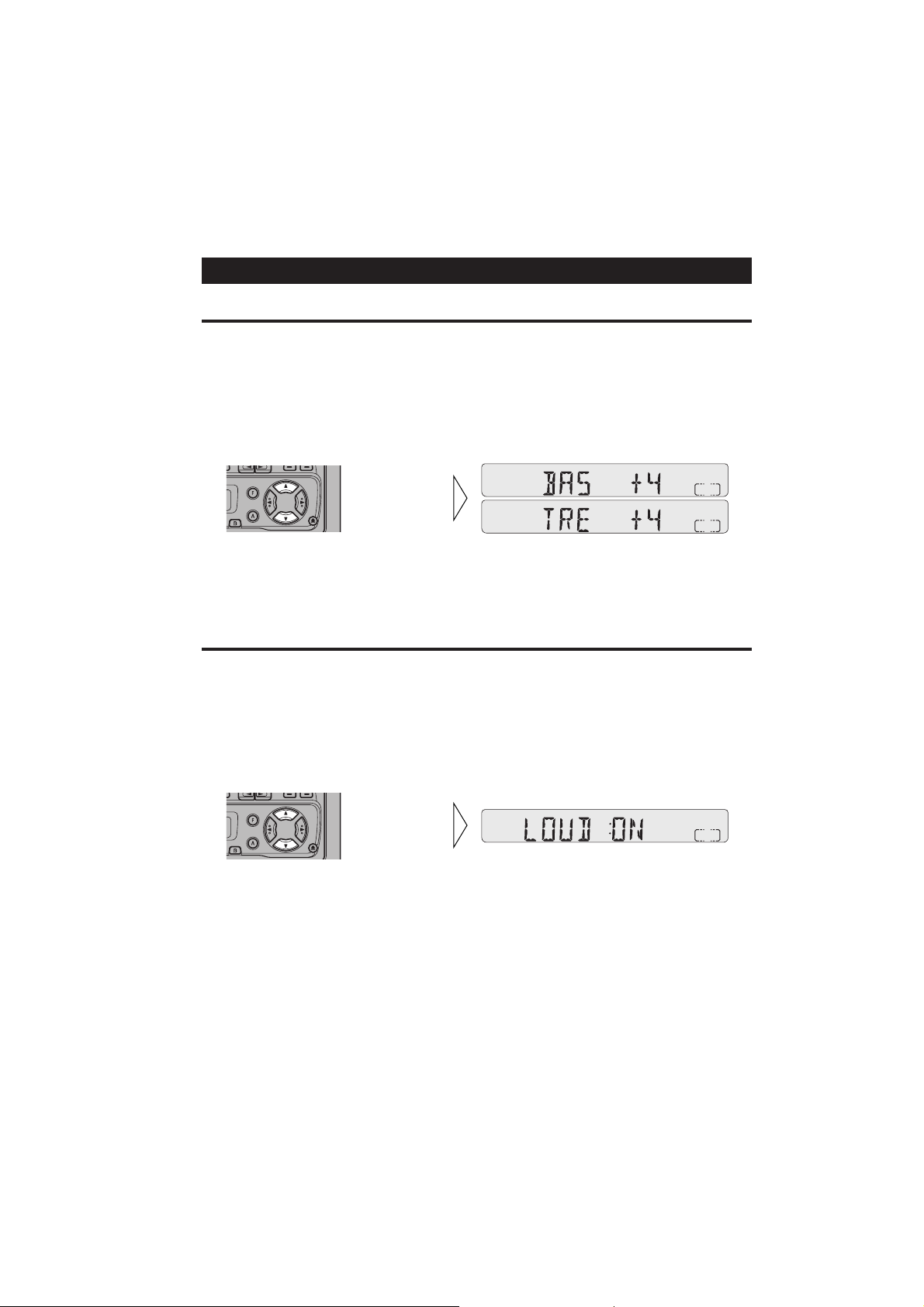

Настройка низких/высоких частот ......... |
44 |
Настройка компенсации громкости ........ |
44 |
Прочие функции ...................................... |
45 |
Отображение/настройка часов ................ |
45 |
Использование режима AUX ................... |
46 |
Технические характеристики ....................... |
47 |
2
Установка
Примечание:
∙Перед окончательной установкой устройства осуществите временное подключение, для того, чтобы убедиться в том, что устройство подключено правильно и система функционирует должным образом.
∙Для правильного выполнения установки используйте только детали, полученные в комплекте с устройством. Использование посторонних деталей может привести к неполадкам.
∙Если установка требует проделывания отверстий или внесения других изменений в автомобиль, обратитесь к Вашему ближайшему дилеру.
∙Установите устройство таким образом, чтобы оно не препятствовало управлению автомобилем и не могло причинить травму пассажирам при экстренном торможении.
∙Если устройство установлено под углом, превышающим 30°, устройство может не функционировать наилучшим образом.
30°
Установка с резиновой втулкой
1 |
2 |
1. |
Приборная панель |
|
2. |
Держатель |
|
|
|
||
|
182 |
|
После установки держателя в прибор- |
|
|
|
ную панель, выберите соответствую- |
53 |
|
|
щие зубцы в зависимости от толщины |
3 |
|
материала, из которого изготовлена |
|
|
|
||
|
4 |
|
приборная панель, и согните их. |
|
|
(Закрепляйте устройство как можно |
|
|
|
|
|
|
|
|
более надежно при помощи верхних и |
|
|
|
нижних зубцов. Для закрепления уст- |
|
|
|
ройства согните зубцы на 90 градусов.) |
|
|
3. |
Резиновая втулка |
|
|
4. |
Âèíò |
Удаление устройства
5 |
5. Вставьте полученные в комплекте |
|
|
|
ключи в устройство, как показано на |
|
иллюстрации, до щелчка. Нажимая на |
|
ключи в разные стороны, вытащите |
|
устройство. |
3
Схема подключения |
|
|
|
|
|
|
Проводка этого устройства окрашена в соответствии с новым стандартом. |
|
|||
|
|
|
|
1 |
A |
|
|
|
|
2 |
|
|
|
|
|
3 |
15 |
|
|
|
|
4 |
|
|
|
|
|
|
B |
|
7 |
|
6 |
|
|
|
9 |
8 |
|
|
|
|
11 |
10 |
|
|
|
|
5 |
|
|
|
|
|
|
7 |
|
|
|
|
9 |
|
8 |
|
|
|
11 |
|
10 |
|
|
|
|
|
12 |
|
|
|
13 |
|
|
14 |
|
|
|
|
|
|
|
1. |
Это устройство |
|
8. |
Желтый |
|
2. |
Задний выход |
|
|
К разъему, на который питание подается |
|
3. |
Гнездо антенны |
|
|
постоянно, независимо от положения клю- |
|
4. |
Проигрыватель Малти КД (продается |
|
ча зажигания. |
|
|
|
отдельно) |
|
9. |
Желтый |
|
5. |
Подключите контакты одного цвета друг к |
|
Резерв (или Дополнительно) |
|
|
|
другу. |
|
10. |
Красный |
|
6. |
Примечание: |
|
|
К электрическому разъему, управляемому |
|
|
∙ В зависимости от типа автомобиля, фун- |
|
ключом зажигания (12 В постоянного на- |
||
|
кции 9 и 11 могут различаться. В этом |
|
пряжения) включение/выключение. |
||
|
случае подключите 8 к 11, а 9 к 10. |
11. |
Красный |
|
|
|
∙ Если к кабелю питания этого устройства |
|
Дополнительно (или Резерв) |
|
|
|
подключен кабель питания другого уст- |
12. |
Черный (земля) |
|
|
|
ройства, например, проигрывателя Мал- |
|
К металлическому кузову автомобиля. |
||
|
ти КД, убедитесь в том, что 9 и 11 (Ре- |
13. |
Разъем ISO |
|
|
|
зерв или Дополнительный) работают |
|
Примечание: |
|
|
|
должным образом, и что подключения |
|
∙ В некоторых автомобилях разъем ISO |
||
|
осуществлены правильно. |
|
|
может быть разделен надвое. В этом слу- |
|
7. |
Колпак |
|
|
чае подключите оба разъема. |
|
4 |
|
|
|
|
|
|
16 |
A |
|
|
19 |
|
18 |
B17 |
20 |
21 |
22 |
23 |
23 |
|
24 |
! ПРЕДОСТЕРЕЖЕНИЕ
Провода этого устройства могут быть окрашены иначе, чем соответствующие провода других устройств, даже если они имеют те же функции. При подключении этого устройства к другому устройству, ознакомьтесь с инструкциями по эксплуатации для обоих устройств и соедините провода, имеющие одинаковые функции.
14. Контакты громкоговорителей |
20. |
Усилитель (продается отдельно) |
Белый: Передний левый + |
21. |
Левый громкоговоритель |
Белый/черный: Передний левый - |
22. |
Правый громкоговоритель |
Серый: Передний правый + |
23. |
Задний |
Серый/черный: Передний правый - |
24. |
Используйте эту схему для подключения, |
Зеленый: Задний левый + |
|
если Вы имеете дополнительный усилитель. |
Зеленый/Черный: Задний левый - |
|
|
Фиолетовый: Задний правый + |
|
|
Фиолетовый/черный: Задний правый - |
|
|
15.Предохранитель
16.Соединительный кабель с контактными штекерами RCA (продается отдельно).
17.Синий/белый
18.Дистанционное управление системой
19.К разъему управления усилителя или к разъему управления автономной антенны. (Максимум 300 мА, 12 В постоянного напряжения.)
5
Подключение устройств
Примечание:
∙Это устройство предназначено для работы от автомобильного аккумулятора 12 В с заземлением отрицательного контакта. Перед установкой устройства в автомобиль, грузовик или автобус проверьте напряжение аккумулятора.
∙Во избежание закорачивания электрической системы, перед началом эксплуатации отсоедините кабель аккумулятора -.
∙Закрепите проводку при помощи скоб или липкой ленты. Для з ащиты проводки замотайте проводку изоляционной лентой в тех местах, где она соприкаса ется с металлическими деталями.
∙Проведите и закрепите всю проводку таким образом, чтобы о на не касалась движущихся деталей, таких, как рычаг переключения передач, ручной тормо з и направляющие кресел. Не прокладывайте проводку в местах, подверженных воздейств ию высокой температуры, например, возле обогревателя. Если изоляция на проводке рас правилась или износилась, существует опасность короткого замыкания на корпус автомобиля.
∙Не протягивайте оранжевый провод через отверстие к двига телю для подключения к аккумулятору. Это вызовет повреждение изоляции провода и приведет к очень опасному замыканию.
∙Не закорачивайте никакие провода. Если это случится, защи тная цепь может не сработать при необходимости.
∙Никогда не подавайте питание на другое оборудование, обре зав изоляцию кабеля питания и приложив конец к проводу. Емкость провода будет превышена, что приведет к выделению тепла.
∙При замене предохранителя используйте предохранитель т акого же типа, что и указанный на отсеке для предохранителя.
∙Так как в этом устройстве используется уникальная цепь BPTL, никогда не проводите проводку громкоговорителей таким образом, чтобы они были неп осредственно заземлены, и не соединяйте отрицательные - контакты левого и правого громкоговорителя.
∙Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно от устройств, работающих на высоком напряжении, например, усилителей.
∙Если Вы заземлите эти устройства совместно, и контакт с землей нарушится, существует опасность повреждения устройств или возгорания.
∙Громкоговорители, подключаемые к этому устройству, должны отличаться высокой мощностью (минимум 40 Вт) и сопротивлением от 4 до 8 Ом. Подключение громкоговорителей с выходной мощностью и/или сопротивлением, отличным от указ анных, может привести к повреждению громкоговорителей.
∙Если это устройство установлено в автомобиле, не оборудованном положением АСС (дополнительные устройства) на переключателе зажигания, красный провод этого устройства должен быть подключен к контакту включения/выключения зажиг ания. Если это не сделано, аккумулятор автомобиля может быть разряжен, если Вы отлуч итесь от автомобиля на несколько часов.
Положение АСС |
Нет положения АСС |
6
Управляющие кнопки
|
|
|
|
|
|
|
Кнопки |
Кнопка PTY |
|
Кнопка SOURCE |
Отсек для кассеты |
ÁÁ/ÞÞ |
|||||||
|
|
|
|||||||
|
Кнопки програм- |
Кнопка выб- |
|
Кнопка TA/AF Кнопки |
|||||
|
мирования |
|
роса кассеты |
|
|||||
|
|
|
|
,/./</> |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Кнопка +/-
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Кнопки 1 - 6 |
|
|
|
|
|||
Кнопка |
Кнопка отделения |
||||||
Кнопка DISP/ |
|
||||||
|
передней панели |
||||||
CLOCK |
|
BAND |
|||||
|
|
|
|||||
|
|
|
|
|
Кнопка AUDIO |
||
|
|
Кнопка FUNCTION |
7
Перед началом эксплуатации
Об этом изделии
∙Это устройство отвечает Директиве ЕМС (89/336/ЕЕС, 92/31/ЕЕС) и Директиве Маркировки СЕ (93/68/ЕЕС).
Частотный диапазон приемника этого устройства предназначен для использования в Западной Европе, Азии, на Среднем Востоке, в Африке и Океании. Использование устройства в других регионах может привести к неправильному приему. Функция RDS действует только в регионах, в которых радиостанции FM транслируют сигналы RDS.
Об этой Инструкции
Âцелях обеспечения высокого качества приема и эксплуатации это устройство оборудовано значительным числом сложных функций. Все они разработаны для наиболее простого использования, но многие из них являются скрытыми. Эта инструкци я по эксплуатации предназна- чена для того, чтобы помочь Вам в использовании этих функц ий и максимизировать удобство прослушивания.
Мы рекомендуем Вам ознакомиться с функциями и их действием путем прочтения этой Инструкции перед началом эксплуатации изделия. Особенно важн о ознакомиться с “Предостережениями” как на этой странице, так и в других разделах.
Âэтой Инструкции Основные Функции каждого источника сиг нала описываются в начале соответствующих разделов, объясняя простое управление эти м источником сигнала, например, обычное воспроизведение музыки.
Предостережения
∙Pioneer CarStereo-Pass предназначен только для использования в Германии.
∙Держите это руководство под рукой для получения своевременных консультаций о работе устройства и предостережениях.
∙Всегда устанавливайте уровень громкости звука таким образом, чтобы не заглушались внешние звуковые сигналы.
∙Защищайте устройство от влажности.
∙Если аккумулятор отсоединен, запрограммированная память будет очищена и устройство должно быть перепрограммировано.
Âслучае появления трудностей
Если это устройство не работает правильно, обратитесь к Вашему дилеру или в ближайший авторизованный центр обслуживания Pioneer.
8
Отделение и установка передней панели
Защита от кражи
Передняя панель основного устройства выполнена отделяемой в целях защиты от кражи.
n Отделение передней панели
1.Откройте переднюю панель.
2.Для удаления передней панели, потяните ее правую часть на себя.
Не хватайте слишком сильно и следите за тем, чтобы она не уп ала.
3.Воспользуйтесь защитным чехлом, предназначенным для хранения и ношения передней панели.
nУстановка передней панели
∙Установите переднюю панель на место до щелчка.
Предостережения:
∙Никогда не используйте большую силу и не сжимайте дисплей слишком сильно во время удаления и установки панели.
∙Избегайте подвергать переднюю панель сильной тряске.
∙Держите переднюю панель подальше от прямых солнечных луч ей и высоких температур.
9
Меню Начальных Настроек
При помощи этого меню Вы можете осуществить начальные настройки этого устройства. Вы можете настраивать любые параметры, начиная от шага настр ойки тюнера до включения/выключения автоматического поиска PI.
Вызов меню начальных настроек
1. Вызовите меню Начальных Настроек, когда источники сигнала отключены.
Удерживайте кнопку нажатой в течение двух секунд
Для выхода из меню Начальных Настроек, нажмите кнопку BAND.
Примечание:
∙Вы можете также выйти из меню Начальных Настроек, в течени е двух секунд удерживая нажатой кнопку FUNCTION.
2.Выберите желаемый режим.
После каждого нажатия кнопки режим меняется...
После каждого нажатия кнопки FUNCTION режим меняется в такой последовательности: FM STEP nA-PI
Изменение шага настройки FM
Во время обычной Поисковой настройки FM шаг установлен как 50 кГц. При работе в режиме AF или ТА шаг меняется на 100 кГц.
В режиме AF также можно установить шаг в 50 кГц.
∙Выберите желаемый шаг настройки.
Примечание:
∙При ручной настройке шаг остается установленным в 50 кГц.
∙Шаг настройки возвращается в 100 кГц, если аккумулятор был временно отключен.
10
Включение/выключение Автоматического Поиска PI
Во время выполнения Поиска Запрограммированных станций Вы можете включать и выклю- чать функцию автоматического поиска PI. (Обратитесь к разде лу “Функция Поиска PI”.)
∙Включите или выключите Автоматический Поиск PI.
Переключение режима AUX
Совместно с этим устройством Вы можете использовать дополнительное оборудование (AUX) Включите режим AUX при использовании дополнительного обор удования.
∙Включите или выключите режим AUX.
11
Основные операции
Включение питания
∙Выберите желаемый источник сигнала (например, Тюнер).
После каждого нажатия кнопки SOURCE источник сигнала переключается в такой последовательности:
Тюнер nКассета nПроигрыватель Малти КД nAUX
Примечание:
∙Источник сигнала не переключится в следующих случаях:
* Если к этому устройству не подключен проигрыватель Малти КД. * Если в устройство не установлена кассета.
* Если в проигрыватель Малти КД не установлен магазин.
* Если функция AUX (внешний вход) отключена. (Обратитесь на страницу 11.)
Выключение питания
∙Отключите источник сигнала.
Удерживайте кнопку нажатой в течение одной секунды.
12
Функции приемника
Основные функции приемника
1. Выберите приемник в качестве источника сигнала (обратитесь на страницу 12).
После каждого нажатия кнопки источник сигнала меняется
На дисплее появится название службы программ или частота .
(Если выбрана стереофоническая радиостанция, загорается индикатор rr“ “.)
2. Выберите желаемый частотный диапазон.
FI n FII n MW/LW (ÑÂ/ÄÂ)
3. Настройте приемник на более высокую или низкую частоту.
Тюнер этого устройства позволяет Вам осуществлять настройку путем изменения времени, в течение которого кнопка удерживается нажатой.
Ручная настройка (пошаговая) |
0,3 секунды или меньше |
|
|
Поисковая настройка (автоматическая) |
0,3 - 2 секунды |
|
|
Ручная настройка (последовательная) |
2 секунды или более |
|
|
Примечание:
∙Для выбора станции со слабым сигналом, которая не может бы ть настроена при помощи функции Поисковой настройки, проведите настройку в ручну ю.
13
Функции приемника
4.Увеличьте или уменьшите громкость.
5.Отключите источник сигнала (обратитесь на страницу 12).
Удерживайте в течение одной секунды.
Включение/выключение функции AF
Функция AF на этом устройстве может быть включена и выключена. Для обычного функционирования тюнера функция AF должна быть выключена.
∙Выключение функции AF.
Удерживайте в течение двух секунд. |
“AF” исчезает. |
Для включения функции AF повторите предыдущую процедуру.
Примечание:
∙ Вы можете также включать и выключать функцию AF через меню Ф ункций.
14
Вызов меню функций
При помощи этого меню Вы можете устанавливать функции тюнера.
Примечание
∙REG, TA, PTY и AF - это функции RDS. Обратитесь к разделу “Использование функций RDS” для получения более подробной информации об использов ании этих функций.
∙Выберите желаемый режим в меню функций.
После каждого нажатия кнопки режим изменяется...
Каждое нажатие кнопки FUNCTION меняет режим в следующем порядке : BSM nREG nLOCAL nTA nPTY SELELECT nAF
Примечание:
∙Вы можете выйти из меню функций, нажав кнопку BAND.
∙Если после вызова меню Функций в течение 30 секунд Вы не пре дпринимаете никаких действий, меню Функций автоматически закрывается.
15
