Before You Start

Thank you for purchasing this PIONEER product

To ensure proper use, please read through this manual before using this product. It is especially
important that you read an d observe WARNI NGs and CAUTIONs in this manual. Please keep the
manual in a safe and accessible place for future reference.

If you want to dispose this product, do not mix it with general household waste. There is a separate
collection system for used electronic products in accordance with legislation that requires proper
treatment, recovery and recycling.

Private households in the member states of the EU, in Switzerland and Norway may return their used
electronic products free of charge to designated collec tion facilities or to a retaile r (if you purchase a
similar new one).
For countries not mentioned abov e, please cont act your local authoriti es for the correct method of
disposal.
By doing so you will ensure that your disposed product undergoes the necessary treatment, recovery
and recycling and thus prevent potential negative effects on the environment and human health.

• Do not attempt to install or service this product by yourself. Installation or servicing of this
product by persons with out training and experience in electro nic equipment and automotive
accessories may be dangerous and could expose you to the risk of electric shock, injury or other
hazards.

• Do not attempt to operate the unit while driving. Make sure to pull off the road and park your vehicle

in a safe location before attempting to use the controls on the device.

• Do not allow this unit to come into contact with moisture and/or liquids. Electrical shock could result.
Also, damage to this unit, smoke, and overheating could result from contact with liquids.

• Always keep the volume low enough to hear outside sounds.

• The Pioneer CarStereo-Pass is for use only in Germany.

CAUTION

This product is a class 1 laser product classified under the Safety of laser products, IEC 60825-1:2007.

2En

English

If you experience problems

SRC (source)/OFF

Detach button

Display window

M.C. (multi-control) dial

BAND/

/DIMMER

DISP (display)

SRC (source)/OFF

Detach button

Display window

M.C. (multi-control) dial

BAND/

DISP (display)

Should this unit fail to work properly, please contact your dealer or nearest authorized PIONEER Service
Station.

Getting Started

Basic operation

DEH-X3800UI

DEH-2800UI

Optional remote control

The remote control CD-R320 is sold separately.

Frequently used operations

The available buttons vary depending on the unit.

Purpose Operation

Turn on the power* Press SRC/OFF to turn on the power.

Adjust the volume Turn the M.C. dial.
Select a source Press SRC/OFF repeat edly.
Change the display information Press DISP repea tedly.
Return to the previous display/list Press /DIMMER or BAND/.
Return to th e normal display from the men u Press BAND /, or press and hold BAND/

* When this unit’s blue/white lead is connected to the vehicle’s auto-antenna relay control terminal,

the vehicle’s antenna extends when this unit’s source is turned on. To retract the anten na, turn the
source off.

Press and hold SRC/OFF to turn off the
power.

.

Display indication

Indication Description

Appears when a lower tier of the menu or folder exists.

Appears when the button is pressed.

Appears when the local seek tuning function is set (page 9).

Appears when a traffic program is received.

Appears when the TA (traffic announcements) function is set (page 9).

Appears when the sound retriever function is set (page 9).

Appears when random/shuffle play is set.

Appears when repeat play is set.

Appears when the iPod control function is set (page 7).

Detaching the front panel

Detach the front panel to prevent theft. Remove any cables and devices attached to the
front panel and turn off the unit before detaching it.

3En

Important

• Avoid subjecting the front panel to excessive shock.

NOTES

Detach Attach

NOTE

• Keep the front pa nel out of direct sunlight and high temperatures.

• Always store the detached front panel in a protective case or bag.

Setup menu

When you turn the ignition switch to ON after installation, [SET UP :YES] appears in the
display.

1 Press the M.C. dial.

The setup menu disappears after 30 seconds of no operation. If you prefer not to set
at this time, turn the M.C. dial to select [NO], then press to confirm.

2 Turn the M.C. dial to select the options, then press to confirm.

To proceed to the next menu option, you need to confirm your selection.

Menu Item Description
LANGUAGE Select the language to display the text information from a

[ENG](English),
[РУС](Russian),
[TUR](Turkish)

CLOCK SET Set the clock.
FM STEP Select the FM tuning step from 100 kHz or 50 kHz.

[100], [50]

compressed audio file.

3 [QUIT :YES] appears when all the settings have been made.

To return to the first item of the setup menu, turn the M.C. dial to select [QUIT :NO],
then press to confirm.

4 Press the M.C. dial to confirm the settings.

• You can cancel the menu setting by pressing SRC/OFF.

• These settings can be made at any time from the SYSTEM settings (page 10) and INITIAL settings

(page 4).

Canceling the demonstration display (DEMO OFF)

1 Press the M.C. dial to display the main menu.
2 Tur n the M.C. dial to select [SYSTEM], then press to confirm.
3 Tur n the M.C. dial to select [DEMO OFF], then press to confirm.
4 Tur n the M.C. dial to select [YES], then press to confirm.

INITIAL settings

1 Press and hold SRC/OFF until the unit turns off.
2 Press and hold SRC/OFF to display the main menu.
3 Tur n the M.C. dial to select [INITIAL], then press to confirm.
4 Tur n the M.C. dial to select an option, then press to confirm.

The options var y depending on the unit.

Menu Item Description
FM STEP Select the FM tuning step from 100 kHz or 50 kHz.

[100], [50]

SP-P/O MODE Select when there is a full-range speaker connected to the rear

[REAR/SUB.W]

[SUB.W/SUB.W] Select when there is a passive subwoofer connected directly to

[REAR/REAR] Select when there are full-range speakers connected to the rear

SYSTEM RESET Select [YES] to initialize the unit settings. The unit will be

[YES], [CANCEL]

speaker output leads and there is a subwoofer connected to the
RCA output.

the rear speaker output leads and there is a subwoofer
connected to the RCA output.

speaker output leads and RCA output. If there is a full-range
speaker connected to the rear speaker output leads, and the
RCA output is not used, you may select either [REAR/SUB.W] or
[REAR/REAR].

restarted automatically.
(Some of the settings may be retained even after resetting the
unit.)

4En

English

TIP

NOTE

Radio

NOTES

AUX input jack (3.5 mm stereo jack)

(eject)

Disc loading slot USB port

SRC (source)/OFF

M.C. (multi-control) dial

The tuner frequencies on this unit are allocated for use in Western Europe, Asia, the
Middle East, Africa and Oceania. Use in other areas may result in poor reception. The RDS
(radio data system) function only works in areas that broadcast RDS signals for FM
stations.

Receiving preset stations

1 Press SRC/OFF to select [RADIO].
2 Press BAND/ or BAND/ to select the band from [FM1], [FM2], [FM3], [MW]

or [LW].

3 Press a number button (1/ to 6/).

The / buttons can be also used to select a preset station when [SEEK] is set to [PCH] in the
FUNCTION settings (page 9).

Best stations memory (BSM)

The six strongest stations are stored on the number buttons (1/ to 6/).

1 After selecting the band, press the M.C. dial to display the main menu.
2 Turn t he M.C. dial to select [FUNCTION], then press to confirm.
3 Turn t he M.C. dial to select [BSM], then press to confirm.

To seek a station manually

1

After selecting the band, press / to select a station.

Press and hold / then release to seek an available station. Scanning stops
when the unit receives a station. To cancel seek tuning, press / .

[SEEK] needs to be set to [MAN] in the FUNCTION settings (page 9).

Using PTY functions

The unit searches for a station by PTY (program type) information.

1 Press during FM reception.
2 Turn t he M.C. dial to select a program type from [NEWS/INFO], [POPULAR],

[CLASSICS] or [OTHERS].

3 Press the M.C. dial.

The unit begins to search for a station. When it is found, its program service name is
displayed.

• To cancel the search, press the M.C. dial.

• The program of some stations may differ from that indicated by the transmitted PTY.

• If no station is broadcasting the type of program you se arched for, [NOT FOUND] is di splayed for

about two seconds and then the tuner returns to the original station.

PTY list

For more details about PTY list, visit the following site:
http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

CD/USB/iPod/AUX

Playing back

Disconnect headphones from the device before connecting it to the unit.

To store stations manually

1

While receiving the station you want to store, press and hold one of the number
buttons (1/ to 6/ ) until it stops flashing.

5En

NOTE

The arrangement of the buttons varies depending on the unit.

NOTE

CAUTION

NOTE

NOTE

CD

1

Insert a disc into the disc loading slot with the label side up.

To eject a disc, stop playback first then press .

USB devices (including Android)/iPod

1

Open the USB port cover.

2 Plug in the USB device/iPod using an appropriate cable.

To automatically switch to [USB] source when a USB device/iPod is connected to the unit, set [USB
AUTO] to [ON] in the SYSTEM settings (page 10).

Use an optional Pioneer USB cable (CD-U50E) to connect the USB device as any device connected
directly to the unit will protrude out from the unit, which could be dangerous.

Before removing the device, stop playback.

AOA connections

For details on AOA connection, see page 8.

MTP connection

A device installed with Android OS 4.0 or later can be connected to the unit via MTP, using the cable
supplied with the device. However, dep ending on the connected device and the numbers of the files in
the device, audi o files/songs may not be able to be played back vi a MTP. Note that MTP connection is
not compatible with WAV and FLAC* file formats, and cannot be used with the MIXTRAX function.

* The FLAC files are only compatible with DEH-2800UI.

If you use an MTP connection, [ANDROID WIRED] needs to be set to [MEMORY] in the SYSTEM settings
(page 10).

AUX

1

Insert the stereo mini plug into the AUX input jack.

2 Press SRC /OFF to select [AUX] as the source.

If [AUX] is set to [OFF] in the SYSTEM settings, [AUX] cannot be selected as a source (page 10).

Operations

You can make various adjustments in the FUNCTION settings (page 9).
Note that the following operations do not work for an AUX device. To operate an AUX
device, use the device itself.

Purpose Operation

Select a folder/album*1 Press 1/ or 2/.
Select a track/song (chapter) Press or .
Fast forward or reverse Press and hold or .
Search for a file from a list 1 Press to display the list.

View a list of the files in the selected folder/
category*1

Play a song in the selected folder/
category*1

Alphabetical search (iPod only) 1 Press to display the list.

Repeat play Press 6/.
Random/shuffle play Press 5/.
Shuffle all play (iPod only) Press and hold 5/.
Pause/resume playback Press 4/PAUS E.
Sound retriever*1*2 Press 3/S.Rtrv.

Return to root folder (CD/USB only)*1 Press and hold BAND/ or .
Switch between compressed audio and CD-

DA (CD only)

2 Turn the M.C . dial to select the desired

file (folder) name or category, then press
to confirm.

3 Turn the M.C . dial to select the desired

file, then press to confirm.
Playback starts.

Press the M.C. dial when a folder/category
is selected.

Press and hold the M.C. dial when a folder/
category is selected.

2 Turn the M.C . dial to select the desired

category list, then press to enter the
alphabetical search mode.
(Turning the M.C. dial twice also enters
the alphabetical search mode.)

3 Turn the M.C . dial to select a letter, then

press to display the alphabetical list.

To cancel alphabetical search, press /
DIMMER or BAND/.

[1]: Effective for low compression rates
[2]: Effective for high compression rates

Press BAND/ or BAND/.

6En

English

NOTE

NOTES

Purpose Operation

NOTES

Important

NOTE

Change drives in USB device
(Devices that support the USB mass storage
device class protocol only)

*1 Compressed audio files only
*2 This function is disabled when USB is selected as a source and the MIXTRAX function is on.

Press BAN D/ or BAND/.

Useful functions for iPod

Link play mode

You can access songs based on the artist, album, or genre currently playing.

1 While listening to a song, press and hold to enter the link play mode.
2 Tur n the M.C. dial to select the mode ([ARTIST], [ALBUM], [GENRE]), then press to

confirm.

The selected song/album will be played after the currently playing song.

The selected song/album may be canceled if you use functions other than those from the link play
mode (e.g. fast forward and reverse).

iPod control

You can control the unit via a connected iPod.
The following iPod models are not compatible with this function.

– iPod nano 1st generation, iPod with video

1 Press BAND/ or BAND/ during playback, then select the control mode.

[CONTROL iPod/CTRL iPod]: The unit’s iPod function can be operated from the
connected iPod.
[CONTROL AUDIO/CTRL AUDIO]: The unit’s iPod function can only be operated by
the buttons on the unit. In this mode, the connected iPod cannot be turned on or off.

About MIXTRAX (USB/iPod only)

(Only for DEH-X3800UI)
The MIXTRAX function creates a non-stop mix of your music library, accompanied by
illumination effects. For details on MIXTRAX settings, see page 11.

• This function is not compatible with an Android device connected via MTP.

• When USB is selected as a source and the MIXTRAX function is in use, the sound retriever function is

disabled.

• Depending on the file/song, sound effects may not be available.

• Turn the MIXTRAX func tion off if the illuminat ion effects it produces inter fere with driving.

1 Press MIX to turn MIXTRAX on/off.

App Mode

You can enjoy listening to an application on an iPhone via the unit. In some cases, you
can control an application by using the unit.
For details on compatible devices, visit our website.

Use of third part y apps may involve or require the provision of per sonally identifiable informati on,
whether through the creation of a user a ccount or otherwise, and for certain applications, the provision
of geolocation data.
ALL THIRD PARTY APPS ARE THE SOLE RESPONSIBILITY OF THE PROVIDERS, INCLUDING WITHOUT
LIMITATION COLLECTION AND S ECURITY OF USER DATA AND PRIVACY PRACTICES. BY ACCESS ING
THIRD PARTY APPS, YOU AGREE TO REVIEW THE TERMS OF SERVICE AND PRIVACY POLICIES OF THE
PROVIDERS. IF YOU DO NOT AGREE WITH THE TERMS OR POLICIES OF ANY PROVIDER OR DO NOT
CONSENT TO THE USE OF GEOLOCATION DATA WHERE APPLICABLE, DO NOT USE THAT THIRD PARTY
APP.

For iP hone u sers

This function is compatible with iPhones and iPod touches installed with iOS 5.0 or later.

• Pressing iPod can also switch the control mode (only for DEH-2800UI).

• Switching the control mode to [CONTROL iPod/CTRL iPod] pauses song playback. Use the connected

iPod to resume playb ack.

• The following operations are still accessible from the unit, even if the control mode is set to

[CONTROL iPod/CTRL iPod].
– Pause, fast forward/reverse, song/chapter selection

• The volume can only be adjusted from the unit.

PIONEER IS NOT LIAB LE FOR ANY THIRD PARTY APPS OR CONTENT, INCLUDING WITHOUT LIMITATION
THEIR ACCURACY OR COMPLETENESS. THE CONTENT AND FUNCTIONALITY OF SUCH APPS ARE THE
SOLE RESPONSIBILITY OF THE APP PROVIDER.

Playback of an application via the unit

1 Connect this unit with the mobile device.

• iPhone via USB (page 6)

2 Press SRC/OFF to select [APP].

7En

3 Operate the mobile device to start up the application.

WAR NIN G

NOTE

Basic operations

You can make various adjustments in the FUNCTION settings (page 9).

Purpose Operation

Select a track Press or .
Fast forward or reverse Press and hold or .
Pause/resume playback Press BAND/ or BAND/.

Car Remote Mode

You can operate the unit from a car remote application installed on an iPhone/Android
device. In some cases, you can control aspects of the application, such as source
selection, pause, etc., by using the unit.
For details on what operations are available on th e application, see the application’s help
section.

Do not attempt to op erate the application while dri ving. Make sure to pull off the road and park your
vehicle in a safe location before attempting to use the controls on the application.

For iPhone users

This function is compatible with iPhones and iPod touches installed with iOS 8.0 or later.

For Android device users

This function is compatible with devices that have Android OS 4.1 or later installed and
also support AOA (Android Open Accessory) 2.0.

5 Tur n the M.C. dial to select [APP CONTROL] for an Android device connected via

USB.

If [ON] is selected in [P.APP AUTO ON] (page 10), the car remote application on the
Android device starts automatically, and all the steps are finished.

If the car remote application has not been installed on your Android device yet, a message that
prompts you to i nstall the applicatio n will appear on your Android device. Select [OFF] in [P. APP
AUTO ON] to clear the message (page1 0).

6 Press SRC/OFF to select any source.
7 Press and hold the M.C. dial.

The car remote application on the mobile device star ts.

Listening to music on Android

1 Press SRC/OFF to select [ANDROID].

Basic operations

Purpose Operation

Select a track Press or .
Fast forward or reverse Press and hold or .
Pause/resume playback Press 4/PAUS E.
Sound retriever Press 3/S.Rtrv.

[1]: Effective for low compression rates
[2]: Effective for high compression rates

Making the car remote connection

1 Connect this unit with the mobile device.

• iPhone/Android device via USB (page 6)
Proceed to step 6 if you select the USB connection for iPhone.

2 Press the M.C. dial to display the main menu.
3 Turn the M.C. dial to select [SYSTEM], then press to confirm.
4 Turn the M.C. dial to select [ANDROID WIRED], then press to confirm.

8En

Settings

You can adjust various settings in the main menu.

1 Press the M.C. dial to display the main menu.
2 Tur n the M.C. dial to select one of the categories below, then press to confirm.

• FUNC TION settings (page 9)

• AUDIO settings (page 9)

• SYSTEM settings (page 10)

• ILLUMINATION settings (page 11)

• MIXTRAX settings (page 11)

English

3 Turn t he M.C. dial to select the options, then press to confirm.

USB

iPod

iPod

FUNCTION settings

The menu items vary according to the source.

Menu Item Description

FM SETTING

[TALK], [STANDARD], [MUSIC] Match the sound quality level with the broadcast

BSM

REGIONAL

[ON], [OFF] Limit the reception to the specific regional

LOCA L

FM: [OFF], [LV1], [LV2], [LV3], [LV4]
MW/LW: [OFF], [LV1], [LV2]

TA

[ON], [OFF] Receive current traffic information if available.

AF

[ON], [OFF] Allow the unit to retune to a different frequency

NEWS

[ON], [OFF] Interrupt the currently selected source with

SEEK

[MAN], [PCH] Assign or buttons to seek the stations

signal conditions of the FM band signal.
(Available only when FM band is selected.)

Store the six strongest stations on the number
buttons (1/ to 6/ ) automatically.

programs when AF (alternative frequencies
search) is selected. (Available only when FM
band is selected.)

Restrict the tuning station according to the
signal strength.

(Available only when FM band is selected.)

providing the same station. (Available only when
FM band is selected.)

news programs. (Available only when FM band is
selected.)

one by one (manual tuning) or select a station
from the preset channels.

Menu Item Description

S.RTRV

[1] (effective for low compression
rates),
[2] (effective for high
compression rates),
[OFF]

AUDIO BOOK

[FASTER], [NORMAL], [SLOWER] Change the playback speed. (Not available when

PAU SE

Enhance compressed audio and restore rich
sound.
Not available when:

• USB is selected as a source and the MIXTRAX

function is s et to on.

• CD-DA/CD-TEXT is played back.

• The FLAC file is played back. (DEH-2800UI only)

[CONTROL iPod/CTRL iPod] is selected in the
control mode.)

Pause or resume playback.

AUDIO settings

Menu Item Description
FAD ER *1

Adjust the front and rear speaker balance.

BALANCE

Adjust the left and right speaker balance.

EQ SETTING

[SUPER BASS], [POWERFUL],
[NATURAL], [VOCAL], [CUSTOM1],
[CUSTOM2], [FLAT]

Select an equalizer band and
level for further customizing.
Equalizer band: [80HZ], [250HZ],
[800HZ], [2.5KHZ], [8KHZ]

Equalizer l evel: [+6] to [–6]

LOUDN ESS

[OFF], [LOW], [MID], [HI] Compensate for clear sound at low volume.

SUB.W*2

[NOR], [REV], [OFF] Select the subwoofer phase.

Select or customize the equalizer curve.
[CUSTOM1] can be set separately for each source.
However, each of the below combinations are set
to the same setting automatically.

• USB, iPod, ANDROID, and APP (iPhone)
[CUSTOM2] is a shared setting used for all
sources.

9En

Menu Item Description
SUB.W CTRL*2*3

Cut-off frequency: [50HZ],

[63HZ], [80HZ], [100HZ], [125HZ],
[160HZ], [200HZ]

Output level: [–24] to [+6]
Slope level: [–12], [–24]

BASS BOOST

[0] to [+6] Select the bass boost level.

HPF SETTING

Cut-off frequency: [OFF], [50HZ],

[63HZ], [80HZ], [100HZ], [125HZ],
[160HZ], [200HZ]

Slope level: [–12], [–24]

SLA

[+4] to [–4] Adjust the volume level for each source except

*1 Not avai lable when [SUB.W/SUB.W] is selected in [SP-P/O MODE] in the INITIAL settings (page 4).
*2 Not available when [REAR/REAR] is selected in [SP-P/O MODE] in the INITIAL settings (page 4).
*3 Not available when [OFF] is selected in [SUB.W].

Only frequencies lower than those in the
selected range are output from the subwoofer.

Only frequencies higher than the high-pass filter
(HPF) cutoff are output from the speakers.

FM.
Each of the below combinations are set to the
same setting automatically.

• USB, iPod, ANDROID, and APP (iPhone)

SYSTEM settings

You can also access to these menus when the unit is turned off.

Menu Item Description
LANGUAGE

[ENG](English), [РУС](Russian),
[TUR](Turkish)

CLOCK SET

12H/24H

[12H], [24H] Select the time notation.

Select the language to display the text
information from a compressed audio file.

Set the clock (page 4).

Menu Item Description
INFO DISPLAY (Only for DEH-X3800UI)

Display the item on the sub information display.
Select from “SPEANA”, “LEVEL METER”, “SOURCE”,
“CLOCK”, and “ OFF”.

AUTO P I

[ON], [OFF] Search for a different station with the same

AUX

[ON], [OFF] Set to [ON] when using an auxiliary device

USB AUTO

[ON], [OFF] Sele ct [ON] to automatically switch to [USB ]

MUTE MODE (Only for DEH-2800UI)

[MUTE], [20dB ATT], [10dB ATT] Mute or attenuate sound automatically when a

PW SAVE*

[ON], [OFF] Reduce the battery power consumption.

ANDROID WIRED

[MEMORY], [A PP CONTROL] Select the appropriate connection method for an

P. AP P A U TO O N

[ON], [OFF]

* [PW SAVE] is canceled if the vehicle battery is disconnected and will need to be turned back on once

the battery i s reconnected. When [PW SAVE] is off, dependi ng on connection methods, th e unit may
continue to draw power from the battery if your vehicle’s ignition does not have an ACC (accessory)
position.

programming, even if using a preset station.

connected to the unit.

source when a USB device/iPod is connected to
the unit.
Select [OFF] when a USB device/iPod is being
connected to the unit just for charging.

signal from equipment with a mute function is
received.

Turning on the source is the only operation
allowed when this function is on.

Android device.

Select [ON] to automatically launch the car remote
application when an Android device is connected
to the unit via AOA. (Not available when
[MEMORY] is selected in [ANDROID WIRED].)

10En

English

ILLUMINATION settings

Menu Item Description
COLOUR (Only for DEH-X3800UI)

[KEY COLOUR], [DISP COLOUR],
[BOTH COLOUR]

DIM SETTING

[SYNC ILLUMI]*, [SYNC CLOCK],
[MANUAL]

* Only for DEH-X3800UI

BRIGHTNESS

[1] to [10] Change the display brightness.

ILLUMI FX (Only for DEH-X3800UI)

[ON], [OFF] The illumination effect can be seen when a CD is

Select color for the keys/display of the unit from
12 preset colors, [SCAN] or [CUSTOM]*.

• [SCAN]: Cycle through a variety of colors

automatica lly.

• [CUSTOM]*:
1 Press and hold the M.C. dial until the color

setting display appears.

2 Set the primary color (R (red)/G (green)/B

(blue)) and brightness level ([0] to [60]).
You cannot select a level below 10 for all three

of R (red), G (green), B (blue) at the same time.
You can also customize the preset colors. Select
one of the preset colors, then press and hold the
M.C. dial until the color setting display appears.

* The CUSTOM setting is only available for [KEY

COLOUR] and [DISP COLOUR].

Change the display brightness.

The available setting ranges differ depending o n
[DIM SETTING].

inserted/ejected.
The illumination effect will activate when the
ACC power is turned on/off regardless of this
setting.

Menu Item Description
SHORT PLAYBCK

[1.0 MIN], [1.5 MIN], [2.0 MIN],
[2.5 MIN], [3.0 MIN], [OFF]

FLASH AREA

[KEY/DISPLAY], [KEY], [OFF] Select the area for the illumination effect.

FLASH PATTERN

[SOUND LEVEL 1] to [SOUND LEVEL 6]Change the illumination effect according to

[LOW PASS 1] to [LOW PASS 6] The flash pattern changes according to the

[RANDOM1] The flash pattern changes randomly according

[RANDOM2] The flash pattern changes randomly according

[RANDOM3] The flash pattern changes randomly according

DISPLAY FX

[ON], [OFF] Set the MIXTRAX special effects on/off.

CUT IN FX

[ON], [OFF] Turn the MIXTRAX so und effects on/off while

Select the length of the playback time.

When [OFF] is selected, the color set under the
ILLUMINATION settings (page 11) is us ed as the
display color.

the sound and bass level.
The flash pattern changes according to the
sound level.

bass level.

to the sound level mode and low pass mode.

to the sound level mode.

to the low pass mode.

manually changing the tracks.

(Only for DEH-X3800UI)

MIXTRAX settings

11En

Important

Connections/Installation

ACC posi tion No ACC position

NOTES

Connections

• When installing this unit in a vehicle

without an ACC (accessory) position on
the ignition switch, failure to connect the
red cable to the terminal that detects
operation of the ignition key may result
in battery drain.

• Use of this unit in conditions other than

the following could result in fire or
malfunction.
– Vehicles with a 12-volt battery and

negative grounding.

– Speakers with 50 W (output value) and

4 Ω to 8 Ω (impedance value).

• To prevent a short-circuit, overheating or

malfunction, be sure to follow the
directions below.
– Disconnect the negative terminal of the

battery before installation.

– Secure the wiring with cable clamps or

adhesive tape. Wrap adhesive tape
around wiring that comes into contact
with metal parts to protect the wiring.

– Place all cables away from moving parts,

such as the shift lever and seat rails.

– Place all cables away from hot places,

such as near the heater outlet.

– Do not connect the yellow cable to the

battery by passing it through the hole
to the engine compartment.

– Cover any disconnected cable

connectors with insulating tape.

–Do not shorten any cables.

– Never cut the insulation of the power

cable of this unit in order to share the
power with other devices. The current

capacity of the cable is limited.
– Use a fuse of the rating prescribed.
– Never wire the negative speaker cable

directly to ground.
– Never band together negative cables of

multiple speakers.

• When this unit is on, control signals are

sent through the blue/white cable.
Connect this cable to the system remote
control of an external power amp or the
vehicle’s auto-antenna relay control
terminal (max. 300mA 12 V DC). If the
vehicle is equipped with a glass antenna,
connect it to the antenna booster power
supply terminal.

• Never connect the blue/white cable to

the power terminal of an exter nal power
amp. Also, never connect it to the power
terminal of the auto antenna. Doing so
may result in battery drain or a
malfunc tion.

• The black cable is ground. Ground cables

for this unit and other equipment
(especially, high-current products such as
power amps) must be wired separately. If
they are not, an accidental detachment
may result in a fire or malfunction.

This unit

Power cord input

AUX2 input jack (3.5 mm stereo jack)

(DEH-X3800UI only)

A dedicated input jack designed
exclusively for use with devices
equipped with a mute function.
Rear output or subwoofer output
Front output
Antenna input
Fuse (10 A)
Wired remote input
Hard-wired remote cont rol adapte r can
be connected (sold separately).

Power cord

To power cord input
Depending on the kind of vehicle, the
function of and may be different.
In this case, be sure t o connect to
and to .
Yel l ow
Back-up (or accessory)
Yel l ow
Connect to the constant 12 V supply
terminal.
Red
Accessory (or back-up)
Red
Connect to terminal controlled by the
ignition switch (12 V DC).

Connect leads of the sam e color to each
other.
Black (chassis ground)
Blue/white
The pin position of the ISO connector
will differ depending on the type of
vehicle. Connect and when Pin 5
is an antenna control type. In another
type of vehicle, never connect and

.
Blue/white
Connect to the system control terminal
of the power amp (max. 300 mA 12 V
DC).
Blue/white
Connect to the auto-antenna relay
control terminal (max. 300 mA 12 V DC).
Yellow/black (Only for DEH-2800UI)
If you use equipment with a Mute
function, wire this lead to the Audio
Mute lead on that equipment. If not,
keep the Audio Mute lead free of any
connections.
Speaker leads
White: Front left
White/black: Front left
Gray: Front right
Gray/black: Front right
Green: Rear left or subwoofer
Green/black: Rear left or subwoofer

Violet: Rear right or subwoofer
Violet/b lack: Rear r ight o r subwoofer

Orange/white (Only for DEH-X3800UI)
Connect to a car’s illumination signal.
ISO connector
In some vehicles, the ISO connector
may be divided into two. In this case, be
sure to connect to both connectors.

• Chan ge the initial menu of this unit. Refer

to [SP-P/O MODE] (page 4). The
subwoofer output of this unit is
monaural.

12En

English

• When using a subwoofer of 70 W (2 Ω), be

Important

Leave ample
space

5 cm

5 cm

sure to connect the subwoofer to the
violet and violet/black leads of this unit.
Do not connect anything to the green
and green/black leads.

Power amp (sold separately)

Perform these connections when us ing the
optional amplifier.

System remote control
Connect to blue/white cable.
Power amp (sold separately)
Connect with RCA cables (sold
separately)
To front output
Front speake r
To rear output or subwoofer output
Rear speaker or subwoofer

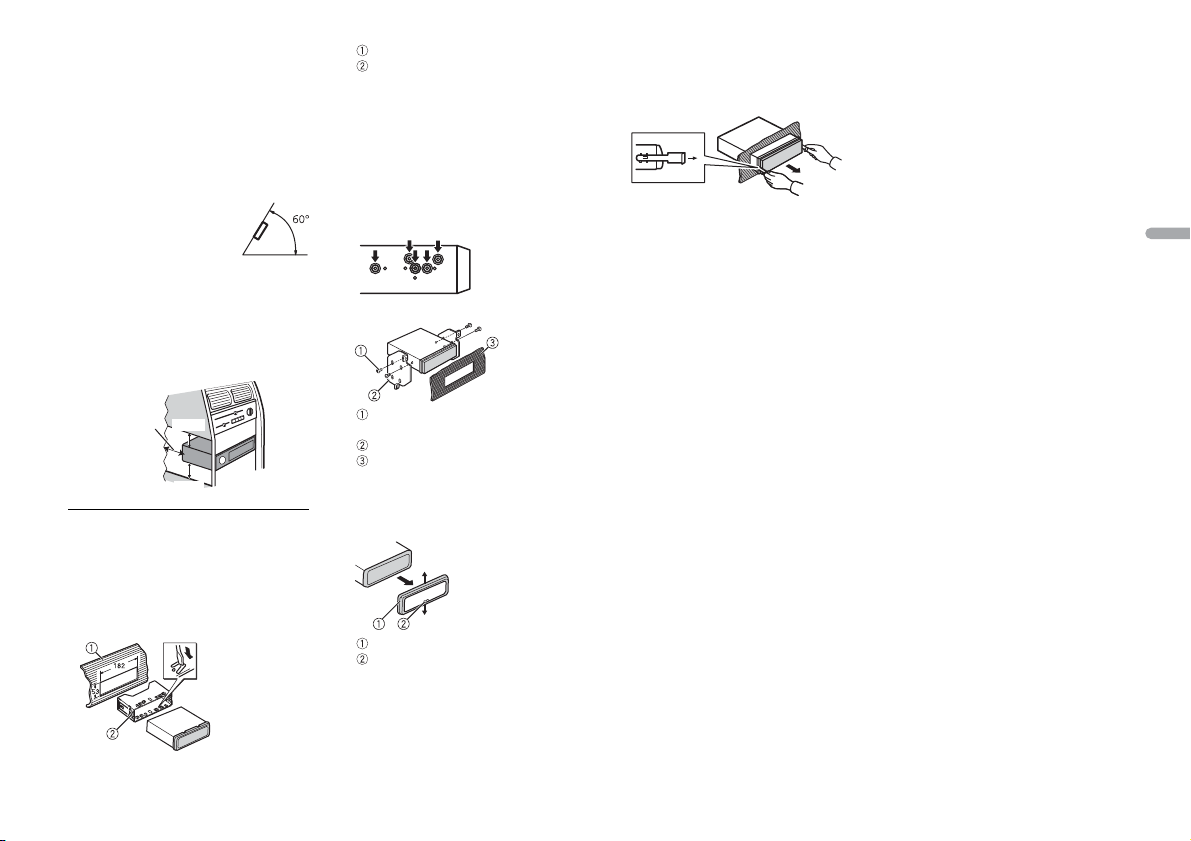

Installation

• The sem iconductor laser will be damaged

if it overheats. Install this unit away from
hot places such as near the heater outlet.

• Optimum performance is

obtained when the unit is
installed at an angle of less
than 60°.

• When installing, to ensure proper heat

dispersal when using this unit, make sure
you leave ample space behind the rear
panel and wrap any loose cables so they
are not blocking the vents.

DIN mount installation

1 Insert the supplied mounting sleeve

into the dashboard.

2 Secure the mounting sleeve by using a

screwdriver to bend the metal tabs
(90°) into place.

When not using the supplied
mounting sleeve

1 Determine the appropriate position

where the holes on the bracket and
the side of the unit match.

2 Tighten two screws on each sid e.

Tapping screw (5 mm × 9 mm, not
supplied with product)
Mounting bracket
Dashboard or console

Removing the unit (installed with
the supplied mounting sleeve)

1 Remove the trim ring.

• Chec k all connections and systems before

final installation.

• Do not use unauthorized parts as this

may cause malfunctions.

• Consult your dealer if installation requires

drilling of holes or other modifications to
the vehicle.

• Do not install this unit where:

– it may interfere with operation of the

vehicle.

– it may cause injury to a passenger as a

result of a sudden stop.

Dashboard
Mounting sleeve

• Make sure that the unit is installed

securely in place. An unstable
installation may cause skipping or
other malfunctions.

Trim r ing
Notched tab

• Rele asing the front panel allows easier

access to the tr im ring.

• When reattaching the trim ring, point

the side with the notched tab down.

2 Insert the supplied extraction keys

into both sides of the unit until they
click into place.

3 Pull the unit out of the dashboard.

13En

Additional Information

Troubleshooting

The displ ay automatically ret urns to the
normal display.

→ No operations have been made for

about 30 seconds.
– Perform an operation.

The repeat play range changes
unexpectedly.

→ Depending on the repeat play range,

the selected range may change when
another folder or track is being selected
or during fast forwarding/reversing.
– Select the repeat play range again.

A subfolder is not played back.

→ Subfolders cannot be played when

[FLD] (folder repeat) is selected.
– Select another repeat play range.

The sound is intermittent.

→ You are using a device, such as a cellular

phone, that may cause audible
interference.
– Move electrical devices that may be

causing the interference away from
the unit.

Error messages

Common

AMP ERROR

→ This unit fails to operate or the speaker

connection is incorrect.

→ The protective circuit is activated.

– Check the speaker connection.
– Turn the ignition switch OFF and back

to ON again. If the message remains,
contact your dealer or an authorized
Pioneer Service Station for assistance.

NO XXXX (NO TITLE, for example)
→ There is no embedded text information.

– Switch the display or play another

CD player

ERROR-07, 11, 12, 17, 30

→ The disc is dirty.

–Clean the disc.

→ The disc is scratched.

– Replace the disc.

ERROR-07, 10, 11, 12, 15, 17, 30, A0

→ There is an electrical or mechanical

error.
– Turn the ignition switch OFF and back

ERROR-15

→ The inserted disc is blank.

– Replace the disc.

ERROR-23

→ Unsupported CD format.

– Replace the disc.

FORMAT READ

→ Someti mes there is a delay between the

start of playback and when you start to
hear any sound.
– Wait until the message disappears and

NO AUDIO

→ The inserted disc does not contain any

playable files.
– Replace the disc.

SKIPPED

→ The inserted disc contains DRM

protected files.
– The protected files are skipped.

track/file.

to ON, or switch to a different source,
then back to the CD player.

you hear sound.

PROTECT

→ All the files on the inserted disc are

embedded with DRM.
– Replace the disc.

USB device/iPod

FORMAT READ

→ Someti mes there is a delay between the

start of playback and when you start to
hear any sound.
– Wait until the message disappears and

you hear sound.

NO AUDIO

→ There are no songs.

– Transfer the audio files to the USB

device and connect.

→ The connected USB device has security

enabled.
– Follow the USB device instructions to

disable the security.

SKIPPED

→ The connected USB device contains

DRM protected files.
– The protected files are skipped.

PROTECT

→ All the files on the connected USB

device are embedded with DRM.
– Replace the USB device.

N/A USB

→ The connected USB device is not

supported by this unit.
– Disconnect your device and replace it

with a compatible USB device.

HUB ERROR

→ The USB device connected via a USB

hub is not supported by this unit.
– Connect the USB device directly to this

unit using a USB cable.

CHECK USB

→ The USB connector or USB cable has

short-circuited.

– Check that the USB connector or USB

cable is not caught in something or
damaged.

→ The connected USB device consumes

more than maximum allowable current.
– Disconnect the USB device and do not

use it. Turn the ignition switch OFF
and back to ACC or ON. Connect only
compliant USB devices.

→ The iPod operates correctly but does

not charge.
– Make sure the connection cable for

the iPod has not shorted out (e.g., not
caught in metal objects). After
checking, turn the ignition switch OFF
and back to ON, or disconnect the
iPod and reconnect.

ERROR-19

→ Communication failed.

– Perform one of the following

operations, then return to the USB
source.

• Turn the ignition switch OFF and

back to ON.

• Disconnect the USB device.

• Change to a different source.

→ iPod failure.

– Disconnect the cable from the iPod.

Once the iPod’s main menu is
displayed, reconnect the iPod and
reset it.

ERROR-23

→ USB device was not formatted properly.

– Format the USB device with FAT12,

FAT1 6 or FAT 32.

ERROR-16

→ The iPod firmware version is old.

– Update the iPod version.

→ iPod failure.

– Disconnect the cable from the iPod.

Once the iPod’s main menu is
displayed, reconnect the iPod and
reset it.

14En

English

STOP

CAUTION

→ There are no songs in the current list.

– Select a list that contains songs.

NOT FOUND

→ No related songs.

– Transfer songs to the iPod.

Apps

START UP APP

→ The application h as not started running

yet.
– Operate the mobile device to start up

the application.

Handling guidelines

Discs and player

• Use only discs that feature either of the

following two logos.

• Use 12- cm discs.

• Use only conventional, fully circular discs.

• The following types of discs cannot be

used with this unit:
–DualDiscs
– 8-cm discs: Attempts to use such discs

with an adaptor may cause the unit to

malfunction.
– Oddly shaped discs
–Discs other than CDs
– Damaged discs, including discs that are

cracked, chipped or warped
– CD-R/RW discs that have not been

finalized

• Do not write on or apply chemicals to the

surface of the discs.

• To clean a CD, wipe the disc with a soft

cloth outward from the center.

• Condensation may temporarily impair

the player’s performance. Let it rest for

about one hour to adjust to a warmer
temperature. Also, wipe any damp discs
off with a soft cloth.

• When using discs that can be printed on

label surfaces, check the instructions and
the warnings of the discs. Depending on
the discs, inserting and ejecting may not
be possible. Using such discs may result
in damage to this equipment.

• Do not attach commercially available

labels or other materials to the discs.
– The discs may warp making the disc

unplayable.

– The labels may come off during

playback and prevent ejection of the
discs, which may result in damage to
the equipment.

USB storage device

• Connections via USB hubs are not

supported.

• Firmly secure the USB storage device

before driving. Do not let the U SB storage
device fall onto the floor, where it may
become jammed under the brake or
accelerator pedal.

• Depending on the USB storage device,

the following problems may occur.
–Operations may vary.
– The storage device may not be

recognized.
– Files may not be played back properly.
– The device may cause audible

interference when you are listening to

the radio.

iPod

• Do not leave the iPod in places with high

temperatures.

• Firmly secure the iPod when driving. Do

not let the iPod fall onto the floor, where
it may become jammed under the brake
or accelerator pedal.

• The settings of the iPod such as the

equalizer and repeat play are changed
automatically when the iPod is

connected to the unit. Once the iPod is
disconnected, those settings will return
to the origin al settings.

• Incompatible text saved on the iPod will

not be displayed by the unit.

Compressed audio
compatibility

• Only the first 32 characters can be

displayed as a file name (including the file
extension) or a folder name.

• The unit may not work properly

depending on the application used to
encode WMA files.

• There may be a slight delay at the start of

the playback of audio files embedded
with image data, or audio files stored on a
USB device with numerous folder
hierarchies.

• Russian text to be displayed on this unit

should be encoded in one of the
following character sets:
–Unicode (UTF-8, UTF-16)
– A character set other than Unicode that

is used in a Windows environment and
is set to Russian in the multi-language
setting

• Pioneer cannot guarantee compatibilit y

with all USB mass storage devices, and
assumes no responsibility for any loss of
data on media players, smartphones, or
other devices while using this product.

• Do not leave discs or a USB storage

device in any place that is subject to high
temperatures.

WMA files

File exten sion .wma
Bit rate 48 kbps to 320 k bps

(CBR), 48 kbp s to 384
kbps (VBR)

Sampling frequency 32 kHz, 44.1 kHz, 48

Windows Media™
Audio Professiona l,
Lossless, Voice/DRM
Stream/Stream with
video

kHz
Not compatible

MP3 files

File extens ion .mp3
Bit rate 8 kbps to 320 k bps

Sampling frequency 8 kHz to 48 kHz (32

Compatible ID3 tag
version

M3u playlist Not compatible
MP3i (MP3

interactive), mp3 PRO

(CBR), VBR

kHz, 44.1 kHz, 4 8 kHz
for emphasis)

1.0, 1.1, 2.2, 2.3, 2.4
(ID3 tag Version 2.x is
given priority over
Vers ion 1. x.)

Not compatible

WAV files

• WAV file formats cannot be connected via

MTP.

File e xtensio n .wav
Quantization bits 8 and 16 (LPCM), 4

Sampling frequency 16 kHz to 48 kHz

(MSADPCM)

(LPCM), 22.05 kHz and

44.1 kHz (MS ADPCM)

FLAC files (DEH-2800UI only)

• FLAC file formats cannot be connected

via MTP.

• FLAC files may not be playable,

depending on the encoder.

File extens ion .flac
Sampling fre quency 8/11.025 /12/16/22.05/

Quantization bit rate 16 bit
Channel mode 1/2 ch

24/32/44. 1/48 kHz

15En

Disc

CAUTION

Folder
Compressed

audio file

to : Playback sequence

01 to 05: Folde r number

D: Display C: Character

• Regardless of the length of the blank

section between the songs from the
original recording, compressed audio
discs play with a short pause between
songs.

Playable folder
hierarchy

Playable folde rs Up to 99
Playable fil es Up to 999
File system ISO 9660 Level 1 and

Multi-session
playback

Packet write data
transfer

Up to eight tiers (A
practical hierarchy is
less than two ti ers.)

2, Romeo, Jo liet
Compati ble

Not compatible

USB device

• There m ay be a slight delay when starting

playback of audio files on a USB storage
device with numerous folder hierarchies.

Playable folder
hierarchy

Playable folde rs Up to 500
Playable files Up to 15 000
Playback of copyright -

protected files
Partitioned USB

device

Up to eight tiers (A
practical hierarchy is
less than two ti ers.)

Not compatible

Only the first par tition
can be played.

iPod compatibility

This unit supports only the following iPod
models. Supported iPod software versions are
shown below. Older versions may n ot be
supported.
Made for

– iPod touch (1st through 5th generatio n)
–iPodclassic
–iPod with video
– iPod nano (1st through 7th generation)

–iPhone 6
–iPhone 6 Plus
–iPhone5s
–iPhone5c
–iPhone5
–iPhone4s
–iPhone4
–iPhone3GS
–iPhone3G
–iPhone

• Operations may vary depending on the

generation and/or software version of
the iPod.

• Users of iPod with the Lightning

Connector should use the Lig htning to
USB Cable (supplied with iPod).

• Users of iPod with the Dock Connector

should use the CD-IU51. For details,
consult your dealer.

• Refer to t he iPod manuals for information

about the file/format compatibility.

• Audiobook, Podcast: Compatible

Pioneer accepts no responsibility for data
lost on the iPod, even if that data is lost
while this unit is used.

Sequence of audio files

The user cannot assign folder numbers and
specify playback sequences with this unit.
Sequence of audio file depends on the
connected device.
Note that the hidden files in a USB device
cannot be played back.

Example of a hierarchy

Russian character chart

Copyright and trademark

iTunes

Apple and iTunes are trademarks of Apple
Inc., registered in the U.S. and other
countries.

WMA

Windows Media is either a registered
trademark or trademark of Microsoft
Corporation in the United States and/or
other countries.
This product includes technology owned
by Microsoft Corporation and cannot be
used or distributed without a license from
Microsoft Licensing, Inc.

FLAC

Copyright © 2000-2009 Josh Coalson
Copyright © 2011-2013 Xiph.Org
Founda tion
Redistribution and use in source and
binary forms, with or without modification,
are permitted provided that the following
conditions are met:
– Redistributions of source code must

retain the above copyright notice, this list
of conditions and the following
disclaimer.

– Redistributions in binary form must

reproduce the above copyright notice,
this list of conditions and the following
disclaimer in the documentation and/or
other materials provi ded with the
distribut ion.

– Neither the name of the Xiph.org

Foundation nor the names of i ts
contributors may be use d to endorse or
promote products derived from this
software without specific prior written

permission.
THIS SOFTWARE IS PROVIDED BY THE
COPYRIGHT HOLDERS AND
CONTRIBUTORS “AS IS” AND ANY EXPRESS
OR IMPLIED WARRANTIES, IN CLUDING, BUT
NOT LIMITED TO, THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND

16En

English

FITNESS FOR A PARTICULAR PURPOSE ARE

NOTE

DISCLAIMED. IN NO EVENT SHALL THE
FOUNDATION OR CONTRIBUTORS BE
LIABLE FOR ANY DIRECT, INDIRECT,
INCIDENTAL, SPECIAL, EXEMPLARY, OR
CONSEQUENTIAL DAMAGES (INCLUDING,
BUT NOT LIMITED TO, PROCUREMENT OF
SUBSTITUTE GOODS OR SERVICES; LOSS OF
USE, DATA, OR PROFITS; OR BUSINESS
INTERRUPTION) HOWEVER CAUSED AND
ON ANY THEORY OF LIABILITY, WHETHER
IN CONTRACT, STRICT LIABILITY, OR TORT
(INCLUDING NEGLIGENCE OR OTHERWISE)
ARISING IN ANY WAY OUT OF THE USE OF
THIS SOFTWARE, EVEN IF ADVISED OF THE
POSSIBILITY OF SUCH DAMAGE.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano , and
iPod touch are trademarks of Apple Inc.,
registered in the U.S. and other countries.
Lightning is a trademark of Apple Inc.
“Made for iPod” and “Made for iPhone”
mean that an electronic accessory has
been designed to connect specifically to
iPod or iPhone, respectively, and has been
certified by the developer to meet Apple
performance standards. Apple is not
responsible for the operation of this device
or its compliance with safety and
regulatory standards. Pl ease note that the
use of this accessory with iPod or iPhone
may affect wireless performance.

Android™

Android is a trademark of Google Inc.

MIXTRAX

MIXTRAX is a trademark of the PIONEER
CORPORATION.

Specifications

General

Power source: 14.4 V DC (10.8 V to 15.1 V

allowable)

Grounding system: Negative type

Maximum current consumption: 10.0 A
Dimensions ( W × H × D):

DIN
Chassis: 178 mm × 50 mm × 165 mm
Nose: 188 mm × 58 mm × 17 mm
D
Chassis: 178 mm × 50 mm × 165 mm
Nose: 170 mm × 46 mm × 17 mm

Weight: 1 kg

Audio

Maximum power output:

• 50 W × 4 ch/4 Ω (for no subwoofer)

• 50 W × 2 ch/4 Ω + 70 W × 1 ch/2 Ω
(for subwoofer)

Continuous power output:

22 W × 4 (50 Hz to 15 000 Hz, 5 %

THD, 4 Ω load, both channels driven)
Load impedance: 4 Ω (4 Ω to 8 Ω allowable)
Preout maximum output level: 2.0 V
Loudness contour: +10 dB (100 Hz), +6.5

dB (10 kHz) (volume: –30 dB)
Equalizer (5-Band Graphic Equalizer):

Frequency: 80 Hz/250 Hz/800 Hz/2.5

kHz/8 kHz

Equalization range: ±12 dB (2 dB step)
Subwoofer (mono):

Frequency: 50 Hz/63 Hz/80 Hz/100

Hz/125 Hz/160 Hz/200 Hz

Slope: –12 dB/oct, –24 dB/oct

Gain: +6 dB to –24 dB

Phase: Normal/Reverse

CD player

System: Compact disc audio system
Usable discs: Compact disc
Signal-to-noise ratio: 94 dB (1 kHz) (IEC-A

network)
Number of channels: 2 (stereo)
MP3 decoding format: MPEG-1 & 2 Audio

Layer 3
WMA decoding format: Ver. 7, 7.1, 8, 9, 10,

11, 12 (2 ch audio) (Windows Media

Player)
WAV signal format: Linear PCM & MS

ADPCM (Non-compressed)

USB

USB standard specification: USB 2.0 full

speed
Maximum current supply: 1 A
USB Protocol:

MSC (Mass Storage Class)

MTP (Media Transfer Protocol)

AOA (Android Open Accessory) 2.0
Fi le s yst em: FAT 12, FAT16, FAT32
MP3 decoding format: MPEG-1 & 2 Audio

Layer 3
WMA decoding format: Ver. 7, 7.1, 8, 9, 10,

11, 12 (2 ch audio) (Windows Media

Player)
FLAC decoding format: v1.3.0 (Free

Lossless Audio Codec) (DEH-2800UI)
WAV signal format: Linear PCM & MS

ADPCM (Non-compressed)

FM tuner

Frequency range: 87.5 MHz to 108.0 MHz
Usable sensitivity: 11 dBf (1.0 μV/75 Ω,

mono, S/N: 30 dB)
Signal-to-noise ratio: 72 dB (IEC-A network)

MW tuner

Frequency range: 531 kHz to 1 602 kHz
Usable sensitivity: 25 μV (S/N: 20 dB)
Signal-to-noise ratio: 62 dB (IEC-A network)

LW tuner

Frequency range: 153 kHz to 281 kHz
Usable sensitivity: 28 μV (S/N: 20 dB)
Signal-to-noise ratio: 62 dB (IEC-A network)

Specifications and the design are subject
to modifications without notice.

17En

À propos de ce mode d’emploi :

Table des matières

ATTEN TION

PRÉCAUTION

Avant de commencer ............................................................................. 2

Mise en route ........................................................................................... 3

Radio.......................................................................................................... 5

CD/USB/iPod/AUX................................................................................... 6

Mode d’application................................................................................. 8

Mode télécommande de véhicule ....................................................... 8

Réglages ................................................................................................... 9

Réglages FUNCTION ............................................................................... 9

Réglages AUDIO.................................................................................... 10

Réglages SYSTEM ................................................................................. 11

Réglages ILLUMINATION ..................................................................... 12

Réglages MIXTRAX............................................................................... 13

Raccordements/Installation................................................................ 13

Informations complémentaires.......................................................... 16

• Parmi les instructions suivantes, les clés USB ou les lecteurs audio USB sont

collectivement désignés sous le nom de « périphérique USB ».

• Dans ce mode d’emploi, les iPod et les iPhone sont collectivement désignés sous le

nom d’« iPod ».

Avant de commencer

Nous vous remercions d’avoir acheté cet appareil PIONEER

Pour garantir une utilisation correcte, lisez bien ce mode d’emploi avant d’utiliser cet appareil. Il est
particulièrement important que vous lisiez et respectiez les indications AT T E N T I O N et PRÉCAUTION
de ce mode d’emploi. Conservez-le dans un endroit sûr et facilement accessible pour toute
consultatio n ultérieure.

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures
ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui
doivent être récupérés, traités et recyclés conformément à la législation.

Dans les états membres de l’UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter
leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur
(sous réserve d’ach at d’un produit similaire).
Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour vous
informer de la méthode correcte de mise au rebut.
En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de
traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur
l’environnement et la santé publique.

• N’essayez pas d’installer cet appareil ou d’en faire l’entretien vous-même. L’installation ou
l’entretien de cet appareil par des personnes sans formation et sans expérience en équipement
électronique et en a ccessoires automobiles peut être dan gereux et vous exposer à des risques
d’électrocution ou à d’autres dangers.

• N’essayez pas de démonter ou de mo difier cet appareil. Veillez à quitter la route et garer votre véhicule

en lieu sûr avant d’essayer d’utiliser les commandes de l’appareil.

• Ne laissez pas cet appareil entrer en contact avec de l’humidité et/ou des liquides. Cela pourrait
provoquer une décharge électrique. Tout contact avec des liquides pourrait également provoquer des
dommages, de la fumée et une surchauffe de l’appareil.

• Maintenez le niveau d’écoute à une valeur telle que vous puissiez entendre les sons provenant de
l’extérieur.

• Le Pioneer CarStereo-Pass est utilisable seulement en Allemagne.

2Fr

França is

PRÉCAUTION

SRC (source)/OFF

Touch e de ret rait

Fenêtre d’affichage

Molette M.C. (multi-contrôle)

BAND/

/DIMMER

DISP (affichage)

SRC (source)/OFF

Touch e de retr ait

Fenêtre d’affichage

Molette M.C. (multi-contrôle)

BAND/

DISP (affichage)

Cet appareil est un produit laser de Classe 1, classé selon l’article IEC 60825-1:2007 relatif à la Sécurité
des produits laser.

Si vous rencontrez des problèmes

En cas d’anomalie, veuillez contacter votre revendeur ou le centre d’entretien agréé par PIONEER le plus
proche.

Mise en route

DEH-2800UI

Fonctionnement de base

DEH-X3800UI

Télécommande en option

La télécommande CD-R320 est vendue séparément.

Opérations fréquemment utilisées

Les touches disponibles varient selon les appareils.

Objectif Opération

Mettre l’appareil sous tension* Appuyez sur SRC/OFF pour mettre

Régler le volume Tournez la molette M.C..
Sélectionner une source Appuyez plusieurs fois sur SRC/OFF.
Modifier les informations d’affichage Appuyez plusieurs fois sur DISP.
Revenir à l’affichage/la liste précédent(e) Appuyez sur /DIMMER ou BAND/.
Revenir à l’affichage normal à partir du

menu

* Si le fil bleu/blanc de l’appareil est relié à la borne de commande du relais d’antenne automatique du

véhicule, l’antenne se déploie lorsque la source de cet appareil est mise en service. Pour rétracter
l’antenne, mettez la source hors service.

l’appareil sous tension.
Appuyez longuement sur SRC/OFF pour
mettre l’appareil hors tension.

Appuyez sur BAND/ ou appuyez
longuement sur BAND/.

3Fr

Indication de l’affichage

Important

Retirer Fixer

REMARQUES

Indication Description

Apparaît lorsqu’il existe un niveau inférieur de menu ou de dossier.

Apparaît lorsque vous appuyez sur la touche .

Apparaît lorsque la fonction d’accord sur une station locale est en service

(page 10).
Apparaît lorsqu’un programme d’informations routières est capté.

Apparaît lorsque la fonction TA (informations routières) est activée

(page 10).

Apparaît lorsque le sound retriever (correcteur de son compressé) est en

service (page 10).

Apparaît lorsque la lecture aléatoire est en service.

Apparaît lorsque la lecture répétée est en service.

Apparaît lorsque la fonction de commande d’iPod est en service (page 7).

Retrait de la face avant

Retirez la face avant pour empêcher tout vol. Débranchez tous les câbles et les
périphériques branchés à la face avant et mettez l’appareil hors tension avant de le
retirer.

• Évitez de soumettre la face avant à des chocs excessifs.

• Tenez la face avant à l’abri du soleil et des températures élevées.

• Stockez toujours la face avant détach ée, dans un étui de protection ou un sac.

Menu de configuration

Lorsque vous mettez le contact sur ON après avoir installé l’appareil, [SET UP :YES]
s’affiche.

1 Appuyez sur la molette M.C..

Si vous n’utilisez pas l’appareil dans les 30 secondes qui suivent, le menu de
configuration disparaît. Si vous préférez ne pas effectuer la configuration pour
l’instant, tournez la molette M.C. pour sélectionner [NO], puis appuyez pour valider.

2 Tournez la molette M.C. pour sélectionner les options, puis appuyez pour valider.

Pour passer à l’option de menu suivante, vous devez valider votre sélection.

Élément de menu Description
LANGUAGE Sélectionnez la langue d’affichage des in formations textuelles à

[ENG] (anglais),
[РУС] (russe),
[TUR] (turc)

CLOCK SET Réglez l’horloge.
FM STEP Sélectionnez l’incrément d’accord FM à partir de 100 kHz ou de

[100], [50]

partir d’un fichier audio compressé.

50 kHz.

3 [QUIT :YES] apparaît lorsque tous les réglages sont terminés.

Pour revenir au premier élément du menu de configuration, tournez la molette M.C.
pour sélectionner [QUIT :NO], puis appuyez pour valider.

4 Appuyez sur la molette M.C. pour valider les réglages.

• Vous pouvez annuler le réglage du menu en appuyant sur SRC/OFF.

• Ces paramètres peuvent être ajustés à tout moment à partir des réglages SYSTEM (page 11) et des

réglages INITIAL (page 5).

Annulation de l’affichage de démonstration (DEMO
OFF)

1 Appuyez sur la molette M.C. pour afficher le menu principal.
2 Tournez la molette M.C. pour sélectionner [SYSTEM], puis appuyez pour valider.
3 Tournez la molette M.C. pour sélectionner [DEMO OFF], puis appuyez pour

valider.

4 Tournez la molette M.C. pour sélectionner [YES], puis appuyez pour valider.

4Fr

França is

REMARQUE

Réglages INITIAL

CONSE IL

REMARQUE

1 Appuyez longuement sur SRC/OFF jusqu’à ce que l’appareil se mette hors

tension.

2 Appuyez longuement sur SRC/OFF pour afficher le menu principal.
3 Tournez la molette M.C. pour sélectionner [INITIAL], puis appuyez pour valider.
4 Tournez la molette M.C. pour sélectionner une option, puis appuyez pour valider.

Les options varient selon les appareils.

Élément d e menu Description
FM STEP Sélectionnez l’incrément d’accord FM à partir de 100 kHz ou de

[100], [50]

SP-P/O MODE À sélectionner lorsqu’un haut-parleur à gamme étendue est

[REAR/SUB.W]

[SUB.W/SUB.W] À sélectionner lorsqu’un haut-parleur d’extrêmes graves passif

[REAR/REAR] À sélectionner lorsque des haut-parl eurs à gamme étendue sont

SYSTEM RESET Sélectionnez [YES] pour réinitialiser les réglages de l’appareil.

[YES], [CANCEL]

50 kHz.

relié aux fils de sortie du haut-parleur arrière et qu’un haut­parleur d’extrêmes graves est branché à la sortie RCA.

est directement relié aux fils de sortie du haut-parleur arrière et
qu’un haut-parleur d’extrêmes graves est branché à la sortie
RCA.

reliés aux fils de sortie du haut-parleur arrière et à la sortie RCA.
Si un haut-parleur à gamme étendue est relié aux fils de sortie
du haut-parleur arrière et que la sortie RCA n’est pas utilisée,
vous pouvez sélectionner [REAR/SUB.W] ou [REAR/REAR].

L’appareil redémarre automatiquement.
(Certains réglages sont conservés même après la réinitialisation
de l’appareil.)

Réception des stations présélectionnées

1 Appuyez sur SRC/OFF pour sélectionner [RADIO].
2 Appuyez sur BAND/ ou BAND/ pour sélectionner la bande [FM1], [FM2],

[FM3], [MW] ou [LW].

3 Appuyez sur l’une des touches numériques (1/ à 6/).

Les touches / peuvent également servir à sélectionner une station préréglée lorsque [SEEK]
est réglé sur [PCH] dan s les réglages FUNCTION (pag e 10).

Mémoire des meilleures stations (BSM)

Les six stations les plus puissantes sont mé morisées sur les touches numér iques (1/ à
6/).

1 Après avoir sélectionné la bande, appuyez sur la molette M.C. pour afficher le

menu principal.

2 Tournez la molette M.C. pour sélectionner [FUNCTION], puis appuyez pour

valider.

3 Tournez la molette M.C. pour sélectionner [BSM], puis appuyez pour valider.

Pour rechercher une station manuellement

1

Après avoir sélectionné la bande, appuyez sur / pour sélectionner une
station.

Appuyez longuement sur / , puis relâchez pour rechercher une station
disponible. Le balayage s’arrête lorsque l’appareil capte une station. Pour annuler
l’accord par recherche, appuyez sur / .

[SEEK] doit être réglé sur [MAN] dans les réglages FUNCTION (page 10).

Radio

Les fréquences du syntoniseur de cet appareil sont destinées à une utilisation en Europe
de l’Ouest, Asie, Moyen-Orient, Afrique et Océanie. Son utilisation dans d’autres régions
peut se traduire par une réception de mauvaise qualité. La fonction RDS (Radio Data
System) n’est opérationnelle que dans les régions où des signaux RDS sont diffusés pour
les stations FM.

Pour mémoriser des stations manuellement

1

Lorsque vous captez la station que vous souhaitez mémoriser, appuyez
longuement sur l’une des touches numériques (1/ à 6/) jusqu’à ce qu’elle
cesse de clignoter.

5Fr

REMARQUES

Utilisation des fonctions PTY

Prise d’entrée AUX (prise stéréo 3,5 mm)

(éjection)

Fente de chargement des disques Port USB

SRC (source)/OFF

Molette M.C. (multi-contrôle)

REMARQUE

REMARQUE

PRÉCAUTION

REMARQUE

REMARQUE

L’appareil recherche une station diffusant des informations PT Y (type de programme).

1 Appuyez sur pendant la réception FM.
2 Tournez la molette M.C. pour sélectionner le type de programme [NEWS/INFO],

[POPULAR], [CLASSICS] ou [OTHERS].

3 Appuyez sur la molette M.C..

L’appareil continue à rechercher une station. Lorsqu’il en trouve une, son nom de
service de programme s’affiche.

• Pour annuler la recherche, appuyez sur la molette M.C..

• Le programme de certaines stations peut différer de celui qu’indique le PTY transmis.

• Si aucune station ne diffuse le type de programme que vous recherchez, [NOT FOUND] s’affiche

pendant environ deux secondes, puis le syntoniseur revient à la station de départ.

Liste des PTY

Pour plus de détails sur la liste des PTY, visitez le site Web suivant :
http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

CD/USB/iPod/AUX

Lecture

Débranchez le casque ou les écouteurs du périphérique avant de raccorder ce dernier à
l’appareil.

La disposition des touches varie selon les appareils.

CD

1

Insérez un disque dans la fente de chargement des disques en orientant l’étiquette
vers le haut.

Pour éjecter un disque, arrêtez d’abord la lecture avant d’appuyer sur .

Périphériques USB (y compris Android)/iPod

1

Ouvrez le cache du port USB.

2 Raccordez le périphérique USB/l’iPod à l’aide d’un câble approprié.

Pour basculer automatiquement sur une source [USB] lorsqu’un périphérique USB/iPod est connecté à
l’appareil, réglez [US B AUTO] sur [ON] dans les paramètres SYSTEM (page 11).

Utilisez un câble USB Pioneer en option (CD-U50E) pour raccorder le périphérique USB, car tout
périphérique raccordé directement à l’appareil dépasse de ce dernier, ce qui peut être dangereux.

Avant de retirer le périphérique, arrêtez la lecture.

Connexions AOA

Pour plus de détails sur la connexion AOA, voir page 9.

Connexion MTP

Il est possible de connecter un périphérique Android (utilisant le système d’exploitation Android 4.0 ou
une version supérieure) via une connexion MTP à l’aide du câble fourni avec le périphérique. Toutefois,
selon le périphérique connecté et les numéros des fichiers qu’il contient, il se peut que la lecture de
fichiers audio/morceaux soit impossible via MTP. Notez que la connexion MTP n’est pas compatible
avec les formats de fichier WAV et FLAC* et ne peut pa s être utilisée avec la fonctio n MIXTRAX.

* Les fichiers FLAC sont uniquement compatibles avec le modèleDEH-2800UI.

Si vous utilisez une connexion MTP, vous devez régler [ANDROID WIRED] sur [MEMORY] dans les
paramètres SYSTEM (page 12).

AUX

1

Insérez la mini-fiche stéréo dans la prise d’entrée AUX.

2 Appuyez sur SRC/OFF pour sélectionner la source [AUX].

6Fr

Si [AUX] est réglé sur [OFF] dans les réglages SYSTEM, il est impossible de sélectionner [AUX] en tant
que source (page 11).

França is

Opérations

REMARQUE

Vous pouvez procéder à différents ajustements dans les réglages FUNC TION (page 9).
Notez que les opérations suivantes ne fonctionnent pas pour un périphé rique AUX. Pour
utiliser un périphérique AUX, utilisez le périphérique proprement dit.

Objectif Opération

Sélectionner un dossier/album*1 Appuyez sur 1/ ou 2/.
Sélectionner une piste/un morceau

(chapitre)
Avance ou retour rapide Appuyez longuement sur ou .
Rechercher un fichier dans une liste 1 Appuyez sur pour afficher la liste.

Afficher une liste de fichiers dans la
catégorie/le dossier sélectionné(e)*1

Lire un morceau de la catégorie/du dossier
sélectionné(e)*1

Recherche alphabétique (iPod uniquement) 1 Appuyez sur pour afficher la liste.

Lecture répétée Appuyez sur 6/.
Lecture aléatoire Appuyez sur 5/.

Appuyez sur ou .

2 Tournez la molette M.C. pour

sélectionner la catégorie ou le nom de
fichier (dossier) de votre choix, puis
appuyez pour valider.

3 Tournez la molette M.C. pour

sélectionner le fichier de votre choix, puis
appuyez pour valider.
La lecture démarre.

Appuyez sur la molette M. C. lorsqu’une
catégorie/un dossier est sélectionné(e).

Appuyez longuement sur la molette M.C.
lorsqu’une catégorie/un dossier est
sélectionné(e).

2 Tournez la molette M.C. pour

sélectionner la liste de catégories de
votre choix, puis appuyez sur pour
accéder au mode de recherche
alphabétique.
(Pour accéder au mode de recherche
alphabétique, vous pouvez également
tourner deux fois la molette M.C..)

3 Tournez la molette M.C. pour

sélectionner une lettre, puis appuyez
pour afficher la liste alphabétique.

Pour annuler la recherche alphabétique,
appuyez sur /DIMMER ou BAND/.

Objectif Opération

Lecture aléatoire de toutes les pistes (iPod
uniquement)

Pause/Reprise de la lecture Appuyez sur 4/PAU SE .
Sound retriever (correcteur de son

compressé)*1*2

Retour au dossier racine (CD/USB
uniquement)*1

Commutation entre les modes audio
compressé et CD-DA (CD uniquement)

Changer de lecteur sur le périphérique USB
(périphériques prenant en charge le
protocole de classe de périphérique de
stockage de masse USB uniquement)

*1 Fichiers d’audio compressé uniquement
*2 Cette fonction est désactivée lorsque USB est sélectionné en tant que source et que la fonction

MIXTRAX est activée.

Appuyez longuement sur 5/.

Appuyez sur 3/S.Rtr v.
[1] : efficace pour les taux de compression
faibles
[2] : efficace pour les taux de compression
élevés

Appuyez longuement sur BAND / ou .

Appuyez sur BAND/ ou BAND/.

Appuyez sur BAND/ ou BAND/.

Fonctions utiles pour iPod

Mode de lecture en lien

Vous pouvez accéder à des morceaux en vous basant sur l’artiste, l’album ou le genre en
cours de lecture.

1 Pendant l’écoute d’un morceau, appuyez longuement sur pour entrer en mode

de lecture en lien.

2 Tournez la molette M.C. pour sélectionner le mode ([ARTIST], [ALBUM], [GENRE]),

puis appuyez pour valider.

Le morceau/l’album sélectionné est lu après le morceau en cours de lecture.

Le morceau/l’album sélectionné peut être annulé si vous utilisez d’autres fonctions que le mode de
lecture en lien (ex. : avance et retour rapides).

Commande d’un iPod

Vous pouvez commander l’appareil via un iPod raccordé.
Les modèles d’iPod suivants ne sont pas compatibles avec cette fonction.

– iPod nano 1e génération, iPod avec vidéo

7Fr

1 Appuyez sur BAND/ ou BAND/ en cours de lecture, puis sélectionnez le

REMARQUES

REMARQUES

Important

REMARQUE

mode de commande.

[CONTROL iPod/CTRL iPod] : la fonction iPod de l’appareil peut être activée à partir
de l’iPod raccordé.
[CONT ROL AUDIO/ CTRL AU DIO] : la fonction iPod de l’appareil ne peut être activée
que par les touches situées sur l’appareil. Dans ce mode, il est impossible de mettre
l’iPod raccordé sous ou hors tension.

• Vous pouvez également commuter le mode de commande en appuyant sur iPod (uniquement pour

le modèle DEH-2800UI).

• La commutation du mode de co mmande sur [CONTROL iPod/CTRL iPod] met en pause la lec ture d’un

morceau. Utilisez l’iPod raccordé pour reprendre la lecture.

• Les opérations suivantes sont toujours accessibles à partir de l’appareil, même si le mode de

commande est réglé sur [CONTROL iPod/C TRL iPod].
– Pause, avance/retour rapide, sélection d’un morce au/chapitre

• Le volume ne peut être réglé qu’à partir de cet appareil.

À propos de MIXTRAX (USB/iPod uniquement)

(Uniquement pour le modèle DEH-X3800UI)
La fonction MIXTRAX crée un mélange ininterrompu de pistes de votre bibliothèque
musicale, agrémenté d’effets d’éclairage. Pour plus de détails sur les réglages de
MIXTRAX, voir page 13.

TOUTES LES APPLICATIONS TIERCES RELÈVENT DE L’ENTIÈRE RESPONSABILITÉ DES FOURNISSEURS,
NOTAMMENT MAIS SANS S’ Y LIMITER, LA COLLEC TE ET LA PROTEC TION DES DONNÉES UTIL ISATEUR ET
LES BONNES PRATIQUES DE CONFIDENTIAL ITÉ. EN ACCÉDANT À U NE APPLICATION TIERCE, V OUS
ACCEPTEZ DE PRENDRE CONNAISSANCE DES CONDITIONS DE SERVICE ET DES RÈGLES DE
CONFIDENTIALITÉ DES FOURNISSEURS. SI VOUS N’ACCEPTEZ PAS LES CONDITIONS OU RÈGLES D’UN
FOURNISSEUR OU SI VOUS N’ACCEPTEZ PAS L’UTILISATION DES DONNÉES DE GÉOLOCALISATION, LE
CAS ÉCHÉANT, N’UTILISEZ PAS CETTE APPLICATION TIERCE.

Pour les utilisateurs d’iPhone

Cette fonction est compatible avec les iPhone et les iPod touch installés avec iOS 5.0 ou une version
ultérieure.

PIONEER DÉCLI NE TOUTE RESPONSABILITÉ QUANT AUX APPL ICATIONS OU AUX CONTENUS TIERS, Y
COMPRIS, SANS S’Y LIMITER, QUANT À LEUR EXACTITUDE OU À LEUR EXHAUSTIVITÉ. LE CONTENU ET
LA FONCTIONNALITÉ DE CES APPLICATIONS RELÈVENT DE LA SEULE RESPONSABILITÉ DU
FOURNISSEUR DE L’APPLICATION.

Lecture d’une application via cet appareil

1 Connectez cet appareil au périphérique mobile.

• iPhone via USB (page 6)

2 Appuyez sur SRC/OFF pour sélectionner [APP].
3 Activez le périphérique mobile pour lancer l’application.

• Cette fonction n’est pas compatible avec un périphérique Android connecté via MTP.

• Lorsque USB est sélectionné en tant que source et que la fonction MIXTRAX est en cours d’utilisation,

la fonction de sound retriever (correcteur de son compressé) est désactivée.

• Selon le fichier/morceau, il se peut que les effets sonores soient indisponibles.

• Désactivez la fonction MIXTRAX si les effets d’éclairage qu’elle produit vous gênent dans votre

conduite.

1 Appuyez sur MIX pour activer/désactiver MIXTRAX.

Mode d’application

Vous pouvez écouter une application sur un iPhone via cet appareil. Dans certains cas,
vous pouvez commander une application en utilisant cet appareil.
Pour plus de détails sur les périphériques compatibles, visitez notre site Web.

L’utilisation d’applications tierces peut impliquer ou nécessiter la fourniture d’informations
personnelles, que ce soit en créant un compte d’utilisateur ou une autre méthode ainsi que, pour
certaines applications, la fourniture de données de géolocalisation.

8Fr

Opérations de base

Vous pouvez procéder à différents ajustements dans les réglages FUNCTION (page 9).

Objectif Opération

Sélectionner une piste Appuyez sur ou .
Avance ou retour rapide Appuyez longuement sur ou .
Pause/Reprise de la lecture Appuyez sur BAND/ ou BAND/.

Mode télécommande de véhicule

Vous pouvez faire fonctionner l’appareil à partir d’une application de télécommande de
véhicule installée sur un iPhone/périphérique Android. Dans certains cas, vous pouvez
commander des aspects de l’application, par exemple, la sélection de la source, la mise
en pause, etc. à l’aide de l’appareil.
Pour plus de détails sur les opérations disponibles sur l’application, consultez la section
d’aide de l’application.

França is

ATTENTIO N

N’essayez pas d’utiliser l’application tout en conduisant. Veillez à quitter la route et à garer votre

REMARQUE

véhicule en lieu sûr avant d’essayer d’utiliser les commandes de l’application.

Pour les utilisateurs d’iPhone

Cette fonction est compatible avec les iPhone et les iPod touch installés avec iOS 8.0 ou
une version ultérieure.

Pour les utilisateurs de périphérique Android

Cette fonction est compatible avec les périphériques sur lesquels est installé Android
OS 4.1 ou une version ultérieure et qui prennent également en charge les profils AOA
(Android Open Accessory) 2.0.

Établissement de la connexion à distance avec le
véhicule

1 Connectez cet appareil au périphérique mobile.

• iPhone/périphérique Android via USB (page 6)
Passez à l’étape 6 si vous sélectionnez la connexion USB pour iPhone.

2 Appuyez sur la molette M.C. pour afficher le menu principal.
3 Tournez la molette M.C. pour sélectionner [SYSTEM], puis appuyez pour valider.
4 Tournez la molette M.C. pour sélectionner [ANDROID WIRED], puis appuyez pour

valider.

5 Tournez la molette M.C. pour sélectionner [APP CONTROL] pour un périphérique

Android connecté via USB.

Si [ON] est sélectionné dans [P.APP AUTO ON] (page 12), l’application de
télécommande de véhicule sur l’appareil Android démarre automatiquement et
toutes les étapes se terminent.

Si l’application de télécommande de véhicule n’a pas encore été installée sur votre appareil
Android, un message vous invitant à installer l’application apparaît sur l’appareil Android.
Sélectionnez [OFF] dans [P.APP AUTO ON] pour effacer le message (page 12).

6 Appuyez sur SRC/OFF pour sélectionner une source.
7 Appuyez longuement sur la molette M.C..

L’application de télécommande de véhicule démarre sur l’appareil mobile.

Écoute de musique sur Android

1 Appuyez sur SRC/OFF pour sélectionner [ANDROID].

Opérations de base

Objectif Opération

Sélectionner une piste Appuyez sur ou .
Avance ou retour rapide Appuyez longuement sur ou .
Pause/Reprise de la lecture Appuyez sur 4/PAU SE .
Sound retriever (correcteur de son

compressé)

Appuyez sur 3/S.Rtr v.
[1] : efficace pour les taux de compression
faibles
[2] : efficace pour les taux de compression
élevés

Réglages

Vous pouvez régler divers paramètres dans le menu principal.

1 Appuyez sur la molette M.C. pour afficher le menu principal.
2 Tournez la molette M.C. pour sélectionner l’une des catégories suivantes, puis

appuyez pour valider.

• Réglages FUNCTION (page 9)

• Réglages AUDIO (page 10)

• Réglages SYSTEM (page 11)

• Réglages ILLUMINATION (page 12)

• Réglages MIXTRAX (page 13)

3 Tournez la molette M.C. pour sélectionner les options, puis appuyez pour valider.

Réglages FUNCTION

Les éléments de menu varient selon la source.

9Fr

Élément de menu Description

USB

iPod

iPod

FM SETTING

[TALK], [STANDARD], [MUSIC] Adaptez le niveau de qualité sonore aux

BSM

REGIONAL

[ON], [OFF] Limitez la réception des programmes régionaux

LOC AL

FM : [OFF], [LV1], [LV2], [LV3],

[LV4]

MW/LW : [OFF], [LV1], [LV2]

TA

[ON], [OFF] Recevez des programmes d’informations

AF

[ON], [OFF] Laissez l’appareil s’accorder sur une autre

NEWS

[ON], [OFF] Interrompez la source act uellement sélectionnée

conditions de signal de radiodiffusion du signal
de la bande FM. (Disponible uniquement lorsque
la bande FM est sélectionnée.)

Mémorisez automatiquement les six stations les
plus puissantes sur les touches numériques (1/

à 6/).

spécifiques lorsque AF (recherche des autres
fréquences) est sélectionné. (Disponible
uniquement lorsque la bande FM est
sélectionnée.)

Restreignez la station d’accord suivant la
puissance du signal.

routières, le cas échéant. (Disponible
uniquement lorsque la bande FM est
sélectionnée.)

fréquence fournissant la même station.
(Disponible uniquement lorsque la bande FM est
sélectionnée.)

avec des bulletins d’informations. (Disponible
uniquement lorsque la bande FM est
sélectionnée.)

Élément de menu Description

SEEK

[MAN], [PCH] Attribuez aux touches ou la

S.RTRV

[1] (efficace pour les taux de
compression faibles),
[2] (efficace pour les taux de
compression élevés),
[OFF]

AUDIO BOOK

[FASTER], [NORMAL], [SLOWER] Modifiez la vitesse de lecture. (Indisponible

PAUS E

recherche de stations une par une (accord
manuel) ou sélectionnez une station à partir des
canaux préréglés.

Améliorez l’audio compressé et restaurez un son
riche.
Indisponible lorsque :

• USB est sélectionné en tant que source et que

la fonction MIXTRAX est activée.

• CD-DA/CD-TEXT est en cours de lecture.

• le fichier FLAC est en cours de lecture. (DEH-

2800UI uniquement)

lorsque [CONTROL iPod/CTRL iPod] est
sélectionné en mode de commande.)

Mettez sur pause ou reprenez la lecture.

Réglages AUDIO

Élément de menu Description
FAD ER *1

Réglez l’équilibre sonore entre les haut-parleurs
avant et arrière.

BALANCE

Réglez l’équilibre sonore entre les haut-parleurs
gauche et droite.

10Fr

França is

Élément d e menu Description
EQ SETTING

[SUPER BASS], [POWERFUL],
[NATURAL], [VOCAL], [CUSTOM1],
[CUSTOM2], [FLAT]

Sélectionnez la bande et le
niveau de l’égaliseur pour une
personnalisation approfondie.
Bande de l’égaliseur : [80HZ],
[250HZ], [800HZ], [2.5KHZ],
[8KHZ]

Niveau de l’égaliseur : [+6] à [–6]

LOUDN ESS

[OFF], [LOW], [MID], [HI] Compensez pour obtenir un son net à faible

SUB.W*2

[NOR], [REV], [OFF] Sélectionnez la phase du haut-parleur

SUB.W CTRL*2*3

Fréquence de coupure : [50HZ],

[63HZ], [80HZ], [100HZ], [125HZ],
[160HZ], [200HZ]

Niveau de sortie : [–24] à [+6]
Niveau de la pente : [–12], [–24]

BASS BOOST

[0] à [+6] Sélectionnez le niveau d’accentuation des

HPF SETTING

Fréquence de coupure : [OFF],

[50HZ], [63HZ], [80HZ], [100HZ],
[125HZ], [160HZ], [200HZ]

Niveau de la pente : [–12], [–24]

SLA

[+4] à [–4] Réglez le niveau de volume de chaque source,

Sélectionnez ou personnalisez la courbe de
l’égaliseur.
[CUSTOM1] peut être défini séparément pour
chaque source. Cependant, chacune des
combinaisons ci-dessous est définie
automatiquement sur le même réglage.

• USB, iPod, ANDROID et APP (iPhone)
[CUSTOM2] est un réglage partagé et commun à
toutes les sources.

volume.

d’extrêmes graves.

Seules les fréquences inférieures à celles de la
gamme sélectionnée sont émises par le haut­parleur d’extrêmes graves.

graves.

Seules les fréquences supérieures à la coupure
du filtre passe-haut (HPF) sont émises en sor tie
via les haut-parleurs.

sauf celui de la FM.
Chacune des combinaisons ci-dessous est
définie automatiquement sur le même réglage.

• USB, iPod, ANDROID et APP (iPhone)

*1 Indisponible lorsque [SUB.W/SUB.W] est sélectionné sous [SP-P/O MODE] dans les réglages INITIAL

(page 5).

*2 Indisponible lorsque [REAR/REAR] est sélectionné sous [SP-P/O MODE] dans les réglages INITIAL

(page 5).

*3 Indisponible lorsque [OFF] est sélectionné sous [SUB.W].

Réglages SYSTEM

Vous pouvez également accéder à ces menus lorsque l’appareil est hors tension.

Élément d e menu Description
LANGUAGE

[ENG] (anglais), [РУС] (russe),
[TUR] (turc)

CLOCK SET

12H/24H

[12H], [24H] Sélectionnez la notation de l’heure.

INFO DISPLAY (uniquement pour le modèle DEH-X3800UI)

AUTO P I

[ON], [OFF] Recherchez une autre station avec la même

AUX

[ON], [OFF] Sélectionnez [ON] lors de l’utilisation d’un

USB AUTO

[ON], [OFF] Sélectionnez [ON] pour basculer

Sélectionnez la langue d’affichage des
informations textuelles à par tir d’un fichier audio
compressé.

Réglez l’horloge (page 4).

Affichez l’élément sur l’affichage d’information
secondaire. Sélectionnez « SPEANA», « LEVEL
METER», «SOURCE», «CLOCK» ou «OFF».

programmation, même si vous utilisez une
station présélectionnée.

périphérique auxiliaire connecté à l’appareil.

automatiquement sur la source [USB] lorsqu’un
périphérique USB/iPod est connecté à l’appareil.
Sélectionnez [OFF] lorsqu’un périphérique USB/
iPod est connecté à l’appareil uniquement à des
fins de charge.

11Fr

Élément de menu Description
MUTE MODE (uniquement pour le modèle DEH-2800UI)

[MUTE], [20dB ATT], [10dB ATT] Coupez ou atténuez le son automatiquement

PW SAVE*

[ON], [OFF] Réduisez la consommation d’énergie de la

ANDROID WIRED

[MEMORY], [APP CONTROL] Sélectionnez la méthode de connexion adaptée

P. AP P A U TO O N

[ON], [OFF]

* [PW SAVE] s’annule si la batterie du véhicule est débranchée, et il doit être réactivé une fois la batterie

rebranchée. Lorsque [PW SAVE] est désactivé, selon les méthodes de connexion, l’appareil peut
continuer à consommer l’énergie de la batterie s’il n’y a pas de position ACC (accessoire) sur le
contact de votre véh icule.

lorsque le signal d’un appareil équipé d’une
fonction de sourdine est reçu.

batterie.
L’activation de la source est la seule opération
autorisée lorsque cette fonction est activée.

à un périphérique Android.

Sélectionnez [ON] pour lancer automatiquement
l’application de télécommande de véhicule
lorsqu’un périphéri que Android est connecté à
l’appareil via AOA. (Indisponible lorsque
[MEMORY] est sélectionné sous [ANDROID WIRED]
.)

Réglages ILLUMINATION

Élément de menu Description
COLOUR (uniquement pour le modèle DEH-X3800UI)

[KEY COLOUR], [DISP COLOUR],
[BOTH COLOUR]

DIM SETTING

[SYNC ILLUMI]*, [SYNC CLOCK],
[MANUAL]

* Uniquement pour le modèle DEH-

X3800UI

BRIGHTNESS

[1] à [10] Changez la luminosité de l’affichage.

ILLUMI FX (uniquement pour le modèle DEH-X3800UI)

[ON], [OFF] L’effet d’éclairage peut être visible lors de

Sélectionnez la couleur des touches ou de
l’affichage de l’appareil parmi 12 couleurs
présélectionnées, [SCAN] ou [CUSTOM]*.

• [SCAN] : parcourez automatiquement une

variété de couleurs.

• [CUSTOM]* :
1 Appuyez longuement sur la molette M.C.

jusqu’à ce que l’affichage de réglage des
couleurs apparaisse.

2 Réglez la couleur primaire (R (rouge)/G (vert)/

B (bleu)) et le niveau de luminosité ([0] sur [60]
).
Vous ne pouvez pas sélectionner un niveau
inférieur à 10 pour les trois couleurs R (rouge),

G (vert), B (bleu) à la fois.
Vous pouvez également personnaliser les
couleurs présélectionnées. Sélectionnez l’une
des couleurs présélectionnées, puis appuyez
longuement sur la molette M.C. jusqu’à ce que
l’affichage de réglage des couleurs apparaisse.

* Le réglage CUSTOM est uniquement disponible pour

[KEY COLOUR] et [ DISP COLOUR].

Changez la luminosité de l’affichage.

Les plages de réglage disponibles varient selon
le paramètre [DIM SET TING].

l’insertion/éjection d’un CD.
L’effet d’éclairage s’active lorsque l’alimentation
ACC est activée/désactivée, indépendamment
de ce réglage.

12Fr

França is

Réglages MIXTRAX

Important

Avec po sition ACC Sans p osition ACC

(Uniquement pour le modèle DEH-X3800UI)

Élément d e menu Description
SHORT PLAYBCK

[1.0 MIN], [1.5 MIN], [2.0 MIN],
[2.5 MIN], [3.0 MIN], [OFF]

FLASH AREA

[KEY/DISPLAY], [KEY], [OFF] Sélectionnez la zone de l’effet d’éclairage.

FLASH PATTERN

[SOUND LEVEL 1] à [SOUND LEVEL 6]Modifiez l’effet d’éclairage suivant le niveau

[LOW PASS 1] à [LOW PASS 6] Le modèle de clignotement change suivant le

[RANDOM1] Le modèle de clignotement change de

[RANDOM2] Le modèle de clignotement change de

[RANDOM3] Le modèle de clignotement change de

DISPLAY FX

[ON], [OFF] Activez/désactivez les effets spéciaux de

CUT IN FX

[ON], [OFF] Activez/désactivez les effets sonores de

Sélectionnez la durée de lecture.

Lorsque [OFF] est sélectionné, la couleur
définie dans les réglages ILLUMINATION
(page 12) sert de couleur d’affichage.

sonore et le niveau des graves.
Le modèle de clignotement change suivant le
niveau sonore.

niveau des graves.

manière aléatoire suivant le mode de niveau
sonore et le mode passe-bas.

manière aléatoire suivant le mode de niveau
sonore.

manière aléatoire suivant le mode passe-bas.

MIXTRAX.

MIXTRAX tout en changeant manuellement de
piste.

Raccordements/Installation

Raccordements

• Lorsque vous installez cet appareil dans

un véhicule sans position ACC
(accessoire) sur le contact, si vous
omettez de brancher le câble rouge à la
borne qui détec te le fonctionnement de
la clé de contact, vous risquez d’entraîner
une fuite de la batterie.

• L’utilisation de cet appareil dans des

conditions autres que ce qui suit peut
provoquer un incendie ou un
dysfonctionnement.
– Véhicules équipés d’une batterie de

12 volts et d’une mise à la terre
négative.

– Haut-parleurs de 50 W (valeur de sortie)

et entre 4 Ω et 8 Ω (valeur
d’impédance).

• Pour éviter un court-circuit, une

surchauffe ou un dysfonctionnement,
assurez-vous de suivre les instructions ci­dessous.
– Débranchez la borne négative de la

batterie avant l’installation.

– Fixez les câbles au moyen de serre-

câbles ou de ruban adhésif. Enroulez du
ruban adhésif autour du câblage qui
entre en contact avec des pièces
métalliques afin de protéger le câblage.

– Placez tous les câbles à l’écart des

pièces mobiles, comme le levier de
vitesse et les rails des sièges.

– Placez tous les câbles à l’écart des

endroits chauds (ex. : la sortie du
chauffage).

– Ne raccordez pas le câble jaune à la

batterie en le faisant passer par le trou
du compartiment moteur.

– Recouvrez de ruban isolant tous les

câbles non raccordés.
– Ne raccourcissez pas les câbles.
– Ne coupez jamais l’isolation du câble

d’alimentation de cet appareil dans le

but de partager l’alimentation avec

d’autres périphériques. La capacité

actuelle du câble est limitée.
– Utilisez un fusible de la valeur indiquée.
– Ne raccordez jamais le câble de haut-

parleur négatif directement à la masse.
– N’attachez jamais ensemble les câbles

négatifs de plusieurs haut-parleurs.

• Lorsque cet appareil est sous tension, les

signaux de commande sont transmis via
le câble bleu/blanc. Branchez ce câble à la
télécommande de système d’un
amplificateur de puissance externe ou à
la borne de commande du relais
d’antenne automatique du véhicule
(max. 300 mA 12 V CC). Si le véhicule est
équipé d’une antenne de vitre, raccordez
cette dernière à la borne d’alimentation
de l’amplificateur d’antenne.

• Ne raccord ez jamais le câble bleu/blanc à

la borne d’alimentation d’un
amplificateur de puissance externe. De
même, ne le raccordez jamais à la borne
d’alimentation de l’antenne automatique.
Cela pourrait entraîner la fuite de la
batterie ou un dysfonctionnement de
l’appareil.

• Le câble noir est la masse. Les câbles de

masse de cet appareil et d’autres
équipements (notamment les produits à
haute intensité tels que les amplificateurs
de puissance) doivent être câblés

13Fr

séparément. Dans le cas contraire, un

REMARQUES

Important

détachement accidentel peut provoquer
un incendie ou un dysfonctionnement.

Cet appareil

Entrée du cordon d’alimentation
Prise d’entrée AUX2 (prise stéréo 3,
5 mm) (uniquement pour le modèle
DEH-X3800UI)
Prise d’entrée dédiée, conçue
exclusivement pour un usage avec des
périphériques dotés d’une fonction de
sourdine.
Sortie arrière ou sortie du haut-parleur
d’extrêmes graves
Sortie avant
Entrée de l’antenne
Fusi ble (1 0 A)
Entrée de la télécommande filaire
Il est possible de raccorder un
adaptateur de télécommande câblé
(vendu séparément).

Cordon d’alimentation

Vers l’entrée du cordon d’alimentation
La fonction du et du peut varier
selon le type de véhicule. Dans ce cas,
veillez à brancher le au et le
au .
Jaune
Secours (ou accessoire)
Jaune
À raccorder à la borne d’alimentation
constante de 12 V.
Rouge
Accessoire (ou secours)
Rouge
À raccorder à la borne commandée par
la clé de contact (12 V CC).
Raccordez les fils de même couleur les
uns aux autres.
Noir (masse du châssis)
Bleu/blanc
La position des broches du connecteur
ISO varie selon le type de véhicule.
Raccordez le et le lorsque la
broche 5 est un type de commande
d’antenne. Dans un autre type de

véhicule, ne branchez jamais le et
le .
Bleu/blanc
À raccorder à la borne de commande de
système de l’amplificateur de puissance
(max. 300 mA 12 V CC).
Bleu/blanc
À raccorder à la borne de comma nde du
relais d’antenne automatique (max.
300 mA 12 V CC).
Jaune/noir (uniquement pour le
modèle DEH-2800UI)
Si vous utilisez un autre appareil doté
d’une fonction de sourdine, raccordez
ce fil au fil de sourdine audio de cet
autre appareil. Sinon, ne raccordez pas
le fil de sourdine audio.
Fils de haut-parleur
Blanc : avant gauche
Blanc/noir : avant gauche
Gris : avant droite
Gris/noir : avant droite
Vert : arrière gauche ou haut-parleur
d’extrêmes graves
Vert/noir : arrière gauche ou haut­parleur d’extrêmes graves
Violet : arrière droite ou haut-parleur
d’extrêmes graves
Violet/noir : arrière droite ou haut­parleur d’extrêmes graves
Orange/blanc (uniquement pour le
modèle DEH-X3800UI)
À raccorder à un signal d’éclairage du
véhicul e.
Connecteur ISO
Dans certains véhicules, le connecteur
ISO peut être divisé en deux. Dans ce
cas, veillez à raccorder les
deux connecteurs.

• Modifiez le menu initial de cet appareil.

Reportez-vous à la section [SP-P/O
MODE] (page 5). La sortie du haut-parleur
d’extrêmes graves de cet appareil est
monophonique.

• Lorsque vous ut ilisez un haut-parleur

d’extrêmes graves de 70 W (2 Ω), assurez­vous de raccorder le haut-parleur
d’extrêmes graves aux fils violet et violet/
noir de cet appareil. Ne raccordez rien
aux fils vert et vert/noir.

Amplificateur de puissance
(vendu séparément)

Effectuez ces raccordements si vous
utilisez l’amplificateur optionnel.

Télécommande de système
À raccorder au câble bleu/blanc.

Amplificateur de puissance (vendu

séparément)

À raccorder aux câbles RCA (vendus

séparément)
Vers la sortie avant
Haut-parleur avant
Vers la sortie arrière ou la sortie du haut-

parleur d’extrêmes graves
Haut-parleur arrière ou haut-parleur

d’extrêmes graves

Installation

• Vérifiez tous les raccordements et les

systèmes avant l’installation finale.

• N’utilisez pas de pièces non autorisées,

car cela pourrait provoquer des
dysfonctionnements.

• Consulte z votre revendeur si l’installation

nécessite de percer des trous ou
d’apporter d’autres modifications au
véhicul e.

14Fr

França is

• N’installez pas cet appareil aux endroits

Laissez
suffisamment
d’espace

5cm

5cm

où :
– il peut interférer avec le

fonctionnement du véhicule.

– il peut causer des blessures à un

passager à la suite d’un arrêt brusque.

• S’il surchauffe, le laser à semiconducteur

risque d’être endommagé. Installez cet
appareil à l’écart des endroits chauds
(ex. : la sortie du chauffage).

• Une per formance optimale

est obtenue lorsque
l’appareil est installé à un
angle inférieur à 60°.

• Pour l’installation, afin d’assurer une

dispersion de chaleur adéquate lor s de
l’utilisation de cet appareil, veillez à
laisser suffisamment d’espace derrière la
face arrière et à enrouler tout câble
gênant de façon à ne pas obstruer les
ouvertures d’aération.

Installation pour montage DIN

1 Insérez le manchon d e montage fourni

dans le tableau de bord.

2 Fixez le manchon de montage à l’aide

d’un tournevis pour plier les
languettes métalliques (90°) et les
mettre en place.

Tableau de bord
Manchon de montage

• Vérifiez que l’appareil est bien en

place. Une installation instable peut
entraîner des tremblements et
d’autres dysfonctionnements.

Si vous n’utilisez pas le manchon de
montage fourni

1 Déterminez la position appropriée

dans laquelle les orifices du support et
le côté de l’appareil se font face.

2 Serrez deux vis de chaque côté.

Vis taraudeuse (5 mm × 9 mm, non
fournie avec le produit)
Support de montage
Tableau de bord ou console

Retrait de l’appareil (installé avec le
manchon de montage fourni)

1 Retirez l’anneau de garniture.

Anneau de garniture
Languette crantée

• Le détachement de la face avant

permet d’accéder plus facilement à
l’anneau de garniture.

• Pour remettre l’anneau de garniture,

orientez le côté de l’appareil avec la
languette crantée vers le bas.

2 Insérez les clés d’extraction fournies

dans les deux côtés de l’appareil
jusqu’à leur enclenchement.

3 Retirez l’appareil du tableau de bord.

15Fr

Informations complémentaires

Dépannage

L’affichage redevient automatiquement
ordinaire.

→ Vous n’avez exécuté aucune opération

pendant environ 30 secondes.
– Exécutez une opération.

L’étendue de lecture répétée change de
manière inattendue.

→ En fonction de l’étendue de lecture

répétée, l’étendue sélectionnée peut
changer lors de la sélection d’un autre
dossier ou d’une autre piste ou pendant
l’avance ou le retour rapide.
– Sélectionnez à nouveau l’étendue de

lecture répétée.

Un sous-dossier n’est pas lu.

→ Il est impossi ble de lire les sous-dossiers

lorsque [FLD] (répétition du dossier) est
sélectionné.
– Sélectionnez une autre étendue de

lecture répétée.

Le son est intermittent.

→ Vous utilisez un périphérique, un

téléphone portable par exemple, qui
peut générer des interférences sonores.
– Éloignez de l’appareil tous les

périphériques électr iques susceptibles
de provoquer des interférences.

Messages d’erreur

Commun

AMP ERROR

→ Un dysfonctionnement de l’appareil

s’est produit ou le raccordement des
haut-parleurs est incorrect.

→ Le circuit de protection est activé.

– Vérifiez le raccordement des haut-

parleurs.

– Tournez la clé de contact sur O FF, puis

de nouveau sur ON. Si le message ne
disparaît pas, demandez de l’aide à
votre revendeur ou à un centre
d’entretien agréé par Pioneer.

NO XXXX (ex. : NO TITLE)
→ Aucune information textuelle n’est

intégrée.
– Commutez l’affichage ou la lecture sur

une autre piste ou un autre fichier.

Lecteur de CD

ERROR-07, 11, 12, 17, 30

→ Le disque est sale.

– Nettoyez le disque.

→ Le disque est rayé.

– Utilisez un autre disque.

ERROR-07, 10, 11, 12, 15, 17, 30, A0

→ Une erreur mécanique ou électrique es t

survenue.
– Tournez la clé de contact sur OFF, puis

de nouveau sur ON ou choisissez une
autre source, puis revenez au lecteur
de CD.

ERROR-15

→ Le disque inséré es t vierge.

– Utilisez un autre disque.

ERROR-23

→ Format de CD non pris en charge.

– Utilisez un autre disque.

FORMAT READ

→ Le début de la le cture et le début de

l’émission des sons sont parfois décalés.
– Attendez que le message disparaisse

pour entendre les sons.

NO AUDIO

→ Le disque inséré ne contient pas de

fichiers lisibles.
– Utilisez un autre disque.

SKIPPED

→ Le disque inséré contient des fichiers

protégés par DRM.
– Les fichiers protégés sont sautés.

PROTECT

→ Tous les fichiers sur le disque inséré

intègrent la protection par DRM.
– Utilisez un autre disque.

Périphérique USB/iPod

FORMAT READ

→ Le début de la le cture et le début de

l’émission des sons sont parfois décalés.
– Attendez que le message disparaisse

pour entendre les sons.

NO AUDIO

→ Il n’y a aucun morceau.

– Transférez les fichiers audio vers le

périphérique USB et procédez à la
connexion.

→ La sécurité est activée sur le

périphérique USB connecté.
– Suivez les instructions du

périphérique USB pour désactiver la
sécurité.

SKIPPED

→ Le périphérique USB connecté contient

des fichiers protégés par DRM.
– Les fichiers protégés sont sautés.

PROTECT

→ Tous les fichiers sur le périphérique USB

connecté intègrent la protection par
DRM.
– Utilisez un autre périphérique USB.

N/A USB

→ Le périphérique USB connecté n’est pas

pris en charge par cet appareil.

– Déconnectez votre périphérique et

remplacez-le par un périphérique USB
compatible.

HUB ERROR

→ Le périphérique USB connecté via un

concentrateur USB n’est pas pris en

charge par cet appareil.

– Connectez le périphérique USB

directement à cet appareil à l’aide
d’un câble USB.

CHECK USB

→ Le connecteur USB ou le câble USB est

en court-circuit.

– Vérifiez que le connecteur USB ou le

câble USB n’est pas coincé ou
endommagé.

→ Le périphérique USB connecté

consomme plus que le courant maximal

autorisé.

– Déconnectez le périphérique USB et

ne l’utilisez pas. Mettez le contact sur
OFF, puis de nouveau sur ACC ou ON.
Ne connectez que des périphériques
USB conformes.

→ L’iPod fonctionne correctement mais

n’est p as char gé.

– Assurez-vous que le câble de

connexion de l’iPod n’est pas en court­circuit (ex. : qu’il n’est pas coincé dans
des objets métalliques). Après avoir
procédé à cette vérification, mettez le
contact sur OFF puis de nouveau sur
ON, ou déconnectez l’iPod et
reconnectez-le.

ERROR-19

→ Panne de communication.

– Effectuez l’une des opérations

suivantes, puis revenez à la source
USB.

• Tournez la clé de contact sur OFF,

puis de nouveau sur ON.

• Déconnectez le périphérique USB.

• Ch angez de source.

→ Panne de l’iPod.

16Fr

França is

– Débranchez le câble de l’iPod. Une fois

PRÉCAUTION

le menu principal de l’iPod affiché,
reconnectez et réinitialisez l’iPod.

ERROR-23

→ Le périphérique USB n’a pas été formaté

correctement.
– Formatez le périphérique USB avec

FAT1 2, FAT 16 ou FAT32 .

ERROR-16

→ La version du microprogramme de

l’iPod est désuète.
– Mettez à jour la version de l’iPod.

→ Panne de l’iPod.

– Débranchez le câble de l’iPod. Une fois

le menu principal de l’iPod affiché,
reconnectez et réinitialisez l’iPod.

STOP

→ La liste en cours ne compor te aucun

morceau.
– Sélectionnez une liste contenant des

morceaux.

NOT FOUND

→ Aucun morceau connexe.

– Transférez des morceaux sur l’iPod.

Applications

START UP APP

→ L’application n’a pas encore commencé

à s’exécuter.
– Activez le périphérique mobile pour

lancer l’application.

Conseils sur la
manipulation

Disques et lecteur

• Utilis ez uniquement des disques

affichant l’un des deux logos suivants.

• Utilisez des disques de 12 cm.

• Utilisez seulement des disques

conventionnels de forme circulaire.

• Les types de disque suivants ne peuvent

pas être utilisés avec cet appareil :
–DualDisc
– Disques de 8 cm : les tentatives

d’utilisation de tels disques avec un
adaptateur peuvent entraîner un

dysfonctionnement de l’appareil.
– Disques de forme bizarre
– Disques autres que les CD
– Disques endommagés, y compris les

disques fendillés, ébréchés ou voilés
– Disques CD-R/RW non finalisés

• N’écrivez pas et n’appliquez aucun agent

chimique sur la surface d’un disque.

• Pour nettoyer un CD, essuyez le disque

avec un chiffon doux en partant du
centre vers l’extérieur.

• La condensation peut perturber

temporairement le fonctionnement du
lecteur. Laissez celui-ci s’adapter à une
température plus élevée pendant
une heure environ. Essuyez également
les disques humides avec un chiffon
doux.

• Lors de l’utilisation de disques dont la

surface de l’étiquette est imprimable,
vérifiez les instructions et les
avertissements des disques. L’insertion et
l’éjection peuvent ne pas être possibles
selon les disques. L’utilisation de tels
disques risque d’endommager cet
appareil.

• Ne posez aucune étiquette disponible

dans le com merce ou tout autre m atériau
sur la surface des disques.
– Les disques pourraient se déformer et

devenir injouables.
– Les étiquettes pourraient se décoller

pendant la lecture et empêcher

l’éjection des disques, ce qui pourrait
endommager l’appareil.

Périphérique de stockage USB

• Les connexi ons via un concentrateur U SB

ne sont pas prises en charge.

• Attachez fermement le périphérique de

stockage USB avant de conduire. Ne
laissez pas le périphérique de stockage
USB tomber au sol, où il pourrait rester
coincé sous la pédale de frein ou
d’accélérateur.

• Selon le périphérique de stock age USB,

les problèmes suivants peuvent survenir.
–Le fonctionnement peut varier.
– Le périphérique de stockage peut ne

pas être reconnu.

– Les fichiers peuvent ne pas être lus

correctement.

– Le périphérique peut générer des

interférences sonores lorsque vous
écoutez la radio.

iPod

• Ne laissez pas l’iPod dans un endroit

soumis à une température élevée.

• Attachez fermement l’iPod pendant que

vous conduisez. Ne laissez pas l’iPod
tomber au sol, où il pourrait gêner le bon
fonctionnement de la pédale de frein ou
d’accélérateur.

• Les réglages de l’iPod, comme l’égaliseur

et la lecture répétée, changent
automatiquement lorsque l’iPod est
connecté à l’appareil. Une fois l’iPod
déconnecté, les réglages d’origine sont
rétablis.

• Aucun texte incompatible enregistré sur

l’iPod ne sera affiché par cet appareil.

Compatibilité avec
l’audio compressé

• Seuls les 32 premiers caractères peuvent

s’afficher en tant que nom de fichier

(extension de fichier comprise) ou nom
de dossier.

• L’appareil risque de ne pas fonctionner

correctement selon l’application utilisée
pour encoder les fichiers WMA.

• Il peut se produire un léger retard au

début de la lecture de fichiers audio
intégrés avec des données d’image, ou de
fichiers audio stocké s sur un périphérique
USB avec de nombreuses hiérarchies de
dossiers.

• Les textes russes à afficher sur cet

appareil doivent être codés avec l’un des
jeux de caractères suivants :
–Unicode (UTF-8, UTF-16)
– Jeu de caractères autre que l’Unicode

qui est utilisé dans un environnement
Windows et est paramétré sur Russe
dans le réglage multilingue

• Pioneer ne garantit pas la compatibilité

avec tous les périphériques de stockage
de masse USB et décline toute
responsabilité en cas de perte de
données sur des lecteurs multimédia,
smartphones ou autres périphériques
lors de l’utilisation de ce produit.

• Ne laissez pas de disques ou un

périphérique de stockage USB dans un
lieu où les températures sont élevées.

Fichiers WMA

Extension de fichier .wma
Débit binaire 48 kbps à 320 kbps

Fréque nce
d’échantillonnage

Windows Media™
Audio Professiona l,
Lossless, Voice/DRM
Stream/Stream avec
vidéo

(CBR), 48 kbps à
384 kbps (VBR)

32 kHz, 44,1kHz,
48 kHz

Incompatible

17Fr

Fichiers MP3

PRÉCAUTION

Dossier
Fichier d’audio

compressé

à : séquence de lecture

01 à 05 : numéro de dossier

Extension de fichier .mp3
Débit binaire 8 kbps à 320 kbps

Fréquence
d’échantillonn age

Version étiquette ID3
compatible

Liste de lecture M3u Incompatible
MP3i (MP3 interactif ),

mp3 PRO

(CBR) , VBR
8 kHz à 48 kHz

(32 kHz, 44,1 kHz,
48 kHz pou r
accentuation)

1.0, 1.1, 2.2, 2.3, 2.4 (la
versio n 2.x de
l’étiquette ID3 a
priorité sur la
version 1.x.)

Incompatible

Fichiers WAV

• I l est impossible de connecter les formats

de fichier WAV via MTP.

Extension de fichier .wav
Bits de quantification 8 et 16 (LPCM), 4 (MS

Fréquence
d’échantillonn age

ADPCM)
16 kHz à 4 8 kHz

(LPCM), 22,05 kHz et
44,1 kHz ( MS ADPCM)

Fichiers FLAC (DEH-2800UI
uniquement)

• I l est impossible de connecter les formats

de fichier FLAC via MTP.

• Selon l’encodeur, les fichiers FLAC

risquent d’être illisibles.

Extension de fichier .flac
Fréquence

d’échantillonn age
Débit binaire de

quantification
Mode de canal 1/2 canaux

8/11,025/1 2/16/22,05/
24/32/44,1 /48 kHz

16 bits

Disque

• Quelle que soit la durée du silence entre

les morceaux de l’enregistrement
original, la lecture des disques d’audio
compressé s’effectue avec une courte
pause entre les morceaux.

Hiérarchie des
dossiers lisibles

Dossiers lisibles Jusqu’à 99
Fichiers lisibles Jusqu’à 999
Système de fichi ers ISO 9660 Nivea ux 1 et

Lecture multi-session Compatible
Transfert des données

en écriture par paquet

Jusqu’à huit niveaux
(dans la pratique, la
hiérarchie compte
moins de
deux niveaux)

2, Romeo, Joliet

Incompatible

Périphérique USB

• Il peut se produire un léger retard au

début de la lecture de fichiers audio
stockés sur un périphérique de stockage
USB avec de nombreuses hiérarchies de
dossiers.

Hiérarchie des
dossiers lisibles

Dossiers lisibles Jusqu’à 50 0
Fichiers lisibles Jusqu’à 15 000
Lecture des fi chiers

protégés par des
droits d’auteur

Périp hériqu e USB
partitio nné

Jusqu’à huit niveaux
(dans la pratique, la
hiérarchie compte
moins de
deux niveaux)

Incompatible

Seule la première
partitio n est lisible.

Compatibilité avec un
iPod

Cet appareil prend en c harge uniquemen t les
modèles d’iPod suivants. Les versions du logiciel

iPod prises en charge sont indiquées ci-dessous.
Les versions antérieures ne sont pas prises en
charge.
Made for (Conçu p our)

– iPod touch (de la 1e à la 5e génération)
–iPodclassic
–iPod avec vidéo
– iPod nano (de la 1e à la 7e génération)
–iPhone 6
–iPhone 6 Plus
–iPhone 5s
–iPhone 5c
–iPhone 5
–iPhone 4s
–iPhone 4
–iPhone 3GS
–iPhone 3G
–iPhone

• Les opérations peuvent varier selon la

génération et/ou la version de l’iPod.

• Les utilisateurs d’un iPod avec

connecteur Lightning doivent utiliser le
câble Lightning vers USB (fourni avec
l’iPod).

• Les utilisateurs d’un iPod avec

connecteur pour station d’accueil
doivent utiliser le câble CD-IU51. Pour
plus de détails, consultez votre
revendeur.

• Pour en savoir plus sur la compatibilité

fichier/format, repor tez-vous aux
manuels de l’iPod.

• Livre audio, podcast : compatible

Pioneer n’accepte aucune responsabilité
en cas de pe rte de données sur l’iPod,
même si la perte de données se produit
pendant l’utilisation de cet appareil.

Séquence des fichiers
audio

Sur cet appareil, l’utilisateur ne peut pas
affecter de numéros de dossier ni spécifier

les séquences de lecture. La séquence de
fichier audio dépend du périphérique
raccordé.
Notez que la lecture des fichiers masqués
d’un périphérique USB est impossible.

Exemple de hiérarchie

18Fr

França is

Tableau des caractères

D : Affichage C : Caractère

cyrilliques

Droits d’auteur et
marques commerciales

iTunes

Apple et iTunes sont des marques
commerciales d’Apple Inc., enregistrées
aux États-Unis et dans d’autres pays.

WMA

Windows Media est une marque déposée
ou une marque commerciale de Microsoft
Corporation aux États-Unis et/ou dans
d’autres pays.
Ce produit intègre une technologie
détenue par Microsoft Corporation, qui ne
peut être utilisée et distribuée que sous
licence de Microsoft Licensing, Inc.

FLAC

Copyright © 2000-2009 Josh Coalson
Copyright © 2011-2013 Xiph.Org
Found ation
La redistribution et l’utilisation sous la
forme de source et sous forme binaire, avec
ou sans modification, sont autorisées pour
autant que les conditions suivantes soient
remplies :
– Les redistributions de code source

doivent mentionner l’avis de droit
d’auteur ci-dessus, la présente liste de
conditions et l’avis de non-responsabilité
suivant.

– Les redistributions sous forme binaire

doivent mentionner l’avis de droit
d’auteur ci-dessus, la présente liste de
conditions et l’avis de non-responsabilité
suivant dans la documentation et/ou les
autres éléments fournis avec la
distribut ion.

–Ni le nom de la Xiph.org Foundation, ni

les noms de ses contributeurs ne peuvent
être utilisés en vue d’approuver ou de
promouvoir des produits dérivés de ce
logiciel sans autorisation écrite préalable.

LE PRÉSENT LOGICIEL EST FOURNI PAR LES
TITULAIRES DE DROIT D’AUTEUR ET LES
CONTRIBUTEURS « EN L’ÉTAT », ET AUCUNE
GARANTIE, EXPLICITE OU IMPLICITE, N’EST
OFFERTE, Y COMPRIS ET SANS S’Y LIMITER,
LES GARANTIES IMPLICITES DE QUALITÉ
MARCHANDE E T D’ADÉQUATION À UNE
UTILISATION PARTICULIÈRE. EN AUCUN
CAS, LA FONDATION OU SES
CONTRIBUTEURS NE POURRONT ÊTRE
TENUS POUR RESPONSABLES DES
DOMMAGES DIRECTS, INDIRECTS,
ACCESSOIRES, SPÉCIAUX, DES DOMMAGES
ET INTÉRÊTS PUNITIFS OU DES DOMMAGES
CONSÉCUTIFS (NOTAMMENT, MAIS SANS
S’Y LIMITER, LE REMPLACEMENT DE
PRODUITS OU DE SERVICES, LA PERTE DE
JOUISSANCE, DE DONNÉES OU DE
BÉNÉFICES OU ENCORE L’INTERRUPTION
D’UNE ACTIVITÉ COMMERCIALE) QUELLES

QU’EN SOIENT LES CAUSES ET QUEL QUE
SOIT LE TYPE DE RESPONSABILITÉ,
CONTRACTUELLE, STRICTE OU FONDÉE
SUR UN DÉLIT CIVIL (Y COMPRIS PAR
NÉGLIGENCE OU POUR UNE AUTRE CAUSE)
RÉSULTANT D’UNE MANIÈRE OU D’UNE
AUTRE DE L’UTILISATION DE CE LOGICIEL,
MÊME SI MENTION A ÉTÉ FAITE DE LA
POSSIBILITÉ DE TELS DOMMAGES.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano et
iPod touch sont des marques
commerciales d’Apple Inc., déposées aux
États-Unis et dans d’autres pays.
Lightning est une marque commerciale
d’Apple Inc.
Les accessoires électroniques por tant la
mention « Made for iPod » et « Made for
iPhone » ont été conçus pour fonctionner
respec tivement avec u n iPod ou un iP hone
et sont certifiés conformes aux exigences
d’Apple par le fabricant. Apple n’est pas
responsable du fonctionnement de cet
appareil ou de sa compatibilité avec les
normes réglementaires et de sécurité.
Veuillez noter que l’emploi de cet
accessoire avec un iPod ou un iPhone peut
affecter les performances sans fil.

Android™

Android est une marque commerciale de
Google Inc.

MIXTRAX

MIXTRAX est une marque commerciale de
PIONEER CORPORATION.

Caractéristiques
techniques

Généralités

Tension d’alimentation : 14,4 V CC (10,8 V à

15,1 V admissible)
Mise à la masse : pôle négatif
Consommation maximale : 10,0 A
Dimensions (L × H × P) :

DIN
Châssis : 178 mm × 50 mm × 165 mm
Panneau avant : 188 mm × 58 mm ×
17 mm
D
Châssis : 178 mm × 50 mm × 165 mm
Panneau avant : 170 mm × 46 mm ×
17 mm

Poids : 1 kg

Audio

Puissance de sortie maximale :

• 50 W × 4 canaux/4 Ω (sans haut­parleur d’extrêmes graves)

• 50 W × 2 canaux/4 Ω + 70 W ×
1 canal/2 Ω (pour haut-parleur
d’extrêmes graves)

Puissance de sortie continue :

22 W × 4 (50 Hz à 15 000 Hz, THD 5 %,
impédance de charge 4 Ω, avec les
deux canaux entraînés)

Impédance de charge: 4 Ω (4 Ω à 8 Ω

admissible)

Niveau de sortie maximum de la sortie

préamp. : 2,0 V

Correction ph ysiologique : +10 dB

(100 Hz), +6,5 dB (10 kHz)
(volume : –30 dB)

Égaliseur (égaliseur graphique à

5bandes):
Fréquence : 80 Hz/250 Hz/800 Hz/
2,5 kHz/8 kHz
Plage d’égalisation : ±12 dB (par pas
de 2 dB)

Haut-parleur d’extrêmes graves (mono) :

Fréquence : 50 Hz/63 Hz/80 Hz/
100 Hz/125 Hz/160 Hz/200 Hz
Pente : –12 dB/oct, –24 dB/oct
Gain : +6 dB à –24 dB
Phase : normale/inverse

Lecteur de CD

Système : Compact Disc Audio
Disques utilisables : disques compacts
Rapport signal/bruit : 94 dB (1 kH z) (réseau

IEC-A)

19Fr

Nombre de canaux : 2 (stéréo)

REMARQUE

Format de décodage MP3 : MPEG-1 et 2

Couche Audio 3

Format de décodage WMA : Ver. 7, 7.1, 8, 9,

10, 11, 12 (2 canaux audio) (Windows
Media Player)

Format de signal WAV : Linear PCM et MS

ADPCM (non compressé)

USB

Spécification standard USB : USB 2.0 vitesse

pleine
Alimentation maximale : 1 A
Protocole USB :

MSC (Mass Storage Class)

MTP (Media Transfer Protocol)

AOA (Android Open Accessory) 2.0
Sy stè me d e fic hier s : FAT 12, FAT 16, FAT32
Format de décodage MP3 : MPEG-1 et 2

Couche Audio 3
Format de décodage WMA : Ver. 7, 7.1, 8, 9,

10, 11, 12 (2 canaux audio) (Windows

Media Player)
Format de décodage FLAC : v1.3.0 (Free

Lossless Audio Codec) (DEH-2800UI)
Format de signal WAV : Linear PCM et MS

ADPCM (non compressé)

Syntoniseur FM

Gamme de fréquences : 87,5 MHz à

108,0 MHz
Sensibilité utile : 11 dBf (1,0 μV/75 Ω,

mono, S/B : 30 dB)
Rapport signal/bruit : 72 dB (réseau IEC-A)

Syntoniseur MW

Gamme de fréquences : 531 kHz à

1 602 kHz
Sensibilité utile : 25 μV (S/B : 20 dB)
Rapport signal/bruit : 62 dB (réseau IEC-A)

Syntoniseur LW

Gamme de fréquences : 153 kHz à 281 kHz
Sensibilité utile : 28 μV (S/B : 20 dB)
Rapport signal/bruit : 62 dB (réseau IEC-A)

Les caractéristiques et la présentation
peuvent être modifiées sans avis préalable.

20Fr

França is

21Fr

Informazioni sul manuale:

Sommario

AVVERTENZA

ATTENZIONE

Prima di iniziare....................................................................................... 2

Operazioni preliminari........................................................................... 3

Radio.......................................................................................................... 5

CD/USB/iPod/AUX................................................................................... 6

Modalità app............................................................................................ 8

Modalità Car Remote.............................................................................. 8

Impostazioni ............................................................................................ 9

Impostazioni FUNCTION........................................................................ 9

Impostazioni AUDIO ............................................................................ 10

Impostazioni SYSTEM.......................................................................... 11

Impostazioni ILLUMINATION.............................................................. 12

Impostazioni MIXTRAX........................................................................ 12

Connessioni/Installazione................................................................... 13

Informazioni aggiuntive...................................................................... 15

• Nelle seguenti istruzioni, una memoria USB o un lettore audio USB viene denominato

“dispositivo USB”.

• In questo manuale, iPod e iPhone vengono denominati “iPod”.

Prima di iniziare

Grazie per avere acquistato questo prodotto PIONEER

Per garantire un uso co rretto, leggere attentamente questo ma nuale prima di utilizzare il prod otto. È
fondamentale leggere e osservare le indicazioni di AVVER TE NZA e AT TE N Z I O N E del manuale. Tenere
il manuale in un luogo sicuro e accessibile per future consultazioni.

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di
raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

Gli utenti pr ivati dei Paesi mem bri dell’Unione Europea, della Svi zzera e della Nor vegia possono por tare
i propri prodotti elettronici gratuitamente presso i centri di raccolta specificati o presso il rivenditore al
dettaglio (se l’acquisto è stato eseguito presso un rivenditore di questo tipo).
Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto
metodo di smaltimento.
In questo modo si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e
riciclaggio necessari per prevenire i potenziali effetti negativi per l’ambiente e la salute umana.

• Non cercare di installare o effettuare interventi di manutenzione sul prodotto. L’installazione o
l’esecuzione di interventi di manutenzione sul prodotto da parte di persone sprovviste delle
qualifiche o dell’esperienza richiesta per apparecchi elettronici e accessori automobilistici
potrebbe risultare pe ricolosa ed esporre a rischi di scoss e elettriche e di altre situazio ni
pericolose.

• Non cercare di utilizzare i comandi dell’unità durante la guida. Prima di utilizzare i comandi dell’unità,

parcheggiare il veicolo in un luogo sicuro.

• Non lasciare che l’unità entri in contatto con umidità e/o liquidi. Possono verificarsi scosse elettriche.
Inoltre, in seguito al contatto con i liquidi possono verificarsi danni all’unità, fumo e surriscaldamento.

• Mantenere sempre il volume basso abbastanza da poter udire i suoni provenienti dall’esterno.

• Il CarStereo-Pass Pioneer può e ssere usato solo in Germania.

ATTENZIONE

Questo apparecchio è un prodotto al laser di Classe 1 secondo le norme di sicurezza dei prodotti al
laser IEC 60825-1:2007.

2It

Italiano

In caso di problemi

SRC (sorgente)/OFF

Pulsante di sgancio

Finestra di visualizzazione

Ghiera M.C. (multi-controllo)

BAND/

/DIMMER

DISP (display)

SRC (sorgente)/OFF

Pulsante di sgancio

Finestra di visualizzazione

Ghiera M.C. (multi-controllo)

BAND/

DISP (display)

Nel caso che questa unità non funzioni correttamente, contattare il rivenditore o il Centro di assistenza
autorizzato PIONEER più vicino.

Operazioni preliminari

Funzionamento di base

DEH-X3800UI

DEH-2800UI

Telecomando opzionale

Il telecomando CD-R320 viene venduto separatamente.

Operazioni frequenti

I pulsanti disponibili variano in base all’unità.

Scopo Operazione

Accendere l’alimentazione* Premere SRC/OFF per accendere

Regolare il volume Ruotare la ghiera M.C..
Selezionare una sorgente Premere ripetutamente SRC/OFF.
Cambiare la visualizzazione delle

informazioni
Tornare alla precedente visualizzazione/

elenco
Tornare alla visualizzazione normale dal

menu

* Quando l’interlinea blu/bianca dell’unità è collegata al terminale di controllo relè dell’antenna

automatica del veicolo, l’antenna del veicolo si estende quando la sorgente dell’unità è attivata. Per
ritirare l’antenna, disattivare la sorgent e.

l’alimentazione.
Ten ere pre mu to SRC/OFF per spegnere
l’alimentazione.

Premere ripetutamente DISP.

Premere /DIMMER o BAND/.

Premere BAND/ o tenere premuto

BAND/.

Indicazione del display

Indicazione

Viene visualizzata quando esiste un livello inferiore del menu o della

Viene visualizzata quando viene ricevuto un programma sul traffico.

Viene visualizzata quando è impostata la funzione TA (annunci sul traffico)

Descrizione

cartella.
Viene visualizzato quando si preme il pulsante .

Viene visualizzata quando è impostata la funzione di sintonizzazione

automatica locale (pagina 9).

(pagina 9).
Viene visualizzata quando è impostata la funzione sound retriever

(pagina 10).
Viene visualizzata quando è impostata la riproduzione casuale/shuffle.

Viene visualizzata quando è impostata la ripetizione della riproduzione.

3It

Importante

Indicazione

Stacca Attacca

NOTE

NOTA

Descrizione

Viene visualizzata quando è impostata la funzione di controllo dell’iPod
(pagina 7).

Rimozione del frontalino

Staccare il frontalino p er evitarne il fur to. Rimuovere tutti i cavi e i dispositivi collegati al
frontalino e spegnere l’unità prima di staccarla.

• Evitare di s ottoporre il frontalin o a forti urti.

• Mantenere il frontalino lontano da luce diretta del sole e alte temperature.

• Conservare semp re il frontalino staccato in una custodi a protettiva o in borsa.

Menu di configurazione

Quando, dopo l’installazione, si imposta l’interruttore di accensione su ON, sul display
viene visualizzato [SET UP :YES].

1 Premere la ghiera M.C..

Il menu di configurazione scompare dopo 30 secondi di attività. Se si desidera
effettuare l’impostazione in seguito, ruotare la ghiera M.C. per selezionare [NO],
quindi premere per confermare.

2 Ruotare la ghiera M.C. per selezionare le opzioni, quindi premere per confermare.

Per passare all’opzione di menu successiva, confermare la selezione.

Voce de l menu Descrizione
LANGUAGE Selezionare la lingua per visualizzare le informazioni di testo di un

[ENG](Inglese),
[РУС](Russo),
[TUR](Turco)

CLOCK SET Impostare l’orologio.

file audio compresso.

Voce de l menu Descrizione
FM STEP Selezionare il passo di frequenza FM tra 100 kHz o 50 kHz.

[100], [50]

3 [QUIT :YES] viene visualizzato quando sono state effettuate tutte le impostazioni.

Per tornare alla prima voce del menu di configurazione, ruotare la ghiera M.C. per
selezionare [QUIT :NO], quindi premere per confermare.

4 Premere la ghiera M.C. per confermare le impostazioni.

• È possibile annullare l’impostazione del menu premendo SRC/OFF.

• Tali impostazioni possono essere effettuate in qualsiasi momento dalle impostazioni SYSTEM

(pagina 11) e dalle impostazioni INITIAL (pagina 4).

Annullamento della visualizzazione di
dimostrazione (DEMO OFF)

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [SYSTEM], quindi premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [DEMO OFF], quindi premere per

conferm are.

4 Ruotare la ghiera M.C. per selezionare [YES], quindi premere per confermare.

Impostazioni INITIAL

1 Tenere premuto SRC/OFF finché l’unità si spegne.
2 Tenere premuto SRC/OFF per visualizzare il menu principale.
3 Ruotare la ghiera M.C. per selezionare [INITIAL], quindi premere per confermare.
4 Ruotare la ghiera M.C. per selezionare un’opzione, quindi premere per

conferm are.

Le opzioni varian o in base all’unità.

Voce de l menu Descrizione
FM STEP Selezionare il passo di frequenza FM tra 100 kHz o 50 kHz.

[100], [50]

4It

Italiano

TIP

Voce de l menu Descrizione

NOTA

NOTE

SP-P/O MODE Selezionare in presenza di un altoparlante full-range collegato

[REAR/SUB.W]

[SUB.W/SUB.W] Selezionare in presenza di un subwoofer passivo collegato

[REAR/REAR] Selezionare in presenza di altoparlanti full-ra nge collegati alle

SYSTEM RESET Selezionare [YES] per avviare le impostazioni dell’unità. L'unità

[YES], [CANCEL]

alle interlinee di uscita dell’altoparlante posteriore e di un
subwoofer collegato a un’uscita RCA.

direttamente alle interlinee di uscita dell ’altoparlante posteriore
e di un subwoofer collegato all’uscita RCA.

interlinee di uscita dell’altoparlante posteriore e all’uscita RCA.
In presenza di un altoparlante full-range collegato alle interlinee
di uscita dell’altoparlante posteriore e l’uscita RCA non viene
utilizzata, è possibile selezionare [REAR/SUB.W] o [REAR/REAR].

verrà riavviata automaticamente.
(Alcune impostazioni possono essere mantenute anche dopo la
reimpostazione dell’unità.)

Radio

Le frequenze del tuner sull’unità sono distribuite per l’utilizzo in Europa occidentale,
Asia, Medio oriente, Africa e Oceania. L’utilizzo in altre aree può provocare una scarsa
ricezione. La funzione RDS (radio data system) funziona solo nelle aree di trasmissione
dei segnali RDS per le stazioni FM.

Ricezione delle stazioni preimpostate

1 Premere SRC/OFF per selezionare [RADIO].
2 Premere BAND/ o BAND/ per selezionare la banda [FM1], [FM2], [FM3],

[MW] o [LW].

3 Premere un pulsante numerico (da 1/ a 6/).

1 Una volta selezionata la banda, premere la ghiera M.C. per visualizzare il menu

principale.

2 Ruotare la ghiera M.C. per selezionare [FUNCTION], quindi premere per

conferm are.

3 Ruotare la ghiera M.C. per selezionare [BSM], quindi premere per confermare.

Per cercare manualmente una stazione

1

Una volta selezionata la banda, premere / per selezionare una stazione.

Tenere premuto / , quindi rilasciarlo per cercare una stazione disponibile. La
scansione termina quando l’unità riceve una stazione. Per annullare la
sintonizzazione, premere / .

[SEEK] deve essere impostato su [MAN] nelle impostazioni FUNCTION (pagina 10).

Per memorizzare manualmente le stazioni

1

Durante la ricezione della stazione che si desidera memorizzare, tenere premuto
uno dei pulsanti numerici (da 1/ a 6/ ) fino a quando non smette di
lampeggiare.

Utilizzo delle funzioni PTY

L’unità cerca una stazione per informazione PTY (tipo di programma).

1 Premere durante la ricezione FM.
2 Ruotare la ghiera M.C. per selezionare un tipo di programma da [NEWS/INFO],

[POPULAR], [CLASSICS] o [OTHERS].

3 Premere la ghiera M.C..

L’unità inizia a cercare una stazione. Una volta trovata, viene visualizzato il relativo
nome di servizio del programma.

I pulsanti / possono anche essere utilizzati per selezionare una stazione preimpostata
quando [SEEK] è impostato su [PCH] nelle impostazioni FUNCTION (pagina 10).

Best stations memory (BSM)

Le sei stazioni più forti vengono memorizzate sui pulsanti numerici (da 1/ a 6/).

• Per annullare la ricerca, premere la ghiera M.C ..

• Il programma di alcune stazioni può differire da quanto indicato dal PTY trasme sso.

• Se non viene trasmessa alcuna stazione per il tipo di programma che si sta cercando, viene

visualizzato [NOT FOUND] per circa due secondi, quindi il tuner torna alla stazione originale.

Elenco PTY

Per ulteriori dettagli sull’elenco PTY, visitare il seguente sito:
http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

5It

NOTA

NOTA

ATTENZIONE

CD/USB/iPod/AUX

Jack di ingresso AUX (jack stereo da 3,5 mm)

(espulsione)

Fessura di caricamento del disco Porta USB

SRC (sorgente)/OFF

Ghiera M.C. (multi-controllo)

NOTA

NOTA

Riproduzione

Scollegare le cuff ie dal dispositivo prima di collegarlo all’unità.

Connessioni AOA

Per dettagli sulla connessione AOA, consultare pagina 8.

Connessione MTP

Un dispositivo installato con Android OS 4.0 o versioni successive, può essere collegato all’unità via
MTP, utilizzando il cavo in dotazione con il dispositivo. Tuttavia, in base al dispositivo connesso e al
numero di file nel dispos itivo, i brani/file audio potrebbero non essere ri prodotti via MTP. Si prega di
notare che la connessione MTP non è compatibile con i formati file WAV e FLAC* e questi non possono
essere utilizzati con la funzione MIXTRAX.

* I file FLAC sono compatibili solo con DEH-2800UI.

Se si utilizza una connessione MTP, impos tare [ANDROID WIRED] su [MEMORY] nelle impo stazioni
SYSTEM (pagina 11).

AUX

1

Inserire la spina mini stereo nel jack di ingresso AUX.

2 Premere SRC/OFF per selezionare [AUX] come sorgente.

Se [AUX] è impostato su [OFF] nelle impostazioni SYSTEM, non è possibile selezionare [AUX] come
sorgente (pagina11).

La disposiz ione dei pulsanti varia in base all’unità.

CD

1

Inserire un disco nella fessura di caricamento con l’etichetta rivolta verso l’alto.

Per espellere un disco, per prima cosa interrompere la riproduzione, quindi premere .

Dispositivi USB (incluso Android)/iPod

1

Aprire il coperchio della porta USB.

2 Collegare il dispositivo USB/iPod utilizzando un cavo idoneo.

Per passare automaticamente alla sorgente [USB] quando un dispositivo USB/iPod è collegato all’unità,
impostare [USB AUTO] su [ON] nelle impostazioni SYSTEM (pagina11).

Utilizzare un cavo Pioneer USB opzionale (CD-U 50E) per collegare il dispositivo USB in qua nto ogni
dispositivo collegato direttamente all’unità sporge e può risultare pericoloso.

Prima di rimuovere il dispositivo, interrompere la riproduzione.

6It

Operazioni

È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 9).
Si prega di notare che le seguenti operazioni non funzionano su un dispositivo AUX. Per
utilizzare un dispositivo AUX, utilizzare il dispositivo stesso.

Scopo Operazione

Selezionare una cartella/album*1 Premere 1/ o 2/.
Selezionare una traccia/brano (capitolo) Premere o .
Avanzamento o avvolgimento rapido Tenere premuto o .
Cercare un file da un elenco 1 Premere per visualizzare l’elenco.

Visualizzare un elenco dei file selezionati
nella cartella/categoria*1

2 Ruotare la ghiera M.C. per selezionare il

nome file desiderato (cartella) o la
categoria, quindi premere per
confermare.

3 Ruotare la ghiera M.C. per selezionare il

file desiderato, quindi premere per
confermare.
Viene avviata la riproduzione.

Premere la ghiera M.C. quando viene
selezionata una cartella/categoria .

Italiano

Scopo Operazione

NOTA

NOTE

Riprodurre un brano nella cartella/categoria
selezionata*1

Ricerca alfabetica (solo iPod) 1 Premere per visualizzare l’elenco.

Ripetere la riproduzione Premere 6/.
Riproduzione casuale/shuffle Premere 5/.
Riproduzione shuffle di tutti i brani (solo

iPod)
Sospendere/riprendere la riproduzione Premere 4/PAU SE.
Sound retriever*1*2 Premere 3/S.Rtrv.

Tornare alla cartella principale (solo CD/
USB)*1

Passare da audio compresso a CD-DA (solo
CD)

Cambiare le unità nel dispositivo USB
(dispositivi che supportano solo il
protocollo di classe dispositivo di
archiviazione di massa USB)

*1 Solo file audio compressi
*2 Questa funzione è disabilitata quando USB è selezionato come sorgente e la funzione MIXTRAX è

attiva.

Ten ere premu to l a gh ier a M.C. quando
viene selezionata una cartella/categoria.

2 Ruotare la ghiera M.C. per selezionare

l’elenco di categoria desiderato, quindi
premere per inserire la modalità di
ricerca alfabetica.
(È possibile inserire la modalità di ricerca
alfabetica M.C. anche ruotando la ghiera
due volte).

3 Ruotare la ghiera M.C. per selezionare

una lettera, quindi premere per
visualizzare l’elenco alfabetico.

Per annullare la ricerca alfabetica, premere

/DIMMER o BAND/.

Ten ere pre mu to 5/.

[1]: efficace per velocità di compressione
basse
[2]: efficace per velocità di compressione
alte

Ten ere pre mu to BAND/ o .

Premere BAND/ o BAND/.

Premere BAND/ o BAND/.

Funzioni utili per iPod

Modalità di riproduzione collegamento

È possibile accedere ai brani in base ad artista, album o genere attualmente in
riproduzione.

1 Mentre si ascolta un brano, tenere premuto per inserire la modalità di

riproduzione collegamento.

2 Ruotare la ghiera M.C. per selezionare la modalità ([ARTIST], [ALBUM], [GENRE]),

quindi premere per confermare.

Il brano/album selezionato verrà riprodotto dopo il brano attualmente in
riproduzione.

È possibile annullare il brano/album selezionato se si utilizzano funzioni diverse dalla modalità di
ricerca collegamento (ad esempio avanzamento e riav volgimento rapidi).

Controllo iPod

È possibile controllare l’unità mediante un iPod connesso.
I seguenti modelli di iPod non sono compatibili con questa funzione.

– iPod nano 1° generazione, iPod con video

1 Premere BAND/ o BAND/ durante la riproduzione, quindi selezionare la

modalità di controllo.

[CONTROL iPod/CTRL iPod]: la funzione iPod dell’unità può essere utilizzata
dall’iPod collegato.
[CONTROL AUDIO/CTRL AUDIO]: la funzione iPod dell’unità può essere utilizzata
solo mediante i pulsanti dell’unità. In questa modalità, l’iPod collegato non può
essere acceso o spento.

• Premendo iPod è anche possibile cambiare la modalità di controllo (solo per DEH-2800UI).

• Il passaggio dalla modalità di controllo a [CONTROL iPod/CTRL iPod] sospende la riproduzione del

brano. Utilizzare l’iPod collegato per riprendere la riproduzione.

• Le seguenti operazioni continuano a essere accessibili dall’unità anche se la modalità di controllo è

impostata su [CONTROL iPod/CTRL iPod].
– Pausa, avanzamento/riavvolgimento rapido, selez ione brano/capitolo

• Il volume può essere regolato solo dall’unità.

Informazioni su MIXTRAX (solo USB/iPod)

(solo per DEH-X3800UI)

7It

La funzione MIXTRAX crea un mix ininterrotto de lla vostra libreria musicale,

NOTE

Importante

NOTA

AVVER TENZA

accompagnato da effetti luminosi. Per dettagli sulle impostazioni di MIXTRAX,
consultare pagina 12.

• Questa funzione non è compatibile con un dispositivo Android collegato via MTP.

• Quando si seleziona USB come sorgente e la funzione MIXTRAX è in uso, la funzione sound retriever è

disattivata.

• In base al file/brano, gli effetti sonori potrebbero non essere disponibili.

• Disattivare la funzione MIXTRAX nel caso in cui gli effetti luminosi interferiscano con la guida.

1 Premere MIX per attivare/disattivare MIXTRAX.

Modalità app

È possibile ascoltare un’applicazione su un iPhone attraverso l’unità. In alcuni casi, è
possibile controllare un’applicazione utilizzando l’unità.
Per dettagli sui dispositivi compatibili, visitare il nostro sito Web.

Operazioni di base

È possibile effettuare diverse regolazioni nelle impostazioni FUNCTION (pagina 9).

Scopo Operazione

Selezionare una traccia Premere o .
Avanzamento o avvolgimento rapido Tenere premuto o .
Sospendere/riprendere la riproduzione Premere BAND/ o BAND/.

Modalità Car Remote

È possibile utilizzare l’unità da un’applicazione car remote installata su un dispositivo
iPhone/Android. In alcuni casi, è possibile controllare aspetti dell’applicazione
utilizzando l’unità, quali selezione della sorgente, pausa e così via.
Per dettagli sulle operazioni disponibili nell’applicazione, consultare la sezione di
supporto dell’applicazione.

L’utilizzo di applicazioni di terze parti potrebbe comportare o richiedere di fornire informazioni
personali di identificazione attraverso la creazione di un account utente o in a ltro modo e, per alcune
applicazioni, attraverso l’invio di dati di geolocalizzazione.
TUTTE LE AP PLICAZIONI DI TERZE PARTI SONO D I RESPONSABILITÀ ESCLUSIVA DEI RISPET TIVI
FORNITORI, INCLUSI MA NON LIMITATAMENTE ALLA GESTIONE E SICUREZZA DEI DATI UTENTE E ALLE
PROCEDURE DI TUTELA DELLA PRIVACY. ACCEDENDO AD APPLICAZIONI DI TERZE PARTI, SI ACCETTA DI
ESAMINARE I TERMINI DEL SERVIZIO E I CRITERI SULLA PRIVACY DEI FORNITORI. SE NON SI ACCETTANO
I TERMINI O I CRITERI DI QUALSIASI FORNITORE O NON SI ACCONSENTE, DOVE SIA APPLICABILE,
ALL’USO DEI DATI DI GEOLOCALIZZAZIONE, NON UTILIZZARE TALI APPLICAZIONI DI TERZE PARTI.

Per gli utenti iPhone

Questa funzione è compatibile con iPhone e iPodtouch installati con iOS 5.0 o versioni successive.

PIONEER NON È RESPONSABILE DELLE APP DI TERZE PARTI O DEI RELATIVI CONTENUTI, SENZA ALCUNA
LIMITAZIONE ALL’ACCURATEZZA O ALLA COMPLET EZZA. IL CONTENUTO E LA FUNZIONALI TÀ DI TALI
APPLICAZIONI SONO DI SOLA RESPONSABILITÀ DEL FORNITORE DELLA APP.

Riproduzione di un’applicazione attraverso l’unità

1 Connettere l’unità con un dispositivo mobile.

• iPhone via USB (pagina 6)

2 Premere SRC/OFF per selezionare [APP].
3 Utilizzare il dispositivo mobile per avviare l’applicazione.

8It

Non tentare di utilizzare l’applicazione durante la guida. Assicurarsi di uscire dalla st rada e
parcheggiare il veicolo in un luogo sicuro prima di tentare di utilizzare i comandi sull’applicazione.

Per gli utenti iPhone

Questa funzione è compatibile con iPhone e iPod touch installati con iOS 8.0 o versioni
successive.

Per gli utenti di dispositivi Android

Questa funzione è compatibile con i dispositivi con Android OS 4.1 o versioni successive
installate e inoltre supportano AOA (Android Open Accessory) 2.0.

Creazione della connessione car remote

1 Connettere l’unità con un dispositivo mobile.

• Dispositivo iPhone/Android via USB (pagina 6)
Se si seleziona la connessione USB per iPhone, passare al punto 6.

2 Premere la ghiera M.C. per visualizzare il menu principale.
3 Ruotare la ghiera M.C. per selezionare [SYSTEM], quindi premere per confermare.
4 Ruotare la ghiera M.C. per selezionare [ANDROID WIRED], quindi premere per

conferm are.

Italiano

5 R uotare la ghiera M.C. per selezionare [APP CONTROL] per un dispositivo Android

NOTA

connesso via USB.

Se si seleziona [ON] in [P.APP AUTO ON] (pagina 11), l’applicazione car remote sul
dispositivo Android si avvia automaticamente e tutti i passaggi sono stati
completati.

• Impostazioni AUDIO (pagina 10)

• Impostazioni SYSTEM (pagina 11)

• Impostazioni ILLUMINATION (pagina 12)

• Impostazioni MIXTRAX (pagina 12)

3 Ruotare la ghiera M.C. per selezionare le opzioni, quindi premere per confermare.

Nel caso in cui l’applicazione car remote non sia ancora stata installata sul dispositivo Android,
viene visualizzato un messaggio che richiede di installare l’applicazione sul dispositivo Android.
Selezionare [OFF] in [P.APP AUTO ON] per annullare il messaggio (pagina 11).

6 Premere SRC/OFF per selezionare qualsiasi sorgente.
7 Tenere premuta la ghiera M.C..

Viene avviata l’applicazione car remote sul dispositivo mobile.

Ascoltare musica su Android

1 Premere SRC/OFF per selezionare [ANDROID].

Operazioni di base

Scopo Operazione

Selezionare una traccia Premere o .
Avanzamento o avvolgimento rapido Tenere premuto o .
Sospendere/riprendere la riproduzione Premere 4/PAU SE.
Sound retriever Premere 3/S.Rtrv.

[1]: efficace per velocità di compressione
basse
[2]: efficace per velocità di compressione
alte

Impostazioni

È possibile regolare diverse impostazioni nel menu principale.

1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare una delle seguenti categorie, quindi

premere per confermare.

• Impostazioni FUNCTION (pagina 9)

Impostazioni FUNCTION

Le voci del menu variano a seconda della sorgente.

Voc e del menu Descrizione

FM SETTING

[TALK], [STANDARD], [MUSIC] Corrispondenza del livello della qualità audio

BSM

REGIONAL

[ON], [OFF] Limitare la ricezione ai programmi regionali

LOCA L

FM: [OFF], [LV1], [LV2], [LV3], [LV4]
MW/LW: [OFF], [LV1], [LV2]

TA

[ON], [OFF] Ricevere le informazioni correnti sul traffico, se

AF

[ON], [OFF] Consentire all’unità di risintonizzarsi su una

con le condizioni del segnale di trasmissione del
segnale di banda FM. (Disponibile solo con
banda FM selezionata.)

Memorizzare automaticamente le sei stazioni più
forti sui pulsanti numerici (da 1/ a 6/).

specifici quando è selezionato AF (ricerca
frequenze alternative). (Disponibile solo con
banda FM selezionata.)

Limitare la stazione di sintonizzazione in base
alla potenza del segnale.

disponibili. (Disponibile solo con banda FM
selezionata.)

frequenza differente fornendo la medesima
stazione. (Disponibile solo con banda FM
selezionata.)

9It

Voce de l menu Descrizione

USB

iPod

iPod

NEWS

[ON], [OFF] Interrompere la sorgente attualmente

SEEK

[MAN], [PCH] Assegnare i pulsanti o per cercare le

S.RTRV

[1] (efficace per velocità di
compressione basse),
[2] (efficace per velocità di
compressione alte),
[OFF]

AUDIO BOOK

[FASTER], [NORMAL], [SLOWER] Modificare la velocità di riproduzione. (Non

PAUS E

selezionata con nuovi programmi. (Disponibile
solo con banda FM selezionata.)

stazioni una a una (sintonizzazione manuale) o
selezionare una stazione dai canali preimpostati.

Potenziare l’audio compresso e ripristinare il
suono completo.
Non disponibile quando:

• USB è selezionato come sorgente e la funzione

MIXTRAX è impostata su On.

• Viene riprodotto CD-DA/CD-TEXT.

• Viene riprodotto il file FLAC. (solo DEH-2800UI)

disponibile quando [CONTROL iPod/CTRL iPod] è
selezionato nella modalità di controllo.)

Sospendere o riprendere la riproduzione.

Impostazioni AUDIO

Voce de l menu Descrizione
FAD ER *1

Regolare il bilanciamento dell’altoparlante
anteriore e posteriore.

BALANCE

Regolare il bilanciamento dell’altoparlante
destro e sinistro.

Voce de l menu Descrizione
EQ SETTING

[SUPER BASS], [POWERFUL],
[NATURAL], [VOCAL], [CUSTOM1],
[CUSTOM2], [FLAT]

Selezionare una banda
equalizzatore e il livello per
un’ulteriore personalizzazione.
Banda equalizzatore: [80HZ],
[250HZ], [800HZ], [2.5KHZ],
[8KHZ]
Livello equalizzatore: da [+6] a
[–6]

LOU DNES S

[OFF], [LOW], [MID], [HI] Compensare il suono chiaro a basso volume.

SUB.W*2

[NOR], [REV], [OFF] Selezionare la fase del subwoofer.

SUB.W CTRL*2*3

Frequenza di cutoff: [50HZ],

[63HZ], [80HZ], [100HZ], [125HZ],
[160HZ], [200HZ]

Livello di output: da [–24] a [+6]
Livello di pendenza: [–12], [–24]

BASS BOOST

Da [0] a [+6] Sele zionare il livello di incremento dei bassi.

HPF SETTING

Frequenza di cutoff: [OFF],

[50HZ], [63HZ], [80HZ], [100HZ],
[125HZ], [160HZ], [200HZ]

Livello di pendenza: [–12], [–24]

SLA

Da [+4] a [–4] Regolare il volume del livello per ogni sorgente,

*1 Non disponibile quando [SUB.W/SUB.W] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL

(pagina 5).

Selezionare o personalizzare la curva di
equalizzazione.
[CUSTOM1] può essere importato
separatamente per ogni sorgente. Tuttavia,
ognuna delle seguenti combinazioni viene
impostata automaticamente sulla stessa
impostazione.

• USB, iPod, ANDROID e APP (iPhone)
[CUSTOM2] è un’impostazione condivisa
utilizzata per tutte le origini.

Il subwoofer emette solo le frequenze inferiori a
quelle presenti nell’intervallo selezionato.

Dagli altoparlanti vengono emesse solo le
frequenze superiori al cutoff del filtro passa alto
(HPF).

fatta eccezione per FM.
Ognuna delle seguenti combinazioni viene
impostata automaticamente sulla stessa
impostazione.

• USB, iPod, ANDROID e APP (iPhone)

10It

Italiano

*2 Non disponibile quando [REAR/REAR] è selezionato in [SP-P/O MODE] nelle impostazioni INITIAL

(pagina 5).

*3 Non disponibil e quando [OFF] è se lezionato in [SUB.W].

Impostazioni SYSTEM

È anche possibile accedere a questi menu quando l’unità è spenta.

Voce de l menu Descrizione
LANGUAGE

[ENG](Inglese), [РУС](Russo),
[TUR](Turco)

CLOCK SET

12H/24H

[12H], [24H] Selezionare la notazione temporale.

INFO DISPLAY (solo per DEH-X3800UI)

AUTO P I

[ON], [OFF] Cercare una stazione differente con la medesima

AUX

[ON], [OFF] Impostare su [ON] quando si utilizza un

USB AUTO

[ON], [OFF] Selezionare [ON] per passare automaticamente

MUTE MODE (solo per DEH-2800UI)

[MUTE], [20dB ATT], [10dB ATT] Disattivare o attenuare automaticamente l’audio

Selezionare la lingua per visualizzare le
informazioni di testo di un file audio compresso.

Impostare l’orologio (pagina 4).

Visualizzare la voce sul dis play delle informazioni
secondario. Scegliere tra “SPEANA”, “LEVEL
METER”, “SOURCE”, “CLOCK” e “OFF”.

programmazione, anche se si utilizza una
stazione preimpostata.

dispositivo ausiliario connesso all’unità.

alla sorgente [USB] quando un dispositivo USB/
iPod è collegato all’unità.
Selezionare [OFF] quando un dispositivo USB/
iPod è stato collegato all’unità solo per essere
caricato.

quando dall’apparecchiatura con funzione Mute
viene ricevuto un segnale.

Voc e del menu Descrizione
PW SAVE*

[ON], [OFF] Ridurre il consumo della batteria.

ANDROID WIRED

[MEMORY], [APP CONTROL] Selezionare il metodo di connessione idoneo in

P. AP P AU T O O N

[ON], [OFF]

* [PW SAVE] è annullato se la batteria del veicolo è scollegata e dovrà essere riattivato una volta

ricollegata la batteria. Quando [PW SAVE] è disattivato, in base ai metodi di connessione, l’unità può
continuare a ricavare energia dalla batteria se l’interruttore di accensione del veicolo non dispone di
una posizione ACC (accessori o).

L’attivazione della sorgente è consentita solo se
questa funzione è attiva.

base al dispositivo Android.

Selezionare [ON] per avviare automaticamente
l’applicazione car remote quando all’unità è
collegato un dispositivo Android medi ante AOA.
(Non disponibile quando [MEMORY] è selezionato
in [ANDROID WIRED].)

11It

Impostazioni ILLUMINATION

Voce de l menu Descrizione
COLOUR (solo per DEH-X3800UI)

[KEY COLOUR], [DISP COLOUR],
[BOTH COLOUR]

DIM SETTING

[SYNC ILLUMI]*, [SYNC CLOCK],
[MANUAL]

* Solo per DEH-X3800UI

BRIGHTNESS

Da [1] a [10] Cambiare la luminosità del display.

ILLUMI FX (solo per DEH-X3800UI)

[ON], [OFF] È possibile visualizzare l ’effetto di illuminazione

Selezionare il colore per i tasti/display dell’unità
tra i 12 colori preimpostati, [SCAN] o [CUSTOM]*.

• [SCAN]: consente di percorre automaticamente

una vasta gamma di colori.

• [CUSTOM]*:
1 Tenere premuta la ghiera M.C. finché non

viene visualizzata l’impostazione del colore.

2 Impostare il colore primario (R (rosso)/G

(verde)/B (blu)) e il livello di luminosità (da [0]
a [60]).
Non è possibile selezionare un livello inferiore
a 10 per tutti e tre R (rosso), G (verde), B (blu)

contemporaneamente.
È inoltre possibile personal izzare i colori
preimpostati. Selezionare uno dei colori
preimpostati, quindi tenere premuta la ghiera
M.C. finché non viene visualizzato il display di
impostazione del colore.

* L’impostazione CUS TOM è disponi bile solo per [KEY

COLOUR] e [ DISP COLOUR].

Cambiare la luminosità del display.

La gamma di impostazioni disponibili varia in
base a [DIM SETTING].

quando viene inserito/espulso un CD.
L’effetto di illuminazione si attiva quando
l’alimentazione ACC viene accesa/spenta,
indipendentemente dall’impostazione.

Voce de l menu Descrizione
SHORT PLAYBCK

[1.0 MIN], [1.5 MIN], [2.0 MIN],
[2.5 MIN], [3.0 MIN], [OFF]

FLASH AREA

[KEY/DISPLAY], [KEY], [OFF] Selezionare l’area per l’effetto luminoso.

FLASH PATTERN

Da [SOUND LEVEL 1] a [SOUND
LEVEL 6]

Da [LOW PASS 1] a [LOW PASS 6] L’effetto la mpeggiante cam bia in base al liv ello

[RANDOM1] L’effetto lampeggiante cambia casua lmente in

[RANDOM2] L’effetto lampeggiante cambia casua lmente in

[RANDOM3] L’effetto lampeggiante cambia casua lmente in

DISPLAY FX

[ON], [OFF] Impostare gli e ffetti speciali MIXTRAX su on/

CUT IN FX

[ON], [OFF] Attivare/disattivare gli effetti audio MIXTRAX

Selezionare la lunghezza del tempo di
riproduzione.

Quando è selezionato [OFF], il colore
impostato nelle impostazioni ILLUMINATION
(pagina 12) viene utilizzato come colore del
display.

Cambiare l’effetto luminoso in base al livello
audio e dei bassi.
L’effetto lampeggiant e cambia in base al livello
audio.

dei bassi.

base alla modalità di livello audio e alla
modalità di passa basso.

base alla modalità del livello audio.

base alla modalità di passa basso.

off.

mentre si cambiano manualmente le tracce.

Impostazioni MIXTRAX

(solo per DEH-X3800UI)

12It

Italiano

Importante

Connessioni/Installazione

Posizione ACC

Senza posizione ACC

Connessioni

• Durante l’installazione dell’unità su un

veicolo privo di posizione ACC
(accessorio) sull’interruttore di
accensione, il mancato collegamento del
cavo rosso al terminale che rileva il
funzionamento del tasto di accensione
può provocare il consumo della batteria.

• Se questa unità venisse, utilizzata in

condizioni diverse dalle seguenti,
potrebbero verificarsi incendi o
malfunzionamenti.
– Veicoli con batteria da 12 volt e messa a

terra negativa.

– Altoparlanti da 50 W (valore di output) e

impedenza compresa tra 4 Ω e 8 Ω
(valore di impedenza).

• Per evitare co rtocircuiti, surriscaldamento

e malfunzionamenti, assicurarsi di
attenersi alla seguente procedura.
– Scollegare il terminale negativo della

batteria prima dell’installazione.

– Fissare il cablaggio con fascette o nastro

adesivo. Avvolgere nastro adesivo
intorno cabla ggio che entra in contatto
con le parti metalliche per proteggere i
cavi.

– Posizionare tutti i cavi lontano dalle

parti in movimento, come ad esempio
la leva del cambio e le guide dei sedili.

– Posizionare tutti i cavi lontano da luoghi

caldi, come ad esempio vicino alle
bocchette del riscaldamento.

– Non collegare il cavo giallo alla batteria

facendolo passare attraverso il foro del
vano motore.

– Coprire tutti i connettori per cavi

scollegati con nastro isolante.
– Non accorciare i cavi.
– Non tagliare mai l’isolamento del cavo

di alimentazione dell’unità al fine di

condividere la potenza con altri

dispositivi. La capacità corrente del cavo

è limitata.
– Utilizzare un fusibile dal valore

prescritto.
– Non collegare il cavo negativo

dell’altoparlante direttamente alla

messa a terra.
– Non unire mai i cavi negativi di diversi

altoparlanti.

• Quando l’unità è accesa, i segnali di

controllo vengono inviati attraverso il
cavo blu/bianco. Collegare il cavo al
telecomando di sistema di un
amplificatore di potenza esterno o al
terminale di controllo rel è dell’antenna
automatica del veicolo (max. 300 mA 12 V
CC). Se il veicolo è dotato di un’antenna
da vetro, collegarla al terminale di
alimentazione del booster.

• Non collegare il cavo blu/bianco al

terminale di alimentazione di un
amplificatore di potenza esterno. Inoltre,
non collegarlo al terminale di
alimentazione dell’antenna automatica.
Questa operazione può provocare
l’esaurimento della batteria o un
malfunzionamento.

• Il cavo nero è la messa a terra. I cavi di

messa a terra per l’unità e per altre
apparecchiature (in particolare prodotti
ad alta corrente, come ad esempio
amplificatori di potenza) devono essere
collegati separatamente. In caso

contrario, un distacco accidentale può
provocare incendi o malfunzionamenti.

L’u n i tà

Ingresso cavo di alimentazione
Jack di ingresso AUX2 (jack stereo da 3,5
mm) (solo DEH-X3800UI)
Un jack di ingresso dedicato progettato
esclusivamente per l’utilizzo con i
dispositivi dotati di funzione mute.
Uscita posteriore o uscita subwoofer
Uscita anteriore
Ingresso antenna
Fusibile (10 A)
Ingresso remoto cablato
È possibile collegare un adattatore per il
telecomando cablato (venduto
separatamente).

Cavo di alimentazione

All’ingresso del cavo di alimentazione
In bas e al veicolo, la fun zione di e
può variare. In questo caso, assicurarsi
di collegare a e a .
Giallo
Backup (o accessorio)
Giallo
Effettuare la connessione a un termin ale
di alimentazione costante pari a 12 V.
Rosso
Accessorio (o backup)
Rosso
Effettuare la connessione a un termin ale
controllato dall’interruttore di
accensione (12 V CC).
Collegare tra loro le interlinee del
medesimo colore.
Nero (messa a ter ra telaio)
Blu/bianco
La posizione del pin del connettore ISO
varia in base al tipo di veicolo. Collegare

e quando il Pin 5 è di tipo
controllo antenna. In un altro tipo di
veicolo, non collegare mai e .
Blu/bianco
Effettuare il collegamento al terminale
di controllo del sistema
dell’amplificatore di potenza (max. 300
mA 12 V CC).
Blu/bianco
Effettuare il collegamento al terminale
di controllo relè dell’antenna
automatica (max. 300 mA 12 V CC).
Giallo/nero (solo per DEH-2800UI)
Se si utilizza l’apparecchiatura con
funzione Mute, collegare l’interlinea
all’interlinea Audio Mute
dell’apparecchiatura. In caso contrario,
tenere l’interlinea Audio Mute pri va di
collegamenti.
Interlinee altoparlante
Bianco: anteriore sinistra
Bianco/nero: anteriore sinistra
Grigio: anteriore destra
Grigio/nero: anteriore destra

13It

Verde: posteriore sinistra o

NOTE

Importante

Lasciare
ampio spazio

5 cm

5 cm

subwoofer
Verde/nero: posteriore sinistra o
subwoofer
Viola: posteriore destra o subwoofer

Viola/nero: posteriore destra o
subwoofer
Arancione/bianco (solo per DEH­X3800UI)
Effettuare il collegamento al segnale di
illuminazione del veicolo.
Connettore ISO
In alcuni veicoli, il connettore ISO può
essere diviso in due. In questo caso,
assicurarsi di collegare entrambi i
connettori.

• Cambiare il menu iniziale dell’unità. Fare

riferimento a [SP- P/O MODE] (pagina 5).
L’uscita subwoofer dell’unità è
monofonica.

• Quando si utilizza un subwoofer da 70 W

(2 Ω), assicurarsi di collegare il subwoofer
alle interlinee viola e viola/nero d ell’unità.
Non collegare nulla alle interlinee verde e
verde/nero.

Amplificatore di potenza
(venduto separatamente)

Eseguire questi collegamenti quando si
utilizza un amplificatore opzionale.

Tel eco man do di s ist ema
Effettuare la connessione al cavo blu/
bianco.

14It

Amplificatore di potenza (venduto
separatamente)
Effettuare la connessione con cavi RCA
(venduti separatamente)
All’uscita anteriore
Altoparlante anteriore

All’uscita posteriore o all’uscita

subwoofer
Altoparlante posteriore o subwoofer

Installazione

• Verificare tutti i collegamenti e i sistemi

prima dell’installazione finale.

• Non utilizzare parti non autorizzate, in

quanto possono provocare
malfunzi onamenti.

• Se l’installazione richiede la foratura o

altre modifiche del veicolo, consultare il
rivenditore.

• Non installare l’unità se:

– può interferire con il funzionamento dei

veicolo.

– può causare lesioni ai passeggeri in

caso di arresto improvviso.

• In caso di surriscaldamento, il laser

semiconduttore può subire danni.
Installare l’unità lontano da luoghi caldi,
come ad esempio vicino alle bocchette
del riscaldamento.

• È possibile ottenere

prestazioni ottimali quando
l’unità viene installata con
un’angolazione inferiore ai
60°.

• Durante l’installazione, per garantire la

corretta dispersione del calore quando si
utilizza l’unità, accertarsi di lasciare
ampio spazio dietro il pannello posteriore
e avvolgere i cavi allentati in modo che
non blocchino le aperture.

Installazione a montaggio DIN

1 Inserire il riduttore di montaggio in

dotazione nel cruscotto.

2 Fissare il riduttore di montaggio

utilizzando un cacciavite per piegare
le linguette metalliche (90°) in
posizione.

Cruscotto
Riduttore di montaggio

• Assicurarsi che l’unità sia installata

saldamente in posizione.
Un’installazione instabile può
provocare salti o malfunzionamenti.

Quando non si utilizza il riduttore di
montaggio in dotazione

1 Determinare la posizione corretta in

cui i fori della forcella e il lato
dell’unità corrispondono.

2 Serrare le due viti su ogni lato.

Vite filettata (5 mm × 9 mm, non in
dotazione con il prodotto)
Forc ella m ontante
Cruscotto o console

Rimozione dell’unità (installata con
il riduttore di montaggio in
dotazione)

1 Rimuovere l’anello di rivestimento.

Anello di rivestimento
Linguetta a tacche

• Il rilascio del pannello anteriore

consente un più facile accesso
all’anello di rivestimento.

• Quando l’anello di rivestimento viene

nuovamente collegato, puntare il lato
con la linguetta a tacche rivolta verso il
basso.

2 Ins erire le chiavi di es trazione in

dotazione in entrambi i lati dell’unità
finché non scattano in posizione.

3 Estrarre l’unità dal cruscotto.

Italiano

Informazioni aggiuntive

Risoluzione dei problemi

Il display torna automaticamente alla
visualizzazi one normale.

→ Non è stata effettuata alcuna

operazione per circa 30 secondi.
– Eseguire un’operazione.

Il range della riproduzione ripetuta
cambia in maniera inattesa.

→ In base al range di riproduzione

ripetuta, il range selezionato può
cambiare quando viene selezionata
un’altra cartella o traccia o durante
l’avanzamento/riavvolgimento rapido.
– Selezionare nuovamente il range di

riproduzione ripetuta.

Una cartella secondaria non viene
riprodotta.

→ Non è possibile riprodurre le cartelle

secondarie quando è selezionato [FLD]
(ripetizione cartella).
– Selezionare un altro range di

riproduzione ripetuta.

Il suono è intermittente.

→ Si sta utilizzando un dispositivo, come

ad esempio un cellulare, che può
provocare interferenze audio.
– Allontanare dall’unità i dispositivi

elettronici che possono causare
interferenze.

Messaggi di errore

Comuni

AMP ERROR

→ Unità non funzionante o collegamento

altoparlante errato.

→ Il circuito protettivo è attivato.

– Verificare il collegamento degli

altoparlanti.

– Posizionare l’interruttore di

accensione su OFF e nuovamente su
ON. Se il messaggio r imane, contattare
il rivenditore o una Stazione di servizio
Pioneer per ottenere assistenza.

NO XXXX (NO TITLE, a esempio)
→ Non sono presenti informazioni di testo

incorporate.
– Accendere il display o riprodurre un

altro file o traccia.

Lettore CD

ERROR-07, 11, 12, 17, 30

→ Il disco è sporco.

– Pulire il disco.

→ Il disco è graffiato.

– Sostituire il disco.

ERROR-07, 10, 11, 12, 15, 17, 30, A0

→ Si è verificato un errore elettrico e

meccanico.
– Posizionare l’interruttore di

accensione su OFF e nuovamente su
ON, oppure passare a una sorgente
differente, quindi tornare la lettore CD.

ERROR-15

→ Il disco inserito è vuoto.

– Sostituire il disco.

ERROR-23

→ Formato CD non supportato.

– Sostituire il disco.

FORMAT READ

→ Può verificars i un ritardo tra l’inizio della

riproduzione e il momento in cui si
inizia a udire il suono.
– Attendere che il messaggio scompaia

e ascoltare l’audio.

NO AUDIO

→ Il disco inseri to non contiene file

riproducibili.
– Sostituire il disco.

SKIPPED

→ Il dico inserito contiene file protetti da

DRM.
– I file protetti vengono ignorati.

PROTECT

→ Tutti i file del disco inserito hanno il

DRM incorporato.
– Sostituire il disco.

Dispositivo USB/iPod

FORMAT READ

→ Può verificarsi un ritardo tra l’inizio della

riproduzione e il momento in cui si
inizia a udire il suono.
– Attendere che il messaggio scompaia

e ascoltare l’audio.

NO AUDIO

→ Non sono presenti brani.

– Trasferire i file audio al dispositivo USB

ed effettuare la connessione.

→ Il dispositivo USB connesso ha la

sicurezza abilitata.
– Attenersi alle istruzioni del dispositivo

USB per disattivare la sicurezza.

SKIPPED

→ Il dispositivo U SB connesso contiene file

protetti da DRM.
– I file protetti vengono ignorati.

PROTECT

→ Tutti i file sul dispositivo USB connesso

hanno il DRM incorporato.
– Sostituire il dispositivo USB.

N/A USB

→ Il dispositivo USB connesso non è

supportato dall’unità.
– Scollegare il dispositivo e sostituirlo

con un dispositivo USB compatibile.

HUB ERROR

→ Il dispositivo USB connesso mediante

un hub USB non è supportato dall ’unità.
– Collegare il dispositivo USB

direttamente all’unità utilizzando un
cavo USB.

CHECK USB

→ Il connettore USB o il cavo USB ha

subito un corto circuito.
– Verificare che il connettore USB o il

cavo USB non siano impigliati in
qualcosa o danneggiati.

→ Il dispositivo USB collegato consuma

più della quantità di energia massima
consentita.
– Scollegare il dispositivo USB e non

utilizzarlo. Posizionare l’interruttore di
accensione su OFF e nuovamente su
ACC o ON. Collegare solo dispositivi
USB conformi.

→ L’iPod funziona correttamente ma non è

in carica.
– Assicurarsi che il cavo di collegamento

dell’iPod non sia accorciato (ad
esempio, non sia impigliato in oggetti
metallici). Una volta verificato,
posizionare l’interruttore di
accensione su OFF e nuovamente su
ON, oppure scollegare e ricollegare
l’iPod.

ERROR-19

→ Comunicazione non riuscita.

– Effettuare una delle seguenti

operazioni, quindi tornare alla
sorgente USB.

• Posizionare l’interruttore di

accensione su OFF e nuovamente su

ON.

• Scollegare il dispositivo USB.

• Passare a una s orgente diversa.

→ Errore iPod .

– Scollegare il cavo dall’iPod. Una volta

visualizzato il menu principale

15It

dell’iPod, ricollegare e reimpostare

ATT ENZI ONE

l’iPod.

ERROR-23

→ Il dispositivo USB non è formattato

correttamente.
– Formattare il dispositivo USB con

FAT1 2, FAT1 6 o FAT 32.

ERROR-16

→ La versione firmware dell’iPod è

obsoleta.
– Aggiornare la versione iPod.

→ Errore iPod.

– Scollegare il cavo dall’iPod. Una volta

visualizzato il menu principale
dell’iPod, ricollegare e reimpostare
l’iPod.

STOP

→ Nell’elenco corrente non sono presenti

brani.
– Selezionare un elenco che contenga

dei brani.

NOT FOUND

→ Nessun brano correlato.

– Trasferire i brani all’iPod.

App

START UP APP

→ L’applicazione non è ancora in

esecuzione.
– Utilizzare il dispositivo mobile per

avviare l’applicazione.

Linee guida di gestione

Dischi e lettori

• Utilizzare solo dischi che riportano uno

dei due loghi riportati di seguito.

• Utilizzare dischi da 12 cm.

• Utilizzare solo dischi circolari

convenz ionali.

• Con questa unità non è possibile

utilizzare i seguenti tipi di disco:
–DualDiscs
– Dischi da 8 cm: il tentativo di utilizzare

tali dischi con un adattatore può
provocare il malfunzionamento

dell’unità.
– Dischi dalla forma non convenzionale
– Dischi diversi da CD
–Dischi danneggiati, inclusi dischi rotti,

scheggiati o deformati
–Dischi CD-R/RW non finalizzati

• Non scrivere o non applicare prodotti

chimici sulla superficie dei dischi.

• Per pulire un CD, utilizzare un panno

morbido dal centro verso l’esterno.

• La condensa può compromettere

temporaneamente le prestazioni del
lettore. Lasciare riposare per circa un’ora a
una temperatura più calda. Inoltre, pulire
tutti i dischi umidi con un panno
morbido.

• Quando si utilizzano dischi che possono

essere stampati su superfici adesive,
controllare le istruzioni e le avvertenze
dei dischi. In base al disco, l’inserimento e
l’espulsione potrebbe non essere
possibile. L’utilizzo di simili dischi può
danneggiare l’apparecchiatu ra.

• Non attaccare sul disco etichette

disponibili in commercio o altri materiali.
– I dischi possono deformarsi rendendo il

disco non riproducibile.
– Le etichette possono staccarsi durante

la riproduzione e impedire l’espulsione

dei dischi, provocando danni

all’apparecchiatura.

Dispositivo di archiviazione
USB

• Le connessioni via hub USB non sono

supportate.

• Fissare saldamente il dispositivo di

archiviazione USB prima di guidare. Non
lasciar cadere il dispositivo di
archiviazione USB sul pavimento, in
quanto potrebbe incastrarsi sotto il
pedale del freno o dell’acceleratore.

• In base al dispositivo di archiviazione

USB, potrebbero verificarsi i seguenti
problemi.
– Le operazioni possono variare.
– Il dispositivo di archiviazione potrebbe

non essere riconosciuto.

– I file potrebbero non essere riprodotti

correttamente.

– Il dispositivo può causare interferenze

audio durante l’ascolto della radio.

iPod

• Non lasciare l’iPod in luoghi con

temperature elevate.

• Fissare saldamente l’iPod durante la

guida. Non lasciar cadere l’iPod sul
pavimento, in quanto potrebbe
incastrarsi sotto il pedale del freno o
dell’acceleratore.

• Le impostazioni dell’iPod, come ad

esempio equalizzatore e ripetizione della
riproduzione, cambiano
automaticamente quando l’iPod è
collegato all’unità. Una volta scollegato
l’iPod, tali impostazioni tornano alle
impostazioni originali.

• Il testo incompatibile salvato sull’iPod

non verrà visualizzato dall’unità.

Compatibilità audio
compresso

• Per il nome cartella o per il nome file, è

possibile visualizzare solo i primi 32
caratteri (inclusa l’estensione del file).

• L’unità potrebbe non funzionare

correttamente in base all’applicazione
utilizzata per decodificare i file WMA.

• Potrebbe verificarsi un leggero ritardo

all’avvio della riproduzione dei file audio
incorporati con i dati immagine o dei file
audio memorizzati su un dispositivo USB
con numerose gerarchie di car telle.

• Il testo con caratteri russi da visualizzare

sull’unità deve essere codificato con uno
dei seguenti gruppi di caratteri:
– Unicode (UTF-8, UTF-16)
– Un gruppo di caratteri diverso da

Unicode utilizzato in un ambiente
Windows e impostato su Russo
nell’impostazione multilingue

• Pioneer non può garantire la

compatibilità con tutti i dispositivi di
archiviazione di massa USB e non si
assume alcuna responsabilità per
eventuali perdite di dati su lettori
multimediali, smartphone o altri
dispositivi durante l’utilizzo del prodotto.

• Non lasciare i dischi o un dispositivo di

archiviazione USB in luoghi soggetti a
temperature elevate.

File WMA

Estensione file .wma
Veloc ità di

trasmissione

Freque nza di
campionamento

Window s Media™
Audio Professional,
Compress ione dati
senza perdita, Voce/
Streaming D RM/
Streaming c on video

Da 48 kbps a 320 kbps
(CBR), da 48 kbps a
384 kbps (VBR)

32 kHz, 44,1 kHz , 48
kHz

Non compatibile

File MP3

Estensione file .mp3
Veloc ità di

trasmissione

Da 8 kbps a 320 kbps
(CBR), VBR

16It

Italiano

Freque nza di

ATTENZIONE

Cartella
File a udio

compresso

a : sequenza di riproduzione

Da 01 a 05: numero cartella

D: visualizzazione C: carattere

campionamento

Versione tag ID3
compatibile

Playlist M3u Non compatibile
MP3i (MP3

interattivo), mp3 PRO

File WAV

• I formati file WAV non possono essere

collegati via MTP.

Estensione fi le .wav
Bit di quantizzazione 8 e 16 (LPCM) , 4

Freque nza di
campionamento

File FLAC (solo DEH-2800UI)

• I formati file FLAC non possono essere

collegati via MTP.

• In base al codificatore, i file FLAC

potrebbero non essere riproducibili.

Estensione fi le .flac
Freque nza di

campionamento
Bit rate di

quantizzazione
Modalità canale 1/2 ch

Disco

• Indipendentemente dalla lunghezza

della sezione vuota tra i brani della
registrazione originale, i dischi con audio
compresso vengono riprodotti con una
breve pausa tra i brani.

Gerarchia cartella
riproducibile

Da 8 kHz a 48 kHz (32
kHz, 44,1 kHz, 48 kHz
per enfasi)

1.0, 1.1, 2.2, 2.3, 2.4 (la
versione tag ID3 2.x ha
la priorità sulla
versione 1.x.)

Non compatibile

(MSADPCM)
Da 16 kHz a 48 kHz

(LPCM), 22,05 kHz e
44,1 kHz (MS ADPCM)

8/11,025/12/16/22,05/
24/32/44,1/48 kHz

16 bit

Fino a otto livelli (una
gerarchia pratica
presenta meno di due
livelli).

Cartelle riproducibili Fino a 99
File riproducibili Fino a 999
File system ISO 9660 livello 1 e 2,

Riproduzione a
sessione multipla

Trasfe riment o dati
scrittura a pacchetti

Romeo, Joliet
Compatibil e

Non compatibile

Dispositivo USB

• Potrebbe verificarsi un leggero ritardo

all’avvio della riproduzione dei file audio
su un dispositivo di archiviazione USB
con numerose gerarchie di cartelle.

Gerarchia cartella
riproducibile

Cartelle riproducibili Fino a 500
File riproducibili Fino a 15 000
Riproduzion e di file

protetti da co pyright
Dispositivo USB

partizio nato

Fino a otto livelli (una
gerarchia pratica
presenta meno di due
livelli).

Non compatibile

È possibile riprodurre
solo la prima
partizione.

Compatibilità iPod

L’unità supporta solo i seguenti modelli di iPod.
Di seguito vengono indicate le versioni
supportate del software iPod. Le versioni
precedenti potrebbero non essere supportate.
Realizzato per

– iPod touch (dalla 1° alla 5° generazione)
–iPod classic
– iPod con video
– iPod nano (dalla 1° alla 7° generazione)
–iPhone 6
–iPhone 6 Plus
–iPhone 5s
–iPhone 5c
–iPhone 5
–iPhone 4s
–iPhone 4
–iPhone 3GS

–iPhone 3G
–iPhone

• Le operazioni possono variare in base alla

generazione e/o alla versione del
software dell’iPod.

• Gli utenti dell’iPod con Lightning

Connector devono utilizzare il cavo da
Lightning a USB (in dotazione con iPod).

• Gli utenti dell’iPod con Dock Connector

devono utilizzare CD-IU51. Per dettagli,
consultare il rivenditore.

• Fare riferimento ai manuali dell’iPod per

ottenere informazioni sulla compatibilità
di file/for mato.

• Audiolibri, Podcast: compatibile

Pioneer declina ogni responsabilità per la
perdita di dati sull’iPod, anche se i dati
vengono persi durante l’utilizzo dell’unità.

Sequenza di file audio

Con questa unità, l’utente non può
assegnare numeri di car tella e specificare le
sequenze di riproduzione. La sequenza di
file audio dipende dal dispositivo
collegato.
Notare che i file nascosti in un dispositivo
USB non possono essere riprodotti.

Esempio di gerarchia

Grafico caratteri russi

17It

Copyright e marchio

iTunes

Apple ed iTunes sono marchi di fabbrica di
Apple Inc., registrati negli Stati Uniti ed in
altri Paesi.

WMA

Windows Media è un march io di fabbrica o
marchio di fabbrica depositato della
Microsoft Corporation negli Stati Uniti ed
in altri paesi.
Questo prodotto include tecnologie di
proprietà della Microsoft Corporation e
non è utilizzabile senza licenza della
Microsoft Licensing, Inc.

FLAC

Copyright © 2000-2009 Josh Coalson
Copyright © 2011-2013 Xiph.Org
Founda tion
La ridistribuzione e l’utilizzo in formato
binario e sorgente, con o senza modifiche,
sono consentite solo alle seguenti
condizioni:
– Eventuali ridistribuzioni del codice

sorgente devono contenere suddette
informazioni relative ai diritti d’autore,
questo elenco di condizioni e la seguente
rinuncia.

– Eventuali ridistribuzioni in formato

binario devono riprodurre suddette
informazioni relative ai diritti d’autore,
questo elenco di condizioni e la seguente
rinuncia nella documentazione e/o altro
materiale fornito con la distribuzione.

– Né il nome Xiph.org Foundation né i

nomi di chi ha prestato il suo contributo
devono essere utilizzati allo scopo di
sostenere o promuovere prodotti derivati
dal presente software senza previa

specifica autorizzazione scritta.
QUESTO SOFTWARE VIENE FORNITO DAI
TITOLARI DEL COPYRIGHT E
COLLABORATORI “COSÌ COM’È” SENZA
ALCUNA GARANZIA ESPLICITA O
IMPLICITA, COMPRESE, A MERO TITOLO

ESEMPLIFICATIVO MA NON LIMITATIVO, LE
GARANZIE IMPLICITE DI COMMERCIABILITÀ
E DI IDONEITÀ PER UNO SCOPO
PARTICOLARE. IN NESSUN CASO LA
FONDAZIONE O ALTRI SOGGETTI CHE
HANNO PRESTATO IL LORO CONTRIBUTO
SARANNO RESPONSABILI PER EVENTUALI
DANNI DIRETTI, INDIRETTI, ACCIDENTALI O
CONSEQUENZIALI, (COMPRESI, A TITOLO
ESEMPLIFICATIVO, RIFORNIMENTI DI BENI
O SERVIZI SOSTITUTIVI; MANCATO
UTILIZZO O PERDITA DI DATI O PROFITTI;
INTERRUZIONE DELL’ATTIVITÀ) IN
QUALSIASI MODO CAUSATI PER OGNI
IPOTESI DI RESPONSABILITÀ SIA PER
CONTRATTO, PRECISA RESPONSABILITÀ O
ILLECITO (COMPRESI GRAVI
INADEMPIMENTI), FATTI SALVI I LIMITI
INDEROGABILI DI LEGGE, CHE
POTREBBERO VERIFICARSI QUANDO SI
UTILIZZA QUESTO SOFTWARE; ANCHE SE SI
ERA STATI MESSI A CONOSCENZA DELLA
POSSIBILITÀ DEL VERIFICARSI DI TALI
DANNI.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano, e iPod
touch sono marchi di Apple Inc., registrati
negli Stati Uniti e in altri Paesi.
Lightning è un marchio di fabbrica di
Apple Inc.
“Fatto per l'iPod” e “Fatto per l'iPhone”
significano che un accessorio elettronico è
stato progettato specificamente
rispettivamente per il collegamento con
l'iPod o l'iPhone ed è stato certificato dal
suo sviluppatore corrispondere agli
standard operativi stabiliti da Apple. Apple
non può essere considerata responsabile di
questo dispositivo o della sua osservanza
delle norme di sicurezza e dei vari
regolamenti. Tenere presente che l'uso di
questo accessorio con l'iPod o l'iPhone può
peggiorare le prestazioni wireless.

Android™

Android è un marchio di fabbrica di Google
Inc.

MIXTRAX

MIXTRAX è un marchio registrato di
PIONEER CORPORATION.

Specifiche

Generali

Alimentazione: 14,4 V CC (da 10,8 V a 15,1 V

consentiti)
Sistema di messa a terra: tipo negativo
Consumo di corrente massimo: 10,0 A
Dimensioni (L × A × P):

DIN

Telaio: 178 mm × 50 mm × 165 mm

Testata: 188 mm × 58 mm × 17 mm

D

Telaio: 178 mm × 50 mm × 165 mm

Testata: 170 mm × 46 mm × 17 mm
Peso: 1 kg

Audio

Potenza massima:

• 50 W × 4 canali/4 Ω (senza
subwoofer)

• 50 W × 2 canali/4 Ω + 70 W × 1
canale/2 Ω (per il subwoofer)

Potenza continua:

22 W × 4 (da 50 Hz a 15 000 Hz, 5 %
THD, 4 Ω di carico, entrambi i canali
pilotati)

Impedenza di carico: 4 Ω (da 4 Ω a 8 Ω

consentiti)

Livello di output massimo tensione preout:

2,0 V

Profilo loudness: +10 dB (100 Hz), +6,5 dB

(10 kHz) (volume: –30 dB)

Equalizzatore (equalizzatore grafico a

5bande):
Frequenza: 80 Hz/250 Hz/800 Hz/
2,5 kHz/8 kHz
Campo di equalizzazione: ±12 dB
(passo 2 dB)

Subwoofer (mono):

Frequenza: 50 Hz/63 Hz/80 Hz/
100 Hz/125 Hz/160 Hz/200 Hz
Pendenza: –12 dB/oct, –24 dB/oct
Guadagno: da +6 dB a –24 dB
Fase : norm ale/i nversa

Lettore CD

Sistema: sistema audio compact disc
Dischi utilizzabili: compact disc
Rapporto segnale-rumore: 94 dB (1 kH z)

(rete IEC-A)
Numero di canali: 2 (stereo)
Formato di decodifica MP3: MPEG-1 e 2

Audio Layer 3
Formato di decodifica WMA: ver. 7, 7.1, 8, 9,

10, 11, 12 (audio a 2 canali) (Windows

Media Player)
Formato segnale WAV: Linear PCM & MS

ADPCM (non compresso)

USB

Specifica standard USB: USB 2.0 full speed
Alimentazione massima: 1 A
USB Protocollo:

MSC (Mass Storage Class)

MTP (Media Transfer Protocol)

AOA (Android Open Accessory) 2.0
Fi le s yst em: FAT1 2, FAT 16, FAT32
Formato di decodifica MP3: MPEG-1 e 2

Audio Layer 3
Formato di decodifica WMA: ver. 7, 7.1, 8, 9,

10, 11, 12 (audio a 2 canali) (Windows

Media Player)
Formato di decodifica FLAC: v1.3.0 (Free

Lossless Audio Codec) (DEH-2800UI)
Formato segnale WAV: Linear PCM & MS

ADPCM (non compresso)

Tuner FM

Intervallo di frequenza: da 87,5 MHz a

108,0 MHz
Sensibilità utilizzabile: 11 dBf (1,0 μV/75 Ω,

mono, S/N: 30 dB)
Rapporto segnale -rumore: 72 dB (rete

IEC-A)

18It

Italiano

Tuner MW

NOTA

Intervallo di frequenza: da 531 kHz a

1 602 kHz
Sensibilità utilizzabile: 25 μV (S/N: 20 dB)
Rapporto segnale -rumore: 62 dB (rete

IEC-A)

Tuner LW

Intervallo di frequenza: da 153 kHz a

281 kHz
Sensibilità utilizzabile: 28 μV (S/N: 20 dB)
Rapporto segnale -rumore: 62 dB (rete

IEC-A)

Caratteristiche tecniche e design sono
soggetti a eventuali modifiche senza
preavviso.

19It

Acerca de este manual:

Índice

ADVERTENCIA

PRECAUCIÓN

Antes de empezar ................................................................................... 2

Procedimientos iniciales........................................................................ 3

Radio.......................................................................................................... 5

CD/USB/iPod/AUX................................................................................... 6

Modo app ................................................................................................. 8

Modo remoto de automóvil.................................................................. 8

Ajustes....................................................................................................... 9

Ajustes de FUNCTION............................................................................. 9

Ajustes de AUDIO................................................................................. 10

Ajustes de SYSTEM............................................................................... 11

Ajustes de ILLUMINATION................................................................... 12

Ajustes de MIXTRAX............................................................................. 12

Conexiones/instalación ....................................................................... 13

Información complementaria............................................................. 15

• En las siguientes instrucciones, la designación “dispositivo USB” hace referencia tanto

a dispositivos de memoria USB como a reproductores de audio USB.

• En este manual, la designación “iPod” hace referencia tanto a un iPod como a un

iPhone.

Antes de empezar

Muchas gracias por adquirir este producto PIONEER

Lea este manual con ate nción antes de usar este producto para garantizar u n uso correcto. Es muy
importante que lea y respete los mensajes de ADVERTENCIA y PRECAUCIÓN de este manual. Guarde
el manual en un lugar seguro y de fácil acceso para poder consultarlo en el futuro.

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. D e
conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos
electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver
gratuitamente sus productos electrónicos usados en los centros de recolección previstos o bien en una
tienda minorista (si adquieren un producto similar nuevo).
En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con las
autoridades locales a fin de conocer el método de eliminación correcto.
Al actuar siguiendo estas instrucciones, se asegurará de que el producto eliminado se someta a los
procesos de tratamiento, recuperación y reciclaje necesarios, evitando de este modo efectos
potencialme nte negativos en el entorno y la sal ud humana.

• No trate de instalar o reparar este p roducto usted mismo. La instalación o la reparación de este
producto por par te de personas sin cualificación ni expe riencia en equipos electrónicos y
accesorios para automóvil es puede ser peligrosa y puede expon erle al riesgo de sufrir una
descarga eléctric a u otros peligros.

• No intente utilizar la unidad mientras esté conduciendo. Asegúrese de salir de la carretera y aparcar su

vehículo e n un lugar seg uro antes de inte ntar utilizar los controles del dispositivo.

• No permita que la unidad entre en contacto con líquidos y/o humedad. De lo contrario, podría
producirse una descarga eléctrica. Asimismo, el contacto de esta unidad con líquidos podría provocar
averías, humo y sobrecalentamientos.

• Mantenga siempre el volumen lo suficientemente bajo como para poder escuchar los sonidos que
provienen del exteri or.

• El CarStereo-Pass de Pioneer solo debe usarse en Alemania.

2Es

Español

PRECAUCIÓN

PRODUCTO LASER CLASE 1

SRC (fuente)/OFF

Botón de extracción

Visor

Selector M.C. (control múltiple)

BAND/

/DIMMER

DISP (visualización)

SRC (fuente)/OFF

Botón de extracción

Visor

Selector M.C. (control múltiple)

BAND/

DISP

Este aparato es un prod ucto de láser de clase 1 clasifi cado como tal en Seguridad de produ ctos de
láser, IEC 60825-1:2007.

En caso de problemas con el dispositivo

Si esta unidad no funcionase correctamente, póngase en contacto con su concesionario o con el centro
de servicio PIONEER autorizado más cercano.

Procedimientos iniciales

DEH-2800UI

Funcionamiento básico

DEH-X3800UI

Mando a distancia opcional

El mando a distancia CD-R320 se vende por separado.

Operaciones más frecuentes

Los botones disponibles varían en función de la unidad.

Funci ón Operación

Encendido* Pulse SRC/OFF para encender la unidad.

Ajustar el volumen Gire el selector M.C..
Seleccionar una fuente Pulse SRC/OFF varias veces.
Cambiar la información mostrada Pulse DISP varias veces.
Volver a la visualización/lista anterior Pulse /DIMMER o BAND/.
Volver a la visualización normal desde el

menú principal

* Si el cable azul/blanco de esta unidad está conec tado al terminal de control de relé de antena de

automóvil, la antena del vehículo se extiende cuando se activa la fuente de esta unidad. Para
replegar la antena, apague la fuente.

Mantenga pulsado SRC/OFF para apagar la
unidad.

Pulse BA ND/ o mantenga pulsado

BAND/.

Indicaciones en pantalla

Indicación Descripción

Aparece si existe un nivel inferior para un menú o una carpeta.

3Es

Importante

Indicación Descripción

Extracción Colocación

NOTAS

Aparece al pulsar el botón .

Aparece si se ha ajustado la función de exploración local (página 10).

Aparece si se está recibiendo un programa de tráfico.

Aparece si se ha ajustado la función TA (anuncios de tráfico) (página 10).

Aparece si se ha ajustado la función de recuperación del sonido
(página 10).

Aparece si se ha seleccionado la reproducción aleatoria.

Aparece si se ha seleccionado la reproducción repetida.

Aparece si se ha ajustado la función de control de iPod (página 7).

Extracción del frontal

Extraiga el frontal para evitar robos. Desconecte todos los cables y dispositivos
conectados al frontal y apague la unidad antes de extraerlo.

• Evite la exposic ión del frontal a impactos viole ntos.

• Guarde el frontal protegido de la luz solar directa y de las temperaturas elevadas.

• Guarde siempre el frontal desmontado en un estuche de protección o una bolsa.

Menú de configuración

Al situar el contacto en ON después de la instalación, aparece [SET UP :YES] en el visor.

1 Presione el selector M.C..

El menú de configuración desaparece después de 30 segundos sin realizar
operaciones. Si prefiere realizar la configuración en otro momento, gire el selector
M.C. para seleccionar [NO] y presione para confirmar.

2 Gire el selector M.C. para seleccionar las opciones y, a continuación, presione

para confirmar.

Para pasar a la siguiente opción del menú, tiene que confirmar la selección.

Opción del menú Descripción
LANGUAGE Seleccione el idioma en el que debe aparecer la información de

[ENG](inglés),
[РУС](ruso),
[TUR](turco)

CLOCK SET Ajuste el reloj.
FM STEP Seleccione los pasos de la sintonización FM entre 100 kHz y 50 kHz.

[100], [50]

texto de un archivo de audio comprimido.

3 [QUIT :YES] aparece una vez realizados todos los ajustes.

Para volver a la primera opción del menú de configuración, gire el selec tor M.C. para
seleccionar [QUIT :NO] y, a continuación, presione para confirmar.

4 Presione el selector M.C. para confirmar los ajustes.

• Puede cancelar la configuración de los menús pulsando SRC/OFF.

• La configuración puede realizarse en cualquier momento desde los ajustes de SYSTEM (página11) y

los ajustes de INITIAL (página 4).

Cancelación de la pantalla de demostración (DEMO
OFF)

1 Presione el selector M.C. para que aparezca el menú principal.
2 Gire el selector M.C. para seleccionar [SYSTEM] y, a continuación, presione para

confir mar.

3 Gire el sel ector M.C. para seleccionar [DEMO OFF] y, a continuación, presione para

confir mar.

4 Gire el selector M.C. para seleccionar [YES] y, a continuación, presione para

confir mar.

Ajustes de INITIAL

1 Mantenga pulsado SRC/OFF hasta que se apague la unidad.
2 Mantenga pulsado SRC/OFF para mostrar el menú principal.

4Es

Español

3 Gire el selector M.C. para seleccionar [INITIAL] y, a continuación, presione para

NOTA

SUGERENCIA

NOTA

confir mar.

4 Gire el selector M.C. para seleccionar una opción y, a continuación, presione para

confir mar.

3 Pulse un botón numérico (de 1/ a 6/).

Los botones / también pueden utilizarse para seleccionar una emisora memorizada cuando
[SEEK] está ajustado en [PCH] en los ajustes de FUNCTION (página 10).

Las opciones varían en función de la unidad.

Opción del menú Descripción
FM STEP Seleccione los pasos de la sintonización FM entre 100 kHz y

[100], [50]

SP-P/O MODE Seleccione esta opción si hay un altavoz de gama completa

[REAR/SUB.W]

[SUB.W/SUB.W] Seleccione esta opción si hay un subwoofer pasivo conectado

[REAR/REAR] Seleccione esta opción si hay altavoces de gama completa

SYSTEM RESET Seleccione [YES] para inicializar los ajustes de la unidad. La

[YES], [CANCEL]

50 kHz.

conectado a los cables de salida de los altavoces traseros y un
subwoofer conectado a la salida RCA.

directamente a los cables de salida de los altavoces traseros y un
subwoofer conectado a la salida RCA.

conectados a los cables de salida de los altavoces traseros y a la
salida RCA. Si hay un altavoz de gama completa conectado a los
cables de salida de los altavoces traseros y no se utiliza la salida
RCA, puede seleccionar [REAR/SUB.W] o [REAR/REAR].

unidad se reiniciará automáticamente.
(Algunos de los ajustes se mantendrán incluso después de
reiniciar la unidad.)

Radio

Las frecuencias del sintonizador de esta unidad están pensadas para su utilización en
Europa Occidental, Asia, Oriente Medio, África y Oceanía. Si se utiliza en otras áreas es
posible que la recepción no sea correcta. La función RDS (Radio Data System) solo
funciona en áreas en las que se emiten señales RDS correspondientes a emisoras FM.

Recepción de emisoras memorizadas

1 Pulse SRC/OFF para seleccionar [RADIO].
2 Pulse BAND/ o BAND/ para seleccionar la banda entre las opciones [FM1],

[FM2], [FM3], [MW] o [LW].

Memoria de mejores emisoras (BSM)

Las seis emisoras con mejor señal se guardan en los botones numéricos (de 1/ a 6/

).

1 Después de seleccionar la banda, presione el selector M.C. para que aparezca el

menú principal.

2 Gire el selector M.C. para seleccionar [FUNCTION] y, a continuación, presione para

confir mar.

3 Gire el selector M.C. para seleccionar [BSM] y, a continuación, presione para

confir mar.

Para buscar una emisora manualmente

1

Después de seleccionar la banda, pulse / para seleccionar una emisora.

Mantenga pulsado / y suéltelo para buscar una emisora disponible. La
exploración se detiene cuando la unidad recibe una emisora. Para cancelar la
búsqueda local, pulse / .

[SEEK] debe estar ajustado en [MAN] en los ajustes de FUNCTION (página 10).

Para almacenar las emisoras manualmente

1

Mientras recibe la emisora que desea guardar, mantenga pulsado uno de los
botones numéricos (de 1/ a 6/ ) hasta que deje de parpadear.

Utilización de las funciones de PTY

La unidad busca una emisora según la información de PTY (tipo de programa).

1 Pulse durante la recepción FM.
2 Gire el selector M.C. para seleccionar un tipo de programa entre las opciones

[NEWS/INFO], [POPULAR], [CLASSICS] y [OTHERS].

3 Presione el selector M.C..

5Es

La unidad empieza a buscar una emisora. Cuando la encuentra, muestra el nombre

NOTAS

NOTA

Toma de entrada AUX (toma estéreo de 3,5 mm)

(expulsar)

Ranura de carga de discos Puerto USB

SRC (fuente)/OFF

Selector M.C. (control múltiple)

NOTA

PRECAUCIÓN

NOTA

NOTA

de su servicio de programas.

• Para cancelar la búsqueda, presione el selector M.C..

• El programa de algunas emisoras puede no coincidir con la indicación del PTY transmitido.

• Si ninguna emisora emite el tipo de programa que ha buscado, aparecerá [NOT FOUND] durante

aproximadamente dos segundos y el sintonizador volverá a la emisora original.

Lista PTY

Para obtener más información sobre la lista PTY, visite el siguiente sitio:
http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

CD/USB/iPod/AUX

Reproducción

Desconecte los auriculares del dispositivo antes de conectarlo a la unidad.

Los botones disponibles varían en función de la unidad.

CD

1

Inserte un disco en la ranura de carga de discos con la cara de la etiqueta hacia
arriba.

Para expulsar un disco, interrumpa la reproducción y pulse a continuación .

Dispositivos USB (incluyendo Android)/iPod

1

Abra la tapa del puerto USB.

2 Conecte el dispositivo USB/iPod utilizando un cable adecuado.

Para cambiar automáticamente a la fuente [USB] cuando el dispositivo USB/iPod está conectado a la
unidad, ajuste [USB AUTO] en [ON] en los ajustes SYSTEM (página 11).

Utilice un cable Pioneer USB opcional (CD-U50E) para conectar el dispositivo USB, ya que cualquier
dispositivo conectado directamente a la unidad sobresaldrá y podría resultar peligroso.

Antes de extraer el dispositivo, detenga la reproducción.

Conexiones AOA

Para obtener más información sobre la conexión AOA, consulte la página 9.

Conexión MTP

Puede conecta r a la unidad un dispositiv o con Android OS 4.0 o una versió n posterior a través de MTP,
utilizando el cable suministrado con el dispositivo. Sin embargo, en función del dispositivo conectado y
del número de archivos en el dis positivo, es posible que no puedan reproducirs e archivos de audio/
canciones a través de MTP. Tenga en cuenta que la conexión MTP no es compatible con los formatos de
archivo WAV y FLAC* y no puede utilizarse con la función MIXTRAX.

* Los archivos FLAC solo son compatibles con el DEH-2800UI.

Si utiliza una conexión MTP, [ ANDROID WIRED] debe estar ajustado en [MEMORY] en los ajustes de
SYSTEM (página 11).

AUX

1

Inserte el miniconector estéreo en la toma de entrada AUX.

2 Pulse SRC/OFF para seleccionar [AUX] como fuente.

Si [AUX] está ajustado en [OFF] en los ajustes de SYSTEM, [AUX] no puede seleccionarse como fuente
(página 11).

Operaciones

Puede realizar varios ajustes en los ajustes de FUNCTION (página 9).
Tenga en cuenta que las siguientes operaciones no pueden realizarse en un dispositivo
AUX. Para controlar un dispositivo AUX, utilice el propio dispositivo.

Funci ón Operación

Seleccionar una carpeta/álbum*1 Pulse 1/ o 2/.

6Es

Español

Funci ón Operación

NOTA

Seleccionar una pista/canción (capítulo) Pulse o .
Avanzar o retroceder rápidamente Mantenga pulsado o .
Buscar un archivo en una lista 1 Pulse para mostrar la lista.

Ver una lista de los archivos de la carpeta/
categoría seleccionada*1

Reproducir una canción de la carpeta/
categoría seleccionada*1

Búsqueda alfabética (solo iPod) 1 Pulse para mostrar la lista.

Reproducción repetida Pulse 6/.
Reproducción aleatoria Pulse 5/.
Reproducción aleatoria de todo (solo iPod) Mantenga pulsado 5/.
Poner en pausa/reanudar la reproducción Pulse 4/PAUS E.
Recuperación de sonido* 1*2 Pulse 3/S.Rtrv.

Volver a la carpeta raíz (solo CD/USB)*1 Mantenga pulsado BAND/ o .

2 Gire el selector M.C. para seleccionar el

nombre del archivo (o carpeta) o la
categoría que busca y, a continuación,
presione para confirmar.

3 Gire el selector M.C. para seleccionar el

archivo que desee y, a continuación,
presione para confirmar.
Empieza la reproducción.

Presione el selector M.C. después de
seleccionar una carpeta/categoría.

Mantenga presionado el selector M.C.
después de seleccionar una carpeta/
categoría.

2 Gire el selector M.C. para seleccionar la

lista de categorías deseadas y, a
continuación, pulse para pasar al
modo de búsqueda alfabética.
(Girar el selector M.C. dos veces también
permite acceder al modo de búsqueda
alfabética.)

3 Gire el selector M.C. para elegir una letra

y, a continuación, presione para ver la
lista alfabética.

Para cancelar la búsqueda alfabética, pulse

/DIMMER o BAND/.

[1]: funciona con índices de compresión
bajos
[2]: funciona con índices de compresión
altos

Funci ón Operación

Cambiar entre audio comprimido y CD-DA
(solo CD)

Cambiar de unidades en el dispositivo USB
(Solo dispositivos compatibles con el
protocolo de la clase de dispositivo de
almacenamiento masivo USB)

*1 So lo archivos de audio comprimido
*2 Esta función está desactivada cuando se ha seleccionado USB como fuente y la función MIXTRAX

está activada.

Pulse BA ND/ o BAND/.

Pulse BA ND/ o BAND/.

Funciones útiles para iPod

Modo de reproducción por asociación

Puede acceder a canciones a partir del ar tista, el álbum o el género que se está
reproduciendo en cada momento.

1 Mientras escucha una canción, mantenga pulsado para pasar al modo de

reproducción por asociación.

2 Gire el selector M.C. para seleccionar el modo ([ARTIST], [ALBUM], [GENRE]) y, a

continuación, presione para confirmar.

La canción o álbum seleccionado se reproducirá después de la canción que está
sonando.

Puede cancelar la reproducción de la canción o el álbum seleccionado si utiliza funciones no
relacionadas con el modo de reproducción por asociación (como el avance o retroceso rápido).

Control de iPod

Puede controlar la unidad a través de un iPod conectado.
Los siguientes modelos de iPod no son compatibles con esta función.

– iPod nano 1.ª generación, iPod con vídeo

1 Pulse BAND/ o BAND/ durante la reproducción y, a continuación, seleccione

el modo de control.

[CONTROL iPod/CTRL iPod]: la función de iPod de la unidad puede controlarse
desde el iPod conectado.
[CONTROL AUDIO/CTRL AUDIO]: la función de iPod de la unidad solo puede
controlarse desde los botones de la unidad. En este modo, no es posible encender ni
apagar el iPod conectado.

7Es

NOTAS

• Al pulsar iPod también es posible cambiar el modo de control (solo para DEH-2800UI).

NOTAS

Importante

NOTA

ADVERTENCIA

• Si selecciona [CONTROL iPod/CTRL iPod] como modo de control la reproducción de las canciones se

pone en pausa. Utilice e l iPod conectado para reanudar la repro ducción.

• Es posible acceder a las siguientes operaciones desde la unidad, aunque el modo de control esté

ajustado en [CONTROL iPod/CTRL iPod].
– Pausa, avance/retroceso rápido, selección de canción/capítul o

• El volumen solo puede ajustarse desde la unidad.

Acerca de MIXTRAX (solo USB/iPod)

(Solo para DEH-X3800UI)
La función MIXTRAX genera una mezcla ininterrumpida a partir de su biblioteca musical,
acompañada de efectos de iluminación. Para obtener más información sobre los ajustes
de MIXTRAX, consulte la página 12.

• Esta función no es compatible con un dispositivo Android conectado a través de MTP.

• Mientras USB está seleccionado como fuente y se esté utilizando la función MIXTRAX, la función de

recuperación de sonido está de sactivada.

• En función del archivo o la canción, es posible que los efectos de sonido no estén disponibles.

• Desactive la función MIXTRAX si los efectos de iluminación generados interfieren con la conducción.

1 Pulse MIX para activar o desactivar MIXTRAX.

Modo app

PIONEER NO SE HAC E RESPONSABLE DE APPS O CON TENIDOS DE OTROS PROVEEDO RES, EN RELACIÓN
CON ASPECTOS COMO SU P RECISIÓN, SU EXACTITUD Y OTR OS ASPECTOS. EL CONTENIDO Y LAS
FUNCIONALIDADES DE DICHAS APPS SON RESPONSABILIDAD EXCLUSIVA DEL PROVEEDOR DE CADA
APP.

Reproducción de una aplicación a través de la
unidad

1 Conecte el dispositivo móvil a esta unidad.

• iPhone a través de USB (página 6)

2 Pulse SRC/OFF para seleccionar [APP].
3 Utilice el dispositivo móvil para iniciar la aplicación.

Funcionamiento básico

Puede realizar varios ajustes en los ajustes de FUNCTION (página 9).

Funci ón Operación

Seleccionar una pista Pulse o .
Avanzar o retroceder rápidamente Mantenga pulsado o .
Poner en pausa/reanudar la reproducción Pulse BAND/ o BAND/.

Puede escuchar el audio de una aplicación de un iPhone a través de la unidad. En
algunos casos, puede incluso controlar la aplicación utilizando la unidad.
Para obtener más información sobre los dispositivos compatibles, visite nuestro sitio
web.

El uso de aplica ciones de terceros puede implicar o necesitar la puesta a dis posición de información de
identificación personal, b ien mediante la creación de una cuenta de usu ario o de algún otro modo, y,
para ciertas aplicaciones, la puesta a dispo sición de datos de geoubicación.
TODAS LAS APLICACIONES DE TERCEROS SON RESPONSABILIDAD EXCLUSIVA DE LOS PROVEEDORES,
INCLUIDAS SIN LIMITACIÓN LA RECOPILACIÓN Y LA SEGURIDAD DE LOS DATOS DE USUARIO Y LAS
PRÁCTICAS D E PRIVACIDAD. AL ACCEDER A APLICACIO NES DE TERCEROS, USTED SE MANIFI ESTA DE
ACUERDO EN REVI SAR LOS TÉRMINOS DE SERVICIO Y LAS POLÍTICA S DE PRIVACIDAD DE LOS
PROVEEDORES. SI NO ESTÁ DE ACUERDO CON LOS TÉRMINOS O LAS POLÍTICAS DE ALGÚN PROVEEDOR
O NO CONSIENTE EL USO DE DATOS DE GEOUBICACIÓN DONDE SEA APLICABLE, NO UTILICE ESTAS
APLICACIONES DE TERCEROS.

Para usuarios de iPhone

Esta función es compatible con dispositivos iPhone y iPod touch con iOS 5.0 o una versión posterior.

8Es

Modo remoto de automóvil

Puede utilizar la unidad desde una aplicación remota de automóvil instalada en un
dispositivo iPhone/Android. En algunos casos, puede controlar aspectos de la
aplicación, como por ejemplo la selección de fuente o la pausa, etc., utilizando la unidad.
Para obtener más información sobre las operaciones que están disponibles en la
aplicación, consulte la sección de ayuda de la aplicación.

No trate de controlar la aplicación mientras conduce. Detenga y aparque el vehículo en un lugar seguro
antes de intentar usar los controles de la aplicación.

Para usuarios de iPhone

Esta función es compatible con dispositivos iPhone y iPod touch con iOS 8.0 o una
versión posterior.

Español

Para usuarios de dispositivos Android

NOTA

Esta función es compatible con dispositivos con Android OS 4.1 o posterior instalado y
que sean compatibles con los perfiles de AOA (Android Open Accessory) 2.0.

Cómo realizar la conexión remota del automóvil

1 Conecte el dispositivo móvil a esta unidad.

• Dispositivos iPhone/Android a través de USB (página 6)
Continúe con el paso 6 si selecciona la conexión USB para iPhone.

2 Presione el selector M.C. para que aparezca el menú principal.
3 Gire el selector M.C. para seleccionar [SYSTEM] y, a continuación, presione para

confir mar.

4 Gire el selector M.C. para seleccionar [ANDROID WIRED] y, a continuación,

presione para confirmar.

5 Gire el selector M.C. para seleccionar [APP CONTROL] para un dispositivo Android

conectado a través de USB.

Si se ha seleccionado [ON] en [P.APP AUTO ON] (página 11), se inicia la aplicación de
control a distancia del coche en el dispositivo Android y el proceso habrá finalizado.

Si la aplicación de control a distancia del coche no está instalada en su dispositivo Android,
aparece un mensaje que le pide que instale la aplicación en su dispositivo Android. Seleccione
[OFF] en [P.APP AUTO ON] para borrar el mensaje (página 11).

6 Pulse SRC/OFF para seleccionar una fuente.
7 Mantenga pulsado el selector M.C..

La aplicación remota de automóvil del dispositivo móvil se inicia.

Cómo escuchar música en Android

1 Pulse SRC/OFF para seleccionar [ANDROID].

Funcionamiento básico

Funci ón Operación

Seleccionar una pista Pulse o .
Avanzar o retroceder rápidamente Mantenga pulsado o .
Poner en pausa/reanudar la reproducción Pulse 4/PAUS E.

Funci ón Operación

Recuperación de sonido Pulse 3/S.Rtrv.

[1]: funciona con índices de compresión
bajos
[2]: funciona con índices de compresión
altos

Ajustes

Puede ajustar diferentes valores en el menú principal.

1 Presione el selector M.C. para que aparezca el menú principal.
2 Gire el selector M.C. para seleccionar una de las categorías siguientes y, a

continuación, presione para confirmar.

• Ajustes de FUNCTION (página 9)

• Ajustes de AUDIO (página 10)

• Ajustes de SYSTEM (página 11)

• Ajustes de ILLUMINATION (página 12)

• Ajustes de MIXTRAX (página 12)

3 Gire el selector M.C. para seleccionar las opciones y, a continuación, presione

para confirmar.

Ajustes de FUNCTION

Los elementos de los menús varían en función de la fuente.

Opción del menú Descripción

FM SETTING

[TALK], [STANDARD], [MUSIC] Ajusta el nivel de calidad del sonido a las

BSM

condiciones de señal de la emisión de la banda
FM. (Disponible solo si se selecciona la banda
FM.)

Las seis emisoras con mejor señal se guardan en
los botones numéricos (de 1/ a 6/)
automáticamente.

9Es

Opción del menú Descripción

USB

iPod

iPod

REGIONAL

[ON], [OFF] Limita la recepción a los programas regionales

LOC AL

FM: [OFF], [LV1], [LV2], [LV3], [LV4]
MW/LW: [OFF], [LV1], [LV2]

TA

[ON], [OFF] Recibe la información de tráfico actual, si está

AF

[ON], [OFF] Permite a la unidad volver a sintonizar una

NEWS

[ON], [OFF] Interrumpe la fuente activa con programas de

SEEK

[MAN], [PCH] Permite utilizar los botones o para

S.RTRV

[1] (funciona con índices de
compresión bajos),
[2] (funciona con índices de
compresión altos),
[OFF]

específicos cuando se selecciona AF (búsqueda
de frecuencias alternativas). (Disponible solo si
se selecciona la banda FM.)

Limita las emisoras sintonizadas en función de la
intensidad de la señal.

disponible. (Disponible solo si se selecciona la
banda FM.)

frecuencia diferente que ofrezca la misma
emisora. (Disponible solo si se selecciona la
banda FM.)

noticias. (Disponible solo si se selecciona la
banda FM.)

buscar emisoras una a una (sintonización
manual) o seleccionar una emisora a partir de los
canales memorizados.

Mejora el audio comprimido y recupera un
sonido de calidad.
No disponible si:

• USB está seleccionado como fuente y la

función MIXTRAX está activada.

• S e reproduce un CD-DA/CD-TEXT.

• S e reproduce un archivo FLAC. (solo DEH-

2800UI)

Opción del menú Descripción

AUDIO BOOK

[FASTER], [NORMAL], [SLOWER] Cambia la velocidad de reproducción. (No está

PAUS E

disponible si [CONTROL iPod/CTRL iPod] está
seleccionado en el modo de control.)

Pone en pausa o reanuda la reproducción.

Ajustes de AUDIO

Opción del menú Descripción
FAD ER *1

Ajuste el balance de los altavoces delanteros y
traseros.

BALANCE

Ajuste el balance de los altavoces derechos e
izquierdos.

EQ SETTING

[SUPER BASS], [POWERFUL],
[NATURAL], [VOCAL], [CUSTOM1],
[CUSTOM2], [FLAT]

Seleccione la banda y el nivel del
ecualizador para personalizar
todavía más la configuración.
Banda del ecualizador: [80HZ],
[250HZ], [800HZ], [2.5KHZ],
[8KHZ]
Nivel del ecualizador: de [+6] a
[–6]

LOU DNES S

[OFF], [LOW], [MID], [HI] Permite aplicar compensación para disfrutar de

SUB.W*2

[NOR], [REV], [OFF] Seleccione la fase del subwoofer.

Seleccione o personalice la curva del ecualizador.
[CUSTOM1] puede ajustarse por separado para
cada fuente. Sin embargo, cada una de las
siguientes combinaciones presenta
automáticamente el mismo ajuste.

• USB, iPod, ANDROID y APP (iPhone)
[CUSTOM2] es un ajuste compartido utilizado
para todas las fuentes.

un sonido nítido con el volumen más bajo.

10Es

Español

Opción del menú Descripción
SUB.W CTRL*2*3

Frecuencia de co rte: [50HZ],

[63HZ], [80HZ], [100HZ], [125HZ],
[160HZ], [200HZ]

Nivel de salida: de [–24] a [+6]
Nivel de curva: [–12], [–24]

BASS BOOST

De [0] a [+6] Seleccione el nivel de intensificación de graves.

HPF SETTING

Frecuencia de co rte: [OFF],

[50HZ], [63HZ], [80HZ], [100HZ],
[125HZ], [160HZ], [200HZ]

Nivel de curva: [–12], [–24]

SLA

De [+4] a [–4] Ajusta el nivel de volumen de cada fuente

*1 No está disponible si [SUB.W/SUB.W] está seleccionado en [SP-P/O MODE], en los ajustes de INITIAL

(página 5).

*2 No está disponible si [REAR/REAR] está seleccionado en [SP-P/O MODE], en los ajustes de INITIAL

(página 5).

*3 No está disponible si [OFF] está seleccionado en [SUB.W].

El subwoofer solo emite las frecuencias por
debajo del intervalo seleccionado.

Los altavoces solo emiten frecuencias por
encima del punto de corte del filtro de paso alto
(HPF).

excepto FM.
Cada una de las siguientes combinaciones
presenta automáticamente el mismo ajuste.

• USB, iPod, ANDROID y APP (iPhone)

Ajustes de SYSTEM

También puede acceder a estos menús cuando la unidad está apagada.

Opción del menú Descripción
LANGUAGE

[ENG](inglés), [РУС](ruso), [TUR]
(turco)

CLOCK SET

12H/24H

[12H], [24H] Seleccione el formato de la hora.

Seleccione el idioma en el que debe aparecer la
información de texto de un archivo de audio
comprimido.

Ajuste el reloj (página 4).

Opción del menú Descripción
INFO DISPLAY (Solo para DEH-X3800UI)

Muestra el elemento de la pantalla de
información secundaria. Seleccione uno de los
siguientes “SPEANA”, “LEVEL METER”, “SOURCE”,
“CLOCK” y “OFF”.

AUTO P I

[ON], [OFF] Busca una emisora diferente con la misma

AUX

[ON], [OFF] Ajuste esta opción en [ON] si utiliza un

USB AUTO

[ON], [OFF] Seleccione [ON] para cambiar automáticamente

MUTE MODE (Solo para DEH-2800UI)

[MUTE], [20dB ATT], [10dB ATT] Silencia o atenúa el sonido automáticamente

PW SAVE*

[ON], [OFF] Reduce el consumo de la batería.

ANDROID WIRED

[MEMORY], [APP CONTROL] Seleccione el método de conexión adecuado en

P. AP P AU T O O N

[ON], [OFF]

* [PW SAVE] se cancela y se desconecta la batería del vehículo, por lo que tendrá que volver a

encenderse una vez conectada de nuevo la batería. Si [PW SAVE] está desactivado, en función de los
métodos de conexión, es posible que la unidad continúe consumiendo energía de la batería si el
contacto del vehículo n o incorpora una posición ACC (accesorio).

programación, aunque se haya seleccionado una
emisora memorizada.

dispositivo auxiliar conectado a la unidad.

a la fuente [USB] cuando un dispositivo USB/iPod
está conectado a la unidad.
Seleccione [OFF] cuando se está conectando un
dispositivo USB/iPod a la unidad solo para carga.

cuando se recibe una señal de un equipo con
una función de silenciamiento.

La activación de la fuente es la única operación
permitida cuando esta función está activada.

función de su dispositivo Android.

Seleccione [ON] para iniciar automáticamente la
aplicación de control a distancia del coche si se
conecta un dispositivo Android a la unidad a
través de AOA. (No está disponible si [MEMORY]
está seleccionado en [ANDROID WIRED].)

11Es

Ajustes de ILLUMINATION

Opción del menú Descripción
COLOUR (Solo para DEH-X3800UI)

[KEY COLOUR], [DISP COLOUR],
[BOTH COLOUR]

DIM SETTING

[SYNC ILLUMI]*, [SYNC CLOCK],
[MANUAL]

* Solo para DEH-X3800UI

BRIGHTNESS

De [1] a [10] Modifica el brillo del visor.

ILLUMI FX (Solo para DEH-X3800UI)

[ON], [OFF] El efecto de iluminación puede observarse

Seleccione el color de las teclas/visor de la
unidad a partir de 12 colores predefinidos,
[SCAN] o [CUSTOM]*.

• [SCAN]: acceda a una secuencia automática de

diferentes colores.

• [CUSTOM]*:
1 Mantenga presionado el selector M.C. hasta

que aparezca la pantalla de ajuste del color.

2 Ajuste el color principal (R (rojo)/G (verde)/B

(azul)) y el nivel de brillo (de [0] a [60]).
No puede seleccionar un nivel inferior a 10
para los tres colores R (rojo), G (verde), B (azul)

al mismo tiempo.
También puede personalizar los colores
predefinidos. Seleccione uno de los colores
predefinidos y mantenga presionado el selector
M.C. hasta que aparezca la pantalla de ajuste de
colores.

* El ajuste CUSTOM solo está disponible para [KEY

COLOUR] y [DISP COLOUR].

Modifica el brillo del visor.

Los intervalos de ajuste disponibles varían en
función de [DIM SETTING].

cuando se inserta o se expulsa un CD.
El efecto de iluminación se activa cuando se
activa/desactiva ACC, independientemente de
este ajuste.

Opción del menú Descripción
SHORT PLAYBCK

[1.0 MIN], [1.5 MIN], [2.0 MIN],
[2.5 MIN], [3.0 MIN], [OFF]

FLASH AREA

[KEY/DISPLAY], [KEY], [OFF] Seleccione la zona del efecto de iluminación.

FLASH PATTERN

De [SOUND LEVEL 1] a [SOUND
LEVEL 6]

De [LOW PASS 1] a [LOW PASS 6] El patrón de parpadeo cambia en función del

[RANDOM1] El patrón de parpadeo cambia de forma

[RANDOM2] El patrón de parpadeo cambia aleatoriamente

[RANDOM3] El patrón de parpadeo cambia aleatoriamente

DISPLAY FX

[ON], [OFF] Activa o desactiva los efectos especiales

CUT IN FX

[ON], [OFF] Activa o desactiva los efectos de sonido

Seleccione la duración del tiempo de
reproducción.

Si se ha seleccionado [OFF], el color definido
en los ajustes de ILLUMINATION (página 12) se
utiliza como color del visor.

Modifique el efecto de ilumi nación con arreglo
al nivel de sonido y de graves.
El patrón de parpadeo cambia en función del
nivel de sonido.

nivel de graves.

aleatoria en función del modo de nivel de
sonido y el modo de paso bajo.

en función del modo de nivel de sonido.

en función del modo de paso bajo.

MIXTRAX.

MIXTRAX durante el cambio manual de pistas.

Ajustes de MIXTRAX

(Solo para DEH-X3800UI)

12Es

Español

Importante

Conexiones/instalación

Posición ACC Sin posición ACC

Conexiones

• Si instala esta unidad en un vehículo sin

posición ACC (accesorio) en el contacto, si
no conecta el cable rojo al terminal que
detecta el funcionamiento de la llave de
contacto la batería podría agotarse.

• Si utiliza esta unidad en condiciones

diferentes de las descritas, podría
producirse un incendio o una avería.
– Vehículos con una batería de 12 V y una

conexión a tierra negativa.

– Altavoces de 50 W (valor de salida) y de

entre 4 Ω y 8 Ω (valor de impedancia).

• Para impedir un cortocircuito, un

sobrecalentamiento o una avería, siga las
indicaciones descritas a continuación.
–Desconecte el terminal negativo de la

batería antes de la instalación.

– Fije el cable con abrazaderas de cable o

cinta adhesiva. Envuelva con cinta
adhesiva los cables que estén en
contacto con piezas metálicas, para
protegerlos.

– Aleje los cables de piezas en

movimiento, como la palanca de
cambios o las guías de los asientos.

–Aleje los cables de lugares calientes,

como por ejemplo las salidas de la
calefacción.

– No conecte el cable amarillo a la batería

pasándolo a través del orificio del
compartimento del motor.

–Cubra los conectores de cables

desconectados con cinta aislante.

– No acorte ningún cable.
– Nunca corte el aislamiento del cable de

alimentac ión de esta unida d para
compartir la potencia con otros
dispositivos. La capacidad de corriente

del cable es limitada.
– Utilice un fusible del nivel especificado.
– Nunca conecte el cable negativo del

altavoz directamente a tierra.
– Nunca agrupe diferentes cables

negativos de varios altavoces.

• Cuando esta unidad está encendida, las

señales de control se envían a través del
cable azul/blanco. Conecte este cable al
terminal de control remoto del sistema
de un amplificador externo o al terminal
de control de relé de antena de
automóvil (máx. 300 mA 12 V CC). Si el
vehículo incorpora una antena en el
cristal, conéctela al terminal de
alimentación de intensificación de la
antena.

• Nunca conecte el cable azul/blanco al

terminal de alimentación de un
amplificador externo ni al terminal de
alimentación de la antena para
automóvil. De lo contrario, la batería
podría agotarse o podría producirse una
avería .

• El cable negro es el cable de tierra. Los

cables de tierra de esta unidad y de otros
equipos (especialmente productos de
alto voltaje como amplificadores) deben
conectarse por separado. De lo contrario,
podrían desprenderse por accidente y
provocar un incendio o una avería.

Esta unidad

Entrada de cable de alimentación
Toma de entrada AUX2 (toma estéreo
de 3,5 mm) (solo DEH-X3800UI)
Una toma de entrada específica
diseñada en exclusiva para utilizar con
dispositivos equipados con función de
silenciamiento.
Salida trasera o salida de subwoofer
Salida frontal
Entrada de antena
Fusible (10 A)
Entrada de mando a distancia con cable
Puede conectarse un adaptador de
mando a distancia con cable (vendido
por separado).

Cable de alimentación

A entrada de cable de alimentación

En función del tipo de vehículo, la
función de y puede ser diferente.
En este caso, asegúrese de conectar
a y a .
Amarillo
Reserva (o adicional)
Amarillo
Conectar al terminal de alimentación
constante de 12 V.
Rojo
Adicional (o reserva)
Rojo
Conectar al terminal controlado por el
interruptor de encendido (12 V CC).
Conecte cada cable con el cable del
mismo color.
Negro (tierra del chasis)
Azul/blanco
La posición de las clavijas del conector
ISO será diferente en función del tipo de
vehículo. Conecte y cuando la
clavija 5 sea de control de antena. En
otro tipo de vehículo, nunca conecte
y .
Azul/blanco
Conectar al terminal de control del
sistema del amplificador (máx. 300 mA
12 V CC).
Azul/blanco
Conectar al terminal de control de relé
de antena de automóvil (máx. 300 mA
12 V CC).
Amarillo/negro (solo para DEH-2800UI)
Si utiliza equipos con función de
silenciamiento, conecte este cable al
cable de silenciamiento de audio de
dicho equipo. De lo contrario, deje el
cable de silenciamiento de audio libre
de conexiones.
Cables de los altavoces
Blanco: frontal izquierdo
Blanco/negro: frontal izquierdo
Gris: frontal derecho
Gris/negro: frontal derecho
Verde: izquierdo trasero o subwoofer

13Es

Verde/negro: izquierdo trasero o

NOTAS

Importante

Deje espacio
suficiente

5 cm

5 cm

subwoofer
Violeta: derecho trasero o subwoofer

Violeta/negro: derecho trasero o
subwoofer
Naranja/blanco (solo para DEH­X3800UI)
Conectar a la señal de iluminación de
un coche.
Conector ISO
En algunos vehículos, es posible que el
conector ISO esté dividido en dos. En
este caso, asegúrese de realizar la
conexión a los dos conectores.

• Cambie el menú inicial de esta unidad.

Consulte [SP-P/O MODE] (página 5). La
salida de subwoofer de esta unidad es
monoaural.

• Si utiliza un subwoofer de 70 W (2 Ω),

asegúrese de conectar el subwoofer a los
cables violeta y violeta/negro de esta
unidad. No conecte nada a los cables
verde y verde/negro.

Amplificador (vendido por
separado)

Realice estas conexiones cuando utilice el
amplificador opcional.

A la salida frontal
Altavoz frontal

A salida trasera o salida de subwoofer

Altavoz trasero o subwoofer

Instalación

• Compruebe todas las conexiones y

sistemas antes de la instalaci ón definitiva.

• No utilice piezas no homologadas, ya que

podrían producirse averías.

• Consulte con su distribuidor si la

instalación requiere el taladrado de
orificios u otras modificaciones en el
vehícul o.

• No instale esta unidad en los siguientes

lugares:
– donde pueda interferir con el control

del vehículo.

– donde pueda lesionar a un pasajero en

caso de parada brusca.

• El láser semiconductor puede resultar

dañado en caso de recalentamiento.
Instale esta unidad lejos de lugares
calientes, como por ejemplo las salidas
de la calefacción.

• La unidad funciona en su

nivel óptimo cuando se
instala en ángulos
inferiores a 60°.

• Al realizar la instalación, asegúrese de

que la dispersión del calor es correcta
durante la utilización de la unidad, deje
espacio suficiente detrás del panel
posterior y recoja los cables sueltos para
que no obstruyan las salidas de
ventila ción.

Instalación en soporte DIN

1 Introduzca la carcasa de montaje en el

salpicadero.

2 Fije la carcasa de montaje utilizando

un destornillador para doblar las
lengüetas metálicas (90°) y encajarlas
en sus posiciones.

Salpicadero
Carcasa de montaje

• Asegúrese de que la unidad está

instalada de forma s egura. Una
instalación inestable podría provocar
saltos u otros errores.

Cuando no utilice la carcasa de
montaje suministrada

1 Determine la posición exacta para

encajar los orificios del soporte con los
orificios del late ral de la unidad.

Tornillo de rosca cortante (5 mm × 9
mm, no suministrado con el
producto)
Soporte de montaje
Salpicadero o consola

Extraiga la unidad (instalada con la
carcasa de montaje suministrada)

1 Extraiga el marco d ecorativo.

Marco decorativo
Lengüeta con muesca

• El desmontaje del frontal facilita el

acceso al marco decorativo.

• Al volver a colocar el marco

decorativo, hágalo con la parte de la
lengüeta con muesca hacia abajo.

2 Introduzca las llaves de extracción

suministradas en ambos lados de la
unidad hasta que escuche un clic.

3 Tire de la unid ad.

14Es

Control remoto del sistema

Conectar al cable azul/blanco.
Amplificador (vendido por separado)
Conectar con cables RCA (vendidos por

separado)

2 Apriete dos tornillos en cada lado.

Español

Información complementaria

Solución de problemas

El visor vuelve automáticamente a la
visualización normal.

→ No se han realizado operaciones en

aproximadamente 30 segundos.
– Realice una operación.

El intervalo de la reproducción repetida
cambia de forma imprevista.

→ En función del inter valo de la

reproducción repetida, es posible que el
intervalo seleccionado se modifique
cuando se selecciona otra carpeta o
pista o durante el avance o retroceso
rápido.
– Seleccione de nuevo el intervalo de la

reproducción repetida.

No se reproduce una subcarpeta.

→ Las subcarpetas no pueden

reproducirse si se ha seleccionado la
opción [FLD] (repetición de carpeta).
– Seleccione otro intervalo de la

reproducción repetida.

El sonido es intermitente.

→ Utiliza un d ispositivo, como un teléfono

móvil, que puede provocar
interferencias audibles.
– Aleje de la unidad los dispositivos que

puedan provocar las interferencias.

Mensajes de error

Generales

AMP ERROR

→ La unidad no funciona o la conexión del

altavoz es incorrecta.

→ El circuito de protección está activado.

– Compruebe la conexión del altavoz.

– Sitúe la llave de contacto en la

posición OFF y de nuevo en la
posición ON. Si el mensaje continúa
apareciendo, póngase en contacto
con su distribuidor o con un centro de
asistencia Pioneer autorizado para
obtener ayuda.

NO XXXX (NO TITLE, por ejemplo)
→ No hay información de texto asociada.

– Cambie de pantalla o reproduzca otra

pista o archivo.

Reproductor de CD

ERROR-07, 11, 12, 17, 30

→ El disco está sucio.

–Limpie el disco.

→ El disco está arañado.

– Cambie el disco.

ERROR-07, 10, 11, 12, 15, 17, 30, A0

→ Se ha producido un error eléctrico o

mecánico.
– Sitúe la llave de contacto en la

posición OFF y de nuevo en la
posición ON o seleccione una fuente
diferente y luego vuelva a seleccionar
el reproductor de CD.

ERROR-15

→ El disco introducido está en blanco.

– Cambie el disco.

ERROR-23

→ Formato de CD no compatible.

– Cambie el disco.

FORMAT READ

→ A veces transcurre un tiempo entre el

inicio de la reproducción y el instante
en que empieza a escuchar sonido.

– Espere hasta que el mensaje

desaparezca y empiece a escuchar
sonido.

NO AUDIO

→ El disco introducido no contiene

archivos reproducibles.
– Cambie el disco.

SKIPPED

→ El disco introducido contiene archivos

con protección DRM.
– Se saltarán los archivos protegidos.

PROTECT

→ Todos los archivos del disco introducido

incorporan información DRM.
– Cambie el disco.

Dispositivo USB/iPod

FORMAT READ

→ A veces transcurre un tiempo entre el

inicio de la reproducción y el instante
en que empieza a escuchar sonido.
– Espere hasta que el mensaje

desaparezca y empiece a escuchar
sonido.

NO AUDIO

→ No hay canciones.

– Transfiera archivos de audio al

dispositivo USB y conéctelo.

→ El dispositivo USB conectado tiene la

protección activada.
– Siga las instrucciones de seguridad del

dispositivo USB para desactivar la
protección.

SKIPPED

→ El dispositivo USB conectado contiene

archivos con protección DRM.
– Se saltarán los archivos protegidos.

PROTECT

→ Todos los archivos del dispositivo USB

conectado tienen incorporada
información DRM.

– Cambie el dispositivo USB.

N/A USB

→ El dispositivo USB conectado no es

compatible con esta unidad.
– Desconecte el dispositivo y cámbielo

por un dispositivo USB compatible.

HUB ERROR

→ Esta unidad no permite utilizar el

dispositivo USB conectado a través de
un concentrador USB.
– Conecte el dispositivo USB

directamente a esta unidad utilizan do
un cable USB.

CHECK USB

→ El conector USB o el cable USB presenta

un cortocircuito.
– Compruebe si el conector USB o el

cable USB está atrapado o dañado.

→ El dispositivo USB conectado consume

una cantidad de corriente superior al
máximo permitido.
– Desconecte el dispositivo USB y no

vuelva a utilizarlo. Sitúe la llave de
contacto en la posición OFF y de
nuevo en la posición ACC u ON.
Conecte solo dispositivos USB
compatibles.

→ El iPod funcion a correctamente pero no

se carga.
– Asegúrese de que el cable de

conexión del iPod no haya quedado
cortocircuitado (por ejemplo, por
quedar atrapado en objetos
metálicos). Después de la
comprobación, sitúe la llave de
contacto en OFF y de nuevo en ON o
desconecte el iPod y vuelva a
conectarlo.

ERROR-19

→ Error en la comunicación.

– Realice una de las operaciones

siguientes y, a continuación, vuelva a
la fuente USB.

15Es

• Sitúe la llave de contacto en la

PRECAUCIÓN

posición OFF y seguidamente en la
posición ON.

• Desconecte el dispositivo USB.

• Seleccione una fuente diferente.

→ Error del iPod.

– Desconecte el cable del iPod. Cuando

aparezca el menú principal del iPod,
vuelva a conectar el iPod y reinícielo.

ERROR-23

→ El dispositivo USB no se ha formateado

correctamente.

– Formatee el dispositivo USB con los

fo rma tos FAT 12, FAT16 o FAT32.

ERROR-16

→ La versión del firmware del iPod es

antigua.

– Actualice la versión del iPod.

→ Error del iPod.

– Desconecte el cable del iPod. Cuando

aparezca el menú principal del iPod,
vuelva a conectar el iPod y reinícielo.

STOP

→ No hay canciones en la lista actual.

– Seleccione una lista que contenga

canciones.

NOT FOUND

→ No hay canciones asociadas.

– Transfiera canciones al iPod.

Apps

START UP APP

→ La aplicación todavía no se ha iniciado.

– Utilice el dispositivo móvil para iniciar

la aplicación.

Instrucciones de
manipulación

Discos y reproductor

• Ut ilice únicamente discos que incorporen

alguno de los dos logotipos siguientes.

• Utilice discos de 12 cm.

• Ut ilice únicamente discos convencionales

y totalmente circulares.

• Los tipos de discos siguientes no pueden

utilizarse con esta unidad:
– Discos DualDisc
– Discos de 8 cm: si intenta utilizar estos

discos sin ningún adaptador la unidad
podría dejar de funcionar

correctamente.
– Discos de formas no convencionales
–Discos que no sean CD
– Discos estropeados, como por ejemplo

discos con grietas, deformados o

desconchados
– Discos CD-R/RW sin finalizar

• No es criba en la superficie de los discos ni

aplique productos químicos encima.

• Para limpiar un CD, utilice un paño suave

realizando movimientos desde el centro
hacia fuera.

• La condensación puede impedir

temporalmente el funcionamiento
correcto del reproductor. Espere
aproximadamente una hora, hasta que el
reproductor se adapte a la temperatura
más cálida. Asimismo, seque los discos
húmedos con un paño suave.

• Si utiliza discos en los que es posible

imprimir en las superficies de las
etiquetas, revise las instrucciones y los
avisos de los discos. En función de los
discos, es posible que las operaciones de
inserción y expulsión no puedan

realizarse. Si utiliza este tipo de discos
pueden producirse daños en el equipo.

• No pegue en los discos etiquetas ni otros

materiales disponibles en el mercado.
– Los discos podrían deformarse y

podrían no reproducirse.

– Las etiquetas pueden desprenderse

durante la reproducción e impedir la
extracción de los discos, lo que puede
provocar daños en el equipo.

Dispositivo de almacenamiento
USB

• No están permitidas las conexiones a

través de concentradores USB.

• Asegure correctamente el dispositivo de

almacenamiento USB antes de arrancar.
No permita que el dispositivo de
almacenamiento USB se caiga al suelo, ya
que podría interferir con el
funcionamiento del pedal de freno o de
aceleración.

• En función del dispositivo de

almacenamiento USB, pueden producirse
los siguientes problemas.
– Las operaciones pueden variar.
– Es posible que no se reconozca el

dispositivo de almacenamiento.

– Es posible que los archivos no se

reproduzcan correctamente.

– El dispositivo puede provocar

interferencias audibles mientras
escucha la radio.

iPod

• No deje el iPod en lugares expuestos a

temperaturas elevadas.

• Asegure correctamente el iPod mientras

conduce. No permita que el iPod se caiga
al suelo, ya que podría interferir con el
funcionamiento del pedal de freno o de
aceleración.

• Determinados ajustes del iPod, como el

ecualizador y la reproducción repetida,
cambian automáticamente cuando se

conecta el iPod a la unidad. Una vez
desconectado el iPod, estos ajustes
recuperan los parámetros normales.

• El texto no compatible guardado en el

iPod no se visualizará tampoco en la
unidad.

Compatibilidad con
formatos de audio
comprimido

• Solo se mostrarán los primeros

32 caracteres de un nombre de archivo
(incluyendo la extensión del archivo) o un
nombre de carpeta.

• Es posible que la unidad no funcione

correctamente, en función de la
aplicación utilizada para codificar los
archivos WMA.

• La reproducción de archivos de audio con

datos de imagen asociados o archivos de
audio almacenados en un dispositivo USB
con una jerarquía de carpetas compleja
podría tardar un poco en empezar.

• Para poder visualizar texto en ruso en

esta unidad, debe estar codificado en
alguno de los conjuntos de caracteres
siguientes:
– Unicode (UTF-8, UTF-16)
– Un conjunto de caracteres diferente de

Unicode utilizado en un entorno
Windows y definido como ruso en la
configuración de múltiples idiomas

• Pioneer no garantiza la compatibilidad

con todos los dispositivos de
almacenamiento masivo USB y no asume
responsabil idad alguna en caso de
pérdida de datos en reproductores
multimedia, smartphones u otros
dispositivos al utilizar este producto.

• No deje discos ni dispositivos de

almacenamiento USB en lugares
expuestos a temperaturas elevadas.

16Es

Español

Archivos WMA

PRECAUCIÓN

Carpeta
Archivo de audio

comprimido

a : secuencia de reproducción

De 01 a 05: número de carpeta

Extensión del archivo .wma
Tasa de bits De 48 kbps a 320 kbps

Frecue ncia de
muestreo

Window s Media™
Audio Professiona l,
Lossless, Voice/DRM
Stream/Strea m con
vídeo

Archivos MP3

Extensión del archivo .mp3
Tasa de bits De 8 kbps a 320 kbps

Frecue ncia de
muestreo

Versión de etiqueta
ID3 compatible

Lista de reproducción
M3u

MP3i (MP3
interactivo), mp3 PRO

Archivos WAV

• Los formatos de archivo WAV no pueden

conectarse a través de MTP.

Extensión del archivo .wav
Bits de cuantificación 8 y 16 (LPCM), 4 (MS

Frecue ncia de
muestreo

(CBR), de 48 kbps a
384 kbps (VBR)

32 kHz, 44,1 kHz,
48 kHz

No compatible

(CBR), VBR
De 8 kHz a 48 kHz

(32 kHz, 44,1 kHz,
48 kHz para énfasi s)

1.0, 1.1, 2.2, 2.3, 2.4 (la
versión de etiqueta
ID3 2.x tiene prioridad
sobre la versión 1.x.)

No compatible

No compatible

ADPCM)
De 16 kHz a 48 kHz

(LPCM), 22,05 kHz y
44,1 kHz (MS ADPCM)

Archivos FLAC (solo DEH­2800UI)

• Los formatos de archivo FLAC no pueden

conectarse a través de MTP.

• En fun ción del codificador, es posible que

los archivos FLAC no puedan
reproducirse.

Extensión del archivo .flac
Frecue ncia de

muestreo
Tasa de bits de

cuantificación
Modo de canal 1/2 canales

8/11,025/12/16/22,05/
24/32/44,1/48 kHz

16 bits

Disco

• Independientemente de la longitud de la

secciones en blanco que haya entre las
canciones de la grabación original, los
discos de audio comprimidos se
reproducirán con una breve pausa entre
cada canción.

Jerarquía de carpetas
reproducibles

Carpetas
reproducibles

Archivos
reproducibles

Sistema de archivos ISO 9660 Nivel 1 y 2,

Reproducción
multisesión

Transferencia de datos
en formato Packet
Write

Hasta ocho niveles
(una jerarquía práctica
debe tener menos de
dos niveles)

Hasta 99

Hasta 999

Romeo, Joliet
Compatible

No compatible

Dispositivo USB

• La reproducción de archivos de audio

almacenados en un dispositivo USB con
una jerarquía de carpetas compleja
podría tardar un poco en empezar.

Jerarquía de carpetas
reproducibles

Carpetas
reproducibles

Archivos
reproducibles

Reproducción de
archivos protegidos
por derechos de autor

Dispositivo USB con
particio nes

Hasta ocho niveles
(una jerarquía práctica
debe tener menos de
dos niveles)

Hasta 500

Hasta 15 000

No compatible

Solo es posible
reproducir la pr imera
partición.

Compatibilidad de
modelos de iPod

Esta unidad es compatible únicamente con los
siguientes modelos de iPod. Las versiones de
software de iPod compatibles se indican a
continuación. E s posible que la unidad no sea
compatible con versio nes anteriores.
Diseñado para

– iPod touch (generaciones de 1.ª a 5.ª)
–iPod classic
– iPod con vídeo
– iPod nano (generaciones de 1.ª a 7.ª)
–iPhone 6
– iPhone 6 Plus
–iPhone 5s
–iPhone 5c
–iPhone 5
–iPhone 4s
–iPhone 4
–iPhone 3GS
–iPhone 3G
–iPhone

• Las ope raciones pueden variar en función

de la generación y/o la versión del
software del iPod.

• Los usuarios de un iPod con conector

Lightning deben utilizar el cable de

Lightning a USB (suministrado con el
iPod).

• Los usuarios de un iPod con conector

Dock deben utilizar el CD-IU51. Para
obtener más información, consulte a su
distribuidor.

• Consulte los manuales del iPod para

obtener información sobre l a
compatibilidad de archivos y formatos.

• Audiolibro, podcast: compatible

Pioneer declina toda responsabilidad por
la pérdida de datos del iPod, aunque la
pérdida se produzca durante la utilización
de esta unidad.

Secuencia de archivos de
audio

El usuario no puede asignar números de
carpeta ni especificar secuencias de
reproducción con esta unidad. La
secuencia de los archivos de audio
depende del dispositivo conectado.
Tenga en cuenta que los archivos ocultos
de un dispositivo USB no podrán
reproducirse.

Ejemplo de una jerarquía

17Es

Tabla de caracteres de

D: visor C: carácter

ruso

Copyright y marcas
registradas

iTunes

Apple e iTunes son marcas comerciales de
Apple Inc., registradas en l os EE.UU. y en
otros países.

WMA

Windows Media es una marca registrada o
una marca de fábrica de Microsoft
Corporation en los Estados Unidos y/u
otros países.
Este producto incluye tecnología
propiedad de Microsoft Corporation, y no
se puede usar ni distribuir sin una licencia
de Microsoft Licensing, Inc.

FLAC

Copyright © 2000-2009 Josh Coalson
Copyright © 2011-2013 Xiph.Org
Founda tion
La redistribución y la utilización del
formato binario y del código fuente, con o
sin modificaciones, están permitidas
siempre y cuando se cumplan las
siguientes condiciones:
– Las redistribuciones del código fuente

deben incorporar la siguiente mención
de derechos de autor, la lista de
condiciones y la siguiente exención de
respo nsabilid ad.

– Las redistribuciones del formato binario

deben incorporar el siguiente aviso de
derechos de autor, la lista de condiciones
y la siguiente exención de
responsabil idad en la document ación y/o
los materiales utilizados en la
distribución.

– El nombre de Xiph.org Foundation y los

nombres de sus colaboradores no
pueden utilizarse para recomendar o
promocionar productos derivados de
este software sin una autorización previa
por escrito.

LOS TITULARES DE LOS DERECHOS DE
AUTOR Y LOS COLABORADORES
PROPORCIONAN ESTE SOFTWARE “TAL
CUAL” Y NO OFRECEN NINGÚN TIPO DE
GARANTÍA, IMPLÍCITA O EXPLÍCITA, COMO
POR EJEMPLO GARANTÍAS IMPLÍCITAS DE
COMERCIABILIDAD O DE ADECUACIÓN A
UNA FINALIDAD CONCRETA. NI LA
FUNDACIÓN NI SUS COLABORADORES
PUEDEN CONSIDERARSE RESPONSABLES
EN NINGÚN CASO POR DAÑOS DIRECTOS,
INDIRECTOS, ACCIDENTALES, ESPECIALES,
PUNITIVOS O CONSECUENTES (LO QUE
INCLUYE, A TÍTULO MERAMENTE
ENUNCIATIVO, LA PRESTACIÓN DE
PRODUCTOS O SERVICIOS DE
SUSTITUCIÓN, LA PÉRDIDA DE DATOS,
BENEFICIOS O POSIBILIDADES DE
UTILIZACIÓN O LA INTERRUPCIÓN DE LA

ACTIVIDAD), IND EPENDIENTEMENTE DE LA
CAUSA Y EN NINGÚN NIVEL DE
RESPONSABILIDAD, TANTO POR
RESPONSABILIDAD CONTRACTUAL COMO
DIRECTA O DELICTIVA (POR NEGLIGENCIA
U OTRO TIPO DE RESPONSABILIDAD),
DERIVADA DE LA UTILIZACIÓN DE ESTE
SOFTWARE, AUNQUE LA POSIBILIDAD DE
ESTOS DAÑOS SE HUBIERA ADVERTIDO
PREVIAMENTE.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano y iPod
touch son marcas comerciales de Apple
Inc., registradas en los EE. UU. y en otros
países.
Lightning es una marca comercial de Apple
Inc.
“Made for iPod” y “M ade for iPhone”
significan que un accesorio electrónico ha
sido diseñado para ser conectado
específicamente a un iPod o a un iPhone,
respectivamente, y ha sido homologado
por quien lo desar rolló para cumplir con las
normas de funcionamiento de Apple.
Apple no es responsable del
funcionamiento de este aparato ni de que
cumpla con las normas de seguridad y
reguladoras. Tenga presente que el empleo
de este accesorio con un iPod o iPhone
puede afectar el funcionamiento
inalámbrico.

Android™

Android es una marca comercial de Google
Inc.

MIXTRAX

MIXTRAX es una marca comercial de
PIONEER CORPORATION.

Especificaciones

General

Fuente de alimentación: 14,4 V CC (de

10,8 V a 15,1 V permisible)

Sistema de conexión a tierra: tipo negativo

Consumo máximo de corriente: 10,0 A
Dimensiones (An × Al × Pr):

DIN
Bastidor: 178 mm × 50 mm × 165 mm
Cara anterior: 188 mm × 58 mm ×
17 mm
D
Bastidor: 178 mm × 50 mm × 165 mm
Cara anterior: 170 mm × 46 mm ×
17 mm

Peso: 1 kg

Audio

Salida de potencia máxima:

• 50 W × 4 canales/4 Ω (sin
subwoofer)

• 50 W × 2 canales/4 Ω + 70 W × 1
canal/2 Ω (con subwoofer)

Salida de potencia continua:

22 W × 4 (de 50 Hz a 15 000 Hz, 5%
THD, 4 Ω carga, ambos canales
activados)

Impedancia de carga: 4 Ω (de 4 Ω a 8 Ω

permisible)

Nivel de salida máxima del

preamplificador: 2,0 V

Contorno de sonoridad: +10 dB (100 Hz),

+6,5 dB (10 kHz) (volumen: –30 dB)

Ecualizador (ecualizador gráfico de

5bandas):
Frecuencia: 80 Hz/250 Hz/800 Hz/2,5
kHz/8 kHz
Intervalo de ecualización: ±12 dB
(pasos de 2 dB)

Subwoofer (mono):

Frecuencia: 50 Hz/63 Hz/80 Hz/
100 Hz/125 Hz/160 Hz/200 Hz
Curva: –12 dB/oct, –24 dB/oct
Ganancia: +6 dB a –24 dB
Fase: normal/inversa

Reproductor de CD

Sistema: sistema de audio de discos

compactos

Discos utilizables: discos compactos

18Es

Español

Relación señal/ruido: 94 dB (1 kHz) (red

NOTA

IEC-A)
Número de canales: 2 (estéreo)
Formato de decodificación MP3: MPEG-1 &

2 Audio Layer 3
Formato de decodificación WMA: ver. 7,

7.1, 8, 9, 10, 11, 12 (audio 2 canales)

(Windows Media Player)
Formato de señal WAV: PCM lineal y MS

ADPCM (sin comprimir)

USB

Especificación estándar USB: USB 2.0 de

alta velocidad
Corriente máxima: 1 A
USB Protocolo:

MSC (Clase de almacenamiento

masivo)

MTP (Protocolo de transferencia

multimedia)

AOA (Open Accessory de Android) 2.0
Si stem a de arc hivo s: FAT 12, FAT 16, FAT32
Formato de decodificación MP3: MPEG-1 &

2 Audio Layer 3
Formato de decodificación WMA: ver. 7,

7.1, 8, 9, 10, 11, 12 (audio 2 canales)

(Windows Media Player)
Formato de decodificación FLAC: 1.3.0

(Free Lossless Audio Codec) (DEH-

2800UI)
Formato de señal WAV: PCM lineal y MS

ADPCM (sin comprimir)

Sintonizador FM

Intervalo de frecuencias: de 87,5 MHz a

108,0 MHz
Sensibilidad utilizable: 11 dBf (1,0 μV/75 Ω,

mono, señal/ruido: 30 dB)
Relación señal/ruido: 72 dB (red IEC-A)

Sintonizador MW

Intervalo de frecuencias: de 531 kHz a

1 602 kHz
Sensibilidad utilizable: 25 μV (señal/ruido:

20 dB)
Relación señal/ruido: 62 dB (red IEC-A)

Sintonizador LW

Intervalo de frecuencias: de 153 kHz a

281 kHz

Sensibilidad utilizable: 28 μV (señal/ruido:

20 dB)

Relación señal/ruido: 62 dB (red IEC-A)

Las especificaciones y el diseño están
sujetos a modificaciones sin previo aviso.

19Es

Über dieses Handbuch:

Inhaltsverzeichnis

WARNUNG

Bevor Sie beginnen................................................................................. 2

Erste Schritte............................................................................................ 3

Radio.......................................................................................................... 5

CD/USB/iPod/AUX................................................................................... 6

App-Modus............................................................................................... 8

Fahrzeug-Fernbedienungsmodus ....................................................... 9

Einstellungen........................................................................................... 9

FUNCTION-Einstellungen ................................................................... 10

AUDIO-Einstellungen........................................................................... 10

SYSTEM-Einstellungen ........................................................................ 11

ILLUMINATION-Einstellungen ............................................................ 12

MIXTRAX-Einstellungen...................................................................... 13

Anschlüsse/Einbau................................................................................ 13

Zusätzliche Informationen.................................................................. 16

• In den folgenden Anweisungen werden ein USB-Stick oder USB-Audioplayer als „USB-

Gerät” bezeichnet.

• iPod und iPhone werden in diesem Handbuch als „iPod” bezeichnet.

Bevor Sie beginnen

Vielen Dank für den Kauf dieses PIONEER-Produkts

Um eine ordnungsgemäße Verwendung sicherzustellen, lesen Sie sich bitte dieses Handbuch durch,
bevor Sie dieses Produkt verwenden. Besonders wichtig ist, dass Sie die Hinweise WA RNUN G und
VORSICHT in diesem Handbuch lesen. Bitte bewahren Sie das Handbuch an einem sicheren und gut
zugänglichen Ort auf, um später darin nachschlagen zu können.

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen
Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte,
über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden
Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre
gebrauchten elektronischen Produkte kostenfrei bei speziell dafür eingerichteten Sammelstellen
abgeben oder zu einem Fachhändler zurückbringen (sofern sie ein vergleichbares neues Produkt
kaufen).
In den Ländern, die hier nicht aufgeführt sind, wenden Sie sich hinsichtlich der zu beachtenden
Entsorgungsweise bitte an die zuständige Gemeindeverwaltung.
Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung,
Rückgewinnu ng und Wiederverwert ung zugeführt wird, und verh indern damit potenziell ne gative
Auswirkungen auf die Umwelt sowie Gesundheitsschäden.

Wicht ig

Bitte tragen Sie die folgenden Informationen in das da für vorgesehene Formular in der
„Schnellstartanleitung“ ein.
— 14-stellige S eriennummer (an der Unte rseite des Geräts angegebe n)
— Kaufdatum (Datum der Quittung)
— Stempel des Händlers
Diese Informationen dienen als Eigentumsnachweis.
Im Fall eines Diebstahls teilen Sie der Polizei die 14-stellige Seriennummer und das Kaufdatum des
Geräts mit.
Bewahren Sie die „Schnellstartanleitung“ an einem sicheren Ort auf.

2De

• Versuchen Sie nicht, dieses Produkt selbst zu montieren oder zu warten. Werden Montage­oder Wartungsarbeiten des Produkts von Personen ohne Ausbildung und Erfahrung
hinsichtlich elektroni scher Geräte und Fahrzeugzubehör vorgenommen, kann di es gefährlich
sein und möglicher weise zu elektrischen Schlägen, Verlet zungen oder anderen Gefahren
führen.

• Bedienen Sie das Gerät niemals während der Fahrt. Fahren Sie an den Straßenrand und parken Sie Ihr

Fahrzeug zuerst an einem sicheren Ort, bevor Sie die Bedienelemente des Geräts bedienen.

Deutsch

VORSICHT

• Lassen Sie dieses Gerät nicht in Kontakt mit Feuchtigkeit und/oder Flüssigkeiten kommen. Dies

SRC (Quelle)/OFF

Entriegelungstaste

Anzeigefenster

M.C.-(Mehrfunktions-)Regler

BAND/

/DIMMER

DISP (Display)

SRC (Quelle)/OFF

Entriegelungstaste

Anzeigefenster

M.C.-(Mehrfunktions-)Regler

BAND/

DISP (Display)

könnte zu einem elektrischen Schlag führen. Außerdem könnte es bei Kontakt mit Flüssigkeiten zu
Beschädigungen des Geräts, Rauchentwicklung und Überhitzung kommen.

• Wählen Sie stets eine Lautstärke, bei der Sie Umgebungsgeräusche noch deutlich wahrnehmen

können.

VORSICHT

Bei diesem Gerät handelt es sich um ein Laserprodukt der Klasse 1, das entsprechend dem Standard
Sicherheit für Laserprodukte IEC 60825-1:2007 klassifiziert ist.

Im Problemfall

Sollte dieses Gerät nicht ordnungsgemäß funktionieren, dann wenden Sie sich an Ihren Händler oder
an die nächstgelegene PIONEER-Kundendienststelle.

Erste Schritte

Grundlagen der Bedienung

DEH-X3800UI

DEH-2800UI

Optionale Fernbedienung

Die Fernbedienung CD-R320 ist separat erhältlich.

Häufig verwendete Bedienvorgänge

Welche Tasten verfügbar sind, unterscheidet sich je nach Gerät.

Zweck Bedienung

Gerät einschalten* Drücken Sie SRC/OFF, um das Gerät

Lautstärke einstellen Drehen Sie den M.C .-Regler.
Quelle auswählen Drücken Sie mehrmals SRC/OFF.
Anzeigeinformationen umschalten Drücken Sie mehrmals DISP.
Zur vorhergehenden Anzeige/Liste

zurückkehren
Vom Menü zur normalen Anzeige

zurückkehren

* Wenn das blauweiße Kabel dieses Geräts an der Steuerklemme des Automatikantennenrelais des

Fahrzeugs angeschlossen ist, fährt die Fahrzeugantenne aus, wenn die Quelle dieses Geräts
eingeschaltet wird. Um die Antenne einzuziehen, schalten Sie die Quelle aus.

einzuschalten.
Halten Sie SRC/OFF gedrückt, um das Gerät
auszuschalten.

Drücken Sie /DIMMER oder BAND/

.

Drücken Sie BAND/ oder halten Sie
BAND/ gedrückt.

3De

Anzeige im Display

Wicht ig

Abnehmen Anbringen

HINWEISE

Anzeige Beschreibung

Erscheint, wenn eine untere Ebene des Menüs oder Ordners existier t.

Erscheint, wenn die -Taste gedrückt wird.

Erscheint, wenn der Lokalsender-Suchlauf eingeschaltet ist (Seite 10).

Erscheint, wenn ein Verkehrsfunkprogramm empfangen wird.

Erscheint, wenn die TA-Funktion (Verkehrsdurchsagen) eingeschaltet ist

(Seite 10).
Erscheint, wenn die Sound Retriever-Funktion eingeschaltet ist (Seite 10).

Erscheint, wenn die Zufalls-/Shuffle-Wiedergabe eingeschaltet ist.

Erscheint, wenn die Wiedergabewiederholung eingeschaltet ist.

Erscheint, wenn die iPod-Steuerung eingeschaltet ist (Seite 8).

Abnehmen des Bedienfelds

Nehmen Sie das Bedienfeld ab, um einen Diebstahl zu verhindern. Ziehen Sie am
Bedienfeld befestigte Kabel und Geräte ab und schalten Sie das Gerät aus, bevor Sie das
Bedienfeld abnehmen.

• Setzen Sie das Bedienfeld keinen starken Erschütterungen aus.

• Halten Sie das Bedienfeld von direktem Sonnenlicht und hohen Te mperaturen fern.

• Bewahren Sie das abgenommene Bedienfeld immer in einer Schutzhülle oder Tasche auf.

Einrichtungsmenü

Wenn Sie nach dem Einbau die Zündung einschalten, erscheint [SET UP :YES] im Display.

1 Drücken Sie den M.C.-Regler.

Das Einrichtungsmenü verschwindet, wenn 30 Sekunden lang kein Bedienvorgang
ausgeführt wird. Wenn Sie die Einrichtung im Moment nicht durchführen möchten,
drehen Sie den M.C.-Regler, um [NO] auszuwählen, und drücken Sie ihn dann, um
den Vorgang zu bestätigen.

2 Drehen Sie den M.C.-Regler, um die Optionen auszuwählen, und drücken Sie ihn

dann, um den Vorgang zu bestätigen.

Um mit der nächsten Menüoption fortzufahren, müssen Sie Ihre Auswahl
bestätigen.

Menüpunkt Beschreibung
LANGUAGE Auswahl der Sprache, in der die Textinformationen komprimierter

[ENG]
(Englisch),
[РУС]
(Russisch),
[TUR]
(Türkisch)

CLOCK SET Einstellung der Uhr.
FM STEP Auswahl der FM-Schrittweite: 100 kHz oder 50 kHz.

[100], [50]

Audiodateien angezeigt werden sollen.

3 [QUIT :YES] erscheint, wenn sämtliche Einstellungen vorgenommen wurden.

Um zum ersten Eintrag des Einrichtungsmenüs zurückzukehren, drehen Sie den
M.C.-Regler, um [QUIT :NO] auszuwählen, und drücken Sie ihn dann, um den
Vorgang zu bestätigen.

4 Drehen Sie den M.C.-Regler, um die Einstellungen zu bestätigen.

• Sie können die Menüeinstellung durch Drücken von SRC/OFF abbrechen.

• Diese Einstellungen können jederzeit über die SYSTEM- (Seite 11) und INITIAL-Einstellungen (Seite 5)

vorgenommen werden.

Abbrechen der Demoanzeige (DEMO OFF)

1 Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen.
2 Drehen Sie den M.C.-Regler, um [SYSTEM] auszuwählen, und drücken Sie ihn

dann, um den Vorgang zu bestätigen.

3 Drehen Sie den M.C.-Regler, um [DEMO OFF] auszuwählen, und drücken Sie ihn

dann, um den Vorgang zu bestätigen.

4De

Deutsch

4 Drehen Sie den M.C.-Regler, um [YES] auszuwählen, und drücken Sie ihn dann,

HINWEIS

TIPP

um den Vorgang zu bestätigen.

INITIAL-Einstellungen

1 Halten Sie SRC/OFF gedrückt, bis sich das Gerät ausschaltet.
2 Halten Sie SRC/OFF gedrückt, um das Hauptmenü anzuzeigen.
3 Drehen Sie den M.C.-Regler, um [INITIAL] auszuwählen, und drücken Sie ihn

dann, um den Vorgang zu bestätigen.

4 Drehen Sie den M.C.-Regler, um eine Option auszuwählen, und drücken Sie ihn

dann, um den Vorgang zu bestätigen.

Welche Optionen v erfügbar sind, untersche idet sich je nach Gerät.

Menüpunkt Beschreibung
FM STEP Auswahl der FM-Schrittweite: 100 kHz oder 50 kHz.

[100], [50]

SP-P/O MODE Wählen Sie diese Option, wenn an den Ausgangsd rähten für die

[REAR/SUB.W]

[SUB.W/SUB.W] Wählen Sie diese Option, wenn an den Ausgangsdrähten für d ie

[REAR/REAR] Wählen Sie diese Option, wenn an den Ausgangsdrähten für die

SYSTEM RESET Wählen Sie [YES], um die Geräteeinstellungen zu initialisieren.

[YES], [CANCEL]

Hecklautsprecher ein Breitbandlautsprecher und am Cinch­Ausgang ein Subwoofer angeschlossen ist.

Hecklautsprecher ein passiver Subwoofer direkt angeschlossen
und am Cinch-Ausgang ein Subwoofer angeschlossen ist.

Hecklautsprecher Breitbandlautsprecher angeschlossen sind.
Wenn an den Ausgangsdrähten für die Hecklautsprecher ein
Breitbandlautsprecher angeschlossen ist und der Cinch­Ausgang nicht verwendet wird, können Sie entweder [REAR/
SUB.W] oder [REAR/REAR] auswählen.

Das Gerät wird automatisch neu gestartet.
(Einige der Einstellungen können auch nach dem Zurücksetzen
des Geräts erhalten bleiben.)

Radio

Die Empfangsfrequenzen dieses Geräts sind für die Nutzung in Westeuropa, Asien, dem
Nahen Osten, Afrika und Ozeanien vorgesehen. Eine Nutzung in anderen Regionen kann
zu schlechtem Empfang führen. Die RDS-Funktion (Radio Data System:
Datenfunksystem) funktioniert nur in Regionen, die RDS-Signale für FM-Sender
übertragen.

Empfangen von voreingestellten Sendern

1 Drücken Sie SRC/OFF , um [RADIO] auszuwählen.
2 Drücken SieBAND/ oder BAND/ , um das Band auszuwählen: [FM1], [FM2],

[FM3], [MW] oder [LW].

3 Drücke Sie eine Zifferntaste (1/ bis 6/).

Die / -Tasten können auch verwendet werden, um einen voreingestellten Sender
auszuwählen, wenn [SEEK] in den FUNCTION-Einstellungen auf [PCH] eingestellt ist (Seite 10).

Speicher der besten Sender (BSM: Best Stations
Memory)

Die sechs stärksten Sender werden auf den Zifferntasten (1/ bis 6/) gespeichert.

1 Drücken Sie, nachdem Sie das Band ausgewählt haben, den M.C.-Regler, um das

Hauptmenü anzuzeigen.

2 Drehen Sie den M.C.-Regler, um [FUNCTION] auszuwählen, und drücken Sie ihn

dann, um den Vorgang zu bestätigen.

3 Drehen Sie den M.C.-Regler, um [BSM] auszuwählen, und drücken Sie ihn dann,

um den Vorgang zu bestätigen.

Sender manuell suchen

1

Drücken Sie, nachdem Sie das Band ausgewählt haben, / , um einen
Sender auszuwählen.

Halten Sie / gedrückt und lassen Sie dann die Taste los, um nach einem
verfügbaren Sender zu suchen. Der Suchlauf hält an, wenn das Gerät einen Sender
empfängt. Um den Suchlauf abzubrechen, drücken Sie / .

5De

HINWEIS

[SEEK] muss in den FUNCTION-Einstellungen auf [MAN] eingestellt sein (Seite 10).

HINWEISE

HINWEIS

HINWEIS

VORSICHT

AUX-Eingangsbuchse (3,5-mm-Stereobuchse)

(auswerfen)

CD-Fach USB-Anschluss

SRC (Quelle)/OFF

M.C.-(Mehrfunktions-)Regler

Sender manuell speichern

1

Halten Sie, während Sie den zu speichernden Sender empfangen, eine der
Zifferntasten (1/ bis 6/ ) gedrückt, bis sie zu blinken aufhört.

Verwenden von PTY-Funktionen

Das Gerät sucht anhand von PTY-Informationen (Programmtyp) nach einem Sender.

1 Drücken Sie während des FM-Empfangs .
2 Drehen Sie den M.C.-Regler, um einen Programmtyp auszuwählen: [NEWS/INFO],

[POPULAR], [CLASSICS] oder [OTHERS].

3 Drücken Sie den M.C.-Regler.

Das Gerät beginnt, nach einem Sender zu suchen. Wenn ein Sender gefunden
wurde, wird der Sendername angezeigt.

• Um die Suche abzubrechen, drücken Sie den M.C.-Regler.

• Das Sendeprogramm einiger Sender kann von der übert ragenen PTY-Klassifizierung abweichen.

• Wenn kein Sender den Programmtyp überträgt, nach dem Sie suchen, wird etwa zwei Sekunden lang

[NOT FOUND] angezei gt, und der Tuner kehrt dann z um ursprünglichen Sender zu rück.

PTY-Liste

Weitere Einzelheiten über die PTY-Liste finden Sie auf der folgenden Site:
http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

CD/USB/iPod/AUX

Wiedergabe

Ziehen Sie den Kopfhörer des externen Geräts ab, bevor Sie es an dieses Gerät
anschließen.

Die Anordnung der Tasten unterscheidet sich je nach Gerät.

CD

1

Legen Sie eine CD mit der Etikettenseite nach oben in das CD-Fach ein.

Um eine Disc auszuwerfen, stoppen Sie al s Erstes die Wiedergabe, und drücken Sie dann

.

USB-Geräte (einschließlich Android)/iPod

1

Öffnen Sie die Abdeckung des USB-Anschlusses.

2 Schließen Sie mit einem geeigneten Kabel das USB-Gerät/den iPod an.

Um automatisch zur [USB]-Quelle zu wechseln, wenn ein USB-Gerät/iPod an diesem Gerät
angeschlossen ist, stellen Sie [USB AUTO] in den SYSTEM-Einstellungen auf [ON] (Seite 11).

Verwenden Sie ein optionales Pioneer-USB-Kabel (CD-U50E), um das USB-Gerät anzuschließen, da
jedes direkt am Gerät angeschlossene externe Gerät aus dem Gerät herausragen wir d, was gefährlich
sein könnte.

Beenden Sie, bevor Sie das andere Gerät von diesem Gerät trennen, die Wiedergabe.

AOA-Verbind ungen

Einzelheiten zur AOA-Verbindung finden Sie auf Seite 9.

MTP-Verbindung

Ein Gerät mit Android-Version 4.0 oder höher kann mit Hilfe des mit dem betreffenden Gerät
gelieferten Kabels über MTP an diesem Gerät angeschlossen werden. Je nach angeschlossenem Gerät
und der Anzahl der Dateien auf dem Gerät kann es sein, dass Audiodateien/Musiktitel nicht über MTP

6De

Deutsch

wiedergegeben werden können. Beachten Sie, dass die MTP-Ver bindung nicht mit WAV- und FLAC*-

HINWEIS

HINWEIS

Datenformaten kompatibel ist und nicht mit der MIXTRAX-Funktion verwendet werden kann.
* Die FLAC-Dateien sind ausschließlich mit DEH-28 00UI kompatibel.

Wenn Sie eine MTP-Verbindung verwenden, muss [ANDROID WIRED] in den SYSTEM-Einstellungen auf
[MEMORY] eingestellt sein (Seite 12).

AUX

1

Schließen Sie den Stereo-Mini-Stecker an der AUX-Eingangsbuchse an.

2 Drücken Sie SRC/OFF, um [AUX] als Quelle auszuwählen.

Wenn in den SYSTEM-Einstel lungen [AUX] auf [OFF] eingestellt ist, lässt sich [AUX] nicht als Quelle
auswählen (Seite 11).

Bedienvorgänge

In den FUNCTION-Einstellungen können Sie verschiedene Anpassungen vornehmen
(Seite 10).
Beachten Sie, dass die folgenden Bedienvorgänge nicht bei einem AUX-Gerät
funktionieren. Um ein AUX-Gerät zu bedienen, führen Sie die Vorgänge an dem Gerät
selbst aus.

Zweck Bedienung

Ordner/Album auswählen*1 Drücken Sie 1/ bzw. 2/.
Track/Titel (Kapitel) auswählen Drücken Sie bzw. .
Vor- oder zurückspulen Halten Sie bzw. gedrückt.
In einer Liste nach einer Datei suchen 1 Drücken Sie , um die Liste anzuzeigen.

Eine Liste der Dateien im ausgewählten
Ordner/in der ausgewählten Kategorie
ansehen*1

2 Drehen Sie den M.C.-Regler, um den

Namen oder die Kategorie der/des
gewünschten Datei/Ordners
auszuwählen, und drücken Sie dann den
Regler, um den Vorgang zu bestätigen.

3 Drehen Sie den M.C.-Regler, um die

gewünschte Datei auszuwählen, und
drücken Sie ihn dann, um den Vorgang
zu bestätigen.
Die Wiedergabe startet.

Drücken Sie, wenn ein Ordner/eine
Kategorie ausgewählt ist, den M.C.-Regler.

Zweck Bedienung

Einen Musiktitel aus dem/der ausgewähl ten
Ordner/Kategorie abspielen*1

Alphabetische Suche (nur iPod) 1 Drücken Sie , um die Liste anzuzeigen.

Wiedergabewiederholung Drücken Sie 6/.
Zufalls-/Shuffle-Wiedergabe Drücken Sie 5/.
Shuffle-Wiedergabe aller Titel (nur iPod) Halten Sie 5/ gedrückt.
Wiedergabe pausieren/fortsetzen Drücke n Sie 4/PAUS E.
Sound Retriever*1*2 Drücken Sie 3/S.Rtrv.

Rückkehr zum Stammordner (nur CD/
USB)*1

Wechsel zwischen komprimierten
Audiodaten und CD-DA (nur CD)

Wechsel des Laufwerks im USB-Gerät
(Nur Geräte, die das USB­Massenspeicherklasse-Protokoll
unterstütze n)

*1 N ur komprimierte Audiodateien
*2 Diese Funktion ist deaktiviert, wenn USB als Quelle ausgewählt und die MIXTRAX-Funktion

eingeschaltet ist.

Halten Sie, wenn ein Ordner/eine Kategorie
ausgewählt ist, den M.C.-Regler gedrückt.

2 Drehen Sie den M.C.-Regler, um die

gewünschte K ategorieliste ausz uwählen,
und drücken Sie dann , um den
alphabetischen Suchmodus aufzurufen.
(Zweimaliges Drehen des M.C.-Reglers
ruft ebenfalls den alphabetischen
Suchmodus auf.)

3 Drehen Sie den M.C.-Regler, um einen

Buchstaben auszuwählen, und drücken
Sie dann den Regler, um die
alphabetische Liste anzuzeigen.

Um die alphabetische Suche abzubrechen,
drücken Sie /DIMMER oder BAND/

.

[1]: Effektiv bei niedrigen
Kompressionsraten
[2]: Effektiv bei hohen K ompressionsraten

Halten Sie BAND/ oder gedrückt.

Drücken Sie BAND/ oder BAN D/.

Drücken Sie BAND/ oder BAN D/.

7De

HINWEIS

HINWEISE

Nützliche Funktionen für iPods

HINWEISE

Wicht ig

HINWEIS

Modus der verknüpften Wiedergabe

Sie können auf Musiktitel zugreifen, die einen Bezug zu dem momentan
wiedergegebenen Interpreten, Album oder Genre haben.

1 Halten Sie, während Sie einen Titel anhören, gedrückt, um in den Modus der

verknüpften Wiedergabe zu wechseln.

2 Drehen Sie den M.C.-Regler, um den Modus auszuwählen ([ARTIST], [ALBUM],

[GENRE]), und drücken Sie dann den Regler, um den Vorgang zu bestätigen.

Der ausgewählte Titel/das ausgewählte Album wird nach dem momentan
wiedergegebenen Titel gespielt.

Der ausgewählte Titel/das ausgewählte Album kann abgebrochen werden, wenn Sie Funktionen
verwenden, die nicht zum Modus der verk nüpften Wiedergabe gehören (z. B. Vor- und Zurückspulen).

Steuerung über iPod

Sie können das Gerät über einen angeschlossenen iPod steuern.
Die folgenden iPod-Modelle sind nicht mit dieser Funktion kompatibel.

– iPod nano der 1. Generation, iPod mit Videofunktion

1 Drücken Sie während der Wiedergabe BAND/ oder BAND/ , und wählen Sie

dann den Steuerungsmodus aus.

[CONTROL iPod/CTRL iPod]: Die iPod-Funktion des Geräts kann nur über den
angeschlossenen iPod bedient werden.
[CONT ROL AUDIO/ CTRL AU DIO]: Die iPod-Funktion des Geräts kann nur mit den
Tasten des Geräts bedient werden. In diesem Modus lässt sich der angeschlossene
iPod nicht ein- oder ausschalten.

• Durch Drücken von iPod kann auch der Steuerungsmodus umgeschaltet werden (nur für DEH-

2800UI).

• Wenn Sie den Steuerungsmodus auf [CONTR OL iPod/CTRL iPod] umschalten, pausiert die

Musikwiedergabe. Verwenden Sie den angeschlossenen iPod, um die Wiedergabe fortzusetzen.

• Die folgenden Bedienvorgänge sind weiterhin mit dem Gerät möglich, auch wenn der

Steuerungsmodus auf [CONTROL iPod/CTRL iPod] eingestellt ist.
– Pause, Vor-/Zurückspulen, Titel-/Kapitelaus wahl

• Die Lautstärke kann nur am Gerät eingestellt werden.

Über MIXTRAX (nur USB/iPod)

(Nur für DEH-X3800UI)

Die MIXTRAX-Funktion erstellt einen von Beleuchtungseffekten begleiteten Nonstop ­Mix Ihrer Musikbibliothek. Einzelheiten zu den MIXTRAX-Einstellungen finden Sie auf
Seite 13.

• Diese Funktion ist nicht mit einem über MTP angeschlossenen Android-Gerät kompatibel.

• Wenn USB als Quelle ausgewählt ist und die MIXTRAX-Funktion verwendet wird, ist die Sound-

Retriever-Funktion deaktiviert.

• Je nach Datei/Titel sind möglicherweise keine Klangeffekte verfügbar.

• Schalten Sie die MIXTRAX-Funktion aus, wenn die von ihr erzeugten Beleuchtungseffekte beim

Fahren stören.

1 Drücken Sie MIX, um MIXTRAX ein-/auszuschalten.

App-Modus

Sie können sich über dieses Gerät den Ton einer Anwendung auf einem iPhone anhören.
In einigen Fällen können Sie eine Anwendung mit diesem Gerät steuern.
Einzelheiten zu kompatiblen Geräten finden Sie auf unserer Website.

Die Verwendung von Apps von Dritten kann eventuell die Angabe personenbezogener Daten nach
sich ziehen oder notwendig machen entweder durch das Eröffnen eines Benutzerkontos o. Ä. und für
bestimmte Anwendunge n die Angabe von Geolokationsdaten.
ALLE APPS VON DRITTEN UNTERLIEGEN DER ALLEINIGEN VERANTWORTUNG DER ANBIETER
EINSCHLIESSLICH UND OHNE EINSCHRÄNKUNG DEM SAMMELN UND SICHERN DER ANWENDERDATEN
UND DATENSCHUTZMASSNAHMEN. DURCH ZUGRIFF AUF APPS VON DRITTEN ERKLÄREN SIE SICH MIT
DEN NUTZUNGSBEDINGUNGEN UND DATENSCHUTZRICHTLINIEN DER JEWEILIGEN ANBIETER
EINVERSTANDEN. WENN SIE DEN NUTZUNGSBEDINGUNGEN UND RICHTLINIEN EINES ANBIETERS ODER
DER VERWENDUNG VON GEOLOKATIONSDATEN, WO ZUTREFFEND, NICHT ZUSTIMMEN, DANN SEHEN
SIE VON DER VERWENDUNG VON APPS VON DRITTEN AB.

Für iP hone-Benut zer

Diese Funktion ist mit iPhone- und iPod touch-Geräten mit iOS 5.0 oder höher kompatibel.

PIONEER IST NICHT FÜR DRITTANBIETER-APPS ODER -INHALTE VERANTWORTLICH, EINSCHLIESSLICH
OHNE BESCHRÄNKUNG DEREN RICHTIGKEIT ODER VOLLSTÄNDIGKEIT. DIE ALLEINIGE
VERANTWORTUNG FÜR INHALT UND FUNKTIONALITÄT SOLCHER APPS TRÄGT DER ANBIETER DER APP.

Wiedergabe einer Anwendung über das Gerät

1 Verbinden Sie dieses Gerät mit dem mobilen Gerät.

• iPhone über USB (Seite 6)

2 Drücken Sie SRC/OFF, um [APP] auszuwählen.

8De

Deutsch

3 Bedienen Sie das mobile Gerät, um die Anwendung zu starten.

WAR NUNG

HINWEIS

Grundlegende Bedienvorgänge

In den FUNCTION-Einstellungen können Sie verschiedene Anpassungen vornehmen
(Seite 10).

Zweck Bedienung

Track auswählen Drücken Sie bzw. .
Vor- oder zurückspulen Halten Sie bzw. gedrückt.
Wiedergabe pausieren/fortsetzen Drücken Sie BA ND/ oder BAND/.

Fahrzeug-Fernbedienungsmodus

Sie können das Gerät von einer auf einem iPhone/Android-Gerät installierten Fahrzeug­Fernbedienungsanwendung aus bedienen. In einigen Fällen können Sie mit dem Gerät
Aspekte der Anwendung steuern wie beispielsweise Quellenauswahl, Pause usw.
Einzelheiten zu den in der Anwendung zur Verfügung stehenden Bedienvorgängen
finden Sie im Hilfe-Abschnitt der Anwendung.

Versuchen Sie nicht, die Anwendung zu bedienen, während Sie fahren. Achten Sie darauf, die Straße zu
verlassen und Ihr Fahrzeug an einem sicheren Ort abzustellen, bevor Sie versuchen, die
Bedienelemente der Anwendung zu benutzen.

Für iPhone-Benutzer

Diese Funktion ist mit iPhones und iPod touch-Geräten mit iOS 8.0 oder höher
kompatibel.

Für Benutzer von Android-Geräten

Diese Funktion ist mit Geräten mit Android OS 4.1 oder höher kompatibel, die AOA
(Android Open Accessory) 2.0 unterstützen.

Herstellen der Fahrzeug­Fernbedienungsverbindung.

1 Verbinden Sie dieses Gerät mit dem mobilen Gerät.

• iPhone/Android-Gerät über USB (Seite 6)
Fahren Sie mit Schritt 6 fort, wenn Sie die USB-Verbindung für iPhone auswählen.

2 Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen.

3 Drehen Sie den M.C.-Regler, um [SYSTEM] auszuwählen, und drücken Sie ihn

dann, um den Vorgang zu bestätigen.

4 Drehen Sie den M.C.-Regler, um [ANDROID WIRED] auszuwählen, und drücken

Sie ihn dann, um den Vorgang zu bestätigen.

5 D rehen Sie den M.C.-Regler, um für ein über USB angesch lossenes Android-Gerät

[APP CONTROL] auszuwählen.

Wenn [ON] unter [P.APP AUTO ON] (Seite 12) ausgewählt wird, startet die Fahrzeug­Remote-Anwendung am Android-Gerät automatisch und alle Schritte werden
durchgeführt.

Wenn die Fahrzeug-Remote-Anwendung noch nicht auf Ihrem Android-Gerät installiert wurde,
erscheint eine Meldung, die Sie auffordert, die Anwendung auf Ihrem Android-Gerät zu
installieren. Wählen Sie [OFF] unter [P.APP AUTO ON] zum Löschen der Meldung (Seite 12).

6 Drücken Sie SRCOFF , um eine beliebige Quelle auszuwählen.
7 Halten Sie den M.C.-Regler gedrückt.

Die Fahrzeug-Fernbedienungsanwendung auf dem Mobilgerät star tet.

Musik hören auf Android

1 Drücken Sie SRC/OFF , um [ANDROID] auszuwählen.

Grundlegende Bedienvorgänge

Zweck Bedienung

Track auswählen Drücken Sie bzw. .
Vor- oder zurückspulen Halten Sie bzw. gedrückt.
Wiedergabe pausieren/fortsetzen Drücke n Sie 4/PAUS E.
Sound Retriever Drücken Sie 3/S.Rtrv.

[1]: Effektiv bei niedrigen
Kompressionsraten
[2]: Effektiv bei hohen K ompressionsraten

Einstellungen

Sie können im Hauptmenü verschiedene Einstellungen vornehmen.

9De

1 Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen.

USB

iPod

iPod

2 Drehen Sie den M.C.-Regler, um eine der nachstehenden Kategorien

auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen.

• FUNC TION-Einstellungen (Seite 10)

• AUDIO-Einstellungen (Seite 10)

• SYSTEM-Einstellungen (Seite 11)

• ILLUMINATION-Einstellungen (Seite 12)

• MIXTRAX-Einstellungen (Seite 13)

3 Drehen Sie den M.C.-Regler, um die Optionen auszuwählen, und drücken Sie ihn

dann, um den Vorgang zu bestätigen.

FUNCTION-Einstellungen

Die Menüpunkte können sich je nach Quelle unterscheiden.

Menüpunkt Beschreibung

FM SETTING

[TALK], [STANDARD], [MUSIC] Die Klangqualität auf die

BSM

REGIONAL

[ON], [OFF] Den Empfang auf bestimmte

LOC AL

FM: [OFF], [LV1], [LV2], [LV3], [LV4]
MW/LW: [OFF], [LV1], [LV2]

TA

[ON], [OFF] Aktuelle Verkehrsinformationen empfangen,

Sendesignalbedingungen des FM-Band-Signals
abstimmen. (Nur verfügbar, wenn das FM-Band
ausgewählt ist).

Die sechs stärksten Sender automatisch auf den
Zifferntasten (1/ bis 6/) speichern.

Regionalprogramme beschränken, wenn AF
(alternative Frequenzsuche) ausgewählt ist. (Nur
verfügbar, wenn das FM-Band ausgewählt ist).

Die Suche auf Sender mit ausreichender
Signalstärke beschränken.

wenn verfügbar. (Nur verfügbar, wenn das FM­Band ausgewählt ist).

Menüpunkt Beschreibung

AF

[ON], [OFF] Dem Gerät erlauben, auf eine andere Frequenz

NEWS

[ON], [OFF] Die momentan ausgewählte Quelle mit

SEEK

[MAN], [PCH] Zuweisung der - bzw. -Taste, um einen

S.RTRV

[1] (effektiv bei niedrigen
Kompressionsraten)
[2] (effektiv bei hohen
Kompressionsraten)
[OFF]

AUDIO BOOK

[FASTER], [NORMAL], [SLOWER] Wiedergabegeschwindigkeit ändern. (Nicht

PAUS E

umzuschalten, die den gleichen Sender
überträgt. (Nur verfügbar, wenn das FM-Band
ausgewählt ist).

Nachrichtenprogrammen unterbrechen. (Nur
verfügbar, wenn das FM-Band ausgewählt ist).

Sender nach dem anderen zu suchen (manuelle
Abstimmung), oder Auswahl eines Senders aus
den voreingestellten Kanälen.

Die Qualität komprimierter Audiosignale
verbessern und einen satten Klang
wiederherstellen.
Nicht verfügbar, wenn:

• USB als Quelle ausgewählt und die MIXTRAX-

Funktion einges chaltet ist.

• CD-DA/CD-TEXT wiedergegeben wird.

• Die FLAC-Datei wiedergegeben wird. (Nur DEH-

2800UI)

verfügbar, wenn im Steuerungsmodus
[CONTROL iPod/CTRL iPod] ausgewählt ist.)

Wiedergabe pausieren oder fortsetzen.

AUDIO-Einstellungen

Menüpunkt Beschreibung
FAD ER *1

Balance der Front- und Hecklautsprecher
einstellen.

10De

Deutsch

Menüpunkt Beschreibung
BALANCE

Balance der linken und rechten Lautsprecher
einstellen.

EQ SETTING

[SUPER BASS], [POWERFUL],
[NATURAL], [VOCAL], [CUSTOM1],
[CUSTOM2], [FLAT]

Wählen Sie ein Equalizer-Band
und einen Pegel aus, um weitere
Anpassungen vorzunehmen.
Equalizer-Band: [80HZ], [250HZ],
[800HZ], [2.5KHZ], [8KHZ]

Equalizer-Pegel: [+6] bis [–6]

LOUDN ESS

[OFF], [LOW], [MID], [HI] Kompensieren, um bei niedriger Lautstärke

SUB.W*2

[NOR], [REV], [OFF] Auswahl der Subwoofer-Phase.

SUB.W CTRL*2*3

Grenzfreq uenz: [50HZ], [63HZ],

[80HZ], [100HZ], [125HZ],
[160HZ], [200HZ]

Ausgabepegel: [–24] bis [+6]
Steilheit: [–12], [–24]

BASS BOOST

[0] bis [+6] Auswahl des Bassverstärkungspegels.

HPF SETTING

Grenzfreq uenz: [OFF], [50HZ],

[63HZ], [80HZ], [100HZ], [125HZ],
[160HZ], [200HZ]

Steilheit: [–12], [–24]

SLA

[+4] bis [–4] Den Lautstärkepegel für alle Quellen außer FM

Equalizer-Kurve auswählen oder anpassen.
[CUSTOM1] kann für jede Quelle separat
eingestellt werden. Jede der nachstehenden
Kombinationen wird jedoch automatisch auf
dieselbe Einstellung gesetzt.

• USB, iPod, ANDROID und APP (iPhone)
[CUSTOM2] ist eine für alle Quellen gemeinsam
verwendete Einstellung.

einen klaren Klang zu erhalten.

Der Subwoofer gibt nur Signale unterhalb des
ausgewählten Bereichs aus.

Die Lautsprecher geben nur Signale oberhalb
der Grenzfrequenz des Hochpassfilters (HPF) aus.

einstellen.
Jede der nachstehenden Kombinationen wird
automatisch auf dieselbe Einstellung gesetzt.

• USB, iPod, ANDROID und APP (iPhone)

*1 Nicht verfügbar, wenn [SUB.W/SUB.W] bei [SP-P/O MODE] in den INITIAL-Einstellungen ausgewählt

ist (Seite 5) .

*2 Nicht verfügbar, wenn [REAR/REAR] bei [SP-P/O MODE] in den INITIAL-Einstellungen ausgewählt ist

(Seite 5).

*3 N icht verfügbar, wenn [OFF] bei [S UB.W] ausgewählt ist .

SYSTEM-Einstellungen

Sie können auch bei ausgeschaltetem Gerät auf diese Menüs zugreifen.

Menüpunkt Beschreibung
LANGUAGE

[ENG] (Englisch), [РУС] (Russisch),
[TUR] (Türkisch)

CLOCK SET

12H/24H

[12H], [24H] Auswahl des Zeitdarstellungsformats.

INFO DISPLAY (Nur für DEH-X3800UI)

AUTO P I

[ON], [OFF] Auch bei Verwendung eines voreingestellten

AUX

[ON], [OFF] Wählen Sie [ON], wenn Sie ein am Gerät

USB AUTO

[ON], [OFF] Wählen Sie [ON], um automatisch auf die [USB]-

Auswahl der Sprache, in der die
Textinformationen komprimierter Audiodateien
angezeigt werden sollen.

Einstellung der Uhr (Seite 4).

Den Eintrag im Subinformationsdisplay
anzeigen. Wählen Sie aus den Optionen aus:
„SPEANA”, „LEVEL METER”, „SOURCE”, „CLOCK”
und „OFF”.

Senders nach einem anderen Sender mit
demselben Programm suchen.

angeschlossenes Zusatzgerät verwenden.

Quelle umzuschalten, wenn ein USB-Gerät/iPod
an diesem Gerät angeschlossen ist.
Wählen Sie [OFF], wenn ein USB-Gerät/iPod nur
zum Aufladen an diesem Gerät angeschlossen
wird.

11De

Menüpunkt Beschreibung
MUTE MODE (Nur für DEH-2800UI)

[MUTE], [20dB ATT], [10dB ATT] Ton automatisch stummschalten oder

PW SAVE*

[ON], [OFF] Batterieverbrauch verringern.

ANDROID WIRED

[MEMORY], [APP CONTROL] Wählen Sie die für ein Android-Gerät geeignete

P. AP P A U TO O N

[ON], [OFF]

* [PW SAVE] wird abgebrochen, wenn die Fahrzeugbatterie getrennt wird, und muss nach erneutem

Anschließen der Batterie wieder eingeschaltet werden. Wenn [PW SAVE] ausgeschaltet ist, kann es
abhängig von den Verbin dungsmethoden sein , dass das Gerät weiter hin Strom von der Batter ie
bezieht, wenn die Zündung Ihres Fahrzeugs keine ACC-Stellung (Stromversorgung über
Starterbat terie) hat.

abschwächen, wenn ein Signal von einem Gerät
mit Stummschaltungsfunktion empfangen wird.

Das Einschalten der Quelle ist der einzige
Vorgang, der erlaubt ist, wenn diese Funktion
eingeschaltet ist.

Verbindungsmethode.

Wählen Sie [ON], um automatisch die Fahrzeug­Remote-Anwendung zu st arten, wenn ein
Android-Gerät über AOA am Gerät angeschlossen
ist. (Nicht verfügbar, wenn [MEMORY] unter
[ANDROID WIRED] ausgewählt ist .)

ILLUMINATION-Einstellungen

Menüpunkt Beschreibung
COLOUR (Nur für DEH-X3800UI)

[KEY COLOUR], [DISP COLOUR],
[BOTH COLOUR]

DIM SETTING

[SYNC ILLUMI]*, [SYNC CLOCK],
[MANUAL]

* Nur für DEH-X3800UI

BRIGHTNESS

[1] bis [10] Displayhelligkeit ändern.

ILLUMI FX (Nur für DEH-X3800UI)

[ON], [OFF] Der Beleuchtungseffekt ist zu sehen, wenn eine

Auswahl der Farbe für die Tasten/das Display des
Geräts aus 12 voreingestellten Farben, [SCAN]
oder [CUSTOM]*.

• [SCAN]: Automatischer Durchlauf durch eine

Reihe verschiedener Farben.

• [CUSTOM]*:
1 Halten Sie den M.C.-Regler gedrückt, bis die

Anzeige zur Farbeinstellung erscheint.

2 Stellen Sie die Hauptfarbe (R (rot)/G (grün)/B

(blau)) und die Helligkeitsstufe ([0] bis [60])
ein.
Es ist nicht möglich, für alle drei Farben R (rot),
G (grün), B (blau) gleichzeitig einen Wert von

unter 10 einzustellen.
Sie können die voreingestellten Farben auch
anpassen. Wählen Sie eine der voreingestellten
Farben aus, und halten Sie dann den M.C.-Regler
gedrückt, bis die Anzeige zur Farbeinstellung
erscheint.

* Die CUSTOM-Einstellung ist nur für [KE Y COLOUR]

und [DISP COLOUR] verfügbar.

Displayhelligkeit ändern.

Welche Einstellbereiche verfügbar sind, richtet
sich nach [DIM SETTING].

CD eingelegt/ausgeworfen wird.
Ungeachtet dieser Einstellung wird der
Beleuchtungseffekt beim Ein-/Ausschalten der
ACC-Stromversorgung aktiviert.

12De

Deutsch

Wicht ig

ACC-Stellung Keine ACC-Stellung

MIXTRAX-Einstellungen

(Nur für DEH-X3800UI)

Menüpunkt Beschreibung
SHORT PLAYBCK

[1.0 MIN], [1.5 MIN], [2.0 MIN],
[2.5 MIN], [3.0 MIN], [OFF]

FLASH AREA

[KEY/DISPLAY], [KEY], [OFF] Auswahl des Bereichs für den

FLASH PATTERN

[SOUND LEVEL 1] bis [SOUND
LEVEL 6]

[LOW PASS 1] bis [LOW PASS 6] Das Blinkmuster ändert sich anhand des

[RANDOM1] Das Blinkmuster ändert sich zufällig anhand

[RANDOM2] Das Blinkmuster ändert sich anhand des

[RANDOM3] Das Blinkmuster ändert sich anhand des

DISPLAY FX

[ON], [OFF] E in-/Ausschalten der MIXTRAX-Spezialeffekte.

CUT IN FX

[ON], [OFF] E in-/Ausschalten der MIXTRAX-Klangeffekte

Auswahl der Wiedergabedauer.

Beleuchtungseffekt.
Wenn [OFF] ausgewählt ist, wird die in den
ILLUMINATION-Einstellungen (Seite 12)
eingestellte Farbe als Displayfarbe verwendet.

Anpassung des Beleuchtungseffekts an den
Ton- und Basspegel.
Das Blinkmuster ändert sich anhand des
Tonpegels.

Basspegels.

von Tonpegel- und Tiefpassmodus.

Tonpegelmodus.

Tiefpassmodus.

beim manuellen Umschalten von Tracks.

Anschlüsse/Einbau

Anschlüsse

• Wenn dieses Gerät in ein Fahrzeug

eingebaut wird, das ein Zündschloss
ohne ACC-Stellung (Stromversorgung
über Starte rbatterie) hat, und das rote
Kabel nicht mit dem Anschluss
verbunden wird, der die Betätigung des
Zündschlüssels erkennt, kann dies zur
Entladung der Batterie führen.

• Die Verwendung dieses Geräts in

anderen als den folgenden Bedingungen
könnte zu einem Brand oder
Funktionsstörungen führen.
– Fahrzeuge mit 12-Volt-Batterie und

negativer Erdung.

– Lautsprecher mit 50 W (Ausgabewert)

und 4 Ω bis 8 Ω (Impedanzwert).

• Um Kurzschlüsse, Überhitzung oder

Fehlfunktionen zu vermeiden, achten Sie
darauf, die nachstehenden Anweisungen
zu befolgen.
– Unterbrechen Sie vor dem Einbau den

Minuspol der Autobatterie.

– Sichern Sie Kabel mit Kabelklemmen

oder Klebeband. Wickeln Sie Klebeband
um Kabel, die mit Metallteilen in
Kontakt kommen, um die Kabel zu
schützen.

– Verlegen Sie alle Kabel mit einem

Abstand zu beweglichen Teilen wie
Schalthebel und Sitzschiene.

– Verlegen Sie alle Kabel mit einem

Abstand zu warmen Umgebungen, z. B.
der Auslassöffnung der Heizung.

– Verbinden Sie das gelbe Kabel nicht mit

der Batterie, indem Sie es durch das
Loch zum Motorraum führen.

– Verkleiden Sie nicht angeschlossene

Kabelanschlüsse mit Isolierband.
– Kürzen Sie keine Kabel.
– Durchschneiden Sie niemals die

Isolierung des Stromkabels dieses

Geräts, um weitere Geräte mit Strom zu

versorgen. Die Strombelastbarkeit des

Kabels ist begrenzt.
– Verwenden Sie eine Sicherung mit dem

vorgeschriebenen Sicherungswert.
– Schließen Sie das negative

Lautsprecherkabel niemals direkt an

Masse an.
– Binden Sie niemals die negativen Kabel

mehrerer Lautsprecher zusammen.

• Wenn dieses Gerät eingeschaltet ist,

werden Steuersignale durch das
blauweiße Kabel gesendet. Schließen Sie
dieses Kabel an der
Systemfernbedienung eines externen
Leistungsverstärkers oder an der
Steuerklemme des
Automatikantennenrelais des Fahrzeugs
an (max. 300 mA 12 V Gleichspannung).
Wenn das Fahrzeug eine
Scheibenantenne besitzt, schließen Sie
sie am Stromversorgungsanschluss für
den Antennenverstärker an.

• Schließen Sie das blauweiße Kabel

niemals am Stromanschluss eines
externen Leistungsverstärkers an.
Schließen Sie es auch niemals am
Stromanschluss der Autoantenne an.
Dadurch kann es zu Batterieentladung
oder Funktionsstörungen kommen.

• Das schwarze Kabel ist das Massekabel.

Massekabel für dieses Gerät und andere
Geräte (insbesondere
Hochstromprodukte wie
Leistungsverstärker) müssen separat

13De

verlegt und angeschlossen werden.

HINWEISE

Wicht ig

Andernfalls kann ein versehentliches
Abziehen zu einem Brand oder
Funktionsstörungen führen.

Dieses Gerät

Stromkabeleingang
AUX2-Eingangsbuchse (3,5-mm­Stereobuchse) (Nur DEH-X3800UI)
Eine ausschließlich zur Verwendun g mit
Geräten mit Stummschaltungsfunktion
vorgesehene Spezialbuchse.
Hecklautsprecher- oder Subwoofer­Ausgang
Frontlautsprecherausgang
Antenneneingang
Sicherung (10 A)
Eingang für Kabelfernbedienung
Hier kann ein festverdrahteter
Fernbedienungsadapter an geschlossen
werden (separat erhältlich).

Stromkabel

Zum Stromkabeleingang
Je nach Fahrzeugart kann die Funktion
von und abweichen. Achten Sie
in diesem Fall darauf, an und
an anzuschließen.
Gelb
Konstantspannung (oder
Zündschlossstrom)
Gelb
An der 12-V-Konstantspannungsbuchse
anschließen.
Rot
Zündschlossstrom (oder
Konstantspannung)
Rot
An der vom Zündschlüssel gesteuerten
Buchse (12 V Gleichspannung)
anschließen.
Verbinden Sie die jeweils gleich farbigen
Kontakte miteinande r.
Schwarz (Gehäuseerdung)
Blauweiß
Die Polanordnung des ISO-Steckers
variiert je nach Fahrzeugtyp. Verbinden
Sie und , wenn Pol 5 zur

Antennensteueru ng vorgesehen ist. Bei
anderen Fahrzeugtypen dürfen und

keinesfalls verbunden werden.
Blauweiß
An der Systemfernbedienungsbuchse
des Leistungsverstärkers anschließen
(max. 300 mA 12 V Gleichspannung).
Blauweiß
An der Steuerklemme des
Automatikantennenrelais anschließ en
(max. 300 mA 12 V Gleichspannung).
Schwarzgelb (Nur für DEH-2800UI)
Wenn Sie Geräte mit
Stummschaltungsfunktion verwenden,
verbinden Sie dieses Kabel mit dem
Audio-Stummschaltungskabel des
betreffenden Geräts. Schließen Sie
andernfalls nichts am Audio­Stummschaltungskabel an.
Lautsprecherkabel
Weiß: Vorn links
Schwarzweiß: Vorn links
Grau: Vorn rechts
Schwarzgrau: Vorn rechts
Grün: hinten links oder Subwoofer
Schwarzgrün: hinten links oder
Subwoofer
Violett: hinten rechts oder
Subwoofer
Schwarzviolett: hinten rechts oder
Subwoofer
Orangeweiß (Nur für DEH-X3800UI)
Mit dem Beleuchtungssignal eines
Autos verbinden.
ISO-Stecker
Bei einigen Fahrzeugen kann der ISO­Stecker in zwei Einheiten aufge teilt sein.
Achten Sie in diesem Fall darauf, die
Verbindung mit beiden Einheiten
herzustellen.

• Ändern Sie das Grundeinstellungsmenü

dieses Geräts. Siehe [SP-P/O MODE]
(Seite 5). Der Subwoofer-Ausgang dieses
Geräts ist monaural.

• Achten Sie bei Verwendung eines

Subwoofers mit 70 W (2 Ω) dara uf, den
Subwoofer am violetten und
schwarzvioletten Kabel dieses Geräts
anzuschließen. Schließen Sie nichts am
grünen und schwarzgrünen Kabel an.

Leistungsverstärker (separat
erhältlich)

Stellen Sie diese Verbindungen her, wenn
Sie den optionalen Verstärker verwenden.

Systemfernbedienung

Am blauweißen Kabel anschließen.
Leistungsverstärker (separat erhältlich)
Mit Cinch-Kabeln verbinden (separat

erhältlich)
Zum Ausgang für die Frontlautsprecher
Frontl autsprec her
Zum Ausgang für die Hecklautsprecher

oder den Subwoofer
Hecklautsprecher oder Subwoofer

Einbau

• Prüfen Sie alle Anschlüsse und Systeme

vor dem endgültigen Einbau.

• Verwenden Sie keine nicht autorisierten

Teile, da dies Funktionsstörungen
verursachen kann.

• Wenden Sie sich an Ihren Händler, wenn

der Einbau das Bohren von Löchern oder
andere Modifikationen des Fahrzeugs
erfordert.

• Bauen Sie dieses Gerät nicht dort ein, wo:

14De

Deutsch

– es den Betrieb des Fahrzeugs stören

Reichlich Platz
lassen

5 cm

5 cm

kann.

– es infolge plötzlichen Anhaltens eine

Verletzung von Insassen verursachen
kann.

• Der Halbleiterlaser wird beschädigt,

wenn er sich überhitzt. Bauen Sie dieses
Gerät mit einem Abstand zu warmen
Umgebungen, z. B. der Auslassöffn ung
der Heizung, ein .

• Ein e optimale Leistung

wird erzielt, wenn das Gerät
in einem Winkel von
weniger als 60 ° eingebaut
wird.

• Achten Sie, um eine ordnungsgemäße

Wärmeableitung des Geräts
sicherzustellen, beim Einbau darauf,
reichlich Platz hinter der Rückwand des
Geräts zu lassen und lose Kabel so
aufzuwickeln, dass sie nicht die
Lüftungsschlitze blockieren.

Einbau in einer DIN-Halterung

1 Schieben Sie den mitgelieferten

Montagerahmen in das
Armaturenbrett.

2 Sichern Sie den Montagerahmen mit

Hilfe eines Schraubendrehers, indem
Sie die Metallzungen (90 °) an ihren
richtigen Platz biegen.

Armaturenbrett
Montagerahmen

• Stellen Sie sicher, dass das Gerät sicher

an seinem Platz eingebaut ist. Ein
instabiler Einbau kann Aussetzer oder
andere Funktionsstörungen
verursachen.

Wenn Sie nicht den mitgelieferten
Montagerahmen verwenden

1 Ermitteln Sie die passende Position,

bei der die Löcher des
Befestigungswinkels und die Löcher
an der Geräteseite aufeinandertreffen.

2 Ziehen Sie auf jeder Seite zwei

Schrauben an.

Schneidschraube (5 mm × 9 mm,
nicht im Lieferumfang des Produkts)
Befestigungswinkel
Armaturenbrett oder Konsole

Entfernen des (mit dem
mitgelieferten Montagerahmen
eingebauten) Geräts

1 Entfernen Sie den Klemmflansch.

Klemmflansch
Kerbzunge

• Du rch Entriegeln des Bedienfelds wird

der Klemmflansch leichter zugänglich.

• Beim Wiederanbringen des

Klemmflanschs muss die gekerbte
Seite nach unten zeigen.

2 Schieben Sie die mitgelieferten

Entnahmeschlüssel in beide Seiten des
Geräts, bis sie mit einem Klicken
einrasten.

3 Ziehen Sie das G erät aus dem

Armaturenbrett.

15De

Zusätzliche Informationen

Fehlerbehebung

Das Display keh rt automatisch zur
normalen Anzeige zurück.

→ Es wurden etwa 30 Sekunden lang

keine Bedienvorgänge ausgeführt.
– Führen Sie einen Bedienvorgang aus.

Der Wiederholbereich ändert sich
unerwartet.

→ Je nach Wiederho lbereich kann sich der

ausgewählte Bereich bei Auswahl eines
anderen Ordners oder Tracks oder
während des Vor-/Zurückspulens
ändern.
– Wählen Sie den Wiederholbereich

erneut aus.

Ein Unterordner wird nicht
wiedergegeben.

→ Unterordner k önnen nicht

wiedergegeben werden, wenn [FLD]
(Ordnerwiederholung) ausgewählt ist.
– Wählen Sie einen anderen

Wiederholbereich aus.

Der Ton wird unterbrochen.

→ Sie verwenden ei n Gerät wie z. B. ein

Mobiltelefon, das hörbare Störungen
verursachen kann.
– Vergrößern Sie den Abstand

elektrischer Geräten, die
möglicherweise die Störung
verursachen, zum Gerät.

Fehlermeldungen

Allgemeines

AMP ERROR

→ Betriebsstörung des Geräts oder falsche

Lautsprecherverbindung.

→ Die Schutzschaltung ist aktiviert.

– Überprüfen Sie die

Lautsprecherverbin dung.

– Schalten Sie die Zündung OFF und

dann wieder ON. Sollte die Meldung
weiter angezeigt werden, wenden Sie
sich zur Unterstützung an Ihren
Händler oder eine Pioneer­Kundendienststelle.

NO XXXX (beispielsweise NO TITLE)
→ Es gibt keine eingebetteten

Textinformationen.
– Schalten Sie die Anzeige um oder

spielen Sie einen anderen Track/eine
andere Datei.

CD-Player

ERROR-07, 11, 12, 17, 30

→ Die Disc ist verschmutzt.

– Reinigen Sie die Disc.

→ Die Disc ist verkratzt.

– Wechseln Sie die Disc aus.

ERROR-07, 10, 11, 12, 15, 17, 30, A0

→ Es liegt ein elektrischer oder

mechanischer Fehler vor.
– Schalten Sie die Zündung AUS und

wieder EIN, oder schalten Sie auf eine
andere Quelle um und dann wieder
zum CD-Player zurück.

ERROR-15

→ Die eingelegte Disc ist leer.

– Wechseln Sie die Disc aus.

ERROR-23

→ Nicht unterstütz tes CD-Format.

– Wechseln Sie die Disc aus.

FORMAT READ

→ Nach dem Wiedergabestart ist der Ton

manchmal erst nach einer Verzögerung
zu hören.
– Warten Sie, bis die Meldung erlischt

und Sie den Ton hören.

NO AUDIO

→ Die eingelegte Disc enthält keine

abspielbaren Dateien.
– Wechseln Sie die Disc aus.

SKIPPED

→ Die eingelegte Disc enthält DRM-

geschützte Dateien (digitale
Rechteverwaltung).
– Die geschützten Dateien werden

übersprungen.

PROTECT

→ Sämtliche Dateien auf der eingelegten

Disc sind DRM-geschützt (digitale
Rechteverwaltung).
– Wechseln Sie die Disc aus.

USB-Gerät/iPod

FORMAT READ

→ Nach dem Wiedergabestart ist der Ton

manchmal erst nach einer Verzögerung
zu hören.
– Warten Sie, bis die Meldung erlischt

und Sie den Ton hören.

NO AUDIO

→ Es sind keine Musiktitel vorhanden.

– Übertragen Sie die Audiodateien an

das USB-Gerät und schließen Sie es an.

→ Auf dem an geschlossenen USB-Gerät ist

die Sicherheitsfunktion aktiviert.
– Folgen Sie den Anweisungen des USB-

Geräts, um die Sicherheitsfunktion zu
deaktivieren.

SKIPPED

→ Das angeschlossene USB-Gerät enthält

DRM-geschützte Dateien (digitale

Rechteverwaltung).

– Die geschützten Dateien werden

übersprungen.

PROTECT

→ Sämtliche Dateien auf dem

angeschlossenen USB-Gerät sind DRM-

geschützt (digitale Rechteverwaltung).

– Wechseln Sie das USB-Gerät aus.

N/A USB

→ Das angeschlossene USB-Gerät wird

von diesem Gerät nicht unterstützt.

– Trennen Sie Ihr Gerät ab und ersetzen

Sie es durch ein kompatibles USB­Gerät.

HUB ERROR

→ Das über einen USB-Hub

angeschlossene USB-Gerät wird von

diesem Gerät nicht unterstützt.

– Schließen Sie das USBGerät über ein

USB-Kabel an diesem Gerät an.

CHECK USB

→ Der USB-Anschluss oder das USB-Kabel

wurde kurzgeschlossen.

– Vergewissern Sie sich, dass der USB-

Anschluss oder das USB-Kabe l nicht
eingeklemmt oder beschädigt ist.

→ Das angeschlossene USB-Gerät hat

einen höheren als den maximal

zulässigen Stromverbrauch.

– Trennen Sie das USB-Gerät ab und

verwenden Sie es nicht. Schalten Sie
die Zündung AUS und dann wieder
auf ACC oder EIN. Schließen Sie nur
kompatible USB-Geräte an.

→ Der iPod funktioniert ordnungsgemäß,

wird aber nicht geladen.

– Vergewissern Sie sich, dass kein

Kurzschluss des iPod-Kabels vorliegt
(z. B. durch Einklemmen zwischen
Metallgegenständen). Schalten Sie

16De

Deutsch

nach dem Überprüfen die Zündung

VORSICHT

AUS und wieder EIN, oder trennen Sie
den iPod ab und schließen Sie ihn
wieder an.

ERROR-19

→ Kommunik ation fehlgeschlagen.

– Führen Sie einen der folgenden

Bedienvorgänge aus, und kehren Sie
dann zur USB-Quelle zurück.

• Schalten Sie die Zündung AUS und

wieder EIN.

• Trennen Sie das USB-Gerät ab.

• Schalten Sie auf eine andere Quelle

um.

→ iPod-Störung.

– Trennen Sie das Kabel vom iPod.

Schließen Sie, sobald auf dem iPod das
Hauptmenü angezeigt wird, den iPod
erneut an und setzen Sie ihn zurück.

ERROR-23

→ Das USB-Gerät wurde nicht

ordnungsgemäß formatiert.
– Formatieren Sie das USB-Gerät mit

FAT1 2, FAT 16 od er FAT 32 .

ERROR-16

→ Die iPod-Firmware ist veraltet.

– Aktualisieren Sie die iPod-Version.

→ iPod-Störung.

– Trennen Sie das Kabel vom iPod.

Schließen Sie, sobald auf dem iPod das
Hauptmenü angezeigt wird, den iPod
erneut an und setzen Sie ihn zurück.

STOP

→ Auf der aktuellen Liste befinden sich

keine Musiktitel.
– Wählen Sie eine Liste aus, die

Musiktitel enthält.

NOT FOUND

→ Keine entsprechenden Musiktitel

gefunden.
– Übertragen Sie Musiktitel an den iPod.

Apps

START UP APP

→ Die Anwendung wird noch nicht

ausgeführt.
– Bedienen Sie das mobile Gerät, um die

Anwendung zu starten.

Handhabungsrichtlinien

Discs und Player

• Verwenden Sie ausschließlich Discs, die

eines der beiden folgenden Logos tragen.

• Verwenden Sie 12-cm-Discs.

• Verwenden Sie ausschließlich

herkömmliche, runde Discs.

• Die folgenden Disc-Typen können nicht

mit diesem Gerät verwendet werden:
–DualDiscs
– 8-cm-Discs: Versuche, solche Discs mit

einem Adapter zu verwenden, können
zu Funktionsstörungen des Geräts

führen.
– Ungewöhnlich geformte Discs
– Andere Discs als CDs
– Beschädigte Discs, darunter solche mit

Rissen, Abplatzern oder Verwellungen
– CD-R/RW-Discs mit nicht

abgeschlossener Aufzeichnung

• Beschreiben Sie die Oberfläche der Discs

nicht und behandeln Sie sie nicht mit
Chemikali en.

• Wischen Sie CDs zum Reinigen mit einem

weichen Tuch von der Mitte nach außen
hin ab.

• Kondensation kann die Leistung des

Players vorübergehend beeinträchtigen.
Warten Sie ungefähr eine Stunde, bis die
Anpassung an eine wärmere Temperatur
erfolgt ist. Wischen Sie außerdem feuchte
Discs mit einem weichen Tuch ab.

• Be i Ver wendung von bedruckbaren Discs

beachten Sie die Anleitung und die
Warnhinweise der Discs. Je nach Disc
kann es sein, dass sie sich nicht einlegen
und auswerfen lässt. Die Verwendung
solcher Discs kann zu einer B eschädigung
dieses Geräts führen.

• Bringen Sie auf den Discs keine

handelsüblichen Etiketten od er anderen
Materialien an.
– Die Discs können sich verformen und

dadurch nicht mehr abspielbar sein.

– Die Etiketten können sich während der

Wiedergabe lösen und das Auswerfen
der Discs verhindern, was zu einer
Beschädigung des Geräts führen kann.

USB-Speichergerät

• Verbindungen über USB-Hubs werden

nicht unterstützt.

• Sorgen Sie vor der Fahrt für eine sichere

Befestigung des USB-Speichergeräts.
Lassen Sie das USB-Speichergerät nicht
auf den Boden fallen, wo es unter dem
Brems- oder Gaspedal eingeklemmt
werden könnte.

• Je nach USB-Speichergerät können die

folgenden Proble me auftre ten.
– Die Bedienung kann unterschiedlich

sein.

– Möglicherweise wird das Speichergerät

nicht erkannt.

– Möglicherweise werden Dateien nicht

richtig wiedergegeben.

– Das Gerät kann Störgeräusche

verursachen, wenn Sie Radio hören.

iPod

• Be wahren Sie den iPod nicht an Orten mit

hohen Temperaturen auf.

• Sorgen Sie für eine sichere Befestigung

des iPods während er Fahrt. Lassen Sie
den iPod nicht auf den Boden fallen, wo
er unter dem Brems- oder Gaspedal
eingeklemmt werden könnte.

• Die Einstellungen des iPods, z. B.

Equalizer und Wiedergabewiederholung,
ändern sich beim Anschließen des iPods
an das Gerät automatisch. Wenn der iPod
vom Gerät getrennt wird, kehren diese
Einstellungen wieder in ihren
ursprünglichen Zustand zurück.

• Auf dem iPod gespeicherter

inkompatibler Text wird vom Gerät nicht
angezeigt.

Kompatibilität
komprimierter
Audioformate

• Nur die ersten 32 Zeichen können als

Dateiname (einschließlich
Dateierweiterung) oder Ordnername
angezeigt werden.

• Je nach der zur Codierung von WMA-

Dateien verwendeten Anwendung kann
es sein, dass das Gerät nicht richtig
arbeitet.

• Bei Audiodateien mit eingebetteten

Bilddaten oder bei auf einem USB-Gerät
mit komplexer Ordnerstruktur
gespeicherten Audiodateien kann sich
geringfügig der Beginn der Wiedergabe
verzöge rn.

• Zur Anzeige auf diesem Gerät sollte

russischer Text in einem der folgenden
Zeichensätze codiert sein:
–Unicode (UTF-8, UTF-16)
– Ein anderer Zeichensatz als Unicode,

der in einer Windows-Umgebung
verwendet wird und in den
Sprachoptionen auf Russisch eingestellt
ist

• Pioneer k ann nicht die Kompatibilität mit

allen USB-Massenspeicherge räten
gewährleisten und übernimmt keine
Verantwortung für eventuelle
Datenverluste auf Media-Playern,

17De

Smartphones oder anderen Geräten, die

VORSICHT

Ordner
Komprimierte

Audiodatei

bis : Wiedergabereihenfolge

01 bis 05: Ordnernummer

zusammen mit diesem Produkt
verwendet werden.

• Bewahren Sie Discs oder USB-

Speichergeräte nicht an Orten auf, an
denen hohe Temperaturen herrschen
können.

WMA-Dateien

Dateierweiterung .wma
Bitrate 48 Kbit/s bis 320 Kbit/s

Abtastfrequenz 32 kHz, 44,1 kHz,

Windows Media™
Audio Professional,
Lossless, Voice/DRM
Stream/Stream mit
Video

(CBR), 48 Kbit/s bis
384 Kbit /s (VBR)

48 kHz
Nicht kompatibel

MP3-Dateien

Dateierweiterung .mp3
Bitrate 8 Kbit/s bis 320 Kbit/s

Abtastfrequenz 8 kHz bis 48 kHz

Kompatible ID3-Tag­Versi on

M3u-Wiedergabeliste Nicht kompatibel
MP3i (MP3 interaktiv),

mp3 PRO

WAV- Dat eie n

• WAV-Datenformate können nicht über

MTP verbunden werden.

Dateierweiterung .wav
Quantisierungsbits 8 und 16 (LPCM), 4

(CBR) , VBR

(32 kHz, 44,1 kHz,
48 kHz zur Emphase)

1.0, 1.1, 2.2, 2.3, 2.4
(ID3-Tag-Ver sion 2.x
erhält Vorrang vor
Versi on 1.x .)

Nicht kompatibel

(MS ADPCM)

Abtastfreque nz 16 kHz bis 48 kHz

(LPCM), 22,05 kHz und
44,1 kHz (MS ADPCM)

FLAC-Dateien (nur DEH-2800UI)

• FLAC-Datenformate können nicht über

MTP verbunden werden.

• Je nach Codierer kann es sein, dass FLAC-

Dateien nicht abspielbar sind.

Dateierweiteru ng .f lac
Abtastfrequenz 8/11,025/12/16/22,05/

Quantisierungsbitrate 16-Bit
Kanalmodus 1/2-Kanal

24/32/44,1/48 kHz

Disc

• Ungeachtet der Länge der Leerstellen,

die die Originalaufnahme zwischen den
einzelnen Musiktiteln aufweist, wird bei
der Wiedergabe von komprimierten
Audio-Discs stets eine kurze Pause
zwischen den Titeln eingefügt.

Abspielb are
Ordnerstruktur

Abspielba re Ordner Bis zu 99
Abspielba re Dateien Bis zu 999
Dateisystem ISO 9660 Stufe 1 und

Multi-Session­Wiedergabe

Datenübertragung im
Paketverfahren

Bis zu acht Ebenen
(Praktikabel sind
weniger a ls zwei
Ebenen.)

2, Romeo, Joliet
Kompatibel

Nicht kompatibel

USB-Gerät

• Der Beginn der Wiedergabe von auf

einem USB-Gerät mit komplexer
Ordnerstruktur gespeicherten
Audiodateien kann sich geringfügig
verzöge rn.

Abspielba re
Ordnerstruktur

Abspielba re Ordner Bis zu 500
Abspielba re Dateien Bis zu 15 000
Wiedergabe von

urheberrecht lich
geschützten Dateien

Partitioniertes USB­Gerät

Bis zu acht Ebenen
(Praktikabel sind
weniger a ls zwei
Ebenen.)

Nicht kompatibel

Es kann nur die erste
Part ition
wiedergegeben
werden.

iPod-Kompatibilität

Dieses Gerät unterstützt nur die folgenden iPod­Modelle. Die unters tützten iPod­Softwareversionen sind nachstehend
aufgelistet. Ältere Version en werden ggf. nicht
unterstützt.
Hergestellt für

– iPod touch (1. bis 5. Generation)
–iPodclassic
– iPod mit Videofunktion
–iPodnano (1. bis 7. Generation)
–iPhone 6
–iPhone 6 Plus
–iPhone 5s
–iPhone 5c
–iPhone 5
–iPhone 4s
–iPhone 4
–iPhone 3GS
–iPhone 3G
–iPhone

• Die Bedienung kann sich je nach

Generation und/oder Softwareversion
des iPods unterscheiden.

• Benutzer eines iPods mit Lightning-

Anschluss sollten das Lightnin g-auf-USB­Kabel verwenden (im Lieferumfang des
iPods enthalten).

• Benutzer eines iPods mit Dock-Anschluss

sollten das CD-IU51 verwenden.

Einzelheiten erfahren Sie bei Ihrem
Fachhändler.

• Informationen zur Datei-/

Formatkompatibilität finden Sie in den
iPod-Handbüchern.

• Hörbücher, Podcast: Kompatibel

Pioneer übernimmt keine Haftung für den
Verlust von iPod-Daten, auch dann nicht,
wenn der Verlust der betreffenden Daten
während der Verwendung dieses Geräts
aufgetreten ist.

Reihenfolge von
Audiodateien

Der Benutzer kann mit diesem Gerät keine
Ordnernummern zuweisen und auch nicht
die Wiedergabereihenfolge festlegen. Die
Reihenfolge der Audiodateien richtet sich
nach dem angeschlossenen Gerät.
Beachten Sie, dass sich auf einem USB­Gerät befindliche versteckte Dateien nicht
abspielen lassen.

Beispielstruktur

18De

Deutsch

Russische Zeichentabelle

D: Anzeige C: Zeichen

Urheberrechte und
Marken

iTunes

Apple und iTunes sind Marken von Apple
Inc., eingetragen in den USA und anderen
Ländern.

WMA

Windows Media ist eine eingetragene
Marke oder eine Marke der Microsoft
Corporation in den USA und/ oder anderen
Ländern.
Dieses Produkt enthält Technologie, die
Eigentum der Microsoft Corporation ist
und nicht ohne Lizenz von Microsoft
Licensing, Inc. vertrieben werden darf.

FLAC

Urheberrecht © 2000-2009 Josh Coalson

Urheberrecht © 2011-2013 Xiph.Org
Found ation
Weitergabe und Nutzung in Quell- und
Binärform, mit oder ohne Änderungen,
sind erlaubt, sofern die folgenden
Bedingungen er füllt sind:
– Bei der Weitergabe von Quellcode muss

dieser den vorstehenden
Urheberrechtshinweis, diese Liste der
Bedingungen und den folgenden
Haftungsausschluss enthalten.

– Bei der Weitergabe in Binärform müssen

der vorstehende Urheberrechtshinweis,
diese Liste der Bedingungen und der
folgende Haftungsausschluss in der
Dokumentation und/oder andere mit der
Ausgabe zur Verfügung gestellte
Materialien angegeben werden.

– Ohne besondere schriftliche

Genehmigung dürfen weder der Name
der Xiph.org Foundation noch d ie Namen
ihrer Mitwirkenden verwendet werden,
um von dieser Software abgeleitete
Produkte befürwortend zu unterstützen
oder zu bewerben.

DIESE SOFTWARE WIRD VON DEN
URHEBERRECHTSINHABERN UND
MITWIRKENDEN IN IHRER VORLIEGENDEN
FORM UND OHNE JEGLICHE
AUSDRÜCKLICHE ODER KONKLUDENTE
GEWÄHRLEISTUNG ZUR VERFÜGUNG
GESTELLT, EINSCHLIESSLICH OHNE
BESCHRÄNKUNG DIE KONKLUDENTE
GEWÄHRLEISTUNG DER
MARKTGÄNGIGKEIT UND DER
VERWENDBARKEIT FÜR EINEN
BESTIMMTEN ZWECK. DIE FOUNDATION
ODER DIE MITWIRKENDEN HAFTEN
KEINESFALLS FÜR DIREKTE, INDIREKTE,
BEILÄUFIG ENTSTANDENE, BESONDERE,
STRAFRECHTLICHE ODER FOLGESCHÄDEN
(EINSCHLIESSLICH OHNE BESCHRÄNKUNG
VERSCHAFFEN VON ERSATZGÜTERN ODER

-DIENSTLEISTUNGEN, VERLUST DER
NUTZUNGSFÄHIGKEIT, DATEN- ODER
GEWINNVERLUST ODER

BETRIEBSUNTERBRECHUNG),
GLEICHGÜLTIG, WIE DIESE VERURSACHT
WURDEN UND WELCHER
HAFTUNGSTHEORIE SIE UNTERLIEGEN, OB
BEI VERTRAGS-, BEI
VERSCHULDENSUNABHÄNGIGER
HAFTUNG ODER DURCH UNERLAUBTE
HANDLUNG (EINSCHLIESSLICH
FAHRLÄSSIGKEIT ODER AUF ANDEREM
WEGE), GLEICHGÜLTIG, WIE SIE DURCH DIE
BENUTZUNG DIESER SOFTWARE
ENTSTANDEN SEIN MÖGEN. DIES GILT
AUCH DANN, WENN AUF DIE MÖGLICHKEIT
EINES SOLCHEN SCHADENS HINGEWIESEN
WURDE.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano und
iPod touch sind in den USA sowie in
anderen Ländern eingetragene Marken
von Apple Inc.
Lightning ist eine Marke der Apple Inc.
Die Kennzeichnungen „Made for iPod” und
„Made for iPhone” bedeuten, dass ein
elektronisches Zubehörteil spezifisch zum
Anschluss an iPod oder iPhone konstruiert
wurde und entsprechend vom Entwickler
als die Leistungsstandards von Apple
erfüllend zertifizie rt wurde. Apple
übernimmt keine Verantwortung für die
richtige Funktion dieses Geräts oder seine
Erfüllung von Sicherheitsoder anderen
Vorschriften. Bitte beachten Sie, dass der
Gebrauch dieses Zubehörteils in
Verbindung mit einem iPod oder iPhone
die drahtlose Leistung beeinträchtigen
kann.

Android™

Android ist eine Marke von Google Inc.

MIXTRAX

MIXTRAX ist eine Marke der PIONEER
CORPORATION.

Technisch e Daten

Allgemeines

Stromspannung: 14,4 V Gleichspannung

(Toleranz 10,8 V bis 15,1 V)
Erdungssystem: Negativ
Maximale Leistungsaufnahme: 10,0 A
Abmessungen (B × H × T):

DIN

Gehäuse: 178 mm × 50 mm × 165 mm

Frontfläche: 188 mm × 58 mm ×

17 mm

D

Gehäuse: 178 mm × 50 mm × 165 mm

Frontfläche: 170 mm × 46 mm ×

17 mm
Gewicht: 1 kg

Audio

Maximale Ausgangsleis tung:

• 50 W × 4 ch/4 Ω (wenn ohne
Subwoofer)

• 50 W × 2 ch/4 Ω + 70 W × 1 ch/2 Ω
(für Subwoofer)

Dauer-Ausgangsleistung:

22 W × 4 (50 Hz bis 15 000 Hz, 5 %
THD, bei 4-Ω-Last, beide Kanäle

betrieben)
Lastimpedanz: 4 Ω (4 Ω bis 8 Ω zulässig)
Maximaler Preout-Ausgangspegel: 2,0 V
Loudness-Kontur: +10 dB (100 Hz), +6,5 dB

(10 kHz) (Lautstärke: –30 dB)
Equalizer (Grafischer 5-Band-Equalizer):

Frequenz: 80 Hz/250 Hz/800 Hz/

2,5 kHz/8 kHz

Entzerrungsbereich: ±12 dB

(Inkrement 2 dB)
Subwoofer (Mono):

Frequenz: 50 Hz/63 Hz/80 Hz/100 Hz/

125 Hz/160 Hz/200 Hz

Steilheit: –12 dB/Okt., –24 dB/Okt.

Verstärkung: +6 dB bis –24 dB

Phase: Normal/Gegen

19De

CD-Player

HINWEIS

System: Compact-Disc-Audiosystem
Verwendbare Discs: Compact Disc
Signal-Rauschabstand: 94 dB (1 kHz) (IEC-

A-Netz)
Anzahl der Kanäle: 2 (Stereo)
MP3-Decodierformat: MPEG-1 & 2 Audio

Layer 3
WMA-Decodierformat: Vers. 7, 7.1, 8, 9, 10,

11, 12 (2-Kanal-Audio) (Windows

Media Player)
WAV-Signalformat: Lineare PCM & MS

ADPCM (nicht komprimiert)

USB

USB-Standard-Spezifikation: USB 2.0 Full

Speed
Maximale Leistungsaufnahme: 1 A
USB Protokoll:

MSC (Massenspeicher-Klasse)

MTP (Media Transfer Protocol)

AOA (Android Open Accessory) 2.0
Da tei sys tem: FAT12, FAT16 , FAT32
MP3-Decodierformat: MPEG-1 & 2 Audio

Layer 3
WMA-Decodierformat: Vers. 7, 7.1, 8, 9, 10,

11, 12 (2-Kanal-Audio) (Windows

Media Player)
FLAC-Decodierformat: Vers. 1.3.0 (Free

Lossless Audio Codec) (DEH-2800UI)
WAV-Signalformat: Lineare PCM & MS

ADPCM (nicht komprimiert)

FM-Tuner

Frequenzbereich: 87,5 MHz bis 108,0 MHz
Nutzempfindlichkeit: 11 dBf (1,0 μV/75 Ω,

Mono, Signal-Rauschabstand: 30 dB)
Signal-Rauschabstand: 72 dB (IEC-A-Netz)

MW-Tuner

Frequenzbereich: 531 kHz bis 1 602 kHz
Nutzempfindlichkeit: 25 μV (Signal-

Rauschabstand: 20 dB)
Signal-Rauschabstand: 62 dB (IEC-A-Netz)

LW-Tu ne r

Frequenzbereich: 153 kHz bis 281 kHz
Nutzempfindlichkeit: 28 μV (Signal-

Rauschabstand: 20 dB)

Signal-Rauschabstand: 62 dB (IEC-A-Netz)

Änderungen der technischen Daten und
des Designs vorbehalten.

20De

Deutsch

21De

Over deze handleiding:

Inhoud

WAARSCHUWING

LET OP

Vóór u begint ........................................................................................... 2

Aan de slag............................................................................................... 3

Radio.......................................................................................................... 5

Cd/USB/iPod/AUX ................................................................................... 6

App-modus .............................................................................................. 8

Autoafstandsbedieningsmodus........................................................... 8

Instellingen .............................................................................................. 9

FUNCTION-instellingen.......................................................................... 9

AUDIO-instellingen.............................................................................. 10

SYSTEM-instellingen............................................................................ 11

ILLUMINATION-instellingen ............................................................... 12

MIXTRAX-instellingen.......................................................................... 12

Verbindingen/installatie...................................................................... 13

Aanvullende informatie....................................................................... 15

• In de volgende instructies worden een USB-geheugen of USB-audiospeler een “USB-

apparaat” genoemd.

• In deze handleiding wordt naar iPod en iPhone verwezen als “iPod”.

Vóór u begint

Hartelijk dank voor uw keuze voor dit PIONEER-product

Lees deze handleiding voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees
vooral de gedeelten die met WAARS CHU WIN G en LET OP gemarkeerd zijn aandachtig. Bewaar deze
handleiding na het lezen op een veilige, voor de hand liggende plaats zodat u ze indien nodig altijd
kunt raadplegen.

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er
bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het
opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU en in Zwitser land en Noorwegen kunnen particulieren afgedankte
elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een
soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren.
Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over
het weggooien v an afgedankte producten.
Op die manier zorgt u ervoor dat u w afgedankte product op de juiste wijze wordt verwerkt,
hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

• Probeer het product niet zelf te monteren en voer er geen onderhoud aan uit. Montage of
onderhoud van het product door personen zonder technische opleiding en ervaring met
elektronische apparatuur e n auto-accessoires kan gevaarlijk zijn, en kan een elektrische schok,
verwonding of andere gevaren veroorzaken.

• Bedien het toestel niet tijdens het rijden. Als u knoppen op het toestel wilt bedienen, moet u het

voertuig eerst van de weg halen en op een veilige plaats parkeren.

• Zorg ervoor dat dit toestel n iet in contact komt met vocht en/of andere vloeis toffen. Dit kan een
elektrische schok veroorzaken. Ook schade aan het toestel, rook en oververhitting kunnen het gevolg
zijn van contact met vloeistoffen.

• Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen.

• De Pioneer CarStereo-Pass wordt alleen in Duitsland gebruikt.

LET OP

Dit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor
laserproducten, IEC 60825-1:2007.

2Nl

Nederlands

Bij problemen

SRC (bron)/OFF

Ontkoppelknop

Display

M.C.-knop (multicontrole)

BAND/

/DIMMER

DISP (display)

SRC (bron)/OFF

Ontkoppelknop

Display

M.C.-knop (multicontrole)

BAND/

DISP (display)

Neem contact op met uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum als het
toestel niet naar behoren functioneert.

Aan de slag

Basisbediening

DEH-X3800UI

DEH-2800UI

Optionele afstandsbediening

De afstandsbediening CD-R320 wordt afzonderlijk verkocht.

Vaak gebruikte functies

De beschikbare knoppen zijn afhankelijk van het toestel.

Actie Bediening

Toestel inschakelen* Druk op SRC/OFF om het toestel in te

Het volume regelen Draai de M.C.-kn op.
Een bron selecteren Druk herhaaldelijk op SRC/O FF.
De display-informatie wijzigen Druk herhaaldelijk op DISP.
Terugkeren naar de vorige weergave/lijst Druk op /DIMMER of BAND/.
Terugkeren naar de normale weergave

vanuit het menu

* Wanneer de blauw/witt e draad van het toe stel verbonden is met het rel aiscontact voor de

automatisch e antenne van de auto, schuift d e antenne uit wanneer de bron v an het toestel wordt
ingeschakeld . Om de antenne weer in te trekken, schakelt u de bron uit.

schakelen.
Hou SRC/OFF ingedrukt om het toestel uit
te schakelen.

Druk op BAND/ of houd BAND /
ingedrukt.

Display-indicatie

Indicatie Beschrijving

Verschijnt wanneer er een lager niveau van het menu of de map bestaat.

Verschijnt wanneer de knop wordt ingedrukt.

Verschijnt wanneer de functie afstemmen op lokale zenders is ingesteld

(pagina 9).
Verschijnt wanneer een verkeersprogramma wordt ontvangen.

Verschijnt wanneer de functie TA (verkeersberichten) is ingesteld

(pagina 10).

Verschijnt wanneer de functie sound retriever ingesteld is (pagina 10).

Verschijnt wanneer willekeurige weergave/shuffle is ingesteld.

Verschijnt wanneer weergave herhalen is ingesteld.

Verschijnt wanneer de iPod-bedieningsfunctie is ingesteld (pagina 7).

3Nl

Belangrijk

Het voorpaneel verwijderen

Ontkoppelen Bevestigen

OPMERKINGEN

OPMERKING

Verwijder het voorpaneel om diefstal te voorkomen. Verwijder alle kabels en apparaten
die verbonden zijn met het voorpaneel en schakel het toestel uit voor u het voorpaneel
verwijdert.

• Stel het voorpaneel niet bloot aan te grote schokken.

• Stel het voorpaneel niet bloot aan direct zonlicht en hoge temperaturen.

• Bewaar het verwijderde voorpaneel altijd in een beschermtas of zak.

Instellingenmenu

Wanneer u de contactschakelaar inschakelt na de installatie, verschijnt [SET UP :YES] op
het display.

1 Druk op de M.C.-knop.

Het instellingenmenu verdwijnt als u het toestel niet binnen 30 seconden bedient.
Als u de instelling later wilt maken, draait u de M.C.-knop om [NO] te selecteren,
druk daarna op de knop om te bevestigen.

2 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te

bevestigen.

Om naar de volgende menuoptie te gaan, dient u uw selectie te bevestigen.

Menu-item Beschrijving
LANGUAGE Selecteer de taal om tekstinformatie van een gecomprimeerd

[ENG](Engels),
[РУС]
(Russisch),
[TUR](Turks)

CLOCK SET Stel de klok in.
FM STEP Selecteer de FM-afstemstap uit 100 kHz of 50 kHz.

[100], [50]

audiobestand weer te geven.

3 [QUIT :YES] verschijnt als alle instellingen uitgevoerd zijn.

Om terug te keren naar het eerste item van het instellingenmenu, draait u de M.C.-
knop om [QUIT :NO] te selecteren, druk daarna op de knop om te bevestigen.

4 Druk op de M.C.-knop om de instellingen te bevestigen.

• U kunt de menu-instelling annuleren door op SRC/OFF te drukken.

• U kunt deze instellingen gelijk wanneer uitvoeren bij de SYSTEM-instellingen (pagina 11) en INITIAL-

instellingen (pagina 4).

De demonstratieweergave annuleren (DEMO OFF)

1 Druk op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om

te bevestigen.

3 Draai aan de M.C.-knop om [DEMO OFF] te selecteren, druk daarna op de knop

om te bevestigen.

4 Draai aan de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te

bevestigen.

INITIAL-instellingen

1 Hou SRC/OFF ingedrukt tot het toestel uitschakelt.
2 Hou SRC/OFF ingedrukt om het hoofdmenu weer te geven.
3 Draai aan de M.C.-knop om [INITIAL] te selecteren, druk daarna op de knop om te

bevestigen.

4 Draai de M.C.-knop om een optie te selecteren, druk daarna op de knop om te

bevestigen.

De opties zijn afhankelijk van het toestel.

Menu-item Beschrijving
FM STEP Selecteer de FM-afstemstap uit 100 kHz of 50 kHz.

[100], [50]

4Nl

Nederlands

TIP

Menu-item Beschrijving

OPMERKING

OPMERKINGEN

SP-P/O MODE Selec teer deze optie als een fullrange-luidspreker aangesloten is

[REAR/SUB.W]

[SUB.W/SUB.W] Selecteer deze optie als een passieve subwoofer direct

[REAR/REAR] Selecteer deze optie als fullrange-luidsprekers aangesloten zijn

SYSTEM RESET Selecteer [YES] om de instellingen van het toeste l te initialiseren.

[YES], [CANCEL]

op de draden voor de achterluidspreker en een subwoofer
aangesloten is op de RCA-uitgang.

aangesloten is op de draden voor de achterluidspreker en een
subwoofer aangesloten is op de RCA-uitgang.

op de draden voor de achterluidspreker en op de RCA-uitgang.
Als een fullrange-luidspreker aangesloten is op de draden voor
de achterluidspreker en de RCA-uitgang niet wordt gebruikt,
kunt u [REAR/SUB.W] of [REAR/REAR] selecteren.

Het toestel wordt automatisch opnieuw gestart.
(Sommige instellingen blijven behouden zelfs nadat een reset
van het toestel werd uitgevoerd.)

1 Druk, nadat u een band heeft geselecteerd, op de M.C.-knop om het hoofdmenu

weer te geven.

2 Draai aan de M.C.-knop om [FUNCTION] te selecteren, druk daarna op de knop

om te bevestigen.

3 Draai aan de M.C.-knop om [BSM] te selecteren, druk daarna op de knop om te

bevestigen.

Een zender handmatig zoeken

1

Als u de band heeft geselecteerd, drukt u op / om een zender te
selecteren.

Hou vervolgens / ingedrukt en laat los om een beschikbare zender te
zoeken. Het scannen stopt wanneer het toestel een zender ontvangt. Druk op /

om de zoekafstemming te annuleren.

[SEEK] moet ingesteld zijn op [MAN] in de FUNCTION-instellingen (pagina 10).

De tunerfrequenties van dit toestel zijn bedoeld voor gebruik in West-Europa, Azië, het
Midden-Oosten, Afrika en Oceanië. Bij gebruik in andere regio's kan de ontvangst zwak
zijn. De functie RDS (Radio Data System) werkt alleen in regio's die RDS-signalen voor
FM-zenders uitzenden.

Voorkeuzezenders ontvangen

1 Druk op SRC/OFF om [RADIO] te selecteren.
2 Druk op BAND/ of BAND/ om de band te selecteren uit [FM1], [FM2], [FM3]

3 Druk op een cijfertoets (1/ tot 6/).

De / -knoppen kunnen ook worden gebruikt om een voorkeuzezender te selecteren
wanneer [SEEK] is ingesteld op [PCH] in de FUNCTION-instellingen (pagina 10).

Best stations memory (BSM)

De zes sterkste zenders worden opgeslagen onder de cijfertoetsen (1/ tot 6/).

Radio

, [MW] of [LW].

Zenders handmatig opslaan

1

Terwijl u de zender ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen
(1/ tot 6/ ) ingedrukt tot hij niet meer knippert.

PTY-functies gebruiken

Het toestel zoekt naar een zender op basis van de PTY (programmatype)-informatie.

1 Druk op tijdens FM-ontvangst.
2 Draai de M.C.-knop om een programmatype te selecteren uit [NEWS/INFO],

[POPULAR], [CLASSICS] of [OTHERS].

3 Druk op de M.C.-knop.

Het toestel begint naar een zender te zoeken. Als een zender gevonden is, wordt de
servicenaam van het programma weergegeven.

• Om het zoeken te annulere n, drukt u op de M.C.-knop.

• Het programma van bepaalde zenders kan afwijken van de doorgestuurde PTY.

• Als geen enkele zender het gewenste programmatype uitzendt, wordt gedurende ongeveer twee

seconden [NOT FOUND] weergegeven en keert de tuner terug naar de oorspronkelijke zender.

PTY-lijst

Voor meer informatie over de PTY-lijst gaat u naar de volgende website:

5Nl

http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

OPMERKING

OPMERKING

AUX-ingang (3,5mm-stereoaansluiting)

(uitwerpen)

Laadsleuf voor disc USB-poort

SRC (bron)/OFF

M.C.-knop (multicontrole)

LET OP

OPMERKING

OPMERKING

Cd/USB/iPod/AUX

Weergave

Koppel de hoofdtelefoon los van het apparaat voor u het aansluit op het toestel.

De lay-out van de knoppen varieert afhankelijk van het toestel.

Gebruik een optionele Pioneer USB-kabel (CD-U50E) om het USB-apparaat te verbinden, want elk
apparaat dat rec htstreeks op het toestel aangesloten is, steekt uit uit het toestel, wat geva arlijk kan zijn.

Voor u het apparaat loskoppelt, dient u de weergave te stoppen.

AOA-verb indingen

Raapleeg pagina 8 voor meer informatie over AOA-verbindingen.

MTP-verbinding

Een apparaat waarop Android OS 4.0 of recenter geïnstalleerd is, kan via MTP worden verbonden met
het toestel met behulp van de bij het apparaat geleverde kabel. Afhankelijk van het aangesloten
apparaat en het aantal bestanden in het apparaat, kunnen audiobestanden/songs mogelijk niet via
MTP worden afgespeeld. Merk op dat de MTP-verbinding niet compatibel is met WAV- en FLAC*­bestandsindelingen en niet kan worden gebruikt met de MIXTRAX-functie.

* FLAC-bestanden worden alleen ondersteund door de DEH-2800UI.

Als u een MTP-verbinding gebruikt, moet [ANDROID WIRED] ingesteld zijn op [MEMORY] in de SYSTEM­instellingen (pagina 11).

AUX

1

Steek de stereo-miniplug in de AUX-ingangsaansluiting.

2 Druk op SRC/OFF om [AUX] als bron te selecteren.

Als [AUX] is ingesteld op [OFF] i n de SYSTEM-instellingen, kan [AUX] niet worden geselecteerd als bron
(pagina 11).

Cd

1

Plaats een disc met het etiket omhoog in de laadsleuf.

Om een disc uit te werpen, dient u eerst de weergave te stoppen en vervolgens op te
drukken.

USB-apparaten (inclusief Android)/iPod

1

Open het deksel van de USB-poort.

2 Sluit het USB-apparaat/de iPod aan met behulp van een geschikte kabel.

Om automatisch over te schakelen naar de bron [USB] wanneer er een USB-apparaat/iPod verbonden
wordt met het toes tel, stelt u [USB AUTO] in op [ON] bij d e SYSTEM-instellingen (pa gina 11).

6Nl

Bedieningen

U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 9).
Merk op dat de volgende bedieningen niet werken voor een AUX-apparaat. Om een
AUX-apparaat te bedienen, dient u het apparaat zelf te gebruiken.

Actie Bediening

Een map/album selecteren*1 Druk op 1/ of 2/.
Een fragment/song (hoofdstuk) selecteren Druk op of .
Snel vooruit of achteruit Hou of ingedrukt.

Nederlands

Actie Bediening

OPMERKING

OPMERKINGEN

Een bestand in een lijst zoeken 1 Druk op om de lijst weer te geven.

Een lijst met bestanden in de geselecteerde
map/categorie weergeven*1

Een song in de geselecteerde map/
categorie weergeven*1

Alfabetisch zoeken (alleen voor een iPod) 1 Druk op om de lijst weer te geven.

Weergave herhalen Druk op 6/.
Willekeurige weergave/shuffle Druk op 5/.
Alles in shuffle weergeven (alleen iPod) Hou 5/ ingedrukt.
Weergave pauzeren/hervatten Druk op 4/PAU SE.
Sound retriever*1*2 Druk op 3/S.Rtrv.

Terug naar de rootmap (alleen voor cd/
USB)*1

Schakelen tussen gecomprimeerde audio
en CD-DA (alleen voor cd)

2 Draai de M.C.-knop om de naam van het

gewenste bestand (de gewenste map) of
categorie te selecteren, druk daarna op
de knop om te bevestigen.

3 Draai de M.C.-knop om het gewenste

bestand te selecteren, druk daarna op de
knop om te bevestigen.
De weergave start.

Druk op de M.C.-knop wanneer een map/
categorie geselecteerd is.

Hou de M.C.-knop ingedrukt wanneer een
map/categorie geselecteerd is.

2 Draai aan de M.C.-knop om de gewenste

categorielijst te selecteren en druk
vervolgens op om de alfabetische
zoekmodus te activeren.
(U kunt de alfabetische zoekmodus ook
activeren door de M.C.-knop twee keer
te verdraaien.)

3 Draai aan de M.C.-knop om een letter te

selecteren en druk vervolgens op de
knop om de alfabetische lijst weer te
geven.

Om alfabetisch zoeken te annuleren, drukt
u op /DIMMER of BAND/.

[1]: Geschikt voor lage compressiewaarden
[2]: Geschikt voor hoge compressiewaarden

Houd BAND/ of ingedrukt.

Druk op BAND/ of BAND/.

Actie Bediening

Stations wisselen op een USB-apparaat
(alleen apparaten die het protocol USB
mass storage device ondersteunen)

*1 Alleen gecomprimeerde audiobestanden
*2 Deze functie is uitgeschakeld wanneer USB als bron is geselecteerd en de MIXTRAX-functie

ingeschakeld is.

Druk op BAND/ of BAND/.

Nuttige functies voor iPod

Link-weergavemodus

U kunt songs oproepen op basis van de momenteel weergegeven artiest, album of
genre.

1 Terwijl u naar een song luistert, houdt u ingedrukt om naar de link-

weergavemodus te gaan.

2 Draai de M.C.-knop om de modus ([ARTIST], [ALBUM], [GENRE]) te selecteren, druk

daarna op de knop om te bevestigen.

De geselecteerde song/het geselecteerde album wordt weergegeven na de
momenteel weergegeven song.

De geselecteerde song/het geselecteerde album kan worden geannuleerd als u andere functies
gebruikt dan functies uit de link-weergavemodus (bijv. snel vooruit en achteruit).

iPod-bediening

U kunt het toestel bedienen via een aangesloten iPod.
De volgende iPod-modellen zijn niet compatibel met deze functie.

– iPod nano 1e generatie, iPod met video

1 Druk op BAND/ of BAND/ tijdens het afspelen en selecteer vervolgens de

bedieningsmodus.

[CONTROL iPod/CTRL iPod]: De iPod-functie van het toes tel kan worden bediend op
de aangesloten iPod.
[CONTROL AUDIO/CTRL AUDIO]: De iPod-functie van het toestel kan alleen worden
bediend met de knoppen op het toestel. In deze modus kan de aangesloten iPod niet
worden in- of uitgeschakeld.

• De bedieningsmodus kan o ok geschakeld worden door op iPod te druk ken (alleen voor d e DEH-

2800UI).

• Door de bedieningsmodus naar [ CONTROL iPod/CTRL iPod] te schakelen, wordt de weergave van de

song gepauzeerd. Gebruik de aangesloten iPod om de weergave te hervatten.

7Nl

• De volgende bedieningen zijn nog steeds mogelijk op het toestel, zelfs als de bedieningsmodus is

OPMERKINGEN

Belangrijk

OPMERKING

WAARSCHUWING

ingesteld op [CONTROL iPod/CTRL iPod].
– Pauze, snel vooruit/achteruit, song/hoofdstuk selecteren

• Het volume kan alleen worden geregeld op het toestel.

Over MIXTRAX (alleen USB/iPod)

(alleen voor de DEH-X3800UI)
De MIXTRAX-functie creëert een non-stop mix van uw muziekbibliotheek, aangevuld
met verlichtingseffecten. Voor meer details over MIXTRAX-instellingen, zie pagina 12.

• Deze functie is niet compatibel met een Android-apparaat dat via MTP is verbonden.

• Wanneer USB is geselecteerd als de bron en de MIXTRAX-functie in gebruik is, is de functie sound

retriever uitgeschakeld.

• Afhankelijk van het bestand/de song zijn geluidseffecten mogelijk niet beschikbaar.

• Schakelt de MIXTRAX-functie uit als de verlichtingseffecten hinderlijk zijn om uw wagen te besturen.

1 Druk op MIX om MIXTRAX aan/uit te schakelen.

Een applicatie weergeven via het toestel

1 Verbind dit toestel met het mobiele apparaat.

• iPhone via USB (pagina 6)

2 Druk op SRC/OFF om [APP] te selecteren.
3 Bedien het mobiele apparaat om de applicatie te starten.

Basisbedieningen

U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 9).

Actie Bediening

Een track selecteren Druk op of .
Snel vooruit- of achteruitspoelen Houd of ingedrukt.
Het afspelen pauzeren/hervatten Druk op BAND/ of BAND/.

App-modus

U kunt via dit toestel luisteren naar een applicatie op een iPhone. In sommige gevallen
kunt u een applicatie bedienen met het toestel.
Meer informatie over compatibele apparaten vindt u op onze website.

Voor gebruik van applicaties van derden worden mogelijk persoonsgegevens gebruikt of moet u zulke
gegevens verstrekken, bijvoorbeeld door het opzetten van een gebruikersaccount of op andere wijze,
en voor sommige applicaties worden mogelijk geolocatiegegevens gebruikt.
ALLE APPLICATIES VAN DERDEN VALLEN UITSLUITEND ONDER VERANTWOORDELIJKHEID VAN HUN
UITGEVER, INCLUSIEF MAAR NIET BEPERKT TOT HET VERZAMELEN EN BEVEILIGEN VAN
GEBRUIKERSGEGEVENS EN HET PRIVACYBELEID. DOOR EEN APPLICATIE VAN DERDEN TE GEBRUIKEN,
GAAT U ERMEE AKKOORD OM U TE INFORMEREN OVER DE GEBRUIKSVOORWAARDEN EN HET
PRIVACYBELEID VAN DE UITGEVER ERVAN. ALS U NIET AKKOORD GAAT MET DE
GEBRUIKSVOORWAARDEN OF HET BELEID VAN EEN UITGEVER OF GEEN TOESTEMMING GEEFT VOOR
HET GEBRUIK VAN GEOLOCATIEGEGEVENS (INDIEN VAN TOEPASSING), MOET U DE APPLICATIE NIET
GEBRUIKEN.

Voor iPhone-gebruikers

Deze functie is compatibel met iPhones en iPod touches waarop iOS 5.0 of later geïnstalleerd is.

PIONEER IS NIET AANSPRAKELIJK VOOR APPLICATIES VAN DERDEN OF HUN INHOUD, INCLUSIEF MAAR
NIET BEPERKT TOT HUN NAUWKEURIGHEID OF VOLLEDIGHEID. DE INHOUD EN DE FUNCTIONALITEIT
VAN DERGELIJKE APPLICATIES ZIJN UITSLUITEND DE VERANTWOORDELIJKHEID VAN DE LEVERANCIER
VAN DE APPLICATIE.

8Nl

Autoafstandsbedieningsmodus

U kunt het toestel bedienen via een autoafstandsbedieningstoepassing die
geïnstalleerd is op een iPhone/Android-apparaat. In sommige gevallen kunt u via het
toestel bepaalde functies van de toepassing gebruiken, zoals bronselectie, pauzeren
enz.
Raadpleeg de helpfunctie van de toepassing voor meer informatie over welke functies
er beschikbaar zijn in de toepassing.

Bedien de toepassing niet terwijl u rijdt. Parkeer uw wagen op een veilige plaats voor u de
bedieningselementen van de toepassing gebruikt.

Voor iPhone-gebruikers

Deze functie is compatibel met iPhones en iPod touches waarop iOS 8.0 of later
geïnstalleerd is.

Voor gebruikers van Android-apparaten

Deze functie is compatibel met apparaten waarop Android OS 4.1 of later geïnstalleerd
is en die ook AOA (Android Open Accessory) 2.0 ondersteunen.

De autoafstandsbediening verbinden

1 Verbind dit toestel met het mobiele apparaat.
