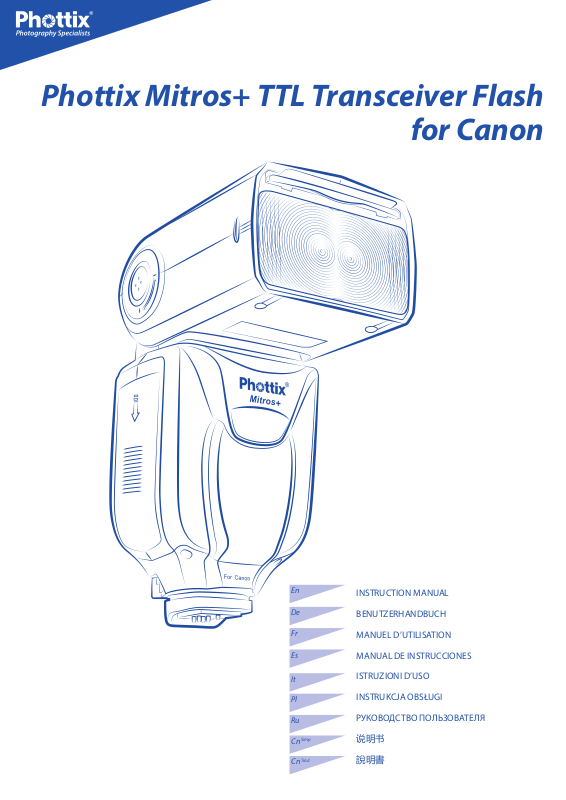

INSTRUCTION MANUAL

Phottix Mitros+ TTL Transceiver Flash

for Canon

Simp

Trad

INSTRUCTION MANUAL

BENUTZERHANDBUCH

MANUEL D’UTILISATION

MANUAL DE INSTRUCCIONES

ISTRUZIONI D’USO

INSTRUKCJA OBSŁUGI

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

说明书

說明書

Page 2

Phottix Mitros+ TTL

Transceiver Flash

for Canon

INSTRUCTION MANUAL

Note: To start immediately using this ash please refer to the Quick-Start guide. For advanced features please read this manual and be familiar with your camera manual and operations.

The Phottix Mitros+ TTL Transceiver Flash for Canon is designed to work with Canon DSLR cameras and features ETTL I/II, Manual, Multi modes as well as Wireless Master/Slave triggering.

Warnings

1. Use your ash safely. Do not re the ash into the eyes of people or animals at short distances – damage and/or blindness can occur

2. Be careful using the ash in or around cars, buses, motorcycles or other moving vehicles as accidents can result.

3. Never use the ash near combustible gases (gasoline, solvents, etc.)

4. Do not expose the ash or batteries to dripping/splashing water, or high humidity.

5. Do not leave the ash or batteries in a hot location (direct sunlight, in a closed car, etc.)

6. Remove batteries from the ash when not being used for an extended period of time.

7. Change the batteries when required. Use undamaged batteries in good condition. Do not mix battery types or new and used batteries.

8. Do not put opaque objects in front of the ash lens when ring the ash. The energy emitted by the ash may cause objects to burn, or cause damage to the ash tube or fresnel lens.

9. Use caution in touching the ash head after use. It may be hot and can cause burns.

Parts

Back / Left Side

1. LCD Display

2. Mode Button

3. Test Button

4. Power Switch

5. Ready Light

6. Arrow Adjustment Buttons (see below)

7. Set Button

8. Locking Lever

9. 3.5mm Sync Port

10. USB Port

11. External Power Port

Arrow Adjustment Buttons

1. Up Arrow / Zoom Adjustment Mode Button

2. Right Arrow / Wireless Flash Mode Button

3. Down Arrow / HSS / SCS Button

4. Left Button / Custom Functions Button

10. The ash contains high voltage electronic parts. Do not disassemble or attempt to repair the ash. Never touch the ash’s internal components.

11. Do not touch the External Power Port contacts with any metal objects – this can cause electric shock and serious injury.

Front / Right Side

1. Bounce Card

Table of Contents

Parts and Functions ….........................................................…... 2

Modes ……...................................................................................8

Wireless Triggering……..............................................................10

2. Wide Angle Diuser

3. Flash Head

4. Wireless Signal Receiver Area

5. AF Assist Light

6. Hot Shoe

7. Battery Compartment

Custom Functions……...............................................................14

Technical Specs……...................................................................16

Page 3

INSTRUCTION MANUAL

Please note:

This instruction assumes:

1. Both the ash and camera are switched on.

2. The ash and camera are set to the same settings as this manual.

3. Camera menu and ash custom functions menu are set to default values.

4. The ash is being used with a compatible Canon DSLR.

Installing Batteries

1. Press the battery cover in while pushing it towards the bottom of the ash. The battery cover will open and raise.

2. Insert AA batteries as shown by the diagram inside the battery compartment.

3. Lower the battery cover and push back towards the top of the ash, locking it in place.

Please note:

- Please use four standard high-quality batteries of the same brand. Make sure all batteries are at similar power levels.

- Batteries can get hot when the ash is being used. Use caution when changing batteries.

Raising and Rotating the Flash Head

1. The ash head will elevate from -7 to 90 degrees with stops at -7, 0, 45, 60, 75 and 90 degrees. Gently raise or lower the ash head into the required position.

2. The ash head will rotate 180 degrees in either direction with stops at 60, 75, 90, 120, 150 and 180 degrees. Gently rotate the ash head into the required position.

3. When the ash head is raised or rotated from the 0 degree standard forward position the ash zoom will set itself to 50mm. “- -” will be displayed on the LCD. Flash zoom when the head is raised or rotated can be changed in MZoom mode (see below).

4. At -7 degrees the ash zoom will act the same as 0 degree – it will not change any settings.

Using the Bounce Card or Wide Angle Diuser

The Phottix Mitros+ Flash comes equipped with a white bounce card and wide angle diuser panel in the ash head.

1. The wide angle diuser panel will cause the ash to spread light to a 14mm equivalent.

2. The white bounce card can be used when the ash head is in a raised position to bounce light forward to assist with catch lights in a subject’s eyes.

- If you do not use the ash for an extended period of time, store with batteries removed.

Attaching the Flash to a Camera

Turn o both the camera and ash

1. Align the ash hot shoe with the camera hot shoe.

2. Slide the ash into the camera hot shoe until fully inserted.

3. Lock the ash in position by pushing the locking lever to the right until the lock engages with a click.

4. To Unlock, press the locking release button on the locking lever and slide to the left.

Turning the Flash On / O

1. To power on the ash move the power switch to the on position.

2. To power o the ash move the power switch to the o position.

Battery Level Indicator

To use:

1. Gently pull the diuser panel and bounce card from the ash head using the ridge on the bottom of the diuser panel.

2. If using the diuser panel it will drop into position over the ash head. Gently push the bounce card back into the ash head if not needed.

3. If using the bounce card only gently push the diuser panel back into the ash head.

Using the Flash Head Diuser

The Phottix Mitros+ TTL Flash comes with an attachable diuser that can be added to the front of the ash head when needed. It is good for softening light, reducing hot spots and shadows and better coverage for macro photography.

To use:

1. Align the diuser with the ash head, with the “UP” mark on the diuser facing up.

2. Snap one side of the diuser mount into the corresponding ash head mount.

3. Repeat step 2 on the other side of the diuser.

The Battery Level Indicator on the LCD (see below) will display an approximate indication of how much power remains in the batteries in the ash. Use this as a rough guide as to when a battery change is needed. If ash recycling time has become very long (30 seconds) change the batteries.

Page 4

Overheating Protection

The Phottix Mitros+ contains an overheating protection circuit that will slow ash recycle time to avoid overheating-related damage. Approximately 20 full-power ashes in a short amount of time will trigger this protection. A [ Hot! ] Icon will appear when the overheating protection circuit is in operation.

To avoid further overheating or possible damage the ash will increase the recycling time to assist in lowering the ash temperature. Wait 10 minutes before using the ash.

If the ash continues to be used after the [ Hot! ] Icon appears and the ash does not cool down a [ Stop ] icon will appear on the LCD. Cease using the ash and wait 10 minutes for it to cool down..

Sync and USB Ports

1. The 3.5mm Sync Port can be used with a 3.5mm sync cable to trigger the ash – from a ash trigger or camera. This port is input only – ash signals are not output from this port.

INSTRUCTION MANUAL

2. The USB port is used for rmware upgrades. Firmware announcements and instructions will be made available on Phottix websites.

Status LED

Left LED: Flash-ready indicator. In Quick Flash Mode, the LED will ash green

when the ash has the minimum recycle charge. It will ash red when fully charged.

Right LED: Flash exposure conrmation lamp. If a standard ash exposure is obtained, the ash exposure conrmation lamp will light blue for approximately 3 seconds. If the ash exposure conrmation lamp doesn’t light, move closer to the subject or increase the camera ISO setting.

External Battery Port

The External Battery Port is a proprietary Phottix design for use with Phottix ash cables. The external port is compatible with the Canon CP-E4 compact battery pack or compatible models when the included adapter is used.

Please note:

- Batteries must be used in the ash even when an external battery pack is used.

- Never use non Canon-compatible battery packs.

Page 5

The LCD Display

E-TTL II/E-TTL Auto ash mode

Azoom Mzoom

INSTRUCTION MANUAL

E-TTL II/E-TTL auto ash mode

HSS SCS

Upward reection

Standard Downward reection

Beep signal

OFF

Custom Function

Aperture

Focal length

Battery level indicator

Over hot icon

FEC information

FEB information

m: in meters f: in feet

Flash range

Manual ash mode

Multi ash mode

M: Manual ash Mode

Power level

Multi: Multi ash Mode

Flash count

Frequency

Wireless shooting via Optical pulse and Radio frequency transmission

Wireless mode

Radio: ODIN TX

Radio: STRATO II RX

Wireless O Optical: OP SLAVE

Radio: ODIN RX

Optical: OP TX MASTER

Optical: OP RX SLAVE

Page 6

INSTRUCTION MANUAL

Radio frequency transmission : ODIN TX mode

TX Unit (Local) Flash

TX unit ash mode

Group

Group O

Group Mode

Radio frequency transmission : ODIN TX ratio mode

Ratio mode

Channel display

AF assist

light is on

AF assist

light is o

Optical pulse transmission: OP TX (Master) mode

Master ash

is o

Master ash

is on.

Optical: OP TX (Master)

Optical pulse transmission: OP RX (SLAVE) mode

Slave group

Optical: OP RX (Slave)

Flash mode

Ratio mode

Channel display

Flash ratio

EV compensation for A: B

Radio frequency transmission : ODIN RX mode

ODIN Group

Radio: Odin RX

Radio frequency transmission : STRATO II RX mode

Optical pulse transmission: OP Slave

Optical: OP Slave

MEMORY mode

Memory mode

Recall menu

Save menu

Radio: STRATO II RX

Cancel

OK / Conrm

Page 7

INSTRUCTION MANUAL

Auto-Save Functions

The Phottix Mitros+ will remember ash settings. Mode, power levels, etc. will be retained in the ash if it is turned o and then back on.

Setting Flash Zoom

The Phottix Mitros+ Flash has two ash head zoom modes – Auto (Azoom) and Manual (Mzoom). Auto zoom will dynamically change ash head zoom as a camera’s zoom lens is changed to provide optimum lighting. Manual zoom allow the user to set the zoom of the ash head.

To set:

1. Press the

2. The Zoom area on the LCD will be highlighted and ash.

3. Press the or the desired Mzoom manual level.

4. Press the

Please note:

1. When in Azoom and the ash head is raised or rotated from the 0 degree standard forward position - the ash zoom will set itself to 50mm. “- -” will be displayed on the LCD. The ash zoom will not change if the head is lowered to -7 degrees.

2. Azoom will work ONLY when the ash head is set to either 0 or -7 degrees.

3. When in Mzoom and the ash head is raised or rotated from the 0 degree standard forward position - the ash zoom will not be changed from the previous setting.

4. Flash Zoom can be adjusted when the head is raised or rotated by switching to Mzoom mode and making desired adjustments.

button.

or buttons to set the ash head zoom to Azoom

button when the zoom is properly set.

Auto-Idle Functions

To save battery power the Phottix Mitros+ TTL Transceiver Flash is equipped with Idle and Auto O modes.

1. In Non-Wireless Slave Modes: The ash will go into Auto Idle mode after 90 sec. if no buttons have been pressed or it has not been red. The ash LCD will go blank. Half-pressing the camera shutter button or pressing the test button on the ash will wake up the Phottix Mitros+.

2. In Wireless Slave Mode, the ash will go to Slave Idle Mode after 60 minutes if no buttons have been pressed or it has not been red, “IDLE” will be displayed on the ash LCD. Full-pressing the camera shutter button or pressing the Master ash test button will wake up ashes in idle mode. Slave Idle Timer can be changed from 60 minutes to 10 minutes (see C.Fn-10 below). The ash will go into Slave Auto O Mode after 8 hours if no buttons have been pressed or it has not been red after “IDLE” is displayed on the ash LCD. Pressing the test button on the ash will wake it up. Slave Auto O can be changed from after 8 hours to after 1 hour (see C.Fn-11 below).

Modeling Flash

1. Pressing the camera depth-of-eld preview button (if available) will re the ash continuously for 1 second. This Modeling Flash is useful in seeing lighting eects and balance on the subject. (Please see your camera manual for more information on the DOF button and button assignment.)

2. Modeling Flash is available in all modes, ETTL, Multi and Manual.

3. Modeling Flash can be used in both normal and wireless shooting and can be set (see C.Fn-02 below).

Please note:

1. Overheating and damage can result from excessive use of the Modeling Flash. Do not use more than 20 times in succession.

2. When overheating the ash will automatically increase charging time until the ash temperature has decreased.

Setting High Speed Sync or Second Curtain Sync

The Phottix Mitros+ ash has both High Speed Sync and Second Curtain Sync functions. See further details under High Speed Sync and Second Curtain Sync later in this manual.

To set:

1. Press the button.

2. The

button will cycle between HSS, SCS and turning both o.

Please note:

-HSS and SCS are available in ETTL and Manual modes, but not in Multi mode.

Test Button

Pressing the test button will trigger the ash. This can be used metering (in manual mode only). In Wireless Master Mode pressing the test button will re slave ashes on the same channel being controlled by the Master ash. Test button output levels can be congured (see C.Fn-07 below).

Autofocus (AF) Assist Light

1. In low light/contrast situations the Phottix Mitros+’s built-in Auto Focus Assist Light will illuminate to assist with AF. The AF Assist Light on the front of the ash will project a focusing target on the subject.

2. AF Assist Light functions can be set to on or o (see C.Fn-08 below).

Adjustments

The Phottix Mitros+ will adjust levels in 1/3 stop increments. Some cameras have custom functions to change stop adjustments from 1/3 to 1/2 stop increments for FEB and FEC. If camera custom functions are changed the Phottix Mitros+ will automatically adjust levels in 1/2 stops.

Page 8

INSTRUCTION MANUAL

Flash Modes

The Phottix Mitros+ has three ash modes: ETTL, Manual (M) and Multi (Stroboscopic).

To change modes:

1. Press the button.

2. The ash modes will cycle through ETTL, Manual (M) and Multi modes.

3. The current mode will be displayed in the top left corner of the LCD.

Non-wireless ETTL Mode

Non-wireless ETTL Mode screen on the Mitros+

In ETTL Mode the ash and camera will work together to calculate the correct exposure for recorded images. When the shutter button is fully pressed the ash will re a pre-ash that the camera will use to calculate exposure and ash power the instant before the photo is taken.

3. Press the amount.

4. Press the

and buttons to adjust the exposure bracketing

button to conrm the setting.

Please note:

- By default: FEB will be cancelled after three photos are taken. FEB can be set in the Custom Functions screen (see C.Fn-03 below).

- FEB shooting sequence can be changed (see C.Fn-04 below).

- FEB can be used with FEC and FEL (see below).

- For best results set the camera drive mode to “single” and ensure the ash is fully recharged before taking the second and third photos.

- Some cameras have custom functions to change stop adjustments from 1/3 to 1/2 stop increments for FEB and FEC. If camera custom functions are changed the Phottix Mitros+ will adjust levels in 1/2 stop increments.

Flash Exposure Lock - FEL

Flash Exposure Lock (FEL) can be used to lock the ash exposure before a photo is taken. This is useful when manual spot metering is being used in a scene with dierent lighting conditions.

While in ETTL mode, press the camera’s FEL button (the “ function. See your camera user manual for more information on FEL functions and usage.

” button) to use this

Flash Exposure Compensation - FEC

The Phottix Mitros+ Flash can be used to adjust Flash Exposure Compensation (FEC) from -3 to +3 in 1/3rd stops. This is useful in situations where ne-tuning of the TTL system is needed based on the environment.

To set FEC:

1. Press the button to enter FEC Adjustment Mode.

2. Press the

3. Press the

or buttons to adjust FEC up or down.

button to exit FEC Adjustment Mode.

Please note:

Flash Exposure Bracketing - FEB

Flash Exposure Bracketing (FEB) can be used to automatically change ash power over a series of photos. The camera will record three images with dierent exposures – one exposed as per camera calculations, one over-exposed and another under-exposed. Over and under exposure levels can be set by the user. FEB is useful in run-and-gun situations as well as when shooting scenes with dierent lighting conditions to help ensure a properly exposed photo. It can also be used for HDR photography.

Some cameras have ash exposure storage function, see your camera user manual for more details.

To set FEB:

1. Press the

Press the button. “FEB 0” will be displayed and highlighted on the LCD.

button.

Pressing the FEL Button will cause the ash to re a pre-ash that will be used to calculate ash power during the exposure. This will be retained in the camera memory. The FEL icon will be displayed in the camera viewnder.

Each time the FEL button is pressed a pre-ash will re and a new exposure calculated. When the shutter button is fully pressed the ash will re at the locked exposure.

Please note:

- If the subject is too far away underexposure will result, the “FEL” icon will blink for approximately 0.5 sec. in the camera viewnder.

- If the subject is too small in the viewnder, FEL may not be eective.

High Speed Sync – HSS

In HSS mode, the camera/ash maximum sync speed can reach the camera’s maximum shutter speed. This is useful when using aperture priority mode or to limit ambient light. HSS may vary with dierent camera models - see your camera user manual for details.

To use HSS mode:

1. Press the button.

2. The HSS icon will be displayed on the ash LCD.

3. Set shutter speeds higher than the camera’s ash sync speed and take photos.

To exit HSS mode:

1. Press the button twice.

2. It will cycle from HSS to SCS and back to regular FCS mode.

Page 9

INSTRUCTION MANUAL

Please note:

- Check that the HSS icon is displayed in the viewnder.

- HSS drastically reduces ash power, battery power and range.

Second Curtain Sync – SCS

The Phottix Mitros+ Second Curtain Sync function makes the ash re at the end of an exposure, not the beginning. This can be useful with slow shutter speeds for capturing special eect.

To use:

1. Press the button twice. This will cycle from FCS to HSS and then the SCS mode.

2. To cancel: Press the

button once. This will return to standard FCS

mode.

Please note:

SCS functions will not work in Wireless or Multi modes.

Manual (M) Mode

In Manual Mode the ash will re at the power level you set. The Phottix Mitros+ TTL Flash can be adjusted from 1/1 (full power) to 1/128 – 8 stops of adjustments in 1/3rd stop increments. Aperture, shutter speed and ISO on the camera need to be manual adjusted. For best results use M-Manual mode on the camera.

To use:

1. Press the button until M is displayed on the ash LCD.

on the LCD) Power, Frequency (HZ) and Flash Count. Power is highlighted and ashing upon entering the adjustment screen.

3. Press the

and buttons to change between Power, Frequency

(HZ) and Flash count.

4. Press the

and buttons while the setting is highlighted to

adjust Power, Frequency (HZ) and Flash count to the desired levels.

5. Press the

button to exit the adjustment screen.

Please note:

1. Overheating and damage can result from excessive use of the Multi Stroboscopic Mode. Do not use more than 20 times in succession.

2. When overheated the ash will automatically increase charging time until the ash temperature has decreased.

Stroboscopic Mode and Shutter Speeds

To determine the proper camera shutter speed to be used with various Stroboscopic Mode variables, use the following formula:

Number of ashes / Frequency = Shutter Speed

Example: 5x (number of ashes) / 10 Hz (Frequency) = .5 second shutter speed.

This is a rough guideline: You may need to increase or decrease the shutter speed to get the desired result.

Multi Stroboscopic Mode Output Chart

2. Press the

button to enter the power adjustment screen. The power

level will ash and be highlighted.

3. Press the

4. Press the

or buttons to adjust the ash power.

button to exit the power adjustment screen.

5. When the ash ready light is illuminated red the ash is fully charged and ready to re.

6. Pressing the

button will re the ash at the manual power level you

set. This is useful when taking meter readings.

Please note:

- Half pressing the shutter button will display the eective manual ash power range on the Flash LCD.

Multi: Stroboscopic Mode

With Multi Stroboscopic mode a series of rapid ashes will be red. The ash count, frequency and power of these ashes can be programmed on the Phottix Mitros+. Multi mode is useful for capturing multiple images of a moving subject in the same photo and other special eects.

The frequency of the eect (in Hz. - number of ashes per second), the total number of ashes and output levels can be set.

If the number of ashes is displayed as “N---”, the maximum number of ashes will be as shown by the table below regardless of the ring frequency.

To use:

1. Press the

2. Press the

button until Multi is displayed on the ash LCD.

button to adjust Multi settings. Displayed (from left to right

Page 10

INSTRUCTION MANUAL

Wireless Triggering Mode

The Phottix Mitros+ TTL Transceiver Flash is equipped with several wireless transmitter and receiver modes. The Mitros+ oers built-in compatibility with the Phottix Odin TTL Trigger system for Canon and the Phottix Strato II Multi for Canon. For information on the Odin or Strato II system consult the product manuals.

The Mitros+ functions as:

Phottix Odin Tx(Transmitter)

Full adjustments to local and remote TTL and Manual ash power and zoom on other Mitros+ ashes (in Odin Rx mode)or compatible ashes equipped with Phottix Odin receivers. Flashes or studio lights with Strato, Strato II or Atlas II receivers can be triggered in manual mode by the Mitros+ in Odin Tx mode.

Phottix Odin Rx ( Receiver)

The Mitros+ in Odin Rx Wireless Mode can be triggered by another Mitros+ in Odin Tx mode or by Phottix Odin TCUs.

3. Press the

4. Set up wireless mode parameters (group, channel) as needed.

button to select the wireless mode.

Please note:

If the button is not pressed, the Mitros+ will use the highlighted selection if no button is pressed for approximately 16 seconds.

Odin Tx (Transmitter Mode)

Using the Mitros+ in Odin Tx Mode allows for a ash to be used on camera in TTL or Manual Mode as well as control three groups (A, B, C) – adjusting TTL and manual power levels as well as ash head zoom on Mitros+ ashes set in Odin Rx mode or other compatible ashes equipped with Phottix Odin receivers.

Using Odin Tx Mode

Odin Tx mode screen

Phottix Strato II Rx (Receiver)

The Mitros+ in Strato Rx wireless Mode can be triggered by Phottix Strato II transmitters, Phottix Odin TCUs and Phottix Mitros+ Flash in Odin Tx Mode.

OP Tx (Master) - Using Canon’s IR triggering system

Using pulses of light, a ash on the camera adjusts and res remote ashes.

OP Rx (Slave) - Using Canon’s IR triggering system

Remote ashes in OP Rx Mode are controlled and red by on-camera ashes in OP Tx Master mode. Using pulses of light, a ash on the camera adjusts and res remote ashes.

OP Slave- Optical Slave

In OP slave mode other nearby red ashes will trigger the Mitros+ in manual mode only.

Please note:

The Mitros+ cannot be triggered by Phottix Strato, Strato II or Ares transmitters or Atlas II transceivers in Tx mode.

After selecting Odin Tx Mode (above)

1. Press the

2. The

3. Pressing the from TTL, M (manual) and O.

4. Pressing the allow for adjustment to the EV Level ±3EV in 1/3 stop in TTL Mode or adjustments to the power level (1/128 to 1/1 in 1/3 stops) in Manual Mode.

5. Press the

button to edit the groups.

and buttons will cycle though groups L, A, B, C.

button while a group is selected will change the mode

or Arrow buttons when a group is selected will

button to exit the Odin Tx Mode editing menu.

Ratio Mode

Odin Tx ratio mode screen

Ratio is similar to Canon’s native TTL system. The ratio of groups A and B can be set from 8:1 to 1:8. EV levels can also be adjusted. Adjustments to the local ash (L) mode and power can be made.

Selecting Wireless Triggering Modes

To access and set the wireless triggering modes on the Mitros+:

1. Press and hold the

2. Use the

or Arrow buttons to select the wireless mode.

button until the Mode Menu appears.

To access Ratio Mode:

1. Press and hold the button while in the Odin Tx Menu. The Ratio Adjustment Menu will appear.

2. Press the

3. Press the

button to open the editing mode.

or buttons to cycle though Local Flash(L) , Flash

Page 11

INSTRUCTION MANUAL

Ratio and Ratio EV adjustment.

4. Press the

or buttons to adjust Local Flash EV, Ratio and Ratio

EV when selected.

5. The

button will change the mode the local ash from TTL to Manual

to O.

6. Press the

7. Press and hold

button to exit Ratio Mode editing.

button to exit Odin Tx Ratio mode and return to Odin

Tx Mixed Mode.”)

Please note

The ash on camera (L) is not part of the ratio calculation. Power for the local ash is controlled independently.

Adjusting Flash Head Zoom in Odin Tx Mode

1. Pressing the button will open the Zoom Adjustment Menu.

2. The

3. The changes dynamically as a zoom lens is changed) and Mzoom 24, 28, 35, 50, 70, 80 and 105mm.

4. Pressing the

and buttons will cycle though groups L, A, B, C.

and buttons will adjust from Azoom (automatic zoom that

button will exit Zoom Adjustment Mode.

When the Odin Rx Wireless mode is selected the Phottix Mitros+ Flash will trigger using a built-in Odin-compatible receiver. While in Odin Rx Mode the Mitros+ can be controlled and triggered from another Mitros+ Flash in Odin Tx Mode or an Odin TCU.

Changing Channels and Groups

1. Press the button to access the Channel and Group selection.

2. Use the

3. Use the

and buttons to select Channel or Group.

and buttons to adjust the reception channel (1-4)

or group assignment (A-C).

4. Press the

5. Pressing the

using the

button to exit Channel and Group editing mode.

button will allow the EV adjustment for the ash to be set

and buttons. Press the button again to exit EV

Adjustment mode.

Please note:

The eect of EV adjustment is cumulative. If EV adjustment is set on the Odin Rx screen and on an Odin TCU or Mitros+ in Odin Tx mode, and/or in TTL Pref in the Custom Functions menu, all of these settings will be used to calculate nal EV.

Adjusting Transmission Channels

1. From the Odin Tx or Ratio Menu, press the button to access the Transmission Channel selection.

2. Press the

3. Press the

and buttons to cycle through Channels 1-4.

button to lock in the channel.

Using High Speed Sync (HSS) and Second Curtain Sync (SCS) in Odin Tx Mode

Pressing the button will cycle between HSS, SCS and standard operations.

1. HSS will allow faster shutter speeds to be used. Shutter speeds up to 1/8000 sec. can be achieved with compatible cameras.

2. Note: At high shutter speeds the power of ashes is greatly reduced.

3. SCS will re the ash at the end of an exposure, not at the beginning. This can be combined with longer exposures for creative eects.

Odin Rx (Receiver) Mode

Odin Rx Mode screen

Strato II Rx Mode

Strato II Rx Mode screen

When the Strato II Rx Mode is selected the Mitros+ will be triggered by Phottix Strato II Multi Transmitters, a Phottix Odin TCU or Phottix Mitros+ in odin Tx mode.

1. Press the

2. Use the

3. Use the group assignment (A-C).

4. Press the 1/1 to 1/128 in 1/3 stops) Press the Adjustment Mode.

5. Press the Arrow buttons will cycle between AZoom and MZoom settings. Press

button to return to the main menu.

the

Please note

button to access the Channel and Group selection.

and buttons to select Channel or Group.

and buttons to adjust the reception channel (1-4) or

button to adjust the Manual Power level of the Mitros+ (from

button again to exit Manual Power

Button to edit the ash head zoom. Pressing the or

In Strato II Rx (Receiver) Mode there are no wireless TTL functions such as HSS or SCS, or wireless power/zoom control. Power and zoom levels must be set manually on the Mitros+ ash while in Strato II Rx Mode.

Page 12

INSTRUCTION MANUAL

OP Tx (Master) and OP Rx (Slave) Wireless Modes

OP Tx (Master) and OP Rx (Slave) modes use Canon wireless control and triggering system. A Mitros+ ash set to OP Tx (Master) is needed on the camera to control remote (slave) ashes set to OP Rx (Slave). The same transmission channel needs to be set on both Master and Slave ashes. Groups need to be set for Slave ashes, Group Ratio functions need to be set for Master ashes. A Mitros+ set to OP Tx (Master) or other compatible ash in Master mode can be used on the camera to control and trigger Mitros+ ashes in OP Rx (Slave), or other compatible ashes in Slave mode.

OP Tx (Master) Mode:

1. Pressing transmission channel and ratio mode and ratio.

2. With the ash icon buttons to turn the ash ring on or o (see below).

3. With transmission channels highlighted, press the tons to change the channel from 1-4.

4. With the ratio mode highlighted, press the change the wireless ratio mode (see below).

5. With the ratio highlighted, press the the wireless ratio. When in M or Multi mode, ash parameters of the slave units can be set individually on the OP Tx (Master) ash (see below).

button will allow changes to be made to the ash ring,

highlighted and blinking press the or

or but-

or buttons to

or buttons to change

- When using wireless bounce ash, please ensure the slave ash Wireless Signal Receiver Area faces toward the Master ash.

- When using only one ash set Wireless Mode to “O”.

Transmission Channels

The Phottix Mitros+ OP Tx/Rx Wireless system has four transmission channels: 1, 2, 3 and 4. Signals from the OP Tx (Master) ash are sent to OP Rx (Slave) ashes on these channels. If Master and Slave ashes are set to dierent channels the Slave ashes will not re.

Using OP Tx/Rx Wireless Triggering

With a ash in OP Tx (Master) mode on the camera and remote ashes in OP Rx Slave mode, pressing the shutter button will re the OP Tx (Master) ash (if set to re the ash) and ashes set to OP Rx (Slave) mode within the range of the OP Tx (Master) ash. The camera and ash will meter the scene and re ashes in TTL mode to properly expose the scene.

Ratio Modes

Slave ashes can be controlled by the master ash in dierent ratio modes. Available modes are:

6. Press the

button to conrm and exit the screen.

Master with Flash mode : The Master ash on the camera will re

when a photo is taken.

Master without Flash mode : The Master ash on the camera will

not re when a photo is taken. The ash will emit a short burst of light to communicate with slave ashes but this light will not be part of the exposure.

To set OP Rx (Slave) Mode:

1. Pressing button will allow changes to be made to the ash’s channel and group.

2. With transmission channels highlighted, press the tons to change the channel from 1-4.

3. With group highlighted, Press the group the ash is assigned to (A,B,C).

4. Press the

5. When OP Rx (Slave) ashes are ready to shoot the AF Assist light on the front of the ash will blink once every 1 second.

6. To set Multi or M modes for the Slave – press and hold the approximately 2 sec.

7. Set Power Levels or Multi Strobe Frequency / Flash Count using the arrow buttons.

button to conrm and exit the screen.

or Buttons to change the

or But-

button for

ETTL Modes

A+B+C All three groups re at an average of the total calculated output.

A:BC Groups A and B can be set by Flash Ratio (see below). Group C is inde-

pendent with its ash output level assigned by the camera.

The EV compensation of Groups A and B can be adjusted.

1. Press the

2. Press the

A and B.

3. The EV compensation for Group C can also be adjusted.

4. Pressing the

lighted selection to EV adjustment for Group C.

5. Press the

button after exiting the Flash Ratio Setting Screen.

or buttons to adjust up or down EV for Groups

button after setting the ash ratio will move the high-

or buttons to adjust the EV for Group C.

A:B Groups A and B can be set by Flash Ratio (see below). Group C is not

adjustable and does not re.

The EV compensation of Groups A and B can be adjusted.

1. Press the

2. Press the

A and B.

button after exiting the Flash Ratio Setting Screen.

or buttons to adjust up or down EV for Groups

Please note:

- Make sure the OP Tx (Master) and OP Rx (Slave) ashes are set to the same transmission channel (1-4).

- Do not place any obstacles between the master unit and slave unit(s). Obstacles can block signal transmissions.

Page 13

INSTRUCTION MANUAL

Setting and Adjusting Ratio Modes

ETTL Modes

1. After entering OP Tx (Master) mode (above) press the button to edit the OP Tx (Master) parameters.

2. Press the

3. Select the Ratio mode. Pressing the

button Three times to highlight the ratio area.

and buttons will cycle

between A+B+C, A:B and A:BC modes.

4. When A:B or A:BC are highlighted pressing the

button will highlight

the ratio adjustment selection below the ratio.

5. Pressing the

button will change the ratio from 1:1 to 1:8 in steps of

1:1.5, 1:2, 1:3, 1:4, 1:6, 1:8.

6. Pressing the

button will change the ratio from 1:1 to 1.5:1, 2:1, 3:1,

4:1, 6:1, 8:1.

7. Press the

button to conrm and exit the screen.

Manual Modes

In manual mode all three groups re at the same output level. This

A+B+C

power level can be set.

A:B:C The output level of each group is individually adjusted by the user (see

below). Each group is independent, one not aecting the other.

A:B Groups A and B power level can be set individually by the user (see below).

Group C is not adjustable and does not re.

A:B:C The output level of each group is adjusted individually by the user (see

below). The frequency and ash count of the multi strobe of each group are same and can only be adjusted on Group A.

A:B Groups A and B can be set by power level individually by the user (see

below). The frequency and ash count of the multi strobe of Groups A and B are same and can only be adjusted on Group A. Group C is not adjustable and does not re.

Setting and Adjusting Multi Mode

1. After entering OP Tx (Master) mode (above) press the button to

change the ash into Multi Mode.

2. Press the

3. Press the

4. Select the Ratio mode. Pressing the

between A+B+C, A:B and A:B:C modes.

5. Press the

6. Press the

7. Pressing the

(1/1 to 1/128 in 1/3rd stops).

8. Pressing the

button from C to B to A (if applicable), and allow power level to be

changed on these groups.

9. Pressing the

the frequency and ash count selections.

button to edit the OP Tx (Master) parameters.

button three times to highlight the ratio area.

and buttons will cycle

button to conrm and exit the screen.

button to adjust power levels.

or buttons will change the Flash Power Level

button will change the Groups from A to B to C, the

button after cycling through the groups will move to

Setting and Adjusting Manual Modes

1. After entering OP Tx (Master) mode (above) press the button to change the ash into Manual (M) Mode.

2. Press the

3. Press the

4. Pressing the

button to edit the OP Tx (Master) parameters.

button three times to highlight the ratio area.

and

buttons will cycle between A+B+C, A:B

and A:B:C modes.

5. Press the

6. Press the

7. Pressing the

button to conrm and exit the screen.

button to adjust power levels.

or buttons will change the Flash Power Level

(1/1 to 1/128 in 1/3rd stops).

8. Pressing the

button will change the Groups from A to B to C, the

button from C to B to A (if applicable).

9. Press the

button to exit power level adjustment mode.

Multi Mode

10. Pressing the

or buttons will allow changes to be made to frequency and ash count. These setting can only be changed on Group A and will be applied to Group B or C (if applicable).

11. Press the

button to exit power level adjustment mode.

All three groups re in Multi Mode at the same power level, frequency

A+B+C

and ash count.

Page 14

Custom Functions

INSTRUCTION MANUAL

The Phottix Mitros+ TTL Flash comes with a number of programmable custom functions. To edit these functions (below):

1. Press the

button for 2 seconds to enter the C.Fn Menu Screen.

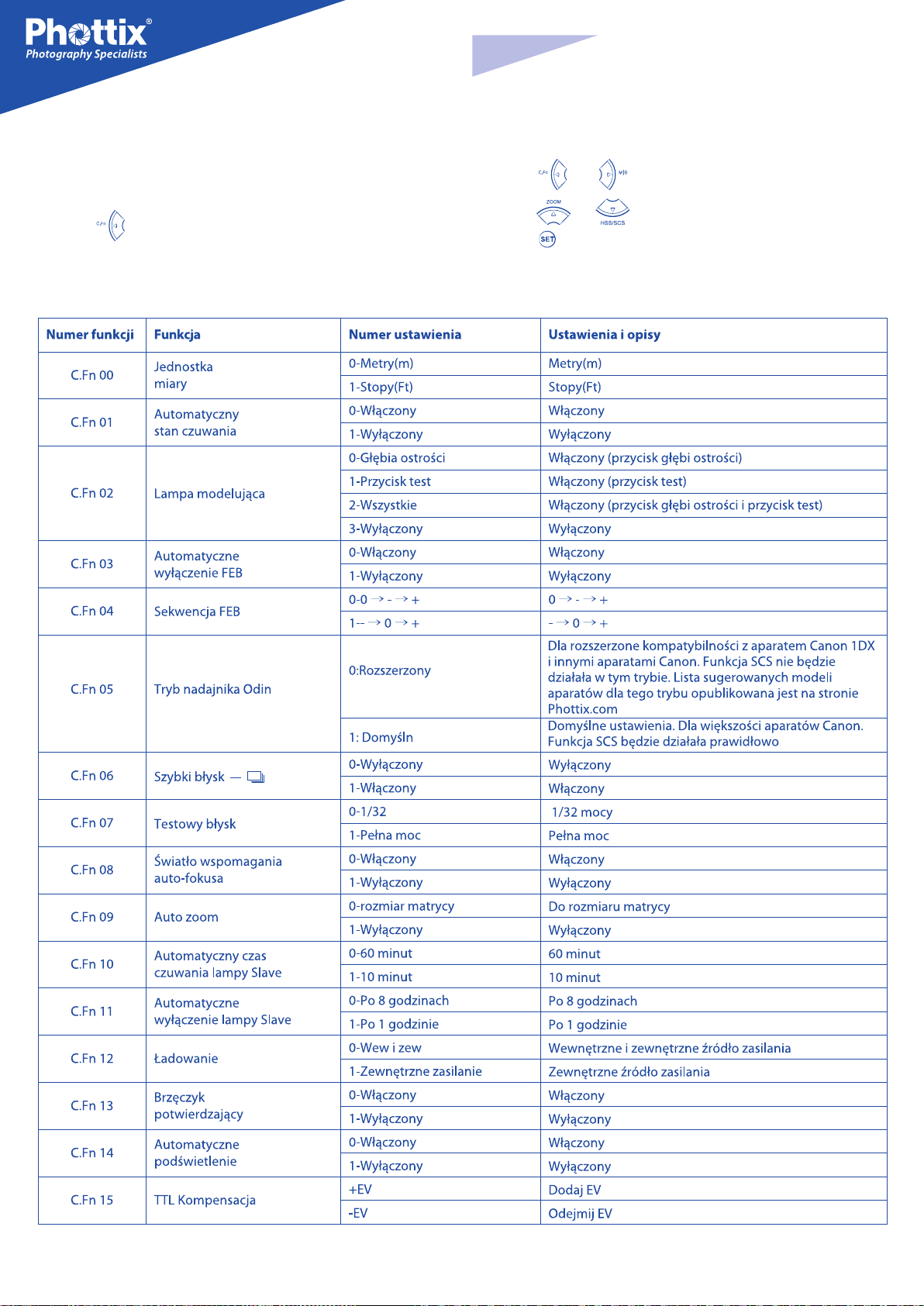

Custom Functions Chart

2. Press the to 15.

3. Press the

4. Press the

or buttons to change the function within the menu.

buttons to cycle through the menu items – C.Fn 0

button to exit the C.Fn menu.

Page 15

INSTRUCTION MANUAL

Quick Flash Function

The Quick Flash function allows the ash to re at 1/6 to 1/2 of the full output. Quick Flash recycle times are faster. It helps for snap photography for near subjects.

Quick ash can be used for continuous drive modes, quick ash for continuous shot function can be enabled or disabled (see C.Fn-06 above).

Please note:

The Quick Flash Function makes ash ring a priority. Under-exposure could result if the subject is located to far from the camera.

Auto Backlight

The backlight will light up for 8 seconds and then go o if no buttons are pressed. When the auto backlight function is enabled, pressing any button will light it up after it goes o. When the auto backlight function is set to “disable”, pressing the mode button will light it up.

TTL Pref

To enter Memory Mode

Press and hold button to enter the Memory Mode.

To save data:

1. After setting ash data, press and hold the button to enter the Memory mode.

2. Press the SAVE TO 2 and SAVE TO 3.

3. Press the

4. The LCD display will exit the Memory Mode screen and return to the last used screen.

5. To cancel the save action, press the screen and return to the last used screen.

and buttons to select a save location: SAVE TO 1,

button to conrm the location and save the data.

button to exit the Memory Mode

To recall data:

1. After entering the Memory mode (see above), Press the and buttons to select LOAD FROM 1, LOAD FROM 2. LOAD FROM 3.

2. Press the

button will recall the saved data from the selected location.

TTL may vary slightly when using the ash on dierent cameras. TTL Pref (C.Fn-

15) setting allows users to adjust EV from +3 to -3 in 1/3rd stops to compensate for these slight variations. This adjustment is a personal preference based on camera standard TTL and will be stored in memory. When this EV level preference is set, this compensation will be used for images taken in TTL mode. This EV compensation will not be displayed on the LCD during regular use.

Memory Function

The Phottix Mitros+ Flash is equipped with a programmable Memory function. Using the Memory Function allows ash parameters, data and custom functions to be saved and quickly recalled for future use. Flash modes, wireless settings, ash power – all the current programming of the ash will all be saved for later use.

Memory Mode Screen

Menu:

Please note:

After recalling saved data and exiting the memory mode, the recalled data will be displayed on the screen. Flash setting used before recalling data will be lost. To avoid losing data save current setting before recalling saved data.

Resetting to Factory Defaults

The Phottix Mitros+ Flash can reset to factory defaults.

To reset the ash:

1. Press and hold the and buttons for 3 seconds.

2. The ash will reset to factory default settings.

3. All custom functions will be reset to factory defaults.

Flash Information Display

For technical support or rmware upgrade checking the Phottix Mitros+ information may be need. To display the hardware, software, icon library and serial number display:

1. Press the

2. Press any button to cancel this display and enter the LCD screen.

button as the ash is turned on.

Three saved data and three recall locations are available in Memory Mode: SAVE TO 1 SAVE TO 2 SAVE TO 3 LOAD FROM 1 LOAD FROM 2 LOAD FROM 3

Changes to the Flash Capacitor:

If the ash is not used for some time physical changes will take place within the ash’s capacitor. Make sure to turn on the ash a minimum of 10 minutes every three months to prevent any physical changes.

Page 16

Technical Specication

Modes: E-TTL and E-TTL II, Manual, and Multi Stroboscopic

Guide No.: 58/190 (at 105mm focal length, ISO 100 in meters/feet)

Flash coverage: 24-105mm (14mm with wide angle diuser panel)

Auto zoom (Flash coverage automatically adjusts to match the lens focal

length)

Manual zoom (Zoom can be adjusted by changing setting on the ash/camera)

Rotation: 360 degrees, Up-Down: -7 to 90 degrees.

FEC (Flash exposure compensation): Manual

FEB (Flash exposure bracketing): ±3 stops in 1/3 stop increments (Manual

ash exposure compensation and FEB can be combined)

Sync modes: First Curtain Sync, Second Curtain Sync, and High Speed Sync

Stroboscopic ash: Frequency:1-199Hz Number of ashes: 1-100

INSTRUCTION MANUAL

Flash exposure conrmation: Blue LED lamp lights up in E-TTL mode

Flash Recycling (with size-AA alkaline batteries)

Recycling time/Flash-ready indicator:

Normal ash: Approx.0.1-5 sec./Red LED indicator lamp lights up. Quick ash: Approx.0.1-2.5 sec./Green LED indicator lamp lights up.

Internal power: Four size-AA alkaline batteries or size-AA Ni-MH batteries

External battery: Compatible with Phottix Battery Pack and Canon compact

battery pack CP-E4 through specic adapter

Power saving: Non-wireless slave modes: 90 seconds, Wireless slave mode: (programmable) 10 minutes or 60 minutes

Wireless ash

Transmission method: Radio Frequency and Optical pulse

Channels: 4

Wireless options: Odin Tx, Odin Rx, Strato II Rx, OP Tx (Master), OP Rx (Slave),

OP Slave, OFF

Transmission range (Approx.): Radio: 100m +, Optical: Indoors: 12-16m/39.3-

52.4 ft., Outdoors: 7-9m/22.9-29.5 ft.

Reception angle: Radio: 360 ° all directions, Optical transmission:±40°(horizontal), ±30°(vertical)

Controlled slave groups: 3 (A, B, and C)

Flash ratio control: 1:8-1:1-8:1

Standby current: ≤100uA in sleep mode

Dimensions: (L x W x H): 202.8×77.5×58.3 mm

Weight: 427g (ash only, excluding batteries)

Page 17

INSTRUCTION MANUAL

EC Declaration of Conformity

We Phottix (HK) Ltd.

Of 10/F Block A, Yip Fat Factory Building, Phase 1, 77 Hoi Yuen Rd, Kwun Tong, Kln, Hongkong

The European Authorized Representative

Phottix Europe Sp. z o.o.

Piotrkowska 66

90-105 Lodz, Poland

KRS 0000327336

declare herewith that the product designated below:

Product name: Phottix Mitros+ TTL Transceiver Flash

Model No.: Mitros+

complies with the relevant fundamental requirements as per R&TTE Directive 1999/5/EC, insofar as the product is used correctly, and the following standards or other normative documents

ETSI EN 300 440-1 V1.6.1 (2010-08)

ETSI EN 300 440-2 V1.4.1 (2010-08)

ETSI EN301 489-1 V1.9.2/2011-09

ETSI EN301 489-3 V1.4.1/2002-08

FCC Compliance Information

Company: Name: Model Number:

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Changes or modications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment o and on, the user is encouraged to try to correct the interference by one or more of the following measures:

Phottix (HK) Ltd.

Phottix Mitros+ TTL Transceiver Flash

Mitros+

FCC ID: P9M-MITROSPS

EN 62479: 2010-09

Signed by:

Paul Czernik

CEO/Prezes Zarządu

Phottix Europe Sp. z o.o.

Lodz, September 2013

--Reorient or relocate the receiving antenna.

--Increase the separation between the equipment and receiver.

--Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.

--Consult the dealer or an experienced radio/TV technician for help.

www.phottix.com

Page 18

Phottix Mitros+ TTL

Elektronenblitz für Canon

BENUTZERHANDBUCH

Hinweis: Um das Blitzgerät sofort in Betrieb zu nehmen, lesen Sie die Anleitung zum Schnelleinstieg. Für eine komplette Übersicht über alle Funktionen lesen Sie bitte diese Anleitung und machen Sie sich mit dem Handbuch Ihrer Kamera vertraut.

Der Phottix Mitros+ TTL Elektronenblitz für Canon ist für den Betrieb an Canon DSLR-Kameras ausgelegt und unterstützt folgende Funktionen: ETTL I/II, Manuell, Multi sowie die kabellose Master/Slave Steuerung.

Warnhinweise

1. Feuern Sie den Blitz nicht direkt auf Gegenstände, Personen oder Tiere ab. Blicken Sie nicht direkt in den Blitz – Augenschäden können die Folge sein.

2. Gehen Sie mit dem Blitzgerät in oder in der Nähe von Fahrzeugen vorsichtig um. Es besteht Unfallgefahr!

3. Verwenden Sie das Blitzgerät nicht in der Nähe brennbarer oder explosive Gase.

4. Vermeiden Sie den Kontakt des Blitzgerätes mit Wasser oder hoher Luftfeuchtigkeit.

5. Setzen Sie den Blitz oder die Batterien keiner großen Hitze aus (direktes Sonnenlicht, in einem geschlossenen Auto, etc.) .

6. Entfernen Sie die Batterien aus dem Blitz, wenn dieser über einen längeren Zeitraum nicht benutzt wird.

Teilebezeichnungen

Hintere Seite / Linke Seite

1. LC-Display

2. Modus-Button

3. Test-Button

4. Power-Schalter

5. Bereitschaftslicht

6. Pfeiltasten (siehe Folgende)

7. Set Button

8. Verriegelungshebel

9. 3.5mm Sync-Port

10. USB-Port

11. Extern-Power-Port

Pfeiltasten

7. Wechseln Sie die Batterien, wenn erforderlich. Verwenden Sie unbeschädigte Batterien in gutem Zustand. Vermischen Sie niemals verschiedene Batterietypen oder neue und gebrauchte Batterien.

8. Decken Sie das Blitzgerät bei der Auslösung nicht mit undurchsichtigen Gegenständen ab. Die abgegebene Energie kann Gegenstände, die Blitzröhre oder Fresnellinse beschädigen.

9. Berühren Sie die Blitzäche direkt nach Gebrauch nicht. Diese könnte heiß sein und Verbrennungen verursachen.

10. Önen Sie das Blitzgerät nicht! Innenliegende Bauteile können auch ohne eingelegte Batterien unter Hochspannung stehen! Es besteht Lebensgefahr!

11. Schließen Sie die Externen-Power Kontakte des Blitzgerätes nicht kurz. Dies könnte einen Kurzschluss verursachen und das Blitzgerät beschädigen.

Inhalt

Teile und Funktionen…....................................................…......18

1. Pfeil rauf / Zoom Button

2. Pfeil rechts / Fernauslösemodi Button

3. Pfeil abwärts/HSS-/SCS-Button

4. Pfeil links / Individualfunktions-Button

Vordere Seite / Rechte Seite

1. Weißkarte

2. Weitwinkelscheibe

3. Blitzäche

4. Empfänger für Fernauslösung

5. AF-Hilfslicht

6. Hot Shoe

7. Batteriefach

Modi ……....................................................................................24

Fernauslösung…….....................................................................26

Individualfunktionen……..........................................................31

Technische Daten…….................................................................33

Page 19

BENUTZERHANDBUCH

Hinweise:

Diese Anleitung setzt voraus:

1. Kamera und Blitzgerät sind eingeschaltet.

2. Kamera und Blitzgerät sind wie angegeben eingestellt.

3. Kamera und Blitzgerät benden sich in den Standardeinstellungen.

4. Der Blitz wird auf einer kompatiblen Canon Kamera verwendet.

Einlegen der Batterien

1. Drücken Sie leicht auf den Deckel des Batteriefaches und schieben Sie es nach unten auf. Lassen Sie den Deckel los, damit dieser sich von alleine önet.

2. Legen Sie Batterien/Akkus des Typs AA/Mignon ein, wie auf der Zeichnung im Batteriefach angegeben.

3. Klappen Sie das Batteriefach zu und schieben Sie den Deckel zurück in seine ursprüngliche Position.

Hinweise:

- Verwenden Sie nur Qualitätsbatterien. Stellen Sie sicher, dass die Batterien den gleichen Ladestand aufweisen.

- Batterien können sich während des Gebrauchs erhitzen. Wechseln Sie diese vorsichtig, wenn der Blitz direkt zuvor verwendet wurde.

- Wenn das Gerät längere Zeit nicht verwendet wird, entnehmen Sie die Batterien aus dem Blitzgerät.

Kippen und Drehen des Blitzkopfes

1. Der Blitzkopf kann zwischen -7° und 90°, mit Raststufen bei -7°, 0°, 45°, 60°, 75° und 90° gekippt werden. Ziehen oder drücken Sie den Kopf vorsichtig in die gewünschte Rastposition.

2. Der Blitzkopf lässt sich um 180° in jede Richtung drehen. Raststufen bei: 60°, 75°, 90°, 120°, 150° und 180°. Drehen Sie den Kopf in die gewünschte Rastposition.

3. Wird das Gerät in einer größeren Stellung als 0° betrieben fährt der Zoom auf 50mm und “- -” wird im LC-Display angezeigt. Diese Einstellung kann im Modus “MZoom” (siehe unten) verändert werden.

4. Bei der -7°Position agiert der Blitzkopf wie bei der 0°Stellung - es werden dadurch keine Funktionen verändert.

Benutzen der Weißkarte und der Weitwinkelscheibe

Der Phottix Mitros+ Blitz ist mit einer Weißkarte und einer Weitwinkel-Diusorscheibe ausgestattet, welche im Blitzkopf versenkt sind.

1. Mit der Diusorscheibe wird eine 14mm äquivalente Zoomstellung erreicht.

2. Die Weißkarte kann bei gekipptem Blitzkopf verwendet werden, um einen Teil des Lichts zu reektieren, um z.B. Spitzlichter in Augen zu erzeugen.

Verwendung:

1. Ziehen Sie vorsichtig die Weißkarte und Weitwinkelscheibe aus den Blitzkopf, benutzen Sie dazu die Rielung an der Unterseite der Scheibe.

Den Blitz an einer Kamera anbringen

Schalten Sie die Kamera und das Blitzgerät aus

1. Achten Sie auf die korrekte Einschubrichtung beim Anbringen.

2. Schieben Sie den Fuß des Blitzgerätes komplett in die Aufnahme an der Kamera.

3. Schieben Sie den Sperrhebel am Blitzgerätefuß nach rechts bis dieser einrastet.

4. Zum Entsperren des Hebels drücken Sie die Entriegelungstaste am Hebel und ziehen Sie den Hebel nach links zurück.

Gerät ein- und ausschalten

1. Um das Gerät einzuschalten, schieben Sie den Power-Schalter in die Position “ON”.

2. Um das Gerät auszuschalten, schieben Sie den Power-Schalter in die Position “OFF”.

Batterieanzeige

2. Wenn Sie die Scheibe ganz herausziehen, wird sie sich umklappen und vor dem Blitzkopf positionieren. Die Weißkarte können Sie einfach wieder hineinschieben, wenn Sie diese nicht benötigen.

3. Wenn Sie nur die Weißkarte benutzen wollen, schieben Sie die Diusorscheibe einfach wieder zurück.

Benutzen des Blitzkopfdiusors

Der Phottix Mitros+ TTL Blitz hat einen aufsteckbaren Diusor, der bei Bedarf auf den Kopf gesteckt werden kann. Der Diusor softet das Licht ab, reduziert Spitzenlichter und Schlagschatten und verbessert die Lichtverhältnisse bei Makroaufnahmen.

Verwendung:

1. Stecken Sie den Diusor so auf den Kopf, dass die Markierung UP nach oben zeigt.

2. Lassen Sie den Diusor in die Kerben am Blitzgerät einrasten.

3. Wiederholen Sie Schritt 2 für die andere Seite des Diusors.

Die Batterieanzeige auf dem LC-Display (siehe unten) zeigt an, wie viel Restenergie ungefähr in den Batterien verbleibt. Sobald sich die Ladezeit des Gerätes verlängert sollten Sie die Batterien wechseln.

Page 20

Überhitzungsschutz

Der Phottix Mitros+ ist mit einem Überhitzungsschutz ausgestattet durch welchem die Blitzfolgezeit reduziert wird, um eine Überhitzung zu vermeiden. Nach 20 Voll-Power Auslösungen wird der Schutz aktiviert. Im Display erscheint das [Hot!] Symbol wenn der Schutz aktiv ist.

Zur Vermeidung weiterer Überhitzungen oder möglichen Beschädigungen wird der Blitz die Ladezeit so anpassen, dass die Temperatur gesenkt wird. Warten Sie besser ca. 10 Minuten, bis sich der Blitz wieder temperiert hat.

Wenn der Blitz weiter benutzt wird obwohl das [Hot!] Symbol leuchtet, wird sich der Blitz nicht abkühlen, dann erscheint das [Stop] Symbol im Display. Beenden Sie die Benutzung des Gerätes und lassen Sie es für ca. 10 Minuten abkühlen.

Synchron- und USB-Port

1. Der 3,5mm Sync-Port kann mit einem 3,5mm Sync-Kabel benutzt werden, um den Blitz mit einem Blitzauslöser oder einer Kamera auszulösen. Dieser Anschluss ist nur dafür da ein Signal zu empfangen – nicht um eines zu senden.

BENUTZERHANDBUCH

2. Der USB Port wird für Firmware-Upgrades benutzt. Firmware-Ankündigungen und Instruktionen erhalten Sie auf der Phottix-Website.

Status LED

LED links: Blitzbereitschaftsanzeige. Im Quick Flash Modus leuchtet die LED

grün wenn der Blitz minimal aufgeladen ist. Die LED leuchtet rot wenn der Blitz voll aufgeladen ist.

LED rechts: Blitz Belichtungs-Kontrollanzeige. Wenn eine Standard-Blitzbelichtung erreicht ist, wird die LED für 3 Sekunden blau leuchten. Wenn die blaue LED nicht leuchtet, verringern Sie den Abstand zum Motiv oder erhöhen Sie den ISO-Wert der Kamera.

Externer Batterieanschluß

Der externe Batterie Port ist speziell für Phottix Blitzkabel entwickelt. Mit dem beiliegenden Adapter können auch das Canon CP-E4 oder kompatible Batterie-Packs benutzt werden.

Bitte beachten:

- Die Batterien des Blitzgerätes müssen auch dann eingelegt sein wenn ein externes Batterie-Pack benutzt wird.

- Niemals inkompatible Batterie-Packs benutzen.

Page 21

Das Display (LCD)

E-TTL II/E-TTL Automatikmodus

Azoom Mzoom

BENUTZERHANDBUCH

E-TTL II/E-TTL Modus

HSS SCS

Reektor nach oben

Standard Reektor nach unten

Tonsignal

OFF

Fonctions Personalisées

Blende

Brennweite

Batteriezustand

Anzeige Überhitzung

FEC Information

FEB Information

m: in Metern f: in Fuß

Blitz-Reichweite

manueller Modus

Multi-Blitz Modus

M: manueller Modus

Intensität

Multi: Multi-Blitz Modus

Anzahl der Blitze

Blitzfrequenz

Kabelloser Betrieb mittels optischer oder Radio-Signalen

Kabelloser Betrieb

Radio: ODIN TX

Radio: STRATO II RX

Kabelloser Betrieb aus

Optisch: OP SLAVE

Radio: ODIN RX

Optisch: OP TX MASTER

Optisch: OP RX SLAVE

Page 22

BENUTZERHANDBUCH

Radio-Signalübertragung : ODIN TX Modus

TX Blitzmodus (local)

TX Blitzmodus (remote)

Gruppe

Gruppe Aus

Gruppenmodus

Radio-Signalübertragung: ODIN TX Ratio-Modus

Ratio Modus

Kanalanzeige

AF Hilfslicht

aus

Optische Übertragung: OP TX (Master) Modus

Master ist

ausgeschaltet

Master ist

eingeschaltet

Optisch: OP TX (Master)

Optische Übertragung: OP RX (SLAVE) Modus

Blitzmodus

Verhältnis

Kanalanzeige

Blitzverhältni

Slave Gruppe

Optisch: OP RX (Slave)

Verhältnis EV Ausgleich für A:B

Radio-Signalübertragung: ODIN RX Modus

Radio-Signalübertragung: STRATO II RX Modus

Optische Übertragung: OP Slave

Optisch: OP Slave

ODIN Gruppe

Radio: Odin RX

Speicher

Lademenü

Speichermenü

Radio: STRATO II RX

Abbruch

OK / Bestätigen

Page 23

BENUTZERHANDBUCH

Auto-Save Funktion

Der Phottix Mitros+ speichert die Blitzeinstellungen. Modus, Levels usw. werden gespeichert und sind nach dem erneuten Einschalten wieder verfügbar.

Blitz Zoom Einstellung

Der Phottix Mitros+ hat zwei Blitzkopf-Zoommodi – Auto (Azoom) und Manuell (Mzoom). Auto Zoom ändert sich dynamisch, wenn der Zoom am Kameraobjektiv verändert wird. Manuell Zoom erlaubt dem Benutzer die manuelle Einstellung des Zooms.

Einstellen:

1. Drücken Sie den

2. Der Zoom-Bereich wird im Display markiert und blinkt.

3. Drücken Sie den Mzoom einzustellen.

4. Drücken Sie den

Bitte beachten:

1. Wenn im Azoom der Blitzkopf von der 0°-Position aus angehoben oder gedreht wird, wird sich der Blitz selbst auf 50mm einstellen, “--” wird im Display angezeigt. Der Zoom lässt sich nicht einstellen, wenn der Kopf unter -7° geneigt ist.

2. Azoom funktioniert NUR, wenn der Blitzkopf entweder auf 0° oder auf -7° eingestellt ist.

3. Wenn im Mzoom der Blitzkopf von der 0°-Position aus angehoben oder gedreht wird, wird sich die Zoomeinstellung nicht ändern.

4. Wenn der Kopf angehoben oder gedreht wird, kann der Zoom durch Wechseln in den Mzoom Modus eingestellt werden.

Button.

oder Button, um den Zoom auf Azoom oder

Button, um die Einstellung zu speichern.

ausgelöst, die sich im selben Kanal benden wie der Master und von diesem gesteuert werden. Der Test-Button kann individuell konguriert werden (siehe C.Fn-07).

Auto-OFF und Ruhefunktion

Um Batterieenergie zu sparen, ist der Phottix Mitros+ mit einem Ruhe- und Auto-O-Modus ausgestattet.

1. Im Slavemodus (nicht kabellos): Wenn 90s lang kein Button gedrückt oder der Blitz ausgelöst wird, geht der Blitz in die Ruhestellung. Das Display erlischt. Der Blitz wird durch Halbdrücken des Kameraauslösers oder des Test-Buttons aufgeweckt.

2. Im Slavemodus (kabellos): Wenn 60min lang kein Button gedrückt oder der Blitz ausgelöst wird, geht der Blitz in den Slave-Ruhemodus. Im Display erscheint “IDLE”. Durch Volldrücken des Kameraauslösers oder des Test-Buttons am Masterblitzes werden Blitzgerät im Slave-Ruhemodus aufgeweckt. Der Slave-Ruhemodus Timer kann von 60-10min eingestellt werden (siehe C.Fn-10). Wenn 8h lang kein Button gedrückt oder der Blitz ausgelöst wird oder nachdem “IDLE” im Display stand, geht der Blitz in den Slave-Auto-OFFModus. Drücken Sie den TestButton, um den Blitz wieder aufzuwecken. SlaveAuto-OFF kann von 8-1h eingestellt werden (siehe C.Fn-11).

Einstellblitz

1. Drücken Sie die Abblendtaste (wenn verfügbar), dadurch wird 1s lang eine Reihe von Blitzen ausgelöst. Dieser Einstellblitz ist hilfreich, um die Lichtverhältnisse und Schatteneekte im Motiv zu überprüfen.

2. Der Einstellblitz ist für jeden Modus verfügbar, ETTL, Multi und Manual.

3. Der Einstellblitz kann für normal und kabelloses Auslösen eingestellt werden (C.Fn-02).

Bitte beachten:

Einstellungen für High-Speed-Synchronisation oder Zweiten Verschlussvorhang

Der Phottix Mitros+ verfügt über High-Speed-Synchronisation oder Zweiten Verschlussvorhang. Siehe weiter Details unter High-Speed-Synchronisation oder Zweiten Verschlussvorhang weiter unten in diesem Handbuch.

Einstellen:

1. Drücken Sie den Button.

2. Der

HSS/SCS OFF.

Button ermöglichst das wechseln zwischen HSS, SCS und

Bitte beachten:

- HSS und SCS sind verfügbar im ETTL und Manuell-Modus, aber nicht im Multi-Modus.

Test-Button

Durch drücken des Test-Button wird der Blitz ausgelöst. Dies kann zum einstellen der Blitzleistung benutzt werden (nur im manuellen Modus). Im kabellosen Mastermodus werden beim Drücken des Test-Buttons alle Slave-Blitzgeräte

1. Überhitzungen und Beschädigung können durch exzessives Benutzen des Einstellblitzes vorkommen. Lösen Sie niemals mehr als 20x in Folge den Einstellblitz aus.

2. Wenn der Blitz überhitzt ist, wird automatisch die Ladezeit erhöht, bis die Temperatur wieder gesunken ist.

AF-Hilfslicht

1. Bei schwacher Licht-/Kontrast-Situation kann die Kamera unter Umständen nicht automatisch scharf stellen. Dafür verfügt der Phottix Mitros+ über ein AF-Hilfslicht an der Front des Blitzes. Das AF-Hilfslicht sendet ein Fokuslicht auf das Motiv, sodass die Kamera automatisch scharf stellen kann.

2. Die AF-Hilfslicht Funktion kann ein- oder ausgeschaltet werden (siehe C.Fn-

08).

Anpassungen

Der Phottix Mitros+ arbeitet mit 1/3 Blendestufen. Einige Kameras sind umstellbar von 1/3 auf 1/2 Blendestufen für FEB und FEC. Wenn die Kamera auf 1/2 Blendenstufen eingestellt ist, übernimmt der Mitros+ dies automatisch.

Page 24

BENUTZERHANDBUCH

Blitz Modus

Der Phottix Mitros+ hat drei Blitzmodi: ETTL, Manuel (M) und Multi (Stroboscop).

Modus wechseln:

1. Drücken Sie den Button.

2. Der Blitzmodus ist nun wählbar, ETTL, Manual (M) und Multi Modus.

3. Der aktuelle Modus wird in der linken, oberen Ecke des Displays angezeigt.

ETTL Modus (nicht kabellos)

ETTL Modus beim Mitros+ (nicht kabellos) Bildschirm

Im ETTL Modus arbeiten Kamera und Blitzgerät perfekt aufeinander abgestimmt. Beim Drücken des Kameraauslösers wird ein Vorblitz ausgelöst durch den die Kamera die korrekte Belichtung und Blitzleistung errechnet und an den Mitros+ sendet.

Blitzbelichtungskorrektur - FEC

Der Phottix Mitros+ ermöglicht die Blitzsbelichtungskorrektur (FEC) von -3 bis +3 in 1/3 Stufen. Dies ist nützlich, wenn die Feinabstimmung des TTL-Systems basierend auf die Umgebung eingestellt werden muss.

4. Drücken Sie den

Button, um die Einstellung zu übernehmen.

Bitte beachten:

- Standard: FEB wird nach 3 Aufnahmen abgebrochen. FEB kann eingestellt umgestellt (siehe C.Fn-03).

- FEB Aufnahmesequenz kann geändert werden (siehe C.Fn-04).

- FEB kann mit FEC und FEL benutzt werden (siehe weiter unten).

- Für bessere Ergebnisse stellen Sie die Kamera in den Singlemodus, um sicherzustellen, dass der Blitz für die weiteren Aufnahmen bereit ist.

- Einige Kameras sind umstellbar von 1/3 auf 1/2 Blendestufen für FEB und FEC. Wenn die Kamera auf 1/2 Blendenstufen eingestellt ist, übernimmt der Mitros+ dies automatisch.

Belichtungsspeicherung - FEL

Belichtungsspeicherung (FEL) kann zum sperren der Blitzbelichtung verwendet werden, bevor ein Foto aufgenommen wird. Dies ist hilfreich, wenn die manuelle Spotmessung bei unterschiedlichen Lichtverhältnissen benutzt wird.

Im ETTL Modus drücken Sie die FEL-Taste (die “ dieses Funktion zu benutzen. Schauen Sie für mehr Informationen über FEL bitte im Handbuch der Kamera nach.

Beim Drücken des FEL-Button wird ein Vorblitz ausgelöst durch dem die Kamera die korrekte Belichtung und Blitzleistung errechnet und an den Mitros+ sendet. Diese Einstellung wird im Kameraspeicher gehalten. Das FEL-Symbol wird im Sucher der Kamera angezeigt.

Jedes Mal wenn Sie den FEL-Button drücken wird ein Vorblitz ausgelöst und eine es wird eine neue Belichtung berechnet. Wenn der Auslöser ganz durchgedrückt wird, wird der Blitz mit der gespeicherten Belichtung auslösen.

” Taste) der Kamera, um

FEC einstellen:

1. Drücken Sie den

2. Drücken Sie den

3. Drücken Sie den

Button, um den FEC Modus zu starten.

oder Button, um FEC einzustellen.

Button, um den FEC Modus zu beenden.

Bitte beachten:

- Der Phottix Mitros+ arbeitet mit 1/3 Blendestufen. Einige Kameras sind umstellbar von 1/3 auf 1/2 Blendestufen für FEB und FEC. Wenn die Kamera auf 1/2 Blendenstufen eingestellt ist, übernimmt der Mitros+ dies automatisch.

Belichtungsreihe - FEB

Belichtungsreihe (FEB) können benutzt werden, um automatisch 3 Fotos hintereinander mit unterschiedlicher Belichtung zu erstellen. Über- und Unterbelichtung kann vom Benutzer eingestellt werden. FEB ist besonders hilfreich, wenn Sie unterschiedliche Lichtverhältnisse im Motiv haben und für HDR-Aufnahmen.

Einige Kameras verfügen über Belichtungsspeicher. Schauen Sie dafür bitte im Handbuch Ihrer Kamera nach.

FEB einstellen:

1. Drücken Sie den

2. Drücken Sie den

Button.

Button. “FEB 0” erscheint hervorgehoben im Display.

Bitte beachten:

- Wenn das Motiv zu weit entfernt ist, wird es zur Unterbelichtung kommen. Das FEL-Ikon wird für 0,5s im Sucher der Kamera blinken.

- Wenn das Motiv im Sucher zu klein ist, hat FEL keine Wirkung.

High-Speed-Synchronisation – HSS

Im HSS-Modus erreicht der Blitz die maximale Synchronzeit. Das ist hilfreich wenn Sie den Zeitautomatik-Modus nutzen oder, um das Umgebungslicht zu begrenzen. Schauen Sie für weitere Informationen im Handbuch Ihrer Kamera nach.

HSS Modus benutzen:

1. Drücken Sie den Button.

2. Das HSS-Ikon erscheint im Display.

3. Stellen Sie die Verschlusszeit höher als die Blitzsynchronzeit ein und machen Sie ein Foto.

HSS Modus beenden:

1. Drücken Sie den Button doppelt.

2. Sie wechseln nun von HSS zu SCS und zurück zum FCS-Modus.

3. Drücken Sie den menge einzustellen.

und Buttons, um die Belichtungsreihen-

Bitte beachten:

- Überprüfen Sie, dass das HSS-Symbol im Sucher angezeigt wird.

Page 25

- Der HSS-Modus reduziert drastisch die Blitzleistung, Batteriekapazität und die Reichweite.

Zweiter Vorhang Synchronisation – SCS

Die Phottix Mitros+ Zweiter Vorhang bewirkt, dass der Blitz am Ende der Belichtung ausgelöst wird, nicht am Anfang. Dies ist hilfreich bei langen Verschlusszeiten.

Benutzung:

1. Drücken Sie den Button doppelt. Sie wechseln nun von FCS zu HSS und dann zum SCS-Modus.

2. Beenden: Drücken Sie den zum FCS-Modus.

Button einmal. Dadurch gelangen Sie

Bitte beachten:

SCS funktioniert nicht im Drahtlosen- oder im Multi-Modus.

Manuell-Modus (M)

Im Manuell-Modus löst der Blitz mit der Leistung aus, die Sie einstellen. Der Phottix Mitros+ TTL Blitz kann von 1/1 (volle Leistung) bis 1/128 eingestellt werden, 8 Schritte in 1/3 Blendenstufen. Blende, Verschlusszeit und ISO müssen an der Kamera manuell eingestellt werden. Für beste Ergebnisse verwenden Sie den Manuellen-Modus der Kamera.

Benutzung:

1. Drücken Sie den Button bis M im Display erscheint.

3. Drücken Sie die und Button, um zwischen Leistung, Frequenz (Hz) und Blitzanzahl zu wechseln.

4. Drücken Sie die um Power, Frequenz (Hz) und Blitzanzahl einzustellen.

5. Drücken Sie den

BENUTZERHANDBUCH

und während die Einstellung markiert ist,

Button, um das Einstellungsmenü zu verlassen.

Bitte beachten:

1. Überhitzungen und Beschädigung können durch exzessives Benutzen der Stroboskop-Funktion vorkommen. Lösen Sie niemals mehr als 20x in Folge die Stroboskop-Funktion aus.

2. Wenn der Blitz überhitzt ist, wird automatisch die Ladezeit erhöht, bis die Temperatur wieder gesunken ist.

Stroboskop-Modus und Verschlusszeit

Um die richtige Kamera Verschlusszeit mit verschiedenen Stroboskop-Modi zu ermitteln, benutzen Sie die folgende Formel:

Blitzanzahl / Frequenz = Verschlusszeit

Beispiel: 5x (Blitzanzahl) / 10 Hz (Frequenz) = 0,5s Verschlusszeit

Dies ist nur eine grobe Richtlinie: Sie müssen die Verschlusszeit erhöhen oder verringern, um das gewünschte Ergebnis zu erhalten.

Multi Stroboskop-Modus Ausgabe-Diagramm

2. Drücken Sie den gelangen. Die Leistungsstufen blinken und sind markiert.

3. Drücken Sie den zu gelangen. Die Blitzleistung wird markiert und blinkt.

4. Drücken Sie den

5. Wenn die Blitzbereitschafts-LED rot leuchtet ist der Blitz voll geladen und auslöse bereit.

6. Drücken Sie den Leistung auszulösen.

Button, um in das Leistungseinstellungsmenü zu

oder Button, um zur Leistungsanpassung

Button, um die Leistungsanpassung zu beenden.

Button, um den Blitz mit der von Ihnen eingestellten

Bitte beachten:

- Beim Halbdrücken des Auslösers wird die eektive manuelle Blitzleistung im Display angezeigt.

Multi: Stroboskop-Modus

Bei der Benutzung der Stroboskop Funktion, wird eine schnelle Folge von Blitzen ausgelöst. Die Anzahl, Frequenz und Leistung kann im Phottix Mitros+ programmiert werden. Multi-Modus ist hilfreich für die Aufnahme eines sich bewegenden Objektes und andere Spezialeekte.

Die Frequenz des Eektes (Hz - Blitze/s), die Gesamtzahl der Blitze und die Ausgangsleistung kann eingestellt werden.

Wenn die Blitzanzahl als “N ---“ dargestellt wird, wird die max. Blitzanzahl wie in der Tabelle unabhängig von der Frequenz angezeigt.

Benutzung:

1. Drücken Sie den

2. Drücken Sie den von links nach rechts: Leistung, Frequenz (Hz) und Blitzanzahl. Die Leistungsanzeige ist markiert und blinkt beim Eintritt in das Einstellungsmenü.

Button bis Multi im Display erscheint.

Button, um Einstellungen vorzunehmen. Anzeige

Page 26

BENUTZERHANDBUCH

Drahtlose Auslösung

Der Phottix Mitros+ verfügt über mehrere kabellose Auslösemöglichkeiten. Der Mitros+ ist mit dem Phottix Odin TTL System für Canon und dem Phottix Strato II Multi für Canon kompatibel. Nähere Einzelheiten entnehmen Sie bitte den jeweiligen Bedienungsanleitungen.

Der Mitros+ funktionen wie folgt:

Phottix Odin Tx (Sender)

Volle Anpassung an lokalen und drahtlosen TTL Betrieb, manueller Blitzleistung und Zoom-Stellung auf anderen Mitros+ Blitzgeräten (im Odin Rx-Modus) oder kompatiblen Blitzgeräten die mit Phottix Odin Empfängern ausgestattet sind. Blitzgeräte oder Studioblitze, ausgestattet mit Strato, Strato II oder Atlas II-Empfänger können im manuellen Modus durch den Mitros+ im Odin Tx -Modus ausgelöst werden.

Phottix Odin Rx (Empfänger)

Der Mitros+ im Odin Rx Wireless-Modus kann durch einen anderen Mitros+ im Odin Tx -Modus oder durch die Phottix Odin Sendereinheit ausgelöst werden.

2. Verwenden Sie die auszuwählen.

3. Drücken Sie die

4. Verstellen Sie die Wireless-Modus Parameter (Gruppen-, Kanäle) je nach Bedarf.

oder Pfeiltasten, um den Wireless-Modus

Taste, um den Wireless-Modus zu wählen.

Bitte beachten Sie:

Wenn die wahl verwenden, wenn keine weitere Taste für ca. 16 Sekunden gedrückt wird.

Taste nicht gedrückt wird, wird der Mitros+ die markierte Aus-

Odin Tx (Transmitter-Modus)

Benutzung des Mitros+ im Odin Tx-Modus ermöglicht es einen Blitz auf der Kamera im TTL oder manuellen Modus zu benutzen, sowie die Kontrolle der drei Gruppen (A, B, C) und Anpassung von TTL und manuellen Leistungsstufen, sowie Anpassung der Zoom-Blitzkopfposition des Mitros+ Blitzgerätes, wenn sich dieses im Odin Rx-Modus bendet oder mit anderen, kompatiblen Blitzgeräten die mit Phottix Odin Empfängern ausgestattet sind.

Benutzung des Odin Tx-Modus

Odin Tx-Bildschirm

Phottix Strato II Rx (Empfänger)

Der Mitros+ im Strato Rx Wireless-Modus kann durch einen Phottix Strato II Sender, eine Phottix Odin Sendereinheit und einen Phottix Mitros+ Blitz im Odin Tx-Modus ausgelöst werden.

OP Tx (Master) – Benutzung des Canon IR Auslösesystems

Ein Blitz auf der Kamera feuert Lichtimpulse ab und justiert kabellos die Blitzgeräte.

OP Rx (Slave) - Mit dem Canon IR Auslösesystem

Remote-Blitze im OP Rx-Modus werden gesteuert und ausgelöst von einem auf der Kamera montierten Master Blitz im OP Tx Master-Modus. Ein Blitz auf der Kamera feuert Lichtimpulse ab und justiert kabellos die Blitzgeräte.

OP Slave - optischer Slave-Modus

Im OP-Slave-Modus werden andere, nahe gelegene Blitzgeräte nur im Manuel-Modus ausgelöst.

Nach Auswahl des Odin Tx-Modus (siehe oben)

1. Drücken Sie die

2. Die

3. Durch Drücken der Modus von TTL, M (manuell) und O verändert.

4. Wenn eine Gruppe gewählt ist, wird durch Drücken der Pfeil-Tasten eine Anpassung des EV Niveaus von ± 3 EV in 1/3 Blendenstufen im TTL-Modus oder Einstellungen der Leistung (1/128 bis 1/1 in 1/3 Stufen) im manuellen Modus gewährleistet.

5. Drücken Sie die

oder Pfeiltaste wechselt durch die Gruppen L , A, B , C.

Taste um die Gruppen zu bearbeiten.

Taste, während eine Gruppe gewählt ist, wird der

Taste, um das Odin Tx-Modus Menü zu verlassen.

oder

Verhältnismodus

Odin Tx Verhältnis-Bildschirm

Hinweis:

Der Mitros+ kann nicht von Phottix Strato, Strato II und Ares Sendern oder Atlas II -Transceivern im Tx-Modus ausgelöst werden.

Auswahl des drahtlosen Auslösemodus

Für den Zugri und das Verstellen des drahtlosen Auslösemodus des Mitros+:

1. Drücken und halten Sie die

Taste gedrückt, bis das Menü erscheint.

Der Verhältnismodus ist ähnlich aufgebaut wie der des Canon TTL Systems. Das Verhältnis der Gruppen A und B kann von 8:1 bis 1:8 eingestellt werden. EVWerte können ebenfalls eingestellt werden, sowie Anpassungen des lokalen Blitzgerätemodus (L) und dessen Leistung.

Page 27

BENUTZERHANDBUCH

Um auf den Verhältnis Modus zuzugreifen:

1. Drücken und halten Sie die

Taste während Sie sich im Odin Tx Menü

Odin Rx (Empfänger) Modus

benden. Das Verhältnismodus-Menü erscheint.

2. Drücken Sie die

3. Drücken Sie die

Taste , um dessen Bearbeitung zu önen.

oder Pfeiltasten um zwischen Verhält-

niswerten und EV-Werten des lokalen Blitzgerätes (L) zu wechseln.

4. Drücken Sie die EV-, Verhältnis- und Verhältnis-EV Werte einzustellen.

5. Die

Taste ändert den Modus des lokalen Blitzgerätes von TTL, Ma-

nuell und O.

6. Drücken Sie die

oder Pfeiltasten des lokalen Blitzgerätes um

Taste, um den Verhältnismodus-Bearbeitung zu

Wenn der Odin Rx Wireless-Modus ausgewählt wird der Phottix Mitros+ Blitz ausgelöst, wenn dieser mit einem Odin-kompatiblen Empfänger ausgerüstet ist. Im Odin Rx-Modus kann der Mitros+ von einem anderen Mitros+ Blitzgerät ausgelöst und kontrolliert werden, welches sich im Odin Tx-Modus bendet, oder einer Odin Sender TCU.

beenden.

7. Drücken und halten Sie die

Taste, um den Odin Tx-Verhältnismodus

zu verlassen und zum Odin Tx-Modus zurückzukehren.

Bitte beachten Sie:

Der Blitz auf der Kamera (L) ist nicht Teil der Verhältnis-Berechnung. Die Leistung des lokalen Blitzgerätes wird unabhängig gesteuert.

Einstellen der Blitzkopf Zoomposition im Odin Tx-Modus

1. Durch drücken der Taste önet sich das Blitzkopfzoom-Menü.

2. Die

3. Durch drücken der (automatische Zoomposition, die dynamisch verändert wird, wenn ein Zoom-Objektiv verstellt wird) und MZoom Positionen (24, 28, 35, 50, 70, 80 und 105mm) gewechselt.

und Pfeiltaste wechselt durch die Gruppen L, A, B, C.

und Pfeiltaste wird zwischen AZoom

Odin Rx-Modus-Bildschirm

Wechseln der Kanäle und Gruppen

1. Drücken Sie die Pfeiltaste nach um auf die Kanal- und Gruppenauswahl zuzugreifen.

2. Mit der

3. Verwenden Sie die

und Pfeiltaste werden Kanäle oder Gruppen angewählt.

und Pfeiltasten um die Empfangskanäle

(1-4) oder Gruppen anzupassen (A-C).

4. Drücken Sie die

Taste, um den Kanal- und Gruppen-Modus zu verlas-

sen.

5. Drücken der gewählten Blitz durchzuführen, mit Hilfe der

Drücken Sie die

Taste ermöglicht es, eine EV-Anpassung für den aus-

und Pfeiltasten.

Taste erneut, um den Anpassung der EV-Werte Modus

zu verlassen.

Bitte beachten Sie:

4. Durch Drücken der

Taste beendet die Zoom-Einstellung Modus.

Einstellen der Übertragungskanäle

1. Vom Odin Tx- oder Verhältnis-Menü, drücken Sie die Pfeiltaste, um auf die Auswahl der Übertragungskanäle zuzugreifen.

2. Drücken Sie die

und Pfeiltasten um durch die Kanäle 1-4 zu

wechseln.

3. Drücken Sie die

Taste um den gewählten Kanal zu sichern.

Benutzung der High-Speed-Synchronisation (HSS) und Zweiter Verschlussvorhang Syncronisation (SCS) im Odin Tx-Modus

Durch Drücken der Taste wechseln Sie zwischen HSS, SCS und Standardsynchronisation.

1. HSS erlaubt es schnellere Verschlusszeiten zu verwenden. Verschlusszeiten bis zu 1/8000 sek. können mit kompatiblen Kameras erreicht werden.

2. Hinweis: Bei High-Speed Verschlusszeiten wird die Leistung der Blitzgeräte stark reduziert.

3. SCS wird den Blitz am Ende der Belichtung auslösen, nicht am Anfang. Dies kann kombiniert mit längeren Verschlusszeiten für kreative Eekte genutzt werden.

Die Wirkung von EV Einstellungen ist kumulativ. Wenn die EV-Einstellung auf dem Odin Rx Bildschirm und auf einem Odin TCU oder Mitros+ im Odin Tx-Modus, und/oder in den Individualfunktionen-Menü der Kamera eingestellt ist, werden all diese Einstellungen verwendet werden, um den endgültigen EV zu berechnen.

Strato II Rx-Modus

Strato II Rx-Modus-Bildschirm

Wenn der Strato II Rx-Modus ausgewählt ist, wird der Mitros+ von Phottix Strato II Multi-Sendern, Phottix Odin TCUs oder Phottix Mitros+ im Odin Tx-Modus ausgelöst werden.

1. Drücken Sie die Pfeiltaste nach penauswahl zuzugreifen.

2. Mit der

3. Verwenden Sie die

und Pfeiltaste werden Kanäle oder Gruppen angewählt.

und Pfeiltasten um die Empfangskanäle

(1-4) oder Gruppen anzupassen (A-C).

um auf die Kanal- und Grup-

Page 28

BENUTZERHANDBUCH

4. Drücken Sie die Taste, um die manuellen Leistungsstufen des Mitros+ (von 1/1 bis 1/128 in 1/ 3 Stufen) anzupassen. Drücken Sie die erneut, um die manuelle Blitzleistungseinstellung zu verlassen.

5. Drücken Sie die

dern. Drücken Sie die MZoom Einstellungen hin und her zu wechseln. Drücken Sie die um zum Hauptmenü zurückzukehren.

Taste , um die Blitzkopf-Zoomposition zu verän-

oder Pfeiltasten um zwischen AZoom und

Taste

Bitte beachten Sie:

Im Strato II Rx (Empfänger) Modus gibt es keine drahtlosen TTL Funktionen wie HSS, SCS oder drahtlose Leistungs-/Zoomsteuerung. Leisung und Zoomstufen müssen im Strato II Rx -Modus manuell auf dem Mitros+ Blitzgerät eingestellt werden.

OP Tx (Master) und OP Rx (Slave) drahtlos Modi

OP Tx (Master) und OP Rx (Slave) Modi verwenden Canons wireless control und Auslöse System. Ein Mitros+ Blitzgerät in OP Tx (Master) Stellung wird an der Kamera benötigt um drahtlose (Slave) Blitzgeräte in OP Rx (Slave) Stellung zu kontrollieren. Der gleiche Übertragungskanal muss auf dem Master- und Slave-Blitzgeräten eingestellt sein. Gruppen müssen für die Slave-Blitzgeräte, Gruppen Verhältnisse müssen für die Master-Blitzgeräte eingestellt werden. Ein Mitros+, eingestellt auf OP Tx (Master) oder andere kompatible Blitzgeräte im Master-Modus, können auf der Kamera benutzt werden um Mitros+ Blitzgeräte im OP Rx (Slave) Modus oder andere kompatible Blitze in Slave-Modus zu kontrollieren und auszulösen.

OP Tx(Master)-Modus:

Um den OP Rx (Slave) Modus einzustellen:

1. Drücken der Taste erlaubt es Änderungen an den Blitz-Kanälen und Gruppen vorzunehmen.

2. Hervorgehobene Übertragungskanäle lassen sich zwischen Kanal 1-4 mit dem

3. Hervorgehobene Gruppen lassen sich zwischen A,B,C mit dem

4. Drücken Sie die Bildschirm zu verlassen.

5. Wenn OP Rx (Slave) Blitzgeräte bereit sind zum auslösen, blinkt das AF-Hilfslicht an der Vorderseite des Blitzgerätes einmal jede Sekunde.

6. Um Multi oder M Modi für die Slave-Blitzgeräte einzustellen - drücken und

halten Sie die

7. Um Leistungsstufen oder Multi Blitz-Frequenzen/Blitzanzahl zu ändern nutzen Sie die Pfeiltasten.

oder Pfeiltasten verändern.

Pfeiltasten verändern.

Taste, um zu die Einstellungen zu bestätigen und den

Taste für ca. 2 Sekunden.

oder

Bitte beachten Sie:

- Stellen Sie sicher das die OP Tx (Master) und OP Rx (Slave) Blitzgeräte auf den gleichen Übertragungskanal (1-4) eingestellt sind.

- Stellen Sie keine Hindernisse zwischen die Master- und Slave-Blitzgerät Einheit(en). Hindernisse können dieSignalübertragung blockieren.

- Bei der Anwendung von drahtlosen, indirekten Blitzen, stellen Sie bitte sicher das der Slave-Blitzgerät Empfänger dem Master-Blitzgerät zugewandt ist.

- Wenn Sie nur ein Blitzgerät benutzen, stellen Sie den Wireless-Modus auf “ O  ”.

1. Durch Drücken der Taste können Veränderungen in der Blitzzündung, Übertragungskanälen und des Verhältnis-Modus vorgenommen werden.

2. Mit dem Sie die

chalten (siehe unten).

3. Hervorgehobene Übertragungskanäle lassen sich zwischen Kanal 1-4 mit dem

4. Mit dem Verhältnis-Modus markiertem Symbol lassen sich mittels der oder Pfeiltasten der drahtlose Verhältnis-Modus verändern (sie-

he unten).

5. Mit dem hervorgehobenen Verhältnis-Modus Symbol, drücken Sie

oder Wenn Sie sich im M oder Multi-Modus benden können die Blitzeinstellungen der Slave-Blitzgeräte individuell am OP Tx (Master) Blitzgerät eingestellt werden (siehe unten).

6. Drücken Sie die

Bildschirm zu verlassen.

gekennzeichneten und blinkenden Blitzsymbol, benutzen

oder Pfeiltasten um die Blitzauslösung ein oder auszus-

oder Pfeiltasten verändern.

Pfeiltasten um den drahtlosen Verhältnis-Modus verändern.

Taste , um zu die Einstellungen zu bestätigen und den

Master mit Blitz-Modus : Das Master-Blitzgerät auf der Kamera wird

ausgelöst wenn ein Foto gemacht wird.

Master ohne Blitz- Modus : Das Master-Blitzgerät auf der Kamera

wird nicht ausgelöst wenn ein Foto gemacht wird. Der Blitz emittiert ein kleine Menge von Licht um mit den Slave- Blitzen zu kommunizieren, aber dieses Licht ist nicht Bestandteil der Belichtung.

Übertragungskanäle

Das Phottix Mitros+ OP Tx/Rx Wireless System hat 4 Übertragungskanäle: 1, 2, 3 and 4. Signale vom OP Tx (Master) Blitzgerät werden an die OP Rx (Slave) Blitzgeräte auf diesen Kanälen gesendet. Wenn die Master- und Slaveblitzgeräte auf verschiedene Kanäle eingestellt sind werden die Slaveblitzgeräte nicht auslösen.

Benutzen der drahtlosen OP Tx/Rx Auslösung

Mit einem Blitzgerät im OP Tx (Master) Modus auf der Kamera und drahtlosen Blitzgeräten im OP Rx Slave Modus, drücken des Auslösers wird den OP Tx (Master) Blitz auslösen (wenn dieser dafür eingestellt ist) und Blitzgeräte, eingestellt auf OP Rx (Slave) Modus, innerhalb der Reichweite des OP Tx (Master) Blitzgerätes. Die Kamera und Blitzgeräte werden die Belichtung bestimmen und Blitze im TTL-Modus senden um die Aufnahme korrekt zu belichten.

Verhältnis Modi

Slave-Blitzgeräte können vom Master-Blitzgerät in verschiedenen Verhältnis Modi kontrolliert werden. Verfügbare Verhältnis Modi sind:

ETTL Modus

A+B+C Alle drei Gruppen blitzen im gleichen Verhältnis zur kalkulierten Blitzleistung.

A:BC Gruppe A und B können über den Blitz-Verhältnis Modus verstellt

Page 29

BENUTZERHANDBUCH

werden (siehe unten). Gruppe C ist unabhängig mit seiner Blitzleistung, vorgegeben von der Kamera.

Die EV-Korrektur der Gruppen A und B können verändert werden.

1. Drücken Sie die

Taste nachdem Sie den Blitz-Verhältnis-Modus verlas-

sen haben.

2. Drücken Sie die

oder Taste um + oder – EV-Korrekturen für

die Gruppe A und B zu vollziehen.

3. Die EV-Kompensation für Gruppe C kann auch verändert werden.

4. Drücken der

Taste, nachdem Sie die Blitz-Verhältnis Leistung bestimmt haben, stellt den hervorgehobenen Bereich auf die EV-Korrektur der Gruppe C ein.

5. Drücken Sie die

oder Taste um die EV-Korrektur der Gruppe

C zu verändern.

A:B Nur Gruppe A und B können über den Verhältnis-Modus verändert

werden (siehe unten). Gruppe C ist nicht regelbar und löst nicht aus.

Die EV-Korrektur von Gruppe A und B kann verändert werden.

1. Drücken Sie die lassen haben.

2. Drücken Sie die die Gruppe A und B zu vollziehen.

Taste nachdem Sie den Blitz-Verhältnis-Modus ver-

oder Taste um + oder – EV-Korrekturen für

Einstellen und regulieren der Manuell Modi

1. Nach betreten des OP Tx (Master) Modus (siehe oben) drücken Sie die Taste um den Blitz in den Manuell-Modus (M) zu versetzen.

2. Drücken Sie die

3. Drücken Sie die hervorzuheben.

4. Durch drücken der A+B+C, A:B und A:BC Modus.

5. Drücken Sie die Menü zu verlassen.

6. Drücken Sie die

7. Drücken der bis 1/128 in 1/3 Schritten).

8. Drücken der

en der

Taste von C nach B nach A (wenn verfügbar).

9. Drücken Sie die lassen.

Pfeiltaste um OP Tx (Master) Parameter zu verändern.

Pfeiltaste dreimal um den Verhältnis-Bereich

und Taste wechseln Sie zwischen den

Taste um die Einstellungen zu bestätigen und das

Taste um die Leistungslevel zu verändern.

oder Taste verändert das Blitzleistungslevel (1/1

Taste verändert die Kanäle von A nach B nach C, drück-

Taste um den Leistungslevelkorrektur-Modus zu ver-

Einstellen und verändern der Verhältnis-Modi ETTL Modi

1. Nach Aktivierung des OP Tx (Master) Modus (siehe oben) drücken Sie die

Pfeiltaste um die OP Tx (Master) Parameter zu verändern.

2. Drücken Sie die

Pfeiltaste dreimal um den Verhältnis-Bereich

hervorzuheben.

3. Auswahl des Verhältnis-Modus. Durch drücken der

und Taste

wechseln Sie zwischen den A+B+C, A:B und A:BC Modus.

4. Wenn A:B oder A:BC hervorgehoben sind, drücken der

Taste hebt die

Verhältnis-Modus Auswahl hervor.

5. Drücken der

Taste verändert das Verhältnis von 1:1 bis 1:8 in Schritten von 1:1.5, 1:2, 1:3, 1:4, 1:6, 1:8.

6. Drücken der

Taste verändert das Verhältnis von 1:1 nach 1.5:1, 2:1, 3:1, 4:1, 6:1, 8:1.

7. Drücken Sie die

Taste um die Einstellungen zu bestätigen und das

Menü zu verlassen.

Manuelle Modi

Im manuell Modus blitzen alle Gruppen mit demselben Leistungslev-

A+B+C

el. Die Gesamtleistung kann geregelt werden.

A:B:C Die Leistung jeder Gruppe wird individuell vom Benutzer festgelegt (sie-

he unten). Jede Gruppe ist unabhängig und beeinusst die anderen nicht.

A:B Die Leistung der Gruppe A und B wird individuell vom Benutzer festgelegt

(siehe unten). Gruppe C ist nicht regelbar und löst nicht aus.

Multi Modus

Alle drei Gruppen blitzen im Multi Modus mit demselben Leistung-

A+B+C

slevel, Frequenz und Blitzanzahl.

A:B:C Die Leistung jeder Gruppe wird individuell vom Benutzer festgelegt

(siehe unten). Die Frequenz und Blitzanzahl des Stroboskopblitzes jeder Gruppe sind gleich und können nur in Gruppe A verändert werden.

A:B Die Leistung der Gruppe A und B wird individuell vom Benutzer festgelegt

(siehe unten). Gruppe C ist nicht regelbar und löst nicht aus. Die Frequenz und Blitzanzahl des Stroboskopblitzes jeder Gruppe sind gleich und können nur in Gruppe A verändert werden. Gruppe C ist nicht regelbar und löst nicht aus.

Einstellen und regulieren der Multi Modi

1. Nach betreten des OP Tx (Master) Modus (siehe oben) drücken Sie die Taste um den Blitz in den Manuell-Modus (M) zu versetzen.

2. Drücken Sie die

3. Drücken Sie die hervorzuheben.

4. Durch drücken der A+B+C, A:B und A:BC Modus.

5. Drücken Sie die Menü zu verlassen.

6. Drücken Sie die

7. Drücken der bis 1/128 in 1/3 Schritten).

8. Drücken der

en der

Taste von C nach B nach A (wenn verfügbar).

Pfeiltaste um OP Tx (Master) Parameter zu verändern.

Pfeiltaste dreimal um den Verhältnis-Bereich

und Taste wechseln Sie zwischen den

Taste um die Einstellungen zu bestätigen und das

Taste um die Leistungslevel zu verändern.

oder Taste verändert das Blitzleistungslevel (1/1

Taste verändert die Kanäle von A nach B nach C, drück-

Page 30

9. Durch drücken der Taste, nachdem man die Gruppen gewählt hat, lässt sich die Blitzfrequenz und Blitzanzahl verändern.

BENUTZERHANDBUCH

10. Drücken der

oder Taste erlaubt Veränderungen der Frequenz und Blitzanzahl. Diese Veränderungen können nur in Gruppe A verändert werden und werden auch auf Gruppe B und C angewandt (wenn verfügbar).

11. Drücken Sie die

Taste um den Leistungslevelkorrektur-Modus zu

verlassen.

Page 31

Individualfunktionen (CF)

BENUTZERHANDBUCH

Der Phottix Mitros+ TTL Blitz verfügt über eine Vielzahl an einstellbaren Individualfunktionen. Diese Funktionen werden wie folgt eingestellt:

1. Drücken Sie die

Taste für 2s, um das C.Fn Menü aufzurufen.

Individualfunktion Tabelle

2. Drücken Sie die wählen – C.Fn 0 bis 15.

3. Drücken Sie den vorzunehmen.

4. Drücken Sie die

oder Taste, um zwischen den Menüpunkten zu

Taste, um das C.Fn Menü zu beenden.

oder Taste, um die Einstellung/Funktion

Page 32

BENUTZERHANDBUCH

Schnellblitz Funktion

Die Schnellblitz-Funktion ermöglicht es den Blitz bei 1/6 bis 1/2 der vollen Leistung auszulösen. Die Ladezeiten im Schnellblitz-Modus sind schneller. Besonders hilfreich für die Snap-Shot-Fotograe naher Motiv.

Die Schnellblitz-Funktion kann dauerhaft ein- oder ausgeschaltet werden. (siehe C.Fn-06).

Bitte beachten:

Wenn Schnellblitz eingeschaltet ist, kann es zu Unterbelichtungen bei zu weit entfernten Motiven kommen.

Automatische Hintergrundbeleuchtung

Wenn die automatische Hintergrundbeleuchtung eingeschaltet ist, wird durch Drücken einer beliebigen Taste das Licht eingeschaltet. Die Hintergrundbeleuchtung leuchtet 8s lang und geht dann automatisch aus, wenn keine Tasten gedrückt werden.

TTL Pref

TTL kann bei Verwendung verschiedener Kameras leicht variieren. “TTL Pref” Funktion (C.Fn 15) ermöglicht es deshalb Benutzern den EV des TTL von +3 bis -3 in 1/3 Stufen anzupassen, um so diese geringen Schwankungen zu kompensieren. Diese Einstellung ist eine persönliche Präferenz basierend auf der Basis des Standard-Kamera TTL und wird im Speicher aufgezeichnet. Diese Einstellung wird zum Ausgleich genommen für alle Bilder die im TTL-Modus aufgenommen werden. Diese EV-Kompensation wird nicht auf dem LCD während der normalen Anwendung angezeigt werden.

Memory Funktion

Einschalten des Memory Modus

Drücken und halten Sie die Taste um den Memory Modus abzurufen.

Um Daten zu speichern:

1. Nachdem sie die Blitzfunktionen wie gewünscht eingestellt haben, drücken Sie die

zurufen.

2. Drücken Sie die SAVE TO 1, SAVE TO 2 and SAVE TO 3.

3. Drücken Sie die gespeicherten Daten.

4. Das LCD Display wird den Memory Modus ausblenden und zum zuvor benutzten Menü zurückkehren.

5. Um die Sicherung der Daten abzubrechen, drücken Sie

Drücken Sie die zuletzt verwendeten Menü zurückzukehren.

Taste und halten sie gedrückt um den Memory Modus ab-

und Tasten um einen Speicherorz zu wählen:

Taste um den Speicherort zu bestätigen und dessen

Taste.

Taste um den Memory Modus zu beenden und zum

Daten abrufen:

1. Nachdem Sie den Memory Modus aufgerufen haben (siehe oben) drücken Sie die

FROM 1, LOAD FROM 2. LOAD FROM 3 anzuwählen.

2. Drücken der

und Taste um die einzelnen Speicherplätze LOAD

Taste wird die gespeicherten Daten abrufen.

Bitte beachten:

Nachdem Sie die gespeicherten Daten abgerufen haben und den Memory Modus verlasen haben, werden diese auf dem Display angezeigt. Zuvor benutzte Blitzeinstellungen gehen verloren. Um Datenverluste zu vermeiden speichern Sie aktuelle Einstellungen bevor Sie gespeicherte Daten abrufen.

Das Phottix Mitros+ Blitzgerät ist ausgestattet mit einer Memory Funktion. Nutzung der Memory Funktion erlaubt es Blitzgerät-Parameter, Daten und Nutzerfunktionen zu sichern und schnell abzurufen für künftigen Gebrauch. Blitz Modi, wireless settings, Blitzleistung – alle aktuellen Programmierungen werden für späteren Gebrauch gespeichert.

Memory Modus Bildschirm

Menü:

Drei Speicherplätze und drei Ladeplätze stehen im Memory Modus zur Verfügung:

SAVE TO 1 SAVE TO 2 SAVE TO 3 LOAD FROM 1 LOAD FROM 2 LOAD FROM 3

Auf Werkseinstellung zurücksetzen

Der Phottix Mitros+ kann auf die Werkseinstellungen zurückgesetzt werden.

Zurücksetzen des Blitzes:

1. Drücken und halten Sie den und Button für 3s.

2. Der Blitz wird auf die Werkseinstellungen zurückgesetzt.

3. Alle Individualfunktionen werden auf die Werkseinstellungen zurückgesetzt.

Informations-Menü

Zur technischen Unterstützung oder zum Firmware-Upgrade können im Informations-Menü folgende Angaben ausgelesen werden: Hardware, Software, Symbol-Bibliothek und Seriennummer:

1. Drücken Sie den

2. Drücken Sie eine beliebige Taste, um die Anzeige zu löschen und das Menü zu verlassen.

Button beim Einschalten des Blitzgerätes.

Page 33

BENUTZERHANDBUCH

Veränderungen am Blitzkondensator:

Wenn der Blitz längere Zeit nicht benutzt wurde, kann es zu Veränderungen am Blitz-Kondensator kommen. Benutzen Sie den Blitz alle drei Monate für mindestens 10 Minuten, damit es keine Veränderungen gibt.

Technische Daten

Modus: E-TTL und E-TTL II, Manuell und Multi Stroboskop

Leitzahl: 58/190 (bei 105mm Brennweite, ISO 100 in Meter/Fuß)

Leuchtwinkel: 24-105mm (14mm Weitwinkelscheibe)

Autozoom (Zoom passt sich automatisch der Brennweite an)

Manuellzoom (Zoom wird manuell an der Kamera oder am Blitz eingestellt)

Rotation: 360°, hoch/runter: -7° bis 90°

FEC (Blitzbelichtungskorrektur): Manuell

FEB (Flash exposure bracketing): ±3 Blenden in 1/3 Schritten (Manuelle

Blitzbelichtung Kompensation und FEB können kombiniert werden)

Synchronisations-Modi: Erster Vorhang, Zweiter Vorhang und High-Speed

Stroboskopblitz: Frequenz: 1-199Hz Blitzanzahl: 1-100

Belichtungsbestätigung: blaue LED leuchtet auf im E-TTL Modus

Blitz-Recycling (mit AA/Mignon Alkaline Batterien/Akkus)

Blitzbereitschaftsanzeige:

Normalblitz: ca. 0,1-5s / rote LED leuchtet auf. Schnellblitz: ca.0,1-2,5s / grüne LED leuchtet auf.

Power intern: 4x AA/Mignon Alkaline Batterien oder AA/Mignon Ni-MH Akkus

Power extern: Kompatibel mit dem Phottix Battery Pack und Canon compact

Battery Pack CP-E4 mit speziellem Adapter

Stromsparfunktion: Auf-Kamera-Modus: 90s, drahtloser Slave-Modus: 60min

Drahtlos Blitzen

Übertragungsmethode: Radiosignale und optischer Impuls

Kanäle: 4

Drahtlos Optionen: Odin Tx, Odin Rx, Strato II Rx, OP Tx (Master), OP Rx (Slave),

OP Slave, OFF

Übertragungsbereich (ca.): Radio: 100m +, Optisch: Innenbereich: 1216m/39.3-52.4 ft., Außenbereich: 7-9m/22.9-29.5 ft.

Empfangswinkel: Radio: 360 ° alle Richtungen, Optische Übertragung: ±40°(horizontal), ±30°(vertikal)

Slave Gruppen Steuerung: 3 (A, B, und C)

Verhältniskontrolle: 1:8-1:1-8:1

Standby-Strom: ≤100uA im Schlafmodus

Dimensionen: (L x B x H): 202,8 × 77,5 × 58,3mm

Gewicht: 427g (ohne Batterien/Akkus)

Page 34

Konformitätserklärung “CE”

Wir: Phottix (HK) Ltd.

Adresse: 10/F Block A, Yip Fat Factory Building, Phase 1, 77 Hoi Yuen Rd, Kwun Tong, Kln, Hongkong

Europäischer Bevollmächtigter:

Phottix Europe Sp. z o.o.

Piotrkowska 66

90-105 Lodz, Polen

KRS 0000327336

erklären hiermit, dass das unten aufgeführte Produkt:

Produktname: Phottix Mitros+ TTL Transceiver Flash

Modellnummer: Mitros+

BENUTZERHANDBUCH

die grundlegenden Anforderungen der Richtlinie R&TTE 1999/5/EC erfüllt, wenn das Produkt richtig verwendet wird, sowie die folgenden Bestimmungen, Normen und normative Dokumente:

ETSI EN 300 440-1 V1.6.1(2010-08)

ETSI EN 300 440-2 V1.4.1(2010-08)

ETSI EN 301 489-1 V1.9.2/2011-09

ETSI EN 301 489-3 V1.4.1/2002-08

EN 62479: 2010-09

Unterzeichnet von:

Paul Czernik

CEO/Chief Executive Ocer

Phottix Europe Sp. z o.o

Lodz, September 2013

www.phottix.com

Page 35

Phottix Mitros+ Flash TTL –

Emetteur / récepteur pour Canon

MANUEL D’UTILISATION

Pour commencer rapidement à utiliser ce ash, veuillez consulter le mode d’emploi abrégé. Pour les fonctions avancées, lisez ce mode d’emploi et familiarisez-vous avec le mode d’emploi et les fonctions de votre appareil photo.

Le ash Phottix Mitros+ TTL pour Canon est conçu pour les appareils reex numériques de la marque Canon. Il dispose des modes : ETTL I/II, Manuel, Mode Multi et options sans l: Maître et Esclave.

Consignes de sécurité

1. Utilisez prudemment le ash. Ne déclenchez pas le ash à proximité des yeux de personnes ou d’animaux – cela peut occasionner de graves troubles visuels pouvant aller jusqu’à l’aveuglement.

2. Faites attention quand vous utilisez le ash à proximité des voitures, des bus, des motos ou d’autres véhicules – sous le coup de l’éblouissement il risque de provoquer un accident.

3. N’utilisez pas le ash à proximité de gaz ou de liquides inammable (p.ex. essence, solvants).

4. Ne soumettez pas le ash ni les piles à l’eau / aux projections d’eau ni à une forte humidité.

5. Ne soumettez pas le ash ni les piles à une trop grande chaleur (ne conservez pas le ash p.ex. au soleil ou dans une voiture fermée).

Éléments

Dos/Côté gauche

1. Écran LCD

2. Bouton de réglage

3. Bouton TEST

4. Commutateur d’alimentation

5. Témoin de disponibilité

6. Touches de direction

7. Bouton de sélection (voir ci-dessous)

8. Levier de verrouillage

9. Port de synchronisation 3,5 mm

10. Port USB

11. Prise d’alimentation externe

6. Retirez les piles du ash si vous ne comptez pas l’utiliser pendant un certain temps.

7. Remplacez les piles si nécessaire. Utilisez des piles en bon état. Utilisez des piles neuves et de même marque.

8. Au moment du déclenchement d’un éclair, aucune matière opaque ne doit se trouver directement devant ni sur la vitre du réecteur - l’énergie de l’éclair peut provoquer des brûlures.

9. La vitre du réecteur est très chaude après une séquence d’éclairs. Ne la touchez pas : risque de brûlure.

10. Le ash contient des éléments électroniques à haute tension. Ne démontez pas le ash, n’essayez pas de le réparer. Ne touchez jamais aux composants internes du ash.

11. Ne touchez jamais à la prise d’alimentation externe avec des objets en métal:risque de choc électrique et de sérieuses blessures.

Table des matières

Éléments et Fonctions…....................................................…......35

Touches de direction

1. Touche de déplacement vers le haut / Réglage du Zoom

2. Touche de déplacement vers la droite / Réglage du Mode ash sans l

3. Touche de déplacement vers le bas / HSS/SCS

4. Touche de déplacement vers la gauche / Fonctions Personnalisées

Devant/Côté droite

1. Panneau de réexion

2. Diuseur Grand-Angle

3. Tête du ash

4. Récepteur signal sans l

5. Illuminateur d’assistance AF

6. Grie ash

7. Compartiment à piles

Modes…......................................................................................41

Déclenchement Sans Fil .............................................................43

Fonctions Personnalisées...........................................................48

Caractéristiques techniques.......................................................50

Page 36

MANUEL D’UTILISATION

Veuillez noter:

Pour suivre les instructions:

1. Le ash et l’appareil doivent être allumés.

2. Le ash et l’appareil sont réglés comme mentionné dans le manuel d’utilisation.

3. Le menu de l’appareil et les fonctions personnalisées du ash sont réglés aux valeurs par défaut.

4. Le ash est utilisé avec un reex Canon compatible.

Mise en place des piles

1. Appuyez sur le couvercle du compartiment à piles et faites-le glisser vers le bas du ash. Le couvercle s’ouvrira.

2. Installez les piles de type AA comme indiqué dans le compartiment à piles.

3. Fermez le couvercle et faites-le glisser vers le haut du ash. Le déclic indique le verrouillage du couvercle.

Veuillez noter:

- Utilisez quatre piles de haute qualité de la même marque. Vériez si toutes les piles ont le même niveau de charge.

- Les piles peuvent devenir très chaudes lors de l’utilisation du ash. Soyez prudents quand vous remplacez les piles.

Relever et pivoter la tête du ash

1. La tête du ash peut être relevée de -7 à 90° par incréments de -7, 0, 45, 60, 75 et 90°. Soulevez ou baissez doucement la tête du ash pour obtenir la position requise.

2. La tête du ash peut être tournée à 180° vers la gauche et vers la droite par incréments de 60, 75, 90, 120, 150 et 180°. Pivotez la tête du ash doucement pour obtenir la position requise.

3. Quand la tête du ash est à une valeur diérente de la position standard 0°, le zoom du ash est xe à 50 mm. “- -” sera aché sur l’écran LCD. Quand la tête du ash est relevée ou pivotée, le zoom du ash peut être mis en mode Mzoom (voir ci-dessous).

4. À -7°, le zoom du ash fonctionnera comme à 0° - aucuns paramètres ne seront modiés.

Utilisation du réecteur ou du Diuseur Grand-Angle

Le Flash Phottix Mitros+ est équipé d’un réecteur blanc et d’un diuseur grand-angle (dans la tête du ash).

1. Avec le diuseur grand-angle, le ash disperse la lumière à un équivalent de 14 mm.

2. Le réecteur peut être utilisé quand la tête du ash est orientée vers le haut, pour faire rééchir la lumière an de créer un reet dans les yeux du sujet.

- Si vous n’utilisez pas le ash pendant un certain temps, veuillez retirer les piles du compartiment.

Fixation du ash sur l’appareil photo

Éteignez l’appareil et le ash

1. Alignez le sabot de xation du ash sur la grie de l’appareil photo.

2. Insérez complètement le sabot de xation du ash dans la grie de l’appareil photo.

3. Verrouillez le ash en faisant glisser le levier de verrouillage vers la droite jusqu’à ce que vous entendiez le déclic.

4. Pour retirer le ash, appuyez sur le bouton de déverrouillage sur le levier de verrouillage et faites glisser vers la gauche.

Allumer/Éteindre le ash

1. Pour allumer le ash, mettez le commutateur d’alimentation sur “on”.

2. Pour éteindre le ash, mettez le commutateur d’alimentation sur “o”.

Pour l’utiliser:

1. Tirez doucement le diuseur grand-angle et le réecteur de la tête du ash en utilisant la nervure du bas du diuseur.

2. Si le diuseur est placé sur la tête du ash, repoussez doucement le réecteur dans la tête du ash s’il n’est pas nécessaire.

3. Si vous utilisez uniquement le réecteur, replacez doucement le diuseur grand-angle dans la tête du ash.

Utilisation du diuseur externe

Le Flash Phottix Mitros+ est fourni avec un diuseur rattachable qui peut être placé devant la tête du ash si nécessaire. Il est idéal pour obtenir une lumière plus douce, pour réduire les ombres et pour la macrophotographie.

Pour l’utiliser:

1. Alignez le diuseur sur la tête du ash, l’indication “UP” sur le diuseur tourné vers le haut.

2. Mettez un côté du diuseur dans la monture de la tête du ash.

3. Faites la même chose sur le deuxième côté du diuseur.

L’indicateur de niveau de batterie

L’indicateur de niveau de la batterie sur l’écran LCD (voir ci-dessous) indique approximativement la quantité d’énergie restante dans les piles du ash. C’est une évaluation donnée à titre indicatif que vous pouvez prendre en compte quand le remplacement des piles est nécessaire. Si la durée de recharge du ash devient très longue (30 secondes), remplacez les piles.

Page 37

Protection contre la surchaue

Le Flash Phottix Mitros+ est équipé d’un système de protection contre la surchaue qui rend le temps de recharge du ash plus lent pour éviter une surchaue ou une détérioration de la tête du ash. 20 éclairs consécutifs activent le système de protection. L’icône [ Hot! ] apparaîtra sur l’écran quand le système sera activé.

Pour éviter une surchaue ou une détérioration, le ash augmentera le temps de recharge an d’abaisser la température du ash.Patientez 10 minutes avant d’utiliser le ash à nouveau.

Si le ash est toujours utilisé (malgré l’achage de l’icône [ Hot! ]) et que le ash ne retrouve pas son état habituel, l’icône [ Stop ] apparaîtra sur l’écran LCD. Cessez d’utiliser le ash et patientez 10 minutes pour que le ash retrouve son état normal.

Port de synchronisation et port USB

1. Le port de synchronisation de 3,5 mm peut être utilisé avec un câble de synchronisation de 3,5 mm pour déclencher le ash en utilisant un déclencheur de ash ou bien un appareil photo. Ce port constitue uniquement un récepteur du signal.

MANUEL D’UTILISATION

2. Le port USB est utilisé pour les mises à jour du rmware. Les informations sur les mises à jour et les instructions seront disponibles sur le site internet de Phottix.

Les diodes LED

Diode de gauche: Témoin du ash rechargé. En Mode Flash Rapide, la diode

clignote en vert si le ash est rechargé au minimum. Quand il est complètement rechargé – elle clignotera en rouge.

Diode de droite: Voyant de conrmation d’exposition au ash. Si une exposition standard au ash est obtenue, le voyant de conrmation d’exposition au ash s’allumera en bleu pendant environ 3 secondes. Si le voyant de conrmation d’exposition au ash ne s’allume pas, rapprochez-vous du sujet ou bien augmentez la sensibilité ISO de l’appareil.

Port Externe d’Alimentation

Le Port Externe d’Alimentation est un élément breveté par Phottix, et peut être utilisé avec les câbles Phottix pour ashs. Le port externe d’alimentation est compatible avec l’Alimentation Compacte Canon CP-E4 et avec les modèles compatibles utilisés avec l’adaptateur fourni.

Veuillez noter:

- Les piles doivent se trouver dans le ash même si l’Alimentation Externe est utilisée.

- N’utilisez jamais les Alimentations Externes qui ne sont pas compatibles avec le système Canon.

Page 38

L’écran LCD

Mode E-TTL II/E-TTL automatique

Azoom: zoom automatique Mzoom: zoom manuel

MANUEL D’UTILISATION

Mode E-TTL II/E-TTL

tête du ash vers le haut

standard vers le bas

HSS SCS

Signal sonore

désactivé

activé

Fonction personnalisée

Ouverture

Focale

indicateur de niveau de batterie

icône d’avertissement de

surchaue

Information FEC

Information FEB

m: en mètres f: en pieds

Portée du ash

Mode Manuel

Mode Multi

M: Mode manuel

Puissance du ash

Multi: Mode Multi

Nombre de ashs

Fréquence

Déclenchement sans l par impulsion optique et par un signal radio

Mode sans l

Radio: Transmetteur ODIN

Radio: Récepteur STRATO II

Mode sans l désactivé

Optique: Esclave

Radio: Récepteur ODIN

Optique: Emetteur (Maître)

Optique: Récepteur (Esclave)

Page 39

MANUEL D’UTILISATION

Déclenchement Radio : Mode du transmetteur ODIN

Transmetteur (Flash local)

Mode du transmetteur

Groupe

Groupe désactivé

Mode de groupe

Canal

lampe d’assistance AF activée

lampe d’assistance AF désactivée

Déclenchement Radio : Mode Rapport du transmetteur ODIN

Mode rapport

Déclenchement par impulsion optique: mode du transmetteur OP (Maître)

Mode du ash

ash maî-

tre désactivé

ash maî-

tre activé

Optique: transmetteur OP (Maître)

Mode Rapport

Canal

Valeur de rapport du ash

Déclenchement par impulsion optique: mode du récepteur OP (Esclave)

Groupe

Optique: récepteur OP (Esclave)

Valeur de rapport du ash

Correction de l’exposition A: B

Déclenchement Radio : mode du récepteur ODIN

Groupe ODIN

Mode radio: récepteur Odin

Déclenchement Radio : mode du récepteur STRATO II

Mode radio: récepteur STRATO II

Déclenchement par impulsion optique: OP Esclave

Optique: OP Esclave

Mode MÉMOIRE

Mode mémoire

Menu de rappel

Menu de sauvetage

Annulez

OK / Conrmez

Page 40

MANUEL D’UTILISATION

Fonctions d’Auto-Enregistrement

Le Flash Phottix Mitros+ enregistre les paramètres du ash. Mode, puissance etc., seront enregistrés après avoir éteint le ash et l’avoir allumé de nouveau.

Réglage du Zoom du Flash

Le Flash Phottix Mitros+ ore deux modes de zoom du ash – le zoom peut être réglé manuellement (Mzoom) ou automatiquement (Azoom). Azoom change dynamiquement le zoom du ash quand le zoom de l’objectif est modié, ce qui assure un éclairage optimal. Le mode Mzoom permet à l’utilisateur de régler le zoom du ash manuellement.

Pour régler:

1. Appuyez sur le bouton

2. La zone Zoom sur l’écran LCD clignotera et sera éclairée.

3. Appuyez sur le bouton choisissez Azoom ou Mzoom (dans le cas de Mzoom – la valeur requise doit être choisie manuellement).

4. Appuyer sur le bouton

ou pour régler le zoom du ash –

une fois le zoom réglé.

Veuillez noter:

1. En Azoom, quand la tête du ash est relevée ou pivotée de la position standard 0°, le zoom du ash sera réglé à 50 mm. “- -” sera aché sur l’écran LCD. Le zoom du ash ne sera pas modié si la tête est baissée à -7°.

2. Azoom fonctionne UNIQUEMENT quand la tête du ash est réglée à 0 ou

-7°.

3. En Mzoom quand la tête du ash est relevée ou pivotée de la position standard 0° - le zoom du ash ne sera pas modié par rapport au réglage précédent.

4. Le zoom du ash peut être réglé quand la tête du ash est relevée ou pivotée, en choisissant le mode Mzoom et en réglant comme requis.

Réglage de la Synchronisation à Haute Vitesse (HSS) et de la Synchronisation sur le Deuxième Rideau (SCS)

Le Flash Phottix Mitros+ permet la Synchronisation à haute vitesse (HSS) et la Synchronisation sur le deuxième rideau (SCS). Veuillez voir plus de détails sur ces fonctions dans la suite de ce manuel d’utilisation.

Pour régler:

1. Appuyez sur le bouton .

2. En appuyant sur le bouton HSS, SCS et la désactivation de ces deux modes.

vous pouvez choisir entre les modes

Le Bouton Test

En appuyant sur le bouton Test vous déclenchez le ash. Cela peut être utilisé pour eectuer une mesure (uniquement en mode manuel). En mode Maître Sans Fil, en appuyant sur le bouton Test vous déclenchez les ashs asservis, réglés sur le même canal. Ces ashs sont sous le contrôle du ash Maître. La puissance d’éclair émis en appuyant le bouton Test peut être congurée. (Veuillez voir Fonctions Personnalisées-07 en bas).

Fonction Veille Automatique

Pour économiser l’énergie des batteries, le ash Phottix Mitros+ possède des modes: Veille Automatique et Mise Hors Tension Automatique.

1. En mode Sans Fil désactivé et en mode ash esclave activé: le ash se met en mode Veille Automatique après 90 secondes (aucun bouton ne peut être appuyé et aucun ash déclenché durant ce temps). L’écran LCD s’éteint. Le ash Mitros+ sera réveillé quand vous appuyez à mi-course sur le déclencheur de l’appareil ou quand vous appuyez sur le bouton Test du ash.

2. En Mode Sans Fil activé et en mode ash esclave activé : le ash se met en mode Veuille Automatique après 60 minutes (aucun bouton ne peut être appuyé et aucun ash déclenché durant ce temps). “IDLE” sera aché sur l’écran LCD du ash. Les ashs en mode Veille Automatique seront réveillés après la pression à fond du déclencheur de l’appareil ou après la pression à mi-course du bouton Test du ash Maître. Le temps peut être modié de 60 minutes à 10 minutes (veuillez voir Fonctions Personnalisées-10 en bas). Le ash esclave se met en mode Mise Hors Tension Automatique après 8 heures si aucun bouton n’est appuyé et s’il n’a pas été déclenché après que “IDLE” ait été aché sur l’écran LCD du ash. En appuyant sur le bouton Test sur le ash, vous le réveillez. Le mode Mise Hors Tension Automatique peut être modié pour s’activer entre 1 et 8 heures (veuillez voir Fonctions Personnalisées-11 en bas).

Fonction Lampe Pilote du Flash

1. Une pression sur le bouton de contrôle de la profondeur de champ (si disponible) déclenchera le ash pendant 1 seconde. Cette fonction permet de voir les eets et l’équilibre de la lumière sur le sujet. (Consultez le manuel d’utilisation de l’appareil pour plus de détails sur le bouton test de profondeur de champ).

2. La fonction Lampe Pilote du ash est disponible pour tous les modes : ETTL, Multi et Manuel.

3. La fonction Lampe Pilote du ash peut être utilisée pendant le déclenchement laire ou sans l et peut être réglée (voir C.Fn 02 en bas).

Veuillez noter:

1. La surchaue et la détérioration peuvent avoir pour origine l’utilisation excessive de la Fonction Lampe Pilote du Flash. Ne pas utiliser plus de 20 fois de suite.

2. En cas de surchaue, le ash augmentera automatiquement le temps de recharge jusqu’à ce que la température de ash baisse.

Veuillez noter:

- Les HSS et SCS sont disponibles en modes ETTL et Manuel, mais pas en mode Multi.

Illuminateur d’Assistance d’Autofocus (AF)

1. En condition de faible éclairage/contraste, l’illuminateur d’Assistance AF du Flash Mitros+ intégré est automatiquement activé pour faciliter la mise au point automatique. Une cible de mise au point sera projetée sur le sujet.

2. Cette fonction peut être activée ou désactivée (voir C.Fn 08 en bas).

Page 41

MANUEL D’UTILISATION

Réglages

Le Phottix Mitros+ réglera les niveaux par incréments de 1/3 IL. Certains appareils photo disposent des fonctions personnalisées qui permettent de modier les incréments de 1/3 à ½ pour FEB et FEC. Si les fonctions personnalisées de l’appareil sont modiées, le Phottix Mitros+ réglera automatiquement les niveaux par incréments à ½ IL .

Les modes du Flash

Le Phottix Mitros+ possède trois modes: ETTL, Manuel (M) et Stroboscopique (Multi).

Pour modier les modes:

1. Appuyez sur le bouton .

2. Choisissez parmi les modes: ETTL, M et Multi .

3. Le mode choisi sera aché en haut de l’écran LCD, à gauche .

Mode ETTL

Bracketing d’Exposition au Flash (FEB – Flash Exposure Bracketing)

Le FEB peut être utilisé pour changer la puissance du ash pour une série des photos. L’appareil enregistre trois photos avec trois valeurs d’exposition différentes – une avec valeur d’exposition calculée par l’appareil photo, une sur-exposée et une sous-exposée. Les niveaux des sur- et sous-expositions peuvent être réglées par l’utilisateur. Le mode FEB est pratique pour assurer une valeur d’exposition correcte dans les situations où vous n’avez pas le temps de régler la valeur d’exposition. Il peut être utilisé également pour la photographie HDR.

Certains appareils possèdent une fonction de mise en mémoire de la valeur d’exposition. Consultez le mode d’emploi de votre appareil photo pour plus de détails.

Pour régler le FEB:

1. Appuyez sur le bouton

2. Appuyez sur le bouton

3. Appuyez sur le bouton et pour régler la valeur de bracketing d’exposition.

4. Appuyez sur le bouton

“FEB 0” sera aché et souligné sur l’écran LCD.

pour conrmer le réglage.

Veuillez noter:

Écran du mode ETTL

En mode ETTL le ash et l’appareil photo fonctionnent ensemble pour calculer la valeur d’exposition correcte. Quand le déclencheur est totalement enclenché, le ash émet un pré-éclair que l’appareil utilisera pour calculer l’exposition et la puissance du ash avant que la photo ne soit prise.

Valeur de Correction d’Exposition au Flash (FEC – Flash Exposure Compensation)

Le Phottix Mitros+ peut être utilisé pour régler la valeur de correction d’exposition au ash de -3 à +3 IL par incréments de 1/3 IL. C’est très pratique quand il faut ajuster précisément l’exposition calculée par le système TTL.

Pour régler la valeur de correction d’exposition au ash:

1. Appuyez sur le bouton pour choisir le mode de réglage de correction d’exposition au ash.

2. Appuyez sur le bouton tion d’exposition au ash.

3. Appuyez sur le bouton réglage de correction d’exposition au ash.

ou pour régler la valeur de correc-

pour conrmer le réglage et sortir du mode de

Veuillez noter:

- Certains appareils photo disposent des fonctions personnalisées qui permettent de modier les incréments de 1/3 à ½ pour FEB et FEC. Si les fonctions personnalisées de l’appareil photo sont modiées, le Phottix Mitros+ réglera automatiquement les niveaux à ½ IL.

- Par défaut: le FEB sera annulé après la prise de trois photos. Le FEB peut être réglé dans les Fonctions Personnalisées (veuillez voir Fonctions Personnalisées-03 en bas).

- La séquence de prise des photos du FEB peut être modiée (veuillez voir Fonctions Personnalisées-04 en bas).

- Le FEB peut être utilisé avec le FEC et le FEL (veuillez voir en bas).

- Pour de meilleurs résultats, réglez l’appareil en mode « simple prise de vue » et assurez-vous que le ash soit entièrement rechargé avant de prendre la deuxième et la troisième photo.

- Certains appareils photo disposent de fonctions personnalisées qui permettent de modier les incréments de 1/3 à ½ pour FEB et FEC. Si les fonctions personnalisées de l’appareil photo sont modiées, le Phottix Mitros+ réglera automatiquement les niveaux à ½ IL.

Mémorisation d’Exposition au Flash (FEL – Flash Exposure Lock)

La Mémorisation d’Exposition au Flash peut être utilisée pour mémoriser l’exposition au ash avant que la photo soit prise. Cette fonction est très pratique pendant l’usage du mode manuel de mesure spot quand il y a beaucoup de sources de lumière.

En mode ETTL, appuyez sur le bouton FEL de l’appareil ( “ tte fonction. Consultez le manuel d’utilisation de votre appareil pour avoir plus d’informations sur le FEL et son usage.

Quand vous appuyez sur le bouton FEL, le ash émet un pré-ash pour calculer la puissance correcte du ash. Le réglage reste en mémoire de l’appareil. L’icône FEL sera achée dans le viseur de l’appareil photo.

Chaque fois que le bouton FEL est appuyé, un pré-ash est émis. Quand le déclencheur est entièrement appuyé, le ash est déclenché avec la puissance enregistrée.

”) pour utiliser ce-

Veuillez noter:

- Si le sujet est trop éloigné, il risque d’être sous-exposé. L’icône FEL clignotera

Page 42

MANUEL D’UTILISATION

dans le viseur durant environ 0,5 seconde.

- Si le sujet est trop petit, le FEL peut être inecace.

Synchronisation à Haute Vitesse (HSS – High Speed Synchronisation)

En mode HSS la vitesse de synchronisation maximale de l’appareil/ash peut atteindre la vitesse maximale d’obturation de l’appareil. Cette fonction est très utile lorsque vous utilisez le mode Av ou pour compenser la lumière ambiante. HSS peut varier selon les modèles des appareils – consultez le manuel d’utilisation de votre appareil pour plus de détails.

Pour utiliser le mode HSS:

1. Appuyez sur le bouton .

2. L’icône HSS sera achée sur l’écran LCD du ash.

3. Réglez la vitesse d’obturation supérieure à la vitesse de synchronisation maximum du ash de l’appareil photo et prenez les photos.

Pour sortir du mode HSS:

1. Appuyez sur le bouton deux fois.

2. Vous allez passer du mode HSS, par le mode SCS pour revenir au mode normal FCS.

Veuillez noter:

- Vériez si l’icône du mode HSS est achée dans le viseur.

- Le mode HSS réduit radicalement la puissance du ash, la puissance des piles et la portée.

Synchronisation sur le Deuxième Rideau (SCS – Second Curtain Sync)

La fonction SCS du Flash Mitros+ permet de déclencher le ash un moment avant la fermeture de l’obturateur. Cette une fonction idéale pour obtenir des eets spéciaux (avec une faible vitesse d’obturation).

Pour l’utiliser:

Appuyez sur le bouton deux fois. Vous allez passer du mode FCS par le HSS au mode SCS.

Pour annuler:

Appuyez sur le bouton une fois pour revenir en mode normal FCS.

Veuillez noter:

Les fonctions du mode SCS ne fonctionnent pas en modes Sans Fil et Multi.

2. Appuyez sur le bouton sance du ash. Le niveau de puissance sera souligné et clignotera.

3. Appuyez sur le bouton

4. Appuyez sur le bouton

5. Quand le témoin de disponibilité du ash est illuminé en rouge, le ash est entièrement rechargé et prêt pour être déclenché.

6. En appuyant sur le bouton sance réglée.

pour activer le mode du changement de puis-

ou pour régler la puissance du ash.

pour sortir du réglage.

vous déclencherez le ash avec la puis-

Veuillez noter:

- Si vous appuyez sur le déclencheur à mi-course, vous verrez la puissance eective du ash sur l’écran LCD du ash.

Mode Multi – Stroboscopique

En Mode Multi Stroboscopique une série d’éclairs rapides sera émise. La quantité, la fréquence et la puissance peuvent être programmées sur le ash Mitros+. Le Mode Multi est idéal pour prendre plusieurs vues d’un sujet en mouvement sur une seule photo.

La fréquence de l’eet (en Hz – le nombre d’éclairs par seconde), le nombre total de ashs et la puissance peuvent être réglés.

Pour l’utiliser:

1. Appuyez sur le bouton LCD du ash.

2. Appuyez sur le bouton chés de la gauche vers la droite sur l’écran LCD : Puissance, Fréquence (Hz) et le compteur du ash. La puissance est illuminée et clignote après être entré à l’écran d’ajustement.

3. Appuyez sur le bouton Fréquence (Hz) et le compteur du ash.

4. Appuyez sur le bouton est illuminé pour régler Puissance, Fréquence (Hz) et le compteur du ash sur les niveaux requis.

5. Appuyez sur le bouton

Veuillez noter:

1. La surchaue et la détérioration peuvent avoir pour l’origine l’utilisation excessive du Mode Multi Stroboscopique. Ne déclenchez pas la lampe pilote du ash plus de 20 fois consécutives.

2. En cas de surchaue, le ash augmentera automatiquement le temps de recharge jusqu’à ce que la température de ash baisse.

jusqu’à ce que « Multi » soit aché sur l’écran

pour ajuster le mode Multi. Vous verrez, af-

et pour choisir parmi Puissance,

et une fois que le réglage actuel

pour sortir du réglage des paramètres.

Mode Manuel (M – Manual)

En Mode Manuel le ash est déclenché selon la puissance réglée par l’utilisateur. Le Phottix Mitros+ permet de régler la puissance du ash entre 1/1 et 1/128 (8 incréments par incréments de 1/3 IL). L’ouverture, la vitesse d’obturation et la sensibilité ISO doivent être réglées manuellement sur l’appareil. Pour obtenir des meilleurs résultats, utilisez le mode M de votre appareil.

Pour l’utiliser:

1. Appuyez sur le bouton jusqu’à ce qu’un “M” soit aché sur l’écran LCD.

Mode Stroboscopique et Vitesses d’Obturation

Pour déterminer la vitesse d’obturation correcte à utiliser avec les diverses variables du Mode Stroboscopique, utilisez la formule suivante:

Nombre de ashs / Fréquence = Vitesse d’obturation

Exemple : 5x (nombre de ashs) / 10 Hz (Fréquence) = 0.5 seconde vitesse d’obturation

Il peut arriver que vous deviez augmenter ou abaisser la vitesse d’obturation pour obtenir un résultat optimal.

Page 43

MANUEL D’UTILISATION

Le tableau des puissances en Mode Multi Stroboscopique

Si le nombre de ashs est aché comme « N--- », le nombre maximal de ashs sera aché comme dans le tableau suivant, indépendamment de la fréquence des éclairs.

Mode de Déclenchement Sans Fil

Le Phottix Mitros+ possède plusieurs modes sans l pour le transmetteur et le récepteur. Le Mitros+ ore une compatibilité intégrée avec le système de déclenchement Phottix Odin TTL pour Canon et le Phottix Strato II Multi pour Canon. Pour plus d’informations sur les systèmes Odin et Strato II consultez les manuels de ces produits.

Récepteur OP (Esclave) - en utilisant le système de déclenchement IR de Canon

Les ashes asservis en mode Récepteur OP sont contrôlés et déclenchés par des ashs sur l’appareil photo en mode Transmetteur OP (Maître). En utilisant des impulsions optiques, un ash sur l’appareil photo ajuste et déclenche des ashes asservis.

OP Esclave

En mode OP Esclave, les éclairs des autres ashs à proximité déclencheront le Mitros+ (uniquement en mode Manuel).

Veuillez noter:

Le Mitros+ ne peut pas être déclenché par des transmetteurs Phottix Strato, Strato II, Ares ni Atlas II en mode transmetteur.

Sélection des modes de déclenchement sans l

Pour accéder et régler les modes de déclenchement sans l sur le Mitros+:

1. Appuyez et maintenez le bouton raisse.

2. Utilisez les touches de déplacement mode sans l.

3. Appuyez sur le bouton

pour sélectionner le mode sans l.

jusqu’à ce que le Menu Mode appa-

ou pour sélectionner le

Le Mitros+ dispose des fonctions:

Transmetteur Phottix Odin

Un plein contrôle du ash local et du ash asservi en TTL et le réglage manuel de la puissance du ash et du zoom sur d’autres ashs Mitros+ (en mode Récepteur Odin) ou sur les ashs compatibles, équipés de récepteurs Phottix Odin. Les ashs cobra ou les ashs de studio avec les récepteurs Strato, Strato II ou Atlas II peuvent être déclenchés en mode Manuel par le Mitros+ en mode Transmetteur Odin.

Récepteur Phottix Odin

Le Mitros+ en mode Récepteur Odin sans l peut être déclenché par un autre ash Mitros+ en mode Transmetteur Odin ou par un transmetteur Phottix Odin.

Récepteur Strato II

Le Mitros+ en mode Récepteur Strato II sans l peut être déclenché par un transmetteur Phottix Strato II, par un transmetteur Phottix Odin ou par un autre ash Phottix Mitros+ en mode Transmetteur Odin.

4. Réglez les paramètres du mode sans l (groupe, canal) si nécessaire.

Veuillez noter:

Si le bouton après environ 16 secondes si aucun bouton n’est appuyé.

n’est pas appuyé, le Mitros+ utilisera la sélection illuminée

Odin TX (Mode Transmetteur Odin)

L’utilisation du Mitros+ en mode Transmetteur Odin permet au ash d’être utilisé sur l’appareil en mode TTL ou Manuel ainsi que de contrôler les trois groupes (A, B, C) – en réglant les puissances des ash en mode TTL ou Manuel ainsi que le zoom des ashs Mitros+ réglés en mode Récepteur Odin ou d’autres ashs compatibles, équipés de récepteurs Phottix Odin.

Pour utiliser le mode Transmetteur Odin

Écran du mode Transmetteur Odin

Transmetteur OP (Maître) - en utilisant le système de déclenchement IR de Canon

En utilisant des impulsions optiques, un ash sur l’appareil photo ajuste et déclenche des ashs asservis.

Après avoir choisi le mode Transmetteur Odin (ci-dessus)

1. Appuyez sur le bouton

2. Utilisez les touches de déplacement les groupes : L, A, B, C.

3. Appuyer sur le bouton

pour modier les groupes.

ou pour choisir parmi

tandis qu’un groupe est sélectionné, chang-

Page 44

MANUEL D’UTILISATION

era le mode de TTL à M (manuel) ou Désactivé.

4. Appuyer sur la touche de déplacement

ou , tandis qu’un groupe est sélectionné, permettra de régler la valeur d’exposition ± 3EV par incréments de 1/3 IL en mode TTL ou bien de modier la puissance du ash (de 1/1 à 1/128 par incréments de 1/3 IL) en mode manuel.

5. Appuyez sur le bouton

pour sortir du mode de réglage du mode Trans-

metteur Odin.

Mode Rapport

Écran du mode Rapport transmetteur Odin

Le mode Rapport est similaire au mode original de Canon. Les valeurs de rapport des groupes A et B peuvent être réglées de 8:1 à 1:8. On peut aussi régler les valeurs d’exposition. On peut régler le mode du ash local (L) et la puissance du ash.

Pour modier les réglages du mode Rapport :

Réglage des canaux de transmission

1. Dans le menu du Transmetteur Odin ou dans le menu du mode Rapport, appuyez sur la touche de déplacement

pour entrer dans le menu de

sélection du canal de transmission.

2. Utilisez les touches de déplacement

ou pour choisir parmi

les canaux 1-4.

3. Appuyez sur le bouton

pour valider le canal.

Utilisation de la Synchronisation à Haute Vitesse (HSS) et Synchronisation sur le Deuxième Rideau (SCS) en mode Transmet-

teur Odin

En appuyant sur le bouton vous pouvez choisir entre les modes HSS, SCS et le mode standard.

1. HSS permet d’utiliser des vitesses d’obturation plus rapides que la synchronisation standard au ash. Des vitesses d’obturation jusqu’à 1/8000 de seconde peuvent être utilisées avec des appareils compatibles.

2. Veuillez noter: Avec des vitesses d’obturation élevées, la puissance des ashs est considérablement réduite.

3. SCS permet de déclencher le ash un moment avant la fermeture de l’obturateur (et non à son ouverture). Cette une fonction idéale pour obtenir des eets spéciaux (avec une faible vitesse d’obturateur).

1. Appuyez et maintenez le bouton

, lorsque vous vous trouvez dans le

menu du Transmetteur Odin. Le réglage du mode Rapport apparaîtra.

2. Appuyez sur le bouton

3. Utilisez les touches de déplacement

pour entrer dans le mode d’édition.

ou pour choisir parmi:

le Flash Local (L), Rapport du ash et Valeur d’exposition du mode Rapport.

4. Utilisez les touches de déplacement

ou pour régler la valeur d’exposition du ash, les valeurs de rapport et la valeur d’exposition du mode Rapport lorsqu’elles sont sélectionnées.

5. Le bouton

changera le mode du ash local du mode TTL au mode

Manuel ou désactivé.

6. Appuyez sur le bouton

7. Appuyez et maintenez le bouton

pour sortir du réglage du mode Rapport.

pour sortir du mode Rapport du

transmetteur Odin et revenir au mode mixte du transmetteur Odin.

Veuillez noter :

Le ash sur l’appareil (L) ne fait pas partie du calcul du rapport. La puissance du ash local est contrôlée de façon indépendante.

Réglage du zoom du ash en mode Transmetteur Odin

1. Appuyez sur le bouton pour entrer dans le mode de réglage du zoom.

2. Utilisez les touches de déplacement les groupes L, A, B, C.

3. Utilisez les touches de déplacement mode Azoom (le zoom change dynamiquement quand le zoom de l’objectif est modié) et le mode Mzoom : 24, 28, 35, 50, 70, 80 et 105mm.

4. Appuyez sur le bouton

pour sortir du mode de réglage du zoom.

ou pour choisir parmi

ou pour choisir entre le

Mode Récepteur Odin

Écran du mode Récepteur Odin

Quand le mode Récepteur Odin sans l est sélectionné, le Mitros+ sera déclenché en utilisant le récepteur Odin intégré. Dans ce mode, le Mitros+ peut être contrôlé et déclenché par un transmetteur Odin ou par un autre ash Mitros+ en mode Transmetteur Odin.

Pour changer des canaux et des groupes

1. Appuyez sur la touche de déplacement pour entrer dans le menu de sélection du canal et du groupe.

2. Utilisez les touches de déplacement ou le Canal.

3. Utilisez les touches de déplacement (1-4) ou le groupe (A-C).

4. Appuyez sur le bouton

pour sortir du mode de sélection du canal et

du groupe.

5. En appuyant sur le bouton

vous pouvez régler la valeur d’exposition

du ash à l’aide des touches de déplacement de nouveau sur le bouton

pour sortir du mode de réglage de la valeur

d’exposition.

ou pour choisir le Groupe

ou pour régler le canal

ou . Appuyez

Page 45

MANUEL D’UTILISATION

Veuillez noter:

L’eet des réglages de la valeur d’exposition est cumulatif. Si le réglage de la valeur d’exposition est eectué sur l’écran du ash en mode Récepteur Odin et sur le transmetteur Odin ou sur le Mitros+ en mode Transmetteur Odin et/ ou dans les paramètres TTL dans le menu des Fonctions Personalisées, tous ces réglages seront utilisés pour calculer la valeur d’exposition nale.

Mode Récepteur Strato II

Écran du mode Récepteur Strato II

Quand le mode Récepteur Strato II est sélectionné, le Mitros+ sera déclenché par les transmetteurs Phottix Strato II, par le transmetteur Phottix Odin ou par le Phottix Mitros+ en mode Transmetteur Odin.

1. Appuyez sur la touche de déplacement sélection du canal et du groupe.

2. Utilisez les touches de déplacement ou le Canal.

3. Utilisez les touches de déplacement (1-4) ou le groupe (A-C).

pour entrer dans le menu de

ou pour choisir le Groupe

ou pour régler le canal

Mode Transmetteur OP (Maître):

1. En appuyant sur le bouton vous pouvez modier les paramètres du ash à déclencher, le canal de transmission du ash, le mode de rapport et le rapport.

2. Si l’icône du ash de déplacement

ment du ash (voir ci-dessous).

3. Si les canaux de transmission sont en surbrillance, appuyez sur la touche de déplacement

4. Si le mode Rapport est en surbrillance, appuyez sur la touche de déplacement

sous).

5. Si le Rapport est en surbrillance, appuyez sur la touche de déplacement

M ou Multi, les paramètres du ash asservi peuvent être réglés individuellement sur le ash en mode Transmetteur OP (Maître). (voir ci-dessous).

6. Appuyez sur le bouton

ou pour changer le mode Rapport sans l (voir ci-des-

ou pour changer le Rapport sans l. Quand le ash est en mode

est en surbrillance et clignote, appuyez sur la touche

ou pour activer ou désactiver le déclenche-

ou pour passer du canal 1 à 4.

pour conrmer et quitter l’écran.

Mode Maître avec Flash : Le ash Maître sur l’appareil photo émet

un éclair quand une photo est prise.

Mode Maître Sans Flash : Le ash Maître sur l’appareil photo n’émet

pas d’éclair quand une photo est prise. Le ash émet un éclat de lumière très court pour communiquer avec les ashs asservis, mais il ne modiera pas l’exposition.

4. Appuyez sur le bouton ash Mitros+ (de 1/1 à 1/128 par incréments de 1/3 IL). Appuyez encore une fois sur le bouton

5. Appuyez sur le bouton

touches de déplacement Azoom et Mzoom. Appuyez sur le bouton pour revenir au menu principal.

pour sortir du Mode de réglage de la Puissance.

pour régler manuellement la puissance du

pour modier le zoom du ash. Utilisez les

ou pour choisir entre les réglages

Veuillez noter :

En mode Récepteur Strato II, le signal TTL n’est pas transmis, les fonctions HSS et SCS ne peuvent pas être activées. La puissance et le zoom ne peuvent pas être contrôlés sans l. La puissance et le zoom doivent être réglés manuellement sur le Mitros+ quand il est en mode Récepteur Strato II.

Les modes sans l Transmetteur OP (Maître) et Récepteur OP (Esclave)

Les modes Transmetteur OP (Maître) et Récepteur OP (Esclave) utilisent le système de déclenchement sans l IR (infrarouge) de Canon. Le ash Mitros+ réglé en mode Transmetteur OP (Maître) doit se trouver sur l’appareil pour contrôler les ashs asservis (esclaves) réglés en mode Récepteur OP (Esclave). Le même canal de transmission doit être réglé sur le ash Maître et les ashs Esclaves. Les groupes doivent être réglés pour les ashs Esclaves, les fonctions du Groupe des Valeurs de Rapport doivent être réglées pour les ashs Maîtres. Le Mitros+ réglé en mode Transmetteur OP (Maître) ou un autre ash compatible en mode Maître peut être utilisé sur l’appareil pour contrôler et déclencher les ashs Mitros+ en mode Récepteur OP (Esclave) ou d’autres ashs compatibles, réglés en mode Esclave.

Pour régler le mode Récepteur OP (Esclave):

1. Appuyez sur le bouton pour changer le canal et le groupe du ash.

2. Si les canaux de transmission sont en surbrillance, appuyez sur la touche de déplacement

3. Si le groupe est en surbrillance, appuyez sur la touche de déplacement ou pour changer le groupe auquel le ash est associé : A, B, C.

4. Appuyez sur le bouton

5. Quand les ashs en mode Récepteur OP (Esclave) sont prêts, l’illuminateur

d’assistance d’autofocus sur le ash clignotera une fois chaque seconde.

6. Pour régler le mode Multi ou M pour le ash asservi – appuyez sur le bou-

ton

7. Réglez la Puissance ou la Fréquence Multi Strobe / Nombre de ashs en

utilisant les èches.

et maintenez-le durant environ 2 secondes.

ou pour passer du canal 1 à 4.

pour conrmer le quitter l’écran.

Veuillez noter:

- Assurez-vous que les ashs en mode Transmetteur OP (Maître) et en mode

Récepteur OP (Esclave) soient réglés sur le même canal de transmission (1-4).

- Ne placez aucun obstacle entre le ash Maître et le(s) ash(s) Asservi(s). Cela

pourrait gêner la transmission des signaux.

- Si vous utilisez le ash pour diuser la lumière, assurez-vous que le Récep-

teur du Signal Sans Fil du ash asservi est orienté vers le ash Maître.

- Si vous utilisez un seul ash, mettez le Mode Sans Fil sur “o”.

Page 46

MANUEL D’UTILISATION

Canaux de transmission

Le système sans l des modes Transmetteur OP (Maître) et Récepteur OP (Esclave) du Phottix Mitros+ dispose des canaux: 1, 2, 3 et 4. Les signaux du ash en mode Transmetteur OP (Maître) sont envoyés vers les ashs en mode Récepteur OP (Esclave) réglés sur ces canaux. Si les ashs Maître et Esclaves sont réglés sur diérents canaux, les ashs Esclaves n’émettront aucun éclair.

Déclenchement par impulsion optique

Avec le ash en mode Transmetteur OP (Maître) sur l’appareil photo et les ashes à distance en mode Récepteur OP (Esclave) , la pression du bouton d’obturation déclenchera le ash Maître (si réglé sur déclenchement) et les ashs Esclaves à la portée du Flash Maître. L’appareil photo et le ash mesureront la scène et émettront les ashs en mode TTL pour obtenir une exposition correcte.

Modes Rapport

Les ashs Esclaves peuvent être contrôlés par le ash Maître en maintenant des valeurs de rapport diérentes. 3 modes sont disponibles:

Modes ETTL

A+B+C Les trois groupes émettent un éclair avec la puissance moyenne calculée.

A:BC Les Groupes A et B peuvent être réglés dans Valeurs de Rapport du Flash (veuillez voir en bas). Le Groupe C est indépendant de la puissance de son ash assigné par l’appareil.

La correction de la valeur d’exposition des groupes A et B peut être ajustée.

1. Appuyez sur le bouton Valeurs de Rapport du Flash.

2. Appuyez sur le bouton pour les groupes A et B.

3. La correction d’exposition du groupe C peut être réglée aussi.

4. Appuyez sur le bouton ash – le champ illuminé passera du réglage de la valeur d’exposition du groupe C.

5. Appuyez sur le bouton du groupe C.

après être sorti de l’écran de réglage des

ou pour régler la valeur d’exposition

après avoir réglé les valeurs de rapport du

ou pour régler la valeur d’exposition

A:B Les Groupes A et B peuvent être réglés dans Valeurs de Rapport du Flash

(veuillez voir en bas). Il n’est pas possible de régler le groupe C et il n’est pas déclenché.

La correction de valeur d’exposition des groupes A et B peut être réglée.

1. Appuyez sur le bouton valeurs de rapport du ash.

2. Appuyez sur le bouton des groupes A et B.

après être sorti de l’écran de réglage des

ou pour régler la valeur d’exposition

Transmetteur OP (Maître) .

2. Appuyez trois fois sur la touche de déplacement

Rapport en surbrillance.

3. Sélectionnez le mode Ratio. En appuyant sur le bouton

vous pouvez choisir entre les modes: A+B+C, A:B et A:BC.

4. Quand A:B ou A:BC est en surbrillance, la pression sur le bouton

minera la sélection du Ratio ci-dessus.

5. La pression du bouton

1:1 à 1:8 (1:1.5, 1:2, 1:3, 1:4, 1:6, 1:8).

6. La pression du

(1.5:1, 2:1, 3:1, 4:1, 6:1, 8:1).

7. Appuyez sur le bouton

changera les valeurs de rapport du ash de

changera les valeurs de rapport du ash de 1:1 à 8:1

pour conrmer et quitter l’écran.

pour mettre le mode

illu-

Modes Manuels

En mode manuel les trois groupes sont déclenchés avec la même pu-

A+B+C

issance. La puissance peut être réglée.

A:B:C La puissance de chaque groupe est réglée individuellement par l’utili-

sateur (veuillez voir en bas). Chaque groupe est indépendant, l’un n’aecte pas l’autre.

A:B La puissance des groupes A et B peut être réglée individuellement par

l’utilisateur (veuillez voir en bas). Le Groupe C n’est pas ajustable et n’est pas déclenché.

Le réglage des Modes Manuels

1. Après avoir activé le mode Transmetteur OP (Maître) (ci-dessous), appuyez

sur le bouton

2. Appuyez sur la touche de déplacement

du mode Transmetteur OP (Maître).

3. Appuyez trois fois sur la touche de déplacement

Rapport en surbrillance.

4. En appuyant sur le bouton

modes: A+B+C, A:B et A:BC.

5. Appuyez sur le bouton

6. Appuyez sur le bouton

7. En appuyant sur le bouton

sance du ash (de 1/1 à 1/128 par incréments de 1/3 IL).

8. En appuyant sur le bouton

A, B et C. En appuyant sur le bouton B, jusqu’au groupe A (si applicable).

9. Appuyez sur le bouton

pour mettre le ash en Mode Manuel (M).

pour modier les paramètres

pour mettre le mode

pour conrmer et quitter l’écran.

pour régler la puissance.

ou vous pouvez modier la puis-

vous pouvez modier les groupes entre

pour sortir du Mode de réglage de la Puissance.

vous pouvez choisir entre les

vous passerez du groupe C, par le

Réglage et Ajustement des Modes Rapport Modes ETTL

1. Après avoir activé le mode Transmetteur OP (Maître) (ci-dessous), appuyez sur la touche de déplacement pour modier les paramètres du mode

Mode Multi

Les trois groupes sont déclenchés en Mode Multi avec la même puis-

A+B+C

sance, fréquence et quantité.

A:B:C Le niveau de puissance de chaque groupe est réglé individuellement par

Page 47

l’utilisateur (veuillez voir en bas). La fréquence et le nombre de ashs en mode Multi sont les mêmes pour chaque groupe et les paramètres peuvent être réglés seulement pour le grupe A .

A:B La puissance des groupes A et B peut être réglée individuellement par l’uti-

lisateur (veuillez voir en bas). La fréquence et le nombre de ashs pour le groupe A est le même que pour le groupe B et le paramètres peuvent être réglés seulement pour le groupe A.Le Groupe C n’est pas ajustable et n’est pas déclenché.

Le réglage du Mode Multi

1. Après avoir activé le mode Transmetteur OP (Maître) (ci-dessous), appuyez sur le bouton

pour mettre le ash en Mode Multi.

MANUEL D’UTILISATION

2. Appuyez sur la touche de déplacement

pour modier les paramètres

du mode Transmetteur OP (Maître).

3. Appuyez trois fois sur la touche de déplacement

pour mettre le mode

Rapport en surbrillance.

4. Sélectionnez le mode Ratio. En appuyant sur le bouton

vous pouvez choisir entre les modes: A+B+C, A:B et A:BC.

5. Appuyez sur le bouton

6. Appuyez sur le bouton

7. En appuyant sur le bouton

pour conrmer et quitter l’écran.

pour régler la puissance.

ou vous pouvez modier la puis-

sance du ash (de 1/1 à 1/128 par incréments de 1/3 IL).

8. En appuyant sur le bouton

A, B et C. En appuyant sur le bouton

vous pouvez modier les groupes entre

vous passerez du groupe C, par le B, jusqu’au groupe A (si applicable). Vous pouvez modier la puissance des éclairs de ces groupes.

9. La pression sur le bouton

permet de choisir la fréquence et le nom-

bre de ashs.

10. La pression sur le bouton

ou permet d’enregistrer les modications sur la fréquence et le nombre de ashs. Ces paramètres peuvent être modiés uniquement sur le groupe A et seront appliqués au groupe B ou C (si applicable).

11. Appuyez sur le bouton sance.

pour sortir du Mode de réglage de la Puis-

Page 48

Fonctions Personalisées

MANUEL D’UTILISATION

Le Phottix Mitros+ Flash TTL ore un grand nombre de fonctions personnalisées. Pour les éditer (en bas):

1. Appuyez sur le bouton

pour 2 secondes pour acher l’écran des

Fonctions Personnalisées (C.Fn.)

Tableau des Fonctions Personnalisées

2. Appuyez sur le bouton personnalisées de 0 à 15.

3. Appuyez sur le bouton

4. Appuyez sur le bouton isées.

ou pour choisir entre les fonctions

ou pour changer la fonction.

pour sortir du menu des Fonctions Personnal-

Page 49

MANUEL D’UTILISATION

Fonction Flash Rapide

La fonction Flash Rapide permet le déclenchement du ash avec une puissance de 1/6 à 1/2 de la puissance maximale. Le temps de recharge est plus rapide dans cette fonction. Cela facilite la prise des photos instantanées des sujets à proximité.

Le Flash Rapide peut être utilisé pour le mode rafale. Il peut être activé ou désactivé (veuillez voir C.fn-06).

Veuillez noter:

En mode Flash Rapide, le déclenchement du ash devient prioritaire. Une sous-exposition peut être observée quand le sujet se trouve trop loin de l’appareil photo.

Rétroéclairage automatique

Le rétroéclairage automatique s’allumera pour 8 secondes et s’éteindra si aucun bouton n’est appuyé. Quand la fonction de rétroéclairage automatique est activée, la pression de n’importe quel bouton l’activera. Quand la fonction de rétroéclairage automatique est désactivée, il faut appuyer sur le bouton Mode pour l’activer.

Charger de 1

Charger de 2

Charger de 3

Pour entrer dans le mode Mémoire

Appuyez et maintenez le bouton pour entrer dans le mode Mémoire.

Pour sauvegarder les réglages:

1. Après avoir réglé les paramètres du ash, appuyez et maintenez le bouton pour entrer dans le mode Mémoire.

2. Appuyez les boutons

er sur 1, Sauvegarder sur 2 ou Sauvegarder sur 3.

3. Appuyez sur le bouton

réglages.

4. Le menu de Mémoire sera quitté et le menu dernièrement utilisé s’achera.

5. Pour annuler la sauvegarde, appuyez sur le bouton

l’écran du mode Mémoire et revenir au dernier écran utilisé.

et pour choisir la position : Sauvegard-

pour conrmer la position et sauvegarder les

pour quitter

Pour charger les réglages:

Préf TTL

LE mode TTL peut varier légèrement quand on utilise le ash avec des appareils diérents. Préf TTL (C.Fn-15) permet aux utilisateurs de régler la valeur d’exposition de +3 à -3 par incréments de 1/3 IL. Ce réglage est une préférence personnelle basée sur le TTL standard de l’appareil et sera mémorisé. Quand la valeur d’exposition est réglée, la correction sera utilisée pour les photos prises en mode TTL. La correction de valeur d’exposition ne sera pas achée sur l’écran LCD pendant l’usage normal.

Fonction de Mémoire

Le Flash Phottix Mitros+ est équipé d’une fonction de Mémoire programmable. Cette fonction permet de sauvegarder les réglages et les fonctions personnalisées et de les rappeler dans le futur. Les modes des ashs, les réglages sans l, la puissance – tous les réglages actuels seront sauvegardés an de les utiliser plus tard.

Écran du Mode Mémoire

1. Après être entré dans le menu Mémoire (voir ci-dessus), appuyez sur les

boutons Charger de 3.

2. Appuyez sur le bouton

position sélectionnée.

et pour choisir : Charger de 1, Charger de 2 ou

pour charger les réglages sauvegardés sur la

Veuillez noter:

Après avoir chargé les réglages sauvegardés et après avoir quitté le menu de mode Mémoire, les réglages chargés seront achés sur l’écran. Les réglages du ash utilisés avant le rappel des réglages seront perdus. Pour éviter de les perdre, sauvegardez les réglages actuels avant de charger les réglages sauvegardés.

Restaurer les paramètres d’usine

Le Flash Phottix Mitros+ peut être restauré aux paramétres d’usine.

Pour restaurer le ash:

1. Appuyez sur les boutons et et maintenez-les pendant 3 sec-

ondes.

2. Le ash sera restauré aux paramètres état d’usine.

3. Toutes les fonctions personnalisées seront restaurées aux paramètres

d’usine.

Menu:

Trois réglages sauvegardés et trois réglages rappelés sont disponibles en mode Mémoire:

Sauvegarder sur 1

Sauvegarder sur 2

Sauvegarder sur 3

Achage de l’Information sur le ash

La vérication des informations sur le Phottix Mitros+ peut être nécessaire pour l’assistance technique ou la mise à jour du logiciel. Pour acher les informations sur le ash, sur le logiciel et le numéro de série:

1. Appuyez sur le bouton

2. Appuyez sur n’importe quel bouton pour annuler cet achage et activer

l’écran LCD.

quand le ash est allumé.

Page 50

MANUEL D’UTILISATION

Modications sur le condensateur du ash:

Si le ash n’est pas utilisé pour une longue période, des changements physiques auront lieu sur le condensateur du ash. Allumez le ash pendant 10 minutes minimum tous les trois mois pour éviter ces changements physiques.

Spécications

Modes: E-TTL et E-TTL II, Manuel et Multi Stroboscopique

Nombre guide: 58/190 (avec une focale de 105mm, à 100 ISO en mètres/

pieds)

Couverture du ash: 24-105mm (14mm avec Panneau Diuseur Grand-Angle)

Zoom Auto (La Couverture du ash est réglée automatiquement en fonction

de la longueur de focale utilisée)

Zoom Manuel (le zoom peut être réglé en changeant les paramètres sur le ash/ l’appareil)

Rotation: 360°, vers le haut/le bas: de -7° à 90°

Correction d’exposition au ash (FEC): Manuelle

Bracketing d’exposition au ash (FEB): ±3 IL par incréments de 1/3 de IL

(possibilité d’associer la correction manuelle et le bracketing d’exposition au ash)

Modes de synchronisation: Synchronisation sur le premier rideau, Synchronisation sur le deuxième rideau et Synchronisation à Haute Vitesse

Flash Stroboscopique: 1-199Hz Nombres de ashs : 1-100

Conrmation d’exposition au ash: Voyant bleu s’allume en mode E-TTL

Recharge du ash (avec des piles alcalines de type AA)

Durée de recharge/ Indicateur de disponibilité du ash:

Flash normal: Approx. 0.1-5sec./voyant rouge de l’indicateur pilote allumé

Flash rapide: Approx. 0.1-2.5sec/voyant vert de l’indicateur pilote allumé

Alimentation interne: quatre piles alcalines de type AA ou piles Ni-MH de type AA

Source d’alimentation externe: Compatible avec Alimentation Externe Phottix et Alimentation Canon Compacte CP-E4 (avec un adaptateur spécique)

Économie d’énergie: Modes Asservis Avec Fil: 90 secondes. Mode Asservi Sans Fil: (programmable) 10 minutes ou 60 minutes

Le Flash Sans Fil

Méthode de transmission: impulsions optiques et signal radio

Canaux: 4

Options Sans Fil: Transmetteur Odin, Récepteur Odin, Récepteur Strato II,

Transmetteur OP (Maître), Récepteur OP (Esclave), OP Esclave, Désactivé

Portée de la transmission (Approx.): Rario : 100m+, Optique : à l’intérieur: 1216m / 39.3-52.4 pieds, à l’extérieur: 7-9m/22.9-29.5 pieds

Angle de réception: Radio : 360° toutes les directions, Optique : ±40° (horizontal), ±30° (vertical)

Les groupes Esclaves sous le contrôle: 3 (A, B et C)

Valeurs de rapport du ash: 1:8-1:1-8:1

Prise de courant en veille: ≤100uA en mode veille

Dimensions: 202.8 x 77.5 x 58.3mm

Poids: 427g (exclusivement le ash, sans piles)

Page 51

Déclaration de conformité «CE»

Nous: Phottix (HK) Ltd.

Adresse: 10/F Block A, Yip Fat Factory Building, Phase 1, 77 Hoi Yuen Rd, Kwun Tong, Kln, Hongkong

Représentant européen agréé:

Phottix Europe Sp. z o.o.

Piotrkowska 66

90-105 Lodz, Pologne

KRS 0000327336

déclarons que le produit indiqué ci-dessous:

nom du produit: Phottix Mitros+ TTL Transceiver Flash

numéro de modèle: Mitros+

MANUEL D’UTILISATION

est conforme aux exigences fondamentales de la Detective R&TTE 1999/5/EC, si le produit est utilisé correctement, et aux autres dispositions, normes et documents normatifs:

ETSI EN 300 440-1 V1.6.1(2010-08)

ETSI EN 300 440-2 V1.4.1(2010-08)

ETSI EN 301 489-1 V1.9.2/2011-09

ETSI EN 301 489-3 V1.4.1/2002-08

EN 62479: 2010-09

Signé par:

Paul Czernik

CEO/Chef de la direction

Phottix Europe Sp. z o.o.

Lodz, Septembre 2013

www.phottix.com

Page 52

Phottix Mitros+ TTL Flash

transceptor para Canon

MANUAL DE INSTRUCCIONES

Nota: Para empezar a usar inmediatamente este ash por favor consulte la guía rápida de inicio. Para funciones avanzadas lea por favor este manual y familiarícese con el manual de su cámara y su manejo.

El ash con transceptor incorporado Phottix Mitros+ TTL para Canon está diseñado para trabajar con cámaras réex digitales Canon e incorpora ETTL I/II, Manual y modo Multi, así como disparo inalámbrico Principal/Esclavo.

Precauciones

1. Use su ash con seguridad. No dispare el ash directo a los ojos de personas o animales a corta distancia – puede causar daño y/o ceguera.

2. Tenga cuidado al usar el ash en el interior o cerca de automóviles, autobuses, motocicletas u otros vehículos, ya que puede provocar accidentes.

3. Nunca use el ash cerca de gases combustibles (gasolina, disolventes, etc.).

4. No exponga el ash o las baterías a salpicaduras de agua o a un alto nivel de humedad.

5. No deje el ash o las baterías en un lugar expuesto a altas temperaturas (luz directa del sol, en un coche cerrado, etc.).

6. Extraiga las baterías del ash cuando no se use en un periodo de tiempo prolongado.

7. Cambie las baterías cuando sea necesario. Use baterías en buenas condiciones y sin daños. No mezcle tipos de batería o nuevas y usadas.

8. No ponga objetos opacos en el frontal del ash al dispararlo. La energía emitida por éste puede provocar fuego en los objetos que obstaculicen su normal funcionamiento o daños en el tubo del ash o en sus lentes de Fresnel.

9. Tenga precaución al tocar el cabezal del ash tras su uso. Puede estar caliente y causar quemaduras.

Componentes

Parte trasera / lateral izquierdo

1. Pantalla LCD

2. Botón de Modo

3. Botón de Test

4. Interruptor

5. Luz ash listo

6. Botones de ajuste (ver abajo)

7. Botón de conrmación (Set)

8. Palanca de Bloqueo

9. Puerto de sincronización de 3,5mm

10. Puerto USB

11. Puerto de alimentación externa

Botones de ajuste

1. Flecha arriba / botón de modo de ajuste del zoom

2. Flecha derecha / botón de modo de ash inalámbrico

3. Flecha abajo / botón HSS / SCS

4. Flecha izquierda / botón de funciones personalizadas

10. El ash contiene componentes electrónicos de alto voltaje. No desmonte o trate de reparar el ash. Nunca toque los componentes internos del ash.

11. No tocar los contactos del puerto externo de alimentación (External Power Port) con ningún objeto metálico – ello puede causar una descarga eléctrica y daños serios.

Frontal / lateral derecho

1. Panel de ash de rebote

2. Difusor gran angular

Tabla de contenidos

Componentes y Funciones................................................…......52

Modos…......................................................................................58

Disparo remoto inalámbrico......................................................60

Funciones personalizadas...........................................................65

3. Cabezal del ash

4. Área de recepción de la señal inalámbrica

5. Luz de asistencia al AF

6. Zapata

7. Compartimiento para las baterías

Especicaciones técnicas ...........................................................67

Page 53

MANUAL DE INSTRUCCIONES

Notas:

Estas instrucciones asumen:

1. Tanto el ash como la cámara están conectados.

2. El ash y la cámara están ajustados en los parámetros indicados en este manual.

3. El menú de la cámara y el menú de funciones personalizadas del ash están ajustados a los valores por defecto.

4. El ash se usa con una cámara Canon DSLR compatible.

Instalando las baterías

1. Pulse la cubierta de las baterías mientras la desplaza hacia la parte trasera del ash. La cubierta de las baterías se abrirá elevándose.

2. Inserte baterías AA tal como se muestra en el diagrama en el interior del compartimiento de las baterías.

3. Baje la cubierta de las baterías y empújela hacia la parte superior del ash, bloqueándola.

Nota:

- Por favor use cuatro baterías de alta calidad de la misma marca. Asegúrese que todas las baterías tienen un nivel de potencia y carga similar.

- Las baterías se pueden calentar al usar el ash. Tenga cuidado al cambiar las baterías.

Elevando y girando el cabezal del ash

1. El cabezal del ash se puede elevar entre -7 y 90 grados con pasos a -7, 0, 45, 60, 75 y 90 grados. Levante o descienda suavemente el cabezal del ash en la posición deseada.

2. El cabezal del ash puede girar 180 grados en ambas direcciones, con pasos en 60, 75, 90, 120, 150 y 180 grados. Gire suavemente el cabezal del ash hasta la posición deseada.

3. Cuando el cabezal del ash se eleva o gura desde la posición estándar de 0 grados el zoom del ash se ajusta a 50mm. Se mostrará “- -” en la pantalla LCD. Cuando el cabezal está elevado o girado el zoom de ash se puede cambiar en modo MZoom (ver abajo).

4. En la posición -7 grados el zoom de ash funciona igual que a – no cambia los ajustes.

Usar el panel para rebote de luz o el difusor gran angular

El ash Phottix Mitros+ está equipado con un panel blanco para rebote de luz y un panel difusor gran angular en el cabezal del ash.

1. El panel difusor gran angular hace que el ash extienda la luz hasta un equivalente de 14mm.

2. El panel blanco para rebote de luz se puede usar cuando el cabezal del ash está en una posición elevada para rebotar el destello hacia adelante, con lo que facilita la aparición de brillos en los ojos del sujeto.

- Si no utiliza el ash durante un largo periodo de tiempo, almacénelo con las baterías quitadas.

Montando el ash en la cámara

Desconecte tanto la cámara como el ash

1. Alinee la zapata del ash con la zapata de la cámara.

2. Deslice el ash en la zapata de la cámara hasta que esté totalmente insertado.

3. Bloquee el ash en dicha posición empujando la palanca de bloqueo hacia la derecha hasta que se engrane con un click.

4. Para desbloquear, pulse el botón de liberación del bloqueo en la palanca de bloqueo y desplace ésta hacia la izquierda.

Conectando / desconectando el ash

1. Para conectar el ash mueva el interruptor a la posición ‘on’.

2. Para desconectar el ash mueva el interruptor a la posición ‘o’.

Indicador del nivel de batería

El indicador de nivel de batería en la LCD (ver abajo) muestra una indicación aproximada de cuanta energía queda en las baterías del ash. Debe usarlo como indicación aproximada de cuando es necesaria una carga de baterías. Si el tiempo de recarga del ash se hace muy largo (30 segundos), cambie las baterías.

Manejo:

1. Pulse suavemente el panel difusor y el panel para rebote de luz en el cabez-

al del ash usando el borde en la parte trasera del panel difusor.

2. Si usamos el panel difusor, este se coloca en posición sobre el cabezal del

ash. Pulse suavemente el panel para rebote de luz de vuelta al interior del cabezal del ash si no lo necesita.

3. Si utiliza únicamente el panel para rebote del destello, simplemente empu-

je el panel difusor de vuelta en el interior del cabezal de ash.

Usando el difusor del cabezal del ash

El ash Phottix Mitros+ TTL viene con un difusor externo que se puede montar en el frontal del cabezal del ash cuando sea necesario. Es adecuado para suavizar la luz, reducir brillos y sombras y para una mejor cobertura en fotografía macro.

Manejo:

1. Alinee el difusor con el cabezal del ash, con la marca “UP” en el difusor

mirando hacia arriba.

2. Colocar un lado de la montura del difusor en la montura correspondiente

del cabezal del ash.

3. Repita el paso anterior en el otro lado del difusor.

Page 54

Protección contra sobrecalentamiento

El Phottix Mitros+ contiene un circuito de protección contra el sobrecalentamiento que ralentiza el tiempo de recarga del ash para evitar daños producidos con sobrecalentamiento. Esta protección se activa tras aproximadamente 20 destellos a toda potencia en un periodo corto de tiempo. Aparecerá un icono [ Hot! ] cuando dicha protección se active.

Para evitar un mayor sobrecalentamiento o posible daño, el ash incrementará el tiempo de recarga para ayudar a disminuir la temperatura del ash. Espere 10 minutos antes de usar el ash.

Si el ash se sigue usando tras la aparición del icono [ Hot! ] y no desciende la temperatura del ash, aparecerá un icono [ Stop ] en la pantalla LCD. Deje de usar el ash y espere 10 minutos a que se refrigere.

Puertos de Sincronización y USB

1. El puerto de Sincronización de 3,5mm se puede usar con un con un cable de sincronización de 3,5mm para disparar el ash – desde un disparador de ash o una cámara. Este puerto es solo de entrada – no hay salida de señal de ash desde este puerto.

MANUAL DE INSTRUCCIONES

2. El puerto USB se usa para actualizaciones del rmware. Los anuncios de nuevas versiones del Firmware y sus correspondientes instrucciones estarán disponibles en los sitios web de Phottix.

LED de Status

LED izquierdo: Indicador de Flash-listo. En modo Quick Flash, el LED se ilumi-

nará en verde cuando el ash tenga la carga de disparo mínima. Se iluminará en rojo cuando esté totalmente recargado.

LED derecho: Para la conrmación de exposición. Si obtenemos una exposición de ash estándar, dicho LED se iluminará en azul durante aproximadamente 3 segundos. Si no se ilumina, deberá acercarse al sujeto o incrementar el ajuste ISO de la cámara.

Puerto externo de baterías

El puerto externo de baterías es un diseño propietario de Phottix para su uso con los cables de ash Phottix. Este puerto externo es compatible con el pack de baterías compacto Canon CP-E4 o modelos compatibles cuando se usa con el adaptador incluido.

Tenga en cuenta:

- Deben usarse baterías en el ash incluso al usar un pack de baterías externo.

- Nunca use packs de baterías no compatibles con Canon.

Page 55

La pantalla LCD

Modo ash Auto E-TTL II/E-TTL

Azoom Mzoom

MANUAL DE INSTRUCCIONES

Modo ash auto E-TTL II/E-TTL

HSS SCS

Rebote

Estándar Posición inferior

Señal de aviso

OFF

Función personalizada

Apertura

Longitud focal

Indicador de nivel de las baterías

Icono de sobrecalentam-

iento

Información FEC

Información FEB

m: en metros f: en pies

Alcance del Flash

Modo de ash Manual

Modo ash Multi

M: Modo de ash Manual

Nivel de potencia

Multi: modo ash Multi

Número de disparos

Frecuencia

Disparo inalámbrico vía pulso óptico y transmisión por radio frecuencia

Modo inalámbrico

Radio: ODIN TX

Radio: STRATO II RX

Inalámbrico OÓptico: OP

SLAVE

Radio: ODIN RX

Óptico: OP TX MASTER

Óptico: OP RX SLAVE

Page 56

MANUAL DE INSTRUCCIONES

Transmisión radio frecuencia: modo ODIN TX

Unidad de Flash TX (Local)

Modo unidad de ash TX

Grupo

Grupo O

Modo de grupo

Transmisión radio frecuencia: modo ODIN TX ratio

Modo Ratio

Canal

Luz ayuda

AF on

Luz ayuda

AF o

Transmisión pulso óptico: modo OP TX (Master)

Flash

Master o

Flash

Master on

Óptico: OP TX (Master)

Transmisión pulso óptico: modo OP RX (SLAVE)

Grupo Slave (esclavo) group

Óptico: OP RX (Slave)

Modo de Flash

Modo Ratio

Canal

Ratio de Flash

Compensación EV para A: B

Transmisión radio frecuencia: modo ODIN RX

Grupo ODIN

Radio: Odin RX

Transmisión radio frecuencia: modo STRATO II RX

Radio: STRATO II RX

Transmisión pulso óptico: OP Slave

Óptico: OP Slave

Modo MEMORY (memoria)

Modo Memory (memoria)

Menú recuperar

Menú Grabar menu

Cancelar

OK / Conrmar

Page 57

MANUAL DE INSTRUCCIONES

Almacenamiento en memoria de ajustes

El Phottix Mitros+ almacena en memoria los ajustes del ash. El modo, nivel de potencia, etc. quedan memorizados en el ash si este se desconecta y se vuelve a conectar.

Botón de Test

Ajustado el Zoom del Flash

El ash Phottix Mitros+ posee dos modos para control del zoom del ash – Auto (Azoom) y Manual (Mzoom). Auto zoom cambia de forma automática el zoom del cabezal del ash según cambiamos el zoom del objetivo en la cámara para proporcionar la cobertura óptima. El zoom Manual permite al usuario ajustar el zoom del cabezal del ash.

Para ajustar:

1. Pulse el botón .

2. El área de zoom en la pantalla LCD se verá destacada y parpadeará.

3. Pulse manual deseado en Mzoom.

4. Pulse el botón

o para ajustar el cabezal del ash a Azoom o el ajuste

cuando el zoom esté ajustado correctamente.

Notas:

1. En modo Azoom y con el ash elevado o girado de la posición estándar 0 grados – el ash se ajusta automáticamente a 50mm. Se muestra “- -” en la pantalla LCD. El zoom de ash no cambia al mover el cabezal a la posición baja de -7 grados.

2. Azoom SOLO funciona cuando el cabezal del ash está ajustado a 0 o a -7 grados.

Funciones de ahorro de energía

Al pulsar el botón de test se dispara el ash. Esto puede usarse para medición (solo en modo manual). En modo de ash principal sin cables, al pulsar el botón de test se dispararán los ashes esclavos del mismo canal controlados por el ash principal. Los niveles de salida del botón de Test se pueden congurar (ver más abajo C.Fn-07).

Para ahorrar baterías, el ash Phottix Mitros+ TTL está equipado con modos de suspensión (Idle) y desconexión automática.

1. En modos esclavo no Wireless: el ash entrará en modo automático de sus-

pensión tras 90 segundos si no se pulsa ningún botón o si no ha sido disparado. La pantalla LCD se apagará. Al pulsar hasta la mitad el botón disparador de la cámara o al pulsar el botón de test del ash el Phottix Mitros+ volverá a estar operativo.

2. En modo esclavo Wireless, el ash entrará en modo de suspensión esclavo

tras 60 minutos si no se pulsa ningún botón o si no ha sido disparado, aparecerá en la pantalla LCD del ash la indicación “IDLE”. Al pulsar por completo el disparador de la cámara o al pulsar el botón de test del ash principal se activarán de nuevo los ashes esclavos en modo suspensión. El tiempo de entrada en suspensión se puede cambiar de 60 minutos a 10 minutos (ver más abajo C.Fn-10). El ash entrará en modo automático de desconexión en esclavo tras 8 horas si no se pulsa ningún botón o si no ha sido disparado tras mostrar “IDLE” en la pantalla LCD del ash. Se activará al pulsar el botón de test en el ash. El tiempo de entrada en desconexión automática en esclavo se puede cambiar de 8 horas a 1 hora (ver más abajo C.Fn-11).

3. En modo Mzoom y con el ash elevado o girado de la posición estándar 0 grados – el zoom del ash no cambiará del ajuste previo.

4. El zoom del ash se puede ajustar con el cabezal elevado o girado cambiando a modo Mzoom y realizando los ajustes deseados.

Ajustando la Sincronización de alta velocidad o la Sincronización a la segunda cortinilla

El ash Phottix Mitros+ posee funciones tanto de Sincronización de alta velocidad como de Sincronización a la segunda cortinilla. Vea más detalles bajo Sincronización de alta velocidad y Sincronización a la segunda cortinilla más adelante en este manual.

Para ajustar:

1. Pulse el botón .

2. La indicación tados.

Nota:

- HSS y SCS están disponibles en modos ETTL y Manual, pero no en multimodo.

cambiará entre HSS, SCS y ambos modos desconec-

Destello de modelaje

1. Al pulsar el botón de previsualización de profundidad de campo de la cámara (en caso de que la cámara disponga de él) se disparará el ash de forma continua durante 1 segundo. Este destello de modelaje es útil para apreciar efectos de iluminación en el sujeto. (Consulte el manual de su cámara para más información sobre el botón de previsualización de profundidad de campo).

2. El destello de modelaje está disponible en todos los modos, ETTL, Multi y Manual.

3. El destello de modelaje se puede usar tanto en disparo normal como sin cable y se puede ajustar (ver más abajo C.Fn-02).

Notas:

1. El uso excesivo del destello de modelaje puede producir sobrecalentami-

ento y/o daños. No lo use más de 20 veces seguidas.

2. Al sobrecalentar el ash, el tiempo de recarga se incrementará automática-

mente hasta que disminuya la temperatura del ash.

Luz de asistencia al Autofocus (AF)

1. En situaciones de poca luz o bajo contraste, la luz de asistencia al Autofocus integrada en el Phottix Mitros+ se activará para ayudar a la función AF. Esta luz de asistencia AF en el frontal del ash proyecta un patrón de enfoque sobre el sujeto.

2. La función de la luz de asistencia al AF se puede conectar o desconectar (ver más abajo C.Fn-08).

Page 58

MANUAL DE INSTRUCCIONES

Ajustes

El Phottix Mitros+ ajusta los niveles en pasos de 1/3 de diafragma. Algunas cámaras tienen funciones personalizadas para cambiar los ajustes de exposición de 1/3 a ½ de diafragma en bracket y compensación del ash. Si se cambian las funciones personalizadas de la cámara, el Phottix Mitros+ ajustará automáticamente los niveles en pasos de ½ de diafragma .

Modos de Flash

El Phottix Mitros+ posee tres modos de ash: ETTL, Manual (M) y Multi (estroboscópico).

Para cambiar de modo:

1. Pulse .

2. Los modos de ash cambiarán entre los modos ETTL, Manual (M) y Multi.

3. El modo activo se muestra en la parte superior izquierda de la LCD .

Modo ETTL

Pantalla Modo ETTL no inalámbrico del Mitros+

Bracketing de exposición del ash - FEB

El bracketing de la exposición del ash (Flash Exposure Bracketing - FEB) se puede usar para cambiar automáticamente la potencia del ash en una serie de fotografías. La cámara tomará tres imágenes con diferentes exposiciones – una expuesta según el cálculo de la cámara, otra sobreexpuesta y otra subexpuesta. Los niveles de sub y sobreexposición pueden ser ajustados por el usuario. El bracketing de ash (FEB) es útil para escenas con luz cambiante o complicada, para ayudar a asegurar una foto correctamente expuesta. También se puede usar en fotografía HDR (alto rango dinámico).

Algunas cámaras poseen función de almacenaje de la exposición del ash, lea el manual de su cámara para más detalles.

Para ajustar el bracketing de exposición del ash (FEB):

1. Pulse

2. Pulse

3. Pulse o para ajustar el bracketing de exposición.

4. Pulse

Se mostrará destacado en la pantalla LCD “FEB 0”.

para conrmar el ajuste.

A tener en cuenta:

- Por defecto: el bracketing de la exposición del ash (FEB) se cancela tras la

toma de tres fotos. FEB se puede ajustar en la pantalla de funciones personalizadas (ver más abajo C.Fn-03).

- La secuencia del el bracketing de la exposición del ash (FEB) se puede cam-

biar (ver más abajo C.Fn-04).

En modo ETTL el ash y la cámara funcionan juntos para calcular la exposición correcta de las imágenes. Cuando se presiona al completo el botón disparador, el ash dispara un pre-destello que la cámara utiliza para calcular la exposición y la potencia del ash, justo en el instante anterior a tomar la foto.

Compensación de exposición del ash - FEC

El ash Phottix Mitros+ puede usarse para ajustar la compensación de exposición del ash (Flash Exposure Compensation - FEC) entre -3 y +3 en pasos de diafragma de 1/3. Esto es útil es situaciones en que se necesita un ajuste no del sistema TTL basado en la luz ambiente.

Para ajustar la Compensación de exposición del ash (FEC):

1. Pulse para entrar en el modo de ajuste de FEC.

2. Pulse

3. Pulse

o para ajustar la compensación FEC arriba o abajo.

para salir del modo de ajuste de FEC.

Nota:

- Algunas cámaras disponen de funciones personalizadas para cambiar los ajustes de pasos de diafragma de 1/3 a 1/2 en bracketing de ash (FEB) o compensación de ash (FEC). Si se cambian las funciones personalizadas de la cámara, el Phottix Mitros+ ajustará automáticamente los niveles en pasos de ½ de diafragma.

- El bracketing de la exposición del ash (FEB) se puede usar con la com-

pensación de exposición del ash (FEC) y el bloqueo de exposición del ash (FEL – ver a continuación).

- Para lograr los mejores resultados, ajuste el modo de frecuencia de disparo

de la cámara en “simple” o “foto a foto” y asegúrese de que el ash está totalmente recargado antes de tomar la segunda y tercera fotos.

- Algunas cámaras disponen de funciones personalizadas para cambiar los

ajustes de pasos de diafragma de 1/3 a 1/2 en bracketing de ash (FEB) o compensación de ash (FEC). Si se cambian las funciones personalizadas de la cámara, el Phottix Mitros+ ajustará automáticamente los niveles en pasos de ½ de diafragma.

Bloqueo de la exposición del ash - FEL

El bloqueo de la exposición del ash (Flash Exposure Lock - FEL) se puede usar para bloquea la exposición del ash antes de tomar una foto. Esto es útil cuando se utiliza medición manual puntual (spot) en una escena con diferentes condiciones de luz.

Si nos encontramos en modo ETTL, pulse el botón de bloqueo de exposición de la cámara ( el botón “ su cámara para más información sobre las funciones de bloque de exposición y su manejo.

Al pulsar el botón de bloqueo de exposición, el ash disparará un pre-destello que se usará para calcular la potencia del ash necesaria durante la exposición. Este se almacenará en la memoria de la cámara. El icono de bloqueo de exposición se mostrará en el visor de la cámara.

Cada vez que pulsemos el botón de bloqueo de exposición, se disparará un pre-destello y se calculará de nuevo la exposición. Cuando pulsemos completamente el disparador el ash disparará a la exposición bloqueada.

” ) para usar esta función. Lea el manual de usuario de

Page 59

MANUAL DE INSTRUCCIONES

Notas:

- Si el sujeto está demasiado lejano, el resultado quedará subexpuesto, y el icono de bloqueo de exposición “FEL” parpadeará durante aproximadamente 0,5 segundos en el visor de la cámara.

- Si el sujeto es demasiado pequeño en el visor, el bloque de exposición (FEL) podría no ser efectivo.

Sincronización a alta velocidad (High Speed Sync – HSS)

En modo HSS, la velocidad máxima de sincronización de la cámara /ash puede alcanzar la velocidad de obturación máxima de la cámara. Esto es práctico al usar modo de prioridad a la apertura o para limitar la luz ambiente. HSS puede variar según el modelo de cámara utilizada – lea el manual de usuario de su cámara para más detalles.

Para usar el modo HSS:

1. Pulse .

2. El icono HSS aparecerá en la pantalla LCD del ash.

3. Ajuste la velocidad de obturación más rápida que la velocidad de sincronización del ash y tome fotos.

Para salir del modo HSS:

1. Pulse dos veces .

2. Cambiará de HSS a SCS y de vuelta al modo estándar FCS.

Funcionamiento:

1. Pulse hasta que aparezca M en la pantalla LCD del ash.

2. Pulse

tencia se verá destacado y parpadeará.

3. Pulse

4. Pulse

5. Cuando la luz de ash listo se ilumine en rojo, el ash estará totalmente

cargado y listo para disparar.

6. Al pulsar

amos ajustado. Esto es útil al tomar mediciones de exposición.

para entrar en la pantalla de ajuste de potencia. El nivel de po-

o para ajustar la potencia del ash.

para salir de la pantalla de ajuste de potencia.

el ash se disparará al nivel de potencia manual que hay-

Nota:

- Al pulsar hasta la mitad el botón disparador se mostrará el alcance efectivo

de potencia del ash manual en la pantalla LCD del ash.

Multi: modo estroboscópico

En el modo Multi estroboscópico se disparan una serie de ashes rápidamente. El número, frecuencia y potencia de destellos se puede programar en el Phottix Mitros+. El modo Multi es útil para capturar múltiples imágenes de un sujeto en movimiento en la misma foto y otros efectos especiales.

Se puede ajustar la frecuencia del efecto (en Hz. – número de ashes por segundo), el número total de ashes y el nivel de salida.

Tenga en cuenta:

- Compruebe que el icono HSS aparece en el visor.

- HSS reduce drásticamente la potencia del ash, la energía de las baterías y el alcance del destello.

Sincronización a la segunda cortinilla – SCS

La función de sincronización a la segunda cortinilla (Second Curtain Sync – SCS) hace que el ash emita su destello al nal de la exposición, no al principio. Esto puede ser útil con velocidades de obturación bajas para capturar efectos especiales.

Manejo:

Pulse dos veces. Cambiará el icono de FCS a HSS y a continuación a modo SCS.

Para cancelar:

pulse

una vez. Esto hará que volvamos al modo estándar FCS.

Nota:

Las funciones SCS no son operativas en modos Wireless o Multi.

Modo Manual (M)

En modo Manual el ash se dispara al nivel de potencia que nosotros ajustamos. El ash Phottix Mitros+ se puede ajustar desde 1/1 (máxima potencia) a 1/128 – 8 pasos de diafragma en pasos de 1/3. La apertura, velocidad de obturación y ISO de la cámara deben ser ajustados manualmente. Para lograr el mejor resultado use el modo M-Manual en la cámara.

Uso:

1. Pulse

2. Pulse

izquierda a derecha en la pantalla LCD) Potencia, Frecuencia (HZ) y Número de destellos. La potencia queda destacada y parpadea tras entrar en la pantalla de ajuste.

3. Pulse

de destellos.

4. Pulse

ajustar Potencia, Frecuencia (HZ) y Número de destellos a los niveles deseados.

5. Pulse

hasta que se muestre “Multi” en la pantalla LCD del ash.

para ajustar los parámetros del modo Multi. Se muestran (de

o para seleccionar Potencia, Frecuencia (HZ) y Número

y mientras del ajuste se mantenga destacado para

para salir de la pantalla de ajuste.

Nota:

1. El uso excesivo del modo Multi estroboscópico puede ocasionar sobre-

calentamiento y/o daños si lo utilizamos en exceso. No lo use más de 20 veces seguidas.

2. Al sobrecalentar el ash, el tiempo de recarga se incrementará automática-

mente hasta que disminuya la temperatura del ash.

Modo estroboscópico y velocidades de obturación

Para determinar la velocidad correcta de obturación en la cámara para usar con diversas variables de modo estroboscópico, use la fórmula siguiente:

Número de destellos / Frecuencia = Velocidad de obturación

Ejemplo: 5x (número de destellos) / 10 Hz (Frecuencia) = velocidad de obturación de 0,5 segundos

Esta es una guía aproximada: necesitarás incrementar o disminuir la velocidad de obturación para lograr el resultado deseado .

Page 60

MANUAL DE INSTRUCCIONES

Tabla de nivel de salida de ash en modo Multi estroboscópico

Si el número de destellos se muestra como “N---”, el número máximo de destellos será tal como se muestra en la tabla siguiente sin importar la frecuencia de disparo.

Modo de disparo remoto inalámbrico

El ash transceptor Phottix Mitros+ TTL incorpora diversos modos de transmisión y recepción inalámbrica. El Mitros+ ofrece compatibilidad integrada con el sistema de disparo remoto Phottix Odin TTL para Canon y el Phottix Strato II Multi para Canon. Para información sobre los sistemas Odin o Strato II consulte los manuales de producto.

OP Rx (Slave-Esclavo) - Usando el sistema de disparo IR de Canon

Los ashes remotos en modo OP Rx son controlados y disparados por ashes montados en la cámara y en modo OP Tx Master. Usando pulsos de luz, un ash en la cámara ajusta y dispara ashes remotos.

OP Slave- Optical Slave – Esclavo óptico

En modo esclavo OP, los destellos de otros ashes cercanos dispararán el Mitros+, únicamente en modo manual.

Note:

El Mitros+ no puede ser disparado por transmisores Phottix Strato, Strato II o Ares o por transceptores Atlas II en modo Tx.

Selección del modo de disparo inalámbrico

Para acceder y ajustar el modo de disparo inalámbrico en el Mitros+:

1. Pulse y mantenga pulsado el botón aparezca.

2. Use los botones

3. Pulse el botón

4. Ajuste los parámetros necesarios del modo inalámbrico (grupo, canal).

o para seleccionar el modo inalámbrico.

para seleccionar el modo inalámbrico.

Nota:

Si no se pulsa el botón pulsa ningún botón durante aproximadamente 16 segundos.

el Mitros+ usará la selección destacada si no se

hasta que el menú de modos

El Mitros+ puede funcionar como:

Phottix Odin Tx(Transmisor)

Ajuste completo de la potencia manual y TTL remota o local y el zoom del ash sobre ashes Mitros+ (en modo Odin Rx) o ashes compatibles equipados con receptores Phottix Odin. Los ashes de zapata o estudio con receptores Strato, Strato II o Atlas II se pueden disparar en modo manual mediante el Mitros+ en modo Odin Tx.

Phottix Odin Rx (Receptor)

El Mitros+ en modo inalámbrico Odin Rx se puede disparar por otro Mitros+ en modo Odin Tx o por transmisores (TCU) Phottix Odin.

Phottix Strato II Rx (Receptor)

El Mitros+ en modo inalámbrico Strato Rx puede ser disparado por transmisores Phottix Strato II, Phottix Odin (TCU) y ashes Phottix Mitros+ en modo Odin Tx.

OP Tx (Master-Maestro) – Usando el sistema de disparo IR de Canon

Usando pulsos de luz, un ash en la cámara ajusta y dispara ashes remotos.

Odin Tx (Modo transmisor)

El uso del Mitros+ en modo Odin Tx permite usar el ash montado en la cámara en modo TTL o Manual, así como controlar tres grupos (A, B, C) – ajustando los niveles de potencia TTL y manual, así como el cabezal zoom en ashes Mitros+ ajustados en modo Odin Rx u otros ashes compatibles equipados con receptores Phottix Odin.

Usando el modo Odin Tx

Pantalla en modo Odin Tx

Tras seleccionar el modo Odin Tx (arriba)

1. Pulse el botón

2. Los teclas

3. Al pulsar el botón

modo entre TTL, M (manual) y O.

4. Al pulsar las teclas

mite el ajuste del nivel EV ±3EV en pasos de 1/3 en modo TTL o ajustes del nivel de potencia (1/128 a 1/1 en pasos de 1/3) en modo manual.

para editar los grupos.

o cambiarán entre los grupos L, A, B, C.

mientras un gripo está seleccionado cambia el

o cuando un grupo está seleccionado per-

Page 61

MANUAL DE INSTRUCCIONES

5. Pulse el botón para salir del menú de edición Odin Tx.

Modo Ratio

Pantalla modo Odin Tx ratio

Ratio es al sistema TTL nativo de Canon. El ratio de grupos A y B se puede ajustar de 8:1 a 1:8. Los niveles EV se pueden también ajustar. Se pueden hacer ajustes al modo de ash local (L) y a la potencia.

Para acceder modo Ratio:

1. Pulse y mantenga pulsado el botón menú Odin Tx. Aparecerá el menú de ajuste de ratio.

2. Pulse el botón

3. Pulse los botones

para entrar en modo edición.

o para cambiar entre los ajustes Flash

Local (L), Flash Ratio y Ratio EV.

mientras se encuentre en el

Uso de Sincronización de alta velocidad (High Speed Sync HSS) y sincronización a la segunda cortinilla (Second Curtain

Sync - SCS) en modo Odin Tx

Al pulsar el botón podremos elegir entre funcionamiento HSS, SCS y estándar.

1. HSS permite el uso de velocidades de obturación más altas. Se pueden

lograr velocidades de obturación de hasta 1/8000 seg. Con cámaras compatibles.

2. Nota: a velocidades de obturación altas la potencia del ash se reduce am-

pliamente.

3. SCS disparará el ash al nal de la exposición, no al principio. Esto se puede

combinar con exposiciones más prolongadas para efectos creativos.

Modo Odin Rx (Receptor)

Pantalla modo Odin Rx

4. Pulse los botones EV una vez seleccionado.

o para ajustar Flash Local EV, Ratio y Ratio

Cuando seleccionamos el modo inalámbrico Odin Rx en el Phottix Mitros+ este se dispara´ra usando el receptor compatible Odin integrado. En modo Odin Rx

5. El botón

6. Pulse el botón

7. Pulse y mantenga pulsado el botón

cambiará el modo del ash local de TTL a Manual o a O.

para nalizar con los ajustes del modo Ratio.

para salir del modo Odin Tx Ratio

el Mitros+ se puede controlar y disparar remotamente desde otro ash Mitros+ Flash en modo Odin Tx o desde un transmisor Odin TCU.

y volver a modo Odin Tx.

Nota:

El ash montado en cámara (local - L) no forma parte del cálculo del ratio. La potencia del ash local se controla independientemente.

Ajustado el zoom del cabezal del ash en modo Odin Tx

1. Pulse el botón para abrir el menú de ajuste del zoom.

2. Con las teclas

3. Con los botones

o seleccionaremos entre los grupos L, A, B, C.

o podremos seleccionar el ajuste entre Azoom (zoom automático que cambia dinámicamente cuando se cambia la focal en el objetivo zoom montado) y Mzoom 24, 28, 35, 50, 70, 80 y 105mm.

4. Al pulsar el botón

saldremos del modo ajuste del zoom.

Ajustando los canales de transmisión

1. Desde el menú Odin Tx o Ratio, pulse el botón selección de canal transmisión.

2. Pulse los botones

3. Pulse el botón

o para navegar entre los canales 1-4.

para seleccionar el canal.

para acceder a la

Cambio de canales y grupos

1. Pulse el botón para acceder a la selección de canal y grupo.

2. Use los botones

3. Use los botones

y para seleccionar canal o grupo.

y para ajustar el canal de recepción (1-4) o

el grupo de asignación (A-C).

4. Pulse el botón

5. Al pulsar el botón botones

para salir del modo de selección de canal y grupo.

podrá realizar el ajuste EV para el ash usando los

y . Al pulsar de nuevo el botón para salir del ajuste

EV.

Nota:

El efecto de los ajustes EV es acumulativo. Si el ajuste EV se realiza en la pantalla Odin Rx y en un Odin TCU o Mitros+ en modo Odin Tx, y/o en las preferencias TTL en el menú de funciones personalizables, todos estos ajustes se usarán para calcular el EV nal.

Page 62

MANUAL DE INSTRUCCIONES

Modo Strato II Rx

Pantalla modo Strato II Rx

Al seleccionar el modo Strato II Rx el Mitros+ podrá ser disparado remotamente por transmisores Phottix Strato II Multi, Phottix Odin TCU o un ash Phottix Mitros+ en modo Odin Tx.

1. Pulse el botón

2. Use los botones

3. Use los botones el grupo de asignación (A-C).

4. Pulse el botón (desde 1/1 a 1/128 en pasos de 1/3) Pulse el botón del modo de ajuste manual de potencia.

5. Pulse el botón

ash. Al pulsar los botones AZoom y MZoom. Pulse el botón para volver al menú principal.

para acceder a la selección de canal y grupo.

y para seleccionar canal o grupo.

y para ajustar el canal de recepción (1-4) o

para ajustar el nivel de potencia manual del Mitros+

de nuevo para salir

para seleccionar el ajuste del cabezal de zoom del

y podremos seleccionar los ajustes

Nota:

En modo Strato II Rx (Receptor) no disponemos de funciones TTL inalámbricas como HSS o SCS, o de control inalámbrico de potencia o del zoom. El nivel de potencia y el zoom deben ajustarse manualmente en el ash Mitros+ si seleccionamos el modo Strato II Rx.

Modos inalámbricos OP Tx (Master - Principal) y OP Rx (Slave - Esclavo)

Los modos OP Tx (Master – Principal) y OP Rx (Slave - Esclavo) usan el sistema de control y disparo inalámbrico de Canon. Un ash Mitros+ ajustado a OP Tx (Master – Principal) se necesita en la cámara para controlar ashes remotos (slave) ajustados a OP Rx (Slave - esclavo). Es necesario ajustar el mismo canal de transmisión tanto en los ashes Master como Slave. Se deben ajustar los grupos para los ashes esclavo, y las funciones de ratio de grupo en los principales. Un Mitros+ ajustado a OP Tx (Master - Principal) u otro ash compatible en modo Master se puede usar en la cámara para controlar y disparar ashes Mitros+ en modo OP Rx (Slave - esclavo), u otros ashes compatibles en modo Slave.

4. Con el modo ratio destacado, pulse los botones o para cambar el modo de ratio inalámbrico (ver más abajo).

5. Con el ratio destacado, pulse los botones el ratio inalámbrico. En modos M o Multi, los parámetros del ash de las unidades esclavas se pueden ajustar individualmente en el ash OP Tx (Master – principal). (ver más abajo).

6. Pulse el botón

para conrmar y salir de la pantalla.

o para cambiar

Modo Master con Flash : El ash principal montado en la cámara

disparará al tomar la foto.

Modo Master sin Flash : El ash principal montado en la cámara

no disparará al tomar la foto. El ash emitirá un corto destello de luz para comunicarse con los ashes esclavos pero dicho destello no será parte de la exposición.

Para ajustar el modo OP Rx (Slave - Esclavo):

1. Al pulsar el botón podremos cambiar el canal y grupo del ash.

2. Con los canales de transmisión destacados, pulse los botones para seleccionar el canal entre 1-4.

3. Con el grupo destacado, pulse los botones

grupo al que el ash está asignado (A,B,C).

4. Pulse el botón

5. Cuando los ashes en OP Rx (Slave - Esclavo) están listos para disparar, la

luz de asistencia al enfoque AF en el frontal del ash parpadeará una vez por segundo.

6. Para ajustar los modos Multi o M para el ash esclavo pulse y mantenga

pulsado el botón

7. Ajuste el nivel de potencia o la frecuencia del ash múltiple / número de

destellos usando los botones de dirección.

para conrmar y salir de la pantalla.

durante aproximadamente 2 segundos.

o para cambiar el

Nota:

- Asegúrese que los ashes en modo OP Tx (Master – Principal) y OP Rx (Slave

- Esclavo) están ajustados al mismo canal de transmisión (1-4).

- No sitúe obstáculos entre la unidad principal y la(s) esclava(s). Los obstácu-

los pueden bloquear las transmisiones de señales.

- Al usar ash rebotado inalámbrico, asegúrese por favor de que el área de

recepción inalámbrica del ash esclavo está encarada hacia el ash principal.

- Al usar una sola unidad de ash ajuste modo inalámbrico en “O”.

Modo OP Tx (Master - Principal):

1. Al pulsar el botón podremos cambiar el disparo del ash, el canal de transmisión, el modo ratio y el ratio.

2. Con el símbolo de ash o para conectar o desconectar el disparo del ash (ver más

abajo).

3. Con los canales de transmisión destacados, pulse los botones para cambiar el canal entre 1-4.

destacado y parpadeando, pulse los botones

Canales de transmisión

El sistema inalámbrico Phottix Mitros+ OP Tx/Rx posee cuatro canales de transmisión: 1, 2, 3 y 4. La señales desde el ash OP Tx (Master - principal) se envían a los ashes OP Rx (Slave – esclavos) en dichos canales. Si el ash principal y los esclavos están ajustados en diferentes canales los ashes esclavos no dispararán.

Usando el disparo inalámbrico OP Tx/Rx

Con un ash en modo OP Tx (Master – principal) montado en la cámara y ashes remotos en modo OP Rx Slave (esclavo), al pulsar el disparador se disparará

Page 63

MANUAL DE INSTRUCCIONES

el ash OP Tx (Master - principal) (si está ajustado para disparar) y los ashes ajustados a OP Rx (Slave – Esclavo) dentro del alcance de OP Tx (Master - principal). La cámara y el ash medirán la escena y dispararán los ashes en modo TTL para exponer correctamente la escena.

Modos Ratio

Los ashes esclavos se pueden controlar por el ash principal en diferentes modos ratio. Los modos disponibles son:

Modos ETTL

A+B+C Los tres grupos disparan a una media de la salida total calculada.

A:BC Los grupos A y B se pueden ajustar por Flash Ratio (ver más abajo).

El grupo C es independiente con su nivel de salida de ash asignado por la cámara.

La compensación EV de los grupos A y B se puede ajustar.

1. Pulse el botón

2. Pulse los botones

tras salir de la pantalla de ajuste de Flash Ratio.

o para ajustar el valor EV para los grupos

A y B.

3. La compensación EV para el grupo C también se puede ajustar.

4. Al pulsar el botón

tras ajustar el ash ratio, se desplazará la selección

de EV al grupo Group C.

5. Pulse los botones

o para ajustar el nivel EV para el grupo C.

A:B Los grupos A y B se pueden ajustar en Flash Ratio (ver más abajo). El

grupo C no se puede ajustar y no dispara.

La compensación EV de los grupos A y B se puede ajustar.

1. Pulse el botón

2. Pulse los botones

A y B.

tras salir de la pantalla de ajuste de Flash Ratio.

o para ajustar el valor EV para los grupos

Modos Manuales

En modo manual los tres grupos disparan al mismo nivel de potencia.

A+B+C

Dicho nivel de potencia es ajustable.

A:B:C El nivel de salida de cada grupo se ajusta individualmente por el usuario

(ver más abajo). Cada grupo es independiente, los cambios en uno de ellos no afectan a los otros.

A:B El nivel de potencia de los grupos A y B se puede ajustar individualmente

por el usuario (ver más abajo). El grupo C no es ajustable y no disparará.

Ajustando los modos Manuales

1. Tras entrar en modo OP Tx (Master - principal) (ver arriba) pulse el botón

para cambiar el ash en modo Manual (M).

2. Pulse el botón

3. Pulse el botón

4. Pulse los botones

para editar los parámetros OP Tx (Master - principal).

tres veces para destacar el área ratio.

y para navegar entre los modos A+B+C,

A:B y A:B:C.

5. Pulse el botón

6. Pulse el botón

7. Al pulsar los botones

para conrmar y salir de la pantalla.

para ajustar los niveles de potencia.

o se podrá cambiar el nivel de potencia

del ash (1/1 a 1/128 en paso de 1/3).

8. Al pulsar el botón botón

desde C a B a A (si fuera necesario).

9. Pulse el botón

podremos navegar por los grupos A a B a C, con el

para salir del modo de ajuste de potencia.

Modo Multi

Ajustando los modos Ratio Modos ETTL

1. Tras entrar en modo OP Tx (Master - principal) (más arriba) pulse el botón

para editar los parámetros OP Tx (Master – principal).

2. Pulse el botón

3. Seleccione el modo Ratio. Al pulsar los botones

seleccionar entre los modos A+B+C, A:B y A:BC.

4. Cuando A:B o A:BC estén destacadas, al pulsar el botón

la selección de ajuste de ratio bajo dicho ratio.

5. Al pulsar el botón

1:1.5, 1:2, 1:3, 1:4, 1:6, 1:8.

6. Al pulsar el botón

4:1, 6:1, 8:1.

7. Pulse el botón

tres veces para destacar el área de ratio.

y podremos

se iluminará

se cambiará el ratio entre 1:1 y 1:8 en pasos de

se cambiará el ratio desde 1:1 a 1.5:1, 2:1, 3:1,

para conrmar y salir de la pantalla.

Los tres grupos dispara en modo Multi al mismo nivel de potencia,

A+B+C

frecuencia y número de destellos.

A:B:C El nivel de salida de cada grupo se ajusta individualmente por el usuario

(ver más abajo). La frecuencia y el número de destellos del multidisparo de cada grupo son los mismos y se pueden ajustar solo en grupo A .

A:B En los grupos A y B se puede ajustar individualmente el nivel de potencia

por parte del usuario (ver más abajo). La frecuencia y el número de destellos del mutidisparo de los grupos A y B son idénticos y solo se pueden ajustar en el grupo A. el grupo C no se puede ajustar y no disparará.

Ajustando el modo Multi

1. Tras entrar en modo OP Tx (Master - principal) (más arriba) pulse el botón para cambiar el ash a modo Multi.

2. Pulse el botón

3. Pulse el botón

4. Al seleccionar el modo Ratio, pulsando los botones

garemos entre los modos A+B+C, A:B y A:B:C.

5. Pulse el botón

6. Pulse el botón

para editar los parámetros OP Tx (Master - principal).

tres veces para destacar el área ratio.

y nave-

para conrmar y salir de la pantalla.

para ajustar los niveles de potencia.

Page 64

MANUAL DE INSTRUCCIONES

7. Al pulsar los botones

o podremos cambiar el nivel de salida

del ash (1/1 a 1/128 en pasos de 1/3).

8. Al pulsar el botón

botón

de C a B a A (si fuera necesario), y podremos cambiar el nivel de

cambiaremos los grupos de A a B a C, y con el

potencia en dichos grupos.

9. Al pulsar el botón

tras navegar entre los grupos entraremos en la

selección de frecuencia y número de destellos.

10. Al pulsar los botones

o podremos realizar los cambios en frecuencia y número de destellos. Estos ajustes solo se pueden cambiar en el grupo Group A y, si fuera necesario, se aplicarían igualmente a los grupos B o C.

11. Pulse el botón

para salir del modo de ajuste de nivel de potencia.

Page 65

Funciones personalizadas

MANUAL DE INSTRUCCIONES

El ash Phottix Mitros+ TTL incorpora una serie de funciones personalizables por el usuario. Para editar dichas funciones (ver lista más abajo):

1. Pulse

durante 2 segundos para entrar en la pantalla de menú C.Fn .

2. Pulse

3. Pulse

4. Pulse

Tabla de funciones personalizadas

o para navegar entre los elementos del menú – C.Fn 0 a 15.

o para cambiar el valor de la función seleccionada.

para salir del menú C.Fn.

Page 66

MANUAL DE INSTRUCCIONES

Función de ash rápido (Quick Flash)

La función de ash rápido (Quick Flash) permite al ash disparar entre 1/6 y 1/2 de la potencia total. Los tiempos de recarga de ash en este modo son más rápidos. Son prácticos para instantáneas de sujetos cercanos.

La función de ash rápido (Quick ash) se puede usar en modo de disparo continuo; esta función se puede activar o desactivar en la función personalizada C.fn-06 (ver más arriba).

A tener en cuenta:

La función de ash rápido (Quick Flash) hace del disparo de ash la prioridad de funcionamiento. Se puede producir subexposición si el sujeto está situado demasiado lejos de la cámara.

Luz de la pantalla LCD (Auto Backlight)

La pantalla LCD se ilumina durante 8 segundos y se desconecta si no se pulsa ningún botón. Cuando la función de luz de la pantalla LCD automática (auto backlight function) está habilitada, al pulsar cualquier botón la LCD se iluminará. Si dicha función personalizada está ajustada a “deshabilitada”, se iluminará al pulsar el botón Mode.

TTL Pref (TTL preferido)

La medición TTL puede variar ligeramente al usar el ash en distintas cámaras. La función personalizada TTL Pref (C.Fn-15) permite a los usuarios ajustar de forma exacta la exposición EV entre +3 y -3 en pasos de 1/3 para compensar estas sutiles variaciones. Este ajuste es una preferencia personal basada en la medición estándar TTL y se almacena en la memoria del ash. Cuando se ajusta este nivel de preferencia del EV, dicha compensación se utilizará en las imágenes tomadas en modo TTL. Esta compensación EV no se mostrará en la pantalla LCD durante el uso normal del ash.

Función Memoria

SAVE TO 2

SAVE TO 3

LOAD FROM 1 (recuperar desde …)

LOAD FROM 2

LOAD FROM 3

Para entrar en modo Memoria

Pulse y mantenga pulsado el botón para entrar en modo Memoria.

Para guardar datos:

1. Tras ajustar los datos del ash, pulse y mantenga pulsado el botón para entrar en modo Memoria.

2. Pulse los botones mación: SAVE TO 1, SAVE TO 2 y SAVE TO 3.

3. Pulse el botón

4. La pantalla LCD saldrá del modo Memoria y volverá a la última pantalla utilizada.

5. Para cancelar la acción de grabación, pulse el botón pantalla de modo Memoria y volver a la última pantalla utilizada.

y para seleccionar donde guardar la infor-

para seleccionar y conrmar la grabación de los datos.

para salir de la

Para recuperar los datos:

1. Tras entrar en modo Memoria (ver más arriba), pulse los botones y para seleccionar LOAD FROM 1, LOAD FROM 2. LOAD FROM 3.

2. Pulse el botón

para recuperar la información grabada.

Nota:

Tras recuperar los datos grabados y salir del modo memoria, los datos recuperados aparecerán en pantalla. Los ajustes de ash usados antes de la recuperación de datos se perderán. Para evitar perder datos guarde los ajustes actuales antes de recuperar los datos grabados.

El ash Phottix Mitros+ está equipado con una función de memoria programable. El uso de la Función Memoria permite que podamos guardar los parámetros, datos y funciones personalizadas del ash para poder volver a usarlos en el futuro recuperándolos rápidamente. Los modos de ash, los ajustes inalámbricos, el nivel de potencia del ash – toda la programación actual del ash se almacenará para su uso posterior.

Pantalla modo Memoria

Menú:

Disponemos de tres ajustes para grabar y recuperar los datos del ash en modo Memoria:

SAVE TO 1 (guardar en …)

Volver a los ajustes de fábrica (reset)

El ash Phottix Mitros+ se puede ajustar volviendo a los ajustes de origen en fábrica (reset).

Para volver a los ajustes originales:

1. Pulse y mantenga pulsados a la vez

2. El ash volverá a los ajustes originales de fábrica.

3. Todas las funciones personalizadas volverán a los valores originales de

fábrica.

y durante 3 segundos.

Visualización de la información del ash

Para obtener soporte técnico o para las actualizaciones de rmware puede ser necesario acceder a la información del Phottix Mitros+. Para visualizar hardware, software, biblioteca de iconos y número de serie:

Page 67

MANUAL DE INSTRUCCIONES

1. Pulse

2. Pulse cualquier otro botón para cancelar esta pantalla y visualizar la LCD en modo estándar.

al conectar el ash.

Cambios en el condensador:

Si el ash no se utiliza durante un periodo largo, se producen cambios físicos en el condensador del mismo. Asegúrese de conectar el ash un mínimo de 10 minutos cada tres meses para evitar dichos cambios.

Especicaciones técnicas

Modos: E-TTL y E-TTL II, Manual, y Multi estroboscópico

Número guía: 58/190 metros/pies (a una longitud focal de 105mm, ISO 100)

Cobertura del ash: 24-105mm (14mm con el panel difusor gran angular)

Auto zoom (la cobertura del ash se ajusta automáticamente según la longi-

tud focal del objetivo)

Zoom manual (el zoom se puede ajustar cambiando el ajuste en el ash)

Giro: 360 grados, desplazamiento vertical: -7 a 90 grados

FEC (Flash exposure compensation – Compensación de exposición del ash): Manual

FEB (Flash exposure bracketing – Bracketing de exposición del ash): ±3

pasos de diafragma en intervalos de 1/3 (Se puede combinar con la compensación de exposición de ash manual - FEB)

Modos de sincronización: sincronización a la primera cortinilla, sincronización a la segunda cortinilla, y sincronización de alta velocidad (High Speed Sync – HSS)

Flash estroboscópico: 1-199Hz. Número de destellos: 1-100

Conrmación de exposición del ash: luz LED azul se ilumina en modo E-TTL

Recarga del ash (con baterías alcalinas de tamaño AA)

Tiempo de recarga /indicador de ash listo:

Flash estándar: Aprox. 0,1 - 5 segundos/se ilumina indicador LED rojo.

Flash rápido (Quick ash): Aprox. 0,1 - 2,5 segundos/se ilumina indicador LED verde.

Alimentación interna: Cuatro baterías alcalinas tamaño AA o baterías Ni-MH tamaño AA

Batería externa (opcional): Compatible con Phottix Battery Pack y el pack compacto Canon CP-E4 a través de adaptador especíco

Ahorro de energía: en modo esclavo no inalámbrico: 90 segundos, en modo esclavo inalámbrico (programable): 10 minutos o 60 minutos

Flash inalámbrico

Método de transmisión: radiofrecuencia o pulso óptico

Canales: 4

Opciones inalámbricas: Odin Tx, Odin Rx, Strato II Rx, OP Tx (Master - princi-

pal), OP Rx (Slave – esclavo), OP Slave (esclavo), OFF

Alcance de la transmisión (Aprox.): Radio: 100m +, Óptico: Interior: 12-16m, Exterior: 7-9m

Ángulo de recepción: radio: 360º en todas direcciones. Óptico: ±40° (horizontal), ±30°(vertical)

Grupos controlados en modo esclavo: 3 (A, B, y C)

Control de ratio de ash: 1:8-1:1-8:1

Corriente en modo reposo: ≤100uA en modo reposo

Dimensiones: (L x An x Al): 202,8×77,5×58,3 mm

Peso: 427g (solo ash, sin baterías)

Page 68

Declaración de conformidad EC

Nosotros: Phottix (HK) Ltd.

en: 10/F Block A, Yip Fat Factory Building, Phase 1, 77 Hoi Yuen Rd, Kwun Tong, Kln, Hongkong

el Representante Europeo Autorizado

Phottix Europe Sp. z o.o.

Piotrkowska 66

90-105 Lodz, Polonia

KRS 0000327336

Declaramos que el producto abajo designado:

Nombre de producto: Phottix Mitros+ TTL Transceiver Flash

Número de modelo: Mitros+

MANUAL DE INSTRUCCIONES

Cumple con los pertinentes requerimientos fundamentales según la directiva R&TTE 1999/5/EC, siempre que el producto sea usado correctamente, y los siguientes estándares u otros documentos normativos:

ETSI EN 300 440-1 V1.6.1(2010-08)

ETSI EN 300 440-2 V1.4.1(2010-08)

ETSI EN 301 489-1 V1.9.2/2011-09

ETSI EN 301 489-3 V1.4.1/2002-08

EN 62479: 2010-09

Firmado por:

Paul Czernik

CEO/Director gerente

Phottix Europe Sp. z o.o.

CEO/Prezes zarządu

Lodz, septiembre 2013

www.phottix.com

Page 69

Flash Phottix Mitros+ TTL -

Ricetrasmettitore per Canon

ISTRUZIONI D’USO

Nota: Per iniziare a utilizzare subito questo ash consulta la guida rapida. Per le funzioni avanzate, si prega di leggere questo manuale e familiarizzare con la fotocamera e le sue funzioni.

Il ash TTL Phottix Mitros+ per Canon è progettato per l’impiego con fotocamere Canon DSLR con ETTL I/II, in modalità Manuale e Multi, così come in modalità di trigger wireless master/slave.

Avvertenze

1. Utilizzare il ash in modo sicuro. Non azionare il ash puntandolo verso gli occhi di persone o animali posti a breve distanza – può causare danni e/o cecità.

2. Fare attenzione durante l’uso del ash all’interno o nelle vicinanze di automobili, autobus, motocicli o altri veicoli in movimento, può provocare incidenti.

3. Non usare il ash in prossimità di gas combustibili (benzina, solventi, ecc.)

4. Non esporre il ash o le batterie a gocciolamenti/schizzi d’acqua, o elevata umidità.

5. Non lasciare le batterie o il ash in luoghi caldi (alla luce solare diretta, in una macchina chiusa, ecc.)

6. Rimuovere le batterie del ash quando questo non viene utilizzato per un lungo periodo di tempo.

7. Sostituire le batterie quando necessario. Utilizzare batterie integre in buono stato. Non mescolare diversi tipi di batterie, o batterie nuove e usate tra di loro.

8. Non collocare oggetti opachi davanti alla lente del ash quando questo viene azionato. L’energia emessa dal ash può causare l’inammazione dell’oggetto o danneggiare il tubo del ash o le lenti di fresnel.

9. Fare attenzione nel toccare la testa del ash dopo l’uso. Può essere calda e provocare ustioni.

Componenti

Lato posteriore / sinistro

1. Display LCD

2. Pulsante Mode

3. Pulsante di Test

4. Interruttore di alimentazione

5. Spia pronto lampo

6. Frecce di regolazione (vedi sotto)

7. Pulsante Set

8. Leva di blocco

9. Porta di sincronizzazione da 3,5 mm

10. Porta USB

11. Porta di alimentazione esterna

Frecce di regolazione

1. Freccia su / Pulsante regolazione modalità zoom

2. Freccia destra / Pulsante modalità ash wireless

3. Freccia giù / HSS / Pulsante SCS

4. Freccia sinistro / Pulsante funzioni personalizzate

10. Il ash contiene componenti elettronici ad alta tensione. Non smontare o tentare di riparare il ash. Non toccare mai i componenti interni del ash.

11. Non toccare con oggetti metallici i contatti della porta di alimentazione esterna – ciò può causare scosse elettriche e lesioni gravi.

Lato anteriore / destro

Sommario

Componenti e funzioni......................................................…......69

Modalità......................................................................................75

Trigger wireless...........................................................................77

Funzioni personalizzate..............................................................82

Speciche tecniche......................................................................84

1. Aletta riettente

2. Diusore grandangolare

3. Testa del ash

4. Area ricevitore segnale wireless

5. Luce assistenza AF

6. Contatto caldo

7. Vano batterie

Page 70

ISTRUZIONI D’USO

Nota:

In queste istruzioni si presuppone che:

1. Il ash e la fotocamera siano accesi.

2. Il ash e la fotocamera siano stati impostati con le stesse impostazioni riportate in questo manuale.

3. Il menu della fotocamera ed il menu delle funzioni personalizzate del ash siano impostati su valori predeniti.

4. Il ash venga utilizzato con una fotocamera Canon DSLR compatibile.

Installazione delle batterie

1. Premere il coperchio del vano batteria, spingendolo verso la parte inferiore del ash. Il coperchio del vano batteria si aprirà e si solleverà.

2. Inserire le batterie AA come mostrato dal diagramma all’interno del vano batteria.

3. Abbassare il coperchio del vano batteria e spingerlo verso la parte superiore del ash, bloccandolo.

Nota:

batterie. Se il tempo di ricarica del ash è eccessivamente lungo (30 secondi) cambiare le batterie.

Alzare e ruotare la testa del ash

1. La testa del ash può essere sollevata da -7 a 90 gradi con intervalli a -7, 0, 45, 60, 75 e 90 gradi. Sollevare o abbassare delicatamente la testa del ash, portandola nella posizione desiderata.

2. La testa del ash ruoterà di 180 gradi in entrambe le direzioni con intervalli a 60, 75, 90, 120, 150 e 180 gradi. Ruotare delicatamente la testa del ash, portandola nella posizione desiderata.

3. Quando la testa del ash è sollevata o ruotata rispetto alla posizione standard di 0 gradi in avanti, il valore dello zoom del ash verrà impostato su 50 mm. verrà visualizzato “--” sul display LCD. Lo zoom del ash, quando la testa è sollevata o ruotata, può essere modicato in modalità MZoom (vedi sotto).

4. A -7 gradi lo zoom del ash sarà uguale a 0 gradi – non verrà modicata nessuna impostazione.

Utilizzo dell’aletta riettente o del diusore grandangolare

- Si prega di utilizzare quattro batterie standard di alta qualità della stessa marca. Assicurarsi che tutte le batterie abbiano livelli di carica simili.

- Le batterie possono surriscaldarsi durante l’utilizzo del ash. Fare attenzione durante la sostituzione delle batterie.

- Se non si utilizza il ash per un lungo periodo di tempo, rimuovere le batterie dal ash.

Collegamento del ash alla fotocamera

Spegnere sia la fotocamera che il ash

1. Allineare il contatto caldo del ash con la slitta del contatto caldo della fotocamera.

2. Fare scorrere il ash nel contatto caldo della fotocamera no al suo completo inserimento.

3. Bloccare il ash in posizione, premendo la leva di blocco verso destra, no a quando il blocco non emette un clic.

4. Per sbloccare, premere il pulsante di rilascio sulla leva di bloccaggio e farla scorrere verso sinistra.

Accensione/Spegnimento del ash

1. Per accendere il ash portare l’interruttore in posizione ON.

2. Per spegnere il ash portare l’interruttore in posizione OFF.

Il ash Phottix Mitros+ è dotato di aletta riettente bianca e pannello diusore grandangolare integrati nella testa del ash.

1. Il pannello diusore grandangolare farà sì che il ash dionda il fascio luminoso ad un equivalente di 14 mm.

2. L’aletta riettente bianca può essere utilizzata quando la testa del ash è in posizione sollevata, per riettere la luce in avanti al ne di facilitare l’eetto catchlight negli occhi di un soggetto.

Utilizzo:

1. Tirare delicatamente il pannello diusore e l’aletta riettente dalla testa del

ash, utilizzando il bordo sulla parte inferiore del pannello diusore.

2. Se si utilizza il pannello diusore, questo scenderà in posizione sopra la

testa del ash. Spingere delicatamente l’aletta riettente nella testa del ash, se questa non risulta necessaria.

3. Se si utilizza solo l’aletta riettente, spingere delicatamente il pannello dif-

fusore nella testa del ash.

Utilizzo del diusore della testa del ash

Il ash Phottix Mitros+ è dotato di un diusore applicabile, che può essere aggiunto alla parte anteriore della testa del ash, quando necessario. È utile per ammorbidire la luce, ridurre i punti caldi e le ombre, e ore una copertura migliore per la fotograa macro.

Utilizzo:

Indicatore livello carica della batteria

L’indicatore del livello di carica della batteria sul display LCD (vedi sotto) mostra approssimativamente il livello di carica delle batterie nel ash. Utilizzare questa informazione approssimativa per sapere quando è necessario sostituire le

1. Allineare il diusore con la testa del ash, con il segno “UP” posto sul diu-

sore rivolto verso l’alto.

2. Fissare un lato del supporto del diusore, al supporto corrispondente sulla

testa del ash.

3. Ripetere il passaggio 2 sull’altro lato del diusore.

Page 71

Protezione contro il surriscaldamento

Il ash Phottix Mitros+ è dotato di un circuito di protezione contro il surriscaldamento che rallenterà il tempo di ricarica ash per evitare danni legati al surriscaldamento. Circa 20 scatti di ash a piena potenza in un breve periodo attiveranno questa protezione. L’icona [Hot! ] apparirà quando il circuito di protezione contro il surriscaldamento è in funzione.

Per evitare un ulteriore surriscaldamento o possibili danni, il ash aumenterà il tempo di ricarica per aiutare a ridurre la sua temperatura. Attendere 10 minuti prima di utilizzare nuovamente il ash.

Se il ash continua ad essere utilizzato dopo la comparsa del segnale [Hot! ] e non viene lasciato rareddare, l’icona [Stop] apparirà sullo schermo LCD. Cessare di utilizzare il ash e attendere 10 minuti per lasciarlo rareddare.

Porta USB e porta sincro

1. La porta di sincronizzazione da 3.5 mm è utilizzabile con un cavo di sincronizzazione da 3,5 mm per lo scatto del ash – collegato ad un ash trigger o alla fotocamera. Questa porta è solo d’ingresso – non vi sono segnali di ash in uscita.

ISTRUZIONI D’USO

2. La porta USB viene utilizzata per aggiornamenti del rmware. Istruzioni e comunicati di aggiornamento del rmware saranno resi disponibili sui siti web Phottix.

LED di stato

LED sinistro: Spia di pronto ash. In modalità ash rapido, il LED lampeggerà

con una luce verde quando il ash ha la carica minima. Lampeggerà invece con una luce rossa quando sarà completamente carico.

LED destro: Spia di conferma dell’esposizione del ash. Se si ottiene un’esposizione ash standard, la spia di conferma esposizione del ash lampeggerà di luce blu per circa 3 secondi. Se la spia di conferma esposizione del ash non si accende, avvicinarsi al soggetto o aumentare l’impostazione ISO della fotocamera.

Porta per batteria esterna

La porta per batteria esterna è un progetto di proprietà della Phottix, per uso con cavi ash Phottix. La porta esterna è compatibile con il battery pack compatto Canon CP-E4 o modelli compatibili quando viene utilizzato l’apposito adattatore.

Nota:

- Le batterie devono essere presenti nel ash anche quando viene utilizzato un battery pack esterno.

- Non usare mai battery pack non compatibili con quelli Canon.

Page 72

Display LCD

Modalità E-TTL II/E-TTL Automatico

Azoom- zoom automatico Mzoom- zoom manuale

ISTRUZIONI D’USO

E-TTL II/E-TTL automatico

HSS SCS

Lampo verso l’alto

standard verso il basso

Segnale acustico

OFF

Funzione personalizzata

Diaframma

Lunghezza focale

Indicatore livello carica della

batteria

spia di surriscaldamento

Informazione FEC

Informazione FEB

m: in metri f: in piedi

Distanza Flash

Modalità Manuale

Modalità Multi

M: Modalità manuale

Livello di potenza

Multi: Modalità Multi

Conteggio dei ash

Frequenza

Scatto senza li tramite Impulso ottico e Segnale Radio

Modalità senza li

Radio: trasmettitore ODIN

Radio:

Radio: ricevitore STRATO II

Modalità senza li disattivata

Ottico: slave ottico

ricevitore ODIN Ottico: trasmettitore

ottico (Master)

Ottico: ricevitore ottico (Slave)

Page 73

ISTRUZIONI D’USO

Scatto Radio : Modalità Trasmettitore ODIN

Trasmettitore (Flash locale)

Modalità del transmettitore

Gruppo

Gruppo disattivato

Modalità di gruppo

Canale

Luce assisten-

za AF attivata

Luce assisten-

za AF disattivata

Scatto Radio: Modalità Rapporto del trasmettitore Odin

Modalità Rapporto

Scatto tramite Impulso ottico: Modalità del Trasmettitore Ottico (Master)

Modalità ash

Flash Mas-

ter disattivato

Flash Mas-

ter attivato

Ottico: Trasmettitore Ottico (Master)

Modalità Rapporto

Canale

Rapporto Flash

Scatto tramite Impulso ottico: Modalità del Ricevitore Ottico (Slave)

Gruppo

Ottico: Ricevitore Ottico (Slave)

Rapporto Flash

Compensazione dell’esposizione A: B

Scatto Radio: Modalità Ricevitore ODIN

Scatto Radio: Modalità Ricevitore STRATO II

Scatto tramite Impulso ottico: Slave ottico

Ottico: Slave Ottico

Gruppo Odin

Radio: ricevitore Odin

Modalità MEMORIA

Modalità memoria

Richiama menu

Salvataggio menu

Radio: Ricevitore STRATO II

Cancella

OK / Conferma

Page 74

ISTRUZIONI D’USO

Funzioni di salvataggio automatico

Il ash Phottix Mitros+ memorizzerà le impostazioni del ash. Modalità, livelli di potenza, ecc. verranno memorizzate nel ash se questo viene spento e poi riacceso.

Impostazione dello zoom del ash

Il ash Phottix Mitros+ possiede due modalità di zoom della testa del ash – Auto (Azoom) e Manuale (Mzoom). Lo zoom automatico cambierà dinamicamente lo zoom della testa del ash al variare dello zoom dell’obiettivo della fotocamera, per assicurare un’illuminazione ottimale. Lo zoom manuale permette all’utente di impostare lo zoom della testa del ash.

Per impostarer:

1. Premere il pulsante

2. L’area di zoom sul display LCD sarà evidenziata e lampeggerà.

3. Premere Azoom o sul livello manuale Mzoom desiderato.

4. Premere il pulsante

o per impostare lo zoom della testa del ash su

Nota:

1. Quando la testa del ash è in Azoom ed è sollevata o ruotata rispetto alla posizione standard di 0 gradi in avanti - il valore dello zoom del ash verrà impostato su 50 mm. verrà visualizzato “--” sul display LCD. Lo zoom del ash non cambierà se la testa è abbassata a -7 gradi.

2. AZoom funziona SOLO quando la testa del ash è impostata su 0 o -7 gradi.

3. Quando la testa del ash in Mzoom è sollevata o ruotata rispetto alla posizione standard di 0 gradi in avanti - il valore dello zoom del ash non verrà modicato rispetto all’impostazione precedente.

quando lo zoom è impostato correttamente.

Pulsante Test

Premendo il pulsante test faremo scattare il ash. Questo può essere utilizzato per misurazioni (solo in modalità manuale). In modalità wireless Master, premendo il pulsante test faremo scattare i ash in slave impostati sullo stesso canale, controllato dal ash master. I livelli di uscita del pulsante test possono essere congurati (vedi C.Fn-07 qui sotto).

Funzioni di stand-by automatico

Per risparmiare la carica della batteria, il ash Phottix Mitros+ è dotato di modalità di stand-by e spegnimento automatico.

1. Nelle modalità Slave non wireless : Il ash passerà in modalità stand-by

dopo 90 secondi se non è stato premuto nessun pulsante o il ash non è stato azionato. Il display LCD del ash apparirà vuoto. Premendo a metà il pulsante di scatto della fotocamera, o premendo il pulsante test del ash, riattiveremo il ash Phottix Mitros+.

2. In modalità Slave senza li, il ash passerà in modalità stand-by Slave dopo

60 minuti se nessun pulsante è stato premuto o se il ash non è stato azionato, verrà visualizzata la scritta “IDLE” sul display LCD del ash. Premendo a fondo il pulsante di scatto della fotocamera o premendo il pulsante test del ash Master riattiveremo il ash in modalità stand-by. Il timer della modalità stand-by in Slave può essere modicato da 60 minuti a 10 minuti (vedi C.Fn10 qui sotto). Il ash passerà in modalità di spegnimento automatico in Slave dopo 8 ore, se non è stato premuto nessun pulsante o il ash non è stato azionato dopo che il messaggio”IDLE” è stato visualizzato sul display LCD del ash. Premendo il pulsante test posto sul ash riattiveremo quest’ultimo. La modalità di spegnimento automatico in Slave può essere cambiata da 8 ore a 1 ora (vedi C.Fn-11 qui sotto).

Lampo ash pilota

4. Lo zoom del ash può essere regolato quando la testa è sollevata o ruotata, passando in modalità Mzoom ed eettuando le regolazioni desiderate.

Impostazione della Sincronizzazione ad Alta Velocità o della Sincronizzazione sulla Seconda Tendina

Il ash Phottix Mitros+ possiede entrambe le funzioni di Sincronizzazione ad Alta Velocità e Sincronizzazione sulla Seconda Tendina. Vedi ulteriori dettagli nel capitolo Sincronizzazione ad Alta Velocità e Sincronizzazione sulla Seconda Tendina, più avanti in questo manuale.

Per impostare:

1. Premere il pulsante .

2. Il pulsante

Nota:

- le funzioni HSS e SCS sono disponibili in modalità ETTL e nelle modalità manuali, ma non in modalità Multi.

consente di selezionare HSS, SCS o spegnere entrambe.

1. Premendo il pulsante di anteprima profondità di campo della fotocamera (se disponibile) azioneremo continuamente il ash per 1 secondo. Questo lampo pilota è utile per vedere gli eetti della luce e la compensazione sul soggetto. (Consultare il manuale dell’utente della fotocamera per ulteriori informazioni sull’utilizzo di questa funziona).

2. La funzione lampo ash pilota è disponibile in tutte le modalità, ETTL, Multi e Manuale.

3. Il lampo ash pilota può essere utilizzato in riprese normali e wireless, ed è impostabile (vedi C.Fn-02 qui sotto).

Nota:

1. L’uso eccessivo del lampo ash pilota può portare al surriscaldamento del

ash e può causare danni. Non azionare il ash più di 20 volte consecutivamente.

2. In caso di surriscaldamento il ash aumenterà automaticamente il tempo

di carica, no a quando la temperatura di ash non sarà diminuita.

Luce assistenza autofocus (AF)

1. In situazioni di bassa luce/contrasto, la luce di assistenza autofocus incorporata nel Phottix Mitros+ si accenderà per assistere l’AF. La luce assistenza AF, posta sulla parte anteriore del ash, proietterà un bersaglio per la messa a fuoco sul soggetto.

Page 75

ISTRUZIONI D’USO

2. Le funzioni di luce assistenza AF possono essere attivate oppure disattivate (vedi C.FN-08 qui sotto).

Regolazioni

Il Phottix Mitros+ modicherà i livelli con incrementi di 1/3 di stop. Alcune fotocamere hanno funzioni personalizzate per modicare le regolazioni con incrementi da 1/3 a 1/2 di stop per FEB e FEC. Se le funzioni personalizzate della fotocamera sono state modicate, il ash Phottix Mitros+ regolerà automaticamente i livelli con 1/2 di stop.

Modalità ash

Il ash Phottix Mitros+ possiede tre modalità di ash: ETTL, Manuale (M) e Multi (Stroboscopico).

Per cambiare modalità:

1. Premere il pulsante .

2. La modalità di ash scorrerà attraverso le modalità ETTL, Manuale (M) e Multi.

3. La modalità corrente verrà visualizzata nell’angolo superiore sinistro del display LCD.

Nota:

- Alcune fotocamere possiedono funzioni personalizzate per modicare le

regolazioni con incrementi da 1/3 a 1/2 di stop per FEB e FEC. Se le funzioni personalizzate della fotocamera sono state modicate, il ash Phottix Mitros+ regolerà automaticamente i livelli con incrementi di 1/2 stop.

Bracketing dell’esposizione con il ash - FEB

Il bracketing dell’esposizione con il ash (FEB) può essere utilizzato per modicare automaticamente la potenza del ash per una serie di foto. La fotocamera registrerà tre immagini con esposizioni diverse – una esposta secondo i calcoli della fotocamera, una sovraesposta e un’altra sottoesposta. I livelli di sovra- e sottoesposizione possono essere impostati dall’utente. Il FEB è utile in situazioni mordi e fuggi, sia quando si riprendono scene con diverse condizioni d’illuminazione, per contribuire ad assicurare foto correttamente esposte. Può essere utilizzato anche per fotograa HDR.

Alcune fotocamere hanno la funzione di memorizzazione dell’esposizione ash, per maggiori dettagli vedi il manuale dell’utente della tua fotocamera.

Impostare il FEB:

1. Premere il pulsante

2. Premere il pulsante

denziato sul display LCD.

3. Premere il pulsante e

dell’esposizione.

il comunicato “FEB 0” verrà visualizzato ed evi-

per regolare il valore del bracketing

Modalità ETTL (la modalità Senza Fili disattivata)

Schermata della modalità ETTL

In modalità ETTL il ash e la fotocamera collaboreranno per calcolare la corretta esposizione per le immagini catturate. Quando il pulsante di scatto è completamente premuto, il ash emetterà un pre-lampo nell’istante prima che la foto venga scattata, che verrà utilizzato dalla fotocamera per calcolare l’esposizione e la potenza del ash.

Compensazione dell’esposizione del ash - FEC

Il ash Phottix Mitros+ può essere utilizzato per regolare la compensazione dell’esposizione del ash (FEC) da -3 a + 3, con intervalli di 1/3 di stop. Ciò risulta utile in situazioni, dove è richiesta una precisa messa a punto del sistema TTL in funzione all’ambiente.

Impostare il FEC:

1. Premere il pulsante per accedere alla modalità regolazione FEC.

2. Premere il pulsante

3. Premere il pulsante

o per regolare FEC su o giù.

per uscire dalla modalità regolazione FEC.

4. Premere il pulsante

per confermare l’impostazione.

Nota:

- Impostazione predenita: I valori FEB verranno cancellati dopo aver scattato

tre foto. Il FEB può essere impostato nella schermata delle funzioni personalizzate (vedi C. FN-03 qui sotto).

- la sequenza di scatti FEB può essere modicata (vedi C.Fn-04 qui sotto).

- il FEB può essere utilizzato con le funzioni FEC e FEL (vedi sotto).

- Per ottenere migliori risultati impostare la fotocamera in modalità singola,

e assicurarsi che il ash sia completamente ricaricato prima di scattare la seconda e la terza foto.

- Alcune fotocamere possiedono funzioni personalizzate per modicare le

Blocco esposizione ash - FEL

Il blocco esposizione ash (FEL) può essere utilizzato per bloccare l’esposizione, prima che venga scattata una foto. Questo è utile quando la misurazione spot manuale viene utilizzata in una scena con diverse condizioni d’illuminazione.

In modalità ETTL per utilizzare questa funzione, premere il pulsante FEL della fotocamera ( pulsante “ zioni FEL consultare il manuale dell’utente della fotocamera.

Premendo il pulsante fel, il ash emetterà con un pre-lampo, che verrà utilizzato per calcolare la potenza del ash durante l’esposizione. Tale informazione verrà conservata nella memoria della fotocamera. L’icona FEL verrà visualizzata nel mirino della fotocamera.

” ) . Per ulteriori informazioni sull’utilizzo e sulle fun-

Page 76

ISTRUZIONI D’USO

Ogni qual volta verrà premuto il pulsante FEL, verrà azionato un pre-lampo e sarà calcolata una nuova esposizione. Quando il pulsante dell’otturatore viene premuto completamente, il ash verrà azionato con l’esposizione bloccata.

Nota:

- Se il soggetto è troppo lontano la foto sarà sottoesposta, l’icona “FEL” lampeggerà per circa 0,5 sec nel mirino della fotocamera.

- Se il soggetto risulta troppo piccolo nel mirino, la funzione FEL non sarà ecace.

Sincronizzazione ad alta velocità - HSS

In modalità HSS, la velocità massima di sincronizzazione fotocamera/ash può raggiungere la velocità massima di chiusura dell’otturatore della fotocamera. Ciò risulta utile quando si utilizza la modalità a priorità di diaframma o per limitare la luce dell’ambiente. La modalità HSS può variare secondo i diversi modelli di fotocamera - per dettagli controllare il manuale dell’utente della fotocamera.

Per utilizzare la modalità HSS:

1. Premere il pulsante .

2. L’icona HSS verrà visualizzata sul display LCD del ash.

3. Impostare una velocità di scatto superiore alla velocità di sincronizzazione della fotocamera e scattare le foto.

fotocamera devono essere impostati manualmente. Per risultati ottimali utilizzare la fotocamera in modalità M-Manuale.

Utilizzo:

1. Premere il pulsante nché la lettera M non viene visualizzata sul

display LCD del ash.

2. Premere il pulsante

potenza. Il livello di potenza lampeggerà e sarà evidenziato.

3. Premere i pulsanti

4. Premere il pulsante

potenza.

5. Quando la spia di pronto ash s’illumina di colore rosso, il ash è complet-

amente carico e pronto ad essere azionato.

6. Premendo il pulsante

ale impostato. Ciò risulta utile quando si eettuano misurazioni.

per accedere alla schermata di regolazione della

e per regolare la potenza del ash.

per uscire dalla schermata di regolazione della

azioneremo il ash al livello di potenza manu-

Nota:

- Premendo a metà il pulsante di scatto, verrà visualizzata sul display LCD del

ash l’eettiva gamma della potenza del ash in manuale.

Per uscire dalla modalità HSS:

1. Premere due volte il pulsante .

2. Scorrere da HSS a SCS e tornare alla normale modalità di FCS.

Nota:

- Vericare che l’icona HSS venga visualizzata nel mirino.

- La funzione HSS riduce drasticamente la potenza del ash, la carica delle batterie e la portata.

Sincronizzazione sulla seconda tendina – SCS

La funzione Phottix Mitros+ di sincronizzazione sulla seconda tendina consente di azionare il ash al termine di un’esposizione, non all’inizio di quest’ultima. Può risultare utile con tempi di posa prolungati, per catturare eetti speciali.

Utilizzo:

1. Premere due volte il pulsante sare in modalità SCS.

2. Per annullare: Premere una volta il pulsante dalità standard FCS.

Scorrere da FCS a HSS e quindi pas-

Ritorneremo in mo-

Nota:

Le funzioni SCS non opereranno nelle modalità Senza Fili o Multi.

Multi: Modalità stroboscopica

In modalità Multi stroboscopica sarà azionata una serie di brevi ash. Il ash Phottix Mitros+ consente di programmare il conteggio dei lampi e la frequenza e la potenza di questi lampi. La modalità Multi è utile per l’acquisizione d’immagini multiple di un soggetto in movimento nella stessa foto e altri eetti speciali.

La frequenza dell’eetto (in Hz. - numero di lampi al secondo), il numero totale di lampi ed i livelli di uscita possono essere impostati.

Utilizzo:

1. Premere il pulsante

LCD del ash.

2. Premere il pulsante

ti. Verranno visualizzati (da sinistra verso destra sul display LCD) potenza, frequenza (HZ) e conteggio dei lampi. La potenza viene evidenziata e lampeggia dopo l’accesso alla schermata di regolazione.

3. Premere il pulsante

e conteggio dei lampi.

4. Premere i pulsanti

ta, per regolare ai livelli desiderati potenza, frequenza (HZ) e conteggio dei lampi.

5. Premere il pulsante

Nota:

nché Multi non viene visualizzato sul display

per modicare le impostazioni della modalità Mul-

e per scorrere tra potenza, frequenza (HZ)

e mentre l’impostazione è evidenzia-

per uscire dalla schermata di regolazione.

Modalità Manuale (M)

In modalità Manuale il ash scatterà al livello di potenza impostato. Il ash Phottix Mitros+ può essere regolato da 1/1 (piena potenza) a 1/128 – 8 stop con intervalli da 1/3 di stop. Diaframma, velocità dell’otturatore e valore ISO della

1. L’uso eccessivo della modalità Multi stroboscopica può portare al surriscal-

damento e causare danni. Non azionare il ash più di 20 volte consecutivamente.

2. In caso di surriscaldamento, il ash aumenterà automaticamente il tempo

di carica, no a quando la temperatura del ash non sarà diminuita.

Page 77

ISTRUZIONI D’USO

Modalità stroboscopica e velocità dell’otturatore

Per determinare l’adeguata velocità dell’otturatore della fotocamera che deve essere utilizzata con diverse variabili della modalità stroboscopica, utilizzare la seguente formula:

Numero di lampi / frequenza = velocità dell’otturatore

Esempio: 5 x (numero di lampi) / 10 Hz (frequenza) = 0,5 secondi velocità dell’otturatore

Si tratta di un’indicazione di massima: Potrebbe essere necessario aumentare o diminuire la velocità dell’otturatore per ottenere il risultato desiderato.

Graco di resa in modalità stroboscopica Multi

Se il numero di lampi è visualizzato come “N---”, il numero massimo di lampi sarà visualizzato nella tabella qui di seguito, indipendentemente dalla frequenza di azionamento del ash.

Ricevitore Phottix

Il Mitros+ in modalità Ricevitore Strato II può essere attivato da un trasmettitore Phottix Strato II, da un trasmettitore Phottix Odin oppure da un altro ash Mitros+ in modalità Trasmettitore Odin.

Trasmettitore Ottico (Master) - utilizzando il sistema Trigger a infrarossi Canon

Utilizzando impulsi di luce, il ash montato sulla fotocamera imposta ed aziona i ash remoti.

Ricevitore Ottico (Slave) - utilizzando il sistema Trigger a infrarossi Canon

I ash remoti in modalità Ricevitore Ottico sono controllati ed attivati dai ash montati sulla fotocamera in modalità Trasmettitore Ottico. Utilizzando impulsi di luce, il ash montato sulla fotocamera imposta ed aziona i ash remoti.

Slave Ottico

In modalità Slave Ottico altri ash azionati in prossimità attiveranno il ash Mitros+ esclusivamente in modalità manuale.

Modalità Scatto senza li (wireless)

Il ash TTL Phottix Mitros+ è dotato di diverse modalità di scatto senza li del trasmettitore e del ricevitore. Il ash Mitros+ ore una compatibilità integrata con il sistema Phottix Odin TTL per Canon e il Strato II Multi per Canon. Per ulteriori informazioni sui sistemi Odin o Strato II, consultare i manuali di questi prodotti.

Il Mitros+ funziona come:

Trasmettitore Phottix Odin

Il pieno controllo del ash locale e del ash remoto in TTL e la regolazione manuale della potenza del ash e dello zoom su altri ash Mitros+ (in modalità Ricevitore Odin) o sui ash compatibili, con i ricevitori Phottix Odin. I ash o le luci da studio con i ricevitori Strato, Strato II oppure Atlas II possono essere attivati in modalità Manuale dal Mitros+ in modalità Trasmettitore Odin.

Nota:

Il Mitros+ non può essere attivato dai trasmettitori Strato, Strato II, Ares ed Atlas II in modalità Trasmettitore.

Per impostare le modalità Scatto Senza Fili

Per accedere ed impostare le modalità Scatto Senza Fili sur Mitros+:

1. Premere e tenere premuto il pulsante

2. Premere i pulsanti freccia FIli.

3. Premere il pulsante

4. Impostare i parametri della modalità Senza li (gruppo, canale) se necessairo.

per confermare la selezione della modalit.à Senza Fili.

o per selezionare la modalità Senza

no a visualizzare il Menu Mode.

Nota:

Se non si preme il pulsante Questo accade se dopo circa 16 secondi non viene premuto alcun pulsante.

il Mitros+ utilizzerà la selezione evidenziata.

Odin TX (Modalità Trasmettitore Odin)

Ricevitore Phottix Odin

Il Mitros+ in modalità Ricevitore Odin può essere attivato da un altro ash Mitros+ in modalità Trasmettitore Odin oppure da un Trasmettitore Phottix Odin.

L’utilizzo del ash Mitros+ in modalità Trasmettitore Odin consente di utilizzare il ash sulla fotocamera in modalità TTL oppure in modalità Manuale, nonché di controllare 3 gruppi (A, B, C) - impostando le potenze dei ash in modalità TTL o manuale e lo zoom dei ash Mitros+ in modalità Ricevitore Odin o di altri ash compatibili, dotati dei ricevitori Phottix Odin.

Page 78

ISTRUZIONI D’USO

Per utilizzare la modalità Trasmettitore Odin

Schermata della modalità Trasmettitore Odin

Dopo aver selezionato la modalità Trasmettitore Odin (sopra)

1. Premere il pulsante

2. Utilizzare i pulsanti freccia

per modicare i gruppi.

o per scegliere tra i gruppi: L, A,

B, C.

3. Premere il pulsante

sino a quando un gruppo è selezionato, per

cambiare la modalità da TTL a M (manuale) o O (disattivata).

4. Premere i pulsanti freccia

o quando un gruppo è selezionato consentirà di regolare la compensazione EV ± 3 EV con 1/3 di stop in modalità TTL oppure di regolare il livello di potenza ash (da 1/128 a 1/1, in 1/3 di stop) in modalità manuale.

5. Premere il pulsante

per uscire dal menu Impostazioni della modalità

Trasmettitore Odin.

Modalità Rapporto

Schermata della modalità Rapporto del Trasmettitore Odin

7. Premere e tenere premuto il pulsante

per uscire dalla modalità Rap-

porto e per tornare alla modalità mista del trasmettitore Odin.

Nota:

Il ash sulla fotocamera (L) non è parte del calcolo del rapporto. La potenza del ash locale è controllata in modo indipendente.

Regolazione dello zoom del ash in modalità Trasmettitore Odin

1. Premere il pulsante per accedere alla regolazione dello zoom.

2. Utilizzare i pulsanti freccia

o per scegliere tra i gruppi: L,

A, B, C.

3. Utilizzare i pulsanti freccia

o per scegliere tra la modalità Azoom (lo zoom cambia dinamicamente quando lo zoom dell’obiettivo viene modicato) e la modalità Mzoom: 24, 28, 35, 50, 70, 80 e 105mm.

4. Premere il pulsante

per uscire dalla regolazione dello zoom.

Regolazione dei canali di trasmissione

1. Nel menu del Trasmettitore Odin o nel menu della modalità Rapporto, premere il pulsante freccia trasmissione.

2. Premere i pulsanti freccia

3. Premere il pulsante

per accedere alla selezione del canale di

o per scegliere tra i canali 1-4.

per bloccare il canale.

Modalità Rapporto è simile alla modalità originale di Canon. I valori del rapporto dei gruppi A e B possono essere regolati da 8:1 a 1:8. La compensazione dell’esposizione può essere regolata. È possibile impostare la modalità del ash locale (L) e la sua potenza.

Per modicare le impostazioni della modalità Rapporto:

1. Premere e tenere premuto il pulsante del Trasmettitore Odin. La modalità regolazione del Rapporto verrà visualizzata.

2. Premere il pulsante

3. Utilizzare i pulsanti freccia

per accedere alla modalità regolazione.

o per scegliere tra: il ash locale

(L), il Rapporto ash e la compensazione EV del Rapporto.

4. Premere i pulsanti freccia

o per regolare la compensazione dell’esposizione del ash, i valori del rapporto e la compensazione EV del Rapporto quando sono evidenziati.

5. Il pulsante

cambierà la modalità del ash locale dalla modalità TTL

alla modalità Manuale o disattivata.

sino a quando siete nel menu

Modalità Ricevitore Odin

Utilizzo della Sincronizzazione ad Alta Velocità (HSS) e della Sincronizzazione sulla Seconda Tendina (SCS) in modalità Trasmet-

titore Odin

Premendo il pulsante è possibile scegliere tra le modalità HSS, SCS e la modalità standard.

1. HSS consente di utilizzare i tempi di scatto più veloci della sincronizzazione standard del ash. I tempi di scatto no a 1/8000 di secondo possono essere utilizzati con le fotocamere compatibili.

2. Nota: con le velocità dell’otturatore più elevate, la potenza del ash è drasticamente ridotta.

3. SCS è utilizzato per azionare il ash al termine di un’esposizione, non all’inizio di quest’ultima. Questo può essere combinato con le lunghe esposizioni per ottenere eetti speciali.

Schermata della modalità Ricevitore Odin

6. Premere il pulsante porto.

per uscire dalla regolazione della modalità Rap-

Page 79

Quando la modalità Ricevitore Odin viene selezionata, il Mitros+ verrà attivato utilizzando il ricevitore Odin integrato. In questa modalità, il Mitros+ può essere controllato e attivato da un trasmettitore Phottix Odin o da un altro ash Mitros+ in modalità Trasmettitore Odin.

santi freccia Premere il pulsante per uscira dal menu principale.

ISTRUZIONI D’USO

o per scegliere tra le regolazioni Azoom e Mzoom.

Nota:

Per cambiare i canali ed i gruppi

1. Premere il pulsante freccia per accedere alla selezione del canale e del gruppo.

2. Utilizzare i pulsanti freccia Gruppo.

3. Utilizzare i pulsanti freccia gruppo (A – C).

4. Premere il pulsante

5. Premendo il pulsante posizione del ash utilizzando i pulsanti freccia

nuovo il pulsante dell’sposizione.

per uscire dalla selezione del canale e del gruppo.

per uscire dalla regolazione della compensazione

o per selezionare il Canale o il

o per regolare il canale (1-4) o il

è possibile regolare la compensazione dell’es-

o . Premere di

Nota:

L’eetto della regolazione della compensazione dell’esposizione è cumulativo. Se questa regolazione è impostata sul ash in modalità Ricevitore Odin e sul trasmettitore Phottix Odin oppure sul ash Mitros+ in modalità Trasmettitore Odin e/o nelle preferenze TTL nel menu delle funzioni personalizzate, tutte queste regolazioni saranno utilizzate per calcolare la compensazione dell’esposizione nale.

In modalità Ricevitore Strato II, il segnale TTL non è trasmesso, allora le funzioni HSS e SCS non possono essere attivate. La potenza e lo zoom non possono essere controllati senza li. La potenza e lo zoom devono essere impostati manualmente sul Mitros+ quando è in modalità Ricevitore Strato II.

Le modalità senza li: Trasmettitore Ottico (Master) e Ricevitore Ottico (Slave)

Le modalità Trasmettitore Ottico (Master) e Ricevitore Ottico (Slave) utilizzano il sistema senza li IR (infrarossi) di Canon. E’ necessario un ash Mitros+ in modalità Trasmettitore Ottico (Master) sulla fotocamera per controllare i ash in remoto (in slave) impostati in modalità Ricevitore Ottico (Slave). Lo stesso canale di trasmissione deve essere impostato sia sul ash Master, che sui ash in Slave. I gruppi di ash devono essere impostati in Slave, le funzioni del Rapporto dei gruppi devono essere impostate su ash Master. Il Mitros+ in modalità Trasmettitore Ottico (Master) o un altro ash compatibile in modalità Master può essere utilizzato sulla fotocamera per controllare ed attivare i ash Mitros+ in modalità Ricevitore Ottico (Slave) o altri ash compatibili, impostati in modalità Slave.

Modalità Trasmettitore Ottico (Master):

1. Premere il pulsante per modicare l’impostazione dell’attivazione del ash, il canale di trasmissione, la modalità Rapporto e il Rapporto.

Modalità Ricevitore Strato II

Schermata della modalità Ricevitore Strato II

Quando la modalità Ricevitore Strato II è selezionata, il Mitros+ verrà attivato dai trasmettitori Phottix Strato II Multi, dal trasmettitore Phottix Odin o dal Mitros+ in modalità Trasmettitore Odin.

1. Premere il pulsante freccia del gruppo.

Utilizzare i pulsanti freccia

3. Utilizzare i pulsanti freccia o per regolare il canale (1-4) o il gruppo (A – C).

4. Premere il pulsante Mitros+ (da 1/1 a 1/128, in 1/3 di stop). Premere di nuovo il pulsante uscire dalla regolazione della potenza.

5. Premere il pulsante

per accedere alla selezione del canale e

o per selezionare il Canale o il Gruppo.

per regolare manualmente la potenza del ash

per

per regolare lo zoom del ash. Utilizzare i pul-

2. Se l’icona del ash freccia

3. Se i canali di trasmissione sono evidenziati, premere i pulsanti freccia

4. Se la modalità Rapporto è evidenziata, premere i pulsanti freccia

5. Se il Rapporto è evidenziato, premere i pulsanti freccia cambiare il Rapporto senza li. Quando il ash è in modalità M o Multi, i parametri del ash remoto possono essere impostati individualmente sul ash nel modalità Trasmettitore Ottico Master). (vedi sotto).

6. Premere il pulsante lazione.

o per attivare o disattivare il ash (vedi sotto).

o per cambiare il canale (1-4).

per cambiare la modalità Rapporto senza li (vedi sotto).

è evidenziata e lampeggia, premere i pulsanti

o per

per confermare e uscire dalla schermata di rego-

Modalità Master con ash : Il ash Master sulla fotocamera verrà

azionato quando viene scattata una foto .

Modalità Master con senza ash : Il ash Master sulla fotocam-

era non verrà azionato quando viene scattata una foto. Il ash emetterà una breve raca di luce per comunicare con i ash in slave, ma questa luce non sarà parte dell’esposizione.

Per impostare la modalità Ricevitore Ottico (Slave):

1. Premere il pulsante per cambiare il canale ed il gruppo del ash.

2. Se i canali di trasmissione sono evidenziati, premere i pulsanti freccia

Page 80

ISTRUZIONI D’USO

o per cambiare il canale (1-4).

3. Se il gruppo è evidenziato, premere i pulsanti freccia

o per

cambiare un gruppo al quale il ash è assegnato (A, B o C).

4. Premere il pulsante

per confermare ed uscire dalla schermata di reg-

olazione.

5. Quando i ash in modalità Ricevitore Ottico (Slave) sono pronti a scattare, la luce di assistenza AF, posta sulla parte anteriore del ash, lampeggia una volta al 1 secondo.

6. Per impostare le modalità Multi o M per lo Slave – premere e tenere premu-

to il pulsante

per circa 2 sec.

7. Impostare i livelli di potenza o la frequenza Multi Strobe / Conteggio dei Lampi utilizzando i pulsanti freccia.

Nota:

- Assicurarsi che i ash in modalità Trasmettitore Ottico (Master) e Ricevitore Ottico (Slave) siano impostati sullo stesso canale di trasmissione (1-4).

- Non collocare eventuali ostacoli tra l’unità master e le unità slave. Gli ostacoli possono impedire la trasmissione del segnale.

- Durante l’uso del ash con diusore in modalità Senza Fili assicurarsi che l’area di copertura del ricevitore del segnale wireless dei ash in slave sia rivolta verso il ash Master.

- Quando si utilizza un solo ash impostare la modalità Senza Fili su “O”.

La compensazione EV dei gruppi A e B è regolabile.

1. Premere il pulsante

dopo l’uscita della schermata di impostazione del

Rapporto Flash.

2. Premere il pulsante

o per regolare verso l’alto o verso il

basso la compensazione EV per i gruppi A e B.

3. Inoltre è possibile regolare la compensazione EV per il gruppo C.

4. Premendo il pulsante

dopo aver impostato il rapporto ash, questo

sposta la selezione evidenziata sulla regolazione EV per il gruppo C.

5. Premere il pulsante

o per regolare la compensazione EV per

il gruppo C.

A:B I gruppi A e B possono essere impostati con Rapporto Flash (vedi sotto).

Il gruppo C non è regolabile e non verrà azionato.

La compensazione EV dei gruppi A e B è regolabile.

1. Premere il pulsante

dopo l’uscita della schermata d’impostazione del

Rapporto Flash.

2. Premere il pulsante

o per regolare verso l’alto o verso il

basso la compensazione EV per i gruppi A e B.

Impostazione e regolazione delle modalità Rapporto Modalità ETTL

Canali di trasmissione

Il sistema senza li delle modalità Trasmettitore Ottico (Master) e Ricevitore Ottico (Slave) del Phottix Mitros+ dispone di quattro canali di trasmissione: 1, 2, 3 e 4. I segnali provenienti dal ash in modalità Trasmettitore Ottico (Master) vengono inviati ai ash in modalità Ricevitore Ottico (Slave) su questi canali. Se il ash Master e gli Slave sono impostati su canali dierenti, i ash in Slave non verranno azionati.

Utilizzo dello scatto ottico

Con un ash in modalità Trasmettitore Ottico (Master) sulla fotocamera ed i ash remoti in modalità Ricevitore Ottico (Slave), premendo il pulsante dell’otturatore azioneremo il ash in modalità Trasmettitore Ottico (Master) (se impostato sullo scatto) ed i ash impostati in modalità Ricevitore Ottico (Slave) all’interno del campo del ash in modalità Trasmettitore Ottico (Master). La fotocamera ed il ash misureranno la scena ed azioneranno i ash in modalità TTL per esporre correttamente l’inquadratura.

Modalità Rapporto

I ash in slave possono essere controllati dal ash master in dierenti modalità di rapporto. Modalità disponibili:

1. Dopo l’attivazione della modalità Trasmettitore Ottico (Master) (qui sopra), premere il pulsante freccia per modicare le impostazioni della modalità Trasmettitore Ottico (Master).

2. Premere il pulsante freccia

tre volte per evidenziare la modalità

Rapporto.

3. Selezionare la modalità Rapporto. Premendo il pulsante

scorrere tra le modalità A+B+C, A:B e A:BC.

4. Quando A:B o A:BC sono evidenziate, premendo il pulsante

eviden-

zieremo la selezione della regolazione del rapporto sotto il rapporto.

5. Premendo il pulsante

modicheremo il rapporto da 1:1 a 1:8, con

intervalli a 1:5, 1:2, 1:3, 1:4, 1:6, 1:8.

6. Premendo il pulsante

modicheremo il rapporto da 1:1 a 1.5:1, 2:1,

3:1, 4:1, 6:1, 8:1.

7. Premere il pulsante

per confermare e uscire dalla schermata di reg-

olazione.

Modalità manuale

Modalità ETTL

A+B+C

Tutti i tre gruppi scattano ad una media della potenza totale calcolata.

A:BC I gruppi A e B possono essere impostati con il Rapporto ash (vedi sotto). Il gruppo C è indipendente, azionato con il livello di potenza del ash assegnato dalla fotocamera.

In modalità manuale tutti i tre gruppi sono azionati allo stesso livello

A+B+C

di potenza. Tale livello di potenza può essere impostato.

A:B:C Il livello di potenza di ogni gruppo è individualmente regolato

dall’utente (vedi sotto). Ogni gruppo è indipendente, senza che un gruppo inuenzi gli altri.

A:B Il livello di potenza dei gruppi A e B può essere impostato individualmente

dall’utente (vedi sotto). Il gruppo C non è regolabile e non verrà azionato.

Page 81

ISTRUZIONI D’USO

Impostazione e regolazione delle modalità Manuali

1. Dopo l’attivazione della modalità Trasmettitore Ottico (Master) (sopra),

premere il pulsante

2. Premenre il pulsante freccia

per impostare il ash in modalità Manuale (M).

per modicare i parametri della modal-

ità Trasmettitore Ottico (Master).

3. Premere il pulsante freccia

tre volte per evidenziare la modalità

Rapporto.

4. Premendo il pulsante

e scorrere tra le modalità A+B+C, A:B

e A:B:C.

5. Premere il pulsante

per confermare e uscire dalla schermata di rego-

lazione.

6. Premere il pulsante

7. Premendo il pulsante

per regolare i livelli di potenza.

o modicheremo il livello di potenza

Flash (da 1/1 a 1/128, in 1/3 stop).

8. Premendo il pulsante pulsante

da C a B ad A (se applicabile).

9. Premere il pulsante

modicheremo i gruppi da A a B a C, con il

per uscire dalla modalità regolazione del livello

di potenza.

7. Premendo il pulsante

o modicheremo il livello di potenza

Flash (da 1/1 a 1/128, in 1/3 stop).

8. Premendo il pulsante

pulsante

da C a B ad A (se applicabile), e consentiremo di modicare il

modicheremo i gruppi da A a B a C, con il

livello di potenza di questi gruppi.

9. Premendo il pulsante

dopo essere passati tra i gruppi spostare il

cursore sulle selezioni frequenza e conteggio dei lampi.

10. Premendo il pulsante

e potremo modicare la frequenza ed il conteggio dei lampi. Queste impostazioni possono essere modicate solo per il gruppo A e saranno applicate al gruppo B o C (se applicabile).

11. Premere il pulsante

per uscire dalla modalità regolazione del livello

di potenza.

Modalità Multi

Tutti e tre i gruppi scattano in modalità Multi allo stesso livello di po-

A+B+C

tenza, frequenza e conteggio dei lampi.

A:B:C Il livello di potenza di ogni gruppo è impostato individualmente

dall’utente (vedi sotto). La frequenza ed il conteggio dei lampi del multi strobe di ciascun gruppo sono gli stessi, e possono essere modicati soltanto sul gruppo A.

A:B I gruppi A e B possono essere impostati su livelli di potenza individual-

mente dall’utente (vedi sotto). La frequenza ed il conteggio dei lampi del multi strobe dei gruppi A e B sono gli stessi, e possono essere modicati soltanto sul gruppo A. Il gruppo C non è regolabile e non verrà azionato.

Impostazione e regolazione delle modalità Multi

1. Dopo l’attivazione della modalità Trasmettitore Ottico (Master) (sopra), premere il pulsante

2. Premenre il pulsante freccia ità Trasmettitore Ottico (Master).

3. Premere il pulsante freccia porto.

per impostare il ash in modalità Multi.

per modicare i parametri della modal-

tre volte per evidenziare la modalità Rap-

4. Selezionare la modalità Rapporto. Premendo il pulsante scorrere tra le modalità A+B+C, A:B e A:B:C.

5. Premere il pulsante

per confermare e uscire dalla schermata di rego-

lazione.

6. Premere il pulsante

per regolare i livelli di potenza.

Page 82

Funzioni personalizzate

ISTRUZIONI D’USO

Il ash TTL Phottix Mitros+ è dotato di un numero di funzioni personalizzate programmabili. Per modicare queste funzioni (vedi sotto):

1. Premere il pulsante

per 2 secondi per accedere alla schermata di Menu

C.Fn .

Schema funzioni personalizzate

2. Premere il pulsante 0 a 15.

3. Premere il pulsante del menu.

4. Premere il pulsante

o per scorrere le voci del menu – C.FN da

o per modicare la funzione all’interno

per uscire dal menu C.Fn.

Page 83

ISTRUZIONI D’USO

Funzione ash rapido

La funzione ash rapido consente al ash di scattare da 1/6 a 1/2 della piena potenza. I tempi di ricarica nella modalità ash rapido sono più veloci. Aiuta a scattare fotograe in soggetti vicini.

Il ash rapido può essere utilizzato per le modalità di azionamento continuo, il ash rapido per funzione scatto continuo può essere abilitato o disabilitato (vedi C.Fn-06 sopra).

Nota:

La funzione ash rapido renderà lo scatto del ash una priorità. Potrebbe essere causa di sottoesposizione se il soggetto si trova ad un’eccessiva distanza dalla fotocamera.

Retroilluminazione automatica

La retroilluminazione si accenderà per 8 secondi e poi si spegnerà se non viene premuto alcun pulsante. Quando la funzione di retroilluminazione automatica è attiva, premendo qualsiasi pulsante potremo riaccenderla dopo che si è spenta. Quando la funzione di retroilluminazione automatica è impostata su “disattiva”, premendo il pulsante Mode potremo riaccenderla.

Salva su 3

Carica da 1

Carica da 2

Carica da 3

Per accedere alla modalità Memoria

Premere e tenere premuto il pulsante per accedere alla modalità Memoria.

Per salvare le impostazioni:

1. Dopo aver regolato le impostazioni del ash, premere e tenere premuto il pulsante

2. Premere i pulsanti Salva su 2 e Salva su 3.

3. Premere il pulsante oni.

4. Sul display uscirà la modalità Memoria e la schermata usata di recente sarà visualizzata.

per accedere alla modalità Memoria.

e per scegliere una posizione : Salva su 1,

per confermare la posizione e salvare le impostazi-

Preferenze TTL

La funzione TTL può variare leggermente quando si utilizza il ash su dierenti fotocamere. L’impostazione TTL Pref (C.Fn-15) consente agli utenti di regolare la compensazione EV da + 3 a - 3 con 1/3 di stop per compensare queste lievi variazioni. Questa regolazione è un’impostazione personale basata sullo standard TTL della fotocamera e verrà salvata nella memoria. Quando questa preferenza, circa il livello dell’EV, viene impostata, tale compensazione sarà utilizzata per immagini scattate in modalità TTL. Questa compensazione EV non verrà visualizzata sul display LCD durante il normale uso.

Funzione della Memoria

Il ash Phottix Mitors+ è dotato di una funzione di memoria programmabile. Questa funzione consente di salvare le impostazioni del ash e le funzioni personalizzate e di richiamarle in futuro. Le modalità del ash, le impostazioni senza li, la potenza del ash - tutte le impostazioni attuali saranno salvate per un uso successivo.

Schermata della modalità Memoria

5. Per annullare l’azione di salvataggio, premere il pulsante dalla modalità Memoria e tornare all’ultima schermata usata.

per uscire

Per richiamare le impostazione:

1. Dopo aver accesso alla modalià Memoria (sopra), premere i pulsanti e

per scegliere: Carica da 1, Carica da 2, Carica da 3.

2. Premere il pulsante sizione selezionata.

per richiamare le impostazioni salvate dalla po-

Nota:

Dopo aver caricato le impostazioni salvate e dopo l’uscita dalla modalità Memoria, le impostazioni richiamate verranno visualizzate sul display. Le impostazioni del ash usate prima delle impostazione richiamate saranno perse. Per evitare di perdere le impostazioni, salvare le impostazioni attuali prima di caricare le impostazioni richiamate.

Ripristino delle impostazioni di fabbrica

Il ash Mitros+ può essere riportato alle impostazioni di fabbrica.

Per reimpostare il ash:

1. Premere e tenere premuto i pulsanti e per 3 secondi.

Menu:

Tre impostazioni salvate e tre posizioni di richiamo sono disponibili in modalità memoria:

Salva su 1

Salva su 2

2. Il ash sarà reimpostato alle impostazioni di fabbrica predenite.

3. Tutte le funzioni personalizzate saranno reimpostate ai valori di fabbrica predeniti.

Display informativo del ash

Per supporto tecnico o aggiornamento del rmware controllare le informazioni sul Phottix Mitros+. Per visualizzare l’hardware, il software, la libreria d’icone e ed il numero di serie:

Page 84

ISTRUZIONI D’USO

Speciche tecniche

1. Premere il pulsante

2. Premere un qualsiasi pulsante per uscire da questa schermata e accedere allo schermo LCD.

quando il ash è acceso.

Modiche al condensatore del ash:

Se il ash non viene utilizzato per un certo periodo di tempo posso avere luogo cambiamenti sici all’interno del condensatore del ash. Assicurarsi di attivare il ash per un minimo di 10 minuti ogni tre mesi, per evitare eventuali cambiamenti sici.

Modalità: E-TTL ed E-TTL II, Manuale e Multi stroboscopico

Guida No.: 58/190 (a 105 mm di lunghezza focale, ISO 100 in metri/piedi)

Copertura del ash:

Zoom automatico (la copertura ash si regola automaticamente per adattarsi

alla lunghezza focale dell’obiettivo)

Zoom manuale (lo zoom può essere regolato cambiando l’impostazione sulla fotocamera/ash)

Rotazione: 360 gradi, Su-Giù: da -7 a 90 gradi

FEC (Compensazione dell’esposizione del ash): Manuale

FEB (Bracketing dell’esposizione con il ash): ± 3 stop con incrementi di

1/3 di stop (Compensazione manuale dell’esposizione del ash e funzione FEB possono essere combinate)

Modalità di sincronizzazione: Sincronizzazione sulla prima tendina, sincronizzazione sulla seconda tendina, sincronizzazione ad alta velocità

Flash stroboscopico: 1-199 Hz Numero di lampi: 1-100

Indicatore di conferma dell’esposizione del ash: In modalità E-TTL s’illumi-

nano le spie LED di colore blu

Ricarica del ash (con batterie alcaline di formato AA)

Indicatore tempo di ricarica/pronto ash:

24-105 mm (14 mm con pannello diusore grandangolare)

Flash normale: ca. 0.1-5 sec/La spia LED rossa s’illumina.

Flash rapido: ca. 0.1-2.5 sec/La spia LED verde s’illumina.

Alimentazione interna: Quattro batterie alcaline formato AA o batterie Ni-MH formato AA

Batteria esterna: Compatibile con Phottix Battery Pack e battery pack compatto Canon CP-E4 usato con l’apposito adattatore

Risparmio energetico: In modalità slave non wireless: 90 secondi, in modalità slave wireless: (programmabile) 10 o 60 minuti

Flash wireless

Metodo di trasmissione: Impulso ottico e Segnale radio

Canali: 4

Opzioni wireless: Trasmettitore Odin, Ricevitore Odin, Ricevitore Strato II,

Trasmettitore Ottico (Master), Ricevitore Ottico (Slave), OFF, Slave Ottico

Gamma di trasmissione (ca.): Radio: 100m+, Ottico: in ambienti chiusi:12-16m/39.3-52.4 piedi, all’aperto: 7-9m/22.9-29.5 piedi.

Angolo di ricezione: ±40°(orizzontale), ±30°(verticale)

Gruppi slave controllati: 3 (A, B e C)

Controllo Rapporto ash: 1:8-1:1-8:1

Corrente di standby: ≤100uA in modalità sleep

Dimensioni: (Lung. x Larg. x Alt.): 202.8×77.5×58.3 mm

Peso: 427 g (solo ash, batterie escluse)

Page 85

Dichiarazione CE di conformità

Noi: Phottix (HK) Ltd.

Indirizzo: 10/F Block A, Yip Fat Factory Building, Phase 1, 77 Hoi Yuen Rd, Kwun Tong, Kln, Hongkong

Rappresentante autorizzato per l’Europa

Phottix Europe Sp. z o.o.

Piotrkowska 66

90-105 Lodz, Polonia

KRS 0000327336

dichiariamo che il prodotto indicato sotto:

nome del prodotto: Phottix Mitros+ TTL Transceiver Flash

ISTRUZIONI D’USO

numero di modello: Mitros+

è conforme ai requisiti fondamentali secondo la Direttiva R&TTE 1999/5/EC, purché il prodotto sia utilizzato correttamente, ed alle seguenti norme o altri documenti normativi:

ETSI EN 300 440-1 V1.6.1(2010-08)

ETSI EN 300 440-2 V1.4.1(2010-08)

ETSI EN 301 489-1 V1.9.2/2011-09

ETSI EN 301 489-3 V1.4.1/2002-08

EN 62479: 2010-09

Firmato da:

Paul Czernik

CEO/Direttore generale

Phottix Europe Sp. z o.o.

Lodz, Settembre 2013

www.phottix.com

Page 86

Lampa błyskowa Phottix

Mitros+ TTL wersja Canon

INSTRUKCJA OBSŁUGI

Uwaga: W celu natychmiastowego użycia tej lampy prosimy o zapoznanie się ze skróconą instrukcją obsługi. Zaawansowanych użytkowników prosimy o zapoznanie się z tą instrukcją oraz pełną instrukcją aparatu fotogracznego.

Lampa błyskowa Phottix Mitros+ TTL wersja Canon jest zaprojektowana do pracy z cyfrowymi lustrzankami mark Canon i posiada tryby ETTL I/II, Tryb Ręczny, Tryby Multi oraz bezprzewodowe wyzwalanie w trybie Master/Slave.

Ostrzeżenia

1. Używaj lampy błyskowej bezpiecznie. Nie kieruj lampy w kierunku oczu ludzi lub zwierząt z bliskiej odległości – może wystąpić uszkodzenie lub oślepnięcie.

2. Ostrożnie używaj lampy błyskowej w pobliżu samochodów, autobusów, motocykli lub innych pojazdów, aby uniknąć wypadku.

3. Nigdy nie używaj lampy błyskowej w pobliży wybuchowych gazów ( benzyna, rozpuszczalnik, itp.)

4. Nie wystawiaj lampy błyskowej na działanie wody lub wysokiej wilgotności.

5. Nie pozostawiaj lampy błyskowej w gorącym otoczeniu ( wystawionej na bezpośrednie padanie promieni słonecznych, w zamkniętym samochodzie, itp.)

6. Wyjmij baterie z lampy błyskowej, która nie będzie używana przez dłuższy czas.

7. Wymień baterie kiedy okaże się to konieczne. Używaj nieuszkodzonych baterii w dobrej kondycji. Nie mieszaj różnych typów baterii jak również baterii nowych i starych.

8. Nie umieszczaj przezroczystych obiektów na przodzie lampy błyskowej podczas błyskania. Energia emitowana przez lampę może spowodować zapłon tych obiektów lub uszkodzić lampę lub palnik.

Elementy

Tył/Lewa strona

1. Wyświetlacz LCD

2. Przycisk trybu (Mode)

3. Przycisk Test

4. Wyłącznik

5. Dioda gotowości

6. Przyciski nastawów ( zobacz poniżej)

7. Przycisk zatwierdzania

8. Pierścień mocujący

9. Port synchronizacyjny 3.5mm

10. Port USB

11. Port zewnętrznego zasilania

Przyciski nastawów

1. Strzałka do góry / Przycisk regulacji ogniskowej (zoom)

2. Strzałka w prawo / Przycisk do trybu bezprzewodowego

3. Strzałka w dół / Przycisk do HSS / SCS

4. Strzałka w lewo / Przycisk do funkcji specjalnych

9. Bądź ostrożny podczas dotykania górnej części lampy zaraz po jej użyciu. Może być gorąca i spowodować poparzenia.

10. Lampa posiada części elektroniczne o wysokim napięciu. Nigdy nie próbuj rozkręcania, ani prób naprawy lampy. Nigdy nie dotykaj elementów wewnątrz lampy błyskowej.

11. Nie dotykaj zewnętrznych portów zasilających metalowymi przedmiotami. Może to spowodować wstrząs oraz poważne obrażenia.

Spis treści

Elementy i funkcje ..…...................................................….........86

Tryby ……...................................................................................92

Tył/Prawa strona

1. Odbłyśnik

2. Dyfuzor szerokokątny

3. Palnik

4. Odbiornik bezprzewodowy

5. Wspomaganie auto-fokusa

6. Gorąca stopka

7. Komora baterii

Bezprzewodowe wyzwalanie ….................................................94

Funkcje specjalne……................................................................98

Specykacja....……...................................................................100

Page 87

INSTRUKCJA OBSŁUGI

Uwaga:

Te wskazówki zakładają iż:

1. Aparat i lampa są włączone.

2. Lampa i aparat mają takie same nastawy jak w tej instrukcji.

3. Funkcje specjalne aparatu oraz lampy ustawione są na domyślne.

4. Lampa błyskowa jest kompatybilna z cyfrową lustrzanką Canon.

Umieszczanie baterii

1. Naciśnij na przykrywkę baterii i przesuń do dołu. Przykrywka otworzy się i uniesie.

2. Umieść baterie AA w sposób pokazany na diagramie wewnątrz komory na baterie.

3. Opuść przykrywkę baterii i przesuń do góry lampy zamykając ją na swoim miejscu.

Uwaga:

- Prosimy o używanie standardowych baterii AA dobrej jakości, tego samego typu i marki. Upewnij się, że wszystkie baterie mają podobny poziom naładowania.

- Baterie mogą być gorące podczas używania lampy. Prosimy o ostrożność podczas zmiany baterii.

Podnoszenie i obracanie palnika lampy

1. Palnik lampy podnosi się w poziomach od -7 do 90 stopni z odstępami co -7, 0, 45, 60, 75 i 90 stopni. Delikatnie zmieniaj pozycję palnika do wybranej pozycji.

2. Palnik będzie obracał się o 180 stopni w każdą ze stron z odstępami co 60, 75, 90, 120, 150 i 180 stopni. Delikatnie zmieniaj pozycję palnika do wybranej pozycji.

3. Kiedy palnij lampy jest podniesiony lub obrócony z domyślnej pozycji 0 stopni na wprost ogniskowa ustawi się na 50mm. “- -” wyświetli się na wyświetlaczu LCD. Lampa zmienia ogniskową kiedy palnik jest podniesiony lub obrócony. Może to być ustawione w trybie Mzoom. (zobacz poniżej).

4. Na pozycji -7° lampa będzie działała na domyślnych ustawieniach.

Korzystanie z odbłyśnika i dyfuzora szerokokątnego

Lampa Phottix Mitros+ Flash jest wyposażona w biały odbłyśnik i dyfuzor szerokokątny umieszczony przy palniku.

1. Dyfuzor szerokokątny spowoduje rozproszenie światła do ekwiwalentu ogniskowej 14mm.

2. Odbłyśnik może być wykorzystany jeśli palnik lampy skierowany jest ku górze, aby odbić światło do przodu.

Sposób użycia:

- Jeśli lampa nie będzie używana przez dłuższy czas przechowuj z wyjętymi bateriami.

Umieszczanie lampy na aparacie

Wyłącz lampę i aparat

1. Umieść lampę na gorącej stopce aparatu.

2. Wsuń lampę na gorącą stopkę.

3. Zablokują lampę na tej pozycji dokręcając pierścień mocujący w prawą stronę, aż do kliknięcia.

4. Aby odblokować, przesuń pierścień mocujący w lewą stronę.

Włączanie/wyłączanie lampy błyskowej

1. Aby włączyć lampę przesuń wyłącznik na pozycję ON.

2. Aby wyłączyć lampę przesuń wyłącznik na pozycję OFF.

Wskaźnik naładowania baterii

1. Delikatnie wyjmij dyfuzor i odbłyśnik górnej części lampy chwytając są grzbiet na dole dyfuzora.

2. Jeśli dyfuzor jest opuszczony na palniku lampy, delikatnie wsuń odbłyśnik do środka jeśli nie jest potrzebny.

3. W celu korzystania wyłącznie z odbłyśnika wsuń delikatnie dyfuzor do środka lampy.

Korzystanie z zewnętrznego dyfuzora

Lampa Phottix Mitros+ posiada w zestawie zewnętrzny dyfuzor, który może być umieszczony na palniku lampy. Jest to dobry sposób na zmiękczenie świata, redukcję przepaleń i cieni oraz lepszego wypełnienia w fotograi makro.

Sposób użycia:

1. Umieść zewnętrzny dyfuzor na palniku lampy znaczkiem ”UP” do góry.

2. Umieść jeden bok dyfuzora w zatrzasku na lampie.

3. Wykonaj to samo na przeciwnym boku.

Wskaźnik naładowania baterii na wyświetlaczu (zobacz poniżej) będzie pokazywał orientacyjny poziom naładowania baterii. Używaj tego jako ogólną wskazówkę kiedy należy wymienić baterie. Jeśli cykle ładowania lampy trwają bardzo długo (30 sekund) niezbędna jest wymiana baterii.

Page 88

Zabezpieczenie przed przegrzaniem

Lampa Phottix Mitros+ posiada zabezpieczenie przed przegrzaniem zwalniające czasy ładowania lampy aby uchronić lampę od uszkodzenia. 20 błysków pełnej mocy aktywuje to zabezpieczenie. Ikona [Hot!] pojawi się na wyświetlaczu kiedy zabezpieczenie będzie aktywne.

W celu uniknięcia dalszego przegrzania lub trwałego uszkodzenia lampy czasy ładowania zostaną zwiększone w celu zmniejszenia temperatury palnika. Odczekaj 10 minut przed ponownym użyciem.

Jeśli lampa będzie nadal używana po tym jak pojawi się ikona [Hot!] i palnik nie zostanie schłodzony ikona [Stop] pojawi się na wyświetlaczu lampy. Zaprzestań używania lampy i poczekaj 10 minut na jej ochłodzenie.

Port synchronizacyjny i USB

1. 3.5mm port synchronizacyjny może być wykorzystany, przy użyciu przewodu synchronizacyjnego 3.5mm, do wyzwolenia lampy za pomocą wyzwalacza lamp lub aparatu. Port ten jedynie odbiera sygnał.

INSTRUKCJA OBSŁUGI

2. Port USB wykorzystywany jest do wykonywania aktualizacji oprogramowania lampy. Informacje o dostępnych aktualizacjach dostępne są na stronach Phottix.

Dioda gotowości

Lewa dioda: Sygnalizuje gotowość lampy do pracy. W trybie “Quick Flash” dioda

migała na zielono gdy lampa jeśli minimalnie naładowana. Dioda ta będzie migała na czerwono kiedy lampa będzie w pełni naładowana.

Prawa dioda: Potwierdzenie ekspozycji. Jeśli standardowa ekspozycja zostanie ustawiona dioda będzie świeciła na niebiesko przez ok. 3 sekundy. Jeśli lampa nie zapali się podejdź bliżej do obiektu lub zwiększ czułość ISO w ustawieniach aparatu.

Port zewnętrznego zasilania

Port zewnętrznego zasilania to zastrzeżony wzór Phottix pasujący do przewodów zasilających Phottix. Port ten jest kompatybilny z battery-packiem rmy Canon CP-E4 i podobnymi modelami poprzez dołączony adapter.

Uwaga:

- Baterie muszą być w lampie podczas pracy z battery-packiem.

- Nigdy nie podłączaj battery-packów nie kompatybilnych z systemem Canon.

Page 89

Wyświetlacz LCD

Tryb E-TTL II/E-TTL automatyczny

Azoom : zoom automatyczny Mzoom : zoom ręczny

INSTRUKCJA OBSŁUGI

Tryb E-TTL II/E-TTL

Kierunek palnika do góry

Na wprost Do dołu

HSS SCS

Sygnał dźwiękowy Wł Wył

Funkcje specjalne

Przysłona

Ogniskowa

Wskaźnik baterii

Ikona przegrzania

Informacja FEC

Infomacja FEB

m: metry f: stopy

Zasięg lampy

Tryb ręczny

Tryb Multi

M: Tryb ręczny

Moc lampy

Tryb Mutli

Liczba błysków

Częstotliwość

Bezprzewodowe wyzwalania lampy przez sygnał optyczny (fotocelę) oraz sygnał radiowy

Tryb bezprzewodowy

Radio : Nadajnik ODIN

Radio : Odbiornik Radio : Odbiornik STRATO II

Tryb bezprzewodowy wyłączony

Fotocela : Lampa zależna SLAVE

ODIN

Fotocela: Optyczny

nadajnik MASTER

Fotocela:

Optyczny

odbiornik

Page 90

INSTRUKCJA OBSŁUGI

Wyzwalanie radiowe : Tryb nadajnika ODIN

Nadajnik (Lampa lokalna)

Tryb nadajnika

Grupa

Grupa wyłączona (O )

Group Mode

Kanał

ganie AF wł

ganie AF wył

Wyzwalanie radiowe : Tryb proporcji nadajnika ODIN

Proporcje

Wspoma-

Wyzwalanie optyczne : OP nadajnik (Master)

Lampa Mater

wł

Lampa Mas-

ter wył.

Optical : OP TX (Master)

Wyzwalanie optyczne: OP odbiornik (SLAVE)

Tryb lampy

Tryb proporcji

Kanał

Wartość proporcji

Grupa

Wyzwlanie optyczne: OP Nadajnik(Slave)

Proporcje błysku

Kompencacja EV A: B

Wyzwalanie radiowe : Tryb odbiornika ODIN

Wyzwalanie radiowe : STRATO II RX mode

Grupa ODIN

Tryb bezprzewodowy : Odin RX (Odbiornik)

Wyzwalanie optyczne: OP Slave

Wyzwalanie optyczne : OP zależne

Zapisywanie ustawień

Pamięć

Wczytanie ustawień

Zapisywanie

Tryb bezprzewodowy : STRATO II RX (Odbiornik)

Anuluj

OK / Zatwierdź

Page 91

INSTRUKCJA OBSŁUGI

Funkcje Auto-Zapisu

Lampa Phottix Mitros+ zapamięta ustawione wcześniej parametry, tryb, ustawioną moc itp. po wyłączeniu i włączeniu lampy.

Ustawianie ogniskowej lampy

Lampa Phottix Mitros+ posiada dwa tryby ogniskowania – automatyczny (Azomm) i ręczny (Mzoom). Automatyczny dynamicznie zmienia ogniskową lampy podczas zmiany ogniskowej na aparacie fotogracznym, aby zapewnić optymalne oświetlenie. Ręczny sposób ustawiania ogniskowej pozwala użytkownikowi na ustawienie wybranej wartości.

W celu ustawienia:

1. Wciśnij

2. Obszar ogniskowej na wyświetlaczu będzie migał oraz zostanie podświetlony.

3. Wciśnij na Mzoom i wybraną ręcznie wartość.

4. Wciśnij

Uwaga:

lub , aby ustawić ogniskową lampy na Azoom lub

kiedy zostanie ustawiona już żądana wartość.

Przycisk Test

Wciśnięcie przycisku test spowoduje wyzwolenie lampy. Może to być stosowane do wykonania pomiaru (tylko w trybie ręcznym). W trybie bezprzewodowego wyzwalania na lamie z ustawieniem Master wciśnięcie przycisku test wyzwoli lampy z podporządkowane Slave ustawione na tym samym kanale. Są one sterowane przez lampę nadrzędną Master. Poziom błysku wyzwalanego przez przycisk Test można regulować. (Szczegóły poniżej C.Fn-07).

Funkcja przechodzenia w stan czuwania

W celu oszczędzania baterii lampa Phottix Mitros+ wyposażona jest w funkcję przechodzenia w stan czuwania i automatyczne wyłączenie.

1. Przy wyłączonym trybie bezprzewodowym i włączonym trybie lampy podporządkowanej Slave: lampa przejdzie w stan czuwania po 90 sekundach bezczynności. Wyświetlacz lampy wyłączy się. Wciśnięcie spustu migawki do połowy lub wciśnięcie przycisku Test na lampie wybudzi lampę .

2. Przy włączonym trybie bezprzewodowym i włączonym trybie lampy podporządkowanej Slave: lampa przejdzie w stan czuwania po 60 minutach bezczynności. Na wyświetlaczu wyświetli się napis ”IDLE” Pełne wciśnięcie przycisku migawki lub wciśnięcie przycisku Test na lampie Master wybudzi lampę. Czas przechodzenia w stan czuwania może być ustawiony od 60 do 10 minut. (Szczegóły poniżej C.Fn-11) .

1. W trybie Azoom i palniku skierowanym ku górze lub innym kącie niż 0° lub obróconym od standardowej pozycji na wprost – lampa zmieni swoją ogniskową na 50mm. ”- -” wyświetli się na wyświetlaczu LCD. Ogniskowa lampy nie zmieni się, jeśli palnik będzie pochylony na ” -7° ” .

2. Tryb Azoom będzie dostępny tylko kiedy palnik lampy ustawiony jest na 0 lub -7° .

3. W trybie Mzoom i podniesionym lub obróconym palniku od pozycji domyślnej ogniskowa nie zmieni swojej wartości od wcześniej ustawionej.

4. Ogniskowa lampy może zostać ustawiona kiedy palnik jest skierowany ku górze lub obrócony poprzez zmianę na tryb Mzoom i zastosowanie żądanych nastawów.

Ustawianie trybu szybkiego wyzwalania (HSS) i wyzwolenia na drugą kurtynę (SCS)

Lampa Phottix Mitros+ posiada obie funkcje trybu szybkiego wyzwalania (HSS) i wyzwolenia na drugą kurtynę (SCS). Więcej informacji w dalszej części tej instrukcji.

W celu ustawienia:

1. Wciśnij przycisk .

2. Przycisk obu.

będzie zmieniał pomiędzy trybem HSS, SCS i wyłączaniem

Lampa modelująca

1. Wciśnięcie przycisku podglądu głębi ostrości w aparacie (jeśli dostępny) wyzwoli lampę w sposób ciągły przez 1 sekundę. Taka lampa modelująca przydatna jest przy podglądzie efektu oświetlenia oraz balansu na obiekcie.

2. Lampa modelująca dostępna jest we wszystkich trybach, ETTL, Multi i Ręcznym.

3. Lampa modelująca może być użyta zarówno w trybie normalnym jak i sterowania bezprzewodowego. Dostępne są również ustawienia. (Szczegóły poniżej C.Fn-02).

Uwaga: :

1. Przegrzanie i trwałe uszkodzenie może powstać wskutek nadmiernego użycia lampy modelującej. Proszę nie używać więcej niż 20 razy pod rząd.

2. Kiedy lampa zostanie przegrzana, automatycznie zwiększy czas ładować dopóki temperatura panika nie zmniejszy się.

Wspomaganie (AF) autofokusa

1. Przy słabym oświetleniu/kontraście wbudowane wspomaganie pracy autofokusa zostanie włączone. Światło wspomagania na przodzie lampy będzie wyświetlało punkt ustawiania ostrości na celu.

2. Funkcje wspomagania autofokusa można włączyć lub wyłączyć. (Szczegóły poniżej C.Fn-08).

Uwaga::

- Tryb HSS i SCS są dostępne w trybach ETTL oraz trybie ręcznym. Nie są dostępne w trybie Multi.

Zmiana parametrów przysłony

Lampa Phottix Mitros+ umożliwia zmianę przysłon co 1/3. Niektóre aparaty posiadają specjalne funkcje zmiany kroków z 1/3 na 1/2 dla FEB i FEC. Jeśli funkcja ta zostanie zmieniona w aparacie lampa automatycznie będzie zmieniała parametry przysłony co 1/2.

Page 92

INSTRUKCJA OBSŁUGI

Tryby pracy lampy

Lampa Phottix Mitros+ ma trzy tryby pracy: ETTL, Ręczny (M) i Multi ( Stroboskop) .

W celu zmiany trybu:

1. Wciśnij przycisk .

2. Tryby pracy lampę będą się zmieniać kolejno: ETTL, Ręczny (M) i Multi ( Stroboskop).

3. Aktywny tryb pracy wyświetlany jest w lewym górnym rogu wyświetlacza.

Tryb ETTL (z wyłączonym trybem bezprzewodowym)

Ekran trybu ETTL (z wyłączonym trybem bezprzewodowym)

W trybie ETTL lampa i aparat pracują wspólnie, aby ustalić właściwą wartość ekspozycji. Kiedy spust migawki jest w pełni wciśnięty lampa wykona przedbłysk, który aparat wykorzysta, aby dobrać wartość ekspozycji i mocy błysku zaraz przed wykonaniem zdjęcia.

Wciśnij “FEB 0” wyświetli i podświetli się na wyświetlaczu LCD.

3. Wciśnij

4. Wciśnij

, aby potwierdzić ustawienia.

, aby zmienić wartości zmiany ekspozycji.

Uwaga:

- Domyślnie: Funkcja FEB zostanie wyłączona po wykonaniu 3 zdjęć. Ustawienia FEB można zmieniać w funkcjach specjalnych (Szczegóły poniżej C.Fn-03).

- Sekwencja wykonywania zdjęć FEB może być zmieniona. (Szczegóły poniżej C.Fn-04).

- FEB może być używane razem z z FEC i FEL ( zobacz poniżej).

- Dla uzyskania najlepszych rezultatów ustaw aparat w trybie pojedynczego zdjęcia (Single) i upewnij się czy lampa błyskowa jest w pełni naładowana przed wykonaniem drugiego i trzeciego zdjęcia.

- Niektóre aparaty posiadają specjalne funkcje zmiany kroków z 1/3 na 1/2 dla FEB i FEC. Jeśli funkcja ta zostanie zmieniona w aparacie lampa automatycznie będzie zmieniała parametry przysłony co 1/2.

Blokada pomiaru ekspozycji – FEL

Blokada pomiaru ekspozycji (FEL) może być używana, aby zachować pomiar ekspozycji przed wykonaniem zdjęcia. Jest to przydatne podczas punktowego pomiaru i obecnymi wieloma źródłami światła.

W trybie ETTL, wciśnij przycisk FEL na aparacie ( przycisk “ z tej funkcji. Więcej informacji o przycisku FEL znajduje się w instrukcji obsługi aparatu.

” ) , aby skorzystać

FEC – Kompensacja ekspozycji

Lampa Phottix Mitros+ posiada funkcję kompensacji ekspozycji (FEC) od -3 do +3 do 1/3 stopnia. Jest to przydatne przy kiedy zachodzi potrzeba ingerencji w automatyczne pomiary TTL .

W celu ustawienia:

1. Wciśnij , aby zmieniać parametry FEC .

2. Wciśnij

3. Wciśnij

lub zmienić poziom kompensacji.

, aby zakończyć edycję parametrów.

Uwaga:

FEB - Bracketing

Bracketing (FEB) może być wykorzystany w celu automatycznej zmiany mocy lampy podczas serii zdjęć. Aparat zarejestruje trzy zdjęcia z różną ekspozycją – jedno z obliczoną ekspozycją wg aparatu, jedno prześwietlone i jedno niedoświetlone. Poziomy prześwietlenia i niedoświetlenia mogą zostać ustawione przez użytkownika. Bracketing jest przydatny w sytuacji kiedy nie mam zbyt wiele czasu na dobranie idealne ekspozycji oraz fotograi HDR.

Niektóre aparaty posiadają funkcję przechowywania obrazów prześwietlonych, zapoznaj się z instrukcją aparatu.

W celu ustawienia:

1. Wciśnij

Wciśnięcie przycisku FEL spowoduje przedbłysk lampy, który zostanie użyty do pomiaru właściwej mocy błysku. Ta wartość będzie zapamiętana przez aparat. Ikona FEL będzie widoczna w wizjerze aparatu.

Za każdym razem, kiedy wciśnięty zostanie przycisk FEL, lampa wykona przedbłysk i kiedy naciśnięty zostanie spust migawki, lampa błyśnie obliczoną wcześniej mocą.

Uwaga:

- Jeśli obiekt jest zbyt daleko, będzie niedoświetlony i ikona FEL będzie migała przez ok. 0.5 sekundy w wizjerze aparatu.

- Jeśli obiekt jest zbyt mały, FEL może nie przynieść pożądanego rezultatu.

Tryb szybkiej synchronizacji – HSS

W trybie HSS, aparat/lampa czas synchronizacji jest bliski maksymalnej szybkości migawki. Jest to przydatne fotografując z użyciem trybu priorytetu dla przysłony lub by wykluczyć światło zastane. Tryb HSS może się różnić w zależności od aparatu. Więcej informacji o HSS znajduje się w instrukcji obsługi aparatu.

W celu użycia trybu HSS:

1. Wciśnij .

2. Ikona HSS wyświetli się na wyświetlaczu lampy.

3. Ustaw czas migawki na większy niż czas synchronizacji z lampą i zrób zdjęcia.

Page 93

INSTRUKCJA OBSŁUGI

W celu wyjścia z trybu HSS:

1. Wciśnij dwukrotnie.

2. Dostępne tryby będą się zmieniały z HSS na SCS i na normalny FCS.

Uwaga:

- Upewnij się czy ikona HSS wyświetla się w wizjerze.

- HSS drastycznie zmniejsza siłę błysku, poziom baterii i zasięg.

Wyzwolenie na drugą kurtynę – SCS

Funkcja wyzwolenia na drugą kurtynę powoduje błysk lampy na koniec ekspozycji, nie na początku. To może być wykorzystane przy użyciu długich czasów dla uchwycenia specjalnych efektów.

W celu ustawienia:

1. Wciśnij dwukrotnie. Dostępne tryby będą się zmieniały z FCS na HSS i SCS.

2. W celu wyłączenia: Wciśnij dowego trybu FCS.

jednokrotnie. To powróci do standar-

Uwaga:

Funkcje SCS nie będą działały w trybie bezprzewodowym oraz w trybach Multi.

błysków oraz moc błysku może zostać ustawiona.

W celu użycia:

1. Wciśnij

2. Wciśnij LCD) moc, częstotliwość (Hz) i liczba błysków. Moc jest podświetlona i miga po wejściu do menu.

3. Wciśnij i liczbą błysków.

4. Wciśnij lub liczy błysków aby zmienić poziomy ich ustawień.

5. Wciśnij

, aż na wyświetlaczu wyświetli się tryb Multi.

, aby zmienić parametry trybu Multi (od lewej do prawej na

i , aby zmienić pomiędzy mocą, częstotliwością (Hz)

i podczas podświetlenia mocy, częstotliwości (Hz)

, aby zakończyć zmianę parametrów.

Uwaga:

1. Przegrzanie i trwałe uszkodzenie może powstać wskutek nadmiernego użycia trybu stroboskopowego. Proszę nie używać więcej niż 20 razy pod rząd.

2. Kiedy lampa zostanie przegrzana, automatycznie zwiększy czas ładować dopóki temperatura panika nie zmniejszy się.

Tryb Stroboskopowy i czas migawki

Tryb ręczny (M)

W trybie ręcznym lampa będzie błyskała z mocą ustawioną przez użytkownika. Moc lampy Phottix Mitros+ może być zmieniana od 1/1 (pełna moc) do 1/128 – 8 przysłon ze stopniowaniem co 1/3 przysłony. Wartość przysłony, czas migawki, czułość muszą być ustawione ręcznie. W celu uzyskania najlepszych efektów użyj trybu ręcznego (M) w aparacie.

W celu ustawienia:

1. Wciśnij do momentu wyświetlenia M na wyświetlaczu.

2. Wciśnij ku będzie podświetlony i będzie migał.

3. Wciśnij

4. Wciśnij

5. Kiedy dioda gotowości lampy do pracy świeci się na czerwono lampa jest w pełni naładowana i gotowa do pracy.

6. Wciśnięcie dokonywania pomiarów.

Uwaga:

- Wciśnięcie przycisku migawki do połowy spowoduje wyświetlenie efektywnej mocy błysku na wyświetlaczu LCD lampy .

, aby aktywować tryb zmiany mocy błysku. Poziom mocy błys-

lub , aby zmienić moc błysku.

, aby zakończyć zmianę mocy.

wyzwoli błysk z wybraną mocą. Jest to przydatne podczas

W celu dobrania odpowiedniego czasu migawki współpracującego z trybami stroboskopowymi użyj następującej formuły:

Liczba błysków / częstotliwość = czas migawki

Przykład: 5x(liczba błysków) / 10Hz (częstotliwość) = czas migawki .5 sekundy

Jest to tylko ogólny przykład. Może zajść potrzeba zwiększenia lub zmniejszenia czasu migawki aby osiągnąć oczekiwany efekt.

Tabela dla stroboskopowego trybu Multi

Moc lampy

Jeśli liczba błysków jest wyświetlona jako “N---”, maksymalna liczba błysków będzie pokazana w poniższej tabeli niezależnie od częstotliwości.

Tryb Multi: Stroboskopowy

W trybie Multi wykonana zostanie sekwencja szybkich błysków. Ilość błysków, częstotliwość i moc może zostać ustawiona w lampie błyskowej Phottix Mitros+. Tryb Multi może być wykorzystany, aby uchwycić różne ruchy obiektów na jednym zdjęciu oraz dla innych efektów .

Częstotliwość tego efektu (w Hz. - ilość błysków na sekundę), całkowita liczba

Page 94

INSTRUKCJA OBSŁUGI

Bezprzewodowe wyzwalanie

Lampa błyskowa Mitros+ jest wyposażona kilka trybów bezprzewodowego nadajnika i odbiornika. Mitros+ oferuje wbudowaną kompatybilność z systemem Phottix Odin oraz Strato II Multi w wersji Canon. Więcej informacji znaleźć można w instrukcji obsługi urządzeń.

Mitros+ działa jako:

Nadajnik Phottix Odin

Pełne sterowanie lampy lokalnej i zdalnej w TTL oraz manualne ustawianie mocy i zoomu lampy na innych lampach Mitros+ (w trybie odbiornika) lub kompatybilnych z odbiornikami Phottix Odin. Lampy aparatowe lub studyjne z odbiornikami Strato, Strato II oraz Atlas II mogą być wyzwolone w trybie manualnym przez lampę Mitros+ w trybie nadajnika Odin.

Tryb odbiornika Odin

Lampa Mitros+ w trybie odbiornika Odin może być wyzwolona przez inną lampę Mitros+ a trybue nadajnika Odin lub przez nadajnik Odin.

1. Wciśnij i przytrzymaj przycisk Menu.

2. Użyj strzałek

3. Wciśnij przycisk

4. Ustaw parametry bezprzewodowe ( grupy, kanały) wg potrzeb.

Uwaga:

Jeśli przycisk boru po 16 sekundach bezczynności.

/ , aby wybrać tryb bezprzewodowy.

, aby wybrać właściwy tryb bezprzewodowy.

nie zostanie wciśnięty, Mitros+ użyje podświetlonego wy-

do momentu wyświetlenia menu Mode

Odin TX ( Tryb nadajnika)

Używanie lampy Mitros+ w trybie nadajnika Odin pozwala na wykorzystanie lampy na aparacie w trybie TTL lub manualnym jak również kontrolowanie grup (A, B, C) – ustawianie mocy lamp w trybie TTL lub manualnym, zoomu w lampach Mitros+ w trybie odbiornika Odin lub kompatybilnych lampach wyposażonych w odbiorniki Odin.

Używanie trybu nadajnika Odin

Ekran trybu nadajnika Odin

Tryb Odbiornika Strato II

Lampa Mitros+ w trybie odbiornika Strato II może być wyzwolona przez nadajnik Strato II, nadajnik Odin oraz lampę Mitros+ w trybie nadajnika Odin.

Wyzwalanie optyczne tryb nadajnika – korzystając z systemu na podczerwień Canon

Wykorzystuje impuls świetlny, lampa na aparacie kontroluje i wyzwala lampy.

Wyzwalanie optyczne tryb odbiornika - korzystając z systemu na podczerwień Canon

Zdalne lampy w trybie odbiornika optycznego kontrolowane są przez lampy w trybie master umieszczone na aparacie. Za pomocą impulsu świetlnego aparat kontroluje i wyzwala lampy.

Tryb optyczny zależny

W trybie optycznym zależnym lampy błysk lampy w pobliżu wyzwoli lampę Mitros+ tylko w trybie manualnym

Po wybraniu trybu Odin TX (powyżej)

1. Wciśnij przycisk

2. Strzałki

3. Wciśnięcie przycisku M(Manualny) O(Wył).

4. Wciśnięcie strzałki zmianę ekwiwalentu ±3EV co 1/3 w trybie TTL lub zmianę mocy lampy (1/128 do 1/1 co 1/3) w trybie manualnym.

5. Wciśnij przycisk dajnika Odin

, aby edytować grupy.

/ będą przełączały pomiędzy grupami L, A, B, C

kiedy wybrana jest grupa zmieni tryb: TTL,

/ kiedy wybrana jest grupa pozwoli na

aby wyjść z trybu edycji parametrów menu trybu na-

Tryb Proporcji

Ekran trybu proporcji Odin w trybie nadajnika

Uwaga

Lampa Mitros+ nie może być wyzwolona przez Phottix nadajniki Strato, Strato II lub Ares oraz Atlas II w trybie nadawania.

Wybieranie trybów bezprzewodowych

Dostęp i wybór trybów bezprzewodowych w lampie Mitros+:

Tryb proporcji jest zbliżony do własnego trybu rmy Canon. Proporcje pomiędzy grupą A i B mogą być ustawione od 8:1 do 1:8. Istnieje możliwość zmiany ekwiwalentu. Istnieje możliwość ustawienia trybu lampy lokalnej (L) i oraz jej mocy.

Page 95

INSTRUKCJA OBSŁUGI

Aby edytować ustawienia trybu proporcji:

1. Wciśnij i przytrzymaj przycisk proporcji wyświetli się.

2. Wciśnij przycisk

3. Wciśnij strzałki

aby otworzyć tryb edycji.

/ , aby przełączać pomiędzy lampą

lokalną(L), proporcjami i ekwiwalentem.

4. Wciśnij strzałki

/ aby zmienić ekwiwalent lampy lokalnej, pro-

porcje i ekwiwalent proporcji kiedy zostanie podświetlone.

5. Przycisk

6. Wciśnij przycisk

zmieni tryb lampy lokalnej z TTL na Manualny lub wyłączony.

aby wyjść z menu edycji trybu proporcji.

7. Wciśnij i przytrzymaj przycisk trybu mieszanego Odin w trybie nadajnika.

Uwaga:

Lampa na aparacie (L) nie jest częścią kalkulacji proporcji. Moc lampy lokalnej jest kontrolowana niezależnie.

będąc w menu Odin TX. Menu trybu

aby wyjść w trybu proporcji i powrócić

Ustawianie zoomu palnika w trybie nadajnika Odin.

1. Wciśnięcie przycisku otworzy menu.

Tryb odbiornika Odin

Ekran trybu odbiornika Odin

Kiedy wybrany jest tryb odbiornika Odin lampa Mitros+ będzie wyzwalana poprzez wbudowany odbiornik Odin. W tym trybie lampa Mitros+ może być kontrolowana i wyzwalana przez inną lampę Mitros+ w trybie nadajnika Odin lub nadajnika Odin.

Zmiana kanałów i grup

1. Wciśnij przycisk

2. Użyj przycisku

3. Użyj przycisku strzałki w grupę (A-C).

4. Wciśnij przycisk

5. Wciśnięcie przycisku

strzałki, aby wejść do wyboru kanału i grup.

strzałki, aby wybrać kanał lub grupę.

lub , aby zmienić kanał (1-4) lub

, aby wyjść z menu edycji kanałów i grup.

pozwoli zmianę ekwiwalentu dla lampy poprzez

2. Strzałki

3. Strzałki

/ będą przełączały pomiędzy grupami L, A, B, C.

/ będą zmieniały z trybu Azoom ( zoom automatycznie zmieni się wraz ze zmianą na obiektywie) na Mzoom 24, 28, 35, 50, 70, 80 i 105mm.

4. Wciśnięcie przycisku

spowoduje wyjście menu.

Ustawianie kanałów transmisji

1. Z menu nadajnika Odin lub proporcji, wciśnij przycisk strzałki, aby wejść do menu zmiany kanału nadawania.

2. Wciśnij przycisk strzałki

aby zmieniać pomiędzy kanałami

1-4.

3. Wciśnij przycisk

, aby zablokować na danym kanale.

Używanie trybu szybkiej synchronizacji (HSS) oraz synchronizacji na drugą kurtynę (SCS) trybie nadajnika Odin.

Wciskanie przycisku bem standardowym.

1. HSS pozwoli na uzyskanie szybszych czasów synchronizacji. Czasy do 1/8000 sekundy, możliwe są do uzyskania z kompatybilnymi aparatami.

2. Uwaga. Przy szybkich czasach synchronizacji moc lamp jest znacząco zmniejszona.

3. W trybie SCS lampa zostanie wyzwolona na koniec ekspozycji, a nie na jej początek. Może to być połączone z dłuższymi czasami ekspozycji w celu uzyskania kreatywnych efektów.

będzie zmieniało pomiędzy trybami HSS, SCS i try-

użycie przycisków ze strzałkami w

lub . Wciśnij przycisk

ponownie, aby wyjść z menu edycji kompensacji.

Uwaga:

Efekty zmian ekwiwalentu kumulują się. Jeśli zmiana ekwiwalentu ustawiona jest na lampie w trybie odbiornika Odin i na nadajniku Odin lub lampie Mitros+ w trybie nadajnika lub w parametrach TTL w menu funkcji specjalnych, wszystkie te zmiany będą wliczone w łączny ekwiwalent.

Tryb odbiornika Strato II

Ekran trybu odbiornika Strato II

Kiedy wybrany jest tryb odbiornika Strato II lampa Mitros+ będzie wyzwalana przez nadajniki Strato II, nadajnik Odin lub lampę Mitros+w trybie nadajnika Odin.

1. Wciśnij przycisk

2. Użyj przycisku strzałki

3. Użyj przycisku strzałki w (1-4) lub grupę (A-C).

4. Wciśnij przycisk do 1/128 co 1/3 przysłony).

strzałki, aby wejść do wyboru kanału i grupy.

i aby wybrać kanał lub grupę.

lub w , aby wybrać kanał odbioru

aby ręcznie ustawić moc lampy lampy Mitros+( od 1/1

5. Wciśnij przycisk

, aby zmienić ogniskową lampy. Wciskając przycisk

Page 96

INSTRUKCJA OBSŁUGI

i strzałki będzie można wybierać pomiędzy ustawieniami try-

bów AZoom i MZoom. Wciśnij przycisk

Uwaga

W trybie odbiornika Strato II sygnał TTL nie jest przekazywany, jak również nie działają funkcje takie jak HSS i SCS, lub bezprzewodowa kontrola mocy/ ogniskowej lamp. Moc i ogniskowa musi zostać ustawiona ręcznie na lampie Mitros+ działającej w trybie odbiornika Strato.

aby powrócić do głównego menu.

Tryb nadajnika(Master) i odbiornika(Slave) optycznego

Tryby nadajnika i odbiornika optycznego korzystają z bezprzewodowego systemu na podczerwień rmy Canon. Lampa Mitros+ ustawiona w trybie nadajnika optycznego (Master) musi znajdować się na gorącej stopce aparatu, aby kontrolować lampy zależne (Slave) ustawione w trybie optycznego odbiornika. Taki sam kanał musi zostać ustawiony na lampie Master jak i lampach Slave. Grupy muszą zostać ustawione dla lamp zależnych (Slave), funkcje proporcji grup muszą być ustawione dla lampy master. Lampa Mitros+ ustawiona w trybie nadajnika (Master) lub inna kompatybilna lampa pracująca w trybie Master może być użyta na gorącej stopce aparatu, aby sterować i wyzwalać lampy Mitros+ w trybie optycznego odbiornika (Slave) lub inne kompatybilne.

Tryb nadajnika(Master):

lub aby zmienić grupę, do której lampa jest przypisana (A,B,C).

4. Wciśnij przycisk

5. Kiedy lampy w trybie optycznego odbiornika (Slave) są gotowe to błysku, lampa wspomagania autofokusa będzie migała co 1 sekundę.

6.W celu ustawienie trybu Multi lub M w lampie zależnej (Slave) wciśnij i

przytrzymaj przycisk

7. Ustaw moc i częstotliwość/liczbę błysków używając przycisków strzałek.

Uwaga:

- Upewnij się czy lampa sterująca (Master) i zależna (Slave) mają ustawiony ten sam kanał transmisji (1-4).

- Nie umieszczaj żadnych obiektów pomiędzy lampą Master i lampami Slave. Obiekty zasłaniające pole widzenia mogą zakłócić transmisję sygnału optycznego.

- Korzystając ze światła odbitego lampy bezprzewodowej upewnij się, że odbiornik impulsów optycznych w lampie Slave skierowany jest w kierunku lampy Master.

- Używając tylko jednej lampy, należy wyłączyć tryb bezprzewodowy.

aby zatwierdzić i opuścić menu.

przez ok. 2 sekundy.

Kanały transmisji

1. Wciśnięcie przycisku pozwoli na dokonanie zmian lampy sterującej, kanału transmisji i proporcji.

2. Kiedy ikona zostanie podświetlona i będzie mrugała wciśnięcie

przycisków strzałek do wyłączy.( zob.poniżej).

3. Kiedy podświetlone będą kanały transmisji, wciśnij przycisk strzałki do

lub aby zmienić kanał od 1 do 4.

4. W podświetlonym trybie proporcji, wciśnij przycisk strzałki do

, aby zmienić bezprzewodowy tryb proporcji.

5. 5. W podświetlonym trybie proporcji, wciśnij przycisk strzałko do

lub w trybie M lub Multi, parametry lampy zależnej mogą zostać ustawione indywidualnie na lampie w trybie nadajnika. (zob. poniżej)

6. Wciśnij przycisk

, aby zmienić bezprzewodowy tryb proporcji. Kiedy lampa będzie

lub włączy wyzwalanie lampy lub je

lub

aby zatwierdzić i opuścić menu.

Tryb master z błyskiem lampy : Lampa sterująca na aparacie zos-

tanie wyzwolona podczas wykonywania zdjęcia.

Tryb master bez błysku lampy : Lampa sterująca na aparacie nie

będzie wyzwolona podczas wykonywania zdjęcia. Lampa będzie emitowała sygnał świetlny, aby komunikować się lampami podrzędnymi, ale nie będzie brała udziału w ekspozycji.

Wybieranie trybu odbiornika(Slave) optycznego:

System bezprzewodowego, optycznego wyzwalania lamp Mitros+ posiada cztery kanały transmisji: 1, 2, 3 i 4. Sygnał z lampy Master wysyłany jest do lampy Slave na tych kanałach. Jeśli lampa Master ustawiona jest na innym kanale niż lampa Slave – nie zostanie wyzwolona.

Używanie wyzwalania optycznego

Używając lampy na aparacie w trybie nadajnika optycznego (Master) oraz lamp zdalnych w trybie odbiornika optycznego (Slave), wciśnięcie spustu migawki spowoduje wyzwolenie lampy Master oraz lamp Slave będących w zasięgu. Aparat i lampa dokona pomiaru ekspozycji w trybie TTL.

Tryby proporcji

Lampy Slave mogą być kontrolowane przez lampę Master w różnych trybach proporcji. Dostępne tryby:

Tryby ETTL

A+B+C Wszystkie trzy grupy wyzwolone zostaną ze średnią obliczoną łącznie mocą.

A:BC Grupy A i B mogą byś ustawione z proporcjami błysku ( zobacz poniżej). Grupa C jest niezależna i moc błysku określona jest przez aparat.

Kompensacja grup A i B może być ustawiona.

1.Wciśnięcie przycisku pozwoli na dokonanie zmian kanału i grupy lampy.

2. Kiedy opcja kanałów będzie podświetlona, wciśnij przycisk strzałki w

lub , aby zmienić kanał 1-4.

3. Kiedy opcja grup będzie podświetlona, wciśnij przycisk strzałki w

1. Wciśnij przycisk

2. Wciśnij sacji dla grup A i B.

3. Poziom kompensacji dla grupy C może być również zmieniony.

4. Wciskając

po wyjściu z menu z menu ustawień proporcji .

lub aby zmniejszyć lub zwiększyć poziom kompen-

po ustawieniu proporcji zmieni aktywne podświetlenie na

Page 97

INSTRUKCJA OBSŁUGI

wybór kompensacji dla grupy C.

5. Wciśnij

lub aby zmienić poziom kompensacji dla grupy C.

A:B Grupy A i B mogą być ustawione poprzez proporcje lampy (zobacz

poniżej). Parametrem dla grupy C nie da się sterować i nie będzie wyzwolona.

Kompensacja grup A i B może być ustawiona.

1. Wciśnij przycisk

2. Wciśnij

po wyjściu z menu z menu ustawień proporcji.

lub aby zmniejszyć lub zwiększyć poziom kompen-

sacji dla grup A i B.

Ustawianie trybów proporcji

Tryby ETTL

1. Po aktywowaniu trybu nadajnika optycznego (Master) wciśnij strzałę, aby edytować parametry nadajnika optycznego.

2. Wciśnij

3. Wybierz menu proporcji. Przyciski tween A+B+C, A:B and A:BC modes.

strzałkę trzy razy, aby podświetlić tryb proporcji.

and buttons will cycle be-

6. Wciśnij przycisk

7. Wciśnięcie przycisku

aby ustawić moc lamp.

lub zmieni moc lamp (1/1 do 1/128

co 1/3 przysłonę).

8. Wciśnięcie przycisku

zmieni grupy z A do B do C, przycisk

zmieni grupy z C na B na A (jeśli dostępne).

9. Wciśnij przycisk

aby zatwierdzić i opuścić menu edycji mocy lamp.

Tryb Multi

Wszystkie trzy grupy błyskają w trybie Multi z taką samą mocą, częs-

A+B+C

totliwością oraz liczbą błysków.

A:B:C Moc lamp dla każdej grupy ustawiany jest indywidualnie przez użyt-

kownika (zobacz poniżej). Częstotliwość i liczba błysków lampy w trybie multi jest taki sam dla każdej z grup i parametry mogą być ustawiana tylko dla grupy grupy A.

A:B Grupy A i B mogą być ustawione z indywidualną mocą przez użytkownika

(zobacz poniżej). Częstotliwość i liczba błysków dla grupy A jest taka sama jak dla grupy B i parametry mogą być ustawiana tylko dla grupy grupy A. Parametrami grupy C nie można sterować i lampa nie będzie wyzwalana.

4. When A:B or A:BC are highlighted pressing the

button will highlight

the ratio adjustment selection below the ratio.

5. Wciśnięcie przycisku

zmieni proporcje z 1:1 do 1:8 w krokach co

1:1.5, 1:2, 1:3, 1:4, 1:6, 1:8.

6. Wciśnięcie przycisku

zmieni proporcje z 1:1 do 1.5:1, 2:1, 3:1, 4:1,

6:1, 8:1.

7. Wciśnij przycisk

aby zatwierdzić i opuścić menu.

Tryby Manualne

W trybie manualnym wszystkie trzy grupy mają ten zam poziom mocy.

A+B+C

Poziom ten może być ustawiony.

A:B:C Mocy błysku dla każdej grupy jest ustawiany indywidualnie przez użyt-

kownika. (zobacz poniżej) Każda grupa ustawiana jest niezależnie, nie mając wpływu na inną.

A:B Moc błysku grupy A i B może być ustawiany indywidualnie przez użyt-

kownika (zobacz poniżej). Parametrami grupy C nie można sterować i lampa nie będzie wyzwalana.

Ustawianie trybów manualnych

1. Po wejściu do trybu nadajnika optycznego (Master) (powyżej) wciśnij przy-

cisk

2. Wciśnij przycisk optycznego (Master).

aby zmienić tryb na manualny (M).

strzałki, aby edytować parametry trybu nadajnika

Ustawianie trybu Multi

1. Po wejściu do trybu nadajnika optycznego (Master) (powyżej) wciśnij przy-

cisk

2. Wciśnij przycisk optycznego (Master).

3. Wciśnij przycisk

4. Wybierz try proporcji. Wciśnięcie przycisku pomiędzy trybami A+B+C, A:B i A:B:C.

5. Wciśnij przycisk

6. Wciśnij przycisk

7. Wciśnięcie przycisku co 1/3 przysłonę).

8. Wciśnięcie przycisku zmieni grupy z C na B na A (jeśli dostępne) i pozwoli na zmianę mocy błysku dla tych grup.

9. Wciśnięcie przycisku wości i liczy błysków.

10. Wciśnięcie przycisku wości i liczby błysków. Te ustawienia mogą być zmieniane dla grupy A i będą powielone dla grup B lub C (jeśli dostępne).

11. Wciśnij przycisk

aby zmienić tryb na Multi.

strzałki, aby edytować parametry trybu nadajnika

strzałki trzy razy aby podświetlić menu proporcji.

aby zatwierdzić i opuścić menu.

aby ustawić moc lamp.

lub zmieni moc lamp (1/1 do 1/128

zmieni grupy z A do B do C, przycisk

po wyborze grup zmieni na edycję częstotli-

aby wyjść z menu edycji mocy błysku.

i zmieni

lub pozwoli na zmianę częstotli-

3. Wciśnij przycisk

4. Wciśnięcie przycisku A:B i A:B:C.

5. Wciśnij przycisk

aby zatwierdzić i opuścić menu.

strzałki trzy razy aby podświetlić menu proporcji.

lub zmieni pomiędzy trybami A+B+C,

Page 98

Funkcje specjalne

INSTRUKCJA OBSŁUGI

Lampa The Phottix Mitros+ TTL posiada szereg programowalnych funkcji specjalnych. W celu zmiany tych funkcji:

1. Wciśnij

na 2 sekundy aby wejść do menu funkcji specjalnych.

Tablica funkcji specjalnych

2. Wciśnij

3. Wciśnij

4. Wciśnij

lub , aby zmieniać dostępne opcje menu C.Fn 0 do 15.

lub aby zmienić wartość wybranej funkcji.

aby opuścić menu funkcji specjalnych.

Page 99

INSTRUKCJA OBSŁUGI

Funkcja szybkiego błysku Quick Flash

Funkcja szybkiego błysku pozwala na wyzwolenie lampy z mocą 1/6 do 1/2 pełnej mocy. Czasy ładowania lampy w tym trybie są szybsze. Pomaga to na uchwycenie szczegółów.

Tryb szybkiego błysku może być aktywowany dla zdjęć seryjnych za pomocą funkcji specjalnej (zobacz C.fn-06 powyżej).

Uwaga:

Funkcja szybkiego błysku ustawia priorytet na błysk. Mogą mieć miejsce niedoświetlenia jeśli obiekt znajduje się daleko od aparatu.

Automatyczne podświetlenie

Podświetlenie włączy się na 8 sekund, a następnie wyłączy jeśli żaden z przycisków nie zostanie naciśnięty. Kiedy funkcja automatycznego podświetlenia jest włączona, przyciskanie jakiegokolwiek przycisku włączy podświetlenie. Kiedy funkcja automatycznego podświetlenie jest wyłączona jedynie wciśnięcie

włączy podświetlenie.

TTL Kompensacja

TTL may vary slightly when using the ash on dierent cameras. TTL Pref (C.Fn-

Wejście do menu pamięci

1. Wciśnij i przytrzymaj przycisk

aby wejść do menu pamięci..

Aby zapisać ustawienia:

1. Po ustawieniu parametrów lampy wciśnij i przytrzymaj przycisk aby wejść do menu pamięci.

2. Wciśnij przycisk do 2 czy Zapisz do 3.

3. Wciśnij przycisk

4. Menu pamięci zniknie z ekranu lampy i powróci do ostatnio używanego ekranu

5. Aby anulować zapis, wciśnij przycisk wanego ekranu.

i aby wybrać pozycję: Zapisz do 1, Zapisz

aby zatwierdzić pozycję i zapisać dane.

aby powrócić do ostatnio uży-

Aby wczytać ustawienia:

1. Po wejściu do menu pamięci (zobacz powyżej) wciśnij przycisk i

i wybierz: Wczytaj z 1, Wczytaj z 2 lub Wczytaj z 3.

2. Wciśnij przycisk

Uwaga:

Po wczytaniu zapisanych wcześniej ustawień i wyjściu z menu pamięci, przywrócone ustawienia wyświetlone zostaną na ekranie. Ustawienia lampy przez przywróceniem będą skasowane. Aby zapobiec utracie obecnych ustawień zapisz obecne ustawienia przez przywróceniem.

aby wczytać zapisane wcześniej ustawienia.

Przywracanie fabrycznych ustawień

Funkcja pamięci

Lampa Phottix Mitros+ wyposażona jest w funkcję pamięci ustawień. Umożliwia to zapamiętanie ustawień i funkcji specjalnych i szybkie wczytanie w przyszłości. Tryby lamp, ustawienia bezprzewodowe, moc lamp – wszystkie ustawienia będą zapamiętane do przyszłego wykorzystania.

Ekran Funkcji Pamięci

Menu:

Trzy pozycje na na zapisanie ustawień i trzy pozycje do wczytania zapisanych ustawień: Zapisz do 1 Zapisz do 2 Zapisz do 3 Wczytaj z 1 Wczytaj z 2 Wczytaj z 3

Ustawienia lampy Phottix Mitros+ TTL mogą zostać przywrócone do fabrycznych.

W celu zresetowania ustawień:

1. Wciśnij i przytrzymaj

2. Lampa zresetuje ustawienia do ustawień fabrycznych.

3. Wszystkie funkcje specjalne zostaną zresetowane.

i przez 3 sekundy.

Wyświetlanie informacji o lampie

W celach pomocy technicznej lub aktualizacji oprogramowania, mogą być wymagane pewne informacje o lampie. Aby wyświetlić informacje o urządzeniu, oprogramowaniu, numerze seryjnym:

1. Wciśnij

2. Wciśnij którykolwiek klawisz aby powrócić.

kiedy lampa jest włączona.

Zmiany kondensatora lampy błyskowej:

Jeśli lampa nie jest użytkowana, mogą zajść pewne zmiany zyczne w kondensatorze lampy. Upewnij się, żeby lampa była włączona na minimum 10 min raz na trzy miesiące, aby zapobiec tym zmianom.

Page 100

Specykacja techniczna

Tryby: E-TTL i E-TTL II, Ręczny i Multi Stroboskopowy

Liczba przewodnia.: 58/190 (przy ogniskowej 105mm, ISO 100 w metrach/

stopach)

Zasięg lampy: 24-105mm (14mm z dyfuzorem szerokokątnym)

Auto zoom (Zasięg lampy zmienia się automatycznie, aby dopasować się

ogniskowej obiektywu)

Ręczny zoom (Ogniskowa lampy może być ustawiana poprzez zmianę parametrów lampy/aparatu)

Obrót: 360 stopni, Góra-Dół: -7 do 90 stopni

FEC (Kompensacja): Ręczna

FEB (Bracketing): ±3 co 1/3 przysłony (Funkcje ręcznej kompensacji i brack-

etingu mogą być łączone)

Tryby synchronizacji: Synchronizacja na pierwszą kurtynę, na drugą kurtynę oraz tryb szybkiej synchronizacji HSS.

INSTRUKCJA OBSŁUGI

Błysk stroboskopowy: 1-199Hz

Potwierdzenie ekspozycji: Niebieskie diody w trybie E-TTL

Ładowanie lampy (przy użyciu alkalicznych baterii AA)

Czas Ładowania/Wskaźnik gotowości lampy:

Normalny błysk: ok. 0.1-5 sek./ Czerwona dioda świeci się. Szybki błysk: ok. 0.1-2.5 sek./ Zielona dioda świeci się.

Zasilanie wewnętrzne: Cztery baterie AA Alkaliczne lub Ni-MH

Zasilanie zewnętrzne: Kompatybilne z battery-packiem Phottix lub Canon

CP-E4 przy zastosowaniu odpowiedniego adaptera.

Oszczędzanie energii: W trybie normalnym Slave: 90 sekund, Tryb bezprzewodowy Slave: 60 minut

Bezprzewodowa lampa

Tryby bezprzewodowe: Częstotliwość radiowa i optyczne impulsy optyczne

Ilość kanałów: 4

Opcje bezprzewodowe: Nadajnik Odin, Odbiornik Odin, Odbiornik Strato II

Rx, Nadajnik optyczny (Master), Odbiornik optyczny (Slave), Optyczny zależny, Wyłączony

Zasięg działania (W przybliżeniu): Tryb radiowy: 100m +, Tryb optyczny: Wewnątrz: 12-16m/39.3-52.4 stóp, Na zewnątrz: 7-9m/22.9-29.5 stóp

Kąty odbioru: Radio: 360 ° we wszelkich kierunkach, Nadawanie impulsów optycznych:±40°(poziomo), ±30°(pionowo)

Programowalne grupy: 3 (A, B, and C)

Sterowanie współczynnikiem lampy: 1:8-1:1-8:1

Napięcie: ≤100uA w trybie czuwania

Wymiary: (D x S x W): 202.8×77.5×58.3 mm

Waga: 427g (bez baterii)

100
