PHILIPS TAB4000 User guide

Download

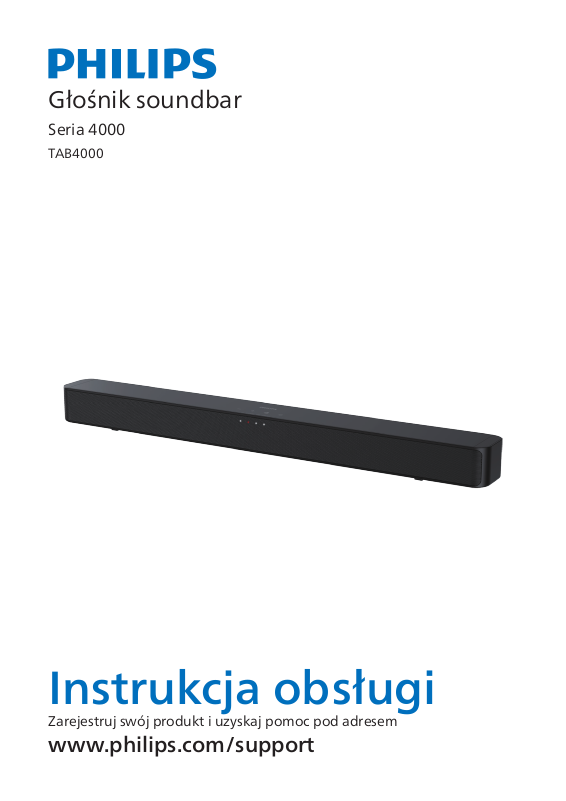

Page 1

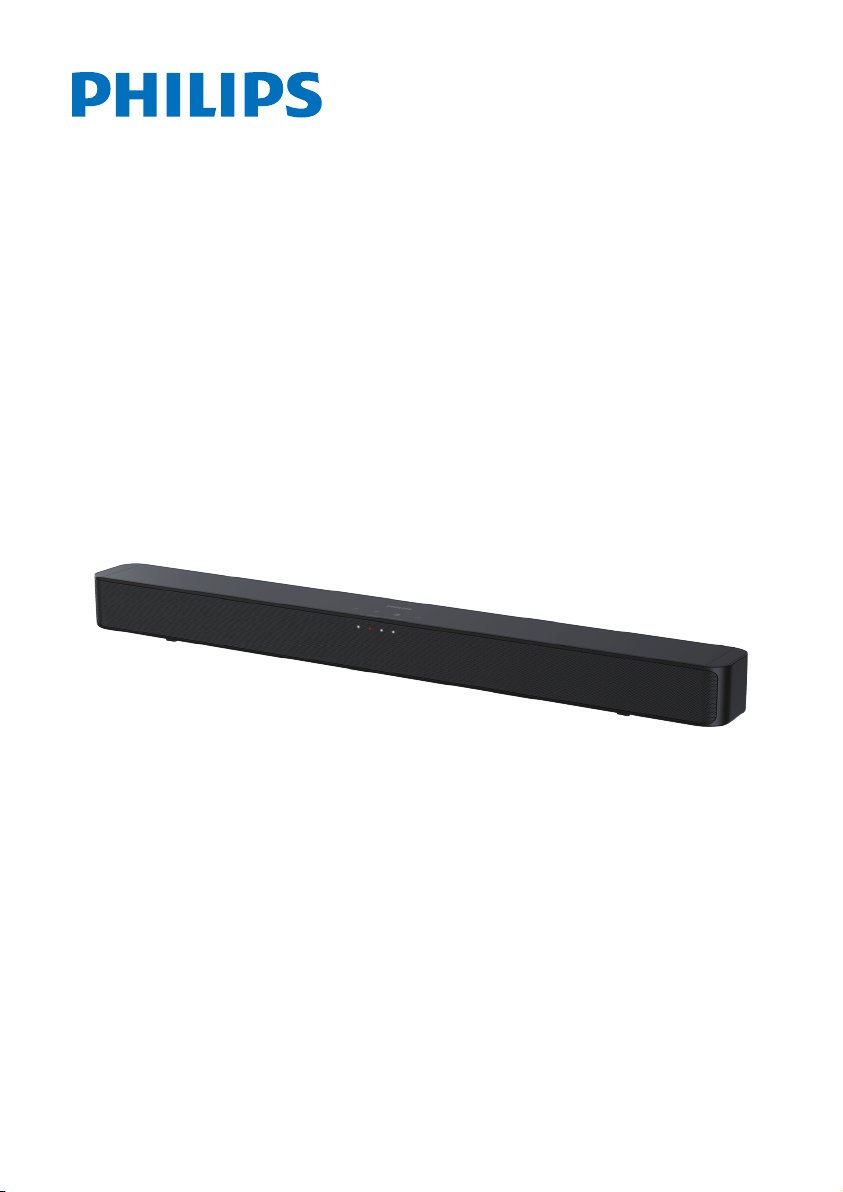

Głośnik soundbar

Seria 4000

TAB4000

Instrukcja obsługi

Zarejestruj swój produkt i uzyskaj pomoc pod adresem

www.philips.com/support

Page 2

Spis treści

1 Ważne instrukcje

bezpieczeństwa 3

Bezpieczeństwo 3 Dbanie o produkt 4 Dbanie o środowisko 4 Deklaracja zgodności z normami 5 Pomoc i wsparcie techniczne 5

2 Twoja listwa dźwiękowa 5

Zawartość opakowania 5 Zasilanie 6 Jednostka główna 6 Złącza 7 Pilot zdalnego sterowania 7 Przygotowanie pilota zdalnego

sterowania 8 Wybór miejsca 9 Montaż naścienny 9

3 Podłączanie 11

Podłączanie do gniazda

HDMI ARC 11 Podłączanie do zasilania 11

4 Korzystanie z listwy

dźwiękowej 12

Włączanie i wyłączanie 12 Wybór źródła 12 Wybór efektu korektora (EQ) 12 Regulacja głośności 13 Przywracanie ustawień

fabrycznych 14 Obsługa Bluetooth 14 Obsługa przez USB 15 Obsługa HDMI ARC 15

5 Specykacja produktu 16

6 Rozwiązywanie problemów 17

7 Znaki towarowe 19

2 PL

Page 3

1 Ważne

instrukcje bezpieczeństwa

Przed rozpoczęciem korzystania z produktu przeczytaj wszystkie instrukcje i upewnij się, że je rozumiesz. Jeśli uszkodzenia zostały spowodowane przez postępowanie niezgodne z instrukcjami, gwarancja traci ważność.

Bezpieczeństwo

Ten symbol oznacza napięcie prądu stałego (DC).

Postępuj zgodnie z instrukcjami zawartymi w instrukcji obsługi!

Niebezpieczeństwo pożaru lub porażenia prądem!

• Przed wykonaniem lub zmianą

jakichkolwiek połączeń należy upewnić się, że wszystkie urządzenia są odłączone od gniazda zasilania.

• Zawsze chroń produkt i akcesoria przed

deszczem i wodą. Nie stawiaj w pobliżu produktu przedmiotów wypełnionych cieczą (np. wazonów). W przypadku rozlania cieczy na produkt lub dostania się cieczy do jego wnętrza natychmiast odłącz produkt od źródła zasilania. Aby sprawdzić produkt przed użyciem, skontaktuj się z działem obsługi klienta.

• Nigdy nie należy umieszczać produktu

i akcesoriów w pobliżu źródeł ognia lub ciepła, w tym także w miejscu narażonym na bezpośrednie działanie promieni słonecznych.

• Nigdy nie należy wkładać przedmiotów

do otworów wentylacyjnych oraz innych otworów w produkcie.

• Jeśli urządzenie jest podłączone

do gniazdka za pomocą przewodu zasilającego lub łącznika, ich wtyki muszą być łatwo dostępne.

• Baterie (zainstalowany pakiet baterii

lub baterie) należy chronić przed działaniem wysokich temperatur, których źródłem są światło słoneczne, ogień itp.

• W przypadku zbliżającej się burzy

odłącz produkt od zasilania.

• Podczas odłączania przewodu

zasilającego zawsze ciągnij wtyczkę, a nie przewód.

• Produkt należy używać w klimacie

tropikalnym i/lub umiarkowanym.

Niebezpieczeństwo zwarcia lub pożaru!

• Dane identykacyjne i wartości

znamionowe zasilania znajdują się na tabliczce znamionowej z tyłu lub na spodzie produktu.

• Przed podłączeniem produktu doźródła

zasilania sprawdź, czy napięcie odpowiada wartości wydrukowanej z tyłu lub na spodzie urządzenia. Nie podłączaj produktu do gniazdka elektrycznego, jeśli napięcie jest inne.

Niebezpieczeństwo obrażeń ciała lub uszkodzenia produktu!

• W przypadku montażu na ścianie

ten produkt należy przymocować do ściany w sposób zapewniający bezpieczeństwo i zgodny z instrukcjami montażu. Należy używać wyłącznie dostarczonego uchwytu do montażu na ścianie (jeśli jest dostępny). Niewłaściwe zamontowanie może spowodować wypadek, obrażenia ciała lub uszkodzenie urządzenia. W przypadku jakichkolwiek pytań skontaktuj się z działem obsługi klienta w swoim kraju.

• Nigdy nie umieszczaj produktu ani

żadnych przedmiotów na przewodach zasilających lub innych urządzeniach elektrycznych.

3PL

Page 4

• W przypadku transportu w

temperaturze otoczenia poniżej 5°C przed podłączeniem produktu do źródła zasilania rozpakuj go i poczekaj, aż osiągnie temperaturę pokojową.

• Niektóre elementy urządzenia mogą

być wykonane ze szkła. Należy się z nimi obchodzić ostrożnie, aby uniknąć obrażeń ciała i uszkodzenia urządzenia.

• Nie wolno narażać baterii na

oddziaływanie bardzo niskiego ciśnienia atmosferycznego.

Uwaga

• Etykieta znamionowa jest naklejona na

spodzie lub z tyłu urządzenia.

Ryzyko przegrzania!

• Nie umieszczaj produktu w ciasnej

przestrzeni. W celu zapewnienia odpowiedniej wentylacji zachowaj odstęp o szerokości co najmniej 10cm z każdej strony produktu. Upewnij się, że zasłony i inne przedmioty nie będą zakrywać otworów wentylacyjnych produktu.

UWAGA dotycząca użycia baterii

• UWAGA: Nieprawidłowe włożenie

baterii stwarza niebezpieczeństwo wybuchu. Baterie należy wymieniać tylko na egzemplarze tego samego typu.

• Baterie należy wyjąć, jeśli są

rozładowane lub jeśli pilot zdalnego sterowania nie będzie używany przez dłuższy czas.

• Baterie zawierają substancje chemiczne

i powinny być poddawane recyklingowi lub utylizowane zgodnie z lokalnymi przepisami.

• Prawidłowo zainstaluj wszystkie

baterie, bieguny „+” i „–” zgodnie z oznaczeniami na urządzeniu.

• Nie wolno używać jednocześnie starych

i nowych baterii.

• Nie należy mieszać baterii alkalicznych,

standardowych (węglowo-cynkowych) ani akumulatorków (Ni-Cd, Ni- MH itp.).

• Baterie (pakiet baterii lub baterie)

należy chronić przed działaniem wysokich temperatur, których źródłem są światło słoneczne, ogień itp.

• Baterii nie wolno wrzucać do ognia lub

wkładać do rozgrzanego piekarnika albo mechaniczne zgniatać lub ciąć.

Dbanie o produkt

Do czyszczenia produktu należy używać wyłącznie ściereczki z mikrobry.

Dbanie o środowisko

Utylizacja starych produktów i baterii

Ten produkt został wykonany z wysokiej jakości materiałów i elementów, które nadają się do ponownego wykorzystania.

Ten symbol na produkcie oznacza, że podlega on postanowieniom dyrektywy europejskiej 2012/19/UE.

Ten symbol oznacza, że produkt zawiera baterie objęte dyrektywą europejską 2013/56/UE, których nie wolno wyrzucać wraz ze zwykłymi odpadami domowymi.

Należy zapoznać się z lokalnymi przepisami dotyczącymi wyrzucania odpadów elektrycznych i elektronicznych. Należy przestrzegać lokalnych przepisów i nigdy nie wyrzucać produktu ani baterii razem ze zwykłymi odpadami domowymi. Ścisłe przestrzeganie wytycznych dotyczących starych produktów i baterii pomaga chronić środowisko naturalne oraz ludzkie zdrowie.

Wyjmowanie baterii jednorazowych

Aby wyjąć baterie jednorazowe, zapoznaj się z częścią dotyczącą instalacji baterii.

4 PL

Page 5

Deklaracja zgodności z normami

Ten produkt jest zgodny z wymogami Wspólnoty Europejskiej dotyczącymi zakłóceń emitowanych przez promieniowanie radiowe.

Niniejszym TP Vision Europe BV oświadcza, że produkt jest zgodny z zasadniczymi wymaganiami i innymi stosownymi postanowieniami dyrektywy RED 2014/53/ UE oraz brytyjskich przepisów dotyczących urządzeń radiowych SI 2017 nr 1206. Deklarację zgodności można znaleźć na stronie www.philips.com/support.

Pomoc i wsparcie techniczne

Aby uzyskać obszerną pomoc online, odwiedź stronę www.philips.com/support, aby:

• pobrać instrukcję obsługi i skróconą

instrukcję obsługi;

• obejrzeć lmy instruktażowe (dostępne

tylko dla wybranych modeli);

• znaleźć odpowiedzi na często

zadawane pytania;

• wysłać wiadomość e-mail z pytaniem

do nas;

• porozmawiać na czacie z

przedstawicielem pomocy technicznej.

Postępuj zgodnie z instrukcjami na stronie internetowej, aby wybrać język, a następnie wprowadź numer modelu produktu.

Można również skontaktować się z działem obsługi klienta w swoim kraju. Przed skontaktowaniem się należy zanotować numer modelu i numer seryjny produktu. Informacje te można znaleźć z tyłu lub na spodzie produktu.

2 Twoja listwa

dźwiękowa

Gratulujemy zakupu i witamy w gronie klientów rmy Philips! Aby w pełni skorzystać z pomocy technicznej oferowanej przez rmę Philips, zarejestruj swoją listwę dźwiękową pod adresem www.philips.com/support.

Zawartość opakowania

Sprawdź i zidentykuj elementy w opakowaniu:

• Głośnik soundbar x 1

• Pilot zdalnego sterowania x 1

• Zestaw do montażu na ścianie x 1

• Szablon do montażu na ścianie x 1

• Zasilacz x 1

• Skrócona instrukcja obsługi x 1

• Karta gwarancyjna x 1

• Instrukcja bezpieczeństwa x 1

Głośnik soundbar

2 X

Śruby do montażu na ścianie x2 Kotwy do montażu na ścianie x2

/10

Stały

/37

/98

Zasilacz sieciowy * (do listwy dźwiękowej)

Pilot zdalnego sterowania (2 baterie AAA)

Szablon do montażu na ścianie

o ti

Info

Bezpieczeństwo

Skrócona instrukcja obsługi

Karta gwarancyjna / Karta bezpieczeństwa

rµtbg`vjh

Rdqh`

CTN

5PL

Page 6

• Zdjęcia, ilustracje i rysunki

przedstawione w niniejszej instrukcji obsługi mają jedynie charakter poglądowy, rzeczywisty produkt może różnić się wyglądem.

• Naciśnij przycisk i przytrzymaj przez

8 sekund w stanie włączonego zasilania, aby włączyć lub wyłączyć funkcję Automatyczny tryb gotowości (15 minutowy automatyczny tryb gotowości).

Zasilanie

Zasilacz i typ wtyczki różnią się w zależności od regionu.

• Model adaptera: PG241-1501600U

PG241-1501600I

• Producent: Shenzhen Perect Gallant Tec

Co., Ltd.

Uwaga

• Informacje na temat odpowiednich zasilaczy

można znaleźć w instrukcji obsługi.

Jednostka główna

Ta część przedstawia przegląd części głównej.

Stan Stan diody LED

Włączone automatyczne wyłączanie zasilania

Wyłączone automatyczne wyłączanie zasilania

Wskaźnik LED głośnika soundbar

Przełącz źródło odtwarzania, a przedni wskaźnik odpowiednio się zaświeci. Wskaźnik z przodu części głównej głośnika soundbar pokaże, który tryb jest aktualnie używany.

Dioda LED trybu gotowości szybko miga

Dioda LED trybu gotowości powoli miga

Stan Stan diody LED

USB

Standby

[USB] Świeci na biało

[Standby] Świeci na czerwono

BT (Bluetooth)

• Podłączone

• Rozłączone

HDMI ARC

• Obsługiwane

• Nieobsługiwane

[BT] Świeci na biało [BT] Miga na biało

[HDMI ARC] Świeci na biało

[HDMI ARC] Miga na biało

+/- (głośność)

Zwiększanie lub zmniejszanie poziomu głośności.

(Źródło)

Wybierz źródło sygnału wejściowego dla listwy dźwiękowej. Domyślne źródło to HDMI ARC.

(Tryb gotowości–Wł.)

• Włączanie głośnika soundbar i

przełączanie go w tryb gotowości.

6 PL

Czujnik pilota zdalnego sterowania

Page 7

Złącza

Ta część przedstawia przegląd złączy głośnika soundbar.

Pilot zdalnego sterowania

Ta część przedstawia przegląd pilota zdalnego sterowania.

HDMI out (ARC) (Wyjście HDMI (ARC))

Podłącz do wejścia HDMI (ARC) w telewizorze.

USB

• Podłącz do urządzenia pamięci

masowej USB w celu odtwarzania multimediów audio.

• Zaktualizuj oprogramowanie tego

produktu.

DC in (Wejście zasilania)

Podłącz do adaptera.

Gniazdo na wspornik ścienny.

HDMI

ARC

Vol

10 11

Przycisk (Tryb gotowości-Wł.)

USB

Treble

Bass

• Włącz listwę dźwiękową lub przełącz

ją w tryb gotowości.

EQ (Tryb)

Wybierz jeden z czterech trybów EQ: Film/Muzyka/Głos/Stadion.

HDMI ARC

Przełączenie źródła na połączenie HDMI ARC.

Krótkie naciśnięcie powoduje przełączenie na źródło Bluetooth. Głośnik soundbar ponownie połączy się z ostatnio sparowanym urządzeniem, jeśli będzie ono dostępne. Naciśnij i przytrzymaj przez 3 sekundy, aby odłączyć od wszystkich urządzeń Bluetooth i przejść do trybu parowania.

7PL

Page 8

/ (Poprzedni / Następny)

Przejście do poprzedniego lub następnego utworu w trybie USB/BT.

(Odtwórz/Wstrzymaj)

Rozpoczęcie, wstrzymanie lub wznowienie odtwarzania w trybie USB/BT.

VOL+ / VOL- (głośność systemu) Zwiększenie/zmniejszenie poziomu

głośności systemu.

Wyciszenie lub przywrócenie głośności.

USB

Przełącz źródło dźwięku na złącze USB.

- Treble (- Tony wysokie)

Zmniejszenie głośności tonów wysokich głośnika soundbar.

+ Treble (+ Tony wysokie)

Zwiększenie głośności tonów wysokich głośnika soundbar.

-Bas (-Tony niskie)

Zmniejszenie głośności tonów niskich głośnika soundbar.

+Bas (+Tony niskie)

Zwiększenie głośności tonów niskich głośnika soundbar.

• Jeśli pilot jest używany w pobliżu innych

produktów generujących promienie podczerwone lub jeśli w pobliżu urządzenia używane są inne urządzenia zdalnego sterowania wykorzystujące promienie podczerwone, może on działać nieprawidłowo. I odwrotnie, inne produkty mogą działać nieprawidłowo.

Wymiana baterii pilota zdalnego sterowania

Przesuń, aby zdjąć pokrywę komory baterii, włóż 2 baterie AAA (1,5 V) o prawidłowej biegunowości, a następnie wsuń pokrywę komory baterii z powrotem na miejsce.

• Upewnij się, że bieguny (+) i (–)

baterii są zgodne z biegunami (+) i (–) wskazanymi w komorze baterii.

Przygotowanie pilota zdalnego sterowania

• Dołączony pilot zdalnego sterowania

umożliwia obsługę urządzenia na odległość.

• Nawet jeśli pilot zdalnego sterowania

jest używany w zasięgu 6m (19,7stopy), obsługa pilota może być niemożliwa, jeśli między urządzeniem a pilotem znajdują się jakiekolwiek przeszkody.

8 PL

Środki ostrożności dotyczące baterii

• Upewnij się, że wkładasz baterie z

prawidłową biegunowością dodatnią " " i ujemną " ".

• Należy używać baterii tego samego

typu. Nigdy nie należy używać jednocześnie różnych typów baterii.

• Można używać zarówno

akumulatorków, jak i baterii. Należy zapoznać się ze środkami ostrożności podanymi na etykietach baterii.

Page 9

• Podczas zdejmowania pokrywy baterii i

baterii należy uważać na paznokcie.

• Nie wolno zrzucać pilota.

• Nie wolno dopuścić, aby cokolwiek

uderzyło w pilota.

• Nie wolno rozlewać wody ani żadnych

płynów na pilota.

• Nie wolno umieszczać pilota zdalnego

sterowania na mokrych przedmiotach.

• Nie wolno wystawiać pilota na

bezpośrednie działanie promieni słonecznych lub w pobliżu źródeł nadmiernego ciepła.

• Jeśli pilot nie jest używany przez dłuższy

czas, należy wyjąć z niego baterię, ponieważ może dojść do korozji lub wycieku baterii, co może skutkować obrażeniami ciała i/lub uszkodzeniem mienia i/lub pożarem.

• Nie wolno używać baterii innych niż

zalecane.

• Nie wolno mieszać nowych baterii ze

starymi.

• Nigdy nie wolno ładować baterii, jeśli

nie potwierdzono, że jest to bateria wielokrotnego ładowania.

Wybór miejsca

Umieść głośnik soundbar w sposób pokazany poniżej.

Montaż naścienny

Uwaga

• Niewłaściwe zamontowanie może spowodować

wypadek, obrażenia ciała lub uszkodzenie urządzenia. W przypadku jakichkolwiek pytań skontaktuj się z działem obsługi klienta w swoim kraju.

• Przed montażem na ścianie należy upewnić się,

że jest ona w stanie utrzymać ciężar głośnika soundbar.

• Przed montażem na ścianie nie należy

zdejmować gumowych nóżek w dolnej części głośnika soundbar, w przeciwnym razie nie będzie można ich z powrotem zamocować.

• W zależności od rodzaju montażu na ścianie,

upewnij się, że używasz śrub o odpowiedniej długości i średnicy.

• Sprawdź, czy port USB z tyłu głośnika soundbar

jest podłączony do urządzenia USB. Jeśli okaże się, że podłączone urządzenie USB wpływa na mocowanie uchwytu ściennego, należy użyć innego urządzenia USB o odpowiednim rozmiarze.

9PL

Page 10

Długość/średnica śruby

3,0–3,5 mm/0,12"–0,14"

~50 mm / 2,0″

3,5 mm/ 0,14"

>32 mm/1,26"

Sugerowana wysokość montażu na ścianie

Przed montażem głośnika soundbar na ścianie zaleca się najpierw zainstalowanie telewizora. Po zainstalowaniu telewizora głośnik soundbar należy zamontować na ścianie w odległości 50 mm (2,0 cale) od dolnej krawędzi telewizora.

OSTRZEŻENIE!

• Aby zapobiec obrażeniom, to urządzenie należy

przymocować do podłoża/ściany w sposób zapewniający bezpieczeństwo i zgodny z instrukcjami montażu.

• Sugerowana wysokość montażu na ścianie: ≤1,5m.

640 mm/25,2”

3,0–3,5 mm/0,12"–0,14"

3,5 mm/ 0,14"

>32 mm/1,26"

1 Wywierć 2 równoległe otwory

(średnica 3–8 mm każdy) w ścianie.

» Odległość między otworami:

640mm.

» Możesz skorzystać z podanego

rozmiaru, aby określić miejsce wiercenia otworów na ścianie.

2 Zamocuj kołki ustalające i śruby w

otworach.

» Pamiętaj, aby pozostawić odstęp

3,0–3,5 mm między ścianą a łbem śruby.

3 Zawieś głośnik soundbar na śrubach

mocujących.

10 PL

Page 11

3 Podłączanie

Ta część pomaga podłączyć głośnik soundbar do telewizora i innych urządzeń, a następnie go skongurować.

Informacje o podstawowych połączeniach głośnikach soundbar i akcesoriów można znaleźć w skróconej instrukcji obsługi.

Uwaga

• Dane identykacyjne i wartości znamionowe

zasilania znajdują się na tabliczce znamionowej z tyłu lub na spodzie produktu.

• Przed wykonaniem lub zmianą jakichkolwiek

połączeń należy upewnić się, że wszystkie urządzenia są odłączone od gniazda zasilania.

Podłączanie do gniazda HDMI ARC

Głośnik soundbar obsługuje złącze HDMI ARC (Audio Return Channel). Jeśli telewizor jest zgodny ze standardem HDMI ARC, dźwięk z telewizora można odtwarzać za pośrednictwem głośnika soundbar przy użyciu pojedynczego przewodu HDMI.

1 W telewizorze włącz obsługę HDMI-

CEC. Szczegółowe informacje można znaleźć w instrukcji obsługi telewizora

2 Za pomocą kabla High Speed HDMI

połącz złącze HDMI ARC listwy dźwiękowej ze złączem HDMI ARC telewizora.

Uwaga

• Telewizor musi obsługiwać funkcje HDMI-CEC

i ARC. Funkcje HDMI-CEC i ARC muszą być włączone.

• Metoda ustawiania HDMI-CEC i ARC może się

różnić w zależności od telewizora. Szczegółowe informacje na temat funkcji ARC można znaleźć w instrukcji obsługi telewizora.

• Należy upewnić się, że używane kable HDMI

obsługują funkcję ARC.

Podłączanie do zasilania

• Przed podłączeniem przewodu

zasilającego należy upewnić się, że wszystkie pozostałe połączenia zostały wykonane.

• Niebezpieczeństwo uszkodzenia

produktu! Upewnij się, że napięcie zasilania odpowiada napięciu podanemu z tyłu lub na spodzie urządzenia.

1 Podłącz kabel sieciowy do gniazda DC~

urządzenia, a następnie do gniazdka sieciowego.

Złącze HDMI ARC w telewizorze może być inaczej oznakowane. Szczegółowe informacje można znaleźć w instrukcji obsługi telewizora.

HDMI out

(ARC)

HDMI(ARC)

* Zasilacz i typ wtyczki różnią się w zależności od regionu.

11PL

Page 12

4 Korzystanie

Wybór źródła

z listwy dźwiękowej

Ta część opisuje, jak używać głośnika soundbar do odtwarzania dźwięku z podłączonych urządzeń.

Przed rozpoczęciem

• Wykonaj niezbędne połączenia opisane

w skróconej instrukcji obsługi i instrukcji obsługi.

• Przełącz głośnik soundbar na

odpowiednie źródło dla innych urządzeń.

Włączanie i wyłączanie

• Gdy po raz pierwszy podłączysz

urządzenie do gniazdka sieciowego, urządzenie będzie w trybie STANDBY (Gotowości). Wskaźnik [Standby] zacznie świecić.

• Naciśnij przycisk na pilocie lub na

urządzeniu, aby włączyć lub wyłączyć urządzenie.

• Odłącz główną wtyczkę zasilania

gniazdka, jeśli chcesz całkowicie wyłączyć urządzenie.

1 Kilkakrotnie naciśnij przycisku na

urządzeniu lub naciśnij przycisk USB/

HDMI ARC lub Pair/BT (Parowanie/ BT) na pilocie zdalnego sterowania,

aby wybrać żądany tryb.

Wskaźnik na głośniku soundbar pokaże, który tryb jest aktualnie używany.

Stan Stan diody LED

USB

Standby

Pair/BT

• Podłączone

• Rozłączone

HDMI ARC

• Obsługiwane

• Nieobsługiwane

[USB] Świeci na biało

[Standby] Świeci na czerwono

[BT] Świeci na biało [BT] Miga na biało

[HDMI ARC] Świeci na biało

[HDMI ARC] Miga na biało

Wybór efektu korektora (EQ)

Wybierz zaprogramowane tryby dźwięku, aby dopasować je do swojego lmu lub muzyki.

Automatyczny tryb gotowości

Urządzenie automatycznie przełącza się w tryb gotowości po około 15 minutach, jeśli telewizor lub jednostka zewnętrzna jest odłączona lub wyłączona.

• Aby całkowicie wyłączyć urządzenie,

wyjmij wtyczkę przewodu sieciowego z gniazda sieciowego.

• Wyłącz urządzenie całkowicie, gdy nie

jest używane, aby oszczędzać energię.

12 PL

1 Naciśnij przycisk EQ na pilocie, aby

wybrać odpowiednie efekty korektora gracznego. Domyślnym trybem jest Film

• Movie (Film) (świecą 4 diody LED):

Tworzy przestrzenny efekt dźwiękowy. Idealne do oglądania lmów.

• Music (Muzyka) (świecą 3 diody

LED): Tworzy dwukanałowy lub wielokanałowy dźwięk stereo. Idealne do słuchania muzyki.

Page 13

• Voice (Głos) (świecą 3 diody LED):

Tworzy efekt dźwiękowy, który wyostrza dźwięk ludzkiego głosu i sprawia, że jest on bardziej zrozumiały.

• Stadium (Stadion) (świecą 2 diody

LED): Tworzy atmosferę niczym podczas oglądania wydarzeń sportowych na stadionie.

Movie

Music

Voice

Stadium

Standby

USB HDMI ARC

Regulacja głośności

Podczas regulacji głośności głośnika soundbar wskaźnik stanu zwiększy/ zmniejszy liczbę zaświeconych diod. Zgodnie z odpowiednim wskaźnikiem świetlnym / miganiem, określ bieżący poziom głośności głośnika soundbar.

Dostosuj głośność tonów wysokich i niskich

2 Naciśnij przycisk -Bass + (- Tony niskie +)

Naciśnij przycisk -Bass + (- Tony niskie +) na pilocie zdalnego sterowania, aby zwiększyć/zmniejszyć poziom głośności tonów niskich.

Bass

-5

Standby

USB HDMI ARC

3 Naciśnij przycisk -Treble + (- Tony

wysokie +) Naciśnij przycisk -Treble + (- Tony

wysokie +) na pilocie zdalnego

sterowania, aby zwiększyć/zmniejszyć poziom głośności tonów wysokich.

Treble

Standby

USB HDMI ARC

Regulacja głośności

1 Naciśnij przycisk +/- na listwie

dźwiękowej lub naciśnij przycisk Vol +/- na pilocie zdalnego sterowania, aby zwiększyć/zmniejszyć poziom głośności.

Max

Vol+

Vol-

Standby

USB HDMI ARC

Treble

-5

Domyślnie głośność tonów niskich/ wysokich jest ustawiona na 0.

13PL

Page 14

Przywracanie ustawień fabrycznych

Przywrócenie ustawień domyślnych urządzenia.

1 Wyłącz głośnik soundbar. 2 Naciśnij i przytrzymaj klawisze lokalne

+ i - przez 8 sekund. Gdy wszystkie diody LED zaświecą się na 5 sekundy, dioda LED [Standby] świeci na stałe na czerwono.

3 Listwa dźwiękowa przechodzi w stan

ARC po ponownym uruchomieniu.

Obsługa Bluetooth

Korzystając z funkcji Bluetooth, połącz głośnik soundbar z urządzeniem Bluetooth (takim jak iPad, iPhone, iPod touch, telefon z systemem Android lub laptop), aby móc słuchać plików audio zapisanych na urządzeniu przez głośnik soundbar.

Co jest potrzebne

• Urządzenie Bluetooth, które obsługuje

prol Bluetooth A2DP, AVRCP i jest wyposażone w standard Bluetooth w wersji 5.0 + EDR.

• Maksymalny zasięg działania pomiędzy

głośnikiem soundbar a urządzeniem Bluetooth wynosi około 10 metrów (30 stóp).

1 Naciśnij przycisk na urządzeniu

lub przycisk Pair/BT (Parowanie/ BT) na pilocie, aby przełączyć listwę dźwiękową w tryb Bluetooth.

→ Wskaźnik [BT] zacznie migać.

2 W urządzeniu Bluetooth włącz

Bluetooth, wyszukaj i wybierz Philips TAB4000, aby nawiązać połączenie (informacje na temat włączania funkcji Bluetooth znajdują się w instrukcji obsługi urządzenia Bluetooth).

→ Podczas połączenia wskaźnik [BT]

będzie migać.

3 Poczekaj, aż usłyszysz komunikat

głosowy z listwy dźwiękowej.

→ Jeśli połączenie zostanie pomyślnie

nawiązane, wskaźnik [BT] zaświeci się na stałe.

4 Wybierz i odtwarzaj pliki audio lub

muzykę z urządzenia Bluetooth.

• Jeśli podczas odtwarzania nadejdzie

połączenie, odtwarzanie muzyki zostanie wstrzymane. Odtwarzanie zostanie wznowione po zakończeniu połączenia.

• Jeśli Twoje urządzenie Bluetooth

obsługuje prol AVRCP, na pilocie możesz nacisnąć przycisk / , aby przejść do utworu lub nacisnąć , aby wstrzymać/wznowić odtwarzanie.

5 Aby rozłączyć połączenie Bluetooth i

sparować nowe urządzenie Bluetooth:

→ Naciśnij i przytrzymaj przycisk Pair/

BT (Parowanie/BT) na pilocie

zdalnego sterowania, aby odłączyć urządzenie Bluetooth i przejść do trybu parowania.

14 PL

Page 15

Uwaga

• Na otwartej przestrzeni bez przeszkód

maksymalny zasięg działania pomiędzy głośnikiem soundbar a urządzeniem Bluetooth wynosi około 10 metrów (30 stóp).

• Zgodność ze wszystkimi urządzeniami Bluetooth

nie jest gwarantowana.

• Strumieniowe przesyłanie muzyki może zostać

zakłócone przez przeszkody znajdujące się między urządzeniem Bluetooth a głośnikiem soundbar. Do takich przeszkód należą m.in. ściany, metalowe osłony urządzenia i inne urządzenia działające w pobliżu w tej samej częstotliwości.

• W trybie Bluetooth urządzenie automatycznie

przejdzie w tryb gotowości po około 15 minutach, jeśli nie jest odtwarzany dźwięk.

• Wyłączanie portu sieci bezprzewodowej: Naciśnij

przycisk źródło, aby przełączyć się na inne tryby.

Obsługa przez USB

Odtwarzanie dźwięku z urządzeń pamięci masowej USB, takich jak odtwarzacze MP3, pamięci ash USB itp.

1 Wsuń urządzenie USB.

3 Podczas odtwarzania:

Przycisk Działanie

Rozpoczęcie, wstrzymanie lub wznowienie odtwarzania

Przejdź do poprzedniego utworu Przejście do następnego utworu

Wskazówki

• Ten produkt może nie być zgodny z niektórymi

typami urządzeń pamięci masowej USB.

• Jeśli używasz przedłużacza USB, koncentratora

USB lub wielofunkcyjnego czytnika kart USB, urządzenie pamięci masowej USB może nie zostać rozpoznane.

• Nie odłączaj urządzenia pamięci masowej USB

podczas odczytywania plików.

• Ten produkt może obsługiwać urządzenia USB z

pamięcią o pojemności do 128 GB.

• Ten produkt może odtwarzać pliki MP3, WAV,

FLAC.

• Obsługa portu USB: 5V 500mA.

• W trybie USB urządzenie automatycznie przejdzie

w tryb gotowości po około 15 minutach, jeśli nie jest odtwarzany dźwięk.

2 Kilkakrotnie naciśnij przycisk na

listwie dźwiękowej lub naciśnij przycisk USB na pilocie, aby wybrać tryb USB.

» [USB] Wskaźnik LED świeci na

biało.

Obsługa HDMI ARC

Upewnij się, że urządzenie jest podłączone do telewizora lub urządzenia audio.

1 Naciśnij kilkakrotnie przycisk na

urządzeniu lub naciśnij przyciski HDMI ARC na pilocie, aby wybrać żądany tryb.

» Wskaźnik na głośniku soundbar

pokaże, który tryb jest aktualnie używany.

Stan Stan diody LED

HDMI ARC

[HDMI ARC] Świeci na biało lub miga

15PL

Page 16

2 Obsługuj bezpośrednio urządzenie

audio, aby korzystać z funkcji odtwarzania.

3 Naciśnij przyciski +/- (głośność), aby

dostosować głośność do żądanego poziomu.

Wskazówka

• W trybie HDMI ARC, jeśli urządzenie nie emituje

dźwięku, a wskaźnik stanu miga, konieczne może być aktywowanie wyjścia sygnału PCM w urządzeniu źródłowym (np. telewizorze, odtwarzaczu DVD lub Blu-ray).

• Pobór mocy w sieciowym trybie gotowości

< 2,0 W

• W trybie HDMI (ARC) urządzenie przejdzie w

sieciowy tryb gotowości po około 15 minutach, jeśli nie będzie odtwarzać dźwięku.

5 Specyfikacja

produktu

Uwaga

• Dane techniczne i konstrukcja mogą ulec zmianie

bez powiadomienia.

Bluetooth

Prole Bluetooth A2DP, AVRCP Wersja Bluetooth V 5.4 Pasmo częstotliwości

Bluetooth Moc nadajnika ≤ 4 dBm

Sekcja wzmacniacza

2402–2480 MHz

16 PL

Moc wyjściowa

15 W × 2 @THD+N≤10%;

Głośnik soundbar

Wejście:

Zasilacz

Pobór mocy 15W Pobór mocy w trybie

gotowości Pobór w trybie

sieciowym USB 5 V 500 mA Pasmo przenoszenia 50 Hz – 18 kHz Impedancja 4Ω Wymiary

(szer. x wys. x gł.) Waga 1,45 kg Temperatura robocza 0–40°C

Wyjście:

100–240V ~50/60Hz, 0,8A

15,0 V 1,6 A, 24 W

< 0,5 W

< 2,0 W

760×64×87mm

Page 17

Pilot zdalnego sterowania

Odległość/kąt 6m / 30° Typ baterii AAA (1,5V × 2)

Obsługiwane formaty audio

HDMI ARC

• PCM 2ch

BLUETOOTH

• SBC

USB

• MP3, WAV, FLAC

6 Rozwiązywanie

problemów

Ostrzeżenie

• Ryzyko porażenia prądem. Nigdy nie należy

zdejmować obudowy produktu.

Aby zachować ważność gwarancji, nigdy nie należy podejmować prób samodzielnej naprawy produktu. W przypadku problemów z użytkowaniem produktu przed zgłoszeniem się do serwisu należy sprawdzić poniższe kwestie. Jeśli nadal masz problem, uzyskaj pomoc pod adresem www.philips.com/support.

Jednostka główna

Przyciski na jednostce głównej nie działają.

• Odłącz od zasilania na kilka minut,

anastępnie podłącz ponownie.

Brak zasilania

• Upewnij się, że przewód zasilający jest

prawidłowo podłączony.

• Upewnij się, że w gniazdku sieciowym

jest zasilanie.

• Naciśnij przycisk na pilocie zdalnego

sterowania lub głośniku soundbar, aby włączyć głośnik soundbar.

17PL

Page 18

Dźwięk

Brak dźwięku z głośnika soundbar.

• Podłącz przewód audio głośnika

soundbar do telewizora lub innych urządzeń. Oddzielne połączenie audio nie jest jednak potrzebne, gdy:

– głośnik soundbar i telewizor są

połączone za pomocą połączenia HDMI ARC;

– urządzenie jest podłączone do złącza

HDMI na głośniku soundbar.

• Na pilocie zdalnego sterowania wybierz

odpowiednie wejście audio.

• Upewnij się, że głośnik soundbar nie

jest wyciszony.

• Przywróć ustawienia fabryczne w

urządzeniu (patrz „Przywracanie ustawień fabrycznych”)

Zniekształcony dźwięk lub echo.

• Jeśli odtwarzasz dźwięk z telewizora za

pośrednictwem tego produktu, upewnij się, że telewizor jest wyciszony.

Bluetooth

Urządzenie nie może połączyć się z głośnikiem soundbar.

• Urządzenie nie obsługuje zgodnych

proli wymaganych dla głośnika soundbar.

• Funkcja Bluetooth urządzenia nie

została włączona. Informacje na temat włączania tej funkcji można znaleźć w instrukcji obsługi urządzenia.

• Urządzenie nie jest prawidłowo

podłączone. Podłącz urządzenie prawidłowo.

• Głośnik soundbar jest już połączony z

innym urządzeniem Bluetooth. Odłącz podłączone urządzenie, a następnie spróbuj ponownie.

Jakość odtwarzania dźwięku z podłączonego urządzenia Bluetooth jest niska.

• Odbiór sygnału Bluetooth jest słaby.

Przestaw urządzenie bliżej głośnika soundbar lub usuń wszelkie przeszkody znajdujące się między urządzeniem a głośnikiem soundbar.

Nie mogę znaleźć nazwy Bluetooth tego urządzenia na moim urządzeniu Bluetooth.

• Upewnij się, że funkcja Bluetooth jest

włączona w urządzeniu Bluetooth.

• Ponownie sparuj urządzenie z

urządzeniem Bluetooth.

Pilot zdalnego sterowania nie działa.

• Przed naciśnięciem dowolnego

przycisku sterowania odtwarzaniem należy najpierw wybrać właściwe źródło.

• Zmniejsz odległość między pilotem

zdalnego sterowania a urządzeniem.

• Włóż baterię tak, aby jej bieguny (+/-)

były odpowiednio ustawione.

• Wymień baterię.

• Skieruj pilota zdalnego sterowania

bezpośrednio na czujnik z przodu urządzenia.

Listwa dźwiękowa wyłącza się.

• Gdy poziom zewnętrznego sygnału

wejściowego urządzenia jest zbyt niski, urządzenie wyłączy się automatycznie w ciągu 15 minut. Zwiększ poziom głośności urządzenia zewnętrznego.

18 PL

Page 19

7 Znaki

towarowe

Terminy HDMI, HDMI High-Denition Multimedia Interface, HDMI Trade dress i logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi rmy HDMI Licensing Administrator, Inc.

Znak i logo Bluetooth® są zastrzeżonymi znakami towarowymi należącymi do Bluetooth SIG, Inc. i wszelkie użycie tych znaków przez MMD Hong Kong Holding Limited odbywa się na podstawie licencji. Inne znaki towarowe i nazwy handlowe należą do ich odpowiednich właścicieli.

19PL

Page 20

Dane techniczne mogą ulec zmianie bez powiadomienia. Odwiedź stronę www.Philips.com/support, aby zapoznać się z najnowszymi aktualizacjami i dokumentami. Philips i emblemat z tarczą Philips są zarejestrowanymi znakami towarowymi rmy Koninklijke Philips N.V. i są używane na podstawie licencji.

Ten produkt został wyprodukowany i jest sprzedawany na odpowiedzialność MMD Hong Kong Holding Limited. lub jeden z jej podmiotów stowarzyszonych, a MMD Hong Kong Holding Limited. jest gwarantem w odniesieniu do tego produktu.

TAB4000/10_UM_V1.0
