Page 1

Saeco International Group S.p.A.

Via Torretta, 240 I-40041 Gaggio Montano, Bologna Tel: + 39 0534 771111

Fax: + 39 0534 31025 www.saeco.com

Der Hersteller behält sich das Recht vor, Änderungen ohne Ankündigung vorzunehmen.

Il produttore si riserva il diritto d`appor tare qualsiasi modifica senza preavviso.

Type SUP030BD Cod.15001307 Rev.00 del 15-09-07

Page 2

Bedienungsanleitung

Bitte lesen Sie diese Bedienungsanleitung und die Sicherheitsvorschriften vor Verwendung

des Gerätes aufmerksam durch.

Manuale uso e manutenzione

Prima di utilizzare la macchina consultare le presenti istruzioni.

Leggere attentamente le norme di sicurezza

Page 3

INHALTSVERZEICHNIS

WICHTIGE VORSICHTSMASSNAHMEN ................................................................... 2

GERÄT ................................................................................................................. 4

ZUBEHÖR ........................................................................................................................ 4

INSTALLATION ..................................................................................................... 5

INBETRIEBNAHME DER MASCHINE ............................................................................................5

MANUELLES ENTLÜFTEN DES WASSERSYSTEMS ............................................................................ 6

SPRACHE WÄHLEN UND UHRZEIT EINSTELLEN ..............................................................................6

INTENZA WASSERFILTER ....................................................................................................... 7

DISPLAY ............................................................................................................... 8

ANZEIGE KAFFEEAROMA ...................................................................................................... 8

EINSTELLUNGEN .................................................................................................. 9

AROMA DES KAFFEES ..........................................................................................................9

HÖHENEINSTELLUNG DER ABTROPFSCHALE .................................................................................. 9

FÜLLEN DES MILCHBEHÄLTERS ...............................................................................................9

PRODUKTAUSGABE .............................................................................................10

ESPRESSO / KAFFEE / LANGER KAFFEE ................................................................................... 10

GETRÄNKEZUBEREITUNG MIT GEMAHLENEM KAFFEE ..................................................................... 11

HEISSWASSERAUSGABE ...................................................................................................... 12

LATTE MACCHIATO ........................................................................................................... 12

ESPRESSO MIT MILCH ....................................................................................................... 14

CAPPUCCINO .................................................................................................................. 14

AUSGABE HEISSER MILCH ................................................................................................... 15

GETRÄN KEPROGRAMMI ER U NG ............................................................................15

MENÜ GETRÄNKEPROGRAMMIERUNG ....................................................................................... 15

PROGRAMMIERUNG ESPRESSO/KAFFEE/LANGER KAFFEE ................................................................. 15

PROGRAMMIERUNG MILCHHALTIGER GETRÄNKE ........................................................................... 16

MASCHINENPROGRAMMIERUNG .......................................................................... 18

MASCHINENEINSTELLUNGEN ................................................................................................. 18

MENÜ "SPRACHE" ..................................................................................................................................19

MENÜ "TASSENBELEUCHTUNG" .................................................................................................................19

MENÜ "FILTER WASSERFILTER" ...................................................................................................................19

MENÜ "WASSERHÄRTE" - INTENZA AROMA SYSTEM ...........................................................................................20

MENÜ "SPÜLUNG" ..................................................................................................................................20

MENÜ "BEHEIZTE TASSENABSTELLFLÄCHE" .....................................................................................................21

MENÜ "TONSIGNALE UND ALARME" ..............................................................................................................2 1

MENÜ "DISPLAY" ...................................................................................................................................21

Page 4

INHALTSVERZEICHNIS

GETRÄNKEEINSTELLUNGEN .................................................................................................. 22

TEMPERATUREINSTELLUNG FÜR DIE KAFFEEAUSGABE ..........................................................................................22

EINSTELLUNG DES "AROMAS" FÜR DIE KAFFEEAUSGABE ......................................................................................23

EINSTELLUNG "VORBRÜHEN" (NUR FÜR KAFFEE/ESPRESSO MÖGLICH) ......................................................................23

ZUSATZFUNKTIONEN ......................................................................................................... 24

FUNKTION "CAFFÈ DEL MONDO" ..................................................................................................................24

FUNKTION "DEMO" .................................................................................................................................26

FUNKTION "PRODUKTZÄHLER" ....................................................................................................................26

WARTUNG ..................................................................................................................... 27

SPÜLZYKLUS MILCHSYSTEM .......................................................................................................................27

REINIGUNGSZYKLUS MILCHSYSTEM ...............................................................................................................28

REINIGUNGSZYKLUS KAFFEESYSTEM (REINIGUNGSZYKLUS DER BRÜHGRUPPE) ...............................................................31

DISPLAYSPERRE .....................................................................................................................................31

ENTKALKUNG ........................................................................................................................................32

UHREINSTELLUNGEN .........................................................................................................34

ZEITEINSTELLUNGEN ................................................................................................................................34

UHREINSTELLUNG ...................................................................................................................................35

STANDBY-EINSTELLUNG ............................................................................................................................37

SPEZIALFUNKTIONEN ......................................................................................................... 38

AUF WERKSEINSTELLUNG ZURÜCKSETZEN ........................................................................................................38

REINIGUNG UND WARTUNG ................................................................................ 39

WARTUNG IM NORMALBETRIEB ............................................................................................. 39

REINIGUNG UND WARTUNG DER MASCHINE ................................................................................ 30

REINIGUNG UND PFLEGE DES MILCHBEHÄLTERS ........................................................................... 40

REINIGEN DER BRÜHGRUPPE ................................................................................................42

WARTUNG DES MAHLWERKS ................................................................................................43

STÖRUNGS MELDUNGEN ..................................................................................... 44

TECHNISCHE DATEN ........................................................................................... 45

SICHERHEITSVORSCHRIFTEN.............................................................................. 46

Page 5

Bei der Verwendung von Elektrogeräten ist es verbindlich, sich an einige Vorsichtsmassnahmen zu halten, um die Gefahr von Brand, elektrischen Schlägen und Unfällen zu vermeiden.

• Alle in diesem oder jedem anderen in der Verpackung enthaltenen Heft angegebenen Anweisungen und Informationen aufmerksam durchlesen, ehe der Kaffeevollautomat eingeschaltet oder benutzt wird.

• Keine heißen Flächen berühren.

• Netzkabel, Stecker oder das Maschinengehäuse nicht in Wasser oder andere Flüssigkeit tauchen, um Brand, elektrische Schläge und Unfälle zu vermeiden.

• Im Beisein von Kindern der Kaffeevollautomat mit besonderer Vorsicht handhaben.

• Den Stecker aus der Steckdose ziehen, sobald die Maschine nicht mehr benutzt oder gereinigt wird und bevor Teile entnommen oder eingesetzt werden. Das Gerät vor dem Reinigen abkühlen lassen.

• Keine kaputten oder defekten Geräte oder Geräte mit beschädigtem Netzkabel oder -stecker verwenden. Das schadhafte Gerät beim nächsten Händler oder Kundendienst prüfen, reparieren oder neu einstellen lassen.

• Die Verwendung nicht vom Hersteller empfohlenen Zubehörs kann Brand, elektrische Schläge und Unfälle verursachen.

• Den Kaffeevollautomaten nicht im Freien verwenden.

• Das Kabel darf nicht vom Tisch herunterhängen oder heiße Flächen berühren.

• Den Kaffeevollautomaten nicht in der Nähe von heißen Küchenherden oder Backöfen verwenden.

• Bevor der Netzstecker gezogen wird, muss das Gerät ausgeschaltet sein.

• Die Maschine nur im Haushalt verwenden.

• Bei Verwendung von heißem Dampf mit äußerster Vorsicht verfahren.

WICHTIGE VORSICHTSMASSNAHMEN

HINWEISE

Dieser Kaffeevollautomat wurde ausschließlich für den Haushalt entwickelt. Sämtliche Eingriffe, mit Ausnahme der Reinigung oder normalen Wartung dürfen ausschließlich durch den autorisierten Saeco Kundendienst vorgenommen werden. Das Gerät nicht ins Wasser tauchen. Reparaturen dürfen nur durch Fachpersonal des autorisierten Kundendienstes erfolgen.

• Sicherstellen, dass die auf dem Datenschild des Geräts angegebe Spannung mit der Ihres

Netzanschlusses übereinstimmt.

• Nie lauwarmes oder heißes Wasser in den Wasserbehälter füllen. Ausschließlich kaltes Wasser verwenden.

• Während des Betriebs nie die heißen Teile der Maschine berühren.

• Keine Schleif- oder Scheuermittel zum Reinigen verwenden. Es genügt ein feuchtes, weiches Tuch.

• Keinen karamellisierten Kaffee verwenden

Page 6

BETRIEBSANLEITUNGEN ZUM NETZKABEL

• Das mitgelieferte Netzkabel ist relativ kurz, damit es sich nicht verdrehen kann oder Sie darüber stolpern.Längere Netzkabel können verwendet werden, doch sollte man dabei mit größter Vorsicht vorgehen.

• Sollte ein längeres Netzkabel verwendet werden, folgendes überprüfen:

a. Entsprechen die auf dem Verlängerungskabel vermerkte Spannung und der Strom denen des Kaffeevollautomaten? b. Hat das Netzkabel einen Stecker mit Schutzleiteranschluss, der den geltenden Vorschriften entspricht? c. Das Netzkabel darf nicht am Tisch herunterhängen, Sie könnten darüber stolpern.

• Keine Mehrfachsteckdosen verwenden.

ALLGEMEINES

Dieser Kaffeevollautomat eignet sich für die Zubereitung von Kaffeebohnen und gemahlenem Kaffee und ist mit einer Vorrichtung für die Heißwasserausgabe ausgestattet. Das Gehäuse der Maschine hat ein elegantes Design und ist für den Hausgebrauch konzipiert worden, nicht aber für den Dauergebrauch bei professionellen Anwendungen.

Achtung: In den folgenden Fällen wird jede Verantwortung seitens des Herstellers verweigert.

• Unsachgemäßer und nicht vom Hersteller vorgesehener Einsatz der Maschine;

• Reparaturen, die nicht von den autorisierten Servicestellen durchgeführt wurden;

• Änderungen am Netzkabel;

• Änderungen an Bauteilen der Maschine;

• Benutzung von nicht originalen Ersatz- und Zubehörteilen.

• Nicht ausgeführter Entkalkung und Verwendung und Transport der Maschine bei Umgebungstemperaturen unter 0°C.

IN ALL DIESEN FÄLLEN ERLISCHT DIE GARANTIE.

ALLE FÜR DIE SICHERHEIT DES BENUTZERS WICHTIGEN HINWEISE SIND MIT EINEM WARNDREIECK GEKENNZEICHNET. DIESE HINWEISE SIND STRENGSTENS ZU BEACHTEN, UM SCHWERE VERLETZUNGEN ZU VERMEIDEN.

GEBRAUCH DIESER BEDIENUNGSANLEITUNG

Bewahren Sie diese Bedienungsanleitung an einem sicheren Platz auf und legen Sie sie der Maschine immer bei, wenn diese von Dritten benutzt wird. Für weitere Fragen oder bei Problemen, die nicht ganz oder im Detail in der vorliegenden Bedienungsanleitung beschrieben sind, wenden Sie sich bitte an die zuständigen Servicestellen.

DIESE BEDIENUNGSANLEITUNG SOLLTE STETS AUFBEWAHRT WERDEN.

Page 7

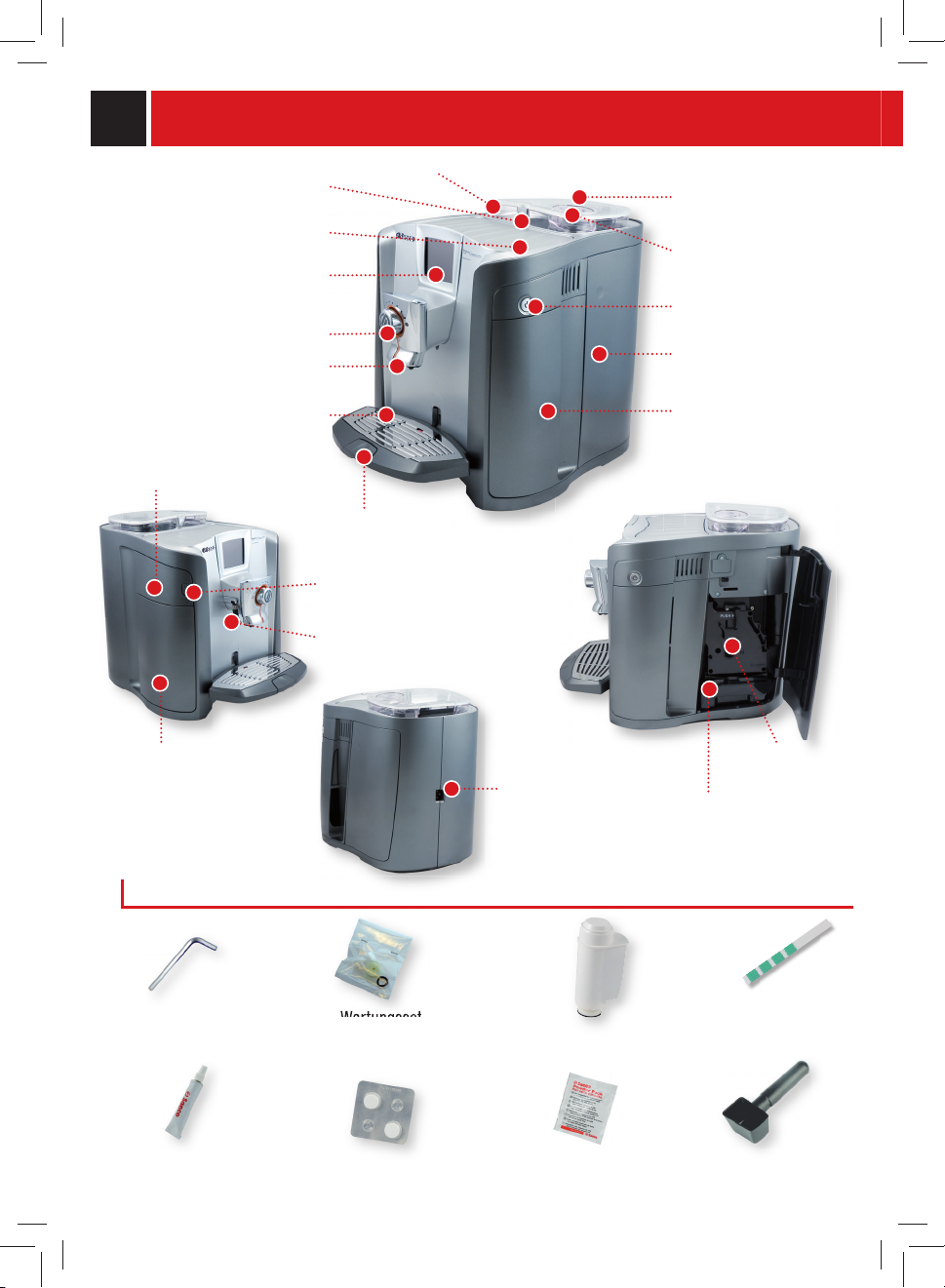

GERÄT

Taste zum Öffnen des

Kaffeebohnenbehälters

Beheizte Tassenabstellﬂ äche

TOUCH-SCREEN Display

Saeco Brewing System - SBS

Kaffeeauslauf

Abtropfschale, Abtropfgitter und

Schwimmer

Vorrichtung für den Milchbehälter

Taste zum Anheben/Senken der Abtropfschale

Kaffeebohnenbehälter

Deckel für Kaffee bohnen behälter

Trichter für vorgemahlenen Kaffee

Hauptschalter

Servicetüre

Kaffeesatzbehälter (spülmaschinengeeignet)

Taste zum Öffnen der Milchschublade

Heißwasserdüse

Wassertank

ZUBEHÖR

Einstellschlüssel

Fett für die Brühgruppe

Wartungsset

Cappuccinatore

Reinigungstabletten

für die Brühgruppe

Anschluss für das Netzkabel

Intenza Wasserﬁ lter

Reinigungsmittel für

den Milchbehälter

Brühgruppe

Wasserauffangschale

Streifen für

Wasserhärtetest

Messlöffel für

vorgemahlenen Kaffee

Page 8

INSTALLATION

INBETRIEBNAHME DER MASCHINE

Versichern Sie sich, dass der Hauptschalter ausgeschaltet ist, und gleichen Sie vor Inbetriebnahme die Spannungsangaben auf der Maschine (siehe Typenschild) mit denen des vorhandenen Stromanschlusses ab.

1 2 3

Die Taste drücken, um den Deckel zu öffnen. Den Behälter mit Kaffeebohnen füllen.

Den Behälter mit frischem Trinkwasser füllen; die Markierung für den maximal erlaubten Füllstand nicht überschreiten. Den Behälter wieder einsetzen.

Zum Schließen den Deckel bis zum Anschlag nach unten drücken.

Den Netzstecker in den vorgesehenen Anschluss auf der Maschinenrückseite, das andere Ende in eine geeignete Steckdose (siehe Typenschild) stecken.

Das Befüllen des Wassersystems erfolgt automatisch. Die Maschine ist betriebsbereit.

Es kann sein, dass kein Wasser in das Gefäß abläuft. Dies kann durchaus vorkommen und weist nicht auf eine Funktionsstörung hin.

Den Wassertank herausnehmen. Es wird empfohlen, den Intenza Wasserﬁ lter zu installieren (siehe Seite 7).

Ein Gefäß unter den Kaffeeauslauf stellen.

Den Hauptschalter einmal drücken, um die Maschine einzuschalten. Die Maschine führt selbständig eine Funktionsdiagnose durch; dieser Test wird bei jedem Einschalten der Maschine durchgeführt.

ZUM EINSTELLEN DES WASSERHÄRTEGRADS UND DES INTENZA AROMA SYSTEM SIEHE DAS «MENÜ WASSERHÄRTE» AUF SEITE 20.

Page 9

INSTALLATION

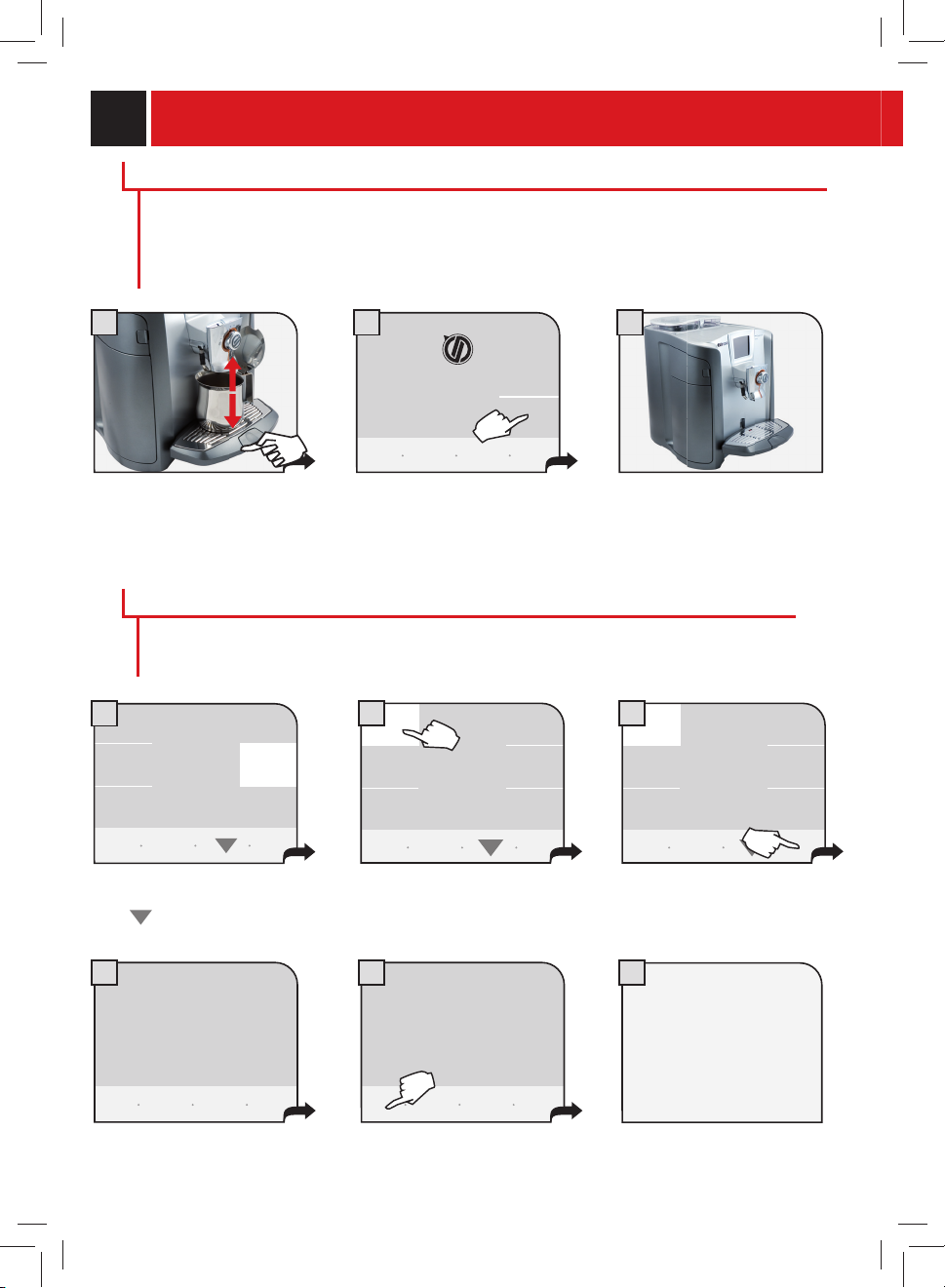

MANUELLES ENTLÜFTEN DES WASSERSYSTEMS

Das manuelle Entlüften des Wassersystems nur bei der Displayansicht (2) vornehmen. Hinweis: Vor dem Entlüften sicherstellen, dass der Wassertank gefüllt ist.

Wichtig: Vor dem Entlüften, die SBS-Vorrichtung (siehe Seite 9) wie auf dem Display angezeigt stellen. Nachfolgend, sie wie gewünscht einstellen.

1 2 3

Ein Gefäß unter die Heißwasserdüse stellen (es kann sein, dass aus der Düse kein Wasser austritt).

Maschine entlüften

Die SBS-Vorrichtung in die

vorgegebene Position stellen

Starten

Einmal auf das Display drücken; die Maschine startet den Entlüftungszyklus.

Das Gefäß nach Beendigung der Entlüftung entfernen. Die Maschine ist betriebsbereit.

SPRACHE WÄHLEN UND UHRZEIT EINSTELLEN

Beim ersten Einschalten fordert die Maschine die Anwahl der gewünschten Sprache an. Somit können die Getränkeparameter an die Geschmackspräferenzen des jeweiligen Benutzerlandes angepasst werden. Aus diesem Grunde sind einige Sprachen auch nach Ländern unterteilt.

deutsch

français

ital iano (ch)

language

1/2

Italiano (i)

english

nederlands

Die gewünschte Sprache anwählen. Zur Auswahl weiterer Sprachen die Taste

drücken.

deutsch

français

ital iano (ch)

Sprache

1/2

Italiano (i)

english

nederlands

Drücken, um die gewünschte Sprache anzuwählen.

deutsch

français

ital iano (ch)

“OK“ drücken.

Sprache

1/2

Italiano (i)

english

nederlands

Selbsttest

Demo

Die Maschine startet und zeigt das Menü in der angewählten Sprache an.

Selbsttest

Für die Einstellung der Uhr siehe Seite 34 der Bedienungsanleitung.

Demo

Soweit dies gewünscht wird, kann durch Druck der Taste die Funktion “Demo” (siehe S. 26) jedes Mal dann aktiviert werden, wenn die Maschine den Selbsttest durchführt.

Page 10

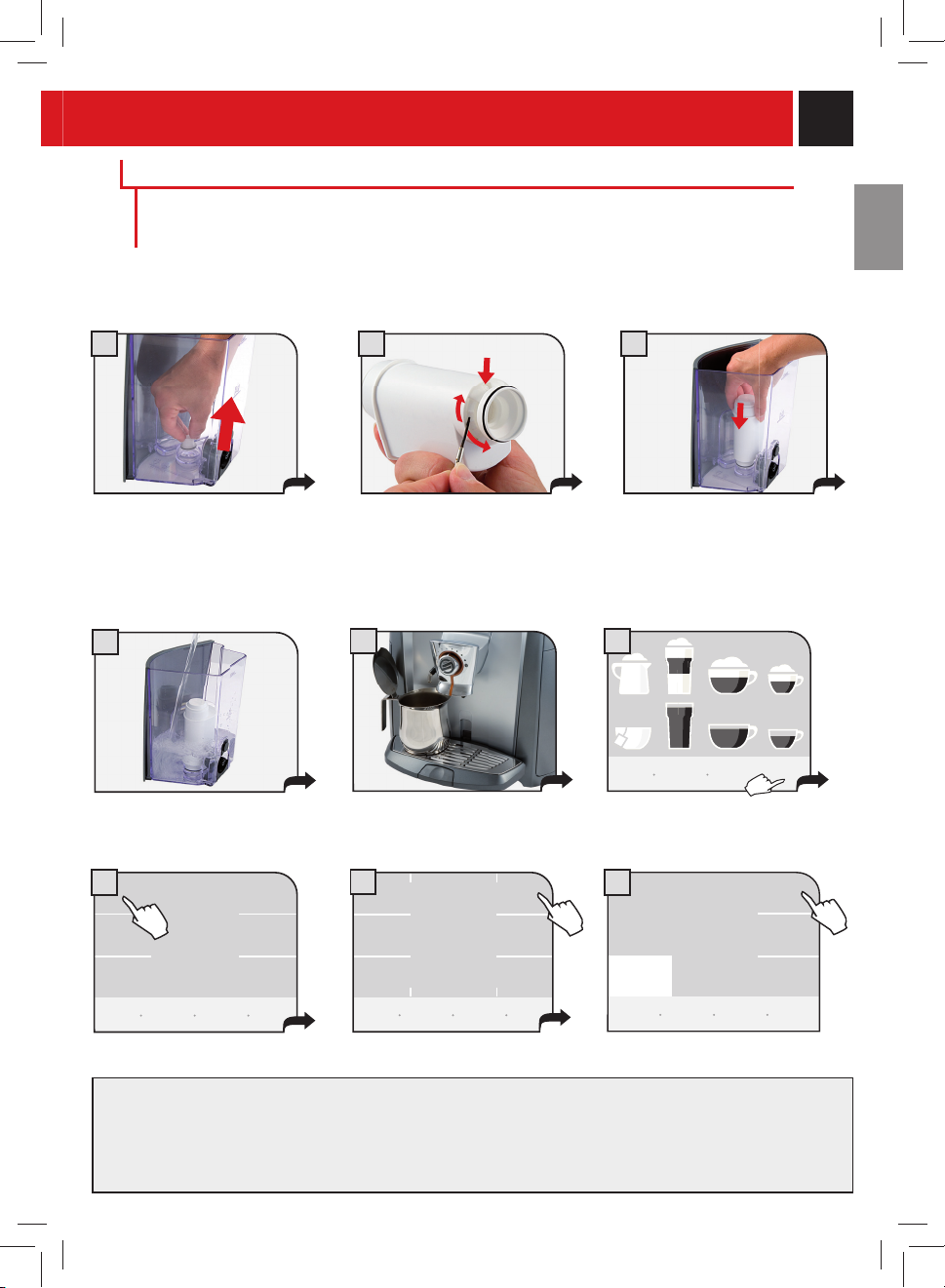

INTENZA WASSERFILTER

Um die Qualität des verwendeten Wassers zu verbessern und um die Lebensdauer des Geräts zu verlängern, wird die Installation des Wasserﬁ lters empfohlen. Anschließend das Aktivierungsprogramm des Wasserﬁ lters starten (siehe Programmierung). Auf diese Weise meldet die Maschine dem Benutzer, wann der Wasserﬁ lter ausgewechselt werden muss.

Den Wasserﬁ lter aus der Verpackung herausnehmen und senkrecht (so dass die Öffnung nach oben zeigt) in kaltes Wasser tauchen und ihn leicht an den Seiten zusammendrücken, um die Luftblasen zu entfernen.

Den kleinen weißen Filter am Boden des Wassertanks herausnehmen, an einem trockenen Ort aufbewahren und vor Staub schützen.

Einstellung des Intenza Aroma Systems gemäß Ihrer lokalen Wasserqualität: A = Weiches Wasser B = Mittelhartes Wasser (Standard) C = Hartes Wasser Für weitere Einzelheiten siehe Seite 20.

Den Tank mit frischem Trinkwasser füllen und ihn wieder

5 6

Ein Gefäß unter die Heißwasserdüse stellen.

in die Maschine einsetzen.

maschinen-

einstellungen

Optionen

Reinegung &

Pﬂ ege

Auf Standby schalten

Haupt-

menü

Getränke-

einstellungen

Zusatz-

funktionen

Einstellungen

uhr

Menü Kaffeezubereitu

Sprache

Display

Ton sign ale &

Alarmtöne

Zurück

Tas sen -

beleuchtung

Maschinen-

einstellungen

Tas te be hei zt e

Tas sen abs tel lﬂ äche

Werksein-

stellung

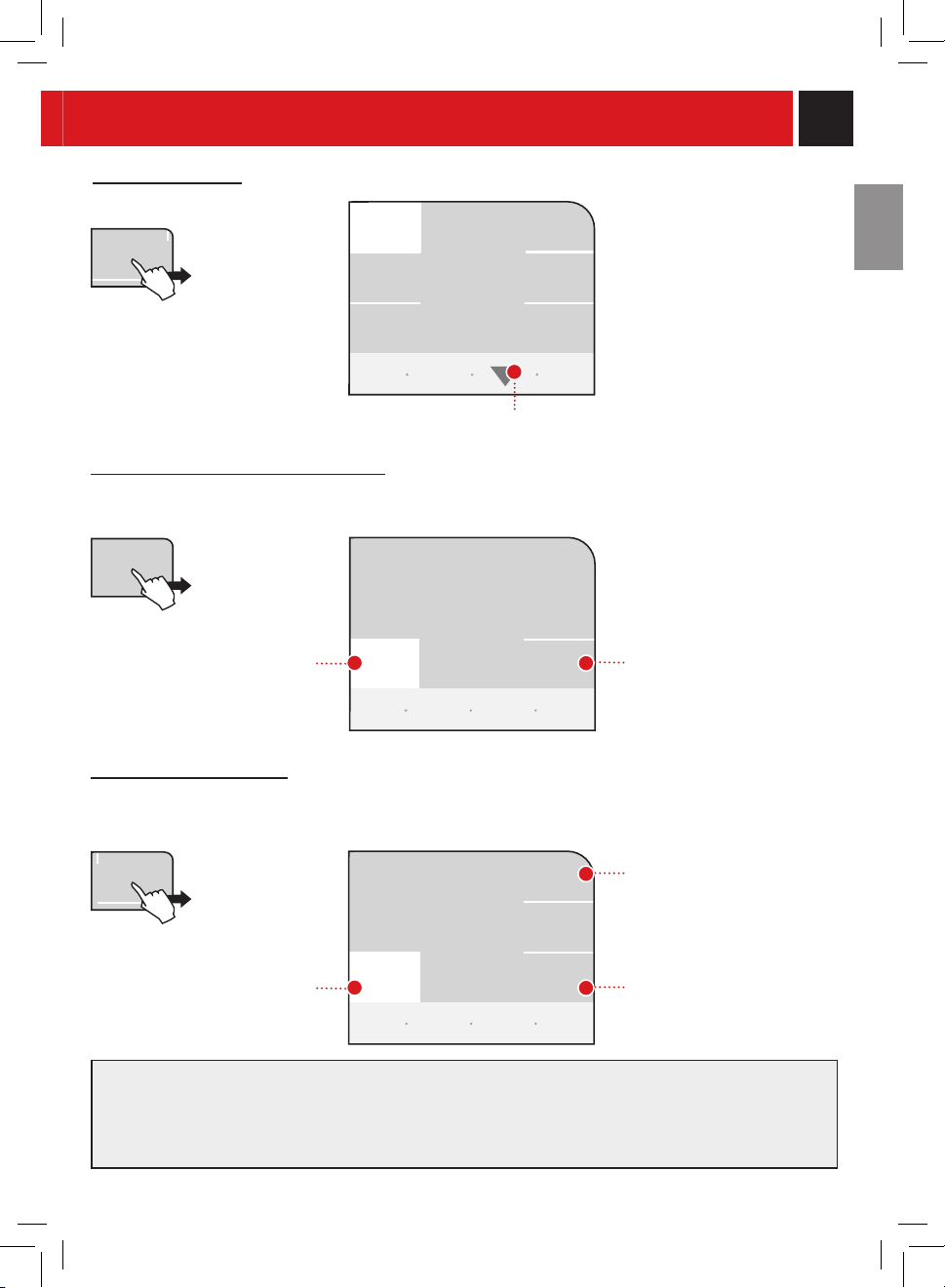

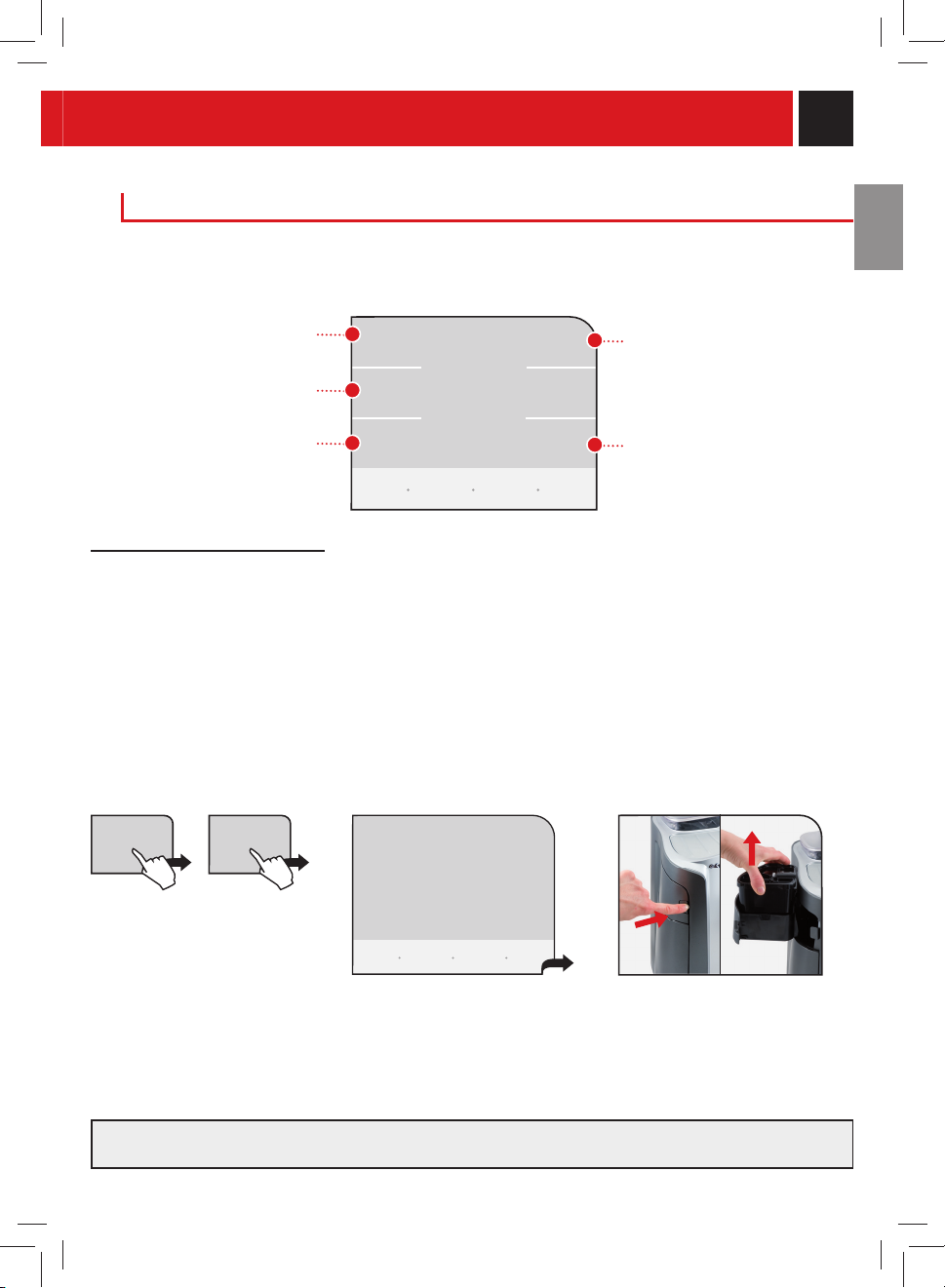

"Maschineneinstellungen" drücken. "Wasserﬁ lter" drücken.

Wasser-

ﬁ lter

wasser-

härte

Spülung

Zurück

zum Menü

Den Filter in den leeren Tank einsetzen (siehe Abbildung); und bis zum Anschlag drücken.

Menü in Text fo rm anzeigen

Mein

Kaffee

Programm-

menü

"Programmmenü" drücken.

nicht

eingeschaltet

Zurück

Wasser-

Werksein-

stellung

ﬁ lter

Ein-

stellungen

speichern

Wasserﬁ lter

aktivieren

eingeschaltet

Zurück

zum Menü

"Wasserﬁ lter aktivieren" drücken.

Die Maschine führt die Aktivierung des Wasserﬁ lters durch. Abwarten, bis der Zyklus automatisch beendet ist. Nach Beendigung des Aktivierungszyklus kehrt die Maschine automatisch zum Auswahlmenü der Produkte zurück. Das in dieser Phase ausgegebene Wasser verwerfen.

Hinweis: Verwenden Sie das Gerät ohne den Intenza Wasserﬁ lter, setzen Sie immer den kleinen weiße Filter, der zuvor entfernt wurde (Abbildung 1), in den Wassertank ein.

Page 11

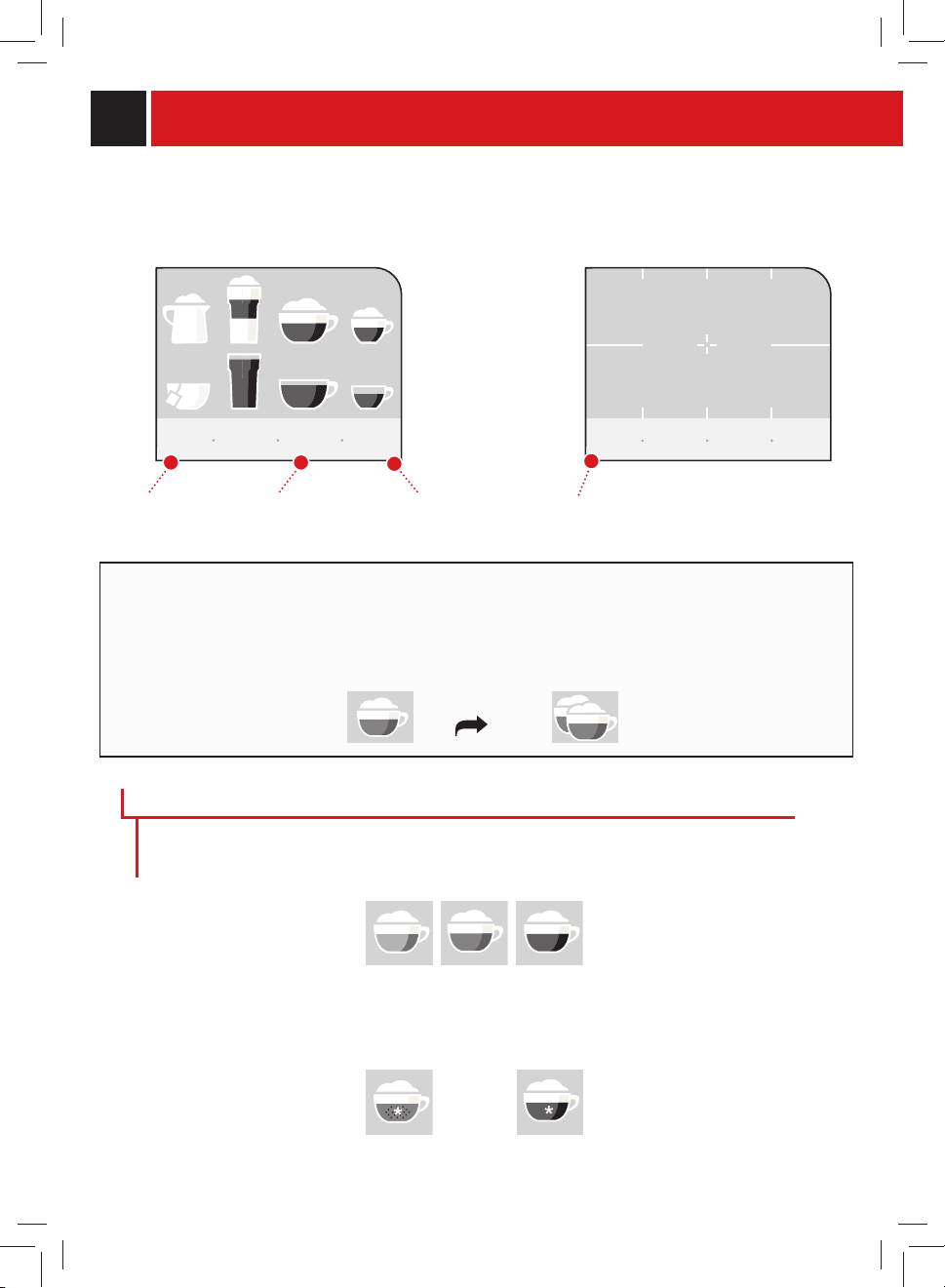

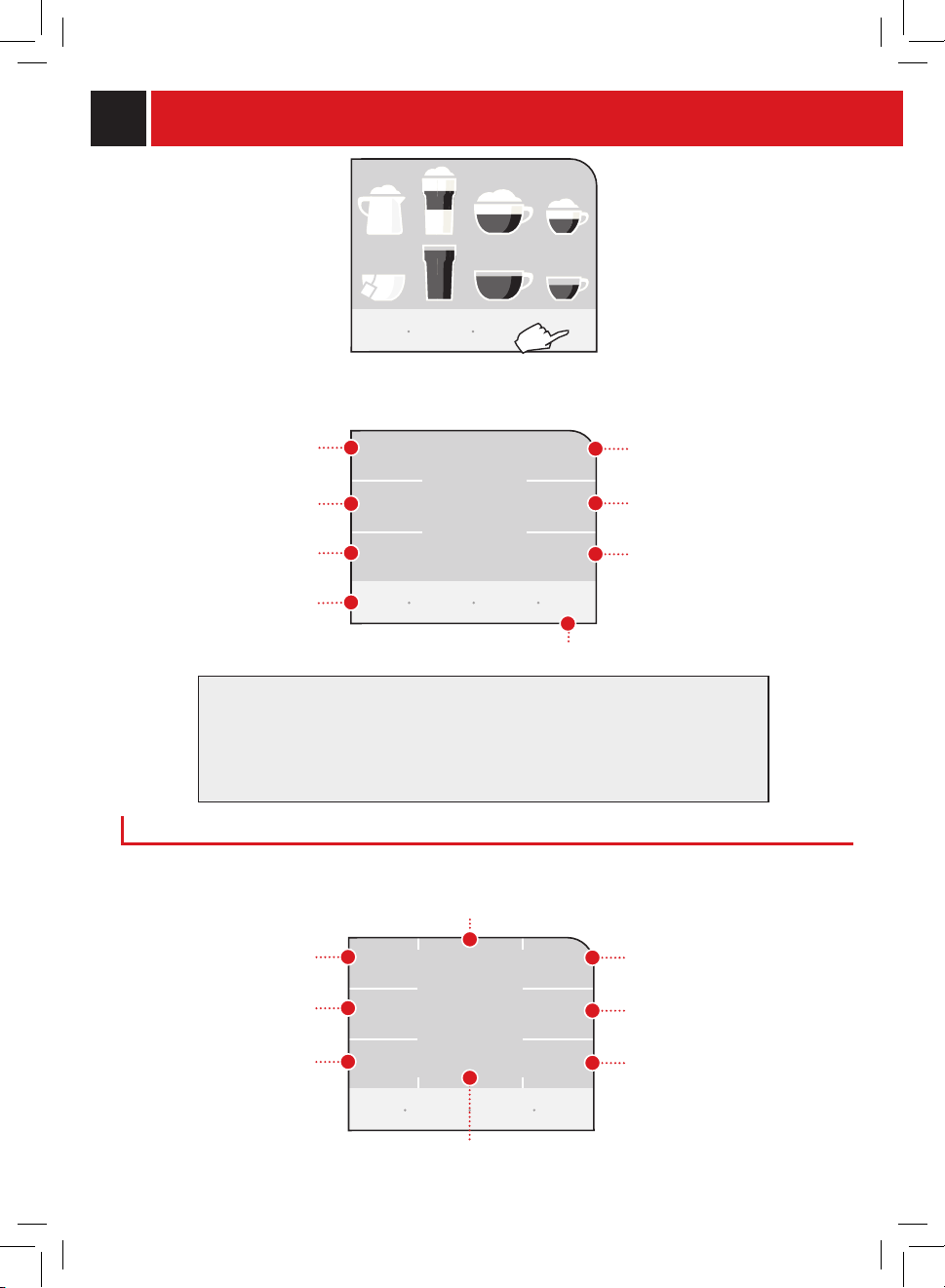

DISPLAY

Es ist möglich, die Displayanzeige einzustellen und zwischen "Symbolformat" und "Textformat" zu wählen.

Menü in Tex tfo rm anzeigen

Zum "Textformat" wechseln

SYMBOLFORMAT

Mein

Kaffee

Programmierung der Produkte

Programm-

menü

Zugang zum Programmmenü

Heisses

Symbolen

anzeigen

Zum "Symbolformat" wechseln

Heisse

milch

Wasser

Menü in

TEXTFORMAT

Latte

Cappuccino

Macchiato

mittel starkmittel

Kaffee

Lang

Kaffee Espresso

mittel starkmittel

Mein

Kaffee

• Um das gewünschte Getränk zu erhalten, das entsprechende Symbol auf dem Display drücken. Die Maschine führt alle notwendigen Vorgänge automatisch durch.

• Um 2 Tassen zu erhalten, zweimal hintereinander auf das Symbol des entsprechenden Getränks drücken.

zweimal drücken

ANZEIGE KAFFEEAROMA

Die Farbintensität des Symbols (gilt nur für kaffeehaltige Getränke) gibt die Aromaintensität (d.h. die Menge des gemahlenen Kaffees) für die Zubereitung des Produkts an. Je größer die Menge gemahlenen Kaffees, desto stärker wird der ausgegebene Kaffee.

Espresso

Macchiato

Programm-

menü

Wenn die Maschine für die Verwendung von Pulverkaffee programmiert wird oder wenn ein Produkt

mild mittel stark

individuell programmiert wird, erscheint das Symbol entweder auf andere Weise oder es wird mit einem Sternchen versehen (in den Absätzen für die Programmierung der Getränke nachlesen).

Pulverkaffee individuelle

Programmierung

Page 12

EINSTELLUNGEN

SAECO BREWING SYSTEM SBS - AROMA DES KAFFEES

Die SBS-Vorrichtung wurde entwickelt, um dem Kaffee das gewünschte Aroma und die richtige Geschmacksintensität zu geben. Eine einfache Drehung des Einstellknopfes und schon bekommt der Kaffee den Charakter, der dem persönlichen Geschmack am besten entspricht.

SBS – SAECO BREWING SYSTEM

Zum Einstellen des Aromas des ausgegebenen Kaffees. Die Einstellung kann auch während der Kaffeeausgabe erfolgen. Diese Einstellung wirkt sich sofort auf die ausgewählte Ausgabe aus. Die Füllmenge der Tasse bleibt von der Einstellung durch das SBS System unberührt.

HÖHENEINSTELLUNG DER ABTROPFSCHALE

Die Höhe der Abtropfschale vor der Produktausgabe einstellen.

Höhenverstellbare Abtropfschale.

Um die Abtropfschale höher zu stellen, leicht gegen den unteren Teil der Taste drücken. Um die Abtropfschale tiefer zu stellen, leicht gegen den oberen Teil der Taste drücken; sobald die gewünschte Höhe erreicht ist, die Taste loslassen.

Hinweis: In der Abtropfschale beﬁ ndet sich ein roter Schwimmer; wenn sich dieser hebt, muss die Abtropfschale geleert und gewaschen werden.

FÜLLEN DES MILCHBEHÄLTERS

Nur der Behälter mit dem Cappuccinatore darf vor der Zubereitung von milchhaltigen Getränken gefüllt werden. Keine Milch verwenden, deren Haltbarkeitsdatum überschritten ist. (Wichtig! Die Hinweise zur

Wartung und Reinigung des Cappuccinatore auf Seite 40 Bezug befolgen).

MITTELSTARKER

MILDER KAFFEE

KAFFEE

STARKER KAFFEE

Die Milchschublade durch Drücken der entsprechenden Taste öffnen und den Milchbehälter herausnehmen.

21 3

Den Deckel abnehmen und Milch einfüllen. Der in der Abbildung gezeigte MAXIMALE FÜLLSTAND SOLLTE NICHT ÜBERSCHRITTEN WERDEN.

Den Behälter mit dem Deckel verschließen. Behälter wieder einsetzen und die Tür sorgfältig schließen.

Page 13

PRODUKTAUSGABE

DIE KAFFEE-, HEISSWASSER- UND MILCHAUSGABE KANN JEDERZEIT DURCH DRÜCKEN DER TASTE «...AUSGABE ANHALTEN» UNTERBROCHEN WERDEN.

DIE AUSGEGEBENE MILCH KANN HOHE TEMPERATUREN ERREICHEN: VERBRÜHUNGSGEFAHR! DIE DIREKTE BERÜHRUNG MIT DEN HÄNDEN VERMEIDEN.

DIE VERWENDETE MILCH MUSS KORREKT GELAGERT WORDEN SEIN. KEINE MILCH NACH ABLAUF DES ANGEGEBENEN HALTBARKEITSDATUMS VERWENDEN.

Sicherstellen, dass alle Behälter sauber sind. Dazu die Anleitung im Kapitel "Reinigung und Wartung" (siehe Seite 39) befolgen.

NACH DER ZUBEREITUNG VON MILCHHALTIGEN GETRÄNKEN MÜSSEN DER BEHÄLTER UND DIE MASCHINENLEITUNGEN GESPÜLT WERDEN.

Bei der Ausgabe von 2 Tassen gibt die Maschine den ersten Kaffee aus und unterbricht die Ausgabe kurz, um die zweite Kaffeeportion zu mahlen. Die Kaffeeausgabe wird dann fortgesetzt und abgeschlossen. Falls das Produkt Milch beinhaltet, erfolgt deren Ausgabe automatisch. Wird die Ausgabe des ersten Kaffees unterbrochen, so erfolgt die Ausgabe der zweiten Tasse nicht.

ESPRESSO / KAFFEE / LANGER KAFFEE

Hier wird gezeigt, wie ein Espresso zubereitet wird. Für die Zubereitung einer anderen Kaffeeart das entsprechende Symbol drücken. Tassen passender Größe verwenden, damit der Kaffee nicht überläuft.

1 2

Menü in Text fo rm anzeigen

Mein

Kaffee

Programm-

menü

Ein Produkt auswählen und das entsprechende Symbol auf dem Display für 1 Tasse einmal und für

Die Maschine beginnt mit dem Mahlen der eingestellten Kaffeemenge.

Espresso

Kaffeeausgabe anhalten

Die Ausgabe des gewählten Getränks beginnt.

2 Tassen zweimal drücken.

Die Maschine beendet die Kaffeeausgabe automatisch nach Erreichen der werkseitig eingestellten Tassenfüllmenge. Die Mengen können individuell programmiert werden (siehe Seite 15). Die Taste "Kaffeeausgabe anhalten" drücken, wenn der Ausgabezyklus abgebrochen werden soll.

Page 14

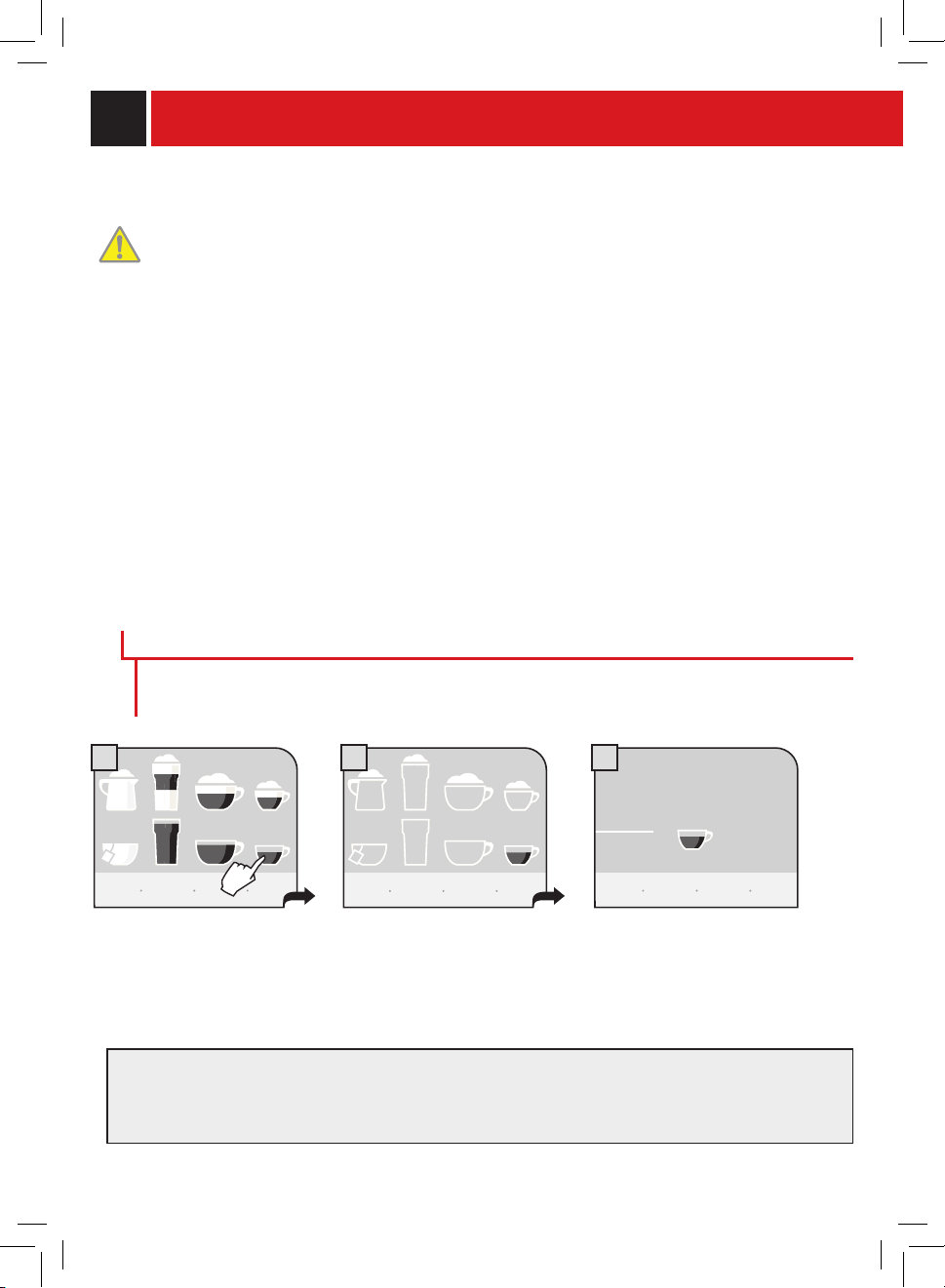

GETRÄNKEZUBEREITUNG MIT GEMAHLENEN KAFFEE

Das Kaffeepulver wird in den dafür vorgesehenen Behälter neben dem Kaffeebohnenbehälter gefüllt. In diesen Behälter darf nur gemahlener Kaffee für Kaffeevollautomaten gefüllt werden, niemals Kaffeebohnen oder löslicher Kaffee (siehe Kapitel "Getränkeprogrammierung" Seite 15).

ACHTUNG: ERST DANN KAFFEEPULVER IN DEN BEHÄLTER FÜLLEN, WENN EIN PRODUKT MIT DIESER ART VON KAFFEE AUSGEGEBEN WERDEN SOLL.

JEWEILS NUR EINEN MESSLÖFFEL GEMAHLENEN KAFFEE EINFÜLLEN. ES KÖNNEN NICHT ZWEI TASSEN KAFFEE AUF EINMAL ZUBEREITET WERDEN.

Im unten dargestellten Beispiel soll ein langer Kaffee unter Verwendung von Kaffeepulver ausgegeben werden. Die individuelle Entscheidung, Kaffeepulver zu verwenden, wird auf dem Display mit einem Sternchen auf dem gewählten Getränk angezeigt.

1 2 3

Vorgemahlenen Kaffee

einfüllen

Starten!

Menü in Text fo rm anzeigen

Nach dem Drücken der entsprechenden Taste erscheint auf dem Display:

Mein

Kaffee

Programm-

menü

Zurück

Die Displayanzeige erinnert den Benutzer daran, Kaffeepulver in den entsprechenden Behälter

Das Kaffeepulver mit dem mitgelieferten Messlöffel in den Behälter einfüllen.

einzufüllen.

4 5

Vorgemahlenen Kaffee

einfüllen

Kaffee

Lang

Starten!

Kaffeeausgabe anhalten

Zurück

Für die Ausgabe die Taste "Starten" drücken.

Das gewählte Getränk wird nun ausgegeben.

Hinweis:

• Wird die Ausgabe nicht innerhalb 1 Minute nach Erscheinen der Displayanzeige (2) gestartet, kehrt die Maschine zum Hauptmenü zurück und entleert das ev. eingefüllte Kaffeepulver in den Kaffeesatzbehälter;

• Wenn kein Kaffeepulver in den Behälter eingefüllt wurde, erfolgt lediglich die Ausgabe von Wasser;

• Werden 2 oder mehrere Messlöffel voll eingefüllt, gibt die Maschine das Produkt nicht aus und das Kaffeepulver wird in den Kaffeesatzbehälter entleert.

Page 15

PRODUKTAUSGABE

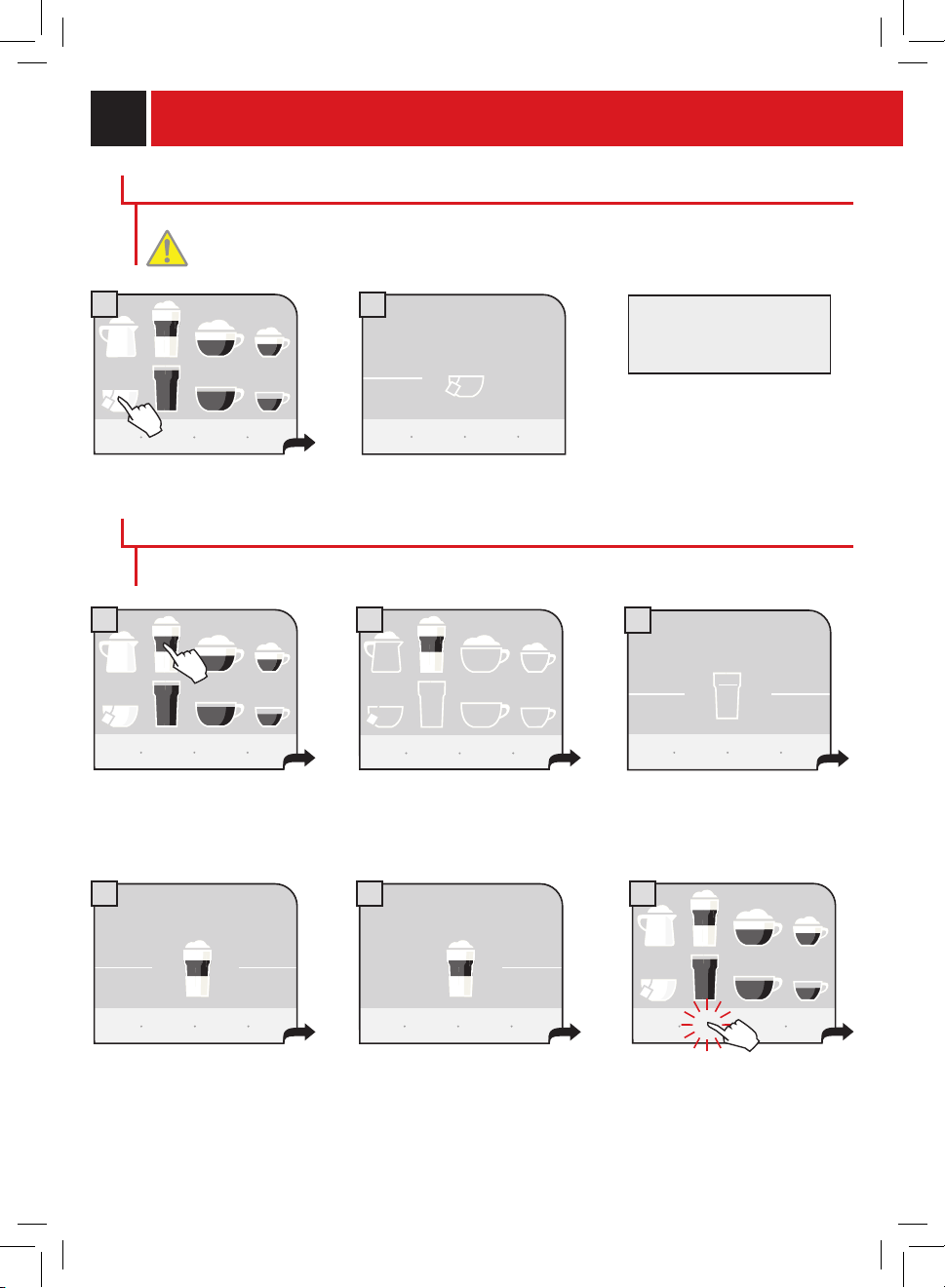

HEISSWASSERAUSGABE

ZU BEGINN DER AUSGABE KÖNNEN HEISSWASSERSPRITZER AUSTRETEN: VERBRÜHUNGSGEFAHR! DIE HEISSWASSERDÜSE KANN SEHR HOHE TEMPERATUREN ERREICHEN: EINE DIREKTE BERÜHRUNG MIT DEN HÄNDEN VERMEIDEN.

Menü in Text fo rm anzeigen

Mein

Kaffee

Programm-

menü

Das Heißwassersymbol einmal drücken.

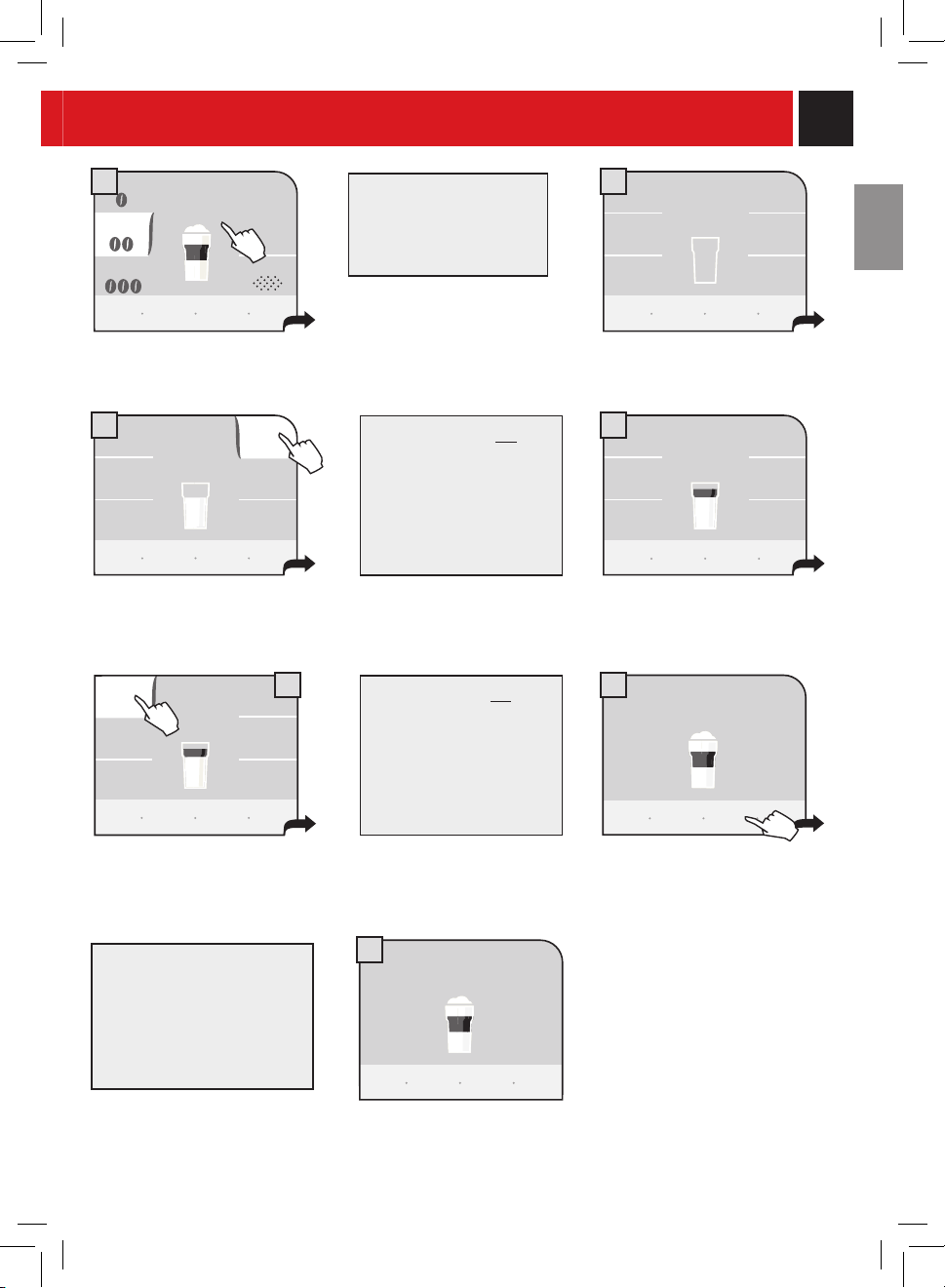

LATTE MACCHIATO

UM EINE OPTIMALE AUSGABE DER MILCH ZU GEWÄHRLEISTEN, SIND DIE HINWEISE AUF SEITE 40 ZU BEFOLGEN.

Menü in Text fo rm anzeigen

Das Produkt auswählen und das entsprechende Symbol auf dem Display für 1 Tasse einmal und für 2 Tassen zweimal drücken.

Mein

Kaffee

Programm-

menü

Heisses

Wasser

Wasserausgabe anhalten

Die Heißwasserausgabe beginnt.

Die Maschine beginnt mit dem Mahlen der eingestellten Kaffeemenge.

Für die Ausgabe einer weiteren Tasse Heißwasser den Vorgang wiederholen.

Den Milchbehälter füllen

Kaffee-

ausgabe

anhalten

Latte

Macchiato

Milchausgabe anhalten

Sobald der Mahlvorgang beendet ist, gibt die Maschine automatisch die programmierte Menge warmer Milch aus.

4 5

Latte

Macchiato

Kaffeeausgabe anhalten

Milchausgabe anhalten

Sobald die Ausgabe der Milch abgeschlossen ist, bereitet die Maschine automatisch den Kaffee zu.

Latte

Macchiato

Mehr Milch

Sofern gewünscht, kann die Maschine anschließend eine zusätzliche Menge an Milch ausgeben. Diese Option bleibt ca. 2 Sekunden lang aktiv und wird durch Drücken der Taste "Mehr Milch" aktiviert.

Menü in Text fo rm anzeigen

Milch

spülen

Mein

Kaffee

Programm-

menü

Die Maschine fordert zur Spülung des Milchsystems auf; die Taste blinkt. "Milch spülen" drücken, um die Milchleitungen zu reinigen.

Page 16

Obwohl im Display weiterhin die Meldung für die Spülung des Milchsystems angezeigt wird, können weitere Getränke zubereitet werden.

Wenn die Maschine jedoch 20 Minuten lang unbenutzt bleibt, wird der Benutzer aufgefordert, einen Spülzyklus gemäß Punkt 7 durchzuführen. Wird die Maschine sofort nach der Ausgabe eines milchhaltigen Getränks ausgeschaltet, wird der Benutzer beim nächsten Einschalten dazu aufgefordert, einen Spülzyklus des Milchsystems durchzuführen.

Hinweis: Vor dem Ausführen dieser Funktion sicherstellen, dass:

1. Ein ausreichend großes Gefäß unter den Auslauf gestellt wurde;

2. Der Wassertank ausreichend gefüllt ist.

Menü in

Reinigung

Text fo rm

Milchsystem

anzeigen

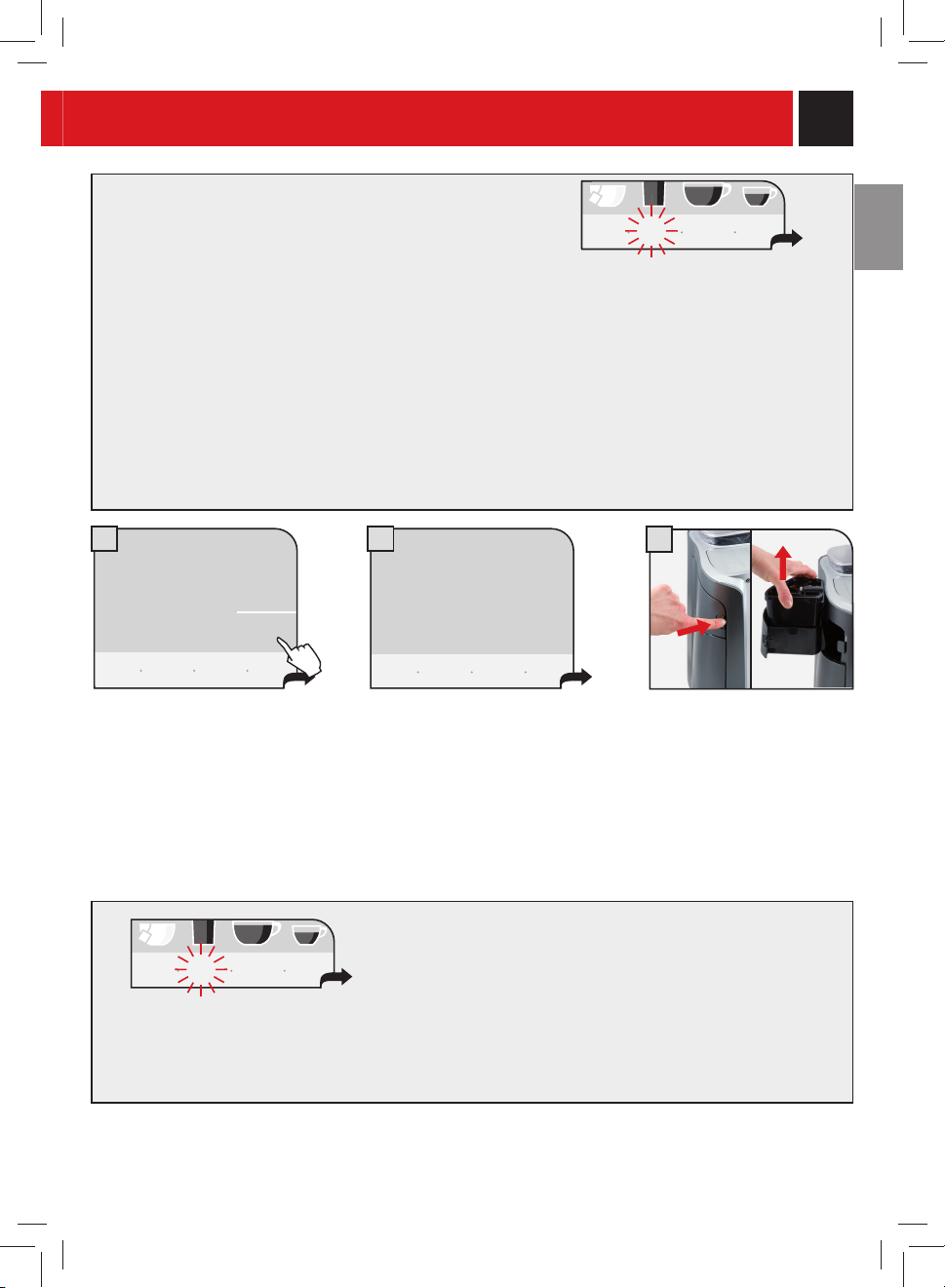

14 Tage nach der ersten Ausgabe eines Getränks auf Milchbasis erscheint die Meldung „Reinigung Milchsystem“. Nun sollten die Milchsysteme entsprechend den Anweisungen auf Seite 28 gereinigt werden.

Nach weiteren 7 Tagen sperrt die Maschine die Ausgabe von Produkten mit Milch und die Reinigung der Milchsysteme muss jetzt in jedem Falle vorgenommen werden. In dieser Phase ist in jedem Falle die Ausgabe von Kaffee und heißem Wasser möglich.

Mein

Kaffee

Programm-

menü

Spülung Milchsystem

Spülung

starten

Um die Spülung vorzunehmen, wird die Taste “Spülung starten” gedrückt.

Spülung Milchsystem

bitte warten

Spülung…

Das Ende des Zyklus abwarten. Die Maschine kehrt anschließend zum Hauptmenü zurück.

Den Behälter herausnehmen und in den Kühlschrank stellen, soweit er noch Milch enthält.

DIESER VORGANG IST NACH ALLEN GETRÄNKEAUSGABEN MIT MILCH ERFORDERLICH!

NACH DER BENUTZUNG DEN BEHÄLTER MIT MILCH STETS HERAUSNEHMEN UND IN DEN

KÜHLSCHRANK STELLEN, SOWEIT ER NOCH MILCH ENTHÄLT.

Nach der Ausführung des Spülzyklus weist die Maschine den

Menü in Text fo rm anzeigen

Milch-

behälter

entnehmen

Mein

Kaffee

Programm-

menü

Benutzer mit der Meldung “Milchbehälter entnehmen” darauf hin, dass der Behälter mit der restlichen Milch herausgenommen werden muss. Ist die Ausgabe von weiteren Kaffeespezialitäten mit Milch gewünscht, können diese über den Anwahlring ausgewählt und ausgegeben werden. Im Anschluss daran erscheint erneut die Aufforderung das Milchsystem zu spülen.

DEN MILCHBEHÄLTER NUR BEI EINGESCHALTETER MASCHINE HERAUSNEHMEN.

DER BEHÄLTER KANN NUR DANN IN DER MASCHINE BELASSEN WERDEN, WENN ER MIT

TRINKWASSER GEWASCHEN WURDE UND KEINE MILCH ENTHÄLT (SIEHE S. 40).

Page 17

PRODUKTAUSGABE

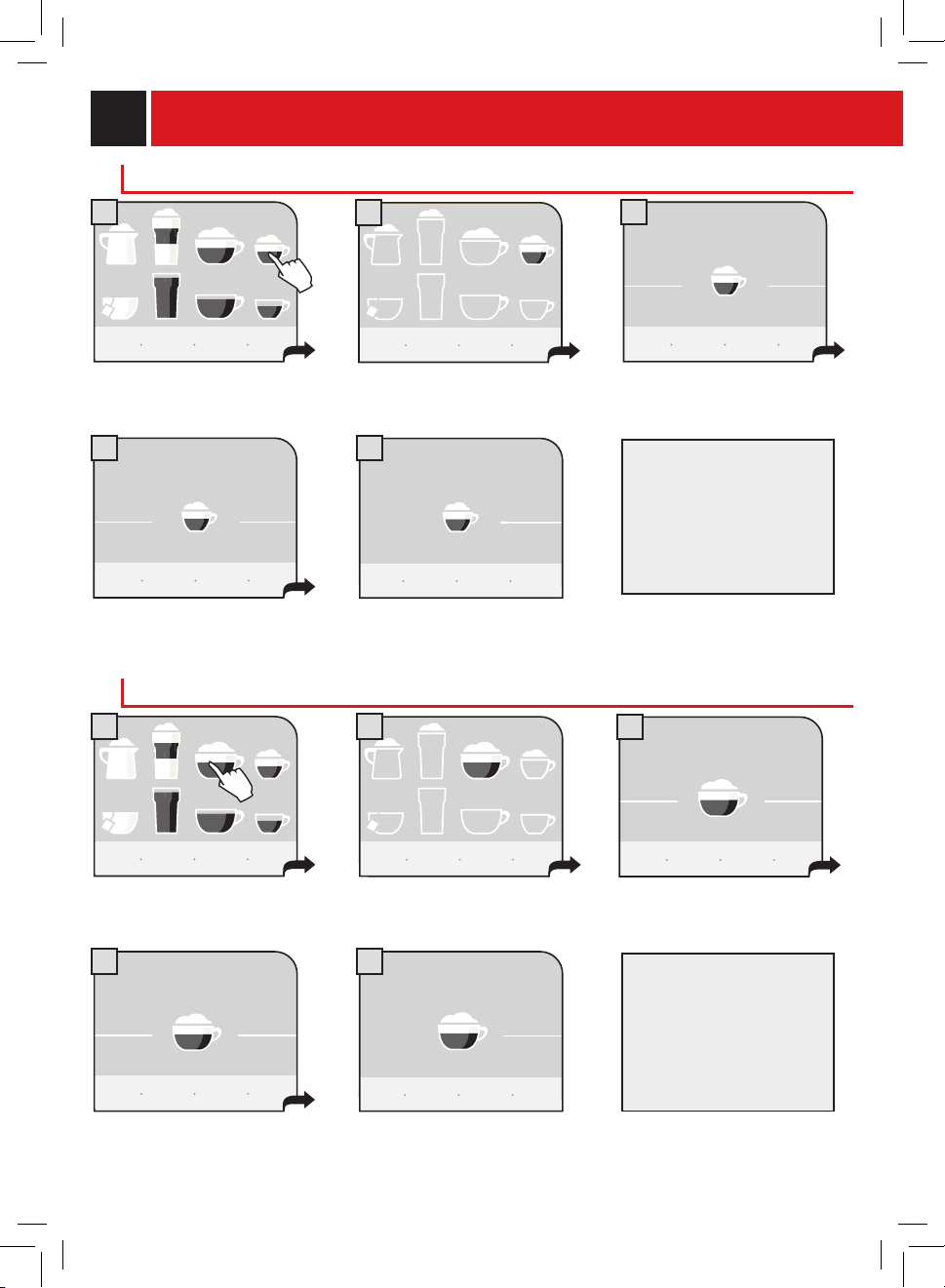

ESPRESSO MIT MILCH

Menü in Text fo rm anzeigen

Das entsprechende Symbol für 1 Tasse einmal und für 2 Tassen zweimal drücken.

ausgabe anhalten

Espresso

Macchiato

Kaffee-

Sobald die Kaffeeausgabe abgeschlossen ist, bereitet die Maschine automatisch den Milchschaum zu.

Mein

Kaffee

Programm-

menü

Milchausgabe anhalten

CAPPUCCINO

Die Maschine beginnt mit dem Mahlen der eingestellten Kaffeemenge.

Espresso

Macchiato

Mehr Milch

"Mehr Milch" drücken, wenn mehr Milch gewünscht wird.

Den Milchbehälter füllen

Kaffeeausgabe anhalten

Espresso

Macchiato

Die Ausgabe des Espresso Macchiato beginnt.

Wenn das Symbol "Milch spülen" blinkt, muss die Spülung des Milchsystems laut Beschreibung im Abschnitt Latte Macchiato durchgeführt werden (siehe Seite 12, Symbol 6 ff.).

Den Milchbehälter füllen

Cappuccino

Milchausgabe anhalten

Menü in Text fo rm anzeigen

Mein

Kaffee

Programm-

menü

Das entsprechende Symbol für 1 Tasse einmal und für 2 Tassen zweimal drücken.

4 5

Cappuccino

Kaffeeausgabe anhalten

Milchausgabe anhalten

Sobald die Ausgabe der Milch abgeschlossen ist, bereitet die Maschine automatisch den Kaffee zu.

Die Maschine beginnt mit dem Mahlen der eingestellten Kaffeemenge.

Cappuccino

Kaffeeausgabe anhalten

Nach dem Mahlvorgang gibt die Maschine die programmierte Menge heißer Milch aus.

Wenn das Symbol "Milch spülen" blinkt, muss die

Milchausgabe anhalten

Spülung des Milchsystems

Mehr Milch

laut Beschreibung im Abschnitt Latte Macchiato durchgeführt werden (siehe Seite 12, Symbol 6 ff.).

Sofern gewünscht, kann die Maschine anschließend eine zusätzliche Menge an Milch ausgeben. Diese Option bleibt ca. 2 Sekunden lang aktiv und wird durch Drücken der Taste "Mehr Milch" aktiviert.

Page 18

AUSGABE HEISSER MILCH

Den Milchbehälter füllen

Menü in Text fo rm anzeigen

Mein

Kaffee

Programm-

menü

Einmal das Symbol für heiße Milch drücken

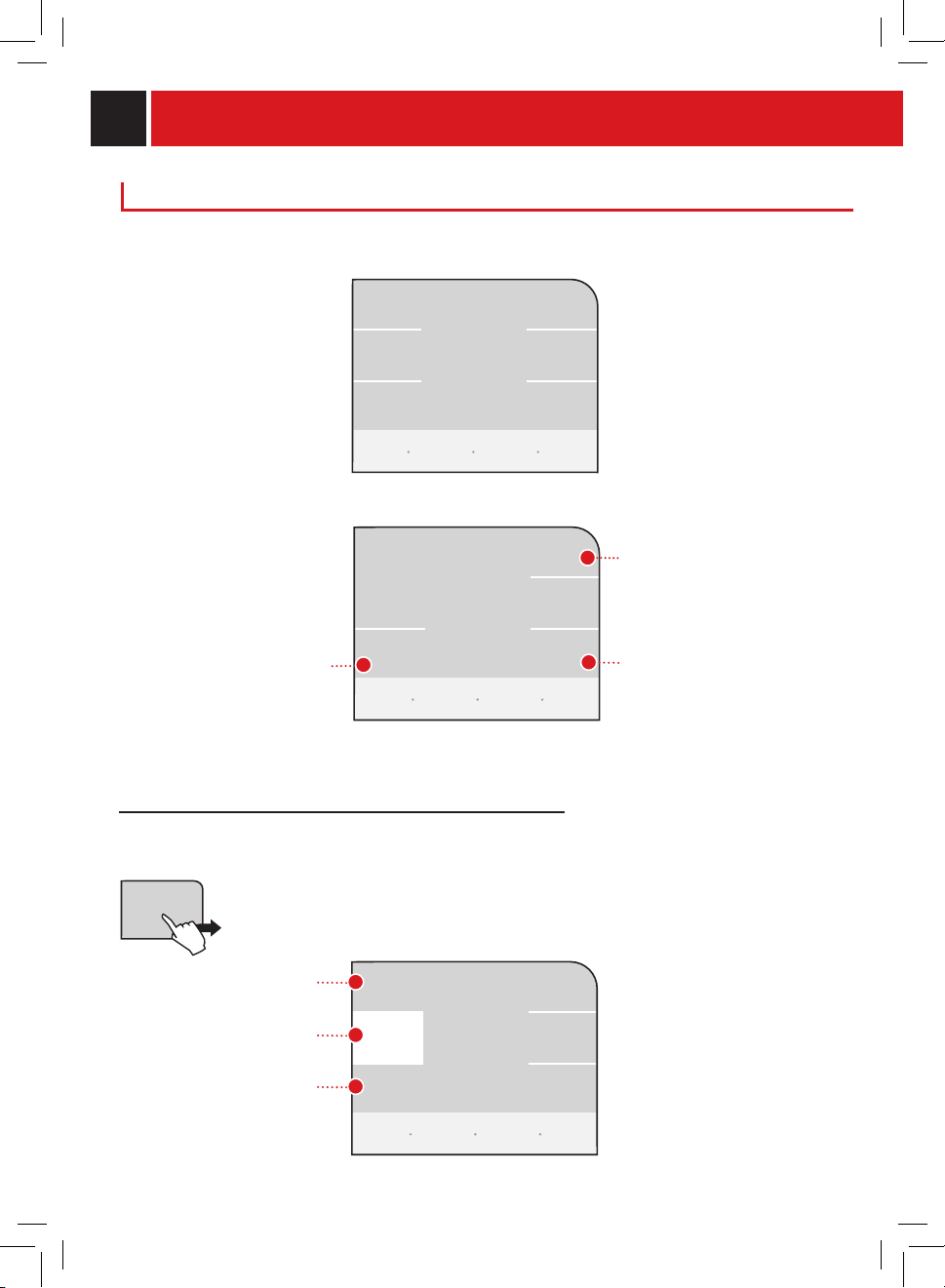

MENÜ GETRÄNKEPROGRAMMIERUNG

Jedes Getränk kann dem persönlichen Geschmack entsprechend programmiert werden. Die individuelle Programmierung wird auf dem Display durch ein Sternchen hervorgehoben.

GETRÄNKEPROGRAMMIERUNG

Die Ausgabe der heißen Milch beginnt

Heisse

Milch

Milchausgabe anhalten

Für die Ausgabe einer weiteren Tasse Milch den Vorgang wiederholen. Wenn das Symbol "Milch spülen" blinkt, muss die Spülung des Milchsystems laut Beschreibung im Abschnitt Latte Macchiato durchgeführt werden (siehe Seite 12, Symbol 6 ff.).

Programmieren des gewünschten Getränks:

Menü in Text fo rm anzeigen

Die Taste des entsprechenden Getränks zwei Sekunden lang gedrückt halten

Mein

Kaffee

Programm-

menü

Die Taste "Mein Kaffee" und innerhalb von zwei Sekunden die Taste des entsprechenden Getränks drücken.

Menü in Text fo rm anzeigen

oder

Mein

Kaffee

Programm-

menü

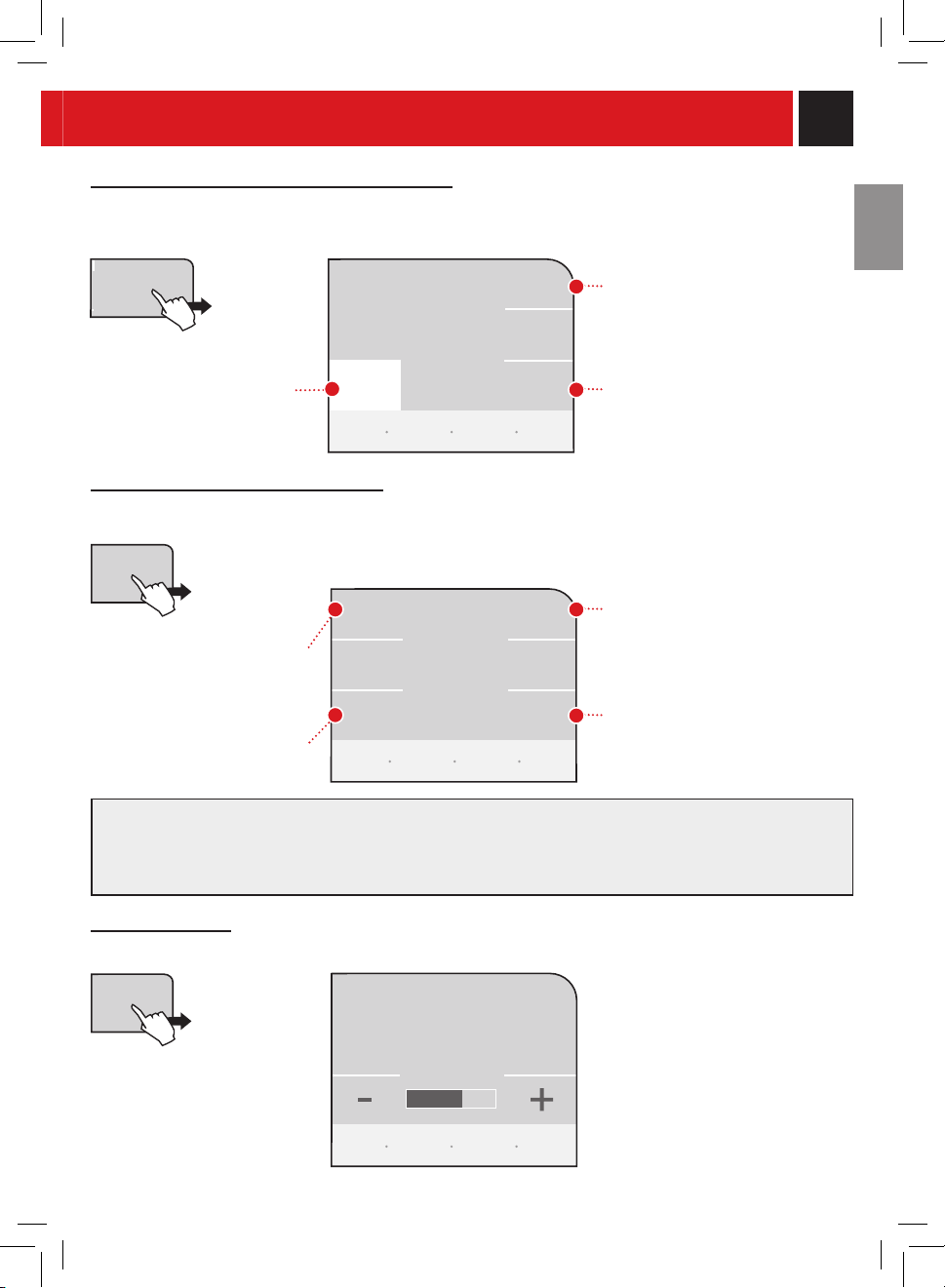

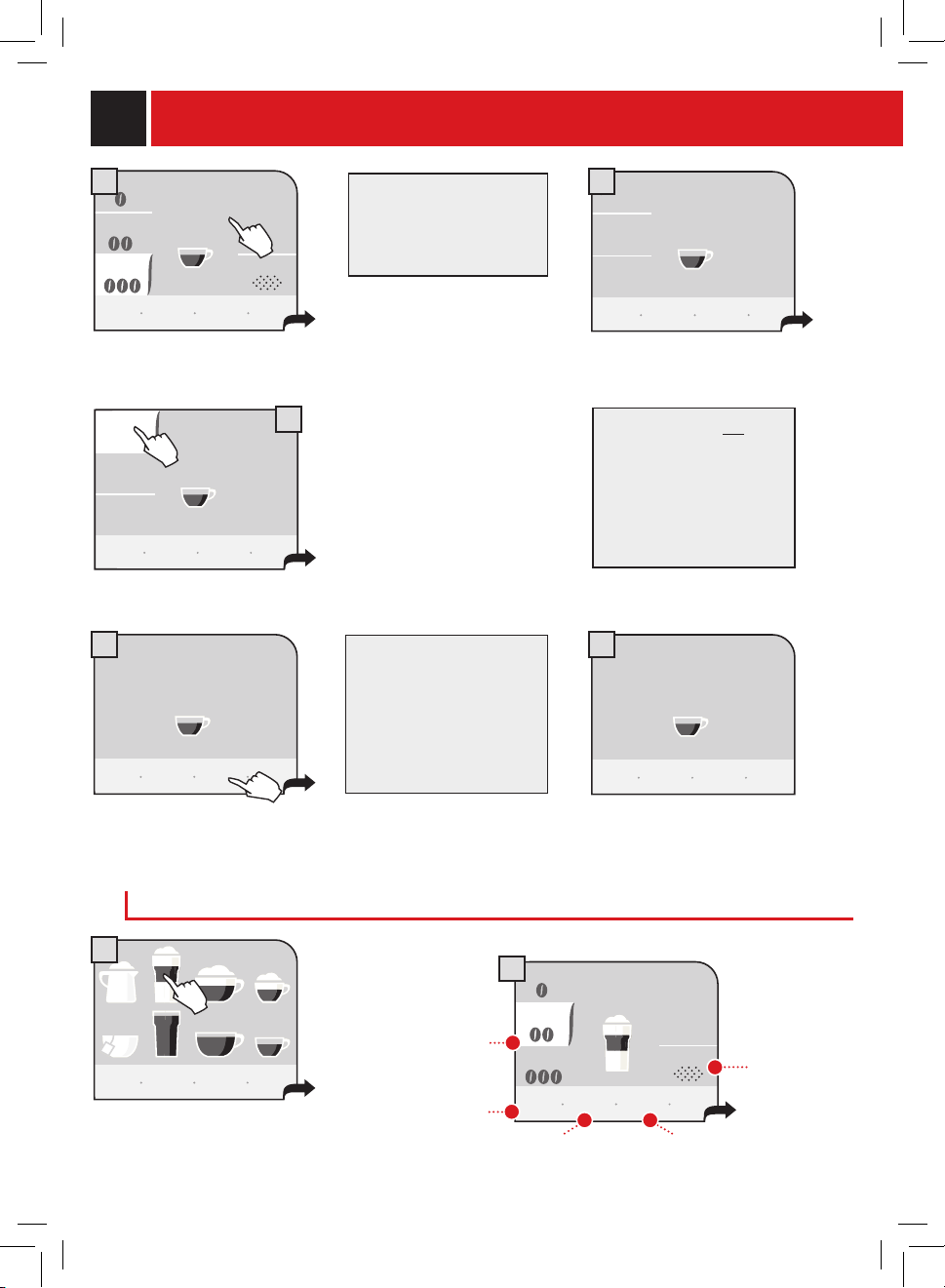

PROGRAMMIERUNG ESPRESSO/KAFFEE/LANGER KAFFEE

In dieser Programmierphase kann man:

Menü in Tex tfo rm anzeigen

Mein

Kaffee

Programm-

menü

Das Menü des individuell zu programmierenden Getränks öffnen, indem die Taste für einen Zeitraum von 2 Sekunden gedrückt wird.

die zu mahlende

Kaffeemenge

wählen (Aroma)

zum vorherigen

Fenster

zurückkehren

wiederherstellen

leicht

mittel

stark

Zurück

Durch die Wahl einer anderen Kaffeemenge ändert sich das Aroma des Getränks.

Mein

Espresso

Werksein-

stellung

Wenn ein Getränk programmiert wurde, kann es nur auf diese Art ausgegeben werden. Um die Milch-/Kaffeemenge zu ändern, muss eine neue Programmierung oder eine Rückstellung der Programmierung durchgeführt werden.

Starten!

Einstellungen speichern

vorgemahlen

wählen, ob man Kaffeepulver verwenden möchte

die Einstellungen speicherndie Werkseinstellungen

Page 19

GETRÄNKEPROGRAMMIERUNG

leicht

3 4

mittel

stark

Zurück

Mein

Espresso

Werksein-

stellung

Starten!

Einstellungen speichern

vorgemahlen

Drückt man Starten!, muss der gesamte Ausgabezyklus zu Ende geführt werden.

Drückt man Starten!, bereitet sich die Maschine auf die Kaffeeausgabe vor.

Persönliche

Einstellung

Kaffee

Mein

Espresso

Soll eine größere Menge Kaffee als

vom Hersteller eingestellt ausgegeben werden, die Taste "Persönliche Einstellung Kaffee" vor

Kaffee-

ausgabe

anhalten

Beendigung des laufenden Ausgabevorgangs drücken. Ist die gewünschte Menge erreicht, die Taste "Kaffeeausgabe anhalten" drücken.

6 7

Mein

Espresso

Wird die Taste "Einstellungen speichern" nicht gedrückt, kehrt die Maschine zum Hauptmenü zurück und die individuellen Einstellungen werden nicht gespeichert.

Zurück

Ein-

stellungen speichern

Ist die Ausgabe beendet, innerhalb von fünf Sekunden die Taste "Einstellungen speichern" drücken.

persönliche

einstellung

kaffee

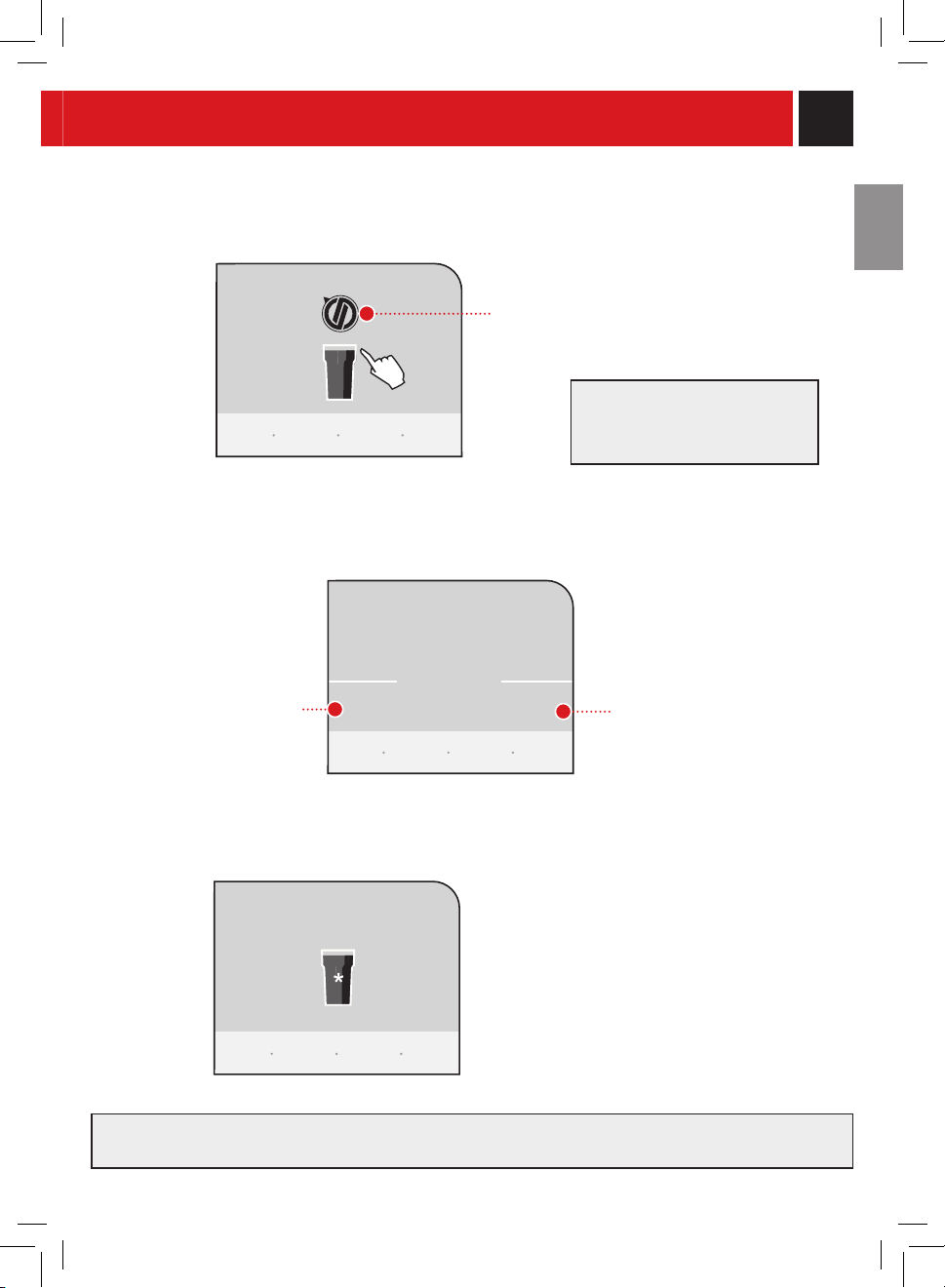

Kaffeeausgabe anhalten

Mein

Espresso

Die Maschine beginnt und beendet die Kaffeeausgabe automatisch gemäß den Standardeinstellungen.

Die Ausgabe kann nur durch Drücken der Taste "Kaffeeausgabe anhalten" abgebrochen werden. Wird die Taste nicht gedrückt, kann der Kaffee aus der Tasse überlaufen.

Mein

Espresso

Gespeichert!

Auf dem Display erscheint die Speicherbestätigung und die Maschine kehrt automatisch zum Hauptmenü zurück.

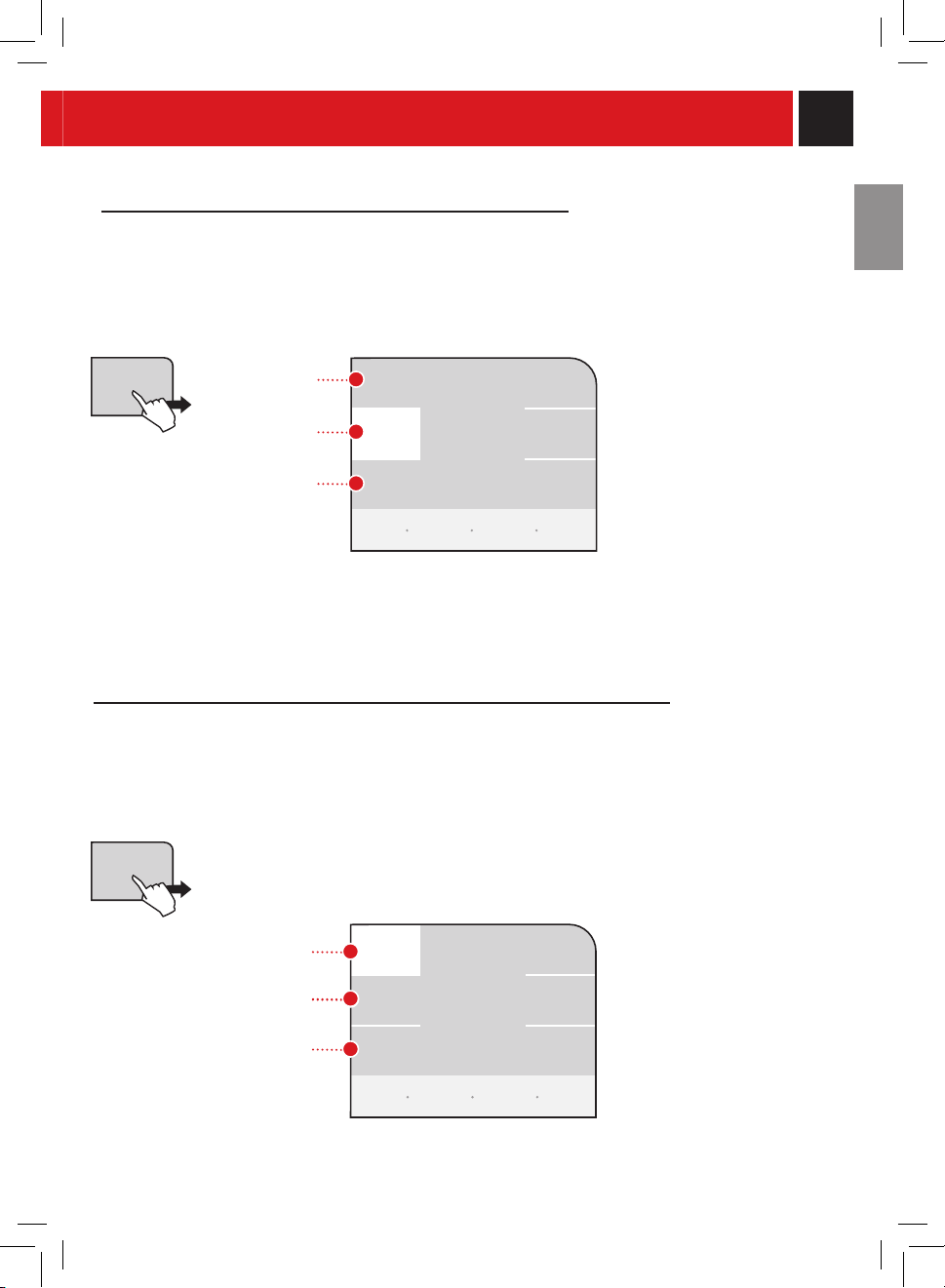

PROGRAMMIERUNG MILCHHALTIGER GETRÄNKE

die zu mahlende

Kaffeemenge

wählen (Aroma)

Menü in Text fo rm anzeigen

Das Menü des individuell zu programmierenden Getränks öffnen, indem die Taste für einen Zeitraum von 2 Sekunden gedrückt wird.

Mein

Kaffee

Programm-

menü

zum vorherigen

Fenster

zurückkehren

wiederherstellen

Den Milchbehälter füllen

In dieser Programmierphase kann man:

leicht

mittel

stark

Mein Latte Macchiato

Starten!

vorgemahlen

wählen, ob man Kaffeepulver für die folgende Zubereitung verwenden möchte

Zurück

Werksein-

stellung

Ein-

stellungen

speichern

die Einstellungen speicherndie Werkseinstellungen

Page 20

leicht

Zurück

mittel

stark

Mein Latte Macchiato

Werksein-

stellung

Starten!

Einstellungen speichern

vorgema hlen

Drückt man Starten!, muss der gesamte Ausgabezyklus zu Ende geführt werden.

Drückt man Starten!, bereitet sich die Maschine auf die Kaffeeausgabe vor.

persönliche

einstellung

kaffee

kaffeeausgabe anhalten

Mein Latte Macchiato

Persönliche Einstellung

Milch

Milchausgabe anhalten

Die Ausgabe kann nur durch Drücken der Taste "Milchausgabe

anhalten

" abgebrochen werden. Wird die Taste nicht gedrückt, kann die Milch aus der Tasse überlaufen.

Soll eine größere Menge Milch als vom Hersteller eingestellt ausgegeben werden, die Taste "Persönliche Einstellung Milch" vor Beendigung des laufenden Ausgabevorgangs drücken. Ist die gewünschte Menge erreicht, die Taste "Milchausgabe anhalten" drücken.

Persönliche

Einstellung

Kaffee

Mein Latte Macchiato

Persönliche

Einstellung

Milch

Die Ausgabe kann nur durch Drücken der Taste "Kaffeeausgabe anhalten"

Kaffeeausgabe anhalten

Milchausgabe anhalten

unterbrochen werden. Wird die Taste nicht gedrückt, kann der Kaffee aus der Tasse überlaufen.

Soll eine größere Menge Kaffee als vom Hersteller eingestellt ausgegeben werden, die Taste "Persönliche Einstellung Kaffee" vor Beendigung des laufenden Ausgabevorgangs drücken. Ist die gewünschte Menge erreicht, die Taste "Kaffeeausgabe anhalten" drücken.

persönliche

einstellung

Kaffee

kaffeeausgabe anhalten

Mein Latte Macchiato

Persönliche Einstellung

Milch

Milchausgabe anhalten

Die Maschine beginnt und beendet die Milchausgabe automatisch gemäß den Standardeinstellungen.

persönliche

einstellung

kaffee

Kaffeeausgabe anhalten

Mein Latte Macchiato

Persönliche Einstellung

Milch

Milchausgabe anhalten

Die Maschine beginnt und beendet die Kaffeeausgabe automatisch, gemäß den Standardeinstellungen.

Zurück

Mein Latte Macchiato

stellungen

speichern

Ein-

Ist die Ausgabe beendet, innerhalb von fünf Sekunden die Taste "Einstellungen speichern" drücken.

Wird die Taste "Einstellungen speichern" nicht gedrückt, kehrt die Maschine zum Hauptmenü zurück und die individuellen Einstellungen werden nicht gespeichert.

Mein Latte Macchiato

Gespeichert!

Auf dem Display erscheint die Speicherbestätigung und die Maschine kehrt automatisch zum Hauptmenü zurück.

Page 21

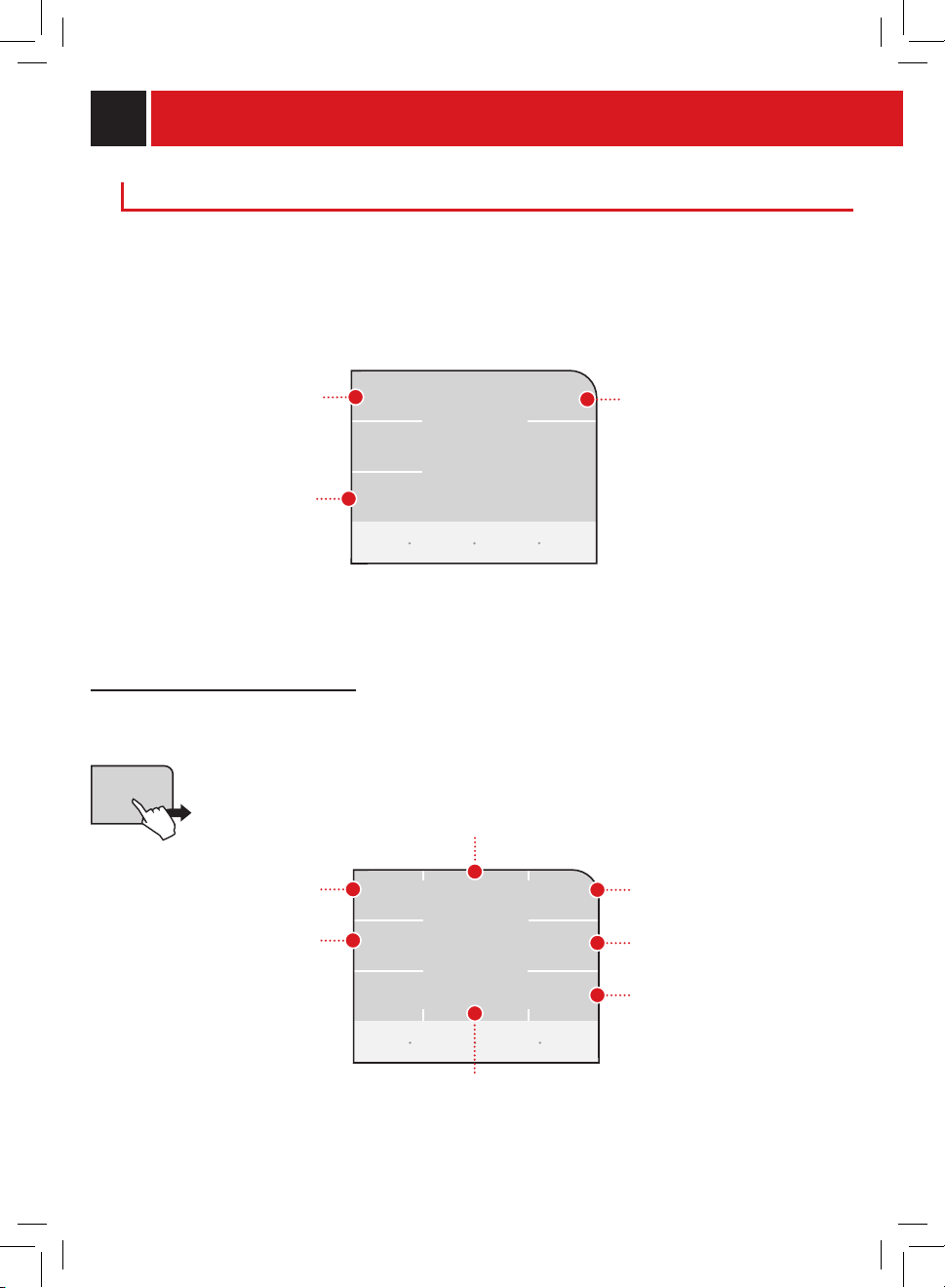

18 MASCHINENPROGRAMMIERUNG

Der Benutzer kann einige Maschinenfunktionen so programmieren, dass sie an die persönlichen Bedürfnisse angepasst werden.

Menü in Tex tfo rm anzeigen

Mein

Kaffee

Programm-

menü

Die Taste "Programmmenü" drücken.

Man gelangt zum Programmmenü:

Programmierung der

Maschinenfunktionen

(siehe Seite 18)

Spezialfunktionen (siehe Seite 38)

Wartung (Reinigung der

Maschine) (siehe Seite 27)

Die Maschine auf Standby stellen

Maschinen-

einstellungen

Optionen

Reinigung &

Pﬂ ege

Auf

Standby

schalten

Haupt-

menü

Getränke-

einstellungen

Zusatz-

funktionen

Einstellungen

Uhr

Menü Kaffeezubereitung

Detaillierte Programmierung der Produkte (siehe Seite 22)

Zusatzfunktionen (siehe Seite 24)

- Aktuelles Datum und Uhrzeit

- Standby-Timer

- Ein- und Ausschaltzeiten innerhalb eines Tages (siehe Seite 34)

Aussteigen

Nach der Einstellung aller Menüs eine der folgenden Optionen drücken:

- "Zurück", um zur vorherigen Ansicht zurückzukehren

- "Werkseinstellung", um die ursprünglichen Werte wiederherzustellen

- "Einstellungen speichern", um die Einstellungen zu speichern

- "Zurück zum Menü", um zum Hauptmenü zurückzukehren

MASCHINENEINSTELLUNGEN

Wenn man das Menü "Maschineneinstellungen" wählt, erscheint folgende Displayanzeige. In diesem Menü kann man:

die Funktion der Tassenbeleuchtung einstellen

die Menüsprache einstellen

die Helligkeit der Displayfarben

einstellen

die akustischen Signale

einstellen/aktivieren

Sprache

Display

Ton si gnale &

Alarmtöne

Zurück

Tas sen -

beleuchtung

Maschinen-

einstellungen

Beheizte

Tas sen abs tel lﬂ äche

Werksein-

stellung

Wasser-

ﬁ lter

Wasser-

härte

Spülung

Zurück

zum Menü

die Maschinenfunktionen für den Wasserﬁ lter einzustellen

den Wasserhärtegrad einstellen

die Spülung der Maschinensysteme einstellen

den Betrieb der Wärmeplatte für die Tassen einstellen

Page 22

MENÜ «SPRACHE»

Zum Ändern der Displaysprache.

Sprache

Deutsch

français

ital iano (c h)

Zurück

Italiano (i)

Sprache

1/2

english

nederlands

Zurück

zum Menü

Die Taste drücken für die Anzeige der Folgeseite.

Diese Funktion wird zu Beginn dieser Anleitung erläutert. Die Auswahl der Sprache ist von wesentlicher Bedeutung für eine korrekte Einstellung der Maschinenparameter, die länderspeziﬁ sche Besonderheiten berücksichtigt.

MENÜ «TASSENBELEUCHTUNG»

Mit dieser Funktion kann die Beleuchtung des Ausgabebereichs ein- und ausgeschaltet werden.

In diesem Menü kann man:

Tas sen -

beleuchtung

Tassen-

beleuchtung

die Beleuchtung

ausschalten.

Aus

Zurück

Werksein-

stellung

Einstellungen speichern

Ein

Zurück

zum Menü

die Beleuchtung einschalten.

MENÜ «WASSERFILTER»

Der Wasser schützt die Maschine vor Kalkablagerungen und bringt das Kaffeearoma zur vollen Entfaltung.

In diesem Menü kann man:

Wasser-

ﬁ lter

Wasserﬁ lter

aktivieren

Wasser-

ﬁ lter

die Maschine für den Betrieb

ohne den Wasserﬁ lter

einstellen.

nicht

eingeschaltet

Zurück

Werksein-

stellung

Einstellungen speichern

eingeschaltet

Zurück

zum Menü

Hinweis:

• “ Wasserﬁ lter aktivieren” immer dann drücken, wenn ein neuer Wasserﬁ lter eingesetzt wird.

• “ nicht eingeschaltet ” drücken, wenn kein Wasserﬁ lter verwendet wird.

• “ eingeschaltet ” drücken, wenn ein Wasserﬁ lter verwendet wird. Diese Funktion muss aktiviert, auch wenn die “Wasserﬁ lter aktivieren” bereits abgeschlossen wurde.

die Aktivierung (Reinigung) des Wasserﬁ lters vornehmen (siehe Seite 7). Nach der Aktivierung wird die Option «eingeschaltet» freigegeben.

die Maschine für den Betrieb mit dem Wasserﬁ lter einstellen.

Page 23

20 MASCHINENPROGRAMMIERUNG

MENÜ «WASSERHÄRTE» - INTENZA AROMA SYSTEM

Mit der Funktion “Wasserhärte” kann der Härtegrad des verwendeten Frischwassers eingestellt werden, damit die Maschine zum geeigneten Zeitpunkt die Notwendigkeit der Entkalkung anzeigt. Beim Intenza Aroma System kann die dem Frischwasser entsprechende Wasserhärte mit den Graden A, B oder C eingestellt werden (A: weiches Wasser, B: für mittelhartes Wasser (Werkseinstellung), C: für hartes Wasser). Beim Kaffeevollautomaten hingegen kann die entsprechende Wasserhärte durch die Auswahl des Härtegrades zwischen 1 (weich) und 4 (hart) eingestellt werden.

Intenza Aroma System

1234

Einstellung des Wasserhärtegrads in der Maschine

Den beigepackten Prüfstreifen für die

Den Wert des Teststreifens für die Wasserhärte ablesen. Bestimmung der Wasserhärte eine Sekunde lang ins Wasser halten in das in der Maschine beﬁ ndliche Wasser eintauchen.

Die Messung gilt für die korrekte Einstellung des Intenza Aroma

System (siehe Seite 7). Die entsprechenden Werte beﬁ nden sich

im oberen Bereich.

Die Taste "Wasserhärte" drücken.

Wasser-

härte

Wasser-

Es handelt sich hierbei um einen Einweg-Teststreifen, der nur für eine einzige Messung verwendet werden kann.

härte

Den Härtegrad des Wassers durch Drücken von + oder – einstellen und die Einstellung speichern.

Zurück

Werksein-

stellung

Einstellungen speichern

Zurück

zum Menü

MENÜ «SPÜLUNG»

Für die Reinigung des Wassersystems und der Brühgruppe, um eine Getränkeausgabe mit frischem Wasser zu gewährleisten.

In diesem Menü kann man:

Spülung

Hinweis: diese Spülung wird bei jeder Inbetriebnahme der

Spülung

die Spülung sperren die Spülung freigeben

Aus

Zurück

Werksein-

stellung

stellungen

speichern

Ein-

Ein

Zurück

zum Menü

Maschine durchgeführt, wenn diese abgekühlt ist.

Page 24

MENÜ «BEHEIZTE TASSENABSTELLFLÄCHE»

Zum Aktivieren der Wärmeplatte im oberen Maschinenbereich.

In diesem Menü kann man:

Beheizte

Tas sen abs tel lﬂ äche

Immer ein

Beheizte

die beheizte Tassenabstellﬂ äche immer eingeschaltet lassen

Tassen-

abstellﬂ äche

die beheizte Tassenabstell-

ﬂ äche ausgeschaltet lassen,

wenn sich die Maschine im

Standby beﬁ ndet

Aus während

Standby

Zurück

Werksein-

stellung

Einstellungen speichern

Aus

Zurück

zum Menü

die beheizte Tassenabstellﬂ äche immer ausgeschaltet lassen

MENÜ «TONSIGNALE UND ALARME»

Zum Freigeben und Sperren der akustischen Maschinensignale. Das Drücken der Taste führt umgehend zur Änderung des Zustands.

Ton si gna le &

Alarmtöne

das akustische Signal, das

darauf hinweist, dass die

Maschine betriebsbereit ist,

freigeben oder sperren

das akustische Signal, das bei

jedem Tastendruck ertönt,

freigeben oder sperren

Hinweis: die akustischen Signal sind normalerweise wie folgt zu unterscheiden:

• Ein langes Dauersignal weist auf eine Maschinenstörung hin.

• Ein kurzes Signal ertönt beim Drücken der Tasten und als Hinweis, dass die Maschine betriebsbereit ist.

• Ein wiederkehrender Signalton weist darauf hin, dass eine Reinigung notwendig ist.

In diesem Menü kann man:

Signalton Maschine bereit

Aus

Einstellung

Tonsignale &

Tas ten tön e

Ein

Zurück

Alarme

Werksein-

stellung

Einstellungen speichern

Hinweis Milch-

qualität

Aus

Hinweis Milch-

spülung

Aus

Zurück

zum Menü

das akustische Signal, das den Benutzer darauf hinweist, dass das System für die Zubereitung milchhaltiger Getränke zu spülen ist, freigeben oder sperren

Ein-/Ausschaltung eines Tonsignals, das den Benutzer daran erinnert, die Spülung des Milchsystems vorzunehmen (das Tonsignal schaltet sich eine Minute nach der Zubereitung des Getränks ein).

MENÜ «DISPLAY»

Zum richtigen Einstellen der Helligkeit der Displayfarben. Die Taste "Display" drücken.

Display

Die Helligkeit durch Drücken von + oder – regulieren.

Zurück

Werksein-

stellung

Einstellungen speichern

Zurück

zum Menü

Page 25

22 MASCHINENPROGRAMMIERUNG

GETRÄNKEEINSTELLUNGEN

Zum Einstellen der allgemeinen Ausgabeparameter der verschiedenen kaffeehaltigen Getränke. Die Taste "Getränkeeinstellungen" im Hauptmenü drücken.

Espresso

Kaffee

lang

Zurück

Getränke-

einstellungen

Espresso

Macchiato

Latte

Macchiato

Cappuccino

Zurück

zum Menü

Durch Anwählen jedes einzelnen Produkts kann man folgendes einstellen:

Tem per atu r

mittel

die Ausgabetemperatur des Kaffees

einstellungen

Kaffee

das Vorbrühen des

Kaffees

Vorb rüh ung

normal

Zurück

Werksein-

stellung

Stärke

mittel

Zurück

zum Menü

die zu mahlende Kaffeemenge und die Verwendung von Kaffeepulver

Bei jedem Parameter ist der aktuelle Programmierungsstand angeführt.

TEMPERATUREINSTELLUNG FÜR DIE KAFFEEAUSGABE

Zum Einstellen der Temperatur für die Zubereitung des Kaffees. Die Taste "Temperatur" drücken und die gewünschte Temperatur wählen.

Tem per atu r

mittel

geringe Temperatur

mittlere Temperatur

hohe Temperatur

tief

mittel

hoch

Zurück

Kaffee-

temperatur

Werksein-

stellung

Einstellungen speichern

Zurück

zum Menü

Page 26

EINSTELLUNG DES «AROMAS» FÜR DIE KAFFEEAUSGABE

Zum Einstellen des Aromas, d.h. der zu mahlenden Kaffeemenge und zum Einstellen der Verwendung von Kaffeepulver. Das Getränk kann so mit der gewünschten Kaffeemenge zubereitet werden. Mit der Funktion "vorgemahlen" ist es auch möglich, das Getränk mit koffeinfreiem Kaffee zuzubereiten.

Stärke

mittel

Mild

Mittel

Stark

leicht

mittel

stark

Zurück

Kaffee-

Werksein-

stellung

stärke

Einstellungen speichern

vorgemahlen

Zurück

zum Menü

EINSTELLUNG «VORBRÜHEN» (NUR FÜR KAFFEE/ESPRESSO MÖGLICH)

Zum Einstellen der Vorbrühfunktion: der Kaffee wird vor dem eigentlichen Brühvorgang leicht angefeuchtet, wodurch das Aroma des Kaffees voll zur Geltung kommt und der Kaffee einen hervorragenden Geschmack bekommt.

Vorb rüh ung

normal

normales Vorbrühen

starkes Vorbrühen (länger)

Vorbrühen ausgeschaltet

normal

stark

aus

Zurück

Kaffee-

vorbrühung

Werksein-

stellung

Einstellungen speichern

Zurück

zum Menü

Page 27

MASCHINENPROGRAMMIERUNG

ZUSATZFUNKTIONEN

Die Maschine verfügt über Zusatzfunktionen. Durch Drücken der Taste "Zusatzfunktionen" gelangt man zum entsprechenden Menü und auf dem Display erscheint folgende Ansicht:

In diesem Menü kann man:

das Menü betreten, das einige der

weltweit bekanntesten Rezepte

enthält

Caffè

del

mondo

Zusatz-

demo

die Funktion «Demo» einschalten, um die Hauptfunktionen der Maschine zu demonstrieren

funktionen

die ausgegebenen Mengen jeder

Produktart anzeigen

Produkt-

zähler

Zurück

Werksein-

stellung

Einstellungen speichern

Zurück

zum Menü

FUNKTION «CAFFÈ DEL MONDO»

Mit dieser Funktion kann der Benutzer den Kaffee nach weltberühmten Rezepten zubereiten.

Caffè

del

mondo

einen echten, starken italienischen

Espresso zubereiten

einen typisch italienischen

Espresso zubereiten

In diesem Menü kann man:

einen typisch amerikanischen Kaffee zubereiten

Ristretto

Espresso

Italiano

Zurück

American

coffee

Caffè

del

mondo

Guten-Morgen

Kaffee

Caffè

Café

Crème

Gute-Nacht

Milch

Zurück

zum Menü

einen typisch nordeuropäischen Kaffee zubereiten

einen typisch französisch/ schweizerischen Kaffee zubereiten

einen leckeren Latte Macchiato zubereiten, ohne Angst haben zu müssen, danach nicht schlafen zu können

einen Kaffee für einen Tag voll Energie zubereiten

Page 28

Möchte man zum Beispiel einen typisch amerikanischen Kaffee genießen, wird die Taste "American Coffee" gedrückt. In diesem Fall erscheint auf dem Display folgende Ansicht:

American Coffee

es wird gezeigt, in welcher Stellung sich der Einstellknopf der SBS-Vorrichtung beﬁ nden sollte

Starten!

und welche Tasse sich am besten eignet.

Nach Drücken der Taste Starten!

Zurück

beginnt die Maschine mit der Ausgabe des gewählten Getränks.

Nach der Ausgabe des gewünschten Getränks kann dieses in den Tasten des Hauptmenüs gespeichert werden, um jederzeit wieder ausgegeben werden zu können.

American

Coffee

Soll dieses Produkteinstellung

gespe icher t werden ?

zurück zum Hauptmenü

nein ja

das Getränk speichern

Zum Speichern des soeben ausgegebenen Produkts wird auf dem Display die Taste für den Schnellzugang angezeigt.

Diese Ansicht bleibt ca. 5 Sekunden lang

American

Coffee

Ist nun u nter fol gende r Symbol g espei cher t

Wenn die Getränke der Funktion "caffè del mondo" gespeichert werden, werden sie mit einem Sternchen versehen und folgenden Tasten zugeordnet:

aktiv, um dann zur Hauptansicht zurückzukehren.

Für die Aus gabe da ss Symbo l anwähl en

• Ristretto:

• Espresso Italiano:

• Kaffee:

• Café Crème:

• American Coffee:

• Guten-Morgen Kaffee:

• Guten-Nacht Milch:

Espresso (kleine Tasse) Espresso (kleine Tasse) Kaffee (mittlere Tasse) Kaffee (mittlere Tasse) langer Kaffee (Glas) Espresso (kleine Tasse) Latte Macchiato

Jeder Taste kann nur ein Getränk zugeordnet werden. Über das Menü «Getränkeeinstellungen» können die Ausgangswerte wieder hergestellt werden.

Page 29

MASCHINENPROGRAMMIERUNG

FUNKTION «DEMO»

Mit dieser Funktion kann das Leistungspotential der Maschine demonstriert werden.

Hinweis: wenn diese Funktion eingeschaltet wird, beﬁ ndet sich die Maschine im Standby und sämtliche Funktionen sind gesperrt. Die Funktion "Demo" bleibt auch dann gespeichert, wenn die Maschine über den Hauptschalter ausgeschaltet wird; beim nächsten Einschalten startet die Maschine erneut mit der Funktion "Demo".

Nach Drücken der Taste "Demo" erscheint auf dem Display:

Demo

Demomodus verlassen ?

nein ja

Auf diese Weise beginnt der Betrieb im Modus "Demo". Die folgenden Displayansichten illustrieren die Maschinenfunktionen.

Zum Verlassen der Funktion auf eine beliebige Stelle des Displays drücken.

die Demofunktion

fortsetzen

die Demofunktion verlassen und den normalen Maschinenbetrieb freigeben

FUNKTION «PRODUKTZÄHLER»

Mit dieser Funktion kann angezeigt werden, wie viele Portionen jedes einzelnen Getränks zubereitet wurden.

Produkt-

zähler

Produktzähler

Heisse Milch 0 Latte Macchiato 1 Cappuccino 0 Espresso Macchiato 0 Heisses Wasser 0 Kaffee lang 15 Kaffee 0 Espresso 0

Zurück

zum Menü

Page 30

WARTUNG

Zum Reinigen/Warten aller internen Maschinensysteme. Die Taste "Reinigung & Pﬂ ege" im Hauptmenü drücken.

Diese Funktion sperrt den

Touch-Screen (z.b. um das

Display zu reinigen)

die Reinigung des

Milchsystems starten

die Spülung des

Milchsystems starten

In diesem Menü kann man:

Display

Sperre

Milch-

zyclus

Milch-

Reinigung &

Pﬂ ege

reinigungs-

Spülung

system

Zurück

Reinigung

Kaffeesystem

Entkalkung

Zurück

zum Menü

den Reinigungszyklus der Brühgruppe starten

den Entkalkungszyklus ausführen

SPÜLZYKLUS MILCHSYSTEM

Zum Spülen der internen Maschinensysteme, die mit der Milch in Berührung kommen. Dieser kurze Spülzyklus muss verbindlich 20 Minuten nach der Ausgabe des letzten Milchgetränks ausgeführt werden. Wird er nicht ausgeführt, wird die Maschine gesperrt und lässt keine weitere Ausgabe von Getränken mit Milch zu.

Hinweis: bevor diese Funktion ausgeführt wird, sicherstellen dass:

1. ein ausreichend großes Gefäß unter dem Auslauf steht

2. der Milchbehälter in die Maschine eingesetzt wurde

3. der Wassertank eine ausreichende Menge Wasser enthält

Die Taste "Spülung Milchsystem" und dann "Spülung starten" drücken, um den Spülzyklus des Milchsystems einzuleiten.

Spülung

Milch-

system

Spülung

starten

Spülung Milchsystem

bitte warten

Spülung…

Warten bis der Vorgang beendet ist; die Maschine kehrt zum Hauptmenü

Den Behälter entnehmen, ausspülen und abtrocknen.

zurück.

NACH DER BENUTZUNG DEN BEHÄLTER MIT MILCH STETS HERAUSNEHMEN UND IN DEN KÜHL-

SCHRANK STELLEN.

Der Behälter kann nur dann in der Maschine belassen werden, wenn er mit Trinkwasser gewaschen wurde und keine Milch enthält; siehe S. 40.

Page 31

28 MASCHINENPROGRAMMIERUNG

REINIGUNGSZYKLUS MILCHSYSTEM

Für die Reinigung der internen Maschinensysteme, die von der Milchzubereitung betroffen sind.

Die Ausführung dieses Zyklus wird 14 Tage nach der Ausgabe des ersten Getränks mit Milch angefordert. Nach Ablauf von 14 Tagen erscheint die blinkende Meldung “Reinigung Milchsystem” (siehe S. 13); die Reinigung gemäß der Beschreibung im vorliegenden Abschnitt durchführen.

Menü in

Reinigung

Text fo rm

Milchsystem

anzeigen

Die Taste “Reinigung Milchsystem“ drücken und auf die Anweisungen unter Punkt 2 (Seiten 28-29) Bezug nehmen. Die Maschine schaltet zum Punkt 7.

In jedem Falle können für weitere 7 Tage Getränke auf Milchbasis ausgegeben werden. Nun muss der Reinigungszyklus in jedem Falle durchgeführt werden, da sonst die Ausgabe von Produkten auf Milchbasis unterbunden wird. (Die Maschine erlaubt dennoch die Ausgabe von heißem Wasser und Kaffee).

Damit der Benutzer auf diesen wichtigen Vorgang hingewiesen wird, wird auf dem Display 3 Tage vor Ablauf der entsprechenden Frist die Meldung “Reinigung Milchsystem -3” angezeigt, die in den nachfolgenden Tagen jeweils aktualisiert wird.

Reinigung

Menü in Text fo rm

Milchsystem

anzeigen

-3

Mein

Kaffee

Mein

Kaffee

Programm-

menü

Programm-

menü

Die Taste “Reinigung Milchsystem“ drücken und auf die Anweisungen unter Punkt 2 (Seiten 28-29) Bezug nehmen. Die Maschine schaltet zum Punkt 7.

Hinweis: bevor diese Funktion ausgeführt wird, sicherstellen dass:

1. ein ausreichend großes Gefäß bereitsteht;

2. der Milchbehälter keine Milchreste mehr enthält und gereinigt wurde;

3. der Wassertank eine ausreichende Menge Wasser enthält.

DER REINIGUNGSZYKLUS KANN NICHT UNTERBROCHEN WERDEN. DER VORGANG MUSS VON EINER PERSON ÜBERWACHT WERDEN. AUSSCHLIESSLICH DAS MITGELIEFERTE REINIGUNGSPULVER FÜR DIESEN VORGANG VERWENDEN.

display

Sperre

Milch-

reinigungs

zyklus

Spülung

Milch-

system

Zurück

Reinigung &

Pﬂ ege

Reinigung

Kaffeesystem

Entkalkung

zum Menü

Die Funktion durch Drücken der entsprechenden Taste

Zurück

Die Milchschublade öffnen und den Behälter herausnehmen.

Das Reinigungspulver in den Behälter geben.

wählen.

Page 32

5 64

Den Milchbehälter bis zum Füllstand «max» mit frischem Wasser füllen.

7 8

Reinigungsmittel in

den Milchbehälter

geben und einsetzen

Die Milchschublade schließen. Die Taste drücken.

Die Milchschublade öffnen und den Behälter mit dem Reinigungsmittel einsetzen.

MilchreinigungszyklusMilchreinigungszyklus Milchreinigungszyklus

Reinigung…

Der Reinigungszyklus wird automatisch gestartet. Das Ende des Reinigungsvorgangs abwarten.

Ein ausreichend großes Gefäß unter den Milchauslauf stellen.

Milchbehälter spülen

Nach Beendigung des Reini-

gungsvorgangs erscheint....

Die Maschine setzt ein Tonsignal ab.

Nach Abschluss der Reinigungs- und Spülzyklen können Reinigungsmittel- und Wasserreste im Behälter bleiben. Vor einer erneuten Füllung des Behälters, in jedem Falle die darin enthaltene Restﬂ üssigkeit entleeren.

11 12

Milchreinigungszyklus Milchreinigungszyklus

Milchbehälter mit kaltem

Wasser füllen

Den Milchbehälter herausnehmen. Den Behälter ausspülen und

mit frischem Wasser füllen.

Bitte Spülung starten

Start

Den Behälter einsetzen und die Taste drücken.

Page 33

MASCHINENPROGRAMMIERUNG

Milchreinigungszyklus

Spülung… Milchbehälter Spülen

Milchreinigungszyklus

Warten.... Nach Beendigung der Spülung

erscheint....

Milchreinigungszyklus

Milchtank mit kaltem

Wasser füllen

Einen weiteren Spülzyklus wie unter Punkt 14 beschrieben. Nach Beendigung kehrt die Maschine automatisch zum Hauptmenü zurück.

Den Behälter ausspülen und mit frischem Wasser füllen.

Den Milchbehälter herausnehmen.

Page 34

REINIGUNGSZYKLUS KAFFEESYSTEM (REINIGUNGSZYKLUS DER BRÜHGRUPPE)

Zum Reinigen der internen Maschinensysteme, die von der Kaffeeausgabe betroffen sind. Wir empfehlen, diesen Reinigungszyklus nach jeweils 500 ausgegebenen Getränken mit Kaffee oder aber monatlich auszuführen. Die Reinigungstabletten Saeco sind beim Händler Ihres Vertrauens oder in autorisierten Kundendienststellen erhältlich.

Hinweis: Bevor diese Funktion ausgeführt wird, sicherstellen dass:

1. ein ausreichend großes Gefäß unter dem Kaffeeauslauf steht

2. die dafür vorgesehene Reinigungstablette in den Einfüllschacht für Pulverkaffee (gemahlener Kaffee) geworfen und

3. der Wassertank vollständig gefüllt ist.

DER REINIGUNGSZYKLUS KANN NICHT UNTERBROCHEN WERDEN. DER VORGANG MUSS VON EINER PERSON ÜBERWACHT WERDEN.

Die Taste "Reinigung Kaffeesystem" und dann "Reinigungszyklus starten" drücken, um den Reinigungszyklus einzuleiten.

Reinigung

Kaffeesystem

Reinigungs-

zyklus Starten

DIE WARTUNG UND DIE REINIGUNG DER BRÜHGRUPPE WERDEN AUF SEITE 42 BESCHRIEBEN.

Reinigung Kaffeesystem-

bitte warten

Reinigung

Warten bis der Zyklus beendet ist; die Maschine kehrt zum Hauptmenü zurück.

DISPLAYSPERRE

Zum Reinigen des Displays. Der Touch-Screen kann mit einem weichen, feuchten Tuch oder mit handelsüblichen, für Displays geeigneten Reinigungsmitteln gereinigt werden.

DIE VERWENDUNG VON LÖSUNGSMITTELN, ALKOHOL, AGGRESSIVEN REINIGUNGSMITTELN ODER SPITZEN GEGENSTÄNDEN, DIE DIE OBERFLÄCHE DES DISPLAYS BESCHÄDIGEN KÖNNTEN, IST NICHT ERLAUBT.

Die Taste "Displaysperre" drücken.

Display

Sperre

Display

gesperrt

Freig abe

Um das Display erneut zu aktivieren, "Freigabe" unten rechts und anschließend (innerhalb von zwei Sekunden) "Freigabe" oben links drücken (diese Taste erscheint erst nach dem Drücken der vorhergehenden Taste).

Freig abe

Display

gesperrt

Page 35

MASCHINENPROGRAMMIERUNG

ENTKALKUNG

Zum Ausführen des automatischen Entkalkungszyklus. Die Entkalkung muss alle 3-4 Monate durchgeführt werden, sobald eine Verringerung der Wasserausgabemenge festgestellt wird oder sobald die Maschine dies anzeigt. Die Maschine muss dazu eingeschaltet sein. Sie sorgt automatisch für die Verteilung des Entkalkungsmittels.

DER VORGANG MUSS VON EINER PERSON ÜBERWACHT WERDEN. ACHTUNG! AUF KEINEN FALL ESSIG ALS ENTKALKUNGSMITTEL VERWENDEN.

Es wird empfohlen, das Saeco-Entkalkungsmittel zu verwenden. Es muss in jedem Fall ein ungiftiges und unschädliches, handelsübliches Entkalkungsmittel für Kaffeemaschinen verwendet werden. Das aufgelöste Entkalkungsmittel muss nach den Herstellerangaben und den landesüblichen Vorschriften entsprechend entsorgt werden.

Hinweis: bevor der Entkalkungszyklus ausgeführt wird, sicherstellen dass:

1. ein ausreichend großes Gefäß unter dem Wasser- und Kaffeeauslauf steht

2. DER WASSERFILTER WURDE ENTFERNT.

3. der Wassertank bis zur mit

Unterbrechen der Entkalkung. Die Entkalkung bzw. Spülung kann unterbrochen werden, um zu einem späteren Zeitpunkt wieder aufgenommen zu werden. Wenn die Entkalkung unterbrochen wird, weist die Maschine den Benutzer darauf hin, dass sie ausgeschaltet werden muss.

ACHTUNG! DIE ENTKALKUNG MUSS INNERHALB VON 24 STUNDEN AB IHRER UNTERBRECHUNG WIEDER AUFGENOMMEN WERDEN.

gekennzeichneten Höhe mit der Entkalkungslösung gefüllt ist

Beim nächsten Einschalten weist die Maschine den Benutzer darauf hin, dass die Entkalkung/Spülung beendet werden muss.

Entkalkungszyklus

Wassertank mit Entkalker füllen

entkalkung

starten

Menü in

entkalkung

Text fo rm anzeigen

200

Die Maschine signalisiert mit einer Meldung im Hauptmenü, dass eine Entkalkung erforderlich ist. Der Maschinenbetrieb wird durch den Warnhinweis nicht gesperrt. Die Zahl unter der Meldung zeigt die Anzahl der durchführbaren Getränkeausgaben an, bevor die Maschine gesperrt wird. Die Zahl wird nach jeder Ausgabe aktualisiert. Wenn nur noch 30 Getränkeausgaben bis zur Maschinensperre möglich sind, beginnt die

Mein

Kaffee

Programm-

menü

Zurück

zum Menü

Wenn die Maschine gesperrt wird, erscheint auf dem Display die Meldung "Wassertank mit Entkalker füllen". Die Entkalkung wie beschrieben durch Drücken von

"Entkalkung starten" durchführen. Taste zu blinken. Wenn die möglichen Getränkeausgaben ausgeschöpft sind, wird die Maschine gesperrt. Die Entkalkung muss jetzt durchgeführt werden.

Durch Drücken der Taste gelangt man zum Entkalkungsmenü.

Page 36

Um die Entkalkung durchzuführen, bevor die Maschine gesperrt wird oder auf die Notwendigkeit der Entkalkung hinweist, die Taste "Entkalkung" und dann "Entkalkung starten" drücken, um den Entkalkungszyklus einzuleiten.

Entkalkung

Tank mit frischem Wasser einsetzen

Entkalkung

starten

Entkalkungszyklus

bitte warten

Sobald die Lösung aufgebraucht ist, erscheint auf dem Display:

Entkalkung

Pause

Entkalkungszyklus

bitte warten

Entkalkung…

Die Maschine beginnt, das Entkalkungsmittel über die Heißwasserdüse auszugeben. Die Ausgabe erfolgt in voreingestellten Intervallen; auf diese Weise kann das Mittel gut wirken.

Den Wassertank entfernen und mit frischem Trinkwasser ausspülen, um die Entkalkungsmittelrückstände

Das Maschinensystem spülen.

Dazu die Taste "Spülung

starten" drücken.

vollständig zu entfernen. Den Behälter anschließend mit frischem Trinkwasser füllen und wieder einsetzen.

Entkalkungszyklus

bitte warten

ciclo di risciacquo

Spülzyklus

Spülung

starten

Entkalkungszyklus

bitte warten

Spülung…

Pause

Spülen

Die Maschine führt die Spülung durch. Nach dem Spülzyklus wird man zum Auffüllen des Tanks mit frischem Trinkwasser aufgefordert. Bevor der Tank wieder gefüllt wird, soweit gewünscht, den Wasserﬁ lter erneut einsetzen oder den kleinen weißen Filter wieder einsetzen (siehe Seite 7).

Ein Gefäß unter die Heißwasserdüse stellen. Nach dem Einsetzen des Wassertanks führt die Maschine automatisch eine Entlüftung des Wassersystems durch. Wenn dieser Vorgang nicht gelingt, im Abschnitt "Manuelles Entlüften des Wassersystems" nachlesen (siehe Seite 6).

Page 37

MASCHINENPROGRAMMIERUNG

UHREINSTELLUNGEN

Zum Einstellen des Datums und der aktuellen Uhrzeit, des Timers für den Standby-Modus (Energiesparfunktion) und der Uhrzeiten für das automatische Ein- und Ausschalten der Maschine. Die Taste "Einstellungen Uhr" im Hauptmenü drücken.

In diesem Menü kann man:

Zeit

Einstellungen

Uhr

die Parameter für

den Standby-Modus

Einstellung

Standby

Einstellung

Uhr

nach der letzten

Getränkeausgabe

einstellen

Zurück

zum Menü

ZEITEINSTELLUNGEN

Um die Ein- und Ausschaltzeiten der Machine richtig zu programmieren müssen die Uhr- und Kalenderparameter richtig eingestellt sein. Die Taste "Zeit Einstellungen" drücken.

Folgendes einstellen:

- die aktuelle Uhrzeit

- das aktuelle Datum

- das Anzeigeformat (24 Stunden - AM/PM)

die Intervalle zwischen der Maschinenein- und -ausschaltung einstellen (drei separat einstellbare Intervalle)

Zeit

Einstellungen

die Einstellungen der aktuellen

Uhrzeit und des Wochentags

das Anzeigeformat der Uhrzeit

(24 Stunden oder AM/PM)

ändern

In diesem Menü kann man:

Zeit

Wochentag

Zeit

Einstellungen

Uhrzeit Format

Zurück

Werksein-

stellung

Ein-

stellungen

speichern

Aktuelle

Uhrzeit

09:45 (am)

Aktueller

Wochent ag

dienstag

Zeit-

format

24h

Zurück

zum Menü

die momentan eingestellte Uhrzeit anzeigen

den momentan eingestellten Wochentag anzeigen

das momentan eingestellte Anzeigeformat der Uhrzeit anzeigen

Aktuelle Uhrzeit/Wochentag

Zum Einstellen des aktuellen Wochentags und der Uhrzeit. Die Taste "Zeit Wochentag" drücken.

In diesem Menü kann man:

Zeit

Wochent ag

Zurück

09h (am)

zeit

43 min

Wochentag

dienstag

Einstellungen speichern

Zurück

zum Menü

die Stunde durch Drücken von + oder – einstellen

die Minuten durch Drücken von + oder – einstellen

den Tag durch Drücken von

oder einstellen

Page 38

Anzeigeformat der Uhrzeit

Zum Bestimmen des Anzeigeformats der Uhrzeit. Die Änderung dieser Einstellung wirkt sich auf sämtliche Parameter aus, die eine Stundenanzeige/-einstellung erfordern! Die Taste "Uhrzeit Format" drücken. Die Änderung wird sofort umgesetzt und die untere Anzeige gibt "am/pm" oder "24h" an.

Ein-

Aktuelle

Uhrzeit

09:45 (am)

Aktueller

Wochent ag

dienstag

Zeit-

format

24h

Zurück

zum Menü

Zeit

Wochent ag

Uhrzeit Format

Zurück

Zeit

Einstellungen

Werksein-

stellung

stellungen speichern

UHREINSTELLUNG

Zum Einschalten (Aktivieren) und Ausschalten (Standby) der Maschine zu gewünschten Uhrzeiten. Die Maschine kann diese Funktion nur dann steuern, wenn sie eingeschaltet ist.

Einstellung

Uhr

das erste

Einschaltintervall

einstellen

bestimmen, an

welchen Tagen die

Intervalle aktiv sind

In diesem Menü kann man:

Einstellung 1

Ein 07:00 am

Aus 09:00 am

Zeiteinstellung

auswählen

Einstellung Wochent ag

Zurück

Einstellung

Ein

12:00 p m

Aus 14:00 pm

Einstellung

Ein 17:00 pm Aus 19:00 pm

Zurück

zum Menü

ein zweites Einschaltintervall einstellen

ein drittes Einschaltintervall einstellen

Für eine korrekte Einstellung:

- die einzelnen Ein- und Ausschaltintervalle der Maschine einstellen

- wählen, an welchen Tagen diese Intervalle für die Ein- und Ausschaltung der Maschine sorgen sollen.

Es wird empfohlen, die Einschaltzeiten so einzustellen, dass sie sich nicht überschneiden.

Page 39

MASCHINENPROGRAMMIERUNG

Einstellung eines Einschaltintervalls

Um ein Einschaltintervall einzustellen, die Taste des Intervalls drücken, das man einstellen möchte.

Einstellung

Ein

12:00 pm

Aus 14:00 pm

Einstellung 2

Zurück

08h (am)

Maschine

einschalten

15 min

Ein-

stellungen

speichern

Zurück

zum Menü

Die Einschaltstunde durch Drücken von + oder – einstellen.

Die Minuten durch Drücken von + oder – einstellen.

zum Speichern der Einstellungen und Öffnen der nächsten Ansicht

09h (am)

Die Ausschaltstunde durch Drücken von + oder – einstellen

Einstellung

Zurück

ausschalten

15 min

Ein-

stellungen

speichern

Zurück

zum Menü

Die Minuten durch Drücken von + oder – einstellen

Maschine

Zum Speichern der Einstellungen

Bestimmen der täglichen Einschaltintervalle

Die Wochentage durchgehen und für jeden Tag unabhängig von den anderen die gewünschten Einstellungen wählen, die aktiviert werden sollen.

Einstellung Wochent ag

nicht aktiviertes Intervall für den

gewählten Tag

Einstellung 1

Ein 07:00 am

Aus 09:00 am

Einstellung 2

Ein

12:00 p m

Aus 14:00 pm

Timer Wochen-

tag ändern

dienstag

Zurück

Einstellungen speichern

zum Speichern der Einstellungen

Es können für jeden Tag unterschiedliche Intervalle gewählt werden.

Einstellung 3

Ein 17:00 pm

Aus 19:00 pm

Zurück

zum Menü

aktiviertes Intervall für den gewählten Tag

den Tag durch Drücken von

oder wählen

Page 40

STANDBY-EINSTELLUNG

Zum Bestimmen, nach welchem Zeitabstand die Maschine nach der letzten Getränkeausgabe in den StandbyModus übergeht. Die Ausschaltverzögerung wurde vom Werk auf «Nach 3 Stunden» voreingestellt.

Einstellung

Standby

Nach

15 Min ute n

Nach

30 Minuten

Einstellung

Standby

Nach

3 Stund en

Zurück

standard

wieder-

herstellen

stellungen

speichern

Ein-

Nach

1 Stund e

Zurück

zum Menü

Nach Ablauf der eingestellten Zeit vor der Ausschaltung erscheint:

Energie-

sparmodus

Starten

Zum Aktivieren der Maschine "starten" drücken. Nach Durchführung der Funktionsdiagnose und der Aufwärmphase ist die Maschine erneut betriebsbereit.

Die Ausschaltverzögerung wählen.

Page 41

MASCHINENPROGRAMMIERUNG

SPEZIALFUNKTIONEN /OPTIONEN

Mit diesem Menü können Spezialfunktionen der Maschine aufgerufen werden. Die Taste "Optionen" im Hauptmenü drücken.

Werks-

einstellungen

Optionen

Zurück

zum Menü

AUF WERKSEINSTELLUNG ZURÜCKSETZEN

Dieses Menü enthält die Funktion zum Wiederherstellen aller Werkseinstellungen. Diese Funktion ist für die Wiederherstellung der Grundparameter besonders wichtig. Die Taste "Werkseinstellungen" drücken.

Werks-

einstellungen

Bei der Auswahl von "Ja" wird man zu einer weiteren Bestätigung in umgekehrter Tastenfolge aufgefordert, um sicherzustellen, dass die Wiederherstellung tatsächlich gewollt ist.

ALLE INDIVIDUELLEN EINSTELLUNGEN GEHEN UNWIDERRUFLICH VERLOREN; NACH DER WIEDERHERSTELLUNG DER EINSTELLUNGEN MÜSSEN, WENN GEWÜNSCHT, ALLE FUNKTIONEN NEU PROGRAMMIERT WERDEN.

Sollen wirklich die werkseitigen

Einstellungen aufgerufen werden?

Dabei w erden all e persönlich en

Einstellungen gelöscht!

Sind Sie sicher?

Zurück

nein

Zurück

zum Menü

Die Wiederherstellung erfolgt durch die Auswahl von "Ja".

Sollen wirklich die werkseitigen

Einstellungen aufgerufen werden?

Dabei w erden al le pers önlich en

Einstellungen gelöscht!

Achtung!

nein

Zurück

zum Menü

Alle Parameter

wurden

zurückgesetzt

Auf dem Display erscheint 2 Sekunden lang die Anzeige "Alle Parameter wurden zurückgesetzt".

Menü in

Text fo rm

anzeigen

Mein

Kaffee

Programm-

menü

Nach Ablauf dieser Zeit kehrt die Maschine zur Hauptansicht zurück.

Page 42

REINIGUNG UND WARTUNG

WARTUNG IM NORMALBETRIEB

Im Normalbetrieb kann die Meldung “Kaffeesatzbehälter leeren” erscheinen. Der Kaffeesatzbehälter muss bei eingeschalteter Maschine geleert werden.

Den Kaffeesatzbehälter herausnehmen, entleeren und waschen.

Wird der Satzbehälter bei ausgeschalteter Maschine geleert oder wenn dies nicht auf dem Display angezeigt wird, so wird die Zählung der im Behälter enthaltenen Satzportionen nicht auf Null gestellt. Aus diesem Grunde kann die Maschine bereits nach der Ausgabe von wenigen Kaffees erneut die Meldung “Kaffeesatzbehälter leeren“ anzeigen.

REINIGUNG UND WARTUNG DER MASCHINE

Die anschließend beschriebene Reinigung der Maschine muss mindestens einmal wöchentlich erfolgen. Hinweis: wenn das Wasser mehrere Tage im Wassertank bleibt, darf es nicht mehr verwendet werden.

ACHTUNG! Die Maschine keinesfalls ins Wasser tauchen! Für die Reinigung und die Wartung des Cappuccinatore siehe den entsprechenden Abschnitt auf Seite 40.

1 2 3

Die Maschine ausschalten und den Netzstecker ziehen.

Den Tank und den Deckel waschen.

Die Abtropfschale herausnehmen, entleeren und waschen.

Den Behälter für den gemahlenen Kaffee mit einem trockenen Tuch reinigen. Das Display reinigen (siehe Seite 31).

Den Milchbehälter herausnehmen und waschen (siehe Seite 40 für die Reinigung des Cappuccinatore).

Die Wasserauffangschale herausnehmen, entleeren und waschen.

Page 43

REINIGUNG UND WARTUNG

REINIGUNG UND PFLEGE DES MILCHBEHÄLTERS

Der Milchbehälter und der Cappuccinatore wurden für die Optimierung der Milchaufbereitung entwickelt. Die ständige Reinigung und Pﬂ ege dieser Teile gewährleistet die Zubereitung von köstlichen Getränken mit Milch.

Es wird empfohlen, den Cappuccinatore vor der ersten täglichen Ausgabe der Produkte mit Milch zu spülen und mindestens einmal wöchentlich sorgfältig zu reinigen.

SCHNELL-INSTANDHALTUNG DES CAPPUCCINATORE

Es besteht die Möglichkeit, dass die Milch nicht optimal aufgeschäumt wird. In diesem Falle muss lediglich der in der Abbildung gezeigte Flussregler gedreht werden. Für die Schnell-Instandhaltung wird der Regler um 2-3 Umdrehungen gedreht. Hinweis: Sollte der installierte Regler verloren gehen, ihn durch den mit dem Wartungsset Cappuccinatore gelieferten Regler ersetzen.

REINIGUNG DES MILCHBEHÄLTERS

Nach der Verwendung von Milch für die Zubereitung der Getränke muss der Behälter mit frischem Trinkwasser gereinigt werden, bevor er wieder in die Maschine eingesetzt wird. Mit wenigen einfachen Vorgängen kann so ein optimaler Betrieb der Maschine gewährleistet werden.

1 2

Die Milch in ein Gefäß füllen.

WARTUNG VOM O-RING FÜR DEN MILCHBEHÄLTER

In der Maschine beﬁ ndet sich ein O-Ring der eine regelmäßige Pﬂ ege benötigt.

Alle 6 Monate den Wassertank und den Milchbehälter entnehmen. Den O-Ring mit dem Fett aus dem Lieferumfang der Maschiene fetten.

Mit lauwarmem Wasser alle Teile spülen, die mit der Milch in Berührung gekommen sind.

Trocknen und wieder einsetzen.

Page 44

UMFASSENDE INSTANDHALTUNG DES CAPPUCCINATORE

Der Cappuccinatore sollte regelmäßig, am besten nach jedem Gebrauch, sorgfältig gereinigt werden.

Die Bestandteile können mit haushaltsüblichen Reinigungsmitteln gereinigt werden.

1 2 3

Den Cappuccinatore abnehmen.

4 6

Den Verschluss vom unteren Teil abnehmen.

Den oberen Teil und den unteren Teil des Cappuccinatore voneinander trennen.

Alle Teile reinigen. Vergewissern Sie sich, dass das Lüftungsloch frei von Milchrückständen ist.

AUSTAUSCH O-RING

Sind die beiden Teile des Cappuccinatore zu locker miteinander verbunden, muss der O-Ring durch ein entsprechendes Teil aus dem Lieferumfang ersetzt werden.

1 2

Die Haube abnehmen.

Die Teile wieder montieren und den Cappuccinatore im Behälter installieren.

Den O-Ring unter Verwendung eines spitzen Gegenstandes entfernen.

Den neuen O-Ring durch sanften Druck einsetzen.

Den oberen Teil und den unteren Teil des Cappuccinatore miteinander verbinden.

Page 45

REINIGUNG UND WARTUNG

REINIGEN DER BRÜHGRUPPE

Die Brühgruppe muss mindestens einmal wöchentlich gereinigt werden. Die Schmierung der Brühgruppe nach ca. 500 Ausgaben vornehmen. Das Fett für die Schmierung der Brühgruppe ist in autorisierten Kundendienststellen erhältlich.

Die Brühgruppe mit lauwarmem Wasser waschen.

ACHTUNG! Die Brühgruppe nicht mit Reinigungsmitteln waschen, da sie den korrekten Betrieb beeinträchtigen können. Nicht in der Spülmaschine reinigen.

1 2 3

Die Servicetür andrücken und öffnen.

Den oberen Filter unter ﬂ ießendem Wasser reinigen.

7 8 9

Der Hebel im unteren Bereich der Gruppe muss die Basis berühren.

Zum Herausnehmen der Brühgruppe die Taste PUSH drücken.

5 6

Sicherstellen, dass sich die Brühgruppe in der Ruhestellung beﬁ ndet; die beiden Bezugspunkte müssen übereinstimmen.

Die Führungen der Gruppe sollten ausschließlich mit dem Fett aus dem Lieferumfang geschmiert werden.

Die Brühgruppe von Kaffeeresten reinigen.

Sicherstellen, dass sich alle Teile in der richtigen Position beﬁ nden. Der gezeigte Haken muss sich in der korrekten Position beﬁ nden. Um dies zu überprüfen, wird die Taste “PUSH” fest gedrückt.

Das Fett gleichmäßig verteilen.

Page 46

10 1211

Das Fett gleichmäßig verteilen. Die Servicetür schließen und den

Beim Einsetzen die Taste PUSH nicht drücken!

Kaffeesatzbehälter einsetzen.

WARTUNG DES MAHLWERKS

Nach sehr vielen Mahlvorgängen (circa 2000) muss das Mahlwerk nachgestellt werden, damit die Kaffeezubereitung weiterhin optimal erfolgt.

ACHTUNG! Diese Arbeit muss aufmerksam von einem geübten Benutzer durchgeführt werden. Die Schraube könnte ins Mahlwerk fallen. Falls dies geschieht, die Schraube vor einem erneuten Anschalten der Maschine wieder bergen. Um dies zu vermeiden, sollte die Öffnung des Mahlwerks mit einem Tuch abgedeckt werden. Das Auslösen wird durch eine Anzeige im Kaffeebohnenbehälter angezeigt. Bei der Einstellung auf diese Anzeigen Bezug nehmen.

DEN KAFFEEBOHNENBEHÄLTER ENTLEEREN.

Menü in Text fo rm anzeigen

Mein

Kaffee

Drücken und zwei Kaffees zubereiten.

Programm-

menü

Kaffeebohnen

nachfüllen

Wenn die folgende Displayansicht angezeigt wird, “ok” drücken und die Vorgehensweise ab dem Punkt (1) nur einmal wiederholen.

Nach Wiederholung der Vorgehensweise, die Maschine ausschalten und den Netzstecker ziehen.

Die Öffnung des Mahlwerks mit einem Tuch abdecken. Die

entfernen.

Eine Kerbe weit nachstellen.Die Schraube und die Abdeckung

Schraube, die die Serviceabdekkung geschlossen hält, lösen.

Anschließend die Abdeckung wieder anbringen und sie mit der zuvor entfernten Schraube befestigen.

Page 47

44 STÖRUNGSMELDUNGEN

FEHLERMELDUNG FEHLERBEHEBUNG

Geräte zur Problembehebung aus- und wieder einschalten

Servicestelle anrufen Problem, das den Einsatz des Kundendienstes erforderlich

Wasserauffangschale einsezten Die Wasserauffangschale muss eingesetzt werden. Deckel Kaffeebohnenbehälter schliessen Den Deckel des Kaffeebohnenbehälters schließen, um mit der

Vorgemahlenen Kaffee einfüllen Der vorgemahlene Kaffee soll eingefüllt werden,

Brühgruppe einsetzen Die Brühgruppe in das vorgesehene Fach einsetzen. Kaffeesatzbehälter einsetzen Den Kaffeesatzbehäter einsetzen. Kaffeesatzbehälter leeren Den Kaffeesatzbehälter herausnehmen und den Satz in einen

Um die normale Funktionsfähigkeit wiederherzustellen, Gerät aus und nach 30" wieder anschalten.

macht.

Produktausgabe beginnen zu können.

wenn bei der individuellen Programmierung ein Produkt gewählt wurde, das diese Kaffeeart benötigt.

geeigneten Behälter leeren.

Hinweis: Der Kaffeesatzbehälter sollte nur bei eingeschalteter Maschine und erst dann, wenn die Maschine dazu auffordert, entleert werden. Erfolgt das Entleeren des Behälters bei ausgeschalteter Maschine, kann diese die Entleerung nicht registrieren.

Seitentür schliessen Die Seitentür muss für einen korrekten Betrieb des Gerätes

Wassertank auffüllen Wassertank entnehmen und mit frischem Trinkwasser auffüllen. Wassertank einsetzen Den Wassertank einsetzen Die Wasserauffangschale unter der

Brühgruppe entleeren Maschine entlüften Um das manuelle Laden des Wassersystemes fortführen zu

Nicht korrekt ausgeführtes Laden des System

Nicht korrekt ausgeführter Entkalkungszyklus

Milch spülen siehe Seiten 13 und 27

Reinigung Milchsystem siehe Seiten 13 und 28

geschlossen sein.

Seitentür öffnen, Wasserauffangschale unter der Brühgruppe entleeren.

können, auf das Display drücken. Das Gerät führt einen automatischen Ladeversuch durch; sollte dieser Versuch nicht korrekt durchgeführt werden, muss mit diesem System fortgefahren werden.

Den Kundendienst zur Problembehebung kontaktieren. (Servicenummer)

Den Vorgang, wie im entsprechenden Abschnitt beschrieben, wiederholen.

Page 48

45STÖRUNGSMELDUNGEN / TECHNISCHE DATEN

FEHLERMELDUNG FEHLERBEHEBUNG

Wasserﬁ lter wechseln Der Wasserﬁ lter muss ausgetauscht werden, wenn eine der

Nicht korrekt ausgeführter Reinigungszyklus

Milchbehälter mit Cappuccinatore einsetzen Die Cappuccinodüse in den Milchbehälter einsetzen. Ohne diese

Milchschublade schliessen. Die Milchschublade schließen, um das gewünschte Getränk

Milchbehälter spülen Den Milchbehälter reinigen, nachdem dieser benutzt wurde. Maschine entkalken Es muss ein Entkalkungszyklus der internen Gerätesysteme

Energiesparmodus "Starten"-Taste drücken

folgenden Bedingungen vorliegt:

1. es wurden bereits 60 Liter Wasser ausgegeben

2. es sind bereits 60 Tage seit der letzten Installierung vergangen

3. es sind 20 Tage seit der letzten Benutzung der Maschine vergangen

Hinweis: diese Meldung erscheint nur dann, wenn bei der Wasserﬁ lterfunktion «eingeschaltet» gewählt wurde (siehe Seite 19).

Den Vorgang, wie im entsprechenden Abschnitt beschrieben, wiederholen.

kann kein milchhaltiges Produkt ausgegeben werden.

auszugeben.

durchgeführt werden.

TECHNISCHE DATEN

Nennspannung Siehe Typenschild auf dem Gerät Nennleistung Siehe Typenschild auf dem Gerät Stromversorgung Siehe Typenschild auf dem Gerät Material Gehäuse Kunststoff Abmessungen (B x T x H) 355 x 460 x 380 mm Gewicht (kg) 14 Kabellänge 1200 mm Bedienfeld Frontseitig (digital) Wassertank 2 l - herausnehmbar Milchbehälter ca 400 ml - herausnehmbar Fassungsvermögen Kaffeebehälter 350 g Kaffeebohnen Pumpendruck 15 bar Durchlauferhitzer Edelstahl Kaffeemühle Keramikscheibenmahlwerk Sicherheitsvorrichtung Druck Sicherheitsventil im Druck-und Heizungsbereich Sicherheitsvorrichtung Temperatur Thermostate und thermische Sicherungen

Konstruktions- und Ausführungsänderungen im Sinne der technischen Weiterentwicklung vorbehalten. Konformität des Gerätes mit der Europäischen Richtlinie 89/336/EWG (Gesetzeserlass 476 vom 04/12/92) zur Beseitigung elektromagnetischer Störungen.

Page 49

SICHERHEITSVORSCHRIFTEN

SOS

IM NOTFALL

Den Stecker sofort aus der Netzsteckdose ziehen.

DAS GERÄT NUR

• in geschlossenen Räumen verwenden.

• zur Zubereitung von Kaffee, Heißwasser und zum Milchaufschäumen verwenden.

• Für den Hausgebrauch verwenden.

• Dieses Gerät ist nicht dafür bestimmt durch Personen (einschließlich Kinder), mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen wie das Gerät zu benutzen ist.

VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH DES GERÄTES

• Zur Vermeidung von Gefahrensituationen das Gerät nicht für andere Zwecke als die vorgenannten verwenden.

• Keine anderen Substanzen als in der Bedienungsanleitung angegeben in die Behälter einfüllen.

• Beim Befüllen von gemahlenen Kaffees muß der Bohnenbehälterdeckel geschlossen werden.

• Ausschließlich frisches Trinkwasser in den Wassertank einfüllen: Heißwasser und/oder andere Flüssigkeiten können das Gerät beschädigen.

• Kein kohlensäurehaltiges Wasser verwenden.

• Nicht mit den Fingern in die Kaffeemühle greifen und keine anderen Substanzen als Bohnenkaffee einfüllen.

• Bevor in die Kaffeemühle gegriffen wird, das Gerät mit dem Hauptschalter ausschalten und den Netzstecker aus der Steckdose ziehen.

• Keinen löslichen Kaffee oder Bohnenkaffee in den Behälter für gemahlenen Kaffee füllen.

• Um das Touch-Screen-Display zu bedienen nur die Finger verwenden

NETZANSCHLUSS

Der Netzanschluss muss mit den landesspeziﬁ schen Sicherheitsvorschriften übereinstimmen. Die Steckdose, an die die Maschine angeschlossen wird, muss:

• mit dem am Gerät installierten Stecker übereinstimmen;

• die richtige Größe aufweisen, um den Vorschriften auf dem Typenschild auf der Unterseite des Gerätes zu entsprechen.

• einen ordnungsgemäßen Schutzleiterauschluss haben.

Das Stromkabel darf auf keinen Fall:

• mit Flüssigkeiten jedweder Art in Kontakt kommen: Gefahr eines Stromschlages und/oder Brandes;

• eingeklemmt werden und/oder mit spitzen Gegenständen in Kontakt kommen;

• eingesetzt werden, um das Gerät zu verschieben

• benutzt werden, wenn es beschädigt ist

• mit feuchten, oder gar nassen Händen berührt werden

• eingewickelt sein, wenn das Gerät in Betrieb ist

• beschädigt werden.

INSTALLATION

• eine gut ausgerichtete, ebene und standfeste Stellﬂ äche wählen (der Neigungswinkel darf auf keinen Fall den Wert 2° überschreiten).

• Nicht an Orten aufstellen, an denen Wasser auf das Gerät gelangen könnte.

• Optimale Betriebstemperatur: 10°C÷40°C

• Maximale Luftfeuchtigkeit: 90%.

• Der Aufstellungsort sollte hell, gut belüftet und hygienisch sein. Die Steckdose sollte leicht zugänglich sein.

• Nicht auf glühende Oberﬂ ächen stellen!

• 10 cm Abstand von Wänden und Herdplatten einhalten.

• Nicht in Räumen mit Temperaturen bis und/oder unter 0°C in Betrieb nehmen. Sollte das Gerät diesen Bedingungen ausgesetzt sein, den Kundendienst kontaktieren, damit eine Sicherheitskontrolle durchgeführt werden kann.

• Das Gerät nicht in der Nähe von leicht entﬂ ammbaren und/oder explosiven Substanzen in Betrieb nehmen.

• Es ist strengstens verboten, das Gerät in Räumen mit hoher Explosionsgefahr oder mit einer hohen Konzentration von ölhaltigen Pulvern oder Substanzen in der Luft in Betrieb zu nehmen.

• Das Gerät nicht auf anderen Geräten aufstellen.

GEFAHREN

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Das Gerät kann eine Gefahr für Kinder darstellen. Sollte das Gerät unbeaufsichtigt sein, Netzstecker ziehen.

• Kein Verpackungsmaterial in Reichweite von Kindern aufbewahren.

• Den Dampf- bzw. Heißwasserstrahl niemals auf sich selbst oder andere richten: Verbrennungsgefahr.

• Keine Gegenstände in die Geräteöffnungen stecken (Gefahr! Strom!).

Page 50

• Stecker nicht mit nassen Händen oder Füßen berühren, nicht am Kabel aus der Steckdose ziehen.

• Achtung: Verbrennungsgefahr durch Kontakt mit Heißwasser, Dampf und Heißwasserdüse.

STÖRUNGEN

• Das Gerät bei Störungen oder Verdacht auf Störungen (z.B. nach einem Sturz des Gerätes) nicht in Betrieb nehmen.

• Eventuelle Reparaturen müssen vom autorisierten Saeco Kundendienst vorgenommen werden.

• Das Gerät niemals benutzen, wenn das Netzkabel defekt ist. Das defekte Netzkabel darf nur vom autorisierten Kundendienst ausgetauscht werden (Gefahr! Strom!).

• Das Gerät ausschalten, bevor die Servicetür geöffnet wird. Verbrennungsgefahr!

REINIGUNG / ENTKALKEN

• Für die Reinigung des Milchsystems sollte ausschließlich das empfohlene Reinigungsmittel in Pulverform, das mit der Maschine geliefert wird, benutzt werden. Die auf der Verpackung aufgeführten Sicherheitshinweise sind strikt zu beachten.

• Für die Reinigung des Kaffeesystems sollte ausschließlich das empfohlene Reinigungsmittel in Tablettenform, das mit der Maschine geliefert wird, benutzt werden. Die auf der Verpackung aufgeführten Sicherheitshinweise sind strikt zu beachten.

• Bevor mit der Reinigung begonnen werden kann, muss der Hauptschalter auf Position (0) gestellt werden. Netzstecker ziehen und Gerät abkühlen lassen.

• Gerät vor Wasserspritzern schützen und nicht in Wasser tauchen.

• Geräteteile nicht in konventionellen Öfen und/oder im Mikrowellenherd trocknen.

• Das Gerät und seine Komponenten müssen nach einer längeren Betriebspause gereinigt werden.

ERSATZTEILE

Verwenden Sie aus Sicherheitsgründen ausschließlich Originalersatzteile und -zubehör.

ENTSORGUNG

Die Verpackung kann wiederverwertet werden. Konformität des Gerätes mit der Europäischen Richtlinie 2002/96/EC. Das Symbol auf dem Gerät oder der Verpackung bedeutet, dass das Gerät am Ende seiner Lebensdauer nicht mit

dem normalen Haushaltsmüll entsorgt werden kann. Es muss bei speziellen öffentlichen Entsorgungsstellen für elektrische Geräte entsorgt werden. Das Gerät kann jedoch auch bei einem Händler im Tausch für ein neues Gerät abgegeben werden.

Der Benutzer ist für die korrekte Entsorgung bei den geeigneten Entsorgungsstellen verantwortlich und unterliegt

den von der Rechtsprechung auferlegten Strafen bei unsachgemäßer Entsorgung. Die richtige Entsorgung trägt zum fachgerechten Recycling des Gerätes bei. Die Entsorgung erfolgt auf umweltfreundliche Weise; etwaige negative Einﬂ üsse auf Umwelt und Gesundheit werden vermieden. Die Einzelteile des Gerätes werden wiederverwertet. Für weitere Informationen bezüglich der Entsorgungsstellen wenden Sie sich bitte an die lokalen Behörden oder an den Händler, bei dem das Gerät gekauft wurde. Der Hersteller und/oder der Importeur kommen ihrer Verantwortung bezüglich der Wiederverwertung, der Behandlung und der umweltfreundlichen Entsorgung der Geräte auf individuelle Weise und auch unter Beteiligung an den Sammelstellen nach

BRANDSCHUTZ

Im Falle eines Brandes Feuerlöscher mit Kohlensäure (CO2- Löscher) benutzen. Weder Wasser noch Pulverfeuerlöscher verwenden.

ZUSÄTZLICHE INFORMATIONEN FÜR DIE KORREKTE VERWENDUNG DES INTENZA WASSERFILTERS

Einige Hinweise für den korrekten Einsatz des Intenza Wasserﬁ lters, die zu beachten sind:

1. Den Wasserﬁ lter in einem kühlen und vor direkter Sonneneinstrahlung geschützten Raum aufbewahren. Die Raumtemperatur muss zwischen +1°C und +50°C liegen.

2. Die Gebrauchsanweisung und die Sicherheitshinweise zu jedem Filter aufmerksam lesen.

3. Bewahren Sie die Anleitungen des Wasserﬁ lters zusammen mit dem Handbuch auf, da diese das vorliegende Handbuch ergänzen und wichtige Hinweise enthalten.

Page 51

INDICE

PRECAUZIONI IMPORTANTI ................................................................................... 2

APPARECC HIO ...................................................................................................... 4

ACCESSORI ......................................................................................................................4

INSTALLAZIONE ................................................................................................... 5

AVVIO DELLA MACCHINA .......................................................................................................5

CARICAMENTO MANUALE CIRCUITO IDRAULICO .............................................................................. 6

IMPOSTARE LA LINGUA E L'OROLOGIO ........................................................................................ 6

FILTRO ACQUA INTENZA........................................................................................................7

DISPLAY ............................................................................................................... 8

INDICAZIONE AROMA CAFFÈ ................................................................................................... 8

REGOL A ZIONI ....................................................................................................... 9

CORPOSITÀ CAFFÈ ..............................................................................................................9

REGOLAZIONE DELL'ALTEZZA DELLA VASCA RACCOGLI GOCCE ............................................................. 9

RIEMPIMENTO CONTENITORE DEL LATTE .....................................................................................9

EROGAZIONE PRODOTTO .....................................................................................10

ESPRESSO / CAFFÈ / CAFFÈ LUNGO ........................................................................................10

EROGAZIONE BEVANDA CON CAFFÈ MACINATO ............................................................................ 11

EROGAZIONE DI ACQUA CALDA .............................................................................................. 12

LATTE MACCHIATO ........................................................................................................... 12

ESPRESSO MACCHIATO ...................................................................................................... 14

CAPPUCCINO .................................................................................................................. 14

EROGAZIONE DEL LATTE CALDO ............................................................................................ 15

PROGRAMMAZIONE BEVANDA .............................................................................15

MENU PROGRAMMAZIONE BEVANDA ........................................................................................ 15

PROGRAMMAZIONE ESPRESSO / CAFFÈ / CAFFÈ LUNGO ................................................................. 15

PROGRAMMAZIONE BEVANDE CON LATTE .................................................................................. 16

PROGRAMMAZIONE MACCHINA ...........................................................................18

IMPOSTAZIONI MACCHINA ................................................................................................... 18

MENU "LINGUA"..................................................................................................................................... 19

MENU "ILLUMINAZIONE TAZ ZE" ..................................................................................................................19

MENU "FILTRO ACQUA" ............................................................................................................................19

MENU "DUREZZA ACQUA" - INTENZA AROMA SYSTEM .........................................................................................20

MENU "RISCIACQUO" ...............................................................................................................................20

MENU "PIASTRA SCALD ATAZZE" .................................................................................................................. 21

MENU "TONI E ALLARMI ACUSTICI" ..............................................................................................................21

MENU "DISPLAY" ...................................................................................................................................21

Page 52

INDICE

IMPOSTAZIONI BEVANDE ..................................................................................................... 22

REGOLAZIONE TEMPERATURA PER L'EROGAZIONE DEL CAFFÈ ..................................................................................22

REGOLAZIONE "AROMA" PER L'EROGAZIONE DEL CAFFÈ .......................................................................................23

REGOLAZIONE "PREINFUSIONE" (SOLO BEVANDE CON CAFFÈ) ................................................................................23

FUNZIONI AGGIUNTIVE ....................................................................................................... 24

FUNZIONE "COFFEE IN THE WORLD" ..............................................................................................................24

FUNZIONE "DEMO" .................................................................................................................................26

FUNZIONE "CONTATORI PRODOTTI" ..............................................................................................................26

MANUTENZIONE .............................................................................................................. 27

CICLO RISCIACQUO CIRCUITI LATTE ...............................................................................................................27

CICLO LAVAGGIO CIRCUITI LATTE ..................................................................................................................28

CICLO PULIZIA CIRCUITI CAFFÈ (CICLO DI LAVAGGIO GRUPPO CAFFÈ) ........................................................................31

BLOCCO DISPLAY ....................................................................................................................................31

DECALCIFICAZIONE ..................................................................................................................................32

IMPOSTAZIONI OROLOGIO .................................................................................................... 34

IMPOSTAZIONE ORA .................................................................................................................................34

IMPOSTAZIONE OROLOGIO ..........................................................................................................................35

IMPOSTAZIONE RISPARMIO ENERGIA ..............................................................................................................37

SPECIALI ......................................................................................................................38

CANCELLARE TUTTE LE IMPOSTAZIONI ...........................................................................................................38

PULIZIA E MANUTENZIONE ................................................................................. 39

MANUTENZIONE DURANTE IL FUNZIONAMENTO ............................................................................39

PULIZIA GENERALE DELLA MACCHINA ...................................................................................... 39

PULIZIA E MANUTENZIONE DEL CONTENITORE LATTE ..................................................................... 40

PULIZIA GRUPPO CAFFÈ ......................................................................................................42

MANUTENZIONE MACINE ..................................................................................................... 43

CODICI DI GUASTO ............................................................................................. 44

DATI TECNICI ...................................................................................................... 45

NORME DI SICUREZZA ....................................................................................... 46

Page 53

Durante l'utilizzo di elettrodomestici, è consigliabile prendere alcune precauzioni per limitare il rischio di incendi, scosse elettriche e/o incidenti.

• Leggere attentamente tutte le istruzioni ed informazioni riportate in questo manuale e in qualsiasi altro opuscolo contenuto nell'imballo prima di avviare o utilizzare la macchina espresso.

• Non toccare superﬁ ci calde.

• Non immergere cavo, spina o corpo della macchina in acqua o altro liquido per evitare incendi, scosse elettriche o incidenti.

• Fare particolare attenzione durante l'utilizzo della macchina espresso in presenza di bambini.

• Togliere la spina dalla presa se la macchina non viene utilizzata o durante la pulizia. Farla raffreddare prima di inserire o rimuovere pezzi e prima di procedere alla sua pulizia.

• Non utilizzare la macchina con cavo o spina danneggiati o in caso di guasti o rotture. Far controllare o riparare l'apparecchio presso il centro di assistenza più vicino.

• L'utilizzo di accessori non consigliati dal produttore puó causare danni a cose e persone.

• Non utilizzare la macchina espresso all'aperto.

• Evitare che il cavo penda dal tavolo o che tocchi superﬁ ci calde.

• Tenere la macchina espresso lontano da fonti di calore.

• Controllare che la macchina espresso abbia l'interruttore generale in posizione "Spento" prima di inserire la spina nella presa. Per spegnerla, posizionarla su "Spento" e rimuovere quindi la spina dalla presa.

• Utilizzare la macchina unicamente per uso domestico.

• Fare estrema attenzione durante l'utilizzo del vapore.

PRECAUZIONI IMPORTANTI

AVVERTENZA

La macchina espresso è stata studiata unicamente per uso domestico. Qualsiasi intervento di riparazione e/o assistenza, fatta eccezione per le operazioni di normale pulizia e manutenzione, dovrà essere prestato unicamente da un centro di assistenza autorizzato. Non immergere la macchina in acqua.

• Controllare che il voltaggio indicato sulla targhetta corrisponda a quello dell'impianto elettrico della vostra abitazione.

• Non utilizzate mai acqua tiepida o calda per riempire il serbatoio dell'acqua. Utilizzate unicamente acqua fredda.

• Non toccate con le mani le parti calde della macchina ed il cavo di alimentazione durante il funzionamento.

• Non pulire mai con detersivi corrosivi o utensili che grafﬁ ano. É sufﬁ ciente un panno morbido inumidito con acqua.

• Non utilizzare caffè caramellato.

Page 54

ISTRUZIONI SUL CAVO ELETTRICO

• Viene fornito un cavo elettrico abbastanza corto per evitare che si attorcigli o che vi inciampiate.

• Si possono utilizzare, con molta attenzione, delle prolunghe.

Qualora venga utilizzata una prolunga, veriﬁ care: a. che il voltaggio riportato sulla prolunga sia corrispondente al voltaggio elettrico dell'elettrodomestico; b. che sia munita di una spina a tre spinotti e con messa a terra (qualora il cavo dell'elettrodomestico

sia di questo tipo);

c. che il cavo non penda dal tavolo per evitare di inciamparvi.

• Non utilizzare prese multiple

GENERALITÀ

La macchina da caffè è indicata per la preparazione di caffè espresso impiegando sia caffè in grani sia caffè macinato; è dotata di un dispositivo automatico per la preparazione dei prodotti con il latte e di un erogatore dell'acqua calda. Il corpo della macchina, dall'elegante design, è stato progettato per uso domestico e non è indicato per un funzionamento continuo di tipo professionale.

Attenzione: non si assumono responsabilità per eventuali danni in caso di:

• impiego errato e non conforme agli scopi previsti;

• riparazioni non eseguite presso i centri d'assistenza autorizzati;

• manomissione del cavo d'alimentazione;

• manomissione di qualsiasi componente della macchina;

• impiego di pezzi di ricambio ed accessori non originali;

• mancata decalciﬁ cazione della macchina o in caso d'uso a temperature al di sotto di 0°C.

IN QUESTI CASI VIENE A DECADERE LA GARANZIA.

IL TRIANGOLO D'AVVERTIMENTO INDICA TUTTE LE ISTRUZIONI IMPORTANTI PER LA SICUREZZA DELL

'UTENTE. ATTENERSI SCRUPO-

LOSAMENTE A TALI INDICAZIONI PER EVITARE FERIMENTI GRAVI!

IMPIEGO DI QUESTE ISTRUZIONI

Conservare queste istruzioni per l'uso in un luogo sicuro ed allegarle alla macchina per caffè qualora un'altra persona dovesse utilizzarla. Per ulteriori informazioni o nel caso di problemi rivolgetevi ai Centri di Assistenza Autorizzati.

CONSERVARE QUESTE ISTRUZIONI

Page 55

APPARECCHIO

Pulsante apertura

contenitore caffè in grani

Piastra scaldatazze

Display TOUCH-SCREEN

Vasca raccogli gocce +

griglia e galleggiante

Scompartimento per contenitore latte

SBS

Erogatore

Pulsante apertura scompartimento latte

Tubo (beccuccio) erogazione acqua calda

Contenitore caffè in grani

Coperchio serbatoio caffè in grani

Scompartimento per caffè pre-macinato

Interruttore generale

Sportello di servizio

Cassetto raccoglifondi

Tasto per alzare/abbassare la vasca raccogli gocce

Serbatoio acqua

ACCESSORI

Chiave regolazione

Grasso per

Gruppo Caffè

Kit manutenzione

cappuccinatore

Detergente per pulizia

Gruppo Caffè

Presa a vaschetta per cavo alimentazione

Filtro acqua

Intenza

Detergente per pulizia

contenitore latte

Gruppo Caffè

Vasca recupero liquidi

Provino per test

durezza acqua

Misurino caffè

pre-macinato

Page 56

INSTALLAZIONE

AVVIO DELLA MACCHINA

Assicurarsi che l'interruttore generale non sia premuto.

1 2 3

Premere il pulsante posto sul contenitore caffè per aprire il coperchio. Riempire il con tenitore con caffè in grani.

Riempire il serbatoio con acqua fresca potabile; non superare mai il livello massimo riportato sul serbatoio. Riposizionare inﬁ ne il serbatoio.

Premere l'interruttore generale sulla posizione "Acceso". L'apparecchio effettua autonomamente una diagnosi delle funzioni; questo test viene eseguito ad ogni avvio.

Chiudere il coperchio premendolo ﬁ n o i n f o n d o .

Inserire la spina nella presa posta nella parte posteriore della macchina, e l'altro capo in una presa di corrente adeguata (vedere targhetta dati).

La macchina esegue automaticamente il caricamento del circuito idraulico.

La macchina é pronta al funzionamento. È possibile che nel bicchiere non venga erogata acqua. Questo non deve essere considerato un'anomalia.

Estrarre il serbatoio dell'acqua. Consigliamo d'installare il ﬁ ltro acqua (vedere pag. 7).

Posizionare un contenitore sotto al beccuccio per l'erogazione dell'acqua calda.

PER REGOLARE IL GRADO DI DUREZZA DELL'ACQUA ED IMPOSTARE L'INTENZA AROMA SYSTEM VEDERE «MENU DUREZZA ACQUA» PAG. 20.

Page 57

INSTALLAZIONE

CARICAMENTO MANUALE CIRCUITO IDRAULICO

Procedere con il caricamento manuale del circuito idraulico solo quando appare la videata (2) . Nota: prima di procedere accertarsi che il serbatoio dell'acqua sia pieno.

Importante: prima d'eseguire il caricamento, posizionare l'SBS (vedi pag.9) come indicato nel display. Successivamente regolarlo a piacimento.

1 2 3

Posizionare un contenitore sotto al beccuccio per l'acqua calda (è possibile che dal beccuccio non fuoriesca acqua).

caricare il circuito

posizionare il dispositivo SBS

come indicato

avvio

Premere una volta sul display; la macchina avvia il ciclo di caricamento del circuito idraulico.

Quando il caricamento del circuito è terminato rimuovere il contenitore. La macchina è pronta al funzionamento.

IMPOSTARE LA LINGUA E L'OROLOGIO

Alla prima accensione la macchina richiede la selezione della lingua desiderata; questo permette di adattare i parametri delle bevande al gusto proprio del Paese di utilizzo. Ecco perchè alcune lingue sono differenziate anche per Paese.

deutsch

français

ital iano (ch)

language

1/2

Italiano (i)

english

nederlands

Selezionare la lingua desiderata. Premere

per le altre lingue.

deutsch

français

ital iano (ch)

lingua

1/2

Italiano (i)

english

nederlands

ok ok

Premere per selezionare la lingua desiderata.

deutsch

français

ital iano (ch)

Premere "ok".

lingua

1/2

Italiano (i)

english

nederlands

autodiagnosi

demo

La macchina si avvia e mostra il menu nella lingua selezionata.

autodiagnosi

Consultare il manuale a pag. 34 per la regolazione dell'orologio.

demo

Se desiderato, premendo il tasto, si può attivare la funzione "demo" (vedere pag.26) ogni volta in cui la macchina effettua l'autodiagnosi.

Page 58

FILTRO ACQUA INTENZA

Per migliorare la qualità dell'acqua utilizzata, garantendo nel contempo una vita più lunga all'apparecchio, consigliamo d'installare il ﬁ ltro acqua. Dopo l'installazione procedere con il programma d'attivazione del ﬁ ltro (vedere programmazione); in questo modo la macchina avvisa l'utente quando il ﬁ ltro deve essere sostituito.

Togliere il ﬁ ltro dalla confezione ed immergere Il ﬁ ltro in posizione verticale (con l'apertura verso l'alto) in acqua fredda e premere delicatamente i lati per far uscire le bolle d'aria.

Rimuovere il ﬁ ltrino bianco presente nel serbatoio, conservarlo in luogo asciutto protetto dalla polvere.

Riempire il serbatoio con acqua fresca potabile e reinserirlo nella macchina.

impost azioni

macchina

speciali

manu-

tenzione

risparmio

energia

principale

impostazioni

bevande

funzioni

aggiuntive

impostazioni

orologio

menu pre-

parazione

caffè

Premere "impostazioni macchina".

Impostare l'Intenza Aroma System: A = Acqua leggera B = Acqua media (standard) C = Acqua dura Maggiori dettagli a pag.20

5 6

Posizionare un contenitore sotto al beccuccio per l'erogazione dell'acqua calda.

lingua

display

allarmi

acustici

torna

indietro

toni e

illuminazione

tazza

impostazioni

macchina

piastra

scaldatazz e

ripristino

valori

standard

ﬁ ltro acqua

durezza

acqua

risciacquo

torna

al menu

Premere "ﬁ ltro acqua".

Inserire il ﬁ ltro nella sede all'interno del serbatoio vuoto (vedere ﬁ gura); Premere ﬁ no al punto di arresto.

visualizza menu con

testi

il mio caffè

programma-

zione

Premere "menu programmazione".

non

inserito

torna

indietro

ﬁ ltro acqua

ripristino

valori

standard

salva

imposta-

zioni

attivazione

ﬁ ltro acqua

inserito

torna

al menu

Premere "attivazione ﬁ ltro acqua".

La macchina esegue l'attivazione del ﬁ ltro acqua. Attendere che il ciclo ﬁ nisca automaticamente. Quando il ciclo di attivazione termina, la macchina si riporta nel menu di selezione dei prodotti. Non usare l'acqua ottenuta in questa fase.

NOTA: quando il ﬁ ltro acqua non è presente si deve inserire, nel serbatoio, il ﬁ ltrino bianco rimosso al punto 1.

Page 59

DISPLAY

È possibile modiﬁ care la videata del display e scegliere tra il "formato icona" ed il "formato testo"

visualizza menu con

testi

Vai al menu "formato testo"

FORMATO ICONA

il mio caffè

Programma zione dei prodotti

programma-

zione

Accedere al menu di programmazione

Vai al menu "formato icona"

FORMATO TESTO

latte

caldo

acqua calda

visualizza

icone

latte

macchiato

caffè

lungo

cappuccino

• Per ottenere la bevanda desiderata, premere il simbolo corrispondente sul display. La macchina esegue automaticamente tutte le operazioni necessarie.

• Per ottenere 2 tazze, premere 2 volte consecutivamente il simbolo della bevanda.

premere 2 volte

(OPTI-DOSE) INDICAZIONE QUANTITÀ DI CAFFÈ MACINATO

L'intensità del colore dell'icona (valido solo per bevande con caffè) indica la quantità di caffè da macinare per la preparazione del prodotto. Maggiore sarà la quantità di caffè che viene macinato e più forte sarà il caffè erogato.

espresso

macchiato

medio fortemedio

caffè espresso

forte forteleggero

il mio caffè

programma-

zione

leggero medio forte

Quando si programma la macchina per utilizzare il caffè pre-macinato o quando si personalizza un prodotto, l'icona viene visualizzata in modo differente e/o viene contrassegnata con un asterisco (consultare i paragraﬁ per la programmazione delle bevande).

pre-macinato personalizzazione

Page 60

CORPOSITÀ CAFFÈ

Il dispositivo SBS è stato appositamente studiato per consentirvi di dare al caffè la corposità e l'intensità di gusto desiderata. Una semplice rotazione del pomello e noterete che il caffè assumerà il carattere che meglio si addice ai vostri gusti, con una crema sempre perfetta.

CAFFÈ

SBS – SAECO BREWING SYSTEM

Per regolare la corposità del caffè erogato. La regolazione può essere eseguita anche durante l'erogazione del caffè. Questa regolazione ha un effetto immediato sull'erogazione selezionata.

CAFFÈ

LEGGERO

MEDIO

REGOLAZIONE DELL'ALTEZZA DELLA VASCA RACCOGLI GOCCE

Regolare la vasca raccogli gocce prima dell'erogazione dei prodotti per poter usare qualunque tipo di tazze.

Vasca raccogli gocce regolabile in altezza.

Per alzare premere leggermente sulla parte inferiore del tasto, per abbassare premere leggermente sulla parte superiore del tasto; quando è stata raggiunta l'altezza desiderata, rilasciare il tasto.

REGOLAZIONI

CAFFÈ FORTE

Nota: nella vasca raccogli gocce è presente un galleggiante rosso che serve a richiamare l'attenzione sulla necessità di vuotare la vasca.

RIEMPIMENTO CONTENITORE DEL LATTE

Il contenitore con il cappuccinatore deve essere riempito prima di preparare tutte le bevande con il latte. Non utilizzare il latte dopo la sua naturale scadenza. (Importante! Consultare le istruzioni per la

manutenzione e la pulizia del cappuccinatore a pag.40).

21 3

Aprire lo scompartimento del latte premendo il pulsante e prelevare il contenitore.

Togliere il coperchio e versarvi il latte. NON SUPERARE IL LIVELLO MASSIMO indicato in ﬁ gura.

Ri chiudere e riposizionare nell'apposita sede, assicurandosi di chiudere con cura lo scompartimento.

Page 61

EROGAZIONE PRODOTTO

L'EROGAZIONE DEL CAFFÈ, DELL'ACQUA CALDA E DEL LATTE PUÒ ESSERE INTERROTTA IN OGNI MOMENTO CON LA SELEZIONE DEL TASTO «FERMA EROGAZIONE... »

IL LATTE EROGATO PUÒ RAGGIUNGERE TEMPERATURE ELEVATE: PERICOLO DI SCOTTATURE. EVITARE DI TOCCARLO DIRETTAMENTE CON LE MANI.

IL LATTE UTILIZZATO DEVE ESSERE STATO CORRETTAMENTE CONSERVATO. NON UTILIZZARLO DOPO LA DATA DI SCADENZA RIPORTATA SULLA CONFEZIONE.

Veriﬁ care che tutti i contenitori siano puliti; per eseguire questa operazione seguire le istruzioni nel capitolo "Pulizia e manutenzione" (vedere pag. 39)

DOPO LA PREPARAZIONE DELLE BEVANDE CHE CONTENGONO LATTE, BISOGNA PROCEDERE AL RISCIACQUO DEL CONTENITORE E DEI CIRCUITI DELLA MACCHINA.

Per l'erogazione di 2 tazze di caffè, la macchina eroga metà della quantità impostata e interrompe brevemente l'erogazione per macinare la seconda dose di caffè. L'eroga zione del caffè viene quindi riavviata e portata a termine. Nel caso si scelga una bevanda a base di latte la macchina gestisce automaticamente l

'erogazione del latte. Se viene interrotta l'erogazione del primo caffè, il secondo non sarà erogato.

ESPRESSO / CAFFÈ / CAFFÈ LUNGO

Questa procedura mostra come erogare un espresso. Per erogare un altro tipo di caffè premere l'icona relativa. Utilizzare tazzine o tazze idonee per evitare che il caffè fuoriesca.

1 2

visualizza menu con

testi

il mio

caffè

program-

mazione

Scegliere il prodotto e premere l'icona corrispon dente sul display; una volta per 1 tazza e due volte

La macchina inizia la macinatura del quantitativo di caffè impostato.

espresso

ferma

erogazione

caffè

Inizia l'erogazione della bevanda selezionata.

per 2 tazze.

La macchina termina l'erogazione del caffè automaticamente secondo le quantità impostate in fabbrica. È possibile personalizzare le quantità vedere pag.15.

Se si desidera interrompere il ciclo d'erogazione, premere il tasto "ferma erogazione caffè".

Page 62

EROGAZIONE BEVANDA CON CAFFÈ MACINATO

La macchina consente l'uso di caffè pre-macinato e decaffeinato. Il caffè pre-macinato deve essere versato nell'apposito scomparto posto a ﬁ anco del contenitore del caffè in grani. Versare solo caffè per macchine espresso macinato e mai caffè in grani o solubile. (vedere capitolo "Programmazione bevanda" pag. 15)

ATTENZIONE: SOLO QUANDO SI DESIDERA EROGARE UN PRODOTTO CON CAFFÈ PRE-MACINATO VERSARE NELLO SCOMPARTO QUESTO TIPO DI CAFFÈ.

INSERIRE UN SOLO MISURINO DI CAFFÈ MACINATO ALLA VOLTA. NON SI POSSONO EROGARE DUE CAFFÈ CONTEMPORANEAMENTE.

Nell'esempio sotto riportato si mostra la preparazione di un caffè lungo con l'utilizzo di caffè pre-macinato. La scelta personalizzata d'utilizzare il caffè pre-macinato viene visualizzata sul display mediante l'asterisco e l'icona opportunamente modiﬁ cata posto sulla bevanda prescelta.

1 2 3

visualizza menu con

testi

Premere il tasto relativo e sul display appare:

il mio

caffè

program-

mazione

La videata ricorda all'utente di versare il caffè macinato nell'apposito scomparto.

torna

indietro

aggiungi caffè

premacinato

avvia!

Versare caffè macinato nell'apposito scomparto utilizzando il misurino fornito a corredo.

4 5

aggiungi caffè

premacinato

avvia!

torna

indietro

Premere il tasto

avvia!

iniziare l'erogazione.

per

ferma

erogazione

caffè

Inizia l'erogazione della bevanda selezionata.

caffè

lungo

Nota:

• Dopo 1 minuto da quando appare la videata (2), se non si avvia l'erogazione, la macchina ritorna al menu principale e scarica l'eventuale caffè inserito nel cassetto raccogli fondi;

• Se non viene versato il caffè pre-macinato nello scomparto, si avrà solo l'erogazione dell'acqua;

• Se vengono aggiunti 2 o più misurini di caffè la macchina non eroga il prodotto ed il caffè versato sarà scaricato nel cassetto raccogli fondi.

Page 63

EROGAZIONE PRODOTTO

EROGAZIONE DI ACQUA CALDA

ALL'INIZIO POSSONO VERIFICARSI BREVI SPRUZZI DI ACQUA CALDA CON IL PERICOLO DI SCOTTATURE. IL BECCUCCIO PER L'EROGAZIONE DELL'ACQUA PUÒ RAGGIUNGERE TEMPERATURE ELEVATE: EVITARE DI TOCCARLO DIRETTAMENTE CON LE MANI.

visualizza menu con

testi

il mio

caffè

program-

mazione

Premere una volta l'icona corrispondente all'acqua calda.

LATTE MACCHIATO

PER UNA EROGAZIONE OTTIMALE DEL LATTE, CONSULTARE LE INDICAZIONI RIPORTATE A PAG. 40

Riempire il serbatoio del latte

visualizza menu con

testi

Scegliere il prodotto e premere l'icona corrispon dente sul display; una volta per 1 tazza e due volte per 2 tazze

il mio

caffè

program-

mazione

acqua

calda

ferma

erogazione

acqua

Inizia l'erogazione dell'acqua.

La macchina inizia la macinatura del quantitativo di caffè impostato.

Per erogare un'altra tazza di acqua calda, ripetere l'operazione.

ferma

erogazione

caffè

latte

macchiato

ferma

erogazione

latte

Quando il macinacaffè ha terminato, la macchina eroga automaticamente la quantità di latte caldo programmato.

4 5

latte

macchiato

ferma

erogazione

caffè

ferma

erogazione

latte

Una volta terminata l'ero gazione del latte, la macchina prepara automaticamente il caffè.

latte

macchiato

aggiungere

latte

Successivamente la macchina per mette, se desiderato, di erogare una quantità aggiuntiva di latte. Questa opzione rimane attiva circa 2 secondi; per atti varla premere il tasto "aggiungere latte".

visualizza menu con

testi

risciacquo

latte

il mio

caffè

program-

mazione

La macchina propone la pulizia dei circuiti del latte; il tasto lampeggia. Premere "risciacquo latte" per eseguire la pulizia dei circuiti interni.

Page 64

Nonostante la segnalazione “risciacquo latte” lampeggiante, si può continuare ad erogare altri prodotti, ma - decorsi 20 minuti di inattività - si deve necessariamente fare un ciclo di risciacquo, altrimenti non sarà possibile erogare altre bevande a base di latte.

Se la macchina viene spenta subito dopo aver erogato un prodotto a base di latte, alla successiva riaccensione richiederà un ciclo di risciacquo dei circuiti del latte.

Nota: prima d'eseguire questa funzione assicurarsi che:

1. un contenitore di di men sioni adeguate sia stato posizionato sotto l'erogatore;

2. il serbatoio dell'acqua contenga una quantità d'acqua sufﬁ ciente.

visualizza

pulizia

menu con

testi

latte

Dopo 14 giorni dalla prima erogazione di una bevanda a base di latte, appare il messaggio "pulizia latte"; si consiglia d'eseguire il lavaggio dei circuiti del latte come descritto a pag.28.

Trascorsi altri 7 giorni la macchina blocca l'erogazione dei prodotti con il latte e deve essere eseguito obbligatoriamente il lavaggio dei circuiti del latte; in questa fase si può comunque erogare caffè e acqua calda.

il mio caffè

program-

mazione

ciclo risciacquo circuiti latte

avvio

risciacquo

Per eseguire il risciacquo premere "avvio risciacquo".

risciacquo circuiti latte

attendere prego

risciacquo...

Attendere che il ciclo sia concluso. Quindi la macchina ritorna al menu principale.

Togliere il contenitore e riporlo nel frigorifero se contiene latte residuo.

QUESTA PROCEDURA DEVE ESSERE ESEGUITA PER TUTTI I PRODOTTI CON LATTE!

DOPO L'USO RIMUOVERE SEMPRE IL CONTENITORE CON IL LATTE E RIPORLO NEL FRIGORIFERO

SE CONTIENE LATTE RESIDUO.

Dopo aver eseguito il ciclo di risciacquo, la macchina ricorda

visualizza menu con

testi

rimuovere

latte

il mio caffè

program-

mazione

all'utente di rimuovere il contenitore con il latte residuo mediante il messaggio "rimuovere latte".

RIMUOVERE IL CONTENITORE DEL LATTE SOLO A MACCHINA ACCESA.

IL CONTENITORE PUÒ ESSERE CONSERVATO NELLA MACCHINA SOLO SE È STATO LAVATO

CON ACQUA POTABILE E NON CONTIENE LATTE (VEDERE PAG 40).

Page 65

EROGAZIONE PRODOTTO

ESPRESSO MACCHIATO

Riempire il serbatoio del latte

espresso

macchiato

visualizza menu con

testi

il mio

caffè

program-

mazione

Premere l'icona; una volta per 1 tazza e due volte per 2 tazze.

erogazione

ferma

caffè

espresso

macchiato

ferma

erogazione

latte

Una volta terminata l'erogazione del caffè, la macchina prepara automaticamente il latte caldo.

CAPPUCCINO

Riempire il serbatoio del latte

visualizza menu con

testi

Premere l'icona; una volta per 1 tazza e due volte per 2 tazze.

4 5

cappuccino

ferma

erogazione

caffè

il mio

caffè

program-

mazione

ferma

erogazione

latte

La macchina inizia la macinatura del quantitativo di caffè impostato

espresso

macchiato

aggiungere

latte

Premere "aggiungere latte" per erogare, se desiderato, una quantità aggiuntiva di latte.

La macchina inizia la macinatura del quantitativo di caffè impostato.

cappuccino

aggiungere

latte

ferma

erogazione

caffè

ferma erogazi-

one latte

Inizia l'erogazione dell'espresso macchiato.

Quando il simbolo "risciacquo latte" lampeggia eseguire la pulizia dei circuiti del latte come descritto a pag. 12, icona 6 e successive

ferma

erogazione

caffè

cappuccino

ferma

erogazione

latte

Finito di macinare, la macchina eroga la quantità di latte caldo programmato.

Quando il simbolo "risciacquo latte" lampeggia eseguire la pulizia dei circuiti del latte come descritto a pag. 12, icona 6 e successive

Terminata l'ero gazione del latte, la macchina prepara automaticamente il caffè.

Successivamente la macchina per mette, se desiderato, di erogare una quantità aggiuntiva di latte. Premere il tasto "aggiungere latte" entro 2 secondi.

Page 66

EROGAZIONE DEL LATTE CALDO

Riempire il serbatoio del latte

visualizza menu con

testi

il mio

caffè

program-

mazione

Premere una volta l'icona corrispondente al latte caldo

MENU PROGRAMMAZIONE BEVANDA

Ogni bevanda può essere programmata secondo i propri gusti personali. La personalizzazione viene evidenziata nel display con l'aggiunta di un asterisco.

PROGRAMMAZIONE BEVANDA

Inizia l'erogazione del latte caldo

latte

caldo

ferma

erogazione

latte

Per erogare un'altra tazza di latte, ripetere l'operazione. Quando il simbolo "risciacquo latte" lampeggia eseguire la pulizia dei circuiti del latte come descritto a pag. 12, icona 6 e successive

Per programmare la bevanda desiderata:

visualizza menu con

testi

il mio caffè

program-

mazione

Tenere premuto per due secondi il tasto della bevanda

oppure

visualizza menu con

testi

Premere il tasto "il mio caffè" ed entro due secondi premere il tasto della

il mio

caffè

program-

mazione

bevanda da personalizzare.

PROGRAMMAZIONE ESPRESSO / CAFFÈ / CAFFÈ LUNGO

In questa fase si può:

visualizza menu con

testi

il mio

caffè

program-

mazione

Entrare nel menu della bevanda da personalizzare tenendo premuto il tasto per due secondi.

selezionare la

quantità di caffè

da macinare

(opti-dose)

ritornare

alla ﬁ nestra

di fabbrica

Selezionando una quantità differente di caffè, si varia l'aroma della bevanda.

leggero

medio

forte

torna

indietro

Quando un prodotto è stato personalizzato, è possibile erogare solo quel tipo di bevanda; per modiﬁ care le quantità di latte/ caffè, si deve procedere ad una nuova personalizzazione o al reset della personalizzazione.

il mio

espresso

avvia!

premacinato

ripristina

imposta-

zioni

salva

imposta-

zioni

salvare le impostazioni ripristinare le impostazioni

selezionare l'utilizzo del caffè pre-macinato

Page 67

PROGRAMMAZIONE BEVANDA

leggero

3 4

medio

il mio

espresso

avvia!

Premendo il tasto

avvia!

si deve obbligatoriamente ﬁ nire il ciclo d'erogazione,

forte

torna

indietro

Premendo

ripristina imposta-

zioni

avvia!

macinato

salva

imposta-

zioni

la macchina si

prepara all'erogazione del caffè.

impostazione

personale

caffè

Il mio

espresso

Per erogare una quantità di caffè

superiore a quella preimpostata dal costruttore premere "impostazione personale caffè" prima del termine

ferma

erogazione

caffè

6 7

Il mio

espresso

dell'erogazione in atto. Raggiunta la quantità premere "ferma erogazione caffè"

Se il tasto "salva impostazioni" non viene premuto la macchina ritorna nel menu prin cipale e le imposta zioni personali non

torna

indietro

salva

imposta-

zioni

saranno memorizzate.

Una volta conclusa l'erogazione premere "salva impostazioni" entro cinque secondi.

impostazione

personale

caffè

ferma

erogazione

caffè

Il mio

espresso

La macchina inizia e porta a termine automaticamente l'erogazione del caffè, secondo le impostazioni standard.

L'erogazione può essere interrotta solo premendo "ferma erogazione caffè". Se il tasto non viene premuto si può avere la fuoriuscita del caffè dalla tazza.

Il mio

espresso

memorizzato!

Sul display appare la conferma della memorizzazione, la macchina torna automaticamente al menu principale.

PROGRAMMAZIONE BEVANDE CON LATTE

visualizza menu con

testi

il mio

caffè

program-

mazione

Entrare nel menu della bevanda da personalizzare tenendo premuto il tasto per due secondi.

selezionare la

quantità

di caffè da

macinare

(opti-dose)

ritornare

alla ﬁ nestra

di fabbrica

In questa fase si può:

leggero

indietro

medio

forte

torna

Il mio latte

macchiato

ripristina imposta-

zioni

avvia!

salva

imposta-

zioni

Riempire il serbatoio del latte

selezionare l'utilizzo del caffè premacinato, per

premacinato

la successiva preparazione

salvare le impostazioni ripristinare le impostazioni

Page 68

leggero

medio

Il mio latte macchiato

avvia!

Premendo il tasto

avvia!

si deve obbligatoriamente ﬁ nire il ciclo d'erogazione.

forte

torna

indietro

Premendo

ripristina imposta-

zioni

avvia!

macinato

salva

imposta-

zioni

la macchina si prepara all'erogazione della bevanda.

impostazione

personale

caffè

Il mio latte macchiato

impostazion

personale

latte

L'erogazione può essere interrotta solo premendo "ferma erogazione latte".

ferma

erogazione

caffè

ferma erogazi-

one latte

Se il tasto non viene premuto si può avere la fuoriuscita del latte dalla tazza.

Per erogare una quantità di latte superiore a quella preimpostata dal costruttore premere “impostazione personale latte” prima del termine dell”erogazione in atto. Raggiunta la quantità premere “ferma erogazione latte”.

impostazione

personale

caffè

ferma

erogazione

caffè

Il mio latte macchiato

impostazion

personale

latte

ferma

erogazione

latte

L'erogazione può essere interrotta solo premendo "

ferma erogazione caff

è". Se il tasto non viene premuto si può avere la fuoriuscita del caffè dalla tazza.

Per erogare una quantità di caffè superiore a quella preimpostata dal costruttore premere "impostazione personale caffè" prima del termine dell'erogazione in atto. Raggiunta la quantità desiderata premere "ferma erogazione caffè".

impostazione

personale

caffè

ferma

erogazione

caffè

Il mio latte macchiato

impostazione

personale

latte

ferma

erogazione

latte

La macchina inizia e porta a termine automaticamente l'erogazione del latte, secondo le impostazioni standard.

impostazione

personale

caffè

ferma

erogazione

caffè

Il mio latte

macchiato

impostazion

personale

latte

ferma

erogazione

latte

La macchina inizia e porta a termine automaticamente l'erogazione del caffè, secondo le impostazioni standard.

indietro

torna

Il mio latte macchiato

salva

imposta-

zioni

Una volta conclusa l'erogazione premere "salva impostazioni" entro cinque secondi.

Se il tasto "salva impostazioni" non viene premuto la macchina ritorna nel menu principale e le impostazioni personali non saranno memorizzate.

Il mio latte macchiato

memorizzato!

Sul display appare la conferma della memorizzazione, la macchina torna automaticamente al menu principale.

Page 69

18 PROGRAMMAZIONE MACCHINA

Alcune funzioni della macchina possono essere programmate per personalizzarne il funzionamento secondo le proprie esigenze.

visualizza

menu con

testi

il mio

caffè

programma-

zione

Premere il tasto "menu programmazione".

Si accede al menu di programmazione:

Programmazione delle funzioni

della macchina (vedere pag. 18)

Funzioni speciali

(vedere pag. 38)

Manutenzione (pulizia della

macchina) (vedere pag. 27)

Attivazione standby

impostazioni

macchina

speciali

manu-

tenzione

risparmio

energia

principale

impostazioni

bevande

funzioni

aggiuntive

impostazioni

orologio

menu pre-

parazione

caffè

Uscita

Programmazione approfondita dei prodotti (vedere pag. 22)

Funzioni extra (vedere pag. 24)

- Ora e data corrente

- Timer di standby

- Orari di accensione/ spegnimento nell'arco della giornata (vedere pag. 34)

Dopo aver impostato ciascuno dei menu seguenti, premere

- "torna indietro" per tornare alla videata precedente

- "ripristino valori standard" per ripristinare i valori iniziali

- "salva impostazioni" per salvare le impostazioni

- "torna al menu" per tornare al menu principale

IMPOSTAZIONI MACCHINA

Quando si seleziona il menu impostazioni macchina appare la seguente videata. Qui si può:

impostare il funzionamento dell'illuminazione delle tazze

impostare la lingua

dei menu

impostare la luminosità

dei colori del display

impostare/attivare

gli avvisi acustici

lingua

display

toni e

allarmi

acustici

torna

indietro

illuminazione

tazza

impostazioni

macchina

piastra

scaldatazze

ripristino

valori

standard

ﬁ ltro acqua

durezza

acqua

risciacquo

torna

al menu

impostare il funzionamento della macchina mediante il ﬁ ltro acqua

impostare la durezza dell'acqua

impostare il risciacquo dei circuiti

impostare il funzionamento della piastra scaldatazze

Page 70

MENU «LINGUA»

Per cambiare la lingua del display. Premere il tasto "lingua".

lingua

deutsch

français

ital iano (c h)

lingua

1/2

Italiano (i)

english

nederlands

Questa funzione è stata descritta all'inizio del manuale.

impostazione è di fondamentale

L importanza per la corretta regolazione dei parametri della macchina in funzione del paese d'utilizzazione.

torna

indietro

torna

al menu

Premere per visualizzare la pagina successiva

MENU «ILLUMINAZIONE TAZZA»

Questa funzione permette di attivare/disattivare l’illuminazione della zona di erogazione.

In questo menu si può:

illuminazione

tazza

illuminazione

tazza

spegnere

illuminazione.

disattivato

torna

indietro

ripristino

valori

standard

salva

imposta-

zioni

attivato

torna

al menu

accendere l'

illuminazione.

MENU «FILTRO ACQUA»

Il ﬁ ltro acqua puriﬁ ca l'acqua e permette di gustare tutto l'aroma del caffè.

In questo menu si può:

ﬁ ltro acqua

attivazione

ﬁ ltro acqua

procedere con l'attivazione (lavaggio) del ﬁ ltro (vedere pag.7). Dopo l'attivazione viene attivata l'opzione «inserito»

impostare la macchina per

funzionare senza il ﬁ ltro acqua.

non

inserito

torna

indietro

ripristino

valori

standard

imposta-

salva

zioni

inserito

torna

al menu

impostare la macchina per funzionare con il ﬁ ltro acqua.

Nota:

• Premere "attivazione ﬁ ltro acqua" tutte le volte che si installa un ﬁ ltro acqua nuovo.

• Premere "non inserito" quando non si usa il ﬁ ltro acqua.

• Premere "inserito" quando si usa il ﬁ ltro acqua. Questa funzione viene attivata anche dopo aver premuto il tasto "attivazione ﬁ ltro".

Page 71

PROGRAMMAZIONE MACCHINA

MENU «DUREZZA ACQUA» - Intenza Aroma System

Grazie alla funzione "Durezza acqua" potrete adattare la vostra macchina ed il ﬁ ltro Intenza al grado di durezza dell’acqua che utilizzate; in questo modo che la macchina vi chiederà di eseguire la decalciﬁ cazione al momento opportuno. La durezza dell'acqua nel ﬁ ltro acqua Intenza è espressa in scala da A a C. La durezza dell'acqua nella macchina è espressa in scala da 1 a 4.

Intenza Aroma System

1234

Impostazione durezza acqua macchina

Immergere, per 1 secondo

Veriﬁ care il valore sul test di durezza dell'acqua. nell'acqua, il provino per i test di durezza dell'acqua, presente nel welcome pack.

La misurazione è valida per impostare correttamente il

l’Intenza Aroma System (vedere pag.7). Le corrispondenze

sono riportate nella parte superiore.

Premere il tasto "durezza acqua".

durezza

acqua

durezza

acqua

Il test può essere usato solo per una misurazione.

Impostare la durezza dell'acqua, sul valore letto nel test, sulla macchina

torna

indietro

ripristino

valori

standard

salva

imposta-

zioni

torna

al menu

premendo + o –

MENU «RISCIACQUO»

Per la pulizia dei condotti interni per l'erogazione del caffè, al ﬁ ne di garantire che l'erogazione delle bevande sia eseguita solo con acqua fresca.

risciacquo

In questo menu si può:

risciacquo

disattivare il risciacquo attivare il risciacquo

disattivo

torna

indietro

ripristino

valori

standard

salva

imposta-

zioni

attivato

torna

al menu

Nota: questo risciacquo viene eseguito ad ogni avvio della macchina quando questa si è raffreddata.

Page 72

MENU «PIASTRA SCALDATAZZE»

Per attivare la piastra scaldatazze posta nella parte superiore della macchina.

In questo menu si può:

piastra

scaldatazze

sempre acceso

mantenere la piastra scaldatazze sempre accesa.

piastra

scaldatazze

mantenere la piastra

scaldatazze spenta quando

la macchina è in stand-by

spento

quando

in standby

torna

indietro

ripristino

valori

standard

salva

imposta-

zioni

disattivato

torna

al menu

mantenere la piastra scaldatazze sempre spenta.

MENU «TONI E ALLARMI ACUSTICI»

Per attivare/disattivare gli avvisi acustici della macchina. La pressione del tasto ne modifica immediatamente lo stato.

toni e

allarmi

acustici

attivare/disattivare un avviso

sonoro di pronto macchina

attivare/disattivare un avviso

sonoro ad ogni pressione di un

tasto

Nota: gli avvisi acustici di norma sono suddivisi nel seguente modo:

• Avviso continuo lungo segnala un'anomalia della macchina;

• Avviso breve per la pressione di un tasto e per avvisare che la macchina è pronta all'uso;

• Avviso intermittente per segnalare la necessità di un intervento di pulizia.

In questo menu si può:

tono avviso

pronto

disattivato

toni e

allarmi

ripristino

valori

standard

acustici

imposta-

tono

pressione

tasto

attivato

torna

indietro

salva

zioni

avviso

qualità latte

disattivato

avviso risciac -

quo latte

disattivato

torna

al menu

attivare/disattivare un avviso sonoro che ricorda all

utente di procedere al lavaggio dei circuiti per la preparazione del latte

attivare/disattivare un avviso sonoro che ricorda all

utente di procedere al risciacquo dei circuiti per la preparazione del latte (l'avviso avviene dopo un minuto dal termine della preparazione della bevanda. )

MENU «DISPLAY»

Per impostare la corretta luminosità dei colori del display. Premere il tasto "display".

display

Regolare la luminosità premendo + o –

torna

indietro

ripristino

valori

standard

salva

imposta-

zioni

torna

al menu

Page 73

22 PROGRAMMAZIONE MACCHINA

IMPOSTAZIONI BEVANDE

Per regolare i parametri generali d'erogazione delle diverse bevande che contengono caffè. Premere il tasto "impostazioni bevande" dal menu principale.

espresso

caffè

lungo

torna

indietro

impostazioni

bevande

espresso

macchiato

latte

macchiato

cappuccino

torna

al menu

Selezionando ogni singolo prodotto si può:

regolare la preinfusione

del caffè

preinfusione

normale

torna

indietro

impostazioni

caffè

ripristino

valori

standard

temperatura

media

dose macinata

medio

torna

al menu

regolare la temperatura di erogazione del caffè

regolare la quantità di caffè da macinare e l'impiego del caffè pre-macinato

Lo stato attuale di programmazione è indicato in corrispondenza di ogni parametro

REGOLAZIONE TEMPERATURA PER L'EROGAZIONE DEL CAFFÈ

Per impostare la temperatura per la preparazione del caffè. Premere il tasto "temperatura" e selezionare la temperatura desiderata.

temperatura

media

Temperatura bassa

Temperatura media

Temperatura alta

bassa

media

alta

torna

indietro

temperatura

caffè

ripristino

valori

standard

salva

imposta-

zioni

torna

al menu

Page 74

REGOLAZIONE «OPTI-DOSE» PER L'EROGAZIONE DEL CAFFÈ

Per impostare la quantità di caffè da macinare e impostare l'impiego di caffè pre-macinato. Potete gustare la vostra bevanda con la quantità di caffè che desiderate o potete scegliere di prepararla con il caffè decaffeinato utilizzando la funzione "premacinato".

dose macinata

medio

leggero

dose

medio

macinata

caffè

forte

torna

indietro

ripristino

valori

standard

salva

imposta-

zioni

premacinato

torna

al menu

REGOLAZIONE «PREINFUSIONE» (SOLO BEVANDE CON CAFFÈ)

Per impostare la preinfusione: il caffè viene leggermente inumidito prima dell'infusione e ciò fa risaltare l'aroma pieno del caffè che acquista un gusto eccellente.

preinfusione

normale

preinfusione normale

preinfusione forte (più lunga)

normale

forte

preinfusione

caffè

preinfusione disattivata

disattivato

torna

indietro

ripristino

valori

standard

salva

imposta-

zioni

torna

al menu

Page 75

PROGRAMMAZIONE MACCHINA

FUNZIONI AGGIUNTIVE

Nella macchina sono presenti delle funzioni aggiuntive. Premendo il tasto "funzioni aggiuntive" si accede al menu e sul display appare la seguente videata:

In questo menu si può:

accedere al menu ove sono

contenute alcune tra le

caffè

nel

mondo

demo

attivare la funzione «demo» per mostrare le principali funzioni della macchina

ricette più famose al mondo

funzioni

aggiuntive

visualizzare per ogni tipologia di

prodotto le quantità erogate

contatori prodotto

torna

indietro

ripristino

valori

standard

salva

imposta-

zioni

torna

al menu

FUNZIONE «CAFFÈ DEL MONDO»

Questa funzione permette di gustare i principali tipi di caffè consumati nel mondo. Viaggiate con la fantasia in questo tour sensoriale del gusto!

caffè

nel

mondo

preparare un vero

ristretto all'italiana

preparare un tipico espresso

italiano

In questo menu si può:

preparare un caffè tipico americano

ristretto

espresso

italiano

torna

indietro

caffè americano

caffè

nel

mondo

goodmorning

coffee

café

creme

goodnight

milk

torna

al menu

preparare un tipico caffè nord europeo

preparare un tipico caffè Francese/Svizzero

preparare un latte macchiato gustoso senza il timore di non riuscire a dormire

preparare un caffè per una giornata piena d'energia

Page 76

Se, per esempio, vogliamo gustarci un tipico caffè americano, deve essere premuto il tasto "caffè americano" in questo caso apparirà la seguente videata nel display:

caffè americano

viene mostrata la posizione della manopola SBS e la tazza che preferibilmente si deve utilizzare

Premendo il tasto la macchina inizia ad erogare la bevanda prescelta.

avvia!

torna

indietro

avvia!

Dopo aver erogato la bevanda desiderata la si può memorizzare nei tasti del menu principale per poterla erogare quando si preferisce.

caffè americano

Salvare questo

prodotto?

ritornare al menu di

preparazione delle ricette

memorizzare la bevanda

Nel caso si scelga di salvare il prodotto appena erogato; il display mostra il pulsante che ne permette l'accesso rapido.

Questa videata rimane attiva per circa 5 secondi e poi

caffè americano

ora è sal vato sot to l'ic ona

Le bevande della funzione "caffè del mondo ", se memorizzate, saranno associate ai seguenti tasti con l'aggiunta di un asterisco:

si riporta nella videata principale.

selez ionar e l'icona per la su a eroga zione

•

ristretto :

•

espresso italiano :

•

cafè :

•

cafè creme :

•

caffè americano :

•

goodmorning coffee :

•

goodnight milk :

espresso (tazza piccola) espresso (tazza piccola) caffè (tazza media) caffè (tazza media) caffè lungo (bicchiere) espresso (tazza piccola) latte macchiato

Si può associare una sola bevanda per ogni singolo tasto. Si possono ripristinare i valori di base utilizzando il menu «Impostazioni bevande».

Page 77

PROGRAMMAZIONE MACCHINA

FUNZIONE «DEMO»

Questa funzione permette di mostrare le potenzialità della macchina.

Nota: quando si attiva questa funzione la macchina è in stand-by e tutte le funzioni sono disabilitate. La funzione "demo" rimane memorizzata anche quando la macchina viene spenta tramite l'interruttore generale; alla successiva riaccensione la macchina ripartirà con la funzione "demo".

Premendo il tasto

demo

"demo" sul display appare:

uscire da modalità demo?

no si

In questo modo inizia il funzionamento in modalità Le videate che seguiranno avranno lo scopo di illustrare le funzionalità della macchina.

"demo".

continuare nella visualizzazione

uscire ed attivare le funzioni normali della macchina

Per uscire dalla funzione premere un punto qualsiasi del display.

FUNZIONE «CONTATORI PRODOTTI»

Questa funzione permette di mostrare quanti prodotti sono stati preparati per ogni singolo tipo di bevanda.

contatori prodotto

latte c aldo 0 latte macchiato 1 cappuccino 0 espresso macchiato 0 acqua c alda 0 caff è lungo 15 caffè 0 espresso 0

torna

indietro

torna

al menu

Page 78

MANUTENZIONE

Per pulire/manutenere tutti i circuiti interni della macchina. Premere il tasto "manutenzione" dal menu principale.

questa funzione blocca il

Touch-screen (es.eseguire

la pulizia del display)

iniziare il lavaggio dei

circuiti del latte

iniziare il risciacquo dei

circuiti del latte

In questo menu si può:

blocco display

ciclo di

lavaggio

circuiti latte

risciacquo

circuiti latte

torna

indietro

manutenzione

ciclo di

ciclo pulizia

circuiti caffè

decalciﬁ -

cazione

torna

al menu

iniziare il ciclo di lavaggio del Gruppo Caffè

eseguire il ciclo di decalciﬁ cazione

CICLO RISCIACQUO CIRCUITI LATTE

Per eseguire il risciacquo dei circuiti interni della macchina adibiti alla preparazione del latte. Questo breve ciclo deve essere eseguito obbligatoriamente dopo 20 minuti dall'erogazione dell'ultima bevanda con il latte. Se non viene eseguito, la macchina si blocca e non consente l'erogazione di bevande contenenti latte.

Nota: prima d'eseguire questa funzione assicurarsi che:

1. un contenitore di dimensioni adeguate sia stato posizionato sotto l'erogatore;

2. il contenitore del latte sia stato inserito nella macchina;

3. il serbatoio dell'acqua contenga una quantità d'acqua sufﬁ ciente.

Premere il tasto "ciclo risciacquo circuiti latte" e poi "avvio risciacquo" per iniziare il ciclo di risciacquo dei circuiti del latte.

ciclo di

risciacquo

circuiti latte

avvio

risciacquo

risciacquo circuiti latte

attendere prego

risciacquo...

Attendere che il ciclo sia concluso, la macchina torna al menu principale.

Togliere il contenitore, risciacquarlo e asciugarlo.

DOPO L'USO RIMUOVERE SEMPRE IL CONTENITORE CON IL LATTE E RIPORLO NEL FRIGORIFERO.

Il contenitore può essere conservato nella macchina solo se è stato lavato con acqua potabile e non contiene latte; vedere pagina 40.

Page 79

PROGRAMMAZIONE MACCHINA

CICLO LAVAGGIO CIRCUITI LATTE

Per eseguire il lavaggio dei circuiti interni della macchina adibiti alla preparazione del latte.

Questo ciclo viene proposto dopo 14 giorni dall'erogazione della prima bevanda con il latte. Decorsi 14 giorni, appare la scritta “pulizia latte” lampeggiante (vedere pag. 13); eseguire il lavaggio come descritto nel presente paragrafo.

visualizza menu con

testi

pulizia

latte

il mio

caffè

program-

mazione

Premere il pulsante "pulizia latte" e consultare (a pag 28-29) le indicazioni riportate al punto 2; la macchina si porta al punto 7.

Sarà comunque possibile erogare bevande a base di latte per altri 7 giorni. A questo punto il ciclo di lavaggio deve essere necessariamente eseguito poichè è inibita l’erogazione dei prodotti a base di latte. (La macchina consente comunque l’erogazione di acqua calda e caffè).

Per aiutare l'utente a non dimenticare questa importante operazione, 3 giorni prima della scadenza viene visualizzato sul display il messaggio "pulizia latte -3" che si aggiorna nei giorni successivi.

visualizza menu con

testi

pulizia

latte

-3

il mio

caffè

program-

mazione

Premere il pulsante "pulizia latte" e consultare (a pag 28-29) le indicazioni riportate al punto 2; la macchina si porta al punto 7.

Nota: prima d’eseguire questa funzione assicurarsi che:

1. un contenitore di dimensioni adeguate sia a portata di mano;

2. un contenitore del latte sia stato adeguatamente lavato da tutti i residui di latte;

3. il serbatoio dell’acqua contenga una quantità d’acqua sufﬁ ciente.

IL CICLO DI LAVAGGIO NON PUÒ ESSERE INTERROTTO. DEVE ESSERE PRESENTE UNA PERSONA DURANTE L’OPERAZIONE. UTILIZZARE SOLO ED ESCLUSIVAMENTE IL DETERGENTE FORNITO IN DOTAZIONE.

Confezioni di detergente in polvere Saeco possono essere acquistate presso il vostro rivenditore di ﬁ ducia o nei centri d‘assistenza autorizzati.

blocco

display

ciclo di

lavaggio

manutenzione

circuiti latte

ciclo di

risciacquo

circuiti latte

torna

indietro

Selezionare la funzione premendo il tasto.

ciclo pulizia

circuiti caffè

decalciﬁ -

cazione

torna

al menu

Aprire lo scompartimento ed estrarre il contenitore latte.

Inserire il contenuto della bustina di detergente nel contenitore.

Page 80

Riempire il contenitore latte con acqua fresca ﬁ no al livello «max».

7 8

ciclo di l avaggio circu iti latt e

Inserire detergente nel

contenitore del latte

Chiudere lo scompartimento. Premere sul tasto.

5 6

Aprire lo scompartimento ed inserirvi il contenitore con il detergente.

ciclo di lavaggio circuiti latte

lavaggio...

Il ciclo di lavaggio viene avviato automaticamente. Attendere che sia completato il lavaggio.

Inserire un contenitore di adeguate capacità sotto l’erogatore del latte.

ciclo di lavaggio circuiti latte

risciacquare serbatoio latte

Quando il lavaggio è terminato

appare....

La macchina emette un segnale sonoro.

Eventuali residui di detergente o di acqua durante i cicli di lavaggio e risciacquo possono essere normali. In ogni caso vuotare il liquido presente nel contenitore prima di procedere al suo successivo riempimento.

10 11 12

Rimuovere il contenitore del latte.

ciclo di lavaggio circuiti latte ciclo di lavaggio circuiti latte

riempire d‘acqua fredda

il contenitore del latte

Sciacquare il contenitore e riempirlo con acqua fresca.

avviare ciclo di risciacquo

Inserire il contenitore e premere il tasto.

avvio

Page 81

PROGRAMMAZIONE MACCHINA

ciclo di lavaggio circuiti latte ciclo di lavaggio circuiti latte

risciacquo... risciacquare serbatoio latte

Attendere.... Quando il risciacquo è

terminato appare....

ciclo di l avaggio circu iti latt e

Eseguire un altro ciclo di

riempire d‘acqua fredda

il contenitore del latte

risciacquo come mostrato in precedenza. Quando ﬁ nito la macchina si riporta automaticamente nel menu principale

Sciacquare il contenitore e riempirlo con acqua fresca.

Rimuovere il contenitore del latte.

Page 82

CICLO PULIZIA CIRCUITI CAFFÈ (CICLO DI LAVAGGIO GRUPPO CAFFÈ)

Per eseguire la pulizia dei circuiti interni della macchina adibiti all'erogazione del caffè. Vi consigliamo d'eseguire questo ciclo di lavaggio dopo 500 erogazioni di bevande contenenti caffè o mensilmente. Confezioni di detergente in pastiglie Saeco possono essere acquistate presso il vostro rivenditore di ﬁ ducia o nei centri d‘assistenza autorizzati.

Nota: prima d'eseguire questa funzione assicurarsi che:

1. un contenitore di dimensioni adeguate sia stato posizionato sotto l'erogatore;

2. nel Gruppo Caffè sia stata inserita l'apposita pastiglia per la pulizia;

3. il serbatoio dell'acqua contenga una quantità d'acqua sufﬁ ciente.

IL CICLO DI LAVAGGIO NON PUÒ ESSERE INTERROTTO. DEVE ESSERE PRESENTE UNA PERSONA DURANTE L'OPERAZIONE.

Premere il tasto "ciclo pulizia circuiti caffè" e poi "avvio ciclo lavaggio" per iniziare il ciclo di lavaggio.

ciclo pulizia

circuiti caffè

avvio

ciclo

lavaggio

LA MANUTENZIONE E LA PULIZIA DEL GRUPPO CAFFÈ È DESCRITTA A PAG.42.

lavagg io circuiti ca ffè ––

attendere prego

lavaggio...

Attendere che il ciclo sia concluso, la macchina ritorna al menu principale.

BLOCCO DISPLAY

Per pulire il display. Si può pulire il display touch-screen con un panno morbido inumidito o con gli appositi detergenti per display venduti in commercio.

E' VIETATO UTILIZZARE SOLVENTI, ALCOOL, DETERGENTI AGGRESSIVI E/O OGGETTI APPUNTITI CHE POSSANO DANNEGGIARE LA SUPERFICIE DEL DISPLAY.

Premere il tasto "blocco display"

blocco

display

1 2

display

bloccato

sblocco

display

bloccato

Per riattivare il display premere "sblocco" in basso a destra e successivamente (entro due secondi) "sblocco" in alto a sinistra (questo tasto appare solo dopo aver premuto il precedente).

Page 83

PROGRAMMAZIONE MACCHINA

DECALCIFICAZIONE

Per eseguire il ciclo automatico di decalciﬁ cazione. La decalciﬁ cazione è necessaria ogni 3-4 mesi in base alla durezza dell'acqua utilizzata, quando l'acqua esce più lentamente del solito o quando la macchina lo segnala. La macchina deve essere accesa e gestisce automaticamente la distribuzione del decalciﬁ cante.

DEVE ESSERE PRESENTE UNA PERSONA DURANTE L'OPERAZIONE. ATTENZIONE! NON UTILIZZARE IN NESSUN CASO L'ACETO COME DECALCIFICANTE.

Si raccomanda il decalciﬁ cante Saeco; comunque utilizzare un prodotto decalciﬁ cante per macchine da caffè di tipo non tossico e/o non nocivo, reperibile in commercio.

quanto previsto dal costruttore e/o dalle norme vigenti nel paese d”utilizzo.

Nota: prima d’iniziare il ciclo di decalciﬁ cazione assicurarsi che:

1. un contenitore di dimensioni adeguate sia stato posizionato sotto al tubo dell’acqua e l’erogatore;

2. SIA STATO RIMOSSO IL FILTRO ACQUA.

3. il serbatoio dell’acqua sia stato riempito con la soluzione decalciﬁ cante ﬁ no al livello indicato con il simbolo

Sospensione della decalcifica zione. La decalcificazione e/o risciacquo può essere sospesa per essere ripresa successivamente. Quando si interrompe la decalcificazione la macchina avverte l’utente che deve essere spenta.

ATTENZIONE! LA DECALCIFICAZIONE DEVE ESSERE PORTATA A TERMINE ENTRO 24 ORE DALLA SUA INTERRUZIONE.

La soluzione che viene utilizzata deve essere smaltita secondo

Alla successiva riaccensione, la macchina avvisa l’utente che il processo di decalcificazione e/o risciacquo deve essere portato a termine.

decalciﬁ cazione

riempire il serbatoio acqua

con la soluzione decalciﬁ cante

avvio decal-

ciﬁ cazione

visualizza

decalciﬁ care

menu con

testi

200

La macchina segnala all'utente la necessità d'eseguire la decalciﬁ cazione mediante la scritta ﬁ ssa sul menu principale. L'allarme non blocca il funzionamento della macchina. Il numero sotto la scritta indica il numero di erogazioni prima del blocco della macchina e viene decrementato ad ogni erogazione. 30 erogazioni prima del blocco il tasto comincia a lampeggiare. Terminate le erogazioni disponibili la macchina si blocca non permettendo l'erogazione di alcun tipo di

il mio

caffè

program-

mazione

torna

indietro

torna

al menu

Quando la macchina si blocca, sul display appare la scritta "riempire il serbatoio acqua con la soluzione decalciﬁ cante". Eseguire la decalciﬁ ca zione premendo "avvio decalciﬁ cazione"

come descritto. bevanda e si deve eseguire la decalciﬁ cazione. Premendo il tasto si accede al menu decalciﬁ cazione.

Page 84

Per eseguire la decalciﬁ cazione prima che la macchina si blocchi o che segnali la necessità di eseguirla, premere il tasto "decalciﬁ cazione" e poi "avvio decalciﬁ cazione" per iniziare il ciclo di decalciﬁ cazione.

ciclo di decalciﬁ cazione

decalciﬁ -

cazione

avvio decal -

ciﬁ cazione

pausa

decalci-

ﬁ cazione

attendere prego

decalciﬁ care...

La macchina comincia ad erogare la soluzione decalciﬁ cante attraverso il tubo d'erogazione acqua calda. L'erogazione avviene ad intervalli prestabiliti; per consentire alla soluzione d'agire in modo efﬁ cace.

ciclo di d ecalciﬁ cazione

attendere prego

inserire il serbatoio

con acqua fresca

Quando la soluzione è terminata sul display appare:

Estrarre il serbatoio dell'acqua, risciacquarlo con acqua fresca potabile per eliminare tracce di soluzione decalciﬁ cante, quindi riempirlo con acqua fresca potabile e reinserirlo.

ciclo di d ecalciﬁ cazione

attendere prego

risciacquo...

pausa

risciacquo

La macchina esegue il risciacquo. Alla ﬁ ne del risciacquo viene richiesto di riempire il serbatoio con acqua fresca potabile. Prima di riempire il serbatoio inserire nuovamente, se desiderato, il ﬁ ltro acqua, oppure reinserire il ﬁ ltrino bianco (vedere pag.7).

ciclo di decalciﬁ cazione

attendere prego

ciclo di risciacquo

ciclo di

risciacquo

avvio

risciacquo

Eseguire il risciacquo

dei circuiti della macchina

premendo "avvio risciacquo".

Mettere un contenitore sotto al beccuccio erogazione acqua. Quando s'inserisce il serbatoio dell'acqua la macchina procede automaticamente al caricamento del circuito dell'acqua. Se questa operazione non riesce consultare "caricamento manuale del circuito" (vedere pag. 6)

Page 85

PROGRAMMAZIONE MACCHINA

IMPOSTAZIONI OROLOGIO

Per regolare la data e l'ora corrente, il timer per lo stand-by (risparmio energia) e gli orari per l'ac censione e lo spegnimento automatico della macchina. Premere il tasto "impostazioni orologio" dal menu principale.

In questo menu si può:

impostazione

ore

impostazioni

orologio

impostare i

parametri per lo

stand-by dopo

l'ultima erogazione

impostazione

risparmio

energia

torna

indietro

impostazione

orologio

torna

al menu

IMPOSTAZIONE ORA

Per impostare tutti i parametri relativi all'orologio e al calendario. Importante per programmare correttamente orari d'accensione e spegnimento della macchina! Premere il tasto "impostazione ore"

impostare

- l'ora corrente;

- la data corrente

- il formato di visualizzazione (24 ore – AM/PM)

impostare gli intervalli d'accensione e spegnimento della macchina (tre intervalli attivabili separatamente)

impostazione

ore

modiﬁ care le impostazioni relative all'orario corrente e al giorno della

settimana corrente;

modiﬁ care le impostazioni

relative alla visualizzazione

dell'orario (in formato 24h o

in formato am/pm).

Ora attuale/Giorno settimana

ora

giorno della

settimana

Per impostare il giorno della settimana e l'ora corrente sulla macchina. Premere il tasto "ora giorno della settimana".

In questo menu si può:

ora

giorno della

settimana

impostazione

ora

formato

ora

ripristino

torna

indietro

valori

standard

imposta-

In questo menu si può:

09h (am)

ora

43 min

giorno

martedì

torna

indietro

salva

imposta-

zioni

salva

zioni

ora

attuale

09:45 (am)

giorno

settimana

martedì

formato

attuale

24h

torna

al menu

torna

al menu

visualizzare l'ora attualmente impostata

visualizzare il giorno della settimana attualmente impostato

visualizzare il formato ora attualmente impostato

Regolare l'ora premendo + o –

Regolare i minuti premendo + o –

Regolare il giorno premendo

Page 86

Formato ora

Per impostare la modalità di visualizzazione dell'ora. La modiﬁ ca di questa impostazione regola tutti i parametri che richiedono una visualizzazione/impostazione dell'ora! Premere il tasto "formato ora". La modifica viene immediatamente applicata e nel testo scritto in caratteri più piccoli appare "am/pm" o "24h".

ora

giorno della

settimana

formato

ora

torna

indietro

impostazione

ora

ripristino

valori

standard

imposta-

salva

zioni

ora

attuale

09:45 (am)

giorno

settimana

martedì

formato

attuale

24h

torna

al menu

IMPOSTAZIONE OROLOGIO

Con questa funzione potete accendere (attivare) e spegnere (risparmio energia) la macchina agli orari che desiderate. Ricordatevi che la macchina gestisce questa funzione solo se è accesa.

impostazione

orologio

In questo menu si può:

impostare il primo

intervallo d'accensione

scegliere in quali giorni gli

intervalli sono attivi

impostazione 1

acceso 07:00 am spento 09:00 am

impostazione

giorno

settimana

torna

indietro

seleziona

l'impostazione

impostazione 2

acceso 12:0 0 pm spento 14:00 pm

impostazione 3

acceso 17:00 pm spento 19:00 pm

torna

al menu

impostare il secondo intervallo d'accensione

impostare il terzo intervallo d'accensione

Per eseguire una corretta impostazione si devono:

- impostare i singoli intervalli d'accensione e di spegnimento della macchina.

- scegliere in quali giorni questi intervalli provvederanno ad accendere e spegnere la macchina.

Si consiglia di non sovrapporre gli intervalli d'accensione.

Page 87

PROGRAMMAZIONE MACCHINA

Impostazione di un intervallo d'accensione

Per regolare un intervallo d'accensione premere sul tasto dell'intervallo che si desidera impostare.

impostazione 2

acceso 12:0 0 pm

spento 14:0 0 pm

impostazione 2

torna

indietro

08h (am)

accendere

la macchina

15 min

salva

imposta-

zioni

torna

al menu

Regolare l'ora di accensione premendo + o –

Regolare i minuti premendo + o –

per salvare le impostazioni regolate e passare alla videata successiva

09h (am)

Regolare l'ora di spegnimento premendo + o –

impostazione 2

torna

indietro

spegnere

la macchina

15 min

salva

imposta-

zioni

torna

al menu

Regolare i minuti premendo + o –

per salvare le impostazioni regolate

Scegliere, per ogni giorno, gli intervalli d'accensione

Scorrere i giorni della settimana e, per ogni giorno, selezionare in modo indipendente la/e impostazione/i che si desiderano attivare.

impostazione

giorno

settimana

Intervallo

non attivo

per il giorno

selezionato

impostazione 1

acceso 07:00 am

spento 09:00 am

torna

indietro

impostazione 2

acceso 12:00 pm

spento 14:00 pm

modiﬁ ca timer

giorno settimana

martedi

per memorizzare le impostazioni

Per ogni giorno si possono selezionare intervalli differenti

salva

imposta-

zioni

impostazione 3

acceso 17:00 pm

spento 19:00 pm

torna

al menu

Intervallo attivo per il giorno selezionato

Selezionare il giorno premendo

Page 88

IMPOSTAZIONE RISPARMIO ENERGIA

Per impostare dopo quanto tempo, dall'ultima erogazione, la macchina passerà in stand-by.

Il tempo di default impostato è «dopo 3 ore».

impostazione

risparmio

energia

dopo

15 min

dopo

30 min

impostazione

risparmio

energia

dopo 3 ore

torna

indietro

ripristino

valori

standard

imposta-

salva

zioni

dopo 1 ora

torna

al menu

Trascorso il tempo impostato per ritardo di spegnimento appare:

risparmio

energia

avvio

Per attivare la macchina premere "avvia". Dopo aver eseguito la diagnosi delle funzioni e la fase di riscaldamento, la macchina è di nuovo pronta per l'uso.

Selezionare il tempo di ritardo di spegnimento.

Page 89

SPECIALI

Questo menu consente l'accesso a funzioni speciali presenti nella macchina. Premere il tasto "speciali" dal menu principale.

regolazioni

di fabbrica

speciali

torna

indietro

torna

al menu

CANCELLARE TUTTE LE IMPOSTAZIONI

In questo menù è contenuta la funzione per ripristinare tutti i valori di fabbrica. Questa funzione è particolarmente importante per ripristinare i parametri di base. Premere il tasto "regolazioni di fabbrica".

regolazioni

di fabbrica

TUTTE LE IMPOSTAZIONI PERSONALI ANDRANNO PERDUTE E NON POTRANNO PIÙ ESSERE RECUPERATE; DOPO IL RIPRISTINO DELLE IMPOSTAZIONI SI DOVRANNO, SE SI DESIDERA, RIPROGRAMMARE TUTTE LE FUNZIONI DELLA MACCHINA.

volete realmente tornare alle impostazioni

della fabbrica?

tutt e le impos tazion i personali

saranno cancellate!

siete sicuri?

torna

indietro

torna

al menu

Selezionando "si" viene eseguito il ripristino.

volete realmente tornare alle impostazioni

della fabbrica?

tutt e le impo stazi oni per sonali

saranno cancellate!

attenzione!

torna

indietro

torna

al menu

Se viene selezionato "si" si richiede una successiva conferma a pulsanti invertiti per essere sicuri della volontà di eseguire il reset.

tutti i parametri

sono stati ripristinati

Sul display appare per 2 secondi il messaggio "Tutti i parametri sono stati ripristinati"

visualizza menu con

testi

il mio

caffè

program-

mazione

Dopo tale periodo la macchina ritorna nella videata principale.

Page 90

MANUTENZIONE DURANTE IL FUNZIONAMENTO

Durante il normale funzionamento può apparire il messaggio "Svuotare raccogli fondi". Questa operazione deve essere eseguita quando la macchina è accesa.

39PULIZIA E MANUTENZIONE

Estrarre il cassetto raccogli fondi, svuotarlo e lavarlo.

Vuotando i fondi quando la macchina è spenta o quando non viene segnalato sul display, il conteggio del fondi depositati nel cassetto non viene azzerato. Per questo motivo la macchina può visualizzare il messaggio "Svuotare raccogli fondi" anche dopo aver preparato pochi caffè.

PULIZIA GENERALE DELLA MACCHINA

La pulizia di seguito descritta deve essere eseguita almeno una volta a settimana. Nota: se l'acqua rimane per più giorni nel serbatoio non riutilizzarla.

ATTENZIONE! non immergere la macchina nell'acqua. Per la pulizia e la manutenzione del cappuccinatore consultare la relativa sezione a pag.40.

1 2 3

Spegnere la macchina e scollegare la spina.

Lavare il serbatoio e il coperchio.

Estrarre la vasca raccogli gocce, svuotarla e lavarla

Con un panno asciutto pulire lo scomparto caffè pre-macinato. Pulire il display (vedere pag. 31)

Estrarre il contenitore del latte e lavarlo (consulare pag.40 per la pulizia del cappuccinatore).

Estrarre la vasca recupero liquidi, svuotarla e lavarla

Page 91

PULIZIA E MANUTENZIONE

PULIZIA E MANUTENZIONE DEL CONTENITORE LATTE

Il contenitore del latte ed il cappuccinatore sono stati studiati per ottimizzare il trattamento del latte. La loro costante pulizia e manutenzione consentiranno di degustare ottime bevande a base di latte.

Si consiglia di risciacquare il cappuccinatore prima della prima erogazione quotidiana di prodotti con il latte e comunque di lavarlo accuratamente almeno una volta alla settimana.

MANUTENZIONE RAPIDA CAPPUCCINATORE

Può accadere che il latte non venga montato in modo ottimale. In questi casi è sufﬁ ciente ruotare il regolatore di ﬂ usso mostrato in ﬁ gura. Far eseguire 2-3 rotazioni al regolatore per eseguire una manuatenzione rapida. Nota: nel caso venisse smarrito il regolatore installato, sostituirlo con quello fornito con il kit manutenzione cappuccinatore.

LAVAGGIO PER RIPORRE IL CONTENITORE NELLA MACCHINA

Dopo aver utilizzato il latte per la preparazione delle bevande, per riporre il contenitore nella macchina, bisogna lavarlo con acqua fresca potabile. Con poche e semplici operazioni possiamo garantire un funzionamento ottimale della macchina.

1 2

Versare il latte in un contenitore.

MANUTENZIONE O-RING PER CONTENITORE LATTE

Nella macchina è presente un O-ring che garantisce il corretto funzionamento del contenitore del latte.

Ogni 6 mesi, rimuovere il serbatoio dell'acqua, aprire il contenitore del latte e provvedere alla lubriﬁ cazione dell'O-ring con il grasso fornito a corredo con la macchina. Il grasso per la lubriﬁ cazione del Gruppo Caffè è acquistabile presso i centri d'assistenza autorizzati.

Risciacquare con acqua tiepida tutte le parti che sono venute a contatto con il latte.

Asciugare e riporre nello scompartimento.

Page 92

MANUTENZIONE APPROFONDITA CAPPUCCINATORE

Il cappuccinatore deve essere accuratamente lavato almeno una volta alla settimana.

I componenti possono essere lavati con l'utilizzo di detergenti ad uso domestico.

1 2

Rimuovere il cappuccinatore.

Rimuovere il tappo dalla parte inferiore

SOSTITUZIONE O-RING

Quando le due parti del cappuccinatore si muovono troppo liberamente, si deve sostituire l'O-ring con quelli forniti in dotazione.

Separare la parte superiore del cappuccinatore dalla parte inferiore.

Lavare tutti i componenti. Assicurarsi che il foro sia pulito e libero da ostruzioni.

Rimuovere il pomello.

Rimontare i componenti ed installare il cappuccinatore nel contenitore.

1 2

Rimuovere l'O-ring utilizzando un oggetto appuntito

Inserire l'O-ring nuovo premendolo delicatamente

Assemblare la parte superiore e la parte inferiore del cappuccinatore

Page 93

PULIZIA E MANUTENZIONE

PULIZIA GRUPPO CAFFÈ

Il Gruppo Caffè deve essere pulito almeno una volta a settimana. Lubriﬁ care il Gruppo Caffè dopo circa 500 erogazioni. Il grasso per la lubriﬁ cazione del Gruppo Caffè è acquistabile presso i centri d'assistenza autorizzati.

Lavare il Gruppo Caffè con acqua tiepida.

ATTENZIONE! Non lavare il Gruppo Caffè con detergenti che possono comprometterne il corretto funzionamento. Non lavarlo in lavastoviglie

1 2

Premere per aprire lo sportello di servizio.

Lavare il ﬁ ltro superiore con acqua corrente.

Premere sul tasto PUSH per estrarre il Gruppo Caffè.

Assicurarsi che il gruppo sia in posizione di riposo; i due riferimenti devono coincidere.

8 9

Lavare il Gruppo Caffè dai residui di caffè.

Assicurarsi che i componenti siano nella corretta posizione. Il gancio mostrato deve essere nella corretta posizione; per veriﬁ care premere con decisione il tasto PUSH”.

La leva posta nella parte posteriore del gruppo deve essere a contatto con la base.

Solo con il grasso fornito in dotazione, lubriﬁ care le guide del gruppo.

Distribuire il grasso uniformemente.

Page 94

10 1211

Distribuire il grasso uniformemente.

MANUTENZIONE MACINE

Le macine dopo molti cicli di macinatura (circa 2000) hanno bisogno di una piccola regolazione per rendere il caffè sempre ottimo.

ATTENZIONE! Si consiglia d'eseguire con attenzione questa operazione; può essere eseguita da un utente esperto. La vite potrebbe cadere nel macinacaffè; se dovesse accadere recuperarla prima di riavviare la macchina; per evitare questo inconveniente proteggere il foro del macinacaffè con un panno. Lo scatto viene segnalato con un'indicazione nel contenitore caffè; fare riferimento a queste indicazioni quando di esegue la regolazione.

SVUOTARE IL CONTENITORE CAFFÈ IN GRANI.

visualizza menu con

testi

Premere ed erogare due caffè.

il mio

caffè

program-

mazione

Rimontarlo senza premere sul tasto PUSH!

aggiungere

caffè

Quando appare la seguente videata, premere "ok" e ripetere dal punto (1) una sola volta.

Chiudere lo sportello di servizio e Inserire il cassetto raccogli fondi.

Ripetuto il ciclo, spegnere la macchina e scollegare la spina.

Svitare la vite che tiene chiuso lo sportellino di servizio.

Successivamente riposizionare lo sportellino e ﬁ ssarlo con la vite rimossa in precedenza.

Regolare di uno scatto.Rimuovere vite e sportellino.

Page 95

44 CODICI DI GUASTO

MESSAGGIO DI GUIDA CHE APPARE COME RIPRISTINARE IL MESSAGGIO

spegnere e riaccendere la macchina

chiamare assistenza Problema che richiede l'intervento del centro assistenza.

inserire la vasca di raccolta Inserire la vasca raccogli gocce.

chiudere coperchio contenitore caffè in grani Chiudere il coperchio del contenitore caffè in grani per poter

inserire caffè macinato Questo messaggio guida l'utente quando nella

inserire Gruppo Caffè Inserire il Gruppo Caffè nella propria sede.

inserire il cassetto raccogli fondi Inserire il cassetto raccogli fondi.

svuotare cass. raccogli fondi Estrarre il cassetto raccoglifondi e svuotare i fondi in un

Spegnere e dopo 30" riaccendere la macchina per ripristinare il normale funzionamento.

erogare qualsiasi prodotto.

programmazione personale dei prodotti, è stato scelto d'utilizzare questo tipo di caffè.

contenitore idoneo.

Nota: il cassetto raccogli fondi deve essere vuotato solo quando la macchina lo richiede e a macchina accesa. Lo svuotamento del cassetto a macchina spenta non permette alla macchina di registrare l›avvenuto svuotamento.

chiudere la porta laterale Per poter rendere operativa la macchina si deve chiudere

riempire il serbatoio dell’acqua Si deve estrarre il serbatoio e riempirlo con acqua fresca

svuotare la vasca di raccolta posta sotto il Gruppo Caffè

inserire il contenitore del latte Inserire il contenitore del latte nello scompartimento

caricare circuito Premere sul display per procedere con il caricamento

caricamento circuito non riuscito Contattare il centro assistenza (Numero verde) per

il ciclo di decalciﬁ cazione non è stato eseguito correttamente

risclacquo latte consultare pag.13 e pag.27

pulizia latte consultare pag.13 e pag.28

la porta laterale.

potabile

Aprire lo sportello laterale e svuotare la vaschetta di raccolta che si trova sotto il Gruppo Caffè.

apposito

manuale del circuito dell'acqua. La macchina esegue un tentativo automatico di caricamento del circuito; se questo tentativo non viene eseguito correttamente allora si deve procedere con questo sistema.

richiedere consigli su come risolvere il problema.

Ripetere l'operazione come descritto nell'apposita sezione.

Page 96

45CODICI DI GUASTO / DATI TECNICI

MESSAGGIO DI GUIDA CHE APPARE COME RIPRISTINARE IL MESSAGGIO

cambiare il ﬁ ltro acqua Il ﬁ ltro acqua deve essere sostituito per i seguenti casi

Il ciclo di pulizia non è stato eseguito correttamente

inserire il contenitore del latte con cappuccinatore

chiudere il contenitore del latte Chiudere il contenitore del latte per erogare il prodotto.

risciaquare serbatoio latte L'utente deve lavare il serbatoio del latte dopo che questo è

decalciﬁ care la macchina Si deve eseguire un ciclo di decalciﬁ cazione dei circuiti

risparmio energia Premere il tasto "avvio"

1. sono stati erogati 60 litri di acqua;

2. sono passati 60 giorni dalla sua installazione:

3. sono passati 20 giorni e la macchina non è mai stata utilizzata. Nota: questo messaggio appare solo se è stato selezionato «inserito» nella funzione ﬁ ltro acqua (Vedere pag.19).

Ripetere l'operazione come descritto nell'apposita sezione.

Inserire il cappuccinatore nel contenitore del latte. Senza il cappuccinatore non può essere erogato nessun prodotto contenente latte.

stato utilizzato.

interni della macchina.

DATI TECNICI

Tensione nominale Vedere targhetta posta sull'apparecchio Potenza nominale Vedere targhetta posta sull'apparecchio

Alimentazione Vedere targhetta posta sull Materiale corpo Plastica Dimensioni (l x a x p) 355 x 380 x 460 mm Peso 14 Kg Lunghezza del cavo 1200 mm Pannello comandi Frontale (Digitale) Serbatoio acqua 2 litri - Estraibile Serbatoio latte 0,400 litri - Estraibile Capacità contenitore caffè 350 grammi di caffè in grani Pressione della pompa 15 bar Caldaia Acciaio inossidabile Macinacaffè Con macine in ceramica Dispositivo di sicurezza pressione Valvola di sicurezza pressione caldaia Dispositivo di sicurezza temperature Termostati e termofusibili caldaia

Con riserva di modiﬁ che di costruzione ed esecuzione dovute al progresso tecnologico. Macchina conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all'eliminazione dei disturbi radiotelevisivi.

apparecchio

Page 97

NORME DI SICUREZZA

SOS

IN CASO D'EMERGENZA

Estrarre immediatamente la spina dalla presa di rete.

UTILIZZARE ESCLUSIVAMENTE L'APPARECCHIO

• In luogo chiuso.

• Per la preparazione di caffè, acqua calda e per montare il latte.

• Per l'impiego domestico.

• L’apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con ridotte capacità ﬁ siche, mentali o sensoriali o con esperienza e/o competenze insufﬁ cienti, a meno che non siano sotto la supervisione di una persona responsabile della loro sicurezza o non vengano da essa istruite sull’uso dell’apparecchio.

PRECAUZIONI PER L'UTILIZZO DELLA MACCHINA

• Non utilizzare la macchina per scopi diversi da quelli sopra indicati, al ﬁ ne di evitare pericoli.

• Non introdurre nei contenitori sostanze diverse da quelle indicate nel manuale istruzioni.

• Durante il normale riempimento di ogni contenitore, è obbligatorio chiudere tutti i contenitori vicini.

• Riempire il serbatoio acqua soltanto con acqua fresca potabile: acqua calda e/o altri liquidi possono danneggiare la macchina.

• Non utilizzare acqua addizionata con anidride carbonica.

• Nel macinacaffè è vietato introdurre le dita e qualsiasi materiale che non sia caffè in grani.

• Prima di intervenire all'interno del macinacaffè spegnere la macchina con l'interruttore generale e togliere la spina dalla presa di corrente.

• Non introdurre caffè solubile o in grani nel contenitore caffè macinato.

• Per far funzionare la macchina, tramite il display touch-screen, utilizzare solo le dita della mano.

ALLACCIAMENTO ALLA RETE

Il collegamento alla rete elettrica deve essere eseguito in conformità alle norme di sicurezza vigenti nel paese d'utilizzazione. La presa, alla quale collegare la macchina deve essere:

• conforme al tipo di spina installata nella medesima;

• dimensionata per rispettare i dati della targhetta dati sul fondo dell'apparecchio.

• collegata ad un efﬁ ciente impianto di messa a terra.

Il cavo d'alimentazione, non deve:

• entrare in contatto con qualsiasi tipo di liquido: pericolo di scosse elettriche e/o incendio;

• essere schiacciato e/o entrare in contatto con superﬁ ci taglienti;

• essere utilizzato per spostare la macchina;

• essere utilizzato se risulta danneggiato;

• essere manipolato con le mani umide o bagnate;

• essere avvolto in una matassa quando la macchina è in funzione.

• essere manomesso.

INSTALLAZIONE

• Scegliere un piano d'appoggio ben livellato (non deve superare i 2° d'inclinazione), solido e fermo.

• Non installare la macchina in zone nelle quali può essere utilizzato un getto d'acqua.

• Temperatura ottimale di funzionamento: 10°C÷40°C

• Umidità massima: 90%.

• Il locale deve essere sufﬁ cientemente illuminato, areato, igienico e la presa di corrente deve essere facilmente raggiungibile.

• Non collocare su superﬁ ci incandescenti!

• Porre ad almeno 10 cm di distanza da pareti e piastre di cottura.

• Non utilizzare in ambienti la cui temperatura possa raggiungere valori uguali e/o inferiori a 0°C; nel caso in cui la macchina abbia raggiunto tali condizioni contattare un centro assistenza per effettuare un controllo di sicurezza.

• Non utilizzare la macchina in prossimità di sostanze inﬁ ammabili e/o esplosive.

• E vietato l'utilizzo della macchina in atmosfera esplosiva, aggressiva o ad alta concentrazione di polveri o sostanze oleose in sospensione nell'aria.

• Non installare la macchina sopra ad altre apparecchiature.

PERICOLI

• Tenere i bambini sotto supervisione, per evitare che giochino con l’apparecchio.

• L'apparecchio è pericoloso per i bambini. Se incustodito, scollegarlo dalla presa di alimentazione.

Page 98

47NORME DI SICUREZZA

• Non lasciare i materiali utilizzati per imballare la macchina alla portata dei bambini.

• Non dirigere contro se stessi e/o altri il getto di vapore surriscaldato e/o d'acqua calda: pericolo di scottature.

• Non inserire oggetti attraverso le aperture dell'apparecchio (Pericolo! Corrente elettrica!).

• Non toccare la spina con le mani e piedi bagnati, non estrarla dalla presa tirando il cavo.

• Attenzione pericolo di ustioni al contatto con l'acqua calda, il vapore e il beccuccio per l'acqua calda.

GUASTI

• Non utilizzare l'apparecchio in caso di guasto accertato o sospetto, ad esempio dopo una caduta.

• Eventuali riparazioni devono essere effettuate dal servizio assistenza autorizzato.

• Non utilizzare un apparecchio con cavo di alimentazione difettoso. Se il cavo d'alimentazione è danneggiato,

deve essere cambiato dal produttore o dal suo servizio assistenza clienti. (Pericolo! Corrente elettrica!).

• Spegnere l'apparecchio prima di aprire lo sportello di servizio. Pericolo di ustioni!

PULIZIA / DECALCIFICAZIONE

• Per la pulizia dei circuito latte utilizzare solo il detergente in polvere consigliato e fornito con la macchina

Attenersi scrupolosamente alle indicazioni di sicurezza evidenziate nella confezione.

• Per la pulizia dei circuito caffè utilizzare solo il detergente in pastiglie consigliato e fornito con la macchina.

Attenersi scrupolosamente alle indicazioni di sicurezza evidenziate nella confezione.

• Prima di pulire la macchina, è indispensabile posizionare l'interruttore generale su SPENTO (0); staccare

la spina dalla presa di corrente ed attendere che la macchina si raffreddi.

• Impedire che l'apparecchio venga a contatto con schizzi d'acqua o immerso in acqua.

• Non asciugare le parti della macchina in forni convenzionali e/o a microonde.

• L'apparecchio ed i suoi componenti devono essere puliti e lavati dopo un periodo d'inutilizzo dell'apparecchio.

PARTI DI RICAMBIO

Per ragioni di sicurezza, utilizzare solo parti di ricambio e accessori originali.

SMALTIMENTO

INFORMAZIONE AGLI UTENTI ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151”Attuazione delle

Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei riﬁ uti”.

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ﬁ ne

della propria vita utile deve essere raccolto separatamente dagli altri riﬁ uti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a ﬁ ne vita agli idonei centri di raccolta differenziata dei riﬁ uti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.

ANTINCENDIO

In caso di incendio utilizzare estintori ad anidride carbonica (CO2). Non utilizzare acqua o estintori a polvere.

INFORMAZIONI AGGIUNTIVE PER IL CORRETTO UTILIZZO DEL FILTRO INTENZA

Per utilizzare correttamente il ﬁ ltro acqua Intenza vi elenchiamo alcune avvertenze da prendere in considerazione:

1. Conservare il ﬁ ltro acqua in un ambiente fresco al riparo dal sole; la temperatura dell’ambiente deve essere

compresa tra +1°C e +50°C;

2. Leggere attentamente le istruzioni di utilizzo e le avvertenza di sicurezza allegate in ogni ﬁ ltro.

3. Conservare le istruzioni allegate al ﬁ ltro insieme al manuale.

4. Le istruzioni riportate nel presente manuale integrano quelle inserite nel manuale, in quanto prendono in esame la

speciﬁ ca appricazione del ﬁ ltro nella macchina.

Page 99

EG-KONFORMITÄTSERKLÄRUNG

EC 2006/95, EC 2004/118,

EC 1992/31, EC 1993/68

SAECO INTERNATIONAL GROUP S.P.A

- Via Torretta, 240 - 40041 Gaggio Montano (Bo) - Italy

erklären in eigener Verantwortung, daß das Produkt:

KAFFEEVOLLAUTOMAT

SUP 030 BD

auf welches sich diese Erklärung bezieht, folgenden Normen entspricht:

• Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Allgemeine Anforderungen EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)

• Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 2-15 Besondere Anforderungen für Geräte zur Flüssigkeitserhitzung EN 60 335-2-15 (2002) + A1(2005)

• Sicherheit Geräte für den Hausgebrauch und ähnliche Zwecke. Elektromagnetische Felder. Verfahren für die Bewertung und die Messungen EN 50366 (2003) + A1 (2006).

• Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 2-14 Besondere Anforderungen für Mahlwerke und Kaffeemühlen EN 60335-2-14 (2006).

• Grenzwerte und Messverfahren für Funkstörungen von Geräten mit elektromotorischem Antrieb und Elektrowärmegeräten für den Hausgebrauch und ähnliche Zwecke, Elektrowerkzeugen und ähnlichen Elektrogeräten - EN 55014-1 (2000) + A1 (2001) + A2 (2002)

• Elektromagnetische Verträglichkeit (EMV) Teil 3 Grenzwerte - Abschnitt 2: Grenzwerte für Oberschwingungsströme (Geräte Eingangsstrom ≤ 16A je Leiter) - EN 61000-3-2 (2000)

• Elektromagnetische Verträglichkeit (EMV) Teil 3 Grenzwerte - Abschnitt 3: Grenzwerte für Spannungsschwankungen und Flicker in Niederspannungsnetzen für Geräte mit einem Eingangsstrom ≤ 16A. EN 61000-3-3 (1995) + A1(2001)

• Störfestigkeit von Haushaltsgeräten, Elektrowerkzeugen und ähnlichen Geräten. Produktfamiliennorm EN 55014-2 (1997) + A1 (2001)

gemäß den Bestimmungen der Richtlinien 73/23/EG, 89/336/EG, 92/31EG, 93/68/EG.

R & D Manager

Gaggio Montano - li, 27/06/2007

Mr. Andrea Castellani

Page 100

DICHIARAZIONE DI CONFORMITA’ CE

EC 2006/95, EC 2004/118,

EC 1992/31, EC 1993/68

SAECO INTERNATIONAL GROUP S.P.A

- Via Torretta, 240 - 40041 Gaggio Montano (Bo) - Italy

dichiariamo sotto la nostra responsabilità che il prodotto:

MACCHINA PER CAFFE’ AUTOMATICA

SUP 030 BD

al quale si riferisce questa dichiarazione è conforme alle seguenti norme:

• Sicurezza di elettrodomestici e apparecchi elettrici - Requisiti generali EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)

• Sicurezza di elettrodomestici e apparecchi elettrici - Parte 2-15 Requisiti speciﬁ ci per apparecchi per riscaldare liquidi EN 60 335-2-15 (2002) + A1(2005)

• Sicurezza apparecchi per uso domestico e similare. Campi elettromagnetici Metodi per la valutazione e le misure EN 50366 (2003) + A1 (2006).

• Sicurezza di elettrodomestici e apparecchi eletricci - Parte 2-14 Requisiti speciﬁ ci per polverizzatori e macinacaffè EN 60335-2-14 (2006).

• Limiti e metodi di misurazione dei disturbi radio caratteristici di apparecchi con motore elettrico e termici per uso domestico e simili scopi, strumenti elettrici e simili apparecchiature elettriche - EN 55014-1 (2000) + A1 (2001) + A2 (2002)

• Compatibilità elettromagnetica (EMC) Parte 3^ Limiti - Sezione 2 : Limiti per le emissioni di corrente armonica (corrente in ingresso dell’apparecchiatura ≤ 16A per fase) - EN 61000-3-2 (2000)

• Compatibilità elettromagnetica (EMC) Parte 3^ Limiti - Sezione 3 : Limitazione delle ﬂ uttuazioni e dei picchi di tensione nei sistemi di alimentazione a bassa tensione per apparecchiature con corrente nominale ≤ 16A. EN 61000-3-3 (1995) + A1(2001)

• Requisiti di immunità per elettrodomestici, strumenti e apparecchi similari. Norma per famiglia di prodotti EN 55014-2 (1997) + A1 (2001)

secondo le disposizioni delle direttive CE 73/23, CE 89/336, CE 92/31, CE 93/68.

R & D Manager

Gaggio Montano - li, 27/06/2007

Mr. Andrea Castellani

Philips SUP030BD User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
