Digital Surround Sound Receiv er

Audio

Audio

English

HOME CINEMA PACKAGES MX 980, MX 999

Additionally to the standard supplies the Home Cinema
packages MX 980, MX 999 contain:
– a subwoofer including a connection cable and a mains

cable
– 5 loudspeakers including 5 speaker cables
– a coaxial cable for video connection with a DVD player or a

TV set
– a quick installation card
For the standard supplies of your receiver see chapter
“GENERAL INFORMATION / Scope of supply” in the
instruction manual.

• Install the subwoofer wherever you like because with the

bass sound range reproduced from the subwoofer (below
150 Hz) human hearing cannot detect the direction and
position where the sound is being produced.

• Also, since the feeling of stereo is lost with bass

frequencies, a single subwoofer is enough for reproducing
the bass of stereo channels.

• To obtain a better bass reproduction, we recommend that

you place the subwoofer on a solid floor where resonance
is unlikely to occur.

• Always place the subwoofer vertically, keeping a few

centimeters away from the wall.

• Do not place any object on the subwoofer or sit on it.

• If the subwoofer is placed in the center of a room, the bass

could be extremely weakened. This is due to the influence
of the standing wave of the room. If this happens, move the
subwoofer away from the center of the room or eliminate
the cause of the standing wave by installing a bookshelf on
the wall, etc.

Important!

Before you operate the subwoofer, complete the preparation
procedures. Switch on your receiver and select the sound
source.

The type plate is located on the rear of the subwoofer.

1 Use the cinch cable supplied to connect AUDIO IN to

SUBWOOFER PRE-OUT on the receiver.

2 Check whether the mains voltage as shown on the type

plate corresponds to your local mains voltage. If it does not,
consult your dealer or service organization.

3 After all connections have been made, connect the

AC mains cable to the receiver or the wall outlet.

To disconnect the subwoofer from the mains completely,
remove the mains plug from the wall socket.

1 To activate the subwoofer, set the on/off switch at the rear

of the subwoofer to ON position.

2 Rotate VOLUME clockwise until there is a click.

yThe LED indicator lights up in green.

If the subwoofer is not to be used for a longer period of time,
it is advisable to set the on/off switch to OFF position.

• Rotate VOLUME anticlockwise until there is a click.

yThe LED indicator light turns red.

You can adjust the subwoofer to suit the sound level of your
front speakers. Reinforcing the bass sound gives you a
greater sense of atmosphere.

1 Adjust the VOLUME on the receiver until the sound from

the front speakers is not distorted. If it is distorted, the
sound from the subwoofer will also be distorted.

2 Play your favourite songs. Male vocal tunes containing bass

sounds are most suitable for adjustment.

3 Adjust the VOLUME on the subwoofer to determine the

loudness of the bass sound from the subwoofer.

• Use PHASE SELECTOR located
at the rear of the subwoofer to
select the phase polarity.

Selecting the polarity at either 0° or 180° may determine
better bass reproduction effect in certain listening
environments (depending on the type of front speakers and the
position of the subwoofer). It may also change the expanse
and tightness of sound, and affect the feeling of sound field.

• Select the setting that provides the sound you prefer when
listening in your usual listening position. Repeat the
adjustment for volume and phase polarity to suit your
preference.

Once you have adjusted the subwoofer to the settings you
desire, use the VOLUME control on the receiver to adjust the
volume of the subwoofer and the other speakers. You do not
need to adjust the subwoofer settings again even when you
change the volume level of the receiver.

Phase selector

Volume adjustment

Switching the subwoofer to standby mode

Switching the subwoofer on

Connections

Subwoofer setup

Scope of supply

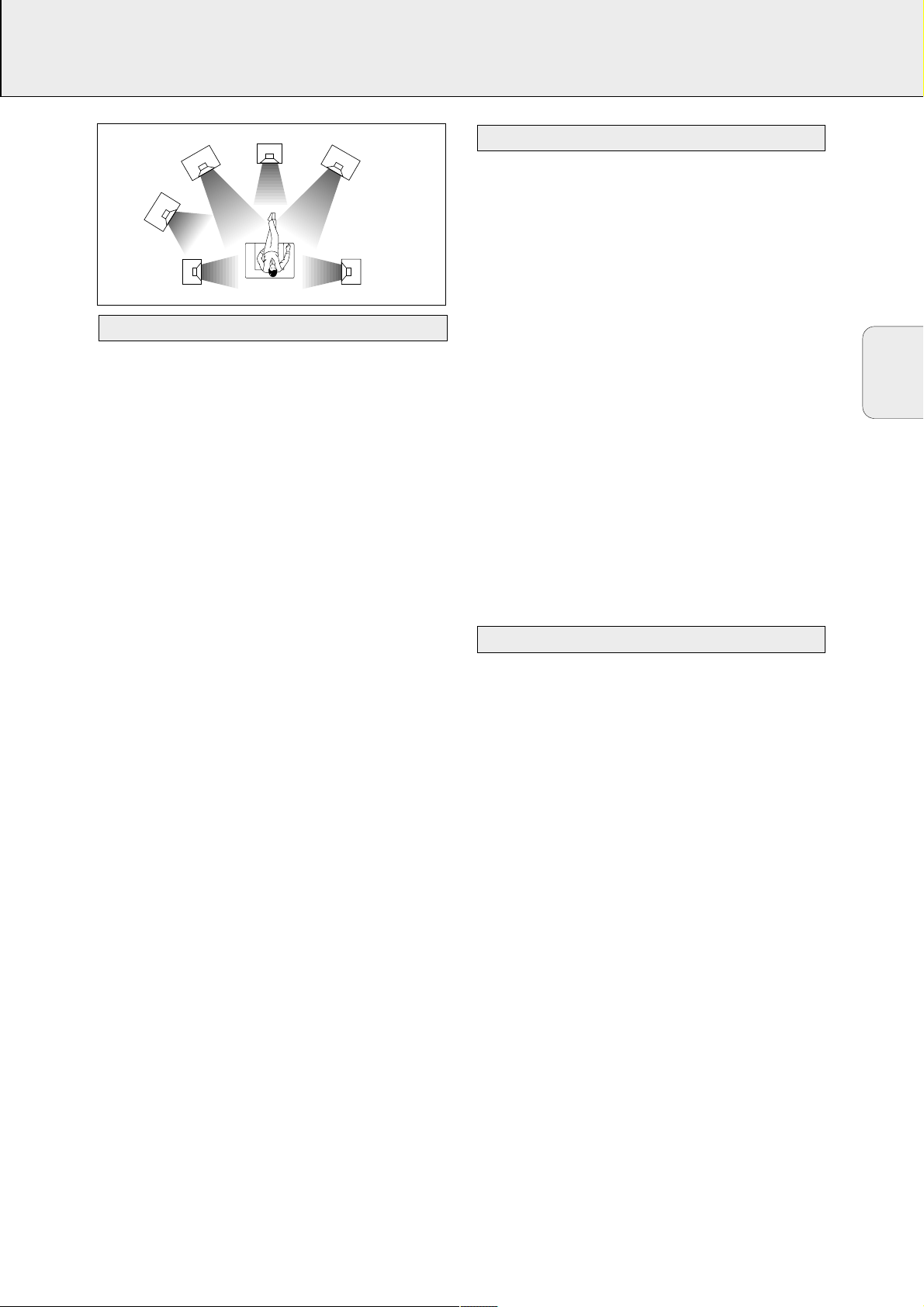

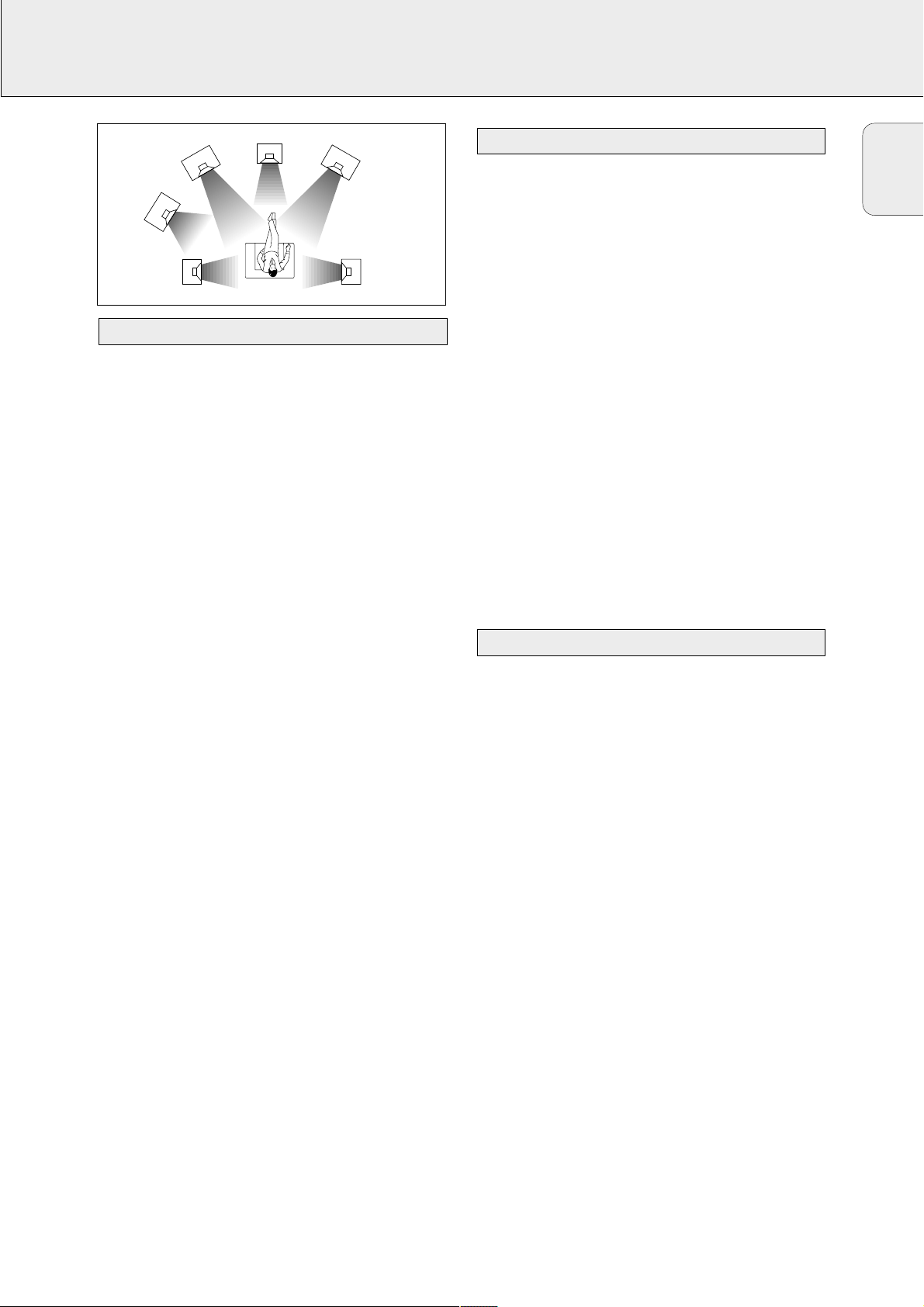

CENTER

FRONT

LEFT

SUBWOOFER

SURROUND

(REAR)

LEFT

FRONT

RIGHT

RIGHT

SURROUND

(REAR)

PHASE

SELECTOR

180

0

0

0

English

HOME CINEMA PACKAGES MX 980, MX 999

If the receiver is used at very high power it can produce
distortions which may seriously damage your speakers. If
distortions occur, reduce the volume and the tone controls to
a level where the sound is acceptable again.

To avoid overheating of the set a safety circuit has
been built in. Therefore your set may disconnect under
extreme conditions. If this happens, switch the set off
and let it cool down before reusing it. After having let
the set cool down switch the set on again and select
the desired source by turning SOURCE SELECT.

For optimum sound performance of your Home Cinema
System we recommend the following settings on your
receiver:

* SPEAKR SETUP

SUBW PRESENT: YES

* SPEAKR SIZES

FRONT SIZE: SMALL
CENTER SIZE: SMALL
REAR SIZE: SMALL

* VOL BALANCE

VOL FRONT-L: 0
VOL FRONT-R: 0
VOL CENTER: -10
VOL REAR-L: +5
VOL REAR-R: +5

BASS: 0
TREBLE: 0

LOUDNESS: off

When connecting a DVD player to COAX 1 IN, make sure that
the digital output of your DVD player is set to “ON” or “ALL”
(please read the instruction manual of your DVD player).

Subject to modification without notice.

Front speakers

System................................................................2-way shielded

Impedance............................................................................8 Ω

Speaker drivers.........................................3" fullrange, 1" piezo

Reproduction frequency response......................150 Hz–20 kHz

Dimensions (MX 980), w × h × d.................95 × 150 × 97 mm

Dimensions (MX 999), w × h × d.................95 × 150 × 91 mm

Weight.............................................................................0.45 kg

Center speaker

System................................................................2-way shielded

Impedance............................................................................8 Ω

Speaker drivers..................................2 × 3" fullrange, 1" piezo

Reproduction frequency response......................150 Hz–20 kHz

Dimensions (MX 980), w × h × d.................250 × 94 × 92 mm

Dimensions (MX 999), w × h × d.................250 × 94 × 86 mm

Weight.............................................................................0.92 kg

Surround speakers

System..............................................................................2-way

Impedance............................................................................8 Ω

Speaker drivers.........................................3" fullrange, 1" piezo

Reproduction frequency response......................150 Hz–20 kHz

Dimensions (MX 980), w × h × d.................95 × 150 × 97 mm

Dimensions (MX 999), w × h × d.................95 × 150 × 91 mm

Weight.............................................................................0.45 kg

Active subwoofer with wOOx technology for MX 980 –
not magnetically shielded design

Subwoofer............................................................................6.5"

Output power..................................................50 W RMS (4 Ω)

THD.....................................................................10% at 100 Hz

Reproduction frequency response .......................40 Hz–150 Hz

Phase switch.................................................................0°, 180°

Input sensitivity (subwoofer in)................................200 mVrms

AC power................................................................230 V/50 Hz

Power consumption.............................40 W (at

1

⁄8 rated power)

Dimensions, w × h × d ............................200 × 310 × 370 mm

Weight...............................................................................6.8 kg

Active subwoofer with wOOx technology for MX 999 –
not magnetically shielded design

Subwoofer............................................................................6.5"

Output power.................................................100 W RMS (4 Ω)

THD.....................................................................10% at 100 Hz

Reproduction frequency response .......................40 Hz–150 Hz

Phase switch.................................................................0°, 180°

Input sensitivity (subwoofer in)................................200 mVrms

AC power................................................................230 V/50 Hz

Power consumption.............................52 W (at 1⁄

8 rated power)

Dimensions, w × h × d ............................200 × 310 × 370 mm

Weight...............................................................................8.4 kg

Technical data of speakers and subwoofer

Digital sound from a DVD player

Recommended settings

Power handling

3103 306 1862.1 MX 980/MX 999 VieUrs0147

Français

En plus des éléments standard fournis, les ensembles
MX 980, MX 999 comprennent :
– un subwoofer avec un câble de raccordement et un câble

d’alimentation secteur
– 5 haut-parleurs y compris 5 câbles pour les haut-parleurs
– un câble coaxial pour une connexion vidéo avec un lecteur

DVD ou un téléviseur
– une notice d’installation rapide
Pour la liste des éléments standard fournis avec votre
récepteur, voir le chapitre « GENERALITES/Produits livrés avec
l’equipement » dans le manuel d’utilisation.

• Installez le subwoofer où vous plaira, car avec la gamme

des graves reproduite par le subwoofer (en-dessous de
150 Hz), l’ouïe humaine ne parvient pas à détecter le sens
ni la position d’où vient le son.

• De plus, comme la sensation stéréo se perd à basses

fréquences, un simple subwoofer suffit à la reproduction
des basses des canaux stéréo.

• Pour obtenir une meilleure reproduction des graves, nous

recommandons de disposer le subwoofer sur un sol solide
où il y a peu de chance que des résonances aient lieu.

• Placez toujours le subwoofer en position ver ticale et à

quelques centimètres du mur.

• Ne placez pas un objet sur le subwoofer ni ne vous asseyez

dessus.

• Si le subwoofer est disposé au centre d’une pièce, les

graves peuvent être extrêmement affaiblis. Ce phénomène
est dû à l’onde verticale régnant dans la pièce. Dans ce
cas, déplacez le subwoofer du centre de cette pièce pour
éliminer la cause de l’onde ver ticale, par exemple en
disposant un rayon à livres au mur, etc.

Important!

Avant d’actionner le subwoofer, achevez les procédures de
préparation. Allumez votre récepteur et choisissez la source sonore.

La plaquette signalétique est située à l‘arrière du subwoofer.

1 Utilisez le câble cinch compris à la livraison pour brancher

AUDIO IN avec SUBWOOFER PRE-OUT au récepteur.

2 Vérifiez si la tension secteur référencée sur la plaquette

signalétique correspond à votre tension secteur locale. Si
ce n‘est pas le cas, consultez votre concessionnaire ou
l‘organisation de service après-vente.

3 Après avoir effectué tous les raccords, raccordez le cordon

d'alimentation CA au récepteur ou à la prise murale.

Pour débrancher complètement le subwoofer du secteur,
retirez la fiche d’alimentation de la prise de courant.

1 Pour mettre en marche le caisson de basses, mettez le

sélecteur de marche/arrêt situé à l ’arrière du caisson de
basses en position « ON ».

2 Tournez VOLUME vers la droite jusqu’à ce qu’un déclic se

fasse entendre.

yL’indicateur vert s’allume.

Si le caisson de basses ne sera pas utilisé pendant une
période prolongée, nous vous conseillons de mettre le
sélecteur de marche/arrêt en position « OFF ».

• Tournez VOLUME vers la gauche jusqu’à ce qu’un déclic se
fasse entendre.

yL’indicateur passe au rouge.

Il vous est possible de régler le subwoofer en fonction du
niveau de son de vos haut- parleurs avant. L’accentuation des
graves vous donne une plus grande sensation d’atmosphère.

1

Réglez le VOLUME sur le récepteur jusqu'à ce que le son provenant
des haut-parleurs de devant ne soit plus déformé. S'il est déformé,
le son provenant du subwoofer sera également déformé.

2 Faites jouer votre musique favorite. Une voix mâle

contenant des graves convient le mieux au réglage.

3 Réglez le VOLUME sur le subwoofer pour déterminer la

portée du son grave émis par le subwoofer.

• Utilisez PHASE SELECTOR
disposé à l’arrière du
subwoofer pour sélectionner
la polarité de phase.

La sélection de polarité à 0° ou 180° permet de mieux déterminer
l’effet de reproduction des graves dans certains endroits d’écoute
(selon le type de haut- parleurs avant et la position du subwoofer).
Ceci peut également modifier la charge et la densité du son et
affecter la sensation du champ de sonorité.

• Sélectionnez le réglage correspondant à votre préférence
d’écoute dans votre position d’écoute normale. Répétez le
réglage pour le volume et la polarité de phase en fonction
de vos préférences.

Une fois que vous avez procédé aux réglages souhaités pour le
subwoofer, utilisez le réglage du VOLUME sur le récepteur pour
régler le volume du subwoofer et des autres haut-parleurs.
Vous n'avez pas besoin de changer les réglages du subwoofer
même si vous modifiez le volume du récepteur.

Sélecteur de phase

Réglage de volume

Mise en mode de veille du subwoofer

Mise en service du subwoofer

Connecteurs

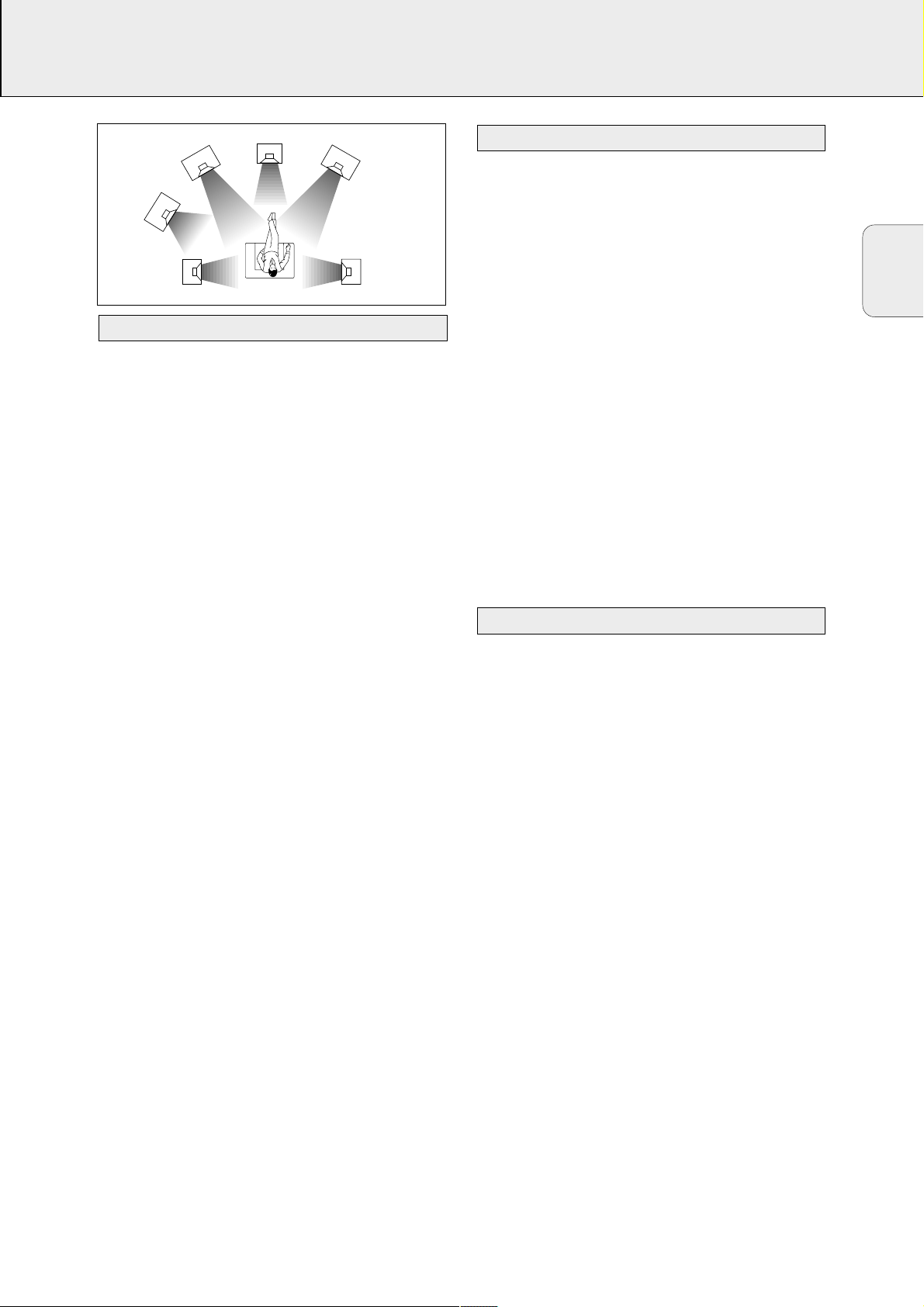

Disposition du subwoofer

Produits livrés avec l'équipement

ENSEMBLES HOME CINEMA MX 980, MX 999

CENTER

FRONT

LEFT

SUBWOOFER

SURROUND

(REAR)

LEFT

FRONT

RIGHT

RIGHT

SURROUND

(REAR)

PHASE

SELECTOR

180

0

0

0

Si le récepteur est utilisé à une puissance trop élevée, des
distorsions peuvent avoir lieu, lesquelles peuvent sérieusement
endommager vos enceintes. En cas de distorsions, réduisez le
volume et les commandes de tonalité à un niveau de son acceptable.

Pour éviter tout problème de surchauffe, cet appareil est
doté d’un circuit de sécurité intégré. L’appareil s’arrête
automatiquement dans des conditions de fonctionnement
extrêmes. Si tel était le cas, mettez l’appareil hors
tension pour permettre le refroidissement de l’appareil
avant de le réutiliser. Après avoir laissé l’appareil
refroidir allumez l’appareil de nouveau et choisissez la
source désirée en tournant SOURCE SELECT.

Pour une performance du son optimale sur votre Home
Cinema System, nous recommandons les réglages suivants
sur votre amplificateur :

* SPEAKR SETUP

SUBW PRESENT : YES

* SPEAKR SIZES

FRONT SIZE : SMALL
CENTER SIZE : SMALL
REAR SIZE : SMALL

* VOL BALANCE

VOL FRONT-L : 0
VOL FRONT-R : 0
VOL CENTER : -10
VOL REAR-L : +5
VOL REAR-R : +5

BASS : 0
TREBLE : 0

LOUNDNESS : désactivé

Quand vous connectez un lecteur de DVD à COAX 1 IN,
assurez-vous que la sortie digitale de votre lecteur de DVD
est réglée sur « ON » ou « ALL » (veuillez vous référer au
manuel de votre lecteur de DVD).

Sujet à modifications sans avis préalable.

Enceintes avant

Système .......................................................protégé à 2 circuits

Impédance............................................................................8 Ω

Moteurs des haut-parleurs...............3" longue bande, 1" piezo

Réponse en fréquence de reproduction.............150 Hz–20 kHz

Dimensions (MX 980), l × h × p...................95 × 150 × 97 mm

Dimensions (MX 999), l × h × p...................95 × 150 × 91 mm

Poids ................................................................................0,45 kg

Enceinte centrale

Système .......................................................protégé à 2 circuits

Impédance............................................................................8 Ω

Moteurs des haut-parleurs.........2 × 3" longue bande, 1" piezo

Réponse en fréquence de reproduction.............150 Hz–20 kHz

Dimensions (MX 980), l × h × p...................250 × 94 × 92 mm

Dimensions (MX 999), l × h × p...................250 × 94 × 86 mm

Poids ................................................................................0,92 kg

Haut-parleurs surround

Système...........................................................................2 voies

Impédance............................................................................8 Ω

Moteurs des haut-parleurs...............3" longue bande, 1" piezo

Réponse en fréquence de reproduction.............150 Hz–20 kHz

Dimensions (MX 980), l × h × p...................95 × 150 × 97 mm

Dimensions (MX 999), l × h × p...................95 × 150 × 91 mm

Poids ................................................................................0,45 kg

Subwoofer actif doté de la technologie wOOx pour le
MX 980 – modèle non pourvu d’un blindage magnétique

Subwoofer............................................................................6,5"

Puissance de sortie.........................................50 W RMS (4 Ω)

DHT.......................................................................10% à 100 Hz

Réponse en fréquence de reproduction...............40 Hz–150 Hz

Inverseur de phase........................................................0°, 180°

Sensibilité d'entrée (entrée subwoofer)..................200 mVrms

Alimentation CA......................................................230 V/50 Hz

Consommation de puissance...40 W (1⁄8 de la puissance nominale)

Dimensions, l × h × p ..............................200 × 310 × 370 mm

Poids ..................................................................................6,8 kg

Subwoofer actif doté de la technologie wOOx pour le
MX 999 – modèle non pourvu d’un blindage magnétique

Subwoofer............................................................................6,5"

Puissance de sortie.......................................100 W RMS (4 Ω)

DHT.......................................................................10% à 100 Hz

Réponse en fréquence de reproduction...............40 Hz–150 Hz

Inverseur de phase........................................................0°, 180°

Sensibilité d'entrée (entrée subwoofer)..................200 mVrms

Alimentation CA......................................................230 V/50 Hz

Consommation de puissance...52 W (1⁄8 de la puissance nominale)

Dimensions, l × h × p ..............................200 × 310 × 370 mm

Poids ..................................................................................8,4 kg

Données techniques des haut-parleurs et
du subwoofer

Son digital à partir d’un lecteur de DVD

Réglages recommandés

Manipulation de la puissance

Français

ENSEMBLES HOME CINEMA MX 980, MX 999

3103 306 1862.1 MX 980/MX 999 VieUrs0147

Español

Además de los suministros estándar, los paquetes de Home
Cinema MX 980, MX 999 contienen:
– un subwoofer con un cable de conexión y cable de red
– 5 altavoces con 5 cables de altavoces
– un cable coaxial para la conexión del video con un

reproductor de DVD o con un aparato de televisión
– una tarjeta de instalación rápida
Para los suministros estándar de su receptor, ver capítulo
«INFORMACIÓN GENERAL/Lista de componentes» en el
manual de instrucciones.

• El subwoofer puede ser instalado en cualquier parte debido

a que la gama desonidos graves que reproduce (por debajo
de 150 Hz), el oído humano no puede detectarla dirección o
la posición de la que viene el sonido.

• Además, como la sensación de estéreo se pierde con las

frecuencias de graves. Basta con un sólo subwoofer para
reproducir los graves y los canales de estéreo.

• Para obtener una reproducción mejor de graves, se

recomienda instalar el subwoofer en una superficie sólida
que no produzca resonancia.

• Coloque siempre el subwoofer ver ticalmente, pero

guardando una distancia de algunos centímetros de la pared.

• No coloque ningún objeto encima del subwoofer o se

siente en él.

• Si se coloca el subwoofer en el centro de la habitación, el

efecto de los graves puede debilitarse debido a la influencia
de las ondas estacionarias de la habitación. En tal caso,
retírelo del centro de la habitación o trate de solucionar el
problema, colocando una estantería en la pared.

¡Importante!

Antes de poner en funcionamiento el subwoofer, acabe todos
los preparativos. Encienda su receptor y seleccione la fuente
de sonido.

La placa tipo está situada en la parte posterior del subwoofer.

1 Utilice el cable cinch suministrado para conectar AUDIO IN

con SUBWOOFER PRE-OUT en el receptor.

2 Compruebe que la tensión indicada en la placa tipo

corresponde con el voltaje de la red local. De lo contrario,
consulte con su distribuidor u organización de servicio.

3 Una vez realizadas todas las conexiones, conecte el cable

de CA al receptor o a la toma de corriente.

Para desconectar por completo el subwoofer de la red, retirar
el conector de la toma de red de la pared.

1 Para activar el subwoofer, posicione el selector de

activación/desactivación situado en la parte trasera del
subwoofer su «ON».

2 De vueltas a VOLUME en dirección de las agujas del reloj

hasta que oiga un clic.

yEl indicador LED se enciende en verde.

Si no va a utilizar el subwoofer durante mucho tiempo,
recomendamos posicionar el selector de activación/
desactivación su «OFF».

• Dé vueltas a VOLUME en dirección contraria a las agujas
del reloj hasta que oiga un clic.

yEl indicador LED se vuelve rojo.

Se puede ajustar el volumen del subwoofer para acoplarlo al nivel
de sonido de los altavoces frontales. Si refuerza el sonido de los
graves puede conseguir una mejora en el entorno acústico.

1 Ajuste el VOLUMEN del receptor hasta que el sonido de los

altavoces frontales no suene distorsionado. Si el sonido
está distorsionado también lo estará el sonido procedente
del subwoofer y del resto de altavoces.

2 Reproduzca sus canciones favoritas. Las entonaciones

vocales masculinas con sonidos graves son las más
apropiadas para el ajuste.

3 Ajuste VOLUME en el subwoofer para determinar el volumen

del sonido de los graves provenientes del subwoofer.

•

Utilice PHASE SELECTOR, el cual
está ubicado en la parte posterior
del subwoofer para seleccionar
la polaridad de fase.

En ciertos entornos acústicos la escucha del efecto de
reproducción de los graves se puede mejorar si selecciona la
polaridad a 0° o a 180° (dependiendo del tipo de altavoces
frontales y de la posición del subwoofer). También puede
influir en el gasto de energía y hermeticidad del sonido y
afectar a la percepción del campo de sonido.

• Seleccione el ajuste que le ofrezca la calidad de sonido que
prefiere en la posición normal de escucha. Repita el ajuste
de volumen y polaridad de la fase hasta que consiga uno
que le guste.

Una vez haya realizado en el subwoofer los ajustes que
desee, utilice el control del VOLUMEN que hay en el
receptor para ajustar el volumen del subwoofer y de los
demás altavoces. No es necesario que repita los ajustes
del subwoofer incluso aunque modifique el volumen del
receptor.

Selector de fase

Ajuste de volumen

Para poner el subwoofer en el modo de espera

Encendido del subwoofer

Conexiones

Instalación del subwoofer

Lista de componentes

PAQUETES HOME CINEMA MX 980, MX 999

CENTER

FRONT

LEFT

SUBWOOFER

SURROUND

(REAR)

LEFT

FRONT

RIGHT

RIGHT

SURROUND

(REAR)

PHASE

SELECTOR

180

0

0

0

Español

Si se utiliza el receptor con el volumen demasiado alto, se
pueden producir distorsiones que causen daño a los altavoces.
En caso de distorsiones, reduzca el volumen y los controles de
tono a un nivel razonable.

Para evitar el recalentamiento del aparato, hay un
circuito de seguridad incorporado. Por lo tanto su
aparato puede apagarse bajo condiciones extremas.
Si esto ocurre, desconecte el aparato y espere hasta
que se enfrie antes de volver a usarlo. Después de dejar
que el aparato se enfríe, encienda de nuevo el aparato y
seleccione la fuente deseada girando SOURCE SELECT.

Para un rendimiento óptimo del sonido de su Sistema Home
Cinema, le recomendamos la siguientes configuraciones en su
receptor:

* SPEAKR SETUP

SUBW PRESENT: YES

* SPEAKR SIZES

FRONT SIZE: SMALL
CENTER SIZE: SMALL
REAR SIZE: SMALL

* VOL BALANCE

VOL FRONT-L: 0
VOL FRONT-R: 0
VOL CENTER: -10
VOL REAR-L: +5
VOL REAR-R: +5

BASS: 0
TREBLE: 0

LOUDNESS: desconectado

Si conecta un reproductor de DVD a un COAX 1 IN, asegúrese
de que la salida digital de su reproductor de DVD está en
«ON» o «ALL» (por favor, lea el manual de instrucciones de su
reproductor de DVD).

Sujeto a modificaciones sin previo aviso.

Altavoces frontales

Sistema...................................................protección de dos vías

Impedancia...........................................................................8 Ω

Controladores de altavoz...................alcance total 3", piezo 1"

Respuesta de frecuencia de reproducción.........150 Hz–20 kHz

Dimensiones (MX 980),

anch. × alt. × profun....................................95 × 150 × 97 mm

Dimensiones (MX 999),

anch. × alt. × profun....................................95 × 150 × 91 mm

Peso .................................................................................0,45 kg

Alvatoz central

Sistema...................................................protección de dos vías

Impedancia...........................................................................8 Ω

Controladores de altavoz.............alcance total 2 × 3", piezo 1"

Respuesta de frecuencia de reproducción.........150 Hz–20 kHz

Dimensiones (MX 980),

anch. × alt. × profun....................................250 × 94 × 92 mm

Dimensiones (MX 999),

anch. × alt. × profun....................................250 × 94 × 86 mm

Peso .................................................................................0,92 kg

Altavoces surround

Sistema..........................................................................dos vías

Impedancia...........................................................................8 Ω

Controladores de altavoz...................alcance total 3", piezo 1"

Respuesta de frecuencia de reproducción.........150 Hz–20 kHz

Dimensiones (MX 980),

anch. × alt. × profun....................................95 × 150 × 97 mm

Dimensiones (MX 999),

anch. × alt. × profun....................................95 × 150 × 91 mm

Peso .................................................................................0,45 kg

Altavoz de graves activo con tecnología wOOx para
MX 980 – diseño no magnéticamente sellado

Subwoofer............................................................................6,5"

Potencia de salida ...........................................50 W RMS (4 Ω)

THD.......................................................................10% a 100 Hz

Respuesta de frecuencia de reproducción...........40 Hz–150 Hz

Interruptor de fase........................................................0°, 180°

Sensibilidad de entrada (entrada subwoofer).........200 mVrms

Potencia CA.............................................................230 V/50 Hz

Consumo de energía..........40 W (a

1

⁄8 de potencia de régimen)

Dimensiones, anch. × alt. × profun.........200 × 310 × 370 mm

Peso ...................................................................................6,8 kg

Altavoz de graves activo con tecnología wOOx para
MX 999 – diseño no magnéticamente sellado

Subwoofer............................................................................6,5"

Potencia de salida .........................................100 W RMS (4 Ω)

THD.......................................................................10% a 100 Hz

Respuesta de frecuencia de reproducción...........40 Hz–150 Hz

Interruptor de fase........................................................0°, 180°

Sensibilidad de entrada (entrada subwoofer).........200 mVrms

Potencia CA.............................................................230 V/50 Hz

Consumo de energía..........52 W (a 1⁄8 de potencia de régimen)

Dimensiones, anch. × alt. × profun.........200 × 310 × 370 mm

Peso ...................................................................................8,4 kg

Datos técnicos de los altavoces
y altavoz de graves

Sonido digital del reproductor de DVD

Configuraciones recomendadas

Capacidad de potencia

3103 306 1862.1 MX 980/MX 999 VieUrs0147

PAQUETES HOME CINEMA MX 980, MX 999

Deutsch

HOME-CINEMA-PAKETE MX 980, MX 999

Zusätzlich zur Grundausstattung enthalten die
Home-Cinema-Pakete MX 980, MX 999:
– einen Subwoofer mit Anschlusskabel und Netzkabel
– 5 Lautspecher mit 5 Lautsprecherkabeln
– ein Koaxialkabel für die Videoverbindung mit einem

DVD-Spieler oder einem Fernseher
– eine Kurzanleitung zur Installation.
Die Liste der Grundaustattung Ihres Receivers finden Sie im
Kapitel „ALLGEMEINE INFORMATIONEN / Lieferumfang” in
der Bedienungsanleitung.

• Sie können den Subwoofer an jedem beliebigen Platz

aufstellen, denn durch den niedrigen Bass, der vom
Subwoofer produziert wird (unter 150Hz), kann das
menschliche Gehör den Ursprung des Klanges nicht orten.

• Da der Stereo-Effekt bei Bass-Frequenzen verloren geht, ist

ein Subwoofer ausreichend, um den Bass von Stereo-Kanälen
wiederzugeben.

• Um eine bessere Bass-Wiedergabe zu erreichen, sollten Sie

den Subwoofer auf eine stabile Fläche stellen, damit keine
Resonanz auftreten kann.

• Stellen Sie den Subwoofer immer aufrecht und lassen Sie

ein paar Zentimeter zur Wand frei.

• Stellen Sie nichts auf den Subwoofer und setzen Sie sich

nicht darauf.

• Wenn der Subwoofer in der Mitte eines Raumes steht,

kann der Bass stark abgeschwächt sein. Der Grund dafür
könnte die Ausbildung einer stehenden Welle im Raum
sein. Wenn das der Fall ist, rücken Sie den Subwoofer aus
der Mitte des Raumes oder beseitigen Sie den Grund der
stehenden Welle, indem Sie z.B. ein Bücherregal an die
Wand montieren.

Wichtig!

Bevor Sie den Subwoofer in Betrieb nehmen, schließen Sie
alle Vorbereitungsarbeiten ab. Schalten Sie Ihren Receiver ein
und wählen Sie ein Ausgangsgerät.

Das Typenschild befindet sich an der Rückseite des
Subwoofers.

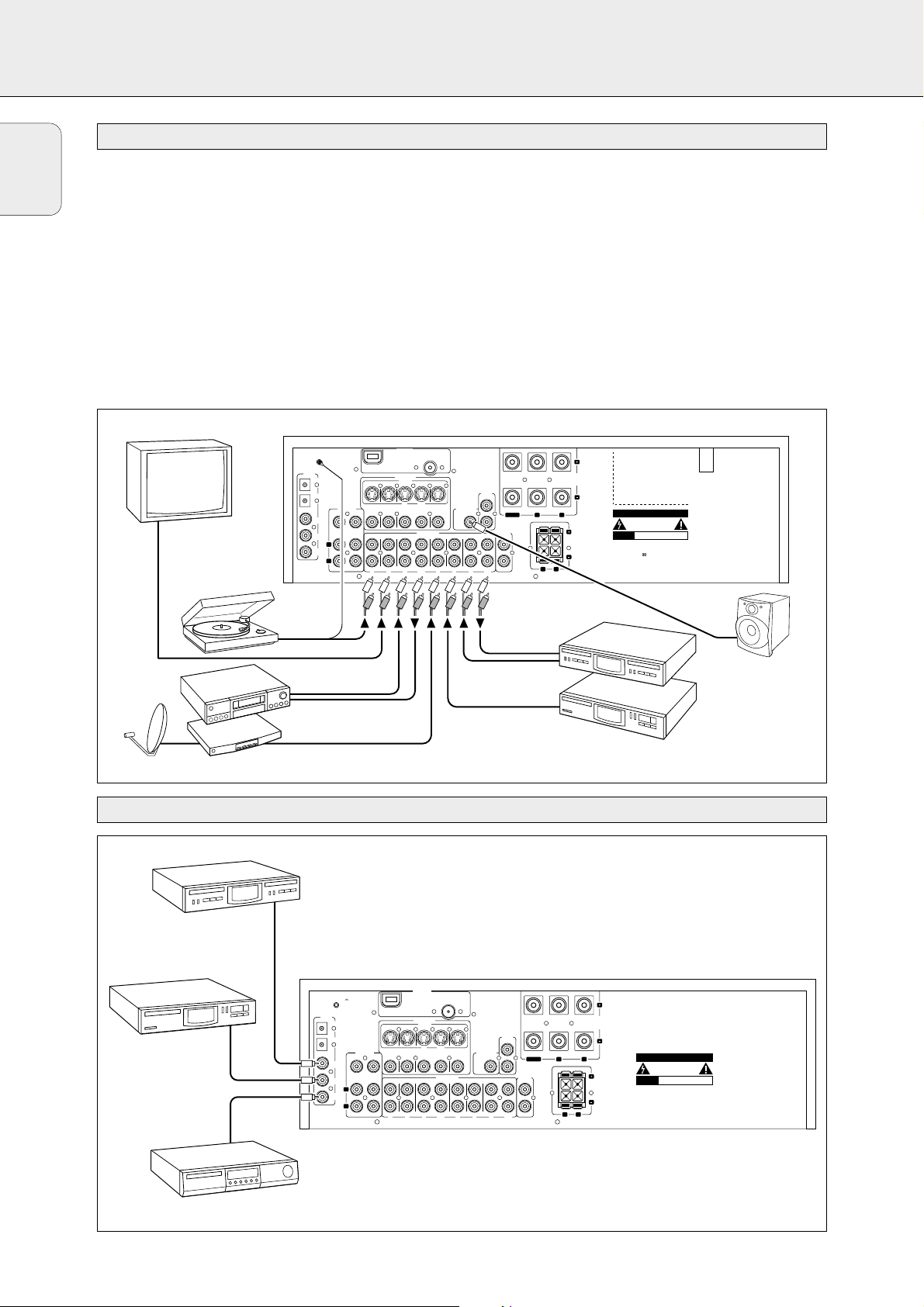

1 Verwenden Sie das mitgelieferte Cinch-Kabel, um AUDIO IN

mit SUBWOOFER PRE-OUT am Receiver zu verbinden.

2 Überprüfen Sie, ob die am Typenschild angegebene

Spannung mit der örtlichen Netzspannung übereinstimmt.
Wenn dies nicht der Fall ist, wenden Sie sich an Ihren
Fachhändler oder an Ihre Servicestelle.

3 Nachdem alle Anschlüsse vorgenommen wurden, schließen

Sie das Netzkabel an den Receiver oder die Netzsteckdose an.

Um den Subwoofer vollständig vom Netz zu trennen, ziehen
Sie den Stecker aus der Steckdose.

1 Zum Einschalten des Subwoofers den „On/Off“-Schalter auf

der Rückseite des Subwoofers auf „ON“ stellen.

2

Drehen Sie VOLUME im Uhrzeigersinn bis Sie ein Klicken hören.

yDie LED-Anzeige leuchtet grün.

Wenn der Subwoofer über längere Zeit nicht benutzt wird,
empfiehlt es sich, den „On/Off“-Schalter auf „OFF“ zu stellen.

• Drehen Sie VOLUME gegen den Uhrzeigersinn bis Sie ein
Klicken hören.

yDie LED-Anzeige leuchtet rot.

Sie können den Subwoofer an das Klangniveau der vorderen
Lautsprecher angleichen. Ein verstärkter Bass erzeugt eine
größere Klang-Atmosphäre.

1 Stellen Sie die Lautstärke mittels VOLUME am Receiver so

ein, dass der Klang der vorderen Lautsprecher nicht verzerrt
wird. Denn falls dies der Fall ist, wird der Klang des
Subwoofers auch verzerrt.

2 Spielen Sie Ihre bevorzugte Musik. Um die Einstellung

vorzunehmen eignen sich am besten Musikpassagen mit
männlichen Singstimmen und Bassklängen.

3 Stellen Sie die Lautstärke der Bass-Wiedergabe mittels

VOLUME am Subwoofer ein.

• Verwenden Sie PHASE SELECTOR
auf der Rückseite des
Subwoofers, um die Phase
zu wählen.

Durch die Wahl der Phase 0°oder 180° kann eine bessere
Basswiedergabe in bestimmten Umgebungen (abhängig von der
Art der vorderen Lautsprecher und der Position des Subwoofers)
erzielt werden. Auch kann das Volumen und die Dichte des Klanges
verändert und der Charakter eines Klangfeldes beeinflusst werden.

• Wählen Sie die Einstellung, die Sie bevorzugen, wenn Sie in
Ihrer gewohnten Hörposition Musik hören. Wiederholen Sie
die Einstellung von Lautstärke und Phase, bis sie Ihnen zusagt.

Wenn der Subwoofer nach Ihren Wünschen eingestellt ist,
verwenden Sie VOLUME am Receiver, um die Lautstärke des
Subwoofers und der anderen Lautsprecher zu regeln. Wenn
Sie die Lautstärke des Receivers ändern, müssen die
Subwoofer-Einstellungen nicht erneut durchgeführt werden.

Phasenschalter

Einstellen der Lautstärke

Ausschalten des Subwoofers

Einschalten des Subwoofers

Anschlüsse

Aufstellen des Subwoofers

Lieferumfang

CENTER

FRONT

LEFT

SUBWOOFER

SURROUND

(REAR)

LEFT

FRONT

RIGHT

RIGHT

SURROUND

(REAR)

PHASE

SELECTOR

180

0

0

0

Deutsch

HOME-CINEMA-PAKETE MX 980, MX 999

Wenn der Receiver mit sehr hoher Leistung verwendet wird,
so kann dies Verzerrungen produzieren, die Ihre Lautsprecher
ernsthaft beschädigen können. Falls Verzerrungen auftreten,
reduzieren Sie die Lautstärke und die Ton-Bedienelemente auf
eine Stufe, bei der der Klang wieder akzeptabel ist.

Um eine Überhitzung des Gerätes zu vermeiden, wurde
eine Sicherheitsschaltung eingebaut. Aus diesem Grund
kann es passieren, dass ihr Gerät unter extremen
Bedingungen abschaltet. Wenn dies passiert, schalten
Sie das Gerät aus und lassen Sie es auskühlen bevor Sie
es wieder verwenden. Nachdem das Gerät ausgekühlt
ist, schalten Sie es wieder ein und wählen Sie ein
Ausgangsgerät durch Drehen von SOURCE SELECT.

Um den besten Klang Ihres Home-Cinema-Systems zu
erzielen, empfehlen wir folgende Einstellungen an Ihrem
Receiver:

* SPEAKR SETUP

SUBW PRESENT: YES

* SPEAKR SIZES

FRONT SIZE: SMALL
CENTER SIZE: SMALL
REAR SIZE: SMALL

* VOL BALANCE

VOL FRONT-L: 0
VOL FRONT-R: 0
VOL CENTER: -10
VOL REAR-L: +5
VOL REAR-R: +5

BASS: 0
TREBLE: 0

LOUDNESS: ausgeschaltet

Wenn Sie einen DVD-Spieler an COAX 1 IN anschließen,
vergewissern Sie sich, dass der digitale Ausgang Ihres DVD­Spielers auf „ON“ oder „ALL“ gesetzt ist (bitte lesen Sie die
Bedienungsanleitung Ihres DVD-Spielers).

Änderungen vorbehalten.

Vordere Lautsprecher

System........................................................2-Weg abgeschirmt

Impedanz..............................................................................8 Ω

Lautsprechertreiber.................................3" Breitband, 1" Piezo

Frequenzgang......................................................150 Hz–20 kHz

Abmessungen (MX 980), b × h × t..............95 × 150 × 97 mm

Abmessungen (MX 999), b × h × t..............95 × 150 × 91 mm

Gewicht...........................................................................0,45 kg

Center-Lautsprecher

System........................................................2-Weg abgeschirmt

Impedanz..............................................................................8 Ω

Lautsprechertreiber...........................2 × 3" Breitband, 1" Piezo

Frequenzgang......................................................150 Hz–20 kHz

Abmessungen (MX 980), b × h × t..............250 × 94 × 92 mm

Abmessungen (MX 999), b × h × t..............250 × 94 × 86 mm

Gewicht...........................................................................0,92 kg

Surround-Lautsprecher

System .............................................................................2-Weg

Impedanz..............................................................................8 Ω

Lautsprechertreiber.................................3" Breitband, 1" Piezo

Frequenzgang......................................................150 Hz–20 kHz

Abmessungen (MX 980), b × h × t..............95 × 150 × 97 mm

Abmessungen (MX 999), b × h × t..............95 × 150 × 91 mm

Gewicht...........................................................................0,45 kg

Aktiver Subwoofer mit wOOx-Technologie für MX 980
– magnetisch nicht abgeschirmt

Subwoofer............................................................................6,5"

Ausgangsleistung............................................50 W RMS (4 Ω)

Klirrfaktor..........................................................10% bei 100 Hz

Frequenzgang.......................................................40 Hz–150 Hz

Phasenschalter..............................................................0°, 180°

Eingangsempfindlichkeit (Subwoofer-Eingang).......200 mVrms

Stromversorgung.....................................................230 V/50 Hz

Stromverbrauch ..........................40 W (bei 1⁄8 Nominalleistung)

Abmessungen, b × h × t..........................200 × 310 × 370 mm

Gewicht.............................................................................6,8 kg

Aktiver Subwoofer mit wOOx-Technologie für MX 999
– magnetisch nicht abgeschirmt

Subwoofer............................................................................6.5"

Ausgangsleistung ..........................................100 W RMS (4 Ω)

Klirrfaktor..........................................................10% bei 100 Hz

Frequenzgang.......................................................40 Hz–150 Hz

Phasenschalter..............................................................0°, 180°

Eingangsempfindlichkeit (Subwoofer-Eingang).......200 mVrms

Stromversorgung.....................................................230 V/50 Hz

Stromverbrauch ..........................52 W (bei 1⁄

8 Nominalleistung)

Abmessungen, b × h × t..........................200 × 310 × 370 mm

Gewicht.............................................................................8,4 kg

Technische Daten der Lautsprecher und des
Subwoofers

Digitaler Klang von einem DVD-Spieler

Empfohlene Einstellungen

Handhabung der Leistung

3103 306 1862.1 MX 980/MX 999 VieUrs0147

Nederlands

HOME CINEMA-PAKKETTENMX 980, MX 999

Naast de standaardbenodigdheden bevatten de
Home Cinema-pakketten MX 980, MX 999:
– een subwoofer compleet met een aansluitkabel en een

voedingskabel
– 5 luidsprekers met 5 luidsprekerkabels
– een coaxiale kabel voor videoaansluiting op een DVD-speler

of TV-toestel
– een kaart voor snelle installatie
Voor de standaardbenodigdheden van uw ontvanger zie
hoofdstuk „ALGEMENE INFORMATIE / Inhoud van de doos” in
de gebruiksaanwijzing.

• U kunt de subwoofer neerzetten waar u wilt, want met het

lagetonengeluid dat uit de subwoofer wordt weergegeven
(onder 150 Hz) kan het menselijk oor niet bepalen uit welke
richting of van welke plaats het geluid komt.

• Omdat het effect van stereo door lagetonenfrequenties

verloren gaat, is bovendien een enkele subwoofer
voldoende voor weergave van de lage tonen van
stereokanalen.

• Voor betere lagetonenweergave raden wij u aan de

subwoofer op een stevige ondergrond te plaatsen waar
weinig kans op resonantie bestaat.

• Zet de subwoofer altijd rechtop neer, op enkele centimeters

afstand uit de muur.

• Zet geen voorwerpen op de subwoofer en ga er niet op

zitten.

• Als de subwoofer in het midden van een kamer wordt gezet,

kunnen de lage tonen buitengewoon verzwakt worden. Dit
komt door de invloed van de staande golf van de kamer.
Verplaats in dit geval de subwoofer uit het midden van de
kamer of neem de oorzaak van de staande golf weg door
een boekenplank aan de muur te bevestigen, etc.

Belangrijk!

Voordat u de subwoofer in werking stelt, moet u de
voorbereidende werkzaamheden afmaken. Zet uw ontvanger
aan en kies de geluidsbron.

Het typeplaatje bevindt zich op de achterzijde van de
subwoofer.

1 Gebruik de meegeleverde cinchkabel om AUDIO IN aan te

sluiten op SUBWOOFER PRE-OUT bij de ontvanger.

2 Controleer of de netspanning, die op het typeplaatje is

aangegeven, overeenkomt met de netspanning bij u thuis. Is
dit niet het geval, raadpleeg dan uw dealer of servicedienst.

3 Als alle aansluitingen gemaakt zijn, sluit u het netsnoer aan

op de ontvanger of het stopcontact.

Om de subwoofer volledig elektrisch uit te schakelen,
verwijdert u de stekker uit het stopcontact.

1 Om de subwoofer in te schakelen moet u de aan/uit-

schakelaar op de achterkant van de subwoofer op „ON”
zetten.

2 Draai VOLUME rechtsom tot u een klik hoort.

yHet LED-lampje licht groen op.

Als u de subwoofer gedurende langere tijd niet zult gebruiken
dan raden wij u aan de aan/uit-schakelaar op „OFF” te zetten.

• Draai VOLUME linksom tot u een klik hoort.

yHet LED-lampje wordt rood.

U kunt de subwoofer aanpassen aan het geluidsniveau van
uw voorste luidsprekers. Versterking van de lage tonen zorgt
voor een sfeervoller geluid.

1 Stel het VOLUME op de ontvanger zo in dat het geluid uit de

voorste luidsprekers niet vervormd is. Is het wel vervormd,
dan zal het geluid uit de subwoofer ook vervormd zijn.

2 Speel uw favoriete liedjes af. Mannelijke zangstemmen

met basgeluid lenen zich het best voor het instellen.

3 Stel met het VOLUME op de subwoofer de geluidssterkte

voor de weergave van lage tonen uit de subwoofer in.

• Gebruik PHASE SELECTOR
op de achterzijde van de
subwoofer om de
fasepolariteit te kiezen.

Door de polariteit op 0° of 180° te selecteren kan het effect van
de weergave van de lage tonen in bepaalde luisteromgevingen
worden verbeterd (afhankelijk van het type van de voorste
luidsprekers en de plaats van de subwoofer). Hierdoor kan ook
het bereik en de densiteit van het geluid veranderen, en het
effect van de geluidssterkte worden beïnvloed.

•

Kies de instelling die het door u gewenste geluid geeft als u op
uw gebruikelijke plaats naar de muziek luistert. Stel volume en
fasepolariteit bij tot u het door u gewenste resultaat bereikt.

Als u de subwoofer heeft ingesteld op de door u gewenste
instellingen, gebruikt u de VOLUME-knop op de ontvanger om het
volume van de subwoofer en de andere luidsprekers in te stellen.
U hoeft de instellingen van de subwoofer niet opnieuw vast te
leggen, ook al wijzigt u het volumeniveau van de ontvanger.

Fasekeuzeschakelaar

Volume-instelling

De subwoofer op standby zetten

De subwoofer aanzetten

Aansluitingen

Opstelling van de subwoofer

Inhoud van de doos

CENTER

FRONT

LEFT

SUBWOOFER

SURROUND

(REAR)

LEFT

FRONT

RIGHT

RIGHT

SURROUND

(REAR)

PHASE

SELECTOR

180

0

0

0

Nederlands

HOME CINEMA-PAKKETTENMX 980, MX 999

Als de receiver te hard wordt gezet (extreem hoog
uitgangsvermogen) dan kunnen er vervormingen optreden die
uw luidsprekers ernstig kunnen beschadigen. Als u
vervormingen bemerkt, zet het volume en de tonenregeling
dan op een zodanig niveau dat het geluid weer goed klinkt.

Om oververhitting van het apparaat te voorkomen is een
beveiliging ingebouwd. Daardoor kan het heel uitzonderlijk
gebeuren dat uw apparaat automatisch uitgeschakeld
wordt. Schakel in zo’n geval het apparaat uit en laat het
afkoelen voor u het opnieuw gebruikt. Na het toestel te
hebben laten afkoelen zet u het toestel weer aan en kiest
de gewenste bron door SOURCE SELECT te verdraaien.

Voor optimale geluidsweergave van uw Home Cinema
Systeem adviseren wij de volgende instellingen op uw
ontvanger:

* SPEAKR SETUP

SUBW PRESENT: YES

* SPEAKR SIZES

FRONT SIZE: SMALL
CENTER SIZE: SMALL
REAR SIZE: SMALL

* VOL BALANCE

VOL FRONT-L: 0
VOL FRONT-R: 0
VOL CENTER: -10
VOL REAR-L: +5
VOL REAR-R: +5

BASS: 0
TREBLE: 0

LOUDNESS: uit

Zorg er bij het aansluiten van een dvd-speler op COAX 1 IN
voor dat de digitale uitgang van uw dvd-speler op „ON“ of
„ALL“ staat (lees a.u.b. de gebruiksaanwijzing van uw dvd­speler).

Wijzigingen zonder voorafgaande kennisgeving voorbehouden.

Voorste luidsprekers

Systeem.....................................................2-zijdig afgeschermd

Impedantie............................................................................8 Ω

Besturingen luidsprekers.....................3" totaalbereik, 1" piëzo

Frequentiebereik weergave ................................150 Hz–20 kHz

Afmetingen (MX 980), b × h × d..................95 × 150 × 97 mm

Afmetingen (MX 999), b × h × d..................95 × 150 × 91 mm

Gewicht...........................................................................0,45 kg

Middelste luidspreker

Systeem.....................................................2-zijdig afgeschermd

Impedantie............................................................................8 Ω

Besturingen luidsprekers..............2 × 3" totaalbereik, 1" piëzo

Frequentiebereik weergave ................................150 Hz–20 kHz

Afmetingen (MX 980), b × h × d..................250 × 94 × 92 mm

Afmetingen (MX 999), b × h × d..................250 × 94 × 86 mm

Gewicht...........................................................................0,92 kg

Luidsprekers voor quadrafonisch effect

Systeem............................................................................2-weg

Impedantie............................................................................8 Ω

Besturingen luidsprekers.....................3" totaalbereik, 1" piëzo

Frequentiebereik weergave ................................150 Hz–20 kHz

Afmetingen (MX 980), b × h × d..................95 × 150 × 97 mm

Afmetingen (MX 999), b × h × d..................95 × 150 × 91 mm

Gewicht...........................................................................0,45 kg

Actieve subwoofer met wOOx techniek voor MX 980 –
niet magnetisch afgeschermde uitvoering

Subwoofer............................................................................6,5"

Uitgangsvermogen..........................................50 W RMS (4 Ω)

Totale harmonische vervorming.........................10% bij 100 Hz

Frequentiebereik weergave..................................40 Hz–150 Hz

Faseschakelaar..............................................................0°, 180°

Ingangsgevoeligheid (subwoofer in)........................200 mVrms

Wisselstroomvermogen..........................................230 V/50 Hz

Opgenomen vermogen...........40 W (bij

1

⁄8 nominaal vermogen)

Afmetingen, b × h × d .............................200 × 310 × 370 mm

Gewicht.............................................................................6,8 kg

Actieve subwoofer met wOOx techniek voor MX 999 –
niet magnetisch afgeschermde uitvoering

Subwoofer............................................................................6,5"

Uitgangsvermogen........................................100 W RMS (4 Ω)

Totale harmonische vervorming.........................10% bij 100 Hz

Frequentiebereik weergave..................................40 Hz–150 Hz

Faseschakelaar..............................................................0°, 180°

Ingangsgevoeligheid (subwoofer in)........................200 mVrms

Wisselstroomvermogen..........................................230 V/50 Hz

Opgenomen vermogen...........52 W (bij

1

⁄

8 nominaal vermogen)

Afmetingen, b × h × d .............................200 × 310 × 370 mm

Gewicht.............................................................................8,4 kg

Technische gegevens van luidsprekers en
subwoofer

Digitaal geluid vanaf een dvd-speler

Aanbevolen instellingen

Uitgangsvermogen

3103 306 1862.1 MX 980/MX 999 VieUrs0147

Italiano

SISTEMI HOME CINEMA MX 980, MX 999

Oltre ai componenti standard, i sistemi Home Cinema MX 980
e MX 999 contengono:
– un subwoofer, compreso un cavo di collegamento e un cavo

di rete
– 5 altoparlanti, compresi 5 cavi per altoparlanti
– cavo coassiale per collegamento video ad un lettore DVD

o ad un impianto TV
– una scheda di installazione rapida
Per informazioni sui componenti standard del ricevitore, ved. il
capitolo «INFORMAZIONI GENERALI / Materiale in dotazione»
nel manuale di istruzioni.

• Il subwoofer può essere installato in qualsiasi posizione

perché con la gamma di bassi riprodotta dal subwoofer
(inferiore a 150 Hz) l’udito dell’uomo non è in grado di
rilevare la direzione e la posizione di produzione del suono.

• Inoltre, dal momento che la sensazione stereo va persa con

le frequenze dei bassi, un singolo subwoofer è sufficiente
per riprodurre i bassi dei canali stereo.

• Per una migliore riproduzione dei bassi si consiglia di

posizionare il subwoofer su una superficie solida non
soggetta a risonanza.

• Posizionare sempre il subwoofer in verticale, mantenendo

una distanza di alcuni centimetri dalla parete.

• Non posizionare alcun oggetto e non sedersi sul subwoofer.

• Se il subwoofer viene posizionato al centro di una stanza,

la riproduzione dei bassi può risultare estremamente
attenuata. Ciò è dovuto all’influenza dell’onda stazionaria
della stanza. In questo caso, spostare il subwoofer dal
centro della stanza o eliminare la causa dell’onda
stazionaria montando una mensola alla parete, ecc.

Importante!

Prima di iniziare ad utilizzare il subwoofer, completare le
procedure preliminari. Attivare il ricevitore e selezionare la
sorgente sonora.

La targhetta con l’indicazione del tipo si trova sul retro
del subwoofer.

1 Utilizzare il cavo cinch fornito in dotazione per collegare

AUDIO IN a SUBWOOFER PRE-OUT sul ricevitore.

2

Controllare che la tensione di rete indicata sulla targhetta con
l’indicazione del tipo corrisponda alla tensione di rete locale. In
caso contrario, consultare il rivenditore o il centro assistenza.

3 Dopo avere eseguito tutti i collegamenti, collegare il cavo

di alimentazione CA al ricevitore o alla presa a parete.

Per scollegare completamente il subwoofer dalla rete,
estrarre la spina di rete dalla presa a parete.

1 Per attivare il subwoofer, impostare l’interruttore di

attivazione/disattivazione sulla parte posteriore del
subwoofer in posizione «ON».

2 Ruotare VOLUME in senso orario fino ad udire un clic.

yL’indicatore LED si illumina di luce verde.

Se non è previsto l’uso del subwoofer per un periodo di tempo
più lungo, si consiglia di impostare l’interruttore di
attivazione/disattivazione su «OFF».

• Ruotare VOLUME in senso antiorario fino ad udire un clic.

yL’indicatore LED si illumina di luce rossa.

È possibile regolare il subwoofer per adeguarlo al livello
sonoro degli altoparlanti frontali. Rafforzando i bassi si
ottiene un suono più avvolgente.

1 Regolare VOLUME sul ricevitore fino ad eliminare ogni

distorsione dal suono proveniente dagli altoparlanti
anteriori. Se il suono proveniente dagli altoparlanti è
ancora distorto, anche il suono del subwoofer sarà distorto.

2

Ascoltate i vostri brani preferiti. Brani di voci maschili contenenti
suoni bassi sono più adatte per eseguire la regolazione.

3 Regolare VOLUME sul subwoofer per determinare

l’intensità dei bassi provenienti dal subwoofer.

• Utilizzare il selettore PHASE
SELECTOR posto nella parte
posteriore del subwoofer per
selezionare la polarità di fase.

La selezione della polarità su 0° o 180° può determinare una
migliore riproduzione dei bassi in determinati ambienti di ascolto
(a seconda del tipo di altoparlanti frontali e della posizione del
subwoofer). Inoltre può determinare l’espansione e la
contrazione del suono e influenzare la resa del campo sonoro.

• Selezionare l’impostazione che permette di ottenere il suono
desiderato posizionandosi nell’abituale punto di ascolto
all’interno della stanza. Ripetere la regolazione del volume e
della polarità di fase per adeguarle alle proprie preferenze.

Una volta regolato il subwoofer sulle impostazioni desiderate,
utilizzare il comando VOLUME sul ricevitore per regolare il
volume del subwoofer e degli altri altoparlanti. Non sarà
necessario regolare nuovamente le impostazioni del subwoofer,
neppure se verrà modificato il livello del volume del ricevitore.

Selettore di fase

Regolazione del volume

Attivazione del subwoofer in modalità standby

Attivazione del subwoofer

Collegamenti

Installazione subwoofer

Materiale in dotazione

CENTER

FRONT

LEFT

FRONT

RIGHT

SUBWOOFER

SURROUND

(REAR)

LEFT

SURROUND

RIGHT

(REAR)

PHASE

SELECTOR

180

0

0

0

Italiano

SISTEMI HOME CINEMA MX 980, MX 999

Se l’alimentazione utilizzata per il ricevitore è molto alta, può
generare distorsioni, in grado di danneggiare gravemente gli
altoparlanti. In caso di distorsione, ridurre ad un livello sonoro
accettabile i comandi di tono e volume.

Per evitare il surriscaldamento l’apparecchio è dotato
di un circuito di sicurezza. Perciò, in condizioni
eccezionali, il vostro apparecchio può spegnersi.
Se questo accade, spegnete l’apparecchio, dangoli
il tempo di raffreddarsi prima di tornarlo a usare. Dopo
avere lasciato raffreddare l’apparecchio, accenderlo
nuovamente e selezionare la sorgente desiderata
ruotando SOURCE SELECT.

Per ottenere un’ottima resa sonora dal sistema Home Cinema,
si consiglia di effettuare le seguenti impostazioni sul
ricevitore:

* SPEAKR SETUP

SUBW PRESENT: YES

* SPEAKR SIZES

FRONT SIZE: SMALL
CENTER SIZE: SMALL
REAR SIZE: SMALL

* VOL BALANCE

VOL FRONT-L: 0
VOL FRONT-R: 0
VOL CENTER: -10
VOL REAR-L: +5
VOL REAR-R: +5

BASS: 0
TREBLE: 0

LOUDNESS: disattivato

Per la connessione di un lettore DVD a COAX 1 IN, assicurarsi
che l’uscita digitale del lettore DVD sia impostata su «ON» o
«ALL» (leggere il manuale di istruzioni sul lettore DVD).

Soggetti a modifiche senza preavviso.

Altoparlanti frontali

Sistema..........................................................schermato a 2 vie

Impedenza............................................................................8 Ω

Driver altoparlanti.............................3" gamma piena, 1" piezo

Risposta in frequenza.........................................150 Hz–20 kHz

Dimensioni (MX 980), l × h × p...................95 × 150 × 97 mm

Dimensioni (MX 999), l × h × p...................95 × 150 × 91 mm

Peso .................................................................................0,45 kg

Altoparlante centrale

Sistema..........................................................schermato a 2 vie

Impedenza............................................................................8 Ω

Driver altoparlanti......................2 × 3" gamma piena, 1" piezo

Risposta in frequenza.........................................150 Hz–20 kHz

Dimensioni (MX 980), l × h × p...................250 × 94 × 92 mm

Dimensioni (MX 999), l × h × p...................250 × 94 × 86 mm

Peso .................................................................................0,92 kg

Altoparlanti surround

Sistema...............................................................................2 vie

Impedenza............................................................................8 Ω

Driver altoparlanti.............................3" gamma piena, 1" piezo

Risposta in frequenza.........................................150 Hz–20 kHz

Dimensioni (MX 980), l × h × p...................95 × 150 × 97 mm

Dimensioni (MX 999), l × h × p...................95 × 150 × 91 mm

Peso .................................................................................0,45 kg

Subwoofer attivo con tecnologia wOOx per MX 980 –
struttura non schermata magneticamente

Subwoofer............................................................................6,5"

Potenza di uscita.............................................50 W RMS (4 Ω)

THD.......................................................................10% a 100 Hz

Risposta in frequenza...........................................40 Hz–150 Hz

Selettore di fase ...........................................................0°, 180°

Sensibilità di ingresso (subwoofer in).....................200 mVrms

Potenza CA ..............................................................230 V/50 Hz

Consumo di potenza....................40 W (a

1

⁄8 potenza nominale)

Dimensioni, l × h × p...............................200 × 310 × 370 mm

Peso ...................................................................................6,8 kg

Subwoofer attivo con tecnologia wOOx per MX 999 –
struttura non schermata magneticamente

Subwoofer............................................................................6,5"

Potenza di uscita...........................................100 W RMS (4 Ω)

THD.......................................................................10% a 100 Hz

Risposta in frequenza...........................................40 Hz–150 Hz

Selettore di fase ...........................................................0°, 180°

Sensibilità di ingresso (subwoofer in).....................200 mVrms

Potenza CA ..............................................................230 V/50 Hz

Consumo di potenza....................52 W (a 1⁄

8 potenza nominale)

Dimensioni, l × h × p...............................200 × 310 × 370 mm

Peso ...................................................................................8,4 kg

Dati tecnici relativi ad altoparlanti e subwoofer

Suono digitale da un lettore DVD

Impostazioni consigliate

Controllo dell‘alimentazione

3103 306 1862.1 MX 980/MX 999 VieUrs0147

Svenska

HEMMABIO-PAKETEN MX 980, MX 999

Förutom standardutrustningen innehåller HemmaBio-paketen
MX 980, MX 999:
– en subwoofer inklusive en anslutningskabel och en nätkabel
– 5 högtalare inklusive 5 högtalarkablar
– en koaxialkabel för videoanslutning med en DVD-spelare

eller en TV-apparat
– ett snabbinstallationskort
För standardutrustningen till din receiver se kapitel ”ALLMAN
INFORMATION/Vad som medföljer” i instruktionsmanualen.

• Installera subwoofern var du vill eftersom med

basljudsräckvidden reproducerad från en subwoofer (under
150 Hz) kan det mänskliga örat inte upptäcka riktningen och
positionen där ljudet produceras.

• Eftersom känslan av stereo förloras med basfrekvenser, är

en enda subwoofer tillräcklig för att reproducera basen från
stereokanaler.

• För att uppnå en bättre basreproduktion, rekommenderar vi

att du placerar subwoofern på ett stabilt golv där resonans
ej förmodas uppstå.

• Placera alltid subwoofern vertikalt, med ett par centimeters

avstånd från väggen.

• Placera ej något föremål på subwoofern eller sitt på den.

• Om subwoofern är placerad i mitten av ett rum, kan basen

bli extremt försvagad. Detta orsakas av påverkan av den
stående vågen i rummet. Om detta händer, flytta
subwoofern bort från mitten av rummet eller avlägsna
orsaken till den stående vågen genom att installera en
bokhylla på väggen, etc.

Viktigt!

Innan du använder subwoofern, avsluta
förberedelseåtgärderna. Koppla på din receiver och välj
ljudkälla.

Typplåten finns på baksidan av subwoofern.

1 Använd den medföljande säkringskabeln för att ansluta

AUDIO IN till SUBWOOFER PRE-OUT på receivern.

2 Kontrollera att strömstyrkan på typplåten överensstämmer

med den lokala strömstyrkan. Om inte, rådfråga din
försäljare eller serviceorganisation.

3 Efter det att alla anslutningar är gjorda, anslut

växelströmsladden till receivern eller vägguttaget.

För att koppla ur subwoofern helt från kraftnätet, dra ur
starkströmkontakten från vägguttaget.

1 Sätt på/av-brytaren på subwooferns baksida i läge

”ON”(PÅ) för att sätta på subwoofern.

2 Vrid medsols på VOLUME tills du hör ett klick.

yLED-indikatorn lyser grön.

Om subwoofern inte ska användas under en längre period
rekommenderas det av sätta på/av-brytaren i läge ”OFF” (AV).

• Vrid motsols på VOLUME tills du hör ett klick.

yLED-indikatorn skiftar till rött.

Du kan justera subwoofern till att passa ihop med
fronthögtalarnas ljudnivå. Förstärkt basljud ger dig en större
känsla av atmosfär.

1 Justera VOLUME på receivern tills ljudet från

fronthögtalarna inte är förvrängt. Om det är förvrängt,
kommer ljudet från subwoofern också att bli förvrängt.

2 Spela din favoritmusik. Manliga sångröster innehållande

bastoner är mest lämpliga för justering.

3 Justera VOLUME på subwoofern för att avgöra ljudstyrkan

på basljudet från subwoofern.

• Använd PHASE SELECTOR
placerad på baksidan av
subwoofern för att välja
faspolaritet.

Val av polaritet på antingen0° eller 180° kan avgöra bättre
basreproduktionseffekt i vissa avlyssningsmiljöer (beroende
på typen av fronthögtalare och positionen av subwoofern).
Den kan också ändra expansionen och tätheten på ljudet, och
påverka känslan av ljudfältet.

• Välj den inställning som ger det ljud du föredrar när du lyssnar
i din vanliga avlyssningsposition. Repetera justeringen för
volym och faspolaritet till att passa din preferens.

När du har justerat subwoofern till den inställning du önskar,
använd VOLUME-kontrollen på receivern för att justera
volymen på subwoofern och de andra högtalarna. Du behöver
inte justera subwoofer-inställningarna igen även när du
ändrar ljudnivån på receivern.

Fasväljare

Volymjustering

Koppla subwoofern till standby-läge

Koppla på subwoofern

Anslutningar

Subwoofer-installation

Vad som medföljer

CENTER

FRONT

LEFT

SUBWOOFER

SURROUND

(REAR)

LEFT

FRONT

RIGHT

RIGHT

SURROUND

(REAR)

PHASE

SELECTOR

180

0

0

0

Svenska

HEMMABIO-PAKETEN MX 980, MX 999

Om mottagaren används vid mycket hög effekt kan den orsaka
förvrängningar som kan ge allvarliga skador på dina
högtalare. Om ljudet låter förvrängt måste du minska volymen
och tonreglaget till en nivå som ger acceptabelt ljud.

För att undvika att apparaten överhettas har en
skyddskrets byggts in. Apparaten kan därför under
extrema förhållanden kopplas bort. Om detta händer
skall apparaten stängas av, låt den sedan svalna innan
den används igen. Efter att ha låtit apparaten kyla ner
koppla på apparaten igen och välj den önskade
funktionen genom att vrida på SOURCE SELECT.

För optimal ljudåtergivning på ditt HemmaBio-system
rekommenderar vi följande inställningar på din mottagare:

* SPEAKR SETUP

SUBW PRESENT: YES

* SPEAKR SIZES

FRONT SIZE: SMALL
CENTER SIZE: SMALL
REAR SIZE: SMALL

* VOL BALANCE

VOL FRONT-L: 0
VOL FRONT-R: 0
VOL CENTER: -10
VOL REAR-L: +5
VOL REAR-R: +5

BASS: 0
TREBLE: 0

LOUDNESS: av

När en DVD-spelare ansluts till COAX 1 IN, se till att den
digitala ingången på din DVD-spelare är ställd på "ON" eller
"ALL" (var vänlig läs instruktionsmanualen till din DVD-spelare).

Förbehållen ändringar utan förvarning.

Främre högtalare

System..............................................................2-vägavskärmad

Impedans..............................................................................8 Ω

Högtalardrivrör..........................................3" fullskalig, 1" piezo

Frekvensåtergivning............................................150 Hz–20 kHz

Dimensioner (MX 980), w × h × d...............95 × 150 × 97 mm

Dimensioner (MX 999), w × h × d...............95 × 150 × 91 mm

Vikt..................................................................................0,45 kg

Mitthögtalare

System..............................................................2-vägavskärmad

Impedans..............................................................................8 Ω

Högtalardrivrör...................................2 × 3" fullskalig, 1" piezo

Frekvensåtergivning............................................150 Hz–20 kHz

Dimensioner (MX 980), w × h × d...............250 × 94 × 92 mm

Dimensioner (MX 999), w × h × d...............250 × 94 × 86 mm

Vikt..................................................................................0,92 kg

Surround-högtalare

System...............................................................................2-väg

Impedans..............................................................................8 Ω

Högtalardrivrör..........................................3" fullskalig, 1" piezo

Frekvensåtergivning............................................150 Hz–20 kHz

Dimensioner (MX 980), w × h × d...............95 × 150 × 97 mm

Dimensioner (MX 999), w × h × d...............95 × 150 × 91 mm

Vikt..................................................................................0,45 kg

Aktiv subwoofer med w00x-teknologi för MX 980 – inte
magnetiskt avskärmad design

Subwoofer............................................................................6,5"

Uteffekt............................................................50 W RMS (4 Ω)

THD ....................................................................10% vid 100 Hz

Frekvensåtergivning.............................................40 Hz–150 Hz

Fasväxlare.....................................................................0°, 180°

Ingångskänslighet (subwoofer på)...........................200 mVrms

Växelströmstyrka....................................................230 V/50 Hz

Strömförbrukning .................................40 W (vid

1

⁄8 märkeffekt)

Dimensioner, w × h × d...........................200 × 310 × 370 mm

Vikt....................................................................................6,8 kg

Aktiv subwoofer med w00x-teknologi för MX 999 – inte
magnetiskt avskärmad design

Subwoofer............................................................................6.5"

Uteffekt..........................................................100 W RMS (4 Ω)

THD ....................................................................10% vid 100 Hz

Frekvensåtergivning.............................................40 Hz–150 Hz

Fasväxlare.....................................................................0°, 180°

Ingångskänslighet (subwoofer på )..........................200 mVrms

Växelströmstyrka....................................................230 V/50 Hz

Strömförbrukning .................................52 W (vid 1⁄

8 märkeffekt)

Dimensioner , w × h × d..........................200 × 310 × 370 mm

Vikt....................................................................................8,4 kg

Tekniska data till högtalare och subwoofer

Digitalt ljud från en DVD-spelare

Rekommenderade inställningar

Strömhantering

3103 306 1862.1 MX 980/MX 999 VieUrs0147

Dansk

HOME CINEMA SÆT MX 980, MX 999

Hjemmebio-sættene MX 980, MX 999 indeholder ud over
standardudstyret følgende dele:
– en subwoofer inklusive en tilslutningsledning og en el-

netledning
– 5 højttalere inklusive 5 højttalerledninger
– et koaksialkabel til tilslutning til en DVD afspiller eller et TV
– lynvejledning i installation
Se kapitlet »GENEREL INFORMATION / Medleverede dele«
i instruktionshåndbogen for at få en oversigt over det udstyr,
der som standard følger med din modtager.

• Du kan opstille subwooferen, lige hvor du vil, for i det

område af baslyde, der gengives af subwooferen (under
150 Hz) er det ikke muligt for menneskets hørelse at
opfatte, hvor lydkilden befinder sig.

• Desuden vil en enkelt subwoofer være tilsltrækkelig til at

gengive stereokanalernes bas, da stereofornemmelsen går
tabt ved basfrekvenserne.

• For at få en bedre basgengivelse anbefaler vi dig at

anbringe subwooferen på et solidt gulv, hvor der er ringe
sandsynlighed for resonans.

• Subwooferen skal altid anbringes lodret med nogle

centimeters afstand til væggen.

• Der må ikke anbringes nogen genstande oven på

subwooferen og man må heller ikke sætte sig på den.

• Hvis subwooferen anbringes midt i et lokale, kan det

medføre at bassen reduceres meget kraftigt. Dette skyldes
lokalets stående bølge. Hvis dette sker, skal subwooferen
flyttes fra midten af lokalet eller årsagen til den stående
bølge skal fjernes ved f.eks. at anbringe en boghylde på
væggen.

Vigtigt!

Inden du går i gang med at betjene subwooferen, skal alle
forberedelser være afsluttede. Tænd for receiveren og vælg
den passende lydkilde.

Typeskiltet er anbragt på bagsiden af subwooferen.

1 Brug den medfølgende klemmeledning til at tilslutte

AUDIO IN til SUBWOOFER PRE-OUT på receiveren.

2 Se efter, om den netspænding, der er angivet på typeskiltet

svarer til din lokale netspænding. Hvis den ikke gør det, må
du spørge din forhandler eller serviceorganisation til råds.

3 Når alle andre tilslutninger er udført, skal AC netledningen

sættes i receiveren eller stikkontakten i væggen.

For helt at afbryde strømforsyningen til subwooferen skal
stikket trækkes ud af stikkontakten i væggen.

1 Subwoofer-højttaleren aktiveres ved at sætte tænd/sluk-

kontakten på bagsiden af subwoofer’en i stilling »ON«.

2 Drej på VOLUME i retning med uret, indtil du hører et klik.

yLED lampen lyser grønt.

Hvis subwoofer’en ikke skal bruges i længere tid, tilrådes det
at sætte tænd/sluk-kontakten i stilling »OFF«.

• Drej på VOLUME i retning mod uret, indtil du hører et klik.

yLED lampen lyser rødt.

Du kan justere subwooferen, så lydstyrken tilpasses til
niveauet i dine fronthøjttalere. Når baslyden styrkes, får du en
mere stemningsmættet følelse.

1 Indstil VOLUME på receiver så lyden i højttalerne foran ikke

længere forvrænges. Hvis lyden forvrænges, bliver lyden
i subwooferen også forvrænget.

2 Spil dine yndlingssange. Numre med mandlige sangere og

med baslyde egner sig bedst til at foretage denne indstilling.

3 Indstil VOLUME på subwooferen for at fastlægge lydstyrken

for baslyden fra subwooferen.

• Brug PHASE SELECTOR, der er
anbragt på bagsiden af
subwooferen, til at vælge
fasepolariteten.

Hvis der vælges en polaritet på enten 0° eller 180° kan det
forbedre basgengivelsen i bestemte lydlige omgivelser
(afhængigt af hvilken type fronthøjttalere der benyttes og hvor
subwooferen placeres). Samtidig kan man ændre lydens
udbredelse og tæthed samt påvirke fornemmelsen af et lydfelt.

• Vælg den indstilling, der giver dig den lyd, du foretrækker, når
du lytter fra din sædvanlige lytteposition. Gentag reguleringen
af lydstyrken og fasepolariteten, så de passer til dine ønsker.

Når du har reguleret subwooferen, så den har de indstillinger,
du vil have, skal du bruge VOLUME knappen på modtageren til
at regulere lydstyrken i subwooferen og de andre højttalere.
Du behøver ikke at regulere indstillingerne på subwooferen
igen, selv om du ændrer lydstyrkeniveauet på receiveren.

Fasevælger

Regulering af lydstyrken

Sådan stilles subwooferen på standby

Sådan tændes subwooferen

Tilslutninger

Opstilling af subwoofer

Medleverede dele

CENTER

FRONT

LEFT

SUBWOOFER

SURROUND

(REAR)

LEFT

FRONT

RIGHT

RIGHT

SURROUND

(REAR)

PHASE

SELECTOR

180

0

0

0

Dansk

HOME CINEMA SÆT MX 980, MX 999

Hvis receiveren anvendes med meget høj effekt, kan det
fremkalde forvrængninger, som alvorligt kan beskadige
højttalerne. Hvis der opstår forvrængninger, skal lydstyrken og
tonekontrolknapperne reduceres til et niveau, hvor lyden er
acceptabel igen.

For at undgå at sættet bliver for varmt er der indbygget
en sikkerheds kredsløb. Derfor kan dit sæt slutte fra
under ekstreme omstændigheder. Hvis dette sker sluk
for sættet og lad det køle af før du bruger det igen. Når
du har ladet apparatet afkøle skal du tænde for det
igen og vælge den ønskede kilde ved at dreje på
SOURCE SELECT.

For at få den optimale lydgengivelse med dit Home Cinema
System anbefaler vi følgende indstillinger på din receiver:

* SPEAKR SETUP

SUBW PRESENT: YES

* SPEAKR SIZES

FRONT SIZE: SMALL
CENTER SIZE: SMALL
REAR SIZE: SMALL

* VOL BALANCE

VOL FRONT-L: 0
VOL FRONT-R: 0
VOL CENTER: -10
VOL REAR-L: +5
VOL REAR-R: +5

BASS: 0
TREBLE: 0

LOUDNESS: fra

Når du tilslutter en DVD afspiller til COAX 1 IN, skal du sikre
dig, at den digitale udgang på din DVD afspiller er stillet på
»ON« eller »ALL« (læs betjeningsvejledningen til din DVD
afspiller).

Ret til ændringer uden varsel forbeholdes.

Fronthøjttalere

System.........................................................tovejs afskærmede

Impedans..............................................................................8 Ω

Højttaler drivers..................................3" fuldt område, 1" piezo

Gengivelse af frekvenskarakteristik...................150 Hz–20 kHz

Mål (MX 980), w × h × d.............................95 × 150 × 97 mm

Mål (MX 999), w × h × d.............................95 × 150 × 91 mm

Vægt................................................................................0,45 kg

Centerhøjttaler

System.........................................................tovejs afskærmede

Impedans..............................................................................8 Ω

Højttaler drivers...........................2 × 3" fuldt område, 1" piezo

Gengivelse af frekvenskarakteristik...................150 Hz–20 kHz

Mål (MX 980), w × h × d.............................250 × 94 × 92 mm

Mål (MX 999), w × h × d.............................250 × 94 × 86 mm

Vægt................................................................................0,92 kg

Surroundhøjttalere

System...............................................................................tovejs

Impedans..............................................................................8 Ω

Højttaler drivers..................................3" fuldt område, 1" piezo

Gengivelse af frekvenskarakteristik...................150 Hz–20 kHz

Mål (MX 980), w × h × d.............................95 × 150 × 97 mm

Mål (MX 999), w × h × d.............................95 × 150 × 91 mm

Vægt................................................................................0,45 kg

Aktiv subwoofer med wOOx teknologi til MX 980 – ikke
magnetisk afskærmet udformning

Subwoofer............................................................................6,5"

Udgangseffekt.................................................50 W RMS (4 Ω)

THD ...................................................................10% ved 100 Hz

Gengivelse af frekvenskarakteristik.....................40 Hz–150 Hz

Fasevælger....................................................................0°, 180°

Indgangsfølsomhed (sobwoofer indgang) ................200 mVrms

Vekselstrøm strømforsyning...................................230 V/50 Hz

Strømforbrug....................................40 W (ved

1

⁄8 mærkeeffekt)

Mål, w × h × d.........................................200 × 310 × 370 mm

Vægt..................................................................................6,8 kg

Aktiv subwoofer med wOOx teknologi til MX 999 – ikke
magnetisk afskærmet udformning

Subwoofer............................................................................6,5"

Udgangseffekt...............................................100 W RMS (4 Ω)

THD ...................................................................10% ved 100 Hz

Gengivelse af frekvenskarakteristik.....................40 Hz–150 Hz

Fasevælger....................................................................0°, 180°

Indgangsfølsomhed (sobwoofer indgang )...............200 mVrms

Vekselstrøm strømforsyning...................................230 V/50 Hz

Strømforbrug....................................52 W (ved

1

⁄

8 mærkeeffekt)

Mål, w × h × d.........................................200 × 310 × 370 mm

Vægt..................................................................................8,4 kg

Tekniske specifikationer for højttalere og
subwoofer

Digital lyd fra en DVD afspiller

Anbefalede indstillinger

Effektregulering

3103 306 1862.1 MX 980/MX 999 VieUrs0147

Suomi

KOTITEATTERIPAKETIT MX 980, MX 999

Perusvarusteiden lisäksi Kotiteatteri paketit MX 980, MX 999
sisältävät:
– subwooferin sisältäen liitäntäkaapelin ja verkkojohdon
– 5 kaiutinta sisältäen 5 kaiutinkaapelia
– coaxaalisen kaapelin videoliitäntää varten DVD-soittimen

tai TV-vastaanottimen yhteydessä
– pika-asennuskortin
Laitteesi perusvarusteista katso käyttöohjeen lukua
”YLEISTIETOJA / Toimituksen sisältö”.

• Voit sijoittaa subwooferin mihin tahansa haluat, koska

ihmiskorva ei kykene jäljittämään, mistä suunnasta ja
asennosta subwooferin toistamat bassoäänisarjat (alle
150 Hz) kantautuvat.

• Edellisen ohella stereovaikutelma katoaa bassotaajuuksien

vuoksi, näin ollen yksi ainoa subwoofer riittää
stereokanavien bassontoistoon.

• Paremman bassontoiston saavuttamiseksi suosittelemme,

että subwoofer sijoitetaan kiinteälle kohdalle lattiaa, jossa
resonanssia ei todennäköisesti esiinny.

• Sijoita subwoofer aina pystysuoraan, muutaman sentin

päähän seinästä.

• Älä sijoita muita kohteita subwooferin päälle tai älä istu

sen päällä.

• Jos subwoofer sijoitetaan keskelle huonetta, basso saattaa

heikentyä huomattavasti. Tämä johtuu huoneen seisovasta
aallosta. Jos näin käy, siirrä subwoofer pois keskeltä
huonetta tai eliminoi seisovan aallon aiheuttaja
sijoittamalla kirjahylly seinälle tms.

Tärkeää!

Ennen kuin käytät subwooferia, päätä valmistelutoimenpiteet.
Kytke laitteesi päälle ja valitse äänilähde.

Tyyppikilpi sijaitsee subwooferin takaosassa.

1 Käytä mukanatoimitettua RCA-kaapelia yhdistääksesi

AUDIO IN laite SUBWOOFER PRE-OUT liitäntään.

2 Tarkista vastaako tyyppikilven ilmoittama verkkojännite

paikallista verkkojännitettä Jos näin ei ole, ota yhteys
myyjääsi tai huolto-organisaatioon.

3 Tehtyäsi kaikki liitännät, liitä verkkojohdin vastaanottimeesi

tai pistorasiaan.

Kytkeäksesi subwoofer kokonaan pois verkkovirrasta, poista
virtajohdon pistoke pistorasiasta.

1 Subwoofer aktivoidaan asettamalla subwooferin takana

oleva kytkin asentoon “ON”.

2

Käännä VOLUME säädintä myötäpäivään kunnes se naksahtaa.

yLED merkkivalo välähtää vihreänä.

Jos subwooferia ei ole tarkoitus käyttää pitkään aikaan,
kannattaa kytkin asettaa asentoon “OFF”.

• Käännä VOLUME säädintä vastapäivään kunnes se naksahtaa.

yLED merkkivalo muuttuu punaiseksi.

Voit säätää subwooferia vastaamaan etukaiuttimiesi
äänentasoa. Bassoäänen vahvistaminen saa aikaan
suuremman tilantunteen.

1 Säädä laitteesi VOLUME säädintä kunnes etukaiuttimien

ääni ei säröydy. Jos se säröytyy, subwooferin äänikin
saattaa säröytyä.

2 Soita lempikappaleitasi. Äänen säätämiseen soveltuvat

parhaiten miesäänet, joissa on bassoääniä.

3 Säädä subwooferin VOLUME säädintä määrittelemään

subwooferin bassoäänten voimakkuus.

• Käytä PHASE SELECTOR valinta,
joka sijaitsee subwooferin
takaosassa valitaksesi
astepolarisaatio.

Valitsemalla polaarisuudeksi joko0° tai 180° voit saada
aikaan paremman bassontoiston tietyissä
kuunteluympäristöissä (riippuen etukaiuttimien tyypistä ja
subwooferin sijainnista). Tämä saattaa myös laajentaa äänen
tiukkuutta ja vaikuttaa äänikentän aistimiseen.

• Valitse säädös, joka saa aikaan haluamasi äänen
kuunnellessasi tavallisessa kuunteluasennossa. Toista
äänensäädöt ja astepolarisaatio vastaamaan toiveitasi.

Kun olet säätänyt subwooferin halutuille säädöksille, käytä
vastaanottimesi VOLUME säädintä säätämään subwooferin ja
muiden kaiuttimien äänentaso. Sinun ei tarvitse säätää
subwooferin asetuksia uudelleen siinäkään tapauksessa, jos
muutat vastaanottimesi äänentasoa.

Astevalin

Äänensäätö

Subwooferin kytkeminen valmiustilaan

Subwooferin päälle kytkeminen

Liitännät

Subwooferin sijoittaminen

Toimituksen sisältö

CENTER

FRONT

LEFT

SUBWOOFER

SURROUND

(REAR)

LEFT

FRONT

RIGHT

RIGHT

SURROUND

(REAR)

PHASE

SELECTOR

0

0

180

0

Suomi

KOTITEATTERIPAKETIT MX 980, MX 999

Jos vastaanotinta käytetään hyvin suurella teholla, voi
aiheutua särinää, joka voi vakavasti vaurioittaa kaiuttimiasi.
Jos aiheutuu särinää, vähennä äänenvoimakkuutta ja säädä
äänisäätimet tasolle, jolla ääni on hyväksyttävä.

Laitteen ylikuumentumisen estämiseksi siihen on
sisäänrakennettu turvapiiri. Näin ollen laite voi irtikytkeytyä
äärimmäisen vaikeissa olosuhteissa. Jos näin käy, irikytke
laite ja anna sen viilentyä ennen sen uudelleenkäyttämistä.
Annettuasi laitteen viilentyä, kytke laite uudelleen päälle ja
valitse kääntämällä SOURCE SELECT haluttu lähde.

Kotiteatterilaitteen optimaalisen äänentoiston
saavuttamiseksi suosittelemme laitteelle seuraavia asetuksia:

* SPEAKR SETUP

SUBW PRESENT: YES

* SPEAKR SIZES

FRONT SIZE: SMALL
CENTER SIZE: SMALL
REAR SIZE: SMALL

* VOL BALANCE

VOL FRONT-L: 0
VOL FRONT-R: 0
VOL CENTER: -10
VOL REAR-L: +5
VOL REAR-R: +5

BASS: 0
TREBLE: 0

LOUDNESS: pois päältä

Kun yhdistät DVD-soittimen COAX 1 IN liittimeen varmista,
että DVD-soittimen digitaalinen lähtöliitin on asetettu ”ON”
tai ”ALL” (lue DVD-soittimen käyttöohje).

Pidätämme oikeuden muutoksiin ilman eri ilmoitusta.

Etukaiuttimet

Järjestelmä...........................................................2-tie suojatut

Impedanssi...........................................................................8 Ω

Kaiutinohjaimet...............................................3" täysi, 1" piezo

Toistotaajuus.......................................................150 Hz–20 kHz

Mitat (MX 980), p × k × s............................95 × 150 × 97 mm

Mitat (MX 999), p × k × s............................95 × 150 × 91 mm

Paino................................................................................0,45 kg

Keskikaiuttimet

Järjestelmä...........................................................2-tie suojatut

Impedanssi...........................................................................8 Ω

Kaiutinohjaimet.........................................2 × 3" täysi, 1" piezo

Toistotaajuus.......................................................150 Hz–20 kHz

Mitat (MX 980), p × k × s............................250 × 94 × 92 mm

Mitat (MX 999), p × k × s............................250 × 94 × 86 mm

Paino................................................................................0,92 kg

Takakaiuttimet

Järjestelmä..........................................................................2-tie

Impedanssi...........................................................................8 Ω

Kaiutinohjaimet...............................................3" täysi, 1" piezo

Toistotaajuus.......................................................150 Hz–20 kHz

Mitat (MX 980), p × k × s............................95 × 150 × 97 mm

Mitat (MX 999), p × k × s............................95 × 150 × 91 mm

Paino................................................................................0,45 kg

Aktiivinen subwoofer wOOx teknologialla MX 980 –
ei magneettisesti suojattu malli

Subwoofer............................................................................6,5"

Äänentoisto.....................................................50 W RMS (4 Ω)

THD..................................................................10% 100 herzillä

Toistotaajuus........................................................40 Hz–150 Hz

Astevalin.......................................................................0°, 180°

Tuloherkkyys (subwoofer in).....................................200 mVrms

Käyttöjännite...........................................................230 V/50 Hz

Virrankulutus....................................................40 W (

1

⁄8 teholla)

Mitat, p × k × s........................................200 × 310 × 370 mm

Paino..................................................................................6,8 kg

Aktiivinen subwoofer wOOx teknologialla MX 999 –
ei magneettisesti suojattu malli

Subwoofer............................................................................6,5"

Äänentoisto...................................................100 W RMS (4 Ω)

THD..................................................................10% 100 herzillä

Toistotaajuus........................................................40 Hz–150 Hz

Astevalin.......................................................................0°, 180°

Tuloherkkyys (subwoofer in).....................................200 mVrms

Käyttöjännite...........................................................230 V/50 Hz

Virrankulutus....................................................52 W (1⁄

8 teholla)

Mitat, p × k × s........................................200 × 310 × 370 mm

Paino..................................................................................8,4 kg

Kaiuttimien ja subwooferin tekniset tiedot

DVD-soittimen digitaalinen ääni

Suositellut asetukset

Tehon käsittely

3103 306 1862.1 MX 980/MX 999 VieUrs0147

Português

PACOTES DE HOME CINEMA MX 980, MX 999

Adicionalmente aos fornecimentos standard, os pacotes de
Cinema em Casa MX 980, MX 999 contêm:
– um subwoofer, incluindo um cabo de ligação e um cabo de

alimentação
– 5 altifalantes, incluindo 5 cabos de altifalante
– um cabo coaxial para ligação vídeo a um leitor de DVD ou

a um aparelho de TV
– um cartão de instalação rápida
Para os fornecimentos standard do seu receptor, consulte
o capítulo «INFORMAÇÃO GERAL / Equipamento fornecido»,
no manual de instruções.

• Instale o subwoofer onde desejar, porque com a gama de

sons graves reproduzidos pelo subwoofer (abaixo dos
150 Hz), o ouvido humano não consegue detectar
a direcção e a posição de onde o som está a ser produzido.

• Também, dado que a sensação de estereofonia perde-se

com as frequências graves, é suficiente um único
subwoofer para reproduzir os graves de canais
estereofónicos.

• Para obter uma melhor reprodução dos graves,

recomendamos que coloque o subwoofer numa superfície
sólida no chão, onde é pouco provável que ocorram
ressonâncias.

• Coloque sempre o subwoofer na vertical, mantendo-o

afastado alguns centímetros da parede.

• Não coloque nenhum objecto sobre o subwoofer nem se

sente nele.

• Se o subwoofer for colocado no centro de uma sala, os

graves podem ser extremamente enfraquecidos. Isto
deve-se à influência da onda estacionária da sala. Se isto
suceder, desloque o subwoofer do centro do quarto ou
elimine a causa da onda estacionária, instalando uma
estante de prateleiras na parede, etc.

Importante!

Antes de utilizar o subwoofer, conclua os procedimentos de
preparação. Ligue o seu receptor e seleccione a fonte de som.

A placa do tipo está localizada na retaguarda do subwoofer.

1 Utilize o cabo com fichas cinch fornecido, para ligar

AUDIO IN a SUBWOOFER PRE-OUT no receptor.

2 Verifique se a tensão de alimentação indicada na placa do

tipo corresponde à tensão de alimentação da sua área. Se
não corresponder, consulte o seu revendedor ou serviço de
assistência.

3 Depois de efectuadas todas as ligações, ligue o cabo de

alimentação AC ao receptor ou à tomada na parede.

Para desligar totalmente o subwoofer da alimentação, retire
o cabo de alimentação da tomada na parede.

1 Para activar o subwoofer, coloque o comando de ligar/

desligar na parte traseira do subwoofer na posição «ON».

2 Rode VOLUME no sentido dos ponteiros do relógio até ouvir

um estalido.

yO indicador LED acende-se a verde.

Se o subwoofer não for utilizado por um período prolongado
de tempo, recomenda-se a que o comando de ligar/desligar
fique na posição «OFF».

• Rode VOLUME no sentido contrário ao dos ponteiros do
relógio até ouvir um estalido.

yO indicador LED fica vermelho.

Pode ajustar o subwoofer para harmonizar o nível de som dos
altifalantes frontais. Reforçando os sons graves obtém um
maior percepção ambiental.

1 Regule o VOLUME no receptor até que o som dos

altifalantes frontais não esteja distorcido. Se estiver
distorcido, o som do subwoofer também estará distorcido.

2 Reproduza as suas canções favoritas. Melodias vocais de

intérpretes masculinos que contenham sons graves, são as
mais adequadas para efectuar este ajuste.

3 Regule o VOLUME no subwoofer para definir a ampliação

dos graves do subwoofer.

• Utilize o PHASE SELECTOR
situado na retaguarda do
subwoofer para seleccionar
a polaridade de fase.

Seleccionando a polaridade 0° ou 180°, poderá estabelecer um
melhor efeito de reprodução dos graves em certos ambientes de
audição (conforme o tipo dos altifalantes frontais e a posição do
subwoofer). Também poderá alterar a expansão e o estreitamento
do som, assim como afectar a sensação do campo sonoro.

• Seleccione a polaridade que lhe proporcionar um som mais
agradável quando estiver na sua posição habitual de
audição. Repita a regulação do volume e da polaridade de
fase até conseguir o som que lhe agrade mais.

Uma vez regulado o subwoofer para o ajuste desejado, utilize
o controlo VOLUME do receptor para ajustar o volume do
subwoofer e dos outros altifalantes. Não é necessário voltar
a regular os ajustes do subwoofer, mesmo depois de alterar
o nível de volume do receptor.

Selector de fase

Regulação do volume

Comutar o subwoofer para o modo de espera

Ligar o subwoofer

Ligações

Instalação do subwoofer

Equipamento fornecido

CENTER

FRONT

LEFT

SUBWOOFER

SURROUND

(REAR)

LEFT

FRONT

RIGHT

RIGHT

SURROUND

(REAR)

PHASE

SELECTOR

180

0

0

0

Português

PACOTES DE HOME CINEMA MX 980, MX 999

Se o receptor for utilizado a uma potência muito alta, poderá
produzir distorções que poderão danificar seriamente os
altifalantes. Se ocorrerem distorções, reduza o volume e os
comandos de tom para um nível a que o som volte a ser
aceitável.

Para evitar o sobre-aquecimento do aparelho, este
dispõe de um circuito de segurança incorporado. Por
este motivo, o seu aparelho pode-se desligar em
condições extremas. Se tal acontecer, desligue o
aparelho e deixe que arrefeça antes de o voltar a utilizar.
Após ter deixado o aparelho arrefecer, volte a ligá-lo e
seleccione a fonte desejada rodando SOURCE SELECT.

Para um desempenho sonoro óptimo do seu sistema de Home
Cinema, recomendamos as seguintes definições no seu
receptor:

* SPEAKR SETUP

SUBW PRESENT: YES

* SPEAKR SIZES

FRONT SIZE: SMALL
CENTER SIZE: SMALL
REAR SIZE: SMALL

* VOL BALANCE

VOL FRONT-L: 0
VOL FRONT-R: 0
VOL CENTER: -10
VOL REAR-L: +5
VOL REAR-R: +5

BASS: 0
TREBLE: 0

LOUDNESS: desactivado

Quando ligar um leitor de DVD a COAX 1 IN, certifique-se de
que a entrada digital do seu leitor de DVD está definida para
«ON» ou «ALL» (consulte o manual de instruções do seu leitor
de DVD).

Sujeito a alterações sem aviso prévio.

Altifalantes frontais

Sistema.............................................................2 vias, blindado

Impedância...........................................................................8 Ω

Cones do altifalante....3" de gama completa, 1" piezoeléctrico

Resposta de frequência na reprodução.............150 Hz–20 kHz

Dimensões (MX 980), L × A × P..................95 × 150 × 97 mm

Dimensões (MX 999), L × A × P..................95 × 150 × 91 mm

Peso .................................................................................0,45 kg

Altifalante central

Sistema.............................................................2 vias, blindado

Impedância...........................................................................8 Ω

Cones do altifalante.......2 × 3" de gama completa, 1" piezoeléctrico

Resposta de frequência na reprodução.............150 Hz–20 kHz

Dimensões (MX 980), L × A × P..................250 × 94 × 92 mm

Dimensões (MX 999), L × A × P..................250 × 94 × 86 mm

Peso .................................................................................0,92 kg

Altifalantes de som envolvente

Sistema..............................................................................2 vias

Impedância...........................................................................8 Ω

Cones do altifalante....3" de gama completa, 1" piezoeléctrico

Resposta de frequência na reprodução.............150 Hz–20 kHz

Dimensões (MX 980), L × A × P..................95 × 150 × 97 mm

Dimensões (MX 999), L × A × P..................95 × 150 × 91 mm

Peso .................................................................................0,45 kg

Subwoofer activo com tecnologia w00x para o MX 980
– design não blindado magneticamente

Subwoofer............................................................................6,5"

Potência de saída ............................................50 W RMS (4 Ω)

Limiar....................................................................10% a 100 Hz

Resposta de frequência na reprodução...............40 Hz–150 Hz

Comutador de fase........................................................0°, 180°

Sensibilidade de entrada (entrada de subwoofer).......200 mVrms

Tensão de alimentação AC.....................................230 V/50 Hz

Consumo de energia...............40 W (a

1

⁄8 da potência nominal)

Dimensões, L × A × P..............................200 × 310 × 370 mm

Peso ...................................................................................6,8 kg

Subwoofer activo com tecnologia w00x para o MX 999
– design não blindado magneticamente

Subwoofer............................................................................6,5"

Potência de saída..........................................100 W RMS (4 Ω)

Limiar....................................................................10% a 100 Hz

Resposta de frequência na reprodução...............40 Hz–150 Hz

Comutador de fase........................................................0°, 180°

Sensibilidade de entrada (entrada de subwoofer ).....200 mVrms

Tensão de alimentação AC.....................................230 V/50 Hz

Consumo de energia...............52 W (a 1⁄

8 da potência nominal)

Dimensões, L × A × P..............................200 × 310 × 370 mm

Peso ...................................................................................8,4 kg

Dados técnicos dos altifalantes e subwoofer

Som digital de um leitor de DVD

Definições recomendadas

Aceitação de potência

3103 306 1862.1 MX 980/MX 999 VieUrs0147

∂ППЛУИО¿

™Y™THMATA HOME CINEMA MX 980, MX 999

EÎÙfi˜ ·fi ÙȘ ‚·ÛÈΤ˜ ·ÚÔ¯¤˜ Ù· Û˘ÛÙ‹Ì·Ù· Home Cinema
MX 980, MX 999 ÂÚȤ¯Ô˘Ó:
– ¤Ó· ˘ÔÁÔ‡ÊÂÚ Û˘ÌÂÚÈÏ·Ì‚·ÓÔ̤ÓÔ˘ ÙÔ˘ ηψ‰›Ô˘ Û‡Ó‰ÂÛ˘

О·И ЩФ˘ О·Пˆ‰›Ф˘ ЛПВОЩЪИОФ‡ ‰ИОЩ‡Ф˘
– 5 Л¯В›· Ы˘МВЪИП·М‚·УФМ¤УˆУ ЩˆУ 5 О·Пˆ‰›ˆУ ЩФ˘˜
– ¤У· ФМФ·НФУИОfi О·ПТ‰ИФ БИ· Ы‡У‰ВЫЛ ‚›УЩВФ МВ ¤У· DVD

·У··Ъ·БˆБ‹˜ ‹ МИ· Ы˘ЫОВ˘‹ ЩЛПВfiЪ·ЫЛ˜
– МИ· О¿ЪЩ· БЪ‹БФЪЛ˜ ВБО·Щ¿ЫЩ·ЫЛ˜
°И· ЩИ˜ ‚·ЫИО¤˜ ·ЪФ¯¤˜ ЩФ˘ ‰¤ОЩЛ Ы·˜ ‚П¤В ОВК¿П·ИФ
«°∂¡I∫∂™ ¶§∏ƒOºOƒI∂™ / ∫·Щ¿ПФБФ˜ Ы˘МВЪИП·М‚·УФМ¤УˆУ
ВН·ЪЩЛМ¿ЩˆУ» ЫЩФ ВБ¯ВИЪ›‰ИФ Ф‰ЛБИТУ.

ñ EÁηٷÛÙ‹ÛÙ ÙÔ ˘ÔÁÔ‡ÊÂÚ ÔÔ˘‰‹ÔÙ ÂÈı˘Ì›Ù ÁÈ·Ù› ÌÂ

ÙËÓ Ë¯ËÙÈ΋ ÂÌ‚¤ÏÂÈ· Ì¿ÛÔ˘ Ô˘ ·Ó··Ú¿ÁÂÈ ÙÔ ˘ÔÁÔ‡ÊÂÚ
(οو ÙˆÓ 150 Hz) Ë ·ÓıÚÒÈÓË ·ÎÔ‹ ‰ÂÓ ÌÔÚ› Ó· ·ÓȯÓ‡ÛÂÈ
ÙËÓ Î·Ù‡ı˘ÓÛË Î·È ÙË ı¤ÛË ·fi fiÔ˘ ·Ú¿ÁÂÙ·È Ô ‹¯Ô˜.

с E›ЫЛ˜, О·ıТ˜ Л ЫЩВЪВФКˆУИО‹ ·›ЫıЛЫЛ ¯¿УВЩ·И ЫЩИ˜

Ы˘¯УfiЩЛЩВ˜ ЩˆУ М¿ЫˆУ, ¤У· МfiУФ ˘ФБФ‡КВЪ В›У·И ·ЪОВЩfi БИ·
ЩЛУ ·У··Ъ·БˆБ‹ ЩˆУ М¿ЫˆУ ЩˆУ ЫЩВЪВФКˆУИОТУ О·У·ПИТУ.

ñ °È· Ó· ¤¯ÂÙ ηχÙÂÚË ·Ó··Ú·ÁˆÁ‹ ÙˆÓ Ì¿ÛˆÓ, Û·˜

Ы˘УИЫЩФ‡МВ У· ЩФФıВЩ‹ЫВЩВ ЩФ ˘ФБФ‡КВЪ ЫВ ЫЩВЪВfi ¿ЩˆМ·,
fiФ˘ В›У·И ·›ı·УФ У· Ы˘М‚В› Ы˘УЩФУИЫМfi˜.

с TФФıВЩВ›ЩВ ЩФ ˘ФБФ‡КВЪ ¿УЩ· О¿ıВЩ·, ‰И·ЩЛЪТУЩ·˜ ЩФ

МВЪИО¿ ВО·ЩФЫЩ¿ М·ОЪИ¿ ·fi ЩФУ ЩФ›¯Ф.

с MЛУ ЩФФıВЩВ›ЩВ ·УЩИОВ›МВУ· В¿Уˆ ЫЩФ ˘ФБФ‡КВЪ О·И МЛУ

οıÂÛÙ Û ·˘Ùfi.

ñ E¿Ó ÙÔ ˘ÔÁÔ‡ÊÂÚ ÙÔÔıÂÙËı› ÛÙÔ Î¤ÓÙÚÔ ÙÔ˘ ‰ˆÌ·Ù›Ô˘, Ù·

Ì¿Û· ÌÔÚ› Ó· Â›Ó·È È‰È·›ÙÂÚ· ÂÍ·ÛıÂÓË̤ӷ. A˘Ùfi ÔÊ›ÏÂÙ·È
ÛÙËÓ ÂÈÚÚÔ‹ ÙÔ˘ ÛÙ¿ÛÈÌÔ˘ ·̷ÙÔ˜ ÙÔ˘ ‰ˆÌ·Ù›Ô˘. E¿Ó Û˘Ì‚Â›

·˘Щfi, МВЩ·ОИУ‹ЫЩВ ЩФ ˘ФБФ‡КВЪ М·ОЪИ¿ ·fi ЩФ О¤УЩЪФ ЩФ˘
‰ˆМ·Щ›Ф˘ ‹ ·ФМ·ОЪ‡УВЩВ ЩЛУ ·ИЩ›· ЩФ˘ ЫЩ¿ЫИМФ˘ О‡М·ЩФ˜
ЩФФıВЩТУЩ·˜ ¤У· Ъ¿КИ ЫЩФУ ЩФ›¯Ф, ОЩП.

™ËÌ·ÓÙÈÎfi!

¶ЪИУ ПВИЩФ˘ЪБ‹ЫВЩВ ЩФ ˘ФБФ‡КВЪ, ФПФОПЛЪТЫЩВ ЩИ˜ ‰И·‰ИО·Ы›В˜
ЪФВЩФИМ·Ы›·˜. EУВЪБФФИ‹ЫЩВ ЩФ ‰¤ОЩЛ Ы·˜ О·И ВИП¤НЩВ ЩЛУ
ЛБ‹ ‹¯Ф˘.

H ÈӷΛ‰· Ù‡Ô˘ ‚Ú›ÛÎÂÙ·È ÛÙÔ ›Ûˆ ̤ÚÔ˜ ÙÔ˘ ˘ÔÁÔ‡ÊÂÚ.

1 XЪЛЫИМФФИ‹ЫЩВ ЩФ О·ПТ‰ИФ cinch Ф˘ ·Ъ¤¯ВЩ·И БИ· ЩЛ

Û‡Ó‰ÂÛË ÙÔ˘ AUDIO IN Ì ÙÔ SUBWOOFER PRE-OUT ÛÙÔ ‰¤ÎÙË.

2 EП¤БНЩВ ·У Л Щ¿ЫЛ ЩФ˘ ЪВ‡М·ЩФ˜ Ф˘ ‰ЛПТУВЩ·И ЫЩЛУ ИУ·О›‰·

Щ‡Ф˘ ·УЩИЫЩФИ¯В› МВ ЩЛУ ЩФИО‹. AУ fi¯И, Ы˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФУ
ЪФМЛıВ˘Щ‹ Ы·˜ ‹ ЩЛУ ˘ЛЪВЫ›· ВН˘ЛЪ¤ЩЛЫЛ˜.

3 AКФ‡ ФПФОПЛЪˆıФ‡У ФИ Ы˘У‰¤ЫВИ˜, Ы˘У‰¤ЫЩВ ЩФ О·ПТ‰ИФ

ÂÓ·ÏÏ·ÛÛfiÌÂÓÔ˘ Ú‡̷ÙÔ˜ ÛÙÔ ‰¤ÎÙË ‹ ÛÙËÓ ·ÚÔ¯‹ ÙÔ˘ ÙÔ›¯Ô˘.

°И· У· ·ФЫ˘У‰¤ЫВЩВ ЩВПВ›ˆ˜ ЩФ ˘ФБФ‡КВЪ ·fi ЩФ ЛПВОЩЪИОfi
‰›ОЩ˘Ф, ‚Б¿ПЩВ ЩФ ‚‡ЫМ· ‰ИОЩ‡Ф˘ ·fi ЩЛУ ˘Ф‰Ф¯‹ ЩФ›¯Ф˘.

1 °И· У· ВУВЪБФФИ‹ЫВЩВ ЩФ ˘ФБФ‡КВЪ, ı¤ЫЩВ ЩФУ ‰И·ОfiЩЛ

ВУВЪБФФ›ЛЫЛ˜/·ВУВЪБФФ›ЛЫЛ˜ ФЩФ ›Ыˆ М¤ЪФ˜ ЩФ˘
˘ФБФ‡КВЪ ФЩЛ ı¤ЫЛ « ON» (∂УВЪБФФ›ЛЫЛ).

2 ¶ВЪИЫЩЪ¤„ЩВ ЩФ VOLUME ‰ВНИfiЫЩЪФК· М¤¯ЪИ У· ·ОФ˘ЫЩВ› ОПИО.

yH ¤Ó‰ÂÈÍË LED Á›ÓÂÙ·È Ú¿ÛÈÓË.

∂¿У ЩФ ˘ФБФ‡КВЪ ‰ВУ ЪfiОВИЩ·И У· ¯ЪЛЫИМФФИЛıВ› БИ· МВБ¿ПФ
¯ЪФУИОfi ‰И¿ЫЩЛМ·, Ы˘УИЫЩ¿Щ·И У· ı¤ЫВЩВ ЩФУ ‰И·ОfiЩЛ ВУВЪБФФ›ЛЫЛ˜/

·ВУВЪБФФ›ЛЫЛ˜ ЫЩЛ ı¤ЫЛ « OFF» (∞ВУВЪБФФ›ЛЫЛ).

с ¶ВЪИЫЩЪ¤„ЩВ ЩФ VOLUME ·ЪИЫЩВЪfiЫЩЪФК· М¤¯ЪИ У· ·ОФ˘ЫЩВ› ОПИО.

yH ¤У‰ВИНЛ LED Б›УВЩ·И ОfiООИУЛ.

MФЪВ›ЩВ У· Ъ˘ıМ›ЫВЩВ ЩФ ˘ФБФ‡КВЪ ТЫЩВ У· ·УЩ·ФОЪ›УВЩ·И
ЫЩЛ ЫЩ¿ıМЛ ‹¯Ф˘ ЩˆУ МЪФЫЩИУТУ Л¯В›ˆУ Ы·˜. EУИЫ¯‡ФУЩ·˜ ЩФУ
‹¯Ф ЩˆУ М¿ЫˆУ ‰ЛМИФ˘ЪБВ›ЩВ О·П‡ЩВЪЛ ·ЩМfiЫК·ИЪ·.

1 P˘ıМ›ЫЩВ ЩФ VOLUME ЫЩФ ‰¤ОЩЛ ТЫЩВ У· МЛУ ·Ъ·МФЪКТУВЩ·И

Ф ‹¯Ф˜ ЩˆУ МЪФЫЩИУТУ Л¯В›ˆУ. E¿У ·Ъ·МФЪКТУВЩ·И, ЩfiЩВ ı·
·Ъ·МФЪКТУВЩ·И О·И Ф ‹¯Ф˜ ·fi ЩФ ˘ФБФ‡КВЪ.

2 ¶·›НЩВ Щ· ·Б·ЛМ¤У· Ы·˜ ЩЪ·БФ‡‰И·. AЪЫВУИОФ› КˆУЛЩИОФ› ЩfiУФИ

МВ М¿ЫФ˘˜ ‹¯Ф˘˜ В›У·И О·Щ·ППЛПfiЩВЪФИ БИ· Ъ‡ıМИЫЛ.

3 P˘ıМ›ЫЩВ ЩФ VOLUME ЫЩФ ˘ФБФ‡КВЪ БИ· У· О·ıФЪИЫЩВ› Л

·ÎÔ˘ÛÙfiÙËÙ· ÙˆÓ Ì¿ÛˆÓ Ô˘ ·Ú¿ÁÔÓÙ·È ·fi ÙÔ ˘ÔÁÔ‡ÊÂÚ.

с XЪЛЫИМФФИ‹ЫЩВ ЩФ

PHASE SELECTOR ÛÙÔ ›Ûˆ
̤ÚÔ˜ ÙÔ˘ ˘ÔÁÔ‡ÊÂÚ ÁÈ·
ÂÈÏÔÁ‹ ÔÏÈÎfiÙËÙ·˜ Ê¿Û˘.

H ÂÈÏÔÁ‹ ÔÏÈÎfiÙËÙ·˜ ›Ù Û 0

Æ Â›Ù Û 180Æ ÌÔÚ› Ó· ¤¯ÂÈ

О·П‡ЩВЪФ ·ФЩ¤ПВЫМ· ·У··Ъ·БˆБ‹˜ М¿ЫˆУ ЫВ ФЪИЫМ¤У·

·ОФ˘ЫЩИО¿ ВЪИ‚¿ППФУЩ· (·У¿ПФБ· МВ ЩФУ Щ‡Ф МЪФЫЩИУТУ Л¯В›ˆУ
О·И ЩЛ ı¤ЫЛ ЩФ˘ ˘ФБФ‡КВЪ). MФЪВ› В›ЫЛ˜ У· ·ПП¿НВИ ЩЛУ
В¤ОЩ·ЫЛ О·И ЩЛ ЫЩВБ·УfiЩЛЩ· ЩФ˘ ‹¯Ф˘ О·И У· ВЛЪВ¿ЫВИ ЩЛУ

·›ЫıЛЫЛ ЩФ˘ Л¯ЛЩИОФ‡ В‰›Ф˘.

с EИП¤НЩВ ЩЛ Ъ‡ıМИЫЛ Ф˘ Ы·˜ ‰›УВИ ЩФУ ‹¯Ф Ф˘ ЪФЩИМ¿ЩВ fiЩ·У

·ОФ‡ЩВ МФ˘ЫИО‹ ЫЩЛ Ы˘УЛıИЫМ¤УЛ Ы·˜ ı¤ЫЛ. E·У·П¿‚ВЩВ ЩЛ
Ъ‡ıМИЫЛ БИ· ЩЛУ ¤УЩ·ЫЛ О·И ЩЛУ ФПИОfiЩЛЩ· К¿ЫЛ˜ Ы‡МКˆУ· МВ
ЩИ˜ ЪФЩИМ‹ЫВИ˜ Ы·˜.

MВЩ¿ ЩЛУ ВИı˘МЛЩ‹ Ъ‡ıМИЫЛ ЩФ˘ ˘ФБФ‡КВЪ, ¯ЪЛЫИМФФИ‹ЫЩВ ЩФУ
¤ПВБ¯Ф VOLUME ЫЩФ ‰¤ОЩЛ БИ· У· ЪФЫ·ЪМfiЫВЩВ ЩЛУ ¤УЩ·ЫЛ ЩФ˘
˘ФБФ‡КВЪ О·И ЩˆУ ¿ППˆУ Л¯В›ˆУ. ¢ВУ ··ИЩВ›Щ·И ВО У¤Ф˘
ЪФЫ·ЪМФБ‹ ЩˆУ Ъ˘ıМ›ЫВˆУ ЩФ˘ ˘ФБФ‡КВЪ ·ОfiМЛ О·И fiЩ·У

·ÏÏ¿˙ÂÙ ÙË ÛÙ¿ıÌË ¤ÓÙ·Û˘ ÙÔ˘ ‰¤ÎÙË.

EÈÏÔÁ¤·˜ Ê¿Û˘

P‡ıÌÈÛË ¤ÓÙ·Û˘

£¤ЫЛ ЩФ˘ ˘ФБФ‡КВЪ ЫВ ПВИЩФ˘ЪБ›· ·У·МФУ‹˜

EУВЪБФФ›ЛЫЛ ЩФ˘ ˘ФБФ‡КВЪ

™˘Ó‰¤ÛÂȘ

EÁηٿÛÙ·ÛË ˘ÔÁÔ‡ÊÂÚ

∫·Ù¿ÏÔÁÔ˜ Û˘ÌÂÚÈÏ·Ì‚·ÓÔÌ¤ÓˆÓ ÂÍ·ÚÙËÌ¿ÙˆÓ

CENTER

FRONT

LEFT

SUBWOOFER

SURROUND

(REAR)

LEFT

FRONT

RIGHT

RIGHT

SURROUND

(REAR)

PHASE

SELECTOR

180

0

0

0

∂ППЛУИО¿

™Y™THMATA HOME CINEMA MX 980, MX 999

OЩ·У Ф ‰¤ОЩЛ˜ ¯ЪЛЫИМФФИВ›Щ·И ЫВ ФП‡ ˘„ЛП‹ ИЫ¯‡ МФЪВ› У·
‰ЛМИФ˘ЪБ‹ЫВИ ·Ъ·МФЪКТЫВИ˜ Ф˘ ВУ‰¤¯ВЩ·И У· ЪФНВУ‹ЫФ˘У
ЫФ‚·Ъ¤˜ ˙ЛМИ¤˜ ЫЩ· Л¯В›· Ы·˜. ∂¿У Ы˘М‚В› ·˘Щfi, О·ЩВ‚¿ЫЩВ ЩЛУ
¤УЩ·ЫЛ О·И ЩФУ ЩfiУФ ЫВ О¿ФИФ ·Ф‰ВОЩfi В›В‰Ф.

°И· ЩЛУ ·ФК˘Б‹ ЩЛ˜ ˘ВЪı¤ЪМ·УЫ‹˜ ЩЛ˜, Л Ы˘ЫОВ˘‹ ¤¯ВИ
ВНФПИЫЩВ› МВ ВУЫˆМ·Щˆ¤УФ О‡ОПˆМ· ·ЫК·ПВ›·˜. °И’ ·˘Щfi
О¿Щˆ ·fi ·ОЪ·›В˜ Ы˘Уı‹ОВ˜, ВУ‰¤¯ВЩ·И У· ·ФЫ˘У‰ВıВ› Л
Ы˘ЫОВ˘‹ Ы·˜. ∞У Ы˘М‚В› ·˘Щfi, Ы‚‹ЫЩВ ЩЛ Ы˘ЫОВ˘‹ О·И

·К‹ЫЩВ ЩЛУ У· ОЪ˘ТЫВИ ЪФЩФ‡ ЩЛУ Н·У·¯ЪЛЫИМФФИ‹ЫВЩВ.
∞КФ‡ ОЪ˘ТЫВИ Л Ы˘ЫОВ˘‹ ВУВЪБФФИ‹ЫЩВ ЩЛУ Н·У¿ О·И
ВИП¤НЩВ ЩЛУ ВИı˘МЛЩ‹ ЛБ‹ Ы˘УЩФУ›˙ФУЩ·˜ SOURCE SELECT.

°И· ‚¤ПЩИЫЩЛ ·fi‰ФЫЛ ‹¯Ф˘ ЩФ˘ ™˘ЫЩ‹М·Щfi˜ Ы·˜ Home Cinema,
Ы·˜ Ы˘УИЫЩФ‡МВ ЩИ˜ ·ОfiПФ˘ıВ˜ Ъ˘ıМ›ЫВИ˜ ЫЩФУ ‰¤ОЩЛ Ы·˜:

* SPEAKR SETUP

SUBW PRESENT: YES

* SPEAKR SIZES

FRONT SIZE: SMALL
CENTER SIZE: SMALL
REAR SIZE: SMALL

* VOL BALANCE

VOL FRONT-L: 0
VOL FRONT-R: 0
VOL CENTER: -10
VOL REAR-L: +5
VOL REAR-R: +5

BASS: 0
TREBLE: 0

LOUDNESS: ÂÎÙfi˜

ŸЩ·У Ы˘У‰¤ВЩВ ¤У· DVD ·У··Ъ·БˆБ‹˜ ЫВ COAX 1 IN,
‚В‚·ИˆıВ›ЩВ fiЩИ Л „ЛКИ·О‹ ¤НФ‰Ф˜ ЩФ˘ DVD ·У··Ъ·БˆБ‹˜ Ы·˜
‚Ъ›ЫОВЩ·И ЫЩФ « ON » ‹ «ALL » (·Ъ·О·ПФ‡МВ ‰И·‚¿ЫЩВ ЩФ
ВБ¯ВИЪ›‰ИФ Ф‰ЛБИТУ ЩФ˘ DVD ·У··Ъ·БˆБ‹˜ Ы·˜).

YfiÎÂÈÙ·È Û ÙÚÔÔÔ›ËÛË ¯ˆÚ›˜ ÚÔÂȉÔÔ›ËÛË.

EÌÚfiÛıÈ· ˯›·

™‡ÛÙËÌ· .....................................................2 ‰ÚfiÌˆÓ Ì ıˆÚ¿ÎÈÛË

EÌ¤‰ËÛË.................................................................................8 Ω

O‰ËÁÔ› Ë¯Â›Ô˘.................................3" Ï‹ÚÔ˘˜ ÂÚÈÔ¯‹˜, 1" piezo

AУ··Ъ·БˆБ‹ ·fiОЪИЫЛ˜ Ы˘¯УfiЩЛЩ·˜ ....................150 Hz–20 kHz

¢È·ÛÙ¿ÛÂȘ (MX 980),  × ˘ × ‚.......................95 × 150 × 97 mm

¢È·ÛÙ¿ÛÂȘ (MX 999),  × ˘ × ‚.......................95 × 150 × 91 mm

B¿ÚÔ˜.................................................................................0,45 kg

KВУЩЪИОfi Л¯В›Ф

™‡ÛÙËÌ· .....................................................2 ‰ÚfiÌˆÓ Ì ıˆÚ¿ÎÈÛË

EÌ¤‰ËÛË.................................................................................8 Ω

O‰ËÁÔ› Ë¯Â›Ô˘ ..........................2 × 3" Ï‹ÚÔ˘˜ ÂÚÈÔ¯‹˜, 1" piezo

AУ··Ъ·БˆБ‹ ·fiОЪИЫЛ˜ Ы˘¯УfiЩЛЩ·˜ ....................150 Hz–20 kHz

¢È·ÛÙ¿ÛÂȘ (MX 980),  × ˘ × ‚.......................250 × 94 × 92 mm

¢È·ÛÙ¿ÛÂȘ (MX 999),  × ˘ × ‚.......................250 × 94 × 86 mm

B¿ÚÔ˜.................................................................................0,92 kg

¶ВЪИКВЪВИ·О¿ Л¯В›·

™‡ÛÙËÌ· ..........................................................................2 ‰ÚfïÓ

EÌ¤‰ËÛË.................................................................................8 Ω

O‰ËÁÔ› Ë¯Â›Ô˘.................................3" Ï‹ÚÔ˘˜ ÂÚÈÔ¯‹˜, 1" piezo

AУ··Ъ·БˆБ‹ ·fiОЪИЫЛ˜ Ы˘¯УfiЩЛЩ·˜ ....................150 Hz–20 kHz

¢È·ÛÙ¿ÛÂȘ (MX 980),  × ˘ × ‚.......................95 × 150 × 97 mm

¢È·ÛÙ¿ÛÂȘ (MX 999),  × ˘ × ‚.......................95 × 150 × 91 mm

B¿ÚÔ˜.................................................................................0,45 kg

∂УВЪБfi ˘ФБФ‡КВЪ ЩВ¯УФПФБ›·˜ wOOx БИ· MX 980 – Ы¯¤‰ИФ ¯ˆЪ›˜
М·БУЛЩИО‹ ıˆЪ¿ОИЫЛ

YÔÁÔ‡ÊÂÚ...............................................................................6,5"

IÛ¯‡˜ ÂÍfi‰Ô˘.......................................................50 W RMS (4 Ω)

¶·Ú·ÌfiÚʈÛË THD ................................................10% Û 100 Hz

AУ··Ъ·БˆБ‹ ·fiОЪИЫЛ˜ Ы˘¯УfiЩЛЩ·˜ ......................40 Hz–150 Hz

¢È·ÎfiÙ˘ Ê¿Û˘ .............................................................0Æ, 180Æ

E˘·ÈÛıËÛ›· ÂÈÛfi‰Ô˘ (˘ÔÁÔ‡ÊÂÚ ÂÓÙfi˜) ......................200 mVrms

EÓ·ÏÏ·ÛÛfiÌÂÓÔ Ú‡̷ ................................................230 V/50 Hz

K·Ù·Ó¿ÏˆÛË Ú‡̷ÙÔ˜ ...............40 W (ÛÂ

1

/8 ÔÓÔÌ·ÛÙÈ΋˜ ÈÛ¯‡Ô˜)

¢È·ÛÙ¿ÛÂȘ,  × ˘ × ‚ ..................................200 × 310 × 370 mm

B¿ÚÔ˜...................................................................................6,8 kg

∂УВЪБfi ˘ФБФ‡КВЪ ЩВ¯УФПФБ›·˜ wOOx БИ· MX 999 – Ы¯¤‰ИФ ¯ˆЪ›˜
М·БУЛЩИО‹ ıˆЪ¿ОИЫЛ

YÔÁÔ‡ÊÂÚ...............................................................................6.5"

IÛ¯‡˜ ÂÍfi‰Ô˘ .....................................................100 W RMS (4 Ω)

¶·Ú·ÌfiÚʈÛË THD ................................................10% Û 100 Hz

AУ··Ъ·БˆБ‹ ·fiОЪИЫЛ˜ Ы˘¯УfiЩЛЩ·˜ ......................40 Hz–150 Hz

¢È·ÎfiÙ˘ Ê¿Û˘ .............................................................0Æ, 180Æ

E˘·ÈÛıËÛ›· ÂÈÛfi‰Ô˘ (˘ÔÁÔ‡ÊÂÚ ÂÓÙfi˜) ......................200 mVrms

EÓ·ÏÏ·ÛÛfiÌÂÓÔ Ú‡̷ ................................................230 V/50 Hz

K·Ù·Ó¿ÏˆÛË Ú‡̷ÙÔ˜ ...............52 W (ÛÂ

1

/

8 ÔÓÔÌ·ÛÙÈ΋˜ ÈÛ¯‡Ô˜)

¢È·ÛÙ¿ÛÂȘ,  × ˘ × ‚ ..................................200 × 310 × 370 mm

B¿ÚÔ˜...................................................................................8,4 kg

∆¯ÓÈο ÛÙÔȯ›· ÙˆÓ Ë¯Â›ˆÓ Î·È ÙˆÓ ˘ÔÁÔ‡ÊÂÚ

æËÊÈ·Îfi˜ ‹¯Ô˜ ·fi ¤Ó· DVD ·Ó··Ú·ÁˆÁ‹˜

™˘УИЫЩТМВУВ˜ Ъ˘ıМ›ЫВИ˜

¢È·¯Â›ÚÈÛË ÈÛ¯‡Ô˜

3103 306 1862.1 MX 980/MX 999 VieUrs0147

Polski

ZESTAWY KINA DOMOWEGO MX 980, MX 999

Zestawy Kina Domowego MX 980, MX 999, poza
standardowym wyposa¿eniem, zawierajå:
Рsubwoofer z kablem poŒczeniowym i kablem zasilania
– 5 kolumn g¬oœnikowych z 5 kablami g¬oœnikowymi
– kabel koncentryczny dla pod¬åczenia sygna¬u wideo

z odtwarzacza DVD lub telewizora
– instrukcjê szybkiej instalacji sprzêtu
Opis standardowego wyposa¿enia Twojego odbiornika
znajduje siê w rozdziale „INFORMACJE OGÓLNE /
Wyposa¿enie“ instrukcji obs¬ugi urzådzenia.

• Subwoofer mo¿na umieœciæ w dowolnym miejscu, poniewa¿

w zakresie przenoszonych przez subwoofer dŸwiêków
basowych (poni¿ej 150 Hz) s¬uch ludzki nie rozpoznaje
kierunku ani miejsca rozchodzenia siê dŸwiêku.

• Poniewa¿ efekt stereofoniczny nie jest odczuwany w niskich

czêstotliwoœciach, pojedynczy subwoofer w zupe¬noœci
wystarczy dla przenoszenia dŸwiêków basowych z obu
kana¬ów stereo.

• Dla uzyskania lepszego efektu dŸwiêkowego, zalecamy

umieszczenie subwoofera na pod¬odze lub na innej twardej
powierzchni w celu unikniêcia drgañ rezonansowych.

• Subwoofer nale¿y zawsze stawiaæ pionowo, zachowujåc

odlegoœæ kilku centymetrów od œciany.

• Nie wolno umieszczaæ ¿adnych przedmiotów na obudowie

subwoofera ani na nim siadaæ.

• Je¿eli subwoofer znajduje siê na œrodku pomieszczenia,

dŸwiêki basowe mogå ulec silnemu st¬umieniu. Nastêpuje
to wskutek powstania fali stojåcej w pomieszczeniu. Je¿eli
dojdzie do t¬umienia basów, nale¿y przesunåæ subwoofer ze
œrodka pomieszczenia lub usunåæ przyczynê powstawania
fali stojåcej przez zainstalowanie pó¬ki na œcianie, itp.

Wa¿ne!

Przed w¬åczeniem subwoofera nale¿y zakoñczyæ pod¬åczanie
g¬oœnika. Nastêpnie mo¿emy w¬åczyæ urzådzenie i wybraæ
Ÿród¬o sygna¬u.

Tabliczka znamionowa znajduje siê z ty¬u subwoofera.

1 Za pomocå kabla cinch po¬åcz gniazdko AUDIO IN

z gniazdkiem SUBWOOFER PRE-OUT odbiornika.

2 SprawdŸ, czy napiêcie zasilania na tabliczce znamionowej

jest identyczne z napiêciem sieciowym. W innym przypadku
zasiêgnij porady u sprzedawcy lub w serwisie.

3 Po dokonaniu wszystkich po¬åczeñ, pod¬åcz kabel zasilania

odbiornika do gniazdka wysokiego napiêcia.

Aby ca¬kowicie wy¬åczyæ zasilanie subwoofera nale¿y wyjåæ
kabel zasilania z gniazdka.

1 Aby uaktywniæ subwoofer, ustaw wy¬åcznik z tylu obudowy

g¬oœnika w pozycji w¬åczonej (ON).

2 Obróæ pokrêt¬o VOLUME w prawo a¿ do us¬yszenia cichego

trzasku.

yZapali siê zielony wskaŸnik LED.

Je¿eli g¬oœnik subwoofer nie bêdzie u¿ywany przez d¬u¿szy
czasu, zaleca siê ustawienie wy¬åcznika w pozycji wy¬åczonej
(OFF).

• Obróæ pokrêt¬em VOLUME w lewo do us¬yszenia cichego
trzasku.

yWskaŸnik LED zmieni kolor na czerwony.

Natê¿enie dŸwiêku subwoofera mo¿emy dopasowaæ do poziomu
dŸwiêku przednich kolumn g¬oœnikowych. Odpowiednie natê¿enie
basów znacznie poprawia odbiór wra¿eñ dŸwiêkowych.

1 Najpierw pokrêt¬em VOLUME nale¿y ustawiæ natê¿enie

dŸwiêku kolumn przednich, aby dŸwiêk by¬ s¬yszalny bez
zniekszta¬ceñ. W innym przypadku równie¿ z subwoofera
bêdzie dobiega¬ zniekszta¬cony dŸwiêk.

2 Regulacjê wykonajmy s¬uchajåc dobrze nam znanych

utworów. Do regulacji basów najlepiej nadajå siê wokaliœci
z g¬êbokim tembrem g¬osu.

3 Pokrêt¬em VOLUME na subwooferze regulujemy natê¿enie

dŸwiêku z g¬oœnika.

• Prze¬åcznik PHASE SELECTOR
z ty¬u subwoofera pozwala na
zmianê polaryzacji fazy.

Wybranie polaryzacji 0° lub 180° mo¿e daæ w wyniku lepsze
przenoszenie dŸwiêków niskich w okreœlonych warunkach
otoczenia (w zale¿noœci od rodzaju kolumn przednich oraz
pozycji subwoofera). Zmiana polaryzacji fazy mo¿e równie¿
wp¬ynåæ na dynamikê i rozchodzenie siê dŸwiêku, zmieniajåc
odczuwanie pola dŸwiêkowego.

• Wybierzmy takå polaryzacjê, która zapewnia lepsze dla
ucha brzmienie dŸwiêku w miejscu, gdzie zazwyczaj
bêdziemy siedzieæ podczas s¬uchania. Doboru dokonajmy po
kilku próbach ze zmianå polaryzacji i natê¿enia dŸwiêku.

Po ustawieniu parametrów subwoofera, regulacjê si¬y g¬osu
ca¬ego zestawu – zarówno subwoofera, jak i pozosta¬ych
kolumn g¬oœnikowych – umo¿liwia pokrêt¬o VOLUME na
odbiorniku. Nie musimy regulowaæ subwoofera za ka¿dym
razem, gdy chcemy zmieniæ si¬ê g¬osu odbiornika.

Dobór fazy

Regulacja si¬y g¬osu

WyŒczenie subwoofera do czuwania

WŒczenie subwoofera

PoŒczenia

Ustawienie subwoofera

Wyposa¿enie

CENTER

FRONT

LEFT

SUBWOOFER

SURROUND

(REAR)

LEFT

FRONT

RIGHT

RIGHT

SURROUND

(REAR)

PHASE

SELECTOR

180

0

0

0

Polski

ZESTAWY KINA DOMOWEGO MX 980, MX 999

Ustawienie odbiornika na du¿å si¬ê g¬osu mo¿e prowadziæ do
zniekszta¬ceñ, gro¿åcych trwa¬ym uszkodzeniem g¬oœników.
W razie zniekszta¬ceñ nale¿y zmniejszyæ si¬ê i barwê g¬osu do
poziomu, w którym zniekszta¬cenia ustanå.

Urzådzenia posiada fabrycznie wbudowany obwód
bezpieczeñstwa, zapobiegajåcy przegrzaniu. Dlatego w
skrajnych warunkach mo¿e dojœæ do samoczynnego
wy¬åczenia odbiornika. Je¿eli do tego dojdzie, nale¿y
wy¬åczyæ zasilanie i odczekaæ, a¿ zestaw ulegnie
sch¬odzeniu. Po pozostawieniu urzådzenia do
ostygniêcia w¬åcz je ponownie i wybierz Ÿród¬o
sygna¬u obracajåc pokrêt¬em SOURCE SELECT.

Dla uzyskania najlepszych efektów dŸwiêkowych w Zestawie
Kina Domowego, zalecamy wybór nastêpujåcych ustawieñ na
odbiorniku:

* SPEAKR SETUP

SUBW PRESENT: YES

* SPEAKR SIZES

FRONT SIZE: SMALL
CENTER SIZE: SMALL
REAR SIZE: SMALL

* VOL BALANCE

VOL FRONT-L: 0
VOL FRONT-R: 0
VOL CENTER: -10
VOL REAR-L: +5
VOL REAR-R: +5

BASS: 0
TREBLE: 0

LOUDNESS: off (wyŒczone)

Pod¬åczajåc odtwarzacz DVD do gniazdka COAX 1 IN, upewnij
siê, ¿e wyjœcie cyfrowe odtwarzacza DVD ustawione jest na
„ON“ lub „ALL“ (skorzystaj z instrukcji u¿ytkownika
odtwarzacza DVD).

Producent zastrzega prawo do wprowadzania zmian bez
uprzedzenia.

Kolumny przednie

System.....................................................2-dro¿ny, ekranowany

Impedancja...........................................................................8 Ω

G¬oœniki......................3" szerokopasmowy, 1" piezoelektryczny

Czêstotliwoœæ przenoszona.................................150 Hz–20 kHz

Wymiary (MX 980), szer. x wys. x d¬. ..........95 × 150 × 97 mm

Wymiary (MX 999), szer. x wys. x d¬. ..........95 × 150 × 91 mm

Waga...............................................................................0,45 kg

Kolumna œrodkowa

System.....................................................2-dro¿ny, ekranowany

Impedancja...........................................................................8 Ω

G¬oœniki ...............2 × 3" szerokopasmowy, 1" piezoelektryczny

Czêstotliwoœæ przenoszona.................................150 Hz–20 kHz

Wymiary (MX 980), szer. x wys. x d¬. ..........250 × 94 × 92 mm

Wymiary (MX 999), szer. x wys. x d¬. ..........250 × 94 × 86 mm

Waga...............................................................................0,92 kg

Kolumny surround

System...........................................................................2-dro¿ny

Impedancja...........................................................................8 Ω

G¬oœniki......................3" szerokopasmowy, 1" piezoelektryczny

Czêstotliwoœæ przenoszona.................................150 Hz–20 kHz

Wymiary (MX 980), szer. x wys. x d¬. ..........95 × 150 × 97 mm

Wymiary (MX 999), szer. x wys. x d¬. ..........95 × 150 × 91 mm

Waga...............................................................................0,45 kg

Aktywny subwoofer z technologiå wOOx dla MX 980 –
uk¬ad nie izolowany magnetycznie

Subwoofer ............................................................................6,5"

Moc wyjœciowa ...............................................50 W RMS (4 Ω)

THD..................................................................10% przy 100 Hz

Czêstotliwoœæ przenoszona ..................................40 Hz–150 Hz

Zmiana fazy ...................................................................0°, 180°

Czu¬oœæ wejœciowa (subwoofer in)...........................200 mVrms

Zasilanie..................................................................230 V/50 Hz

Zu¿ycie energii ..........................40 W (przy obciå¿eniu

1

⁄8 mocy)

Wymiary, szer. x wys. x d¬. ......................200 × 310 × 370 mm

Waga.................................................................................6,8 kg

Aktywny subwoofer z technologiå wOOx dla MX 999 –
uk¬ad nie izolowany magnetycznie

Subwoofer ............................................................................6,5"

Moc wyjœciowa .............................................100 W RMS (4 Ω)

THD..................................................................10% przy 100 Hz

Czêstotliwoœæ przenoszona ..................................40 Hz–150 Hz

Zmiana fazy ...................................................................0°, 180°

Czu¬oœæ wejœciowa (subwoofer in)...........................200 mVrms

Zasilanie..................................................................230 V/50 Hz

Zu¿ycie energii ..........................52 W (przy obciå¿eniu

1

⁄8 mocy)

Wymiary, szer. x wys. x d¬. ......................200 × 310 × 370 mm

Waga.................................................................................8,4 kg

Parametry techniczne kolumn g¬oœnikowych
i subwoofera

DŸwiêk cyfrowy z odtwarzacza DVD

Zalecane ustawienia

Nadmierne natê¿enie dŸwiêku

3103 306 1862.1 MX 980/MX 999 VieUrs0147

2

DICHIARAZIONE DI CONFORMITA’

Si dichiara che gli apparecchi FR 984/FR 985/FR 986 e
FR 994/FR 995/FR 996 Philips rispondono alle prescrizioni
dell’art. 2 comma 1 del D. M. 28 Agosto 1995 n. 548.

Philips Consumer Electronics

Philips, Glaslaan 2

5616 JB Eindhoven, The Netherlands

Italia

Typeskilt finnes på apparatens bakside.
Observer: Nettbryteren er sekundert innkoplet. Den

innebygde netdelen er derfor ikke frakoplet nettet så lenge
apparatet er tilsluttet nettkontakten.

For å redusere faren for brann eller elektrisk støt, skal
apparatet ikke utsettes for regn eller fuktighet.

Norge

Important notes for users in the U.K.
Mains plug

This apparatus is fitted with an approved 13 Amp plug.
To change a fuse in this type of plug proceed as follows:

1 Remove fuse cover and fuse.
2

Fix new fuse which should be a
BS1362

5 Amp, A.S.T.A. or BSI approved type.

3 Refit the fuse cover.
If the fitted plug is not suitable for your socket outlets, it

should be cut off and an appropriate plug fitted in its place.
If the mains plug contains a fuse, this should have a value
of 5 Amp. If a plug without a fuse is used, the fuse at the
distribution board should not be greater than 5 Amp.

Note: The severed plug must be disposed of to avoid a
possible shock hazard should it be inserted into a 13 Amp
socket elsewhere.

How to connect a plug

The wires in the mains lead are coloured with the following
code: blue = neutral (N), brown = live (L).
As these colours may not correspond with the colour
mark

ings identifying the terminals in your plug, proceed as

follows:

• Connect the blue wire to the terminal marked N or
coloured black.

• Connect the brown wire to the terminal marked L or
coloured red.

•

Do not connect either wire to the earth terminal in the
plug,

marked E (or e) or coloured green (or green and

yellow).

Before replacing the plug cover, make certain that the cord
grip is clamped over the sheath of the lead - not simply over
the two wires.

Copyright in the U.K.

Recording and playback of material may require consent.
See

Copyright Act 1956 and The Performer’s Protection Acts

1958 to 1972.

3

English....................................................4

Français.................................................26

Español.................................................48

Deutsch.................................................70

Nederlands...........................................92

EnglishFrançaisEspañolDeutschNederlands

Italiano

Italiano................................................114

GENERAL INFORMATION

4

This receiver is supplied including:
– a remote control
– 2 batteries for the remote control, size AA
– a coaxial cable for audio connection with a DVD player
– a system bus cable for the CINEMA LINK connection
– a loop antenna
– a wire antenna
– this instruction booklet

If you have stacked the components of your system, the
receiver must be on top. Place the receiver on a flat,
hard, stabile surface. Do not cover any vents and leave
50 cm above and 10 cm left and right of the receiver
free for ventilation.

For good reception the loop antenna should not be placed on
top of or beneath VCRs, CD recorders, DVD players, TVs and
other radiation sources.

All redundant packing material has been omitted. We have
done our utmost to make the packaging easily separable into
three mono materials: cardboard (box), polystyrene foam
(buffer) and polyethylene (bags, protective foam sheet).

Your set consists of materials which can be recycled if
disassembled by a specialized company. Please observe the
local regulations regarding the disposal of packing materials,
exhausted batteries and old equipment.

Manufactured under license from Dolby Laboratories.
“DOLBY”, “DOLBY DIGITAL”, “PRO LOGIC” and the double-D
symbol 2 are trademarks of Dolby Laboratories. Confidential
unpublished works. © 1992–1997 Dolby Laboratories. All
rights reserved.

“DTS” and “DTS Digital Surround” are trademarks of Digital
Theater Systems, Inc. Copyright 1996 Theater Systems, Inc.
All Rights Reserved.

Clean the receiver with a soft,
slightly dampened, lint-free cloth. Do
not use any cleaning agents as they
may have a corrosive effect.

Do not expose the receiver to
humidity, rain, sand or excessive heat
(caused by heating equipment or
direct sunlight).

Maintenance

Trademark acknowledgment

Environmental information

Setup

Scope of supply

English

General information

Scope of supply..................................................................................4

Setup..................................................................................................4

Environmental information.................................................................4

Trademark acknowledgment..............................................................4

Maintenance......................................................................................4

Controls.................................................................................................5

Remote control

Remote control usage ........................................................................6

Remote control buttons.....................................................................7

Programming the universal remote control

(FR 985, FR 986, FR 995, FR 996 only)...............................................8

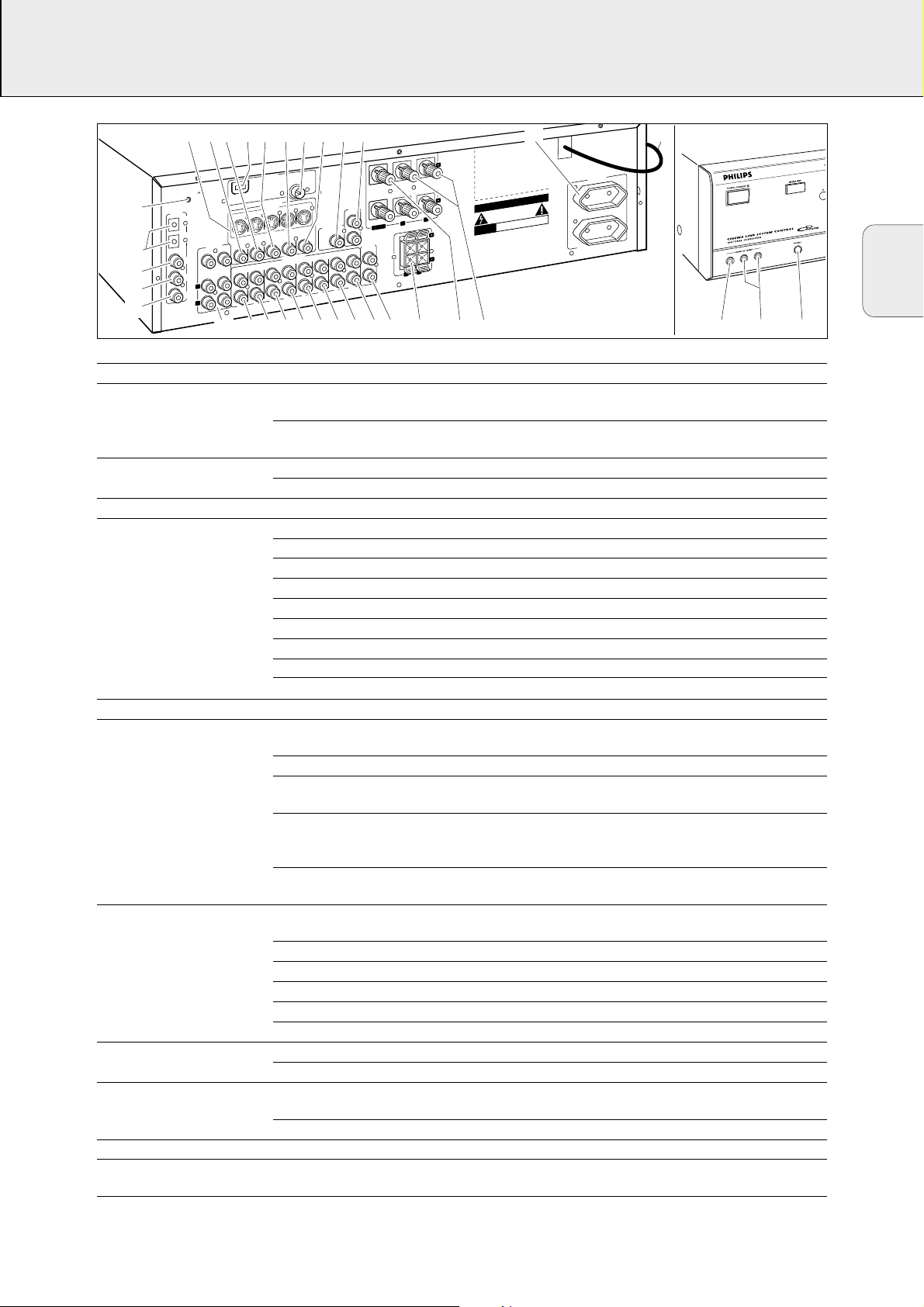

Connectors............................................................................................9

Connections

Analogue audio connections...........................................................10

Digital audio connections................................................................10

System control bus, CINEMA LINK .................................................11

Video connections............................................................................11

Mains...............................................................................................12

Power handling................................................................................12

Speaker connections........................................................................12

TV as the center speaker.................................................................12

Antenna connections.......................................................................12

Headphones.....................................................................................12

System setup

Positioning of the speakers.............................................................13

Speaker setup and testing...............................................................13

Receiver adjustment........................................................................13

Display.................................................................................................14

Menus

Receiver menu...........................................................................15–16

TV menu...........................................................................................16

Activating CINEMA LINK.................................................................16

Source selection

SOURCE SELECT...............................................................................17

6 CHANNEL-DVD/SACD INPUT selection.......................................17

Reassigning a source selection.......................................................17

Using one source selection for two or more appliances................17

About 6 CHANNEL-DVD/SACD INPUT............................................17

Playback, recording

Playing a source ...............................................................................18

Adjusting the sound .........................................................................18

Recording from a source..................................................................18

Recording from the digital output ...................................................18

Surround sound

About surround sound......................................................................19

Switching surround sound...............................................................19

Surround sound settings ..................................................................20

Tuner

Tuning to radio stations...................................................................21

Switching FM sensitivity.................................................................21

Storing radio stations......................................................................21

Tuning to stored radio stations........................................................22

Resorting stored radio stations.......................................................22

Naming radio stations.....................................................................22

Clearing station names ....................................................................22

RDS R..............................................................................................23

RDS News and Traffic Announcement............................................23

Technical data

Receiver............................................................................................24

Troubleshooting

Warning............................................................................................25

Troubleshooting................................................................................25

This set complies with the radio interference
requirements of the European Community.

As an ENERGY STAR®partner, Philips has determined that
this product meets the ENERGY STAR

®

guidelines for energy efficiency.

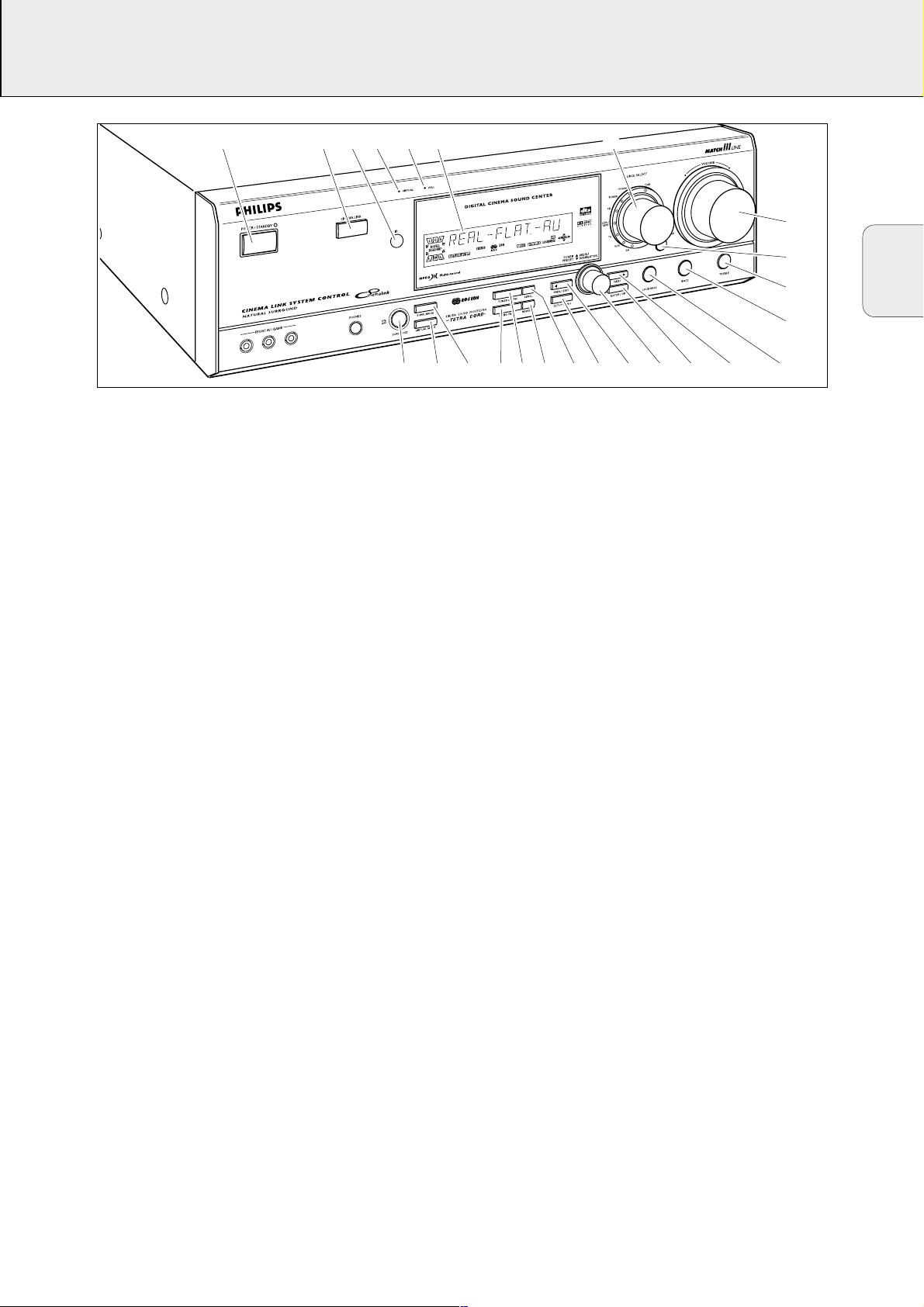

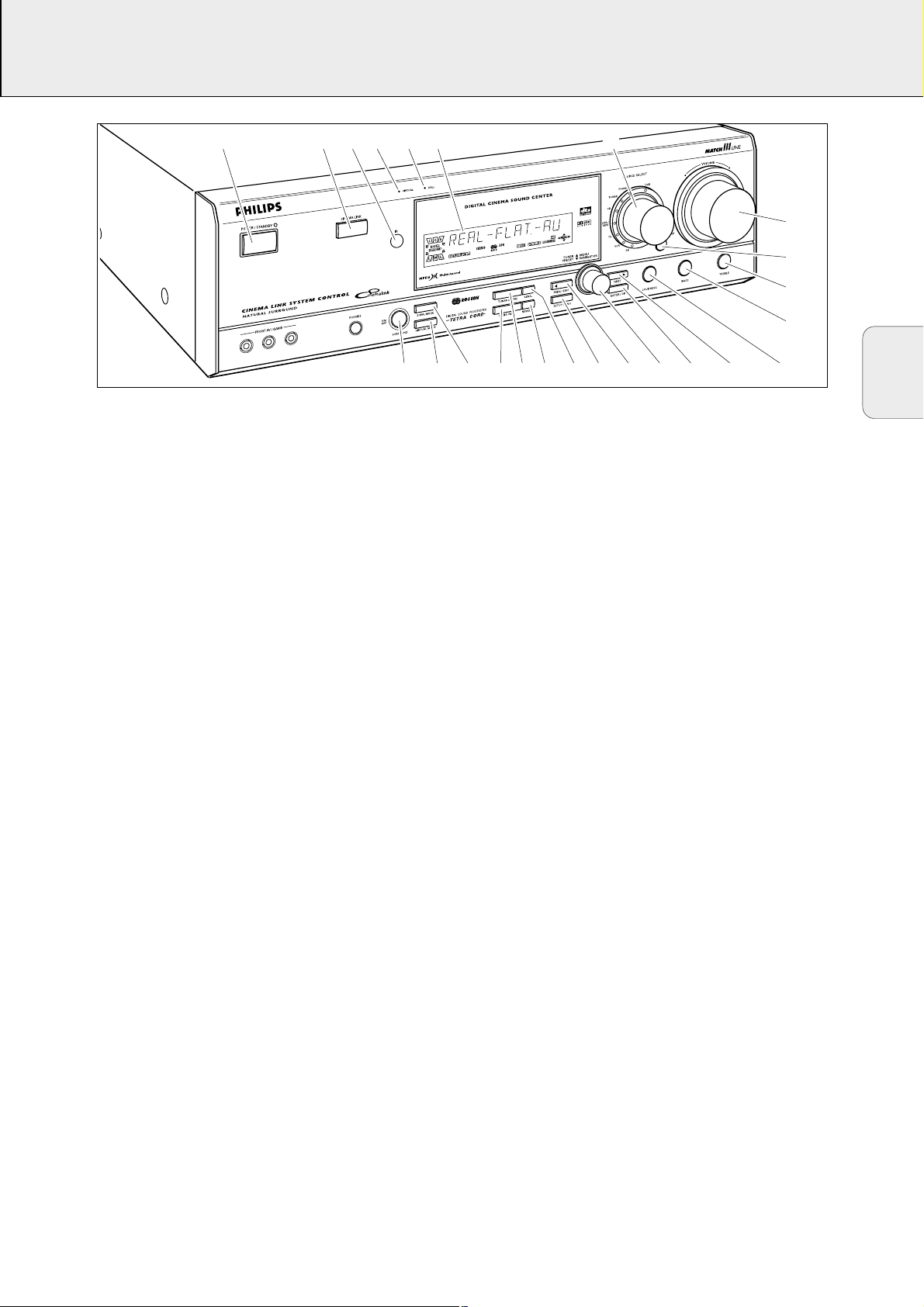

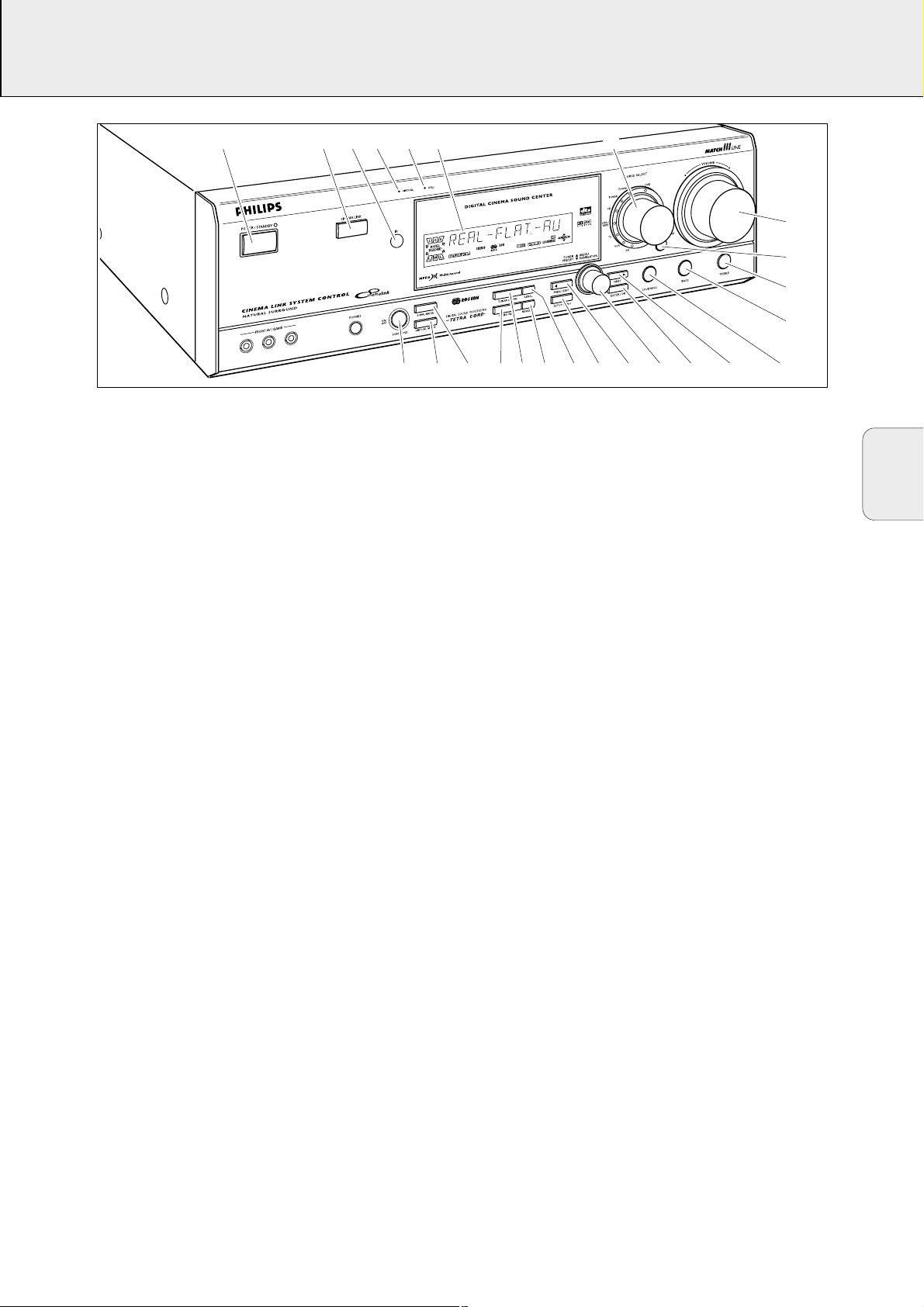

CONTROLS

5

1 POWER / STANDBY .......Switches the receiver on and off.

2 CINEMA LINK ................Switches the system control bus

between the receiver and the TV
on and off.

3 ..........................................Sensor for the infrared remote

control.

4 VIRTUAL..........................Control light for virtual surround.

5 HALL................................Control light for HALL.

6 ..........................................Display

7 SOURCE SELECT............Selects the different audio and

video connectors.
Reactivates the receiver from
standby.

8 VOLUME..........................Increases and decreases the

volume level.

9 FRONT AV.......................Selects the FRONT AV / GAME

input (FR 995, FR 996 only).

0 TREBLE............................Adjusts the treble when used in

combination with VOLUME.

! BASS...............................Adjusts the bass when used in

combination with VOLUME.

@ LOUDNESS.....................Switches LOUDNESS on and off.

# NEXT 2 ...........................TUNER: searches radio stations.

MENU: switches to the next
menu level.

$ ENTER / OK .....................Confirms selected menu values.

% TUNER PRESET X MENU NAVIGATOR

TUNER: switches to the next and
previous stored radio station.
MENU: moves upwards and
downwards.

^ 1 PREV. / EXIT...............TUNER: searches radio stations.

MENU: switches to the previous
menu level.

& SETUP MENU ................Switches the menu on and off.

* SENS. ..............................Switches between low and high

tuner sensitivity.

( NEWS/TA........................Switches the RDS news and

RDS traffic announcement on
and off.

) TUNER AM/FM ..............Switches the wavebands of the

tuner.

¡ RADIO TEXT ...................Scrolls through the different RDS

information.

™ SURR. MODE..................Switches through the different

speaker configurations.

£ VIRTUAL MODE.............Scrolls through the different

virtual surround sound modes.

≤ SURROUND ON/OFF .....Switches between the last

selected surround mode and
stereo.

English

1 234 56 7

A

8

T

9

0

!

@#$%^&*()¡™£≤

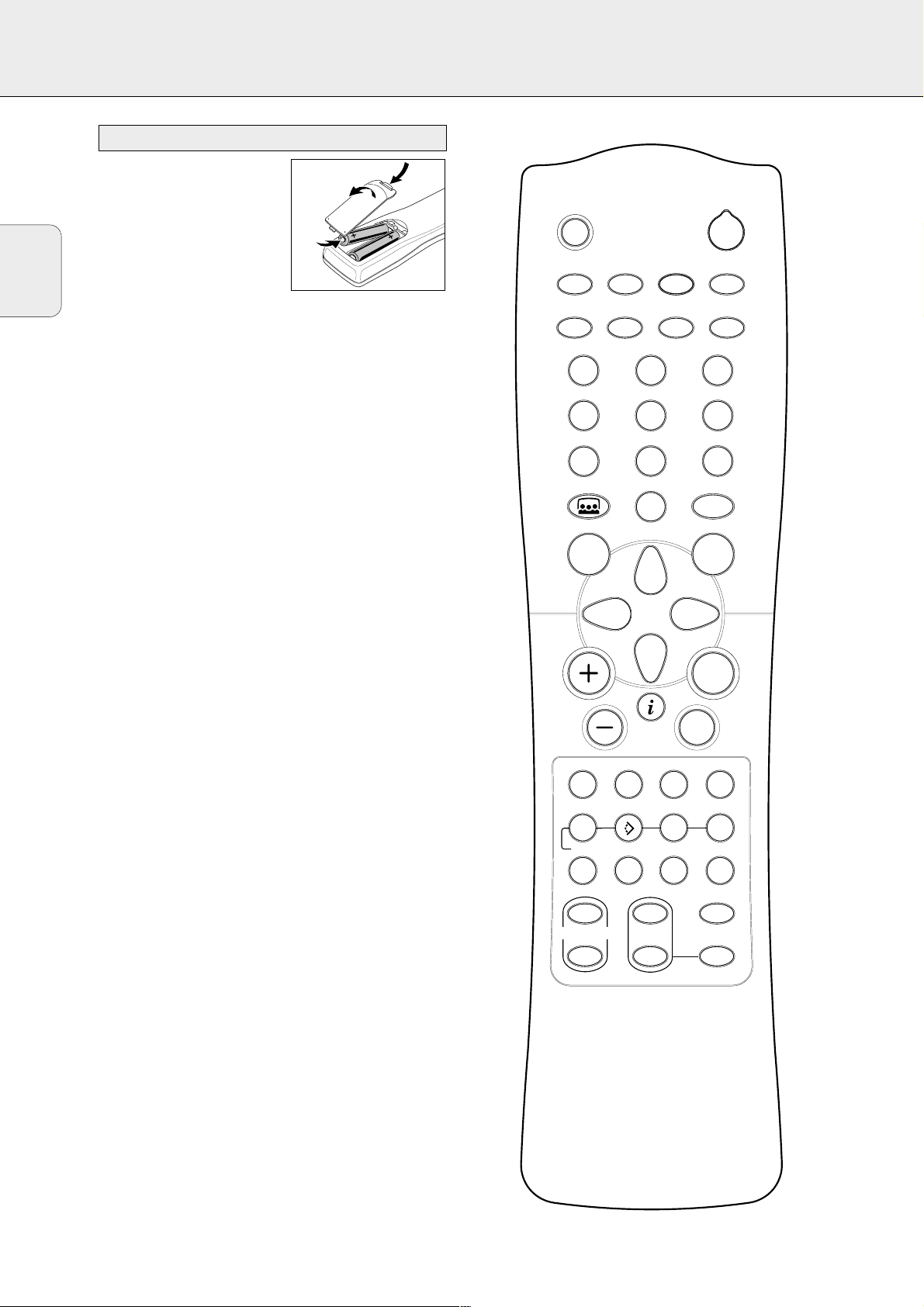

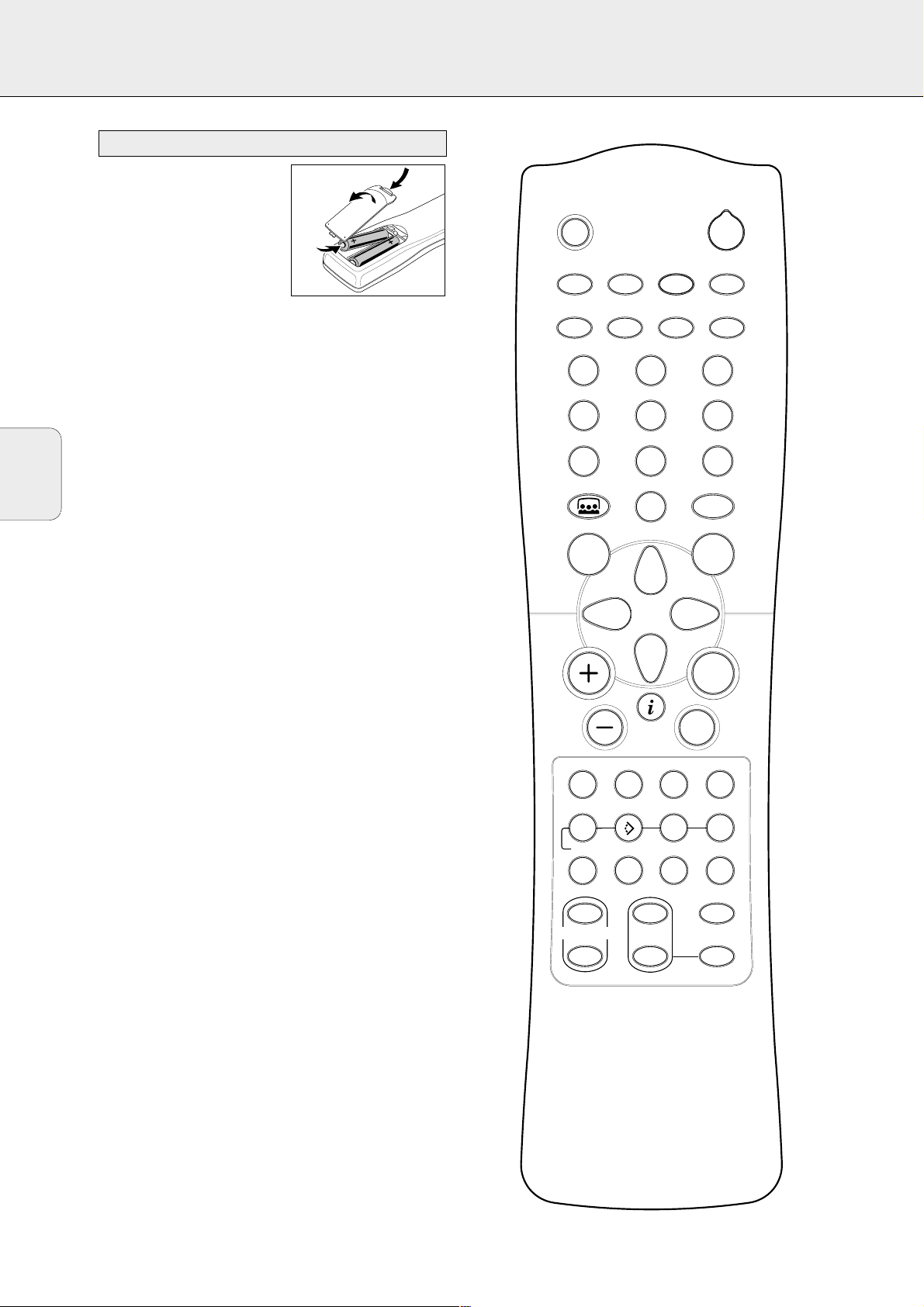

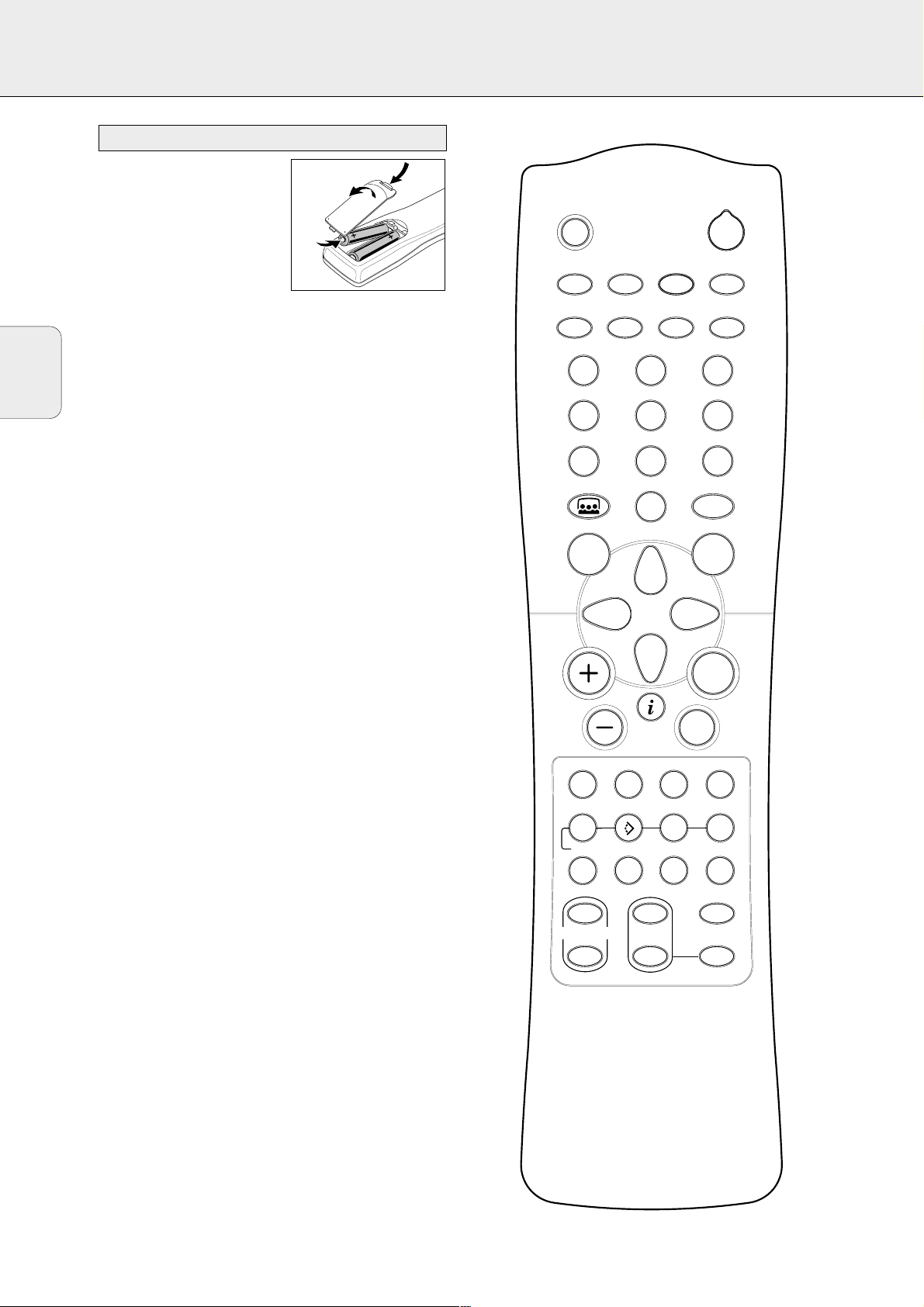

REMOTE CONTROL

6

Open the battery compartment
of the remote control and insert
2 alkaline batteries, type AA
(R06, UM-3).

Remove batteries if they are flat
or the remote control is not going
to be used for a long time.

Batteries contain chemical substances, so they should
be disposed of properly.

The buttons on the remote control work the same way as the
corresponding ones on the receiver.

Important!

You have to press a source button for longer than 1second to
switch the sound source on the receiver. Pressing a source
button for less than 1 second will only switch the remote
control to use the commands for the selected product.

The remote control remains tuned to the selected source until
another source button on the remote control is pressed. This
enables you to operate additional sources (i. e. winding a
tape) without changing the source on the receiver.

Remote control usage

English

PHONO

CINEMA GO

GUIDE

MUTE

H

TV

1
4

7

MENU

TUNER

VCR

CD CDR/TAPE

SAT

2
5
8
0

2

DVD

3
6
9

CABLE BOX

OK

É

SUBW.

ON/
OFF

T-C

SURROUND

ON/
OFF

SURROUND

MODE

TEST TONE

TV

AA

NEWS/TA

CHANNEL/TRACK LOUDNESS

íë

REC CANCEL FR.D. INDEX

AUDIO

DVD

DISC

REAR

+

SUB WOOFER

-

CHANNEL

Ç

Å

VIRTUALNIGHT

MODE

+

-
