Philips MX1015D, МХ-1055D Service Manual

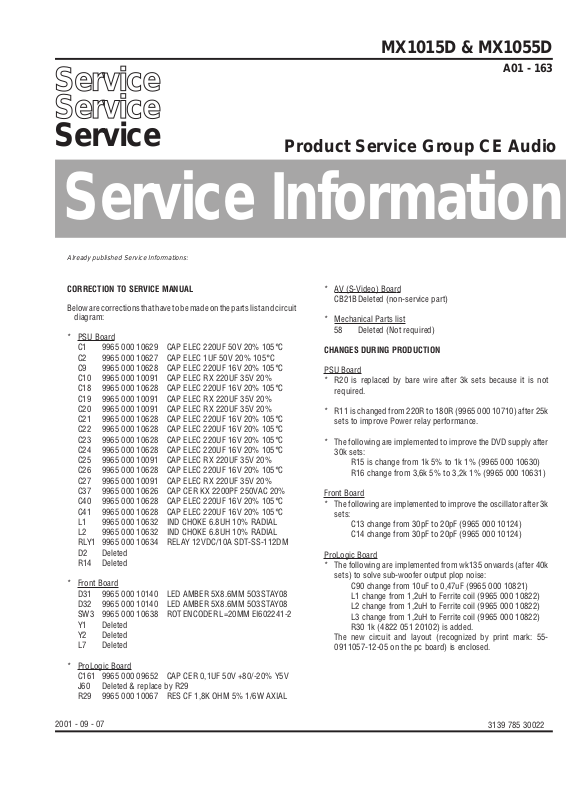

Page 1
Service Service
MX1015D & MX1055D
A01 - 163
Service
Product Service Group CE Audio
Service Information
Already published Service Informations:
CORRECTION TO SERVICE MANUAL
diagram:
*
PSU Board
C1 9965 000 10629 CAP ELEC 220UF 50V 20% 105°C C2 9965 000 10627 CAP ELEC 1UF 50V 20% 105°C C9 9965 000 10628 CAP ELEC 220UF 16V 20% 105°C
C10 9965 000 10091 CAP ELEC RX 220UF 35V 20%
C18 9965 000 10628 CAP ELEC 220UF 16V 20% 105°C
C19 9965 000 10091 CAP ELEC RX 220UF 35V 20% C20 9965 000 10091 CAP ELEC RX 220UF 35V 20%
C21 9965 000 10628 CAP ELEC 220UF 16V 20% 105°C C22 9965 000 10628 CAP ELEC 220UF 16V 20% 105°C C23 9965 000 10628 CAP ELEC 220UF 16V 20% 105°C C24 9965 000 10628 CAP ELEC 220UF 16V 20% 105°C
C25 9965 000 10091 CAP ELEC RX 220UF 35V 20%
C26 9965 000 10628 CAP ELEC 220UF 16V 20% 105°C
C27 9965 000 10091 CAP ELEC RX 220UF 35V 20% C37 9965 000 10626 CAP CER KX 2200PF 250VAC 20%
C40 9965 000 10628 CAP ELEC 220UF 16V 20% 105°C C41 9965 000 10628 CAP ELEC 220UF 16V 20% 105°C
L1 9965 000 10632 IND CHOKE 6.8UH 10% RADIAL L2 9965 000 10632 IND CHOKE 6.8UH 10% RADIAL RLY1 9965 000 10634 RELAY 12VDC/10A SDT-SS-112DM D2 Deleted R14 Deleted
Front Board
*
D31 9965 000 10140 LED AMBER 5X8.6MM 5O3STAY08 D32 9965 000 10140 LED AMBER 5X8.6MM 5O3STAY08 SW3 9965 000 10638 ROT ENCODER L=20MM EI602241-2 Y1 Deleted Y2 Deleted L7 Deleted
* AV (S-Video) Board
CB21BDeleted (non-service part)
* Mechanical Parts list
58 Deleted (Not required)
CHANGES DURING PRODUCTION
PSU Board * R20 is replaced by bare wire after 3k sets because it is not
required.
* R11 is changed from 220R to 180R (9965 000 10710) after 25k
sets to improve Power relay performance.
* The following are implemented to improve the DVD supply after
30k sets:
R15 is change from 1k 5% to 1k 1% (9965 000 10630) R16 change from 3,6k 5% to 3,2k 1% (9965 000 10631)
Front Board * The following are implemented to improve the oscillator after 3k
sets:
C13 change from 30pF to 20pF (9965 000 10124) C14 change from 30pF to 20pF (9965 000 10124)
ProLogic Board * The following are implemented from wk135 onwards (after 40k
sets) to solve sub-woofer output plop noise:
C90 change from 10uF to 0,47uF (9965 000 10821) L1 change from 1,2uH to Ferrite coil (9965 000 10822) L2 change from 1,2uH to Ferrite coil (9965 000 10822) L3 change from 1,2uH to Ferrite coil (9965 000 10822)
R30 1k (4822 051 20102) is added. The new circuit and layout (recognized by print mark: 55­0911057-12-05 on the pc board) is enclosed.
* ProLogic Board
C161 9965 000 09652 CAP CER 0,1UF 50V +80/-20% Y5V J60 Deleted & replace by R29 R29 9965 000 10067 RES CF 1,8K OHM 5% 1/6W AXIAL
2001 - 09 - 07
3139 785 30022
Page 2
COMPONENTS & CHIPS LAYOUT
C1 B2 C10 B2 C100 B4 C101 B4 C102 B4 C103 B4 C104 B4 C105 B5 C107 B5 C108 B5 C109 B5 C11 B5 C110 B5 C111 B5 C112 B5 C113 B5 C114 A5 C115 A5 C116 A5 C117 A5 C118 A5 C119 A5 C12 B1 C120 A5 C121 A5 C122 A5 C123 A5 C124 A5 C125 A5 C126 A5 C127 A5 C128 A4 C129 A4 C13 B2 C130 A4 C131 A4 C132 A4 C133 A4 C134 A4 C135 A4 C136 A4 C137 A4 C138 A4 C139 B4 C14 A2 C140 A2 C141 B3 C143 B3 C144 B3 C145 B3 C147 B3 C148 A2 C149 A3 C15 B2 C150 A3 C151 A3 C152 A4 C153 A4 C154 B3 C155 B4 C156 B4 C159 A1 C16 A1 C160 A1 C161 A1 C168 B5 C169 B4 C17 A1 C170 A2 C18 A2 C19 B1 C2 B1 C20 B5 C21 B5 C3 A1 C4 A2 C5 A2 C6 A2 C7 A2 C8 B2 C80 A4 C81 A4 C83 A4 C84 A4 C85 A4 C87 A4 C88 B4 C9 A3 C90 B2 C91 A4 C92 B4 C93 B4 C94 B4 C95 B4 C96 B4 C97 B4 C98 B4 C99 B4 CBL10 A4 CBL11 B3 CBL14 A2 CBL2 A1 CBL5 A3
CVV A4 D1 A1 D2 A1 D3 B5 D4 B5 DZ1 A4 J1 A5 J100 B2 J101 B1 J102 A2 J13 A3 J16 B3 J17 B3 J18 B3 J19 B3 J2 A5 J20 A1 J21 B2 J22 B2 J26 A2 J27 A2 J29 B2 J30 B1 J31 A1 J33 B3 J34 B3 J35 A1 J36 A2 J37 A3 J38 A1 J39 A3 J40 A3 J41 B4 J42 B1 J43 B2 J45 A4 J46 A3 J47 B3 J49 B3 J50 B2 J52 A3 J53 A3 J54 B3 J55 A3 J56 B2 J57 B2 J58 B2 J60 A2 J65 A3 J66 A3 J67 A4 J69 A3 J7 A4 J72 B3 J73 A3 J74 A3 J75 B3 J76 A3 J77 A4 J79 A4 J80 A4 J81 B3 J82 B3 J83 B3 J84 B4 J85 B3 J88 A1 J9 B4 J91 B2 J92 A2 J93 A2 J94 B4 J95 A4 J96 A4 J97 B2 J98 B2 J99 B4 L1 B3 L2 B3 L3 A3 L4 B1 L5 A4 L6 B5 Q1 B1 Q10 B3 Q11 B3 Q12 B4 Q13 B3 Q14 B3 Q15 A1 Q16 A1 Q9 B3 R1 B1 R10 A2 R11 A1 R12 A2 R13 A2 R14 A2 R15 A1 R16 A1 R17 B1 R18 B2 R19 A2
R2 B2 R20 B2 R21 A2 R22 A2 R23 B2 R24 B2 R25 A3 R26 A3 R27 A2 R28 A3 R29 A1 R3 A1 R30 B2 R4 A2 R40 B5 R41 A5 R42 A5 R43 A5 R44 A5 R45 A5 R46 A5 R47 A5 R48 A4 R49 B2 R5 B2 R50 A2 R51 B2 R52 B3 R53 B3 R54 A2 R55 A3 R56 A3 R57 B3 R58 B3 R59 A3 R6 A2 R60 B3 R61 B3 R62 B3 R63 B4 R64 B3 R65 B3 R66 A1 R67 A1 R68 A1 R69 A1 R7 A2 R70 A1 R79 B5 R8 B2 R80 A4 R81 A3 R82 A3 R83 A5 R84 B4 R9 B1 RCAS1 B5 RL1 B5 U1 A2 U2 A2 U3 A4 U4 A3 U5 A1
55-0911057-12-05
Page 3
CIRCUIT DIAGRAM
C1 A2 C10 A6 C100 B4 C101 B4 C102 B4 C103 B4 C104 A4 C105 B4 C107 B4 C108 A4 C109 B4 C11 A4 C110 A4 C111 B4 C112 A3 C113 B3 C114 A3 C115 B3 C116 A3 C117 B3 C118 A3 C119 B3 C12 C4 C120 A3 C121 A3 C122 A3 C123 B3 C124 A3 C125 A3 C126 B3 C127 B2 C128 B2 C129 B2 C13 D3 C130 B2 C131 B2 C132 B2 C133 B2 C134 C2 C135 C2 C136 C2 C137 C2 C138 C2 C139 D4 C14 D3 C140 A5 C141 A6 C143 A6 C144 A5 C145 A5 C147 A5 C148 A6 C149 A5 C15 D2 C150 A6 C151 A6 C152 C4 C153 C4 C154 C4 C155 C4 C156 C6 C159 D5 C16 C4 C160 D5 C161 D5 C168 D1 C169 C4 C17 C5 C170 A6 C18 C2 C19 C2 C2 A2 C20 D1 C21 D1 C3 A2 C4 A2 C5 B2 C6 B1 C7 D4 C8 D4 C80 C3 C81 C3 C83 C3 C84 C3 C85 C3 C87 C3 C88 C3 C9 A5 C90 C4 C91 C2 C92 C4 C93 C4 C94 C4 C95 C4 C96 C4 C97 B4 C98 B4 C99 B4 CBL10 B1 CBL11 C2 CBL14 C6 CBL2 D5
CBL5 B5 CVV B2 D1 C4 D2 C5 D3 D1 D4 D1 DZ1 B2 J99 D1 L1 D2 L2 D2 L3 D5 L4 D1 L5 D5 L6 C5 Q1 C4 Q10 C3 Q11 C3 Q12 C4 Q13 B6 Q14 B5 Q15 C6 Q16 C6 Q9 C3 R1 A2 R10 A2 R11 A2 R12 A2 R13 B1 R14 B2 R15 D5 R16 C4 R17 C4 R18 D3 R19 D2 R2 A2 R20 D3 R21 D3 R22 D3 R23 D3 R24 D3 R25 B5 R26 B5 R27 C6 R28 C5 R29 C6 R30 C4 R3 A2 R4 A2 R40 A4 R41 A3 R42 A3 R43 B3 R44 A3 R45 A2 R46 B3 R47 B2 R48 B2 R49 A5 R5 A2 R50 A5 R51 A6 R52 A5 R53 A5 R54 A6 R55 A5 R56 A6 R57 B5 R58 B6 R59 A6 R6 A2 R60 C3 R61 C3 R62 C4 R63 C4 R64 B5 R65 B6 R66 C6 R67 C6 R68 C6 R69 C6 R7 B2 R70 C6 R79 D1 R8 B2 R80 C2 R81 C2 R82 C2 R83 B2 R84 B2 R9 A2 RCAS1 D1 RL1 D1 U1 A2 U2 D4 U3 B3 U4 A6 U5 A2
