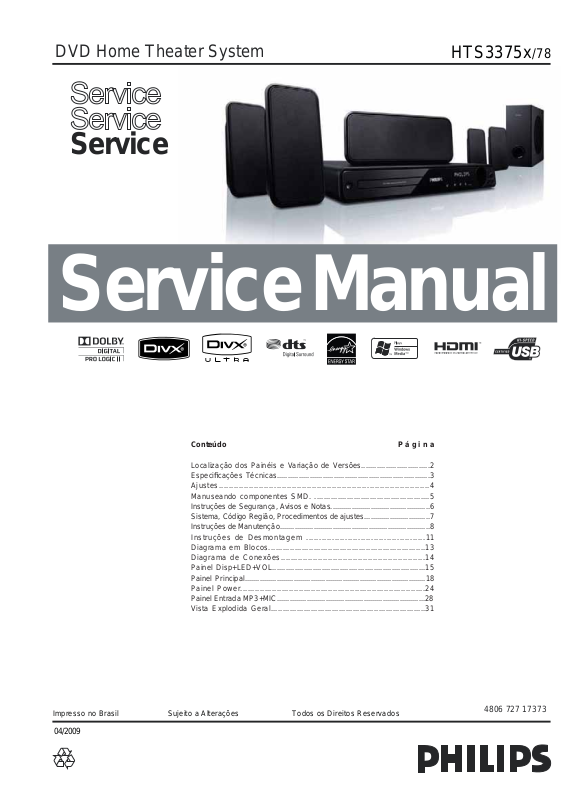

Philips HTS3375x Schematic

DVD Home Theater System

HTS3375x/78

Service
Service

Service

ServiceManual

Conteúdo Página

Localização dos Painéis e Variação de Versões...............................2

Especifi cações Técnicas......................................................................3

Ajustes....................................................................................4

Manuseando componentes SMD. ..................................................5

Instruções de Segurança, Avisos e Notas...............................................6

Sistema, Código Região, Procedimentos de ajustes...............................7

Instruções de Manutenção.......................................................................8

Instruções de Desmontagem ..............................................11

Diagrama em Blocos..................................................................13

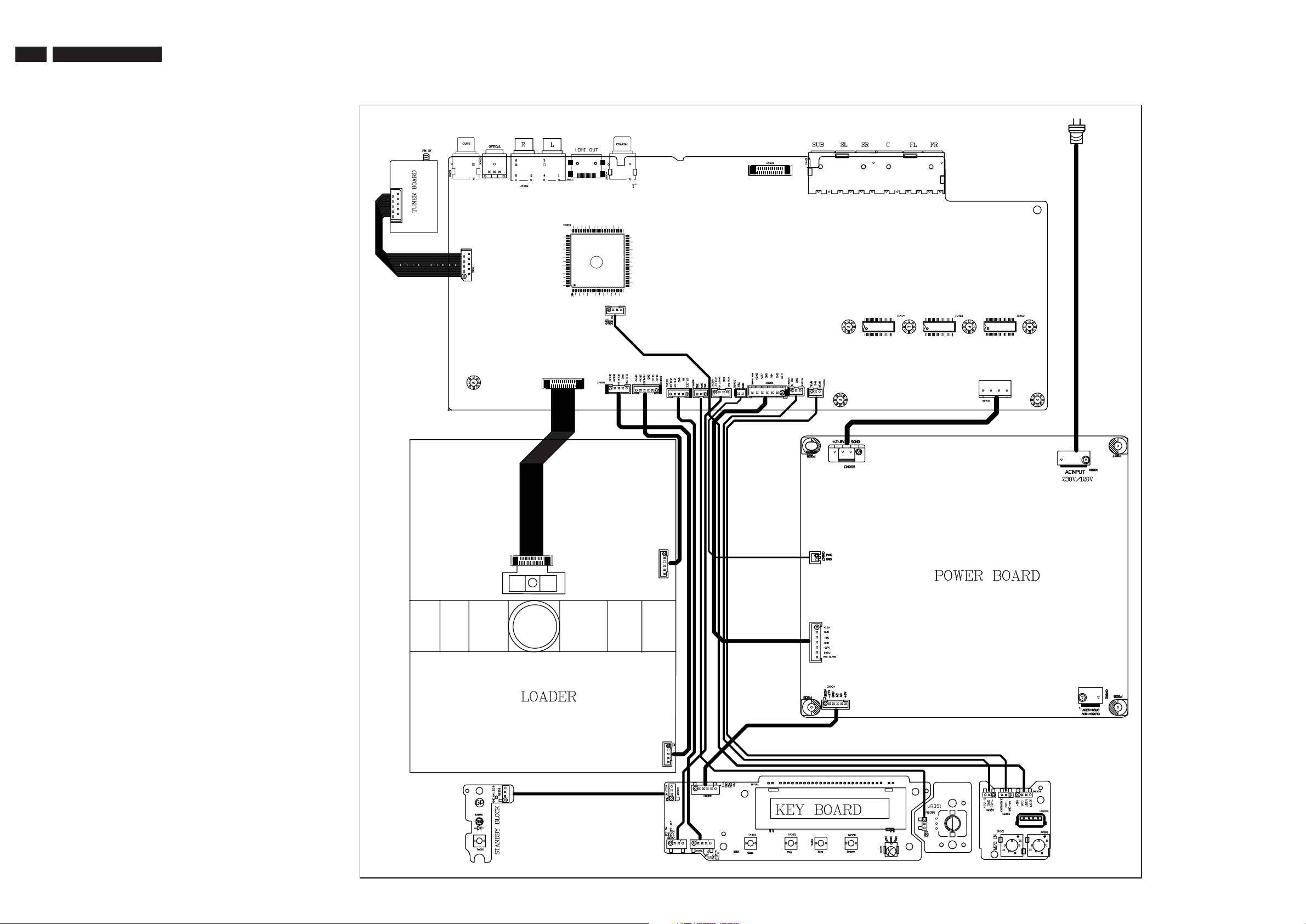

Diagrama de Conexões..........................................................14

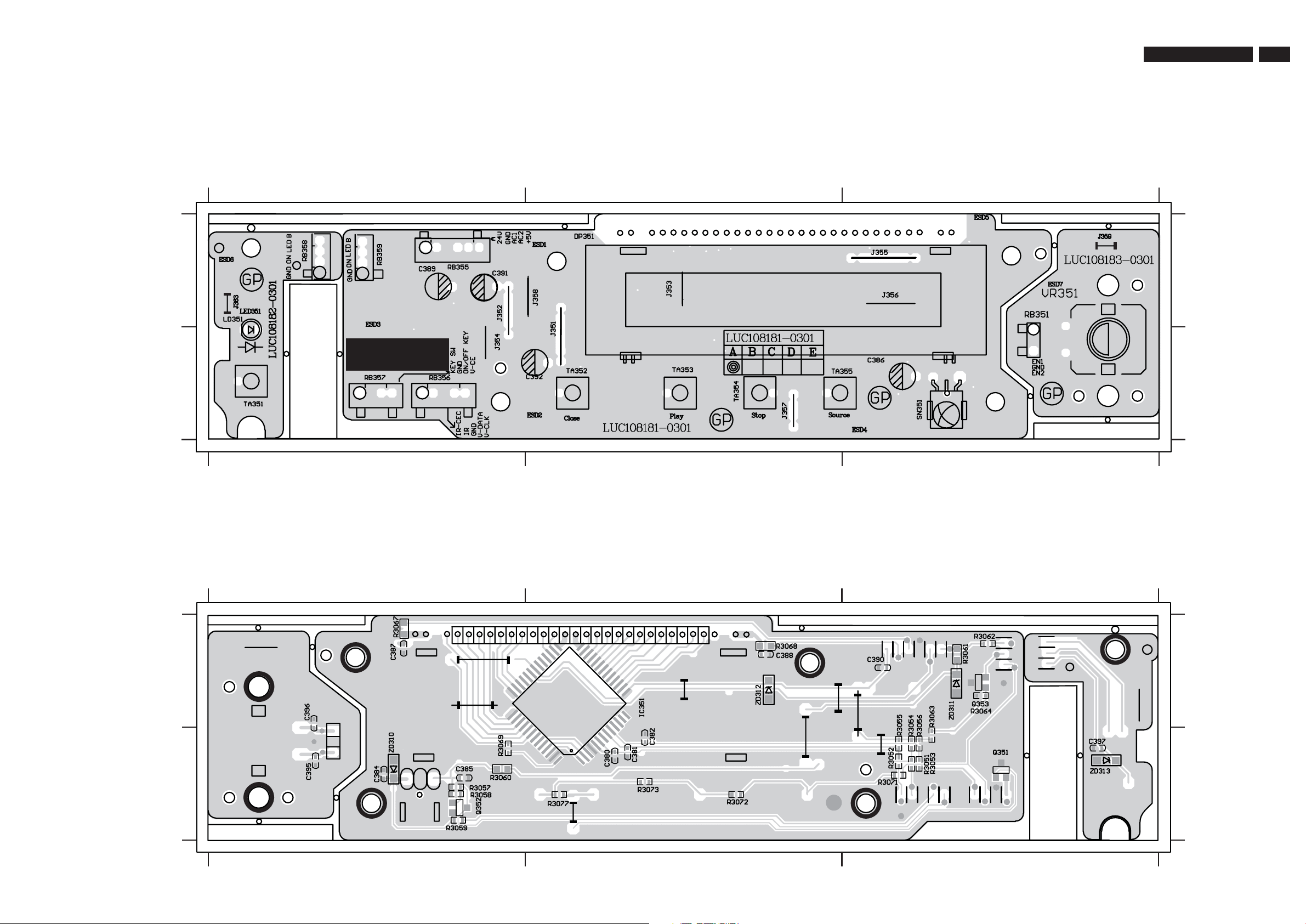

Painel Disp+LED+VOL....................................................................15

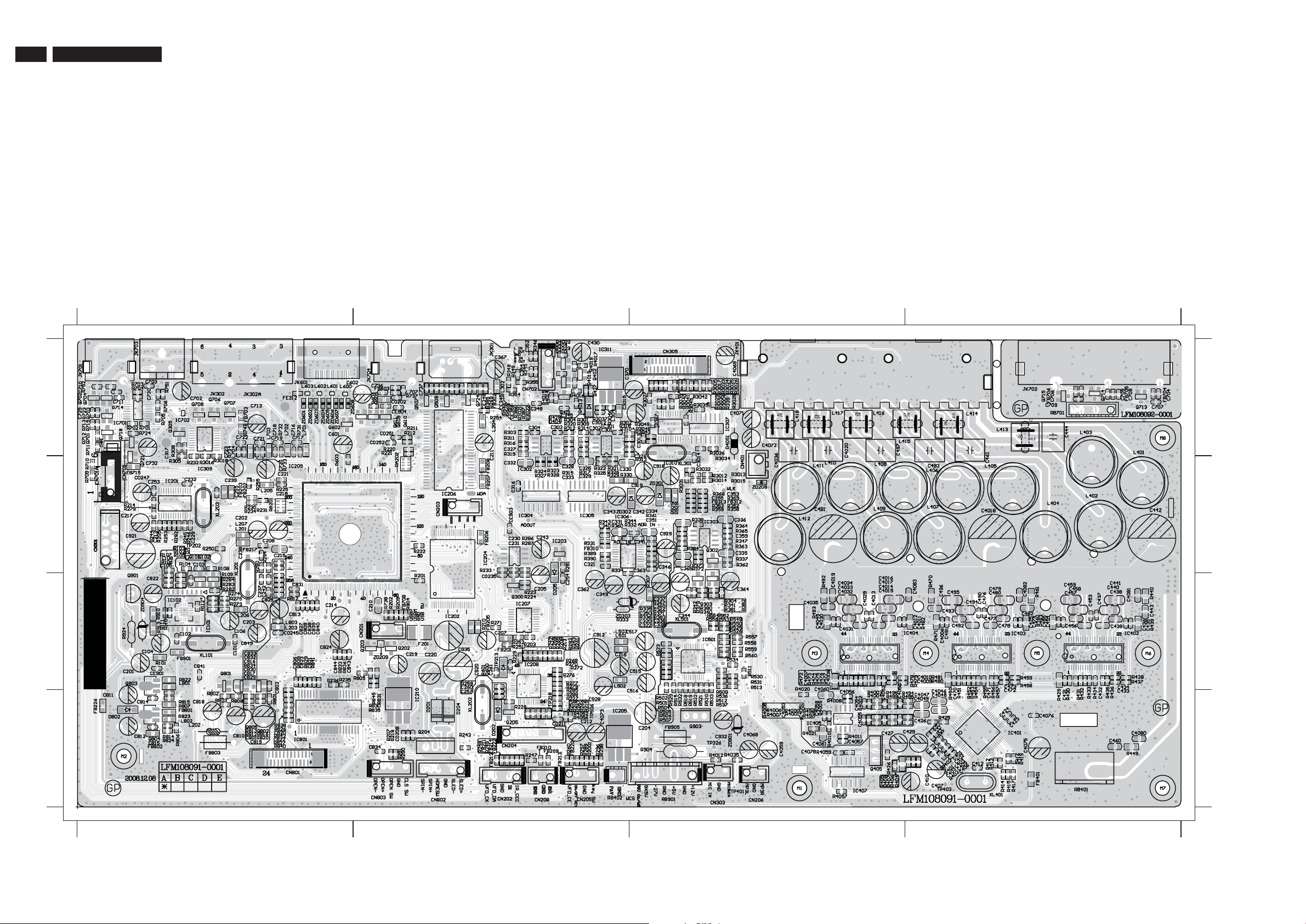

Painel Principal.....................................................................................18

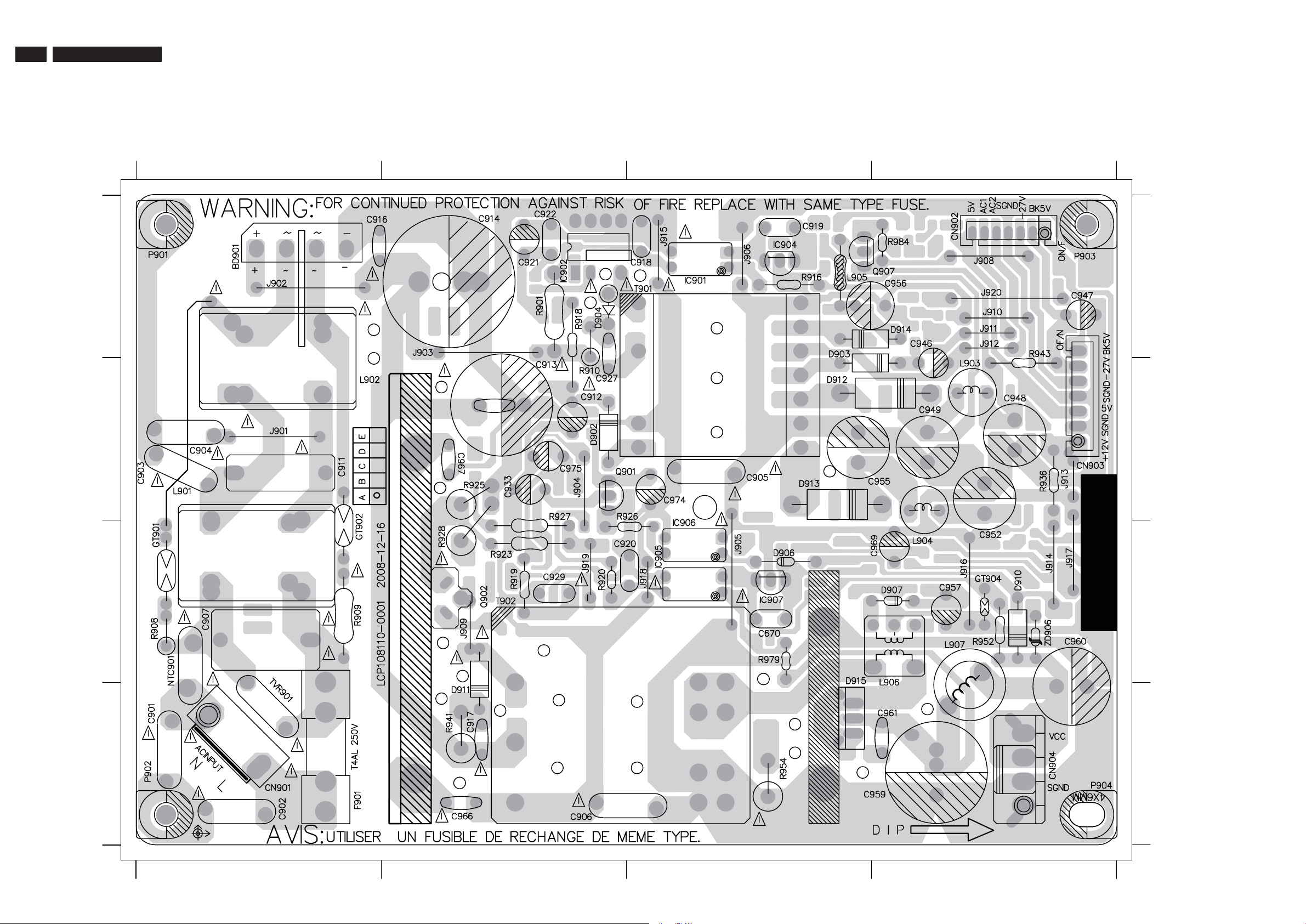

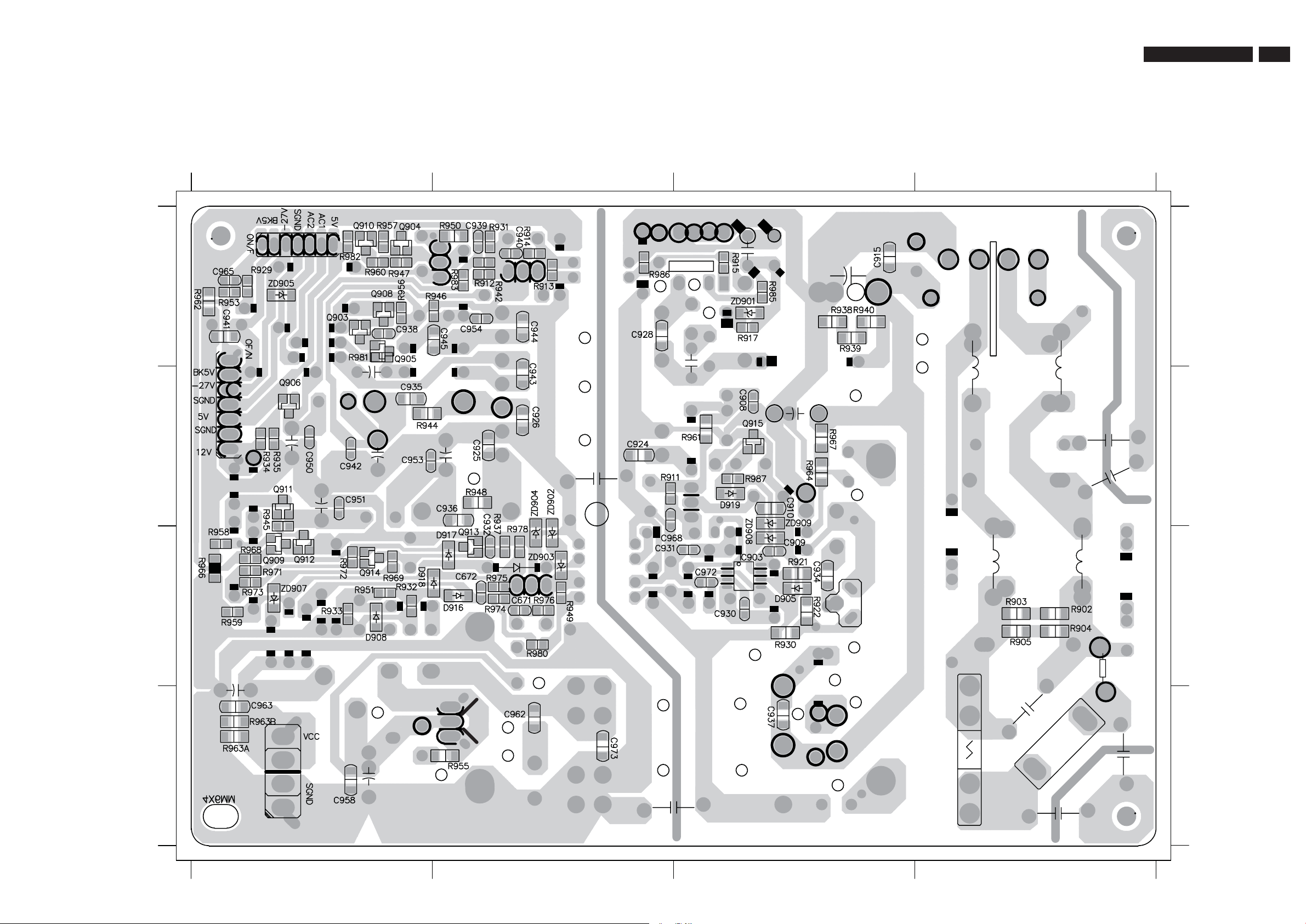

Painel Power............................................................................24

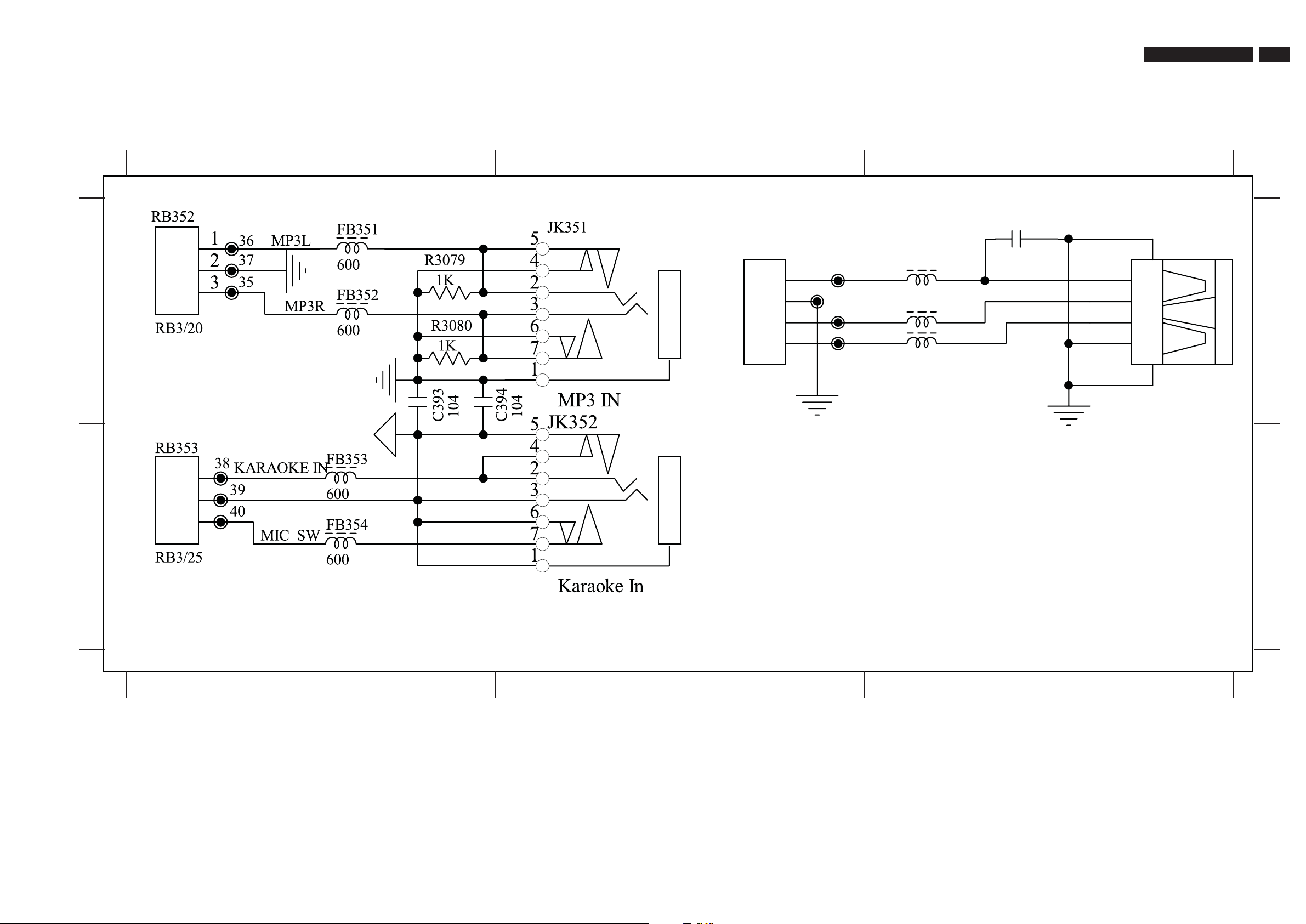

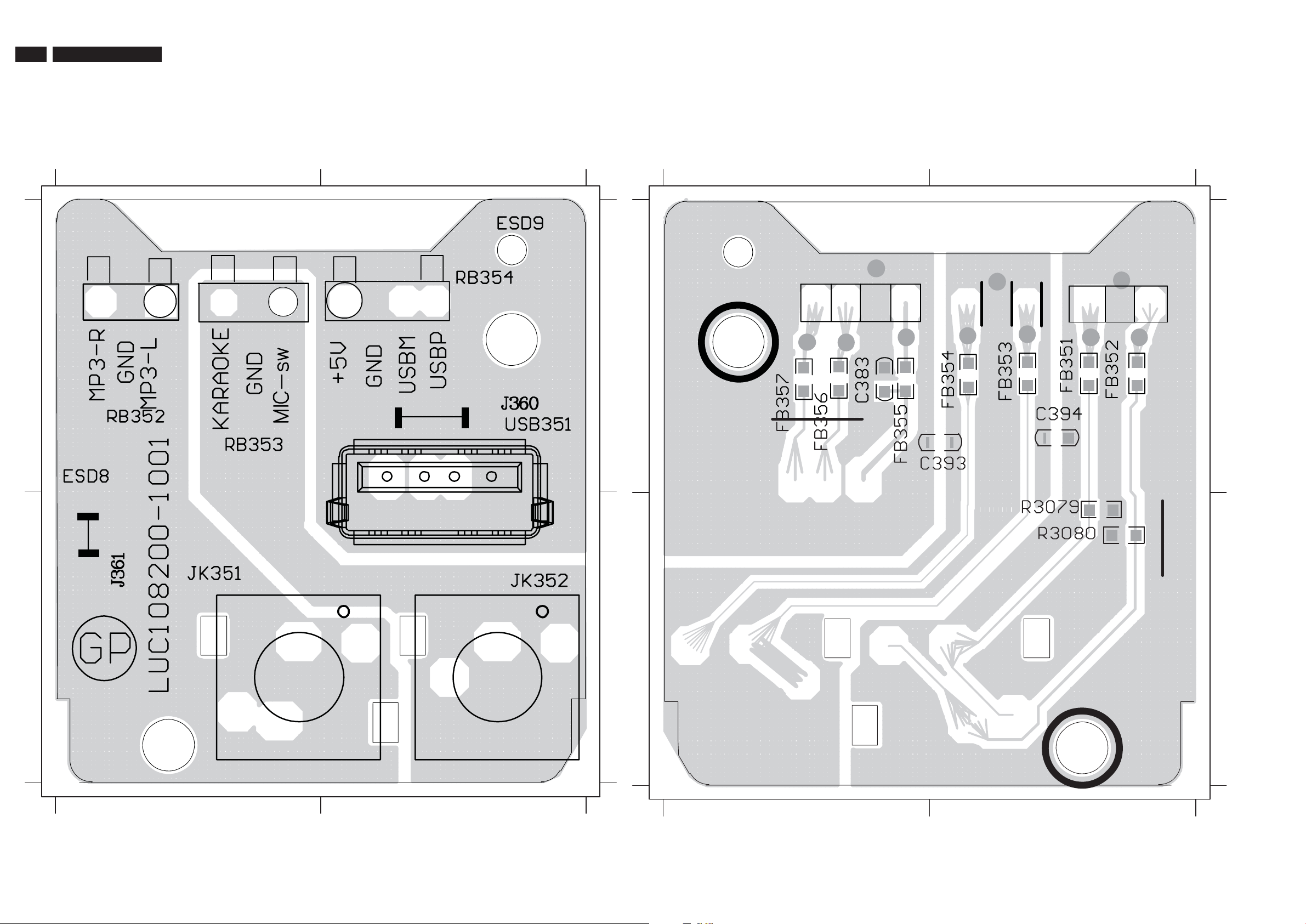

Painel Entrada MP3+MIC......................................................................28

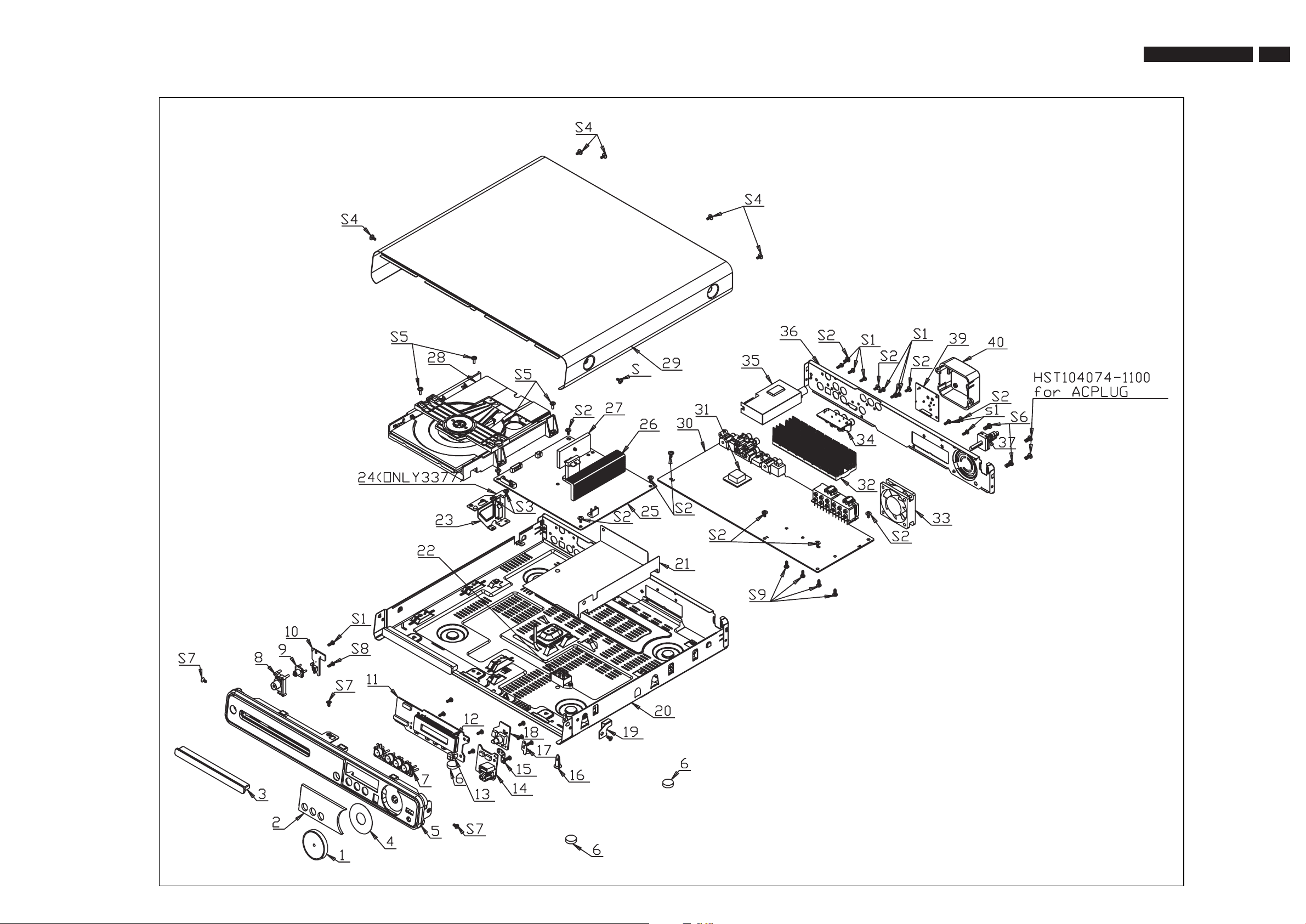

Vista Explodida Geral..................................................................31

Impresso no Brasil Sujeito a Alterações Todos os Direitos Reservados

4806 727 17373

04/2009

2 HTS3375X

LOCALIZAÇÃO DOS PAINEIS

PAINEL LED

PAINEL Y.U.V

PAINEL PRINCIPAL

PAINEL DISPLAY

PAINEL VOLUME

VARIAÇÃO DE VERSÃO:

Tipo/Versões

Funções

Saída de energia - 1000W
Tensão (110~127V)

Tensão (220~240V)

MATRIZ CENÁRIO DE SERVIÇO:

PAINEL POWER

PAINEL
MP3 IN & MIC

HTS3375

/55

x
x
x

Tipo/Versão

Painel em uso

Paineis Principal + Y.U.V
Painel Power
Paineis DISP+LED+VOL

Paineis MP3 IN & MIC

*C = Manutenção a Níve del Componentes

HTS3375

/55

C
C
C
C

ESPECIFICAÇÕES

HTS3375X

3

Mídia de Reprodução

DVD-Video, DVD+R/+RW, DVD-R/-RW, DVD+R DL, CD­R/CD-RW, AudioCD, Video CD/SVCD, Imagem CD, MP3-CD,

Amplificador

Saída de energia total

Modo Home theater ............................ 1000 W RMS (6 X 167)

Resposta frequência..........................................40 Hz ~ 20 kHz

Taxa sinal/ruído ..................................> 60 dB (A-weighted)

Sensibilidade entrada

...........................................................................AUX2: 400 mV

MP3 LINK......................................................................250 mV

Disco

Tipo Laser ......................................................... Semicondutor

Diametro disco...........................................................12cm / 8cm

Decodificador vídeo

Video DAC...................................................... 12 bits, 108 MHz

Sistema sinal .........................................................PAL / NTSC

Vídeo S/N.........................................................................56 dB

Áudio DAC.........................................................24 bits / 96 kHz

Resposta frequência............................4 Hz - 20 kHz (44.1 kHz)

................................................................4 Hz - 22 kHz (48 kHz)

...............................................................4 Hz - 44 kHz (96 kHz)

PCM.......................................................................... IEC 60958

Dolby Digital .......................................... IEC 60958, IEC 61937

DTS ....................................................... IEC 60958, IEC 61937

Rádio

Relação Sintonia
Sensibilidade 26 dB quieting

Taxa rejeição IF ..........................................................FM 60 dB

Taxa sinal/ruído ....................................................FM 50 dB

Distorção harmônica.........................................................FM 3%

Resposta frequência........................FM 180 Hz~10 kHz / ±6dB

Separação Stereo..........................................FM 26 dB (1 kHz)

Limiar Stereo ........................................................FM 29 dB

.............................................

.........................................AUX1: 400 mV

..........

MPEG1/ MPEG2 / DivX / DivX Ultra

....................

FM 87.5-108 MHz (50/100 kHz)

....................................

..................

FM 22 dBf

Alto-Falante

Sistema...........................................................full range satellite

4 ohm (central), 4 ohm (frontal/traseiro)

Impedância alto-falante

Drivers alto-falante ...........................................................

Central/frontal/traseiro ....................................... 3” full range

Resposta frequência........................................150 Hz ~ 20 kHz

Dimensões (LxAxP) ................................................................

Central.................................................... 244 x 103 x 74 (mm)

Frontal/traseiro ................................. 103 x 203 x 71 (mm)

Peso .......................................................................................

Central.......................................................................... 0.85 kg

Frontal ............................................................................ 0.58 kg

Traseiro. ............................................................... 0.55 kg

Subwoofer

Impedância....................................................................... 4 ohm

Drivers alto-falante .........................165 mm (6.5”) woofer

Resposta frequência..........................................40 Hz ~ 150 Hz

Dimensões (LxAxP) ............................. 163 x 363 x 369 (mm)

Peso

Especificações do Laser

Tipo .....................................Semicondutor laser GaAIAs (CD)

Largura da onda ................................645 - 665 nm (DVD),

......................................................................770 - 800 nm (CD)

Saída de energia .................................. 6 mW (DVD),

.........................................................................7 mW (VCD/CD)

Divergência Beam ...................................... 60 graus.

..............

Especificações sujeitas a alterações sem prévio aviso.

...

...............................................................4.7 Kg

USB

Compatibilidade...............................................Hi-Speed USB (2.0)

Class suportada.........................UMS (USB Mass Storage Class)

Sistema arquivo..

Unidade Principal

Alimentação ..............110-127V/220-240V ~50-60Hz chaveado

Consumo de energia.........................................................180 W

Consumo de energia em standby..................................... < 1 W

Dimensões (LxAxP) ............................... 360 x 57 x 331 (mm)

Peso ........................................................................... 3.01 kg

....................................

FAT12, FAT16, FAT32

4 HTS3375X

AJUSTES

Tuner FM

Filtro Passa-Faixa

Voltímetro de áudio

ex. PM2534

Gerador de RF

ex. PM5326

DUT

250Hz-15kHz

ex. 7122 707 48001

Ri=50Ω

Medidor de S/N e distorção

ex. Sound Technology ST1700B

Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz).

Tuner AM (MW,LW)

Gerador de RF

ex. PM5326

Ri=50Ω

DUT

Antena Loop

ex. 7122 707 89001

Passa-Faixa

250Hz-15kHz

ex. 7122 707 48001

Voltímetro de áudio

ex. PM2534

Medidor de S/N e distorção

ex. Sound Technology ST1700B

Para evitar interferências atmosféricas todas as medidas em AM devem ser feitas dentro de uma Gaiola de Faraday.
Use um filtro passa-faixa (ou um filtro passa altas de 250Hz) para eliminar ruídos (50Hz, 100Hz).

CD

Use um disco de sinal de áudio
(Substitui o disco de teste 3)

DUT

L

R

SBC429 4822 397 30184

Medidor de S/N e distorção

ex. Sound Technology ST1700B

Medidor de Nível

ex. Sennheiser UPM550

com filtro FF

-!.53%!.$/#/-0/.%.4%33-$

'ERAL

&ERRODE

3OLDA

2ETIRANDO

3UGADOR
A6ÖCUO

HTS3375X

#OLOCANDO

0INÀA

5

3OLDA

#OMPONENTE

3-$

#OLA

0ACOTEDE3ERVIÀO

3OLDA

4RILHADECOBRE

-ALHA
PARA

$ESSOLDA

-ALHA
PARA

$ESSOLDA

&ERRODE

3OLDA

&ERRODE

3OLDA

&ERRODE

3OLDA

0INÀA

!QUECER !QUECER

&ERRODE

3OLDA

,IMPAR

0RECAU˵ES

#ORRETO

4RILHADECOBRE

#OMPONENTE

!

MM

&ERRODE

3OLDA

4EMPODE3OLDA

SEGLADO

3OLDA

0RESSâO

0RESSâO

3OLDA

MM

&ERRODE

3OLDA

"

%XEMPLOS

#

#ORRETO

&ERRODE

3OLDA

.âO

!TENÀâO

.ORMASDESEGURANÀAREQUEREMQUETODOSOSAJUSTESSEJAM
REALIZADOSPARAASCONDIÀµESNORMAISETODOSOSCOMPONENTES
DEREPOSIÀâODEVEMATENDERASESPECIlCAÀµES

!DVERTäNCIA

4ODOSOS#){SEVÖRIOSOUTROSSEMICONDUTORESSâOSUSCET¤VEISÜ
DESCARGASELETROSTÖTICAS%3$

4ESTEDERISCODECHOQUEEINCäNDIO

#5)$!$/!PSREPARARESTEAPARELHOEANTESDEDEVOLVELO

AOCONSUMIDORMEÀAARESISTäNCIAENTRECADAPINODOCABODE
FORÀADESCONECTADODATOMADAECOMACHAVE0OWERLIGADA
EAFACEDOPAINELFRONTALBOTµESDECONTROLEEABASEDO
CHASSIS
1UALQUERVALORDERESISTäNCIAMENORQUE-EGOHMSINDICA
QUEOAPARELHODEVESERVERIlCADOREPARADOANTESDESER
CONECTADOÜREDEEL£TRICAEVERIlCADOANTESDERETORNARAO
CONSUMIDOR

!FALTADECUIDADOSNOMANUSEIOPODEREDUZIRDRASTICAMENTEA
VIDADOCOMPONENTE

1UANDOESTIVERREPARANDOCERTIlQUESEDEESTARCONECTADO
AOMESMOPOTENCIALDETERRAATRAV£SDEUMAPULSEIRADE
ATERRAMENTOCOMRESISTäNCIA

-ANTENHACOMPONENTESEFERRAMENTASTAMB£MNESTEPOTENCIAL

./4!$%3%'52!.!

2ISCODECHOQUEOUINCäNDIO#OMPONENTESMARCADOSCOMO
S¤MBOLOAOLADODEVEMSERSUBSTITU¤DOSAPENASPORORIGINAIS!
UTILIZAÀâODECOMPONENTESNâOORIGINAISPODEACARRETARRISCODE
INCäNDIOOUCHOQUEEL£TRICO

6 HTS3375X

INSTRUÇÕES DE SEGURANÇA E DE MANUTENÇÃO, AVISOS, E NOTAS

Retrabalho em BGA (Ball Grid array)

Geral

Embora o rendimento do conjunto (LF)BGA ser muito elevado,
há várias exigências para o retrabalho deste tipo de componente.
Por retrabalho, nós entendemos o processo de remover o
componente do painel e de substitui-lo com um componente novo.
Se um (LF) BGA é removido de um painel, as esferas da solda do
componente são deformadas dràsticamente assim que é removido
e o (LF)BGA tem ser descartado.

Remoção do Componente
Como é o caso de qualquer componente, quando for remover o
componente (LF) BGA, a placa, as trilhas, as ilhas de solda, ou
componentes circunvizinhos não deve ser danifi cados. Para remo-
ver um (LF) BGA, a placa deve ser aquecida uniformemente a
temperatura de fusão da solda. Uma temperatura uniforme reduz
a possibilidade de deformar o painel. Para fazer isto, nós recomen­ damos que a placa seja aquecida até que esteje absolutamente
certo que todas as junções estão derretidas. Então, retire com
cuidado o componente da placa com um bocal a vácuo. Para os
perfi s de temperatura apropriados, veja a folha de dados do CI.

Devido a este fato, algumas régras têm que ser respeitadas pela
ofi cina durante um reparo:

• Use somente a solda lead-free Philips SAC305. Se pasta de
solda lead-free for requerida, contate por favor o fabricante de
seu equipamento de solda.

• Use somente as ferramentas adequadas para a aplicação da
solda lead-free.

• Ajuste sua ferramenta da solda para uma temperatura em
torno de 217 - 220 graus ºC na junção da solda.

• Não misture solda lead-free com solda comum; isto produzirá
junções mal soldadas.

• Use somente as peças de reposição originais listadas neste
manual. Estas são peças lead-free!

• No website www.atyourservice.ce.philips.com (é necessário
subscrição e não está disponíveis para todas as regiões) você
pode encontrar mais informação sobre:

- Aspectos da tecnologia lead-free.

- BGA (de-)soldagem, perfi s de aquecimento de BGAs usados
em produtos da Philips, e outras informações.

Precauções práticas de serviço

Preparação da área

Após o componente ser removido, a área livre do CI deve ser
limpa antes de substituir o (LF)BGA. A remoção de um CI deixa
frequentemente quantidades variáveis de solda nas nas ilhas de
montagem. Esta solda excessiva pode ser removida com um
sugador de solda ou com uma malha de dessoldar. O fl uxo
restante pode ser removido com uma escova e um agente de
limpeza. Depois que a placa estiver corretamente limpa e inspecio­ nada, aplique o fl uxo nas ilhas de solda e nas esferas da conexão
do (LF)BGA.
Nota: Não aplique pasta de solda, isto pode resultar em proble-
mas durante a ressolda.

Recolocação do dispositivo

A última etapa no processo do reparo é soldar o componente
novo na placa. Idealmente, o (LF)BGA deve ser alinhado sob um
microscópio ou uma lente de aumento. Se isto não for possível,
tente alinhar o (LF)BGA com alguns marcadores da placa.
Ao fundir a solda, aplique um perfi l de temperatura que corres-
ponda à folha de dados do CI. Assim como para não danifi car
componentes vizinhos, pode ser necessário reduzir a temperatura.

Mais informações

Para mais informação em como manusear dispositivos de BGA,
visite este endereço: www.atyourservice.ce.philips.com (é neces­ sário subscrição e não está disponíveis para todas as
regiões). Após o login, selecione “Magazine“ e depois “Workshop
Information“. Aqui você encontrará informação sobre como manu­ sear CIs BGA.

Solda sem chumbo

Alguns painéis neste chassis são montados com solda sem
chumbo. Isto é indicado no painel pelo logotipo “lead-free” da
PHI LIPS (impresso no painel ou em uma etiqueta). Isto não
signifi ca que apenas solda livre de chumbo está sendo usada
realmente.

• Evite a exposição a choques elétricos. Enquanto em algu-
mas fontes se espera ter um impacto perigoso, outras de
potencial elevado não são levadas em consideração e podem
causar reações inesperadas.

• Respeite as tensões. Enquanto algumas podem não ser
perigosas, elas podem causar reações inesperadas. Antes
de manusear um TV ligado, é melhor testar a isolação de alta
tensão. É fácil de fazer e é uma boa precaução de serviço.

0

B

Logotipo lead-free

Sistema, Código de Região etc. Procedimento de Ajuste

7HTS3375X

1)Sistema Reset

a) Presssione a tecla “SETUP“ no controle remoto, o TV mostrará
o menu setup

b) Selecione o menu usando e

c) Acesse a página preferencial para fazer o sistema reset

2)Alterar o Código da Região

a) Pressione ”9” “9“ “9“ “9“ no controle remoto e entre com o número
desejado para alterar o código da região:
1 USA
2 EU
3 AP
4 Australia ,NZ , Latam
5 Russia , INDIA
6 CHINA

3)Alterar a Versão do Controle

a) Pressione “1“ “5“ “9“ no controle remoto
b) Pressione a tecla “ok” para confirmar

c) O TV mostrará a mensagem abaixo:

no controle remoto

7) Atualizando o software

a) Copie no CD-R os arquivos “software”
b) Abra a porta do CD e insira o disco programa CD-R
c) Feche a porta
d) VFD mostrará::
“Loading“

apaga a memória flash
“Writing” por 1 minuto
“done “
* o sistema desligará automaticamente.
e) OSD mostrará:

Do you wish to continue with
the sofware upgrade?

OK Cancel

Current model HTS3375/55

Version: XX.XX.XX Release:XXXX.XX.XX

region

8032:XX.XX.XX.XX RISC: XX.XX.XX.XX

MCU:XX.XX

If current model does not match you set use down arrow

key on the remote to change

OK

4)Alterar Password

a) Pressione a tecla “SETUP “ no controle remoto, o TV mostrará o
menu setup
b) Selecione o menu usando e

c) Acesse a página selecionada “password“ para alterar
* 000000 é o password padrão fornecido.

5)Verifique na Versão Software

a) Abra a porta CD
b) Pressione tecla “INFO“ no controle remoto
c) O TV mostrará a versão na tela.

6)Modelo Trade

:X Servo:XX.XX.XX.XX

no controle remoto

f) Selecione “OK”, OSD mostrará:

upgrade in progress...

V337X

please do not unplug or

switch off the device.

ATENÇÃO!

Esta informação é confidencial e não deve
ser distribuida. Apenas a Assistência Técnica
reprograma o Código da Região.

a) Pressione a tecla “Open/Close “ no controle remoto
b) Pressione “2” “5” “9” no controle remoto,VFD mostrará no display
“TRA ON “ ou “TRA OFF“ (ligado ou desligado)

INSTRUÇÕES DE MANUTENÇÃO

8HTS3375X

INSTRUÇÕES DE MANUTENÇÃO

A

Todas as funções
não funcionam

Início

Cheque todo o sistema
e cabos se soltos ou
mal encaixados

NÃO

LED do painel standby
mostra funcionando ou não

FUNCIONA

Cheque RB901 pino1
+5V=5V

SIM

NÃO

NÃO

B

Alimentação
Não funciona

Re-insira e fixe
os cabos

Cheque traseira do painel
F901 ruim causa danos

Cheque CN905 pino2/CN904
pin96 BK5V se correto

Cheque circuito manutenção
painel controle standby

Cheque manutenção
circuito chave de
energia (veja B)

CE F

Todas as funções
Sem Áudio

NÃO

SIM

Entrada de linha áudio
sem Saída

RUIM

Troque F901

Cheque circuito

alimentação +5V

KARAOKE
Sem Áudio

Toda a tensão
Sem saída

Cheque F901
Ruim causa danos

G

DVD sem áudio

Início Início

NÃO

SIM

NÃO

HI

Entrada MP3
sem áudio

Tensão +31,8V
Sem saída

Tensão -27V
Sem saída

Tensão +12V
Sem saída

Tensão +5V
Sem saída

Tensão BK5V
Sem saída

Entrada COAXIAL
sem áudio

Cheque Q913 Q912 IC905
e partes do conjunto

Cheque Q914 IC902
e partes do conjunto

Cheque Q907 IC902
e partes do conjunto

Cheque IC902
e partes do conjunto

Cheque Q905 IC902
e partes do conjunto

J

Entrada Ótica
sem áudio

L

Tuner sem áudio Sem Saída HDMI

Cheque Power IC
tensão +31,8V

Cheque painal
Power IC
tensão 12V e fb401

Cheque painel
principal tensão +5V

Cheque Q405 pino1
tensão +3.3V

SIM

OK

M

N

Sem Saída CVBS

NÃO

SIM

NÃO

NÃO

O

Sem saída YPrPb

Veja B

Cheque Power IC
pino 1,21,22,23,44

Cheque R925 Q904 ZD903
e partes conectadas

Cheque R426 ZD401
Q405 e partes do
conjunto

CORRETO

Cheque todas as tensões
3,3V e 1,8V do circuito

CHEQUE

SIM

Cheque IC209 pino238
pino239 OSC
frequência 27MHz

SIM

Manutenção do painel
principal entre os circuitos
IC204 IC205 IC206 IC207
IC208 e IC209

Cheque BK5V +5V
funciona ou não

NÃO

Cheque manutenção
IC901 IC902
e circuitos conectados

Cheque IC401 pino12 e 15
ALTO(3,3V) ou BAIXO(0V)

SIM

Cheque IC402 IC403 IC404
e partes do conjunto

BAIXO

Cheque R408 IC401
e partes conectadas

INSTRUÇÕES DE MANUTENÇÃO

9HTS3375X

Início

Cheque se JK302
está interrompido ou
não

Cheque IC304 IC305 pn7
aprox -5,1V pino16
aprox +5,1V. Sim ou Não

SIM

Cheque IC306 pino13 +5V
pino5 +3,3V

Cheque IC306 e
partes do conjunto

Veja C

NÃO

NÃO

Troque esse JK

Cheque ZD301, ZD302

Cheque R307, R339

Início

Cheque se Open/
Close está funcionan­ do ou não

Cheque CN801 até
cabo carregador DVD
solto ou mau encaixado

NÃO

Saída de imagem
determinada
Sim ou Não

Cheque Q801 Q802 Q803
Q805 Q804 e partes do
conjunto

NÃONÃO

SIM

NÃO

Cheque IC801
e partes do conjunto

NÃO

Cheque CN802 CN803 até
cabo carregador DVD se
solto ou mau encaixado

SIM

Re-insira e fixe
o cabo

Cheque IC209 e
partes do conjunto

Início

Início

Cheque JK302
interrompido ou não

Cheque IC304 IC305
pino 7 aprox -5,1V pino16
aprox +5,1V Sim ou Não

SIM

Cheque IC306 pino13
+5V pino5 +3,3V

Cheque IC306
e partes do conjunto

Veja C

NÃO

NÃO

Troque este JK

Cheque ZD301, ZD302

Cheque R307, R339

Início

Cheque se con­trole JK352 está inter
rompido ou não

Cheque se no painel
principal CN303 está
interrompido ou não

Cheque IC303 pinos 4 e 8
Tensão correta
é -12V ou + 12V

Veja E

NÃO

Troque este cabo

Troque estes dois

Cheque Q903 R904
Cheque RB901 pino1

Início

Cheque JK704
interrompido ou não

Cheque IC201 pino11
aprox +5,0V Sim ou Não

Cheque IC201 pino14
pino15 f=12MHz

Cheque IC201 IC209 e
partes do conjunto

NÃO

NÃO

Cheque
manutenção

Cheque e repare
FB203

Cheque e repare
XL201 e parte conectada

Cheque JK703
interrompido ou
não

Cheque IC201
pino27 aprox.+5,0V
Sim ou Não

Cheque IC201 pinos14
e 15 f=12MHz

Cheque IC201 IC209
e partes do conjunto

NÃO

NÃO

Cheque
manutenção

Cheque e repare
FB203

Cheque e repare
XL201 e parte conectada

10 HTS3375X

INSTRUÇÕES DE MANUTENÇÃO

Início

Cheque CN301
pino9= +9V

SIM

Cheque CN1 até CN301
cabo solto ou
interrompido

OK

Cheque CN1
pino2/Clock, pino3/Data,
pino4/CE - corretos

SIM

Cheque IC102 IC108
e partes do conjunto

NÃO

INT

NÃO

Troca sem VT

Cheque SW power
veja B

SIM

Cheque CN301, Q901,
ZD904
e partes do conjunto

Cheque IC1 e
partes do conjunto

Cheque tensão VT
baixa freq=0,8--1.8V
alta freq=8,0--9,0V

Cheque IC1 entrada
OSC pino3--FM OSC

Função FM sem áudio

Cheque CN302, IC301
e partes do conjunto

Cheque CF2 e
partes do conjunto

L6 DT4
e partes do conjunto

Cheque IC1 X1 C39
e partes do conjunto

Início

Cheque sinal de vídeo
JK701

SIM

Cheque IC209 pino187
até JK701 e partes do
conjunto

Início

Cheque sinal de vídeo
JK702 pino 2 pino 4
e pino 5

SIM

Cheque IC209 pino182 pino 183
pino 185 até JK702 e partes do
conjunto

Início

Retire e coloque o cabo
HDMI

SIM

Cheque IC209 pino170/171
pino173/174 pino176/177
pino179/180

NÃO

Cheque Q611
e partes do conjunto

Sem FM

Repare seção FM osc
L6 ou DT4
e partes do conjunto

Cheque painel Principal do
circuito de Entrada do Tuner
