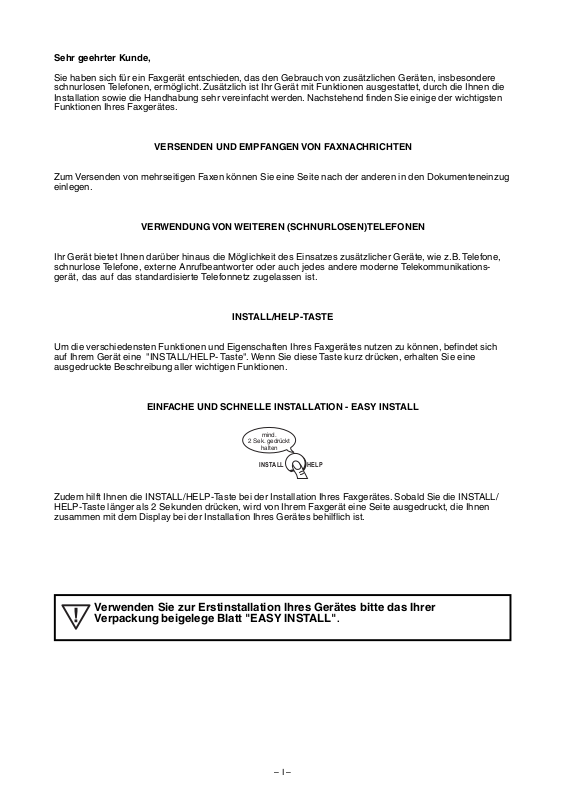

Page 1
Sehr geehrter Kunde,
Sie haben sich für ein Faxgerät entschieden, das den Gebrauch von zusätzlichen Geräten, insbesondere
schnurlosen Telefonen, ermöglicht. Zusätzlich ist Ihr Gerät mit Funktionen ausgestattet, durch die Ihnen die
Installation sowie die Handhabung sehr vereinfacht werden. Nachstehend finden Sie einige der wichtigsten
Funktionen Ihres Faxgerätes.
VERSENDEN UND EMPFANGEN VON FAXNACHRICHTEN
Zum Versenden von mehrseitigen Faxen können Sie eine Seite nach der anderen in den Dokumenteneinzug
einlegen.
VERWENDUNG VON WEITEREN (SCHNURLOSEN)TELEFONEN
Ihr Gerät bietet Ihnen darüber hinaus die Möglichkeit des Einsatzes zusätzlicher Geräte, wie z.B. Telefone,
schnurlose Telefone, externe Anrufbeantworter oder auch jedes andere moderne Telekommunikationsgerät, das auf das standardisierte Telefonnetz zugelassen ist.
INSTALL/HELP-TASTE
Um die verschiedensten Funktionen und Eigenschaften Ihres Faxgerätes nutzen zu können, befindet sich
auf Ihrem Gerät eine "INSTALL/HELP- Taste". Wenn Sie diese Taste kurz drücken, erhalten Sie eine
ausgedruckte Beschreibung aller wichtigen Funktionen.
EINFACHE UND SCHNELLE INSTALLATION - EASY INSTALL
mind.
2 Sek. gedrückt
halten
HELPINSTALL
Zudem hilft Ihnen die INSTALL/HELP-Taste bei der Installation Ihres Faxgerätes. Sobald Sie die INSTALL/
HELP-Taste länger als 2 Sekunden drücken, wird von Ihrem Faxgerät eine Seite ausgedruckt, die Ihnen
zusammen mit dem Display bei der Installation Ihres Gerätes behilflich ist.
Verwenden Sie zur Erstinstallation Ihres Gerätes bitte das Ihrer
Verpackung beigelege Blatt "EASY INSTALL".
– I –
Page 2
SICHERHEITSHINWEISE
Wichtige Hinweise zur sicheren Installation:
· Schließen Sie Ihr Faxgerät niemals während eines Gewitters an die Netzspannung bzw. den Telefonstecker an.
· Schließen Sie den Telefon- und Netzstecker niemals in Feuchträumen an, außer die Steckdosen sind speziell
für Feuchträume entwickelt.
· Berühren Sie niemals Telefon- bzw. Netzkabel, die nicht isoliert sind, außer die Telefonkabel wurden von der
Telefonleitung bzw. die Netzkabel von der Netzspannung getrennt.
· Installieren Sie das Gerät niemals in der Nähe von Heizkörpern oder Klimaanlagen.
· Stellen Sie das Gerät auf eine ebene Unterlage und halten Sie zu anderen Geräten und Gegenständen einen
Mindestabstand von 30 cm.
· Stellen Sie Ihr Gerät stabil und standsicher auf. Das Herabfallen des Faxgerätes kann schwerwiegende
Gerätebeschädigungen und/oder Verletzungen von Personen, insbesondere von Kleinkindern, nach sich
ziehen.
· Sorgen Sie für freie Luftzirkulation rund um das Gerät. Betreiben Sie es nicht in geschlossenen Kästen,
Schränken, Laden, etc. Lassen Sie rund um die Lüftungsöffnungen des Faxgerätes 30 cm Freiraum. Decken
Sie das Gerät keinesfalls ab (Tischtücher, Papier, Mappen, etc.). Stellen Sie das Gerät nicht auf Betten,
Decken, Polster, Sofas, Teppiche oder andere weiche Unterlagen, da die Gefahr von Überhitzung und als
Folge Brandgefahr besteht.
· Sorgen Sie für eine sichere Kabelverlegung (Stolpergefahr, Beschädigung der Kabel bzw. des Gerätes).
Wichtige Hinweise zur sicheren Bedienung:
Setzten Sie Ihr Faxgerät niemals Regen oder einer anderen Art von Feuchtigkeit aus,
um der Gefahr eines Stromschlages bzw. Feuerentwicklung vorzubeugen.
Trennen Sie das Gerät bei einem Gewitter sowohl vom Netzstecker als auch von der
Telefonbuchse. Sollte Ihnen das nicht möglich sein, bedienen Sie das Gerät nicht und
telefonieren Sie auch nicht. Es besteht in diesem Fall die Gefahr von Blitzschlägen
für den Bedienenden und/oder die Beschädigung des Gerätes. Ausgenommen
hiervon ist das von der Basisstation getrennte schnurlose Telefon.
Am Boden der Papierwanne befindet sich eine Klappe. Um einem möglichen
Stromstoß vorzubeugen, darf die Klappe nicht geöffnet werden. Das Öffnen der
Klappe ist ausschließlich autorisiertem Servicepersonal vorbehalten!
· Bitte beachten Sie alle Warnhinweise und Anleitungen und befolgen Sie diese genau.
· Vermeiden Sie den Betrieb unter direkter Sonneneinstrahlung.
· Trennen sie das Faxgerät vom Strom- und Telefonnetz, bevor Sie die Oberfläche des Gerätes reinigen.
Verwenden Sie keinesfalls flüssige oder gasförmige Reinigungsmittel (Sprays, Scheuermittel, Polituren, etc.).
· Berühren Sie weder Netzstecker noch Telefondose mit nassen Händen.
· Lassen Sie keinesfalls Flüssigkeiten in das Gerät gelangen. Dies bringt für Personen die Gefahr von
elektrischen Schlägen oder anderen Verletzungen sowie ernste Schäden am Gerät mit sich. Sollten doch
Flüssigkeiten ins Gerät gelangen, ziehen Sie sofort den Netzstecker und lassen Sie Ihr Gerät inspizieren.
· Stellen Sie keine schweren Gegenstände auf das Gerät.
· Blockieren Sie niemals die Belüftungsöffnungen des Gerätes.
· Bei Bruch des Displays kann eine schwach ätzende Flüssigkeit austreten. Vermeiden Sie unbedingt Haut- und
Augenkontakt.
· Im Falle einer Beschädigung des Gehäuses oder des Netzkabels ziehen Sie bitte den Netzstecker. Das
Gehäuse Ihres Faxgerätes darf nur von einer autorisierten Servicestelle geöffnet werden.
sonstige Hinweise:
· Haben Sie Ihr Gerät nicht an die Netzspannung angeschlossen, ist kein Betrieb - auch nicht Telefonieren -
möglich.
· Stellen Sie eine Änderung des Geräteverhaltens oder der Qualität der Funktionen fest, obwohl Sie das Gerät
auschließlich korrekt laut Bedienungsanleitung bedient haben, lassen Sie Ihr Gerät inspizieren.
– II –
Page 3
1 EINFÜHRUNG
2 INSTALLATION
INSTALLATION EINFÜHRUNG
1
4
7
∗
2
5
8
0
FAX
FAX
3 GRUNDEINSTELLUNG
3
6
9
#
4 DIE FAXWEICHE (Betriebsart, weitere Telefone und Anrufbeantworter)
5 DAS TELEFON
6 DAS FAX
7 STÖRUNGEN UND IHRE BEHEBUNG
STELLUNG
GRUNDEIN-
FAXWEICHEANHANG
TELEFONFAX
A
B
C
8 ANHANG
– 1 –
BEHEBUNGEN
STÖRUNGEN u.
ANHANG
Page 4
Inhaltsverzeichnis
1 Einführung ................................................... 3
Wichtige Informationen .................................................... 3
Geräteübersicht ................................................................3
Tastenbelegung ................................................................ 4
Übersicht der Funktionen ................................................. 5
Gerätebeschreibung .........................................................6
2 Installation ................................................... 7
Standort ihres Faxgerätes ................................................7
Anschluß an die Telefonleitung ........................................7
Anschluß des Spiralkabels an den Telefonhörer ............. 7
Anschluß des Hörers an das Faxgerät ............................ 7
Anschluß an die Netzspannung ....................................... 7
Anschluß weiterer Telekommunikationsgeräte ................7
Einlegen und Wechseln des Thermopapiers ...................7
Schnelle und einfache Inbetriebnahme - Easy Install .....7
HILFE - Funktion .............................................................. 7
Standort der Basisstation von schnurlosen Telefonen .... 7
Verwendung mit einem Heimtelefonsystem..................... 8
Anschluß an eine Nebenstellenanlage ............................ 8
Ton- oder Pulswahl / Einstellung
Nebenstellenanlage .....................................................8
3 Grundeinstellungen .................................. 10
Sprache des Displays und der Berichte ........................10
Eingabe von Uhrzeit und Datum ....................................10
Eingabe Ihrer Telefonnummer und Ihres Namens .........11
Art des Klingelsignals .....................................................12
Lautstärke des Klingelsignals ........................................12
Lautstärke des Lautsprechers........................................ 12
6 Das Fax ...................................................... 21
Faxe versenden ..............................................................21
Kopieren.......................................................................... 22
Verbessern der Bildqualität ............................................23
Sendebericht - Fehlerbericht .......................................... 23
Faxjournal .......................................................................23
Abrufen von Faxmitteilungen.......................................... 24
Faxabruf mit Unteradressen ............................................ 24
7 Störungen und ihre Behebungen ............. 25
Servicecode .................................................................... 28
8 Anhang ....................................................... 29
Technische Daten ............................................................ 29
Glossar ........................................................................... 30
Index ............................................................................... 31
Ihre internationale Garantie ............................................. 34
4 Die Faxweiche ...........................................13
Betriebsarten ..................................................................13
TEL-Modus ................................................................. 13
TEL/FAX-Modus......................................................... 13
TEL/STILLER FAXEMPFANG-Modus ....................... 14
Läutezahl ........................................................................14
Weitere Telefone .............................................................14
Verhalten von weiteren Telefonen in den
Betriebsarten .............................................................14
Verwenden von weiteren Telefonen ...........................15
Einstellen von weiteren Telefonen ............................. 15
Externer Anrufbeantworter ............................................. 15
Verhalten eines externen Anrufbeantworters in
den Betriebsarten ......................................................15
Einstellen des externen Anrufbeantworters ..............16
Kontrolliste für den Störungsfall ................................ 16
5 Das Telefon ................................................17
Telefonieren ....................................................................17
Wahlwiederholung ..........................................................17
Kurzwahl .........................................................................17
Telefonbuch .................................................................... 18
Korrigieren und Löschen gespeicherter Kurzwahl-/
Telefonbucheinträge .......................................................19
Kurzwahl- und Telefonbuchliste ...................................... 20
Wahl bei aufgelegtem Hörer ..........................................20
Stummschalten des Mikrofons .......................................20
– 2 –
Page 5
1 Einführung
Wichtige Informationen
Anschluß Ihres Faxgerätes an die Telefonleitung: Ihr Gerät ist nach den Normen UL 1950, EN 60950 bzw. IEC 950
geprüft und darf nur an den diesen Normen konformen Netzen betrieben werden.
Entstörung: Hiermit wird bescheinigt, daß der Fernkopierer nach EN 55022 / VDE 0878 Teil 1 Klasse B funkentstört ist.
Bei Ausfall der Netzspannung funktioniert weder der Telefon- noch der Faxbetrieb. Bei
erneutem Anschalten müssen Sie die aktuelle Zeit wieder eingeben.
Halten Sie den Netzstecker frei und leicht zugänglich. Das Gerät hat keinen Ein/AusSchalter. Daher dient der Netzstecker zum Ausschalten.
Das Faxgerät wurde ausschließlich für den Gebrauch in dem jeweiligen Verkaufsland
gebaut. Es entspricht den dortigen Bestimmungen der Telefongesellschaften.
Beim Kopieren oder Versenden von Faxmitteilungen oder bei längerem Telefonieren an
einem externen Telefon kann sich der Hörer des Faxgerätes durch das darunter
befindliche Netzteil leicht erwärmen. Dies ist normal, da sich das Gerät dann nicht im
Bereitschaftsmodus befindet und daher mehr Energie verbraucht.
EINFÜHRUNG
Im Bereitschaftsmodus (Display zeigt Zeit und Datum) befindet sich Ihr Gerät
automatisch im Energiesparmodus!
Geräteübersicht
Vergewissern Sie sich, daß folgende Teile in der Verpackung enthalten sind:
2
1
3
4
1 Telefonkabel mit Stecker 5 Thermopapierrolle
2 Telefonhörer 6 Bedienungsanleitung
3 Spiralkabel für Telefonhörer 7 "Easy Install" Installationsanleitung
4 Faxgerät
6
7
5
– 3 –
Page 6
Tastenbelegung
1 PFEIL LINKS-Taste: kurz drücken: zur Auswahl von Optionen/zum Verstellen der Lautstärke/
zum Löschen eines Zeichens
lang drücken (mindestens 2 Sekunden): Löschen einer ganzen Zeile
2 FUNCTION-Taste/OK-Taste: zum Aufrufen von Funktionen/zur Bestätigung von Eingaben/zum schnellen Abrufen
von Faxberichten
3 INSTALL/HELP-Taste: kurz drücken: Ausdruck einer Anleitung zur Bedienung der wichtigsten Funktionen
lang drücken (mindestens 2 Sekunden): Ausdrucken Easy-Install-Anleitung
4 PFEIL RECHTS-Taste: zur Auswahl von Optionen/zum Verstellen der Lautstärke/zur Eingabe von Leerzeichen bei
Namenseingabe
5 Display; siehe auch Kapitel 1 Einführung/Gerätebeschreibung
6 TEL/FAX-Taste: zum Umschalten der Betriebsart
7 STUMMSCHALTEN-Taste: wird die Taste während eines Gespräches gedrückt, dann wird das Mikrofon
vorübergehend stummgeschaltet
8 TELEFONBUCH-Taste: kurz drücken: zum Aufrufen eines Eintrages
lang drücken (mindestens 2 Sekunden): zum Speichern eines Eintrages
9 KURZWAHL 1 - 9: kurz drücken: zum schnellen Aufruf eines Eintrages
lang drücken (mindestens 2 Sekunden): zum Speichern einer Kurzwahlnummer
10 DIAL-Taste: zum Wählen bei aufgelegtem Hörer
11 WAHLWIEDERHOLUNG -Taste: kurz drücken: zum Wiederholen der 5 zuletzt gewählten Nummern/zum Einfügen
einer Wählpause zwischen zwei Ziffern
12 R-Taste: für Sonderfunktionen z.B.: für den Betrieb an einer Nebenstellenanlage (an einem modernen Anschluß
zum Wechseln in ein anderes Gespräch) sowie zur Verwendung von einigen Funktionen, welche von Ihrer
Postdienststelle zur Verfügung gestellt werden (Makeln, Anklopfen, ...)
13 Tastenfeld zur Eingabe von Zahlen und Namen
14 FINE/PHOTO-Taste: zum Einstellen einer besseren Bildqualität beim Senden und Kopieren (für Texte und
Zeichnungen - FINE, für Fotos - PHOTO)
15 START/COPY-Taste: zum Starten der Faxübertragung oder zum Kopieren
16 STOP-Taste: unterbricht Vorgänge
17 Anzeigelampe CHECK DISPLAY: blinkt diese Lampe - lesen Sie bitte die Nachricht auf der Anzeige
– 4 –
Page 7
Übersicht der Funktionen
Um die Verwendung der Funktionen so einfach wie möglich zu machen, sind diese logisch gruppiert. Sie können eine
Funktionsliste ausdrucken:
OK
FUNCTION
1 EINSTELLUNG
11 SPRACHE SETZ.
12 ZEIT/DATUM
15 WAHLMODUS
IHR NAME:
IHRE TEL. NR.:
WAHLMODUS: ton
NEBENST.: NEIN
FAXWEICHE: Läutezahl: 2
ROM VERSION: V0.22 2A DE
Drücken Sie dreimal die FUNCTION-Taste. Nachfolgend sehen Sie
ein Beispiel für eine Funktionsliste:
2 FAX
22 ABRUFEMPFANG
FAX EMPFANG: *5
PARALLEL FREI: **
Funktionsliste 15-MAI-99 12:30
3 FAX WEICHE
31 läutezahl
32 weit. tel
AKTUELLE EINSTELLUNG
4 VERSCHIEDENES
41 fax journal
42 NUMMERNLISTE
43 SENDEBERICHT
44 KLINGELTYPEN
45 SERVICE cODE
Nachstehend finden Sie eine Liste aller Funktionen mit einer kurzen Beschreibung. Die Einstellung der jeweiligen
Funktion ist auf der angegebenen Seite erklärt.
1 Einstellung 11 Sprache setzen Auswahl der Sprache des Displays ....................................................... 10
12 Uhrzeit und Datum Einstellung von Uhrzeit und Datum ....................................................... 10
15 Wahlmodus Einstellung des Wahlmodus und des Nebenstellenbetriebs .................... 9
2 Fax 22 Abrufempfang Abrufen eines Faxdokuments von einem fremden Gerät ...................... 24
3 Faxweiche 31 Läutezahl Einstellung der Läutezahl ..................................................................... 14
32 Weiteres Telefon Einstellung weiterer Geräte .................................................................. 15
4 Verschiedenes 41 Faxjournal Liste der letzten 10 Faxsendungen ....................................................... 23
42 Nummernliste Ausdruck der eingespeicherten Namen und Nummern ........................ 20
43 Sendebericht Automatischer Ausdruck eines Sendeprotokolls ...................................23
44 Klingeltypen Auswahl aus 5 Klingelarten .................................................................. 12
45 Service Code Löschen von persönlichen Einstellungen.............................................. 28
– 5 –
Page 8
Gerätebeschreibung
1 Spiralkabel für den Telefonhörer
2 Bedienungspanel
3 Dokumentenauslaß
4 Telefonhörer
5 Netzkabel mit Netzstecker
6 Anlegerippe
7 Dokumenteneinzug
8 Papierabreißkante
9 Thermopapierauslaß
4123 5
67 98
10 Bedienungspanel
10 11 12 13
11 Innere Papierabdeckung
12 Papierwanne
13 Papierbreitenadapter
(für 210 mm breite Thermopapierrollen)
PHOTO TELFINE FAX FAX
Die Pfeile auf dem Display geben den aktuellen Betriebszustand an:
FINE/PHOTO zeigt an, ob Sie mit einer besseren Bildqualität oder Graustufen senden bzw. kopieren.
Erscheint keiner der beiden Pfeile, so befindet sich Ihr Gerät im Standardmodus. Um die
Auflösung zu verändern, drücken Sie die Taste FINE/PHOTO.
TEL / FAX
/ FAX drei verschiedene Displaypfeile zeigen die aktuelle Betriebsart an. Sie können mit der
Taste TEL/FAX die gewünschte Betriebsart wählen.
– 6 –
Page 9
2 Installation
Dieses Kapitel enthält Zusatzinformationen, die sie möglicherweise während der Installation Ihres Faxgerätes benötigen.
Die Erklärung zur sachgerechte Installation Ihres Gerätes finden Sie auf der beigelegten Anleitung
"EASY INSTALL - Ihr Faxgerät schnell und einfach installieren".
Diese Installationsanleitung enthält folgende Beschreibungen:
• Standort ihres Faxgerätes
• Anschluß an die Telefonleitung
• Anschluß des Spiralkabels an den Telefonhörer
• Anschluß des Hörers an das Faxgerät
• Anschluß an die Netzspannung
• Anschluß weiterer Telekommunikationsgeräte
• Einlegen und Wechseln des Thermopapiers
• Schnelle und einfache Inbetriebnahme - Easy Install
Bitte installieren Sie Ihr Faxgerät mit Hilfe der "EASY INSTALL" Installationsanleitung!
INSTALLATION
HILFE - Funktion
Drücken Sie kurz auf die INSTALL/HELP-Taste. Sie erhalten einen
Ausdruck, der Ihnen eine kurze Beschreibung darüber gibt, wie die
wichtigsten Funktionen zu bedienen sind.
DRUCKEN ...
Standort der Basisstation von schnurlosen Telefonen
Wenn Sie zusätzlich zu Ihrem Faxgerät ein schnurloses Telefon anschließen und die Basisstation in unmittelbarer
Nähe zu Ihrem Faxgerät plazieren, halten Sie einen Abstand von mindestens 15 cm ein. Es könnten sonst akustische
Störungen in Ihrem Telefonhörer auftreten.
15 cm
15 cm
– 7 –
Page 10
Verwendung mit einem Heimtelefonsystem
(ein Telefonanschluß)
PTT
H
T
Schließen Sie Ihr Faxgerät als erstes an die Telefonleitung an und das
Heimtelefonsystem (HTS) wie ein weiteres Gerät als zweites.
S
Anschluß an eine Nebenstellenanlage
(mehrere Telefonanschlüsse)
P
A
Schließen Sie Ihr Faxgerät an eine Nebenstelle Ihrer Nebenstellenanlage
(PABX) an. Um den Betrieb an einer Nebenstellenanlage zu ermöglichen,
müssen in Funktion 15 die richtigen Einstellungen gewählt werden.
PTT
B
X
Ihr Faxgerät unterstützt keine Nebenstellenanlagen, die ein Erdesignal
benötigen um die Amtsleitung erreichen zu können. Bitte entnehmen Sie
weitere Informationen aus der Bedienungsanleitung Ihrer
Nebenstellenanlage.
Ton- oder Pulswahl / Einstellung Nebenstellenanlage
In Funktion 15 können Sie sowohl zwischen Ton- und Pulswahl wählen als auch, ob Sie an eine Nebenstellenanlage
angeschlossen sind.
Ton- oder Pulswahl
Es gibt zwei verschiedene Wahlverfahren. Ältere Telefonanschlüsse arbeiten meist mit Pulswahl, modernere mit
Tonwahl. Sie können den Wahlmodus Ihres Faxgerätes ändern. Sollten Sie nicht wissen, wie Ihr Anschluß
funktioniert, fragen Sie bei Ihrer Telefongesellschaft nach.
Sollten Sie zu Ihrem Telefon- bzw. Faxpartner keine Verbindung herstellen können,
ändern Sie den Wahlmodus.
Da es für Heimtelefonanlagen keine generellen Richtlinien und Normen gibt, können wir keine allgemeingültigen
Angaben über den Betrieb mit diesen machen. Halten Sie sich an die in der zugehörigen Bedienungsanleitung
gegebenen Hinweise.
Erfordert Ihr Telefonanschluß jedoch die Einstellung auf Pulswahl, so können Sie die Tasten ∗ oder # drücken, um
kurzzeitig auf Tonwahl umzuschalten. Alle nachfolgenden Ziffern werden dann im Tonwahlverfahren ausgesendet. Sobald
Sie den Hörer auflegen, ist Ihr Faxgerät wieder auf Pulswahl eingestellt.
– 8 –
Page 11
Nebenstellenanlage (PABX)
0
Nebenstellenanlagen sind in allen größeren Betrieben üblich. Sie bilden eine Art internes Telefonnetz. Um einen
Anschluß an das öffentliche Netz zu erhalten, muß man eine Kennziffer für die Amtsholung wählen.
2 3
1
OK
FUNCTION
5 6
4
7
∗
Wählen Sie die Funktion 15, indem Sie die FUNCTION-Taste
8 9
drücken und danach die Zahl 15 eingeben.
0
#
15 wahlmodus
R
OK
FUNCTION
OK
FUNCTION
OK
FUNCTION
1
4
7
∗
OK
FUNCTION
OK
FUNCTION
Drücken Sie die OK-Taste.
Wählen Sie mit der PFEIL LINKS- oder PFEIL RECHTS-Taste.
Drücken Sie die OK-Taste.
Mit der PFEIL LINKS- oder PFEIL RECHTS-Taste können Sie den
Nebenstellenbetrieb auswählen.
Drücken Sie die OK-Taste.
2 3
Drücken Sie die Taste, die notwendig ist, um die Amtsleitung zu
5 6
erreichen (Amtskennziffer). Dies ist entweder
8 9
eine andere Ziffer. Einige Nebenstellenanlagen verlangen, daß
0
#
, die R-Taste oder
dieser Eintrag mit der PFEIL LINKS Taste ( ) gelöscht wird.
Drücken Sie die OK-Taste.
Drücken Sie die OK-Taste. Ihr Faxgerät überprüft, ob die
Amtsleitung erreicht werden kann.
WAHLMODUS: PULS
WAHLMODUS: TON
nebenst.: nein
nebenst.: ja
AMTSLTG.MIT: 0
AMTSLTG.MIT: R
test: ja
TEST LÄUFT...
INSTALLATION
... ist die Überprüfung erfolgreich, erscheint kurz die Mitteilung:
... ist die Überprüfung nicht erfolgreich, erscheint für kurze Zeit die
Mitteilung:
In diesem Fall werden sie nochmals zur Eingabe aufgefordert. Zum
Erreichen der Amtsleitung ändern Sie entweder den Wahlmodus
oder die Kennziffer.
Haben Sie den richtigen Wahlmodus sowie die richtige
Amtskennziffer eingegeben, doch auf dem Display erscheint
trotzdem TEST NICHT OK, dann löschen Sie die Amtskennziffer,
indem Sie die PFEIL LINKS-Taste (
)drücken.
TEST OK
TEST NICHT OK
– 9 –
Page 12
1
2
4
5
7
8
0
∗
3 Grundeinstellungen
3
6
9
#
Sollten Sie einmal eine falsche Taste gedrückt haben, drücken Sie die STOP-Taste so oft
wie notwendig, um zur Ausgangsposition zurückzukehren.
Bevor Sie Einstellungen am Gerät verändern, empfehlen wir Ihnen, eine Funktionsliste
auszudrucken, um sich die urspründlichen Einstellungen zu merken (drücken Sie 3x die
OK-Taste).
Sprache des Displays und der Berichte
Sie können die Displaysprache Ihres Gerätes auswählen.
2 3
1
OK
FUNCTION
5 6
4
7
∗
Wählen Sie Funktion 11, indem Sie die FUNCTION-Taste drücken
8 9
und danach die Zahl 11 eingeben.
0
#
11 Sprache setz.
OK
FUNCTION
OK
FUNCTION
Drücken Sie die OK-Taste.
Wählen Sie gewünschte Sprache mit der PFEIL LINKS- oder
PFEIL RECHTS-Taste aus.
Schließen Sie mit OK ab.
SPRACHE: DEUTSCH
langue: francais
15-MAI-99 12:30
Eingabe von Uhrzeit und Datum
Sie können die aktuelle Uhrzeit und das Datum eingeben. Zur Jahrtausendwende schaltet Ihr Faxgerät automatisch
von 99 auf 00.
2 3
OK
FUNCTION
FUNCTION
∗
1
4
7
∗
OK
2 3
1
5 6
4
8 9
7
0
#
Wählen Sie Funktion 12, indem Sie die FUNCTION-Taste drücken
5 6
8 9
und danach die Zahl 12 eingeben.
0
#
Drücken Sie die OK-Taste.
Verwenden Sie das Tastenfeld
1
2 3
0
zur Eingabe der Uhrzeit (z.B.
für 12:30).
12 Zeit/Datum
ZEIT: ‚0:00
ZEIT: 12:3¡
OK
FUNCTION
2 3
1
4
7
∗
Drücken Sie die OK-Taste. Geben Sie nun das richtige Jahr, Monat
5 6
und Tag ein. Bestätigen Sie jede einzelne Eingabe mit der OK-Taste
8 9
0
(z.B.:
#
9 9
OK
OK
50
OK
51
).
Möchten Sie Ihre individuellen Einstellungen löschen, so können Sie dies in Funktion
45 Servicecode durchführen (siehe Kapitel Störungen und ihre Behebungen/Servicecode).
– 10 –
15-MAI-99 12:30
Page 13
Eingabe Ihrer Telefonnummer und Ihres Namens
Wenn Sie ein Faxdokument versenden, werden "Ihr Name" und "Ihre Telefonnummer" am oberen Rand (die ersten
4 mm) jeder Seite zusammen mit Datum, Uhrzeit und Seitennummer mitgesendet.
Wenn Sie "Ihre Telefonnummer" oder "Ihren Namen" eingeben bzw. ändern möchten,
halten Sie die HELP-Taste für mindestens 2 Sekunden gedrückt und führen Sie "Easy
Install" durch.
Zur Eingabe Ihrer Telefonnummer können Sie maximal 20 Stellen verwenden. Mit der Taste # oder ∗ kann das
im internationalen Telefonverkehr übliche Zeichen + eingegeben werden und mit der PFEIL RECHTS-Taste (
können Sie ein Leerzeichen einfügen.
Bei der Namenseingabe (maximal 32 Stellen) schreiben die Zifferntasten Buchstaben. Jede Taste ist mit mehreren
Zeichen belegt. Die Tastaturbelegung können Sie aus nachstehender Tabelle entnehmen. Mit jedem Druck auf eine
Zifferntaste rufen Sie das nächste Zeichen aus der Tabelle auf. Nach dem letzten Zeichen fängt die Reihe wieder von
vorne an.
)
STELLUNG
GRUNDEIN-
drücken
0
1
2
3
4
5
6
7
8
9
1x
Leer
stelle
1
A
D
G
J
M
P
T
W
2x
10x
11x
12x
9x
8x
7x
6x
5x
4x
3x
?
+
0
-
.
b
a
2
C
B
e
d
3
F
E
h
g
4
I
H
k
j
5
L
K
n
m
6
O
N
p
7
S
R
Q
u
t
8
V
U
w
9
Z
Y
X
/
Ä
c
f
i
l
Ñ
o
r
q
Ü
v
y
x
Æ
Å
Ö
s
ü
z
%
*
:
!
Ç
ñ
ö
13x
14x
15x
16x
(
)
[
]
¨
æ
å
ä
ç
– 11 –
Page 14
Art des Klingelsignals
Sie können aus 5 verschiedenen Klingelsignalen wählen.
2 3
1
OK
FUNCTION
5 6
4
7
∗
Wählen Sie Funktion 44.
8 9
0
#
44 KLINGELTYPEN
OK
FUNCTION
OK
FUNCTION
Drücken Sie die OK-Taste.
Wählen Sie mit den Tasten 1 bis 5 . Sie hören das ausgewählte
Signal.
Bestätigen Sie Ihre Einstellung mit der OK-Taste.
KLINGELTYP: 1
KLINGELTYP: 3
15-MAI-99 12:30

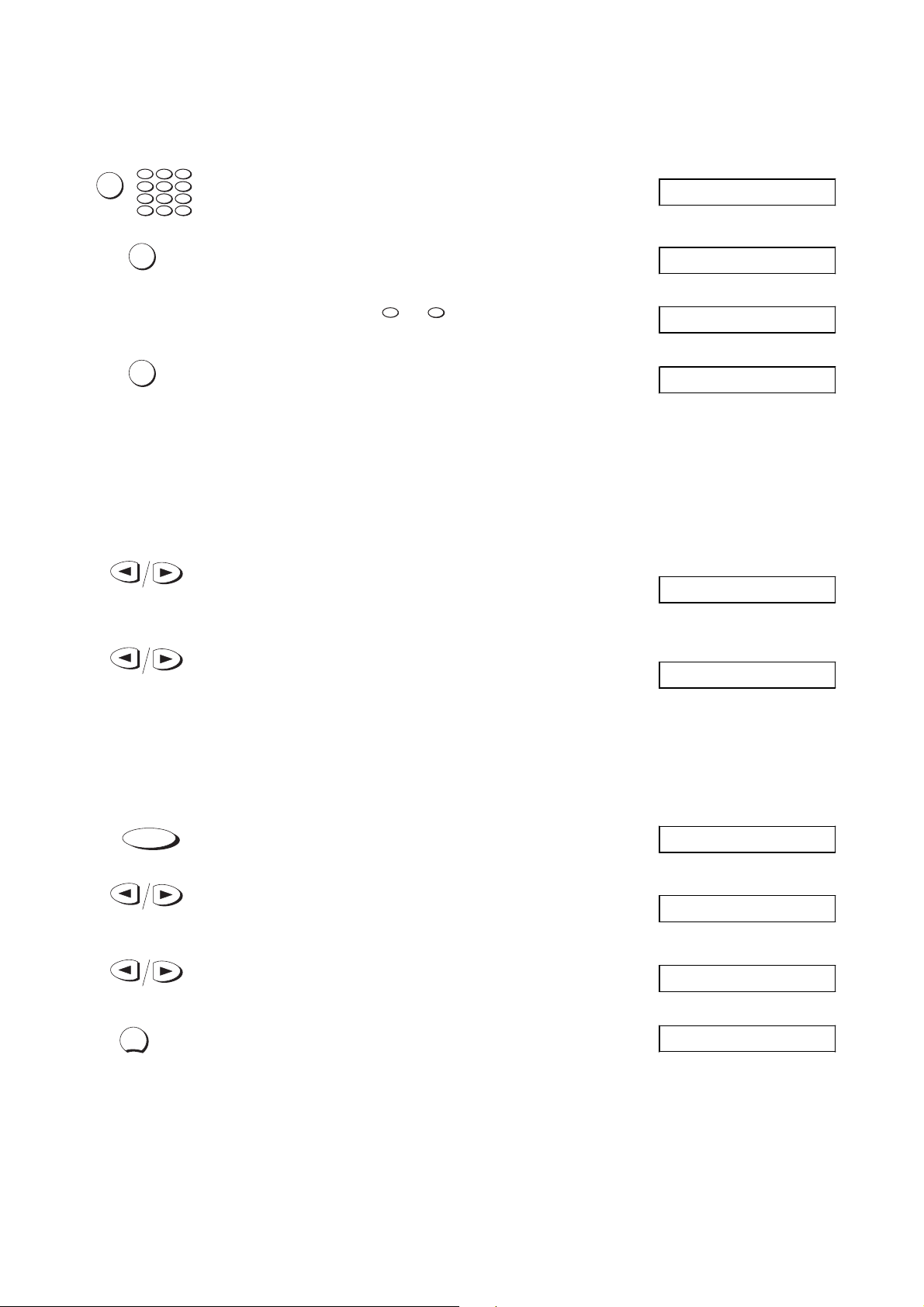

Lautstärke des Klingelsignals
Sie können die Lautstärke des Klingelsignals verändern, wenn sich das Gerät im Bereitschaftsmodus befindet oder es
gerade läutet.
Drücken Sie die PFEIL LINKS- oder PFEIL RECHTS-Taste. Auf dem
Display wird die aktuelle Einstellung ungefähr 3 Sekunden lang
angezeigt.
Wollen Sie nun den angezeigten Wert verändern, drücken Sie
abermals die PFEIL LINKS- oder PFEIL RECHTS-Taste so lange,
bis die gewünschte Lautstärke erreicht ist.
LÄUTEN: ßß
LÄUTEN: ßßßß
Lautstärke des Lautsprechers
Die Lautstärke kann verstellt werden, wann immer Sie die DIAL -Taste gedrückt haben.
DIAL
STOP
Drücken Sie die DIAL -Taste.
Drücken Sie PFEIL LINKS- oder PFEIL RECHTS-Taste. Auf dem
Display wird die aktuelle Einstellung der Lautstärke angezeigt.
Wollen Sie nun den angezeigten Wert verändern, drücken Sie
abermals die PFEIL LINKS- oder PFEIL RECHTS-Taste solange bis
die gewünschte Lautstärke erreicht ist.
Schließen Sie Ihre Eingabe mit der STOP-Taste ab.
NUMMER WÄHLEN
LAUTSPR: ßß
LAUTSPR: ßßßß
15-MAI-99 12:30
– 12 –
Page 15
FAX
PHOTO TELFINE FAX FAX
PHOTO TELFINE FAX FAX
PHOTO TELFINE FAX FAX
PHOTO TELFINE FAX FAX
PHOTO TELFINE FAX FAX

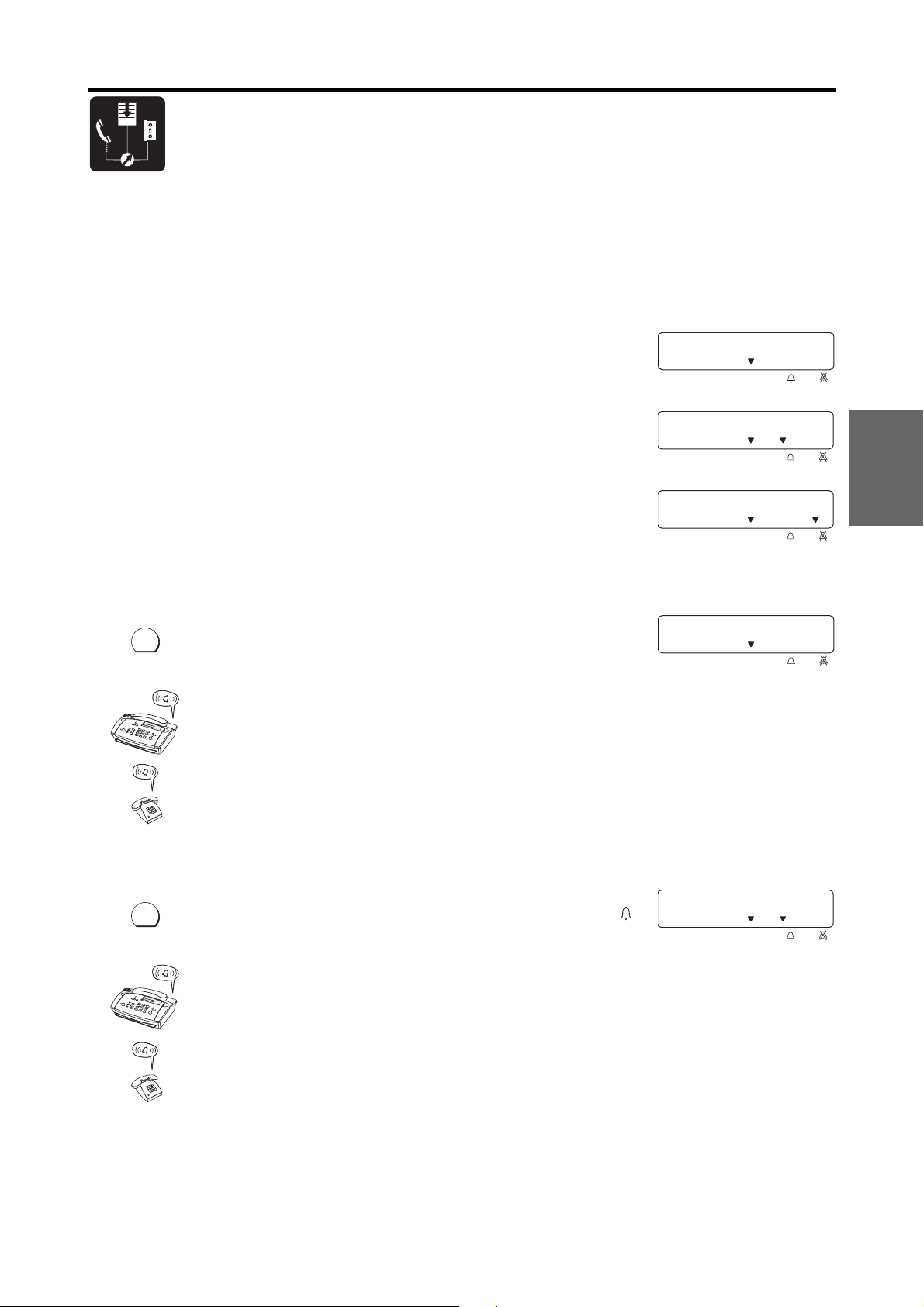

4 Die Faxweiche
Betriebsarten
Ihr Faxgerät verfügt über drei verschiedene Betriebsarten. Werkseitig ist es auf den TEL/FAX-Modus eingestellt,
welcher sowohl automatischen Faxempfang als auch den Betrieb eines externen Anrufbeantworters sowie weiterer
Telefone ermöglicht. Mit der TEL/FAX-Taste können Sie zwischen folgenden Betriebsarten auswählen:
• TELEFON
• TELEFON/FAX
• TELEFON/STILLER FAXEMPFANG
FAXWEICHE
TEL-Modus
Drücken Sie die Taste TEL/FAX sooft, bis nur der TEL-Pfeil auf dem
TEL/FAX
Display erscheint.
Im TEL-Modus verhält sich Ihr Faxgerät wie ein gewöhnliches Telefon. Erhalten Sie einen Faxanruf
(Sie heben den Hörer an Ihrem Faxgerät ab und hören einen Pfeifton oder Stille), so können Sie
durch Drücken der START-Taste den Faxempfang manuell einleiten.
Weitere Telefone läuten im Falle eines Anrufes so lange bis entweder am Faxgerät oder an einem
der weiteren Telefone abgehoben wird. Ein externer Anrufbeantworter kann in diesem Modus
betrieben werden, automatischer Faxempfang ist jedoch nicht möglich.
TEL/FAX-Modus
Drücken Sie die Taste TEL/FAX sooft, bis die Pfeile TEL und FAX
TEL/FAX
auf dem Display erscheinen.
Ihr Faxgerät läutet sowohl bei einem Telefon- als auch bei einem Faxanruf. Wenn weder
abgehoben, noch eine Nachricht auf einem angeschlossenen Anrufbeantworter hinterlassen wird,
so schaltet sich nach einer bestimmten Läutezahl der Faxempfang ein.
Weitere Telefone läuten und Gespräche können dort entgegengenommen werden. Wird nicht
abgehoben, so schaltet sich der Faxempfang ein und die weiteren Telefone läuten nicht mehr.
Dieser Modus ist optimal für den Betrieb mit einem externen Anrufbeantworter (siehe
nachstehendes Unterkapitel Externer Anrufbeantworter).
– 13 –
Page 16

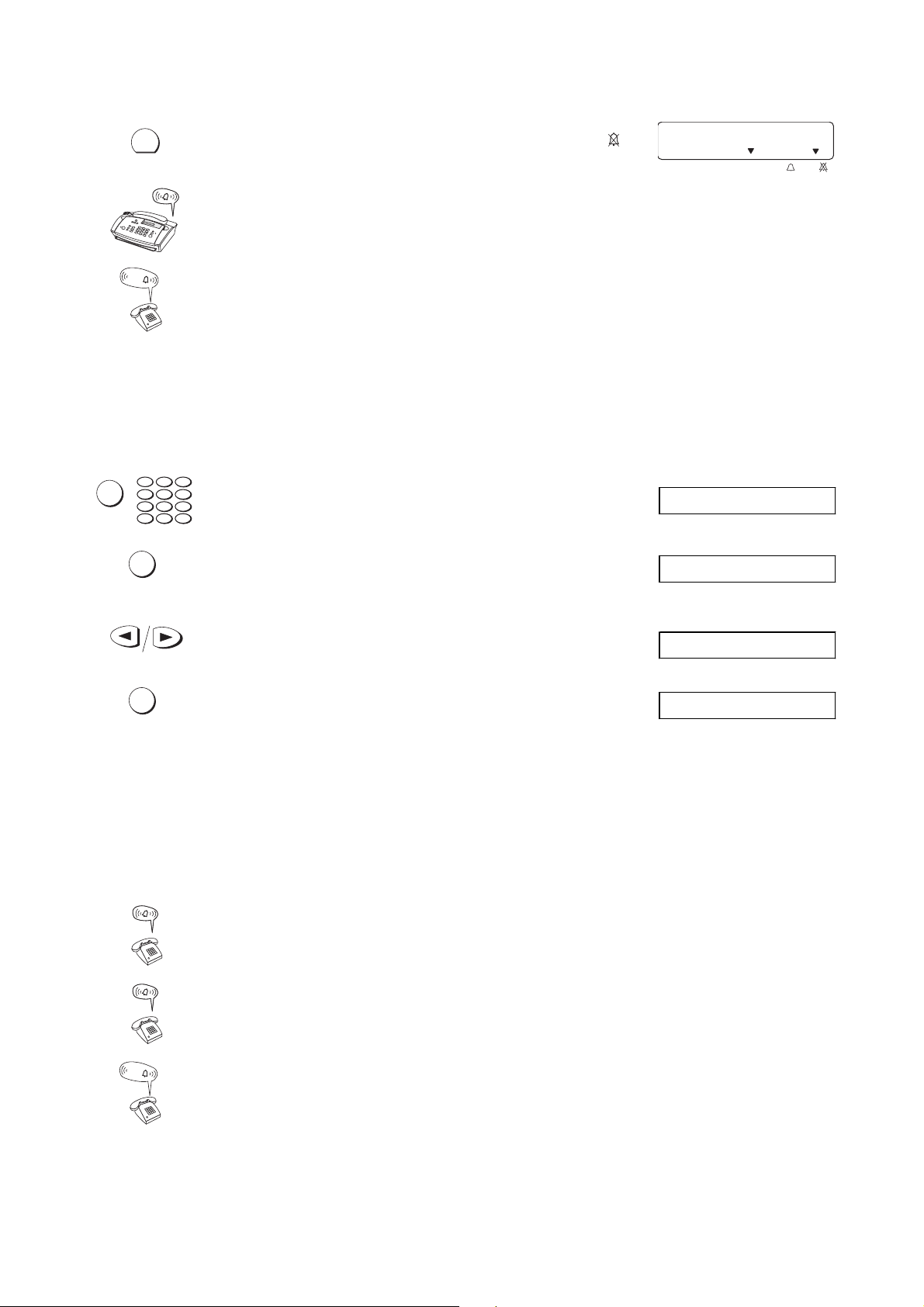

TEL/STILLER FAXEMPFANG-Modus
PHOTO TELFINE FAX FAX
Drücken Sie die Taste TEL/FAX sooft, bis die Pfeile Tel und Fax
TEL/FAX
auf dem Display erscheint.
Erhalten Sie ein Fax wird dieses automatisch empfangen und Ihr Gerät läutet nicht. Bei einem
Telefonanruf läutet das Faxgerät eine bestimmte Läutezahl. Danach schaltet sich der Faxempfang
ein.
1x
Weitere Telefone läuten einmal und sind dann stumm. Ein externer Anrufbeantworter kann in
diesem Modus nicht betrieben werden.
Läutezahl
In dieser Funktion können Sie die Anzahl der Klingelsignale wählen, bevor Ihr Faxgerät selbständig den Faxempfang
einleitet.
2 3
1
OK
FUNCTION
5 6
4
7
∗
Wählen Sie Funktion 31.
8 9
0
#
31 Läutezahl
OK
FUNCTION
Drücken Sie die OK-Taste.
Mit PFEIL LINKS und PFEIL RECHTS können Sie wählen, wie oft
das Gerät im TEL/FAX- und im TEL/STILLER FAXEMPFANG-Modus
läutet, bevor der Faxempfang eingeleitet wird.
OK
FUNCTION
Bestätigen Sie mit OK.
Weitere Telefone
Verhalten von weiteren Telefonen in den Betriebsarten
Sie können in allen 3 Betriebsarten jederzeit von Ihrem weiteren Telefon Anrufe tätigen.
TEL-Modus - Erhalten Sie einen Telefonanruf, läuten weitere Telefone so lange bis entweder am
Faxgerät oder an einem der weiteren Telefone selbst abgehoben wird.
TEL/FAX-Modus - Weitere Telefone läuten. Heben Sie innerhalb der von Ihnen eingestellten
Läutezahl nicht ab, so schaltet sich der Faxempfang ein und die weiteren Telefone läuten nicht
mehr.
LÄUTEZAHL: 02
LÄUTEZAHL: 03
15-MAI-99 12:30
1x
TEL/STILLER FAXEMPFANG-Modus - Erhalten Sie einen Telefonanruf, läuten weitere Telefone
nur einmal. Danach muß der Anruf am Faxgerät entgegengenommen werden.
– 14 –
Page 17
Verwenden von weiteren Telefonen
Heben Sie an einem weiteren Telefon ab und erkennen Sie, daß es sich um einen Faxanruf handelt (Pfeifton oder
Stille), so können Sie Ihr Faxgerät durch Drücken der Tasten
und 5 starten. Sollte dies nicht funktionieren, so
∗
drücken Sie die START-Taste des Faxgerätes.
Wenn Sie einen Anruf an einem weiteren Telefon entgegennehmen und im Hintergrund hören, daß ihr Faxgerät
bereits abgehoben hat, so können Sie durch zweimaliges Drücken der
-Taste das Faxgerät zum Auflegen bringen.
∗
Das Gespräch kann somit störungsfrei geführt werden.
Schaltet sich während des Gesprächs an einem weiteren Telefon der Faxempfang ein, so können Sie diesen durch
Drücken der STOP-Taste am Gerät selbst abschalten.
Einstellen von weiteren Telefonen
Ändern Sie die nachfolgenden Coden nur, wenn es absolut erforderlich ist:
2 3
1
OK
FUNCTION
5 6
4
7
∗
Wählen Sie die Funktion 32.
8 9
0
#
32 WEITERES TEL.
OK
FUNCTION
2 3
1
5 6
4
8 9
7
0
#
∗
OK
FUNCTION
2 3
1
5 6
4
8 9
7
0
#
∗
OK
FUNCTION
Bitte beachten Sie, daß die zwei Coden unterschiedlich sein müssen. Wenn Sie den selben Code mehrmals eingeben,
erscheint auf dem Display: CODE NICHT OK.
Um diese Funktionen nutzen zu können, müssen Sie Ihr zusätzliches Telefon auf Tonwahl einstellen. Erfordert Ihr
Telefonanschluß jedoch die Einstellung auf Pulswahl, müssen Sie Ihr zusätzliches Gerät kurzzeitig umstellen. Bei vielen
Geräten mit Pulswahl kann man einem Code entweder ∗ oder # voranstellen, um Signale im Tonwahlverfahren
auszusenden. Näheres entnehmen Sie bitte der jeweiligen Bedienungsanleitung.
Drücken Sie die OK-Taste.
Geben Sie einen zweistelligen Code ein. Die erste Stelle sollte ein
-Zeichen oder ein #-Zeichen sein.
∗
Drücken Sie die OK-Taste.
Geben Sie einen zweistelligen Code ein. Die erste Stelle sollte ein
-Zeichen oder ein #-Zeichen sein.
∗
Drücken Sie die OK-Taste.
fax empfang: *5
fax empfang: *6
Parallel frei:**
Parallel frei:*2
15-MAI-99 12:30
FAXWEICHE
Externer Anrufbeantworter
Verhalten eines externen Anrufbeantworters in den Betriebsarten
TEL-Modus - Ihr externer Anrufbeantworter hebt nach einer bestimmten Anzahl von
Klingelsignalen ab.
TEL/FAX-Modus - Ihr externer Anrufbeantworter hebt nach einer bestimmten Anzahl von
Klingelsignalen ab. Schaltet sich der Anrufbeantworter nicht ein (wird zum Beispiel keine Nachricht
hinterlassen), so wird der Faxempfang aktiviert.
TEL/STILLER FAXEMPFANG-Modus - In diesem Modus ist der Betrieb eines externen
Anrufbeantworters nicht möglich.
– 15 –
Page 18
Einstellen des externen Anrufbeantworters
Beachten Sie, daß die in Funktion 31 eingestellte Läutezahl um mindestens zwei Läutezahlen höher sein muß, als die
Läutezahl des Anrufbeantworters (siehe Beispiel). Im allgemeinen sollte die Läutezahl des Anrufbeantworters so
gering und der Ansagetext so kurz wie möglich sein (maximal 10 Sekunden).
Läutezahl des Anrufbeantworters Läutezahl des Faxgerätes
1 x klingeln 3 x klingeln
2 x klingeln 4 x klingeln
3 x klingeln 5 x klingeln
Kontrolliste für den Störungsfall
1) Stellen Sie sicher, daß Sie den TEL- oder den TEL/FAX-Modus eingestellt haben.
2) Stellen Sie die Läutezahl Ihres Anrufbeantworters auf zwei, jene Ihres Faxgerätes auf vier.
3) Der Ansagetext des Anrufbeantworters sollte kürzer als zehn Sekunden sein.
4) Vermeiden Sie Musik im Ansagetext.
5) Hat Ihr Faxgerät Schwierigkeiten bei der Erkennung von alten Faxgeräten, die noch nicht die heute üblichen
Erkennungssignale aussenden, so sollten Sie im Ansagetext darauf hinzuweisen, daß der Anrufer durch Drücken
- und 5-Taste und dann der START-Taste den Faxempfang starten kann.
der
∗
6) Verfügt Ihr Anrufbeantworter über eine „Sparfunktion“ (d.h. eine Funktion, bei der sich die Klingelanzahl
verändert, sobald neue Nachrichten hinterlassen wurden), so schalten Sie diese vorzugsweise aus.
Es kann sein, daß Ihr Anrufbeantworter nicht nur die eingelangten Nachrichten, sondern auch Faxanrufe zählt.
Bitte achten Sie darauf, daß der Code zum Starten des Faxempfangs von weiteren Telefonen aus (werkseitig ∗ und
5
) nicht gleich jenem zur Fernabfrage neuer Nachrichten ist. Notwendigenfalls kann der Code in Funktion 32 (siehe
Unterkapitel Einstellung von weiteren Telefonen) geändert werden.
– 16 –
Page 19
5 Das Telefon
Mit der R-Taste können viele der neuen Dienste der Telekom (Anklopfen, Makeln, etc.) benutzt werden.
Weitere Informationen erhalten Sie bitte an Ihrer Postdienststelle (Deutschland: 01171, Österreich:
114).
Telefonieren
2 3
1
5 6
4
8 9
7
0
#
∗
Hören Sie auch nach dem Wahlvorgang noch das Freizeichen und kein Rufzeichen, dann
wählen Sie bitte in der Funktion 15 den jeweils anderen Wählmodus.
Wahlwiederholung
Sie können mit der Taste WAHLWIEDERHOLUNG die 5 zuletzt gewählten Nummern erneut wählen.
Wählen Sie die gewünschte Nummer. Haben Sie eine falsche Ziffer eingegeben, können Sie diese
mit der PFEIL LINKS-Taste (
) entfernen. Nehmen Sie den Hörer ab. Ihr Faxgerät wählt. Während
des Gesprächs erscheint nach ca. 10 Sekunden die Gesprächsdauer auf dem Display.
Drücken Sie die Taste WAHLWIEDERHOLUNG so oft, bis die gewünschte Nummer auf dem
Display erscheint. Nehmen Sie den Hörer ab. Die zuletzt gezeigte Nummer wird automatisch
angewählt.
Kurzwahl
Für häufig gewählte Nummern stehen Ihnen Kurzwahltasten zur Verfügung.
Speichern einer Kurzwahlnummer mit Namen
Halten Sie die KURZWAHL-Taste mindestens 2 Sekunden gedrückt.
Sie hören einen Bestätigungston.
Drücken Sie eine noch nicht belegte Nummer von 0 - 9.
Geben Sie einen Namen ein. Haben Sie einen falschen Buchstaben
eingeben, können Sie diesen mit PFEIL LINKS (
) löschen.
Drücken Sie die OK-Taste (auch wenn Sie keinen Namen eingeben
möchten).
Geben Sie eine Nummer ein. Mit der Taste WAHLWIEDERHOLUNG
OK
können Sie eine Wahlpause eingeben. Bestätigen Sie mit der
OK-Taste.
1
4
7
∗
1-9
2 3
1
5 6
4
8 9
7
0
∗
2 3
1
5 6
4
8 9
7
0
∗
OK
FUNCTION
2 3
5 6
8 9
FUNCTION
0
#
#
#
TELEFON
wähle 0-9
NAME EINGEBEN
1: berger
NUMMER EINGEBEN
12345_
GESPEICHERT
Wenn Sie beim telefonieren zuerst den Telefonhörer abheben und erst danach die gewünschte Telefonnummer wählen,
können Sie falsche Eingaben nicht mehr mit der PFEIL LINKS-Taste korrigieren.
– 17 –
Page 20
Benutzen der Kurzwahltasten
Sie können die Kurzwahl beim Telefonieren und Faxen einsetzen.
1-9
2 3
1
5 6
4
8 9
7
0
#
∗
DIAL
Drücken Sie die KURZWAHL-Taste. Auf dem Display erscheint:
Wählen Sie eine Taste von 0 bis 9. Der betreffende Name bzw. die
Rufnummer erscheint auf dem Display. Haben Sie keinen Namen
eingegeben, erscheint die Rufnummer auf dem Display.
Heben Sie den Hörer ab oder drücken Sie DIAL-Taste. Das
Faxgerät beginnt zu wählen und die Rufnummer wird angezeigt.
wähle 0-9
1: 12345
(Wenn notwendig, können Sie jetzt z.B. eine Durchwahlnummer
hinzufügen). Wenn Sie ein Fax senden möchten, drücken Sie die
START-Taste.
WAHL ...
1: 12345
Telefonbuch
Sie können über einen Namen die zugehörige Nummer aufrufen und automatisch wählen lassen. Davor müssen Sie
nur die Nummer mit dem zugehörigen Namen abspeichern.
Der Namenspeicher Ihres Faxgerätes hat Platz für etwa 50 Nummern mit zugehörigen Namen. Die genaue Zahl ist
abhängig von der Länge der Einträge.
Speichern von Nummern mit Namen über Taste TELEFONBUCH
A-Z
2 3
1
5 6
4
8 9
7
0
∗
OK
FUNCTION
2 3
1
5 6
4
8 9
7
0
∗
OK
FUNCTION
#
#
Halten Sie die TELEFONBUCH-Taste mindestens 2 Sekunden
gedrückt. Sie hören einen Bestätigungston.
Geben Sie einen Namen ein. Haben Sie einen falschen Buchstaben
eingegeben, können Sie diesen mit PFEIL LINKS (
Drücken Sie die OK-Taste.
Geben Sie die Rufnummer über das Tastenfeld ein. Mit der Taste
WAHLWIEDERHOLUNG können Sie eine Wahlpause eingeben.
Drücken Sie die OK-Taste. Sie sehen für kurze Zeit die Bestätigung
auf dem Display.
Benutzen des Telefonbuches
A-Z
Drücken Sie die Taste TELEFONBUCH. Auf dem Display erscheint
der erste Eintrag Ihres Namenregisters.
Sie können jetzt mit den PFEIL LINKS- und PFEIL RECHTS-Tasten
) löschen.
NAME EINGEBEN
BERGER
NUMMER EINGEBEN
12345_
GESPEICHERT
BERGER
A-Z
2 3
1
5 6
4
8 9
7
0
#
∗
... oder mit der TELEFONBUCH-Taste
... oder über die Buchstaben desTastenfeldes in der Namensliste
suchen.
CHOMSKY
– 18 –
Page 21
DIAL
Sobald das Display den gewünschten Namen anzeigt, können Sie
den Hörer abheben oder die DIAL-Taste drücken. Nun beginnt das
Faxgerät zu wählen und die Rufnummer wird angezeigt. (Wenn
notwendig, können Sie jetzt z.B. eine Druchwahlnummer
hinzufügen). Wenn Sie ein Fax senden möchten, drücken Sie die
START-Taste.
WAHL ...
12345_

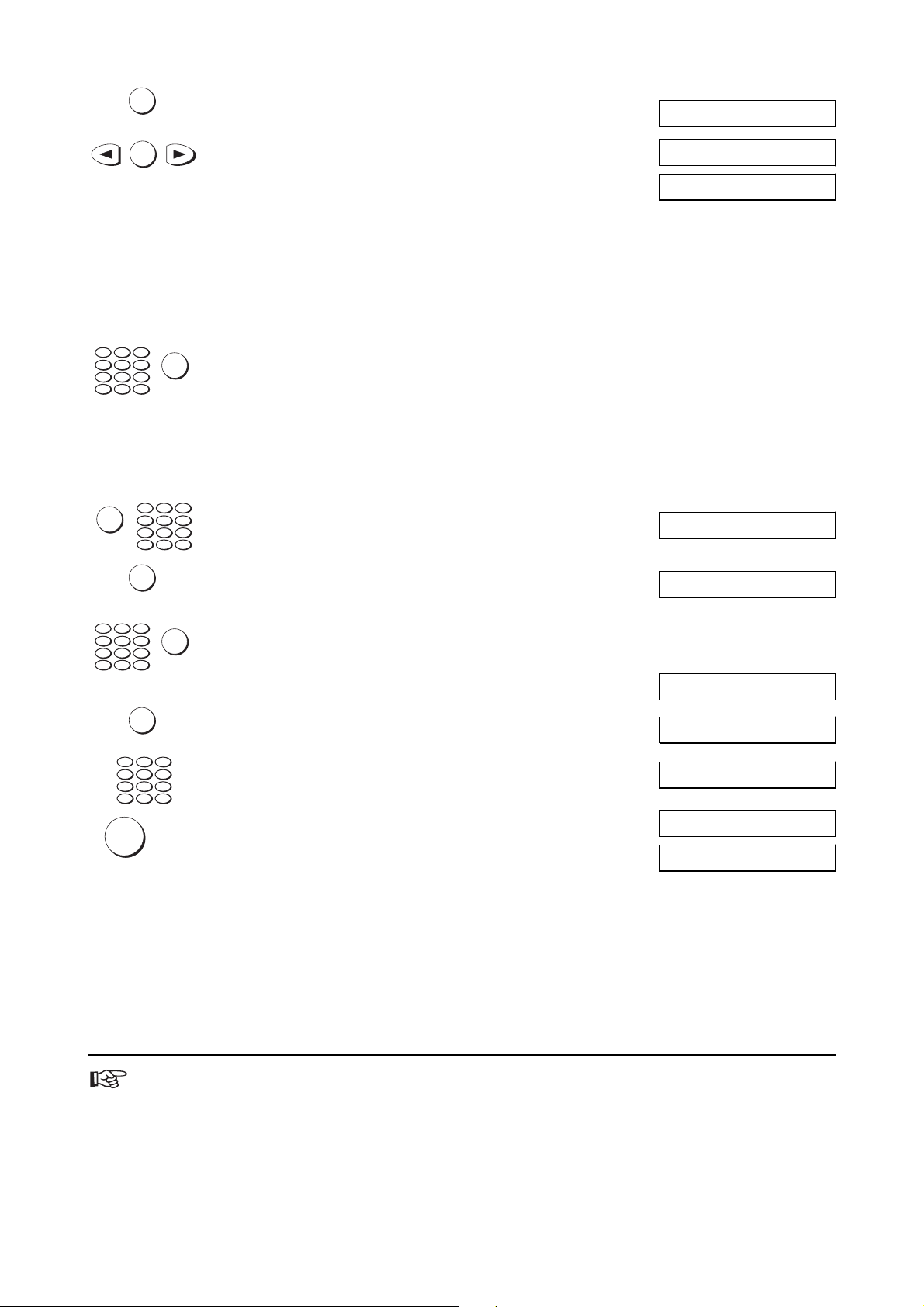

Korrigieren und Löschen gespeicherter Kurzwahl-/Telefonbucheinträge
Haben Sie bei einem Eintrag im Kurzwahl- oder Telefonbuchverzeichnis einen falschen Buchstaben oder eine falsche
Ziffer eingegeben, können sie den Fehler korrigieren. Benötigen Sie eine bestimmte Nummer nicht mehr, so können
Sie diese Nummer aus dem Speicher löschen.
1-9
Drücken Sie die KURZWAHL-Taste oder die Taste TELEFONBUCH.
A-Z
Auf dem Display erscheint entweder
oder der erste Nameneintrag.
2 3
1
5 6
∗
1-9
4
8 9
7
0
#
Sie können jetzt mit dem Tastenfeld in der Liste suchen.
Halten Sie danach die KURZWAHL- oder TELEFONBUCH-Taste für
mindestens 2 Sekunden gedrückt.
A-Z
Halten Sie die PFEIL LINKS-Taste solange gedrückt, bis der Eintrag
gelöscht ist und Sie einen Bestätigungston hören.
Sie haben jetzt 2 Möglichkeiten:
Korrigieren eines Eintrages
2 3
1
5 6
4
8 9
7
∗
0
FUNCTION
#
Geben Sie den korrekten Namen bzw. Nummer ein und bestätigen
OK
Sie jede Eingabe mit OK.
wähle 0-9
BERGER
CHOMSKY
Chomsky_
_
TELEFON
Löschen eines Eintrages
OK
FUNCTION
Drücken Sie die OK-Taste. Drücken Sie STOP, wenn Sie den Eintrag
nicht löschen möchten.
Mit der PFEIL LINKS/PFEIL RECHTS-Taste können Sie nochmals
wählen, ob Sie den Eintrag tatsächlich löschen möchten.
OK
FUNCTION
TELEFONBUCH/KURZWAHL: Zur Eingabe von Namen können Sie max. 20 Stellen, für Nummern 40 Stellen verwenden.
Wenn der Speicher voll ist, kann kein neuer Eintrag gespeichert werden. Es ertönt ein Warnsignal und das Display zeigt
SPEICHER VOLL. Sie müssen erst einen Eintrag löschen, bevor Sie einen neuen Eintrag speichern können.
Wollen Sie während eines Telefongesprächs eine Nummer speichern, halten Sie die TELEFONBUCH-Taste mindestens
2 Sekunden gedrückt und fahren Sie wie beschrieben fort.
Bestätigen Sie mit der OK-Taste. Auf dem Display erscheint
2 Sekunden lang:
Löschen: nein
Löschen: ja
GELÖSCHT
– 19 –
Page 22
Kurzwahl- und Telefonbuchliste
Wenn Sie eine Liste Ihrer gespeicherten Kurzwahl- und Telefonbuchnummern ausdrucken möchten, gehen Sie
folgendermaßen vor:
2 3
1
OK
FUNCTION
5 6
4
7
∗
Wählen Sie Funktion 42.
8 9
0
#
42 nummernliste
OK
FUNCTION
Drücken Sie die OK-Taste, Ihr Faxgerät druckt die Liste.
DRUCKEN ...
Wahl bei aufgelegtem Hörer
Die DIAL-Taste hat eine ähnliche Wirkung wie das Abheben des Telefonhörers. Sie können die Nummer eingeben und
hören den Verbindungsaufbau über den eingebauten Lautsprecher.
DIAL
Drücken Sie die DIAL-Taste.
2 3
1
5 6
4
8 9
7
0
#
∗
Wählen Sie die gewünschte Nummer. Ihr Faxgerät beginnt zu
wählen, und Sie hören den Verbindungsaufbau.
NUMMER WÄHLEN
12345_
Sobald Sie den anderen Teilnehmer hören, heben Sie den Hörer ab
und beginnen zu sprechen. Der Lautsprecher schaltet sich
automatisch ab.
12345_
Stummschalten des Mikrofons
Sie können während eines Telefongespräches Ihr Mikrofon stummschalten. So haben Sie z.B. die Möglichkeit mit
Personen im Raum zu sprechen, ohne daß der andere Telefonteilnehmer Sie hört.
Drücken Sie die STUMMSCHALTEN-Taste. Ihr Mikrofon wird stummgeschaltet. Ihr
Gesprächspartner kann Sie nicht hören. Drücken Sie nochmals die STUMMSCHALTEN-Taste,
wenn Sie das Gespräch fortsetzen möchten.
– 20 –
Page 23
FAX

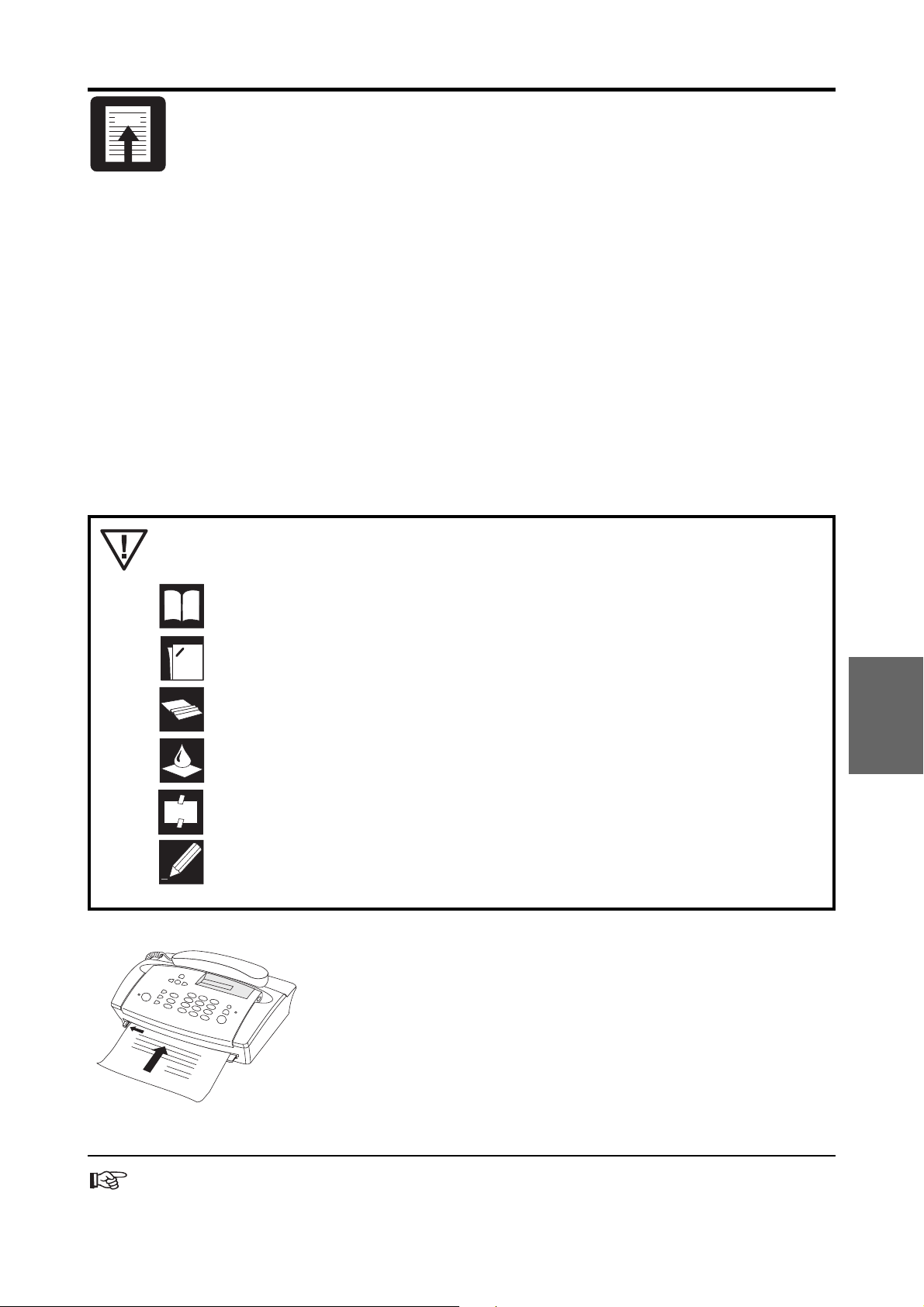

6 Das Fax
Dieses Kapitel erklärt alle Faxfunktionen, die zu Ihrer Nutzung zur Verfügung stehen.
Faxe versenden
Richtige Vorlagen
Einwandfreie Vorlagen sind Voraussetzung für einen störungsfreien Betrieb, halten Sie sich daher immer an die
folgenden Richtlinien:
Minimale Abmessungen: Maximale Abmessungen:
Breite: 148 mm Breite: 217 mm
Länge: 105 mm Länge: 600 mm
Dicke: 0.05 mm Dicke: 0.15 mm
(60 g Papier) (120 g Papier)
Schreiben Sie klar und leserlich. Wählen Sie Schreibgeräte mit dunkler Schriftfarbe (schwarz/dunkelblau, nicht gelb/
orange/hellgrün). Bevorzugen Sie Dokumente, die mit Maschine geschrieben wurden.
Die anschließenden Punkte sind die häufigsten Ursachen für Störungen beim Faxbetrieb.
Senden oder kopieren Sie keine Seiten:
aus Zeitungen (Druckerschwärze).
mit Büroklammern oder Heftklammern! Entfernen Sie die Klammern vor dem Senden.
die zerknittert oder eingerissen sind.
die naß oder mit Korrekturflüssigkeit bedeckt sind; die verschmutzt sind oder eine
beschichtete glatte Oberfläche haben.
die mit Klebestreifen oder mit Kleber zusammengefügt wurden, die zu dünn oder
zu dick sind, oder Seiten mit Haftetiketten (z.B. "post-it
die mit weichem Bleistift, Farbe, Kreide oder Zeichenkohle beschriftet sind.
Nehmen Sie die erste Seite des Dokuments und halten Sie diese mit der
Schriftseite nach oben, wie in der Zeichnung beschrieben. Schieben Sie die
Vorlage entlang der Anlegerippe auf der linken Seite des Einzugsschachtes in
das Faxgerät, bis Sie einen Widerstand fühlen. Warten Sie einen Augenblick, das
Dokument wird nun vom Transportmechanismus erfaßt und etwas eingezogen.
Schieben Sie es nun nicht weiter hinein, da sonst beim Senden oder Kopieren der
oberste Teil des Dokumets fehlt.
®
").
FAX
Dokumente, die kürzer oder schmäler als angegeben sind, können im Gerät steckenbleiben.
Wenn auf Ihrer Kopie oder auf Ihrem Fax nichts zu erkennen ist, ist das Dokument falsch eingelegt.
– 21 –
Page 24

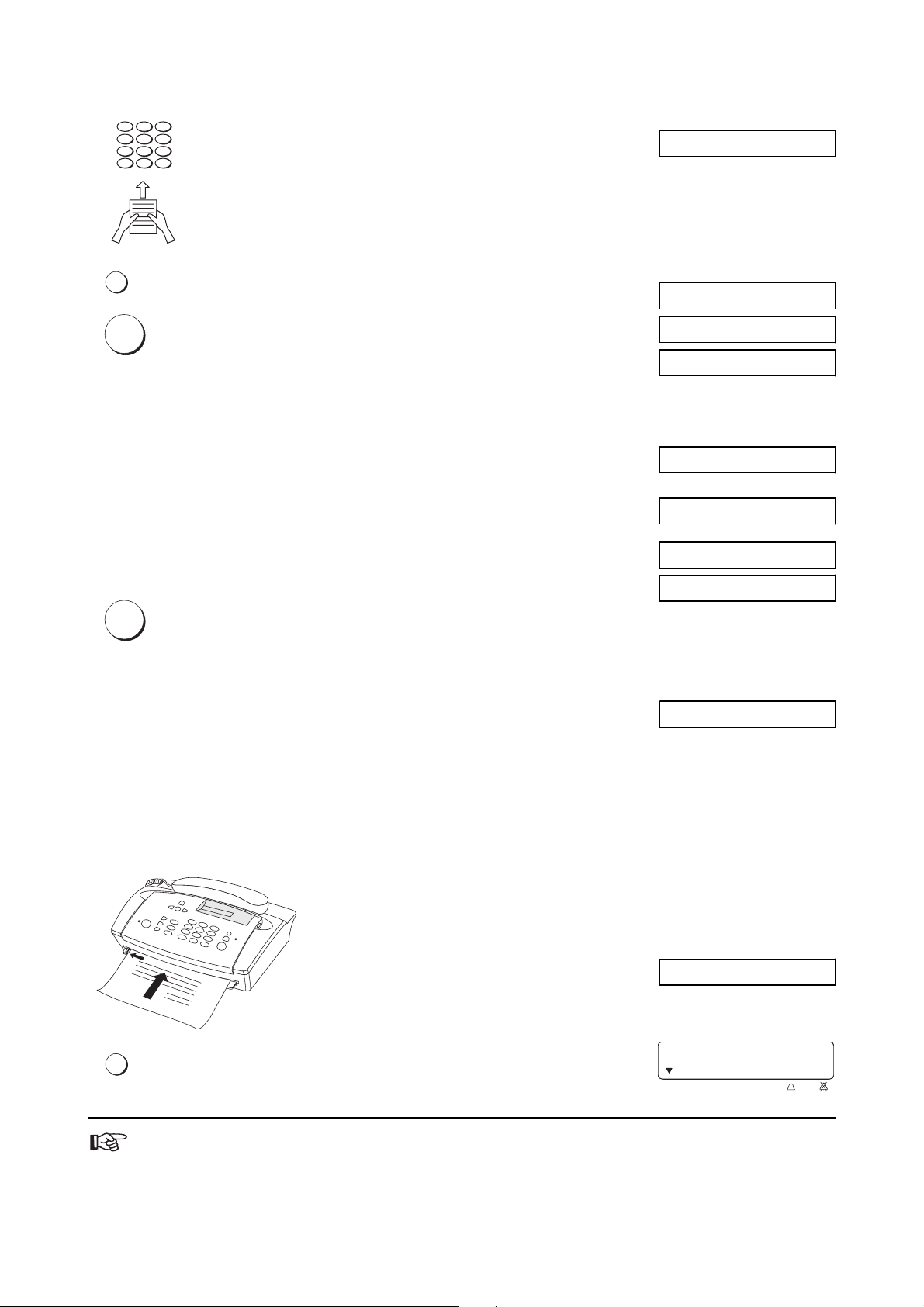

Senden
PHOTO TELFINE FAX FAX
1
4
7
∗
2 3
5 6
8 9
0
#
FINE/FOTO
Wählen Sie die gewünschte Nummer.
Halten Sie die erste Seite des Dokuments mit der Schriftseite nach
oben. Führen Sie die Vorlage in den Dokumenteneinzug.
Sie können vor dem Verbindungsaufbau eine bessere Bildqualität
durch Drücken der FINE/PHOTO-Taste wählen. Der Pfeil zeigt die
gewählte Auflösung an.
12345_
12345_
START/
COPY
START/
COPY
Drücken Sie die START-Taste.
Ihr Gerät versucht, eine Verbindung herzustellen.
Nun wird die Übertragung gestartet. In Ihrem Display erscheint nun
die Kennung Ihres Faxpartners. An dieser Stelle können Sie
nochmals prüfen, ob Sie den richtigen Adressaten erreicht haben.
Falls erforderlich, können Sie die Übertragung beenden, indem Sie
die STOP-Taste drücken.
Hat das angerufene Faxgerät keine Senderkennung gespeichert,
erscheint auf dem Display:
Nach einigen Sekunden erscheint auf dem Display abwechselnd:
Wenn Sie eine weitere Seite senden wollen, drücken Sie jetzt die
START-Taste, noch während die erste Seite durchläuft. Sobald die
erste Seite durchgelaufen ist, haben Sie 5 Sekunden Zeit, die
nächste Seite einzulegen. Vor jeder weiteren Seite, die Sie senden
wollen, drücken Sie die START-Taste, noch während die aktuelle
Seite durch das Faxgerät läuft. Nach der letzten Seite erscheint auf
dem Display die Anzahl der gesendeten Seiten.
WAHL ...
VERBINDEN ...
+43 1 12345
SENDEN ...
NÄCHSTE SEITE
start drücken
02 s. gesendet
Kopieren
Sie können Ihr Faxgerät nutzen, um eine Vorlage auf Papier zu kopieren. Beim Kopieren wechselt Ihr Gerät
automatisch in Auflösung FINE. Sie können zusätzlich auch PHOTO-Auflösung auswählen.
Halten Sie die erste Seite des Dokuments mit der
Schrifseite nach oben und führen Sie die Vorlage
so weit wie möglich in den Dokumenteneinzug.
FINE/FOTO
Falls Sie den Kopiervorgang durch Drücken der STOP-Taste abbrechen, warten Sie, bis das Dokument vollständig
ausgeworfen ist, bevor Sie die Kopie abreißen.
Falls der Anschluß Ihres Faxpartners belegt ist oder keine Verbindung zustande kommt, erfolgt nach einiger Zeit
automatisch eine Wiederwahl.
Wählen Sie die gewünschte Auflösung durch Drücken der FINE/
PHOTO - Taste.
NUMMER WÄHLEN
– 22 –
Page 25

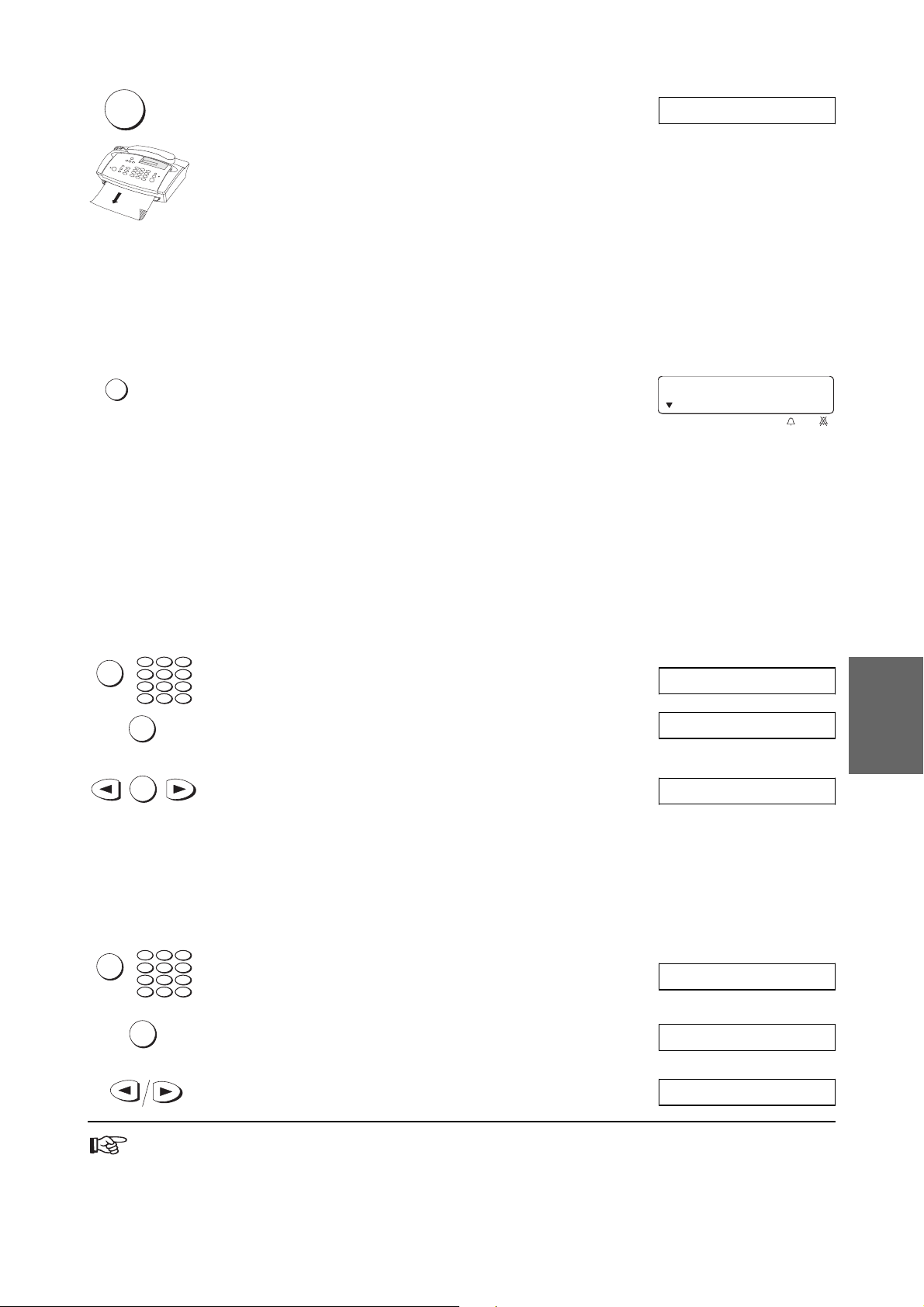

START/
PHOTO TELFINE FAX FAX
COPY
Drücken Sie die START/COPY-Taste.
kopieren ...
Das Faxgerät zieht die Originalseite ein. Diese kommt an der Vorderseite des Gerätes wieder zum
Vorschein. Warten Sie am Ende des Kopiervorgangs ca. drei Sekunden, bis die Kopie vollständig
ausgedruckt ist. Trennen Sie erst dann die Kopie ab.
Verbessern der Bildqualität
Ihr Faxgerät arbeitet normalerweise mit Standard-Auflösung. Wenn Sie genaue Zeichnungen bzw. Dokumente oder
einen sehr klein gedruckten Text übermitteln wollen, verwenden Sie die FINE-Auflösung. Wollen Sie ein Foto senden,
so wählen Sie die Einstellung PHOTO. Das Original wird als Schwarzweißabbildung in Graustufen wiedergegeben.
Wenn sie die Bildqualität verbessern möchten, drücken Sie die
FINE/FOTO
Taste FINE/PHOTO so oft, bis der gewünschte Pfeil auf dem Display
aufleuchtet.
Nach der Übertragung oder, falls sich kein Dokument im Einzug
befindet, nach 40 Sekunden kehrt Ihr Faxgerät automatisch zur
Standardauflösung zurück.
Sendebericht - Fehlerbericht
Nach jedem gesendeten Dokument druckt Ihr Faxgerät einen Sendebericht. Sie erhalten damit eine Bestätigung, daß
Ihr Dokument empfangen wurde. Wenn Sie diesen Sendebericht nicht wünschen, können Sie das Ausdrucken
abschalten. Ist ein Übertragungsfehler aufgetreten, werden Sie im Fehlerbericht darüber informiert. Ein Fehlerbericht
wird auch dann gedruckt, wenn Sie den Sendebericht ausgeschaltet haben.
OK
FUNCTION
4
7
∗
OK
FUNCTION
OK
FUNCTION
5 6
Wählen Sie Funktion 43.
8 9
0
#
Drücken Sie die OK-Taste.
Wählen Sie mit der PFEIL LINKS- oder PFEIL RECHTS-Taste, dann
drücken Sie die OK-Taste.
43 sendebericht
SENDEBER.: EIN
15-MAI-99 12:30
2 3
1
Faxjournal
Das Faxjournal ist eine Liste der letzten 10 empfangenen und versendeten Faxdokumente. Sie können wählen ob das
Faxjournal sofort oder automatisch nach 10 erfolgten Sendungen ausgedruckt wird.
2 3
1
OK
FUNCTION
5 6
4
7
∗
Wählen Sie die Funktion 41.
8 9
0
#
41 faxjournal
FAX
OK
FUNCTION
Drücken Sie die OK-Taste.
Wählen Sie mit der PFEIL RECHTS- oder PFEIL LINKS-Taste.
Das Faxgerät druckt nach der Übertragung einen Sendebericht aus und kehrt danach in den Ruhezustand zurück. Ist ein
Übertragungsfehler aufgetreten, wird ein Fehlerbericht ausgedruckt. Beim Ausdrucken eines Fehlerberichtes blinkt die
CHECK DISPLAY-Lampe. Drücken Sie STOP.
Legen Sie das nächste Dokument erst dann ein, wenn der Bericht fertig ausgedruckt ist. Es wird sonst während des
Ausdruckens mit eingezogen.
journal: nein
journal: ja
– 23 –
Page 26
OK
FUNCTION
OK
FUNCTION
Drücken Sie die OK-Taste.
Wählen Sie mit PFEIL RECHTS- oder PFEIL LINKS. Schließen Sie
mit OK ab.
Druck: jetzt
Druck: nach 10
15-MAI-99 12:30
Abrufen von Faxmitteilungen
Unter Abrufempfang versteht man den Abruf von Faxmitteilungen, die im angewählten Fax bereitliegen.
Schnelles Abrufen
2 3
1
5 6
4
8 9
7
∗
0
FUNCTION
#
Abrufen mit Code
Die Funktion 22 - Abrufempfang ist durch ihren einfachen Ablauf vor allem dann sehr hilfreich, wenn das abzurufende
Dokument mit einem Code vor unberechtigtem Zugriff geschützt wurde.
1
OK
4
FUNCTION
7
∗
Mit Hilfe dieser Funktion können Sie Informationen einfach und
OK
schnell abrufen, indem Sie eine Nummer bei aufgelegtem Hörer
wählen und danach die OK-Taste drücken.
2 3
5 6
Wählen Sie die Funktion 22.
8 9
0
#
22 ABRUFEMPFANG
1
4
7
∗
OK
FUNCTION
2 3
5 6
8 9
FUNCTION
0
#
OK
FUNCTION
2 3
1
5 6
4
8 9
7
0
∗
START/
COPY
#
Drücken Sie die OK-Taste. Sie werden nach einem Code gefragt,
der Sie berechtigt, das bereitliegende Dokument abzurufen.
Falls das Gerät Ihres Faxpartners über diese Funktion verfügt und
OK
das Dokument auch tatsächlich mit einem Code vor unberechtigtem
Zugriff geschützt wurde, geben Sie den Code ein und bestätigen
Sie mit OK. Falls Sie keinen Code benötigen, drücken Sie nur die
OK-Taste.
Drücken Sie die OK-Taste.
Geben Sie die Rufnummer ein.
Drücken Sie die START-Taste.
code: _
code: 1234
NUMMER EINGEBEN
12345_
WAHL ...
VERBINDEN ...
Faxabruf mit Unteradressen
Wenn Sie Faxdokumente an Faxdatenbanken verschicken oder von diesen abrufen wollen, so können Sie bei
manchen Datenbanken die Unteradresse direkt an die Telefonnummer anhängen. Sie sparen so Telefongebühren.
Geben Sie zuerst die Telefonnummer der Datenbank ein und beenden Sie diese mit der R-Taste. Schließen Sie dann
die gewünschte Unteradresse an. Wenn Sie sich unklar sind, ob Ihr Faxabrufdienst Unteradressen unterstützt,
wenden Sie sich bitte an Ihren Abrufdienstbetreiber.
Die Abrufcodierung arbeitet nach dem internationalen Standard der ITU. Es gibt allerdings Hersteller, die andere
Verfahren benutzen und die daher nicht kompatibel sind.
Falls bei einer Faxnummer der Abrufempfang nicht funktioniert, versuchen Sie es manuell. Heben Sie den Hörer ab,
wählen Sie die entsprechende Faxnummer und drücken Sie dann START.
Die Übertragung von Dokumenten dauert in der FINE- oder PHOTO-Auflösung länger. In der PHOTO-Auflösung werden
Texte heller und daher schwerer lesbar.
Falls Sie den Kopiervorgang durch Drücken der STOP-Taste abbrechen, warten Sie, bis das Dokument vollständig
ausgeworfen ist, bevor Sie die Kopie abreißen.
– 24 –
Page 27
7 Störungen und ihre Behebungen
In der nachstehenden Tabelle finden Sie eine Übersicht der erfahrungsgemäß am häufigsten auftretenden
Bedienungsfehler oder Störungen. Dem zugeordnet sind mögliche Ursachen und eine Anleitung zu ihrer
Behebung. Bevor Sie Ihr Gerät dem Service übergeben, bedienen Sie sich bitte dieser von unseren
Servicespezialisten zusammengestellten Tabelle. In den meisten Fällen werden Sie das Problem ohne
Hinzuziehen des Service lösen können.
Faxe nicht in Ordnung
Störung
Sie oder Ihr Faxpartner
empfangen ein leeres Blatt.
Die von Ihnen gesendeten
Dokumente kommen mit
Qualitätsverlust an.
Das Gerät macht beim
Empfangen oder Senden
schwarze vertikale Streifen.
Mögliche Ursache Abhilfe
Das Thermopapier ist verkehrt
eingelegt.
Der Absender hat die Rückseite seiner
Vorlage gesendet.
Der Drucker ist defekt.
Dokument enthält Fotos oder
Kleingedrucktes.
Schrift ist zu hell.
Gerät ist defekt.
Papierreste im Einzug, Scanner
verschmutzt.
Thermopapier umdrehen.
Der Absender muß die Vorlage richtig
einlegen.
Testen Sie das Gerät, indem Sie damit
kopieren. Ist die Kopie in Ordnung, hat
ev. das Faxgerät des Faxpartners einen
Defekt. Gegebenenfalls Service.
Ändern der Auflösung auf FINE oder
PHOTO.
Überprüfen Sie das Dokument.
Testen Sie das Gerät, indem Sie damit
kopieren. Ist die Kopie in Ordnung,hat
ev. das Faxgerät des Faxpartners einen
Defekt. Gegebenenfalls Service.
Öffnen Sie das Bedienungspaneel und
entfernen Sie das Papier aus dem
Einzug.
Gerät ist defekt.
Testen Sie das Gerät, indem Sie damit
kopieren. Ist die Kopie in Ordnung, hat
ev. das Faxgerät des Faxpartners einen
Defekt. Gegebenenfalls Service.
BEHEBUNGEN
STÖRUNGEN u.
– 25 –
Page 28
Probleme mit der Verbindung
Mögliche Ursache AbhilfeStörung
Sie können weder telefonieren
noch Faxe versenden.
ÜBERTR. FEHLER
CHECK
DISPLAY
Fehlerbericht
KEINE VERBINDUNG
bzw.
NEUWAHL MISSLUN.
KEIN ANSCHLUSS
KEIN WÄHLTON
Falscher Wahlmodus eingestellt.
Sie betreiben Ihr Gerät an einer
Nebenstellenanlage und haben es nicht
ensprechend eingestellt.
Schlechte Leitungsqualität.
Ihr Faxpartner hat einen Papierstau
bzw. kein Papier.
Faxgerät des Empfängers ist besetzt,
hebt nicht ab oder ein anderes Gerät
wie ein Anrufbeantworter hebt ab.
Falsche Installation oder lockerer
Stecker.
Sie betreiben Ihr Gerät an einer
Nebenstellenanlage.
Ändern Sie den Wahlmodus mit
Funktion 15.
Wählen Sie in Funktion 15.
Nebenstellenanlage: Ja.
Versuchen Sie eine zweite Sendung.
Rufen Sie Ihren Faxpartner an.
Versuchen Sie es später nochmals oder
weisen Sie Ihren Partner auf eine
mögliche Fehlinstallation hin.
Überprüfen Sie Ihre Installation.
Überprüfen Sie die Einstellung in der
Funktion 15.
Besetzt
bzw.
Faxsendungen werden ständig
abgebrochen.
Ihr Faxpartner besitzt ein Faxgerät, das
die heute üblichen Erkennungssignale
nicht empfangen kann.
Versuchen Sie das Fax manuell zu
versenden: Drücken Sie die DIALTaste
und wählen Sie die Faxnummer. Sie
hören den Verbindungsaufbau. Sollte
der Empfänger einen Anrufbeantworter
angeschlossen haben, warten Sie den
Ansagetext ab, bis Sie einen Pfeifton
hören. - Drücken Sie die START-Taste.
– 26 –
Page 29
Sonstiges
Mögliche Ursache AbhilfeStörung
Kopie ist weiß. Dokument falsch eingelegt.
Thermopapier ist falsch eingelegt.
Sie heben den Hörer Ihres
Es handelt sich um einen Faxanruf. Drücken Sie die START-Taste. Legen
Faxgerätes ab und hören einen
Pfeifton bzw. Stille.
Sie heben an einem weiteren
Es handelt sich um einen Faxanruf. Durch Drücken der Tasten ∗ und
Telefon ab und hören einen
Pfeifton bzw. Stille.
Sie heben an einem weiteren
Telefon ab und hören im
Ihr weiteres Telefon ist parallel
angeschlossen.
Hintergrund, daß Ihr Faxgerät
bereits abgehoben hat.
Ausgedruckte Dokumente
kommen nicht wie gewohnt auf
Papierstau beim Papierauslaß auf der
Unterseite des Gerätes.
der Vorderseite des Faxgerätes
zum Vorschein.
Legen Sie das Dokument mit der
Schriftseite nach oben ein.
Thermopapier umdrehen.
Sie danach den Hörer auf.
5
können Sie Ihr Faxgerät starten.
Durch 2maliges Drücken der ∗ Tas t e
können Sie das Freizeichen abschalten
und somit das Gespräch störungsfrei
führen (siehe auch Kapitel Faxweiche/
Weitere Telefone).
Drücken Sie die STOP-Taste drei
Sekunden lang. Klappen Sie das
Bedienungspaneel und die innere
Papierabdeckung auf. Beseitigen Sie
den Papierstau. Legen Sie das Papier
wieder ein. Schließen sie das Gerät und
drücken Sie STOP, um das
Thermopapier gegen die Transportrolle
im Inneren zu drücken.
Sie haben einen
Anrufbeantworter
angeschlossen und können
keine Faxe empfangen.
DOKUMENTENSTAU
externes telefon
Die Läutezahl des Anrufbeantworters
ist größer als die des Faxgerätes.
Sie verwenden Hintergrundmusik.
Ihr Ansagetext ist zu lange.
Das Dokument wurde schief
eingezogen.
Sie telefonieren gerade an einem
weiteren Telefon.
Stellen Sie die Läutezahl des
Anrufbeantworters auf 1-2. Jene des
Faxgerätes in Funktion 31 sollte jeweils
um 2 größer sein.
Nehmen Sie Ihre Ansage ohne Musik
auf.
Sprechen Sie einen kürzeren
Angsagetext auf (nicht länger als
20 Sekunden).
Öffnen Sie das Bedienungspanel und
ziehen Sie das Papier vorsichtig in eine
Richtung heraus.
Überprüfen Sie Ihr weiteres Telefon.
Können Sie einen Fehler anhand der gegebenen Anleitungen nicht beheben, gehen Sie folgendermaßen vor: Ziehen Sie
den Netzstecker. Warten Sie mindestens zehn Sekunden, und stecken Sie den Netzstecker wieder in die Steckdose.
Sollte die Störung danach erneut auftreten, wenden Sie sich bitte an Ihre Kundeninformationsstelle.
– 27 –
BEHEBUNGEN
STÖRUNGEN u.
Page 30
Servicecode
Die Funktion 45 Servicecode dient zum Löschen einiger oder aller von Ihnen veränderten Einstellungen nach
Auslieferung aus dem Werk. Dadurch wird Ihnen ermöglicht, Ihr Gerät teilweise oder ganz neu zu konfigurieren. Dies
ist vor allem dann sehr hilfreich, wenn Sie Einstellungen verändert haben, Ihr Gerät jedoch anders reagiert als
erwartet.
Verwenden Sie diese Funktion nur, wenn es absolut erforderlich ist! Haben Sie die
Werkseinstellungen zu Ihrer Zufriedenheit geändert, sollten Sie diese Funktion nicht
benutzen.
Folgende Coden stehen Ihnen zur Verfügung:
Code Nr. 7117
Dadurch werden alle von Ihnen geänderten Einstellungen gelöscht. Das Gerät verhält sich danach genauso wie bei
einer Erstinstallation.
Code Nr. 7140
Geben Sie diesen Code ein, werden alle von Ihnen eingegebenen Einstellungen und Daten bis auf folgende gelöscht:
• gespeichterte Kurzwahlnummern
• gespeichterte Telefonbuchnummern
• Ihr Name
• Ihre Telefonnummer
Beispiel für die Anwendung eines Servicecodes:
2 3
1
5 6
4
7
∗
8 9
0
FUNCTION
FUNCTION
FUNCTION
1
4
7
∗
#
OK
2 3
5 6
8 9
0
OK
OK
OK
FUNCTION
#
Wählen Sie Funktion 45.
Drücken Sie die OK-Taste.
Geben Sie einen Code ein.
Drücken Sie die OK-Taste.
Mit PFEIL LINKS/PFEIL RECHTS können Sie wählen, ob Sie Ihre
Einstellungen tatsächlich löschen möchten. Bestätigen Sie mit OK.
Ihr Gerät wird gegebenenfalls in die Grundeinstellung gebracht.
45 service code
code: _
code: 7140
sicher: nein
sicher: ja
15-MAI-99 12:30
Bitte führen Sie nach dem teilweisen oder gänzlichen Löschen Ihrer persönlichen Einstellungen erneut Easy Install
durch.
– 28 –
Page 31
A
8 Anhang
B
C
Technische Daten
Kompatibilität ITU Gruppe 3
Anschlußart Amtsleitung (PSTN)/Nebenstelle (PABX)
Flashzeiten - Deutschland Amtsleitung (PSTN): 100 ms
Nebenstelle (PABX): 250 ms
Flashzeiten - Österreich Amtsleitung (PSTN): 100 ms
Nebenstelle (PABX): 100 ms
Vorlagengröße Breite: 148 - 217 mm
Länge: 105 - 600 mm
Dicke: 0.05 - 0.15 mm
Größte Abtastbreite 216 mm ± 1 mm
Auflösung horizontal: 8 Punkte/mm (200 dpi)
vertikal: Standard 3,85 Zeilen/mm
FINE 7,7 Zeilen/mm
Fotomodus 16 Graustufen
Kontrastregelung automatisch
Kopieren FINE- und PHOTO-Auflösung
Übertragungsdauer 22 sec (9600 bps, Standardauflösung für ein Testblatt ITU No.1,
Protokollzeit ausgenommen)
Datenkompression MH, MR
Modulation V29bis, V27ter, V21
Übertragungsgeschwindigkeiten 9600/7200/4800/2400bps
Geräuschpegel in Bereitschaft: <20 dBA
beim Kopieren: < 40 dBA
Aufzeichnungsmethode Thermopapierdrucker
Thermopapier 210/216 mm x 15/30 m Rolle
Dokumenteneinzug 1 Blatt
Faxweiche TEL/FAX/STILLER FAXEMPFANG
Abmessungen (BxTxH) 275 x 210 x 108 mm
Gewicht ca. 2 kg
Leistungsaufnahme in Bereitschaft: ca. 3,5W
beim Telefonieren: ca. 5W
Senden einer Standardseite: ca. 20W
Empfang einer Standardseite: ca. 35W
Netzanschluß 220 - 240V/50-60Hz
erlaubte Geräteumgebung Temperatur: 5 - 40° C
relative Luftfeuchtigkeit: 15 - 85 % RH nicht kondensierend
empfohlene Geräteumgebung in Betrieb:
Temperatur: 17 - 28 ° C
relative Luftfeuchtigkeit: 20 - 80 % RH nicht kondensierend
außer Betrieb (betriebsbereit mit Thermopapier):
Temperatur: 0 - 45 ° C
relative Luftfeuchtigkeit: 15 - 85 % RH nicht kondensierend
– 29 –
ANHANG
Page 32
Glossar
Abrufempfang Man kann Schriftstücke empfangen, die in einem anderen Faxgerät
bereitgehalten werden.
Ansagetext (OGM) Wenn ein Anrufbeantworter eingeschaltet ist, hört der Anrufer die Ansage
gefolgt von einem Signalton.
Dokument Die geschriebene Nachricht (Vorlage), die Sie einem anderen Teilnehmer faxen
möchten.
DTMF Abkürzung für: Dual Tone Multiple Frequency. Mit diesem Signal können Sie von
einem weiteren Telefon, das tonwahltauglich ist, den Faxempfang starten.
Faxweiche, automatischer Die Faxweiche analysiert die ankommenden Gespräche und stellt fest,
und manueller Empfang ob es sich um einen normalen Anruf oder eine Faxmitteilung handelt. Wenn Sie
den TEL/STILLER FAXEMPFANG Modus eingestellt haben, wird eine
Faxmitteilung automatisch und ohne Signal empfangen. Wenn Sie auf TEL
Modus geschaltet haben, ist die Faxweiche nicht aktiv, und Faxmitteilungen
können nur durch Drücken der START-Taste empfangen werden.
Heimtelefonsystem (HTS) Viele Privathaushalte haben ein Heimtelefonsystem. Ein solches System
ermöglicht eine hausinterne Kommunikation über einen einzigen Telefonanschluß
Makeln Umschalten von einem Gesprächspartner zum anderen.
Nachricht Die Nachricht, die der Anrufer hinterlassen kann, wenn der Anrufbeantworter
eingeschaltet ist, und er nach dem Signalton spricht.
Nebenstellenanlage (PABX), Nebenstellenanlagen sind in allen größeren Betrieben üblich. Sie bilden
Kennziffer für Amtsholung eine Art internes Telefonnetz. Um einen Anschluß an das öffentliche Netz zu
erhalten, muß man eine Kennziffer für die Amtsholung wählen.
Papier siehe Thermopapier
parallel mehrere Telekommunikationsgeräte sind je nach Land entweder seriell (hinter
einander) oder parallel geschaltet.
Polling siehe Abrufempfang
PTT Post-/Telecomanschluß
Pulswahl Der alte Wahlmodus ist das Pulswahlverfahren. Jeder Zifferntaste ist eine
bestimmte Zahl von Impulsen zugeordnet.
Senderkennung Der Name und die Telefonnummer des Benutzers kann beinahe auf jedem
Faxgerät eingegeben werden. Diese sogenannte Senderkennung wird mit dem
Sendebericht ausgedruckt und erscheint auch auf dem Gerät des Faxpartners.
seriell mehrere Telekommunikationsgeräte sind je nach Land entweder seriell (hinter
einander) oder parallel geschaltet.
Thermopapier Spezielles Papier, welches durch Erhitzen schwarz wird.
Tonwahl Die Tonwahl ist das moderne Wählverfahren. Jeder Zifferntaste ist ein anderer
Ton zugeordnet.
weiteres Gerät, weiteres Telefon Sie können Ihr Faxgerät mit zusätzlichen Einrichtungen wie Telefonen,
Anrufbeantwortern usw. verwenden, die an einer einzigen Telefonleitung
angeschlossen sind.
– 30 –
Page 33
Index
A
AB 30
Abruf mit Unteradressen
24
Abrufempfang 30
Abrufen - schnell abrufen
24
Abrufen Faxmitteilungen
24
Ansagetext 30
Anschluß
an die Telefonleitung 7
an Netzspannung 7
Heimtelefonsystem 8
Hörer an Faxgerät 7
Nebenstellenanlage 8
Spiralkabel an den
Telefonhörer 7
weiterer
Telekommunikations-
geräte 7
Ausdruck
einer Funktionsliste 5
Ausfall der Netzspannung
3
B
Basisstation schnurloses
Telefon
Standort 7
Bedienungspanel 6
Tastenbelegung 4
Berichte
Sprache der Berichte
10
Beschreibung Gerät 6
Bildqualität
verbessern 23
D
Daten
technische Daten 29
Datum eingeben 10
Display 6
Sprache einstellen 10
Dokument 30
richtige Vorlagen 21
Dokumentenauslaß 6
Dokumenteneinzug 6
Fax versenden 22
DTMF 30
E
Easy Install 7
Eingaben
Datum und Uhrzeit 10
Ihre Telefonnummer
11
Einlegen/Wechseln
Thermopapiers 7
Einstellung
Nebenstellenanlage 8
Einstellungen
Betrieb an
Nebenstellenanlage
8
Lautstärke Klingel-
signal 12
Lautstärke Lautspre-
cher 12
Sprache Display und
Berichte 10
Einträge löschen 19
Entstörung 3
F
Fax
Sendebericht - Fehler-
bericht 23
versenden 22
Faxabruf mit Unter-
adressen 24
Faxe versenden 21
Faxempfang
Sendebericht - Fehler-
bericht 23
Faxjournal 23
Faxmitteilungen abrufen
24
Faxweiche 30
Erklärung und Möglich-
keiten 13
Fehlerbericht - Sende-
bericht 23
Fine - Pfeil
auf dem Display 6
Verbessern Bildqualität
23
Flashzeiten 29
Funktion 15 8
Funktionen 5
Funktionsliste 5
G
Garantie 34
Gerätebeschreibung 6
Geräteübersicht 3
Geräteumgebung 29
Gesprächsdauer auf
Display 17
Glossar 30
Grundeinstellungen 10
H
Heimtelefonsystem 30
Anschluß des Fax-
gerätes 8
Hilfe
Störungen und Behe-
bungen 25
I
Inbetriebnahme
schnell und einfach 7
Installation 7
Anschluß an die
Telefonleitung 7
Anschluß an
Nebenstellenanlage
8
Anschluß an Netz-
spannung 7
Anschluß Heim-
telefonsystem 8
Anschluß Hörers an
das Faxgerät 7
Anschluß Spiralkabel
an Telefonhörer 7
Anschluß weiterer
Telekommunikations-
geräte 7
Easy Install Funktion
7
Einlegen/Wechseln
Thermopapiers 7
Standort Basisstation
schnurloses Telefon
7
Standort des Fax-
gerätes 7
J
Jahrtausendwende 10
Journal 23
K
Kennziffer für
Amtsholung 30
Klingelsignal
Art des Klingelsignals
12
Lautstärke regeln 12
Korrigieren
Kurzwahlnummer 19
Telefonbuchnummer
19
Kurzwahl
Benutzen Kurzwahl-
tasten 18
Nummern löschen 19
Speichern einer
Kurzwahlnummer
mit Namen 17
L
Lautsprecher 20
Lautstärke regeln 12
Wahl bei aufgelegtem
Hörer 20
Lautstärke
Klingelsignal 12
Lautsprecher 12
Löschen
gespeicherter Einträge
19
Kurzwahlnummer 19
Telefonbuchnummer
19
M
Mikrofon
Stummschalten 20
Millenniumumschaltung
10
N
Nachricht 30
Nebenstellenanlage 30
Anschluß Ihres Fax-
gerätes 8
Einstellungen 8
Nummer
korrigieren 11
Nummern mit Namen
löschen 19
speichern - Kurzwahl
17
speichern - Telefon-
buch 18
– 31 –
ANHANG
Page 34
P
T
PABX
Anschluß 8
Einstellungen 8
Panelbedruckung 4
Papierbreitenadapter 6
Pfeile auf dem Display 6
Photo - Pfeil auf dem
Display 6
Photo - Pfeil auf Display
Verbessern Bildqualität
23
Polling 30
Probleme und Lösungen
25
Programmierung
Ihre Telefonnummer
11
Sprache Display und
Berichte 10
Uhrzeit und Datum 10
PTT 30
Puls oder Tonwahl 8
Pulswahl 30
R
Tastenbelegung 4
Technische Begriffe 30
Technische Daten 29
Telefonbuch 18
Benutzen Telefonbuch
18
Nummern löschen 19
Speichern Nummern
mit Namen über
Taste TELEFON 18
Telefongespräch
Gesprächsdauer auf
Display 17
Telefonhörer 6
Wahl bei aufgelegtem
Hörer 20
Wärmeentwicklung 3
Telefonieren 17
Telefonnummer
eingeben 11
Thermopapier 30
Ton- oder Pulswahl 8
Tonwahl 30
U
Recycling 34
S
Schnelles Abrufen 24
schnurloses Telefon
Standort der Basis-
station 7
Sendebericht - Fehler-
bericht 23
Senderkennung 30
Servicecode 28
Speichern
Kurzwahlnummer 17
Telefonbuchnummern
18
Spiralkabel für den
Telefonhörer 6
Sprache Display und
Berichte 10
Standort
Basisstation schnur-
loses Telefon 7
Faxgerät 7
Störungen und Behebun-
gen 25
Stromausfall 3
Stummschalten Mikrofon
20
Übersicht der Funktionen
5
Uhrzeit eingeben 10
Unteradressen 24
V
Verpackungsinhalt 3
Versenden von Faxen 21
W
Wahl bei aufgelegtem
Hörer 20
Wahlwiederholung
letzten 5 gewählten
Nummern 17
Weitere Geräte 30
Weitere Telefone 30
Wiederverwertung 34
Z
Zeit eingeben 10
– 32 –
Page 35
– 33 –
ANHANG
Page 36
Ihre internationale Garantie
Sehr geehrter Kunde,
danke, daß Sie sich für ein PHILIPS-Produkt entschieden haben. PHILIPS Geräte entsprechen dem neuesten Stand der
Technik und werden nach strengsten Qualitätsnormen gefertigt. Sollten Sie ausnahmsweise einen Grund zur Beanstandung
haben, so garantiert PHILIPS - zusätzlich zu Ihren Gewährleistungsansprüchen gegenüber Ihrem Verkäufer - innerhalb von
12 Monaten ab Kaufdatum, daß die Produkte ohne Lohn- und Materialkosten repariert werden.
Die Ansprüche entsprechend dieser Garantiezusage setzen voraus, daß das Gerät ordnungsgemäß entsprechend der
Gebrauchsanweisung für seinen bestimmungsgemäßen Gebrauch verwendet wurde. Die Garantie wird auf Grund der Vorlage
der Originalrechnung bzw. Zahlungsbestätigung, welche das Datum des Kaufes und den Namen des Händlers, sowie die
vollständige Modell- und Produktionsnummer zu tragen hat, gewährt.
Die Garantie wird nicht gewährt, wenn:
· die vorstehend erwähnten Dokumente auf irgend eine Art geändert oder unleserlich gemacht wurden.
· die Modell- und Produktionsnummer am Gerät geändert, gelöscht, entfernt oder auf andere Art unleserlich gemacht
wurde.
· Reparaturen, Adaptierungen oder Modifikationen am Gerät von Personen oder Gesellschaften ohne entsprechende
Befugnis vorgenommen wurde, oder
· Schäden durch äußere Einflüsse (Blitz, Wasser, Feuer u.ä.) oder unsachgemäße Behandlung entstanden sind.
Wir machen Sie darauf aufmerksam, daß das Gerät nicht als defekt angesehen werden kann, wenn eine Modifikation oder
Adaptierung am Gerät vorgenommen werden muß, um einen Einsatz des Gerätes zu ermöglichen, für den das Gerät in
seiner ursprünglichen Spezifikation nicht vorgesehen war (z.B. Anpassung an eine andere Empfangs- oder Anschlußnorm).
Wenn Ihr PHILIPS-Markenprodukt nicht ordnungsgemäß funktioniert, ersuchen wir Sie, sich an Ihren PHILIPS-Händler zu
wenden oder das Gerät in eine PHILIPS-Service-Annahmestelle zu bringen. Durch die Inanspruchnahme der Garantie wird
die Garantiezeit weder verlängert noch wird eine neue Garantiefrist für das Produkt in Lauf gesetzt.
Sollten Sie im Falle eines Auslandsaufenthaltes eine in Ihrer Nähe befindliche PHILIPS-Händerladresse benötigen, so
können Sie diese bei der Kundeninformation des jeweiligen Landes erfragen.
Um Ihnen unnötige Mühen zu ersparen, empfehlen wir Ihnen, die Bedienungsanleitung Ihres Gerätes sorgfältig zu lesen,
bevor Sie sich mit Ihrem Händler oder der Service-Annahmestelle in Verbindung setzen.
Wenn Sie weitere Fragen haben, wenden Sie sich bitte schriftlich oder telefonisch an Ihre Kundeninformationsstelle:
in Österreich in Deutschland in der Schweiz
Tel: 01 60 101/ 5053 Tel: 0180/ 523 72 46 Tel: (056) - 417 72 70
Fax: 01 60 101/ 5054 Fax: 0180/ 523 72 47 Fax: (056) - 417 75 75
Die Konformität mit den für das Gerät relevanten EU-Richtlinien wird durch das CE-Zeichen bestätigt.
Diese Bedienungsanleitung wurde auf chlorfrei gebleichtem Recyclingpapier gedruckt. Dies entspricht den
höchsten Standards in Bezug auf die Umweltverträglichkeit.
Die verwendeten Kartonverpackungen und die Verpackungs-Halbschalen aus Altpapier können wie Altpapier
D
verwertet werden; die Plastikfolien geben Sie entsprechend den Anforderungen in Ihrem Land zum Recycling oder
in den Restmüll.
Dieses elektronische Gerät enthält viele Materialien, die wiederverwertet werden können. Bitte informieren Sie
sich bei Gebrauchsende des Gerätes über die in Ihrem Land existierenden Anforderungen zur Wiederverwertung
von Altgeräten.
5103 506 1627.1
Technische Änderungen und Irrtümer vorbehalten. © 1998
16481
– 34 –
Loading...
