Registe o seu produto e obtenha assistência no site
PT
06
www.philips.com/welcome
Type HD8743 / HD8745 / HD8747
INSTRUÇÕES DE USO
06
Português
LEIA ATENTAMENTE ESTAS INSTRUÇÕES DE USO ANTES DE UTILIZAR A MÁQUINA.
Page 2
2
PORTUGUÊS
Parabéns pela aquisição da máquina de café expresso super-
-automática Saeco Xsmall!
Para tirar o máximo partido da assistência da Philips Saeco,
registe o seu produto em www.philips.com/welcome.
As presentes instruções de uso são válidas para os modelos
HD8743, HD8745 e HD8747.
A máquina é indicada para a preparação de café expresso
utilizando grãos inteiros, para além da distribuição de vapor
e água quente. Neste manual, encontrará todas as informações necessárias para instalar, utilizar, limpar e descalcicar
a sua máquina.
Page 3
PORTUGUÊS
3
ÍNDICE
INSTALAÇÃO .................................................................................................... 8
Visão geral do produto .................................................................................................................... 8
Descrição geral ................................................................................................................................ 9
OPERAÇÕES PRELIMINARES .............................................................................10
Embalagem da máquina ............................................................................................................... 10
Operações preliminares ................................................................................................................. 10
PRIMEIRA UTILIZAÇÃO ....................................................................................12
Carregamento do circuito .............................................................................................................. 12
Ciclo de enxaguamento automático/auto-limpeza ....................................................................... 13
Ciclo de enxaguamento manual .................................................................................................... 14

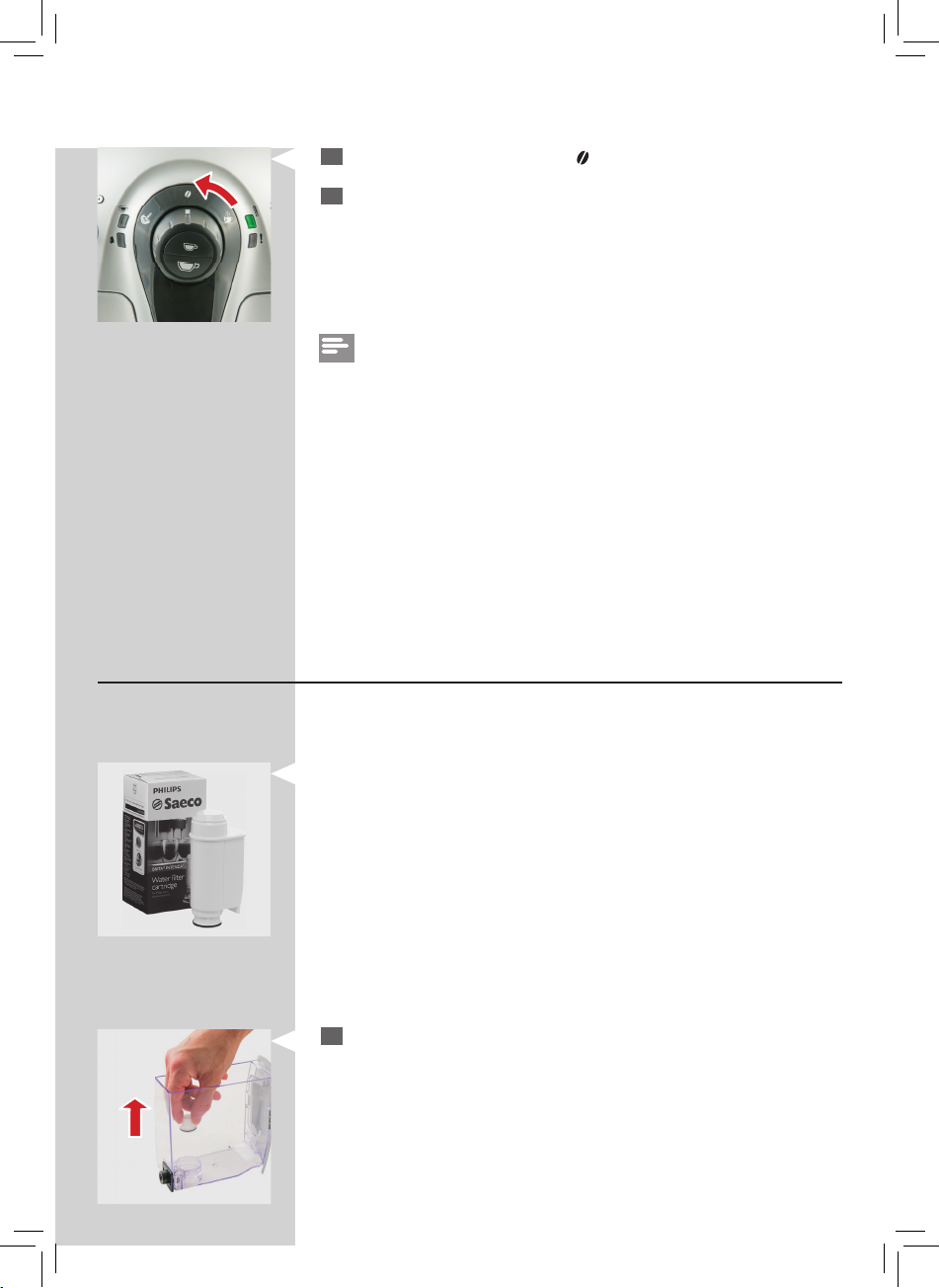

Instalação do ltro de água “INTENZA+” ....................................................................................... 15
AJUSTES .........................................................................................................17
Saeco Adapting System ................................................................................................................. 17
Ajuste do moinho de café em cerâmica ......................................................................................... 17
Ajuste da altura do café na chávena ............................................................................................. 18
DISTRIBUIÇÃO DE CAFÉ E EXPRESSO .................................................................20
BATER O LEITE / DISTRIBUIR UM CAPPUCCINO ..................................................21

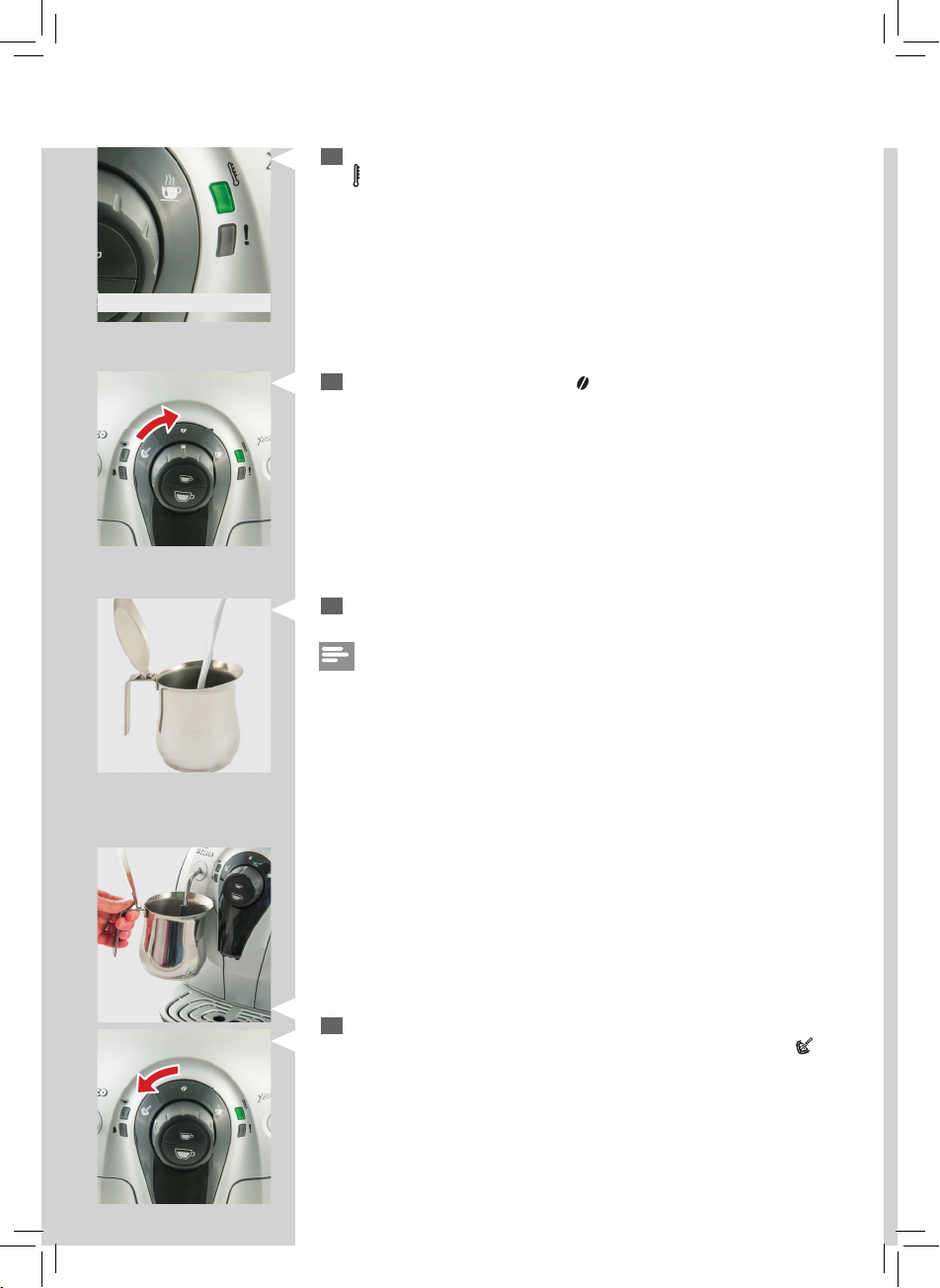

Como bater o leite ......................................................................................................................... 21
Passagem de vapor para café ........................................................................................................ 23
Preparar um cappuccino................................................................................................................ 24
DISTRIBUIÇÃO DE ÁGUA QUENTE .....................................................................25
LIMPEZA E MANUTENÇÃO ................................................................................26
Limpeza diária da máquina ........................................................................................................... 26
Limpeza diária do reservatório da água......................................................................................... 27
Limpeza diária do tubo de vapor/água quente (Pannarello, se existente). .................................... 27
Limpeza semanal do tubo de vapor/água quente (Pannarello, se existente). ................................ 28
Limpeza semanal do grupo café e da conduta de saída do café. ....................................................29
Lubricação mensal do grupo café ................................................................................................ 31

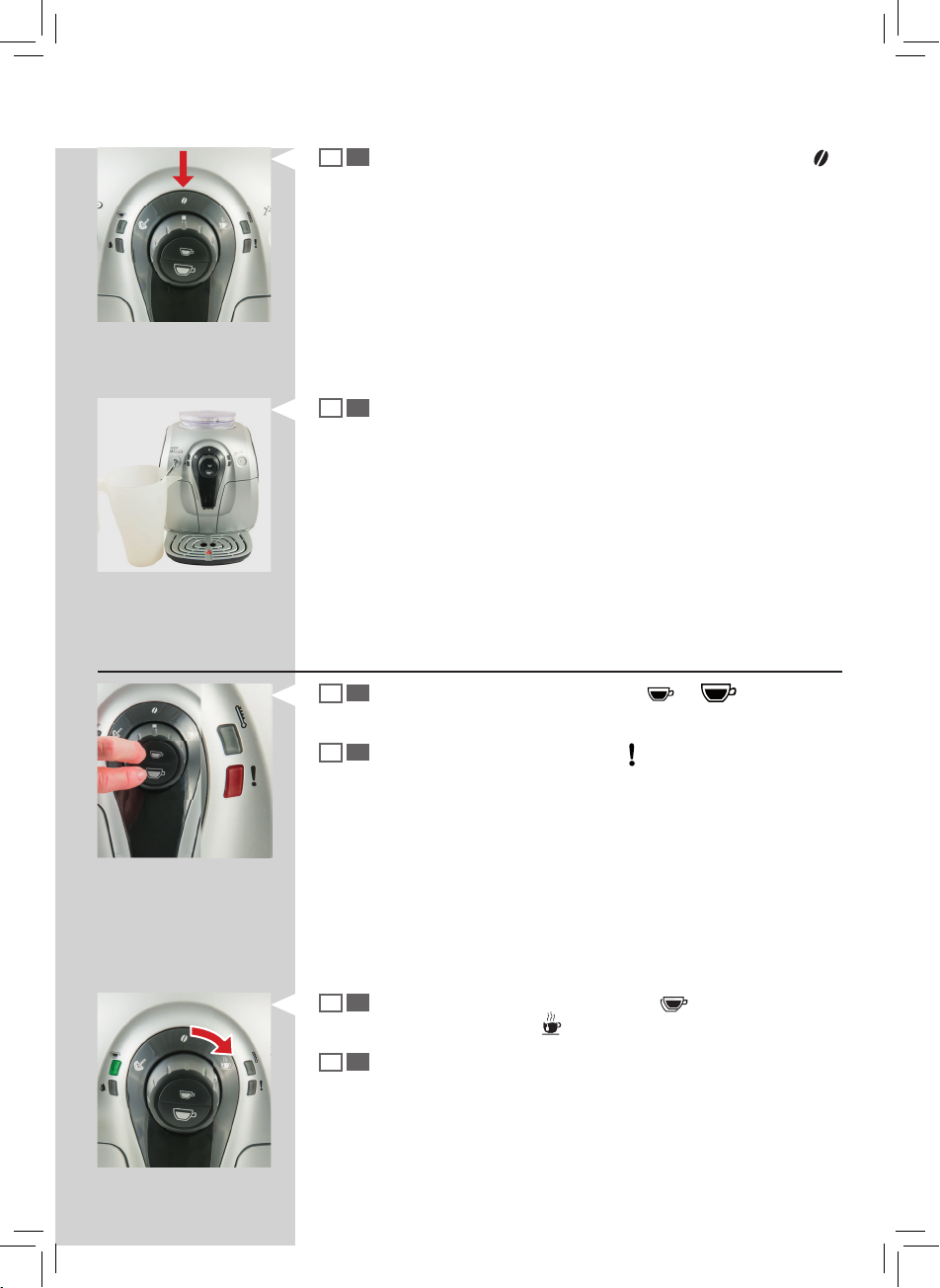

DESCALCIFICAÇÃO ...........................................................................................32
Preparação .................................................................................................................................... 32
Descalcicação .............................................................................................................................. 33
Primeiro enxaguamento ............................................................................................................... 34
Segundo enxaguamento ............................................................................................................... 35

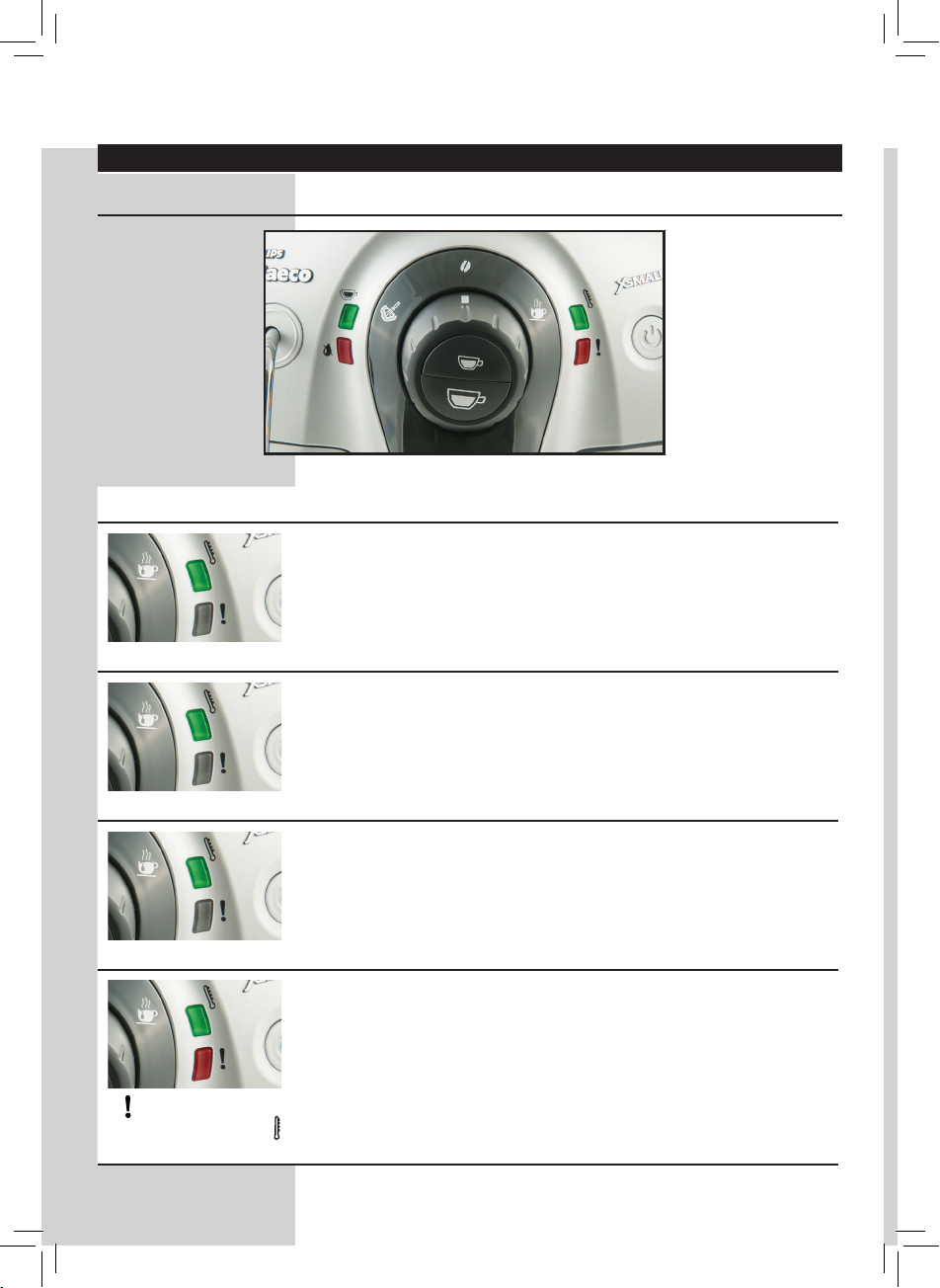

SIGNIFICADO DOS SINAIS LUMINOSOS..............................................................36
Painel de comando ........................................................................................................................36
RESOLUÇÃO DE PROBLEMAS ............................................................................39
POUPANÇA DE ENERGIA ..................................................................................41
Stand-by ....................................................................................................................................... 41
Eliminação .................................................................................................................................... 41
CARACTERÍSTICAS TÉCNICAS ...........................................................................42
GARANTIA E ASSISTÊNCIA ...............................................................................42
Garantia ........................................................................................................................................ 42
Assistência .................................................................................................................................... 42

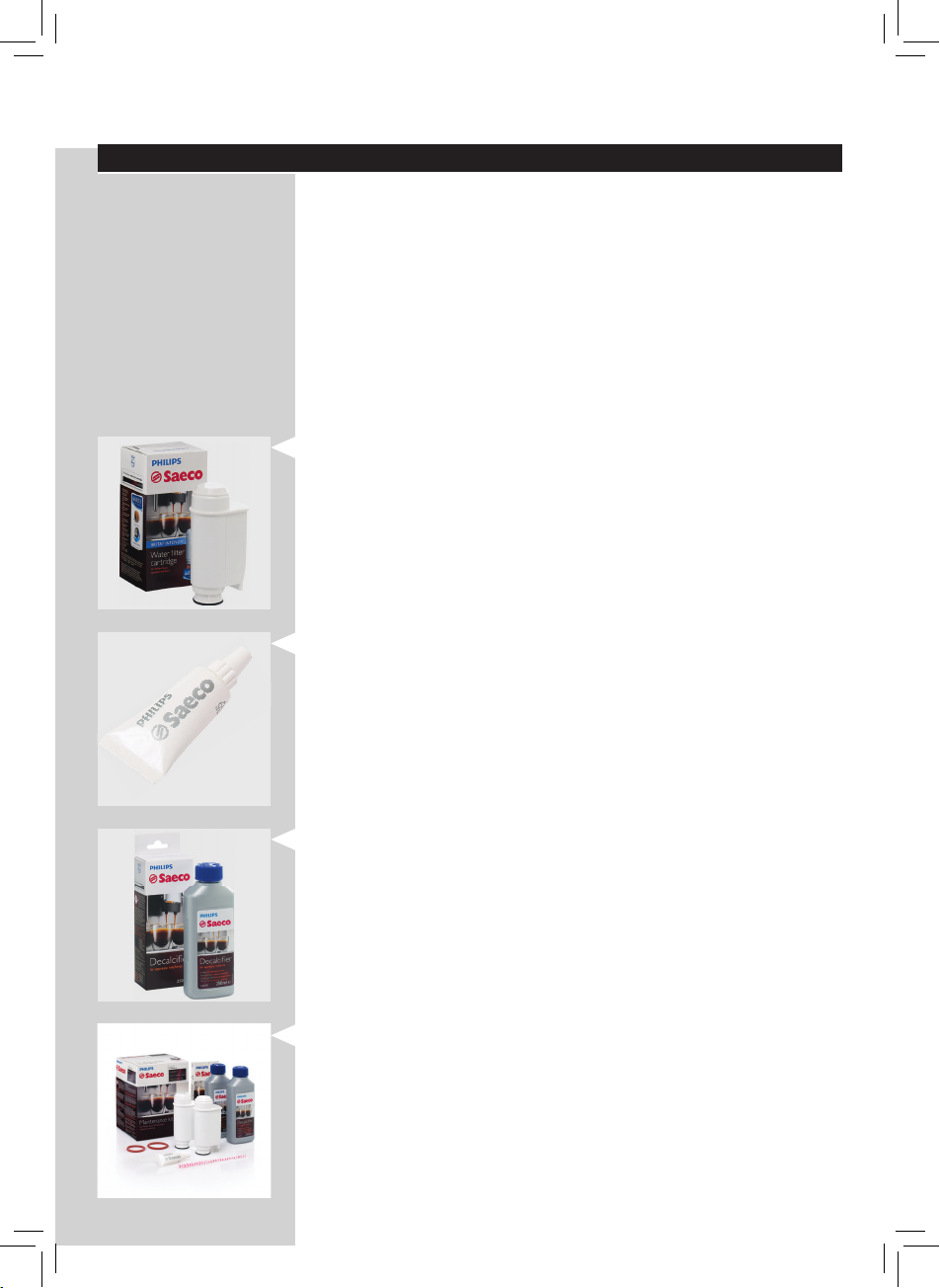

ENCOMENDA DE PRODUTOS PARA A MANUTENÇÃO ...........................................43
Page 4
4
PORTUGUÊS
IMPORTANTE
Indicações para a segurança
A máquina está dotada de dispositivos de segurança.
Contudo, é necessário que leia atentamente as indicações para
a segurança descritas nas presentes instruções de utilização,
de modo a evitar danos acidentais a pessoas ou coisas.
Guarde este manual para eventuais consultas futuras.
O termo ATENÇÃO e este símbolo avisam o utilizador
sobre situações de risco que possam causar ferimentos
pessoais graves, perigo de morte e/ou danos à máquina.
O termo ADVERTÊNCIA e este símbolo avisam o
utilizador sobre situações de risco que possam causar
ferimentos pessoais leves e/ou danos à máquina.
Com o presente símbolo é solicitada a leitura atenta do
manual antes de realizar qualquer operação de utilização ou
manutenção.
Atenção
• Ligue a máquina a uma tomada de corrente de parede
adequada, cuja tensão principal corresponda aos dados
técnicos da máquina.
• Evite que o cabo de alimentação penda da mesa ou da
superfície de trabalho, ou ainda que toque em superfícies
quentes.
• Não mergulhe a máquina, a cha ou o cabo de
alimentação em água: risco de choque eléctrico!
Page 5
PORTUGUÊS
5
• Nunca dirija o jacto de água quente para as partes do
corpo: perigo de queimaduras!
• Não toque em superfícies quentes. Utilize as pegas e os
botões.
• Retire a cha da tomada:
- se forem vericados problemas no funcionamento;
- se a máquina permanecer inutilizada por um longo
período de tempo;
- antes de realizar a limpeza da máquina.
Puxe pela cha, não pelo cabo de alimentação. Não toque
na cha com as mãos molhadas.
• Não utilize a máquina se a cha, o cabo de alimentação ou
a própria máquina estiverem danicados.
• Não altere nem modique de modo algum o cabo de
alimentação. Todas as reparações devem ser realizadas
por um centro de assistência autorizado pela Philips, para
evitar qualquer perigo.
• A máquina não deverá ser utilizada por crianças com idade
inferior a 8 anos.
• A máquina pode ser utilizada por crianças de 8 anos de
idade (ou mais) se previamente instruídas em relação a
uma utilização correcta da máquina e se conscientes dos
respectivos perigos ou sob a supervisão de um adulto.
• A limpeza e manutenção não devem ser realizadas por
crianças, a menos que não tenham mais de 8 anos e sejam
supervisionadas por um adulto.
• Mantenha a máquina e o seu cabo de alimentação longe
do alcance de crianças com menos de 8 anos.
Page 6
6
PORTUGUÊS
• A máquina pode ser utilizada por pessoas com
capacidades físicas, mentais, sensoriais reduzidas ou com
falta de experiência e/ou competências insucientes
se previamente instruídas em relação a uma utilização
correcta da máquina e se conscientes dos respectivos
perigos ou sob a supervisão de um adulto.
• As crianças devem ser supervisionadas para assegurar-se
que não estejam a brincar com o aparelho.
• Não insira os dedos ou outros objectos no moinho de café.
Advertências
• A máquina destina-se apenas à utilização doméstica e
não está indicada para uso em ambientes como cafés ou
cozinhas de lojas, escritórios, fábricas ou outros ambientes
de trabalho.
• Posicione sempre a máquina sobre uma superfície plana e
estável.
• Não posicione a máquina sobre superfícies quentes, nas
proximidades de fornos aquecidos, aquecedores ou fontes
de calor semelhantes.
• No recipiente de café em grãos, introduza sempre e apenas
café em grãos. Café em pó, solúvel, bem como outros
objectos, se forem inseridos no recipiente de café em
grãos, podem danicar a máquina.
• Deixe a máquina arrefecer antes de introduzir ou remover
qualquer componente.
• Nunca encha o reservatório com água quente ou a ferver.
Utilize apenas água fria potável sem gás.
Page 7
PORTUGUÊS
7
• Não utilize pós abrasivos ou detergentes agressivos para
a limpeza. É suciente um pano macio humedecido com
água.
• Efectue a descalcicação da máquina regularmente. A
própria máquina indicará quando houver necessidade
de se realizar a descalcicação. Se esta operação não for
realizada, o aparelho deixará de funcionar correctamente.
Neste caso, a reparação não está coberta pela garantia!
• Não mantenha a máquina a uma temperatura inferior a
0°C. A água restante dentro do sistema de aquecimento
pode congelar e danicar a máquina.
• Não deixe água no reservatório se a máquina não for
utilizada por um longo período. A água poderá sofrer
contaminações. Sempre que utilizar a máquina, use água
fresca.
Conformidade às normativas
A máquina está conforme o art. n.º 13 do Decreto Legislativo
italiano de 25 de Julho de 2005, n.º 151 “Aplicação das
Directivas 2005/95/CE, 2002/96/CE e 2003/108/CE,
respeitantes a redução do uso de substâncias perigosas nas
aparelhagens eléctricas e electrónicas, além da eliminação dos
lixos”.
Esta máquina está em conformidade com a Directiva europeia
2002/96/CE.
Este aparelho Philips está em conformidade com todos os
padrões e as normas aplicáveis em matéria de exposição aos
campos electromagnéticos.
Page 8
8
INSTALAÇÃO
Visão geral do produto
26
1
15
2
26
3
15
4
13 12
17
8
9
10
11
5
6 7
14
16
18 19 20
21 22 23 24 25
Page 9
PORTUGUÊS
Descrição geral
1. Tampa do recipiente de café em grãos
2. Recipiente de café em grãos
3. Distribuidor de café
4. Indicador de bandeja de limpeza cheia
5. Gaveta de recolha das borras
6. Grupo café
7. Portinhola de serviço
8. Painel de comando
9. Pega de protecção
10. Tubo de vapor/água quente
11. Grade
12. Bandeja de limpeza
13. Reservatório de água
14. Cabo de alimentação
15. Moinho de café em cerâmica
16. Chave de ajuste da moagem
17. Pannarello (opcional - existente apenas em alguns modelos)
18. Indicador luminoso led de café duplo
19. Tecla expresso
20. indicador luminoso led da temperatura
21. Indicador luminoso led de falta de água
22. Tecla de café
23. Botão de comando
24. indicador luminoso led de alarme
25. Tecla ON/OFF
26. Botão de ajuste da moagem
9
Page 10
10
PORTUGUÊS
OPERAÇÕES PRELIMINARES
Embalagem da máquina
A embalagem original foi projectada e realizada para proteger a máquina
durante a expedição. Recomenda-se conservá-la para uma possível necessidade de transporte no futuro.
Operações preliminares
Da embalagem, retire a tampa do recipiente de café em grãos e a
1
bandeja de limpeza com a grelha.
Extraia a máquina da embalagem.
2
Para uma utilização ideal aconselha-se o seguinte:
3
• Escolher uma base de apoio segura e bem nivelada, onde ninguém
possa derrubar a máquina ou car ferido.
• Escolher um ambiente su cientemente iluminado, higiénico e com
uma tomada de corrente facilmente alcançável.
• Prever uma distância mínima das paredes da máquina como indicado na gura.
Introduza a bandeja de limpeza com grelha na máquina. Veri car que
4
esteja completamente inserida.
Obs.:
A bandeja de limpeza tem a tarefa de recolher a água que sai do distribuidor durante os ciclos de enxaguamento/auto-limpeza e o eventual café
derramado durante a preparação das bebidas. Esvazie e lave a bandeja
de limpeza diariamente e sempre que o indicador de bandeja de limpeza
cheia estiver subido.
Advertência:
NÃO extraia a bandeja de limpeza imediatamente depois de ligar a
máquina. Aguarde alguns minutos para a execução do ciclo de enxaguamento/auto-limpeza.
Page 11
MAX
PORTUGUÊS
Extraia o reservatório de água.
5
Enxagúe o reservatório com água fresca.
6
Encha o reservatório de água até ao nível MÁX com água fresca potá-
7
vel e reintroduza-o na máquina. Veri car que esteja completamente
inserido.
Advertência:
Não encha o reservatório com água quente, a ferver, com gás ou
outros líquidos que poderiam danifi car o próprio reservatório e a
máquina.
Deite lentamente o café em grãos no recipiente de café em grãos.
8
11
Advertência:
Coloque sempre no recipiente somente café em grãos. Café em pó,
solúvel, caramelizado ou outros objectos danifi cam a máquina.
Coloque a tampa no recipiente de café em grãos.
9
Introduza a cha na tomada de corrente posicionada na parte traseira
10
da máquina.
Page 12
12
PORTUGUÊS
Introduza a cha da outra extremidade do cabo de alimentação numa
11
tomada de corrente de parede com a tensão adequada.
Certi que-se de que o botão de comando está posicionado em " ".
12
Para ligar a máquina pressione a tecla ON/OFF; o indicador luminoso
13
led "
" começará a piscar rapidamente para indicar que é necessário
carregar o circuito.
PRIMEIRA UTILIZAÇÃO
Antes da primeira utilização, devem veri car-se as seguintes condições:
1) É necessário carregar o circuito.
2) A máquina executa um ciclo automático de enxaguamento/auto-
-limpeza.
3) É necessário realizar um ciclo de enxaguamento manual.
Carregamento do circuito
Durante este processo a água fresca corre no circuito interno e a máquina
aquece. A operação demora alguns segundos.
Coloque um recipiente (1L) debaixo do tubo de vapor/água quente ou
1
debaixo do Pannarello (se existente).
Page 13
PORTUGUÊS
Rode o botão de comando para " e aguarde alguns segundos.
2
Quando a água sair normalmente e o indicador luminoso led " " piscar
3
lentamente, rode o botão de comando para "
aquecer (o indicador luminoso led "
" pisca lentamente).
Ciclo de enxaguamento automático/auto-limpeza
No nal do aquecimento, a máquina executa um ciclo automático de
enxaguamento/auto-limpeza dos circuitos internos utilizando água fresca.
A operação demora menos de um minuto.
Posicione o recipiente sob o distribuidor de café para recolher a peque-
1
na quantidade de água que sai.
". A máquina está a
13
A piscarem
As luzes de sinalização piscam no sentido contrário ao dos ponteiros
2
do relógio.
Aguarde que o ciclo termine automaticamente.
3
Obs.:
É possível parar a distribuição pressionando a tecla“
Aguarde que a máquina termine a distribuição de água. O indicador
4
luminoso led "
" acende-se de modo xo.
” ou “ ”.
Page 14
14
PORTUGUÊS
Aceso fi xo
Ciclo de enxaguamento manual
Durante este processo é activado o ciclo de distribuição de café e a água
fresca sai através do circuito de vapor/água quente. A operação demora
alguns minutos.
Posicione o recipiente debaixo do distribuidor de café.
1
Veri que se o indicador luminoso led " " está aceso de modo xo.
2
Pressione a tecla " ". A máquina iniciará a distribuição do café.
3
Aguarde o m da distribuição e esvazie o recipiente.
4
Coloque o recipiente debaixo do tubo de vapor/água quente
5
(Pannarello, se existente).
Rode o botão de comando para " ".
6
Distribua toda a água restante. O indicador luminoso led " " acende-
7
se de modo xo.
Page 15
PORTUGUÊS
Rode o botão de comando para " ".
8
Encha novamente o reservatório de água e reintroduza-o na máquina.
9
Nessa altura a máquina está pronta para preparar o café.
Obs.:
Se a máquina permanecer sem utilização durante duas ou mais semanas,
ao ser ligada será efectuado um ciclo automático de enxaguamento/auto-limpeza. Em seguida, é necessário realizar um ciclo de enxaguamento
manual conforme descrito acima.
O ciclo automático de enxaguamento/auto-limpeza é iniciado também
quando a máquina permanece em stand-by, ou quando tiver estado desligada durante mais de 15 minutos.
No nal do ciclo, é possível distribuir um café.
15
Instalação do fi ltro de água “INTENZA+”
É recomendável instalar o ltro de água “INTENZA+”, que limita a formação
de calcário no interior da máquina e dá um aroma mais intenso ao seu café.
O ltro de água "INTENZA+" é vendido separadamente. Para obter mais
pormenores, consulte a página relativa aos produtos para a manutenção
nas presentes instruções de utilização.
A água é um elemento fundamental na preparação de um café, por isso é
extremamente importante ltrá-la sempre de forma pro ssional. O ltro de
água “INTENZA+” pode prevenir a formação de depósitos minerais, melhorando a qualidade da água.

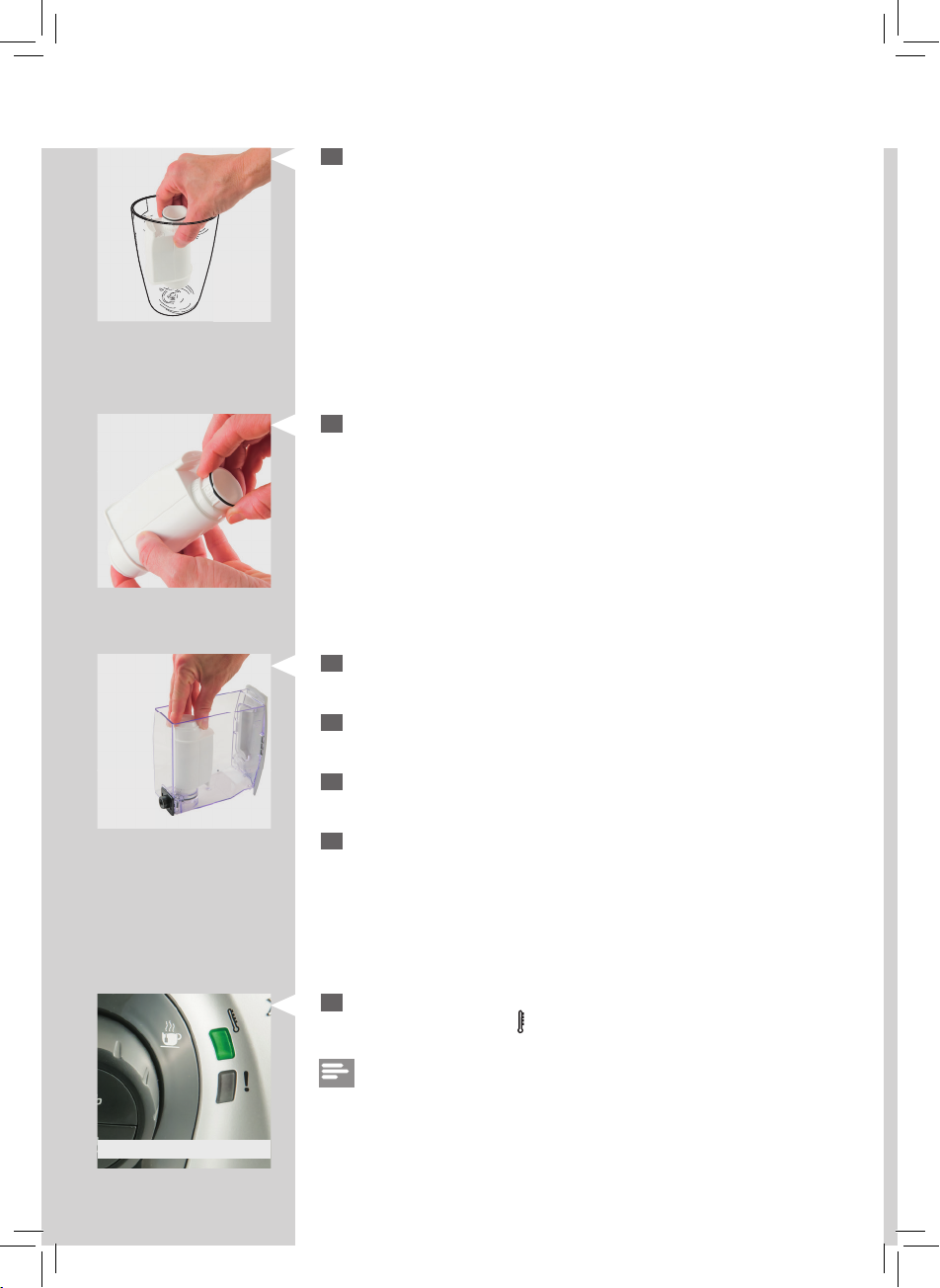

Retire o pequeno ltro branco presente no reservatório de água e
1
guarde-o num lugar seco.
Page 16
16
PORTUGUÊS
Retire o ltro de água “INTENZA+” da embalagem, mergulhe-o na
2
posição vertical (com a abertura para cima) em água fria e pressione
delicadamente os lados para que saiam as bolhas de ar.
Programe o ltro de água "INTENZA+" dependendo da dureza da água
3
que é utilizada:
A = Água mole
B = Água dura (padrão)
C = Água muito dura
Introduza o ltro de água “INTENZA +” no reservatório de água vazio.
4
Empurre-o até ao ponto mais baixo possível.
Aceso fi xo
Encha o reservatório de água com água fresca e reintroduza-o na
5
máquina.
Distribua toda a água contida no reservatório por meio da função água
6
quente (veja o parágrafo "Distribuição de água quente").
Retire o reservatório, encha-o com água fresca até ao nível MÁX e
7
reintroduza-o na máquina.
Depois de terminadas as operações descritas acima, veri que se o
8
indicador luminoso led "
Obs.:
É recomendável substituir o ltro Intenza + a cada 2 meses.
" está aceso de modo xo.
Page 17
PORTUGUÊS
17
AJUSTES
A máquina permite efectuar alguns ajustes para distribuir o café da melhor
maneira possível.
Saeco Adapting System
O café é um produto natural e as suas características podem mudar em
função da origem, da mistura e da torrefacção. A máquina está equipada
com um sistema de ajuste automático que permite utilizar todos os tipos
de café em grãos existentes no mercado, excepto os grãos caramelizados
ou aromatizados. A máquina ajusta-se automaticamente após a distribuição de alguns cafés, para optimizar a extracção do café.

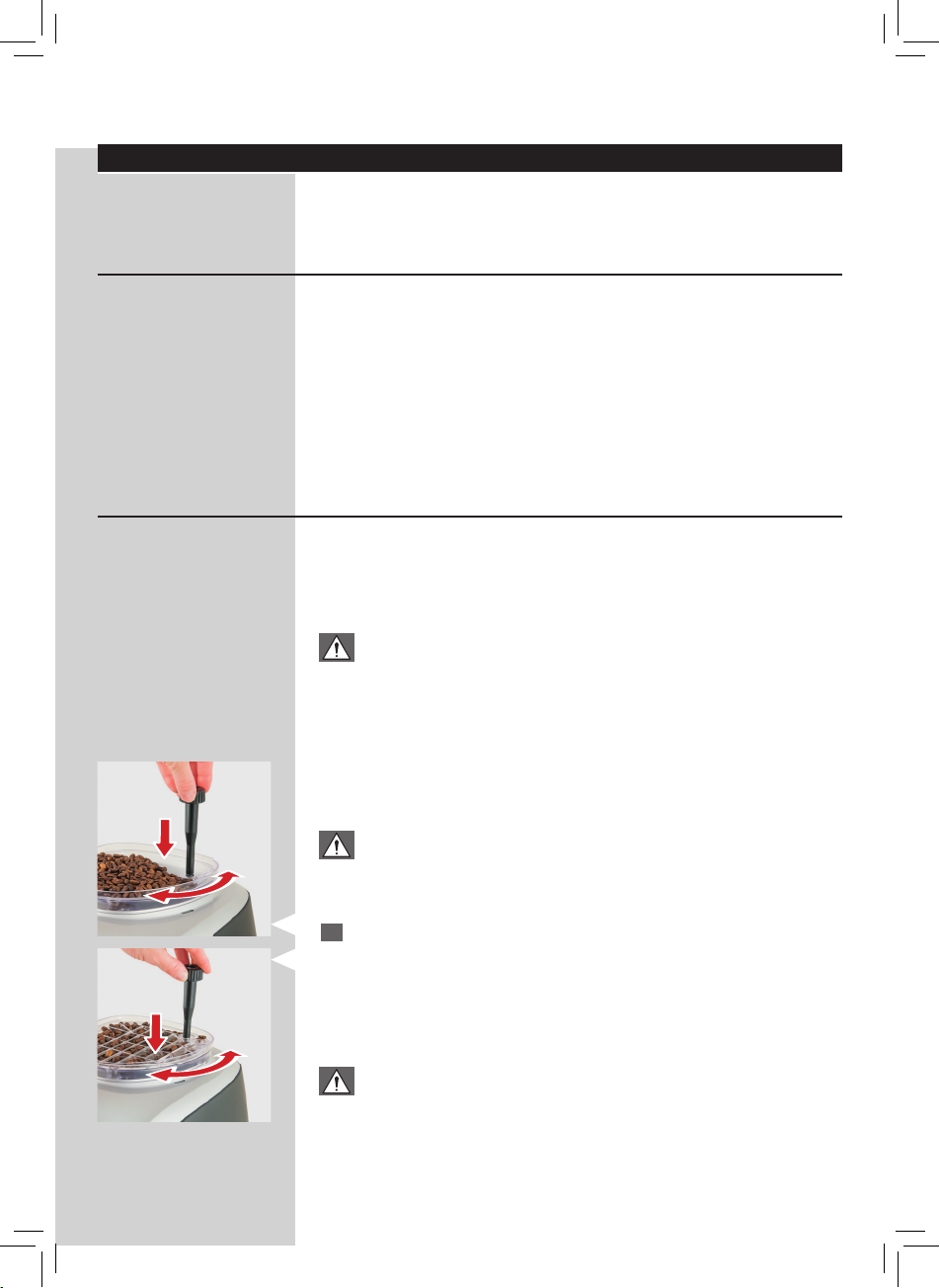

Ajuste do moinho de café em cerâmica
Os moinhos de café em cerâmica garantem sempre um grau de moagem
perfeito e uma granulometria especí ca para cada especialidade de café.
Esta tecnologia oferece uma conservação total do aroma, garantindo o
verdadeiro sabor italiano em cada chávena.
Atenção:
É proibido inserir no seu interior, dedos ou outros objectos. Ajuste o
moinho de café em cerâmica utilizando exclusivamente a chave para
o ajuste da moagem. O moinho de café em cerâmica contém peças
móveis que podem ser perigosas.
As mós em cerâmica podem ser ajustadas para se adaptarem à moagem
do café ou ao gosto pessoal.
Atenção:
É possível ajustar as confi gurações do moinho de café apenas enquanto a máquina está a moer o café em grãos.
Pressione e rode o botão de ajuste da moagem situado no interior do
1
recipiente de café em grãos com um impulso de cada vez. Utilize a chave de ajuste do moinho de café fornecida com a máquina. A diferença
de sabor será perceptível após ter distribuído 2-3 cafés.
Atenção:
Para evitar danos na máquina, não rode o moinho de café mais de
uma volta de cada vez.
Page 18
18
PORTUGUÊS
1
1
2

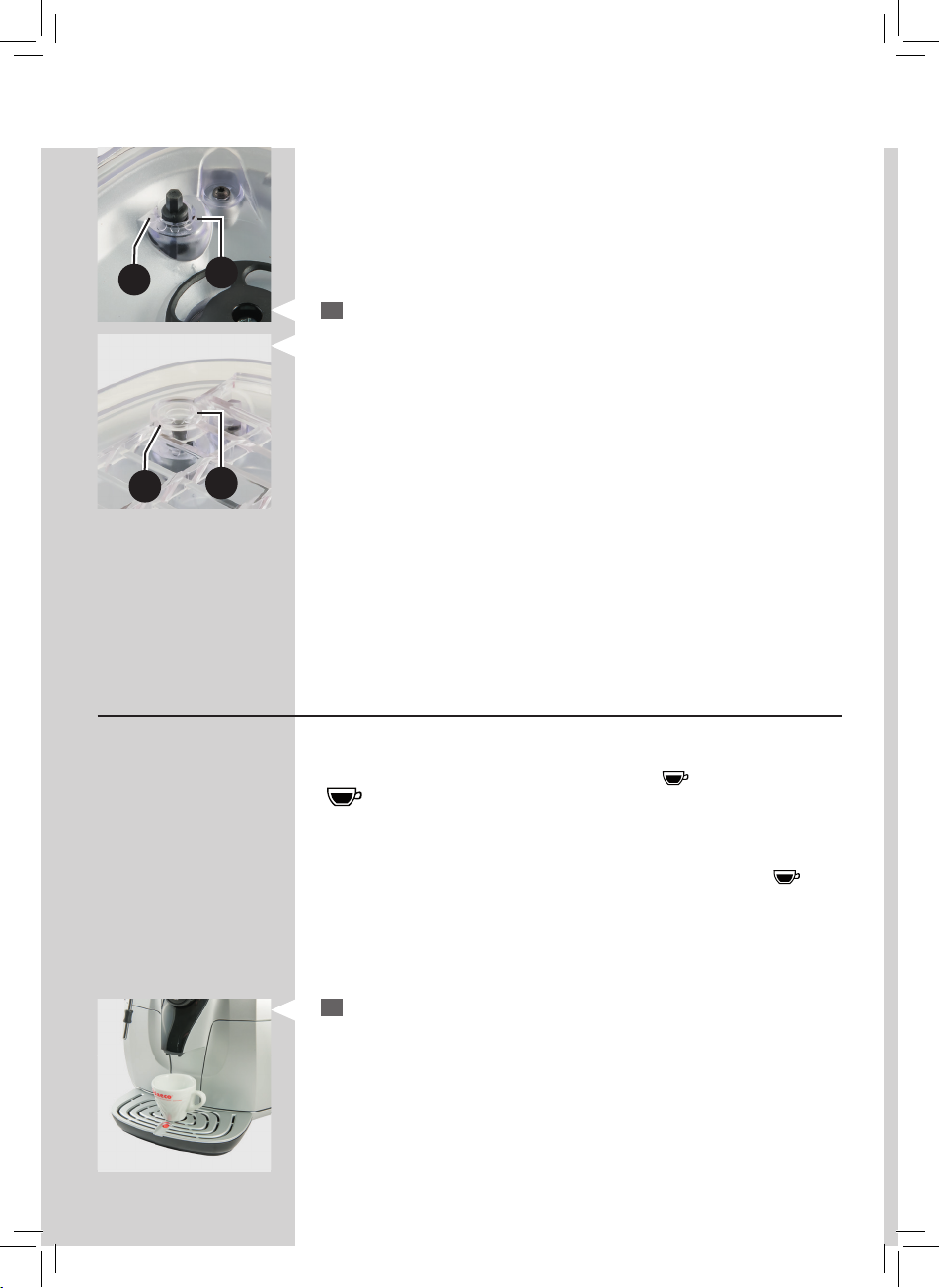

As marcas de referência no interior do recipiente de café em grãos indi-
2
cam o grau de moagem seleccionado. É possível programar 5 graus de
moagem diferentes desde a posição 1 para uma moagem grossa e um
sabor mais suave até à posição 2 para uma moagem na e um sabor
mais forte.
2
Ajuste da altura do café na chávena
A máquina permite ajustar a quantidade de café expresso distribuído
segundo o seu gosto e de acordo com as dimensões das suas chávenas.
A cada pressão e libertação da tecla de expresso “
“
” a máquina distribui uma quantidade programada de café. A cada
tecla está associada uma distribuição de café; esta ocorre de modo independente.
” ou da tecla de café
O procedimento descrito a seguir ilustra a programação da tecla “
Coloque uma chávena pequena sob o distribuidor de café.
1
”.
Page 19
A piscar

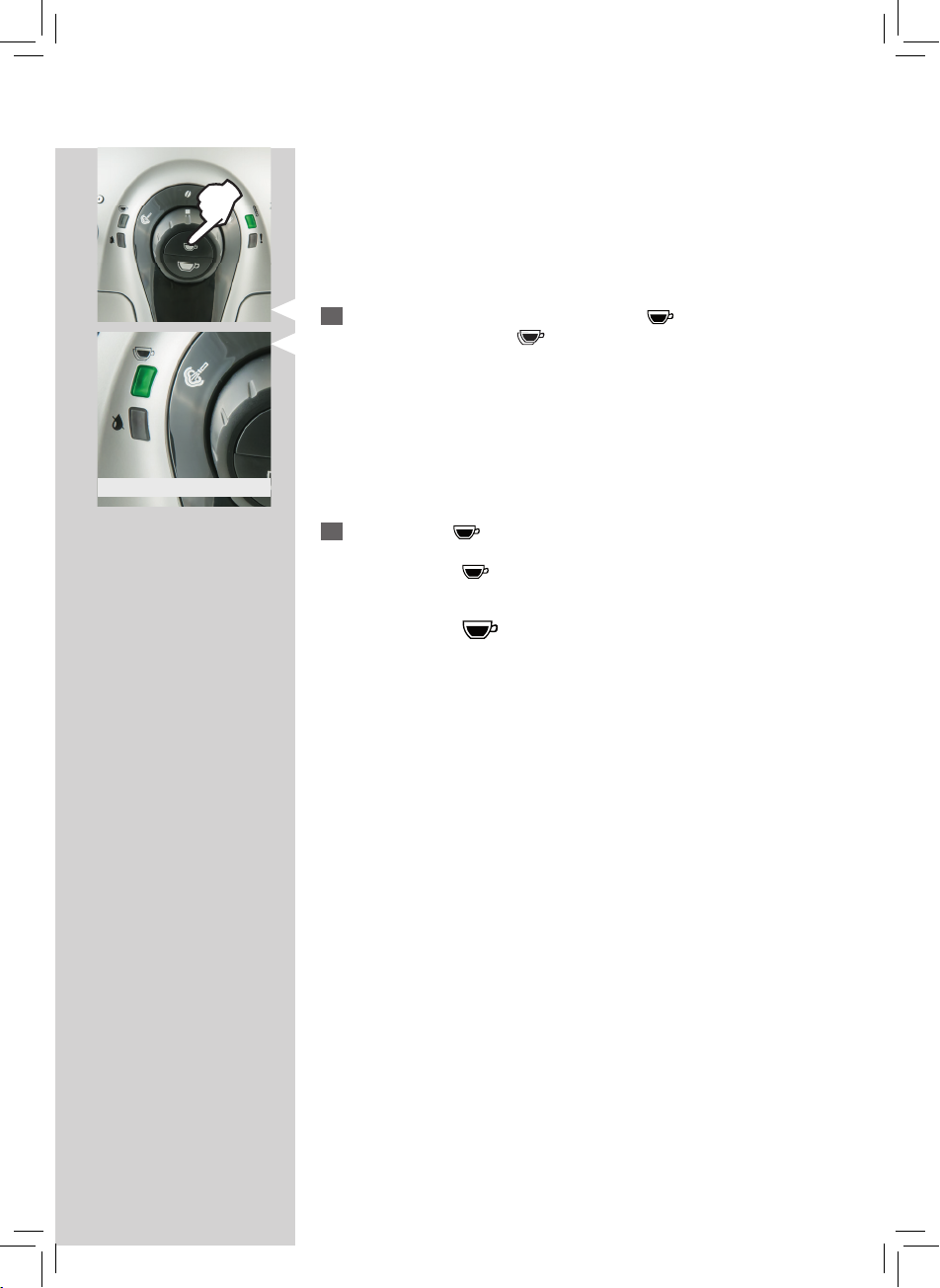

PORTUGUÊS
Pressione e mantenha pressionada a tecla " "; durante esta fase o
2
indicador luminoso led "
Liberte a tecla “ ” assim que alcançar a quantidade de café desejada.
3
" pisca.
19
A esta altura a tecla “
deverá distribuir a mesma quantidade de expresso programada.
Para a tecla de café "
” está programada; a cada pressão a máquina
" aplica-se o mesmo procedimento.
Page 20
20
PORTUGUÊS
Aceso fi xo

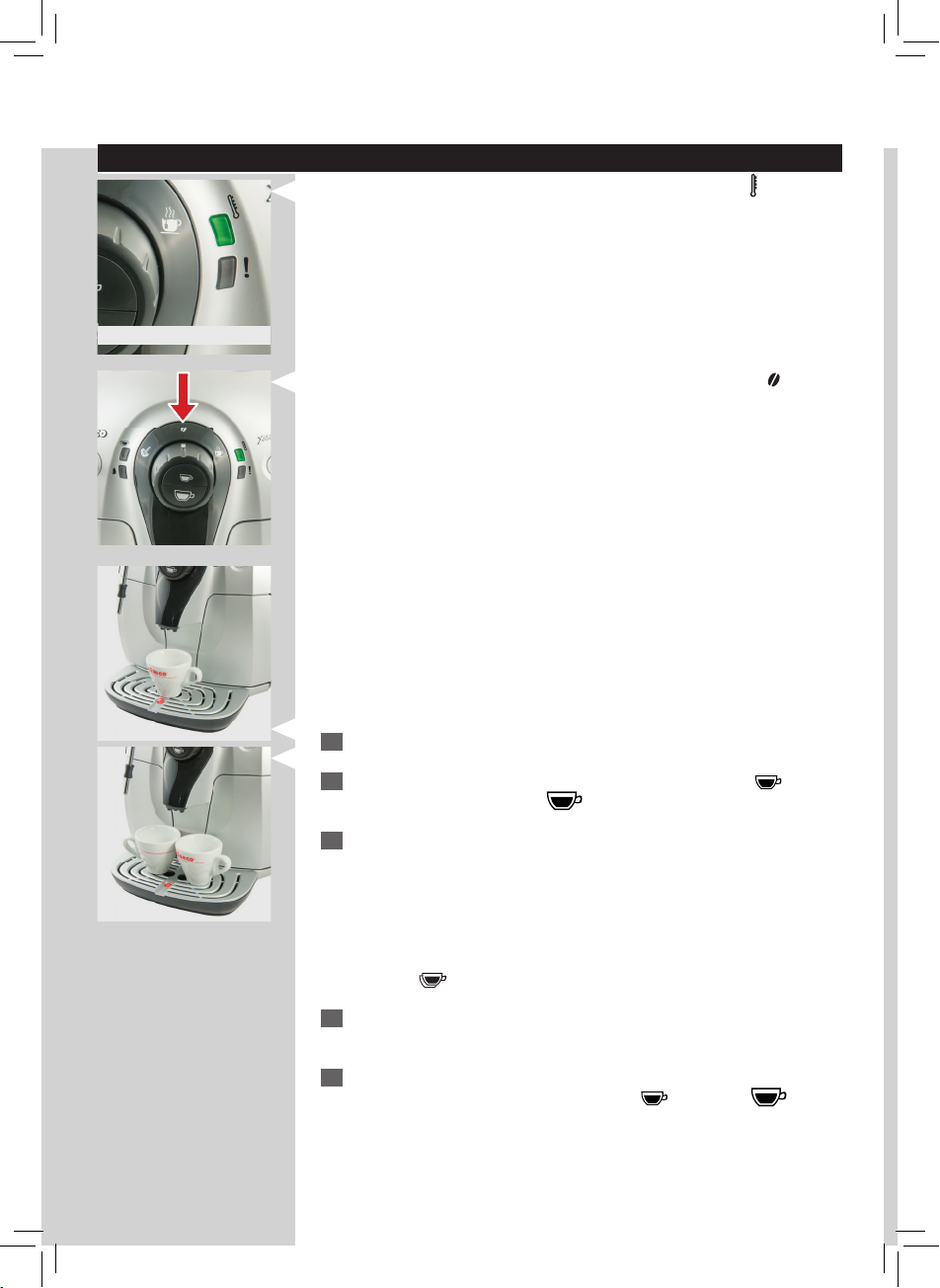

DISTRIBUIÇÃO DE CAFÉ E EXPRESSO
Antes de distribuir café veri que se o indicador luminoso led " " está aceso
de modo xo e se o reservatório de água e o recipiente de café em grãos
estão cheios.
Certi que-se de que o botão de comando está posicionado em "
Posicione 1 ou 2 chávenas debaixo do distribuidor de café.
1
Para distribuir um expresso, pressione a tecla de expresso " "; faça o
2
mesmo com a tecla de café "
Para distribuir um expresso, pressione a tecla uma vez. Para distribuir
3
dois expressos, pressione a tecla duas vezes consecutivamente.
Neste modo de funcionamento, a máquina procede automaticamente à
moagem e dosagem da quantidade certa de café. A preparação de dois expressos exige dois ciclos de moagem e dois ciclos de distribuição efectuados automaticamente pela máquina; durante estas operações, o indicador
luminoso led "
" permanece aceso de modo xo.
" para distribuir um café.
".
Depois de ter efectuado o ciclo de pré-infusão, o café começa sair do
4
distribuidor de café.
A distribuição do café pára automaticamente quando for atingido o
5
nível prede nido. Pode pressionar a tecla “
interromper a distribuição antecipadamente.
” ou a tecla“ ” para
Page 21
PORTUGUÊS

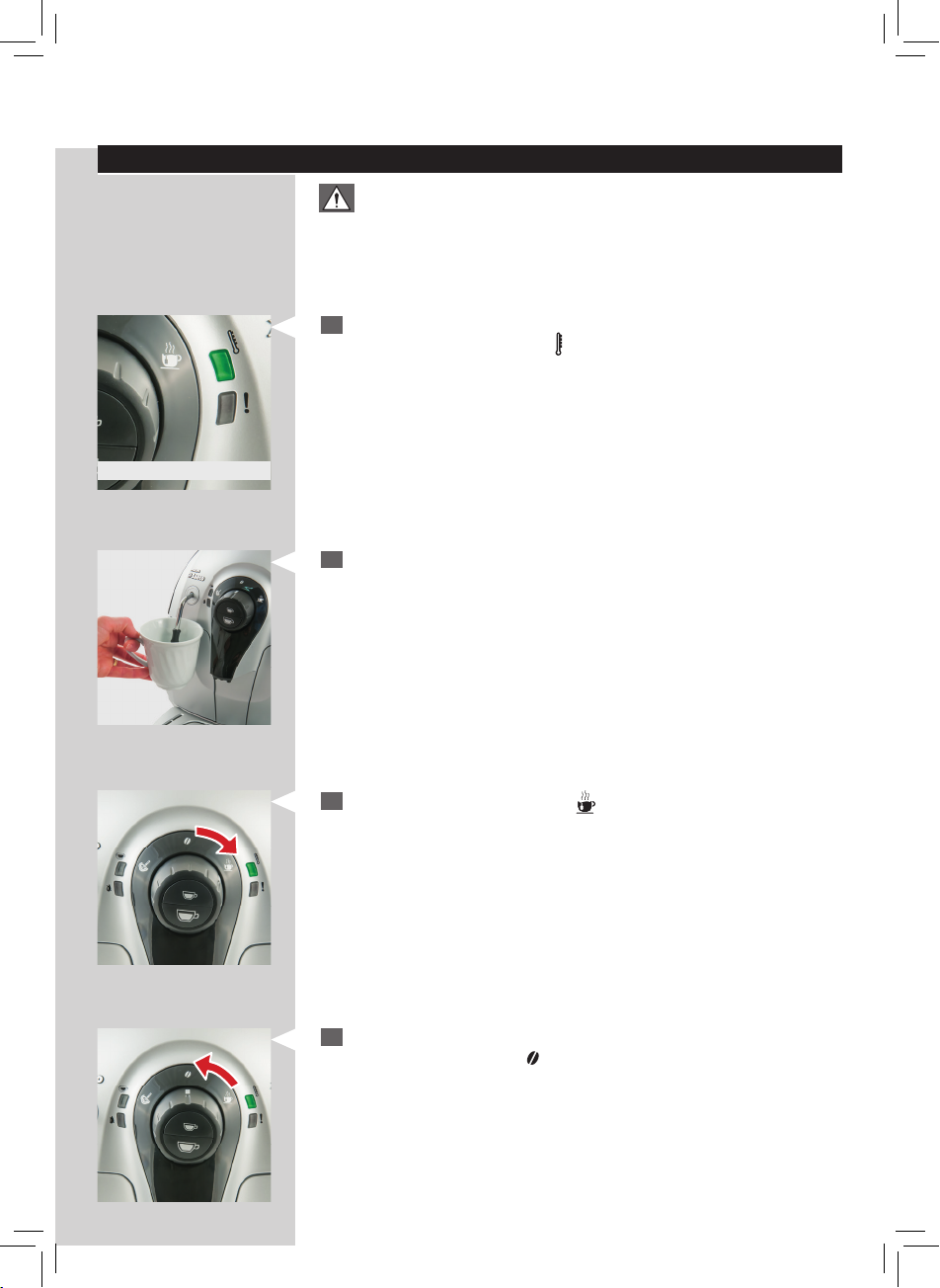

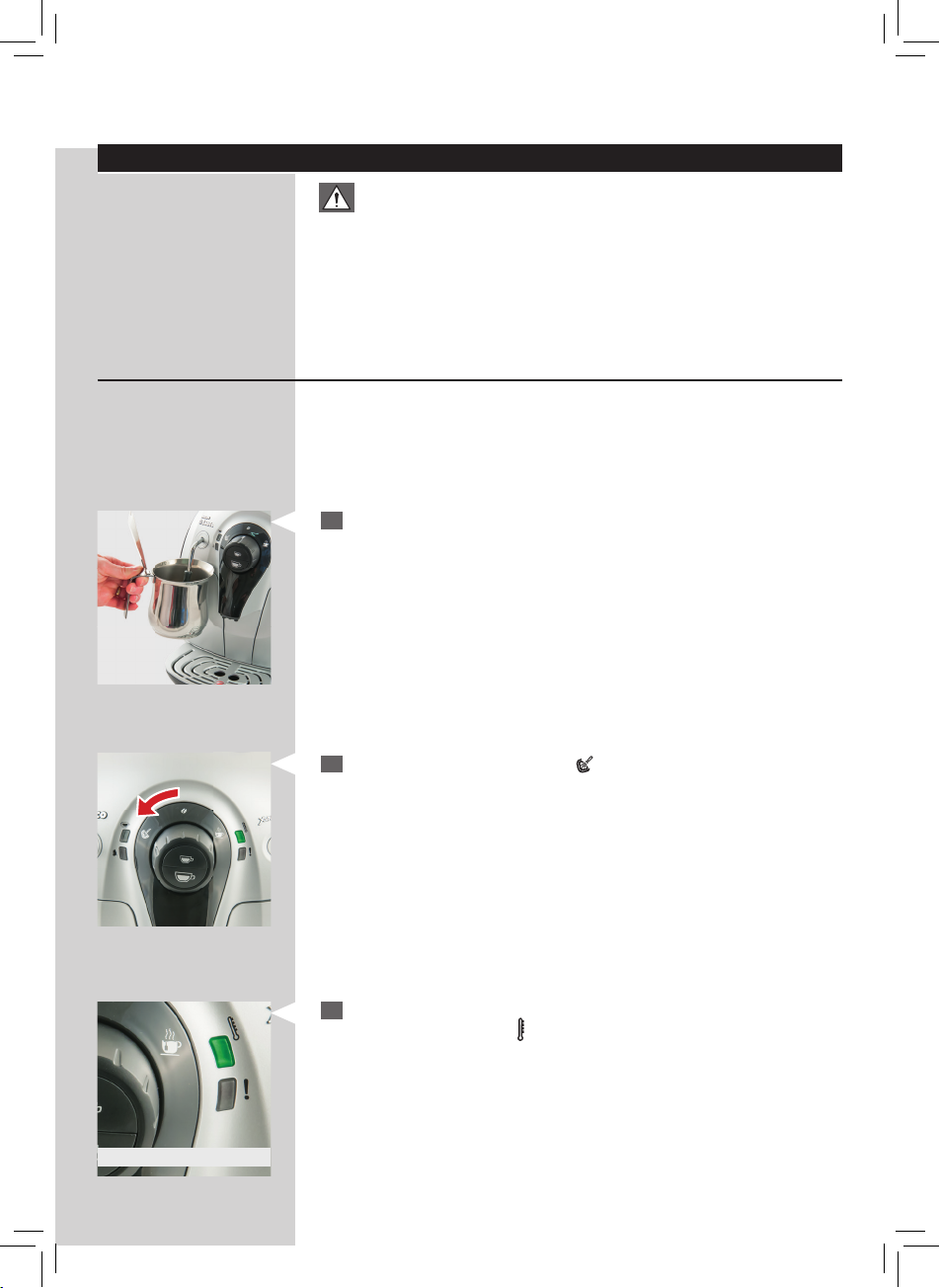

BATER O LEITE / DISTRIBUIR UM CAPPUCCINO
Atenção:
Perigo de queimaduras! No início da distribuição podem verifi car-se
breves salpicos de água quente. O tubo de vapor/água quente pode
alcançar temperaturas elevadas; evite tocá-lo directamente com as
mãos. Utilize apenas a específi ca pega protectora.
Como bater o leite
Caso deseje distribuir vapor quando liga a máquina ou após a distribuição
de um café, antes de prosseguir, poderá ser necessário distribuir a água
ainda presente no circuito.
Para o fazer, siga as seguintes instruções:
Coloque um recipiente debaixo do tubo de vapor/água quente (Panna-
1
rello, se existente).
21
A piscar
Rode o botão de comando para " ".
2
A máquina necessita de um tempo de pré-aquecimento, nesta fase o
3
indicador luminoso led "
" pisca.
Page 22
22
PORTUGUÊS
Aceso fi xo
A distribuição do vapor ocorre quando o indicador luminoso led verde
4
"
" acende-se de modo xo.
Rode o botão de comando para " " para interromper a distribuição de
5
vapor.
Encha 1/3 de uma jarra com leite frio.
6
Obs.:
Utilize leite frio (~5°C / 41°F) com conteúdo proteico de pelo menos 3%
para obter um cappuccino de boa qualidade. É possível utilizar leite gordo
ou parcialmente desnatado, com base nos gostos pessoais.
Mergulhe o tubo de vapor/água quente (Pannarello, se presente) no
7
leite a aquecer e rode o botão de comando até o posicionar em "
Faça espuma no leite, fazendo com que o recipiente execute ligeiros
movimentos circulares de cima para baixo.
" .
Page 23
PORTUGUÊS
Quando a espuma de leite tiver atingido a consistência pretendida,
8
rode o botão de comando posicionando-o sobre "
a distribuição de vapor.
Advertência:
Após ter utilizado o vapor para montar o leite, limpe o tubo de vapor/
água quente (ou Pannarello, se presente) distribuindo uma pequena
quantidade de água quente num recipiente. Para instruções mais
detalhadas sobre a limpeza, consulte o capítulo "Limpeza e manutenç ão ".
Após ter distribuído vapor, é necessário deixar a máquina arrefecer antes
de distribuir um expresso ou um café. Para isso, siga as indicações referidas
a seguir:
" para interromper
23

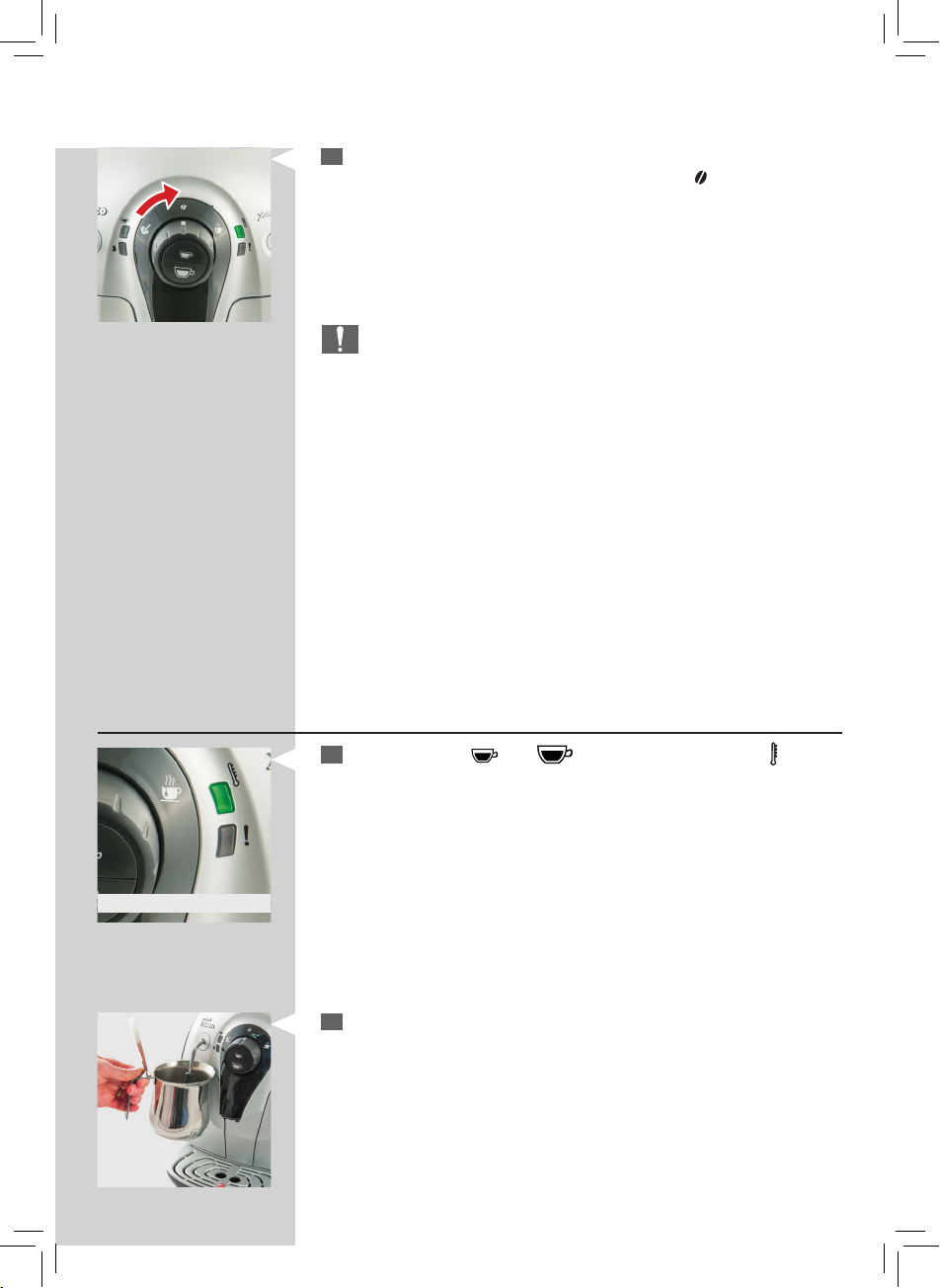

A piscar rapidamente
Passagem de vapor para café
Pressione a tecla " " ou " "; o indicador luminoso led " " pisca
1
rapidamente indicando que a máquina está em sobreaquecimento e
não pode distribuir café.
É necessário distribuir uma pequena quantidade de água para arrefe-
2
cer a máquina.
Page 24
24
PORTUGUÊS

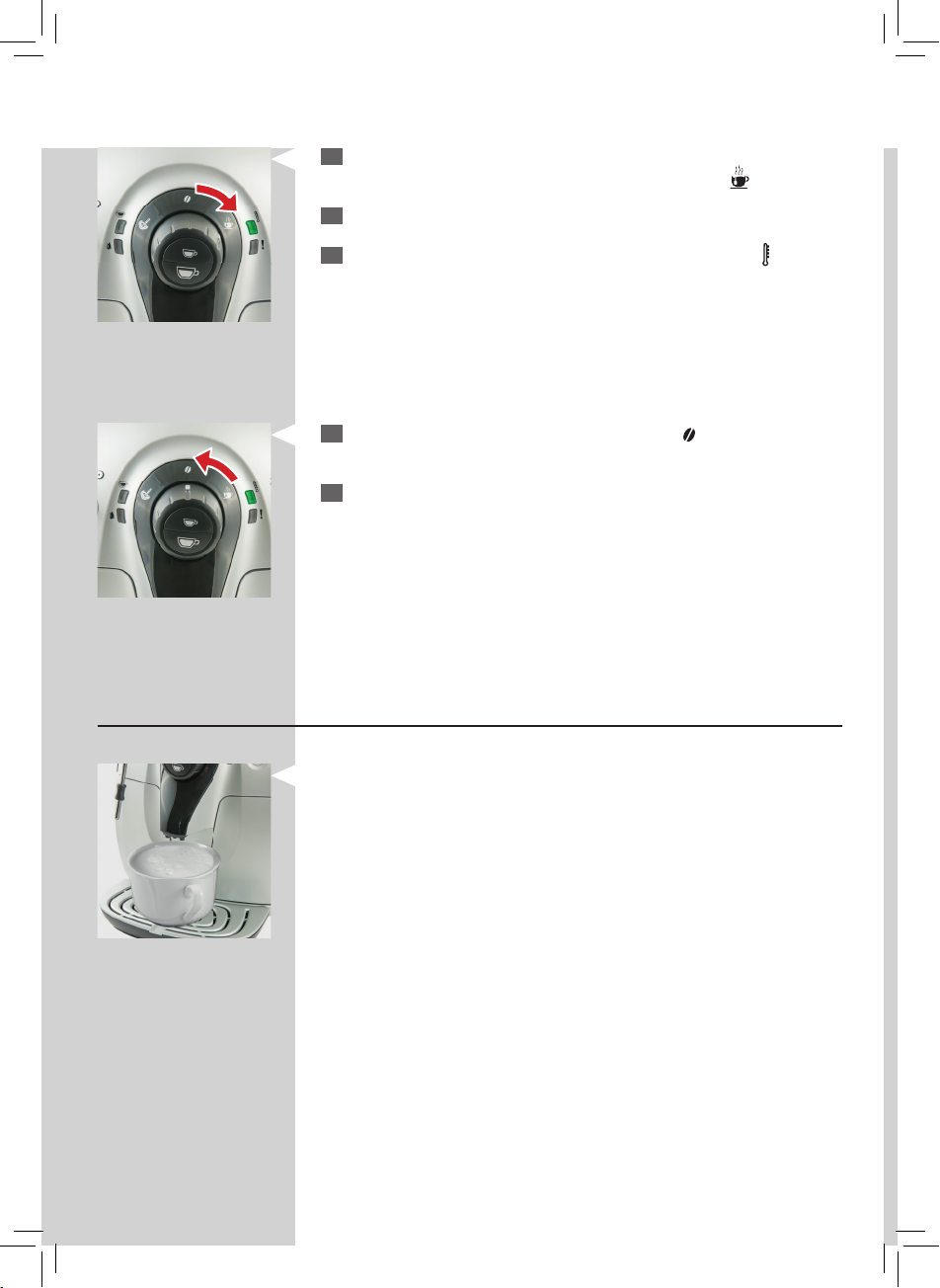

Introduza um recipiente debaixo do tubo de vapor/água quente (Pan-
3
narello, se existente) e rode o botão de comando para "
Será distribuída água quente.
4
Aguarde até que o indicador luminoso led de temperatura " " se acen-
5
da de modo xo.
Rode o botão de comando e posicione-o sobre " " para interromper a
6
distribuição.
Agora é possível distribuir um expresso ou um café.
7
".
Preparar um cappuccino
Para preparar um cappuccino, posicione uma chávena com o leite batido
debaixo do distribuidor de café e distribua um expresso.
Page 25
Aceso fi xo
PORTUGUÊS
DISTRIBUIÇÃO DE ÁGUA QUENTE
Atenção:
Perigo de queimaduras! No início da distribuição podem verifi car-se
breves salpicos de água quente. O tubo de vapor/água quente pode
alcançar temperaturas elevadas; evite tocá-lo directamente com as
mãos. Utilize apenas a específi ca pega protectora.
Antes de distribuir água quente, veri que se o indicador luminoso led
1
verde de temperatura pronta"
dor luminoso led piscar lentamente,aguarde que a máquina aqueça.
Coloque uma chávena debaixo do tubo de vapor/água quente (Panna-
2
rello, se existente).
" está aceso de modo xo. Se o indica-
25
Rode o botão de comando para " ". A máquina encontra-se na fase
3
de aquecimento e após alguns segundos, distribui água quente.
Para interromper a distribuição de água quente, rode o botão de
4
comando para a posição
" "
.
Page 26
26
PORTUGUÊS

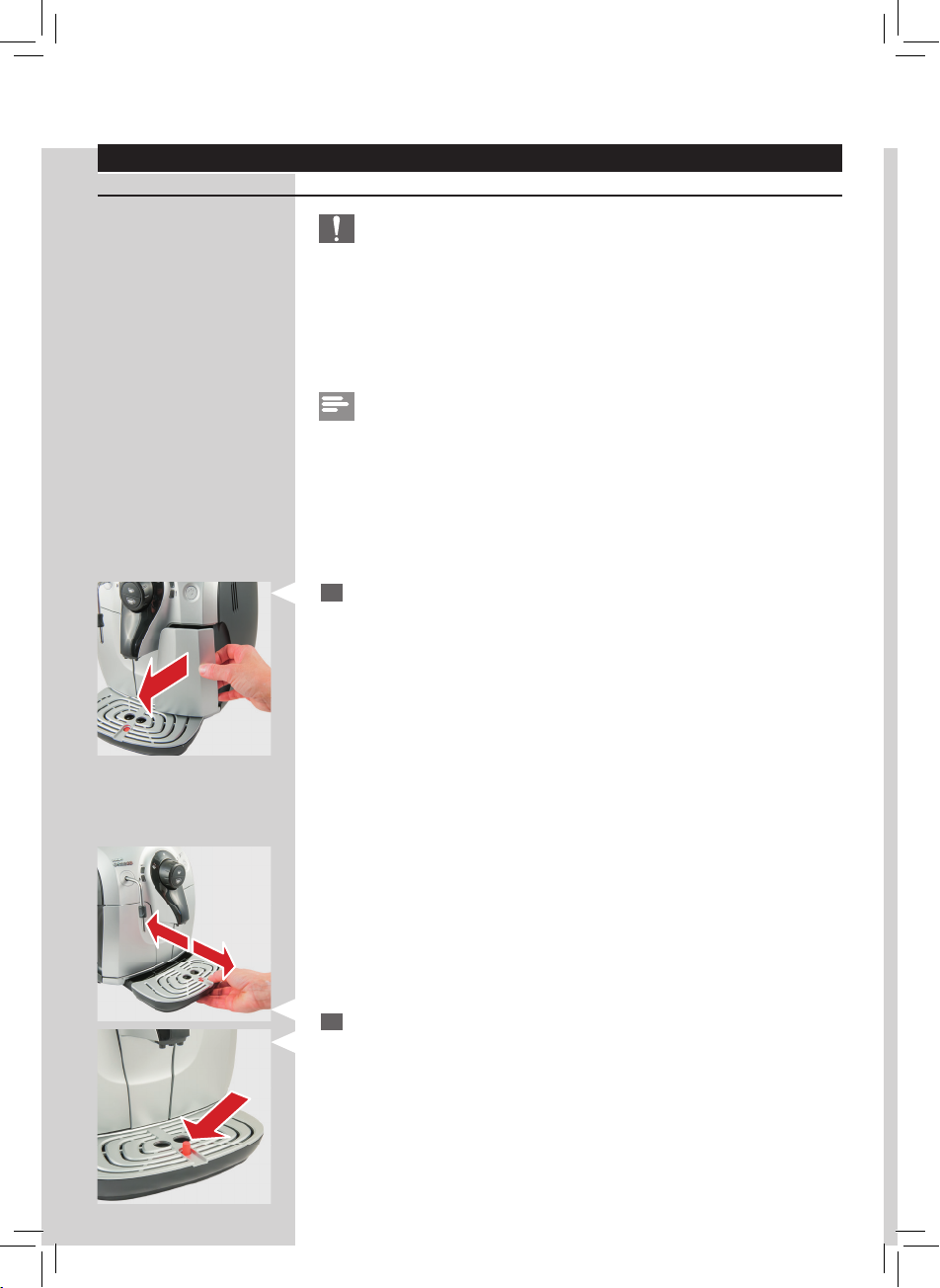

LIMPEZA E MANUTENÇÃO
Limpeza diária da máquina
Advertência:
A limpeza e manutenção pontuais da máquina são fundamentais para
estender o ciclo de vida. A sua máquina está exposta continuamente a
humidade, café e calcário!
Este capítulo descreve ao pormenor quais operações a realizar e com
que frequência. Caso contrário, a máquina deixará de funcionar correctamente. Este tipo de reparação NÃO está coberta pela garantia!
Obs.:
• Para a limpeza do aparelho utilize um pano macio humedecido em
água.
• Não mergulhe a máquina na água.
• Não lave nenhum dos seus componentes em máquinas de lavar louça.
• Não use, solventes e/ou objectos abrasivos para a limpeza da máquina.
• Não seque a máquina e/ou os seus componentes utilizando um forno
de microondas e/ou um forno convencional.
Todos os dias, com a máquina ligada, esvazie e limpe a gaveta de reco-
1
lha das borras.
As outras operações de manutenção só podem ser realizadas com a máquina desligada da rede eléctrica.
Esvazie e lave a bandeja de limpeza. Efectue esta operação mesmo
2
quando o indicador de bandeja de limpeza cheia tiver subido.
Page 27
PORTUGUÊS
27

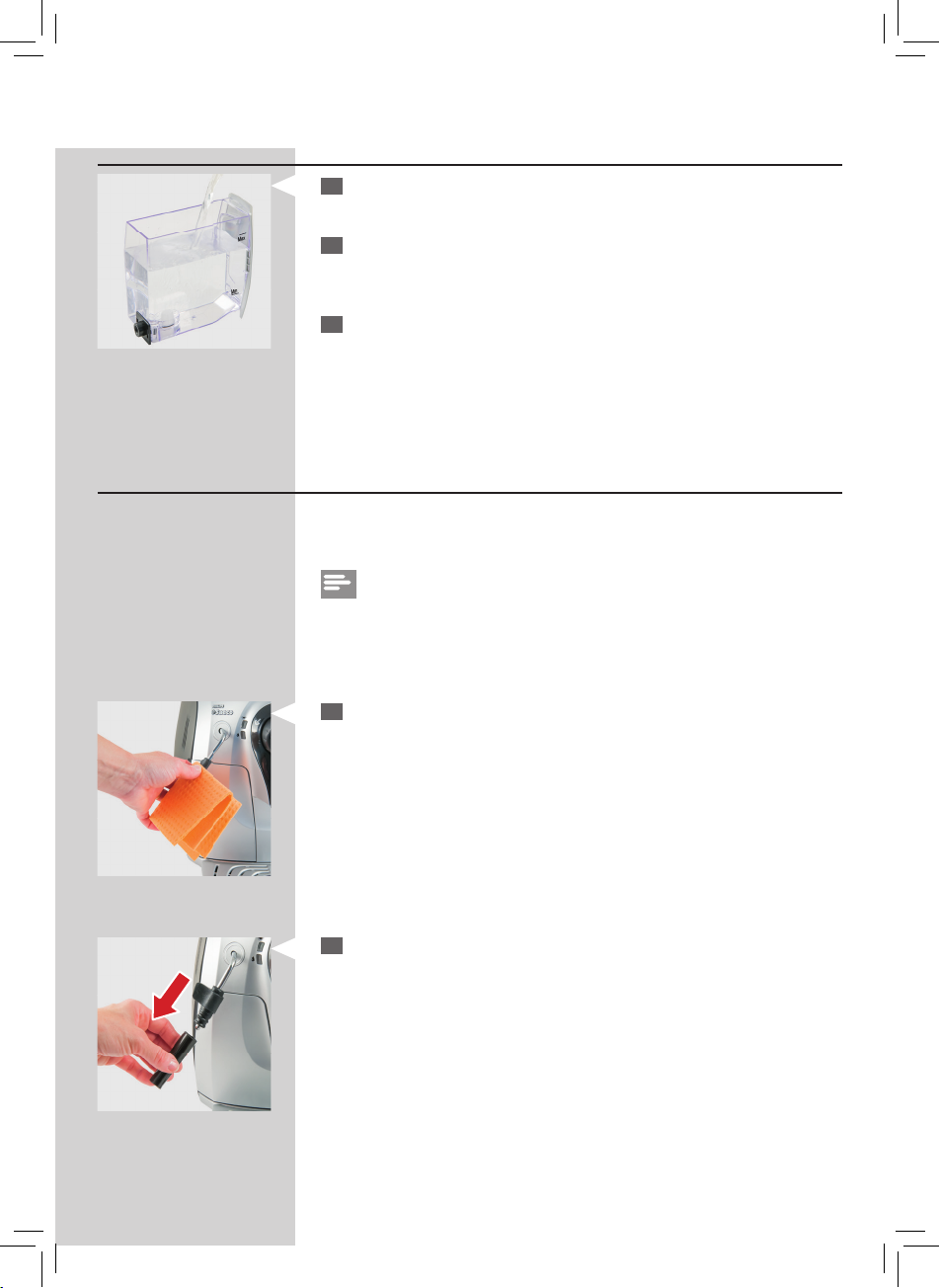

Limpeza diária do reservatório da água
Retire o pequeno ltro branco ou o ltro de água Intenza+ (se presen-
1
te) do reservatório e lave-o com água fresca.
Reposicione o pequeno ltro branco ou o ltro de água INTENZA+ (se
2
presente) no seu compartimento, exercendo uma leve pressão combinada de uma leve rotação.
Encha o reservatório com água fresca.
3
Limpeza diária do tubo de vapor/água quente (Pannarello, se
existente).
O tubo de vapor/água quente (Pannarello, se existente) deve ser limpo
após cada montagem de leite.
Obs.:
Alguns modelos de máquina estão dotadas de Pannarello, outros não. Recomenda-se seguir as instruções de limpeza relativas ao respectivo modelo
da máquina.
Para máquinas sem Pannarello:
Limpe o tubo de vapor/água quente com um pano húmido para remo-
1
ver eventuais resíduos de leite.
Para máquinas dotadas de Pannarello:
Remova a parte externa do Pannarello e lave-a com água fresca.
1
Page 28
28
PORTUGUÊS

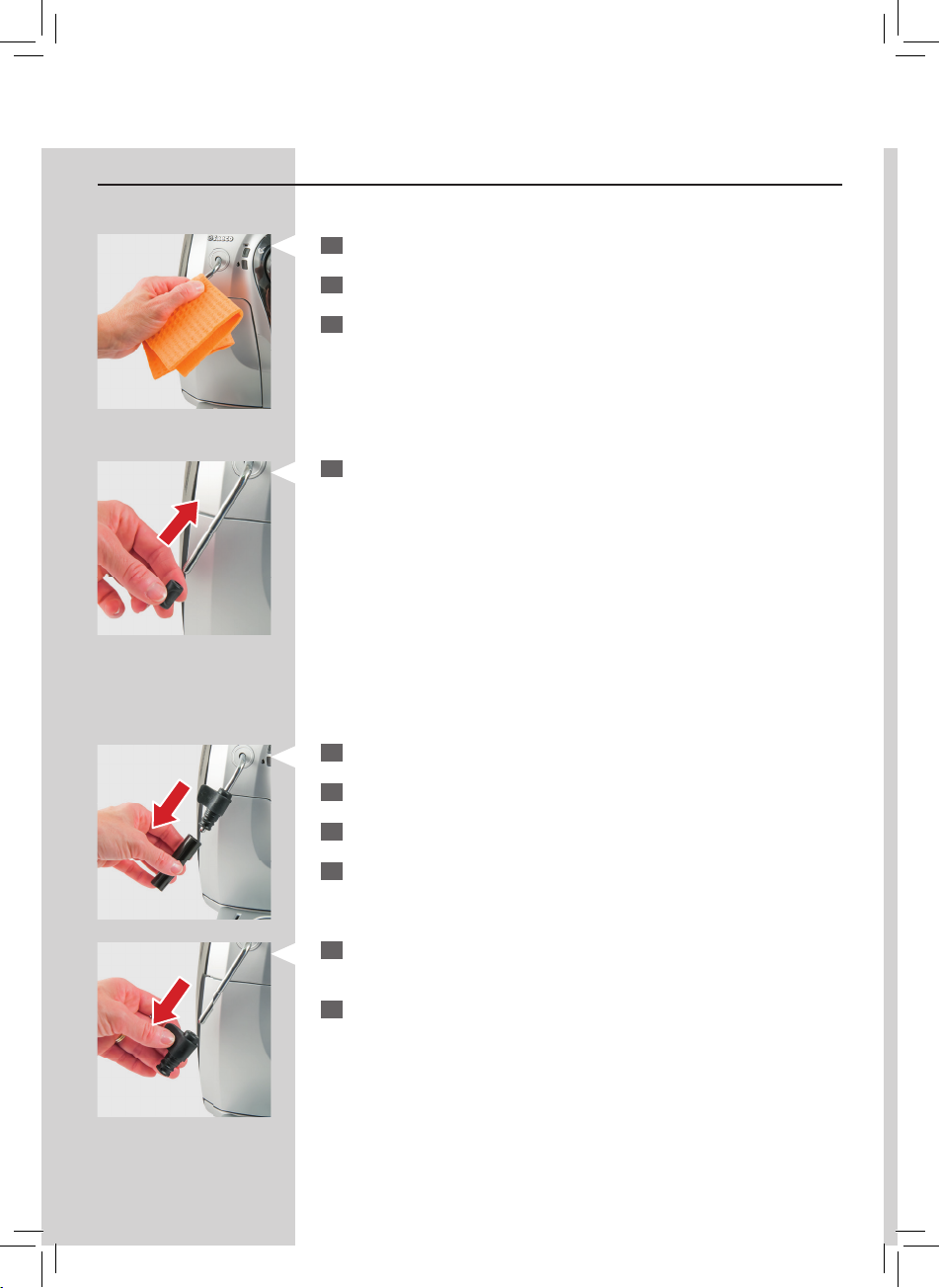

Limpeza semanal do tubo de vapor/água quente (Pannarello, se
existente).
Para máquinas sem Pannarello:
Remova a pega protectora do tubo de vapor/água quente.
1
Lave a pega protectora com água fresca e enxugue-a com um pano.
2
Limpe o tubo de vapor/água quente com um pano húmido para remo-
3
ver eventuais resíduos de leite.
Recoloque a pega protectora no tubo de vapor/água quente.
4
Para máquinas dotadas de Pannarello:
Remova a parte externa do Pannarello.
1
Remova a parte superior do Pannarello do tubo de vapor/água quente.
2
Lave a parte superior do Pannarello com água fresca.
3
Limpe o tubo de vapor/água quente com um pano húmido para remo-
4
ver eventuais resíduos de leite.
Reposicione a parte superior no tubo de vapor/água quente (certi -
5
que-se de que está completamente introduzida).
Monte novamente a parte externa do Pannarello.
6
Page 29
PORTUGUÊS

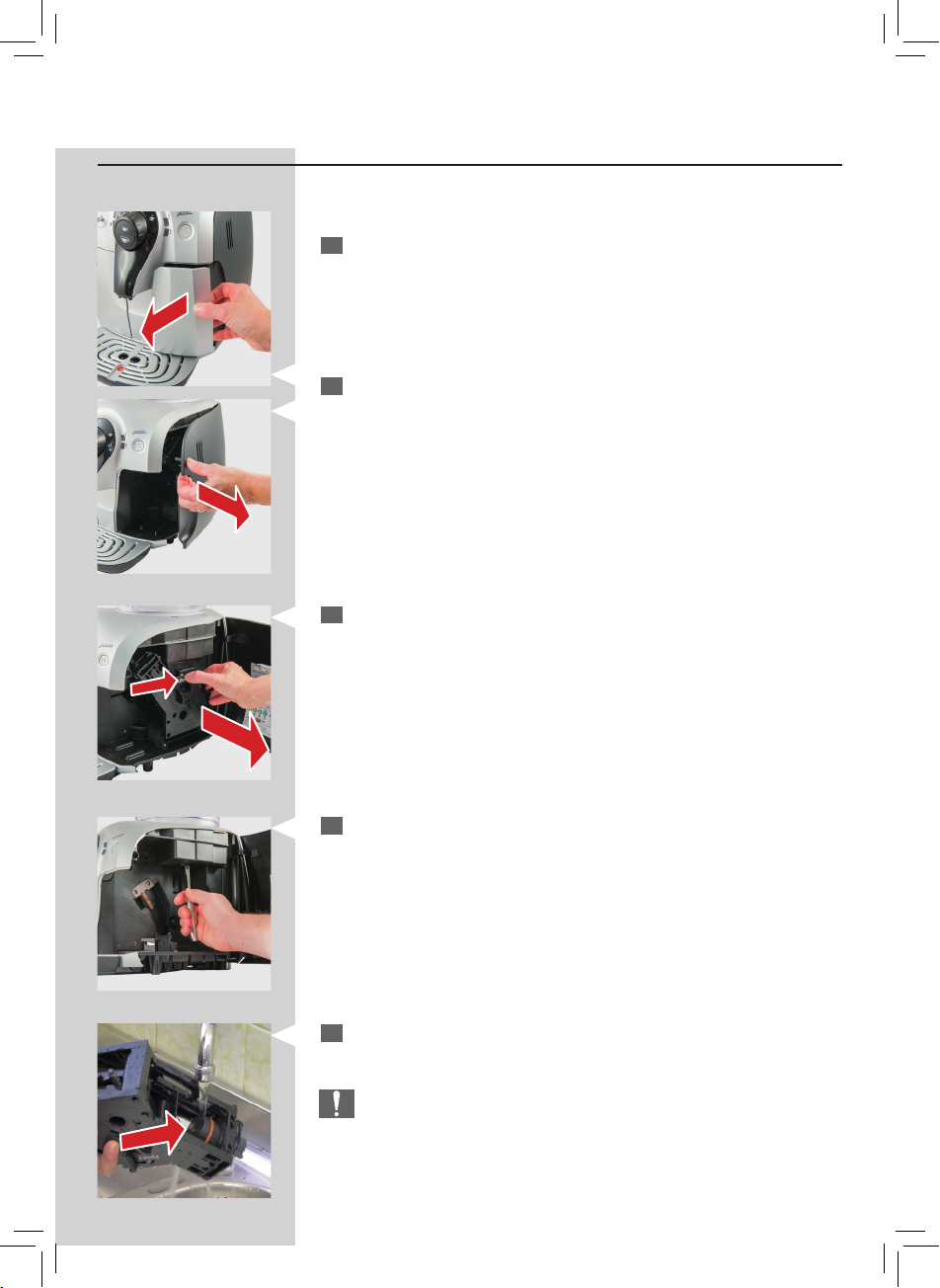

Limpeza semanal do grupo café e da conduta de saída do café.
O grupo café deve ser limpo sempre que encher o recipiente de café em
grãos ou pelo menos uma vez por semana.
Desligue a máquina pressionando a tecla ON/OFF e retire a cha do
1
cabo de alimentação.
Remova a gaveta de recolha das borras. Abra a portinhola de serviço.
2
Para extrair o grupo café, pressione a tecla «PUSH» e puxe pela pega.
3
Extraia-o horizontalmente sem rodar, puxando pela pega.
29
Limpe bem a conduta de saída do café com a pega de uma colher ou
4
com outro utensílio de cozinha arredondado.
Lave completamente o grupo café com água fresca e morna; limpe o
5
ltro superior com cuidado.
Advertência:
não utilize detergentes ou sabão para limpar o grupo café.
Page 30
30
PORTUGUÊS
Deixe que o grupo café seque completamente ao ar livre.
6
Limpe cuidadosamente a parte interna da máquina utilizando um
7
pano macio humedecido em água.

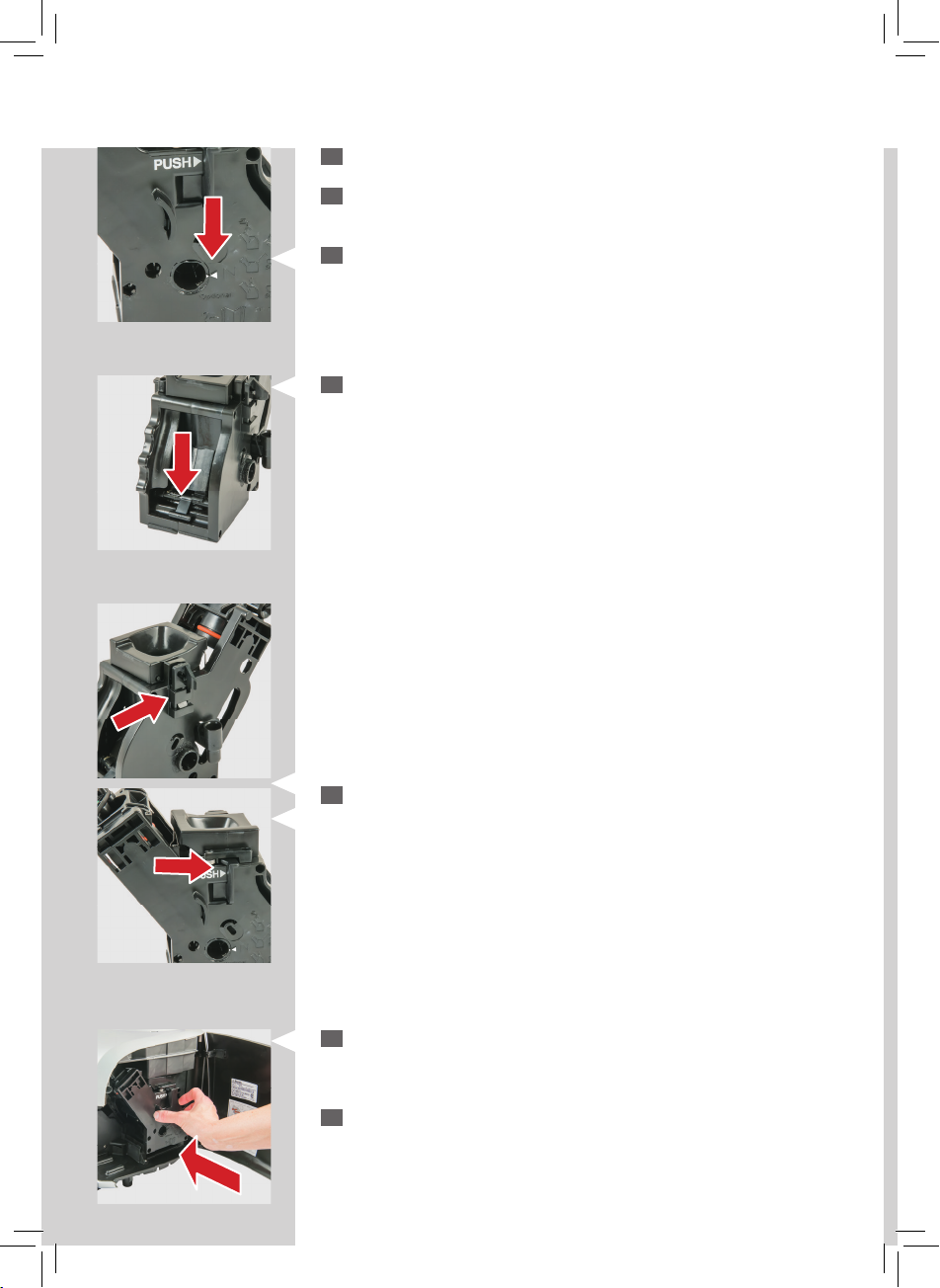

Assegure-se que o grupo café esteja em posição de repouso; as duas re-
8
ferências têm que coincidir. Caso contrário, efectue a operação descrita
no ponto (9).
Pressione delicadamente a alavanca para baixo, até que não toque
9
na base do grupo café e até que as duas referências ao lado do grupo
coincidam.
Assegure-se que o gancho para o bloqueio do grupo café esteja na
10
posição correcta; para veri car a sua posição, pressione rmemente a
tecla "PUSH" até a ocorrência do encaixe. Certi que-se de que o gancho está introduzido até o fundo. Caso contrário, tente outra vez.
Introduza de novo o grupo café na sua sede até obter o encaixe SEM
11
pressionar a tecla "PUSH".
Introduza a gaveta de recolha das borras. Feche a portinhola de servi-
12
ço.
Page 31
PORTUGUÊS

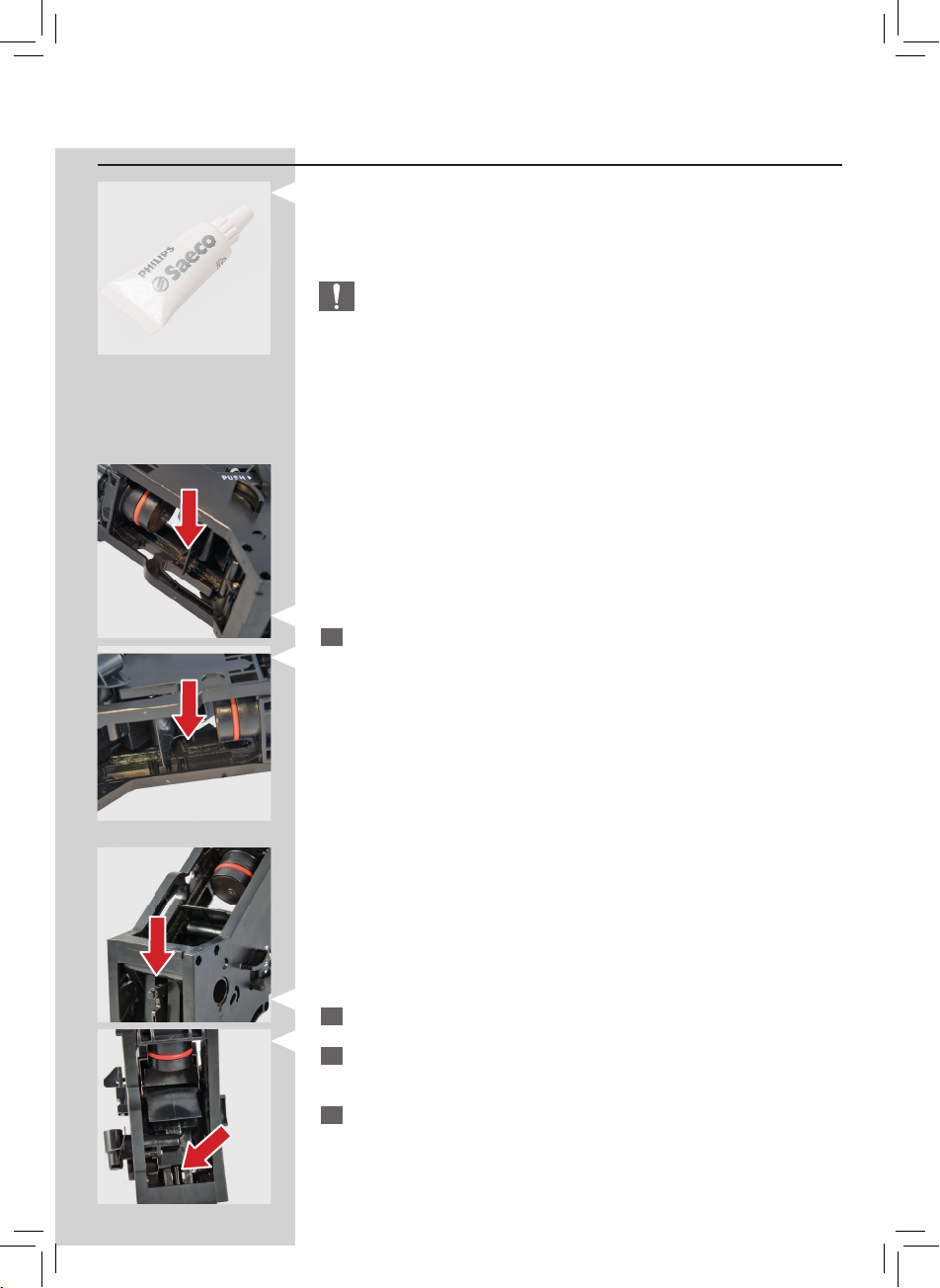

Lubrifi cação mensal do grupo café
Lubri que o grupo café após cerca de 500 chávenas de café ou uma vez
por mês. A graxa para lubri car o grupo café pode ser adquirida separadamente. Para obter mais pormenores, consulte a página relativa aos
produtos para a manutenção nas presentes instruções de utilização.
Advertência:
Antes de lubrifi car o grupo café, limpe-o sob água fresca e deixe-o enxugar como explicado no parágrafo "Limpeza semanal do grupo café".
Aplique a graxa de forma uniforme em ambas as guias laterais.
1
31
Lubri que também o eixo.
2
Introduza o grupo café na sua sede até ao engate na devida posição.
3
(veja o parágrafo "Limpeza semanal do grupo café").
Introduza a gaveta de recolha das borras e feche a portinhola de servi-
4
ço.
Page 32
32
PORTUGUÊS

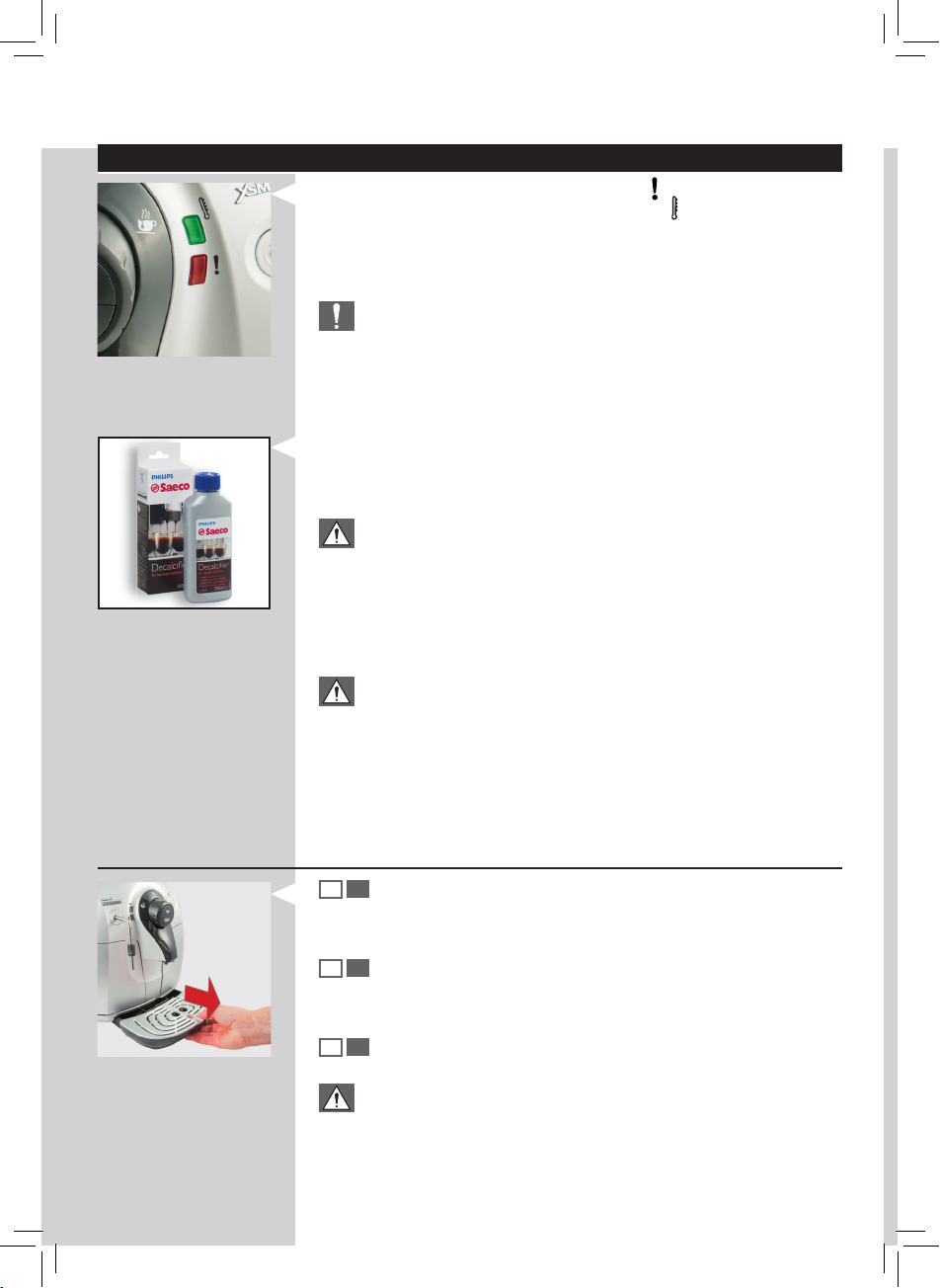

DESCALCIFICAÇÃO
Quando o indicador luminoso led vermelho " " começar a piscar muito
rapidamente e o indicador luminoso led verde "
necessário proceder à descalcifi cação.
Tempo de descalci cação: 30 minutos
Advertência:
Se a descalcifi cação não for realizada, a máquina deixará de funcionar correctamente. Neste caso, a reparação NÃO está coberta pela
garantia.
Utilize apenas o descalci cante Saeco, formulado especi camente para
optimizar o desempenho da máquina. O descalci cante Saeco é vendido
separadamente. Para obter mais pormenores, consulte a página relativa
aos produtos para a manutenção nas presentes instruções de utilização.
Atenção:
Depois de iniciado, é necessário concluir o ciclo de descalcifi cação.
Durante o processo não é possível desligar a máquina através do
interruptor geral on/off .
necessário voltar a ligá-lo, ligar a máquina e repetir o processo de
descalcifi cação a partir do ponto 7.
Se o cabo de alimentação for desligado, é
" estiver aceso, é
Atenção:
Não beba a solução descalcifi cante e os produtos distribuídos até à
conclusão do ciclo. Nunca utilize, em nenhuma circunstância, o vinagre como descalcifi cante.
Preparação
1 Antes de iniciar a descalci cação, esvazie a bandeja de limpeza e
volte a introduzi-la, remova o Pannarello e o ltro de água “Intenza+”, se presente.
2 Remova e esvazie o reservatório de água. Deite todo o conteúdo
de descalci cante Saeco. Encha o reservatório com água fresca até
ao nível MÁX. Reposicione o reservatório de água na máquina.
3 Desligue a máquina!
Atenção:
se a máquina não for desligada, irá distribuir um café em vez de iniciar
o processo de descalcifi cação!
Page 33
PORTUGUÊS
4 Certi que-se de que o botão de comando está posicionado em “ ”.
5 Coloque um recipiente grande debaixo do tubo de água/vapor.
Descalcifi cação
6 Pressione simultaneamente os botões “ ” e “ ” durante cerca
de 5 segundos.
33
7 O indicador luminoso led vermelho “ ” começa a piscar muito
rapidamente e continuará durante todo o ciclo de descalci cação.
Nesta fase, a máquina distribui mais vezes em intervalos de cerca
de um minuto a solução descalci cante do seu interior directamente na bandeja de limpeza; nesta fase, a máquina não distribui
solução descalci cante do tubo de água/vapor. Esta operação
demorará cerca de 5 minutos.

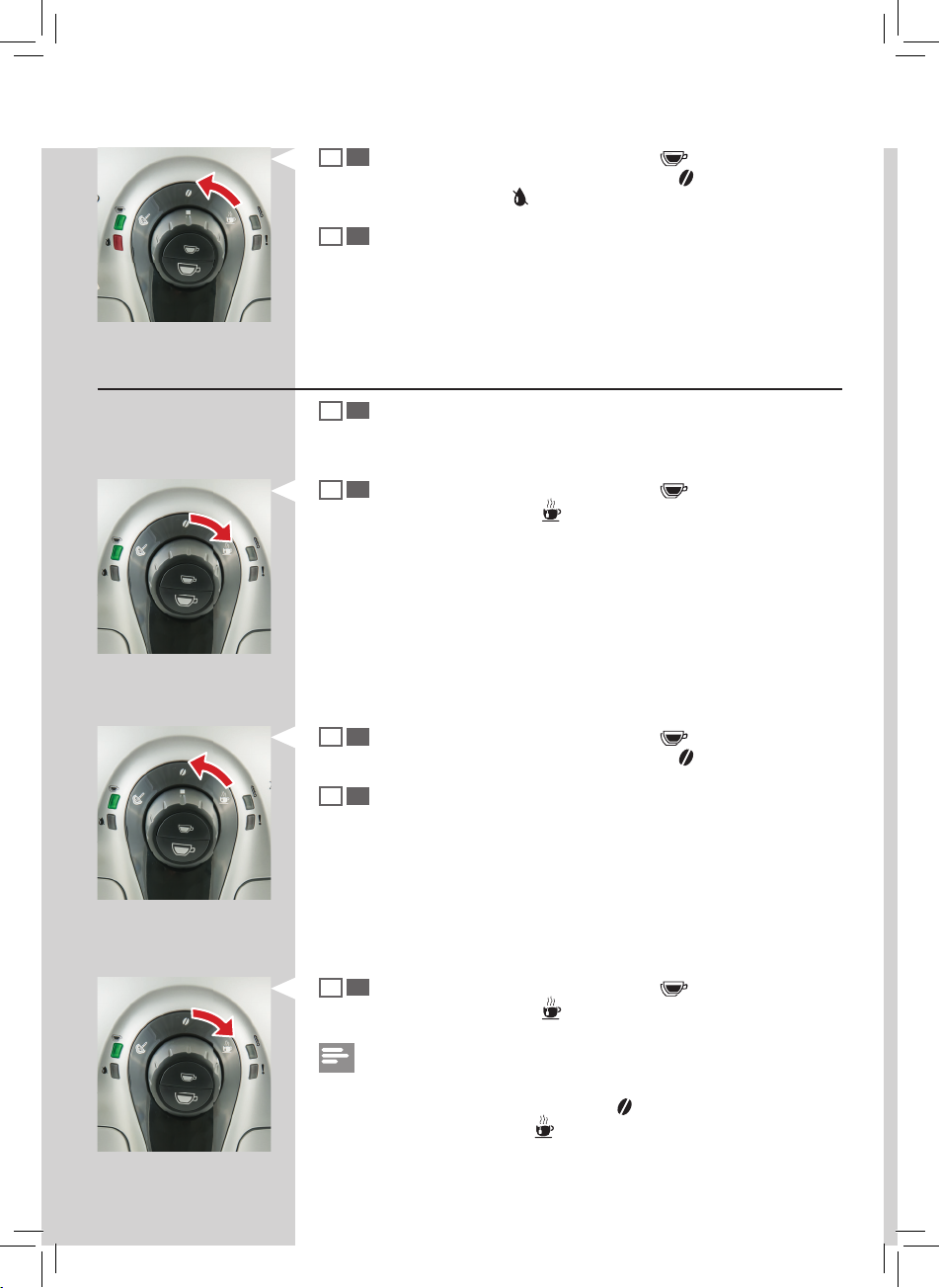

8 Quando o indicador luminoso led verde “ ” se acender, rode o
selector para a posição “
9 Após cerca de 1 minuto, a máquina distribui mais vezes a solução
descalci cante em intervalos de cerca de 1 minuto através do tubo
de água/vapor até ao esvaziamento do recipiente de água. Esta
operação demorará cerca de 15 minutos.
”.
Page 34
34
PORTUGUÊS

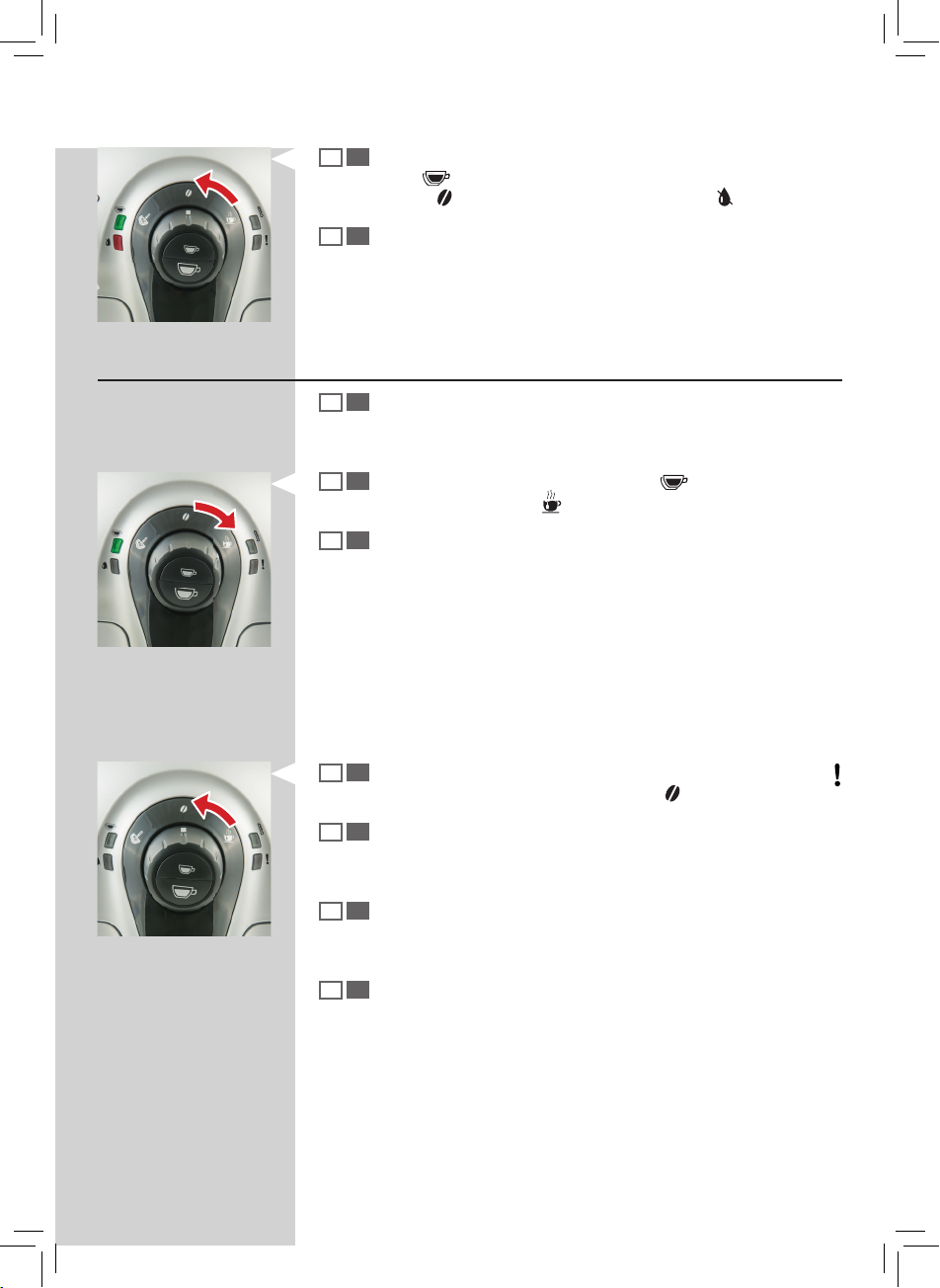

10 Quando o indicador luminoso led verde “ ” começar a piscar
lentamente, rode o selector para a posição “
noso led vermelho “
11 Remova e esvazie o recipiente posicionado debaixo do tubo de
água/vapor e da bandeja de limpeza e volte a colocá-los no respectivo lugar.
” acende-se.
”. O indicador lumi-
Primeiro enxaguamento
12 Extraia o reservatório de água; enxagúe-o e volte a enchê-lo com
água fresca até ao nível MÁX. Reposicione o reservatório de água
na máquina.
13 Quando o indicador luminoso led verde “ ” se acender, rode o
selector para a posição “
mento do circuito.
”. A máquina efectua um breve carrega-
14 Quando o indicador luminoso led verde “ ” começar a piscar
lentamente, rode o selector para a posição “
15 A máquina distribui a partir do seu interior directamente na
bandeja de limpeza; nesta fase, a máquina não distribui do tubo de
água/vapor.
16 Quando o indicador luminoso led verde “ ” se acender, rode o
selector para a posição “
tubo de água/vapor até ao esvaziamento do reservatório.
Obs.:
caso pretenda interromper a distribuição (por exemplo, para esvaziar o
recipiente), rode o selector para a posição “
rode o selector para a posição “
”. A máquina agora distribui através do
”. Para reiniciar a distribuição,
”.
”.
Page 35
PORTUGUÊS
17 Quando a distribuição estiver concluída, o indicador luminoso led
verde “
posição “
18 Remova e esvazie o recipiente posicionado debaixo do tubo de
água/vapor e da bandeja de limpeza e volte a colocá-los no respectivo lugar.
Segundo enxaguamento
19 Extraia o reservatório de água; enxagúe-o e volte a enchê-lo com
água fresca até ao nível MÁX. Reposicione o reservatório de água
na máquina.
20 Quando o indicador luminoso led verde “ ” se acender, rode o
selector para a posição “
21 A máquina distribui através do tubo de água/vapor até ao esvazia-
mento do reservatório.
” começa a piscar lentamente. Rode o selector para a
”. O indicador luminoso led vermelho “ ” acende-se.
”.
35
22 Depois, a máquina desliga-se. O indicador luminoso led vermelho
apaga-se. Rode o selector para a posição “
23 Retire a bandeja de limpeza, enxagúe-a e volte a posicioná-la no
lugar. Volte a instalar o Pannarello e o ltro água "Intenza+" (se
presentes).
24 Extraia o reservatório de água; enxagúe-o e volte a enchê-lo com
água fresca até ao nível MÁX. Reposicione o reservatório de água
na máquina.
25 Para retomar as funções, ligue a máquina.
”.
Page 36
36
PORTUGUÊS

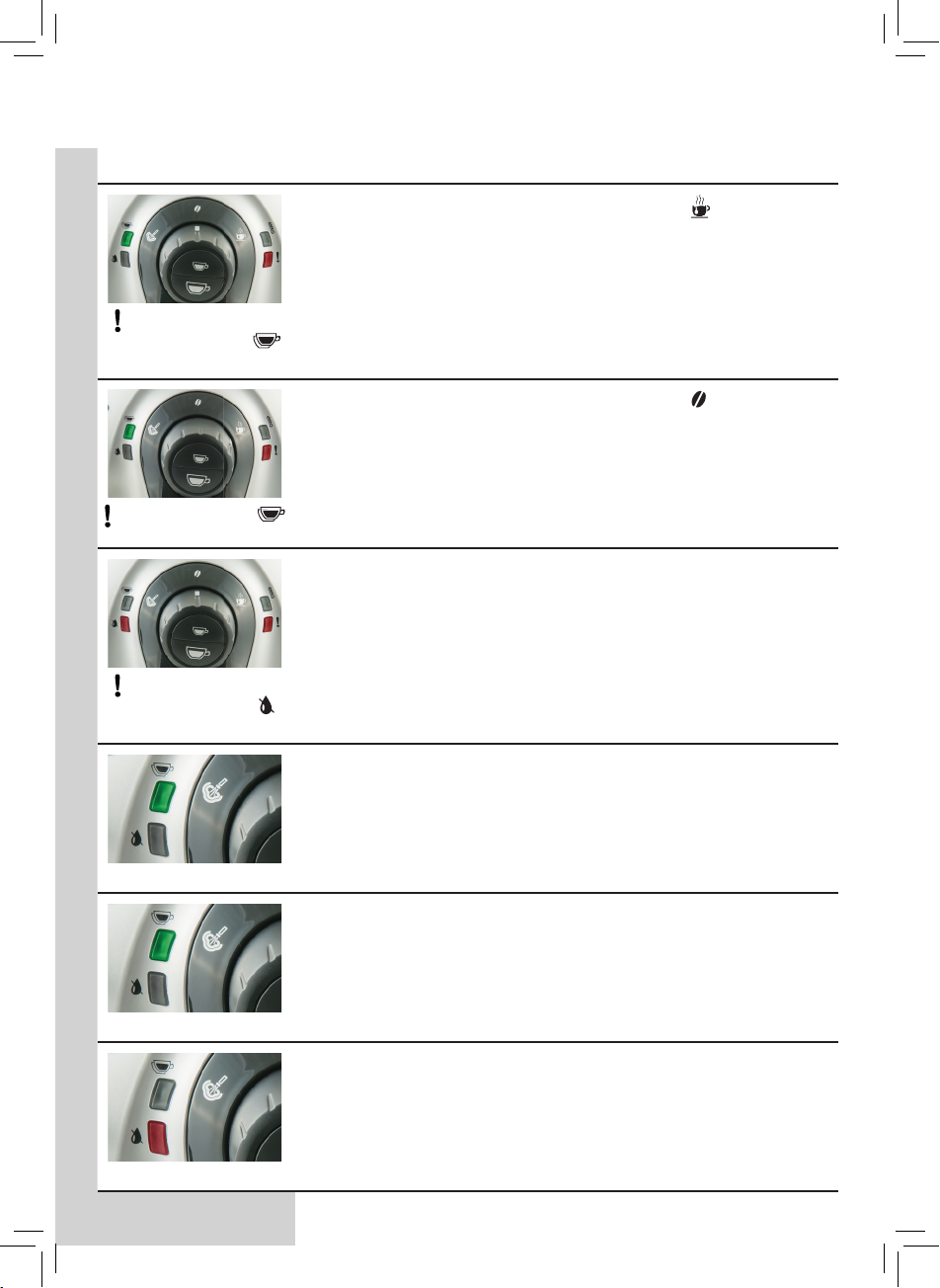

SIGNIFICADO DOS SINAIS LUMINOSOS
Painel de comando
Sinais luminosos Causas Soluções
Máquina na temperatura e pronta:
- para a distribuição de café;
- para a distribuição de água quente;
- para a distribuição de vapor
Aceso fi xo
A piscar lentamente
A piscar rapidamente
A piscar rapidamente
e o indicador luminoso led
está aceso fi xo
Máquina em fase de aquecimento para
a distribuição de expresso, água quente
ou vapor.
Protecção contra sobreaquecimento activa.
Ainda não é possível distribuir café.
É necessário efectuar a descalci cação
da máquina!
É necessário distribuir água para arrefecer a máquina.
Se a descalcifi cação não for realizada, a máquina
deixará de funcionar correctamente.
O mau funcionamento NÃO é coberto pela garantia!
Page 37

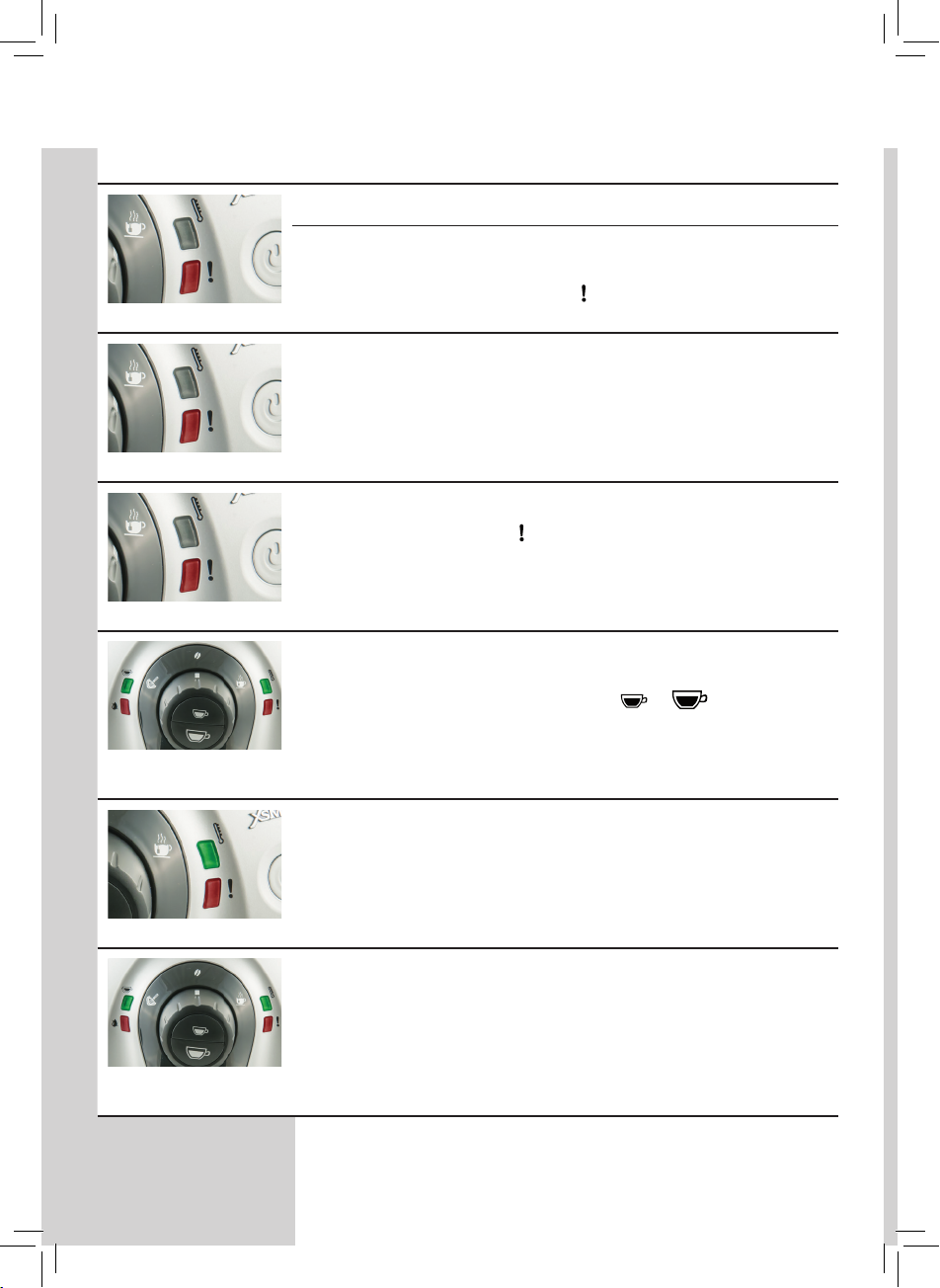

Sinais luminosos Causas Soluções
PORTUGUÊS
37
A piscar rapidamente e o
indicador luminoso led
está aceso fi xo
A piscar rapidamente e
a piscar lentamente.
A piscar rapidamente e o
indicador luminoso led
está aceso fi xo.
Máquina em modalidade de
descalci cação.
Complete o processo de
descalci cação até ao nal.
Máquina em modalidade de
descalci cação.
Complete o processo de
descalci cação até ao nal.
Máquina em modalidade de
descalci cação.
Complete o processo de
descalci cação até ao nal.
Máquina em fase de programação da
quantidade de café a distribuir.
Rode o botão de comando para
Rode o botão de comando para
“ ”.
“ ”
Enxagúe o reservatório de água e encha-o até ao nível MÁX.
Liberte a tecla assim que alcançar a quantidade de café
desejada.
A piscar lentamente
Aceso fi xo
Aceso fi xo
Máquina na fase de distribuição de um
café duplo.
Nível de água baixo. Encha o reservatório com água fresca. Depois de reintroduzir o
reservatório de água cheio, o indicador luminoso apaga-se.
Page 38
38
PORTUGUÊS
Sinais luminosos Causas Soluções
O recipiente de café em grãos está vazio.
A gaveta de recolha das borras está cheia.
Aceso fi xo
O circuito hidráulico está descarregado. Encha o reservatório com água fresca e carregue o circuito hidráulico
A piscar rapidamente
O grupo café não está introduzido. A gaveta
de recolha das borras não está introduzida.
A portinhola de serviço está aberta.
O botão de comando não está posicionado
correctamente.
A piscar lentamente
Máquina em fase de enxaguamento/
auto-limpeza.
Encha o reservatório com café em grãos e inicie novamente o
procedimento.
Com a máquina ligada, esvazie a gaveta de recolha das borras. Ao
esvaziar a gaveta de recolha das borras com a máquina desligada não
será anulada a contagem dos ciclos de café. Espere que o indicador
luminoso led
de recolha das borras.
da máquina como descrito no parágrafo "Primeira utilização".
Certi que-se de que todos os componentes estejam instalados
correctamente e fechados. Neste ponto, o indicador luminoso led
“ ” que está a piscar apaga-se.
A máquina conclui automaticamente o ciclo de enxaguamento/
auto-limpeza.
É possível interromper o ciclo de enxaguamento/auto-limpeza
pressionando a tecla
“ ” comece a piscar antes de voltar a introduzir a gaveta
" " o " ".
A piscar no sentido contrário ao
dos ponteiros do relógio
A piscar alternadamente
A piscar
simultaneamente
O grupo café executou uma operação
anómala.
A máquina não funciona. Desligue a máquina. Volte a ligá-la após 30 segundos.
Tente novamente distribuir um expresso ou café.
Experimente 2 ou 3 vezes.
Se a máquina NÃO iniciar, contacte a hotline (linha directa) da
Philips Saeco.
Page 39
PORTUGUÊS
39
RESOLUÇÃO DE PROBLEMAS
Este capítulo resume os problemas mais recorrentes que poderão afectar
a sua máquina. Se as informações indicadas a seguir não o ajudarem a
resolver o problema, consulte a página FAQ no site www.philips.com/
support ou contacte a hotline (linha directa) da Philips Saeco do seu país.
Os contactos estão indicados no livreto fornecido separadamente ou no
site www.philips.com/support.
Avaria Causa possível Solução
A máquina não liga. A máquina não está ligada a uma
O café não está sucientemente quente.
Não sai água quente ou
vapor.
O expresso tem pouco creme
(ver obs.).
A máquina demora demasiado tempo para aquecer ou
a quantidade de água que
sai do tubo de vapor/água
quente é limitada.
É impossível extrair o grupo
café.
A máquina mói os grãos de
café, mas o café não sai (ver
obs.).
fonte de energia eléctrica.
As chávenas estão frias. Aqueça as chávenas com água
O orifício do tubo vapor/água
quente está entupido.
Pannarello sujo (se existente). Limpe o Pannarello.
A mistura de café não é adequada
ou o café não é fresco de torrefacção, ou está moído demasiado
grosso.
O circuito hidráulico da máquina
está obstruído com calcário.
O grupo café está fora da posição. Ligue a máquina. Feche a portinho-
A gaveta de recolha das borras
está introduzida.
O grupo café está sujo. Limpe o grupo café (parágrafo "Lim-
O circuito hidráulico não está
carregado.
Isto ocorre, por vezes, quando a
máquina está a ajustar automaticamente a dose.
O distribuidor de café está sujo. Limpe o distribuidor de café.
Ligue a máquina à rede eléctrica.
quente.
Limpe o furo do tubo de vapor/água
quente com um alnete.
Antes de efectuar esta operação certique-se de que a máquina esteja
desligada e fria.
Mude a mistura de café ou ajuste o
moinho de café em cerâmica como
descrito no parágrafo "Ajuste do
moinho de café em cerâmica".
Descalcique a máquina.
la de serviço. O grupo café volta
automaticamente para a posição
correcta.
Retire a gaveta de recolha das borras
antes de retirar o grupo café.
peza do grupo café").
Encha o reservatório com água
fresca e distribua água quente.
Distribua alguns cafés expresso conforme descrito no parágrafo “Saeco
Adapting System”.
Page 40
40
PORTUGUÊS
Avaria Causa possível Solução
O café está demasiado aquoso (ver obs.).
O café sai lentamente (ver
obs.).
Isto ocorre, por vezes, quando a
máquina está a ajustar automaticamente a dose.
O moinho de café em cerâmica
está programado para uma moagem grossa.
O café é muito no. Mude a mistura de café ou ajuste o
Distribua alguns cafés expresso conforme descrito no parágrafo “Saeco
Adapting System”.
Ajuste o moinho de café em cerâmica para uma moagem mais na (veja
parágrafo "Ajuste do moinho de café
em cerâmica").
grau de moagem como descrito no
parágrafo "Ajuste do moinho de café
em cerâmica".
O circuito hidráulico não está
carregado.
O grupo café está sujo. Limpe o grupo café (parágrafo "Lim-
A bandeja de limpeza enchese mesmo que não seja
descarregada água.
Obs.:
Estes problemas podem ser considerados normais se a mistura de café foi modicada ou no caso de se estar a
efectuar a primeira instalação. Neste caso, aguarde que a máquina efectue um auto-ajuste conforme descrito no
parágrafo “Saeco Adapting System”.
Por vezes, a máquina descarrega
automaticamente a água na
bandeja de limpeza para gerir o
enxaguamento dos circuitos e
garantir um funcionamento ideal.
Encha o reservatório com água
fresca e distribua água quente.
peza do grupo café").
Este comportamento é considerado
normal.
Page 41
PORTUGUÊS
41
POUPANÇA DE ENERGIA
Stand-by
A máquina está projectada para a poupança de energia, como demonstrado pela Marcação de rendimento energético de Classe A.
Após 60 minutos de inactividade, a máquina desliga-se automaticamente.
Eliminação
No m do seu ciclo de vida, a máquina não deve ser tratada como lixo
doméstico normal, mas entregue a um centro de recolha ocial para poder
ser reciclada. Este comportamento contribui para proteger o ambiente.
Os materiais da embalagem podem ser reciclados.
- Máquina: desligue a cha da tomada e corte o cabo de alimentação.
- Entregue o aparelho e o cabo de alimentação a um centro de assistência ou a uma entidade pública para a eliminação dos resíduos.
Este produto está em conformidade com a Directiva europeia 2002/96/CE.
O símbolo apresentado no produto ou na embalagem indica que o produto não pode ser tratado como lixo doméstico, mas deve ser entregue
ao centro de recolha competente para que os componentes eléctricos e
electrónicos possam ser reciclados.
A eliminação adequada do produto contribui para proteger o meio ambiente e as pessoas das possíveis consequências negativas que poderiam
advir de uma gestão incorrecta do produto na sua fase nal de vida
útil. Para mais informações sobre os modos de reciclagem do produto
pedimos-lhe que contacte o escritório local responsável, o seu serviço de
eliminação dos resíduos domésticos ou a loja na qual adquiriu o produto.
Page 42
42
PORTUGUÊS
CARACTERÍSTICAS TÉCNICAS
O fabricante reserva-se o direito de modicar as características técnicas
do produto.
Tensão nominal - Potência
nominal - Alimentação
Material da estrutura ABS - Termoplástico
Dimensões (c x a x p) 295 x 325 x 420 mm - 11.5” x 13” x 16.5”
Peso 6,9 kg - 15 lb
Comprimento do cabo de
alimentação
Painel de comando Frontal
Pannarello (existente apenas em
alguns modelos)
Dimensões das chávenas Até 95 mm
Reservatório de água 1,0 l – 33 oz. /extraível
Capacidade do recipiente de
café em grãos
Capacidade da gaveta de recolha das borras
Pressão da bomba 15 bar
Caldeira Aço inoxidável
Dispositivos de segurança Termofusível
Veja a placa situada no interior da
portinhola de serviço
800 - 1200 mm / 31,5” - 47”
Especial para cappuccinos
170 g / 6,5 oz.
8
GARANTIA E ASSISTÊNCIA
Garantia
Para informações detalhadas sobre a garantia e as condições com ela
relacionadas, pedimos-lhe que consulte o livreto de garantia fornecido
separadamente.
Assistência
Queremos garantir que está satisfeito com a sua máquina. Se ainda não o
fez, registe o seu produto no endereço www.philips.com/welcome. Desta
forma, podemos manter-nos em contacto e enviar-lhe lembretes para as
operações de limpeza e descalcicação.
Para ns de assistência ou suporte técnico, visite o site da Philips www.phi-
lips.com/support ou contacte a hotline (linha directa) da Philips Saeco do
seu país. Os contactos estão indicados no livreto fornecido separadamente
ou no site www.philips.com/support.
Page 43
PORTUGUÊS
ENCOMENDA DE PRODUTOS PARA A MANUTENÇÃO
Para a limpeza e descalci cação, utilize apenas os produtos para a manutenção Saeco. Estes produtos podem ser adquiridos na loja online da
Philips (se disponível no seu país) através do endereço www.shop.philips.
com/service, no seu revendedor de con ança ou nos centros de assistência autorizados.
Em caso de di culdade em encontrar os produtos para a manutenção da
máquina, contacte a hotline (linha directa) da Philips Saeco do seu país.
Os contactos estão indicados no livrete de garantia fornecido separadamente ou no endereço www.philips.com/support.
Visão geral dos produtos para a manutenção
FILTRO DE ÁGUA INTENZA+ CA6702
GRAXA HD5061
43
DESCALCIFICANTE CA6700
MAINTENANCE KIT CA 6706
Page 44
06
PT
06
Rev.00 del 15-11-13
O fabricante reserva-se o direito de efectuar qualquer alteração sem aviso prévio.
www.philips.com/saeco
Loading...
