INFORMAÇÕES GERAIS INFORMAÇÕES DE SEGURANÇA

Prezado consumidor, PARABÉNS POR TER ADQUIRIDO ESTE

PRODUTO... E BEM-VINDO À FAMÍLIA PHILIPS. Agradecemos pela sua confiança na Philips e temos a certeza de que seu FW870C lhe trará muitos momentos agradáveis, pois ele é um produto de tecnologia moderna e com muitos recursos. Para usufruir de todo seu potencial, basta ler atentamente este manual e seguir as orientações dadas. Se após ler o manual ainda restar alguma dúvida, fale conosco através do nosso CIC (Centro de Informações ao Consumidor). CIC, tel.: 0800-123123 (discagem direta gratuita), de segunda a sexta, das 8:00 às 20:00 h. Aos sábados, das 8:00 às 13:00 h. Atenciosamente,

Philips da Amazônia

Indústria Eletrônica Ltda.

ATENÇÃO: NÃO TRANSPORTE NEM INCLINE O APARELHO COM DISCOS EM SEU INTERIOR.

Conteúdo

Informações gerais ............................ 2

Informações de Segurança .............. 2

Preparação .......................................... 3

Controles.........................................4 - 6

Utilizando o Sistema..................... 6 - 9

CD ...................................................9 - 11

Rádio ............................................ 12 - 13

Tape Deck................................... 13 - 14

Karaoke .............................................. 14

AUX/CDR ............................................ 14

Gravações................................... 15 - 16

Relógio ............................................... 16

Temporizador..................................... 17

Sleep Timer........................................ 17

Manutenção ...................................... 17

Especificações ................................. 18

Resolução de Problemas ................ 19

Garantia.............................................. 20

IMPORTANTE:

POR FAVOR NOTE QUE O

SELETOR DE VOLTAGEM

LOCALIZADO A TRÁS DESTE

APARELHO ESTÁ PREFIXADO

EM 220V DE FÁBRICA.

PARA PAÍSES QUE OPERAM

EM 110V, AJUSTE O SELETOR

ANTES DE LIGAR O

APARELHO NA TOMADA.

Informações Gerais

• A etiqueta de identificação (que contém o número de série) está na traseira do aparelho.

• As gravações são permitidas desde que não infrinjam direitos autorais e de terceiros.

Informação Ambiental

Embalagem: Todo material desnecessário foi omitido da embalagem do produto. Nós

procuramos, a cada projeto, fazer embalagens com que facilite a separação das partes

que as compõem, bem como de materiais recicláveis, sendo: Calço de isopor, Papelão e Sacos plásticos. Procure fazer o descarte da embalagem de maneira consciente,

preferencialmente destinando a recicladores. Produto: O produto adquirido consiste de

materiais que podem ser reciclados e reusados se desmontado por companhias especializadas.

Baterias e pilhas: Estes elementos contém substâncias químicas, portanto devem ser descartados de maneira apropriada.

Descarte: Solicitamos observar as legislações existentes em sua região, com relação à destinação do produto no seu final de vida, disposição dos componentes da embalagem e das pilhas e baterias.

Em caso de dúvida ou consulta, favor ligar para o Centro de Informações ao Consumidor 0800 123123 (ligação gratuita) ou para a Linha Verde (092) 652-2525.

A Philips da Amazônia Ind. Elet. Ltda. e o Meio Ambiente agradecem sua colaboração.

Acessórios

– Controle remoto – Pilhas (2 tipo AA) para o controle remoto – Antena de quadro para AM – Fio de antena para FM – Cabo de força

(Fornecidos)

Informações de Segurança

• Antes de ligar o aparelho certifique-se que ele está condizente com a voltagem da rede elétrica local. Se necessário ajuste o seletor que se encontra na parte traseira do aparelho (para que coincida com a rede elétrica). Faça este ajuste com o aparelho desligado da tomada.

• Não transporte o aparelho com ele ligado.

• Instale o aparelho numa base sólida (por ex. numa estante).

• Instale o aparelho num local que permita ventilação adequada, para remover o calor gerado internamente ao aparelho.

• O sistema possui incorporado um dispositivo de segurança que impede o sobreaquecimento.

• Não exponha o produto à chuva, poeira e ao calor excessivo.

• Não abra o aparelho para acessar partes internas, pois há risco de choque elétrico bem como perda da garantia!

• Se o aparelho for levado de um local quente para um local frio, pode haver condensação de vapor na lente do leitor de CD. Neste caso o toca discos CD não funcionará. Se isto acontecer retire o CD do aparelho e aguarde cerca de uma hora para que o aparelho se adapte ao novo ambiente.

• Cargas eletrostáticas podem provocar problemas de funcionamento. Veja se o problema desaparece retirando o plugue da tomada e voltando a ligá-lo após alguns segundos.

• Para desligar completamente o

aparelho, retire o cabo de força da tomada.

Page 3

PREPARAÇÃO

Conexões Traseiras

STANDBY ON

MIN MAX CUT OFF FREQUENCY

HIGH POWER SUBWOOFER

60Hz 150Hz

DIGITAL

OUT

AM ANTENNA

VOLTAGE

SELECTOR

220V-

110V- 127V

240V

220V-

110V-

240V

127V

MAINS

A Conexão da antena AM

Ligue a antena de quadro fornecida no terminal AM ANTENNA. Coloque esta antena longe do aparelho e posicione-a para a melhor recepção possível.

B Antena de fio para FM

Ligue a antena de fio FM fornecida ao terminal de antena de FM ANTENNA 75 Ω. Ajuste a posição deste fio para a melhor recepção possível.

Antena externa

Em regiões de sinal fraco, ligue uma antena de FM externa, com cabo coaxial de 75 Ω, ao terminal FM ANTENNA 75 Ω.

AUDIO OUT

AUDIO IN

LRLR

SUB-

WOOFER

AUX/CDR IN

OUT LINE OUT

FM ANTENNA 75Ω

FRONT

+ L –

–

C Conexão das caixas

acústicas

• Ligue a caixa direita ao conector frontal R, sendo o fio vermelho ou marcado ao terminal + e o fio preto ou não marcado ao terminal -.

• Ligue a caixa esquerda ao conector frontal L, sendo o fio vermelho ou marcado ao terminal + e o fio preto ou não marcado ao terminal -.

• Ligue a parte decapada ao cabo na caixa acústica, conforme ilustrado.

12 mm

D Ligação de um subwoofer

Pode-se ligar um subwoofer ativo à saída SUBWOOFER OUT. O subwoofer reproduz unicamente os efeitos de baixas frequências (por exemplo: explosões, o ruído das naves espaciais, etc.). Para ajustá-lo corretamente siga as instruções fornecidas com o subwoofer.

H Seletor de voltagem

O aparelho sai de fábrica ajustado para 220V. Antes de ligar o cabo elétrico à tomada, certifique-se de que o seletor de voltagem, localizado na parte de trás do aparelho, está ajustado para a voltagem da rede elétrica local. Se não estiver, ajuste o seletor antes de ligar o aparelho à tomada.

E Conexão da linha de saída

Pode-se ligar as conexões de áudio LINE OUT esquerda e direita a conexões opcionais ANALOGUE IN do gravador de CD. Isto lhe permite gravar em formato analógico.

F Conexão de saída digital

Pode-se gravar o som digital do CD em qualquer equipamento de áudio com um gravador de entrada digital (por exemplo Gravador de CD, Gravador de áudio digital (DAT), Conversor digital analógico e Processador de sinal digital). Ligue uma ponta do cabo óptico cinch (não fornecido) à tomada DIGITAL OUT e a outra ao equipamento de áudio com entrada digital. Quando ligar o cabo cinch, assegure-se de que está bem introduzido.

Como ligar outro equipamento ao seu aparelho de som

Pode-se ligar as conexões de saída de áudio OUT L (esquerda) e R (direita) de uma TV, de um videocassete, de um laser disc,

ligadodesligado

de um DVD ou CD-Recorder às entradas AUX/CD-R IN da parte de trás do aparelho.

I Ligando o aparelho

Após todas as conexões terem sido feitas, ligue o cabo de força na tomada.

Como colocar as pilhas no Controle Remoto

• Coloque duas pilhas (tipo R06 ou AA) no controle remoto observando as indicações existentes no compartimento.

• Para evitar vazamento das pilhas, remova-as quando se esgotarem ou se não for utilizá-las por um longo período. Para substituição utilize sempre pilhas tipo R06 ou AA.

Page 4

CONTROLES

# @

DISC CHANGE

DISC 1 DISC 2 DISC 3

8 7

REC

DUB

(HSD)

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

PROG

PERSONAL

TUNER AUX

CD1 • 2 • 3

BAND

STOP• CLEARSEARCH • TUNING PLAY • SIDE

DSC

SURF

PAN

INTERACTIVE SOUND STUDIO

TAPE 1 • 2

≥

§

TAPECD

STROBE VEC

HOLD

OPEN•CLOSE

CDR

▲

PRESET

DBB

CHANGER

VEC

MAX

DBB

SOUND CONTROL

DISPLAY

A.REV

▲

DOLBY B

RDS

NEWS!

MIC

LEVEL

MIC

(

)

¡

™

∞

DBB

™

í

•

à

REPEAT PROGRAM

CD DIRECT

SIDE

Å

VOLUME

É

Ç

SHUFFLE

TUNERTAPE 1/2CD

SLEEP TIMERAUXIS / VEC

DSC

ë

á

⁄

º

∞

& ™

ª

£

≤

∞

Page 5

CONTROLES

Controles no aparelho e no controle remoto

1 STANDBY ON

– para ligar o aparelho ou colocá-lo em

modo standby (espera).

– para usar EASY SET (operação

simplificada).

2 JOG

– para selecionar o visor de equalização

desejado.

– para selecionar a definição DSC

desejada. Selecione primeiro a característica DSC.

– para selecionar o nível de som pessoal

desejado. Selecione primeiro a definição Som PESSOAL.

– para selecionar o parâmetro desejado

VEC.

3 ;

– para ligar o fone de ouvido.

4 REC (RECORD)

– para iniciar a gravação no tape deck 2.

5 DUB (HIGH SPEED DUBBING

[HSD})

– para copiar uma fita à velocidade

normal ou rápida.

6 MORE

– para ligar e desligar a operação de

ajuste.

– para selecionar a faixa de equalização

pessoal para ajuste.

– para selecionar o ajuste de equalização

pessoal para memorização.

7 ENTER

– para confirmar a operação de ajuste. – para memorizar a faixa de equalização

pessoal.

– para memorizar e confirmar o ajuste

de equalização pessoal.

8 CLOCK/TIMER

– para visualizar o relógio, acertar o

relógio ou o temporizador.

9 PROG (PROGRAM)

– para programar as faixas do CD no

modo CD ou programar emissoras de rádio no modo TUNER.

0 DISPLAY

– para visualizar a programação atual do

aparelho.

! CD CAROUSEL TRAY @ CD DIRECT PLAY

(DISC 1/ DISC 2/DISC 3)

– para selecionar um compartimento de

CD para reprodução.

# DISC CHANGE

– para trocar os CDs.

$ OPEN•CLOSE

– para abrir e fechar a gaveta dos CDs.

% SOURCE: para selecionar o seguinte.

CD/ (CD 1•2•3)

– para selecionar o modo CD. Quando a

reprodução do CD parar, pressione para selecionar a gaveta do disco 1, 2 ou 3.

TUNER / (BAND)

– para selecionar o modo Rádio. Se

estiver no modo Rádio, seleciona a faixa: FM ou MW (ondas médias).

TAPE / (TAPE 1•2)

– para selecionar o modo Tape. Quando

a reprodução da fita parar, pressione para selecionar o tape deck 1 ou 2.

AUX / (CDR)

– para selecionar a entrada externa (onde

foi ligado a TV, Vídeo, Disco Laser, DVD ou Gravador de CD). No modo AUX, seleciona AUX ou CDR.

^ PAINEL DE VISUALIZAÇÃO DE

SOM

– para visualizar a regulagem do Estúdio

de Som Interativo.

& SELEÇÃO DE MODO

à á (SEARCH•TUNING)

no modo CD:

dentro de uma faixa.

no modo TUNER (RÁDIO):

sintonizar uma emissora.

no modo TAPE:

avançar rapidamente a fita, somente no tape deck 2.

9 (STOP•CLEAR)

no modo CD:

apaga um programa.

no modo TUNER (RÁDIO):

interromper a programação.

no modo TAPE:

reprodução ou a gravação.

para avançar/retroceder

para

para retroceder ou

pára a reprodução ou

para

para interromper a

no modo DEMO (somente no

aparelho):

de demonstração.

2 ; (PLAY•SIDE)

no modo CD:

reprodução.

para iniciar ou parar o modo

inicia ou interrompe a

no modo TAPE:

reprodução. SIDE: para mudar de lado, quando estiver reproduzindo o Tape 2.

í ë (PRESET 4 3 )

no modo CD:

corrente, retroceder ou avançar.

no modo TUNER (Rádio):

selecionar uma emissora memorizada.

* A. REV (AUTO REVERSE)

– disponível só no tape deck 2. – para selecionar os modos de leitura

desejados (

( MAX SOM

– para ligar e desligar o som MÁXIMO

para baixos extra.

) MIC LEVEL

– para ajustar o nível de mixagem para

karaoke ou gravação do microfone.

¡ MIC

– para ligar o microfone.

™ VOLUME

– para ajustar o volume.

£ OPEN

– para abrir o tape deck 2.

TAPE DECK 2 ESTÚDIO DE SOM INTERATIVO

CONTROLE DE SOM DIGITAL (DSC)

– para selecionar o efeito sonoro

desejado: IDEAL, TÉCNICO, ROCK, CLÁSSICO, VOCAL OU JAZZ.

PERSONAL

– para selecionar ou definir o ajuste de

equalização pessoal.

para iniciar a

para ir ao início da faixa

para

åå

∂∂

∫∫

å /

∂ /

∫ ).

åå

∂∂

∫∫

Page 6

CONTROLES UTILIZANDO O SISTEMA

SURF

– para ligar e desligar a função SURF.

STROBE

– para ligar e desligar a função STROBE.

PAN

– para ligar e desligar a função PAN.

HOLD

– para ligar e desligar a função HOLD só

durante a reprodução do CD.

VEC

– para selecionar o efeito sonoro

desejado: CÂMARA, DISCOTECA, CONCERTO, CLUBE, CINEMA ou ARCADA.

DYNAMIC BASS BOOST (DBB)

– para ligar e desligar o reforço

dinâmico de graves.

§ TAPE DECK 1 OPEN

– para abrir o tape deck 1.

REPEAT

– para repetir uma faixa do CD.

SHUFFLE

– para ler todos os discos disponíveis e

suas faixas em ordem aleatória.

SLEEP TIMER

– para mudar o sistema para modo

standby num período de tempo selecionado.

– para colocar o sistema no modo

standby (espera).

Observações relativas ao controle remoto: – Primeiro, selecione a fonte

desejada pressionando a tecla correspondente (Ex. CD, TUNER, TAPE 1/2 ou AUX).

– Depois, selecione a função

desejada (É, í, ë, etc.).

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

DUB

(HSD)

REC

PROG

PERSONAL

TUNER AUX

CD1 • 2 • 3

BAND

STOP•CLEARSEARCH • TUNING PLAY • SIDE

DSC

SURF

PAN

INTERACTIVE SOUND STUDIO

Atenção: Antes de começar a utilizar o sistema, conclua os procedimentos de preparação.

Modo de demonstração

O aparelho tem um modo de demonstração que apresenta suas várias características.

Sempre que o sistema é ligado pela primeira vez, o modo de demonstração inicia automaticamente.

Observações: – Durante o modo de demonstração,

pressionando-se qualquer tecla de fonte (ou a tecla standby), o sistema entra na função escolhida (standby).

– Ao colocar o sistema no modo standby,

5 segundos depois ele entra no modo de demonstração.

VEC

MAX DBB

SOUND CONTROL

DISPLAY

TAPECD

TAPE 1 • 2

STROBE VEC

HOLD

▲

PRESET

CDR

DBB

A.REV

▲

MIC

LEVEL

MIC

Para cancelar o modo de demonstração

• Mantenha pressionada a tecla 9

(apenas no aparelho)

segundos

durante

quando o sistema estiver em

modo de demonstração.

™ A demonstração pára. ™ “DEMO OFF” aparece no visor. ™ O sistema muda para o modo standby.

Observação: – Mesmo que o cabo de alimentação seja

retirado e volte a ser ligado à tomada, a demonstração permanece desligada até ser ligada novamente.

Page 7

UTILIZANDO O SISTEMA

Para iniciar o modo de demonstração

• Mantenha pressionada a tecla 9

(apenas no aparelho)

5 segundos

em modo standby. ™ A demonstração começa.

durante

quando o sistema estiver

Easy Set (Operação Simplificada)

EASY SET permite-lhe memorizar automaticamente todas as emissoras de rádio disponíveis.

1 Com o aparelho no modo standby ou no

modo de demonstração, pressione e segure STANDBY ON durante 5 segundos. ™ “EASY SET” aparece no visor

seguido de “TUNER” e de “AUTO”.

™ EASY SET começa procurando todas

emissoras de rádio em FM e então seguirá através de emissoras em faixas de MW (ondas médias).

™ As emissoras de rádio com sinal forte

serão memorizadas, num total de 40 emissoras.

Observações: – EASY SET começa com a faixa de FM,

se ainda houver emissoras disponíveis, o sistema continua memorizando a faixa de MW respectivamente.

– Quando se usa o EASY SET, apagam-se

todas as estações armazenadas anteriormente.

(no aparelho)

– Ao término da operação EASY SET a

última emissora programada aparece no visor.

Ligar o sistema

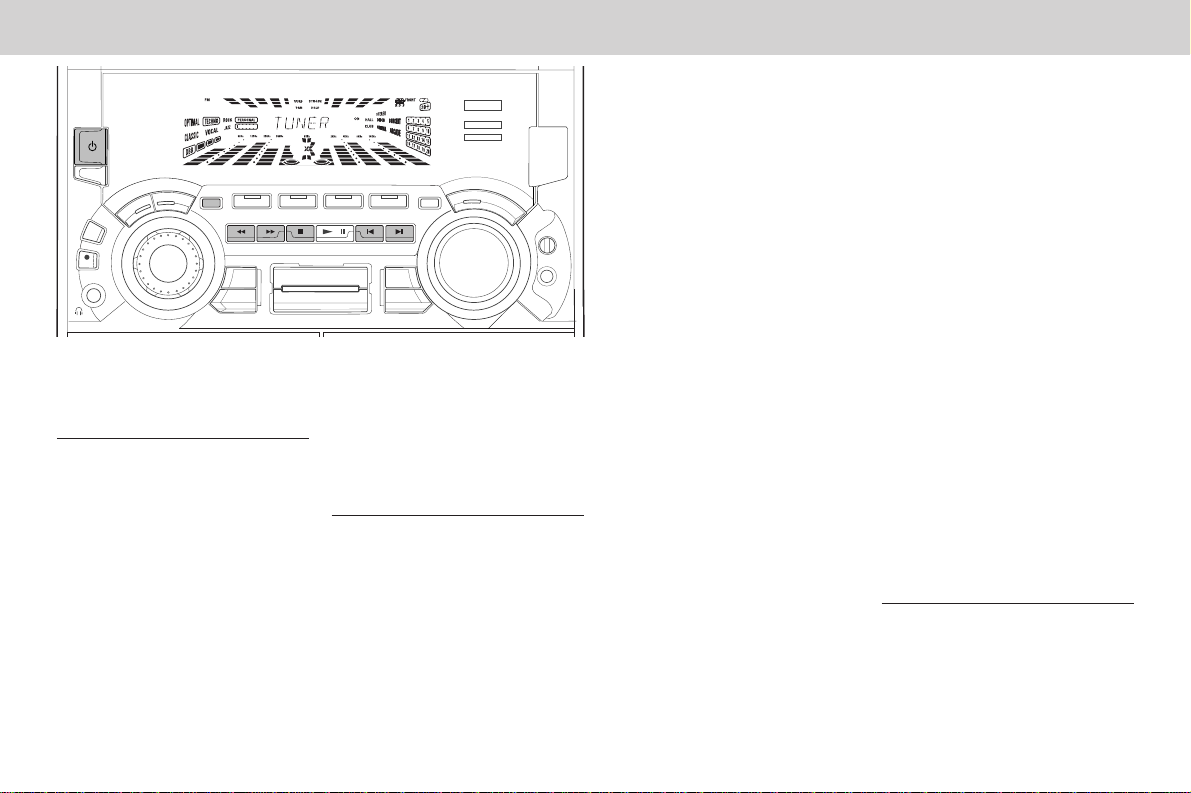

• Pressione CD, TUNER, TAPE ou AUX. Pode-se ainda ligar o sistema

pressionando-se qualquer uma das teclas CD DIRECT PLAY.

Mudar o sistema para o modo standby (espera)

• Pressione STANDBY ON novamente ou

2 no controle remoto.

™ O sistema irá ao modo de espera.

Selecionar a fonte

• Pressione a tecla de seleção de fonte respectiva: CD, TUNER, TAPE ou AUX. ™ O visor apresenta a fonte

selecionada.

Observação: – Para uma fonte externa, certifique-se de

que as tomadas de áudio esquerda e direita de saída (OUT) do equipamento externo (TV, Vídeo, Leitor de discos laser, DVD ou Gravador de CD) estão ligadas às tomadas AUX/CDR IN.

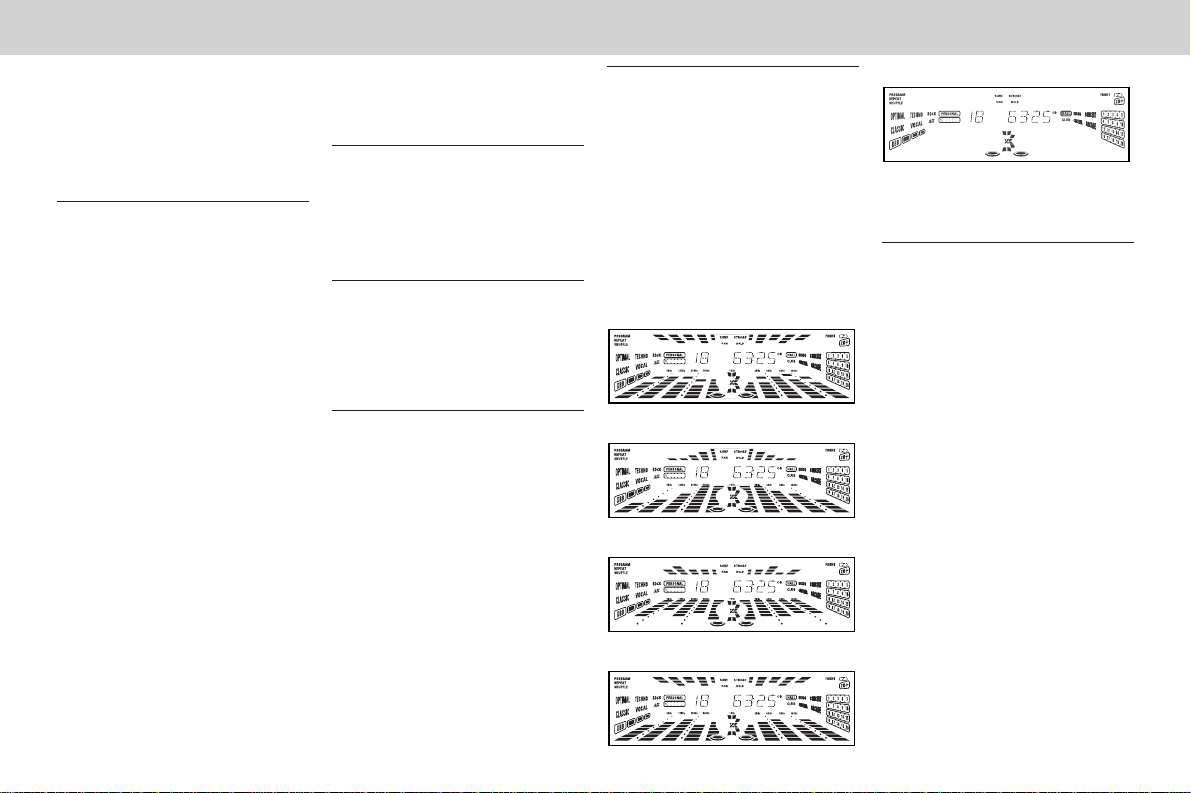

Seleção do visor de equalização

Pode selecionar o visor de equalização desejado. Não deve utilizar o JOG antes de pressionar a tecla DSC.

• Rode o JOG para selecionar o visor de equalização desejado: PEAK HOLD, MIDDLE OUT, TOP DOWN, NORMAL ou NITE. ™ O visor selecionado aparece.

Visor PEAK HOLD

Visor MIDDLE OUT

Visor TOP DOWN

Visor NORMAL

Visor NITE MODE

Observação: – Em NITE MODE, serão apagadas todas

as luzes e o brilho do visor escurecido.

Controle do Som

Ajuste do Volume

Ajuste o VOLUME para aumentar ou diminuir o nível do som.

Para Audição Pessoal

Ligue o fone de ouvido à entrada ; na frente do aparelho. As caixas acústicas desligam-se.

INTERATIVE SOUND STUDIO

Interative Sound Studio deixa você criar 4 efeitos sonoros e personalizar 6 ajustes de som usando o JOG. Ajusta o aparelho para seu tipo de música com 26 modos do Controle de Som Digital (DSC). Você pode recriar suas condições de audição usando o JOG para selecionar um dos 26 modos do Controle Virtual do Ambiente (VEC), ou usar a inteligência de seu aparelho, através do ajuste automático do DSC.

Note: – Em alguns tipos de música você pode

temporariamente ouvir um "estalido" nos altofalantes. Isso não indica um mal funcionamento do produto. Selecionando um outro ajuste do controle de som, irá eliminar este efeito.

Page 8

UTILIZANDO O SISTEMA

CONTROLE DE SOM DIGITAL (DSC)

• Pressione e segure a tecla DIGITAL SOUND CONTROL (DSC) durante

5 segundos. ™ A música corrente é mostrada e o

ajuste mais adequado de DSC é selecionado automaticamente.

CONTROLE DE SOM DIGITAL (DSC)

A característica DSC permite-lhe regular o sistema que se adapte ao seu tipo de música.

• Pressione DIGITAL SOUND CONTROL (DSC) para selecionar OPTIMAL, TECHNO, ROCK, CLASSIC, VOCAL ou JAZZ. ™ O som digital selecionado está

rodeado com um círculo.

™ Aparece no visor “OPTIMAL X,

TECHNO X, ROCK X, CLASSIC, VOCAL X ou JAZZ X”. “X” está no nível pré-

selecionado.

™ A função VEC é desativada.

Com o JOG, pode-se mudar o nível de definição sonora digital de tudo, exceto CLASSIC.

• Selecione primeiro a característica DSC, depois rode o JOG até atingir o nível de definição sonora digital desejada. ™ O nível de definição sonora digital

aumenta ou diminui entre os níveis 1 e 5.

Observação: – Para um ajuste neutro, selecione

CLASSIC e desligue DBB.

CONTROLE VIRTUAL DO AMBIENTE (VEC)

A função VEC permite ajustar o sistema para selecionar um tipo de ambiente.

• Pressione VEC para selecionar CÂMARA, DISCOTECA, CONCERTO, CLUBE, CINEMA ou ARCADA. ™ O ambiente selecionado fica rodeado

por um círculo.

™ Aparecem no visor “HALL X,

DISCO X, CONCERT, CLUB X, CINEMA X ou ARCADE X”.

“X” é o nível pré-selecionado.

Com o JOG, pode-se mudar o nível de ajuste do ambiente de tudo, exceto CONCERT.

• Primeiro selecione a função VEC, depois rode o botão JOG até alcançar o ambiente desejado.

™ O nível aumenta ou diminui entre o

nível 1 e 5.

AJUSTE AUTOMÁTICO DO SOM (ASC)

Sempre que é selecionada uma nova função DSC ou VEC. A função ASC ajusta automaticamente o novo som para proporcionar uma transição suave.

1 Pressione DSC ou VEC.

™ O som digital selecionado fica

indicado num círculo.

2 Pressione MORE para ligar ou desligar

o ajuste.

3 Pressione ENTER para confirmar a

seleção. ™ Aparece no visor

“CALIBRATION ON” ou “CALIBRATION OFF”.

SOM MÁXIMO

A função SOM MÁXIMO permite um efeito de som máximo combinando volume e efeito DBB.

• Pressione MAX SOUND para ligar ou desligar. ™ Aparece no visor “MAX SOUND”

ou “OFF”.

SOM PESSOAL

Pode memorizar até 6 ajustes pessoais.

• Pressione PERSONAL para selecionar: USER 1, USER 2, USER 3, USER 4, USER 5 ou USER 6.

™ Aparece no visor “USER 1, USER

2, USER 3, USER 4, USER 5 ou USER 6”.

Programação pessoal

Com o JOG, pode-se ajustar a programação pessoal ao seu nível desejado.

1 Pressione e segure PERSONAL durante

cerca de 5 segundos. ™ O modo de programação pessoal está

ativado.

™ Aparece no visor “60 HZ”.

2 Rode o JOG até o nível da faixa de

equalização desejada. ™ O nível da faixa de equalização

aparece no visor.

3 Pressione MORE para selecionar a

próxima faixa de equalização.

60 HZ ™ 250 HZ ™ 1 KHZ ™ 4 KHZ ™

16 KHZ ™ 60 HZ…

2 e 3

• Repita equalização estarem programadas.

4 Pressione ENTER para confirmar a

programação pessoal. ™ “STORE UX” aparece no visor.

• Pressione MORE para selecionar o local de memorização desejado.

5 Pressione ENTER para confirmar.

até todas as faixas de

“X” é a próxima programação pessoal disponível.

• Repita 1-5 para ajustar as outras programações pessoais.

Rode o JOG para ajustar a velocidade do efeito depois de selecionar SURF, STROBE, PAN, HOLD.

SURF

Esta característica permite simular o efeito sonoro idêntico a uma onda do oceano, como se a música estivesse a navegar no topo das ondas.

• Pressione SURF. ™ “SURF XX” aparece no visor.

Page 9

UTILIZANDO O SISTEMA CD

STROBE

Esta característica permite simular o efeito estroboscópico, como se a música aparecesse e desaparecesse.

• Pressione STROBE. ™ “STRB XX” aparece no visor.

PAN

Esta característica permite simular o efeito panorâmico, como se a música circulasse através da sala.

• Pressione PAN. ™ “PAN XX” aparece no visor.

HOLD

Esta característica permite simular o efeito sonoro idêntico ao arranhar de um disco LP de vinil e só se aplica durante a reprodução de um CD.

• Pressione HOLD. ™ “HOLD” aparece no visor.

Observações: –“XX” é a velocidade do efeito. – Quando se seleciona SURF, STROBE,

PAN ou HOLD, todos os outros efeitos sonoros são desativados.

REFORÇO DINÂMICO DE GRAVES (DBB)

O modo DBB (Reforço Dinâmico de Graves) realça a resposta de graves.

• Pressione DBB para selecionar o nível de reforço de graves. ™ O nível DBB respectivo é assinalado

com um círculo e acende-se.

™ O visor apresenta “BEAT, PUNCH

ou BLAST”.

Para desligar o DBB

• Pressione DBB até aparecer “DBB OFF” no visor.

Observação: – Alguns CDs ou fitas são gravados em

nível muito alto, o que pode levar a distorções. Se isto acontecer, desative o DBB ou reduza o volume.

Seleção automática DSC-DBB

A melhor programação para o DBB é gerada automaticamente pela seleção DSC respectiva. Pode-se ainda selecionar manualmente a programação DBB que melhor se adapte às suas condições de audição.

DISC CHANGE

DISC 1 DISC 2 DISC 3

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

DUB

(HSD)

REC

PROG

PERSONAL

TUNER AUX

CD1 • 2 • 3

STOP•CLEARSEARCH • TUNING PLAY • SIDE

DSC

SURF

PAN

INTERACTIVE SOUND STUDIO

Aviso!

1) Este sistema destina-se a CDs convencionais. Não use acessórios como anéis estabilizadores de discos ou folhas de tratamento de CDs, etc., porque podem danificar o mecanismo.

2) Não coloque mais do que um disco em cada compartimento.

3) Quando a gaveta estiver com CDs em seu interior, não balance ou gire o aparelho pois isto pode travar o mecanismo.

OPEN•CLOSE

VEC

MAX

SOUND CONTROL

DISPLAY

BAND

TAPECD

TAPE 1 • 2

STROBE VEC

HOLD

▲

PRESET

CDR

DBB

A.REV

▲

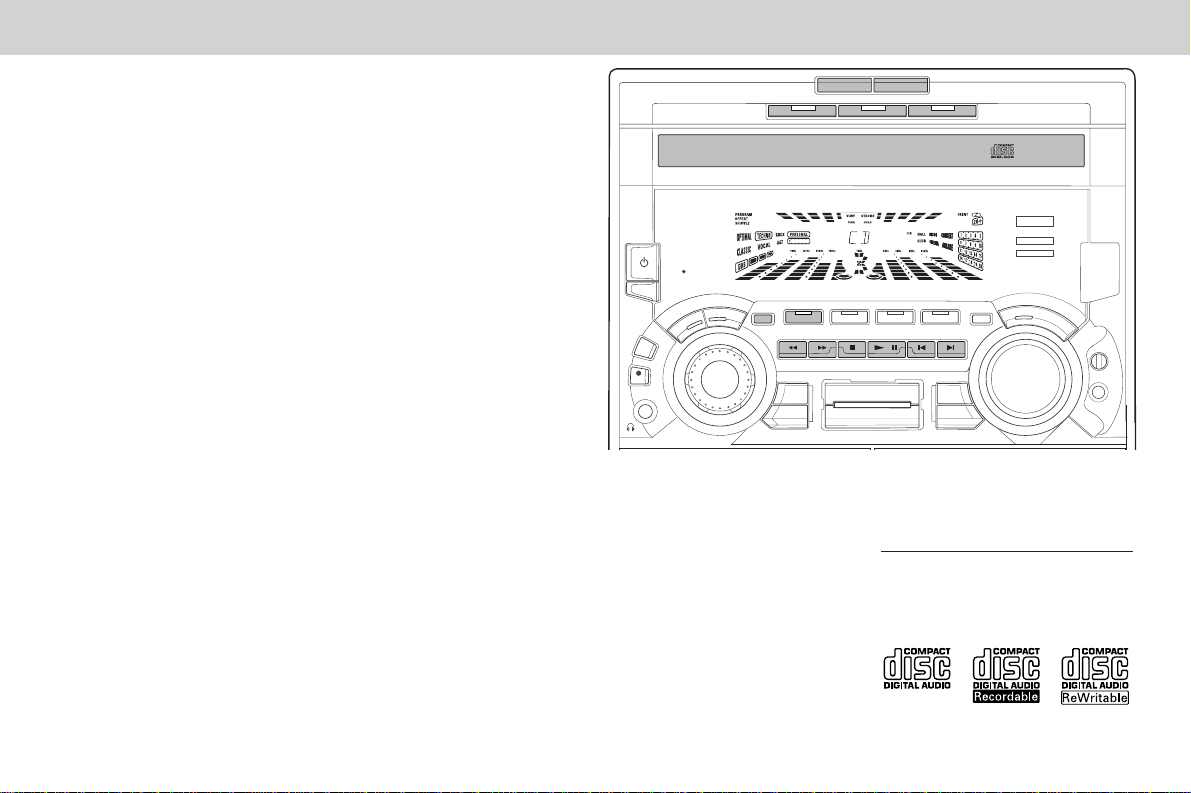

Pode-se colocar um máximo de três discos no compartimento de CDs para leitura contínua.

Discos para reprodução

O aparelho pode reproduzir todos os formatos de discos de áudio: CD-Gravável finalizado e CD-Regravável finalizado.

CHANGER

DBB

MIC

LEVEL

MIC

Page 10

Como colocar os CDs

1 Pressione CD para selecionar o modo

de CD.

2 Pressione OPEN•CLOSE.

™ O compartimento de CDs se abre.

3 Coloque um CD com o lado impresso

virado para cima no compartimento direito.

• Pode-se colocar outro disco no compartimento esquerdo.

• Para colocar o terceiro disco, pressione a tecla DISC CHANGE. ™ O carrossel do compartimento de CD

rodará até o compartimento vazio ficar pronto para receber o disco.

4 Pressione OPEN•CLOSE para fechar o

compartimento de CDs. ™ O visor exibe o número total de

faixas e a duração do último disco selecionado.

Observação: – Para assegurar um bom desempenho do

sistema, espere a leitura completa dos CDs antes de continuar.

CD Direct Play

Pode-se reproduzir um CD pressionando-se a tecla DISC 1, DISC 2 ou DISC 3. A reprodução pára ao final do disco selecionado.

– Se a tecla estiver acesa, é indicação de

que há disco no compartimento.

Como ouvir um CD

1 Pressione 2 para iniciar a reprodução.

™ O compartimento escolhido, o

número da faixa e o tempo transcorrido de reprodução da faixa corrente aparecem no visor.

™ O número da faixa corrente também

cintilará na sequência musical.

™ Quando uma faixa tiver sido lida, o

número da faixa será apagado.

• Para interromper a reprodução, pressione ;.

™ A indicação do tempo de reprodução

pisca.

• Para voltar à reprodução pressione 2 novamente.

2 Para parar a reprodução, pressione 9.

Observação: – Todos os discos serão reproduzidos uma

vez e a reprodução cessa.

Mudança de Disco

É possível trocar os discos dos dois compartimentos externos enquanto o terceiro continua reproduzindo.

1 Pressione DISC CHANGE.

™ O compartimento dos CDs abre.

2 Troque os discos dos compartimentos

esquerdo e direito.

• Se pressionar DISC CHANGE novamente durante a reprodução, a reprodução pára.

™ O carrossel de CD gira até o

compartimento interno ficar pronto para receber o disco.

3 Pressione OPEN•CLOSE para fechar o

compartimento dos CDs.

Como selecionar uma faixa

Como selecionar uma faixa com o CD parado 1 Pressione ¡ ou ™ até que a faixa

desejada apareça no visor.

2 Pressione 2 para iniciar a reprodução.

™ O número da faixa selecionada e o

tempo transcorrido de reprodução aparecem no visor.

Como selecionar uma faixa durante a reprodução

• Pressione ¡ ou ™ até que a faixa desejada apareça no visor. ™ O número da faixa selecionada e o

tempo transcorrido aparecem no visor.

• Ao se pressionar ¡ uma vez, o aparelho volta à reprodução da faixa corrente.

Como alçancar um trecho da música durante a reprodução

• Pressione e segure a tecla à ou á até que a passagem da música seja localizada. ™ O volume será reduzido.

• A reprodução volta ao normal quando a tecla à ou á é liberada.

Como programar faixas

Com o CD parado é possível programar faixas. O visor indica o total de faixas programadas. Até 40 faixas podem ser memorizadas e em qualquer ordem. Ao se tentar programar mais que 40 faixas o visor indicará “FULL” (memória cheia).

1 Coloque na gaveta os discos desejados. 2 Pressione PROGRAM para iniciar a

programação.

™ A indicação ™ Cancela qualquer modo de repetição

anteriormente selecionado.

3 Pressione a tecla CD (CD 1•2•3) para

escolher o disco.

4 Pressione ¡ ou ™ para selecionar a

faixa desejada.

5 Pressione PROGRAM para programar a

faixa.

• Repita os passos 3 a 5 para programar outras faixas de outros discos.

6 Pressione 9 uma vez para finalizar a

programação. ™ O número total de faixas

programadas e o tempo total de reprodução são indicados no visor.

Observações: – Se o tempo total exceder a “

ou se o total de faixas exceder a 30, então o visor indicará “

– Durante a programação, se nenhuma

tecla for pressionada dentro de 20 segundos, o aparelho sai do modo de programação.

PROGRAM pisca.

--:--

99:59

”.

”

Page 11

Como rever uma programação

Só é possível rever uma programação com o CD parado.

• Pressione ¡ ou ™ repetidamente para rever as faixas programadas.

• Pressione 9 para deixar o modo de revisão.

Como ouvir um programa

1 Pressione 2 para iniciar a reprodução

do programa.

™ O visor indica “PLAY

PROGRAM”.

™ O número da faixa e o tempo

transcorrido da faixa são indicados no visor.

• Pressionando-se REPEAT durante a reprodução do programa, a faixa corrente será lida repetidamente. ™ As indicações REPEAT e PROGRAM serão

visualizadas.

2 Pressione 9 para parar a reprodução.

Observações: – Se for pressionada qualquer uma das

teclas CD DIRECT PLAY, o aparelho irá reproduzir o disco ou faixa escolhida e a programação será temporariamente ignorada. A indicação PROGRAM desaparecerá temporariamente do visor e voltará quando a reprodução do disco escolhido parar.

– O modo REPETIÇÃO DE DISCOS é

cancelado quando é selecionada a reprodução do programa.

Como apagar um programa

(com o CD parado)

• Pressione 9.

™ O visor indica “PROGRAM

CLEARED”.

Observação: – O Programa é também apagado se o

sistema for desligado da eletricidade ou aberto o compartimento de CD. Se o compartimento de CD for aberto, as faixas pertencentes aos dois compartimentos externos são apagadas e o visor apresenta “

CLEARED

TRACKS

”.

Reprodução aleatória de faixas - Shuffle

(apenas no controle remoto)

Este modo reproduz os discos disponíveis em ordem aleatória. Esta função pode ser utilizada também quando as faixas estão programadas.

Como aplicar esta função em todos os discos e faixas 1 Pressione SHUFFLE.

™ O visor indica “SHUFFLE”. ™ A indicação

escolhida aleatoriamente aparecem no visor.

SHUFFLE, o disco e a faixa

• Os discos e as faixas são lidos por ordem aleatória até que se pressione 9.

• Se pressionar REPEAT durante o shuffle, a faixa corrente será lida repetidamente.

™ O visor indica “TRACK” ou “ALL”. ™ As indicações

visualizadas.

2 Pressione SHUFFLE novamente para

voltar à reprodução normal. ™ A indicação SHUFFLE desaparece do

visor.

REPEAT e SHUFFLE serão

Nota: – O modo REPETIÇÃO DE DISCOS é

cancelado quando Shuffle é selecionado.

Repeat

Pode reproduzir uma faixa repetidamente. 1 Pressione REPEAT no controle remoto

• A faixa selecionada será agora lida

2 Pressione novamente REPEAT para

(apenas no controle remoto)

durante a reprodução do CD para selecionar o modo de repetição. ™ O visor indica “TRACK”, “DISC”,

“ALL” ou “OFF”.

™ A indicação repetidamente até que se pressione 9. retomar a reprodução normal.

™ A indicação REPEAT desaparece do

visor.

REPEAT aparece no visor.

Observações: – O modo REPEAT DISC não está

disponível durante a reprodução do programa ou do modo shuffle.

– Pode também repetir a mistura de um

programa.

™

Aparece no visor “

TRACK PROGRAM

™

As indicações REPEAT, PROGRAM e

SHUFFLE aparecem no visor.

” ou “

REPEAT

”.

Page 12

RÁDIO

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

DUB

(HSD)

REC

PROG

Observação: – Para a característica “EASY SET”,

consulte a página 7.

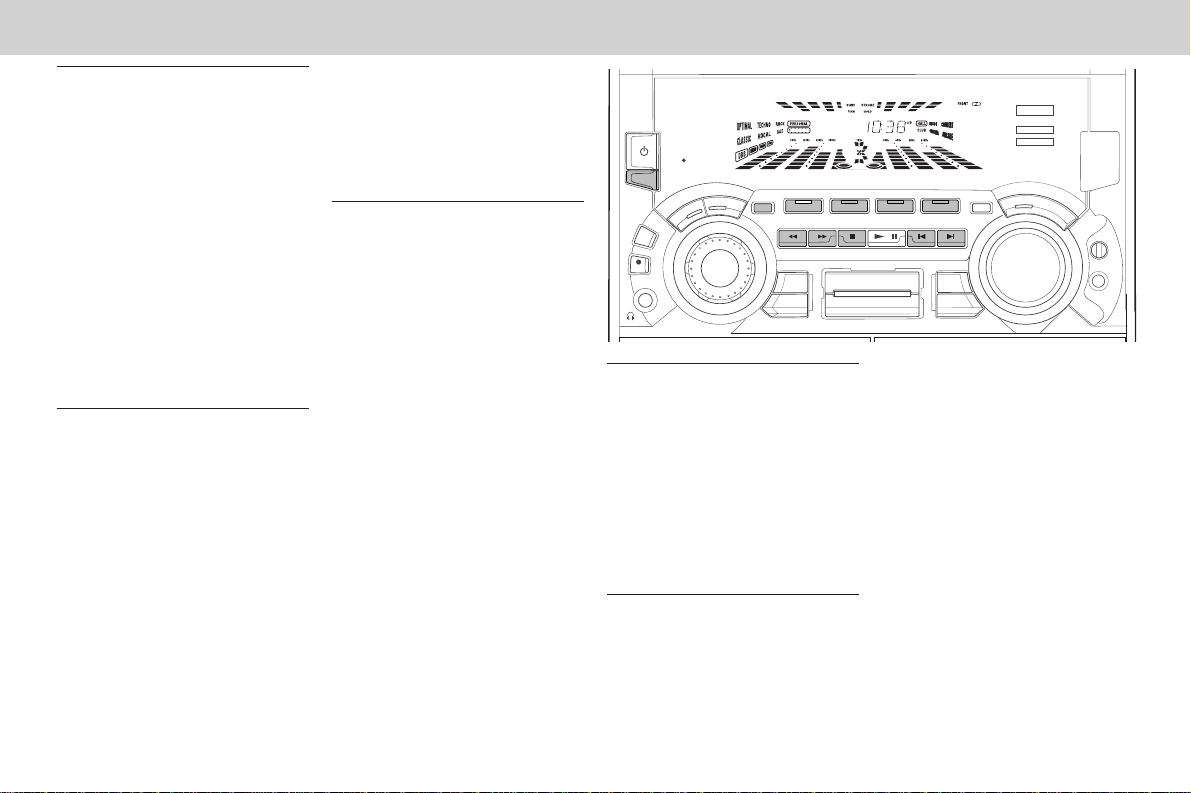

Como sintonizar o rádio

1 Pressione TUNER (Faixa de onda) para

selecionar o modo RÁDIO. ™ O visor indica “TUNER”. Após alguns segundos o visor indicará a frequência.

2 Pressione novamente TUNER (Faixa de

onda) para selecionar a faixa de ondas desejada: FM ou MW (MW = Ondas Médias).

3 Pressione TUNING à ou á por

mais de um segundo. ™ O visor indica “SEARCH” até que

uma emissora de sinal forte seja encontrada.

CD1 • 2 • 3

DSC

SURF

PAN

PERSONAL

INTERACTIVE SOUND STUDIO

TAPECD

TUNER AUX

TAPE 1 • 2

BAND

STOP•CLEARSEARCH • TUNING PLAY • SIDE

▲

PRESET

STROBE VEC

HOLD

CDR

DBB

A.REV

▲

• Repita este procedimento até que a emissora desejada seja encontrada.

• Para sintonizar uma emissora de sinal fraco, pulse TUNING à ou á repetidamente até que o visor mostre a frequência desejada e/ou até que a melhor recepção seja obtida.

Como programar emissoras

Pode-se programar até 40 emissoras na memória. Quando uma emissora programada é sintonizada, o número da memória aparece junto à frequência no visor.

Programação automática 1 Pressione TUNER (Faixa de onda). 2 Pressione PROGRAM por mais de um

segundo.

VEC

MAX DBB

SOUND CONTROL

DISPLAY

™ A indicação PROGRAM pisca e

aparece “AUTO” no visor.

™ O sistema procura toda emissora

disponível, primeiro na faixa de FM, depois na faixa de MW.

™ Todas as emissoras de rádio

disponíveis são programadas automaticamente. A frequência e o número da memória aparecem por

LEVEL

MIC

breves instantes.

™ O sistema pára a busca quando todas

as emissoras forem programadas ou se as 40 posições de memória forem preenchidas.

™ O sistema fica sintonizado na última

emissora programada.

Observações: – Para cancelar a programação

automática pressione PROGRAM ou

(apenas no aparelho).

– Se você quiser reservar algumas

posições de memória, por exemplo as posições de 1 a 9, selecione a posição 10 antes de iniciar o processo de programação automática: deste modo apenas as memórias 10 a 40 serão preenchidas.

Programação manual 1 Pressione TUNER (Faixa de onda). 2 Pressione TUNER (Faixa de onda)

novamente para selecionar a faixa de onda desejada: FM ou MW.

3 Pressione PROGRAM por mais de um

segundo. ™ A indicação

PROGRAM pisca.

™ O número da próxima memória

disponível aparece para seleção.

4 Pressione TUNING à ou á para

sintonizar a frequência desejada.

• Se você quiser programar esta emissora em outra posição de memória, pulse PRESET 4 ou 3 para selecionar a memória desejada.

5 Pressione PROGRAM novamente.

™ A indicação

PROGRAM desaparece e a

emissora é programada.

• Repita os

passos 3 a 5

para programar

outras emissoras.

Observações: – Quando 40 emissoras forem

programadas e você tentar programar mais uma, o visor indicará “

FULL

”. Para mudar uma posição de memória repita os passos 3 a 5.

– Pode-se cancelar o modo de

programação manual pressionando

(apenas no aparelho).

– Se durante a programação nenhuma

tecla for pressionada num intervalo de 20 segundos, o sistema sai do modo de programação automaticamente.

Como sintonizar emissoras programadas

• Pressione PRESET 4 ou 3 para escolher o número da memória. ™ O visor indicará o número da

memória, a frequência e a faixa.

Page 13

RÁDIO TAPE DECK

Como mudar o passo de sintonia de ondas médias (MW)

O passo de sintonia pode ser alterado se for necessário. No Brasil, o passo da frequência entre emissoras na faixa de MW é de 10 kHz. Em outras partes do mundo, é de 9 kHz. Este passo vem predefinido na fábrica em 10 kHz.

Para a faixa de MW (ondas médias)

Para mudar de 9 kHz para 10 kHz ou vice-versa.

A mudança do passo de sintonia apaga todas as emissoras anteriormente programadas.

1 Desligue o aparelho da eletricidade

(retire o cabo da tomada).

2 Mantenha pressionada as teclas

TUNER e ENTER enquanto liga

novamente o aparelho à eletricidade. ™ O visor indica “GRID 9” ou

“GRID 10”.

Observações: – GRID 9 indica que a sintonia em passos

de 9 kHz na faixa de MW. GRID 10 indica que a sintonia será feita em passos de 10 kHz na faixa de MW. Em nosso país este último é o passo correto.

– O passo de sintonia de FM é também

alterado de 50 kHz para 100 kHz ou vice-versa. Todas as emissoras previamente programadas serão apagadas.

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

DUB

(HSD)

REC

PROG

CD1 • 2 • 3

DSC

PERSONAL

INTERACTIVE SOUND STUDIO

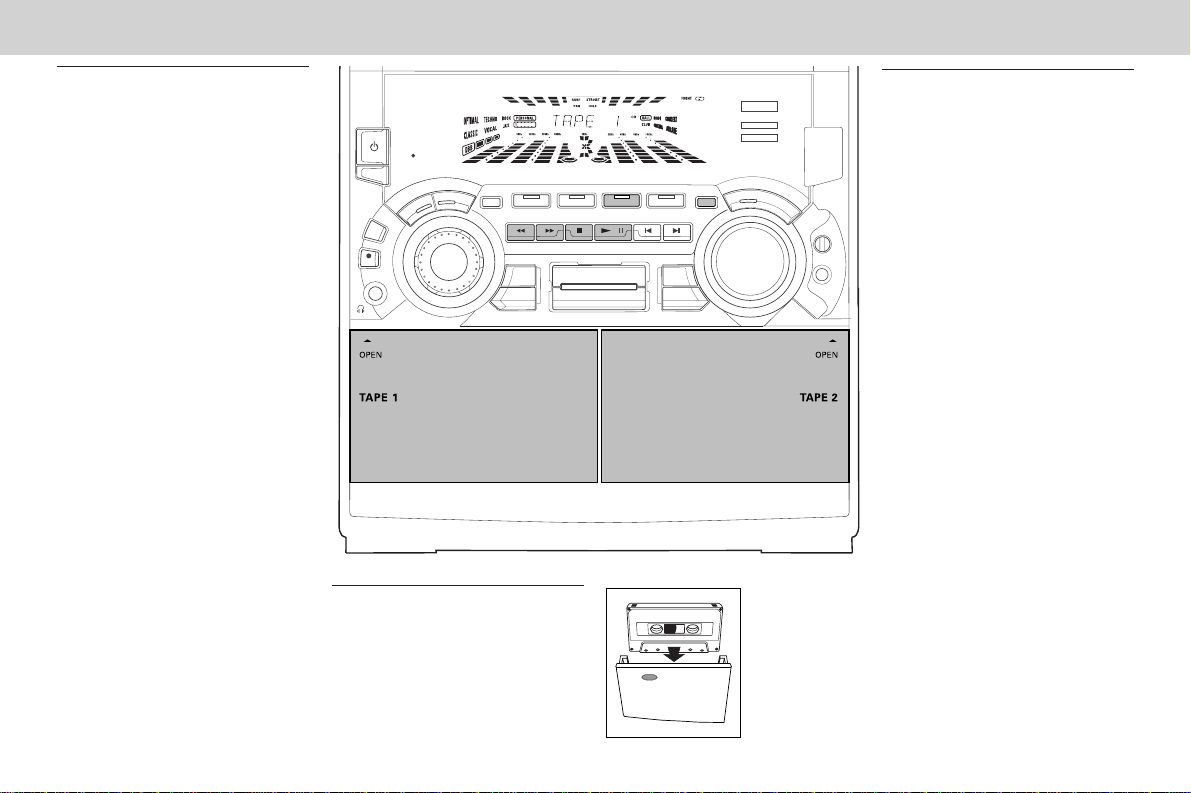

Como colocar a fita

• Pressione OPEN.

• O compartimento da fita se abre.

• Coloque a fita com o lado aberto para baixo e o carretel cheio do lado esquerdo.

• Feche o compartimento.

TUNER AUX

TAPECD

TAPE 1 • 2

BAND

STOP•CLEARSEARCH • TUNING PLAY • SIDE

SURF

PAN

STROBE VEC

HOLD

VEC

MAX DBB

SOUND CONTROL

DISPLAY

A.REV

CDR

▲

PRESET

▲

DBB

1 Pressione TAPE (TAPE 1•2) para

selecionar o modo de TAPE DECK.

™ Aparece “TAPE 1” ou “TAPE

2” no visor.

• Pressione TAPE (TAPE 1•2) novamente para selecionar o tape deck 1 ou o tape deck 2.

2 Coloque a fita no tape deck desejado.

MIC

LEVEL

3 Pressione 2 para iniciar a reprodução.

MIC

3a(Somente no Tape Deck 2)

Pressione 2 (PLAY•SIDE) novamente para trocar a reprodução entre o lado A e o lado B. ™ A indicação BACK ou FRONT aparece no

visor, dependendo do lado selecionado.

3b(Somente no Tape Deck 2)

Pressione A. REV para selecionar os diferentes tipos de reprodução

Reprodução Inversa Automática)

4 Pressione 9 para parar a reprodução.

Observação: – Para mudar de lado antes de iniciar a

reprodução, utilize a tecla SIDE no controle remoto.

(Ver

Reprodução de fitas

Page 14

TAPE DECK KARAOKE AUX/CDR

Reprodução inversa automática

(apenas no tape deck 2)

• Pressione A. REV para selecionar os diferentes modos de reprodução.

åå

å .............. para gravar ou reproduzir

åå

um lado da fita. A fita pára no final de um lado.

∂∂

∂ ............ para gravar ou reproduzir

∂∂

em ambos os lados da fita. A fita pára então.

∫∫

∫ .......... para reproduzir

∫∫

continuamente em ambos os lados da fita até um máximo de 10 vezes por lado, se for pressionado 9 a reprodução pára.

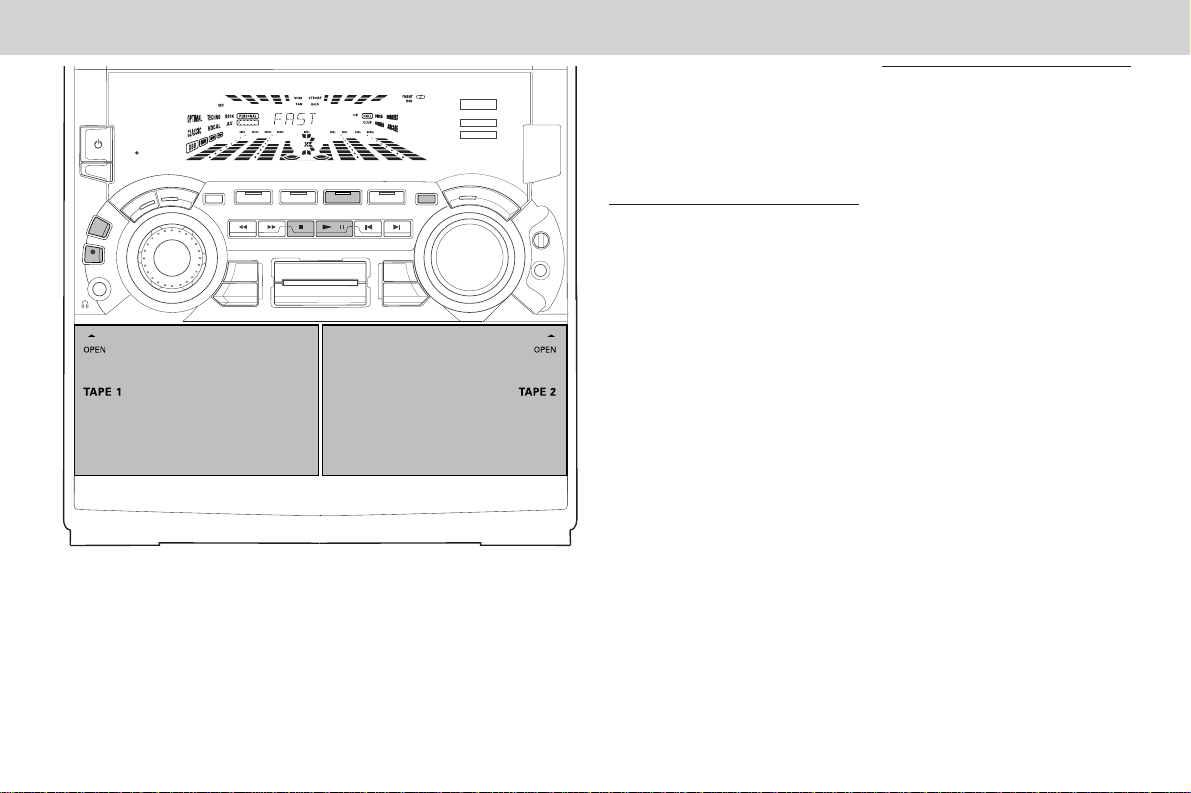

Como avançar e retroceder a fita

(apenas no tape deck 2)

Com o tape deck parado 1 Pode-se retroceder ou avançar

rapidamente a fita pressionando à ou á respectivamente. ™ Aparece “ <<< “ ou “ >>> “ no

visor, dependendo da tecla que seja pressionada.

™ A fita pára automaticamente no final

do retrocesso ou avanço rápido.

2 Pressione 9 para parar o retrocesso ou

avanço rápido.

Durante a reprodução

• Pressione e segure à ou á até que a passagem da música seja localizada. ™ Durante a pesquisa, o volume será

reduzido.

™ Depois de liberar à ou á, a

reprodução da fita continua.

Observações: – Durante o avanço ou retrocesso de uma

fita, é possível selecionar outra fonte (por exemplo, CD, TUNER ou AUX).

– Antes de colocar a fita, veja se ela está

esticada e, se necessário use um lápis ou similar para esticá-la. Fita solta pode pode se prender no mecanismo do deck.

– A fita de C- 120 é extremamente fina,

sendo deformarda e danificada facilmente. A sua utilização neste aparelho não é recomendável.

– Guarde as fitas à temperatura ambiente

e não as coloque próximo a campos magnéticos intensos (por exemplo, transformadores, televisores ou caixas acústicas).

MIC

LEVEL

MIC

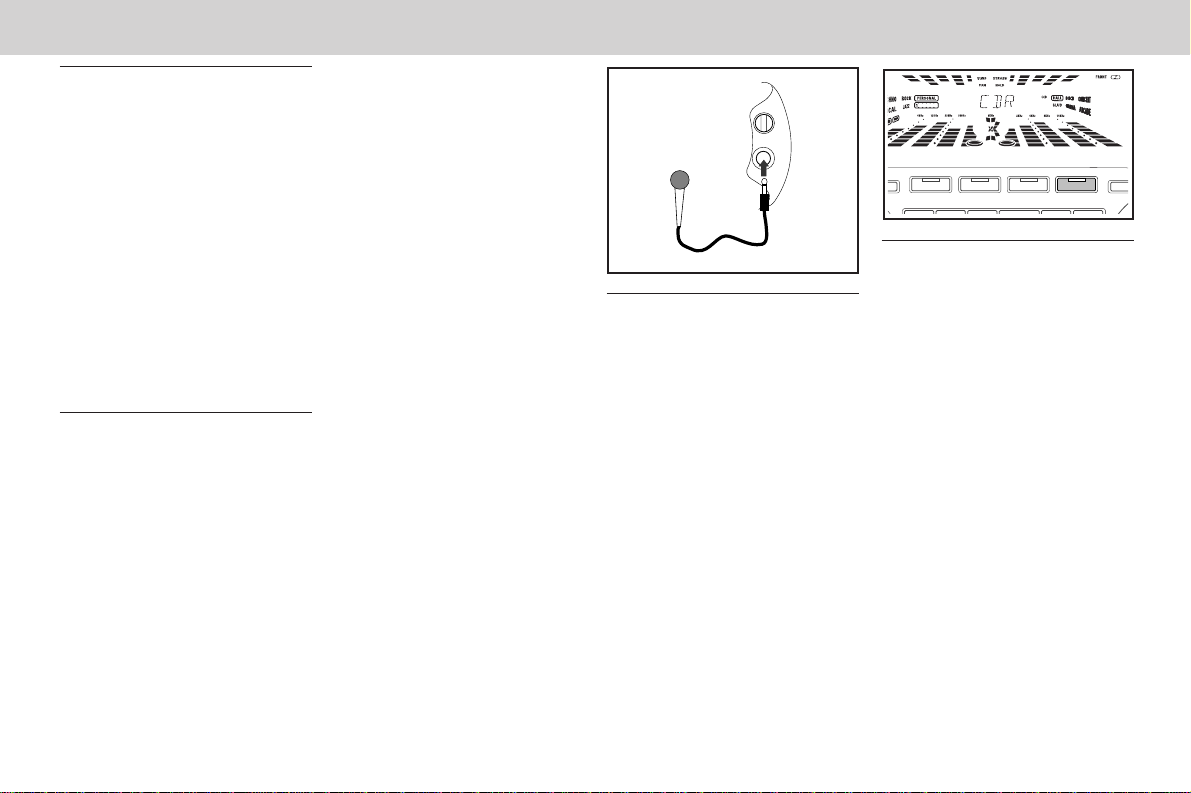

Mixagem com microfone

1 Regule o controle MIC LEVEL ao nível

mínimo, antes de ligar o microfone, para impedir a ocorrência de microfonia (um som estridente muito alto).

2 Ligue o microfone à entrada MIC. 3 Pressione CD, TUNER, TAPE ou AUX. 4 Ligue a fonte selecionada. 5 Regule o nível de volume com o controle

de VOLUME.

6 Regule o controle MIC LEVEL para o

nível de mixagem adequado.

7 Comece a cantar ou a falar ao

microfone.

Observação: – Mantenha o microfone longe dos alto

falantes para evitar som estridente.

CD1 • 2 • 3

TUNER AUX

TAPE 1 • 2

BAND

STOP•CLEARSEARCH • TUNING PLAY • SIDE

▲

PRESET

CDR

▲

G A.REV

TAPECD

Como ouvir o equipamento externo

Se você já fez as ligações do "audio out" do equipamento externo (TV, videocassete, Laser Disc, DVD ou CD Recorder) às entradas AUX/CD-R IN do sistema, você poderá ouvir o som do equipamento externo amplificado.

• Pressione AUX para selecionar o modo CDR. ™ O visor indica “CDR”.

• Pressione AUX novamente para selecionar o modo externo. ™ O visor indica “AUX”.

Observações: – Há dois modos AUX:

i. o modo normal AUX; ii. o modo CDR: quando se interrompe o

som (Muted) da LINE OUT deste sistema. Não se poderá gravar nem ouvir o som proveniente da LINE OUT.

– Aconselha-se a não escutar e gravar

simultaneamente a mesma fonte.

– Todos os recursos de som (por exemplo,

DSC, VEC, DBB, etc. ) estarão disponíveis.

Page 15

GRAVAÇÕES

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

DUB

(HSD)

REC

PROG

CD1 • 2 • 3

STOP•CLEARSEARCH • TUNING PLAY • SIDE

DSC

SURF

PAN

PERSONAL

INTERACTIVE SOUND STUDIO

Observações: – Se não se pretende gravar através do

microfone, desligue-o para evitar ruídos na gravação.

– Para fazer gravações, utilize apenas

fitas de ferro ou IEC do tipo I (fitas normais).

– O início e o final da fita são presos por

uma fita transparente chamada leader tape. Por este motivo não é possível

SOUND CONTROL

TAPECD

TUNER AUX

TAPE 1 • 2

BAND

▲

PRESET

STROBE VEC

HOLD

CDR

DBB

A.REV

▲

gravar nos primeiros e nos últimos 6 ou 7 segundos da fita.

– O nível de gravação ajusta-se

automaticamente, seja qual for a posição dos controles Volume, DBB, VEC ou DSC .

– Para impedir gravações acidentais em

uma fita gravada, quebre o lacre esquerdo do lado que você quer proteger.

VEC

MAX DBB

DISPLAY

– Se aparecer “

(Verificar a Fita), o lacre de proteção foi rompido. Coloque uma fita adesiva sobre a abertura do lacre. Cuidado para não fechar o orifício de detecção da fita ao tapar a abertura do lacre.

Gravação a partir de outras

MIC

LEVEL

fontes

1 Pressione TAPE (TAPE 1•2) para

MIC

selecionar o tape deck 2.

2 Coloque uma fita virgem no tape deck 2

com o lado aberto para baixo.

3 Pressione SIDE no controle remoto

para selecionar o lado de gravação. ™ A indicação BACK ou FRONT aparece

no visor, dependendo do lado selecionado.

4 Pressione A. REV para selecionar o

modo de gravação

5 Pressione CD, TUNER, TAPE 1 ou

AUX.

• Inicie a reprodução da fonte selecionada.

6 Pressione REC para iniciar a gravação.

™ A indicação REC pisca.

7 Pressione 9 para parar a gravação.

Observações: – Só o modo

durante a gravação.

– Durante a gravação, não é possível

ouvir outra fonte.

CHECK TAPE

(somente no tape deck 2)

åå

∂∂

å ou

∂.

åå

∂∂

åå

∂∂

∂

está disponível

åå

∂∂

”

Copiar fitas

(do tape deck 1 para o 2)

1 Pressione TAPE (TAPE 1•2) para

selecionar o tape deck 2.

2 Coloque a fita gravada no tape deck 1 e

uma fita virgem no tape deck 2. ™ Certifique-se de que a fita do tape

deck 1 tem a fita enrolada para o lado esquerdo.

(Somente no Tape Deck 2)

Pressione SIDE no controle remoto para selecionar o lado de gravação.

4 Pressione DUB (HSD)

uma vez

para

uma cópia de velocidade normal ou

duas vezes no espaço de 2 segundos

para cópia em velocidade rápida. ™ Aparece “NORMAL” (velocidade

normal) ou “FAST” (velocidade rápida) seguido de “DUBBING”.

™ A indicação HSD aparece no visor

durante a cópia em alta velocidade.

• A cópia inicia-se imediatamente. ™ A indicação REC fica intermitente.

5 Pressione 9 para parar a cópia.

Observações: – Só o modo

å å

está disponível durante a

å å

gravação.

– No final do lado A, mude as fitas para o

lado B e repita o procedimento.

– A cópia de fitas só é possível do tape

deck 1 para o tape deck 2.

– Para garantir uma boa cópia, utilize

fitas com a mesma duração.

– Durante a cópia em alta velocidade no

modo TAPE, o som diminui.

– Pode-se mudar para outra fonte de som

durante a cópia.

Page 16

GRAVAÇÕES RELÓGIO

Gravação de CD com Início Sincronizado

1 Coloque uma fita virgem no tape deck 2

e um disco no respectivo compartimento.

2 Pressione CD para selecionar o modo

CD.

• Se desejar, programe antes as faixas que você quer gravar (consultar "Programar Faixas”). Caso contrário, a gravação seguirá a sequência do disco.

3 Pressione REC para iniciar a gravação.

™ A indicação REC fica intermitente.

• O CD começa a tocar automaticamente.

4 Pressione 9 para interromper a

gravação.

Gravação de um Som Mixado/ Gravação de Um Toque

• Durante a mixagem com microfone, você pode registrar o som mixado em uma fita no tape deck 2, exceto em modo de cópia.

• Para Gravação de Um Toque, pressione REC, a fonte atual (CD, RÁDIO, AUX) será gravada no tape deck 2.

1 Coloque uma fita virgem no tape deck 2. 2 Pressione REC para iniciar a gravação.

™ A indicação

3 Pressione 9 para parar a gravação.

REC fica intermitente.

Observação: – Quando for pressionado RECORD no

modo TAPE, aparecerá a mensagem “

SELECT SOURCE

”. A Gravação de Um Toque não é possível no modo TAPE.

Gravação digital através da Saída Digital

Para gravação digital de CD, consulte o Manual de Instruções do gravador de CD, o equipamento de áudio digital, etc.

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

DUB

(HSD)

REC

PROG

PERSONAL

TUNER AUX

CD1 • 2 • 3

BAND

STOP•CLEARSEARCH • TUNING PLAY • SIDE

DSC

SURF

PAN

INTERACTIVE SOUND STUDIO

Visualizar o Relógio

O relógio (que deverá estar certo) pode ser visualizado no modo standby ou em qualquer outra fonte. Ele será mostrado por 7 segundos.

• Pressione CLOCK/TIMER por breves

(somente no aparelho)

instantes

™ “10:38” (a hora atual) aparece. ™ “--:-- “ aparece se o relógio não

estiver acertado.

Acertar o Relógio

O relógio é acertado no formato de 24 horas, ou seja, “00:00” ou “23:59”. Antes de acertar o relógio, deve-se estar no modo de Visualizar Relógio.

VEC

MAX

DBB

SOUND CONTROL

DISPLAY

TAPECD

TAPE 1 • 2

STROBE VEC

HOLD

▲

PRESET

CDR

DBB

A.REV

▲

1 Pressione CLOCK/TIMER para

selecionar o modo de relógio ™ “00:00” ou a hora atual fica

intermitente.

2 Acerte as horas com à ou á. 3 Acerte os minutos com ¡ ou ™. 4 Pressione CLOCK/TIMER novamente

para memorizar. ™ O relógio começa a funcionar.

• Para sair sem memorizar a hora, pressione 9 no aparelho.

Observações: – Durante o acerto do relógio, se não

pressionar nenhum botão no espaço de 90 segundos, o sistema sai automaticamente do modo de acertar o relógio.

– Em caso de interrupção da energia

elétrica, a hora é apagada.

LEVEL

MIC

Page 17

TEMPORIZADOR SLEEP TIMER MANUTENÇÃO

Ajuste do Temporizador

•Pode-se programar um horário para que o sistema se ligue automaticamente no modo CD, TUNER ou TAPE 2. Isto pode servir, por exemplo, como despertador.

•Antes de programar o temporizador, certifique-se de que o relógio esteja certo.

•O temporizador permanecerá ligado, desde seja ajustado pelo menos uma vez.

•O volume do temporizador aumenta a

partir do mínimo até o nível de volume em que se encontrava antes do aparelho ser colocado no modo standby.

1 Mantenha pressionada a tecla CLOCK/

TIMER durante mais de 2 segundos

para selecionar o modo de temporizador. ™ O visor indicará “00:00” ou a hora

para a qual ele foi ajustado da última vez. A indicação TIMER fica intermitente.

™ A última fonte selecionada acende-se

enquanto as outras fontes disponíveis ficam intermitentes.

2 Pressione CD, TUNER ou TAPE para

selecionar a fonte desejada.

• Antes de selecionar CD ou TAPE,

assegure-se de que há um CD no compartimento ou uma fita no deck 2.

3 Pressione à ou á para marcar a

hora de funcionamento do temporizador.

4 Pressione ¡ ou ™ para ajustar os minutos. 5 Pressione CLOCK/TIMER para

memorizar a hora de início.

™ O temporizador está programado. ™ A indicação TIMER fica no visor.

• À hora desejada, o temporizador é ativado. ™ A fonte selecionada começa a tocar.

Observações: –Durante a programação do temporizador,

se não for pressionada nenhuma tecla no espaço de 90 segundos, o sistema sai automaticamente do modo de programação do temporizador.

–Se a fonte selecionada for TUNER,

liga-se a última frequência sintonizada.

–Se a fonte selecionada for CD, a leitura

começa com a primeira faixa do último disco. Se os compartimentos de CDs estiverem vazios, a seleção passa para TUNER.

–Se a fonte selecionada for TAPE, e se a

hora programada for atingida durante uma cópia a alta velocidade, a seleção passa para TUNER.

Para desligar o TEMPORIZADOR 1 Pressione CLOCK/TIMER durante mais

de 2 segundos.

2 Pressione 9 no aparelho para cancelar o

temporizador.

™ O temporizador já está desligado. ™ Aparece “OFF” no visor e

desaparece a indicação TIMER.

Para iniciar novamente o TEMPORIZADOR

(para a mesma hora e

fonte programada)

1 Pressione CLOCK/TIMER por mais de

2 segundos.

2 Pressione CLOCK/TIMER novamente

para memorizar a hora de início.

™ O temporizador já está ligado. ™ A indicação TIMER aparece no visor.

Sleep Timer

(somente no controle remoto)

Esta característica permite-lhe selecionar um período de tempo após o qual o sistema muda automaticamente para modo standby.

• Pressione SLEEP TIMER repetidamente no controle remoto para selecionar um período de tempo. ™ As seleções são como segue (tempo

em minutos):

60 ™ 45 ™ 30 ™ 15 ™

OFF ™ 60 ...

™ “SLEEP XX” ou “OFF” aparece

no visor. ‘XX” é o tempo em minutos.

• Quando atingir a duração desejada, deixe de pressionar a tecla SLEEP TIMER. ™ Passado o respectivo tempo, o

sistema muda para modo de espera.

Para desligar o Sleep Timer

• Pressione SLEEP TIMER repetidamente até aparecer “OFF” no visor ou pressione a tecla STANDBY ON.

Manutenção

Limpeza do gabinete

• Use um pano macio, ligeiramente umedecido. Não use agentes de limpeza ou soluções contendo álcool, amônia ou abrasivos.

Limpeza dos discos

•Para a limpeza dos discos use um pano macio e faça a limpeza passando o pano do centro para a borda.

•Não utilize solventes como benzina, thinner e produtos destinados a discos analógicos.

Limpeza da lente do leitor de CD

•Após uso prolongado, pode acumular poeira na lente do leitor de CD. Para assegurar uma boa reprodução, utilize um limpador de lentes Philips (disponível nas Oficinas Autorizadas de Serviço Philips). Siga as instruções fornecidas com o limpador, este procedimento só deve ser feito caso haja alguma falha com a reprodução do disco.

Limpeza dos cabeçotes e mecanismo dos decks

•Para assegurar uma boa qualidade de gravação e reprodução, limpe os cabeçotes, o eixo e o rolete de borracha a cada 50 horas de uso ou em média uma vez por mês.

•Utilize um cotonete ligeiramente umedecido em álcool ou fluído especial para limpeza de cabeçotes.

•Pode-se também limpar os cabeçotes com uma fita de limpeza.

Desmagnetização dos cabeçotes

•Para este fim deve ser utilizada uma fita de desmagnetização.

Page 18

ESPECIFICAÇÕES

Especificações

AMPLIFICADOR

Potência de saída .......... 2800 W PMPO / 2 x 130 W RMS

Relação sinal-ruído........................................ ≥ 75 dBA (IEC)

Resposta de frequência..................... 60 – 16.000 Hz, ±3 dB

Sensibilidade de entrada

AUX/CD-R In.......................................................... 650 mV

Microfone ............................................................... 2,5 mV

Saída

Caixa Acústica..........................................................≥ 6 Ω

Fone de Ouvido......................................... 32 Ω – 1000 Ω

Saída Subwoofer............................................ 1,5 V ± 2dB,

Linha de saída ........................ 440 mV, ± 2dB, > 22.000 Ω

Saída digital ..........................................IEC 958, 44, 1 kHz

(1) (6 Ω, 1 kHz, 10% THD)

TOCA DISCOS CD

Capacidade de programação..................................40 faixas

Resposta de frequência................................ 20 – 20.000 Hz

Relação sinal-ruído................................................ ≥ 80 dBA

Separação de canais .................................... ≥ 80 dB (1 kHz)

Distorção harmônica total ........................... < 0,02% (1 kHz)

RÁDIO

Faixa de sintonia FM ....................................87,5 - 108 MHz

Faixa de sintonia MW (9 kHz) .......................531 - 1602 kHz

Faixa de sintonia MW (10 kHz) .....................530 - 1700 kHz

Passo de sintonia ondas médias .................. 9/10 kHz

Capacidade de programação........................... 40 emissoras

Antena FM ............................................................ 75 Ω/fio

AM.............................................. antena de quadro

> 22.000 Ω

TAPE DECK

Resposta de frequência

Fita cromo (tipo II) ........................... 80 – 12.500 Hz (8 dB)

(1)

Fita ferro (tipo I)............................... 80 – 12.500 Hz (8 dB)

Relação sinal-ruído

Fita cromo (tipo II) .............................................. ≥ 52 dBA

Fita ferro (tipo I).................................................. ≥ 48 dBA

Flutuação ........................................................... ≤ 0,4% DIN

CAIXAS ACÚSTICAS

Sistema.................................. 3 vias, duplo duto bass reflex

+ 1 G-bass port

Impedância ..................................................................... 6 Ω

Woofer...................................................................... 1 x 6,5"

Tweeter..................................................................... 1 x 2,5"

Tweeter........................................................1 x 1" Polydome

Dimensões (L x A x P) ........................... 260 x 335 x 315 mm

Peso ....................................................................... 5 kg cada

INFORMAÇÕES GERAIS

Material/Acabamento ............................ Poliestireno/Metal

Alimentação ................................. 110 – 127 / 220 – 240 V;

.............................................................................. 50 / 60 Hz

Consumo

Ativo ........................................................................140 W

Standby .................................................................. < 20 W

Dimensões (L x A x P) ........................... 265 x 310 x 390 mm

(sem as caixas) .................................................

Peso

Especificações sujeitas a modificações

10,5 kg

Page 19

RESOLUÇÃO DE PROBLEMAS

Atenção! Não abara o produto para acessar as partes internas pois há risco de choque elétrico bem como perda da garantia.

• Se ocorrer alguma falha, cheque os pontos listados abaixo antes de levar o aparelho a uma oficina.

• Se após verificados os pontos abaixo a falha persistir, aí sim, leve o aparelho a uma oficina autorizada.

Operação do toca discos CD

O visor indica “NO DISC”.

• O disco está de ponta cabeça.

™

Coloque o CD com o lado impresso para cima.

• Condensação de vapor na lente do leitor óptico.

™

Aguarde o aparelho se aclimatar ao ambiente.

• Não há CD na gaveta.

™

Coloque um CD.

• O CD está sujo, riscado ou danificado.

™

Limpe ou troque o CD.

• A lente do CD está suja.

™

Veja o item Manutenção.

O visor indica “DISC NOT FINALIZED”.

• O CD-Regravável ou o CD-Gravável não é próprio para uso num leitor de CD standard.

™

Leia o folheto de instruções do seu CD-Regravável ou do CD-Gravável sobre a maneira de finalizar uma gravação.

• O CD está muito arranhado ou sujo.

™

Substitua ou limpe o CD.

Recepção de Rádio

Recepção pobre.

• O sinal da emissora é fraco.

™

Ajuste a antena.

™

Ligue uma antena externa para melhorar a recepção.

• O sistema está muito perto de uma TV ou videocassete.

™

Distancie o aparelho da TV ou vídeo.

Não está sintonizando a emissora.

• Faixa de sintonia errada.

™

Selecione a faixa de sintonia correta.

Operação do tape deck

Não é possível gravar ou reproduzir e o volume é baixo.

• O cabeçote, o rolete de borracha e o eixo podem estar sujos.

™

Veja no item Manutenção como limpar estas partes.

• Os cabeçotes estão magnetizados.

™

Use uma fita de desmagnetização.

Geral

O sistema não responde quando se pressiona uma tecla.

• Descarga eletrostática.

™

Pressione STANDBY-ON para desligar o aparelho. Retire-o da tomada e volte a ligá-lo novamente após alguns segundos.

Sem som ou som ruim.

• O volume está baixo.

™

Ajuste o VOLUME.

• O fone de ouvido está ligado.

™

Desligue o fone de ouvido.

• As caixas acústicas não estão ligadas ao aparelho ou a ligação não está certa.

™

Verifique a ligação das caixas acústicas.

™

Certifique-se de que o conector esteja travando os fios.

Som dos canais direito e esquerdo invertidos.

• As caixas acústicas estão ligadas incorretamente.

™

Verifique as ligações e o posicionamento das caixas acústicas.

Falta graves ou a localização dos instrumentos parece imprecisa.

• A ligação das caixas acústicas está incorreta.

™

Verifique a ligação das caixas para ver se a fase está correta e se os fios vermelhos/pretos estão ligados aos terminais vermelhos/pretos.

Controle remoto não funciona.

• A fonte escolhida está errada.

™

Selecione antes a fonte (CD, TUNER, etc.) para depois escolher a função (É, í, ë, etc.).

• A distância entre o controle remoto e o aparelho é muito grande.

™

Reduza a distância.

• As pilhas do controle remoto estão colocadas incorretamente.

™

Coloque-as corretamente (veja a polaridade +/-).

• As pilhas estão gastas.

™

Troque-as.

O temporizador não funciona.

• O relógio não está acertado.

™

Acerte o relógio.

• O temporizador está desligado.

™

Pressione CLOCK/TIMER para ligar o temporizador.

• Uma gravação ou uma cópia de fita está em processo.

™

Pare a gravação/cópia.

A programação do relógio é apagada.

• Houve uma falha de corrente.

™

Volte a acertar o relógio.

O visor indica os recursos do aparelho e as teclas piscam continuamente.

• O modo de demonstração está ativado.

™

Mantenha pressionada a tecla

(somente no aparelho) durante 5 segundos para desligar o modo de demonstração.

Som estridente na fonte externa.

• Ouve-se um eco quando se escuta e grava simultaneamente da mesma fonte.

™

Pressione AUX para selecionar o modo CDR.

Todos os botões que deveriam estar acesos não estão.

• O visor do equalizador está ligado em modo NITE.

™

Rode o JOG para outro visor de equalização.

Page 20

CERTIFICADO DE GARANTIA INTERNACIONAL

ESTE APARELHO É GARANTIDO PELA PHILIPS DA AMAZÔNIA INDÚSTRIA ELETRÔNICA LTDA., POR UM PERÍODO SUPERIOR AO ESTABELECIDO POR LEI. PORÉM, PARA QUE A GARANTIA TENHA VALIDADE, É IMPRESCINDÍVEL QUE, ALÉM DESTE CERTIFICADO, SEJA APRESENTADA A NOTA FISCAL DE COMPRA DO PRODUTO.

1) A PHILIPS DA AMAZÔNIA INDÚSTRIA ELETRÔNICA LTDA. ASSEGURA AO PROPRIETÁRIO CONSUMIDOR DESTE APARELHO A GARANTIA DE 365 DIAS (90 DIAS LEGAL MAIS 275 ADICIONAL) CONTADOS A PARTIR DA DATA DE ENTREGA DO PRODUTO, CONFORME EXPRESSO NA NOTA FISCAL DE COMPRA, QUE PASSA A FAZER PARTE DESTE CERTIFICADO.

2) ESTA GARANTIA PERDERÁ SUA VALIDADE SE: A) O DEFEITO APRESENTADO FOR OCASIONADO POR USO INDEVIDO OU EM

DESACORDO COM O SEU MANUAL DE INSTRUÇÕES.

B) O PRODUTO FOR ALTERADO, VIOLADO OU CONSERTADO POR PESSOA NÃO

AUTORIZADA PELA PHILIPS.

C) O PRODUTO FOR LIGADO A FONTE DE ENERGIA (REDE ELÉTRICA, PILHAS,

BATERIA, ETC.) DE CARACTERÍSTICAS DIFERENTES DAS RECOMENDADAS NO MANUAL DE INSTRUÇÕES E/OU NO PRODUTO.

D) O NÚMERO DE SÉRIE QUE IDENTIFICA O PRODUTO ESTIVER DE ALGUMA

FORMA ADULTERADO OU RASURADO.

3) ESTÃO EXCLUÍDOS DESTA GARANTIA DEFEITOS DECORRENTES DO DESCUMPRIMENTO DO MANUAL DE INSTRUÇÕES DO PRODUTO, DE CASOS FORTUITOS OU DE FORÇA MAIOR, BEM COMO AQUELES CAUSADOS POR AGENTES DA NATUREZA E ACIDENTES.

4) EXCLUEM-SE IGUALMENTE DESTA GARANTIA OS DEFEITOS DECORRENTES DO USO DOS PRODUTOS EM SERVIÇOS NÃO DOMÉSTICO/RESIDENCIAL REGULAR OU EM DESACORDO COM O USO RECOMENDADO.

5) NOS MUNICÍPIOS ONDE NÃO EXISTA OFICINA AUTORIZADA DE SERVIÇO PHILIPS, AS DESPESAS DE TRANSPORTE DO APARELHO E/OU DO TÉCNICO AUTORIZADO CORREM POR CONTA DO SR. CONSUMIDOR REQUERENTE DO SERVIÇO.

6) ESTE PRODUTO TEM GARANTIA INTERNACIONAL. O SERVIÇO TÉCNICO (DURANTE OU APÓS A GARANTIA) É DISPONÍVEL EM TODOS OS PAÍSES ONDE ESTE PRODUTO É OFICIALMENTE DISTRIBUÍDO PELA PHILIPS. NOS PAÍSES ONDE A PHILIPS NÃO DISTRIBUI ESTE PRODUTO, O SERVIÇO TÉCNICO DA PHILIPS LOCAL PODERÁ PRESTAR TAL SERVIÇO, CONTUDO PODERÁ OCORRER ALGUM ATRASO NO PRAZO DE ATENDIMENTO SE A DEVIDA PEÇA DE REPOSIÇÃO E O MANUAL TÉCNICO NÃO FOREM PRONTAMENTE DISPONÍVEIS.

7) A GARANTIA NÃO SERÁ VÁLIDA SE O PRODUTO NECESSITAR DE MODIFICAÇÕES OU ADAPTAÇÕES PARA HABILITÁ-LO A OPERAR EM QUALQUER OUTRO PAÍS QUE NÃO AQUELE PARA O QUAL FOI DESIGNADO, FABRICADO, APROVADO E/OU AUTORIZADO, OU TER SOFRIDO QUALQUER DANO DECORRENTE DESTE TIPO DE MODIFICAÇÃO.

PHILIPS DA AMAZÔNIA INDÚSTRIA ELETRÔNICA LTDA.

DENTRO DO BRASIL, PARA INFORMAÇÕES ADICIONAIS SOBRE O PRODUTO OU PARA EVENTUAL NECESSIDADE DE UTILIZAÇÃO DA REDE DE OFICINAS AUTORIZADAS, LIGUE PARA O CENTRO DE INFORMAÇÕES AO CONSUMIDOR, TEL. 0800-123123 (DISCAGEM DIRETA GRATUITA) OU ESCREVA PARA RUA ALEXANDRE DUMAS, 2100 - 5º ANDAR

- CEP 04717-004 - SANTO AMARO - SÃO PAULO - SP OU

ENVIE UM E-MAIL PARA: [email protected]. HORÁRIO DE ATENDIMENTO: DE SEGUNDA A

SEXTA-FEIRA, DAS 08:00 ÀS 20:00 H; AOS SÁBADOS DAS 08:00 ÀS 13:00 H.

PARA ATENDIMENTO FORA DO BRASIL CONTATE A PHILIPS LOCAL OU A:

PHILIPS CONSUMER SERVICE BEUKENLAAN 2 5651 CD EINDHOVEN THE NETHERLANDS

OS DADOS DESTE MANUAL ESTÃO SUJEITOS A ALTERAÇÕES.3106 205 20281 AGO 99
