Philips Dynalite DDNI-LON Installation Instructions Manual

µP

+12 V

D +

D -

GND

SHLD

TP/FT10

LonWorks

B

A

DyNet
RS485

12 V 50 mA

DDNI-LON

RJ12

105 mm (4.1 in)

59 mm (2.3 in)

95 mm (3.8 in)

75 mm (2.9 in)

45 mm
(2 in)

45 mm
(2 in)

1 2

www.lighting.philips.com/dynalite

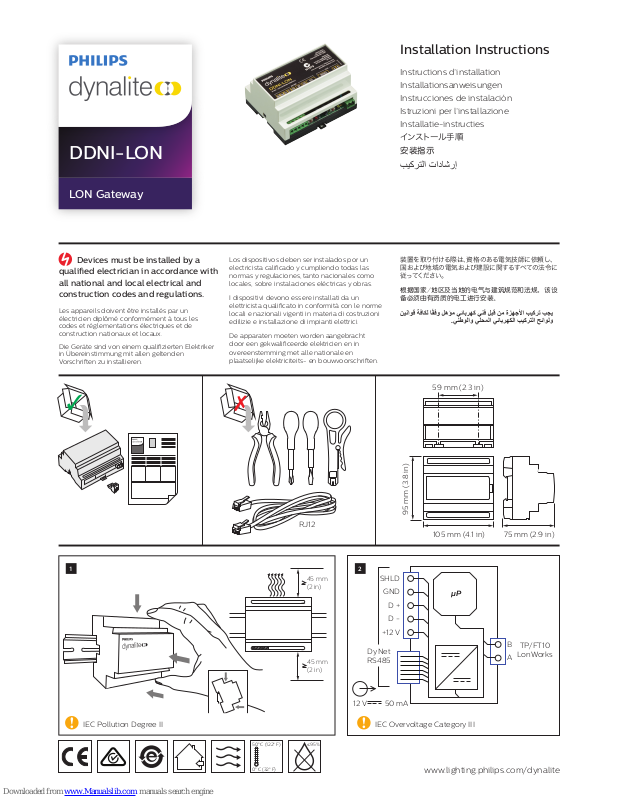

LON Gateway

Installation Instructions

Instructions d’installation
Installationsanweisungen
Instrucciones de instalación
Istruzioni per l’installazione
Installatie-instructies

インストール手 順

安装指示

50° C (122° F)

0° C (32° F)

≤95%

IEC Overvoltage Category III

IEC Pollution Degree II

Devices must be installed by a

qualied electrician in accordance with
all national and local electrical and
construction codes and regulations.

Les appareils doivent être installés par un
électricien diplômé conformément à tous les
codes et réglementations électriques et de
construction nationaux et locaux.

Die Geräte sind von einem qualizierten Elektriker
in Übereinstimmung mit allen geltenden
Vorschriften zu installieren.

Los dispositivos deben ser instalados por un
electricista calicado y cumpliendo todas las
normas y regulaciones, tanto nacionales como
locales, sobre instalaciones eléctricas y obras.

I dispositivi devono essere installati da un
elettricista qualicato in conformità con le norme
locali e nazionali vigenti in materia di costruzioni
edilizie e installazione di impianti elettrici.

De apparaten moeten worden aangebracht
door een gekwaliceerde elektricien en in
overeenstemming met alle nationale en
plaatselijke elektriciteits- en bouwvoorschriften.

装置を取り付ける際は、資格のある電気技師に依頼し、
国および地域の電気および建設に関するすべての法令に
従 ってくだ さい 。

根据国家/地区及当地的电气与建筑规范和法规，该设
备必须由有资质的电工进行安装。

.

Philips Dynalite
www.lighting.philips.com/dynalite

© 2016 Philips Lighting. All rights reserved.

3

4 5

SHLD GND D + D - +12 V

DYNET LON

SW LED RJ12 A BSERVICE

DDNI-LON

SHLDD+GND

D-

+12 V

DyNet RS485

LON

≤ 2 A

BMS

DyNet RS485
