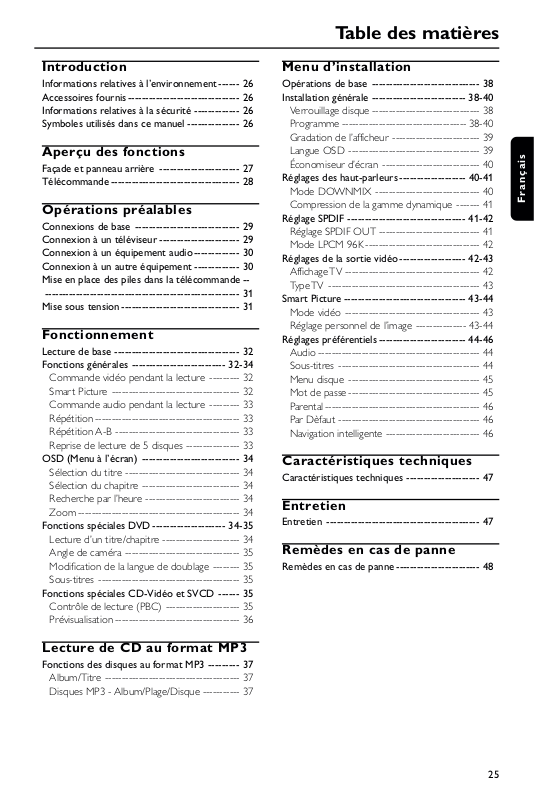

Table des matières
Introduction
Informations relatives à l’environnement ------ 26
Accessoires fournis-------------------------------- 26
Informations relatives à la sécurité ------------- 26
Symboles utilisés dans ce manuel --------------- 26
Aperçu des fonctions
Façade et panneau arrière ----------------------- 27
Télécommande ------------------------------------- 28
Opérations préalables
Connexions de base ------------------------------ 29
Connexion à un téléviseur ----------------------- 29
Connexion à un équipement audio ------------- 30
Connexion à un autre équipement ------------- 30
Mise en place des piles dans la télécommande --
-------------------------------------------------------- 31
Mise sous tension ---------------------------------- 31
Fonctionnement
Lecture de base ------------------------------------ 32
Fonctions générales --------------------------- 32-34
Commande vidéo pendant la lecture --------- 32
Smart Picture -------------------------------------- 32
Commande audio pendant la lecture --------- 33
Répétition ------------------------------------------- 33
Répétition A-B ------------------------------------- 33
Reprise de lecture de 5 disques ---------------- 33
OSD (Menu à l’écran) ---------------------------- 34
Sélection du titre ---------------------------------- 34
Sélection du chapitre ----------------------------- 34
Recherche par l’heure ---------------------------- 34
Zoom ------------------------------------------------ 34
Fonctions spéciales DVD --------------------- 34-35
Lecture d’un titre/chapitre ----------------------- 34
Angle de caméra ---------------------------------- 35
Modification de la langue de doublage -------- 35
Sous-titres ------------------------------------------ 35
Fonctions spéciales CD-Vidéo et SVCD ------ 35
Contrôle de lecture (PBC) ---------------------- 35
Prévisualisation ------------------------------------- 36
Menu d’installation
Opérations de base ------------------------------- 38
Installation générale --------------------------- 38-40
Verrouillage disque -------------------------------- 38
Programme ------------------------------------- 38-40
Gradation de l’afficheur -------------------------- 39
Langue OSD --------------------------------------- 39
Économiseur d’écran ----------------------------- 40
Réglages des haut-parleurs ------------------- 40-41
Mode DOWNMIX ------------------------------- 40
Compression de la gamme dynamique ------- 41
Réglage SPDIF ---------------------------------- 41-42
Réglage SPDIF OUT ------------------------------ 41
Mode LPCM 96K ---------------------------------- 42
Réglages de la sortie vidéo ------------------- 42-43
Affichage TV ---------------------------------------- 42
Type TV --------------------------------------------- 43
Smart Picture ----------------------------------- 43-44
Mode vidéo ---------------------------------------- 43
Réglage personnel de l’image --------------- 43-44
Réglages préférentiels ------------------------- 44-46
Audio ------------------------------------------------ 44
Sous-titres ------------------------------------------ 44
Menu disque --------------------------------------- 45
Mot de passe --------------------------------------- 45
Parental---------------------------------------------- 46
Par Dèfaut ------------------------------------------ 46
Navigation intelligente ---------------------------- 46
Caractéristiques techniques
Caractéristiques techniques --------------------- 47
Entretien
Entretien -------------------------------------------- 47
Remèdes en cas de panne
Remèdes en cas de panne ------------------------ 48
Français
Lecture de CD au format MP3
Fonctions des disques au format MP3 --------- 37
Album/Titre ---------------------------------------- 37
Disques MP3 - Album/Plage/Disque ----------- 37
25
DVD
VCD
CD
– La description traite de la lecture de disques
DVD-Vidéo
– La description traite de la lecture de CD-Vidéo
– La description traite de la lecture de CD Audio
SVCD
– La description traite de la lecture de SVCD-Vidéo
Introduction
Français
Nous vous remercions d’avoir acquis ce lecteur
de DVD de Philips. Le présent manuel vous en
expliquera le fonctionnement de base.
Informations relatives à
l’environnement
Tous les matériaux d’emballage superflus ont été
supprimés. Nous avons fait de notre mieux afin
que l’emballage puisse être séparé en trois types
de matériaux : le carton (boîte), la mousse de
polystyrène (matériau tampon) et le
polyéthylène (sachets, film de protection).
Votre lecteur de DVD est constitué de
matériaux pouvant être recyclés et réutilisés
pour autant qu’il soit démonté par une firme
spécialisée. Veuillez vous conformer aux
règlements locaux pour ce qui est de la mise au
rebut des matériaux d’emballage, des piles
arrivées en fin de vie et du matériel obsolète.
Accessoires fournis
– Télécommande
– Piles (deux piles format AA) pour la
télécommande
– Câble audio
– Câble SCART (n’est pas disponible sur tous les
modèles)
– Câble CVBS
– Mode d’emploi
● Si le lecteur de DVD est transporté directement
d’une pièce froide vers une pièce chaude ou s’il
est placé dans une pièce très humide, il se peut
que de la buée se forme sur la lentille, à
l’intérieur du lecteur de DVD. Dans ce cas, le
lecteur de DVD risque de ne pas fonctionner
normalement. Laissez l’appareil sous tension
pendant une heure environ, sans mettre de
disque dans le tiroir et attendez que la lecture
soit possible.
● Les pièces mécaniques de l’appareil compor tent
des paliers autolubrifiants et ne doivent être ni
huilées ni lubrifiées.
● Lorsque le lecteur de DVD est en mode
de veille, il continue de consommer de
l’énergie. Pour débrancher
complètement l’appareil de
l’alimentation secteur, enlevez la fiche
d’alimentation CA de la prise murale.
Symboles utilisés dans ce
manuel
Les symboles énumérés ci-dessous apparaissent
dans certains titres et remarques et ont la
signification suivante :
Informations relatives à la
sécurité
● Avant de faire fonctionner le lecteur de DVD,
vérifiez que la tension de service indiquée sur la
plaquette signalétique (ou l’indication de tension
à côté du sélecteur de tension) est identique à la
tension locale. Si ce n’est pas le cas, consultez
votre revendeur.
● Disposez le lecteur de DVD sur une surface
plate, rigide et stable.
● Veillez à ce qu’il y ait suffisamment d’espace
devant le lecteur pour permettre l’ouverture du
tiroir.
● Si le lecteur est placé dans un meuble, laissez
environ 2,5 cm d’espace libre autour du lecteur
pour garantir une bonne ventilation.
● N’exposez pas votre lecteur à des différences
extrêmes de températures ou à l’humidité.
26
Remarques utiles !
● Certains disques DVD-Vidéo nécessitent
des fonctions spécifiques ou ne permettent
que des fonctions limitées pendant la
lecture.
● “ Ä“ peut s’afficher sur l’écran du
téléviseur et indique que la fonction n’est
pas disponible sur ce disque DVD-Vidéo
spécifique.
Façade et panneau arrière
POWER ON/OFF
PREV
NEXT
STOP
SMART
OPEN/CLOSE
PLAY/PAUSE
IR
POWER ON/OFF
– permet de mettre le lecteur sous
(ON) ou hors tension (OFF)
SMART PICTURE
– permet de modifier les réglages de
couleur
Tiroir de chargement
/ OPEN/CLOSE
– pour ouvrir/fermer le tiroir de
chargement
Aperçu des fonctions
2; PLAY/PAUSE
– débute ou interrompt la lecture
9 STOP
– pour commuter le lecteur sur le mode
veille
T NEXT
– pour passer au chapitre ou à la plage
suivants
S PREV
– pour revenir au chapitre ou à la plage
précédents
Capteur infrarouge
– Reçoit les signaux de la télécommande
Français
POWER ON/OFF
DVD 634
DVD VIDEO PLAYER
SMART
AUDIO OUT (gauche/droite)
– pour la connexion aux entrées
AUDIO d’un amplificateur, d’un
récepteur ou d’une chaîne stéréo
COAXIAL (sortie audio numérique)
– pour la connexion à une prise CA
d’un appareil audio numérique (coaxial)
CVBS (VIDEO OUT)
– pour la connexion aux entrées CVBS
Vidéo d’un téléviseur
CVBS
L
R
AUDIO
OUT
COAXIAL
TV OUT
OPEN/CLOSE
PREV
NEXT
STOP
IR
PLAY/PAUSE
MAINS (cordon d’alimentation CA)
– pour la connexion à une prise CA
standard
TV OUT (VIDEO OUT)
– pour la connexion à un téléviseur à
prise (SCART)
MAINS
Attention : Ne pas toucher les broches des connecteurs situés sur le panneau arrière.
Une décharge électrostatique peut endommager irrémédiablement l’appareil.
27
Aperçu des fonctions
Télécommande
– permet de revenir au menu
RETURN / TITLE
précédent/ d’afficher le menu
des titres pendant la lecture
Français
– permet d’accéder au menu d’un
disque DVD / d’activer ou de
désactiver la fonction PBC pour
le disque CD-Vidéo
– (gauche/droite/haut/bas) pour
opérer une sélection dans le menu
recherche avant rapide et arrière
rapide à différentes vitesses pendant
la lecture avec les touches 1 2
recherche avant lente et arrière lente
à différentes vitesses pendant la
lecture avec les touches 3 4
– pour accepter la sélection du
– passer à un chapitre ou à une
plage précédents
– pour arrêter la lecture
– pour débuter la lecture
– pour interrompre
momentanément la lecture /
pour lire image par image
DISC MENU
1 2 3 4
OK
menu
S
STOP ( 9 )
PLAY ( B )
PAUSE ( ; )
PREVIEW MUTE
POWER B
– pour mettre le lecteur DVD
sous tension (ON) ou en mode
de veille
0-9 pavé numérique
– pour sélectionner dans un
menu une option numérotée
DISPLAY
– permet d’afficher la plage, le
chapitre et l’état pendant la
lecture (DVD, SVCD)
SYSTEM MENU
– pour accéder au menu de
système du lecteur ou le
supprimer
T
– vers un chapitre ou une plage
précédents
SUBTITLE
– pour sélectionner la langue de
sous-titrage
ANGLE
– pour sélectionner l’angle de la
caméra DVD
ZOOM
– pour agrandir l’image vidéo
AUDIO
– pour sélectionner la langue de
doublage
– pour répéter chapitre, plage,
REPEAT
titre ou disque
REPEAT (A-B)
– pour répéter une séquence
spécifique
PREVIEW
– permet d’afficher le contenu
d’une plage ou de la totalité du
– pour désactiver ou activer la
sortie sonore
28
disque
MUTE
Remarque :
– Appuyez sur la touche “1” pendant 2 secondes
pour OUVRIR/REFERMER le tiroir du lecteur.
Opérations préalables
TO AUDIO IN TO VIDEO IN TO SCART IN
OR
MAINS
COAXIAL
CVBS
AUDIO
OUT
L
R
TV OUT
TO TV
VCR
Connexions de base
● Veuillez vous reporter aux modes d’emploi de
votre téléviseur, de votre magnétoscope, de votre
chaîne hi-fi ou de tout autre appareil si nécessaire
pour réaliser les meilleures connexions.
● Effectuez l’une des connexions suivantes en fonction
des possibilités du matériel dont vous disposez.
Les directives ci-après sont des options
permettant d’obtenir la meilleure qualité d’image
et de son disponible sur votre lecteur de DVD.
1 Utilisez la sortie CVBS Vidéo pour une bonne
qualité d’image.
2 Utilisez la sortie SCART pour obtenir la
meilleure qualité d’image.
Son
1 Les connexions audio numériques fournissent le
son le plus pur. Connectez l’une des sorties
DIGITAL AUDIO OUT (COAXIAL) du lecteur
de DVD à votre amplificateur ou récepteur.
2 S’il n’est pas possible de réaliser les connexions
numériques, connectez la sortie AUDIO OUT
gauche et droite (blanche et rouge) du lecteur
de DVD à votre amplificateur, récepteur, chaîne
stéréo ou téléviseur.
Avertissement !
– Ne procédez à aucun branchement ou
modification de branchement alors que
l’appareil est sous tension.
– Connectez le lecteur de DVD
directement à votre téléviseur et non à
un magnétoscope par exemple afin
d’éviter toute distorsion car les disques
DVD-Vidéo sont protégés contre la copie.
– Ne connectez pas la sortie AUDIO
OUT de votre lecteur de DVD à l’entrée
PHONO IN du lecteur.
Connexion à un téléviseur
1 Connectez la prise SCART (TV OUT) au
connecteur d’entrée correspondant sur le
téléviseur.
Remarque :
– Assurez-vous que le câble SCART avec
l’indication “TV” est bien connecté au téléviseur et
que le câble SCART avec l’indication “DVD” est
relié au lecteur de DVD.
Si votre téléviseur n’est pas équipé d’une entrée
SCART, vous pouvez sélectionner la connexion
suivante :
Si votre téléviseur est doté d’un
connecteur d’entrée CVBS Vidéo,
1 Connectez la sortie CVBS VIDEO OUT sur le
lecteur de DVD à l’entrée CVBS VIDEO IN.
2 Connectez les sorties gauche et droite AUDIO
OUT du lecteur de DVD aux entrées gauche et
droite AUDIO IN du téléviseur.
Français
29
TO VIDEO IN TO SCART IN
OR
MAINS
COAXIAL
CVBS
AUDIO
OUT
L
R
TV OUT
REAR
SPEAKERS
REAR
SPEAKERS
TO COAXIAL IN
RECEIVER with
MPEG 2 or Dolby
Digital™ decoder
Opérations préalables
Connexion à un équipement
audio
1 Vous pouvez également écouter le son de
disques CD audio et de DVD-Vidéo en
effectuant une connexion à un équipement
Français
audio en option.
2 Connectez les sorties gauche et droite AUDIO
OUT sur le lecteur de DVD aux entrées gauche
et droite AUDIO IN de l’équipement stéréo.
AUDIO SYSTEM
OR
TO AUDIO IN
L
R
AUDIO
OUT
COAXIAL
CVBS
TV OUT
TO VIDEO IN TO SCART IN
Connexion à un autre
équipement
● Un élément numérique à décodeur MPEG 2 ou
Dolby Digital-compatible intégré vous permet de
bénéficier du son surround et vous vous croirez
transporté dans une salle de cinéma ou de
concert.
● Le lecteur restitue les signaux de son surround
des connecteurs DIGITAL OUT COAXIAL.
Remarques:
– Si le format audio de la sortie numérique ne
correspond pas aux possibilités de votre récepteur,
ce dernier produira un son fort et déformé ou
aucun son.
MAINS
– Pour connaître le format audio du disque DVD
en cours présenté dans le menu installation,
reportez-vous à la section correspondante.
– La fonction MP3 Audio n’est pas disponible
avec la sortie numérique.
Si votre récepteur est doté d’un
décodeur MPEG 2 ou Dolby Digitalcompatible,
1 Connectez la sortie COAXIAL DIGITAL AUDIO
OUT du lecteur de DVD à l’entrée COAXIAL
DIGITAL AUDIO IN de votre récepteur.
30
Opérations préalables
Mise en place des piles dans la
télécommande
1 Ouvrez le couvercle du compartiment.
2 Insérez les piles (format AA) en respectant la
polarité comme indiqué à l’intérieur du
compartiment à piles par les symboles +et -.
3 Refermez le couvercle.
+
+
-
ATTENTION!
– Retirez les piles en fin de vie ou si vous
ne devez pas vous servir de la
télécommande pendant une longue
période.
– Ne mélangez pas des piles anciennes et
des piles neuves, ni différents types de
piles.
– Les piles contiennent des substances
chimiques. Vous devez par conséquent vous
en débarrasser de la façon recommandée
et les tenir hors de portée des enfants.
Mise sous tension
1 Branchez le cordon d’alimentation CA sur la
prise secteur.
2 Mettez le téléviseur et le lecteur de DVD sous
tension.
3 Réglez le téléviseur sur le canal d’entrée vidéo
correct (p. ex. EXT1, EXT2, AV1, AV2, AUDIO/
VIDEO, etc.) (Consultez le mode d’emploi de
votre téléviseur pour plus de détails)
➜ L’afficheur du lecteur s’allume et l’écran par
défaut apparaît sur le téléviseur.
4 Si vous utilisez un appareil externe (p. ex.
système audio ou récepteur), mettez-les sous
tension et sélectionnez la source d’entrée
appropriée utilisée pour la connexion à la sortie
du lecteur de DVD . Reportez-vous au mode
d’emploi de l’appareil pour plus de détails.
Français
Utilisation de la télécommande
● Orientez la télécommande vers le capteur du
lecteur de DVD.
● Ne faites pas tomber la télécommande.
● Ne laissez pas la télécommande à proximité
d’endroits très chauds ou humides.
● Ne versez pas d’eau et ne posez rien de mouillé
sur la télécommande.
31
DVD VCD
SVCD
DVD
CD
DVD
VCD
CD
SVCD
Fonctionnement
Lecture de base
1 Appuyez sur la touche POWER ON/OFF en
façade du lecteur.
2 Appuyez sur OPEN/CLOSE / en façade du
lecteur pour ouvrir le tiroir de chargement.
3 Placez le disque choisi dans le tiroir, étiquette sur
Français
le dessus.
4 Réappuyez sur OPEN/CLOSE / pour refermer
le tiroir.
➜ La lecture commence automatiquement.
POWER ON/OFF
Remarques:
– Les DVD peuvent comporter un code de zone.
Votre lecteur ne pourra pas lire de disques ayant
un code de zone différent de celui du lecteur.
– Si ‘Disc Lock’ (verrouillage enfant) est placé
sur ON (activé) et le disque introduit n’est pas
autorisé, il vous faudra composer le code à 4
chiffres et/ou autoriser le disque (reportez-vous
au chapitre ‘Disc Lock’).
Fonctions générales
Remarque:
– Sauf indication contraire, toutes les opérations
décrites sont effectuées depuis la télécommande. Un
certain nombre d’opérations peut également être
effectué par le biais de la barre de menus à l’écran.
Commande vidéo pendant la lecture
STOP
DVD VCD
CD
1 Vous pouvez reprendre la lecture depuis
l’endroit où vous l’avez interrompue en appuyant
une fois sur la touche STOP.
2 La lecture reprend depuis le début si vous
appuyez deux fois sur la touche STOP pour
cesser la lecture.
SVCD
PAUSE/LECTURE IMAGE PAR IMAGE
CD
1 Appuyez une fois sur PAUSE pour obtenir une
image figée pendant la lecture.
➜ La lecture s’interrompt.
2 Appuyez à nouveau sur PAUSE pour passer à
l’image suivante.
3 Pour reprendre la lecture normale, appuyez sur
PLAY.
RECHERCHE (Avant rapide et Arrière
rapide)
VCD
SVCD
1 Appuyez sur 1 ou 2 pendant la lecture pour
passer à la recherche avant/arrière à vitesse élevée.
2 Réappuyez sur 1 ou 2 afin d’augmenter la
vitesse de recherche.
3 Pour reprendre la lecture normale, appuyez sur
PLAY.
RALENTI (Avant lent et Arrière lent)
1 Appuyez sur 3 ou 4 pendant la lecture pour
activer le ralenti.
2 Réappuyez sur 3 ou 4 afin de modifier la vitesse
de lecture avant/arrière.
3 Pour reprendre la lecture normale, appuyez sur
PLAY.
1 Appuyez sur 3 pendant la lecture pour activer le
ralenti.
2 Réappuyez sur 3 afin de modifier la vitesse de
lecture avant.
3 Pour reprendre la lecture normale, appuyez sur
PLAY.
Remarque :
– La fonction RALENTI ARRIÈRE n’est pas
possible avec les disques SVCD/CD-Vidéo/CD.
Smart Picture
Vous avez le choix entre des jeux de réglage des
couleurs prédéfinis ou des réglages selon vos
préférences (Personnel). Reportez-vous à ce
sujet au paragraphe “Smart Picture” du menu
d’installation.
1 Appuyez sur SMART PICTURE en façade de
l’appareil afin de modifier les réglages (Lumineux,
Standard, Doux et Personnel).
32
Loading...
