Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Dank, dass Sie sich für den HDTV-Receiver DSR 9004 entschieden haben. Die vorliegende Bedienungsanleitung wird Ihnen helfen, alle Funktionen Ihres neuen Receivers optimal zu nutzen.

Mit Ihrem HDTV-Receiver DSR 9004 steht Ihnen die ganze Welt des Fernsehens offen - und das in Top-Qualität. Sie sind bestens für die Fernsehzukunf

t gerüstet! HDTV ist Fernsehen einer neuen Dimension - glasklare, gestochen scharfe Bilder und brillante Farben.Premiere ist der erste deutsche TV-Sender mit 24-Stunden-Programmen im HD-Standard: Hollywood-Blockbuster, große Sportevents und herausragende Dokumentationen in bisher nicht gekannter Qualität. Fernsehen wird damit zu eine

spektakulären Erlebnis. Genießen Sie auf den PREMIERE HD Kanälen das erstklassige Programmniveau von Premiere in einer nie dagewesenen Qualität.

• Lassen Sie sich auf PREMIERE HD FILM von Filmhighlights in einer Bild- und Tonqualität wie im Kinosaal mitreißen - selbstverständlich im Original-Breitbildformat und in Dolby Digital

• Sehen Sie die Welt, wie sie wirklich ist - m

it dem PREMIERE HD DISCOVERY CHANNEL

• Erleben Sie auf PREMIERE PHILIPS HD SPORT Spitzensport in Spitzenqualität mit exzellenter Sicht auf die großen Stars

Auch die übrigen Premiere Angebote versprechen Fernsehgenuss pur - mehr Vielfalt, mehr Auswahl, mehr Komfort!

• PREMIERE FILM bietet erstklassige Unterhaltung für jeden Geschmack mit einer Auswahl aus 100 Filmen am Ta g,ohne Werbeunterbrechung.Im DISNEY CHANNEL erwartet Sie zudem b

unte Familienunterhaltung.

• PREMIERE SPORT & PREMIERE FUSSBALL LIVE zeigen das Beste aus der Welt des Sports - in einzigartiger Übertragungsqualität.

• PREMIERE THEMA umfasst zahlreiche Themenkanäle für jede Stimmung und jedes Interesse mit Dokumentationen, Reportagen,interaktiven Ratgebersendungen,Kinderprogrammen,Musik und Erotik sowie Top-Programmen für Fans von Sci-Fi, Krimis,Action

und Filmklassikern.

• Über PREMIERE DIREKT können Sie Filmhighlights zu Ihrer favorisierten Startzeit, Live-Sportereignisse, knisternde Erotik und ausgesuchte Events bequem per Telefon, SMS oder Internet bestellen und zu Hause genießen.

Zur Installation von Premiere beachten Sie bitte die Installationsanleitung, die der Premiere Smartcard beiliegt. Sollten Sie noch keine Prem

iere Smartcard haben,können Sie sich unter:

0180/551 00 00* - www.premiere.de 01/49 166 200 - www.premiere.at für Deutschland für Österreich

oder im Handel über die jeweils aktuellen Angebote von Premiere informieren.

Wir wünschen Ihnen viel Freude mit Ihrem DSR 9004!

Ihr Philips Team

*0,12 EUR/Min. über das Festnetz der Deutschen Telekom AG

1 Kurzanleitung für den Empfang des Satelliten

ASTRA 19,2° Ost 6 2 Bedeutung der Symbole 8 3 Sicherheitsanweisungen 9 4 Produktbeschreibung 10

4.1 Gerätevorderseite 10

4.2 Anzeige auf der Gerätvorderseite 11

4.3 Geräterückseite 12

5 Smartcard einführen 13

5.1 Premiere Smartcard für Premiere Programme13

5.2 DVB-CI und Smartcard-Typen für andere Abo-TV Anbieter 13

6 Benutzung der Fernbedienung bei Wahl

des STB-Modus 14 7 Anschluss des Digital-Receivers 15

7.1 Anschlüsse 15

7.2 Anschluss an einen Videoprojektor für digitalen Fernsehempfang 19

7.3 Anschluss eines weiteren Satellitenreceivers an den RF OUT-Ausgang 20

8 Erstinstallation 21

8.1 Einstellungen der Installation 21

8.2 Sendersuchlauf 21

8.3 Suchlauf fehlgeschlagen 22

9 Täglicher Einsatz 22

9.1 Receiver einschalten oder auf SPARBETRIEB bzw. STAND-BY schalten 22

9.2 Vom Digitalfernsehen auf Digitalradio umschalten 23

9.3 Senderwechsel beim Digitalfernseh- oder Digitalradioempfang 23

9.4 Banner 23

9.5 Lautstärkenregelung - / + / 24

9.6 Optionen des aktuellen Programms/Lip Synchronisation 24

9.7 Elektronischer Programmführer (EPG) 24

9.8 Aufnahmetimer programmieren oder löschen 24

9.9 Teletext be

nutzen 25

9.10 Eingestellte Auflösung am Videoausgang überprüfen oder ändern 25

10 Jugendschutz-PIN-Code 26

Inhalt

11 Premiere Sonderfunktionen 27

11.1 Premiere Sportportal 27

11.2 PREMIERE DIREKT (Near-Video-on-Demand) 27

12 Menü 28

12.1 Menü-Struktur28

12.2 Menünavigation 29

13 Premiere Menü 30

13.1 PIN-Code-Änderung 30

13.2 Smartcard 30

13.3 CI-Modul30

13.4 System 30

13.5 Suchlauf 31

13.6 Bildschirm 31

13.7 Dolby Digital über den digitalen Audioausgang 31

13.8 Startkanal 31

14 Einstellungen 32

14.1 Timer-Manager 32

14.2 Sender-Manager 32

14.3 Einstellungen 34

14.4 Kindersicherung 35

14.5 Experteneinstellungen 35

14.6 Installation 38

15 Andere Einstellungen 40

15.1 Auf Werkseinstellungen zurücksetzen 40

15.2 Fernbedienungseinstellung ändern 40

15.3 VCR- bzw. DVD-Recorder-Steuerung 40

16 Einstellung der Fernbedienung auf die

Audio-/Videoanlage 42

16.1 Modus-Auswahl (Auswahl des zu steuernden Geräts) 42

16.2 Zuweisung der Lautstärkenregelung und Ton-Aus-Schaltung 42

16.3 Markeneinstellung für TV-Gerät,Video-/DVD-Recorder

oder Verstärker an der Fernbedienung ändern 43

16.4 TV-Gerät,Videorecorder, DVD-Player und Verstärker bedienen 44

17 Glossar 48 18 Störungsbeseitigung 50 19 Technische Merkmale 52

Auspacken

Beim Auspacken des Digital-Receivers überprüfen Sie bitte die Packung auf den vollständigen Inhalt:

Die Packung muss ferner folgende Unterlagen enthalten:

• Receiver-Bedienungsanleitung

• Schnellstartanleitung

• Tipps

• Weltweit gültige Philips-Garantie

Plastiktüten stellen eine potentielle Gefahrenquelle dar und sind zur Vermeidung von Unfällen

durch Ersticken von

Säuglingen und Kindern fernzuhalten.

- 1 -

Universalfernbedienung mit Batterien

2 - HDMI-Kabel

3 - SCART-Kabel

4 - Netzkabel 5 - Audiokabel

Vor Anschluss des Receivers lesen Sie bitte die Sicherheits- und Einsatzanweisungen.

Ihr Fernsehgerät hat eine HDMI-Buchse.

Sie haben bereits eine Satellitenantenne installiert. Diese Antenne ist mit einem Universal-LNB ausgestattet. Sie ist genau auf den Satelliten ASTRA 19,2° Ost ausgerichtet. Sie möchten ausschließlich über diesen Satelliten ausgestrahlte Programme installieren.

Wenn Ihre Anlage die o. g.Anforderungen nicht erfüllt, lesen Sie Kapitel 8.

- Trennen Sie das TV-Gerät vom Netz.

- Führen Sie die Anschlüsse nach untenstehendem Schaubild durch, aber schließen Sie den Receiver noch nicht ans Netz an.

Bei Anschluss nach untenstehendem Schaubild erfolgt die Lautstärkeregelung über das Fernsehgerät.

- Stecken Sie Ihre Smartcard mit den Kontaktflächen nach oben in den Receiver.

Dieser Schritt ist nur von Premiere Abonnenten durchzuführen.

EXT2

AUDIO-

1Kurzanleitung für den Empfang des

Satelliten ASTRA 19,2° Ost

Satellitenkabel

Satelliten-Receiver

EXT 1 EXT 2

TV-Gerät

IDE

VIDEO

AUDIO-

INGANG

EINGANG

HDMI

TV-Antennenkabel

- Legen Sie die beiden mitgelieferten Batterien in die Fernbedienung ein.

Die Batterien können mit einem haushaltsüblichen Werkzeug aus der Fernbedienung herausgenommen werden. Die mitgelieferten Batterien enthalten keine Schwermetalle wie Quecksilber, Cadmium oder Blei. Sie dürfen jedoch nicht im Hausmüll e

ntsorgt werden, sondern entsprechend den vor Ort geltenden Bestimmungen. Informieren Sie sich diesbezüglich bei ihrer Stadt- oder Gemeindeverwaltung.

- Schalten Sie das Fernsehgerät ein und wählen Sie den passenden HDMI-Eingang

(siehe Bedienungsanleitung des TV-Geräts).

- Schließen Sie jetzt den Netzstecker des Receivers an die Wandsteckdose an.Auf der Receiveranzeige erscheint die Meldung ,dann .

- Drücken Sie einm

al auf V-Output.Auf der Receiveranzeige muss folgende Meldung

erscheinen

Falls stattdessen die Meldung erscheint, lesen Sie Kapitel 8.

- Auf dem TV-Gerät muss jetzt der Empfangsbildschirm zu sehen sein.

Bei Bildausfall oder schlechter Bildqualität lesen Sie Abschnitt Störungsbeseitigung.

- Drücken Sie auf P+ und anschließend auf P-.Ein paar Sekunden danach erscheint das Fenster Erstinstallation.

• Wählen Sie die gewünschte Sprache.

• Wählen Sie das Empfangsland.

- Überprüfen Sie die Signalstärke und -qualität.

- Drücken Sie auf OK, um die Sendersuche auf Astra 19.2 Ost zu starten.An der Balkenanzei

ge können Sie den Fortschritt der Sendersuche ablesen. Dieser Vorgang kann einige Minuten dauern. Er sorgt dafür, dass der Receiver keine Sender überspringt.

Nach erfolgreichem Abschluss des Suchlaufs erscheint eine entsprechende Meldung.

- Drücken Sie auf OK. In dem daraufhin geöffneten Fenster erscheint die Meldung, dass eine Suche nach

euer aktualisierter Software läuft:

- Entweder warten Sie, bis Sender gefunden wurden, und gehen Sie wie gemäß Bildschirmanweisung vor. Es empfiehlt sich, diese Aktualisierungen durchzuführen, um die Receiversoftware stets auf dem neuesten Stand zu halten.

- Oder drücken Sie auf EXIT um den Suchlauf abzubrechen.

Nach Abschluss der Erstin

stallation schaltet der Receiver auf den ersten Sender der

Haupt-TV-Liste.

Ausführliche Hinweise zur Erstinstallation finden Sie in Kapitel 8.

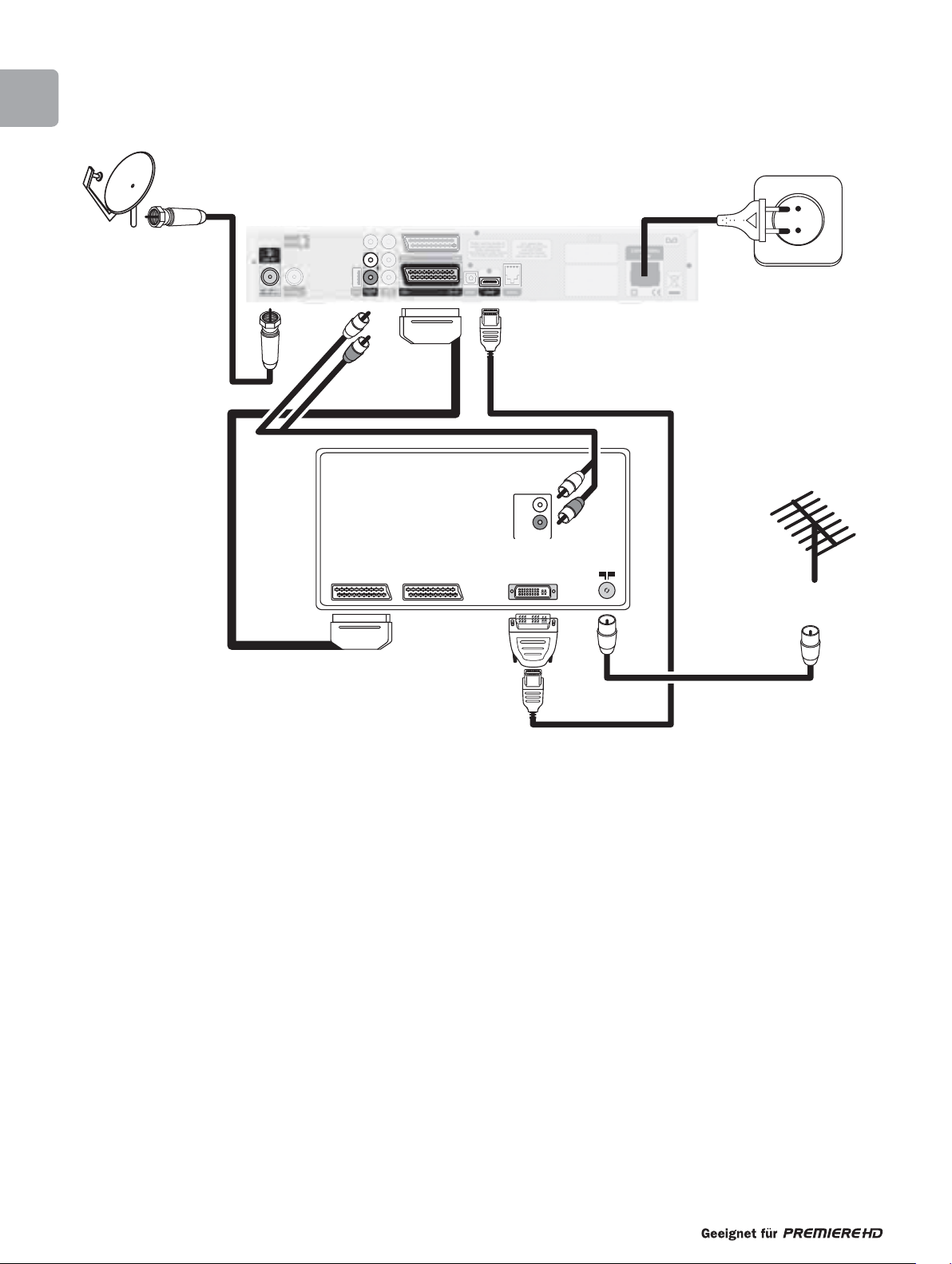

Nähere Informationen über andere Anschlussmöglichkeiten finden Sie in der On screen-Hilfe, die Sie entweder mit der gelben Farbtaste oder über das Menü durch Anwahl der Hilferubrik aufrufen können. Anderenfalls siehe Abschnitt 7.

Die Fernbedienung ist für eine Lautstärkenregelung über ein Philips TV-Gerät eingestellt.Wenn Sie ein TV-Gerät einer anderen Marke verwenden, lesen Sie bitte unter Punkt 16.3, wie die Fernbedienung ihrem Fernsehgerät angepasst wird.

2 Bedeutung der Symbole

Wichtige Information: Bitte aufmerksam durchlesen.

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchgekreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht. Informiere

n Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Das Materialwiederverwertungssymbol auf dem Verpackungskarto

n und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese Teile recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt auf Kartons bedeutet, dass PHILIPS eine Abgabe a

n die Gesellschaft für Abfallvermeidung

und Sekundärrohstoffgewinnung zahlt.

3 Sicherheitsanweisungen

Der Receiver wurde unter Einhaltung einschlägiger Sicherheitsvorschriften gebaut. Für einen sicheren Einsatz sind folgende Anweisungen einzuhalten: Heben Sie die Anweisungen zum Nachlesen im Bedarfsfall auf.

- Überprüfen Sie vor dem Anschluss ans Netz, dass die Netzspannung mit der auf der Gerätrückseite angegebenen Spannung überei

nstimmt.Wenn nicht, erkundigen Sie sich bei Ihrem Fachhändler.

- Der Receiver enthält keine vom Benutzer zu wartenden Teile.Versuchen Sie nicht, ihn zu öffnen. Reparaturarbeiten dürfen nur von qualifizierten Servicezentren durchgeführt werden.

- Um den Receiver vom Netz zu trennen, ziehen Sie das Netzkabel sowohl aus der Wandsteckdose als auch vom Gerät. Ki

nder

können sich an dem unter Strom stehenden Ende des Kabels verletzen.

- Bei Gewitter empfiehlt es sich, den Receiver vom Netz zu trennen.

- Beschädigte Netzkabel müssen ersetzt werden.Wenden Sie sich dazu an qualifizierte Servicezentren.

- Schützen Sie den Receiver vor Regen und Feuchtigkeit, um Brände und Stromschläge zu vermeiden.

- Stellen Sie den Receiver auf ei

ne feste Unterlage und achten Sie darauf, dass die Belüftungsschlitze nicht durch Zeitungen,

Decken,Vorhänge o.a. Gegenstände abgedeckt sind.

- Stellen Sie dieses Gerät nicht in der Nähe von Heizkörpern,Öfen oder anderen wärmeerzeugenden Geräten auf. Schützen Sie den Receiver vor Sonnenlicht.

- Um eine Überhitzung zu vermeiden, achten Sie beim Aufstellen

darauf, dass für die Luftzirkulation rund um den Receiver ein

Freiraum von ca. 2 cm bleibt.

- Sorgen Sie dafür, dass der Netzstecker an der Gerätrückseite stets zugänglich ist, um das Gerät im Notfall unverzüglich vom Netz trennen zu können.

- Stellen Sie keine brennbaren Gegenstände auf den Receiver (Kerzen o.ä.).

- Stellen Sie keine Behälter mit Flüssigkeiten (z.B.Vasen) auf den Receiver. Schützen Sie den

Receiver vor Tropf- und Spritzwasser.

Tr ennen Sie den Receiver bei Eindringen von Flüssigkeit vom Netz und fragen Sie den Händler um Rat.

- Achten Sie darauf, dass Kinder keine Fremdgegenstände in die Öffnungen des Receivers stecken.

- Reinigen Sie den Receiver mit einem feuchten Tuch (nicht nass).Verwenden Sie weder Kratzschwämme noch Sprührein

iger.

Wie jedes elektronische Gerät verbraucht der Receiver Strom.Um den Energieverbrauch möglichst niedrig zu halten, sollten Sie Ihr Gerät bei Nichtgebrauch stets auf "Low Power" stellen.Um Energie zu sparen,empfiehlt es sich, bei längerem Nichtgebrauch - z. B. in Ferienzeiten - den Netzstecker zu ziehen, um das Gerät ganz auszuschalten.

4Produktbeschreibung

4.1 Gerätevorderseite

1 Knöpfe mit LED.................................... Stand-by (kurzer Tastendruck)

“Sparbetrieb” (2 Sek.Tastendruck) - LED leuchtet rot Reset (5 Sek.Tastendruck)

2 P-

................................................................ Einen Sender zurück

Receiver aus dem Stand-by oder Sparbetrieb einschalten.

3 P+

............................................................... Einen Sender weiter

Receiver aus dem Stand-by oder Sparbetrieb einschalten.

4 TV/RADIO:

................................................. Zwischen digitalem Fernseh- und Radioempfang hin- und herschalten.

Receiver aus dem Stand-by oder Sparbetrieb einschalten.

5 HDTV

......................................................... Empfang von hochauflösenden Programmen (LED leuchtet blau)

6 Anzeige

....................................................... Anzeige an der Gerätvorderseite: siehe Abschnitt 4.2.

Die Forntklappe rechts auf der Gerätvorderseite ermöglicht den Zugriff auf folgende Komponenten:

7 V-O utput

..................................................... Ausgangsformat auswählen (HDMI,YPbPr, oder EXT1).

8 V-Fo rmat

..................................................... Bildauflösung auswählen (Auto, 1080i, 720p, oder 576p).

9 OK

.............................................................. Auswahl bestätigen.

10 Smartcard-Schacht (Öffnung 1)

.................... Siehe Kapitel 5.

11 CI-Module-Schacht (Öffnung 2)

................... Siehe Kapitel 5.

Q W E R T Y O PU I

4.2 Anzeige auf der Gerätvorderseite

4.2.1 Symbole

4.2.2 Bedeutung der Meldungen in den Anzeigesegmenten

Zeigt den Fortschritt des Sendersuchlaufs bzw. eine Lautstärkenänderung an.

Leuchtet bei laufender Aufnahme.

Leuchtet bei Speicherung der Daten nach dem Sendersuchlauf.

Leuchtet, wenn eine Smartcard erforderlich ist.

Blinkt bei Empfang eines Fernbedienungs-Befehls.

Leuchtet, wenn mindestens ein Aufnahme-Timer oder ein Reminder programmiert wurde.

Leuchtet beim Empfang von Satelliten-Fernsehen.

Receiver angeschlossen und auf Sparbetrieb; Kontrolllampe des -Knopfes leuchtet rot

Receiver wird initialisiert. Bitte warten.

Receiver im Stand-by-Betrieb

Receiver auf digitales TV-Programm eingestellt, z.B. Disney Channel

Receiver auf digitales Radioprogramm eingestellt

Aufnahme läuft, Um eine laufende Aufnahme abzubrechen, drücken Sie TIMER und anschließend 0.

Das an die EXT2 SCART-Buchse des Receivers angeschlossene Gerät spielt ein Video ab. Beenden Sie die Wiedergabe, um erneut Digitalfernsehen zu empfangen.

oder

4.3 Geräterückseite

1 SAT IN (*) .................................................. Eingang für den Satellitenanschluss.

2 RF OUT (*)

................................................ Ausgang für den Anschluss eines weiteren Satellitenreceivers

3 USB (*)

...................................................... Derzeit nicht belegt.

4 L/R AUDIO OUT (*)

.................................. Linker/rechter analoger Audioausgang für den Anschluss des Receivers an den

rechten/linken analogen Audioeingang des TV-Geräts

DIGITAL AUDIO OUT (*)

......................... Digitaler Audioausgang für den Anschluss des Receivers an den digitalen

Koaxeingang der Audioanlage

5 YPbPr VIDEO OUT (*)

.............................. Ausgänge für den Anschluss des Receivers an die YPbPr- oder

Komponenteneingänge des TV-Geräts oder Videoprojektors

(2)

6 EXT1/TO TV (*) ......................................... SCART

(1)

-Ausgang für den Anschluss an das TV-Gerät oder Videoprojektor

(2)

7 EXT2/AUX (*) ........................................... SCART

(1)

-Ausgang für den Anschluss an den Videorecorder oder DVD-Player

8 SPDIF (*)

.................................................... Digitaler Audioausgang für den Anschluss des Receivers an den digitalen

optischen Eingang einer digitalen Audioanlage mit Glasfaserkabel (nicht mitgeliefert)

9 HDMI (*)

................................................... HDMI Buchse für den Anschluss an den HDMI-Eingang des TV-Geräts

10 SERIAL (*)

.................................................. Für Wartungszwecke durch qualifizierte Servicezentren vorbehaltener

Anschluss

................................................................... Aufkleber mit Modellbezeichnung und Seriennummer des Receivers

12 230V~50Hz 20W max (**)

......................... Buchse für den Anschluss des Netzkabels

* Extrem niedrige Sicherheitsspannung ** Gefährlich hohe Spannung

(1)

Die SCART-Buchse wird auch Euroconnector oder Péritel genannt.

(2)

Bei Einsatz eines Videoprojektors entnehmen Sie bitte der dazugehörigen Bedienungsanleitung, welches Videoformat am besten geeignet ist. Hinweise zur richtigen Belegung des EXT1/EXT2-SCART-Ausgangs finden Sie im Bedarfsfall in Abschnitt 14.5.2.

Q T Y I O P PREW U P

11 12

5Smartcard einführen

5.1 Premiere Smartcard für Premiere Programme

Die Premiere Smartcard erhalten Sie beim Abschluss eine Premiere Abonnements.

Bitte stecken Sie die Premiere Smartcard mit den goldenen Kontaktflächen des Chips nach oben in Pfeilrichtung bis zum Anschlag in den Smartcard-Schacht.

5.2 DVB-CI und Smartcard-Typen für andere Abo-TV Anbieter

Um andere Abo-TV Anbieter zu entschlüsseln,benötigen Sie ein CI-Modul (nicht mitgeliefert) sowie eine bei dem Anbieter der betreffenden Sender erhältliche Smartcard (wird beim Abonnieren geliefert).

Stecken Sie das CI-Modul im unteren Schacht (1) und anschließend die Smartcard mit dem gold- oder silberfarbenen Chip nach oben bis zum Anschlag in

das CI-Modul.

Drücken Sie den Knopf links neben dem CI-Modul, um das CI-Modul aus dem Schacht herauszunehmen.

(1) Wenn Sie ein TV-Gerät einer anderen Marke verwenden, lesen Sie bitte unter Punkt 16.3, wie die Fernbedienung

umprogrammiert wird.

Infrarotlicht Interferenzen mit externen Geräten Um zu verhindern, daß der Empfang Ihrer Fernbedienung(en) beeinträchtigt wird, platzieren Sie bitte Ihre externen Geräte außerhalb des Ambilight-Bereiches Ihres TV’s.

LIST

- Aktuelle Senderliste öffnen

-Dann zwischen Senderlisten umschalten

- Receiver aus dem Stand-by einschalten

EPG

Elektronischen Programmführer (EPG) öffnen/schließen

- Infobanner öffnen

- Dann detailllierte Programminfo anzeigen

- Dann Banner schließen

SELECT

Fernbedienungsmodus STB,TV,VCR, DVD oder AMP wählen

TEXT

Teletext öffnen/schliessen

ROT, GRÜN, GELB,BLAU :

Farbtasten

OPT (gelb)

Optionsmenü öffnen, um die Dienste Bildauswahl,Tonauswahl, Untertitel und Teletext anzuzeigen

BACK

- Beim digitalen Fernseh- oder Radioempfang den vorherigen Sender aufrufen

- Receiver aus dem Stand-by einschalten

EXIT

-Einen Schritt im Menü zurückgehen

Volume (1) +/-

Lautstärke des Philips-TV-Geräts regeln

Stumm (1)

To n des Philips-TV-Geräts ausschalten

P+/P-

- Nächsten/vorherigen Sender einschalten

- Receiver aus dem Stand-by einschalten

Audiowahl

UNTERTITEL

Auswahl der Untertitel

Menü öffnen/schließen

V-Format

Bildauflösung wählen

V-Output

Ausgang wählen (HDMI oder DVI/YPbPr/SCART)

TV/RADIO

- Vom Digital-TV auf Digitalradio umschalten und umgekehrt

- Receiver aus dem Stand-by einschalten

(Bildschirmformat)

TV-Bildformat steuern

TIMER

Vo m EPG aus einen Timer festlegen.

Hinweis:Auf

TIMER

, dann auf 0drücken, um

den aktiven Timer zu löschen.

0-9

- Digitalen TV-Sender einschalten

- Menürubrik direkt anwählen

- Receiver aus dem Stand-by einschalten

Pfeiltasten t/y

Markierung in Menüs und Listen nach oben/unten bewegen.

u/ i

Markierung in Menüs und Listen nach links/rechts bewegen

- Vom Digital-TV auf Digitalradio Beim digitalen TV-oder Radio-Empfang die aktuelle Senderliste aufrufen

- Im Menü auswählen/bestätigen

In Liste eine Seite vor/zurückblättern

Stand-by

- Receiver in Stand-by schalten

- Auf Low-Power-Modus schalten (Taste mehr als 2 Sekunden lang gedrückt halten)

6Benutzung der Fernbedienung bei Wahl

des STB-Modus

7Anschluss des Digital-Receivers

Es gibt mehrere Möglichkeiten,den Receiver in die vorhandene Audio-/Video-Gerätanordnung zu integrieren.

Vorsicht!

Vorab:

- Trennen Sie sämtliche Geräte (TV-Gerät und Videorecorder) vom Netz. Den Digital-Receiver noch nicht ans Netz anschließen.

- Für den Einbau des Digital-Receivers in die gegebene Audio-/Videoanlagenkonfiguration siehe entsprechende Abbildung.

7.1 Anschlüsse

Das an die EXT1-Buchse des Receivers angeschlossene SCART-Kabel wird verwendet, um Videos oder DVDs abzuspielen.

7.1.1 Ihr TV-Gerät ist HDTV-fähig (HD-Ready-Label)

Sie möchten Ihren Receiver so anschließen, dass Sie HTDV in hochauflösender Bildqualität empfangen können.

7.1.1.1 Digitaler Anschluss an das TV-Gerät über HDMI (Kabel mitgeliefert) - empfohlen

Sie haben einen HDTV-fähigen Fernseher mit HDMI-Eingang. Bauen Sie den Receiver wie folgt in die vorhandene Anlage ein.

EXT2

AUDIO-

Satellitenkabel

Satelliten-Receiver

EXT 1 EXT 2

TV-Gerät

IDE

VIDEO

AUDIO-

INGANG

EINGANG

HDMI

TV-Antennenkabel

7.1.1.2 Digitaler Anschluss an das TV-Gerät über DVI - empfohlen, wenn Ihr TV-Gerät keinen HDMI-Eingang hat

Sie haben ein HDTV-fähiges TV-Gerät, das jedoch nur einen DVI-Eingang besitzt. Bauen Sie den Receiver wie folgt in die vorhandene Anlage ein.

Satelliten-Receiver

Satellitenkabel

TV-Gerät

AUDIO-

EINGANG

EXT 1 EXT 2 DVI

TV-Antennenkabel

7.1.1.3 Analoger Anschluss an das TV-Gerät über YPbPr (Kabel nicht mitgeliefert)

Sie haben ein TV-Gerät mit YPbPr-Anschluss (Komponenten Anschluss, kein HDMI- oder DVI-Eingang). Bauen Sie den Receiver wie folgt in die vorhandene Anlage ein.

Es ist möglich, dass Sie keinen Zugriff auf bestimmte inhaltlich geschützte HDTV-Sender haben, da diese nur über einen HDMI- oder DVI-Anschluss empfangen werden können.

7.1.1.4 Anschluss an einen Recorder

Satelliten-Receiver

Satellitenkabel

TV-Gerät

Verbindung zum

TV-Gerät

EXT 1 EXT 2

TV-Antennenkabel

Recorder

ANT IN

ANT OUT

VIDEO

AUDIO-

EINGANG

EXT 1

EXT 2

TV-Antennenkabel

Satelliten-Receiver

7.1.2 Ihr TV-Gerät ist ausschließlich SDTV-fähig

Bauen Sie den Receiver wie folgt in die vorhandene Anlage ein.

- Schließen Sie das Satellitenkabel an die SAT IN-Buchse des Digital-Receivers an.

- Schließen Sie die “EXT1” SCART-Buchse des Digital-Receivers mit dem mitgelieferten SCART-Kabel an die RGB fähige SCART-Buchse des TV-Geräts an.

- Schließen Sie die “EXT2” SCART-Buchse des Digital-Receivers mit einem SCART-Kabel an die “EXT1/OUTPUT” SCART-Buchse des Recorders an.

- Schließen Sie sämtliche Geräte bis auf den Digital-Receiver ans Netz an.

Diese Anschlussart ist sowohl bei Video- als auch für DVD-Recorder mit einer oder zwei SCART-Buchsen möglich. Sie bietet Ihnen folgende Möglichkeiten:

• Digitale Fernsehsender sehen und gleichzeitig analoge Fernsehsender aufzeichnen.

• Analoge Fernsehsender sehen und gleichzeitig digitale Fernsehsender aufzeichnen.

• Den empfangenen digitalen Fernsehsender aufzeichnen.

• Aufzeichnungen mit dem Videorecorder oder DVD wiedergeben.

Satelliten-Receiver

Satellitenkabel

TV-Antennenkabel

TV-Gerät

Recorder

EXT 1 EXT 2

ANT IN

ANT OUT

EXT 1

EXT 2

7.1.3 Digitale Audioanschlüsse

Je nach vorhandener Audio-Anlage gibt es für den Anschluss des Digital-Receivers mehrere Möglichkeiten.

ANSCHLUSS (A)

Entweder Schließen Sie die digitale “SPDIF” Audioausgangsbuchse mit einem LWL-Kabel (nicht mitgeliefert) an die entsprechende Eingangsbuchse der Audioanlage an.Wie sie den richtigen digitalen Audioeingang

finden,entnehmen Sie der Bedienungsanleitung der

Audioanlage

(1)

ANSCHLUSS (B)

Oder Schließen Sie die “DIGITAL” Audioausgangsbuchse mit einem einfachen CINCH-Kabel (nicht mitgeliefert) an die entsprechende Eingangsbuchse der Audioanlage an.Wie sie den richtigen digitalen Audioeingang finden,entnehmen Sie der Bedienungsanleitung der Audioanlage

(1)

Bei beiden Anschlussarten erfolgt die Lautstärkenregelung (laut/leise und Ton aus) zwangsläufig über die Fernbedienung der Audioanlage (siehe Bedienungsanleitung der Audioanlage).Wie Sie die Lautstärke mit der Fernbedienung des Receivers regeln, erfahren Sie in der Bedienungsanleitung der Fernbedienung.

Bei der Verwendung eines digitalen Audioanschlusses kann es zu einer Störung der Synchronisierung zwischen Bild und Ton kommen. Zur Wiederherstellung der Lippensynchronisierung wie im Kapitel 9.6 beschrieben die Einstellung der Option Lip Synchronisation ändern.

7.2 Anschluss an einen Videoprojektor für digitalen Fernsehempfang

7.2.1 Ihr Videoprojektor ist ausschließlich SDTV-fähig

Schließen Sie die “EXT1” SCART-Buches des Digital-Receivers an den Videoprojektor an. Die meisten Videoprojektoren verarbeiten Signale im S-Format.Wenn dies bei Ihrem Gerät der Fall ist, befolgen Sie beim Anschluss und bei der Installation folgende Anweisungen:

- Schließen Sie einen SCART/S-Video-Adapter (nicht mitgeliefert) mit einem S-Video-Kabel an die “TV”-SCART-Buchse Ihres Receivers und den S-Video-Eingang Ihres Videoprojektors an.

- Installation:Wie der “TV/VCR"-Ausgang ihres Digital-Receivers auf S-VIDEO/PAL-CVBS umgestellt wird, erfahren Sie in Kapitel

14.5.2.

7.2.2 Ihr Videoprojektor ist HDTV-fähig (YPbPr, DVI, oder HDMI-Schnittstelle)

Schließen Sie die HDMI-, DVI- oder YPbPr-Buchse des Digital-Receivers an den entsprechenden Eingang am Videoprojektor an.

Satelliten-Receiver

Digitale Audio-Anlage

DIGITAL SPDIF

7.3 Anschluss eines weiteren Satellitenreceivers an den

RF OUT-Ausgang

Für einen einwandfreien Empfang sollte nur der jeweils benutzte Receiver eingeschaltet sein.Den nicht benutzten Receiver ausschalten. Zum Ein- und Ausschalten eines zusätzlichen Satellitenreceivers Benutzerhandbuch einsehen. Zum Ausschalten des Satellitenreceivers die Taste mehr als 2 Sekunden lang gedrückt halten.(An der Gerätevorderseite wird der Low-Power-Modus angezeigt.)

Satelliten-Receiver

Satellitenkabel

Zusätzlicher Satelliten-Receiver

SAT

Die mitgelieferten Batterien sind in die Fernbedienung eingelegt. Der Receiver ist an die Satellitenantenne, das TV-Gerät und mögliche andere Geräte wie in den Schaubildern in Kapitel 7 gezeigt angeschlossen.

- Schalten Sie das Fernsehgerät ein und wählen Sie den passenden HDMI-Eingang (siehe Bedienungsanleitung des TV-Geräts).

- Schließen Sie das Netzkabel des Receivers ans Netz an.Auf der Receiveranzeige erscheint die Meldung ,dann .

- Drücken Sie einmal auf V-Output und überprüfen Sie die Meldung auf der Receiveranzeige:

• Wenn angezeigt wird, muss am TV-Gerät der Empfangsbildschirm zu sehen sein.

• Wenn stattdessen angezeigt wird, drücken Sie so oft auf V-OUTPUT, bis die gewählte Quelle den in 7.1 Anschlüsse beschriebenen Anschlüssen entspricht und der Empfangsbildschirm a

m TV-Gerät erscheint.

- Drücken Sie auf P+ und anschließend auf P-.Ein paar Sekunden danach erscheint das Fenster Erstinstallation.

8.1 Einstellungen der Installation

- Wählen Sie die gewünschte Sprache.

- Wählen Sie das Empfangsland.

- Überprüfen Sie Signalstärke und Empfangsqualität.

So installieren Sie ASTRA 19.2° Ost:

- Drücken Sie auf OK, um den Suchlauf nach den über ASTRA 19.2° Ost ausgestrahlten Sendern zu starten. Das Fenster Installation wird geöffnet.

- Gehen Sie weiter zu Abschnitt 8.2.

So installieren Sie ASTRA 19.2° Ost und andere Satelliten:

- Drücken Sie auf EXIT, um das Fenster Antenne

nkonfiguration zu öffnen.

- Wählen Sie die Antenneneinstellungen wie in Abschnitt 14.6.1 beschrieben.

- Drücken Sie auf OK, um den Sendersuchlauf zu starten. Das Fenster Installation wird geöffnet.

- Gehen Sie weiter zu Abschnitt 8.2.

Wenn Sie während dieses Vorgangs auf EXIT drücken, wird der Suchlauf abgebrochen und das vorhergehende Fenster geöffnet. In diesem Fall werden die gefundenen Sender nicht gespeichert.

8.2 Sendersuchlauf

Nach erfolgreichem Abschluss des Suchlaufs erscheint eine entsprechende Meldung.

- Drücken Sie auf OK.

In dem daraufhin geöffneten Fenster erscheint die Meldung, dass eine Suche nach neuer aktualisierter Software läuft:

- Entweder warten Sie die Suche nach neuer Software ab und gehen anschließend gemäß Bildschirmanweisung

vor. Software-Aktualisierungen sollten übernommen werden,damit der Receiver stets auf dem neuesten Stand ist. Nach Abschluss der Erstinstallation schaltet der Receiver auf den ersten Sender der Haupt-TV-Liste.

- Oder drücken Sie auf EXIT um den Suchlauf abzubrechen um den Receiver auf

den ersten Sender der Haupt-TV-Liste zu schalten.

8 Erstinstallation

8.3 Suchlauf fehlgeschlagen

Bei erfolglosem Suchlauf wird eine entsprechende Meldung eingeblendet.

- Drücken Sie auf EXIT, um entweder zum Fenster Erstinstallation oder

Antennenkonfiguration zurückzukehren.

Vor Durchführung eines erneuten Suchlaufs

Führen Sie zur Wiederherstellung einer ausreichender Signalqualität und -stärke folgende Kontrollen durch:

• Überprüfen Sie das Antennen

kabel.

• Überprüfen Sie anschließend den Anschluss des Antennenkabels an den Receiver (siehe Kapitel 7).

• Richten Sie schließlich die Antenne so aus, dass die Balkenanzeigen für Signalqualität und Signalstärke möglichst gefüllt sind, und stellen Sie die Antenne wie in der dazugehörigen Bedienungsanleitung erläutert fest.

- Wenn Signalstärke und Emp

fangsqualität stimmen, drücken Sie auf OK, um einen

erneuten Sendersuchlauf zu starten. Wenn die Störungsmeldung erneut erscheint, lesen die Kapitel 17, um die Ursache der Störung herauszufinden. Zur Durchführung einer Diagnose oder Installationsüberprüfung wenden Sie sich an Ihren Fernsehinstallateur.

9.1 Receiver einschalten oder auf

SPARBETRIEB bzw. STAND-BY schalten

Im Stand-by ist weder Bild noch Ton vorhanden, aber der Receiver ist betriebsbereit und auf der Anzeige erscheint die Uhrzeit oder .

Im Sparbetrieb ist der Receiver ausgeschaltet und die Kontrolllampe des -Knopfs leuchtet rot.

Der Receiver ist im Sparbetrieb.

- Drücken Sie entweder auf der Fernbedienung oder an der Gerätvorderseite auf

P+, P-, TV/RADIO, oder oder eine beliebige Zahlentaste auf der Fernbedienung

um von Sparbetrieb auf Standy umzuschalten.

Der Receiver ist im Stand-by.

- Drücken Sie en

tweder auf der Fernbedienung oder an der Gerätvorderseite

auf P+, P-, TV/RADIO, oder oder eine beliebige Zahlentaste auf der Fernbedienung

um den Receiver einzuschalten

Sie sehen Digitalfernsehen oder hören Digitalradio.

- Um den Receiver in den Stand-by zu schalten, drücken Sie entweder auf der

Fernbedienung oder auf der Gerätvorderseite auf .

- Um den Receiver auf Sparbetrieb zu schalten, drücken entweder auf der

Fer

nbedienung oder auf der Gerätvorderseite 2 Sek. lang auf .

Aus Energiespargründen sollte der Receiver bei Nichtgebrauch im Prinzip auf Sparbetrieb geschaltet werden.Allerdings können in diesem Fall keine Updates durchgeführt werden. Lassen Sie den Receiver deshalb regelmäßig im Stand-by (mindestens einmal pro Woche), um die erforderlichen Aktualisierungen durchführen zu kö

nnen.

9Täglicher Einsatz

9.2 Vom Digitalfernsehen auf Digitalradio umschalten

So schalten Sie den Receiver von Digitalfernsehen auf Digitalradio bzw. von Digitalradio auf Digitalfernsehen um:

- Drücken Sie entweder auf der Fernbedienung oder an der Gerätvorderseite auf

TV/RADIO.

9.3 Senderwechsel beim Digitalfernsehoder Digitalradioempfang

9.3.1 Mit den Zahlentasten der Fernbedienung

- Geben Sie mit Hilfe der Zahlentasten die Nummer des gewünschten Senders ein.

9.3.2 Mit der P+/P- Taste auf der Fernbedienung oder Gerätvorderseite

- Drücken Sie auf P+,um auf den nächsten Sender der aktuellen Senderliste um zuschalten.

- Drücken Sie auf P-, um auf den vorigen Sender der aktuellen Senderliste um zuschalten.

9.3.3 Mit Senderlisten

So wählen Sie einen Sender aus der Senderliste an:

- Drücken Sie auf LIST, um die aktuelle Senderliste (entweder die Haupt-TV-Liste

oder die zuletzt benutzte Favoritenliste) anzuzeigen.

- Drücken Sie mehrmals auf LIST, um die gewünschte Liste anzuzeigen.

- Bewegen Sie den Cursor mit U oder I auf den gewünschten Sender und

mit , um vor oder zurückzublättern.

- Drücken Sie auf OK, um die Auswahl zu bestätigen. Sie können den Sender jetzt

rechts im Bildschirm voranzeigen bzw. den gewählten Radiosender hören.

- Drücken Sie erneut auf OK, um die Senderliste zu schließen und das Programm in

voller Bildschirmgröße zu sehen.

Leere Favoritenlisten können nicht angezeigt werden.

9.4 Banner

Im Banner (Anzeigeleiste) werden Informationen über den aktuellen Sender und das laufende Programm gezeigt. Bei jedem Senderwechsel wird der Banner mit folgenden Angaben unten im Bildschirm eingeblendet:

• Datum und Uhrzeit

• Name der aktuellen Senderliste

• Name und Nummer des Senders auf der aktuelle

n Liste

• Symbolhinweise auf Sendereigenschaften wie Untertitel (siehe Symboltabelle)

• Informationen zum JETZT-Programm (und zum NÄCHSTEN Programm mit Hilfe der iTaste)

• Balkenanzeige mit:

• Startzeit des aktuellen Programms,

• Startzeit des nächsten Programms

• Bereits abgelaufene Zeit.

So aktivieren Sie beim digitalen Fernsehen oder Radiohören

den Banner:

- Drücken Sie die (INFO)-Taste. So zeigen Sie bei eingeblendetem Banner detaillierte Infos zum aktuellen Programm an:

- Drücken Sie erneut die (INFO)-Taste. So deaktivieren Sie den Banner:

- Drücken Sie die (INFO)-Taste ein drittes Mal.

Symbol Bedeutung

Audiowahl

Aktuelle Favoritenliste

Altersstufenempfehlung

Verschlüsselter Sender

Gesperrter Sender

Untertitel verfügbar

Dolby Digital verfübar

Zusatzinfo verfügbar

Erinnerung festgelegt

Aufnahmetimer festgelegt

16: 9-Format verfügbar (nur für elektronischen Programmführer)

HD-Programm verfügbar

Sonstige Optionen verfügbar

9.5 Lautstärkenregelung - / + /

9.6 Optionen des aktuellen Programms/Lip Synchronisation

Mit der OPT-Taste können Sie direkt auf die Videoauswahl und die Audio-, Untertitel-

und Teletext-Optionen sowie die Lip Synchronisation (Synchronisierung von Bild und Ton) zugreifen.

So ändern Sie die Optionen des aktuellen Programms:

- Drücken Sie auf OPT.

- Wählen Sie die gewünschte Einstellung mit uoder i.

- Drücken Sie auf OPT, um das Menü zu verlassen.

Die Untertitel sind normalerweise ausgeschaltet.

Bei Verwendung von digitalen Audioanschlüssen kann es, wie in Kapitel 7.1.3 beschrieben,zu einer Störung der Synchronisierung zwischen Bild und Ton kommen;In diesem Falle die Einstellung der Option Lip Synchronisation ändern.

So ändern Sie die Einstellung der Lip Synchronisation:

- Drücken Sie auf OPT.

- Drücken Sie die blaue Farbtaste.

- Wählen Sie die

gewünschte Einstellung mit uoder i.

- Drücken Sie die blaue Farbtaste, um die geänderte Einstellung zu speichern.

- Drücken Sie auf OPT, um das Menü zu verlassen.

9.7 Elektronischer Programmführer (EPG)

Beim digitalen Fernsehen oder Radiohören:

- Drücken Sie auf die EPG-Taste, um den elektronischen Programmführer für das

aktuelle Programm zu öffnen (dem sogenannten “JETZT”-Programm).

Wenn nach kurzer Zeit keine Informationen für das jetzige oder folgende Programm erscheinen, wird diese Funktion nicht durch den Programmanbieter unterstützt.

- Drücken Sie auf (INFO),um detaillierte Infos zum markierten Programm anzuzeigen.

Bei mehrseitigen Informationen blättern Sie mit oder vor und zurück. Drücken Sie erneut auf (INFO), um die Sendung wieder in voller Bildschirmgröße zu sehen.

- Drücken Sie die Taste yodert

, um den Cursor auf das vorherige bzw. nächste

Programm zu setzen.

- Drücken Sie die Taste uoder i, um die Programmliste des vorherigen bzw.

nächsten Ta ges anzuzeigen.

- Drücken Sie auf P- oder P+, um die Liste des vorherigen bzw. nächsten Programms

anzuzeigen.

Zur Festlegung eines Timers oder Reminders befolg

en Sie die Anweisungen auf dem

Bildschirm.

EPG-Daten müssen regelmäßig (mindestens einmal pro Woche), aktualisiert werden. Dies geschieht automatisch, sobald Sie den Receiver auf Stand-by schalten. Achten Sie im Hinblick auf eine möglichst vollständige Aktualisierung dieser Daten darauf, dass Sie den Receiver regelmäßig auf Stand-by schalten. Bei unvollständiger Aktualisierung der EPG-Daten sind möglicherweise nicht alle Informationen verfügbar, was z. B. unvollständige Ergebnisse bei einem Suchlauf zur Folge haben kann. Bei Netzstromausfall, Sparbetrieb, Netzwerkumstellung oder Änderung der Programme müssen die EPG-Daten komplett neu geladen werden.

9.8 Aufnahmetimer programmieren oder löschen

Mit Aufnahmetimern werden A ufnahmen mit dem Video bzw. DVD-Recorder gesteuert.

Bitte beachten Sie, dass der Receiver und die meisten Fernbedienungstasten beim Aufnehmen gesperrt sind. Um einen anderen Digitalsender sehen zu können, müssen Sie den laufenden Timer ausschalten.

9.8.1 EPG-Timer programmieren

- Drücken Sie im elektronischen Programmführer einmal auf TIMER, um die eine

Aufnahme des ausgewählten, markierten Programms zu programmieren. Drücken Sie erneut auf TIMER, um einen Reminder für das Programm festzulegen. Die Timerart ist am Symbol zu erkennen: für Aufnah

metimer, für Reminder.

Drücken Sie ein drittes Mal auf TIMER, um den programmierten Timer zu löschen.

Wenn Sie einen Timer für ein gesperrtes Programm festlegen möchten, werden Sie aufgefordert, Ihren Geräte-PIN einzugeben.

So bearbeiten Sie einen Timer über den elektrischen Programmführer:

- Bringen Sie den Cursor auf das gewünschte Programm und drücken Sie auf OK, um

auf das Fenster Timer bearbeiten zuzugreifen.

9.8.2 Laufenden Timer abbrechen

Bei laufendem Aufnahmetimer ist auf der Anzeige das Symbol zu sehen. So löschen sie einen laufenden Timer:

- Im Stand-by: Drücken Sie auf P+, P-, TV/RADIO oder eine beliebige Zahlentaste.

- Drücken Sie nacheinander die Tasten TIMER und 0, um den laufenden Timer

abzubrechen. Das Symbol wird daraufhin au

sgeblendet und Sie

können einen anderen Sender einstellen.

9.8.3 Der Receiver ist gesperrt, auf der Anzeige ist das Symbol zu sehen

Der Receiver ist wegen eines laufenden Timers gesperrt.

- Drücken Sie nacheinander die Tasten TIMER und 0, um den laufenden Timer

abzubrechen und den Receiver wieder normal benutzen zu können.

9.9 Teletext benutzen

- Drücken Sie auf TEXT.

- Wählen Sie mit den Zahlentasten eine Seite.

- Drücken Sie auf TEXT, um die Seite zu verlassen.

9.10 Eingestellte Auflösung am Videoausgang überprüfen oder ändern

Drücken Sie die V-Format-Taste einmal, um die derzeit eingestellte Ausgangsauflösung zu überprüfen. Falls das angezeigte Bild gestört ist, versuchen Sie, durch mehrmalige Betätigung der

V-Format-Taste die passende Auflösung einzustellen.

Über die PIN-Code-Eingabe haben Sie die Möglichkeit, jugendgeschützte Sendungen auch tagsüber anzuschauen - ohne dabei das Thema Jugendschutz zu vernachlässigen. Für die Jugendfreigabe ist eine gesetzlich vorgeschriebene Kennzeichnung erforderlich, die von der FSK (Freiwillige Selbstkontrolle) im Auftrag der Obersten Landesjugendbehörden vorgenommen wird. Um eine vorgesperrte Sendung mit aktiver Jugendschutz-Kennung freizugeben, ist die Eingabe eines vierstelligen PIN-Codes erforderlich. Sie erhalten Ihren Jugendschutz- PIN-Code zusammen mit Ihrer Smartcard.

Dieser Code ist nicht der gleiche wie der Geräte-PIN (auch Receiver-Passwort genannt).

10 Jugendschutz-PIN-Code

Auf einigen Premiere Programmplätzen werden Ihnen bestimmte Sonderfunktionen angeboten. Über die so genannten "Optionskanäle" können Sie bei einigen Sportübertragungen unterschiedliche Spielbegegnungen aussuchen (z. B. Fußball), To nkanäle verändern (z. B. Stadion/Kommentar) oder Kameraperspektiven auswählen (Formel 1).Außerdem können Sie über die Optionskanäle auf dem PREMIERE DIREKT Portal die gewünschte Startzeit für Ihre Filmbestellung auswählen.

11.1 Premiere Sportportal

Sportübertragungen bei Premiere werden auf Optionskanälen gesendet. Das heißt, dem Zuschauer werden mehrere Kanäle oder Perspektiven über das Premiere Sportportal zur Auswahl angeboten.

Um ein bestimmtes Sportereignis anzuschauen, gehen Sie folgendermaßen vor:

- Schalten Sie das Premiere Sportportal ein.

- Drücken Sie auf Ihrer Fernbedienung die gelbe OPT-Taste. Das Optionsme

nü wird

angezeigt.

- Navigieren Sie mit den Tasten t und y unter Bildauswahl auf die gewünschte

Sportsendung.

- Drücken Sie die Taste OK auf Ihrer Fernbedienung, um die gewählte Sendung

anzuschauen.

11.2 PREMIERE DIREKT (Near-Video-on-Demand)

Auf PREMIERE DIREKT haben Sie rund um die Uhr die Möglichkeit, die angebotenen Sendungen zu unterschiedlichen Startzeiten auszuwählen. Informationen zu den Sendungen, Preisen und zum Bestellvorgang finden Sie auf dem Portal des Kanals PREMIERE DIREKT oder unter www

.premiere.de/direkt.

Um einen bestellten Film anzuschauen, gehen Sie folgendermaßen vor:

- Schalten Sie PREMIERE DIREKT 5 Minuten vor Filmbeginn ein.

- Drücken Sie auf Ihrer Fernbedienung die OPT-Taste. Das Optionsmenü wird

angezeigt.

- Navigieren Sie mit den Tasten t und y unter Bildauswahl auf den bestellten

Optionskanal mit der richtig

en Uhrzeit, z. B. D2 - 20:30.

- Drücken Sie die Taste OK auf Ihrer Fernbedienung, um die gewählte Sendung

anzuschauen.

11 Premiere Sonderfunktionen

12 Menü

12.1 Menü-Struktur

Modus Senderliste Sender Datum Startzeit Endzeit Timer-Art Wiederholen

Liste wählen

Modus Senderliste Ändern Sender-Quelle

Satellit Modus Sender-Pool Sortieren

Anzeigeleiste-Dauer Banner-Transparenz Sendernummer-Eingabe-Latenz Timer-Alarm-Dauer Display-Leuchtstärke im Stand-by Ve rgrößerte Anzeige des Menüs

OSD-Menüsprache Audio-Sprache Untertitel Untertitel-Sprache

TV-Bildformat Für SD-TV-Gerät

Bildschirmformat EXT1 SCART-Ausgang

DVD/VCR SCART-Ausgang Video / DVD-Recorder-Steuerung Dolby Digital Grundlautstärke T- To n DVD / Videorecorder-Ton

Zeit-Ausgleich

System-Information Software aktualisieren

LNB 1/2/3/4-Einstellungen LNB-Steuerung Suchlauf

LNB-Typ Lokale Frequenz1 Lokale Frequenz2 Ausrichtung auf Satellit Frequenzbereich Methode Symbolrate

Senderzugriff Sendertyp Senderlisten

Premiere Menü

Timer-Manager

Sender-Manager

Einstellungen

Kindersicherung

Experteneinstellungen

Installation

Systeminstallationshilfe

PIN-Code-Änderung Smartcard CI-Modul System Suchlauf Display Dolby Digital Startkanal festlegen

Timerliste

Listenorganisation

Liste bearbeiten

Sender-Pool

Anzeigeoptionen

Sprachoptionen

Decoder-Sperre Geräte-PIN ändern

TV-Einstellungen

Systemeinstellungen

Uhrzeiteinstellungen

Werkseinstellungen

Decoder-Status

Antennenkonfiguration

LNB-Konfiguration

Filterkonfiguration

TV-Gerät-Anschluss DVD / Videorecorder-Anschluss Audioanschluss

Resolution Für HD-TV-Gerät

12.2 Menünavigation

12.2.1 Grundlegende Hinweise

Beim Digitalfernseh- oder Digitalradioempfang:

- Drücken Sie auf MENU, um das Hauptmenü zu öffnen.

- Drücken Sie die yodert Taste, um die gewünschte Menürubrik auszuwählen. Sie

können die Rubrik auch durch Eingabe der betreffenden Nummer über die Zahlentasten anwählen.

- Drücken Sie auf OK um die entspreche

nden Unterrubriken anzuzeigen.

Drücken Sie auf MENU, um das Menü zu schließen und wieder fernzusehen.

12.2.2 Einstellungen ändern

Sobald Sie den Cursor auf die gewünschte Rubrik oder Unterrubrik gesetzt haben, können Sie mit der Taste uoder ieine Option ansteuern und mit den Zahlentasten

Werte eingeben.

Bei eingeschalteter Kindersicherung müssen Sie für den Zugriff auf bestimmte Optionen Ihren Geräte-PIN-Code eingeben.

12.2.3 Änderungen abbrechen/speichern

- Drücken Sie auf die Taste EXIT, um den Bildschirm zu verlassen,ohne die

Änderungen zu speichern.

- Drücken Sie auf OK,wenn Sie die Änderungen bestätigen und den Bildschirm

verlassen möchten.

In beiden Fällen wird die Anzeige um einen Schritt im Menü zurückgesetzt.

Das Premiere Menü bietet folgende Rubriken:

o PIN-Code-Änderungen o Smartcard o CI-Modul o System o Suchlauf o Bildschirm o Dolby Digital o Startkanal

13.1 PIN-Code-Änderung

In diesem Fenster können Sie Jugendschutz-PIN-Code ändern. Um den PIN-Code zu ändern,befolgen Sie die Anweisungen auf dem Bildschirm.

13.2 Smartcard

In diesem Fenster werden Informationen über die Smartcard angezeigt.

13.3 CI-Modul

Dieses Fenster ermöglicht den Dialog mit dem CI-modul und der darin eingesteckten Smartcard.

13.4 System

In diesem Fenster finden Sie Informationen über den Receiver, die Premiere Seriennummer und die Softwareversion.

13.4.1 Software aktualisieren

13.4.1.1 Hinweis auf automatische Software-Aktualisierung

Im Stand-by sucht der Receiver automatisch nach Software- Aktualisierungen.Wenn Aktualisierungen vorliegen, erscheint beim Einschalten aus dem Stand-by-Betrieb ein entsprechender Hinweis. Zur Aktualisierung des Receivers befolgen Sie die Anweisungen auf dem Bildschirm.

13.4.1.2 Suche nach neuer Software

- Drücken Sie im o.g. System-Fenster die rote Farbtaste, um eine Suche nach

neuer

Software durchzuführen.Ein paar Sekunden danach sehen Sie im Fenster Software aktualisieren, ob eine neue Software vorliegt.

- Wie eine Software-Aktualisierung durchgeführt wird, erfahren Sie in Abschnitt 14.5.5.2.

13.4.2 Werkseinstellung

In diesem Fenster können Sie den Receiver auf die werkseitig vorgenommenen Einstellungen zurücksetzen.

- Drücken Sie die grüne Farbtaste.

- Drücken Sie bei entsprechender Aufforderung die grüne Farbtaste zur Bestätigung erneut.

- Drücken Sie stattdessen auf EXIT,wenn Sie die bisherigen Receivereinstellungen beibehalten und das Fenster schließen möchten.

Bei Zurücksetzen des Receivers auf Werkseinstellung gehen alle vorab gespeicherten Einstellungen verloren.

13 Premiere Menü

13.5 Suchlauf

In diesem Fenster werden Datum und Ergebnisse des letzten Sendersuchlaufs angezeigt. Es kann ebenfalls verwendet werden, um einen neuen Suchlauf zu starten.

- Drücken Sie die grüne Farbtaste, um ausschließlich Premiere Sender zu suchen.

- Oder drücken Sie die gelbe Farbtaste, um alle Sender zu suchen. In dem daraufhi

n geöffneten Fenster Antennenkonfiguration ist dementsprechend

entweder der Zugriffsfilter Premiere oder Alle eingeschaltet.

- Drücken Sie auf OK, um den Suchlauf zu starten.

13.6 Bildschirm

In diesem Fenster können Sie den Receiver auf das Bildformat Ihres TV-Geräts und den gewählten Ausgang (HDMI/DVI,YPbPr oder EXT1/2) einstellen.

- Wählen Sie die passenden Werte für folgende Parameter (Standardwerte unterstrichen):

- Drücken Sie auf EXIT, um das Fenster zu verlassen.

13.7 Dolby Digital über den digitalen

Audioausgang

In diesem Fenster können Sie den Dolby Digital-Sound ein- und ausschalten. Bei ausgeschaltetem Dolby Digital steht nach wie vor Stereo-Sound im Digitalformat (PCM) zur Verfügung.

13.8 Startkanal

In diesem Fenster wird der Sender eingestellt, der beim Start nach dem Stand-by eingeschaltet wird. Die werkseitige Einstellung ist 100.

HDTV-Ausgang SDTV-Ausgang

HDMI/DVI YPbPr EXT1/2

TV-Bildformat 16: 9

4: 3 oder 16: 9,

je nach Bildformat Ihres Fernsehgeräts

Bildschirmformat

Full Screen oder Pillar Box oder Extended

Siehe Tabelle in Abschnitt 14.5.1.

Auto oder Letter Box, oder Center Eckfrequenz

Auflösung Auto, 1080i,720p, oder 576p

Nicht einstellbar (stets 576i)

SCART-Signal

Nicht anwendbar

RGB (empfohlen) oder CVBS oder S-VIDEO

AV-Steuerung On (empfohlen) oder Off

14.1 Timer-Manager

Mit der Timer-Manager können Sie folgende Timer festlegen, bearbeiten oder löschen:

o Aufnahmetimer für Programme, die Sie mit dem Videorecorder- oder

DVD-Recorder aufnehmen möchten,

o Erinnerungen für Programme, die Sie in Kürze sehen möchten.

Um ein Digitalprogramm mit dem VCR- oder DVD-Recorder aufnehmen zu kö

nnen,müssen Sie sowohl den Recorder als auch den Receiver wie folgt einstellen:

- Stellen Sie einen Timer am Receiver ein.

- Stellen Sie einen Timer am Video- oder DVD-Recorder ein (siehe dazugehörige Bedienungsanleitung).

Wenn Sie einen Video- oder DVD-Recorder von Philips haben,können Sie sich den letzten Schritt dank Video/DVD Recorder-Steuerfunktion sparen.Einzelheiten über die Video/DVD Recorder-Steuerfunktion erfahren Sie im Abschnitt 15.3.

So löschen Sie einen vorhandenen Timer:

- Bringen Sie den Cursor auf den zu löschenden Timer.

- Drücken Sie die rote Taste, um den Timer in der Timerliste zu löschen.

- Drücken Sie auf EXIT, um das Fenster zu schließen.

So definieren oder bearbeiten Sie einen Timer:

- Bringen Sie den Cursor auf den zu bearbeitenden Timer und drücken Sie auf OK, um ih

n auf der Liste auszuwählen.

- Sie können auch einfach die grüne Farbtaste drücken, um einen neuen Timer festzulegen.

- Definieren oder ändern Sie folgende Parameter:

• Modus:Wählen Sie mit der Taste uoder iTV oder Radio.

• Senderliste:Wählen Sie mit der Taste uoder idie Liste, in der sich der

aufzunehmen

de Sender befindet.

• Sender:Wählen Sie mit der Taste uoder idie Nummer des Senders, in dem

das aufzunehmende Programm läuft.

• Datum: Geben Sie ein Datum mit den Zahlentasten oder der Taste uoder iein.

• Startzeit: Geben Sie mit den Zahlentasten oder der Taste uoder ieine

Startzeit zur Änderung des Standardwerts in 10-Stunden-Schritten ein.

• Endzeit: Geben Sie mit den Zahlentasten oder der Taste uoder ieine Endzeit

zur Änderung des Standardwerts in 10-Stunden-Schritten ein.

• Timer-Art:Wählen Sie Aufnahme oder Erinnerung.

• Wiederholen:Wählen Sie mit uoder iEinmal für eine einmalige Aufnahme zum ausgewählten Zeitpunkt und Datum, Täglich für täglich eine durchz

uführende Aufnahme bzw. Wöchentlich für eine einmal pro Woche

durchzuführende Aufnahme.

- Drücken Sie auf OK, um die Auswahl zu bestätigen, oder auf EXIT, um den Vor gang

abzubrechen und zum vorhergehenden Fenster zurückzukehren.

Bei laufendem Aufnahmetimer können Sie keine anderen Digitalsender einstellen, wohl aber über das TV-Gerät auf Analogempfang umschalten und analoge Sender anwählen.

14.2 Sender-Manager

Das Sender-Untermenü umfasst folgende Rubriken:

• Listenorganisation

• Listenbearbeitung

• Sender-Pool

14 Einstellungen

14.2.1 Listenorganisation

In dieser Rubrik können Sie neue TV/Radio-Senderlisten anlegen und vorhandene löschen oder neu ordnen oder umbennen.

- Wählen Sie die TV- oder Radiosenderlisten mit der TV/RADIO-Taste aus.

So erstellen/löschen Sie Senderlisten:

- Drücken Sie die grüne Farbtaste, um eine neue Liste anzulegen. Die neue Senderliste ist jetzt noch leer.

- Bringen Sie den Cursor m

it den ty Tasten auf die zu löschende Liste und drücken Sie die rote Farbtaste, um die Liste zu löschen.Anschließend müssen Sie den Löschvorgang bestätigen.

So ordnen Sie vorhandene Senderlisten neu:

- Bringen Sie den Cursor mit den ty Tasten auf die zu verschiebende Liste.

- Drücken Sie die gelbe Farbtaste, um die Funktion Neu ordnen einzuschalten.

- Verschieben Sie die Senderliste mit den ty Tasten a

n die gewünschte Stelle.

- Drücken Sie OK, um die Auswahl zu bestätigen.

So benennen Sie vorhandene Senderlisten um:

- Bringen Sie den Cursor mit den ty Tasten auf die um zu benennende Liste.

- Drücken Sie auf OK.Ein neues Fenster wird geöffnet.

- Drücken Sie auf Y um die Funktion Umbenennen einzuschalten.

- Ändern Sie de

n Namen der Senderliste, indem Sie den Cursor mit der T oder Y

Taste auf den zu ändernden Buchstaben steuern und mit den ty Tasten die verfügbaren Buchstaben durchgehen.

Mit der roten Farbtaste können Sie Buchstaben löschen, mit der gelben von Groß- auf Kleinbuchstaben umschalten..

- Drücken Sie auf OK, um die Auswahl zu bestätigen, oder auf EXIT, um den Vor gang

abzubrechen und zum vorhergehenden Fenster zurückzukehren.

So bestätigen Sie die Änderungen und schließen das Fenster Listenorganisation:

- Drücken Sie auf EXIT.

14.2.2 Listenbearbeitung

In dieser Rubrik können Sie die Senderlisten verwalten.

- Wählen Sie die zu bearbeitende Liste, indem Sie Werte für folgende Parameter festlegen:

• Modus: TV oder Radio, je nach dem, welche Art Liste Sie bearbeiten möchten

• Senderliste:Name der zu bearbeitenden Liste

• Bearbeitungsart:Sender hinzufügen oder Sender entfernen/neu ordnen

Sender hinzufügen wählen, müssen Sie auch den Pool angeben,aus dem Sender hinzugefügt werden sollen.Legen Sie dazu Werte für folgende Parameter fest:

• Satellit: Satellit, der die hinzuzufügenden Sender sendet

• Sender-Pool:Als Filterkriterien zu verwendende Sendereigenschaften

• Sortieren:Ordnungsprinzip

Drücken Sie auf OK, um das nächste Fenster zu öffnen. Es kann ein paar Sekunden dauern, bis das Fenster geöffnet wird.

So entfernen Sie Sender aus einer ausgewählten Liste:

- Bringen Sie den Cursor mit den ty Tasten auf die um zu löschende Liste und Drücken Sie OK.

- Drücken Sie die rote Farbtaste, um sämtliche Sender zu löschen.Anschließend müssen Sie den Löschvorgang bestätigen.

So ordnen Sie Sender auf einer ausgewählten Liste neu:

- Bringen Sie den Cursor mit den ty Tasten auf den zu verschiebe

nden Sender.

- Drücken Sie die gelbe Farbtaste. Die Pfeile werden eingeblendet.

- Verschieben Sie den Sender mit den ty Tasten an die gewünschte Stelle.

- Drücken Sie OK, um die Auswahl zu bestätigen.

So fügen Sie Sender in eine ausgewählte Liste:

- Drücken Sie die grüne Farbtaste, um alle verfügbaren Sender aus dem links im Bildschirm angezeigten Sender- Pool hinzuzufügen.

- Bringen Sie den Cursor mit den ty Tasten auf die (de

n) hinzuzufügenden Sender

und drücken Sie auf OK.

- Drücken Sie auf EXIT, um das Fenster zu schließen.

14.2.3 Sender-Pool

Der Sender-Pool enthält alle beim Suchlauf gefundenen Sender. Sie können in dieser Rubrik:

o Sender aus dem Pool ein- oder ausschalten; o Sender aus dem Pool sperren oder freigeben.

In den Senderlisten sind ausgeschaltete Sender grau unterlegt und gesperrte durch einen Pin-Code geschützt.

So legen Sie die Untereinstellungen für den gewünschten Sender-Pool fest:

- Geben Sie Werte für folgende Parameter ein:

• Satellit: Satellit, der die zu verwaltenden Sender sendet

• Modus:TV oder Radio, je nach dem, welche Art Sender Sie verwalten möchten

• Sender-Pool:Als Filterkriterien zu verwendende Sendereigenschaften

• Sortieren:Ordnungsprinzip

- Drücken Sie auf OK, um das nächste Fenster zu öffnen. Es kann ein

paar Sekunden

dauern, bis das Fenster geöffnet wird.

So deaktivieren Sie alle Sender:

- Drücken Sie die grüne Farbtaste.

- Drücken Sie auf OK, um die Auswahl zu bestätigen, oder auf EXIT, um den Vor gang abzubrechen.

So deaktivieren Sie einen bestimmten Sender:

- Bringen Sie den Cursor auf den auszuschaltenden Sender.

- Drücken Sie auf OK, um den Sender zu deaktivieren. Drücken Sie auf

OK, um den

Sender wieder zu aktivieren.

- Drücken Sie auf EXIT, um das Fenster zu schließen.

So sperren Sie einen bestimmten Sender:

- Bringen Sie den Cursor auf den zu sperrenden Sender.

Drücken Sie die gelbe Farbtaste, um den Sender zu sperren.

- Als Hinweis auf die Sperre erscheint das Zeichen . Drücken Sie erneut auf OK, um den Sender wieder zu aktivieren.

- Drücken Sie auf EXIT, um

das Fenster zu schließen.

14.3 Einstellungen

In dieser Rubrik können Sie folgende Festlegungen treffen:

• Anzeige-Optionen

• Sprach-Optionen

14.3.1 Anzeige-Optionen

In diesem Fenster werden die Einstellungen entsprechenden Anzeige-Optionen eingestellt.

- Geben Sie Werte für folgende Parameter ein:

• Anzeigeleiste Dauer:Wählen Sie mit der uoder iTaste eine Einblendedauer

von 2 - 8 Sekunden.

• Banner Transparenz:Wählen Sie Ein, um die Banner Transparenz einzuschalten.

• Sendernummer Eingabe-Latenz:Wählen Sie mit der u

oder iTaste einen Wert vo n 1 - 5 Sekunden für die Wartezeit zwischen der Betätigung der Zahlentaste und dem Umschalten.

• Timer Alarm-Dauer:Wählen Sie mit der uoder i Taste eine Alarm-Dauer

von 15 Sekunden bis 5 Minuten.

• Leuchtstärke der Anzeige auf der Gerätvorderseite im Stand-by: Stark

oder Schwach

• Vergrößerte Anzeige des Menüs:einstellbar von 1.0 (unvergrößert) bis 1.2

(+20 % vergrößert)

- Drücken Sie OK, um die Einstellungen zu bestätigen.

14.3.2 Sprach-Optionen

In diesem Fenster werden die den Einstellungen entsprechenden Sprach-Optionen eingestellt.

- Geben Sie Werte für folgende Parameter ein:

• OSD-Menü-Sprache:Wählen Sie eine Sprache für die Anzeige auf dem

Bildschirm

• Audio-Sprache:Wählen Sie die gewünschte Audio- Sprache

• Untertitel:Wählen Sie Ein,“Falls kein Ton vorhanden”,“Hörgeschädigte” für Untertitel für gehörlose bzw. schwerhörige Zuschauer oder Aus, um

die

Untertitel auszublenden.

• Untertitel-Sprache:Wählen Sie die gewünschte Untertitel-Sprache.

- Drücken Sie OK, um die Einstellungen zu bestätigen.

14.4 Kindersicherung

In diesem Fenster wird die Kindersicherung eingeschaltet und der Geräte-PIN geändert. Der Geräte-PIN ist ein vierstelliger Code zum Sperren von Kanälen und ReceiverMerkmalen. Dieser Code ist nicht der gleiche wie der Jugendschutz-PIN-Code (vierstelliger Code, durch den der Zugang auf jugendgeschützte Sendungen verhindert wird).

So schalten Sie die Kindersicherung ein:

- Wählen Sie Ja, um die Kindersicherung einzuschalten.

- Wählen Sie Nein

, um die Kindersicherung auszuschalten.

In diesem Fenster können Sie auch den Geräte-PIN ändern.

So ändern Sie den Geräte-PIN: 1 Drücken Sie auf die rote Farbtaste, um auf die Funktion Geräte-PIN ändern

zugreifen zu können.

2 Geben Sie den aktuellen Geräte-PIN bzw. PIN ein.

Wenn Sie den Geräte-PIN bisher nie geändert haben, geben Sie 1234 (Werkseinstellung) ein.

3 Geben Sie mit den Zahlentasten den neuen

Geräte-PIN ein. Beachten Sie, dass der Geräte-PIN nicht gleiche Ziffern enthalten kann.

1911 kann nicht als Geräte-PIN verwendet werden!

4 Geben Sie zur Bestätigung den neuen Geräte-PIN ein zweites mal ein. 5 Drücken Sie auf EXIT.

14.5 Experteneinstellungen

Das Untermenü Einstellungen umfasst folgende Rubriken:

• TV-Einstellungen

• Systemeinstellungen

• Uhrzeiteinstellungen

• Decoder-Status

• Werkseinstellungen

14.5.1 TV-Einstellungen

In diesem Fenster wird Bildseitenverhältnis festgelegt.

- Geben Sie Werte für folgende Parameter ein (Standardwerte unterstrichen):

- Drücken Sie auf OK, um die Einstellungen zu bestätigen.

Mit dem Bildschirmformat (4:3 oder 16:9) wird festgelegt, wie Videosignale, die mit einem anderen Bildseitenverhältnis als des TV-Geräts gesendet werden, umgewandelt werden.

Wählen Sie Auto für automatische Formatauswahl.

Fall 1:

Video über HD-Anschluss (HDMI/DVI oder YPbPr) TV-Bildformat vermutlich 16:9

HDTV-Ausgang SDTV-Ausgang

HDMI/DVI YPbPr EXT1/2

Auflösung Auto, 1080i, 720p, oder 576p Nicht anwendbar

TV-Bildformat Nicht einstellbar (immer 16: 9)

Je nach Fernsehgerät 4: 3 oder 16: 9 oder Auto

Bildschirmformat

Full Screen oder Pillar Box, oder Extended

Siehe untenstehende Tabellen.

Auto oder Letter Box, oder

Center Eckfrequenz

EXT1 SCARTAusgang

CVBS, oder S-VIDEO

RGB (empfohlen) oder CVBS, oder S-VIDEO

Sendeformat ist 4:3 Sendeformat ist 16:9

Pillar box

Extended

Full screen

Fall 2:

Video über SCART TV-Bildformat auf 4:3 oder 16:9 eingestellt

14.5.2 Systemesteinstellungen

In diesem Fenster werden die Einstellungen für die Audio-/Videosignalausgabe festgelegt.

- Geben Sie Werte für folgende Parameter ein:

• TV/Video SCART-Ausgang: Wählen Sie das von Ihrem TV-Gerät und DVD/Videorecorder unterstützte EXT2 SCART Ausgabeformat (ausführliche Informationen siehe dazugehörige Bedienungsanleitungen)

• Dolby Digital: Wählen Sie An, um

den Dolby Digital Sound einzuschalten

• Video/DVD-Recorder-Steuerung: Keine, Prepare Record oder Record Link, je nachdem, welche Steuerungsfunktion Ihr Recorder unterstützt (mehr dazu siehe Abschnitt 15.3 der vorliegenden Bedienungsanleitung oder in der Bedienungsanleitung des Recorders)

• TV Ton: Wählen Sie je nach Ton-Ausgabeformat Ihres TV-Geräts Stereo oder Mono

• DVD/Videorecorder Ton:Wählen Sie je nach Ton- Ausgabeformat Ihres DVD/Videorecorders Stereo oder Mono

•

Grundlautstärke: Wählen Sie die Lautstärke beim Einschalten.

- Drücken Sie auf OK, um die Einstellungen zu bestätigen.

14.5.3 Uhrzeiteinstellungen

In diesem Fenster wird die Zeitverschiebung zwischen Ortszeit und der vom Netzwerk gelieferten tatsächlichen Ortszeit festgelegt.

Bei Umschalten auf Sender, die über Astra ausgestrahlt werden,erfolgt der Zeitausgleich automatisch.

- Wählen Sie den passenden Zeitausgleich bezogen auf GMT.

- Drücken Sie zur Bestätigung auf OK und schließen Sie das Fenster. Oder drücken Sie auf EXIT, um das Fenster zu schließen,ohne die Änderungen zu speichern.

14.5.4 Werkseinstellungen

In diesem Fenster können Sie den Receiver auf Werkseinstellung zurück stellen.

- Drücken Sie bei entsprechender Aufforderung zur Bestätigung die rote Farbtaste.

- Drücken Sie stattdessen auf EXIT,wenn Sie die bisherigen Receivereinstellungen beibehalten und das Fenster schließen möchten.

Bei Zurücksetzen des Receivers auf Werkseinstellung gehen alle vorab gespeicherten Einstellungen verloren.

Sendeformat ist 4:3 Sendeformat ist 16:9

TV 4:3

Auto

Letter box

Centre cut-out

TV 16:9

Beliebig

14.5.5 Decoder-Status

Das Untermenü Decoder-Status umfasst folgende Rubriken:

o System-Information o Decoder aktualisieren

14.5.5.1 System-Information

In diesem Fenster finden Sie Informationen über den Receiver, die Premiere Seriennummer und die Softwareversion.

Sie können dieses Fenster auch über das Premiere Menü öffnen.

14.5.5.2 Software aktualisieren

In dieser Rubrik wird die Software aktualisiert.Wählen Sie diese Rubrik, um die aktuelle Softwareversion anzuzeigen und nach neuer Softwarte zu suchen. Nach einigen Sekunden wird im Fenster Software aktualisieren angezeigt, ob eine neue Software verfügbar ist.

- Wenn kei

ne neue Software vorliegt, drücken Sie auf EXIT,um das Fenster zu schließen.

Wenn eine neue Software vorliegt, haben Sie folgende drei Möglichkeiten:

- Drücken Sie die gelbe Farbtaste, um die Aktualisierung des Receivers sofort

durchzuführen. Drücken Sie anschließend auf OK, um mit der Installation der neuen Software zu beginne

- Oder drücken Sie auf die gelbe Farbtaste, um die Aktualisierung zu einem späteren

Zeitpunkt durchzuführen. Drücken Sie dann auf OK, um die Wahl zu bestätigen. Die neue Software wird installiert, sobald sich der Receiver im Stand-by-Betrieb befindet.

- Oder drücken Sie die rote Farbtaste, um keine Aktualisierung durchzuführen und zum Untermenü Decoder-Status zurückzukehren.

Wenn

die Software erfolgreich installiert ist, wird eine entsprechende Meldung angezeigt. Bei fehlgeschlagener Installation erscheint eine Fehlermeldung mit dem Hinweis,dass beim nächsten Umschalten auf den Stand-by-Betrieb ein erneuter Installationsversuch durchgeführt wird. In beiden Fällen drücken Sie auf OK,um die Aktualisierung

abzubrechen.

Sie können die Suche nach neuer Software im o.g.Fenster auch durch Betätigen der roten Farbtaste starten.

Software-Aktualisierungsmeldungen

14.6 Installation

In dieser Rubrik werden die Satellitenantenneninstallation und der Sendersuchlauf durchgeführt. Vor dem Sendersuchlauf führen Sie die Einstellungen in folgender Reihenfolge durch:

14.6.1 Antennenkonfiguration

- Wählen Sie je nach Setup die passende Antennensteuerung (Tone Burst oder

DiSEqC).

- Weisen Sie dem/den LNB(s) die passenden Satelliten zu. Sie können stattdessen

auch eine automatische Suche nach verfügbaren Satelliten durch Betätigung der roten Farbtaste durchführen und anschließend auf EXIT drücken, um zum

Antennenkonfigurations-Fenster zurückzukehre

Das System kann folgende Satelliten finden: ASTRA 19.2° East,ASTRA3 23.5° East, HOT BIRD 13° East, Eutelsat W, and Türksat 1C.

Start der Software-Aktualisierung

Fortschritt des Download:

Von 0 bis 100%

Fortschritt der Download-Speicherung :Von 0 bis 100%

Schalten Sie den Receiver nicht vor Beendigung des Speichervorgangs aus.

- Nehmen Sie im Bedarfsfall die weiter unten beschriebenen fortgeschrittenen Einstellungen durch.

14.6.2 LNB-Konfiguration

So ändern Sie die LNB- und Symbolrateneinstellungen:

- Drücken Sie im Fenster Antennenkonfiguration die blaue Farbtaste, um das Fenster LNB-Konfiguration zu öffnen.

- Wählen Sie den Typ des gewähltem LNB und den damit angepeilten Satelliten.

- Wählen Sie den gewünschten Satelliten:Standardeinstellung auf ASTRA 19,2° Ost. Drücken Sie die blau

e Farbtaste, um einen anderen Satelliten zu wählen.

- Wählen Sie die zu durchsuchende Bandbreite: Drücken Sie die blaue Farbtaste und wählen Sie anschließend entweder GANZ, um die gesamte Bandbreite zu durchsuchen, oder SPEZIFISCH, um nach einer bestimmten Bandbreite zu suchen. Im letzteren Fall geben Sie die untere und die obere Bandbreite ein.

- Vo

m Fenster LNB Konfiguration ausgehend können Sie mit der roten Farbtaste auch

auf das Fenster zur Einstellung der Symbolraten für das gewählte LNB zugreifen.

- Drücken Sie ein oder zwei Mal auf EXIT, um zum Fenster Antennenkonfiguration zurückzukehren.

14.6.3 Filterkonfiguration

So definieren Sie die zu suchenden Sender:

- Drücken Sie im Fenster Antennenkonfiguration die grüne Farbtaste, um das Fenster Filterkonfiguration zu öffnen.

- Geben Sie Werte für folgende Suchfilter ein:

- Senderzugriff:Wählen Sie eine der angebotenen Gruppen aus, z.B. Alle, FTA, Premiere oder FTA+Premiere

- Senderliste:Wählen Sie ZURÜCKSETZEN, um sämtliche Senderliste

n zu ersetzen,

WERKSMODUS, um den Receiver mit der roten Farbtaste auf Werkseinstellungen zurückzusetzen, und starten Sie anschließend die Installation bzw. KEINE ÄNDERUNGEN, um die Liste unverändert zu lassen.

Im letzteren Fall müssen Sie Ihre Listen mit der Sender-Manager-Funktion durch Sender aus dem aktualisierten Sender-Pool ergänzen.

- Drücken Sie EXIT, um zum Fenster Antennenkonfiguration zurückzugehen.

14.6.4 Suche nach neuen Sendern

- Überprüfen Sie jedes LNB/jeden Satelliten auf ausreichende Signalstärke und -qualität.

Zur Überprüfung der Signalstärke und -qualität eines bestimmten Satelliten bringen Sie den Cursor auf das dazugehörige LNB.

- Richten Sie die Antenne(n) im Bedarfsfall so aus, dass die Balkenanzeigen optimale Signalqualität und -stärke anzeigen, und stellen Sie sie anschließend wie in der dazugehörigen Bedienungsanleitung beschrieben fest.

Die Tonsignalqualitätsanzeige wird mit der gelben Farbtaste eingeschaltet.

- Drücken Sie auf OK, um den Sendersuchlauf zu starten.

Das Installationsfenster wird geöffnet. Beim Sendersuchlauf werden folgende Informationen auf dem Bildschirm angezeigt:

• Anzahl der gefundenen TV- und Radiosender,

• Fortschritt des Su

chlaufs in Prozent,

• Signalstärke und Qualität des Empfangs.

Wenn Sie während dieses Vorgangs auf EXIT drücken, wird der Suchlauf abgebrochen

und erneut das Fenster Antennenkonfiguration geöffnet. In diesem Fall werden die gefundenen Sender nicht gespeichert.

Nach erfolgreichem Abschluss des Suchlaufs wird eine entsprechende Meldung und die Anzahl der gefundenen Sender angezeigt.

- Drücken Sie auf OK,um den Receiver auf den ersten Sender der Haupt-TV-Liste zu schalt.

15 Andere Einstellungen

15.1 Auf Werkseinstellungen zurücksetzen

Wie der Receiver auf Werkseinstellungen zurückgesetzt wird, erfahren Sie in Abschnitt 14.5.4.

15.2 Fernbedienungseinstellung ändern

Mögliche Störungen zwischen der Fernbedienung des Philips-Receivers und anderen in Ihrem Haus benutzten Geräten können Sie beseitigen,indem Sie die Fernbedienung neu einstellen. Dazu wird zuerst die Einstellung der Fernbedienung und anschließend die Einstellung des Receivers geändert.

Ändern Sie zunächst die Einstellung der Fernbedienung:

- Wählen Sie den STB-Modus.

- Drücken Sie gleichzeitig die Tasten

1 und 3 und halten Sie sie mindestens 3 Sekunden lang gedrückt. Die grüne LED an der Taste

key blinkt zweimal.

- Lassen Sie beiden Tasten gleichzeitig wieder los.

- Geben Sie die neue Einstellung innerhalb von 60 Sekunden ein:

• 1646 für andere Einstellung (STB 2)

• 1103 für Werkseinstellung (STB 1)

Nach erfolgreicher Änderung der Einstellung blinkt die grüne LED a

n der Taste erneut zweimal.Versuchen Sie, den Receiver mit der

Fernbedienung zu steuern.Wenn die Einstellung geändert wurde, kann der Receiver nicht mehr mit der Fernbedienung gesteuert werden.

Bei Austausch der Batterien während der Tastenbetätigung wird die Werkeinstellung wird wiederhergestellt.

Stellen Sie anschließend den Receiver neu ein:

- Ziehen Sie den Netzstecker des Receivers.

- Schließen Sie den Receiver wieder ans Netz an. Die grüne Kontrolllampe geht an und wieder aus, während gleichzeitig

angezeigt wird. Drücken Sie gleichzeitig kurz die Tasten P+ und P- an der Gerätvorderseite, sobald die

grüne Kontrolllampe zu blinken beginnt. wird angezeigt.

- Drücken

Sie die OK Taste auf der Fernbedienung.

Auf der Anzeige erscheint daraufhin entweder ein Hinweis darauf, dass die Einstellung geändert wurde, oder dass die Änderung fehlgeschlagen ist (siehe Tabelle unten).

Fernbedienungseinstellungsmeldungen

15.3 VCR- bzw. DVD-Recorder-Steuerung

15.3.1 Anschlüsse für Video/DVD-Recorder-Steuerung

Die Video-/DVD-Recorder-Funktion ermöglicht automatische Aufnahmen ohne vorherige Programmierung des Video- oder DVDRecorders. Sie müssen lediglich einen Timer am Receiver einstellen. Der Video- bzw. DVD-Recorder startet/beendet die Aufnahme automatisch.Vor Anwendung dieser Funktion müssen Sie folgende Schritte durchführen:

- Lesen Sie in der Bedienungsanleitung Ihres Video- bzw. DVD-Recorders nach, ob und wie die Video-/DVD-Recorders-Fun

ktion (auch Easy Recording genannt) unterstützt wird. Die meisten Video- und DVD-Recordermodelle unterstützen eine der beiden Video-/DVD-Recorder-Funktionen (Prepare Record oder Prepare Link)

- Vergewissern Sie sich, dass sowohl ihr TV-Gerät als auch Ihr Video- bzw. DVD-Recorder zwei SCART-Anschlüsse hat.

Receiver steht auf Fernbedienungseinstellung,ändern

Fernbedienungseinstellung erfolgreich geändert

Fernbedienungseinstellung geändert

Änderung der Fernbedienungseinstellung fehlgeschlagen

oder

- Bauen Sie den Receiver wie folgt in die vorhandene Anlage ein.

- Schließen Sie das Kabel der Satellitenschüssel an die SAT IN-Buchse des Receivers an.

• Schließen Sie die “EXT1”-SCART-Buchse des Digital-Receivers mit dem mitgelieferten SCART-Kabel an die EXT1-SCARTBuchse des TV-Geräts an.

• Schließen Sie die “EXT2“-SCART-Buchse des Digital-Receivers mit einem SCART-Kabel an die “EXT2”-SCART-Buchse (auch “IN” oder “DECODER” genannt) des Recorders an.

• Schließen Sie die “EXT1”-SCART-Buchse des Recorders (auch “OUT” genannt)

mit einem SCART-Kabel an die “EXT2”-

SCART-Buchse des TV-Geräts an.

- Schließen Sie alle Geräte bis auf den Digital-Receiver ans Netz an.

- Führen Sie den im Kapitel 1 beschriebenen Sendersuchlauf, falls noch nicht gemacht, durch. Diese Anschlussart bietet Ihnen folgende Möglichkeiten:

- Gleichzeitig digitale TV-Sender sehen und analoge aufzeichnen.

- Gleichzeitig analoge TV-Sen

der sehen und digitale aufzeichnen.

- Den empfangenen digitalen TV-Sender aufzeichnen.

Bestimmte Video- und DVD-Recordermodelle können die Easy Record- bzw. Record Link-Funktion nur im Stand-by anwenden. Nähere Hinweise dazu siehe Bedienungsanleitung des Video- bzw. DVD-Recorders.

15.3.2 Einstellungen am Digital-Receiver und am Video- bzw. DVD-Recorder

- Je nach Marke und Modell des Video- bzw. DVD-Recorders muss die Option “Video- Aufnahmesteuerung” auf “Prepare Record” bzw.“Record Link” eingestellt werden.Welche Option die beste ist, erfahren Sie in der Bedienungsanleitung des Video- bzw. DVD-Recorders oder durch Ausprobieren.

- Stellen Sie den Video- bzw. DVD-Recorder zur Steuerung über den Digital-Recevier auf “Prepare Record” bzw.“Record Link“.

15.3.3 Aufnahmen mit Video-Aufnahmesteuerung

- Digital-Receiver,TV-Gerät und Video- bzw. DVD-Recorder sind angeschlossen und wie in Abschnitt 15.3.1 beschrieben eingestellt

- Sie haben einen Timer am Digital-Receiver festgelegt.

- Der über den Digital-Receiver gesteuerte Video- bzw. DVD-Recorder startet und beendet die Aufnahme zur festgelegten Timerstart- und Timerendzeit. Sie brauchen den Video- bzw. DVD-Recorder also nicht mehr zu programmieren, um digitale TV-Sender aufzunehmen.

TV-Antennenkabel

TV-Gerät

Recorder

ANT IN

ANT OUT

Satelliten-Receiver

EXT 1

EXT 2

EXT 1 EXT 2

16 Einstellung der Fernbedienung auf die

Audio-/Videoanlage

Überprüfen bzw. korrigieren Sie vor Einsatz der Universalfernbedienung folgende Einstellungen:

- Das mit der Fernbedienung zu steuernde Gerät (Modus-Auswahl)

- Die Zuweisung der Lautstärkeregelung und Ton-Aus-Schaltung

- Die Einstellung der Marke des TV-Geräts, des Video-/DVD-Recorders und des Verstärkers

16.1 Modus-Auswahl (Auswahl des zu steuernden Geräts)

Mit der 5 in 1-Fernbedienung können Sie mit Hilfe der folgenden Modi nahezu alle Geräte der vorhandenen Audio-/Videoanlage steuern:

- STB-Modus zur Steuerung des Digital-Receivers

- TV-Modus zur Steuerung des TV-Geräts

- VCR-Modus zur Steuerung des Videorecorders

- DVD -Modus zur Steuerung des DVD-Players bzw. -Recorders

- AMP-Modus zur Steuerung des T

uner/-Verstärkers.

Drücken Sie die SELECT-Taste einmal, um zu erfahren, welcher Modus eingeschaltet ist. Zum Umschalten in einen anderen Modus drücken Sie die SELECT-Taste so oft, bis die entsprechende Modus-Kontrolllampe leuchtet. Die Modus-Abfolge lautet: STB --> TV --> VCR --> DVD --> AMP.

16.2 Zuweisung der Lautstärkenregelung und Ton-Aus-Schaltung

16.2.1 Grundlautstärken- und Ton-Aus-Zuweisung

Sie können für jeden Modus die Zuweisung der Grundlautstärkenregelung und Ton-Aus-Schaltung zu dem betreffenden Gerät der Audio-/Videoanlage auswählen.

Im STB-Modus können die Lautstärkenfunktionen (Taste +, - und ) wahlweise über das TV-Gerät, den Verstärker oder den Digital-Receiver gesteuert werden. Standardmäßig erfolgt die Lautstärkenre

gelung

über ein Philips-TV-Gerät.

Im TV-, VCR- oder DVD-Modus können die Lautstärkenfunktionen (Taste +, - und ) wahlweise über das TV-Gerät oder den Verstärker gesteuert werden. Standardmäßig erfolgt die Lautstärkenregelung über ein Philips-TV-Gerät

Im AMP-Modus ist die Steuerung der Lautstärkenfunktionen (Taste +, - und ) lediglich über einen Philips-Verstärker möglich.

16.2.2 Grundlautstärken- und Ton-Aus-Zuweisung ändern

Die folgenden Schritte können nur ausgehend von der Standardeinstellung durchgeführt werden.

Sämtliche Audioausgänge des Digital-Receivers (STB),TV-,Video- oder DVD-Geräts sind an den Verstärker angeschlossen. Es empfiehlt sich, die Lautstärkenregelung für sämtliche Modi (STB,TV,VCR und DVD) wie folgt zu zuweisen:

- Drücken Sie die SELECT-Taste so oft, bis der AMP-Modus eingeschaltet ist.

- Drücken Sie gleichzeitig die Tasten 1 und 3 so lange, bis die AMP-Kontrolllampe leuchtet, und lassen Sie anschließend die Tasten wieder los.

- Geben Sie den Code 993 ein. Nach jeder Zahleneingabe blinkt die Kontrolllampe an der Taste ei

nmal.

- Drücken Sie anschließend die Taste . Die Kontrolllampe an der Taste blinkt zweimal. Danach leuchtet die AMPKontrolllampe unabhängig vom gewählten Modus jedes Mal, wenn die Taste +, - oder betätigt wird.Achten Sie bei der Lautstärkenregelung darauf, dass der Source-Wahlschalter am Verstärker entsprechend eingestellt ist (Hinweise zur Source- Auswahl siehe Bedienungsanleitung des Verstärkers).

Ihr TV-Gerät hat nur SCART-Anschlüsse (kein HDMI-, DVI- oder YPbPr-Buchsen) Es empfiehlt sich, dem

Digital-Receiver die Lautstärkenregelung im STB-Modus wie folgt zu zuweisen:

- Drücken Sie die SELECT-Taste so oft, bis der STB-Modus eingeschaltet ist.

- Drücken Sie gleichzeitig die Tasten 1 und 3 so lange, bis die STB-Kontrolllampe leuchtet, und lassen Sie anschließend die Tasten wieder los.

- Geben Sie den Code 993 ein. Nach jeder Zahleneingabe blinkt die Kontrolllampe an der Taste einmal.

- Drücken Sie die Taste -. Die Kontrolllampe an der Taste blinkt zweimal.

Sie haben Einstellungen geändert und möchten die Grundlautstärkenregelung wieder auf Standardzuweisung zu

rücksetzten (siehe Tabelle im nächsten Abschnitt) Lautstärkenregelung auf Standardzuweisung bedeutet folgendes: Im TV-Modus erfolgt die Lautstärkenregelung ausschließlich über ein Philips-TV-Gerät, im VCR-Modus erfolgt die Lautstärkenregelung ausschließlich über ein Philips-TV-Gerät, im DVD-Modus erfolgt die Lautstärkenregelung

ausschließlich über ein Philips-TV-Gerät,

im AMP-Modus erfolgt die Lautstärkenregelung ausschließlich lediglich über einen Philips-Verstärker.

So kehren Sie zur Standardeinstellung zurück:

- Drücken Sie gleichzeitig die Tasten 1 und 3 so lange, bis die Kontrolllampe an der Taste zweimal blinkt, und lassen Sie

anschließend die Tasten wieder los.

- Geben Sie den Code 981 ein. Die Kontrolllampe an der Taste blinkt zweimal.

16.3 Markeneinstellung für TV-Gerät,Video-/DVD-Recorder oder

Verstärker an der Fernbedienung ändern

Bei Erstinbetriebnahme bzw. Erstinstallation ist die Universalfernbedienung so voreingestellt, dass Sie damit den Digital-Receiver sowie die meisten Audio-Video-Geräte von Philips steuern können.

Wenn Sie Geräte anderer Hersteller verwenden bzw. die Steuerung des Philips-Geräts bei Standardeinstellung nicht möglich ist, führen Sie bitte folgende Schritte durch:

1 Wählen Sie aus der Codeliste am Ende der vorliegenden Bedienungsanleit

ung einen vierstelligen Markencode. (Wenn mehrere Codes möglich sind, führen Sie die genannten Schritte mit dem ersten Code durch und testen Sie die Fernbedienung.Wenn sie nicht anspricht, führen Sie die Prozedur mit dem zweiten Code durch usw.).

2 Drücken Sie die SELECT-Taste so oft, bis der Modus (TV,VCR, DVD oder Amp/Tuner) für das betreffende Gerät angezeigt wird. 3 Drücken Sie gleichzeiti

g die Tasten 1 und 3 so lange, bis die Kontrolllampe an der Taste zweimal blinkt, und lassen Sie

anschließend die Tasten wieder los.

4 Geben Sie den vierstelligen Markencode für das gewählte Gerät ein. Die Kontrolllampe an der Taste blinkt nach jeder der

ersten drei Zahleneingaben einmal und nach Eingabe der vierten Zahl zweimal.

Bei Eingabe eines ungültigen Codes blinkt die Kontrolllampe an der Taste zum Schluss nur einmal.Wiederholen Sie in diesem Fall die Prozedur an Schritt 1.

Es empfiehlt sich, Ihre persönlichen Fernbedienungseinstellungen in die nachstehende Tabelle einzutragen, da Sie diese Daten beim Ersetzen der Fernbedienungsbatterien möglicherweise benötigen (siehe untenstehenden Hinweis 1).

1 Batteriewechsel

Wenn der Batteriewechsel länger als 1 Min.dauert, wird die Fernbedienung möglicherweise auf Philips-Standardeinstellung zurückgesetzt. In diesem Fall müssen Sie die Fernbedienung für die Geräte anderer Marken als Philips anhand der obenstehenden Tabelle erneut einstellen.

2 Rechtliche Hinweise

Wir bemühen uns wie alle Hersteller um eine ständige Verbesserung unserer Produkte.Auch wenn die Fernbedienung normalerweise mit nahezu allen nachstehend aufgeführten Gerätmarken einsetzbar ist, können wir ihre Kompatibilität mit allen marktgängigen Geräten nicht garantieren.

Standardeinstellung Persönliche Einstellung

Marke Code

Lautstärken-regelung

über

Marke Code

Lautstärken-regelung

über

M O

D U

TV-Gerät Philips 0556 TV

Video rec. Philips 0081 TV

DVD Philips 0539 TV

Verst. Philips 1742 VERST

STB STB 1 TV STB (1 oder 2)

OSD-Anzeige öffnen/schließen

SELECT

Fernbedienungsmodus auswählen

ROT, GRÜN, GELB, BLAU

Kontextbezogene Tasten für Teletext

BACK

Vorigen Sender aufrufen (nur bei PhilipsGeräten)

EXIT

Beenden,Menü verlassen

Volume +/-

To n lauter/leiser

Stumm

To n aus

P+/P-

Sender vor/zurück

Audiowahl

Menü öffnen/schließen

V-Output

TV AV/Wahl der Eingangsquelle

Bildseitenverhältnis/Bildschirmformat

0-9

Senderwahl

Pfeiltasten t/y

Rubrikwahl im Menü

u/ i

Einstellung einer Option in einer Menürubrik ändern

Auswahl quittieren

Stand-by

Stand-by / Ein/Aus

16.4 TV-Gerät,Videorecorder, DVD-Player und Verstärker bedienen

Bei einigen Gerätmarken stehen die auf den folgenden Seiten aufgeführten Funktionen möglicherweise nicht alle zur Verfügung bzw. sind anders belegt.

16.4.1 Einsatz der Fernbedienung im TV-Modus

16.4.2 Einsatz der Fernbedienung im VCR-Modus

SELECT

Fernbedienungsmodus auswählen

Stop

: Schnellrücklauf :Pause :Abspielen : Schnellvorlauf

Volume +/-

To n lauter/leiser

Stumm

To n aus

P+/P-

Sender vor/zurück

V-Output

TV/VCR

Bildseitenverhältnis

TIMER

Aufnahme (TIMER + OK drücken, um die Aufnahme zu starten)

0-9

Direkte Senderwahl

Stand-by

Stand-by / Ein/Aus

16.4.3 Einsatz der Fernbedienung im DVD-Modus

OSD-Anzeige öffnen/schließen

SELECT

Fernbedienungsmodus auswählen

Stop

EXIT

Menu Off

Lautstärke +/-

To n lauter/leiser

Stumm

To n aus

P+/P-

Sprung nach vorn - Nächster Track / Sprung zurück - Voriger Track

UNTERTITEL

Untertitel ein/aus

Menü öffnen/schließen

V-Output

Wahl des Eingangs/ TV-DVD

Bildseitenverhältnis

TIMER

Aufnahme (TIMER + OK drücken, um die Aufnahme zu starten)

0-9

Direkte Trackwahl

Pfeiltasten t/y

Rubrikwahl im Menü

u/ i

Einstellung einer Option in einer Menürubrik ändern

Auswahl quittieren

Stand-by

Stand-by / Ein/Aus

: Schnellrücklauf :Pause :Abspielen : Schnellvorlauf

SELECT

Fernbedienungsmodus auswählen

ROT (gegenüber der STB-LED):

Wahl des SAT-Eingangs

GRÜN (gegenüber der TV-LED):

Wahl des TV-Eingangs

GELB (gegenüber der DVD-LED):

Wahl des DVD-Eingangs

BLAU (gegenüber der AMP-LED): Wahl des Tuner/Verstärkereingangs

Lautstärke +/-

To n lauter/leiser

Stumm

To n aus

P+/P-

Vo re ingestelle Sender vor/zurück

V-Output

Wahl der AMP-Eingangsquelle

0-9

Direktwahl von voreingestellten Sendern

Pfeiltasten t/y

Vo re ingestellte Sender vor/zurück

u/ i

Sender vor/zurück

Stand-by

Stand-by / Ein/Aus

16.4.4 Einsatz der Fernbedienung im AMP-Modus (Tuner/Verstärker)

17 Glossar

CI: Standardschnittstelle für die Benutzung eines CI-Moduls

CI-Moduls: Hardware, die mit der passenden Smart Card verwendet wird, um Programme eines Anbieters entschlüsselt zu

können

Dolby Digital:komprimiertes Dolby Digital Audio (5.1 Kanal)

DVI :Digital Video Interface

Geräte-PIN: vierstelliger Code zum Sperren von Kanälen und Receiver-Merkmalen

HD:High Definition (hohe Auflösung)

HDCP

:High-bandwidth Digital-Content Protection

HDMI:High Definition Multimedia Interface

HDTV:High Definition TeleVision (hochauflösendes Fernsehen)

HDTV-Etikett: gibt an, dass der Receiver die Mindestanforderungen für HDTV erfüllt

HD-Ready-Etikett: gibt an, dass der die Mindestanforderungen für HDTV erfüllt

Lip Synchronisation: Dient der Synchronisierung von Bild und Ton

bei Signalverzögerungen,insbesondere wenn der Ton nicht mit

den Lippenbewegungen übereinstimmt.

LNB loop-through:Funktion, mit Hilfe derer HF-Antennensignale an den HF-Ausgang zur Weiterleitung an einen anderen Satellitenreceiver durchgeschleift werden können

OSD: On-Screen Display (Bildschirmeinblen

dung)

PIN-Code: vierstelliger Code, durch den der Zugang auf ungeeignete Programme von Premiere verhindert wird (Kindersicherung)

SD: Standard Definition (herkömmliche Auflösung)

SDTV: Standard Definition TeleVision (herkömmliches Fernsehen)

SPDIF:Digitale Sony/Philips-CI

YPbPr: Videosignal mit Komponente (Y für Luminanz, PbPr für Farbe)

SCART Loop-through:Funktio

n, mit der ein automatische Signalumleitung für Playback von einem Videorecorder oder DVD-

Player, der an eine SCART EXT2-Buchse angeschlossen ist, ermöglicht wird.

18 Störungsbeseitigung

Beachten Sie bitte, dass neue Software Auswirkungen auf die Funktionsfähigkeit des Receivers haben kann. Wenn Sie Probleme beim Betrieb des Receivers haben, lesen Sie bitte im betreffenden Abschnitt der vorliegenden Bedienungsanleitung und der untenstehenden Übersicht nach.Wenn das Problem dadurch nicht gelöst wird, wenden Sie sich bitte an Ihren Händler oder einen Kunde

ndienstanbieter.

Anzeige auf der Gerätvorderseite ist aus.

Der Empfangsbildschirm wird bei der Erstinstallation nicht angezeigt

Weder Ton noch Bild, aber Anzeige auf der Gerätvorderseite von der Uhrzeit oder

Weder Ton noch Bild, aber auf der Anzeige erscheint eine Sendernummer.

Schlechte Bildqualität

Receiver spricht nicht auf die Fernbedienung an.

Das Bildschirm ist gefroren und der Receiver spricht nicht auf die Fernbedienung ein.

OSD fun

ktioniert, aber kein Empfang

Unterbrochener Empfang

Hinweis 3 - Bitte die Smartcard in Pfeilrichtung mit dem goldenen Chip nach oben einschieben.

Bei Verwendung von digitalen A udioanschlüssen sind To n und Bild nicht synchron

Fehlerhafte Stromversorgung

Fehlerhafte Anschlüsse

Falsche TV-Eingangsquelle gewählt

Gewählter Receiverausgang stimmt nicht mit dem Anschluss an das TV-Gerät überein.

Receiver in Stand-by

Fehlerhafte Anschlüsse

Signal schwach

Satellitenschüssel falsch ausgerichtet

Receiver "hängst fest" oder blockiert

Empfang schlecht / Signal schwach

Stromausfall am LNB

Fehlerhafte An

schlüsse

Satellitenschüssel falsch ausgerichtet

Die Smartcard ist nicht richtig eingesteckt.

Sie verwenden einen digitalen Audioanschluss Option A oder B wie in 7.1.3 beschrieben.

Überprüfen Sie, ob dass Netzkabel richtig angeschlossen ist. Ziehen Sie das Kabel ab und schließen Sie es wieder an, um sicherzustellen,dass es fest sitzt.

Überprüfen Sie, ob die Wandsteckdose mit Strom versorgt wird.

Überprüfen Sie die Anschlüsse am TV-Gerät (HDMI-, DVI- oder YPbPr-Anschluss un

d SCART-Anschluss).

Wählen Sie die passende TV-Eingangsquelle (siehe Bedienungsanleitung des TV-Geräts).

Drücken Sie einmal auf V-Output, um die aktuelle Einstellung des Receiverausgangs zu überprüfen. Wenn sie nicht mit dem Anschluss an das TV-Gerät übereinstimmt, drücken Sie die V-Output-Taste so oft, bis Einstellung und Anschluss übereinstimmen.

Drücken Sie auf der Fer

nbedienung P+, P-,

TV/RADIO oder eine andere Zifferntaste.

Überprüfen Sie die Anschlüsse.

Überprüfen Sie die Anschlüsse am LNB und zwischen LNB und Receiver bzw.richten Sie die Satellitenschüssel neu aus.

Richten Sie die Satellitenschüssel neu aus. Überprüfen Sie im Antennenkonfigurations-menü die Signalstärke.

Richten Sie die Satellitenschüssel neu aus.

Überprüfe

n Sie, ob der Receiver eingeschaltet ist.

Achten Sie darauf, dass Sie die Fernbedienung in Richtung Vorderseite des Receivers halten.

Überprüfen Sie die Batterien in der Fernbedienung.

Drücken Sie den Knopf an der Gerätvorderseite mindestens 5 Sek. lang. Ihre Vorzugseinstellungen bleiben dabei erhalten. Lassen Sie die Taste wieder los und warten Sie, bis die Anzeige sich stabilisiert hat. Sie können den Receiver stattdessen auch vom Netz trennen, wieder anschließen und warten, bis die An

zeige an der Gerätvorderseite sich stabilisiert hat.

Jetzt können Sie den Receiver wieder normal benutzen.

Überprüfen Sie die Anlage und die Antennenposition.

Überprüfen Sie das Kabel zwischen LNB und Receiver.

Richten Sie die Satellitenschüssel neu aus. Befestigen Sie die Antenne gut.

Bitte stecken Sie die Smartcard wie in der Bedienungsanleitung beschrieben in den Receiver.

Bild-Ton-Synchronisierung (Lip Synchronisation

)

wie in Kapitel 9.6 beschrieben ändern.

Symptom Ursache Lösung

Bei Problemen,die nicht auf die Premiere Programme oder die Premiere Smartcard,sondern auf den Receiver zurückzuführen sind,wenden Sie sich an das Philips Call Centreunter 0180/500 75 31*(Deutschland) oder 0820 400 039* (Österreich).

*Täglich von 8 bis 23 Uhr erreichbar - 0,12 Euros/Min

Hinweis 9 - Die Freischaltung Ihrer Smartcard ist abgelaufen.

Hinweis 10 - Ihre Smartcard ist für diese Sendung nicht freigeschaltet.

Unscharfes Bild, Bildschirmtext schwer lesbar.

Sie haben nicht alle normalerweise empfangbaren Sender gefunden.

Das Bild ist auf einigen Sendern gestreckt oder gequetscht.

Ein bestimmtes Programm kann selbst mit Hilfe der Zahlentasten

nicht angewählt werden.

Sie haben einen Timer programmiert, doch die gewünschte Sendung wurde nicht aufgenommen.

Die Reihenfolge der Sender hat sich geändert.

Sie haben den Geräte-PIN-Code vergessen.

Sie haben den Jugendschutz-PIN-Code vergessen.

Ihre Freischaltung ist noch nicht eingetroffen.

Das abonnierte Programm wurde längere Zeit nicht

eschaut, so dass die Freischaltung nicht erneuert

werden konnte.

Ihre Freischaltung ist noch nicht eingetroffen.

Sie haben diesen Sender nicht abonniert.

TV SCART-Ausgangsformat nicht auf RGB eingestellt

TV SCART nicht an die RGB-fähige SCART-Buchse des TV-Geräts angeschlossen.

Unpassendes TV SCART-Kabel

Antennensignal möglicherweise schwach.

Die Antenne muss mö

glicherweise nachgestellt werden.

Schnurlose DECT-Telefone (Hörer + Basis) können die Anzahl der empfangenen Sender beeinträchtigen.

Das Programm wird vermutlich im Breitwandbildformat gesendet, der Receiver ist nicht entsprechend eingestellt.

Der Sender ist durch die Kindersicherung gesperrt. Sie werden aufgefordert, den Kindersicherungscode einzugeben.

Der gewü

nschte Sender ist nicht in Ihrem

Abonnement enthalten.

Der Recorder ist falsch eingestellt.

Sie wurden wie in Abschnitt 13.2.2 beschrieben neu geordnet.

We nn Sie Neukunde sind, rufen Sie den Premiere Kundenservice an. Sie erhalten dann eine Freischaltung. Schieben Sie dazu die Smartcard in den Digital-Receiver. Schalten Sie auf einen abonnierten Sen

der und warten Sie ca. 60 Minuten,damit eine

erneute Freischaltung empfangen werden kann.

Wenn Sie schon länger Kunde bei Premiere sind, schieben Sie die Smartcard in den Digital-Receiver. Schalten Sie auf einen abonnierten Sender und warten Sie ca. 60 Minuten,damit eine erneute Freischaltung empfangen werden ka

nn.

We nn Sie Neukunde sind, rufen Sie den Premiere Kundenservice an. Sie erhalten dann eine Freischaltung. Schieben Sie dazu die Smartcard in den Digital-Receiver. Schalten Sie auf einen abonnierten Sender und warten Sie ca. 60 Minuten,damit eine erneute Freischaltung empfangen werden kann.

Prüfen Sie, ob Sie den Sender abo

nniert haben. Wenn Sie diesen Sender abonnieren wollen,rufen Sie die Premiere Hotline an.

Ändern Sie im Menü Systemein-stellungen die Einstellung der Rubrik TV SCART in RGB.

Siehe Bedienungsanleitung des TV-Geräts.

Verwenden Sie das mit dem Receiver gelieferte SCART-Kabel.

Versuchen Sie, den Receiver wie im Kapitel 1 beschrieben erneut zu installieren.Wenn danach i

mmer noch Sender fehlen, muss die Antenne

möglicherweise nachgestellt werden.

Wenden Sie sich an Ihren Fachinstallateur.

Tr ennen Sie beim Installieren des Receivers das schnurlose DECT-Telefon vom Netz bzw. halten Sie einen Mindestabstand von 3 - 5 m zwischen Hörer und Basisstation ein.

Überprüfen Sie die Einstellung der Option TVBildformat wie in Abschn

itt 14.5.1 beschrieben. Bei einem Breitwand-bildschirm müssen Sie ggf.auch die Einstellung am TV-Gerät überprüfen.

Geben Sie Ihren PIN-Code ein, um den Sender einzuschalten oder heben Sie die Sperre auf.

Wählen Sie einen anderen Sender.

Stellen Sie sicher, dass das Recorder auf die gleiche Zeit eingestellt ist wie der Digital-Receiver.

Lesen Sie in diesem Kapitel nach, wie die Reihenfolge erneut geän

dert werden kann.

Drücken Sie im Hauptmenü auf 5, um das Fenster der Kindersicherung zu öffnen. Bei Aufforderung geben Sie folgenden 4-stelligen Code ein: 1911. Geben Sie dann 1234 als aktuellen Code ein und fahren Sie wie in Abschnitt 14.4 beschrieben fort.

Wenden Sie sich an das Premiere Call Centre unter der Telefonnummer:

0180/512 00 00* für Deutschland or 01/49166 400 für Österreich

19 Technische Merkmale

Das Produkt entspricht den Anforderungen der europäischen Richtlinien 95/47/EC und 2002/21/EC.

Das Produkt verfügt über einen technischen Urheberrechtsschutz,der durch das US-amerikanische Patentrecht und andere Urheberrechte geschützt ist. Die Nutzung des technischen Urheberrechtsschutzes ist nur mit Genehmigung der Fa. Macrovision möglich und ist, falls nicht anders von der Fa. Macrovision festgelegt, ausschließlich für den Einsatz in Privathaushalten und andere eingeschränkte Einsatzzwecke bestimmt. Reverse Engineering und Zerlegung sind nicht erlaubt. Im Rahmen der ständigen Produktverbesserung kann das vorliegende Dokument ohne Vorankündigung geändert werden. Dolby

und das Doppelsymbol sind eingetragene Warenzeichen der Dolby Laboratories Licensing Corporation.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind eingetragene Warenzeichen der HDMI Licensing LLC.

Video-Decodierung

- MPEG-2 (720 x 576 interlaced) DVB-kompatibel bis MP@ HL

- MPEG-4/H.264 (1920 x1080 interlaced) DVB-kompatibel bis zu HP@L4

- Video-Bitrate: bis 20 Mbit/Sek.

- Bildformat: 4:3 und 16:9

- Auflösung: automatisch bis 1920 x 1080 (interlaced)

Audio-Decodierung

- MPEGI Layer I/II

- Dolby Digital

- Multi-channel Down-mixing

Einfach zu installieren

- Vo re ingestellt für 4 Satelliten, darunter Astra

19.2 Ost

- Halbautomatische Senderinstallation

- Automatisches Senderlisten-Update

- Bis zu 5000 System-Voreinstellungen

- Bis zu 600 Benutzervoreinstellungen

Einfach im Gebrauch

- 13-stellige Multifunktionsanzeige

- Senderlistenbearbeitung für maßgeschneiderte

Installation (löschen,hinzufügen, verschieben)

- 5 TV-Senderlisten

- 5 Radio-Senderlisten

- Fernbedienung mit sämtlichen Funktionen

- Senderspezifische EPG-Listen

- Automatische Aufnahme mit: Timerprogrammierung i

m EPG “Easy Recording” für Philips VCR- und DVDRecorder

- mit “Prepare Record”

- oder “Record link”

- Überwachung des aktuellen und des nächsten

Programms

- 5 in 1-Multibrand-Fernbedienung

Betrieb / Funktionen

- Empfang von hoch- und normalauflösenden

digitalen TV-Progammen

- TV & Radio

- Empfang unverschlüsselter Programme

- Empfang von Premiere und anderen

Pay-TV-Programmen

- Untertitel

- Integrierter Teletext-Decoder

- Kindersicherung per PIN-Code

- Audio-Modus:Mono, Stereo

- Men

ügeführte Installation und Bedienung

- Maximale 8 Aufnahmetimer/Reminder

- Automatisches VCR-Abspielen:Audio L/R + CVBS oder RGB/Fast blanking

- Variable LNB-Frequenz

- DiSEqC 1.0-Antennensteuerung

- HF-Eingang mit Kurzschlusssicherung

- Software-Upgrade: durch Download über Sendesignal

- Im Sparbetrieb 1 W Verbrauch

- Digitaler HDMI Video- & Audio-Aus

gang

- Dolby Digital Audioausgang

Anwendungssystemressourcen

- Prozessor: 266 MHz

- SDRAM: System: 64 MB Audio/Video/Grafik: 64 MB

- Flash-Daten/Code: 16 MB

- EEPROM: 32 kB

Satellitenantennenschnittstelle

- SAT-Eingang: F-Steckverbinder LNC-Versorgungsspannung (V): 0/14/18 LNB-Stromversorgung (mA):400 max To nschaltung: 22 kHz (ein/aus) DiSEqC: 1.0 für 4 Satellitenorbital-positionen

- RF-Durchschleifung an Ausgang mit F-Steckverbinder

Empfang-Entschlüsselung

- Demodulationsverfahren: DVB - S DVB - S2

- Eingangsfrequenzspektrum (MHz): 950-2150

- Eingangspegelspektrum(dBm): -65 bis -25

- Symbolrate (Mbaud) DVB-S: 2 bis 30

- Symbolrate (Mbaud) DVB-S2: 2 bis 30

- Satellitenbandbereich

- Ku-Band: 10,7 bis 12,75 GHz

Entschlüsselung

- Embedded DVB-kompatibel Smartcard-Leser: 1 für CA CA-System:Nagravision

Hinweis: Premiere Programme ausschließlich im Abonnement empfangen werden.

- Über DVB-CI (Modul und Karte werden nicht mitgeliefert)

Anschlüsse

- HDMI

- YPbPr

- EXT1 SCART Ausgang: CVBS,gesteuertes Audio L/R,

RGB/FB, Slow blanking

- EXT2 SCART

Eingang: CVBS,Slow blanking,Audio L/R,

RGB/Fast blanking

Ausgang: CVBS,Audio L/R, Slow blanking während

Timerablauf,falls "Prepare Record" eingeschaltet ist

- Audio-Ausgänge:

L/R-Ausgänge: Lautstärke-gesteuerte analoge

Audioausg

änge

DIGITAL-Ausgang: Dolby Digital oder PCM SPDIF-Ausgang: Dolby Digital oder PCM

- Digitalschnittstellen:

Seriell: RJ 9 USB: 2.0 Host-Version DVB - CI: 1. Schacht an der Vorderseite Kartenleser: 1. Schacht an der Vorderseite

Zubehör

- Fernbedienung Modell RC4338

- HDMI-Kabel

- SCART-Kabel

- Bedienungsanleitung

- Weltweit gültige Garantie

- Batterien: 2 x 1,5 V (AA/R06)

- Netzkabel(2 m)

Sonstiges

- Te mperaturbereich Betrieb: +5 bis 45 °C Lagerung: -10 bis +70 °C

- Netzspannung: 230 V ~ +/-10 % - 50 Hz

- Leistungsaufnahme: 20 W

- Leistungsaufnahme bei Sparbetrieb: 1 W

- Gewicht: 2 kg

- Gewicht einschl.Verpackung: 3.2 kg

- Abmessungen: Gerät: 360 x 220 x 55 mm

Verpackung: 495 x 290 x 120 mm

Mehrsprachige Benutzerführung

- Menü: Englisch, Deutsch

- Bedienungsanleitung: Englisch, Deutsch

Das Produkt erfüllt die Anforderungen der folgenden EU-Richtlinien:

- 73/23/EEC

- 93/68/EEC

- 89/336/EEC

104

Code List für verschiedene Marken/Brand code list

Setup-Code für alle Verstärkermodelle (A) Setup Code For All Audio Amplifiers (A)

Bush 1301 Goodmans 1301, 1617 Lexia 1301 Limit 1408 MaXmann Electronics 1357 Minowa 1156 Mustek 1617 Optimus 0327 Pioneer 0327 RCA 0327 Red Star 1408 Redstar 1408 Reoc 1408 Roadstar 1301 Schneider 1156 Sony 0716 Synn 1408 TCM 1156 Tevion 1156 Thomson 1156 Ya maha 0381

Setup-Code für alle Audio Verst./Tuner-Modelle (R) Setup Code For All Audio Amp/Tuners (R)

AEG 1417 Aiwa 0148, 1432, 1668, 1415 Akai 0142, 0636, 1417 All-Tel 1417 Amstrad 0771 Anam 0636 Apex Digital 1284 Audiosonic 1416 Bang&Olufsen 0826 Basic Line 1581 Belson 1416 Binatone 1416 Bose 1382 Bush 0824 Cambridge Audio 1674 Carver 0387 CCE 1379 Centrex 1284 Centrum 1247 Clatronic 0824 Cosmotron 0824 Daewoo 1205, 1277, 1463 Dantax 0490, 1417 Denon 1131, 1387, 1487 Denver 1416 Digitrex 1284 DiK 0824 DK Digital 1447 DMTech 1666 Dual 1247, 1417, 1447, 1666 eBench 0771, 0824 Elta 0771, 0824,1417 Eltax 1567 Ferguson 1181 Fisher 0387 Futronic 1351

Garrard 0490 Goodmans 0636, 0771,0774, 0824, 1205, 1226, 1417, 1447,

1638 Grundig 0824,1371, 1666 Grunkel 0771 Hanseatic 1417 Harman/Kardon 1331, 1337 Harwood 0771 HCM 1417 Hitachi 1226, 1371, 1581, 1828 Hitech 0771 Hoeher 1284 Inkel 0529 Integra 1347 Intersound 0771 JBL 1317 Jensen 0781 JVC 0101, 0491, 1227, 1401, 1522 Kenwood 0213, 1054, 1340, 1596, 1597 Kompernass 0824 Lenoxx 1638 Lenoxx Sound 1638 LG 1320, 1551 Lifetec 0824 LXI 0771 Magnat 1416, 1666 Magnum 1638 Marantz 1296, 1316 Matsui 0771, 0774, 0824 MBO 1379 Medion 0824, 1447 MEI 1417 Micromaxx 1447 Microstar 0824 Mustek 1379 Mx Onda 0771, 0824 NAD 0347, 0636 Nikkai 1416 Nikkei 0771 Onkyo 1325, 1347, 1558 Optimus 0213, 0771,0781, 1050 Orion 0490 Palladium 0824, 1247, 1320,1371, 1417, 1452 Panasonic 1315, 1335, 1545, 1790 Paramount Pict

ures 1247 Philips 1296, 1316, 1742 Phonotrend 0529 Pioneer 0213, 0316, 1050, 1211, 1311, 1486, 1683 Prima Electronic 0824 Proline 0824, 1284, 1417 Quelle 1205 Radionette 1320 RCA 1181 Recco 0824 Red Star 1416 Roadstar 0774, 0824, 1638 Rotel 0820 Samsung 1226, 1308, 1322, 1451 Sansui 0636, 1356 Sanyo 0387, 0771, 1828 Schneider 0771, 1205,1226, 1247, 1417 SEG 1277,1581 Sharp 0213, 1641 Sherman 1351 Sherwood 0529, 0680

105

Siemens 0636 Silva Schneider 1417, 1551 Sony 1185, 1285,1468, 1481, 1585, 1685, 1785, 1786,

1885 Soundwave 0636 Stereophonics 1050 Sumida 0771 Sunfire 1340 Ta ndberg 1581 Ta ngent 1567 TCM 0824 Teac 0490, 0636,0680, 1298, 1306, 1417, 1506, 1555,

1253, 1490 Technics 0235, 1335, 1336, 1545, 1790 Tevion 1416, 1452, 1638 Thomson 1181, 1381 Thorn 0771 Tokai 1417 Toshiba 1599 United 1417 Universum 0636, 0771, 0781, 0824, 1205, 1247, 1417, 1452,

1463, 1636 Ve nturer 1417 Vestel 1581 Victor 0101 Waitec 1379 Watson 0824 Welltech 0824 Wharfedale 1417 Xenius 1417 Ya maha 0203, 0213, 0739, 1303, 1358 Yukai 1379 Zenith 0771

Setup-Code für alle TV-Gerätmodelle (T) Setup Code For All TVs (T)

A.R. Systems 0401, 0482 Acura 0036 Admiral 0114, 0120, 0190, 0291, 0390 Adyson 0243, 0244 Agashi 0243, 0244 AGB 0543 Agef 0114 Aiko 0036, 0243, 0244, 0291 Aiwa 0728, 0732, 1943 Akai 0036, 0062,0099, 0190, 0205, 0235, 0243, 0244,

0245, 0291,0388, 0398, 0460, 0500, 0507, 0543,

0575, 0583,0608, 0629, 0633, 0658, 0675, 0741,

0742, 0772,1564 Akiba 0245, 0309, 0482 Akura 0036, 0245, 0291, 0309, 0439, 0695, 0741, 1064 Alaron 0243 Alba 0036, 0063, 0190, 0243, 0245, 0262, 0274, 0382,

0398, 0445,0470, 0514, 0608, 0695, 0741, 1064 All-Tel 0892 Allorgan 0233, 0244 Amplivision 0244, 0397 Amstrad 0036, 0204, 0245, 0291, 0389, 0398, 0439, 0460,

0543, 0608,0675, 1064 Anam 0036 Andersson 1190 Anex 0448 Anglo 0036, 0291 Anitech 0036, 0309 Ansonic 0036, 0131, 0319, 0397,0695, 1464 Arcam 0243, 0244 Ardem 0741 Aristona 0583 ART 1064 ASA 0097, 0114,0131

Asberg 0129 Asora 0036 Asuka 0244, 0245, 0291 Atlantic 0233, 0347 Audiosonic 0036, 0136, 0244, 0245, 0291, 0364, 0397, 0401,

0513, 0741,0742 Audioton 0244, 0291, 0513 Audiovox 0478 Autovox 0114, 0233, 0244, 0274, 0571 Awa 0036, 0038, 0063, 0135, 0184, 0244, 0633 Axxent 0036 Baird 0099, 0100, 0220, 0235, 0244 Bang & Olufsen 0114, 0592 Barco 0407 Basic Line 0036, 0244, 0245, 0309, 0366, 0401, 0482, 0583,

0695, 1064,1190 Baur 0388, 0539, 0562, 0571 Bazin 0244 Beaumark 0205 Beko 0397, 0445, 0513, 0633, 0741, 0742, 0835, 1064 Beon 0445 Berthen 0695 Best 0364, 0448 Bestar 0397, 0401 Bestar-Daewoo 0401 Binatone 0244 Black Diamond 0641, 1064, 1936 Black Panther 0129 Blaupunkt 0063, 0197, 0222, 0482, 0562 Blue Sky 0245, 0309, 0482, 0514, 0526, 0583, 0695, 0741,

0742, 0835,1064 Blue Star 0309 Bondstec 0274 Boots 0036, 0244 Bosch 0347 BPL 0309 Brandt 0136, 0314,0362, 0587, 0652, 0741 Brinkmann 0445, 0513, 0695 Brionvega 0114, 0389 Britannia 0243, 0244 Bruns 0114 BTC 0245 Bush 0036, 0063,0235, 0244, 0245, 0262, 0291, 0309,

0382, 0388,0390, 0398, 0401, 0514, 0583, 0608,

0641, 0644,0688, 0695, 0741, 1064, 1927 Canton 0245 Carad 0637, 0695, 1064 Carena 0482 Carrefour 0063, 0097 Carver 0197 Cascade 0036 Centr

um 1064 Century 0114, 0265, 0274 CGE 0274, 0397,0445 Cimline 0036, 0245 Cineral 0478 Citizen 0087 City 0036 Clarivox 0097, 0364 Clatronic 0036, 0129, 0244, 0245, 0274, 0291, 0347, 0397,

0398, 0606,0633, 0741 Clayton 1064 CMS 0243 CMS Hightec 0244 Condor 0036, 0274,0291, 0309, 0347, 0397, 0438, 0445 Conrac 0835 Contec 0036, 0063, 0184, 0243 Continental Edison 0136, 0314,0514 Cosmel 0364 Crosley 0114, 0274 Crown 0036, 0235, 0366, 0397, 0439, 0445, 0448, 0513,

0514, 0606,0633, 0741, 0742, 1064

106

CS Electronics 0243, 0245, 0274 CTC 0274 Curtis Mathes 0087 Cybertron 0245 D-Vision 0583 Daewoo 0036, 0244, 0245, 0401, 0478,0526, 0583, 0661,

0688, 0892,0907, 1936 Dainichi 0243, 0245 Dansai 0036, 0062, 0063, 0235, 0243 Dansette 0439 Dantax 0741, 0742 Dayton 0036 Daytron 0401 De Graaf 0235, 0390, 0575 Decca 0099, 0244, 0543, 0648 Dell 1481 Denko 0291 Denver 0614 DER 0220 Desmet 0036, 0114, 0347 Digiline 0132, 0695 Digitor 1751 Digix 0907 Dixi 0036, 0114 Domeos 0695 Domland 0421 Dream Vision 1731 Dual 0244, 0286, 0379, 0421, 0558, 0571, 1164 Dual Tec 0244 Dumont 0097, 0114, 0129 Durabrand 1464 Dynatron 0039 E-Elite 0245 Edison-Minerva 0514 Elbe 0244,0265, 0286, 0319, 0389, 0438, 0462, 0543,

0637, 0657 Elbe-Sharp 0543 Electrograph 1782 Elekta 0291, 0309 Elin

0036, 0131,0388, 0575 Elite 0245, 0347 Elman 0129 Elta 0036, 0291 Emco 0274 Emerson 0097, 0114, 0204,0205, 0274, 0309, 0347, 0388,

0397, 0398,0513, 0741, 1936 Emperor 0309 Erres 0039 ESA 0839 ESC 0244 Etron 0036 Eurofeel 0244, 0291 Euroman 0243, 0244, 0291, 0448 Europhon 0129, 0244, 0543 Evolution 1783 Expert 0233 Exquisit 0274 Fenner 0036, 0401 Ferguson 0100, 0136, 0220, 0222, 0265,0314, 0362, 0470,

0575, 0587,0652, 1064 Fidelity 0190, 0220, 0243, 0291, 0388, 0390, 0398, 0439,

0539, 0558,0571 Filsai 0244 Finlandia 0099, 0190, 0235, 0373, 0390, 0575 Finlux 0097, 0099, 0114, 0129, 0131, 0132, 0244, 0373,

0438, 0500,0507, 0519, 0543, 0648, 0656, 0658,

0741, 0742,0835, 0036, 0099, 0235, 0243, 0244,

0262, 0265,0274, 0348, 0388, 0401, 0438, 0558,

0571, 0583,0695, 0741, 0835, 1064 Fisher 0063, 0072, 0099,0114, 0131, 0184, 0235, 0244,

0397, 0571,0582 Flint 0099, 0245, 0291, 0482, 0637

Forgestone 0220 Formenti 0114, 0243, 0347 Formenti-Phoenix 0243, 0347 Fortress 0120 Fraba 0397 Friac 0036, 0129,0397, 0448, 0526, 0637 Frontech 0036, 0190, 0244, 0274, 0291, 0390 Fujimaro 0892 Fujits

u 0036, 0099, 0233, 0244, 0286, 0710, 0880 Fujitsu General 0036, 0233, 0244,0710 Funai 0291, 0695 Galaxis 0397 Gateway 1782 GBC 0036, 0245, 0401 GE 0120, 0205,0309, 0478, 0652, 1481 GEC 0099, 0190,0244, 0388, 0543 Geloso 0036, 0390,0401 General Technic 0036 Genesis 0036 Genexxa 0036, 0190, 0245 Gericom 0835, 0892, 0907 Goldfunk 0695 GoldHand 0243 GoldStar 0136, 0190, 0205, 0243, 0244, 0274, 0317, 0388,

0390, 0404,0633, 0741, 0742 Gooding 0514 Goodmans 0036, 0062,0063, 0099, 0244, 0245, 0262, 0291,

0362, 0398,0401, 0507, 0514, 0526, 0543, 0583,

0587, 0606,0657, 0661, 0688, 0695, 0741, 0835,

0907, 1064,1190, 1927, 1936 Gorenje 0397, 0448 GPM 0245 Gradiente 0197 Graetz 0190, 0366, 0388, 0398, 0514, 0741 Gran Prix 0675 Granada 0072, 0099, 0135, 0190, 0235, 0244, 0253, 0366,

0383, 0390,0500, 0543, 0575, 0587 Grandin 0036,0190, 0309, 0347, 0401, 0482, 0606, 0637,

0695, 0741,0742, 0892, 0907, 1064 Grundig 0063,0097, 0222, 0470, 0514, 0562, 0583, 0614,

0657, 0733 H&B 0835 Halifax 0244 Hampton 0243, 0244 Hanimex 0245, 1935 Hanseatic 0036, 0114, 0244, 0309, 0347, 0388, 0404, 0421,

0526, 0571,0583, 0661, 0688, 0741, 0835 Hantarex 0036, 0129, 0265, 0543, 0892 Harsper 0892 Harwood 0036, 0439, 0514 Havermy 0120 HCM 0036, 0244, 0245, 0291, 0309, 0439, 0445 Hema 0036, 0244 Hemmermann 0571 Higashi 0243 Hikona 0245 Hinari 0036, 0063, 0245, 0262, 0291,0382, 1935 Hisawa 0245, 0309, 0482, 0637, 0741 Hisense 0535, 0583 Hit 0114 Hitachi 0063, 0071, 0099, 0132, 0135, 0136,0190, 0221,

0244, 0383,0390, 0500, 0507, 0508, 0519, 0526,

0543, 0575,0605, 0656, 0661, 0746, 0771, 0911,

1064, 1072,1164, 1252, 1508, 1603, 0751 Hitachi Fujian 0135 Hitsu 0036, 0245, 0482, 0637 HMV 0114 Hoeher 0741, 0892 Home Electronics 0633 Hornyphon 0039 Hoshai 0309 Huanyu 0243, 0401

107

Hugoson 0917 Hyper 0036, 0243, 0244, 0274 Hypson 0291, 0309, 0482, 0648, 0695,0741, 0742, 1064 Hyundai 0892, 1179 ICE 0243, 0244, 0245, 0291, 0398 ICeS 0243, 0245 Imperial 0274, 0397, 0445, 0657 InFocus 0779 Ingelen 0190, 0514, 0637,0741 Ingersoll 0036 Inno Hit 0036, 0099, 0129, 0244, 0274, 0309, 0317, 0543,

1190 Innowert 0892 Interbuy 0274, 0291 Interfunk 0039, 0114, 0190, 0274, 0302, 0388, 0539 Internal 1936 Intervision 0036, 0129,0244, 0245, 0274, 0291, 0309, 0404,

0421, 0482,0513, 0514 Irradio 0245, 0274, 0317, 0398 Isukai 0245, 0309, 0482 ITC 0244, 0347 ITS 0243, 0291, 0398 ITT 0190, 0220, 0235, 0366, 0373, 0388, 0500, 0507,

0571, 0575,0637 ITT Nokia 0190, 0235, 0366, 0373, 0388, 0500, 0507, 0575,

0633, 0637 ITV 0291, 0401 Jean 0063 JMB 0470, 0526, 0583, 0661 Jubilee 0583 JVC 0063, 0120, 0220, 0245, 0398, 0445,0633, 0677,

0680, 0710 Kaisui 0036, 0243, 0244, 0245, 0309, 0482 Kamp 0243 Kapsch 0131, 0190, 0233, 0388 Karcher 0291,0309, 0448, 0633, 0637, 0741 Kathrein 0583 Kawa 0398 KB Aristocrat 0190 Kendo 0129, 0262, 0274, 0389, 0438, 0637, 1464 Kennedy 0233, 0462 Kennex 1064 Kingsley 0243 Kioto 0733 Kiton 0695 Kneissel 0265, 0286, 0319,0389, 0401, 0438, 0462, 0526,

0583, 0637 Kolster 0129, 0274 Konka 0245, 0398, 0445, 0614, 0741 Kontakt 0514 Kor ting 0114, 0347, 0448 Koyoda 0036 Kraking 0265 Kriesler 0039 KTV 0244 Kyoshu 0439, 0445 Kyoto 0190, 0243, 0244 L&S Electronic 0741, 0835 LaSAT 0513 Leader 0036 Lemair 0438 Lenco 0401 Leyco 0099, 0291, 0606 LG 0205, 0583, 0741, 0742, 1175, 1664, 0052 Liesenkotter 0039 Lifetec 0245, 0401, 0695, 0741, 1064,1164 Local India TV 0291, 0398, 0629 Lodos 1064 Loewe 0114, 0319,0539, 0543, 0660, 0682 Logik 0038, 0220, 0907 Logix 0695 Luma 0233, 0286, 0389, 0390, 1064

Lumatron 0244 Lux May 0036, 0608 Luxman 0606 Luxor 0190, 0221, 0235,0244, 0317, 0383, 0388, 0390,

0500, 0507,0575, 0658, 1064, 1190

M Electronic 0036, 0131, 0132, 0136, 0190, 0244, 0314, 0373,

0401, 0507 Magnadyne 0114, 0129, 0274,0543, 0571 Magnafon 0129, 0243, 0543 Magnavox 0063, 1481 Magnum 0675, 0741, 0742 Manesth 0062, 0244, 0262, 0291, 0347 Manhattan 0695, 1064 Marantz 0439, 0583, 1481 Marelli 0114 Mark 0244, 0741, 0742 Master's 0526 Masuda 0036, 0245 Matsui 0036, 0038, 0062, 0063, 0099, 0204, 0222, 0235,

0244, 0262,0362, 0382, 0390, 0398, 0460, 0470,

0482, 0514,0543, 0571, 0583, 0606, 0656, 0741,

1064 Maxent 1782 Mediator 0039 Medion 0272, 0539,0583, 0695, 0741, 0835, 0907, 1064,

1164, 1464,1927 Megas 0637 MEI 1064 Melectronic 0036, 0131, 0132, 0190, 0222,0243, 0244, 0274,

0373, 0401,0438, 0507, 0519, 0539, 0661, 0688,

0741 Memorex 0036, 0087, 0205, 1064 Memphis 0364 Mercury 0036 Metronic 0652 Metz 0114, 0302, 0394, 0415, 0474, 0562, 0614, 0695,

0773, 1190 MGA 0205 Micromaxx 0657, 0695, 0835, 1064 Microstar 0835 Minerva 0097, 0135, 0514, 0543, 0562 Minoka 0439 Mirror 1927 Mistral Electronics 0220 Mitsubishi 0063, 0114, 0120,0135, 0205, 0539, 0562, 0583,

1064 Mivar 0243, 0244, 0317, 0318, 0319, 0543, 0636 Monaco 0036 MTC 0087, 0243, 0397, 0539 MTlogic 0741 Multibroadcast 0220 Multitec 0513, 0695,1064 Multitech 0036, 0129, 0243,0244, 0274, 0291, 0390, 0513 Murphy 0190, 0243 Musikland 0245, 0274 Myryad 0583 NAD 0205, 0388 Naiko 0633 Naonis 0390 NAT 0253 National 0253 NEC 0036, 0038, 0063, 0197,0244, 0272, 0347, 0401,

0482, 0614,0731, 0732, 1197, 1731, 1297 Neckermann 0114, 0274, 0347, 0390,0397, 0438, 0445, 0583 NEI 0364, 0398 Neovia 0892 Nesco 0274 Network 0364 Neufunk 0245, 0583, 0637, 0741 New Tech 0244 Nicam 0571 Nicamagic 0243

108

Nikkai 0036, 0062, 0063, 0099, 0243,0244, 0245, 0291,

0364 Nikko 0205 Nobliko 0097, 0129,0243 Nokia 0190, 0235, 0347, 0366, 0373, 0388, 0401, 0500,

0507, 0575,0633, 0637, 0658 Nordic 0244 Nordmende 0136, 0222, 0314, 0587, 0741 Novak 0039 Novatronic 0132,0401, 0558 Oceanic 0190, 0235, 0388,0500, 0575 Okano 0036, 0397 Omega 0291 Onimax 0741 Onwa 0129, 0245, 0398, 0460, 0608 Optimus 0193 Orion 0204, 0262, 0347, 0348, 0382,0439, 0470, 0543,

0558, 0571,0583, 0682, 0741, 0907, 1935, 1943 Orline 0245 Ormond 0695, 1064 Orsowe 0543 Osaki 0099, 0244, 0245, 0291, 0382, 0401, 0439, 0583 Osio 0317 Oso 0245 Osume 0063, 0099, 0184, 0245 Otto Versand 0063, 0120,0136, 0244, 0253, 0262, 0274, 0347,

0388, 0539,0562, 0571, 0583 Pacific 0470, 0583, 0741, 1064, 1164 Pael 0243 Palladium 0274, 0390, 0397,0438, 0445, 0657, 0682, 0741,

1164 Palsonic 0244, 0291, 0445 Panama 0244, 0274, 0291 Panasonic 0190, 0253, 0388, 0394, 0543, 0575, 0677, 0880,

1337, 1677 Panavision 0438 Pathe Cinema 0190, 0243,0265, 0347 Pausa 0036 Penney 0087, 0205 Perdio 0099, 0190, 0243, 0309, 0347 Philco 0114, 0274, 0397,0445 Philex 0220 Philips 0036, 0039, 0114, 0220, 0265, 0388, 0401, 0450,

0583, 0632,0799, 1783, 1481 Phoenix 0114, 0243, 0347, 0513 Phonola 0039, 0114, 0220, 0243 Pilot 0733 Pioneer 0136, 0190, 0193, 0314, 0388, 0450, 0513, 0539,

0787 Pionier 0513 Plantron 0036 Playsonic 0244, 0366, 0741, 0742 Portland 0401 Powerpoint 0514 Prandoni-Prince 0388, 0390, 0543 Prima 0291, 0439 Prinston 1064 Prinz 0221, 0388, 0571 Profex 0036, 0190, 0388, 0390 Profi 0036 Profitronic 0129 Proline 0099, 0348, 0438, 0648, 0652, 0657, 0661, 1064 Prosonic 0244, 0606, 0695, 0741 Protech 0036, 0129, 0244, 0274, 0291, 0364, 0445, 0513,

0695, 1064 Proton 0205 ProVision 0583, 0741 Pye 0039, 0114, 0401, 0583 Quadral 0245 Quasar 0036, 0274, 0892 Quelle 0038, 0097,0131, 0388, 0539, 0562, 0571, 0695,

1064

Questa 0063 Radialva 0245, 0364 Radiola 0039, 0244, 0583 Radiomarelli 0114, 0543 RadioShack 0205 Radiotone 0036,0291, 0439, 0606, 0675, 0695, 1064 Rank Arena 0063 RBM 0097 RCA 0120, 0652, 1481 Rediffusion 0063, 0373, 0388, 0575 Reflex 0695, 1064 Relisys 0892 Reoc 0741 Rex 0190, 0233, 0286, 0291, 0390, 0438 RFT 0099, 0114, 0291 Roadstar 0036, 0245, 0291, 0309, 0445, 0695, 0741, 1064,

1927 Robotron 0114 Royal Lux 0362, 0439 Saba 0114, 0136, 0190, 0314, 0362, 0388, 0525, 0543,

0575, 0587,0652, 0741 Saccs 0265 Sagem 0482, 0637 Saisho 0036, 0038, 0204, 0244, 0262, 0291, 0543, 0571 Saivod 0695, 1064, 1190 Sakai 0190 Salora 0190, 0221, 0235, 0317, 0383, 0388, 0390, 0507,

0543, 0575,0648, 0658 Salsa 0362 Sambers 0129, 0543 Sampo 1782 Samsung 0036, 0087, 0099, 0190, 0205, 0235, 0243, 0244,

0291, 0317,0397, 0509, 0583, 0614, 0645, 0671,

0709, 0745,0839 Sandra 0243, 0244 Sansui 0682, 0733, 1564 Santon 0036 Sanyo 0038, 0063, 0072, 0099, 0131, 0135, 0184, 0197,

0235, 0243,0244, 0366, 0397, 0571, 0582, 0731 SBR 0039, 0220,0583 Schaub Lorenz 0388, 0401, 0513, 0575, 0633,0741 Schneider 0039, 0097,0190, 0244, 0245, 0274, 0286, 0379,

0388, 0398,0421, 0571, 0583, 0675, 0695, 0741,

1064, 1164 Scotch 0205 Scotland 0190 Sears 0205 Seaway 0661 Seelver 1064 SEG 0036,0063, 0129, 0243, 0244, 0245, 0291, 0389,

0514, 0661,0695, 1064, 1190, 1464 SEI 0114, 0129, 0204, 0233, 0543, 0571 Sei-Sinudyne 0114, 0129,0233, 0543, 0571 Seleco 0190, 0233, 0286, 0291, 0373, 0389, 0390, 0398,

0438, 0462 Sencora 0036 Sentra 0062 Serino 0120, 0482, 0637 Sharp 0063, 0120, 0184, 0220, 0283, 0518, 0543, 0845,

1190, 1220 Shivaki 0470 Siarem 0114, 0129, 0543 Siemens 0184, 0222, 0562 Siera 0039, 0583 Siesta 0397 Silva 0243, 0388, 0675 Silver 0063, 0388,0742 SilverCrest 1064 Singer 0036, 0114, 0129, 0362, 0460, 0462, 1564 Sinudyne 0114, 0129, 0204,0233, 0262, 0543, 0571 Skantic 0383 SKY 0907

109

Sliding 0892, 0907 SLX 0695 Smaragd 0514 Soemtron 0892 Solavox 0099, 0190, 0388,0575 Sonawa 0245 Sonitron 0235, 0244,0366, 0397 Sonoko 0036, 0309 Sonolor 0190, 0235, 0309,0388, 0575 Sontec 0036, 0397 Sony 0038, 0063,0120, 0129, 0184, 0197, 0380, 0861,

1532, 1678 Sound&Vision 0129, 0401 Soundesign 0205 Soundwave 0347, 0445, 0742 Spectra 0036 Ssangyong 0036 Standard 0036, 0244, 0245, 0347, 0401, 1064 Starlite 0036, 0291 Stenway 0245, 0309 Stern 0190, 0233, 0286, 0390, 0438 Strato 0036, 0291 Strong 1190 Sunkai 0348, 0382, 0482, 0514, 0637, 0892 Sunstar 0036, 0291, 0398, 0606 Superla 0543 SuperTech 0036, 0243, 0245 Supra 0036 Susumu 0245, 0314, 0362 SVA 0614, 0892 Swissline 0274 Sytong 0243 T+A 0474 Ta ndberg 0394 Ta ndy 0099, 0120, 0190, 0244, 0245 Tashiko 0063, 0190, 0243, 0244, 0390 Ta t ung 0038, 0099,0244, 0543, 0648, 0656, 1783 TCL 1564 TCM 0741, 0835 Teac 0036, 0197,0205, 0291, 0482, 0539, 0695, 0782,

1751 Tec 0036, 0244, 0274, 0286, 0364 Tech Line 0695, 1464 Technema 0347 Technics 0583, 0677 TechniSat 0583, 0682 Technisson 0741 Technosonic 0583 Techwood 1190 Te c nimagen 0583 Tedelex 0036, 0244, 1564 Telecor 0421 Telefunken 0100, 0136,0314, 0362, 0373, 0513, 0525, 0587,

0652, 0741 Telemeister 0347 Telestar 0583, 0606 Teletech 0036, 0364, 0695, 1064 Teleton 0063, 0233, 0244, 0286, 0390 Televideon 0243, 0347 Te mpest 0036 Te nsai 0036, 0131, 0132,0244, 0245, 0274, 0347, 0398,

0401, 0404,0742, 1064 Te nson 0036, 0347 Tevion 0583, 0675, 0695, 0741, 0835, 1064, 1164 Texet 0036, 0243, 0244, 0245, 0401 Thomson 0136, 0314, 0362, 0587, 0652 Thorn 0062, 0063, 0099, 0100, 0131, 0136, 0220, 0265,

0362, 0388,0526, 0539, 0562 Thorn-Ferguson 0100, 0220, 0265, 0526 TMK 0205 Tokai 0036, 0190, 0364,0401, 0695, 1064 Tokaido 1064

Tokyo 0062 To mashi 0245, 0309 Toshiba 0062, 0063, 0087, 0097, 0129, 0136, 0222, 0535,

0645, 0677,0741, 0745, 1190, 1535 Towada 0244 Tr a ns Continens 0244, 0695, 1064 TRANS-conti

nents 0648, 0892 Tr a nsonic 0036 Trical 0184 Trident 0543 Tristar 0220, 0245 Tr i umph 0204, 0373, 0543, 0583 Tsoschi 0309 TVTEXT 95 0583 Uher 0233, 0347, 0401, 0445, 0507,0513 Ultravox 0114, 0129, 0243, 0274 Unic Line 0482 United 0741, 0742, 1064, 1943 Universum 0036, 0038, 0063, 0097, 0131, 0132, 0184, 0197,

0204, 0244,0274, 0291, 0317, 0373, 0388, 0389, 0397, 0438,0445, 0448, 0500, 0507, 0519, 0539,

0562, 0571,0645, 0658, 0695, 1064, 1190, 1464 Univox 0114, 0190, 0364 V2max 0892 V7 Videoseven 1782 V7Videoseven 0907 Vestel 0244, 0583, 0695, 1064, 1190 Videocon 0535 Videologic 0243, 0245 Videologique 0245 Videosat 0274 Videotechnic 0244, 0347 Videoton 0383 Vidtech 0205 Viewsonic 1782, 0751 Vision 0244, 0347 Vistar 0233 Voxson 0114, 0190, 0390, 0445 Waltham 0136, 0190, 0244,0383, 0445, 0470, 0695, 1064 Wards 0087, 0193, 0205 Watson 0036, 0245, 0347,0421, 0606, 0695, 1064, 1464 Watt Radio 0129, 0243, 0571 Wega 0063, 0114 Welltech 0741 Weltblick 0244, 0347 Westinghouse 0917 Wharfedale 0583 White Westinghouse 0243, 0347,0364 Windsor 1064 Windstar 0309, 0364 Windy Sam 0583 World-o

f-Vision 0892, 0907, 0917 Xenius 0661, 0688 Ya maha 0677, 1603 Ya mishi 0244, 0309,0482 Yoko 0036, 0243, 0244, 0245, 0274, 0291, 0366, 0448 Zanela 0265 Zanussi 0233, 0291,0390 Zenor 0366

Setup-Code-für alle Videorecordermodelle (V) Setup Code For All VCRs (V)

Accent 0099 Adyson 0099 Aiwa 0027, 0059, 0064, 0334, 0375, 0379, 0769, 1164 Akai 0047, 0068,0133, 0267, 0342, 0375, 0379, 0669 Akiba 0099 Akura 0099 Alba 0027, 0047, 0099, 0108, 0305, 0342, 0375, 0379 Allstar 0108 Ambassador 0047 Amstrad 0027, 0099, 0305

110

Anam 0064, 0253, 0267 Anam National 0253 Anitech 0099 Ansonic 0027 Aristona 0108, 0173 ASA 0064, 0108 Asuka 0064, 0065 Audiosonic 0305 Audioton 0047 Audiovox 0808 AVP 0027, 0379 Awa 0070 Baird 0027, 0068, 0131, 0133 Bang&Olufsen 0526 Basic Line 0047, 0099, 0131, 0305 Beko 0131 Bell&Howell 0131 Bestar 0305 Black Diamond 0669 Black Panther 0305 Blaupunkt 0061, 0108, 0253 Blue Sky 0064, 0099, 0305, 0375, 0379, 0507, 0669, 1164 Bondstec 0047, 0099 Brandt 0068, 0347,0348 Brandt Electronique 0068 Brinkmann 0375 Bush 0027, 0099,0108, 0305, 0342, 0375, 0379, 0669,

0769 Carrefour 0072 Carver 0108 Casio 0027 Cathay 0305 Catron 0047 CGE 0027 Cimlin

e 0099 Citizen 0064, 0305 Clatronic 0027, 0047, 0099 Colt 0099 Combitech 0379 Condor 0047, 0305 Craig 0064, 0074, 0099, 0267 Crown 0047, 0064, 0099, 0305, 0507 Cyrus 0108 Daewoo 0047, 0072, 0305, 0379, 0664,0669, 0871 Dansai 0099, 0305 Dantax 0379 Daytron 0047 De Graaf 0069, 0075, 0108, 0131, 0193 Decca 0027, 0094, 0108, 0379 Deitron 0305 Denko 0099 Denon 0069 Diamant 0064 Dual 0027, 0068, 0108, 0305, 0375 Dumont 0027, 0108, 0131 Elbe 0065,0305 Elcatech 0099 Elin 0267 Elsay 0099 Elta 0099, 0305 Emerson 0027, 0064, 0070,0072, 0099, 0305, 0620, 0664 ESC 0047, 0267, 0305 Europhon 0047 Fast 0924 Fenner 0047 Ferguson 0027, 0068, 0305, 0347, 0348 Fidelity 0027, 0099, 0267, 0379, 0459 Finlandia 0027, 0064, 0069, 0070, 0075, 0108, 0131, 0133,

0193, 0253,0411 Finlux 0027, 0069, 0108, 0131 Firstline 0064, 0070, 0072, 0099, 0305, 0375, 0507, 1164 Fisher 0047, 0074, 0131

Flint 0375 Frontech 0047, 0099 F

unai 0027, 0620 Galaxis 0305 Garrard 0027 GE 0075, 0267,0347 GEC 0108 General 0047 General Technic 0375 Genexxa 0131 Go Video 0459, 0647, 1164 GoldHand 0099 GoldStar 0064, 0507, 1164 Goodmans 0027, 0047,0064, 0099, 0108, 0305, 0375, 0379,

0664, 0669,0769 GPX 0064 Gradiente 0027 Graetz 0068, 0131, 0267 Granada 0027, 0064, 0069, 0075, 0108, 0131, 0253, 0267 Grandin 0027, 0064, 0099, 0305, 0769 Grundig 0061, 0099, 0108, 0253, 0347, 0374, 0375, 0376,

0379, 0769 Hanimex 0379 Hanseatic 0064, 0065, 0108 Hantor 0047 Harley Davidson 0027 Harman/Kardon 0065 Harwood 0099 HCM 0099 Hinari 0068, 0099, 0267, 0305, 0379 Hisawa 0379 Hischito 0072 Hitachi 0027, 0068, 0069, 0108, 0193, 0267,0620 Hoeher 0305, 0669 Hornyphon 0108 Hypson 0027, 0064, 0099, 0305, 0507 Imperial 0027 Ingersoll 0267 Inno Hit 0099 Interbuy 0099 Interfunk 0108, 0131 Internal 0305, 0664 Internation

al 0064, 0305, 0669 Intervision 0027, 0305 Irradio 0099, 0108 ITT 0068, 0131, 0133, 0267, 0411 ITT Nokia 0579 ITV 0047, 0064, 0305 ITV Videomaster 0047 JBL 0305 Jensen 0068 JMB 0375, 0379, 0769 Joyce 0027 JVC 0068, 0094, 0411 Kaisui 0099 Kambrook 0064 Karcher 0108, 0305, 0669 KEC 0064, 0305 Kendo 0099, 0133, 0305, 0342, 0375, 0669 Kenwood 0065, 0068, 0094 Kimari 0074 Kneissel 0064, 0305, 0375,0379 Korpel 0099 Kuba Electronic 0074 Kyoto 0099 Lenco 0305 Leyco 0099 LG 0064, 0507, 1164 Lifetec 0375 Lloyd's 0027 Loewe 0064, 0108,1589 Logik 0099, 0133, 0267

111

Lumatron 0620, 1164 Lunatron 1164 Lux May 0099 Luxor 0070, 0074, 0075,0131, 0133, 0342 LXI 0064 M Electronic 0027, 0065 Magnasonic 0305, 0620 Magnavox 0027, 0108, 0669 Magnin 0267 Magnum 0669 Manesth 0072, 0099, 0108 Marantz 0065, 0108, 0173 Mark 0027, 0305 Mastec 0669 Master's 0305 Matsui 0267, 0375, 0379, 0769 Medion 0375, 0379,0669 Melectronic 0027, 0064, 0065 Memorex 0027, 0064, 0075, 0131, 0267, 0375 Memphis 0099 Metronic 0108 Metz 0064, 0108, 0253, 0374, 0863, 0864, 1589 MGA 0070, 0267 Micormay 0375 Minolta 0069 Mitsubishi 0070, 0075, 0094,0108, 0507, 0669 MTC 0027, 0267 Multitec 0064 Multitech 0027, 0047, 0099 Murphy 0027 Myryad 0108 NAD 0131 Naiko 0375, 0669 National 0253 NEC 0064, 0065, 0068, 0094,0131, 0305 Neckermann 0108 Nesco 0099 Nikkai 0047, 0099, 0305 Nikko 0064 Nokia 0068, 0069, 0075, 0108, 0131, 0133, 0267, 0305,

0342, 0579 Nordmende 0068, 0094, 0347, 0348, 0411, 0521 Oceanic 0027, 0068, 0075,0108, 0131, 0133 Okano 0099, 0305, 0342, 0375 Oni

max 0669 Optimus 0064, 0075,0131, 0459, 0620 Orbit 0099 Orion 0375, 0376, 0379, 0769 Osaki 0027, 0064, 0099 Osume 0099 Otto Versand 0108 Pace 0379 Pacific 0027, 0375, 0669, 0769 Palladium 0064, 0068, 0099,0375 Palsonic 0027, 0099, 0669 Panasonic 0253, 0863, 0864, 1589 Pathe Cinema 0070 Pathe Marconi 0068 Penney 0064, 0065, 0069,0267 Pentax 0069 Perdio 0027 Philco 0065, 0099 Philips 0108, 0173, 0411, 0620, 1296 Phoenix 0305 Phonola 0108 Pilot 0064 Pioneer 0069, 0094, 0108, 1830 Portland 0047, 0305, 0664 Prinz 0027 Profitronic 0108, 0267 Proline 0027, 0305, 0347, 0669 Prosco 0871

Prosonic 0305 Protech 0108 ProVision 0305 Pye 0108 Quasar 0305 Quelle 0108 Radialva 0064, 0075 Radiola 0108 Radionette 0064, 1164 RadioShack 0027, 0064 Rank Arena 0068 RCA 0069, 0075, 0267, 0347 Realistic 0027, 0064, 0074,0075, 0131 Reoc 0375 Rex 0068, 0411 RFT 0099 Ricoh 0061 Roadstar 0064, 0099, 0108, 0267, 0305, 0769 Royal 0099 Saba 0068, 0305, 0347, 0348, 0411, 0521 Saisho 0375 Salora 0070, 0131, 0133 Samsung 0072, 0267, 0459, 0647 Samurai 0047 Sansui 0027, 0068, 0094, 0099, 0133 San

yo 0074, 0075, 0094,0131, 0267, 1164 Saville 0267, 0305, 0379 SBR 0108, 0173 Schaub Lorenz 0027, 0068, 0131, 0133, 0342,0375 Schneider 0027, 0064,0069, 0099, 0108, 0173, 0267, 0305,

0375, 0379,0669, 0924 Scott 0070 Sears 0027, 0064, 0069, 0074, 0131 Seaway 0305 SEG 0099,0108, 0267, 0305, 0664, 0669 SEI 0108 Seleco 0047, 0064, 0068, 0411 Semp 0072 Sentra 0047, 0099 Sharp 0064, 0075, 0596 Shintom 0099, 0131 Shivaki 0064 Siemens 0064, 0108, 0131, 0173, 0347, 0374 Siera 0108 Silva 0064 Silver 0305 Singer 0072 Sinudyne 0108, 0379 Smaragd 0375 Solavox 0047 Sonneclair 0099 Sontec 0064 Sonwa 0669 Sony 0027, 0059,0061, 0133, 1059 Soundwave 0064, 0375 Ssangyong 0099 Stern 0305 Sunkai 0305, 0375 Sunstar 0027 Suntronic 0027 Sunwood 0099 Supra 0064 Sylvania 0070, 0108 Symphonic 0027, 0620 Ta ndberg 0305 Ta ndy 0027, 0131 Tashiko 0027, 0064, 0075, 0108, 0267 Ta t ung 0027, 0068,0070, 0075, 0108, 0375, 0379 Tchibo 0375 TCM 0375 Teac 0027, 0064,0068, 0334, 0664, 0669, 0871, 0808 Tec 0047, 0099

112

Tech Line 0099 Technics 0108, 0253 Tedelex 0669 Te k nika 0027, 0064 Teleavia 0068 Telefunken 0068, 0305,0347, 0348, 0411, 0521, 0669 Telerent 0253 Teletech 0027, 0099, 0305 Te mpest 0047 Te nosal 0099 Te nsai 0027, 0099, 0305 Tevion 0375, 0669 Texet 0047, 0305 Thomas 0027 Thomson 0068, 0094, 0305, 0347, 0348, 0411, 0521, 0749 Thorn 0064, 0068, 0131 Tivo 0749 Tokai 0064, 0099 Topline 0375 Toshiba 0068, 0070, 0072, 0108, 0379, 0411, 0459, 0769 Totevision 0064 Towada 0099 Tradex 0108 Uher 0267 Ultravox 0305 Unitech 0267 United 0375, 0769 Universum 0027, 0064, 0108, 0131, 0133, 0267, 0375, 1164 Victor 0094 Video Concepts 0072 Video Technic 0027 Videomagic 0064 Videosonic 0267 Villain 0027 Wards 0027, 0065, 0069, 0072, 0074, 0075, 0099, 0108,

0267 Watson 0108, 0379, 0669 Wharfedale 0620 White Westinghouse 0099, 0305 World 0375 Ya maha 0065 Ya mishi 0099, 0305 Yokan 0099 Yoko 0047, 0064, 0267 Zenith 0027, 0061, 0664 ZX 0375, 0379

Setup-Code für alle DVD-Playermodelle (Y) Setup Code For All Digital Video Disks (Y)

3D LAB 0566 4Kus 1185 A-Trend 0741 Aboss 1125 Acoustic Solutions 0740, 0757 AEG 0797, 0815, 0817 AFK 1078, 1179,1225 Afreey 0725 Aim 0805 Airis 0699, 1032, 1251, 1277 Aiwa 0560, 0668, 1163, 1270 Akai 0638, 0743,0793, 0815, 0817, 0925, 1142, 1226,

1260, 1722 AKI 0880, 1032 Akura 0925, 1078, 1167, 1197, 1198, 1260, 2018 Alba 0566, 0699, 0722, 0726, 0740, 0744, 0757, 0810,

1078, 1167 Albatros 1056 Alize 1178 All-Tel 0739 Altacom 1251

Amitech 0797, 0811, 0877 Amoi 0879 Amoisonic 0791, 0862 Amstrad 0740 AMW 0899 Ansonic 0786, 0858 Apex Digital 0699, 1031, 1127, 1942 Arcam 0759 Aria 0920 Arianet 0845, 0920 Ariston 0700 Ariston Acoustics 0700 Aristona 0673 Asono 1251 Atacom 1251 Audiologic 1828 Audiosonic 0717, 1292, 1950 Audiovox 0744 Auvio 0870, 1117 Axion 0757 Bang&Olufsen 1052 Basic Line 0740, 2021 Baze 0925 BBK 0889, 1111, 1251 Beko 1180 Bellagio 1031, 1272 Belson 1130, 1950 Binatone 1950 Black Diamond 0740, 0793, 0860 Blue Sky 0678, 0699, 0722, 0740, 0805, 0870 Boghe 1031, 1248 Boman 0810, 0925 Brainwave 0797, 1142, 1262 Brandt 0530, 0578,0678 Britannia 0773 Broksonic 0722 BskyB 2007 Bush 0543, 0545,0699, 0716, 0717, 0722, 0726, 0740,

0744, 0757,0760, 0805, 0858, 0860, 0906, 1078,

1722 Cambridge Audio 1111, 1136 Cambridge Soundworks 0723 Cat 0726, 0813, 0814, 0816, 1042 CCE 0757, 1944 Cello 2018 Centrex 0699, 1942 Centrum 0740, 0806, 0816, 1032, 1254, 2021 CGV 0760, 0778, 1142 Cinea 0868 Cinetec 0740 cineULTRA 0726 CineVisiom 0903 Clairtone 1276 Classic 0757, 1757 Clatronic 0699, 0815, 0845 Clayton 0740 Coby 0757, 0805 Codex 1260 Compacks 0853, 1125, 1292 Conia 0791, 0879 Contin

ental Edison 0858, 1276 CrossWood 1180 Crown 0717, 0796, 0797, 1142, 1183 Crypto 0909, 1255 Cybercom 0858 CyberHome 0741, 0843,0901, 1046, 1050 Cyrus 1039 Cytron 0678, 0743 D-Vision 1142 Daenyx 0899 Daewoo 0732, 0741, 0797, 0859, 0860,0897, 0899, 1196,

1945

113

Daewoo International 0899 Dalton 0813, 1063 Dansai 0774, 0797, 0810, 1142 Dantax 0566, 0740, 0750, 0817 Daytek 0899, 1032 Dayton 0899 Daytron 1067 DCE 0858 Decca 0797, 1142 Denon 0517, 0661, 1661 Denver 0726, 0805,0815, 0925, 1110, 1131, 1950 Desay 0870, 1117 Diamond 0678 Digatron 1036 Digihome 0740 Digital i 0920 Digitrex 1942 Digix Media 0853 DiK 0858 Dinamic 0815 DiViDo 0732 DK Digital 0858, 0867, 1281, 2034 DMTech 0810, 1124,2073 Dragon 0858 DreamX 1178 DSE 1757 DTS 0826 Dual 0678, 0692, 0740, 0757, 0806, 0810, 0817, 0858,

2034, 2073 Durabrand 0740, 0858, 1030, 1154 Easy Home 0884 eBench 1179 ECC 0757 Eclipse 0750, 0778 Elfunk 0877 Elin 0797 Ellion 0877 Elta 0699, 0717,0797, 0815, 0877, 1142, 1178, 2018 Eltax 0793, 1119, 1123, 2014 Emerson 0618, 0732 En

core 0725 Enterprise 0618 Enzer 0728, 1255 EuroLine 0815, 1110, 1142, 1260, 2048 Fenner 0678, 1056 Ferguson 0678, 0925 Finlux 0618, 0699, 0768, 0778, 0797, 0810, 1174 Fintec 0811, 1196 Firstline 0740, 0826, 0870, 0896 Fisher 0697 Fujilink 0882 Funai 0702, 0722 Fusion 0889 Futronic 1960 Gateway 1185 GE 0744 Giec 1248 Global Solutions 0795 Global Sphere 1179 Go Video 0810, 0896, 1126, 1997 GoldStar 0618, 0768 Goodmans 0678, 0717,0740, 0750, 0757, 0810, 0817, 0860,

0906, 1031,1167, 1248, 1281, 2034, 2041 GPX 0726, 0796 Graetz 0692 Gran Prix 0858, 0925 Grandin 0740, 0743, 1260, 1281 Greenhill 0744 Grundig 0566, 0578, 0678, 0697, 0713, 0722, 0728, 0732,

0740, 0802,0817, 1031, 1063, 1722, 1757, 1947,

2073 Grunkel 0797, 1183

GVG 1196 H&B 0845, 0868, 0877, 1260, 1262 H&B 0740, 0845, 0868, 0877, 1260,1262 Hanseatic 0768, 0810, 0817, 1180 Harman/Kardon 0729 Haus 0813, 0876 HCM 0815 HDT 0732 HE 1190 Henss 0740 Himag

e 0545, 0852, 1187 HiMAX 0870, 1133 Hiper 1275 Hitachi 0600, 0691, 0740, 1946, 1947, 2021 Hiteker 0699, 1184 Hoeher 0678, 0740, 0853, 0858, 1251 Home Electronics 0757 Home Tech Industries 1251 Hoyo 0770 Humax 0673 Hypson 0700 Hyundai 0793, 0877, 1045,1183 ICP 1180 IISonic 1188, 1291 Ingelen 0815 InterAct 0724 IRT 0810 ISP 0722 Jamo 2030 Jaton 0692 JBL 1948, 2005 JDB 0757 Jeken 0726 Jepssen 1277 Jeutech 0804 JMB 0722 Jocel 0807 JVC 0530, 0566, 0650, 0894, 1191, 1928,1967 jWin 1078 Kansas Technologies 1260 Karcher 0810 KCL 1115 Kendo 0726, 0740, 0858 Kennex 0740, 0797, 0867, 0925 Kenwood 0517, 0561, 0764, 1090 Kiiro 0797, 0880 King DHome 0826 Kingavon 0845 Kiss 0692, 0868, 2030 Koda 1257 Kotron 0878 KXD 0884 Labway 0558, 0736 Lasonic 0770 Lawson 0743, 0795 Lecson 0723, 0774 Lenco 0678, 0726, 0740, 0797, 0805, 1056 Lenoxx 1965, 2041, 1154 Lenoxx Sound 1965, 2041 Lexia 0726, 0795 LG 0618, 0768, 0817, 0896, 1933, 2010, 2029 Lifetec 0678, 0858 Limit 0743, 0795, 1131 Linn 1954 LiteOn 1085, 1185, 1188 Lodos 0740 Loewe 0566, 0768,0912 Logix 0732, 0810, 1128 Lumatron 0722, 0732, 0751, 0768, 0860, 1124, 1142 Lunatron 0768 Luxman 0600, 1118 Luxor 0740, 1031, 1722,1757

114

Magnat 1950, 2046, 2073 Magnavox 0530, 0566, 0702, 0740, 1167 Magnex 0750 Magnum 2041 Manhattan 0732, 0740 Marantz 0566 Maraton 1184 Mark 0740, 0751 Marquant 0797 Mastec 1248 Matsui 0678, 0699, 0722, 0740, 1031, 1722, 1757 Maxim 0740, 0899 MBO 0717, 0757, 1056, 1757, 1944 MDS 0740, 0805 Mecotek 0797 Mediencom 0773, 0880 Medion 0657, 0678,0743, 0810, 0858, 0906, 2034, 2039 MEI 0817 Memorex 0858 Memory 1110 Metronic 0717 Metz 0552, 0598, 0740 MiCO 0750, 0778, 1206, 1248, 1250, 1281 Microboss 0745 Micromaxx 1722, 2034 Micromedia 0530, 0566 Micromega 0566 Microsoft 0549 Microstar 0858 Minato 0779 Minax 0740 Minerva 0732 Minix 1140 Minoka 0797 Minowa 0739 Mirror 0779, 0906 Mitsubishi 0740 Mizuda 0797, 0845 Monyka 0692 MP man 1046 MPX 0870 MTlogic 1292 M

ustek 0757, 1757, 1944 MW 1173 Mx Onda 0678, 0778, 1206, 1250, 1281,2007 Myryad 1280, 1281 Mystral 1183 NAD 0719, 0731,0768 Naiko 0797, 1031 Nakamichi 1226, 1249 Neufunk 0692 Nevir 0797, 0858, 1224 NFREN 0853 NiC 1150 Nikenny 1291 Nikkai 1950 Nintaus 0820, 1078 Nordmende 0858 Noriko 0779 Okano 0779 Olidata 0699 Onkyo 0530, 0654, 1639, 2012 Oopla 1185 Optim 0774, 0870 Optimus 0552 Orava 0845 Orbit 0899 Orion 0722, 1033, 1260, 1722 Oritron 0678 Ormond 0740 P&B 0845 Pacific 0722, 0740, 0786, 0795, 0817, 0858

Packard Bell 0858 Palladium 0722, 0806, 1933,1947, 1956 Panasonic 0517, 1037, 1932, 1935 Panda 0744, 0816 Paramount Pictures 0806 peeKTon 0925, 1067, 1251, 2026 Philco 0717, 0760, 0815 Philips 0530, 0566, 0673, 0702, 1185, 1839, 1840, 1938 Phonotrend 0726 Pioneer 0552, 0598, 0658, 1838, 1927, 1992 Playgo 1292 Plu2 0877, 1117 Pointer 0811 Powerpoint 0880, 0899 Prima 0793 Prima Electronic 0793 Pri

mare 0913 Prinz 0858 Prism 0732, 1033, 1180 Prodisma 0880 Proline 0678, 0699, 0713, 0737, 0860, 1031, 1942 Proscan 0549 Proson 0740 Prosonic 0779 ProVision 0726, 1190 Radionette 0768, 0896,1933 Raite 0692 RCA 0549 REALmagic 0701 REC 0517, 0716, 0773, 0793 Red Star 0775, 0786, 0790, 0797, 0815, 0832, 0833, 0925,

1030, 1067,1950, 2026 Redstar 0775, 0790, 0832, 0925, 2026 Reoc 0779, 0795 Revoy 0726, 0868 Rimax 1263 Roadstar 0716, 0717, 0726, 0740, 0757, 0845, 0860, 0906,

0925, 1033,1078, 2041 Ronin 0737, 0899 Rotel 0650, 1205 Rowa 0543, 0744,0899 Rownsonic 0816 Saba 0578, 0678, 0796 Saivod 0786, 0858 Salora 0768 Sampo 0725, 0779 Samsung 0517, 0600, 0771, 1102, 1955, 1959, 2035, 0847 Sansui 0722, 0778, 0795, 1180, 1257,2048 Santosh 1142 Sanyo 0697, 0740, 0900, 1946 SAST 0833 Scan 0732, 0862, 0877 ScanMagic 0757 ScanSonic 1722 Schaub Lorenz 0797, 0815, 1142, 1178, 1262 Schneider 0566, 0678,0732, 0740, 0806, 0810, 0815, 0817,

0858, 1128,1180 Schwaiger 0779 Scientific Labs 0795 Scott 0678, 0699,0745, 0807, 0880, 0908, 1032, 1063,

1260, 1278 Seeltech 1251 SEG 0692, 0740, 0790, 0795, 0899, 1945, 2021 Shanghai 0699 Sharp 0657, 0740, 0779, 2042 Sherman 1960 Sherwood 0660, 0744, 0768, 1104 Shinco 0744 Sigma Designs 0701 Sigmatek 1251 Siltex 1251 Silva 0815, 0925

115

Silva Schneider 0858, 0925, 1174, 2010 Sinudyne 1248 Skantic 0566, 0740, 1030 SKY 2007 Skymaster 0757, 0795 Skyworth 0793, 0925 Sliding 1142 SM Electronic 0717, 0757, 0795, 1179 Smart 0732, 0740, 0745 Sogo 0880 Sonic Blue 0810, 1997 Sony 0560, 0600,0799, 0891, 1097, 1122, 1160, 1560,

1660, 1930,2008 Sound Color 1260 Sound Lab 1125 Soundmaster 0795 Soundwave 0810 Standard 0678, 0795, 0815, 0858, 0925 Star Cluster 1179 Star Clusters 1254 Starlogic 1032 Starmedia 0845, 0908, 1032, 1045, 1251 Strong 0740 Sunkai 0797, 0877 Sunstech 0858 Sunwood 0815, 0925 Superb 0882 Super Digital 1214 Supervision 0795, 1179 SVA 0699, 0887 Sylvania 0702 Symphonic 0702 Synn 0795 Ta

ndberg 0740, 1722, 2021 Ta ngent 2014 Ta r ga 1254 Ta t ung 0797, 0798 Teac 0719, 0722,0744, 0768, 0786, 0795, 0817, 1254,

1957, 1962,2011 Tec 0925 Technica 1124, 1722 Technics 0517, 1932 Technika 0797, 0858, 1124, 1142 Technisson 1142 Technosonic 1078, 1142 Techwood 0719, 0740 Tedelex 1255, 2048 Teletech 0740, 0795 Te nsai 0678, 0717, 0797 TerraTec 0852 Tevion 0678, 0860, 0925, 1063, 1197, 1254, 1950, 1956,

2041 Theta Digital 0598 Thomson 0549, 0578 Thule Audio 1034 Tokai 0692, 0725, 0811,0815, 0817, 0925 Tokiwa 0743 To m-Tec 0816 Top Suxess 1251 Toshiba 0530, 0722, 1072, 2033 Tr a ns Continens 0853 TRANS-continents 0853, 0858, 0899 Tredex 0826, 0870 Tr uvox 1129 TSM 1251 Umax 0558, 0717, 1178 United 0699, 0722, 0815, 0853, 1110, 1124, 1142, 1255 Universal 1183 Universum 0618, 0740, 0768, 0806, 0817, 0896, 1254, 1940,

1945, 1956 Uptek 0790 upXus 1307

nturer 0817 Vestel 0740, 2021 Vieta 0732, 1292 Viewmaster 1111, 1165 Voxson 0757, 0858 Vtrek 0909, 1255 Waitec 1178, 1251, 1944 Walkvision 0744 Welkin 0858 Wellington 0740 Welltech 1248 Weltstar 0740 Wesder 0726 Wharfedale 0713, 0723,0725, 0778, 0779, 0817 Wilson 0858, 1260 Windsor 0740 Windy Sam 0600 Woxter 0908, 1032, 1178,1251 Xbox 0549, 1173 Xenius 0817 XLogic 0795 XMS 1215, 1349 Xoro 0833, 0856,1106, 1210, 1248, 1275, 1276,1277,

1278, 2009 Xwave 0558, 0736 Ya kumo 1031, 1083 Ya mada 0899, 1031, 1083, 1178, 1185 Ya maha 0517, 0566, 0673 Ya makawa 0692, 0737, 0792,0899, 1131 Yelo 0807 Yukai 0757, 1757, 1944 Zenith 0530, 0618 Zenix 0876 Zennox 1292 Zoece 1292

Specifications are subject to change without notice.

Trademarks are the property of Koninklijke Philips Electronics N.V. or their respective owners.

www.philips.com

3111 176 53247

Philips DSR9004/02 operating instructions [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
