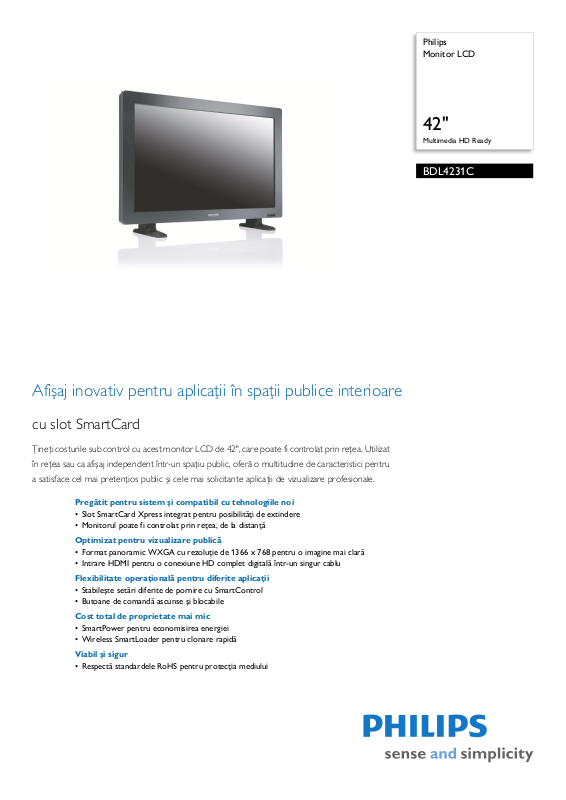

Page 1

Philips Monitor LCD

42"

Multimedia HD Ready

BDL4231C

Afişaj inovativ pentru aplicaţii în spaţii publice interioare

cu slot SmartCard

Ţineţi costurile sub control cu acest monitor LCD de 42", care poate fi controlat prin reţea. Utilizat

în reţea sau ca afişaj independent într-un spaţiu public, oferă o multitudine de caracteristici pentru

a satisface cel mai pretenţios public şi cele mai solicitante aplicaţii de vizualizare profesionale.

Pregătit pentru sistem și compatibil cu tehnologiile noi

• Slot SmartCard Xpress integrat pentru posibilităţi de extindere

• Monitorul poate fi controlat prin reţea, de la distanţă

Optimizat pentru vizualizare publică

• Format panoramic WXGA cu rezoluţie de 1366 x 768 pentru o imagine mai clară

• Intrare HDMI pentru o conexiune HD complet digitală într-un singur cablu

Flexibilitate operaţională pentru diferite aplicaţii

•Stabilește setări diferite de pornire cu SmartControl

• Butoane de comandă ascunse și blocabile

Cost total de proprietate mai mic

• SmartPower pentru economisirea energiei

• Wireless SmartLoader pentru clonare rapidă

Viabil și sigur

•Respectă standardele RoHS pentru protecţia mediului

Page 2

Monitor LCD

SMARTPOWER

P O R T R A I T

42" Multimedia HD Ready

Repere

BDL4231C/00

Rezoluţie WXGA 1366 x 768

Formatul panoramic al panoului LCD cu rezoluţi

e XGA poate afișa 1366 x 768 pixeli; WXGA le permite monitoarelor să nu fie baleiate pentru a asigura o afișare de calitate superioară și o reproducere mai fidelă a culorilor

Intrare HDMI

HDMI realizează o

conexiune RGB digitală necomprimată între sursă și ecran. Prin eliminarea conversiei în semnal analogic rezultă o imagine impecabilă. Semnalul nedeteriorat reduce pâlpâirea și oferă imagini mai clare. HDMI comunică rezoluţia maximă de ieșire echipamentului sursă. Intrarea HDMI este compatibilă cu sursele DVI, însă include sunet digital. HDMI utilizează protecţia la copiere HDCP.

Smart Control

Într-o setare de reţea este de dorit

să puteţi controla condiţiile de pornire a tuturor afișajelor la reluarea alimentării cu energie electrică după o întrerupere. Prin intermediul comenzilor RS232, Smart Control permite

alegerea a patru setări de pornire: statut alimentare, intrare sursă, nivel volum și format imagine. Pentru fiecare din aceste setări puteţi alege ca, la restabilirea alimentării electrice, afișajul să memoreze ultimul statut al acestora sau să dispună de o setare fixă.

Butoane de comandă as

Butoanele de comandă lo

cunse

cale ale ecranului sunt plasate în așa fel încât să fie cât mai puţin vizibile din imediata apropiere. În plus, senzorul pentru telecomandă și butoanele de comandă locale pot fi dezactivate prin RS232 pentru a preveni manipularea neautorizată a ecranului când este plasat într-un spaţiu public.

Slot SmartCard Xpress

SmartCard Xpress este un slot de expansiune car

e oferă afișajului funcţii suplimentare. Cardurile dezvoltate de Philips și/sau de terţe părţi sunt proiectate să direcţioneze conectivitatea cu afișajul prin intermediul slotului, eliminând necesitatea unor dispozitive suplimentare.

Sistem de control al reţe

Sistemul de control al reţel

lei: RS232

ei permite utilizatorului să controleze și să regleze monitoarele de la distanţă, prin protocolul RS232.

SmartPower

Intensitatea luminii de fundal poate fi control

ată și presetată de sistem, pentru a reduce consumul de energie cu până la 50% și, implicit, a costurilor.

Wireless SmartLoader

Oferă

posibilitatea de a copia toate setările de meniu de la un afișaj la altul. Această funcţie asigură omogenitatea setărilor și reduce semnificativ timpul de instalare. Funcţionare wireless totală.

Conform cu standardele RoHS

Produsele de afișare Phi

lips sunt concepute și fabricate în conformitate cu reglementările stricte privind substanţele periculoase (RoHS) care limitează utilizarea plumbului și a altor substanţe toxice care pot afecta sănătatea și mediul înconjurător.

Page 3

525,9mm / 20,704”

615,5mm / 24,232”

1021,8mm / 40,228”

932,8mm / 36,724”

129mm 5,079”

100mm 3,937”

100mm

3,937”

253,5mm

9,980”

161,9mm

6,378”

100mm

3,937”

100mm

3,937”

292,7mm

11,525”

310,9mm \ 12,240”

265,9mm \ 10,469”445mm \17,520”

External Speaker

PC Input

AC In

Component Video 2

AV Input

RS232

Mono

Speaker Out

SPDIF Out

VGA Input

Speaker Switch

Audio

S-VIDEO

VIDEO INPUT

YPbPr

Audio In

(L/R)

Service 1

Int.

Ext.

Component Video 1

YPbPr

AUDIO

Service 2

Power Switch

Monitor LCD

42" Multimedia HD Ready

Specificaţii

BDL4231C/00

Imagine/Ecran

• Tip ecran: LCD WXGA Active Matrix TFT

• Dimensiune diagonală ecra

•Raport lungime/lăţime: 16:9

• tip ecran LCD: 1366 x 768 pixeli, Polarizor antireflexie

•Rezoluţie opti

mă: 1

• Luminozitate: 500 cd/m²

• Contrast dinamic al ecranului: 3000:1

•Culori afișar

e: 16,7

•Unghi de vizionare (O / V): 178 / 178 grad

•Timp de răspun

s (uzual): 5 ms

•Frecvenţă de scanare ver

• Caracteristici superioare imagine: Escamotare mișcare 3/

2 - 2/2, Filtru 3D de tip pieptene, Deinterlacing 3D MA, Scanare progresivă, Îmbunătăţire dinamică a contrastului

n: 42 inch / 107 cm

360 x 768 la 60 Hz

milioane de culori

ticală: 56 - 75 Hz

Rezoluţie de afișare acceptată

• Formate pentru calculator oluţie Rată de reîmprospătare

Rez

0 x 480 60, 67, 72, 75 Hz

64 800 x 600 56, 60, 72, 75 Hz 1024 x 768 60, 70, 75 Hz 1280 x 720 60 Hz 1280 x 768 60 Hz 1360 x 768 60 Hz

rmate video

• Fo oluţie Rată de reîmprospătare

Rez

0i 60 Hz

48 480p 60 Hz 576p 50 Hz 576i 50 Hz 720p 50, 60 Hz 1080i 60 Hz

Conectivitate

• PC: 3,5 mm intrare audio x1 pentru PC, RS232 D-

Sub9, Intrare VGA D-Sub 15HD

• Intrare AV: HDMI x2, Componentă (YPbPr) 2x

, Audio (S/D) pentru YPbPr x2, Compozit (CVBS) x1, Audio (S/D) x1, S-video x1

• Caract. de conectivitate superioare: Slot de i

ndere SmartCard, Conector pentru boxe

ext externe

(co

• Alte conexiuni: Ieșire SP/DIF

axial)

Confort

• Picture-in-Picture: CVBS PIP pe VGA principal

•Controlare în reţea: RS

232

•Ajustări format ecran: 4:3, Ecran lat, Zoom rare, Superwide, Zoom 14:9, Zoom 16:9

subtit

•Reglementări și standa

rde: Siglă CE, UL/cUL, CCC,

RoHS, GOST, SEMKO

• Montare VESA: 400 x 200 mm

Sunet

• Difuzoare încorporate: 2

• Putere de ieșire (RMS): 2 x 10W

Sistem audio: Stereo, Mono

•

• Caracteristici superioare sunet: Smart Sound

Tuner/Recepţie/Transmisie

• Redare video: NTSC, PAL, SECAM

Alimentare

•Sursă de alimentare reţea: 90-264 V CA, 50/60 Hz

• Consum (mod Pornit): Nom.: 129

W (video)

• Consum în standby: <3,5 W

W (VGA) 188

Specificaţii tehnice

• Interval temperatură de funcţionare: 0 - 40 °C

• Interval de umiditate relativă: 5% - 90%

Dimensiuni

• Dimensiuni set (L x Î x A): 1022 x 615 x 129 mm

• Dimensiuni set în inch (L x Î x A):

x 24,2 x 5,1 inch

40,2

• Dimensiuni set cu stativ (Î x A): 663 x 250 mm

• Dimensiuni set cu stativ în inch (Î x A):

x 9,8 inch

• Dimensiuni carcasă (L x Î x A):

34,1 mm

74,8 x

117 x

• Dimensiuni cutie în inch (L x Î x A):

x 29,4 x 13,4 inch

46,1

• Greutate produs: 21,0 kg

• Greutate produs (lb): 46,30

• Greutate cu ambalaj inclus: 21,8 kg

clu

• Greutate cu ambalaj in

s (lb): 48,06

• MTBF: 100k (excl. CCFL 50k) ore

Accesorii

• Accesorii incluse: Suport pentru masă, Cablu de

alimentare CA, Cablu VGA, Telecomandă, Baterii pentru telecomandă, Ghid de iniţiere rapidă, cablu adaptor HDMI-DVI, Manualul de utilizare pe CD-

• Accesorii opţi

nale: SmartLoader 22AV1135

Diverse

• Garanţie: Europa/America de Nord: 3 ani, APMEA: 1 an

• Bezel: argintiu Metallic Anthracite

•

Specificaţiile pot fi modificate fără preaviz. Mărcile comerciale sunt proprietatea Koninklijke Philips Electronics N.V. sau a deţinătorilor lor legali.

www.philips.com

Data apariţiei 2009-11-11

Versiune: 3.0.12

12 NC: 8670 000 32235 UPC: 6 09585 13865 0
