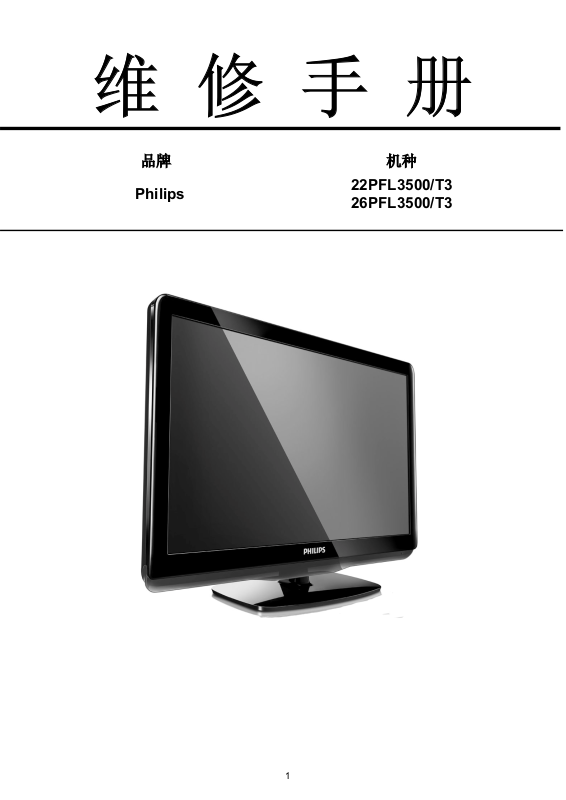

维 修 手 册
品牌 机种
Philips
22PFL3500/T3
26PFL3500/T3
1
变更说明
版本 发布日期 变更说明 对外机种名 对内机种名
A00 2010-12-20
A00 2010-12-20
首次发布
首次发布
22PFL3500/T3 E22AG2NDWDPHNNS
26PFL3500/T3 E26A62NDWDPHNNS
2
目录
1. 技术规格 ---------------------------------------------------------------------------------------------------------- 04
1.1一般规格 ------------------------------------------------------------------------------------------------------ 04
1.2预设显示模式 ------------------------------------------------------------------------------------------------ 04
2.操作说明------------------------------------------------------------------------------------------------------------ 06
2.1 遥控器操作 --------------------------------------------------------------------------------------------------- 06
2.2 控制面板 ------------------------------------------------------------------------------------------------------ 07
2.3 侧面和背面信源接口 --------------------------------------------------------------------------------------- 07
2.4 菜单操作------------------------------------------------------------------------------------------------------- 09
3.拆卸流程图--------------------------------------------------------------------------------------------------------- 20
4 工厂模式调整------------------------------------------------------------------------------------------------------ 25
5.电气方框图--------------------------------------------------------------------------------------------------------- 29
6.线路图--------------------------------------------------------------------------------------------------------------- 31
6.1 主板 -------------------------------------------------------------------------------------------------------------- 31
6.2 电源板 ----------------------------------------------------------------------------------------------------------- 52
6.3 遥控板----------------------------------------------------------------------------------------------------------- 57
7.布线图--------------------------------------------------------------------------------------------------------------- 58
7.1 主板 -------------------------------------------------------------------------------------------------------------- 58
7.2 电源板 ----------------------------------------------------------------------------------------------------------- 60
7.3 遥控板----------------------------------------------------------------------------------------------------------- 64
8.软体及 EDID 烧录 SOP ----------------------------------------------------------------------------------------- 65
8.1 软体烧录-------------------------------------------------------------------------------------------------------- 65
8.2 EDID 烧录------------------------------------------------------------------------------------------------------ 65
8.故障处理流程------------------------------------------------------------------------------------------------------ 66
9.主要 IC 管脚及内部框图 ---------------------------------------------------------------------------------------- 72
10.BOM --------------------------------------------------------------------------------------------------------------- 76
3
1.技术规格
1.1 一般规格
型号
面板显示尺寸
分辨率
视角(panel spec)
亮度(cd/m2)
动态对比度
扬声器
视频系统
音频系统
天线阻抗
输入电压
能耗
待机能耗
尺寸(宽x高x厚)(带底座和支架) mm
墙上安装附件 选项 选项
墙上安装尺寸 75 x 75 mm,4 x M4(螺丝) 75 x 75 mm,4 x M4(螺丝)
操作温度
操作湿度
存储温度
存储湿度
22PFL3500/T3 26PFL3500/T3
501(H) x 297(V) 631(H) x 361(V)
1366(H) x 768(V) 1366(H) x 768(V)
Viewing angle free(R/L
178(Typ.),U/D 178(Typ.)
300(Min.) 350(Min.)
Min. 700 : 1 Min. 600 : 1
3W×2 5W×2
PAL D/K PAL D/K
D/K, B/G, M, I D/K, B/G, M, I
75 75
200V ~ 264VAC,50±2Hz 200V ~ 264VAC,50±2Hz
45W 55W
< 1W < 1W
526.02 x 368.5 x 148.96 637.4 x 446.00 x 167
0 to 40 ℃
20 to 70%
-20 to 60 ℃
5- 95%
Viewing angle free(R/L
178(Typ.),U/D 178(Typ.))
0 to 40 ℃
20 to 70%
-20 to 60 ℃
5- 95%
1.2 预设显示模式
4
5
2.操作说明
2.1 遥控器操作
6
2.3 侧面和背面信源接口
侧面
2.2 控制面板
7
背面
8
2.4 菜单操作
9
10
11
12
13
14
15
16
17
18
19
3.拆卸流程图
22PFL3500/T3
第一步:旋开红色标示的螺丝,按照下面的步骤移除后壳。
20
21
第二步:旋开红色标示的螺丝,移除底座。
第三步:拔掉蓝色标示的 PIN,旋开红色标示的螺丝移除板子和支架铁片。
22
第四步: 旋开红色标示的螺丝移除 bezel。
第五步:旋开红色标示的螺丝移除铁件。
23
第五步:panel。
24
4.工厂模式调整
一、ADC 调整
在 TV 模式下,将声音调至 0,按菜单和 1Æ 9 Æ 9 Æ 9.进入工厂模式。
工厂模式图片为例,如下:
1. 将“Current Source”切换到“component”模式并切换信号到 720p/50Hz,Pattern TVBAR100 (COLOR
BAR), 按“Auto Color”.
2. 将“Current Source”切换到“电脑”模式并切换信号到电脑 TIMING 1360 X 768 @ 60Hz, Pattern 5 white
block 按“Auto Color”.
二、 白平衡调整:
备注: 调整白平衡之前应先将机器先加温至少 30 分钟,需将 CA210 设置到 05 通道并设为 x, y, Y 模式。
以下为白平衡调整的步骤:
Color temp x y
PC mode YPbPr mode
Normal (9300K) 0.283 0.297
Warm (6500K) 0.313 0.329
Cool (11000K) 0.276 0.282
备注: 1. 白平衡调整 VGA 和 YPbPr 两个 source 的 Normal, Cool, Warm 三个色温;
> 200(for 22”)
> 300(for 26”)
> 200(for 22”)
> 300(for 26”)
> 200(for 22”)
> 300(for 26”)
Y(cd/m2)
> 200(for 22”)
> 300(for 26”)
> 200(for 22”)
> 300(for 26”)
> 200(for 22”)
> 300(for 26”)
25
2. x, y 的值误差为±0.010;
3. 亮度,对比度和颜色均设为 50。
YPbPr 调整:
首先,按菜单和 1Æ 9 Æ 9 Æ 9.进入工厂模式,并将“Current source”切换到“YPbPr”模式;
其次,按“Reset”复位工厂模式里的白平衡;
再次,Gain(增益)调整:
调整 Cool 色温:
1. 通过在 801GD 信号下调整 R, G, B 的值来调整白平衡;
2. 通过“Color temp”选中其他的色温并调整。
调整 Normal 色温:
1. 通过在 801GD 信号下调整 R, G, B 的值来调整白平衡;
2. 通过“Color temp”选中其他的色温并调整。
调整 Warm 色温:
通过在 801GD 信号下调整 R, G, B 的值来调整白平衡;
选中并按“Exit”退出工厂模式。
VGA 调整
首先,按菜单和 1Æ 9 Æ 9 Æ 9.进入工厂模式,并将“Current source”切换到“电脑”模式;
其次,按“Reset”复位工厂模式里的白平衡;
再次,Gain(增益)调整:
调整 Cool 色温:
1. 通过在
2. 通过“Color temp”选中其他的色温并调整。
调整 Normal 色温:
801GD 信号下调整 R, G, B 的值来调整白平衡;
1. 通过在
2. 通过“Color temp”选中其他的色温并调整。
调整 Warm 色温:
通过在
选中并按“Exit”退出工厂模式。
注: 下页是关于一般工厂菜单的说明(和本机并非完全相同),仅供参考!
801GD 信号下调整 R, G, B 的值来调整白平衡;
801GD 信号下调整 R, G, B 的值来调整白平衡;
26
工厂菜单说明
选项名称 调整范围
Brand 不可调整 o o o o o 客户名称
Main-MCU ver 不可调整 o o o o o 发布软体 Main-MCU 版本
Bootloader ver 不可调整 o o o o o 发布软体 Bootloader 版本
Sub-MCU ver 不可调整 o o o o o 发布软体 Sub-MCU ver 版本
EEPROM ver 不可调整 o o o o o 发布软体 EEPROM 版本
Date 不可调整 o o o o o 软体发布日期
Model name 不可调整 o o o o o 对外机种名
Scaler 不可调整 o o o o o Scaler 型号
Panel type 不可调整 o o o o o 屏的型号
Current source 支持输入源 √ √ √ √ √
Auto color 执行动作 √ √ √ √ √
ADC Gain 根据 IC SPEC √ √ √ √ √ 在 Auto Color 做完立即更新,并可手动调整。
ADC Offset 根据 IC SPEC √ √ √ √ √ 在 Auto Color 做完立即更新,并可手动调整。
Color temp. 支持色温 √ √ √ √ √
TV AV/S Comp HD PC
当前进工厂时的输入源,该项可切换输入源,对应输入源的 ADC,色温,
Scaler 等相关信息同步更新。
Auto color 项只对需要做自动校正输入源时有效,否则它不动作。Auto
color 会对输入的 ADC 做自动矫正,调整 ADC Gain 和 Offset RGB 值。
当前设置的色温,该项可切换色温模式,并正确显示色温名称,对应色温
的 Scaler Gain & Offset RGB 值等相关信息同步更新。
注释
Scaler Gain 根据 IC SPEC √ √ √ √ √ Scaler Gain 值在白平衡调整时立即更新,并可手动调整。
Scaler Offset 根据 IC SPEC √ √ √ √ √ Offset RGB 值在白平衡调整时立即更新,并可手动调整。
Burn in On/Off √ √ √ √ √
EEPROM Init 执行动作 √ √ √ √ √
Back LIT time 不可调整 o o o o o
打开或关闭 Burn in 模式。当 Burn in 设置为 On 时它将响应工厂遥控器功
能;EEPROM Init 后默认为 On 状态;Reset 后默认为 Off。
实现的是初始化除了 HDCP key 和产品序列号以外的全部 EEPROM,如
主菜单的 OSD 默认值,工厂菜单的 ADC 数据,白平衡设定值,Black light
和 Language 等,同时把 Burn in 设置为 On,响应工厂遥控器功能,设置
输入源为 TV。
背光打开总计时,在 EEPROM Initial 或 Factory reset 后都清为 0,显示
值用十进制表示,当时间到达显示最大值时就不再变化。
27
Tot a l t i m e 不可调整 o o o o o
Black light 根据 IC SPEC * * * * * 设置背光灯的亮度
AC ON 主电源供电总计时,在 EEPROM Initial 或 Factory reset 后都清为
0,显示值用十进制表示,当时间到达显示最大值时就不再变化。
Language 支持语言 * * * * *
Energy LOGO On/Off * * * * * 仅中国向有该项
Reset 执行动作 √ √ √ √ √
Exit 执行动作 √ √ √ √ √ 退出工厂模式
备注:
1. √表示该项有效, ×表示该项不存在,o 表示存在但选不到,*表示可选;
2. 不同机型工厂模式项目略有增删;
3. 进工厂模式时 Burn in 自动关闭。
设置出厂时用户模式菜单语言,当在工厂菜单中更改此项值时,用户模式
的 OSD 中的菜单语言也做相应的更改并将该值保存(仅北美向可选)
实现的是复位除了 HDCP 和产品序列号,工厂菜单的 ADC 数据,白平衡
设定值,Black light,Language 和 Energy Logo 以外的全部 EEPROM 数
据,如主菜单的 OSD 默认值,并把用户菜单 Language 设置为工厂
Language,同时把 Burn in 设置为 Off,禁止响应工厂遥控器功能,设置
输入源为 TV。
28
5.电气方框图
主板方框图
DD R II X 1
64Mx16b / 1066 MHz
SPI FLASH
8M B yte
NAND FLASH
16 MB
D+A RF
TUNER
A RF
TUNER
Digital
IF+/-
Analog IF+/-
PC IN
R/L IN
CVI *2
CVBS * 2
HDMI1
HDMI2
HDMI3
USB1
2.0
USB2
2.0
DDC
DDC
DDC
24C02
24C02
24C02
Dem od
ATBM8 848
DDC
TMDS361B
24C02
Au di o i n MU X
CD4052BPW
DDC
DDC
DDC
TS
(PARALLEL)
RGB
YPbPr
CV BS
[RX0 : RX3]
ATV
DEMOD
MT5301D
MT5301B
LCD PANEL
LVDS (50/60 Hz)
CVBS Out
Digital Audio Output(COIXIAL)
SPDIF
HeadPhone Out
AUD IO AMP
I2S
AD82587
SPK
I2C
NVM
UARTKEY R C
24C32
29
电源框图
24V 12V 5V
NC/FB701
FB702
FB703
USB2
USB1
DDR2
NT5TU64M16GG-BD
64Mx16-1066MHz
U402
NOR FLASH
MX25L6445EM2I-10G
U404
NAND FLASH
HY27US08561A-TPCB
U403
EEPROM
M24C32
U4103
VDD12
ASIC_3V3
VDD33
Demod.
ATBM8848
U101
LDO
G903T63UF
U705
+24V
FB708
+12V
5VSB
>=26"
5VSB
+12V
5VSB
(Reserved for Tuner and USB)
+12V
NC/FB709
+24V_12V
FB726
FB727
OPWRSB
5V_SW
BUCK (2A)
G5657F12U
U704
FB101
STANDBY
AMUX_5V
R754
TH1003
5V_BUCK
+12V
FB728
L704
VCCK
Audio-in SW
CD4052BPW
U102, U103
LVDS_PWR_EN
MOS SW
AO4449
NC/Q708
FB710
AO4449
Q707
FB711
NC/FB712
NC/FB713
>=26"
3V3SB5VSB
VCCK
LDO
G9084-50TU3U
U709
AO4449
Q709
24V_12V_SW
5V_SW
5V_SW
5V_SW
5V_SW
5V_SW
5V_SW
LVDSVDDMOS SW
NC/FB721 NC/FB723
NC/FB603
>=32"
BUCK
SC189
U706
FB729
BUCK
SC189
U702
FB718 FB719
BUCK (2A)
SC189
U701
FB715
FB501
LDO_USB2
FB1107
FB731 FB732
LVDS Connect
CN408 (40P)
LVDS Connect
NC/CN409 (30P)
DC/DC
AOZ1242
U703
5VDD5V_SW
NC/FB1006
LDO
G903T63UF
U707
>=32">=32"
FB722FB720
19"~26"19"~26"
30
AVDD1V2
FB730
DDRV
3V3_BUCK DVDD3V3
L701
5V_MEMC
5V_BUCK
18V4_BUCK
FB716
FB717
R631
FB604
BUCK_USB2
NC/FB725
DVDD3V3_AMP
VUSB5V
NC/FB724
AMP_PWR
V3.3
5V_TUNER
5V_SW
Audio Amp
AD82587
U602
AVDD3V3
AVDD3V3_HP
DVDD3V3_AMP
USB_PWR_ENx
USB_PWR_ENx
FB733
NC/FB1101
FB1102
FB1008
SW
STMPS2171STR
NC/U1002
SW
STMPS2171STR
NC/U1001
LDO
G912T63UF
U708
FB502
HP Amp
TPA6132A2
U606
TH1002
TH1001
L1108
DV33SB
DDRV
DVDD3V3
VCCK
AVDD3V3
AVDD1V2
ADAC_PWR
DV33_TMDS
+B_5V
VUSB2_5V
VUSB1_5V
V1.2
AVDD1V2
AVDD3V3
AVDD3V3
MT5301B
MT5301D
U401
HDMI SW
TMDS361BPAGR
U501
TUNER
TDTR-T032D
TDTK-G702D
TU101
TU102
USB Connect
CN104
USB Connect
CN103
FB1109
NC/FB1110
FB1107
NC/FB1108
FB1111
NC/FB1112
