Philips 243V5 User Manual

243V5

www.philips.com/welcome

NO Brukerveiledning 1

Service og garantier 27 Feilsøking og OSS

(ofte stilte spørsmål) 32

Innhold

1. Viktig ........................................................1

1.1 Sikkerhetstiltak og vedlikehold ................1

1.2 Symboler .............................................................2

1.3 Kasting av produktet og emballasjen ...3

2. Sette opp skjermen ...............................4

2.1 Installasjon ...........................................................4

2.2 Betjene skjermen ............................................6

2.3 Fjern stativ og sokkel ....................................9

3. Bildeoptimering ....................................10

3.1 SmartContrast ..............................................10

3.2 Philips SmartControl Lite .......................10

4. Tekniske spesifikasjoner .....................17

4.1 Oppløsning og forhåndsinnstilte

moduser ...........................................................19

5. Strømstyring .........................................20

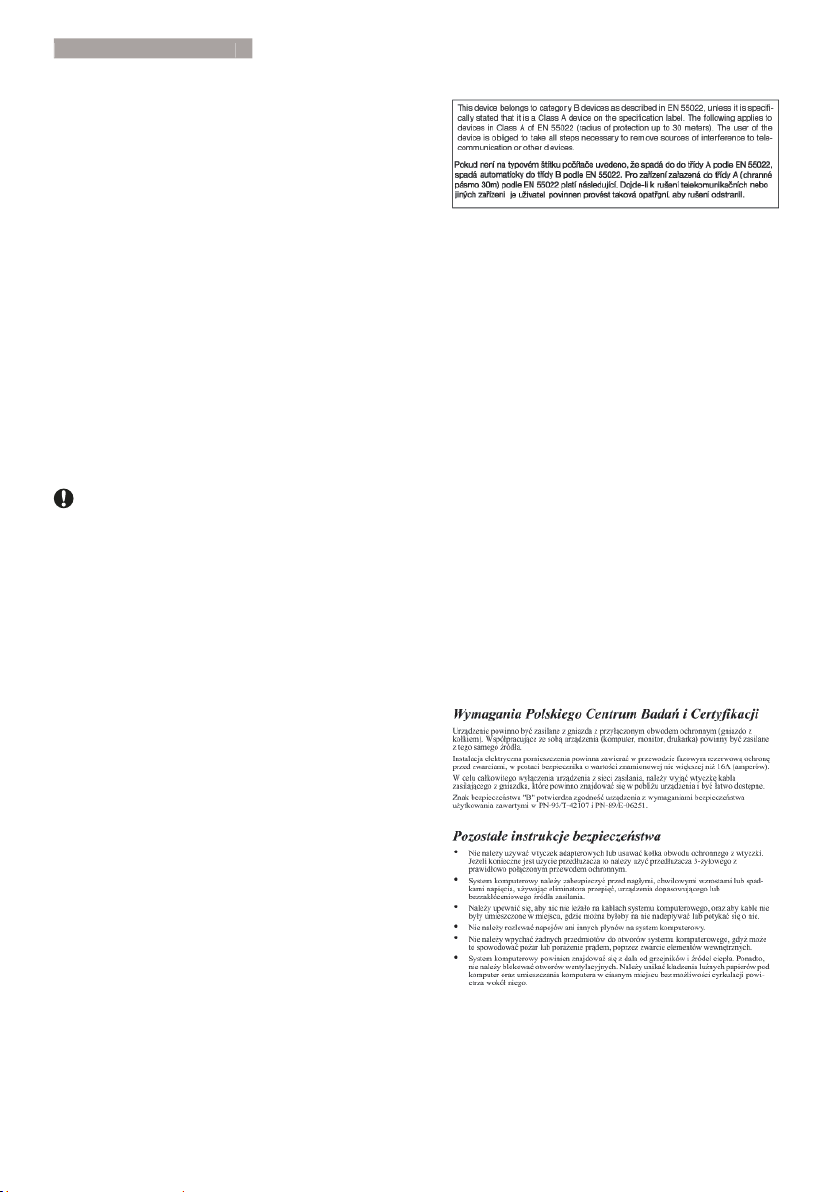

6. Informasjon om regelverk .................21

7. Service og garantier ............................27

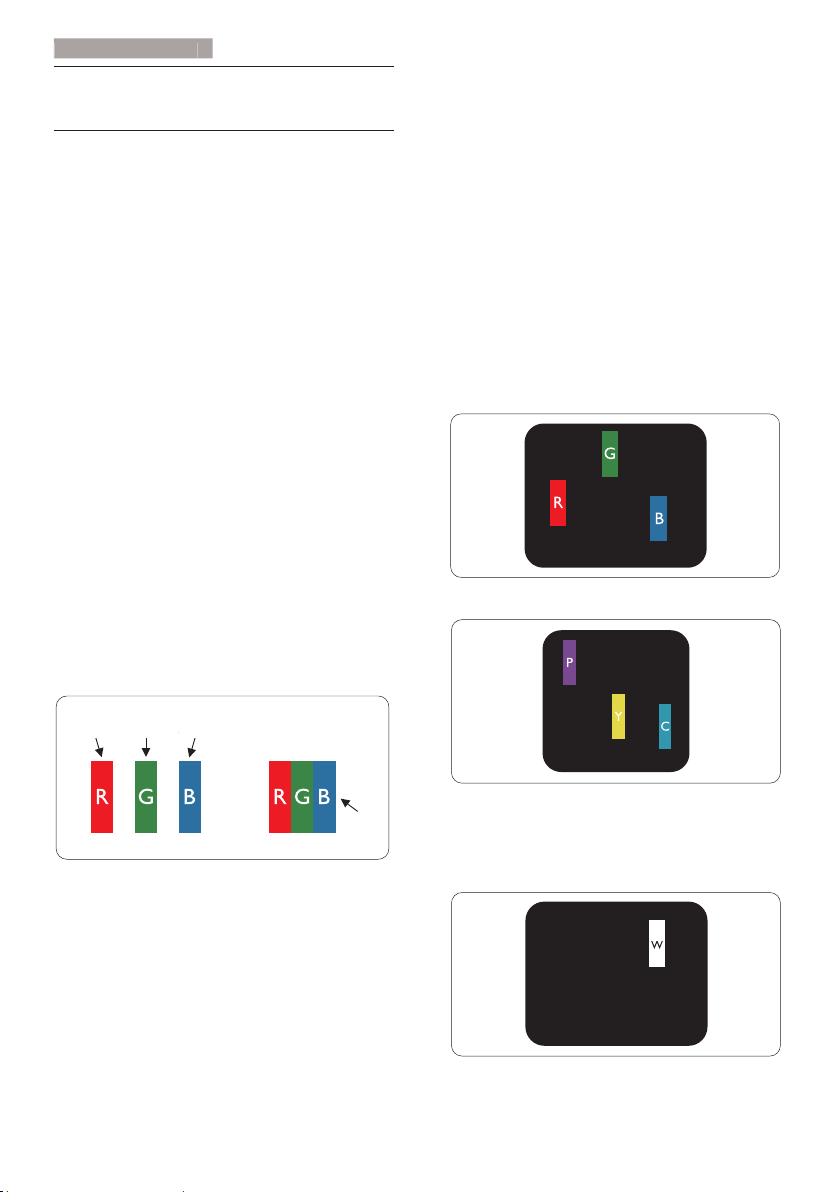

7.1 Philips' retningslinjer ved feil på piksler

i flatpanelskjermer .......................................27

7.2 Service og garantier ...................................29

8. Feilsøking og OSS (ofte stilte

spørsmål) ...............................................32

8.1 Feilsøking ..........................................................32

8.2 Generelle vanlige spørsmål ....................33

. Viktig

1. Viktig

Denne elektroniske brukerveiledningen er ment for enhver person som bruker Philips-skjermen. Ta deg tid til å lese denne brukerveiledningen før du bruker skjermen. Den inneholder viktig informasjon og kommentarer om bruk av skjermen.

Philips-garantien gjelder under forutsetning av at produktet blir behandlet korrekt og brukt riktig i samsvar med bruksanvisningen. For å gjøre krav på garantien må man fremlegge original faktura eller kjøpskvittering, forhandlerens navn, samt produktets modell og produksjonsnummer.

1.1 Sikkerhetstiltak og vedlikehold

Advarsler

Bruk av kontroller, innstillinger eller prosedyrer som ikke er spesifisert i denne dokumentasjonen kan føre til fare for støt og risiko for elektriske og/eller mekaniske skader.

Les og følg instruksjonene for oppkobling og bruk av dataskjermen.

Drift:

 Unngå at skjermen utsettes for direkte

sollys, kraftige lamper og alle andre varmekilder. Langvarig eksponering for sterkt lys og varme kan føre til fargeforandringer og skade på skjermen.

 Fjern eventuelle gjenstander som kan falle

ned i ventilasjonsåpninger eller som kan hindre kjøling av skjermens elektronikk.

 Ikke blokker ventilasjonsåpningene i

kabinettet.

 Ved plassering av skjermen må man påse

at nettstøpslet og stikkontakten er lett tilgjengelige.

 Hvis du slår av skjermen ved å koble fra

strømkabelen, må du vente i 6 sekunder før du kobler til strømkabelen for normal drift.

 Bruk kun en godkjent strømkabel levert av

Philips. Hvis strømkabelen mangler må du ta kontakt med ditt lokale serviceverksted. (Se Kundeinformasjonssenter)

 Ikke utsett skjermen for kraftig vibrasjon

eller sterke støt mens den er i bruk.

 Ikke bank på eller slipp skjermen under

drift eller transport.

Vedlikehold

 For å unngå skade på skjermen må du ikke

trykke hardt på LCD-skjermpanelet. Når du flytter skjermen, må du løfte den etter rammen; ikke løft skjermen ved å plassere hender eller fingre på LCD-skjermpanelet.

 Koble fra skjermen hvis du ikke skal bruke

den på lang tid.

 Koble fra skjermen hvis du må rengjøre

den med en fuktig klut. Du kan tørke av skjermen med en tørr klut når strømmen er av. Bruk aldri organiske oppløsninger, som alkohol eller ammoniakkbaserte væsker, til å rengjøre skjermen.

 For å unngå støt eller at settet blir

permanent skadet, må ikke skjermen utsettes for støv, regn, vann eller svært fuktige omgivelser.

 Hvis skjermen din blir våt må du tørke av

den med en tørr klut så raskt som mulig.

 Hvis fremmedlegemer eller væske kommer

inn i skjermen må du slå av skjermen umiddelbart og trekke ut støpslet. Deretter fjerner du fremmedlegemet eller vannet og sender den til et serviceverksted.

 Ikke oppbevar eller bruk skjermen på steder

som er utsatt for varme, direkte sollys eller ekstrem kulde.

 For at skjermen skal fungere best mulig

og for at den skal vare så lenge som mulig, må du bruke den på et sted som oppfyller følgende krav til temperatur og fuktighet .

 Temperatur: 0-40°C (32-95°F)

 Fuktighet: 20-80% relativ fuktighet

. Viktig

Viktig informasjon for innbrent/spøkelsesbilde.

 Aktiver alltid en bevegelig skjermsparer

når du forlater skjermen. Aktiver alltid et program for periodevis skjermoppdatering hvis skjermen viser statisk innhold som ikke endres. Uforstyrret visning av stillbilder eller statiske bilder over en lengre periode vil forårsake “innbrente bildet”, også kjent som “etterbilde” eller “spøkelsesbilde”, på skjermen.

“Innbrente bildet”, “etterbilde”, eller “spøkelsesbilde” er et velkjent fenomen innen LCD-skjermteknologien. I de fleste tilfeller vil det “innbrente bildet” eller “etterbilde” eller “spøkelsesbilde” forsvinne gradvis over tid etter at strømmen har blitt slått av.

1.2 Symboler

Følgende avsnitt beskriver symbolene som er brukt i dette dokumentet.

Merknad, Forsiktig og Advarsel

Gjennom denne bruksanvisningen kan tekstblokker være merket med et symbol samt være satt i halvfet eller kursiv skrift. Disse tekstblokkene inneholder merknader, informasjon og advarsler. De brukes på følgende måte:

Merk

Dette symbolet angir viktig informasjon og tips som gjør at du får mer nytte av datasystemet ditt.

Advarsel

Dersom en skjermsparer eller et annet program som periodisk oppdaterer skjermvisningen ikke aktiveres, kan dette føre til ”innbrenning” eller et ”spøkelsesbilde” som ikke forsvinner og ikke kan repareres. Skaden nevnt over dekkes ikke av garantien.

Service

 Kabinettdekslet må kun åpnes av kvalifisert

servicepersonell.

 Kontakt ditt lokale servicesenter hvis

du har behov for dokumentasjon og reparasjoner. (Se kapittelet om “Kundeinformasjonssenter”)

 For informasjon om transport, se

“Tekniske spesifikasjoner”.

 La ikke skjermen stå i en bil eller et

bagasjerom som er utsatt for direkte sollys.

Merk

Kontakt en servicetekniker hvis skjermen ikke fungerer som den skal, eller hvis du er usikker på hva du skal gjøre når driftsinstruksene som er gitt i denne håndboken er fulgt.

Forsiktig

Dette symbolet angir informasjon som forteller deg hvordan du kan unngå mulig skade på maskinvaren eller tap av data.

Advarsel

Dette symbolet angir hvordan du kan unngå problemer som kan forårsake personskade.

Noen advarsler kan også være satt i andre formater og ikke være fulgt av et symbol. Disse advarslene er oppgitt fordi lover eller forskrifter pålegger oss å ha det med.

. Viktig

1.3 Kasting av produktet og

emballasjen

Håndtering av elektrisk og elektronisk avfall (Waste Electrical and Electronic Equipment – WEEE)

This marking on the product or on its packaging illustrates that, under European Directive 2012/19/EU governing used electrical and electronic appliances, this product may not be disposed of with normal household waste. You are responsible for disposal of this equipment through a designated waste electrical and electronic equipment collection. To determine the locations for dropping off such waste electrical and electronic, contact your local government office, the waste disposal organization that serves your household or the store at which you purchased the product.

Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to increase the amount of reusable materials and to minimize the amount to be disposed of.

All redundant packing material has been omitted. We have done our utmost to make the packaging easily separable into mono materials.

Please find out about the local regulations on how to dispose of your old monitor and packing from your sales representative.

Taking back/Recycling Information for Customers

Philips establishes technically and economically viable objectives to optimize the environmental performance of the organization's product, service and activities.

From the planning, design and production stages, Philips emphasizes the important of making products that can easily be recycled. At Philips, end-of-life management primarily entails participation innational take-back initiatives and recycling programs whenever possible, preferably in cooperation with competitors, which recycle all materials (products and related packaging material) in accordance with all Environmental Laws and taking back program with the contractor company.

Your display is manufactured with high quality materials and components which can be recycled and reused.

To learn more about our recycling program please visit

http://www.philips.com/sites/philipsglobal/ about/sustainability/ourenvironment/ productrecyclingservices.page

2. Sette opp skjermen

2.1 Installasjon

Innholdet i pakken

Lydkabel (valgfri)

www.philips.com/welcome

Quick

Start

使用前请阅读使用说明

保留备用

Philips and the Philips’ Shield Emblem are registered trademarks of

Koninklijke Philips N.V. and are used under license from Koninklijke

Philips N.V.

t i

i l

VGA (valgfri)

Installer stativet

1. Plasser monitoren med skjermsiden ned på en myk og jevn overflate. Pass på at du ikke skraper opp eller skader skjermpanelet.

243V5

2. Fest/skyv skjermsøylen til skjermen så den klikker i posisjon.

User’s Manual Monitor drivers SmartControl software

3. Hold skjermfoten med begge hender og før stativet inn i festet på foten.

2. Sette opp skjermen

Koble til PC-en

243V5LSB(For 1A-modellen)

243V5LHAB

243V5LSB/243V5LSW

243V5LHSB

Strøminngang

HDMI-inngang

DVI-D-inngang

VGA-inngang

Lydinngang

Hodetelefonkontakt

Kensington anti-tyverilås

Koble til PC

1. Koble strømledningen til baksiden av monitoren.

2. Slå av datamaskinen og trekk ut strømkabelen.

3. Koble skjermens signalkabel til videokoblingen bak på datamaskinen.

4. Plugg datamaskinens og skjermens

strømkabler i en stikkontakt.

5. Slå på datamaskinen og skjermen. Hvis skjermen viser et bilde, er installeringen fullført.

243V5LAB

2. Sette opp skjermen

&RORU

26'6

%ULJK

6PDUW&R

:LG



'9,

/DQJXDJH26'6

26'6

2.2 Betjene skjermen

Forsiden

243V5LAB/243V5LHAB

62347

243V5LSB/243V5LSW/243V5LHSB

Beskrivelse av skjermmenyen

Hva er On-Screen Display (OSD)?

Skjermmeny (OSD) er en funksjon som finnes i alle LCD-skjermer fra Philips. Her kan man justere skjermytelsen eller velge skjermfunksjoner direkte fra et skjermbaser t instruksjonsvindu. Et brukervennlig skjermbaser t skjermgrensesnitt vises som nedenfor :

243V5LSB(For 1A-modellen)

3LFWXUH

DQJXDJH

HWX

HWWLQJ

FWXUH)RUPDW

WQHVV

RQWUDVW

QWUDVW

HVFUHH



243V5LSB/243V5LSW

9*$

,QSXW

FWXUH

ROR

HWWLQJV

62347

243V5LHSB

9*$

HWWLQ

'9,

+'0,

Skru strømmen til skjermen PÅ eller AV.

Tilgang til OSD-menyen. Bekrefte OSD-justeringen.

Gå tilbake til forrige OSD-nivå. Justere lysstyrkenivået.

,QSXW

FWXU

ROR

/DQJXD

Juster OSD-menyen.

Juster høyttalervolumet.

Endre visningsformat.

Justere skjermen automatisk.

2. Sette opp skjermen

$XGLR

/DQJXDJ

'9,

+'0,

243V5LAB

Main menu Sub menu

,QSXW

FWXU

&RORU

243V5LHAB

,QSXW

FWXUH

$XGL

RORU

DQJXDJ

Grunnleggende og enkel instruksjon om kontrolltastene

I skjermmenyen som vises ovenfor, kan du trykke på -knappene foran på skjermen for å flytte markøren, og trykke på OK-knappen for å bekrefte valget eller endringen.

OSD-menyen

Nedenfor finner du en oversikt over strukturen i skjermmenyen. Denne kan du bruke som referanse når du foretar de forskjellige justeringene.

Input


Audio

(available for selective models)

Color

Language

OSD Settings

Setup

VGA DVI (available for selective models) HDMI (available for selective models)

Picture Format Brightness Contrast

SmartContrast OverScan

Volume Mute Audio Source

Color Temperature sRGB

User Define

English, Deutsch, Español, ǼȜȜȘȞȚțȒFrançais, Italiano, Maryar, Nederlands, Português, Português do Brazil, Polski , Ɋɭɫɫɤɢɣ, Svenska, Suomi, Türkçe, Čeština,

ɍɤɪɚʀɧɫɶɤɚ৿࿒፩ၭĭġߨ儊፩ၭĭᰛᵢ䃔ĭ한국어

Horizontal

Vertical

Transparency

OSD Time Out

Wide Screen, 4:3 0~100 0~100

On, Off On, Off

0~100 On, Off Audio In, HDMI

6500K, 9300K

Red: 0~100 Green: 0~100 Blue: 0~100

0~100

Off, 1, 2, 3, 4

5s, 10s, 20s, 30s, 60s

Auto

H. Position

V. Position

Phase

Clock Resolution

Notification Reset

0~100

On, Off

Yes, No

Information

2. Sette opp skjermen

Anmerkning om oppløsning

Monitoren fungerer best med opprinnelig oppløsning, 1920 x 1080 @ 60 Hz. Når monitoren er påkoblet med en annen oppløsning, vil følgende advarsel vises på skjermen. Bruk 1920 x 1080 @ 60 Hz for best resultat.

Visning av advarsel for opprinnelig skjermoppløsning kan slås av fra Setup (Oppsett) i OSD (On Screen Display)-menyen.

Fysisk funksjon

Helning

2. Sette opp skjermen

2.3 Fjern stativ og sokkel

Ta av skjermfoten

Før du starter demontering av stativet, følg instruksene under for å unngå enhver skade på skjermen eller personskade.

1. Plasser monitoren med skjermsiden ned på en myk overflate, pass på at du ikke skraper opp eller skader skjermen.

2. Klem sammen låseknappene for å kople skjermfoten fra skjermsøylen.

Merknad

Denne skjermen kan brukes med en 100 mm x 100 mm VESA-kompatibel monteringsenhet.

100mm

Forsiktig

Kun for bruk med et UL-merket veggfeste som minimum tåler en belastning på 3,5 kg

3. Trykk på utløserknappen for å løsne skjermsøylen.

. Bildeoptimering

3. Bildeoptimering

3.1 SmartContrast

Hva er det?

Unik teknologi som analyserer innholdet på LCD-skjermen på en dynamisk måte og automatisk stiller inn optimal kontrastrate for å gi størst mulig klarhet og en behagelig seeropplevelse. Baklyset blir sterkere når bildene er klare, skarpe og lyse, og baklyset blir svakere når det vises bilder med mørk bakgrunn.

Hvorfor trenger jeg det?

Du vil ha den beste visuelle klarheten og visningskomforten for alle typer innhold. SmartContrast kontrollerer kontrasten og justerer bakgrunnslyset dynamisk for å gi klare, skarpe og lyse spill- og videobilder, eller vise klar tekst som er enkel å lese for kontorarbeid. Gjennom å redusere skjermens strømforbruk sparer du energikostnader og forlenger skjermens levetid.

Hvordan virker det?

Når du aktiverer SmartContrast, analyseres innholdet som vises i sanntid, og fargene og intensiteten i bakgrunnslyset justeres. Denne funksjonen vil dynamisk forbedre kontrasten for en flott underholdningsopplevelse når du ser på videoer eller spiller spill.

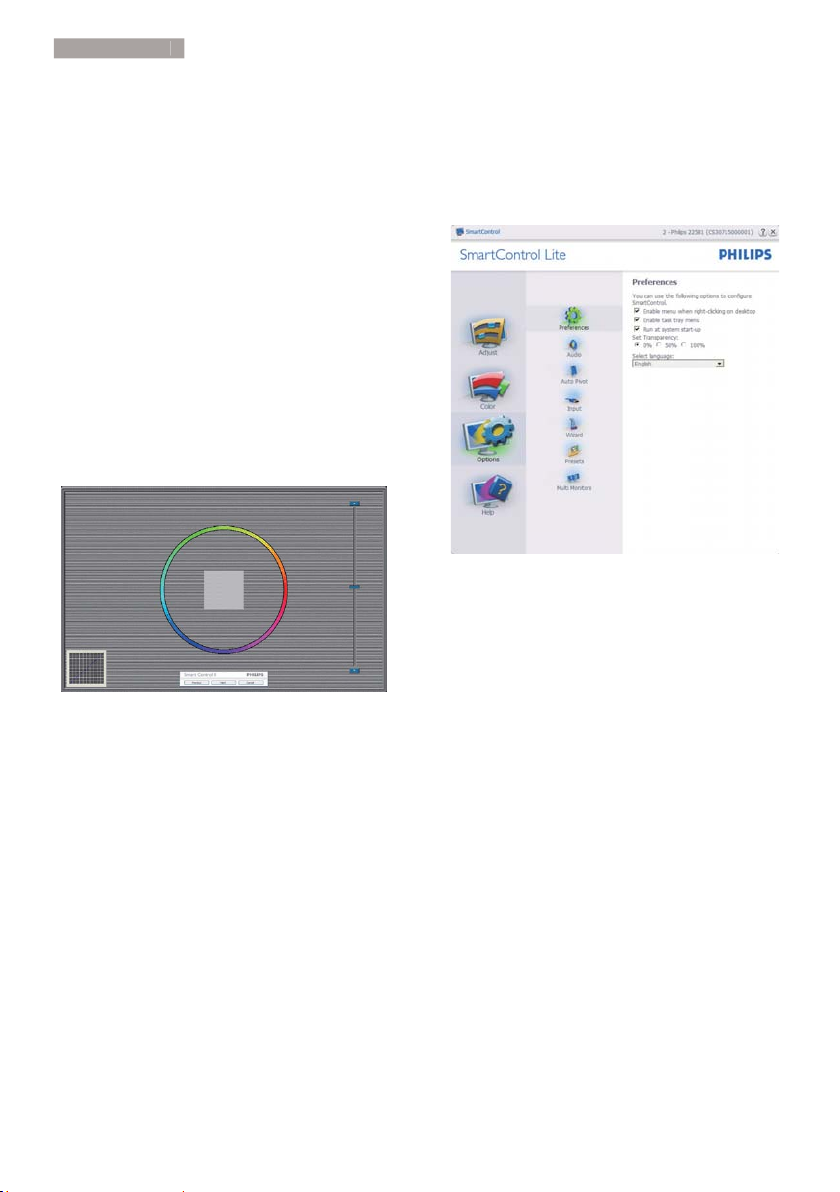

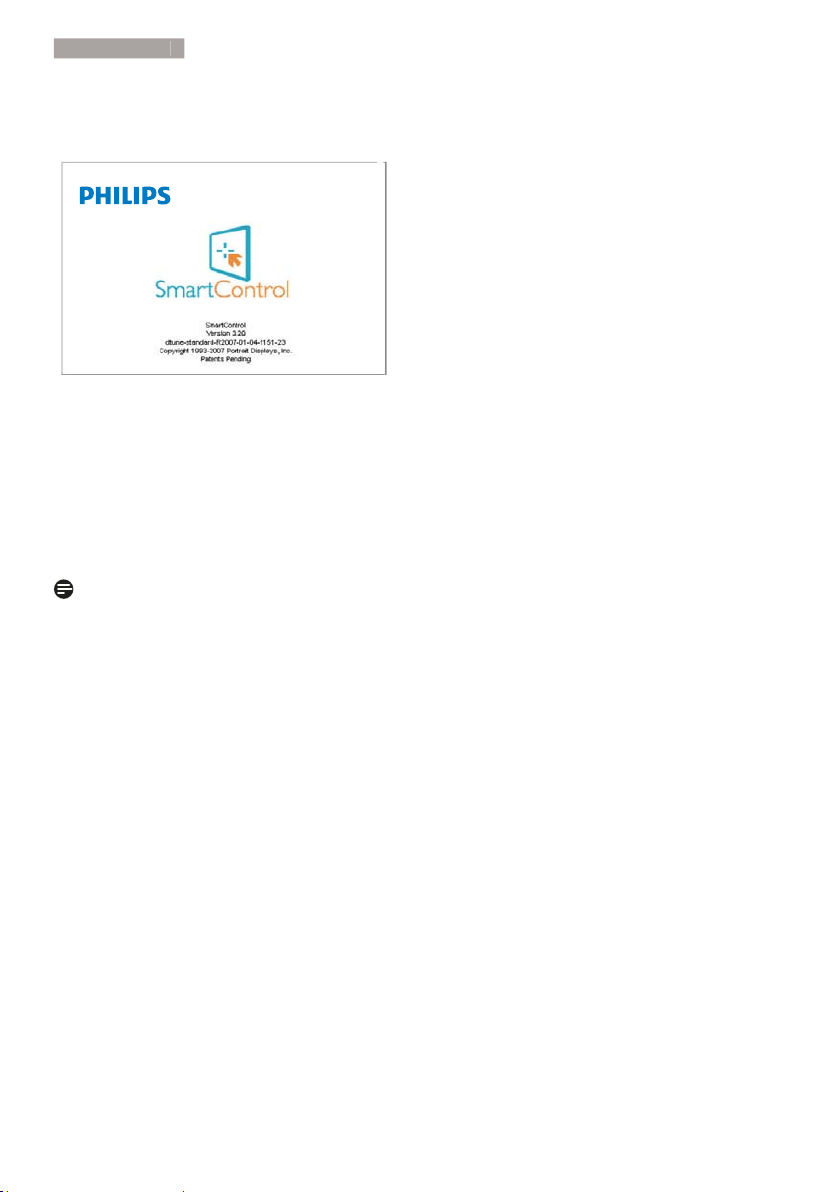

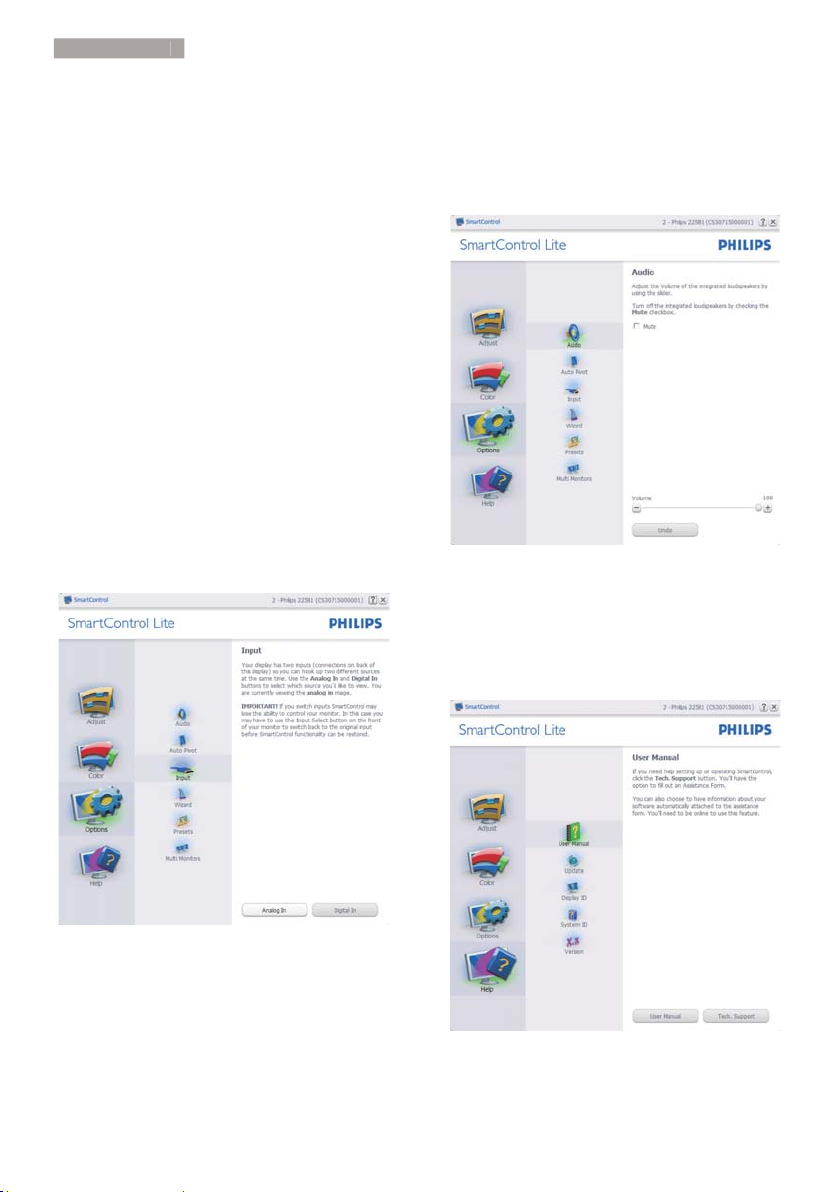

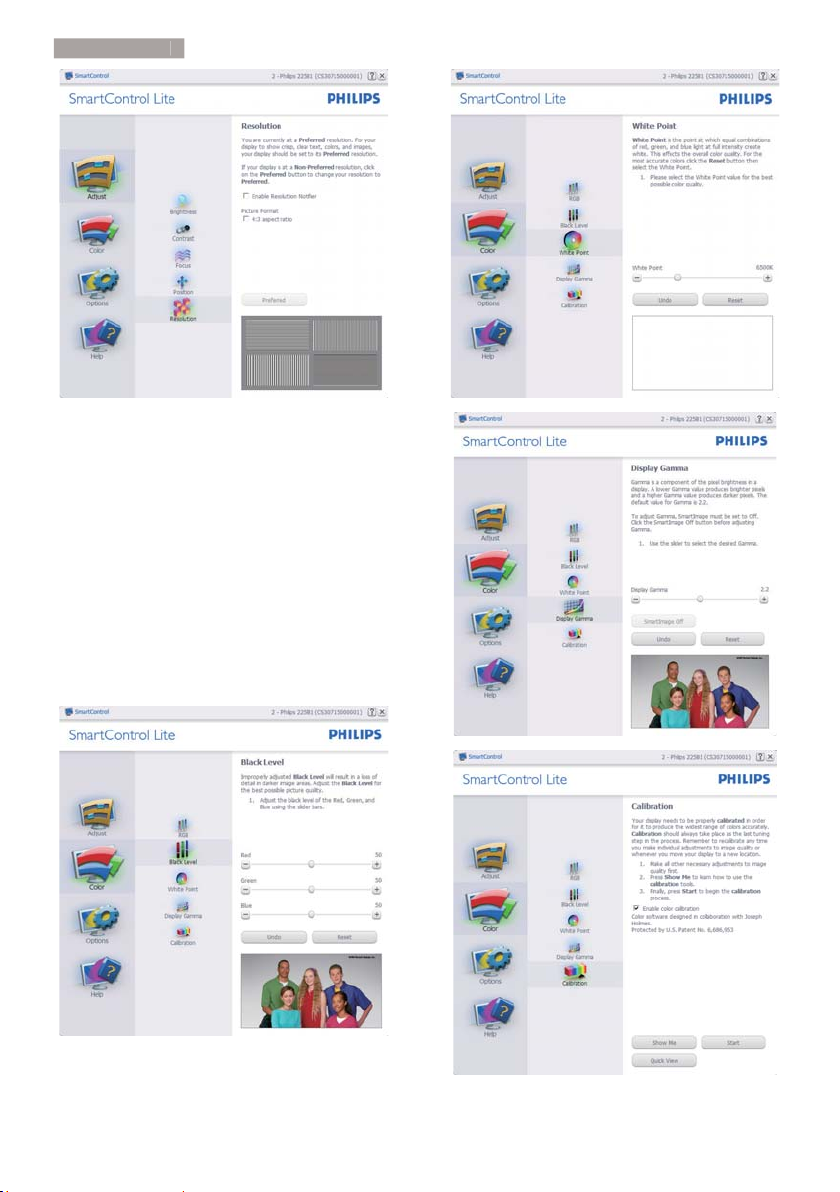

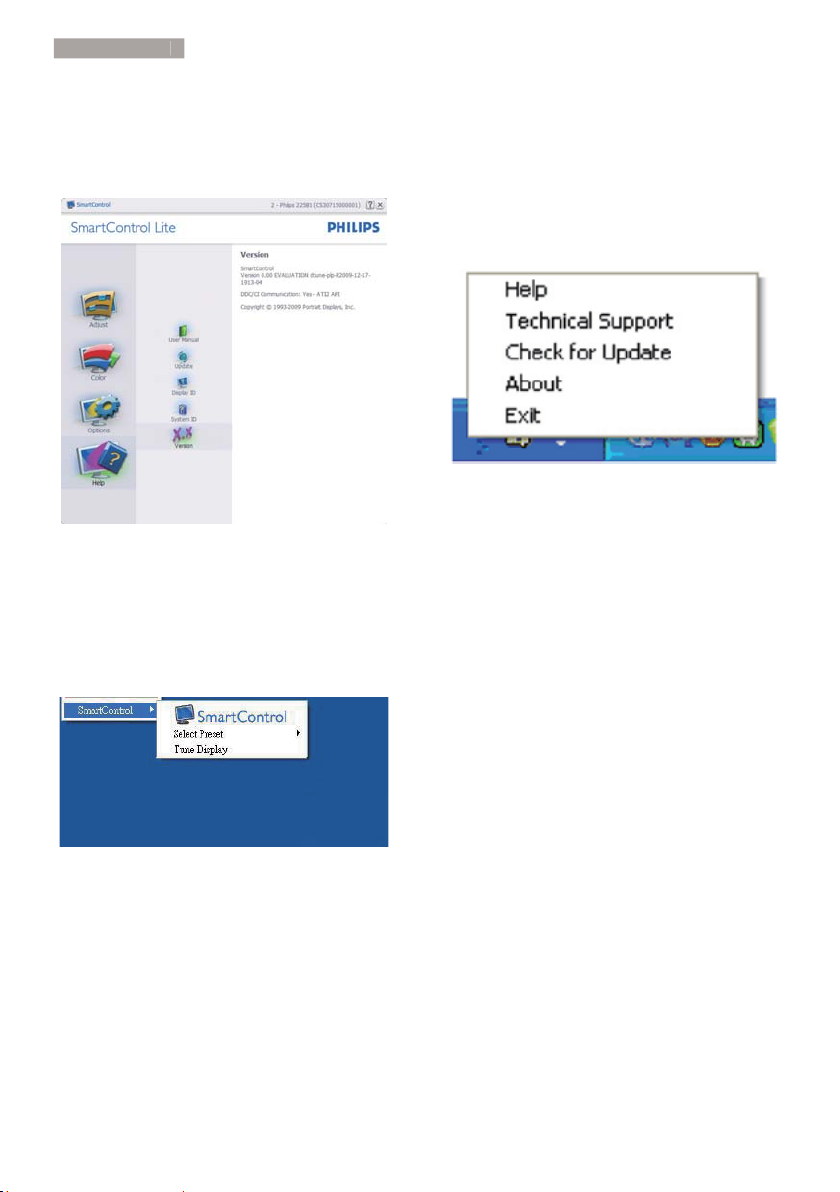

3.2 Philips SmartControl Lite

ikonet med animasjon klart for å forbedre din opplevelse med Philips-skjermer!

Installasjon

v Følg instruksjonene og fullfør installasjonen. v Du kan starte etter at installasjonen er

fullført.

v Hvis du vil starte senere, kan du enten

klikke på snarveien på skrivebordet eller på verktøylinjen.

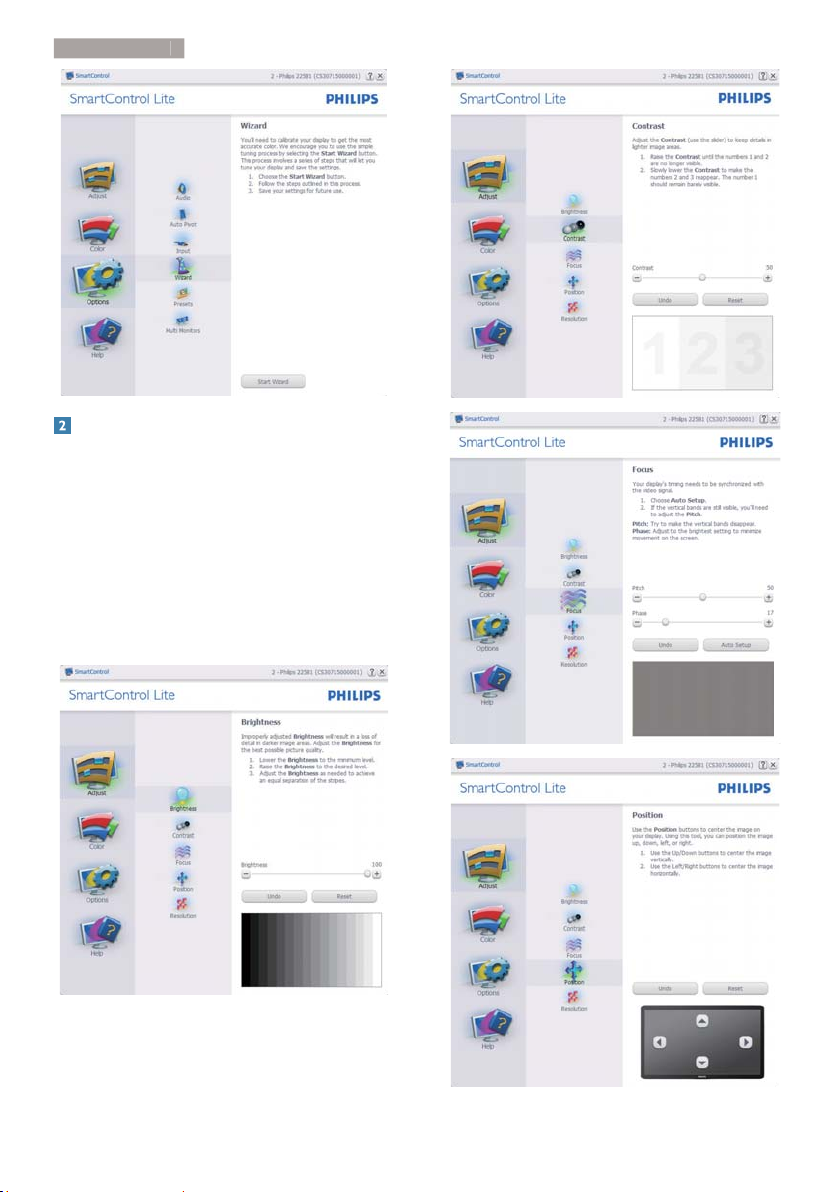

Wizard (Veiviseren) for første oppstart

v Første gang etter installasjonen av

SmartControl Lite går programmet automatisk til Wizard (veiviseren) for første oppstart.

v Veiviseren leder deg gjennom justering av

skjermens ytelse steg for steg.

v Du kan også gå til Plug-in (plugin)-menyen

for å starte veiviseren senere.

v Du kan justere flere alternativer uten

veiviseren via Standard-ruten.

Den nye SmartControl Lite-programvaren fra Philips lar deg kontrollere skjermen via et brukervennlig skjermgrensesnitt. Kompliserte justeringer er ikke lenger en bekymring, da denne brukervennlige programvaren guider deg gjennom fininnstilling av oppløsning, fargekalibrering, justering av klokke/fase, justering av RGB-hvitpunkt, osv.

Utstyrt med den siste teknologien i kjernealgoritme for rask behandling og respons, er dette Windows 7-kompatible imponerende
