Philips 222EI User Manual

e-Manual

Philips LCD Monitor Electronic User’s Manual

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/INDEX.HTM2009/8/5 下午 04:12:33

Safety and Troubleshooting Information

•

安全措施及维修

•

常见问题

•

故障检修

•

有关规定

•

其他相关信息

安全和故障检修

安全措施与维修

警告：使用本文件规定以外的控制、调整或程序，可能导致遭受电击、触电以及/
或者机械危险。

连接和使用电脑显示器时，请阅读并遵循以下说明：

操作：

● 不要让显示器受阳光直接照射，并使其远离火炉或其它任何热源。

● 移开任何可能掉入通风孔的物品或者会妨碍显示器电子器件正常冷却的物品。

● 不要堵塞机壳上的通风孔。

● 放置显示器时，确保电源插头和插座便于插拔。

● 如果通过拔掉电源线或直流电源线关闭显示器电源，则在重新连接电源线或直流电源线

以进行正常操作之前，必须等待 6 秒钟。

● 请务必使用由 Philips 提供的经过认可的电源线。如果电源线缺失，请与您当地的服务中

心联系。（请参见“消费者信息中心”）

● 在使用过程中，不要让 LCD 显示器遭受剧烈震动或冲击。

● 在使用或运输期间，不要敲打显示器或使显示器掉落。

维护：

● 为保护显示器不受破坏，不要过分用力按压 LCD 面板。移动显示器时，抓住边框将其

抬起；抬起时，不要将手或手指放在 LCD 面板上。

● 长时间不使用显示器时，应拔掉显示器电源插头。

● 使用略微蘸湿的布清洁显示器时，应拔掉显示器电源线插头。电源关闭时，可以使用干

布擦拭屏幕。但是，切勿使用有机溶剂（如酒精）或含氨水的液体清洁显示器。

● 为避免电击或本机永久性损坏，不要在多尘、下雨、水附近或过分潮湿的环境中使用显

示器。

● 如果显示器被弄湿了，应尽快用软布擦拭干净。

● 如果异物或水进入显示器，请立即关闭电源，并拔掉电源线。然后，取出异物或擦干

水，并送到维修中心进行检修。

● 不要在靠近热源、阳光直射或过分寒冷的场所存放或使用 LCD 显示器。

● 为了保持显示器的最佳性能并延长使用寿命，请在符合下列温度和湿度条件的地方使用

显示器。

❍ 温度：0 - 40°C 32 -95°F

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/safety.htm (1 of 2)2009/8/5 下午 04:12:37

Safety and Troubleshooting Information

❍ 湿度：20-80% RH

维修：

● 只有专业的维修人士可以打开机壳盖。

● 如果在维修或集成时需要任何文档，请与您当地的服务中心联系。（请参见“消费者信

息中心”一章）

● 如需与运输有关的信息，请参见“物理规格”。

● 不要将显示器放在阳光直接照射的车内。

如果显示器工作不正常，或者当您参照本手册中的操作说明而不知道应执行
哪个步骤时，请与服务技术人员联系。

返回页首

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/safety.htm (2 of 2)2009/8/5 下午 04:12:37

FAQs (Frequently Asked Questions)

•

安全和故障检修

•

一般常见问题

•

屏幕调整

•

其它周边设备的兼容性

•

LCD屏幕技术

•

工效学、生态学及安全标准

•

故障检修

•

有关规定

•

其它相关信息

FAQs （常见问题）

一般常见问题

问：安装我的显示器时，屏幕显示"Cannot display this video mode"(“不能显示此种视频

模式”），我该怎么办？

答： 飞利浦21.5"W显示器之建议视频模式为：1920 x 1080 @60赫兹。

1. 拔出所有连接线，然后将电脑与你过去使用、显示正确的显示器连接。

2. 在视窗“开始”菜单上，选择“设置”/“控制板”。在控制板窗口中，

选择“显示”图标。在显示控制板中，选择“设置”插签。设置插签下，
在标明“桌面区域”的方框中，将滑杆移至

1920 x 1080 像素 (21.5"W)。

3. 打开“高级特性”并将“刷新率”调至60赫兹，然点击“OK”。

4. 重新启动电脑，重复上述第三步骤，验明电脑已设置为1920 x 1080 @60Hz

(21.5"W)。

5. 关闭电脑，拆接旧显示器，重新连接新的飞利浦液晶显示器(Philips

LCD)。

6. 打开显示器，然后打开电脑。

问： 何为液晶显示器中的“刷新率”？

答： 对于液晶显示器，“刷新率”并不太重要。LCD显示器于60 赫兹显示稳定

的、
无闪动的图像。85 赫兹和 60 赫兹之间并无任何易见的差别。

问：光盘上的 .inf 和 .icm 文件有什么用？ 如何安装驱动程序（.inf 和 .icm）？

答：它们是显示器的驱动程序文件。按照用户手册中的说明安装驱动程序。第一

次安装显示器时，计算机可能会需要显示器驱动程序（.inf 和 .icm 文件）或
驱动程序磁盘。按照说明插入产品包装中包含的光盘。显示器驱动程序（.inf
和 .icm 文件）将会自动安装。

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/SAF_FAQ.HTM (1 of 6)2009/8/5 下午 04:12:52

FAQs (Frequently Asked Questions)

问：如何调整分辨率？

答：您的视频卡/图形驱动程序和显示器共同决定了可用的分辨率。您可以在

Windows 控制面板的“Display properties (显示属性)”中选择所需的分辨
率。

问：调整显示器时不知道如何操作怎么办？

答：只需按 MENU 按钮，然后选择 Reset（重置）即可全部恢复至原始出厂设

置。

问： 什么是 Auto（自动）功能？

答： 只需按 AUTO（自动）调整键，即恢复最佳屏幕位置、相位和同步脉冲设

定，无需经过OSD(On Screen Display) 菜单和控制键的调整

注意： 自动功能仅对特定型号有效。

问：我的显示器没有接通电源（LED电源灯不亮），我该怎么办？

答： 确认监视器与AC插座之间的AC电源线已连接妥当，然后点击键盘/鼠标上的

某个键以唤醒PC。

问：LCD 显示器能接受 PC 型号下的隔行扫描信号吗？

答：不能。如果使用隔行扫描信号，屏幕上会同时显示奇数和偶数水平扫描线，

因而导致图片失真。

问： 刷新率对 LCD 有何意义？

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/SAF_FAQ.HTM (2 of 6)2009/8/5 下午 04:12:52

FAQs (Frequently Asked Questions)

答： 在 CRT（阴极射线管）显示器技术中，电子光从上到下扫过屏幕的速度决

定光的闪烁度。与此相反，动态矩阵显示器使用有源元件(即TFT)控制每一单个
像素，因此，刷新率其实不适于 LCD 技术。

问： LCD 屏幕有何防摩擦的功能？

答：LCD 表面涂有保护层，能够承受一定程度的硬度（相当于2H铅笔的硬度）。

一般来说，不要让屏幕平面受到过份的震动和摩擦。

问： 我应该如何清洗 LCD 表面？

答：常规清洗，请用柔软纤细的面巾纸。彻底清洗，请用异丙基酒精。请勿使用

其它溶解液，例如乙醇酒精、乙醇防冻液、丙酮醇和乙级烷。

问:我可以更改监视器的颜色设置吗？

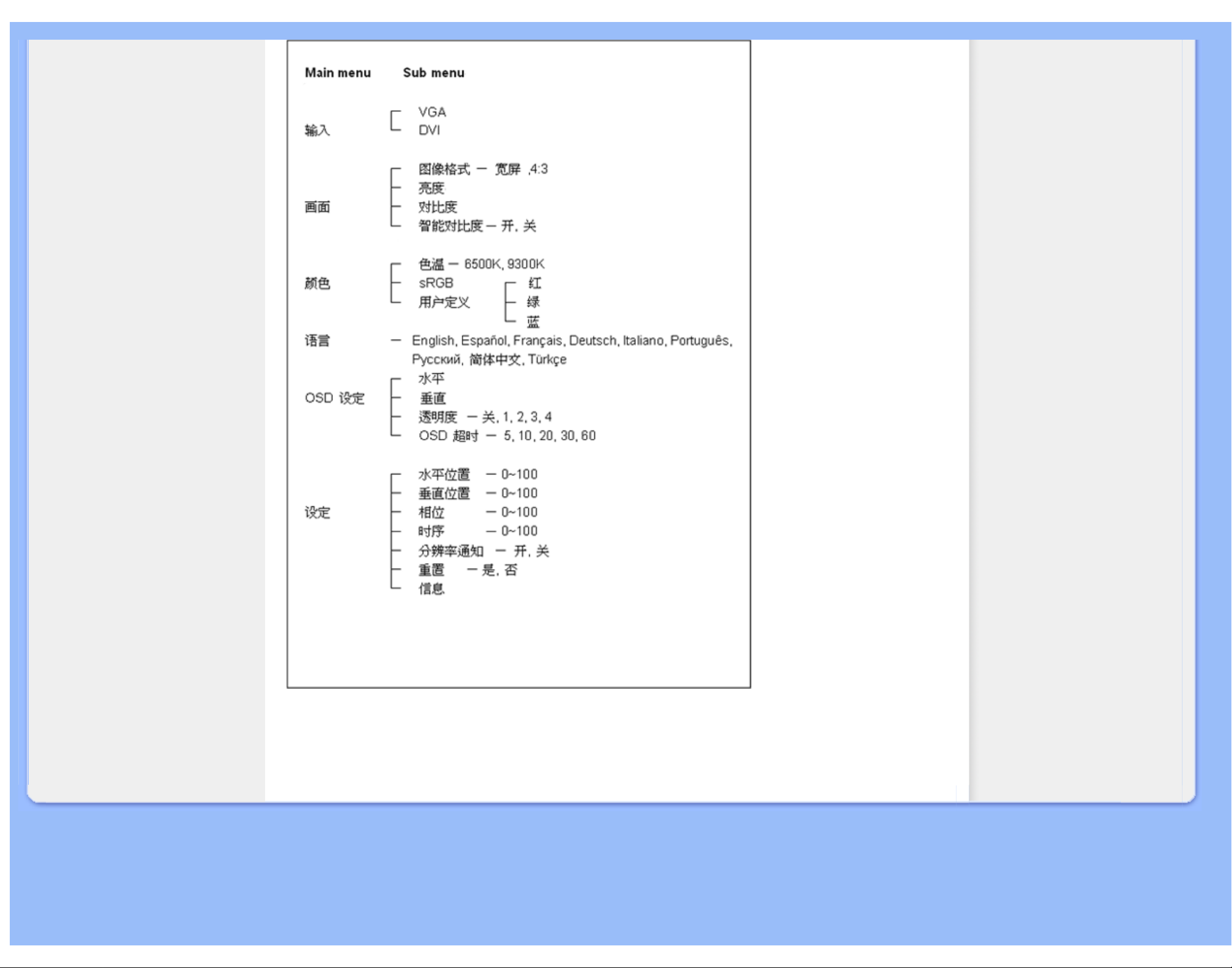

答：是，您可以通过OSD控制来更改颜色设置，步骤如下，

1. 按“MENU”以显示OSD（On Screen Display）菜单

2. 按“左箭头”以选择“color”(颜色)选项，然后按“MENU”以进入颜色设
置，其中有如下所示的5项设置。

a.6500K；该设置可以使面板显示接近红白色调。
b.9300K；该设置可以使面板显示接近蓝白色调。
c.User Define(用户定义)；用户可以通过调节红色、绿色、蓝色来
选择他/她喜欢的颜色设置。
d.sRGB；这是标准设置，它可以确保颜色在不同设备（例如，数码
相机、监视器、打印机、扫描仪等）之间正确地进行交换。

* 物体加热时所放出的光线的颜色。这种测量方式是用绝对刻度来表示的（开氏温
标）。较低的开氏温标，例如2004K，是红色的；较高的开氏温标，例如9300K，是蓝色
的。中性色温是白色的，数值是6504K。

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/SAF_FAQ.HTM (3 of 6)2009/8/5 下午 04:12:52

FAQs (Frequently Asked Questions)

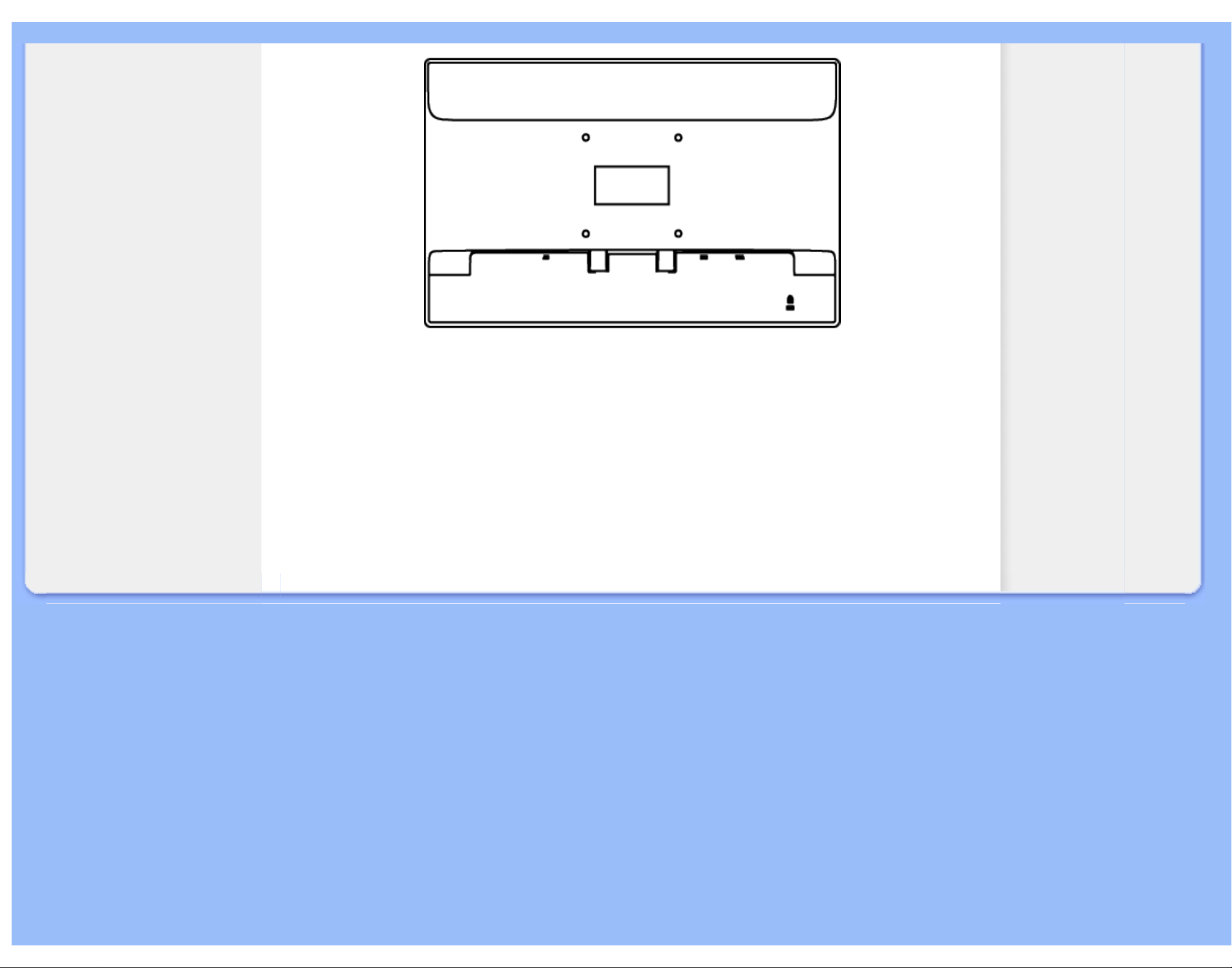

问：Philips LCD 显示器能否安装在墙上？

答： 是的，Philips LCD显示器拥有此选项功能。背板上的4个标准的VESA安装

孔允许用户将飞利浦监视器安装在大多数VESA标准的支撑臂或附件上。我们建议
您联系您的飞利浦销售代表以获得更多信息。

返回页首

屏幕调整

问：LCD（液晶显示器）与 CRT（阴极射线管）相比，哪个幅射较强？

答： 因为 LCD 不使用电子枪，这种显示器不会在屏幕表面产生同等幅射量。

返回页首

与其它周边设备的兼容性

问：Philips LCD 显示器能否即插即用？

答：是，这些显示器在 Windows 95、98、2000, XP 和Vista 下支持即插即用功

能。

返回页首

LCD屏幕技术

问： 何为液晶显示器？

答：液晶显示器(LCD)是一种光学装置，通常用在数字物件上显示 ASCII 字符和

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/SAF_FAQ.HTM (4 of 6)2009/8/5 下午 04:12:52

FAQs (Frequently Asked Questions)

图形，例如手表、计算器、携带式戏控制仪，等等。LCD便是使用于手提电脑和
其它小型电脑的技术。与发光二极管和气体-等离子技术相仿，LCD 较之阴极射
线管技术，能使显示器变得更薄。LCD 比大型电子显示器(LED)和气体显示器更
加节省能源，因为它的使用原则是蔽光而不是发光。

问：静态矩阵 LCD 和动态矩阵 LCD 有何区别？

答： LCD 若非由静态矩阵　格即由动态矩阵　格制作。动态矩阵的晶体管放在

每一像素交接点上，需少量电流即能控制像素的亮度。因此，动态矩阵显示器的
电流能够更加频繁的开关，增进屏幕刷新时间（例如，你的鼠标似乎在屏幕上滑
得更加平稳）。静态矩阵 LCD 具有一种导体　格，其像素位于　格的每一交接
点。

问： 与 CRT 相比，TFT LCD 的优势何在？

答：CRT 显示器中，一个电子枪以撞击荧光玻璃上的偏光电子方式发射电子和一

般
光。因此，CRT 显示器基本上以模拟红绿蓝信号操作。TFT LCD显示器则是运用
液晶屏面显示输入图像的装置。TFT与CRT有根本不同的结构：其每一晶胞皆有动
态矩阵结构和独立的活性元素。TFT LCD 有两个玻璃屏面，其空间装满液晶。当
每一晶胞接上电极并通上电压时，液晶分子结构则受到改变，从而控制从里面射
向显示图像的光。TFT LCD 比 CRT有多重优势，因为它能变得特别薄，又没有闪
光，原因是它不使用扫描法。

问：现有何种广角技术？其功能如何？

答： TFT LCD 屏幕是透过液晶双重折射放进内部光亮的元素控制器/显示器。它

利用内部光折射至液体元素主轴的这一特性，控制内部光的方向、将光显示出
来。由于液晶上内部光的折射比率随光的内部角度变化，TFT 的视角比 CRT 的
视角更窄。通常，视角指对比度为 10 的角度点。目前有许多扩大视角的开发途
径。最常用的方法为利用广视角片，透过变换折射比率来扩大视角。IPS（面内
开关）或 MVA（多项垂直校准）也被用来扩大视角。飞利浦 181AS 型使用的则
是先进的 IPS 技术。

问： LCD显示器如何没有闪光？

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/SAF_FAQ.HTM (5 of 6)2009/8/5 下午 04:12:52

FAQs (Frequently Asked Questions)

答：从技术上说，LCD 也闪动，不过这个现象的原因与 CRT 显示器的不同—它

并不妨碍视觉舒适感。LCD 的闪光指正负极电压差造成的一般不易觉察的发光。
另一方面，伤害眼睛的 CRT 闪光是由于荧光物体的闪/灭动作变得显而易见而造
成的。既然 LCD 屏幕的液晶反应速度较慢，这种讨厌的闪光现象不存在于 LCD
显示器。

问：为什么LCD监视器的电磁干扰比较低？

答： 与 CRT 不同，LCD 显示器没有主要部件会生发电磁干扰，尤其没有磁场。

同样，因为LCD显示器使用相当低的能源，其能源输送极其安静。

返回页首

工效学、生态学、安全标准

问：何为 CE 标志？

答： CE（欧洲通用）标志必须显示于受管理的销售于欧洲市场的产品。CE 标志

意为某一产品符合有关欧洲条例。欧洲条例即有关卫生、安全、环境和用户保护
的欧洲法律，与每个国家电码和UL标准法类似。

问： LCD显示器是否符合普通安全标准？

答： 符合。规格网页备有更详细的安全标准数据。

有关规定 章节载有更详细信息。

返回页首

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/SAF_FAQ.HTM (6 of 6)2009/8/5 下午 04:12:52

Troubleshooting

•

安全和故障检
修

•

常见问题
(FAQs)

•

常见故障

•

图像问题

•

有关规定

•

其他相关信息

故障检修

本页所述问题可由用户自行解决。如果在您尝试了这些解决方案之后问题仍然存在，请联系飞利浦客户服
务代表。

常见故障

你是否遇到这个问题 请看这几项。

无图像

（电源发光二极管不亮）

● 确定电源线与墙壁电源及显示器后部连接。

● 首先，显示器正面的电源键应是关闭的，然后再按

此键开机。

无图像

（电源发光二极管呈琥珀色或
黄色）

● 确定电脑已开机。

● 确定信号线与电脑正确连接。

● 检查显示器连接线的接针是否有弯曲。

● 节电功能可能被启动。

屏幕显示

● 确定显示器连接线与电脑正确插接。

● 检查显示器连接线的接针是否有弯曲。

● 确定电脑已开机。

AUTO （自动）键无法正常使用

● AUTO 键是为运行微软视窗系统的标准IBM兼容型个

人电脑而设计。

● 如果使用非标准型电脑或视频卡，则此键可能会功

能失常。

图像问题

显示位置不正确

● 按AUTO 键。

● 使用 OSD 主控制中“More Setting ”(更多设置)

的“Phase/Clock”(相位/时序)调整图像位置。

图像在屏幕上颤动

● 检查信号连接线是否与图像板或电脑正确连接。

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/saf_troub.htm (1 of 2)2009/8/5 下午 04:12:53

Troubleshooting

出现垂直闪动

● 按AUTO 键。

●

使用 OSD 主控制中更多设置的“Phase/Clock (相
位/时序)”消除竖条。

出现水平闪动

● 按AUTO 键。

●

使用 OSD 主控制中更多设置的“Phase/Clock (相
位/时序)”消除竖条。

屏幕太亮或太暗

● 使用 OSD 调整对比度和亮度。（LCD 显示器背景

灯有固定的使用寿命。当屏幕变暗或者开始闪烁
时， 请与您的销售代表联系

)。

出现残留图像

● 如果图像在屏幕上停留时间过长，则可能印上屏幕

而造成残留图像。这种情况在数小时后会消失。

电源切断仍有残留图像

● 此为液晶的特点，并非由功能失常或液晶残损引

起。残留图像在一段时间后会消失。

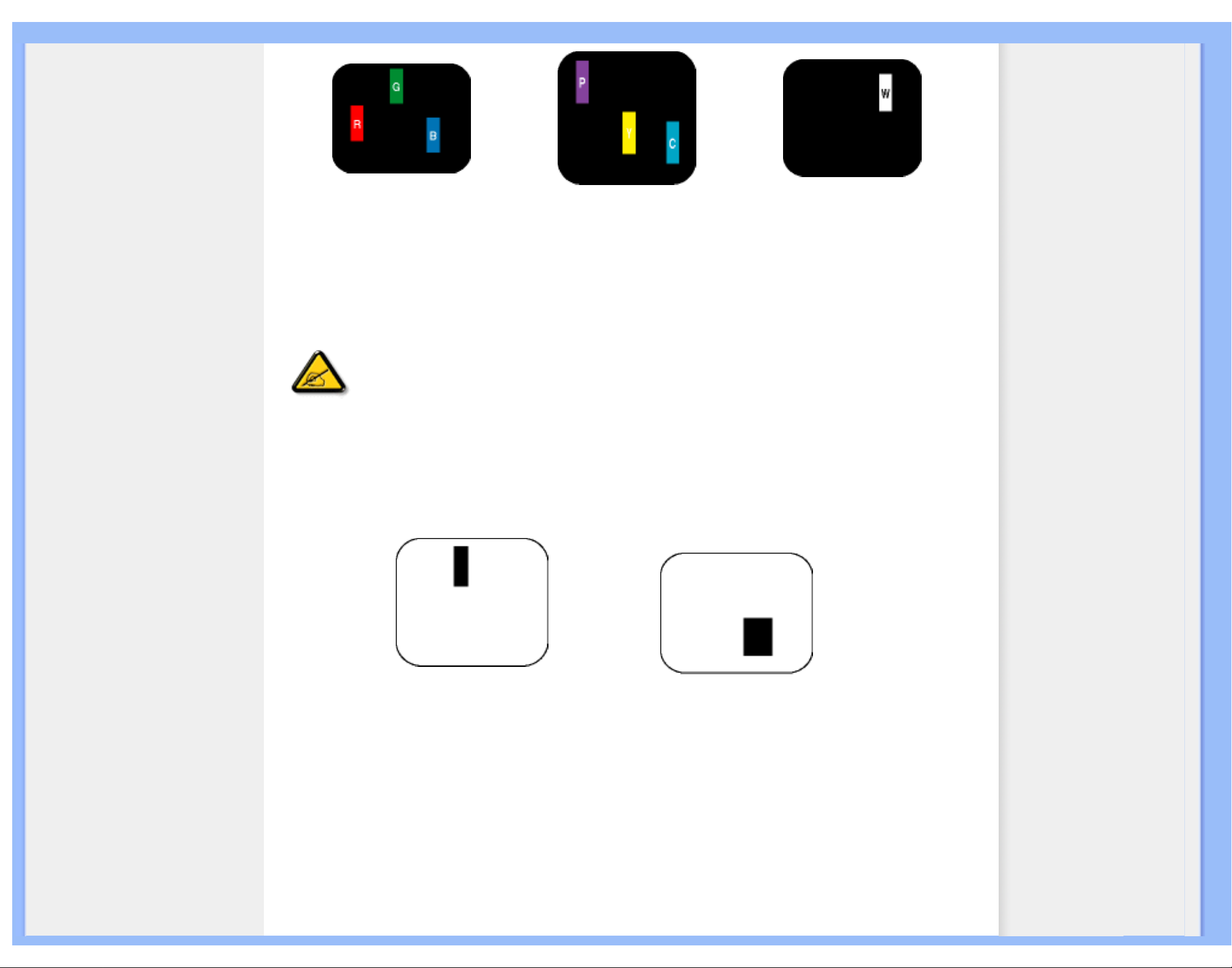

有绿、红、蓝、黑及白色点残留

● 残留的色点为当前技术行业所用液晶的正常特点。

如需进一步帮助，请参见消费者信息中心列表并联系 Philips 客户服务代表。

返回页首

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/saf_troub.htm (2 of 2)2009/8/5 下午 04:12:53

Regulatory Information

•

Recycling Information for Customers

•

Waste Electrical and Electronic
Equipment-WEEE

•

CE Declaration of Conformity

•

Energy Star Declaration

• Federal Communications
Commission (FCC) Notice (U.S.
Only)

•

FCC Declaration of Conformity

• Commission Federale de la
Communication (FCC Declaration)

• EN 55022 Compliance (Czech
Republic Only)

•

MIC Notice (South Korea Only)

• Polish Center for Testing and
Certification Notice

• North Europe (Nordic Countries)
Information

• BSMI Notice (Taiwan Only)

•

Ergonomie Hinweis (nur
Deutschland)

• Philips End-of-Life Disposal

•

Information for UK only

•

China RoHS

• Troubleshooting

• Other Related Information

•

Frequently Asked Questions (FAQs)

Regulatory Information

Recycling Information for Customers

There is currently a system of recycling up and running in the European countries, such as The
Netherlands, Belgium, Norway, Sweden and Denmark.

In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration (EPA)
to follow the IT product recycling management process, detail can be found in web site

www.epa.gov.tw

The monitor contains parts that could cause damage to the nature environment. Therefore, it is vital that the
monitor is recycled at the end of its life cycle.

For help and service, please contact Consumers Information Center or F1rst Choice Contact Information

Center

in each country.

RETURN TO TOP OF THE PAGE

Waste Electrical and Electronic Equipment-WEEE

Attention users in European Union private households

This marking on the product or on its packaging illustrates that, under European Directive
2002/96/EG governing used electrical and electronic appliances, this product may not be disposed of
with normal household waste. You are responsible for disposal of this equipment through a designated
waste electrical and electronic equipment collection. To determine the locations for dropping off such
waste electrical and electronic, contact your local government office, the waste disposal organization that
serves your household or the store at which you purchased the product.

RETURN TO TOP OF THE PAGE

CE Declaration of Conformity

This product is in conformity with the following standards

- EN60950-1:2001 (Safety requirement of Information Technology Equipment)

- EN55022:2006 (Radio Disturbance requirement of Information Technology Equipment)

- EN55024:1998 (Immunity requirement of Information Technology Equipment)

- EN61000-3-2:2006 (Limits for Harmonic Current Emission)

- EN61000-3-3:1995 (Limitation of Voltage Fluctuation and Flicker)
following provisions of directives applicable

- 2006/95/EC (Low Voltage Directive)

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/regs/regulat.htm (1 of 9)2009/8/5 下午 04:12:55

Regulatory Information

- 2004/108/EC (EMC Directive)
and is produced by a manufacturing organization on ISO9000 level.

The product also comply with the following standards

- ISO9241-3, ISO9241-7, ISO9241-8 (Ergonomic requirement for CRT Monitor)

- ISO13406-2 (Ergonomic requirement for Flat Panel Display)

- GS EK1-2000 (GS specification)

- prEN50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display)

- MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields)

- TCO'03, TCO Display 5.0 (Requirement for Environment Labelling of Ergonomics, Energy, Ecology and
Emission, TCO: Swedish Confederation of Professional Employees) for TCO versions

RETURN TO TOP OF THE PAGE

Energy Star Declaration

This monitor is equipped with a function for saving energy which supports the VESA Display
Power Management Signaling (DPMS)

standard. This means that the monitor must be

connected to a computer which supports VESA DPMS. Time settings are adjusted from the
system unit by software.

VESA State LED Indicator Power Consumption
Normal operation ON (Active) Green < 32W (typ.)
Power Saving

Alternative 2
One step

OFF (Sleep) Yellow < 1W

Switch Off Off < 0.5 W

As an ENERGY STAR® Partner, we have determined to that this product meets the
ENERGY STAR® guidelines for energy efficiency.

We recommend you switch off the monitor when it is not in use for a long time.

RETURN TO TOP OF THE PAGE

Federal Communications Commission (FCC) Notice (U.S. Only)

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/regs/regulat.htm (2 of 9)2009/8/5 下午 04:12:55

Regulatory Information

This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures:

● Reorient or relocate the receiving antenna.

● Increase the separation between the equipment and receiver.

● Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

● Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.

Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a
computer device.

To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or
excessive moisture.

THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN
INTERFERENCE-CAUSING EQUIPMENT REGULATIONS.

RETURN TO TOP OF THE PAGE

FCC Declaration of Conformity

Declaration of Conformity for Products Marked with FCC Logo,
United States Only

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may
not cause harmful interference, and (2) this device must accept any interference received, including interference that may
cause undesired operation.

RETURN TO TOP OF THE PAGE

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/regs/regulat.htm (3 of 9)2009/8/5 下午 04:12:55

Regulatory Information

Commission Federale de la Communication (FCC Declaration)

Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de
class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon
à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une
installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences
qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer
des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir
l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la
cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce
qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur
pourrait essayer de corriger la situation en prenant les mesures suivantes:

● Réorienter ou déplacer l'antenne de réception.

● Augmenter la distance entre l'équipement et le récepteur.

● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.

● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.

Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de
conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement.

N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.

CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU
REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA.

RETURN TO TOP OF THE PAGE

EN 55022 Compliance (Czech Republic Only)

RETURN TO TOP OF THE PAGE

Polish Center for Testing and Certification Notice

The equipment should draw power from a socket with an attached protection circuit (a three-prong
socket). All equipment that works together (computer, monitor, printer, and so on) should have the same
power supply source.

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/regs/regulat.htm (4 of 9)2009/8/5 下午 04:12:55

Regulatory Information

The phasing conductor of the room's electrical installation should have a reserve short-circuit protection
device in the form of a fuse with a nominal value no larger than 16 amperes (A).

To completely switch off the equipment, the power supply cable must be removed from the power supply
socket, which should be located near the equipment and easily accessible.

A protection mark "B" confirms that the equipment is in compliance with the protection usage
requirements of standards PN-93/T-42107 and PN-89/E-06251.

RETURN TO TOP OF THE PAGE

North Europe (Nordic Countries) Information

Placering/Ventilation

VARNING:

FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.

Placering/Ventilation

ADVARSEL:

SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT
ER NEMT TILGÆNGELIGE.

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/regs/regulat.htm (5 of 9)2009/8/5 下午 04:12:55

Regulatory Information

Paikka/Ilmankierto

VAROITUS:

SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI
IRROTTAA PISTORASIASTA.

Plassering/Ventilasjon

ADVARSEL:

NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR
STØMTILFØRSEL ER LETTE Å NÅ.

RETURN TO TOP OF THE PAGE

BSMI Notice (Taiwan Only)

RETURN TO TOP OF THE PAGE

Ergonomie Hinweis (nur Deutschland)

Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden
durch Röntgenstrahlen" festgelegten Vorschriften.

Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der
Inbetriebnahme hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5 Abs.
4 der Röntgenverordnung erfüllt sind.

Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß

1. Reparaturen nur durch Fachpersonal durchgeführt werden.

2. nur original-Ersatzteile verwendet werden.

3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/regs/regulat.htm (6 of 9)2009/8/5 下午 04:12:55

Regulatory Information

Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem
Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem
Zeichenkontrast wären die Folge).

Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.

ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß
NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.

RETURN TO TOP OF THE PAGE

End-of-Life Disposal

Your new monitor contains materials that can be recycled and reused. Specialized companies can
recycle your product to increase the amount of reusable materials and to minimize the amount to be
disposed of.

Please find out about the local regulations on how to dispose of your old monitor from your local Philips
dealer.

(For customers in Canada and U.S.A.)

This product may contain lead and/or mercury. Dispose of in accordance to local-state and federal
regulations.
For additional information on recycling contact

www.eia.org (Consumer Education Initiative)

RETURN TO TOP OF THE PAGE

Information for UK only

WARNING - THIS APPLIANCE MUST BE GROUNDING.

Important:

This apparatus is supplied with an approved moulded 13A
plug. To change a fuse in this type of plug proceed as
follows:

1. Remove fuse cover and fuse.

2. Fit new fuse which should be a BS 1362 5A,A.S.T.A. or
BSI approved type.

3. Refit the fuse cover.

If the fitted plug is not suitable for your socket outlets, it
should be cut off and an appropriate 3-pin plug fitted in its
place.

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/regs/regulat.htm (7 of 9)2009/8/5 下午 04:12:55

Regulatory Information

If the mains plug contains a fuse, this should have a value
of 5A. If a plug without a fuse is used, the fuse at the
distribution board should not be greater than 5A.

Note: The severed plug must be destroyed to avoid a
possible shock hazard should it be inserted into a 13A
socket elsewhere.

How to connect a plug

The wires in the mains lead are coloured in accordance
with the following code:

BLUE - "NEUTRAL" ("N")

BROWN - "LIVE" ("L")

GREEN & YELLOW - "GROUND" ("G")

1. The GREEN AND YELLOW wire must be connected to
the terminal in the plug which is marked with the letter "G"

or by the Ground symbol

or coloured GREEN or GREEN

AND YELLOW.

2. The BLUE wire must be connected to the terminal which
is marked with the letter "N" or coloured BLACK.

3. The BROWN wire must be connected to the terminal
which marked with the letter "L" or coloured RED.

Before replacing the plug cover, make certain that the cord
grip is clamped over the sheath of the lead - not simply
over the three wires.

RETURN TO TOP OF THE PAGE

China RoHS

The People's Republic of China released a regulation called "Management Methods for Controlling
Pollution by Electronic Information Products" or commonly referred to as China RoHS. All products

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/regs/regulat.htm (8 of 9)2009/8/5 下午 04:12:55

Regulatory Information

including CRT and LCD monitor which are produced and sold for China market have to meet China
RoHS request.

RETURN TO TOP OF THE PAGE

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/regs/regulat.htm (9 of 9)2009/8/5 下午 04:12:55

Other Related Information

•

安全和故障检修

•

常见问题(FAQs)

•

故障检修

•

有关规定

•

美国用户须知

•

美国以外用户须知

其他相关信息

美国用户须知

如设备电压为115伏：

使用符合UL 标准的电绳，应含有美国线规至少18 号、SVT 或SJT 三型导体线（最长15英
尺），并联导电条，15安、125伏接地式插头。

如设备电压为230伏：

使用符合UL 标准的电绳，应含有美国线规至少18 号、SVT 或SJT 三型导体线（最长15英
尺），串联导电条，15安、250伏接地式插头。

美国以外用户须知

如设备电压为230伏：

所用电绳应含有美国线规至少18 号导体线（最长15英尺）及15安、250伏接地式
插头。接线组应通过设备所在国家有关安全核并/或标有“危险”(HAR) 字样。

返回页首

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/safety/saf_other.htm2009/8/5 下午 04:12:56

About This Manual

•

有关此指南

•

标志说明

有关此手册

有关此指南

此电子用户指南适用于所有使用飞利浦液晶显示器的用户。此指南描述液晶显示器的特
点、安装、操作和其它有关信息。其内容与本公司出版版本相同。 章节如下：

● 安全和故障检修 针对各种常见问题提供提示说明和解决办法，并提供你可能需要的

其它有关信息。

● 有关此电子用户手册就所含内容作出概述，并提供标志符号说明和其它资料，供你参

考。

● 产品说明 综合描述显示器的特点及其技术规格。

● 显示器安装 说明初级安装程序，并大致说明如何使用显示器。

● 屏幕显示 提供调整显示器设置的有关信息。

● 用户保修与担保 含有飞利浦全球顾客信息中心列表以及服务台电话和有关适用于贵

产品的担保信息。

● 词汇 解释技术名词。

● 下载与打印选择 能将此手册全文转输至你的硬盘上，以供随时查阅。

返回页首

标志说明

以下分节描述使用于此文件的标志惯例。

注、注意、小心

在此指南中，文字段落配有图标并以黑体或斜体书写。这些段落含有
“注”、“注意”或“小心”字句。其使用如下：

注：此图标显示重要信息和提示，以助你更好地使用你
的电脑系统。

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/about/about.htm (1 of 2)2009/8/5 下午 04:12:38

About This Manual

注意： 此图标显示的信息提醒你如何避免硬体的潜在损害或
数据丢失。

小心：此图标显示对身体伤害的可能性，并警告你如何避免
此问题。

某些小心警告可能以不同格式出现，也可能不带任何图标。在此类情况下，小心警告的具
体显示由管理机关规定。

返回页首

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/about/about.htm (2 of 2)2009/8/5 下午 04:12:38

Product Information

•

无铅产品

•

技术规格

•

分辨率和预设模式

•

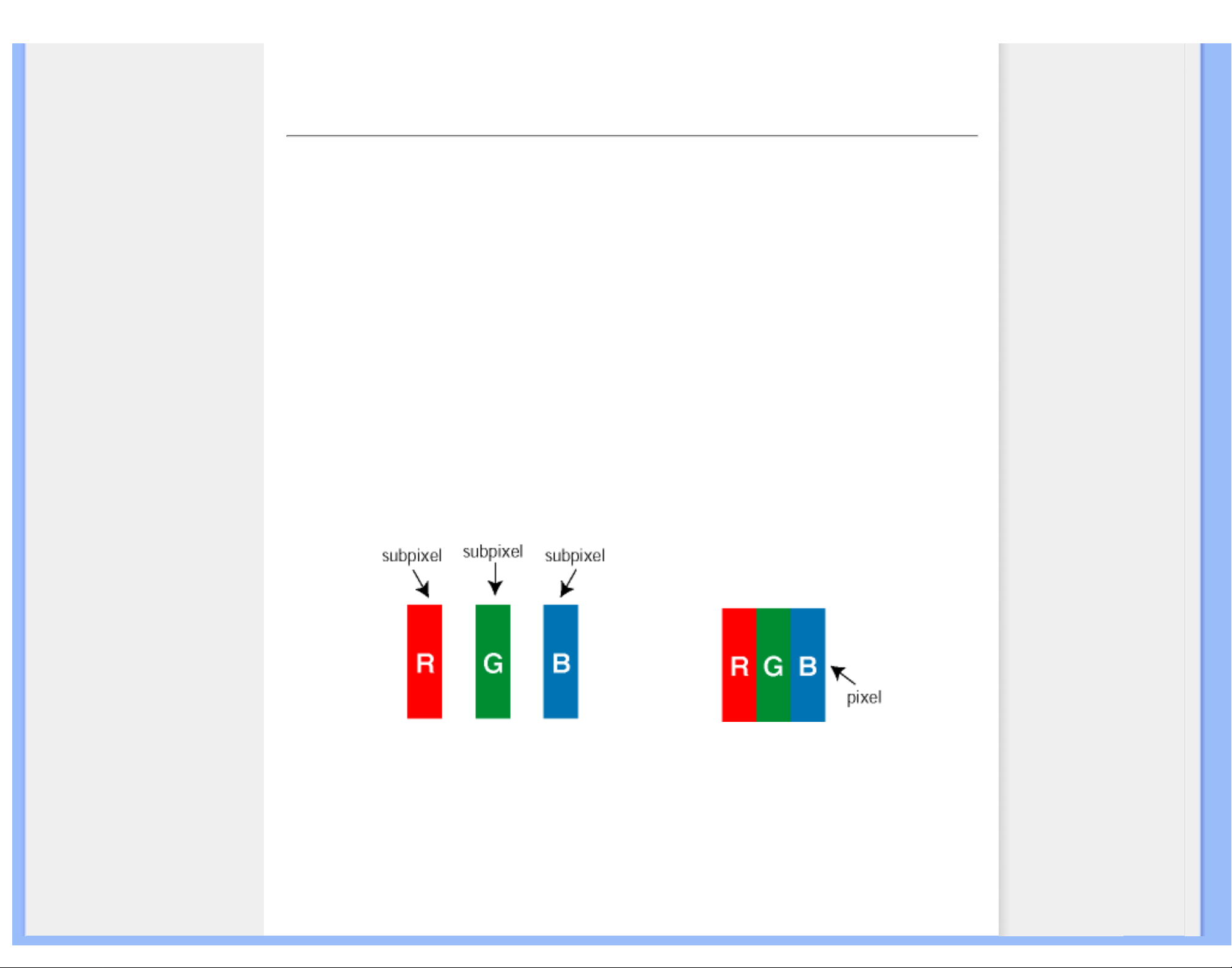

飞利浦像素残缺规定

•

自动节能

•

物理规格

•

引脚分配

•

产品图示

•

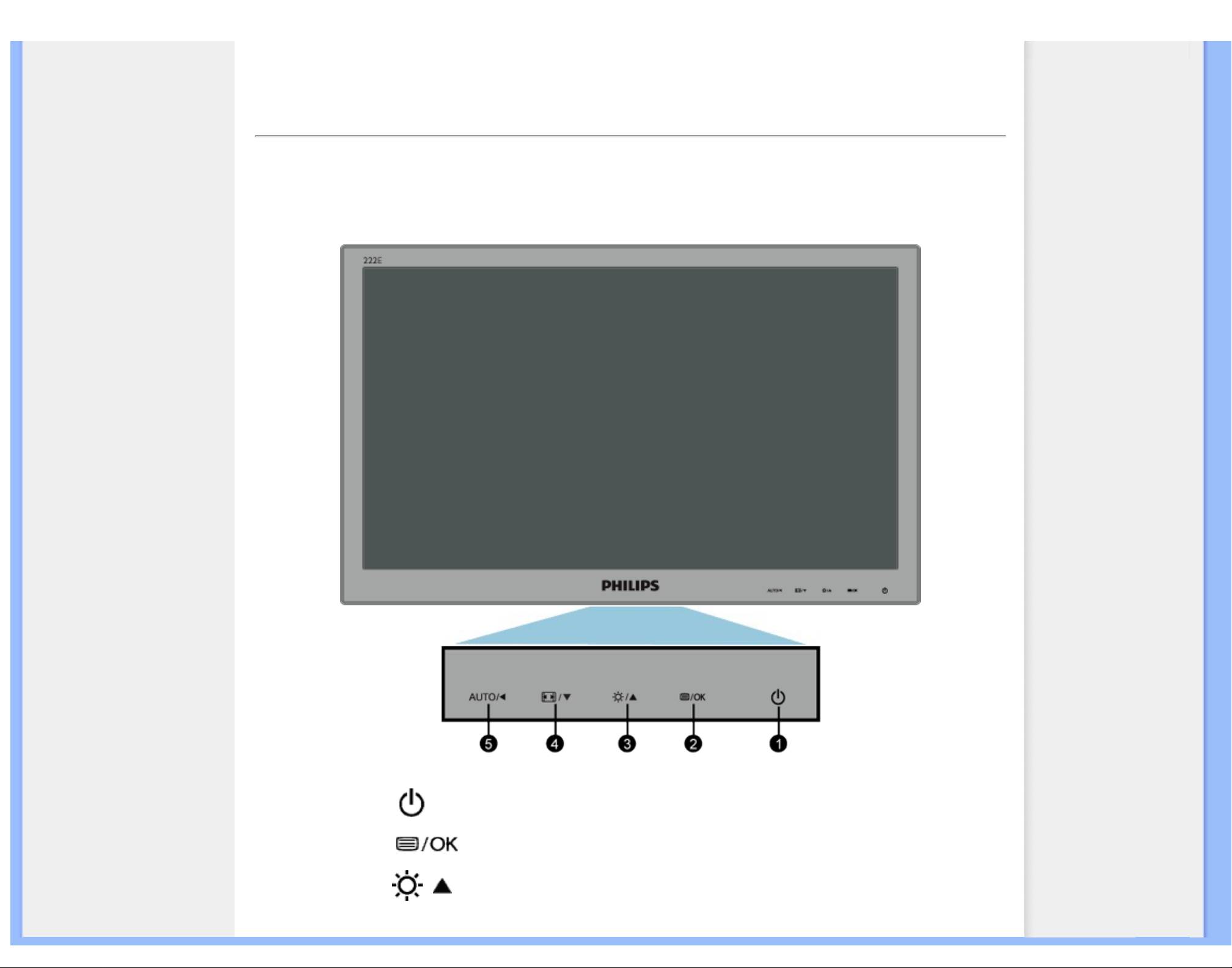

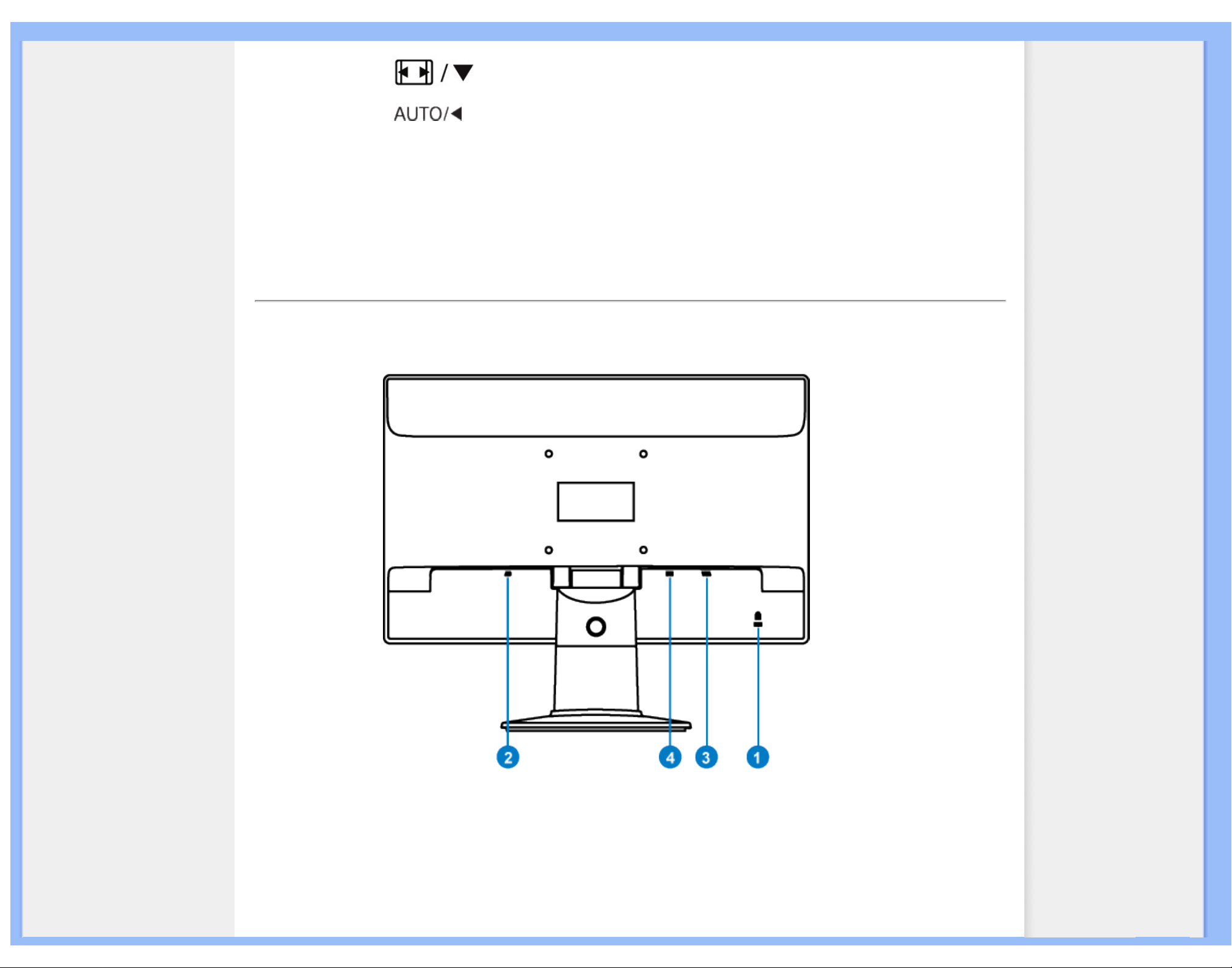

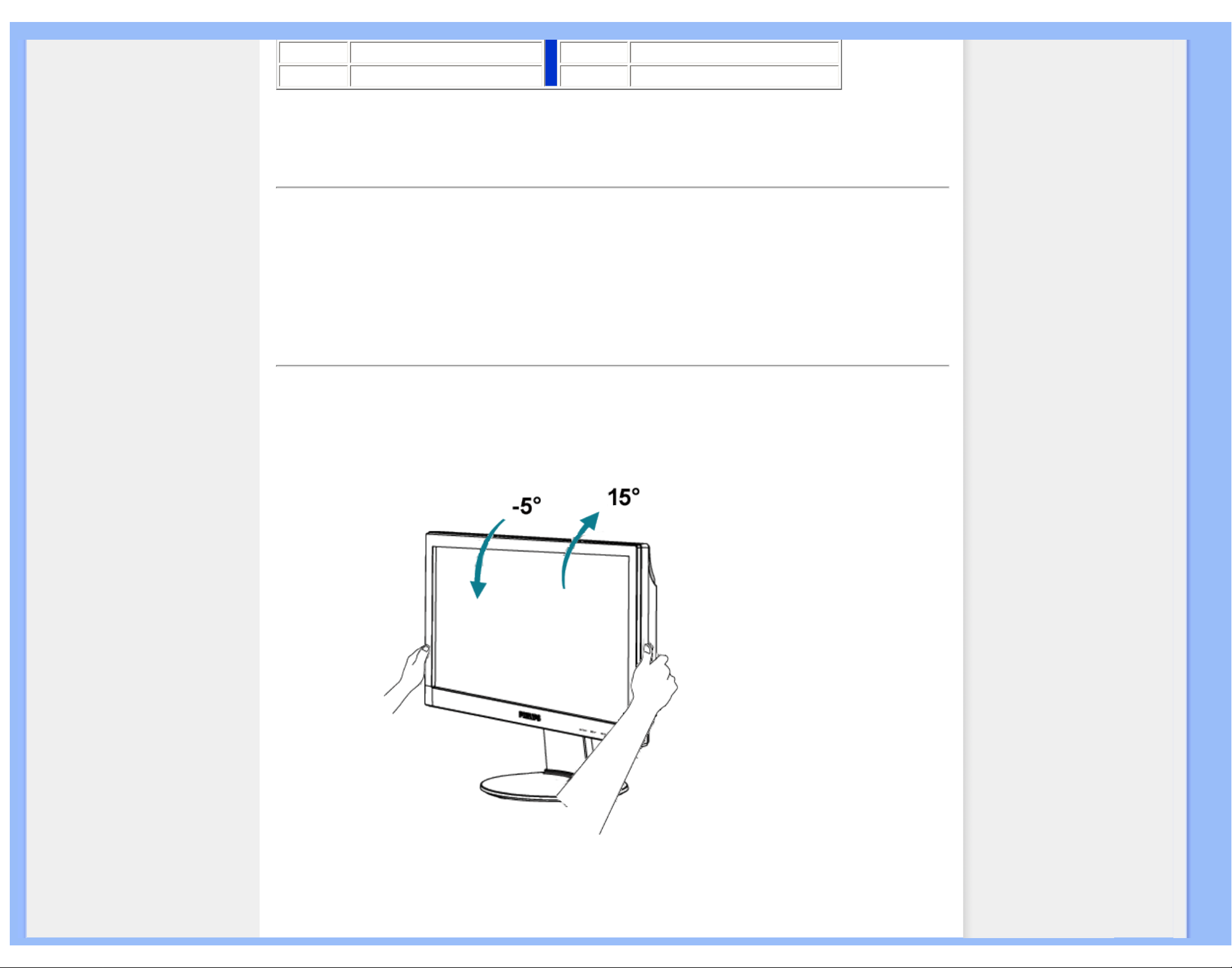

物理功能

产品说明

无铅产品

Lead free display promotes environmentally sound recovery and disposal of waste
from electrical and electronic equipment. Toxic substances like Lead has been
eliminated and compliance with European community’s stringent RoHs directive
mandating restrictions on hazardous substances in electrical and electronic
equipment have been adhered to in order to make Philips monitors safe to use
throughout its life cycle.

技术规格*

液晶显示器面板

类型 薄膜晶体管(TFT)液晶显示器
显示面积 21.5"W 对角线
像素密度 0.24825 x 0.24825 毫米

液晶显示器面板类型

1920 x 1080 像素单位
红、绿、蓝垂直条形

Anti-glare prolarizer hardness
有效可视面积 476.64 x 268.11 mm
显示色 16.7 M

扫瞄

垂直刷新速率 56 Hz-76 Hz
水平刷新速率

30 kHz-83 kHz

视频

视频点率 170兆赫
输入阻抗

-视频

75欧姆

-同步信号

2200欧姆

输入信号水平 0.7 Vpp

file:///D|/Rachel/PHILIPS/222E1/222E1%20EDFU/lcd/manual/CHINA/222E1/product/product.htm (1 of 6)2009/8/5 下午 04:12:40
