PHILIPS 220P2EB User Manual

220P2

www.philips.com/welcome
FR Manuel de l’utilisateur		1
Assistance À la Clientéle et		32
Garantie
Guide de dépannage &
Questions fréquentes		44

Table des matières

1.Important

1.1	Précautions de sécurité et d’entretien...........	1
1.2	Notations........................................................................	2

1.3Mise au rebut du produit et des

matériaux d’emballage.............................................

3

2.Installation du moniteur

2.1	Installation.......................................................................	4
2.2	Utilisation du moniteur...........................................	5
2.3	Enlever la base..............................................................	8

3.Informations sur le produit

3.1	SmartImage....................................................................	9
3.2	SmartContrast...........................................................	10
3.3	SmartSaturate.............................................................	11
3.4	SmartSharpness.........................................................	11

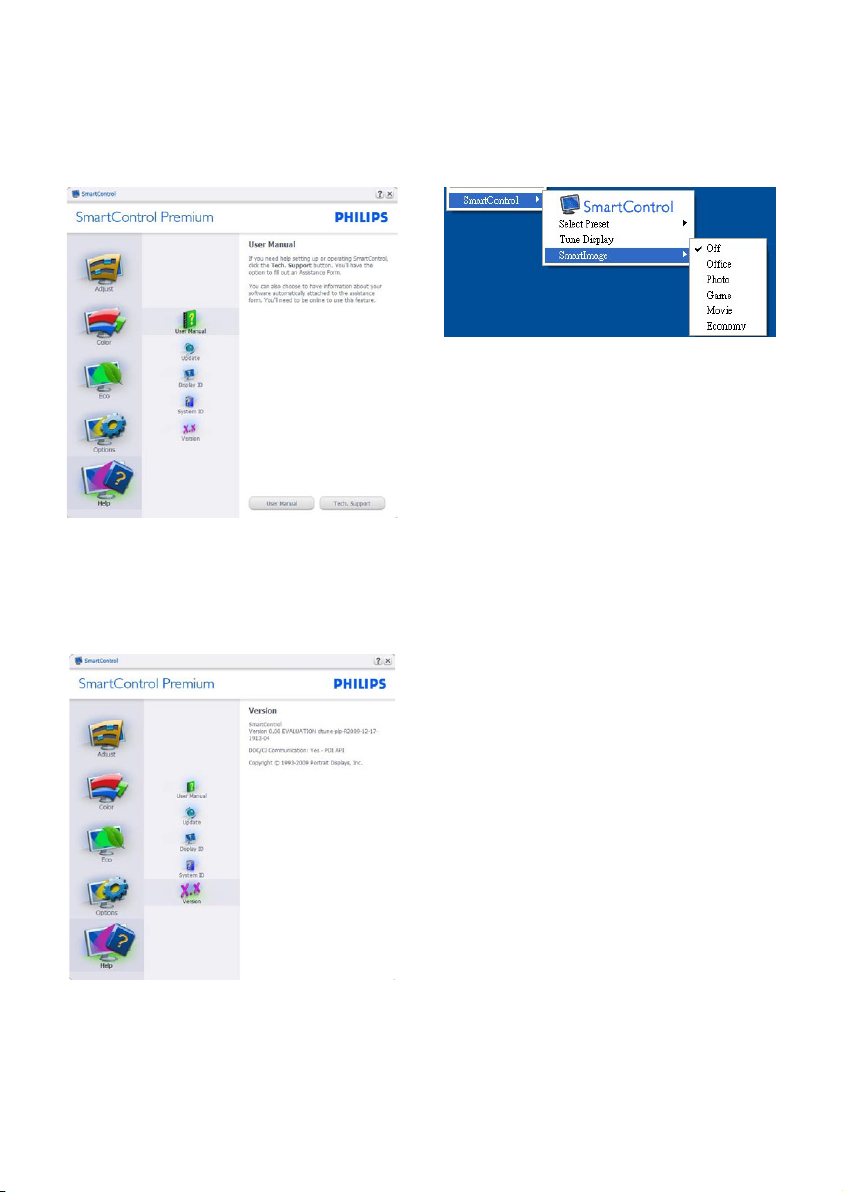

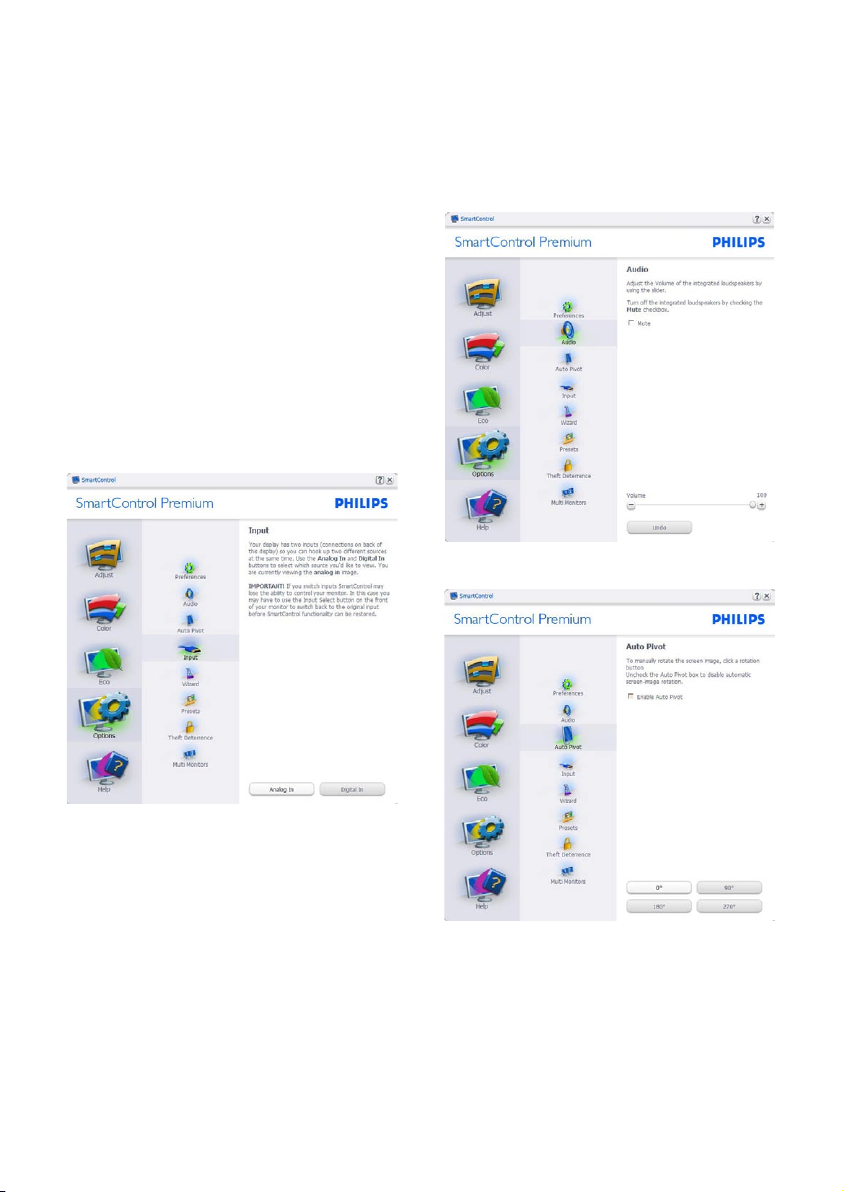

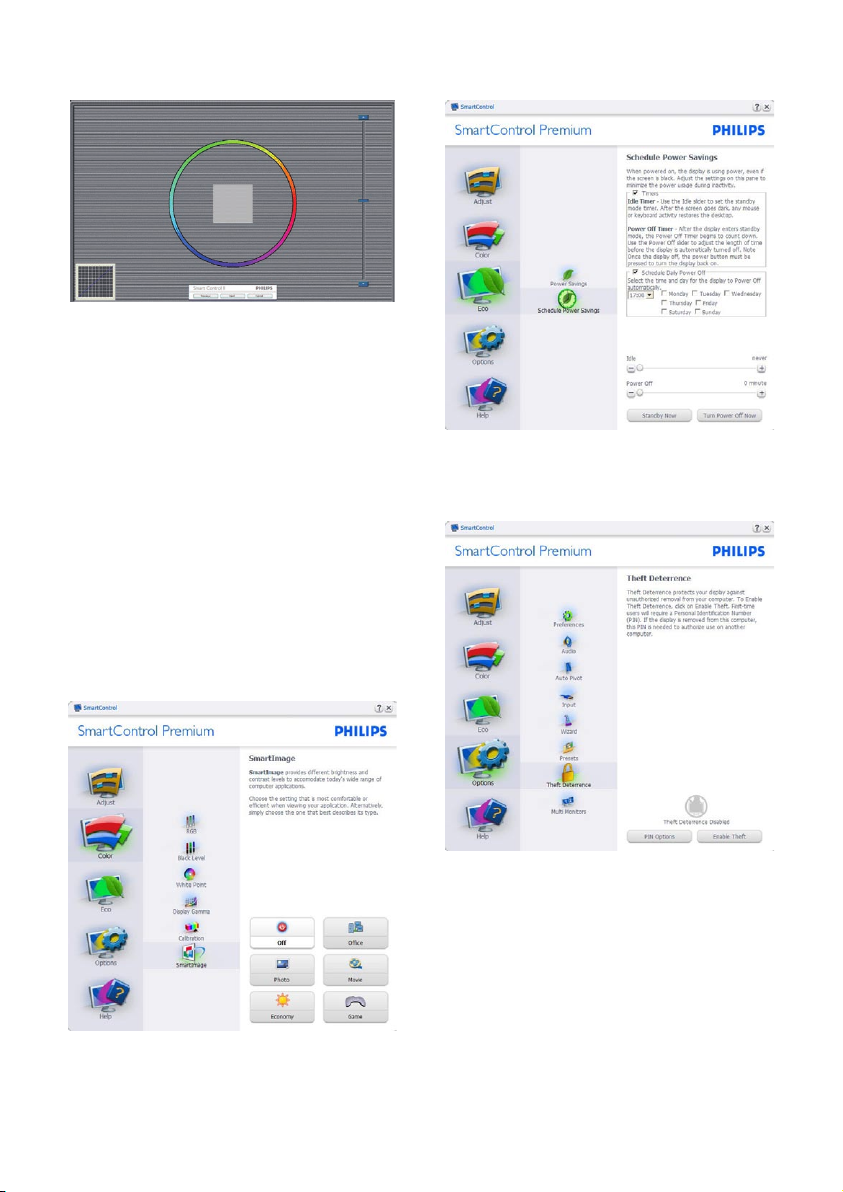

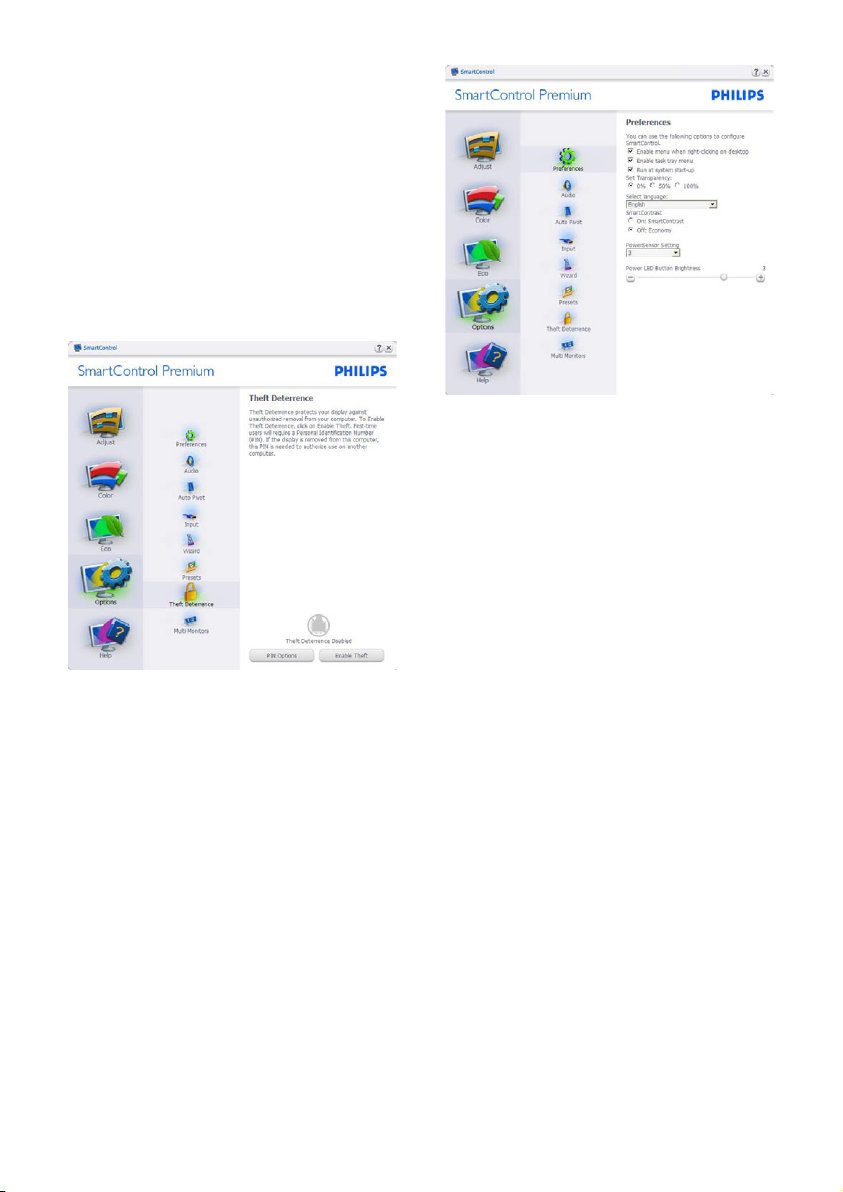

3.5	Philips SmartControl Premium.........................	12

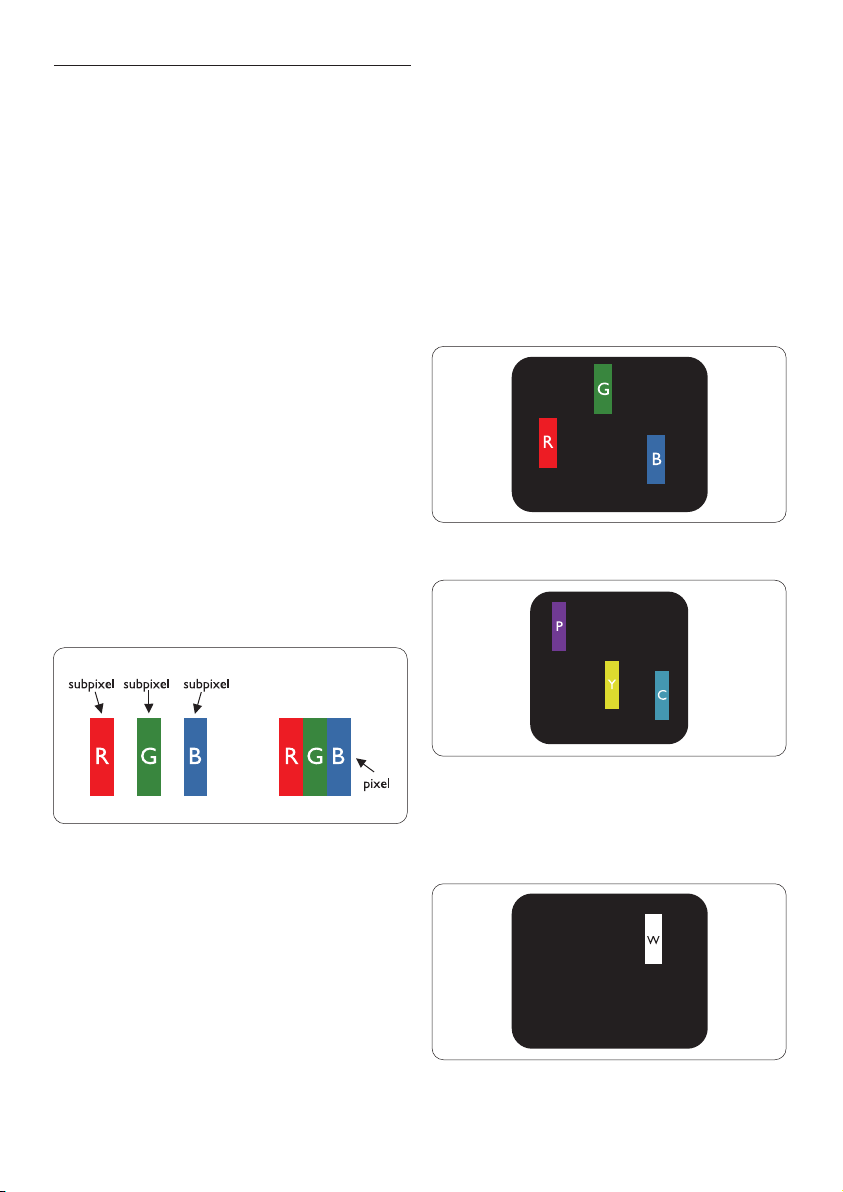

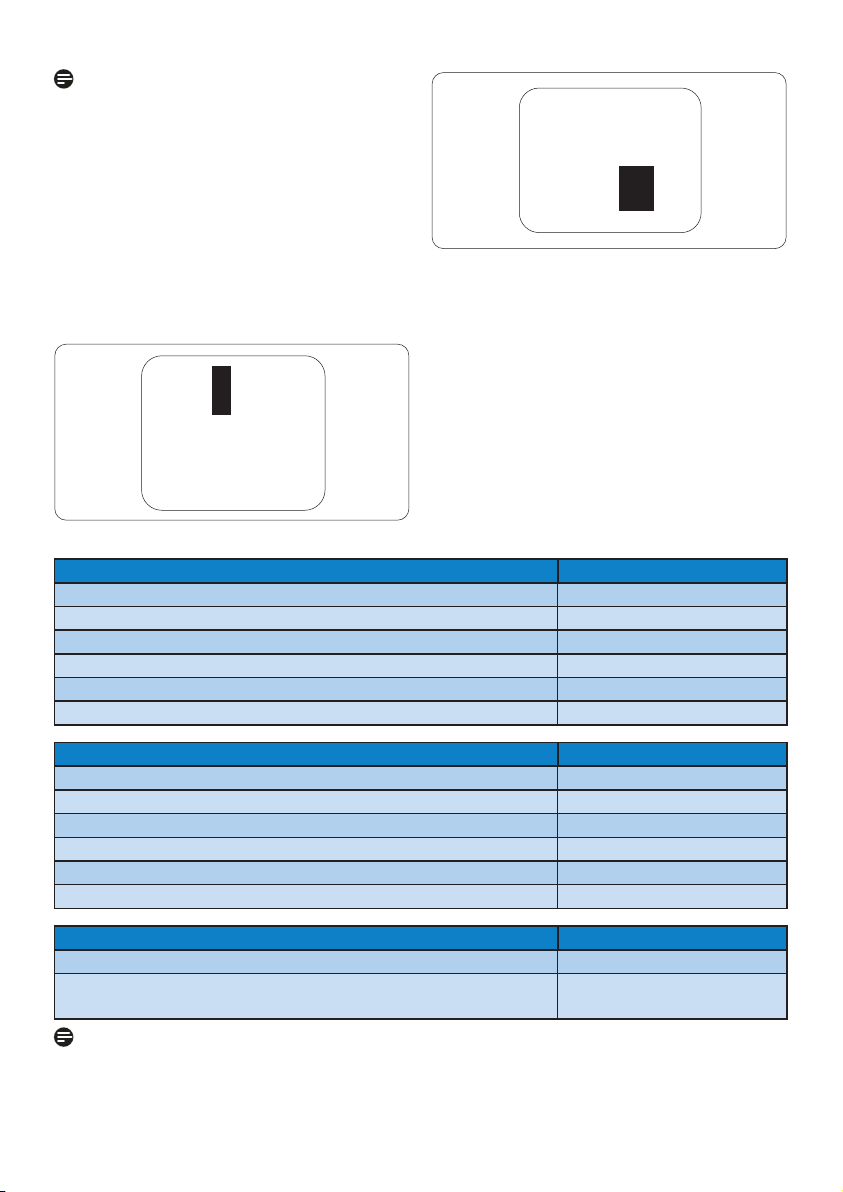

3.6Règle d’action concernant les défauts

	de pixels des écrans plats de Philips..............	20
4	Caractéristiques techniques
4.1	Résolution et modes de préréglage...............	25
4.2	Économie d’énergie automatique...................	25
5	Informations Concernant les
	Réglementations...............................	26
6	Assistance À la Clientéle et
	Garantie.............................................	32

7Guide de dépannage & Questions fréquentes

7.1 Recherches de Causes de Pannes

..................44

7.2Questions fréquentes - SmartControl

Premium........................................................................	46
7.3 Questions générales...............................................	48

1. Important

Ce guide électronique de l’utilisateur est conçu pour toutes les personnes qui utilisent le moniteur de Philips. Prenez le temps de lire ce manuel de l’utilisateur avant d’utiliser votre

moniteur. Il contient des informations et des notes importantes au sujet de l’utilisation de votre moniteur.

La garantie Philips s’applique à la condition que le produit soit manipulé correctement pour son usage prévu et conformément aux instructions d’utilisation, et sur présentation de la facture originale ou du ticket de caisse original, indiquant la date de l’achat, le nom du revendeur ainsi que

le modèle et le numéro de production du produit.

1.1 Précautions de sécurité et d’entretien

Avertissements

L’utilisation de touches de réglages, d’ajustements ou de procédures différentes de celles qui sont décrites dans ce manuel pourrait présenter un risque de choc électrique, d’électrocution et/ou mécanique.

Lorsque vous connectez et utilisez le moniteur de votre ordinateur, lisez et suivez les consignes suivantes :

Utilisation :

•• Protégez le moniteur de la lumière directe du soleil et ne l’utilisez pas à proximité de poêles ou autres sources de chaleur.

•• Éloignez tout objet pouvant tomber dans les orifices de ventilation ou empêcher le refroidissement correct des composants électroniques du moniteur.

•• N’obstruez pas les orifices de ventilation du boîtier.

•• Lors de la disposition du moniteur, veillez à ce que la fiche d’alimentation et la prise soient facilement accessibles.

•• Si vous mettez le moniteur hors tension en débranchant le câble secteur ou le câble d’alimentation CC, attendez 6 secondes avant de rebrancher ces câbles.

•• Toujours utiliser le cordon secteur fourni par Philips. Si vous constatez qu’il est manquant, veuillez prendre contact avec votre centre de service local (reportez-vous au chapitre « Centre d’information à la clientèle »).

•• Ne soumettez pas le moniteur à de fortes vibrations ou à des impacts violents lorsque vous l’utilisez.

•• Ne pas heurter ni laisser tomber le moniteur pendant l’utilisation ou le transport.

Entretien

•• Afin de protéger votre moniteur contre des dommages, n’appuyez pas trop fortement sur l’écran LCD. Lorsque vous déplacez le moniteur, saisissez-le par son cadre pour le

soulever ; ne mettez assurément pas vos mains ni vos doigts sur l’écran pour le soulever.

•• Débranchez le moniteur si vous envisagez de ne pas l’utiliser pendant un certain temps.

•• Débranchez le moniteur si vous voulez le nettoyer. Pour ce faire, utilisez un chiffon légèrement humide.Vous pouvez aussi vous servir d’un chiffon sec, pour autant que le moniteur soit hors tension. Par contre, n’utilisez jamais de solvants organiques, tels que l’alcool ou des liquides à base d’ammoniaque pour nettoyer le moniteur.

•• Afin d’éviter tout risque d’électrocution ou d’endommagement permanent à l’appareil, n’exposez pas le moniteur à la poussière, ni à la pluie.

•• Ne le mettez pas non plus en contact avec de l’eau ni avec un environnement excessivement humide.

•• Si votre moniteur est mouillé par de l’eau, essuyez-le aussi rapidement que possible à l’aide d’un chiffon sec. Si un corps étranger ou de l’eau pénètrent dans le moniteur, mettezle immédiatement hors tension et débranchez le cordon secteur. Retirez ensuite le corps étranger ou épongez l’eau et envoyez le moniteur au centre de maintenance.

•• Ne pas stocker ni utiliser le moniteur dans des endroits tels qu’il risque d’être exposé à de la chaleur, la lumière directe du soleil ou un froid extrême.

1

•• Afin d’assurer les performances optimales de votre moniteur et l’utiliser pendant plus longtemps, il doit se trouver dans un endroit compris dans les plages de température et d’humidité suivantes :

oo Température: 0-40°C 32-95°F oo Humidité: 20-80% HR

•• IMPORTANT: Activez systématiquement un programme économiseur d’écran en mouvement lorsque votre écran n’est pas sollicité. Activez systématiquement une application de rafraîchissement périodique de votre moniteur pour afficher un contenu statique fixe. L’affichage sans interruption

d’image statique ou immobile sur une longue période peut engendrer une « rémanence

à l’extinction », également appelée « image après » ou « image fantôme » sur votre écran. Il s’agit d’un phénomène bien connu dans la technologie des écrans LCD. Dans la plupart des cas, cette « rémanence à l’extinction

», ou « image après » ou « image fantôme » disparaît progressivement une fois l’alimentation éteinte.

Warning

Les symptômes de « rémanence à l’extinction », ou d’ « image après » ou d’ « image fantôme » les plus graves ne disparaissent pas et ne peuvent pas être réparés. Le dommage susmentionné n’est pas couvert par votre garantie.

Service après-vente :

•• Le boîtier peut uniquement être ouvert par un technicien qualifié.

•• Si vous avez besoin de documents en vue d’une réparation, veuillez prendre contact avec votre centre de service local (reportezvous à la section « Centre d’information à la clientèle ») .

•• Pour plus d’informations sur le transport, veuillez vous référer à la section

« Spécifications techniques ».

•• Ne laissez pas votre moniteur dans une voiture ni dans un coffre de voiture à la lumière directe du soleil.

Note

Adressez-vous à un technicien si le moniteur ne fonctionne pas normalement ou si vous n’êtes pas sûr(e) de la procédure à suivre après avoir lu les instructions du mode d’emploi.

1.2 Notations

Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document.

Notes, mises en garde et avertissements Tout au long de ce guide, des blocs de texte pourront être accompagnés d’une icône et

imprimés en caractères gras ou en italiques. Ces blocs contiennent des notes, des mises en garde ou des avertissements. Ils sont utilisés de la façon suivante:

Note

Cette icône indique l’existence d’informations et de conseils importants vous aidant à mieux utiliser votre ordinateur.

Caution

Cette icône indique l’existence d’informations vous expliquant comment éviter l’endommagement potentiel de votre matériel ou la perte de données.

Warning

Cette icône indique qu’il existe un risque de blessures et vous explique comment éviter le problème.

Il se peut que des avertissements apparaissent sous des formats différents et ne soient pas accompagnés d’icônes. Dans ces cas-là, la présentation spécifique de l’avertissement

est dictée par les autorités chargées des réglementations.

2

1.3Mise au rebut du produit et des matériaux d’emballage

Waste Electrical and Electronic Equipment-

WEEE

This marking on the product or on its packaging illustrates that, under European Directive 2002/96/ EC governing used electrical and electronic appliances, this product may not be disposed

of with normal household waste.You are responsible for disposal of this equipment through a designated waste electrical and electronic equipment collection.To determine the locations for dropping off such waste electrical and electronic, contact your local government office, the waste disposal organization that serves your household or the store at which you purchased the product.

Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to increase the amount of reusable materials and to minimize the amount to be disposed of.

All redundant packing material has been omitted. We have done our utmost to make the packaging easily separable into mono materials.

Please find out about the local regulations on how to dispose of your old monitor and packing from your sales representative.

Recycling Information for Customers

There is currently a system of recycling up and running in the European countries, such as The Netherlands, Belgium, Norway, Sweden and Denmark.

In Asia Pacific,Taiwan, the products can be taken back by Environment Protection Administration (EPA) to follow the IT product recycling management process, detail can be found in web site www.epa.gov.tw

The monitor contains parts that could cause damage to the nature environment.Therefore, it is vital that the monitor is recycled at the end of its life cycle.

For help and service, please contact Consumers Information Center or F1rst Choice Contact Information Center in each country.

3

2. Installation du moniteur

2.1 Installation

Contenu de la boîte

LCD Monitor

220B2/220BL2

Quick start guide

Guide de démarrage rapide / Guía rápida / Kurzanleitung / Guida rapida /

/ Швидке керівництво для початку експлуатації / Краткое руководство по запуску

Moniteur	Guide de démarrage

Support de la base

CD EDFU

Cordon d’alimentation

Câble audio

Câble de signal VGA (optionnel)

Câble DVI (optionnel)

Installer le support de la base

111Posez le moniteur face à terre sur une surface douce en faisant attention à ne pas rayer ou abîmer l’écran.

2.S’attache sur la base dans le zone de montage VESA.

4

Connexion à Votre PC

7

Verrou antivol Kensington Entrée d’alimentation CA Entrée DVI-D (certains modèles seulement)

Entrée VGA

USB amont et aval Entrée audio

Interrupteur zéro alimentation

Connexion à un PC

1.Connectez le cordon d’alimentation à l’arrière du moniteur fermement.

2.Mettez votre ordinateur hors tension et débranchez son câble d’alimentation.

3.Connectez le câble de signal du moniteur au connecteur vidéo situé à l’arrière de votre ordinateur.

4.Connectez le câble audio du PC sur le connecteur audio à l’arrière de votre ordinateur.

5.Insérez les câbles d’alimentation de votre ordinateur et du moniteur dans une prise secteur.

6.Connectez le port USB amont sur le moniteur et sur le port USB de votre ordinateur avec un câble USB. Le port USB aval est maintenant prêt pour

le branchement de n’importe quel périphérique USB.

7.Mettez sous tension votre ordinateur

et le moniteur. Si le moniteur affiche une image, cela signifie que l’installation est terminée.

2.2 Utilisation du moniteur

Description Frontale du Produit

220P

		5
8	7	6	4	3	2	1

: Pour afficher le menu OSD.

: Retourne au niveau précédent du menu OSD.

: Réduit le niveau de la luminosité à 70% avec un seul appui.

: Mise sous tension (on) et hors tension (off) du moniteur.

: Réglage des options OSD.

: Pour ajuster le volume de l’écran.

: SmartImage.Vous pouvez choisir entre six modes différents. Bureau, Photo, Film, Jeu, Économie et Désactivée.

: Prise écouteurs.

5

Description de l’affichage sur écran Qu’est-ce que Affichage à l’écran (OSD) ?

La fonction d’affichage des menus à l’écran (OSD) est présente avec tous les moniteurs LCD de Philips. Elle permet à l’utilisateur final

d’effectuer des réglages d’écran ou de sélectionner directement les fonctions du moniteur par le

biais d’une fenêtre d’instructions apparaissant à l’écran. Une interface conviviale, semblable à celle reproduite ci-après, apparaît :

Instructions simples et basiques sur les touches de contrôle

Dans le menu OSD ci-dessus, l’utilisateur peut appuyer sur les touches situées en façade du moniteur pour déplacer le curseur, sur OK pour confirmer un choix ou effectuer une modification.

Le menu OSD

Vous trouverez ci-dessous une vue d’ensemble de la structure de l’affichage sur écran.Vous pourrez par la suite l’utiliser comme référence lorsque vous voudrez plus tard retourner aux différents réglages.

Main menu

Sub menu

Auto

Entrée

SmartImage


Audio

Color

Langue

Paramètres

OSD

Configuration

VGA

DVI (Disponible pour certains modèles)

	Bureau
	Film
	Jeu
	Économie
	Désactivé
	Format de l'image							Écran large,4:3
	LUMINOSITÉ						0~100
	Contraste							0~100
	Contraste intelligent							Activé, Désactivé
	Gamma							1.8, 2.0, 2.2, 2.4, 2.6
	Volume			0~100
	Autonome			Activé, Désactivé
	Sourdine			Activé, Désactivé
	Température			5000K,6500K,7500K,8200K,9300K,11500K
	de couleur
	sRGB
	Définie par			Rouge: 0~100
	l'utilisateur			Vert: 0~100
				Bleu: 0~100

English, Español, Français, Deutsch, Italiano,

Português, Русский,

Horizontal		0~100
Vertical		0~100
Transparence		Désactivé, 1, 2, 3, 4
Délai d'attente		5, 10, 20, 30, 60
OSD
VOYANT d'alimentation				0, 1, 2, 3, 4
Isolation des pixels				Activé, Désactivé
Over Scan				Activé, Désactivé
Position H				0~100
Position V				0~100
Phase				0~100
Fréquence				0~100
Notification de				Activé, Désactivé
résolution				Oui, Non
Réinitialiser

Information

6

	Avis de résolution	Réglage de la hauteur

Ce moniteur a été conçu pour fonctionner de manière optimale à sa résolution native, qui est 1680 x 1050 à 60 Hz. Quand le moniteur est allumé à une autre résolution, le message d’alerte suivant s’affiche à l’écran : Utiliser 1680 x 1050 à 60 Hz pour de meilleurs résultats.

L’affichage du message d’alerte de résolution initiale peut être désactivé à partir de Configuration dans le menu d’affichage à l’écran.

	Fonction physique	Pivot

Inclinaison

20˚
220P2	-5˚	90˚

220P2

130mm

220P2

Rotation

Interrupteur zéro alimentation

220P2

-65˚ +65˚

7

2.3 Enlever la base

Condition :

•• Pour des montages VESA standard

Avant de commencer à enlever la base du moniteur, suivez les instructions suivantes pour réduire le risque de blessure et/ou de dommage.

111Augmentez la hauteur de la base du moniteur au maximum.

220P2

333En continuant d’appuyer sur le bouton d’ouverture, inclinez la base et enlevez-la en la faisant glisser.

Note

Ce moniteur utilise une interface de montage conforme à VESA de 100mm x 100mm.

100mm

100mm

222Posez le moniteur face à terre sur une surface douce en faisant attention à ne pas rayer ou abîmer l’écran. Puis soulevez le support du moniteur.

8

3. Informations sur le produit

Comment activer SmartImage ?

220P2

3.1 SmartImage

De quoi s’agit-il ?

SmartImage propose des préréglages qui vous permettent d’optimiser l’affichage de différents types de contenu en ajustant dynamiquement la luminosité, le contraste, la couleur et la netteté en temps réel. Qu’il s’agisse de travaux sur des applications de texte, d’affichage d’images ou de visualisation d’un clip vidéo, SmartImage de Philips

vous propose un moniteur avec des performances optimisées.

Pourquoi en ai-je besoin ?

Vous attendez de votre moniteur un affichage optimisé de tous vos types favoris de contenu. Le logiciel SmartImage ajuste dynamiquement la luminosité, le contraste, la couleur et la netteté en temps réel pour une expérience de visionnage améliorée avec votre moniteur.

Comment ça marche ?

SmartImage est une technologie Philips exclusive et de pointe. Elle analyse le contenu affiché sur votre écran. En se basant sur un scénario choisi, SmartImage optimise dynamiquement le contraste, la saturation des couleurs et la netteté des images pour des performances d’affichage ultimes, le tout en temps réel par la simple pression d’un bouton.

111Appuyez sur pour lancer SmartImage sur l’affichage à l’écran;

222Restez appuyé sur pour passer d’un fonction à une autre, Bureau, Photo, Film, Jeu, Économie, Désactivée.

333Le SmartImage sur l’écran d’affichage reste à l’écran pendant 5 secondes. Vous pouvez également appuyer sur "OK" pour confirmer.

444Une fois SmartImage activé, le schéma sRGB est automatiquement désactivé. Pour utiliser le modèle sRGB, il faut désactiver SmartImage

en utilisant le bouton sur le panneau avant de votre moniteur.

Outre l’utilisation de la touche pour le défilement vers le bas, vous pouvez également appuyer sur les boutons pour effectuer votre choix, puis sur "OK" pour confirmer la sélection et fermer le menu à l’écran SmartImage.

9

Vous pouvez choisir entre six modes différents : Bureau, Photo, Film, Jeu, Économie, Désactivée.

•• Bureau : Optimise le texte et adoucit la luminosité pour augmenter la lisibilité et réduire la fatigue oculaire. Ce mode optimise la lisibilité et la productivité de

façon significative lorsque vous travaillez avec des feuilles de calcul, des fichiers PDF, des documents numérisés et d’autres applications générales de bureau.

•• Photo : ce profil combine la saturation des couleurs, le contraste dynamique et

l’optimisation de la netteté pour un affichage de photos et d’autres images incroyablement clair avec des couleurs vives - le tout sans effet parasite et sans couleurs dégradées.

•• Film : la luminance accentuée, la saturation profonde des couleurs, le contraste dynamique et la netteté précise permettent d’obtenir

un affichage de chaque détail dans les zones sombres de vos clips vidéo, sans décoloration dans les zones plus lumineuses, tout en maintenant des valeurs dynamiques naturelles pour un affichage vidéo optimal.

•• Jeu : Activez le circuit ’overdrive’ pour un meilleur temps de réponse, moins de flou sur les bords avec les images qui changent

rapidement sur l’écran, un meilleur rapport de contraste pour les scènes claires ou foncées, ce profil est idéal pour les jeux.

•• Économie : dans ce profil, le réglage de la luminosité et du contraste ainsi que la

rectification fine du rétroéclairage permettent d’obtenir un affichage correct pour les applications quotidiennes de bureau, tout en diminuant la consommation électrique.

•• Désactivé : pas d’optimisation par SmartImage.

3.2 SmartContrast

De quoi s’agit-il ?

Cette technologie unique analyse de façon dynamique le contenu à l’écran, et optimise automatiquement le contraste du moniteur LCD pour une clarté visuelle et un plaisir visuel maximum. Le rétroéclairage est ainsi augmenté pour des images plus claires, plus précises et plus

lumineuses, ou diminué pour un affichage clair des images sur fond sombre.

Pourquoi en ai-je besoin ?

Vous attendez une clarté visuelle optimale et un confort visuel, quel que soit le type de contenu à l’écran. SmartConstrast contrôle dynamiquement le contraste et ajuste le rétroéclairage pour des images ou des écrans de jeu et de vidéo claires, précises et lumineuses, et pour du texte de bureautique lisible. En réduisant la consommation électrique de votre moniteur, vous réalisez des économies énergétiques et prolongez la durée de vie de votre écran.

Comment ça marche ?

Lorsque vous activez SmartContrast, ce dernier va analyser le contenu affiché en temps réel et ajuster les couleurs et contrôler l’intensité du rétroéclairage. Cette fonction permet d’optimiser dynamiquement le contraste pour plus de plaisir dans votre divertissement, visionnage de clips vidéo ou jeux.

10

3.3 SmartSaturate

De quoi s’agit-il ?

Cette technologie Smart contrôle la saturation des couleurs, c’est-à-dire le degré de dilution d’une des couleurs à l’écran par rapport aux couleurs voisines. Ceci permet d’offrir des images riches et vibrantes pour plus de plaisir dans votre divertissement lorsque vous regardez des clips vidéo.

Pourquoi en ai-je besoin ?

Vous attendez des images riches et vibrantes pour plus de plaisir dans votre divertissement lorsque vous regardez des photos ou des clips vidéo.

Comment ça marche ?

SmartSaturate contrôle la saturation des couleurs, c’est-à-dire le degré de dilution des couleurs à l’écran par rapport aux couleurs voisines. Ceci permet d’offrir des images riches et vibrantes pour plus de plaisir dans votre divertissement lorsque vous regardez des clips vidéo ou des photos, dans le mode Film ou Jeu. Cette fonction est éteinte pour un affichage de haute qualité des applications de bureau et dans le mode Économie, pour économiser de l’énergie.

3.4 SmartSharpness

De quoi s’agit-il ?

Cette technologie Smart permet d’optimiser la netteté lorsque vous en avez besoin, pour des performances d’affichage optimales et plus de plaisir dans votre divertissement lorsque vous regardez des clips vidéo ou des photos.

Pourquoi en ai-je besoin ?

Vous attendez le meilleur en matière de netteté pour plus de plaisir dans votre divertissement lorsque vous regardez des photos ou des clips vidéo.

Comment ça marche ?

La technologie Smart permet d’optimiser la netteté lorsque vous en avez besoin, pour des performances d’affichage optimales et plus de plaisir dans votre divertissement lorsque vous regardez des clips vidéo ou des photos dans le mode Film ou Jeu. Cette fonction est éteinte pour un affichage de haute qualité des applications

de bureau et dans le mode Économie, pour économiser de l’énergie.

11

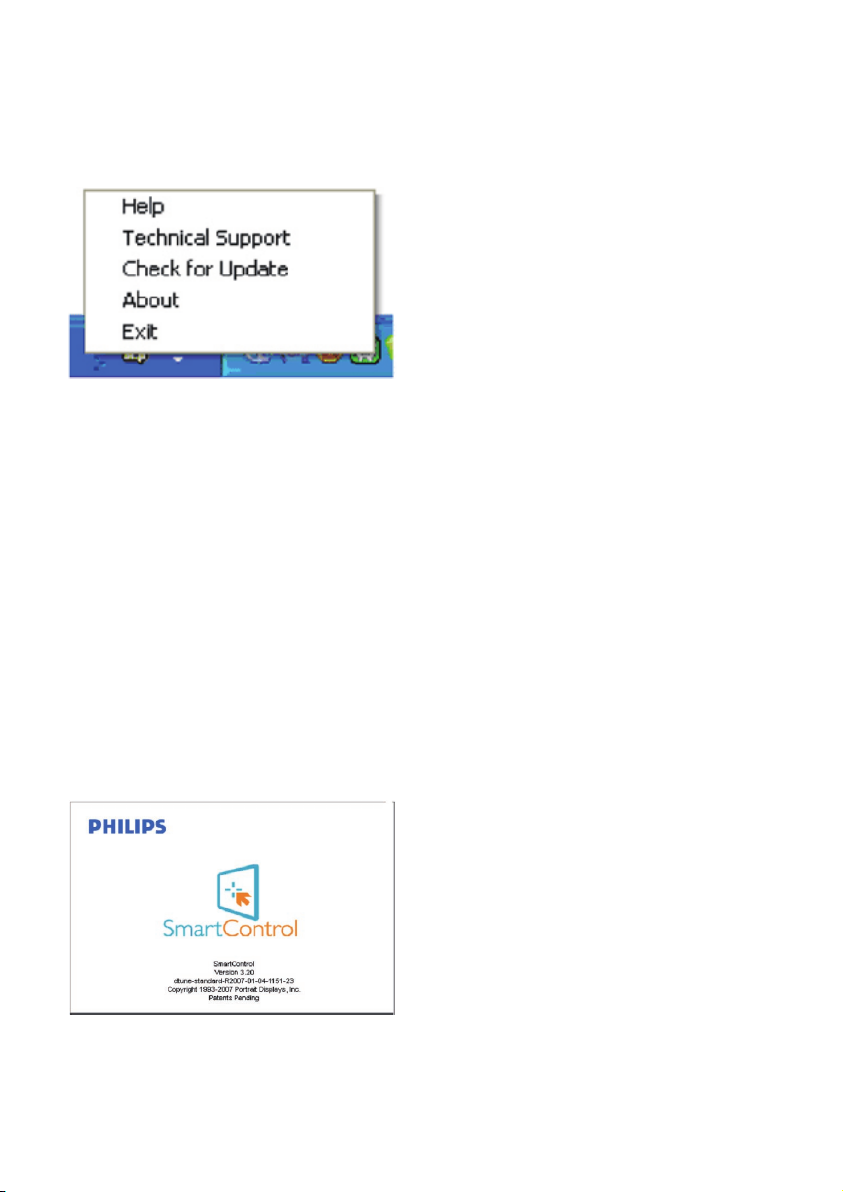

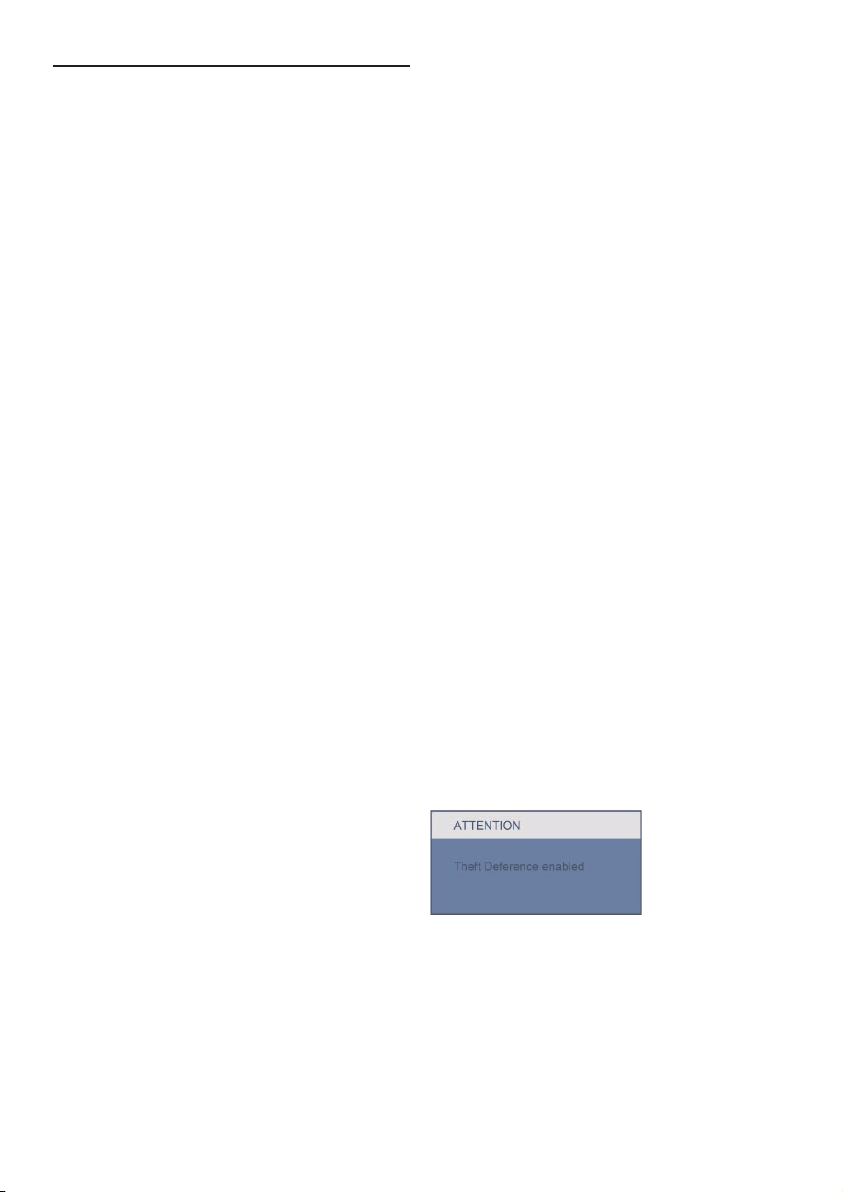

3.5 Philips SmartControl Premium

Le nouveau logiciel SmartControl Premium de Phillips vous permet de contrôler votre moniteur

àl’aide d’une interface graphique facile à utiliser. Plus besoin de faire des réglages compliqués, ce logiciel pratique vous aide à ajuster la résolution,

àfaire la calibration des couleurs, les réglages de la fréquence/phase, le réglage du point blanc RVB, etc.

Grâce à cette nouvelle technologie dans l’algorithme principal, pour un traitement et un temps de réponse plus rapide, ce logiciel compatible avec Windows 7 est basé sur des

icônes avec une interface très conviviale pour vous aider à bien utiliser vos moniteurs de Philips.

Installation

•• Suivez les instructions pour l’installation.

•• Vous pouvez le lancer une fois l’installation terminée.

•• Si vous voulez lancer le logiciel ultérieurement, vous pourrez alors cliquer sur le raccourci du bureau ou de la barre d’outils.

Premier lancement – Assistant

•• La première fois après l’installation de SmartControl Premium, l’Assistant sera automatiquement lancé.

•• L’assistant va vous aider à ajuster les performances de votre moniteur, étape après étape.

•• Rendez-vous au menu Branchement pour lancer l’assistant ultérieurement.

•• Vous pouvez ajuster davantage d’options sans l’assistant depuis le panneau Standard.

12

Lancement depuis le panneau Standard :

Menu Réglage :

•• Le menu Réglage vous permet d’ajuster la Luminosité, le Contraste, la Mise au point, la Position et la Résolution.

•• Suivez les instructions pour effectuer les réglages.

•• L’invite Annuler vous permet d’annuler l’installation.

13

Menu Couleur :

•• Le menu Couleur vous permet d’ajuster le rouge/vert/bleu, le niveau de noir, le point de blanc, la calibration des couleurs et SmartImage (veuillez consulter la section SmartImage).

•• Suivez les instructions pour effectuer les réglages.

•• Référez-vous au tableau ci-dessous pour les éléments du sous-menu selon votre entrée.

•• Exemple pour la calibration de couleurs

111 "Show Me" lance l’aide tutorielle à la calibration des couleurs.

222 Démarrer - lance la séquence en 6 étapes de la calibration de couleurs.

333 Visualisation rapide charge les images avant/ après.

444 Pour retourner au panneau accueil Couleur, cliquez sur le bouton Annuler.

555 Active la calibration des couleurs - activée par défaut. Si la case n’est pas cochée, aucun calibration des couleurs n’a lieu. Début du ternissement et boutons de visualisation rapide.

666 Les informations relatives au brevet doivent figurer sur l’écran de calibration.

14
