Philips LCD Monitor Electronic User’s Manual

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/INDEX.HTM2008/6/26 下午 04:40:06

Güvenlik & Sorun Giderme

• Güvenlik Önlemleri ve Bakım

• SSS

• Sorun Giderme

• Yönetmenlik Bilgileri

• İlgili Diğer Bilgiler

Güvenlik ve Sorun Giderme Bilgileri

Güvenlik önlemleri ve bakım

UYARI: Bu belgede belirtilenlerin dışında kontrol ve ayar yapılması veya
yönetmenliklerin kullanılması şok, elektrik çarpma tehlikesi ve/veya
mekanik tehlikelere sebep olabilir.

Bilgisayar monitörünün bağlantısını yaparken ve kullanırken bu talimatlara uyunuz:

Çalıştırma:

Monitörü doğrudan güneş ışığından, soba veya diğer ısı kaynaklarından uzak tutunuz.
Havalandırma deliklerine düşebilecek ya da monitörün elektronik aksamının düzgün
soğutulmasını önleyebilecek herhangi bir nesneyi kaldırın.
Kasa üzerindeki havalandırma deliklerini kapatmayın.
Monitörü yerleştirirken elektrik fişine ve prize kolay erişilebildiğinden emin olun.
Monitörü elektrik kablosunu veya DC güç kablosunu ayırarak kapatıyorsanız, elektrik
kablosunu veya DC güç kablosunu normal çalışması için takmadan önce 6 sanşye bekleyin.
Lütfen her zaman Philips tarafından onaylı güç kablosunu kullanın. Eğer güç kablonuz
kayıpsa, lütfen bölgenizde bulunan servis merkezi ile temasa geçiniz. (Lütfen Müşteri
Desteği Tüketici Bilgi Merkesine başvurunuz)
LCD monitörünü çalıştırma sırasındaki ciddi titreme veya yüksek etki durumlarına maruz
bırakmayınız.
Çalıştırma veya nakliye sırasında monitöre vurmayın veya monitörü düşürmeyin.

Bakım:

Ekranı muhtemel hasarlara karşı korumak için LCD paneline aşırı basınç uygulamayın.
Monitörünüzü taşırken kaldırmak için çerçeveden tutun; Elinizi veya parmaklarınızı LCD
panelinin üzerine yerleştirerek monitörü kaldırmayın.

Uzun süre kullanmayacaksanız monitörün fişini prize takılı bırakmayın.
Hafif nemli bir bez kullanarak temizlemeniz gerekiyorsa, monitörü prizden çıkarın. Elektrik
kesildiğinde ekran kuru bir bez kullanılarak temizlenebilir. Ancak monitörünüzü temizlemek
için alkol veya amino bazlı sıvılar gibi organiz çözletileri asla kullanmayın.

Elektrik çarpmasına engel olmak veya sete kalıcı hasar verilmesini önlemek için monitörü
toza, yağmura, suya veya aşırı nemli ortamlara maruz bırakmayınız.

Eğer monitörünüz ıslanırsa, mümkün olan en kısa sürede kuru bir bez ile temizleyiniz.
Eğer monitörünüze yabancı cisim veya su girerse, lütfen hemen kapatın ve güç kablosunu
prizden çıkarın. Ardından, yabancı cismi veya suyu çıkararak bakım merkezine gönderin.

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/safety.htm (1 of 2)2008/6/26 04:40:08

Güvenlik & Sorun Giderme

LCD monitörünü çok sıcak veya aşırı soğuk ortamlarda ve doğrudan güneş ışığı altında
bulundurmayın ve kullanmayın.

Monitörünüzden en iyi performansı almak ve uzun süre kullanmak için, monitörü lütfen
aşağıdaki sıcaklık ve nem aralığına düşen yerlerde kullanınız.

Sıcaklık: 0 - 40°C 32 -95°F
Nem: 20-80% RH

Servis:

Mahfaza kapağı sadece kalifiye servis personeli tarafından açılmalıdır.
Onarım ya da entegrasyon için herhangi bir dokümana gerek duyulursa, lütfen bölgenizdeki
servis merkezi ile temasa geçiniz. (Lütfen "Tüketici Bilgilendirme Merkezi" bölümüne bakınız)

Nakliye bilgileri için lütfen "Fiziksel Spesifikasyonlar" bölümüne bakınız.
Monitörünüzü araba/kamyonet içinde doğrudan güneş ışığı altında bırakmayınız.

Monitör normal çalışmazsa ya da bu kılavuzda yer alan talimatları yerine getirdiğinizde
ne yapacağınızı bilmiyorsanız servis teknisyenine danışınız.

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/safety.htm (2 of 2)2008/6/26 04:40:08

SSS (Sık Sorulan Sorular)

• Güvenlik ve Sorun Giderme

• Genel Sorular

• Ekran Ayarları

• Diğer Çevre Birimleri ile

Uyum

• LCD Panel Teknolojisi

• Ergonomi, Ekolji ve Güvenlik

Standartları

• Sorun Giderme

• Yönetmenlik Bilgileri

• İlgili Diğer Bilgiler

SSS (Sık Sorulan Sorular)

Genel Sorular

Q: Monitörü kurduğumda ekranda "Cannot display this video mode" (Bu video modunu

desteklemiyor) uyarısı ile karşılaştığımda ne yapmalıyım?

A: Önerilen video modu Philips 21.6"W iÖin: 1680 x 1050@60Hz.

1. Bütün kabloları sökünüz ve PCÖye daha önce kullandığınız ve bu moda ayarlı

olan monitörü takınız.

2. Windows Başlat Menüsünden Ayarlar/Denetim Masasını seÖiniz. Denetim

Masası Penceresinde Görünüm simgesini seÖiniz. Görünüm Penceresinde
" Ayarlar" sekmesini seÖiniz. Ayarlar sekmesinde "ekran alanı" ayarını 1680 x
1050 piksel (21.6"W) değerine ayarlayınız .
"Gelişmiş Özellikler" i seÖiniz ve Yenileme Oranını 60Hz değerine ayarlayıp
TAMAMı tıklayınız.
Bilgisayarı tekrar başlatınız ve PCÖnizin 1680 x 1050@60Hz (21.6"W)
değerlerine ayarlı olup olmadığından emin olmak iÖin 2 ve 3üncü adımları
tekrarlayınız.
Bilgisayarı kapatınız, eski monitörü sökünüz ve Philips LCD monitörü
bağlayınız.
Monitörü ve PCÖyi aÖınız.

3.

4.

5.

6.

Q: LCD monitörde "yenileme oranı"nın anlamı nedr?

A: titreşimsiz bir görüntü verir. 85Hz ve 60Hz arasında önemli bir görüntü farkı

yoktur.

Q: CD-ROM'daki .inf ve .icm dosyaları nelerdir? Sürücüleri nasıl kurarım (.inf ve .icm)?

A: Bunlar monitörünüzün sürücü dosyalarıdır. Sürücüleri kurmak için kullanıcı

kılavuzunuzda belirtilen talimatları yerine getiriniz. Monitörünüzü ilk kez kurarken
bilgisayarınız size monitör sürücülerini (.inf ve .icm dosyaları) veya bir sürücü diskini
sorabilir. Bu pakette yer alan (yardımcı CD_ROM'u) yerleştirmek için talimatları yerine
getiriniz. Monitör sürücüleri (.inf ve .icm dosyaları) otomatik olarak kurulacaktır.

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/SAF_FAQ.HTM (1 of 7)2008/6/26 04:40:10

SSS (Sık Sorulan Sorular)

Q: Çözünürlüğü nasıl ayarlarım?

A: Mevcut çözümleri görüntü kartınız/grafik kartınız ve monitörünüz birlikte belirler.

İstediğiniz çözünürlüğü Windows® Kontrol Panelinde "Display properties (Görüntü
özellikleri)" adı altında seçebilirsiniz.

Q: Monitör ayarlarını yaparken kaybolursam ne olur?

A: Yapmanız gereken sadece MENU düğmesine basmak, ardından orijinal fabrika

ayarlarını yeniden çağırmak için 'Reset (Sıfırla)' yı seçmektir.

Q: Auto fonksiyonunun anlamı nedir?

A: Söz konusu AUTO ayar tuşu tek bir tuşa basılarak, OSD(On Screen Display)

menüsü ve kontrol tuşları iÖerisinde dolaşmadan en uygun ekran konumu, faz ve
clock ayarlarının yapılmasını sağlar.

Not: Oto özelliği sadece seçilen modellerde bulunmaktadır.

Q: Monitörde elektrik yok (GüÖ LED göstergeleri yanmıyor. Ne yapmalıyım?

A: AC güç kablosunun monitör ile AC çıkışı arasına bağlandığından emin olun ve

PC'yi uyandırmak için klavyedeki bir tuşa veya fareye basın.

Q: LCD monitörü PC modelleri altında birbirine geçirilen sinyalleri kabul etmektedir mi?

A: Hayır. Eğer birbirine geçirilen bir sinyal kullanılmış ise, ekran aynı anda hem tek

hem de çift yatay tarama satırlarını gösterir, böylece çarpık görüntü oluşur.

Q: Yenileme Oranının LCD iÖin anlamı nedir?

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/SAF_FAQ.HTM (2 of 7)2008/6/26 04:40:10

SSS (Sık Sorulan Sorular)

A: Elektron ışınının hızının ekranın üst tarafından alt tarafına hareket etmesinin

titreşmeyi belirlediği CRT görüntü teknolojisinin tersine her pikseli kontrol etmek iÖin
bir aktif element (TFT) kullanır ve sonuÖ olarak tazeleme oranı gerÖekte LCD
teknolojisine uygulanmaz.

Q: LCD ekranı Öiziklere karşı dayanıklı mıdır?

A: Bir koruyucu filtre LCD yüzeyinde kullanılmaktadır ve Öeşitli sertliklere karşı

dayanıklıdır (yaklaşık 2H kalem sertliğine kadar). Genel olarak panel yüzeyin aşırı
şok veya Öiziğe maruz kalmaması önerilir.

Q: LCD ekranı nasıl temizlemeliyim?

A: Normal temizlemek iÖin temiz, yumuşak ve ince bir bez kullanınız. Kapsamlı bir

temizlik iÖin izopropil alkol kullanınız. Etil alkol, etanol, aseton, hekzan gibi Öözücüler
kullanmayınız.

Q: Monitörümün renk ayarını değiştirebilir miyim?

A: Evet, Aşağıdaki prosedürü yerine getirerek OSD kontrolünden renk ayarlarınızı

değiştirebilirsiniz,

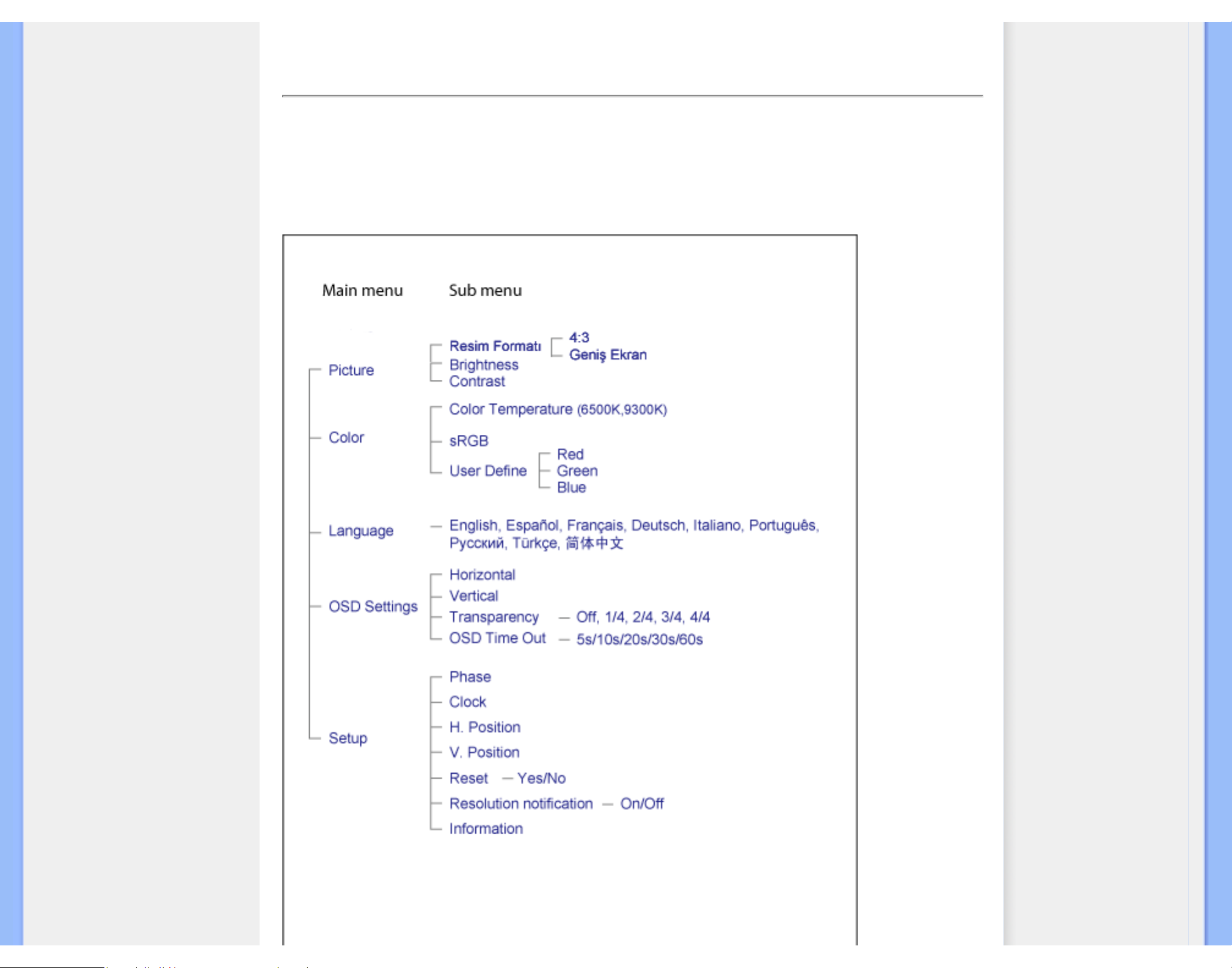

1. OSD (On Screen Display) menüsünü görüntülemek için "MENU"a basın

2. "Renk" seçeneğini seçmek için "Sol Ok" na basın, ardından renk ayarına girmek için
"MENU"a basın, aşağıdaki gibi beş ayar vardır.

a. 6500K; bu ayar kapalı paneli kırmızı-beyaz renk tonuna getirir.
b. 9300K; bu ayar kapalı paneli mavi-beyaz renk tonuna getirir.
c. Kullanıcı Tanımlı; kullanıcı kırmızı, yeşil, mavi renklerini ayarlayarak
tercih ettiği renk ayarını seçebilir.
d. sRGB; farklı aygıtlar arasında (örn. dijital fotoğraf makineleri, monitörler,
yazıcılar, tarayıcılar vb.) doğru renk değişimi yapıldığından emin olmak
için standart bir ayardır.

*Isıtılırken bir nesne tarafından ışınlanan ışığın renk ölçümüdür. Bu ölçüm mutlak ölçek (Kelvin derece)
olarak ifade edilmektedir. 2004K gibi düşük Kevin sıcaklıkları kırmızıdır; 9300K gibi yüksek sıcaklıklar
ise mavidir. 6504K nötr sıcaklık beyazdır.

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/SAF_FAQ.HTM (3 of 7)2008/6/26 04:40:10

SSS (Sık Sorulan Sorular)

Q: Philips LCD Monitörü duvara kurulabilir mi?

A: Evet, Philips Brilliance LCD monitörlerinde bu opsiyonel özellik bulunmaktadir.

Arka kapakta bulunan dört standart VESA montaj deliği kullanıcının Philips
monitörünü birçok VESA standart koluna veya aksesuarına monte etmesine olanak
sağlamaktadır. Ayrıntılı bilgi için Philips satış temsilciniz ile temas kurmanızı öneririz.

SAYFA BAŞI

Ekran ayarları

Q: Radyasyon bakımından LCDler CRTlerle nasıl karşılaştırılabilir?

A: LCDler bir elektron tabancası kullanmadığı iÖin ekran yüzeyinde oluşan radyasyon

miktarı aynı değildir.

SAYFA BAŞI

Diğer Çevre Birimleri ile Uyum

Q: Philips LCD monitörleri Tak-Kullan tipte midir?

A: Evet, monitörler Windows® 95, 98, 2000, XP ve Vista'de Tak-Kullan için

uyumludur.

SAYFA BAŞI

LCD Panel Teknolojisi

Q: Sıvı Kristal Görüntünün anlamı nedir?

A: Bir Sıvı Kristal Görüntü (LCD), genellikle kol saatleri, hesap makineleri, portatif

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/SAF_FAQ.HTM (4 of 7)2008/6/26 04:40:10

SSS (Sık Sorulan Sorular)

oyun konsolları gibi sayısal cihazlarda optik cihazlardaki ASCII karakterler ve
görüntüleri göstermek iÖin kullanılan optik bir aygıttır. LCD, diz üstü ve diğer küÖük
ebatlı bilgisayarlarda görüntü iÖin kullanılan bir teknolojidir. Işın yayan diyotlar ve gaz
plazma teknolojilerinde olduğu gibi, LCD görüntünün katot ışın tüpü (CRT)
teknolojisinden daha ince olmasına imkan verir. LCD, LED ve gaz ekran
görüntülerinden daha az güÖ tüketir Öünkü bu aygıtlar ışını yaymak yerine bloklama
prensibiyle Öalışır.

Q: Pasif matris LCDler ve aktif matris LCDler arasýndaki fark nedir?

A: Bir LCD bir pasif matris veya bir aktif matris LCD Öizgileri ile yapılır. Bir aktif

matriste piksel kesişim noktalarında bir transistor bulunmaktadır, bir pikselin parlaklığı
iÖin daha az akım gerekir. Bu nedenle bir aktif matris görüntüdeki akım daha sık
aÖılıp kapatılabilir (örnek verecek olursak fare imlecinin ekran üzerinde daha düzgün
hareket ettiği görülür). Pasif matris LCDÖde Öizgideki her kesişim noktasında bulunan
piksellere sahip olan bir Öizgi iletkenleri bulunmaktadır.

Q: CRT ile karşılaştırıldığında TFT LCDÖnin ne gibi avantajları vardır?

A: Bir CRT monitörde, bir tabanca, florsan cam üzerindeki polarize elektronları

Öarpıştırarak elektronları fırlatır. Bu nedenle CRT monitörleri temel olarak analog
RGB sinyalleri ile Öalışır. Bir TFT LCD monitör, sıvı kristal panel Öalıştırarak bir giriş
görüntüsünü gösteren bir cihazdır. TFT, CRTÖden temel olarak farklı bir yapıya
sahiptir: her hücrede bir aktif matris yapısı ve bağımsız aktif elementler bulunur. Bir
TFT LCDÖde iki cam panel bulunur ve bu paneller arasındaki boşluk sıvı kristal ile
doldurulmuştur. Hücreler elektronla temas halinde olduklarında ve voltajdan
etkilendiklerinde sıvı kristalin moleküler yapısı değişir ve görüntüyü göstermek iÖin,
giren ışık miktarını kontrol eder. Bir TFT LCD, CRTÖye göre Öeşitli avantajlara sahiptir.
Çok ince olabilir ve tarama metodu kullanmadığı iÖin titreşim yapmaz.

Q: Ne tür geniş aÖı teknolojisi bulunmaktadır? Nasıl Öalışmaktadır?

A: TFT LCD panel, sıvı kristalin dual kırılmasını kullanarak arka ışık girişini kontrol

eden/gösteren bir elementtir. Giren ışığın izdüşümünün sıvı elementin ana eksenine
doğru yansıması özelliğini kullanarak giren ışığın yönünü kontrol eder ve ışığı gösterir.

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/SAF_FAQ.HTM (5 of 7)2008/6/26 04:40:10

SSS (Sık Sorulan Sorular)

Giren ışığın sıvı kristal üzerindeki kırılma oranı ışığın gelme aÖısına bağlı olarak
değişiklik gösterdiği iÖin, bir TFTÖnin görülme aÖısı CRTÖden daha dardır.
Genellikle görülme aÖısı, netlik oranının 10 olduğu noktaya karşılık gelir. Görülme
aÖısını genişletmek iÖin bazı metotlar geliştirilmektedir ve en Öok kullanılan yaklaşım
bir geniş görülme aÖısı filmin kullanılmasıdır. Bu film kırılma aÖısını değiştirerek
görülme aÖısını genişletmektedir. Görülme aÖısını genişletmek iÖin IPS (In Plane
Switching) veya MVA (Multi Vertical Aligned) metotları da kullanılmaktadır.

Q: Bir LCD Monitörde titreşim olmamasının sebebi nedir?

A: Teknik aÖıdan bakarsak, LCD titreşim yapar fakat bunun nedeni CRT

monitörlerden farklıdır ü ve görülmenin kolay olmasına hiÖ bir etkisi yoktur. Bir LCD
monitörde titreşimin genellikle pozitif ve negatif voltaj arasındaki farktan kaynaklanan
belirlenemeyen parlaklık anlamına gelir. Diğer taraftan CRT titreşimi, flüoresan
nesnenin aÖma/kapama faaliyeti görünür duruma geldiğinde insan gözünü tahriş
edebilir. Bir LCD paneldeki sıvı kristalin reaksiyon hızı Öok daha yavaş olduğu iÖin
titreşimin sorun yaratan bu durumu LCD ekranlarda bulunmaz.

Q: LCD monitörü gerçekte neden düşük Elektro Manyetik Etkileşime sahiptir?

A: Bir CRTÖnin aksine LCD monitörde Elektro Manyetik Etki yaratan önemli parÖalar,

özellikle manyetik alanlar bulunmaz. Aynı zamanda LCD ekranı nispeten daha az güÖ
kullandığı iÖin güÖ kaynağı son derece sadedir.

SAYFA BAŞI

Ergonomi, Ekoloji ve Güvenlik Standartları

Q: CE işareti nedir?

A: CE (ConformitÇ EuropÇenne) işareti, Avrupa piyasasında satışa sunulan ürünlerde

bulunması gereken bir işarettir. "CE" işaretinin anlamı ürünün yürürlükteki Avrupa
Direktiflerine uygun olduğunu göstermektedir. Avrupa Direktifi, sağlık, güvenlik, Öevre
ve müşterinin korunması ile ilgili bir Avrupa kanunudur ve U.S. National Electrical Code
(ABD Ulusal Elektrik Kodu) ve UL Standards (UL Standartları) ile benzemektedir.

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/SAF_FAQ.HTM (6 of 7)2008/6/26 04:40:10

SSS (Sık Sorulan Sorular)

Q: LCD monitör genel güvenlik standartları ile uyumlu mudur?

A: Evet. Philips LCD monitörleri, radyasyon, elektromanyetik dalgalar, enerji azaltımı,

Öalışma ortamında elektrik güvenliği ve geri dönüşüm MPR-II ve TCO 99/03
standartlarına uygundur. Spesifikasyon sayfasında ayrıntılı standart veriler
bulunmaktadır.

Daha fazla bilgiyi Yönetmenlik Bilgileri bölümünden edinebilirsiniz.

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/SAF_FAQ.HTM (7 of 7)2008/6/26 04:40:10

Sorun Giderme

• Güvenlik ve Sorun Giderme

• SSS

• Genel Problemler

• Görüntü Problemleri

• Yönetmenlik Bilgileri

• İlgili Diğer Bilgiler

Sorun Giderme

Bu sayfada kullanıcının düzeltebileceği problemler anlatılmaktadır. Bu çözümleri denedikten sonra
sorun hala devam ederse, Philips müşteri hizmetleri temsilcisi ile temasa geçiniz.

Genel Problemler

Problem Çözüm

Resim Yok

(Güç LED ışıkları yanmıyor)

Güç kablosunun prize ve monitöre takılı
olup olmadığını kontrol ediniz.
Monitörün ön tarafındaki güç düğmesini
kapatıp açın.

Resim Yok

(Güç LED ışıkları kehribar veya sarı
renkte)

Bilgisayarın açık olup olmadığını kontrol
edin.
Sinyal kablosunun bilgisayara düzgün
takılıp takılmadığını kontrol edin.
Monitör kablosundaki pimlerin eğrilmiş
olup olmadığını kontrol edin.
Enerji Tasarruf özelliği devrede olabilir

Ekranda aşağıdaki görüntü var

Monitör kablosunun bilgisayara düzgün
takılıp takılmadığını kontrol edin.
Monitör kablosundaki pimlerin eğrilmiş
olup olmadığını kontrol edin.
Bilgisayarın açık olup olmadığını kontrol
edin.

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/saf_troub.htm (1 of 4)2008/6/26 04:40:11

Sorun Giderme

AUTO düğmesi düzgün çalışmıyor

Auto Fonksiyonu aslında Microsoft
Windows® ortamında çalışan standart
Macintosh veya IBM uyumlu PC’lerde
çalışmak üzere tasarlanmıştır.

Standart dışı PC veya video kartlarında
kullanıldığında düzgün çalışmayabilir.

Görüntü Problemleri

Görüntünün yeri hatalı

Auto düğmesine basın.

OSD Ana Kontrollerinde More Setting
(Daha Fazla Ayarın) Phase/Clock
(Faz/Saat)'ini kullanarak görüntü
pozisyonunu ayarlayın.

Görüntü ekranda titriyor

Sinyal kablosunun grafik kartı veya
PC’ye düzdün bir şekilde takılıp
takılmadığını kontrol edin.

Dikey titreşim

Auto düğmesine basınız.
OSD Ana Kontrollerde Phase/Clock
(Aşama/Saate) ait Ayrıntılı Ayarları
kullanraak dikey çubukları ortadan
kaldır.

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/saf_troub.htm (2 of 4)2008/6/26 04:40:11

Sorun Giderme

Yatay titreşim

Auto düğmesine basın.
OSD Ana Kontrollerde Phase/Clock
(Aşama/Saate) ait Ayrıntılı Ayarları
kullanraak dikey çubukları ortadan
kaldır.

Ekran çok parlak veya çok koyu

Ekran Göstergesi üzerinde kontrastı ve
parlaklığı ayarlayınız. (LCD monitör arka
zemin ışığının sabit bir kullanım ömrü
vardır. Ekran karanlık olmaya veya yanıp
sönmeye başladığı zaman, lütfen satış
temsilcinizle irtibat kurunuz.

Görüntü belirli bir süre daha ekranda
kalıyor

Görüntü ekranda uzun bir süre kalırsa,
ekrana yerleşmiş olabilir ve belirli bir
süre daha ekranda kamaya devam
edebilir. Bu durum genellikle birkaç saat
sonra ortadan kalkar

Görüntü, güç kapatıldıktan sonra
daekranda kalmaya devam ediyor.

Bu durum sıvı kristalin bir özelliğidir ve
sıvı kristalin bozulması veya
kötüleşmesinden kaynaklanmamaktadır.
Bu görüntü belirli bir süre geçtikten
sonra kaybolacaktır

Geride yeşil, kırmızı, mavi, siyah, ve
beyaz noktaların bulunması

Bu noktalar günümüz teknolojisinde
kullanılan sıvı kristalin normal bir
özelliğidir.

Ayrıntılı yardım almak için, Müşteri Bilgi Merkezleri listesine gidin ve Philips müşteri hizmetleri
temsilcisi ile temasa geçin.

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/saf_troub.htm (3 of 4)2008/6/26 04:40:11

Sorun Giderme

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/saf_troub.htm (4 of 4)2008/6/26 下午 04:40:11

Regulatory Information

• Recycling Information for
Customers

•

Waste Electrical and
Electronic Equipment­WEEE

• CE Declaration of
Conformity

•

Energy Star Declaration

• Federal Communications
Commission (FCC) Notice
(U.S. Only)

• FCC Declaration of
Conformity

• Commission Federale de la
Communication (FCC
Declaration)

• EN 55022 Compliance
(Czech Republic Only)

• MIC Notice (South Korea
Only)

• Polish Center for Testing
and Certification Notice

• North Europe (Nordic
Countries) Information

• BSMI Notice (Taiwan Only)

•

Ergonomie Hinweis (nur
Deutschland)

• Philips End-of-Life Disposal

•

Information for UK only

•

China RoHS

• Troubleshooting

• Other Related Information

• Frequently Asked
Questions (FAQs)

Regulatory Information

Model ID: 220EW9
Model No: HWE9220F

Recycling Information for Customers

Philips establishes technically and economically viable objectives to optimize the environmental
performance of the organization's product, service and activities.

From the planning, design and production stages, Philips emphasizes the important of making
products that can easily be recycled. At Philips, end-of-life management primarily entails
participation in national take-back initiatives and recycling programs whenever possible, preferably
in cooperation with competitors.

There is currently a system of recycling up and running in the European countries, such as The
Netherlands, Belgium, Norway, Sweden and Denmark.

In U.S.A., Philips Consumer Electronics North America has contributed funds for the Electronic
Industries Alliance (EIA) Electronics Recycling Project and state recycling initiatives for end-of-life
electronics products from household sources. In addition, the Northeast Recycling Council (NERC)

- a multi-state non-profit organization focused on promoting recycling market development - plans to
implement a recycling program.

In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration
(EPA) to follow the IT product recycling management process, detail can be found in web site www.

epa.gov.tw

The monitor contains parts that could cause damage to the nature environment. Therefore, it is vital that
the monitor is recycled at the end of its life cycle.

For help and service, please contact Consumers Information Center or F1rst Choice Contact

Information Center

in each country or the following team of Environmental specialist can help.

Mr. WY Chen- Environment manager
Philips Multimedia Flat Display
E-mail: [e-mail]

Tel: [phone]

Mr. Maarten ten Houten - Senior Environmental Consultant

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/REGS/REGULAT.HTM (1 of 12)2008/6/26 下午 04:40:14

Regulatory Information

Philips Consumer Electronics
E-mail: [e-mail]

Tel: [phone]

Mr. Delmer F. Teglas
Philips Consumer Electronics North America
E-mail: [e-mail]

Tel: [phone]

RETURN TO TOP OF THE PAGE

Waste Electrical and Electronic Equipment-WEEE

Attention users in European Union private households

This marking on the product or on its packaging illustrates that, under European
Directive 2002/96/EG governing used electrical and electronic appliances, this product may not be
disposed of with normal household waste. You are responsible for disposal of this equipment
through a designated waste electrical and electronic equipment collection. To determine the
locations for dropping off such waste electrical and electronic, contact your local government office,
the waste disposal organization that serves your household or the store at which you purchased the
product.

RETURN TO TOP OF THE PAGE

CE Declaration of Conformity

Philips Consumer Electronics declare under our responsibility that the product is in conformity with
the following standards

- EN60950-1:2001 (Safety requirement of Information Technology Equipment)

- EN55022:1998 (Radio Disturbance requirement of Information Technology Equipment)

- EN55024:1998 (Immunity requirement of Information Technology Equipment)

- EN61000-3-2:2000 (Limits for Harmonic Current Emission)

- EN61000-3-3:1995 (Limitation of Voltage Fluctuation and Flicker)
following provisions of directives applicable

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/REGS/REGULAT.HTM (2 of 12)2008/6/26 下午 04:40:14

Regulatory Information

- 73/23/EEC (Low Voltage Directive)

- 89/336/EEC (EMC Directive)

- 93/68/EEC (Amendment of EMC and Low Voltage Directive)
and is produced by a manufacturing organization on ISO9000 level.

The product also comply with the following standards

- ISO9241-3, ISO9241-7, ISO9241-8 (Ergonomic requirement for CRT Monitor)

- ISO13406-2 (Ergonomic requirement for Flat Panel Display)

- GS EK1-2000 (GS specification)

- prEN50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display)

- MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields)

- TCO'99, TCO'03 (Requirement for Environment Labelling of Ergonomics, Energy, Ecology and
Emission, TCO: Swedish Confederation of Professional Employees) for TCO versions

RETURN TO TOP OF THE PAGE

Energy Star Declaration

This monitor is equipped with a function for saving energy which supports the VESA Display
Power Management Signaling (DPMS)

standard. This means that the monitor must be

connected to a computer which supports VESA DPMS. Time settings are adjusted from the
system unit by software.

VESA State LED Indicator Power Consumption
Normal operation ON (Active) Green < 45W (typ.)
Power Saving

Alternative 2
One step

OFF (Sleep) Yellow < 2 W

Switch Off Off < 1 W

As an ENERGY STAR

®

Partner, PHILIPS has determined that this product

meets the

ENERGY STAR® guidelines for energy efficiency.

We recommend you switch off the monitor when it is not in use for a long time.

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/REGS/REGULAT.HTM (3 of 12)2008/6/26 下午 04:40:14

Regulatory Information

RETURN TO TOP OF THE PAGE

Federal Communications Commission (FCC) Notice (U.S. Only)

This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:

● Reorient or relocate the receiving antenna.

● Increase the separation between the equipment and receiver.

● Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

● Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate the equipment.

Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a
computer device.

To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or
excessive moisture.

THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN
INTERFERENCE-CAUSING EQUIPMENT REGULATIONS.

RETURN TO TOP OF THE PAGE

FCC Declaration of Conformity

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/REGS/REGULAT.HTM (4 of 12)2008/6/26 下午 04:40:14

Regulatory Information

Trade Name: Philips

Responsible Party:

Philips Consumer Electronics North America
P.O. Box 671539
Marietta , GA 30006-0026
1-888-PHILIPS (744-5477)

Declaration of Conformity for Products Marked with FCC Logo,
United States Only

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device
may not cause harmful interference, and (2) this device must accept any interference received, including interference
that may cause undesired operation.

RETURN TO TOP OF THE PAGE

Commission Federale de la Communication (FCC Declaration)

Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques
de class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues
de façon à fourir une protection raisonnable contre les interférences nuisibles dans le
cadre d'une installation résidentielle. CET appareil produit, utilise et peut émettre des
hyperfréquences qui, si l'appareil n'est pas installé et utilisé selon les consignes
données, peuvent causer des interférences nuisibles aux communications radio.
Cependant, rien ne peut garantir l'absence d'interférences dans le cadre d'une
installation particulière. Si cet appareil est la cause d'interférences nuisibles pour la
réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant
l'équipement, puis en le remettant en fonction, l'utilisateur pourrait essayer de
corriger la situation en prenant les mesures suivantes:

● Réorienter ou déplacer l'antenne de réception.

● Augmenter la distance entre l'équipement et le récepteur.

● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.

● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/REGS/REGULAT.HTM (5 of 12)2008/6/26 下午 04:40:14

Regulatory Information

Toutes modifications n'ayant pas reçu l'approbation des services compétents en
matière de conformité est susceptible d'interdire à l'utilisateur l'usage du présent
équipement.

N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.

CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU
REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA.

RETURN TO TOP OF THE PAGE

EN 55022 Compliance (Czech Republic Only)

RETURN TO TOP OF THE PAGE

Polish Center for Testing and Certification Notice

The equipment should draw power from a socket with an attached protection circuit (a three-prong
socket). All equipment that works together (computer, monitor, printer, and so on) should have the
same power supply source.

The phasing conductor of the room's electrical installation should have a reserve short-circuit
protection device in the form of a fuse with a nominal value no larger than 16 amperes (A).

To completely switch off the equipment, the power supply cable must be removed from the power
supply socket, which should be located near the equipment and easily accessible.

A protection mark "B" confirms that the equipment is in compliance with the protection usage
requirements of standards PN-93/T-42107 and PN-89/E-06251.

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/REGS/REGULAT.HTM (6 of 12)2008/6/26 下午 04:40:14

Regulatory Information

RETURN TO TOP OF THE PAGE

North Europe (Nordic Countries) Information

Placering/Ventilation

VARNING:

FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/REGS/REGULAT.HTM (7 of 12)2008/6/26 下午 04:40:14

Regulatory Information

Placering/Ventilation

ADVARSEL:

SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT
ER NEMT TILGÆNGELIGE.

Paikka/Ilmankierto

VAROITUS:

SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI
IRROTTAA PISTORASIASTA.

Plassering/Ventilasjon

ADVARSEL:

NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR
STØMTILFØRSEL ER LETTE Å NÅ.

RETURN TO TOP OF THE PAGE

BSMI Notice (Taiwan Only)

RETURN TO TOP OF THE PAGE

Ergonomie Hinweis (nur Deutschland)

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/REGS/REGULAT.HTM (8 of 12)2008/6/26 下午 04:40:14

Regulatory Information

Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden
durch Röntgenstrahlen" festgelegten Vorschriften.

Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der
Inbetriebnahme hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5
Abs. 4 der Röntgenverordnung erfüllt sind.

Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten,
daß

1. Reparaturen nur durch Fachpersonal durchgeführt werden.

2. nur original-Ersatzteile verwendet werden.

3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.

Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem
Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem
Zeichenkontrast wären die Folge).

Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.

ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß
NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.

RETURN TO TOP OF THE PAGE

End-of-Life Disposal

Your new monitor contains materials that can be recycled and reused. Specialized companies can
recycle your product to increase the amount of reusable materials and to minimize the amount to be
disposed of.

Please find out about the local regulations on how to dispose of your old monitor from your local
Philips dealer.

(For customers in Canada and U.S.A.)

This product may contain lead and/or mercury. Dispose of in accordance to local-state and federal
regulations.
For additional information on recycling contact

www.eia.org (Consumer Education Initiative)

RETURN TO TOP OF THE PAGE

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/REGS/REGULAT.HTM (9 of 12)2008/6/26 下午 04:40:14

Regulatory Information

Information for UK only

WARNING - THIS APPLIANCE MUST BE
GROUNDING.

Important:

This apparatus is supplied with an approved
moulded 13A plug. To change a fuse in this type
of plug proceed as follows:

1. Remove fuse cover and fuse.

2. Fit new fuse which should be a BS 1362 5A,A.
S.T.A. or BSI approved type.

3. Refit the fuse cover.

If the fitted plug is not suitable for your socket
outlets, it should be cut off and an appropriate 3­pin plug fitted in its place.

If the mains plug contains a fuse, this should
have a value of 5A. If a plug without a fuse is
used, the fuse at the distribution board should
not be greater than 5A.

Note: The severed plug must be destroyed to
avoid a possible shock hazard should it be
inserted into a 13A socket elsewhere.

How to connect a plug

The wires in the mains lead are coloured in
accordance with the following code:

BLUE - "NEUTRAL" ("N")

BROWN - "LIVE" ("L")

GREEN & YELLOW - "GROUND" ("G")

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/REGS/REGULAT.HTM (10 of 12)2008/6/26 下午 04:40:14

Regulatory Information

1. The GREEN AND YELLOW wire must be
connected to the terminal in the plug which is
marked with the letter "G" or by the Ground

symbol

or coloured GREEN or GREEN AND

YELLOW.

2. The BLUE wire must be connected to the
terminal which is marked with the letter "N" or
coloured BLACK.

3. The BROWN wire must be connected to the
terminal which marked with the letter "L" or
coloured RED.

Before replacing the plug cover, make certain
that the cord grip is clamped over the sheath of
the lead - not simply over the three wires.

RETURN TO TOP OF THE PAGE

China RoHS

The People's Republic of China released a regulation called "Management Methods for Controlling
Pollution by Electronic Information Products" or commonly referred to as China RoHS. All products
including CRT and LCD monitor which are produced and sold for China market have to meet China
RoHS request.

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/REGS/REGULAT.HTM (11 of 12)2008/6/26 下午 04:40:14

Regulatory Information

RETURN TO TOP OF THE PAGE

file:///E|/專案/220EW9 EDFU/TURKISH/220EW9/safety/REGS/REGULAT.HTM (12 of 12)2008/6/26 下午 04:40:14

İlgili Diğer Bilgiler

• Güvenlik ve Sorun Giderme

• SSS

• Sorun Giderme

• Yönetmenlik Bilgileri

• ABD’de Bulunan

Kullanıcılara Yönelik Bilgiler

• ABD Dışındaki Kullanıcılara

Yönelik Bilgiler

İlgili Diğer Bilgiler

ABD’de Bulunan Kullanıcılara Yönelik Bilgiler.

115 V’ye ayarlanan birimler hakkında :

Minimum 18 AWG, SVT veya SJT sınıfı üç iletken kabloya sahip, uzunluğu maksimum 15 feet
olan, bir paralel yaprağa sahip olan ve topraklı bağlantı prizi 15 A, 125 V olan ve UL Kablo Seti
Listesinde bulunan bir kablo seti kullanınız.

230 V’ye ayarlanan birimler için:

Minimum 18 AWG, SVT veya SJT sınıfı üç iletken kabloya sahip, uzunluğu maksimum 15 feet
olan, birbiri arkasına dizilmiş yaprağa sahip olan ve topraklı bağlantı prizi 15 A, 250 V olan ve UL
Kablo Seti Listesinde bulunan bir kablo seti kullanınız.

ABD Dışındaki Kullanıcılara Yönelik Bilgiler.

230 V’ye ayarlanan birimler için:

Minimum 18 AWG kablosu olan ve toprak bağlantı prizi 15 A, 250 V olan bir Kablo Seti kullanınız.
Kablo Seti, ekipmanın kurulduğu ülkede uygulanan güvenlik standartlarına uygun olmalı ve/veya
HAR olarak işaretlenmiş olmalıdır.

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/safety/saf_other.htm2008/6/26 04:40:15

Bu Kilavuz Hakkinda

• Bu Kılavuz Hakkında

• İşaretler

Bu Kilavuz Hakkinda

Bu Kılavuz Hakkında

Bu elektronik kullanım kılavuzu LCD Monitörünü kullanan kişiler için tasarlanmıştır. Bu belgede
LCD monitörünün özellikleri, kurulum, çalıştırma ve ilgili bilgiler açıklanmaktadır. Yayınlanan
kılavuz ile aynı içeriğe sahiptir.

Aşağıdaki bölümleri içermektedir:

Güvenlik ve Hata Bulma Bilgileri: Bu belgede genel sorunlar ile ilgili tavsiye ve çözümler ve

bu konuda ihtiyaç duyacağınız diğer bilgiler bulunmaktadır.
Bu Elektronik Kullanım Kılavuzu Hakkında:Bu belgede size bir referans olması amacıyla
işaretlerin açıklamaları ve diğer belgelerde yer alan bilgiler genel olarak açıklanmaktadır.

Ürün Bilgisi: Bu belgede monitörün özellikleri ve teknik özellikleri yer almaktadır.
Monitörün Kurulması: Bu belgede ilk kurma işlemi açıklanmakta ve monitörün kullanılması

ile ilgili genel bilgiler yer almaktadır.

Ekran Menüsü: Bu belgede monitör ayarlarının yağılması ile ilgili bilgiler verilmektedir.
Müşteri Hizmetleri ve Garanti: Bu belgede dünya üzerindeki Philips Müşteri Bilgi

Merkezlerinin bir listesi ve destek yardım telefon numaraları ve ürüne uygulanacak olan
garanti bilgileri yer almaktadır.

Sözlük: Teknik terimler açıklanmaktadır.
İndirme ve Yazdırma kolaylık sağlaması için tüm kılavuzu sabit diskinize kopyalar.

SAYFA BAŞI

İşaretler

Aşağıdaki bölümlerde bu belgede kullanılan işaretler açıklanmaktadır.

Not, Uyarı ve İkazlar

Bu kılavuzda metin bloklarının yanında bir simge bulunabilir ve koyu veya italik yazılmış olabilir. Bu

file:///E|//220EW9 EDFU/TURKISH/220EW9/about/about.htm (1 of 2)2008/6/26 04:40:53

Bu Kilavuz Hakkinda

bloklarda not, uyarı ve ikazlar bulunur ve aşağıdaki gibi kullanılır:

NOT: Bu simge, bilgisayar sisteminizin daha iyi kullanılmasında size
yardımcı olacak önemli bilgi ve önerileri göstermektedir.

UYARI: Bu simge donanıma zarar verecek veya veri kaybına yol açacak
arızalardan kaçınmak için gerekli bilgileri göstermektedir.

İKAZ: Bu simge insanlara zarar verme ihtimali olan durumları gösterir ve bu
sorundan nasıl kaçınılması gerektiğini açıklar.

Bazı uyarılar başka bir biçimde görünebilir ve yanında bir simge bulunmayabilir. Bu gibi
durumlarda özel uyarı biçimleri yetkili biri tarafından belirtilmelidir.

SAYFA BAŞI

©2008 Koninklijke Philips Electronics N.V.

Bütün hakları saklıdır. Bu belgenin tümünün veya bir kısmının Philips Electronics N.V’nin yazılı izni olmadan
çoğaltılması, kopyalanması, kullanılması, düzeltilmesi, kiralanması, kamuya açıklanması, yayınlanması ve
basılması yasaktır.

file:///E|//220EW9 EDFU/TURKISH/220EW9/about/about.htm (2 of 2)2008/6/26 04:40:53

Ürün Bilgileri

• Kurşunsuz ürün

• Teknik Özellikler

• Çözünürlük & Ön Ayar

Modları

• Philips Piksel Hata
Yöntemi

• Otomatik Güç Tasarrufu

• Fiziksel Özellikler

• Pin Tahsisi

• Ürünün Görünümü

• Fiziksel işlev

Ürün Bilgileri

Kurşunsuz ürün

Philips, kurşun gibi zehirli maddeleri monitörlerinde kullanmamaktadır. Kurşunsuz
monitör sağlığınızı korumanıza yardımcı olurken atılacak elektrikli ve elektronik
cihazların imha edilmesinde ve kurtarılmasında çevreye dosttur. Philips, Avrupa
Topluluğunun elektrikli ve elektronik cihazlardaki tehlikeli maddeler ile ilgili olarak
koyduğu zorunlu kısıtlamalara ve sıkı RoHS Yönergesine uygun hareket etmektedir.
Philips ile monitörünüzün çevreye zarar vermediğinden emin olabilirsiniz.

Teknik Özellikler*

LCD PANEL

• Tür TFT LCD

• Ekran boyutu 21.6"W

• Piksel 0.277 x 0.277 mm

• LCD Panel tipi

1680 x 1050 piksel
R.G.B. dikey çizgi
Parlamayan polarizer sertlik

• Etkin Görünüm Alanı 464.94x 290.59 mm

• Görünüm Renkleri 16.7 m

TARAMA

• Dikey yenileme oranı 56 Hz-76 Hz

• Yatay frekans

30 kHz-83 kHz

VİDEO

• Video dot oranı 165 MHz

file:///E|//220EW9 EDFU/TURKISH/220EW9/PRODUCT/PRODUCT.HTM (1 of 6)2008/6/26 04:40:55

Ürün Bilgileri

• Giriş Empedansı

- Video

75

- Sync

2.2K

• Giriş sinyal seviyeleri 0.7 Vpp

• Sync giriş sinyali

Ayrı senk
Kompozit senk
Yeşil üzerinde senkronize

• Senk polaritesi Pozitif ve negatif

* Bu bilgiler önceden haber verilmeden değiştirilebilir.

SAYFA BAŞI

Çözünürlük & Ön Ayar Modları

A. Maksimum Çözünürlük

- 220EW9 için

60 Hz'de 1920 x 1080 (analog giriş)

B. Tavsiye Edilen Çözünürlük

- 220EW9 için

60 Hz'de 1680 x 1050 (analog giriş)

18 fabrika ayar modu:

file:///E|//220EW9 EDFU/TURKISH/220EW9/PRODUCT/PRODUCT.HTM (2 of 6)2008/6/26 04:40:55

Ürün Bilgileri

H. frek (kHz) Çözünürlük V. frek (Hz)

31.47 640*350 70.09

31.47 720*400 70.09

31.47 640*480 59.94

35.00 640*480 67.00

37.50 640*480 75.00

35.16 800*600 56.25

37.88 800*600 60.32

46.88 800*600 75.00

48.36 1024*768 60.00

60.02 1024*768 75.03

63.98 1280*1024 60.02

79.98 1280*1024 75.03

55.47 1440*900 59.90

55.94 1440*900 59.89

70.64 1440*900 74.98

66.59 1920*1080 60.00

65.29 1680*1050 60.00

64.70 1680*1050 60.00

SAYFA BAŞI

Otomatik Güç Tasarrufu

Eğer PC’nizde VESA's DPMS uyumlu görüntü kartı veya yazılım varsa, monitör kullanılmadığı zaman güç
tüketimini otomatik olarak azaltabilir. Klavye, fare veya diğer cihazlardan bir giriş tespit edildiğinde monitör
otomatik olarak aktif duruma geçer. Aşağıdaki tabloda bu otomatik güç tasarruf özelliğinin güç tasarrufu ve
sinyalleri gösterilmektedir:

Güç Yönetiminin Tanımı

file:///E|//220EW9 EDFU/TURKISH/220EW9/PRODUCT/PRODUCT.HTM (3 of 6)2008/6/26 04:40:55

Ürün Bilgileri

VESA Modu Video H-sync V-sync Kullanılan Güç LED rengi

Aktif AÇIK Evet Evet < 45 W (typ.) Yeşil

Uyku

KAPALI Hayır No < 2 W

Sarı

Kapat KAPALI - - < 1 W KAPALI

Bu monitör ENERGY STAR® uyumludur. ENERGY STAR® Ortağı olarak, PHILIPS bu ürünün
ENERGY STAR® enerjiyi verimli kullanmak için uyumlu olduğunu belirlemiştir.

SAYFA BAŞI

Fiziksel Özellikler

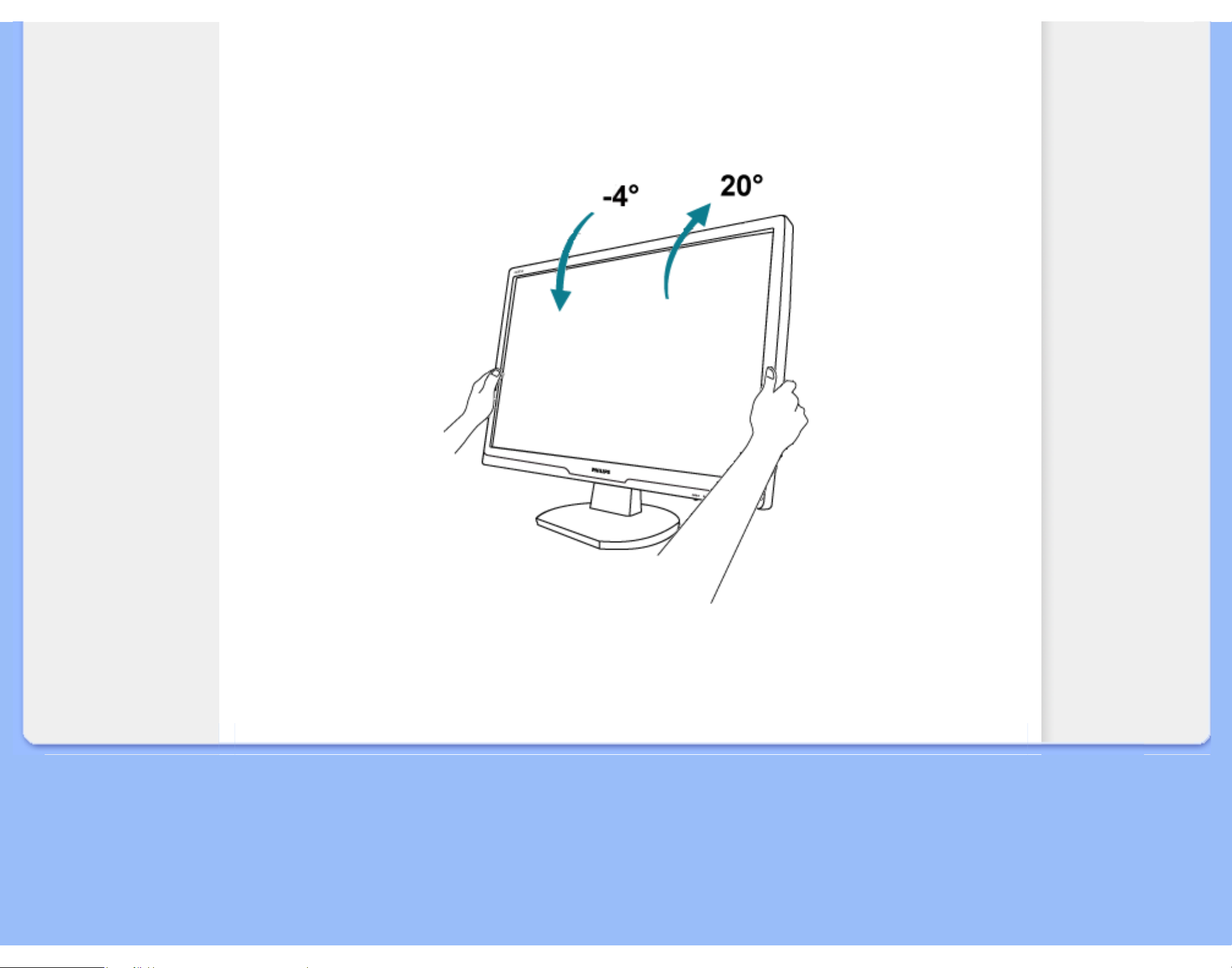

• Eğiklik -4° ~ 20°

• Güç kaynağı 100 ~ 240 VAC, 60 / 50 Hz

• Güç tüketimi <45W* (typ.)

• Sıcaklık

0°C - 40°C (çalışma)

-20°C - 60°C (saklama)

• Nispi Nem 20% ila 90% arası

• Sistem MTBF 50K saat (CCFL 40K saat)

• Kasa rengi

220EW9FB: Siyah

SAYFA BAŞI

Sinyal Pin Tahsisi

Sinyal kablosunun 15-pin D-sub bağlantısı (erkek):

file:///E|//220EW9 EDFU/TURKISH/220EW9/PRODUCT/PRODUCT.HTM (4 of 6)2008/6/26 04:40:55

Ürün Bilgileri

Pim

No.

Tahsis

Pim

No.

Tahsis

1

Kırımız video girşi

9

DDC +5V

2

Yeşil video girişi/SOG

10

Boş

3

Mavi video girişi

11

Toprak

4

Sense (Toprak)

12

Seri veri hattı (SDA)

5

Toprak - Kablo belirleme

13

H. Sync

6

Kırımız video alanı

14

V. Sync

7

Yeşil video alanı

15

Veri clock hattı (SCL)

8

Mavi video alanı

SAYFA BAŞI

Görünümü

Monitör ve parçalarının görünümü için aşağıdaki linke tıklayınız.

Ürünün Önden Görünümü

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/PRODUCT/PRODUCT.HTM (5 of 6)2008/6/26 04:40:55

Ürün Bilgileri

Fiziksel işlev

Sarsıntı

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/PRODUCT/PRODUCT.HTM (6 of 6)2008/6/26 04:40:55

Philips Piksel Hata Yöntemi

• Ürün Özellikleri

• Teknik Özellikler

• Çözünürlük & Ön Ayar

Modları

• Otomatik Güç Tasarrufu

• Fiziksel Özellikler

• Pin Tahsisi

• Ürünün Görünümü

Philips Piksel Hata Yöntemi

Philips Flat Panel Monitörlerin Piksel Hata Yöntemi

Philips yüksek kaliteli ürünler satmaya çalışmaktadır. Biz, en gelişmiş üretim tekniklerini
kullanmakta ve sıkı bir kalite kontrol mekanizması uygulamaktayız. Fakat flat panel monitörlerinde
kullanılan TFT LCD panellerindeki piksel veya alt piksel hataları ile bazen karşılaşmaktayız.
Üreticilerden hiç biri panellerin hiç birinde piksel hatası bulunmayacağını garanti edemez fakat
Philips, kabul edilmez sayıda hata bulunan monitörlerin garanti kapsamında tamir edileceğini veya
yenisi ile değiştirileceğini garanti etmektedir. Bu bölümde farklı piksel hata tipleri açıklanmakta ve
her tip için kabul edilebilir piksel seviyeleri tanımlanmaktadır. Garanti kapsamında tamir veya
yenisi ile değiştirme yapabilmek için TFT LCD panelindeki piksel hatalarının sayısı kabul edilebilir
seviyelerden fazla olmalıdır. Örnek verecek olursak, bir 19"W XGA monitöründe alt piksel oranının
%0.0004 olması hatalı olabilir. Bunların yanında, bazı piksel hata tipleri veya kombinasyonunun
fark edilmesi diğerlerinden daha kolay olduğu için Philips bu tip hatalar için daha yüksek kalite
standartları belirlemiştir. Bu politika tüm dünyada geçerlidir.

Piksel ve Alt Pikseller

Bir piksel, veya resim elemanı, temel renkleri kırmızı, yeşil ve mavi olan üç alt pikselden
oluşmaktadır. Pikseller bir araya gelerek bir görüntü oluşturur. Pikseldeki alt piksellerin hepsi
açıksa, renkli üç alt piksel beraber beyaz bir resim gibi görünür. Hepsi koyuysa, renkli üç alt
piksel beraber tek bir siyah piksle gibi görünür. Açık ve koyu piksellerin diğer kombinasyonu
diğer renkte tek bir piksel gibi görünür.

Piksel Hata Türleri

Piksel ve alt piksel hataları ekranda farklı şekillerde görünür. Piksel hataları için iki kategori
bulunmaktadır ve her kategoride çeşitli alt piksel hata türleri mevcuttur.

file:///E|//220EW9 EDFU/TURKISH/220EW9/PRODUCT/PIXEL.HTM (1 of 4)2008/6/26 04:40:56

Philips Piksel Hata Yöntemi

Parlak Nokta Hataları Parlak nokta hataları daima yanan veya "açık" olan piksel veya alt piksel

olarak görünür. Parlak nokta, monitör koyu bir örnek gösterdiğinde ekranda bulunan bir alt
pikseldir. Çeşitli tiplerde parlak nokta hataları bulunmaktadır:

Bir aÖık kırmızı, yeşil veya
mavi alt piksel

İki bitişik alt piksel:

- Kırmızı + Mavi = Yeşil

- Kırmızı + yeşil = Sarı

- Yeşil + Mavi = AÖık Mavi

Ü Ö bitişik alt piksel (bir
beyaz piksel)

Kırmızı veya mavi renkteki parlak nokta komşu noktaların parlaklığından yüzde 50
daha parlak olurken yeşil parlak nokta ise komşu noktalardan yüzde 30 daha
parlak olmalıdır.

Siyah Nokta Hataları Siyah nokta hataları her zaman koyu veya "kapalı"olan piksel veya alt

piksel olarak görünür. Koyu nokta, monitör açık bir örnek gösterdiğinde ekranda bulunan bir alt
pikseldir. Aşağıda siyah nokta hata tipleri gösterilmektedir:

Bir koyu alt piksel İki veya üç bitişik alt piksel

Piksel Hatalarının Yakınlığı

Birbirine yakın olan aynı tür piksel ve alt piksel hatalarının far edilmesi daha kolay olduğu için,
Philips, piksel hatalarının yakınlığı konusunda da toleranslar belirlemiştir.

file:///E|//220EW9 EDFU/TURKISH/220EW9/PRODUCT/PIXEL.HTM (2 of 4)2008/6/26 04:40:56

Philips Piksel Hata Yöntemi

Piksel Hata Toleransları

Garanti süresinde piksel hatalarından kaynaklanan tamir veya yenisi ile değiştirme işlemlerini
gerçekleştirmek için bir Philips flat panelindeki TFT LCD panelinde bulunan piksel veya alt piksel
hataları aşağıdaki tabloda belirtilen sayılardan fazla olmalıdır.

PARLAK NOKTA KUSURLARI KABUL EDİLEBİLİR SEVİYE

MODEL

220EW9

1 görünen alt pikseller 3

2 bitişik görünen alt pikseller 1

3 bitişik görünen alt pikseller (bir beyaz piksel) 0

İki parlak nokta kusuru arasındaki uzaklık* >15mm

Tüm tiplerdeki toplam parlak nokta kusurları 3

SİYAH NOKTA KUSURLARI KABUL EDİLEBİLİR SEVİYE

MODEL

220EW9

1 koyu altpiksel 5

2 komşu koyu altpiksel 2

3 komşu koyu altpiksel 0

Iki Siyah nokta kusuru arasındaki mesafe* >15mm

Her türdeki toplam siyah nokta kusurları 5

TOPLAM NOKTA HASARLARI KABUL EDİLEBİLİR SEVİYE

MODEL

220EW9

Her türdeki toplam parlak nokta kusurları 5

file:///E|//220EW9 EDFU/TURKISH/220EW9/PRODUCT/PIXEL.HTM (3 of 4)2008/6/26 04:40:56

Philips Piksel Hata Yöntemi

Not:

* 1 veya 2 komşu alt piksel arızası = 1 nokta arızası

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/PRODUCT/PIXEL.HTM (4 of 4)2008/6/26 04:40:56

LCD Monitörün Takılması

•

Ürünün Önden
Görünümü

•

Bilgisayarınıza
Bağlanması

• Kaidenin Sökülmesi

• Başlama

•

Performansın
Ayarlanması

LCD Monitörün Takılması

Ürünün Önden Görünümü

1 Monitörün gücünü Açmak veya Kapatmak içindir

2 OSD menüsüne gitmek için

3

/

Ekranın parlaklık ayarını yapmak için

4 Ekran kontrastını ayarlamak için

5

Otomatik olarak yatay konum, dikey konum, faz ve saat
ayarlarını yapar.

Önceki OSD seviyesine döner.

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/INSTALL/INSTALL.HTM (1 of 3)2008/6/26 04:40:57

LCD Monitörün Takılması

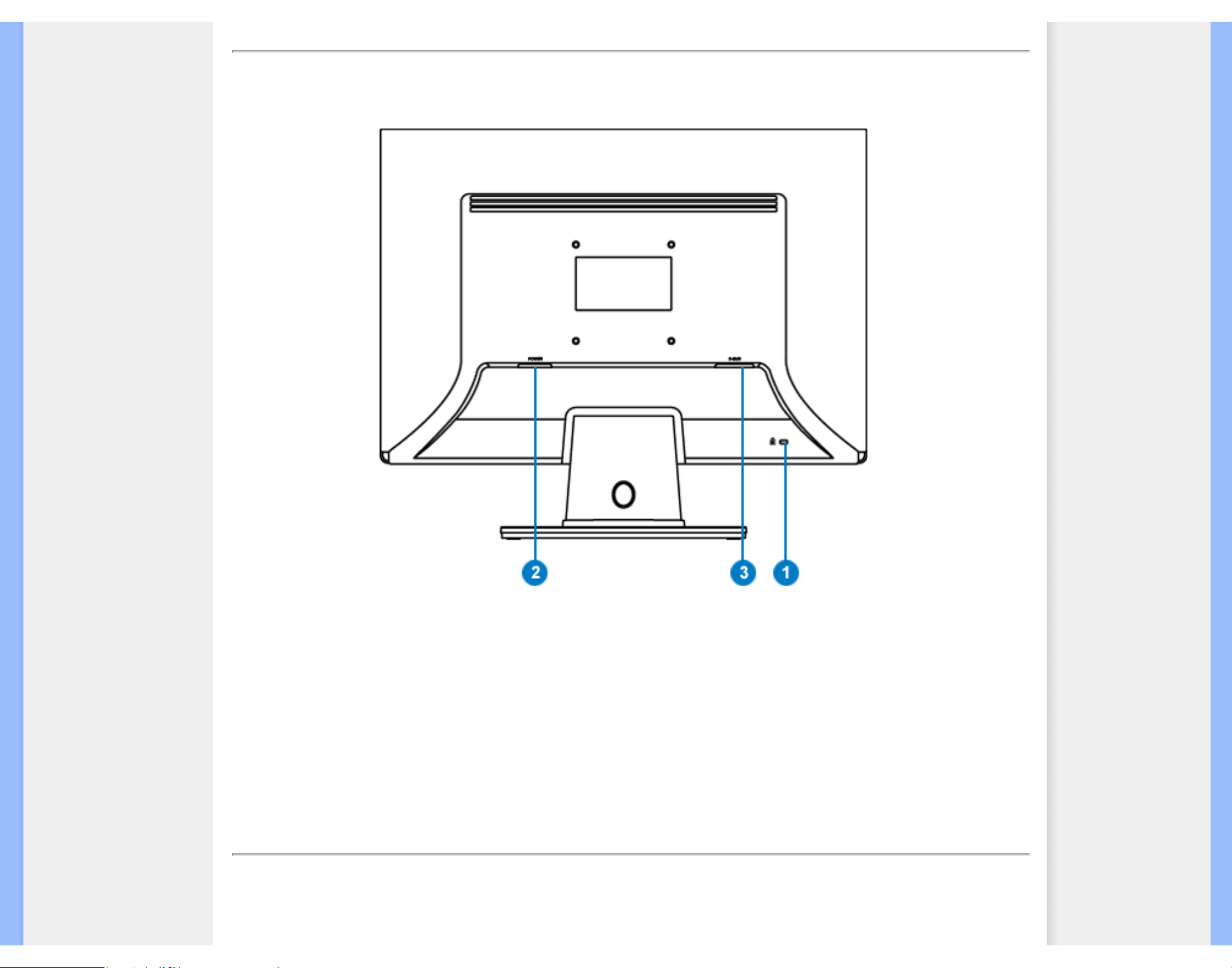

Arkadan Görünüm

1 Kensington çalınma kilidi

2 AC güç girişi

3 VGA girişi

SAYFA BAŞI

Performansın Ayarlanması

file:///E|//220EW9 EDFU/TURKISH/220EW9/INSTALL/INSTALL.HTM (2 of 3)2008/6/26 04:40:57

LCD Monitörün Takılması

En iyi performansı elde etmek iÖin görünüm ayarlarını 1680 x 1050, 60Hz değerlerine ayarlayınız.

Not: 'MENU' düğmesine bir kez basarak mevcut ekran ayarlarını kontrol edebilirsiniz.

Mevcut ekran kipi RESOLUTION (ÇÖZÜNÜRLÜK) adı verilen OSD ana kontrolünde
gösterilmiştir.

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/INSTALL/INSTALL.HTM (3 of 3)2008/6/26 04:40:57

Bilgisayarınıza Bağlanması

• Ürünün Önden Görünümü

• Aksesuar Paketi

• Bilgisayarınıza Bağlanması

• Başlama

• Performansın Ayarlanması

• Kaidenin Sökülmesi

Bilgisayarınıza Bağlanması

Aksesuar Paketi

Parçaların hepsini ambalajından çıkartınız.

Güç Kablosu

VGA Kablosu

E-DFU paketi

file:///E|//220EW9 EDFU/TURKISH/220EW9/INSTALL/CONNECT.HTM (1 of 3)2008/6/26 04:40:58

Bilgisayarınıza Bağlanması

SAYFA BAŞI

Bilgisayarınızın Bağlanması

1) Elektrik kablosunu monitörün arkasına sıkıca takınız. (Philips ilk kurulum için, ön-

bağlantısı yapılmış VGA kablosuna sahiptir.)

2) PC’ye bağlayınız

(a) Bilgisayarınızı kapatınız ve güç kablosunu çıkarınız

(b) Monitör sinyal kablosunu bilgisayarınızın arkasında bulunan video

konnektörüne bağlayınız

file:///E|//220EW9 EDFU/TURKISH/220EW9/INSTALL/CONNECT.HTM (2 of 3)2008/6/26 04:40:58

Bilgisayarınıza Bağlanması

(c) Bilgisayarınız ve monitörünüzün güç kablosunu yakındaki bir çıkışa

sokunuz.

(d) Bilgisayar ve monitörünüzü açınız. Monitor bir görüntü gösteriyorsa kurum

tamamlanmıştır.

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/INSTALL/CONNECT.HTM (3 of 3)2008/6/26 04:40:58

Kaidenin Sökülmesi

• Ürünün Önden Görünümü

• Aksesuar Paketi

• Bilgisayarınıza Bağlanması

• Başlama

• Performansın Ayarlanması

• Kaidenin Sökülmesi

Kaidenin Sökülmesi

Kaidenin Sökülmesi

Koºul:

VESA standart montaj uygulamaları için:

Parantez düğmesine basın ve LCD ekranın altlığını çıkarın .

file:///E|//220EW9 EDFU/TURKISH/220EW9/INSTALL/BASE.HTM (1 of 2)2008/6/26 04:41:00

Kaidenin Sökülmesi

Not: Bu monitör 100mmx100mm boyutlarında VESA-Uyumlu bir montaj

arayüzünü kabul eder.

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/INSTALL/BASE.HTM (2 of 2)2008/6/26 04:41:00

Başlama

LCD Monitör :

• Ürünün Önden Görünümü

• Monitörünüzün ayarlanması

ve bağlanması

• Başlama

• Performansın Ayarlanması

Başlama

Başlama

Bilgi dosyası kullanımı (.inf) Windows® 95/98/2000/ME/XP/Vista veya daha
sonraki sürümlerde

Philips monitörlerinde sistem içi VESA DDC2B özelliği Windows® 95/98/2000/Me/XP/Vista 'nin
Plug & Play gereksinimlerini destekler. Windows® 95/98/2000/Me/XP/Vista' de "Monitor" diyalog
kutusundan Philips monitörünüzü çalıştırmak ve Plug & Play uygulamasını başlatmak için bu
bilgi dosyasını (.inf) kurmalısınız. Windows® 95 OEM Sürümü 2, 98, 2000, Me, XP ve Vista 'e
dayanan kurulum prosedürü aşağıdaki gibidir,

Windows® 95

1. Windows® 95'i başlatın

2. "Start" butonunu tıklayın, "Settings"i işaretleyin ve ardından "Control Panel" ibaresini

tıklayın.
"Display" ibaresini iki kez tıklayın.
"Settings" ibaresini seçin, ardından "Advanced..." ibaresini tıklayın.
"Monitor" butonunu seçin, "Change..." ibaresini işaretleyin, ardından "Have Disk..."
ibaresini tıklayın.
"Browse..." butonunu seçin, ardından uygun F sürücüsünü seçin: (CD-ROM) ardından
"OK" butonunu tıklayın.
"OK" butonunu tıklayın, ardından monitör modelinizi seçin ve "OK" butonunu tıklayın
"Close" butonunu tıklayın.

3.

4.

5.

6.

7.

8.

Windows® 98

1. Windows® 98'i başlatın

"Start" butonunu tıklayın, "Settings"i işaretleyin ve ardından "Control Panel" ibaresini
tıklayın.
"Display" ibaresini iki kez tıklayın.
"Settings" ibaresini seçin, ardından "Advanced..." ibaresini tıklayın.
"Monitor" butonunu seçin, "Change..." ibaresini işaretleyin, ardından "Next" ibaresini
tıklayın.
"Display a list of all the drivers in a specific location, so you can select the driver you want"
(istediğiniz sürücüyü seçebilmeniz için belirli bir konumdaki bütün sürücülerin bir listesini
görüntüle) komutunu seçin, ardından "Next" ibaresini tıklayın ve daha sonra "Have Disk..."
ibaresini tıklayın.
"Browse..." butonunu seçin, ardından uygun F sürücüsünü seçin: (CD-ROM Sürücüsü)
ardından "OK" butonunu tıklayın.

2.

3.

4.

5.

6.

7.

file:///E|//220EW9 EDFU/TURKISH/220EW9/INSTALL/GT_START.HTM (1 of 4)2008/6/26 04:40:59

Başlama

8. "OK" butonunu tıklayın, ardından monitör modelinizi seçin ve "Next" butonunu tıklayın,

ardından "Next" butonunu tıklayın.
"Finish" butonunu tıklayın, ardından "Close" butonunu tıklayın.

9.

Windows® 2000

1. Windows® 2000'i başlatın

"Start" butonunu tıklayın, "Settings"i işaretleyin ve ardından "Control Panel" ibaresini
tıklayın.
"Display" ibaresini iki kez tıklayın.
"Settings" ibaresini seçin, ardından "Advanced..." ibaresini tıklayın.
"Monitor" seçme

- "Properties" butonu aktif durumda değilse, monitörünüzün uygun bir şekilde
biçimlendirilmiştir demektir. Kurulum işlemini durdurun.

- "Properties" butonu aktif durumdaysa, "Properties" butonunu tıklayın. Sonraki adımları
izleyin.
"Driver" ibaresini tıklayın ve daha sonra "Update Driver..." ibaresini tıklayın ve "Next"
butonunu tıklayın.
"Display a list of the known drivers for this device so that I can choose a specific driver"
(Belirli bir sürücüyü seçebilmem için bu cihazın tanıdığı sürücülerin bir listesini görün)
komutunu seçin, ardından "Next" ibaresini tıklayın ve daha sonra "Have Disk..." ibaresini
tıklayın.
"Browse..." butonunu seçin, ardından uygun F sürücüsünü seçin: (CD-ROM Sürücüsü).
"Open" butonunu tıklayın, ardından "OK" butonunu tıklayın.
Monitör modelinizi seçin ve "Next" butonunu tıklayın, ardından "Next" butonunu tıklayın.
"Finish" butonunu tıklayın, ardından "Close" butonunu tıklayın.
"Digital Signature not found" penceresini görürseniz, "Yes" butonunu tıklayın.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

Windows® Me

1. Windows® Me'yi başlatın

"Start" butonunu tıklayın, "Settings"i işaretleyin ve ardından "Control Panel" ibaresini
tıklayın.
"Display" ibaresini iki kez tıklayın.
"Settings" ibaresini seçin, ardından "Advanced..." ibaresini tıklayın.
"Monitor" butonunu seçin, "Change..." butonunu tıklayın.
"Specify the location of the driver (Advanced)" (Sürücü konumunu (Gelişmiş) belirleyin)
komutunu seçin, ardından "Next" ibaresini tıklayın.
"Display a list of all the drivers in a specific location, so you can select the driver you
want" (istediğiniz sürücüyü seçebilmeniz için belirli bir konumdaki bütün sürücülerin bir
listesini görün) komutunu seçin, ardından "Next" ibaresini tıklayın ve daha sonra "Have
Disk..." ibaresini tıklayın.
"Browse..." butonunu seçin, ardından uygun F sürücüsünü seçin: (CD-ROM Sürücüsü)
ardından "OK" butonunu tıklayın.
"OK" butonunu tıklayın, ardından monitör modelinizi seçin ve "Next" butonunu tıklayın,
ardından "Next" butonunu tıklayın.
"Finish" butonunu tıklayın, ardından "Close" butonunu tıklayın.

2.

3.

4.

5.

6.

7.

8.

9.

10.

file:///E|//220EW9 EDFU/TURKISH/220EW9/INSTALL/GT_START.HTM (2 of 4)2008/6/26 04:40:59

Başlama

Windows® XP

1. Windows® XP’yi başlatın

“Start” (Başlat) düğmesine ve “Control Panel” (Denetim Masası) üzerine tıklayın.
Pick and click the category 'Printers and Other Hardware' (Yazıcılar ve Diğer Donanımlar)
kategorisini seçiniz ve tıklayınız
Display’ (Görüntü) üzerine tıklayınız.
‘Settings’ (Ayarlar) sekmesini seçiniz ve ‘Advanced’ (Gelişmiş) düğmesine tıklayınız.
‘Monitor’ sekmesini seçiniz.

- 'Properties' (Özellikler) düğmesinin aktif olmaması monitörünüzün düzgün bir şekilde
ayarlanmış olduğunu gösterir. Lütfen kurulumu durdurunuz.

- 'Properties' (Özellikler) düğmesi aktifse. 'Properties' (Özellikler) düğmesine tıklayınız.
Sonraki adımları sırayla uygulayınız.
'Driver' (Sürücü) sekmesine tıklayınız ve 'Update Driver...' (Sürücüyü Güncelle) düğmesine
tıklayınız.
'Install from a list or specific location [advanced]' (Bir listeden veya özel bir yerden
(gelişmiş) yükle) düğmesini seçiniz ve daha sonra 'Next' (İleri) düğmesine tıklayınız.
' Don't Search, I will choose the driver to install' (Araştırma, yüklenecek sürücüyü
seçeceğim) düğmesini seçiniz. Daha sonra 'Next' (İleri) düğmesine tıklayınız.
'Have disk...' (Disketi var) düğmesine ve 'Browse...' (Gözat) düğmesine tıklayınız. Uygun
sürücüyü seçiniz F:(CD-ROM sürücü).
'Open' (Aç) düğmesine tıklayınız ve daha sonra 'OK' (Tamam)I tıklayınız.
Monitörünüzün modelini seçiniz ve 'Next' (İleri) düğmesine tıklayınız.

- Eğer 'has not passed Windows® Logo testing to verify its compatibility with Windows®
XP' (Windows® XP ile uyumluluğunu doğrulamak için Windows® Logo testi başarısız)
mesajını görürseniz, 'Continue Anyway' (Ne olursa olsun devam et) düğmesine tıklayınız.
'Finish' (Tamam) düğmesine ve 'Close' (Kapat) düğmesine tıklayınız.
'OK' (Tamam) düğmesine tıklayınız ve Display_Properties (Ekran_Özellikleri) diyalog
kutusunu kapatmak için tekra 'OK' (Tamam) düğmesine tıklayınız.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

For Windows® Vista

1. Windows® Vista’yı başlat

Başlat düğmesine tıklayın; ‘Denetim Masası’nı seçin ve tıklayın'.
‘Donanım ve Ses’i seçin ve tıklayın
‘Aygıt Yöneticisi’ni seçin ve ‘Aygıt sürücülerini güncelle’yi seçin.
'Monitör’ü seçin ve ardından ‘Generic PnP Monitor’ sağ tıklayın.
‘Sürücü Yazılımını Güncelle’ye tıklayın.
‘Sürücü yazılımı için bilgisayarıma gözat’ı seçin.
‘Gözat’ düğmesine tıklayın ve diski yerleştirdiğiniz sürücüyü seçin. Örnek: (CD-ROM
Drive:\\Lcd\PC\drivers\).
‘İleri’ düğmesine tıklayın.
Sürücüyü kurmak için birkaç dakika bekleyin ve ardından ‘Kapat’ düğmesine tıklayın.

2.

3.

4.

5.

6.

7.

8.

9.

10.

Windows® 95/98/2000/Me/XP/Vista versiyonunuz farklıysa veya daha ayrıntılı kurulum
bilgisine ihtiyacınız varsa, Windows® 95/98/2000/Me/XP/Vista kullanım kılavuzuna bakınız.

file:///E|//220EW9 EDFU/TURKISH/220EW9/INSTALL/GT_START.HTM (3 of 4)2008/6/26 04:40:59

Başlama

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/INSTALL/GT_START.HTM (4 of 4)2008/6/26 04:40:59

Ekran Üstü Görünümü

•

Ekran Menüsü Tanımı

• OSD Şeması

Ekran Menüsü

Ekran Menüsü Tanımı

Ekran Menüsü Nedir?

Bu özellik Philips LCD monitörlerinin hepsinde bulunan bir özelliktir ve son kullanıcının monitör
performansının ekran üstünde bulunan talimat penceresinden direk olarak ayarlamasına imkan
verir. Kullanıcı ara birimi kullanıcı dostudur ve monitör çalışırken büyük kolaylıklar sağlar.

Kontrol tuşları hakkında temel ve basit açıklamalar.

Monitörünüzün ön kontrollerinde bulunan MENU düğmesine bastığınızda, Ekran Menüsü (OSD)
Main Controls ekranı açılır ve monitörünüzün çeşitli özelliklerini ayarlamaya başlayabilirsiniz.
Ayarlarınızı yapmak için tuşlarını kullanınız.

file:///E|//220EW9 EDFU/TURKISH/220EW9/OSD/OSDDESC.HTM (1 of 3)2008/6/26 04:41:01

Ekran Üstü Görünümü

SAYFA BAŞI

OSD Şeması

Aşağıda Ekran Menüsü genel görünümü bulunmaktadır. Daha sonra kendi istediğiniz farklı
ayarlamaları yapmak için bir referans olarak kullanabilirsiniz.

file:///E|//220EW9 EDFU/TURKISH/220EW9/OSD/OSDDESC.HTM (2 of 3)2008/6/26 04:41:01

Ekran Üstü Görünümü

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/OSD/OSDDESC.HTM (3 of 3)2008/6/26 04:41:01

Müşteri Sorunları & Garanti

Müşteri Sorunları & Garanti

GARANTİ KAPSAMINIZIN AYRINTILARINI GÖZDEN GEÇİRMEK İÇİN ÜLKE/
BÖLGENİZİ SEÇİN

BATI AVRUPA: Avusturya • Belçika • Danimarka • Fransa • Almanya • Greece • Finland •

İrlanda • İtalya • Lüxemburg • Hollanda • Norveç • Portekiz • İsveç • İsviçre • İspanya •
Birleşik Krallık

DOĞU AVRUPA: Çek Cumhuriyeti • Macaristan • Polonya • Rusya • Slovakça • Slovence •

Türkiye

LATİN AMERİKA: Antiller • Arjantin • Brezilya • Şili • Kolombiya • Meksika • Paraguay •

Peru • Uruguay • Venezuella

KUZEY AMERİKA: Kanada • ABD

PACİFİK: Avustralya • Yeni Zelanda

ASYA: Bangladeş • Çin • Hong Kong • Hindistan • Endonezya • Japonya • Kore • Malezya •

Pakistan • Filipinler • Singapur • Tayvan • Tayland

AFRİKA: Fas • Güney Afrika

ORTA DOĞU: Dubai • Mısır

file:///E|//220EW9 EDFU/TURKISH/warranty/Warranty.htm2008/6/26 04:41:01

Philips Garantiniz

Philips Garantiniz

Philips monitörü satın aldığınız için teşekkür ederiz.

Tüm Philips monitörleri, yüksek standartlara uygun olarak tasarlanıp üretilmiş
olup, üstün kalitede performans, kullanım kolaylığı ve kurulum kolaylığı
sunmaktadır. Bu ürünün kurulumu veya kullanımı sırasında bir sorunla
karşılaşmanız halinde, Philips Garantinizden yararlanabilmek için lütfen
doğrudan Philips yardım masasıyla temasa geçiniz. Bu iki yıllık servis garantisi,
monitörünüzün arızalı veya kusurlu çıkması durumunda size yerinde model
değiştirme hakkı vermektedir.

Kapsamı nedir?

Philips Garantisi, Andorra, Avusturya, Belçika, Kıbrıs, Danimarka, Fransa, Almanya, Yunanistan,
Finlandiya, İrlanda, İtalya, Liechtenstein, Lüksemburg, Monako, Hollanda, Norveç, Portekiz, İsveç,
İsviçre, İspanya ve İngiltere'de geçerli olup, sadece bu ülkelerde kullanılmak üzere tasarlanan,
üretilen, onaylanan ve/veya yetki verilen monitörleri kapsamaktadır.

Garanti süresi, monitörü aldığınız günden itibaren başlar. Bunu takip eden iki yıl süresince, garanti
kapsamı altında herhangi bir kusur bulunması halinde, monitörünüz en azından denk bir monitörle
değiştirilir.

Yeni monitör size ait olurken, kusurlu/orijinal monitör Philips'de kalır. Değiştirme ile verilen monitör
için garanti süresi, orijinal monitörün satın alındığı tarihten itibaren 24 ay süreyle, aynı şartlarda
devam eder.

Neler hariçtir?

Philips Garantisi, ürünün kullanma talimatlarında açıklanan kullanım amacına uygun olarak teslim
edilmesi şartıyla ve satın alma tarihi, bayi adı ve ürünün model ve üretim numarasını gösteren
orijinal fatura veya makbuzun ibraz edilmesi ile geçerli olur.

Philips Garantisi aşağıdaki durumlar için geçerli değildir:

Belgelerde herhangi bir değişiklik yapılması veya okunaksız hale getirilmesi;
Ürünün model veya üretim numarasının değiştirilmesi, silinmesi, kaldırılması veya
okunaksız hale getirilmesi;
Onarımların veya ürün modifikasyonlarının yetkisiz servis kuruluşları veya kişiler
tarafından gerçekleştirilmesi;
Şimşek, su veya ateş, yanlış kullanım veya ihmal dahil ancak bunlarla sınırlı olmamak
üzere kazalardan kaynaklanan hasar.
Sinyal koşulları veya cihaz dışındaki kablo veya anten sistemlerinden kaynaklanan alım

file:///E|//220EW9 EDFU/TURKISH/warranty/WAR_1ST.HTM (1 of 3)2008/6/26 04:41:02

Philips Garantiniz

sorunları;
Monitörün kötü kullanımı veya ihmalkarlıktan kaynaklanan kusurlar;
Ürünün aslen tasarlandığı, üretildiği, onaylandığı ve/veya yetki verildiği ülkeler dışındaki
ülkelerde geçerli yerel veya ulusal teknik standartlara uygun hale getirmek üzere ürünün
modifikasyon veya adaptasyon gerektirmesi. Bu nedenle, bir ürünün belirli bir ülkede
kullanılıp kullanılamayacağını her zaman kontrol ediniz.
Philips İlk Seçenek ülkeleri dahilinde kullanmak üzere tasarlanmamış, üretilmemiş,
onaylanmamış ve/veya yetki verilmemiş ürünler, Philips İlk Seçenek Garantisi kapsamında
değildir. Bu gibi durumlarda Philips global garanti koşulları geçerlidir.

Sadece bir tık uzakta

Herhangi bir sorunla karşılaşmanız halinde çalışma talimatlarını dikkatli bir şekilde okumanızı ya
da ek destek almak için www.philips.com/support web sitesini ziyaret etmenizi öneririz.

Sadece bir telefon kadar uzakta

Gereksiz karışıklıkların çıkmasını önlemek amacıyla, Philips yardım masası ile temasa geçmeden
önce kullanma talimatlarını dikkatlice okumanızı veya ek destek almak için www.philips.com/

support web sitesini ziyaret etmenizi öneririz.

Sorunlarınızın hızla çözüme kavuşturulması için, Philips yardım masası ile temasa geçmeden
önce lütfen aşağıdaki hazırlıkları yapınız:

Philips tip numarası
Philips seri numarası
Satın alma tarihi (satın alma belgesinin kopyası gerekebilir)
PC çevre İşlemcisi:

286/386/486/Pentium Pro/Dahili bellek
İşletim sistemi (Windows, DOS, OS/2, Apple Macintosh)
Faks/Modem/İnternet programı?

Monte edilmiş diğer kartlar

Ayrıca, aşağıdaki bilgiler de sürecin hızlanmasına yardımcı olacaktır:

Aşağıdaki bilgileri içeren satın alma belgesi: satın alma tarihi, bayi adı, model ve ürün seri
numarası.
Kusurlu monitörün alınacağı ve yeni monitörün gönderileceği yerin tam adresi.

Philips_ müşteri yardım masaları tüm dünyada bulunmaktadır. Philips Garanti İletişim Bilgileri için
buraya tıklayınız.

veya bize aşağıdaki adresten ulaşabilirsiniz:

Web sitesi: http://www.philips.com/support

file:///E|//220EW9 EDFU/TURKISH/warranty/WAR_1ST.HTM (2 of 3)2008/6/26 04:41:02

Philips Garanti İletişim Bilgileri

Philips Garanti İletişim Bilgileri

Ülke

Kod

Telefon numarası Tarife

Avusturya [phone]

€ 0.07

Belçika [phone]

€ 0.06

Danimarka [phone]

Yerel arama ücreti

Finlandiya [phone]

Yerel arama ücreti

Fransa [phone]

€ 0.09

Almanya [phone]

€ 0.09

Yunanistan [phone]

Yerel arama ücreti

İrlanda [phone]

Yerel arama ücreti

İtalya [phone]

€ 0.08

Lüksemburg [phone]

Yerel arama ücreti

Hollanda [phone]

€ 0.10

Norveç [phone]

Yerel arama ücreti

Portekiz [phone]

Yerel arama ücreti

İspanya [phone]

€ 0.10

İsveç [phone]

Yerel arama ücreti

İsviçre [phone]

Yerel arama ücreti

Birleşik Krallık [phone]

Yerel arama ücreti

file:///E|//220EW9 EDFU/TURKISH/warranty/warfirst.htm (1 of 2)2008/6/26 04:40:21

Orta ve Doğu Avrupa'daki Garantiniz

Orta ve Doğu Avrupa'daki Garantiniz

Sayın Müşterimiz,

En yüksek kalite standartlarına göre tasarlanan ve üretilen bu Philips ürününü satın aldığınız için
teşekkürler. Bu ürünle ilgili herhangi bir sorun yaşamanız halinde satın aldığınız tarihten itibaren
24 ay süreyle Philips ücretsiz işçilik ve yedek parça hizmetini garanti etmektedir.

Garanti Kapsamı

Orta ve Doğu Avrupa'daki Philips Garantisi Çek Cumhuriyeti, Macaristan, Slovakya, Slovenya,
Polonya, Rusya ve Türkiye'yi kapsamakta olup sadece bu ülkelerde kullanılması için tasarlanan,
üretilen, onaylanan ve/veya izin verilen monitörler için geçerlidir.

Garanti kapsamı monitörü aldığınız gün başlar. Bu tarihten sonra gelen 2 yılda garanti
kapsamında yer alan arızaların olması durumunda monitörünüze servis verilecektir.

Garanti Kapsamında Olmayanlar

Philips garantisi ürünün çalışma talimatlarına uygun olarak ve orijinal faturanın veya alım tarihini,
bayii adını ve ürünün model ve üretim numarasını gösteren ödeme belgesinin gösterilmesi üzerine
ürünün kulanım amaçlarına göre kullanılması durumunda geçerlidir.

Bu Philips garantisi aşağıdaki durumlarda uygulanamaz:

belgeler herhangi bir şekilde değiştirilmişse veya okunaksız hale getirilmişse;
üründeki model veya üretim numarası değiştirilmiş, silinmiş, kazınmıi veya okunaksız hale
getirilmişse;
onarımlar veya ürün modifikasyonları ve değişiklikleri yetkisi bulunmayan bir servis şirketi
veya kişi tarafından yapılmışsa;
yıldırım, su veya yangın, yanlış kullanım veya ihmal dahil ve bunlarla sınırlı olmamak üzere
kazalardan dolayı hasar ortaya çıkmışsa.
Sinyal koşulları veya ünitenin dışındaki kablo veya anten sistemlerinden kaynaklanan
sinyal alımı sorunları;
Monitörün kötü amaçlı veya yanlış kullanımından kaynaklanan bozukluklar;
Üründe, ürünün orijinal olarak tasarlanmadığı, üretilmediği, onaylanmadığı ve/veya yetkili
kılınmadığı ülkelerdeki yerel veya ulusal teknik standartlara uyabilmek için modifikasyon
veya uyarlama gerekir. Bu nedenle, ürünün belirli bir ülkede kullanılıp kullanılamayacağını
daima kontrol edin.

Ürünün orijinal olarak tasarlanmadığı, üretilmediği, onaylanmadığı ve/veya izin verilmediği ülkeler
için ürünü yerel veya ulusal teknik standartlara uygun hale getirmek amacıyla üründe değişiklik
yapılmasının gerektiği durumlarda ürünün bu garantiye göre arızalı olmadığını aklınızda
bulundurun. Dolayısıyla ürünün belli ülkelerde kullanılıp kullanılamayacağını daima kontrol edin.

file:///E|//220EW9 EDFU/TURKISH/warranty/war_ee.htm (1 of 2)2008/6/26 04:41:04

Orta ve Doğu Avrupa'daki Garantiniz

Sadece bir tıkla

Herhangi bir sorunla karşılaşırsanız, çalıştırma talimatlarını dikkatle okumanızı veya ek destek için

www.philips.com/support web sitesini ziyaret etmenizi tavsiye ederiz.

Sadece bir telefonla

Sıkıntılardan kaçınmak için yetkili satıcılar ya da Bilgi Alma Merkezleri ile temasa geçmeden önce
çalıştırma talimatlarını dikkatli bir şekilde okumanızı öneririz

Philips marka ürününüz düzgün çalışmıyorsa veya arızalı ise lütfen doğrudan Philips yetkili
satıcınız veya Philips Servis ve Müşteri Bilgi Alma Merkezleri ile temasa geçiniz

Websitesi: http://www.philips.com/support

file:///E|//220EW9 EDFU/TURKISH/warranty/war_ee.htm (2 of 2)2008/6/26 04:41:04

Consumer Information Centers

Consumer Information Centers

Antilles • Argentina • Australia • Bangladesh • Brasil • Canada • Chile • China • Colombia •
Belarus • Bulgaria • Croatia • Czech Republic • Estonia • Dubai • Hong Kong • Hungary •
India • Indonesia • Korea • Latvia • Lithuania • Malaysia • Mexico • Morocco • New Zealand

•

Pakistan • Paraguay • Peru • Philippines• Romania • Russia • Serbia & Montenegro •
Singapore • Slovakia • Slovenia • South Africa • Taiwan • Thailand • Turkey • Ukraine •
Uruguay • Venezuela

Eastern Europe

BELARUS

Technical Center of JV IBA
M. Bogdanovich str. 155
BY - 220040 Minsk
Tel: [phone]

BULGARIA

LAN Service
140, Mimi Balkanska Str.
Office center Translog
1540 Sofia, Bulgaria
Tel: [phone]
www.lan-service.bg

CZECH REPUBLIC

General Consumer Information Center
800 142100

Xpectrum
Lužná 591/4
CZ - 160 00 Praha 6 Tel: [phone]
Email:[e-mail]
www.xpectrum.cz

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/warcic.htm (1 of 12)2008/6/26 下午 04:40:20

Consumer Information Centers

CROATIA

Renoprom d.o.o.
Mlinska 5, Strmec
HR - 41430 Samobor
Tel: [phone]

ESTONIA

FUJITSU SERVICES OU
Akadeemia tee 21G
EE-12618 Tallinn
Tel: [phone]
www.ee.invia.fujitsu.com

HUNGARY

General Consumer Information Center
0680018544 (Local call tariff)

Serware Szerviz
Vizimolnár u. 2-4
HU - 1031 Budapest
Tel: [phone]
Email: [e-mail]
www.serware.hu

HUNGARY

General Consumer Information Center
0680018544 (Local call tariff)

Profi Service Center Ltd.
123 Kulso-Vaci Street ,
H-1044 Budapest ( Europe Center )
Hungary

Tel: [phone]
[e-mail]

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/warcic.htm (2 of 12)2008/6/26 下午 04:40:20

Consumer Information Centers

LATVIA

ServiceNet LV
Jelgavas iela 36
LV - 1055 Riga,
Tel: [phone]
Email: [e-mail]

LITHUANIA

ServiceNet LT
Gaiziunu G. 3
LT - 3009 KAUNAS
Tel: [phone]
Email: [e-mail]
www.servicenet.lt

ROMANIA

Blue Ridge Int'l Computers SRL
115, Mihai Eminescu St., Sector 2
RO - 020074 Bucharest
Tel: [phone]

SERBIA & MONTENEGRO

Tehnicom Service d.o.o.
Viline vode bb
Slobodna zona Beograd , L12/4
Belgrade 11000

Tel. [phone]

Serbia

SLOVAKIA

General Consumer Information Center
0800004551

Datalan Servisne Stredisko
Puchovska 8
SK - 831 06 Bratislava
Tel: [phone]
Email: [e-mail]

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/warcic.htm (3 of 12)2008/6/26 下午 04:40:20

Consumer Information Centers

SLOVENIA

PC HAND
Brezovce 10
SI - 1236 Trzin
Tel: [phone]
Email: [e-mail]

RUSSIA

Tel: [phone]
Tel: [phone]
Website: www.philips.ru

TURKEY

Türk Philips Ticaret A.S.
Yukari Dudullu Org.San.Bolgesi

2.Cadde No:22
34776-Umraniye/Istanbul
Tel: [phone]

UKRAINE

Comel
Shevchenko street 32
UA - 49030 Dnepropetrovsk
Tel: [phone]
www.csp-comel.com

Latin America

ANTILLES

Philips Antillana N.V.
Kaminda A.J.E. Kusters 4
Zeelandia, P.O. box 3523-3051
Willemstad, Curacao
Phone: [phone]
Fax : [phone]

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/warcic.htm (4 of 12)2008/6/26 下午 04:40:20

Consumer Information Centers

ARGENTINA

Philips Antillana N.V.
Vedia 3892 Capital Federal
CP: 1430 Buenos Aires
Phone/Fax: [phone]

BRASIL

Philips da Amazônia Ind. Elet. Ltda.
Rua Verbo Divino, 1400-São Paulo-SP
CEP-04719-002
Phones: 11 21210203 -São Paulo & 0800-701-0203-Other Regions without São Paulo City

CHILE

Philips Chilena S.A.
Avenida Santa Maria 0760
P.O. box 2687Santiago de Chile
Phone: [phone]
Fax : [phone]

COLOMBIA

Industrias Philips de Colombia
S.A.-Division de Servicio
CARRERA 15 Nr. 104-33
Bogota, Colombia
Phone:[phone] (toll free)
Fax : [phone]-4104

MEXICO

Consumer Information Centre
Norte 45 No.669
Col. Industrial Vallejo
C.P.02300, -Mexico, D.F.
Phone: [phone]
Fax : [phone]

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/warcic.htm (5 of 12)2008/6/26 下午 04:40:20

Consumer Information Centers

PARAGUAY

Av. Rca. Argentina 1780 c/Alfredo Seiferheld
P.O. Box 605
Phone: [phone]
Fax: [phone]
Customer Desk:
Phone: [phone]

PERU

Philips Peruana S.A.
Customer Desk
Comandante Espinar 719
Casilla 1841
Limab18
Phone: [phone]
Fax : [phone]

URUGUAY

Rambla O'Higgins 5303 Montevideo
Uruguay
Phone: [phone]
Fax: [phone]
Customer Desk:
Phone: [phone]

VENEZUELA

Industrias Venezolanas Philips S.A.
Apartado Postal 1167
Caracas 1010-A
Phone: [phone]
Fax : [phone]

Canada

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/warcic.htm (6 of 12)2008/6/26 下午 04:40:20

Consumer Information Centers

CANADA

Philips Electronics Ltd.
281 Hillmount Road
Markham, Ontario L6C 2S3
Phone: [phone]

Pacific

AUSTRALIA

Philips Consumer Electronics
Consumer Care Center
Level 1, 65 Epping Rd
North Ryde NSW 2113
Phone: [phone]
Fax : [phone]

NEW ZEALAND

Philips New Zealand Ltd.
Consumer Help Desk
2 Wagener Place, Mt.Albert
P.O. box 1041
Auckland
Phone: [phone] (toll free)
Fax : [phone]

Asia

BANGLADESH

Philips Service Centre
100 Kazi Nazrul Islam
Avenue Kawran Bazar C/A
Dhaka-1215
Phone: [phone]
Fax : [phone]

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/warcic.htm (7 of 12)2008/6/26 下午 04:40:20

Consumer Information Centers

CHINA

SHANGHAI
Rm 1007, Hongyun Building, No. 501 Wuning road,
200063 Shanghai P.R. China
Phone: [phone]
Fax: [phone]

HONG KONG

Philips Electronics Hong Kong Limited
Consumer Service
Unit A, 10/F. Park Sun Building
103-107 Wo Yi Hop Road
Kwai Chung, N.T.
Hong Kong
Phone: [phone]
Fax: [phone]

INDIA

Phone: [phone] ext: 2765
Fax: [phone]

BOMBAY
Philips India
Customer Relation Centre
Bandbox House
254-D Dr. A Besant Road, Worli
Bombay 400 025

CALCUTTA
Customer Relation Centre
7 justice Chandra Madhab Road
Calcutta 700 020

MADRAS
Customer Relation Centre
3, Haddows Road
Madras 600 006

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/warcic.htm (8 of 12)2008/6/26 下午 04:40:20

Consumer Information Centers

NEW DELHI
Customer Relation Centre
68, Shivaji Marg
New Dehli 110 015

INDONESIA

Philips Group of Companies in Indonesia
Consumer Information Centre
Jl.Buncit Raya Kav. 99-100
12510 Jakarta
Phone: [phone] ext: 2100
Fax : [phone]

KOREA

Philips Consumer Service
Jeong An Bldg. 112-2
Banpo-dong, Seocho-Ku
Seoul, Korea
Customer Careline: 080-600-6600
Phone: [phone]
Fax : [phone]

MALAYSIA

After Market Solutions Sdn Bhd,
Philips Authorised Service Center,
Lot 6, Jalan 225, Section 51A,
46100 Petaling Jaya,
Selangor Darul Ehsan,
Malaysia.
Phone: [phone] 3695
Fax: [phone]
Customer Careline: 1800-880-180

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/warcic.htm (9 of 12)2008/6/26 下午 04:40:20

Consumer Information Centers

PAKISTAN

Philips Consumer Service
Mubarak manzil,
39, Garden Road, Saddar,
Karachi-74400
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]
Website: www.philips.com.pk

PHILIPPINES

PHILIPS ELECTRONICS & LIGHTING, INC.
Consumer Electronics
48F PBCOM tower
6795 Ayala Avenue cor VA Rufino St.
Salcedo Village
1227 Makati City, PHILS
Phone: [phone], Domestic Toll Free: 1-800-10-PHILIPS or 1-800-10-744 5477
Fax: [phone]

SINGAPORE

Accord Customer Care Solutions Ltd
Authorized Philips Service Center
Consumer Service
620A Lorong 1 Toa Rayoh
Singapore 319762
Tel: [phone]
Fax: [phone]

TAIWAN

Philips Taiwan Ltd.
Consumer Information Centre
13F, No. 3-1 Yuan Qu St., Nan Gang Dist.,
Taipei 115, Taiwan
Phone: [phone]
Fax : [phone]

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/warcic.htm (10 of 12)2008/6/26 下午 04:40:20

Consumer Information Centers

THAILAND

Philips Electronics (Thailand) Ltd.
26-28th floor, Thai Summit Tower
1768 New Petchburi Road
Khwaeng Bangkapi, Khet Huaykhwang
Bangkok10320 Thailand
Tel: [phone]
E-mail: cic [e-mail]

Africa

MOROCCO

Philips Electronique Maroc
304,BD Mohamed V
Casablanca
Phone: [phone]
Fax : [phone]

SOUTH AFRICA

PHILIPS SA (PTY) LTD
Customer Care Center
195 Main Road
Martindale, Johannesburg
P.O. box 58088
Newville 2114
Telephone: [phone]
Fax: [phone]
E-mail: [e-mail]

Middle East

DUBAI

Philips Middle East B.V.
Consumer Information Centre
P.O.Box 7785
DUBAI
Phone: [phone]
Fax : [phone]

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/warcic.htm (11 of 12)2008/6/26 下午 04:40:20

Consumer Information Centers

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/warcic.htm (12 of 12)2008/6/26 下午 04:40:20

UUluslararası Garantiniz

UUluslararası Garantiniz

Sayın Müşteri,

En yüksek kalite standartlarında tasarlanmış ve üretilmiş olan bu Philips ürününü satın aldığınız
için teşekkür ederiz.

Eğer, bu ürünle ilgili olarak bir şeyler ters giderse, Philips satın alma tarihinden itibaren 12 aylık bir
süre için, onarımın yapıldığı ülke neresi olursa olsun ücretsiz işçilik ve parçaların değişimini
garanti eder. Bu uluslararası Philips garantisi, satın alma ülkesindeki satıcıların ve Philips'in
mevcut ulusal garanti yükümlülüklerini tamamlar ve sizin müşteri olarak kanuni haklarınızı
etkilemez.

Bu Philips garantisi, ürün amaçlanan kullanımı için uygun bir biçimde ve işletim talimatlarına
uygun olarak kullanıldığı ve satın alma tarihi, satıcının adı ve ürünün model ve üretim numarasını
belirten belirten orijinal fatura ya da ödeme makbuzunun sunulması halinde geçerlidir.

Bu Philips gaarantisi aşağıdaki hallerde uygulanamaz, eğer:

Eğer dokümanlar üzerinde her hangi bir değişiklik yapılmış ya da okunmaz hale
getirilmişlerse;
ürünün üstündeki model ya da üretim numarası değiştirilmiş, silinmiş, kaldırılmış ya da
okunmaz hale getirilmişse;
yetkili olmayan servis kuruluşları ya da kişiler tarafından onarım ya da ürün
modifikasyonları ve değişiklikler yapılmışsa;
şimşek, su ya da yangını kapsayan fakat bunlarla sınırlı olmayan kazalardan ve kötü
kullanım ve ihmalden dolayı hasar meydana gelmişse.

Lütfen ºuna dikkat ediniz ki ürünün orijinal olarak kendisi için tasarlanmadığı ve/veya da
üretilmediği ülkelerdeki yerel ya da ulusal teknik standartlara uyması için gerekli modifikasyonların
yapılması gerektiğinde ürün bu garanti altında kusurlu değildir. Bu yüzden, bir ürünün belirli bir
ülkede kullanılıp kullanılamayacağını her zaman kontrol ediniz.

Philips ürününüzün düzgün çalışmaması ya da kusurlu olması halinde, lütfen Philips satıcınızla
temasa geçiniz. Bir başka ülkedeyken servis ihtiyacı duymanız halinde, telefon ve faks numarası
bu broşürün ilgili kısmında bulunan o ülkedeki Philips Tüketici Yardım Masası tarafından size bir
satıcı adresi verilebilir.

Gereksiz sıkıntıdan kaçınmanız için size, satıcınızla temas kurmadan önce işletim talimatlarını
dikkatle okumanızı tavsiye ederiz. Eğer satıcınızın size cevap veremediği sorularınız olursa ya
da ilgili sorularınızda lütfen temas kurunuz Philips Tüketici Bilgi Merkezleri ya da:

Web sitesi: http://www.philips.com

file:///E|//220EW9 EDFU/TURKISH/warranty/WAR_INTL.HTM (1 of 2)2008/6/26 04:41:07

UUluslararasý Garanti

file:///E|/專案/220EW9 EDFU/TURKISH/warranty/WAR_INTL.HTM (2 of 2)2008/6/26 下午 04:41:07

Philips İlk Seçenek Garantiniz(ABD)

Philips İlk Seçenek Garantiniz(ABD)

Bu Philips monitörünü satın aldığınız için teşekkür ederiz.

Bütün Philips monitörleri yüksek standartlarda tasarlanmış ve üretilmiştir ve
yüksek kalitede performans, kullanım kolaylığı ve kurulma kolaylığı sağlarlar .
Bu ürünü kurarken ya da kullanırken her hangi bir zorlukla karşılaşırsanız Philips
B1inci Seçim Garantinizden faydalanmak için lütfen doğrudan Philips ile temas
kurunuz. Bu üç yıl servis garantisi, satın aldığınız ilk yıl içinde, haber
vermenizden itibaren 48 saat içinde size yerinde modeli değiştirme hakkı
tanımaktadır Satın aldığınız ikinci ya da üçüncü yıl içinde, monitörünüzle ilgili bir
sorununuz olursa, onu masraflar size ait olarak Servisinize göndermeniz halinde
ücretsiz olarak beş iş günü içinde tamir edip size geri göndereceğiz.

SINIRLI GARANTİ (Bilgisayar Monitörü)

Click here to access the Warranty Registration Card.

Üç Yıl Ücretsiz İşçilik / Üç Yıl Parçalarda Ücretsiz Servis / Bir Yıl Değiştirme*

*Ürün ilk yıl için, iki iş günü içinde yeni ya da orijinal özelliklerine yenileştirilmiş bir birim ile
değiştirilecektir. İkinci ve üçüncü yıllarda bu ürün servis için masraflar size ait olarak
gönderilmelidir.

KİM KAPSANMAKTADIR?

Garanti servisi almak için satın aldığınıza dair kanıt gerekmektedir. Bir satış makbuzu ya da
satın aldığınıza gösteren bir başka belge satın alma kanıtı sayılır. Bunu, bu kullanıcı kitapçığına
iliştirin ve ikisini bir arada tutun.

NE KAPSANMAKTADIR?

Garant kapsamı, ürününüzü satın aldığınız gün başlamaktadır. Bundan sonraki üç yılda, bütün
parçalar tamir edilecek ya da yenilenecektir ve iºçilik ücretsizdir. Satın alma gününüzden üç yıl
sonra, parçaların değiştirilmesi ya da tamir edilmesi için ve tüm işçilik ücretleri için ödemede
bulunursunuz.

file:///E|//220EW9 EDFU/TURKISH/warranty/War_usa.htm (1 of 4)2008/6/26 04:41:09

Philips İlk Seçenek Garantiniz(ABD)

Tamir edilmiş ya da değiştirilmiş parçalar dahil bütün parçalar sadece orijinal garanti süresi içinde
kapsanmaktadır. Orijinal ürünün garantisi sona erince, bütün değiştirilmiş ya da tamir edilmiş
ürünlerin ya da parçaların da garantisi de sona erer.

NELER DAHİL EDİLMEMEKTEDİR?

Garantiniz şunları kapsamaz:

ürünün kurulması ve hazırlanması için işçilik masrafları, üründeki müşteri kontrollerinin
ayarlanması ve ürün haricinde anten sistemlerinin kurulması ya da tamiri.
kötü kullanım, kaza, yetkili olmayan tamir ya da Philips Consumer Electronics'in
kontrolünde olmayan bir nedenden ötürü ürün tamiri ve/veya da parça değiştirilmesi.
sinyal şartları ya da ünit haricinde kablo ya da anten sistemlerinden kaynaklanan alış
sorunları.
kendisi için tasarlandığı, üretildiği, onaylandığı ve/veya da izin verildiği ülkeden başka bir
ülkede çalışabilmesi için modifikasyon ya da uyarlama gerektiren bir ürün ya da bu gibi
modifikasyonlardan dolayı hasar görmüş görmüş ürünlerin tamiri.
üründen kaynaklanan zımni ya da tali hasarlar. (Bazı ülkeler zımni ya da tali hasarların
dahil edilmemesini kabul etmemektedir, bu nedenle yukarıdaki dahil etmeme sizin için
geçerli olmayabilir. Bunlarla sınırlı olmamakla beraber, telif hakkı olsun ya da olmasın
önceden kaydedilmiş malzemeyi ihtiva etmektedir.)
ürünün üstündeki model ya da üretim numarası değiştirilmiş, silinmiş, kaldırılmış ya da
okunmaz hale getirilmişse;

SERVİS NEREDE ALINABİLİR?

Garant servisi, ürünün Philips Consumer Electronics tarafından resmi olarak dağıtımının
yapıldığı her ülkede verilmektedir. Philips Consumer Electronics tarafından ürünün dağıtımının
yapılmadığı ülkelerde, yerel Philips servis teşkilatı tarafından servis sağlanacaktır (bununla
beraber eğer uygun yedek parçalar ve teknik kitapçık(lar) kolayca elde edilemiyorsa bir gecikme
olabilir).

DAHA FAZLA BİLGİYİ NEREDEN ALABİLİRİM?

Daha fazla bilgi için Philips Müşteri Sorunları Merkezini şu numaralardan arayınız: (877) 835-

1838 (sadece A.B.D. müºterileri) ya da [phone] .

Servis İstemeden Önce...

Servis istemeden önce lütfen kullanıcı el kitabınızı kontrol ediniz. Orada üzerinde durulan kontrol

file:///E|//220EW9 EDFU/TURKISH/warranty/War_usa.htm (2 of 4)2008/6/26 04:41:09

Philips İlk Seçenek Garantiniz(ABD)

ayarları belki de sizi servis için aramaktan kurtarabilir.

A.B.D., PORTO RİKO YA DA BİRLEŞİK DEVLETLER VİRGİN ADALARI'NDA... GARANTİ
SERVİSİ ALMAK

Ürün yardımı ve servis prosedürleri için lütfen aşağıda listelenmiş olan Philips Müşteri Sorunları
Merkezi telefon numaralarını arayınız:

Philips Müşteri Sorunları Merkezi

[phone] ya da [phone]

(A.B.D., Porto Riko ve Birleşik Devletler Virgin Adaları'nda, satılabilirlik ya da belirli bir amaca
uymakla ilgili zımni garantiler dahil tüm zımni garantiler bu kesin garantinin süresinde süre olarak
kısıtlanmıştır. Fakat, bazı ülkeler bir zımni garantinin ne kadar süreceği konusunda sınırlamalara
izin vermediklerinden bu sınırlama size uygulanmayabilir.)

KANADA'DA... GARANTİ SERVİSİ ALMAK

Lütfen Philips'le temas kurun:

[phone]

Philips Kanada deposunda ya da yetkili servis merkezlerinden birinde üç yıl süre ile ücretsiz parça
ve üç yıl süre ile ücretsiz işçilik verilecektir.

(Kanada'da bu garanti tüm diğer garantilerin yarine verilmektedir. Satılabilirlik ya da belirli bir
amaca uygunluk zımni garantileri dahil hiçbir diğer garanti açıkça ya da zımni olarak
belirtilmemiştir. . Philips nasıl meydana gelirse gelsin ve ve hasarların ihtimali üzerine
bilgilendirilmiş olsa dahi hiç bir doğrudan, dolaylı, özel, zımni ya da tali hasardan sorumlu
değildir.)

HATIRLAYIN... Lütfen ürün üzerinde bulunan model ve seri numaralarını aşağıya yazınız.

MODEL # ________________________________________________

SERİ # ________________________________________________

Bu garanti size belirli yasal haklar vermektedir. Eyaletden/ºehirden eyalete/ºehire değişen başka
haklarınız da olabilir.

Philips ile temas kurmadan önce lütfen aşağıdaki detayları hazırlayınız ki sorununuzu kolayca

file:///E|//220EW9 EDFU/TURKISH/warranty/War_usa.htm (3 of 4)2008/6/26 04:41:09

Philips İlk Seçenek Garantiniz(ABD)

çözebilelim.

Philips tip numarası
Philips seri numarası
Satın alma tarihi (satın alma belgesinin sureti gerekli olabilir)
PC çevre İşlemcisi:

286/386/486/Pentium Pro/Dahili bellek
İ İşletim sistemi (Windows, DOS, OS/2, Apple Macintosh)
Faks/Modem/İnternet programı?

Kurulu diğer kartlar
Aşağıdaki bilgilere sahip olunması da süreci hızlandıracaktır:
Satın aldığınıza dair kanıt, şunları belirtmelidir: satın alma tarihi, satıcı adı, model ve
ürün seri numarası.
Değiştirilecek modelin teslim edileceği tam adres.

Sadece bir telefon uzaklığında

Philips' müşteri yardım masası dünyanın farklı yerlerinde bulunmaktadır. ABD'de Philips müşteri
hizmetlerine Pazartesiden Cumaya 8:00 AM-9:00 PM Doğu Zamanı (ET) arasında ve Cumartesi
günleri 10:00 AM-5:00 PM ET saatleri arasında irtibat numaralarından birine telefon ederek
ulaşabilirsiniz.

Bu konu ve Phlips'in mükemmel ürünleri hakkında ayrıntılı bilgi edinmek için aşağıdaki web
sitemizi ziyaret edebilirsiniz:

Web sitesi: http://www.philips.com

file:///E|//220EW9 EDFU/TURKISH/warranty/War_usa.htm (4 of 4)2008/6/26 04:41:09

Sözlük

Sözlük

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

A

Active matrix (Aktif Matris)

Bu bir tür likit kristal görüntü yapısı olup açma/kapama gerilimini kontrol etmesi için aktarma
transistörleri her bir piksele eklenmiştir. Pasif matris görüntüsünden daha çok geniş görüş açısı
bulunan parlak ve keskin bir görüntü üretmektedir. Ayrıca TFT'ye bakınız (ince film transistörü).

Amorphous silicon (a-Si, Biçimlendirilmemiş silikon)

Aktif matris LCD'sinin ince film transistörleri (TFTler) tabakasını yapmada kullanılan yarı iletken
malzeme.

Aspect ratio (En-boy oranı)

Bir ekranın aktif alanının en-boy oranıdır. Genel olarak birçok monitör 4:3'lük en boy oranına
sahiptir. Geniş monitörlerin veya Televizyonların en-boy oranı 16:9 veya 16:10'dur.

SAYFA BAŞI

B

Backlight (Arka ışık)

Aktarılabilir LCD için ışık kaynağıdır. Günümüzde LCD tasarımlarında iki teknik kullanılmaktadır.
Birçok TFT LCD paneli CCFL'leri (soğuk katod flörasan ışığı) ve likit kristal tabakasının hemen
arkasında bulunan bir dağıtıcı paneli kullanmaktadır. Işık Saçan Drodların (LED) kullanıldığı yeni
teknoloji hala geliştirilmektedir.

Brightness (Parlaklık)

file:///E|//220EW9 EDFU/TURKISH/220EW9/GLOSSARY/GLOSSARY.HTM (1 of 10)2008/6/26 04:41:14

Sözlük

Aktomatik ölçek olarak adlandırılan ve siyahtan beyaza kadar olan renk ebadı parlaklık veya
aydınlık yansıması olarak adlandırılmaktadır. Doygunluk ile karıştırıldığından dolayı bu terimin
kullanılması önerilmektedir.

SAYFA BAŞI

C

CCFL (cold cathode fluorescent light, soğuk katod flörosan ışığı)

LCD modülü için ışık sağlayan flörasan ışık tüpleridir. Bu tüpler genellikle çok ince olup çapı
yaklaşık 2 mm'dir.

Chromaticity (Boyanabilirlik)

Aydınlatma içinde yer almayan renk spesifikasyonudur. Boyanabilirlik, baskın dalga uzunluğu
ve saflık gibi bir çift sayı ile gösterilen iki boyutluluktur.

CIE (Commission International de I'Eclairage, Uluslar arası Işıklandırma Komisyonu)

Uluslar arası Işıklandırma Komisyonu, renk ve renk ölçümleri ile ilgili bir numaralı komisyondur.

Color temperature (Renk Sıcaklığı)

Isıtılırken ışık saçan bir nesne için renk ölçümü. Bu ölçüm mutlak ölçekle ifade edilmektedir
(Kelvin derescesi). 2400° K gibi düşük Kelvin sıcaklıkları kırmızıyla gösterilirken; 9300° K gibi
yüksek sıcaklıklar mavi ile gösterilmektedir. Doğal sıcaklık 6504° K'de beyaz renktedir. Philips
monitörleri genellikle 9300° K, 6500° K'yı sağlarken bu değerler kullanıcı tarafından
belirlenmektedir.

Contrast (Kontrast)

Bir görüntüdeki açık ve koyu alanlar arasındaki ışık farkı.

Contrast ratio (Kontrast oranı)

En parlak beyaz örnek ile en koyu siyah örnek arasındaki aydınlatma oranı.

file:///E|//220EW9 EDFU/TURKISH/220EW9/GLOSSARY/GLOSSARY.HTM (2 of 10)2008/6/26 04:41:14

Sözlük

SAYFA BAŞI

D

D-SUB (D-SUB)

Bir VGA Analog giriş konektörüdür. Monitörünüz bir D-Sub kablosu ile birlikte verilmektedir.

Sayısal Görüntü Ara Birim (DVI)

Sayısal Görüntü Ara Birim (DVI) özelliği, görüntü verileri için teknolojiye bağlı olmayan yüksek
hızlı bir sayısal bağlantı sağlamaktadır. Ara birimin başlıca görevi bilgisayar ve bilgisayarın
görüntü aygıtı arasında bir bağlantının oluşturulmasıdır. DVI özellikleri PC endüstrisindeki bütün
birimlerin (iş istasyonu, masa üstü bilgisayar, diz üstü bilgisayar, vb.) ihtiyacını karşılamakta ve
bir monitör ara birim özelliği etrafında farklı birimlerin bir araya getirilmesine imkan vermektedir.

DVI ara birim aşağıdakileri sağlar:

1. İçeriğin sayısal alanda, tüketim için hazırlanırken kayıpsız olarak kalması.

2. Teknolojiden bağımsız görüntü.

3. Takılan parçanın anında tespit edilmesi, EDID ve DDC2B sayesinde tak-çalıştır özelliği.

4. Tek bir bağlantıda Sayısal ve Analog destek.

SAYFA BAŞI

E

Energy Star Bilgisayar Programı

ABD Çevre Koruma Kurumu (EPA) tarafından geliştirilmiş olan ve temel amacı enerji verimli büro
ve otomasyon ekipmanlarının üretim ve pazarlanmasının sağlanması olan bir enerji dönüşüm
programı. Bu programa katılan şirketler, belirli bir süre kullanılmaması durumunda veya
kullanıcının önceden belirlediği bir sürenin sonunda düşük enerji konumuna (< 30 W) geçebilen

file:///E|//220EW9 EDFU/TURKISH/220EW9/GLOSSARY/GLOSSARY.HTM (3 of 10)2008/6/26 04:41:14

Sözlük

bir veya daha fazla ürün üretmeyi kabul etmelidir.

SAYFA BAŞI

G

Gamma (Gama)

Görüntü geriliminin bir fonksiyonu olan ekran aydınlığı yaklaşık olarak giriş görüntü sinyalinin
matematiksel güç fonksiyonunu takip etmektedir ve bunun üsteli gama olarak adlandırılmaktadır.

Grayscale (Grilik Skalası)

Siyahtan başlayarak daha açık renkolan griye ve oradan da beyaza doğru giden akromatik bir
ölçektir. Böyle bir seri adımlardan oluşabilir ve bu adımlar birbirinden eşit uzaklıklardadır. Eğer
Analog/Dijital dönüştürücü 8 bitse, bu durumda monitör en fazla 2 = 256 seviyeyi gösterebilir.
Renkli bir monitör için R.G.B. her renk 256 seviyeye sahiptir. Dolayısıyla gösterilebilecek toplam
renk 256x256x256= 16.7 milyondur.

SAYFA BAŞI

H

Hue (Renk)

Ana renk özelliği diğer renklerden farklı olmasıdır. Örneğin bir renk içinde yeşil, sarı ve mor
renkler bulunabilir. İçinde renk bulunduran bir renk kromatik renkler olarak adlandırılır. Beyaz,
siyah ve gri içinde başka bir renk bulunmamaktadır.

SAYFA BAŞI

I

8

file:///E|//220EW9 EDFU/TURKISH/220EW9/GLOSSARY/GLOSSARY.HTM (4 of 10)2008/6/26 04:41:14

Sözlük

IPS (Düzlemde Aktarma)

Likit kristal moleküllerinin yüzeye dik olarak değil, bunun yerine LCD yüzeyinde aktarıldığı LCD
görüntü açısını iyileştirme tekniğidir.

SAYFA BAŞI

L

LCD (Likit kristal ekran)

İki şeffaf tabaka arasında askıya alınan likit kristalden oluşan bir ekran. Ekran, elektrik
stimülasyon kullanılarak kolaylıkla açılıp kapatılabilen yüzlerce pikselden oluşmaktadır.
Dolayısıyla renkli görüntüler/metinler oluşturulabilir.

Liquid crystal (Likit kristal)

Likit kristal ekranlarda yer alan bir bileşendir. Elektriksel olarak stimule edildiğinde likit kristal
tahmin edilebilir bir şekilde reaksiyon verir. Bu, LCD piksellerini "açmak" veya "kapatmak" için
ideal bir bileşendir. Likit kristal zaman zaman LC kısaltması ile kullanılmaktadır.

Luminance (Parlaklık)

Parlaklık veya ışığın aydınlatma yoğunluğunu gösteren bir ölçü birimi olup genellikle metre kare
başına düşen Candela (cd/m2) ile veya Lambert foot ölçüsü ile ölçülmektedir. 1 fL=3.426 cd/m2.

SAYFA BAŞI

N

Nit (bit)

1 cd/m2 veya 0.292 ftL değerine eşit olan bir aydınlatma ünitesidir .

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/GLOSSARY/GLOSSARY.HTM (5 of 10)2008/6/26 04:41:14

Sözlük

P

Pixel (Piksel)

Resim Bileşeni; bilgisayarlı CRT veya LCD resimindeki en küçük bileşen ve dolayısıyla en
küçük görüntü.

Polarizer (Polarizör)

Sadece belli bir döngü boyunca oluşan ışık dalgalarına zin veren bir ışık filtresidir. Likit kristali
sarması için LCD'lerde dikey filtre ile birlikte polarize edilen malzeme kullanılmıştır. Ardından
medyum olarak likit kristal kullanılmıştır ve bu da ışığın geçmesine izin vermek için ya da ışığın
geçmemesi için ışık dalgasını 90° döndürür.

SAYFA BAŞI

R

Refresh rate (Yenileme oranı)

Ekranın saniyede kaç kez yenilendiği veya yeniden düzenlendiğidir. Bu sayı genellikle Hz (Hertz)
veya saniye başına döngü olarak ifade edilir. 60 Hz oranı saniyede 60 tona eşittir.

SAYFA BAŞI

S

sRGB

sRGB, farklı cihazlar arasında doğru renk değişimi yapıldığından emin olmak için olan bir
standarttır (örn. dijital kameralar, monitörler, yazıcılar, tarayıcılar vb.)

Standart ve birleşik bir renk alanı kullanıldığında, sRGB uyumlu bir cihaz ile çekilen görüntülerin
sRGB'nin etkinleştirildiği Philips monitörlerde kullanılmasına yardımcı olacaktır. Bu şekilde, renkler
kalibre edilecek ve ekranınızda gösterilen renklerin doğruluğuna güvenebileceksiniz.

sRGB kullanımında önemli olan monitörünüzün parlaklığı ve kontrastı önceden belirlenen bir ayara

file:///E|//220EW9 EDFU/TURKISH/220EW9/GLOSSARY/GLOSSARY.HTM (6 of 10)2008/6/26 04:41:14

Sözlük

getirilmiş olması ve renk gamıdır. Dolayısıyla monitörün OSD'sinde sRGB ayarını seçmeniz
önemlidir.

Bunu yapmak için monitörünüzün önünde bulunan Tamam düğmesine basarak OSD'yi açın. Renge
gitmek için aşağı düğmesine gidin ve Tamam düğmesine tekrar basın. sRGB'ye gitmek için sağ
düğmesini kullanın. Ardından aşağı düğmesine gidin ve OSD'den çıkmak için Tamam'a tekrar basın.

Bunun ardından monitörünüzün parlaklığını veya kontrastını lütfen değiştirmeyin. Eğer bunlardan
herhangi birini değiştirirseniz, monitör sRGB kipinden çıkacak ve 6500K değerindeki renk sıcaklığı
ayarına gidecektir.

SAYFA BAŞI

T

TFT(ince film transistörü)

Genellikle biçimlendirilmemiş silikondan (a-Si) yapılmıştır ve LCD aktif matrisindeki her alt pikselin
altına yerleştirilen depolama cihazını şarj etmek için gerekli olan bir anahtar olarak kullanılmaktadır.

SAYFA BAŞI

U

USB veya Evrensel Seri Yolu

PC çevre birimleri için akıllı bir soket. USB, çevre birimlerinin ihtiyaç duyduğu kaynakları (sürücü
ve yolun bant genişliği gibi) otomatik olarak belirler. USB, kullanıcının müdahale etmesine gerek
kalmadan gerekli olan kaynakları hazır duruma getirir.

USB, "kasa korkusu"nu – çevre birimlerinin takılması için bilgisayar kasasının açılması
endişesi – ortadan kaldırır ve yeni çevre birimleri takılırken karmaşık IRQ (kesme isteği)
ayarlarının yapılması ihtiyacının ortadan kaldırır.
USB "portun tıkanması"nı ortadan kaldırır. USB olmadan PC’lere normal olarak bir yazıcı,
iki Com port aygıtı (genellikle bir fare ve modem), bir Genişletilmiş Paralel Port eklentisi
(mesela tarayıcı veya video kamera) ve bir joystick bağlanabilir. Multimedya bilgisayarlar
için her gün yüzlerce çevre birimi piyasaya sürülmektedir. USB sayesinde bir bilgisayarda
127 tane aygıt aynı anda çalışabilir.
USB "anında algılama”ya izin verir". Çevre birimlerinin takılması için bilgisayarın kapatılması,
aygıtın yerine takılıp tekrar açılması ve kurulum programının çalıştırılmasına gerek olmadığı

file:///E|//220EW9 EDFU/TURKISH/220EW9/GLOSSARY/GLOSSARY.HTM (7 of 10)2008/6/26 04:41:14

Sözlük

gibi bir aygıtın sökülmesi için de bu işlemlerin yapılması gerekmez.

Kısaca açıklamak gerekirse USB, günümüzdeki "Tak ve Dua Et" kavramını Tak-Çalıştır kavramına
dönüştürmüştür!

Hub

Evrensel Seri Yoluna ilave bağlantıların yapılmasına imkan veren bir Evrensel Seri Yolu aygıtı.

Hublar, USB’nin tak-çalıştır yapısının önemli bir unsurudur. Şekilde tipik bir Hub gösterilmektedir.
Hublar, USB’nin bağlanmasını kullanıcı açısından basitleştirir ve sağlamlığın düşük fiyatla ve basit
bir şekilde elde edilmesin sağlar.

Hublar kabloları bir araya toplarlar ve USB’nin çoklu ek özelliğine imkan verirler. Ekleme noktaların
portlarla aynıdır. Her hub bir ekleme noktasını çoklu ekleme noktalarına dönüştürür. Yapı, .birden
fazla hubın bulunmasını destekler.

Bir hubın üst yönlü portu sunucu yönünde huba bağlanır. Bir hubın diğer alt yönlü portların hepsi
başka bir hub veya fonksiyonun bağlanmasına imkan verir. Hublar, alt yönlü portların hepsinde
tespit, ekleme ve ayırma yapabilir ve gücün alt yönlü aygıtlara dağıtılmasını sağlar. Alt yönlü
portların hepsi tek tek açık duruma getirilebilir ve tam veya düşük hızda ayarlanabilir. Hub, düşük
hızlı portları maksimum hızdaki sinyallerden ayırır.

Bir hub iki bölümden oluşmaktadır: Hub Kontrolörü ve Hub Tekrarlayıcı. Tekrarlayıcı, üst ve alt
yönlü portlar arasında protokol tarafından kontrol edilen bir anahtardır. Sıfırlama, durdurma/
yeniden başlama sinyali için bir donanım desteğine de sahiptir. Kontrolör, sunucu ile
komünikasyona isin veren bir ara birim sağlar. Huba özel durum ve kontrol komutları sunucunun
bir hubı ayarlamasına ve hubın portlarının gözlenmesi ve kontrol edilmesine izin verir.

Aygıt

Bir işlevi yerine getiren mantıksal veya fiziksel bir cihaz. Açıklanan gerçek cihaz referansın
durumuna bağlıdır. En alt seviyede, aygıt, bir hafıza aygıtında olduğu gibi, tek bir donanım
bileşenini gösterebilir. Daha yüksek seviyelerde ise, belirli bir fonksiyonu gerçekleştiren donanım
bileşenlerinin hepsini gösterebilir, Evrensel Seri Yolu ara birim aygıtı gibi. Daha yüksek
seviyelerde Evrensel Seri Yoluna eklenmiş bir cihaz tarafından gerçekleştirilen bir fonksiyonu
gösterebilir, veri/FAX modem aygıtı gibi. Aygıtlar fiziksel, elektriksel, belirtilebilir ve mantıksal
olabilir.

file:///E|//220EW9 EDFU/TURKISH/220EW9/GLOSSARY/GLOSSARY.HTM (8 of 10)2008/6/26 04:41:14

Sözlük

Alt yönlü

Veri akışının sunucudan uzaklaşma yönü. Alt yönlü portlar, hubdan alt yönlü veri trafiği oluşturan
bir sunucudan elektriksel olarak en uzak olan portlardır. Alt yönlü portlar üst yönlü veri trafiğini
alırlar.

Üst yönlü

Veri akışının sunucuya doğru olan yönü. Üst yönlü portlar, hubdan alt yönlü veri trafiği oluşturan
bir sunucuya elektriksel olarak en yakın olan portlardır. Üst yönlü portlar alt yönlü veri trafiğini
alırlar.

SAYFA BAŞI

V

Dikey yenileme hızı

Hz cinsinden ifade edilir, ekrana saniyede yazılan framelerin (resimlerin tümü) sayısıdır.

file:///E|//220EW9 EDFU/TURKISH/220EW9/GLOSSARY/GLOSSARY.HTM (9 of 10)2008/6/26 04:41:14

Sözlük

SAYFA BAŞI

file:///E|//220EW9 EDFU/TURKISH/220EW9/GLOSSARY/GLOSSARY.HTM (10 of 10)2008/6/26 04:41:14

İndirme ve Yazdırma

•

LCD monitör sürücücünüzün

kurulması

• İndirme ve Yazdırma
Talimatları

•

FPadjust Programının
Kurulması

İndirme ve Yazdırma

LCD monitör sürücünüzün kurulması

Sistem gerekleri:

Windows® 95, Windows® 98, Windows® 2000, Windows® Me, Windows® XP/Vista ya da
daha üstü ile çalışan PC
: /PC/drivers/ dizininde sürücünüze ait "inf./icm./cat." dosyalarini bulunuz

KKurmadan önce "Readme.txt" dosyasını okuyun.

Bu sayfa kullanım kılavuzunu .pdf formatında okumak için bir tercih sunmaktadır. PDF dosyaları
sabit diskinize indirilebilir, ardından Acrobat Reader ya da tarayıcınız aracılığıyla görüntülenebilir
ve yazdırılabilir.

Eğer Adobe® Acrobat Reader kurulu değilse, uygulamayı kurmak için bağlantıya tıklayabilirsiniz.

PC için Adobe® Acrobat Reader / Mac için Adobe® Acrobat Reader.

İndirme Talimatları:

Dosyayı indirmek için:

1. Farenizi aşağıdaki ikon üzerinde tıklayın-ve-basılı tutun. (Win95/98/2000/Me/XP/Vista
kullanıcıları sağ-tuşla)

İndir

220EW9.pdf

2. Çıkan menüden, 'Bağlantıyı ... Olarak Kaydedin', 'Hedefi ... olarak kaydedin' ya da 'Bağlantıyı
Diske Kaydedin'i seçin.

3. Dosyayı nereye kaydetmek istediğinizi seçin; 'Kaydet'i tıklayın (eğer 'metin' ya da 'kaynak' olarak
kaydetmeğe sevkedilirseniz, 'kaynak'ı seçin).

file:///E|//220EW9 EDFU/TURKISH/download/download.htm (1 of 2)2008/6/26 04:41:15

İndirme ve Yazdırma

Yazdırma Talimatları:

Kullanım kılavuzunu yazdırmak için:

Kullanım kılavuzu dosyası açıkken, yazıcınızın talimatlarını izleyin ve size gereken sayfaları
yazdırın.

SAYFANIN BAŞINA GERİ DÖN

file:///E|//220EW9 EDFU/TURKISH/download/download.htm (2 of 2)2008/6/26 04:41:15
