PHILIPS 220BW9CB, 220BW9CS User Manual

e-Manual

Philips LCD Monitor Electronic User’s Manual

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-EDFU/5B.0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/INDEX.HTM [97/12/30 上午 10:54:16]

Sécurité et remèdes en cas de panne



Précautions de Sécurité et
Entretien



Questions Fréquemment
Posées



Recherches de Causes de
Pannes



Informations Concernant les
Réglementations



Autres Informations Associées

Sécurité et remèdes en cas de panne

Précautions de sécurité et d'entretien

AVERTISSEMENT : L'utilisation de contrôles, de réglages ou de
procédures différentes de celles précisées dans cette documentation
risquent d'entraîner une exposition à des chocs, des dangers électriques
et/ou des dangers mécaniques.

Lorsque vous connectez et utilisez le moniteur de votre ordinateur, lisez et suivez les consignes
suivantes :

Utilisation :

● Protégez le moniteur de la lumière directe du soleil et ne l'utilisez pas à proximité de poêles

ou autres sources de chaleur.

● Éloignez tout objet pouvant tomber dans les orifices de ventilation ou empêcher le

refroidissement correct des composants électroniques du moniteur.

● N'obstruez pas les orifices de ventilation du boîtier.

● Lors de la disposition du moniteur, veillez à ce que la fiche d'alimentation et la prise soient

facilement accessibles.

● Si vous mettez le moniteur hors tension en débranchant le câble secteur ou le câble

d'alimentation CC, attendez 6 secondes avant de rebrancher ces câbles.

● Toujours utiliser le cordon secteur fourni par Philips. Si vous constatez qu'il est manquant,

veuillez prendre contact avec votre centre de service local (reportez-vous au chapitre
« Centre d'information à la clientèle »).

● Ne pas soumettre le moniteur LCD à d'importantes vibrations ni à des impacts pendant

l'utilisation.

● Ne pas heurter ni laisser tomber le moniteur pendant l'utilisation ou le transport.

Entretien :

● Afin d'éviter d'endommager l'écran LCD, n'exercez aucune pression excessive sur celui-ci.

Lorsque vous déplacez le moniteur, saisissez-le par son cadre pour le soulever ; ne mettez
assurément pas vos mains ni vos doigts sur l'écran pour le soulever.

● Débranchez le moniteur si vous envisagez de ne pas l'utiliser pendant un certain temps.

● Débranchez le moniteur si vous voulez le nettoyer. Pour ce faire, utilisez un chiffon

légèrement humide. Vous pouvez aussi vous servir d'un chiffon sec, pour autant que le
moniteur soit hors tension. Par contre, n'utilisez jamais de solvants organiques, tels que
l'alcool ou des liquides à base d'ammoniaque pour nettoyer le moniteur.

● Afin d'éviter tout risque d'électrocution ou d'endommagement permanent à l'appareil,

n'exposez pas le moniteur à la poussière, ni à la pluie. Ne le mettez pas non plus en contact

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/safety.htm 第 1 頁 / 共 3 [97/12/30 上午 10:54:22]

Sécurité et remèdes en cas de panne

avec de l'eau ni avec un environnement excessivement humide.

● Si votre moniteur est mouillé par de l'eau, essuyez-le aussi rapidement que possible à l'aide

d'un chiffon sec.

● Si un corps étranger ou de l'eau pénètrent dans le moniteur, mettez-le immédiatement hors

tension et débranchez le cordon secteur. Retirez ensuite le corps étranger ou épongez l'eau
et envoyez le moniteur au centre de maintenance.

● Ne stockez pas et n'utilisez pas le moniteur LCD dans des endroits exposés à la chaleur,

aux rayons directs du soleil ou à un froid extrême.

● Afin d'assurer les performances optimales de votre moniteur et l'utiliser pendant plus

longtemps, il doit se trouver dans un endroit compris dans les plages de température et
d'humidité suivantes :

❍ Température : 0-40°C 32-95°F
❍ Humidité : 20-80% HR

● IMPORTANT : Activez systématiquement un programme économiseur d’écran en

mouvement lorsque votre écran n’est pas sollicité. Activez systématiquement une
application d'actualisation de l’écran périodique si votre écran LCD affiche un contenu
statique non modifié. L'affichage sans interruption d'image statique ou immobile sur une
longue période peut engendrer une « rémanence à l’extinction », également appelée «
image après » ou « image fantôme » sur votre écran. Il s'agit d'un phénomène bien connu
dans la technologie des écrans LCD. Dans la plupart des cas, cette « rémanence à
l’extinction », ou « image après » ou « image fantôme » disparaît progressivement une fois
l’alimentation éteinte.
ATTENTION : les symptômes de « rémanence à l’extinction », ou d’ « image après » ou d’ «
image fantôme » les plus graves ne disparaissent pas et ne peuvent pas être réparés. Le
dommage susmentionné n'est pas couvert par votre garantie.

Service après-vente :

● Le boîtier peut uniquement être ouvert par un technicien qualifié.

● Si vous avez besoin de documents en vue d'une réparation, veuillez prendre contact avec

votre centre de service local (reportez-vous à la section « Centre d'information à la
clientèle ») .

● Pour toute information relative au transport, consultez les « Caractéristiques physiques ».

● Ne laissez pas votre moniteur dans une voiture ni dans un coffre de voiture à la lumière

directe du soleil.

Adressez-vous à un technicien si le moniteur ne fonctionne pas normalement ou si vous
n'êtes pas sûr(e) de la procédure à suivre après avoir lu les instructions du mode
d'emploi.

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/safety.htm 第 2 頁 / 共 3 [97/12/30 上午 10:54:22]

Sécurité et remèdes en cas de panne

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/safety.htm 第 3 頁 / 共 3 [97/12/30 上午 10:54:23]

QFP (Questions Frèquemment Posèes)



Sécurité et Recherche de
Causes de Pannes



QFP Générales



Réglages d'écran



Compatibilité Avec d'autres
Périphériques



Technologie Panneau LCD



Ergonomie, Ècologie et
Normes de Sécurité



Recherche de Causes de
Pannes



Informations Concernant les
Réglementations



Autres Informations Associées

QFP (Questions Fréquemment Posées)

QFP générales

Q :

Au moment de l'installation de mon moniteur, que dois-je faire si l'écran affiche

"Impossible d'afficher ce mode vidéo" ?

R : Mode vidéo recommandé pour les moniteurs Philips 22": 1680 x 1050@60Hz.

1.

Débranchez tous les câbles et connectez ensuite votre PC au moniteur que
vous utilisiez précédemment et dont l'affichage était correct.

2. Dans le menu Démarrer de Windows, sélectionnez Paramètres/Panneau de

configuration. Sélectionnez dans cette dernière fenêtre l'icône Affichage. Dans
la fenêtre Propriétés pour Affichage, sélectionnez l'onglet Configuration.
Ensuite, dans l'Espace du bureau, déplacez le curseur sur 1680 x 1050 pixels
(22").

3. Cliquez sur le bouton Propriétés avancées et réglez la fréquence de

rafraîchissement sur 60Hz et cliquez ensuite sur OK.

4. Remettez l'ordinateur sous tension et répétez les étapes 2 et 3 pour vérifier

que le PC est réglé sur 1680 x 1050@60Hz (22").

5. Mettez l'ordinateur hors tension, débranchez l'ancien moniteur et reconnectez

le moniteur LCD Philips.

6. Remettez le moniteur et ensuite votre PC sous tension.

Q : À quoi correspondent les fichiers .inf et .icm présents sur le CD-ROM ? Comment

installer les pilotes (.inf et .icm) ?

R: Il s'agit des fichiers pilotes pour votre moniteur. Suivez les instructions du mode

d'emploi pour installer ces pilotes. Lors de la première installation, il se peut que votre
ordinateur vous réclame les pilotes pour le moniteur (fichiers .inf et .icm) ou un disque
pilote. Suivez les instructions pour insérer le CD-ROM « compagnon » inclus dans la
boîte. Les pilotes pour le moniteur (fichiers .inf et .icm) seront installés
automatiquement.

Q: Comment régler la résolution ?

R: Votre carte vidéo/ pilote graphique et votre moniteur déterminent ensemble les

résolutions disponibles. Vous pouvez sélectionner la résolution souhaitée à l'aide du
Panneau de configuration Windows® et des Propriétés pour affichage .

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/SAF_FAQ.HTM 第 1 頁 / 共 9 [97/12/30 上午 10:54:37]

QFP (Questions Frèquemment Posèes)

Q: Que faire si je ne m'en sors pas lors des réglages du moniteur ?

R: La touche Réglage AUTO restitue la position optimale d'écran, les réglages de

phase et d'horloge, ceci en appuyant sur un bouton unique - sans avoir à naviguer à
travers les menus OSD(On Screen Display) et les touches de contrôle.

Q : En quoi consiste la fonction Auto ?

R : La touche Réglage AUTO restitue la position optimale d'écran, les réglages de

phase et d'horloge, ceci en appuyant sur un bouton unique - sans avoir à naviguer à
travers les menus OSD(On Screen Display) et les touches de contrôle.

Remarque : La fonction automatique est uniquement disponible avec certains

modèles.

Q : Mon moniteur ne re’oit pas de courant (la diode électroluminescente Alimentation ne

s'allume pas) ? Que dois-je faire ?

R : S’assurer que le cordon d’alimentation CA est connecté entre le moniteur et la

sortie CA et appuyer sur une touche du clavier / la souris pour activer le PC.

Q: Le moniteur LCD accepte-t-il un signal entrelacé présent avec les modèles de PC ?

R:

Non. Si un signal entrelacé est utilisé, l'écran affiche à la fois les lignes de balayage

horizontal paires et impaires, ce qui provoque une distorsion de l'image.

Q : Pour les LCD, qu'implique la fréquence de régénération ?

R : â la différence de la technologie d'affichage CRT dans laquelle la vitesse du

faisceau de l'électron balayé du haut vers le bas de l'écran détermine le scintillement,
un affichage de matrice active utilise un élément actif (TFT) pour contrôler chaque
pixel individuel ; la fréquence de régénération ne s'applique donc pas vraiment à la
technologie LCD.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/SAF_FAQ.HTM 第 2 頁 / 共 9 [97/12/30 上午 10:54:37]

QFP (Questions Frèquemment Posèes)

Q : L'écran LCD résistera-t-il aux éraflures ?

R : Un revêtement protecteur est appliqué sur la surface du LCD, il résiste jusqu'à un

certain degré de dureté (la dureté d'un crayon 2H à peu près). De manière générale,
il est recommandé de ne pas exposer la surface du panneau à des chocs excessifs
ou à des éraflures.

Q : Comment dois-je nettoyer la surface du LCD ?

R : Pour un nettoyage normal, utilisez un chiffon doux et propre. Pour un nettoyage

en profondeur, veuillez utiliser de l'alcool isopropylique. N'utilisez pas d'autres
solvants, tels que l'alcool éthylique, l'éthanol, l'acétone, l'hexane, etc.

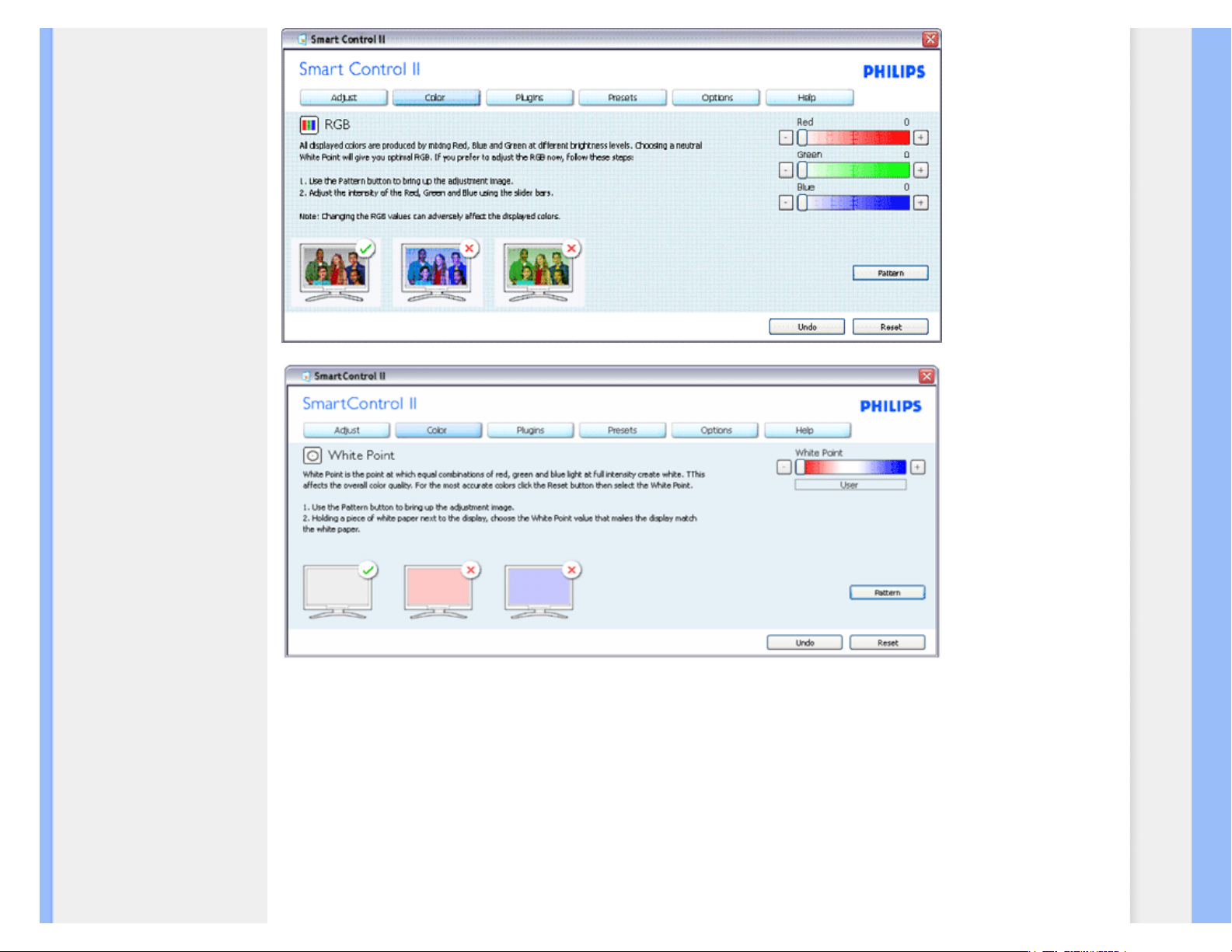

Q : Puis-je changer les paramètres de couleurs de mon moniteur?

R : Oui, vous pouvez changer vos paramètres de couleurs grâce à la commande

OSD en respectant les procédures suivantes,

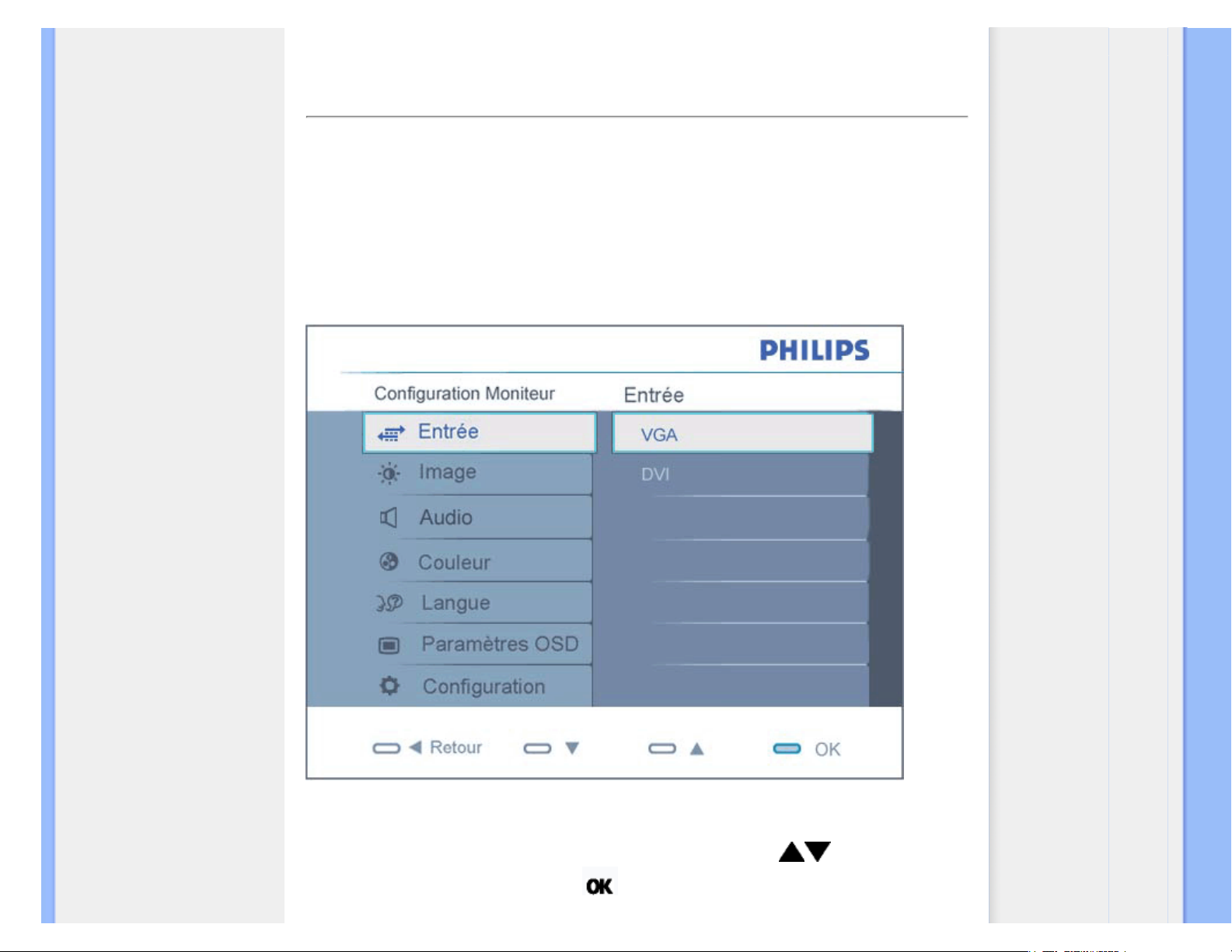

1. Cliquez sur ‘Menu’ pour accéder au menu OSD (affichage à l’écran).

2. appuyez sur la flèche pointant vers le bas pour sélectionner l’option « Couleur »,
puis appuyez sur « OK » pour saisir les paramètres des couleurs. Il y a quatre
paramètres possibles, décrits ci-dessous.

a. Température des couleurs : les six configurations sont 5 000 K, 6
500 K, 7 500 K, 8 200 K, 9 300 K et 11 500 K. Avec des paramètres
dans la plage 5 000 K, le panneau apparaît « chaud », avec une
tonalité rouge blanc, tandis qu’une température de 11 500 K donne une
tonalité froide, bleu blanc.
b. RVB : il s’agit de paramètres standard permettant d’assurer un bon
échange de couleurs entre différents appareils (p. ex. appareils photos
numériques, moniteurs, imprimantes, scanneurs, etc.).
c. Définition de l’utilisateur : l’utilisateur peut choisir ses paramètres de
couleurs préférés en ajustant le modèle RVB.
d. Gamma; Les cinq réglages sont 1.8, 2.0, 2.2, 2.4, et 2.6.

*Mesure de la couleur de la lumière rayonnée par un objet chauffé. Cette mesure est
exprimée en termes d’échelle absolue (degrés Kelvin). Les basses températures en
degrés Kelvin telles que 2 004 K sont rouges ; les températures plus élevées telles
que 9 300 K sont bleues. La température neutre est blanche, à 6 504 K.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/SAF_FAQ.HTM 第 3 頁 / 共 9 [97/12/30 上午 10:54:37]

QFP (Questions Frèquemment Posèes)

Q : Le moniteur LCD Philips peut-il être monté sur un mur ?

R : Oui, les moniteurs LCD Philips Brilliance sont dotés de cette fonction en option.

Les quatre trous du montant VESA standard sur le couvercle arrière permettent à
l’utilisateur de monter le moniteur Philips sur la plupart des bras ou accessoires
VESA standard. Nous vous recommandons de contacter votre représentant de
commerce Philips pour de plus amples renseignements.

RETOUR AU HAUT DE LA PAGE

Réglages de l'écran

Q:

Lors de l'installation de mon moniteur, comment en obtenir les meilleures performances ?

R : Pour bénéficier des meilleures performances, assurez-vous que les réglages de

l'écran sont sélectionnés sur 1680 x 1050@60Hz pour 22".

Q : En termes de radiation, quelle est la différence entre les LCD et les CRT ?

R : Les LCD n'utilisant pas de canon à électrons, ils n'engendrent pas le même

volume de radiations à la surface de l'écran.

RETOUR AU HAUT DE LA PAGE

Compatibilité avec d'autres périphériques

Q :

Puis-je connecter mon moniteur LCD à n'importe quel ordinateur, poste de travail ou

Mac ?

R : Oui, tous les moniteurs LCD de Philips sont totalement compatibles avec les

ordinateurs, Mac et postes de travail standard. Vous aurez peut-être besoin d'un
adaptateur de câble pour connecter le moniteur à votre Mac. Contactez votre

représentant des ventes Phillips pour plus d'informations.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/SAF_FAQ.HTM 第 4 頁 / 共 9 [97/12/30 上午 10:54:37]

QFP (Questions Frèquemment Posèes)

Q: Les moniteurs LCD Philips sont-ils Plug-and-Play ?

R:

Oui, les moniteurs sont prêts à l'emploi (Plug-and-Play) et compatibles avec

Windows® 95, 98, 2000, XP et Vista.

Q : Qu'est-ce que qu'USB (Universal Serial Bus) ?

R : Imaginez que l'USB est une prise intelligente pour les périphériques d'ordinateur.

L'USB détermine automatiquement quelles ressources (programme de gestion et
largeur de bande du bus par exemple) sont requises par les périphériques. L'USB
rend des ressources nécessaires disponibles sans l'intervention de l'utilisateur. L'USB
a trois avantages principaux. Il élimine "l'angoisse du boîtier", à savoir la peur de
retirer le boîtier de l'ordinateur pour installer des cartes de circuit - qui nécessitent
souvent le réglage de paramètres IRQ complexes - pour les périphériques
supplémentaires. L'USB élimine la "saturation de port". Sans l'USB, les ordinateurs
sont en général limités à une imprimante, deux ports Com (une souris et un modem
en général), un port parallèle supplémentaire (scanner ou caméra vidéo par exemple)
et un manche à balai. De plus en plus de périphériques destinés aux ordinateurs

multimédia font chaque jour leur entrée sur le marché.

Avec l'USB, jusqu'à 127

périphériques peuvent fonctionner simultanément sur un ordinateur. L'USB permet le
"branchement direct". Pas besoin d'éteindre, de brancher, de relancer et d'exécuter
l'installation pour installer des périphériques. Pas besoin non plus de répéter ces
étapes dans l'autre sens pour débrancher un périphérique. Bref, l'USB transforme la
devise "Brancher et prier" en un authentique "Prêt à jouer" !

Consultez le glossaire pour davantage d'informations sur la prise USB.

Q : Qu'est-ce qu'un concentrateur d'USB ?

R : Un concentrateur d'USB offre des connexions supplémentaires au bus de série

universel. Un port en amont du concentrateur connecte un concentrateur à l'hùte, un
ordinateur généralement. Plusieurs ports en aval dans un concentrateur permettent
une connexion à un autre concentrateur ou périphérique, tel qu'un clavier USB, un

appareil photo ou une imprimante.

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/SAF_FAQ.HTM 第 5 頁 / 共 9 [97/12/30 上午 10:54:37]

QFP (Questions Frèquemment Posèes)

Technologie panneau LCD

Q :

En quoi consiste un affichage à cristaux liquides ?

R : Un LCD (Affichage à cristaux liquides) est un périphérique optique couramment

utilisé pour afficher des caractères ASCII et des images sur des éléments
numériques tels que des montres, des calculettes, des consoles portables de jeux,
etc. LCD est la technologie utilisée pour les affichages dans les ordinateurs portables
et les autres ordinateurs de petite taille. De même que les technologies de diode
électroluminescente et gaz-plasma, LCD permet aux affichages d'être bien plus
minces que la technologie de tube à rayons cathodiques (CRT). LCD consomme bien
moins d'électricité que les affichages DEL et à gaz car ils fonctionnent sur le principe

du blocage de la lumière plutôt que de l'émettre.

Q : Qu'est-ce qui différencie des LCD à matrice passive des LCD à matrice active ?

R : Un LCD est constitué soit d'une grille d'affichage de matrice active, soit d'une

matrice passive. Une matrice active a un transistor situé à chaque intersection de
pixel, nécessitant moins de courant pour contrôler la luminescence d'un pixel. C'est
pourquoi le courant d'un affichage de matrice active peut être éteint et allumé plus
fréquemment, améliorant par-là le temps de régénération de l'écran (votre pointeur
de souris semblera se déplacer de manière plus fluide sur l'écran par exemple). La
matrice LCD passive a une grille de conducteurs dotée de pixels situés à chaque
intersection de la grille.

Q : Quels sont les avantages du LCD TFT par rapport au CRT ?

R : Dans un moniteur CRT, un canon tire des électrons et une lumière générale en

faisant se heurter des électrons polarisés sur du verre fluorescent. Les moniteurs
CRT fonctionnent donc en fait avec un signal RGB analogique. Un moniteur LCD TFT
est un périphérique affichant une image d'entrée en exploitant un panneau de
cristaux liquides. Le TFT a une structure fondamentalement différente d'un CRT :
chaque cellule a une structure de matrice active et des éléments actifs indépendants.
Un LCD TFT a deux panneaux en verre et l'espace existant entre les deux panneaux
est rempli de cristaux liquides. Lorsque chaque cellule est connectée avec des
électrodes et imprimée avec une tension, la structure moléculaire des cristaux
liquides s'en trouve altérée et contrôle le volume d'arrivée de lumière pour afficher les
images. Un LCD TFT présente beaucoup d'avantages sur un CRT ; il peut en effet
être très mince et il n'a pas de problèmes de scintillement étant donné qu'il n'utilise

pas de méthode de balayage.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/SAF_FAQ.HTM 第 6 頁 / 共 9 [97/12/30 上午 10:54:37]

QFP (Questions Frèquemment Posèes)

Q : Pourquoi la fréquence verticale de 60 Hz est-elle optimale pour un moniteur LCD ?

R : â la différence d'un moniteur CRT, un panneau LCD TFT a une résolution qui est

fixe. Un moniteur XGA par exemple a 1024x3 (R, G, B) x 768 pixels et une résolution
plus élevée n'est pas forcément disponible sans un traitement logiciel
complémentaire. Le panneau est con’u pour optimiser un affichage pour une horloge
à points de 65 MHz, l'un des standards des affichages XGA. La fréquence verticale/
horizontale pour cette horloge à points étant de 60Hz/48kHz, la fréquence optimale

pour ce moniteur est de 60 Hz.

Q : Quelle sorte de technologie grand angle est disponible ? Comment marche-t-elle ?

R : Le panneau LCD TFT est un élément qui contrôle/affiche l'arrivée d'une lunette

arrière à l'aide de la réfraction double de cristaux liquides. En utilisant la propriété
voulant que la projection d'arrivée de lumière réfracte vers l'axe principal de l'élément
liquide, elle contrôle la direction de l'arrivée de lumière et l'affiche. Le taux de
réfraction d'arrivée de lumière sur des cristaux liquides variant avec l'angle d'arrivée
de la lumière, l'angle de visualisation d'un TFT est bien plus étroit que celui d'un CRT.
En général, l'angle de visualisation fait référence au point oè le quotient de contraste
est de 10. De nombreux moyens d'élargir l'angle de visualisation sont actuellement
en cours de développement, l'approche la plus utilisée est une pellicule de
visualisation grand angle, élargissant l'angle de visualisation en variant le quotient de
réfraction. IPS (In Plane Switching) ou MVA (Multi Vertical Aligned) sont également
utilisés pour un angle de visualisation plus large. Le Philips 181AS utilise une

technologie IPS avancée.

Q : Pourquoi n'y a-t-il pas de scintillement sur un moniteur LCD ?

R : D'un point de vue technologique, les LCD scintillent, mais la raison de ce

phénomène est différente de celle d'un moniteur CRT - et n'a pas d'impact sur
l'aisance de visualisation. Sur un moniteur LCD, le scintillement a en général à voir
avec une luminescence ne pouvant pas être décelée causée par la différence
existant entre une tension positive et une tension négative. D'un autre cùté, les
scintillements CRT pouvant irriter l'oeil surviennent lorsque l'action allumer/éteindre
de l'objet fluorescent devient visible. La vitesse de réaction des cristaux liquides sur
un panneau LCD étant bien plus lente, cette forme ennuyeuse de scintillements

n'existe pas sur un affichage LCD.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/SAF_FAQ.HTM 第 7 頁 / 共 9 [97/12/30 上午 10:54:37]

QFP (Questions Frèquemment Posèes)

Q : Pourquoi un moniteur LCD est-il faible en interférence électromagnétique?

R : â la différence d'un CRT, un moniteur LCD n'a pas de pièces clefs générant une

interférence électromagnétique, des champs magnétiques en particulier. De plus,
l'affichage LCD utilisant relativement peu de courant, son bloc d'alimentation est

extrêmement silencieux.

RETOUR AU HAUT DE LA PAGE

Ergonomie, écologie et normes de sécurité

Q :

Qu'est-ce que la marque CE ?

R : Le marquage CE (Conformité européenne) doit être affiché sur le produit

réglementé placé pour la vente sur le marché européen. Cette marque "CE" signifie
que le produit est conforme à une directive européenne applicable. Une directive
européenne est une "loi" européenne relative à l'hygiène, la sécurité, l'environnement
et la protection des consommateurs, tout à fait comme l'U.S National Electrical Code

et les normes UL.

Q : Le moniteur LCD est-il conforme aux normes générales de sécurité ?

R : Oui. Les moniteurs LCD Philips sont conformes aux lignes directrices des normes

MPR-II et TCO 99/03 pour le contrôle des radiations, des ondes électromagnétiques,
de la réduction de l'énergie, de la sécurité électrique sur le lieu de travail et le
recyclage. La page consacrée aux spécifications fournit des données détaillées sur

les normes de sécurité.

Q :

Après avoir changé de PC, j'ai trouvé ces informations sur l'écran, que puis-je faire ?

R : Vous avez activé la fonction de dissuasion contre le vol dans SmartControl II.

Veuillez contacter le directeur des technologies de l'information ou un centre de
réparation Philips.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/SAF_FAQ.HTM 第 8 頁 / 共 9 [97/12/30 上午 10:54:37]

QFP (Questions Frèquemment Posèes)

De plus amples informations sont fournies dans le chapitre Informations concernant les
réglementations.

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/SAF_FAQ.HTM 第 9 頁 / 共 9 [97/12/30 上午 10:54:37]

Recherche des Causes de Pannes



Sécurité et Recherche des
Causes de Pannes



Questions Fréquemment
Posées



Problèmes Courants



Problèmes d'image



Informations Concernant la
Réglementation



Renseignements
Supplémentaires

Recherche des Causes de Pannes

Cette page présente des problèmes qui peuvent être corrigés par l'utilisateur.Si le problème
persiste après avoir essayé ces solutions, contacter le représentant Philips du service après vente.

Problèmes courants

Vous avez ce problème Consultez ces différents points

Pas d'image
(La diode électroluminescente
d'alimentation électrique n'est pas

allumée)

● Assurez-vous que le câble

d'alimentation est branché dans la prise
et à l'arrière de l'écran.

● Le bouton d'alimentation électrique à

l'avant de l'écran devrait tout d'abord
être en position éTEINT (OFF), puis être

enfoncé en position ALLUMé (ON).

Pas d'image
(La diode électroluminescente
d'alimentation électrique est de couleur

ambre ou jaune)

● Assurez-vous que l'ordinateur est

allumé.

● Assurez-vous que le câble de signaux

est correctement connecté à votre
ordinateur.

● Assurez-vous que les broches du câble

de l'écran ne sont pas tordues.

● Le dispositif d'économie d'énergie est

peut-être activé

L'écran affiche

● Assurez-vous que le câble de l'écran est

correctement connecté à votre
ordinateur. (Consultez aussi le Guide
rapide de démarrage).

● Assurez-vous que les broches du câble

de l'écran ne sont pas tordues.

● Assurez-vous l'ordinateur est allumé.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/saf_troub.htm 第 1 頁 / 共 3 [97/12/30 上午 10:54:47]

Recherche des Causes de Pannes

Le bouton AUTO ne fonctionne pas
correctement

● La fonction Auto est conçue pour

l'utilisation sur les PC standard
compatibles IBM fonctionnant avec
Windows® de Microsoft ou sur des

Macintosh

.

● Il peut ne pas fonctionner correctement

si l'on utilise des PC ou cartes vidéo non

- standard

.

Problèmes d'image

La position d'affichage est incorrecte

● Appuyez sur le bouton Auto.

● Réglez la position de l'image à l'aide de

Phase/Fréquence dans Configuration

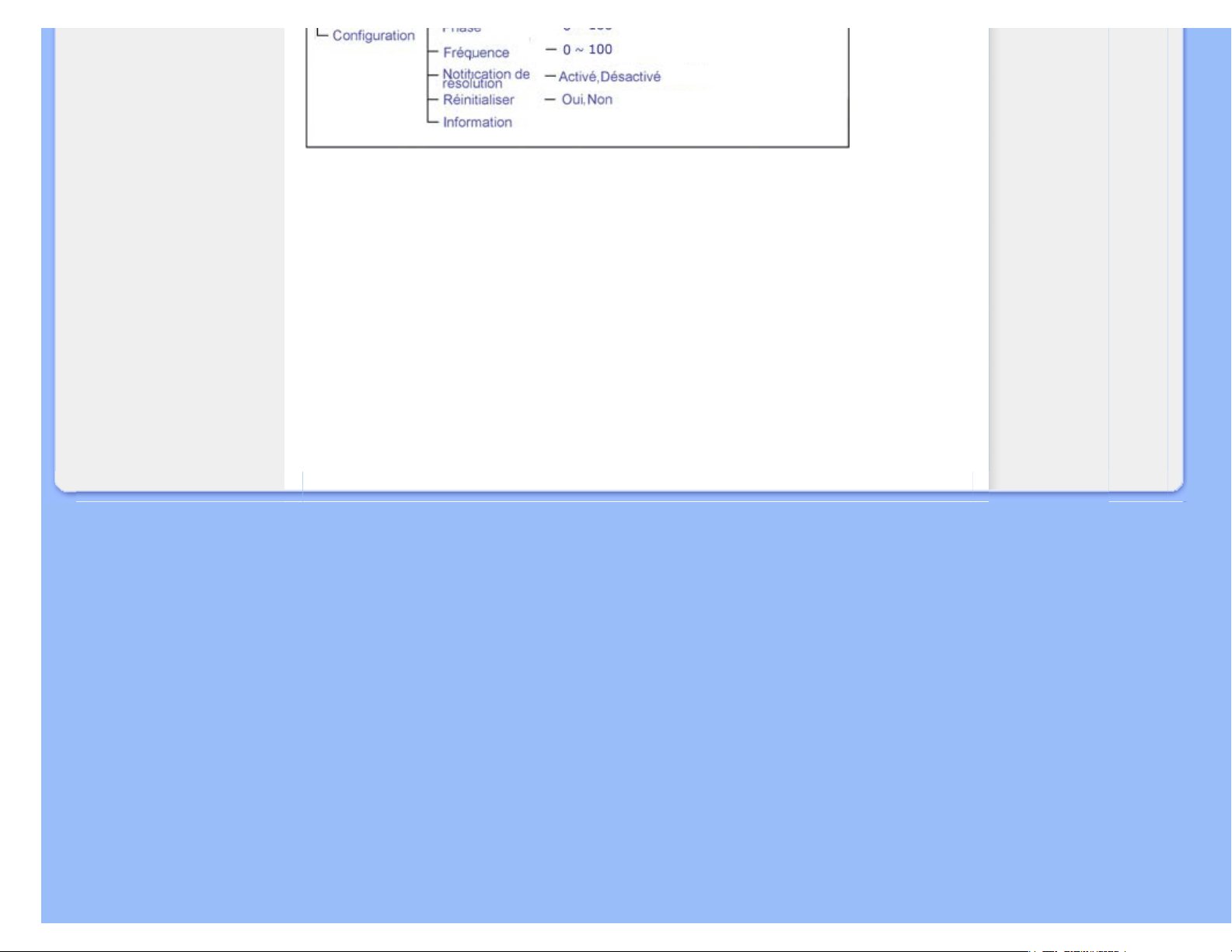

sous Commandes OSD principales.

L'image vibre sur l'écran

● Vérifiez que le câble du signal est

correctement connecté à la carte
graphique ou au PC.

Un vacillement vertical apparaît

● Appuyez sur le bouton Auto.

● Éliminez les barres verticales à l'aide de

Phase/Fréquence dans Configuration
sous Commandes OSD principales.

Un vacillement horizontal apparaît

● Appuyez sur le bouton Auto.

● Éliminez les barres verticales à l'aide de

Phase/Fréquence dans Configuration
sous Commandes OSD principales.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/saf_troub.htm 第 2 頁 / 共 3 [97/12/30 上午 10:54:47]

Recherche des Causes de Pannes

L'écran est trop clair ou trop sombre

● Ajstez le contraste et la luminosité sur

l'affichage à l'écran. (Le retroéclairage
de votre moniteur LCD a une durée de
vie limitée. Lorsque l'écran devient
sombre ou commence à scintiller,
contactez votre représentant des
ventes).

Une image rémanente apparaît

● Si une image reste sur l'écran pendant

une période de temps prolongée, elle
peut s'imprimer sur l'écran et laisser une
image rémanente. Elle disparaît
habituellement après quelques heures.

Une image rémanente reste après que
l'alimentation ait été coupée

● C'est une caractéristique des cristaux

liquides qui n'est pas causé par un
fonctionnement défectueux ou une
détérioration de ceux-ci. L'image
rémanente disparaîtra après un certain
temps.

Il reste des points verts, rouges, bleus,
sombres et blancs

● Ces points sont des caractéristiques

normales des cristaux liquides utilisés
dans la technologie d'aujourd'hui.

Réglez le voyant bleu "marche"

● Réglez le voyant bleu "marche" à l'aide

de VOYANT d'alimentation dans les
Commandes OSD principales.

Pour de l'aide supplémentaire, veuillez vous reporter à la liste des Centres d'information à la

clientèle et contactez le représentant du service clientèle Philips.

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/saf_troub.htm 第 3 頁 / 共 3 [97/12/30 上午 10:54:47]

Regulatory Information



TCO'03 Information



Recycling Information for Customers



Waste Electrical and Electronic
Equipment-WEEE



CE Declaration of Conformity



Energy Star Declaration



Federal Communications
Commission (FCC) Notice (U.S.
Only)



FCC Declaration of Conformity



Commission Federale de la
Communication (FCC Declaration)



EN 55022 Compliance (Czech
Republic Only)



MIC Notice (South Korea Only)



Polish Center for Testing and
Certification Notice



North Europe (Nordic Countries)
Information



BSMI Notice (Taiwan Only)



Ergonomie Hinweis (nur
Deutschland)

. Philips End-of-Life Disposal



Information for UK only



China RoHS



Safety Information



Troubleshooting



Other Related Information



Frequently Asked Questions (FAQs)

Regulatory Information

Model ID: 220BW9
Model No: HWB9220I

TCO'03 Information

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This
means that your display is designed, manufactured and tested according to some
of the strictest quality and environmental requirements in the world. This makes for
a high performance product, designed with the user in focus that also minimizes the
impact on our natural environment.

*Available for selective models

Some of the features of the TCO'03 Display requirements.

Ergonomics

● Good visual ergonomics and image quality in order to improve the working environment for the user and

to reduce sight and strain problems. Important parameters are luminance, contrast, resolution,
reflectance, colour rendition and image stability.

Energy

● Energy-saving mode after a certain time-beneficial both for the user and the environment

● Electrical safety

Emissions

● Electromagnetic fields

● Noise emissions

Ecology

● The product must be prepared for recycling and the manufacturer must have a certified environmental

management system such as EMAS or ISO 14 000

● Restrictions on

❍ chlorinated and brominated flame retardants and polymers
❍ heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in co-operation with
scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has
been involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling
system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B.../CD-Contents/lcd/manual/FRENCH/220BW9/safety/REGS/REGULAT.HTM 第 1 頁 / 共 12 [97/12/30 上午 10:55:03]

Regulatory Information

RETURN TO TOP OF THE PAGE

Recycling Information for Customers

Philips establishes technically and economically viable objectives to optimize the environmental performance of
the organization's product, service and activities.

From the planning, design and production stages, Philips emphasizes the important of making products that
can easily be recycled. At Philips, end-of-life management primarily entails participation in national take-back
initiatives and recycling programs whenever possible, preferably in cooperation with competitors.

There is currently a system of recycling up and running in the European countries, such as The Netherlands,
Belgium, Norway, Sweden and Denmark.

In U.S.A., Philips Consumer Electronics North America has contributed funds for the Electronic Industries
Alliance (EIA) Electronics Recycling Project and state recycling initiatives for end-of-life electronics products
from household sources. In addition, the Northeast Recycling Council (NERC) - a multi-state non-profit
organization focused on promoting recycling market development - plans to implement a recycling program.

In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration (EPA) to
follow the IT product recycling management process, detail can be found in web site www.epa.gov.tw

The monitor contains parts that could cause damage to the nature environment. Therefore, it is vital that the monitor is
recycled at the end of its life cycle.

For help and service, please contact Consumers Information Center or F1rst Choice Contact Information

Center in each country or the following team of Environmental specialist can help.

Mrs. Argent Chan, Environment Manager
Philips Consumer Lifestyle
E-mail: [e-mail]

Tel: [phone]

Mr. Maarten ten Houten - Senior Environmental Consultant
Philips Consumer Electronics
E-mail: [e-mail]

Tel: [phone]

Mr. Delmer F. Teglas
Philips Consumer Electronics North America
E-mail: [e-mail]

Tel: [phone]

RETURN TO TOP OF THE PAGE

Waste Electrical and Electronic Equipment-WEEE

Attention users in European Union private households

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B.../CD-Contents/lcd/manual/FRENCH/220BW9/safety/REGS/REGULAT.HTM 第 2 頁 / 共 12 [97/12/30 上午 10:55:03]

Regulatory Information

This marking on the product or on its packaging illustrates that, under European Directive
2002/96/EG governing used electrical and electronic appliances, this product may not be disposed of with
normal household waste. You are responsible for disposal of this equipment through a designated waste
electrical and electronic equipment collection. To determine the locations for dropping off such waste electrical
and electronic, contact your local government office, the waste disposal organization that serves your
household or the store at which you purchased the product.

Attention users in United States:

Like all LCD products, this set contains a lamp with Mercury. Please dispose of according to all Local, State
and Federal laws. For the disposal or recycling information, contact www.mygreenelectronics.com or www.eiae.

org.

RETURN TO TOP OF THE PAGE

CE Declaration of Conformity

Philips Consumer Electronics declare under our responsibility that the product is in conformity with the following
standards

- EN60950-1:2001 (Safety requirement of Information Technology Equipment)

- EN55022:1998 (Radio Disturbance requirement of Information Technology Equipment)

- EN55024:1998 (Immunity requirement of Information Technology Equipment)

- EN61000-3-2:2000 (Limits for Harmonic Current Emission)

- EN61000-3-3:1995 (Limitation of Voltage Fluctuation and Flicker)
following provisions of directives applicable

- 73/23/EEC (Low Voltage Directive)

- 89/336/EEC (EMC Directive)

- 93/68/EEC (Amendment of EMC and Low Voltage Directive)
and is produced by a manufacturing organization on ISO9000 level.

The product also comply with the following standards

- ISO9241-3, ISO9241-7, ISO9241-8 (Ergonomic requirement for CRT Monitor)

- ISO13406-2 (Ergonomic requirement for Flat Panel Display)

- GS EK1-2000 (GS specification)

- prEN50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display)

- MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields)

- TCO'99, TCO'03 (Requirement for Environment Labelling of Ergonomics, Energy, Ecology and Emission,
TCO: Swedish Confederation of Professional Employees) for TCO versions

RETURN TO TOP OF THE PAGE

Energy Star Declaration

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B.../CD-Contents/lcd/manual/FRENCH/220BW9/safety/REGS/REGULAT.HTM 第 3 頁 / 共 12 [97/12/30 上午 10:55:03]

Regulatory Information

This monitor is equipped with a function for saving energy which supports the VESA Display
Power Management Signaling (DPMS)

standard. This means that the monitor must be

connected to a computer which supports VESA DPMS. Time settings are adjusted from the
system unit by software.

VESA State LED Indicator Power Consumption
Normal operation ON (Active) Blue < 45 W (typ.)
Power Saving

Alternative 2
One step

Sleep Blue Blinking < 1 W

Switch Off Off < 0.8 W

As an ENERGY STAR

®

Partner, PHILIPS has determined that this product meets

the

ENERGY STAR® guidelines for energy efficiency.

We recommend you switch off the monitor when it is not in use for a long time.

RETURN TO TOP OF THE PAGE

Federal Communications Commission (FCC) Notice (U.S. Only)

This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures:

● Reorient or relocate the receiving antenna.

● Increase the separation between the equipment and receiver.

● Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

● Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.

Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer
device.

To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or excessive
moisture.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B.../CD-Contents/lcd/manual/FRENCH/220BW9/safety/REGS/REGULAT.HTM 第 4 頁 / 共 12 [97/12/30 上午 10:55:03]

Regulatory Information

THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN INTERFERENCE­CAUSING EQUIPMENT REGULATIONS.

RETURN TO TOP OF THE PAGE

FCC Declaration of Conformity

Trade Name: Philips

Responsible Party:

Philips Consumer Electronics North America
P.O. Box 671539
Marietta , GA 30006-0026
1-888-PHILIPS (744-5477)

Declaration of Conformity for Products Marked with FCC Logo,
United States Only

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not
cause harmful interference, and (2) this device must accept any interference received, including interference that may cause
undesired operation.

RETURN TO TOP OF THE PAGE

Commission Federale de la Communication (FCC Declaration)

Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de
class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon
à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une
installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences
qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer
des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir
l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la
cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce
qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur
pourrait essayer de corriger la situation en prenant les mesures suivantes:

● Réorienter ou déplacer l'antenne de réception.

● Augmenter la distance entre l'équipement et le récepteur.

● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.

● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B.../CD-Contents/lcd/manual/FRENCH/220BW9/safety/REGS/REGULAT.HTM 第 5 頁 / 共 12 [97/12/30 上午 10:55:03]

Regulatory Information

Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de
conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement.

N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.

CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT
SUR LE MATERIEL BROUILLEUR DU CANADA.

RETURN TO TOP OF THE PAGE

EN 55022 Compliance (Czech Republic Only)

RETURN TO TOP OF THE PAGE

MIC Notice (South Korea Only)

Class B Device

Please note that this device has been approved for non-business purposes and may be used in any
environment, including residential areas.

RETURN TO TOP OF THE PAGE

Polish Center for Testing and Certification Notice

The equipment should draw power from a socket with an attached protection circuit (a three-prong socket). All
equipment that works together (computer, monitor, printer, and so on) should have the same power supply
source.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B.../CD-Contents/lcd/manual/FRENCH/220BW9/safety/REGS/REGULAT.HTM 第 6 頁 / 共 12 [97/12/30 上午 10:55:03]

Regulatory Information

The phasing conductor of the room's electrical installation should have a reserve short-circuit protection device
in the form of a fuse with a nominal value no larger than 16 amperes (A).

To completely switch off the equipment, the power supply cable must be removed from the power supply
socket, which should be located near the equipment and easily accessible.

A protection mark "B" confirms that the equipment is in compliance with the protection usage requirements of
standards PN-93/T-42107 and PN-89/E-06251.

RETURN TO TOP OF THE PAGE

North Europe (Nordic Countries) Information

Placering/Ventilation

VARNING:

FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.

Placering/Ventilation

ADVARSEL:

SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT
ER NEMT TILGÆNGELIGE.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B.../CD-Contents/lcd/manual/FRENCH/220BW9/safety/REGS/REGULAT.HTM 第 7 頁 / 共 12 [97/12/30 上午 10:55:03]

Regulatory Information

Paikka/Ilmankierto

VAROITUS:

SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI
IRROTTAA PISTORASIASTA.

Plassering/Ventilasjon

ADVARSEL:

NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR
STØMTILFØRSEL ER LETTE Å NÅ.

RETURN TO TOP OF THE PAGE

BSMI Notice (Taiwan Only)

RETURN TO TOP OF THE PAGE

Ergonomie Hinweis (nur Deutschland)

Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch
Röntgenstrahlen" festgelegten Vorschriften.

Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der Inbetriebnahme
hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5 Abs. 4 der
Röntgenverordnung erfüllt sind.

Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß

1. Reparaturen nur durch Fachpersonal durchgeführt werden.

2. nur original-Ersatzteile verwendet werden.

3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.

Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem
Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem
Zeichenkontrast wären die Folge).

Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B.../CD-Contents/lcd/manual/FRENCH/220BW9/safety/REGS/REGULAT.HTM 第 8 頁 / 共 12 [97/12/30 上午 10:55:03]

Regulatory Information

ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß
NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.

RETURN TO TOP OF THE PAGE

End-of-Life Disposal

Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your
product to increase the amount of reusable materials and to minimize the amount to be disposed of.

Please find out about the local regulations on how to dispose of your old monitor from your local Philips dealer.

(For customers in Canada and U.S.A.)

This product may contain lead and/or mercury. Dispose of in accordance to local-state and federal regulations.
For additional information on recycling contact www.eia.org (Consumer Education Initiative)

RETURN TO TOP OF THE PAGE

Information for UK only

WARNING - THIS APPLIANCE MUST BE GROUNDING.

Important:

This apparatus is supplied with an approved moulded 13A
plug. To change a fuse in this type of plug proceed as
follows:

1. Remove fuse cover and fuse.

2. Fit new fuse which should be a BS 1362 5A,A.S.T.A. or
BSI approved type.

3. Refit the fuse cover.

If the fitted plug is not suitable for your socket outlets, it
should be cut off and an appropriate 3-pin plug fitted in its
place.

If the mains plug contains a fuse, this should have a value
of 5A. If a plug without a fuse is used, the fuse at the
distribution board should not be greater than 5A.

Note: The severed plug must be destroyed to avoid a
possible shock hazard should it be inserted into a 13A
socket elsewhere.

How to connect a plug

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B.../CD-Contents/lcd/manual/FRENCH/220BW9/safety/REGS/REGULAT.HTM 第 9 頁 / 共 12 [97/12/30 上午 10:55:03]

Regulatory Information

The wires in the mains lead are coloured in accordance
with the following code:

BLUE - "NEUTRAL" ("N")

BROWN - "LIVE" ("L")

GREEN & YELLOW - "GROUND" ("G")

1. The GREEN AND YELLOW wire must be connected to
the terminal in the plug which is marked with the letter "G"

or by the Ground symbol

or coloured GREEN or GREEN

AND YELLOW.

2. The BLUE wire must be connected to the terminal which
is marked with the letter "N" or coloured BLACK.

3. The BROWN wire must be connected to the terminal
which marked with the letter "L" or coloured RED.

Before replacing the plug cover, make certain that the cord
grip is clamped over the sheath of the lead - not simply
over the three wires.

RETURN TO TOP OF THE PAGE

China RoHS

The People's Republic of China released a regulation called "Management Methods for Controlling Pollution by
Electronic Information Products" or commonly referred to as China RoHS. All products including CRT and LCD
monitor which are produced and sold for China market have to meet China RoHS request.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B.../CD-Contents/lcd/manual/FRENCH/220BW9/safety/REGS/REGULAT.HTM 第 10 頁 / 共 12 [97/12/30 上午 10:55:03]

Regulatory Information

RETURN TO TOP OF THE PAGE

Safety Information: Electric, Magnetic and Electromagnetic Fields ("EMF")

1.

Philips Royal Electronics manufactures and sells many products targeted at consumers, which, like any
electronic apparatus, in general have the ability to emit and receive electro magnetic signals.

2.

One of Philips' leading Business Principles is to take all necessary health and safety measures for our
products, to comply with all applicable legal requirements and to stay well within the EMF standards
applicable at the time of producing the products.

3. Philips is committed to develop, produce and market products that cause no adverse health effects.

4.

Philips confirms that if its products are handled properly for their intended use, they are safe to use

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B.../CD-Contents/lcd/manual/FRENCH/220BW9/safety/REGS/REGULAT.HTM 第 11 頁 / 共 12 [97/12/30 上午 10:55:03]

Regulatory Information

according to scientific evidence available today.

5. Philips plays an active role in the development of international EMF and safety standards, enabling

Philips to anticipate further developments in standardization for early integration in its products.

RETURN TO TOP OF THE PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B.../CD-Contents/lcd/manual/FRENCH/220BW9/safety/REGS/REGULAT.HTM 第 12 頁 / 共 12 [97/12/30 上午 10:55:03]

Renseignements Supplèmentaires



Sécurité et Recherche des
Causes de Pannes



Questions Fréquemment
posées



Recherches des causes de
Pannes



Informations Concernant la
Réglementation



Informations Pour les
Utilisateurs Aux Ètats-Unis.



Informations Pour les
Utilisateurs en-dehors des
Ètats-Unis

Renseignements Supplémentaires

Renseignements pour utilisateurs aux états-Unis

Pour les appareils fonctionnant sur 115 V :

Utilisez un cordon approuvé par UL à trois conducteurs d'un minimum de 18 AWG, de type SVT ou
SJT, d'un maximum de 5 mètres (15 pieds) de long, muni d'une prise à fiche parallèle, avec mise à
la terre, de 15 A, 125 V.

Pour les appareils fonctionnant sur 230 V :

Utilisez un cordon approuvé par UL à trois conducteurs d'un minimum de 18 AWG, de type SVT ou
SJT, d'un maximum de 5 mètres (15 pieds) de long, muni d'une prise à fiche parallèle, avec mise à
la terre, de 15 A, 250 V.

Renseignements pour utilisateurs en-dehors des Etats-Unis

Pour les appareils fonctionnant sur 230 V :

Utilisez un type cordon conducteur d'un minimum de 18 AWG avec prise de terre, de valeur 15 A,
250 V. Le cordon devrait être conforme aux normes de sécurité appropriées pour le pays dans
lequel le matériel sera installé et / ou être marqué HAR.

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-EDFU/5B.0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/safety/saf_other.htm [97/12/30 上午 10:55:15]

Aperçu du mode d'emploi



A propos de ce Guide



Notations

Aperçu du mode d'emploi

A propos de ce guide

Ce guide électronique de l'utilisateur est destiné à toute personne utilisant un moniteur LCD
(affichage à cristaux liquides) de Philips. Il fournit une description des options du moniteur LCD, son
installation, son fonctionnement et d'autres informations pertinentes. Son contenu est identique aux
informations figurant dans notre version imprimée.

Les différentes parties sont les suivantes:

● La section Informations relatives à la sécurité et aux recherches de causes de pannes

fournit des conseils et des solutions à des problèmes courants ainsi qu'à un certain nombre
d'informations associées dont vous êtes susceptible d'avoir besoin.

● La section intitulée A propos de ce manuel électronique de l'utilisateur fournit un sommaire

des informations incluses, ainsi que des descriptions d'icônes de notation et d'autres
documents de référence.

● La section Informations relatives au produit fournit un sommaire des diverses options du

moniteur ainsi que de ses spécifications techniques.

● La section Installer votre moniteur décrit le processus initial d'installation et offre un aperçu

de la manière dont se servir du moniteur.

● La section Affichage sur l'écran fournit des informations sur la manière dont régler les

différents paramètres sur votre moniteur.

● La section Service clientèle et garantie comprend une liste de tous les centres d'informations

à la clientèle Philips dans le monde entier, ainsi que des numéros de téléphone d'assistance
et des informations sur la garantie relative à votre produit.

● Le glossaire définit des termes techniques.

● L'option de téléchargement et d'impression transfère tout le manuel sur votre disque dur afin

de faciliter sa consultation.

RETOUR AU HAUT DE LA PAGE

Notations

Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce
document.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...B.0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/about/about.htm 第 1 頁 / 共 2 [97/12/30 上午 10:55:27]

Aperçu du mode d'emploi

Notes, mises en garde et avertissements

Tout au long de ce guide, des blocs de texte pourront être accompagnés d'une icône et imprimés
en caractères gras ou en italiques. Ces blocs contiennent des notes, des mises en garde ou des
avertissements. Ils sont utilisés de la façon suivante:

NOTE: Cette icône indique l'existence d'informations et de conseils
importants vous aidant à mieux utiliser votre ordinateur.

MISE EN GARDE: Cette icône indique l'existence d'informations vous
expliquant comment éviter l'endommagement potentiel de votre matériel ou la
perte de données.

AVERTISSEMENT: Cette icône indique qu'il existe un risque de blessures et
vous explique comment éviter le problème.

Il se peut que des avertissements apparaissent sous des formats différents et ne soient pas
accompagnés d'icônes. Dans ces cas-là, la présentation spécifique de l'avertissement est dictée
par les autorités chargées des réglementations.

RETOUR AU HAUT DE LA PAGE

©2009 Koninklijke Philips Electronics N.V.

Tous droits réservés. Toute reproduction, copie, utilisation, modification, recrutement, location, performance publique,
transmission et/ou diffusion de la totalité ou d'une partie du document sont strictement interdits sauf en cas
d'autorisation écrite de Philips Electronics N. V.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...B.0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/about/about.htm 第 2 頁 / 共 2 [97/12/30 上午 10:55:27]

Informations sur le Produit



Votre moniteur ACL



Smartimage



SmartContrast



SmartSaturte



SmartSharpness



Produit sans plomb



Spécifications techniques



Résolution et modes prédéfinis



Règle d'action de Philips
Concernant les Défauts de
Pixels



Economie d'énergie
automatique



Spécifications physiques



Affectation de NIP



Vues du produit



Fonction physique



SmartManage et SmartControl
II

Informations sur le Produit

Votre moniteur ACL

Félicitations pour votre achat et bienvenue chez Philips. Pour bénéficier pleinement du support que Philips offre,
enregistrez votre produit sur le site www.philips.com/welcome

RETOUR AU HAUT DE LA PAGE

SmartImage

De quoi s'agit-il ?

SmartImage fournit des préréglages qui optimisent l'affichage pour différents types de contenu, en ajustant de façon
dynamique la luminosité, le contraste, la couleur et la netteté en temps réel. Que vous travailliez avec des applications
texte, affichiez des images ou regardiez une vidéo, SmartImage de Philips offre d'excellentes performances

d'affichage ACL optimisé.

Pourquoi en ai-je besoin ?

Vous voulez un affichage ACL qui offre un affichage optimisé de tous vos types de contenu favoris ? Le logiciel
SmartImage ajuste de façon dynamique la la luminosité, le contraste, la couleur et la netteté en temps réel pour
améliorer votre expérience de visualisation ACL.

Comment cela fonctionne-t-il ?

SmartImage - logiciel basé sur la technologie primée LightFrameT de Philips - analyse le contenu affiché à l'écran.
Basé sur un scenario que vous sélectionnez, SmartImage améliore de façon dynamique le contraste, la saturation des
couleurs et la netteté des images et de la vidéo pour des performances d'affichage extrêmes - tout en temps réel à la

pression d'un seul bouton.

Comment activer SmartImage ?

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/product.htm 第 1 頁 / 共 12 [97/12/30 上午 10:55:40]

Informations sur le Produit

1.
Appuyer sur

pour lancer SmartImage sur l'affichage à l'écran ;

2.

Garder la touche

enfoncée pour basculer entre Travail de bureau, Visualisation d'images,

Divertissement, Economie et Désactivé ;

3. L'affichage à l'écran SmartImage restera à l'écran pendant 5 secondes ; vous pouvez aussi appuyer sur «
OK » pour confirmer.

4. Quand SmartImage est activé, le plan RVB est automatiquement désactivé. Pour utiliser RVB, vous devez
désactiver SmartImage au moyen de la touche

située sur le cadran avant de votre moniteur.

Outre la touche

de défilement, vous pouvez aussi appuyer sur les touches pour choisir et appuyer sur « OK » pour

confirmer la sélection et quitter le menu d'affichage à l'écran de SmartImage.

Vous pouvez choisir entre cinq modes : Travail de bureau, Visualisation d'images, Divertissement, Economie et Désactivé.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/product.htm 第 2 頁 / 共 12 [97/12/30 上午 10:55:40]

Informations sur le Produit

1. Travail de bureau : Rehausse le texte et modère la luminosité pour augmenter la lisibilité et réduire la fatigue oculaire. Ce mode

améliore nettement la lisibilité et la productivité lorsque vous travaillez avec des feuilles de calcul, des fichiers PDF, des articles
scannés et d'autres applications de bureau générales.

2. Visualisation d'images : Ce profil combine la saturation des couleurs, le contraste dynamique et le renforcement de la netteté pour

afficher les photos et les autres images avec une clarté exceptionnelle dans des couleurs vives - tout cela sans artéfacts et couleurs
ternes.

3. Divertissement : Luminance inclinée, saturation des couleurs approfondie, contraste dynamique et tranchant de rasoir affichent tous

les détails dans les zones foncées de vos vidéos sans délavage des couleurs dans les zones plus claires, maintenant des valeurs
naturelles dynamiques pour le summum de l'affichage vidéo.

4. Economie : Dans le cadre de ce profil, la luminosité et le contraste sont ajustés et l'éclairage en contre-jour est réglé avec précision

pour un affichage idéal des applications de bureau quotidiennes et une moindre consommation d'énergie.

5. Désactivé : Aucune optimisation par SmartImage.

RETOUR AU HAUT DE LA PAGE

SmartContrast

De quoi s'agit-il ?

Technologie unique qui analyse de façon dynamique le contenu affiché et optimise automatiquement le rapport de
contraste d'un moniteur ACL pour une clarté et une satisfaction visuelles maximales, intensifiant l'éclairage en contre­jour pour des images plus claires, plus vives et plus lumineuses ou en diminuant l'éclairage en contre-jour pour un

affichage clair des images sur des arrière-plans foncés.

Pourquoi en ai-je besoin ?

Vous voulez le summum de la clarté visuelle et du confort de visualisation pour tout type de contenu. SmartContrast
contrôle le contraste de façon dynamique et ajuste l'éclairage en contre-jour pour des images de jeu et des images
vidéo claires, vives et lumineuses ou affiche un texte clair et lisible pour le travail de bureau. En réduisant la
consommation d'énergie de votre moniteur, vous réduisez vos coûts d'énergie et prolongez la durée de vie de votre

moniteur.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/product.htm 第 3 頁 / 共 12 [97/12/30 上午 10:55:40]

Informations sur le Produit

Comment cela fonctionne-t-il ?

Lorsque vous activez SmartContrast qui analyse le contenu que vous affichez en temps réel pour ajuster les couleurs
et contrôler l'intensité de l'éclairage en contre-jour. Cette fonction peut sans aucun doute renforcer le contraste de la
dynamique pour plus de divertissement lors de la visualisation de vidéos ou les jeux.

RETOUR AU HAUT DE LA PAGE

SmartSaturate

De quoi s'agit-il ?

Technologie Smart qui contrôle la saturation des couleurs - le degré auquel une couleur à l'écran est diluée par les
couleurs voisines - afin d'offrir des images riches et vives pour plus de divertissement lors de la visualisation de
vidéos.

Pourquoi en ai-je besoin ?

Vous voulez des images riches et vives pour plus de divertissement lors de la visualisation de photos ou de vidéos.

Comment cela fonctionne-t-il ?

SmartSaturate contrôle de façon dynamique la saturation des couleurs - le degré auquel la couleur à l'écran est diluée
par les couleurs voisines - afin d'offrir un affichage riche et vif pour plus de divertissement lors de la visualisation
d'images et de vidéos en mode Divertissement de votre affichage et est désactivé pour un affichage de qualité
supérieure d'application de bureau et en mode Economie pour réduire la consommation d'énergie.

RETOUR AU HAUT DE LA PAGE

SmartSharpness

De quoi s'agit-il ?

Technologie Smart qui renforce la netteté lorsque vous en avez besoin pour des performances d'affichage suprêmes
et plus de divertissement lors de la visualisation de photos ou de vidéos.

Pourquoi en ai-je besoin ?

Vous voulez le summum de la précision pour plus de divertissement à la visualisation de photos ou de vidéos.

Comment cela fonctionne-t-il ?

La technologie Smart renforce la netteté lorsque vous en avez besoin pour des performances d'affichage suprêmes et
plus de divertissement lors de la visualisation de photos ou de vidéos en mode Divertissement et est désactivé pour
un affichage de qualité supérieure d'applications de bureau et en mode Economie pour réduire la consommation
d'énergie.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/product.htm 第 4 頁 / 共 12 [97/12/30 上午 10:55:40]

Informations sur le Produit

RETOUR AU HAUT DE LA PAGE

Produit sans plomb

Philips a éliminé les substances toxiques telles que le plomb de ses affichages. L'affichage sans plomb
aide à protéger votre santé et favorise une récupération et une élimination écologiques des déchets
d'équipement électrique et électronique. Philips se conforme avec la directive RoHS stricte de l'UE sur
les substances dangereuses dans l'équipement électrique et électronique. Avec Philips, vous pouvez
être sûr que votre écran de visualisation ne nuit pas à l'environnement.

RETOUR AU HAUT DE LA PAGE

Spécifications techniques*

PANNEAU ACL

 Type

TFT LCD

 Taille de l'écran

22 po visuel

 Pas des pixels

0,282 x 0,282 mm

 Type de panneau AC

Bande verticale RVB 1680 x 1050 pixels
Filtre de polarisation anti-reflets,
revêtement superficiel dur

 Zone de visualisation efficace

473,76 x 296,1 mm

SCANNAGE

 Fréquence de rafraîchissement
vertical

56 Hz - 75 Hz

 Fréquence horizontale

30 kHz - 83 kHz

VIDEO

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/product.htm 第 5 頁 / 共 12 [97/12/30 上午 10:55:40]

Informations sur le Produit

 Impédance d'entrée

-Vidéo
75 ohm

-Synchronisation
2,2K ohm

 Niveaux des signaux d'entrée

0,7 Vpp

 Signal d'entrée de synchronisation

Synchronisation séparée
Synchronisation composite

Synchronisation sur vert

 Polarités de synchronisation

Positive et négative

AUDIO

 Haut-parleur

1.5W x 2

 Connecteur de signal d'entrée

Mini jack 3.5 mm

*Ces données sont sujettes à modifications sans préavis.

RETOUR AU HAUT DE LA PAGE

Résolution et modes prédéfinis

A.

Résolution maximale

- Pour 220BW9

1680 x 1050 at 75 Hz (entrée analogique)

1680 x 1050 at 60 Hz (entrée numérique)

B. Résolution recommandée

- Pour 220BW9

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/product.htm 第 6 頁 / 共 12 [97/12/30 上午 10:55:40]

Informations sur le Produit

1680 x 1050 at 60 Hz (entrée numérique)

18 modes prédéfinis en usine :

Fréquence horizontale (kHz) Résolution Fréquence verticale (Hz)

31.469 640*350 70.086

31.469 720*400 70.087

31.469 640*480 59.940

35.000 640*480 67.000

37.500 640*480 75.000

35.156 800*600 56.250

37.879 800*600 60.317

46.875 800*600 75.000

48.363 1024*768 60.004

60.023 1024*768 75.029

63.981 1280*1024 60.020

79.976 1280*1024 75.025

55.469 1440*900 59.901

55.935 1440*900 59.887

70.635 1440*900 74.984

66.587 1920*1080 60.000

(diminuer le
clignotement)

65.290 1680*1050 60.000

64.674 1680*1050 60.000

RETOUR AU HAUT DE LA PAGE

Economie d'énergie automatique

Si vous avez une carte ou un logiciel d'affichage conforme à la norme VESA DPMS installé sur votre PC, le moniteur
peut automatiquement réduire sa consommation d'énergie lorsqu'il ne sert pas. Si une entrée d'un clavier, d'une souris
ou d'une autre unité d'entrée est détectée, le moniteur se « réveillera » automatiquement. Le tableau suivant indique la
consommation d'énergie et signale cette fonction d'économie d'énergie automatique.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/product.htm 第 7 頁 / 共 12 [97/12/30 上午 10:55:40]

Informations sur le Produit

Définition de la gestion d'énergie

Mode VESA Vidéo

Sync H

Sync V

Energie

consommée

Couleur

de la

DEL

Actif MARCHE Oui Oui < 45W (typ.) Bleu

Sleep ARRET Non Non < 1 W

Bleu

clignotant

Switch Off ARRET - - < 0.8W ARRET

Ce moniteur est conforme à ENERGY STAR

®

. En tant que partenaire de ENERGY STAR®,

PHILIPS a déterminé que ce produit respectait les lignes directrices de ENERGY STAR

®

en

matière d'efficacité énergétique.

RETOUR AU HAUT DE LA PAGE

Spécifications physiques

 Inclinaison

-5°+2/-0 ~+ 20°+3/-0

 Pivot

+/-45°

 Plage de réglage de la hauteur

70mm

 Alimentation électrique

100 ~ 240 VAC, 50/60 Hz

 Consommation d'énergie

45W* (typ.)

 Température

0° C à 40 ° C (fonctionnement)

-20° C to 60° C (entreposage)

 Humidité relative

20% à 80%

 Système MTBF

50K heures (CCFL 40 000 heures)

*Ces données sont sujettes à modifications sans préavis.

La résolution native de l’écran est de 1680x1050. Par défaut, la luminosité de votre écran est réglée sur 100%, le
contraste sur 50% et la température de couleur sur 6500K avec modèle blanc, sans audio/USB.

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/product.htm 第 8 頁 / 共 12 [97/12/30 上午 10:55:40]

Informations sur le Produit

Affectation de NIP

1.Le connecteur uniquement numérique contient 24 contacts émetteurs organisés en trois rangées de huit contacts.
Les affectations de NIP de signal sont énumérées dans le tableau suivant:

NIP Affectation de signal

NIP Affectation de signal

NIP Affectation de signal

1

T.M.D.S. Données2-

9 T.M.D.S. Données-

17

T.M.D.S. Données0-

2 T.M.D.S. Données2+ 10 T.M.D.S. Données+

18

T.M.D.S. Données0+

3

T.M.D.S. Données2/4
Blindage

11

T.M.D.S. Données 1/3
Blindage

19

T.M.D.S. Données0/5
Blindage

4 Aucune connexion 12 Aucune connexion

20

Aucune connexion

5 Aucune connexion 13 Aucune connexion

21

Aucune connexion

6 DDC Horloge 14 Alimentation +5V

22

T.M.D.S. Horloge

7 DDC Données 15 Terre (pour +5 V)

23

T.M.D.S. Horloge+

8 Aucune connexion

16

Détection branchement à
chaud

24

T.M.D.S. Horloge-

2.Le connecteur sub-D à 15 broches (mâle) du câble d'interconnexion :

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/product.htm 第 9 頁 / 共 12 [97/12/30 上午 10:55:40]

Informations sur le Produit

NIP

Affectation

NIP

Affectation

1

Entrée vidéo rouge

9

DDC + 5 V

2

Entrée vidéo verte/SOG

10

Terre logique

3

Entrée vidéo bleue

11

Terre

4

Sens (TERRE)

12

Ligne de données en série (SDA)

5

Détection câble (TERRE)

13

Sync H. /Sync H+V.

6

Terre vidéo rouge

14

Sync V.

7

Terre vidéo verte

15

Ligne de synchronisation des
données (SCL)

8

Terre vidéo bleue

RETOUR AU HAUT DE LA PAGE

Vues du produit

Suivez les liens pour voir diverses vues du moniteur et de ses composants.

Description du produit - vue avant

RETOUR AU HAUT DE LA PAGE

Fonction physique

Inclinaison

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/product.htm 第 10 頁 / 共 12 [97/12/30 上午 10:55:40]

Informations sur le Produit

Direction

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/product.htm 第 11 頁 / 共 12 [97/12/30 上午 10:55:40]

Informations sur le Produit

Réglage de la hauteur

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/product.htm 第 12 頁 / 共 12 [97/12/30 上午 10:55:40]

Règle d'action de Philips Concernant les Dèfauts de Pixels



Caractéristiques du Produit



Spécifications Techniques



Modes de Résolution &
Préréglages



Économie d'énergie
Automatique



Spécifications Physiques



Attribution des Broches



Visualisation du Produit

Règle d'action de Philips Concernant les Défauts de Pixels

Règle d'action concernant les défauts de pixels des écrans plats de Philips

Philips s'efforce de livrer des produits de la plus haute qualité. Nous utilisons les processus de
fabrication les plus avancés de l'industrie et les méthodes de contrôle de la qualité les plus stricts.
Néanmoins, des défauts de pixels ou de sous-pixels des panneaux TFT LCD utilisés dans les écrans
plats sont parfois inévitables. Aucun fabricant ne peut garantir que tous les panneaux seront sans défaut
de pixel, mais Philips garantit que tout moniteur avec un nombre inacceptable de défauts sera réparé ou
remplacé sous garantie. Cet avis explique les différents types de défauts de pixels et définit les niveaux
de défauts acceptables pour chacun des ces types. Pour bénéficier de la réparation ou du
remplacement sous garantie, le nombre de défauts de pixels sur un panneau TFT LCD doit dépasser
ces niveaux acceptables. Par exemple, pas plus de 0,0004% des sous-pixels d'un moniteur XGA de 19
pouces ne peuvent être défectueux. En outre, parce que certains types ou combinaisons de défauts de
pixels sont plus remarqués que d'autres, Philips détermine des niveaux de qualité encore plus élevés

pour ceux-là.

Cette garantie est valable dans le monde entier.

Pixels et sous-pixels

Un pixel, ou élément d'image, est composé de trois sous-pixels dans les couleurs primaires rouge, vert
et bleu. Beaucoup de pixels forment ensemble une image. Quand tous les sous-pixels d'un pixel sont
allumés, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel blanc. Quand ils sont
tous sombres, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel noir. Les autres
combinaisons de sous-pixels allumés et sombres apparaissent comme les pixels individuels d'autres
couleurs.

Types de défauts de pixels

Les défauts de pixels et de sous-pixels apparaissent sur l'écran de différentes façons. Il existe deux
catégories de défauts de pixels et plusieurs types de défauts de sous-pixels dans chaque catégorie.

Défauts de points brillants Les points défectueux brillants sont des pixels ou sous-pixels toujours blancs

ou allumés. Un pixel brillant est donc un sous-pixel qui ressort du fond sombre de l'écran. Voici les types
de pixels brillants défectueux :

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/pixel.htm 第 1 頁 / 共 4 [97/12/30 上午 10:55:49]

Règle d'action de Philips Concernant les Dèfauts de Pixels

Un sous-pixel rouge, vert ou
bleu allumé

Deux sous-pixels allumés adjacents :

- Rouge + Bleu = Violet

- Rouge + Vert = Jaune

- Vert + Bleu = Cyan (Bleu pâle)

Trois sous-pixels adjacents
allumés (un pixel blanc)

Un pixel brillant rouge ou bleu a une luminosité supérieure à 50 % par rapport aux pixels
environnants, tandis qu'un pixel brillant vert est 30 % plus lumineux que les pixels
environnants.

Défauts de points sombres Les points défectueux sombres sont des pixels ou sous-pixels toujours noirs

ou éteints. Un pixel sombre est donc un sous-pixel qui ressort du fond clair de l'écran. Voici les types de
pixels sombres défectueux :

Un sous-pixel sombre Deux ou trois sous-pixels sombres adjacents

Proximité de défauts de pixels

Du fait que des défauts de même type provenant de pixels et sous-pixels proches les uns des autres
peuvent être plus facilement remarqués, Philips spécifie aussi des tolérances pour la proximité des
défauts de pixels.

Tolérances des défauts de pixels

Pour bénéficier, pendant la période de garantie, d'une réparation ou d'un remplacement en raison de

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/pixel.htm 第 2 頁 / 共 4 [97/12/30 上午 10:55:49]

Règle d'action de Philips Concernant les Dèfauts de Pixels

défauts de pixels, le panneau TFT LCD d'un écran plat de Philips doit avoir des défauts de pixels et
sous-pixels qui dépassent les tolérances répertoriées dans les tableaux suivants.

DEFAUTS DES POINTS LUMINEUX NIVEAU ACCEPTABLE

MODELE

220BW9

1 sous-pixel éclairé 3

2 sous-pixels contigus éclairés 1

3 sous-pixels contigus éclairés (un pixel blanc) 0

Distance entre deux points lumineux défectueux* >15mm

Total des points lumineux défectueux, tous types confondus 3

POINTS NOIRS DEFECTUEUX NIVEAU ACCEPTABLE

MODELE

220BW9

1 sous-pixel noir 5

2 sous-pixels noirs adjacents 2

3 sous-pixels noirs adjacents 0

Distance entre deux points noirs défectueux* >15mm

Nombre total de points défectueux de tous types 5

POINTS DEFECTUEUX TOTAUX NIVEAU ACCEPTABLE

MODELE

220BW9

Nombre total de points lumineux ou noirs défectueux de tous
types

5

Remarque:

* 1 ou 2 sous-pixels adjacents = 1 point défectueux

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/pixel.htm 第 3 頁 / 共 4 [97/12/30 上午 10:55:49]

Règle d'action de Philips Concernant les Dèfauts de Pixels

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/pixel.htm 第 4 頁 / 共 4 [97/12/30 上午 10:55:49]

SmartManage



Informations sur le produit



Politique de Philips sur les
pixels morts



Caractéristiques et avantages
de SmartManage



Philips SmartControl ll



Configuration requise et
support du système



Installation



Utilisation



Questions & réponses

SmartManage & SmartControl II (certains modèles seulement)

Introduction

Philips SmartManage est une solution perfectionnée destinée particulièrement aux utilisateurs en entreprise/gestionnaires
informatique afin de leur permettre de gérer les moniteurs Philips dans le cadre de la gestion du parc de matériel. Cette
solution comprend trois éléments essentiels, à savoir Philips SmartManage Administrator, Philips SmartControl et Philips
SmartManage Agent.

Si vous êtes une petite ou une moyenne entreprise, vous n'aurez probablement pas besoin d'un programme si
sophistiqué pour la gestion des biens. Philips fournit donc une version compacte de SmartManage, appelée SmarManage
Lite. Vous pouvez utiliser SmartManage Lite pour gérer vos moniteurs Philips via LAN. Veuillez vous rapporter au tableau
suivant et choisir la version qui vous convient le mieux à votre environnement.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 1 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

Caractéristiques et avantages de SmartManage

Philips SmartManage est une console de travail pour la gestion informatique permettant de regrouper des informations sur le
parc de moniteurs, générer des rapports concernant ce parc, d'en contrôler la sécurité et d'envoyer des messages
instantanés aux utilisateurs de moniteurs. Caractéristiques principales de Philips SmartManage :

1. Fournir une mesure de sécurité supplémentaire aux utilisateurs en entreprise afin d'assurer leurs investissements.

2. Fonction d'économie d'énergie permettant de réduire les frais de consommation et de main-d'œuvre pour la mise sous/

hors tension des moniteurs.

3. SmartControl permet de régler les performances et les paramètres des moniteurs.

4. Les rapports intégrés concernant le parc de moniteurs permettent de réduire la main-d'œuvre chargée du contrôle/de

la maintenance, ainsi que les temps de cycle et les coûts.

Il est possible de télécharger une version à l'essai de SmartManage à partir de

http://www.altiris.com/philips

Vous pouvez également télécharger SmartManage Lite

http://www.portrait.com/dtune/phl/enu/index.html

SmartManage est un programme spécialisé pour les entreprises. Les utilisateurs privés n'ont normalement pas
besoin de SmartManage.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 2 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

Philips SmartManage est une solution dévelopée par Philips et Altiris Inc.

Philips SmartControl II et SmartManage Lite est une solution dévelopée par Philips and Portrait Display, Inc.

Philips SmartControl II

SmartControl II est un programme basé sur moniteur avec une interface graphique facile à utiliser, qui vous guidera dans le
réglage fin de la résolution, la calibration des couleurs et le réglage d'autres paramètres d'affichage comme la luminosité, le
contraste, l'horloge & la phase, la position, le RVB, le point blanc et, sur les modèles avec haut-parleurs intégrés, les
réglages du volume. Les moniteurs avec SmartControl II installé peuvent aussi être gérés par SmartManage, qui peut gérer
des PC et des moniteurs, ou par SmartManage Lite, qui ne peut gérer que des moniteurs. (Veuillez vous rapporter au
chapitre SmartManage/SmartManage Lite).

Configuration requise et support du système

1. Systèmes supportés: Windows 2000, XP, NT 4.0, XP 64, Vista 32/64. Supporte IE version 6.0/7.0.

2. Langue supportées: Anglais, Chinois simplifié, Allemand, Espagnol, Français, Italien, Russe, Portugais.

3. Les moniteurs Philips supportent l'interface DDC/CI.

Installation :

1. Programme d'installation– Bienvenu

● Le bouton Suivant envoie l'utilisateur à l'étape d'installation suivante.

● Annuler demande à l'utilisateur de confirmer s'il désire annuler

l'installation.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 3 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

2. Programme d'installation– Légal

● Choisissez "J'accepte" pour continuer l'installation.

● Annuler demande à l'utilisateur de confirmer s'il désire annuler

l'installation.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 4 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

3. Programme d'installation– Fichiers programmes

● Cochez la case si vous désirez installer les services SmartManage Lite Asset Management.

Les utilisateurs privés n'ont normalement pas besoin de cette fonction. Lire la section SmartManage de ce manuel avant de
choisir d'activer la fonction SmartManage Lite

.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 5 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

4. Programme d'installation– Processus d'installation

● Suivez les instructions pour finir l'installation.

● Vous pouvez le lancer une fois l'installation terminée.

● Si vous voulez le lancer plus tard, cliquez sur le raccourci du bureau ou la barre d'outils.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 6 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 7 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 8 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

Utilisation :

1. Premier lancement – Assistant

● La première fois après l'installation de SmartControl II, l'Assistant sera automatiquement lancé.

● L'assistant vous guidera étape par étape pour ajuster les performances du moniteur.

● Vous pouvez aussi aller dans le menu Compagnon pour lancer l'assistant au futur.

● Vous pouvez aussi ajuster d'autres fonctions sans l'assistant, en utilisant le panneau standard.

Séquence analogique de l'assistant Séquence analogique de l'assistant

Résolution Résolution

Mise au point

Contraste

Luminosité Luminosité

Contraste Point blanc (temp. couleurs)

Position Fichier

Point blanc (temp. couleurs)

-

Fichier -

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 9 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

2. Lancement avec le panneau standard :

Menu Réglage :

● Le menu Réglage vous permet de régler les paramètres Luminosité, Contraste, Mise au point, Position et

Résolution.

● Vous pouvez suivre les instructions et effectuer les réglages.

● Annuler demande à l'utilisateur de confirmer s'il désire annuler l'installation.

Titre de

l'onglet

Sous-menu Affichage analogique Affichage numérique

Réglage Luminosité Oui Oui
Réglage

Contraste Oui

Oui

Réglage

Mise au point (Horloge & phase de

l'horloge)

Oui Non

Réglage Position Oui Non
Réglage Résolution Oui Oui

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 10 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 11 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 12 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

Menu Couleur :

● Le menu Couleur vous permet de régler les paramètres RVB, Niveau noir, Point blanc,

Etalonnage des couleurs et SmartImage (voir la section SmartImage).

● Vous pouvez suivre les instructions et effectuer les réglages.

● Rapportez-vous au tableau suivant pour les sous-menus correspondants à vos sélections.

Titre de

l'onglet

Sous-menu Affichage analogique Affichage numérique

Couleur RVB Oui Oui
Couleur

Niveau noir Oui

Oui

Couleur Point blanc Oui Oui

Couleur

Etalonnage des

couleurs

Oui Oui

Couleur Mode d'affichage Oui Oui

Exemple d'étalonnage
des couleurs

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 13 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 14 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

1. « Show Me » - démarre le tutoriel d’étalonnage des couleurs.

2. Démarrer - démarre la séquence d'étalonnage des couleurs en 6 étapes.

3. Étalonnage de l’aperçu - charge les images avant et après réglage.

4. Pour revenir au panneau de commande Couleur, cliquez sur le bouton Annuler.

5. Activer l’étalonnage des couleurs – par défaut, cette option est sélectionnée. En la désactivant, l’étalonnage des couleurs

n’est plus possible, et les boutons Démarrer et Étalonnage de l'aperçu sont estompés.

6. Les informations doivent figurer sur l’écran d’étalonnage.

Écran d’étalonnage de la première cible couleur :

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 15 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

1. Le bouton Précédent ne devient disponible qu’à partir de l’écran de la seconde cible.

2. Le bouton Suivant permet de passer à la cible suivante (6 cibles).

3. L’ultime bouton Suivant donne accès au volet Fichier>Préréglages.

4. Le bouton Annuler ferme l’interface et retourne à la page des Plugiciels.

SmartImage - Permet à l’utilisateur de modifier les réglages en fonction du contenu de l’affichage.

Lorsque l’option Divertissement est sélectionnée, les fonctions SmartContrast et SmartResponse sont disponibles.

Plugiciels – le volet Gestion des biens n’est disponible qu’une fois Asset Management sélectionné dans le
menu déroulant des Plugiciels.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 16 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

Affiche les informations Asset Management – Gestion des biens, Description, Numéro de série, Minuterie en cours, Nom
de domaine et Statut de Asset Management.

Pour revenir au panneau de commande Plugiciel, sélectionnez l’onglet Plugiciels.

Plugiciels – le volet ‘Dissuasion contre le vol’ n’est disponible qu’une fois cette fonction sélectionnée dans le
menu déroulant Plugiciels.

Pour activer ce dispositif, cliquez sur le bouton ‘Activer la Dissuasion contre le vol’. L’écran suivant s’affiche :

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 17 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

1. Seul un code PIN composé de 4 à 9 chiffres peut être saisi.

2. Une fois le code PIN saisi, le bouton Accepter ouvre une fenêtre contextuelle sur la page suivante.

3. Par défaut, le curseur de la minuterie est placé sur 5 minutes.

4. Ne requiert pas le branchement de l’écran sur un hôte différent pour activer le mode vol.

Une fois le code PIN saisi et accepté, la boîte de dialogue suivante s’affiche :

● En cliquant sur Non, l’écran suivant s’affiche.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 18 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

● En cliquant sur Oui, l’utilisateur est redirigé vers la page d’accueil du site Internet sécurisé.

Une fois le code PIN créé, le volet de Dissuasion contre le vol affiche le statut Activé et donne accès au
bouton Options PIN.

1. Dissuasion contre le vol Activée s’affiche.

2. Désactiver la Dissuasion contre le vol donne accès à un nouvel écran.

3. Le bouton Options PIN n’est disponible qu’une fois un code PIN créé. Il redirige l’utilisateur vers le site Internet sécurisé.

Le bouton ‘Désactiver la Dissuasion contre le vol’ donne accès au volet suivant :

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 19 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

1. Une fois le code PIN saisi, le bouton Accepter désactive le PIN.

2. Le bouton Annuler ouvre le volet de commande Dissuasion contre le vol et affiche le statut Désactivé. Les boutons ‘Activer la

Dissuasion’ et ‘Options PIN’ sont disponibles.

3. La saisie d’un code PIN incorrect fait s’afficher la boîte de dialogue suivante :

Options>Préférences – Disponible uniquement lorsque l’option Préférences est sélectionnée dans le
menu déroulant Options. Dans le cas d’un écran non-supporté mais compatible DDC/CI, seuls les onglets Aide
et Options sont disponibles.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 20 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

1. Affiche les réglages Préférences en cours.

2. Une case à cocher permet d’activer ou de désactiver une préférence.

3. Par défaut, l’option ‘Activer le menu contextuel du bureau’ est cochée (activée). Elle place les options de sélection des

préréglages et de mise au point de l’affichage de SmartControl II dans le menu contextuel qui s’affiche par simple clic­droit sur le bureau. En désactivant cette option, le clic-droit contextuel SmartControl II ne sera plus disponible.

4. Par défaut, l’option ‘Activer le menu de la barre des tâches’ est cochée (activée). Elle donne accès à tous les éléments du

menu de la barre des tâches SmartControl II. Un clic-droit sur l’icône affiche les options Aide, Assistance Technique,
Rechercher mise à jour, À propos, et Quitter. En désactivant cette option, l’icône reste présente dans de la barre des tâches,
mais seul QUITTER sera accessible.

5. Par défaut, l’option ‘Exécuter au démarrage’ est cochée (activée). Lorsque cette option est désactivée, SmartControl II ne

se charge pas automatiquement au démarrage et n’apparaît pas dans la barre des tâches. Pour activer SmartControl II,
il faudra alors l’exécuter à partir du raccourci du bureau ou des fichiers programmes.

6. Activer le mode transparence (Vista, XP, et 2k uniquement). Le réglage par défaut est de 0% Opaque.

Options>Entrée - Disponible uniquement lorsque l’option Entrée est sélectionnée dans le menu déroulant
Options. Dans le cas d’un écran non-supporté mais compatible DDC/CI, seuls les onglets Aide et Options
sont disponibles. Tous les autres onglets SmartControl II sont estompés.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 21 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

1. Affiche le volet d’instructions des entrées ainsi que la source d’entrée utilisée.

2. Ce volet n’est pas disponible dans le cas d’un écran à entrée unique.

Options>Audio - Disponible uniquement lorsque l’option Volume est sélectionnée dans le menu déroulant Options.
Dans le cas d’un écran non-supporté mais compatible DDC/CI, seuls les onglets Aide et Options sont disponibles.

Option>Auto Pivot

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 22 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

Aide>Guide de l’utilisateur - Disponible uniquement lorsque l’option Guide de l’utilisateur est sélectionnée dans
le menu déroulant Aide. Dans le cas d’un écran non-supporté mais compatible DDC/CI, seuls les onglets Aide
et Options sont disponibles.

Aide>Version - Disponible uniquement lorsque l’option Version est sélectionnée dans le menu déroulant Aide.
Dans le cas d’un écran non-supporté mais compatible DDC/CI, seuls les onglets Aide et Options sont disponibles.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 23 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

Menu contextuel

Par défaut, le Menu contextuel est activé. Si ‘Activer le menu contextuel’ a été activé dans Options>Préférences, le
menu s'affichera.

Le Menu contextuel comporte quatre éléments:

1. SmartControl II – Affiche l’écran ‘À propos’.

2. Sélectionner Pré-réglage - Fournit une liste des préréglages définis pour un usage immédiat. Une case cochée indique le

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 24 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

préréglage utilisé. Les préréglages d’usine sont également accessibles depuis le menu déroulant.

3. Syntoniser affichage – Ouvre le panneau de commande de SmartControl II.

4. SmartImage – Permet de choisir entre Désactivé, Travail bureautique, Visualisation d'images, Divertissement et Economie.

Menu de la barre des tâches Activé

Un clic droit sur l’icône SmartControl II de la barre des tâches système permet d’en afficher le menu. Un clic gauche
lance l’application

Le menu de la barre des tâches comporte cinq éléments:

1. Aide – Ouvre le fichier du Guide de l’utilisateur dans la fenêtre du navigateur par défaut.

2. Assistance technique – Affiche la page de l’assistance technique.

3. Recherche de Mise à jour - Ouvre un lien vers le site PDI et recherche automatiquement la dernière version disponible.

4. À propos - Affiche des informations de référence précises: version du produit, informations d'édition et nom du produit.

5. Quitter - Ferme SmartControl II. Pour exécuter SmartControl II, sélectionnez SmartControl II dans le menu

Programmes, double-cliquez sur le raccourci du bureau ou redémarrez le système.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 25 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

Menu de la barre des tâches Désactivé

Lorsque le Menu de la barre des tâches est désactivé dans le volet Préférences, seule l’option QUITTER reste
disponible. Pour intégralement retirer SmartControl II de la barre des tâches système, désactivez l’option ‘Exécuter
au démarrage’ du volet Options>Préférences.

Questions & réponses

Q1.Quel est la différence entre SmartManage et SmartControl?

R. SmartManage est un logiciel de gestion/contrôle à distance destiné aux responsables informatiques leur permettant

de gérer les moniteurs dans tout le réseau

SmartControl est une extension du panneau de configuration permettant aux utilisateurs de régler les performances et
les paramètres du moniteur par le biais d'une interface logicielle au lieu des boutons situés en façade du moniteur.

Q2.J'ai remplacé le moniteur de mon PC, mais je ne peux plus me servir de SmartControl. Que faire?

R. Redémarrez le PC et voyez si SmartControl fonctionne. Sinon, vous devrez désinstaller et réinstaller ce logiciel afin

de vous assurer que le pilote correct a été installé.

Q3.SmartControl fonctionne bien au début, mais n'est pas exploitable. Que puis-je faire?

R. Si vous avez effectué les opérations suivantes, il faudra peut-être réinstaller le pilote du moniteur.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 26 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

● Remplacez l'adaptateur graphique vidéo

● Actualisez le pilote vidéo

● Des manipulations telles que compression ou retouche ont été effectuées

● Lancez le programme d'actualisation Windows et actualisez également le moniteur et/ou le pilote vidéo

● Windows a été initialisé tandis que le moniteur était hors tension ou déconnecté.

Cliquez avec la touche droite de la souris sur Poste de travail et cliquez ensuite sur Propriétés->Matériel-> Gestionnaire
de périphériques.
Si vous voyez apparaître "Plug and Play Monitor" sous Moniteur, vous devrez procéder à une nouvelle
installation. Désinstallez puis réinstallez SmartControl.

Q4.Après avoir installé SmartControl, lorsque je clique sur l'onglet SmartControl, rien ne se passe ou un message

d'erreur apparaît. Que s'est-il passé ?

R.Il se peut que votre adaptateur graphique ne soit pas compatible avec SmartControl. Si votre adaptateur graphique

fait partie de la liste susmentionnée, essayez de télécharger le pilote le plus récent à partir du site Web de la marque
de votre adaptateur. Installez le pilote. Désinstallez puis réinstallez SmartControl une fois de plus.

Si cela ne fonctionne toujours pas, cela signifie que l'adaptateur graphique n'est pas supporté. Consultez le site Web
de Philips afin d'y trouver les derniers pilotes SmartControl disponibles.

Q5.Lorsque je clique sur Informations Produit (Product Information) je ne vois apparaître qu'une partie de l'information.

Que se passe-t-il ?

R.Il se peut que le pilote de l'adaptateur de la carte graphique ne soit pas la version la plus récente acceptant

pleinement l'interface DDC/CI. Essayez de télécharger le pilote le plus récent à partir du site web de la marque de
votre adaptateur. Installez le pilote. Désinstallez puis réinstallez SmartControl une fois de plus.

Q6.J’ai oublié mon PIN pour la fonction anti-vol. Que puis-je faire ?

R. Veuillez contacter le directeur des technologies de l'information ou un centre de réparation Philips.

Q7. Dans un moniteur avec la fonction SmartImage, le schéma sRGB de la fonction température de couleur

dans SmartControl ne répond pas, pourquoi ?

R. Lorsque Smartlmage est activé, le schéma sRGB est automatiquement désactivé. Pour utiliser sRGB, vous

devez désactiver SmartImage avec le bouton

sur le panneau avant de votre moniteur.

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 27 頁 / 共 28 [97/12/30 上午 10:56:19]

SmartManage

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220B...01.002/CD-Contents/lcd/manual/FRENCH/220BW9/product/SMART.HTM 第 28 頁 / 共 28 [97/12/30 上午 10:56:19]

Installer votre moniteur LCD



Description Frontale du
Produit



Connexion à Votre PC



Le Socle



Pour Commencer



Optimisation de la
Performance

Installer votre moniteur LCD

Description frontale du produit

1 Pour mettre le moniteur sous tension et hors tension

2

Pour accéder au menu d'affichage à l'écran

3

Pour ajuster le menu d'affichage à l'écran

4

Pour ajuster la luminosité de l'affichage

5

Pour régler le volume de l’écran

6

Ajuster automatiquement la position horizontale, la position verticale, les
réglages de la phase et de l'horloge/retour au niveau précédent du menu
d'affichage à l'écran

7

SmartImage. Vous pouvez choisir parmi cinq modèles : Travail de bureau,
Visualisation d'images, Divertissement, Economie et Désactivé

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-E...KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/install.htm 第 1 頁 / 共 3 [97/12/30 上午 10:56:32]

Installer votre moniteur LCD

8 Prise pour écouteurs

RETOUR AU HAUT DE LA PAGE

Vue Arrière

1

Port USB montant et descendant

2

Entrée VGA

3

Entrée DVI-D (disponible pour certains

modèles)
4 Entrée d'alimentation AC
5 Entrée audio
6 Verrouillage antivol Kensington

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-E...KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/install.htm 第 2 頁 / 共 3 [97/12/30 上午 10:56:32]

Installer votre moniteur LCD

RETOUR AU HAUT DE LA PAGE

Optimisation de la performance

● Pour obtenir les meilleurs résultats possibles, assurez-vous que les réglages de l'affichage sont sur

1680x1050, 60Hz.

Remarque : Vous pouvez contrôler les réglages actuels de l'écran en

appuyant une fois sur la touche 'OK'. Le mode d'affichage en cours apparaît
dans le menu de commandes principales OSD, appelé RÉSOLUTION.

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-E...KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/install.htm 第 3 頁 / 共 3 [97/12/30 上午 10:56:32]

Connexion à Votre PC



Description Frontale du
Produit



Jeu d'accessoires



Connexion à Votre PC



Pour Commencer



Optimisation de la
Performance



Le Socle

Connexion à Votre PC

Jeu d'accessoires

Déballez toutes les pièces.

Câble d'alimentation

Câble de DVI (en option)

Câble VGA Progiciel E-DFU

Câble audio

RETOUR AU HAUT DE LA PAGE

Connexion à votre PC

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...H01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/connect.htm 第 1 頁 / 共 3 [97/12/30 上午 10:56:44]

Connexion à Votre PC

1) Connectez le cordon d'alimentation à l'arrière du moniteur fermement. (Philips a préconnecté le câble

VGA pour cette première installation.)

*Disponible pour certains modèles

*Disponible pour certains modèles

2) Connexion au PC

(a) Mettez votre ordinateur hors tension et débranchez son câble d'alimentation.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...H01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/connect.htm 第 2 頁 / 共 3 [97/12/30 上午 10:56:45]

Connexion à Votre PC

(b) Connectez le câble de signal du moniteur au connecteur vidéo situé à

l'arrière de votre ordinateur.

(c) Relier le câble audio du PC au connecteur audio au dos de votre ordinateur.

(d) Reliez le port USB montant de l’écran au port USB descendant du PC à

l’aide d’un câble USB. Le port USB descendant est à présent prêt à recevoir
n’importe quel périphérique USB.

(e) Insérez les câbles d'alimentation de votre ordinateur et du moniteur dans une

prise secteur.

(f) Mettez sous tension votre ordinateur et le moniteur. Si le moniteur affiche

une image, cela signifie que l'installation est terminée.

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...H01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/connect.htm 第 3 頁 / 共 3 [97/12/30 上午 10:56:45]

Le Socle

• Installer le support d'embase

• Enlever le support d'embase



Description Frontale du
Produit



Jeu d'accessoires



Connexion à Votre PC



Pour Commencer



Optimisation de la
Performance



Retrait du socle

Le Socle

Installer le support d'embase

Placer le support d'embase du moniteur sur une surface stable.

Saisissez fermement l’écran des deux mains.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/BASE.HTM 第 1 頁 / 共 7 [97/12/30 上午 10:58:08]

Le Socle

Insérez la base de l’écran dans la colonne de support jusqu’à ce que les languettes se
verrouillent en place; vous pouvez ensuite régler la hauteur de la colonne.

Enlever le support d'embase

Avant de démonter la base de l’écran, veuillez suivre les recommandations ci-dessous pour
éviter tout dégât ou blessure.

(a) Déployer le support du moniteur à sa hauteur maximum.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/BASE.HTM 第 2 頁 / 共 7 [97/12/30 上午 10:58:08]

Le Socle

(b) Placez l’écran face en bas sur une surface lisse en prenant soin d’éviter d’érafler ou
d’endommager l’écran. Soulevez ensuite la base

(c) Appuyer sur le bouton de dégagement à l'arrière du support pour détacher l'embase du
support.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/BASE.HTM 第 3 頁 / 共 7 [97/12/30 上午 10:58:08]

Le Socle

Retrait du socle

Conditions :

● pour applications de montage standard VESA

Retirez les 4 cache-vis.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/BASE.HTM 第 4 頁 / 共 7 [97/12/30 上午 10:58:08]

Le Socle

Retirez les 4 vis et dégagez ensuite le socle du moniteur LCD.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/BASE.HTM 第 5 頁 / 共 7 [97/12/30 上午 10:58:08]

Le Socle

Remarque : Ce moniteur accepte une interface de montage de 100 mm x 100 mm

conforme VESA.

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/BASE.HTM 第 6 頁 / 共 7 [97/12/30 上午 10:58:08]

Le Socle

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9...0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/install/BASE.HTM 第 7 頁 / 共 7 [97/12/30 上午 10:58:08]

Pour Commencer

Votre moniteur LCD:



Description Frontale du
Produit



Configuration et connexion de
votre moniteur



Pour Commencer



Optimisation de la
Performance

Pour Commencer

Pour commencer

Utilisation du fichier information ( .inf) pour Windows® 98/2000/XP/Vista ou
supérieur

Les moniteurs Philips intègrent la caractéristique VESA DDC2B pour satisfaire aux prérequis
Plug&Play de Windows® 98/2000/XP/Vista. Dans le but d'activer votre moniteur Philips dans la
boîte de dialogue "Moniteur" de Windows® 98/2000/XP/Vista ainsi que les applications Plug &
Play, vous devez installer ce fichier d'information ( .inf). La procédure d'installation basée sur
Windows® 98, 2000, XP et Vista est spécifiée comme suit,

Pour Windows® 98

1. Démarrer Windows® 98.

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.

5. Choisir le bouton 'Monitor', choisir 'Change...' puis cliquer 'Next'.

6. Choisir "Display a list of all the drivers in a specific location, so you can select the driver

you want." puis cliquer sur 'Next' et ensuite cliquer 'Have Disk...'.

7. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-

ROM) puis cliquer sur le bouton 'OK'.

8. Cliquer sur le bouton 'OK' puis choisir le modèle de votre moniteur et cliquer sur le

bouton 'Next' puis cliquer de nouveau sur le bouton 'Next'.

9. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Pour Windows® 2000

1. Démarrer Windows® 2000.

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.

5. Choisir 'Monitor'

- Si le bouton 'Properties' est inactif, cela signifie que votre moniteur est correctement
configuré. Merci de stopper l'installation.

- Si le bouton 'Properties' est actif. Cliquer sur le bouton 'Properties'. Merci de suivre les
étapes ci-après.

6. Cliquer sur 'Driver' puis cliquer sur 'Update Driver...' ensuite cliquer sur le bouton 'Next'.

7. Choisir "Display a list of the known drivers for this device so that I can choose a specific

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW....002/CD-Contents/lcd/manual/FRENCH/220BW9/install/GT_START.HTM 第 1 頁 / 共 3 [97/12/30 上午 10:58:16]

Pour Commencer

driver" puis cliquer 'Next' et puis cliquer sur 'Have disk...'.

8. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-

ROM).

9. Cliquer sur le bouton 'Open', puis cliquer sur le bouton 'OK'.

10. Choisir le modèle de votre moniteur et cliquer sur le bouton 'Next' puis cliquer sur le

bouton 'Next'.

11. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Si vous voyez la fenêtre "Digital Signature Not Found" alors cliquer sur le bouton 'Yes'.

Pour Windows® XP

1. Lancez Windows® XP.

2. Cliquez sur 'Démarrer' puis sur 'Panneau de configuration'.

3. Pointez et cliquez sur la catégorie 'Imprimantes et autre matériel'

4. Cliquez sur l’option 'Affichage'.

5. Choisissez l’onglet 'Paramètres' puis cliquez sur 'Propriétés avancées'.

6. Choisissez l’onglet 'Moniteur'

-

Si le bouton 'Propriétés' est inactif, cela signifie que votre moniteur est configuré de la

façon appropriée. Veuillez arrêter l’installation.

-

Si le bouton 'Propriétés' est actif, cliquez sur ce bouton.

Veuillez par conséquent suivre la procédure ci-après.

7. Cliquez sur l’onglet 'Pilote' puis cliquez sur le bouton 'Mise à jour pilote...'.

8. Choisissez le bouton 'Install from a list or specific location [advanced]' (=Installer à partir

d’une liste ou d’un emplacement spécifique [avancé]) puis cliquez sur 'Suivant'.

9. Choisissez le bouton ' Don't Search. I will choose the driver to install' (=Ne cherchez pas.

Je vais sélectionner le pilote à installer). Cliquez ensuite sur 'Suivant'.

10. Cliquez sur 'Disquette fournie...' puis sur le bouton 'Parcourir...'. Choisissez ensuite

l’unité de disques F appropriée : (lecteur de CD-ROM).

11. Cliquez sur le bouton 'Ouvrir' puis sur le bouton 'OK'.

12. Choisissez votre modèle de moniteur et cliquez sur 'Suivant'.

-

Si vous voyez apparaître le message 'has not passed Windows® Logo testing to verify
its compatibility with Windows® XP' (=n’a pas subi le test Windows® Logo pour vérifier
sa compatibilité avec Windows® XP), veuillez cliquer sur 'Continue Anyway' (=continuer
de toute façon).

13. Cliquez sur le bouton 'Finish' (=terminer) puis sur 'Fermer'.

14. Cliquez sur 'OK' et à nouveau sur 'OK' pour fermer la boîte de dialogue Propriétés pour

Affichage.

Pour Windows® Vista

1. Démarrer Windows® Vista.

2. Cliquez sur le bouton Démarrer ; sélectionnez et cliquez sur 'Panneau de configuration'.

3. Sélectionnez et cliquez sur 'Matériel et son'

4. Choisissez 'Gestionnaire de périphérique' et cliquez sur 'Mettre à jour les pilotes de

périphériques'.

5. Sélectionnez 'Moniteur' puis cliquez avec le bouton droite sur 'Generic PnP Monitor'.

6. Cliquez sur 'Mettre à jour les logiciels pilotes'.

7. Sélectionnez 'Parcourir mon ordinateur à la recherche de logiciels pilotes'.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW....002/CD-Contents/lcd/manual/FRENCH/220BW9/install/GT_START.HTM 第 2 頁 / 共 3 [97/12/30 上午 10:58:16]

Pour Commencer

8. Cliquez sur le bouton 'Parcourir' et choisissez le lecteur dans lequel vous avez placé le

disque . Exemple:(Lecteur de CD-ROM :\\Lcd\PC\drivers\).

9. Cliquez sur le bouton 'Suivant'.

10. Patientez quelques minutes pour l'installation du pilote, puis cliquez sur le bouton

'Fermer'.

Si votre version de Windows® 98/2000/XP/Vista est différente ou si vous avez besoin
d'informations plus détaillées, merci de vous référer au Manuel Utilisateur de Windows®
98/2000/XP/Vista.

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW....002/CD-Contents/lcd/manual/FRENCH/220BW9/install/GT_START.HTM 第 3 頁 / 共 3 [97/12/30 上午 10:58:16]

L'affichage sur écran



Description de l'Affichage sur
Écran



L'arbre OSD

L'affichage sur écran

Description de l'affichage sur écran

Qu'est ce que l'affichage sur écran?

La fonction d'affichage des menus à l'écran (OSD) est présente avec tous les moniteurs LCD de
Philips. Elle permet à l'utilisateur final d'effectuer des réglages d'écran ou de sélectionner
directement les fonctions du moniteur par le biais d'une fenêtre d'instructions apparaissant à
l'écran. Une interface conviviale, semblable à celle reproduite ci-après, apparaît :

Instructions simples de base concernant les touches de contrôle.

Dans le menu OSD ci-dessus, l'utilisateur peut appuyer sur les touches

situées en façade

du moniteur pour déplacer le curseur, sur

pour confirmer un choix ou effectuer une

modification.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...B.0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/osd/osddesc.htm 第 1 頁 / 共 3 [97/12/30 上午 10:58:29]

L'affichage sur écran

RETOUR AU HAUT DE LA PAGE

L'Arbre OSD

Vous trouverez ci-dessous une vue d'ensemble de la structure de l'affichage sur écran. Vous
pourrez par la suite l'utiliser comme référence lorsque vous voudrez plus tard retourner aux
différents réglages.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...B.0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/osd/osddesc.htm 第 2 頁 / 共 3 [97/12/30 上午 10:58:29]

L'affichage sur écran

Avis de résolution

Ce moniteur est conçu pour un rendement optimal à sa résolution initiale, à savoir 1 680 X 1 050 à
60 Hz. Quand le moniteur est allumé à une autre résolution, le message d’alerte suivant s’affiche à
l’écran : Utiliser 1 680 x 1 050 à 60 Hz pour de meilleurs résultats.

L’affichage du message d’alerte de résolution initiale peut être désactivé à partir de Configuration
dans le menu d’affichage à l’écran.

RETOUR AU HAUT DE LA PAGE

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...B.0KH01.002/CD-Contents/lcd/manual/FRENCH/220BW9/osd/osddesc.htm 第 3 頁 / 共 3 [97/12/30 上午 10:58:29]

Assistance À la Clientèle et Garantie

Assistance À la Clientéle et Garantie

VEUILLEZ BIEN SÉLECTIONNER VOTRE PAYS / RÉGION POUR LIRE LA GARANTIE
COUVERTE :

EUROPE DE L'OUEST : Autriche  Belgique  Danemark  France  Allemagne  Grèce 

Finlande  Irlande  Italie  Luxembourg  Pays-Bas  Norvège  Portugal  Suède  Suisse 
Espagne  Royaume -Uni

EUROPE DE L'EST : République tchèque  Hongrie  Pologne  Russie  Slovaquie  Slovénie 

Turquie

AMÉRIQUE LATINE : Antilles  Argentine  Brésil  Chili  Colombie  Mexique  Paraguay 

Pérou  Uruguay  Vénézuela

AMÉRIQUE DU NORD : Canada  États-Unis

PACIFIQUE : Australie  Nouvelle- Zélande

ASIE : Bangladesh  Chine  Hong Kong  Inde  Indonésie  Japon  Corée  Malaisie  Pakistan 

Philippines  Singapour  Taiwan  Thaïlande

AFRIQUE : Maroc  Afrique du Sud

MOYEN- ORIENT: Dubaï  Égypte

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-EDFU/5B.0KH01.002/CD-Contents/lcd/manual/FRENCH/warranty/warranty.htm [97/12/30 上午 10:58:37]

Votre garantie Philips F1rst Choice

Votre garantie Philips F1rst Choice

Nous vous remerçions d'avoir acquis ce moniteur Philips.

Tous les moniteurs Philips ont été conçus et fabriqués conformément à des
normes élevées et ils offrent des performances de grande qualité conjuguées à
une facilité d'installation et d'utilisation. Si vous rencontriez des difficultés lors de
l'installation ou de l'utilisation de ce produit, veuillez prendre contact directement
avec le service d'assistance de Philips pour bénéficier de votre garantie Philips
F1rst Choice. Cette garantie de service de trois ans vous donne droit à un moniteur
en échange sur site, si votre moniteur s'avère être défectueux. Philips se fixe pour
objectif un échange sous 48 heures à la réception de votre appel.

Ce qui est couvert par la garantie

La garantie Philips F1rst Choice s'applique dans les pays suivants : Andorre, Autriche, Belgique,
Chypre, Danemark, France, Allemagne, Grèce, Finlande, Irlande, Italie, Liechtenstein, Luxembourg,
Monaco, Pays-Bas, Norvège, Pologne, Portugal, Suède, Suisse, Espagne et Royaume-Uni et
uniquement pour des moniteurs conçus, fabriqués, approuvés et/ou autorisés à l'origine pour une
utilisation dans ces pays.

La couverture de la garantie prend effet à partir du jour d'achat de votre moniteur. Pendant les trois
années suivantes, votre moniteur sera échangé contre un moniteur au moins équivalent en cas de
défauts, à condition que ces derniers soient couverts par la garantie.

Le moniteur d'échange reste à vous et Philips garde le moniteur défectueux /original. Pour le
moniteur d'échange la période de garantie reste égale à celle de votre moniteur original, soit 36 mois
à partir de la date d'achat de votre moniteur original.

Ce qui n'est pas couvert par la garantie

La garantie Philips F1rst Choice s'applique à condition que le produit soit utilisé correctement dans
l'usage prévu, conformément à ses instructions de fonctionnement, et sur présentation de la facture
d'origine ou du ticket de caisse mentionnant la date d'achat, le nom du revendeur, le numéro du
modèle et de production du produit.

La garantie Philips F1rst Choice peut ne pas s'appliquer si :

● Les documents ont été modifiés de quelque façon ou rendus illisibles ;

● Le numéro de modèle ou de production figurant sur le produit a été modifié, effacé, enlevé ou

rendu illisible ;

● Des réparations ou des modifications du produit et des changements ont été effectués par

des organismes de service après-vente ou des personnes non autorisées ;

● En cas d'un endommagement provoqué par accidents incluant mais ne se limitant pas à la

htm 第 1 頁 / 共 3 [97/12/30 上午 10:58:45]file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-.../5B.0KH01.002/CD-Contents/lcd/manual/FRENCH/warranty/war_1st.

Votre garantie Philips F1rst Choice

foudre, l'eau ou le feu, l'usage impropre ou le manque de soin ;

● En cas de problèmes de réception provoqués par des conditions de signal ou des systèmes

de câble ou d'antenne extérieurs à l'appareil ;

● En cas de défauts provoqués par un mauvais traitement ou un usage impropre du moniteur ;

● Le produit exige une modification ou une adaptation afin d'être rendu conforme aux normes

techniques locales ou nationales, s'appliquant dans des pays pour lesquels le produit n'a pas
été originellement conçu, fabriqué, approuvé et/ou autorisé. Vérifiez par conséquent toujours
si un produit peut être utilisé dans un pays spécifique.

● Les produits qui n'ont pas été originellement conçus, fabriqués, approuvés et/ou autorisés

pour une utilisation dans les pays où s'applique la garantie Philips F1rst Choice, ne sont pas
concernés par la garantie Philips F1rst Choice. Dans ces cas, les conditions générales de
garantie de Philips sont valables.

Un simple clic

En cas de problèmes, nous vous conseillons de lire attentivement le mode d'emploi ou de consulter
le site Web www.philips.com/support pour une assistance supplémentaire.

Un simple coup de téléphone

Afin d'éviter tout dérangement inutile, nous vous conseillons de lire attentivement le mode d'emploi
ou de consulter le site Web www.philips.com/support pour une assistance supplémentaire avant de

contacter le service d'assistance de Philips.

Pour nous permettre de résoudre votre problème rapidement, veuillez préparer les détails suivants
avant de faire appel au service d'assistance de Philips :

● Numéro de type Philips

● Numéro de série Philips

● Date d'achat (une copie du bon d'achat peut vous être réclamée)

● Processeur environnement PC :

❍ 286/386/486/Pentium Pro/mémoire interne
❍ Système d'exploitation (Windows, DOS, OS/2, Apple Macintosh)
❍ Fax/Modem/Internet

● Autres cartes installées

Si nous disposons des informations ci-après, nous pourrons également accélérer la procédure :

● Votre preuve d'achat mentionnant : la date d'acquisition, le nom du revendeur, le modèle et le

numéro de série du produit.

● L'adresse complète où se trouve le moniteur défectueux ainsi que l'adresse de livraison du

modèle fourni en échange.

Les services d'assistance clients de Philips sont présents partout dans le monde. Cliquez ici pour
avoir accès à F1rst Choice Contact Information.

Ou contactez-nous au moyen du site Web : http://www.philips.com/support

htm 第 2 頁 / 共 3 [97/12/30 上午 10:58:45]file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-.../5B.0KH01.002/CD-Contents/lcd/manual/FRENCH/warranty/war_1st.

Votre garantie Philips F1rst Choice

htm 第 3 頁 / 共 3 [97/12/30 上午 10:58:45]file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-.../5B.0KH01.002/CD-Contents/lcd/manual/FRENCH/warranty/war_1st.

F1rst Choice Contact Information

F1rst Choice Contact Information

Pays Code Numéro de téléphone Tarif
Autriche [phone] € 0.07
Belgique [phone] € 0.06
Danemark [phone]

Tarif d’appel local

Finlande [phone]

Tarif d’appel local
France [phone] € 0.09
Allemagne [phone] € 0.09
Grèce [phone] Gratuit
Irlande [phone]

Tarif d’appel local
Italie [phone] € 0.08
Luxembourg [phone]

Tarif d’appel local
Pays-Bas [phone] € 0.10
Norvège [phone]

Tarif d’appel local
Pologne [phone]

Tarif d’appel local
Portugal [phone]

Tarif d’appel local
Espagne [phone] € 0.10
Suède [phone]

Tarif d’appel local
Suisse [phone]

Tarif d’appel local
Royaume-Uni [phone]

Tarif d’appel local

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-EDFU/5B.0KH01.002/CD-Contents/lcd/manual/FRENCH/warranty/warfirst.htm [97/12/30 上午 10:59:25]

Votre garantie pour lEurope

Votre garantie pour l’Europe

Cher client,

Nous vous remercions d’avoir acheté ce produit Philips qui a été conçu et fabriqué selon les
normes de qualité les plus sévères. Si toutefois ce produit devait s’avérer défectueux, Philips prend
à sa charge les frais de main-d’œuvre et de pièces de rechange pendant une période de 36 mois à
partir de la date d’achat.

Qu’est-ce qui est couvert ?

La garantie Philips pour l’Europe est d’application dans les pays suivants : République tchèque,
Hongrie, Slovaquie, Slovénie, ainsi que pour la Russie et la Turquie et uniquement pour les
moniteurs originairement conçus, fabriqués, homologués et/ou autorisés pour une utilisation dans
ces pays.

La garantie prend effet à partir du jour de l’achat de votre moniteur. Pendant les 3 années qui
suivent, votre moniteur sera réparé en cas de défauts, à conditions que ces derniers soient
couverts par la garantie.

Qu’est-ce qui est exclu ?

La garantie Philips s’applique à condition que le produit soit manipulé correctement pour son usage
prévu, conformément au mode d’emploi et sur présentation de la facture ou du ticket de caisse
d’origine mentionnant la date d’achat, le nom du revendeur, ainsi que le numéro du modèle et de
production de l’appareil.

Il se pourrait que la garantie Philips ne s'applique pas si:

● les documents ont été modifiés d'une façon quelconque ou rendus illisibles ;

● le modèle ou le numéro de production sur le produit ont été modifiés, supprimés, enlevés ou

rendus illisibles ;

● des réparations ou des modifications du produit ont été exécutées par des organismes de

services ou des personnes non autorisés ;

● des dommages sont dus à un accident, y compris, mais sans que cette énumération soit

exhaustive, la foudre, les inondations ou les incendies, un usage impropre ou la négligence.

● Il y a des problèmes de réception provoqués par des conditions de signal ou des systèmes

de câble ou d’antenne étrangers à l’appareil ;

● Des défauts ont été provoqués par un mauvais traitement ou un usage impropre du

moniteur ;

● Le produit exige une modification ou une adaptation afin d’être conforme aux normes

techniques locales ou nationales pour des pays pour lesquels le produit n’a pas été
originellement conçu, fabriqué, homologué et/ou autorisé. Par conséquent, veuillez toujours
vérifier si le produit peut être utilisé dans le pays souhaité.

file:///E|/LCD%20Monitor%20OEM/Philips/MP-project/220BW9/220BW9-...U/5B.0KH01.002/CD-Contents/lcd/manual/FRENCH/warranty/war_ee.htm 第 1 頁 / 共 2 [97/12/30 上午 10:59:34]
