Philips LCD Monitor Electronic User＇s Manual
220CW8
220CW
Precauções de segurança e
manutenção
Perguntas mais freqüentes
Solução de problemas
Informações sobre
regulamentações
Outras Informações
adicionais
Informações de Segurança e Solução de Problemas
Precauções de segurança e manutenção
AVISO: O uso dos controles, ajustes ou procedimentos diferentes dos
especificados nessa documentação pode resultar em exposição a choque,
perigos elétricos e/ou mecânicos.
Leia e siga as instruções abaixo para conectar e utilizar o monitor do seu computador.
Funcionamento:
● Afaste o monitor da luz solar directa e de fogões ou qualquer outra fonte de calor.
● Retire os objectos que possam cair nos orifícios de ventilação ou perturbem o arrefecimento
adequado das peças electrónicas do monitor.
● Não tape os orifícios de ventilação no armário.
● Ao instalar o monitor, certifique-se de que a tomada e a ficha eléctricas ficam facilmente
acessíveis.
● Se desligar o monitor retirando o cabo eléctrico ou o cabo eléctrico de corrente contínua,
espere 6 segundos antes de voltar a ligar o cabo para um funcionamento normal.
● Utilize sempre o cabo eléctrico aprovado fornecido pela Philips. Se não tiver o cabo
eléctrico, contacte com o centro de assistência local. (Consulte o capítulo "Centro de
Informações e Assistência aos Clientes")
● Não sujeite o monitor LCD a grandes vibrações ou impactos durante o seu funcionamento.
● Não bata nem deixe cair o monitor durante o funcionamento ou transporte.
Manutenção:
● Para proteger o seu monitor contra eventuais danos, não exerça pressão excessiva sobre o
painel LCD. Ao deslocar o monitor, pegue no caixilho para levantar; não levante o monitor
colocando a mão ou dedos no painel LCD.
● Se não utilizar o monitor durante um período prolongado de tempo, desligue-o da tomada.
● Desligue o monitor da tomada se precisar de o limpar com um pano ligeiramente húmido.
Pode limpar o ecrã com um pano seco se o monitor estiver desligado. Porém, nunca utilize
solventes orgânicos, tais como álcool ou líquidos à base de amoníaco para limpar o monitor.
● Para evitar o risco de choques ou danos permanentes no equipamento, não exponha o
monitor ao pó, chuva ou humidade excessiva.
● Se o monitor se molhar, limpe-o com um pano seco logo que possível.
● Se alguma substância estranha ou água penetrar no monitor, desligue-o imediatamente e
retire o cabo eléctrico. Depois, remova a água ou qualquer outra substância e envie-o ao
centro de manutenção.
● Não guarde ou utilize o monitor LCD em locais expostos ao calor, luz solar directa ou
temperaturas muito baixas.
● Para garantir o melhor desempenho do monitor e poder utilizá-lo durante muito tempo,
utilize-o num local com temperaturas e humidades dentro dos seguintes limites.
❍ Temperatura: 0-40°C 32-95°F
❍ Humidade: 20-80% RH
● IMPORTANTE: Active sempre um programa de protecção de ecrã durante a aplicação. Se
uma imagem estática de elevado contraste ficar muito tempo no ecrã, poderá deixar uma
denominada "pós-imagem" ou "imagem fantasma" à frente do ecrã. Trata-se de um
fenómeno bem conhecido provocado por problemas inerentes na tecnologia LCD.
Frequentemente, a pós-imagem desaparecerá gradualmente ao fim de algum tempo depois
de se desligar a electricidade. Tenha em atenção que não é possível reparar o sintoma de
pós-imagem e que esta não é abrangida pela garantia.
Assistência:
● A tampa da caixa só deve ser aberta por um técnico de assistência habilitado.
● Se houver necessidade de um documento para efeitos de reparação ou integração,
contacte com o centro de assistência local. (consulte o capítulo "Centro de Informações ao
Cliente")
● Para informações sobre o transporte, consulte "Especificações Físicas".
● Não deixe o monitor num carro/porta-bagagens exposto à luz solar directa.
Consulte um técnico de assistência se o monitor não funcionar normalmente ou se não
estiver certo da medida a tomar depois de ter cumprido as instruções de utilização
apresentadas no presente manual.
RETORNAR AO INÍCIO DA PÁGINA
Segurança e solução de
problemas
Perguntas gerais mais
freqüentes
Ajustes da tela
Compatibilidade com outros
periféricos
Tecnologia de Painel LCD
Ergonometria, ecologia e
padrões de segurança
Solução de problemas
Informações
sobreregulamentações
Outras informações
adicionais
Perguntas mais freqüentes
Perguntas gerais mais freqüentes
P:
Ao instalar meu monitor, o que devo fazer se aparecer a mensagem "Não é possível
exibir esse modo de vídeo" ?
R: Modo vídeo recomendado para o Philips 22": 1680X1050@60Hz.
1. Retire todos os cabos e, depois, ligue o PC ao monitor que utilizava
anteriormente e funcionava correctamente.
2. No menu Iniciar do Windows, selecione Configurações/Painel de Controle. Na
Painel de Controle, selecione o ícone Exibir. No Painel de Controle de
Exibição janela, selecione a opção Configurações. Na guiaConfigurações, na
caixa "área de trabalho", mova a barra lateral até 1
680X1050 pixels (22").
3. Abra "Propriedades Avançadas" e defina a Frequência de Renovação para
60Hz e, depois, faça clique em OK.
4. Reinicie o computador e repita os passos 2 e 3 para verificar se o PC está
definido para 1680X1050@60Hz (22").
5. Desligue o computador, desligue o monitor antigo e volte a ligar o monitor
Philips LCD.
6. Ligue o monitor e o PC.
P: O que significa a "taxa de atualização" em um monitor LCD?
R: Para os monitores LCD, a taxa de atualização é bem menos relevante. Os
monitores LCD exibem uma imagem estável, sem tremulações a 60Hz, não havendo
diferenças visíveis entre 85Hz e 60Hz.
P: Quais são os ficheiros .inf e .icm do CD-ROM? Como é que instalo os controladores (.inf
and .icm)?
R: São os ficheiros dos controladores do monitor. Siga as instruções do manual do
utilizador para instalar os controladores. É possível que o computador solicite os
controladores do monitor (ficheiros .inf e .icm) ou um disco de controladores ao
instalar pela primeira vez o monitor. Siga as instruções para introduzir o CD-ROM
fornecido na embalagem. Os controladores do monitor (ficheiros .inf e .icm) serão
automaticamente instalados.
P: Como é que regulo a resolução?
R: A placa de vídeo/controlador gráfico e o monitor, em conjunto, determinam as
resoluções disponíveis. É possível seleccionar a resolução pretendida no Painel de
controlo do Windows® no separador "Propriedades do monitor"
.
P: O que devo fazer se me perder durante a realização de regulações do monitor?
R: Basta premir o botão OK e, a seguir, seleccionar "Repor" para recuperar todas as
definições originais de fábrica.
P: O que é a função Automático?
R: A tecla Ajuste Automático restaura as definições ótimas de posição da tela, fase e
configurações de relógio, bastando para isto pressionar um único botão, sem
precisar navegar pelos menus OSD(On Screen Display) e pelas teclas de controle.
Nota: A função automática só está disponível em modelos específicos.
P: Meu monitor não liga (o led sinalizador de energia não acende)? O que devo fazer?
R: Certifique-se de que o cabo de alimentação a.c. está ligado entre o monitor e a
tomada eléctrica a.c., clique uma tecla do rato/do teclado para reactivar o PC.
P: O monitor LCD aceitará um sinal entrelaçado segundo os modelos de PC?
R: Não. Se for utilizado um sinal entrelaçado, o ecrã apresenta ao mesmo tempo as
linhas de varrimento horizontais ímpares e pares, provocando a distorção da imagem.
P: Qual o significado da Taxa de Atualização para o monitor LCD?
R: Ao contrário da tecnologia de exibição CRT, na qual a velocidade do feixe de
elétrons é varrida do alto para baixo da tela causando tremulações, uma exibição de
matriz ativa utiliza um elemento ativo (TFT) para controlar cada pixel individualmente
e, por esta razão, a taxa de atualização não se aplica à tecnologia LCD.
P: A tela LCD é resistente a arranhões?
R: Uma camada protetora é aplicada sobre a superfície do LCD, tornando-a
resistente a uma certa extensão de dureza (resistindo aproximadamente até a
dureza de um lápis 2H). Em geral, recomenda-se não expor a superfície do painel a
nenhum choque ou arranhão excessivos.
P: Como a superfície do LCD deve ser limpa?
R: Para a limpeza normal, use um pano limpo, macio e fino. Para limpeza mais
profunda, solicitamos o uso do álcool isopropílico. Não use outros solventes como o
álcool etílico, etanol, acetona, hexano, etc.
P:Posso alterar a definição de cor do meu monitor?
R:Sim, pode alterar a definição de cor utilizando os comandos OSD tal como se
descreve a seguir,

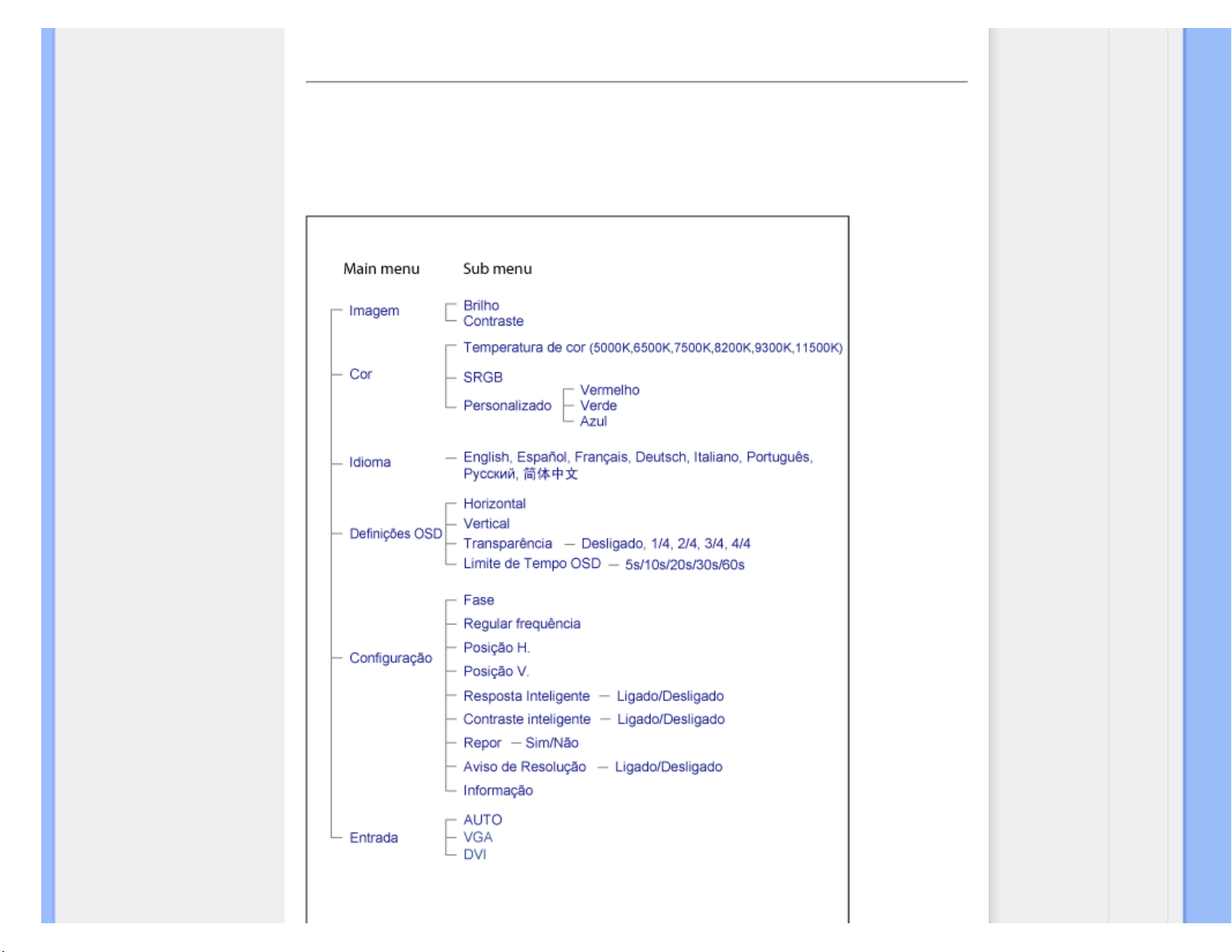

1. Prima o botão "OK" para aceder ao menu OSD (On Screen Display)
2. Prima a seta para baixo para seleccionar a opção "Color" (Cor) e de seguida prima
"OK" para poder definir a cor. Estão disponíveis as três opções seguintes.
a. Temperatura de cor; as seis definições são 5000K, 6500K, 7500K,
8200K, 9300K e 11500K.Com a definição da gama 5000K, o painel
surge “morno” com uma tonalidade vermelho-branca, ao passo que a
temperatura de 11500K exibe uma tonalidade “frio, azul-branco.
b. sRGB; está é uma configuração standard para garantir a troca
correcta de cores entre dispositivos diferentes (por exº, câmaras
digitais, monitores, impressoras, digitalizadores, etc)
c. Definido pelo utilizador; o utilizador poderá definir a sua preferência
em termos de cores ao ajustar o vermelho, o verde e o azul.)
*Medição da cor da luz emitida por um objecto durante o seu aquecimento. Esta
medição é expressa através de uma escala absoluta, (graus Kelvin). As
temperaturas em graus Kelvin mais baixas como a 2004 K apresentam uma
tonalidade avermelhada; as temperaturas mais altas como a 9300 K apresentam
uma tonalidade azulada. Uma temperatura neutra resulta na cor branca, sendo o
valor de 6504 K.
P:
O monitor LCD da Philips pode ser montado na parede?
R: Sim, os monitores LCD Brilliance da Philips dispõem desta funcionalidade
adicional. Os quatro orifícios para montagem VESA existentes na parte de trás
permitem ao utilizador montar o monitor Philips na maior parte dos braços ou
acessórios padrão VESA. Recomendamos-lhe que contacte o seu representante da
Philips para mais informações.
RETORNAR AO INÍCIO DA PÁGINA
Ajustes de tela
P:
Ao instalar o monitor, de que modo obtenho o seu melhor desempenho?
R: Para obter o melhor desempenho, certifique-se de que as definições do monitor
são 1
680X1050@60Hz para 22" polegadas. Nota: Pode verificar as actuais
configurações do monitor, premindo uma vez o botão "OSD OK". O modo do monitor
actual é apresentado na informação sobre o produto nos controlos principais OSD.
P: Como os monitores LCD podem ser comparados aos monitores CRT em termos de
radiação?
R: Como os monitores LCDs não usam uma pistola de elétrons, não geram a mesma
quantidade de radiação na superfície da tela.
RETORNAR AO INÍCIO DA PÁGINA
Compatibilidade com outros periféricos
P:
Posso conectar meu monitor LCD a qualquer PC, estação de trabalho ou Macintosh?
R: Sim, todos os monitores LCD Philips são totalmente compatíveis com PCs,
Macintosh e estações de trabalho padrão. Talvez seja necessário um adaptador de
cabo para conectar o monitor ao sistema Macintosh. Contacte o seu representante
da Philips para mais informações.
P: Os monitores LCD da Philips LCD são "Plug-and-Play"?
R: Sim, os monitores são "Plug-and-Play" compatíveis com o Windows® 95, 98,
2000, XP e Vista.
P: O que é USB (Barramento Serial Universal)?
R: Pense no USB como uma tomada inteligente para os periféricos de PC. O USB
determina automaticamente os recursos (como o driver e a largura de banda de
barramento) exigidos pelos periféricos. O USB disponibiliza os recursos disponíveis
sem a intervenção do usuário. Existem três vantagens principais do USB. O USB
elimina o "trauma da caixa ", o medo de remover a tampa do computador para
instalar placas de circuitos para periféricos adicionais, que freqüentemente exigem
complicados ajustes de IRQ. O USB elimina a "limitação da porta". Sem USB, os
PCs normalmente estão limitados a uma impressora, duas portas COM (geralmente
um mouse e um modem), uma porta paralela suplementar (para scanner ou câmara
de vídeo, por exemplo) e um joystick. Um número cada vez maior de periféricos para
computadores multimídia são lançados no mercado todos os dias.
Com o USB, até 127 dispositivos podem funcionar simultaneamente no
computador. O USB permite o"hot plug-in". Não há necessidade de desligar o
computador, adicionar o dispositivo, re-ligar, e executar o programa de instalação
dos periféricos. Além disso, não há necessidade de seguir o processo inverso para
desconectar um dispositivo.
Em resumo, o USB transforma o recurso atual "Plug-and-Pray" (Ligar e começar a
rezar) em um autêntico "Plug-and-Play" (Ligar e usar)!
Consulte o glossário para obter mais informações sobre USB.
.
RETORNAR AO INÍCIO DA PÁGINA
A tecnologia de painel LCD
P: O que é uma tela de cristal líquido?
R: Um painel de cristal líquido (LCD) é um dispositivo ótico que é normalmente
usado para exibir caracteres ASCII e imagens em produtos digitais como relógios,
calculadoras, jogos eletrônicos portáteis, etc. A LCD é a tecnologia usada para telas
de notebooks e outros computadorespequenos. Como as tecnologias de diodo
eletroluminiscente e as de gás plasma, a tecnologia LCD permite que as telas sejam
bem mais finas do que as que utilizam a tecnologia de tubo de raios catódicos (CRT).
As telas LCDs consomem menos energia do que as telas de LED e gás plasma, pois
funcionam com base no princípio de bloqueio da luz ao invés de emiti-la.
P:
O que diferencia painéis LCDs de matriz passiva de painéis LCDs de matriz ativa?
R: Um painel LCD é feito com uma grade de exibição de matriz ativa ou de matriz
passiva. Uma matriz ativa tem um transistor localizado em cada interseção de pixel,
exigindo menos corrente para controlar a luminosidade de um pixel. Por essa razão,
a corrente em uma tela de matriz ativa pode ser ligada e desligada mais
freqüentemente, melhorando o tempo de atualização da tela (o indicador do seu
mouse parecerá mover mais facilmente pela tela, por exemplo). Um painel LCD de
matriz passiva tem uma grade de condutores com pixels localizada em cada
interseção da grade.
P:
Quais são as vantagens do painel LCD TFT se comparado ao CRT (Cathode Ray Display
Terminal)?
R: Em um monitor CRT, uma pistola dispara elétrons e a luz é gerada pela colisão
de elétrons polarizados em um vidro fluorescente. Portanto, os monitores CRT
operam basicamente com sinal RGB (red-green-black) analógico. Um monitor LCD
TFT é um dispositivo que exibe uma imagem de entrada através da operação de um
painel de cristal líquido. O TFT tem uma estrutura fundamentalmente diferente do
CRT. Cada célula tem uma estrutura de matriz ativa e elementos ativos
independentes. Um monitor LCD TFT tem dois painéis de vidro e o espaço entre
eles é preenchido com cristal líquido. Quando cada célula é conectada a eletrodos e
impressa com tensão, a estrutura molecular do cristal líquido é alterada, controlando
a quantidade de iluminação de entrada para exibir imagens. Um monitor LCD TFT
tem diversas vantagens em relação a um monitor CRT, pois pode ser muito fino e
não tem tremulações pois não utiliza o método de varredura.
P: Por que a freqüência vertical de 60Hz é ótima para um monitor LCD?
R: Ao contrário de um monitor CDT, o painel LCD TFT tem uma resolução fixa. Por
exemplo, um monitor XGA tem 1024x3 (R, G, B) x 768 pixels e uma resolução mais
alta pode não estar disponível sem um processamento digital adicional. O painel é
projetado para otimizar a exibição para um relógio de pontos de 65MHz, um dos
padrões para exibições XGA. Como a freqüência vertical/horizontal para esse relógio
de pontos é 60Hz/48kHz, a freqüência ótima para esse monitor é 60Hz.
P: Que tipo de tecnologia grande angular está disponível? Como funciona?
R: O painel LCD TFT é um elemento que controla/exibe a entrada de uma luz de
fundo utilizando a refração dual do cristal líquido. Utilizando a propriedade que a
projeção da luz de entrada refrata em direção ao eixo principal do elemento líquido, o
painel controla a direção da luz de entrada e a exibe. Como a razão de refração da
luz de entrada no cristal líquido varia com o ângulo de entrada da luz, o ângulo de
visão de um TFT é bem mais estreito o que o de um CDT. Geralmente, o ângulo de
visão se refere ao ponto onde a razão de contraste é 10. Muitas maneiras de
ampliar o ângulo de visão estão sendo atualmente desenvolvidas. A técnica utilizada
mais freqüentemente é o uso de um filme de ângulo de visão amplo, que aumenta o
ângulo de visão variando a razão de refração. IPS (In Plane Switching) e MVA (Multi
Vertical Aligned) também são usados para aumentar o ângulo de visão. O Philips
181 AS utiliza a tecnologia IPS avançada.
P: Por que não há tremulação em um monitor LCD?
R: Falando tecnicamente, os monitores LCDs têm tremulações, mas a causa do
fenômeno é diferente da dos monitores CRTs e não produz nenhum impacto na
exibição. A tremulação em um monitor LCD se refere à luminosidade geralmente não
detectável, causada pela diferença entre as tensão positiva e a negativa. Por outro
lado, a tremulação em um monitor CRT que pode irritar o olho humano, surge
quando a ação de liga/desliga do objeto fluorescente se torna visível. Como a
velocidade da reação do cristal líquido em um painel LCD é bem mais baixa, essa
forma incômoda de tremulação não está presente na tela LCD.
P:Porque motivo um monitor com ecrã LCD apresenta um baixo nível de interferência
electromagnética?
R: Diferentemente de um monitor CRT, um monitor LCD não possui partes chaves
que geram interferência eletromagnética, especialmente campos magnéticos. Além
disso, como a tela LCD utiliza uma potência relativamente baixa, a sua fonte de
alimentação é extremamente silenciosa.
RETORNAR AO INÍCIO DA PÁGINA
Ergonometria, ecologia e padrões de segurança
P:
O que é a marca CE?
R: A marca CE (Conformité Européenne ? Conformidade Européia) deve ser exibida
no produto regulamentado colocado à venda no mercado europeu. Essa marca "CE"
significa que um produto está em conformidade com as Diretrizes
Européiasadequadas. Um Diretriz Européia é uma "lei" relativa à saúde, segurança,
meio ambiente e proteção ao consumidor, semelhante ao National Electrical Code
(Código Elétrico Nacional) dos EUA e aos Padrões UL.
P: O monitor LCD está em conformidade com os padrões gerais de segurança?
R: Sim. Os monitores Philips LCD estão em conformidade com as diretrizes dos
padrões MPR-II e TCO 99/03 para o controle de radiação, de ondas
eletromagnéticas, de redução de energia, de segurança elétrica no ambiente de
trabalho e de capacidade de reciclagem. A página de especificações fornece dados
detalhados dos padrões de segurança.
Mais informações podem ser encontradas no capítuloInformações sobre regulamentações.
P:
Depois de mudar para um novo PC, obtenho esta informação no ecrã. Que posso fazer?

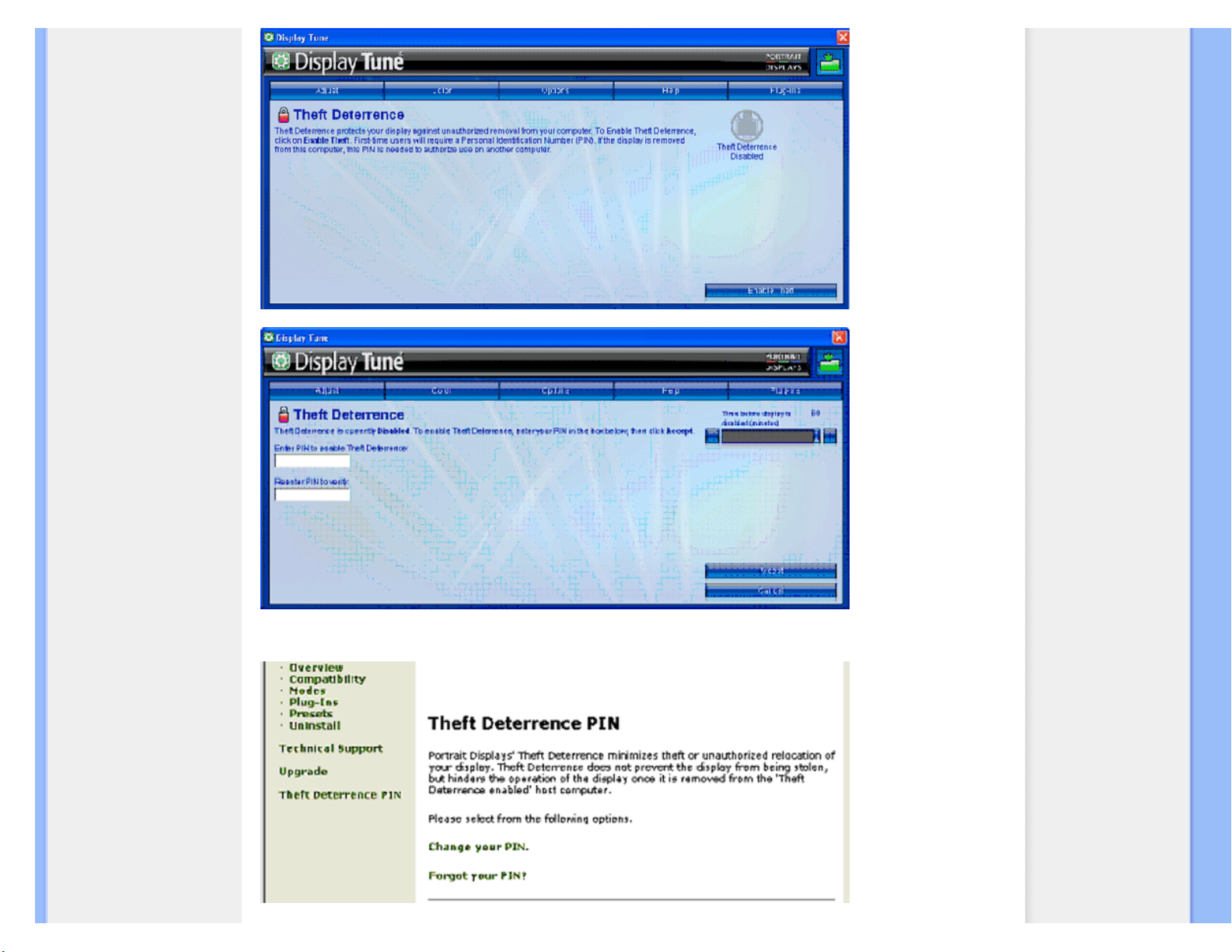

R: Isso acontece porque activou a função anti-roubo em SmartControl II. Contacte o
gestor de TI ou o centro de assistência técnica da Philips.
RETORNAR AO INÍCIO DA PÁGINA
Segurança e solução de
problemas
Perguntas mais freqüentes
Problemas comuns
Problemas de imagem
Informações sobre
regulamentações
Outras informações adicionais
Solução de problemas
Esta página apresenta problemas que podem ser corrigidos pelo usuário. Se o problema persitir
mesmo depois de ter experimentado estas soluções, contacte o serviço de apoio ao cliente da
Philips.
Problemas comuns
Está tendo este problema Verifique estes problemas
Sem imagem(O LED indicador de
energia não
está aceso)
● Certifique-se de que o cabo de alimentação
esteja conectado na tomada e na parte
traseira do monitor.
● Primeiramente o botão de alimentação
localizado na parte frontal do monitor deve
estar na posição DESLIGA. Em seguida,
aperte-o novamente para a posição LIGA.
Sem imagem(O LED indicador de
energia não
está aceso)
● Certifique-se de que o computador esteja
ligado.
● Certifique-se de que o cabo de sinal esteja
adequadamente conectado no computador.
● Certifique-se de que o cabo do monitor não
apresente pinos torcidos.
● A função de economia de energia pode
estar ativada.
A tela mostra
● Certifique-se de que o cabo do monitor
esteja adequadamente conectado ao
computador (consulte também o Guia rápido
para inicialização).
● Verifique se o cabo do monitor apresenta
pinos torcidos.
● Certifique-se de que e o computador esteja
ligado.
O botão AUTO não está funcionando
adequadamente
● A função auto é definida para ser utilizada
em computadores Macintosh padrões ou em
computadores PC que operem com o
Windows® da Microsoft.
● Poderá não funcionar adequadamente se
estiver sendo usado um PC não-
padronizado ou um vídeo car
Problemas de imagem
A posição da tela não está correta
● Aperte o botão auto.
● Ajuste a posição da imagem utilizando a
opção Phase/Clock (Fase/Relógio) do item
More Settings (Outras definições) em
Controlos principais.
A imagem vibra na tela
● Verifique se o cabo de sinal está
adequadamente conectado na placa gráfica
ou no computador.
Aparecem tremulações verticais
● Aperte o botão Auto.
●
Elimine as barras verticais utilizando Mais
Definições de Fase/Relógio nos Controlos
Principais OSD.
Aparecem tremulações horizontais
● Aperte o botão Auto.
●
Elimine as barras verticais utilizando Mais
Definições de Fase/Relógio nos Controlos
Principais OSD.
A tela está muito clara ou muito escura
● Ajuste o contraste e o brilho no ecrã. (A luz
de fundo do monitor LCD tem uma vida útil
limitada. Quando o ecrã ficar escuro ou
apresentar alguma cintilação, contacte o
representante mais próximo.
Aparece uma imagem remanescente
● Se uma imagem permanecer na tela por um
período prolongado de tempo, ela poderá
estar impressa na tela e poderá deixar uma
imagem remanescente. Esta imagem
geralmente desaparece após algumas horas.
Uma imagem remanescente continua a
aparecer, mesmo quando o monitor é
desligado.
● Esta é uma característica do cristal líquido e
não é causada por um problema ou
deterioração do cristal líquido. A imagem
remanescente desaparecerá após um
determinado período.
Pontos verdes, vermelhos, azuis,
escuros e brancos permanecem.
● Os pontos remanescentes são uma
característica normal do cristal líquido
utilizado na tecnologia atual.
Para obter mais assistência, consulte a lista de centros de informação ao consumidor e contacte
o serviço de apoio ao cliente da Philips.
RETORNAR AO INÍCIO DA PÁGINA
TCO'06 Information
Recycling Information for Customers
Waste Electrical and Electronic
Equipment-WEEE
CE Declaration of Conformity
Energy Star Declaration
Federal Communications
Commission (FCC) Notice (U.S.
Only)
FCC Declaration of Conformity
Commission Federale de la
Communication (FCC Declaration)
EN 55022 Compliance (Czech
Republic Only)
MIC Notice (South Korea Only)
Polish Center for Testing and
Certification Notice
North Europe (Nordic Countries)
Information
BSMI Notice (Taiwan Only)
Ergonomie Hinweis (nur
Deutschland)
• Philips End-of-Life Disposal
Information for UK only
China RoHS
Safety Information
Troubleshooting
Other Related Information
Frequently Asked Questions (FAQs)
Regulatory Information
Model ID: 220CW8
Model No: HWC8
220Q
TCO'06 Information
Congratulations!
The display you have just purchased carries the TCO'06 Displays label. This
means that your display is designed, manufactured and tested according to some
of the strictest quality and environmental requirements in the world. This makes for
a high performance product, designed with the user in focus that also minimizes the
impact on our natural environment.
Some of the features of the TCO'06 Display requirements.
Ergonomics
● Good visual ergonomics and image quality in order to improve the working environment for the user and
to reduce sight and strain problems. Important parameters are luminance, contrast, resoluction,
reflectance, colour rendition and image stability.
Energy
● Energy-saving mode after a certain time-beneficial both for the user and the environment
● Electrical safety
Emissions
● Electromagnetic fields
● Noise emissions
Ecology
● The product must be prepared for recycling and the manufacturer must have a certified environmental
management system such as EMAS or ISO 14 000
● Restrictions on
❍ chlorinated and brominated flame retardants and polymers
❍ heavy metals such as cadmium, mercury and lead.
The requirements included in this label have been developed by TCO Development in co-operation with
scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has
been involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling
system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.
For more information, please visit
www.tcodevelopment.com
RETURN TO TOP OF THE PAGE
Recycling Information for Customers
Philips establishes technically and economically viable objectives to optimize the environmental performance of
the organization's product, service and activities.
From the planning, design and production stages, Philips emphasizes the important of making products that
can easily be recycled. At Philips, end-of-life management primarily entails participation in national take-back
initiatives and recycling programs whenever possible, preferably in cooperation with competitors.
There is currently a system of recycling up and running in the European countries, such as The Netherlands,
Belgium, Norway, Sweden and Denmark.
In U.S.A., Philips Consumer Electronics North America has contributed funds for the Electronic Industries
Alliance (EIA) Electronics Recycling Project and state recycling initiatives for end-of-life electronics products
from household sources. In addition, the Northeast Recycling Council (NERC) - a multi-state non-profit
organization focused on promoting recycling market development - plans to implement a recycling program.
In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration (EPA) to
follow the IT product recycling management process, detail can be found in web site www.epa.gov.tw
The monitor contains parts that could cause damage to the nature environment. Therefore, it is vital that the monitor is
recycled at the end of its life cycle.
For help and service, please contact Consumers Information Center or F1rst Choice Contact Information
Center in each country or the following team of Environmental specialist can help.
Mr. WY Chen- Environment manager
Philips Multimedia Flat Display
E-mail: w.y.chen@philips.com
Tel: +886 (0) 3 222 6791
Mr. Maarten ten Houten - Senior Environmental Consultant
Philips Consumer Electronics
E-mail: marten.ten.houten@philips.com
Tel: +31 (0) 40 27 33402
Mr. Delmer F. Teglas
Philips Consumer Electronics North America
E-mail: butch.teglas@philips.com
Tel: +1 865 521 4322
RETURN TO TOP OF THE PAGE
Waste Electrical and Electronic Equipment-WEEE
Attention users in European Union private households
This marking on the product or on its packaging illustrates that, under European Directive
2002/96/EG governing used electrical and electronic appliances, this product may not be disposed of with
normal household waste. You are responsible for disposal of this equipment through a designated waste
electrical and electronic equipment collection. To determine the locations for dropping off such waste electrical
and electronic, contact your local government office, the waste disposal organization that serves your
household or the store at which you purchased the product.
RETURN TO TOP OF THE PAGE
CE Declaration of Conformity
Philips Consumer Electronics declare under our responsibility that the product is in conformity with the following
standards
- EN60950-1:2001 (Safety requirement of Information Technology Equipment)
- EN55022:1998 (Radio Disturbance requirement of Information Technology Equipment)
- EN55024:1998 (Immunity requirement of Information Technology Equipment)
- EN61000-3-2:2000 (Limits for Harmonic Current Emission)
- EN61000-3-3:1995 (Limitation of Voltage Fluctuation and Flicker)
following provisions of directives applicable
- 73/23/EEC (Low Voltage Directive)
- 89/336/EEC (EMC Directive)
- 93/68/EEC (Amendment of EMC and Low Voltage Directive)
and is produced by a manufacturing organization on ISO9000 level.
The product also comply with the following standards
- ISO9241-3, ISO9241-7, ISO9241-8 (Ergonomic requirement for CRT Monitor)
- ISO13406-2 (Ergonomic requirement for Flat Panel Display)
- GS EK1-2000 (GS specification)
- prEN50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display)
- MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields)
- TCO'99, TCO'03 (Requirement for Environment Labelling of Ergonomics, Energy, Ecology and Emission,
TCO: Swedish Confederation of Professional Employees) for TCO versions
RETURN TO TOP OF THE PAGE
Energy Star Declaration
This monitor is equipped with a function for saving energy which supports the VESA Display
Power Management Signaling (DPMS)
standard. This means that the monitor must be
connected to a computer which supports VESA DPMS. Time settings are adjusted from the
system unit by software.
VESA State LED Indicator Power Consumption
Normal operation ON (Active) Green <
50W (typ.)
Power Saving
Alternative 2
One step
OFF (Sleep) Amber < 1 W
Switch Off Off < 1 W
As an ENERGY STAR
®
Partner, PHILIPS has determined that this product meets
the
ENERGY STAR
®
guidelines for energy efficiency.
We recommend you switch off the monitor when it is not in use for a long time.
RETURN TO TOP OF THE PAGE
Federal Communications Commission (FCC) Notice (U.S. Only)
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures:
● Reorient or relocate the receiving antenna.
● Increase the separation between the equipment and receiver.
● Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
● Consult the dealer or an experienced radio/TV technician for help.
Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.
Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer
device.
To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or excessive
moisture.
THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN INTERFERENCE-
CAUSING EQUIPMENT REGULATIONS.
RETURN TO TOP OF THE PAGE
FCC Declaration of Conformity
Trade Name: Philips
Responsible Party:
Philips Consumer Electronics North America
P.O. Box 671539
Marietta , GA 30006-0026
1-888-PHILIPS (744-5477)
Declaration of Conformity for Products Marked with FCC Logo,
United States Only
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not
cause harmful interference, and (2) this device must accept any interference received, including interference that may cause
undesired operation.
RETURN TO TOP OF THE PAGE
Commission Federale de la Communication (FCC Declaration)
Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de
class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon
à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une
installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences
qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer
des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir
l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la
cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce
qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur
pourrait essayer de corriger la situation en prenant les mesures suivantes:
● Réorienter ou déplacer l'antenne de réception.
● Augmenter la distance entre l'équipement et le récepteur.
● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.
● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.
Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de
conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement.
N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.
CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT
SUR LE MATERIEL BROUILLEUR DU CANADA.
RETURN TO TOP OF THE PAGE
EN 55022 Compliance (Czech Republic Only)
RETURN TO TOP OF THE PAGE
MIC Notice (South Korea Only)
Class B Device
Please note that this device has been approved for non-business purposes and may be used in any
environment, including residential areas.
RETURN TO TOP OF THE PAGE
Polish Center for Testing and Certification Notice
The equipment should draw power from a socket with an attached protection circuit (a three-prong socket). All
equipment that works together (computer, monitor, printer, and so on) should have the same power supply
source.
The phasing conductor of the room's electrical installation should have a reserve short-circuit protection device
in the form of a fuse with a nominal value no larger than 16 amperes (A).
To completely switch off the equipment, the power supply cable must be removed from the power supply
socket, which should be located near the equipment and easily accessible.
A protection mark "B" confirms that the equipment is in compliance with the protection usage requirements of
standards PN-93/T-42107 and PN-89/E-06251.
RETURN TO TOP OF THE PAGE
North Europe (Nordic Countries) Information
Placering/Ventilation
VARNING:
FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.
Placering/Ventilation
ADVARSEL:
SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT
ER NEMT TILGÆNGELIGE.
Paikka/Ilmankierto
VAROITUS:
SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI
IRROTTAA PISTORASIASTA.
Plassering/Ventilasjon
ADVARSEL:
NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR
STØMTILFØRSEL ER LETTE Å NÅ.
RETURN TO TOP OF THE PAGE
BSMI Notice (Taiwan Only)
RETURN TO TOP OF THE PAGE
Ergonomie Hinweis (nur Deutschland)
Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch
Röntgenstrahlen" festgelegten Vorschriften.
Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der Inbetriebnahme
hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5 Abs. 4 der
Röntgenverordnung erfüllt sind.
Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß
1. Reparaturen nur durch Fachpersonal durchgeführt werden.
2. nur original-Ersatzteile verwendet werden.
3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.
Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem
Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem
Zeichenkontrast wären die Folge).
Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.
ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß
NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.
RETURN TO TOP OF THE PAGE
End-of-Life Disposal
Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your
product to increase the amount of reusable materials and to minimize the amount to be disposed of.
Please find out about the local regulations on how to dispose of your old monitor from your local Philips dealer.
(For customers in Canada and U.S.A.)
This product may contain lead and/or mercury. Dispose of in accordance to local-state and federal regulations.
For additional information on recycling contact www.eia.org (Consumer Education Initiative)
RETURN TO TOP OF THE PAGE
Information for UK only
WARNING - THIS APPLIANCE MUST BE GROUNDING.
Important:
This apparatus is supplied with an approved moulded 13A
plug. To change a fuse in this type of plug proceed as
follows:
1. Remove fuse cover and fuse.
2. Fit new fuse which should be a BS 1362 5A,A.S.T.A. or
BSI approved type.
3. Refit the fuse cover.
If the fitted plug is not suitable for your socket outlets, it
should be cut off and an appropriate 3-pin plug fitted in its
place.
If the mains plug contains a fuse, this should have a value
of 5A. If a plug without a fuse is used, the fuse at the
distribution board should not be greater than 5A.
Note: The severed plug must be destroyed to avoid a
possible shock hazard should it be inserted into a 13A
socket elsewhere.
How to connect a plug
The wires in the mains lead are coloured in accordance
with the following code:
BLUE - "NEUTRAL" ("N")
BROWN - "LIVE" ("L")
GREEN & YELLOW - "GROUND" ("G")
1. The GREEN AND YELLOW wire must be connected to
the terminal in the plug which is marked with the letter "G"
or by the Ground symbol
or coloured GREEN or GREEN
AND YELLOW.
2. The BLUE wire must be connected to the terminal which
is marked with the letter "N" or coloured BLACK.
3. The BROWN wire must be connected to the terminal
which marked with the letter "L" or coloured RED.
Before replacing the plug cover, make certain that the cord
grip is clamped over the sheath of the lead - not simply
over the three wires.
RETURN TO TOP OF THE PAGE
China RoHS
The People's Republic of China released a regulation called "Management Methods for Controlling Pollution by
Electronic Information Products" or commonly referred to as China RoHS. All products including CRT and LCD
monitor which are produced and sold for China market have to meet China RoHS request.
RETURN TO TOP OF THE PAGE
Safety Information: Electric, Magnetic and Electromagnetic Fields (“EMF”)
1.
Philips Royal Electronics manufactures and sells many products targeted at consumers, which, like any
electronic apparatus, in general have the ability to emit and receive electro magnetic signals.
2.
One of Philips' leading Business Principles is to take all necessary health and safety measures for our
products, to comply with all applicable legal requirements and to stay well within the EMF standards
applicable at the time of producing the products.
3. Philips is committed to develop, produce and market products that cause no adverse health effects.
4.
Philips confirms that if its products are handled properly for their intended use, they are safe to use
according to scientific evidence available today.
5. Philips plays an active role in the development of international EMF and safety standards, enabling
Philips to anticipate further developments in standardization for early integration in its products.
RETURN TO TOP OF THE PAGE
Segurança e solução de
problemas
Perguntas mais freqüentes
Resolução de problemas
Informações sobre
regulamentações
Informações para os usuários
nos EUA
Informações para os usuários
em outros países
Outras informações adicionais
Informações para os usuários nos EUA
Para unidades ajustadas para 115 V:
Utilize um conjunto de cabos listado pela UL com três cabos condutores do tipo SVT ou SJT de no
mínimo 18 AWG e um máximo de 4,5 metros de comprimento e um plugue de conexão do tipo
terra com lâminas paralelas de 15 A, 125 V.
Para unidades ajustadas a 230 V:
Utilize um conjunto de fios listado pela UL com três cabos condutores do tipo SVT ou SJT de no
mínimo 18 AWG e um máximo de 4,5 metros de comprimento e um plugue de conexão do tipo
terra com uma lâmina tandem de 15 A, 250 V.
Informações para os usuários em outros países
Para unidades ajustadas para 230 V:
Utilize um conjunto de cabos que consista de um cabo de no mínimo 18 AWG e um plugue de
conexão do tipo terra de 15 A, 250 V. O conjunto de cabos deverá apresentar as devidas
aprovações de segurança para o país em que o equipamento será instalado e/ou ser marcado com
HAR.
RETORNAR AO INÍCIO DA PÁGINA
Sobre esse guia
Descrição das notas
contidas no guia
Sobre esse guia
Sobre esse guia
Esse guia eletrônico do usuário foi desenvolvido para qualquer usuário do monitor Philips LCD.
Esse guiacontém informações sobre as características e recursos do monitor LCD, sua instalação,
operação e também apresenta outras informações relevantes. Seus conteúdos são idênticos às
informações incluídas na versão impressa desse guia.
As seções do guia são as seguintes:
● Informações de segurança e solução de problemasn fornece sugestões e soluções para
problemas comuns, bem como inclui outras informações úteis.
● Sobre esse manual eletrônico do usuário oferece uma visão geral das informaçõescontidas
no guia, juntamente com as descrições de ícone de notas e outras documentações de
referência.
● Informações do produto oferece uma visão geral das características e recursos do monitor,
bem como das especificações técnicas do mesmo.
● Instalação do monitor descreve o processo de instalação inicial e oferece uma visão geralda
utilização do monitor.
● Exibição na tela fornece informações sobre como ajustar as definições do seu monitor.
● Atendimento ao cliente e garantia contém uma lista dos Centros de Informação do Cliente
Philips em todo o mundo, juntamente com números de telefones de ajuda e informações
sobre a garantia aplicável ao produto.
● Glossário define os termos técnicos.
● Baixar arquivos e imprimir transfere todo esse manual para o disco rígido do seu
computador, tornando mais fácil a sua consulta.
RETORNAR AO INÍCIO DA PÁGINA
Descrição das notas contidas no guia
As subseções a seguir descrevem as convenções das notas usadas nesse documento:
Notas, Cuidados e Avisos
Em todo o guia podem ocorrer blocos de textos podem estar em negrito ou itálico e acompanhados
por um ícone. Estes blocos de texto contêm notas, cuidados e advertências e são usados da
seguinte forma:
NOTA: Esse ícone indica informações e sugestões importantes que auxiliam
na melhor utilização do seus sistema computacional.
CUIDADO: Esse ícone indica informações que explicam como evitar danos
potenciais ao hardware ou perda de dados.
AVISO: Esse ícone indica o potencial para lesãomaterial e explica como evitar
o problema.
Algumas advertências podem aparecer em formatos alternados e podem não ser acompanhadas
por um ícone. Em tais casos, a apresentação específica da advertência é imposta pelo órgão
regulador.
RETORNAR AO INÍCIO DA PÁGINA
©2007 Koninklijke Philips Electronics N.V.
Todos direitos reservados. É expressamente proibida a reprodução, cópia, utilização, modificação, contratação,
aluguel, apresentação pública, transmição e/ou divulgação do todo ou de parte desse guia sem autorização por escrito
da Philips Electronics N.V.
O seu monitor LCD
Características do produto
Smartimage
SmartResponse
SmartContrast (Contraste
Inteligente)
SmartSaturte
SmartSharpness
Produto sem chumbo
Especificações Técnicas
Modos de Resolução e de
Predefinição
Normas da Philips quanto ao
defeito de pixel
Economia Automática de
Energia
Características Físicas
Atribuição de Pin
Vistas do Produto
Função Física
SmartManage e SmartControl
II
Informações acerca do produto
O seu monitor LCD
Parabéns pela sua aquisição e bem-vindo à Philips. Para beneficiar totalmente do apoio que a Philips oferece, registe o
seu produto em www.philips.com/welcome
Características do produto
220CW8
● Desempenho excelente na parte da frente do ecrã
❍ Ecrã grande e largo: mensagens instantâneas, composição de mensagens, visualização de vídeos num único ecrã
❍ O SmartImage proporciona uma melhor experiência de visualização em termos do ecrã LCD
❍ SmartContrast: Contraste optimizado para uma visualização mais nítida
❍ Tempo de resposta optimizado para os diferentes requisitos de visualização
❍ Entrada DVI-D e suporte para a especificação HDCP (* a especificação DVI apenas está disponível nalguns
países)
❍ O PerfecTune assegura uma qualidade máxima em termos do ecrã LCD
❍ Concebido para o Windows Vista
● Facilidade de utilização

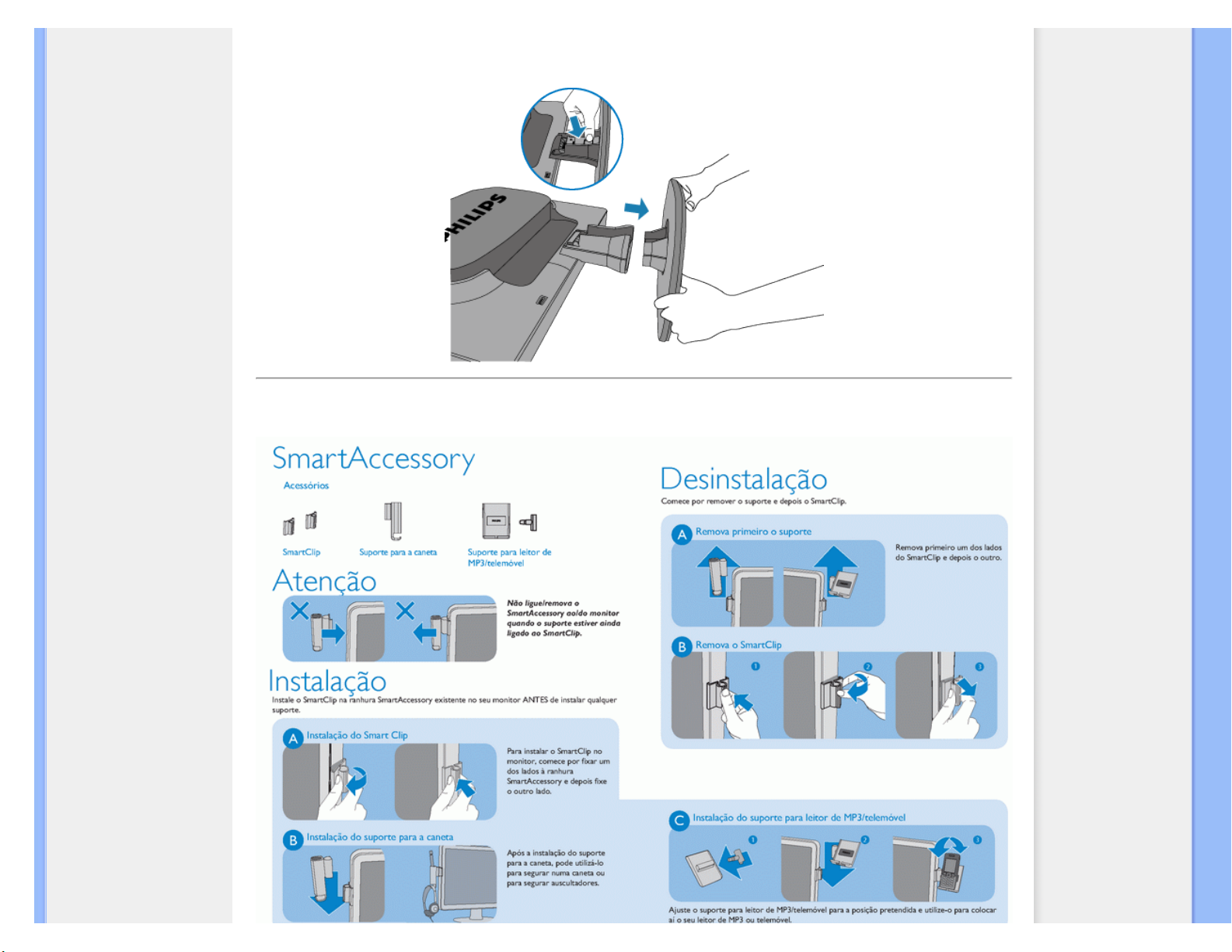

❍ O SmartAccessory permite-lhe personalizar e organizar o seu espaço de trabalho
❍ Sintonização sem problemas com o SmartControl II
❍ Porta USB para uma fácil ligação de periféricos
● Design ecológico
❍ Para sua segurança: Estrutura fabricada com um composto retardador de fogo utilizado na indústria aeroespacial
❍ Compatibilidade com a norma TCO'06 para uma melhor experiência multimédia
RETORNAR AO INÍCIO DA PÁGINA

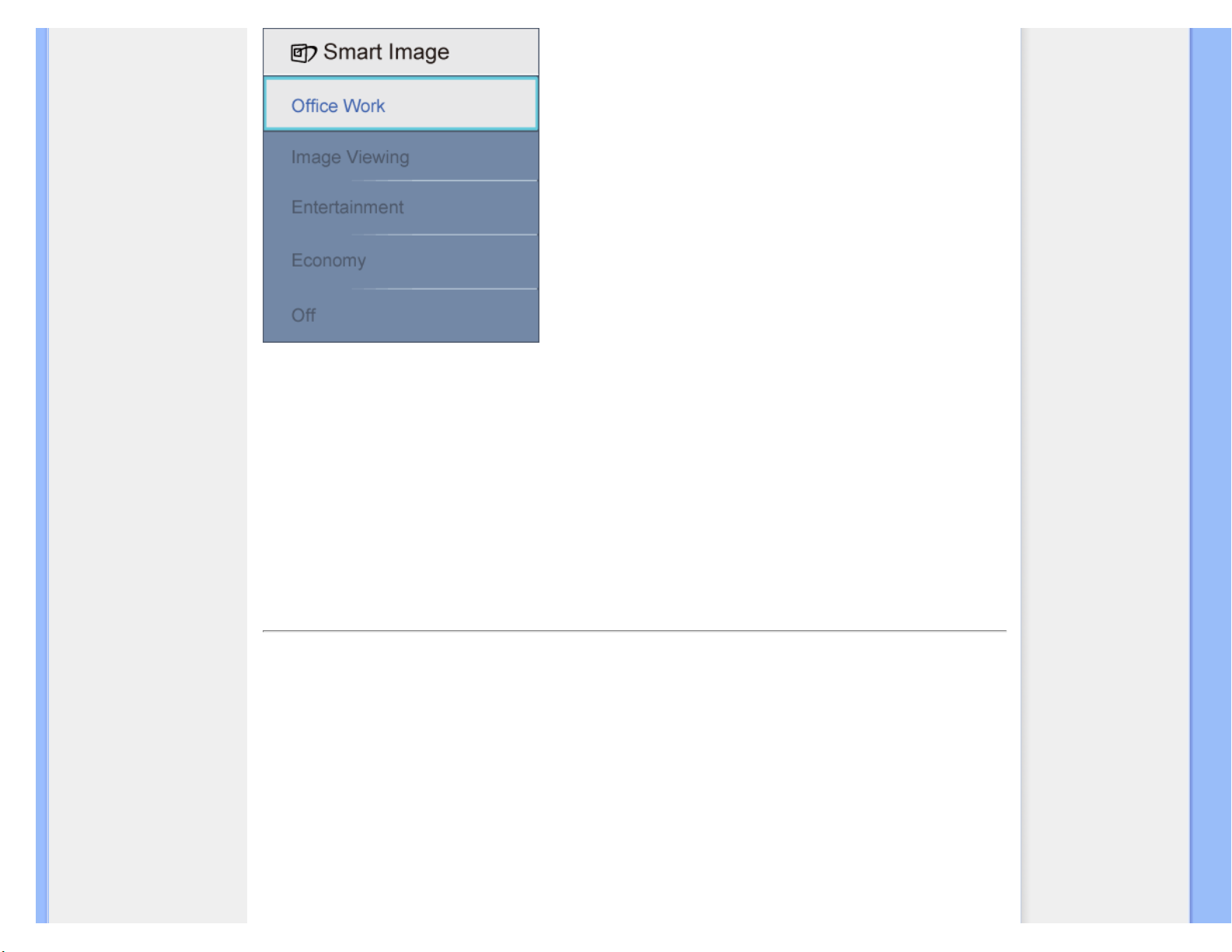

SmartImage
O que é?
O SmartImage proporciona pré-definições que optimizam a imagem para diferentes conteúdos, ajustando dinamicamente
o brilho, o contraste, a cor e a definição em tempo real. Quer se esteja a trabalhar com aplicações de texto, a
visualizar imagens ou a assistir a um vídeo, o SmartImage da Philips proporciona um excelente desempenho
optimizado LCD.
Porque preciso dele?
Se pretende um monitor de LCD que exiba de forma optimizada todos os seus conteúdos preferidos, o software
SmartImage ajusta dinamicamente o brilho, o contraste, a cor e a definição em tempo real para melhorar a sua
experiência de visualização em LCD.
Loading...
