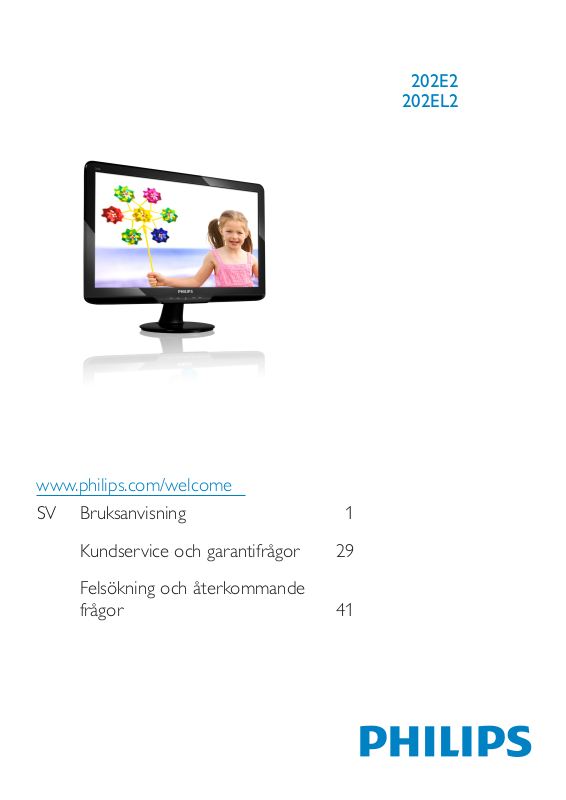

Philips 202E2, 202EL2 User Manual [sv]

202E2

202EL2

www.philips.com/welcome

SV Bruksanvisning 1

Kundservice och garantifrågor 29

Felsökning och återkommande
frågor 41

Innehållsförteckning

1 Viktigt

1.1 Säkerhetsåtgärder och underhåll........................ 1

1.2 Notationer...................................................................... 2

1.3 Avyttring av produkten och

förpackningsmaterialet ............................................. 3

2 Inställning av monitorn

2.1 Installation........................................................................ 4

2.2 Hantering av monitorn ............................................ 5

2.3 Borttagning av bastställningen

och basen......................................................................... 7

3 Produktinformation

3.1 SmartImage Lite.............................................................6

3.2 SmartContrast................................................................8

3.3 SmartControl Lite.........................................................8

3.4 Philips policy för pixeldefekter............................15

4 Tekniska specifikationer................................ 17

4.1 Upplösning och förinställda lägen.....................20

4.2 Automatisk energibesparing ................................20

5 Regler och föreskrifter ................................. 21

6 Kundservice och garantifrågor.................... 29

7 Felsökning och återkommande frågor

7.1 Felsökning.......................................................................41

7.2 SmartControl Lite

återkommande frågor..............................................43

7.3 Allmänna frågor...........................................................44

1. Viktigt

Denna elektroniska bruksanvisning är avsedd för
alla som använder Philips monitor. Ta dig tid att läsa
igenom manualen innan du använder monitorn.
Den innehåller viktigt information och noteringar
beträffande hantering av din monitor.

Philips garanti gäller under förutsättning att
produkten har hanterats på rätt sätt för det
avsedda ändamålet, i överensstämmelse med
bruksanvisningen, och vid uppvisande av
originalfakturan eller köpekvittot, som visar
köpdatum, säljarens namn, samt produktens modell
och tillverkningsnummer.

1.1 Säkerhetsåtgärder och underhåll

Varningar

Att använda andra kontroller, justeringar eller
tillvägagångssätt än de som beskrivs i detta
dokument kan leda till att du utsätts för elektriska
och/eller mekaniska risker.
Läs och följ dessa anvisningar när du ansluter och
använder datormonitorn.

Användning

v Utsätt inte bildskärmen för direkt solljus eller

värmekällor som spisar etc.

v Avlägsna alla föremål som skulle kunna falla in

genom ventilationsöppningarna eller förhindra
avkylningen av bildskärmens elektronik.

v Blockera inte ventilationsöppningarna i höljet.
v När du sätter bildskärmen på plats, se till att

elkabeln och eluttaget är lätt åtkomliga.

v Om du stänger av bildskärmen genom att

koppla ur elkabeln eller DC-kabeln, vänta 6
sekunder innan du kopplar in elkabeln eller
DC-kabeln.

v Använd alltid en godkänd elkabel som

tillhandahållits av Philips. Om elkabeln saknas,
kontakta det lokala servicecentret. (Vänd dig
till Customer Care Consumer Information
Center)

v Utsätt inte monitorn för starka vibrationer

eller stötar under driften.

v Slå inte på eller tappa bildskärmen under

användning eller förflyttning.

Underhåll

v För att skydda din monitor mot eventuella

skador, utsätt inte LCD-panelen för överdrivet
tryck. När du flyttar bildskärmen, ta tag i
ramen, lyft inte bildskärmen genom att placera
handen eller fingrarna på LCD-skärmen.

v Koppla ur bildskärmen om du inte kommer att

använda den under en längre tidsperiod.

v Koppla ur bildskärmen om du behöver

rengöra den med en lätt fuktad trasa.
Skärmen kan torkas med en torr trasa när
den är avstängd. Du ska dock aldrig använda
organiska lösningsmedel som alkohol eller
ammoniakbaserade ämnen för att göra ren
bildskärmen.

v Undvik elektriska stötar och permanenta

skador på enheten genom att inte utsätta den
för damm, regn, vatten eller en mycket fuktig
miljö.

v Om bildskärmen blir våt, torka av den med en

torr trasa så snart som möjligt.

v Om främmande ämnen eller vatten tränger in

i bildskärmen måste du omedelbart stänga av
den och koppla ur den från eluttaget. Avlägsna
sedan det främmande ämnet eller vattnet, och
skicka bildskärmen till ett servicecenter.

v Förvara inte eller använd monitorn på platser

som exponeras för hetta, direkt solljus eller
extrem kyla.

v För bildskärmen ska fungera så bra som

möjligt, och under så lång tid som möjligt, bör
den användas på platser som stämmer med
följande temperatur- och fuktighetsområden.

o Temperatur: 0–40°C 32-95°F
o Fuktighet: 20–80 % relativ luftfuktighet

1

v VIKTIGT: Aktivera alltid en rörlig

skärmsläckare när du lämnar skärmen utan
uppsikt. Aktivera alltid ett regelbundet
skärmuppdateringsprogram om LCD­bildskärmen kommer att visa oföränderligt
och statiskt innehåll. Oavbruten visning av
stillbilder eller statiska bilder över en längre
tid kan orsaka "inbränningar" också kända som
"efterbilder" eller "spökbilder" på skärmen.
"Inbränningar", "efterbilder" eller "spökbilder" är
ett välkänt fenomen för teknologi med LCD­skärmar. I det flesta fall kommer "inbränningar"
eller "efterbilder" eller "spökbilder" att gradvis
försvinna med tiden efter det att strömmen
slagits av.

Varning

Allvarliga symptom efter "inbränningar",
"efterbilder" eller "spökbilder" kommer inte att
försvinna och kan inte repareras. Skadorna som
tas upp ovan täcks inte av garantin.

Service

v Höljet får bara öppnas av kvalificerad

servicepersonal.

v Om behov uppstår av någon dokumentation

för reparation eller integrering, kontakta
vårt lokala servicecenter. (Se kaptilet om
"Consumer Information Center")

v För transportinformation, se "Tekniska

specifikationer".

v Lämna inte bildskärmen i t.ex. en bagagelucka i

direkt solljus.

1.2 Notationer

I följande avsnitt beskrivs de notationer som
används i detta dokument.
Påpekanden, Försiktighet och Varningar
I hela denna bruksanvisning kan textstycken åtföljas
av en ikon och vara skrivna med fetstil eller kursivt.
Dessa stycken innehåller påpekanden, försiktighet
och varningar, och används på följande sätt:

OBS

Denna ikon markerar viktig information och tips
som kan hjälpa dig att använda datorsystemet på
ett bättre sätt.

Försiktighet

Denna ikon markerar information som talar om
för dig hur du ska undvika potentiella risker för
maskinvaran eller förlust av data.

Varning

Denna ikon markerar risk för kroppsskada och
informerar dig om hur du ska undvika problemet.
En del varningar kan visas med annat format
och sakna ikon. I sådana fall är den specifika
visningen av varningen bemyndigad av lagstiftande
myndigheter.

OBS

Vänd dig till en servicetekniker om bildskärmen
inte fungerar normalt, eller om du inte är
säker på hur du ska gå vidare när du har följt
användaranvisningarna i denna handbok.

2

1.3 Avyttring av produkten och
förpackningsmaterialet

Waste Electrical and Electronic Equipment­WEEE

This marking on the product or on its packaging
illustrates that, under European Directive 2002/96/
EC governing used electrical and electronic
appliances, this product may not be disposed
of with normal household waste. You are
responsible for disposal of this equipment through
a designated waste electrical and electronic
equipment collection. To determine the locations
for dropping off such waste electrical and
electronic, contact your local government office,
the waste disposal organization that serves your
household or the store at which you purchased
the product.
Your new monitor contains materials that can be
recycled and reused. Specialized companies can
recycle your product to increase the amount of
reusable materials and to minimize the amount to
be disposed of.
All redundant packing material has been omitted.
We have done our utmost to make the packaging
easily separable into mono materials.

Recycling Information for Customers

There is currently a system of recycling up and
running in the European countries, such as The
Netherlands, Belgium, Norway, Sweden and
Denmark.
In Asia Pacific, Taiwan, the products can be taken
back by Environment Protection Administration
(EPA) to follow the IT product recycling
management process, detail can be found in web
site www.epa.gov.tw
The monitor contains parts that could cause
damage to the nature environment. Therefore, it is
vital that the monitor is recycled at the end of its
life cycle.
For help and service, please contact Consumers
Information Center or F1rst Choice Contact
Information Center in each country.

Please find out about the local regulations on how
to dispose of your old monitor and packing from
your sales representative.

3

2.Inställning av monitorn

2.1 Installation

Installera basställningen

202E2/202EL2

Förpackningsinnehåll

202E2/202EL2

202E

Monitor

Base Stand

2

L

E

2

0

2

/

2

E

2

0

2

ȯȯǗǕȲǕ

Ǔfȡ^

ȡQȲ

Qȯ

QȡQ ȡȪǓ Ȳȯ

Quick start guide

Monitor

EDFU CD

1. Placera monitorn riktad nedåt på en mjuk

yta för att undvika skrapning och skador på
skärmen.

2. Håll i bildskärmens bas med båda händerna

och för med ett fast grepp in basstället i
baskolumnen.

Power cord

VGA signal cable

NOTE

Use only the AC/DC adapter model ADPC1236/
FSP036-DGAA1/LCAP07F-2 .

CLICK!

4

Ansluta till PC:n

AC Strömingång

VGA-ingång
DVI-D ingång (tillgänglig på utvalda

modeller)

Kensington anti-stöldlås

2.2 Hantering av monitorn

Produktbeskrivning, framsidan

202E

Anslutning till dator

1. Anslut strömkabeln ordentligt på baksidan

av skärmen.

2. Stäng av datorn och lossa dess nätkabel.

3. Anslut monitorns signalkabel till

videokontakten på datorns baksida.

4. Anslut nätkablarna från datorn och

monitorn till ett närbeläget väggutag.

5. Slå på datorn och monitorn. Om

monitorn visar en bild så är installationen
klar.

: Öppna bildskärmsmenyn
: Återgå till föregående nivå i

bildskärmsmenyn

: Byt till 4:3 bildformat.

: Sätta på och stänga av bildskärmen.

: Justera bildskärmsmenyn.
: Byta ingångssignal.
: SmartImage Lite. Det finns tre lägen

att välja mellan: Standard, Internet
och Spel.

5

Beskrivning av On Screen Display

Vad är On-Screen Display (OSD/visning på
skärmen)?

On-Screen Display (OSD, eller skärmmeny)
är en funktion som finns hos alla Philips LCD­skärmar. Med hjälp av OSD-systemet kan
användaren justera skärmegenskaperna eller välja
funktioner hos bildskärmen direkt på skärmen. En
användarvänlig OSD-skärm visas här nedan:

OSD-menyn

Nedan visas en översikt över strukturen hos
On-Screen Display. Du kan använda den som
ett hjälpmedel när du senare ska göra de olika
inställningarna.

Main menu

Auto

Input

Sub menu

VGA

DVI (available for selective models)

Grundläggande och enkel instruktion av
kontrollknapparna

I OSD-menyn som visas ovan kan du använda
knapparna

på framsidan av bildskärmen för
att flytta markören, OK för att bekräfta valet eller
ändringen.


Color

Language

OSD Setting

Picture Format

Brightness

Contrast

SmartContrast

Color Temp.

sRGB

User Define

English Español, Français, Deutsch, Italiano,
Português,

Horizontal

Vertical

Transparency

Русский

Wide screen,4:3

0~100

0~100

On, Off

6500K, 9300K

Red: 0~100

Green: 0~100

Blue: 0~100

ㇵԧЁ᭛

0~100

0~100

Off, 1, 2, 3, 4

Türkçe

5, 10, 20, 30, 60

0~100

0~100

0~100

0~100

On, Off

Yes, No

Setup

OSD Time out

Phase

Clock

H. Position

V. Position

Resolution Notification

Reset

Information

6

Meddelande om upplösning

2.3 Ta bort basen och basstället

Bildskärmen är avsedd att ge optimala resultat
vid den inbyggda upplösningen, 1600x900@60Hz.
När bildskärmen startas med en annan upplösning
visas ett meddelande på skärmen: Använd
1600x900@60Hz för bästa resultat.
Detta meddelande kan stängas av under
Inställningar i bildskärmsmenyn.

Mekaniska funktioner

Lutning

Ta bort basstället

Innan du börjar ta isär bildskärmens bas, följ
nedanstående instruktioner för att undvika skada

1. Placera bildskärmen vänd nedåt på en mjuk
yta. Var noga med att inte repa eller skada
bildskärmen.

(202E2/202EL2)

2. Tryck på låshasparna för att frigöra basstället
från baskolumnen.

7

Ta bort basen

Tillstånd:

OBS

Denna monitor accepterar en 100 mm x 100 mm
VESA-kompatibelt monteringssystem.

v)ÜUPRQWHULQJHQOLJW9(6$VWDQGDUG

1. Ta bort de fyra skruvlocken.

2. Ta bort de fyra skruvarna och ta sedan bort
basen från bildskärmen.

100mm

100mm

8

3.Produktinformation

Hur aktiverar jag SmartImage?

3.1 SmartImage Lite

Vad är det?

SmartImage Lite innehåller förhandsinställningar
som optimerar bildskärmen för olika
omständigheter genom dynamisk realtidsjustering
av ljusstyrka, kontrast, färg och skärpa.. Oavsett
om du arbetar med textprogram, visar bilder
eller tittar på video, ger Philips SmartImage Lite
utmärkta optimerade bildskärmsprestanda.

Varför behöver jag det?

Du vill ha en LCD-bildskärm som ger optimerad
visning av ditt favoritinnehåll. SmartImage Lite
justerar kontinuerligt ljusstyrka, kontrast, färg och
skärpa i realtid för att förbättra upplevelsen.

Hur fungerar det?

SmartImage Lite är en exklusiv, ledande
Philipsteknik som analyserar innehållet som visas
på bildskärmen. Baserat på ett scenario som
du väljer förbättrar SmartImage Lite dynamiskt
kontrast, färgmättnad och skärpa på bilder och
video för att förbättra innehållet som visas – allt i
realtid och med ett tryck på en enda knapp.

202E

1. Tryck på för att starta SmartImage

bildskärmsmeny;

2. Fortsätt att trycka på

för att växla mellan

lägena Standard, Internet, Game (spel).

3. SmartImage-menyn visas i fem sekunder. Du

kan också bekräfta genom att trycka på "OK".

4. Vid aktivering av SmartImage avaktiveras

sRGB-schemat automatiskt. För att kunna
använda sRGB måste du avaktivera
SmartImage med knappen

på bildskärmens

frontpanel.

Utöver möjligheten att bläddra nedåt genom att
trycka på
på

kan du också välja genom att trycka

-tangenterna och sedan trycka på "OK"
för att bekräfta ditt val och stänga SmartImage­bildskärmsmenyn.

9

Det finns tre lägen att välja mellan: Standard,
Internet, Game (spel).

3.2 SmartContrast:

Vad är det?

Unik teknik för dynamisk analys av återgivning
och automatisk optimering av bildskärmens
kontrastförhållande för maximal klarhet och
njutning. Bakljus förstärks för klarare, skarpare och
ljusare bilder eller sänks för klarare återgivning av
bilder mot en mörk bakgrund.

v Standard: Förbättrar text och sänker

ljusstyrkan för att förbättra läsbarhet och
minska påfrestningen på ögonen. Det här
läget ger märkbar förbättring av läsbarhet och
produktivitet vid arbete med kalkylprogram,
pdf-filer, skannade artiklar och andra allmänna
kontorsprogram.

v Internet,: Denna profil kombinerar

förbättringar av färgmättnad, dynamisk kontrast
och skärpa vid visning av foton och andra
bilder med hög klarhet och levande färger
utan att skapa digitala artefakter eller blekta
färger.

v Game (Spel): Slå på overdrivekretsen för bästa

svarstid, minska naggade kanter för snabb
förflyttning av objekt på skärmen, förbättra
kontrastförhållande för ljus och mörka
schemat, denna profil ger bästa spelupplevelse
för spelare.

Varför behöver jag det?

Bästa möjliga klarhet behövs för behaglig
återgivning av varje innehållstyp. SmartContrast
kontrollerar kontrasten dynamiskt och justerar
bakljus för klara, skarpa och ljusa spel- eller
filmbilder eller återger klar, läsbar text för
kontorsarbete. Genom att sänka bildskärmens
strömförbrukning sparar du på strömkostnader
och förlänger bildskärmens livslängd.

Hur fungerar det?

När SmartContrast aktiverats analyserar det
innehållet du visar i realtid för att kunna justera
färger och kontrollera bakgrundsljusets intensitet.
Denna funktion kommer dynamiskt att förbättra
kontrasten för en bättre underhållningsupplevelse
när du tittar på video eller spelar spel.

10

3.3 Philips SmartControl Lite

Det nya SmartControl Lite programmet från
Phillips låter dig kontrollera din monitor via
ett lättanvänt grafiskt gränssnitt. Komplicerade
inställningen tillhör det förgångna då detta
användarvänliga program guidar din genom
fininställning av upplösning, färgkalibrering, klock-/
fasjusteringar, RGB vitpunktsjustering etc.

Utrustad med den senaste teknologin i
kärnalgoritm för snabb behandling och svar är
detta Windows 7 kompatibla slående animerande
ikonbaserade program redo att förbättra din
upplevelse med Philips monitorer!

Installation

v Följ instruktionerna och fullborda installationen.
v Du kan starta när installationen är fullbordad.
v Om du vill starta senare, klicka på genvägen på

skrivbordet eller i verktygsfältet.

Starta med standardfönster:

Adjust menu (Justeringsmeny):

v I Adjust menu (justeringsmenyn) kan Brightness

(ljusstyrka), Contrast (kontrast), Focus (fokus),
position och Resolution (upplösning) justeras.

v Utför justeringarna i enlighet med

instruktionerna.

v 7U \FNSÏ&DQFHODYEU\WIÜUDWWDYEU\WD

installationen.

Första start-guide

v Fösta gången efter installation av SmartControl

Lite öppnas Wizard (guiden) för första start
automatiskt.

v Guiden leder dig steg för steg igenom

justeringen av bildskärmen.

v Du kan också gå till Plug-in menu (plugin-

menyn) senare.

v Flera alternativ kan justeras utan guiden via

Standard pane (standardfönstret).

11

Färgmeny:
v I färgmenyn kan RGB, Black Level (svärta),

White Point (vitpunkt), Color Clibration
(färgkalibrering) och SmartImage (se avsnittet
SmartImage) justeras.

v Utför justeringarna i enlighet med

instruktionerna.

v Se tabellen nedan för

undermnenykommandon baserat på
inmatningen.

v Exempel för Color Clibration (färgkalibrering)

12

1. "Show Me" (Visa mig) startar självstudier för

färgkalibrering.

2. Start - startar färgkalibreringssekvensen i sex

steg.

3. Quick View (Snabbgranskning) laddar före/

efterbilderna.

4. Återgå till Color home pane (hemmafönstret

för Färg) genom att trycka på Cancel (Avbryt).

5. Aktivera färgkalibrering - på som standard.

Om den är omarkerad tillåter den inte
färgkalibrering och start- och quick view
buttons (snabbgranskningsknapparna) är gråa.

6. Måste ha patentinfo i kalibreringsfönstret.
Fösta färgkalibrerinsgfönstret:

v Knappen Previous (föregående) är avaktiverad

tills det andra färgfönstret visas.

v Nästa går vidare till följande mål (sex mål).
v Den sista Nästa-knappen går till File>Presets

pane (Fil>Förhandsinställningar).

v Avbryt stänger gränssnittet och återgår till

plugin-sidan.

13
