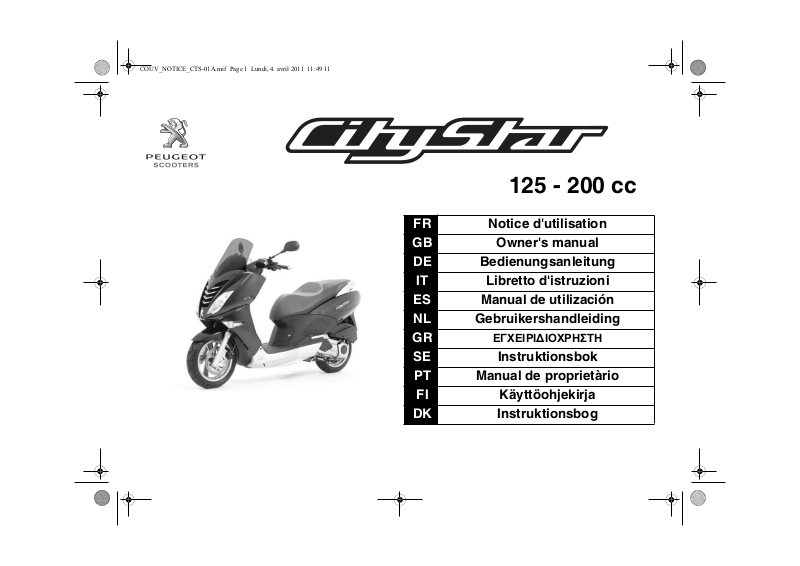

Page 1

125 - 200 cc

FR Notice d'utilisation

GB Owner's manual

DE Bedienungsanleitung

IT Libretto d'istruzioni ES Manual de utilización NL Gebruikershandleiding

SE Instruktionsbok PT Manual de proprietàrio

FI Käyttöohjekirja

DK Instruktionsbog

ǼīȋǼǿȇǿǻǿȅȋȇǾȈȉǾ

Page 2

INHALT

Inhalt ................................................................................. 1

Hinweise ........................................................................... 1

Sicherheitshinweise ........................................................ 1

Technische Daten ............................................................ 2

Einzusetzende Produkte .................................................. 2

Informationen zur Anleitung........................................... 3

Beschreibung des Fahrzeugs......................................... 4

Instrumente ...................................................................... 5

Funktionen der Anzeige ................................................... 6

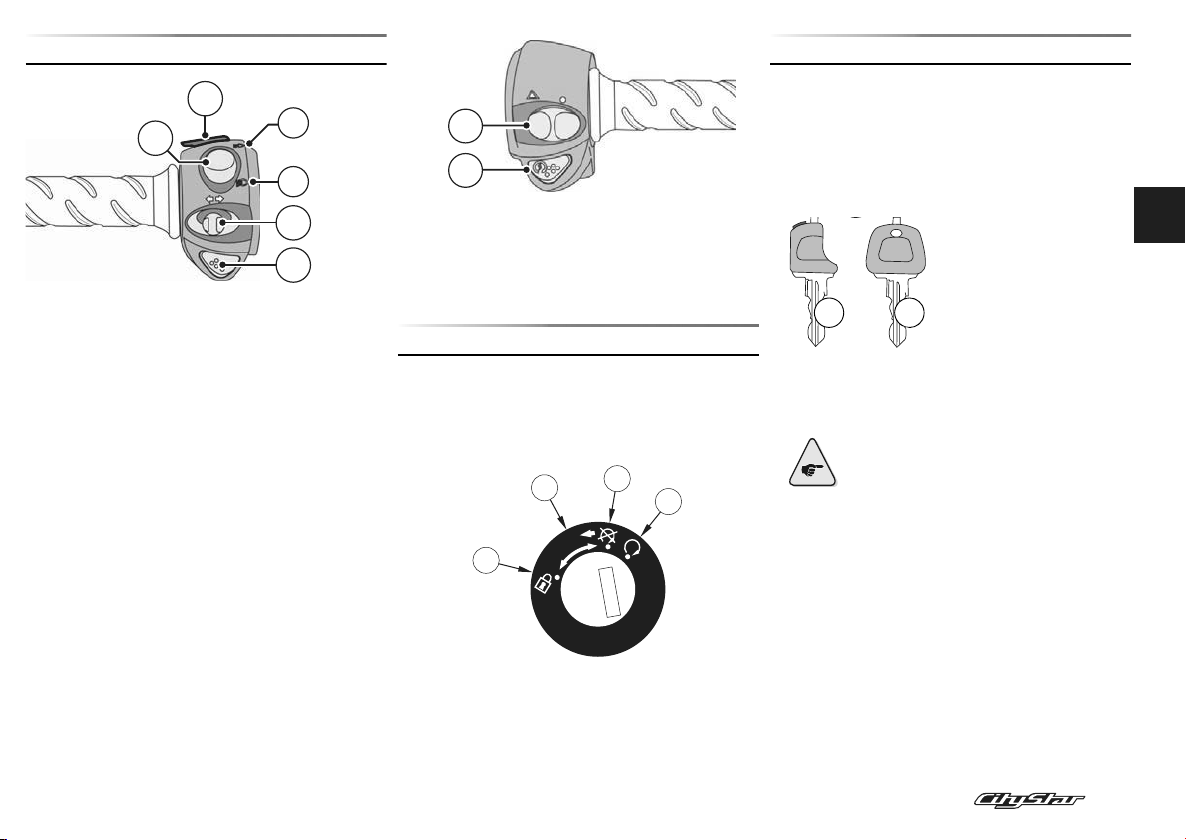

Bedienelemente ............................................................... 7

Zündschlossfunktionen .................................................. 7

Wichtige Anmerkungen................................................... 7

Wegfahrsperre mit Transponder ...................................... 7

Zündschlüssel .................................................................. 7

Ausstattungselemente .................................................... 8

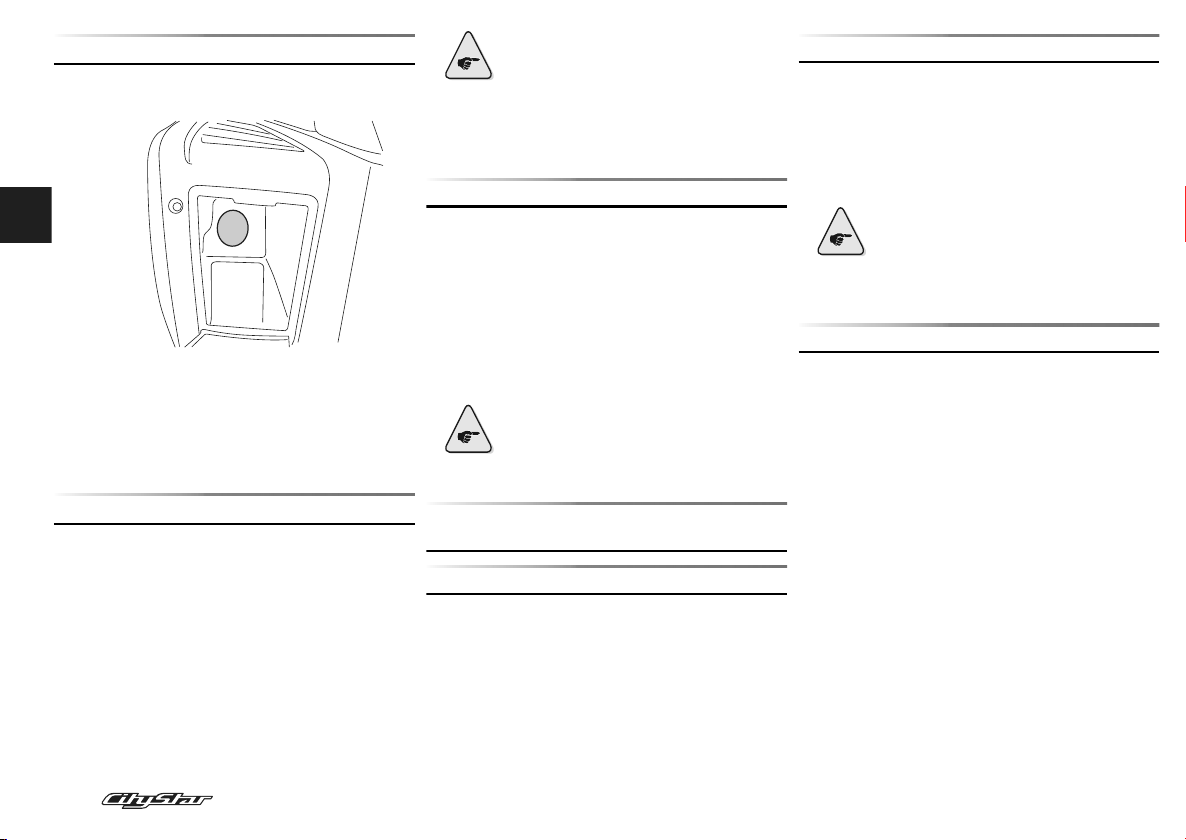

Zubehör-Stecker............................................................... 8

Kontrollen vor der Benutzung........................................ 8

Überprüfung vor Fahrtantritt ............................................. 8

Hinweise zur Inbetriebnahme und zum Fahren ............ 8

Warnhinweis..................................................................... 8

Starten des Motors........................................................... 8

Fahren.............................................................................. 8

Treibstoff - Sparsames Fahren......................................... 9

Einfahren des Motors....................................................... 9

Abschalten des Motors und Parken ................................. 9

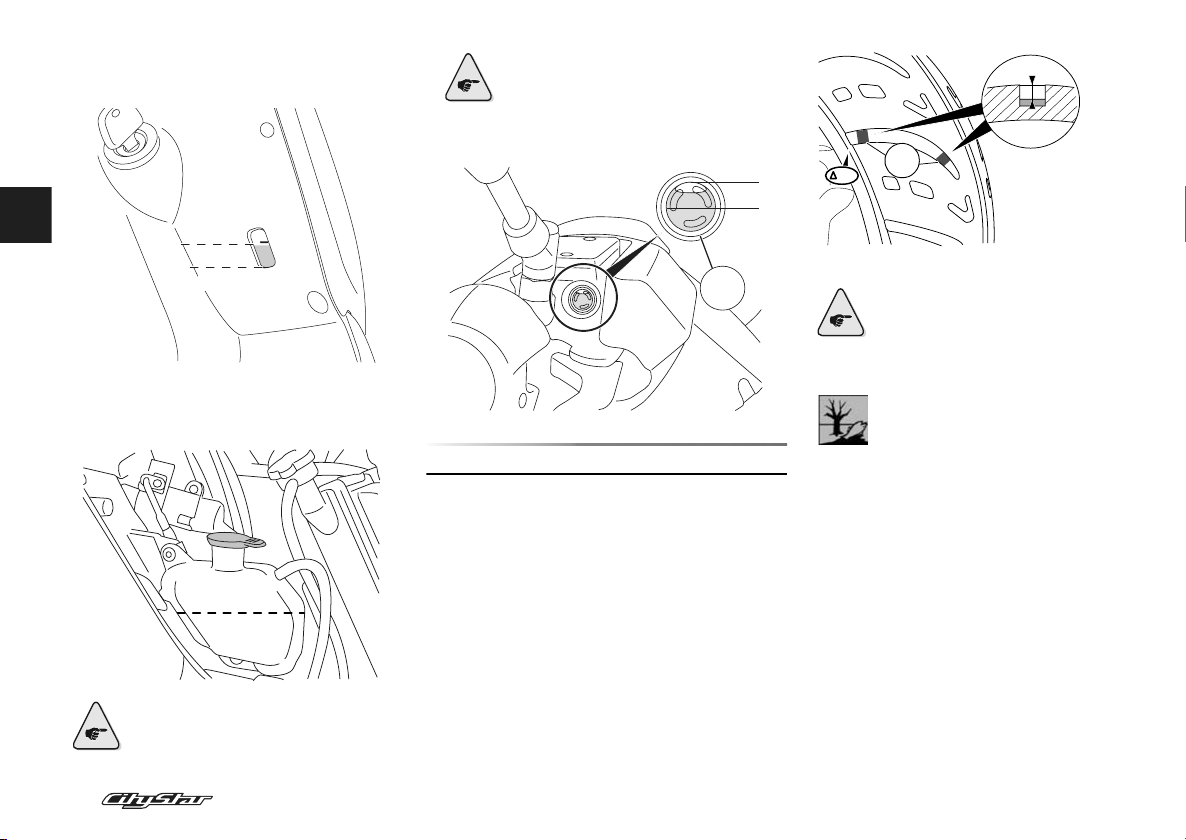

Kontrolle der Flüssigkeitsstände ................................... 9

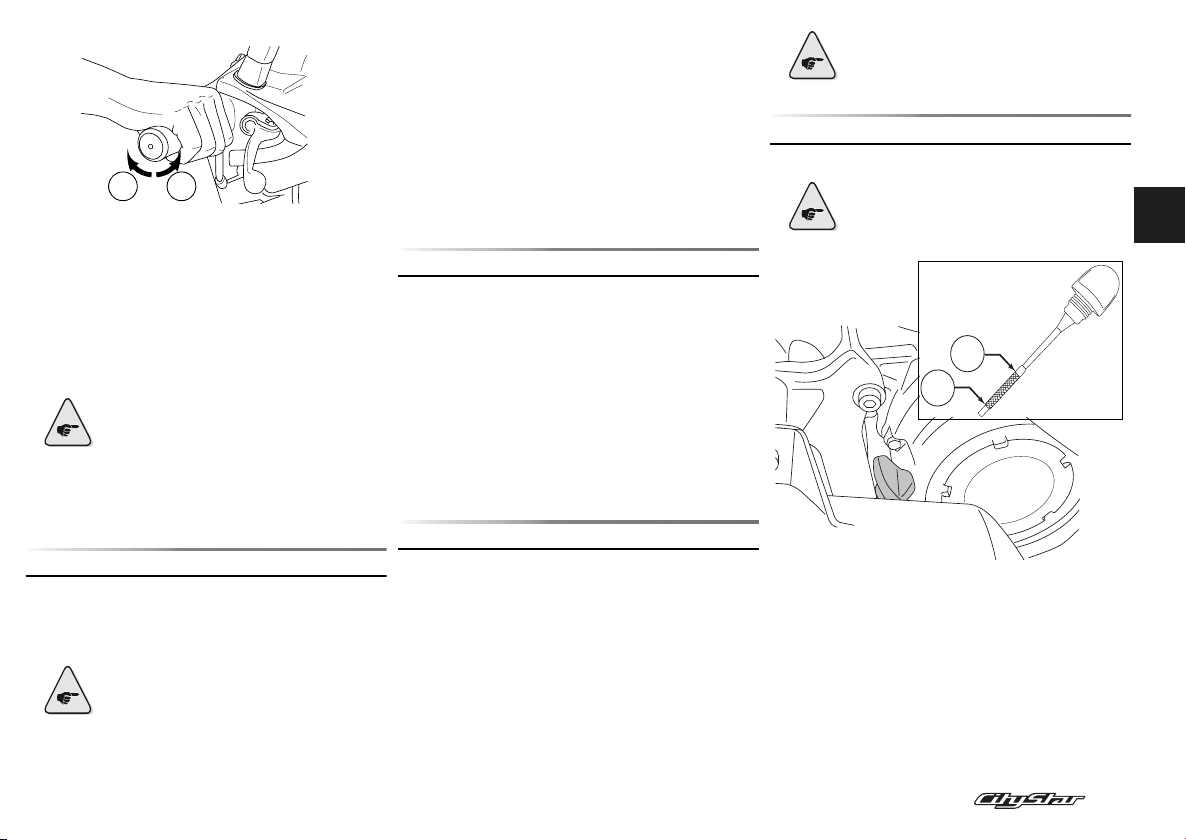

Motoröl ............................................................................. 9

Kühlflüssigkeit ................................................................ 10

Bremsflüssigkeit............................................................. 10

Reifen.............................................................................. 10

Batterie............................................................................ 11

Laden der Batterie.......................................................... 11

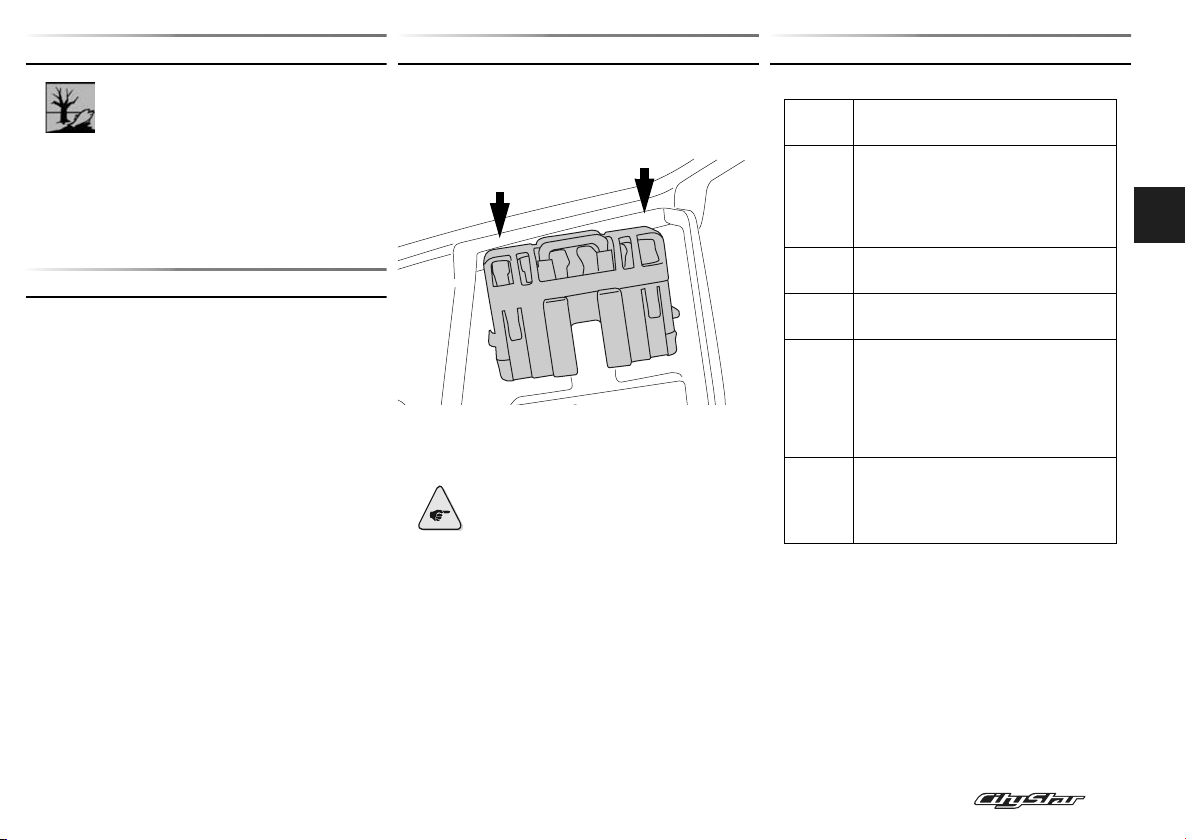

Sicherungen ................................................................... 11

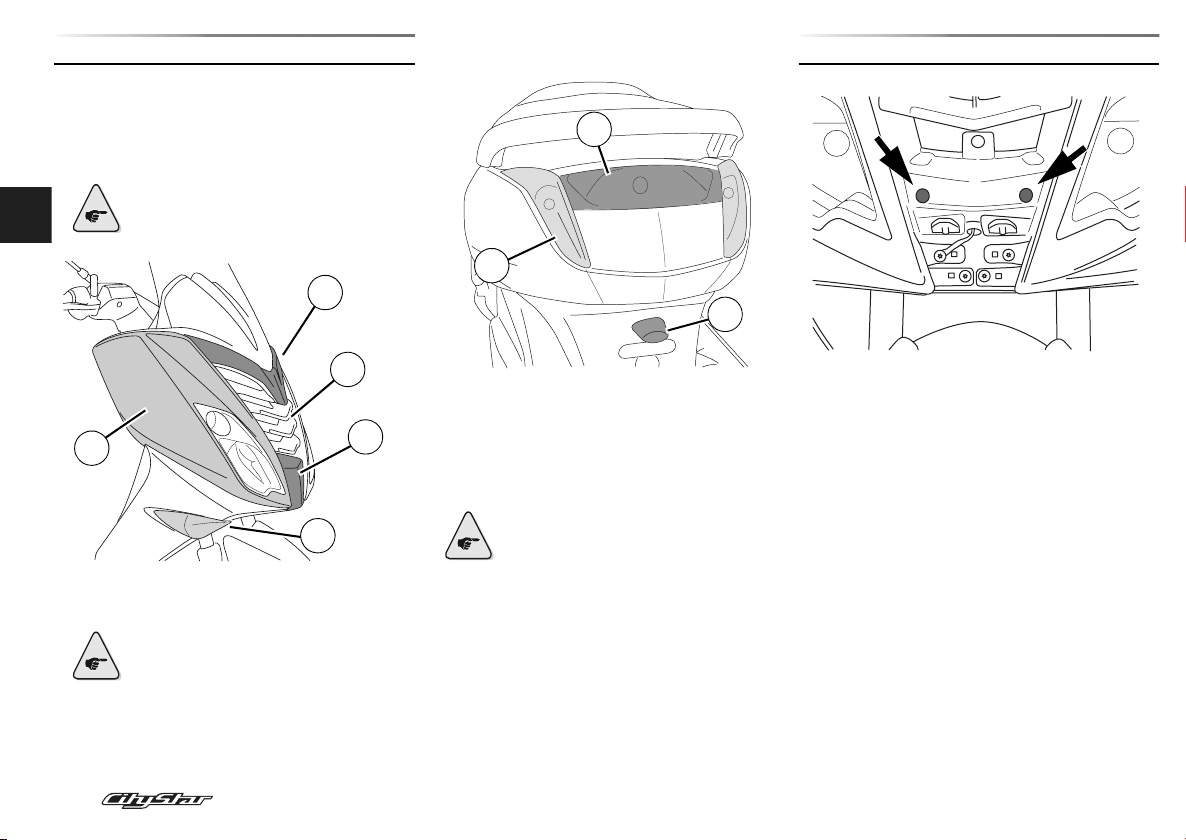

Wechsel der Leuchtmittel ............................................. 12

Einstellung der Scheinwerfer ....................................... 12

HINWEISE

Sie haben ein Fahrzeug von Peugeot erworben. Wir freuen uns über Ihre Wahl und bedanken uns für Ihr

Vertrauen.

Bitte lesen Sie diese Anleitung vor der ersten Benutzung

Ihres Fahrzeugs gründlich durch.

Bewahren Sie diese Bedienungsanleitung stets im Staufach

des Fahrzeugs auf. Neben Anweisungen zur Verwendung, Kontrolle und Wartung des Fahrzeugs enthält sie ebenfalls wichtige Sicherheitshinweise zum Schutz des Fahrzeugführers sowie Dritter vor Unfällen.

In der Anleitung finden Sie zahlreiche Hinweise, um das

Fahrzeug in perfektem Betriebszustand zu halten.

Ihr Vertragshändler verfügt über genaueste Kenntnisse des

Fahrzeugs, über die Original-Ersatzteile und das passende Werkzeug. Dadurch kann er Sie besonders gut beraten und Ihr Fahrzeug gemäß dem vorgesehen Wartungsplan unter optimalen Bedingungen warten, damit Sie immer hohen Fahrspaß bei maximaler Sicherheit genießen können.

SICHERHEITSHINWEISE

Unerfahrene Zweiradfahrer sollten sich vor der Teilnahme

am Straßenverkehr unbedingt genauestens mit ihrem Fahrzeug vertraut machen. Es wird daher ausdrücklich davon abgeraten, das Fahrzeug an Personen ohne Erfahrung mit Krafträdern zu verleihen.

Nach der Verkehrsordnung ist gemäß der geltenden

Gesetzgebung zum Führen eines Kraftrads je nach Hubraum ein Führerschein oder eine spezifische Fahrausbildung bei einem Fachanbieter erforderlich.

Der Fahrzeugführer und der Beifahrer sind zum Tragen

eines zugelassenen Helms verpflichtet. Es wird empfohlen, Schutzhandschuhe und Schutzbrille anzulegen und helle oder reflektierende Kleidung zu tragen, die für das Führen eines Kraftrads geeignet ist.

Die geltende Gesetzgebung verbietet in einigen Ländern den

Transport eines Mitfahrers, andere Länder schreiben den Nutzern von Motor-Krafträdern eine Haftpflichtversicherung zum Schutz für Dritte und Mitfahrer vor, die im Falle eines Unfalls bei Schäden eintritt.

Fahren in alkoholisiertem Zustand oder unter Einfluss von

Betäubungsmitteln oder bestimmten Medikamenten ist strafbar und gefährdet die Sicherheit des Fahrers und anderer Personen.

Überhöhte Geschwindigkeit ist ein entscheidender Faktor

bei zahlreichen Unfällen. Die Verkehrszeichen sind zu beachten und die Geschwindigkeit an die Wetterbedingungen anzupassen.

Zugelassene Gepäckträger und Koffer stehen als Option zur

Verfügung (modellabhängig). Die Montageanweisempfehlungen müssen eingehalten und die entsprechend der Ausrüstung zulässige Transportlast von 3 bis 5 kg darf nicht überschritten werden.

Der Motor und die Auspuffteile können sehr hohe

Temperaturen erreichen, folglich muss bei dem Parken des Fahrzeugs ein Kontakt mit brennbaren Materialien oder mit Körperteilen vermieden werden, da ansonsten ein Brand verursacht werden oder Verbrennungen entstehen könnten.

Der Einbau von nicht durch den Hersteller zugelassenen

Teilen, der eine Änderung der technischen Daten oder der Leistungen des Fahrzeugs nach sich zieht, ist nicht gestattet. Änderungen führen zu einem Verlust der Garantie und das Fahrzeug entspricht nicht mehr den legalen Zulassungsrichtlinien.

Die durch die Richtlinie 97/24/CE verlangten Fahrzeugdaten

befinden sich auf dem Kontrollschild auf dem Fahrzeug. Dies ist eine Maßnahme gegen die Manipulation von Kleinkrafträdern und leichten Motorrädern.

Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles 1/12

Page 3

Typencode

H4ABAA Version 125 cc H4ACAA Version 200 cc

Abmaße in mm

Länge 1985 Breite 750 Höhe 1300 Radstand 1430

Gewicht in kg

In fahrbereitem Zustand 157 Zulässiges Maximum.

Gesamtgewicht des Fahrzeugs mit Fahrer, Beifahrer, Zubehör und Gepäck

Fassungsvermögen in Liter

Motoröl nach Ölwechsel 1.00 Getriebeöl 0.12 Gabelöl 0.18 Kühlflüssigkeit 1.3 Kraftstofftank Bleifreies

Benzin

Motor

Typ

Hubraum in ccm 125/190

Reifengrößen

Vorne

340

9.5

Einzylinder 4-Takt

Flüssigkeitskühlung (LC)

indirekte

Kraftstoffeinspritzung,

elektronisch geregelt. mit

Katalysator

120/70-13

TECHNISCHE DATEN

Tragfähigkeits- und Geschwindigkeitsindex

Hinten Tragfähigkeits- und

Geschwindigkeitsindex

Vorne 1.8 Hinten 2.00

Scheinwerferleuchte 12V - 35/35W Standlichtleuchte 12V - 3W Blinkerleuchten 12V - 10W Rücklicht-/Bremslicht-

Leuchte Glühlampe der

Kennzeichenbeleuchtung

Zündkerze entstört

125 cc 40k 200 cc 59k

130/60-13 125 cc 40k 200 cc 59k

Druck in bar

Beleuchtung

12V - 5/21W

12V - 5W

NGK CR8EB

Batterie

12V - 12Ah

EINZUSETZENDE PRODUKTE

Getriebeöl

SAE 80W90 API GL4

Bremsflüssigkeit

DOT 4

Motoröl

SAE 5W40 4T Synthetiköl API SL/SJ

Batterie

Demineralisiertes Wasser

Kühlflüssigkeit

Flüssigkeit PEUGEOT

Gabelöl

SAE 10

2/12 Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles

Page 4

INFORMATIONEN ZUR ANLEITUNG

Die besonderen Hinweise werden durch folgende

Symbole gekennzeichnet:

Recycling-Symbol

Wiederverwertbar. Zeigt an, dass das Produkt oder seine

Verpackung wiederverwertbar ist.

Reizend

Das Produkt übt eine Reizwirkung auf Haut, Augen und Atmungsorgane aus.

Handschuhe, Schutzbrille und angepasste Kleidung wie Baumwollkittel tragen. Dämpfe nicht einatmen. Bei Berührung gründlich mit Wasser spülen.

Berührung mit Haut und Kleidung vermeiden.

Handschuhe, Schutzbrille und angepasste Kleidung wie Baumwollkittel tragen. Dämpfe nicht einatmen. Bei Berührung gründlich mit Wasser spülen.

Berührung mit Haut und Kleidung vermeiden.

Entzündlich

Von offenen Flammen oder Wärmequellen (Grill, Heizgerät, Heizung, etc) fernhalten. Direkte Sonneneinwirkung vermeiden.

Ätzend

Lebendes Gewebe und auch viele Materialien werden bei Kontakt mit diesen Substanzen zerstört.

Explosionsgefährlich

Stoß, Reibung, Funkenbildung und Hitzeeinwirkung vermeiden.

Giftig

Nach Einatmen, Verschlucken oder Aufnahme durch die Haut treten meist

ein. Jeglichen Kontakt mit dem menschlichen Körper, einschließlich dem Einatmen der Dämpfe vermeiden. Bei Unwohlsein sofort einen Arzt aufsuchen.

Händler zurückbringen oder in einem dafür vorgesehenen Sammelbehälter entsorgen.

Vorschriften kann die Sicherheit von Personen stark gefährden.

Vermeidung von Beschädigungen am Fahrzeug durchzuführen sind.

Gesundheitsschäden erheblichen Ausmaßes

Nicht in den Hausmüll werfen

Einer der Bestandteile des Produkts ist giftig und kann die Umwelt schädigen. Gebrauchtes Produkt nicht in den Müll werfen , sondern zum

Sicherheit von Personen

Maßnahme, die die Sicherheit von Personen gefährden kann.

Teilweise oder völlige Nichtbeachtung dieser

Wichtig

Maßnahme, die Schäden am Fahrzeug herbeiführen kann.

Zeigt an, welche spezifischen Vorgänge zur

Umweltgefährlich

Das Produkt kann eine Schädigung des Ökosystems herbeiführen. Weder in den

oder in die Natur entsorgen. Bringen Sie das Produkt am besten zu einem Wertstoffhof in Ihrer Nähe.

Hausmüll werfen noch über die Kanalisation

Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles 3/12

Page 5

BESCHREIBUNG DES FAHRZEUGS

1. Cockpit

2. Zündschalter / Sitzbanköffner

3. Taschenhaken

4. Kraftstoff-Tankverschluss

5. Bremsflüssigkeitsstand

6. Kühlflüssigkeitsstand

7. Bremshebel

8. Gasgriff

9. Batterie

10. Sicherungen

11. Sitzbank

12. Staufach

13. Haltegriff

14. Typenschild / Rahmen-Kennzeichnung

15. Seitenständer

16. Mittelständer

17. Beifahrer-Fußstützen

18. Motornummer

19. Staufach

20. Zubehör-Stecker

21. Motorölstand

22. Sicherungsetikett

23. Ausgleichsbehälter

4/12 Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles

Page 6

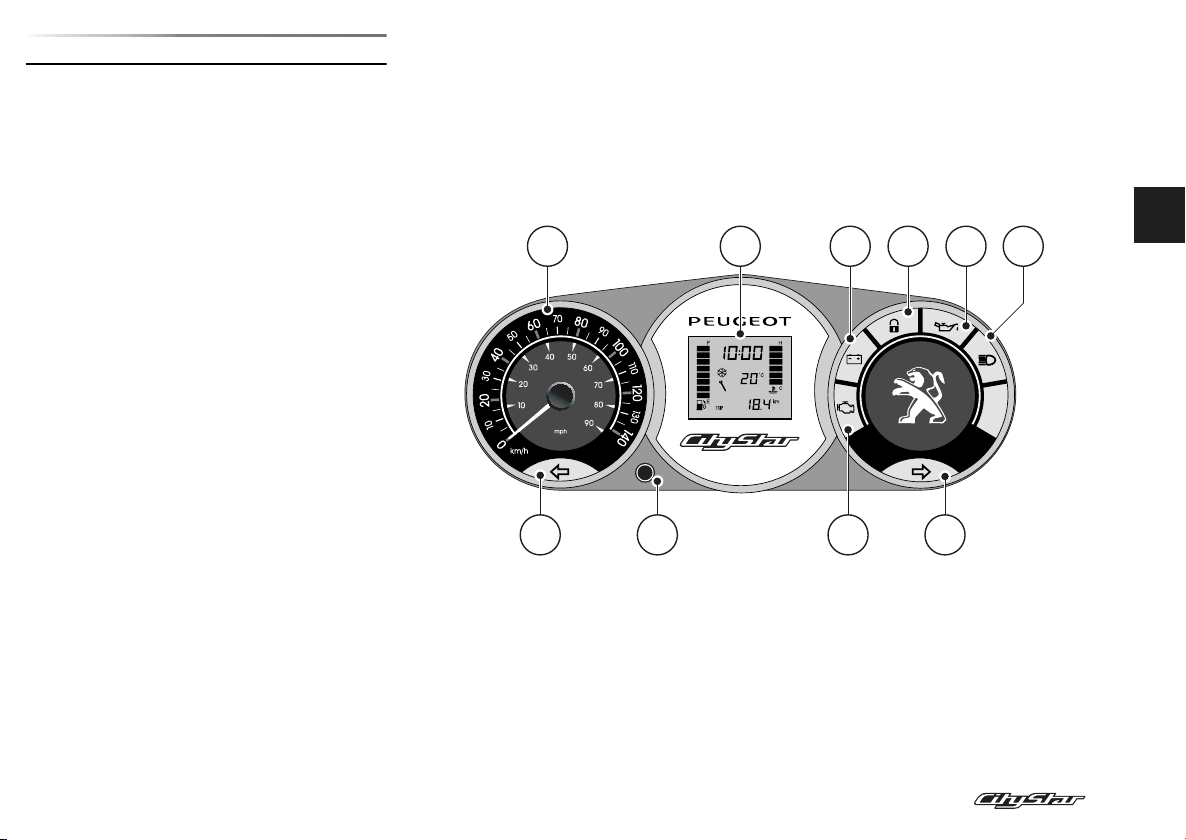

INSTRUMENTE

Das Cockpit initialisiert sich bei jedem Einschalten der

Zündung. Es erfolgt automatisch ein Funktionstest der Anzeigensegmente sowie ein Aufleuchten sämtlicher Kontrollleuchten.

1. Geschwindigkeitszähler

Beim Einschalten der Zündung wandert der Zeiger einmal

komplett über das Zifferblatt und kehrt dann auf Nullstellung zurück. Andernfalls muss das System von einem Vertragshändler überprüft werden.

Anzeige der Geschwindigkeit mit Doppelangabe

Kilometer/Miles.

2. Öldruck Kontrollleuchte

• Die Kontrollleuchte leuchtet bei Einschalten auf und erlischt, wenn der Motor gestartet wird. Die Kontrollleuchte kann aufleuchten, wenn der MotorÖlstand unterschritten ist. Wenn die Kontrollleuchte bei Unterbrechung aufleuchtet oder anbleibt, dann sollte das Fahrzeug aus dem Verkehr zu nehmen und von einem Vertragshändler überprüft werden.

3. Diagnose-Warnleuchte des Einspritzsystems

• Wenn die Kontrollleuchte bei Unterbrechung aufleuchtet oder anbleibt, dann ist mit verminderter Geschwindigkeit ein Vertragshändler aufzusuchen, um eine Systemüberprüfung zu machen.

4. Batterie-Kontrollleuchte

• Leuchtet die Kontrollleuchte während der Fahrt auf, dann sollte das Fahrzeug von einem Vertragshändler überprüft werden. Ein mögliches Aufleuchten der Kontrollleuchte im Leerlauf ist normal.

5. Diagnosewarnleuchte für Wegfahrsperre mit Transponder/Abschreckwarnleuchte

• Wenn der Kontakt unterbrochen ist, dann zeigt das regelmäßige Blinken der Kontrollleuchte an, dass das Wegfahrsperrsystem aktiviert ist, dies ist die Abschreckfunktion.

Um die Batteriebelastung zu minimieren, erlischt die

Diagnoseleuchte, wenn das Fahrzeug länger als 48 Stunden nicht benutzt wird.

• Die Diagnoseleuchte brennt bei Einschalten der Zündung zur Kontrolle ihrer Funktionsfähigkeit und geht nach 5 Sekunden aus, sofern kein Fehler erkannt wird. Wenn beim Einschalten die Kontrollleuchte erst

Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles 5/12

kurz blinkt und dann weiterhin leuchtet, dann hat die Diagnosefunktion eine Störung an Wegfahrsperrsystem festgestellt; der Motor kann nicht starten und das System muss von einem Vertragshändler überprüft werden.

6. Fernlicht-Kontrollleuchte

7. Blinkkontrolle

Wenn eine Blinkerlampe ausfällt blinkt die andere Lampe

schneller um dem Fahrer den Vorfall zu melden.

8. Multifunktions-Anzeige

9. Steuertaste der Anzeige

7 9 73

4 5 2

Page 7

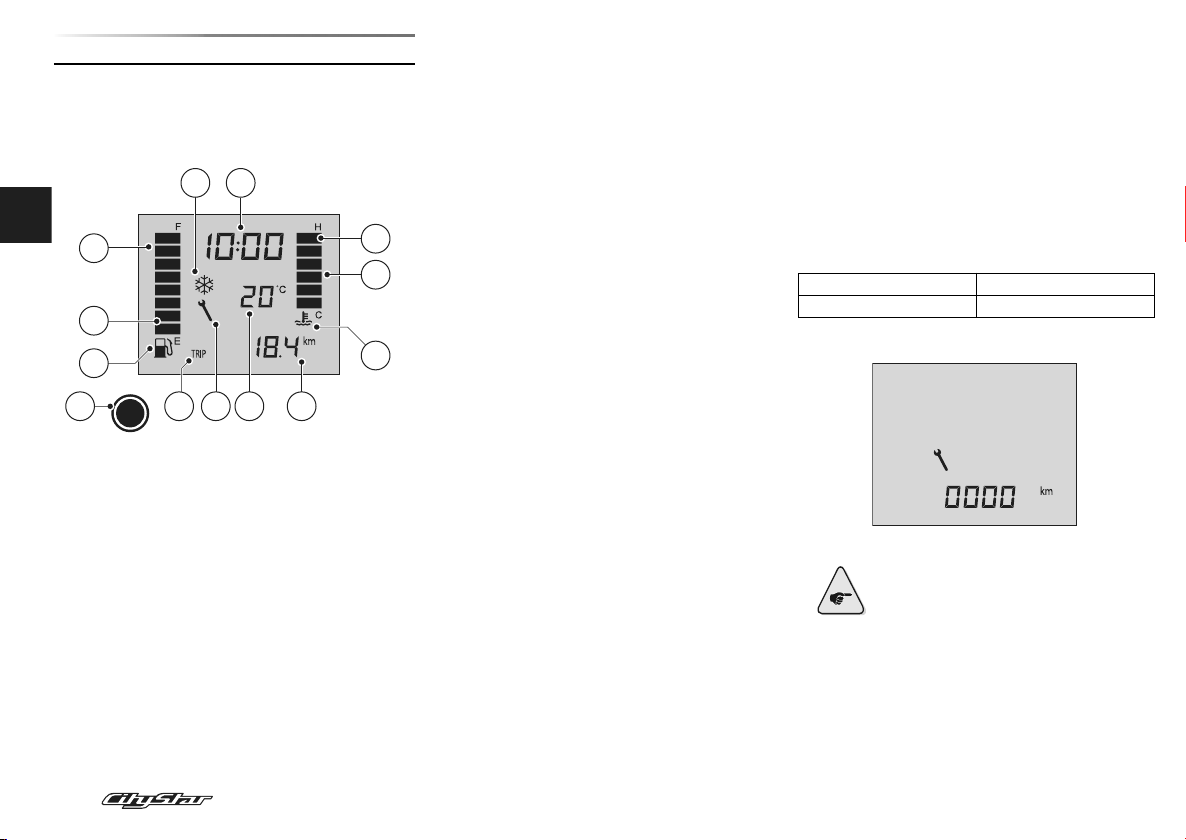

FUNKTIONEN DER ANZEIGE

A.Gesamtkilometerzähler

Der Kilometerzähler zeigt und speichert die gesamte

durch das Fahrzeug gefahrene Wegstrecke. Die gesamte Kilometerzahl des Fahrzeugs bleibt gespeichert, auch wenn die Batterie abgeklemmt wird.

B.Kurzstreckenzähler (TRIP)

Der Kurzstreckenzähler zeigt und speichert eine während

einer gegebenen Zeitdauer gefahrene Wegstrecke.

Umstellen von Gesamtkilometerzähler auf

Kurzstreckenzähler

• Das Umstellen vom Gesamtkilometerzähler zum Tageskilometerzähler und umgekehrt erfolgt nach dem Einschalten durch kurzes Drücken auf die Steuertaste (9).

Nullstellen des Kurzstreckenzählers

Der Tageskilometerzähler wird von der Position TRIP aus

auf Null zurückgestellt.

• Ein mehr als 3 Sek. langer Druck auf die Steuertaste (9) stellt den Tageskilometerzähler auf Null zurück.

B G F

C. Uhrzeit-Einstellung

Die Uhr kann nur in der Position des

Gesamtkilometerzählers und bei abgeschaltetem Motor eingestellt werden.

• Drücken der Steuertaste (9) länger als 3 Sek. : Die 2 Ziffern der Stundenanzeige blinken.

Durch wiederholtes Drücken der Steuertaste die Stunden

einstellen.

• Drücken der Steuertaste länger als 3 Sek.: Die erste Ziffer der Minutenanzeige blinkt.

Zum Ändern der Minuten schrittweise die Einstelltaste

drücken.

• Drücken der Steuertaste länger als 3 Sek. : Die zweite Ziffer der Minutenanzeige blinkt.

Zum Ändern der Minuten schrittweise die Einstelltaste

drücken.

Zum Bestätigen der Uhrzeiteinstellung die Steuertaste

länger als 3 Sek. drücken.

D.Kraftstoffstandanzeiger. Kraftstoff-Reserveanzeige

Wenn der Tank voll ist, dann leuchten alle Segmente des

Kraftstoffstandanzeigers.

Die beiden letzten Segmente (m) markieren den

Reservetankanzeiger und geben die beiden Reservetankstände an.

1. Stand: Die beiden Segmente blinken.

2. Stand: Das letzte Segemt blinkt.

Bei leerem Tank blinken alle Bereiche der

Kraftstoffstandanzeige und das Tankstellensymbol (n).

E.Motortemperaturanzeige

Die Betriebstemperatur wird durch die Anzeige von

6 Segmenten angezeigt, Minimum und Maximum werden durch die Buchstaben C und H in den Segmenten 1 und 6 angezeigt.

Die Warnmeldung für eine erhöhte Temperatur wird über

die Anzeige der ersten 5 Segmente angezeigt und das Blinken des 6. Symbols (y) gleichzeitig mit dem Symbol "Temperatur" (z).

Das Notprogramm wird aktiviert, dazu sollte der Motor

abgestellt werden und der Kühlflüssigkeitsstand nach Abkühlen überprüft werden. Es wird empfohlen, das

Fahrzeug von einem Vertragshändler überprüfen zu lassen.

F. Aussentemperaturanzeige

Die angegebene Temperatur ist die Temperatur, die im

vorderen Bereich des Fahrzeugs gemessen wird.

Das Symbol "Glatteisrisiko" wird aktiviert, sobald die

Außentemperatur unter 3°C liegt (t).

G.Wartungsanzeige

Bei jedem Einschalten zeigt die Anzeige die

Kilometerzahl an, die noch gefahren werden kann, bevor

die nächste Inspektion fällig wird. Citystar 125 cc 10000 kms Citystar 200 cc 5000 kms

Wenn die Kilometerzahl Null erreicht, leuchtet das

Wartungssymbol in der Anzeige auf.

Es wird empfohlen, die Wartung des Fahrzeugs bei einem Vertragshändler durchführen zu lassen, der dann auch die Meldung im Wartungsanzeiger löscht.

6/12 Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles

Page 8

BEDIENELEMENTE

1. Hupenknopf

2. Taste für die Lichthupe

3. Umschaltung Abblendlicht/Fernlicht

Der Schalter zur Umschaltung Abblendlicht/Fernlicht hat

2 Funktionen:

A.Fernlicht. B.Abblendlicht.

4. Blinkerschalter

Zum Anzeigen eines Richtungswechsels den Schalter zur

Seite schieben (4):

• nach rechts.

• oder nach links. Zum Stoppen des Blinklichts auf den Schalter drücken (4).

Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles 7/12

5. Starterknopf

6. Warnblinkschalter

Die Warnblinker können nur eingeschaltet werden, wenn

der Zündschlüssel auf "ON" steht.

Die Warnblinker werden automatisch 1 Stunde nach dem

Ausschalten der Zündung ausgeschaltet um die Batterie zu schonen.

ZÜNDSCHLOSSFUNKTIONEN

A. Der Motor ist abgeschaltet. Die Zündung und die

Stromversorgung ist abgeschaltet. Der Schlüssel kann abgezogen werden.

B. Die Zündung und die Stromversorgung ist

eingeschaltet. Der Motor kann starten. Der Schlüssel darf nicht abgezogen werden.

OPEN

C. Die Zündung und die Stromversorgung ist

abgeschaltet. Der Lenker ist links eingeschlagen. Durch eindrücken und drehen wird die Lenkung blockiert. Der Schlüssel kann abgezogen werden.

D. Das Drehen des Schlüssels auf diese Position ohne

eindrücken ermöglicht das Öffnen der Sitzbank mithilfe einer Zugvorrichtung.

WICHTIGE ANMERKUNGEN

Wegfahrsperre mit Transponder

Durch dieses Diebstahlsicherungssystem kann das

Fahrzeug durch elektronische Erkennung des im Zündschlüssel eingebauten Transponders gestartet werden. Nur die programmierten Schlüssel können das Fahrzeug starten. Eine am Cockpit angebrachte Abschreck-Warnleuchte zeigt das Inbetriebsetzen des Diebstahlsicherungssystems an.

Zündschlüssel

NEIMAN

A B

kann das System neu Programmiert werden, wenn der schwarze Schlüssel verloren gegangen ist.

Bei Verlust des "master" Schlüssels muss das gesamte

Diebstahlsicherungssystem ausgewechselt wrden.

B : Ein schwarzer Schlüssel wird in einfacher

Ausfertigung mitgeliefert, dieser dient zur Benutzung des Fahrzeugs. Der schwarze Schlüssel ist ein Spezialschlüssel, denn er hat ebenfalls einen Transponder mit einem bei der Programmierung von der Wegfahrsperre gespeicherten Identifikationscode. Am System können bis zu 7 schwarze Schlüssel programmiert werden.

Bei Velust eines schwarzen Schlüssels ist es ratsam, sich

an einen Vertragshändler zu wenden. Dieser wird mit Hilfe des "Master" Schlüssels das System mit mindestens einem neuen schwarzen Schlüssel oder mit sämtlichen schwarzen Schlüsseln neu programmieren. Damit ist das erlaubte Starten des motors mit dem verlorenen Schlüssel gelöscht.

Es wird angeraten, dem Vertragshändler bei jeder Inspektion den "Master" Schlüssel auszuhändigen, damit dieser eventuell nötige Aktualisierungen am System vornehmen kann.

Mit dem Fahrzeug werden 2 Arten von Schlüsseln mitgeliefert.

A : Ein "Master" Schlüssel, davon

NEIMAN

wird nur ein Exemplar geliefert. Der rotmarkierte "master"

Spezialschlüssel sollte nicht zum täglichen Gebrauch benutzt werden. Mit diesem Schlüssel

Page 9

AUSSTATTUNGSELEMENTE

Zubehör-Stecker

Ein Versorgungsanschluss mit maximal 12V-120W ist im

Ablagefach auf der linken Seite eingebaut.

12V

An der Anschlussdose können Zusatzgeräte mit

geringem Stromverbrauch (Telefon, Gps,...) angeschlossen werden. Dieser Anschluss ist batteriebetrieben, daher ist das angeschlossene Gerät abzunehmen, wenn der Motor ausgeschaltet wird, damit die Batterie nicht entladen wird. Mit einem Wartungladegerät kann dieser Anschluss auch zum Wiederaufladen der Batterie genutzt werden.

KONTROLLEN VOR DER BENUTZUNG

Der Benutzer muss sich persönlich vom

ordnungsgemäßen Zustand seines Fahrzeugs überzeugen. Bestimmte sicherheitsrelevante Teile können Anzeichen von Beschädigung aufweisen, selbst wenn das Fahrzeug nicht benutzt wird. Ist das Fahrzeug z. B. längere Zeit Witterungseinflüssen ausgesetzt, kann dies zur Oxydation des Bremssystems oder zu einem Abfall des Reifendrucks führen. Dies kann schwere Folgen für die Fahrzeugsicherheit haben. Neben einer einfachen Sichtprüfung sind daher vor jeder Benutzung unbedingt die unten aufgeführten Kontrollen auszuführen.

Die Kontrollen nehmen nur wenig Zeit in Anspruch. Sie tragen jedoch wirksam zur Bewahrung eines guten Fahrzeugzustands und damit zu einer zuverlässigen und sicheren Verwendung des Fahrzeugs bei.

Funktioniert ein Element aus der Liste der

durchzuführenden Kontrollen nicht ordnungsgemäß, muss es von Ihrem Vertragshändler überprüft und ggf. vor Verwendung des Fahrzeugs repariert werden.

ÜBERPRÜFUNG VOR FAHRTANTRITT

• Kraftstoffstand überprüfen.

• Motorölstand kontrollieren.

• Kühlflüssigkeitsstand überprüfen.

• Die Lichtanlage, die Blinker, die Hupe und das Bremslicht auf Funktion prüfen.

• Abnutzung und Zustand der Reifen kontrollieren.

• Luftdruck der Reifen kontrollieren.

• Ordnungsgemäße Funktion des Gasgriffs überprüfen.

• Leichtgängiges Funktionieren von Mittel- und Seitenständer überprüfen.

• Einstellung der Rückspiegel überprüfen.

• Funktion und Weg der Bremshebel überprüfen.

erforderlich, diese unverzüglich durch einen Vertragshändler überprüfen zu lassen.

Wenn ein Bremshebel bei der Betätigung ohne Druck ist:

Wenn es sich um eine hydraulische Steuerung handelt, dann ist es unbedingt

HINWEISE ZUR INBETRIEBNAHME UND

ZUM FAHREN

WARNHINWEIS

Machen Sie sich vor der ersten Verwendung unbedingt mit

allen Schaltern und Instrumenten und ihren Funktionen vertraut. Bei Zweifeln zur Funktion bestimmter Schalter oder Instrumente wenden Sie sich an Ihren Vertragshändler. Dieser wird Ihnen Ihre Fragen gern beantworten..

Auspuffgase sind giftig. Der Motor darf daher nur an gut

belüfteten Orten gestartet werden. Den Motor in keinem Fall in geschlossenen Räumen starten, auch nicht für eine kurze Zeit.

STARTEN DES MOTORS

Zur Gewährleistung der Sicherheit das Fahrzeug vor dem

Starten des Motors auf den Mittelständer stellen.

• Den Zündschlüssel auf "ON" stellen.

• Sicherstellen, dass der Gasgriff in geschlossener Stellung ist.

• Bei betätigtem Bremshebel den Starterknopf drücken. Den Starter maximal 10 Sekunden betätigen.

• Der Starterknopf loslassen, sobald der Motor anspringt.

Der Seitenständer ist mit einem Schaltschütz ausgestattet,

der das Starten bei ausgeklapptem Ständer ermöglicht, wobei die Motordrehzahl jedoch begrenzt ist.

Falls der Motor nicht anspringt, den Starterknopf und den Bremshebel loslassen, einige Sekunden warten und erneut versuchen zu starten.

FAHREN

Starten

Das Fahrzeug steht auf dem Ständer bei laufendem Motor.

• Den Bremshebel mit der linken Hand festhalten, mit der rechten Hand den Haltegriff fassen und das Fahrzeug nach vorne schieben, damit der Mittelständer einklappt.

• Auf das Fahrzeug setzen.

• Den linken Bremshebel loslassen und zum Anfahren mit der rechten Hand den Gasgriff drehen.

8/12 Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles

Page 10

Beschleunigen und Verlangsamen

B A

Zum Erhöhen der Geschwindigkeit den Gasgriff in

Richtung (A) drehen. Zum Verringern der Geschwindigkeit den Gasgriff in Richtung (B) drehen.

Bremsen

Der rechte Hebel steuert die Vorderradbremse, der linke

Hebel steuert die Hinterradbremse,.

Für eine hohe Bremswirkung müssen die folgenden

Aktionen gleichzeitig durchgeführt werden:

• Den Gasgriff schnell zurückdrehen.

• Gleichzeitig den linken und rechten Bremshebel betätigen. Den Druck dabei schrittweise erhöhen.

Die Verwendung nur einer einzelnen Bremse kann die Bremswirkung beeinträchtigen und ein Blockieren des Rads sowie den Sturz des Fahrers zur Folge haben.

Bremsen zu vermeiden.

In starkem Gefälle die Geschwindigkeit verringern, um

längeres Bremsen zu vermeiden, da starke Erhitzung die Bremswirkung beeinträchtigt.

Auf nassen Straßen und in Kurven ist abruptes

TREIBSTOFF - SPARSAMES FAHREN

Das Befüllen mit Kraftstoff erfolgt immer nur dann, wenn der

Motor vollständig abgestellt ist, dabei ist ein Überlaufen des Tanks zu vermeiden. Eventuell Übergelaufenes sollte sofort abgewischt werden.

Verwenden Sie ausschließlich bleifreien Kraftstoff 95 oder 98.

Zum Senken des Kraftstoffverbrauchs und um Verschleiß an

den mechanischen Teilen Ihres Fahrzeugs vorzubeugen.

• Hohe Drehzahlen auf sehr kurzen Strecken vermeiden.

• Hochdrehen des Motors im Leerlauf vermeiden.

• Sicherstellen, dass das Gesamtgewicht von Fahrer, Beifahrer, Gepäck und Zubehör die zulässige Höchstlast nicht überschreiten.

• Motor auch bei kurzem Anhalten abstellen.

Auf niedrigen Kraftstoffverbrauch achten. So können Sie

außerdem ganz persönlich zum Schutz unserer Umwelt beitragen.

EINFAHREN DES MOTORS

Während der ersten 500 km wird die Fahrt mit gleichmäßiger

Geschwindigkeit empfohlen. Die Fahrzeuggeschwindigkeit sollte höchstens 80 % der Höchstgeschwindigkeit betragen.

Nach den ersten 500 km kann die Geschwindigkeit

schrittweise bis auf Höchstgeschwindigkeit erhöht werden. Die Höchstgeschwindigkeit sollte nicht über einen längeren Zeitraum beibehalten werden.

Während des Einfahrens sollte das Fahrzeug nicht zu stark

beladen werden, damit die Motortemperatur den Normalbetriebswert nicht übersteigt.

Die Motorhöchstleistung wird erst nach Fahren einiger

tausend Kilometer erreicht.

ABSCHALTEN DES MOTORS UND PARKEN

Zum Abschalten des Motors wird der Zündschlüssel

auf "OFF" gestellt, während sich der Motor im Leerlauf befindet.

Das Fahrzeug zum Parken auf ebenen flachen Untergrund

abstellen.

• Auf dem Mittelständer.

• Oder auf dem Seitenständer.

Bei jedem Parken muss die Lenkung verriegelt und der

Zündschlüssel abgezogen werden.

Es wird empfohlen, keine Gegenstände im Kofferraum zurückzulassen, ungeachtet des Werts dieser Gegenstände (Helm,

keine Haftung im Fall von Diebstahl oder Einbruch.

Aktenmappe etc.). Der Hersteller übernimmt

KONTROLLE DER FLÜSSIGKEITSSTÄNDE

Motoröl

Vor jeder Fahrt ist der Motorölstand zu überprüfen.

• Auf ebenem Untergrund das Fahrzeug auf den Mittelständer stellen.

• Den Öleinfüllverschluss/Messstab herausnehmen.

• Den Öleinfüllverschluss/Messstab abwischen und wieder in die Füllöffnung einführen, dabei nicht einschrauben.

• Den Öleinfüllverschluss/Messstab herausnehmen und den Ölstand überprüfen.

Der Ölstand muss sich zwischen den Ölstandsmarkierungen

Minimum A und Maximum B befinden und darf diese nicht überschreiten.

Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles 9/12

Page 11

MIN

Kühlflüssigkeit

• Auf ebenem Untergrund das Fahrzeug auf den Mittelständer stellen.

• Den Flüssigkeitsstand anhand des Schauglases prüfen.

Bremsflüssigkeit

Minimummarkierung, dann sollte ein Vertragshändler aufgesucht werden, der den Bremskreis überprüft und gegebenfalls nachfüllt.

Der Bremsflüssigkeitsstand muss regelmäßig über das Kontrollfenster (A) der Bremszylinder überprüft werden.

Befindet sich der Stand nahe der

TWI

MAX

MIN

Der Ausbau der rechten Scheinwerferverkleidung ist

notwendig, um Kühlflüssigkeit über die Öffnung des

Expansionsgefäßes nachzufüllen.

REIFEN

Der Reifendruck muss regelmäßig bei kalten Reifen

überprüft werden.

Nicht korrekter Reifendruck kann zu anormalem

Verschleiß führen und das Fahrverhalten gefährlich beeinträchtigen.

Sind die Verschleißgrenzen der Lauffläche erreicht (B),

sollten Sie den Reifen bei einem Vertragshändler auswechseln lassen.

Der Kühlflüssigkeitsstand ist regelmäßig in kaltem Zustand zu überprüfen, zum

10/12 Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles

Nachgefüllen ist ausschließlich vom Hersteller empfohlene Kühlflüssigkeit zu nehmen.

Beim Reifenwechsel wird die Verwendung neuer Reifen derselben Marke und von gleichwertiger Qualität empfohlen. Es darf bei

schlauchlosen Reifen eingebaut werden.

geltenden Vorschriften.

einem defekten Reifen kein Schlauch in einen

Reifen enthalten umweltgefährdende Stoffe. Ihr Vertragshändler verfügt über die erforderliche Ausrüstung zur umweltgerechten Entsorgung von Altreifen gemäß den

Page 12

BATTERIE

SICHERUNGEN

ZORDNUNG DER SICHERUNGEN

Vor Arbeiten an der Batterie ist unbedingt sicherzustellen, dass die Zündung ausgeschaltet ist. Die Batteriekabel dürfen

werden. Batterien enthalten schädliche Stoffe. Wenden Sie sich bei Auslaufen der Batterie an Ihren Vertragshändler. Dieser verfügt über die erforderliche Ausrüstung zur umweltgerechten Auswechselung und Entsorgung von Batterien gemäß den geltenden Vorschriften.

niemals bei laufendem Motor abgeklemmt

LADEN DER BATTERIE

Das Laden der Batterie muss an einem gut gelüfteten Ort

erfolgen. Es ist ein geeignetes Ladegerät mit einer Ladeleistung von einem Zehntel der Batteriekapazität zu verwenden, um den vorzeitigen Ausfall der Batterie zu vermeiden. Daher wird empfohlen, das Laden der Batterie von einem Vertragshändler durchführen zu lassen.

Batterien enthalten Schwefelsäure. Kontakt mit den

Augen oder der Haut daher unbedingt vermeiden. Während des Ladens kann die Batterie explosive Gase erzeugen, daher von Funken, offenem Feuer oder glühenden Stoffen fernhalten.

Der Flüssigkeitsstand der Batterie darf nur nach

vollständigem Laden der Batterie und nur mit demineralisiertem Wasser aufgefüllt werden.

Wartungsfreie Batterie

Eine wartungsfreie Batterie darf niemals zum Auffüllen

des Batteriestands geöffnet werden.

Wartungsbatterie

Füllstand zwischen den Markierungen "UPPER"

(Maximum) und "LOWER" (Minimum) kontrollieren und ggf. nachfüllen.

Die elektrische Anlage wird durch Sicherungen unter dem

Sattel geschützt.

Häufiges Durchbrennen der Sicherung weist in der Regel

auf einen Kurzschluss im Stromkreis hin. Es wird empfohlen den elektrischen Anschluss von einem Vertragshändler überprüfen zu lassen.

Vor dem Wechsel einer Sicherung die Zündung ausschalten und eine Sicherung mit identischer Leistung verwenden.

oder sogar einen Brand des Kabelbaums zur Folge haben.

Nichtbeachtung kann eine Beschädigung

30A

10A

15A

Lichtmaschinenregler

Zündschalter

Einspritzrechner

Kraftstoffpumpen-Relais

Zündspule

Kraftstoff-Einspritzdüse

Wegfahrsperre Lambdasonde

Zubehör-Stecker

Cockpit

Lichtrelais

Cockpit

Lüftersatz

Hupe

Standlichter

Lichthupen Steuerung

Kennzeichenschildbeleuchtung. Rücklicht

Bremslichtschalter

Einspritzrechner

Wegfahrsperre

Diagnoseanschluss

Kraftstoffpumpen-Relais

Lichtrelais

Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles 11/12

Page 13

Scheinwerferleuchte

• Die obere Frontverkleidung ausbauen (1).

• Den Kühlergrill abnehmen (2).

• Die vordere Abdeckung entfernen (3).

• Scheinwerferverkleidung entfernen (4).

WECHSEL DER LEUCHTMITTEL

Es wird empfohlen, sich für die Durchführung dieser Arbeiten an einen Vertragshändler zu wenden.

Lampe des Rücklichts

• Das Deckglas abnehmen (6).

EINSTELLUNG DER SCHEINWERFER

Blinkerleuchten

• Das Deckglas abnehmen (5).

Blinkerleuchten

• Die Rücklicht- und Blinker-Deckgläser abnehmen (7).

Glühlampe der Kennzeichenbeleuchtung

• Das Deckglas abnehmen (8).

Es wird empfohlen, sich für die Durchführung dieser Arbeiten an einen Vertragshändler zu wenden.

12/12 Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles

• Die vordere Abdeckung entfernen. Die Einstellung der Scheinwerfer erfolgt mit einer

Einstellschraube für jeden Scheinwerfer.

Page 14

CERTIFIÉ ISO 9001

Peugeot Motocycles

recommande

Peugeot Motocycles SA

Rue du 17 Novembre

F-25350 Mandeure

Tél. +33(0)3 81 36 80 00 Fax +33(0)3 81 36 80 80

RCS Montbéliard B 875 550 667

www.peugeotscooters.fr

www.peugeotscooters.com

N° 11.778733.00-01

Dans un souci constant d'amélioration Peugeot Motocycles se réserve le droit de modifier, supprimer ou ajouter toute référence DC/APV du 4/2011 (photos non contractuelles).

citée.
