РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Руководство по эксплуатации на сайте
В "личном кабинете" Вы найдете рекомендации и другую
информацию по обслуживанию своего автомобиля.
Руководство по эксплуатации своего автомобиля Вы можете
найти на сайте PEUGEOT в рубрике "Личный кабинет".
Если в Вашей стране нет доступа к рубрике "Личный кабинет"
на сайте
можете найти в интернете на сайте
http://public.servicebox.peugeot.com.
PEUGEOT, свое руководство по эксплуатации Вы
Изучая руководство по эксплуатации в режиме онлайн, Вы
также можете просмотреть последние информационные
выпуски, разнесенные по страницам соответствующих
моделей и определяемые по этой пиктограмме:
Обращаем Ваше внимание на следующую особенность ремонта и
обслуживания автомобиля:
Установк а на автомобиль любого электрооборудования или дополнительного
электроприбора, не имеющего артикула в Каталоге сертифицированной
продукции компании "Автомобили PEUGEOT", может вывести из строя Вашу
бортовую электронную систему. Будем признательны, если Вы примете во
внимание эту особенность и рекомендуем обратиться к нашему официальному
дилеру, чтобы ознакомиться со всей номенклатурой изделий и дополнительного
оборудования из Каталога сертифицированной продукции PEUGEOT.
Выберите:
интерактивную ссылку "Бортовая документация" на главной странице
(регистрация не требуется),
язык,
автомобиль, тип кузова,
период издания Вашего руководства по эксплуатации,
соответствующий дате начала эксплуатации автомобиля.
На сайте в прямом доступе откроется Ваше руководство по эксплуатации и
последние выпуски информации, обозначенные пиктограммой:
Наш новый автомобиль спроектирован и
создан так, чтобы отвечать Вашим критериям
практичности, комфорта, безопасности и эстетики.
Чтобы Вы могли полностью использовать
возможности своего автомобиля, предлагаем Вам
ознакомиться со всеми его системами, взяв в руки
"Руководство по эксплуатации". В нем Вы найдете
подробное описание оборудования, имеющегося
в комплектации Вашего автомобиля.
Компания "Автомобили PEUGEOT" благодарит
Вас за доверие и желает Вам счастливого пути.
Наличие на Вашем автомобиле
оборудования, представленного в
настоящем Руководстве, зависит от его
уровня комплектации, версии, модификации
и особенностей условий эксплуатации в
стране, для которой он предназначен.
Условные обозначения
знак, отсылающий к более подробной информации,
знак, которым отмечена важная информация по правильному
использованию оборудования,
знак, обращающий Ваше внимание на необходимость обеспечить
безопасность людей и используемого оборудования на борту автомобиля.
Содержание
2
КРАТКОЕ ЗНАКОМСТВО С
АВТОМОБИЛЕМ
Внешнее оборудование
Открывающиеся
элементы кузова 5
Оборудование места
водителя 6
Грузовое отделение
автомобиля 8
Обустройство задней
части автомобиля 10
Подготовка к комфортному
вождению
Системы обеспечения
обзорности 13
Обеспечение комфортного
микроклимата
Бортовые системы
контроля 15
Система безопасности
пассажиров 16
Системы обеспечения
комфортного
вождения 17
Пуск двигателя 19
Эко-вождение 20
4-21
4
11
14
1.
ПОДГОТОВКА К
ДВИЖЕНИЮ
Панели приборов 22
Контрольные лампы 23
Указатель уровня
топлива 30
Температура охлаждающей
жидкости
Индикатор 31
Ключ с пультом
дистанционного
управления 32
Ключ 34
Охранная сигнализация
Открывающиеся
элементы кузова 37
Запирание 40
Выключатель световых
приборов 42
Стеклоочиститель 44
Регулятор скорости 45
Фиксированный ограничитель
скорости
Зеркала заднего вида 47
Стеклоподъемники 48
Регулировка рулевого
колеса 49
Механическая коробка
передач 49
Секвентальная коробка
передач 51
Система помощи при
трогании на уклоне 55
Система "стоп-старт" 56
22-59
30
36
46
2. ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Габаритные размеры 60
Двигатели 66
Массы 68
60-68
3. БОРТОВЫЕ
СИСТЕМЫ 69-95
Бортовой компьютер/
Конфигурация Персонализация
автомобиля 69
Система помощи при
парковке задним
ходом 73
Автомагнитола 74
Переключатели на
рулевом колесе 75
Система беспроводной
связи Bluetooth 78
CИСТЕМЫ ОБЕСПЕЧЕНИЯ
4.
КОМФОРТА
Передние сиденья 96
Складное сиденье 98
Задний диван 99
Удаление инея и
конденсата
со стекол 103
Кондиционер воздуха 104
Обустройство передней
части салона 107
Обустройство грузового
отделения 109
Обустройство задней
части 111
Освещение салона -
плафоны 113
96-113
5.
СИСТЕМЫ
БЕЗОПАСНОСТИ 114-136
Стояночный тормоз 114
Аварийная световая
сигнализация 114
Звуковой сигнал 115
Системы оптимизации
торможения 115
Системы управления
динамикой автомобиля
в поворотах 116
Ремни безопасности 119
Подушки
безопасности 121
Отключение подушки
безопасности 123
Детские кресла 125
Крепления ISOFIX 134
6.
ДОПОЛНИТЕЛЬНОЕ
ОБОРУДОВАНИЕ 137-140
Буксировка прицепа,
трейлера... 137
Багажник и дуги для
перевозки грузов
на крыше 139
Дополнительное
оборудование 139
7.
СЛУЖБА БЫСТРОЙ
ПОМОЩИ 141-173
Аккумуляторная
батарея 141
Замена колеса 144
Комплект для временного
устранения прокола в
шине 147
Цепи
противоскольжения
Замена ламп 150
Замена щетки
стеклоочистителя 155
Замена
предохранителя 156
Буксировка Вашего
автомобиля 161
Идентификационные
данные 162
Заправка бака
топливом 163
Открытие капота 166
Уровни 169
Текущие проверки 171
149
8. ЛОКАЛИЗАЦИЯ
174-186
Внешнее
оборудование 174
Оборудование
салона 176
Оборудование места
водителя 182
Технические
характеристики Обслуживание 186
Содержание
3
на автомобиле с
левосторонним рулевым
управлением.
на автомобиле с
правосторонним
рулевым управлением.
СОДЕРЖАНИЕ
Ознакомление с автомобилем
ВНЕШНЕЕ ОБОРУДОВАНИЕ
4
Багажник и дуги для перевозки грузов на крыше
Для закрепления багажника и поперечных
багажных дуг на крыше по обеим ее
сторонам имеются фиксаторы.
139
"Стоп-старт"
Такая система выключает двигатель на время остановок
дорожного движения (у светофоров, в пробках и т.д.) и вновь
запускает его, как только водитель решит продолжить путь.
Система "Стоп
топлива, сокращению выбросов отработавших газов и
снижению шумности в моменты остановок.
56
-старт" способствует уменьшению расхода
Система помощи при парковке задним ходом
Звуковой сигнал системы предупредит
Вас в случае обнаружения препятствий,
оказавшихся позади автомобиля в момент
движения на передаче заднего хода.
73
Открывание задних распашных дверей
на 180°
После отпирания замков распашные двери
можно открыть на 180°, чтобы облегчить
погрузочно-разгрузочные работы.
38
Ознакомление с автомобилем
ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА
Ключ с пультом дистанционного управления
A. Раскрывание / Складывание ключа.
B. Отпирание замков только передних
дверей (на версии "Фургон") или всех
дверей (на версии "Комби")
(подтверждается двойным миганием
указателей поворотов).
C. Запирание центрального замка
автомобиля
(одно нажатие; указатели поворотов мигают)
или
суперблокировка замков
(два нажатия подряд; указатели
поворотов мигают).
D. Отпирание багажного отделения
(на "Фургоне") или только задних
распашных дверей или крышки
багажного отделения (на "Комби").
Если какая-либо дверь осталась открытой
или неплотно закрытой, центральный замок
не сработает - при этом фонари указателей
поворотов должны мигнуть три
32
раза.
Открывание / Закрывание передних окон
Топливный бак
пультом дистанционного управления
Чтобы открыть, нажмите на кнопку B и
удерживайте ее нажатой более 3 секунд. Не
отпускайте нажатие до желаемого уровня
открытия окна, затем отпустите - стекло
остановится.
Чтобы закрыть, нажмите на кнопку C и
удерживайте ее нажатой более 3 секунд. Не
отпускайте нажатие до желаемого уровня
закрытия окна, затем отпустите - стекло
остановится.
Эти действия
повернув его в замке передних дверей.
33

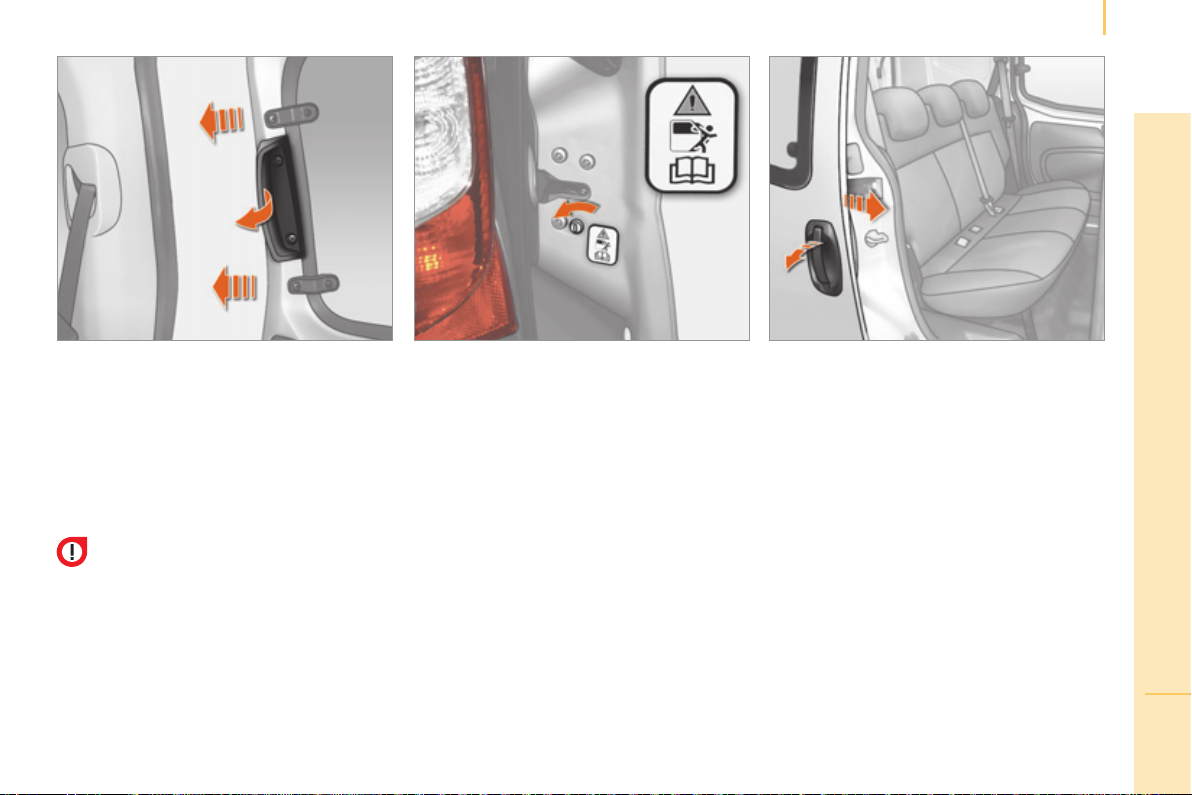

Открывание задних дверей на 180°
Нажмите на затвор и одновременно
откройте дверь.
38 163
также можно выполнить ключом,
1. Открытие лючка горловины топливного
бака.
2. Снятие крышки и крючок для нее.
Емкость топливного бака: около 45 литров.
5
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
Ознакомление с автомобилем
6
Оборудование места водителя
1. Рукоятка механизма регулирования
рулевой колонки.
2. Переключатели световых приборов и
указателей поворотов.
3. Панель приборов.
4. Клавиши управления автомагнитолой
на рулевом колесе.
Гарнитура громкой связи Bluetooth.
5. Место расположения подушки
безопасности водителя.
Звуковой сигнал.
6. Выключатели системы круиз-контроля.
7. Рычаг коробки передач.
8. Стояночный
Рукоятка механизма отпирания замка капота.
9.
10. Ручки настройки зеркал заднего вида.
11. Блок предохранителей.
12. Ручной корректор угла наклона фар.
13. Боковая вентиляционная решетка с
регулируемой заслонкой.
14. Сопло обдува стекла передней двери.
15. Выключатели стеклоподъемников.
16. Сопло обдува ветрового стекла.
17. Выключатели стеклоочистителей /
стеклоомывателей / бортового компьютера.
Замок зажигания с противоугонной блокировкой.
18.
19. Центральные вентиляционные решетки
с регулируемыми заслонками.
Место расположения подушки безопасности пассажира.
20.
21. Кнопка MENU.
22. Перчаточный ящик.
Розетка для дополнительных потребителей 12 В.
23.
24. Прикуриватель.
25. Пепельница.
26. Панель управления отопителем /
кондиционером воздуха.
27. Автомагнитола.
тормоз.
Ознакомление с автомобилем
Оборудование места водителя
1. Регулировка рулевого колеса.
2. Переключатели световых приборов и
указателей поворотов.
3. Панель приборов.
4.
Подрулевые переключатели автомагнитолы.
Беспроводная гарнитура Bluetooth.
5. Подушка безопасности водителя.
Звуковой сигнал.
6. Кнопки настройки регулятора скорости.
7. Рычаг коробки передач.
8. Стояночный тормоз.
9. Привод замка капота.
10. Панель управления настройками
наружных зеркал.
11. Блок предохранителей.
12. Ручной корректор фар.
13. Боковая вентиляционная решетка с
регулируемой заслонкой.
14. Сопло обдува стекла передней двери.
15. Выключатели стеклоподъемников.
16. Дефлектор обдува ветрового стекла.
17. Выключатель стеклоочистителя /
стеклоомывателя / бортового компьютера.
18. Замок включения стартера с
противоугонным устройством.
19. Центральные вентиляционные решетки
с регулируемыми заслонками.
20. Подушка безопасности пассажира.
21. Кнопка МЕНЮ.
22. Перчаточный ящик.
23. Розетка
24. Прикуриватель.
25. Пепельница.
26. Панель управления отоплением /
27. Автомагнитола.
12 В.
кондиционером.
7
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
Ознакомление с автомобилем
8
Грузовое отделение ("Фургон")
1. Кольца для закрепления багажа.
2. Лоток для вещей.
3. Переносная лампа.
4. Перегородки.
5. Вертикальная модульная решетка.
6. Запасное колесо.
Размещенные в багажном
отделении грузы рекомендуется
зафиксировать, надежно привязав их
к расположенным на полу кольцам 1 .
109 - 110
Ознакомление с автомобилем
Грузовое отделение (Фургон)
1. Кольца для крепления багажа и грузов.
2. Ящик для вещей.
3. Переносная лампа.
4. Перегородка.
5. Запасное колесо.
Размещенные в багажном
отделении грузы рекомендуется
зафиксировать, надежно привязав их
к расположенным на полу кольцам 1 .
9
109
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
Ознакомление с автомобилем
ОБУСТРОЙСТВО ЗАДНЕЙ ЧАСТИ "КОМБИ"
10
С распашными задними дверями
1. Кольца для закрепления багажа.
2. Сетка для закрепления багажа.
3. Комплект инструментов.
4. Задняя полка.
С дверцей багажного отделения
1. Кольца для закрепления багажа.
2. Сетка для закрепления багажа.
3. Задняя полка.
4.
Крепежные ремни / Комплект инструментов
5. Переносная лампа / Подсветка
багажника.
.
111
Ознакомление с автомобилем
ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ
Регулировка сиденья водителя
Регулировка продольного положения Регулировка по высоте Регулировка наклона спинки сиденья (A)
Регулировка поясничной опоры (B)
11
96
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
Ознакомление с автомобилем
ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ
12
Регулировка рулевой колонки
1.
Снятие блокировки механизма регулировки.
2. Регулировка по высоте и глубине.
3. Блокировка механизма регулировки.
В целях безопасности все эти
действия следует производить только
на остановленном автомобиле.
Настройка наружных зеркал заднего
вида
A. Выбор зеркала с левой стороны.
B. Выбор зеркала с правой стороны.
C. Настройка положения зеркала.
Передние ремни безопасности
A. Пристегивание ремня.
Настройка салонного зеркала заднего вида
1. Выбор положения "день".
2. Ориентирование зеркала.
49 47 119
Ознакомление с автомобилем
СИСТЕМЫ ОБЕСПЕЧЕНИЯ ОБЗОРНОСТИ
Световые приборы
Кольцевой выключатель
Световые приборы погашены.
Стояночные огни включены.
Фары ближнего / дальнего света включены.
Противотуманные световые приборы
Задний противотуманный фонарь включен.
или
Противотуманные фары и фонарь включены.
Указатели поворотов
Поднимите или опустите рычаг переключателя световых
приборов, преодолев точку сопротивления; при этом
соответствующие указатели поворота будут мигать до тех
пор, пока переключатель не вернется в исходное положение.
Функция "автострада"
При кратком нажатии на выключатель
кверху или книзу без преодоления точки
сопротивления соответствующие указатели
поворота мигнут три раза.
Стеклоочистители
Кольцевой выключатель A: очиститель ветрового стекла
Выключен.
Прерывистый режим работы.
Медленный ритм работы.
Быстрый ритм работы.
Включение на один цикл.
Включение омывателя.
44
Кольцевой переключатель B: очиститель заднего стекла
Выключен.
Прерывистый режим работы.
Включение омывателя.
13
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
42 - 43 42 44
Ознакомление с автомобилем
ОБЕСПЕЧЕНИЕ КОМФОРТНОГО МИКРОКЛИМАТА
14
Рекомендации по внутрисалонным регулировкам
Отопитель или Кондиционер воздуха
Мне необходимо...
ТЕПЛО
ХОЛОД
УДАЛИТЬ КОНДЕНСАТ
УДАЛИТЬ ИНЕЙ
Распределение
воздуха
Расход воздуха
Рециркуляция /
Подача воздуха извне
Температура
Ручная
настройка
кондиционера
104
Ознакомление с автомобилем
БОРТОВЫЕ СИСТЕМЫ КОНТРОЛЯ
Панель приборов Панель контрольных ламп
A. При включении зажигания стрелка должна
показывать остаток топлива в баке.
После пуска двигателя связанная с ней контрольная
лампа должна погаснуть. Если она не гаснет, значит
в баке остался минимальный запас топлива.
B. При включении зажигания стрелка
должна правильно показывать
температуру охлаждающей жидкости в
системе охлаждения двигателя.
После пуска двигателя связанная с ней
контрольная должна погаснуть.
C.
При включении зажигания указатель уровня
масла не должен продолжать гореть.
При необходимости уровни следует довести
до нормы.
30 23
Контрольные лампы
1. При включении зажигания загораются
уведомляющие сигнализаторы
оранжевого и красного цветов.
2. После пуска двигателя все они должны
погаснуть.
Если какой-либо сигнализатор не погас
и продолжает гореть, обратитесь за
информацией к соответствующей странице.
A.
Интеллектуальная противобуксовочная система.
118
или
Противобуксовочная система (ASR).
116
B. Система "стоп-старт".
56
C. Аварийная световая сигнализация.
114
D. Обогрев заднего стекла и зеркал.
103

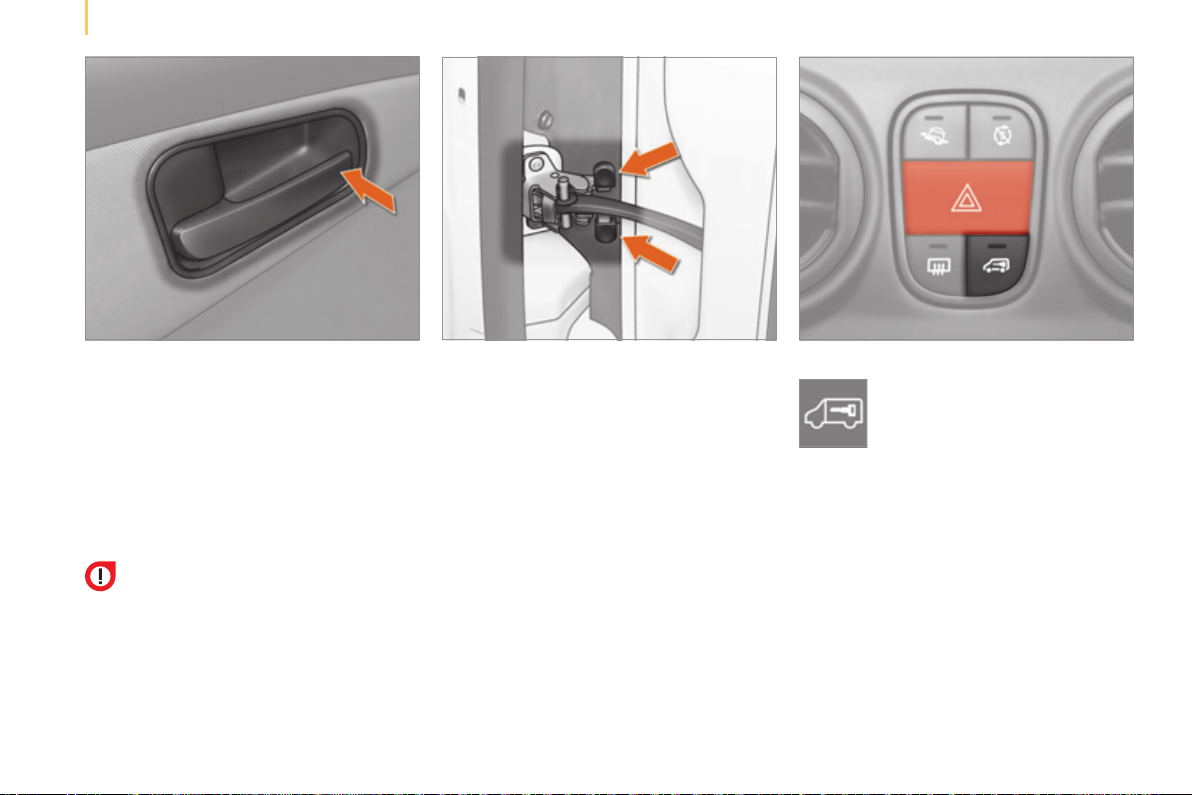

E. Запирание / отпирание замка грузового
отделения ("Фургон").
40
15
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
Ознакомление с автомобилем
СИСТЕМА БЕЗОПАСНОСТИ ПАССАЖИРОВ
16
Непристегнутый ремень
Фронтальная подушка безопасности пассажира
Лестничная перегородка (на версии
"Фургон")
A. Сигнализатор непристегнутого ремня
безопасности водителя.
119 123 109
Выключатель фронтальной подушки
безопасности пассажира расположен в
МЕНЮ рядом с рулевой колонкой.
1. Нажмите на кнопку MENU.
2. Выберите "Bag" и подтвердите, нажав
на кнопку "MENU".
3. Выберите "OFF" и подтвердите, нажав
на кнопку "MENU".
4. Выберите
на кнопку "MENU".
"YES" и подтвердите, нажав
Расположенная за спиной водителя
вертикальная лестничная перегородка
служит для его защиты от травмирования
случайно сместившимся грузом.
Ознакомление с автомобилем
СИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТНОГО ВОЖДЕНИЯ
Секвентальная коробка передач
Секвентальная 5-ступенчатая
коробка передач может работать как в
автоматическом режиме, так и в режиме
ручного переключения передач.
N. Нейтральная передача.
R. Передача заднего хода.
M +/-. Секвентальный режим.
A. Автоматический режим.
E. Экономичный режим.
Индикация на панели приборов
Выбранные передачи и режимы работы АКП
показываются на панели приборов.
N: нейтральная передача.
R: передача заднего хода.
1 2 3 4 5: включенные передачи.
AUTO: автоматический режим.
E: экономичный режим.
17
Пуск двигателя
Переведите рычаг в положение N и с силой
надавите на педаль тормоза при запуске
двигателя.
Запустите двигатель.
Выберите ручной или автоматический режим
(переведите рычаг в центральное положение,
затем продолжительно нажмите влево)
или передачу заднего хода (положение R ),
пользуясь рычагом селектора.
Отпустите стояночный тормоз.
Отпустите педаль тормоза, затем прибавьте газ.
51
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
Ознакомление с автомобилем
КОМФОРТНОЕ ВОЖДЕНИЕ
18
"Стоп-Старт"
Переход двигателя в режим STOP
Переход двигателя в режим START
Отключение / Повторное включение
На панели приборов загорается символ "S" ,
и двигатель переходит в режим ожидания:
- если коробка передач механическая:
на остановленном автомобиле включите
нейтральную передачу и отпустите
сцепление,
- если коробка передач секвентальная:
на остановленном автомобиле
держите педаль тормоза нажатой или
переведите рычаг селектора на N .
В отдельных случаях режим STOP может не
срабатывать; при этом на панели приборов
появляется сообщение и несколько секунд
мигает символ "S" , который затем гаснет.
Система автоматической приостановки
работы двигателя срабатывает только
по достижении скорости движения
более 10 км/ч, чтобы не допускать
слишком частых отключений двигателя при
медленной езде.
56 57 58
- если коробка передач механическая:
- если коробка передач секвентальная:
В
отключаться автоматически; при этом на
панели приборов появляется сообщение
в сопровождении мигающего несколько
секунд символа "S" , который затем гаснет.
На панели приборов гаснет символ "S"
и двигател автоматически запускается:
нажмите на педаль сцепления,
● переведите селектор на A или M и
отпустите педаль тормоза,
● либо, если селектор переведен
на N и педаль тормоза отпущена,
включите A или M ,
● либо включите передачу заднего
хода.
отдельных случаях режим START может
Вы можете в любой момент отключить систему,
нажав на кнопку " S - OFF" ; при этом внутри
кнопки загорится контрольная лампа, а на
панели приборов появится сообщение.
В дальнейшем система автоматически
становится активной при каждом запуске
двигателя ключом.
Перед заправкой бака топливом и при
проведении работ в моторном отсеке обязательно
выключите бортовое электропитание поворотом
ключа в замке зажигания.
Ознакомление с автомобилем
СИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТНОГО ВОЖДЕНИЯ
Регулятор скорости
1. Активирование / Отключение режима
регулирования скорости.
2. Уменьшение параметра скорости.
3. Настройка скоростного режима /
Увеличение параметра скорости.
4. Повторное включение регулятора
скоростного режима.
Система может запоминать скорость и
активироваться, только если автомобиль
движется со скоростью более 30 км/ч и не
менее, чем на второй передаче, включенной
в механической
коробке.
Индикация на панели приборов
При активировании системы регулирования скоростного режима
на панели приборов появляется соответствующий сигнализатор.
Регулятор скорости
ПУСК ДВИГАТЕЛЯ
Выключатель стартера
1. Положение STOP - Выключено.
2. Положение MAR - Включено.
3. Положение AV V - Пуск.
Не подвешивайте массивный
предмет к ключу, находящемуся в
контакторе; он может привести к
сбоям в работе системы.
19
45 35
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
ЭКО-ВОЖДЕНИЕ
20
Эко-вождение - это повседневная практика управления автомобилем, способствующая оптимизации расхода топлива и уменьшению
выбросов CO2.
Оптимизируйте обращение с коробкой передач
На автомобилях с механической коробкой передач трогайтесь
плавно и не запаздывайте с переходом на высшие передачи. В
режиме ускорений переключайтесь пораньше.
На автомобилях с автоматической или секвентальной коробкой
передач отдавайте предпочтение вождению в автоматическом режиме,
при этом избегайте сильных и резких нажатий на педаль акселератора.
Индикатор переключения передач будет подсказывать Вам
момент, когда нужно перейти на высшую передачу: как только
загорится цифра высшей передачи, сразу переходите на нее.
На автомобилях с секвентальной или автоматической коробкой
передач этот индикатор работает только в ручном режиме.
Придерживайтесь плавного стиля вождения
Соблюдайте безопасные интервалы между автомобилями,
тормозить лучше двигателем, а не педалью тормоза, плавно
нажимайте на педаль сцепления. Такой стиль вождения
содействует экономии топлива, сокращению выбросов CO2 и
снижению шумового фона на дороге.
Если дорожное движение не стеснено, то, при наличии в
комплектации автомобиля системы круиз-контроля, включите
регулятор скорости, как только превысите 40 км/ч.
Умеренно пользуйтесь бортовым электрическим оборудованием
Если перед поездкой в салоне слишком жарко, проветрите его - опустите стекла и откройте
вентиляцию, прежде чем включить кондиционер.
По достижении скорости более 50 км/ч поднимите стекла и оставьте вентиляцию открытой.
Пользуйтесь дополнительными средствами регулирования температуры в салоне
(заслонкой потолочного люка, шторами и т.п.).
Выключите кондиционер, если это не климат-контроль, как только в салоне установится
комфортный микроклимат.
Выключите обдув и обогрев стекол, если эти функции работают не в автоматическом
режиме.
Как можно раньше выключайте подогрев сидений.
Выключайте фары и противотуманные приборы, если видимость
на дороге достаточна.
Не нужно прогревать двигатель на месте, особенно зимой, перед
началом поездки; в движении автомобиль прогревается быстрее.
Если Вы - пассажир, не перегружайте бортовую электросеть
мультимедийными приборами (киноприставками, аудиоплеерами,
видеоиграми и т.д.) - так экономится электроэнергия, а значит и топливо.
Покидая автомобиль, выключайте переносные приборы.
21
Ограничьте причины перерасхода топлива
Равномерно распределяйте груз в автомобиле; тяжелые предметы укладывайте в
глубине багажного отделения, поближе к задним сиденьям.
Ограничивайте загрузку автомобиля и снижайте его аэродинамическое
сопротивление (уберите с крыши дуги, багажник, велобагажник, отцепите прицеп и
т.п.). Предпочтите кофр для перевозки багажа на крыше.
Своевременно снимайте с крыши дуги и багажник, если
По окончании зимнего сезона замените зимние шины летними.
они больше не понадобятся.
Соблюдайте требования технического обслуживания
Регулярно контролируйте давление воздуха на холодных шинах,
оно должно соответствовать указанному на этикетке в дверном
проеме со стороны водителя.
Особенно давление воздуха в шинах следует проверять:
- перед длительной поездкой,
- в межсезонье,
- после длительного хранения.
Не забывайте проверять давление в запасном колесе и на
прицепе.
Своевременно проводите техническое обслуживание автомобиля (замену
масла, масляного и воздушного фильтров и т.д.) и придерживайтесь
графика операций, рекомендованных его изготовителем.
При заправке бака не продолжайте попытки долить топливо после третьего
отключения заправочного пистолета - это позволит избежать перелива.
Уже после первых 3 000 километров пробега на новом автомобиле
Вы начнете замечать, что его средний расход топлива постепенно
становится стабильным.
Пост управления автомобилем
22
Панель приборов с дисплеем уровня 1 Панель приборов с дисплеем уровня 2
ПАНЕЛИ ПРИБОРОВ
1. Счетчик пробега, км/миль.
2. Дисплей.
3. Указатель уровня топлива.
4. Указатель температуры охлаждающей
жидкости.
5. Тахометр.
Дисплей уровня 1 панели приборов
- Часы.
- Указатель пробега, км/миль.
- Бортовой компьютер/запас хода по
топливу и средней скорости.
- Корректор угла наклона фар.
- Сигнализатор превышенной скорости.
- Индикатор передач.
- Стоп & Старт.
- Активирование и отключение подушки
безопасности пассажира.
Дисплей уровня 2 панели приборов
- Часы.
- Календарь.
- Радиоприемник.
- Пробег в км/милях.
- Температура за бортом.
- Режимы и включенные передачи
секвентальной коробки передач.
- Бортовой компьютер/автономность
хода по среднему расходу топлива.
- Корректор угла наклона фар.
- Сигнализатор превышенной скорости.
- Выбор языка сообщений.
- Индикатор передач.
- Стоп & Старт.
- Активирование и отключение подушки
безопасности пассажира,
- Активирование и отключение
автоматического запирания замков на
движущемся автомобиле.
Пост управления автомобилем
КОНТРОЛЬНЫЕ ЛАМПЫ
При каждом пуске двигателя на панели приборов загорается ряд контрольных ламп системы самодиагностики. Через мгновение они гаснут. Если, после
запуска двигателя, какая-либо из них продолжает гореть или мигает, значит в соответствующей системе обнаружена неисправность. Это первичное
предупреждение светового сигнализатора может сопровождаться звучанием зуммера и сообщением на дисплее. Не оставляйте без внимания эти сигналы.
Индикатор
Сигнализатор общего
назначения "Service"
Стояночный тормоз
включен.
Уровень тормозной
жидкости
недостаточен
Уровень масла в
двигателе снизился
до минимума
Температура
охлаждающей
жидкости
Состояние Причина Что делать
Загорается на
короткое время.
Если не гаснет,
сопровождается
сообщением на дисплее.
Горит.
Горит.
Не гаснет, несмотря
на нормальный
уровень.
Горит.
Не гаснет, несмотря
на нормальный
уровень.
Горит, если стрелка
в красной зоне.
На "H" в красной
зоне.
Мелкая неисправность.
Серьезная
неисправность.
Тормоз включен или не
выключен.
Уровень жидкости
недостаточен.
Уровень масла в
двигателе недостаточен.
Ненормальное
повышение.
Ненормальное
повышение температуры
охлаждающей жидкости.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
Запомните сработавший сигнализатор неисправности
и сообщите специалистам сервисной сети PEUGEOT
или специализированного техцентра.
Отпустите до конца стояночный тормоз и
сигнализатор погаснет.
Долейте жидкость, рекомендованную
сервисной сетью PEUGEOT.
Срочно остановитесь, припаркуйте машину,
выключите зажигание и обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Проверьте уровень масла в двигателе и обратитесь в сервисную
сеть PEUGEOT или в специализированный техцентр.
Срочно остановитесь, припаркуйте машину,
выключите зажигание и обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Припарковать машину, выключить зажигание и дать
остыть двигателю. Визуально проверить уровень.
См. раздел 7, гл. "Уровни".
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
23
ПОДГОТОВКА К ДВИЖЕНИЮ
1
Пост управления автомобилем
24
Индикатор
Состояние Причина Что делать
Горит в движении
в сопровождении
сообщения на дисплее
Масло в двигателе
Заряд аккумуляторной
батареи
Система "стоп-старт" Горит.
Не закрыта дверь
Не пристегнут ремень
безопасности
Мигает несколько
секунд в сопровождении
сообщения на дисплее
(только на 1,3 HDi 75 л.с.)
Горит.
Не гаснет, несмотря
на проверки.
Горит.
Сопровождается
сообщением на дисплее.
Загорается, затем
мигает.
Сопровождается
зуммером, затем
продолжает гореть.
Мигает в
сопровождении
звукового сигнала.
Недостаточное давление
масла в двигателе.
Ухудшение качества
масла в двигателе
Неисправна цепь заряда
АКБ.
Цепь неисправна, сбои в
системе
впрыска топлива.
Неисправна система
"стоп -старт".
Не закрыта дверь.
Водитель не
пристегнулся ремнем
безопасности.
Водитель ведет
автомобиль, не
пристегнувшись.
Передний пассажир
не пристегнул ремень
безопасности.
зажигания или
Припаркуйте машину, выключите зажигание
и обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.
При первой же возможности проведите
обслуживание автомобиля, чтобы не
допустить выхода из строя двигателя.
Проверьте выводы и контакты АКБ. См.
раздел 7, гл. "Аккумуляторная батарея".
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
Срочно проверьте систему в сервисной сети
PEUGEOT или в специализированном техцентре.
Проверьте, закрыты ли передние двери, а
также задние и
Потяните за ремень и вставьте язычок в
замок ремня.
Проверьте надежность пристегивания,
потянув за лямку. См. раздел 5, гл. "Ремни
безопасности".
Потяните за ремень и вставьте язычок в
замок ремня.
боковая.
Пост управления автомобилем
25
Индикатор
Подушка безопасности фронтальная
Подушка безопасности боковая
Отключение подушки
безопасности
переднего пассажира
Система ABS
Система
динамической
стабилизации
Помощь при трогании
с места на подъеме
Состояние Причина Что делать
Мигает или горит.
Горит.
Продолжает гореть. Неисправна система.
Горит одновременно
с контрольной лампой
стояночного тормоза.
Мигает несколько
секунд.
Горит одновременно с
лампой кнопки "ASR
OFF" в сопровождении
сообщения на
дисплее.
горит в сопровождении
сообщения на дисплее.
Горит.
Горит.
Неисправна подушка
безопасности.
Водитель отключил эту подушку
безопасности при установке детского кресла
для перевозки ребенка "спинкой вперед".
Неисправен электронный
регулятор тормозных
сил.
Сработала система ESP.
Неисправна система
ESP.
Неисправна система
ASR / ESP.
Неисправна интеллектуальная
противобуксовочная система.
Неисправна система помощи
при трогании на подъеме.
Срочно обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр. См.
раздел 5, гл. "Подушки безопасности".
Сконфигурируйте, открыв MENU бортового
компьютера. См. раздел 3, гл. "Меню".
Тормозная система продолжает работать в нормальном штатном режиме, но
без усилителя. Тем не менее, мы рекомендуем не продолжать движение и
обратиться в сервисную сеть PEUGEOT или в специализированный техцентр.
Срочно остановитесь, припаркуйте машину,
выключите зажигание и обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Система сработала, чтобы скорректировать
траекторию движения автомобиля.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
Обратитесь
в специализированный техцентр.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
в сервисную сеть PEUGEOT или
ПОДГОТОВКА К ДВИЖЕНИЮ
Передние тормозные
колодки
Горит.
Изношены передние
тормозные колодки.
Замените тормозные колодки в сервисной сети
PEUGEOT или в специализированном техцентре.
1
Пост управления автомобилем
26
Индикатор
Состояние Причина Что делать
Электронный
иммобилайзер
двигателя
Система защиты
окружающей среды
Аварийный остаток
топлива в баке
Сажевый фильтр
Наличие воды в
фильтре дизельного
топлива
Предподогрев дизеля Горит
Горит.
Мигает или горит. Неисправность системы.
Горит, если стрелка
указателя находится
в зоне E.
Горит в сопровождении
звукового сигнала и
сообщения на дисплее.
Горит в сопровождении
сообщения на
дисплее.
Ключ в замке зажигания
не распознается.
Запуск двигателя
невозможен.
Начато расходование
аварийного остатка
топлива.
Началось
перенасыщение
сажевого фильтра.
Присутствует вода в
фильтре дизельного
топлива.
Необходимо включить
предподогрев (секунд
на 30 при очень низких
температурах)
Замените ключ, а неисправный проверьте в
сервисной сети PEUGEOT. См. раздел 1, гл.
"Открывающиеся элементы кузова".
Обратитесь в сервисную сеть
в специализированный техцентр.
Не затягивайте с дозаправкой автомобиля
топливом. Система подсчитывает остаток
пробега по топливу в зависимости от таких
параметров, как стиль вождения, рельеф
дороги, время, прошедшее с момента загорания
сигнализатора и количество километров,
пройденных с момента загорания сигнализатора.
При первой же возможности проведите
процедуру очищения фильтра. См. раздел 7,
гл. "Контрольные проверки".
Произведите очистку фильтра в сервисной сети
PEUGEOT или в специализированном техцентре.
См. раздел 7, гл. "Контрольные проверки".
Дождитесь выключения индикатора, прежде
чем включить стартер.
Если двигатель не заводится, снова включите
зажигание и дождитесь выключения
индикатора, затем запустите двигатель.
PEUGEOT или
Пост управления автомобилем
27
Индикатор
Состояние Причина Что делать
Стояночные огни Горит. Включаются водителем.
Фары ближнего света
Фары дальнего света
Указатели поворотов
Аварийная световая
сигнализация
Противотуманные
фары
Задние
противотуманные
фонари
Горит.
Мигает в
сопровождении
звучащего зуммера.
Мигает в
сопровождении
звукового
сигнализатора.
Горит.
Горит.
Включаются водителем.
Водитель перевел
выключатель на себя.
Указатель поворотов
включен переключателем
световых приборов
слева от рулевого
колеса.
Вдавлена кнопка аварийной
световой сигнализации,
расположенная в центре
панели управления.
Нажата клавиша на
панели приборов.
Нажата клавиша на
панели приборов.
Поверните кольцо выключателя световых
приборов в первое положение.
Поверните кольцо выключателя во второе
положение.
Переведите выключатель на фары ближнего
света.
Поворот вправо: перевести рычаг кверху.
Поворот влево: перевести рычаг книзу.
Мигают левые
одновременно с их контрольными лампами.
Включаются водителем.
Противотуманные фары включаются, только если
стояночные огни или фары ближнего света включены.
Включаются водителем. Противотуманные фонари
включаются, только если фары ближнего света
включены. В нормальных условиях видимости их следует
выключить, чтобы не оказаться оштрафованным.
Красный свет этого фонаря ослепительно ярок.
и правые указатели поворотов
ПОДГОТОВКА К ДВИЖЕНИЮ
1
Пост управления автомобилем
28
Индикатор
Состояние Причина Что делать
Регулятор скорости Горит. Регулятор включен.
Помощь при парковке
задним ходом
Секвентальная
коробка передач
Горит в сопровождении
сообщения на дисплее.
Горит в сопровождении
сообщения на дисплее.
Мигает в
сопровождении
звукового сигнала и
сообщения на дисплее.
Неисправна система.
Неправильное действие
водителя.
Неисправна коробка
передач.
Включается водителем. См. раздел 1, гл.
"Переключатели на рулевом колесе".
Звуковое сопровождение маневрирования больше не работает.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Повторите действие правильно.
Срочно обратитесь в сервисную сеть
PEUGEOT или в специализированный
техцентр.
Loading...
