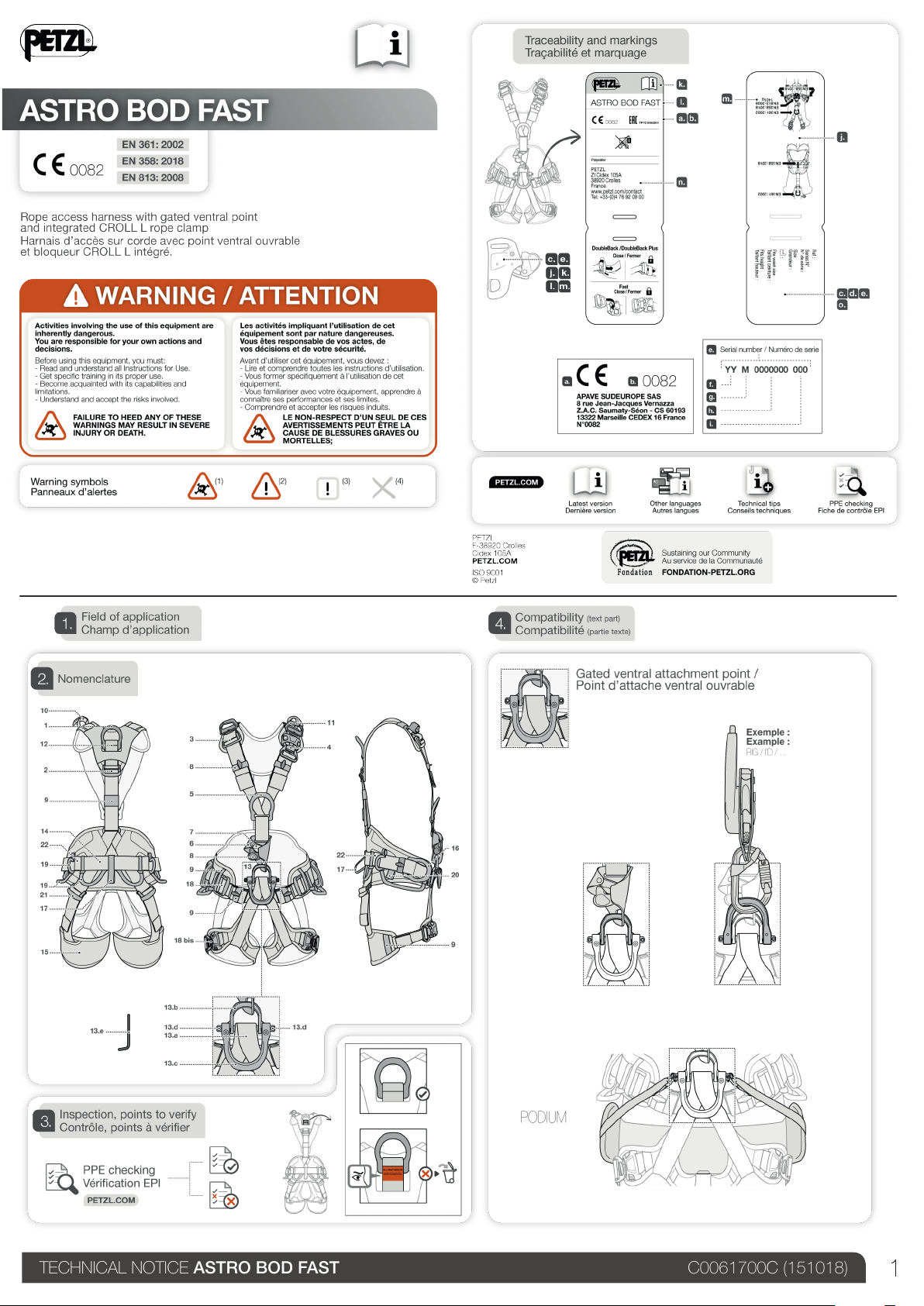

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 2

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 3

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 4

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 5

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 6

These instructions explain how to correctly use your equipment. Only certain techniques and

uses are described. The warning symbols inform you of some potential dangers related to the use of your equipment, but it is impossible to describe them all. Check Petzl.com for updates and additional information. You are responsible for heeding each warning and using your equipment correctly. Any misuse of this equipment will create additional dangers. Contact Petzl if you have any doubts or difﬁculty understanding these instructions.

1. Field of application

Personal protective equipment (PPE) used for fall protection. Rope access harness with gated ventral point and integrated CROLL L rope clamp. Nominal maximum load: 140 kg (150 kg including the user’s equipment). This product must not be pushed beyond its limits, nor be used for any purpose other than that for which it is designed.

Responsibility

WARNING Activities involving the use of this equipment are inherently dangerous. You are responsible for your own actions, decisions and safety.

Before using this equipment, you must:

- Read and understand all Instructions for Use.

- Get speciﬁc training in its proper use.

- Become acquainted with its capabilities and limitations.

- Understand and accept the risks involved.

Failure to heed any of these warnings may result in severe injury or death.

This product must only be used by competent and responsible persons, or those placed under the direct and visual control of a competent and responsible person. You are responsible for your actions, your decisions and your safety and you assume the consequences of same. If you are not able, or not in a position to assume this responsibility, or if you do not fully understand the Instructions for Use, do not use this equipment.

2. Nomenclature

Chest harness:

(1) Dorsal attachment point, (2) Rear dorsal point adjustment buckle, (3) Front shoulder strap adjustment buckle, (4) FAST shoulder strap adjustment buckle, (5) Sternal attachment point, (6) CROLL L ventral rope clamp, (7) Cam, (8) Safety catch, (9) Elastic keepers for straps, (10) Velcro keeper for ASAP’SORBER, (11) Fall arrest lanyard connector-holders, (12) Fall arrest indicator.

Seat harness:

(13) Gated ventral attachment point, (13a) Textile attachment point, (13b) Small metal D, (13c) Large metal D, (13d) Seat attachment points, (13e) Key, (14) Waistbelt strap, (15) Leg loops, (16) Side attachment points, (17) Rear restraint attachment point, (18) DOUBLEBACK PLUS adjustment buckles for straps, (18 bis) FAST LT automatic buckles for leg loops, (19) Equipment loops, (20) Loops for TOOLBAG tool pouch, (21) DOUBLEBACK adjustment buckles for leg loop-waistbelt linking straps, (22) Loops for CARITOOL tool holder.

Principal materials:

- Straps: polyester; adjustment buckles: steel; ventral attachment points: aluminum and stainless steel.

- CROLL L: frame: aluminum alloy; cam: stainless steel.

3. Inspection, points to verify

Your safety is related to the integrity of your equipment. Petzl recommends a detailed inspection by a competent person at least once every 12 months (depending on current regulations in your country, and your conditions of usage). Follow the procedures described at Petzl.com. Record the results on your PPE inspection form: type, model, manufacturer contact info, serial number or individual number, dates: manufacture, purchase, ﬁrst use, next periodic inspection; problems, comments, inspector’s name and signature.

Before each use Harness

Check the webbing at the attachment points, at the adjustment buckles and at the safety stitching. Be particularly careful to check for cut or loose threads. Look for cuts, wear and damage due to use, to heat, to chemicals... Verify that the DOUBLEBACK, DOUBLEBACK PLUS and FAST buckles function properly. Check the fall arrest indicator. The indicator shows red if the dorsal attachment point sustains a shock-load greater than 400 daN. Retire the harness if the fall arrest indicator is visible.

Gated ventral attachment point

Verify the absence of any cracks, deformation, corrosion... Verify the screws are present and securely tightened.

CROLL L

On the product, verify the absence of any cracks, deformation, marks, wear, corrosion... Check the condition of the frame, the attachment holes, the cam and safety catch, the springs and the cam axle. Check the mobility of the cam and the effectiveness of its spring. Check the cam for clogged teeth.

During use

Regularly verify that the adjustment buckles are securely fastened. It is important to regularly monitor the condition of the product and its connections to the other equipment in the system. Make sure that all items of equipment are correctly positioned with respect to each other. BEWARE:

- of foreign objects that can impede the operation of the cam,

- of situations where the safety catch can snag and cause the cam to open.

4. Compatibility

Verify that this product is compatible with the other elements of the system in your application (compatible = good functional interaction). Equipment used with your harness must meet current standards in your country (e.g. EN 362 connectors).

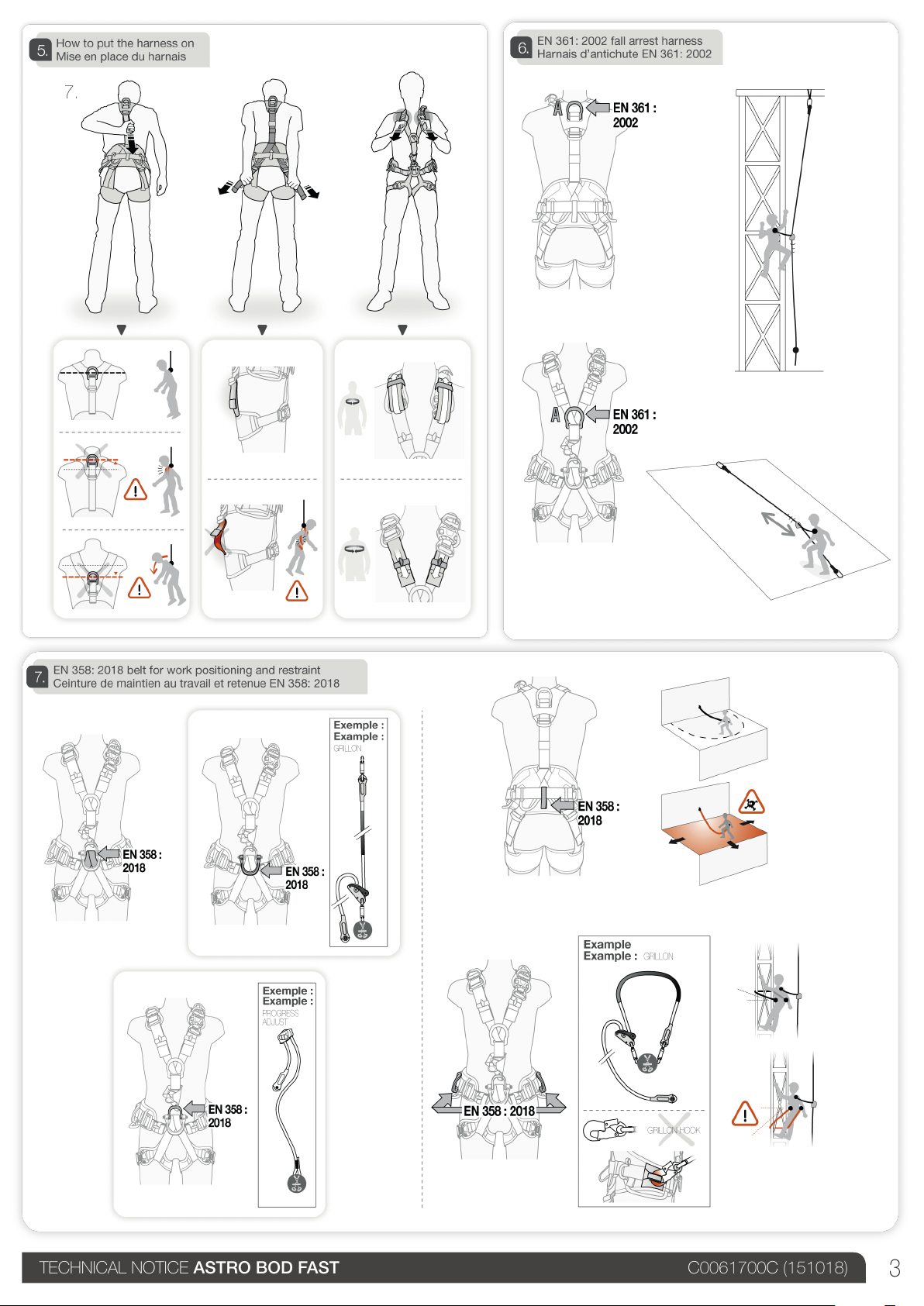

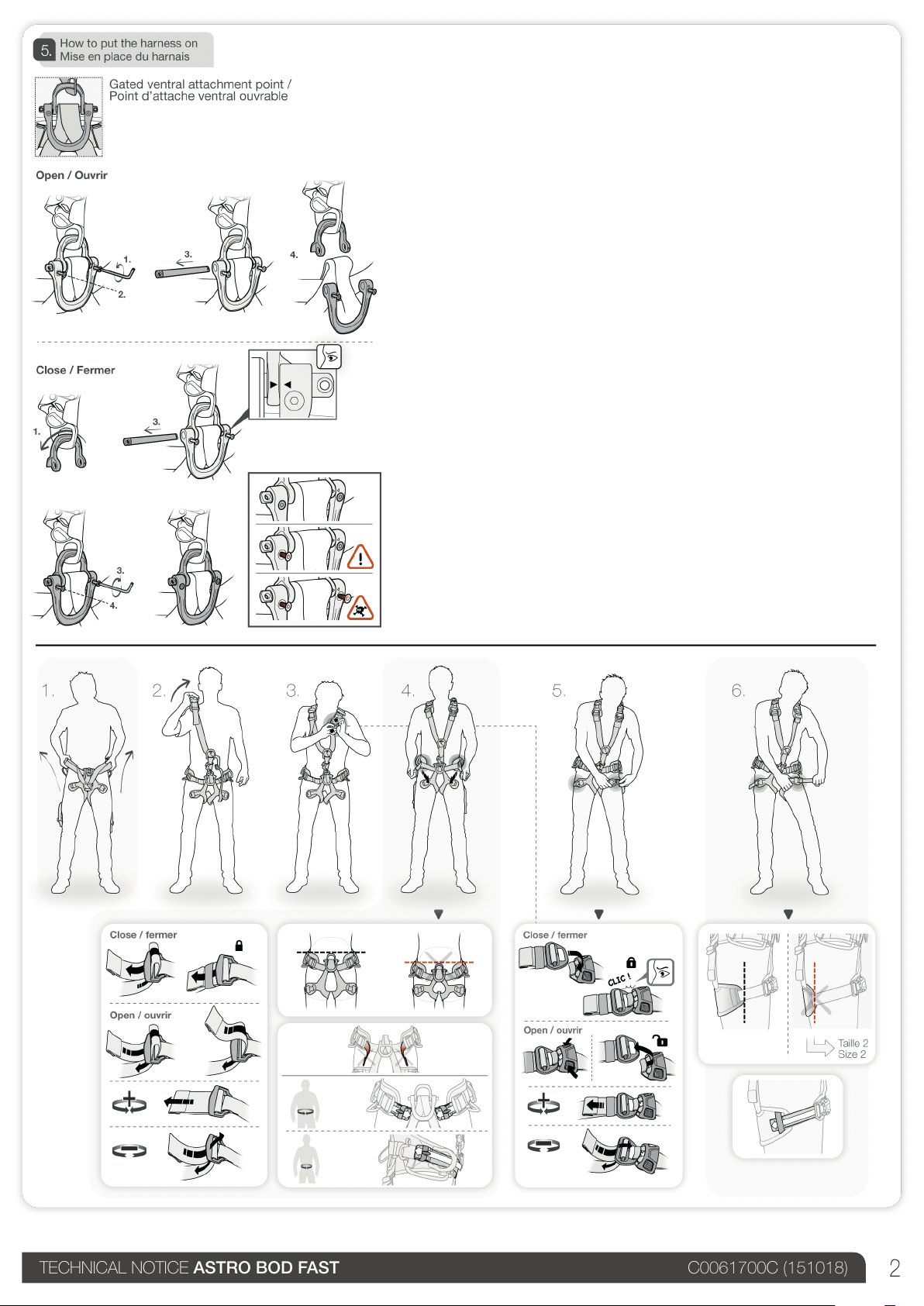

5. Harness setup

- Be sure to correctly stow the excess webbing (folded ﬂat) in the elastic keepers.

- Beware of foreign objects that could impede the operation of the FAST automatic buckles (e.g. pebbles, sand, clothing...). Verify that they are correctly fastened (see drawings).

Gated ventral attachment point

This point allows multiple pieces of equipment to be attached: a PODIUM seat on the pin, a CROLL L rope clamp on the small D, a descender on the large D. The two screws must be present and securely tightened. Carefully follow the instructions for assembly and disassembly: see indicative arrows. It is not necessary to completely remove the screw to free the pin. If you lose a screw, contact Petzl after-sales service.

Initial adjustment of the dorsal attachment point

Adjust the position of the dorsal attachment point to suit your body shape and size: position it at the level of the shoulder blades. Warning: the adjustment of the rear leg loop-waistbelt linking straps is important if you use the dorsal point.

Adjustment and suspension test

Your harness must be adjusted to ﬁt snugly to reduce the risk of injury in the event of a fall. In a safe environment, you must move around and hang in the harness from each attachment point, with your equipment, to verify that the harness ﬁts properly, provides adequate comfort for the intended use and that it is optimally adjusted.

6. Fall arrest harness EN 361: 2002

Full-body harness for fall protection, component of a fall arrest system in accordance with the EN 363 standard (personal fall protection systems).

6A. Sternal attachment point 6B. Dorsal attachment point

Only these points may be used to attach a fall arrest system, for example a mobile fall arrester, an energy absorber, or other system described in the EN 363 standard. For ease of identiﬁcation, these points are marked with the letter ‘A’.

Clearance: amount of free space below the user

The free space below the user must be sufﬁcient to prevent the user from hitting an obstacle in case of a fall. Speciﬁc details on calculating clearance are found in the Instructions for Use of the other components (energy absorbers, mobile fall arrester...).

7. Belt for restraint and work positioning EN 358: 2018

These attachment points must only be used to attach to a restraint or work positioning system. See the Instructions for Use of the lanyard used, for usage precautions. These attachment points are not designed for fall arrest usage. Do not use a work positioning belt if there is a foreseeable risk of the user becoming suspended or exposed to uncontrolled tension on the belt. For work positioning, use an anchor point situated at or above waist level. It may be necessary to supplement work positioning or restraint systems with collective or personal fall arrest systems.

7A. Gated ventral attachment point 7B. Waistbelt side attachment points

Always use the two side attachment points together, by linking them with a positioning lanyard, in order to be comfortably supported by the waistbelt.

7C. Rear restraint attachment point

This rear waistbelt attachment point is designed only for attachment of a restraint system to prevent the user from entering an area where a fall is possible.

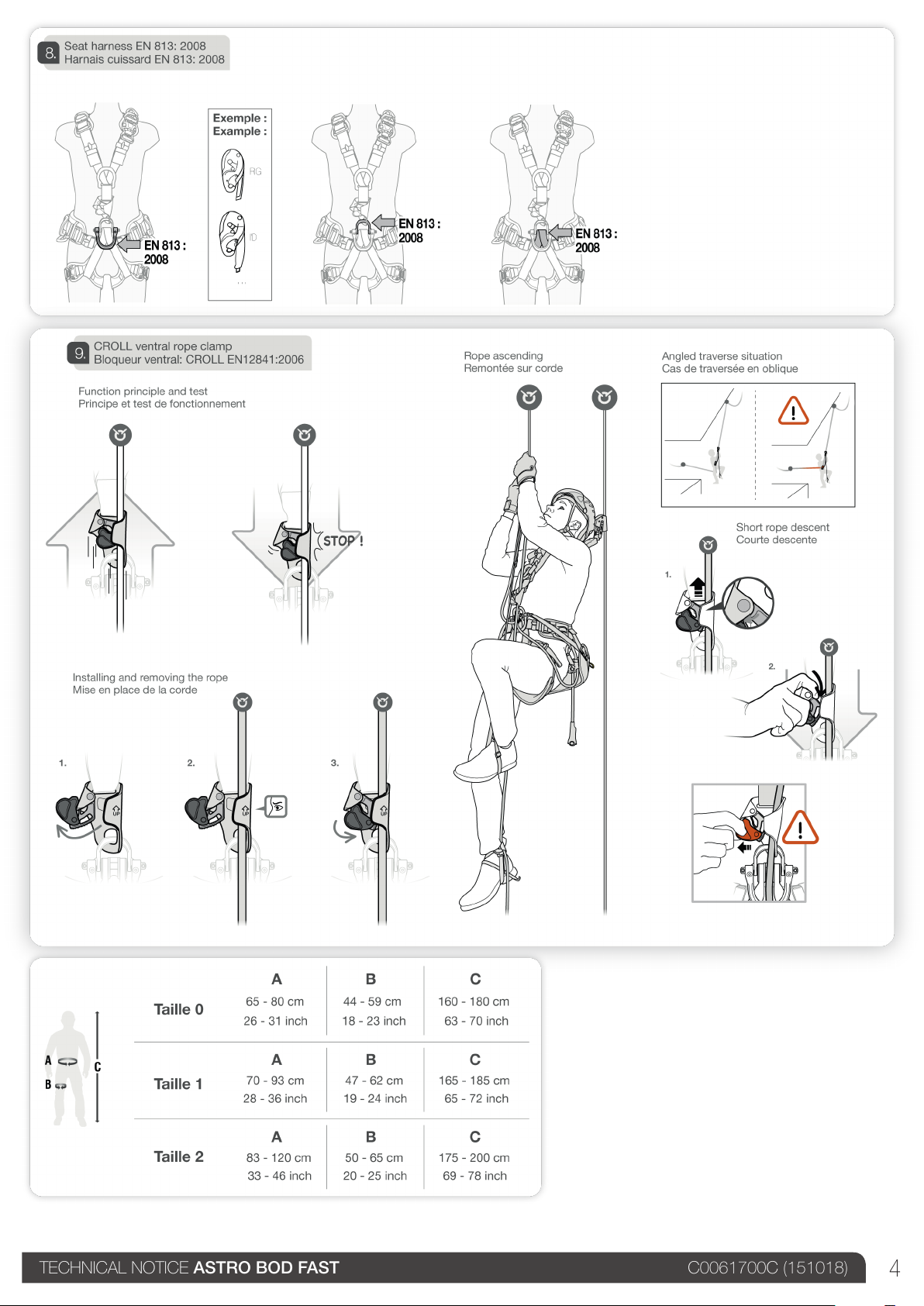

8. Seat harness EN 813: 2008

Gated ventral attachment point

Designed for progression on rope and work positioning. Use the ventral point to attach a descender, positioning lanyards or progression lanyards. This attachment point is not suitable for fall arrest.

9. CROLL L ventral rope clamp EN 12841: 2006

The CROLL L is a type B rope adjustment device used for upward progression on the work rope.

The CROLL L must be used with a type A backup device on the safety rope (e.g. with an ASAP mobile fall arrester for rope).

- The CROLL L is not suitable for use in a fall arrest system.

- To meet the requirements of the EN 12841: 2006 type B standard, use 10-13 mm EN 1891 type A low stretch kernmantel ropes. (Note: certiﬁcation testing was performed using Petzl CLUB 10 mm and Teufelberger KM3 13 mm ropes.)

- Use a connecting assembly of maximum length 1 meter (lanyard + connectors + devices).

- Do not allow slack in the rope between the rope adjustment device and the anchor, in order to reduce the risk of a fall. When your body weight is on the work rope, make sure that the safety rope is not loaded. A dynamic overload can damage the safety rope.

Function principle and test

This rope clamp is a device for ascending rope. It slides along the rope in one direction and locks in the other direction. The cam’s teeth initiate a clamping action that locks the rope by pinching it between the cam and the frame. The slot in the cam allows mud to clear.

Installing and removing the rope

Pull the safety catch down and lock it on the frame of the device. The cam is thus held open. Put the rope in the device. Observe the Up/Down indicator. Release the safety catch so that the cam presses against the rope. In this position the safety catch helps prevent involuntary opening of the cam. To remove the rope, slide the device upwards on the rope while operating the safety catch to disengage the cam.

Rope ascent

Use the CROLL L with another rope clamp (e.g. BASIC) and a foot loop. Always attach yourself to the second rope clamp with an appropriate lanyard.

Angled traverse situation

Starting on an angled rope: put a leg over the rope to align it with the CROLL L’s rope channel.

Short descent

Slide the device slightly up the rope and simultaneously push the cam with your index ﬁnger. Do not manipulate the safety catch because there is a risk of accidentally opening the cam. Warning: for workers weighing over 100 kg, see the information on Solutions for workers over 100 kg at Petzl.com.

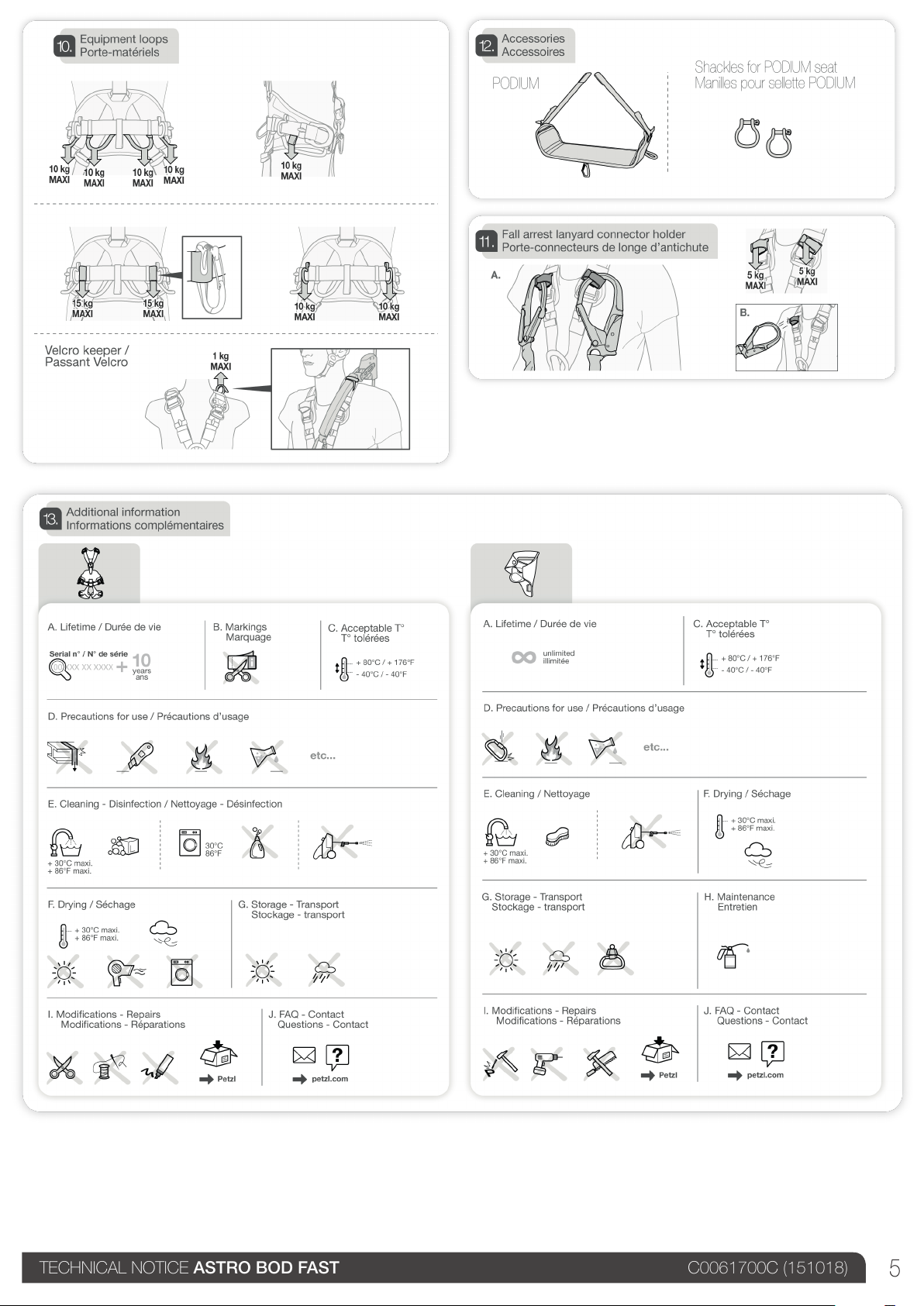

10. Equipment loops

Equipment loops must only be used for equipment. WARNING - DANGER: never use equipment loops for belaying, rappelling, tying in, or anchoring a person. The Velcro keeper may be used to hold your mobile fall arrester’s energy absorber in a high position.

11. Fall arrest lanyard connector holder

A. To be used only as a connector holder for unused lanyard ends. B. In case of a fall, the connector holder releases the lanyard-end connector so as to avoid impeding deployment of the energy absorber. Warning: this attachment point is not a fall arrest attachment point.

12. Accessories

PODIUM seat and shackles for PODIUM seat.

13. Additional information

This product meets the requirements of Regulation (EU) 2016/425 on personal protective equipment. The EU declaration of conformity is available at Petzl.com.

- You must have a rescue plan and the means to rapidly implement it in case of difﬁculties encountered while using this equipment.

- The anchor point for the system should preferably be located above the user’s position and should meet the requirements of the EN 795 standard (12 kN minimum strength).

- In a fall arrest system, it is essential to check the required clearance below the user before each use, in order to avoid hitting the ground or an obstacle in case of a fall.

- Make sure that the anchor point is correctly positioned, in order to limit the risk and the length of a fall.

- A fall arrest harness is the only device allowable for supporting the body in a fall arrest system.

- When using multiple items of equipment, a dangerous situation can arise in which the safety function of an item of equipment can be affected by the safety function of another item of equipment.

- WARNING: ensure that your products do not rub against abrasive or sharp surfaces.

- Users must be medically ﬁt for activities at height. WARNING: inert suspension in a harness can result in serious injury or death.

- The Instructions for Use for each item of equipment used in conjunction with this product must be followed.

- The Instructions for Use must be provided to the user of this equipment, in the language of the country where the equipment is used.

- Make sure the markings on the product are legible.

When to retire your equipment:

WARNING: an exceptional event can lead you to retire a product after only one use, depending on the type and intensity of usage and the environment of usage (harsh environments, marine environments, sharp edges, extreme temperatures, chemicals...). A product must be retired when:

- It is over 10 years old and made of plastic or textiles.

- It has been subjected to a major fall or load.

- It fails to pass inspection. You have any doubt as to its reliability.

- You do not know its full usage history.

- When it becomes obsolete due to changes in legislation, standards, technique or incompatibility with other equipment... Destroy these products to prevent further use.

Icons:

A. Lifetime: 10 years - B. Marking - C. Acceptable temperatures - D. Usage precautions

- E. Cleaning/disinfection - F. Drying - G. Storage/transport - H. Maintenance - I. Modiﬁcations/repairs (prohibited outside of Petzl facilities, except replacement parts) - J. Questions/contact

3-year guarantee

Against any material or manufacturing defect. Exclusions: normal wear and tear, oxidation, modiﬁcations or alterations, incorrect storage, poor maintenance, negligence, uses for which this product is not designed.

Warning symbols

1. Situation presenting an imminent risk of serious injury or death. 2. Exposure to a potential risk of accident or injury. 3. Important information on the functioning or performance of your product. 4. Equipment incompatibility.

Traceability and markings

a. Meets PPE regulatory requirements. Notiﬁed body performing the EU type examination - b. Number of the notiﬁed body responsible for the production control of this PPE - c. Traceability: datamatrix - d. Sizing - e. Serial number - f. Year of manufacture - g. Month of manufacture - h. Batch number - i. Individual identiﬁer - j. Standards - k. Read the Instructions for Use carefully

- l. Model identiﬁcation - m. Nominal maximum load - n. Manufacturer address - o. Date of manufacture (month/year)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 7

Cette notice explique comment utiliser correctement votre équipement. Seuls certains usages

et techniques sont présentés. Les panneaux d’alerte vous informent de certains dangers potentiels liés à l’utilisation de votre équipement, mais il est impossible de tous les décrire. Prenez connaissance des mises à jour et informations complémentaires sur Petzl.com. Vous êtes responsable de la prise en compte de chaque alerte et de l’utilisation correcte de votre équipement. Toute mauvaise utilisation de cet équipement sera à l’origine de dangers additionnels. Contactez Petzl si vous avez des doutes ou des difﬁcultés de compréhension.

1. Champ d’application

Équipement de protection individuelle (EPI) contre les chutes de hauteur. Harnais d’accès sur corde avec point ventral ouvrable et bloqueur CROLL L intégré. Charge nominale maximale : 140 kg (150 kg matériel de l’utilisateur compris). Ce produit ne doit pas être sollicité au-delà de ses limites ou dans toute autre situation que celle pour laquelle il est prévu.

Responsabilité

ATTENTION Les activités impliquant l’utilisation de cet équipement sont par nature dangereuses. Vous êtes responsable de vos actes, de vos décisions et de votre sécurité.

Avant d’utiliser cet équipement, vous devez :

- Lire et comprendre toutes les instructions d’utilisation.

- Vous former spéciﬁquement à l’utilisation de cet équipement.

- Vous familiariser avec votre équipement, apprendre à connaître ses performances et ses limites.

- Comprendre et accepter les risques induits.

Le non-respect d’un seul de ces avertissements peut être la cause de blessures graves ou mortelles.

Ce produit ne doit être utilisé que par des personnes compétentes et avisées ou placées sous le contrôle visuel direct d’une personne compétente et avisée. Vous êtes responsable de vos actes, de vos décisions et de votre sécurité et en assumez les conséquences. Si vous n’êtes pas en mesure d’assumer cette responsabilité, ou si vous n’avez pas bien compris les instructions d’utilisation, n’utilisez pas cet équipement.

2. Nomenclature

Torse :

(1) Point d’attache dorsal, (2) Boucle arrière de réglage du point dorsal, (3) Boucle avant de réglage des bretelles, (4) Boucle FAST de réglage des bretelles, (5) Point d’attache sternal, (6) Bloqueur ventral CROLL L, (7) Gâchette, (8) Taquet de sécurité, (9) Passants élastiques pour sangles, (10) Passant Velcro pour ASAP’SORBER, (11) Porte-connecteurs de longe d’antichute, (12) Indicateur d’arrêt de chute.

Cuissard :

(13) Point d’attache ventral ouvrable, (13a) Point d’attache textile, (13b) Petit dé métallique, (13c) Grand dé métallique, (13d) Points d’attache de la sellette, (13e) Clé, (14) Sangle de ceinture, (15) Sangles de cuisses, (16) Points d’attache latéraux, (17) Point d’attache arrière de retenue, (18) Boucles de réglage DOUBLEBACK PLUS des sangles, (18 bis) Boucles FAST LT des sangles de cuisses, (19) Porte-matériel, (20) Passants pour pochette porte-outils TOOLBAG, (21) Boucles de réglage DOUBLEBACK des sangles de liaison cuisses-ceinture, (22) Passants pour porte-outils CARITOOL.

Matériaux principaux :

- Sangles : polyester, boucles de réglage : acier, points d’attache ventraux : alliage d’aluminium et acier inoxydable.

- CROLL L : corps : alliage d’aluminium, gâchette : acier inoxydable.

3. Contrôle, points à vériﬁer

Votre sécurité est liée à l’intégrité de votre équipement. Petzl conseille une vériﬁcation approfondie, par une personne compétente, au minimum tous les 12 mois (en fonction de la réglementation en vigueur dans votre pays et de vos conditions d’utilisation). Respectez les modes opératoires décrits sur le site Petzl.com. Enregistrez les résultats sur la ﬁche de vie de votre EPI : type, modèle, coordonnées du fabricant, numéro de série ou numéro individuel, dates : fabrication, achat, première utilisation, prochains examens périodiques, défauts, remarques, nom et signature du contrôleur.

Avant toute utilisation Harnais

Vériﬁez les sangles au niveau des points d’attache, des boucles de réglage et des coutures de sécurité. Attention aux ﬁls coupés ou distendus. Surveillez les coupures, usures et dommages dus à l’utilisation, à la chaleur, aux produits chimiques... Vériﬁez le bon fonctionnement des boucles DOUBLEBACK, DOUBLEBACK PLUS et FAST. Vériﬁez l’indicateur d’arrêt de chute. Cet indicateur apparaît en rouge si le point d’attache dorsal a subi un choc supérieur à 400 daN. Rebutez votre harnais si l’indicateur d’arrêt de chute est visible.

Point d’attache ventral ouvrable

Vériﬁez l’absence de ﬁssures, déformations, corrosion... Vériﬁez la présence des vis et leur serrage.

CROLL L

Sur le produit, vériﬁez l’absence de ﬁssures, déformations, marques, usure, corrosion... Vériﬁez l’état du corps, des trous de connexion, de la gâchette et du taquet de sécurité, les ressorts et l’axe de la gâchette. Contrôlez la mobilité de la gâchette et l’efﬁcacité de son ressort. Contrôlez l’encrassement des dents de la gâchette.

Pendant l’utilisation

Vériﬁez régulièrement le bon serrage des boucles de réglage. Il est important de contrôler régulièrement l’état du produit et de ses connexions avec les autres équipements du système. Assurez-vous du bon positionnement des équipements les uns par rapport aux autres. ATTENTION :

- aux objets étrangers qui risquent de gêner le fonctionnement de la gâchette,

- aux éléments qui risquent d’accrocher le taquet et provoquer l’ouverture de la gâchette.

4. Compatibilité

Vériﬁez la compatibilité de ce produit avec les autres éléments du système dans votre application (compatibilité = bonne interaction fonctionnelle). Les éléments utilisés avec votre harnais doivent être conformes aux normes en vigueur dans votre pays (connecteurs EN 362 par exemple).

5. Mise en place du harnais

- Veillez à ranger correctement les surplus de sangles (bien plaqués) dans les passants élastiques.

- Attention aux objets étrangers qui risquent de gêner le fonctionnement des boucles automatiques FAST (cailloux, sable, vêtements...). Vériﬁez leur bon verrouillage (voir dessins).

Point d’attache ventral ouvrable

Ce point permet une connexion de plusieurs équipements : une sellette PODIUM sur l’axe, un bloqueur CROLL L sur le petit dé, un descendeur sur le grand dé. Les deux vis doivent être présentes et serrées fermement. Suivez précisément les instructions de montage et démontage : voir ﬂèches indicatives. Il n’est pas nécessaire d’enlever complètement la vis pour libérer l’axe. Si vous perdez une vis, contactez le service après-vente Petzl.

Réglage initial du point dorsal

Ajustez le réglage de ce point d’attache dorsal à votre morphologie : positionnez-le au niveau des omoplates. Attention, l’ajustement des sangles arrière de liaison cuisse-ceinture est important si vous utilisez le point dorsal.

Réglage et test de suspension

Votre harnais doit être ajusté proche du corps pour réduire le risque de blessure en cas de chute. Vous devez effectuer des mouvements et un test de suspension, dans un endroit sûr, sur chaque point d’attache, avec votre matériel, pour être sûr qu’il soit de la bonne taille et du niveau de confort nécessaire pour l’usage attendu et que le réglage soit optimum.

6. Harnais d’antichute EN 361 : 2002

Harnais complet pour la protection contre les chutes de hauteur, composant d’un système d’arrêt des chutes selon la norme EN 363 (systèmes de protection individuelle contre les chutes de hauteur).

6A. Point d’attache sternal 6B. Point d’attache dorsal

Seuls ces points servent à connecter un système d’arrêt des chutes, par exemple un antichute mobile sur corde, un absorbeur d’énergie..., systèmes décrits dans la norme EN 363. Pour mieux les identiﬁer, ces points sont marqués de la lettre A.

Tirant d’air : hauteur libre sous l’utilisateur

La hauteur libre sous l’utilisateur doit être sufﬁsante pour qu’il ne heurte pas d’obstacle en cas de chute. Les calculs spéciﬁques de tirant d’air sont détaillés dans les notices techniques des autres composants (absorbeurs d’énergie, antichute mobile...).

7. Ceinture de maintien au travail et de retenue EN 358 : 2018

Ces points d’attache doivent être utilisés uniquement pour l’accrochage à un système de maintien au travail ou système de retenue. Consultez la notice de la longe utilisée pour les précautions d’usage. Ces points d’attache ne sont pas conçus pour des utilisations d’antichute. Veillez à ne pas utiliser une ceinture de maintien s’il y a un risque prévisible que l’utilisateur se retrouve suspendu ou exposé à une tension incontrôlée par la ceinture. Pour le maintien au travail, utilisez un point d’ancrage situé au niveau de la taille ou au-dessus. Il peut être nécessaire de compléter les systèmes de maintien au travail, ou de retenue, par des moyens de protection contre les chutes de hauteur de type collectif ou individuel.

7A. Point d’attache ventral ouvrable 7B. Points d’attache latéraux de ceinture

Utilisez toujours les deux points d’attache latéraux ensemble, en les reliant par une longe de maintien, pour être confortablement en appui dans la ceinture.

7C. Point d’attache arrière de retenue

Ce point d’attache arrière de ceinture est destiné uniquement à empêcher l’utilisateur d’atteindre un emplacement d’où une chute est possible.

8. Harnais cuissard EN 813 : 2008

Point d’attache ventral ouvrable

Destiné à la progression sur corde et au maintien au travail. Utilisez le point ventral pour connecter un descendeur, des longes de maintien ou des longes de progression. Ce point d’attache n’est pas adapté pour l’arrêt des chutes.

9. Bloqueur ventral CROLL L EN 12841 : 2006

Le CROLL L est un dispositif de réglage sur corde de type B destiné à la progression vers le haut sur la corde de travail.

Le CROLL L doit être utilisé avec un dispositif de type A en contre-assurage sur la corde de sécurité (par exemple avec un antichute mobile pour corde ASAP).

- Le CROLL L ne convient pas pour un usage dans un système d’arrêt des chutes.

- Pour répondre aux exigences de la norme EN 12841 : 2006 type B, utilisez des cordes semi-statiques (âme + gaine) EN 1891 type A de 10 à 13 mm de diamètre. (Nota : lors de la certiﬁcation, tests effectués sur cordes CLUB Petzl 10 mm et KM3 Teufelberger 13 mm.)

- Utilisez un ensemble de connexion de longueur maximum 1 mètre (longe + connecteurs + appareils).

- La corde doit toujours être tendue entre le dispositif de réglage et l’ancrage pour limiter le risque de chute. Lorsque vous êtes en tension sur votre support de travail, veillez à ce que votre support de sécurité soit non chargé. Une surcharge dynamique est susceptible d’endommager les supports d’assurage.

Principe et test de fonctionnement

Ce bloqueur est un dispositif de progression sur corde. Il coulisse le long de la corde dans un sens et bloque dans l’autre sens. Les dents de la gâchette amorcent le serrage puis la gâchette bloque la corde par pincement. La fente de la gâchette permet d’évacuer la boue.

Mise en place et retrait de la corde

Tirez le taquet vers le bas et verrouillez-le sur le corps de l’appareil. La gâchette reste ainsi en position ouverte. Placez la corde dans son logement. Respectez le signe Haut et Bas. Libérez le taquet pour que la gâchette prenne appui sur la corde. Dans cette position, le taquet empêche l’ouverture involontaire de la gâchette. Pour retirer la corde, faites coulisser l’appareil vers le haut sur la corde et simultanément retirez la gâchette en actionnant le taquet.

Remontée sur corde

Utilisez le CROLL L avec un autre bloqueur, par exemple un BASIC et une pédale. N’oubliez pas de vous attacher à ce deuxième bloqueur par une longe appropriée.

Cas de traversée en oblique

Départ corde oblique : passez la jambe sur la corde pour qu’elle soit dans l’axe du passage de corde du CROLL L.

Courte descente

Faites coulisser légèrement l’appareil sur la corde vers le haut et simultanément poussez la gâchette avec l’index. Ne manipulez pas le taquet car il y a un risque d’ouverture intempestive. Attention, pour les travailleurs de plus de 100 kg, consultez notre information Solutions pour travailleur de plus de 100 kg sur notre site web Petzl.com.

10. Porte-matériel

Les porte-matériel doivent être utilisés pour le matériel uniquement. ATTENTION DANGER, n’utilisez pas les porte-matériel pour assurer, descendre, vous encorder ou vous longer. Le passant Velcro peut être utilisé pour maintenir l’absorbeur de votre antichute mobile en position haute.

11. Porte-connecteurs de longe d’antichute

A. À utiliser uniquement comme porte-connecteurs de bout de longe non utilisé. B. En cas de chute, le porte-connecteurs de longe libère le connecteur de bout de longe pour ne pas entraver le déploiement de l’absorbeur d’énergie. Attention, ce n’est pas un point d’attache d’antichute.

12. Accessoires

La sellette PODIUM et les manilles pour sellette PODIUM.

13. Informations complémentaires

Ce produit est conforme au règlement (UE) 2016/425 relatif aux équipements de protection individuelle. La déclaration de conformité UE est disponible sur Petzl.com.

- Prévoyez les moyens de secours nécessaires pour intervenir rapidement en cas de difﬁcultés.

- L’amarrage du système doit être de préférence situé au-dessus de la position de l’utilisateur et répondre aux exigences EN 795 (résistance minimum 12 kN).

- Dans un système d’arrêt des chutes, il est essentiel de vériﬁer l’espace libre requis sous l’utilisateur, avant chaque utilisation, aﬁn d’éviter toute collision avec le sol, ou un obstacle, en cas de chute.

- Veillez à ce que le point d’amarrage soit correctement positionné, aﬁn de limiter le risque et la hauteur de chute.

- Un harnais d’antichute est le seul dispositif de préhension du corps qu’il soit permis d’utiliser dans un système d’arrêt des chutes.

- Un danger peut survenir lors de l’utilisation de plusieurs équipements dans laquelle la fonction de sécurité de l’un des équipements peut être affectée par la fonction de sécurité d’un autre équipement.

- ATTENTION, veillez à ce que vos produits ne frottent pas sur des matériaux abrasifs ou pièces coupantes.

- Les utilisateurs doivent être médicalement aptes aux activités en hauteur. ATTENTION, être suspendu et inerte dans un harnais peut déclencher des troubles physiologiques graves ou la mort.

- Les instructions d’utilisation déﬁnies dans les notices de chaque équipement associé à ce produit doivent être respectées.

- Les instructions d’utilisation doivent être fournies à l’utilisateur de cet équipement dans la langue du pays d’utilisation.

- Assurez-vous de la lisibilité des marquages sur le produit.

Mise au rebut :

ATTENTION, un événement exceptionnel peut vous conduire à rebuter un produit après une seule utilisation (type et intensité d’utilisation, environnements d’utilisation : milieux agressifs, milieux marins, arêtes coupantes, températures extrêmes, produits chimiques...). Un produit doit être rebuté quand :

- Il a plus de 10 ans et est composé de plastique ou de textile.

- Il a subi une chute ou un effort important.

- Le résultat des vériﬁcations du produit n’est pas satisfaisant. Vous avez un doute sur sa ﬁabilité.

- Vous ne connaissez pas son historique complet d’utilisation.

- Quand son usage est obsolète (évolution législative, normative, technique ou incompatibilité avec d’autres équipements...). Détruisez ces produits pour éviter une future utilisation.

Pictogrammes :

A. Durée de vie : 10 ans - B. Marquage - C. Températures tolérées - D. Précautions d’usage - E. Nettoyage/désinfection - F. Séchage - G. Stockage/transport - H. Entretien

- I. Modiﬁcations/réparations (interdites hors des ateliers Petzl, sauf pièces de rechange) - J. Questions/contact

Garantie 3 ans

Contre tout défaut de matière ou fabrication. Sont exclus : usure normale, oxydation, modiﬁcations ou retouches, mauvais stockage, mauvais entretien, négligences, utilisations pour lesquelles ce produit n’est pas destiné.

Panneaux d’alerte

1. Situation présentant un risque imminent de blessure grave ou mortelle. 2. Exposition à un risque potentiel d’incident ou de blessure. 3. Information importante sur le fonctionnement ou les performances de votre produit. 4. Incompatibilité matérielle.

Traçabilité et marquage

a. Conforme aux exigences du règlement EPI. Organisme notiﬁé pour l’examen UE de type

- b. Numéro de l’organisme notiﬁé pour le contrôle de production de cet EPI - c. Traçabilité : datamatrix - d. Taillant - e. Numéro individuel - f. Année de fabrication - g. Mois de fabrication h. Numéro de lot - i. Identiﬁant individuel - j. Normes - k. Lire attentivement la notice technique

- l. Identiﬁcation du modèle - m. Charge nominale maximale - n. Adresse du fabricant - o. Date de fabrication (mois/année)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 8

In dieser Gebrauchsanweisung wird erklärt, wie Sie Ihr Produkt richtig verwenden. Es werden

nur einige der Verwendungen und Techniken dargestellt. Die Warnhinweise informieren Sie über mögliche Gefahren bezüglich der Verwendung Ihres Produkts. Es ist jedoch nicht möglich, alle erwägbaren Fälle zu beschreiben. Bitte nehmen Sie Kenntnis von den Aktualisierungen und zusätzlichen Informationen auf Petzl.com. Sie sind für die Beachtung der Warnhinweise und für die sachgemäße Verwendung Ihres Produkts verantwortlich. Jede fehlerhafte Verwendung des Produkts bedeutet eine zusätzliche Gefahrenquelle. Wenn Sie Zweifel haben oder etwas nicht richtig verstehen, wenden Sie sich bitte an Petzl.

1. Anwendungsbereich

Persönliche Schutzausrüstung (PSA) zum Schutz gegen Absturz. Gurt für Seilzugangstechniken mit einem aufschraubbaren ventralen Befestigungspunkt und integrierter CROLL L-Bruststeigklemme. Maximale Nennlast: 140 kg (150 kg mit der Ausrüstung des Anwenders). Dieses Produkt darf nicht über seine Grenzen hinaus belastet werden. Es darf ausschließlich zu dem Zweck verwendet werden, für den es entwickelt wurde.

Haftung

WARNUNG Aktivitäten, bei denen diese Ausrüstung zum Einsatz kommt, sind naturgemäß gefährlich. Für Ihre Handlungen, Entscheidungen und für Ihre Sicherheit sind Sie selbst verantwortlich.

Vor dem Gebrauch dieser Ausrüstung müssen Sie:

- Die Gebrauchsanleitung vollständig lesen und verstehen.

- Fachgerecht zur richtigen Benutzung der Ausrüstung ausgebildet sein.

- Sich mit Ihrer Ausrüstung vertraut machen, die Möglichkeiten und Grenzen kennen lernen.

- Die mit dem Einsatz verbundenen Risiken verstehen und akzeptieren.

Die Nichtberücksichtigung auch nur einer dieser Warnungen kann zu schweren Verletzungen oder sogar Tod führen.

Dieses Produkt darf nur von kompetenten und besonnenen Personen verwendet werden oder von Personen, die unter der direkten Aufsicht und visuellen Kontrolle einer kompetenten und besonnenen Person stehen. Sie sind für Ihre Handlungen, Entscheidungen und für Ihre Sicherheit verantwortlich und tragen die Konsequenzen. Wenn Sie nicht in der Lage sind, diese Verantwortung zu übernehmen, oder wenn Sie die Gebrauchshinweise nicht richtig verstanden haben, benutzen Sie diese Ausrüstung nicht.

2. Benennung der Teile

Brustgurt:

(1) Dorsale Auffangöse, (2) Rückseitige Schnalle zum Einstellen der dorsalen Auffangöse, (3) Vorderseitige Schnalle zum Einstellen der Schultergurte, (4) FAST-Schnalle zum Einstellen der Schultergurte, (5) Sternale Auffangöse, (6) CROLL L-Bruststeigklemme, (7) Klemmnocken, (8) Sicherheitssperre, (9) Elastische Riemenhalter für das Gurtband, (10) Schlaufe mit Klettverschluss für den ASAP‘SORBER, (11) Befestigungssystem für die Verbindungselemente der Verbindungsmittel zur Absturzsicherung, (12) Sturzindikator.

Sitzgurt:

(13) Aufschraubbarer ventraler Befestigungspunkt, (13a) Befestigungsöse aus Gurtband, (13b) Kleiner D-Ring aus Metall, (13c) Großer D-Ring aus Metall, (13d) Befestigungspunkte für das Sitzbrett, (13e) Inbusschlüssel, (14) Gurtband des Hüftgurts, (15) Beinschlaufen, (16) Seitliche Halteösen, (17) Rückseitige Öse zum Einhängen eines Rückhaltesystems, (18) DOUBLEBACK PLUS-Schnallen zum Einstellen des Gurtbands, (18 bis) FAST LT-Schnallen der Beinschlaufen, (19) Materialschlaufen, (20) Befestigungsmöglichkeiten für TOOLBAG-Werkzeugtasche, (21) DOUBLEBACK-Schnallen zum Einstellen des Gurtbands der Verbindung zwischen Beinschlaufen und Hüftgurt, (22) Befestigungsmöglichkeiten für CARITOOL-Gerätehalter.

Hauptmaterialien:

- Gurtband: Polyester, Einstellschnallen: Stahl, ventrale Befestigungspunkte: Aluminiumlegierung und rostfreier Stahl. CROLL L: Körper: Aluminiumlegierung, Klemmnocken: rostfreier Stahl.

3. Überprüfung, zu kontrollierende Punkte

Ihre Sicherheit hängt vom Zustand Ihrer Ausrüstung ab. Petzl empﬁehlt, mindestens alle 12 Monate (entsprechend den in Ihrem Land geltenden Vorschriften und den Nutzungsbedingungen) eine eingehende Überprüfung durch eine kompetente Person durchführen zu lassen. Bitte beachten Sie die auf Petzl.com beschriebenen Vorgehensweisen. Tragen Sie die Ergebnisse in den Prüfbericht Ihrer PSA ein: Typ, Modell, Kontaktinformation des Herstellers, Seriennummer oder individuelle Nummer, Daten: Herstellung, Kauf, erste Anwendung, nächste regelmäßige Überprüfung, Probleme, Bemerkungen, Name und Unterschrift des Prüfers.

Vor jedem Einsatz Gurt

Überprüfen Sie das Gurtband an den Befestigungsösen, an den Einstellschnallen und die Sicherheitsnähte. Achten Sie darauf, dass keine Fäden lose oder durchtrennt sind. Achten Sie auf Einschnitte, Abrieb oder sonstige Beschädigungen, die auf Abnutzung, Hitzeeinwirkung oder Kontakt mit chemischen Produkten usw. zurückzuführen sind. Stellen Sie sicher, dass die DOUBLEBACK, DOUBLEBACK PLUS- und FAST-Schnallen richtig funktionieren. Überprüfen Sie den Sturzindikator. Wenn der rote Indikator sichtbar ist, wurde die dorsale Auffangöse einem Sturz von über 400 daN ausgesetzt. Sondern Sie Ihren Gurt aus, wenn der Sturzindikator zu sehen ist.

Aufschraubbarer ventraler Befestigungspunkt

Stellen Sie sicher, dass dieser keine Risse, Deformierungen, Korrosionserscheinungen usw. aufweist. Vergewissern Sie sich, dass die Schrauben vorhanden und fest angezogen sind.

CROLL L

Überprüfen Sie das Produkt auf Risse, Deformierungen, Kratzer, Abnutzungs- und Korrosionserscheinungen usw. Überprüfen Sie den Zustand von Körper, Befestigungsösen, Klemmnocken und Sicherheitssperre, Nockenfedern und Achse. Überprüfen Sie die Gängigkeit des Klemmmechanismus und ob die Rückholfeder einwandfrei funktioniert. Überprüfen Sie, ob die Zähne des Klemmmechanismus verschmutzt sind.

Während des Gebrauchs

Überprüfen Sie regelmäßig, ob das Gurtband straff gezogen ist. Es ist unerlässlich, den Zustand des Produkts und seiner Verbindungen mit anderen Ausrüstungsgegenständen im System regelmäßig zu überprüfen. Stellen Sie stets sicher, dass die einzelnen Ausrüstungsgegenstände im System richtig zueinander positioniert sind. ACHTUNG:

- Stellen Sie sicher, dass keine Fremdkörper die Funktion des Nockens beeinträchtigen

- und dass sich keine Gegenstände an der Sicherheitssperre verfangen und somit die Öffnung des Klemmnockens bewirken können.

4. Kompatibilität

Überprüfen Sie die Kompatibilität dieses Produkts mit den anderen Elementen Ihres Systems (Kompatibilität = funktionelles Zusammenspiel). Die mit Ihrem Gurt verwendeten Ausrüstungselemente müssen mit den in Ihrem Land geltenden Normen übereinstimmen (z.B. Verbindungselemente EN 362).

5. Anlegen des Gurts

- Verstauen Sie das überstehende Gurtband in den elastischen Riemenhaltern, so dass es ﬂach anliegt.

- Achten Sie darauf, dass keine Fremdkörper die Funktion der automatischen FAST-Schnallen beeinträchtigen (Kiesel, Sand, Kleidung...). Stellen Sie sicher, dass die Schnallen richtig schließen (siehe Abbildungen).

Aufschraubbarer ventraler Befestigungspunkt

Er ermöglicht das Einhängen mehrerer Ausrüstungsgegenstände: einen PODIUM-Sitz am Mittelstift, eine CROLL L-Seilklemme am kleinen D-Ring, ein Abseilgerät am großen D-Ring. Die beiden Schrauben müssen vorhanden und fest angezogen sein. Befolgen Sie die Montage- und Demontagehinweise: Siehe Pfeile. Um den Mittelstift zu lösen, muss die Schraube nicht vollkommen herausgedreht werden. Wenn Sie eine Schraube verloren haben, wenden Sie sich an den Petzl Kundendienst.

Erstmaliges Einstellen der rückseitigen Auffangöse

Passen Sie die Position der dorsalen Auffangöse an Ihre individuelle Körperform und -größe an: Positionieren Sie diese auf Höhe der Schulterblätter. Achtung: Bei Verwendung der dorsalen Auffangöse ist es wichtig, die rückseitigen Gurtbänder der Verbindung zwischen Beinschlaufen und Hüftgurt anzupassen.

Einstellung und Hängetest

Ihr Gurt sollte gut an Ihre Körperform angepasst sein und eng anliegen, um im Falle eines Sturzes die Verletzungsgefahr zu verringern. Sie sollten an einem sicheren Ort ein paar Schritte gehen und sich an jeder Halteöse mitsamt Ihrer Ausrüstung in den Gurt hängen (Hängetest), um sicherzustellen, dass der Gurt richtig sitzt, beim Gebrauch angemessenen Komfort bietet und optimal eingestellt ist.

6. Auffanggurt EN 361: 2002

Komplettgurt zur Absturzsicherung, Bestandteil eines Auffangsystems in Übereinstimmung mit der Norm EN 363 (Persönliche Schutzausrüstung gegen Absturz: Auffangsysteme).

6A. Sternale Auffangöse 6B. Dorsale Auffangöse

Verbinden Sie nur diese Ösen mit einem Auffangsystem (z. B. ein am Seil mitlaufendes Auffanggerät, ein Falldämpfer oder andere in der Norm EN 363 beschriebene Systeme). Zur leichteren Identiﬁzierung sind diese Ösen mit dem Buchstaben „A“ markiert.

Sturzraum: hindernisfreier Raum unterhalb des Benutzers

Der Sturzraum unter dem Anwender muss so bemessen sein, dass dieser im Falle eines Sturzes auf kein Hindernis trifft. Einzelheiten zum Berechnen des Sturzraums ﬁnden Sie in den Gebrauchsanleitungen der anderen Komponenten (Falldämpfer, mitlaufendes Auffanggerät usw.).

7. Arbeitsplatz-positionierungs- und Rückhaltegurt EN 358: 2018

Diese Halteösen dürfen ausschließlich zum Befestigen eines Systems zur Arbeitsplatzpositionierung oder zur Rückhaltung verwendet werden. Bitte lesen Sie die Vorsichtsmaßnahmen bezüglich des verwendeten Verbindungsmittels in der Gebrauchsanleitung des Produkts. Diese Halteösen sind nicht als Auffangösen geeignet. Benutzen Sie einen Haltegurt nicht, wenn das Risiko vorhersehbar ist, dass der Anwender im Gurt hängt oder einer unkontrollierten Belastung durch den Gurt ausgesetzt ist. Verwenden Sie zur Arbeitsplatzpositionierung einen in Hüfthöhe oder darüber positionierten Anschlagpunkt. Gegebenenfalls müssen die Arbeitsplatzpositionierungs- oder Rückhaltesysteme durch kollektive oder persönliche Vorrichtungen zum Schutz vor Abstürzen aus der Höhe ergänzt werden.

7A. Aufschraubbarer ventraler Befestigungspunkt 7B. Seitliche Halteösen des Hüftgurts

Verwenden Sie die beiden seitlichen Halteösen immer zusammen, indem Sie ein Verbindungsmittel zur Arbeitsplatzpositionierung in diese einhängen.

7C. Rückseitige Öse zum Einhängen eines Rückhaltesystems

Diese rückseitige Öse des Hüftgurts dient ausschließlich dazu, den Anwender von der Absturzkante fernzuhalten.

8. Sitzgurt EN 813: 2008

Aufschraubbarer ventraler Befestigungspunkt

Zum Aufstieg am Seil und zur Arbeitsplatzpositionierung. Verwenden Sie den ventralen Befestigungspunkt zum Einhängen eines Abseilgeräts, von Verbindungsmitteln zur Arbeitsplatzpositionierung oder Verbindungsmitteln zur Fortbewegung. Verwenden Sie diesen Befestigungspunkt nicht zum Einhängen eines Auffangsystems.

9. CROLL L-Bruststeigklemme EN 12841: 2006

Die CROLL L-Seilklemme ist eine für den Aufstieg am Arbeitsseil bestimmte Seileinstellvorrichtung Typ B.

Die CROLL L-Seilklemme muss zusammen mit einer Seileinstellvorrichtung Typ A (z.B. ASAP, mitlaufendes Auffanggerät) am zweiten Seil verwendet werden.

- Die CROLL L-Seilklemme ist nicht als Bestandteil eines Auffangsystems geeignet.

- Verwenden Sie in Übereinstimmung mit den Anforderungen der Norm EN 12841: 2006 Typ B halbstatische Seile (Kern + Mantel) gemäß EN 1891 Typ A mit 10 bis 13 mm Durchmesser. (Anmerkung: Die Zertiﬁzierungsprüfungen werden mit den Seilen Petzl CLUB 10 mm und Teufelberger KM3 13 mm durchgeführt.)

- Verwenden Sie ein Verbindungssystem mit einer maximalen Länge von 1 Meter (Verbindungsmittel + Karabiner + Geräte).

- Das Seil muss zwischen der Seileinstellvorrichtung und dem Anschlagpunkt immer straff gespannt sein, um das Sturzrisiko zu begrenzen. Wenn Sie an Ihrem Arbeitsseil hängen, achten Sie darauf, dass das Sicherungsseil nicht belastet ist. Eine dynamische Überlast kann das Führungsseil beschädigen.

Bedienung und Funktionsprüfung

Diese Seilklemme ist ein Gerät für den Aufstieg am Seil. In einer Richtung rutscht die Seilklemme am Seil entlang und in der anderen Richtung blockiert sie. Zuerst greifen die Zähne des Klemmnockens ins Seil, welches dann durch den Klemmnocken blockiert wird. Der Nocken ist mit Öffnungen versehen, durch die Schmutz usw. austreten kann.

Einlegen und Herausnehmen des Seils

Ziehen Sie die Sicherheitssperre nach unten und verriegeln Sie diese am Körper des Geräts. Auf diese Weise wird der Nocken offen gehalten. Legen Sie das Seil in die vorgesehene Führung ein. Beachten Sie die Kennzeichnung für oben und unten. Schließen Sie die Sicherheitssperre, so dass der Nocken am Seil einrastet. In dieser Position verhindert die Sicherheitssperre das versehentliche Öffnen des Nockens. Zum Entfernen des Seils schieben Sie die Seilklemme leicht nach oben und öffnen den Klemmmechanismus mithilfe der Sicherheitssperre.

Aufstieg am Seil

Verwenden Sie die CROLL L zusammen mit einer anderen Seilklemme (z. B. BASIC) und einer Trittschlinge. Verbinden Sie sich stets mit der zweiten Seilklemme und verwenden Sie hierfür ein passendes Verbindungsmittel.

Quergänge

Beginn des Aufstiegs am Schrägseil: Sorgen Sie für einen geraden Seilverlauf, indem Sie das Bein über das Seil setzen.

Kurzer Abstieg

Schieben Sie das Gerät eine kurze Strecke am Seil nach oben und drücken Sie gleichzeitig mit dem Zeigeﬁnger auf den Nocken, um die Zähne aus dem Seilmantel zu befreien. Ziehen Sie das Gerät anschließend nach unten. Betätigen Sie nicht die Sicherheitssperre, da dies zu einem versehentlichen Öffnen des Nockens führen kann. Achtung: Für Anwender, die über 100 kg wiegen, verweisen wir auf die auf unserer Website Petzl.com verfügbaren „Lösungen für Anwender, die über 100 kg wiegen“.

10. Materialschlaufen

Die Materialschlaufen dürfen nur zum Transportieren von Material verwendet werden. ACHTUNG - GEFAHR: Die Materialschlaufen nicht zum Sichern, Abseilen, Anseilen oder Einhängen an einem Anschlagpunkt verwenden. Die Schlaufe mit Klettverschluss kann benutzt werden, um den Falldämpfer Ihres mitlaufenden Auffanggeräts in der oberen Position zu halten.

11. Verstausystem für das Verbindungselement des Verbindungsmittels zur Absturzsicherung

A. Dieses darf ausschließlich zum Verstauen des Verbindungselements am nicht benutzten Ende des Verbindungsmittels verwendet werden. B. Im Falle eines Sturzes gibt das Verstausystem das Verbindungselement am Ende des Verbindungsmittels frei, um das Aufreißen des Falldämpfers nicht zu behindern. Warnung: Dies ist keine Auffangöse.

12. Zubehör

PODIUM-Sitz und Verbindungsbügel für den PODIUM-Sitz.

13. Zusätzliche Informationen

Das Produkt entspricht der PSA-Verordnung (EU) 2016/425. Die EU-Konformitätserklärung ist auf Petzl.com verfügbar.

- Der Benutzer muss für eventuelle Schwierigkeiten, die während der Anwendung dieses Produkts auftreten können, Rettungsmöglichkeiten planen.

- Der Anschlagpunkt des Systems sollte vorzugsweise oberhalb der Position des Benutzers errichtet werden und sollte den Anforderungen der Norm EN 795 entsprechen. Die Mindestbruchlast des Anschlagpunktes muss 12 kN betragen.

- In einem Auffangsystem ist vor jeder Benutzung sicherzustellen, dass genügend Sturzraum unter dem Anwender vorhanden ist, so dass er im Falle eines Sturzes nicht auf den Boden oder auf ein Hindernis schlägt.

- Achten Sie darauf, dass der Anschlagpunkt richtig platziert ist, um das Risiko und die Höhe eines Sturzes zu reduzieren.

- In einem Auffangsystem ist zum Halten des Körpers ausschließlich ein Auffanggurt zulässig.

- Werden mehrere Ausrüstungsgegenstände zusammen verwendet, kann es zu gefährlichen Situationen kommen, wenn die Sicherheitsfunktion eines Gegenstands durch einen anderen Ausrüstungsgegenstand behindert wird.

- ACHTUNG: Achten Sie darauf, dass die Produkte nicht an rauen Materialien oder scharfkantigen Gegenständen reiben.

- Anwender müssen für Aktivitäten in der Höhe gesundheitlich in guter Verfassung sein. WARNUNG: Das regungslose Hängen in einem Gurt kann zu schweren Verletzungen oder sogar Tod führen (Hängetrauma!).

- Die Gebrauchsanleitungen für jeden Ausrüstungsgegenstand, der zusammen mit diesem Produkt verwendet wird, müssen unbedingt befolgt werden.

- Die Gebrauchsanleitungen müssen allen Benutzern dieser Ausrüstung in Landessprache zur Verfügung gestellt werden.

- Vergewissern Sie sich, dass die Markierungen auf dem Produkt lesbar sind.

Aussondern von Ausrüstung:

ACHTUNG: Außergewöhnliche Umstände können die Aussonderung eines Produkts nach einer einmaligen Anwendung erforderlich machen (Art und Intensität der Benutzung, Anwendungsbereich: aggressive Umgebungen, Meeresklima, scharfe Kanten, extreme Temperaturen, Chemikalien usw.). In folgenden Fällen muss ein Produkt ausgesondert werden:

- Wenn es mehr als 10 Jahre alt ist (Kunststoff- und Textilprodukte).

- Es wurde einem schweren Sturz oder einer schweren Belastung ausgesetzt.

- Das Produkt fällt bei der PSA-Überprüfung durch. Sie bezweifeln seine Zuverlässigkeit.

- Die vollständige Gebrauchsgeschichte ist nicht bekannt.

- Das Produkt ist veraltet (Änderung der gesetzlichen Bestimmungen, der Normen oder der technischen Vorschriften, Inkompatibilität mit anderen Ausrüstungsgegenständen usw.). Zerstören und entsorgen Sie diese Produkte, um ihren weiteren Gebrauch zu verhindern.

Zeichenerklärungen:

A. Lebensdauer: 10 Jahre - B. Markierung - C. Temperaturbeständigkeit - D. Vorsichtsmaßnahmen - E. Reinigung/Desinfektion - F. Trocknung - G. Lagerung/ Transport - H. Pﬂege - I. Änderungen/Reparaturen (außerhalb der Petzl Betriebsstätten nicht zulässig, ausgenommen Ersatzteile) - J. Fragen/Kontakt

3 Jahre Garantie

Auf Material- und Fabrikationsfehler. Von der Garantie ausgeschlossen sind: normale Abnutzung, Oxidation, Modiﬁkationen oder Nachbesserungen, unsachgemäße Lagerung, unsachgemäße Wartung, Nachlässigkeiten und Anwendungen, für die das Produkt nicht bestimmt ist.

Warnhinweise

1. Unmittelbare Verletzungs- oder Lebensgefahr. 2. Potenzielles Unfall- oder Verletzungsrisiko.

3. Wichtige Information über die Funktionsweise oder die Leistungsangaben Ihres Produkts. 4. Inkompatibilität zwischen Ausrüstungsgegenständen.

Rückverfolgbarkeit und Markierung

a. Entspricht den Anforderungen der PSA-Verordnung. Benannte Stelle für die EUBaumusterprüfung - b. Nummer der notiﬁzierten Stelle für die Produktionskontrolle dieser PSA

- c. Rückverfolgbarkeit: Data Matrix - d. Größe - e. Individuelle Nummer - f. Herstellungsjahr

- g. Herstellungsmonat - h. Nummer der Fertigungsreihe - i. Individuelle Produktnummer - j. Normen - k. Lesen Sie die Gebrauchsanleitung aufmerksam durch - l. Modell-Identiﬁzierung m. Maximale Nennlast - n. Adresse des Herstellers - o. Herstellungsdatum (Monat/Jahr)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 9

Questa nota informativa spiega come utilizzare correttamente il dispositivo. Solo alcune

tecniche e utilizzi sono presentati. I segnali di attenzione vi informano di alcuni potenziali pericoli legati all’utilizzo del dispositivo, ma è impossibile descriverli tutti. Prendete visione degli aggiornamenti e delle informazioni supplementari sul sito Petzl.com. Voi siete responsabili della considerazione di ogni avviso e dell’utilizzo corretto del dispositivo. L’uso improprio di questo dispositivo causa rischi aggiuntivi. Contattare Petzl in caso di dubbi o difﬁcoltà di comprensione.

1. Campo di applicazione

Dispositivo di protezione individuale (DPI) contro le cadute dall’alto. Imbracatura per l’accesso su fune con punto ventrale apribile e bloccante CROLL L integrato. Carico nominale massimo: 140 kg (150 kg materiale dell’utilizzatore compreso). Questo prodotto non deve essere sollecitato oltre i suoi limiti o in qualsiasi altra situazione differente da quella per cui è destinato.

Responsabilità

ATTENZIONE Le attività che comportano l’utilizzo di questo dispositivo sono per natura pericolose. Voi siete responsabili delle vostre azioni, delle vostre decisioni e della vostra sicurezza.

Prima di utilizzare questo dispositivo, occorre:

- Leggere e comprendere tutte le istruzioni d’uso.

- Ricevere una formazione adeguata sul suo utilizzo.

- Acquisire familiarità con il dispositivo, imparare a conoscerne le prestazioni e i limiti.

- Comprendere e accettare i rischi indotti.

Il mancato rispetto di una sola di queste avvertenze può essere la causa di ferite gravi o mortali.

Questo prodotto deve essere utilizzato esclusivamente da persone competenti e addestrate o sottoposte al controllo visivo diretto di una persona competente e addestrata. Voi siete responsabili delle vostre azioni, delle vostre decisioni e della vostra sicurezza e ve ne assumete le conseguenze. Se non siete in grado di assumervi questa responsabilità, o se non avete compreso le istruzioni d’uso, non utilizzare questo dispositivo.

2. Nomenclatura

Pettorale:

(1) Punto di attacco dorsale, (2) Fibbia posteriore di regolazione del punto dorsale, (3) Fibbia anteriore di regolazione delle bretelle, (4) Fibbia FAST di regolazione delle bretelle, (5) Punto di attacco sternale, (6) Bloccante ventrale CROLL L, (7) Fermacorda, (8) Leva di sicurezza, (9) Passanti elastici per fettucce, (10) Passante Velcro per ASAP’SORBER, (11) Porta connettori del cordino anticaduta, (12) Indicatore di arresto caduta.

Imbracatura bassa:

(13) Punto di attacco ventrale apribile, (13a) Punto di attacco in tessuto, (13b) Piccolo anello metallico, (13c) Grande anello metallico, (13d) Punti di attacco del sedile, (13e) Chiave, (14) Fettuccia di regolazione cintura, (15) Fettucce di regolazione cosciali, (16) Punti di attacco laterali, (17) Punto di attacco posteriore di trattenuta, (18) Fibbie di regolazione DOUBLEBACK PLUS delle fettucce, (18 bis) Fibbie FAST LT delle fettucce dei cosciali, (19) Portamateriali, (20) Passanti per custodia porta attrezzi TOOLBAG, (21) Fibbie di regolazione DOUBLEBACK delle fettucce di collegamento cosciali-cintura, (22) Passanti per portamateriale CARITOOL.

Materiali principali:

- Fettucce: poliestere, ﬁbbie di regolazione: acciaio, punti di attacco ventrali: lega d’alluminio e acciaio inossidabile.

- CROLL L: corpo: lega di alluminio, fermacorda: acciaio inossidabile.

3. Controllo, punti da veriﬁcare

La vostra sicurezza è legata all’integrità della vostra attrezzatura. Petzl raccomanda un controllo approfondito come minimo ogni 12 mesi da parte di una persona competente (in funzione della normativa in vigore nel vostro paese e delle vostre condizioni d’uso). Rispettate le procedure descritte sul sito Petzl.com. Registrate i risultati nella scheda di vita del vostro DPI: tipo, modello, dati del fabbricante, numero di serie o numero individuale; date: fabbricazione, acquisto, primo utilizzo, successive veriﬁche periodiche; difetti, osservazioni; nome e ﬁrma del controllore.

Prima di ogni utilizzo Imbracature

Veriﬁcare le fettucce a livello dei punti d’attacco, delle ﬁbbie di regolazione e delle cuciture di sicurezza. Attenzione ai ﬁli tagliati o allentati. Fare attenzione ai tagli, all’usura e ai danni dovuti all’utilizzo, al calore, ai prodotti chimici... Controllare il corretto funzionamento delle ﬁbbie DOUBLEBACK, DOUBLEBACK PLUS e FAST. Controllare l’indicatore di arresto della caduta. Questo indicatore appare rosso se il punto di attacco dorsale ha subito un urto superiore a 400 daN. Eliminare l’imbracatura se l’indicatore di arresto della caduta è visibile.

Punto di attacco ventrale apribile

Veriﬁcare l’assenza di fessurazioni, deformazioni, corrosione... Veriﬁcare la presenza delle viti e il loro serraggio.

CROLL L

Veriﬁcare sul prodotto l’assenza di fessurazioni, deformazioni, segni, usura, corrosione... Veriﬁcare lo stato del corpo, dei fori di collegamento, del fermacorda e della leva di sicurezza, le molle e l’asse del fermacorda. Controllare la mobilità del fermacorda e l’efﬁcacia della sua molla. Controllare che i denti del fermacorda non siano sporchi.

Durante l’utilizzo

Veriﬁcare regolarmente il corretto serraggio delle ﬁbbie di regolazione. È importante controllare regolarmente lo stato del prodotto e dei suoi collegamenti con gli altri dispositivi del sistema. Assicurarsi del corretto posizionamento dei dispositivi gli uni rispetto agli altri. ATTENZIONE:

- agli oggetti estranei che rischiano di ostacolare il funzionamento del fermacorda,

- agli elementi che rischiano di agganciarsi sulla leva, provocando l’apertura del fermacorda.

4. Compatibilità

Veriﬁcare la compatibilità di questo prodotto con gli altri elementi del sistema nella vostra applicazione (compatibilità = buona interazione funzionale). Gli elementi utilizzati con l’imbracatura devono essere conformi alle norme in vigore nel vostro paese (per esempio connettori EN 362).

5. Sistemazione dell’imbracatura

- Assicurarsi d’inserire correttamente le eccedenze di fettuccia (ben appiattita) nei passanti elastici.

- Attenzione ai corpi estranei che rischiano di ostacolare il funzionamento delle ﬁbbie automatiche FAST (sassolini, sabbia, abbigliamento...). Controllarne il corretto bloccaggio (vedi disegni).

Punto di attacco ventrale apribile

Questo punto consente il collegamento di più dispositivi: un sedile PODIUM sull’asse, un bloccante CROLL L sul piccolo anello, un discensore sul grande anello. Le due viti devono essere presenti e serrate saldamente. Seguire con precisione le istruzioni di montaggio e smontaggio: vedi frecce indicative. Non è necessario rimuovere completamente la vite per liberare l’asse. Se si perde una vite, contattare il Servizio Post-Vendita di Petzl.

Regolazione iniziale del punto di attacco dorsale

Regolare il punto di attacco dorsale alla propria morfologia: posizionarlo all’altezza delle scapole. Attenzione, la regolazione delle fettucce posteriori di collegamento cosciale-cintura è importante se si utilizza il punto di attacco dorsale.

Regolazione e prova di sospensione

L’imbracatura deve essere regolata aderente al corpo per ridurre il rischio di ferite in caso di caduta. Si devono effettuare dei movimenti e una prova di sospensione, in un luogo sicuro, su ogni punto di attacco, con la propria attrezzatura, per essere sicuri che sia della taglia giusta e della comodità necessaria per l’utilizzo previsto e che la regolazione sia ottimale.

6. Imbracatura anticaduta EN 361: 2002

Imbracatura completa per la protezione contro le cadute dall’alto, componente di un sistema di arresto caduta secondo la norma EN 363 (sistemi di protezione individuale contro le cadute dall’alto).

6A. Punto di attacco sternale 6B. Punto di attacco dorsale

Solo questi punti servono a connettere un sistema d’arresto caduta, ad esempio un anticaduta mobile su corda, un assorbitore d’energia..., sistemi descritti nella norma EN 363. Per meglio identiﬁcarli, questi punti sono contrassegnati dalla lettera A.

Tirante d’aria: altezza libera sotto l’utilizzatore

L’altezza libera sotto l’utilizzatore deve essere sufﬁciente afﬁnché non urti degli ostacoli in caso di caduta. I calcoli speciﬁci del tirante d’aria sono esposti dettagliatamente nelle note informative degli altri componenti (assorbitori di energia, anticaduta mobile...).

7. Cintura di posizionamento sul lavoro e di trattenuta EN 358: 2018

Questi punti di attacco devono essere utilizzati unicamente per l’aggancio ad un sistema di posizionamento sul lavoro o un sistema di trattenuta. Consultare l’istruzione del cordino utilizzato per le precauzioni d’uso. Questi punti d’attacco non sono concepiti per utilizzi anticaduta. Fare attenzione a non utilizzare una cintura di posizionamento se esiste il rischio che l’utilizzatore si ritrovi sospeso o esposto a una tensione incontrollata sulla cintura. Per il posizionamento sul lavoro, utilizzare un punto di ancoraggio situato a livello della vita o al di sopra. Può essere necessario completare i sistemi di posizionamento sul lavoro, o di trattenuta, con dei mezzi di protezione contro le cadute dall’alto di tipo collettivo o individuale.

7A. Punto di attacco ventrale apribile 7B. Punti di attacco laterali della cintura

Utilizzare sempre i due punti d’attacco laterali insieme, collegandoli tramite un cordino di posizionamento per essere confortevolmente in appoggio sulla cintura.

7C. Punto di attacco posteriore di trattenuta

Questo punto di attacco posteriore della cintura è destinato unicamente ad impedire all’utilizzatore di raggiungere un luogo da dove una caduta è possibile.

8. Imbracatura bassa EN 813: 2008

Punto di attacco ventrale apribile

Destinato alla progressione su corda e al posizionamento sul lavoro. Utilizzare il punto di attacco ventrale per collegare un discensore, dei cordini di posizionamento o dei cordini di progressione. Questo punto di attacco non è adatto all’arresto delle cadute.

9. Bloccante ventrale CROLL L EN 12841: 2006

Il CROLL L è un dispositivo di regolazione su corda di tipo B destinato alla progressione verso l’alto sulla fune di lavoro.

Il CROLL L deve essere utilizzato con un dispositivo di tipo A in autoassicurazione sulla fune di sicurezza (per esempio con un anticaduta di tipo guidato su corda ASAP).

- Il CROLL L non è adatto ad un utilizzo in un sistema anticaduta.

- Per rispondere ai requisiti della norma EN 12841: 2006 tipo B, utilizzare delle corde semistatiche (anima + calza) EN 1891 tipo A da 10 a 13 mm di diametro. (Nota: al momento della certiﬁcazione, test effettuati su corde CLUB Petzl 10 mm e KM3 Teufelberger 13 mm.)

- Utilizzare un sistema di collegamento di 1 metro di lunghezza massima (cordino + connettori + dispositivi).

- La corda deve sempre essere tesa tra il dispositivo di regolazione e l’ancoraggio per limitare il rischio di caduta. Quando si è in tensione sul proprio supporto di lavoro, assicurarsi che il proprio supporto di sicurezza non sia caricato. Un sovraccarico dinamico può danneggiare i supporti d’assicurazione.

Principio e test di funzionamento

Questo bloccante è un dispositivo di progressione su corda. Scorre lungo la corda in un senso, mentre nell’altro blocca. I denti del fermacorda avviano il serraggio permettendo così al fermacorda di bloccare la corda stringendola. La scanalatura del fermacorda permette la fuoriuscita di fango.

Installazione e rimozione della corda

Abbassare la leva e bloccarla sul corpo del dispositivo. Il fermacorda resta così in posizione aperta. Sistemare la corda nel suo alloggiamento. Rispettare l’indicazione Alto e Basso. Sbloccare la leva afﬁnché il fermacorda si appoggi sulla corda. In questa posizione, la leva impedisce l’apertura involontaria del fermacorda. Per rimuovere la corda, far scorrere il dispositivo sulla corda verso l’alto e contemporaneamente togliere il fermacorda azionando la leva.

Risalita su corda

Utilizzare il CROLL L con un altro bloccante ad esempio un BASIC e un pedale. Non dimenticare di collegarsi a questo secondo bloccante con un cordino appropriato.

Caso di traversata obliqua

Partenza corda obliqua: passare la gamba sulla corda perché sia nell’asse del passaggio di corda del CROLL L.

Breve discesa

Far scorrere leggermente l’apparecchio sulla corda verso l’alto e contemporaneamente spingere il fermacorda con l’indice. Non manipolare la leva poiché c’è il rischio di apertura involontaria. Attenzione, per i lavoratori di peso superiore a 100 kg, consultare l’informazione Soluzioni per lavoratori di peso superiore a 100 kg sul sito web Petzl.com.

10. Portamateriale

I portamateriali devono essere utilizzati unicamente per il materiale. ATTENZIONE PERICOLO, non utilizzare i portamateriali per assicurare, scendere, legarsi o assicurarsi. Il passante Velcro può essere utilizzato per tenere in posizione alta l’assorbitore dell’anticaduta mobile.

11. Porta connettori del cordino anticaduta

A. Utilizzare unicamente come porta connettori di estremità del cordino non utilizzato. B. In caso di caduta, il porta connettori del cordino libera il connettore di estremità del cordino per non ostacolare l’apertura dell’assorbitore di energia. Attenzione, non è un punto di attacco anticaduta.

12. Accessori

Il sedile PODIUM e i grilli per sedile PODIUM.

13. Informazioni supplementari

Questo prodotto è conforme al regolamento (UE) 2016/425 relativo ai dispositivi di protezione individuale. La dichiarazione di conformità UE è disponibile sul sito Petzl.com.

- Prevedere i mezzi di soccorso necessari per intervenire rapidamente in caso di difﬁcoltà.

- L’ancoraggio del sistema deve essere preferibilmente situato al di sopra della posizione dell’utilizzatore e deve rispondere ai requisiti della norma EN 795 (resistenza minima 12 kN).

- In un sistema di arresto caduta, prima di ogni utilizzo, è fondamentale veriﬁcare lo spazio libero richiesto sotto l’utilizzatore, per evitare la collisione con il suolo o un ostacolo in caso di caduta.

- Assicurarsi che il punto di ancoraggio sia posizionato correttamente, per ridurre il rischio e l’altezza di caduta.

- Un’imbracatura anticaduta è l’unico dispositivo di presa del corpo che sia consentito utilizzare in un sistema di arresto caduta.

- Un pericolo può sopraggiungere al momento dell’utilizzo di più dispositivi in cui la funzione di sicurezza di uno dei dispositivi può essere compromessa dalla funzione di sicurezza di un altro dispositivo.

- ATTENZIONE, assicurarsi che i prodotti non sfreghino contro materiali abrasivi o parti taglienti.

- Gli utilizzatori devono avere l’idoneità sanitaria per le attività in quota. ATTENZIONE, la sospensione inerte nell’imbracatura può generare gravi disturbi ﬁsiologici o la morte.

- Devono essere rispettate le istruzioni d’uso indicate nelle note informative di ogni dispositivo associato a questo prodotto.

- Le istruzioni d’uso di questo dispositivo devono essere fornite all’utilizzatore e redatte nella lingua del paese in cui il prodotto viene utilizzato.

- Assicurarsi che le marcature sul prodotto siano leggibili.

Eliminazione:

ATTENZIONE, un evento eccezionale può comportare l’eliminazione del prodotto dopo un solo utilizzo (tipo ed intensità di utilizzo, ambiente di utilizzo: ambienti aggressivi, ambienti marini, parti taglienti, temperature estreme, prodotti chimici...). Il prodotto deve essere eliminato quando:

- Ha più di 10 anni ed è composto da materiale plastico o tessile.

- Ha subito una caduta o un sforzo notevoli.

- Il risultato dei controlli del prodotto non è soddisfacente. Si ha un dubbio sulla sua afﬁdabilità.

- Non si conosce l’intera storia del suo utilizzo.

- Quando il suo utilizzo è obsoleto (evoluzione delle leggi, delle normative, delle tecniche o incompatibilità con altri dispositivi...). Distruggere i prodotti scartati per evitarne un futuro utilizzo.

Pittogrammi:

A. Durata: 10 anni - B. Marcatura - C. Temperature tollerate - D. Precauzioni d’uso - E. Pulizia/disinfezione - F. Asciugatura - G. Stoccaggio/trasporto - H. Manutenzione - I. Modiﬁche/riparazioni (proibite al di fuori degli stabilimenti Petzl salvo pezzi di ricambio) - J. Domande/contatto

Garanzia 3 anni

Contro ogni difetto di materiale o di fabbricazione. Sono esclusi: usura normale, ossidazione, modiﬁche o ritocchi, cattiva conservazione, manutenzione impropria, negligenze, utilizzi ai quali questo prodotto non è destinato.

Segnali di attenzione

1. Situazione che presenta un rischio imminente di lesione grave o mortale. 2. Esposizione a un rischio potenziale d’incidente o lesione. 3. Informazione importante sul funzionamento o le performance del vostro prodotto. 4. Incompatibilità materiale.

Tracciabilità e marcatura

a. Conforme ai requisiti del regolamento DPI. Ente riconosciuto che interviene per l’esame UE di tipo - b. Numero dell’organismo notiﬁcato per il controllo della produzione di questo DPI

- c. Tracciabilità: datamatrix - d. Taglia - e. Numero individuale - f. Anno di fabbricazione - g. Mese di fabbricazione - h. Numero di lotto - i. Identiﬁcativo individuale - j. Norme - k. Leggere attentamente l’istruzione tecnica - l. Identiﬁcazione di modello - m. Carico nominale massimo n. Indirizzo del fabbricante - o. Data di fabbricazione (mese/anno)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 10

Este folleto explica cómo utilizar correctamente su equipo. Sólo se presentan algunas

utilizaciones y técnicas. Las señales de advertencia le informan de algunos peligros potenciales relacionados con la utilización de su equipo, pero es imposible describirlos todos. Infórmese de las actualizaciones y de la información complementaria en Petzl.com. Usted es responsable de tener en cuenta cada una de las advertencias y de utilizar correctamente su equipo. Cualquier mala utilización de este equipo originará peligros adicionales. Contacte con Petzl si tiene dudas o diﬁcultades de comprensión.

1. Campo de aplicación

Equipo de protección individual (EPI) contra las caídas de altura. Arnés para el acceso por cuerda con punto ventral con cierre y bloqueador CROLL L integrado. Carga nominal máxima: 140 kg (150 kg material del usuario incluido). Este producto no debe ser solicitado más allá de sus límites o en cualquier otra situación para la que no esté previsto.

Responsabilidad

ATENCIÓN Las actividades que implican la utilización de este equipo son por naturaleza peligrosas. Usted es responsable de sus actos, de sus decisiones y de su seguridad.

Antes de utilizar este equipo, debe:

- Leer y comprender todas las instrucciones de utilización.

- Formarse especíﬁcamente en el uso de este equipo.

- Familiarizarse con su equipo y aprender a conocer sus prestaciones y sus limitaciones.

- Comprender y aceptar los riesgos derivados.

El no respeto de una sola de estas advertencias puede ser la causa de heridas graves o mortales.

Este producto sólo debe ser utilizado por personas competentes y responsables, o que estén bajo el control visual directo de una persona competente y responsable. Usted es responsable de sus actos, de sus decisiones y de su seguridad y asume las consecuencias de los mismos. Si usted no está dispuesto a asumir esta responsabilidad o si no ha comprendido bien las instrucciones de utilización, no utilice este equipo.

2. Nomenclatura

Torso:

(1) Punto de enganche dorsal, (2) Hebilla posterior de regulación del punto dorsal, (3) Hebilla delantera de regulación de los tirantes, (4) Hebilla FAST de regulación de los tirantes, (5) Punto de enganche esternal, (6) Bloqueador ventral CROLL L, (7) Leva, (8) Tope de seguridad, (9) Trabillas elásticas para las cintas, (10) Trabilla con Velcro para ASAP’SORBER, (11) Portaconectores del elemento de amarre anticaídas, (12) Indicador de detención de caída.

Arnés de asiento:

(13) Punto de enganche ventral con cierre, (13a) Punto de enganche textil, (13b) D pequeña metálica, (13c) D grande metálica, (13d) Puntos de enganche del asiento, (13e) Llave, (14) Cinta del cinturón, (15) Cintas de las perneras, (16) Puntos de enganche laterales, (17) Punto de enganche posterior de retención, (18) Hebillas de regulación DOUBLEBACK PLUS de las cintas, (18 bis) Hebillas FAST LT de las cintas de las perneras, (19) Anillos portamaterial, (20) Anillas para bolsa portaherramientas TOOLBAG, (21) Hebillas de regulación DOUBLEBACK de las cintas de unión perneras-cinturón, (22) Alojamientos para portaherramientas CARITOOL.

Materiales principales:

- Cintas: poliéster, hebillas de regulación: acero, puntos de enganche ventrales: aleación de aluminio y acero inoxidable.

- CROLL L: cuerpo: aleación de aluminio, leva: acero inoxidable.

3. Control, puntos a veriﬁcar

Su seguridad está vinculada a la integridad de su equipo. Petzl aconseja que una persona competente realice una revisión en profundidad cada 12 meses como mínimo (en función de la legislación en vigor en su país y de las condiciones de utilización). Respete los modos operativos descritos en la página web Petzl.com. Registre los resultados en la ﬁcha de revisión del EPI: tipo, modelo, nombre y dirección del fabricante, número de serie o número individual, fechas: fabricación, compra, primera utilización, próximos controles periódicos, defectos, observaciones, nombre y ﬁrma del inspector.

Antes de cualquier utilización Arnés

Compruebe las cintas al nivel de los puntos de enganche, de las hebillas de regulación y de las costuras de seguridad. Atención a los hilos cortados o ﬂojos. Vigile los cortes, desgastes y daños debidos al uso, al calor, a los productos químicos... Compruebe el correcto funcionamiento de las hebillas DOUBLEBACK, DOUBLEBACK PLUS y FAST. Compruebe el indicador de detención de caída. Este indicador aparece en rojo si el punto de enganche dorsal ha sufrido un choque superior a 400 daN. Deseche el arnés si el indicador de detención de caída es visible.

Punto de enganche ventral con cierre

Compruebe la ausencia de ﬁsuras, deformaciones, corrosión... Compruebe la presencia de los tornillos y su apretado.

CROLL L

Compruebe que el producto no tenga ﬁsuras, deformaciones, marcas, desgaste, corrosión... Compruebe el estado del cuerpo, de los oriﬁcios de conexión, de la leva y del tope de seguridad, los muelles y el eje de la leva. Controle la movilidad de la leva y la eﬁcacia de su muelle. Controle que los dientes de la leva no estén obstruidos.

Durante la utilización

Compruebe regularmente el correcto ceñido de las hebillas de regulación. Es importante controlar regularmente el estado del producto y de sus conexiones con los demás equipos del sistema. Asegúrese de la correcta colocación de los equipos entre sí. ATENCIÓN:

- A los objetos extraños que pueden diﬁcultar el funcionamiento de la leva.

- A los elementos que pueden engancharse con el tope de seguridad y provocar la apertura de la leva.

4. Compatibilidad

Compruebe la compatibilidad de este producto con los demás elementos del sistema en su aplicación (compatibilidad = interacción funcional correcta). Los elementos utilizados con el arnés deben cumplir con las normas en vigor en su país (por ejemplo, conectores EN 362).

5. Colocación del arnés

- Procure guardar correctamente la cinta sobrante (bien enganchada) en las trabillas elásticas.

- Atención a los cuerpos extraños que puedan diﬁcultar el funcionamiento de las hebillas automáticas FAST (piedras, arena, vestimenta…). Compruebe su correcto bloqueo (consulte los dibujos).

Punto de enganche ventral con cierre

Este punto permite una conexión de varios equipos: un asiento PODIUM en el eje, un bloqueador CROLL L en la D pequeña y un descensor en la D grande. Los dos tornillos deben estar presentes y apretados con ﬁrmeza. Siga exactamente las instrucciones de montaje y desmontaje: consulte las ﬂechas indicativas. No es necesario retirar completamente el tornillo para liberar el eje. Si pierde un tornillo, contacte con el servicio posventa de Petzl.

Regulación inicial del punto dorsal

Ajuste la regulación de este punto de enganche dorsal a su morfología: colóquelo al nivel de los omóplatos. Atención: el ajuste de las cintas posteriores de unión perneras-cinturón es importante si utiliza el punto dorsal.

Regulación y prueba de suspensión

Su arnés debe estar ajustado cerca del cuerpo para reducir el riesgo de lesión en caso de caída. Debe realizar movimientos y una prueba de suspensión, en un lugar seguro, de cada punto de enganche, con su material, para estar seguro de que sea la talla correcta, tenga el nivel de comodidad necesario para la utilización prevista y que la regulación sea óptima.

6. Arnés anticaídas EN 361:2002

Arnés completo para la protección contra las caídas de altura, componente de un sistema anticaídas según la norma EN 363 (sistemas de protección individual contra las caídas de altura).

6A. Punto de enganche esternal 6B. Punto de enganche dorsal

Sólo estos puntos sirven para conectar un sistema anticaídas, por ejemplo, un anticaídas deslizante para cuerda, un absorbedor de energía... sistemas descritos en la norma EN 363. Para identiﬁcarlos mejor, estos puntos están marcados con la letra A.

Altura libre: altura de seguridad por debajo del usuario

La altura libre por debajo del usuario debe ser suﬁciente para que no choque contra ningún obstáculo en caso de caída. Los cálculos especíﬁcos de la altura libre están detallados en las ﬁchas técnicas de los demás componentes (absorbedores de energía, anticaídas deslizante...).

7. Cinturón de sujeción y de retención EN 358:2018

Estos puntos de enganche deben ser utilizados únicamente para la conexión a un sistema de sujeción o a un sistema de retención. Consulte la ﬁcha técnica del elemento de amarre utilizado para las precauciones de utilización. Estos puntos de enganche no están diseñados para ser utilizados como anticaídas. Asegúrese de no utilizar un cinturón de sujeción si hay un riesgo previsible de que el usuario quede suspendido o expuesto a una tensión incontrolada en el cinturón. Para la sujeción, utilice un punto de anclaje situado al nivel de la cintura o por encima de ella. Puede que sea necesario completar los sistemas de sujeción o de retención con medios de protección contra las caídas de altura de tipo colectivo o individual.

7A. Punto de enganche ventral con cierre 7B. Puntos de enganche laterales del cinturón

Para estar apoyado cómodamente en el cinturón, utilice siempre los dos puntos de enganche laterales a la vez uniéndolos con un elemento de amarre de sujeción.

7C. Punto de enganche posterior de retención

Este punto de enganche posterior del cinturón está destinado únicamente a impedir que el usuario alcance una zona desde la que se puede producir una caída.

8. Arnés de asiento EN 813:2008

Punto de enganche ventral con cierre

Destinado a la progresión por cuerda y a la sujeción en el puesto de trabajo. Utilice el punto ventral para conectar un descensor, elementos de amarre de sujeción o elementos de amarre de progresión. Este punto de enganche no es adecuado para la detención de caídas.

9. Bloqueador ventral CROLL L EN 12841:2006

El CROLL L es un dispositivo de regulación de cuerda de tipo B destinado a la progresión hacia arriba por la cuerda de trabajo.

El CROLL L debe ser utilizado con un dispositivo de tipo A conectado a la cuerda de seguridad (por ejemplo con un anticaídas deslizante para cuerda ASAP).

- El CROLL L no es adecuado para una utilización en un sistema anticaídas.

- Para responder a las exigencias de la norma EN 12841:2006 tipo B, utilice cuerdas semiestáticas (alma + funda) EN 1891 tipo A de 10 a 13 mm de diámetro. (Nota: para la certiﬁcación, los ensayos se han realizado con las cuerdas CLUB Petzl 10 mm y KM3 Teufelberger 13 mm.)

- Utilice un conjunto de conexión de 1 metro de longitud máxima (elemento de amarre + conectores + aparatos).

- La cuerda entre el dispositivo de regulación y el anclaje siempre debe estar tensada para limitar el riesgo de caída. Cuando esté en tensión sobre la línea de trabajo, procure que la línea de seguridad no esté cargada. Una sobrecarga dinámica podría dañar los soportes de seguridad.

Principio y prueba de funcionamiento

Este bloqueador es un dispositivo de progresión por cuerda. Desliza a lo largo de la cuerda en un sentido y bloquea en el sentido contrario. Los dientes de la leva inician la presión y, después, la leva bloquea la cuerda por pinzamiento. La ranura de la leva permite evacuar el barro.

Instalación y retirada de la cuerda

Tire del tope de seguridad hacia abajo y bloquéelo sobre el cuerpo del aparato. Así la leva permanece en posición abierta. Coloque la cuerda en su emplazamiento. Respete el signo Arriba y Abajo. Desbloquee el tope de seguridad para que la leva pueda apoyarse sobre la cuerda. En esta posición, el tope de seguridad impide la apertura involuntaria de la leva. Para retirar la cuerda, haga deslizar el aparato hacia arriba sobre la cuerda y simultáneamente abra la leva accionando el tope de seguridad.

Ascenso por cuerda

Utilice el CROLL L con otro bloqueador, por ejemplo un BASIC y un estribo. No olvide engancharse a este segundo bloqueador mediante un elemento de amarre apropiado.

Caso de ﬂanqueo oblicuo

Inicio con cuerda oblicua: pase la pierna sobre la cuerda para que esté en el eje del paso de la cuerda por el CROLL L.

Descenso corto

Haga deslizar ligeramente el aparato hacia arriba, sobre la cuerda y, simultáneamente, empuje la leva con el dedo índice. No manipule el tope de seguridad, ya que existe el riesgo de apertura intempestiva. Atención: para los trabajadores de más de 100 kg, consulte nuestra información Soluciones para trabajadores de más de 100 kg en nuestra página web Petzl.com.

10. Anillos portamaterial

Los anillos portamaterial sólo deben ser utilizados para el material. ATENCIÓN PELIGRO: no utilice los anillos portamaterial para asegurar, descender, encordarse o asegurarse mediante un elemento de amarre. La trabilla con Velcro puede ser utilizada para sujetar el absorbedor de su anticaídas deslizante en una posición alta.

11. Portaconectores del elemento de amarre anticaídas

A. A utilizar únicamente como portaconectores de la punta del elemento de amarre no utilizado. B. En caso de caída, el portaconectores del elemento de amarre libera el conector de la punta del elemento de amarre para no obstaculizar el despliegue del absorbedor de energía. Atención: no es un punto de enganche anticaídas.

12. Accesorios

El asiento PODIUM y los grilletes para el asiento PODIUM.

13. Información complementaria

Este producto es conforme al Reglamento (UE) 2016/425 relativo a los equipos de protección individual. La declaración de conformidad UE está disponible en Petzl.com.

- Prevea los medios de rescate necesarios para intervenir rápidamente en caso de diﬁcultades.

- El anclaje del sistema tiene que estar situado, preferentemente, por encima de la posición del usuario y debe cumplir con las exigencias de la norma EN 795 (resistencia mínima 12 kN).

- En un sistema anticaídas y antes de cualquier utilización, es esencial comprobar la altura libre requerida por debajo del usuario para evitar cualquier colisión con el suelo o con un obstáculo en caso de caída.

- Asegúrese de que el punto de anclaje esté colocado correctamente para así limitar el riesgo y la altura de la caída.

- Un arnés anticaídas es el único dispositivo de prensión del cuerpo que está permitido utilizar en un sistema anticaídas.

- Un peligro puede sobrevenir cuando se utilizan varios equipos en los que la función de seguridad de uno de los equipos puede verse afectada por la función de seguridad de otro equipo.

- ATENCIÓN: asegúrese de que sus productos no rocen con materiales abrasivos o piezas cortantes.

- Los usuarios deben ser aptos desde el punto de vista médico para las actividades en altura. ATENCIÓN: estar suspendido e inerte en un arnés puede provocar problemas ﬁsiológicos graves o la muerte.

- Deben ser respetadas las instrucciones de utilización deﬁnidas en las ﬁchas técnicas de cada equipo asociado a este producto.

- Las instrucciones de utilización deben entregarse al usuario de este equipo en el idioma del país de utilización.

- Asegúrese de la legibilidad de los marcados en el producto.

Dar de baja:

ATENCIÓN: un suceso excepcional puede llevarle a dar de baja un producto después de una sola utilización (tipo e intensidad de utilización, entorno de utilización: ambientes agresivos, ambientes marinos, aristas cortantes, temperaturas extremas, productos químicos...). Un producto debe darse de baja cuando:

- Tiene más de 10 años y está compuesto por plástico o textil.

- Ha sufrido una caída o un esfuerzo importante.

- El resultado de las revisiones del producto no es satisfactorio. Duda de su ﬁabilidad.

- No conoce el historial completo de utilización.

- Cuando su utilización es obsoleta (evolución legislativa, normativa, técnica o incompatibilidad con otros equipos, etc.). Destruya estos productos para evitar una utilización futura.

Pictogramas:

A. Vida útil: 10 años - B. Marcado - C. Temperaturas toleradas - D. Precauciones de utilización - E. Limpieza/desinfección - F. Secado - G. Almacenamiento/transporte - H. Mantenimiento - I. Modiﬁcaciones/reparaciones (prohibidas fuera de los talleres de Petzl, excepto las piezas de recambio) - J. Preguntas/contacto

Garantía 3 años

Contra cualquier defecto del material o de fabricación. Se excluye: el desgaste normal, la oxidación, las modiﬁcaciones o retoques, el almacenamiento incorrecto, el mantenimiento incorrecto, las negligencias y las utilizaciones para las que este producto no está destinado.

Señales de advertencia

1. Situación que presenta un riesgo inminente de herida grave o mortal. 2. Exposición a un riesgo potencial de incidente o de herida. 3. Información importante sobre el funcionamiento o las prestaciones de su producto. 4. Incompatibilidad material.

Trazabilidad y marcado

a. Conforme a los requisitos del Reglamento EPI. Organismo notiﬁcado que interviene en el examen UE de tipo - b. Número del organismo notiﬁcado para el control de la producción de este EPI - c. Trazabilidad: datamatrix - d. Tallaje - e. Número individual - f. Año de fabricación

- g. Mes de fabricación - h. Número de lote - i. Identiﬁcador individual - j. Normas - k. Lea atentamente la ﬁcha técnica - l. Identiﬁcación del modelo - m. Carga nominal máxima - n. Dirección del fabricante - o. Fecha de fabricación (mes/año)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 11

Esta notícia técnica explica como utilizar correctamente o seu equipamento. Somente algumas

das utilizações e técnicas são apresentadas. Os avisos de alerta informam de alguns perigos potenciais ligados à utilização do equipamento, porém é impossível descrevê-los todos. Tome conhecimento das últimas actualizações e informações complementares em Petzl.com. É responsável por tomar conhecimento de cada alerta e pela utilização correcta do seu equipamento. Qualquer má utilização deste equipamento pode originar perigos adicionais. Contacte a Petzl se tiver dúvidas ou diﬁculdades de compreensão.

1. Campo de aplicação

Equipamento de protecção individual (EPI) contra quedas em altura. Harnês de acesso por corda com ponto de ﬁxação ventral que se pode abrir e bloqueador CROLL L integrado. Carga nominal máxima: 140 kg (150 kg material do utilizador incluído). Este produto não deve ser utilizado para além dos seus limites ou em qualquer outra situação para a qual não tenha sido previsto.

Responsabilidade

ATENÇÃO As actividades que implicam a utilização deste produto são por natureza perigosas. Você é responsável pelos seus actos, pelas suas decisões e pela sua segurança.

Antes de utilizar este equipamento, deve:

- Ler e compreender todas as instruções de utilização.

- Formar-se especiﬁcamente para a utilização deste equipamento.

- Familiarizar-se com o seu equipamento, aprender a conhecer as suas performances e limitações.

- Compreender e aceitar os riscos inerentes.

O desrespeito de um destes avisos poderá causar ferimentos graves ou mortais.

Este produto não deve ser utilizado senão por pessoas competentes e responsáveis, ou colocado sob o controlo visual directo de uma pessoa competente e responsável. Você é responsável pelos seus actos, pelas suas decisões, pela sua segurança e assume as consequências. Se você não se sentir apto a assumir essa responsabilidade, ou se não entendeu bem as instruções de utilização, não utilize este equipamento.

2. Nomenclatura

Torso:

(1) Ponto de ﬁxação dorsal, (2) Fivela posterior de ajuste do ponto dorsal, (3) Fivela anterior de ajuste das alças, (4) Fivela FAST de ajuste das alças, (5) Ponto de ﬁxação esternal, (6) Bloqueador ventral CROLL L, (7) Mordente, (8) Patilha de segurança, (9) Passador elástico para ﬁtas, (10) Passador Velcro para ASAP’SORBER, (11) Porta-conectores de longe de antiqueda, (12) Indicador de travamento de queda.

Harnês de cintura:

(13) Ponto de ﬁxação ventral que se pode abrir, (13a) Ponto de ﬁxação têxtil, (13b) Pequeno D metálico, (13c) Grande D metálico, (13d) Pontos de ﬁxação do assento, (13e) Chave, (14) Fita do cinto, (15) Fitas das perneiras, (16) Pontos de ﬁxação laterais, (17) Ponto de ﬁxação posterior de restrição (18) Fivelas de ajuste DOUBLEBACK PLUS das ﬁtas, (18bis) Fivelas FAST LT das ﬁtas das perneiras, (19) Porta-material, (20) Passadores para bolsa porta-ferramentas TOOLBAG, (21) Fivelas de ajuste DOUBLEBACK das ﬁtas de ligação perneiras-cinto (22) Passadores para porta-ferramentas CARITOOL.

Materiais principais:

- Fitas: poliéster, ﬁvelas de ajuste: aço, pontos de ﬁxação ventrais: liga de alumínio e aço inoxidável. CROLL L: corpo: liga de alumínio, mordente: aço inoxidável.

3. Inspecções, pontos a veriﬁcar

A sua segurança está ligada à integridade do seu equipamento. A Petzl aconselha uma veriﬁcação aprofundada, por uma pessoa competente, no mínimo a cada 12 meses (em função da legislação em vigor no seu país e das condições de utilização). Respeite os modos de operação descritos no site Petzl.com. Registe os resultados na ﬁcha de inspecção do seu EPI: tipo, modelo, coordenadas do fabricante, número de série ou número individual, datas: de fabrico, aquisição, primeira utilização, próximas inspecções periódicas, defeitos, observações, nome e assinatura do controlador.

Antes de qualquer utilização Harnês

Veriﬁque as ﬁtas ao nível dos pontos de ﬁxação, das ﬁvelas de ajuste e das costuras de segurança. Atenção aos ﬁos cortados ou distendidos. Controle os cortes, desgastes e danos devidos à utilização, ao calor, aos produtos químicos... Veriﬁque o bom funcionamento das ﬁvelas DOUBLEBACK, DOUBLEBACK PLUS e FAST. Veriﬁque o indicador de travamento de queda. Este indicador aparece vermelho se o ponto de ﬁxação dorsal tiver sido sujeito a um impacto superior a 400 daN. Descarte o seu harnês se um indicador de travamento de queda está visível.

Ponto de ﬁxação ventral que se pode abrir

Veriﬁque a ausência de ﬁssuras, deformações, corrosão... Veriﬁque a presença dos parafusos e o seu aperto.

CROLL L

No produto, veriﬁque a ausência de ﬁssuras, deformação, marcas, desgaste, corrosão… Veriﬁque o estado do corpo, dos orifícios de conexão, do mordente e da patilha de segurança, das molas e do eixo do mordente. Controle a mobilidade do mordente e a eﬁcácia da sua mola. Controle a colmatação dos dentes do mordente.

Durante a utilização

Veriﬁque regularmente o correcto aperto das ﬁvelas de ajuste. É importante controlar regularmente o estado do produto e as suas conexões com outros equipamentos do sistema. Assegure-se do posicionamento correcto dos equipamentos de uns em relação aos outros. ATENÇÃO:

- aos objectos estranhos que correm o risco de interferir com o bom funcionamento do mordente,

- aos elementos que correm o risco de prender a patilha de segurança e podem provocar a abertura do mordente.

4. Compatibilidade

Veriﬁque a compatibilidade deste produto com os outros elementos do sistema na sua aplicação (compatibilidade = boa interacção funcional). Os elementos utilizados com o seu harnês devem estar conformes às normas em vigor no seu país (conectores EN 362 por exemplo).

5. Equipar-se com o harnês

- Procure arrumar o excesso de ﬁtas (bem coladas) nos passadores elásticos.

- Atenção aos objectos estranhos que correm o risco de interferir com o bom funcionamento das ﬁvelas automáticas FAST (pedras, areia, vestuário...). Veriﬁque que estejam bem fechadas (ver desenhos).

Ponto de ﬁxação ventral que se pode abrir

Este ponto permite uma conexão de vários equipamentos: um assento PODIUM no eixo, um bloqueador CROLL L no pequeno D, um descensor no grande D. Os dois parafusos devem estar presentes e apertados com ﬁrmeza. Siga com precisão as instruções de montagem e de desmontagem: ver setas indicativas. Não é necessário retirar completamente o parafuso para libertar o eixo. Se perder um parafuso, contacte o serviço pós-venda da Petzl.

Ajuste inicial do ponto dorsal

Ajuste este ponto de ﬁxação dorsal à sua morfologia: posicione-o ao nível das omoplatas. Atenção, o ajuste das ﬁtas posteriores de ligação perneiras-cinto é importante se utilizar o ponto dorsal.

Ajuste e teste de suspensão

O seu harnês deve estar ajustado ao corpo para reduzir o risco de ferimento em caso de queda. Deve efectuar movimentos e um teste de suspensão, num lugar seguro, em cada ponto de ﬁxação, com o seu material, para ter a certeza que o harnês tem a medida correcta e o nível de conforto necessário para a utilização pretendida e com o ajuste optimizado.

6. Harnês antiqueda EN 361: 2002

Harnês completo para a protecção contra quedas em altura, componente de um sistema de travamento de quedas conforme a norma EN 363 (sistema de protecção individual contra quedas em altura).

6A. Ponto de ﬁxação esternal 6B. Ponto de ﬁxação dorsal

Somente estes pontos servem para conectar um sistema de travamento de quedas, como por exemplo, um antiquedas móvel na corda, um absorvedor de energia..., sistemas descritos na norma EN 363. Para melhor os identiﬁcar, estes pontos estão marcados com a letra A.

Zona livre desimpedida: altura livre por debaixo do utilizador

A altura livre sob o utilizador deve ser suﬁciente para que não embata em obstáculos em caso de queda. Os cálculos especíﬁcos da zona livre desimpedida estão indicados detalhadamente nas instruções técnicas dos outros componentes do sistema (absorvedores de energia, antiquedas móvel...).

7. Cinto de posicionamento no trabalho e restrição EN 358: 2018

Estes pontos de ﬁxação devem ser utilizados unicamente para a ﬁxação a um sistema de posicionamento no trabalho ou sistema de restrição. Consulte as instruções da longe utilizada para as precauções de utilização. Estes pontos de ﬁxação não foram concebidos para utilizações antiqueda. Procure não utilizar um cinto de posicionamento se houver um risco previsível que o utilizador esteja suspenso ou exposto a uma tensão incontrolada pelo cinto. Para o posicionamento no trabalho, utilize um ponto de ancoragem situado ao nível da

cintura ou acima. Pode ser necessário completar os sistemas de posicionamento no trabalho, ou de retenção, através de meios de protecção contra quedas em altura do tipo colectivo ou individual.

7A. Ponto de ﬁxação ventral que se pode abrir 7B. Pontos de ﬁxação laterais do cinto

Utilize sempre os dois pontos de ﬁxação laterais em conjunto ligando-os por uma longe de posicionamento para estar confortavelmente apoiado no cinto.

7C. Ponto de ﬁxação posterior de restrição

Este ponto de ﬁxação posterior do cinto é destinado unicamente a impedir o utilizador de alcançar um local onde uma queda é possível.

8. Harnês de cintura EN 813: 2008

Ponto de ﬁxação ventral que se pode abrir

Destinado à progressão em corda e posicionamento no trabalho. Utilize o ponto ventral para conectar um descensor, as longes de posicionamento ou as longes de progressão. Este ponto de ﬁxação não está adaptado para o travamento de quedas.

9. Bloqueador ventral CROLL L EN 12841: 2006

O CROLL L é um dispositivo de ajuste sobre corda do tipo B destinado à progressão para cima na corda de trabalho.

O CROLL L deve ser utilizado com um dispositivo do tipo A em contrasegurança na corda de segurança (por exemplo com um antiqueda móvel para corda ASAP).

- O CROLL L não é indicado para utilização em sistema antiqueda.

- Para responder às exigências da norma EN 12841: 2006 tipo B, utilize cordas semi-estáticas (alma + camisa) EN 1891 tipo A de 10 a 13 mm de diâmetro. Nota: aquando da certiﬁcação, testes efectuados em cordas CLUB Petzl 10 mm e KM3 Teufelberger 13 mm.)

- Utilize um conjunto de conexão de comprimento máximo de 1 m (longe + conectores + aparelhos).

- A corda deve estar sempre em tensão entre o dispositivo de ajuste e a ancoragem, para limitar o risco de queda. Quando se encontrar em tensão no seu suporte de trabalho, assegure-se que o seu dispositivo de segurança não esteja sobrecarregado. Uma sobrecarga dinâmica é susceptível de daniﬁcar os suportes de segurança.

Princípio e teste de funcionamento

Este bloqueador é um dispositivo de progressão em corda. Desliza ao longo da corda num sentido e bloqueia no outro. Os dentes do mordente dão início à ﬁxação e depois o mordente bloqueia a corda por aperto. As fendas no mordente permitem evacuar a sujidade.

Montagem e desmontagem na corda

Puxe a patilha de segurança para baixo e prenda-a por baixo do corpo do aparelho. O mordente mantém-se assim em posição aberta. Coloque a corda no seu devido lugar. Respeite o sinal Cima e Baixo. Solte a patilha para que o mordente se apoie na corda. Nesta posição, a patilha de segurança impede a abertura involuntária do mordente. Faça deslizar na corda o aparelho para cima e simultaneamente retire o mordente accionando a patilha de segurança.

Subida em corda

Utilize o CROLL L com um outro bloqueador, por exemplo um BASIC e um estribo. Não esqueça de se prender a este segundo bloqueador com uma longe apropriada.

Caso de travessia oblíqua

Saída em corda oblíqua: passe a perna sobre a corda para que esta esteja no eixo de passagem da corda do CROLL L.

Descida curta

Faça deslizar ligeiramente o aparelho para cima na corda e simultaneamente empurre o mordente com o indicador. Não manipule a patilha de segurança já que corre o risco de abertura involuntária. Atenção, para os trabalhadores com mais de 100 kg, consulte a nossa informação Workers 100 kg+, Soluções para trabalhadores com mais de 100 kg no nosso site Petzl.com.

10. Porta-material

Os porta-material devem ser utilizados unicamente para material. ATENÇÃO PERIGO, não utilize os porta-materiais para assegurar, descer, encordar ou para as longe. O passador Velcro pode ser utilizado para manter o absorvedor do seu antiqueda móvel em posição alta.

11. Porta-conectores de longe de antiqueda

A. A utilizar unicamente como porta-conectores de ponta de longe quando não está a ser usada. B. No caso de queda, o porta-conectores de longe liberta o conector de ponta de longe para não entravar o despoletar do absorvedor de energia. Atenção, não se trata de um ponto de ﬁxação antiqueda.

12. Acessórios

O assento PODIUM e as manilhas para assento PODIUM.

13. Informações complementares

Este produto está conforme o regulamento (UE) 2016/425 relativamente aos equipamentos de protecção individual. A declaração de conformidade UE está disponível em Petzl.com.

- Preveja os meios de resgate necessários para intervir rapidamente em caso de diﬁculdades.

- A amarração do sistema deve estar de preferência situada acima da posição do utilizador e responder às exigências EN 795 (resistência mínima 12 kN).

- Num sistema antiquedas, é essencial veriﬁcar o espaço livre necessário sob o utilizador, antes de cada utilização, aﬁm de evitar qualquer colisão com o solo ou com um obstáculo, em caso de queda.

- Certiﬁque que o ponto de amarração esteja correctamente posicionado, aﬁm de limitar o risco e a altura de queda.

- Um harnes antiquedas é o único dispositivo de preensão do corpo que é permitido utilizar num sistema antiquedas.

- Pode ocorrer uma situação perigosa quando se utilizam vários equipamentos em que a função de segurança de um dos equipamentos pode ser afectada pela função de segurança de outro equipamento.

- ATENÇÃO, veriﬁque que os produtos não estejam sujeitos a atrito com materiais abrasivos ou peças cortantes.

- Os utilizadores devem estar clinicamente aptos para as actividades em altura. ATENÇÃO, estar suspenso e inerte num harnês pode desencadear perturbações ﬁsiológicas graves ou a morte.

- As instruções de utilização deﬁnidas nos informativos de cada equipamento associado a este produto devem ser respeitadas.

- As instruções de utilização devem ser fornecidas ao utilizador deste equipamento no idioma do país de utilização.

- Assegure-se da legibilidade das marcações no produto.

Descartar um equipamento:

ATENÇÃO, uma ocorrência excepcional pode levar ao descarte de um produto após uma só utilização (tipo e intensidade de utilização, ambiente de utilização: ambientes agressivos, ambientes marinhos, arestas cortantes, temperaturas extremas, produtos químicos...). Um produto deve ser descartado quando:

- Tiver mais de 10 anos e for composto por plástico ou têxtil.

- Foi sujeito a uma queda ou a um esforço importante.

- O resultado das veriﬁcações do produto não é satisfatório. Se tiver uma dúvida sobre a sua ﬁabilidade.

- Não conhecer o seu histórico de utilização completo.

- Quando a sua utilização for obsoleta (evolução legislativa, normativa, técnica ou incompatibilidade com outros equipamentos...). Destrua esses produtos para evitar uma futura utilização.

Pictogramas:

A. Duração de vida: 10 anos - B. Marcação - C. Temperaturas toleradas - D. Precauções de utilização - E. Limpeza/desinfecção - F. Secagem - G. Armazenamento/transporte H. Manutenção - I. Modiﬁcações/reparações (interditas fora das oﬁcinas Petzl salvo peças sobresselentes) - J. Questões/contacto

Garantia 3 anos

Contra qualquer defeito de material ou fabrico. Estão excluídos: desgaste normal, oxidação, modiﬁcações ou retoques, mau armazenamento, má manutenção, negligências, utilizações para as quais este produto não está destinado.

Avisos de alerta

1. Situação que apresenta risco iminente de ferimento grave ou mortal. 2. Exposição a um risco potencial de incidente ou ferimento. 3. Informação importante sobre o funcionamento ou as performances do seu produto. 4. Incompatibilidade de materiais.

Rastreio e marcações

a. Conforme às exigências do regulamento EPI. Organismo notiﬁcado interveniente para o exame UE de tipo - b. Número do organismo notiﬁcado para o controlo de produção deste EPI - c. Rastreio: datamatrix - d. Tamanho - e. Número individual - f. Ano de fabrico - g. Mês de fabrico - h. Número de lote - i. Identiﬁcador individual - j. Normas - k. Ler atentamente a informação técnica - l. Identiﬁcação do modelo - m. Carga nominal máxima - n. Endereço do fabricante - o. Data de fabrico (mês/ano)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 12

In deze bĳsluiter wordt uitgelegd hoe u uw materiaal juist moet gebruiken. Er komen hierin

slechts enkele technieken en toepassingen aan bod. De waarschuwingsborden geven u bepaalde mogelĳke gevaren aan rond het gebruik van uw materiaal, maar we kunnen hier uiteraard niet alles behandelen. Lees daarom de nieuwste updates en aanvullende info op Petzl.com. U bent zelf verantwoordelĳk om met elke waarschuwing rekening te houden en uw materiaal juist te gebruiken. Elk verkeerd gebruik van dit materiaal zal aan de oorsprong liggen van bĳkomende gevaren. Neem bĳ twĳfel of onduidelĳkheden contact op met Petzl.

1. Toepassingsveld

Persoonlĳk beschermingsmiddel (PBM) tegen hoogtevallen. Gordel voor rope-access met te openen ventraal punt en een geïntegreerde CROLL L stĳgklem. Maximale nominale last: 140 kg (150 kg inclusief materiaal van de gebruiker). Dit product mag niet méér belast worden dan toegelaten en mag niet gebruikt worden in situaties waarvoor het niet bedoeld is.

Verantwoordelĳkheid

LET OP De activiteiten die het gebruik van deze uitrusting vereisen, zĳn van nature gevaarlĳk. U staat zelf in voor uw daden, beslissingen en veiligheid.

Voordat u deze uitrusting gebruikt, moet u:

- Alle gebruiksinstructies lezen en begrĳpen.

- Een aangepaste training volgen voor het gebruik van deze uitrusting.

- Zich vertrouwd maken met uw uitrusting, en de prestaties en beperkingen ervan leren kennen.

- De inherente risico’s begrĳpen en aanvaarden.

Het niet-respecteren van een van deze waarschuwingen kan leiden tot ernstige of dodelĳke verwondingen.

Dit product mag enkel gebruikt worden door (personen die onder direct visueel toezicht staan van) bevoegde en beraden personen. U staat zelf in voor uw daden, beslissingen en veiligheid, en neemt dan ook persoonlĳk de gevolgen op zich. Indien u niet in staat bent om deze verantwoordelĳkheid op zich te nemen of de gebruiksinstructies niet goed begrepen hebt, gebruik dit apparaat dan niet.

2. Terminologie van de onderdelen

Borstgordel:

(1) Dorsaal inbindpunt, (2) Gesp achteraan voor het afstellen van het dorsale inbindpunt, (3) Gesp vooraan voor het afstellen van de schouderriemen, (4) FAST gesp voor het afstellen van de schouderriemen, (5) Sternaal inbindpunt, (6) Ventrale stĳgklem CROLL L, (7) Blokkeerpal, (8) Veiligheidspal, (9) Elastische doorsteeklussen voor bandlussen, (10) Velcro doorsteeklus voor ASAP’SORBER, (11) Karabinerhouder van de antivalleeﬂĳn, (12) Valstopindicator.

Zitgordel:

(13) Te openen ventraal inbindpunt, (13a) Inbindpunt in textiel, (13b) Kleine metalen D-ring, (13c) Grote metalen D-ring, (13d) Inbindpunt van het zitje, (13e) Sleutel, (14) Heupriem, (15) Beenlussen, (16) Laterale inbindpunten, (17) Inbindpunt achteraan voor werkplaatsbeperking, (18) Regelbare DOUBLEBACK PLUS gespen van de bandlussen, (18 bis) FAST LT gespen van de beenlussen, (19) Materiaallus, (20) Doorsteeklussen voor het TOOLBAG materiaalzakje, (21) Regelbare DOUBLEBACK gespen van de verbinding beenlussen-heupriem, (22) Doorsteeklussen voor de CARITOOL materiaaldrager.

Voornaamste materialen:

- Bandlussen in polyester, regelbare gespen in staal, ventrale inbindpunten in aluminiumlegering en roestvrĳ staal.

- CROLL L: body in aluminiumlegering, spanveer in roestvrĳ staal.

3. Check: te controleren punten

Uw veiligheid is afhankelĳk van uw volledige uitrusting. Petzl beveelt op zĳn minst een grondige 12-maandelĳkse controle door een bevoegd persoon aan (conform de geldende normen in uw land en de omstandigheden waarin u het product gebruikt). Leef de gebruiksregels na zoals vermeld op Petzl.com. Vermeld de resultaten op de ﬁche van uw PBM: type, model, gegevens van de fabrikant, serienummer of individueel nummer, data van fabricage, aankoop, eerste ingebruikneming, volgende periodieke nazichten; gebreken, opmerkingen, naam en handtekening van de inspecteur.

Vóór elk gebruik Gordel

Kĳk de bandlussen ter hoogte van de inbindpunten, de regelbare gespen en de veiligheidsstiksels na. Let op doorgesneden of uitgerokken vezels. Controleer op scheuren, slĳtageverschĳnselen en schade ten gevolge van het gebruik, hitte, chemische producten enz. Check de goede werking van de DOUBLEBACK, DOUBLEBACK PLUS en FAST gespen. Controleer de valstopindicator. Deze indicator is rood als het dorsale inbindpunt een schok van meer dan 400 daN heeft ondergaan. Gebruik uw gordel niet langer als de valstopindicator zichtbaar is.

Te openen ventraal inbindpunt

Controleer op de afwezigheid van scheuren, vervormingen, corrosie enz. Zorg ervoor dat de schroeven geplaatst en stevig vastgezet zĳn.

CROLL L

Zie het product na op de afwezigheid van scheuren, vervormingen, vlekken, slĳtage, corrosie ... Controleer de staat van de body, verbindingsogen, blokkeerpal, veiligheidspal, spanveer en veren. Zorg ervoor dat de spanveer op de juiste as ligt. Controleer de mobiliteit van de spanveer en de doeltreffendheid van de veer. Zorg ervoor dat de tanden van de spanveer van alle vuil ontdaan zĳn.

Tĳdens het gebruik

Check regelmatig of de regelbare gespen goed aangespannen zĳn. Het is belangrĳk om regelmatig de staat van het product te controleren, alsook zĳn verbindingen met de andere onderdelen van het systeem. Zorg ervoor dat alle elementen goed geplaatst zĳn ten opzichte van elkaar. LET OP:

- voor losse voorwerpen die de goede werking van de spanveer kunnen hinderen,

- voor elementen die kunnen vasthaken in de blokkeerpal en de spanveer doen openspringen.

4. Verenigbaarheid

Gelieve na te zien of dit product compatibel is met de andere elementen van het systeem in uw toepassing (compatibiliteit = een goede functionele interactie). De elementen die u samen met uw gordel gebruikt, moeten voldoen aan de normen die van kracht zĳn in uw land (bv. karabiners EN 362).

5. Aantrekken van de gordel

- Zorg ervoor dat u het overtollige deel van de bandlussen (goed platgedrukt) in de elastische doorsteeklussen opbergt.

- Let op losse voorwerpen die de goede werking van de FAST automatische gespen kunnen hinderen (steentjes, zand, kledĳ ...). Controleer of ze goed vergrendeld zĳn (zie schema).

Te openen ventraal inbindpunt

Op dit punt kunt u verschillende materialen installeren: een PODIUM zitje op de as, een CROLL L stĳgklem op de kleine D-ring, een afdaalapparaat op de grote D-ring. De twee schroeven moeten aanwezig zĳn en stevig aangespannen zĳn. Volg nauwgezet de instructies voor (de)montage: zie pĳltjes. U hoeft de schroef niet volledig te verwĳderen om de as los te maken. Bĳ verlies van een schroef: neem contact op met de dienst na verkoop van Petzl.

Eenmalige afstelling van het dorsale inbindpunt

Pas de afstelling van dit dorsale inbindpunt aan uw lichaamsbouw aan: plaats hem ter hoogte van de schouderbladen. Let op: het is belangrĳk dat u de achterste gespen van de heupriemen aanpast als u het dorsale punt gebruikt.

Afstelling en ophangingstest

Uw gordel moet zo goed mogelĳk op uw lichaam aansluiten om het risico op verwondingen bĳ een val te beperken. De gebruiker dient op een veilige plaats een ophangingstest op elk inbindpunt en verschillende bewegingen met zĳn uitrusting uit te voeren, om er zeker van te zĳn dat dit de gepaste maat is en voldoende comfort verzekert voor het gewenste gebruik, en dat alles optimaal afgesteld is.

6. Antivalgordel EN 361: 2002

Compleetgordel voor bescherming tegen hoogtevallen, onderdeel van een valstopsysteem volgens de norm EN 363 (persoonlĳke beschermingssystemen tegen hoogtevallen).

6A. Sternaal inbindpunt 6B. Dorsaal inbindpunt

Enkel deze inbindpunten dienen voor het verbinden van een valstopsysteem zoals een mobiele antivalbeveiliging op touw, een energieabsorber ..., systemen die beschreven zĳn in de norm EN 363. Om deze punten beter te identiﬁceren, zĳn ze aangeduid met de letter A.

Tirant d’air: resterende hoogte onder de gebruiker

De resterende hoogte onder de gebruiker moet voldoende zĳn zodat hĳ geen hindernissen raakt bĳ een val. De speciﬁeke berekeningen van de tirant d’air zĳn uitgelegd in de technische bĳsluiters van de andere onderdelen (energieabsorber, mobiele antivalbeveiliging ...).

7. Heupriem voor werkplaatsbeperking en werkpositionering EN 358: 2018

Deze inbindpunten mogen enkel gebruikt worden voor het bevestigen aan een systeem voor werkpositionering of werkplaatsbeperking. Respecteer de gebruiksvoorwaarden zoals vermeld in de technische bĳsluiter van de gebruikte leeﬂĳn. Deze inbindpunten zĳn niet geschikt voor een toepassing in antivalbeveiliging. Gebruik geen heupriem voor werkplaatsbeperking indien het risico bestaat dat de gebruiker in hangende positie blĳft of blootgesteld wordt aan een ongecontroleerde spanning op de heupriem. Voor werkplaatsbeperking moet u een verankeringspunt ter hoogte van de taille of hoger gebruiken. Het kan nodig zĳn om deze

systemen voor werkpositionering en werkplaatsbeperking aan te vullen met collectieve of persoonlĳke beschermingsmiddelen tegen hoogtevallen.

7A. Te openen ventraal inbindpunt 7B. Laterale inbindpunten op de heupriem

Gebruik steeds beide laterale inbindpunten samen door ze te verbinden met een leeﬂĳn voor werkpositionering, zodat u comfortabel gesteund wordt in de heupriem.

7C. Inbindpunt achteraan voor werkplaatsbeperking

Dit inbindpunt achteraan de heupriem is enkel bedoeld om te voorkomen dat de gebruiker een plaats bereikt waar hĳ kan vallen.

8. Zitgordel EN 813: 2008

Te openen ventraal inbindpunt

Bestemd voor het voortbewegen op touw en werkpositionering. Gebruik het ventrale punt voor het verbinden van een afdaalapparaat, leeﬂĳnen voor werkpositionering of voortbeweging. Dit inbindpunt is niet geschikt voor valstopsystemen.

9. CROLL L ventrale stĳgklem EN 12841: 2006

De CROLL L stĳgklem is een regelapparaat op touw van het type B, bedoeld voor de verplaatsing naar boven op het werktouw.

U moet de CROLL L samen met een systeem van het type A als backupbeveiliging gebruiken op het veiligheidstouw (bv. met een ASAP mobiele antivalbeveiliging voor touw).

- De CROLL L is niet geschikt voor gebruik in een valstopsysteem.

- Om te voldoen aan de vereisten van de norm EN 12841: 2006 type B, gebruik semistatische touwen (kern + mantel) EN 1891 type A van 10 tot 13 mm diameter. (Nota: tĳdens de certiﬁcatie werden de testen uitgevoerd op CLUB Petzl 10 mm en KM3 Teufelberger 13 mm touwen.)

- Gebruik een geheel van verbindingen met een maximale lengte van 1 meter (leeﬂĳn + karabiners + apparaten).

- Het touw moet steeds gespannen staan tussen het regelapparaat en de verankering om het risico op een val te beperken. Als u onder spanning op uw werkpositioneringsapparaat staat, zie er dan op toe dat uw veiligheidsapparaat niet belast wordt. Een dynamische overbelasting zou de beveiligingsketen kunnen beschadigen.

Principe en werkingstest

Deze stĳgklem is een apparaat voor het voortbewegen op touw. De stĳgklem glĳdt langs het touw in één richting en blokkeert in de andere richting. De tanden van de spanveer starten het klemmen en daarna blokkeert de spanveer het touw door het vast te knĳpen. De gleuven in de spanveer dienen voor de evacuatie van neerslag op het touw.

Installatie en verwĳderen van het touw

Trek de blokkeerpal naar beneden en vergrendel hem op de body van het apparaat. De spanveer blĳft zo in open positie. Plaats het touw in de voorziene gleuf. Respecteer het teken ‘Onder’ en ‘Boven’. Ontgrendel de pal zodat de spanveer tegen het touw kan drukken. In deze stand voorkomt de veiligheidspal dat de spanveer ongewild open gaat. Om het touw te verwĳderen, laat het apparaat naar boven glĳden op het touw en verwĳder gelĳktĳdig de spanveer door de pal over te halen.

Opklim op touw

Gebruik de CROLL L samen met een andere stĳgklem, bv. een BASIC en een voetlus. Vergeet niet om u met een geschikte leeﬂĳn op deze tweede stĳgklem te verbinden.

In geval van schuine oversteek

Vertrek op schuin touw: steek uw been door het touw om in de as van de touwdoorsteek van de CROLL L te zitten.

Korte afdaling

Laat het apparaat iets naar boven glĳden op het touw en duw gelĳktĳdig de spanveer in met de wĳsvinger. Kom niet aan de veiligheidspal, want er is een gevaar dat de spanveer ongewild open gaat. Opgelet: voor gebruikers die meer dan 100 kg wegen, raadpleeg onze informatie ‘Oplossingen voor gebruikers van meer dan 100 kg’ op Petzl.com.

10. Materiaallus

De materiaallussen mogen uitsluitend gebruikt worden voor het transporteren van materiaal. LET OP - GEVAAR: gebruik de materiaallussen niet voor het beveiligen, voor afdalingen, om u in te binden of om u te verbinden met een leeﬂĳn. U kunt de Velcro doorsteeklus gebruiken om de absorber van uw mobiele antivalbeveiliging in hoge positie te houden.

11. Karabinerhouder van de antivalleeﬂĳn

A. Mag enkel gebruikt worden als karabinerhouder van een niet-gebruikte antivalleeﬂĳn. B. Bĳ een val laat de karabinerhouder van de leeﬂĳn de karabiner op het einde van de leeﬂĳn los om de activering van de energieabsorber niet te hinderen. Let op: dit is geen antivalinbindpunt.

12. Accessoires

Het PODIUM zitje en de verbindingsarmen voor het PODIUM zitje.

13. Extra informatie

Dit product is conform de verordening (EU) 2016/425 betreffende persoonlĳke beschermingsmiddelen. De EU-conformiteitsverklaring is beschikbaar op Petzl.com.

- Voorzie de nodige reddingsmogelĳkheden om snel te kunnen reageren bĳ eventuele moeilĳkheden.

- De verankering van het systeem bevindt zich bĳ voorkeur boven de positie van de gebruiker en moet voldoen aan de vereisten van de norm EN 795 (minimale weerstand van 12 kN).

- In een valstopsysteem is het van essentieel belang dat u vóór elk gebruik nagaat dat er onder de gebruiker de nodige vrĳe ruimte is, zodat elke botsing met de grond of een hindernis bĳ een val vermeden wordt.

- Zorg voor de juiste positionering van het verankeringspunt om het risico op en de hoogte van een val te beperken.

- In een valstopsysteem is enkel het gebruik van een antivalgordel toegelaten als verbinding naar het lichaam.

- Er kan zich een gevaar voordoen tĳdens het gebruik van meerdere uitrustingen waarbĳ de veiligheidsfunctie van een van de apparaten kan beïnvloed worden door de veiligheidsfunctie van een ander apparaat.

- LET OP: zie erop toe dat uw producten niet schuren over ruwe oppervlakken of scherpe randen.

- De gebruikers moeten medisch geschikt zĳn voor activiteiten op hoogte. LET OP: onbeweeglĳk hangen in een gordel kan ernstige fysiologische letsels of de dood veroorzaken.

- De gebruiksinstructies, bepaald in de bĳsluiter van elke uitrusting geassocieerd met dit product, moeten worden gerespecteerd.

- De gebruiksinstructies moeten geleverd worden aan de gebruiker van deze uitrusting in de taal van het land van gebruik.

- Zorg ervoor dat de markeringen op het product goed leesbaar zĳn.

Afschrĳven:

LET OP: een uitzonderlĳk voorval kan u ertoe brengen het product af te schrĳven na één enkel gebruik (type en intensiteit van gebruik, gebruiksomgeving: agressieve milieus, zeewater, scherpe randen, extreme temperaturen, chemische producten ...). Een product moet worden afgeschreven wanneer:

- Het ouder dan 10 jaar is en samengesteld uit plastic of textiel.

- Het een belangrĳke val of belasting heeft ondergaan.

- Het resultaat van de controles van het product geen voldoening geeft. U twĳfelt aan de betrouwbaarheid ervan.

- U zĳn volledige gebruikshistoriek niet kent.

- Het product in onbruik is geraakt (wĳziging van de wetgeving, normen of technieken, onverenigbaarheid met de andere delen van de uitrusting ...). Vernietig deze afgeschreven producten om een verder gebruik te vermĳden.

Pictogrammen:

A. Levensduur: 10 jaar - B. Markering - C. Toegelaten temperatuur - D. Gebruiksvoorschriften - E. Reiniging/desinfectie - F. Droging - G. Berging/transport - H. Onderhoud - I. Veranderingen/herstellingen (verboden buiten de Petzl ateliers, behalve voor vervangstukken) - J. Vragen/contact

3 jaar garantie

Voor fabricage- of materiaalfouten. Met uitzondering van: normale slĳtage, oxidatie, veranderingen of aanpassingen, slechte berging, slecht onderhoud, nalatigheid of toepassingen waarvoor dit product niet bestemd is.

Waarschuwingsborden

1. Situatie die een dreigend risico op een ernstige of dodelĳke verwonding inhoudt. 2. Blootstelling aan een mogelĳk risico op een incident of verwonding. 3. Belangrĳke informatie over de werking of de prestaties van uw product. 4. Niet compatibel met ander materiaal.

Markering en tracering van de producten

a. Conform de vereisten van de verordening betreffende PBM’s. Erkend keuringsorganisme dat zich uitspreekt over het EU type-examen - b. Nummer van de bevoegde instantie die de productie van dit PBM controleert - c. Tracering: datamatrix - d. Maat - e. Individueel nummer

- f. Fabricagejaar - g. Fabricagemaand - h. Lotnummer - i. Individuele identiﬁcatie - j. Normen

- k. Lees aandachtig de technische bĳsluiter - l. Identiﬁcatie van het model - m. Maximale nominale last - n. Adres van de fabrikant - o. Fabricagedatum (maand/jaar)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 13

Brugsanvisningen indeholder forklaringer på, hvordan udstyret anvendes korrekt. Kun enkelte

anvendelser og teknikker er beskrevet. Advarselskiltene informerer dig om nogle potentielle risici, som er forbundet med anvendelsen af udstyret, men det er umuligt at beskrive dem alle. Du kan ﬁnde opdateringer og ﬂere oplysninger på Petzl.com. Du er selv ansvarlig for at tage højde for alle advarslerne og anvende udstyret korrekt. En forkert anvendelse af udstyret kan forårsage yderligere risici. Kontakt Petzl, hvis du er i tvivl eller har svært ved at forstå brugsanvisningen.

1. Anvendelsesområde

Personligt værnemiddel (PV) anvendt til faldsikring. Sele til erhvervsklatring med låseligt mavefastgørelsespunkt og integreret CROLL L rebklemme. Maksimal nominel belastning: 140 kg (150 kg inkl. brugerens udstyr). Produktet må ikke overbelastes eller bruges til andre formål end det, produktet er bestemt til.

Ansvar

ADVARSEL De aktiviteter, som indebærer anvendelse af dette udstyr, er forbundet med risici og er dermed farlige. Du er ansvarlig for dine egne handlinger, beslutninger og sikkerhed.

Før anvendelse af dette udstyr, skal du:

- Læse og forstå alle instruktionerne i brugsanvisningen.

- Få speciﬁk træning i korrekt anvendelse af udstyret.

- Blive bekendt med udstyret, dets ydeevne og begrænsninger.

- Forstå og acceptere risikoen forbundet med udstyret.

Manglende overholdelse af én eller ﬂere af disse advarsler kan resultere i alvorlige kvæstelser eller dødsfald.

Udstyret bør kun benyttes af kompetente og erfarne personer, eller under direkte opsyn af en kompetent og erfaren person. Du er ansvarlig for dine handlinger, beslutninger og sikkerhed, og du må påtage dig ansvaret for konsekvenserne heraf. Du må ikke bruge udstyret, hvis du ikke er i stand til at påtage dig dette ansvar, eller hvis du ikke forstår hele brugsanvisningen.

2. Fortegnelse over delene

Brystsele:

(1) Rygfastgørelsespunkt, (2) Justerbart spænde til ryggens fastgørelsespunkt, (3) Justerbart spænde (foran) til skulderstropper, (4) FAST justerbart spænde til skulderstropper, (5) Brystfastgørelsespunkt, (6) CROLL L rebklemme, (7) Låsekam, (8) Sikkerhedsstopper, (9) Elastiske stroppeholdere, (10) Velcroholder for ASAP’SORBER, (11) Karabinholder til falddæmperline, (12) Faldsikringsindikator.

Siddesele:

(13) Låseligt mavefastgørelsespunkt, (13a) Fastgørelsespunkt af tekstil, (13b) Lille D-ring af metal, (13c), Stor D-ring af metal, (13d) Sædets fastgørelsespunkter, (13e) Nøgle, (14) Bælterem, (15) Benløkker, (16) Sidefastgørelsespunkter, (17) Bagfastgørelsespunkt til fastspænding, (18) DOUBLEBACK PLUS justerbare spænder, (18 bis) FAST LT automatiske spænder til benløkker, (19) Udstyrsholder, (20) Holdere til TOOLBAG værktøjspose, (21) DOUBLEBACK justerbare spænder til forbindelsesstropper mellem benløkker og hoftebælte, (22) Holdere til CARITOOL.

Hovedmaterialer:

- Remme og stropper: polyester; justerbare spænder: stål; mavefastgørelsespunkter: aluminiumslegering og rustfrit stål.

- CROLL L: ramme: aluminiumslegering; låsekam: forkromet stål.

3. Kontrolpunkter

Din sikkerhed afhænger af, at udstyret er fuldstændig funktionsdygtigt. Petzl anbefaler, at udstyret efterses indgående af en kompetent person mindst én gang hver 12. måned (i overensstemmelse med reglerne gældende i dit land og din anvendelse af produktet). Fremgangsmåder beskrevet på Petzl.com bør overholdes. Registrer resultaterne i logbogen for dit personlige værnemiddel (PV): Udstyrstype, model, oplysninger om producenten, serienummer eller individuelt nummer, dato for: fremstilling, køb, første anvendelse, næste regelmæssige kontrolundersøgelser, fejl, bemærkninger, inspektørens navn og underskrift.

Før enhver anvendelse Sele

Kontroller remme og stropper ved fastgørelsespunkterne, de justerbare spænder og ved sikkerhedssyningerne. Vær særlig opmærksom på ødelagte eller løse tråde. Hold øje med revner, slitage og skader, som skyldes brug af udstyret, varme og kemikalier, m.m. Kontroller, at DOUBLEBACK, DOUBLEBACK PLUS og FAST LT spænderne fungerer korrekt. Kontroller faldsikringsindikatoren. Indikatoren bliver rød, hvis rygfastgørelsespunktet bliver udsat for en chokbelastning større end 400 daN. Kasser selen, hvis faldsikringsindikatoren er synlig.

Låseligt mavefastgørelsespunkt

Kontroller produktet for revner, deformationer, mærker, korrosion, osv. Kontroller, at skruerne er til stede og stramme.

CROLL L

Kontroller produktet for revner, deformationer, mærker, korrosion, osv. Kontroller produktets ramme, huller, låsekam, sikkerhedsstopper, fjedre og låsekammens aksel. Kontroller, at låsekammen kan bevæge sig frit, og at fjederen fungerer effektivt. Kontroller, at låsekammen er fri for snavs.

Under anvendelsen

Kontroller regelmæssigt, at spænderne er spændt korrekt. Det er vigtigt, at produktets tilstand og forbindelser til andet udstyr fra sikringssystemet kontrolleres regelmæssigt. Kontroller, at delene i udstyret sidder rigtigt i forhold til hinanden. ADVARSEL: Vær opmærksom

- på fremmede elementer, som kan forhindre låsekammens funktion;

- på situationer, hvor sikkerhedsstopperen kan hægte sig fast med fare for, at låsekammen åbner sig.

4. Kompatibilitet

Kontroller, at produktet er foreneligt med det øvrige udstyr fra sikringssystemet for den valgte aktivitet (forenelighed = de benyttede værnemidler fungerer godt indbyrdes). Det udstyr, som anvendes sammen med selen, skal opfylde de gældende standarder i dit land (f.eks. EN 362 forbindelsesled).

5. Sådan sættes selen på

- De overskydende remme og stropper skal føres korrekt tilbage under de elastiske stroppeholdere.

- Vær opmærksom på fremmede elementer, som kan forhindre FAST automatiske spændernes funktion (småsten, sand, tøj, osv.). Kontroller, at de er låst korrekt (se tegninger).

Låseligt mavefastgørelsespunkt

På dette fastgørelsespunkt er det muligt at fastgøre mere udstyr: et PODIUM sæde på akslen, en CROLL L rebklemme på den lille D-ring og en nedﬁringsbremse på den store D-ring. Begge skruer skal være til stede og begge skal været godt strammet. Følg monterings- og afmonteringsvejledninger nøje: Se indikatorpilene. Det er ikke nødvendigt at fjerne skruen helt for at frigøre akslen. Kontakt Petzls kundeservice, hvis du taber en skrue.

Førstegangsjustering af ryggens fastgørelsespunkt

Justér placeringen af ryggens fastgørelsespunkt, således at det passer til din kropsbygning: Det skal ligge mellem skulderbladene. Advarsel: Det er vigtigt at justere forbindelsesstropper mellem benløkker og hoftebælte bagpå, når du anvender ryggens fastgørelsespunkt.

Justering og siddetest

Siddeselen skal tilpasses, så den sidder tæt, for at mindske risikoen for kvæstelser ved fald. Brugeren skal bevæge sig rundt og udføre en siddetest på et sikkert sted ved at hænge i selen fra hvert forankringspunkt med udstyr, for at kontrollere at selen er korrekt tilpasset til den enkelte bruger, så den giver optimal komfort ved den pågældende anvendelsesform.

6. Sele til faldsikring EN 361: 2002

Helkropssele udviklet til faldsikring og til komponent i personligt faldsikringssystem i overensstemmelse med EN 363 (faldsikringssystemer).

6A. Brystfastgørelsespunkt 6B. Rygfastgørelsespunkt

Disse fastgørelsespunkter anvendes udelukkende til at fastgøre et faldsikringssystem, f.eks. en mobil faldsikring til reb, en falddæmper, eller lignende systemer, som er beskrevet i EN 363. For lettere at kunne identiﬁcere fastgørelsespunkterne er de markeret med bogstavet ’A’.

Frihøjde: mængde af fri plads under brugeren

Der skal være tilstrækkelig frihøjde under brugeren for at undgå, at brugeren rammer forhindringer i tilfælde af et fald. De speciﬁkke frihøjdeberegninger er beskrevet i brugsanvisninger for de andre dele (falddæmpere, mobile faldsikringssystemer, osv.).

7. Støttebælte til arbejdspositionering og fastspænding EN 358: 2018

Fastgørelsespunkterne må kun anvendes ved fastgørelse på et system til arbejdspositionering og fastspænding. Se brugsanvisning for sikkerhedsline brugt under sædvanlige forholdsregler. Fastgørelsespunkterne er ikke designet til anvendelse til faldsikring. Du må ikke anvende et støttebælte, når der er en forventet risiko for, at brugeren bliver hængende eller udsat for en ukontrolleret belastning ved støttebæltet. Til arbejdspositionering skal der anvendes et ankerpunkt, som er placeret på højde med taljen eller højere. Det kan være nødvendigt med supplerende systemer til arbejdspositionering og fastspænding, eller mobile faldsikringssystemer med en eller ﬂere falddæmpere.

7A. Låseligt mavefastgørelsespunkt 7B. Sidefastgørelsespunkter

Anvend altid begge sidefastgørelsespunkter samtidigt ved at forbinde dem med en passende sikkerhedsline for at opnå den optimale støtte af hoftebæltet.

7C. Bagfastgørelsespunkt til fastspænding

Bagfastgørelsespunktet på selen er udelukkende beregnet til at holde brugeren væk fra områder, hvor der er risiko for fald.

8. Siddesele EN 813: 2008

Låseligt mavefastgørelsespunkt

Designet til klatring på reb og arbejdspositionering. Anvend mavefastgørelsespunktet til at fastgøre en nedﬁringsbremse, sikkerhedsliner til arbejdspositionering eller sikkerhedsliner til klatring. Dette fastgørelsespunkt er ikke egnet til faldsikringssystemer.

9. CROLL L rebklemme EN 12841: 2006

CROLL L rebklemmen er en type B anordning til klatring på reb i arbejdssituationer.

CROLL L skal anvendes med en type A sikring på et sekundært reb (f.eks. en ASAP mobil faldsikring).

- CROLL L er ikke egnet som komponent i et faldsikringssystem.

- For at opfylde kravene i EN 12841: 2006 type B skal der anvendes 10-13 mm EN 1891 type A semi-statiske reb (kerne + strømpe). (Bemærk: Ved certiﬁcering blev testene udført med CLUB Petzl 10 mm og KM3 Teufelberger 13 mm reb.)

- Sammensætningen af udstyr må maksimalt være 1 meter (sikkerhedsline + karabiner + redskaber).

- For at begrænse risikoen for fald skal rebet mellem rebbremsen og forankringen altid være stramt. Sikkerhedsrebet må ikke belastes samtidig med arbejdsrebet. Dynamisk overbelastning kan beskadige ankerpunkterne.

Funktionsprincip og funktionstest

Denne rebklemme er en anordning til klatring på reb. Anordningen glider langs rebet i opadgående retning og låser i nedadgående retning. Låsekammens tænder begynder at klemme på rebet, derefter blokerer låsekammen rebet. Åbningen i låsekammen gør det muligt at fjerne snavs.

Installering og fjernelse af rebet

Træk sikkerhedsstopperen ned og ud, og lås den fast på rammen. På denne måde forbliver låsekammen åben. Placer rebet i rammens hulrum. Vær opmærksom på mærkningen Up/Down. Frigør sikkerhedsstopperen, så låsekammen presses mod rebet. I denne position forhindrer sikkerhedsstopperen låsekammen i at åbne sig utilsigtet. For at fjerne rebet skal du lade anordningen glide op ad rebet, mens du åbner sikkerhedsstopperen for at frakoble låsekammen.

Klatring på reb

Anvend CROLL L sammen med en anden rebklemme (f.eks. BASIC) og en fodslynge. Fastgør dig altid til den anden rebklemme med en passende sikkerhedsline.

Tværgående klatresituationer

Ved start på skråt reb: læg et ben over rebet, således at rebet følger samme retning som CROLL L rebrille.

Kort nedﬁring

Lad anordningen glide forsigtigt op langs rebet, samtidig med, at du trykker låsekammen ned med pegeﬁngren. Forkert håndtering af sikkerhedsstopperen kan øge risikoen for, at låsekammen åbner sig utilsigtet. Advarsel: For arbejdere, der vejer mere end 100 kg: Læs vores information ”Løsninger for arbejdere på mere end 100 kg” på hjemmesiden Petzl.com.

10. Udstyrsholder

Udstyrsholdere må kun anvendes til fastgørelse af udstyr. ADVARSEL - FARE: Udstyrsholdere må ikke bruges til sikring, nedﬁring, indbinding med reb eller sikkerhedsline. Velcroholderen kan bruges til at fastholde falddæmperen i den mobile faldsikring i høj position.

11. Karabinholder til falddæmperline

A. Skal udelukkende anvendes til at fastholde det forbindelsesled, som sidder på falddæmperlinens ende, når den ikke bruges. B. I tilfælde af fald frigør holderen forbindelsesleddet for ikke at forhindre, at falddæmperen folder sig ud. Advarsel: Det er ikke et fastgørelsespunkt for faldsikring.

12. Tilbehør

PODIUM sæde og sjækler til PODIUM sæde

13. Supplerende oplysninger

Dette produkt er i overensstemmelse med forordning (EU) 2016/425 om personlige værnemidler. EU-overensstemmelseserklæringen er tilgængelig på Petzl.com.

- Du skal have de nødvendige redningsmidler til rådighed og hurtigt kunne gribe ind, hvis der opstår vanskeligheder.

- Sikringssystemets ankerpunkt bør helst beﬁnde sig over brugeren og skal være i overensstemmelse med EN 795 (minimumsbrudstyrke på 12 kN).

- I et faldsikringssystem er det vigtigt at sikre sig, at der før enhver anvendelse er tilstrækkeligt frirum under brugeren for at forhindre, at brugeren kolliderer med jorden eller en forhindring i tilfælde af fald.

- Sørg altid for, at ankerpunktet er placeret korrekt for at begrænse risici og faldlængde.

- En faldsikringssele er det eneste tilladte værnemiddel, som må bruges til at opfange fald i et faldsikringssystem.

- Der kan opstå fare ved at bruge ﬂere værnemidler, hvor det ene værnemiddels sikkerhedsfunktion påvirker det andet værnemiddels sikkerhedsfunktion.

- ADVARSEL: Du skal sikre dig, at udstyret ikke gnider mod slidende overﬂader eller skarpe kanter.

- Brugerne skal være erklæret raske og egnet til aktiviteter i højden. ADVARSEL: At hænge bevidstløs i en sele kan medføre alvorlige fysiske skader eller i værste tilfælde døden.

- Instruktionerne i brugsanvisningen for hvert udstyr, som supplerer produktet, skal følges.

- Der skal vedlægges en brugsanvisning af produktet i det sprog der tales i det land, hvor produktet anvendes.

- Kontroller, at mærkningerne på produktet er læselige.

Kassering af udstyr:

ADVARSEL: I særlige tilfælde kan du være nødsaget til at kassere produktet efter kun én enkelt anvendelse, afhængig af produktets type og anvendelsen af produktet, samt det miljø, hvori produktet anvendes (ætsende miljø, havmiljø), eller som følge af skarpe kanter, ekstreme temperaturer, kemiske produkter, m.m. Kassér øjeblikkeligt udstyr, hvis:

- Det mindst er 10 år gammelt og er lavet af plastik eller tekstiler.

- Det har været udsat for et stort fald eller belastning.

- Resultaterne af inspektionen ikke er tilfredsstillende. Du er i tvivl om produktets pålidelighed.

- Du ikke kender udstyrets tidligere anvendelser til fulde.

- Når udstyret vurderes som ikke længere anvendeligt (som følge af ændringer i lovgivningen, standarder, teknikker eller inkompatibilitet med andet udstyr, osv.). Skaf dig af med kasseret udstyr for at undgå yderligere anvendelse.

Piktogrammer:

A. Levetid: 10 år - B. Mærkning - C. Tilladelige temperaturer - D. Sædvanlige forholdsregler - E. Rensning/desinfektion - F. Tørring - G. Opbevaring/transport - H. Vedligeholdelse - I. Ændringer/reparationer (skal udføres af Petzl undtagen udskiftning af reservedele) - J. Spørgsmål/kontakt

3-års garanti

Imod alle defekter i materialer og fremstilling. Garantien dækker ikke: normal slitage, oxidering, ændringer, udbedringer, forkert opbevaring, dårlig vedligeholdelse og anvendelser, som produktet ikke er bestemt til.

Advarselsskilte

1. Situation med overhængende risiko, som kan føre til dødsfald eller alvorlige kvæstelser. 2. Potentiel faresituation, som kan føre til mindre alvorlige kvæstelser. 3. Vigtig information om produktets funktion og ydeevne. 4. Inkompatibelt.

Sporbarhed og mærkning

a. Opfylder kravene i PV-forordningen. Bemyndiget organ, som udfører EU-typeafprøvning - b. Identiﬁkationsnummer for det bemyndigede organ, som kontrollerer produktionen af dette PV - c. Sporbarhed: datamatrix - d. Størrelse - e. Individuelt nummer - f. Fremstillingsår - g. Fremstillingsmåned - h. Batchnummer - i. Individuel reference - j. Standarder - k. Læs brugsanvisningen grundigt. - l. Modelreference - m. Maksimal nominel belastning - n. Producentens adresse - o. Fremstillingsdato (måned/år)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 14

Dessa instruktioner förklarar hur du använder din utrustning korrekt. Endast vissa tekniker och

användningsområden är beskrivna. Varningssymbolerna ger information om några potentiella risker relaterade till användning av utrustningen, det är omöjligt att beskriva alla. Gå in på Petzl.com för uppdateringar och ytterligare information. Du är själv ansvarig för att beakta varje varning och använda utrustningen korrekt. Felanvändning av denna utrustning skapar ytterligare faror. Kontakta Petzl om du är osäker på eller har svårt att förstå dessa instruktioner.

1. Användningsområden

Personlig skyddsutrustning (PPE) som används till fallskydd. Sele för reparbete med öppningsbar främre inkopplingspunkt och integrerad CROLL L repklämma. Nominell max belastning: 140 kg (150 kg med användarens utrustning). Denna produkt får inte belastas över sin hållfasthetsgräns eller användas till ändamål den inte är avsedd för.

Ansvar

VARNING Aktiviteter där denna typ av utrustning används är alltid riskfyllda. Du ansvarar själv för dina egna handlingar, beslut och din säkerhet.

Innan du använder denna utrustning måste du:

- Läsa och förstå samtliga användarinstruktioner.

- Få särskild övning i hur utrustningen ska användas.

- Lära känna utrustningens egenskaper och begränsningar.

- Förstå och godta beﬁntliga risker.

Om dessa varningar ignoreras kan det medföra allvarliga skador eller dödsfall.

Denna produkt får endast användas av kompetenta och ansvarsfulla personer eller av personer som övervakas av en kompetent och ansvarsfull person. Du ansvarar själv för dina egna handlingar, beslut och din säkerhet och är medveten om konsekvenserna av dessa. Använd inte produkten om du inte kan eller har möjlighet att ta detta ansvar eller denna risk, eller inte förstår någon av dessa instruktioner.

2. Utrustningens delar

Bröstsele:

(1) Rygginfästningspunkt, (2) Bakre justeringsspänne för ryggpunkt, (3) Främre justeringsspänne för axelremmar, (4) FAST spänne för axelrem, (5) Främre infästningspunkt, (6) CROLL L främre repklämma, (7) Kam, (8) Säkerhetsspärr, (9) Elastiska hållare för remmar, (10) Kardborrehållare för ASAP’SORBER, (11) Hållare för karbiner av falldämpande slingan, (12) Fallskyddsindikator.

Sittsele:

(13) Öppningsbar främre inkopplingspunkt, (13 a) Inkopplingspunkt i textil, (13b) Den lilla D i metall, (13c) Den stora D i metall, (13d) Infästningspunkter för sittplankan, (13e) Nyckel, (14) Rem midjebälte, (15) Benslingor, (16) Sidoinkopplingspunkter, (17) Bakre infästningspunkt för stöd, (18) DOUBLEBACK PLUS-justeringsspännen för remmar, (18 bis) FAST LT automatspännen för benslingor, (19) Utrustningsöglor, (20) Öglor för TOOLBAG verktygsväskan, (21) DOUBLEBACK justeringsspännen för remmar som kopplar ihop midjebälte och benslingor, (22) Öglor för CARITOOL verktygshållare.

Huvudsakliga material:

- Remmar: polyester; justeringsspännen: stål; främre infästningspunkter: aluminium och rostritt stål.

- CROLL L: ram: aluminiumlegering; kam: rostfritt stål.

3. Inspektion, punkter att kontrollera

Din säkerhet beror av skicket på din utrustning. Petzl rekommenderar en utförlig inspektion utförd av en kompetent person minst var 12:e månad (beroende på aktuell lagstiftning i det land den används samt under vilka förhållanden den används). Följ anvisningar beskrivna på Petzl.com. Dokumentera resultaten i formuläret för PPE inspektion: typ, modell, tillverkarens kontaktinfo, serienummer eller individuellt nummer, datum: tillverkning, inköp, första användning, nästa kontroll; problem, kommentarer, kontrollantens namn och signatur.

Före varje användningstillfälle Sele

Kontrollera banden vid infästningspunkter, justeringsspännen och sömmar. Leta särskilt efter avkapade eller lösa trådar. Leta efter jack, slitage och skador som uppkommit p.g.a. användning, värme, kemikalier osv. Kontrollera att DOUBLEBACK, DOUBLEBACK PLUS och FAST spännena fungerar ordentligt. Kontrollera fallskyddsindikatorn. Indikatorn visar rött om infästningspunkten i ryggen tar en chockbelastning större än 400 daN. Kassera selen om fallskyddsindikatorn är synlig.

Öppningsbar främre inkopplingspunkt

Kontrollera att det inte ﬁnns några sprickor, deformationer, rost skador osv. Kontrollera att skruvarna ﬁnns och att de är säkert åtdragna.

CROLL L

Kontrollera att det inte ﬁnns några sprickor, deformationer, märken, slitage, rost på produkten. Kontrollera skicket på ramen, infästningshålen, kammen och säkerhetsspärren, fjädringar och kamaxeln. Kontrollera rörligheten i kammen och funktionen på dess fjäder. Kontrollera kammen så att inga tänder är blockerade.

Under användning

Kontrollera regelbundet att justeringsspännena är ordentligt stängda. Det är viktigt att regelbundet inspektera produktens skick och dess förbindelsepunkter med andra delar i utrustningen. Se till att de olika delarna i utrustningen är korrekt sammansatta i förhållande till varandra. VAR UPPMÄRKSAM:

- gällande främmande föremål som kan hämma kammens låsning på repet,

- gällande situationer då säkerhetspärren kan haka fast och orsaka att kammen öppnas.

4. Kompatibilitet

Kontrollera att denna produkt är kompatibel med andra delar i systemet för ditt användande (kompatibel = fungerar bra ihop). Utrustning som används tillsammans med selen måste följa de standarder som ﬁnns i det land den används (t.ex. EN 362 karbiner).

5. Inställning av selen

- Se till att stoppa in lösa remmar korrekt (vikta platt) i elastiska hållarna.

- Se upp för sådant som kan försämra FAST-automatspännenas funktion (småsten, sand, kläder osv.). Kontrollera att de har stängts korrekt (se bilder).

Öppningsbar främre inkopplingspunkt

Denna punkt tillåter att koppla in ﬂera utrustningsdelar: PODIUM sittplankan på sprinten, CROLL L repklämma i lilla D ringen, ﬁrningsdon i stora D ringen. De två skruvar ska ﬁnnas och vara säkert åtdragna. Följ instruktionerna för montering och demontering noga: se pilar för riktning. Det är inte nödvändigt att ta bort skruven helt för att frigöra sprinten. Om skruven tappas bort, kontakta Petzl’s reklamationsavdelning.

Första justering av infästningspunkten på ryggen

Justera positionen på den bakre infästningspunkten så att den passar kroppsform och storlek: positionera den så att den hamnar i höjd med skulderbladen. Varning: justeringen av remmar som kopplar ihop benslingor-midjebälte är viktig vid användning av rygginfästningspunkt.

Justering och belastningstest

Din sele måste sluta tätt om kroppen för att minska skaderisken vid ett fall. Du måste röra på dig och hänga i selen från varje infästningspunkt i en säker miljö med utrustningen på för att kontrollera att selen passar bra, är bekväm och att den är riktigt inställd.

6. Fallskyddssele EN 361: 2002

Komplett helkroppssele för fallskydd. Del i fallskyddssystem enligt EN 363-standard (personliga fallskyddssystem).

6A. Bröst infästningspunkt 6B. Rygginfästningspunkt

Endast dessa punkter får användas för att ansluta ett fallskyddssystem, till exempel mobil fallskyddsanordning, falldämpare eller andra system som beskrivs i EN 363-standarden. För att de ska vara enkla att identiﬁera är dessa infästningspunkter märkta med bokstaven ”A”.

Clearance/frihöjd: säkerhetsmarginal – hur stor fri höjd som ﬁnns under användaren

Frihöjden under användaren måste vara tillräcklig för att skydda personen från att slå i något vid ett fall. Information om hur man beräknar frihöjden ﬁnns i den tekniska informationen för övriga delar i fallskyddssystemet (falldämpare, mobilt fallskydd osv.).

7. Bälte för stöd och arbetspositionering EN 358: 2018

Dessa infästningspunkter får endast användas för att koppla till motstånds- eller positioneringssystem. För säker användning, se användarinstruktioner för slingan som används. Dessa infästningspunkter är inte gjorda för att användas till fallskydd. Använd inte arbetspositioneringsbälte om det ﬁnns en tänkbar risk för användaren att bli hängande eller utsatt för en okontrollerad spänning i bältet. Använd ankarpunkt i eller ovanför midjenivån för arbetspositioneringen. Det kan vara nödvändigt att komplettera arbetspositionerings- eller stödsystemet med gemensamma eller personliga fallskyddssystem.

7A. Öppningsbar främre inkopplingspunkt 7B. Midjebältes sidoinfästningspunkter

Använd alltid de två infästningspunkterna i sidan tillsammans genom att koppla ihop dem med en stödlina så att du får ett bekvämt stöd av midjebältet.

7C. Bakre infästningspunkt för motstånd

Denna bakre infästningpunkt i midjebältet är endast avsedd för inkoppling av utrustning som hindrar användaren från att beträda områden där det ﬁnns risk för fall.

8. Sittsele EN 813: 2008

Öppningsbar främre inkopplingspunkt

Konstruerad för repklättring och arbetspositionering. Använd främre punkt för att koppla in ﬁrningsdon, positionerings eller förﬂyttningslingor. Denna infästningpunkt är inte till för fallskydd.

9. CROLL L främre repklämma EN 12841: 2006

CROLL L är ett redskap för repjustering av typ B för klättring på rep.

CROLL L måste användas tillsammans med en backup-anordning av typ A (t.ex. ASAP mobilt fallskydd avsett för rep) på ett säkerhetsrep.

- CROLL L lämpar sig inte för användning i ett fallskyddssystem.

- För att möta kraven för EN 12841: 2006 typ-B standard, använd 10-13 mm EN 1891 typ-A semistatiska kärnmantel rep. (Notera: vid certiﬁeringens test användes Petzl CLUB 10 mm samt Teufelberger KM3 13 mm rep.)

- Den sammanlagda längden på de ingående delarna (repslinga + karbiner + anordningar) får högst vara 1 meter.

- Tillåt inte slack på repet mellan repjusterings anordning och ankare för att minska risken för fall. Se till att säkerhetsrepet är obelastat när du hänger i arbetsrepet. En dynamisk överbelastning kan skada säkerhetslinan.

Funktionsprincip och test

Denna repklämma/handtag är en anordning för klättring på rep. Den löper längs med repet i en riktning och låser fast i motsatt riktning. Den tandade kammen fungerar så att repet kläms fast mellan kammen och ramen. En skåra i kammen rensar bort lera och smuts.

Sähtta i och ta bort repet

Dra ner säkerhetsspärren och lås fast den på repklämmans ram. På så vis hålls kammen öppen. Sätt fast repet i anordningen. Observera Upp/Ner indikator. Släpp säkerhetsspärren så att kammen trycks mot repet. I detta läge förhindrar säkerhetsspärren att kammen öppnas av misstag. För att ta loss repet, skjut redskapet uppåt längs repet och öppna samtidigt säkerhetsspärren för att lossa kammen.

Klättring på rep

Använd CROLL L tillsammans med en annan repklämma (t.ex. BASIC) samt en fotslinga. Fäst dig alltid till den andra repklämman med en för ändamålet avsedd repslinga.

Diagonal traversering

Start på ett vinklat rep: lägg ett ben över repet så att repet hamnar i samma riktning som CROLL L’s repkanal.

Kort nedåtklättring

Låt försiktigt anordningen glida upp längs repet samtidigt som du trycker på kammen med pekﬁngret. Rör inte säkerhetsspärren eftersom detta kan medföra att kammen öppnas oavsiktligt. Varning: för arbetare som väger över 100 kg, konsultera informationen ”Solutions for workers over 100 kg” på hemsidan Petzl.com.

10. Utrustningsöglor

Utrustningsöglor ska enbart användas för utrustning. VARNING - FARA: använd aldrig utrustningsöglorna för säkring, rappellering, inknytning eller för att ankra en person. Kardborrehållaren kan användas för att hålla falldämpare i högläge.

11. Hållare för falldämparens karbiner

A. Enbart för användning som hållare för oanvända slingänden. B. Karbinhållaren släpper slingänden vid ett fall för att förhindra försämring av falldämparens funktion. Varning: denna infästningspunkt är inte en fallskyddspunkt.

12. Tillbehör

PODIUM sittplanka och inkopplingar för PODIUM sittplanka.

13. Ytterligare information

Denna produkt motsvarar krav enligt EU Förordning 2016/425 om personlig skyddsutrustning. EU försäkran om överensstämmelsen ﬁnns på Petzl.com.

- Du måste ha en räddningsplan och medel för att snabbt genomföra den om problem skulle uppstå vid användning av denna utrustning.

- Systemets förankringspunkt bör helst vara ovanför användaren och skall uppfylla kraven i standarden EN 795 (minsta hållfasthet 12 kN).

- I ett fallskyddssystem är det viktigt att kontrollera den erforderliga frihöjden under användaren före varje användning för att undvika kollision med marken eller ett hinder vid ev. fall.

- Se till att ankarpunkten är korrekt placerad för att minska risken för, och längden av, ett fall.

- En fallskyddssele är den enda tillåtna utrustningen för att stötta kroppen i ett fallskyddssystem.

- När ﬂera olika utrustningsdelar används ihop kan en farlig situation uppstå när ena delens säkerhetsfunktion kan påverkas av säkerhetsfunktionen hos en annan del.

- VARNING: se till att produkterna inte skrapar emot skrovliga eller vassa ytor.

- Användare måste vara friska för att utföra aktiviteter på hög höjd. VARNING: att hänga fritt utan att röra på sig i sele kan leda till allvarliga skador eller dödsfall.

- Användarinstruktionerna för varje del i utrustningen som används ihop med denna produkt måste följas.

- Användarinstruktioner för denna utrustning måste ﬁnnas tillgängliga på det språk som talas i det land där produkten ska användas.

- Se till att märkningarna på produkten är läsliga.

När produkten inte längre ska användas:

VARNING: i extremfall kan produkten behöva kasseras efter ett enda användningstillfälle, beroende på hur och var den använts och vad den utsatts för (tuffa miljöer, hav, vassa kanter, extrema temperaturer, kemikalier, osv.). Produkten måste kasseras när:

- Den är över 10 år gammal och gjord av plast eller textil.

- Den har blivit utsatt för ett större fall eller kraftig belastning.

- Den inte klarar inspektionen. Du tvivlar på dess skick.

- Du inte helt och hållet känner till dess historia.

- När den blir omodern pga ändringar i lagstiftningen, nya standarder, ny teknik eller är inkompatibel med annan utrustning osv. Förstör dessa produkter för att undvika framtida bruk.

Ikoner:

A. Livslängd: 10 år - B. Märkning - C. Godkända temperaturer - D. Försiktighetsåtgärder användning - E. Rengöring/desinfektion - F. Torkning - G. Förvaring/Transport - H. Underhåll - I. Ändringar/reparationer (ej tillåtna utanför Petzls lokaler, undantaget reservdelar)

- J. Frågor/kontakt

3 års garanti

Mot alla material- och tillverkningsfel. Undantag: normalt slitage, rost, modiﬁeringar eller ändringar, felaktig förvaring, dåligt underhåll, försumlighet eller felaktig användning.

Varningssymboler

1. Situation som påvisar en överhängande risk för allvarlig skada eller dödsfall. 2. Exponering för möjlig risk för olycka eller skada. 3. Viktig information gällande produktens funktion eller prestation. 4. Inkompatibilitet av utrustning.

Spårbarhet och märkningar

a. Motsvarar krav enligt PPE förordningen. Testorgan som utför EU-typtest - b. Nummer på testorgan som utför produktionskontroll av denna PPE - c. Spårbarhet: datamatris - d. Storlek

- e. Serienummer - f. Tillverkningsår - g. Tillverkningsmånad - h. Batchnummer - i. Individuell identiﬁering - j. Standarder - k. Läs användarinstruktionerna noga - l. Modellbeteckning - m. Nominell max belastning - n. Tillverkarens adress - o. Tillverkningsdatum (månad/år)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 15

Nämä käyttöohjeet ohjeistavat, miten käyttää varusteita oikein. Vain jotkin tekniikat ja

käyttötavat on esitelty. Varoitussymbolit antavat tietoa joistain varusteiden käyttöön liittyvistä vaaroista, mutta on mahdotonta mainita niitä kaikkia. Tarkista päivitykset ja lisätiedot osoitteesta Petzl.com. Olet itse vastuussa siitä, että huomioit varoitukset ja käytät varusteita oikein. Tämän varusteen väärinkäyttö lisää vaaratilanteiden mahdollisuutta. Ota yhteyttä Petzliin, jos olet epävarma tai jos et täysin ymmärrä näitä ohjeita.

1. Käyttötarkoitus

Putoamissuojaukseen käytettävä henkilökohtainen suojavaruste (henkilösuojain). Köysityöskentelyvaljaat avattavalla lantiokiinnityspisteellä ja integroidulla CROLL L

-nousuvarmistimella. Nimellinen enimmäiskuormitus: 140 kg (150 kg käyttäjän varusteet mukaan luettuna). Tätä tuotetta ei saa kuormittaa yli sen kestokyvyn, eikä sitä saa käyttää mihinkään muuhun tarkoitukseen kuin siihen, mihin se on suunniteltu.

Vastuu

VAROITUS Toiminta, jossa tätä varustetta käytetään, on luonteeltaan vaarallista. Olet vastuussa omista teoistasi, päätöksistäsi ja turvallisuudestasi.

Ennen tämän varusteen käyttämistä sinun pitää:

- Lukea ja ymmärtää kaikki käyttöohjeet.

- Hankkia käyttöä varten erikoiskoulutus.

- Tutustua sen käyttökelpoisuuteen ja rajoituksiin.

- Ymmärtää ja hyväksyä tähän liittyvät riskit.

Näiden varoitusten huomiotta jättäminen saattaa johtaa vakavaan loukkaantumiseen tai kuolemaan.

Tätä tuotetta saavat käyttää vain pätevät ja vastuulliset henkilöt tai henkilöt, jotka ovat pätevän ja vastuullisen henkilön välittömän valvonnan alaisia. Olet vastuussa omista teoistasi, päätöksistäsi sekä turvallisuudestasi ja kannat vastuun tekojesi seurauksista. Jos et ole kykenevä tai oikeutettu ottamaan tätä vastuuta tai jos et ymmärrä täysin näitä ohjeita, älä käytä tätä varustetta.

2. Osaluettelo

Rintavaljaat:

(1) Selkäkiinnityspiste, (2) Selkäpuolen säätösolki, (3) Olkahihnojen etupuolen säätösolki, (4) Olkahihnan FAST-säätösolki, (5) Rintakiinnityspiste, (6) CROLL L -nousuvarmistin, (7) Tarrainsalpa, (8) Turvasalpa, (9) Hihnojen joustavat pidikkeet, (10) Tarrapidikkeet ASAP’SORBER-nykäyksenvaimentimelle, (11) Pidikkeet putoamisen pysäyttävän liitosköyden kiinnittimille, (12) Putoamisen pysäytyksen ilmaisin.

Istumavaljaat:

(13) Avattava lantiokiinnityspiste, (13a) Tekstiilinen kiinnityspiste, (13b) Pieni metallinen D-rengas, (13c) Iso metallinen D-rengas, (13d) Istuimen kiinnityspisteet, (13e) Avain, (14) Lantiovyön hihna, (15) Jalkalenkit, (16) Sivukiinnityspisteet, (17) Takakiinnityspiste putoamisen ehkäisemiseen, (18) Hihnojen DOUBLEBACK PLUS -säätösoljet, (18 bis) Jalkalenkkien automaattiset FAST LT -soljet, (19) Varustelenkit, (20) Lenkit TOOLBAG-työkalupussille, (21) Lantiovyön ja jalkalenkit yhdistävän hihnan DOUBLEBACK-säätösoljet, (22) Lenkit CARITOOLtyökalukiinnittimelle.

Päämateriaalit:

- Hihnat: polyesteria; säätösoljet: terästä; lantiokiinnityspisteet: alumiinia ja ruostumatonta terästä.

- CROLL L: alumiiniseos (runko), ruostumaton teräs (tarrainsalpa).

3. Tarkastuskohteet

Varusteittesi luotettavuus vaikuttaa turvallisuuteesi. Petzl suosittelee, että asiantuntija tarkastaa varusteet perusteellisesti vähintään kerran vuodessa (riippuen käyttömaan säädöksistä sekä käyttöolosuhteista). Noudata osoitteessa Petzl.com annettuja ohjeita. Kirjaa tulokset henkilösuojaimen tarkastuslomakkeeseen: tyyppi, malli, valmistajan yhteystiedot, sarja- tai yksilönumero, päivämäärät: valmistuksen, oston, ensimmäisen käyttökerran, seuraavan määräaikaistarkastuksen; ongelmat, kommentit, tarkastajan nimi ja allekirjoitus.

Ennen jokaista käyttöä Valjaat

Tarkasta hihnat kiinnityspisteiden, säätösolkien ja turvaommelten kohdalta. Varmista erityisen huolellisesti, etteivät kuidut ole katkeilleet tai purkautuneet. Tutki ettei niissä ole viiltoja ja etteivät ne ole kuluneet tai vaurioituneet käytön, kuumuuden tai kemikaalien tms. vuoksi. Varmista, että DOUBLEBACK-, DOUBLEBACK PLUS- ja FAST-soljet toimivat moitteettomasti. Tarkasta putoamisen pysäytyksen ilmaisin. Ilmaisin on punainen, mikäli selkäkiinnityspiste on ottanut vastaan yli 400 daN nykäysvoiman. Poista valjaat käytöstä, mikäli putoamisen pysäytyksen ilmaisin näkyy.

Avattava lantiokiinnityspiste

Varmista ettei siinä ole halkeamia, vääntymiä tai syöpymisjälkiä... Varmista, että asennukseen kuuluvat ruuvit ovat mukana ja että ne on kunnolla kiristetty.

CROLL L

Tuote: varmista ettei siinä ole halkeamia, vääntymiä, jälkiä, kulumia tai syöpymisjälkiä. Tutki rungon kunto, kiinnitysreiät, tarrainsalpa ja turvasalpa, jouset ja tarrainsalvan akseli. Tarkista tarrainsalvan liikkuvuus ja sen jousen tehokkuus. Tarkista etteivät tarrainsalvan hampaat ole tukkeutuneet.

Käytön aikana

Varmista säännöllisesti, että säätösoljet ovat tiukasti kiinni. On tärkeää tarkastaa tuotteen kunto ja kiinnittyminen järjestelmän muihin osiin säännöllisin väliajoin. Varmista että kaikki varusteet ovat oikeassa asennossa toisiinsa nähden. VARO:

- ulkopuolisia kappaleita, jotka saattavat estää tarrainsalvan toiminnan,

- tilanteita, joissa turvasalpa saattaisi takertua ja aiheuttaa tarrainsalvan aukeamisen vahingossa.

4. Yhteensopivuus

Varmista että tuote on yhteensopiva muiden järjestelmäsi osien kanssa (yhteensopivuus = hyvä toimivuus yhdessä käytettynä). Valjaiden kanssa käytettävien varusteiden tulee noudattaa kunkin maan sen hetkisiä standardeja (esim. EN 362 -sulkurenkaat).

5. Valjaiden säätäminen

- Taittele ylimääräiset hihnat litteiksi ja laita ne joustaviin pidikkeisiin.

- Varo ulkopuolisia kappaleita, jotka saattavat estää automaattisten FAST-solkien toiminnan (pikkukivet, hiekka, vaatteet jne.). Varmista että soljet on kiinnitetty oikein (katso piirroksia).

Avattava lantiokiinnityspiste

Tähän pisteeseen voidaan kiinnittää useanlaisia varusteita: sokkaan kiinnitettävä PODIUMistuin, pieneen D-renkaaseen liitettävä CROLL L -nousuvarmistin tai suureen D-renkaaseen kiinnitettävä laskeutumislaite. Asennukseen tulee käyttää siihen kuuluvaa kahta ruuvia, ja ne tulee kiristää kunnolla. Noudata tarkoin kokoamis- ja purkuohjeita: katso ohjeen nuolia. Sokan irrottamiseksi ruuvia ei tarvitse irrottaa kokonaan. Jos kadotat ruuvin, ota yhteyttä Petzl-asiakaspalveluun.

Selkäkiinnityspisteen alustava säätö

Säädä selkäkiinnityspiste vartalosi koon ja mallin mukaan: aseta se lapaluiden korkeudelle. Varoitus: lantiovyön ja jalkalenkit yhdistävien hihnojen säätäminen on tärkeää, jos käytät selkäkiinnityspistettä.

Säätö ja roikkumiskoe

Valjaat on säädettävä niin, että ne istuvat tukevasti. Tämä vähentää loukkaantumisriskiä putoamistilanteessa. Sinun tulee kokeilla liikkumista valjaissa ja roikkua niiden varassa jokaisesta kiinnittymispisteestä varusteidesi kanssa turvallisessa ympäristössä varmistaaksesi, että valjaat istuvat hyvin, ovat riittävän mukavat odotettavissa olevaa käyttöä silmällä pitäen ja että säädöt on tehty parhaalla mahdollisella tavalla.

6. Putoamissuojainvaljaat EN 361:2002

EN 363 -standardin (putoamissuojaimet ja putoamisen pysäyttävät järjestelmät) mukaisen putoamisen pysäyttävän järjestelmän osana käytettävät kokovartalovaljaat.

6A. Rintakiinnityspiste 6B. Selkäkiinnityspiste

Ainoastaan näitä kiinnityspisteitä saa käyttää putoamisen pysäyttävän järjestelmän (esim. liikkuvan köysitarraimen, nykäyksenvaimentimen tai muun EN 363 -standardissa kuvatun järjestelmän) kiinnittämiseen. Tunnistamisen helpottamiseksi nämä pisteet on merkitty ”A”kirjaimella.

Turvaetäisyys: vapaa tila käyttäjän alapuolella

Turvaetäisyyden käyttäjän alapuolella pitää olla riittävä, jottei käyttäjä putoamishetkellä iskeydy maahan/rakenteisiin. Yksityiskohtaiset ohjeet turvaetäisyyden laskemiseen löytyvät muiden osien (nykäyksenvaimentimet, liikkuva köysitarrain jne.) käyttöohjeista.

7. Vyö putoamisen ehkäisemiseen ja työasemointiin EN 358:2018

Näitä kiinnityspisteitä saa käyttää ainoastaan putoamisen ehkäisevän tai työasemointijärjestelmän kiinnittämiseen. Katso käytettävän liitosköyden käyttöohjeista käytön varotoimet. Näitä kiinnityspisteitä ei ole tarkoitettu putoamisen pysäyttämiseen. Älä käytä työasemointivyötä, jos työssä on mahdollista, että käyttäjä jää roikkumaan vyön varaan tai että vyö kiristyy hallitsemattomasti. Käytä työasemoinnissa ankkuripistettä, joka on vyötärön korkeudella tai korkeammalla. Työasemointi- tai putoamisen ehkäisevään järjestelmään pitää mahdollisesti lisätä yhteiset tai henkilökohtaiset putoamisen pysäyttävät järjestelmät.

7A. Avattava lantiokiinnityspiste 7B. Lantiovyön sivukiinnityspisteet

Käytä aina molempia sivukiinnityspisteitä yhdessä yhdistämällä ne asemointiköydellä, jolloin lantiovyö tukee sinua mukavasti.

7C. Takakiinnityspiste putoamisen ehkäisemiseen

Lantiovyön takakiinnityspiste on suunniteltu putoamisen ehkäisevän järjestelmän kiinnittämiseen, jonka ansiosta käyttäjä ei pääse putoamisvaaralliselle alueelle.

8. Istumavaljaat EN 813: 2008

Avattava lantiokiinnityspiste

Suunniteltu köydessä etenemistä ja työasemointia varten. Käytä lantiokiinnityspistettä laskeutumislaitteen, asemointiköysien tai etenemisköysien kiinnittämiseen. Tämä kiinnityspiste ei sovellu putoamisen pysäyttämiseen.

9. CROLL L -nousuvarmistin EN 12841:2006

CROLL L on tyyppiä B oleva köyden pituuden säätölaite, joka on suunniteltu työskentelyköydessä nousemiseen.

CROLL L-nousuvarmistimen kanssa on käytettävä tyyppiä A olevaa varalaitetta turvaköydessä (esim. ASAP -putoamisen pysäyttävää köysitarrainta).

- CROLL L ei sovi käytettäväksi putoamisen pysäyttävässä järjestelmässä.

- Täyttääksesi EN 12841:2006 tyyppi B -standardin vaatimukset käytä EN 1891 tyyppi A

-vaatimusten mukaisia, 10-13 mm vähäjoustoisia ydinköysiä. (Huom: sertiﬁointitestauksessa käytettiin 10 mm:n Petzl CLUB- ja 13 mm:n Teufelberger KM3 -köysiä.)

- Käytä korkeintaan 1 metrin pituista liitoskokonaisuutta (köysi + sulkurenkaat + laitteet).

- Putoamisriskiä pienentääksesi älä päästä köydensäätölaitteen ja ankkurin välistä köyttä löystymään. Kun painosi on työköyden varassa, varmista että turvaköysi ei ole kuormitettuna. Dynaaminen ylikuormitus voi vahingoittaa turvaköyttä.

Toiminnan periaate ja testi

Tämä köysitarrain on apuväline köydessä nousemiseen. Se liukuu köyttä pitkin yhteen suuntaan ja kiinnittyy toiseen suuntaan. Tarrainsalvan hampaat aiheuttavat tarttumisen, joka lukitsee köyden puristamalla sen salvan ja rungon väliin. Tarrainsalvan loven ansiosta muta poistuu salvasta.

Köyden asentaminen ja irrottaminen

Vedä turvasalpa alas ja lukitse se laitteen runkoon. Siten tarrainsalpa pysyy auki. Laita köysi laitteeseen. Huomioi Ylös/Alas-suunnanosoitin. Vapauta turvasalpa, jolloin tarrainsalpa painuu köyttä vasten. Tässä asennossa turvasalpa auttaa estämään tarrainsalvan aukeamisen vahingossa. Köysi poistetaan liu’uttamalla laitetta ylöspäin köyttä pitkin ja käyttämällä samanaikaisesti turvasalpaa niin, että tarrainsalpa nousee irti köydestä.

Köydessä nouseminen

Käytä CROLL L -nousuvarmistinta toisen köysitarraimen (esim. BASICin) ja jalkalenkin kanssa. Kiinnittäydy aina toiseen köysitarraimeen asianmukaisella liitosköydellä.

Viistosuuntainen eteneminen

Viistossa köydessä aloittaminen: laita jalka köyden ylle saadaksesi sen samansuuntaiseksi CROLL L:n köysikanavan kanssa.

Lyhyt laskeutuminen

Liu’uta laitetta köydessä hieman ylöspäin ja paina samalla tarrainsalpaa etusormella. Älä käsittele turvasalpaa, koska tämä tuo mukanaan vaaran, että tarrainsalpa avautuu itsestään. Varoitus: korkeanpaikantyöskentelijät, jotka painavat yli 100 kg, tutustukaa lisäinformaatioon (Solutions for workers over 100 kg) nettiosoitteessa Petzl.com.

10. Varustelenkit

Varustelenkkejä saa käyttää vain varusteiden kantamiseen. VAROITUS - VAARA: älä koskaan käytä varustelenkkejä laskeutumiseen, henkilön varmistamiseen, köysikiinnitykseen tai ankkurointiin. Tarrapidikkeen avulla köysitarraimen nykäyksenvaimennin voidaan pitää korkealla.

11. Pidike putoamisen pysäyttävän liitosköyden kiinnittimelle

A. Käytetään vain liitosköyden päiden sivussa pitämiseen kiinnittimien avulla. B. Putoamistilanteessa pidike vapauttaa liitosköyden pään kiinnittimen, jotta nykäyksenvaimennin pääsee avautumaan. Varoitus: tätä kiinnityspistettä ei ole tarkoitettu putoamisen pysäyttämiseen.

12. Tarvikkeet

PODIUM-istuin ja PODIUM-istuimen kiinnitysrenkaat.

13. Lisätietoa

Tämä tuote täyttää EU:n henkilönsuojainasetuksen 2016/425 vaatimukset. EUvaatimustenmukaisuusvakuutus on saatavilla osoitteessa Petzl.com.

- Sinulla on oltava pelastussuunnitelma ja nopeasti toteutettavat pelastuskeinot siltä varalta, että varusteiden käytön aikana ilmaantuu ongelmia.

- Järjestelmän ankkuripisteen tulisi mieluiten sijaita käyttäjän yläpuolella, ja sen tulisi täyttää EN 795 -standardin vaatimukset (12 kN:n minimikestävyys).

- Putoamisen pysäyttävää järjestelmää käytettäessä on erityisen tärkeää tarkastaa ennen jokaista käyttökertaa, että käyttäjän alla on riittävä turvaetäisyys, jotta käyttäjä ei putoamistilanteessa iskeydy maahan tai muuhun esteeseen.

- Varmista että ankkuripisteellä on asianmukainen sijainti vähentääksesi putoamisriskiä ja minimoidaksesi putoamismatkan.

- Putoamissuojainkokovaljaat ovat ainoa hyväksytty väline, jolla tuetaan kehoa putoamisen pysäyttävässä järjestelmässä.

- Kun useita varusteita käytetään yhdessä, yhden varusteen turvatoiminto saattaa häiritä toisen varusteen turvatoimintoa, mikä voi johtaa vaaratilanteeseen.

- VAROITUS: älä salli tuotteiden hiertyvän naarmuttaviin pintoihin tai teräviin reunoihin.

- Käyttäjien täytyy soveltua lääketieteellisen kuntonsa puolesta toimimaan korkealla. VAROITUS: pitkäaikainen valjaiden varassa roikkuminen saattaa johtaa vakavaan loukkaantumiseen tai kuolemaan.

- On noudatettava kaikkien tämän tuotteen kanssa käytettävien varusteiden tuotekohtaisia käyttöohjeita.

- Tämän varusteen käyttäjille on annettava käyttöohjeet sen maan kielellä, jossa varustetta tullaan käyttämään.

- Varmista että tuotteen merkinnät ovat luettavissa.

Milloin varusteet poistetaan käytöstä:

VAROITUS: erikoistapauksissa saatat joutua poistamaan tuotteen käytöstä vain yhden ainoan käyttökerran jälkeen. Tämä riippuu käytön rasittavuudesta ja käyttöolosuhteista (ankarat olosuhteet, meriympäristö, terävät reunat, äärimmäiset lämpötilat, kemikaalit tms.). Tuote on poistettava käytöstä, kun:

- Se on yli 10 vuotta vanha ja tehty muovista tai tekstiileistä.

- Se on altistunut rajulle pudotukselle tai raskaalle kuormitukselle.

- Se ei läpäise tarkastusta. Sinulla on pienikin epäilys sen luotettavuudesta.

- Et tunne sen käyttöhistoriaa täysin.

- Se vanhenee lainsäädännön, standardien, tekniikoiden tms. muuttumisen vuoksi tai se ei enää ole yhteensopiva muiden varusteiden kanssa. Tuhoa käytöstä poistetut varusteet, jottei kukaan käytä niitä enää.

Ikonit:

A. Käyttöikä: 10 vuotta - B. Merkinnät - C. Hyväksytyt käyttölämpötilat - D. Käytön varotoimet - E. Puhdistus/desinﬁointi - F. Kuivaaminen - G. Säilytys/kuljetus - H. Huolto

- I. Muutokset/korjaukset (kielletty muiden kuin Petzlin toimesta, ei koske varaosia) - J. Kysymykset/yhteydenotto

3 vuoden takuu

Kattaa kaikki materiaali- ja valmistusviat. Takuuseen eivät kuulu: normaali kuluminen, hapettuminen, varusteeseen tehdyt muutokset, virheellinen säilytys, huono ylläpito ja välinpitämättömyyden tai sellaisen käytön aiheuttamat vauriot, johon tuotetta ei ole suunniteltu.

Varoitussymbolit

1. Tilanne jossa on vakava loukkaantumisen tai kuoleman vaara. 2. Onnettomuus- tai loukkaantumisvaara. 3. Tärkeää tietoa tuotteesi toiminnasta tai suorituskyvystä. 4. Tuotteiden yhteensopimattomuus.

Jäljitettävyys ja merkinnät

a. Vastaa henkilösuojaimille asetettuja vaatimuksia. EU-tyyppitarkastuksen suorittava taho

- b. Tämän henkilösuojaimen tuotannon valvojaksi ilmoitetun laitoksen tunnistenumero - c. Jäljitettävyys: tietomatriisi - d. Koko - e. Sarjanumero - f. Valmistusvuosi - g. Valmistuskuukausi

- h. Eränumero - i. Yksilöllinen tunniste - j. Standardit - k. Lue käyttöohjeet huolellisesti - l. Mallin tunnistekoodi - m. Nimellinen enimmäiskuormitus - n. Valmistajan osoite - o. Valmistuspäivä (kuukausi/vuosi)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 16

Denne bruksanvisningen forklarer hvordan du bruker utstyret på korrekt måte. Kun enkelte

teknikker og bruksmetoder er beskrevet. Advarselssymbolene gir informasjon om enkelte potensielle farer som er forbundet med bruk av utstyret, men det er umulig å beskrive alle potensielle farer. Oppdateringer og tilleggsinformasjon ﬁnner du på Petzl.com. Du er selv ansvarlig for å forstå og ta hensyn til disse advarslene, og for å bruke utstyret på korrekt måte. Feil bruk av utstyret vil medføre ytterligere risiko. Kontakt Petzl dersom du er i tvil, eller dersom du ikke forstår disse bruksanvisningene.

1. Bruksområde

Personlig verneutstyr (PVU) for sikring mot fall. Sele for tilkomstteknikk med låsbart punkt foran og integrert CROLL L tauklemme. Nominell maksimal belastning: 140 kg (150 kg inkludert brukerens utstyr). Produktet må ikke brukes utover dets begrensninger eller i andre situasjoner som det ikke er beregnet for.

Ansvar

ADVARSEL Aktiviteter som involverer bruk av dette produktet er farlige. Du er selv ansvarlig for dine egne handlinger og avgjørelser og din egen sikkerhet.

Før du tar i bruk utstyret, må du:

- Lese og forstå alle bruksanvisningene.

- Sørge for å få spesiﬁkk opplæring i hvordan produktet skal brukes.

- Gjøre deg kjent med produktet og tilegne deg kunnskap om dets muligheter og begrensninger.

- Forstå og akseptere risikoen i aktiviteter som involverer bruk av produktet.

Manglende respekt for bare ett av disse punktene kan medføre alvorlig personskade eller død.

Dette produktet skal kun brukes av kompetente og ansvarlige personer, eller under direkte tilsyn av en kompetent og ansvarlig person. Du er selv ansvarlig for dine egne handlinger, avgjørelser og din egen sikkerhet, og du tar selv på deg ansvaret for dette. Dersom du ikke er i stand til å ta på deg dette ansvaret eller dersom du ikke forstår bruksanvisningene, skal du ikke bruke utstyret.

2. Liste over deler

Brystsele:

(1) Tilkoblingspunkt på ryggen, (2) Justeringsspenne for tilkoblingspunkt på ryggen, (3) Justeringsspenner for skulderstropper foran, (4) FAST justerbare stropper på skulderstropper, (5) Tilkoblingspunkt på brystet, (6) CROLL L tauklemme på brystet, (7) Låsekam, (8) Stopper, (9) Elastiske båndholdere for stropper, (10) Båndholdere med borrelås for ASAP’SORBER, (11) Holdere for koblingsstykker på forbindelsesline for fallsikring, (12) Indikator for fallsikring.

Sittesele:

(13) Låsbart tilkoblingspunkt foran, (13a) Tilkoblingspunkt i tekstil, (13b) Liten D-ring i metall, (13c) Stor D-ring i metall, (13d) Tilkoblingspunkter for sitteplate, (13e) Umbrakonøkkel, (14) Stropper til hoftebeltet, (15) Lårløkker, (16) Sidetilkoblingspunkter, (17) Bakre tilkoblingspunkter for arbeidsposisjonering, (18) DOUBLEBACK PLUS justeringsspenner for stropper, (18 bis) FAST LT automatiske spenner for lårløkker, (19) Utstyrsløkker, (20) Løkker for TOOLBAG verktøypose, (21) DOUBLEBACK justerbare spenner for stropper mellom lårløkker og hoftebelte, (22) Løkker for CARITOOL verktøyholder.

Hovedmaterialer:

- Stropper: polyester; justeringsspenner: stål; fremre tilkoblingspunkter: aluminium og rustfritt stål.

- CROLL L: ramme i aluminiumslegering, låsekam i rustfritt stål.

3. Kontrollpunkter

Din sikkerhet avhenger av at utstyret du bruker er i god stand. Petzl anbefaler at en grundig kontroll blir gjort av en kompetent person minst én gang årlig (avhengig av gjeldende regelverk i ditt land og hvordan du bruker utstyret). Følg prosedyrene som er beskrevet på Petzl.com. Før resultatene inn i et PVU-kontrollskjema: utstyrstype, modell, navn og kontaktinformasjon på produsent, serie- eller uniknummer, datoer: produksjonsdato, kjøpsdato, dato for når produktet ble tatt i bruk, neste periodiske kontroll, kommentarer og markerte feil, kontrollørens navn og signatur og dato for neste planlagte kontroll.

Før du bruker produktet Sele

Sjekk alltid bånd ved tilkoblingspunkter, justeringsspenner og ved bærende sømmer. Se spesielt etter avkuttede/strekte tråder. Se etter kutt, slitasje, bulker og skade forårsaket av bruk, varme, kjemikalier, osv. Kontroller at DOUBLEBACK, DOUBLEBACK PLUS og FAST spennene fungerer som de skal. Sjekk indikatoren for fangrykk. Indikatoren er rød dersom tilkoblingspunktet på ryggen belastes med et fangrykk på mer enn 400 daN. Kasser selen dersom indikatoren for fangrykk er synlig.

Låsbart fremre tilkoblingspunkt

Kontrollèr at det ikke er noen sprekker, deformasjoner eller korrosjon... Kontroller at skruene er tilstede og strammet tilstrekkelig.

CROLL L

Kontrollèr at det ikke er noen sprekker, deformasjoner eller korrosjon på produktet. Sjekk rammen, tilkoblingshullene, låsekammen, stopperen, fjærene og bolten. Sjekk bevegeligheten til låsekammen og at fjæringen fungerer som den skal. Sjekk at låsekammen er fri for skitt.

Hver gang produktet brukes

Kontroller regelmessig at de justerbare spennene er skikkelig festet. Det er viktig å jevnlig kontrollere at produktet fungerer som det skal og at produktets koblinger til andre elementer i systemet fungerer. Forsikre deg om at alle elementene er riktig posisjonert i forhold til hverandre. VÆR OPPMERKSOM:

- på elementer som kan hindre låsekammen i å fungere som den skal

- i situasjoner hvor stopperen kan henge seg fast. Dette kan medføre at låsekammen åpnes.

4. Kompatibilitet

Kontrollér at produktet er kompatibelt med de andre elementene i systemet (kompatibelt = at produktet fungerer som det skal sammen med de andre elementene). Utstyr som brukes sammen med selen må være godkjent i henhold til standarder som gjelder i ditt land (f.eks. karabinere godkjente i henhold til EN 362).

5. Klargjøring av sele

- Fest overﬂødige bånd i de elastiske båndholderne. Sørg for at de ligger ﬂatt.

- Vær oppmerksom på fremmedelementer som kan hindre FAST automatiske spenner i å fungere som de skal (småstein, sand, klær o.l.). Kontroller at de korrekt festet (se tegninger).

Låsbart fremre tilkoblingspunkt

Dette punktet tillater samtidig tilkobling av ﬂere enheter: PODIUM sitteplate på pinnen, en CROLL L tauklemme på den lille D-ringen, en nedﬁringsbrems på den store D-ringen. De to skruene må være tilstede og strammet tilstrekkelig. Følg nøye instruksjonen for montering og demontering: Se pilene som anvist på enheten. Det er ikke nødvendig å fjerne skruen fullstendig for å frigjøre pinnen. Kontakt Petzl kundeservice dersom du mister en skrue.

Slik tilpasser du tilkoblingspunktet på ryggen

Sørg for at tilkoblingspunktet er tilpasset din kroppsform og størrelse: Det skal ligge mellom skulderbladene dine. Advarsel: Justeringen av den bakre koblingen mellom lårløkkene og hoftebeltet er viktig dersom du bruker det bakre tilkoblingspunktet.

Tilpasning og funksjonstest

Selen må sitte tett på kroppen. Dette vil redusere risikoen for skader ved et eventuelt fall. Du må bevege deg i selen og prøve å henge i den fra alle tilkoblingspunktene for å være sikker på at den er riktig tilpasset. Selen bør være komfortabel å ha på i de tiltenkte arbeidsposisjonene og tilpasset best mulig.

6. Seler for fallsikring EN 361: 2002

Kroppssele for bruk ved fallsikring som er i henhold til EN 363 (personlig verneutstyr mot fall fra høyder).

6A. Tilkoblingspunkt på brystet 6B. Tilkoblingspunkt på ryggen

Bruk kun disse tilkoblingspunktene for tilkobling til et fallsikringssystem. Eksempler på fallsikringssystemer er bl.a. løpebremser, falldempere eller andre systemer beskrevet i EN 363. Tilkoblingspunktene er merket med bokstaven A for at de skal være lett synlige.

Klaring: tilstrekkelig klaring under brukeren

Sørg for at det er tilstrekkelig klaring under brukeren for å unngå sammenstøt med strukturer eller underlag ved et eventuelt fall. Nøyaktige beregninger for klaring er angitt i de tekniske spesiﬁkasjonene for de ulike utstyrstypene (falldempere, løpebremser, osv.).

7. Belte for adgangsbegrensning og arbeidsposisjonering EN 358: 2018

Tilkoblingspunktene må kun brukes til et system for arbeidsposisjonering og posisjoneringsbegrensning. Se bruksanvisningen for forbindelseslinen som benyttes. Tilkoblingspunktene er ikke beregnet for bruk i fallsikringssystemer. Ikke bruk et belte til arbeidsposisjonering dersom det er en viss risiko for at brukeren kan bli hengende eller utsatt for ukontrollert belastning fra beltet. Bruk et forankringspunkt som er i hoftehøyde eller høyere ved arbeidsposisjonering. I tillegg til systemer for arbeidsposisjonering eller adgangsbegrensning kan det være nødvendig å bruke et felles eller personlig system for fallsikring.

7A. Låsbart fremre tilkoblingspunkt 7B. Sidetilkoblingspunkter på hoftebeltet

Bruk alltid de to sidetilkoblingspunktene sammen ved bruk av en støttestropp for å oppnå en komfortabel posisjon.

7C. Tilkoblingspunkt (bak) for posisjonsbegrensning

Dette bakre tilkoblingspunktet på hoftebeltet er kun beregnet på tilkobling til et system for adgangsbegrensning som skal hindre at brukeren kan komme til et område der fall kan forekomme.

8. Sittesele EN 813: 2008

Låsbart fremre tilkoblingspunkt

Beregnet for forﬂytning på tau og arbeidsposisjonering. Bruk det fremre punktet for å koble til nedﬁringsbremser, støtteliner eller forbindelseliner. Dette tilkoblingspunktet er ikke beregnet for fallsikring.

9. CROLL L brystklemme EN 12841: 2006

CROLL L er en justeringsanordning av type B for oppstigning på arbeidstauet.

CROLL L må kun brukes sammen med en ekstra sikring av type A på et eget sikringstau (for eksempel en ASAP løpebrems).

- CROLL L er ikke egnet til bruk i et fallsikringssystem.

- For å tilfredsstille kravene i EN 12841: 2006 type B, skal det brukes semistatiske 10-13 mmtau, type A (kjerne + strømpe) som er godkjente i henhold til kravene i EN 1891. (Notis: Tester under sertiﬁsering ble utført med Petzl CLUB 10 mm og Teufelberger KM3 13 mm tau.)

- Bruk en tilkoblingsanordning som ikke er lengre enn 1 meter (slynge + koblingsstykker + klemme).

- Unngå slakk på tauet mellom tauklemmen og forankringspunktet for å redusere risikoen for et fall. Når du belaster arbeidstauet skal ikke sikringstauet ha noen belastning. Dynamisk overbelastning kan skade sikringstauet.

Funksjonsprinsipp og funksjonssjekk

Denne tauklemmen er et produkt for oppstigning på tau. Den sklir på tauet ved oppstigning og låser ved belastning nedover. Tennene på låsekammen klemmer tauet mellom låsekammen og rammen på tauklemmen. Sporet på låsekammen fjerner grums og skitt.

Slik kobler du til og fra tauet

Trekk stopperen nedover og lås den på rammen av klemmen. Låskammen holdes da åpen. Legg tauet i klemmen. Observer Opp/Ned indikatoren. Slipp stopperen slik at låsekammen presses mot tauet. Stopperen forhindrer at låskammen åpnes ved uhell. For å fjerne tauet, ﬂyttes enheten oppover på tauet mens man samtidig drar låsekammen tilbake ved å bevege stopperen.

Oppstigning på tau

Bruk CROLL L sammen med en annen tauklemme (for eksempel BASIC) og en fotløkke. Fest alltid den andre tauklemmen til deg selv med en slynge i tilpasset lengde.

Skrå travers

Ved tilkobling til et skråstilt tau: Plassér et bein over tauet slik at det oppnår samme posisjon som taukanalen på CROLL L.

Kort nedﬁring

Før enheten opp langs tauet samtidig som du trykker ned låsekammen med pekeﬁngeren. Ikke rør stopperen, da dette kan føre til at låskammen kan åpnes. Advarsel: Brukere som veier mer enn 100 kg må se våre nettsider for ytterligere informasjon. Se Solutions for workers over 100 kg på Petzl.com.

10. Utstyrsløkker

Utstyrsløkkene må kun brukes til å organisere utstyr. ADVARSEL - FARE: Bruk aldri utstyrsløkker til sikring, nedﬁring, innbinding eller forankring av en person. Borrelåsholderne kan brukes til å plassere falldemperen på den mobile løpebremsen i en høy posisjon.

11. Holder for forbindelseslinens koblingsstykke

A. Skal kun brukes til plassering av koblingstykker som sitter på enden av fangliner som ikke er i bruk. B. Ved et fall vil holderen frigjøre koblingsstykket på enden av forbindelseslinen for ikke å hindre at falldemperen begynner å rakne. Advarsel: Dette tilkoblingspunktet skal ikke brukes til fallsikring.

12. Tilbehør

PODIUM sitteplate og sjakler for PODIUM sitteplate.

13. Tilleggsinformasjon

Dette produktet er godkjent i henhold til kravene i EU regulativ 2016/425 for personlig verneutstyr. EU samsvarserklæringen er tilgjengelig på Petzl.com.

- Forutse eventuelle hendelser og ha en plan for hvordan du vil skaffe hjelp dersom du kommer i vanskeligheter.

- Systemets forankringspunkt må fortrinnsvis være plassert ovenfor posisjonen til brukeren, bør være i henhold til kravene i EN 795 og må ha en minimum belastningstoleranse på 12 kN.

- Ved bruk av fallsikringssystemer må det alltid være tilstrekkelig klaring under brukeren for å unngå sammenstøt med bakken eller andre strukturer ved et eventuelt fall.

- Sørg for at forankringen er korrekt plassert for å redusere risikoen for, og lengden på, et eventuelt fall.

- Kun godkjente fallsikringsseler kan brukes i et fallsikringssystem.

- Ved bruk av ﬂere systemer samtidig kan farlige situasjoner oppstå dersom ett av systemene påvirker sikkerhetsfunksjoner i de andre systemene.

- ADVARSEL: Påse at produktet ikke gnisser mot materialer med slipeeffekt eller skarpe kanter.

- Brukere må være i medisinsk forsvarlig stand til å drive med aktivitet i høyden. ADVARSEL: Det å henge ubevegelig i en sele kan medføre skade eller død.

- Bruksanvisningene som følger med hver del av disse produktene må følges nøye.

- Bruksanvisningene må leveres på språket som benyttes i brukslandet.

- Påse at produktets merkinger er synlige og leselige.

Når skal utstyret kasseres:

ADVARSEL: Spesielle hendelser kan begrense produktets levetid til kun én gangs bruk. Eksempler på dette er eksponering for barskt klima, saltvann, skarpe kanter, ekstreme temperaturer, kjemiske produkter osv. Et produkt må kasseres når:

- Det er eldre enn 10 år og består av plast eller tekstiler.

- Det har tatt et kraftig fall eller stor belastning.

- Det blir ikke godkjent i kontroll. Du er i tvil om det er pålitelig.

- Du ikke kjenner produktets fullstendige historie.

- Det blir foreldet på grunn av utvikling og endring av lovtekster, standarder, bruksteknikker, og når det blir inkompatibelt med annet utstyr osv. Destruer disse produktene for å hindre videre bruk.

Symboler:

A. Levetid: 10 år - B. Merking - C. Temperaturbegrensninger - D. Forholdsregler for bruk

- E. Rengjøring/desinfeksjon - F. Tørking - G. Oppbevaring/transport - H. Vedlikehold - I. Modiﬁseringer/reparasjoner (som ikke er godkjent av Petzl er forbudt. Bytting av utskiftbare deler er unntatt forbudet.) - J. Spørsmål/kontakt oss

3 års garanti

På alle materielle feil og fabrikasjonsfeil. Følgende dekkes ikke av garantien: normal slitasje, oksidering, endringer eller modiﬁkasjoner, feil lagring, dårlig vedlikehold eller annen bruk enn det produktet er beregnet for.

Advarselssymboler

1. Situasjonen skaper overhengende fare for alvorlig skade eller død. 2. Eksponering for potensiell ulykke eller skade. 3. Viktig informasjon om produktets funksjon og virkemåte. 4. Utstyret er ikke kompatibelt.

Sporbarhet og merking

a. Er godkjent i henhold til PVU-direktivet. Teknisk kontrollorgan som utfører EU-godkjenningen

- b. Teknisk kontrollorgan som godkjenner produksjonsprosessen av dette PVU - c. Sporbarhet: identiﬁkasjonsmåte - d. Størrelse - e. Serienummer - f. Produksjonsår - g. Produksjonsmåned - h. Batch-nummer - i. Individuelt identiﬁkasjonsnummer - j. Standarder - k. Les bruksanvisningen grundig - l. Modellidentiﬁkasjon - m. Nominell maksimal belastning - n. Produsentens adresse - o. Produksjonsdato (måned/år)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 17

Niniejsza instrukcja przedstawia prawidłowy sposób używania waszego sprzętu.

Zaprezentowane zostały niektóre techniki isposoby użycia. Symbole trupiej czaszki ostrzegają przed niektórymi niebezpieczeństwami związanymi zużyciem waszego sprzętu, ale nie jest możliwe wymienienie wszystkich zagrożeń. Należy sprawdzać uaktualnienia instrukcji oraz dodatkowe informacje na Petzl.com. Użytkownik ponosi odpowiedzialność za stosowanie się do każdego ostrzeżenia oraz do prawidłowego używania swojego sprzętu. Każde złe użycie tego sprzętu będzie prowadziło do powstania dodatkowych zagrożeń. Wrazie wątpliwości lub trudności zrozumieniu instrukcji należy się skontaktować zPetzl.

1. Zastosowanie

Sprzęt Ochrony Indywidualnej (SOI) chroniący przed upadkiem zwysokości. Uprząż do dostępu linowego, zotwieranym przednim punktem wspinania oraz ze zintegrowanym przyrządem zaciskowym CROLLL. Maksymalne obciążenie nominalne: 140 kg (150 kg wliczając sprzęt użytkownika). Produkt nie może być poddawany obciążeniom przekraczającym jego wytrzymałość oraz stosowany do innych celów niż te, do których został przewidziany.

Odpowiedzialność

UWAGA Wszelkie działania wymagające użycia tego produktu są zsamej swej natury niebezpieczne. Użytkownik ponosi odpowiedzialność za swoje działania,decyzje ibezpieczeństwo.

Przed użyciem produktu należy:

- Przeczytać izrozumieć wszystkie instrukcje użytkowania.

- Zdobyć odpowiednie przeszkolenie dla prawidłowego używania tego produktu.

- Zapoznać się zproduktem, zjego parametrami iograniczeniami.

- Zrozumieć izaakceptować potencjalne niebezpieczeństwo.

Nieprzestrzeganie lub zlekceważenie któregokolwiek zpowyższych ostrzeżeń może prowadzić do poważnych uszkodzeń ciała lub do śmierci.

Produkt ten może być używany jedynie przez osoby kompetentne iodpowiedzialne lub pod bezpośrednią kontrolą takich osób. Użytkownik ponosi odpowiedzialność za swoje działania,decyzje, bezpieczeństwo iodpowiada za konsekwencje. Jeżeli nie zamierza lub nie jest wstanie takiej odpowiedzialności iryzyka podjąć, nie zrozumiał instrukcji użytkowania, nie powinien posługiwać się tym sprzętem.

2. Oznaczenia części

Uprząż piersiowa:

(1) Tylny punkt wpinania, (2) Klamra do regulacji tylnego punktu wpinania, (3) Klamra przednia do regulacji szelek, (4) Klamra FAST do regulacji szelek, (5) Piersiowy punkt wpinania, (6) Przyrząd zaciskowy CROLLL, (7) Język, (8) Zapadka bezpieczeństwa, (9) Szlufki elastyczne na taśmy, (10) Szlufki Velcro na ASAP’SORBER, (11) Uchwyty na karabinki lonży chroniącej przed upadkiem zwysokości, (12) Wskaźnik zatrzymania odpadnięcia.

Uprząż biodrowa:

(13) Przedni, otwierany punkt wpinania, (13a) Tekstylny punkt wpinania, (13b) Małe kolucho metalowe, (13c) Duże kolucho metalowe, (13d) Punkt wpięcia wspornika, (13e) Klucz, (14) Taśma pasa, (15) Taśmy udowe, (16) Boczne punkty wpinania, (17) Tylny, podtrzymujący punkt wpinania, (18) Klamry DOUBLEBACK PLUS do regulacji taśm, (18 bis) Klamry automatyczne FAST LT do regulacji taśm udowych, (19) Uchwyt na narzędzia, (20) Szlufki na worki narzędziowe TOOLBAG, (21) Klamry DOUBLEBACK taśm łączących taśmy udowe - pas, (22) Szlufki na uchwyty CARITOOL.

Materiały podstawowe:

- Taśmy: poliester, klamry do regulacji: stal, przednie punkty wspinania: stop aluminium istal nierdzewna.

- CROLLL: korpus: stop aluminium, język: stal nierdzewna.

3. Kontrola, miejsca do sprawdzenia

Wasze bezpieczeństwo jest związane zniezawodnością sprzętu. Petzl zaleca przeprowadzanie dogłębnej kontroli przynajmniej raz na 12 miesięcy, przez osobę kompetentną (wzależności od prawodawstwa wwaszym kraju oraz waszych warunków użytkowania). Należy przestrzegać procedur opisanych na Petzl.com. Na karcie kontrolnej waszego SOI należy zapisać rezultaty kontroli: typ sprzętu, model, nazwa iadres producenta lub dostawcy, numer seryjny lub indywidualny, daty: produkcji, zakupu, pierwszego użycia, następnych kontroli, wady, uwagi, nazwisko ipodpis kontrolera.

Przed każdym użyciem Uprząż

Należy sprawdzić stan taśm przy punktach wpinania, klamer, szwów bezpieczeństwa. Uwaga na przecięte lub wyciągnięte nici. Zwrócić uwagę na przecięcia irozerwania oraz uszkodzenia spowodowane wysoką temperaturą, kontaktem ze środkami chemicznymiitp. Sprawdzić prawidłowe działanie klamer DOUBLEBACK, DOUBLEBACK PLUS iFAST. Sprawdzić wskaźnik zatrzymania odpadnięcia. Wskaźnik ma kolor czerwony, pojawi się, jeżeli na tylny punkt wpinania zadziałała siła większa od 400 daN. Uprząż, na której pojawił się wskaźnik zatrzymania odpadnięcia należy wycofać zużytkowania.

Przedni, otwierany punkt wpinania

Sprawdzić brak pęknięć, deformacji, korozji itd. Sprawdzić obecność śrub iich dokręcenie.

CROLL L

Sprawdzić produkt: brak śladów deformacji, pęknięć, korozji, zużycia... Sprawdzić stan obudowy przyrządu, otworów do wpinania, języka, bezpiecznika, osi języka, sprężyn. Sprawdzić mobilność języka isprawne działanie jego sprężyny. Sprawdzić zanieczyszczenie zębów języka.

Podczas użytkowania

Regularnie sprawdzać zaciągnięcie klamer regulacyjnych. Należy regularnie kontrolować stan produktu ijego połączenie zpozostałymi elementami systemu. Upewnić się co do prawidłowej

-względem siebie- pozycji elementów wyposażenia. UWAGA:

- na obce przedmioty mogące zakłócić działanie języka,

- na elementy, które mogą się przyczepić do bezpiecznika ispowodować otwarcie języka.

4. Kompatybilność

Należy sprawdzić kompatybilność tego produktu zpozostałymi elementami systemu wokreślonym zastosowaniu (patrz właściwa dla produktu instrukcja). Elementy wyposażenia używane zwaszą uprzężą muszą być zgodne zobowiązującym normami (na przykład karabinki EN362).

5. Zakładanie uprzęży

- Schować nadmiar taśm wszlufkach elastycznych (dobrze złożyć).

- Należy zwracać uwagę na przedmioty, które mogą utrudniać działanie klamer automatycznych FAST, jak zaschnięte błoto, kamienie, ubranie itp. Sprawdzić ich prawidłowe zablokowanie (patrz rysunki).

Przedni, otwierany punkt wpinania

Ten punkt umożliwia wpięcie wielu elementów: wspornika PODIUM do osi, przyrządu zaciskowego CROLLL do małego kolucha, przyrządu zjazdowego do dużego kolucha. Obydwie śruby muszą znajdować się na swoim miejscu ibyć mocno wkręcone. Dokładnie przestrzegać instrukcji montażu idemontażu: patrz strzałki - wskaźniki. Dla uwolnienia osi nie jest niezbędne, by wykręcać śrubki do końca. Wrazie utraty śrubki należy skontaktować się zserwisem Petzl.

Regulacja początkowa tylnego punktu wpinania

Dopasować regulację tylnego punktu wpinania do budowy ciała użytkownika: ustawić go na wysokości łopatek. Uwaga: dopasowanie tylnych taśm łączących taśmy udowe-pas jest istotne jeżeli używacie tylnego punktu wpinania.

Regulacja itest wiszenia

Uprząż musi być dopasowana blisko ciała, by zmniejszyć ryzyko zranienia podczas upadku. Użytkownik powinien uprząż wypróbować: wbezpiecznym miejscu zrobić test wiszenia na każdym zpunktów wpinania, przejść kilka kroków, usiąść, zrobić parę skłonów iprzysiadów. Tylko wten sposób można sprawdzić czy uprząż ma odpowiednie rozmiary iczy jest wystarczająco wygodna.

6. Uprząż zabezpieczająca przed upadkiem zwysokości EN 361: 2002

Uprząż kompletna do ochrony przed upadkiem zwysokości, element systemu zatrzymującego upadki zwysokości zgodnie znormą EN363 (indywidualne systemy chroniące przed upadkiem zwysokości).

6A. Piersiowy punkt wpinania 6B. Tylny punkt wpinania

Wyłącznie te punkty wspinania służą do łączenia uprzęży zsystemem chroniącym przed upadkiem zwysokości jak np. absorber energii, przesuwny przyrząd autoasekuracyjny..., systemy opisane wnormie EN363. Dla łatwiejszej identyﬁkacji, zostały oznaczone literą A.

Wolna przestrzeń pod użytkownikiem

Przestrzeń pod użytkownikiem na drodze jego potencjalnego upadku musi być pozbawiona jakichkolwiek przeszkód. Szczegółowe obliczenia wolnej przestrzeni znajdują się winstrukcjach innych elementów systemu (absorbery energii, przesuwny przyrząd autoasekuracyjny).

7. Pas podtrzymujący istabilizujący wpozycji roboczej EN 358: 2018

Punkty wpinania powinny być używane wyłącznie do wpięcia do systemu stabilizacji wpozycji roboczej lub systemu podtrzymywania. Sprawdzić instrukcję użycia lonży pod kątem dodatkowych środków ostrożności. Te punkty wpinania nie służą do ochrony przed upadkiem zwysokości. Nie należy używać pasa podtrzymującego jeżeli istnieje przewidywalne

zagrożenie, że użytkownik znajdzie się wzwisie lub będzie narażony na niekontrolowany ucisk przez pas. Do stabilizacji wpozycji roboczej należy używać punktu stanowiskowego znajdującego się na wysokości pasa lub powyżej. Może zaistnieć konieczność uzupełnia systemów stabilizacji wpozycji roboczej lub podtrzymujących przez środki chroniące przed upadkiem zwysokości (indywidualne lub zbiorowe).

7A. Przedni, otwierany punkt wpinania 7B. Boczne punkty wpinania pasa

By mieć wygodne podparcie wpasie, należy używać zawsze obu bocznych punktów wpinania, połączonych lonżą podtrzymującą.

7C. Tylny podtrzymujący punkt wpinania

Ten punkt wpinania znajdujący się ztyłu pasa służy wyłącznie do uniemożliwienia użytkownikowi na dotarcie do miejsca, wktórym upadek jest możliwy.

8. Uprząż biodrowa EN 813: 2008

Przedni, otwierany punkt wpinania

Przeznaczona do wychodzenia po linie istabilizacji wpozycji roboczej. Przedni punkt wpinania służy do wpięcia przyrządu zjazdowego, lonży stabilizujących lub lonży do przemieszczania się. Ten punkt wpinania nie jest przeznaczony do zatrzymywania upadków zwysokości.

9. Piersiowy przyrząd zaciskowy CROLL L EN 12841: 2006

CROLL L jest urządzeniem regulującym na linie typu B, przeznaczonym do wychodzenia po linie roboczej.

CROLL L musi być używany zurządzeniem typuA do autoasekuracji na linie bezpieczeństwa (np. zprzyrządem autoasekuracyjnym na linę ASAP).

- CROLL L nie jest przeznaczony do używania wsystemie zatrzymywania upadków.

- Zgodnie zwymaganiami normy EN 12841: 2006 typB, należy używać lin półstatycznych (rdzeń+ oplot) EN 1891 typA ośrednicy od 10 do 13 mm. (Uwaga: podczas certyﬁkacji, testy przeprowadzono zużyciem lin CLUB Petzl 10 mm iKM3 Teufelberger 13 mm.)

- Stosować zestaw omaksymalnej długości 1metr (lonża + łączniki + przyrządy).

- Lina pomiędzy stanowiskiem iprzyrządem regulującym nie może być luźna (ograniczenie ryzyka upadku). Podczas pracy na linie roboczej należy zwracać uwagę, by lina asekuracyjna nie była obciążona. Dynamiczne obciążenie jest wstanie uszkodzić urządzenia asekuracyjne.

Zasada itest działania

Ten przyrząd zaciskowy jest urządzeniem do przemieszczania się (wychodzenia) po linie. Przyrząd przesuwa się wzdłuż liny wjednym kierunku, ablokuje wkierunku przeciwnym. Zęby języka rozpoczynają zaciskanie, anastępnie język blokuje linę przez zaciśnięcie. Szczelina wjęzyku umożliwia usuwanie błota.

Zakładanie liny

Odchylić bezpiecznik wdół izablokować go na obudowie przyrządu. Dzięki temu język pozostaje wpozycji otwartej. Założyć przyrząd na linę. Przestrzegać oznaczeń Góra/Dół. Zwolnić bezpiecznik zsuwając jego ramię zobudowy, dociskając linę językiem. Wtej pozycji, bezpiecznik uniemożliwia przypadkowe otwarcie przyrządu (wypięcie języka). Wcelu wypięcia przyrządu zliny należy minimalnie przesunąć go wgórę ijednocześnie otworzyć język poprzez odciągnięcie bezpiecznika.

Wychodzenie po linie

Używać przyrządu CROLL L zinnym przyrządem zaciskowym, jak np. BASIC+ pętla nożna. Nie zapomnieć owpięciu się do tego drugiego przyrządu przy pomocy odpowiedniej lonży.

Przemieszczanie się po powierzchni nachylonej

Start na linie nachylonej: przełożyć nogę przez linę, by była ona wosi przesuwania się przez przyrząd CROLL L.

Krótki zjazd

Lekko przesunąć przyrząd wgórę ijednocześnie pchnąć język kciukiem. Nie manipulować przy bezpieczniku, ryzyko mimowolnego otwarcia. Uwaga: zalecamy, by użytkownicy ważący więcej niż 100 kg sprawdzili informację rozwiązania dla pracowników ważących więcej niż 100 kg na stronie internetowej Petzl.com.

10. Uchwyt sprzętowy

Uchwyty sprzętowe mogą być używane wyłącznie do podwieszania sprzętu. UWAGA - NIEBEZPIECZEŃSTWO: nie używać uchwytów sprzętowych do asekuracji, zjazdu, wspinania się, wiązania. Szlufka Velcro może być użyta do umieszczenia waszego absorbera energii wpozycji górnej.

11. Uchwyt na łączniki lonży chroniącej przed upadkiem zwysokości

A. Używać wyłącznie jako uchwyt na łączniki nie używanej lonży. B. Wrazie upadku, uchwyt na łączniki uwalnia łącznik znajdujący się na końcu lonży, by nie przeszkadzać wrozdarciu się absorbera energii. Uwaga: ten punkt wpinania nie służy do ochrony przed upadkiem zwysokości.

12. Akcesoria

Wspornik PODIUM iszekle do wspornika PODIUM.

13. Dodatkowe informacje

Ten produkt jest zgodny zrozporządzeniem (UE) 2016/425 wsprawie środków ochrony indywidualnej. Deklaracja zgodności UE jest dostępna na Petzl.com.

- Należy przewidzieć odpowiednie sposoby ratownictwa do szybkiej interwencji wrazie trudności.

- Punkt stanowiskowy powinien znajdować się nad użytkownikiem ispełniać wymagania normy EN795 (wytrzymałość minimum 12 kN).

- Wsystemie chroniącym przed upadkiem zwysokości, przed każdym użyciem, niezbędne jest sprawdzenie wymaganej wolnej przestrzeni pod użytkownikiem, by wrazie upadku uniknąć uderzenia oziemię lub przeszkodę.

- Sprawdzić czy punkt stanowiskowy jest prawidłowo osadzony, aby zmniejszyć ryzyko iwysokość odpadnięcia.

- Uprząż chroniąca przed upadkiem zwysokości jest jedynym urządzeniem obejmującym ciało, które jest dozwolone do użycia wsystemie chroniącym przed upadkiem zwysokości.

- Niebezpieczeństwo: podczas używania wielu elementów wyposażenia, poszczególne przyrządy mogą nawzajem zakłócać prawidłowe, bezpieczne funkcjonowanie.

- UWAGA: należy zwracać uwagę, by wasze produkty nie tarły oszorstkie czy ostre krawędzie.

- Nie uprawiać działalności wysokościowej, jeśli istnieją jakiekolwiek medyczne przeciwwskazania. UWAGA: bezwładne wiszenie wuprzęży może doprowadzić do poważnych zaburzeń ﬁzjologicznych lub śmierci.

- Dołączone do produktu instrukcje użytkowania muszą być zawsze przestrzegane.

- Użytkownikowi muszą być dostarczone instrukcje obsługi wjęzyku jakiego się używa wkraju użytkowania.

- Upewnić się co do widoczności oznaczeń na produkcie.

Utylizacja:

UWAGA: wwyjątkowych okolicznościach może się zdarzyć, że jednorazowe użycie sprzętu spowoduje jego zniszczenie, np. kontakt zniebezpiecznymi substancjami chemicznymi, ekstremalnymi temperaturami, środowiskiem morskim, kontakt zostrą krawędzią, duże obciążenia, poważne odpadnięcieitd. Produkt musi zostać wycofany jeżeli:

- Ma więcej niż 10 lat izawiera elementy plastikowe lub tekstylne.

- Zaliczył poważny upadek (lub obciążenie).

- Rezultat kontroli nie jest satysfakcjonujący. Istnieją jakiekolwiek podejrzenia co do jego niezawodności.

- Nie jest znana pełna historia użytkowania.

- Jeśli jest przestarzały (rozwój prawny, normatywny lub niekompatybilność zinnym wyposażeniemitd.). Należy zniszczyć wycofane produkty, by uniknąć ich przypadkowego użycia.

Piktogramy:

A. Czas życia: 10 lat - B. Oznaczenia - C. Tolerowane temperatury - D. Środki ostrożności podczas użytkowania - E. Czyszczenie/dezynfekcja - F. Suszenie - G. Przechowywanie/transport - H. Konserwacja - I. Modyﬁkacje lub naprawy, wykonywane poza fabrykami Petzl, są zabronione (nie dotyczy części zamiennych) - J. Pytania/kontakt

Gwarancja 3 lata

Dotyczy wszelkich wad materiałowych iprodukcyjnych. Gwarancji nie podlegają produkty: noszące cechy normalnego zużycia, zardzewiałe, przerabiane imodyﬁkowane, nieprawidłowo przechowywane, uszkodzone wwyniku wypadków, zaniedbań izastosowań niezgodnych zprzeznaczeniem.

Znaki ostrzegawcze

1. Sytuacja grożąca nieuchronnym ryzykiem poważnego obrażenia lub śmierci. 2. Narażenie na potencjalne ryzyko incydentu lub zranienia. 3. Ważna informacja na temat działania lub parametrów waszego produktu. 4. Niekompatybilność sprzętowa.

Identyﬁkacja ioznaczenia

a. Zgodny zwymaganiami rozporządzenia ŚOI. Jednostka notyﬁkowana do zastosowania procedury weryﬁkacji UE - b. Numer jednostki notyﬁkowanej kontrolującej produkcję tego ŚOI c. Identyﬁkacja: datamatrix - d. Rozmiar - e. Numer indywidualny - f. Rok produkcji - g. Miesiąc produkcji - h. Numer partii - i. Identyﬁkator - j. Normy - k. Przeczytać uważnie instrukcję obsługi

- l. Identyﬁkacja modelu - m. Maksymalne obciążenie nominalne - n. Adres producenta - o. Data produkcji (miesiąc/rok)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 18

本書では、製品の正しい使用方法を説明しています。技術や使用方法

については、いくつかの例のみを掲載しています。製品の使用に関連する危険については、警告のマークが付いています。ただし、製品の使用に関連する危険の全てをここに網羅することはできません。最新の情報や、その他の補足情報等は Petzl.com で参照できますので、定期的に確認してください。警告および注意事項に留意し、製品を正しく使用する事は、ユーザーの責任です。本製品の誤った使用は危険を増加させます。疑問点や不明な点は (株) アルテリア (TEL 04-2968-3733) にご相談ください。

1.用途

本製品は墜落からの保護を目的として使用する個人保護用具 (PPE) です。チェストアッセンダー CROLL L 付属、ゲート付腹部アタッチメントポイント付ロープアクセス用ハーネスです。最大使用荷重: 140 kg (ユーザーの器具を含めて 150 kg) 本製品の限界を超えるような使用をしないでください。また、本来の用途以外での使用はしないでください。

責任警告

この製品を使用する活動には危険が伴います。ユーザー各自が自身の行為、判断、および安全の確保についてその責任を負うこととします。

使用する前に必ず:

- 取扱説明書をよく読み、理解してください

- この製品を正しく使用するための適切な指導を受けてください

- この製品の機能とその限界について理解してください

- この製品を使用する活動に伴う危険について理解してください

これらの注意事項を無視または軽視すると、重度の傷害や死につながる場合があります。

この製品は使用方法を熟知していて責任能力のある人、あるいはそれらの人から目の届く範囲で直接指導を受けられる人のみ使用してください。ユーザー各自が自身の行為、判断、および安全の確保について責任を負い、またそれによって生じる結果についても責任を負うこととします。各自で責任がとれない場合や、その立場にない場合、また取扱説明書の内容を理解できない場合は、この製品を使用しないでください。

2.各部の名称

チェストハーネス:

(1) 背部アタッチメントポイント、(2) 背部アタッチメントポイント調節バックル、(3) ショルダーストラップ調節バックル、(4) ショルダーストラップ調節 FAST バックル、(5) 胸部アタッチメントポイント、(6) チェストアッセンダー CROLL L、(7) カム、(8) セーフティキャッチ、(9) 伸縮性ス

トラップリテイナー、(10) マジックテープ式 ASAP’SORBER 用リテイナ

ー、(11) フォールアレスト用ランヤードのコネクターホルダー、(12) フォールインジケーター

シットハーネス:

(13) ゲート付腹部アタッチメントポイント、(13a) 繊維製アタッチメントポイント、(13b) 金属製 D 型アタッチメントポイント S、(13c) 金属製 D 型アタッチメントポイント L、(13d) 作業用シート取付用アタッチメントポイント、(13e) 六角レンチ、(14) ウエストベルトストラップ、(15) レッグループ、(16) 側部アタッチメントポイント、(17) 後部レストレイン用アタ

ッチメントポイント、(18) ストラップ用 DOUBLEBACK PLUS 調節バック

ル、(18 bis) レッグループ用ファスト LT バックル、(19) ギアループ、(20) ギアバッグ TOOLBAG 取付用スロット、(21) レッグループとウエストベルトをつなぐストラップ用 DOUBLEBACK 調節バックル、(22) ツールホルダー CARITOOL 取付用スロット

主な素材:

- ストラップ: ポリエステル、調節バックル: スチール、腹部アタッチメン

トポイント: アルミニウム合金およびステンレススチール

- CROLL L: フレーム: アルミニウム合金、カム: ステンレススチール

3.点検のポイント

器具の状態は、ユーザーの安全に大きく関係します。ペツルは、十分な知識を持つ適任者による詳細点検を、少なくとも 12

ヶ月ごとに行うことをお勧めします (国や地域における法規や、使用

状態によっても変わります)。Petzl.com で説明されている方法に従っ

て点検してください。点検の結果を記録してください。点検記録に含

める内容: 種類、モデル、製造者の連絡先、個別番号、製造日、購入日、初回使用時の日付、次回点検予定日、問題点、コメント、点検者の名前および署名。

毎回、使用前にハーネス

ウェビングのアタッチメントポイント部分、調節バックル部分、および縫

製部分を点検してください。縫製部分が切れたりゆるんだりしていない

ことを特に注意して確認してください。

使用による切れ目や磨耗、熱や化学物質等による損傷がないことを確認してください。DOUBLEBACK バックル、DOUBLEBACK PLUS バックル

および FAST バックルが正常に機能することを確認してください。フォールインジケータを点検してください。背部アタッチメントポイントに 400 daN を超える衝撃荷重がかかると、赤いフォールインジケータが見えます。フォールインジケータが見えているハーネスは、廃棄してください。

ゲート付腹部アタッチメントポイント

製品に亀裂や変形、腐食等がないことを確認してください。スクリュー

がしっかりと締まっていることを確認してください。

CROLL L

製品にひび割れ、変形、傷、磨耗、腐食等がないことを確認してくださ

い。フレーム、アタッチメントホール、カム、セーフティキャッチ、スプリング、カムの軸の状態を確認してください。カムの動きとスプリングの状態に問題がないことを確認してください。カムの歯に泥等が詰まっていないことを確認してください。

使用中の注意点

調節バックルがしっかりと締められていることを常に確認してください。この製品および併用する器具 (連結している場合は連結部を含む) に

常に注意を払い、状態を確認してください。全ての構成器具が正しくセットされていることを確認してください。

注意:

- 異物 (小石、小枝、ウェビング等) が挟まることによりカムの動きが妨げ

られる場合があります

- セーフティキャッチが物に引っかかると、カムが開くことがあります

4.適合性

この製品がシステムの中のその他の器具と併用できることを確認してください (併用できる = 相互の機能を妨げない)。

本製品と併用する器具は、使用する国における最新の規格に適合していなければなりません (例: ヨーロッパにおけるコネクターの規格

EN 362)。

5.ハーネスの装着および調節方法

- 余分なストラップは必ず折って平らにした状態で伸縮性リテイナーに

しまってください

- FAST オートマチックバックルの機能を妨げる可能性があるため、小石、砂、衣服等が挟まらないように注意してください。調節バックルが正しく締められていることを確認して下さい (図参照)

ゲート付腹部アタッチメントポイント

このアタッチメントポイントには複数の器具を連結可能です: ピンには作業用シート PODIUM、D 型アタッチメントポイント S にはチェストアッセンダー CROLL L、D 型アタッチメントポイント L には下降器。２本のスクリューがしっかりと締まっていることを確認してください。取り付けおよび取り外しの説明に正確に従ってください: 矢印を参照してください。ピンを外す際、スクリューを完全に取り外す必要はありません。スクリューを紛失した場合は、(株) アルテリアにご相談ください。

背部アタッチメントポイント位置の調節

体型にあわせて、背部アタッチメントポイントの位置を肩甲骨の位置と同じ高さになるように調節してください。警告: 背部アタッチメントポイントを使用する場合は、レッグループとウエストベルトをつなぐ後部ストラップの調節が重要です。

調節の確認

墜落の際に怪我をする危険を低減するため、ハーネスは体にぴったりとフィットするよう調節してください。安全な場所で、ハーネスが正しくフィットし、使用目的に見合う快適性が得られることを必ず確認してください。ハーネスを装着した状態で動いたり、装備を全て装着した状態で各アタッチメントポイントから吊り下がり、適切に調節されていることを確認してください。

6.フォールアレスト用ハーネス EN 361:2002

フォールアレスト用のフルボディハーネスです。EN 363 が定めるフォールアレストシステムを構成する用具の１つです (個人用墜落保護システム)。

6A.胸部アタッチメントポイント 6B.背部アタッチメントポイント

フォールアレストシステム (例: モバイルフォールアレスター、エネルギーアブソーバー、その他 EN 363 で定められているシステム) に連結する場合は必ずこれらのアタッチメントポイントを使用してください。区別しやすくするため、これらのアタッチメントポイントには「A」の文字が刻印されています。

クリアランス: ユーザーの下の障害物のない空間

墜落した際に途中で障害物に接触することを回避するため、ユーザーの下には必ず十分なクリアランスを確保してください。必要なクリアランスを算出する方法は、フォールアレストシステムを構成するその他の器具 (エネルギーアブソーバー、モバイルフォールアレスター等) の取扱説明書に記載されています。

7 .レストレイン及びワークポジショニング用ベルト EN 358:2018

これらのアタッチメントポイントは、レストレインまたはワークポジショニングにのみ使用できます。使用上の注意については、使用するランヤードの取扱説明書を参照してください。これらのアタッチメントポイン

トは、フォールアレストの目的で使用することはできません。ユーザー

がベルトで吊るされる、または、動きの取れない状態になる危険性が予測される際には、ワークポジショニング用ベルトを使用しないでくだ

さい。ワークポジショニングの際は、支点がユーザーの腰の高さより上

になるようにしてください。状況に応じて、ワークポジショニングやレス

トレインシステムに加えて、共同の確保システム (手すり、安全ネット等)

や個人用のフォールアレストシステムを併用する必要があります。

7A.ゲート付腹部アタッチメントポイント 7B.側部アタッチメントポイント

ウェストベルトのサポート性を向上させるため、必ず両側部のアタッチメントポイントをワークポジショニング用ランヤードで連結して使用してください (Ｕ字吊り)。

7C.後部レストレイン用アタッチメントポイント

このウエストベルト後部のアタッチメントポイントは、墜落の可能性が

ある場所にユーザーが侵入するのを防ぐための、レストレインシステムを連結する目的でのみ使用できます。

8 . シットハーネス EN 813:2008

ゲート付腹部アタッチメントポイント

ロープアクセスおよびワークポジショニング用にデザインされてい

ます。

腹部アタッチメントポイントは、下降器、ワークポジショニング用ランヤ

ードまたはプログレッション用ランヤードの接続に使用してください。このアタッチメントポイントはフォールアレストの目的には適していません。

9.チェストアッセンダー CROLL L

EN 12841:2006

CROLL L はタイプ B のロープアジャストメントデバイスで、作業ロープ

の登高に使用します。

CROLL L は、必ずバックアップロープにセットしたタイプ A のバックアップ器具 (例: モバイルフォールアレスター ASAP) と併用してください。

- CROLL L は、フォールアレストシステムでの使用には適していません

- EN 12841:2006 タイプ B の要求事項を満たすためには、EN 1891 タ

イプ A に適合した直径 10～13 mm のセミスタティックロープ (コア

+ シース) を使用する必要があります。(認証テストではペツル製 CLUB

10 mm およびトイフェルベルガー製 KM3 13 mm のロープが使用さ

れました)

- ランヤード + コネクター + 器具の長さが 1 m を超えないようにして

ください

- 器具に衝撃荷重がかかるのを避けるため、ロープ (器具と支点の間)

はたるませず、常にテンションがかかった状態を保つ必要があります

作業用ロープにテンションをかけている時に、バックアップ用ロープに

はテンションがかかっていないことを確認してください。

動的に過度な荷重がかかると、バックアップ用ロープが損傷する可能

性があります。

機能の原理と確認

この製品はロープ登高に使用します。ロープ上を一方向にスライドし、

反対方向にはロックします。カムの歯がロープを噛むことにより、フレームとの間でロープを挟んで

ロックします。ロープに付いた泥等によるつまりを防ぐために、カムに

はスロットがあります。

ロープの取り付けと取り外し

カムを開くには、セーフティキャッチを親指と人差し指でつまみ、カム

から離しながら引いて、右側の本体部分にひっかけます。これでカムが

開いた状態でロックされます。

ロープを挿入します。上下の向きを示すマーキングを確認してくださ

い。セーフティキャッチを戻し、カムがロープを押さえていることを確

認してください。セーフティキャッチは不意にカムが解除されるのを

防ぎます。

ロープから取り外すには、器具を上にスライドさせながらセーフティー

キャッチを引き、カムを解除してください。

ロープ登高

CROLL L とフットループを取り付けた別のロープクランプ (BASIC 等) を使用します。必ず別のロープクランプとハーネスを適切なランヤードで連結してください。

斜めにトラバースする場合

ロープが斜めになっている箇所で登り始める時は、ロープをまたいで、ロープが CROLL L に対して平行に流れるようにしてください。

短い距離の下降

器具をゆっくりと上にスライドさせながら人差し指でカムを下に押してください。その際、指を挟まないよう注意してください。セーフティキャッチは操作しないでください。不意にカムを解除してしまう危険があります。警告: 体重が 100 kg を超えるユーザーが使用する場合は、Petzl.com で Solutions for workers over 100 kg を確認してください。

10.ギアループ

ギアループは用具を携行/整理する目的でのみ使用してください。警告、危険: ギアループは、ビレイ、懸垂下降、ロープの連結、自己確保には絶対に使用しないでください。マジックテープ式リテイナーは、モバイルフォールアレスターに連結されたエネルギーアブソーバーを高い位置に維持するために使用できます。

11.フォールアレスト用ランヤードのコネクターホルダー

A.ランヤード先端のコネクターをクリップする以外の用途で使用しないでください。 B.このコネクターホルダーにダブルランヤードの片方のコネクターをクリップした状態で墜落をしても、エネルギーアブソーバーの伸長を妨げません。警告 : このアタッチメントポイントは、フォールアレスト用アタッチメントポイントではありません。

1 2.アクセサリー

作業用シート PODIUM および PODIUM 用シャックル。

13.補足情報

本製品は個人保護用具に関する規則 (EU) 2016/425 に適合しています。EU 適合宣言書は Petzl.com で確認できます。

- ユーザーは、この製品の使用中に問題が生じた際にすみやかに対処できるよう、レスキュープランとそれに必要となる装備をあらかじめ用意しておく必要があります

- システム用のアンカーは、ユーザーの体より上にとるようにしてください。アンカーは、最低でも 12 kN の強度を持ち、EN 795 の要求事項を満たしていなければなりません

- フォールアレストシステムでは、墜落した際に地面や障害物に衝突することがないよう、毎回使用前に十分なクリアランスがユーザーの下に確保されていることを確認する必要があります

- 墜落距離を短くし、危険を少なくするため、アンカーが適切な位置に設置されていることを確認してください

- フォールアレストシステムで身体のサポートに使用できるのは、フォールアレストハーネスのみです

- 複数の器具を同時に使用する場合、１つの器具の安全性が、別の器具の使用によって損なわれることがあります

- 警告: 製品がざらざらした箇所や尖った箇所でこすれないように注意してください

- ユーザーは、高所での活動が行える良好な健康状態にあることが必要です。警告: ハーネスを着用して動きの取れない状態のまま吊り下げられると、重度の傷害や死に至る危険があります

- 併用する全ての用具の取扱説明書をよく読み、理解してください

- 取扱説明書は、製品と一緒にユーザーの手に届かなければなりません。また、取扱説明書は製品が使用される国の言語に訳されていなければなりません

- 製品に記されたマーキングが読めなくならないように注意してください

廃棄基準:

警告: 極めて異例な状況においては、１回の使用で損傷が生じ、その後使用不可能になる場合があります (劣悪な使用環境、海に近い環境での使用、鋭利な角との接触、極端な高 / 低温下での使用や保管、化学薬品との接触等)。以下のいずれかに該当する製品は以後使用しないでください:

- プラスチック製品または繊維製品で、製造日から 10 年以上経過した

- 大きな墜落を止めた、あるいは非常に大きな荷重がかかった

- 点検において使用不可と判断された。製品の状態に疑問がある

- 完全な使用履歴が分からない

- 該当する規格や法律の変更、新しい技術の発達、また他の器具との併用に適さない等の理由で、使用には適さないと判断されたこのような製品は、以後使用されることを避けるため廃棄してください。

アイコン:

A.耐用年数: 10 年 - B.マーキング - C.使用温度 - D.使用上の注意 - E.クリーニング / 消毒 - F.乾燥 - G.保管/持ち運び - H.メンテナンス - I.改造/ 修理 (パーツの交換を除き、ペツルの施設外での製品の改造および修理を禁じます) - J.問い合わせ

３年保証

原材料および製造過程における全ての欠陥に対して適用されます。以下の場合は保証の対象外とします: 通常の磨耗や傷、酸化、改造や改変、不適切な保管方法、メンテナンスの不足、事故または過失による損傷、不適切または誤った使用方法による故障。

警告のマーク

1.重傷または死につながるおそれがあります。2.事故や怪我につながる危険性があります。3.製品の機能や性能に関する重要な情報です。4.してはいけない内容です。

トレーサビリティとマーキング

a.個人保護用具の規格の要求事項に適合。EU 型式検定を行った公認認証機関 - b.この個人保護用具の製造を監査する公認機関の ID 番号 - c.トレーサビリティ: データマトリクスコード - d.サイズ - e.個別番号 - f.製造年 - g.製造月 - h.ロット番号 - i.個体識別番号 - j.規格 - k.取扱説明書をよく読んでください - l.モデル名 - m.最大使用荷重 - n.製造者住所 - o.製造日 (月 / 年)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 19

Tyto pokyny vysvětlují, jak správně používat vaše vybavení. Popsány jsou pouze některé

techniky a způsoby použití. Varující symboly upozorňují na některá potenciální nebezpečí spojená s použitím vašeho vybavení, ale není možné uvést všechny případy. Navštěvujte Petzl.com a sledujte aktualizace a doplňkové informace. Vaší odpovědností je věnovat pozornost každému upozornění a používat vaše vybavení správným způsobem. Nesprávné použití tohoto vybavení zvýší nebezpečí. Máte-li jakékoliv pochybnosti nebo obtíže s porozuměním návodu, kontaktujte ﬁrmu Petzl.

1. Rozsah použití

Osobní ochranný prostředek (OOP) používaný při ochraně proti pádu. Postroj pro lanový přístup s rozebíratelným předním připojovacím bodem a integrovaným lanovým blokantem CROLL L. Jmenovité maximální zatížení: 140 kg (150 kg včetně vybavení uživatele). Zatížení tohoto výrobku nesmí překročit uvedenou hodnotu pevnosti, výrobek nesmí být používán jiným způsobem, než pro který je určen.

Zodpovědnost

UPOZORNĚNÍ Činnosti zahrnující používání tohoto výrobku jsou z podstaty nebezpečné. Za své jednání, rozhodování a bezpečnost zodpovídáte sami.

Před používáním tohoto výrobku je nutné:

- Přečíst si a prostudovat celý návod k použití.

- Nacvičit správné používání výrobku.

- Seznámit se s možnostmi výrobku a s omezeními jeho použití.

- Pochopit a přijmout rizika spojená s jeho používáním.

Opomenutí či porušení některého z těchto pravidel může vést k vážnému poranění nebo smrti.

Tento výrobek smí používat pouze odborně způsobilé a odpovědné osoby, nebo osoby pod přímým vedením a dohledem těchto osob. Za své činy, rozhodnutí a bezpečnost zodpovídáte sami a stejně jste si vědomi možných následků. Jestliže nejste schopni, nebo nejste v pozici tuto zodpovědnost přijmout, nebo pokud nerozumíte jakékoliv z těchto instrukcí, výrobek nepoužívejte.

2. Popis částí

Hrudní postroj:

(1) Zádový připojovací bod, (2) Zadní nastavovací přezka zádového připojovacího bodu, (3) Přední nastavovací přezka ramenního popruhu, (4) FAST nastavovací spona ramenního popruhu, (5) Hrudní připojovací bod, (6) Hrudní lanový blokant CROLL L, (7) Vačka, (8) Bezpečnostní západka, (9) Elastické přidržovače popruhů, (10) Přidržovače ze suchého zipu pro ASAP‘SORBER, (11) Přidržovače spojek spojovacího prostředku pro zachycení pádu, (12) Indikátor zachycení pádu.

Sedací postroj:

(13) Rozebíratelný přední připojovací bod, (13a) Textilní připojovací bod, (13b) Malé kovové D oko, (13c) Velké kovové D oko, (13d) Připojovací body pro sedačku, (13e) Klíč, (14) Popruhy pásu, (15) Nožní popruhy, (16) Postranní připojovací body, (17) Zadní připojovací bod pro zadržení, (18) DOUBLEBACK PLUS nastavovací přezky popruhů, (18 bis) FAST LT automatické rychlospony nožních popruhů, (19) Poutka na materiál, (20) Poutka na pouzdro TOOLBAG, (21) DOUBLEBACK nastavovací přezky spojovacích pásků nožních popruhů a pásu, (22) Sloty pro nosiče materiálu CARITOOL.

Hlavní materiály:

- Popruhy: polyester; nastavovací přezky: ocel; přední připojovací body: hliník a nerezová ocel.

- CROLL L: tělo: slitina hliníku, vačka: nerezová ocel.

3. Prohlídka, kontrolní body

Vaše bezpečnost závisí na neporušenosti vašeho vybavení. Petzl doporučuje hloubkové revize odborně způsobilou osobou nejméně jedenkrát za 12 měsíců (v závislosti na aktuální legislativě ve vaší zemi, a na podmínkách použití). Postupujte dle kroků uvedených na Petzl.com. Výsledky revize zaznamenejte ve vašem formuláři pro revize OOP: typ, model, kontakt na výrobce, sériové nebo kusové číslo, datum: výroby, prodeje, prvního použití, další periodické revize; problémy, poznámky, jméno a podpis inspektora.

Před každým použitím Postroj

Zkontrolujte stav popruhů v místech připojovacích bodů, u nastavovacích přezek a bezpečnostních švů. Zvláštní pozornost věnujte přetrženým nebo vytaženým nitím. Zaměřte se na řezy, opotřebení a poškození vzniklé používáním, vysokou teplotou či chemikáliemi, atd. Ujistěte se, že všechny přezky DOUBLEBACK, DOUBLEBACK PLUS a rychlospony FAST správně fungují. Zkontrolujte indikátor zachycení pádu. Indikátor ukazuje červenou barvu pokud byl zádový připojovací bod vystaven rázovému zatížení většímu než 400 daN. Pokud je indikátor viditelný, postroj vyřaďte.

Rozebíratelný přední připojovací bod

Zkontrolujte, nejsou li přítomny praskliny, deformace, koroze... Zkontrolujte přítomnost šroubků a jejich dotažení.

CROLL L

Na produktu zkontrolujte, nejsou li přítomny praskliny, deformace, vrypy, opotřebení, koroze, atd. Zkontrolujte stav těla, připojovacích otvorů, vačky a bezpečnostní pojistky, pružin a čepu vačky. Zkontrolujte pohyb vačky a účinnost pružiny. Zkontrolujte zda hroty na vačce nejsou zanesené nečistotami.

Během používání

Pravidelně kontrolujte, jsou li nastavovací přezky bezpečně dotaženy. Je důležité pravidelně kontrolovat stav výrobku a jeho spojení s ostatními prvky systému. Vždy se přesvědčte, jsou-li všechny součásti systému navzájem ve správné poloze. POZOR NA:

- cizí předměty, které mohou bránit funkci vačkové západky.

- situace, při kterých může dojít k zachycení bezpečnostní pojistky a otevření vačkové západky.

4. Slučitelnost

Ověřte si slučitelnost tohoto výrobku s ostatními prvky vašeho systému při daném použití (slučitelnost = dobrá součinnost). Vybavení používané s vaším postrojem musí splňovat současné normy pro vaši zemi (např. EN 362 karabiny).

5. Sestavení postroje

- Nezapomeňte správně založit přesahující popruhy (naplocho poskládané) do elastických přidržovačů.

- Pozor na cizí předměty, které by mohly způsobit nefunkčnost automatických rychlospon FAST (např. kamínky, písek, oděv...). Ověřte jejich správné dotažení (viz nákresy).

Rozebíratelný přední připojovací bod

Tento bod umožňuje připojení několika kusů vybavení najednou: sedačka PODIUM na kolíku, lanový blokant CROLL L na malém D oku, slaňovací zařízení na velkém D oku. Oba šroubky musí být na místě a bezpečně dotaženy. Pozorně sledujte pokyny pro sborku a rozborku: viz znázorněné šipky. Není nutné zcela vyšroubovat šroubky ze závitu. Pokud ztratíte šroubek, kontaktujte servisní centrum Petzl.

Počáteční nastavení výšky zádového kotvícího připojovacího bodu

Nastavte si výšku zádového připojovacího bodu dle vaší postavy: bod umístěte mezi lopatky. Upozornění: nastavení zadních spojovacích popruhů nohaviček a pásu je důležité pokud používáte zádový připojovací bod.

Nastavení a zkouška zavěšením

Postroj musí být nastaven tak, aby pohodlně padnul a snížil riziko poranění v případě pádu. V bezpečném prostředí se musíte zavěsit v postroji s vaším vybavením, použijte postupně všechny připojovací body, vyzkoušejte si pohyby všemi směry a ve všech polohách, ověřte si zda vám postroj dobře padne a poskytuje dostatečné pohodlí pro požadovaný způsob použití a že je optimálně nastaven.

6. Zachycovací postroj EN 361: 2002

Celotělový postroj pro ochranu proti pádu, součást systému zachycení pádu dle normy EN 363 (osobní systémy zachycení pádu).

6A. Hrudní připojovací bod 6B. Zádový připojovací bod

Pouze tyto dva body lze použít pro připojení systému zachycení pádu, například pohyblivý zachycovač pádu, tlumič pádu a ostatní systémy deﬁnované v EN 363. Pro snadnou identiﬁkaci jsou tyto body označeny písmenem A.

Minimální bezpečná hloubka: volný prostor pod uživatelem

Volný prostor pod uživatelem musí být dostatečný, aby v případě pádu nedošlo k nárazu na jakoukoliv překážku. Speciﬁcké informace o výpočtech minimální bezpečné hloubky jsou uvedeny v návodech k použití ostatních prvků systému zachycení pádu (tlumiče pádu, pohyblivý zachycovač pádu...).

7. Pás pro zadržení a pracovní polohování EN 358: 2018

Tyto připojovací body smí být používány pouze k připojení systémů pro pracovní polohování nebo zadržení. Viz návod k použití daného spojovacího prostředku, jeho bezpečnostní opatření. Nejsou určeny k připojení systému zachycení pádu. Nepoužívejte pás pro pracovní polohování pokud existuje evidentní nebezpečí, že uživatel zůstane zavěšen, nebo vystaven nekontrolovatelnému pnutí na pás. Pro pracovní polohování použijte kotvící bod umístěný v, nebo nad úrovní pasu. Někdy je nutné systémy pracovního polohování nebo zadržení doplnit kolektivními nebo osobními systémy zachycení pádu.

7A. Rozebíratelný přední připojovací bod 7B. Postranní připojovací body pásu

Vždy používejte oba postranní připojovací body současně, spojené polohovacím spojovacím prostředkem, zajistíte si tak dokonalou oporu pásu.

7C. Zadní připojovací bod pro zadržení

Tento zadní připojovací bod je určen pouze k připojení zadržovacího systému, který zabraňuje

uživateli ve vstupu do prostoru s nebezpečím pádu.

8. Sedací postroj

EN 813: 2008

Rozebíratelný přední připojovací bod

Je určen pro výstupy po laně a pracovní polohování.

Připojovací bod použijte k připojení slaňovací brzdy, polohovacího nebo postupového

spojovacího prostředku.

Tento připojovací bod není vhodný pro zachycení pádu.

9. Hrudní blokant CROLL L

EN 12841: 2006

Blokant CROLL L je nastavovací zařízení lana typu B pro výstupy po laně.

CROLL L musí být používán se záložním jistícím zařízením typu A na

zajišťovacím laně (např. pohyblivý zachycovač pádu ASAP).

- CROLL L není vhodný pro použití v systémech zachycení pádu.

- Aby byly splněny požadavky normy EN 12841: 2006 typ B, používejte nízkoprůtažná lana

s opláštěným jádrem typu EN 1891 typ A o průměrech 10-13 mm. (Poznámka: certiﬁkační

zkoušky byly provedeny na lanech Petzl CLUB 10 mm a Teufelberger KM3 13 mm.)

- Použijte spojovací prostředek o celkové maximální délce 1 metru (smyčka + spojky +

pomůcka).

- Neponechávejte průvěs lana mezi blokantem a kotvícím bodem, za účelem snížení rizika

pádu.

Když je hmotnost vašeho těla na pracovním laně, ujistěte se, že zajišťovací lano není zatížené.

Dynamické přetížení může poškodit zajišťovací lano.

Základní funkce a zkouška funkčnosti

Tento lanový blokant je pomůcka pro výstupy po laně. Prokluzuje po laně v jednom směru a

blokuje se ve směru opačném.

Hroty na vačkové západce iniciují sevření lana západkou proti tělu blokantu a dojde k

zablokování lana. Otvor ve vačce umožňuje odvod nečistot.

Založení a vyjmutí lana

Bezpečnostní pojistku zatlačte dolů a zajistěte o tělo blokantu. Tím zůstane vačka otevřená.

Lano vložte do blokantu. Zkontrolujte značku směru UP/DOWN. Uvolněte bezpečnostní

západku tak, že vačka stlačí lano. V této pozici bezpečnostní pojistka zabraňuje nechtěnému

otevření západky.

Chcete-li lano vyjmout, posunujte blokant po laně vzhůru a současně pomocí bezpečnostní

západky uvolněte vačku.

Výstup po laně

Použijte blokant CROLL L společně s dalším lanovým blokantem (např. BASIC) a nožní blokant.

Vždy se připojte ke druhému lanovému blokantu odpovídajícím spojovacím prostředkem.

Případy pohybu po šikmém laně

Nástup na šikmé lano: zahákněte se nohou za lano, aby byl kanál pro lano na blokantu CROLL

L paralelně s lanem.

Krátký sestup

Lehce posuňte pomůcku vzhůru po laně a současně zatáhněte ukazováčkem za vačku

směrem dolů. Nemanipulujte přitom s bezpečnostní západkou, hrozí riziko otevření vačky.

Upozornění: u pracovníků vážících více než 100 kg, prohlédněte si informace v kapitole Řešení

pro uživatele vážící více než 100 kg na našich internetových stránkách Petzl.com.

10. Poutka na materiál

Poutka na materiál jsou určena pouze pro nošení a organizování pomůcek.

POZOR, NEBEZPEČÍ: poutka na materiál nikdy nepoužívejte k jištění, slaňování, navazování ani

připojování do kotvícího bodu.

Přidržovač ze suchého zipu smí být používán k připevnění vašeho tlumiče pádu od pohyblivého

zachycovače pádu ve vyšší poloze.

11. Přidržovač pro spojky spojovacího

prostředku pro zachycení pádu

A. Slouží k odložení nepoužívaného konce spojovacího prostředku.

B. V případě pádu přidržovač uvolní spojku na konci spojovacího prostředku, aby se tlumič

pádu mohl neomezeně vytrhnout.

Upozornění: tento připojovací bod není připojovací bod pro zachycení pádu.

12. Příslušenství

Sedačka PODIUM a závlačky pro sedačku PODIUM.

13. Doplňkové informace

Tento produkt splňuje Nařízení (EU) 2016/425 o osobních ochranných prostředcích. Prohlášení

o shodě EU je dostupné na Petzl.com.

- Musíte mít záchranný plán a prostředky pro jeho rychlou realizaci v případě obtíží vzniklých při

používání tohoto vybavení.

- Kotvící zařízení/bod by se měl přednostně nacházet nad polohou uživatele a měl by splňovat

požadavky normy EN 795 (minimální pevnost 12 kN).

- V systému zachycení pádu je důležité před použitím zkontrolovat požadovanou volnou

hloubku pod uživatelem, aby se v případě pádu předešlo nárazu na překážku, nebo na zem.

- Zkontrolujte správnou polohu kotvícího bodu, aby bylo minimalizováno nebezpečí a délka

pádu.

- Zachycovací postroj je jediný povolený prostředek pro ochranu těla v systému zachycení

pádu.

- Jestliže používáte různé části výstroje, může nastat nebezpečná situace, ve které je

zabezpečovací funkce jedné součásti narušena funkcí jiné součásti výstroje.

- POZOR: Vyvarujte se odírání tohoto výrobku o drsné povrchy a ostré hrany.

- Uživatelé provádějící aktivity ve výškách a nad volnou hloubkou musí být v dobrém

zdravotním stavu. UPOZORNĚNÍ: nehybné zavěšení v postroji může způsobit vážné zranění

nebo smrt.

- Je nutné dodržovat pokyny pro použití každého prostředku, který je použit ve spojení s tímto

produktem.

- Návod k použití musí být dodán uživateli v jazyce té země, ve které bude vybavení používáno.

- Označení produktu udržujte čitelné.

Kdy vaše vybavení vyřadit:

UPOZORNĚNÍ: některé výjimečné situace mohou způsobit okamžité vyřazení výrobku již

po prvním použití, to závisí na druhu, intenzitě a prostředí ve kterém je výrobek používán

(znečištěné prostředí, mořské prostředí, ostré hrany, vysoké teploty, chemikálie, atd.).

Výrobek musí být vyřazen pokud:

- Je starší než 10 let a vyroben z plastu nebo textilií.

- Byl vystaven těžkému pádu nebo velkému zatížení.

- Neprojde periodickou prohlídkou. Máte jakékoliv pochybnosti o jeho spolehlivosti.

- Neznáte jeho úplnou historii používání.

- Se stane zastaralým vzhledem k legislativě, normám, technikám nebo slučitelnosti s ostatním

vybavením, atd.

Takový produkt znehodnoťte, abyste zamezili jeho dalšímu použití.

Piktogramy:

A. Životnost: 10 let - B. Označení - C. Povolené teploty - D. Bezpečnostní opatření - E.

Čištění/dezinfekce - F. Sušení - G. Skladování/transport - H. Údržba - I. Úpravy/opravy

(zakázány mimo provozovny Petzl, kromě výměny náhradních dílů) - J. Dotazy/kontakt

3 roky záruka

Na vady materiálu a vady vzniklé ve výrobě. Nevztahuje se na vady vzniklé: běžným

opotřebením a roztržením, oxidací, úpravami nebo opravami, nesprávným skladováním,

nedostatečnou údržbou, nedbalostí, nesprávným použitím.

Varovné symboly

1. Situace představující bezprostřední riziko vážného poranění nebo smrti. 2. Vystavení

potenciálnímu riziku úrazu nebo poranění. 3. Důležitá informace týkající se fungování nebo

chování vašeho výrobku. 4. Neslučitelnost vybavení.

Sledovatelnost a značení

a. Splňuje požadavky nařízení o OOP. Oznámený subjekt provádějící certiﬁkační zkoušky EU -

b. Číslo oznámeného subjektu provádějícího kontrolu výroby tohoto OOP - c. Sledovatelnost:

označení - d. Velikost - e. Výrobní číslo - f. Rok výroby - g. Měsíc výroby - h. Sériové číslo - i.

Individuální kontrola - j. Normy - k. Pozorně čtěte návod k používání - l. Identiﬁkace typu - m.

Maximální nominální zatížení - n. Adresa výrobce - o. Datum výroby (měsíc/rok)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 20

V teh navodilih je razloženo, kako pravilno uporabljati svojo opremo. Opisane so samo nekatere

tehnike in načini uporabe. Opozorilni simboli vas opozarjajo o nekaterih možnih nevarnostih, ki so povezane z uporabo vaše opreme, vendar je nemogoče opisati vse. Za posodobitve in dodatne informacije preverjajte Petzl.com. Odgovorni ste za upoštevanje vsakega opozorila in pravilno uporabo vaše opreme. Kakršna koli napačna uporaba te opreme pomeni dodatne nevarnosti. Če imate kakršen koli dvom ali težave z razumevanjem teh navodil, se obrnite na Petzl.

1. Področja uporabe

Osebna varovalna oprema (OVO) za zaščito pred padci. Pas za vzpenjanje po vrvi s sprednjim navezovalnim mestom za odpiranje in integrirano CROLL L vrvno prižemo. Nazivna maksimalna obremenitev: 140 kg (150 kg vključno z uporabnikovo opremo). Tega izdelka ne smete uporabljati preko njegovih zmogljivosti ali za kateri koli drug namen, kot je zasnovan.

Odgovornost

OPOZORILO Aktivnosti, pri katerih uporabljate ta izdelek, so same po sebi nevarne. Sami ste odgovorni za svoja dejanja, odločitve in varnost.

Pred uporabo tega izdelka morate:

- prebrati in razumeti navodila za uporabo v celoti;

- ustrezno se usposobiti za njegovo uporabo;

- spoznati se z možnostmi in omejitvami izdelka;

- razumeti in sprejeti z uporabo izdelka povezano tveganje.

Neupoštevanje katerega koli od teh opozoril lahko povzroči resno poškodbo ali smrt.

Izdelek lahko uporabljajo le pristojne in odgovorne osebe ali tisti, ki so pod neposredno in vizualno kontrolo pristojne in odgovorne osebe. Odgovorni ste za svoja dejanja, odločitve in varnost in prevzemate njihove posledice. Če niste pripravljeni ali se ne čutite sposobne prevzeti odgovornosti ali ne razumete katerega od teh navodil, ne uporabljajte tega izdelka.

2. Poimenovanje delov

Prsni pas:

(1) hrbtno navezovalno mesto, (2) sponka za nastavitev hrbtnega navezovalnega mesta, (3) sponka za nastavitev ramenskih trakov spredaj, (4) FAST sponka za nastavitev ramenskih trakov, (5) prsno navezovalno mesto, (6) CROLL L sprednja vrvna prižema, (7) čeljust, (8) varnostna zapora, (9) elastična držala za trakove, (10) Velcro držalo za ASAP'SORBER, (11) držala vponke na podaljšku za ustavljanja padca, (12) indikator ustavljanja padca

Sedežni pas:

(13) sprednje navezovalno mesto na odpiranje, (13a) mesto za navezovanje iz blaga, (13b) mali kovinski D, (13c) velik kovinski D, (13d) navezovalno mesto za sedež, (13e) ključ, (14) trakovi ledvenega dela pasu, (15) nožni zanki, (16) stranska navezovalna mesta, (17) hrbtno navezovalno mesto za omejitev gibanja, (18) DOUBLEBACK PLUS sponki za nastavitev trakov, (18 bis) FAST LT avtomatski sponki za nožni zanki, (19) zanke za opremo, (20) zanke za TOOLBAG torbico za orodje, (21) DOUBLEBACK sponke za nastavitev povezovalnih trakov med nožno zanko in ledvenim delom pasu, (22) zanke za CARITOOL nosilec za orodje

Glavni materiali:

- Trakovi: poliester; sponke za nastavitev: jeklo; sprednja navezovalna mesta: aluminij in nerjaveče jeklo.

- CROLL L: okvir: aluminijeva zlitina; čeljust: nerjaveče jeklo.

3. Preverjanje, točke preverjanja

Vaša varnost je povezana z neoporečnostjo vaše opreme. Petzl priporoča podroben pregled, ki ga opravi pristojna oseba najmanj enkrat na vsakih 12 mesecev (odvisno od veljavnih predpisov v vaši državi in vaših pogojev uporabe). Sledite postopkom, ki so opisani na Petzl.com. Rezultate preverjanja vpišite v vaš obrazec pregleda OVO: tip, model, kontaktne informacije proizvajalca, serijsko ali individualno številko, datume izdelave, nakupa, prve uporabe, naslednjega periodičnega pregleda, težave, opombe, ime pregledovalca in podpis.

Pred vsako uporabo Pas

Preverite trakove na navezovalnih mestih, na sponkah za nastavitev ter varnostne šive. Še posebej morate biti pozorni na prerezane ali razrahljane šive. Bodite pozorni na zareze, obrabo in poškodbe izdelka, ki bi nastali zaradi uporabe, vročine, kemikalij... Preverite, da sponke DOUBLEBACK, DOUBLEBACK PLUS in FAST LT pravilno delujejo. Preverite indikator ustavljanja padca. Če hrbtno navezovalno mesto utrpi sunkovito obremenitev večjo od 400 daN, se pokaže rdeč indikator. Če je indikator ustavljanja padca viden, pas umaknite iz uporabe.

Sprednje navezovalno mesto na odpiranje

Preverite, da ni nobenih razpok, deformacije, korozije... Preverite, da so vijaki prisotni in dobro priviti.

CROLL L

Na izdelku preverite, da nima razpok, deformacij, prask, obrabe, korozije... Preverite stanje telesa, odprtin za pritrjevanje, čeljusti in varnostne zapore, vzmeti in osi čeljusti. Preverite mobilnost čeljusti in učinkovitost njene vzmeti. Preverite, da zobje čeljusti niso zamašeni.

Med uporabo

Redno preverjajte, da so sponke za nastavitev varno zapete. Pomembno je, da redno preverjate stanje izdelka in njegovo povezavo z drugo opremo v sistemu. Zagotovite, da so različni kosi opreme med seboj pravilno nameščeni. PAZITE:

- na tujke, ki lahko ovirajo delovanje čeljusti;

- na situacije, kjer se varnostna zapora lahko zatakne in povzroči, da se čeljust odpre.

4. Skladnost

Preverite skladnost tega izdelka z ostalimi elementi sistema, ki jih uporabljate (skladnost = dobro vzajemno delovanje). Oprema, ki jo uporabljate z vašim pasom, mora biti skladna z veljavnimi standardi v vaši državi (npr. EN 362 vezni členi).

5. Nastavitev pasu

- Poskrbite, da je ostanek traku pravilno pospravljen (plosko zložen) v elastična držala.

- Bodite pozorni na tujke, ki lahko ovirajo delovanje FAST avtomatskih sponk (npr. pesek, mivka, obleka...). Preverite, da so pravilno zapete (glejte slike).

Sprednje navezovalno mesto na odpiranje

Ta točka omogoča pritrditev več kosov opreme: sedež PODIUM na priponko, CROLL L vrvno prižemo na mali D, vrvno zavoro na veliki D. Oba vijaka morata biti prisotna in varno zategnjena. Pazljivo upoštevajte navodila za montažo in demontažo: glejte označevalne puščice. Ni potrebno popolnoma odstraniti vijaka, da osvobodite priponko. Če izgubite vijak, kontaktirajte Petzlovo poprodajno službo.

Začetna nastavitev hrbtnega navezovalnega mesta

Naravnajte hrbtno navezovalno mesto glede na obliko in velikost vašega telesa: namestite ga v višino lopatic. Opozorilo: nastavitev zadnjih povezovalnih trakov med nožno zanko in ledvenim delom pasu je pomembna, če uporabljate hrbtno točko.

Nastavitev in test visenja

Vaš pas mora biti nastavljen udobno, da v primeru padca zmanjša tveganje poškodbe. V varnem okolju mora uporabnik z gibanjem in prostim visenjem na navezovalnih mestih preveriti ustrezno udobje za predvideno uporabo in ustrezno prileganje pasu.

6. Pas za ustavljanje padca EN 361: 2002

Kompleten pas za zaščito pred padci, sestavni del sistema za ustavljanje padca v skladu s preskusom tipa EN 363 (osebni sistemi za ustavljanje padca).

6A. Prsno navezovalno mesto 6B. Hrbtno navezovalno mesto

Za namestitev sistema za ustavljanje padca, na primer prenosni lovilec padca, blažilec sunka ali drugi sistemi, ki so opisani v preskusu tipa EN 363, lahko uporabite le ta navezovalna mesta. Za lažje prepoznavanje so ta mesta označena s črko 'A'.

Čistina: prazen prostor pod uporabnikom.

Pod uporabnikom mora biti dovolj praznega prostora, da ob padcu ne bi zadel ob kakršno koli oviro. Podrobnosti o izračunu čistine lahko najdete v navodilih za uporabo drugih elementov (blažilci sunka, prenosni lovilci padca...).

7. Pas za omejitev delokroga in namestitev pri delu EN 358: 2018

Te navezovalne točke lahko uporabite le za omejitev delokroga ali namestitev pri delu. Glejte navodila za uporabo uporabljenega podaljška za previdnostne ukrepe. Te navezovalne točke niso namenjene za ustavljanje padca. Ne uporabljajte delovnega varnostnega pasu, če obstaja predvidljiva nevarnost, da bi se uporabnik začasno zaustavil ali bil izpostavljen nenadzorovani napetosti v pasu. Za namestitev pri delu uporabite sidrišče, ki je nameščeno na višini pasu ali nad njim. Sistema za namestitev pri delu in omejitev delokroga bo mogoče potrebno dopolniti z kolektivnimi ali osebnimi sistemi za ustavitev padca.

7A. Sprednje navezovalno mesto na odpiranje 7B. Stranski navezovalni mesti na pasu

Vedno uporabite obe stranski navezovalni mesti; povežete ju s podaljškom za namestitev pri delu, da vam pas nudi udobno podporo.

7C. Hrbtno navezovalno mesto za omejitev

To hrbtno navezovalno mesto je namenjeno le za pritrditev sistema za omejitev gibanja v

območju, kjer je možen padec.

8. Sedežni pas

EN 813: 2008

Sprednje navezovalno mesto na odpiranje

Narejeno za napredovanje po vrvi in namestitev pri delu.

Za namestitev zavore, varovalnega podaljška ali podaljška za napredovanje, uporabite sprednjo

točko.

To navezovalno mesto ni primerno za ustavljanje padca.

9. CROLL L prsna vrvna prižema

EN 12841: 2006

CROLL L je priprava za namestitev na vrv tipa B, ki se uporablja za napredovanje po vrvi

navzgor.

CROLL L morate uporabljati skupaj z varovalno pripravo tipa A, nameščeno

na drugi varovalni vrvi (npr. s prenosnim lovilcem padca ASAP).

- CROLL L ni primeren za uporabo v sistemih za ustavljanje padca.

- Za izpolnjevanje zahtev EN 12841: 2006 tip B standarda, uporabljajte 10-13 mm EN 1891 tip

A oplaščene vrvi z majhnim raztezkom. (Opomba: testiranje za certiﬁciranje je bilo opravljeno z

uporabo Petzl CLUB 10 mm in Teufelberger KM3 13 mm vrvmi.)

- Uporabljajte povezavo z največjo dolžino 1 metra (podaljšek + vponke + priprave).

Da bi zmanjšali tveganje za padec ne dovolite, da se med pripravo za namestitev na vrv in

sidriščem naredi zanka vrvi.

Ko je vaša lastna teža na delovni vrvi, poskrbite, da varovalna vrv ni obremenjena.

Dinamična preobremenitev lahko poškoduje varovalno vrv.

Princip delovanja in test

Vrvna prižema je pripomoček za vzpenjanje po vrvi. V eno smer drsi po vrvi in blokira v drugo

smer.

Zobje čeljusti zagrabijo vrv in jo blokirajo tako, da jo stisnejo med okvir in čeljust. Utor v čeljusti

omogoča umik blata.

Namestitev in odstranitev vrvi

Varnostno zaporo potegnite navzdol in jo zataknite za rob pripomočka. Čeljust prižeme tako

ostane odprta.

Vstavite vrv v pripomoček. Upoštevajte indikator Gor/Dol (Up/Down). Sprostite varnostno

zaporo, da čeljust lahko pritisne na vrv. V tem položaju varnostna zapora pomaga preprečiti

nenamerno odprtje prižeme.

Vrv snamete tako, da potisnite pripravo po vrvi navzgor, medtem ko s pomočjo varnostne

zapore sprostite čeljust.

Vzpenjanje po vrvi

Uporabite CROLL L z dodatno ročno prižemo (npr. BASIC) in nožno zanko. Na drugo prižemo

se vedno pripnite z ustreznim vrvnim podaljškom.

Prečnica pod kotom

Začetek na vrvi pod kotom: postavite nogo čez vrv, da jo poravnate s kanalom za vrv v

CROLL L.

Kratek spust

Pripomoček nežno potisnite po vrvi navzgor in z vašim kazalcem istočasno pritisnite na čeljust.

Ne izvajajte manevra z varnostno zaporo, ker lahko pride do neželjenega odprtja čeljusti.

Opozorilo: za delavce, ki so težji od 100 kg - preverite informacije v poglavju Rešitve za delavce

težje od 100 kg na naši spletni strani Petzl.com.

10. Zanke za opremo

Zanke za opremo je dovoljeno uporabljati le za opremo.

POZOR - NEVARNOST: nikoli ne uporabljajte zank za opremo za varovanje, spuščanje,

navezovanje ali pritrjevanje osebe na sidrišče.

Velcro držalo lahko uporabljate, da držite vaš blažilec energije prenosnega lovilca padca v

visokem položaju.

11. Nosilec veznega člena podaljška za

ustavljanje padca

A. Uporablja se samo kot nosilec veznega člena za konce podaljškov, ki niso v uporabi.

B. V primeru padca nosilec veznega člena sprosti vezni člen na koncu podaljška tako, da ne

ovira blažilca sunka.

Opozorilo: ta pritrdilna točka ni za ustavljanje padca.

12. Dodatki

PODIUM sedež in člena za PODIUM sedež.

13. Dodatne informacije

Ta izdelek ustreza zahtevam Uredbe (EU) 2016/425 o osebni varovalni opremi. EU izjava o

skladnosti je na voljo na Petzl.com.

- Imeti morate načrt in potrebno opremo, da lahko v primeru težav, ki bi lahko nastale ob

uporabi tega izdelka, takoj začnete z reševanjem.

- Nosilno pritrdišče sistema naj bo po možnosti nad uporabnikom in mora zadoščati zahtevam

po preskusu tipa EN 795 (12 kN minimalna nosilnost).

- V sistemu za ustavljanje padca je bistveno, da pred vsako uporabo preverite zahtevan prazen

prostor pod uporabnikom. Tako se v primeru padca izognete udarcu ob tla ali oviro.

- Zagotovite, da bo sidrišče pravilno nameščeno, da zmanjšate tveganje in višino padca.

- Pas za ustavljanje padca je edini dovoljeni pripomoček za podporo telesa v sistemu za

ustavljanje padca.

- Pri uporabi več kosov opreme, lahko pride do nevarne situacije, v kateri varnostna funkcija

enega dela opreme lahko vpliva na varnostno funkcijo drugega dela opreme.

- OPOZORILO: poskrbite, da se vaš izdelek ne bi drgnil ob hrapave površine ali ostre robove.

- Uporabniki morajo biti zdravstveno sposobni za dejavnosti na višini. OPOZORILO: nedejavno

visenje v pasu lahko povzroči resne poškodbe ali smrt.

- Upoštevati morate navodila za uporabo vsakega posameznega kosa opreme, ki ga

uporabljate s tem izdelkom.

- Uporabnik mora dobiti izdelek opremljen z navodili za uporabo v jeziku države, kjer se ta

oprema uporablja.

- Zagotovite, da so oznake na izdelku čitljive.

Kdaj umakniti izdelek iz uporabe:

POZOR: izjemen dogodek je lahko razlog, da morate izdelek umakniti iz uporabe po samo

enkratni uporabi, odvisno od tipa in intenzivnosti uporabe in okolja uporabe (groba okolja,

morsko okolje, ostri robovi, ekstremne temperature, kemikalije...).

Izdelek morate umakniti iz uporabe ko:

- je star več kot 10 let in je izdelan iz umetnih mas ali tekstila;

- je utrpel večji padec (ali preobremenitev);

- ni prestal preverjanja oz. Imate kakršen koli dvom v njegovo zanesljivost.

- ne poznate njegove celotne zgodovine uporabe;

- ko je izdelek zastarel zaradi sprememb v zakonodaji, standardih, tehniki oz. neskladen z

drugo opremo...

Da bi preprečili nadaljnjo uporabo, te izdelke uničite.

Ikone:

A. Življenjska doba: 10 let - B. Oznake - C. Sprejemljive temperature - D. Varnostna

opozorila za uporabo - E. Čiščenje/razkuževanje - F. Sušenje - G. Shranjevanje/transport

- H. Vzdrževanje - I. Priredbe/popravila (Izven Petzlovih delavnic so prepovedana. Izjema so

rezervni deli.) - J. Vprašanja/kontakt

3-letna garancija

Za katere koli napake v materialu ali izdelavi. Izjeme: normalna obraba in izraba, oksidacija,

predelave ali priredbe, neprimerno skladiščenje, slabo vzdrževanje, poškodbe nastale zaradi

nepazljivosti ali pri uporabi, za katero izdelek ni namenjen oz. ni primeren.

Opozorilni simboli

1. Situacija, ki predstavlja neposredno nevarnost za resne poškodbe ali smrt. 2. Izpostavljenost

možnim tveganjem za nastanek nesreče ali poškodbe. 3. Pomembne informacije o delovanju

ali zmogljivostih vašega izdelka. 4. Nezdružljivost opreme.

Sledljivost in oznake

a. Ustreza zahtevam uredbe o OVO. Priglašeni organ, ki opravlja pregled tipa EU - b. Številka

priglašenega organa, ki izvaja nadzor nad proizvodnjo te OVO - c. Sledljivost: matrica s podatki

- d. Velikost - e. Serijska številka - f. Leto izdelave - g. Mesec izdelave - h. Številka serije - i.

Individualna označba - j. Standardi - k. Natančno preberite navodila za uporabo - l. Oznaka

modela - m. Nazivna maksimalna obremenitev - n. Naslov proizvajalca - o. Datum proizvodnje

(mesec/leto)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 21

Jelen használati utasításban arról olvashat, hogyan használja felszerelését. Nem mutatunk be

minden használati módot és technikát. Az eszköz használatával kapcsolatos egyes veszélyekről az ábrák tájékoztatnak, de lehetetlen lenne valamennyi helytelen használati módot ismertetni. A termékek legújabb használati módozatairól és az ezzel kapcsolatos aktuális kiegészítő információkról tájékozódjon a Petzl. com internetes honlapon. Az új információkat tartalmazó értesítések elolvasásáért, betartásáért és a felszerelés helyes használatáért mindenki maga felelős. Az eszköz helytelen használata további veszélyek forrása lehet. Ha jelen információk megértésével kapcsolatban kétsége vagy nehézsége támad, forduljon a Petzl-hez bizalommal.

1. Felhasználási terület

Egyéni védőfelszerelés (EVE) a felhasználó magasból való leesés elleni védelmére. Kötélen való közlekedésre szolgáló hevederzet nyitható hasi bekötési ponttal és beépített CROLL L mászóeszközzel. Maximális névleges terhelés: 140 kg (150 kg felszereléssel együtt). A terméket tilos a megadott szakítószilárdságánál nagyobb terhelésnek kitenni vagy más, a megadott felhasználási területeken kívüli célra használni.

Felelősség

FIGYELEM A termék használata közben végzett tevékenységek természetükből adódóan veszélyesek. Mindenki maga felelős a saját tevékenységéért, döntéseiért és biztonságáért.

A termék használata előtt okvetlenül szükséges, hogy a felhasználó:

- Elolvassa és megértse a termékhez mellékelt valamennyi használati utasítást.

- Arra jogosult személytől megfelelő oktatást kapjon.

- Alaposan megismerje a terméket, annak előnyeit és korlátait.

- Tudatában legyen a termék használatával kapcsolatos kockázatoknak, és elfogadja azokat.

A fenti ﬁgyelmeztetések bármelyikének be nem tartása súlyos balesetet vagy halált okozhat.

A terméket csakis képzett és hozzáértő személyek használhatják, vagy a felhasználók legyenek folyamatosan képzett és hozzáértő személyek felügyelete alatt. Mindenki maga felelős a saját tevékenységéért, döntéseiért és biztonságáért és maga viseli a lehetséges következményeket. Ha Ön nincs abban a helyzetben, hogy ezt a felelősséget vállalja vagy ha nem értette meg tökéletesen jelen használati utasítást, kérjük, ne használja a terméket.

2. Részek megnevezése

Mellheveder:

(1) Hátsó bekötési pont, (2) Hátsó bekötési pont állítócsatja, (3) Vállhevederek első állítócsatja, (4) Mellhevederek FAST állítócsatja, (5) Mellkasi bekötési pont, (6) CROLL L hasi mászóeszköz, (7) Fogazott nyelv, (8) Nyitókar, (9) Tépőzáras bújtató a hevedervégeknek, (10) Tépőzáras bújtató ASAP’SORBER számára, (11) Fül zuhanást megtartó kantárvégek kiakasztására, (12) Esés megtartását jelző szál.

Beülőheveder:

(13) Nyitható hasi bekötési pont, (13a) Textil bekötési pont, (13b) Kis fém D elem, (13c) Nagy fém D elem, (13d) Ülőpad csatlakoztatási pontjai, (13e) Csavarkulcs, (14) Derékrész hevedere, (15) Combrészek hevederei, (16) Oldalsó bekötési pontok, (17) Hátsó bekötési pont munkahely pozicionálására, (18) A hevederek DOUBLEBACK PLUS állítócsatjai, (18 bis) A combrész hevedereinek FAST LT automata csatjai, (19) Felszereléstartó, (20) Bújtatók TOOLBAG szerszámtáska rögzítésére, (21) A derék- és combrészt összekötő hevederek DOUBLEBACK állítócsatjai, (22) Bújtatók CARITOOL felszereléstartók számára.

Alapanyagok:

- Hevederek: poliészter, állítócsatok: acél, hasi bekötési pontok: alumíniumötvözet és rozsdamentes acél.

- CROLL L: test: alumíniumötvözet, fogazott nyelv: rozsdamentes acél.

3. Ellenőrzés, megvizsgálandó részek

Felszerelésének ép állapota az Ön biztonságának záloga. A Petzl javasolja a felszerelések alapos felülvizsgálatát kompetens személy által, legalább 12 havonta (a használat országában hatályos jogszabályok és a használat körülményeinek függvényében). Tartsa be a Petzl.com honlapon ismertetett használati módokat. A felülvizsgálat eredményét az EVE nyilvántartólapján kell rögzíteni: típus, modell, gyártó, egyedi azonosító vagy szériaszám, gyártás, vásárlás és első használatbavétel dátuma, következő esedékes felülvizsgálat időpontja, hibák, megjegyzések, az ellenőr neve és aláírása.

Minden egyes használatbavétel előtt Beülőheveder

Vizsgálja meg a hevedereket a bekötési pontok és a csatok körül, valamint az állítócsatok és a biztonsági varratok állapotát. Ügyeljen a szakadt vagy laza szálakra. Ügyeljen a kopásokra, az elhasználódás, magas hőmérséklet vagy kémiai anyagok által okozott elváltozásokra. Vizsgálja meg a DOUBLEBACK, DOUBLEBACK PLUS és a FAST csatok működőképességét. Ellenőrizze a nagy esés megtartását jelző szálat. Ez a piros jelzőszál akkor jelenik meg, ha a termék hátsó bekötési pontját 400 daN-nál nagyobb erőhatás érte. Ha a jelzőszál látható, a terméket le kell selejtezni.

Nyitható hasi bekötési pont

Ellenőrizze, nem láthatók-e repedések, deformációk, korrózió jelei stb. Ellenőrizze a csavarok meglétét és lezárt állapotát.

CROLL L

Ellenőrizze, nem láthatók-e a terméken repedések, deformációk, az elhasználódás vagy korrózió nyomai vagy egyéb károsodások. Vizsgálja meg a test, a csatlakozónyílások, a nyelv valamint a biztonsági kar állapotát (nem láthatók-e repedések, karcolások, deformációk, az elhasználódás vagy korrózió jelei) és a nyelv rugóját és tengelyét. Ellenőrizze a fogazott nyelv mozgását és rugója működését. Ügyeljen arra, hogy a nyelv fogai közötti rések ne legyenek eltömődve.

A használat során

Vizsgálja meg, hogy az állítócsatok jól záródnak-e. Az eszköz állapotát és csatlakoztatását a rendszer többi eleméhez rendszeresen ellenőrizni kell. Győződjön meg arról, hogy a felhasznált eszközök egymáshoz képest jól helyezkednek el. FIGYELEM:

- ügyeljen az idegen testekre, melyek akadályozhatják a nyelv működését,

- ügyeljen a felszerelés azon elemeire, melyek a nyitókarba beleakadhatnak és a nyelv kinyílását okozhatják.

4. Kompatibilitás

Vizsgálja meg, hogy az eszköz kompatibilis-e a használt rendszer többi elemével (kompatibilitás = az eszközök jó együttműködése). A hevederzettel együtt használt eszközöknek meg kell felelniük az adott ország előírásainak (pl. Európában a karabinereknek az EN 362 szabványnak stb.).

5. A beülőheveder felvétele

- A kilógó hevedervégeket gondosan rejtse el (kisimítva) az elasztikus bújtatók alá.

- Ügyeljen az idegen testekre (kavics, homok, ruházat stb.), melyek akadályozhatják az automata FAST gyorscsatok működését. Vizsgálja meg a csatok kifogástalan záródását (lásd az ábrákat).

Nyitható hasi bekötési pont

Ebbe a pontba több elem is beakasztható: PODIUM ülőpad a tengelybe, CROLL L mászóeszköz a kis D elembe, ereszkedőeszköz a nagy D elembe. A két csavar nem hiányozhat és legyen erősen lezárva. Kövesse pontosan a fel- és leszerelésre vonatkozó utasításokat: lásd a jelöléseket és nyilakat. A tengely felszabadításához nem szükséges a csavart teljesen kicsavarni. Ha egy csavar elveszik, forduljon a Petzl ügyfélszolgálatához.

A hátsó bekötési pont egyszeri beállítása

A hátsó bekötési pont magasságát egyéni alkatának megfelelően állítsa be, körülbelül a lapockák magasságába. Figyelem: a derék- és combhevedereket hátul összekötő heveder beállítása fontos, ha a hátsó bekötési pontot használja.

Beállítás és kipróbálás

Hevederzetét mindig állítsa be pontosan saját testméretére, hogy az esetleges lezuhanás káros következményeinek veszélyét ezzel is csökkentse. Minden bekötési pontban próbáljon mozogni, és biztonságos helyen lógjon bele a hevederzetbe felszerelésével együtt, hogy meggyőződjön a hevederzet helyes méretéről, optimális beállításáról és a várható használati módnak megfelelő kényelemről.

6. Testhevederzet zuhanás megtartására EN 361: 2002

Az EN 363 (magasból való lezuhanás elleni egyéni védőrendszerekről szóló) szabványban előírt rendszer elemeként használható, magasból való lezuhanás elleni védelemre alkalmas teljes testhevederzet.

6A. Mellkasi bekötési pont 6B. Hátsó bekötési pont

Kizárólag ezek a pontok alkalmasak az EN 363 szabványban leírt zuhanás megtartását szolgáló rendszer, pl. kötélre szánt mobil zuhanásgátló, energiaelnyelő stb. rögzítésére. A jobb felismerhetőség érdekében ezek a bekötési pontok „A” betűvel vannak megjelölve.

Szabad eséstér: a felhasználó alatti szabad tér

A felhasználó alatti szabad térnek elegendően nagynak kell lenni ahhoz, hogy egy esetleges zuhanás során semmilyen tárgynak ne ütközzön neki. A szabad eséstér pontos kiszámítását a rendszer egyéb elemeinek (energiaelnyelők, mobil zuhanásgátló stb.) használati utasításában részletezzük.

7. Munkahelyzet pozicionálására szolgáló derékrészek EN 358:2018

Ezekhez a bekötési pontokhoz kizárólag munkahelyzet pozicionálására vagy a test megtámasztására szolgáló rendszereket szabad rögzíteni. A megfelelő óvintézkedésekről

tájékozódjon az adott kantár használati utasításából. Ezek a bekötési pontok nem

alkalmasak zuhanás megtartására. Ne használjon munkahelyzetet pozicionáló derékrészt,

ha előreláthatóan fennáll a veszélye, hogy a felhasználó függő testhelyzetbe kerül vagy a

derékrészt kontrollálatlan húzó erőhatás éri. Munkahelyzet pozicionálásához használjon

derékmagasságban vagy annál feljebb található kikötési pontot. Adott esetben szükségessé

válhat a munkahelyzet pozicionálására szolgáló rendszer kiegészítésére kollektív vagy egyéni

védőrendszerrel lezuhanás elleni védelem céljából.

7A. Nyitható hasi bekötési pont

7B. A derékrész oldalsó bekötési pontjai

A két oldalsó bekötési pontot mindig együtt kell használni, egy munkahelyzetet pozicionáló

kantárral összekötve, hogy a derékrész a törzset kényelmesen megtámassza.

7C. Hátsó pozicionáló bekötési pont

Ez a hátsó bekötési pont a derékrészen kizárólag arra szolgál, hogy távol tartsa a felhasználót

az olyan helyektől, ahol a lezuhanás veszélye áll fenn.

8. Beülőhevederek

EN 813: 2008

Nyitható hasi bekötési pont

Kötélen való közlekedéshez és munkahelyzet pozicionálásához.

Használja a hasi bekötési pontot az ereszkedőeszköz, a munkahelyzetet pozicionáló vagy az

Y kantár rögzítésére.

Ez a bekötési pont nem alkalmas zuhanás megtartására.

9. CROLL L hasi mászóeszköz

EN 12841: 2006

A CROLL L egy kötélre szánt, B típusú mászóeszköz a munkakötélen való felfelé haladásra.

Az CROLL L mellett mindig kötelező egy másik, A típusú biztosítóeszköz (pl.

kötélre szánt ASAP mobil zuhanásgátló) használata a biztosító kötélszálon.

- A CROLL L nem alkalmazható zuhanás megtartását szolgáló rendszerben.

- Az EN 12841:2006 szabvány B típus a körszövött, félstatikus, EN 1891 A típusnak

megfelelő, 10 - 13 mm átmérőjű körszövött (köpeny + mag felépítésű) kötél használatát írja elő.

(Megjegyzés: a bevizsgálás Petzl CLUB 10 mm és Teufelberger KM3 13 mm kötéllel történt.)

- Olyan felszerelést használjon, melynek együttes hossza legfeljebb 1 méter (kantár +

összekötőelemek + eszközök).

- A kötél a kötéltechnikai eszköz és a kikötési pont között mindig legyen feszes, mert ezzel is

csökkenthető az esetleges lezuhanás veszélye.

Miközben a munkaállványzatot vagy -kötelet terheli, ügyeljen arra, hogy a biztosítórendszer

tehermentes legyen.

A dinamikus túlterhelés károsíthatja a biztosítórendszer elemeit.

Működési elv és működőképesség vizsgálata

Ez a mászóeszköz kötélen való felmászásra használható. Egyik irányban csúsztatható a

kötélen, a másik irányban blokkol.

A nyelv fogai beleakadnak a kötélbe, és a szorítónyelv blokkolja a kötelet. A nyelven található

résen át távozhat a sár.

Kötélre helyezés és kötélről való levétel

Húzza a nyitókart lefelé és akassza ki az eszköz házára. A fogazott nyelv így nyitott állásban

marad.

Helyezze be a kötelet a vájatba. Ügyeljen a „Fent” és „Lent” jelzésekre. Oldja a kiakasztott

nyitókart, hogy a nyelv felfeküdjön a kötélre. Ebben a helyzetben a biztonsági kar meggátolja

a nyelv véletlen kinyílását.

A kötél kivételéhez tolja az eszközt a kötélen felfelé, és ezzel egy időben a nyitókar segítségével

húzza lefelé a szorítónyelvet.

Kötélen való felmászás

Használja a CROLL L-t egy másik, kézi mászóeszközzel, pl. BASIC-kel és lépőhurokkal együtt.

Ne felejtse ezt a másik eszközt is megfelelő kantárral beülőjéhez rögzíteni.

Ferde felület keresztezése

Elindulás ferde kötélen: vesse át a lábát a kötélen, hogy a kötél a CROLL L vájatának

tengelyében fusson.

Rövid ereszkedés

Tolja az eszközt a kötélen felfelé, és ezzel egy időben mutatóujjával nyomja lefelé a fogazott

nyelvet. A nyitókart ne használja, nehogy véletlenül kinyissa az eszközt.

Figyelem: 100 kg testsúly feletti felhasználó esetén a lehetséges megoldásokról tájékozódjon

a Petzl.com honlapon.

10. Felszereléstartó

A felszereléstartót kizárólag felszerelés rögzítésére szabad használni.

VIGYÁZAT, VESZÉLYFORRÁS: ne használja a felszereléstartót biztosításra, ereszkedésre,

önmaga kantárral való kikötésére vagy kötélbe való bekötésére.

A tépőzáras bújtató a mobil zuhanásgátló energiaelnyelőjének felső pozícióban tartására

szolgál.

11. Fül a zuhanást megtartó kantár

kiakasztására

A. Kizárólag a kantár nem használt szárának kiakasztására használható.

B. Zuhanás megtartásakor a fül elengedi a kantár végén található, kiakasztott

összekötőelemet, így nem akadályozza meg az energiaelnyelő működését.

Figyelem: ez a bekötési pont nem alkalmas zuhanás megtartására.

12. Kiegészítők

PODIUM ülőpad és csavaros félszemek PODIUM ülőpadhoz.

13. Kiegészítő információk

Ez a termék megfelel az (EK) 2016/425 számú egyéni védőfelszerelésekre vonatkozó rendelet

előírásainak. Az EK megfelelőségi nyilatkozat a Petzl.com honlapon letölthető.

- Legyen elérhető távolságban egy mentőfelszerelés szükség esetére.

- A rendszer kikötési pontja a felhasználó fölött helyezkedjen el és feleljen meg az EN 795

szabvány előírásainak (legalább 12 kN szakítószilárdság).

- Minden zuhanást megtartó rendszerben minden használat előtt feltétlenül ellenőrizni kell a

felhasználó alatt rendelkezésre álló szabad esésteret, nehogy a felhasználó esés közben a

talajnak, a szerkezetnek vagy más tárgynak ütközzön.

- A kikötési pont pozicionálásánál ügyeljen a lehetséges esésmagasság minimalizálására.

- Lezuhanás megtartására szolgáló rendszerben kizárólag zuhanás megtartására alkalmas

teljes testhevederzet használható.

- Többféle felszerelés használata esetén veszélyt jelenthet, ha az egyik felszerelés biztonsági

működése a másik eszköz biztonsági működését akadályozza.

- VIGYÁZAT: mindig ügyeljen arra, hogy felszerelése ne érintkezzen dörzsölő felületekkel vagy

éles tárgyakkal.

- A felhasználó egészségi állapota feleljen meg a magasban végzett tevékenység

követelményeinek. FIGYELEM: beülőhevederzetben való hosszan tartó lógás eszméletlen

állapotban súlyos vagy halálos keringési rendellenességekhez vezethet.

- Használat során a rendszer valamennyi elemének használati utasítását be kell tartani.

- A felhasználónak a termékkel együtt a termék használati utasítását is rendelkezésére kell

bocsátani a forgalomba hozás országának nyelvén.

- Győződjön meg a terméken található jelölések olvashatóságáról.

Leselejtezés:

FIGYELEM: adott esetben bizonyos körülményektől (a használat intenzitásától, a használat

környezeti feltételeitől: maró vagy vegyi anyagok, tengervíz jelenlététől, éleken való felfekvéstől,

extrém hőmérsékleti viszonyoktól stb.) függően a termék élettartama akár egyetlen használatra

korlátozódhat.

A terméket le kell selejtezni, ha:

- Több, mint 10 éves és tartalmaz műanyag vagy textil alkatrészeket.

- Nagy esés vagy erőhatás érte.

- A termék felülvizsgálatának eredménye nem kielégítő. A használat biztonságosságát illetően

bármilyen kétely merül fel.

- Nem ismeri pontosan a termék előzetes használatának körülményeit.

- Használata elavult (jogszabályok, szabványok, technikák változása vagy az újabb

felszerelésekkel való kompatibilitás hiánya stb. miatt).

A leselejtezett terméket semmisítse meg, hogy azt a későbbiekben se lehessen használni.

Jelmagyarázat:

A. Élettartam: 10 év - B. Jelölés - C. Használat hőmérséklete - D. Óvintézkedések

- E. Tisztítás/fertőtlenítés - F. Szárítás - G. Tárolás/szállítás - H. Karbantartás - I.

Módosítások/javítások (Petzl pótalkatrészek kivételével csak a gyártó szakszervizében

engedélyezett) - J. Kérdések/kapcsolat

3 év garancia

Minden gyártási vagy anyaghibára. A garancia nem vonatkozik a következőkre: normális

elhasználódás, módosítások vagy házilagos javítások, helytelen tárolás, hanyagság, nem

rendeltetésszerű használat.

Veszélyt jelző piktogrammok

1. Súlyos vagy halálos sérülés kockázatával járó, veszélyes szituáció. 2. Váratlan esemény vagy

sérülés valós veszélye. 3. Fontos információ a termék működéséről vagy használatáról. 4. Nem

kompatibilis felszerelés.

Nyomon követhetőség és jelölés

a. Megfelel az egyéni védőfelszerelésekre vonatkozó jogszabályoknak. EK típustanúsítványt

kiállító notiﬁkált szervezet - b. Jelen egyéni védőfelszerelés gyártását ellenőrző notiﬁkált

szervezet száma - c. Nyomon követhetőség: számsor - d. Méret - e. Egyedi azonosítószám - f.

Gyártás éve - g. Gyártás hónapja - h. Tételszám - i. Egyedi azonosítókód - j. Szabványok - k.

Olvassa el ﬁgyelmesen ezt a tájékoztatót - l. Modell azonosítója - m. Névleges terhelhetőség -

n. A gyártó címe - o. Gyártás dátuma (hónap/év)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 22

Эта инструкция показывает, как правильно использовать ваше снаряжение. Данная инструкция по эксплуатации представляет только некоторые правильные способы и техники использования вашего снаряжения. Предупредительные знаки информируют вас только о некоторых потенциальных рисках, связанных с использованием вашего снаряжения. Инструкция не описывает все возможные риски. Регулярно проверяйте сайт Petzl.com, там вы найдете последние версии данного документа и дополнительную информацию. Лично вы несете ответственность за соблюдение всех мер предосторожности и за правильное использование своего снаряжения. Неправильное использование данного снаряжения может привести к возникновению дополнительных рисков. В случае возникновения каких-либо сомнений или трудностей обращайтесь в компанию Petzl.

1. Область применения

Средство индивидуальной защиты (СИЗ) для защиты от падения с высоты. Привязь для систем канатного доступа с разъемной брюшной точкой крепления и встроенным грудным зажимом CROLL L. Максимальная номинальная нагрузка: 140 кг (150 кг, включая все снаряжение пользователя). Данное изделие не должно подвергаться нагрузке, превышающей предел его прочности, и использоваться в ситуациях, для которых оно не предназначено.

Ответственность

ВНИМАНИЕ Деятельность, связанная с использованием данного снаряжения, опасна по своей природе. Лично вы несете ответственность за свои действия, решения и безопасность.

Перед использованием данного снаряжения вы должны:

- Прочитать и понять все инструкции по эксплуатации.

- Пройти специальную подготовку по применению данного снаряжения.

- Ознакомиться с потенциальными возможностями вашего снаряжения и ограничениями по его применению.

- Осознать и принять возможные риски, связанные с использованием этого снаряжения.

Игнорирование любого из этих предупреждений может привести к серьезным травмам и даже к смерти.

Это изделие может использоваться только лицами, прошедшими специальную подготовку, или под непосредственным контролем компетентного лица. Лично вы несете ответственность за свои действия, решения и безопасность, и только вы отвечаете за последствия этих действий. Если вы неспособны взять на себя ответственность за использование данного снаряжения или если вы не поняли инструкции по эксплуатации, не используйте данное снаряжение.

2. Составные части

Грудная обвязка:

(1) Спинная точка крепления, (2) Регулировочная пряжка спинной точки крепления, (3) Грудная пряжка для регулировки плечевых ремней, (4) Пряжка FAST для регулировки плечевых ремней, (5) Грудная точка крепления, (6) Грудной зажим CROLL L, (7) Кулачок, (8) Защелка безопасности, (9) Эластичные держатели стропы, (10) Липучка Velcro для крепления ASAP’SORBER, (11) Петли для закрепления карабинов стропа для защиты от падения, (12) Индикатор срыва.

Привязь для положения сидя:

(13) Разъемная брюшная точка крепления, (13a) Текстильная точка крепления, (13b) Малое D-образное металлическое кольцо, (13c) Большое D-образное металлическое кольцо, (13d) Точки крепления сиденья, (13e) Ключ, (14) Поясной ремень, (15) Стропы ножных ремней, (16) Боковые точки крепления, (17) Задняя точка крепления системы ограничения перемещения, (18) Регулировочные пряжки DOUBLEBACK PLUS, (18 bis) Пряжки FAST LT на ножных ремнях, (19) Грузовые петли, (20) Точки для крепления сумки TOOLBAG, (21) Регулировочные пряжки DOUBLEBACK строп, соединяющих ножные ремни и пояс, (22) Крепления для развесочных карабинов CARITOOL.

Основные материалы:

- Стропы: полиэстер, регулировочные пряжки: сталь; брюшные точки крепления: алюминиевый сплав и нержавеющая сталь.

- CROLL L: корпус: алюминиевый сплав; кулачок: хромированная сталь.

3. Осмотр изделия

Ваша безопасность напрямую связана с состоянием ваших СИЗ. Petzl рекомендует проводить плановый осмотр СИЗ компетентным лицом как минимум каждые 12 месяцев (в зависимости от местного законодательства в вашей стране, а также от условий использования снаряжения). При плановом осмотре следуйте рекомендациям на сайте Petzl.com. Результаты планового осмотра заносятся в инспекционную форму вашего СИЗ, в которой должна содержаться следующая информация: тип СИЗ, модель, контактная информация производителя, серийный или индивидуальный номер, дата изготовления, дата покупки, дата первого использования, дата следующего планового осмотра, дефекты, примечания, имя и подпись инспектора.

Перед каждым использованием

Привязь

Проверьте состояние всех строп в точках крепления, а также регулировочных пряжек и силовых швов. Убедитесь в отсутствии порезанных или поврежденных нитей. Убедитесь в отсутствии порезов, следов износа, воздействия высоких температур или химикатов и т.п. Убедитесь в правильности работы пряжек DOUBLEBACK, DOUBLEBACK PLUS и FAST. Проверьте индикатор срыва. Индикатор срыва представляет собой красную полосу, которая появляется, если спинная точка крепления испытывает нагрузку свыше 400 даН. Прекратите использовать вашу страховочную привязь, если виден индикатор срыва.

Разъемная брюшная точка крепления

Убедитесь в отсутствии каких-либо трещин, деформаций, следов коррозии и т.д. Убедитесь, что винты имеются в наличии и правильно затянуты.

CROLL L

Убедитесь в отсутствии трещин, деформаций, отметин, следов износа и коррозии и т.д. Проверьте состояние корпуса, присоединительных отверстий, кулачка, пружин и защелки безопасности. Убедитесь, что кулачок подвижен и его защелка функционирует правильно. Проверьте зубья кулачка на наличие загрязнений.

Во время использования

Регулярно проверяйте, что регулировочные пряжки надежно затянуты. Важно регулярно проверять состояние снаряжения и его присоединение к другим элементам системы. Убедитесь, что все элементы снаряжения правильно расположены друг относительно друга. ВНИМАНИЕ:

- к посторонним предметам, которые могут помешать правильной работе кулачка,

- к предметам, за которые может зацепиться защелка безопасности, вызвав открытие кулачка.

4. Совместимость

Проверьте совместимость этого снаряжения с другими элементами системы в контексте вашей задачи (совместимость означает хорошее, эффективное взаимодействие). Снаряжение, которое вы используете с вашей привязью, должно соответствовать местному законодательству в вашей стране (например, соединительные элементы ГОСТ Р ЕН 362).

5. Надевание и регулировка привязи

- Убедитесь, что излишки стропы правильно уложены и зафиксированы в эластичных фиксаторах.

- Остерегайтесь попадания в автоматические пряжки FAST посторонних предметов (мелких камешков, песка, краев одежды и т.д.) – они могут препятствовать работе пряжек. Убедитесь в том, что они правильно заблокированы (см. рисунки).

Разъемная брюшная точка крепления

Эта точка крепления позволяет присоединять различное снаряжение: сиденье PODIUM – на ось точки крепления, зажим CROLL L – на малое D-образное металлическое кольцо, спусковое устройство – на большое D-образное металлическое кольцо. Оба винта должны иметься в наличии и быть плотно затянуты. Четко следуйте инструкциям по сборке и разборке элементов снаряжения: см. пояснительные стрелки. Чтобы установить устройства на ось точки крепления, нет необходимости полностью раскручивать винт. Если вы потеряли винт, св яжитесь с сервисной службой Petzl.

Начальная регулировка спинной точки крепления

Отрегулируйте положение спинной точки крепления так, чтобы оно подходило вашему телосложению: точка крепления должна располагаться на уровне лопаток. Внимание: правильная регулировка задних строп, соединяющих ножные ремни и пояс, особенно важна, если вы используете спинную точку крепления.

Регулировка и тест на вывешивание

Привязь должна быть отрегулирована так, чтобы она плотно прилегала к телу, это уменьшает риск травмы в случае падения. В безопасном месте вы должны подвигаться в привязи, а потом вывеситься (тест на вывешивание), нагрузив поочередно каждую точку крепления, чтобы убедиться в том, что привязь – нужного размера, что будет обеспечен надлежащий комфорт во время планируемого использования и что она оптимально отрегулирована.

6. Страховочная привязь для защиты от падения ГОСТ Р ЕН 361: 2002

Полная страховочная привязь является компонентом страховочной системы защиты от падения в соответствии с ГОСТ Р ЕН 363 (средства индивидуальной защиты от падения с высоты, страховочные системы).

6A. Грудная точка крепления

6B. Спинная точка крепления

Используйте только эти точки крепления для присоединения системы защиты от падения (например, средства защиты ползункового типа, амортизатора рывка или другой системы, описанной в ГОСТ Р ЕН 363). Для простоты нахождения эти точки промаркированы буквой «A».

Необходимое свободное пространство: расстояние между пользователем и препятствием

Свободное пространство под пользователем должно быть достаточным для того, чтобы в случае падения он не ударился о препятствие. Детали расчета необходимого свободного пространства под пользователем описаны в инструкциях по эксплуатации других компонентов страховочной системы (амортизаторов рывка, средств защиты ползункового типа и т.д.).

7. Пояс для удержания и позиционирования на

рабочем месте

ГОСТ Р ЕН 358: 2018

Эти точки крепления должны использоваться только для систем позиционирования

на рабочем месте или ограничения перемещения. Ознакомьтесь с мерами

предосторожности, указанными в инструкции по эксплуатации стропа. Эти точки

если существует риск, что пользователь может зависнуть в безопорном положении

или чрезмерно нагрузить пояс. Для удержания и позиционирования на рабочем месте

используйте точку анкерного крепления на уровне пояса или выше. Возможно, вам

понадобятся дополнительные системы рабочего позиционирования или ограничения

перемещения, оборудованные коллективной или персональной защитой от падения.

7A. Разъемная брюшная точка крепления

7B. Боковые точки крепления поясного ремня

Всегда используйте обе боковые точки крепления, соединяя их стропом для

позиционирования. Так вы сможете в полной мере ощутить удобство поясного ремня.

7C. Задняя точка крепления системы ограничения перемещения

Задняя точка крепления системы ограничения перемещения на поясном ремне

предназначена для предотвращения попадания пользователя в зону возможного

падения.

8. Привязь для положения сидя

ГОСТ Р ЕН 813: 2008

Разъемная брюшная точка крепления

Предназначена для подъема по канату и рабочего позиционирования.

Используйте эту брюшную точку крепления для присоединения спускового устройства,

стропов для рабочего позиционирования и стропов для канатного доступа.

Эта точка крепления не предназначена для защиты от падения.

9. Грудной зажим CROLL L

ГОСТ Р ЕН 12841: 2006

CROLL L – это веревочное устройство типа B, предназначенное для подъема по рабочему

канату.

CROLL L должен использоваться со страховочными устройствами типа А,

установленными на канате обеспечения безопасности (например, с ASAP –

средством защиты от падения ползункового типа для каната).

- CROLL L не предназначен для использования в системах защиты от падения.

- Для выполнения требований стандарта EN 12841: 2006 тип B используйте канаты с

сердечником низкого растяжения диаметром 10–13 мм, отвечающие стандарту ГОСТ Р

ЕН 1891 тип A. (Примечание: сертификационные тесты были проведены на канатах CLUB

Petzl 10 мм и KM3 Teufelberger 13 мм.)

- Используйте набор соединительных элементов длиной не более 1 метра (страховочный

строп + карабины + устройства).

- Для снижения риска падения следите за тем, чтобы канат, расположенный между

устройством и точкой анкерного крепления, был всегда натянут.

Не нагружайте канат обеспечения безопасности, если ваш рабочий канат находится

под нагрузкой.

Сильная динамическая нагрузка может повредить элементы страховочной системы.

Принцип работы и функциональная проверка

Зажим – это устройство для перемещения по канату. Устройство скользит по канату в

одном направлении и зажимает канат при движении в противоположном направлении.

Зубья кулачка входят в оболочку каната, вследствие чего кулачок зажимает канат. Через

прорезь в кулачке удаляется грязь.

Установка и снятие с каната

Отведите защелку безопасности вниз и заблокируйте ее на корпусе устройства. Таким

образом, кулачок остается открытым.

Установите канат. Следует обращать внимание на указатель Вверх/Вниз. Разблокируйте

защелку безопасности, после чего кулачок повернется и прижмет канат. В данном

положении защелка безопасности препятствует непроизвольному открытию кулачка.

Для того чтобы освободить канат, необходимо немного сдвинуть зажим вверх по канату,

одновременно потянув кулачок назад, используя предохранительную защелку.

Подъем по канату

Используйте зажим CROLL L вместе с другим зажимом (например, BASIC) и петлей для

ноги. Всегда пристраховывайтесь ко второму зажиму подходящим стропом.

Косой траверс

Если подъем осуществляется по наклонному канату: прижимайте канат верхней частью

ноги, чтобы он шел параллельно желобку зажима CROLL L.

Короткий спуск

Подвиньте зажим вверх по канату и одновременно надавите на кулачок указательным

пальцем. Не трогайте защелку безопасности ввиду риска непроизвольного открытия

кулачка.

Внимание: для работников весом более 100 кг изучите соответствующую информацию в

разделе «Решения для работников весом более 100 кг», доступную на сайте Petzl.com.

10. Грузовые петли

Грузовые петли должны использоваться только для снаряжения.

ВНИМАНИЕ, ОПАСНОСТЬ: никогда не используйте грузовые петли для страховки,

для спуска, а также не ввязывайте в них страховочный канат и не вставайте на них на

самостраховку.

Липучка Velcro может быть использована для удержания средства защиты от падения

ползункового типа в верхнем положении.

11. Петли для закрепления карабинов стропа

для защиты от падения

A. Для использования исключительно для закрепления конечных карабинов свободного

конца стропа для защиты от падения.

B. В случае падения петли для закрепления карабинов освобождают конечные карабины

стропа, тем самым не мешая срабатыванию амортизатора рывка.

Внимание: эти петли не предназначены для защиты от падения.

12. Аксессуары

Рабочие сиденье PODIUM и скобы для рабочего сиденья PODIUM.

13. Дополнительная информация

Данное снаряжение отвечает требованиям норм (ЕС) 2016/425, касающихся средств

индивидуальной защиты. Декларация о соответствии требованиям ЕС находится на

сайте Petzl.com.

- Вы должны иметь план спасательных работ и средства для быстрой его реализации на

случай возникновения чрезвычайных ситуаций.

- Точку анкерного крепления для системы желательно располагать над пользователем, и

она должна отвечать ГОСТ Р ЕН 795 (допустимая нагрузка – не менее 12 кН).

- При использовании системы защиты от падения очень важно проверять перед началом

работ наличие минимальной необходимой глубины свободного пространства под

работником, чтобы избежать удара о препятствие или о землю в случае падения.

- Следите за тем, чтобы точка анкерного крепления была правильно установлена, чтобы

свести к минимуму возможность падения и уменьшить его высоту.

- Страховочная привязь для защиты от падения – единственное устройство для

удержания тела человека, которое может использоваться в системах защиты от падения.

- В случае использования вместе разных видов снаряжения может возникнуть опасная

ситуация, когда безопасная работа одного элемента снаряжения может быть нарушена

безопасной работой другого элемента снаряжения.

- ВНИМАНИЕ: следите за тем, чтобы ваше снаряжение не терлось об абразивные

поверхности и острые предметы.

- Пользователи, работающие на высоте, должны иметь медицинский допуск к такому

виду работ. ВНИМАНИЕ: зависание в привязи без движения может привести к серьезным

травмам и даже к смерти.

- Инструкции по эксплуатации для любого снаряжения, связанного с использованием

данного изделия, также должны быть приняты во внимание.

- Инструкция по эксплуатации должна поставляться вместе с оборудованием и на языке

страны, в которой используется данное оборудование.

- Убедитесь, что маркировка изделия может быть прочитана.

Выбраковка снаряжения:

ВНИМАНИЕ: особые обстоятельства могут вызвать уменьшение срока службы

изделия, вплоть до однократного применения; например: способ и интенсивность

использования, воздействие окружающей среды, воздействие морской среды, работа

с агрессивными химическими веществами, экстремальные температуры, контакт с

острыми гранями и т.д.

Немедленно выбраковывайте любое снаряжение, если:

- Ему больше 10 лет и оно изготовлено из пластика или текстиля.

- Оно подвергалось падению, сильному рывку или большой нагрузке.

- Оно не удовлетворило требованиям при осмотре. У вас есть сомнения в его

надежности.

- Вы не знаете полную историю его эксплуатации.

- Когда оно устарело и более не соответствует новым стандартам, законам, технике или

несовместимо с другим снаряжением и т.д.

Чтобы избежать дальнейшего использования выбракованного снаряжения, его следует

уничтожить.

Рисунки:

A. Срок службы: 10 лет - B. Маркировка - С. Допустимый температурный режим

- D. Меры предосторожности - E. Чистка/дезинфекция - F. Сушка - G. Хранение/

транспортировка - H. Обслуживание - I. Модификация/ремонт (запрещены вне

мастерских Petzl, за исключением заменяемых частей) - J. Вопросы/контакты

Гарантия 3 года

От любых дефектов материала и производственных дефектов. Гарантия не

распространяется на следующие случаи: нормальный износ, окисление, изменение

конструкции или переделка изделия, неправильное хранение и плохой уход,

повреждения, вызванные небрежным отношением к изделию, а также использование

изделия не по назначению.

Предупредительные знаки

1. Ситуация, представляющая неизбежный риск получения серьезных травм или

ведущая к смерти. 2. Ситуация, представляющая риск возникновения несчастного случая

или получения травм. 3. Важная информация о работе или о характеристиках вашего

снаряжения. 4. Техническая несовместимость.

Прослеживаемость и маркировка продукции

a. Отвечает требованиям стандартов, относящихся к СИЗ. Зарегистрированная организация, которая провела проверку на соответствие стандартам EC - b. Номер организации, осуществляющей производственный контроль данного СИЗ - c. Прослеживаемость: матрица данных - d. Размер - e. Серийный номер - f. Год изготовления

- g. Месяц изготовления - h. Номер партии - i. Индивидуальный номер изделия - j. Стандарты - k. Внимательно читайте инструкцию по эксплуатации - l. Идентификация модели - m. Максимальная номинальная нагрузка - n. Адрес производителя - o. Дата производства (месяц/год)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 23

這份說明書將向您解釋如何正確使用您的裝備。這裡只描述正確無誤的技術和使用方法。警示標誌將告知您使用該裝備時的潛在危險，但並不完全詳盡。請登錄Petzl.com查閱更新和附加信息。您有責任閱讀每一條警示且正確使用您的裝備。任何錯誤的使用都將造成額外危險。如果您有任何疑問或對於理解這些文件有困難的話，請聯絡Petzl。

1.應用範圍

用於墜落保護的個人保護設備（PPE）。配有可開啟的腹部連接點和內置CROLL L胸升的繩索行進用安全帶。最大承重：140公斤（含設備150公斤）。使用該產品時，不可超出其負荷限制，也不可用於設計之外的用途。

責任

警告凡涉及使用此裝備的活動都具有一定危險性。您應對個人的行動、決定和安全負責。

在使用此裝備前，您必須：

- 閱讀并理解全部使用指南。

- 針對其正確使用方法，進行特定訓練。

- 熟悉您的裝備，了解其性能及使用限制。

- 理解並接受所涉及到的危險。

一旦忽視上述任何一條警告，將有可能造成嚴重傷害甚至死亡。

該產品必須由有能力且負責任的人來使用，或在有能力且負責任的人，直接目視監督下使用。您應對個人的行動、決定和安全負責並承擔後果。如果您無法承擔相關責任或無法完全理解本使用說明，那麼不要使用此裝備。

2.部件名稱

胸式安全帶：

（1）背部連接點，（2）背部連接帶調節扣，（3）肩帶前部調節扣，（4）肩帶FAST調節扣，（5）胸部連接點，（6）CROLL L胸式上升器，（7）凸輪，（8）安全開關，（9）彈性束帶，（10）用於固定ASAP'SORBER的Velcro貼，（11）防墜落挽索鎖扣存放點，（12）墜落指示器。

座式安全帶：

（13）腹部可開啟連接點，（13a）織物連接點，（13b）小金屬D 環，（13c）大金屬D環，（13d）坐墊連接點，（13e）扳手，（14 ）腰帶，（15）腿環，（16）側部連接點，（17）後部限制連接點，（18）DOUBLEBACK PLUS調節扣，（18 bis）腿環FAST LT 扣，（19）裝備掛環，（20）TOOLBAG工具包連接點，（21）腿帶和腰帶連接帶上的DOUBLEBACK調節扣，（22）CARITOOL工具掛扣槽。

主要材料：

- 扁帶：聚酯；調節帶：鋼；腹部連接點：鋁合金和不銹鋼。

- CROLL L：框架：鋁合金；凸輪：不銹鋼。

3.檢測、檢查要點

您的安全和您裝備的狀態密切相關。 Petzl建議至少每12個月請專業人員進行全面檢測（根據每個國家現行法規以及具體使用情況）。請根據Petzl.com網站上描述的操作方式進行檢查。在您的PPE檢查表格中記錄：類型、型號、生產商信息、序列號或獨立編碼，生產、購買、第一次使用和下一次檢查日期，問題、評論、檢查者姓名和簽名。

每次使用前安全帶

檢查扁帶的連接點、調節扣以及安全縫線的狀況。仔細檢查是否存在斷線或脫線的地方。檢查是否存在因使用、暴露於高溫和與化學品接觸過而導致的割痕、磨損和損壞等狀況。檢查DOUBLEBACK、DOUBLEBACK PLUS和 FAST扣是否操作正常。檢查墜落指示器。當背部連接點受到超過400daN的衝擊力后，該指示器會顯示紅色標示。當墜落指示器可見時，該安全帶即可淘汰。

腹部可開啟連接點

檢查是否有裂痕、變形、腐蝕等。檢查螺絲是否擰上並擰緊。

CROLL L

檢查產品是否存在裂紋、變形、劃痕、過度磨損、腐蝕等跡象。檢查框架、連接孔、凸輪和安全開關、彈簧和凸輪軸的狀態。檢查凸輪能否活動及其彈簧的彈性。檢查凸輪上的咬齒。

每次使用時

定期檢查調節扣是否正確扣緊。定期檢查產品狀況及其與系統內其他設備的連接狀況，是至關重要的。確保系統內所有設備均互相正確連接。警告：

- 小心外物會防礙凸輪的操作。

- 小心安全開關有可能被外物絆住而使凸輪打開。

4.兼容性

驗證該產品在操作時與其他組件的兼容性（兼容性＝良好的功能互動）。與安全帶配合使用的設備必須符合您所在國家的現行標準（如，EN 362鎖扣標準）。

5.安全帶的穿戴

- 確保正確地將多餘的織帶收（折叠）在彈性束帶中。

- 小心外物可能防礙FAST自動扣的運作（例如小石、沙礫、衣物）。確保其正確鎖上（見圖示）。

腹部可開啟連接點

該點可連接多個設備：主軸PODIUM坐墊、帶小D環的CROLL L抓繩器以及帶大D環的下降器。兩個螺絲都必須擰上並且擰緊。嚴格遵守安裝和拆卸說明：見指示箭頭。不需完全擰開螺絲就可以鬆開主軸。如果您丟失了一枚螺絲，請聯絡Petzl售後服務處。

背部連接點的初始調校

調整背部連接點與身高體型相稱：與肩胛同高。注意：如果使用背部連接點，必須尤其注意腿環和腰帶後部連接帶的調節。

調節和懸掛測試

安全帶必須調節至合身以減輕下墜時受傷的風險。你必須在安全的地方走一走，并使用每個掛點連接裝備進行懸掛測試，以確保安全帶合身，確保它能為作業提供足夠的舒適度，並已調節至最佳狀態。

6.防墜落安全帶

EN 361:2002

全身防墜落安全帶，根據EN 363 標準，是防墜落系統的組成部分（

個人高空防墜落保護系統）。

6A.胸部連接點

6B.背部連接點

只有這類連接點可用作連接止墜系統，例如繩索移動止墜器、勢能吸

收器等等符合EN363標準的系統。為方便識別，這些連接點上均標

示有字母“A”。

淨空距離：使用者下方的自由下墜空間

使用者下方必須有足夠的淨空距離防止其在墜落時碰撞到任何障礙

物。計算淨空距離的詳盡資料可在其他部件的使用說明書內找到（勢

能吸收器、止墜器等）。

7.工作定位或限制工作範圍腰帶

EN 358:2018

這些連接點只可用於連接一個工作定位或限制工作範圍系統。具體使

用注意事項請參閱所使用挽索的使用說明書。這些連接點並非設計用

於止墜用途。如果使用者有懸挂在腰帶上或在腰帶上受到無法控制的

拉力的風險，請不要使用定位腰帶。用於工作定位時，請使用位于腰

部或以上位置的錨點。必要時在固定或限制工作位置系統之外加一個

集體或個人防墜落系統。

7A.腹部可開啟連接點

7B.腰帶側部連接點

使用一條定位挽索同時連接兩側連接點，可使腰帶提供更舒適的支

撐。

7C.後部限制連接點

腰帶後部的連接點設計用途僅為防止工人進入有墜落可能的地帶。

8.座式安全帶

EN 813:2008

腹部可開啟連接點

設計用於繩索行進和工作定位。

使用腹部連接點連接下降器、定位挽索或行進挽索。

這連接點不能用作止墜。

9.內置CROLL L胸式上升器

EN 12841:2006

CROLL L是B型繩索調節設備，用於在工作繩索上上升。

CROLL L必須與安裝於第二繩索（安全繩）上的A型後備設備一同使

用（例如繩索用的ASAP移動止墜器）。

- CROLL L不適用于止墜系統。

- 為符合EN 12841:2006 type B標準，使用直徑10-13毫米 EN

1891 type A的半靜力繩（繩芯+繩皮）。（注：認證時，使用的測

試繩索是CLUB Petzl 10毫米和KM3 Teufelberger 13毫米。）

- 使用最長1米的連接組合（挽索+鎖扣+設備）。

- 為降低墜落風險，在繩索調整裝備和保護點之間的繩索必須處於

緊繃狀態。

當工作繩處於緊綳狀態時，請確保安全繩沒有受力。

超負荷的沖墜有可能損傷保護繩索。

功能原理及測試

該上升器是用於與繩索上升的設備。它能夠沿著繩索向一個方向滑

動，當它向另一方向移動時則會卡死。

凸輪尖齒咬住繩索，然後凸輪夾住繩索從而使其固定不動。凸輪的凹

槽可將污泥排出。

安裝與取下繩索

拉下安全開關並將其扣在設備外框上。凸輪保持打開狀態。

將繩索放入抓繩器中。注意上/下方向指示標記。關上安全開關以使

凸輪擠壓繩索。在這個位置，安全開關可防止凸輪意外打開。

要移除繩索，把抓繩器沿繩索往上滑動，同時打開安全開關以移除

凸輪。

沿繩索上升

使用CROLL L配合其他抓繩器，如BASIC及腳踏圈。始終用合適的挽

索將您與第二個抓繩器相連。

有角度的橫向上升情況

在有角度的繩索上升時，用腿跨過繩索，保持繩索與CROLL L的繩

槽平行。

短距下降

把上升器輕輕地沿繩索向上滑動，同時用食指按下凸輪。注意不要按

動安全開關，因為這樣凸輪有意外打開的危險。

警告：超過100公斤的使用者，查看Petzl.com網站關於超過100公斤

的使用者的解決方案。

10.裝備掛環

裝備掛環必須只能用於放置器械用途。

危險警告：裝備掛環決不能用作保護、下降、連接或作為錨點用途。

Velcro貼用於將移動止墜器的勢能吸收器固定在較高的位置。

11.防墜落挽索鎖扣存放點

A.只能存放不使用的挽索末端的鎖扣。

B.當發生墜落時，鎖扣存放點能釋放鎖扣，避免阻礙勢能吸收器的

打開。

注意：這連接點不能用於防止墜落。

12.配件

PODIUM坐墊和PODIUM坐墊掛環。

13.附加信息

該產品符合歐盟2016/425個人保護設備法規。請登錄Petzl.com查看

符合歐盟標準聲明。

- 您必須制定必要的救援方案，以便遇到困難時可以迅速實施。

- 系統的固定點最好置於使用者之上，而且應符合EN 795標準（最

小強度為12kN）。

- 在止墜系統中，每次使用前都必須檢查使用者下方是否留有足夠的

淨空距離，從而避免在墜落時與地面或障礙物發生碰撞。

- 確保錨點正確放置，從而降低墜落的風險並縮短墜落距離。

- 防墜落安全帶是止墜系統中唯一可用來支撐身體的裝備。

- 當多個裝備組合在一起使用時，一件裝備的安全功能可能會影響另

一件裝備的安全功能，從而導致危險情況的出現。

- 警告：防止該產品與粗糙面或尖銳物直接摩擦。

- 使用者的身體條件必須適合高空作業。警告：無意識地懸掛于安全

帶上，可能導致嚴重的傷害甚至死亡。

- 任何裝備在與此裝備一同使用時，必須嚴格遵守其使用說明。

- 使用說明必須以產品使用國家的語言提供給使用者。

- 確保產品上的標記清晰可見。

淘汰您的裝備：

警告：一次意外事故可能導致產品在首次使用後即被淘汰，這取決於使用方式及強度、使用環境（嚴酷的環境、海洋環境、尖銳邊緣、極限溫度、化學產品等）。何時需要淘汰您的裝備：

- 塑料或紡織產品自生產之日起已超過10年。

- 經歷過嚴重沖墜或負荷。

- 無法通過產品檢測。您對其安全性產生懷疑。

- 您不清楚產品的全部使用歷史。

- 因為法律、標準、技術或與其它裝備不兼容等問題而不得不淘汰。銷毀這些產品以防將來誤用。

圖標： A.壽命：10年 - B.標示 - C.使用溫度範圍 - D.使用注意 - E.清潔/消

毒 - F.乾燥 - G.存放/運輸 - H.維護 - I.改裝/修理（不能在Petzl以外的地方修理，除了更換零件）- J.問題/聯絡

3年質保

針對材料或生產上的缺陷。例外：正常的磨損、氧化、自行改裝或改良、不正確存放、欠佳的保養、使用疏忽或用於非該產品設計之用途。

警告標誌

1.表示有即刻產生嚴重傷害或死亡風險的情況。2.表示有潛在的意外或傷害風險。3.表示產品在功能或性能方面的重要信息。4.表示裝備的不兼容性。

可追溯性及標示

a.符合PPE標準的要求。進行EU測試的機構 - b.為PPE做生產檢測的機構序號 - c.追蹤：信息 - d.尺寸 - e.獨立編碼 - f.生產年份 - g.生產月份 - h.序列號 - i.獨立身份識別號 - j.標準 - k.仔細閱讀說明書 - l.型號識別 - m.生產日期 - n.最大斷裂負荷 - o.生產日期（月份/年份）

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 24

В тази листовка е обяснено как правилно да използвате средството. Представени са само някои методи и начини на употреба. Предупредителни надписи ви информират за потенциални рискове, свързани с употребата на средствата, но не е възможно да бъдат описани всички. Следете редовно актуализацията и допълнителната информация на страницата Petzl.com. Вие носите отговорност за спазването на всяко предупреждение и за правилното използване на средствата. Всяко неправилно действие при използване на средството ще доведе до допълнителен риск. Свържете се с Petzl, ако имате съмнения или затруднения да разберете нещо.

1. Предназначение

Лично предпазно средство (ЛПС) срещу падане от височина. Предпазен колан за въжен достъп с ниска отваряща се точка и интегриран самохват CROLL L. Максимално работно натоварване: 140 kg (150 kg включително с оборудването на работещия). Този продукт не трябва да се използва извън неговите възможностите или в ситуация, за която не е предназначен.

Отговорност

ВНИМАНИЕ Дейностите, изискващи употребата на това средство, по принцип са опасни. Вие носите отговорност за вашите действия, решения и за вашата безопасност.

Преди да започнете да употребявате това средство, трябва:

- Да прочетете и разберете всички инструкции за употреба.

- Да научите специфичните за средството начини на употреба.

- Да се усъвършенствате в работа със средството, да познавате качествата и възможностите му.

- Да разберете и осъзнаете съществуващия риск.

Неспазването дори на едно от тези предупреждения може да доведе до тежки, дори смъртоносни травми.

Този продукт трябва да се използва или от компетентни и добре осведомени лица, или работещият с него трябва да бъде под непосредствен зрителен контрол на такова лице. Вие носите отговорност за вашите действия, решения и за вашата безопасност и вие ще поемете последиците. Ако не сте в състояние да поемете тази отговорност или не сте разбрали добре указанията за употреба, не използвайте това средство.

2. Номерация на елементите

Гръден колан:

(1) Гръбна точка на окачване, (2) Задна катарама за регулиране на гръбната точка, (3) Предна катарама за регулиране на презрамките, (4) Катарама FAST за регулиране на презрамките, (5) Гръдна точка на окачване, (6) Гръден самохват CROLL L, (7) Палец, (8) Ключалка, (9) Ластични гайки за лентите, (10) Гайка Velcro за ASAP’SORBER, (11) Гайки за осигурителния ремък, (10) Индикатор за падане.

Седалка:

(13) Предна ниска отваряща се точка, (13a) Текстилна точка, (13b) Малка метална D-образна точка, (13c) Голяма метална D-образна точка, (13d) Точка за закачане на допълнителна седалка, (13e) Ключ, (14) Ленти на кръстния колан, (15) Бедрени ленти, (16) Странични точки, (17) Задна точка за закачане на ограничителна система, (18) Регулируеми катарами DOUBLEBACK PLUS на лентите, (18 bis) Автоматични катарами FAST LT на бедрените ленти, (19) Инвентарници, (20) Гайки за торбичка за инструменти TOOLBAG, (21) Катарами DOUBLEBACK за регулиране на лентите, свързващи кръстния колан с бедрените ленти, (22) Гайки за карабинер за инвентар CARITOOL.

Основни материали:

- Лентите: полиестер, катарамите за регулиране: стомана, предната ниска точка: алуминиева сплав и неръждаема стомана.

- CROLL L: корпус от алуминиева сплав, палец от хромирана стомана.

3. Контрол, начин на проверка

Вашата безопасност зависи от състоянието на средствата. Petzl препоръчва задълбочена проверка от компетентно лице най-малко веднъж на всеки 12 месеца (в зависимост от действащите в страната наредби и от начина и условията на употреба). Спазвайте указанията за проверка, посочени на Petzl. com. Запишете резултатите от проверката в паспорта на ЛПС: тип, модел, данни за производителя, сериен или индивидуален номер; датите на производство, покупка, първа употреба, следваща периодична проверка, дефекти, забележки, име и подпис на инспектора.

Преди всяка употреба

Предпазен колан

Проверявайте лентите в мястото на точките за окачване, регулируемите катарами и основните шевове. Внимавайте да няма скъсани или разтеглени конци. Внимавайте за скъсване, износване и повреди вследствие на употреба, топлина, химически вещества и др. Проверявайте правилното функциониране на катарамите DOUBLEBACK, DOUBLEBACK PLUS и FAST. Проверявайте индикатора за сериозно падане. Този червен индикатор се появява, ако гръбната точка е поела удар над 400 daN. Бракувайте предпазния колан, ако индикаторът за падане се вижда.

Предна ниска точка с възможност за отваряне

Проверявайте за пукнатини, деформации, корозия и др. Следете за наличието на винта и как е стегнат.

CROLL L

Проверявайте продукта за пукнатини, деформации, белези, износване, корозия... Проверявайте състоянието на корпуса, отворите за включване, палеца и обезопасяващата ключалката, пружините и нита. Контролирайте подвижността на палеца и ефикасността на пружината му. Следете износването на зъбите на палеца.

По време на употреба

Проверявайте редовно дали лентите не са се разхлабили. Важно е да следите редовно за състоянието на продукта и връзката му с останалите средства от системата. Уверете се, че отделните средства са правилно разположени едно спрямо друго. ВНИМАНИЕ:

- следете за чужди тела, които могат да попречат на функционирането на палеца,

- следете за елементи, които могат да се закачат за ключалката и да причинят отваряне на палеца.

4. Съвместимост

Проверете съвместимостта на този продукт с останалите елементи от системата при вашия начин на приложение (съвместимост = правилно функциониране на елементите). Елементите, които се използват с предпазния колан, трябва да отговарят на действащите стандарти в страната (например съединителите да отговарят на EN 362).

5. Поставяне на колана

- Внимавайте излишната лента да бъде добре прибрана (правилно скатана) в ластичните гайки.

- Внимавайте функционирането на автоматичните катарамите FAST да не бъде затруднено от наличието чужди тела (камъчета, пясък, дрехи...). Проверете дали са закопчани правилно (вижте рисунките).

Предна ниска точка с възможност за отваряне

Тази точка позволява закачане на няколко средства: седалка PODIUM към оста, самохват CROLL L към малката D-образна точка, десандьор към голямата D-образна точка. Двата винта трябва да са налични и да бъдат стегнати здраво. Следвайте стриктно инструкциите за монтаж и демонтаж: обърнете внимание на стрелките. Не се налага да изваждате изцяло винта, за да се освободи оста. Ако изгубите винта, свържете се с ремонтния сервиз на Petzl.

Първоначално регулиране на гръбната халка

Регулирайте гръбната точка на окачване в зависимост от вашия ръст: тя трябва да е разположена на нивото на плешките. Внимание: регулирането на задните ленти, свързващи кръстния колан с бедрата, е важно, ако ще използвате гръбната точка.

Регулиране и тест с увисване

Предпазният колан трябва да прилепва плътно към тялото, за да се намали риска от травми при падане. За да сте сигурни, че сбруята е точния размер, предоставя желания комфорт и е правилно регулирана, трябва да извършите няколко движения с нея и да я изпробвате като увиснете на безопасно мясно на всичките й точки на окачване заедно с оборудването.

6. Предпазен колан срещу падане EN 361: 2002

Предпазен колан срещу падане от височина, съставен елемент от система, спираща падане от височина, съгласно стандарт EN 363 (системи лични предпазни средства срещу падане).

6A. Гръдна точка на окачване

6B. Гръбна точка на окачване

Само тези точки са предназначени за свързване към спирачна система например спирачно устройство към въже, поглъщател на енергия..., системи, посочени в стандарт

Свободно пространство: пространството под ползвателя

Свободното пространство под ползвателя трябва да е достатъчно, за да не се удари при падане в някое препятствие. Начинът на изчисляване на свободното пространство е посочен в инструкциите към другите елементи от системата (поглъщатели на енергия, спирачни устройства...).

7. Колан на кръста за позициониране и ограничаване на достъпа EN 358: 2018

Тези точки трябва да сe използват само за закачане на позиционираща или работноограничителна система. Запознайте се с изискванията относно предпазните мерки при употреба на ремъка в инструкцията за употреба. Тези точки на окачване не са предназначени за спиране на падане от височина. Не трябва да използвате позициониращ колан, ако съществува риск от увисване в колана или неконтролируемо притискане на колана в тялото. За работно позициониране използвайте опорна точка, намираща се на нивото на кръста или по-високо. Може да се наложи позициониращите

или ограничителните системи да се допълнят с колективни или лични предпазни

средства за защита срещу падане от височина.

7A. Предна ниска точка с възможност за отваряне

7B. Странични точки за окачване на колана

Употребявайте винаги двете странични точки едновременно, обединявайки ги с

позициониращ ремък, за да имате удобна опора върху колана.

7C. Задна точка за окачване на ограничителни системи

Тази задна точка за окачване, намираща се върху кръстния колан, е предназначена само

да предпази работещия да достигне място, от което може да падне.

8. Колан за седнало положение

EN 813: 2008

Предна ниска точка с възможност за отваряне

Предназначена е за изкачване по въже и позициониране при работа.

Използвайте предната ниско разположена точка за закачане на десандьори,

позициониращи ремъци или ремъци за придвижване.

Тази точка не е предназначена за спиране на падане от височина.

9. Гръден самохват CROLL L

EN 12841: 2006

CROLL L е регулируемо устройство от тип В за системи с въжен достъп и е предназначен

за изкачване по работното въже.

Уредът CROLL L трябва да се използва в комбинация с допълнителна

осигуровка с регулируемо устройство тип А, закачено за обезопасителното

въже (например спирачно устройство за въже ASAP).

- Уредът CROLL L не е предназначен за използване в спирачна система срещу падане.

- За да сте в съответствие с изискванията на стандарт EN 12841:2006 тип B, използвайте

полустатични въжета (сърцевина + броня) EN 1891 тип A с диаметър от 10 до 13 mm.

(Забележка: при сертифицирането изпитанията са проведени с въжета CLUB Petzl 10mm

и KM3 Teufelberger 13mm).

- Връзката към самохвата трябва да е с максимална дължина 1 метър (ремъка +

съединителите + уредите).

- Въжето между средството за спускане и точката на закрепване трябва да бъде винаги

опънато, за да се ограничи риска от падане.

Когато натоварвате работното въже, обезопасителното не трябва да бъде натоварено.

Едно свръх пределно динамично натоварване може да повреди осигурителната система.

Принцип на действие и проверка на функционирането

Този самохват е средство за придвижване по въже. Той се движи по въжето в едната

посока и блокира в другата.

Зъбите на челюстта захапват въжето, после челюстта го притиска и блокира. Отворът в

палеца позволява лесно почистване на калта.

Включване и изваждане на въжето

Дръпнете палеца надолу и го закачете за корпуса на уреда. Така палецът на самохвата

остава отворен.

Поставете въжето в предвиденото за това място. Спазвайте маркировките „Горе“ и „Долу“.

Пуснете ключалката, така че палецът да захапе въжето. В това положение ключалката не

позволява нежелано отваряне на палеца.

За да освободите въжето, плъзнете самохвата нагоре по него и едновременно с това

отворете палеца посредством ключалката.

Изкачване по въже

Използвайте самохват CROLL L в комбинация с друг самохват например BASIC и педал.

Не забравяйте да се закачите към този втори самохват с подходящ ремък.

Случай на преминаване през корем на въжето

При тръгване в корем на въжето: прекрачете с единия крак въжето, за да стои в оста на

гръдния самохват CROLL L.

Късо слизане

Плъзнете леко самохвата нагоре по въжето и едновременно с това натиснете палеца

на самохвата с вашия показалец. Не правете това с ключалката поради риск от неволно

отваряне.

Внимание: ако работещият е над 100 kg, обърнете внимание на информацията „Решения

за работещи над 100 kg“, която ще намерите в сайта Petzl.com.

10. Инвентарник

Инвентарниците трябва да се използват само за закачане на инструменти.

ВНИМАНИЕ - ОПАСНО: не използвайте инвентарниците за осигуряване, спускане,

обвързване или закачане на ремък.

Гайките с велкро може да се използват за фиксиране на абсорбера на спирачното

устройство във висока позиция.

11. Халки за носене на крайните съединители

на осигурителния ремък

A. Трябва да се използват само за закачане на свободния край на ремъка.

B. При падане на ползвателя системата за откачане освобождава карабинера, за да не

възпрепятства разгъването на поглъщателя на енергия.

Внимание: това не е точка за закачане на система срещу падане.

12. Аксесоари

Седалка PODIUM и шегели за седалка PODIUM.

13. Допълнителна информация

Този продукт съответства на регламент (ЕС) 2016/425 относно личните предпазни

средства. ЕC декларацията за съответствие можете да намерите на страницата Petzl.com.

- Предвидете необходимите спасителни средства за извършване на незабавна акция в

случай на проблем.

- Препоръчително е точката на закрепване на системата да се намира над ползвателя и

да отговаря на изискванията на стандарт EN 795 (минимална якост 12 kN).

- Преди всяко инсталиране на една система с елементи срещу падане от височина трябва

да се провери свободното пространство под ползвателя, за да не се удари в земята или в

някое препятствие в случай на евентуално падане.

- Внимавайте точката за закрепване да бъде правилно позиционирана, за да се намали

риска от падане, както и височината на падането.

- Предпазният колан срещу падане е единственото средство, което трябва да се използва

за обезопасяване на тялото в една система, спираща падане от височина.

- При употреба на няколко предпазни средства може да възникне рискова ситуация, ако

правилното функциониране на дадено средство попречи на правилното функциониране

на друго.

- ВНИМАНИЕ: следете средствата да не се трият в абразивни материали или остри

елементи.

- При извършване на работа на височина е необходимо работещите да са в добро

здравословно състояние. ВНИМАНИЕ: неподвижно висящо положение в предпазния

колан може да доведе до тежки физиологични нарушения или фатален изход.

- Спазвайте описаните в листовките инструкции за употреба, които са прикачени към

всеки един продукт.

- Инструкциите за употреба трябва да бъдат предоставени на потребителите преведени

на езика на страната, в която се използва средството.

- Проверете дали маркировката върху продукта е четлива.

Бракуване на продукта:

ВНИМАНИЕ: някое извънредно събитие може да доведе до бракуване на даден

продукт само след еднократно използване (в зависимост от вида и интензивността на

употребата, средата, в която се ползва: агресивна среда, морска среда, остри ръбове,

екстремни температури, химически вещества...).

Един продукт трябва да се бракува, когато:

- Той е на повече от 10 години и е съставен от пластмасови или текстилни материали.

- Понесъл е значителен удар или натоварване.

- Резултатът от проверката на продукта е незадоволителен. Съмнявате се в неговата

надеждност.

- Нямате информация как е бил използван преди това.

- Той е морално остарял (поради промяна в законодателството, стандартите, методите на

използване, несъвместимост с останалите средства...).

Унищожете тези продукти, за да не се употребяват повече.

Пиктограми:

A. Срок на годност: 10 години - B. Маркировка - C. Разрешена температура - D.

Предупреждения при употреба - E. Почистване/дезинфекция - F. Сушене - G.

Съхранение/транспорт - H. Поддръжка - I. Модификации/ремонти (забранени са извън

сервизите на Petzl, изключение само за резервни части) - J. Въпроси/контакт

Гаранция 3 години

Отнася се до всякакви дефекти в материалите или при производството. Гаранцията

не важи при: нормално износване, оксидация, модификации или ремонти, лошо

съхранение, лошо поддържане, употреба на продукта не по предназначение.

Табела за безопасност

1. Ситуация с неизбежен риск от тежко нараняване или фатален изход. 2. Ситуация с

опасност от възможен инцидент или нараняване. 3. Важна информация относно начина

на функциониране или спецификацията на продукта. 4. Несъвместимост на средствата.

Контрол и маркировка

а. Отговаря на изискванията на регламента за ЛПС. Нотифициран орган за ЕС изследване

на типа - b. Номер на нотифициран орган, контролиращ производството на това ЛПС - c.

Контрол: основни данни - d. Размер - e. Индивидуален номер - f. Година на производство

- g. Месец на производство - h. Номер на партида - i. Индивидуална идентификация - j.

Стандарти - k. Прочетете внимателно техническите указания - l. Идентификация на

модела - m. Максимално работно натоварване - n. Адрес на производителя - o. Дата на

производство (месец/година)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 25

본 설명서는 장비를 정확하게 사용하는 방법을 설명한다. 특정

기술 및 사용 방법만을 소개한다. 사용자의 장비 사용과 관련된 잠재적인 위험에 대한 정보를 전달하나 모든 것을 설명하는 것은 불가능하다. 최신 정보 및 추가 정보는 Petzl.com을 확인한다. 각각의 경고 내용 확인 및 정확한 장비 사용은 사용자에게 책임이 있다. 장비의 오용은 추가적인 위험을 야기할 수 있다. 본 설명서를 이해하는데 어려운 점이나 의문점이 있으면 (주) 안나푸르나로 연락한다.

1. 적용 분야

이 장비는 추락 보호의 용도로 사용되는 개인 보호 장비 (PPE) 이다. 개폐 가능한 복부 연결 지점 및 CROLL L 로프 크램프가 통합된 로프 액세스 안전벨트. 공식적인 최대 하중: 140 kg (사용자 장비 포함 150 kg). 본 제품은 자체 강도 이상으로 힘을 가해서는 절대 안되며 제작 용도 이외의 다른 목적으로 사용되어서는 안 된다.

책임

주의사항 이 장비의 사용과 관련된 활동은 위험성이 내재되어 있다. 자신의 행동이나 결정, 그리고 안전에 대한 책임은 사용자에게 있다.

이 장비를 사용하기 전에, 반드시 알아야 할 사항:

- 사용에 관한 모든 설명서를 읽고 이해하기.

- 장비의 적합한 사용을 위한 구체적인 훈련 받기.

- 장비의 사용법과 사용 한도에 대해 숙지하고 친숙해지기.

- 관련된 위험을 이해하고 숙지하기.

이런 경고를 유념하지 않으면 심각한 부상이나 사망을 초래할 수 있다.

본 장비는 전문가와 책임질 수 있는 사람만이 사용할 수 있고, 전문가에 의해 직접적으로 눈으로 볼 수 있는 통솔 아래 사용되어야 한다. 행동이나 결정, 그리고 안전에 대한 책임은 사용자에게 있으며 결과물에 대해 예측할 수 있어야 한다. 모든 위험을 책임질 능력이 없거나 그런 위치에 있지 않다면, 그리고 사용 설명서를 충분히 이해하지 못했다면 본 장비를 사용하지 않는다.

2. 부분 명칭

흉부 안전벨트:

(1) 등쪽 연결 지점, (2) 후면 등쪽 조절 버클, (3) 앞쪽 어깨 스트랩 조절 버클, (4) FAST 어깨 스트랩 조절 버클, (5) 흉부 연결 지점, (6) CROLL L 복부 로프 크램프, (7) 캠, (8) 안전 캐치, (9) 신축성 있는 스트랩 보관 부분, (10) ASAP’SORBER용 밸크로 보관 부분, (11) 추락 제동 랜야드 연결 장비 홀더, (12) 추락 제동 표시기.

시트 안전벨트:

(13) 개폐 가능한 복부 연결 지점, (13a) 섬유 연결 지점, (13b) 소형 금속 D, (13c) 대형 금속 D, (13d) 시트 연결 지점, (13e) 키, (14) 허리 밸트 스트랩, (15) 다리 고리, (16) 측면 연결 지점, (17) 후면 제한 연결 지점, (18) 스트랩용 DOUBLEBACK PLUS 조절 버클, (18 bis) 다리 고리용 FAST LT 자동 버클, (19) 장비 고리, (20) TOOLBAG 장비 주머니용 고리, (21) 다리 고리허리벨트 연결 스트랩용 DOUBLEBACK 조절 버클, (22) CARITOOL 장비 홀더용 고리.

주요 재질:

- 스트랩: 폴리에스터; 조절 버클: 스틸; 복부 연결 지점: 알루미늄 및 스테인레스 스틸.

- CROLL L: 프레임: 알루미늄 합금; 캠: 스테인레스 스틸.

3. 검사 및 확인사항

사용자의 안전은 장비의 상태와 연관성이 있다. 페츨은 적어도 일년에 한 번 이상 전문가의 세부 검사를 받을 것을 권장한다 (사용 국가의 현재 규정과 사용자의 사용 환경에 따를 것). 웹사이트 Petzl.com에 설명된 절차를 따른다. PPE 장비 서식에 유형, 모델, 제조자 정보, 일련번호 또는 개별 번호, 제조일, 구매일, 최초 사용일, 검사 내용, 문제점, 검사관의 이름 및 서명 등의 PPE 검사 결과를 기록한다.

매번 사용 전 안전 벨트

연결 지점, 조절 버클, 안전 박음질 부위의 웨빙을 확인한다. 특히 박음질된 실이 끊기거나 느슨해진 부분이 있는지 유심히 관찰한다. 절단, 마모, 사용에 따른 손상이나 열이나 화학 제품 등으로 인한 손상된 부분이 있는지 확인한다. DOUBLEBACK, DOUBLEBACK PLUS 및 FAST 버클 기능이 잘 작동하는지 확인한다. 추락 제동 표시를 확인한다. 등쪽 연결 지점이 400 daN 이상의 충격을 지탱하게 되면 적색이 보인다. 만일 추락 제동 표시가 보이는 경우 본 안전벨트를 폐기해야 한다.

개폐 가능한 복부 연결 지점

균열, 변형, 부식 여부를 확인한다... 나사의 존재 여부 및 안전하게 조여졌는지 확인한다.

CROLL L

제품에 균열, 변형, 자국, 마모, 부식 등이 없는지 확인한다. 프레임, 연결 구멍, 캠, 안전 캐치, 스프링, 캠 축의 상태를 확인한다. 캠의 움직임과 스프링의 효율성을 확인한다. 막혀 있는 톱니용 캠을 확인한다.

제품 사용 도중

조절 버클이 안전하게 조여졌는지 정기적으로 확인한다. 제품의 상태와 장비에 연결된 다른 장비와의 연결 부분을 정기적으로 검사하는 것이 매우 중요하다. 장비에 연결된 모든 제품들이 잘 연결되어 정확한 위치에 놓여 있는지 확인한다. 주의사항:

- 캠의 작동에 방해를 일으킬 수 있는 이물질,

- 안전 정지 장치가 걸려 캠이 열릴 수 있는 상황.

4. 호환성

본 제품이 사용시 다른 장비와 호환 되는지 확인한다 (호환이 된다 = 순기능적 상호작용). 본 안전벨트와 함께 사용되는 장비는 사용 국가의 현재 기준에 부합되어야만 한다(예, EN 362 카라비너).

5. 안전벨트 설치

- 신축성 있는 보관 부분에 여분의 웨빙(평평히 접힘)을 올바르게 넣었는지 확인한다.

- FAST 자동 버클의 작동을 방해할 수 있는 이물질이 끼이지 않도록 조심한다 (예, 자갈, 모래, 옷...). 올바르게 고정되었는지 확인한다 (그림 참조).

개폐 가능한 복부 연결 지점

이 지점에는 여러 개의 장비를 부착 할 수 있다: 핀에 설치 가능한 PODIUM 시트, 소형 D 부분에 설치 가능한 CROLL L 로프 클램프, 대형 D 부분에 설치 가능한 하강기. 두 개의 나사가 있는지 반드시 확인하고 단단히 조인다. 조립 및 분해에 관한 사용법을 주의 깊게 확인한다: 화살 표시된 부분을 참고한다. 핀을 분리 할 때 나사를 완전히 제거

할 필요는 없다. 나사를 분실했을 경우, (주) 안나푸르나로

연락한다.

등쪽 연결 지점의 초기 조절

개인의 체형과 사이즈에 맞추어 등쪽 연결 지점의 위치를

조절하고 어깨뼈 위치에 맞게 맞춘다.

경고: 만일 등쪽 지점을 사용하는 경우, 후면의 다리-허리 연결

스트랩 조절이 매우 중요하다.

조절 및 매달리기 실험

추락이 발생할 경우를 대비하여 부상을 줄이기 위해 안전벨트를

꼭 맞게 조절해야 한다.

안전한 환경에서 사용자는 안전벨트가 몸에 적절하게

착용되었는지 그리고 충분한 편안함을 제공하는지 확인하기

위해서는, 개인 장비와 함께 각 연결 지점으로부터 안전벨트를

착용한채로 이리저리 움직여 보거나 매달려 본 후 적절하게

조절해야한다.

6. 추락 제동 안전벨트

EN 361: 2002

추락 제동용 전신 안전벨트, EN 363 기준에 부합하는 추락 제동

시스템의 구성 요소 (개인 추락 방지 시스템).

6A. 흉부 연결 지점

6B. 등쪽 연결 지점

등쪽 연결 지점은 추락 제동 장치를 연결하기 위해 사용될

수 있다 (예, 이동식 추락 제동 장비, 충격 흡수 장비 및 EN

363 기준에 부합하는 그 밖의 시스템). 연결 지점이라는 것을

확인하기 위해, 각 지점에 ‘A’ 문자로 표기해 둔다.

이격 거리: 사용자 아래의 여유 공간 길이

사용자 아래의 이격 거리는 추락이 발생했을 시, 어떤

장애물과도 부딪히지 않도록 충분해야 한다. 이격 거리를

계산하는 구체적인 상세설명은 다른 구성 제품(충격 흡수 장비,

이동 추락 제동 장비)의 사용 설명서에서 찾아볼 수 있다.

7. 제한 및 작업 위치 확보용 벨트

EN 358: 2018

이러한 연결 지점은 반드시 제한 또는 작업 위치 확보 시스템에

연결하기 위한 용도로만 사용해야 한다. 사용된 랜야드 사용

시 주의할 사항은 사용 설명서를 참조한다. 본 연결 지점은

추락 방지용으로 제작된 것이 아님을 명심한다. 사용자가

벨트에 매달려 있거나 제어되지 않은 장력에 노출될 위험이

있는 경우에는 작업 위치 확보용 벨트를 사용하지 않는다. 작업

위치 확보를 위해, 허리 높이 또는 그 위에 있는 앵커 포인트를

사용한다. 작업 위치 확보 또는 제한 시스템을 집단 또는 개인

추락 제동 시스템으로 보완해야 할 수도 있다.

7A. 개폐 가능한 복부 연결 지점

7B. 허리벨트 측면 연결 지점

허리벨트에 의한 편안한 지탱을 위해 두 개의 측면 연결 지점을

위치 확보 랜야드와 연결하여 항상 함께 사용한다.

7C. 후면 제한 연결 지점

후면 허리 벨트 연결 지점은 사용자가 추락 할 수 있는 영역에

들어가지 못하도록 방지하는 제한 시스템의 연결용으로

제작되었다.

8. 시트 안전벨트

EN 813: 2008

개폐 가능한 복부 연결 지점

로프에서의 진행 및 작업 위치 확보용으로 제작되었다.

복부 지점은 하강기, 위치 확보 랜야드 또는 진행 랜야드를

연결하는데에 사용한다.

이 연결 지점은 추락 방지용으로 적합하지 않다.

9. CROLL L 복부 로프 크램프

EN 12841: 2006

CROLL L은 작업 로프를 오르는데 사용되는 B 유형의 로프 조절

장치이다.

CROLL L은 안전 로프상에서 A 유형의 백업 장치와 반드시 함께

사용해야 한다 (예: 로프용 ASAP 추락 제동 장비와 함께 사용).

- CROLL L은 추락 제동 시스템에 사용하기에 적합치 않다.

- EN 12841:2006 유형 B 규정의 요건을 충족시키려면, 직경

10-13 mm 사이의 EN 1891 A 유형 로프를 사용한다. (비고: 인증

실험은 Petzl CLUB 10 mm, Teufelberger KM3 13 mm 로프로

시행되었다.)

- 최대 길이 1 미터 (랜야드 + 연결장비 + 장비)의 연결 조합을

사용한다.

- 추락의 위험을 줄이기 위해, 로프 조절 장치와 앵커 사이의

로프에 여유가 생기지 않도록한다.

신체 무게가 작업 로프 상에 실려 있을 때, 안전 로프에 하중이

실리지 않도록 해야 한다.

동적 초과 하중은 안전 로프를 손상시킬 수 있다.

성능 원칙 및 테스트

이 로프 크램프는 등강용 로프를 위한 장치이다. 한 쪽

방향에서는 로프가 미끄러지지만, 반대쪽에서는 로프가 잠긴다.

캠의 톱니가 캠과 프레임 사이에 로프를 죄어 움직이지 못하게

한다. 캠의 슬롯은 진흙을 털어낸다.

로프 설치 및 제거

안전 캐치를 아래로 당겨 장비의 프레임에 고정시킨다. 캠은

열린 상태로 둔다.

로프를 장비에 끼운다. 위/아래 표시기를 확인한다. 캠이 로프를

꽉 물 수 있게 안전 캐치를 풀어준다. 이 위치에서 안전 캐치 는

캠이 자동으로 열리는 것을 방지한다.

로프를 제거하기 위해서는, 장비를 로프 윗 방향으로 밀면서

동시에 안전 캐치 를 이용하여 캠을 뒤로 당겨낸다.

로프 등강

다른 로프 크램프 (예, BASIC) 및 발 고리와 함께 CROLL L을

사용한다. 본인 스스로를 항상 적당한 랜야드를 사용하여 보조

로프 크램프와 연결한다.

각 잡힌 곳으로 이동하기

각이 잡힌 로프상에서 시작하는 경우, 로프 위로 다리를 걸쳐

CROLL L의 로프 이동 통로와 각도가 평행을 이루도록 한다.

짧은 하강

장비를 살짝 밀어 올리면서 동시에 집게 손가락으로 넣어 캠을

아래로 밀어낸다. 캠이 무의식적으로 열리는 위험이 발생할 수

있으므로 안전 캐치 를 조절하지 않는다.

경고: 100kg 이상의 작업자는 Petzl.com에서 100kg 이상의

작업자를 위한 솔루션 정보를 참조한다.

10. 장비 고리

장비 고리는 반드시 장비용으로만 사용되어야 한다.

경고 - 위험: 절대 장비 고리를 확보용, 하강용, 확보 설치

걸이, 또는 다른 사람을 확보할 때 사용하지 않는다.

밸크로 보관 장비는 높은 위치에 있는 이동식 추락 충격

흡수제를 보관하는데 사용될 수 있다.

11. 추락 제동 랜야드 연결 장비 홀더

A. 사용하지 않는 랜야드 끝의 연결 장비 홀더로만 사용되어야 한다. B. 추락하는 경우, 연결 장비 홀더는 랜야드 끝 연결 장비를 풀어 충격 흡수 장비가 설치되는 것을 방해하지 않도록 돕는다. 경고: 이 연결 지점은 추락 제동 연결 지점이 아니다.

12. 액세서리

PODIUM 시트 및 PODIUM 시트용 섀클.

13. 추가 정보

본 제품은 개인 보호 장비에 관한 규정 (EU) 2016/425 의 필수 요건에 부합한다. EU 표준 적합성 선언서는 Petzl.com에서 확인 가능하다.

- 장비 사용 도중에 우연히 부딪치게 될 위기에 대비하여, 반드시 신속하게 이행할 수 있는 구조 계획과 방법을 가지고 있어야 한다.

- 시스템의 앵커 지점은 사용자 위치보다 위에 설치되어야 하고, 반드시 EN 795 규정의 요건을 충족해야 한다 (최소 강도 12 kN).

- 추락 제동 시스템에서, 매번 사용 전 지면에 충돌하거나 추락 시 방해물을 피하기 위해 사용자 아래로 필요한 이격 거리를 확인하는 것은 필수이다.

- 위험 및 추락 높이를 제한하기 위해 확보 지점이 정확히 위치하고 있는지 확인한다.

- 추락 제동 안전벨트는 추락 제동 시스템에서 사용자의 신체를 지탱하는 장비로만 사용된다.

- 여러 개의 장비를 함께 사용할 때 한 가지 장비의 안전 성능이 다른 장비의 작동과 연관되어 있다면 위험한 상황을 불러올 수 있다.

- 경고: 장비가 마모성 환경 또는 날카로운 표면에 마찰되지 않도록 주의한다.

- 사용자는 고소 활동 시 신체적 문제가 없어야 한다. 경고: 안전벨트에서 자력으로 행동할 수 없는 상태로 매달리는 것은 심각한 부상이나 사망을 초래할 수 있다.

- 이 제품과 함께 사용되는 각 장비의 사용 설명서에 반드시 따른다.

- 본 제품의 사용설명서는 장비가 사용되는 국가의 언어로 제공되어야만 한다.

- 제품의 마킹은 알아볼 수 있는 상태여야 한다.

장비 폐기 시점:

경고: 제품의 수명은 제품의 형태, 사용 강도 및 사용 환경에 따라 단 한번의 사용으로도 줄어들 수도 있다 (거친 환경, 고습 환경, 날카로운 모서리, 극한의 기온, 화학 제품 등). 다음과 같은 상태에서는 제품 사용을 중단한다:

- 플라스틱이나 섬유 재질의 장비가 최소 10 년 사용되었을 경우.

- 심한 추락이나 하중을 받은 적이 있는 경우.

- 검사에 통과하지 못한 경우. 장비의 보전 상태가 의심되는 경우.

- 장비에 대한 기록을 전혀 모를 경우.

- 적용 규정, 기준, 기술의 변화 또는 다른 장비와 호환되지 않는 경우 등. 이러한 장비가 다시 사용되는 일이 없도록 폐기한다.

제품 참조:

A. 수명: 10 년 - B. 마킹 - C. 허용 온도 - D. 사용 주의사항

- E. 세탁/살균 - F. 건조 - G. 보관/운반 - H. 제품관리 - I. 수리/수선 (페츨 시설 외부에서는 부품 교체를 제외한 수리 금지) - J. 문의사항/연락

3 년간 보증

원자재 또는 제조상의 결함에 대해 3년간의 보증 기간을 갖는다. 제외: 일반적인 마모 및 찢김, 산화, 제품 변형 및 개조, 부적절한 보관, 올바르지 않은 유지 관리, 사용상 부주의, 제작 용도 이외의 사용 등.

경고 기호

1. 심각한 부상 또는 사망의 갑작스런 위험이 존재하는 상황. 2. 사고 또는 부상의 잠재적인 위험에 노출. 3. 사용자의 장비의 성능 및 작업 수행에 대한 중요한 정보. 4. 장비 비호환성.

추적 가능성과 제품 부호

a. PPE 규정의 요구 사항을 충족한다. EU 유형 시험 수행 기관 b. 본 PPE의 생산 관리를 수행하는 인증 기관의 번호 - c. 추적 가능성: 데이터 매트릭스 - d. 사이즈 - e. 일련 번호 - f. 제조 년도 - g. 제조월 - h. 배치 번호 - i. 개별 식별번호 - j. 기준

- k. 사용 설명서를 주의 깊게 읽는다 - l. 모델 식별 - m. 최대 하중 - n. 제조업체 주소 - o. 제조일 (월/년)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)

Page 26

คู่มือการใช้งานนี้ อธิบายให้ทราบถึงวิธีการใช้อุปกรณ์อย่างถูกต้อง ได้ระบุข้อมูลทางเทคนิคและ การใช้งาน เครื่องหมายคำาเตือนได้บอกให้คุณทราบถึงอันตรายบางส่วนที่อาจเกิดขึ้นจากการใช้งานของอุปกรณ์ แต่ไม่อาจบอกได้ทั้งหมด ตรวจเช็คที่ Petzl.com เพื่อหาข้อมูลเพิ่มเติมล่าสุด เป็นความรับผิดชอบของคุณในการระมัดระวังต่อคำาเตือนและการใช้อุปกรณ์อย่างถูกต้อง ข้อผิด พลาดในการใช้อุปกรณ์จะทำาให้เกิดอันตราย ติดต่อ Petzl หรือตัวแทนจำาหน่ายถ้ามีข้อสงสัย หรือ ไม่เข้าใจข้อความในคู่มือนี้

1. ส่วนที่เกี่ยวข้องกัน

อุปกรณ์ป้องกันภัยส่วนบุคคล (PPE) ใช้สำาหรับยับยั้งการตก สายรัดนิรภัยสำาหรับการทำางานด้วยระบบเชือกด้วยประตูเปิดที่ตำาแหน่งหน้าท้องประกอบด้วย CROLL L ตัวบีบจับเชือก รับน้ำาหนักถ่วงอย่างน้อยที่สุด: 140 กก. (150 กก.รวมอุปกรณ์ของผู้ ใช้งาน) อุปกรณ์นี้จะต้องไม่ใช้รับน้ำาหนักเกินกว่าที่ระบุไว้หรือไม่นำาไปใช้ในวัตถุประสงค์อย่างอื่นนอก เหนือจากที่ได้ถูกออกแบบมา

ความรับผิดชอบ

คำาเตือน กิจกรรมที่เกี่ยวข้องกับการใช้อุปกรณ์นี้ เป็นสิ่งที่เป็นอันตราย ผู้ใช้ต้องมีความรับผิดชอบต่อการกระทำาการตัดสินใจและความปลอดภัย

ก่อนการใช้อุปกรณ์นี้ จะต้อง

- อ่านและทำาความเข้าใจคู่มือการใช้งาน

- การฝึกฝนโดยเฉพาะเพื่อการใช้งานที่ถูกต้อง

- ทำาความคุ้นเคยกับความสามารถและข้อจำากัดในการใช้งานของมัน

- เข้าใจและยอมรับความเสี่ยงที่เกี่ยวข้อง

การขาดความระมัดระวังและละเลยต่อข้อมูลนี้ อาจมีผลให้เกิดการบาดเจ็บสาหัสหรืออาจ ถึงแก่ชีวิต

อุปกรณ์นี้จะต้องถูกใช้งานโดยผู้ที่มีความสามารถเพียงพอและมีความรับผิดชอบหรือใช้ในสถานที่ที่ อยู่ในความรับผิดชอบโดยตรงหรือควบคุมได้โดยผู้เชี่ยวชาญ เป็นความรับผิดชอบของผู้ใช้งานต่อวิธีการใช้ การตัดสินใจความปลอดภัย และยอมรับในผลที่เกิด ขึ้นจากวิธีการนั้น ไม่ควรใช้อุปกรณ์นี้ถ้าคุณไม่สามารถ หรือไม่อยู่ในสภาวะที่จะรับผิดชอบต่อความ เสี่ยงที่จะเกิดขึ้นหรือไม่เข้าใจข้อความในคู่มือการใช้งาน

2. ชื่อของส่วนประกอบ

สายรัดอก

(1) Dorsal จุดผูกยึดตำาแหน่งต้นคอด้านหลัง (2) จุดปรับหัวเข็มขัดสายรัดด้านหลัง (3) หัวเข็มขัด ปรับสายรัดช่วงไหล่ด้านหน้า (4) FAST หัวเข็มขัดปลดล็อคเร็วปรับสายรัดไหล่ (5) จุดผูกยึด ตำาแหน่งหน้าอก (6) CROLL L ตัวบีบจับเชือกที่หน้าท้อง (7) ลูกล้อ (8) ที่จับนิรภัย (9) อีลาสติค สำาหรับเก็บสายรัด (10) แถบเวลโคร สำาหรับติดยึดASAP'SORBER (11) จุดติดยึดเชือกสั้นในระบบ ยับยั้งการตก (12) ตัวบ่งชี้การยับยั้งการตก

สายรัดสะโพก

(13) ประตูเปิดจุดผูกยึดหน้าท้อง (13a) จุดผูกยึดแบบสิ่งทอ (13b) ห่วงโลหะตัว D ขนาดเล็ก (13c) ห่วงโลหะตัว D ขนาดใหญ่ (13d) จุดติดยึดที่นั่ง (13e) ประแจ (14) สายรัดรอบเอว (15) ห่วงรัดโคน ขา (16) จุดติดยึดด้านข้างสองด้าน (17) จุดติดยึดเหนี่ยวรั้งด้านหลัง (18) DOUBLEBACK PLUS หัวเข็มขัดปรับสายรัดโคนขา (18 bis) FAST LT หัวเข็มขัดแบบอัตโนมัติสำาหรับห่วงรัดโคนขา (19) ห่วงคล้องอุปกรณ์ (20) ห่วงสำาหรับ TOOLBAG ถุงเครื่องมือ (21) DOUBLEBACK หัวเข็มขัด สำาหรับปรับสายรัดต่อเชื่อมห่วงรัดโคนขา-สายรัดรอบเอว (22) ห่วงสำาหรับยึด CARITOOL

วัสดุประกอบหลัก

- สายรัด โพลีเอสเตอร์ หัวเข็มขัดปรับสายรัด เหล็ก จุดผูกยึดหน้าท้องอลูมินั่มและสแตนเลส

- CROLL L โครงร่าง อลูมินั่มอัลลอยด์ ลูกล้อ สแตนเลส

3. การตรวจสอบ จุดตรวจสอบ

ความปลอดภัยของคุณขึ้นอยู่กับความสมบูรณ์ของอุปกรณ์ของคุณ Petzl แนะนำาให้ตรวจเช็ครายละเอียดของอุปกรณ์โดยผู้เชี่ยวชาญ อย่างน้อยทุก 12 เดือน (ขึ้นอยู่ กับข้อกำาหนดกฎหมายของประเทศและสภาพการใช้งาน) ทำาตามขั้นตอนที่แสดงไว้ที่ Petzl.com บันทึกผลการตรวจเช็ค PPE ลงในแบบฟอร์มการตรวจเช็ค ชนิด รุ่น ข้อมูลของโรงงานผู้ผลิต หมายเลขลำาดับการผลิต หรือหมายเลขกำากับอุปกรณ์ วันที่ของการผลิตวันที่สั่งซื้อ วันที่ใช้งานครั้ง แรก กำาหนดการตรวจเช็คครั้งต่อไป ปัญหาที่พบ ความคิดเห็น ชื่อของผู้ตรวจเช็คพร้อมลายเซ็นต์

ก่อนการใช้งานแต่ละครั้ง สายรัดสะโพก

ตรวจเช็คสายรัดที่จุดต่อยึด ที่เข็มขัดปรับตำาแหน่ง และที่จุดเย็บติดกัน โดยเฉพาะอย่างยิ่งการตรวจดู รอยตัดขาด หรือเส้นด้ายหลุดลุ่ย ตรวจดูร่องรอยตัดขาด ชำารุด การเสียหายจากการใช้งาน จากความร้อน สัมผัสกับสารเคมี ตรวจเช็ค ว่าตัวล็อค DOUBLEBACK, DOUBLEBACK PLUS และตัวล็อค FAST ยังคงใช้งานได้ตามปกติ ตรวจเช็คตัวบ่งชี้การตก ตัวบ่งชี้จะแสดงให้เห็นแถบสีแดงถ้าห่วงล็อคที่จุดผูกยึดด้านหลัง ถูก กระชากด้วยแรงดึงมากกว่า 400 daN เลิกใช้สายรัดนิรภัยถ้ามองเห็นแถบสีแดงที่จุดผูกยึดต้นคอด้านหลัง

ประตูเปิดจุดเชื่อมต่อที่ตำาแหน่งหน้าท้อง

ตรวจเช็คว่าปราศจากร่องรอยแตกร้าว บิดเบี้ยวผิดรูปร่าง คราบสนิม ตรวจเช็คสกรูว่าติดอยู่และ หมุนแน่นดีแล้ว

CROLL L

บนตัวอุปกรณ์ ตรวจเช็คว่าปราศจากร่องรอยแตกร้าว บิดเบี้ยวผิดรูปร่าง รอยตำาหนิ สึกกร่อน คราบสนิม ตรวจเช็คสภาพของโครงสร้าง รูคล้องเชื่อมต่อ ลูกล้อและที่จับนิรภัย สปริงและแกนของลูกล้อ เช็คการเคลื่อนไหวของลูกล้อ และประสิทธิภาพของสปริงของมัน ตรวจเช็คฟันลูกล้อว่าไม่มีการติดขัดของสิ่งแปลกปลอม

ระหว่างการใช้งาน

ตรวจดูอยู่เสมอว่า หัวเข็มขัดปรับสายรัด ได้สอดรัดไว้อย่างถูกต้อง เป็นเรื่องสำาคัญอย่างยิ่งที่ต้อง ตรวจสอบสภาพของอุปกรณ์อยู่เป็นประจำา และการต่อเชื่อมอุปกรณ์เข้ากับอุปกรณ์ตัวอื่นในระบบ แน่ใจว่าทุกชิ้นส่วนของอุปกรณ์อยู่ในตำาแหน่งที่ถูกต้องกับชิ้นส่วนอื่น ข้อควรระวัง

- สิ่งแปลกปลอมที่อาจเข้าไปติดขัดการทำางานของลูกเบี้ยว

- สภาพที่ตัวจับป้องกันภัยถูกขัดขวางการทำางานซึ่งเป็นเหตุให้ลูกเบี้ยวถูกดันเปิดออก

4. ความเข้ากันได้

ตรวจเช็คว่าอุปกรณ์นี้ สามารถใช้งานเข้ากันได้ดีกับอุปกรณ์อื่นในระบบที่เกี่ยวข้องกัน (เข้ากันได้ดี = ใช้งานด้วยกันได้โดยไม่ติดขัด) อุปกรณ์ที่นำามาใช้งานร่วมกับสายรัดนิรภัย จะต้องสอดคล้องกับข้อกำาหนดมาตรฐานที่ใช้บังคับใน แต่ละประเทศ (เช่น EN 362 เป็นมาตรฐานเกี่ยวกับตัวล็อคเชื่อมต่อ)

5. การติดตั้งสายรัดนิรภัย

- มั่นใจว่าได้พับเก็บปลายของสายรัด (folded flat) ไว้ในช่องเก็บอีลาสติคเรียบร้อยแล้ว

- ระวังสิ่งแปลกปลอมที่อาจขัดขวางการทำางานของ FAST เข็มขัดปลดเร็วอัตโนมัติ (เช่น ก้อนกรวด ทราย เสื้อผ้า) ตรวจเช็คว่าได้ติดยึดอย่างถูกต้องแล้ว (ดูภาพประกอบ)

ประตูเปิดจุดเชื่อมต่อที่ตำาแหน่งหน้าท้อง

จุดนี้ใช้ติดยึดอุปกรณ์หลายชิ้น PODIUM ที่นั่งบนหมุด CROLL L ตัวบีบจับเชือกบนห่วงตัว D ขนาดเล็ก ตัวไต่ลงบนห่วงตัว D ขนาดใหญ่ สกรูทั้งสองตัวต้องมองเห็นและถูกหมุนให้แน่น ทำาตามคู่มือการประกอบและถอดออกดูตามลูกศรที่แสดง ไม่จำาเป็นต้องหมุนสกรูออกจนสุดเพื่อ ปลดแกนออก ถ้าสกรูหล่นหายไปให้ติดต่อ Petzl after-sales service

การทำาการปรับสายรัดที่จุดยึดเพื่อห้อยตัวครั้งแรก

ปรับตำาแหน่งของจุดผูกยึดที่ต้นคอด้านหลัง ให้พอดีกับขนาดและรูปร่างของผู้ใช้งาน ปรับให้อยู่ใน ระดับเดียวกับขอบแผ่นรองไหล่

คำาเตือน การปรับขนาดสายรัดขาด้านหลังที่เชื่อมต่อกับสายรัดรอบเอวมีความสำาคัญมาก ถ้าใช้งาน

ห่วงผูกยึดด้านหลัง

การปรับขนาดและทดสอบการยับยั้ง

สายรัดนิรภัยต้องปรับขนาดให้กระชับพอดีและให้ความสบายเพื่อช่วยลดอันตรายที่เกิดจากการ

บาดเจ็บกรณีที่มีการตก

ในสภาพแวดล้อมที่ปลอดภัย ต้องเคลื่อนไหวไปมาและห้อยตัวในสายรัดนิรภัยจากแต่ละจุดผูกยึด

ด้วยอุปกรณ์ เพื่อตรวจเช็คว่าสายรัดกระชับได้ดี ให้ความรู้สึกสบายเหมาะสมตามจุดมุ่งหมายของ

แผนงาน และได้ปรับขนาดพอดีแล้ว

6. สายรัดนิรภัยกันตก

EN 361:2002

สายรัดแบบเต็มตัวสำาหรับป้องกันการตก เป็นส่วนประกอบของระบบยับยั้งการตกตามข้อกำาหนด

มาตรฐาน EN 363 (ระบบป้องกันการตกส่วนบุคคล)

6A. จุดเชื่อมต่อที่ตำาแหน่งหน้าอก

6B. จุดเชื่อมต่อเพื่อห้อยตัวที่ตำาแหน่งต้นคอด้านหลัง

เฉพาะจุดเชื่อมต่อที่บอกมา ที่ใช้สำาหรับต่อเชื่อมกับระบบยับยั้งการตก เช่น กับตัวยับยั้งการตก

เชือกสั้นลดแรงกระชาก หรือในระบบอื่นที่ระบุมาตรฐาน EN 363 เพื่อความสะดวกในการระบุ

ลักษณะเฉพาะ จุดเชื่อมต่อนี้จะบ่งบอกด้วยตัวอักษร ‘A’

พื้นที่ปลอดภัย คือช่องว่างที่อยู่ด้านใต้ของผู้ใช้งาน

ระยะห่างด้านล่างของผู้ใช้งาน ต้องพอเพียงต่อการที่ผู้ใช้ไม่ไปกระแทกกับสิ่งกีดขวาง ในกรณีที่มี

การตก รายละเอียดของการคำานวณพื้นที่ปลอดภัย สามารถค้นหาได้จากข้อมูลทางเทคนิคสำาหรับ

ส่วนประกอบอื่น ๆ (เชือกสั้นดูดซับแรง ตัวยับยั้งการตก...)

7. สายรัดรอบเอวเพื่อการเหนี่ยวรั้งและตำาแหน่งการ

ทำางาน

EN 358: 2018

จุดเชื่อมต่อนี้จะต้องใช้ติดยึดเพื่อ การเหนี่ยวรั้ง หรือเพื่อระบบคงตำาแหน่งการทำางาน ดูคู่มือการใช้

งานของเชือกสั้น และข้อควรระวังในการใช้งาน จุดผูกยึดเหล่านี้ไม่ได้ออกแบบมาเพื่อใช้ป้องกัน

การตก ห้ามใช้สายรัดรอบเอวเพื่อตำาแหน่งการทำางาน ถ้ามองเห็นความเสี่ยงต่อการที่ผู้ใช้งานจะถูก

ห้อยตัว หรือเสี่ยงต่อการที่ไม่สามารถควบคุมการถูกดึงตึงบนสายรัดเอว สำาหรับการคงตำาแหน่ง

การทำางาน ให้ใช้จุดผูกยึดที่อยู่ในตำาแหน่งเดียวกัน หรืออยู่เหนือระดับของสะเอว เป็นสิ่งจำาเป็นที่

จะเพิ่มเติมในตำาแหน่งการทำางาน หรือระบบเหนี่ยวรั้ง ด้วยการใช้ร่วมกันเป็นส่วนรวม หรือระบบ

ป้องกันการตกส่วนบุคคล

7A. ประตูเปิดจุดเชื่อมต่อที่ตำาแหน่งหน้าท้อง

7B. จุดผูกยึดด้านข้างสายรัดรอบเอว

ใช้จุดยึดด้านข้างทั้งสองร่วมกันในการต่อเชื่อมกับเชือกสั้นดูดซับแรงในตำาแหน่งการทำางาน เพื่อ

ช่วยเพิ่มความสบายจากสายรัดรอบเอว

7C. จุดผูกยึดเหนี่ยวรั้งด้านหลัง

จุดผูกยึดด้านหลังของสายรัดเอว ถูกออกแบบมาเพื่อใช้ในการเชื่อมต่อของระบบการเหนี่ยวรั้ง เพื่อ

ป้องกันผู้ใช้งานจากการพลัดตกในการเข้าไปในบริเวณที่อาจมีการพลัดตกเกิดขึ้น

8. สายรัดสะโพก

EN 813: 2008

ประตูเปิดจุดเชื่อมต่อที่ตำาแหน่งหน้าท้อง

ออกแบบมาเพื่อการเคลื่อนไปข้างหน้าบนเชือกและเพื่อตำาแหน่งการทำางาน

ใช้ห่วงเชื่อมต่อที่ตำาแหน่งหน้าท้องนี้กับตัวไต่ลง เชือกสั้นเพื่อตำาแหน่งการทำางาน หรือเชือกสั้นเพื่อ

การเคลื่อนไปข้างหน้า

จุดผูกยึดนี้ไม่เหมาะกับการใช้ในระบบยับยั้งการตก

9. CROLL L ตัวบีบจับเชือกตำาแหน่งหน้าท้อง

EN 12841:2006

CROLL L เป็นอุปกรณ์สำาหรับเชือก type B ใช้เพื่องานไต่ขึ้นเชือกไปข้างหน้า

CROLL L ต้องใช้ร่วมกับอุปกรณ์หลัก type A backup device บนเชือกเซฟ (เช่น ASAP ตัว

ยับยั้งการตกสำาหรับเชือก)

- CROLL L ไม่เหมาะสำาหรับใช้ในระบบเพื่อยับยั้งการตก

- ได้การรับรองมาตรฐาน EN 12841:2006 type B ใช้เชือกขนาด 10-13มม type A แบบ low stretch

kernmantle ropes (หมายเหตุ ผ่านการรับรองด้วยการทดสอบ กับเชือก Petzl CLUB 10มม และ

เชือก Teufelberger KM3 13มม)

- ใช้ร่วมกับหมวดตัวต่อที่มีความยาวสูงสุดไม่เกิน 1 เมตร (เชือกสั้น + ตัวต่อ + อุปกรณ์)

- อย่าปล่อยให้เชือกหย่อน ระหว่างตัวปรับเชือกและจุดผูกยึด เพื่อช่วยลดความเสี่ยงจากการตก

เมื่อคุณอยู่ในสภาวะที่เชือกเส้นทำางานถูกดึงตึง ต้องแน่ใจว่าเชือกเส้นเซฟไม่ได้ถูกกดด้วยน้ำาหนัก

การกดลงของแรงแบบยืดหยุ่นสามารถทำาให้เชือกเส้นเซฟเสียหายได้

การทำางานและการทดสอบ

ตัวบีบจับเชือกนี้เป็นอุปกรณ์เพื่อการไต่ขึ้นเชือก ด้วยการเลื่อนไหลตัวขึ้นบนเชือกในทิศทางหนึ่ง

และล็อคในอีกทิศทางหนึ่ง

ฟันของลูกล้อทำาการล็อคโดยการกดจิกลงบนเชือกที่อยู่ระหว่างลูกล้อและเฟรม ช่องว่างที่อยู่

ระหว่างลูกล้อช่วยให้ฝุ่นโคลนเข้าไปติดฝังอยู่หลุดออกได้

การติดตั้งเชือก และการปลดออก

ดึงที่แผงตัวจับนิรภัยลงและล็อคมันกับเฟรมของอุปกรณ์ ตัวลูกล้อจะเปิดค้างอยู่

สอดใส่เชือกลงในตัวอุปกรณ์ ให้สังเกตุเครื่องหมายบ่งชี้ Up/Down ผลักแผ่นตัวจับนิรภัยเข้าไป ซึ่ง

จะทำาให้ลูกล้อดันติดกับเชือก ในตำาแหน่งนี้ แผ่นตัวจับนิรภัยจะช่วยไม่ให้ลูกล้อดันเปิดออกเอง

โดยไม่ได้ตั้งใจ

การปลดเชือกออก เลื่อนอุปกรณ์ขึ้นไปด้านบนของเชือกและในขณะเดียวกันให้ดึงตัวลูกล้อกลับ

โดยการจับที่ตัวจับนิรภัย

การโรยตัวลงด้วยเชือก

ใช้ CROLL L ร่วมกับตัวบีบจับเชือกอื่น (เช่น BASIC เป็นต้น) และห่วง-คล้องเท้า foot loop ยึด

ติดตัวคุณกับตัวบีบจับเชือกเส้นที่สอง และเชือกสั้นที่เหมาะสมกันเสมอ

สถานการณ์ที่เป็นมุมเอียง

เริ่มต้นที่มุมเอียงของเชือก วางเท้าลงบนเชือก จัดให้ตรงกับแนวของร่องเชือกบน CROLL L

การลงระยะสั้น

โดยการดันเลื่อนตัวอุปกรณ์ขึ้นบนเชือกแล้วให้ใช้นิ้วชี้ดันลูกล้อลงไปในขณะเดียวกัน ห้ามทำาการ

ปรับเปลี่ยนตัวจับนิรภัย เพราะอาจทำาให้เสี่ยงต่อการเกิดอุบัตเหตุ ขณะที่เปิดดันลูกล้อออก

คำาเตือน สำาหรับผู้ใช้งานที่มีน้ำาหนักมากกว่า 100กก ค้นหาข้อมูลเกี่ยวกับ การใช้งานของผู้ที่มีน้ำา

หนักเกินกว่า 100กก ได้ที่เว็ปไซด์ Petzl.com

10. ห่วงคล้องอุปกรณ์

ห่วงคล้องอุปกรณ์ต้องใช้สำาหรับอุปกรณ์เท่านั้น

คำาเตือน อันตราย ห้ามใช้ห่วงคล้องอุปกรณ์เพื่อการคุมเชือก โรยตัว การผูกเชือกเพื่อห้อยตัว หรือ

ใช้เป็นจุดผูกยึดห้อยตัวคน

แถบเวลโคร อาจใช้เพื่อการติดยึด เชือกสั้นของตัวยับยั้งการตกแบบเคลื่อนที่ ในตำาแหน่งสูง

11. ห่วงแขวนตัวล็อคเชื่อมต่อปลายเชือกสั้นกันตก

A. ใช้สำาหรับเป็นห่วงสำาหรับแขวนตัวล็อคเชื่อมต่อของปลายเชือกสั้นนิรภัยในกรณีที่ยังไม่ได้ถูก

ใช้งาน

B. ในกรณีที่เกิดการตก ห่วงแขวนจะปลดตัวล็อคเชื่อมต่อปลายเชือกสั้นลงมาเพื่อไม่ให้เกิดการขัด

ขวางการฉีกออกของตัวดูดซับแรงกระชาก

คำาเตือน จุดติดยึดนี้ไม่ใช่จุดติดยึดสำาหรับยับยั้งการตก

12. อุปกรณ์เสริม

PODIUM และ สายต่อสำาหรับ PODIUM

13. ข้อมูลเพิ่มเติม

อุปกรณ์นี้ได้ผลิตตามข้อกำาหนดของข้อบังคับ (EU) 2016/425 ในเรื่อง อุปกรณ์ป้องกันภัยส่วน บุคคล EU รายละเอียดข้อรับรองมาตรฐาน สามารถหาดูได้ที่ Petzl.com

- คุณจะต้องมีแผนการกู้ภัยและรู้วิธีการทำาได้อย่างรวดเร็วในกรณีที่ประสบความยุ่งยากขึ้นในขณะ ที่ใช้อุปกรณ์นี้

- จุดผูกยึดในระบบ จะต้องอยู่เหนือตำาแหน่งของผู้ใช้งาน และทำาตามข้อกำาหนดของมาตรฐาน EN 795 (ความแข็งแรงต้องไม่น้อยกว่า 12 kN)

- ในระบบยับยั้งการตกเป็นสิ่งสำาคัญที่จะต้องตรวจเช็คพื้นที่ว่างด้านใต้ของผู้ใช้งานก่อนการใช้งาน ทุกครั้ง เพื่อหลีกเลี่ยงการหล่นไปกระแทกกับพื้นหรือสิ่งกีดขวางในกรณีที่มีการตกเกิดขึ้น

- ต้องแน่ใจว่า จุดผูกยึดอยู่ในตำาแหน่งที่ถูกต้องเพื่อลดความเสี่ยง และระยะทางของการตก

- สายรัดนิรภัยเป็นเพียงอุปกรณ์ที่ช่วยพยุงร่างกาย ในระบบยับยั้งการตกเท่านั้น

- เมื่อใช้อุปกรณ์หลายชนิดร่วมกันอาจเกิดผลร้ายต่อความปลอดภัยในกรณีที่อุปกรณ์ชนิดหนึ่งถูกลด ประสิทธิภาพลงด้วยส่วนประกอบเพื่อความปลอดภัยของอุปกรณ์ชนิดอื่น

- คำาเตือน ต้องแน่ใจว่าอุปกรณ์ไม่ถูกสัมผัสกับสารกัดกร่อน หรือพื้นผิวที่แหลมคม

- ผู้ใช้งานต้องมีสภาพร่างกายแข็งแรง เหมาะกับกิจกรรมในที่สูง คำาเตือน การห้อยตัวอยู่ในสายรัด สะโพกเป็นเวลานานอาจมีผลทำาให้เกิดการบาดเจ็บสาหัส หรืออาจถึงแก่ชีวิต

- คู่มือการใช้งานของอุปกรณ์แต่ละชนิดที่ใช้เชื่อมต่อกับอุปกรณ์นี้ต้องปฏิบัติตามอย่างเคร่งครัด

- ถ้าอุปกรณ์ ถูกส่งไปจำาหน่ายยังนอกอาณาเขตของประเทศผู้เป็นแหล่งผลิต ตัวแทนจำาหน่ายจะต้อง จัดทำาคู่มือการใช้งานในภาษาท้องถิ่นของประเทศที่อุปกรณ์นี้ถูกนำาไปใช้งาน

- แน่ใจว่าป้ายเครื่องหมายที่ติดบนอุปกรณ์สามารถอ่านได้ชัดเจน

ควรยกเลิกการใช้อุปกรณ์เมื่อไร

ข้อควรระวัง ในกิจกรรมที่มีการใช้อย่างรุนแรงอาจทำาให้อุปกรณ์ต้องถูกเลิกใช้แม้หลังจากการใช้ งานเพียงครั้งเดียวทั้งนี้ ขึ้นอยู่กับชนิดของการใช้งานและสภาพแวดล้อมของการใช้ (สภาพที่แข็ง หยาบ สถานที่ใกล้ทะเล ขอบมุมที่แหลมคม สภาพอากาศที่รุนแรง สารเคมี...) อุปกรณ์จะต้องเลิกใช้ เมื่อ

- มีอายุเกินกว่า 10 ปี สำาหรับผลิตภัณฑ์ พลาสติค หรือสิ่งทอ

- ได้เคยมีการตกกระชากอย่างรุนแรง หรือ เกินขีดจำากัด

- เมื่อไม่ผ่านการตรวจเช็คสภาพ เมื่อมีข้อสงสัยหรือไม่แน่ใจ

- เมื่อไม่ทราบถึงประวัติการใช้งานมาก่อน

- เมื่อตกรุ่น ล้าสมัยจากการเปลี่ยนกฏเกณฑ์มาตรฐานเทคนิค หรือ ความเข้ากันไม่ได้กับอุปกรณ์อื่น ทำาลายอุปกรณ์เพื่อป้องกันการนำากลับมาใช้อีก

สัญลักษณ์

A. อายุการใช้งาน 10 ปี - B. เครื่องหมาย - C. สภาพภูมิอากาศ ที่สามารถใช้งานได้ - D. ข้อควร ระวังการใช้งาน - E. การทำาความสะอาด/ฆ่าเชื้อโรค - F. ทำาให้แห้ง - G. การเก็บรักษา/การขนส่ง

- H. การบำารุงรักษา - I. การดัดแปลงเพิ่มเติม/การซ่อมแซม (ไม่อนุญาตให้ทำาภายนอกโรงงานของ Petzl ยกเว้นส่วนที่สามารถใช้ทดแทนได้) - J. คำาถาม/ติดต่อ

อุปกรณ์มีการรับประกันเป็นเวลา 3 ปี

เกี่ยวกับวัตถุดิบหรือความบกพร่องจากการผลิต ข้อยกเว้นจากการรับประกัน การชำารุดบกพร่อง จากการใช้งานตามปกติ ปฏิกิริยาจากสารเคมี การแก้ไขดัดแปลง การเก็บรักษาไม่ถูกวิธี ขาดการดูแล การนำาไปใช้งานที่นอกเหนือจากที่อุปกรณ์ได้ถูกออกแบบไว้

เครื่องหมายคำาเตือน

1. สถานการณ์เสี่ยงที่อาจจะเกิดอันตรายบาดเจ็บสาหัส หรือ เสียชีวิต 2. แสดงให้เห็นถึงความเสี่ยง ต่อการเกิดอุบัติเหตุ หรือ การบาดเจ็บ 3. ข้อมูลสำาคัญที่เกี่ยวกับประสิทธิภาพในการใช้งาน หรือ คุณสมบัติของอุปกรณ์ 4. ความเข้ากันไม่ได้ของอุปกรณ์

เครื่องหมายและข้อมูล

a. มีคุณสมบัติตามข้อกำาหนดของอุปกรณ์ PPE ชื่อเฉพาะที่บอกถึงการทดลองผ่านมาตรฐาน EU b. หมายเลขรับรองที่ผ่านการทดสอบที่ใช้ในการควบคุมการผลิตของ PPE นี้ - c. การสืบมาตรฐาน ข้อมูลแหล่งกำาเนิด - d. ขนาด - e. หมายเลขลำาดับ - f. ปีที่ผลิต - g. เดือนที่ผลิต - h. หมายเลขลำาดับ การผลิต - i. หมายเลขกำากับตัวอุปกรณ์ - j. มาตรฐาน - k. อ่านคู่มือการใช้โดยละเอียด - l. ข้อมูลระบุ รุ่น - m. ค่าของการรับแรงได้สูงสุด - n. ที่อยู่ของโรงงานผู้ผลิต - o. วันที่ของการผลิต (เดือน/ปี)

TECHNICAL NOTICE ASTRO BOD FAST C0061700C (151018)
