Perlick BC24 Installation Manual

Installation and Operation

Instruction Manual

(Manuel D’installation Et Mode D’emploi)

Self-Contained & Remote Backbar Coolers

(Réfrigérateurs De Bar Autonomes Et Distants)

Self-Contained (Autonome)

Model Series (Modèles)
BS36L/R-__ __ __-__

BS60L/R-__ __ __-__ __
BS84L/R-__ __ __-__ __ __
BS108L/R-__ __ __-__ __ __ __

NS32L/R-__ __ __-__
NS52L/R-__ __ __-__ __
NS72L/R-__ __ __-__ __ __
NS92L/R-__ __ __-__ __ __ __

Mug Frosters

(Congélateurs Pour Givrer Les Chopes Mug Frosters)

Remote (Distants)

Model Series (Modèles)
BR48L/R-__ __ __-__ __

BR72L/R-__ __ __-__ __ __
BR96L/R-__ __ __-__ __ __ __

NR40L/R-__ __ __-__
NR60L/R-__ __ __-__ __
NR80L/R-__ __ __-__ __ __ __

Bottle Coolers

(Réfrigérateurs Pour Bouteilles Bottle Coolers)

Slide Top

(Porte Supérieure Coulissante)

Model Series (Modèles)

MC24__ MC36__
MC48__

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470

[phone] | Fax: [phone] | [e-mail] | www.krowne.com

Front Door

(Porte Avant)

Model Series (Modèles)

FMC24-__ __-__

BC24-__ __ BC36-__ __ BC48-__ __
BC72-__ __ BC96-__ __

Model Series (Modèles)

Printed in the USA

Rev. 04/2013

No. RF-1.0

THIS PAGE INTENTIONALLY LEFT BLANK

2

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

Table of Contents

(Sommaire)

English (Français)

Warranty Information (Informations relatives à la garantie) 4-5

Installation (Installation) 6-7

Operation & Maintenance (Fonctionnement et Maintenance) 8-9

Specifications & Wiring Diagrams (Spécifications et Diagrammes de Câblage) 10-13

Backbar/Narrow Door Backbar (Réfrigérateurs Autonomes / Backbar Porte Étroite) 10

Remote Backbar (Réfrigérateurs Distants) 11

Bottle Coolers (Réfrigérateurs pour Bouteilles) 12

Mug Frosters (Congélateur pour Chopes) 13

Parts Breakdown (Vue Éclatée des Pièces) 14-21

Backbar (Réfrigérateurs Autonomes) 14-15

Narrow Door Backbar (Backbar Porte Étroite) 16

Remote Backbar (Réfrigérateurs Distants) 17

Bottle Coolers (Réfrigérateurs pour Bouteilles) 18-19

Mug Frosters (Congélateur pour Chopes) 20-21

Frequently Asked Questions (Foire Aux Questions) 23

*** IMPORTANT ***

Condenser must be cleaned every 60 days or may void warranty.

Warranty work must be authorized by factory prior to service being done cooler must be level to operate properly.

Cooler must be level to operate properly.

Le condensateur doit être nettoyé tous les 60 jours afin de ne pas risquer d’annuler la garantie.

Les travaux sous garantie doivent être autorisés par l’usine avant de les réaliser.

Le réfrigérateur doit être de niveau pour fonctionner convenablement.

* Backbar Refrigeration and Bottle Cooler equipment is intended for the storage and

display of non-potentially-hazardous bottled or canned products only *

* Mug Froster equipment is not intended for storage or display of food or beverages *

* Les réfrigérateurs de bar Backbar et de bouteilles Bottle Cooler sont exclusivement conçus pour le stockage

et la présentation de produits potentiellement non dangereux en bouteille ou en canette *

* Le congélateur Mug Froster n’est pas prévu pour le stockage et la présentation d’aliments ou de boissons *

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

3

Warranty Information

All Krowne Metal Corporation (KMC) refrigeration products are warranted to be free of defects in material and workmanship within one year of
factory ship date.

Warranty Form

A warranty form is included with this manual and must be completed and faxed to KMC at [phone]. You can also visit us at www.krowne.
com and register online. Registration must be complete within 2 weeks of install. Failure to do so may void labor warranty.

One Year Parts & Labor Warranty

Parts Warranty

Any part found defective under normal use within one year of factory ship date will be replaced by KMC. Warranty is void in the absence of proper
maintenance, operation and authorized service. Warranty is also void on units that have been damaged in freight, field altered, lack of proper
electrical requirements, fire, flood or natural disaster.

Replacement Parts

Must be returned to KMC prepaid. Credit will be issued upon return and inspection of defective part.

Labor Warranty

Labor service MUST be approved by KMC before work is done. If authorization is not obtained warranty is void. KMC is not responsible for any
loss of product or sales during that time. Any additional costs due to after hour services or excessive travel time (more than an hour) will be
incurred by end user. Labor warranty covers all 50 states.

5 Year Compressor Warranty

Compressor is covered by a 5 year replacement warranty and a one year labor warranty from the original factory ship date.

cut along the dotted line and send in bottom half

Warranty Form

PLEASE CHECK THE TYPE OF UNIT YOU HAVE:

☐ BACK BAR COOLER ☐ SLIDE TOP BOTTLE COOLER ☐ MUG FROSTER

MODEL NO.: ______________ SERIAL NO.: ______________ INSTALL DATE: _______

NAME OF ESTABLISHMENT: ________________________ PHONE NO.: ______________

ADDRESS: _____________________ CITY/STATE: _______________ ZIP: __________

DEALER NAME: ________________________ CITY/STATE: ___________________

PLEASE FAX TO [phone] TO COMPLETE REGISTRATION

YOU CAN ALSO REGISTER YOUR WARRANTY ONLINE AT WWW.KROWNE.COM/WARRANTY

4

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

Informations

Relatives à la Garantie

Tous les produits de réfrigération Krowne Metal Corporation (KMC) sont garantis dépourvus de vices de matière et de fabrication pendant un an à
compter de la date d’expédition de notre usine.

Formulaire de garantie

Un formulaire de garantie est fourni avec ce manuel. Il doit être rempli et faxé à KMC au [phone]. Vous pouvez également vous rendre
sur notre site www.krowne.com et vous enregistrer en ligne. L’enregistrement sera réalisé dans un délai de 2 semaines après l’installation de
l’équipement. Le non-respect de cette recommandation peut annuler la garantie de main-d’œuvre.

Garantie pièces et main-d’œuvre d’un an

Garantie pièces

Dans un délai d’un an à compter de la date d’expédition de l’usine et dans le cadre d’une utilisation normale, toute pièce défectueuse sera
remplacée par KMC. La garantie est annulée en l’absence de maintenance, exploitation ou réparation agréée convenables. La garantie est
également annulée pour les unités endommagées pendant le transport, modifiées sur le terrain, dont les caractéristiques électriques nominales
ne sont pas respectées et, en cas d’incendie, d’inondation ou de catastrophe naturelle.

Pièces de rechange

Elles seront renvoyées à KMC port payé. Un crédit sera octroyé après le retour et l’inspection de la pièce défectueuse.

Garantie de main-d’œuvre

Les réparations DEVRONT être approuvées par KMC avant la réalisation du travail. En l’absence d’autorisation, la garantie est annulée. KMC n’est
pas responsable des pertes de produit ou de vente pendant cette période. Tous les frais additionnels imputables aux réparations en dehors des
heures ouvrées ou à une durée de transport excessive (plus d’une heure) seront à la charge de l’utilisateur final. La garantie de main-d’œuvre
couvre la totalité des 50 états.

Garantie de 5 ans sur le compresseur

Le compresseur est couvert par une garantie d’échange de 5 ans et une garantie de main d’œuvre d’un an à compter de la date d’expédition de
l’usine.

cut along the dotted line and send in bottom half

Formulaire D’enregistrement De Garantie

VEUILLEZ COCHER LE TYPE D’ÉQUIPEMENT DONT VOUS DISPOSEZ:

☐ RÉFRIGÉRATEUR BACK BAR ☐ RÉFRIGÉRATEUR PORTE SUPÉRIEURE COULISSANTE BOTTLE COOLER ☐ CONGÉLATEUR MUG FROSTER

MODÈLE N°: __________________ N° DE SÉRIE: ________________________________ DATE D’INSTALLATION _________________

NOM DE L’ÉTABLISSEMENT: ________________________ N° DE TÉLÉPHONE: ______________

ADRESSE: _____________________ VILLE/ÉTAT: _______________ CODE POSTAL: __________

NOM DU REVENDEUR: ________________________ VILLE/ÉTAT: ___________________

VEUILLEZ FAXER CE FORMULAIRE AU [phone] POUR TERMINER L’ENREGISTREMENT

VOUS POUVEZ ÉGALEMENT ENREGISTRER VOTRE GARANTIE EN LIGNE À L’ADRESSE WWW.KROWNE.COM/WARRANTY

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

5

Installation

At Krowne Metal Corporation (KMC) we are dedicated to customer satisfaction. This installation guide is
provided to clarify and answer any questions you may have regarding our line of Backbar Coolers. Please read this guide before attempting
installation or operation. Thank you for choosing KMC as your Refrigeration provider.

Uncrating

Remove all shipping material from unit before operation. Please inspect unit for any hidden freight damage and report any damage immediately
to Krowne Metal Corp. If included, install optional casters or legs to bottom of unit. Please avoid turning unit on it’s side or rear to install
accessories. If this can not be avoided, unit must be left in the upright position for 24 hrs before operating. All units come equipped with pre­determined mounting holes and self starting screws for easy install. (screws are provided only when casters or legs are ordered from factory). It
is important to check that casters or legs are securely attached with appropriate mounting
hardware.

Electrical Requirements

115 Volt AC, 1 Phase, 60Hz. We recommend using a dedicated 15 amp circuit minimum. 8’-0”grounded cord standard on Self Contained Backbar
Coolers, Bottle Coolers and Mug Frosters. Remote units come with a terminal block inside the box for a hard wire connection (supplied by the end
user).

Plumbing

Self-contained Backbar Coolers, Bottle Coolers and Mug Frosters have an evaporating pan and do not require any plumbing hook-up. Remote
units require a drain hook-up. We recommend using 1/2” tubing and running it thru the same knockout used for the refrigeration hook up.

Installing of Dividers (Bottle Coolers)

Dividers come pre-installed at the factory. Additional racks can be ordered and placed as per customer’s
request.

Installing of Shelves (Backbar Coolers, Mug Frosters)

Shelves and installation clips are shipped within the cooler inside a separate carton. Shelves can be installed based on owner’s preference.

Location

Place unit in desired location and level. It is important for the unit to be level or it will not drain properly and the doors will not close properly,
which in turn will affect the function of the cooler and void any factory warranty.

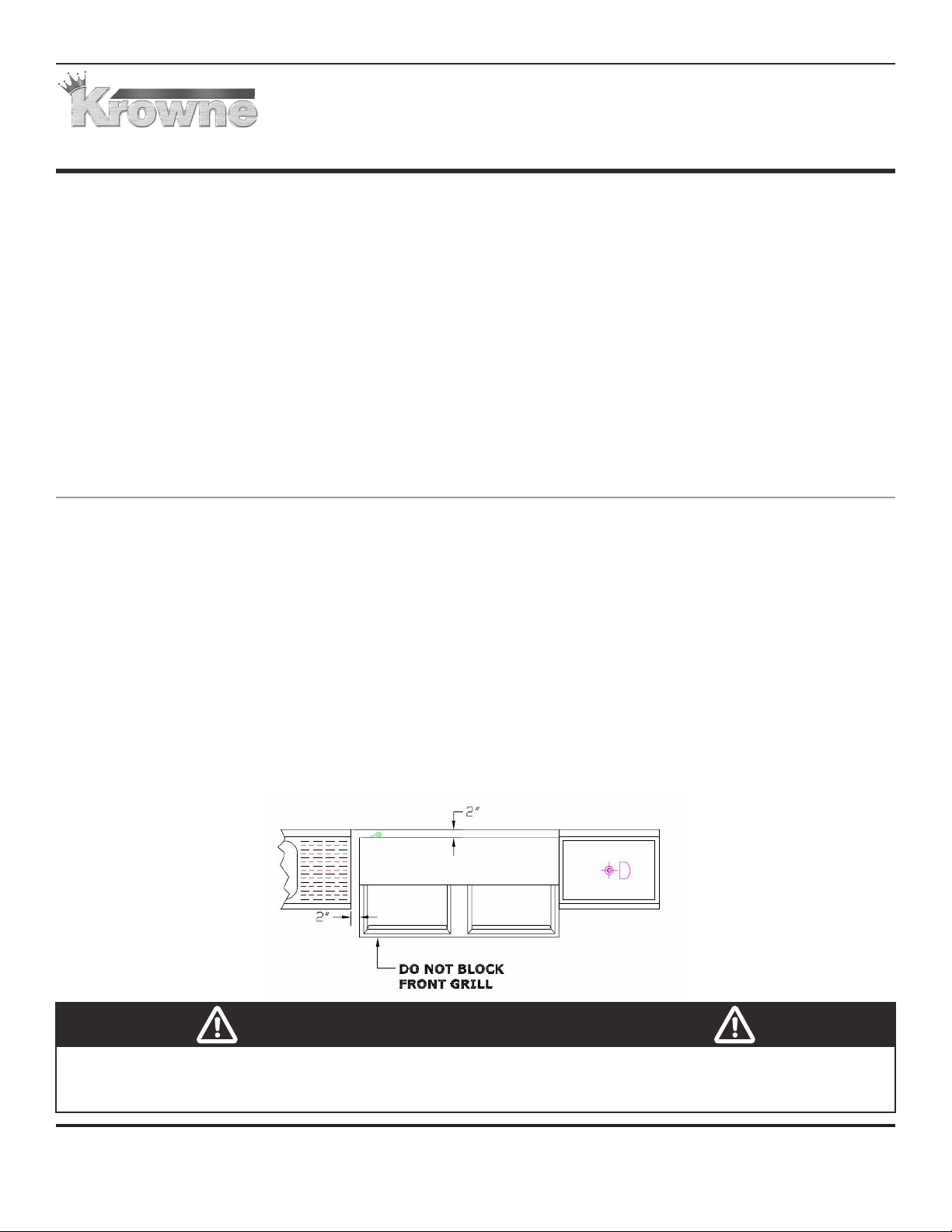

Allow 2” clearance on left side or at rear of unit for proper air flow (both recommended) on Bottle Coolers and Backbar Coolers.

DO NOT BLOCK OR OBSTRUCT FRONT GRILL.

Floor Sealing

If required, unit can be sealed to floor using an NSF approved clear silicone. Excess sealant should be wiped clean.

6

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

Installation

Chez Krowne Metal Corporation (KMC), la satisfaction du client est notre priorité. Ce guide d’installation est fourni afin de clarifier et de répondre
à toute question que vous pourriez vous poser à propos de notre gamme de réfrigérateurs de bar Backbar Coolers. Veuillez lire ce guide avant
toute installation ou exploitation. Nous vous remercions d’avoir choisi KMC comme fournisseur de vos équipements de réfrigération.

Déballage

Retirer tous les matériaux d’emballage de l’unité avant son exploitation. Veuillez inspecter l’unité pour vous assurer qu’elle n’a pas été
endommagée pendant le transport et signalez immédiatement tout dégât à Krowne Metal Corp. S’ils sont fournis, montez les pieds ou les roues
en option en bas de l’équipement. Ne couchez pas l’équipement à l’arrière ou sur le côté pour installer les accessoires. Si vous ne pouvez pas
faire autrement, dans ce cas, laissez l’équipement droit pendant 24 heures avant de le faire fonctionner. Toutes les unités sont équipées de trous
différenciés et de vis faciles à monter. (les vis sont uniquement fournies lorsque des roulettes ou des pieds sont commandés en usine). Il est
primordial de vérifier que les roues ou les pieds sont convenablement fixés à l’aide du matériel de fixation approprié.

Caractéristiques électriques

115 Volts CA, 1 Phase, 60Hz. Nous vous recommandons d’utiliser un circuit dédié de 15 ampères minimum. Cordon avec terre de 2,4m de série
pour les réfrigérateurs autonomes de bar Backbar Coolers, les réfrigérateurs de bouteilles Bottle Coolers et les congélateurs Mug Frosters. Les
équipements distants sont équipés d’un bornier dans le boîtier afin de brancher les câbles électriques (fournis par l’utilisateur final).

Plomberie

Les réfrigérateurs autonomes de bar Backbar Coolers, les réfrigérateurs de bouteilles Bottle Coolers et les congélateurs Mug Frosters sont
équipés d’un plateau d’évaporation et ils ne doivent pas être connectés à la plomberie. Les unités à distance doivent être raccordées à une
purge. Nous vous recommandons d’utiliser un tubage de 1/2” et de le passer dans la même entrée défonçable que le raccord de réfrigération.

Installation des séparateurs (réfrigérateurs pour bouteilles bottle coolers)

Les séparateurs sont fournis prémontés en usine. Des étagères additionnelles peuvent être commandées et positionnées sur demande du client.

Installations des étagères (réfrigérateurs backbar coolers et congélateurs mug frosters)

Les étagères et les fixations sont expédiées dans un carton séparé placé dans l’équipement. Il est possible de placer les étagères selon la
préférence de l’utilisateur final.

Emplacement

Placez l’équipement à l’emplacement désiré et de niveau. Il est important que l’équipement soit de niveau, sinon il ne sera pas convenablement
purgé et les portes ne se refermeront pas convenablement. Ceci affectera le fonctionnement de l’équipement et annulera la garantie.
Prévoyez un dégagement de 5cm à gauche et à l’arrière de l’équipement afin de permettre un bon flux d’air (tous deux recommandés) pour les
réfrigérateurs Bottle Coolers et Backbar Coolers. NE PAS BLOQUER NI OBSTRUER LA GRILLE AVANT.

Pose d’un joint d’étanchéité

Si nécessaire, il est possible de poser un joint d’étanchéité fait de silicone transparent approuvé la NSF. Essuyez l’excès de joint d’étanchéité.

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

7

Operation and Maintenance

Operating Temperature

Backbar Cooler

The operating temperature of the self-contained backbar cooler is pre-set at the factory for an average
of 35° (fig. 1a). Average operating range is from 32° to 40°. Remote units need to be set by a certified
refrigeration technician.
Self-Contained units: Digital thermostat can be found on the front condensing unit cover. To set to desired
temperature follow the steps below.

1. Press SET for 1 second. The set value will start flashing after a few moments

2. Increase or decrease the value using UP or DOWN

3. Press SET to confirm new value

Manual defrost cycle: Press DOWN for more than 3 seconds

Mug Froster

The operating temperature of the Mug Froster is pre-set at the factory for an average of 5° (fig. 1b). Average
operating range is from -1° to 10°.

Loading

Units can be filled with mugs, glasses or plates which should be dry and at room temperature. Allow 25-30
minutes for proper cleaning.

Defrosting

Automatic defrost is standard on all KMC mug frosters. Auto evaporator defrost will occur every 4 hours for
approximately 20 minutes. NOTE: Fans inside the unit will turn off during this cycle. If evaporator coil
freezes up and a manual defrost is needed, press the DOWN button for more than 3 seconds until DEF is
displayed on the thermostat screen.
An automatic fullbox defrost will be performed every day from 5 AM to 9 AM.

(fig. 1a)

(fig. 1b)

Bottle Cooler

The operating temperature of the Slide Top Bottle Cooler is pre-set at the factory for an average of 36°.
Average operating range is from 32° to 40°.

Thermostat is located on the front of the evaporator housing inside of the unit and may be adjusted using a
flat-head screw driver. IMPORTANT: Any adjustments to temperature should be made in small increments to
prevent damage to unit. Turning the temperature too cold will result in the coil freezing and the compressor
will be forced to run continuously, ultimately resulting in higher box temperature and the compressor burning
out. If the coil freezes, unplug the cooler open the doors and let unit defrost for 24 hours before plugging in
again. It is important to turn knob back to factory setting to prevent coil from freezing again. (fig. 1c)

FACTORY SETTINGS

24”, 36” & 48” coolers set to #4

72” coolers set to #5 (normal)
96” coolers set to #5 (normal)

(fig. 1c

Cleaning Instructions

Make sure to avoid all products which may corrode the stainless steel such as steel wool and chlorine based bleaches. The cooler should be
cleaned with a mild detergent , warm water and a soft cloth. All cleaning materials should be washed away and the cooler completely dried.

Condenser must be cleaned every 60 days or may void warranty. Prior to removing front panel on Backbar Coolers and Mug Frosters, you must
shut off the unit (shut off switch located next to digital thermostat). Remove front grill for access to condenser. If the condenser is not cleaned
regularly loss of efficiency and ultimately condenser failure may occur.

Doors as well as the interior of the cooler should be cleaned occasionally to prevent buildup of liquids and other matter that may interfere with
operation. To clean these surfaces use a mild detergent, warm water and a soft cloth. Dry completely!

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470

8

[phone] | Fax: [phone] | [e-mail] | www.krowne.com

Exploitation et maintenance

Température de Fonctionnement

Réfrigérateur Backbar Cooler

La température de fonctionnement du réfrigérateur de bar autonome est préréglée en usine à une moyenne
de 2°C (fig. 1a). La plage moyenne de fonctionnement est comprise entre 0 et 5°C. Les unités distantes
doivent être réglées par un technicien en réfrigération certifié.
Unités autonomes: Le thermostat numérique se trouve à l’avant de la protection de l’unité de condensation.
Afin de régler la température désirée, suivre ces étapes.

1. Appuyer sur SET (Régler) pendant 1 seconde. La valeur définie commence à clignoter au bout de quelques instants

2. Utiliser les flèches HAUT ou BAS pour augmenter ou baisser la valeur

3. Appuyer sur SET (Régler) pour confirmer la nouvelle valeur

Cycle de dégivrage manuel: Appuyer sur la flècheBAS plus de 3 secondes
Les unités distantes sont équipées d’une valve de dilatation et elles devraient être réglées par un réparateur agréé.

Congélateur pour Chopes Mug Froster

La température du Mug Froster est préréglée en usine à -18°C (fig. 1b). La plage moyenne de fonctionnement est comprise entre -20°C et -15°C.

Chargement

Les équipements peuvent être chargés de chopes, verres ou plateaux secs et à température ambiante.
Laisser 25 à 30 pour une bonne réfrigération.

Dégivrage

Tous les congélateurs MUG FROSTERS de KMC sont équipés d’une fonction de dégivrage automatique.
Le dégivrage évaporateur automatique intervient toutes les 4 heures pendant environ 20 minutes.
REMARQUE: Les ventilateurs de l’équipement se coupent pendant ce cycle. Si la bobine de l’évaporateur
gèle et qu’un dégivrage manuel est nécessaire, appuyez plus de 3 secondes sur la flèche BAS jusqu’à ce que 3 DEF
apparaisse à l’écran du thermostat.
Un dégivrage automatique complet est réalisé tous les jours de 5h à 9h.

(fig. 1a)

(fig. 1b)

Réfrigérateur Bottle Cooler

La température de fonctionnement du réfrigérateur Bottle Cooler à porte supérieure coulissante est préréglée en
usine à 2°C. La plage moyenne de fonctionnement est comprise entre 0 et 5°C.

Le thermostat est situé à l’avant du boîtier de l’évaporateur dans l’unité et il peut être réglé à l’aide d’un tournevis
à tête plate. IMPORTANT: Toute modification de la température devra se faire par petits incréments afin d’éviter
d’endommager l’unité. Une température trop froide entraînera le gel de la bobine et donc le fonctionnement en
continu du compresseur, pour finir par une température plus élevée dans l’équipement et une usure prématurée
du compresseur. Si la bobine gèle, débrancher le réfrigérateur, ouvrir les portes et laisser décongeler l’équipement
pendant 24 heures avant de le rebrancher. Il est important de remettre le bouton sur le réglage d’usine afin d’éviter
que la bobine le gèle à nouveau. (fig. 1c)

Instructions de Nettoyage

Veillez à éviter tous les produits qui peuvent attaquer l’acier inoxydable comme la laine de fer et les nettoyants à base de chlore. Nettoyez le
réfrigérateur à l’aide d’un détergent doux, d’eau chaude et un chiffon doux. Tous les produits nettoyants seront rincés et le réfrigérateur sera
entièrement séché.

Le condensateur doit être nettoyé tous les 60 jours afin de ne pas risquer d’annuler la garantie Avant de retirer le panneau avant des
réfrigérateurs Backbar Coolers et des congélateurs Mug Frosters, vous devez éteindre l’équipement (l’interrupteur marche/arrêt se trouve à côté
du thermostat numérique). Retirez la grille avant pour accéder au condensateur. Si le condensateur n’est pas nettoyé régulièrement, une perte
d’efficacité et à terme, un dysfonctionnement du condensateur peuvent survenir.

Les portes ainsi que l’intérieur du réfrigérateur doivent être nettoyés de temps à autre pour éviter l’accumulation de liquides et autres corps
étrangers qui pourraient nuire au bon fonctionnement. Nettoyez ces surfaces à l’aide d’un détergent doux, d’eau chaude et un chiffon doux.
Veillez à bien sécher !

RÉGLAGES D’USINE

Réfrigérateurs de 60,9cm, 91,4cm

121,9cm réglés sur le n°4

Les réfrigérateurs de 182,8cm sont

réglés sur le n°5 (normal)

Les réfrigérateurs de 234,8cm sont

réglés sur le n°5 (normal)

(fig. 1c)

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

9

Specifications | Backbar

(Spécifications | Réfrigérateurs Autonomes)

Self-Contained Backbar Coolers (Réfrigérateurs Autonomes)

MODEL NO. (MODÈLE N°) BS36L/R- BS60L/R- BS84L/R- BS108L/R- NS32L/R- NS52L/R- NS72L/R- NS92L/R-

NO. OF DOORS (N° DE PORTES) 1 2 3 4 1 2 3 4

LENGTH (LONG.) 36” (91,4cm) 60” (152,4cm) 84” (213,3cm) 108” (274,3cm) 32” (81,2 cm) 52” (132cm) 72” (182,8cm) 72” (182,8cm)

DEPTH (PROFONDEUR) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm)

REFRIG. TYPE

(TYPE DE RÉFRIGÉRANT)

CHARGE 10 oz. (0,3l) 12 oz. (0,36l) 15 oz. (0,45l) 20 oz. (0,6l) 10 oz. (0,3l) 12 oz. (0,36l) 12 oz. (0,36l) 15 oz. (0,45l)

DESIGN PRESSURE H/L

(PRESSION NOMINALE H/L)

H.P. 1/5 1/4 1/3 1/3 + 1/5 1/4 1/4 1/3

FULL LOAD AMPS

(INTENSITÉ PLEINE CHARGE)

CASE CAPACITY -

12 OZ. BOTTLES

(CAPACITÉ DE LA CAISSE -

BOUTEILLES DE 360ml)

WINE BOTTLES - 750 ML

(BOUTEILLES DE VIN - 750ML)

All Units are 115V, 1 Phase, 60 HZ (Tous les équipements fonctionnent à 115V, 1 Phase, 60 HZ)

134A 134A 134A 134A 134A 134A 134A 134A

235/150 235/150 235/150 480/140 235/150 235/150 235/150 235/150

3.6 6.0 9.0 7.0 3.6 6.0 6.0 9.0

7.0 15.7 24.5 30.0 5.0 12.0 19.0 26.0

72 168 252 302 60 126 204 282

Wiring Diagram (Diagramme de Câblage)

BS and NS Series Self-Contained 1,2,3 and 4 DOOR (Séries BS et NS Autonomes 1, 2, 3 et 4 Portes)

10

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

Specifications | Remote Backbar

(Spécifications | Réfrigérateurs Distants)

Remote Backbar Coolers (Réfrigérateurs Distants)

MODEL NO. (MODÈLE N°) BR48L/R- BR72L/R- BR96L/R- NR40L/R- NR60L/R- NR80L/R-

NO. OF DOORS (N° DE PORTES) 2 3 4 2 3 4

LENGTH (LONG.) 48” (121,9 cm) 72” (182,8cm) 96” (243,8cm) 40” (101,6cm) 60” (152,4cm) 80” (203,2cm)

DEPTH (PROFONDEUR) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm)

REFRIG. TYPE

(TYPE DE RÉFRIGÉRANT)

FULL LOAD AMPS

(INTENSITÉ PLEINE CHARGE)

CASE CAPACITY -

12 OZ. BOTTLES

(CAPACITÉ DE LA CAISSE -

BOUTEILLES DE 360ml)

WINE BOTTLES - 750 ML

(BOUTEILLES DE VIN - 750ML)

All Units are 115V, 1 Phase, 60 HZ (Tous les équipements fonctionnent à 115V, 1 Phase, 60 HZ)

134A or 404A 134A or 404A 134A or 404A 134A or 404A 134A or 404A 134A or 404A

1.0 1.5 2.0 1.0 1.5 2.0

14.4 21.9 30.0 11.5 17.8 24.7

144 224 302 114 176 248

Wiring Diagram (Diagramme de Câblage)

BR and NR Series Remote 2,3 and 4 Door (Séries BS et NS Autonomes 1, 2, 3 et 4 Portes)

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

11

Specifications | Bottle Coolers

(Spécifications | Réfrigérateurs pour Bouteilles)

Bottle Coolers (Réfrigérateurs pour Bouteilles)

MODEL NO. (MODÈLE N°) BC24- BC36- BC48- BC72- BC96-

NO. OF DOORS (N° DE PORTES) 1 1 2 2 3

LENGTH (LONG.) 24” (60,9cm) 36” 36” (91,4cm) 48” (121,9 cm) 72” (182,8cm) 96” (243,8cm)

DEPTH (PROFONDEUR) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm)

REFRIG. TYPE

(TYPE DE RÉFRIGÉRANT)

CHARGE 7.0 oz. 7.0 oz. 7.5 oz. 10.0 oz. 12.0 oz.

DESIGN PRESSURE H/L

(PRESSION NOMINALE H/L)

H.P. 1/5 1/5 1/3 1/3 1/3

FULL LOAD AMPS

(INTENSITÉ PLEINE CHARGE)

WEIGHT - LBS.

POIDS (KG)

All Units are 115V, 1 Phase, 60 HZ (Tous les équipements fonctionnent à 115V, 1 Phase, 60 HZ)

134A 134A 134A 134A 134A

440/140 440/140 440/140 440/140 440/140

4.0 4.0 5.5 6.0 6.6

185 220 260 350 450

Wiring Diagram (Diagramme de Câblage)

Bottle Coolers (Réfrigérateurs pour Bouteilles)

12

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

Specifications | Mug Frosters

(Spécifications | Congélateur pour Chopes)

Mug Frosters (Congélateur pour Chopes)

MODEL NO. (MODÈLE N°) MC24 MC36 MC48 FMC24

NO. OF DOORS (N° DE PORTES) 1 1 2 1

LENGTH (LONG.) 24” (60,9cm) 36” 36” (91,4cm) 48” (121,9 cm) 24” (60,9cm)

DEPTH (PROFONDEUR) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm) 24” (60,9cm)

REFRIG. TYPE

(TYPE DE RÉFRIGÉRANT)

CHARGE 5 oz. 5 oz. 5 oz. 5 oz.

DESIGN PRESSURE H/L

(PRESSION NOMINALE H/L)

H.P. 1/3 1/3 1/3 1/3

FULL LOAD AMPS

(INTENSITÉ PLEINE CHARGE)

WEIGHT - LBS.

POIDS (KG)

All Units are 115V, 1 Phase, 60 HZ (Tous les équipements fonctionnent à 115V, 1 Phase, 60 HZ)

404 404 404 404

440/140 440/140 440/140 440/140

5.2 5.3 5.5 5.2

160 200 240 220

Wiring Diagram (Diagramme de Câblage)

Mug Frosters (Congélateur pour Chopes)

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

13

Parts Breakdown | Backbar

(Vue Éclatée des Pièces | Réfrigérateurs)

14

1

1C

1B

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

1D

1E

1A

Parts Breakdown | Backbar

(Vue Éclatée des Pièces | Réfrigérateurs)

COOLER SIZE (TAILLE DU RÉFRIGÉRATEUR) BS36L/R BS60L/R BS84L/R BS108L/R

ITEM NO.

(ARTICLE N°)

1 Condensing Unit 134A (Self-Contained) [Unité de condensation 134A (Autonome)] BC-720 (1/5) BC-724 (1/4) BC-500 (1/3) BC-500 (1/3)

1A Compressor Head 134A [Tête du compresseur 134A] BC-721 BC-725 BC-501 BC-501

1B Condenser [Condenseur] BC-627 BC-508 BC-508 BC-508

1C Condenser Motor Blade [Condenseur lame de moteur] BC-629 BC-629 BC-644 BC-644

1D Plastic Guard [Protection en plastique] BC-626 BC-626 BC-626 BC-626

1E Condenser Motor [Moteur à condensateur] BC-628 BC-628 BC-643 BC-643

3 Compressor Frame [Châssis du compresseur] 1541 1541 1541 1541

4A Front Grill (Black Vinyl) [Grille avant (Vinyle noir)] 1760 1760 1760 1760

4B Front Grill (Stainless Steel) [Grille avant (Inox)] 1759 1759 1759 1759

5 Thermostat [Thermostat] BC-512 BC-512 BC-512 BC-512

6 Back Grill (Galvanized) [Grille arrière (Galvanisée)] 1538 1538 1538 1538

7 Top Door Support Bracket [Support de fixation de porte supérieure] 1575 1575 1575 1575

8 Zinc Plated “L” Bracket [Support zingué en L] BC-592 BC-592 BC-592 BC-592

9A Black Vinyl Door [Porte en vinyle noir] BC-700 BC-700 BC-700 BC-700

9B Glass Door with Black Vinyl Frame [Porte en verre avec cadre en vinyle noir] BC-705 BC-705 BC-705 BC-705

9C Stainless Steel Door [Porte en inox] BC-701 BC-701 BC-701 BC-701

9D Glass Door with Stainless Steel Frame [Porte en verre avec cadre en inox] BC-706 BC-706 BC-706 BC-706

10 Top Door Hing with Spring [Charnière de porte supérieure avec ressort] BC-591 BC-591 BC-591 BC-591

11 Bottom Hinge [Charnière inférieure] BC-590 BC-590 BC-590 BC-590

12 Black Cap [Capuchon noir] BC-593 BC-593 BC-593 BC-593

13 Door Handle [Poignée de porte] BC-555 BC-555 BC-555 BC-555

14 Door Gasket [Joint de porte] BC-552 BC-552 BC-552 BC-552

15 Pilaster (18”) [Pilastre (45,7cm)] BC-542 BC-542 BC-542 BC-542

16 Pilaster Clip [Attache de pilastre] BC-543 BC-543 BC-543 BC-543

17A 21 5/8” x 18” Shelf (*19 1/2” x 16”) [Étagère 54,9cm x 45,7cm (*49,5cm x 40,6”)] *BC-648 BC-538 BC-538 BC-538

17B 23 5/8” x 18” Shelf [Étagère 60cm x 45,7cm] N/A N/A BC-539 BC-539

18 Stainless Steel Evaporator Face [Façade en inox d'évaporateur] 1545 1545 1545 *1968

19 Fan Guard [Protection du ventilateur] BC-516 BC-516 BC-516 *BC-516

20 Fan Blade [Pale du ventilateur] BC-515 BC-515 BC-515 BC-515

21A Left Evaporator Housing Pan [Carter gauche du plateau d'évaporateur] 1559 1559 1559 *1769

21B Right Evporator Housing Pan [Carter droit du plateau d'évaporateur] 1560 1560 1560 *1770

22 Fan Motor [Moteur du ventilateur] BC-514 BC-514 BC-514 *BC-514

24 Evaporator [Évaporateur] BC-505 BC-506 BC-507 BC-519

25 Light Switch [Interrupteur lumineux] BC-599 BC-599 BC-599 *BC-599

26 LED Driver [Pilote de LED] BC-598 BC-598 BC-598 BC-598

27 LED Light [LED] BC-734 BC-735 BC-736 BC-737

28 Light Housing [Boîtier d'éclairage] 2152 2157 2160 2163

29 Expansion Valve [Valve de dilatation] N/A BC-521 BC-522 *BC-522

30 Door Lock [Verrou de porte] BC-559 BC-559 BC-559 BC-559

31 Stainless Steel Wire/Pipe Cover [Protection en inox pour câbles/tuyaux] N/A N/A N/A *1980

32 Fan Motor Bracket [Support du moteur du ventilateur] N/A N/A N/A *1586

DESCRIPTION PART # (PIÈCE N°)

(*=FIG. 2)

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

15

Parts Breakdown | Narrow Door Backbar

(Vue Éclatée des Pièces | Backbar Porte Étroite)

COOLER SIZE (TAILLE DU RÉFRIGÉRATEUR) NS32L/R NS52L/R NS72L/R NS92L/R

ITEM NO.

(ARTICLE N°)

1 Condensing Unit 134A (Self-Contained) [Unité de condensation 134A (Autonome)] BC-720 (1/5) BC-724 (1/4) BC-724 (1/4) BC-500 (1/3)

1A Compressor Head 134A [Tête du compresseur 134A] BC-721 BC-725 BC-725 BC-501

1B Condenser [Condenseur] BC-627 BC-508 BC-508 BC-508

1C Condenser Motor Blade [Condenseur lame de moteur] BC-629 BC-629 BC-629 BC-644

1D Plastic Guard [Protection en plastique] BC-626 BC-626 BC-626 BC-626

1E Condenser Motor [Moteur à condensateur] BC-628 BC-628 BC-628 BC-643

4A Front Grill (Black Vinyl) [Grille avant (Vinyle noir)] 1760 1760 1760 1760

4B Front Grill (Stainless Steel) [Grille avant (Inox)] 1759 1759 1759 1759

5 Thermostat [Thermostat] BC-512 BC-512 BC-512 BC-512

6 Back Grill (Galvanized) [Grille arrière (Galvanisée)] 1538 1538 1538 1538

7 Top Door Support Bracket [Support de fixation de porte supérieure] 1577 1577 1577 1577

8 Zinc Plated “L” Bracket [Support zingué en L] BC-592 BC-592 BC-592 BC-592

9A Black Vinyl Door [Porte en vinyle noir] BC-694 BC-694 BC-694 BC-694

9B Glass Door with Black Vinyl Frame [Porte en verre avec cadre en vinyle noir] BC-695 BC-695 BC-695 BC-695

9C Stainless Steel Door [Porte en inox] BC-697 BC-697 BC-697 BC-697

9D Glass Door with Stainless Steel Frame [Porte en verre avec cadre en inox] BC-698 BC-698 BC-698 BC-698

10 Top Door Hing with Spring [Charnière de porte supérieure avec ressort] BC-591 BC-591 BC-591 BC-591

11 Bottom Hinge [Charnière inférieure] BC-590 BC-590 BC-590 BC-590

12 Black Cap [Capuchon noir] BC-593 BC-593 BC-593 BC-593

13 Door Handle [Poignée de porte] BC-555 BC-555 BC-555 BC-555

14 Door Gasket [Joint de porte] BC-693 BC-693 BC-693 BC-693

15 Pilaster (18”) [Pilastre (45,7cm)] BC-542 BC-542 BC-542 BC-542

16 Pilaster Clip [Attache de pilastre] BC-543 BC-543 BC-543 BC-543

17A 17 5/8” x 18” Shelf [Étagère 44,76cm x 45,7cm] BC-739 BC-740 BC-740 BC-740

17B 19 5/8” x 18” Shelf [Étagère 49,8cm x 45,7cm] N/A N/A BC-741 BC-741

18 Stainless Steel Evaporator Face [Façade en inox d'évaporateur] 1545 1545 1545 1545

19 Fan Guard [Protection du ventilateur] BC-516 BC-516 BC-516 BC-516

20 Fan Blade [Pale du ventilateur] BC-515 BC-515 BC-515 BC-515

21A Left Evaporator Housing Pan [Carter gauche du plateau d'évaporateur] 1559 1559 1559 1559

21B Right Evporator Housing Pan [Carter droit du plateau d'évaporateur] 1560 1560 1560 1560

22 Fan Motor [Moteur du ventilateur] BC-514 BC-514 BC-514 *BC-514

24 Evaporator [Évaporateur] BC-679 BC-679 BC-679 BC-679

25 Light Switch [Interrupteur lumineux] BC-599 BC-599 BC-599 BC-599

26 LED Driver [Pilote de LED] BC-598 BC-598 BC-598 BC-598

27 LED Light [LED] BC-734 BC-735 BC-736 BC-737

28 Light Housing [Boîtier d'éclairage] 2150 2155 2159 2162

29 Expansion Valve [Valve de dilatation] N/A BC-521 BC-521 BC-522

30 Door Lock [Verrou de porte] BC-559 BC-559 BC-559 BC-559

DESCRIPTION PART # (PIÈCE N°)

16

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

Parts Breakdown | Remote Backbar

(Vue Éclatée des Pièces | Réfrigérateurs Distants)

COOLER SIZE (TAILLE DU RÉFRIGÉRATEUR) BR48L/R BR72L/R BR96L/R NR40L/R NR60L/R NR80L/R

ITEM NO.

(ARTICLE N°)

7 Top Door Support Bracket [Support de fixation de porte supérieure] 1575 1575 1575 1577 1577 1577

8 Zinc Plated “L” Bracket [Support zingué en L] BC-592 BC-592 BC-592 BC-592 BC-592 BC-592

9A Black Vinyl Door [Porte en vinyle noir] BC-700 BC-700 BC-700 BC-694 BC-694 BC-694

9B Glass Door with Black Vinyl Frame [Porte en verre avec cadre en vinyle noir] BC-705 BC-705 BC-705 BC-695 BC-695 BC-695

9C Stainless Steel Door [Porte en inox] BC-701 BC-701 BC-701 BC-697 BC-697 BC-697

9D Glass Door with Stainless Steel Frame [Porte en verre avec cadre en inox] BC-706 BC-706 BC-706 BC-698 BC-698 BC-698

10 Top Door Hing with Spring [Charnière de porte supérieure avec ressort] BC-591 BC-591 BC-591 BC-591 BC-591 BC-591

11 Bottom Hinge [Charnière inférieure] BC-590 BC-590 BC-590 BC-590 BC-590 BC-590

12 Black Cap [Capuchon noir] BC-593 BC-593 BC-593 BC-593 BC-593 BC-593

13 Door Handle [Poignée de porte] BC-555 BC-555 BC-555 BC-555 BC-555 BC-555

14 Door Gasket [Joint de porte] BC-552 BC-552 BC-552 BC-593 BC-593 BC-593

15 Pilaster (18”) [Pilastre (45,7cm)] BC-542 BC-542 BC-542 BC-542 BC-542 BC-542

16 Pilaster Clip [Attache de pilastre] BC-543 BC-543 BC-543 BC-543 BC-543 BC-543

17A 21 5/8” x 18” Shelf (*17 5/8” x 18”) [Étagère 54,9cm x 45,7cm (*44,7cm x 40,6”)] BC-538 BC-538 BC-538 *BC-740 *BC-740 *BC-740

17B 23 5/8” x 18” Shelf (*19 5/8” x 18”) [Étagère 60cm x 45,7cm (*49,8cm x 40,6”)] N/A BC-539 BC-539 N/A *BC-741 *BC-741

18 Stainless Steel Evaporator Face [Façade en inox d'évaporateur] 1776 1768 1968 1776 1768 1968

19 Fan Guard [Protection du ventilateur] BC-516 BC-516 BC-516 BC-516 BC-516 BC-516

20 Fan Blade [Pale du ventilateur] BC-515 BC-515 BC-515 BC-515 BC-515 BC-515

21A Left Evaporator Housing Pan [Carter gauche du plateau d'évaporateur] 1779 1769 1969 1774 1769 1969

21B Right Evporator Housing Pan [Carter droit du plateau d'évaporateur] 1773 1770 1970 1773 1770 1970

22 Fan Motor [Moteur du ventilateur] BC-514 BC-514 BC-514 BC-514 BC-514 BC-514

24 Evaporator [Évaporateur] BC-557 BC-558 BC-519 BC-557 BC-557 BC-558

25 Light Switch [Interrupteur lumineux] BC-599 BC-599 BC-599 BC-599 BC-599 BC-599

26 LED Driver [Pilote de LED] BC-598 BC-598 BC-598 BC-598 BC-598 BC-598

27 LED Light [LED] BC-735 BC-736 BC-737 BC-735 BC-736 BC-737

28 Light Housing [Boîtier d'éclairage] 2157 2160 2163 2155 2159 2162

29 Expansion Valve [Valve de dilatation] BC-521 BC-522 BC-522 BC-521 BC-521 BC-522

30 Door Lock [Verrou de porte] BC-559 BC-559 BC-559 BC-559 BC-559 BC-559

31 Stainless Steel Wire/Pipe Cover [Protection en inox pour câbles/tuyaux] 1580 1780 1980 1580 1780 1980

32 Fan Motor Bracket [Support du moteur du ventilateur] 1586 1586 1586 1586 1586 1586

DESCRIPTION PART # (PIÈCE N°)

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

17

Parts Breakdown | Bottle Cooler

(Vue Éclatée des Pièces | Réfrigérateurs pour Bouteilles)

7

6

5

4

8

9

10

18

12

13

11

15

14

16

17

19

18

3

1,2

1

1C

20

1B

1D

1E

1A

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

Parts Breakdown | Bottle Cooler

(Vue Éclatée des Pièces | Réfrigérateurs pour Bouteilles)

COOLER SIZE (TAILLE DU RÉFRIGÉRATEUR) BC24- BC36- BC48- BC72- BC96-

ITEM NO.

(ARTICLE N°)

1 Condensing Unit 134A [Unité de condensation 134A ] BC-720 BC-720 BC-724 BC-724 BC-500

1A Compressor Head [Tête du compresseur] BC-721 BC-721 BC-725 BC-725 BC-501

1B Condenser [Condenseur] BC-627 BC-642 BC-642 BC-642 BC-642

1C Condenser Motor Blade [Condenseur lame de moteur] BC-629 BC-629 BC-629 BC-629 BC-629

1D Plastic Guard [Protection en plastique] BC-626 BC-626 BC-626 BC-626 BC-626

1E Condenser Motor [Moteur à condensateur] BC-628 BC-628 BC-628 BC-628 BC-628

3 Condensate Pan [Plateau de condensation] 2012 2012 1403 1403 1403

4A Front Grill (Black Vinyl) [Grille avant (Vinyle noir)] N/A N/A 1420 1420 1420

4B Front Grill (Stainless Steel) [Grille avant (Inox)] 2010 2010 1426 1426 1426

5A Side Grill (Black Vinyl) [Grille latérale (Vinyle noir)] 1441 1441 1461 1461 1461

5B Side Grill (Stainless Steel) [Grille latérale (Inox)] 1441 1441 1441 1441 1441

6 Back Grill (Galvanized) [Grille arrière (Galvanisée)] 1412 1412 1412 1412 1412

7 Fan Blade [Pale du ventilateur] BC-515 BC-515 BC-515 BC-515 BC-515

8 Fan Guard [Protection du ventilateur] BC-516 BC-516 BC-516 BC-516 BC-516

9 Fan Motor [Moteur du ventilateur] BC-514 BC-514 BC-514 BC-514 BC-514

10 Hood Wiper Gasket [Joint en lame de capot] BC-608 BC-609 BC-610 BC-611 BC-612

11 Hood [Capot] 2042 2102 1467 1667 1867

12 Thermostat [Thermostat] BC-510 BC-510 BC-510 BC-510 BC-510

13 Fan Motor Bracket [Support du moteur du ventilateur] 1469 1469 1469 1469 1469

14A Evaporator Cover (Galvanized) [Protection de l'évaporateur (galvanisée)] N/A N/A 1452 1652 1852

14B Evaporator Cover (Stainless Steel) [Protection de l'évaporateur (inox)] 2022 2117 1431 1631 1831

15 Evaporator [Évaporateur] BC-630 BC-630 BC-502 BC-503 BC-504

16 Door Locks [Verrous de porte] BC-619 BC-619 BC-619 BC-619 BC-619

17A Sliding Door with Lock [Porte coulissante avec verrou] BC-710 BC-712 BC-710 BC-712 BC-710 &

17B Sliding Door without Lock [Porte coulissante sans verrou] BC-711 BC-713 BC-711 BC-713 BC-711 &

18 Stainless Steel Center Post [Montant central en inox] N/A N/A 1411 1411 1411

19 Wire Rack Bracket [Support d'étagère en fil de fer] N/A 2109 1448 1648 1848

20 Wire Partition [Cloison en fil de fer] BC-540 BC-541 BC-536 BC-536 BC-536

DESCRIPTION PART # (PIÈCE N°)

BC-712

BC-713

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

19

Parts Breakdown | Mug Froster

(Vue Éclatée des Pièces | Congélateur pour Chopes)

19

10

12

13

14

15

20

21

23

9

11

7

6

5

8

53

1,2

1

4

3

27

1C

24

25

26

1D

20

1E

1B

1A

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

Parts Breakdown | Mug Froster

(Vue Éclatée des Pièces | Congélateur pour Chopes)

FROSTER SIZE (DIMENSIONS DU CONGÉLATEUR) MC24 MC36 MC48 FMC24

ITEM NO.

(ARTICLE N°)

1 Condensing Unit 404 [Unité de condensation 404] BC-640 BC-640 BC-640 BC-640

1A Compressor Head [Tête du compresseur] BC-641 BC-641 BC-641 BC-641

1B Condenser [Condenseur] BC-642 BC-642 BC-642 BC-642

1C Condenser Motor Blade [Condenseur lame de moteur] BC-629 BC-629 BC-629 BC-629

1D Plastic Guard [Protection en plastique] BC-626 BC-626 BC-626 BC-626

1E Condenser Motor [Moteur à condensateur] BC-628 BC-628 BC-628 BC-628

3 Condensate Pan [Plateau de condensation] 2012 1403 1403 2012

4 Front Grill (Stainless Steel) [Grille avant (Inox)] 2009 2106 2106 2009

5 Power Switch [Interrupteur marche/arrêt] BC-596 BC-596 BC-596 BC-596

6 Side Grill (Stainless Steel) [Grille latérale (Inox)] 2009 1441 1441 2009

7 Back Grill (Galvanized) [Grille arrière (Galvanisée)] 2001 1412 1412 2001

8 Digital Thermostat [Thermostat numérique] BC-509 BC-509 BC-509 BC-509

9 Fan Motor [Moteur du ventilateur] BC-514 BC-514 BC-514 BC-514

10 Fan Motor Bracket [Support du moteur du ventilateur] 1469 1469 1469 1469

11 Fan Blade [Pale du ventilateur] BC-515 BC-515 BC-515 BC-515

12 Evaporator Pan [Plateau d'évaporateur] 2024 2024 2024 2024

13 Evaporator [Évaporateur] BC-630 BC-630 BC-630 BC-630

14 Evaporator Defrost Heater [Chauffage de dégivrage d'évaporateur] BC-655 BC-655 BC-655 BC-655

15 Accumulator Assembly [Bloc accumulateur] BC-669 BC-669 BC-669 BC-669

19 Evaporator Cover (Stainless Steel) [Protection de l'évaporateur (inox)] 2022 2117 2117 2058

20 Fan Guard [Protection du ventilateur] BC-516 BC-516 BC-516 BC-516

21 Hood [Capot] 2042 2102 1467 N/A

23 Hood Wiper Gasket [Joint en lame de capot] BC-608 BC-609 BC-610 N/A

24 Stainless Steel Center Post [Montant central en inox] N/A N/A 1411 N/A

25 Door [Porte] BC-711 BC-713 BC-711 BC-715

26 Short Shelf Bracket [Support d'étagère courte] 2045 2111 2130 2045

26A Long Shelf Bracket [Support d'étagère longue] N/A 2110 2129 N/A

27 8” x 19 3/4” Shelf [Étagère 20,3cm x 50,1cm] BC-647 BC-647 N/A N/A

27A 12” x 19 3/4” Shelf [Étagère 30,4cm x 50,1cm] N/A BC-649 BC-649 N/A

27B 16” x 19 3/4” Shelf [Étagère 40,6cm x 50,1cm] N/A BC-650 BC-650 BC-650

27C 19 1/4” x 19 3/4” Shelf [Étagère 48,9cm x 50,1cm] BC-648 BC-648 BC-648 BC-648

DESCRIPTION PART # (PIÈCE N°)

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

21

THIS PAGE INTENTIONALLY LEFT BLANK

22

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

Frequently Asked Questions

(Foire Aux Questions)

1. Why is my cooler/froster not turning on?

A. Make sure unit is plugged in.
B. Make sure unit is not plugged into a GFI receptacle.
C. Check to see if circuit breaker is off.

2. Why was my cooler/froster working but now has shut off?

A. Check to see if circuit breaker is off.
B. Make sure unit is not plugged into a GFI receptacle.

3. Why is my cooler running (compressor noise) but not getting cold?

A. Make sure condenser is clean. Remove front grill to inspect.
B. Check that there is adequate air flow. DO NOT RESTRICT AIRFLOW.

(BACKBAR COOLERS: DO NOT RESTRICT AIRFLOW AT REAR, LEFT AND FRONT. (see diagram below)

C. Check to see if evaporator is frozen. If so, unit will need to be unplugged to defrost for up to 24 hours.

(Mug Frosters: Unit will need to be unplugged to defrost for up to 24 hours.)

D. Check interior of unit. Make sure evaporator is clear. Do not load cooler fully to top. This will restrict airflow.
E. Make sure unit is level and doors are properly closed. If doors are not properly shut, compressor will continue to run and evaporator will freeze.

1. Pourquoi mon réfrigérateur/congélateur ne se met-il pas en marche?

A. Assurez-vous que votre équipement est branché.
B. Assurez-vous que votre équipement n’est pas branché dans une prise à différentiel.
C. Vérifiez si le coupe-circuit est éteint.

2. Pourquoi mon réfrigérateur/congélateur fonctionnait-il avant, mais plus maintenant?

A. Vérifiez si le coupe-circuit est éteint.
B. Assurez-vous que votre équipement n’est pas branché dans une prise à différentiel.

3. Pourquoi mon réfrigérateur fonctionne-t-il (le compresseur fait du bruit), mais il ne refroidit pas?

A. Assurez-vous que le condensateur est propre. Retirez la grille avant pour l’inspecter.
B. Vérifiez que le flux d’air est adapté. VEILLEZ À NE PAS RESTREINDRE LE FLUX D’AIR. (POUR LES RÉFRIGÉRATEURS BACKBAR : VEILLEZ À NE PAS RESTREINDRE LE

FLUX D’AIR À L’ARRIÈRE, À GAUCHE ET DEVANT. (voir diagramme ci-dessous)

C. Vérifiez que l’évaporateur n’est pas gelé. Dans ce cas, débranchez l’équipement et dégelez-le pendant 24 heures. (Pour les congélateurs Mug Frosters: Débranchez

l’équipement et dégelez-le pendant 24 heures.)
D. Vérifiez l’intérieur de l’unité. Assurez-vous que l’évaporateur est propre. Ne chargez pas le réfrigérateur jusqu’en haut. Ceci restreindra le flux d’air.
E. Assurez-vous que l’unité est de niveau et que les portes sont convenablement fermées. Si les portes ne sont pas convenablement fermées, le compresseur continuera

de fonctionner et l’évaporateur gèlera.

*** WARNING ***

ALL SERVICE SHOULD BE PERFORMED BY A CERTIFIED REFRIGERATION TECHNICIAN

(TOUTES LES RÉPARATIONS SERONT RÉALISÉES PAR UN TECHNICIEN EN RÉFRIGÉRATION QUALIFIÉ)

Krowne Metal Corporation | 100 Haul Rd. Wayne, NJ 07470
[phone] | Fax: [phone] | [e-mail] | www.krowne.com

23

Krowne Metal Corporation
100 Haul Road,

Wayne, New Jersey 07470
Toll Free: [phone]

Fax: [phone]
[e-mail]

www.krowne.com

Self-Contained Backbar Coolers

Narrow Door Backbar Coolers

Remote Backbar Coolers

Bottle Coolers

Front Door Mug Frosters

Slide Top Mug Frosters
