Pentax RTHL2410, RTHL2510 Installation Guide

69-2580ES-01

Quick Installation Guide

RTHL2510/RTHL2410 Series

Programmable Thermostat

Identify System Type

This thermostat is compatible with the following systems:

Gas, oil or electric furnace
Central air conditioner
Hot water system with or without pump
Millivolt system
Central heating and cooling system
Heat pump without auxiliary/backup heat
Heat pump with auxiliary/backup heat

Do you need assistance?
We are here to help.

Call 1-800-468-1502 for wiring

assistance before returning

the thermostat to the store.

This thermostat cannot be used on multistage
systems.

69 -258 0ES — 01 ii

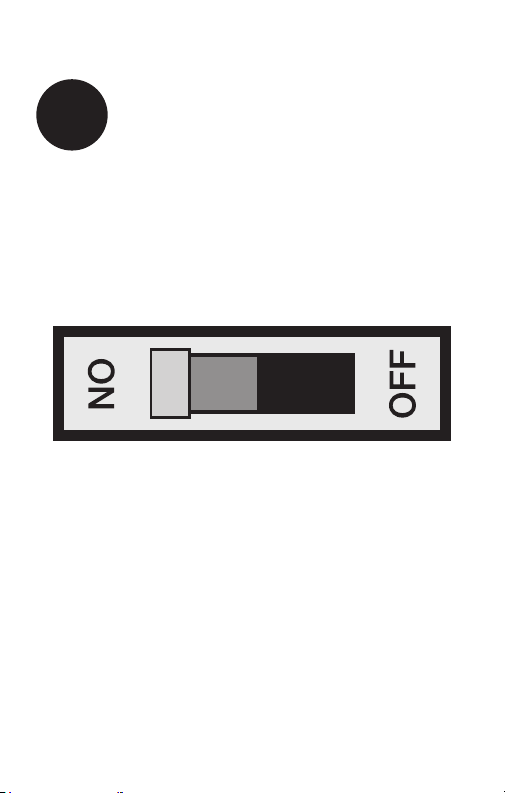

Turn Off Power to Heating/

1

Cooling System

M28097

1 69-2580ES—01

Remove Old Thermostat

2

Remove old thermostat but leave wallplate with
wires attached.

Do not remove
wallplate yet

Old thermostat

69 -258 0ES — 01 2

Is there a sealed tube containing
mercury? If so, see back cover
for proper disposal instructions.

Cover

M28099

Label Wires with Tags

3

Label the wires using the supplied wire labels as you
disconnect them.

Wire Labels

M28093

3 69-2580ES—01

M28100

Separate Wallplate from

4

New Thermostat

Remove wallplate from the new thermostat and mount
onto wall.

TO REMOVE WALLPLATE

PULL HERE

M32731

Wallplate

69 -258 0ES — 01 4

Mount Wallplate

5

Mount the new wallplate using the included screws
and anchors.

Not

W/

Used

Aux

Drill 3/16-in. holes for drywall
Drill 3/32-in. holes for plaster

M32714

5 69-2580ES—01

Connect Wires

6

Simply match wire labels.

INSERT WIRES

AND TIGHTEN

SCREWS

WIRE
HOLE

LABELED

G

Y

W

WIRES

R

SCREW

Aux

Not

W/

Used

M32715

Remove metal jumper if you have both R and Rc wires.

Labels don’t match? See page 22.
Have a Heat Pump system? See page 23-24.
We are here to help.
Call 1-800-468-1502 for wiring assistance.

69 -258 0ES — 01 6

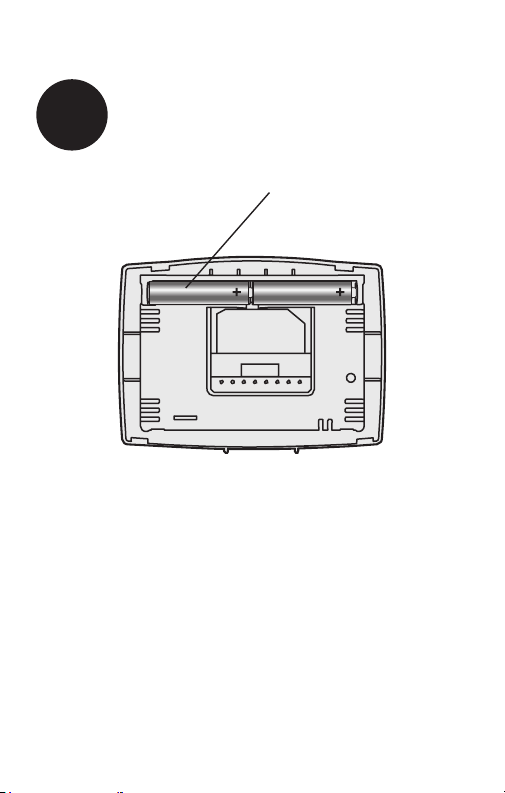

Install Batteries

7

Install two AAA alkaline batteries.

RTHXXXX

Back of thermostat

7 69-2580ES—01

M32707

Set fan operation switch

8

Move the switch to the proper setting:
Gas or Oil: For gas or oil heating systems, leave the fan

operation switch in this factory-set position (for systems
that control the fan in a call for heat).

Electric or Heat Pump: Change the switch to this setting
for heat pump or electric heat systems. (This setting is for
systems that allow the thermostat to control the fan in a
call for heat, if a fan wire is connected to the G terminal.)

RTHXXXX

GAS OR OIL

ELECTRIC OR HEAT PUMP

GAS OR OIL

ELECTRIC OR HEAT PUMP

M32716

69 -258 0ES — 01 8

Install Thermostat onto Wallplate

9

Install thermostat onto the wallplate on the wall.

Not

W/

Used

Aux

Heat Off Cool Auto On

Fan

M32705

9 69-2580ES—01

10

Turn the power back on to the heating/cooling system.

Turn Power Back On

M28098

69 -258 0ES— 01 10

11

If your system type is...

If your system type is:

q Single Stage Heat and Cool
q Heat Only or Cool Only

Congratulations, you’re done!

If your system type is:

q Heat Pump* with Backup Heat

Continue with advanced installation

on next page to match your thermostat to your sys­tem type.

*Heat Pump—an air conditioner that provides cooling
in the summer, and also runs in reverse in the winter to
provide heating.

If you are not sure of your system type or if you have
other questions, call us toll-free at 1-800-468-1502.

This thermostat works on 24 volt or 750 mV systems. It
will NOT work on multi-stage conventional systems or
120/240 Volt systems.

11 69-2580ES—01

Advanced Installation

Enter system setup ............................................................13

Changing settings ..............................................................14

System type ........................................................................15

Heating cycle rate ..............................................................16

Early start ............................................................................17

Temperature display ...........................................................18

Compressor protection ......................................................19

Clock display ......................................................................20

Restore program schedule default ....................................21

Wiring conventional system ...............................................22

Wiring heat pump ...............................................................23

Troubleshooting ..................................................................25

Customer assistance .........................................................26

Limited warranty .................................................................27

RTH L2 510/RTHL 2410

System setup

Enter System Setup

To enter system setup, press and hold both the s and
t buttons until the display changes (approximately 5

seconds).

SETUP WIRING ASSISTANCE TROUBLESHOOTING

Heat Off Cool Auto On

Fan

M32713

13 69-2580ES—01

Advanced Installation Guide

System setup

Changing Settings

See pages 16–21 to change Function Settings.

SETUPWIRINGASSISTANCETROUBLESHOOTING

Change Function Change Setting

1. Press the s or t button to change the setting.

2. Press the s and t buttons simultaneously for one
second to advance to the next function.

3. Press the Run button to exit and save settings.

NOTE: If you do not press any button for 60 seconds
while you are in the setup menu, the thermostat
automatically saves any changes made and exits the
menu.

Function

0

1

M32717

Setting

69 - 2 58 0 E S — 01 14

System setup

RTH L2 510/RTHL 2410

Function 1: System Type

0

1

M32718

0 Heating & cooling: Gas, oil or electric heating

with central air conditioning or heat pump without
auxiliary/back-up heat.

1 Heat pump with auxiliary/backup heat: Outside

compressor provides both heating and cooling.

Press the s or t button to select the type of Heat/
Cool system you have in your home.

OR

Press to
change
setting.

AND

When finished,
press s and t
to advance to
the next function.

SETUP WIRING ASSISTANCE TROUBLESHOOTING

M32719

15 69-2580ES—01

Advanced Installation Guide

System setup

Function 5: Heating cycle rate

SETUPWIRINGASSISTANCETROUBLESHOOTING

5

5

M32720

5 Gas or oil furnace: Use this setting if you have a

standard gas or oil furnace that is less than 90%
efficient.

6 Electric furnace: Use this setting if you have any

type of electric heating system.

3 Hot water or high-efficiency furnace: Use this

setting if you have a hot water system or a gas
furnace of greater than 90% efficiency.

2 Gas/oil steam or gravity system: Use this setting

if you have a steam or gravity heat system.

Press the s or t button to select your heating system
and optimize its operation.

Press to
change

OR

69 -2 58 0E S — 01 16

setting.

AND

When finished,
press s and t
to advance to
the next function.

M32719

RTH L2 510/RTHL 2410

System setup

Function 13: Early Start

1

13

M32721

1 On
0 Off

Early start allows the heating or cooling to
turn on before the program start time, so the
temperature is reached at the time you set.
Simply program the desired times and tem­perature into the schedule. The thermostat
will turn the heating or cooling on early so
that the desired temperature is reached at the
desired time.

Press the s or t button to select Early Start.

SETUP WIRING ASSISTANCE TROUBLESHOOTING

Press to
change

OR

17 69-2580ES—01

setting.

AND

When finished,
press s and t
to advance to
the next function.

M32719

Advanced Installation Guide

System setup

Function 14: Temperature display

SETUPWIRINGASSISTANCETROUBLESHOOTING

0 Fahrenheit temperature display (°F)
1 Celsius temperature display (°C)

Press the s or t button to select Fahrenheit or
Celsius temperature display.

Press to
change

OR

69 -2 58 0ES — 01 18

setting.

AND

14

M32719

0

M32722

When finished,
press s and t
to advance to
the next function.

RTH L2 510/RTHL 2410

System setup

Function 15: Compressor Protection

1

15

M32723

1 On
0 Off

Compressor Protection: This feature forces the com-

pressor to wait approximately 5 minutes before restart­ing, to prevent equipment damage. During the wait
time, the message “Cool On” or “Heat On” is displayed
on screen.

Press the s or t button to select Compressor
Protection settings.

SETUP WIRING ASSISTANCE TROUBLESHOOTING

Press to
change

OR

19 69-2580ES—01

setting.

AND

When finished,
press s and t
to advance to
the next function.

M32719

Advanced Installation Guide

System setup

Function 20: Clock Display

SETUPWIRINGASSISTANCETROUBLESHOOTING

0

20

M32724

0 12-hour display
1 24-hour display

Press the s or t button to select clock display.

Press to
change

OR

69 -258 0ES — 01 20

setting.

AND

When finished,
press s and t
to advance to
the next function.

M32719

RTH L2 510/RTHL 2410

System setup

Function 40: Restore Program Schedule to Default

0

40

M32725

0 Off

1 On - Program schedule default settings are listed in

the operating manual.

Press the s or t button to select restore program
schedule to default settings.

SETUP WIRING ASSISTANCE TROUBLESHOOTING

Press to
change

OR

21 69-2580ES—01

setting.

When finished,
press Run to
exit and save
changes.

M32729

Advanced Installation Guide

About your new thermostat

Wiring—Conventional System

If labels do not match letters on the thermostat, check
the chart below and connect to terminal as shown here
(see notes, below).

SETUPWIRINGASSISTANCETROUBLESHOOTING

B O G Y

If wires will be connected to both R and Rc
terminals, remove metal jumper (see page 6).

Do not use C or X. Wrap bare end of wire with
electrical tape.

If you have a heat pump without auxiliary/backup
heat connect O or B, not both. If you do not have
a heat pump, do not connect B. Wrap bare end of
wire with electrical tape.

Place a jumper (piece of wire) between Y and W/
Aux if you are using a heat pump without auxiliary/
backup heat.

W/

AUX

44

NOT

USED

R Rc

M32726

69 -258 0ES — 01 22

Wiring—Heat Pump

RTH L2 510/RTHL 2410

Connect wires: Heat Pump

1. Match each labeled wire with same letter on new
thermostat.

2. Use a screwdriver to loosen screws, insert wires into
hole under screw, then tighten screws until wire is
secure.

3. Push any excess wire back into the wall opening.

O

G

Aux

Y

GW/

OBY

Labels don’t match? See page 24.

AUX

RRRc

M32727

SETUP WIRING ASSISTANCE TROUBLESHOOTING

Wiring complete, return to Step 7.

23 69-2580ES—01

Advanced Installation Guide

Wiring—Heat Pump

Alternate wiring (for heat pumps with auxiliary or
backup heat only)

If labels do not match letters on the thermostat, check
the chart below and connect to terminal as shown here

SETUPWIRINGASSISTANCETROUBLESHOOTING

(see notes, below).

4

7

6

E

L

X

F

X2

Leave metal jumper in place, connecting R & Rc terminals.

If your old thermostat had both V and VR wires, stop now and
contact a qualified contractor for help.

If your old thermostat had separate O and B wires, wrap the B
wire in electrical tape and do not connect.

If your old thermostat had Y1, W1 and W2 wires, stop now and
contact a qualified contractor for help.

Do not use C or X wire. Do not use B wire if you already have O

5

wire. Wrap bare end of wire with electrical tape.

Do not use L wire. Wrap bare end of wire with electrical tape.

6

If your old thermostat had E and Aux wires (or alternate wires),

7

connect both wires to Aux terminal.

3

5

B

C

H

X
B

B O G Y

OG

F

7

Y

AUX

W

Y1

W1

M

W2

NOT

W/

AUX

USED

R Rc

2

Wiring complete, return to Step 7.

69 -258 0ES — 01 24

1

2

R

RC
V
VR

M32728

RTH L2 510/RTHL 2410

Troubleshooting

If you have difficulty with your thermostat, please try
the following suggestions. Most problems can be cor­rected quickly and easily.

Display is
blank

• Makesurefurnacedoorisclosed

securely.

• MakesurefreshAAAalkaline

batteries are correctly installed
(see page 7).

SETUP WIRING ASSISTANCE TROUBLESHOOTING

Heating or
cooling system
does not
respond

25 69-2580ES—01

• SetSystemswitchtoHeat. Make
sure the temperature is set higher
than the Inside temperature.

• SetSystemswitchtoCool. Make
sure the temperature is set lower
than the Inside temperature.

• Checkcircuitbreakerandresetif

necessary.

• Makesureheating&coolingpower

switches are on.

• Makesurefurnacedoorissecurely

closed.

• Wait5minutesforthesystemto

respond.

Advanced Installation Guide

Troubleshooting

Temperature
settings do not
change

SETUPWIRINGASSISTANCETROUBLESHOOTING

Make sure heating and cooling
temperatures are set to acceptable
ranges:

• Heat:40°to90°F(4.5°to32°C).

• Cool:50°to99°F(10°to37°C).

“Cool On” or
“Heat On” is
flashing

“Heat On” is
not displayed

“Cool On” is
not displayed

• Compressor protection feature is
engaged. Wait 5 minutes for the
system to restart safely, without
damage to the compressor.

• Set the System switch to Heat, and
set the temperature level above the
current room temperature.

• Set the System switch to Cool, and
set the temperature level below the
current room temperature.

Customer assistance

For assistance with this product, please visit
http://yourhome.honeywell.com or call Honeywell
Customer Care toll-free at 1-800-468-1502.

69 -258 0ES — 01 26

One-year limited warranty

Honeywell warrants this product, excluding battery, to be free from defects
in the workmanship or materials, under normal use and service, for a
period of one (1) year from the date of purchase by the consumer. If at any
time during the warranty period the product is determined to be defective
or malfunctions, Honeywell shall repair or replace it (at Honeywell’s option).

If the product is defective,

(i) return it, with a bill of sale or other dated proof of purchase, to the place
from which you purchased it; or

(ii) call Honeywell Customer Care at 1-800-468-1502. Customer Care
will make the determination whether the product should be returned to
the following address: Honeywell Return Goods, Dock 4 MN10-3860,
1885 Douglas Dr. N., Golden Valley, MN 55422, or whether a replacement
product can be sent to you.

This warranty does not cover removal or reinstallation costs. This warranty
shall not apply if it is shown by Honeywell that the defect or malfunction
was caused by damage which occurred while the product was in the
possession of a consumer.

Honeywell’s sole responsibility shall be to repair or replace the product
within the terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR
ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR
CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY,
FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR
ANY OTHER FAILURE OF THIS PRODUCT. Some states do not allow the
exclusion or limitation of incidental or consequential damages, so this
limitation may not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL
MAKES ON THIS PRODUCT. THE DURATION OF ANY IMPLIED
WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE, IS HEREBY LIMITED TO
THE ONE-YEAR DURATION OF THIS WARRANTY.

Some states do not allow limitations on how long an implied warranty
lasts, so the above limitation may not apply to you. This warranty gives

youspeciclegalrights,andyoumayhaveother rightswhichvaryfrom

state to state.

If you have any questions concerning this warranty, please write
Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422
or call 1-800-468-1502. In Canada, write Retail Products ON15-02H,
Honeywell Limited/ Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario
M1V4Z9.

27 69-2580ES—01

MERCURY NOTICE: Do not place your old
thermostat in the trash if it contains mercury in a
sealed tube. Contact the Thermostat Recycling
Corporation at www.thermostat-recycle.org
or 800-238-8192 for information on how and
where to properly and safely dispose of your old
thermostat.

CAUTION : To avoid possible compressor
damage, do not run air conditioner if the outside
temperature drops below 50°F (10°C).

Automation and Control Solutions

Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422

Honeywell Limited-Honeywell Limitée
35 Dynamic Drive
Toronto, Ontario M1V 4Z9
http://yourhome.honeywell.com

® U.S. Registered Trademark
© 2011 Honeywell International Inc.
69-2580ES—01 M.S. 05-11
Printed in U.S.A.

69-2580ES-01

Guía de instalación rápida

Serie RTHL2510/RTHL2410

Termostato programable

Identifique el tipo de sistema

Este termostato es compatible con los siguientes
sistemas:

Calefactor a gas, aceite o eléctrico
Aire acondicionado central
Sistema a agua caliente con o sin bomba
Sistema de milivoltios
Calefacción y aire acondicionado centrales
Bomba de calor sin calefacción auxiliar
Bomba de calor con calefacción auxiliar

¿Necesita ayuda?
¡Aquí estamos!

Llame al 1-800-468-1502 para

obtener asistencia con el

cableado antes de devolver el

termostato a la tienda.

Este termostato no puede usarse en sistemas
multietapas

69 -258 0ES — 01 ii

Desconecte la alimentación
en el sistema de calefacción/

1

refrigeración

M28097

1 69-2580ES—01

Remueva su viejo termostato

2

Retire el termostato existente pero deje la placa de
montaje con los cables adheridos.

¿Hay un tubo sellado que

No retirar la placa
mural todavía

Termostato viejo

contiene mercurio? Si es así,
consulte en la cubierta de
este manual las instrucciones
para su desecho apropiado.

Cubierta

M28099

69 -258 0ES — 01 2

Identifique los cables

3

Identifique los cables a medida que los desconecta,
utilizando las etiquetas que se suministran.

Rótulos para los cables

M28093

3 69-2580ES—01

M28100

Separe la placa de montaje del

4

termostato nuevo

Retire la placa de montaje del termostato nuevo y móntela
en la pared.

TO REMOVE WALLPLATE

PULL HERE

M32731

Placa de montaje

69 -258 0ES — 01 4

Coloque la placa de montaje

5

Monte la nueva placa de montaje utilizando los tornillos y
anclajes que se suministran.

Not

W/

Used

Aux

Taladre agujeros de 3/32 in. (2,4 mm) en yeso

M32714

Taladre agujeros de 3/16 in. (4,8 mm) en paneles de yeso

5 69-2580ES—01

Conecte los cables

6

Simplemente haga corresponder las etiquetas de los
cables.

ORIFICIO DE
CABLEADO

CABLES

R

MS32715

ETIQUETADOS

INSERTE

LOS CABLES

YAPRIETE

LOS TORNILLOS

TORNILLO

G

Y

W

Not

W/

Used

Aux

Retire el empalme metálico si tiene los cables “R” y “Rc”.

¿Los rótulos no coinciden? Vea la página 22.
¿Tiene un sistema de bomba de calor? Ver páginas

23-24.
Estamos aquí para ayudarle.
Llame al 1-800-468-1502 para asistencia con el

cableado.

69 -258 0ES — 01 6

Instale las baterías

7

Instale dos baterías alcalinas AAA en la parte de atrás del
termostato.

RTHXXXX

M32707

Parte de atrás del termostato

7 69-2580ES—01

Configure el interruptor de

8

funcionamiento del ventilador

Mueva el interruptor a la configuración adecuada:
Gas o aceite: para los sistemas de calefacción de gas o

aceite, deje el interruptor del ventilador en esta posición
configurada de fábrica (para sistemas que controlan el
ventilador en una orden de calefacción).

Eléctrico o bomba de calor: cambie el interruptor a
esta configuración para sistemas de bomba de calor o de
calefacción eléctrica. (Esta configuración es para sistemas
que permitan que el termostato controle el ventilador en
una orden de calefacción, si un cable del ventilador está
conectado al terminal G).

RTHXXXX

GAS OR OIL

ELECTRIC OR HEAT PUMP

GAS OR OIL

ELECTRIC OR HEAT PUMP

69 -258 0ES — 01 8

M32716

Instale el termostato en la placa

9

de montaje

Instale el termostato en la placa de montaje en la pared.

Not

W/

Used

Aux

Heat Off Cool Auto On

Fan

M32705

9 69-2580ES—01

Active nuevamente el

10

Active nuevamente el suministro eléctrico del sistema
de calefacción/aire acondicionado.

suministro eléctrico

M28098

69 -258 0ES— 01 10

11

Si su tipo de sistema es...

Si su tipo de sistema es:

q Calor y frío de una sola etapa
q Calefacción únicamente o Refrigeración únicamente

¡Felicitaciones, ya está listo!

Si su tipo de sistema es:

q Bomba de calor* con calor de respaldo

Continúe con la instalación avanzada

en la próxima página para adaptar el termostato a su
tipo de sistema.

*Bomba de calor —un acondicionador de aire que
proporciona enfriamiento en el verano y también funciona
en reversa en el invierno, proporcionando calor.

Si no está seguro del tipo de sistema que tiene o si
tiene otras preguntas, llámenos gratis al
1-800-468-1502.

Este termostato funciona con sistemas de 24 voltios o
750 mV. NO funcionará con sistemas convencionales de
etapas múltiples ni con sistemas de 120/240 voltios

11 69-2580ES—01

Guía de instalación avanzada

Ingrese la configuración del sistema ................................13

Cómo cambiar la configuración ........................................14

Tipo de sistema ..................................................................15

Frecuencia del ciclo de calefacción ..................................16

Encendido anticipado ........................................................17

Indicador de temperatura ..................................................18

Protección del compresor .................................................19

Visualizador del reloj ..........................................................20

Restablecimiento del cronograma del

programa a la configuración predeterminada ..................21

Cableado sistemas convencionales ..................................22

Cableado bomba de calor .................................................23

En caso de dificultades .....................................................25

Asistencia al cliente ...........................................................26

Garantía limitada ................................................................27

RTH L2 510/RTHL 2410

Configuración del sistema

Ingrese la configuración del sistema

Para ingresar la configuración del sistema, presione
y mantenga presionados los botones s (arriba) y t
(abajo) hasta que el visualizador cambie (5 segundos
aproximadamente).

CONFIGURACIÓN WIRING ASSISTANCE TROUBLESHOOTING

Heat Off Cool Auto On

Fan

M32713

13 69-2580ES—01

Guía de instalación avanzada

Configuración del sistema

Cómo cambiar la configuración

Consulte las páginas 15-21 para cambiar la
configuración de las funciones.

Función Configuración

CONFIGURACIÓNWIRINGASSISTANCETROUBLESHOOTING

0

1

M32717

Cambio de
función

1. Presionar s o t para cambiar la función.

2. Presionar s y t al mismo tiempo por un segundo
para ir a la función siguiente.

3. Presione el botón Run para salir y guardar los
cambios.

NOTA: si no se presiona ningún botón durante
60 segundos mientras esté abierto el menú de
configuración, el termostato salvaguarda los cambios
automáticamente y sale del menú.

69 - 2 58 0 E S — 01 14

Cambio de
configuración

RTH L2 510/RTHL 2410

Configuración del sistema

Función 1: Tipo de sistema

0

1

M32718

0 Calefacción y refrigeración: calefacción de gas,

aceite o eléctrica con aire acondicionado central o
bomba de calor sin calefacción auxiliar/de reserva.

1 Bomba de calor con calefacción auxiliar/de

reserva: el compresor externo proporciona tanto

calefacción como refrigeración.

Presione el botón s o t para elegir el tipo de sistema
de calefacción/refrigeración que tenga en su hogar.

CONFIGURACIÓN WIRING ASSISTANCE TROUBLESHOOTING

Presione
para
cambiar la

O

configuración

15 69-2580ES—01

Y

Cuando termine,
presione s y t
para avanzar
hasta la siguiente
función.

MS32719

Guía de instalación avanzada

Configuración del sistema

About your new thermostat

Función 5: Frecuencia del ciclo de calefacción

5

5

CONFIGURACIÓNWIRINGASSISTANCETROUBLESHOOTING

M32720

5 Sistema de calefacción de gas o aceite:

utilice esta configuración si tiene un sistema
de calefacción estándar de gas o aceite cuyo
rendimiento sea inferior al 90%.

6 Sistema de calefacción eléctrico: utilice esta

configuración si tiene cualquier tipo de sistema de
calefacción eléctrica.

3 Sistema de calefacción de agua caliente o de

alto rendimiento: utilice esta configuración si tiene

un sistema de agua caliente o de calefacción de gas
cuyo rendimiento sea superior al 90%.

2 Sistema de vapor o de gravedad a gas/aceite:

utilice esta configuración si tiene un sistema de
calefacción de vapor o gravedad.

Presione el botón s o t para elegir su sistema de
calefacción y optimizar su funcionamiento

Presione
para
cambiar la

O

configuración

69 -2 58 0E S — 01 16

Y

Cuando termine,
presione s y t
para avanzar
hasta la siguiente
función.

MS32719

RTH L2 510/RTHL 2410

Configuración del sistema

About your new thermostat

Función 13: Encendido anticipado

1

13

M32721

1 Encendido
0 Apagado

El encendido anticipado permite que la
calefacción o refrigeración se enciendan
antes de la hora programada, de manera
que se alcance esa temperatura a la hora
que usted configuró. Simplemente programe
las horas y temperaturas deseadas en
el cronograma. El termostato activará el
sistema de calefacción o refrigeración
anticipadamente para que alcance la
temperatura deseada a la hora que usted
programó.

Presione los botones s o t para seleccionar
Encendido anticipado.

CONFIGURACIÓN WIRING ASSISTANCE TROUBLESHOOTING

Presione
para
cambiar la

O

configuración

17 69-2580ES—01

Y

Cuando termine,
presione s y t
para avanzar
hasta la siguiente
función.

MS32719

Guía de instalación avanzada

Configuración del sistema

Función 14: Indicador de temperatura

0

CONFIGURACIÓNWIRINGASSISTANCETROUBLESHOOTING

0 Indicador de temperatura en grados Fahrenheit (°F)
1 Indicador de temperatura en grados

Centígrados (°C)

Presione el botón s or t para elegir el indicador de
temperatura en grados Fahrenheit o Centígrados.

14

M32722

Presione
para
cambiar la

O

configuración

69 -2 58 0ES — 01 18

Y

Cuando termine,
presione s y t
para avanzar
hasta la siguiente
función.

MS32719

RTH L2 510/RTHL 2410

Configuración del sistema

Función 15: Protección del compresor

1

15

M32723

1 Encendido
0 Apagado

Protección del compresor: Esta función hace que

el compresor demore aproximadamente 5 minutos
antes de volver a iniciarse, para evitar daños al equipo.
Durante este período de espera, el mensaje “Cool on”
(Refrigeración activada) o “Heat on” (calefacción acti­vada) aparece en el visualizador.

Presione el botón s or t para elegir la configuración
de protección del compresor.

CONFIGURACIÓN WIRING ASSISTANCE TROUBLESHOOTING

Presione
para
cambiar la

O

configuración

19 69-2580ES—01

Y

Cuando termine,
presione s y t
para avanzar
hasta la siguiente
función.

MS32719

Guía de instalación avanzada

Configuración del sistema

Función 20: Visualizador del reloj

0

CONFIGURACIÓNWIRINGASSISTANCETROUBLESHOOTING

0 Visualizador de 12 horas
1 Visualizador de 24 horas

Presione el botón s or t para elegir el visualizador del
reloj.

20

M32724

Presione
para
cambiar la

O

configuración

69 -258 0ES — 01 20

Y

Cuando termine,
presione s y t
para avanzar
hasta la siguiente
función.

MS32719

RTH L2 510/RTHL 2410

Configuración del sistema

Función 40: Restablecimiento del cronograma del
programa a la configuración predeterminada

0

40

M32725

0 Apagado

1 Encendido - Las configuraciones predeterminadas

del cronograma del programa se indican en el
manual de funcionamiento.

Presione el botón s or t para restituir las
configuraciones predeterminadas del cronograma del
programa.

Presione
para

O

cambiar la
configuración

Cuando termine,
presione el botón
Run para salir
y guardar los
cambios.

CONFIGURACIÓN WIRING ASSISTANCE TROUBLESHOOTING

MS32729

21 69-2580ES—01

Guía de instalación avanzada

Cableado—Sistema convencional

Si las etiquetas no corresponden con las letras del
termostato, revise la tabla que sigue y conecte al
terminal como se indica aquí (refiérase a las notas que
siguen).

SETUPCABLEADOASSISTANCETROUBLESHOOTING

44

No

Conecte

NOT

B O G Y

Si los cables se conectarán a los terminales R y Rc,

retireelpuentemetálico(reérasealaPage6).

No utilice C o X. Envuelva los extremos pelados del
cable con cinta aislante.

Si tiene una bomba de calor sin calefacción
auxiliar/de reserva conecte O o B, no ambos. Si no
tiene una bomba de calor, no conecte B. Envuelva
los extremos pelados del cable con cinta aislante.

Coloque un puente (trozo de cable) entre Y y W/
Aux si está utilizando una bomba de calor sin
calefacción auxiliar/de reserva.

W/

AUX

USED

R Rc

MS32726

69 -258 0ES — 01 22

RTH L2 510/RTHL 2410

Cableado—bomba de calor

Conecte los cables: Bomba de calor

1. Coordine cada cable etiquetado con la misma letra del
termostato nuevo.

2. Con un destornillador afloje los tornillos de los
terminales, inserte los cables, luego ajuste los
tornillos.

3. Introduzca el excedente de cable en la abertura de
la pared.

O

G

Aux

Y

SETUP CABLEADO ASSISTANCE TROUBLESHOOTING

GW/

OBY

¿Los rótulos no coinciden? Consulte la página 24.

AUX

RRRc

M32727

El cableado está completo, regrese al paso 7.

23 69-2580ES—01

Guía de instalación avanzada

Cableado—bomba de calor

Cableado alternativo (para bombas de calor con
calefacción auxiliar o de reserva únicamente)

Si las etiquetas no coinciden con las letras del
termostato, controle el cuadro de la derecha y conecte

SETUPCABLEADOASSISTANCETROUBLESHOOTING

el terminal como se ilustra aquí (ver notas más abajo).

4

7

6

E

L

X

F

X2

Deje el empalme en lugar, entre terminales de R y Rc.

Si su termóstato existente tenía cables V y VR, ahora pare y entre
en contacto con un contratista para la ayuda.

Si su termostato existente tenía cables O y B separados, envuelva
el cable B en cinta aislante y no lo conecte.

Si su termostato existente tenía cables Y1, W1 y W2, ahora pare y
entre en contacto con un contratista para la ayuda.

No usar los cables C o X. no usar el cable b si ya hay un cable O.

5

envolver el extremo desnudo con cinta aisladora.

No usar el cable L. envolver el extremo desnudo con cinta

6

aisladora.

Si el viejo termostato tiene cables E y Aux (o cables alternativos),

7

conectar ambos cables al terminal Aux.

3

5

B

C

H

X
B

B O G Y

OG

F

7

Y

AUX

W

Y1

W1

M

W2

NOT

W/

USED

AUX

El cableado está completo, regrese al paso 7.

69 -258 0ES — 01 24

1

2

R

RC
V
VR

R Rc

2

M32728

RTH L2 510/RTHL 2410

En caso de dificultades

Si usted tiene dificultades con su termostato, pruebe
las sugerencias que figuran a continuación. La mayoría
de los problemas se pueden solucionar rápida y
fácilmente.

Pantalla en
blanco

• Asegúresedequelapuertadel

sistema de calefacción esté bien
cerrada.

• Asegúresedequelasbaterías

AAA alcalinas estén instaladas
correctamente (vea la página 7).

SETUP WIRING ASSISTANCE EN CASO DE DIFICULTADES

El sistema de
calefacción o
refrigeración
no responde

25 69-2580ES—01

• Coloqueelinterruptordelsistema

en Heat (calefacción). Asegúrese
de que la temperatura sea más alta
que la temperatura interna.

• Coloqueelinterruptordelsistema

en Cool (refrigeración). Asegúrese
de que la temperatura sea más baja
que la temperatura interna.

• Reviseelinterruptordecircuitoy

reinícielo si fuese necesario.

• Compruebequelosinterruptores

del equipo de calefacción y
refrigeración estén encendidos.

• Compruebequelapuertadel

sistema de calefacción esté cerrada
de forma segura.

• Espere5minutosparaque

responda el sistema.

Guía de instalación avanzada

En caso de dificultades

Las con­figuraciones
de la
temperatura

SETUPWIRINGASSISTANCEEN CASO DE DIFICULTADES

no cambian

El mensaje
“Cool On” o
“Heat On” titila

Asegúrese de que las temperaturas
de calor y frío estén configuradas en
rangos aceptables:

• “Heat”:De40°Fa90°F(de4,5°C

a 32 °C).

• “Cool”:De50°Fa99°F(de10°C

a 37 °C).

• La función de la protección del
compresor está funcionando.
Espere 5 minutos para que el
sistema se vuelva a iniciar de forma
segura, sin dañar el compresor.

“Heat On” no
aparece en la
pantalla

“Cool On” no
aparece en la
pantalla

• Mueva el interruptor “System” hasta
la posición “Heat” y configure el nivel
de temperatura por encima de la
temperatura ambiente actual.

• Mueva el interruptor “System” hasta
la posición “Cool” y configure el nivel
de temperatura por debajo de la
temperatura ambiente actual.

Asistencia al cliente

Si necesita asistencia, visite
http://yourhome.honeywell.com o llame al número
gratuito de atención al cliente de Honeywell al
1 800 468-1502.

69 -258 0ES — 01 26

Garantía limitada de 1 año

Honeywell garantiza este producto, a excepción de la batería, por el
término de un (1) año contra cualquier defecto de fabricación o de los
materiales, a partir de la fecha de compra por parte del consumidor. Si
en cualquier momento durante el período de garantía se verifica que el
producto tiene un defecto o que funciona mal, Honeywell lo reparará o
reemplazará (a elección de Honeywell).

Si el producto tiene defectos,
(i) devuélvalo, con la factura de venta u otra prueba de compra fechada, al

lugar donde lo compró; o
(ii) comuníquese con el Centro de atención al cliente de Honeywell

al 1-800-468-1502. Atención al cliente decidirá si se debe devolver
el producto a la siguiente dirección: Devolución de mercaderías de
Honeywell, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN
55422, o si se le puede enviar un producto en reemplazo.

Esta garantía no cubre los costos de extracción o reinstalación. Esta
garantía no se aplicará si Honeywell demuestra que el defecto o mal
funcionamiento fue causado por daños ocurridos mientras el producto
estaba en posesión de un consumidor.

La única responsabilidad de Honeywell será reparar o reemplazar el
producto dentro de los plazos establecidos anteriormente. HONEYWELL
NO RESPONDERÁ POR LA PÉRDIDA O DAÑO DE NINGÚN TIPO,
INCLUIDO EL DAÑO INCIDENTAL O INDIRECTO DERIVADO, DIRECTA
O INDIRECTAMENTE, DEL INCUMPLIMIENTO DE LAS GARANTÍAS,
EXPRESAS O IMPLICÍTAS, O DE OTRAS FALLAS DE ESTE PRODUCTO.
Algunos estados no permiten la exclusión o limitación del daño incidental o
indirecto, entonces, esta limitación puede no resultar aplicable a su caso.

LA PRESENTE GARANTÍA ES LA ÚNICA GARANTÍA EXPRESA QUE
HONEYWELL PROPORCIONA RESPECTO DE ESTE PRODUCTO.
LA DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS, INCLUÍDAS LAS
GARANTÍAS DE COMERCIABILIDAD Y APTITUD PARA UN OBJETIVO
PARTICULAR, ESTÁ LIMITADA A LA DURACIÓN DE UN AÑO DE LA
PRESENTE GARANTÍA.

Algunos estados no permiten las limitaciones sobre la duración del período
de una garantía implícita, entonces la limitación anterior puede no resultar
aplicable a su caso. Esta garantía le brinda derechos legales específicos, y
usted podrá tener otros derechos que varían según el estado.

Si tiene preguntas sobre la presente garantía, sírvase escribir a Honeywell
Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 o llamar
al 1-800-468-1502. En Canadá, escriba a Retail Products ON15-02H,
Honeywell Limited/Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario
M1V4Z9.

27 69-2580ES—01

AVISO DE MERCURIO: No arroje su viejo
termostato a la basura si contiene mercurio en
un tubo sellado. Comuníquese con Thermostat
Recycling Corporation en www.thermostat­recycle.org o llame al 800-238-8192 para obtener
información sobre cómo y dónde desechar de
forma adecuada y segura su termostato usado.

PRECAUCIÓN: Para evitar posibles daños al
compresor, no utilice el aire acondicionado si la
temperatura externa es inferior a 50ºF (10ºC).

Automatización y control desenlace

Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422

Honeywell Limited-Honeywell Limitée
35, Dynamic Drive
Toronto, Ontario M1V 4Z9
http://yourhome.honeywell.com

® Marca Registrada en los EE. UU.
© 2011 Honeywell International Inc.
69-2580ES—01 M.S. 05-11
Impreso en EE. UU.
