FICHE SIGNALÉTIQUE
FIXATION MURALE
SWM-GY
ADAPTATEUR DE MÂT
SWM-PA-GY
ADAPTATEUR DE COIN
SWM-CA
FIXATION MURALE SWM-GY AVEC ADAPTATEUR DE COIN SWM-CA
PRÉSENTÉE AVEC LE DF5-PG-EO
Fixation série SWM
COIN, MÂT ET MUR, DÔMES SÉRIES SPECTRA® ET DF5
solutions pour caméras
Caractéristiques du produit
• Coût faible
• À utiliser avec les dômes suspendus série Spectra
• Construction aluminium moulé
• Capacités de traversée de câbles
• Charge maximum de 10 livres (4,5 kg)
• Facile à installer au moyen d’une plaque de fixation, à l’aide d’outils
standard
• Aspect attrayant, grâce notamment au matériel de fixation dissimulé
dans le SWM
• Montage direct sur toute surface porteuse verticale (applications de
fixation murale)
• Compatible avec les adaptateurs de mât série SWM-PA ou de coin
série SWM-CA
• Applications en intérieur ou extérieur
®
ou DF5
La fixation murale série SWM est destinée aux dômes suspendus
®
Spectra
et série DF5 de Pelco utilisés pour des applications en
intérieur et extérieur. Unique, sa conception permet de dissimuler les
boulons de fixation à l’intérieur afin de conserver un aspect net et
attrayant. Facile à installer, la fixation ne nécessite aucun outil spécial.
Sa base est munie d’un joint protégeant les pièces internes de
l’humidité.
Une ouverture de traversée de câbles est ménagée dans la surface de
fixation afin que les câbles vidéo et d’alimentation puissent être
acheminés facilement. En raison de ses dimensions compactes, la
fixation ne peut pas être utilisée avec des raccords pour conduits. Un
tube NPT fileté de 1,5 pouce (3,8 cm) permettant de fixer le dôme
suspendu est fourni avec la fixation.
Les accessoires de la fixation mura le comprennent les adaptateurs de
mât série SWM-PA et de coin série SWM-CA. L’adaptateur de coin
permet d’installer la fixati on dans un coin de bâtiment. Il est disponible
avec ou sans un transformateur 100 vA, de 120 ou 230 Vca en entrée
à 24 Vca en sortie, afin de faire fonctionner les dômes Spectra et DF5.
La fixation murale et les adaptateurs sont construits en aluminium. La
fixation murale et l’adaptateu r de mât sont fournis avec un revêtement
poudre polyester gris clair ou noir. L’adaptateur de coin n’est disponib le
qu’en gris.
C293FR / RÉVISION 1-06
Organisation certifiée ISO
(International Standards Organization) ;
Système qualité ISO 9001
SPÉCIFICATIONS TECHNIQUES
Pelco, le logo Pelco et Spectra sont des mar ques déposées de Pelco, Inc.
Les spécifications et les disponibilités des produits peuvent être modifiées sans préavis.
©Copyright 2006, Pelco, Inc. Tous droits réservés.
5,00
(12,70)
3,75
(9,53)
1,50
(3,81)
3,99
(10,13)
5,62
(14,28)
5,63
(14,30)
15,24 (38,71)
3,19
(8,10)
4,60
(11,68)
0,62 (1,58), 2X
1,75
(4,44)
3,00
(7,62)

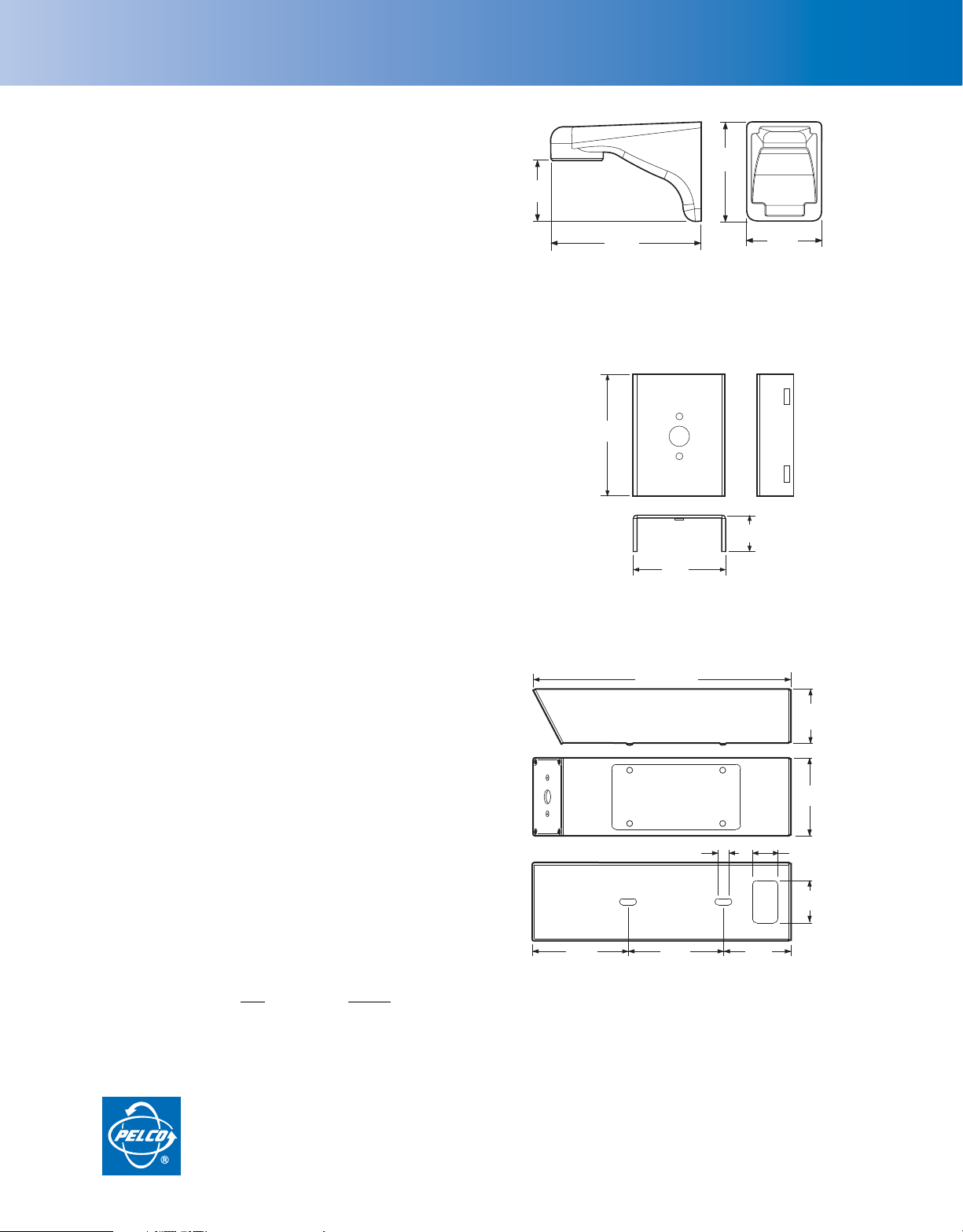

REMARQUE : LES MESURES ENTRE PARENTHÈSES SONT EXPRIMÉES
EN CENTIMÈTRES ; TOUTES LES AUTRES SONT EN POUCES.
SWM-GY
ADAPTATEUR DE MÂT SWM-PA-GY
ADAPTATEUR DE COIN SWM-CA
MODÈLES
SWM-BK Fixation murale compacte avec traversée de
SWM-GY Identique à SWM-BK mais avec une finition
PRODUITS ANNEXES
SWM-CA Adaptateur de coin ; finition grise
SWM-CA24 Identique à SWM-CA mais avec un
SWM-PA-BK Adaptateur de mât avec matériel en acier
SWM-PA-GY Identique à SWM-PA-BK mais avec une
ALIMENTATION ÉLECTRIQUE (SWM-CA24 UNIQUEMENT)
Tension d’alimentation 120/230 Vca, 50/60 Hz, commutable
Puissance de sortie 24 Vca (transformateur 100 vA)
Protection des circuits Un fusible 1,6 A, 120 Vca, action rapide ou un
GÉNÉRAL
Méthode d’installation
Entrée de câble Par l’intermédiaire d’une ouverture de
Charge maximum 10 livres (4,5 kg)
Environnement Intérieur/Extérieur
Température de fonctionnement
Surface projetée réelle (EPA)
Construction
Finition
Poids Unité
Fixation murale Se fixe par une vis de réglage sur une plaque
Adaptateur de coin Se fixe sur une surface porteuse verticale à
Adaptateur de mât Se fixe sur un mât à l’aide de deux pattes de
(SWM-CA24 uniquement) -50 à 120 °F (-46 à 49 °C)
SWM-BK et SWM-GY ~12 pouces carrés
Fixation murale Aluminium moulé
Adaptateurs Aluminium
SWM-GY, SWM-CA,
SWM-CA24,
SWM-PA-GY Revêtement poudre polyester gris
SWM-BK,
SWM-PA-BK Revêtement poudre polyester noir
SWM-BK, SWM-GY 1,1 livre (0,50 kg) 2 livres (0,90 kg)
SWM-CA 3,95 livres (1,79 kg) 5 livres (2,27 kg)
SWM-CA24 7,32 livres (3,32 kg) 9 livres (4,08 kg)
SWM-PA-BK,
SWM-PA-GY 0,7 livre (0,32 kg) 2 livres (0,91 kg)
Siège mondial Pelco, Inc :
3500 Pelco Way, Clovis, Californie, 93612-5699 États-Unis
États-Unis et Canada Tél. : (800) 289-9100 • FAX : (800) 289-9150
International Tél. : +1 (559) 292-1981 • FAX : +1 (559) 348-1120
www.pelco.com
câbles, finition noire.
grise.
transformateur intégral de 120 ou 230 Vca
en entrée à 24 Vca
inoxydable, finition noire
finition grise
fusible 500 mA, 230 Vca, action retardée
de fixation, elle-même fixée sur la surface de
fixation à l’aide de deux attaches (non fournies)
d’un diamètre maximum de 1/4 pouce (0,6 cm).
l’aide de deux boulons en acier inoxydable
d’un diamètre de 3/8 pouce (0,95 cm) et de
longueur appropriée (non fournis). Inclut le
matériel pour attacher la fixation SWM.
fixation en acier inoxydable (fournies). Ces
pattes s’utilisent sur des mâts d’un diamètre
compris entre 4 et 8 pouces (10,16 et
20,32 cm). (Inclut le matériel pour attacher
la plaque de fixation.)
traversée de câbles ménagée dans les
adaptateurs de fixation.
Transport
4,15
(10,54)
2,54
(6,45)
6,25
(15,88)
3,10
(7,87)
