Installation and Assembly:

Universal Articulating Arm Wall Mount for 37" to 71" Flat Panel Displays

Models: SA771PU

Max UL Load Capacity: 200 lb (90.7 kg)

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800)359-6500 • www.peerless-av.com

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

Note: Read entire instruction sheet before you start installation and assembly.

WARNING

• Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.

• This product should only be installed by someone of good mechanical aptitude, has experience with basic building construction, and fully understands these instructions.

• Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.

• Never exceed the Maximum UL Load Capacity. See page one.

• If mounting to wood wall studs, make sure that mounting screws are anchored into the center of the studs. Use of an "edge to edge" stud ﬁ nder is highly recommended.

• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.

• Tighten screws ﬁ rmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding power.

• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal injury.

• This product was designed to be installed on the following wall construction only;

WALL CONSTRUCTION HARDWARE REQUIRED

• Wood Stud Included

• Wood Beam Included

• Solid Concrete Included

• Cinder Block Included

• Metal Stud Contact Qualiﬁ ed Professional (not evaluated by UL)

• Brick Contact Qualiﬁ ed Professional (not evaluated by UL)

• Other or unsure? Contact Qualiﬁ ed Professional

Tools Needed for Assembly

• stud ﬁ nder ("edge to edge" stud ﬁ nder is recommended)

• phillips screwdriver

• drill

• 3/16" (5 mm) drill bit for wood studs, 3/8" (10 mm) drill bit for concrete

• level

Table of Contents

Parts List.............................................................................................................................................................................3, 4

Wall installation ...................................................................................................................................................................6, 7

Installing Adapter Brackets to Display ...............................................................................................................................8-13

Mounting Flat Panel Display .................................................................................................................................................14

Cable Management ..............................................................................................................................................................16

2 of 70

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

Before you begin, make sure all parts shown are included with your product.

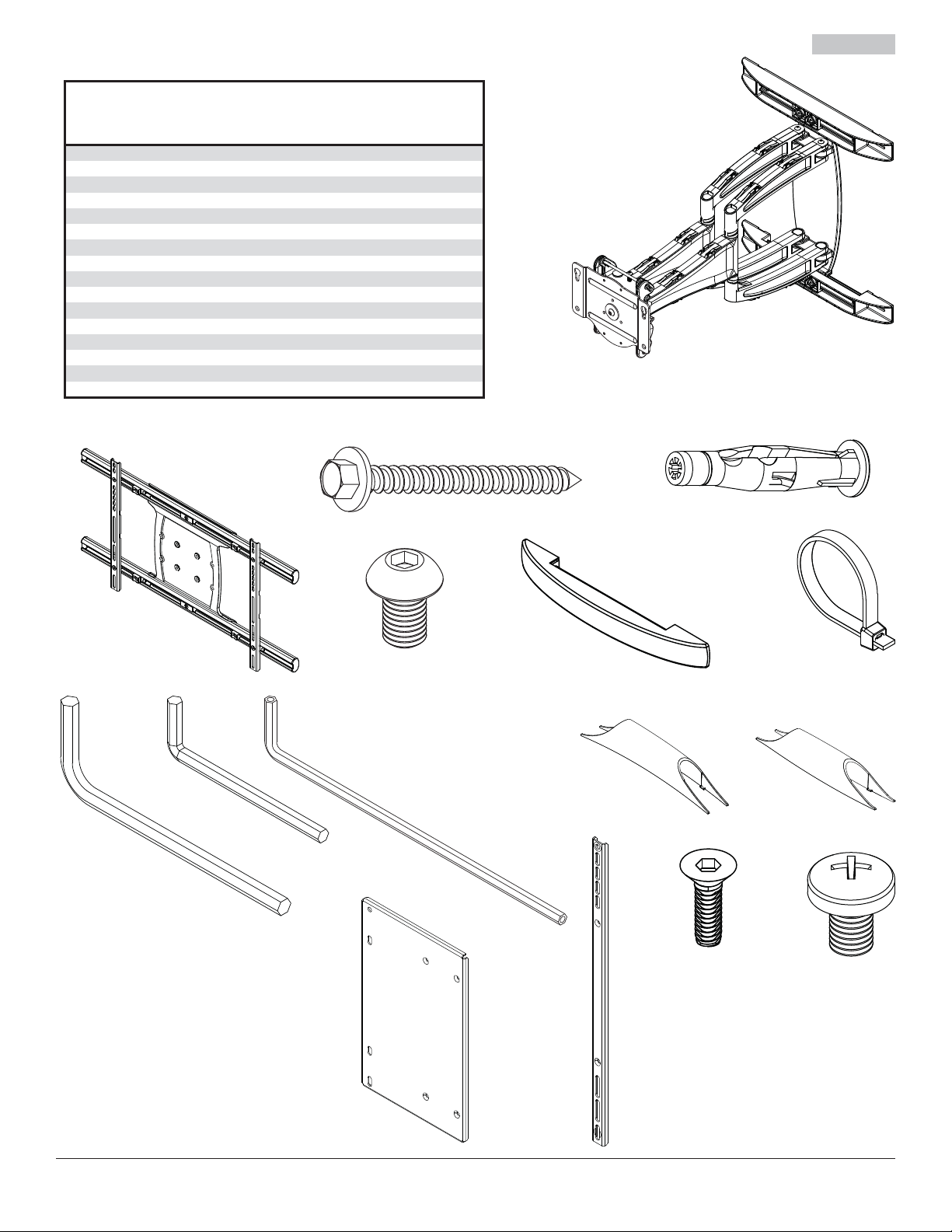

Parts List

SA771PU

Description Qty. Part #

A wall arm assembly 1 095-P1994 B universal adapter bracket 1 095-P1635-1 C wood screws 4 520-1243 D concrete anchors 4 590-0321

M10 x 15 mm socket head screw

wall plate cover

cable ties

G H 6 mm allen wrench 1 560-9716

I 5 mm allen wrench 1 560-9640 J rear cable cover 4 590-P1326 K front cable cover 4 590-P1327 L Panasonic extension bracket 2 095-P1623 M Sharp extension bracket 2 095-P1622 N 1/4-20 self tapping screws 4 520-1633 O M10 x 15 phillips screws 4 520-1305

5/32" allen wrench 1 560-9646

Parts may appear slightly different than illustrated.

2 2

520-9262 590-1325 590-1168

HIP

3 of 70

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

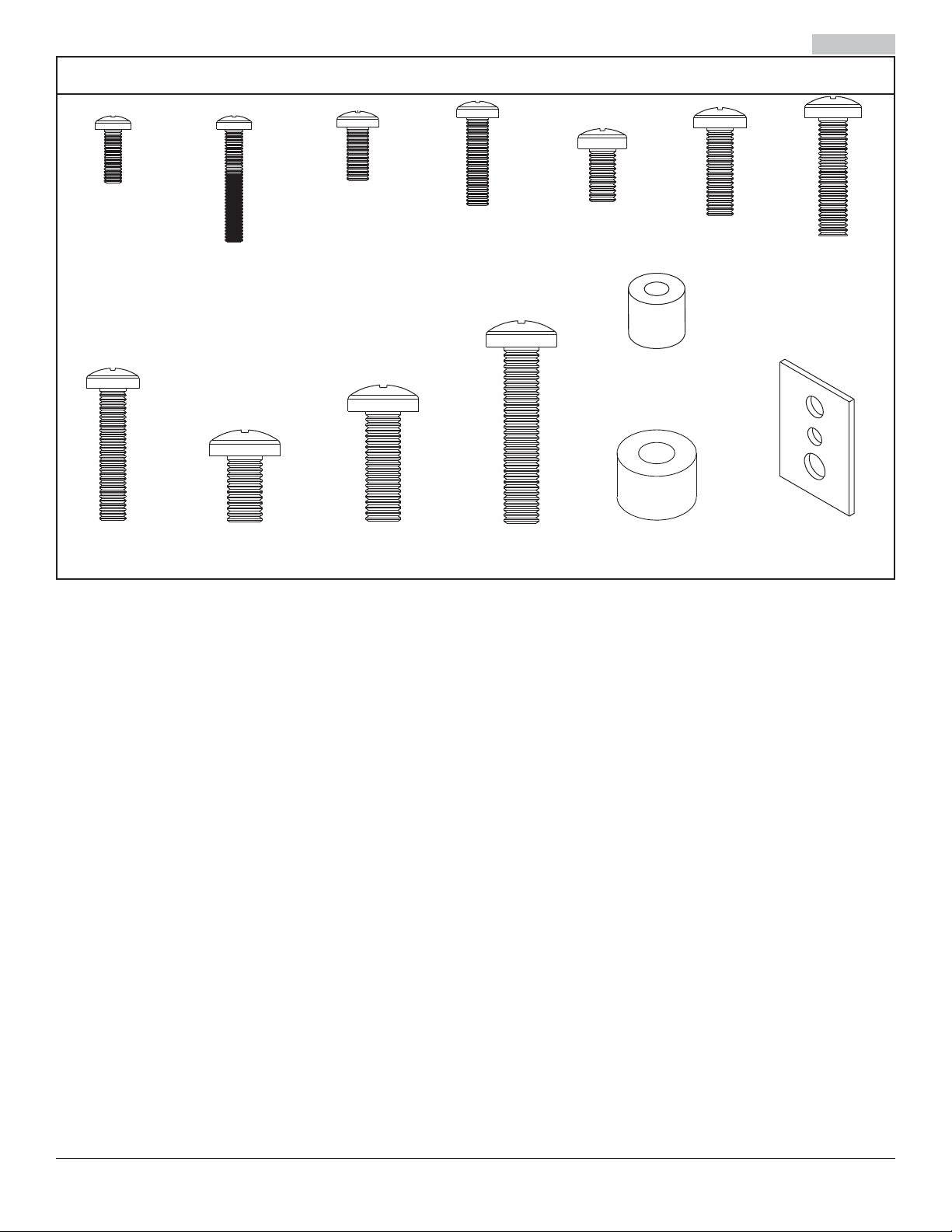

Adapter Bracket Fasteners

M4 x 12 mm (6)

(504-9013)

M6 x 30 mm (4)

(510-9109)

M4 x 25 mm (4)

(504-1015)

M8 x 16 mm (6)

(520-9257)

M5 x 12 mm (4)

(520-1027)

M8 x 25 mm (4)

(520-1031)

M5 x 25 mm (4)

(520-9543)

M8 x 40 mm (4)

(520-1136)

M6 x 12 mm (4)

(520-1128)

I.D. .22" (4)

(540-1057)

I.D. .34" (4)

(540-1059)

M6 x 20 mm (4)

(520-9402)

multi-washer (6)

M6 x 25 mm (4)

(520-1208)

(580-1036)

4 of 70

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

Optional Horizontal Adjustment of Wall Arm on Wall Plate

NOTE: If mounting wall arm (A) to wood stud walls, slots on wall plate must align to wood studs.

Determine desired location of display center detailed in step 2. Measure the distance from the center of wall arm (A) to desired display center. Loosen four 1/4-20 x 17 mm screws

using 5 mm allen wrench (I). Slide wall arm assembly 4-1/2" to the left or right as shown in ﬁ gure 1.1. NOTE: Align bevels (dots) of slide plate with bevels (dots) of wall plate rails as shown in detail 1 then retighten 1/4-20 x 17 mm screws.

Do not adjust arm while display is attached.

Skip to page 6 for Wood Stud Installation. Skip to page 7 for Concrete and Cinder Block Installation.

1/4-20 X 17 MM SCREWS

WALL PLATE

WALL PLATE RAIL

SLIDE PLATE

DETAIL 1

ﬁ g. 1.1

5 of 70

WALL ARM

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

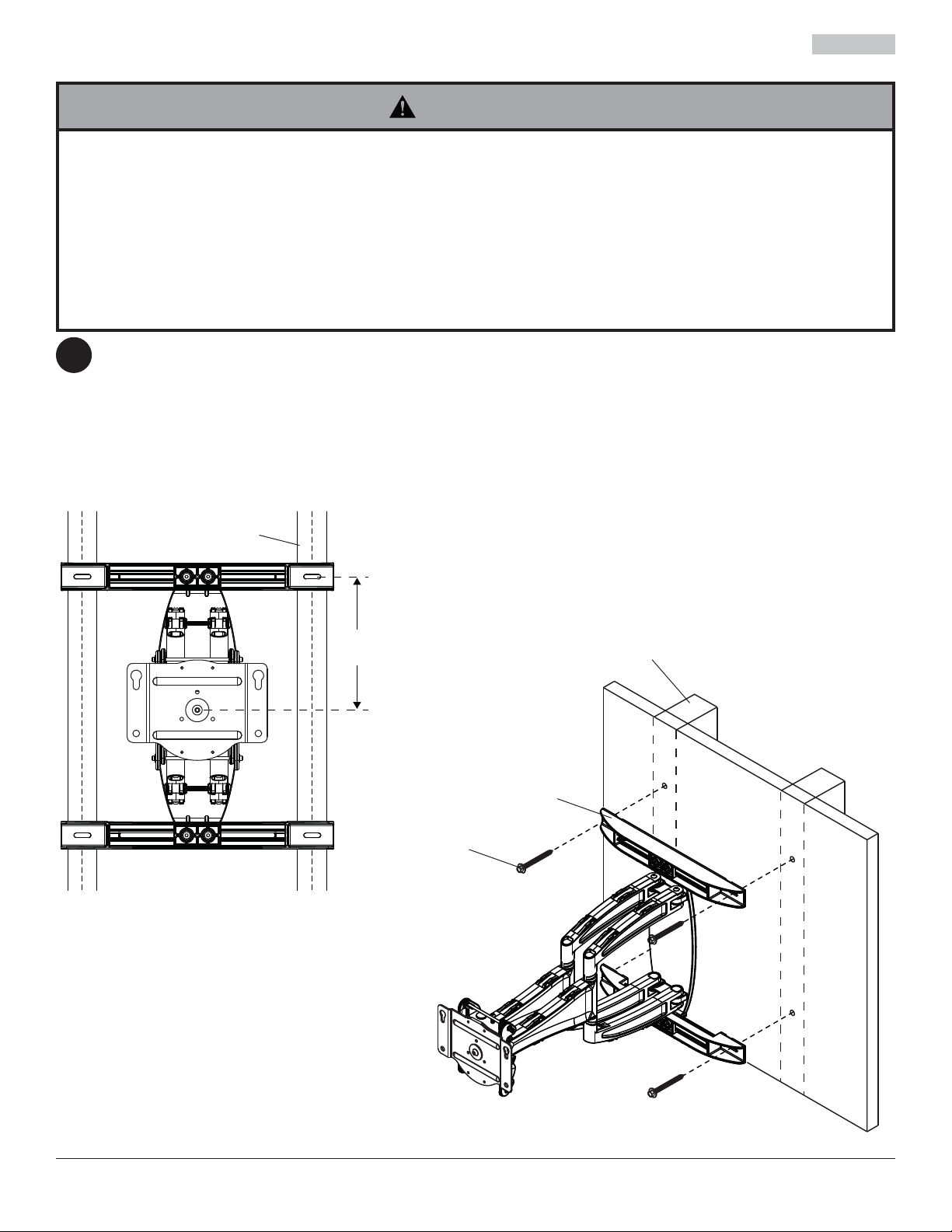

Installation to Double-Stud Wall

WARNING

• Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.

• Tighten wood screws so that wall plate is ﬁ rmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

• Never tighten in excess of 80 in. • lb (9 N.M.).

• Make sure that mounting screws are anchored into the center of the stud. The use of an "edge to edge" stud ﬁ nder is highly recommended.

• Hardware provided is for attachment of mount through standard thickness drywall or plaster into wood studs. Installers are responsible to provide hardware for other types of mounting situations (not evaluated by UL).

Use a stud ﬁ nder to locate the edges of the studs and draw a vertical line down the center of each stud. Determine

and mark the desired display center on the wall. Place wall plate template (wall arm) on wall with top mounting slots 9" (229 mm) above desired display center as shown in ﬁ gure 2.1. Level wall plate template (wall arm) on wall and mark center of four mounting holes making sure that the mounting holes are on the stud centerlines. Drill four 3/16" (5 mm) dia. pilot holes to a depth of 3" (76 mm). Attach wall arm (A) to wall using four wood screws (C) as shown in ﬁ g. 2.2.

Level wall plate then tighten all fasteners.

WOOD STUD

CS = CENTER OF DISPLAY

ﬁ g. 2.1

(229 mm)

WOOD STUD

6 of 70

ﬁ g. 2.2

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

Installation to Solid Concrete or Cinder Block

WARNING

• When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1" (25 mm) minimum from the side of the block. Cinder block must meet ASTM C-90 speciﬁ cations. It is suggested that a standard electric drill on slow setting is used to drill the hole instead of a hammer drill to avoid breaking out the back of the hole when entering a void or cavity.

• Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor.

• Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.

Determine and mark the desired display center on the

wall. Place wall plate template (wall arm) on wall with top mounting slots 9" (229 mm) above desired display center as shown in ﬁ gure 2.1 on page 6. Level wall plate template (wall arm) on wall and mark center of four mounting holes making sure that the mounting holes. Drill four 3/8" (10 mm) dia. pilot holes to a depth of 3" (76 mm). Insert anchors (D) into holes ﬂ ush with wall as shown (right). Place wall arm over anchors and secure with 5/16 x 3" screws (C). Level, then tighten all fasteners.

WARNING

Drill holes and insert anchors (D).

Place plate (A) over anchors (D) and secure with screws (C).

concrete surface

• Tighten screws so that wall plate is ﬁ rmly attached, but do not overtighten. Overtightening can damage screws, greatly reducing their holding power.

• Never tighten in excess of 80 in. • lb (9 N.M.).

• Always attach concrete expansion anchors directly to load-bearing concrete.

• Never attach concrete expansion anchors to concrete covered with plaster, drywall, or other ﬁ nishing material. If mounting to concrete surfaces covered with a ﬁ nishing surface is unavoidable (not evaluated by UL), the ﬁ nishing surface must be counterbored as shown below. Be sure concrete anchors do not pull away from concrete when tightening screws. If plaster/drywall is thicker than 5/8" (16 mm), custom fasteners must be supplied by installer (not evaluated by UL).

INCORRECT CORRECT

plate

CUTAWAY VIEW

wall

plaster/ dry wall

concrete

wall

plate

plaster/ dry wall

concrete

Tighten all fasteners.

SOLID CONCRETE

CINDER BLOCK

7 of 70

ﬁ g. 2.3

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

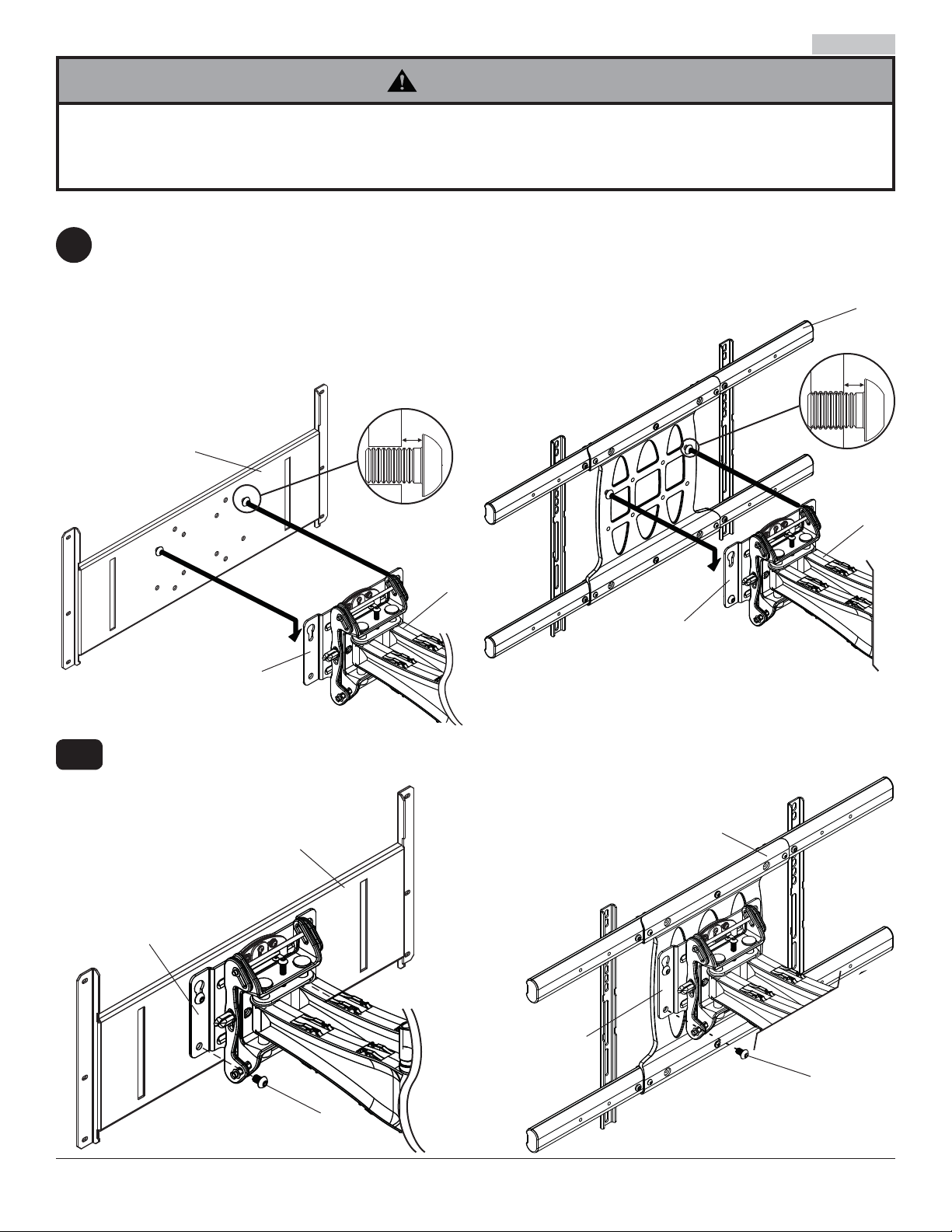

Installing Extension Brackets to Universal Adapter Brackets

Skip to step 3-1 on page 9 if not installing exten-

sion brackets.

Remove four 1/4-20 self-tapping screws to detach display brackets from universal adapter bracket (B) using 5 mm allen wrench (I) as shown.

1/4-20 SELF-

T APPING SCREWS

HOLES

For 65" Panasonic Display: NOTE: Mount through holes ﬁ rst, then secure

through slots for proper alignment. Attach Panasonic extension brackets (L) through

holes indicated to universal adapter bracket (B) with four 1/4-20 self-tapping screws using 5 mm allen wrench (I) as shown. Then secure with 1/4-20 self-tapping screws (N) through slots indicated.

SLOTS

For 65" Sharp Display: NOTE: Mount through holes ﬁ rst, then secure

through slots for proper alignment. Attach Sharp extension brackets (M) through holes

indicated to universal adapter bracket (B) with two M5 ﬂ athead screws using 5 mm allen wrench (I) as shown. Then secure with two 1/4-20 self-tapping screws (N) through slots indicated.

HOLE

SLOT

SLOTS

HOLES

8 of 70

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

Installing Adapter Brackets to Display

NOTE: If display has a VESA 400 horizontal

mounting pattern, skip to step 3-4 or 3-5 on page

11. NOTE: For VESA 200x200 or VESA 200x100

mount hole patterns, skip to step 4 on page 12. NOTE: For dedicated PLP plate installation skip to

step 5 on page 14.

3-1

Remove four 1/4-20 x .6" screws using 5 mm allen wrench (I) and loosen two 1/4-20 x 1.25" screws 1/2 turn to allow for display bracket adjustment.

1/4-20 x 1.25" SCREWS

1/4-20 x .06" SCREWS

3-2

To prevent scratching the display, set a cloth on a ﬂ at, level surface that will support the weight of the display. Place display face side down and refer to display manufacturers instructions for removing obstructions from the back of the display. Adjust display brackets to align with display mounting holes.

Measure horizontal mounting hole pattern and choose ﬁ xed stop-position from chart below.

horizontal mounting hole pattern fixed stop-position

10-3/4" - 16-1/16" (273 - 408 mm) #1 15-1/16" - 21-9/16" (383 - 548 mm) #2 20-7/16" - 27-9/16" (519 - 700 mm) #3 26-1/16" - 32-9/16" (661 - 827 mm) #4

FIXED STOP-POSTION #4

FIXED STOP-POSTION #3

FIXED STOP-POSTION #2

FIXED STOP-POSTION #1

9 of 70

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

WARNING

• Tighten screws so display brackets are ﬁ rmly attached to display. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque.

• If screws don't get three complete turns in the display inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to display or product may fail.

3-3

Select the screws from the bafﬂ ed fastener pack that best ﬁ t your display and secure to display following step 3-4 or 3-5 on page 11.

NOTE: Top and bottom mounting holes must be used for attaching display brackets. Middle holes should also be used where the fasteners and displays allow.

Verify that all holes are properly aligned, then tighten screws using a phillips screwdriver.

DISPLAY BRACKETS

CENTER DISPLAY BRACKETS VERTICALLY ON BACK OF DISPLAY

DISPLAY

NOTE: "X" dimensions should be equal.

"Y" dimensions should be equal.

10 of 70

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

For Flat Back Display

3-4

Begin with the shortest length screw, hand thread screw through multi-washer and display brackets (B) into display as shown below. Screw must make at least three full turns into the mounting hole and ﬁ t snug into place. Do not over tighten. If screw cannot make three full turns into the display, select a longer length screw from the bafﬂ ed fastener pack. Repeat for remaining mounting holes, level display brackets and tighten screws. NOTE: Spacers may not be used, depending upon the type of display.

Skip to step 3-6.

For Bump-out or Recessed Back Display

3-5

Begin with the longest length screw, hand thread screw through multi-washer, display brackets (B) and spacer in that order into display as shown below. Screw must make at least three full turns into the mounting hole and ﬁ t snug into place. Do not over tighten. If screw cannot make three full turns into the display, select a shorter length screw from the bafﬂ ed fastener pack. Repeat for remaining mounting holes, level display brackets and tighten screws.

DISPLAY

SPACER

MULTI-WASHER

SCREW

MULTI-WASHER

SCREW

3-6

Center display brackets horizontally and vertically on back of display. Tighten two 1/4-20 x 1.25" screws. Reinstall four 1/4-20 x .6" screws using 5 mm allen wrench (I) into appropriate ﬁ xed-stop position from chart on page 9.

1/4-20 x 1.25" SCREWS

11 of 70

1/4-20 x .6" SCREWS

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

VESA 200 x 200 or VESA 200 x 100 Mounting Pattern

Remove four 1/4-20 x .6" screws using 5 mm allen wrench

(I) and loosen two 1/4-20 x 1.25" screws 1/2 turn to allow for display bracket adjustment.

1/4-20 x .06" SCREWS

1/4-20 x 1.25" SCREWS

4-1

Remove four 1/4-20 self tapping screws to detach display brackets from outer mount holes of universal adapter bracket (B) using 5 mm allen wrench (I) as shown in ﬁ gure 4.1. Reinstall four 1/4-20 self tapping screws to secure display brackets to inner set of mounting holes on universal adapter bracket (B) as shown in ﬁ gure 4.2.

1/4-20 SELF

T APPING SCREWS

To prevent scratching the display, set a cloth on a ﬂ at, level surface that will support the weight of the display. Place display face side down and place universal adapter bracket (B) onto display.

ﬁ g. 4.1

OUTER MOUNTING HOLES

Display BRACKETS

INNER MOUNTING HOLES

Display BRACKETS

1/4-20 SELF

T APPING SCREWS

ﬁ g. 4.2

12 of 70

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

VESA 200 x 200 or VESA 200 x 100 Mounting Pattern (Continued)

4-2

Align one display bracket with one set of display mounting holes.

Begin with the shortest length screw, hand thread screw through multi-washer and display brackets into display as shown. Screw must make at least three full turns into the mounting hole and ﬁ t snug into place. Do not over tighten. If screw cannot make three full turns into the display, select a longer length screw from the bafﬂ ed fastener pack. Center display brackets vertically and tighten screws.

NOTE: For displays with a bump-out or recessed back, spacer may be used. Spacer goes between display bracket and display.

SCREW

MULTI-

WASHER

DISPLAY

BRACKET

DISPLAY

4-3

4-4

Slide universal adapter bracket to the opposite side and align second display bracket with second set of display mounting holes.

Hand thread screws through multi-washer, display bracket, and spacer if used, into display as shown. Tighten all screws.

Center display brackets horizontally on back of display as shown in ﬁ gure 4.3. Tighten two 1/4-20 x 1.25" screws. Reinstall four 1/4-20 x .6" screws using 5 mm allen wrench (I) into ﬁ xed-stop

position 1 as shown in ﬁ gure 4.4.

MULTI-WASHER

1/4-20 x 1.25" SCREWS

DISPLAY

SCREW

DISPLAY

BRACKET

ﬁ g. 4.3

ﬁ g. 4.4

13 of 70

FIXED STOP POSITION #1 WITH

1/4-20 x .6" SCREWS

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

WARNING

• Do not lift more weight than you can handle. Use additional man power or mechanical lifting equipment to safely handle placement of the display.

• Do not tighten screws with excessive force. Overtightening can cause damage to mount. Tighten M10 x 15 mm screws (E) to 40 in. • lb (4.52 N.M.) maximum torque.

Mounting Flat Panel Display

For Dedicated PLP Plate (not evaluated by UL):

Refer to PLP model instruction sheet for attachment of dedicated PLP plate to display.

Install two M10 x 15 mm screws (provided with dedicated PLP plate) into top two holes of dedicated PLP plate leaving 1/4" of exposed thread as shown in ﬁ gure 5.1.

For Universal Adapter Bracket: Hook M10 x 15 mm screws into keyslots of wall arm adapter plate (A) as shown ﬁ gure 5.2.

DISPLAY NOT SHOWN

FOR CLARITY

1/4"

5-1

DEDICATED

PLP PLATE

1/4"

M10 X 15 MM

SCREW

ADAPTER PLATE

ﬁ g. 5.1

Insert two M10 x 15 mm screws (E) into bottom holes of adapter plate as shown in ﬁ gure 5.3 or 5.4. Tighten all fasteners with 6 mm allen wrench (H).

DEDICATED PLP PLATE

ﬁ g. 5.2

ADAPTER PLATE

ADAPTER

PLATE

ﬁ g. 5.3 ﬁ g. 5.4

14 of 70

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

Adjustment of Flat Panel Display

WARNING

• M10 x 15 mm screws (E) must be securly tightened before changing orientation of wall arm assembly (A). Failure to lock adapter bracket can cause display to come off of mount.

FOR PORTRAIT OR LANDSCAPE DISPLAY ORIENTATION: Remove two M5 x 12mm screws, one M5 x 6mm

screw and rotation block from top of tilt head as shown in top view and rear view. Gently grasp sides of display and rotate display into portrait or landscape position as shown in ﬁ gure 6.1 and reinstall rotation block with two M5 x 12mm screws and one M5 x 6mm screw. NOTE: M5 x 6mm screw required in landscape orientation only.

ROTATION BLOCK

M5 X 6MM SCREWS

M5 X 12MM SCREWS

TOP VIEW

TIL T Adjustment: Adjust tension knob on side of

mount to desired tension to enable tilt adjustment and balance your display size and weight. Push or pull from top or bottom of display to adjust tilt as shown. The tilt can be adjusted to a maximum of 10° forward or 5° backward. Retighten tension knob. NOTE: For larger displays, tension screw on opposite side of mount may need to be tightened using 5/32" allen wrench (P).

ROLL Adjustment:

counter-clockwise, level display then tighten M5 x 10 mm roll screws using 5 mm allen wrench (I) as shown in detail 2.

FOR VERTICAL HEIGHT ADJUSTMENT: Tighten or loosen M8 x 40 mm screw to achieve ± 1" of vertical height adjustment as shown in detail 2.

Rotate display 5° clockwise or

M5 X 6MM

SCREWS

ROTATION

BLOCK

M5 X 12MM

SCREWS

REAR VIEW

ﬁ g. 6.1

TENSION KNOB

M5 X 10 MM

SCREWS

CAUTION

• Do not tighten screws with excessive force.

• Be careful not to pinch ﬁ ngers when opening and closing mount from the wall.

15 of 70

M8 X 40 MM

SCREW

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

DETAIL 2

Cable Management

NOTE: Make sure cables have enough slack to

allow full movement of the arm. Run power cable through top or bottom of arm (A)

and signal cable(s) through other side of arm in order to avoid interference with the signal. Lock cables into place by snapping cable covers (J & K) onto mount as shown. Display may have to be moved for easy access.

Optional: If additional cable management is required route cable ties (G) through slots of arm (A) as shown in detail 3.

SLOT

CABLE

Snap wall plate covers (F) to top and bottom of wall

plate rails as shown.

DETAIL 3

WALL PLATE RAILS

16 of 70

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

Arm Tension Adjustment

WARNING

• Do not remove screw or loosen screw until it is no longer engaged with the mount. Doing so may cause the display to fall.

• If screws become loose over time, tighten screws as necessary. Tighten screws to 50 in • lbs (5.6 N.m.) maximum torque.

If more or less tension is desired in the arm pivot points, do the following:

• To increase tension, turn socket screw clockwise with 5 mm allen wrench (I). NOTE: Tighten screws to 50 in • lbs (5.6 N.m.) maximum torque.

• To reduce tension, turn socket screw counter-clockwise with 5 mm allen wrench (I). NOTE: Do not turn more than half a turn.

TENSION SCREW

TENSION SCREWS

17 of 70

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

All other brand and product names are trademarks or registered trademarks of their respective owners.

Instalación y montaje:

Soportes de pared de brazo articulador para pantallas planas de 37" a 71"

Modelos: SA771PU

Máxima Capacidad de Carga para UL: 200 lb (90.7 kg)

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800)359-6500 • www.peerless-av.com

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Español

NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.

ADVERTENCIA

• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local.

• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experiencia en construcción básica de ediﬁ cios y que entienda estas instrucciones en su totalidad.

• Asegúrese de que la superﬁ cie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los ﬁ - jadores y componentes.

• Nunca sobrepase la capacidad máxima de soportar carga aceptada por Underwriters Laboratories. Vea la página 18.

• Si va a instalar el producto en una pared con montantes de madera, asegúrese de que los tornillos de montaje estén anclados en el centro de los montantes. Se recomienda utilizar un localizador de montantes de "borde a borde".

• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo con más seguridad.

• Apriete los tornillos con ﬁ rmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede disminu- ir signiﬁ cativamente su fuerza de ﬁ jación.

• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar fallas del producto y lesiones a individuos.

• Este producto fue diseñado para ser instalado en paredes con la siguiente construcción solamente:

CONSTRUCCIÓN DE LA PARED ACCESORIOS NECESARIOS

• Montante de madera Incluido

• Viga de madera Incluido

• Concreto macizo Incluido

• Bloque de hormigón de escorias Incluido

• Montante de metal No lo instale excepto con el juego de accesorios de Peerless para

montantes de metal (no evaluados por UL)

• Ladrillo Comuníquese con un profesional caliﬁ cado (no evaluados por UL)

• ¿Otra superﬁ cie o no está seguro? Comuníquese con un profesional caliﬁ cado

Herramientas necesarias para el ensamblaje

• localizador de montantes (se recomienda uno de "borde a borde")

• destornillador phillips

• taladro

• broca de 3/8" (10 mm) para paredes de concreto y de bloque de hormigón de escorias, broca de 3/16" (5 mm) para

paredes con montantes de madera

• nivel

Tabla de Contenido

Lista de piezas................................................................................................................................................................20, 21

Instalación en una pared ................................................................................................................................................23, 24

Instalación del soporte adaptador universal ....................................................................................................................25-30

Instalación de la pantalla plana ............................................................................................................................................31

Manejo de los cables ............................................................................................................................................................33

19 de 70

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Antes de empezar, asegúrese de que todas las piezas que se muestran son incluidos con su producto.

Español

Lista de piezas

SA771PU

Descripción Cant. N° de pieza

A brazo de pared 1 095-P1994 B soporte adaptador universal 1 095-P1635-1 C tornillos para madera 4 520-1243 D anclajes de concreto 4 590-0321

tornillos de M10 x 15 mm

cubiertas de la placa de pared

sujetacables

G H llave allen de 6 mm 1 560-9716

I llave allen de 5 mm 1 560-9640

J Cubierta trasera para cables 4 590-P1326 K Cubierta delantera para cables 4 590-P1327 L soporte de extension Panasonic 2 095-P1623

soporte de extension Sharp

M N tornillo autorroscante de 1/4-20 4 520-1633 O tornillos de M10 x 15 mm 4 520-1305

llave allen de 5/32" 1 560-9646

Las piezas pueden verse un poco distintas a la ilustración.

520-9262

590-1325

590-1168

2 095-P1622

HIP

20 de 70

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Fijaciones para los soportes adaptadores

Español

M4 x 12 mm (6)

(504-9013)

M6 x 30 mm (4)

(510-9109)

M4 x 25 mm (4)

(504-1015)

M8 x 16 mm (6)

(520-9257)

M5 x 12 mm (4)

(520-1027)

M8 x 25 mm (4)

(520-1031)

M5 x 25 mm (4)

(520-9543)

M8 x 40 mm (4)

(520-1136)

M6 x 12 mm (4)

(520-1128)

I.D. .22" (4)

(540-1057)

I.D. .34" (4)

(540-1059)

M6 x 20 mm (4)

(520-9402)

M6 x 25 mm (4)

(520-1208)

arandela múltiple (6) (580-1036)

21 de 70

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Ajuste horizontal opcional del brazo de pared en la placa de pared

NOTA: Si el brazo de pared (A) se va a instalar en una pared con montantes de madera, las ranuras de la placa de

pared se tienen que alinear con los montantes. Señale el punto donde quiere que quede el centro de la pantalla, como se explica en el paso 2. Mida la distancia desde el centro del brazo de pared (A) hasta el punto donde quiere que quede el centro de la

pantalla. Aﬂ oje los cuatro tornillos de 1/4-20 x 17 mm utilizando una llave allen de 5 mm (I). Deslice la unidad del brazo de pared 4-1/2" hacia la izquierda o la derecha, como se muestra en la ﬁ gura 1.1. NOTA: Alinee los biseles (puntos) de la placa deslizable con los biseles (puntos) de los rieles de la placa de pared, como se muestra en el detalle 1; luego, vuelva a apretar los tornillos de 1/4-20 x 17 mm.

No ajuste el brazo de pared si la pantalla ya se ha ﬁ jado al mismo.

Proceda a la página 23 para leer las instrucciones de instalación en una pared con montantes de madera. Proceda a la página 24 para leer las instrucciones de instalación en una pared de concreto macizo o de bloques de

hormigón de escorias.

Español

1/4-20 X 17 MM TORNILLOS

PLACA DE PARED

RIEL DE LA PLACA DE PARED

PLACA DESLIZABLE

DETALLE 1

ﬁ g. 1.1

22 de 70

BRAZO DE PARED

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Español

Instalación en una pared con montante de madera único

ADVERTENCIA

• El instalador debe veriﬁ car que la superﬁ cie de apoyo sea capaz de soportar ﬁ rmemente la carga combinada del equipo y todos los herrajes y componentes.

• Apriete los tornillos para madera de tal modo que la placa de apoyo quede ﬁ rmemente sujeta, pero no apriete en exceso. El apriete excesivo puede dañar los tornillos, reduciendo enormemente su fuerza de ﬁ jación.

• Nunca apriete más de 80 pulg-lb (9 N•m).

• Asegúrese de que los tornillos de montaje queden bien ﬁ jos en el centro del montante. Se recomienda usar un localizador de montantes de "borde a borde".

• Los herrajes suministrados son para ﬁ jar el soporte a través de tabique de yeso-cartón o yeso de espesor estándar a los mon- tantes de madera. Los instaladores son responsables de suministrar los herrajes para otros tipos de situaciones de montaje (no evaluados por UL).

Utilizando un localizador de montantes, localice y marque los bordes de los montantes de madera. Se recomienda

utilizar un localizador de montantes de "borde a borde". Utilice un nivel para trazar una línea vertical por el centro de cada montante. Coloque la plantilla de la placa de pared (brazo de pared) nivelada contra la pared y marque el centro de los cuatro agujeros de montaje en el centro de cada montante de madera. Los agujeros de montaje superiores deben estar ubicados a 9" (229 mm) encima del punto donde quiere que quede el centro de la pantalla, como se muestra en la ﬁ gura 2.1. Taladre cuatro agujeros de 3/16" (5 mm) de diámetro con una profundidad de 3" (76 mm). Fije el brazo de pared (A) en la pared usando cuatro tornillos para madera (C), como se muestra en la ﬁ gura 2.2.

Nivele la placa de pared y apriete todos los sujetadores.

MONTANTE

CP = CENTRO DE LA PANTALLA

ﬁ g. 2.1

(229 mm)

MONTANTE

23 de 70

ﬁ g. 2.2

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Español

Instalación en una pared de concreto macizo o de bloques de hormigón de escorias

ADVERTENCIA

• Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, veriﬁ que que tengan un mínimo de 1-3/8" (35 mm) de superﬁ cie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de 1" (25 mm) del costado del bloque. El bloque de hormigón de escorias debe ser de conformidad con las especiﬁ caciones C-90 de ASTM. Se sugiere taladrar el agujero con un taladro eléctrico normal en velocidad lenta en vez de un taladro percutor para evitar romper la parte trasera del agujero al entrar en un espacio o cavidad.

• El concreto debe tener una densidad mínima de 2000 psi. Un concreto menos denso podría no ser capaz de sujetar el anclaje para concreto.

• El instalador debe veriﬁ car que la superﬁ cie de apoyo sea capaz de soportar ﬁ rmemente la carga combinada del equipo y todos los herrajes y componentes.

Coloque la plantilla de la placa de pared (brazo de

pared) para marcar los puntos de los agujeros de montaje. Los agujeros de montaje superiores deben estar ubicados a 9" (229 mm) encima del punto donde quiere que quede el centro de la pantalla, como se muestra en la ﬁ gura 2.1 de la página 23. Taladre cuatro agujeros de 3/8" (10 mm) de diámetro y 3" (76 mm) de profundidad, como se muestra en la ﬁ gura 2.3. Inserte los anclajes (D) en los agujeros a ras con la pared, como se muestra (a la derecha). Coloque el brazo de pared sobre los anclajes y fíjelo con los tornillos de 5/16 x 3" (C). Nivele y apriete todos los sujetadores.

ADVERTENCIA

• Apriete los tornillos de tal modo que la placa de apoyo quede ﬁ rmemente sujeta, pero no los apriete en exceso. El apriete excesivo puede dañar los tornillos, reduciendo enormemente su fuerza de ﬁ jación.

• Nunca apriete más de 80 pulg-lb (9 N•m).

• Siempre ﬁ je los anclajes de expansión directamente al concreto que soporta carga.

• Nunca ﬁ je los anclajes de expansión a una pared de concreto recubierta con yeso, tabiques de yeso-cartón u otro material de acabado. Si el montaje a superﬁ cies de concreto recubiertas con una superﬁ cie de acabado es inevitable (no evaluados por UL), será necesario escariar el acabado, como se muestra más abajo. Asegúrese de que los anclajes de concreto no se alejen del concreto al apretar los tornillos. Si el grosor de la pared de yeso/tabique de yeso-cartón es mayor que 5/8" (16 mm), el instalador deberá suministrar ﬁ jaciones especiales (no evaluados por UL).

INCORRECTO

CORRECTO

Perfore los agujeros y después inserte los anclajes (D).

Coloque la placa (A) sobre los anclajes (D) y fíjela con los tornillos (C).

Apriete todas las ﬁ jaciones.

CONCRETO MACIZO

superﬁ cie de concreto

BLOQUE DE HORMIGÓN DE ESCORIAS

placa de pared

VISTA EN CORTE

concreto

yeso / tabique de yeso-cartón

placa

pared

concreto

24 de 70

ﬁ g. 2.3

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Instalación de los Soportes de Extensión a los Soportes Adaptadores Universales

Proceda al paso 3-1 de la página 26 si no la insta-

lación de soportes de extensión.

Quite los cuatro tornillo autorroscante de 1/4-20 para retirar los soportes de la pantalla del soporte adaptador universal (B) utilizando una llave allen de 5 mm (I), como se muestra.

Pantalla Panasonic de 65": NOTA: Engánchelos por los agujeros primero y,

después, fíjelos por las ranuras para alinearlos como es debido.

Fije los soportes de extensión Panasonic (L) por los agujeros indicados al soporte adaptador universal (B) con cuatro tornillo autorroscante de 1/4-20 utilizando una llave allen de 5 mm (I), como se muestra. Luego, fíjelos con los tornillo autorroscante de 1/4-20 (N) por las ranuras indicadas.

TORNILLO

AUTORROSCANTE

DE 1/4-20

AGUJEROS

RANURAS

Español

Pantalla Sharp de 65": NOTA: Engánchelos por los agujeros primero y,

después, fíjelos por las ranuras para alinearlos como es debido.

Fije los soportes de extensión Sharp (M) por los agujeros indicados al soporte adaptador universal (B) con dos tornillo autorroscante de 1/4-20 utilizando una llave allen de 5 mm (I), como se muestra. Luego, fíjelos con dos tornillo autorroscante de 1/4-20 (N) por las ranuras indicadas.

AGUJERO

RANURA

RANURAS

AGUJEROS

25 de 70

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Instalación de los soportes adaptadores

NOTA: Si la pantalla tiene una conﬁ guración de

montaje horizontal VESA 400, proceda al paso 3-4 o al 3-5 de la página 28.

NOTA: Si la pantalla tiene una conﬁ guración de montaje horizontal VESA 200x200 o VESA 200 x 100, proceda al paso 4 de la página 29.

NOTA: Para instalar la placa exclusiva PLP, proceda al paso 5 de la página 31.

3-1

Quite los cuatro tornillos de 1/4-20 x .6" utilizando una llave allen de 5 mm (I) y aﬂ oje los dos tornillos de 1/4-20 x 1.25" 1/2 vuelta para poder ajustar el soporte de la pantalla.

Español

TORNILLOS 1/4-20 x 1.25"

TORNILLOS 1/4-20 x .6"

3-2

Para evitar que se raye la pantalla, coloque un trapo sobre una superﬁ cie plana y nivelada que sostenga el peso de la pantalla. Coloque la pantalla boca abajo y se reﬁ eren a la pantalla las instrucciones del fabricante para eliminar las obstrucciones de la parte posterior de la pantalla. Ajuste los soportes de la pantalla para alinear con los agujeros de montaje de pantalla.

Mida la conﬁ guración de montaje horizontal y escoja una posición ﬁ ja de descanso de la tabla de abajo.

configuración de montaje horizontal

10-3/4" - 16-1/16" (273 - 408 mm) #1 15-1/16" - 21-9/16" (383 - 548 mm) #2 20-7/16" - 27-9/16" (519 - 700 mm) #3 26-1/16" - 32-9/16" (661 - 827 mm) #4

posición fija de

descanso

POSICIÓN FIJA DE DESCANSO N.O 4

POSICIÓN FIJA DE DESCANSO N.O 3

POSICIÓN FIJA DE DESCANSO N.O 2

POSICIÓN FIJA DE DESCANSO N.O 1

26 de 70

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Español

Instalación de los soportes adaptadores

ADVERTENCIA

• Apriete los tornillos de tal modo que los soportes adaptadores queden ﬁ rmemente sujetos. No apriete aplicando demasiada fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su fuerza de ﬁ jación y causando el posible desprendimiento de sus cabezas. Apriete los tornillos a 40 pulg-lb (4.5 N•m) de par torsor máximo.

• Si los tornillos no pueden atornillarse con tres vueltas completas en los insertos de la pantalla, o si los tornillos topan fondo y la placa todavía no está ﬁ rmemente sujeta, se podría dañar la pantalla o causar la falla del producto.

3-3

Escoja los tornillos de los sujetadores identiﬁ cados y clasiﬁ cados en las divisiones del empaque plástico y luego ﬁ je los soportes de la pantalla siguiendo el paso 3-4 o el paso 3-5 de la página 28.

NOTA: Siempre se tienen que usar los agujeros superiores y los inferiores para la instalación de los soportes de la pantalla. También se deben usar los agujeros centrales en los casos en los que los sujetadores y las pantallas lo permitan. Veriﬁ que que todos los agujeros estén debidamente alineados; luego, apriete los tornillos utilizando un destornillador phillips.

CENTRALICE LOS SOPORTES DE LA PANTALLA VERTICALMENTE

EN LA PARTE TRASERA DE LA PANTALLA

PANTALLA

SOPORTES DE

LA PANTALLA

NOTA: Las dimensiones "X" deben ser iguales.

Las dimensiones "Y" deben ser iguales.

27 de 70

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Instalación de un televisor que tiene la parte posterior plana

Español

3-4

Comience con uno de los tornillos más cortos, enrósquelo, con la mano, a través de la arandela múltiple y el soporte de la pantalla (B) a la parte posterior de la pantalla, como se muestra abajo. El tornillo tiene que dar, por lo menos, tres vueltas completas dentro del agujero de montaje y debe quedar ajustado en su lugar. No apriete los tornillos en exceso. Si el tornillo no puede dar tres vueltas completas al entrar en la parte posterior de la pantalla, seleccione un tornillo más largo de los sujetadores identiﬁ cados y clasiﬁ cados en las divisiones del empaque plástico. Siga el mismo procedimiento con los agujeros de montaje restantes, nivele los soportes de la pantalla y apriete los tornillos.

NOTA: Es posible que no necesite usar los espaciadores, dependiendo del tipo de pantalla.

Proceda al paso 3-6.

PANTALLA

Instalación de un televisor que tiene la parte posterior abultada o empotrada

3-5

Comience con uno de los tornillos más largos, enrósquelo, con la mano, a través de la arandela múltiple, los soportes de la pantalla (B) y el espaciador, en ese orden, a la parte posterior de la pantalla, como se muestra abajo. El tornillo tiene que dar, por lo menos, tres vueltas completas dentro del agujero de montaje y debe quedar ajustado en su lugar. No apriete los tornillos en exceso. Si el tornillo no puede dar tres vueltas completas al entrar en la parte posterior de la pantalla, seleccione un tornillo más largo de los sujetadores identiﬁ cados y clasiﬁ cados en las divisiones del empaque plástico. Siga el mismo procedimiento con los agujeros de montaje restantes, nivele los soportes de la pantalla y apriete los tornillos.

PANTALLA

ESPACIADOR

ARANDELA MÚLTIPLE

TORNILLO

ARANDELA MÚLTIPLE

TORNILLO

3-6

Centralice los soportes de la pantalla horizontal y verticalmente en la parte trasera de la pantalla. Apriete los dos tornillos de 1/4-20 x

1.25". Reinstale los cuatro tornillos de 1/4-20 x .6" utilizando una llave allen de 5 mm (I) en la posición ﬁ ja de descanso apropiada de la tabla de la página 26.

28 de 70

TORNILLOS 1/4-20 x 1.25"

TORNILLOS 1/4-20 x .6"

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

VESA 200 x 200 o VESA 200 x 100 Patrón de montaje

Quite los cuatro tornillos de 1/4-20 x .6" utilizando una llave

allen de 5 mm (I) y aﬂ oje los dos tornillos de 1/4-20 x 1.25" 1/2 vuelta para poder ajustar el soporte de la pantalla.

TORNILLOS 1/4-20 x .6"

Español

TORNILLOS 1/4-20 x 1.25"

4-1

Quite los cuatro tornillo autorroscante de 1/4-20 para retirar los soportes de la pantalla del soporte adaptador universal (B) utilizando una llave allen de 5 mm (I), como se muestra, como se muestra en la ﬁ gura 4.1. Reinstale los cuatro tornillo autorroscante de 1/4-20 para ﬁ jar los soportes de pantalla en el grupo interior de agujeros de montaje en el soporte adaptador universal (B), como se muestra en la ﬁ gura 4.2.

TORNILLO

AUTORROSCANTE

DE 1/4-20

Para evitar que se raye la pantalla, coloque un trapo sobre una superﬁ cie plana y nivelada que sostenga el peso de la pantalla. Coloque la pantalla boca abajo y coloque el soporte adaptador universal (B) en la pantalla.

AGUJEROS DE MONTAJE EXTERIOR

SOPORTES DE LA PANTALLA

AGUJEROS DE MONTAJE INTERIORES

SOPORTES

ﬁ g. 4.1 ﬁ g. 4.2

DE LA PANTALLA

SOPORTES DE LA PANTALLA

29 de 70

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

VESA 200 x 200 o VESA 200 x 100 Patrón de montaje (continuacion)

4-2

4-3

Alinee uno de los soportes de la pantalla con uno de los grupos de agujeros de montaje de la pantalla.

Comience con el tornillo de longitud más corta, la mano de rosca a través de múltiples soportes de la pantalla y la arandela de la pantalla, como se muestra. El tornillo debe dar por lo menos tres vueltas completas dentro del agujero de montaje y debe quedar ajustado en su lugar. No apriete en exceso. Si el tornillo no puede dar tres vueltas completas en la pantalla, seleccione un tornillo más largo de la bolsa de tornillos ordenados. Centralice los soportes de la pantalla verticalmente y apriete los tornillos.

NOTA: Si la pantalla tiene la parte posterior abultada o empotrada, puede utilizar el espaciador. El espaciador va entre el soporte de la pantalla y la pantalla.

Deslice el soporte adaptador universal hasta el lado opuesto y alinee el segundo soporte de la pantalla con el otro grupo de agujeros de montaje de la pantalla.

Enrosque los tornillos, con la mano, a través de la arandela múltiple, el soporte de la pantalla y el espaciador, si lo utilizó, en la pantalla, como se muestra. Apriete todos los tornillos.

ARANDELA

TORNILLO

MÚLTIPLE

SOPORTES DE LA PANTALLA

PANTALLA

TORNILLO

ARANDELA MÚLTIPLE

Español

PANTALLA

SOPORTES DE LA PANTALLA

4-4

Centralice los soportes de la pantalla horizontalmente en la parte trasera de la pantalla, como se muestra en la ﬁ gura 4.3.

Apriete los dos tornillos de 1/4-20 x 1.25". Reinstale los cuatro tornillos de 1/4-20 x .6" utilizando una llave allen de 5 mm (I) en la posición ﬁ ja de descanso, como se muestra en la ﬁ gura 4.4.

TORNILLOS 1/4-20 x 1.25"

ﬁ g. 4.3

ﬁ g. 4.4

30 de 70

POSICIÓN FIJA DE DESCANSO N.O 1

CON TORNILLOS DE 1/4-20 x .6"

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Español

ADVERTENCIA

• No levante más peso del que puede manejar. Cuente con otra persona que lo ayude o utilice un equipo mecánico de izar para levantar y colocar la pantalla con seguridad.

• No apriete los tornillos con fuerza excesiva. Apretarlos en exceso puede dañar el soporte. Apriete los tornillos M10 x 15 mm (E) a un máximo de 40 pulg-lb (4.5 N•m) de par torsor.

Instalación de la pantalla plana

Instalación de la placa exclusiva PLP (no

evaluados por UL): Consulte la hoja de instrucciones del modelo PLP para saber cómo ﬁ jar la placa exclusiva PLP a la pantalla.

Instale dos tornillos de M10 x 15 mm en los dos agujeros superiores de la placa exclusiva PLP dejando aproximadamente 1/4" de la rosca expuesta, como se muestra en la ﬁ gura 5.1.

Instalación del soporte adaptador universal:

Enganche los tornillos de M10 x 15 mm en las ranuras de la placa adaptadora (A), como se muestra en la ﬁ gura 5.2.

LA PANTALLA NO

SE MUESTRA PARA

QUE LA IMAGEN

SEA MÁS CLARA

1/4"

PLACA EXCLUSIVA

PLACA ADAPTADORA

5-1

Inserte dos tornillos de M10 x 15 mm (E) en los agujeros inferiores de la placa adaptadora, como se muestra en la ﬁ gura 5.3 y 5.4. Apriete todos los sujetadores usando una llave allen de 6 mm (H).

ﬁ g. 5.1

PLACA EXCLUSIVA

1/4"

TORNILLOS DE

M10 X 15 MM

PLACA ADAPTADORA

ﬁ g. 5.2

PLACA ADAPTADORA

ﬁ g. 5.3 ﬁ g. 5.4

PLACA ADAPT ADORA

31 de 70

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Ajuste de la pantalla plana

ADVERTENCIA

• Trabar la placa de pared montaje (A) con los tornillos M10 x 15 mm (E) antes de cambiar la orientación. Puede causar que la pantalla se desprenda de la unidad de soporte si le dan un golpe accidentalmente.

PARA COLOCAR LA PANTALLA VERTICAL U HORIZONTALMENTE: Quite los dos tornillos de M5 x 12mm, una

tornillos de M5 x 6mm y el bloque rotatorio de la parte superior del cabezal inclinable, como se muestra en la vista superior y en la vista trasera. Sujete, suavemente, los lados de la pantalla y gire la pantalla hasta una posición vertical u horizontal, como se muestra en la ﬁ gura 6.1, y reinstale el bloque rotatorio con los dos tornillos de M5 x 12mm y una tornillos de M5 x 6mm. NOTA: tornillo M5 x 6mm requerido en orientación horizontal solamente.

BLOQUE ROTATORIO

M5 X 6MM TORNILLOS

M5 X 12MM TORNILLOS

VISTA SUPERIOR

Español

Ajuste de la INCLINACIÓN: Ajuste la perrilla de tensión

que se encuentra en el lado del soporte al grado de tensión deseado para poder ajustar la inclinación y balancear el tamaño y el peso de la pantalla. Mueva la parte superior o la parte inferior de la pantalla tirando de la misma o empujándola para ajustar la inclinación, como se muestra. La inclinación se puede ajustar hasta un máximo de 10° hacia delante o de 5° hacia atrás. Vuelva a apretar la perilla de tensión.

grandes, tornillo de tensión en el lado opuesto de montaje puede ser necesario apretarse con 5/32" llave allen (P).

Ajuste de la ROTACIÓN: Rote la pantalla, 5° en el sentido de las manecillas del reloj o en el sentido contrario, nivele la pantalla y luego apriete los tornillos de M5 x 10 mm utilizando una llave allen de 5 mm (I), como se muestra en el detalle 2.

AJUSTE VERTICAL DE LA ALTURA: Apriete o aﬂ oje los tornillo de M8 x 40 mm hasta llegar a ± 1" de ajuste vertical de la altura, como se muestra en el detalle 2.

NOTA: Para pantallas más

M5 X 6MM

TORNILLOS

BLOQUE

ROTATORIO

VISTA TRASERA

M5 X 12MM TORNILLOS

ﬁ g. 6.1

PERILLA DE TENSIÓN

M5 X 10 MM TORNILLO

PRECAUCIÓN

• No apriete los tornillos con fuerza excesiva.

• Tenga cuidado de no pincharse los dedos cuando extienda y recoja el soporte contra la pared.

32 de 70

M8 X 40 MM TORNILLO

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

DETALLE 2

Manejo de cables

Español

NOTA: Asegúrese de que los cordones no queden

muy cortos para que el brazo se pueda mover completamente.

Pase el cordón de la electricidad por la parte superior o la parte inferior del brazo (A) y el cable o los cables de la señal por el otro lado del brazo para evitar que haya interferencia con la señal. Asegure los cordones en su lugar colocando las cubiertas de los cables (J y K), a presión, sobre el soporte, como se muestra. Es posible que necesite mover la pantalla para tener acceso.

OPCIONAL: Si necesita acomodar más cables, acomode los sujetacables (G) por las ranuras del brazo (A), como se muestra en el detalle 3.

RANURA

CABLE

Coloque las cubiertas de la placa de pared (F)

sobre el extremo superior y el extremo inferior de los rieles de la placa de pared, como se muestra.

DETALLE 3

RIEL DE LA PLACA DE PARED

33 de 70

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Español

Ajuste Tensor del Brazo

ADVERTENCIA

• No retire el tornillo ni lo aﬂ oje hasta que se haya desenganchado del soporte. Se podría caer la pantalla.

• Si los tornillos se aﬂ ojan con el tiempo, apriételos según sea necesario. Apriete los tornillos a un máximo de 50 pulg-lb (5.6 N•m) de par torsor.

Si desea aumentar o disminuir la tensión en los puntos de articulación del brazo, haga lo siguiente:

• Para aumentarla, gire el tornillo de cabeza hueca en sentido horario con la llave allen de 5 mm (I). NOTA: Apriete los tornillos a un máximo de 50 pulg-lb (5.6 N•m) de par torsor.

• Para reducirla, gire el tornillo de cabeza hueca en sentido contrahorario con la llave allen de 5 mm (I). NOTA: No lo gire más de media vuelta.

TORNILLOS TENSORES

34 de 70

Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.

PUBLICADO: 10-30-09 HOJA #: 095-9299-11 03-22-12

Installation et montage :

Montants muraux pour écrans plats articulés pour écrans de 37 à 71 pouces

Modèles: SA771PU

Capacité de Charge Maximale por UL: 200 lb (90.7 kg)

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800)359-6500 • www.peerless-av.com

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Français

REMARQUE: lisez entièrement la ﬁ che d’instructions avant de commencer l’installation et l’assemblage.

AVERTISSEMENT

• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette ﬁ che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de

contacter leur distributeur local.

• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une expérience de la construction immobilière et ayant bien compris ces instructions.

• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés.

• Ne dépassez jamais la capacité de charge maximum établie par l’UL. Reportez-vous à la page 35.

• Lors d’une installation sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au centre des montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement recommandée.

• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.

• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support.

• Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit et des blessures corporelles.

• Ce produit a été conçu uniquement pour une installation sur les types de murs ci-dessous :

TYPE DE MUR PIÈCES DE FIXATION REQUISES

• Montant en bois Incluses

• Poutre en bois Incluses

• Béton plein Incluses

• Bloc de béton de mâchefer Incluses

• Montant métallique Ne pas installer sur ce type de mur sauf à l’aide de l’ensemble d’accessoires

Peerless pour montants métalliques (non évalué UL)

• Brique Contacter un professionnel qualiﬁ é (non évalué UL)

• Autre, ou vous n’êtes pas sûr ? Contacter un professionnel qualiﬁ é

Outils nécessaires au montage

• localisateur de montants (un localisateur de montants « bord à bord » est recommandé)

• tournevis phillips

• perceuse

• foret de 3/16 po (5 mm) pour les murs à montants en bois, foret de 3/8 po (10 mm) pour

les murs à block de béton

• niveau

Table des Matières

Liste des Pièces .............................................................................................................................................................37, 38

D'Installation au Mur .......................................................................................................................................................40, 41

D'Installation du Support Adaptateur Universel ...............................................................................................................42-47

Installation de l’écran plat .....................................................................................................................................................48

Gestion des câbles ...............................................................................................................................................................50

36 sur 70

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Avant de commencer, s'assurer que toutes les pièces indiquées sont incluses avec le produit.

Français

Liste des pièces

SA771PU

Description Qté Pièce nº

A bras mural 1 095-P1994 B adaptateurs universels 1 095-P1635-1 C vis à bois 4 520-1243 D concreto d’ancrage 4 590-0321

vis M10 x 15 mm

couvercles de plaque murale

attaches de câble

G H hexagonale de 6 mm 1 560-9716

I hexagonale de 5 mm 1 560-9640

J Gaine de câble arrière 4 590-P1326 K Gaine de câble avant 4 590-P1327

rallonge de support de fixation Panasonic

rallonge de support de fixation Sharp

vis autotaraudeuse 1/4-20

N O vis M10 x 15 mm 4 520-1305

hexagonale de 5/32 po 1 560-9646

Les pièces semblent légèrement différentes de celles illustrées.

520-9262

590-1325

590-1168

2 095-P1623 2 095-P1622 4 520-1633

HIP

37 sur 70

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Fixations du support adaptateur

Français

M4 x 12 mm (6)

(504-9013)

M6 x 30 mm (4)

(510-9109)

M4 x 25 mm (4)

(504-1015)

M8 x 16 mm (6)

(520-9257)

M5 x 12 mm (4)

(520-1027)

M8 x 25 mm (4)

(520-1031)

M5 x 25 mm (4)

(520-9543)

M8 x 40 mm (4)

(520-1136)

M6 x 12 mm (4)

(520-1128)

I.D. .22" (4)

(540-1057)

I.D. .34" (4)

(540-1059)

M6 x 20 mm (4)

(520-9402)

rondelle univer-

M6 x 25 mm (4)

(520-1208)

selle (6)

(580-1036)

38 sur 70

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Réglage horizontal facultatif du bras mural sur la plaque murale

REMARQUE : Pour l'installation d'un support mural articulé (A) à une surface à montants en bois, les fentes de

la plaque murale doivent être alignées sur les montants desserrez quatre vis 1/4-20 x 17 mm à l'aide d'une clé hexagonale de 5 mm.

Faites glisser le support mural de 4,5 po vers la gauche ou vers la droite, comme illustré à la ﬁ gure 1.1. REMARQUE : Alignez les biseaux (points) de la plaque coulissante sur les biseaux (points) de la plaque murale

comme illustré dans le dessin de détail 1, puis reserrez les vis 1/4-20 x 17 mm. Ne réglez pas le bras lorsque l'écran y est ﬁ xé.

Passez à la page 40 pour l'installation sur un montant en bois. Passez à la page 41 pour l'installation sur du béton et du bloc de béton.

Français

1/4-20 X 17 MM VIZ

PLAQUE MURALE

MONTANT DE PLAQUE MURALE

PLAQUE COULISSANTE

DÉTAIL 1

ﬁ g. 1.1

39 sur 70

BRAS MURAL

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Français

Installation sur un mur à montant en bois

AVERTISSEMENT

• L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants.

• Serrez les vis à bois de manière que la plaque murale soit fermement ﬁ xée, mais sans excès. Un serrage excessif peut endom- mager les vis et en réduire considérablement le pouvoir de maintien.

• Ne serrez jamais à plus de 9 Nm (80 po-lb).

• Assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un localisateur de montants « bord à bord » est fortement conseillé.

• La visserie est fournie pour ﬁ xer la monture à travers une cloison sèche ou du plâtre d’épaisseur standard et dans des montants en bois. Il appartient aux installateurs de fournir la visserie nécessaire pour d’autres types de situations (non évalué UL).

À l’aide d’un localisateur de montants, repérez et marquez les bords des montants en bois. L’utilisation d’un

localisateur de montants « bord à bord » est fortement recommandée. À l’aide d’un niveau, tracez une ligne verticale le long du centre de chaque montant. Mettez le gabarit de la modèle de plaque murale (bras mural) à niveau sur le mur et marquez le centre des quatre trous de ﬁ xation au centre de chaque montant en bois. Les trous de ﬁ xation supérieurs doivent être situés à une distance 9 po (229 mm) au-dessus de l'endroit souhaité pour le centre de l'écran comme illustré à la ﬁ gure 2.1. Percez quatre trous de 3/16 po (5 mm) de dia. à une profondeur de 3 po (76 mm). Fixez le bras mural (A) au mur à l'aide de quatre vis à bois (C) comme illustré à la ﬁ gure 2.2. Mettez la plaque murale à niveau, puis serrez toutes les ﬁ xations.

MONTANT

CE = LE CENTRE DE L’ÉCRAN

ﬁ g. 2.1

(229 mm)

MONTANT

40 sur 70

ﬁ g. 2.2

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Français

Installation sur du béton plein ou un bloc de béton de mâchefer

AVERTISSEMENT

• Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vériﬁ ez que vous disposez d’une épaisseur de béton d’au moins 35 mm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à effectuer le montage dans une partie pleine du bloc, généralement à au moins 25 mm (1 po) du côté du bloc. Le bloc de béton de mâchefer doit être conforme aux spéciﬁ cations de l’ASTM C-90. Pour percer le trou, il est conseillé d’utiliser une perceuse électrique standard sur un réglage bas au lieu d’un marteau perforateur, aﬁ n d’éviter de briser la partie arrière du trou lorsque vous pénétrez un vide ou une cavité.

• Le béton doit avoir une densité minimum de 2 000 psi. Un béton de densité moindre risquerait de ne pas retenir un ancrage de béton.

• Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants.

Utilisez la modèle de plaque murale (bras mural) pour

marquer les trous de ﬁ xation. Les trous de ﬁ xation supérieurs doivent être situés à une distance 9 po (229 mm) au-dessus de l’endroit souhaité pour le centre de l’écran comme illustré à la ﬁ gure 2.1 en page 40. Percez quatre trous de 3/8 po (10 mm) de dia. à une profondeur de 3 po (76 mm). Insérez les chevilles d’ancrage (D) dans les trous au ras du mur comme illustré (à droite). Posez le bras mural sur les chevilles d’ancrage et attachez-le à l’aide de vis 5/16 x 3 po (C). Assurez-vous qu’il est de niveau, puis serrez toutes les ﬁ xations.

AVERTISSEMENT

• Serrez les vis de manière que la plaque murale soit fermement ﬁ xée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

• Ne serrez jamais à plus de 9 Nm (80 po-lb).

• Fixez toujours des ancrages de béton directement sur du béton porteur.

• Ne ﬁ xez jamais d’ancrages sur du béton recouvert de plâtre, une cloison sèche ou autre matériau de ﬁ nition. Si vous ne pouvez pas éviter d’effectuer le montage sur du béton recouvert d’une surface de ﬁ nition (non évalué UL), celle-ci doit être chambrée (non évalué UL), comme indiqué cidessous. Assurez-vous que les ancrages de béton ne se séparent pas du béton lorsque vous serrez les vis. Si l’épaisseur du plâtre / de la cloison sèche dépasse 16 mm (5/8 po), des ﬁ xations adaptées devront être fournies par l’installateur (non évalué UL).

plaque mural

INCORRECT

béton

plaque mural

CORRECT

béton

Percez des trous et insérez les ancrages (D).

Placez la plaque (A) sur les ancrages (D) et ﬁ xez avec des vis (C).

Serrez toutes les ﬁ xations.

CONCRETO

MACIZO

BLOQUE DE HOR-

MIGÓN DE ESCORIAS

surface en béton

plâtre /

VUE EN COUPE

cloison sèche

plâtre / cloison sèche

41 sur 70

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Français

Installation des Supports de Fixation sur des Supports Adaptateurs Universels

Passez à l’étape 3-1 en page 43 si l'installation

n'est pas la supports de ﬁ xation.

À l'aide d'une clé hexagonale de 5 mm (I), retirez les quatre vis autotaraudeuse 1/4-20 pour détacher les supports de l'écran du support adaptateur universel (B) comme illustré.

Écrans Panasonic de 65 : REMARQUE : Montez d'abord les trous de

passage, puis ﬁ xez les fentes de passage pour assurer un alignement adéquat.

Insérez les rallonges de support de ﬁ xation Panasonic (L) dans les trous indiqués et ﬁ xez- les au support adaptateur universel (B) avec quatre vis autotaraudeuse 1/4-20 à l'aide d'une clé hexagonale de 5 mm (I) comme illustré. Puis, serrez les vis autotaraudeuse 1/4-20 (N) dans les fentes indiquées.

VIS AUTOT ARAUDEUSE

1/4-20

TROUS

FENTES

Écrans Sharp de 65 : REMARQUE : Montez d'abord les trous de

passage, puis ﬁ xez les fentes de passage pour assurer un alignement adéquat.

Fixez les rallonges de support de ﬁ xation Sharp (M) au support adaptateur universel (B) en vissant deux vis autotaraudeuse 1/4-20 dans les trous indiqués à l'aide d'une clé hexagonale de 5 mm (I), comme illustré. Puis, serrez deux vis autotaraudeuse 1/4-20 (N) dans les fentes indiquées.

TROU

FENTE

FENTES

TROUS

42 sur 70

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Installation des Supports Adaptateurs à l'écran

REMARQUE : Si l'écran possède une conﬁ guration

de trous de montage horizontaux VESA 400, passez à l'étape 3-4 ou 3-5 en page 45.

REMARQUE : Si l'écran possède une conﬁ guration de trous de montage horizontaux VESA 200x200 ou VESA 200x100, passez à l'étape 4 en page 46.

REMARQUE : Pour l'installation de la plaque dédiée PLP, passez à l’étape 5 en page 48.

3-1

Retirez quatre vis 1/4-20 x 0,6 po à l'aide d'une clé hexagonale de 5 mm (I) et desserrez deux vis 1/4-20 x 1,25 po d'un demi-tour pour permettre le réglage du support de l'écran.

VIZ 1/4-20 X .06 PO

Français

VIZ 1/4-20 X 1.25 PO

3-2

Aﬁ n d’éviter de rayer l’écran, posez un morceau de tissu sur une surface plane et de niveau qui peut supporter le poids de l’écran. Déposez l’écran à plat, tourné vers le bas. Consultez les instructions du fabricant de l’écran avant d’enlever tout bouton, base, couvercle ou vis situés à l’arrière de l’écran en préparation à l’installation des supports d'écran à l'écran. Réglez les supports de l'écran de manière à les aligner sur les trous de ﬁ xation comme illustré ci-dessous.

Mesurez la conﬁ guration des trous de montage horizontaux et choisissez une position d'arrêt ﬁ xe dans le tableau ci-dessous.

configuration de trous de montage horizontaux

10-3/4" - 16-1/16" (273 - 408 mm) #1 15-1/16" - 21-9/16" (383 - 548 mm) #2 20-7/16" - 27-9/16" (519 - 700 mm) #3 26-1/16" - 32-9/16" (661 - 827 mm) #4

position d'arrêt fixe

POSITION D'ARRÊT FIXE NO 4

POSITION D'ARRÊT FIXE NO 3

POSITION D'ARRÊT FIXE NO 2

POSITION D'ARRÊT FIXE NO 1

43 sur 70

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Français

Installation des Supports Adaptateurs à l'écran

AVERTISSEMENT

• N’employez pas une force excessive pour serrer les vis. Un serrage excessif peut endommager le support. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb).

• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à ﬁ xer solidement la plaque adaptatrice, l’écran peut être abîmé ou le produit détérioré.

3-3

Choisissez des vis petites, moyennes, grosses ou extra grosses dans le jeu de ﬁ xation à compartiments, puis ﬁ xez les supports de l'écran à l'écran en suivant les étapes 3-4 ou 3-5 en page 45.

REMARQUE : On doit toujours utiliser les trous de ﬁ xation supérieurs et inférieurs pour ﬁ xer les supports de l'écran. Les trous du milieu devraient également être utilisés lorsque les ﬁ xations et l’écran le permettent. Veillez à ce que tous les trous soient bien alignés, puis serrez les vis à l’aide d’un tournevis Phillips.

CENTREZ LES SUPPORTS À LA VERTICALE À L’ARRIÈRE DE L’ÉCRAN

ÉCRAN

SUPPORTS DE L’ÉCRAN

REMARQUE : Les dimensions « X » doivent égales.

Les dimensions « Y » doivent égales.

44 sur 70

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Pour les écrans à dos plat

Français

3-4

Commencez par la vis la plus courte et vissezla manuellement à l’écran en la faisant passer à travers la rondelle tout-usage et les supports de l'écran (B), comme indiqué ci-dessous. La vis doit effectuer au moins trois tours complets dans le trou de ﬁ xation et tenir solidement en place. Ne pas trop serrer. S’il est impossible d’effectuer trois tours de vis complets, choisissez une vis plus longue dans le jeu de ﬁ xations à compartiments. Répétez pour le reste des trous de ﬁ xation, mettez les supports de l'écran à niveau et resserrez les vis.

REMARQUE : Il n’est pas toujours nécessaire d’utiliser des entretoises, selon le type d’écran.

Passez à l'étape 3-6.

Pour les écrans à dos convexe ou concave

3-5

Commencez par la vis la plus longue et vissezla manuellement à l’écran en la faisant passer à travers la rondelle tout-usage, les supports de l'écran (B) et l’entretoise comme indiqué ci-dessous. La vis doit effectuer au moins trois tours complets dans le trou de ﬁ xation et tenir solidement en place. Ne pas trop serrer. S’il est impossible d’effectuer trois tours de vis complets, choisissez une vis plus longue dans le jeu de ﬁ xations à compartiments. Répétez pour le reste des trous de ﬁ xation, mettez les supports de l'écran à niveau et resserrez les vis.

ÉCRAN

ENTRETOISE

RONDELLE UNIVERSELLE

VIZ

RONDELLE UNIVERSELLE

VIZ

3-6

Centrez les supports d'écran à l'horizontale et à la verticale à l’arrière de l’écran. Serrez deux vis de 1/4-20 X 1,25 po. Réinstallez quatre vis 1/4-20 x 0,6 po à l'aide d'une clé hexagonale de 5 mm (I) dans la position d'arrêt appropriée comme illustré dans le tableau de la page 43.

45 sur 70

VIZ 1/4-20 X .6 PO

VIZ 1/4-20 X 1.25 PO

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

VESA 200 x 200 ou VESA 200 x 100 Modèle de montage

Retirez quatre vis 1/4-20 x 0,6 po à l'aide d'une

clé hexagonale de 5 mm (I) et desserrez deux vis 1/4-20 x 1,25 po d'un demi-tour pour permettre le réglage du support de l'écran.

VIZ 1/4-20 X .06 PO

Français

VIZ 1/4-20 X 1.25 PO

4-1

AUTOTARAUDEUSE

À l'aide d'une clé hexagonale de 5 mm (I), retirez les quatre vis autotaraudeuse 1/4-20 pour détacher les supports d'écran du support adaptateur universel (B) comme illustré à la ﬁ gure 4.1. Réinstallez les quatre vis autotaraudeuse 1/4-20 pour ﬁ xer les supports d'écran aux trous de ﬁ xation intérieurs du support adaptateur universel (B) comme illustré à la ﬁ gure 4.2.

VIS

1/4-20

Aﬁ n d’éviter de rayer l’écran, posez un morceau de tissu sur une surface plane et de niveau qui peut supporter le poids de l’écran. Déposez l’écran à plat, tourné vers le bas et ensemble le support adaptateur universel (B) sur l'écran.

TROUS DE FIXATION EXTÉRIEUR

ﬁ g. 4.1

SUPPORTS D'ÉCRAN

TROUS DE FIXATION INTÉRIEURS

SUPPORTS D'ÉCRAN

VIS

AUTOTARAUDEUSE

1/4-20

ﬁ g. 4.2

46 sur 70

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

VESA 200 x 200 ou VESA 200 x 100 Modèle de montage (suite)

Français

4-2

4-3

Alignez un support d'écran avec un ensemble de trous de ﬁ xation de l'écran.

Commencez par la vis la plus courte et vissezla manuellement à l’écran en la faisant passer à travers la rondelle tout-usage et les supports de l'écran (B), comme indiqué ci-dessous. La vis doit effectuer au moins trois tours complets dans le trou de ﬁ xation et tenir solidement en place. Ne pas trop serrer. S’il est impossible d’effectuer trois tours de vis complets, choisissez une vis plus longue dans le jeu de ﬁ xations à compartiments. Centrez les supports d'écran à la verticale et serrez les vis.

REMARQUE : Pour les écrans à dos convexes ou concaves, des entretoises peuvent être utilisées. L'entretoise doit être placée entre le support d'écran et l'écran.

Faites glisser le support adaptateur universel du côté opposé et alignez le deuxième support d'écran sur le deuxième ensemble de trous de ﬁ xation de l'écran.

Serrez les vis manuellement à l'écran, en les faisant passer à travers la rondelle tout-usage, le support d'écran et, s'il y a lieu, l’entretoise, comme indiqué ci-dessous. Serrez toutes les vis.

RONDELLE UNIVERSELLE

SUPPORTS D'ÉCRAN

RONDELLE UNIVERSELLE

VIZ

ÉCRAN

VIZ

ÉCRAN

SUPPORTS D'ÉCRAN

4-4

Centrez les supports d'écran horizontalement à l’arrière de l’écran comme illustré à la ﬁ gure 4.3. Serrez deux vis de 1/4-20 X 1,25 po. Réinstallez quatre vis 1/4-20 x 0,6 po à l'aide d'une clé hexagonale de 5 mm

(I) dans la position d'arrêt appropriée comme illustré à la ﬁ gure 4.4.

VIZ 1/4-20 x 1.25" po

ﬁ g. 4.3

ﬁ g. 4.4

47 sur 70

POSITION D'ARRÊT No 1 AVEC

VIS 1/4-20 X 0,6 PO

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Français

AVERTISSEMENT

• Ne soulevez pas plus que votre capacité. Faites-vous aider par une autre personne ou utilisez un système de levage mécanique pour effectuer une installation de l’écran en toute sécurité.

• Ne serrez pas les vis de façon excessive. Un serrage excessif peut endommager le montant. Serrez les vis M10 x 15 mm (E) à un couple maximal de 40 po-lb (4,5 N.m).

Installation de l’écran plat

PLAQUE PLP DÉDIÉE (non évalué UL): Veuillez

vous reporter à la feuille d’instructions sur le modèle PLP pour la ﬁ xation de la plaque PLP dédiée à l’écran.

Insérez deux vis M10 x 15 mm (fournies avec la plaque PLP dédiée) dans les deux trous supérieurs de la plaque PLP dédiée, en laissant environ 1/4 po de ﬁ letage exposé, comme illustré à la ﬁ gure 5.1.

SUPPORTS ADAPTATEURS UNIVERSELS :

Accrochez les vis M10 x 15 mm sur les trous en forme de serrure de la plaque d'adaptation (A) comme illustré à la ﬁ gure 5.2.

ÉCRAN NON

ILLUSTRÉ POUR

PLUS DE CLARTÉ

1/4"

PLAQUE PLP DÉDIÉE

5-1

Insérez deux vis M10 x 15 mm (E) dans les trous inférieurs de la plaque d'adaptation. Serrez toutes les ﬁ xations à l’aide d’une clé hexagonale de 6 mm (H), comme illustré à la ﬁ gure 5.3 et 5.4.

PLAQUE PLP DÉDIÉE

PLAQUE

D'ADAPTATION

ﬁ g. 5.1

1/4"

VIZ M10 X 15 MM

PLAQUE

D'ADAPTATION

VIZ M10 X 15 MM

ﬁ g. 5.2

PLAQUE

D'ADAPTATION

PLAQUE

D'ADAPTATION

ﬁ g. 5.3 ﬁ g. 5.4

48 sur 70

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Réglage d’un écran plat

Français

AVERTISSEMENT

• Si le plaque murale (A) n’est pas verrouillé avec deux vis M10 x 15 mm (E) avant que l'orientation est changée, l’écran peut se détacher du montant s’il est heurté accidentellement.

ORIENTATION DE L'ÉCRAN SELON UN FORMAT VERTICAL OU HORIZONTAL : Retirez les deux vis

M5 x 12mm, vis M5 x 6mm et le bloc de rotation de la partie supérieure de la tête basculante comme illustré dans la vue du dessus et la vue arrière. Tenez délicatement les côtés de l'écran et faites-le pivoter en position verticale ou horizontale comme illustré à la ﬁ gure 6.1 et réinstaller le bloc de rotation à l'aide de deux vis M5 x 12mm et vis M5 x 6mm. REMARQUE: Vis M5 x 6mm nécessaires en orientation paysage uniquement.

BLOC DE ROTATION

VIS M5 X 6MM

VIS M5 X 12MM

VUE DU DESSUS

BLOC DE ROTATION

Réglage de l'inclinaison : Réglez les boutons de serrage

situés sur le côté du support à la tension souhaitée pour permettre le réglage l'inclinaison et équilibrer la taille et le poids de l’écran. Poussez ou tirez depuis le haut ou le bas de l’écran pour régler l’inclinaison comme illustré. L’inclinaison peut être réglée à un maximum de 10° vers l’avant ou 5° vers l’arrière. Resserrez le bouton de serrage. REMARQUE: Pour des écrans plus larges, vis de tension sur le côté opposé de la montagne peut-être besoin d'être serrés avec 5/32 po une clé allen (P).

Réglage du PIVOTEMENT LATÉRAL : Faites pivoter l'écran de 5° dans le sens horaire ou antihoraire, mettez l'écran de niveau, puis serrez les vis M5 x 10 mm à l'aide d'une clé hexagonale de 5 mm (I) comme illustré dans le dessin de détail 2.

RÉGLAGE DE LA HAUTEUR : Serrez ou desserrez les vis M8 x 40 mm de manière à obtenir un réglage de la hauteur de ± 1 po comme illustré dans le dessin de détail 2.

VIS M5 X 6MM

VUE ARRIÈRE

VIS M5 X 12MM

ﬁ g. 6.1

BOUTON DE TENSION

VIZ M5 X 10 MM

PRUDENCE

• Ne serrez pas les vis de façon excessive.

• Veillez à ne pas vous pincer les doigts lors de l’ouverture et de la fermeture du montant sur le mur.

49 sur 70

VIS M8 X 40 MM

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

DÉTAIL 2

Gestion des câbles

Français

REMARQUE : Veillez à ce que les câbles aient

assez de jeu pour permettre au bras de bouger librement.

Acheminez le câble d'alimentation dans le haut ou le bas du bras (A) et le(s) câble(s) d'interconnexion dans l'autre côté du bras aﬁ n d'éviter de brouiller le signal. Faites tenir les câbles en place en pressant les cache-câbles (J et K) sur le support comme illustré. Il se peut que vous deviez déplacer l'écran pour faciliter l'accès.

FACULTATIF : Si une gestion des câbles additionnelle est nécessaire, acheminez les attaches de câble (G) dans les fentes du bras (A) comme illustré dans le dessin de détail 4.

FENTE

CÂBLE

DÉTAIL 4

Pressez les couvercles de plaque murale (F)

sur le haut et le bas des montants de la plaque murale comme illustré.

MONTANT DE PLAQUE MURALE

50 sur 70

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Français

Réglage de la tension du bras

AVERTISSEMENT

• Ne pas retirer ni desserrer la vis avant qu’elle ne soit complètement dégagée du support. Cela risquerait de faire tomber l’écran.

• Si les vis se desserrent au ﬁ l du temps, resserrez-les au besoin. Serrez les vis à un couple maximal de 50 po-lb (5,6 Nm).

Procédez comme suit pour augmenter ou diminuer la tension des points de pivotement du bras :

• Pour augmenter la tension, tournez la ou les vis de tension dans le sens horaire avec la clé hexagonale de 5 mm (I). REMARQUE : Serrez les vis à un couple maximum de 5,6 Nm (50 po-lb).

• Pour diminuer la tension, tournez la ou les vis de tension dans le sens antihoraire avec la clé hexagonale de 5 mm (I). REMARQUE : Ne tournez pas de plus d’un demi-tour.

VIZ DE TENSION

51 sur 70

Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs.

PUBLIÉ LE : 10-30-09 FEUILLE no : 095-9299-11 03-22-12

Anbringung und Zusammenbau:

Gelenkarm-Wandhalter für Flachbildschirme von 37 - 71 Zoll

Modelle: SA771PU

Maximale UL Tragfähigkeit: 200 lb (90.7 kg)

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800)359-6500 • www.peerless-av.com

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Deutsch

HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen.

ACHTUNG

• Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112. Kunden im Ausland wenden sich bitte an den örtlichen Vertragshändler.

• Dieses Produkt darf nur von Personen mit guten mechanischen Fähigkeiten montiert werden, die über Erfahrung in den Grundlagen der Baukonstruktion verfügen und diese Anleitungen vollkommen verstehen.

• Vergewissern Sie sich, dass die tragende Fläche das Gesamtgewicht der Geräte und allen daran angebrachten Befestigungsteilen und Komponenten sicher tragen kann.

• Die maximale UL Tragfähigkeit darf niemals überschritten werden. Siehe Seite 52.

• Achten Sie bei der Anbringung an Holzständern darauf, dass die Befestigungsschrauben jeweils in der Mitte der Holzständer verankert sind. Am besten eignet sich ein Balkenﬁ nder mit genauer Kantenanzeige.

• Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um Geräte sicher zu heben und zu positionieren.

• Ziehen Sie die Schrauben fest an, ohne sie zu überdrehen. Durch Überdrehen können die Teile beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

• Dieses Produkt ist nur für den Gebrauch innerhalb von Gebäuden bestimmt. Eine Verwendung dieses Produkts im Freien kann zu Produktausfall und Personenschaden führen.

• Dieses Produkt wurde nur für die Anbringung an den folgenden Wandkonstruktionen ausgelegt:

WANDKONSTRUKTION ERFORDERLICHE BEFESTIGUNGSTEILE

• Holzständer Inbegriffen

• Holzbalken Inbegriffen

• Massivbeton Inbegriffen

• Porenbetonstein Inbegriffen

• Metallständer Nur mit metallständer-zubehörsatz von Peerless anbringen

(nicht UL-zugelassene)

• Ziegel Qualiﬁ zierten fachmann konsultieren (nicht UL-zugelassene)

• Andere oder nicht sicher? Qualiﬁ zierten fachmann konsultieren

Für den Zusammenbau erforderliche Werkzeuge

• Balkenﬁ nder (Balkenﬁ nder mit genauer Kantenanzeige empfohlen)

• Kreuzschlitzschraubendreher

• Bohrer

• 3/8 Zoll (10 mm) Bit für Beton- und Porenbetonsteinwand, 3/16 Zoll (5 mm) Bit für Holzständerwand

• Wasserwaage

Inhaltsverzeichnis

Teileliste ..........................................................................................................................................................................54, 55

Anbringung an Wand ......................................................................................................................................................57, 58

Anbringung der Adapterhalterung am Bildschirm ............................................................................................................59-64

Anbringung des Flachbildschirms.........................................................................................................................................65

Kabelführung ........................................................................................................................................................................67

53 von 70

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Bevor Sie beginnen, stellen Sie sicher, alle Teile gezeigt, mit Ihrem Produkt enthalten sind.

Deutsch

Teileliste

SA771PU

Beschreibung Anz. Teil Nr.

A Wandarm 1 095-P1994 B Universell-Adapterhalterung 1 095-P1635-1 C Holzschrauben 4 520-1243 D Beton Dübel 4 590-0321

M10 x 15 mm Schrauben

Wandplattenabdeckungen

Kabelbinder

G H 6 mm Inbusschlüssels 1 560-9716

I 5 mm Inbusschlüssels 1 560-9640 J Abdeckung hinteres Kabel 4 590-P1326 K Abdeckung vorderes Kabel 4 590-P1327 L Panasonic-Verlangerungshalterung 2 095-P1623 M Sharp-Verlangerungshalterung 2 095-P1622

1/4-20 Gewindeschneidschraube

N O M10 x 15 phillips screws 4 520-1305

5/32 Zoll Inbusschlüssels 1 560-9646

Die Teile können etwas anders aussehen als abgebildet.

520-9262

590-1325

590-1168

4 520-1633

HIP

54 von 70

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Befestigungsteile Für Adapterhalterung

Deutsch

M4 x 12 mm (6)

(504-9013)

M6 x 30 mm (4)

(510-9109)

M4 x 25 mm (4)

(504-1015)

M8 x 16 mm (6)

(520-9257)

M5 x 12 mm (4)

(520-1027)

M8 x 25 mm (4)

(520-1031)

M5 x 25 mm (4)

(520-9543)

M8 x 40 mm (4)

(520-1136)

M6 x 12 mm (4)

(520-1128)

I.D. .22" (4)

(540-1057)

I.D. .34" (4)

(540-1059)

M6 x 20 mm (4)

(520-9402)

rondelle univer-

M6 x 25 mm (4)

(520-1208)

selle (6)

(580-1036)

55 von 70

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Optionale horizontale Verstellung des Wandarms an der Wandplatte

HINWEIS: Beim Anbringen der Wandarmeinheit (A) an Holzständerwänden müssen die Schlitze in der Wandplatte

mit den Holzständern ausgerichtet sein. Lösen Sie die vier 1/4-20 x 17 mm Schrauben mithilfe des 5 mm Inbusschlüssels. Schieben Sie die

Wandarmeinheit wie in Abbildung 1.1 dargestellt um 114 mm (4,5 Zoll) nach links oder rechts. HINWEIS: Die Schrägen (Punkte) der Gleitplatte mit den Schrägen (Punkten) der Wandplattenschienen ausrichten

wie in Detailansicht 1 dargestellt, dann die 1/4-20 x 17 mm Schrauben wieder anziehen. Den Arm nicht einstellen, wenn der Bildschirm befestigt ist.

Fahren Sie für die Anbringung an einem Holzständer mit Seite 57 fort. Fahren Sie für die Anbringung an Beton und Porenbetonstein mit Seite 58 fort.

Deutsch

1/4-20 X 17 MM SCHRAUBEN

WANDPLATTE

WANDPLATTENSCHIENE

GLEITPLATTE

DETAILANSICHT 1

Abbildung. 1.1

56 von 70

WANDARM

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Deutsch

Anbringung an Wänden mit einer Holzständerreihe

ACHTUNG

• Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann.

• Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

• Das Drehmoment darf 80 in. • lb (9 Nm.) auf keinen Fall überschreiten.

• Achten Sie darauf, dass die Befestigungsschrauben jeweils in der Mitte der Holzständer verankert werden. Am besten eignet sich ein Balkenﬁ nder mit genauer Kantenanzeige.

• Die mitgelieferten Befestigungsteile sind für die Befestigung des Halters durch Trocken- oder Putzwand standardmäßiger Stärke in Holzständer vorgesehen. Für die Anbringung an anders konstruierten Wänden müssen andere (nicht UL-zugelassene) Befestigungsteile verwendet werden.

Bestimmen und markieren Sie die Kanten der Holzständer mithilfe eines Balkenﬁ nders. Am besten eignet sich

ein Balkenﬁ nder mit genauer Kantenanzeige. Ziehen Sie unter Verwendung einer Wasserwaage eine senkrechte Linie entlang der Mitte jedes Ständers. Richten Sie die Wandplatte Vorlage (Wandarm) waagerecht an der Wand aus und markieren Sie die Mitte von vier Montagebohrungen in der Mitte der einzelnen Holzständer. Die oberen Montagebohrungen sollten sich wie in Abbildung 2.1 dargestellt um 9" (229 mm) oberhalb der gewünschten Bildschirmmitte beﬁ nden. Bohren Sie vier Löcher mit einem Durchmesser von 5 mm (3/16 Zoll) und einer Mindesttiefe von 76 mm (3 Zoll). Befestigen Sie den Wandarm (A) mit vier Holzschrauben (C) wie in Abbildung 2.2 dargestellt an der Wand. Richten Sie die Wandplatte waagerecht aus und ziehen Sie dann alle Befestigungsteile fest.

HOLZSTÄNDERREIHE

(229 mm)

CS = IN DER MITTE DES BILDSCHIRMS

Abbildung. 2.1

HOLZSTÄNDERREIHE

57 von 70

Abbildung. 2.2

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Anbringung an Massivbeton oder Porenbetonstein

Deutsch

ACHTUNG

• Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt. Die Porenbetonsteine müssen den Speziﬁ kationen der ASTM-Norm C-90 entsprechen. Wir empfehlen, zum Bohren des Lochs anstelle eines Schlagbohrers einen standardmäßigen Elektrobohrer bei niedriger Einstellung zu verwenden, um zu verhindern, dass die Bohrungsrückseite beim Eintritt in einen Leer- oder Hohlraum ausbricht.

• Die Betondruckfestigkeit muss mindestens 2000 psi betragen. In Beton mit geringerer Druckfestigkeit kann der Betondübel u. U. nicht halten.

• Vergewissern Sie sich, dass die Wand das Vierfache des Gesamtgewichts von Geräten und allen daran angebrachten Befestigungsteilen und Komponenten sicher tragen kann.

Richten Sie die Wandplatte Vorlage (Wandarm), um

die Montagebohrungen zu markieren. Die oberen Montagebohrungen sollten sich wie in Abbildung

2.1 um mit Seite 57 fort 9" (229 mm) oberhalb der gewünschten Bildschirmmitte beﬁ nden. Bohren Sie vier Löcher mit einem Durchmesser von 10 mm (3/8 Zoll) und einer Tiefe von 76 mm (3 Zoll) dargestellt. Stecken Sie Dübel (D) in die Löcher, bis sie bündig mit der Wand abschließen (siehe Abbildung rechts). Setzen Sie den Wandarm über die Dübel und befestigen Sie ihn mit den 5/16 x 3 Zoll Schrauben (C). Richten Sie ihn waagerecht aus und ziehen Sie dann sämtliche Befestigungsteile an.

ACHTUNG

• Das Drehmoment darf 80 in. • lb (9 Nm.) auf keinen Fall überschreiten.

• Betonspreizdübel müssen stets direkt am tragenden Beton angebracht werden.

• Betonspreizdübel dürfen auf keinen Fall an Beton befestigt werden, der mit Verputz, Trockenwandmaterial oder anderem Deckschichtmaterial bedeckt ist. Falls es nicht vermeiden lässt, die Montage an einer Betonﬂ äche mit Deckschicht vorzunehmen (nicht UL-zugelassene), muss wie nachstehend dargestellt eine Senkung in die Deckschicht gebohrt werden. Vergewissern Sie sich, dass die Betondübel beim Anziehen der Schrauben nicht vom Beton weg gezogen werden. Falls der Verputz bzw. das Trockenwandmaterial dicker ist als 16 mm (5/8 Zoll), müssen von der für die Montage zuständigen Person Spezialbefestigungsteile bereitgestellt werden (nicht ULzugelassene).

Bohren Sie Löcher und setzen Sie die Dübel (D) ein.

Legen Sie die Platte (A) über die Dübel (D) und befestigen Sie sie mit Schrauben (C).

Ziehen Sie alle Befestigungsteile an.

MASSIVBETON

BEFESTIGUNGSFLÄCHE

PORENBETONSTEIN

WAND-

PLATTE

SCHNITTANSICHT

VERPUTZ/ RIGIPS

FALSCH RICHTIG

BETON

WAND-

PLATTE

VERPUTZ/ RIGIPS

BETON

58 von 70

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Deutsch

Anbringung von Verlängerungshalterungen an Universal-Adapterhalterungen

Fahren Sie mit Schritt 3-1 auf Seite 60 fort wenn

nicht installieren Verlängerungshalterungen. Entfernen Sie mithilfe des 5 mm Inbusschlüssels

(I) die vier 1/4-20 Gewindeschneidschraube wie dargestellt, um die Bildschirmhalterungen von der Universal-Adapterhalterung (B) abzunehmen.

1/4-20 GEWINDESCHNEIDSCHRAUBE

BOHRUNGEN

Für 65 Zoll Panasonic-Display: HINWEIS: Zur vorschriftsmäßigen Ausrichtung

muss zuerst durch die Bohrungen montiert und anschließend durch die Schlitze festgezogen werden.

Befestigen Sie die PanasonicVerlängerungshalterungen (L) unter Verwendung des 5 mm Inbusschlüssels (I) mit vier durch die angegebenen Löcher wie dargestellt an der Universal-Adapterhalterung (B). Sichern Sie sie anschließend mit den

20 Gewindeschneidschraube (N) durch die

angegebenen Schlitze.

1/4-20 Gewindeschneidschraube

1/4-

SCHLITZE

Für 65 Zoll Sharp-Display: HINWEIS: Zur vorschriftsmäßigen Ausrichtung

muss zuerst durch die Bohrungen montiert und anschließend durch die Schlitze festgezogen werden.

Befestigen Sie die SharpVerlängerungshalterungen (M) unter Verwendung des 5 mm Inbusschlüssels (I) mit zwei durch die angegebenen Löcher wie dargestellt an der Universal-Adapterhalterung (B). Sichern Sie sie anschließend mit zwei 1/4-

20 Gewindeschneidschraube (N) durch die

angegebenen Schlitze.

1/4-20 Gewindeschneidschraube

BOHRUNG

SCHLITZ

59 von 70

BOHRUNGEN

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Installation Adapterhalterungen zur Bildschirmansicht

HINWEIS: Wenn der Bildschirm über das

Montagemuster VESA 400 verfügt, fahren Sie mit Schritt 3-4 oder 3-5 auf Seite 62 fort.

HINWEIS: Wenn der Bildschirm über das Montagemuster VESA 200x200 oder VESA 200x100 verfügt, fahren Sie mit Schritt 4 auf Seite 63 fort.

HINWEIS: Für die Anbringung der speziellen PLPPlatte fahren Sie mit Schritt 5 auf Seite 65 fort.

3-1

Entfernen Sie mithilfe des 5 mm Inbusschlüssels (I) die vier 1/4-20 x 0,6 Zoll Schrauben und lösen Sie zwei 1/4-20 x 1,25 Zoll Schrauben um eine halbe Umdrehung, um das Einstellen der Bildschirmhalterung zu ermöglichen.

1/4-20 x .06 ZOLL SCHRAUBEN

Deutsch

1/4-20 x 1.25 ZOLL SCHRAUBEN

3-2

Legen Sie ein Tuch auf eine ﬂ ache, ebene Oberﬂ äche, die das Gewicht des Bildschirms tragen kann, damit der Bildschirm nicht zerkratzt wird. Legen Sie den Bildschirm mit der Vorderseite nach unten ab. Lesen Sie die Anleitungen des Bildschirmherstellers bzgl. des Entfernens von Knöpfen, Sockel, Abdeckung oder Schrauben an der Bildschirmrückseite, um die Anbringung der Bildschirmhalterungen am Bildschirm vorzubereiten. Passen Bildschirmhalterungen mit Bildschirm ausrichten Montagelöcher.

Messen Sie das horizontale Montagelochmuster und wählen Sie aus der nachstehenden Tabelle die feste Anschlagposition aus.

horizontales Montagelochmuster

10-3/4" - 16-1/16" (273 - 408 mm) #1 15-1/16" - 21-9/16" (383 - 548 mm) #2 20-7/16" - 27-9/16" (519 - 700 mm) #3 26-1/16" - 32-9/16" (661 - 827 mm) #4

Anschlagposition

Feste

FESTE ANSCHLAGPOSITION NR. 4

FESTE ANSCHLAGPOSITION NR. 3

FESTE ANSCHLAGPOSITION NR. 2

FESTE ANSCHLAGPOSITION NR. 1

60 von 70

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Deutsch

Installation Adapterhalterungen zur Bildschirmansicht

ACHTUNG

• Ziehen Sie die Schrauben nicht zu fest an. Durch Überdrehen kann der Halter beschädigt werden. Das maximale Drehmoment zum Festziehen der Schrauben darf 40 in • lb (4,5 Nm) nicht überschreiten.

• Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen.

3-3

Wählen Sie die Schrauben aus der Tasche, sortiert Schraube am besten Ihren Bildschirm passen und sicher zum nächsten Schritt 3-4 oder 3-5 auf Seite 62 Bildschirm.

HINWEIS: Zum Befestigen der Bildschirmhalterungen sind die oberen und unteren Montagebohrungen zu verwenden. Wo immer mit den jeweiligen Befestigungsteilen und Bildschirmen möglich, sollten auch die mittleren Bohrungen verwendet werden. Achten Sie darauf, dass alle Bohrungen korrekt ausgerichtet sind; ziehen Sie dann die Schrauben mit einem Kreuzschlitzschraubendreher an.

BILDSCHIRM-

HALTERUNGEN

RICHTEN SIE DIE BILDSCHIRMHALTERUNGEN SENKRECHT AN DER BILDSCHIRMRÜCKSEITE AUS

BILDSCHIRM

HINWEIS: Die „X“-Abstände müssen identisch sein.

Die „Y“-Abstände müssen identisch sein.

61 von 70

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Bildschirme mit ﬂ acher Rückseite

Deutsch

3-4

Beginnen Sie mit der kürzesten Schraube und schrauben Sie diese wie unten dargestellt von Hand durch die Mehrlochscheibe und Bildschirmhalterungen (B) in den Bildschirm. Die Schraube muss sich um mindestens drei volle Umdrehungen in die Montagebohrung drehen lassen und gut festsitzen. Nicht zu stark anziehen. Wählen Sie eine längere Schraube aus dem Befestigungsteilesortiment, wenn sich die Schraube nicht um drei volle Umdrehungen in den Bildschirm schrauben lässt. Wiederholen Sie diesen Schritt bei den übrigen Montagebohrungen, richten Sie die Bildschirmhalterungen waagerecht aus und ziehen Sie die Schrauben an.

HINWEIS: Je nach Bildschirmtyp sind keine Abstandhalter zu verwenden.

Fahren Sie mit Schritt 3-6.

Bildschirme mit Wölbung oder Vertiefung an der Rückseite

3-5

Beginnen Sie mit der längeren Schraube und schrauben Sie diese wie nachstehend dargestellt von Hand durch die Mehrlochscheibe, die Bildschirmhalterungen (B) und den Abstandhalter (in dieser Reihenfolge) in den Bildschirm. Die Schraube muss sich um mindestens drei volle Umdrehungen in die Montagebohrung drehen lassen und gut festsitzen. Nicht zu stark anziehen. Wählen Sie eine längere Schraube aus dem Befestigungsteilesortiment, wenn sich die Schraube nicht um drei volle Umdrehungen in den Bildschirm schrauben lässt. Wiederholen Sie diesen Schritt bei den übrigen Montagebohrungen, richten Sie die Bildschirmhalterungen waagerecht aus und ziehen Sie die Schrauben an.

BILDSCHIRM

ABSTANDHALTER

MEHRLOCHSCHEIBE

SCHRAUBE

MEHRLOCHSCHEIBE

SCHRAUBE

3-6

Zentrieren Sie die Bildschirmhalterungen horizontal und vertikal auf der Bildschirmrückseite. Ziehen Sie die beiden 1/4-20 x 1,25 Zoll Schrauben an. Bringen Sie die vier 1/4-20 x 0,6 Zoll Schrauben mithilfe des 5 mm Inbusschlüssels (I) wieder in der entsprechenden festen Anschlagposition aus der Tabelle auf Seite 60 an.

62 von 70

1/4-20 x 1.25 ZOLL SCHRAUBEN

1/4-20 x .6 ZOLL SCHRAUBEN

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

VESA 200 x 200 oder 200 x 100 VESA Montage-Muster

Entfernen Sie mithilfe des 5 mm Inbusschlüssels

(I) die vier 1/4-20 x 0,6 Zoll Schrauben und lösen Sie zwei 1/4-20 x 1,25 Zoll Schrauben um eine halbe Umdrehung, um das Einstellen der Bildschirmhalterung zu ermöglichen.

1/4-20 x .06 ZOLL SCHRAUBEN

Deutsch

1/4-20 x 1.25 ZOLL SCHRAUBEN

4-1

Entfernen Sie mithilfe des 5 mm Inbusschlüssels (I) die vier 1/4-20 Gewindeschneidschraube wie in Abbildung 4.1 dargestellt, um die Bildschirmhalterungen von der Universal-Adapterhalterung (B) abzunehmen.

Bringen Sie die vie 1/4-20 Gewindeschneidschraube wieder an, um die Bildschirmhalterungen wie in Abbildung

4.2 dargestellt an der inneren Gruppe der Montagebohrungen an der Universal-Adapterhalterung (B) zu befestigen.

1/4-20 GEWINDESCHNEIDSCHRAUBE

Legen Sie ein Tuch auf eine ﬂ ache, ebene Oberﬂ äche, die das Gewicht des Bildschirms tragen kann, damit der Bildschirm nicht zerkratzt wird. Legen Sie den Bildschirm Gesicht nach unten und Ort Universal-Adapter Halter (B) auf die Leinwand.

ÄUSSERE MONT AGEBOHRUNGEN

BILDSCHIRMHALTERUNGEN

ﬁ g. 4.1

INNERE MONT AGEBOHRUNGEN

BILDSCHIRMHALTERUNGEN

1/4-20 GEWINDESCHNEIDSCHRAUBE

ﬁ g. 4.2

63 von 70

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

VESA 200 x 200 oder 200 x 100 VESA Montage-Muster (Fortsetzung)

4-2

Richten Sie eine Bildschirmhalterung mit einer Gruppe von Bildschirm-Montagebohrungen aus.

Begin with the shortest length screw, hand thread screw through multi-washer and display brackets into display as shown. Screw must make at least three full turns into the mounting hole and ﬁ t snug into place. Do not over tighten. If screw cannot make three full turns into the display, select a longer length screw from the bafﬂ ed fastener pack. Zentrieren Sie die Bildschirmhalterungen vertikal und ziehen Sie die Schrauben an.

HINWEIS: Bei Bildschirmen mit einer Wölbung oder Vertiefung auf der Rückseite kann ein Abstandhalter verwendet werden. Der Abstandhalter wird zwischen Bildschirmhalterung und Bildschirm eingesetzt.

SCHRAUBE

MEHRLOCHSCHEIBE

BILDSCHIRMHALTERUNGEN

Deutsch

BILDSCHIRM

4-3

4-4

Schieben Sie die Universal-Adapterhalterung auf die gegenüberliegende Seite und richten Sie die zweite Bildschirmhalterung mit der zweiten Gruppe von Bildschirm-Montagebohrungen aus.

BILDSCHIRM

SCHRAUBE

MEHRLOCHSCHEIBE

BILDSCHIRMHALTERUNGEN

Schrauben Sie die Schrauben von Hand durch die Mehrlochscheibe, die Bildschirmhalterung und den Abstandhalter (falls verwendet) wie dargestellt in den Bildschirm ein. Ziehen Sie alle Schrauben an.

Zentrieren Sie die Bildschirmhalterungen horizontal auf der Bildschirmrückseite wie in Abbildung 4.3 dargestellt. Ziehen Sie die beiden 1/4-20 x 1,25 Zoll Schrauben an. Bringen Sie die vier 1/4-20 x 0,6 Zoll Schrauben wie in

Abbildung 4.4 dargestellt mithilfe des 5 mm Inbusschlüssels (I) wieder in der festen Anschlagposition 1 an.

1/4-20 x 1.25 ZOLL SCHRAUBEN

ﬁ g. 4.3

ﬁ g. 4.4

64 von 70

FESTE ANSCHLAGPOSITION NR. 1 MIT 1/4-20 x 0,6 ZOLL SCHRAUBEN

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Deutsch

ACHTUNG

• Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um den F lachbildschirm sicher

zu heben und zu positionieren.

• Ziehen Sie die Schrauben nicht zu fest an. Durch Überdrehen kann der Halter beschädigt werden. Das maximale Drehmoment

zum Festziehen der M10 x 15 mm Schrauben (E) darf 40 in • lb (4,5 Nm) nicht überschreiten.

Anbringung des Flachbildschirms

Für spezielle PLP-Platte (nicht UL-zugelassene):

Informationen zur Befestigung der speziellen PLPPlatte am Bildschirm können dem Anleitungsblatt für das PLP-Modell entnommen werden.

Bringen Sie die zwei M10 x 15 mm Schrauben (mit der speziellen PLP-Platte geliefert) so in den beiden oberen Löchern der speziellen PLP-Platte an, dass noch ca. 6 mm Gewinde zu sehen sind wie in Abbildung 5.1 dargestellt.

Für Universell-Adapterhalterung: Hängen Sie die M10 x 15 mm Schrauben in die Schlüssellochschlitze der Adapterplatte (A) ein wie in Abbildung 5.2 dargestellt.

BILDSCHIRM

ZUR BESSEREN

VERANSCHAULICHUNG

NICHT DARGESTELLT

1/4"

SPEZIELLE PLP-PLATTE

ADAPTERPLATTE

Abbildung. 5.1

5-1

Setzen Sie zwei M10 x 15 mm Schrauben (E) in die unteren Löcher der Adapterplatte ein wie in Abbildung 5.3 und 5.4 dargestellt.. Ziehen Sie alle Befestigungsteile mit dem 6 mm Inbusschlüssel (H) an.

SPEZIELLE PLP-PLATTE

1/4"

M10 X 15 MM SCHRAUBEN

ADAPTERPLATTE

Abbildung. 5.2

ADAPTERPLATTE

Abbildung. 5.3

ADAPTERPLATTE

65 von 70

Abbildung. 5.4

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Einstellung des Flachbildschirms

ACHTUNG

• Wenn der Adapterplatte (A) nicht mit M10 x 15 mm Schrauben (E) gesichert und arretiert wird, kann der Bildschirm bei

versehentlichem Anstoßen vom Halter herabfallen.

AUSRICHTEN DES BILDSCHIRMS IM HOCH- ODER QUERFORMAT: Entfernen Sie zwei M5 x 12mm

Schrauben, M5 x 6mm Schrauben und den Drehblock von der Oberseite des Neigungskopfs wie in der Draufsicht und Rückansicht dargestellt. Fassen Sie den Bildschirm vorsichtig an den Seiten, drehen Sie ihn wie in Abbildung

6.1 dargestellt in das Hoch-oder Querformat und bringen Sie den Drehblock mit zwei M5 x 12mm Schrauben wieder an und M5 x 6mm Schrauben. HINWEIS: Schraube M5 x 6mm notwendig im Querformat nur.

DREHBLOCK

VIS M5 X 6MM

M5 X 12MM SCHRAUBEN

DRAUFSICHT

Deutsch

NEIGUNGSEINSTELLUNG: Stellen Sie den Spannknopf

auf der Halterseite auf die gewünschte Spannung für die Neigungseinstellung sowie für die Größe und das Gewicht Ihres Bildschirms ein. Ziehen Sie an der Oberkante des Bildschirms bzw. drücken Sie die Unterkante, um die Neigung einzustellen (siehe Abbildung). Die maximale Neigung beträgt 10° nach vorne bzw. 5° nach hinten. Ziehen Sie den Spannknopf wieder an. HINWEIS: Für größere Displays, kann Spannschraube auf der gegenüberliegenden Seite des Berges müssen verschärft mit 5/32" Inbusschlüssel (P) sein.

QUERNEIGUNGSEINSTELLUNG: Drehen Sie den Bildschirm um 5° nach rechts oder links, richten Sie ihn waagerecht aus und ziehen Sie dann die M5 x 10 mm Schrauben wie in Detailansicht 2 darstellt mit dem 5 mm Inbusschlüssel (I) fest.

ZUR VERTIKALEN HÖHENEINSTELLUNG: Um ±25 mm (1 Zoll) vertikale Höheneinstellung zu erzielen, müssen die M8 x 40 mm Schrauben festgezogen bzw. gelöst werden wie in Detailansicht 2 dargestellt.

M5 X 6MM

SCHRAUBEN

DREHBLOCK

RÜCKANSICHT

M5 X 12MM

SCHRAUBEN

Abbildung. 6.1

SPANNKNOPF

M5 X 10 MM SCHRAUBEN

VORSICHT

• Ziehen Sie die Schrauben nicht zu fest an.

• Achten Sie darauf, dass Sie die F inger nicht einklemmen, wenn der Halter von der Wand weg gezogen bzw. zu ihr hin geschoben wird.

66 von 70

M8 X 40 MM SCHRAUBEN

DETAILANSICHT 2

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Kabelführung

Deutsch

HINWEIS: Achten Sie darauf, dass die Kabel

ausreichend durchhängen, damit der Arm in vollem Umfang bewegt werden kann.

Verlegen Sie das Netzkabel oben oder unten durch den Arm (A) und das (die) Signalkabel auf der anderen Seite, um Signalstörungen zu verhindern. Sichern Sie die Kabel, indem Sie die Kabelabdeckungen (J und K) wie dargestellt auf den Halter drücken. Der Bildschirm muss eventuell dazu abgenommen werden.

OPTIONAL: Verlegen sie die Kabelbinder (G) durch die Schlitze des Arms (A) wie in Detailansicht 4 dargestellt, wenn noch weitere Kabel verlegt werden müssen.

SCHLITZ

DETAILANSICHT 4

KABLE

Rasten Sie die Wandplattenabdeckungen (F)

wie dargestellt an der Ober- und Unterseite der Wandplattenschienen ein.

WANDPLATTENSCHIENE

67 von 70

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

Deutsch

Aeinstellung der Armspannung

ACHTUNG

• Die Schraube darf nicht entfernt bzw. soweit gelöst werden, dass sie nicht mehr in den Halter eingreift, da ansonsten der Bildschirm herabfallen kann.

• Ziehen Sie die Schrauben wie erforderlich nach, falls sie mit der Zeit locker werden. Das maximale Drehmoment zum Festziehen der Schrauben darf 5,6 Nm (50 in•lbs) nicht überschreiten.

Wenn die Spannung in den Gelenken des Arms erhöht oder verringert werden soll, gehen Sie wie folgt vor:

• Zum Erhöhen der Spannung drehen Sie die Spannungsschraube(n) mit einem 5 mm Inbusschlüssel (I) nach rechts. HINWEIS : Das maximale Drehmoment zum Festziehen der Schrauben darf 50 in • lb (5,6 Nm) nicht

überschreiten.

• Zum Verringern der Spannung drehen Sie die Spannungsschraube(n) mit einem 5 mm Inbusschlüssel (I) nach links. HINWEIS: Drehen Sie die Schraube um nicht mehr als eine halbe Umdrehung.

SPANNUNGS-SCHRAUBE

68 von 70

Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer.

AUSGEGEBEN: 10-30-09 BLATT NR.: 095-9299-11 03-22-12

LIMITED FIVE-YEAR WARRANTY

Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless® products will be free from defects in material and workmanship, under normal

use, for a period of ﬁ ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product’s manufacture).

In no event shall the duration of any implied warranty of merchantability or ﬁ tness for a particular purpose be longer than the period of the applicable

express warranty set forth above. Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.

This warranty does not cover damage caused by (a) service or repairs by the customer or a person who is not authorized for such service or repairs by Peerless,

(b) the failure to utilize proper packing when returning the product, (c) incorrect installation or the failure to follow Peerless’ instructions or warnings when installing,

In no event shall Peerless be liable for incidental or consequential damages or damages arising from the theft of any product, whether or not secured

by a security device which may be included with the Peerless® product. Some states do not allow the exclusion or limitation of incidental or consequential

This warranty is in lieu of all other warranties, expressed or implied, and is the sole remedy with respect to product defects. No dealer, distributor, installer or other

person is authorized to modify or extend this Limited Warranty or impose any obligation on Peerless in connection with the sale of any Peerless® product.

At its option, Peerless will repair or replace, or refund the purchase price of, any product which fails to conform with this warranty.

using or storing the product, or (d) misuse or accident, in transit or otherwise, including in cases of third party actions and force majeure.

damages, so the above limitation or exclusion may not apply to you.

This warranty gives speciﬁ c legal rights, and you may also have other rights which vary from state to state.

www.peerless-av.com

Español

GARANTÍA LIMITADA DE CINCO AÑOS

Peerless Industries, Inc. (Peerless) les garantiza a los usuarios ﬁ nales originales de los productos Peerless® que los productos Peerless® estarán libres de

defectos de materiales o de manufactura, en condiciones de uso normal, durante un periodo de cinco (5) años a partir de la fecha en la que el usuario ﬁ nal

original compre cualquier producto (pero, en ningún caso, durante un periodo mayor de 6 años después de la fecha de manufactura del producto). Queda a la

La duración de toda garantía implícita de comerciabilidad o de idoneidad para un propósito en particular no sobrepasará en caso alguno el periodo

de vigencia de la garantía explícita correspondiente indica en lo anterior. Algunos Estados no permiten que se establezcan limitaciones en relación con el

Esta garantía no cubre daños causados por (a) trabajos de mantenimiento o de reparación hechos por el cliente o alguna persona que no esté autorizada por

Peerless para realizar dichos trabajos de mantenimiento o de reparación, (b) no empacar el producto como es debido si lo devuelve, (c) hacer una instalación

incorrecta o no seguir las instrucciones o las advertencias de Peerless al instalar, utilizar o guardar el producto o (d) el mal uso o los accidentes, en tránsito o en

Peerless no tendrá responsabilidad en ningún caso de daños y perjuicios incidentales o indirectos o de daños y perjuicios que surjan por el robo de

cualquier producto, ya sea que el mismo esté o no esté asegurado con un dispositivo de seguridad que se haya incluido con el producto de Peerless®.

Algunos Estados no permiten que se excluyan o se establezcan limitaciones en relación con los daños y perjuicios incidentales o indirectos, de manera que es

Esta garantía remplaza toda otra garantía, expresa o implícita, y es el único recurso en lo que respecta a los defectos del producto. Ningún concesionario,

distribuidor, instalador ni ninguna otra persona está autorizada a modiﬁ car o extender esta Garantía Limitada ni a imponer obligación alguna a Peerless en

Esta garantía concede derechos especíﬁ cos creados por ley y es posible que usted, además, tenga otros derechos que varían de acuerdo con el Estado donde

discreción de Peerless, reparar, reemplazar o rembolsar el precio de compra de cualquier producto que no cumpla esta garantía.

periodo de duración de una garantía implícita, de manera que es posible que la limitación expuesta en lo anterior no sea pertinente a usted.

otras circunstancias, incluidos los casos relacionados con las acciones de terceros o una fuerza mayor.

posible que la limitación o la exclusión expuesta en lo anterior no sea pertinente a usted.

relación con la venta de cualquier producto de Peerless®.

se encuentre.

www.peerless-av.com

69 of 70

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

Français

GARANTIE DE CINQ ANS

Peerless Industries, Inc. (« Peerless ») garantit aux utilisateurs ﬁ naux d’origine des produits PeerlessMD que lesdits produits ne présenteront aucun défaut de

matériau ou de main-d’œuvre, dans la mesure où ils sont utilisés normalement, pendant une période de cinq ans à compter de la date d’achat par l’utilisateur ﬁ nal

d’origine (mais en aucun cas plus de six ans après la date de fabrication du produit). Peerless, à sa discrétion, réparera ou remplacera tout produit non conforme

La durée de toute garantie implicite de qualité commerciale ou d'application à un usage particulier n'excédera en aucun cas la durée de la garantie applicable expressément stipulée plus haut. Certains états ou provinces n’autorisent pas la limitation de la durée d’une garantie implicite, et la limitation ci-

Cette garantie ne couvre pas les dommages causés par (a) un entretien ou des réparations effectués par l'acheteur ou une personne non autorisée par Peerless à effectuer un tel entretien ou de telles réparations, (b) un emballage inadéquat lors de l’expédition d’un produit retourné, (c) une installation incorrecte ou le non-

respect des instructions ou mises en garde de Peerless lors de l'installation, l'utilisation ou le rangement du produit, ou (d) une mauvaise utilisation ou un accident

Peerless ne peut en aucun cas être tenu responsable de quelque dommage accessoire ou indirect que ce soit ni de dommages résultant du vol

d’un quelconque produit, que celui-ci ait été ou non protégé par un dispositif de sécurité intégré à un produit PeerlessMD. Certains états ou provinces

n’autorisent pas l'exclusion ou la restriction des dommages accessoires ou indirects, et il est possible que les restrictions ou exclusions ci-dessus ne s'appliquent

Les dispositions de cette garantie remplacent toute autre garantie expresse ou implicite et constituent le seul recours possible en cas de défectuosité d’un

produit. Aucun marchand, distributeur, installateur ou autre personne n’est autorisé à modiﬁ er ou étendre la portée de cette garantie limitée, ni à imposer quelque

Cette garantie offre des droits juridiques particuliers auxquels peuvent s’ajouter d’autres droits, susceptibles de varier d’une province ou d’un état à l’autre.

survenu lors d’un transport ou autrement, y compris l'intervention de tiers et les cas de force majeure.

obligation ce que soit à Peerless en ce qui concerne la vente de tout produit PeerlessMD.

aux termes de cette garantie, ou en remboursera le prix d’achat.

dessus peut donc ne pas vous être applicable.

pas à votre cas.

www.peerless-av.com

Deutsch

BESCHRÄNKTEN FÜNFJÄHRIGEN

GARANTIE

Peerless Industries, Inc. („Peerless”) übernimmt gegenüber den ursprünglichen Endnutzern von Peerless®-Produkten die Gewährleistung, dass diese unter

normalen Einsatzbedingungen für fünf Jahre ab Datum des Kaufs durch den ursprünglichen Endnutzer (aber in keinem Fall länger als sechs Jahre nach

Herstellungsdatum des Produkts) frei von Material- und Verarbeitungsfehlern sind. Peerless repariert oder ersetzt nach eigenem Ermessen ein Produkt, das

In keinem Fall überschreitet die Dauer einer stillschweigenden Garantie der handelsüblichen Qualität oder Eignung für einen bestimmten Zweck den

Zeitraum der zutreffenden oben angegebenen ausdrücklichen Garantie. Manche Staaten lassen Begrenzungen der Dauer für stillschweigende Garantien

Diese Garantie gilt nicht bei Schäden, die aufgrund folgender Ursachen entstanden: (a) Wartung oder Reparatur durch den Kunden oder einer Person, die

nicht von Peerless für die Durchführung solcher Wartungs- oder Reparaturarbeiten autorisiert wurde, (b) Nichtverwendung von geeigneter Verpackung bei der

Rücksendung des Produkts, (c) falsche Installation oder Nichtbefolgung bzw. Nichtbeachtung von Peerless-Anweisungen oder -Warnhinweisen bei der Installation,

Verwendung oder Lagerung des Produkts oder (d) Missbrauch oder Unfall, während des Transports oder anderweitig, einschließlich Handlungen Dritter und

Auf keinen Fall haftet Peerless für Neben- oder Folgeschäden oder für Schäden, die aus dem Diebstahl eines Produkts entstehen, unabhängig davon,

ob das Peerless®-Produkt durch eine mitgelieferte Sicherheitsvorrichtung gesichert war oder nicht. Manche Staaten lassen den Ausschluss oder die

Diese Garantie gilt anstelle von allen anderen ausdrücklichen oder stillschweigenden Garantien und ist das alleinige Rechtsmittel bei Produktdefekten. Kein

Vertriebs- oder sonstiger Händler und keine mit der Installation beauftragte oder sonstige Person ist befugt, diese beschränkte Garantie zu ändern oder zu

Diese Garantie verleiht Ihnen bestimmte gesetzliche Rechte, und Sie verfügen u. U. über weitere Rechte, die sich von Staat zu Staat unterscheiden können.

Beschränkung von Neben- oder Folgeschäden nicht zu; die obige Begrenzung trifft also eventuell nicht auf Sie zu.

verlängern oder Peerless irgendwelche Verpﬂ ichtungen in Zusammenhang mit dem Verkauf eines Peerless®-Produkts aufzuerlegen.

dieser Garantie nicht entspricht, oder erstattet den Kaufpreis dafür.

nicht zu; die obige Begrenzung trifft also eventuell nicht auf Sie zu.

höherer Gewalt.

www.peerless-av.com

70 of 70

ISSUED: 10-30-09 SHEET #: 095-9299-11 03-22-12

Peerless Industries SA771PU User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
