Peerless-AV RMI2W Installation Instructions

RMI2W

175 lb

MAX

(79 kg)

ENG
ESP
FRN
DEU

NEL

ITL

ČEŠ

SLK
POR
TÜR

1

2017-01-30 #:120-9216-2 (2017-05-31)

WARNING

ENG - Before installing make sure the supporting surface will support the combined load of the equipment and
hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.
Never exceed the Maximum Load Capacity. Always use an assistant or mechanical lifting equipment to safely lift
and position equipment. This product is intended for indoor use only. Use of this product outdoors could lead to
product failure or personal injury. Be careful not to pinch fi ngers when operating the mount. For support please
call customer care at 1-800-865-2112.

ADVERTENCIA

ESP - Antes de instalarlo, asegúrese de que la superfi cie de apoyo sostendrá la carga combinada del equipo y
los fi jadores. Los tornillos se tienen que fi jar fi rmemente. No apriete los tornillos en exceso, ya que se pueden
dañar y el producto podría fallar. Nunca exceda la Capacidad Máxima de Carga. Siempre cuente con la ayuda
de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo con más seguridad. Este
producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar
fallas del producto o lesiones a individuos. Tenga cuidado de no pincharse los dedos cuando opere el soporte. Si
necesita ayuda, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.

ADVERTISSEMENT

FRN - Avant de procéder à l’installation, assurez-vous que la surface de support peut soutenir la charge totale de
l’équipement ainsi que des pièces de fi xation. Les vis doivent être serrées au maximum. Ne serrez pas trop les
vis pour éviter tout risque d’endommager le produit et de causer sa défaillance. Ne dépassez jamais la capacité
de charge maximale. Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une
autre personne ou utilisez un dispositif de levage mécanique. Ce produit est conçu uniquement pour un usage
intérieur. L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit ou des blessures corpo­relles. Prenez garde à ne pas vous pincer les doigts lorsque vous manipulez le support. Pour toute assistance,
veuillez contacter le service à la clientèle au 1-800-865-2112.

ACHTUNG

DEU - Vergewissern Sie sich vor der Anbringung, dass die tragende Fläche das Gesamtgewicht der Geräte und
der Befestigungsteile tragen kann. Die Schrauben müssen sicher angezogen werden. Ziehen Sie die Schrauben
nicht zu fest an, damit es nicht zu Beschädigungen und Versagen des Produkts kommt. Die maximale Trag­fähigkeit darf niemals überschritten werden. Ziehen Sie immer eine zusätzliche Person heran oder verwenden
Sie mechanische Hebegeräte, um Geräte sicher zu heben und zu positionieren. Dieses Produkt ist nur für den
Gebrauch innerhalb von Gebäuden bestimmt. Eine Verwendung dieses Produkts im Freien kann zu Produk­tausfall oder Personenschaden führen. Achten Sie beim Umgang mit dem Halter darauf, dass die Finger nicht
eingeklemmt werden. Falls Sie Unterstützung benötigen, wenden Sie sich bitte an den Kundendienst unter der
Telefonnummer 1-800-865-2112 (innerhalb der USA).

WAARSCHUWING

NEL - Vóór de installatie dient u zich ervan te overtuigen dat het dragende oppervlak het totaalgewicht van de
apparatuur en de hardware aankan. Alle schroeven moeten stevig vastzitten. Draai de schroeven niet te strak
aan, want dit zou kunnen resulteren in schade en/of falen van het product. Het maximale draagvermogen mag
nooit worden overschreden. Belangrijke veiligheidstip: zorg er tijdens het optillen en plaatsen van de apparatuur
altijd voor dat u een helper of een mechanische hefi nrichting ter beschikking hebt. Dit product is uitsluitend
bedoeld voor gebruik binnenshuis. Als dit product buitenshuis wordt gebruikt, zijn falen van het product en letsel
bij personen mogelijk. Let er tijdens het gebruiken van de bevestiging op dat uw vingers niet beklemd raken. Voor
ondersteuning kunt u terecht bij de afdeling Klantenzorg op [phone] (in de VS).

AVVERTENZA

ITL - Prima di iniziare l’installazione, accertarsi che la superfi cie di supporto sia in grado di sorreggere il carico
combinato unità/dispositivi di fi ssaggio. Le viti devono essere strette in maniera ben salda. Non serrare le viti
oltre il necessario, altrimenti si rischiano danni o guasti al prodotto. Non superare mai la capacità massima di
carico. Per sollevare e posizionare senza rischi il prodotto, farsi aiutare da un’altra persona o usare un’unità
meccanica di sollevamento. Questo prodotto è indicato esclusivamente per uso all’interno. L’uso di questo
prodotto all’esterno potrebbe causare il malfunzionamento del prodotto o danni fi sici alla persona. Fare
attenzione a non schiacciarsi le dita durante l’uso del sostegno. Per assistenza, chiamare il servizio clienti al
numero 1-800-865-2112.

VÝSTRAHA

ČEŠ - Před instalací se ujistěte, že nosná plocha unese kombinované zatížení zařízení a technického vybavení.
Šrouby musí být pevně zajištěny. Šrouby příliš neutahujte, nebo může dojít k poškození a produkt se může
poškodit. Nikdy nepřekročte maximální nosnost. Na bezpečné zvedání a umísťováni zařízení vždy používejte
asistenta nebo mechanické zvedací zařízení. Tento produkt je určen pouze pro použití v interiéru. Použití tohoto
produktu v exteriéru by mohlo způsobit selhání produktu nebo zranění osob. Při práci s držákem dávejte pozor,
abyste si nesevřeli prsty. Pro podporu volejte oddělení péče o zákazníky na čísle 1-800-865-2112.

2

2017-01-30 #:120-9216-2 (2017-05-31)

VÝSTRAHA

SLK - Skrutky je potrebné pevne utiahnuť. Skrutky nedoťahuje príliš silno, inak môže dôjsť k poškodeniu a
poruche zariadenia. Nikdy neprekračujte maximálnu nosnosť. Na bezpečné zdvíhanie a umiestňovanie zariadení
vždy použite pomocníka alebo mechanické zdvíhacie zariadenie. Tento produkt je určený len na použitie v
interiéri. Pri použití tohto produktu v exteriéri by mohlo dôjsť k jeho poruche alebo osobnému poraneniu. Pri práci
s držiakom dávajte pozor, aby ste si nezovreli prsty. Podporu získate v centre na podporu zákazníkov na čísle
1-800-865-2112.

AVISO

POR - Antes de instalar, certifi que-se de que a superfície de apoio suporta a carga combinado do equipamento
e das ferragens. Os parafusos devem ser bem apertados. Não aperte demasiado os parafusos, pois podem
ocorrer danos ou falhas do produto. Nunca exceder a Capacidade de carga máxima. Utilize sempre um as­sistente ou equipamento de elevação mecânica para elevar e posicionar o equipamento em segurança. Este
produto destina-se a utilização exclusivamente em zonas interiores. A utilização deste produto em espaços
exteriores poderá conduzir à falha do produto ou ferimentos pessoais. Atenção para não prender os dedos ao
utilizar o suporte. Para obter assistência, contacte a equipa de apoio ao cliente através do número 1-800-865-

2112.

UYARI

TUR - Montaja başlamadan önce taşıyıcı yüzeyin hem takacağınız donanımı hem de aksamı birlikte
taşıyacağından emin olunuz. Vidalar sağlam bir şekilde sıkıştırılmalıdır. Vidaları aşırı sıkmanız durumunda
vidalara hasar verebilirsiniz ve ürün arızalanabilir. Azami Yük Kapasitesini asla aşmayınız. Ekipmanı güvenli
bir şekilde kaldırmak ve yerleştirmek için her zaman başka birinden yardım alınız veya mekanik bir kaldırma
donanımı kullanınız. Bu ürün yalnızca iç mekânlarda kullanılmak üzere imal edilmiştir. Bu ürünün dış mekânda
kullanılması ürün arızalarına veya yaralanmalara sebep olabilir. Montaj sırasında parmaklarınızı sıkıştırmamaya
dikkat ediniz. Destek almak için lütfen 1-800-865-2112 numaralı telefondan müşteri hizmetlerini arayınız.

3

2017-01-30 #:120-9216-2 (2017-05-31)

ENG

Symbols

ESP

Símbolos

FRN

Symboles

DEU

Symbole

NEL

Symbolen
Simboli

ITL

Symboly

ČEŠ

Symboly

SLK

Símbolos

POR

Semboller

TÜR

ENG

Do not overtighten screws.

ESP

No apriete de más los tornillos.

FRN

Ne pas trop serrer les vis.

DEU

Ziehen Sie die Schrauben nicht zu
fest an.

NEL

Draai de schroeven niet te strak aan.

ITL

Non stringere troppo le viti.

ČEŠ

Šrouby neutahujte příliš silně.
Skrutky neuťahujte príliš silno.

SLK

Não apertar demasiado os parafusos.

POR

Vidaları gereğinden fazla sıkmayın.

TÜR

ENG

WARNING

ESP

ADVERTENCIA

FRN

ADVERTISSEMENT

DEU

ACHTUNG

NEL

WAARSCHUWING
AVVERTENZA

ITL

VÝSTRAHA

ČEŠ

VÝSTRAHA

SLK

AVISO

POR

UYARI

TÜR

ENG

Skip to step.

ESP

Continúe con el
paso.

FRN

Passez à l’étape.

DEU

Weiter mit Schritt.

NEL

Ga door naar stap.

ITL

Vai al passo.
Přeskočte na krok.

ČEŠ

Preskočte na krok.

SLK

Saltar para o

POR

passo.

TÜR

Su adıma geç.

#

x3

Screws must get at least three

ENG

full turns and fi t snug.

ESP

Los tornillos tienen que dar,
por lo menos, tres vueltas
completas y quedar ajustados.
Il faut effectuer au moins trois

FRN

tours de vis complets et bien
serrer les vis.
Schrauben sind mindestens drei

DEU

volle Umdrehungen einzudrehen
und müssen fest anliegen.

NEL

De schroeven moeten ten
minste drie hele slagen worden
aangedraaid en stevig vastzitten.

ITL

Girare tre volte le viti che
devono risultare aderenti.

ČEŠ

Šrouby se musí otočit minimálně
tři plné otáčky a plně dosednout.

SLK

Skrutky sa musia otočiť aspoň
tri celé otáčky a tesne dosadnúť.

POR

Os parafusos devem completar,
no mínimo, três voltas
completas e ajustar-se no local.
Vidalar en az üç tam dönüş

TÜR

yapmalı ve sıkı oturmalıdır.

4

2017-01-30 #:120-9216-2 (2017-05-31)

ENG

Tools Needed for Assembly.

ESP

Herramientas necesarias para el ensamblaje.

FRN

Outils nécessaires au montage.
Für den Zusammenbau erforderliche Werkzeuge.

DEU

Voor montage benodigd gereedschap.

NEL

Attrezzi necessari per l’assemblaggio.

ITL

Nástroje potřebné k montáži.

ČEŠ

Nástroje potrebné na montáž.

SLK

Ferramentas necessárias para a montagem.

POR

Montaj İçin Gerekli Aletler.

TÜR

To properly tighten screws: Tighten until screw

ENG

head makes contact, then tighten another 1/2
turn. Do not overtighten screws.

ESP

Apriete adecuado de los tornillos: Apriete hasta
que la cabeza del tornillo haga contacto y luego
apriete otra 1/2 vuelta. No apriete de más los
tornillos.
Pour bien serrer les vis : Serrez jusqu’à ce que

FRN

la tête de la vis entre en contact, puis serrez
encore d’un 1/2 tour. Ne serrez pas trop les vis.
Korrektes Festziehen der Schrauben: Ziehen

DEU

Sie die Schrauben fest, bis der Schraubenkopf
Kontakt hat, und dann um eine weitere 1/2
Umdrehung. Ziehen Sie die Schrauben nicht
zu fest an.
Ga als volgt te werk om de schroeven naar

NEL

behoren aan te draaien: Draai de schroef aan
totdat de kop het oppervlak raakt; maak daarna
nog een halve slag. Draai de schroeven niet te
strak aan.

ITL

Per stringere correttamente le viti: stringere fi no
a quando la testa della vite fa contatto, quindi
stringere di un altro 1/2 giro. Non stringere
eccessivamente.
Správné utažení šroubů: Utahujte, dokud se

ČEŠ

šroub nedostane do kontaktu, poté utáhněte
ještě půl otočky. Šrouby neutahujte příliš silně.
Správne utiahnutie skrutiek: Uťahujte, kým sa

SLK

skrutka nedostane do kontaktu, potom utiahnite
ešte pol otočky. Skrutky neuťahujte príliš silno.

POR

Para apertar correctamente os parafusos:
aperte até que a cabeça do parafuso
estabeleça contacto e, em seguida, aperte mais
1/2 volta. Não aperte demasiado os parafusos.

TÜR

Vidaları doğru bir şekilde sıkılamak için: Vida
başı temas edene kadar döndürün, sonra yarım
tur daha döndürün. Vidaları gereğinden fazla
sıkılamayın.

1

2

3

+1/2

4

5

2017-01-30 #:120-9216-2 (2017-05-31)

ENG

Parts (Before beginning, make sure you have all parts shown below).

ESP

Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes).

FRN

Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous).

DEU

Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind).

NEL

Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn).
Parti (prima di iniziare, accertarsi di disporre tutte le parti sotto indicate).

ITL

Díly (předtím, než začnete, připravte si všechny díly zobrazené níže).

ČEŠ

Diely (predtým, ako začnete, pripravte si všetky diely zobrazené nižšie).

SLK

Peças (antes de iniciar, certifi que-se de que tem todas as peças apresentadas em baixo).

POR

Parçalar (Başlamadan önce, aşağıda gösterilen bütün parçaların elinizde olduğundan emin olun).

TÜR

Parts List

A roll assembly 1 120-1217
B M8 x 16mm phillips screw 4 520-9257
C M10 x 15mm socket screw 4 520-9262
D 4mm allen wrench 1 560-9646
E 6mm allen wrench 1 560-9716
F V100 interface plate 1 120-1224
G M8 x 10mm phillips screw 4 520-1605
H M5 x 10mm phillips screw 4 520-1233

Part #Description Qty

A (1)

roll assembly

F (1)

V100 interface

plate

B (4)

M8 x 16mm

C (4)

M10 x 15mm

D (1)

4mm allen wrench

G (4)

M8 x 10mm

H (4)

M5 x 10mm

E (1)

6mm allen wrench

6

2017-01-30 #:120-9216-2 (2017-05-31)

1

SA740P

V100, V200

SA740P

V200 X 100

PLCM-1, PLCM-2,
PLCM-4, PLCK-1,

MOD-FPMS,

MOD-FPMD2

1a-1 1b-1

SA746PU, SA752PU,

PLCM-1CP, PLCM-UNL,

PLCK-UNL, PLCM-2-UNL

PLCM-UNL-CP

SA761PU, SA771PU,

SAX755PU, SAX762PU

SAX772PU

1c-1

PLP-V%

1d-1 1e-1 1f-1

7

2017-01-30 #:120-9216-2 (2017-05-31)

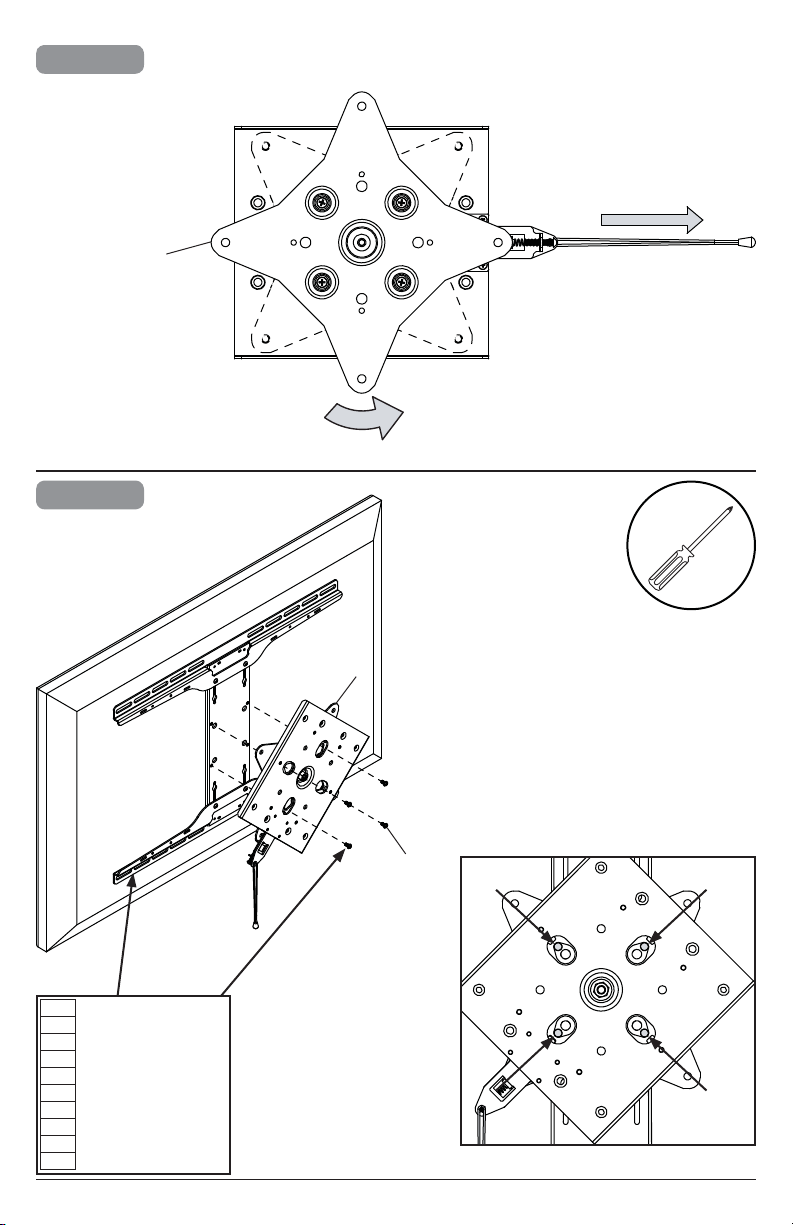

1a-1

1a-2

A

x3

V100

ENG

Sold separately.

ESP

Vendidos por separado.

FRN

Vendu séparément.
Separat verkauft.

DEU

Apart verkocht.

NEL

Venduto a parte.

ITL

Prodává se samostatně.

ČEŠ

Predáva sa samostatne.

SLK

Vendido em separado.

POR

Ayrıca satılır.

TÜR

8

V200

2017-01-30 #:120-9216-2 (2017-05-31)
