Inhalt

Einleitung .....................................4

Besondere Anweisungen zum

sicheren Betrieb ...........................4

Bestimmungsgemäße

Verwendung ................................5

Allgemeine Beschreibung .............5

Lieferumfang .....................................5

Übersicht .........................................6

Funktionsbeschreibung .......................6

Technische Daten ..........................6

Leistungsdaten ..................................6

Sicherheitshinweise ......................6

Bildzeichen

auf dem Gerät .................................. 6

Bildzeichen in der Betriebsanleitung .... 7

Allgemeine Sicherheitshinweise ..........7

Inbetriebnahme ...........................9

Aufstellen/Aufhängen ........................ 9

Netzanschluss ................................10

Anschluss der Leitung.......................10

Funktion des Schwimmschalters

prüfen ............................................10

Länge des Schwimmschalter-Kabels

einstellen ........................................11

Manueller Betrieb ............................11

Prüfungen vor Inbetriebnahme ..........11

Reinigung/Wartung/Lagerung ...12

Allgemeine Reinigungsarbeiten ......... 12

Pumpenfuß reinigen ......................... 12

Lagerung .......................................13

Entsorgung/Umweltschutz ..........13

Garantie ....................................13

Reparatur-Service ......................15

Service-Center ............................15

Importeur ..................................15

Fehlersuche ................................16

Ersatzteile/Zubehör ...................16

Original-EG-Konformitäts-

erklärung ..................................94

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Gerät entschieden.
Dieses Gerät wurde während der Pro­duktion auf Qualität geprüft und einer
Endkontrolle unterzogen. Die Funktionsfä­higkeit Ihres Gerätes ist somit sichergestellt.
Es ist nicht auszuschließen, dass sich in
Einzelfällen am oder im Gerät bzw. in
Schlauchleitungen Restmengen von Wasser

oder Schmierstoffen benden. Dies ist kein

Mangel oder Defekt und kein Grund zur
Besorgnis.

Die Betriebsanleitung ist Bestandteil

dieses Gerätes. Sie enthält wichtige
Hinweise für Sicherheit, Gebrauch
und Entsorgung. Machen Sie sich
vor der Benutzung des Gerätes mit
allen Bedien- und Sicherheitshin­weisen vertraut. Benutzen Sie das
Gerät nur wie beschrieben und für
die angegebenen Einsatzbereiche.
Bewahren Sie die Betriebsanleitung
gut auf und händigen Sie alle Un­terlagen bei Weitergabe des Gerä­tes an Dritte mit aus.

Besondere Anweisungen
zum sicheren Betrieb

• Benden sich Personen im Was-

ser, so darf das Gerät nicht be­trieben werden. Es besteht Ge­fahr durch elektrischen Schlag.

• Schließen Sie das Gerät nur an
eine Steckdose mit RCD (Residu­al Current Device) mit einem Be­messungsfehlerstrom von nicht

mehr als 30mA an; Sicherung
mind. 6Ampere.

4

DE

CHAT

• Wenn die Netzanschlussleitung
dieses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst, oder
eine ähnliche, qualizierte Per­son ersetzt werden, um Gefähr­dungen zu vermeiden.

• Diese Geräte können von Kin-

dern ab 8Jahren sowie von

Personen mit reduzierten physi­schen, sensorischen oder men­talen Fähigkeiten oder Mangel

an Erfahrung und/oder Wissen

benutzt werden, wenn sie be­aufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerä­tes unterwiesen wurden und die
daraus resultierenden Gefahren
verstanden haben. Kinder dür­fen nicht mit dem Gerät spielen.
Reinigung und Benutzer-War­tung dürfen nicht durch Kinder
durchgeführt werden, es sei
denn sie werden beaufsichtigt.

• Kinder müssen beaufsichtigt
werden, um sicherzustellen,
dass sie nicht mit dem Gerät
spielen.

• Verschmutzung der Förderüs­sigkeit könnte durch Ausießen

von Schmiermitteln auftreten.

• Beachten Sie die weiteren Hin-

weise im Kapitel „Reinigung/
Wartung/Lagerung“.

Bestimmungsgemäße
Verwendung

Die Schmutzwasser-Tauchpumpe (im
folgenden Pumpe genannt) ist eine Ent­wässerungspumpe und zur Förderung von
Wasser und Schmutzwasser (max. Partikel­größe 35 mm) bis zu einer Temperatur von

max. 35°C bestimmt.

Sie ist z.B. geeignet zum Um- und Aus-

pumpen von Becken und Behältern, zum
Auspumpen überuteter Keller und zur Was­serentnahme aus Brunnen und Schächten.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem Ein­satz erlischt die Garantie.
Jede andere Verwendung, die in dieser
Betriebsanleitung nicht ausdrücklich zuge­lassen wird, kann zu Schäden am Gerät
führen und eine ernsthafte Gefahr für den
Benutzer darstellen.
Das Gerät ist nicht für den Dauerbetrieb
geeignet. Dauerbetrieb verkürzt die Le­bensdauer und reduziert die Garantiezeit.
Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.

Allgemeine
Beschreibung

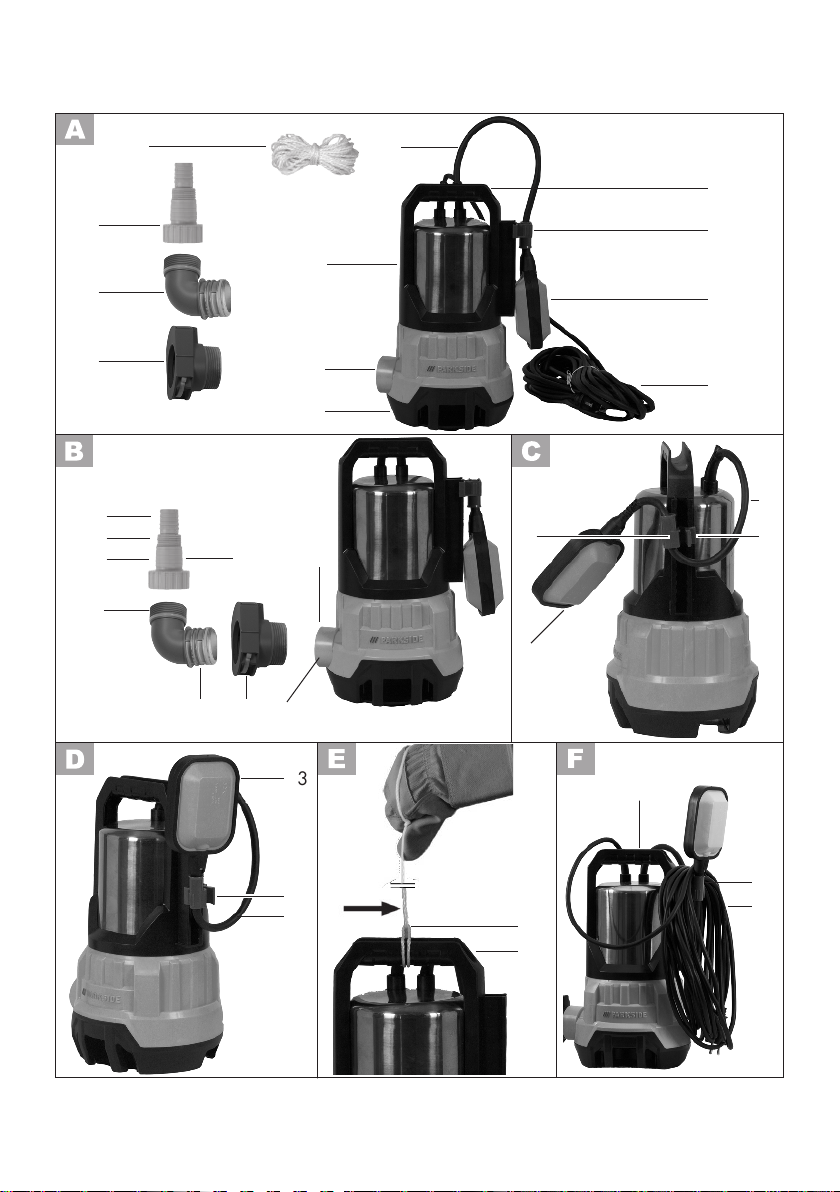

Die Abbildung der wichtigsten

Funktionsteile nden Sie auf der
Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren
Sie, ob es vollständig ist:

- Fertig montierte Schmutzwasser­Tauchpumpe

- Quick-Connect-Adapter (vormontiert)

- Winkeladapter mit Quick-Connect-An-

schluss (vormontiert)

- Reduzierstück (vormontiert)

- 8 m Nylon-Zugseil

- Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial
ordnungsgemäß.

5

DE AT

CH

Übersicht

1 Griff

2 Schwimmschalter-

Höhenverstellung
3 Schwimmschalter
4 Netzanschlussleitung
5 Pumpenfuß
6 Pumpenausgang
7 Pumpengehäuse

8 Quick-Connect-Adapter

9 Winkeladapter mit Quick-

Connect-Anschluss

10 Reduzierstück
11 8 m Nylon-Zugseil
12 Schwimmschalter-Kabel
13 Hebel,
Schwimmschalter-Höhenverstel-

lung

Funktionsbeschreibung

Das Gerät besitzt ein Edelstahl-Gehäuse,
einen stabilen Ansaugfuß und eine rost­freie Motorwelle. Die Pumpe ist mit einer
Schwimmerschaltung ausgestattet, die das
Gerät wasserstandsabhängig automatisch
ein- oder ausschaltet.
Ein Thermoschutzschalter schützt den Mo­tor vor Überlastung.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.

Maximale Wassertemperatur

(T max) ........................................ 35°C

Schlauchanschluss .............. 1“, 1¼“, 1½“

Maximale Schwebstoffgröße .........35 mm

Schaltpunkthöhe „Ein“ .......... ca. 520 mm

Schaltpunkthöhe „Aus“ ......... ca. 230 mm

Mindesthöhe Wasserstand

beim Ansaugen ...............................9 cm

Länge Netzanschlussleitung ............. 10 m

Gewicht (incl. Zubehör) .............. 5,65 kg

Schutzklasse ......................................... I

Schutzart.........................................IPX8

Die Messung der maximalen Leistung er­folgt bei geradem, direktem Ausgang.
Der Winkeladapter kann die Leistung
reduzieren.

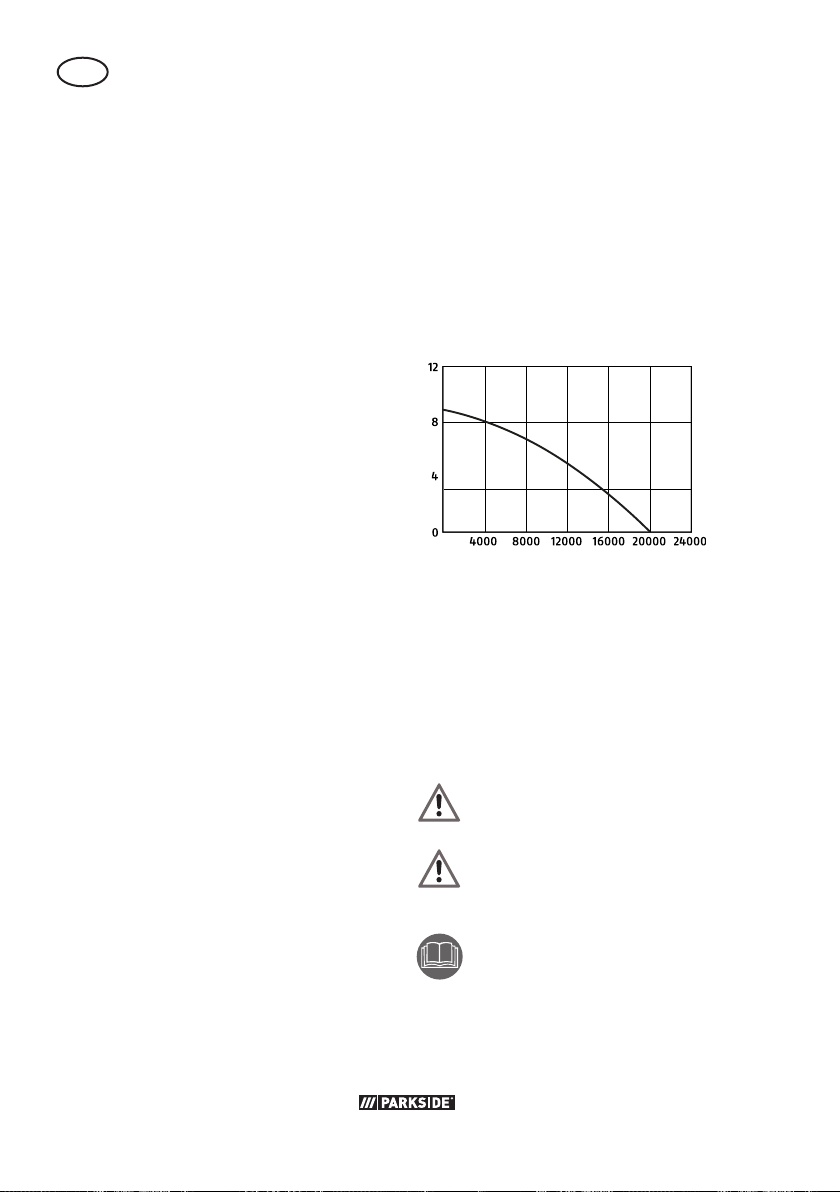

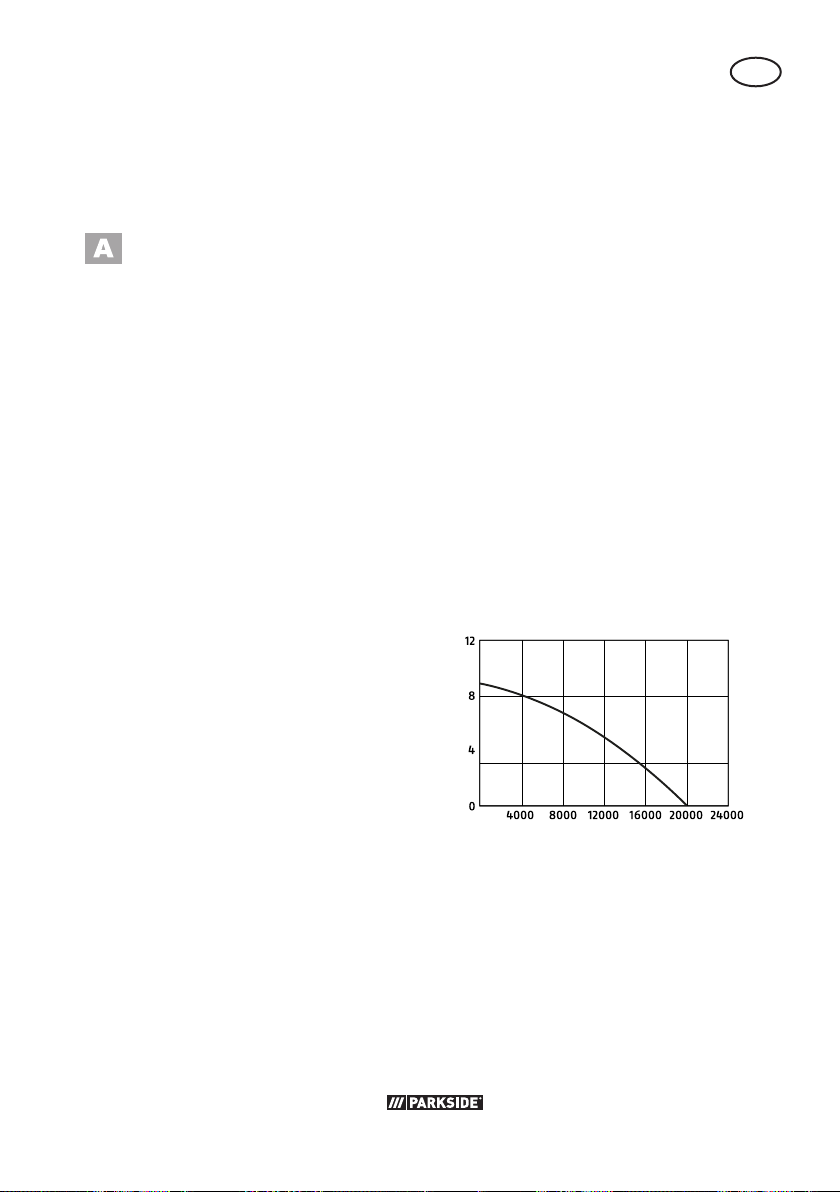

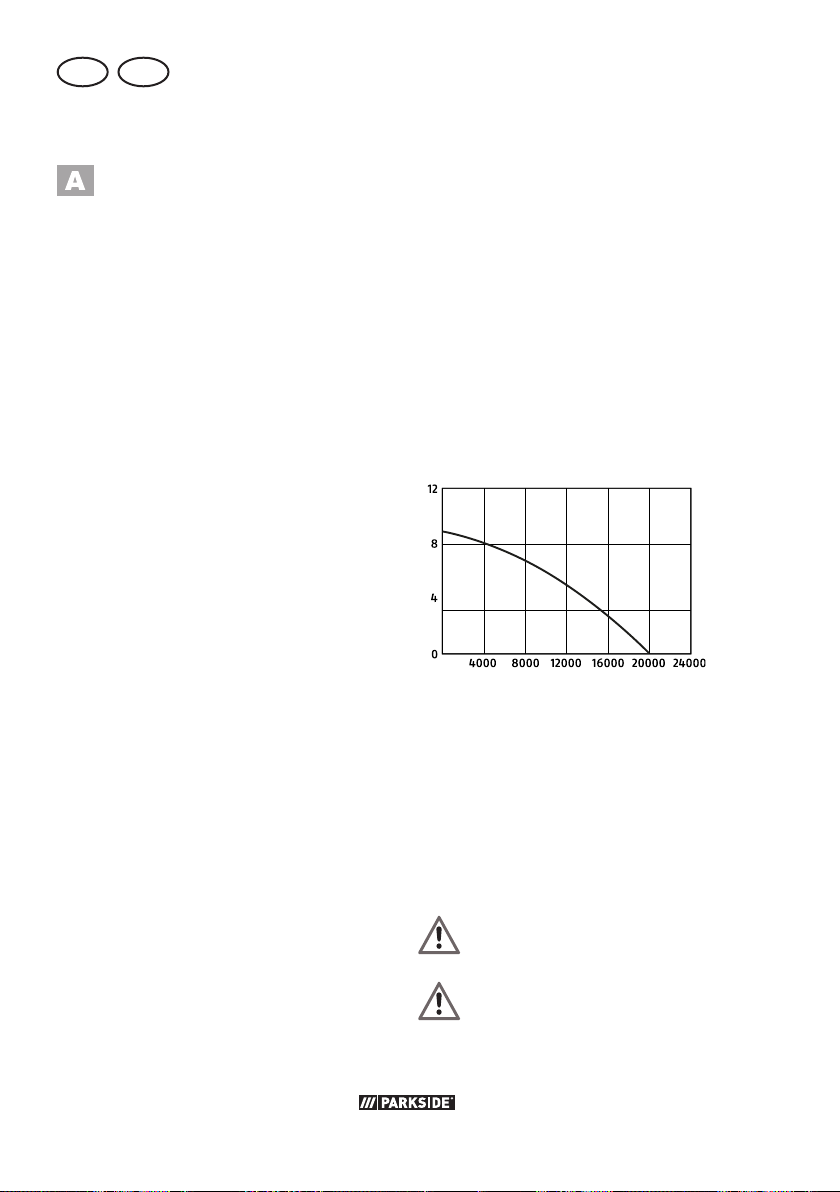

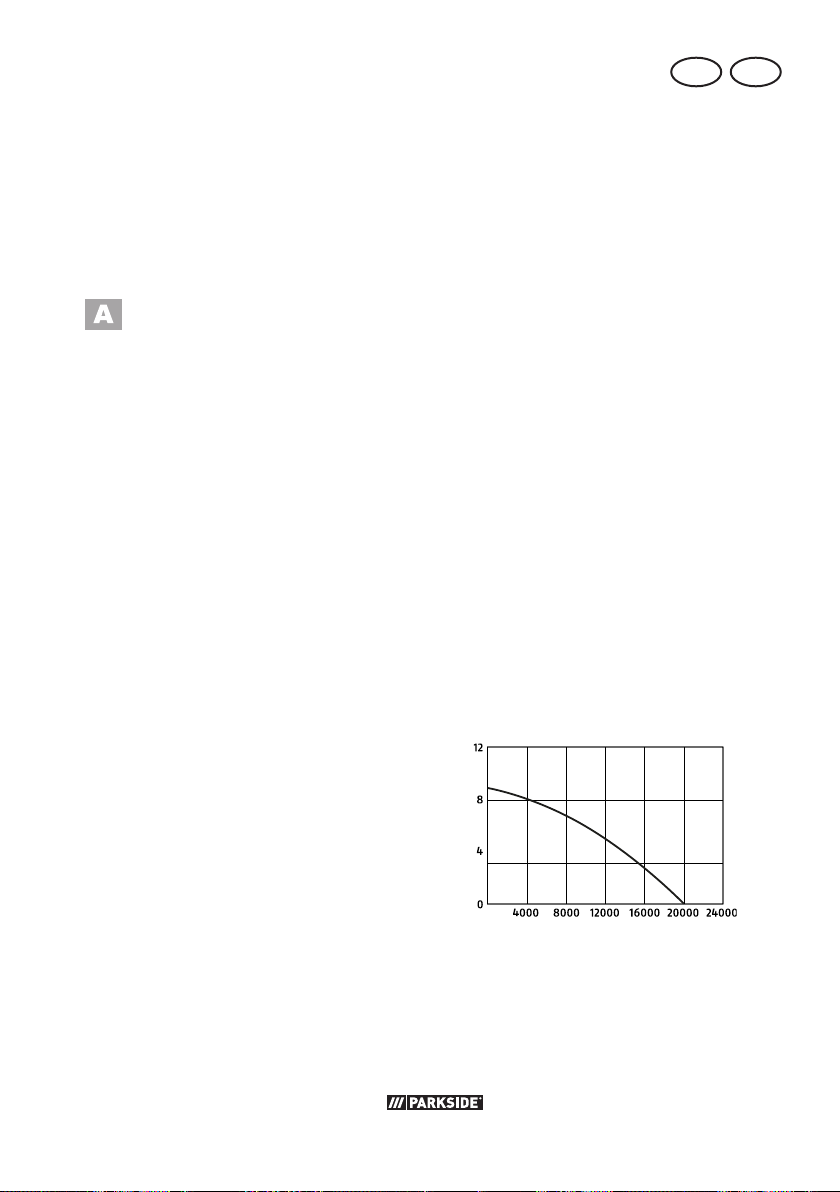

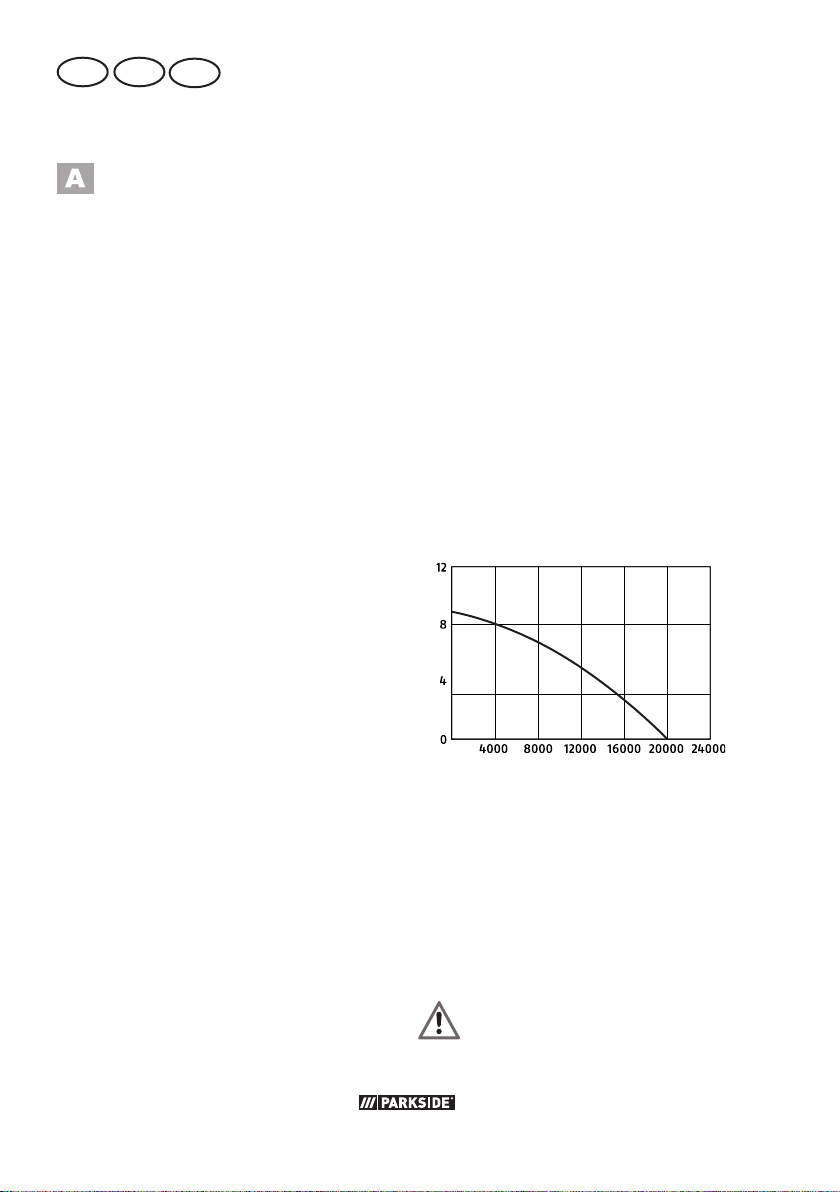

Leistungsdaten

Förderhöhe (m)

Fördermenge (l/h)

Sicherheitshinweise

Technische Daten

Schmutzwasser-

Tauchpumpe ............ PTPS 1100 A1

Bemessungsspannung ....... 230 V~, 50 Hz

Bemessungsaufnahme

(Anschlussleistung) ..................... 1100 W

Maximale Fördermenge

(Q max) ................................ 20000 l/h

Maximale Förderhöhe (H max) .......... 9 m

Maximale Tauchtiefe ......................... 7 m

6

Dieser Abschnitt behandelt die

grundlegenden Sicherheitsvorschrif-

ten bei der Arbeit mit der Pumpe.

Bildzeichen
auf dem Gerät

Achtung! Nicht für reines

Sandwasser geeignet!

DE

7 m

CHAT

Achtung! Trockenlauf der

Pumpe vermeiden!
Überhitzungsgefahr!

Machen Sie sich vor der

Arbeit mit allen Bedienele­menten gut vertraut, insbe­sondere mit Funktionen und
Wirkungsweisen. Fragen Sie
ggf. eine Fachkraft.

Lesen und beachten Sie die

zum Gerät gehörende Be-

triebsanleitung!

Achtung! Ziehen Sie bei

Beschädigung oder Durch­schneiden der Netzanschluss­leitung sofort den Netzste­cker aus der Steckdose.

Achtung! Heiße Oberäche!

Verbrennungsgefahr!

Größtmögliche Tauchtiefe

Elektrogeräte gehören nicht

in den Hausmüll.

Bildzeichen in der
Betriebsanleitung

Allgemeine
Sicherheitshinweise

Arbeiten mit dem Gerät:

Vorsicht: So vermeiden Sie

Unfälle und Verletzungen:

• Personen, die mit der Betriebs­anleitung nicht vertraut sind,
dürfen das Gerät nicht benut­zen. Örtliche Bestimmungen
können das Mindestalter der
Bedienungsperson festlegen.

• Tragen Sie zum Schutz gegen
elektrischen Schlag festes
Schuhwerk.

• Ergreifen Sie geeignete Maß­nahmen, um Kinder vom lau­fenden Gerät fernzuhalten. Es
besteht Verletzungsgefahr.

• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand­oder Explo sions gefahr.

• Bewahren Sie das Gerät an
einem trockenen Ort und außer­halb der Reichweite von Kin­dern auf.

Gefahrenzeichen mit

Angaben zur Verhütung
von Personen- oder
Sachschäden

Gebotszeichen mit Angaben

zur Verhütung von Schäden

Netzstecker ziehen

Hinweiszeichen mit Informati-

onen zum besseren Umgang
mit dem Gerät

Vorsicht! So vermeiden Sie

Geräteschäden und eventuell
daraus resultierende Perso­nenschäden:

• Die Förderung von aggressiven,

abrasiven/schleifenden (z.B.

Sandwasser), ätzenden, brenn-

baren (z.B. Motorenkraftstoffe)

oder explosiven Flüssigkeiten,
Salzwasser, Reinigungsmitteln
und Lebensmitteln ist nicht ge­stattet. Die Temperatur der För-

7

DE AT

CH

derüssigkeit darf 35°C nicht

überschreiten. Eine Nichtbe­achtung kann zu Schäden am
Gerät führen und eine Gefahr
für den Benutzer darstellen.

• Arbeiten Sie nicht mit einem

beschädigten, unvollständigen
oder ohne die Zustimmung des
Herstellers umgebauten Gerät.
Lassen Sie vor Inbetriebnahme
durch einen Fachmann prüfen,
dass die geforderten, elektri­schen Schutzmaßnahmen vor­handen sind.

• Beaufsichtigen Sie das Gerät
während des Betriebs, um

automatisches Abschalten

oder Trockenlaufen der Pumpe
rechtzeitig zu erkennen. Prüfen
Sie regelmäßig die Funktion
des Schwimmschalters (siehe

Kapitel „Inbetriebnahme“). Bei

Nichtbeachtung erlöschen Ga­rantie- und Haftungsansprüche.

• Bitte beachten Sie, dass die
Pumpe nicht zum Dauerbetrieb
(z.B. für Wasserläufe in Gar­tenteichen) geeignet ist. Prüfen
Sie das Gerät regelmäßig auf
einwandfreie Funktion.

• Beachten Sie, dass in dem Ge­rät Schmiermittel zum Einsatz

kommen, die u.U. durch Aus­ießen Beschädigungen oder

Verschmutzungen verursachen
können. Setzen Sie die Pumpe
nicht in Gartenteichen mit Fisch­bestand oder wertvollen Pan­zen ein.

• Tragen oder befestigen Sie
das Gerät nicht an der Net­zanschlussleitung oder am
Schlauch.

• Schützen Sie das Gerät vor
Frost und Trockenlaufen.

• Verwenden Sie nur Original-Zu­behör und führen Sie keine Um­bauten am Gerät durch.

• Lesen Sie zum Thema „Reini-

gung/Wartung/Lagerung“ bitte

die Hinweise in der Betriebsan­leitung. Alle darüberhinausge­henden Maßnahmen, insbeson­dere das Öffnen des Gerätes,
sind von einer Elektrofachkraft
auszuführen. Wenden Sie sich
im Reparaturfall immer an unser
Service-Center.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie

Unfälle und Verletzungen
durch elektrischen Schlag:

• Bei Betrieb des Gerätes muss
nach dem Aufstellen der Netz­stecker frei zugänglich sein.

• Bevor Sie Ihre neue Pumpe in
Betrieb nehmen, lassen Sie
fachmännisch prüfen:

- Erdung, Nullung, Fehlerstrom-

schutzschaltung muss den Si­cherheitsvorschriften der Ener­gie-Versorgungsunternehmen
entsprechen und einwandfrei
funktionieren,

- Schutz der elektrischen Steck-

verbindungen vor Nässe.

• Bei Überschwemmungsgefahr
die Steckverbindungen im über­utungssicheren Bereich anbrin­gen. Gefahr durch elektrischen
Schlag.

• Achten Sie darauf, dass die
Netzspannung mit den Anga-

8

DE

CHAT

ben des Typenschildes überein­stimmt.

• Führen Sie die Elektroinstallati­on entsprechend der nationalen
Vorschriften aus.

• Prüfen Sie vor jedem Gebrauch
Gerät, Netzanschlussleitung
und Netzstecker auf Beschädi­gungen. Defekte Netzanschluss­leitungen dürfen nicht repariert
werden, sondern müssen gegen
neue ausgetauscht werden.
Lassen Sie Schäden an Ihrem
Gerät von einem autorisierten
Fachmann beseitigen.

• Benutzen Sie die Netzan­schlussleitung nicht, um den
Netzstecker aus der Steckdose
zu ziehen. Schützen Sie die
Netzanschlussleitung vor Hitze,
Öl und scharfen Kanten.

• Tragen oder befestigen Sie das
Gerät nicht an der Netzan­schlussleitung.

• Verwenden Sie nur Verlänge­rungskabel, die spritzwasserge­schützt und für den Gebrauch
im Freien bestimmt sind. Rollen
Sie eine Kabeltrommel vor
Gebrauch immer ganz ab.
Überprüfen Sie das Kabel auf
Schäden.

• Ziehen Sie vor allen Arbeiten

am Gerät, bei Undichtigkei­ten im Wassersystem, in Ar­beitspausen und bei Nichtge­brauch den Netzstecker aus der
Steckdose.

• Verlängerungskabel dürfen
keinen geringeren Querschnitt
besitzen als Gummischlauch­leitungen mit der Bezeichnung
H07RN8-F. Die Leitungslänge
muss 10 m betragen. Der Lit-

zenquerschnitt des Verlänge­rungskabels muss mindestens

2,5mm2 betragen.

• Führen Sie die Elektroinstallati­on entsprechend den nationalen
Vorschriften aus.

Inbetriebnahme

Aufstellen/Aufhängen

• Der Pumpenschacht sollte min-

destens die Abmessungen von
40x40x50cm haben, damit sich

der Schwimmschalter (
gen kann.

• Das Gerät kann an dem Griff (
aufgehängt werden oder auf den
Schachtboden gestellt werden.
Zum Aufhängen und/oder Heraus­ziehen der Pumpe können Sie das im
Lieferumfang enthaltene Nylon-Zugseil

11) verwenden.

(

Zur sicheren Aufhängung fädeln Sie

das Seil ( 11) durch den Griff

1) siehe Bild .

(

Hängen Sie das Gerät niemals am
Schlauch auf.

Achten Sie darauf, das Gerät

auf keinen Fall an der Net­zanschlussleitung zu halten
oder aufzuhängen. Es besteht
die Gefahr eines Stromschla­ges durch beschädigte Net­zanschlussleitungen.

Achten Sie darauf, dass sich am

Schachtboden im Laufe der Zeit
Schmutz und Sand ansammeln
kann, der die Pumpe beschädigen
könnte. Wir empfehlen, die Pumpe
auf einen Ziegelstein zu stellen.

3) frei bewe-

1)

9

DE AT

CH

Bei zu geringem Wasserspiegel

kann der im Schacht bendliche

Schlamm schnell eintrocknen und

die Pumpe am Anlaufen hindern.

Netzanschluss

Die von Ihnen erworbene Pumpe ist bereits
mit einem Schutzkontaktstecker versehen.

Die Pumpe ist bestimmt für den Anschluss

an eine Steckdose mit RCD (Residual Cur-

rent Device) mit 230V~50Hz.

Anschluss der Leitung

Die Installation der Pumpe erfolgt

- entweder mit fester Rohrleitung

- oder mit exibler Schlauchleitung.

1. Schrauben Sie den Quick-Connect-Ad-

apter (8) auf den Pumpenausgang (6).

2. Drücken Sie die rote Entriegelungstaste

am Quick-Connect-Adapter (8) und

schieben Sie den Winkeladapter mit

Quick-Connect-Anschluss (9) in den
Quick-Connect-Adapter (8) ein. Lassen

Sie die rote Entriegelungstaste wieder
los.

3. Stülpen Sie den Schlauch über das Re­duzierstück (10) und befestigen Sie ihn
mit einer Schlauchschelle. Oder ver­wenden Sie eine Schraubverbindung
am Winkeladapter mit Quick-Connect-

Anschluss (9) bzw. am Reduzierstück

(10).

Ausgang mit 1½ "-Innengewinde



an der Pumpe zum Anschluss des
Quick-Connect-Adapters (8) oder zum
direkten Anschluss eines Schlauches
mit 1½ "-Außengewinde;

Ausgang mit 1½ "-Außengewin-



de am Winkeladapter mit Quick-

Connect-Anschluss (9) zum Anschluss

des Reduzierstücks (10) oder einer

1½ "-Schraubverbindung;

Ausgang am Reduzierstück (10)



zum Anschluss eines 1¼ "- oder
1½ "-Schlauches als Klemmverbindung
(Befestigung mit Schlauchschelle);

Ausgang mit 1"-Außengewinde am Re-



duzierstück (10) zum Anschluss einer
1"-Schraubverbindung;

Ausgang mit 1" am Reduzierstück (10)



zum Anschluss eines 1"-Schlauches

als Klemmverbindung (Befestigung mit
Schlauchschelle).

Achten Sie darauf, dass bei Ver-

wendung des Reduzierstückes 

(Ausgang mit 1“) die Partikelgröße
max. 18mm betragen darf, da an-

sonsten das Reduzierstück und der
Schlauch verstopfen können.

Funktion des Schwimm-

schalters prüfen

Der Schwimmschalter (3) ist so eingestellt,
dass eine sofortige Inbetriebnahme mög­lich ist.

Bei stationärer Installation muss die

Funktion des Schwimmschalters (3)
regelmäßig (spätestens alle drei
Monate) überprüft werden.

Der Ein- bzw. Ausschaltpunkt des

Schwimmschalters (3) kann in mehreren
Rastierungen eingestellt werden:

1. Drücken Sie den Hebel (13) an der
Schwimmschalter-Höhenverstellung (2)
zusammen und bringen Sie diese in
die gewünschte Position.

2. Lassen Sie den Hebel (13) wieder los.
Die Schwimmschalter-Höhenverstellung
(2) rastet ein.

10

DE

CHAT

Überprüfen Sie den

Schwimmschalter (3):

- Er muss so positioniert sein, dass er
sich frei heben und senken kann.

Die Schaltpunkthöhe „Ein“ und die
Schaltpunkthöhe „Aus“ müssen

leicht erreicht werden können.
Prüfen Sie dies, indem Sie die Pum­pe in ein Gefäß, gefüllt mit Wasser,
stellen und den Schwimmschalter
(3) mit der Hand vorsichtig hoch­heben und anschließend wieder
senken. Dabei können Sie sehen,
ob die Pumpe sich ein- bzw. aus­schaltet.

- Achten Sie auch darauf, dass der
Abstand zwischen dem Schwimm-

schalter (3) und der Schwimmschal­ter-Höhenverstellung (2) nicht zu ge-

ring ist. Bei zu geringem Abstand

wird die einwandfreie Funktion
nicht gewährleistet.

- Achten Sie bei der Einstellung dar­auf, dass der Schwimmschalter

(3) nicht vor dem Ausschalten der

Pumpe den Boden berührt.

Es besteht die Gefahr des Trocken-

laufens, wenn das Schwimmschal­ter-Kabel (12) zu lange gewählt
wird, insbesondere wenn die
Schwimmschalter-Höhenverstellung
(2) nicht montiert ist (siehe „Inbe-

triebnahme“).

Länge des Schwimm-

schalter-Kabels einstel­len

1. Halten Sie die Schwimmschalter-Hö­henverstellung (2) in Position.

Schwimmschalter-Kabel (12) zu
kurz eingestellt

2. Ziehen Sie das Schwimmschalter-Kabel
am Schwimmschalter (3) länger.

Schwimmschalter-Kabel (12) zu
lang eingestellt

3. Ziehen Sie am Schwimmschalter-Kabel
an einem Punkt vor der Schwimmschal­ter-Höhenverstellung (2).

Manueller Betrieb

Im manuellen Betrieb schaltet die Pumpe
nicht automatisch ab, da der Schwimm­schalter (

Positionieren Sie den Schwimmschal-

3) überbrückt ist.

ter (3) senkrecht nach oben in der
Schwimmschalter-Höhenverstellung
(2).

Beobachten Sie die Pumpe im ma-

nuellen Betrieb ständig. Schalten
Sie sofort die Pumpe aus (Netzste­cker ziehen), wenn kein Wasser
mehr gepumpt wird. Es besteht die
Gefahr von Beschädigungen, wenn
die Pumpe trocken läuft.

Prüfungen vor
Inbetriebnahme

• Prüfen Sie, ob die Pumpe fest auf
dem Schachtboden steht oder
sicher aufgehängt ist.

• Stellen Sie ggf. die Pumpe auf
einen Ziegelstein und nicht direkt
auf den Schachtboden. So ver­meiden Sie bei einer Verschmut­zung am Schachtboden eine
Beschädigung der Pumpe.

• Prüfen Sie, ob der Schlauch ord­nungsgemäß angebracht wurde.

11

DE AT

CH

• Vermeiden Sie, dass die Pumpe
trocken läuft (Schwimmschalter
richtig einstellen). Bei Nichtbe­achtung oder Trockenlaufen der
Pumpe erlöschen Garantie- und
Haftungsansprüche.

• Vergewissern Sie sich, dass der

elektrische Anschluss 230 V~

50 Hz beträgt.

• Überprüfen Sie den ordnungsge­mäßen Zustand der elektrischen
Steckdose und dass diese aus­reichend abgesichert ist (mind.

6A, RCD-Schalter).

• Vergewissern Sie sich, dass nie­mals Feuchtigkeit oder Wasser
an den Netzanschluss kommen
kann. Es besteht die Gefahr ei­nes Stromschlages.

Reinigung/Wartung/
Lagerung

Reinigen und pegen Sie Ihr Gerät regel­mäßig. Dadurch werden seine Leistungs­fähigkeit und eine lange Lebensdauer
gewährleistet.

Lassen Sie Arbeiten, die nicht in

dieser Betriebsanleitung beschrie­ben sind, von unserem Service-Cen­ter durchführen. Verwenden Sie nur
Originalteile. So vermeiden Sie Ge­räteschäden und eventuell daraus
resultierende Personenschäden.

Ziehen Sie vor allen Arbeiten an

dem Gerät den Netzstecker.
Es besteht die Gefahr eines Strom­schlages oder Verletzungsgefahr
durch bewegliche Teile.

Allgemeine
Reinigungsarbeiten

• Nicht stationär installierte Geräte:
Reinigen Sie die Pumpe nach jedem
Gebrauch mit klarem Wasser.

• Stationär installierte Geräte: Prüfen Sie
die Funktion des Schwimmschalters

3) regelmäßig (spätestens alle

(
drei Monate).

• Entfernen Sie Fusseln und faserige
Partikel, die sich im Pumpengehäuse
eventuell festgesetzt haben, mit einem
Wasserstrahl.

• Reinigen Sie den Schwimmschalter von

Ablagerungen mit klarem Wasser.

• Befreien Sie den Schachtboden regel­mäßig von Schlamm und reinigen Sie
auch die Schachtwände.

• Wenn Sie die Pumpe einen längeren
Zeitraum nicht benutzt haben, dann
muss die Pumpe nach dem letzten
Einsatz und vor Neueinsatz gründlich
gereinigt werden. Infolge von Ablage­rungen und Rückständen kann es sonst

zu Anlaufschwierigkeiten kommen.

Pumpenfuß reinigen

Ziehen Sie vor allen Arbeiten an

dem Gerät den Netzstecker. Es be­steht die Gefahr eines Stromschla­ges oder Verletzungsgefahr durch
bewegliche Teile.

Verunreinigungen an der Pumpenunterseite
können mit klarem Wasser abgespritzt
werden.

Alle darüberhinausgehenden Maßnahmen,

insbesondere das Öffnen der Pumpe, sind
von einer Elektrofachkraft auszuführen.
Wenden Sie sich im Reparaturfall immer
an unser Service-Center.

12

DE

CHAT

Lagerung

• Bewahren Sie das Gerät gereinigt,
trocken und außerhalb der Reichweite
von Kindern auf.

• Zur Aufbewahrung schrauben Sie den
Winkeladapter mit Quick-Connect-An-

schluss (

• Legen Sie die Netzanschlussleitung
(4) ringförmig zusammen und hängen
Sie diese zwischen den Griff (1) und
die Schwimmschalter-Höhenverstellung
(2) auf die Halterung der Schwimm­schalter-Höhenverstellung (2). Siehe

Abbildung

9) ab.

.

Entsorgung/
Umweltschutz

Führen Sie Gerät, Zubehör und Verpa­ckung einer umweltgerechten Wiederver­wertung zu.

Elektrogeräte gehören nicht in den

Hausmüll.

Geben Sie das Gerät an einer Verwer­tungsstelle ab. Die verwendeten Kunststoff­und Metallteile können sortenrein getrennt
werden und so einer Wiederverwertung
zugeführt werden. Fragen Sie hierzu unser
Service-Center.
Die Entsorgung Ihrer defekten, eingesende­ten Geräte führen wir kostenlos durch.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Ga­rantie ab Kaufdatum.
Im Falle von Mängeln dieses Gerätes
stehen Ihnen gegen den Verkäufer des
Gerätes gesetzliche Rechte zu. Diese
gesetzlichen Rechte werden durch unsere
im Folgenden dargestellte Garantie nicht
eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufda­tum. Bitte bewahren Sie den Originalkas­senbon gut auf. Diese Unterlage wird als
Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem
Kaufdatum dieses Gerätes ein Material­oder Fabrikationsfehler auf, wird das Ge­rät von uns – nach unserer Wahl – für Sie
kostenlos repariert oder ersetzt. Diese Ga­rantieleistung setzt voraus, dass innerhalb
der Drei-Jahres-Frist das defekte Gerät und
der Kaufbeleg (Kassenbon) vorgelegt und
schriftlich kurz beschrieben wird, worin der
Mangel besteht und wann er aufgetreten
ist.
Wenn der Defekt von unserer Garantie ge­deckt ist, erhalten Sie das reparierte oder
ein neues Gerät zurück. Mit Reparatur

oder Austausch des Gerätes beginnt kein

neuer Garantiezeitraum.

Garantiezeit und gesetzliche
Mängelansprüche

Die Garantiezeit wird durch die Gewähr­leistung nicht verlängert. Dies gilt auch
für ersetzte und reparierte Teile. Eventuell
schon beim Kauf vorhandene Schäden und

Mängel müssen sofort nach dem Auspa­cken gemeldet werden. Nach Ablauf der

Garantiezeit anfallende Reparaturen sind

kostenpichtig.

13

DE AT

CH

Garantieumfang

Das Gerät wurde nach strengen Qualitäts­richtlinien sorgfältig produziert und vor

Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder
Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Geräteteile, die normaler

Abnutzung ausgesetzt sind und daher als

Verschleißteile angesehen werden können
(z.B. Anschlusswinkel-Set, Flügelrad) oder
für Beschädigungen an zerbrechlichen Tei-

len (z.B. Schalter).

Diese Garantie verfällt, wenn das Gerät
beschädigt, nicht sachgemäß benutzt oder
nicht gewartet wurde. Für eine sachge­mäße Benutzung des Gerätes sind alle in
der Betriebsanleitung aufgeführten Anwei­sungen genau einzuhalten. Verwendungs­zwecke und Handlungen, von denen in
der Betriebsanleitung abgeraten oder vor
denen gewarnt wird, sind unbedingt zu
vermeiden.
Das Gerät ist lediglich für den privaten
und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsach­gemäßer Behandlung, Gewaltanwendung
und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorge­nommen wurden, erlischt die Garantie.
Es besteht insbesondere kein Garantiean­spruch beim Fördern von abrasiven Ma­terialien (Sand, Steine) oder aggressiven
Flüssigkeiten, da dadurch Dichtungen,
Laufrad, Motor oder andere Teile beschä­digt werden.
Achtung: Tauchpumpen sind Entwässe­rungspumpen. Die Konstruktion einer
Tauchpumpe verfolgt den Zweck, im Rah­men ihrer Leistungsklasse möglichst rasch
ein bestimmtes Volumen Wasser zu fördern
bzw. abzupumpen. Tauchpumpen sind
nicht geeignet als Bewässerungspumpen

(z.B. zur Gartenbewässerung) oder als

Dauerlaufpumpen (z.B. für Bachläufe oder

Teichfontänen). Bei Zweckentfremdung er­lischt der Garantieanspruch.
Der Garantieanspruch erlischt auch beim
Einsatz der Tauchpumpe ohne Bodenplatte
oder bei Beschädigungen, die durch Hal­ten oder Aufhängen an der Netzanschluss­leitung verursacht werden. Die Tauchpum­pen dürfen nicht trocken laufen oder Frost
ausgesetzt werden.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anlie­gens zu gewährleisten, folgen Sie bitte den
folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den
Kassenbon und die Identikationsnum­mer (IAN344876_2004) als Nach-

weis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte

dem Typenschild.

• Sollten Funktionsfehler oder sonstige
Mängel auftreten, kontaktieren Sie
zunächst die nachfolgend benannte
Serviceabteilung telefonisch oder per
E-Mail. Sie erhalten dann weitere In-

formationen über die Abwicklung Ihrer

Reklamation.

• Ein als defekt erfasstes Gerät können
Sie, nach Rücksprache mit unserem
Kundenservice, unter Beifügung des
Kaufbelegs (Kassenbons) und der

Angabe, worin der Mangel besteht

und wann er aufgetreten ist, für Sie
portofrei an die Ihnen mitgeteilte
Service-Anschrift übersenden. Um An­nahmeprobleme und Zusatzkosten zu
vermeiden, benutzen Sie unbedingt nur

die Adresse, die Ihnen mitgeteilt wird.

Stellen Sie sicher, dass der Versand
nicht unfrei, per Sperrgut, Express oder
sonstiger Sonderfracht erfolgt. Senden
Sie das Gerät bitte inkl. aller beim

14

DE

CHAT

Kauf mitgelieferten Zubehörteile ein
und sorgen Sie für eine ausreichend
sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Ga­rantie unterliegen, gegen Berechnung von

unserer Service-Niederlassung durchführen
lassen. Sie erstellt Ihnen gerne einen Kos­tenvoranschlag.
Wir können nur Geräte bearbeiten, die
ausreichend verpackt und frankiert einge­sandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gerei­nigt und mit Hinweis auf den Defekt an
unsere Service-Niederlassung.
Nicht angenommen werden unfrei, per
Sperrgut, Express oder mit sonstiger Son­derfracht, eingeschickte Geräte.
Die Entsorgung Ihrer defekten, eingesende­ten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

DE

Tel.: [phone]
E-Mail: [email protected]

IAN 344876_2004

Service Österreich

AT

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [email protected]

IAN 344876_2004

Service Schweiz

CH

E-Mail: [email protected]

IAN 344876_2004

Tel.: [phone]

(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)

Importeur

Bitte beachten Sie, dass die folgende
Anschrift keine Serviceanschrift ist. Kon­taktieren Sie zunächst das oben genannte
Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
D-63762 Großostheim

DEUTSCHLAND

www.grizzly-service.eu

15

DE AT

CH

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung

Steckdose, Netzanschlussleitung,

Pumpe läuft nicht
an

Netzspannung fehlt

Schwimmschalter (
tet nicht

3) schal-

Leitung, Netzstecker prüfen, ggf.
Reparatur durch Elektrofachmann

Schwimmschalter in höhere Stel­lung bringen

Pumpe fördert
nicht

Pumpe schaltet
nicht aus

Fördermenge
ungenügend

Pumpe schaltet
nach kurzer Lauf­zeit ab

Pumpenleistung verringert durch
stark verschmutzte und schmir­gelnde Wasserbeimengungen

Schwimmschalter (
nicht absinken

Pumpenleistung verringert durch
stark verschmutzte und schmir­gelnde Wasserbeimengungen

Motorschutz schaltet die Pumpe
wegen zu starker Wasserver­schmutzung ab

Wassertemperatur zu hoch,
Motorschutz schaltet Gerät ab

3) kann

Pumpe reinigen und ggf. Ver­schleißteile ersetzen

Pumpe auf dem Schachtboden
richtig aufstellen

Pumpe reinigen und ggf. Ver­schleißteile ersetzen

Netzstecker ziehen und Pumpe
sowie Schacht reinigen

Auf maximale Wasser-Temperatur
von 35°C achten!

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter

www.grizzly-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das

Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe

Seite 15).

Pos. Bezeichnung Artikel-Nr.

8/9/10 Anschlusswinkel-Set 91103475
11 8 m Nylon-Zugseil 91102503

16

GB IE

Content

Introduction ...............................17

Special instructions for safe

operating ...................................17

Areas of Application ..................18

General Description ....................18

Scope of Delivery ............................18

Functional description ......................18

Overview .......................................19

Technical Data ............................19

Performance data ............................ 19

Notes on Safety .........................19

Symbols in the manual ..................... 19

Symbols on the equipment ...............19

General notes on safety ...................20

Initial Operation .........................22

Positioning/Hanging .......................22

Mains Connection ........................... 22

Connecting the Pressure Line .............22

Adjustment of the oat switch ...........23

Set the length of the oat

switch cable ................................... 24

Manual mode ................................. 24

Operational start-up ........................ 24

Cleaning/Maintenance/

Storage ......................................24

General cleaning instructions ............ 24

Clean foot part ............................... 25

Storage ..........................................25

Waste Disposal/Environmental

Protection ..................................25

Guarantee .................................25

Repair Service ............................27

Service-Center ............................27

Importer ....................................27

Troubleshooting .........................28

Replacement parts/Accessories ..28
Translation of the original EC

declaration of conformity ........... 95

Introduction

Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
During production, this equipment has
been checked for quality and subjected

to a nal inspection. The functionality of

your equipment is therefore guaranteed. It
cannot be ruled out that residual quantities
of water or lubricants will remain on or in

the equipment/hose lines in isolated cases.

This is not a fault or defect and it repre­sents no cause for concern.

The operating instructions constitute

part of this product. They contain
important information on safety, use
and disposal.

Before using the product, familiarise

yourself with all of the operating
and safety instructions. Use the
product only as described and for

the applications specied.

Keep this manual safely and in the

event that the product is passed on,
hand over all documents to the third
party.

Special instructions for
safe operating

• The equipment is not to be oper­ated if there are people in the
water. There is a risk of electric
shock.

• Connect the equipment only to
a socket with a RCD (Residual
Current Device) with a rated

current of not more than 30mA;

minimum fuse 6 amperes.

• If the mains cable of this device
is damaged, it must be replaced
by the manufacturer or their

17

GB IE

customer service or by a simi-

larly qualied person in order to

avoid hazards.

• These devices can be used by
children aged 8 years and up
as well as individuals with re­duced physical, sensory or men­tal abilities or a lack of experi-

ence and/or knowledge if they

are supervised or have been
instructed in the safe use of the
device and have understood
the resulting hazards. Children
must never play with the device.
Cleaning and user maintenance
must not be carried out by chil­dren unless they are supervised.

Children should be supervised

to ensure that they do not play
with the device.

• Contamination of the liquid can
occur when the lubricant leaks
out.

• See further information in the

section on “Maintenance and

cleaning”.

Areas of Application

The dirty water submersible pump is a
drainage pump and designed for trans­porting water and sewage water (max.
particle size 35 mm) up to a temperature

of max. 35°C.

It is suitable e.g. for pumping around and
pumping out basins and containers, for
pumping out ooded cellars, and for ex­tracting water from wells and shafts. This
equipment is not suitable for industrial use.
Industrial use will invalidate the guarantee.

Any other use, not expressly authorised in

these instructions, may cause damage to
the equipment and represent a serious risk
for the user.

The pump is not suitable for continuous
operation. Continuous operation reduces
the durability and shortens the guarantee
period.
The operator or user is responsible for ac­cidents or damage to other people or their
property.
The manufacturer shall not be liable for
damages caused by use other than for
which the equipment is intended or by in­correct operation.

General Description

The diagram of the most impor-

tant functional elements can be
found on the foldout side.

Scope of Delivery

Carefully unpack the appliance and check
that it is complete. Dispose of the packag­ing material correctly.

- Fully assembled dirty water submersible
pump

- Quick-connect adapter

- Angle adapter
with quick-connect connector

- Reducer

- 8 m nylon cord

- Instruction Manual

Functional description

The dirty water submersible pump has a
stainless steel casing, a stable suction foot
and a non-corrosive motor shaft. The pump
is tted with a oat switch, which automati­cally switches the equipment on or off.
The motor is protected from overload by a
thermal safety switch.
Please refer to the following descriptions
for the function of the operating parts.

18

GB IE

Overview

1 Handle
2 Float switch height adjustment
3 Float switch
4 Mains connection cable
5 Foot part
6 Pump outlet
7 Pump housing
8 Quick-connect adapter
9 Angle adapter with quick-con-

nect connector
10 Reducer
11 8 m nylon cord
12 Float switch cable
13 Lever, oat switch

height adjustment

Technical Data

Dirt Water

Submersible Pump .............. PTPS 1100 A1

Rated voltage ..................230 V~, 50 Hz

Rated power input/

Power consumption ................... 1100 W

Max. discharge rate (Q max) .. 20000 l/h

Max. discharge head (H max) ........... 9 m

Max. depth of immersion .................. 7 m

Max. water temperature (T max) ..... 35°C

Hose connection .............. 1“, 1¼ “, 1½ “

Max. foreign body size .................35 mm

Switching point level:

ON ...........................approx. 520 mm

OFF ...........................approx. 230 mm

Minimum water level

while suctioningn ............................9 cm

Mains cable .................................. 10 m

Weight (incl. accessories) ............ 5.65 kg

Safety class .......................................... I

Degree of protection .........................IPX8

The maximum performance is measured

with a straight, direct outlet ow. The angle
piece and backow valve may reduce per-

formance.

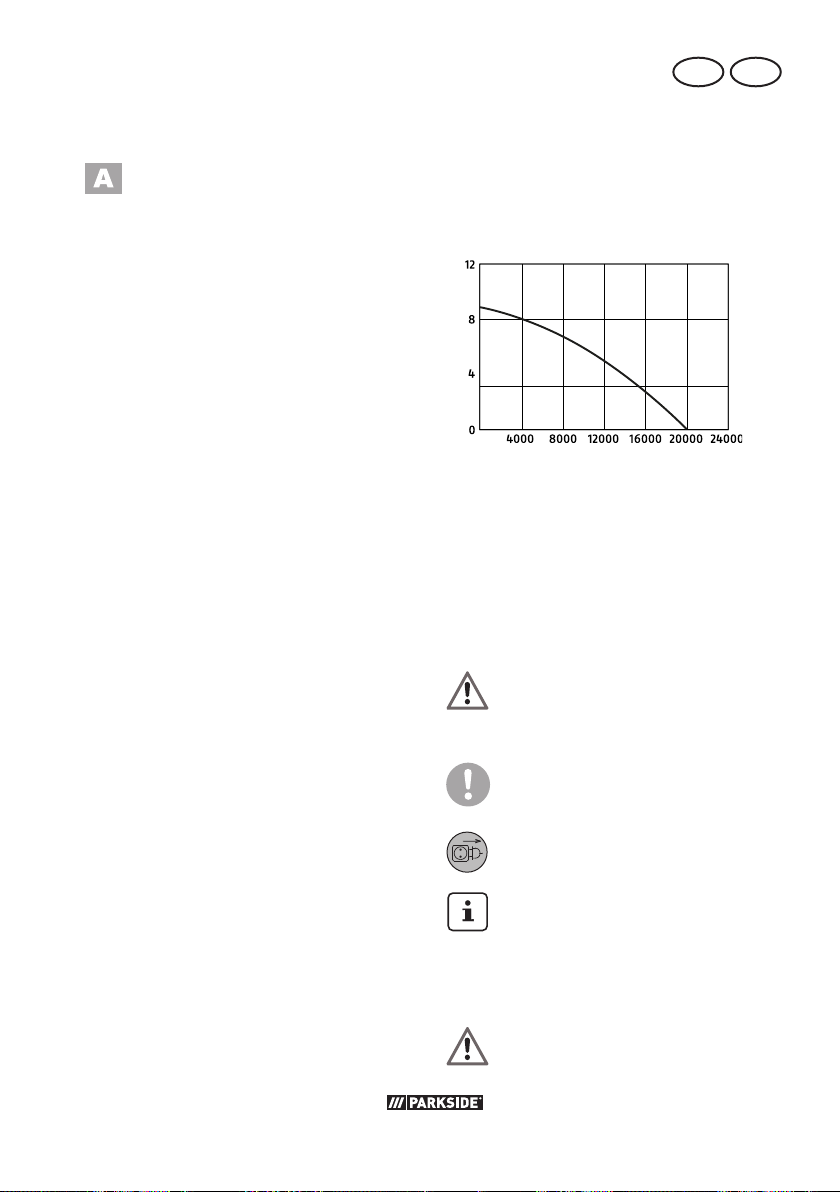

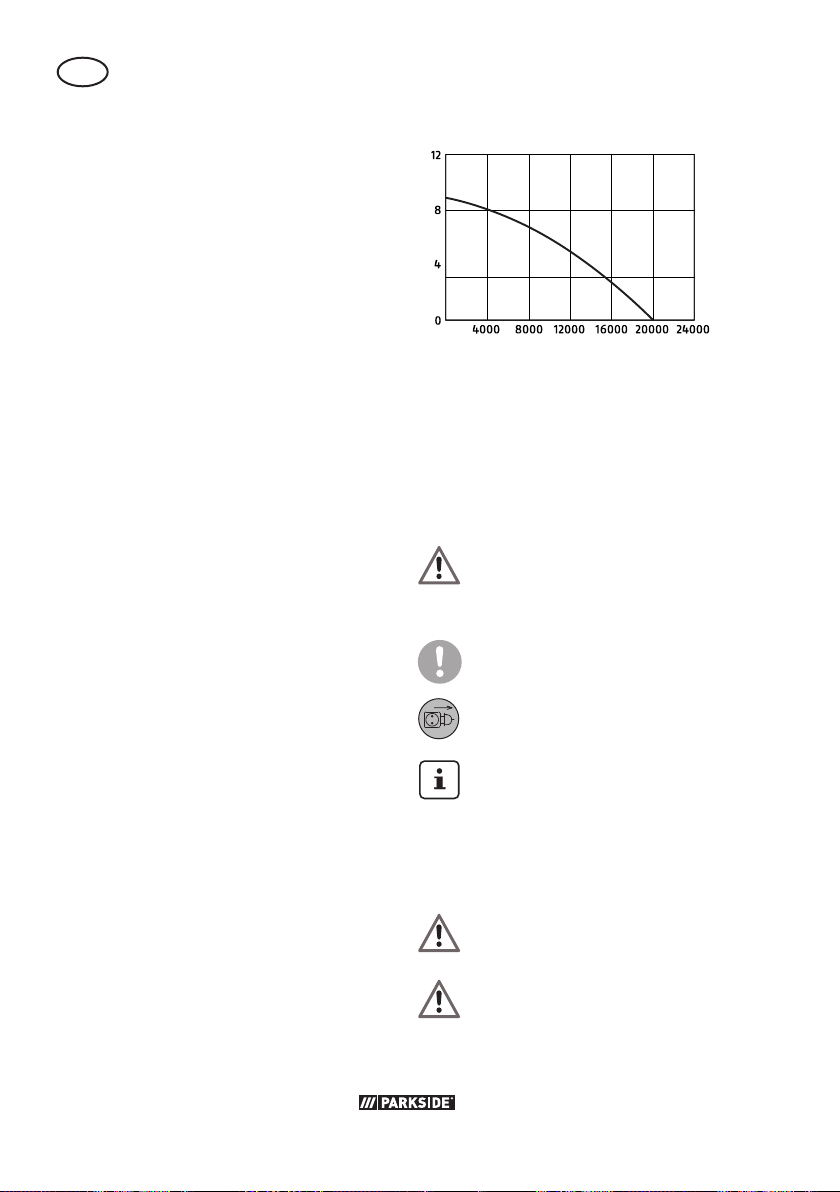

Performance data

(m)

(l/h)

Notes on Safety

This section deals with the general
safety regulations for working with
the equipment.

Symbols in the manual

Warning symbols with

information on damage
and injury prevention.

Instruction symbols with infor-

mation on preventing dam­age.

Pull out the mains plug.

Help symbols with informa-

tion on improving tool han­dling.

Symbols on the equipment

Caution! Not suitable for wa-

ter with a high sand content!

19

GB IE

7 m

Caution! Avoid dry running

of the pump! Danger of over­heating!

Before beginning work, fa-

miliarise yourself thoroughly
with all the operating ele­ments, particularly with how
they function and operate.

Ask a specialist if necessary.

Read and follow the operat-

ing instructions provided for

the device!

Attention: Remove the plug

from the socket as soon as
the power lead is damaged
or cut.

Caution! Hot surface! Risk of

burn injury!

Greatest possible operating

immersion depth.

Electric appliances should

not be disposed of in the do­mestic garbage.

General notes on safety

Working with the equipment:

Caution: to avoid accidents

and injuries:

• People who are unfamiliar
with the operating instructions
are not permitted to use the
equipment. Local regulations or
bylaws may determine the mini­mum age for using the device.

• Wear sturdy footwear to protect
against electric shock.

• Should there be people in the
water, do not operate the equip-

ment. Risk of electric shock!

• Take appropriate measures to
keep children away from the
equipment whilst it is running.

There is a risk of injury!

• Do not use the equipment in the

vicinity of ammable liquids or

gases. Non-observance will re-

sult in a risk of re or explosion.

• Store the equipment in a dry
place and out of reach of chil­dren.

Caution! To avoid damage to

the equipment and any pos­sible person injury resulting
from this:

• The transportation of aggres­sive, abrasive (grinding effect,
e.g. sandwater), corrosive, com­bustible (e.g. motor fuels) or ex­plosive liquids, salt water, clean­ing agents and foodstuffs is not
permitted. The temperature of
the liquid being transported

must not exceed 35°C. Non-

observance can lead to device
damage and create a risk for
the user.

• Do not work with damaged or
incomplete equipment, or with
equipment that has been con­verted without the approval of
the manufacturer. Before initial
operation, have a specialist
check that the required electri­cal protection measures are in
place.

• Monitor the equipment dur­ing operation (particularly in
residential spaces, in order to

20

GB IE

detect automatic switching off
or dry running of the pumps
in time. Regularly check the

function of the oat switch (see
chapter “Initial Operation“).

Non-observance will invali­date all guarantee and liability
claims.

• Please note that the pump is
not suitable for continuous op­eration (e.g. for watercourses
in garden ponds). Check the
equipment regularly for correct
functioning.

• Note that the lubricants used in
the equipment may cause dam­age or contamination if they
escape. Do not use the pump in

garden ponds with sh stocks or

valuable plants.

• Do not carry or x the equip­ment by the cable or pressure
line.

• Protect the equipment from frost
and from running dry.

• Use only original accessories
and do not carry out conversion
work on the equipment.

• Please read the notes in the op­erating instructions on the topic

of “Cleaning/Maintenance/
Storage”. Any measures above

and beyond these, particularly
opening the equipment, are to
be carried out by an electrician.
In the case of repairs, always
contact our service centre.

Electrical safety:

Caution: to avoid accidents

and injuries from electric
shocks:

• After erection, the mains plug

must be freely accessible when
the equipment is in operation.

• Before operating your new
pump, have a specialist check:

- The earthing, the protec-

tive multiple earthing; the

residual current circuit break­ing must be compliant with
the safety regulations of the
energy supply company and
function without fault,

- The protection of the electri­cal plug connections from the
wet.

- If there is a risk of ooding,
x the plug connections in an
area that is safe from ood-

ing.

• Ensure that the mains voltage

matches the specications on

the rating plate.

• The electrical installation shall
be according to national wiring
rules.

• Before each use, check the
equipment, cable and plug for
damage. Defective cables are
not to be repaired, but rather
replaced by new ones. Have
damage on your equipment re­paired by an authorised special­ist.

• If the power cable for this equip­ment is damaged, it must be
replaced by the manufacturer,
a customer service agent of the

same or a similarly qualied

person in order to prevent haz­ards.

• Do not pull the plug from the
socket by the cable. Protect the
cable from heat, oil and sharp
edges.

21

GB IE

• Do not carry or x the equip-

ment by the cable.

• Use only extension cables that
are protected from spray water
and designed for outdoor use.

Always fully unroll a cable drum

before use. Check the cable for
damage.

• Disconnect the mains plug from
the socket before all work on
the equipment, in case of leaks
in the water system, during
work breaks, and when not in
use.

• Extension cables must not have
a cross-section that is smaller
than those of rubber hoses with
the designation H07RN8-F. The
cable length must total 10 m.
The wire cross section of the
extension cable must be at least

2.5 mm

2

.

• Perform the electrical installa­tion in accordance with national
regulations.

Initial Operation

Positioning/Hanging

• The dimensions of the pump shaft must
be not less than 40 x 40 x 50 cm, in

order that the oat switch (

move freely.

• The device can be suspended from the
handle (
of the shaft.

The pump can be suspended and/or

removed using the nylon cord (
provided.
To ensure it is suspended securely,
thread the cord (
handle (
as depicted in Figure .

1) or placed on the bottom

11) through the

1)

3) can

11)

Never suspend the pump by the hose.

Ensure that the equipment is

not hung up or held by the
mains cable. There is a risk
of electric shock from dam­aged mains cables.

Note that, over time, dirt and sand

may collect on the bottom of the
shaft, which could damage the
pump.
We recommend standing the pump
on a brick.
If the water level is too low, the silt in
the shaft can quickly dry out and im­pede the pump when warming up.

Mains Connection

The pump you have purchases is already

tted with an earthed plug. The equipment

is designed for connection to an earthed
wall socket with a RCD (Residual Current

Device) at 230 V~ 50Hz.

Connecting the Pressure

Line

The pump is installed

- Either with a xed pipeline

- Or with a exible hose line.

1. Screw the quick-connect adapter (8)
onto the pump outlet (6).

2. Press the red release button on the
quick-connect adapter (8) and slide
the angle adapter with quick-connect
connector (9) into the quick-connect
adapter (9). Let go of the red release
button again.

3. Fit the hose over the reducer (10) and
secure it with a hose clamp.

22

GB IE

Or use a screw connection on the an-

gle adapter with quick-connect connec­tor (9), or on the reducer (10).

Outlet with a 1½”-internal thread on



the pump for connection of the quick­connect adapter (8) or for direct con-

nection of a hose with a 1½”-external
thread;
Outlet with 1½“-external thread at the



bracket adapter (9) for connection of

the reducer (10) or a 1½“-screw con­nection;
Outlet on reducer (10) for connection



of a 1¼”- or 1½”-hose as a compres­sion joint (xing with a hose clamp);
Outlet with 1“-external thread at the re-



ducer (10) for connection of a 1“-screw
connection;
Outlet with 1“-thread at the reducer



(10) for connection of a 1“-hose as
clamp connection (xing with a hose

clamp).

Note that the particle size may be

max. 18 mm if the reducer

(Outlet with 1“) is used, otherwise

the reducer and hose can become
blocked.



 Adjustmentoftheoat

switch

The oat switch (3) is adjusted so that it

can be started up immediately.

In the case of stationary installation,

check regularly (no less then once

every three months) that the oat

switch (3) is working.

1. Press the lever (13) on the oat switch

height adjustment (2) together and
move it to the desired position.

2. Release the lever (13). The oat switch

height adjustment (2) locks into place.

Check the oat switch (3).

- It must be positioned so that it

can lift and lower freely. The

switching point heights “On”
and “Off” must be easy to

reach.

Check this by placing the pump

into a vessel lled with water
and lift the oat switch (3) care-

fully by hand and then lower it
again. In this case, you can see
whether the pump switches on
and off.

- Also ensure that the separation

distance between the oat switch
(3) head and the oat switch

height adjustment (2) is not too
small. In the case of a separa­tion distance which is too small,
trouble-free functioning cannot
be guaranteed.

- During the adjustment of the oat

switch (3), ensure that the oat
switch does not contact the oor

before the pump switches off.

The pump run dry if too long a oat

switch cable ( 12) is chosen,

particularly if the oat switch height

adjustment (2) is not installed (see

„Initial Operation“).

The switch-on/switch-off point of the oat

switch (3) can be set in multiple incre­ments:

23

GB IE

Set the length of the

oatswitchcable

1. Hold the oat switch height adjustment

(2) in position.

Float switch cable (12) set too short

2. Pull the oat switch cable at the oat

switch (3) to extend.

Float switch cable (12) set too long

3. Pull on the oat switch cable at a point
before the oat switch height adjust-

ment (2).

Manual mode

In manual mode, the pump does not switch

off automatically, as the oat switch (

3) is bypassed.

Position the oat switch (3) vertical-

ly upward in the oat switch height

adjustment (2).

Monitor the pump constantly when

in manual mode. Switch the pump
off immediately (disconnect from the
mains) if no more water is being
pumped. There is a risk of damage
if the pump runs dry.

Operational start-up

• Check that the pump is standing

rmly on the bottom of the shaft

or hung up safely.

• Place the pump on a brick and

not on a shaft oor, if applica­ble. This prevents damage to the

pump if the shaft oor is soiled.

• Check whether the pressure line

has been attached correctly and
the unused pump outlet is fully

closed.

• Avoid that the pump runs dry.

Regularly check the function

of the oat switch. In case of

non-observance or if the pump
runs dry, guarantee and liability
claims are invalidated.

• Check that the electrical connec-

tion is 230V~ 50Hz

• Check the proper status of the
electrical plug socket and make
sure that the plug socket is suf-

ciently fused (at least 6 A, RCD

switch). Insert the pump plug into
the plug socket and the pump is
ready for operation.

• Make sure that moisture or water
never come in contact with the
mains connection. There is a risk
of electrocution.

Cleaning/Maintenance/
Storage

Clean and maintain your equipment regu­larly. This will guarantee its performance
and long durability.

Ask our service centre to carry out

any work that is not described in
these instructions. Use only original
parts.
This will prevent damage to the
equipment and any resulting per­sonal injury.

Pull out the power plug before

every maintenance operation. There
is a risk of electrocution or of injury
from moving parts.

General cleaning instructions

• In case of transport for utilization in

24

GB IE

different locations, the pump must be
cleaned with clear water after every
use.

• In case of stationary installation, the

function of the oat switch (

to be checked regularly (at the latest
every three months).

• With a water jet, remove uff and
brous particles which are possibly pre-

sent in the pump casing.

• Regularly remove sludge from the pit
base and also clean the shaft walls.

• Clean precipitation from the oat

switch with clear water.

• In the case of a long period of non-use,
the pump must be thoroughly cleaned
after the last use and before the new

use, since difculties in start-up can

arise due to precipitation and residues.

3) is

Clean foot part

Always remove the mains plug be-

fore working on the device.

Moving parts create the risk of elec-

trocution or injury.

Dirt on the bottom of the pump can be
washed down with clear water.

Any measures above and beyond these, par­ticularly opening the equipment, are to be
carried out by an electrician. In the case of
repairs, always contact our service centre.

Storage

• Keep the equipment clean, dry and out
of the reach of children.

• Unscrew the bracket adapter (
storage.

• Wind up the power supply cable (4)
and hang it between the handle (1)

and the oat switch height adjustment

9) for

(2) on the oat switch height adjust­ment bracket (2). See illustration

.

Waste Disposal/Envi­ronmental Protection

Be environmentally friendly. Return the
tool, accessories and packaging to a recy-

cling centre when you have nished with

them.

Do not dispose of electrical appli-

ances as unsorted municipal waste,
use separate collection facilities.

Hand over the device at an utilization loca­tion. The plastic and metal parts employed
can be separated out and thus recycled

use can be implemented. Ask our Service-

Center for details.
Defective units returned to us will be dis­posed of for free.

Guarantee

Dear Customer,
This equipment is provided with a 3-year
guarantee from the date of purchase.
In case of defects, you have statutory rights
against the seller of the product. These
statutory rights are not restricted by our
guarantee presented below.

Terms of Guarantee

The term of the guarantee begins on the
date of purchase. Please retain the original
receipt. This document is required as proof
of purchase.
If a material or manufacturing defect oc­curs within three years of the date of pur­chase of this product, we will repair or re­place – at our choice – the product for you
free of charge. This guarantee requires the
defective equipment and proof of purchase

25

GB IE

to be presented within the three-year peri­od with a brief written description of what
constitutes the defect and when it occurred.
If the defect is covered by our guarantee,
you will receive either the repaired product
or a new product. No new guarantee pe­riod begins on repair or replacement of the
product.

Guarantee Period and Statutory
Claims for Defects

The guarantee period is not extended by
the guarantee service. This also applies for

replaced or repaired parts. Any damages

and defects already present at the time of
purchase must be reported immediately af­ter unpacking. Repairs arising after expiry
of the guarantee period are chargeable.

Guarantee Cover

The equipment has been carefully pro­duced in accordance with strict quality
guidelines and conscientiously checked
prior to delivery.

The guarantee applies for all material and
manufacturing defects. This guarantee
does not extend to cover product parts that
are subject to normal wear and may there­fore be considered as wearing parts (e.g.
connector set, fan wheel) or to cover dam­age to breakable parts (e.g. switches).
This guarantee shall be invalid if the prod­uct has been damaged, used incorrectly or
not maintained. Precise adherence to all of

the instructions specied in the operating

manual is required for proper use of the
product. Intended uses and actions against
which the operating manual advises or
warns must be categorically avoided. The
product is designed only for private and
not commercial use. The guarantee will be
invalidated in case of misuse or improper
handling, use of force, or interventions

not undertaken by our authorised service
branch.

In the case of pumping water contain­ing sand or aggressive liquids or other
incorrect, non-design-appropriate use, as
well as in case of non-observance of the
operating manual, application of force in
use or inappropriate or insufcient main­tenance, no guarantee claim exists, since
seals, impeller wheel, motor or other parts

are damaged by this. Also, sewage water

pumps are not suitable for the pumping of
abrasive materials (sand, stone).
Note: submersible pumps are drainage
pumps. This kind of pump is constructed
with the purpose of transporting or remov­ing a certain volume of water – depending
on its output category – as quickly as pos­sible. Submersible pumps are not intended
as irrigation (for example, in garden ir-

rigation systems) or as constant water-ow
pumps (such as in articial streams or or-

namental fountains). Inappropriate use will
invalidate the warranty.
In particular, the guarantee is likewise void
in the case of employment of the sewage
water pumps without base plate or (this
applies for all pumps) in case of damages
which are caused by supporting on or sus­pending from the mains cable. The pumps
must not be run dry or exposed to frost.

Processing in Case of Guarantee

To ensure efcient handling of your query,

please follow the directions below:

• Please have the receipt and identica­tion number (IAN 344876_2004)

ready as proof of purchase for all en­quiries.

• Please nd the item number on the rat­ing plate.

• Should functional errors or other de-

26

GB IE

fects occur, please initially contact the

service department specied below by

telephone or by e-mail. You will then
receive further information on the pro­cessing of your complaint.

• After consultation with our customer

service, a product recorded as defec­tive can be sent postage paid to the
service address communicated to you,
with the proof of purchase (receipt) and

specication of what constitutes the

defect and when it occurred. In order
to avoid acceptance problems and
additional costs, please be sure to use
only the address communicated to you.
Ensure that the consignment is not sent
carriage forward or by bulky goods,
express or other special freight. Please
send the equipment inc. all accessories
supplied at the time of purchase and
ensure adequate, safe transport pack­aging.

Repair Service

For a charge, repairs not covered by the
guarantee can be carried out by our ser­vice branch, which will be happy to issue
a cost estimate for you.
We can handle only equipment that has
been sent with adequate packaging and
postage.
Attention: Please send your equipment to
our service branch in clean condition and
with an indication of the defect.
Equipment sent carriage forward or by
bulky goods, express or other special
freight will not be accepted.
We will dispose of your defective devices
free of charge when you send them to us.

Service-Center

Service Great Britain

GB

Tel.: [phone]
E-Mail: [email protected]

IAN 344876_2004

Service Ireland

IE

Northern Ireland

Tel.: [phone]

(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))

E-Mail: [email protected]

IAN 344876_2004

Importer

Please note that the following address is
not a service address. Please initially con-

tact the service centre specied above.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim
Germany
www.grizzly-service.eu

27

GB IE

Troubleshooting

Faults Causes Remedies

Mains voltage is not applied Check mains voltage

Pump does not start

Pumps has no dis­charge

Pump does not switch
off

Flow rate insufcient

Pump switches off after
a short period

Float switch (
switch

Buckled pressure hose Repair point at which the line

Trapped air in the pump cas­ing

Float switch (
drop

Reduces pump performance,
through severely contami­nated water and additions in
the water which produce a
grinding effect

Motor contactor disconnects
the pumps because of water
pollution that is too severe.

Water temperature too high,
motor contactor breaks

3) does not

3) cannot

Bring oat switch into higher

position

is bent
Tip the pump underwater until

the air escapes
Set up pumps correctly on the

pit base
Clean pumps and replace

wear parts

Pull out power plug and clean
the pump as well as shaft

Note maximum water tem-

perature of 35°C!

Replacement parts/Accessories

Spare parts and accessories can be obtained at

www.grizzly-service.eu

If you have issues ordering, please use the contact form.
If you have any other questions, contact the ”Service-Center” (see page 27).

Item Description Product No.

8/9/10 Connector set 91103475
11 8 m nylon cord 91102503

28

BEFR

Sommaire

Introduction ...............................29

Consignes particulières pour une

utilisation en toute sécurité .........29

Fins d’utilisation .........................30

Description générale ..................30

Volume de la livraison ................... 30

Vue synoptique .............................31

Description des fonctions ............... 31

Détails techniques ......................31

Performances ...............................31

Instructions de sécurité ...............31

Explication des symboles et

des avis de sécurité ......................32

Symboles utilisés dans le mode

d’emploi ......................................32

Consignes générales de sécurité ..... 32

Mise en service ..........................34

Mise en place/Accrochage ...........34

Raccord au réseau ........................35

Raccordement de la conduite .........35

Réglage du point de

déclenchement ............................. 35

Mode manuel ..............................36

La mise en marche ........................ 37

Nettoyage/entretien/

rangement .................................37

Travaux de nettoyage généraux .....37

Nettoyage du pied de la pompe ....37

Rangement ..................................38

Protection de l’environnement ....38

Garantie - France .......................38

Garantie - Belgique ....................40

Service Réparations ...................42

Service-Center ............................42

Importeur ..................................42

Dépannage ................................43

Pièces de rechange/Accessoires ..43
Traduction de la déclaration de

conformité CE originale ..............96

Introduction

Toutes nos félicitations pour l’achat de
votre nouvel appareil. Vous avez ainsi
choisi un produit de qualité supérieure.

La qualité de l’appareil a été vériée

pendant la production et il a été soumis

à un contrôle nal. Le fonctionnement de

votre appareil est donc ainsi garanti. Il
n’est pas à exclure que dans certains cas
isolés, il demeure dans l’appareil, ou dans

les tuyauteries exibles, des quantités rési­duelles d’eau ou de lubriants industriels.

Ceci n’est pas un défaut ou un vice et on
ne doit pas s’inquiéter à ce sujet.

La notice d’utilisation fait partie de

ce produit. Elle contient des instruc­tions importantes pour la sécurité,
l’utilisation et l’élimination des

déchets. Avant d’utiliser ce produit,

lisez attentivement les consignes
d’emploi et de sécurité. N’utilisez le
produit que tel que décrit et unique­ment pour les domaines d’emploi
indiqués.

Conservez cette notice et remettez-

la avec tous les documents si vous
cédez le produit à un tiers.

Consignes particulières
pour une utilisation en
toute sécurité

• L’appareil ne doit pas être utilisé

si des personnes se trouvent
dans l’eau (p. ex. en cas des tra­vaux de nettoyage ou de mainte­nance aux piscines). Il existe un
danger par choc électrique.

• Branchez l‘appareil seulement

sur une prise de courant avec
un dispositif de RCD (Residual

29

FR BE

Current Device) avec un courant
de référence d‘un maximum de

30 mA ; protection au moins 6

ampères.

• En cas d’endommagement du
câble d’alimentation de cet ap­pareil, celui-ci doit être remplacé
par le fabricant ou son service
après-vente ou un spécialiste du

même secteur an d’éviter toute

mise en danger.

• Ces appareils peuvent être utili­sés par des enfants à partir de
8 ans et plus, ainsi que par des
personnes aux capacités phy­siques, sensorielles ou mentales
réduites ou manquant d’expé-

rience et/ou de connaissance, à

condition qu’ils soient surveillés
ou qu’ils aient été instruits sur
l’utilisation en toute sécurité de
l’appareil et qu’ils comprennent
les dangers en résultant. Les
enfants ne sont pas autorisés
à jouer avec l’appareil. Le net­toyage et les travaux d’entre­tien réalisés par l’utilisateur ne
doivent pas être effectués par
des enfants, à moins qu’ils ne
soient surveillés.
Les enfants doivent être surveillés

pour vérier qu’ils ne jouent pas

avec l’appareil.

• La pollution du liquide peut pro-

venir d’une fuite de lubriants.

• Respectez les autres consignes
abordées dans le chapitre
« Maintenance et nettoyage ».

Fins d’utilisation

La pompe d‘évacuation des eaux char­geesest une pompe de drainage conçue
pour pomper de l‘eau propre ou usée

(avec des particules d‘un maximum de

35mm) jusqu‘à une température maximale
de 35°C.

Elle est adaptée, par exemple, pour trans­vaser et pomper depuis des bassins et
des conteneurs, pour évacuer en pompant
l’eau d’une cave inondée mais aussi pour
prélever l’eau de fontaines et de puits.
Cet appareil n’est pas adapté à une utilisa-

tion commerciale. La garantie prend n en

cas d’utilisation commerciale.
Toute autre utilisation qui n‘est pas expres­sément admise dans cette directive peut
entraîner des dégâts sur l‘appareil et pré­senter un grave danger pour l‘utilisateur.
La pompe n‘est pas adaptée pour une
exploitation en continu. L‘exploitation en
continu réduit la durée de la vie et le temps
de garantie.
L‘opérateur ou l‘utilisateur est respon­sable des accidents ou des dégâts sur les
personnes et sur les biens. Le fabricant
n‘est pas responsable des dégâts qui ont
été causés par un usage contraire aux
prescriptions ou par une utilisation non
conforme.

Description générale

Vous trouverez la représentation

des parties fonctionnelles les
plus importantes sur la page
dépliante.

Volume de la livraison

Déballez l’appareil et vériez que la

livraison est complète. Evacuez le matériel
d’emballage comme il se doit.

- Pompe d‘évacuation des eaux chargees
entièrement montée

- Adaptateur Quick-Connect

30

BEFR

- Adaptateur coudé

avec raccord Quick-Connect

- Raccord de réduction

- 8 m de corde en nylon

- Mode d’emploi

Vue synoptique

1 Poignée

2 Réglage de la hauteur

de l’interrupteur ottant

3 Interrupteur ottant

4 Câble de jonction de réseau
5 Pied
6 Sortie de pompe
7 Corps de pompe

8 Adaptateur Quick-Connect
9 Adaptateur coudé

avec raccord Quick-Connect
10 Raccord de réduction
11 8 m de corde en nylon

12 Câble d‘interrupteur ottant

13 Levier, réglage de la hauteur de

l‘interrupteur ottant

Description des fonctions

Détails techniques

Pompe immergée
pour eaux chargées . PTPS 1100 A1

Tension d’évaluat.............. 230 V~, 50 Hz

Puissance raccordée/

puissance connectée ...................1100 W

Flux de pompage max. (Q max) 20000 l/h

Hauteur de pompage max. (H max) ....9 m

Profondeur d’immersion max. .............7 m

Température de l’eau max. (T max) ...35°C

Raccord de tuyau ..............1“, 1¼ “, 1½ “

Corps étrangers max. ................... 35 mm

Point de démarrage MARCHE env. 520 mm

Point d’arrêt STOP ................env. 230 mm

Hauteur minimale du niveau

d’eau à l’aspiration .........................9 cm

Conduite de réseau .........................10 m

Poids (y compris accessoires) ........5,65 kg

Classe de protection .............................. I

Mode de protection .......................... IPX8

On obtient des performances maximales
en sortie droite et directe. L’adaptateur
coudé peut réduire la puissance de
l‘appareil.

La pompe d‘évacuation des eaux chargees
dispose d‘un carter en acier inoxydable,
d’un pied d‘aspiration stable et d‘un arbre
moteur inoxydable. La pompe est aussi

équipée d‘une commutation à otteur qui

met en marche ou arrête automatiquement
l‘appareil indépendamment du niveau de
l‘eau.
Un disjoncteur thermique protège le moteur
de la surcharge.
Les descriptions suivantes vous indiquent la
fonction des dispositifs de commande.

Performances

(m)

(l/h)

Instructions de sécurité

Cette section traite des principales
normes de sécurité lors de travaux
avec l‘appareil.

31

FR BE

7 m

Explication des symboles
et des avis de sécurité

Attention! Non approprié

pour l’eau très sableuse!

Attention ! Éviter que la

pompe ne tourne à sec !
Risque de surchauffe !

Veuillez vous familiariser des

éléments de réglage avant
l’utilisation de la pompe.
Surtout de leur but et de leur
fonctionnement. Si néces­saire, consultez un expert.
Lisez et respectez le mode
d’emploi de l’appareil.

Attention! Si le câble de ré-

seau est détérioré ou coupé,

tirez immédiatement la che

de la prise de courant.

Attention ! Surface chaude !

Risque de brûlure !

Profondeur d’immersion

maximale

.

Les machines n’ont pas leur

place dans les ordures ména­gères.

Symboles utilisés dans le
mode d’emploi

Symbole de danger et

indications relatives à
la prévention de dom­mages corporels ou
matériels.

Symbole d’interdiction et

indications relatives à la pré­vention de dommages.

Débrancher la che sec-

teur.

Symboles de remarque et

informations permettant une
meilleure utilisation de l‘ap­pareil.

Consignes générales de
sécurité

Travaux avec l‘appareil :

Prudence : vous éviterez ainsi

accidents et blessures :

• Les personnes qui ne
connaissent pas le mode
d‘emploi ne doivent pas utiliser
l‘appareil. Il se peut que des

dispositions locales xent l’âge

minimum de l‘utilisateur.

• Portez des chaussures de sécuri­té pour vous protéger des chocs
électriques.

• Prenez toutes les mesures appro­priées pour tenir les enfants
éloignés de l‘appareil lorsque
celui-ci fonctionne. Vous risquez
de vous blesser.

• N‘utilisez pas l‘appareil à proxi-

mité de liquides inammables

ou de gaz. En cas d‘inobser­vation de cette consigne, il y a
risque d‘incendie ou d‘explo­sion.

• Conservez l‘appareil dans un
endroit sec et hors de portée
des enfants.

32

BEFR

Prudence! Vous évitez ainsi

d‘endommager l‘appareil et
les éventuelles conséquences
pouvant affecter les per­sonnes :

• L‘utilisation de liquides agres-

sifs/abrasifs (par ex. de l’eau
sableuse), décapants, inam-

mables (par ex. des carburants
pour moteur) ou explosifs, d‘eau
salée, de produits de nettoyage
et alimentaires est interdite. La
température du liquide pompé

ne peut pas dépasser 35 °C.

Le non-respect des consignes
peut endommager l’appareil et
présenter des risques pour l’utili­sateur.

• Ne travaillez pas avec un
appareil endommagé, incom­plet ou sans consentement du
fabricant de l‘appareil si celui-ci

a été modié. Avant la mise en

service, faites contrôler par un
spécialiste que les mesures de
protection électriques exigées
sont disponibles.

• Contrôlez l‘appareil pendant son
exploitation (notamment dans les
locaux d‘habitation) pour détec­ter à temps la déconnexion auto­matique ou un fonctionnement
à vide de la pompe. Contrôlez
régulièrement le fonctionnement
de l‘interrupteur ottant (cf. cha­pitre « Mise en service »). L‘inob­servation de cette consigne met

n aux droits de garantie et à la

responsabilité.

• Veuillez ne pas oublier que la
pompe n‘est pas adaptée à une
exploitation en continu (par
exemple pour des cours d‘eau,

dans des étangs). Contrôlez
régulièrement le bon fonctionne­ment de l‘appareil.

• N‘oubliez pas que l‘appareil

utilise des lubriants, lesquels

en cas de fuite, peuvent s‘écou­ler et causer des dommages
ou des pollutions. Ne placez
pas la pompe dans des étangs
contenant des poissons ou des
plantes de valeur.

• Ne portez pas ou ne xez pas

l‘appareil par le câble ou le
tuyau de refoulement.

• Protégez l‘appareil du gel et du
fonctionnement à sec.

• Utilisez seulement des acces-

soires d‘origine et ne modiez

pas l‘appareil.

• En ce qui concerne le thème «

Nettoyage/entretien/rangement

», veuillez lire les instructions du
mode d‘emploi. Toutes les tâches
concernant ce sujet, en parti­culier l‘ouverture de l‘appareil,
doivent être exécutées un électri­cien de métier. En cas de répa­ration, adressez vous toujours à
notre service après-vente.

Sécurité électrique :

Prudence : vous éviterez ainsi

les blessures et les accidents
dus au choc électrique :

• Lorsque l‘appareil fonctionne
après avoir été mis en place, la
che de secteur doit être acces­sible.

• Avant que vous ne mettiez en

service votre nouvelle pompe,
faites contrôler par un profes­sionnel :

33

FR BE

- que la mise à la terre, la liai­son au neutre, le circuit de pro­tection de courant de défaut
correspondent aux normes de
sécurité des entreprises d‘ap­provisionnement en énergie et
fonctionnent correctement,

- que les raccordements élec­triques sont protégés de l‘hu­midité.

• En cas de risque d‘inondation
les raccordements sont situés
dans une zone à l‘abri des inon­dations.

• Faites attention à ce que la ten­sion de réseau corresponde aux
indications de la plaque signa­létique.

• Avant toute utilisation, contrôlez

l‘appareil, le câble et la prise
pour détecter tout dommage. Les
câbles défectueux ne peuvent
pas être réparés mais doivent
être échangés contre de nou­veaux. Faites réparer les dom­mages survenus à votre appareil
par un spécialiste autorisé.

• N‘utilisez pas le câble pour tirer
sur la prise de courant. Protégez
le câble de la chaleur, de l‘huile
et des bords coupants.

• Ne portez pas ou ne xez pas

l‘appareil par le câble.

• Utilisez seulement des câbles de
prolongation qui sont étanches
aux jets d‘eau et prévus pour

être utilisés en plein air. Avant

utilisation, déroulez toujours la
totalité du câble. Contrôlez le
câble an de détecter tout dom­mage.

• Avant tout travail sur l’appareil,

en cas de non-étanchéité dans
le système d’eau, pendant les

pauses et en cas de non utilisa-

tion, retirez la che secteur de

la prise de courant.

• Les rallonges ne doivent pas
présenter de section transversale
inférieure aux câbles souples
sous caoutchouc portant la
désignation H07RN8-F. Le câble
doit avoir une longueur de 10
m. La section des torons de la
rallonge doit être de 2,5 mm²
minimum.

• Réalisez l‘installation électrique
conformément à la législation
nationale.

Mise en service

Mise en place/Accrochage

• Le puits de la pompe doit avoir
au moins des dimensions de

40x40x50cm pour que l‘interrupteur
ottant (

• L’appareil peut être suspendu par la
poignée (
la fosse.

Pour suspendre et/ou retirer la pompe,

vous pouvez utiliser le corde en nylon
(

Pour une suspension sûre, enlez la

corde (
( 1), voir image .

Ne suspendez jamais l’appareil par le

tuyau exible.

Faites attention à ce qu‘en

aucun cas l‘appareil ne soit

xé ou suspendu par le

câble d‘alimentation secteur.
Il y a alors danger d‘une
décharge électrique par les
câbles d‘alimentation secteur
endommagés.

3) se déplace librement.

1) ou placé sur le fond de

11) fourni à la livraison.

11) à travers la poignée

34

BEFR

Faites attention qu‘avec le temps,

il n‘y ait pas de saleté ou de sable
qui s‘accumule dans le puits, ce qui
pourrait endommager la pompe.
Nous recommandons de placer la
pompe sur une brique.
Si la surface du plan d‘eau est trop
petite, la vase présente dans le
puits peut se dessécher rapidement
et empêcher la pompe de fonction­ner.

Raccord au réseau

La pompe que vous avez acquise est déjà
munie d‘une che mâle de sécurité. L’appa­reil a été conçu pour un raccordement à un
socle de prise de courant de sécurité avec
un dispositif de protection par courant
de RCD (Residual Current Device) avec

230V~50Hz.

Raccordement de la

conduite

L‘installation de la pompe s‘effectue :

- Soit avec une conduite xe

- soit avec une tuyauterie exible.

1. Vissez l’adaptateur Quick-Connect (8)
sur la sortie de pompe (6).

2. Enfoncez le bouton de déverrouillage
rouge de l’adaptateur Quick-Connect
(8) et glissez l’adaptateur coudé
avec le connecteur Quick-Connect (9)
dans l’adaptateur Quick-Connect (8).
Relâchez le bouton de déverrouillage
rouge.

3. Mettez le tuyau exible sur le raccord
de réduction (10) et xez le avec un

collier de serrage.

Ou utilisez un raccord vissé sur l’adap-

tateur coudé avec raccord Quick­Connect (9) ou sur le réducteur (10).

Sortie avec letage 1½ “ intérieur à la



pompe pour raccordement de l’adapta­teur Quick-Connect (8) ou pour raccor-

dement direct d’un tuyau exible avec
let extérieur 1½ “;
Sortie avec letage extérieur 1½“ sur



l’adaptateur coudé (9) pour branche­ment du raccord de réduction (10) ou

du raccord à écrou 1½“;

Sortie au raccord de réduction (10)



pour raccordement d’un tuyau exible
1¼ “ou 1½ “ comme assemblage de
serrage (xation avec collier de ser­rage) ;
Sortie avec letage extérieur 1“ sur



raccord de réduction (10) pour bran-

chement d’un raccord à écrou 1“;
Sortie avec 1“ sur raccord de réduc-



tion (10) pour branchement d’un tuyau

exible 1“ comme liaison de serrage
(xation avec collier de serrage).

Faites attention - à ce que lorsque

vous utilisez un raccord de réduc­tion  (Sortie avec 1“) la gran­deur des particules soit au maxi-

mum de 18mm, car dans le cas

inverse, le raccord de réduction et
le tuyau exible pourraient se bou­cher.

Réglage du point de

déclenchement

L’interrupteur ottant (3) est réglée comme

ça que la mise en marche est possible tout
de suite.

En cas d’installation stationnaire,

l’interrupteur à otteur (3) doit être

contrôlé régulièrement (au plus tard
tous les trois mois).

35

FR BE

Le point de mise en marche ou de mise à

l’arrêt de l’interrupteur à otteur (3) peut

être réglé sur différents crans:

1. Comprimez le levier (13) sur le réglage

de la hauteur de l‘interrupteur à otteur

(2) et amenez-le dans la position sou­haitée.

2. Relâchez le levier (13). Le réglage de

la hauteur de l‘interrupteur à otteur (2)

s‘enclenche.

Contrôlez l’interrupteur à otteur (3).

- Il doit être positionné de telle
sorte qu’il puisse se lever et
s’abaisser librement. La hau­teur du point de commutation
«Marche» et la hauteur du point

de commutation «Arrêt» doivent

pouvoir être atteints facilement.

Vériez en plaçant la pompe

dans un récipient rempli d’eau et
soulever avec précaution l’inter-

rupteur à otteur (3) à la main

et ensuite le laisser retomber. Ce
faisant, vous pouvez remarquer
si la pompe se met en marche
ou s’arrête.

- Veillez à ce que l’espace entre

l’interrupteur à otteur (3) et le

réglage en hauteur de l’interrup-

teur à otteur (2) ne soit pas trop

réduit. Si l’espace est trop réduit,
le fonctionnement sans faille
n’est pas garanti.

- Lors du réglage de l’interrupteur
à otteur (3), veillez à ce que ce­lui-ci ne touche pas le sol avant
l’arrêt de la pompe.

Il existe un danger de fonction-

nement à sec, si le câble d’inter-

rupteur à otteur (

12) est trop

long, en particulier si le réglage en

hauteur de l’interrupteur à otteur

(2) n’est pas monté (voir la « Mise
en service »).

Régler la longueur du

câble de l’interrupteur

àotteur

1. Maintenez le réglage de la hauteur de

l’interrupteur à otteur (2) en position.

Réglage du câble de l’interrupteur

à otteur (12) trop court

2. Rallongez en tirant le câble de l’inter-

rupteur à otteur sur l’interrupteur à
otteur (3).

Réglage du câble de l’interrupteur

à otteur (12) trop long

3. Tirez sur le câble de l’interrupteur à

otteur sur un point se trouvant avant le

réglage de la hauteur de l’interrupteur

à otteur (2).

Mode manuel

En mode manuel, la pompe ne s’arrête pas
automatiquement car l’interrupteur à ot­teur (

3) est dérivé.

Positionnez l’interrupteur à otteur

(3) verticalement vers le haut dans
le réglage en hauteur de l’interrup-

teur à otteur (2).

En mode manuel, observez la pompe

en permanence. Arrêtez immédia­tement la pompe (retirer la che de

secteur) si aucune eau n’est plus pom­pée. Si la pompe travaille à sec, vous
risquez de l’endommager.

36

BEFR

La mise en marche

• Vériez que la pompe se trouve
solidement xée au fond du puits

ou est correctement suspendue.

• Placez éventuellement la pompe
sur une brique et non directe­ment sur le sol de la fosse. En
cas d’impuretés sur le sol de la
fosse, vous évitez ainsi une dété­rioration de la pompe.

• Vériez que la conduite à pres­sion est correctement monté.

• Evitez que la pompe fonctionne
à sec. Contrôlez régulièrement le
fonctionnement de l’interrupteur

à otteur. En cas d’observation

de cette règle ou de fonctionne­ment à sec de la pompe, vous
perdez les droits à garantie.

• Assurez-vous que le raccorde­ment électrique est de 230V~
50Hz.

• Vériez que la prise électrique

est en bon état (protégée au
moins par un fusible 6A, com­mutateur RCD).

• Assurez-vous que le raccorde­ment au réseau soit toujours à
l’abri de l’humidité et de l’eau.

Nettoyage/entretien/
rangement

l’appareil et éventuellement de bles­ser par la suite des personnes.

Débrancher la pompe avant

chaque travail d’entretien. Il y dan­ger d’un choc électrique ou le dan­ger de se blesser par des pièces en
mouvement.

Travaux de nettoyage
généraux

• En cas d’utilisation mobile, la pompe
doit être nettoyée à l’eau claire après
chaque utilisation.

• En cas d’utilisation xe, il faut vérier
la fonction de l’interrupteur ottant

3) régulièrement (au plus tard tous

(
les trois mois).

• Enlever les bres et peluches se trou­vant éventuellement dans le boîtier de
la pompe avec un jet d’eau.

• Nettoyer régulièrement la boue se
trouvant sur le sol de la fosse et sur les
parois de la fosse.

• Eliminer les dépôts sur l’interrupteur

ottant à l’eau claire.

• Si la pompe n’a pas été utilisée pen­dant longtemps, il faut la nettoyer
après la dernière utilisation et avant
la nouvelle utilisation car autrement

il pourrait y avoir des difcultés de

démarrage dus aux dépôts et restes.

Effectuez régulièrement les travaux de net­toyage et d’entretien suivants. Ceci garantit

une utilisation longue et able :

Si vous faites exécuter des travaux

qui ne sont pas décrits dans cette
directive, adressez vous à notre ser­vice après-vente. Utilisez seulement
des pièces d‘origine.
Vous éviterez ainsi d’endommager

Nettoyage du pied de la
pompe

Avant d’effectuer un travail sur l’ap-

pareil, débranchez-le de la che de

contact. Il existe un risque d’électro­cution ou un risque de blessures par
les pièces amovibles.

37

FR BE

Les impuretés sur le côté inférieur de la
pompe peuvent être éliminées au jet d‘eau.

Tous les travaux qui ne sont pas décrits
ici, en particulier l‘ouverture de la pompe
doivent être exécutés par un électricien
professionnel. Pour toute réparation, adres­sez-vous toujours à notre service après­vente.

Rangement

• Conservez l‘appareil nettoyé, sec et
hors de portée des enfants.

• Pour le stockage, dévissez l‘adaptateur
d‘angle (

• Enroulez le câble d‘alimentation (4) et
suspendez-le entre la poignée (1) et le
réglage de la hauteur de l‘interrupteur

à otteur (2) et le support du réglage
de la hauteur de l‘interrupteur à otteur

(2). Voir illustration

9).

.

Protection de
l’environnement

Respectez la réglementation relative à la
protection de l’environnement (recyclage)
pour l’élimination de l’appareil, des acces­soires et de l’emballage.

Les appareils ne font pas partie des

ordures ménagères.

Portez l’appareil à un point de recyclage.
Les différents composants en plastique et
en métal peuvent être séparés selon leur
nature et subir un recyclage. Demandez
conseil sur ce point à notre centre de ser­vices.
Nous exécutons gratuitement l’élimination
des déchets de vos appareils renvoyés
défectueux.

Garantie - France

Chère cliente, cher client,

Ce produit bénécie d’une garantie de
3ans, valable à compter de la date

d’achat.
En cas de manques constatés sur ce pro­duit, vous disposez des droits légaux contre
le vendeur du produit. Ces droits légaux ne
sont pas limités par notre garantie présen­tée par la suite.

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au
contrat et répond des défauts de conformité
existant lors de la délivrance.
Il répond également des défauts de
conformité résultant de l‘emballage, des
instructions de montage ou de l‘installation
lorsque celle-ci a été mise à sa charge par
le contrat ou a été réalisée sous sa respon­sabilité.

Article L217-5 du Code de la consommation

Le bien est conforme au contrat :

1° S´il est propre à l‘usage habituellement

attendu d‘un bien semblable et, le cas
échéant :

- s‘il correspond à la description donnée
par le vendeur et posséder les qualités
que celui-ci a présentées à l‘acheteur

sous forme d‘échantillon ou de modèle ;

- s‘il présente les qualités qu‘un acheteur
peut légitimement attendre eu égard
aux déclarations publiques faites par le
vendeur, par le producteur ou par son
représentant, notamment dans la publi-

cité ou l‘étiquetage ;

2° Ou s‘il présente les caractéristiques dé-

nies d‘un commun accord par les parties
ou être propre à tout usage spécial recher­ché par l‘acheteur, porté à la connaissance
du vendeur et que ce dernier a accepté.

38

BEFR

Article L217-16 du Code de la
consommation

Lorsque l‘acheteur demande au vendeur,
pendant le cours de la garantie commer­ciale qui lui a été consentie lors de l‘acquisi­tion ou de la réparation d‘un bien meuble,
une remise en état couverte par la garantie,
toute période d‘immobilisation d‘au moins
sept jours vient s‘ajouter à la durée de la
garantie qui restait à courir. Cette période
court à compter de la demande d‘interven­tion de l‘acheteur ou de la mise à disposi­tion pour réparation du bien en cause, si
cette mise à disposition est postérieure à la
demande d‘intervention.

Indépendamment de la garantie commer­ciale souscrite, le vendeur reste tenu des
défauts de conformité du bien et des vices
rédhibitoires dans les conditions prévues
aux articles L217-4 à L217-13 du Code de
la consommation et aux articles 1641 à
1648 et 2232 du Code Civil.

Article L217-12 du Code de la
consommation

L‘action résultant du défaut de conformité se
prescrit par deux ans à compter de la déli­vrance du bien.

Conditions de garantie

Le délai de garantie débute avec la date
d’achat. Veuillez conserver soigneusement
le ticket de caisse original. En effet, ce
document vous sera réclamé comme preuve
d’achat.
Si un défaut de matériel ou un défaut de fa­brication se présente au cours des trois ans
suivant la date d’achat de ce produit, nous
réparons gratuitement ou remplaçons ce
produit - selon notre choix. Cette garantie
suppose que l’appareil défectueux et le jus-

ticatif d’achat (ticket de caisse) nous soient

présentés durant cette période de trois ans

et que la nature du manque et la manière
dont celui-ci est apparu soient explicités par
écrit dans un bref courrier.
Si le défaut est couvert par notre garantie,
le produit vous sera retourné, réparé ou

remplacé par un neuf. Aucune nouvelle

période de garantie ne débute à la date de
la réparation ou de l’échange du produit.

Durée de garantie et demande légale en
dommages-intérêts

La durée de garantie n’est pas prolongée
par la garantie. Ce point s’applique aussi
aux pièces remplacées et réparées. Les
dommages et les manques éventuellement
constatés dès l’achat doivent immédiate-

ment être signalés après le déballage. A

l’expiration du délai de garantie les répa­rations occasionnelles sont à la charge de
l’acheteur.

Volume de la garantie

L’appareil a été fabriqué avec soin, selon
de sévères directives de qualité et il a été
entièrement contrôlé avant la livraison.
La garantie s’applique aux défauts de maté­riel ou aux défauts de fabrication.
Cette garantie ne s’applique pas aux
consommables. Les pièces d’usure sont rem­placées pendant les deux premières années
à compter de la date d’achat.
Cette garantie prend n si le produit endom­magé n’a pas été utilisé ou entretenu d’une
façon conforme. Pour une utilisation appro­priée du produit, il faut impérativement
respecter toutes les instructions citées dans
le manuel de l’opérateur. Les actions et les
domaines d’utilisation déconseillés dans la
notice d’utilisation ou vis-à-vis desquels une
mise en garde est émise, doivent absolu­ment être évités.
Le produit est conçu uniquement pour un
usage privé et non pour un usage industriel.

39

FR BE

En cas d’emploi impropre et incorrect, de
recours à la force et d’interventions entre­prises et non autorisées par notre succur-

sale, la garantie prend n.

Les pièces détachées indispensables à l’uti­lisation du produit sont disponibles pendant
la durée de la garantie du produit.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison
des défauts cachés de la chose vendue qui
la rendent impropre à l‘usage auquel on
la destine, ou qui diminuent tellement cet
usage que l‘acheteur ne l‘aurait pas ac­quise, ou n‘en aurait donné qu‘un moindre
prix, s‘il les avait connus.

Article 1648 1er alinéa du Code civil

L‘action résultant des vices rédhibitoires doit
être intentée par l‘acquéreur dans un délai
de deux ans à compter de la découverte du
vice.

Marche à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre
demande, veuillez suivre les instructions
suivantes :

• Tenez vous prêt à présenter, sur de­mande, le ticket de caisse et le numéro
d’identication (IAN 344876_2004)
comme preuve d’achat.

• Vous trouverez le numéro d’article sur la
plaque signalétique.

• Si des pannes de fonctionnement ou
d’autres manques apparaissent, prenez
d’abord contact, par téléphone ou par
e-Mail, avec le service après-vente
dont les coordonnées sont indiquées
ci-dessous. Vous recevrez alors des
renseignements supplémentaires sur le
déroulement de votre réclamation.

• En cas de produit défectueux vous pou­vez, après contact avec notre service

clients, envoyer le produit, franco de
port à l’adresse de service après-vente

indiquée, accompagné du justicatif

d’achat (ticket de caisse) et en indiquant
quelle est la nature du défaut et quand
celui-ci s’est produit. Pour éviter des
problèmes d’acceptation et des frais
supplémentaires, utilisez absolument
seulement l’adresse qui vous est donnée.

Assurez-vous que l’expédition ne se fait

pas en port dû, comme marchandises
encombrantes, envoi express ou autre
taxe spéciale. Veuillez renvoyer l’appa­reil, y compris tous les accessoires livrés
lors de l’achat et prenez toute mesure
pour avoir un emballage de transport

sufsamment sûr.

Garantie - Belgique

Chère cliente, cher client,

Ce produit bénécie d’une garantie de 3

ans, valable à compter de la date d’achat.
En cas de manques constatés sur ce
produit, vous disposez des droits légaux
contre le vendeur du produit. Ces droits
légaux ne sont pas limités par notre garan­tie présentée par la suite.

Conditions de garantie

Le délai de garantie débute avec la date
d’achat. Veuillez conserver soigneusement
le ticket de caisse original. En effet, ce do­cument vous sera réclamé comme preuve
d’achat.
Si un défaut de matériel ou un défaut de
fabrication se présente au cours des trois
ans suivant la date d’achat de ce produit,
nous réparons gratuitement ou remplaçons
ce produit - selon notre choix. Cette garan­tie suppose que l’appareil défectueux et le

justicatif d’achat (ticket de caisse) nous

soient présentés durant cette période de
trois ans et que la nature du manque et

40

BEFR

la manière dont celui-ci est apparu soient
explicités par écrit dans un bref courrier.
Si le défaut est couvert par notre garantie,
le produit vous sera retourné, réparé ou
remplacé par un neuf. Aucune nouvelle pé­riode de garantie ne débute à la date de
la réparation ou de l’échange du produit.

Durée de garantie et demande
légale en dommages-intérêts

La durée de garantie n’est pas prolongée
par la garantie. Ce point s’applique aussi
aux pièces remplacées et réparées. Les
dommages et les manques éventuellement
constatés dès l’achat doivent immédiate-

ment être signalés après le déballage. A

l’expiration du délai de garantie les répa­rations occasionnelles sont à la charge de
l’acheteur.

Volume de la garantie

L’appareil a été fabriqué avec soin, selon
de sévères directives de qualité et il a été
entièrement contrôlé avant la livraison.

La garantie s’applique aux défauts de
matériel ou aux défauts de fabrication.
Cette garantie ne s’étend pas aux parties
du produit qui sont exposées à une usure
normale et peuvent être donc considérées
comme des pièces d’usure (par exemple la
lame) ou pour des dommages affectant les
parties fragiles (par exemple les commuta­teurs).
Cette garantie prend n si le produit en­dommagé n’a pas été utilisé ou entretenu
d’une façon conforme. Pour une utilisation
appropriée du produit, il faut impérative­ment respecter toutes les instructions citées
dans le manuel de l’opérateur. Les actions
et les domaines d’utilisation déconseillés
dans la notice d’utilisation ou vis-à-vis des­quels une mise en garde est émise, doivent

absolument être évités.

Marche à suivre dans le cas de
garantie

Pour garantir un traitement rapide de votre
demande, veuillez suivre les instructions
suivantes :

• Tenez vous prêt à présenter, sur de­mande, le ticket de caisse et le numéro
d’identication (IAN 344876_2004)
comme preuve d’achat.

• Vous trouverez le numéro d’article sur
la plaque signalétique.

• Si des pannes de fonctionnement ou
d’autres manques apparaissent, prenez
d’abord contact, par téléphone ou par
e-Mail, avec le service après-vente
dont les coordonnées sont indiquées
ci-dessous. Vous recevrez alors des
renseignements supplémentaires sur le
déroulement de votre réclamation.

• En cas de produit défectueux vous pou­vez, après contact avec notre service
clients, envoyer le produit, franco de
port à l’adresse de service après-vente

indiquée, accompagné du justicatif

d’achat (ticket de caisse) et en indi­quant quelle est la nature du défaut et
quand celui-ci s’est produit. Pour éviter
des problèmes d’acceptation et des
frais supplémentaires, utilisez absolu­ment seulement l’adresse qui vous est

donnée. Assurez-vous que l’expédition

ne se fait pas en port dû, comme mar­chandises encombrantes, envoi express
ou autre taxe spéciale. Veuillez ren­voyer l’appareil, y compris tous les ac­cessoires livrés lors de l’achat et prenez
toute mesure pour avoir un emballage

de transport sufsamment sûr.

41

FR BE

Service Réparations

Vous pouvez, contre paiement, faire exécu­ter par notre service, des réparations qui ne
font pas partie de la garantie. Nous vous
enverrons volontiers un devis estimatif.
Nous ne pouvons traiter que des appareils
qui ont été correctement emballés et qui

ont envoyés sufsamment affranchis.

Attention: veuillez renvoyer à notre agence
de service votre appareil nettoyé et avec
une note indiquant le défaut constaté.
Les appareils envoyés en port dû - comme
marchandises encombrantes, en envoi
express ou avec toute autre taxe spéciale
ne seront pas acceptés. Nous exécutons
gratuitement la mise aux déchets de vos
appareils défectueux renvoyés.

Service-Center

Service France

FR

Tel.: [phone]
E-Mail: [email protected]

IAN 344876_2004

Service Belgique

BE

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [email protected]

IAN 344876_2004

Importeur

Veuillez noter que l’adresse suivante n’est
pas une adresse de service après-vente.
Contactez d’abord le service après-vente
cité plus haut.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim

ALLEMAGNE

www.grizzly-service.eu

42

Dépannage

Pannes Causes Aide

BEFR

- pas de tension de réseau
La pompe ne dé­marre pas

La pompe ne pompe
pas

La pompe ne s’ar­rête pas

Flux insufsant

La pompe s’arrête
après un bref temps
de marche

- l’interrupteur ottant

3) ne se met pas en

(
marche

- tuyau résistant à la pres-

sion courbé

- l‘interrupteur ottant

3) ne peut pas des-

(
cendre

- performance de la pompe

réduite à cause de quan­tités d‘eau souillées et
émerisées

- la protection du moteur

stoppe la pompe à cause
de salissures trop impor­tantes

- température de l‘eau trop

élevée, la protection du
moteur stoppe

Pièces de rechange/Accessoires

- vérier la tension du réseau

- placer l‘interrupteur ottant

à une hauteur plus élevée

- supprimer la courbure

- placer la pompe correcte­ment sur le sol de la fosse

- nettoyer la pompe et rem­placer les pièces usées

- débrancher et nettoyer la
pompe et la fosse

- respecter la température

maximale de 35° C!

Vous obtiendrez des pièces de rechange et

des accessoires à l’adresse

www.grizzly-service.eu

Si vous avez des problèmes lors du passage de la commande, merci d’utiliser le formu­laire de contact. Pour toute autre question, adressez-vous au ”Service-Center” (voir page

42).

Pos. Désignation Article n°

8/9/10 Ensemble coudé de raccordement 91103475

11 8 m de corde en nylon 91102503

43

NL BE

Inhoud

Inleiding ....................................44

Bzondere aanwzingen

voor een veilig bedrf ................ 44

Gebruiksdoel .............................45

Algemene beschrving ...............45

Omvang van de levering ...............45

Overzicht ....................................46

Toepassingsgebieden .................... 46

Technische gegevens ..................46

Prestatievermogen ........................46

Veiligheidsvoorschriften .............46

Opschriften op het apparaat .......... 46

Symbolen in de

gebruiksaanwzing ......................47

Algemene veiligheidsvoorschriften .. 47

Ingebruikname ..........................49

Installeren/ophangen .................... 49

Netaansluiting .............................49

Aansluiting van de leiding ............. 50

Instellen van het

aan/uit - schakelpunt ....................50

Lengte van de

vlotterschakelaar-kabel instellen ......51

Handmatige werking ....................51

Ingebruikname ............................. 51

Reiniging/onderhoud/opbergen .52

Algemene reinigings-

en onderhoudswerkzaamheden ......52

Voetdeel reinigen .........................52

Opslag .......................................52

Afvalverwerking/

milieubescherming .....................53

Garantie ....................................53

Reparatieservice ........................54

Service-Center ............................55

Importeur ..................................55

Foutopsporing ............................56

Reserveonderdelen/accessoires ..56
Vertaling van de originele CE-

conformiteitsverklaring .............. 97

Inleiding

Hartelk gefeliciteerd met de aankoop van

uw nieuw apparaat. Daarmee hebt u voor
een hoogwaardig product gekozen.

Dit apparaat werd tdens de productie op

kwaliteit gecontroleerd en aan een eind­controle onderworpen. De functionaliteit

van uw apparaat is bgevolg verzekerd. Er

kan niet uitgesloten worden dat er zich in

specieke gevallen aan of in het apparaat

resp. in slangleidingen resthoeveelheden
water of smeerstoffen bevinden. Dit duidt
niet op een gebrek of defect en is geen
reden tot bezorgdheid.

De gebruiksaanwzing vormt een

bestanddeel van dit product. Ze

omvat belangrke aanwzingen

voor veiligheid, gebruik en afval-

verwdering. Maak u vóór het

gebruik van het product met alle
bedienings- en veiligheidsinstructies
vertrouwd. Gebruik het product uit­sluitend zoals beschreven en voor
de aangegeven toepassingsgebie­den. Bewaar de handleiding goed

en overhandig alle documenten b

het doorgeven van het product mee
aan derden.

Bzondere
aanwzingenvooreen
veiligbedrf

• Indien er zich personen in het
water bevinden, mag het ap­paraat niet bediend worden. Er
bestaat gevaar door een elektri­sche schok.

• Sluit het apparaat uitsluitend
op een contactdoos met RCD
(Residual Current Device) met
een toegekende stroom van

44

NL BE

maximaal 30 mA aan; zekering
minstens 6ampère.

• Wanneer het netsnoer van dit
apparaat beschadigd is, moet
het door de fabrikant of door

zn klantenservice of door een
vergelkbaar gekwaliceerd

persoon worden vervangen, om
gevaar te voorkomen.

• Deze apparaten kunnen worden
gebruikt door kinderen vanaf 8
jaar en tevens door personen
met verminderde fysieke, senso­rische of mentale capaciteiten,
of een gebrek aan ervaring en

kennis, als z onder toezicht
staan of geïnstrueerd zn in het

veilige gebruik van het appa­raat en de gevaren die daaruit
voortvloeien begrpen. Kinde­ren mogen niet met het appa­raat spelen. Reiniging of gebrui­kersonderhoud mogen niet door

kinderen worden verricht, tenz

ze onder toezicht staan.

Houd kinderen onder toezicht

om ervoor te zorgen dat ze niet
met het apparaat spelen.

• Vervuiling van de vloeistof
kan optreden door uittredende
smeermiddelen.

• Neem ook de aanwzingen in
het hoofdstuk “Onderhoud en

reiniging” in acht.

Gebruiksdoel

De vuilwater-dompelpomp is een afvoer­pomp en voor het transport van water en

vuilwater (max. deeltjesgrootte 35mm) tot
een temperatuur van max. 35°C bestemd.

Ze is geschikt voor het over- en wegpom­pen van bekkens en reservoirs, voor het
wegpompen van overstroomde kelders en

voor de waterwinning uit waterputten en
kanalen.
Dit apparaat is niet geschikt voor industri-

eel gebruik. B industrieel gebruik valt de

garantie weg.
Iedere andere toepassing, die in deze

handleiding niet uitdrukkelk toegestaan

wordt kan tot beschadigingen aan het ap­paraat leiden en een ernstig gevaar voor
de gebruiker vormen.
De pomp is niet voor het permanente func­tioneren geschikt. Het permanente functio­nering verkort de levensduur en reduceert
de garantieperiode.
De operator of gebruiker is voor schade
aan andere mensen of aan hun eigendom

verantwoordelk.
De fabrikant is niet aansprakelk voor be-

schadigingen, die door een niet-reglemen­tair voorgeschreven gebruik of door een
foutieve bediening veroorzaakt werden.

Algemenebeschrving

De afbeelding van de voornaam-

ste functionele onderdelen vindt
u op de uitklapbare pagina.

Omvang van de levering

Pak het apparaat uit en controleer, of de
inhoud volledig is:

- Gereed gemonteerde vuilwater-dompel­pomp

- Quick-Connect-Adapter

- Hoekadapter met Quick-Connect­aansluiting

- Verloopstuk

- 8 m nylon trekkabel

- Gebruiksaanwzing

Zorg voor een reglementair voorgeschre­ven afvalverwdering van het verpakkings­materiaal.

45

NL BE

Overzicht

1 Handgreep

2 Hoogteregeling

vlotterschakelaar

3 Drfschakelaar

4 Netaansluitsnoer
5 Voetstuk
6 Pompuitgang
7 Behuizing van de pomp

8 Quick-Connect-Adapter

9 Hoekadapter met

Quick-Connect-aansluiting
10 Verloopstuk
11 8 m nylon trekkabel
12 Vlotterschakelaar-kabel
13 Hefboom, hoogteregeling vlotter-

schakelaar

Toepassingsgebieden

De vuilwater-dompelpomp beschikt over

een roestvrstalen behuizing, een stabiele
zuignap en een roestvre krukas. De pomp
is uitgerust met een drfschakeling, die het
apparaat afhankelk van het waterpeil au-

tomatisch in- of uitschakelt. Een schakelaar
voor de thermische beveiliging beschermt
de motor tegen overbelasting.
Voor de functie van de bedieningsonderde-

len verwzen w naar de hierna volgende
beschrvingen.

Vreemde voorwerpen max. ........... 35 mm

AAN - schakelpunt ................ca. 520 mm

UIT - schakelpunt ...................ca. 230 mm

Minimum hoogte waterstand

b het aanzuigen ............................9 cm

Netspanning ..................................10 m

Gewicht (incl. accessoires) ...........5,65 kg

Beschermingsniveau .............................. I

Beschermingsklasse .......................... IPX8

De meting van de maximale vermogensge­gevens gebeurt b een rechte, directe uit­gang. De hoekadapter kan het ver mogen

reduceren.

Prestatievermogen

(m)

(l/h)

Veiligheidsvoorschriften

Deze paragraaf behandelt de es-

sentiële veiligheidsvoorschriften b

het werk met het apparaat.

Technische gegevens

Vuilwater-dompelpomp ........PTPS 1100 A1

Toegekende spanning ....... 230 V~, 50 Hz

Toegekende opname/

aansluitvermogen .......................1100 W

Hoeveelheid water max. (Q max) 20000 l/h

Bereikbare hoogte max. (H max) .........9 m

Zo diep mogelke ligging ..................7 m

Watertemperatuur max. (T max) .......35°C

Aansluiting slang ..............1“, 1¼ “, 1½ “

46

Opschriften op het
apparaat

Let op! Niet geschikt voor

zuiver zandhoudend water!

Let op! Drooglopen van de

pomp vermden! Gevaar
voor oververhitting!

NL BE

7 m

Lees aandachtig de b de

pomp horende bedienings-

aanwzing en volg de daar­in vermelde instructies op!

Let op! Trek b beschadi-

ging of doorsnden van de
stroomkabel onmiddellk de

stekker uit het stocontact.

Let op! Heet oppervlak! Risi-

co op brandwonden!
Zo diep mogelke ligging
Machines horen niet b huis-

houdelk afval thuis.

Symbolen in de

gebruiksaanwzing

Gevaarsymbool met

informatie over de pre-

ventie van personen- of

zaakschade.

Gebodsteken met informatie

over de preventie van schade.

Stekker uit het stopcontact

trekken.

Aanduidingsteken met infor-

matie over hoe u het appa-

raat beter kunt gebruiken.

Algemene
veiligheidsvoorschriften

Werkzaamheden met het ap­paraat:

Opgepast: zo vermdt u on-

gevallen en verwondingen:

• Personen, die niet met ge-

bruiksaanwzing vertrouwd
zn, mogen het apparaat niet

gebruiken. In wetten en plaatse-

lke verordeningen kan een mi­nimumleeftd voor het gebruik
ervan opgenomen zn.

• Draag ter bescherming tegen
een elektrische schok stevige
schoenen.

• Tref gepaste maatregelen om
kinderen op een veilige afstand
van het functionerende appa­raat te houden. Gevaar voor

verwondingen!

• Gebruik het apparaat niet in

de nabheid van ontvlambare

vloeistoffen of gassen. In geval
van veronachtzaming bestaat er
gevaar voor brand of voor een

ontplofng.

• Bewaar het apparaat op een
droge plaats en buiten de

reikwdte van kinderen.

Opgepast! Zo vermdt u

schade aan het apparaat en
eventueel daaruit voortvloei-

ende lichamelke letsels:

• Het transport van agressieve,

abrasieve/als smeergel uit­werkende (bv. zandhoudend
water), btende, brandbare
(bvoorbeeld Motorbrandstof-

fen) of explosieve vloeistoffen,
zout water, reinigingsmiddelen
en levensmiddelen is niet toege­staan. De temperatuur van de
persvloeistof mag niet meer dan
35°C bedragen. Het niet na­leven kan resulteren in schade
aan het apparaat en een ge­vaar vormen voor de gebruiker.

47

NL BE

• Werk niet met een beschadigd,
onvolledig of zonder de toe­stemming van de fabrikant om-

gebouwd apparaat. Laat vóór

ingebruikname door een vak­man controleren dat de vereiste
elektrische beschermingsmaatre­gelen getroffen werden.

• Houd tdens de werking (vooral

in woonruimten) toezicht op het
apparaat om het automatische
uitschakelen of het drooglopen

van de pomp tdig vast te stel­len. Kk regelmatig de werking
van de drfschakelaar na (zie
hoofdstuk „Ingebruikname“).

In geval van veronachtzaming
vervallen garantie- en aanspra-

kelkheidclaims.

• Gelieve in acht te nemen dat
de pomp niet voor het perma-

nente functioneren (bvoorbeeld
voor waterlopen in tuinvvers)

geschikt is. Controleer het appa­raat regelmatig op een foutloze
werking.

• Neem in acht dat er in het ap­paraat smeermiddelen gebruikt
worden, die soms door uit te
spelen beschadigingen of ver­vuiling kunnen veroorzaken. Ge-

bruik de pomp niet in tuinvvers

met visstand of waardevolle
planten.

• Draag of bevestig het apparaat
niet aan het snoer of aan de
persleiding.

• Bescherm het apparaat tegen
vorst en tegen het drooglopen.

• Maak uitsluitend gebruik van
originele accessoires en voer
geen ombouw van het apparaat
door.

• Gelieve over het onderwerp

„Reiniging/onderhoud/opber­gen“ de in de gebruiksaan­wzing vermelde instructies te
lezen. Alle daarbuiten ressor-

terende maatregelen, in het

bzonder het openen van het

apparaat, dienen door een vak­kundig geschoolde elektricien
getroffen. Richt u in geval van
een reparatie altd tot ons ser­vicecenter.

Elektrische veiligheid:

Opgepast: zo vermdt u on-

gevallen en verwondingen
door een elektrische schok:

• Tdens de werking van het ap-

paraat moet na de installatie de

netstekker vr toegankelk zn.

• Voordat u uw nieuwe pomp in
gebruik neemt, laat u door een

vakman nakken:

- Aardaansluiting, nulstelling,

lekstroombeschermingsscha­keling moeten aan de vei­ligheidsvoorschriften van de

energiebedrven voldoen en

foutloos functioneren

- Bescherming van de elektri­sche geleiderbruggen tegen
natheid.

• B overstromingsgevaar de ge-

leiderbruggen in de tegen een
overstroming beveiligde zone
aanbrengen.

• Let erop dat de netspanning met
de gegevens van het typeaan­duidingplaatje overeenstemt.

• Controleer telkens vóór gebruik

apparaat, snoer en stekker op
beschadigingen. Defecte snoe-

48

NL BE

ren mogen niet gerepareerd
worden, maar moeten door een
nieuws snoer vervangen wor­den. Laat schade aan uw appa­raat door een geautoriseerde
vakman verhelpen.

• Gebruik het snoer niet om de
stekker uit de contactdoos te trek­ken. Bescherm het snoer tegen
hitte, olie en scherpe randen.

• Draag of bevestig het apparaat
niet aan het snoer.

• Gebruik uitsluitend verleng­snoeren, die tegen spatwater
beschermd zn en voor het ge­bruik in de open lucht bestemd

zn. Rol een snoertrommel vóór
gebruik altd helemaal af. Con-

troleer het snoer op beschadi­gingen.

• Trek vóór alle werkzaamheden
aan het apparaat, b lekkages
in het watersysteem, tdens
werkonderbrekingen en b

niet-gebruik de netstekker uit de
contactdoos.

• Verlengkabels mogen geen
kleinere doorsnede hebben dan
rubberen slangleidingen met de
aanduiding H07RN8-F. De lei­dingslengte moet 10 m bedra­gen. De strengdoorsnede van
de verlengkabel moet minstens
2,5 mm2 bedragen.

• Voer de elektrische installatie uit
in overeenstemming met de nati­onale voorschriften.

Ingebruikname

Installeren/ophangen

hebben, opdat de drfschakelaar
(

3) vr kan bewegen.

• Het apparaat kan aan de greep (
opgehangen worden of op de schacht­bodem geplaatst worden.

Om de pomp op te hangen en/of uit te

trekken, kunt u de tot de omvang van
de levering behorende nylon trekkabel

11) gebruiken.

(

Voor een veilige ophanging rgt u de

kabel (
zie afbeelding

Hang het apparaat nooit aan de slang
op.

Let erop, het apparaat in

Let erop dat op de kanaalbodem

11) door de greep ( 1)
.

geen geval aan het netsnoer
vast te houden of op te han­gen. Er bestaat gevaar voor
een elektrische schok door
beschadigde netsnoeren.

na verloop van td vuil en zand

zich kunnen ophopen, wat de
pomp zou kunnen beschadigen.

W adviseren, de pomp op een

baksteen te zetten.

B een te lage waterspiegel kan het
in het kanaal gesitueerde slk snel

indrogen en beletten dat de pomp
start.

1)

Netaansluiting

De door u aangekochte pomp is reeds van
een randaardestekker voorzien.
Het apparaat is bestemd voor de aanslui­ting op een stopcontact zonder aarding
met RCD (Residual Current Device) met
230 V~ 50 Hz.

• Het pompkanaal dient minstens de
afmetingen van 40 x 40 x 50 cm te

49

NL BE

Aansluiting van de

leiding

De installatie van de pomp gebeurt

- met vaste ppleiding

- met exibele slangleiding.

1. Schroef de Quick-Connect-adapter (8)
op de pompuitgang (6).

2. Druk de rode ontgrendelingsknop in
op de Quick-Connect-adapter (8) en
schuif de hoekadapter met Quick-Con­nect-aansluiting (9) in de Quick-Con­nect-adapter (8). Laat de rode ontgren­delingsknop weer los.

3. Stulp de slang over het verloopstuk
(10) en bevestig ze met een slangklem.

Of gebruik een schroefverbinding

aan de hoekadapter met Quick-Con­nect-aansluiting (9) resp. aan het redu­ceerstuk (10).

Uitgang met 1½ “ inwendige schroef-



draad aan de pomp voor de aanslui­ting van de quick-connect- adapter (8)
of voor de directe aansluiting van een

slang met 1½ “ uitwendige schroef­draad;
Uitgang met 1½“ uitwendige schroef-



draad aan de hoekadapter () voor de
aansluiting van het verloopstuk (11) of

van een 1½“ schroefverbinding;

Uitgang aan het verloopstuk (10) voor



de aansluiting van een 1¼ “ of 1½ “

slang als klemverbinding (bevestiging

met slangklem);
Uitgang met 1“ uitwendige schroef-



draad aan het verloopstuk (10) voor de
aansluiting van een 1“ schroefverbin­ding

Uitgang met 1“ aan het verloopstuk



(10) voor de aansluiting van een 1“

slang als klemverbinding
met slangklem).

(bevestiging

Let erop dat b gebruikmaking van

het verloopstuk (Uitgang met

) de partikelgrootte

1“

max. 18 mm mag bedragen omdat
in het andere geval het verloopstuk
en de slang verstopt kunnen raken.

Instellen van het aan/

uit - schakelpunt

De drfschakelaar (3) is zo ingesteld dat
een onmiddellke ingebruikname mogelk

is.

B een stationaire installatie moet

de werking van de drfschakelaar

(3) regelmatig (ten laatste telkens
na drie maanden) gecontroleerd
worden.

Het in- en uitschakelpunt van de vlotter­schakelaar (3) kan in meerdere standen
worden ingesteld:

1. Druk de hendel (13) van de hoogtere­geling van de vlotterschakelaar (2) sa­men en zet de hendel in de gewenste
stand.

2. Laat de hendel (13) weer los. De hoog­teregeling van de vlotterschakelaar(2)
klikt vast.

Controleer de drfschakelaar (3):

- H moet zodanig gepositioneerd

zn, dat h vr op en neer kan

gaan. De schakelpunthoogte

„Aan“ en de schakelpunthoogte
„Uit“ moeten gemakkelk bereikt

kunnen worden.

U kan dit kontroleren door de
pomp in een met water gevuld
vat te zetten en de drfschake-

3) met de hand voorzichtig

laar (
op te tillen en vervolgens weer

50

te laten zakken. Zo kan u zien of
de pomp aan- resp. uitschakelt.

- Zorg er ook voor dat de afstand
tussen de kop en de

(2) van de drfschake-

stelling

laar (3) niet te klein is. B een te
kleine afstand is optimaal funkti­oneren niet gegarandeerd.

- Let erop dat b het instellen van
de drfschakelaar
de bodem raakt b het uitscha-

kelen van de pomp.

Er bestaat een gevaar voor droog-

lopen, wanneer de drfschake­laarkabel ( 12) te lang wordt
gekozen, met name wanneer de
hoogteverstelling van de drfscha­kelaar (2) niet is gemonteerd (zie

„Inbedrfstelling“).

hoogtever-

3) deze niet

Lengte van de

vlotterschakelaar-kabel
instellen

1. Houd de vlotterschakelaar-hoogte-instel-

ling (2) in positie.

Vlotterschakelaar-kabel (12) te
kort ingesteld

2. Trek aan de vlotterschakelaar-kabel

aan de vlotterschakelaar (3) om hem
langer te maken.

Vlotterschakelaar-kabel (12) te
lang ingesteld

3. Trek aan de vlotterschakelaar-kabel

aan een punt vóór de vlotterschake­laar-hoogte-instelling (2).

Handmatige werking

In de handmatige modus schakelt de pomp
niet automatisch uit omdat de drfschake­laar (

3) overbrugd is.

NL BE

Positioneer de drfschakelaar (3)

loodrecht naar boven in de hoog­teverstelling (2) van de drfschake­laar.

Observeer de pomp in de handma-

tige modus voortdurend. Schakel

de pomp onmiddellk uit (netstekker

uittrekken) wanneer er geen water
meer gepompt wordt. Het gevaar
voor beschadigingen bestaat als de
pomp droogloopt.

Ingebruikname

• Controleer, of de pomp vast op
de kanaalbodem staat of veilig
opgehangen is.

• Zet de pomp eventueel op
een tegel en niet direct op de
schachtbodem. Zo voorkomt
u schade aan de pomp als de
schachtbodem vuil is.

• Controleer, of de persleiding zo­als reglementair voorgeschreven
aangebracht werd.

• Vermdt het drooglopen van de
pomp. Kk regelmatig de wer­king van de drfschakelaar na.
B veronachtzaming of b het

drooglopen van de pomp komen
garantie- en aansprakelkheids­claims te vervallen.

• Kontroleer of de netspanning
inderdaad 230 V~ 50 Hz be­draagt.

• Kontroleer de toestand van het
stopcontact (beveiligd minstens

6A, RCD-schakelaar).

• Zorg ervoor dat er nooit vocht
of water in het stopcontact kan
komen. Er bestaat gevaar voor
een elektrische schok.

51

NL BE

Reiniging/onderhoud/
opbergen

Reinig en onderhoud uw apparaat regel­matig. Daardoor worden het prestatiever­mogen en een lange levensduur van het
apparaat gewaarborgd.

Laat werkzaamheden, die niet in

deze handleiding beschreven zn,

door ons servicecenter doorvoeren.
Maak uitsluitend gebruik van origi­nele onderdelen.
Zo vermdt u schade aan het appa­raat en eventueel daaruit voortvloei-

ende lichamelke letsels.

Voor begin van de onderhouds-

werkzaamheden de stekker uittrek­ken. Door beweegbare onderdelen
bestaat er gevaar voor een elektri­sche schok of voor verwondingen.

Algemene reinigings- en
onderhoudswerkzaamheden

• Indien de pomp veel getransporteerd
wordt, moet de pomp na elk gebruik
met schoon, helder water worden ge­reinigd.

• B stationaire installatie moet de wer­king van de drfschakelaar (

gelmatig (minstens elke drie maanden)
gekontroleerd worden.

• Pluisjes en vezelachtige deeltjes die
zich eventueel in de pompbehuizing
hebben vastgezet met een waterstraal

verwderen.

• De schacht regelmatig van modder
ontdoen en ook de schachtwanden rei­nigen.

• Afzettingen op de drfschakelaar met

schoon water reinigen.

3) re-

• Als de pomp voor een lange td niet

wordt gebruikt, dan moet deze na
het laatste gebruik en voor het eerste
gebruik opnieuw worden gereinigd,
omdat er zich door afzettingen en
resten anders startproblemen kunnen
voordoen.

Voetdeel reinigen

Trek de stekker uit het stopcontact

voordat u aan het apparaat werkt.

Er bestaat een risico op elektrische

schokken of op letsel door bewe­gende delen.

Verontreinigingen aan de onderzde van

de pomp kunnen met schoon water wor­den weggespoten.

Alle daarbuiten ressorterende maatregelen,
in het bzonder het openen van de pomp,

dienen door een vakkundig geschoolde
elektricien uitgevoerd te worden. Gelieve
in geval van een reparatie altd tot het ser­vicecenter te richten.

Opslag

• Bewaar het apparaat gereinigd, droog

en buiten de reikwdte van kinderen.

• Ter bewaring schroeft de hoekadapter
( 9) los.

• Leg het netsnoer (4) been in een cirkel

en hang het tussen de greep (1) en de
hoogteverstelling van de vlotterschake­laar (2) op de houder van de hoogte­verstelling van de vlotterschakelaar (2).
Zie afbeelding

.

52

NL BE

Afvalverwerking/
milieubescherming

Breng het apparaat, de toebehoren en de
verpakking naar een geschikt recyclage­punt.

Apparaten horen niet b het huis-

vuil.

Lever het apparaat in b een recyclepunt.

De gebruikte kunststof en metalen onder­delen kunnen nauwkeurig worden geschei­den, zodat ze eenvoudig opnieuw kunnen
worden gebruikt. Raadpleeg hiervoor ons
servicecenter.

Garantie

Geachte cliënte, geachte klant,

U krgt op dit apparaat 3 jaar garantie, te

rekenen vanaf de datum van aankoop.
Ingeval van gebreken aan dit product heeft
u tegenover de verkoper van het product

wettelke rechten. Deze wettelke rechten

worden door onze hierna beschreven ga­rantie niet beperkt.

Garantievoorwaarden

De garantietermn begint met de datum

van aankoop. Gelieve de originele kassa­bon goed te bewaren. Dit document wordt

als bews van de aankoop benodigd.

Indien er zich binnen drie jaar, te rekenen
vanaf de datum van aankoop van dit pro­duct, een materiaal- of fabricagefout voor­doet, wordt het product door ons – naar
onze keuze – voor u gratis gerepareerd of
vervangen. Deze garantievergoeding stelt

voorop dat binnen de termn van drie jaar
het defecte apparaat en het bews van

aankoop (kassabon) voorgelegd en dat

schriftelk kort beschreven wordt, waarin

het gebrek bestaat en wanneer het zich
voorgedaan heeft.

Als het defect door onze garantie gedekt
is, krgt u het gerepareerde of een nieuw

product terug. Met herstelling of uitwisse­ling van het product begint er geen nieuwe
garantieperiode.

Garantieperiode en wettelke
kwaliteitsgarantie

De garantieperiode wordt door de garan­tievergoeding niet verlengd. Dit geldt ook
voor vervangen en gerepareerde onderde­len. Eventueel al b de aankoop bestaan­de beschadigingen en gebreken moeten

onmiddellk na het uitpakken gemeld
worden. Na het verstrken van de garan-

tieperiode tot stand komende reparaties
worden tegen verplichte betaling van de
kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwali-

teitsrichtlnen zorgvuldig geproduceerd en
vóór aevering nauwgezet getest.

De garantievergoeding geldt voor materi­aal- of fabricagefouten. Deze garantie is
niet van toepassing op productonderdelen,

die aan een normale sltage blootgesteld
zn en daarom als aan sltage onderhevi-

ge onderdelen beschouwd kunnen worden
(b.v. aansluit-hoekstaal-set, waaier) of op
beschadigingen aan breekbare onderde­len (b.v. schakelaars).
Deze garantie valt weg wanneer het pro­duct beschadigd, niet oordeelkundig ge­bruikt of niet onderhouden werd. Voor een
vakkundig gebruik van het product dienen

alle in de gebruiksaanwzing vermelde
aanwzingen nauwgezet in acht genomen

te worden. Gebruiksdoeleinden en hande­lingen, die in de gebruiksaanwzing afge­raden worden of waarvoor gewaarschuwd

wordt, dienen onvoorwaardelk vermeden

te worden.

53

NL BE

Het product is uitsluitend voor het privé- en
niet voor het commerciële gebruik be­stemd. B een verkeerde of onoordeelkun­dige behandeling, toepassing van geweld

en b ingrepen, die niet door het door ons
geautoriseerde serviceliaal doorgevoerd

werden, valt de garantie weg.

Er wordt geen garantie gegeven indien
de pomp wordt gebruikt voor het afvoeren
van zanderig water of agressieve vloeistof-

fen, of b ander ondeskundig, niet regle­mentair gebruik als ook b het niet navol­gen van de gebruiksaanwzing, gebruik

van geweld of onvoldoende en ondes­kundig onderhoud waardoor dichtingen,
scheprad, motor of andere onderdelen

beschadigd kunnen raken. Ook vuilwater­dompelpompen zn niet geschikt voor het

afvoeren van schurende materialen (zand,
stenen).

Let op: dompelpompen zn afwate­ringspompen. Dompelpompen zn zo
gebouwd, dat z binnen hun vermogens-

klasse een bepaalde hoeveelheid water zo

snel mogelk kunnen op- of wegpompen.
Dompelpompen zn niet geschikt voor
irrigatiedoeleinden (bvoorbeeld voor het

besproeien van de tuin) of om permanent

te laten pompen (bvoorbeeld voor beeklo­pen of vverfonteinen). B gebruik dat in
strd is met deze voorschriften vervalt de

garantie op het apparaat.
In het bzonder b gebruik van vuilwater­dompelpompen zonder bodemplaat, of (dit
geldt voor alle pompen) b beschadigin­gen die door het ophangen of vastzetten
aan de stroomkabel veroorzaakt werden,
vervalt de garantie. De pompen mogen
niet drooglopen of aan vorst worden bloot­gesteld.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwzingen

gevolg te geven om een snelle behande­ling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de

kassabon en het identicatienummer
(IAN344876_2004) als bews van de

aankoop klaar te houden.

• Gelieve het artikelnummer uit het type­plaatje.

• Indien er zich functiefouten of andere
gebreken voordien, contacteert u in
eerste instantie de hierna vernoemde
serviceafdeling telefonisch of per
e-mail. U krgt dan bkomende in-
formatie over de afhandeling van uw
klacht.

• Een als defect geregistreerd product
kunt u, na overleg met onze klan­tenservice, mits toevoeging van het

bews van aankoop (kassabon) en de

vermelding, waarin het gebrek bestaat
en wanneer het zich voorgedaan heeft,
voor u franco naar het u medegedeel-

de serviceadres zenden. Om proble­men b de acceptatie en extra kosten
te vermden, maakt u onvoorwaarde­lk uitsluitend gebruik van het adres,

dat u medegedeeld wordt. Zorg ervoor
dat de verzending niet ongefrankeerd,
als volumegoed, per expresse of via

een andere speciale verzendingswze

plaatsvindt. Gelieve het apparaat met
inbegrip van alle b de aankoop b­geleverde accessoires in te zenden en
voor een voldoende veilige transport­verpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de ga-
rantie vallen, tegen berekening door ons

serviceliaal laten doorvoeren. Z maakt

graag voor u een kostenraming op.

54

W kunnen uitsluitend apparaten behande­len, die voldoende verpakt en gefrankeerd
ingezonden werden.
Opgelet: Gelieve uw apparaat gereinigd

en met een aanwzing op het defect naar
ons serviceliaal te zenden.
Ongefrankeerd – als volumegoed, per

expresse of via een andere speciale ver-

zendingswze – ingezonden apparaten

worden niet geaccepteerd.
De afvalverwerking van uw defecte inge-

zonden apparaten voeren w gratis door.

Service-Center

Service Nederland

NL

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [email protected]

IAN 344876_2004

Service België

BE

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [email protected]

IAN 344876_2004

NL BE

Importeur

Gelieve in acht te nemen dat het volgende
adres geen serviceadres is. Contacteer in
eerste instantie het hoger vermelde service­center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim

DUITSLAND

www.grizzly-service.eu

55

NL BE

Foutopsporing

Storingen Oorzaken Hulp

netspanning kontroleren
drfschakelaar in een stei­lere positie brengen

pomp goed op de schacht
zetten

pomp reinigen en versle­ten onderdelen vervangen

stekker uittrekken en zowel
pomp als schacht reinigen

op een maximale tempera-

tuur van 35°C letten!

Pomp start niet

Pomp voert niet
af

Pomp schakelt
niet uit

Hoeveelheid
afgevoerd water
niet voldoende

Pomp na een kor-

te looptd af

geen stroom

drfschakelaar (

slang geplooid slang recht leggen

drfschakelaar (

ken

prestatievermogen van de pomp ver-

minderd door sterk vervuilde en/of

schurende watermengsels

motor schakelt de pomp b te sterke

waterverontreinigingen automatisch
uit.
Temperatuur van het water te hoog,
motor schakelt automatisch uit

3) kapot

3) kan niet zak-

Reserveonderdelen/accessoires

Reserveonderdelen en accessoires verkrgt u op

www.grizzly-service.eu

Ondervindt u problemen b het orderproces, gebruik dan het contactformulier.
B andere vragen neemt u contact op met het “Service-Center” (zie pag. 55).

Pos. Benaming Bestel nummers

8/9/10 Aansluit-hoekstaal-set 91103475
11 8 m nylon trekkabel 91102503

56

PL

Spis tresci

Wstęp ........................................57

Uwagi specjalne ........................57

Przeznaczenie ............................58

Opis ogólny ...............................58

Zawartość opakowania .................. 58

Przegląd .......................................59

Opis działania ..............................59

Dane techniczne .........................59

Dane wydajnościowe ..................... 59

Zasady bezpieczeństwa ............. 59

Symbole graczne na urządzeniu .... 60

Symbole w instrukcji obsługi ............60

Ogólne zasady bezpieczeństwa ...... 60

Uruchamianie ............................62

Ustawianie, zawieszanie ................62

Podłączanie do sieci ......................63

Podłączanie przewodu ................... 63

Kontrola działania
włącznika-wyłącznika pływakowego 63

Tryb ręczny ...................................64

Kontrole przed uruchomieniem ........64

Konserwacja/oczyszczanie/

przechowywanie urządzenia .....65

Ogólne prace z

zakresu oczyszczania ....................65

Czyszczenie podstawy pompy ........66

Przechowywanie urządzenia ...........66

Usuwanie i ochrona

środowiska ................................66

Gwarancja .................................66

Serwis naprawczy .....................68

Service-Center ............................68

Importer ....................................68

Odszukiwanie błędów ............... 69

Części zamienne/Akcesoria ........ 69

Tłumaczenie or yginalnej

deklaracji zgodności WE ............98

Wstęp

Gratulujemy zakupu nowego urządzenia.
Zdecydowali się Państwo na zakup warto­ściowego produktu. Niniejsze urządzenie

sprawdzono w trakcie produkcji pod

kątem jakości, a także dokonano jego
kontroli ostatecznej. W ten sposób za­pewniona jest jego sprawność. Nie da się
wykluczyć tego, że w pojedynczych przy­padkach w urządzeniu lub przy nim wzgl.
w wężach mogą się znaleźć pozostałości

wody lub smaru. Nie jest to brakiem ani
uszkodzeniem, czy powodem do troski o

urządzenie.

Instrukcja obsługi jest częścią skła-

dową produktu. Zawiera ona waż­ne wskazówki dotyczące bezpie­czeństwa, eksploatacji i utylizacji.
Przed rozpoczęciem użytkowania
produktu należy się zapoznać ze
wszystkimi wskazówkami dotyczą­cymi obsługi i bezpieczeństwa.
Produkt należy użytkować tylko

zgodnie z opisem i podanym prze­znaczeniem.

Instrukcję należy przechowywać

starannie, a w przypadku przeka­zania produktu osobom trzecim

należy dostarczyć nabywcy kom­pletną dokumentację.

Uwagi specjalne

• Nie wolno używać urządzenia,

gdy w wodzie przebywają oso­by. Istnieje niebezpieczeństwo
porażenia prądem elektrycz-

nym.

• Podłączaj urządzenie tylko do

gniazdek wyposażonych w

RCD (Residual Current Device)

o wartości nie większej od

57

PL

30mA; bezpiecznik co naj­mniej 6 amperów.

• Aby uniknąć zagrożeń spowo-

dowanych uszkodzeniem prze-

wodu sieciowego urządzenia,
należy zlecić wymianę prze-

wodu producentowi, w punkcie
serwisowym, lub osobie posia-

dającej podobne kwalikacje.

• Te urządzenia mogą być uży-

wane przez dzieci w wieku po-

wyżej 8 lat oraz przez osoby o
obniżonej sprawności zycznej,
sensorycznej czy umysłowej lub
o niedostatecznym doświad­czeniu i/lub wiedzy tylko wów­czas, jeśli osoby te znajdują się
pod nadzorem lub jeśli zostały

poinstruowane w zakresie bez-

piecznego użycia urządzenia i
zrozumiały wynikające stąd nie­bezpieczeństwa. Dzieciom nie
wolno bawić się urządzeniem.
Czyszczenia i konserwacji urzą­dzenia nie wolno powierzać
dzieciom, chyba że wykonują
te czynności pod nadzorem.

Pilnować, aby dzieci nie bawiły

się urządzeniem.

• Wyciek środków smarnych
może spowodować zanieczysz-

czenie cieczy.

• Proszę przestrzegać pozo­stałych uwag zawartych w

rozdziale „Konserwacja i czysz-

czenie“.

nia i wypompowywania wody z kadzi i

zbiorników, do wypompowywania wody z

zalanych piwnic oraz do pobierania wody

ze studni i szybów.
Urządzenie nie nadaje się do zastosowań
profesjonalnych. W przypadku używania
urządzenia do celów profesjonalnych
gwarancja traci ważność.
Każdy inny sposób używania urządzenia,
który nie jest jednoznacznie określony jako
dozwolony w niniejszej instrukcji obsługi
może spowodować uszkodzenie urządze­nia i stanowić poważne zagrożenie dla
użytkownika.
Pompa nie jest przeznaczona do pracy cią­głej. Ciągła praca skraca okres eksploata­cji pompy i zmniejsza długość gwarancji.
Osoba obsługująca urządzenie lub jego
użytkownik odpowiada za wszelkie wy-

padki lub szkody poniesione przez innych

ludzi albo uszkodzenia ich własności.

Producent nie odpowiada za szkody wy-

wołane niezgodnym z przeznaczeniem
użytkowaniem lub nieprawidłową obsługą
urządzenia.

Opis ogólny

Rysunek ilustrujący najważniej-

sze elementy funkcyjne znaj-

dziesz na rozkładanej stronie.

Zawartośćopakowania

Rozpakuj urządzenie i sprawdź, czy jest

ono kompletne.

Przeznaczenie

Pompa zatapialna do wypompowywania

wody jest pompą do tłoczenia wody i
brudnej wody (max. rozmiar cząsteczek =
35 mm) o temperaturze najwyżej 35 °C.
Nadaje się ona np. do przepompowywa-

58

- Zmontowana pompa do wody ściekowej

- Adapter Quick-Connect

- Adapter kątowy
z przyłączem Quick-Connect

- Zwężka

- Cięgło nylonowe, 8 m

- Instrukcja obsługi

PL

Prawidłowo posegreguj i usuń materiały

opakowania.

Przegląd

1 Rękojeść

2 Regulacja wysokości włącznika

pływakowego

3 Przełącznik pływakowy

4 Kabel sieciowy
5 Stopa
6 Wyjście pompy

7 Obudowa pompy
8 Adapter Quick-Connect
9 Adapter kątowy z przyłączem

Quick-Connect

10 Zwężka

11 Cięgło nylonowe, 8 m
12 Kabel włącznika pływakowego
13 Dźwignia, regulacja wysokości

włącznika pływakowego

Opisdziałania

Pompa zatapialna do wypompowywania

wody posiada obudowę ze stali nierdzew­nej, stabilną stopę ssącą i nierdzewny wał

silnikowy.

Pompa jest wyposażona w przełącznik
pływakowy, który włącza i wyłącza urzą­dzenie automatycznie w zależności od

poziomu lustra wody.
Silnik jest zabezpieczony przed prze­grzaniem przez presostat (bezpiecznik
termiczny).

Funkcje elementów urządzenia są podane
w poniższym opisie.

Dane techniczne

Pobór mocy .............................. 1100 W

Maksymalna wydajność

pompowania (Q max) .............20000 l/h

Maks. wysokość pompowania (H max) 9 m

Maks. głębokość zanurzenia ............. 7 m

Maks. temperatura wody (T max) .... 35 °C

Przyłącze węża ............... 1“, 1¼ “, 1½ “

Maksymalny rozmiar ziarna ......... 35 mm

Wysokość punktu „włącz“ ......ok. 520 mm

Wysokość punktu „wyłącz“ ....ok. 230 mm

Minimalny poziom wody

przy zasysaniu ...............................9 cm

Długość kabla sieciowego............... 10 m

Ciężar (z akcesoria) ................... 5,65 kg

Typ zabezpieczenia .............................. l

Rodzaj ochrony ...............................IPX8

Pomiar maksymalnych parametrów wy­daj-nościowych ma miejsce przy prostym,
bezpośrednim wyjściu. Adapter kątowy
może zredukować wydajność pompy.

Danewydajnościowe

(m)

(l/h)

Zasadybezpieczeństwa

Ten rozdział zawiera podstawowe
przepisy bezpieczeństwa dotyczą­ce pracy z urządzeniem.

Pompa zanurzeniowa

do brudnej wody ................ PTPS 1100 A1

Napięcie znamionowe

wejścia ........................... 230 V~, 50 Hz

59

PL

7 m

Symbolegracznena
urządzeniu

Uwaga! Nie stosować do

wody o dużej zawartości
piasku!

Uwaga! Unikać pracy pom-

py na sucho! Niebezpieczeń­stwo przegrzania!

Przed rozpoczęciem pracy z

pompą zapoznaj się dokład-

nie z wszystkimi elementami

sterującymi, a w szczegól­ności z ich funkcjami i spo­sobem działania. W razie
potrzeby poproś o pomoc
specjalistę. Przeczytaj nale­żącą do urządzenia instruk­cję obsługi i przestrzegaj za­wartych w niej wskazówek!

Uwaga! W razie uszkodze-

nia albo przecięcia kabla

sieciowego natychmiast wyj­mij wtyczkę kabla z gniazd­ka sieci elektrycznej.

Uwaga! Gorąca powierzch-

nia! Niebezpieczeństwo po­parzenia!

Maksymalna głębokość za-

nurzenia podczas pracy

Urządzeń elektrycznych

nie należy wyrzucać razem

z odpadami domowymi.

Symbole w instrukcji ob-

sługi

Symbol niebezpieczeń-

stwa z informacjami na
temat ochrony osób i
zapobiegania szkodom
materialnym.

Znak nakazu z informacjami

na temat zapobiegania szko­dom.

Wyjąć wtyk sieciowy.

Znak informacyjny ze wska-

zówkami ułatwiającymi po­sługiwanie się urządzeniem.

Ogólne zasady bezpie-

czeństwa

Praca z urządzeniem:

Ostrożnie: W ten sposób

unikniesz wypadków i zra­nień:

• Osoby, które nie znają instrukcji

obsługi, nie mogą używać urzą­dzenia. Przepisy lokalne mogą
określać minimalny wiek osoby
obsługującej urządzenie.

• Dla ochrony przed porażeniem

prądem elektrycznym należy
nosić mocne obuwie.

• Zastosuj odpowiednie środki w

celu uniemożliwienia dzieciom
dostępu do pracującego urzą­dzenia. Istnieje niebezpieczeń­stwo doznania obrażeń.

• Nie używaj urządzenia w po-

bliżu palnych cieczy lub gazów.
Nieprzestrzeganie tej wskazów-

60

PL

ki pociąga za sobą niebezpie­czeństwo pożaru lub wybuchu.

• Przechowuj urządzenie w su­chym, zamkniętym i niedostęp-

nym dla dzieci miejscu.

Ostrożnie! W ten sposób

unikniesz uszkodzeń urzą­dzenia i wynikających stąd
szkód osobowych:

• Pompowanie substancji agre-

sywnych chemicznie/powo­dujących ścieranie (np. woda
zawierająca piasek), żrących,

palnych (np. paliwa silniko-

we) lub wybuchowych, słonej
wody, środków czyszczących
i środków spożywczych jest

niedozwolone. Temperatura

pompowanej cieczy nie może
przekraczać 35 °C. Nieprze­strzeganie tych uwag może
prowadzić do uszkodzenia
urządzenia i stwarzać niebez­pieczeństwo dla użytkownika.

• Nie pracuj uszkodzonym,
niekompletnym lub przebudo­wanym bez zgody producenta

urządzeniem. Przed urucho­mieniem urządzenia zleć wy­kwalikowanemu specjaliście
sprawdzenie, czy zostały zasto-

sowane wymagane zabezpie­czenia elektryczne.

• Nadzoruj urządzenie podczas

pracy (przede wszystkim w po­mieszczeniach mieszkalnych),

aby dostatecznie wcześnie
rozpoznać automatyczne wyłą­czenie pompy albo pracę „na

sucho”. Regularnie sprawdzaj

działanie przełącznika pływa­kowego (zob. rozdział „Uru-

chamianie”). Nieprzestrzeganie

powyższych wskazówek pocią­ga za sobą utratę gwarancji i
rękojmi.

• Uwaga – pompa nie jest przy-

stosowana do ciągłej pracy (np.
do napędzanie cieków wod-

nych w sadzawkach ogrodo­wych). Regularnie sprawdzaj,

czy urządzenie prawidłowo

pracuje.

• Uwaga – pompa zawiera środ­ki smarne, które w określonych
okolicznościach mogą wyciec
z pompy i spowodować uszko-

dzenia oraz zanieczyszczenia.

Nie używaj pompy w sadzaw­kach ogrodowych, w których
żyją ryby i/lub cenne rośliny.

• Nie noś i nie mocuj urządzenia
za kabel ani przewód ciśnienio-

wy.

• Chroń urządzenie przed mro­zem i pracą bez wody („na

sucho”).

• Używaj tylko oryginalnych
akcesoriów i nie przebudowuj
urządzenia.

• Przeczytaj wskazówki na temat
„Konserwacja/oczyszczanie/
przechowywanie urządzenia”
urządzenia w instrukcji obsługi.
Wszystkie wykraczające poza
ten zakres czynności, a szcze­gólnie otwieranie urządzenia,
muszą być wykonywane przez
wykwalikowanego elektryka.
Jeżeli urządzenie wymaga na­prawy, zwracaj się zawsze do

naszego Centrum Serwisowego.

61

PL

Bezpieczeństwo elektryczne:

Ostrożnie: W ten sposób

unikniesz wypadków i zra­nień wskutek porażenia prą-

dem:

• Urządzenie musi być ustawione
tak, by podczas pracy był w
każdej chwili zapewniony do­stęp do wtyczki sieciowej.

• Przed uruchomieniem nowej

pompy zleć wykwalikowane­mu specjaliście sprawdzenie:

- czy uziemienie, przewód

zerowy i bezpiecznik uszko-

dzeniowy spełniają przepisy

dostawcy energii elektrycznej

i bezbłędnie działają,

- czy złącza elektryczne są
zabezpieczone przed wodą i
wilgocią.

• W razie zagrożenia zalaniem
elektryczne złącza wtykowe
należy umieścić w miejscu za-

bezpieczonym przed zalaniem.

• Uważaj, by napięcie sieciowe
było zgodne z danymi znajdu­jącymi się na tabliczce znamio-

nowej.

• Przed każdym użyciem skontro­luj urządzenie, kabel i wtyczkę
pod kątem uszkodzeń. Uszko-

dzonych kabli nie wolno napra-

wiać, lecz należy je wymieniać
na nowe. Naprawę uszkodzeń
urządzenia należy zlecać auto­ryzowanemu specjaliście.

• Nie wyciągaj wtyczki z gniazd­ka, ciągnąc za kabel. Chroń
kabel przed gorącem, olejem i
ostrymi krawędziami.

• Nie noś ani nie mocuj urządze-

nia za kabel.

• Używaj tylko przedłużaczy za-

bezpieczonych przed bryzgami
wody i przeznaczonych do
stosowania na dworze. Przed

użyciem zawsze odwijaj kabel
z bębna kablowego. Zawsze

sprawdzaj, czy kabel nie jest
uszkodzony.

• Przed rozpoczęciem jakichkol­wiek prac przy urządzeniu,
w przypadku wystąpienia
nieszczelności w układzie wod-

nym, na czas przerw w pracy,

a także gdy urządzenie nie jest
używane, należy wyciągnąć
wtyczkę z kontaktu.

• Przedłużacze kabli nie mogą
mieć średnicy mniejszej niż
węże gumowe z oznaczeniem
H07RN8-F. Długość przewodu
musi wynosić 10 m. Przekrój
licy przedłużacza musi wynosić

co najmniej 2,5 mm

2

.

• Wykonać instalację elektryczną
zgodnie z przepisami krajowy­mi.

Uruchamianie

Ustawianie, zawieszanie

• Kanał pompy powinien mieć rozmiary

co najmniej 40 x 40 x 50 cm, aby

przełącznik pływakowy (
się swobodnie poruszać.

• Urządzenie można zawiesić za uchwyt

1) lub postawić na dnie studzienki.

(

Do zawieszania i/lub wyciągania
pompy można używać dostarc zonej

linki (
W celu bezpiecznego zawieszenia

przeciągnij linkę (

uchwyt (

Nigdy nie wieszaj urządzenia za wąż.

11).

1) patrz ilustracja .

3) mógł

11) przez

62

PL

Uważaj, by nigdy nie trzy-

mać ani nie zawieszać urzą-

dzenia za kabel sieciowy.

Grozi to porażeniem prądem

wskutek uszkodzenia kabli.

Pamiętaj, że na dnie szybu może

się z czasem gromadzić brud i pia­sek, które mogą uszkodzić pompę.

Zalecamy ustawienie pompy na
cegle.

Gdy lustro wody leży zbyt nisko,
muł znajdujące się w kanale może
szybko zaschnąć i uniemożliwić

uruchomienie pompy.

Podłączaniedosieci

Kupiona pompa jest wyposażona we
wtyczkę z zestykiem ochronnym. Urządze­nie jest przeznaczone do podłączania do

gniazdka z zestykiem ochronnym RCD (Re-

sidual Current Device), o napięciu 230V~

50Hz.

 Podłączanieprzewodu

Pompę ściekową należy zainstalować

- albo ze stałym przewodem rurowym,

- albo z giętkim przewodem wężowym.

1. Zakręć adapter Quick-Connect (8) na
wyjściu pompy (6).

2. Wciśnij czerwony przycisk zwalnia­jący na adapterze Quick-Connect (8)
i wsuń adapter kątowy z przyłączem

Quick-Connect (9) do adaptera Quick­Connect (8). Zwolnij ponownie czerwo-

ny przycisk zwalniający.

3. Nasuń wąż na zwężką (10) i zamocuj
go obejmą do węży.

Lub użyj połączenia śrubowego na

adapterze kątowym z przyłączem Qu-

ick-Connect (9) lub na kształtce reduk-

cyjnej (10).

Wyjście z gwintem wewnętrznym



1½ “ do pompy, do podłączenia do

adaptera Quick-Connect (8) albo do

bezpośredniego podłączenia węża z
gwintem zewnętrznym 1½ “;

Wyjście z gwintem wewnętrznym 1½“



na adapterze kątowym (9) do pod­łączania zwężką (10) albo łącznika
wkręcanego 1½“

Wyjście ze zwężką (10) do podłącze-



nia węża 1¼ “ albo 1½ “ jako złącze
zaciskowe (mocowanie opaską zaci­skową do węży);

Wyjście z gwintem zewnętrznym 1“ na



zwężką (10) do podłączania łącznika
wkręcanego 1“;

Wyjście 1“ na zwężką (10) do podłą-



czania węża 1“ jako złącze zaciskowe
(mocowanie opaską zaciskową do
węży).

Zwracać uwagę na to, że w przy-

padku zastosowania zwężki
(Wyjście 1“) wielkość cząstek sta­łych może wynosić maks. 18mm,
ponieważ w przeciwnym razie
może dojść do zatkania zwężki i
węża.



 Kontroladziałania

włącznika-wyłącznika
pływakowego

Włącznik-wyłącznik pływakowy (
jest ustawiony w sposób umożliwiający na-

tychmiastowe uruchomienie pompy.

Przy instalacji stacjonarnej działa-

nie włącznika-wyłącznika pływa-

kowego (

3) należy regularnie

3)

63

PL

kontrolować (najpóźniej co trzy
miesiące).

Punkt włączenia lub wyłączenia przełącz­nika pływakowego (3) można ustawiać w

kilku pozycjach:

1. Ściśnij dźwignię (13) na regulacji wy­sokości przełącznika pływakowego (2)
i ustaw ją w żądanym położeniu.

2. Ponownie zwolnij dźwignię (13). Regu­lacja wysokości przełącznika pływako­wego (2) zatrzaskuje się.

Sprawdź włącznik pływakowy (3):

- Musi być on umieszczony w taki
sposób, aby pozwalał się swobod­nie podnosić i opuszczać. Wyso­kość punktu przełączania „Zał.“ i
„Wył.“ musi być łatwo osiągalna.

Sprawdź to stawiając pompę do

naczynia napełnionego wodą i
ostrożnie podnieś ręką włącznik
pływakowy (3), i następnie ponow­nie go opuść. Możesz przy tym
zobaczyć, czy pompa się włącza
lub wyłącza.

- Zwróć uwagę także na to, aby
odstęp między włącznikiem pływa­kowym (3) i regulacją wysokości
włącznika pływakowego (2) nie był
zbyt mały. Przy zbyt małym odstę­pie nie będzie zapewnione jego
prawidłowe działanie.

- W trakcie ustawiania zwróć uwagę
na to, aby włącznik pływakowy
(3) przed wyłączeniem pompy nie
dotykał ziemi.

Zbyt długi kabel włącznika pły-

wakowego (

niebezpieczeństwo pracy na su­cho, w szczególności jeśli nie jest
zamontowana regulacja wysokości

12) stwarza

włącznika pływakowego (8) (patrz
„Uruchomienie“).

Trybręczny

W trybie ręcznym pompa nie wyłącza się
automatycznie, ponieważ włącznik pływa-

kowy (

3) jest zmostkowany.

Ustaw włącznik pływakowy (3)

pionowo do góry w regulacji wyso­kości włącznika pływakowego (2).

W trybie ręcznym stale obserwuj

pompę. Natychmiast wyłącz pom­pę (wyjmij wtyk sieciowy), jeśli
pompa nie pompuje już wody.

Praca pompy na sucho grozi jej
uszkodzeniem.

Kontrole przed
uruchomieniem

• Spraqwd: czy pompa pewnie
stoi na dnie szybu i jest stabilnie
zawieszona.

• W razie potrzeby umieść pompę
na cegle, a nie bezpośrednio na

dnie studzienki. Zapobiegnie to
uszkodzeniu pompy w przypad­ku zanieczyszczonego dna
studzienki.

• Sprawdź, czy przewód ciśnie­niowy jest prawidłowo zamo­cowany, a nieużywane wyjście
pompy dobrze zamknięte.

• Regularnie sprawdzaj działanie
przełącznika pływakowego.
Nieprzestrzeganie powyższych
wskazówek lub pozwalanie
pompie na pracę na sucho po­ciąga za sobą utratę gwarancji i
rękojmi.

64

PL

• Unikaj pracy pompy na sucho

(prawidłowe ustawienie włącz­nika-wyłącznika pływakowego).
Upewnij się, że parametry sieci
elektrycznej wynoszą 230 V~
50Hz.

• Sprawdź stan gniazdka elek­trycznego i upewnij się, że

posiada ono odpowiednie za-

bezpieczenie (co najmniej 6A).

• Upewnij się, że nie jest możliwe
dostanie się wilgoci lub wody

do gniazdka sieciowego. Istnieje

niebezpieczeństwo porażenia
prądem elektrycznym.

 Ustawianiedługościka-

blaprzełącznikapływa-

kowego.

1. Ustawić mechanizm regulacji wysok-

ości przełącznika pływakowego (2) w
odpowiednim położeniu.

Kabel przełącznika pływakowego
(12) ustawiony na zbyt małą dłu­gość

2. Wyciągnąć kabel przełącznika pływa-

kowego (3), tak by był on dłuższy.

Kabel przełącznika pływakowego
(12) ustawiony na zbyt dużą dłu­gość

3. Wciągnąć kabel przełącznika pływa-

kowego w punkcie przed mechaniz-

mem regulacji wysokości przełącznika
pływakowego (2).

Konserwacja/oczysz­czanie/przechowywanie

urządzenia

Regularnie oczyszczaj i konserwuj urzą­dzenie. Zapewni to jego sprawność i dłu­gą żywotność eksploatacyjną.

Prace, które nie zostały opisane w

tej instrukcji obsługi, musi wykony­wać nasze Centrum Serwisowe.
Stosuj tylko oryginalne części.
W ten sposób unika się uszkodze­nia urządzenia oraz wynikających
stąd szkód osobowych.

Przed rozpoczęciem pracy przy

urządzeniu wyjmij wtyczkę z

gniazdka sieciowego. Istnieje nie-

bezpieczeństwo porażenia prądem
elektrycznym lub niebezpieczeń­stwo urazów z powodu poruszają­cych się części.

Ogólne prace z zakresu
oczyszczania

• Urządzenie zainstalowane inaczej niż
stacjonarnie: Po każdym użyciu oczyść
pompę czystą wodą.

• Urządzenie zainstalowane stacjonar­nie: Regularnie sprawdzaj działanie
włącznika-wyłącznika pływakowego

3) (najpóźniej co trzy miesiące).

(

• Usuwaj strumieniem wody włoski i
włók-niste cząstki, które osadziły się w
obu-dowie pompy. Oczyszczaj włącz­nik-wyłącznik pływakowy z osadów
czystą wodą.

• Regularnie oczyszczaj szyb, w którym
pracuje pompa z mułu (najpóźniej co
trzy miesiące); oczyszczaj także ściany

szybu.

65

PL

• Jeżeli pompa nie była używana przez
dłuższy okres czasu, po ostatnim
użyciu i przed pierwszym użyciem
po przerwie pompę należy dokładnie
oczyścić. Z powodu osadów i pozo-

-stałości materiałów może inaczej
dojść do trudności z uruchomieniem

pompy.

Czyszczenie podstawy pompy

Przed wykonaniem wszelkich prac

na urządzeniu wyciągnąć wtyk sie­ciowy. Istnieje niebezpieczeństwo
porażenia prądem elektrycznym
lub niebezpieczeństwo urazu przez
ruchome części.

Zanieczyszczenia na spodzie pompy moż­na zmyć czystą wodą.

Wszystkie czynności wykraczające poza
opisane powyżej, w szczególności otwie­ranie pompy, należy powierzać w spe­cjalistycznym punkcie napraw urządzeń
elektrycznych. W przypadku konieczności
wykonania naprawy proszę zwracać się
zawsze do naszego działu serwisowego.

Usuwanie i ochrona

środowiska

Přístroj, příslušenství a obal odevzdejte v
souladu s požadavkami na ochranu život­ního prostředí do recyklační sběrny.

Urządzeń elektrycznych nie należy

wyrzucać razem z odpadami do-

mowymi.

Oddaj urządzenie w punkcie recy-klingu.
Użyte do produkcji urządzenia części
plastikowe i metalowe mogą zostać od
siebie precyzyjnie oddzielone, a następnie
poddane utylizacji. Zwróć się po poradę

do naszego Centrum Serwisowego.

Gwarancja

Szanowna Klientko, Szanowny Kliencie,
na zakupione urządzenie otrzymują Pań­stwo 3 lata gwarancji od daty zakupu. W

przypadku wad tego produktu przysługują
Państwu ustawowe prawa w stosunku do
sprzedawcy produktu. Prawa te nie są
ograniczone przez naszą przedstawioną
niżej gwarancję.

Przechowywanieurządzenia

• Przechowuj urządzenie w suchym i nie­dostępnym dla dzieci miejscu.

• Na czas przechowywania adapter ką-

towy (

• Złożyć przewód zasilający (4) w ob­ręcz i zawiesić go między uchwytem
(1) i regulacją wysokości wyłącznika
pływakowego (2) na wsporniku regula­cji wysokości przełącznika pływakowe-

go (2). Patrz ilustracja

9).

.

66

Warunki gwarancji

Okres gwarancji rozpoczyna się z datą
zakupu. Prosimy zachować oryginalny pa­ragon. Będzie on potrzebny jako dowód

zakupu.

Jeśli w okresie trzech lat od daty zakupu
tego produktu wystąpi wada materiałowa

lub fabryczna, produkt zostanie – wedle

naszego wyboru – bezpłatnie naprawiony
lub wymieniony. Gwarancja zakłada, że
w okresie trzech lat uszkodzone urządze­nie zostanie przesłane wraz z dowodem
zakupu (paragonem) z krótkim opisem,
gdzie wystąpiła wada i kiedy się pojawi­ła.

PL

Jeśli defekt jest objęty naszą gwarancją,
otrzymają Państwo z powrotem naprawio­ny lub nowy produkt. (Wraz z naprawą
lub wymianą produktu okres gwarancji nie

biegnie na nowo.)

Okres gwarancji i ustawowe rosz-

czenia z tytułu wad

Okres gwarancji nie wydłuża się z po­wodu świadczenia gwarancyjnego. Obo­wiązuje to również dla wymienionych lub
naprawionych części. Ewentualne uszko­dzenia i wady istniejące już w momencie
zakupu należy zgłosić bezzwłocznie po
rozpakowaniu. Naprawy przypadające
po upływie okresu gwarancji są odpłatne.

Zakres gwarancji

Urządzenie wyprodukowano z zacho­waniem staranności zgodnie z surowymi
normami jakościowymi i dokładnie spraw­dzono przed wysyłką.

Gwarancja obowiązuje dla wad mate­riałowych lub fabrycznych. Gwarancja
nie rozciąga się na części produktu, które
podlegają normalnemu zużyciu i można
je uznać za części zużywalne (np. zestaw
kątowników montażowych, wirnika), oraz
na uszkodzenia części delikatnych (np.
przełączniki).
Gwarancja przepada, jeśli produkt został
uszkodzony, nie był zgodnie z przezna­czeniem użytkowany i konserwowany.
Użytkowanie zgodnie z przeznaczeniem
wiąże się z przestrzeganiem wszystkich
wskazówek zawartych w instrukcji obsługi.
Należy bezwzględnie unikać zastosowań
i działań, których odradza się lub przed
którymi ostrzega się w instrukcji obsługi.
Produkt jest przeznaczony do użytku

prywatnego, a nie komercyjnego. W przy-

padku niewłaściwego i nieodpowiedniego
obchodzenia się z urządzeniem, stosowa-

nia „na siłę” i zabiegów, które nie zostały

przeprowadzone przez nasz autoryzowa-

ny oddział, gwarancja wygasa.

Określone części konstrukcyjne ulegają
normalnemu zużyciu i są wykluczone z

zakresu gwarancji. Uprawnienia gwaran-

cyjne wygasają przede wszystkim w razie
pompowania ścierających się substancji

(piasek, kamienie) lub agresywnych che­micznie cieczy, w razie nieprzestrzegania

zaleceń instrukcji obsługi albo w razie
stosowania siły, ponieważ powoduje to

uszkodzenia uszczelek, wirnika, silnika lub

innych części pompy. Uwaga: pompy za­nurzeniowe są pompami odwadniającymi.

Konstrukcja pompy zanurzeniowej ma na

celu jak najszybsze przetłoczenie wzgl.
odpompowanie określonej ilości wody w
ramach danej klasy wydajności pompy.
Pompy zanurzeniowe nie nadają się do
stosowania jako pompy nawadniające
(np. do podlewania ogrodów) ani jako
pompy o ciągłej pracy (np. do sztucznych
potoków albo fontann sadzawkowych).
Używanie urządzenia niezgodnie z
przeznaczeniem pociąga za sobą utratę
uprawnień gwarancyjnych.
Uprawnienia gwarancyjne wygasają także

w razie stosowania pompy do brudnej

wody bez płyty dennej albo w przypadku
uszkodzeń wywołanych przez trzymanie

lub zawieszanie pompy za kabel siecio-

wy. Pompy nie mogą pracować na sucho
(bez wody) i być wystawiane na działanie

mrozu.

Realizacja w przypadkach

objętych gwarancją

Aby zagwarantować szybkie przetworze­nie Państwa sprawy, prosimy o przestrze­ganie poniższych wskazówek:

• W przypadku wszelkich zapytań prosi-

my o przygotowanie paragonu i nume-

67

PL

ru identykacyjnu jako dowodu zakupu
(IAN344876_2004).

• Numer artykułu znajduje się na tablicz­ce znamionowej, stronie tytułowej in-

strukcji (na dole po lewej), na naklejce
na odwrocie lub jest wygrawerowany.

• W przypadku wystąpienia usterek lub

innych wad prosimy o skontaktowanie
się z wymienionym niżej działem ser­wisowym telefonicznie lub mailowo.

Uzyskają Państwo wówczas szczegó­łowe informacje na temat realizacji

reklamacji.

• Uszkodzony produkt mogą Państwo
wysłać po skontaktowaniu się z
naszym działem obsługi klienta, za­łączając dowód zakupu (paragon) i
określając, na czym polega wada i
kiedy wystąpiła, bezpłatnie na podany
adres serwisu. Aby uniknąć problemów
z odbiorem i dodatkowych kosztów,
prosimy o wysłanie przesyłki na adres,
który Państwu podano. Należy się
upewnić, żeby wysyłka nie nastąpiła
odpłatnie, jako ponadwymiarowa,

ekspresowo lub na innych specjalnych

warunkach. Prosimy o przesłanie
urządzenia wraz ze wszystkimi czę­ściami wyposażenia otrzymanymi przy
zakupie i zadbanie o wystarczająco

bezpieczne opakowanie.

jako przesyłka ponadwymiarowa, ekspre­sowa lub na innych warunkach specjal-

nych, nie zostaną odebrane.
Utylizację przesłanych do nas uszkodzo­nych urządzeń przeprowadzamy bezpłat-

nie.

Service-Center

Serwis Polska

PL

Tel.: [phone]
E-Mail: [email protected]

IAN 344876_2004

Importer

Prosimy mieć na uwadze, że poniższy

adres nie jest adresem serwisu. Prosimy

o kontakt z wymienionym wyżej centrum

serwisowym.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim
NIEMCY
www.grizzly-service.eu

Serwis naprawczy

Naprawy, które nie są objęte gwarancją,
można zlecić odpłatnie w naszym oddzia­le serwisowym. Serwis sporządzi Państwu

kosztorys naprawy.

Podejmujemy się wyłącznie naprawy urzą­dzeń, które zostały prawidłowo zapako-

wane i ofrankowane.

Uwaga: Prosimy o przesłanie czystego
urządzenia ze wskazaniem usterki.
Urządzenia przesłane dla nas odpłatnie,

68

Odszukiwaniebłędów

Problem Możliwa przyczyna Sposób usunięcia usterki

Sprawdź gniazdko, kabel,
przewód, wtyczkę; w razie
potrzeby zleć naprawę wykwa­likowanemu elektrykowi.

Ustaw włącznik-wyłącznik pły­wakowy wyżej.

Oczyść pompę; w razie potrze­by wymień zużyte części

Prawidłowo ustaw pompę na

dnie szybu

Oczyść pompę; w razie potrze­by wymień zużyte części

Wyjmij wtyczkę z gniazdka i
oczyść pompę oraz szyb

Uwaga – maksymalna tempera-

tura wody wynosi 35 °C!

Pompa nie uru-

chamia się

Pompa nie pom­puje

Pompa nie

wyłącza się

Pompowana

ilość wody jest
iewystarczająca

Pompa wyłącza
się po krótkim

czasie

Brak zasilania prądem sieciowym

Włącznik-wyłącznik pływakowy

3) nie działa.

(
Moc pompy jest zredukowana

przez silne zabrudzenia lub pozo-

stawiające osad domieszki wody
Włącznik-wyłącznik pływakowy

3) nie może opaść

(
Moc pompy jest zredukowana przez

silne zanieczyszczenia lub pozosta-

wiające osad domieszki wody
Bezpiecznik silnika wyłącza pom-

pę z powodu zbyt silnego zanie-

czyszczenia wody
Za wysoka temperatura wody, bez-

piecznik silnika wyłącza urządzenie

PL

Częścizamienne/Akcesoria

Części zamienne i akcesoria można zakupić na

www.grizzly-service.eu

W przypadku problemów z zamawianiem należy skorzystać z formularza
kontaktowego.

W razie kolejnych pytań należy zwracać się do „Service-Center” (patrz strona 68).

Pos Oznaczenie Nr. katalogowe

8/9/10 Zestaw kątowników montażowych 91103475
11 Cięgło nylonowe, 8 m 91102503

69

CZ

Obsah

Úvod..........................................70

Zvláštní pokyny k

bezpečnému provozu .................70

Účel použití ................................ 71

Všeobecný popis ........................71

Objem dodávky ..............................71

Popis funkce ...................................71

Přehled ..........................................71

Technická data ...........................72

Data výkonů ...................................72

Bezpečnostní pokyny .................72

Symboly v návodu ...........................72

Obrázkové znaky na čerpadle .........72

Všeobecné bezpečnostní pokyny ...... 73

Uvedení do provozu ...................75

Postavení/zavěšení .........................75

Připojení na síť ................................75

Připojení rozvodů ............................75

Kontrola funkce plovákového

spínače .......................................... 76

Ruční provoz ..................................76

Kontroly před uvedením do

provozu .........................................77

Údržba/čištění/skladování .........77

Všeobecné čisticí práce ...................77

Čištění patky čerpadla ..................... 78

Skladování ..................................... 78

Odklízení a ochrana okolí ..........78

Záruka ......................................78

Opravna ....................................80

Service-Center ............................80

Dovozce .....................................80

Hledání závad ...........................81

Náhradní díly/Příslušenství ........ 81

Překlad originálního

prohlášení o shodě CE ................99

Úvod

Blahopřejeme vám ke koupi vašeho nové­ho přístroje. Rozhodli jste se pro vysoce
kvalitní výrobek.
Kvalita tohoto přístroje byla kontrolována
během výroby a byla provedena také
závěrečná kontrola. Tím je zaručena funkč­nost přístroje. Nelze vyloučit, že v jednotli­vých případech bude na přístroji, v přístroji

nebo v hadicových rozvodech zbytek vody

nebo maziv. Nejedná se o vadu nebo zá­vadu a není to důvodem k obavám.

Návod k obsluze je součástí tohoto

výrobku. Obsahuje důležité pokyny
týkající se bezpečnosti, používání
a likvidace. Před použitím výrobku
se seznamte se všemi pokyny k
obsluze a bezpečnosti. Výrobek po­užívejte jen k popsaným účelům a v
rámci uvedených oblastí použití.

Návod dobře uschovejte a při pře-

dávání výrobku třetímu předejte i
všechny podklady.

Zvláštní pokyny k

bezpečnémuprovozu

• Nachází-li se osoby ve vodě,
pak se tento přístroj nesmí pou­žívat. Hrozí nebezpečí poraně­ní elektrickým proudem.

• Připojte toto zařízení pouze na
zástrčku s ochranným vypína­čem proti chybovému proudu

RCD (Residual Current Device)

s reziduálním proudem ne vět­ším, než 30 mA; jištění pojist­kou alespoň 6ampér.

• Dojde-li k poškození síťového
přívodu tohoto přístroje, musí
jej vyměnit výrobce nebo jeho
zákaznický servis či podobně

70

CZ

kvalikovaná osoba, aby se
předešlo rizikům.

• Děti od 8 let věku, osoby s ome­zenými fyzickými, smyslovými či

psychickými schopnostmi a také

osoby s nedostatečnými zkuše­nostmi či vědomostmi mohou
tyto přístroje používat pouze

pod dozorem jiné osoby, nebo

pokud jim bylo vysvětleno bez­pečné používání přístroje a jsou
si vědomy případných rizik sou­visejících s používáním přístroje.
S přístrojem si nesmí hrát děti.
Čištění ani uživatelskou údržbu
nesmí provádět děti, ledaže

jsou pod dohledem.

Děti musí být pod dohledem,

aby se zajistilo, že si nebudou
hrát s přístrojem.

• K znečištění kapaliny mohlo
dojít kvůli vytečení maziv.

• Viz další pokyny v kapitole
„Údržba a čištění“.

Účelpoužití

redukuje záruční dobu.
Obsluhující osoba je zodpovědná za ne­hody anebo škody způsobené jiným oso­bám anebo jejich majetku.
Výrobce neručí za škody, které byly zapří­činěné skrze použití ne podle určení anebo
skrze nesprávnou obsluhu.

Všeobecný popis

Zobrazení nejdůležitějších

funkčních dílů najdete na roz­kládací straně.

Objem dodávky

Přístroj vybaltej a zkontrolujte, je-li komplet­ní. Obalový materiál řádně zlikvidujte.

- Hotově smontované kalové čerpadlo

- Adaptér Quick Connect

- Úhlový adaptér s přípojkou

Quick Connect

- Redukční tvarovka

- 8 m nylonové tažné lanko

- Návod k obsluze

Ponorné čerpadlo je odvodňovací čerpa­dlo a je určené pro přečerpávání vody
a znečištěné vody (max. velikost částic
35mm) až po teplotu max. 35°C.
Je vhodné např. pro přečerpávání a vyčer­pávání jímek a nádrží, k vyčerpávání vody
ze zatopených sklepů a k odběru vody ze
studní a šachet.
Tento přístroj není vhodný ke komerčnímu
využívání. Při používání ke komerčním úče­lům záruka zaniká. Každé jiné použití, kte­ré v tomto návodu není výslovně připuštěné
může vést ke škodám na tomto zařízení a
může pro uživatele představovat vážné
nebezpečí.
Toto čerpadlo není vhodné pro trvalý pro­voz. Trvalý provoz zkracuje životnost a

Popis funkce

Toto kalové čerpadlo má plášť z ušlechtilé
oceli, stabilní přísavkovou nohu a nerezový
motorový hřídel. Toto čerpadlo je vybavené
plovákovým spínačem, který automaticky
za- anebo vypíná toto zařízení v závislosti
na výšce hladiny vody. Tepelný ochranný
spínač chrání motor před přetížením.
Funkci obslužních dílů si prosím zjistěte z
následujících popisů.

Přehled

1 Rukojeť
2 Výškové nastavení plováku
3 Plovákový spínač

71

CZ

4 Síťový kabel
5 Stojanová noha

6 Výstup čerpadla
7 Pouzdro čerpadla

8 Adaptér Quick Connect

9 úhlový adaptér s přípojkou

Quick Connect

10 Redukční tvarovka

11 8 m nylonové tažné lanko
12 Kabel plováku
13 Páka, výškové nastavení plováku

Technická data

Ponorné kalové čerpadlo .... PTPS 1100 A1

Jmenovité napětí ..............230 V~, 50 Hz

Jjmenovitý výkon (příkon) ........... 1100 W

Maximální dopravní množství

(Qmax) ..................................20000 l/h

Maximální dopravní výška (Hmax) ..... 9 m

Maximální ponorná hloubka ............. 7 m

Max. teplota vody (Tmax) .............. 35 °C

Přípoj hadice ................... 1“, 1¼ “, 1½ “

Maximální zrnění ......................... 35 mm

Výška spínacího bodu

„zapnout“ ........................ ca. 520 mm

„vypnout“ ......................... ca. 230 mm

Minimální hladina vody

při nasávání ...................................9 cm

Délka síťového kabelu ..................... 10 m

Hmotnost (vč. příslušenství) .......... 5,65 kg

Ochranná třída ..................................... I

Druh ochrany ..................................IPX8

Měření maximálních výkonových dat se
provádí s rovným, přímým výstupem.
Úhlový adaptér a závěrka zpětného toku
mohou výkon redukovat.

Datavýkonů

(m)

(l/h)

Bezpečnostnípokyny

Tento odstavec pojednává o zá­kladních bezpečnostních předpi­sech při práci s tímto zařízením.

Symboly v návodu

Výstražné značky s

údaji pro zabránění

škodám na zdraví ane-

bo věcným škodám.

Příkazové značky s údaji pro

prevenci škod.
Vytáhněte síťovou zástrčku.
Informační značky s informa-

cemi pro lepší zacházení s

nástrojem.

Obrázkové znaky na

čerpadle

Pozor! Nepoužívat pro vodu

s vysokým obsahem písku!

72

Pozor! Zabránit chodu čer-

padla nasucho! Nebezpečí

přehřátí!

CZ

7 m

Před zahájením práce se

dobře seznamte se všemi
ovládacími elementy, ze­jména s funkcemi a činnosti.
Informujte se případně u
odborníka. Čtěte a dbejte
na příslušný návod k obsluze
přístroje!

Pozor! Při poškození anebo

přeseknutí síťového kabelu
ihned vytáhněte zástrčku ze
síťové zásuvky.

Pozor! Horký povrch! Nebez-

pečí popálení!

Maximální provozní hloubka

ponoru

Elektrické přístroje nepatří do

domácího odpadu

Všeobecnébezpečnostní

pokyny

Práce s tímto zařízením:

Pozor: Takto zabráníte neho-

dám a poraněním:

• Osoby, které nejsou obeznáme­ny s návodem k použití, nesmí
toto zařízení používat. Na
základě příslušných ustanovení
může být stanoven minimální
věk obslužného personálu.

• Proveďte vhodná opatření na to,
aby se děti nepřiblížily k tomuto
zařízení, nacházejícím v provo­zu. Hrozí nebezpečí úrazu!

• Nepoužívejte toto zařízení v
blízkosti zápalných tekutin ane­bo plynů. Při nedbání na toto,

existuje nebezpečí požáru ane-

bo exploze.

• Uložte toto zařízení na suchém
místě a mimo dosahu dětí.

Pozor! Takto zabráníte ško-

dám na zařízení a případně
škodám na osobách, které z
těchto škod vyplývají:

• Přepravování agresivních, abra­zivních/působících jako smirek
(např. voda na vyplachování
písku), leptavých, hořlavých
(např. pohonné hmoty pro mo­tory) anebo výbušných tekutin,
slané vody, čisticích prostředků
a potravin, není povolené.
Teplota přepravovaných tekutin
nesmí překročit 35°C. Nedodr­žení může vést k poškození pří­stroje a představovat nebezpečí
pro uživatele.

• Nepracujte se zařízením poško­zeným, neúplným anebo přesta­věným bez souhlasu výrobce.
Nechte před uvedením do pro­vozu odborníkem zkontrolovat
to, jsou-li požadovaná elektrická
ochranná opatření k dispozici.

• Dohlížejte na toto zařízení bě­hem jeho provozu (především v
obytných místnostech), aby se
zavčasu spoznalo automatické
vypnutí anebo běh čerpadla
nasucho. Kontrolujte pravidelně
funkci plovákového spínače (viz
kapitolu „Uvedení do provozu“).
Při nedbání na toto zanikají ná­roky na záruku a na ručení.

• Dbejte prosím na to, že čer­padlo není vhodné pro trvalý
provoz (např. pro vodné toky
v zahradních jezírkách). Kont-

73

CZ

rolujte toto zařízení pravidelně
ohledně jeho bezvadné funkce.

• Dbejte na to, že se v tomto zaří­zení používají maziva, která za
jistých okolností mohou skrze vy­tečení způsobit poškození ane­bo pošpinění. Nepožívejte toto
čerpadlo v zahradních jezírkách
s rybama anebo se vzácnými

rostlinami.

• Nenoste anebo neupevňujte
toto zařízení za kabel anebo za
tlakové vedení.

• Chraňte toto zařízení před mra­zem a před chodem nasucho.

• Používejte pouze originální pří­slušenství a neprovádějte žádné
přestavby na tomto zařízení.

• Přečtěte prosím k tématu „Údrž­ba/čištění/skladování“ pokyny
v návodu k použití. Všechna
další opatření mimo tento rá­mec, obzvlášť otevření tohoto
zařízení, je třeba nechat vyko-

nat elektrotechnickou odbornou

sílou. V případě opravy se vždy
obraťte na naše servisní středis-

ko.

Elektrická bezpečnost:

Pozor: takto se vyhnete ne-

hodám a poraněním skrze
elektrický úder:

• Při provozu tohoto zařízení,
musí být po jeho postavení síťo­vá zástrčka volně přístupná.

• Předtím, než uvedete Vaše nové
čerpadlo do provozu, nechte
odborně zkontrolovat:

- zemnění, vybavení nulovým
vodičem, dále pak to, že
zapojení s ochranným vypína-

čem proti chybovému proudu
musí vyhovovat bezpečnost­ním předpisům podniků záso­bujících elektrickou energií a
musí bezvadně fungovat,

- ochranu elektrických zástrčko­vých spojení před mokrem.

- to, že při nebezpečí zaplavení
je třeba umístit zástrčková spo­jení v oblasti bezpečné proti
zaplavení.

• Dbejte na to, aby síťové napětí
souhlasilo s údaji na typovém
štítku.

• Kontrolujte před každým použi­tím toto zařízení, kabel, a zástr­čku ohledně poškození. Defektní
kabely se nesmí opravovat,
nýbrž se musí vyměnit za nové.
Poškození vašeho přístroje ne-

chte odstranit autorizovaným

odborníkem.

• Nepoužívejte kabel na vyta­hování zástrčky ze zásuvky.
Chraňte kabel před horkem,

olejem a ostrými hranami.

• Nenoste anebo neupevňujte
toto zařízení pomocí kabelu.

• Používejte pouze prodlužovací
kabely, které jsou chráněné pro­ti stříkající vodě a které jsou ur­čené pro venkovní použití. Vždy
úplně odviňte kabelový buben
před použitím. Zkontrolujte ka­bel ohledně poškození.

• Před prováděním jakékoli práce
na přístroji, v případě netěsností
ve vodním systému, během pra­covních přestávek a při nepouží­vání vytáhněte síťovou zástrčku
ze zásuvky.

• Prodlužovací kabely nesmí mít
menší průřez než gumové hadi­ce s označením H07RN8-F. Dél-

74

CZ

ka kabelu musí být 10m. Průřez
pramene prodlužovacího kabelu
musí být minimálně 2,5mm

2

.

• Proveďte elektrickou instalaci v
souladu s národními předpisy.

Uvedení do provozu

Postavení/zavěšení

• Čerpací šachta by měla mít rozměry
alespoň 40 x 40 x 50 cm, aby se
plovákový spínač (

pohybovat.

• Přístroj lze zavěsit za rukojeť (
nebo postavit na dno šachty.
Kzavěšení a vytažení čerpadla můžete
použít dodané nylonové tažné lanko

11).

(

Pro bezpečné zavěšení lano ( 11)
provlečte rukojetí (

.

Přístroj nikdy nezavěšujte za hadici.

Dbejte na to, aby se toto zaří-

zení v žádném případě nedr­želo anebo nezavěšovalo za
síťový kabel. Existuje nebez­pečí elektrického úderu skrze
poškozený síťový kabel.

Dbejte na to, že se během času

může na dně šachty nashromáždit
špína a písek, který by mohl čer­padlo poškodit. Doporučujeme,
abyste čerpadlo postavili na cihlu.
Při příliš nízké hladině vody může
bahno nacházející se v šachtě rych­le zaschnout a bránit čerpadlu v
najíždění.

3) mohl volně

1)

1), viz obrázek

Připojenínasíť

Vámi nabyté čerpadlo již je opatřené zá­strčkovou vidlicí s ochranným kontaktem.
Přístroj je určen pro připojení do kontaktní
ochranné zásuvky s ochranným zařízením
proti nedostatečnému proudu (Residual Cu-

rrent Device) s 230 V ~ 50 Hz.

 Připojenírozvodů

Instalace čerpadla se provádí

- buď prostřednictvím pevného trubkové­ho vedení

- anebo prostřednictvím exibilního hadi­cového vedení.

1. Našroubujte adaptér Quick Connect
(8) na výstup čerpadla (6).

2. Stiskněte červené odjišťovací tlačítko na
adaptéru Quick Connect (8) a zasuňte
úhlový adaptér s přípojkou Quick Co-

nnect (9) do adaptéru Quick Connect

(8). Červené odjišťovací tlačítko pusťte.

3. Nasaďte hadici na redukční tvarovku
(10) a upevněte ji hadicovou sponou.

Nebo použijte šroubový spoj na úhlo-

vém adaptéru s přípojkou Quick Co­nnect (9) resp. na redukčním kusu (10).

Výstup s vnitřním závitem 1½ “ na



čerpadle k připojení adaptéru (8) nebo
k přímému připojení hadice s vnějším
závitem 1½ “;

Výstup svnějším závitem 1½“ na úhlo-



vém adaptéru (9) kpřipojení redukční
tvarovky (10) nebo šroubového spoje
1½“;

Výstup na redukční tvarovce (10) k při-



pojení hadice 1¼ “ nebo 1½ “ formou
spojení pomocí svorky (upevnění s ha­dicovou sponou);

Výstup svnějším závitem 1“ na redukč-



75

CZ

ní tvarovce (10) kpřipojení šroubového
spoje 1“;

Výstup 1“ na redukční tvarovce (10)



kpřipojení hadice 1“ formou spojení
pomocí svorky (upevnění s hadicovou

sponou).

Respektujte, že při použití redukč-

ní tvarovky (Výstup 1“) může
velikost částic činit max. 18 mm,
protože jinak může dojít k ucpání
redukční tvarovky a hadice.

Kontrola funkce

plovákovéhospínače

Plovákový spínač (3) je nastaven tak, že je
možné okamžité uvedení do provozu.

Při stacionární instalaci musí být

funkce plovákového spínače (3)
pravidelně kontrolována (nejméně
každé tři měsíce).

Bod zapnutí nebo vypnutí plovákového spí­nače (3) lze nastavit v několika zarážkách:

spustíte. Při tom poznáte, zda se
čerpadlo zapne, anebo vypne.

- Dbejte rovněž na to, aby vzdá­lenost mezi hlavici plovákového
spínače (3) a rastrem plováko­vého spínače (2) nebyla příliš
malá. Při příliš malé vzdálenosti
není zaručena bezvadná funkce.

- Při nastavování plovákového spí­nače dbejte na to, aby plováko­vý spínač se nedotkl země ještě
před vypnutím čerpadla.

Hrozí nebezpečí běhu na sucho,

pokud jste vybrali příliš dlouhý ka­bel plovákového spínače ( 12),
zejména tehdy, není-li namontová­na jednotka pro nastavení výšky
plovákového spínače (2) (viz „Uve­dení do provozu“).

Nastavení délky kabelu

plovákovéhospínače

1. Udržujte výškové přestavení plováko-

vého spínače (2) v pozici.

1. Stiskněte páčku (13) výškového přesta­vení plovákového spínače (2) a uveďte
ji do požadované polohy.

2. Páčku (13) opět pusťte. Výškové přesta­vení plovákového spínače (2) zaskočí.

Zkontrolujte plovákový spínač (3):

- Musí být uveden do takové polo-

hy, aby mohl volně stoupat a kle­sat. Výška spínacího bodu „Zap“
a spínacího bodu „Vyp“ musí být
snadno dosažitelná.

Kontrolujte toto tak, že čerpadlo

postavíte do vodou naplněné ná­doby a plovákový spínač rukou
opatrně nadzvednete a pak opět

76

Kabel plovákového spínače (12) je

nastaven příliš krátce

2. Potáhněte kabel plovákového spínače
dál za plovákový spínač (3).

Kabel plovákového spínače (12) je

nastaven příliš dlouze

3. Zatáhněte za kabel plovákového
spínače v bodě před výškovým přesta­vením plovákového spínače (2).

Ručníprovoz

V ručním režimu čerpadlo automaticky ne­vypíná, protože je plovákový vypínač

3) přemostěný.

(

CZ

Umístěte plovákový spínač (3) kol-

mo nahoru do výškové přestavění
pro plovákový spínač (2).

K vypnutí čerpadla odpojte síťovou

zástrčku.

Čerpadlo v ručním režimu trvale

sledujte. Jakmile je voda vyčerpá­na, okamžitě čerpadlo vypněte (od­pojením síťové zástrčky). Při chodu
čerpadlo nasucho hrozí nebezpečí
poškození.

Kontrolypředuvedenímdo

provozu

• Zkontrolujte to, stojí-li čerpadlo
pevně na dně šachty anebo je-li
bezpečně zavěšené.

• V případě potřeby postavte
čerpadlo na cihlu a ne přímo na
dno šachty. V případě znečištění
na dně šachty zabráníte tak po­škození čerpadla.

• Zkontrolujte to, je-li tlakové ve-

dení řádně připojené a je-li ne­používaný vývod čerpadla těsně
uzavřený.

• Zamezte běh čerpadla na sucho
(správné nastavení plovákového
spínače). Při nedodržování nebo
běhu čerpadla na sucho zanikají
veškeré požadavky a nároky na
záruku.

• Ujistěte se, že elektrický přípoj je

230 V~ 50 Hz.

• Zkontrolujte stav elektrické zásuv­ky a zda je dostatečně zajištěna
pojistkou (nejméně 6A, RCD).

• Přesvědčte se, že do přípojky
sítě se v žádném případě nedo-

stane vlhkost anebo voda. Existu-

je nebezpečí elektrického úderu.

Údržba/čištění/

skladování

Čistěte a ošetřujte Vaše zařízení pravidel­ně. Tímto se zaručí jeho výkonnost a dlou­há životnost.

Práce, které nejsou v tomto návodu

popsané, nechte vykonat našim
servisním střediskem (Service-Cen­ter). Používejte pouze originální
díly. Takto zabráníte škodám na
zařízení a případně poranění osob,
které z těchto škod vyplývají.

Před jakoukoliv práci na přístroji

vytáhněte síťovou zástrčku. Existuje
nebezpečí elektrického úderu ane­bo zranění skrz pohyblivé části.

Všeobecnéčisticípráce

• Nestacionárně instalované přístroje:
Vyčistěte čerpadlo po každém použití
čistou vodou.

• Stacionárně intalované přístroje: Pra­videlně kontrolujte funkci plovákového
spínače (
měsíce).

• Odstraňte chmýří a vláknité částice,
které se případně usadily ve skříní čer­padla, vodním paprskem.

• Odstraňte z plovákového spínače usa­zeniny čistou vodou.

• Ze dna šachty pravidelně odstraňujte
bahno a očistěte i stěny šachty.

• Nybude-li čerpadlo delší dobu používá­no, pak se musí po posledním použití
a před prvním dalším použitím vždy
řádně vyčistit. Následkem usazenin a
zbytků může dojít k potížím při rozbě-

hu.

3) (nejméně každé tři

77

CZ

Čištěnípatkyčerpadla

Před jakoukoliv práci na přístroji

vytáhněte síťovou zástrčku. Existuje
nebezpečí elektrického úderu ane­bo zranění skrz pohyblivé části.

Nečistoty na spodní straně čerpadla lze
odstříkat čistou vodou.

Veškerá další opatření, zejména otevření
čerpadla, musí provést elektroodborník. V
případě oprav se vždy obrácejte na naši
servisní dílnu.

Skladování

• Uchovávejte toto zařízení očištěné, na
suchém místě a mimo dosahu dětí.

• Při skladování odšroubujte úhlový

adaptér (

• Složte síťový přípojovací kabel (4) do
kruhu a zavěste ho mezi rukojetí (1)
a výškovým přestavením plovákového
spínače (2) na držák výškového pře­stavení plovákového spínače (2). Viz
obrázek

9).

.

Odklízení a ochrana
okolí

Přístroj, příslušenství a obal odevzdejte v
souladu s požadavkami na ochranu život­ního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do do-

mácího odpadu

Odevzdejte jej ve sběrně šrotu. Použité
díly z plastu a kovu se tam dle druhu ma­teriálu roztřídí a mohou se pak zavést do
recyklace. Dotažte se k tomuto tématu ve
Vašem servisním středisku. Likvidaci vašich

zaslaných poškozených přístrojů provádí­me bezplatně.

Záruka

Vážení zákazníci,
Na tento přístroj poskytujeme 3letou záru­ku od data zakoupení.
V případě závady tohoto výrobku vám vůči
prodejci výrobku přináleží zákonná práva.
Tato zákonná práva nejsou omezena naší
následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne náku­pu. Uschovejte si, prosím, originál účtenky
pro pozdější použití. Tento dokument bude­te potřebovat jako doklad o koupi.
Zjistíte-li během tří let od data koupě u
tohoto výrobku materiálovou nebo výrobní
vadu, bude výrobek námi, podle našeho
výběru, bezplatně opraven nebo nahra­zen. Tato záruční oprava předpokládá, že
během 3leté lhůty předložíte poškozený
přístroj s dokladem o koupi (pokladní stvr­zenka) a písemně krátce popíšete, v čem
spočívá závada a kdy k ní došlo.
Bude-li závada kryta naší zárukou, zís­káte zpět opravený nebo nový výrobek.
Opravou nebo výměnou výrobku nezačíná
záruční doba běžet od začátku.

Záruční doba a zákonné nároky na
odstranění vady

Záruční doba se neprodlužuje poskytnutím
záruky. Toto platí i pro nahrazené a opra­vené díly. Již při koupi zjištěné závady
a nedostatky musíte nahlásit okamžitě
po vybalení výrobku. Po uplynutí záruční
doby musíte uhradit náklady za provedené

opravy.

78

CZ

Rozsah záruky

Přístroj byl precizně vyroben podle přís­ných jakostních směrnic a před dodáním
byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové
nebo výrobní vady. Tato záruka se netýká
dílů výrobku, které jsou vystaveny normál­nímu opotřebení, a lze je považovat za
spotřební materiál (např. Sada úhlů napo­jení, kola), nebo poškození křehkých dílů
(např. spínače).
Tato záruka neplatí, je-li výrobek poškozen
z důvodu neodborného používání, nebo
pokud u něj nebyla prováděna údržba.
Pro odborné používání výrobku musí být
přesně dodržovány všechny pokyny uvede­né v návodu k obsluze. Bezpodmínečně je
třeba zabránit používání a manipulacím s
výrobkem, které nejsou v návodu k obsluze
doporučeny, nebo je před nimi varováno.
Výrobek je určen jen pro soukromé účely
a ne pro komerční využití. Záruka zaniká
v případě zneužívání a neodborné ma­nipulace, používání nadměrné síly a při
zásazích, které nebyly provedeny naším

autorizovaným servisem.

Škody, které spadají pod přírozené opotře­bení, přetížení anebo nesprávnou obsluhu,
jsou ze záruky vyloučeny. Určité součásti,
podléhající normálnímu opotřebení, jsou
rovněž ze záruky vyloučeny. Záruka se
zejména nepos-kytuje tehdy, dopravují-li se
abrazivní materiály (písek, kameny) anebo
agresivní kapaliny, dále při nedodržování
návodu k obsluze anebo použití násíli, po­něvadž v takových případech se poškodí
těsnění, oběžné kolo, motor anebo i jiné
díly.
Pozor: Ponorná čerpadla jsou odvodňo-va-
cí čerpadla. Účelem konstrukce ponorného
čerpadla je v rámci jeho výkonnostní třídy
co nejrychleji vytlačit, popř. odčerpat určitý

objem vody. Ponorná čerpadla nejsou
vhodná jako zavlažovací čerpadla (např.
k zavlažování zahrad) nebo jako čerpadla
s nepřetržitým provozem (např. pro toky
potoků nebo rybníkové fontány). V případě
nepoužívání k původnímu účelu zaniká
nárok na záruku.
Nárok na záruku rovněž zaniká při použití
čerpadla pro čerpání znečištěné vody bez
spodní desky anebo při poškozeních, kte­rá vznikla následkem přídržování anebo
zavěšení na síťovém kabelu. Čerpadla
nesmí běžet na sucho anebo být vystavena

mrazu.

Postup v případě uplatňování
záruky

Pro zajištění rychlého zpracování vaší
žádosti, prosím, postupujte podle následu­jících pokynů:

• Na důkaz, že jste výrobek zakoupili,
mějte pro jakékoli případné dotazy
připravenou pokladní stvrzenku a iden­tikační číslo (IAN 344876_2004).

• Číslo výrobku je uvedeno na typovém
štítku.

• Pokud by došlo k funkční poruše nebo
jiným závadám, nejdříve telefonicky
nebo e-mailem kontaktujte níže uvede­né servisní oddělení. Pak získáte další
informace o vyřízení vaší reklamace.

• Výrobek označený jako vadný může­te po domluvě s naším zákaznickým
servisem, s připojením dokladu o koupi
(pokladní stvrzenky) a po uvedení, v
čem závada spočívá a kdy k ní došlo,
přeposlat bez platby poštovného na
vám sdělenou adresu příslušného ser­visu. Aby bylo zabráněno problémům
s přijetím a dodatečnými náklady,
bezpodmínečně použijte jen tu adresu,
která vám bude sdělena. Zajistěte, aby
zásilka nebyla odeslána nevyplaceně
jako nadměrné zboží, expres nebo

79

CZ

jiný, zvláštní druh zásilky. Přístroj za­šlete včetně všech částí příslušenství
dodaných při zakoupení a zajistěte
dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, mů­žete nechat udělat v našem servisu oproti
zúčtování. Rádi vám připravíme předběžný
odhad nákladů.
Můžeme zpracovávat jen ty přístroje, které
byly dostatečně zabalené a odeslány vy­placeně.
Pozor: Prosím, přístroj zašlete našemu
autorizovanému servisu vyčištěný a s upo­zorněním na závadu. Nepřijmeme přístroje
zaslané nevyplaceně jako nadměrné zbo­ží, expres nebo jiný, zvláštní druh zásilky.
Likvidaci vašich poškozených zaslaných
přístrojů provedeme bezplatně.

Service-Center

Servis Česko

CZ

Tel.: [phone]
E-Mail: [email protected]

IAN 344876_2004

Dovozce

Prosím, respektujte, že následující adresa
není adresou servisu. Nejdříve kontaktujte
shora uvedené servisní středisko.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim

NĚMECKO

www.grizzly-service.eu

80

Hledání závad

Problém Možná příčina Odstranění závady

CZ

Čerpadlo se ne­rozbíhá

Čerpadlo ne­čerpá

Čerpadlo nevy­píná

Nedostatečné
dopravní množ­ství

Čerpadlo vypíná
po krátké době
běhu

Chybí síťové napětí

Plovákový spínač (
nespíná

Výkon čerpadla snížen
silným znečištěním anebo
smirkující příměsi ve vodě

Plovákový spínač (
nemůže poklesnout

Výkon čerpadla snížen
silně znečištěnými a
smirkujícími příměsemi
ve vodě

Ochrana motoru vypíná
čerpadlo kvůlí příliš vyso­kému znečištění vody.

Příliš vysoká teplota vody,
ochrana motoru přístroj

vypne.

3)

3)

Náhradnídíly/Příslušenství

Kontrolovat zásuvku, kabel, vedení, zá­strčku, příp. oprava elektroodborníkem

Plovákový spínač přesunout do vyšší

polohy

Čerpadlo vyčistit a případně vyměnit
opotřebované díly

Čerpadlo správně ustavit na dně šachty

Čerpadlo vyčistit a případně nahradit
opotřebované díly

Vytáhnout síťovou zástrčku a vyčistit čer­padlo i šachtu.

Dbát na maximální teplotu vody 35°C!

Náhradní díly a příslušenství obdržíte na stránkách

www.grizzly-service.eu

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář.
V případě jakýchkoliv dalších dotazů se obraťte na servisní středisko / „Service-Center“

(viz strana 80).

Pol. Označení Č. artiklu

8/9/10 Sada úhlů napojení 91103475
11 8m nylonové tažné lanko 91102503

81

SK

Obsah

Úvod..........................................82

Zvláštne upozornenia

pre bezpečnú prevádzku ............82

Účel použitia ..............................83

Všeobecný popis ........................83

Objem dodávky ..............................83

Prehľad ..........................................83

Popis funkcie ..................................84

Technické údaje ..........................84

Výkonové údaje .............................. 84

Bezpečnostné pokyny ................84

Obrázkové znaky na prístroji ...........84

Symboly v návode........................... 85

Všeobecné bezpečnostné pokyny ...... 85

Uvedenie do prevádzky .............87

Postavenie/zavesenie ......................87

Pripojenie na sieť ............................ 87

Pripojenie potrubia .......................... 87

Kontrola funkčnosti

plavákového spínača .......................88

Manuálna prevádzka ......................89

Kontrola pred uvedením

do prevádzky .................................89

Údržba/čistenie/skladovanie .....89

Všeobecné čistiace práce .................90

Čistenie základne čerpadla .............. 90

Skladovanie ...................................90

Odstránenie a

ochrana životného prostredia ....90

Záruka ......................................90

Servisná oprava ........................92

Service-Center ............................92

Dovozca .....................................92

Zisťovanie závad .......................93

Náhradné diely/Príslušenstvo ....93

Preklad originálneho

prehlásenia o zhode CE ............100

Úvod

Gratulujeme Vám k zakúpeniu Vášho
nového prístroja. Tým ste sa rozhodli pre

kvalitný produkt.

Tento prístroj bol počas výroby testovaný

na kvalitu a podrobený výstupnej kontrole.

Tým je zabezpečená funkčnosť vášho prí­stroja. Nie je vylúčené, že v ojedinelých
prípadoch sa na prístroji alebo v prístroji,
resp. v hadiciach nachádza zvyšková
voda alebo mazivá. Nie je to chyba alebo

defekt a ani dôvod na obavu.

Návod na obsluhu je súčasťou tohto

produktu. Obsahuje dôležité upo­zornenia ohľadom bezpečnosti, ob­sluhy a likvidácie. Pred používaním
produktu sa oboznámte so všetkými
pokynmi pre obsluhu a bezpečnosť.
Používajte produkt len predpísaným

spôsobom a len v uvedených oblas-

tiach použitia.

Návod na obsluhu uschovajte a

v prípade odovzdania produktu
tretím osobám odovzdajte aj všetky

podklady.

Zvláštne upozornenia

prebezpečnú

prevádzku

• Ak sa vo vode nachádzajú oso­by, prístroj sa nesmie používať.
Vzniká nebezpečenstvo zásahu
elektrickým prúdom.

• Pripojte toto zariadenie iba na

zástrčku s ochranným vypína­čom proti chybovému prúdu

RCD (Residual Current Device)

s reziduálnym prúdom nie väč­ším, než 30 mA; istenie poist­kou aspoň 6ampérov.

82

SK

• Ak sa napájací kábel tohto prí­stroja poškodí, musí sa vymeniť
výrobcom alebo jeho zákazníc-

kym servisom alebo podobnou

kvalikovanou osobou, aby sa
zabránilo ohrozeniam.

• Tieto prístroje môžu používať
deti mladšie ako 8 rokov, ako
aj osoby so zníženými psy-

chickými, senzorickými alebo

mentálnymi schopnosťami alebo
nedostatkom skúsenosti a/alebo
vedomostí, ak sú pod dohľadom
alebo boli zaškolené vzhľadom
ohľadom bezpečného použí­vania prístroja a porozumeli
z toho vyplývajúcim nebezpe­čenstvám. Deti sa nesmú hrať s
prístrojom. Čistenie a používa­teľskú údržbu nesmú vykonávať
deti, iba vtedy áno, ak sa na ne

dohliada.

Deti majú byť pod dohľadom,

aby sa zabezpečilo, že sa ne­hrajú so zariadením.

• Znečistenie kvapaliny môže
nastať vytečením mazacích pros-

triedkov.

• Dodržiavajte ďalšie upozorne­nia v kapitole “Údržba a čiste-

nie”.

Účelpoužitia

Ponorné čerpadlo na znečistenú vodu je
odvodňovacie čerpadlo a je určené na
prečerpávanie vody a znečistenej vody
(max. veľkosť častíc 35 mm) až po teplotu
max. 35°C.
Je vhodné napríklad na prečerpávanie a
odčerpávanie bazénov a nádrží, na odčer­pávanie zaplavených pivníc a odber vody
zo studní a šácht.

Tento prístroj nie je vhodný na priemyselné
používanie. Pri priemyselnom používaní
zaniká záruka.
Každé iné použitie, ktoré v tomto návode
nie je výslovne pripustené môže viesť ku
škodám na tomto zariadení a môže pre
používateľa predstavovať vážne nebezpe­čenstvo.
Toto čerpadlo nie je vhodné pre trvalú
prevádzku. Trvalá prevádzka skracuje
životnosť a redukuje záručnú dobu. Obslu­hujúca osoba je zodpovedná za nehody
alebo škody spôsobené iným osobám ale-

bo ich majetku.

Výrobca neručí za škody, ktoré boli za­príčinené skrz použitie nie podľa určenia
alebo skrz nesprávnu obsluhu.

Všeobecný popis

Zobrazenie najdôležitejších

funkčných dielov nájdete na roz-

kladacej strane.

Objem dodávky

Vybaľte nástroj a skontrolujte, či je kom­pletný. Baliaci materiál zlikvidujte podľa

predpisov.

- Hotovo zmontované čerpadlo na zne­čistenú vodu

- Adaptér rýchleho pripojenia

- Uhlový adaptér s rýchlym pripojením

- Redukčný kus

- 8 m nylonové ťažné lanko

- Návod na obsluhu

Prehľad

1 Držadlo

2 Výškové prestavenie

plavákového spínača

3 Plavákový spínač

83

SK

4 Sieťový kábel
5 Stojanová noha
6 Výstup čerpadla
7 Púzdro čerpadla
8 Adaptér rýchleho pripojenia

9 Uhlový adaptér s rýchlym

pripojením
10 Redukčný kus
11 8 m nylonové ťažné lanko
12 Kábel plavákového spínača
13 Skrutka, výškové prestavenie pla-

vákového spínača

Popis funkcie

Toto čerpadlo na znečistenú vodu má plášť
z ušľachtilej ocele, stabilnú prísavnú nohu
a nehrdzavejúci motorový hriadeľ. Toto čer­padlo je vybavené plavákovým spínačom,
ktorý automaticky za- alebo vypína toto za­riadenie v závislosti od výšky hladiny vody.
Tepelný ochranný spínač chráni motor
pred preťažením.
Funkciu obslužných dielov si prosím zistite
z nasledujúcích popisov.

Technickéúdaje

Ponorné čerpadlo ............... PTPS 1100 A1

vymeriavacie napätie .......230 V~, 50 Hz

vymeriavací odber (príkon) ......... 1100 W

maximálny čerpací výkon

(prietok) (Qmax) .....................20000 l/h

maximálny výtlak (Hmax) .................. 9 m

maximálny ponor ............................. 7 m

max. teplota vody (Tmax) ............... 35 °C

hadicová prípojka ............ 1“, 1¼ “, 1½ “

maximálna zr nitosť ......................35 mm

výška bodu zapnutia ............ ca. 520 mm

výška bodu vypnutia ............. ca. 230 mm

Minimálna výška hladiny

vody pri nasávaní ...........................9 cm

dĺžka sieťového kábla ..................... 10 m

hmotnosť (vrát. príslušenstva) ....... 5,65 kg

ochranná trieda .................................... I

druh ochrany ..................................IPX8

K nameraniu maximálnych výkonových
údajov dochádza pri rovnom, priamom
výstupe. Uhlový adaptér môže výkon čer­padla znížiť.

Výkonovéúdaje

(m)

(l/h)

Bezpečnostnépokyny

Tento odstavec pojednáva o zák­ladných bezpečnostných predpi­soch pri práci s týmto zariadením.

Obrázkové znaky na
prístroji

Pozor! Nepoužívať pre vodu

s vysokým obsahom piesku!

Pozor! Zabráňte chodu čer-

padla nasucho! Nebezpe­čenstvo prehriatia!

Pred začatím práce sa dob-

re oboznámte so všetkými
obsluhovacími prvkami prí­stroja, predovšetkým s ich

funkciami a spôsobom ich

fungovania. V prípade potre­by sa obráťte na odborníka.

84

SK

7 m

Prečítajte si a dodržujte ná­vod na obsluhu patriaci k

tomuto prístroju!

Pozor! V prípade poškodenia

alebo prerezania sieťového
kábla ihneď vytiahnite zástrč­ku zo zásuvky.

Pozor! Horúci povrch! Ne-

bezpečenstvo popálenia!

Maximálna prevádzková hĺb-

ka ponoru

Elektrické prístroje nepatria

do domového odpadu

Symboly v návode

Výstražné značky s

údajmi pre zabránenie
škodám na zdraví ale­bo vecným škodám.

Príkazové značky s údajmi

pre prevenciu škôd.
Vytiahnuť sieťovú zástrčku.
Informačné značky s infor-

máciami pre lepšie zaobchá-

dzanie s nástrojom.

Všeobecnébezpečnostné

pokyny

Práce s týmto zariadením:

Pozor: Takto zabránite neho-

dám a poraneniam:

• Osoby, ktoré nie sú obozná­mené s návodom na použitie,
nesmú toto zariadenie používať.
Miestne predpisy môžu stanoviť
minimálnu hranicu veku osoby
obsluhujúcej prístroj.

• Kvôli ochrane pred zásahom
elektrickým prúdom noste pevnú

obuv.

• Vykonajte vhodné opatrenia

na to, aby sa deti nepriblížili k
tomuto zariadeniu, nachádze­júcemu sa v prevádzke. Nebez­pečenstvo zásahu elektrickým
prúdom!

• Nepoužívajte toto zariadenie v
blízkosti zápalných tekutín ale­bo plynov. Pri nedbaní na toto,
existuje nebezpečenstvo požia­ru alebo explózie.

• Uložte toto zariadenie na su-

chom mieste a mimo dosahu

detí.

Pozor! Takto zabránite

škodám na zariadení a prí­padne škodám na osobách,
ktoré z týchto škôd vyplývajú:

• Prepravovanie agresívnych,
abrazívnych/pôsobiacich ako
šmirgeľ (napr. voda na vypla-

chovanie piesku), leptavých,

horľavých (napr. pohonné hmoty
pre motory) alebo výbušných
tekutín, slané vody, čistiacich
prostriedkov a potravín, nie je

povolené. Teplota prepravova-

ných tekutín nesmie prekročiť
35°C. Nedodržanie môže viesť
k poškodeniu prístroja a pred­stavovať nebezpečenstvo pre
užívateľa.

85

SK

• Nepracujte so zariadením
poškodeným, neúplným alebo
prestavaným bez súhlasu výrob­cu. Nechajte pred uvedením do
prevádzky odborníkom skon­trolovať to, či sú požadované

elektrické ochranné opatrenia k

dispozícii.

• Dohliadajte na toto zariadenie

behom jeho prevádzky (predo­všetkým v obývacích miestnos­tiach), aby sa zavčasu spoznalo

automatické vypnutie alebo beh

čerpadla na sucho. Kontrolujte
pravidelne funkciu plavákového
spínača (viď kapitolu „Uvedenie
do prevádzky“). Pri nedbaní na
toto zanikajú nároky na záruku
a na ručenie.

• Dbajte prosím na to, že čer­padlo nie je vhodné pre trvalú
prevádzku (napr. pre vodné
toky v záhradných jazierkach).

Kontrolujte toto zariadenie pra­videlne ohľadne jeho bezvad­nej funkcie.

• Dbajte na to, že sa v tomto za­riadení používajú mastivá, ktoré
za istých okolností môžu skrz
vytečenie spôsobiť poškodenia
alebo pošpinenia. Nepožívajte
toto čerpadlo v záhradných

jazierkach s rybami alebo so

vzácnymi rastlinami.

• Nenoste alebo neupevňujte toto
zariadenie pomocou kábla ale-

bo tlakového vedenia.

• Chráňte toto zariadenie pred

mrazom a pred chodom na su­cho.

• Používajte iba originálne príslu­šenstvo a nevykonávajte žiadne
prestavby na tomto zariadení.

• Prečítajte prosím na tému
„Údržba/čistenie/skladovanie“
pokyny v návode na použitie.
Všetky ďalšie opatrenia mimo
tento rámec, obzvlášť otvorenie
tohoto zariadenia, treba nechať
vykonať elektrotechnickou od­bornou silou. V prípade opravy
sa vždy obráťte na naše servis-

né stredisko.

Elektrická bezpečnosť:

Pozor: takto sa vyhnete ne-

hodám a poraneniam skrz
elektrický úder:

• Pri prevádzke tohoto zariadenia
musí byť po jeho postavení sie­ťová zástrčka voľne prístupná.

• Predtým, než uvediete Vaše
nové čerpadlo do prevádzky,
nechajte odborne skontrolovať:

- uzemnenie, vybavenie nu-

lovým vodičom, ďalej to,
že zapojenie s ochranným
vypínačom proti chybovému
prúdu musí vyhovovať bezpeč-

nostným predpisom podnikov

zásobujúcich elektrickou ener­giou a musí bezvadne fungo­vať,

- ochranu elektrických zástrčko­vých spojení pred mokrom.

• To, že pri nebezpečenstve za­plavenia treba umiestniť zástrč­kové spojenia v oblasti bezpeč-

nej proti zaplaveniu.

• Dbajte na to, aby sieťové napä­tie súhlasilo s údajmi na typo­vom štítku.

• Kontrolujte pred každým pou­žitím toto zariadenie, kábel, a
zástrčku ohľadne poškodení.

86

SK

Defektné káble sa nesmú opra­vovať, musia sa vymeniť za
nové. Škody na vašom prístroji
nechajte odstrániť prostredníc­tvom autorizovaného odborní-

ka.

• Nepoužívajte kábel na vyťa­hovanie zástrčky zo zásuvky.
Chráňte kábel pred horúčosťou,

olejom a ostrými hranami.

• Nenoste alebo neupevňujte toto
zariadenie pomocou kábla.

• Používajte iba predĺžovacie
káble, ktoré sú chránené proti
striekajúcej vode a ktoré sú
určené pre vonkajšie použitie.
Vždy úplne odviňte káblový bu­bon pred použitím. Skontrolujte
kábel ohľadne poškodení.

• Pred všetkými prácami na prí-

stroji, netesnostiach na vodnom

systéme, počas pracovných pre­stávok a pri nepoužívaní vytiah­nite zástrčku zo zásuvky.

• Predlžovacie káble nesmú mať
menší prierez ako gumové ha­dicové vedenia s označením
H07RN8-F. Dĺžka vedenia musí
činiť 10 m. Prierez prameňa
predlžovacieho kábla musí činiť
minimálne 2,5 mm

2

.

• Vykonajte elektrickú inštaláciu v
súlade s národnými predpismi.

Uvedenie do prevádzky

Postavenie/zavesenie

• Čerpacia šachta by mala mať rozmery
aspoň 40 x 40 x 50 cm, aby sa plavá­kový spínač (
bovať.

3) mohol voľne pohy-

• Prístroj sa môže zavesiť na držadle

1) alebo sa môže postaviť na dno

(

šachty.
Na zavesenie a/alebo vytiahnutie
čerpadla môžete použiť nylonové ťažné

lanko (

dodávky.
Na bezpečné zavesenie navlečte lano

(

rázok

Nikdy nevešajte prístroj za hadicu.

Dbajte na to, aby sa toto za-

Dbajte na to, že sa behom času

11) obsiahnuté v rozsahu

11) cez držadlo ( 1), pozri ob-

.

riadenie v žiadnom prípade
nedržalo alebo nezavesovalo
za sieťový kábel. Existuje
nebezpečenstvo elektrického
úderu skrz poškodený sieťo-

vý kábel.

môže na dne šachty nazhromaždiť
špina a piesok, ktorý by mohol
čerpadlo poškodiť. Odporúčame
umiestniť čerpadlo na nejakú tehlu.
Pri příliš nízkej hladine vody môže
bahno nachádzajúce sa v šachte
rýchlo zaschnúť a zabraňovať čer­padlu v nabiehaní.

Pripojenienasieť

Vami nadobudnuté čerpadlo už je zao­patrené zástrčkovou vidlicou s ochranným
kontaktom. Prístroj je určený pre pripoje­nie na zásuvku s ochranným kontaktom
s ochranným vypínačom proti chybnému
prúdu (Residual Current Device) s 230 V~

50 Hz.

Pripojenie potrubia

Inštalácia čerpadla sa vykonáva

- buď prostredníctvom pevného potrubia

87

SK

- alebo prostredníctvom exibilného ha-

dicového potrubia.

1. Zaskrutkujte adaptér rýchleho pripoje-

nia (8) na výstup čerpadla (6).

2. Stlačte červené odblokovacie tlačidlo

na adaptéri rýchleho pripojenia (8)

a nasuňte uhlový adaptér s rýchlym
pripojením (9) do adaptéra rýchleho
pripojenia (8). Červené odblokovacie
tlačidlo znova pustite.

3. Zhrňte hadicu cez redukčný kus (10) a
upevnite ju pomocou hadicovej objím-

ky.

Alebo použite skrutkový spoj na uhlo-

vom adaptéri s rýchlym pripojením (9),
resp. na redukčnom kuse (10).

Výstup s 1½ “ vnútorným závitom na



čerpadle k prípojke adaptéra (8) alebo
k priamemu pripojeniu hadice s 1½ “
vonkajším závitom;
Výstup s 1½“ vonkajším závitom na



uhlovom adaptéri (9) kpripojeniu re­dukčného kusu (10) alebo skrutkového
spoja 1½“;
Výstup k redukčnému kusu (10) k prí-



pojke 1¼ “ alebo 1½ “ hadice ako
upínací spoj (upevnenie s hadicovou
spojkou);
Výstup s 1“ vonkajším závitom na



redukčnom kuse (10) kpripojeniu skrut­kového spoja 1“ ;
Výstup s 1“ na redukčnom kuse (10)



kpripojeniu hadice 1“ ako svorkového

spoja (upevnenie s hadicovou spojkou).

Dbajte na to, že pri použití redukč-

ného kusu (Výstup s 1“) môže

byť veľkosť častíc max. 18 mm,
inak sa môže redukčný diel a hadi­ca upchať.

88

 Kontrolafunkčnosti

plavákovéhospínača

Plavákový spínač (3) je nastavený tak,
aby bolo možné okamžité uvedenie do
prevádzky.

V prípade stacionárnej inštalácie

treba funkčnosť plavákového spína­ča (3) pravidelne (najneskôr každé
tri mesiace) kontrolovať.

Zapínací, resp. vypínací bod plavákového
spínača (3) sa môže nastaviť vo viacerých

rastrovaniach:

1. Stlačte páku (13) na výškovom presta­vení plavákového spínača (2) a dostaň­te túto do želanej polohy.

2. Páku (13) znova pustite. Výškové
prestavenie plavákového spínača (2)
zaskočí.

Skontrolujte plavákový spínač (3):

- Musí sa uviesť do takej polohy,

aby mohol voľne stúpať a klesať.
Výška spínacieho bodu „Zap“ a
spínacieho bodu „Vyp“ musí byť
ľahko dosiahnuteľná.

Vyskúšajte to tým spôsobom, že

čerpadlo postavíte do nádoby
naplnenej vodou a plavákový
spínač rukou opatrne zdvihnete
a vzápätí zasa spustíte. Pri tom
môžete vidieť, či sa čerpadlo

zapne resp. vypne.

- Dbajte aj na to, aby odstup me-

dzi hlavou plavákového spínača
(3) a aretovacím mechanizmom
nebol príliš malý. Pri príliš ma­lom odstupe nie je zaručené

bezchybné fungovanie.

- Pri nastavovaní dbajte na to, aby

sa plavákový spínač (3) nedotkol
dna pred vypnutím čerpadla.

SK

Existuje nebezpečenstvo chodu na

sucho, keď bol kábel plavákového
spínača (
zvlášť keď nie je namontované
výškové prestavenie plavákového
spínača (2) (pozri „Uvedenie do
prevádzky“).

12) zvolený príliš dlhý,

Nastaveniedĺžkykábla

plavákovéhospínača

1. Výškové prestavenie plavákového
spínača (2) podržte v polohe.

Kábel plavákového spínača (12)

nastavený príliš krátko

2. Kábel plavákového spínača na plavá­kovom spínači (3) ťahajte dlhšie.

Kábel plavákového spínača (12)

nastavený príliš dlho

3. Za kábel plavákového spínača ťahajte
na bode pred výškovým prestavením
plavákového spínača (2).

Manuálna prevádzka

V manuálnej prevádzke sa čerpadlo auto­maticky nevypne, lebo plavákový spínač

3) je premostený.

(

Plavákový spínač (3) umiestnite

zvislo nahor v rastrovaní plavákové­ho spínača (2).

Pri manuálnej prevádzke čerpadlo

neustále sledujte. Čerpadlo okamži­te vypnite (vytiahnite sieťovú zástrč­ku), keď už nečerpá žiadnu vodu.
Vzniká tu nebezpečenstvo poškode­nia, ak beží čerpadlo nasucho.

Kontrola pred uvedením do
prevádzky

• Skontrolujte to, či stojí čerpadlo
pevne na dne šachty alebo či je
bezpečne zavesené.

• Príp. postavte čerpadlo na tehlu
a nie priamo na dno šachty.
Takto v prípade znečistenia na
dne šachty zabránite poškodeniu
čerpadla.

• Skontrolujte to, či je tlakové
vedenie riadne pripojené a či
je nepoužívaný vývod čerpadla

tesne uzavretý.

• Zabráňte tomu, aby čerpadlo
bežalo na sucho (správne na­stavte plavákový spínač). Pri
nedodržiavaní alebo chode na
sucho čerpadla zaniknú nároky
na záruku a ručenie.

• Uistite sa, že v prípojke elektric­kého prúdu je napätie 230 V~

50 Hz.

• Skontrolujte riadny stav elektric-

kej zásuvky a či je táto dostatoč­ne istená (aspoň 6A, RCD).

• Uistite sa, že sa k sieťovej prí­pojke za žiadnych okolností
nemôže dostať vlhkosť alebo
voda. Existuje nebezpečenstvo
elektrického úderu.

Údržba/čistenie/

skladovanie

Čistite a ošetrujte Vaše zariadenie pravi­delne. Týmto se zaručí jeho výkonnosť a
dlhá životnosť.

Práce, ktoré nie sú v tomto návode

popísané, nechajte vykonať našim

servisným strediskom (Service-Cen­ter). Používajte iba originálne diely.

89

SK

Zabránite tak škodám na prístroji a
prípadne z toho vyplývajúcim osob­ným škodám.

Pred začatím akýchkoľvek prác

na prístroji vytiahnite zástrčku zo
zásuvky. Existuje nebezpečenstvo
elektrického úderu alebo zranenia
skrz pohyblivé časti.

Všeobecnéčistiacepráce

• Prístroje inštalované nie stacionárne:
vyčistite čerpadlo po každom použití
čistou vodou.

• Prístroje inštalované stacionárne: pravi­delne kontrolujte funkčnosť plavákové­ho spínača (

mesiace).

• Chĺpky a vláknité čiastočky, ktoré sa
prípadne usadili v telese čerpadla, od­stráňte prúdom vody.

• Plavákový spínač vyčistite od usadenín
čistou vodou.

• Dno šachty pravidelne vyčistite od bla­ta a vyčistite aj steny šachty

• Ak ste čerpadlo dlhší čas nepoužívali,
musí sa čerpadlo po poslednom použití
a pred novým použitím dôkladne vyčis­tiť. Inak sa môžu v dôsledku usadenín a
zvyškov vyskytnúť ťažkosti pri rozbieha­ní čerpadla.

3) (najneskôr každé tri

Čisteniezákladnečerpadla

Pred začatím akýchkoľvek prác

na prístroji vytiahnite zástrčku zo
zásuvky. Existuje nebezpečenstvo
elektrického úderu alebo zranenia
skrz pohyblivé časti.

Všetky ostatné opatrenia, ktoré v tomto ná­vode na obsluhu nie sú popísané, predo­všetkým otvorenie čerpadla, musí previesť
odborník na elektrické prístroje. V prípade
potreby opravy sa vždy obráťte na našu
servisnú opravovňu.

Skladovanie

• Uchovávajte toto zariadenie očistené,
na suchom mieste a mimo dosahu detí.

• Na uskladnenie odskrutkujte uhlový
adaptér (

• Sieťový pripojovací kábel (4) poskla­dajte do tvaru kruhu a zaveste tento

medzi držadlo (1) a výškové prestave­nie plavákového spínača (2) na držiak
výškového prestavenia plavákového
spínača (2).
Pozri obrázok

9).

.

Odstránenie a ochrana

životnéhoprostredia

Prístroj, príslušenstvo a obal odovzdajte v
súlade s požiadavkami na ochranu život­ného prostredia do recyklačnej zberne.

Elektrické prístroje nepatria do do-

mového odpadu

Odovzdajte prístroj do recyklačnej zberne.
Použité umelohmotné a kovové časti sa
môžu podľa druhu materiálu roztriediť a
tak odovzdať do recyklačnej zberne. V prí­pade otázok sa obráťte na naše servisné
stredisko. Likvidáciu vašich chybných za­slaných prístrojov uskutočníme bezplatne.

Záruka

Nečistoty na spodnej strane čerpadla sa
môžu zmyť čistou vodou.

90

Vážená zákazníčka, vážený zákazník,
Pre tento prístroj platí záruka 3 roky od
dátumu zakúpenia.

SK

Ak je prístroj poškodený, podľa zákona
máte právo ho reklamovať u výrobcu pro­duktu. Tieto práva vyplývajúce zo zákona
nie sú našou následne opísanou zárukou

obmedzené.

Záručné podmienky

Záručná lehota začína dňom zakúpenia.
Pokladničný doklad ako originál prosím

starostlivo uschovajte. Je potrebný ako dô-

kaz o zakúpení.
Ak sa počas troch rokov od dátumu zakú­penia tohto produktu vyskytne materiálna
alebo výrobná chyba, produkt - podľa náš­ho rozhodnutia - bezplatne opravíme alebo
nahradíme. Predpokladom záruky je, že v
priebehu trojročnej lehoty bude predložený
poškodený prístroj a pokladničný doklad a
stručne opísaná chyba a kedy sa vyskytla.
Ak sa v rámci našej záruky chyba pokryje,
obdržíte späť opravený alebo nový prístroj.

S opravou alebo výmenou produktu sa ne-

začína nová záručná doba.

Záručná doba a nárok na odstrá­nenie vady

Záručná doba sa poskytnutím záruky
nepredlžuje. To platí aj pre nahradené
a opravené diely. Prípadné škody a ne­dostatky vzniknuté už pri zakúpení sa
musia ihneď po vybalení ohlásiť. Opravy
vykonané po uplynutí záručnej doby sú

spoplatnené.

Rozsah záruky

Prístroj bol vyrobený podľa prísnych smer­níc kvality a pred dodaním bol svedomite

kontrolovaný.

Záruka sa týka materiálových alebo výrob­ných chýb. Táto záruka sa nevzťahuje na
diely produktu, ktoré sú vystavené normál­nemu opotrebeniu a preto sa môžu pova­žovať za opotrebované diely (napr. lter

alebo nadstavce) alebo na poškodenia na
krehkých dieloch (napr. vypínač, akumulá-

tor alebo diely vyrobené zo skla).

Táto záruka zaniká, ak bol produkt po­užívaný poškodený, neodborne alebo
nebola vykonávaná údržba. Pre odborné
používanie produktu je nutné presne do­držiavať všetky návody uvedené v návode
na obsluhu. Bezpodmienečne sa vyhnite
používaniu, ktoré sa v návode na obsluhu
neodporúča alebo pred ktorým ste boli
vystríhaní.
Produkt je určený len pre súkromné pou­žitie a nie v oblasti podnikania. Záruka
zaniká pri nesprávnom a neodbornom
používaní, pri násilnom používaní a pri
zásahoch, ktoré neboli vykonané v našej
servisnej pobočke.

Nárok zo záruky neexistuje predovšet­kým pri čerpaní abrazívnych materiálov
(piesku, kameňov) alebo agresívnych
tekutín, pri nedodržaní návodu na obsluhu
alebo pri použití násilia, pretože tým sa
tesnenia, obežné koleso, motor alebo iné
časti poškodzujú.
Pozor: Ponorné čerpadlá sú odvodňovacie
čerpadlá. Ponorné čerpadlo na znečistenú
vodu je konštruované tak, aby v rámci svo­jej výkonnostnej triedy čo najrýchlejšie pre­čerpalo resp. odčerpalo určitý objem vody.
Ponorné čerpadlá nie sú vhodné na použi­tie ako zavodňovacie čerpadlá (napr. na
zavodňovanie záhrad) ani ako čerpadlá v
nepretržitej prevádzke (napr. pre vodopá­dy alebo fontány v záhradných jazerách).
V prípade použitia ponorného čerpadla
na iný účel, než na ktorý je určené, zaniká
nárok zo záruky. Nárok zo záruky zaniká
aj pri použití kalového čerpadla bez pod­ložky alebo pri poškodeniach, ktoré boli
zapríčinené držaním alebo zavesením čer­padla za sieťový kábel. Čerpadlá nesmú
bežať na sucho ani byť vystavené mrazu.

91

SK

Postup v prípade reklamácie

Pre zabezpečenie rýchleho spracovania
vašej žiadosti postupujte prosím podľa na­sledujúcich pokynov:

• Pri všetkých požiadavkách predložte
pokladničný doklad a identikačné čís­lo (IAN344876_2004) ako dôkaz o
zakúpení.

• Číslo artiklu nájdete na typovom štítku.

• Ak sa vyskytnú chyby funkcie alebo

iné nedostatky, kontaktujte najskôr

následne uvedené servisné oddelenie
telefonicky alebo emailom. Následne
obdržíte ďalšie informácie o priebehu
vašej reklamácie.

• Produkt evidovaný ako poškodený mô­žete po dohode s našim zákazníckym
servisom, s priloženým dokladom o za­kúpení (pokladničný doklad) a s údaj­mi, v čom chyba spočíva a kedy vznik­la, zaslať bez poštovného na adresu
servisu, ktorá vám bude oznámená.
Pre zabránenie dodatočných nákladov
a problémov pri prevzatí použite len
tú adresu, ktorá vám bude oznámená.
Nezasielajte prístroj ako nadmerný
tovar na náklady príjemcu, expresne
alebo s iným špeciálnym nákladom.
Prístroj zašlite so všetkými časťami
príslušenstva dodanými pri zakúpení a
zabezpečte dostatočne bezpečné pre-

pravné balenie.

Pozor: Prístroj zašlite do našej servisnej po­bočky vyčistený a s informáciami o chybe.
Neprevezmeme prístroje zaslané ako nad­merný tovar na náklady príjemcu, expres­ne alebo s iným špeciálnym nákladom.
Likvidáciu vašich poškodených zaslaných
prístrojov vykonáme bezplatne.

Service-Center

Servis Slovensko

SK

Tel.: [phone]
E-Mail: [email protected]

IAN 344876_2004

Dovozca

Nasledujúca adresa nie je adresa servisu.

Najskôr kontaktujte hore uvedené servisné
centrum.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großostheim

NEMECKO

www.grizzly-service.eu

Servisná oprava

Opravy, ktoré nepodliehajú záruke, mô-
žeme nechať vykonať v našej servisnej
pobočke za úhradu. Radi vám poskytneme
predbežnú kalkuláciu nákladov.
Môžeme spracovať len prístroje, ktoré boli
doručené dostatočne zabalené a so zapla­teným poštovným.

92

Zisťovaniezávad

Problém Možná príčina Odstránenie poruchy

skontrolujte zásuvku, kábel, el.

čerpadlo sa

nechce

rozbehnúť

čerpadlo
nečerpá

čerpadlo sa
nevypína

čerpací výkon
je nedostatočný

čerpadlo sa po
krátkom čase
prevádzky

vypne

chýba sieťové napätie

plavákový spínač
nespína

výkon čerpadla je znížený v
dôsledku silne znečistených a
šmirgľujúcich prímesí vody

plavákový spínač
môže klesnúť

výkon čerpadla je znížený v
dôsledku silne znečistených a
šmirgľujúcich prímesí vody

ochrana motora vypína čer­padlo kvôli príliš silnému zne­čisteniu vody

teplota vody je príliš vysoká,
ochrana motora prístroj vypína

( 3)

( 3) ne-

vedenie, zástrčku, príp. nechajte
previesť opravu odborníkom na el.
prístroje

plavákový spínač uveďte do vyššej

polohy

čerpadlo vyčistite a príp. vymeňte

opotrebované diely

čerpadlo na dne šachty správne

postavte

čerpadlo vyčistite a príp. vymeňte

opotrebované diely

vytiahnite zástrčku a vyčistite
čerpadlo ako i šachtu

dbajte na to, aby teplota vody bola

max. 35°C!

SK

Náhradné diely/Príslušenstvo

Náhradné diely a príslušenstvo nájdete na strane

www.grizzly-service.eu

Ak by sa mali vyskytnúť problémy s procesom objednávky, použite, prosím, kontaktný for­mulár. Pri ďalších otázkach sa obráťte na „Service-Center“ (pozri stranu 92).

Pol. Označenie Č. Artiklu

8/9/10 Sada uhlov napojenie 91103475
11 8m nylonové ťažné lanko 91102503

93

CHDE AT

Original-EG-Konformitätserklärung

Hiermit bestätigen wir, dass die

Schmutzwasser-Tauchpumpe
Baureihe PTPS 1100 A1

Seriennummer
000001 - 270000

folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:

2014/30/EU • 2014/35/EU • 2011/65/EU*

Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen
sowie nationale Normen und Bestimmungen angewendet:

EN 60335-1:2012/A2:2019 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008

EN 55014-1:2017 • EN 55014-2:2015

EN 61000-3-2:2014 • EN 61000-3-3:2013 • IEC 62321-1:2013

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (20)**

trägt der Hersteller:

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, Germany

30.09.2020

Christian Frank

Dokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des
Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefähr­licher Stoffe in Elektro- und Elektronikgeräten.
** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde.

94

GB

IE

We hereby conrm that the

Dirty Water Submersible Pump
model PTPS 1100 A1

Serial number
000001 - 270000

conforms with the following applicable relevant version of the EU guidelines:

2014/30/EU • 2014/35/EU • 2011/65/EU*

In order to guarantee consistency, the following harmonised standards as well as na­tional standards and stipulations have been applied:

EN 60335-1:2012/A2:2019 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008

EN 55014-1:2017 • EN 55014-2:2015

EN 61000-3-2:2014 • EN 61000-3-3:2013 • IEC 62321-1:2013

This declaration of conformity (20)** is issued under the sole responsibility of the
manufacturer:

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, Germany

30.09.2020

Translation of the original

EC declaration of conformity

Christian Frank

Documentation Representative

* The object of the declaration described above satises the provisions of Directive 2011/65/EU of the Europe­an Parliament and the Council of 8 June 2011 on limiting the use of certain harmful substances in electrical and
electronic appliances.
** The last two digits of the year in which the CE marking was afxed.

95

FR

BE

Traduction de la déclaration

de conformité CE originale

Nous certions par la présente que la

pompe immergée pour eaux chargées
série PTPS 1100 A1

Numéro de série
000001 - 270000

est conforme aux directives UE actuellement en vigueur :

2014/30/EU • 2014/35/EU • 2011/65/EU*

En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisi-

ons nationales suivantes ont été appliquées:

EN 60335-1:2012/A2:2019 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008

EN 55014-1:2017 • EN 55014-2:2015

EN 61000-3-2:2014 • EN 61000-3-3:2013 • IEC 62321-1:2013

Le fabricant assume seul la responsabilité d‘établir
la présente déclaration de conformité (20)** :

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, Germany

30.09.2020

Christian Frank

Chargé de documentation

* L‘objet de la déclaration décrit ci-dessus est conforme aux dispositions de la directive 2011/65/UE du Parle­ment Européen et du Conseil du 8 juin 2011 sur la limitation de l‘utilisation de certaines substances dangereuses
dans les équipements électriques et électroniques.

** Les deux derniers chiffres de l‘année dans laquelle le marquage CE a été xé.

96

NL
BE

Hiermede bevestigen wij dat de

Vuilwater-dompelpomp
bouwserie PTPS 1100 A1

Serienummer
000001 - 270000

is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:

Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming

gebrachte normen en nationale normen en bepalingen toegepast:

EN 60335-1:2012/A2:2019 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008

EN 61000-3-2:2014 • EN 61000-3-3:2013 • IEC 62321-1:2013

De exclusieve verantwoordelijkheid voor de uitgifte van deze

conformiteitsverklaring (20)** wordt gedragen door de fabrikant:

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, Germany

30.09.2020

2014/30/EU • 2014/35/EU • 2011/65/EU*

EN 55014-1:2017 • EN 55014-2:2015

Vertaling van de originele
CE-conformiteitsverklaring

Christian Frank

Documentatiegelastigde

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn
2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik
van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

** De beide laatste cijfers van het jaar waarin de CE-markering werd aangebracht.

97

PL

Tłumaczenieoryginalnej

deklaracjizgodnościWE

Niniejszym oświadczamy, że konstrukcja

Pompa zanurzeniowa do brudnej wody
typuPTPS 1100 A1

seryjny
000001 - 270000

spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmie

2014/30/EU • 2014/35/EU • 2011/65/EU*

W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące
normy harmonizujące oraz normy i przepisy krajowe:

EN 60335-1:2012/A2:2019 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008

EN 55014-1:2017 • EN 55014-2:2015

EN 61000-3-2:2014 • EN 61000-3-3:2013 • IEC 62321-1:2013

Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosi
producent (20)** :

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, Germany

30.09.2020

Christian Frank

Dokumentacji technicznej

* Vyššie popísaný predmet vyhlásenia spĺňa predpisy smernice 2011/65/EU Európskeho parlamentu aRady
z8. júna 2011 pre obmedzenie používania určitých nebezpečných látok velektrických aelektronických prístro-

joch

** Dwie ostatnie cyfry roku nadania znaku CE

98

CZ

Překladoriginálního

prohlášeníoshoděCE

Potvrzujeme tímto, že

Ponorné kalové čerpadlo na znečistenou vodu
konstrukční řady PTPS 1100 A1

Numéro de série
000001 - 270000

odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:

2014/30/EU • 2014/35/EU • 2011/65/EU*

Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor­my a ustanovení:

EN 60335-1:2012/A2:2019 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008

EN 55014-1:2017 • EN 55014-2:2015

EN 61000-3-2:2014 • EN 61000-3-3:2013 • IEC 62321-1:2013

Výhradní odpovědnost za vystavení tohoto prohlášení o shodě (20)** nese výrobce:

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, Germany

30.09.2020

Osoba splnomocnená na zostavenie

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z

8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
** Obě poslední číslice roku, kdy bylo uvedeno označení CE.

Christian Frank

dokumentácie

99

SK

Preklad originálneho

prehlásenia o zhode CE

Týmto potvrdzujeme, že

Ponorné čerpadlo na znečistenú vodu
konštrukčnej rady PTPS 1100 A1

Poradové číslo

000001 - 270000

zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:

2014/30/EU • 2014/35/EU • 2011/65/EU*

Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národ­né normy a predpisy:

EN 60335-1:2012/A2:2019 • EN 60335-2-41:2003/A2:2010 • EN 62233:2008

EN 55014-1:2017 • EN 55014-2:2015

EN 61000-3-2:2014 • EN 61000-3-3:2013 • IEC 62321-1:2013

Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode (20)** je výrobca:

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim, Germany

30.09.2020

Osoba zplnomocněná k sestavení

* Vyššie popísaný predmet vyhlásenia spĺňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady
z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických

prístrojoch.

** Obe posledné číslice roka, v ktorom bolo pripojené označenie CE.

Christian Frank

dokumentace

100
