Parkside PDM 300 C2 User guide

English ................................................................................................................ 2

Dansk ............................................................................................................... 17

Français ............................................................................................................ 32

Nederlands ...................................................................................................... 51

Deutsch ............................................................................................................ 67

1.6

V

PARKSIDE PDM 300 C2

Contents

1. Intended use ...................................................................................................... 3

2. Package contents .............................................................................................. 3

3. Technical specifications ...................................................................................... 4

4. Safety instructions ............................................................................................. 6

5. Copyright .......................................................................................................... 8

6. Before you start ................................................................................................. 8

6.1 Inserting / replacing the battery ...................................................................................................... 8

7. Getting started .................................................................................................. 9

7.1 Out of range display ........................................................................................................................ 9

7.2 DC voltage measurement ................................................................................................................. 9

7.3 AC voltage measurement ............................................................................................................... 10

7.4 DC or AC current measurement ..................................................................................................... 10

7.5 Function generator .......................................................................................................................... 10

7.6 Resistance measurement ................................................................................................................. 11

7.7 Continuity testing ............................................................................................................................. 11

7.8 Diode test ........................................................................................................................................ 11

7.9 HOLD function ................................................................................................................................ 12

7.10 Standing the multimeter up .......................................................................................................... 12

8. Maintenance/cleaning ..................................................................................... 12

8.1 Maintenance ................................................................................................................................... 12

8.2 Replacing the fuse ........................................................................................................................... 12

8.3 Cleaning .......................................................................................................................................... 13

9. Environmental regulations and disposal information ....................................... 14

10. Conformity notes ........................................................................................... 14

11. Warranty and service information ................................................................. 15

2 - English

PARKSIDE PDM 300 C2

Congratulations!

By purchasing the PARKSIDE PDM 300 C2 Digital Multimeter hereinafter referred to as the multimeter,
you have opted for a quality product.

Before first using it, familiarise yourself with the way the multimeter works and read these operating
instructions through carefully. Be careful to follow the safety instructions and only use the multimeter as
described in the operating instructions and for the applications given.

Keep these operating instructions in a safe place. If you pass the multimeter on to someone else, make
sure to give them all the relevant documents with it.

1. Intended use

The multimeter allows you to measure DC/AC voltages and direct and alternating currents. The
multimeter also has functions for resistance measurement and diode testing, a function generator and a
continuity check function. This multimeter has not been designed for corporate or commercial use. Use
the multimeter for private purposes only. Any use other than that mentioned above does not correspond
to the intended use. This multimeter fulfils all relevant norms and standards associated with CE
Conformity. In the event of any modification to the multimeter that was not approved by the
manufacturer, compliance with these standards is no longer guaranteed. The manufacturer shall not be
liable for any damage or malfunctions resulting from such modifications.

Observe the regulations and laws in the country of use.

2. Package contents

• Multimeter

• 2 measuring probes (inc. cables)

• 9 V block battery

• 1 screwdriver

• These operating instructions

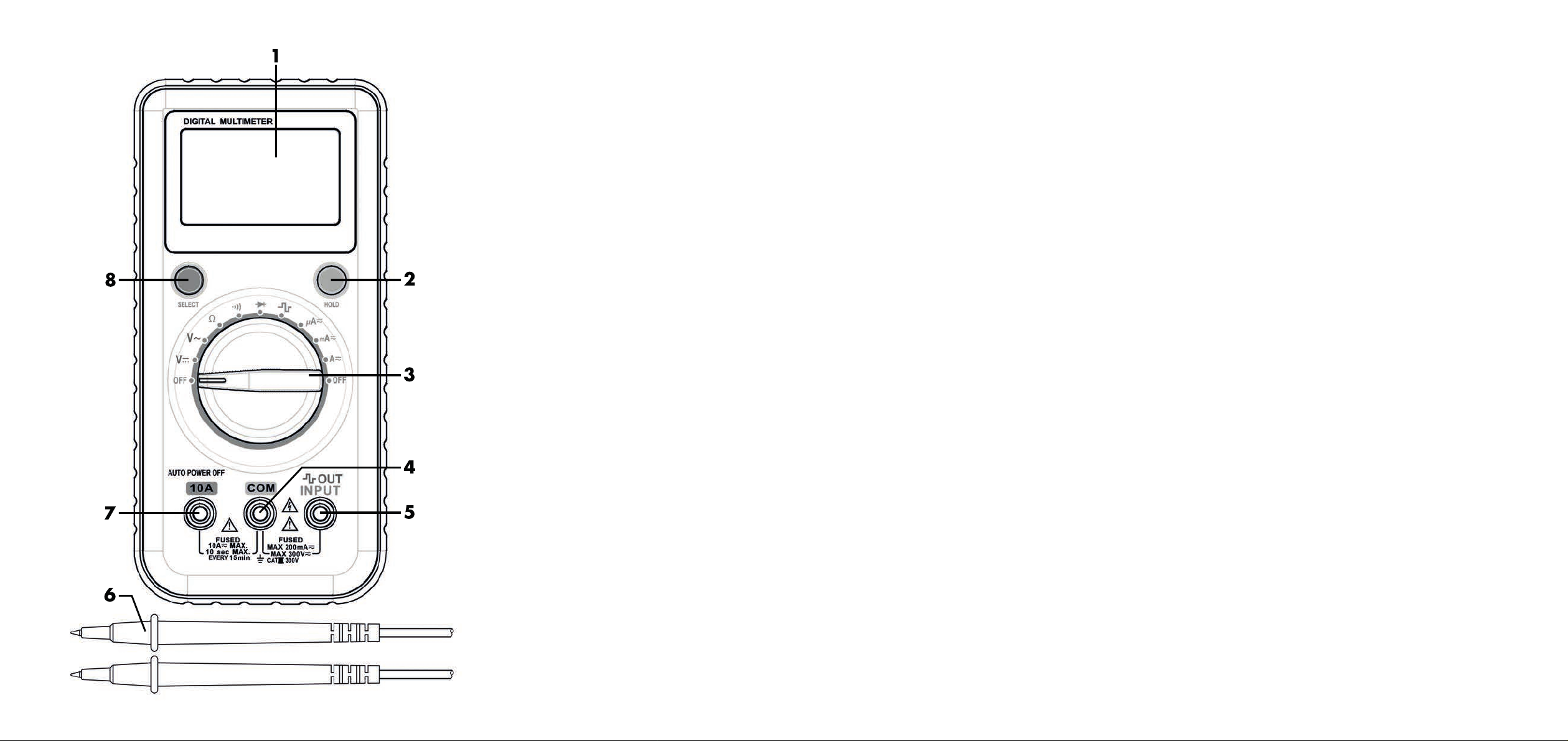

These operating instructions have a fold-out cover. On the inside of the cover is a diagram of the
multimeter with the components numbered. The meanings of the numbers are as follows:

1 Display
2 HOLD button (memory button)
3 Range selector switch
4

COM connection (earth )
5 OUT INPUT connection ( = square wave signal)
6 Measuring probes (inc. cables)
7 10 A connection
8 SELECT button (switches between direct/alternating current)

English - 3

PARKSIDE PDM 300 C2

3. Technical specifications

Display 3 ½ digit LC display, max. display: 1999

Measurement rate approx. 2 to 3 measurements/second

Measurement cable length approx. 80 cm each

Battery type 9 V block battery

Overvoltage category CAT III 300 V (digital multimeter and measurement cables)

Hold function yes

Automatic polarity display yes

Low battery display yes

Auto power OFF function yes

Operating temperature, humidity 0 °C to +40 °C, max. 75 % rel. humidity

Storage temperature, humidity -10 °C to +50°C, max. 85 % rel. humidity

Dimensions (W x H x D) 80 x 166 x 36.5 mm (inc. range selector switch)

Weight approx. 190 g (without battery or measurement cables)

The technical data and design may be changed without prior notice.

Direct current

Area Resolution Precision

200 mV 0.1 mV
2 V 0.001 V
20 V 0.01 V
200 V 0.1 V

300 V 1 V
Input impedance: 10 MΩ
Overload protection: 300 V DC/AC RMS

Alternating current

Area Resolution Precision

2 V 0.001 V

20 V 0.01 V

200 V 0.1 V

300 V 1 V
Input impedance: 10 MΩ

Frequency range: 40 Hz to 400 Hz
Overload protection: 300 V AC RMS
Display: Root mean square value (RMS of sine wave)

± (0.5 % + 5)

± (1.0 % + 5)

4 - English

PARKSIDE PDM 300 C2

Direct current

Area Resolution Precision

200 μA 0.1 μA
2000 μA 1 μA
20 mA 0.01 mA
200 mA 0.1 mA
2 A 0.001 A
10 A 0.01 A

± (1.0 % + 5)

± (1.2 % + 5)

± (2.0 % + 5)

Overload protection: F1: F 250 mA / 300 V fuse

F2: F 10 A / 300 V fuse

Maximum input current: 10 A (input current > 2 A for continuous measurement < 10 seconds and

interval > 15 min.)

Alternating current

Range Resolution Precision

200 μA 0.1 μA
2000 μA 1 μA
20 mA 0.01 mA
200 mA 0.1 mA
2 A 0.001 A
10 A 0.01 A

± (1.2 % + 5)

± (1.5 % + 5)

± (3.0 % + 7)

Overload protection: F1: F 250 mA / 300 V fuse

F2: F 10 A / 300 V fuse

Maximum input current: 10 A (input current > 2 A for continuous measurement < 10 seconds and

interval > 15 min.)

Frequency range: 40 Hz to 400 Hz

Display: Root mean square value (RMS of sine wave)

Resistor

Range Resolution Precision

200 Ω 0.1 Ω
2 kΩ 0.001 kΩ
20 kΩ 0.01 kΩ

± (1.0 % + 5)

200 kΩ 0.1 kΩ
2 MΩ 0.001 MΩ
20 MΩ 0.01 MΩ

± (1.2 % + 5)

Overload protection: 300 V

English - 5

PARKSIDE PDM 300 C2

Function generator

Signal Voltage Output impedance

1 kHz square wave signal approx. 3 V peak-peak approx. 10 kOhm

The precision quoted in ± (% of display + number of digits) applies for 5% to 100% of the relevant
measurement range and is guaranteed for a period of one year at an ambient temperature of 18°C to
28 °C and a max. air humidity of 75%. If the conditions are different, the precision is not guaranteed.

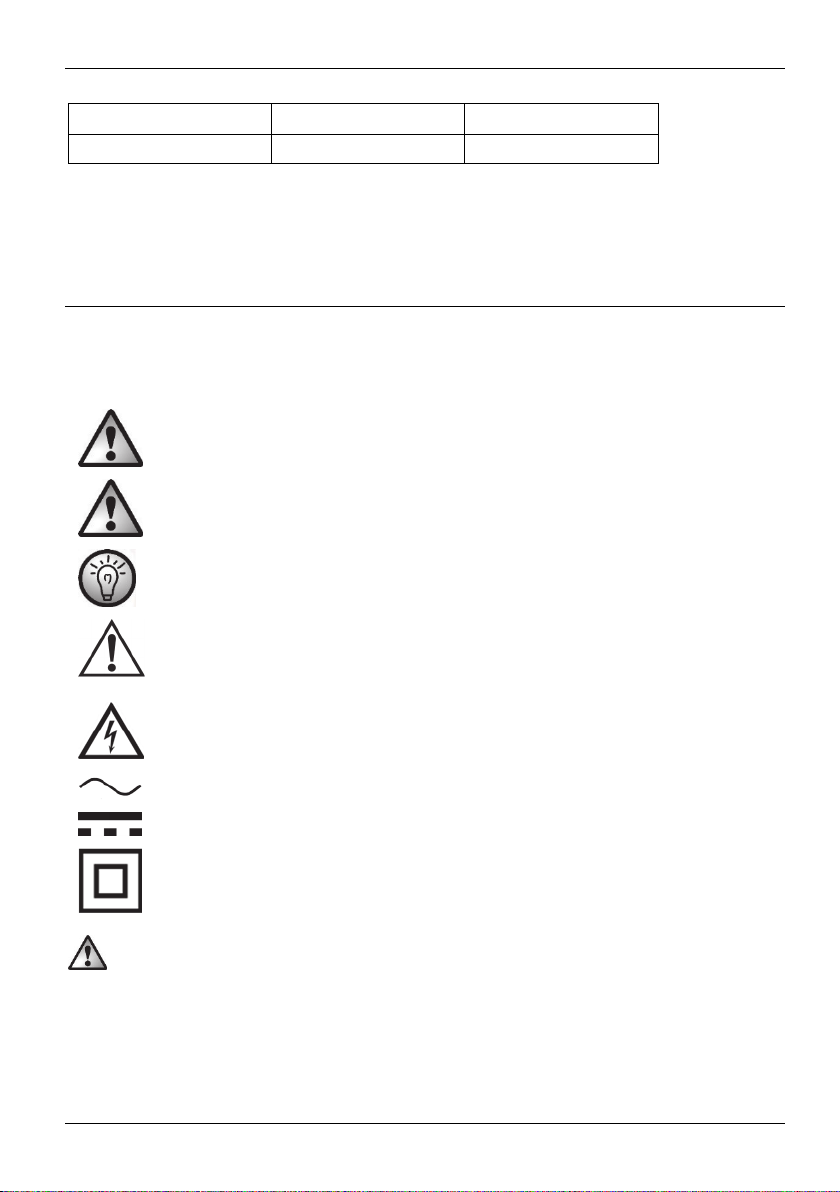

4. Safety instructions

Before you use this multimeter for the first time, please read the following notes and heed all warnings,
even if you are familiar with handling electronic devices. Keep this manual in a safe place for future
reference. If you sell the multimeter or pass it on, always include these instructions.

WARNING! This signal word indicates a danger with a moderate risk, which can lead
to death or major injuries if not avoided.

CAUTION! This symbol indicates important instructions to protect against damage to
property.

This symbol denotes further information on the topic.

DANGER! Before opening the multimeter, it must be isolated or disconnected from
dangerous active voltage. There is a risk of electric shock!

DANGER! This symbol denotes harmful electric voltage!

Alternating current

Direct current

Protection Class II

WARNING! Electrical devices are not suitable for children. People with disabilities should only
use electrical devices within the limits of their abilities. Never allow children or persons with
disabilities to use electrical devices unsupervised. They may not comprehend the potential risks.
Batteries and small parts represent potential choking hazards. Therefore, keep the battery in a
safe place. If a battery is swallowed, seek medical help immediately. Keep the packaging out of
the reach of these people. Packaging material is no toy. There is a risk of suffocation!

WARNING! If you notice any smoke, unusual noises or strange smells, stop the measurement
immediately. If this occurs, the multimeter should not be used before it has been inspected by
authorised service personnel. Never inhale smoke from a possible device fire. If you do
inadvertently inhale smoke, seek medical attention. Smoke inhalation can be damaging to your
health.

6 - English

PARKSIDE PDM 300 C2

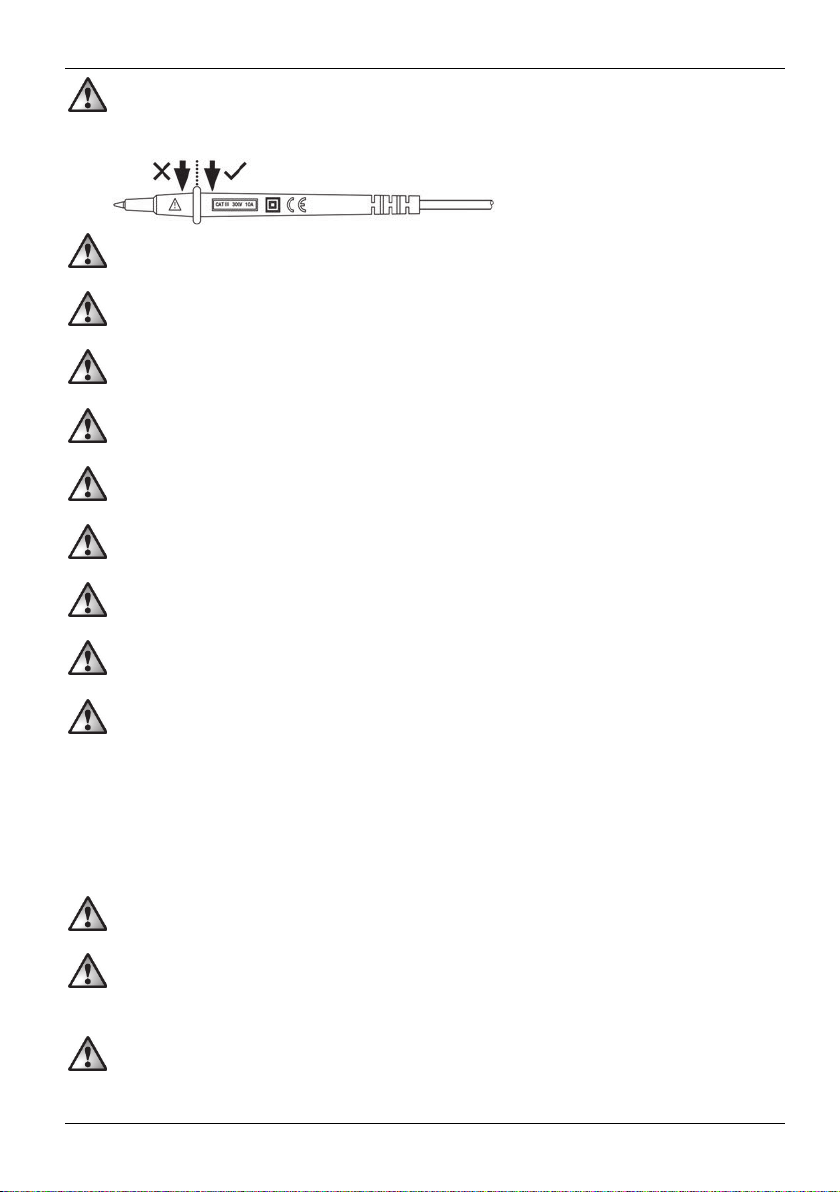

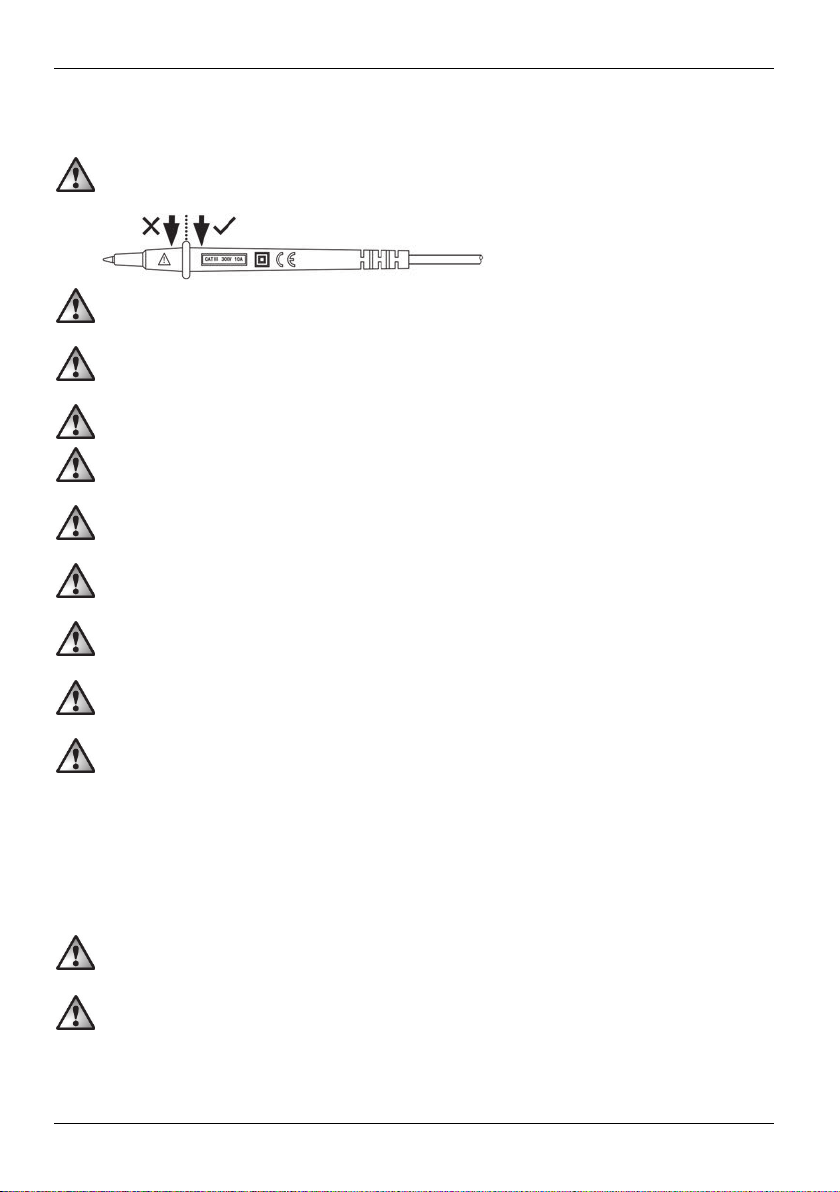

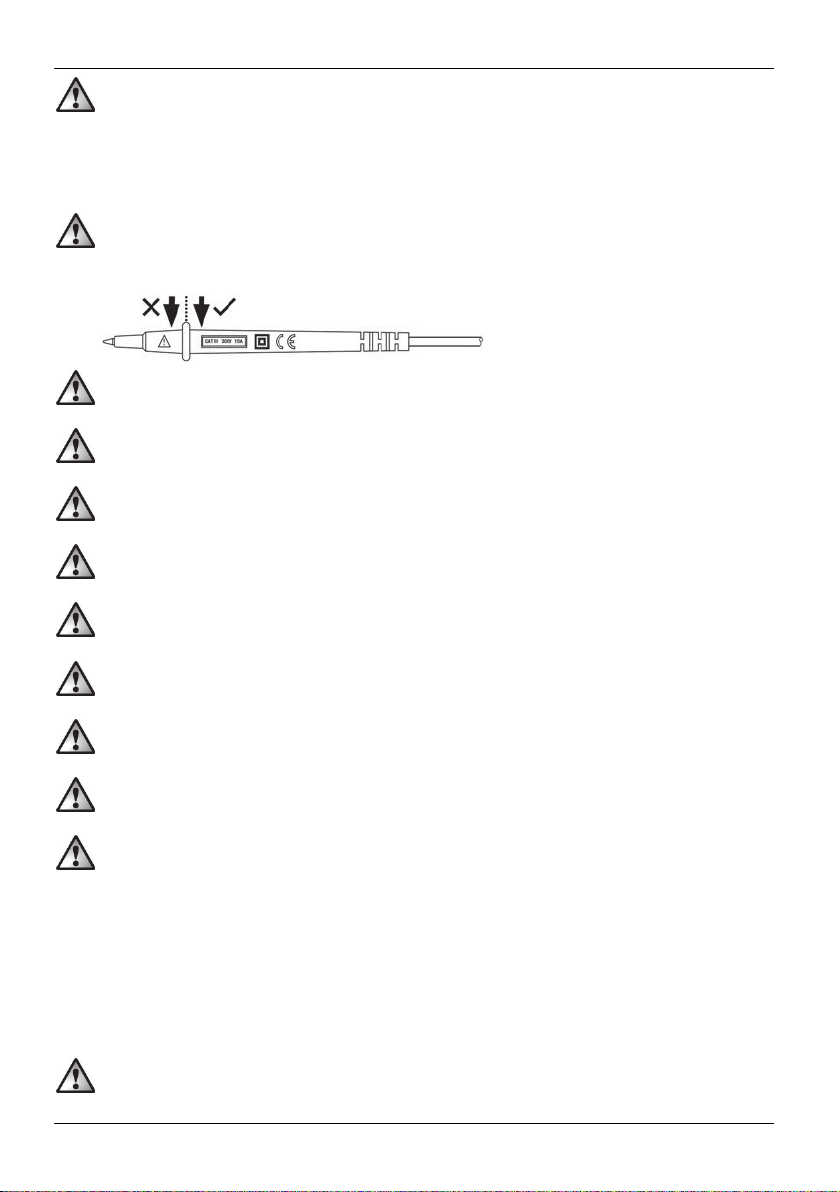

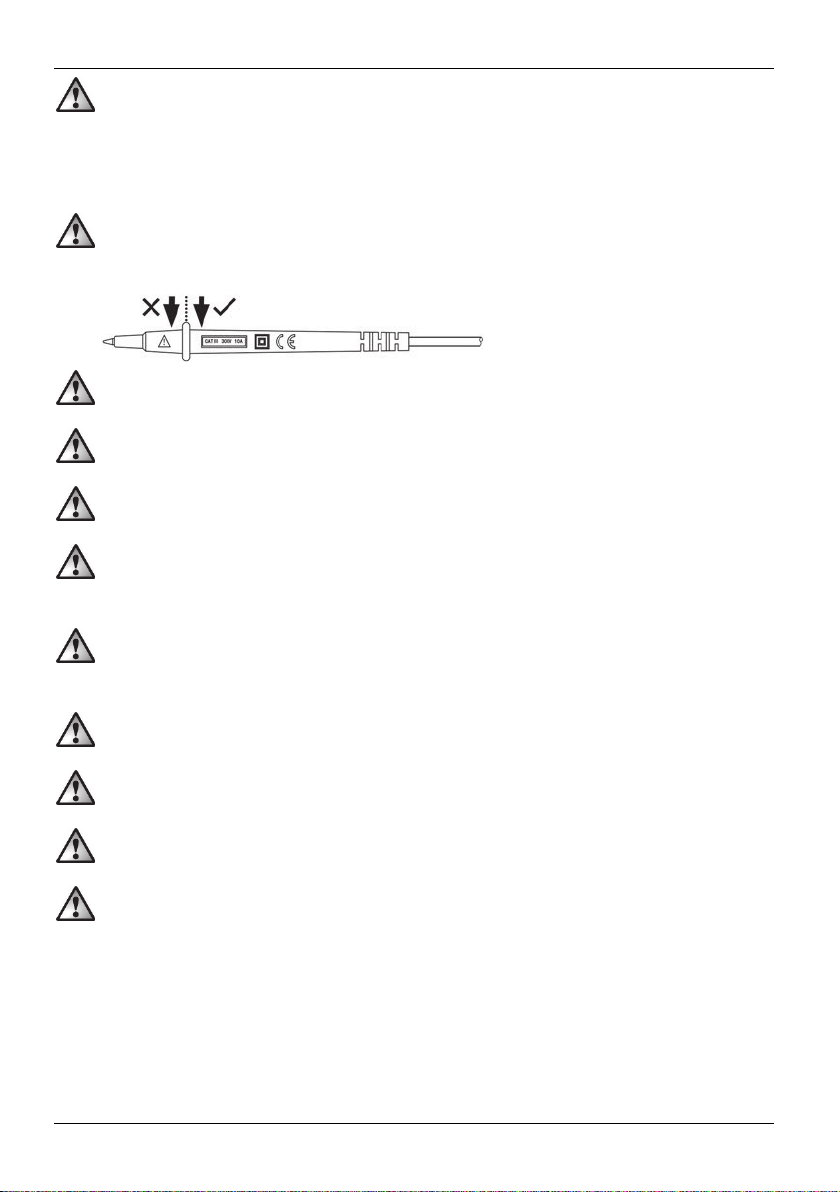

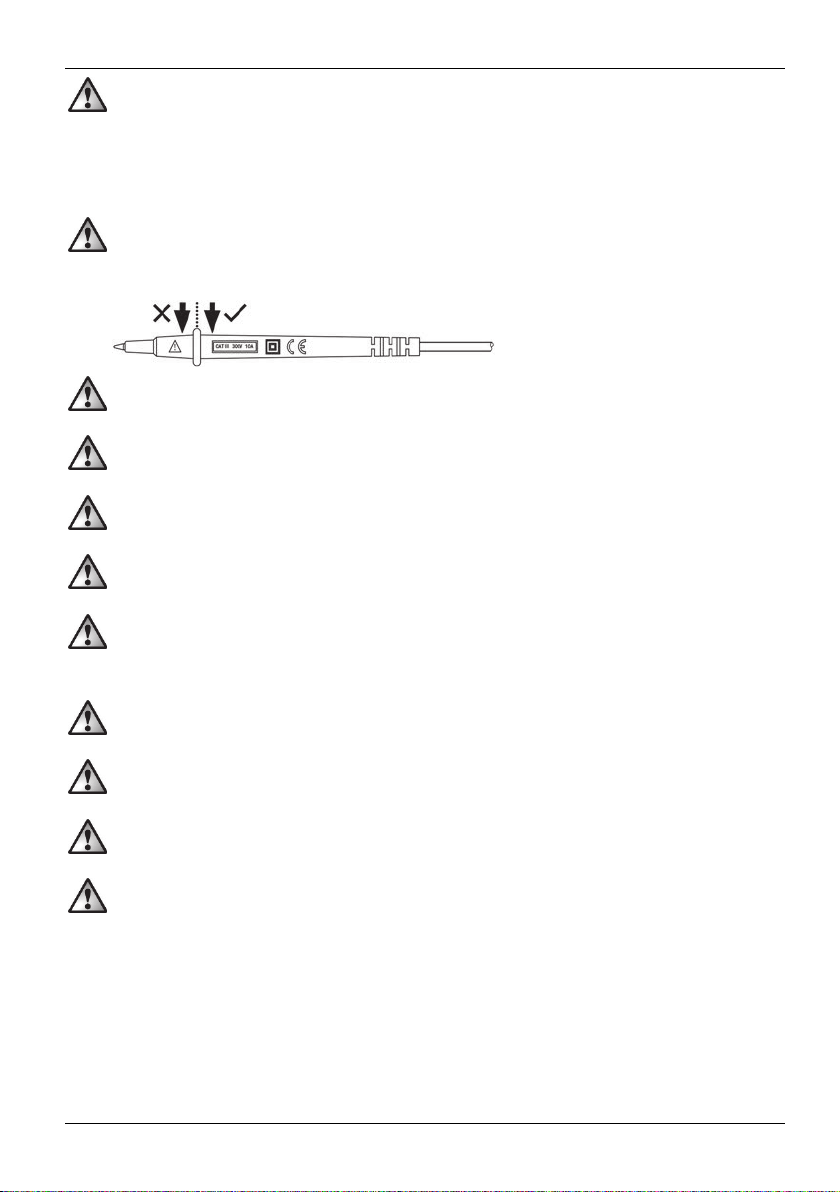

WARNING! Always hold the measuring probes by the handle area (see diagram). The area
with the warning sign must not be touched, otherwise there is a risk of electric shock while
measuring!

WARNING! Do not use the multimeter if it or the measuring probes (inc. cables) are damaged.
There is a risk of electric shock!

WARNING! Be especially careful when dealing with AC voltages over 30 V or DC voltages
over 60 V. There is a risk of electric shock!

WARNING! Never operate the multimeter with the housing open. There is a risk of electric
shock!

WARNING! Do not touch the contacts of the measuring probes or the connectors during the
measurement, otherwise there is a risk of electric shock.

WARNING! Do not use the multimeter in damp or wet environments. Also make sure that your
hands and shoes are dry, otherwise there is the risk of electric shock!

WARNING! Do not use the multimeter near explosive gases or vapours or in dusty
environments. There is risk of explosion!

WARNING! Make sure that no fire hazards (e.g. burning candles) are placed on or near the
multimeter. Fire hazard!

CAUTION! Never exceed the maximum input values quoted. Otherwise the multimeter could
get damaged.

CAUTION! Do not exceed the overvoltage category CAT III quoted. Otherwise the multimeter
could get damaged.

CAT III: Measurements within building installations (e.g. distribution boxes, cabling, sockets and
switches). This category also includes the following two categories:

CAT II: Measurements on electrical and electronic devices supplied with power via a mains plug.
CAT I: Measurements on electrical circuits with no direct connection to the mains (battery-

powered, car electrics, etc.).

CAUTION! Before changing the measurement range, disconnect the multimeter from the object
it is measuring, otherwise it could get damaged.

CAUTION! When using the measurement probes, connect the black measurement cable to the
COM connection first, then connect the red one. When disconnecting, remove the red
measurement probe first.

CAUTION! Never connect a voltage source to the measurement probes if it is set to continuity
testing, resistance measurement, diode test, function generator or current measurement.
Otherwise the multimeter could get damaged.

English - 7

PARKSIDE PDM 300 C2

CAUTION! Do not expose the multimeter to any direct heat sources (e.g. heaters), direct
sunlight or strong artificial light. The device must not be exposed to spray or dripping water or
abrasive liquids. Do not use the multimeter near water. The multimeter must especially never be
immersed (do not place any containers containing liquids such as drinks, vases, etc. on the
multimeter). Make sure that the multimeter is not subject to excessive shocks or vibrations. Do not
introduce any foreign bodies into the device. Otherwise the multimeter could get damaged.

5. Copyright

All the contents of this user manual are protected by copyright and provided to the reader for
information only. Copying data and information without the prior explicit written consent of the author is
strictly forbidden. This also applies to any commercial use of the contents and information. All texts and
diagrams are up-to-date as of the date of printing.

6. Before you start

Remove the multimeter and the accessories from the packaging.
Check the multimeter and the accessories for damage. If the multimeter is damaged, do not use it.

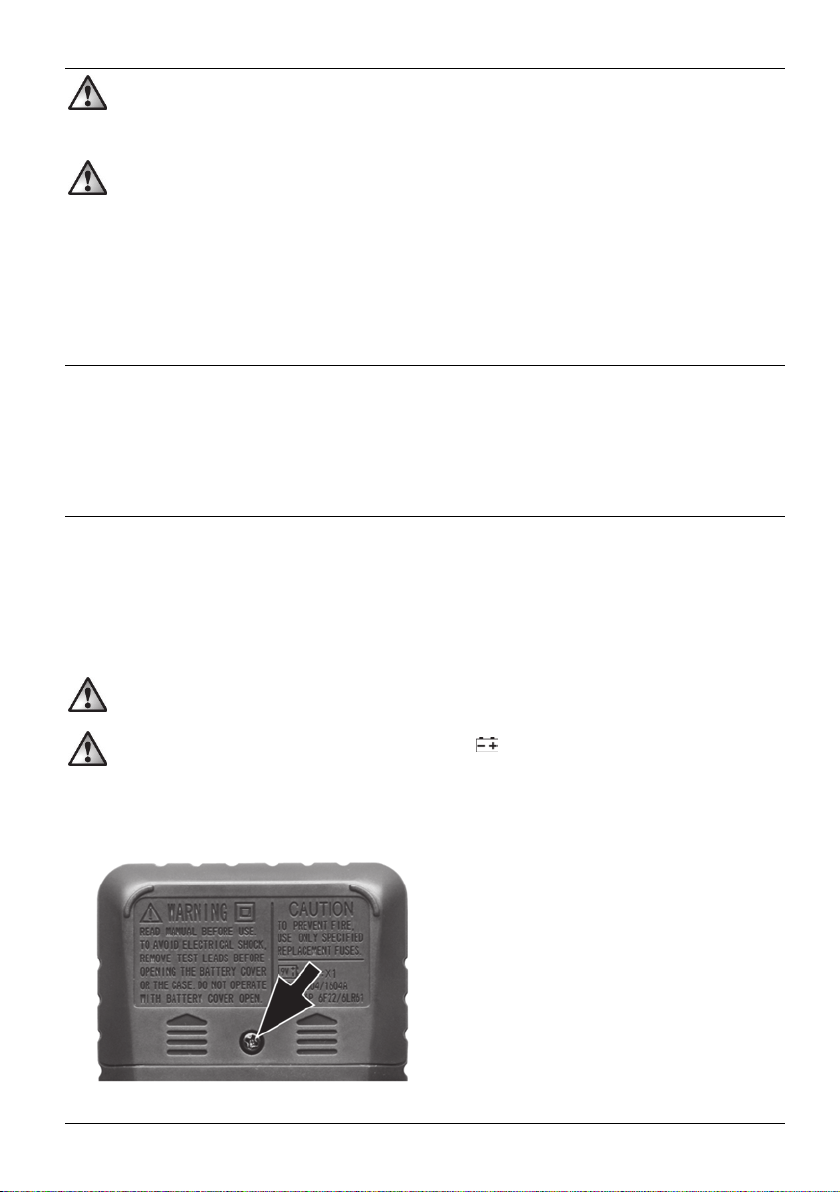

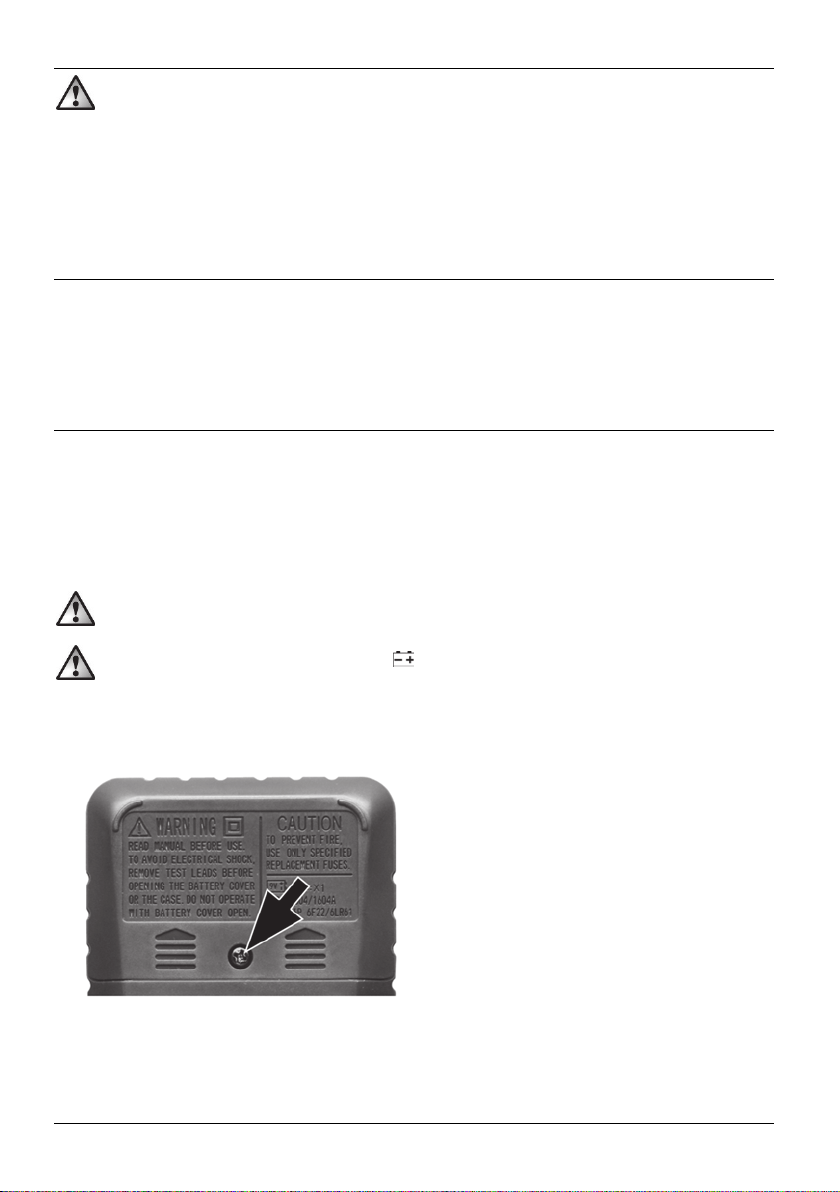

6.1 Inserting / replacing the battery

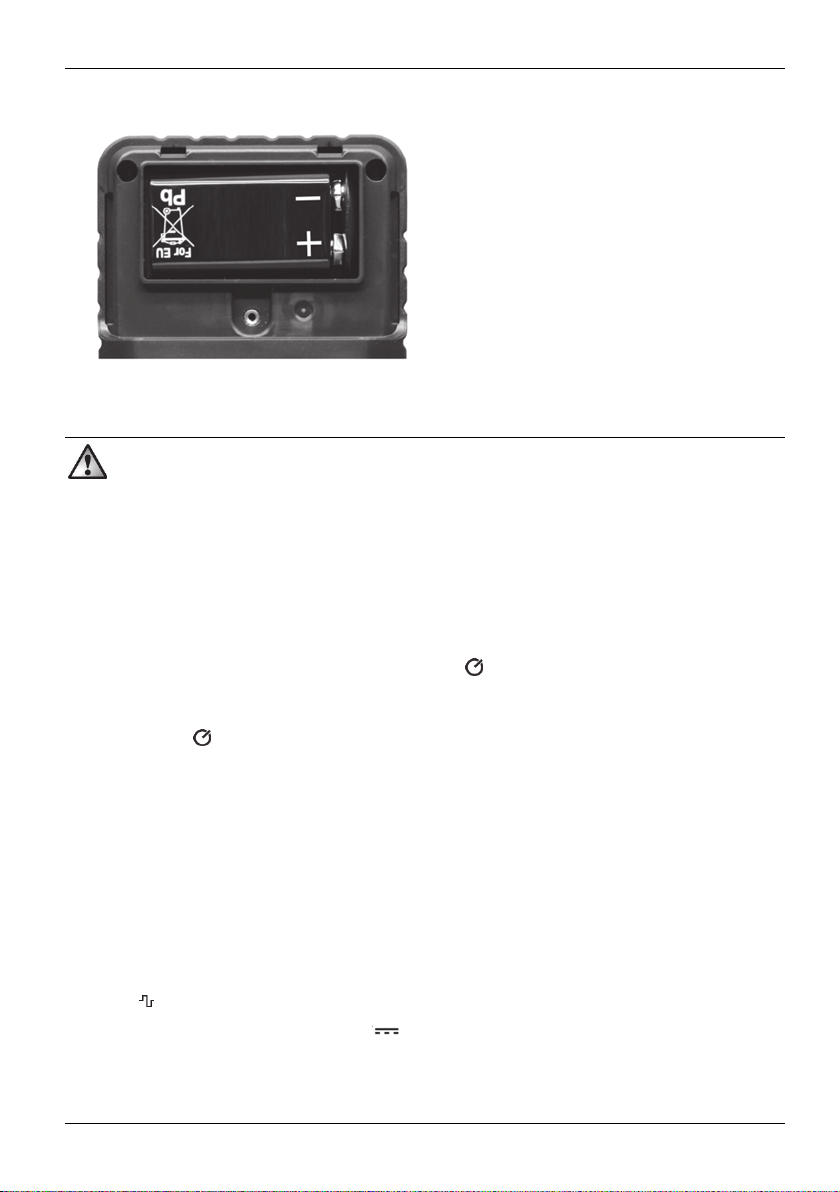

The multimeter is powered by a 9 V block battery. The procedure for inserting or replacing the battery is
as follows:

WARNING! Switch the multimeter off and remove all measurement cables before opening it!

CAUTION! If the battery is empty, the symbol appears on the display [1]. The battery

should be replaced as soon as possible to ensure proper functioning.

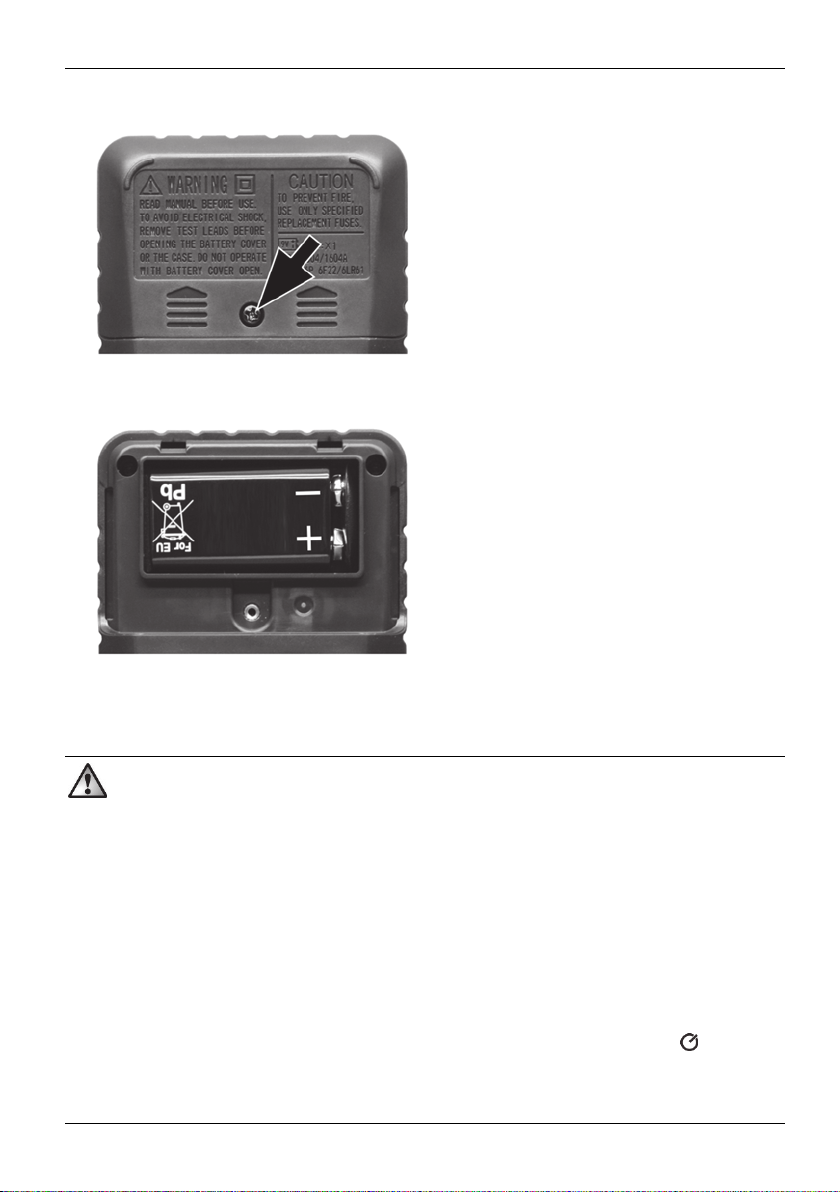

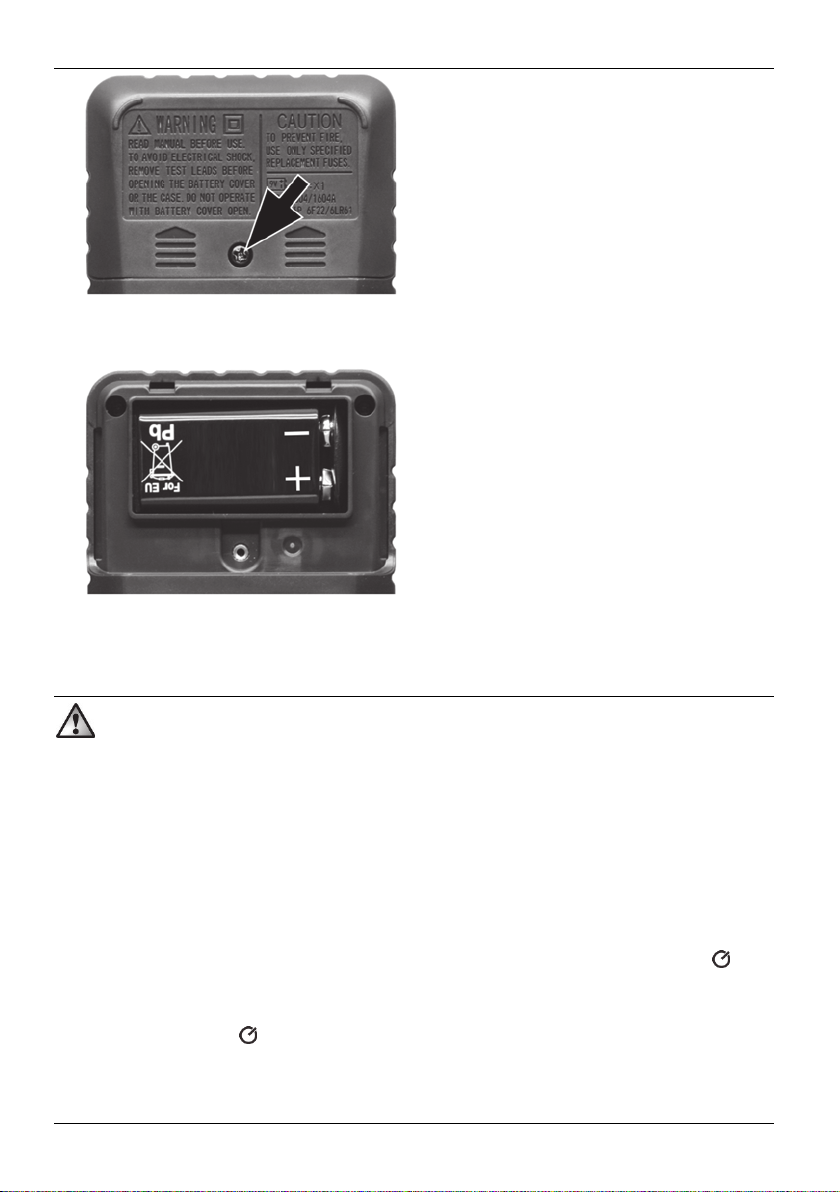

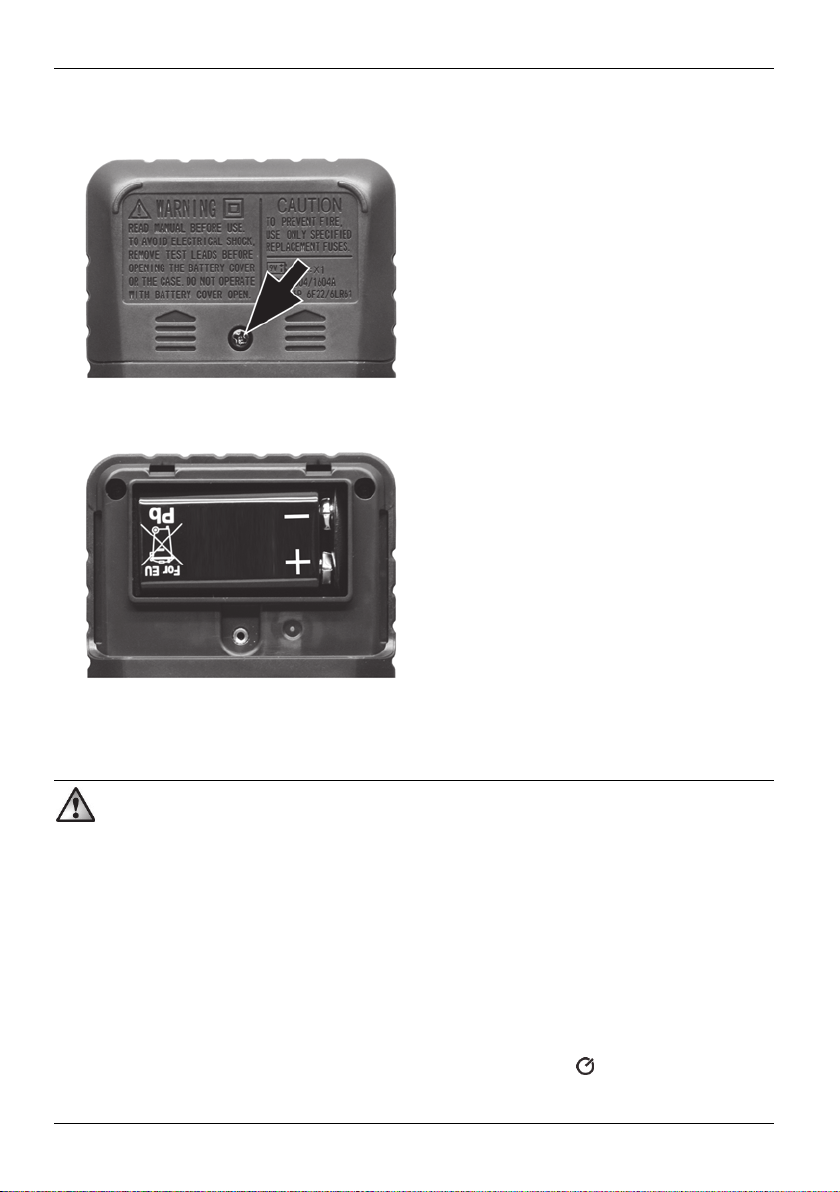

• Use the screwdriver provided to undo the top screw on the back of the multimeter and remove the
battery compartment cover by sliding it upwards.

8 - English

PARKSIDE PDM 300 C2

• Connect the 9 V block battery to the battery clip with the correct polarity (note + and -) and insert it

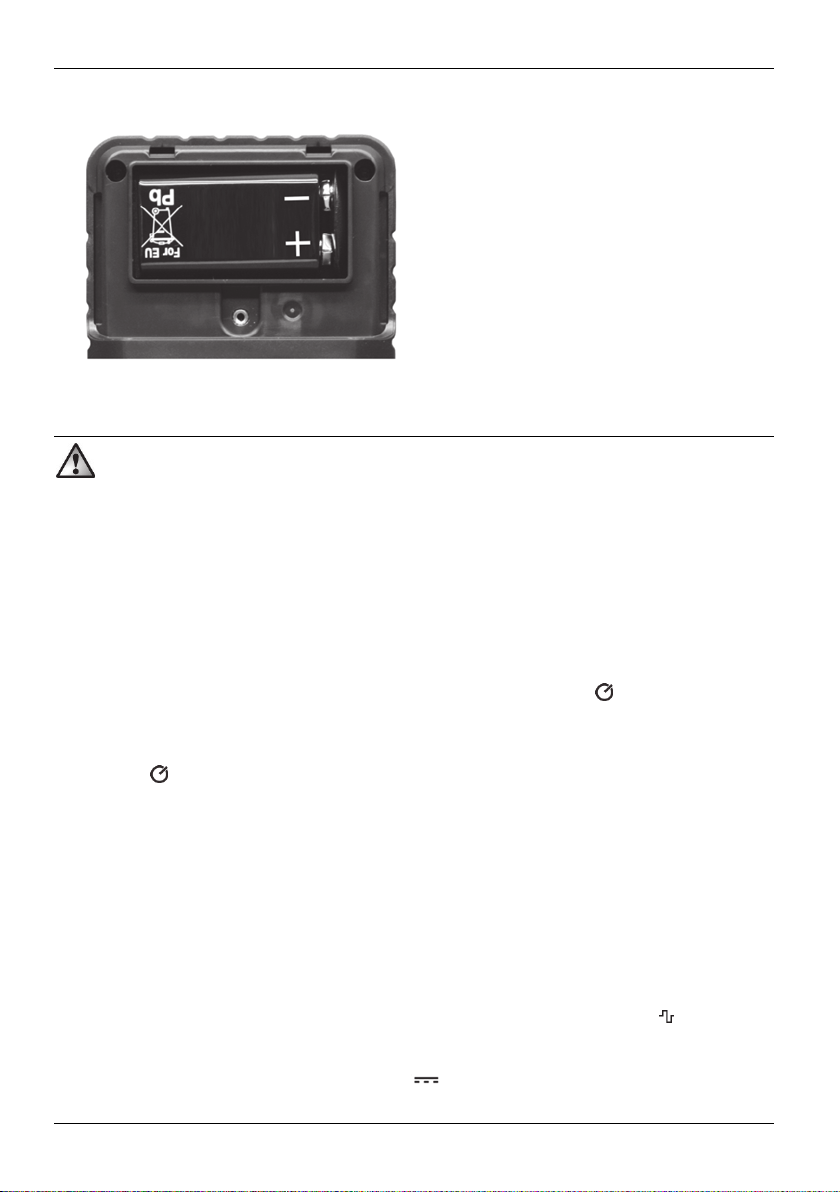

into the battery compartment.

• Replace the battery compartment cover and retighten the screw you undid before.

7. Getting started

CAUTION! Never exceed the max. input values stated.

Switch the multimeter on by twisting the range selector switch [3] to your chosen measurement range.
The multimeter has an auto power OFF function which works as follows:

• If the multimeter is not used for approx. 15 minutes, a beep sounds. Another minute later, another
beep sounds and the device switches into sleep mode. Press any button to stop it doing so.

• To wake the multimeter up out of sleep mode, turn the range selector switch [3] to a different
measurement range or press any button.

• In order to deactivate the auto power OFF function, proceed as follows: When you switch on the
multimeter, press and hold the SELECT button [8]. The symbol for the auto power OFF function is
no longer shown on the display [1].

and

• Next time you switch the multimeter on, the auto power OFF function is active again
[1] shows the symbol again.

You can also switch the multimeter off directly by turning the range selector switch [3] to the “OFF”
position.

the display

7.1 Out of range display

The multimeter has an out-of-range display. If a measured value exceeds the range limit for the
measurement range selected, “0L” is shown on the display [1]. If this happens, remove the measurement
probes [6] from the object you are measuring immediately.

7.2 DC voltage measurement

• Connect the black measurement cable to the COM connection [4] and the red measurement cable
to the OUT INPUT connection [5].

• Set the range selector switch [3] to the V position.

• Connect the measurement probes [6] to the object to be measured.

English - 9

PARKSIDE PDM 300 C2

• The measured reading is now shown on the display [1]. If the measured reading is negative, a minus
sign is shown in front. If “OL” is flashing on the display [1], AC voltage is being measured. Set the
range selector switch [3] to the V

position.

~

7.3 AC voltage measurement

• Connect the black measurement cable to the COM connection [4] and the red measurement cable
to the OUT INPUT connection [5].

• Set the range selector switch [3] to the V

position.

~

• Connect the measurement probes [6] to the object to be measured.

• The measured reading is now shown on the display [1].

7.4 DC or AC current measurement

• Connect the black measurement cable to the COM connection [4] and the red measurement cable
to the 10 A connection [7] (for currents > 200 mA) or the OUT INPUT connection [5] (for
currents < 200 mA).

• Select the range selector switch [3] to the current measurement range you want (μA, mA or A).
If you do not know the current level, set it first to the highest measurement range and then switch
down to the lower ranges until you have a satisfactory reading.

• Press the SELECT button [8] to switch between direct and alternating current. The relevant symbol is
shown on the display [1].

• Connect the measurement probes [6] in series to the object to be measured.

• The measured reading is now shown on the display [1]. If the measured reading is negative, a minus

sign is shown in front for DC current measurements.

7.5 Function generator

CAUTION! Make sure that all circuit components, circuits and parts to be measured are

disconnected and discharged. Otherwise the multimeter could get damaged.

• Connect the black measurement cable to the COM connection [4] and the red measurement cable
to the OUT INPUT connection [5].

• Set the range selector switch [3] to the position.

• Connect the measurement probes [6] to the object to be measured.

The 1 kHz square wave signal is used, among other things, for checking and repairs on
headphones, amplifiers and other electronic devices and components.

10 - English

PARKSIDE PDM 300 C2

7.6 Resistance measurement

CAUTION! Make sure that all circuit components, circuits and parts to be measured are

disconnected and discharged. Otherwise the multimeter could get damaged.

• Connect the black measurement cable to the COM connection [4] and the red measurement cable
to the OUT INPUT connection [5].

• Set the range selector switch [3] to the Ω position.

• Connect the measurement probes [6] to the object to be measured.

• The measured reading is now shown on the display [1].

For resistances > 1MΩ, the measurement may take a few seconds. In this case, wait until the
reading has stabilised.

For measurements of lower resistances (200 Ω range), the resistance of the device's own
measurement cables can distort the reading. In order to avoid this, note down the reading for the
measurement with the measurement probes short-circuited, and subtract this from the actual
measurement reading.

7.7 Continuity testing

CAUTION! Make sure that all circuit components, circuits and parts to be measured are

disconnected and discharged. Otherwise the multimeter could get damaged.

• Connect the black measurement cable to the COM connection [4] and the red measurement cable
to the OUT INPUT connection [5].

• Set the range selector switch [3] to the position.

• Connect the measurement probes [6] to the object to be measured.

• If the resistance is under about 30 Ω, the buzzer sounds and the measured reading is shown on the

display [1].

7.8 Diode test

CAUTION! Make sure that all circuit components, circuits and parts to be measured are

disconnected and discharged. Otherwise the multimeter could get damaged.

• Connect the black measurement cable to the COM connection [4] and the red measurement cable
to the OUT INPUT connection [5].

• Set the range selector switch [3] to the position.

• Connect the red measurement probe [6] to the anode of the diode to be tested and the black

measurement probe [6] to the cathode.

• The threshold voltage is shown in volts on the display [1]. If the display [1] shows “OL”, the diode is
being measured in the wrong direction or it is faulty. Carry out a measurement in the opposite
direction to check.

English - 11

PARKSIDE PDM 300 C2

7.9 HOLD function

Pressing the HOLD button [2] allows a measured reading to be saved on the display [1]. Press the
HOLD button [2] again to revert back to measurement mode. While the Hold function is enabled, the

icon will show on the display.

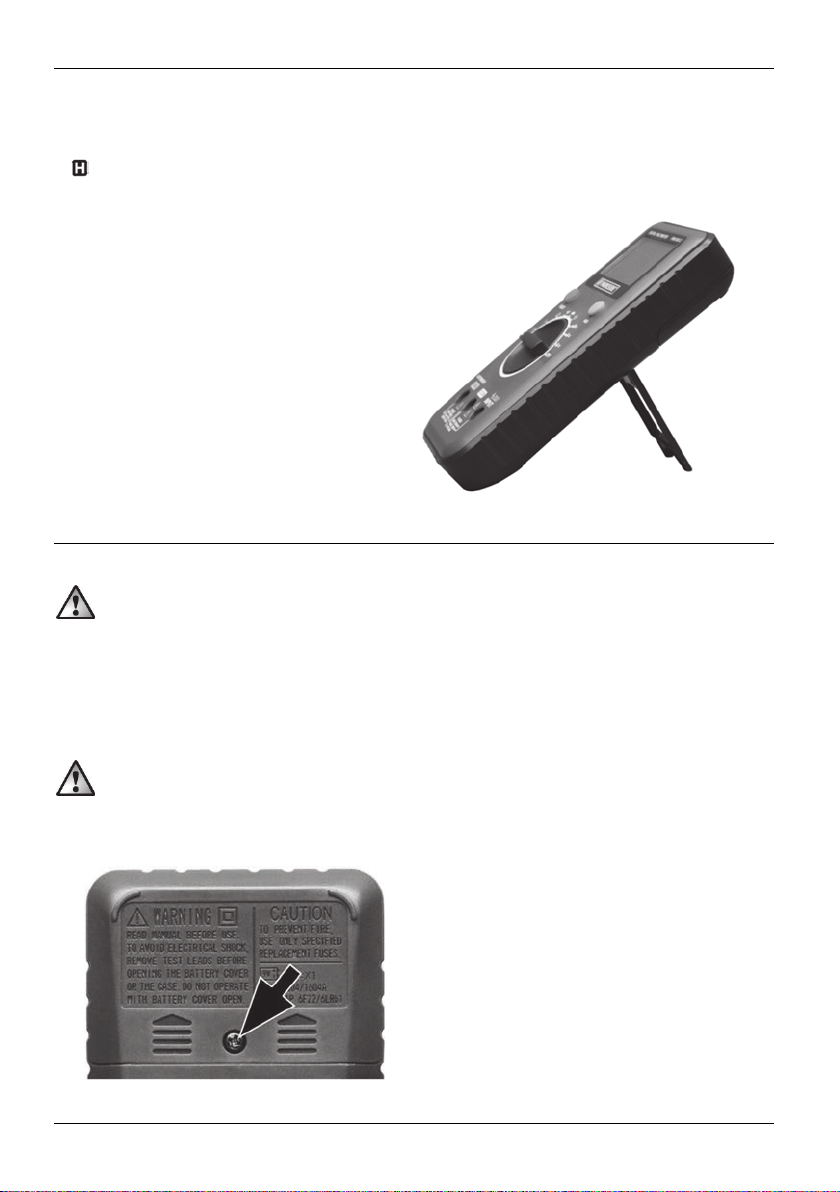

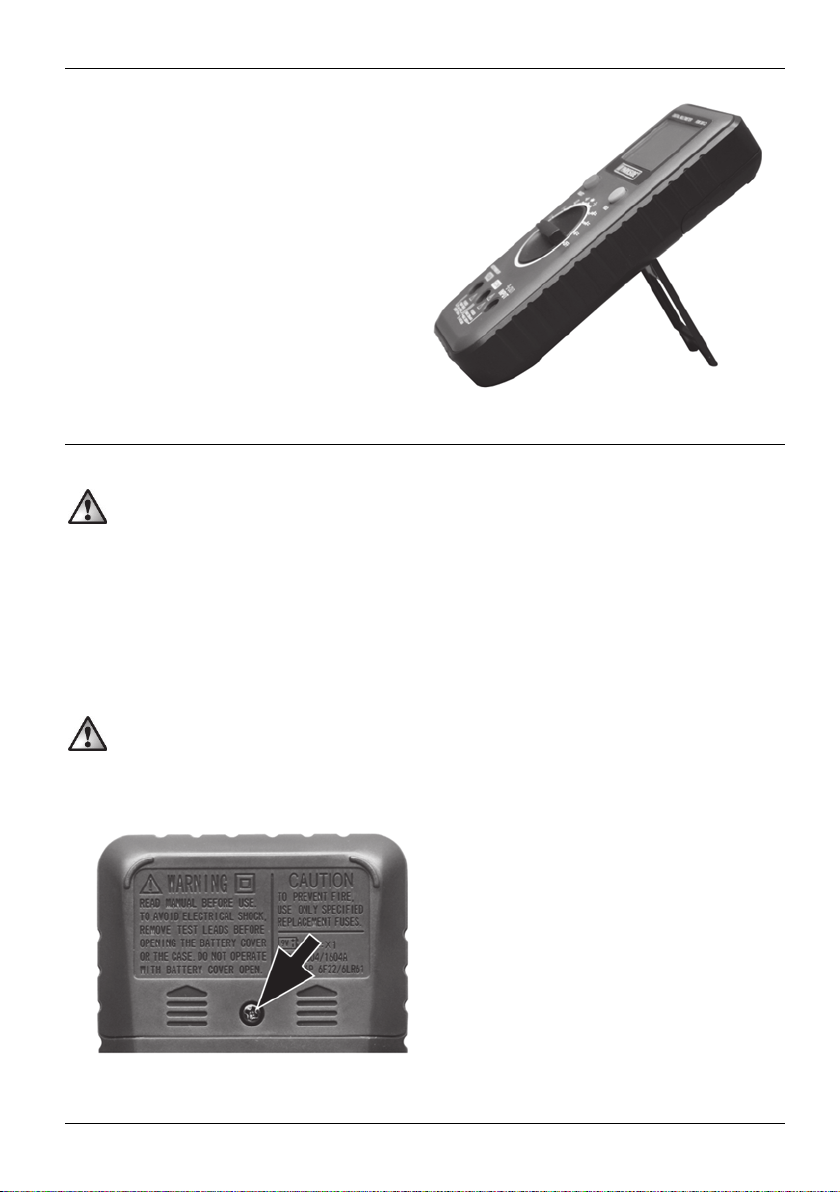

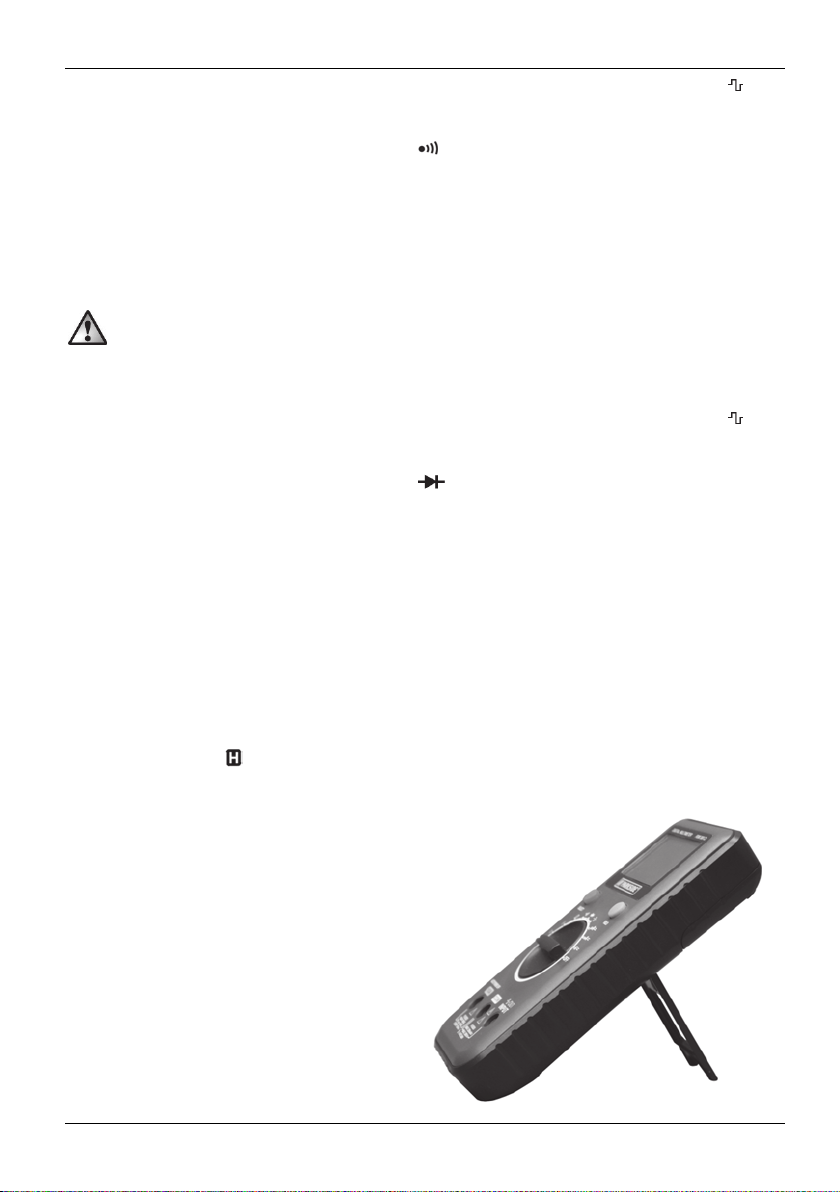

7.10 Standing the multimeter up

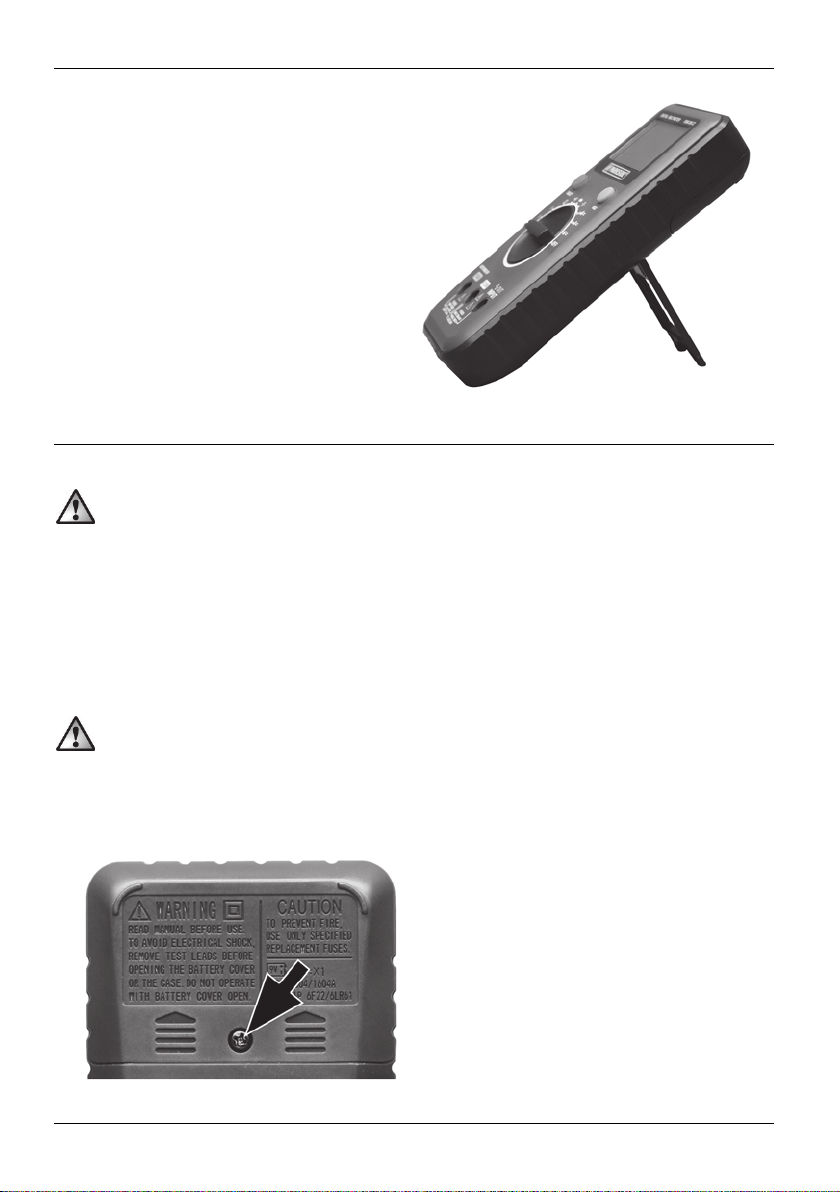

You can stand the multimeter up. To
stand the multimeter up, fold out the
stand on the back.

8. Maintenance/cleaning

8.1 Maintenance

WARNING! Maintenance is required if the multimeter has been damaged in any way, for

example, if liquid has entered the product, if the multimeter has been exposed to rain or
moisture, if the multimeter is not working properly or if it has been dropped. If this occurs, the
multimeter should not be used before it has been inspected by authorised service personnel. All
servicing work must be carried out by qualified specialist personnel.

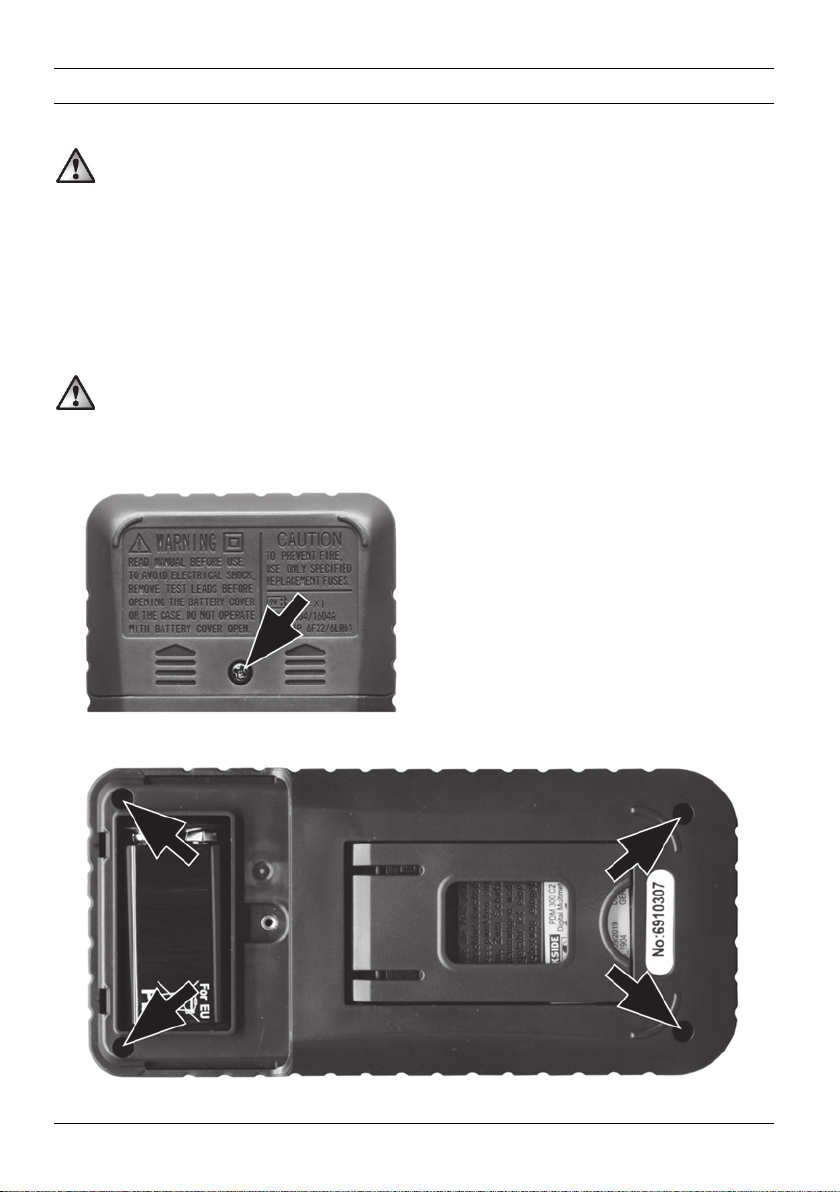

8.2 Replacing the fuse

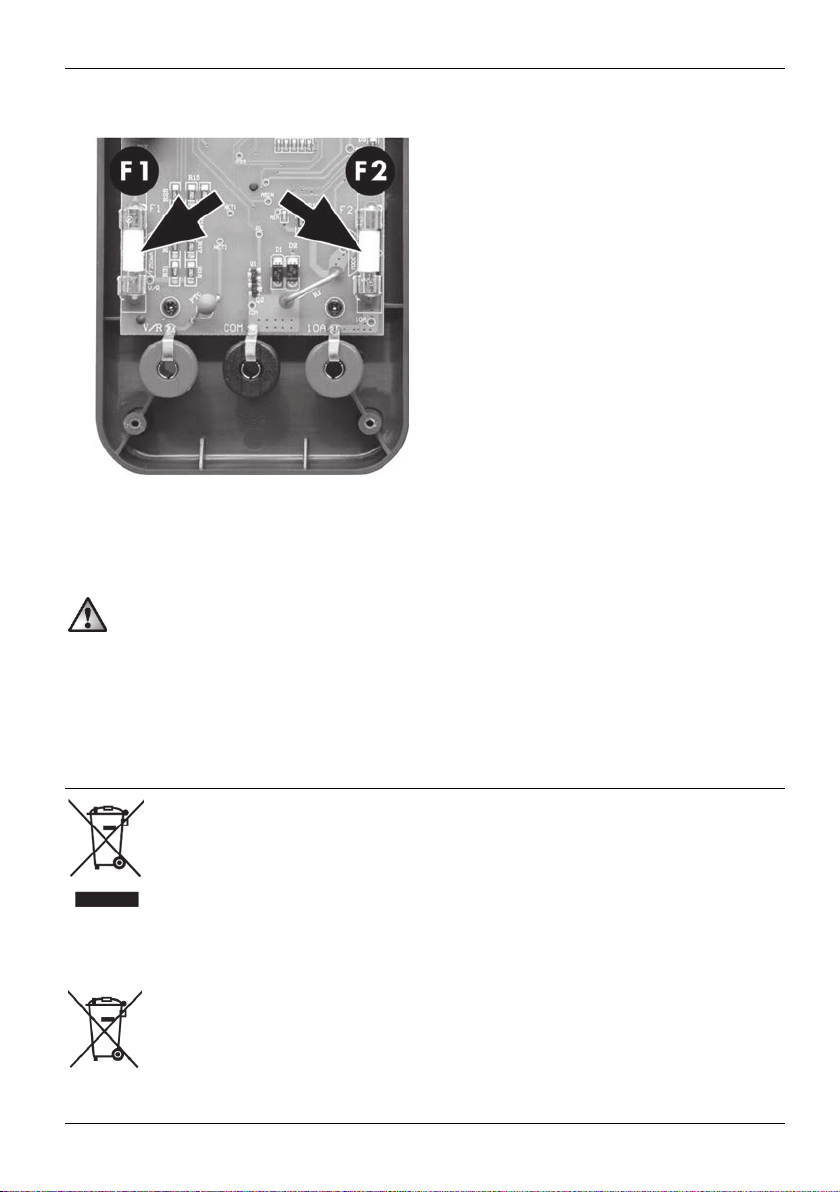

Proceed as follows: to replace the fuse:

WARNING! Switch the multimeter off and remove all measurement cables before opening it!

• Use the screwdriver provided to undo the top screw on the back of the multimeter and remove the
battery compartment cover by sliding it upwards.

12 - English

PARKSIDE PDM 300 C2

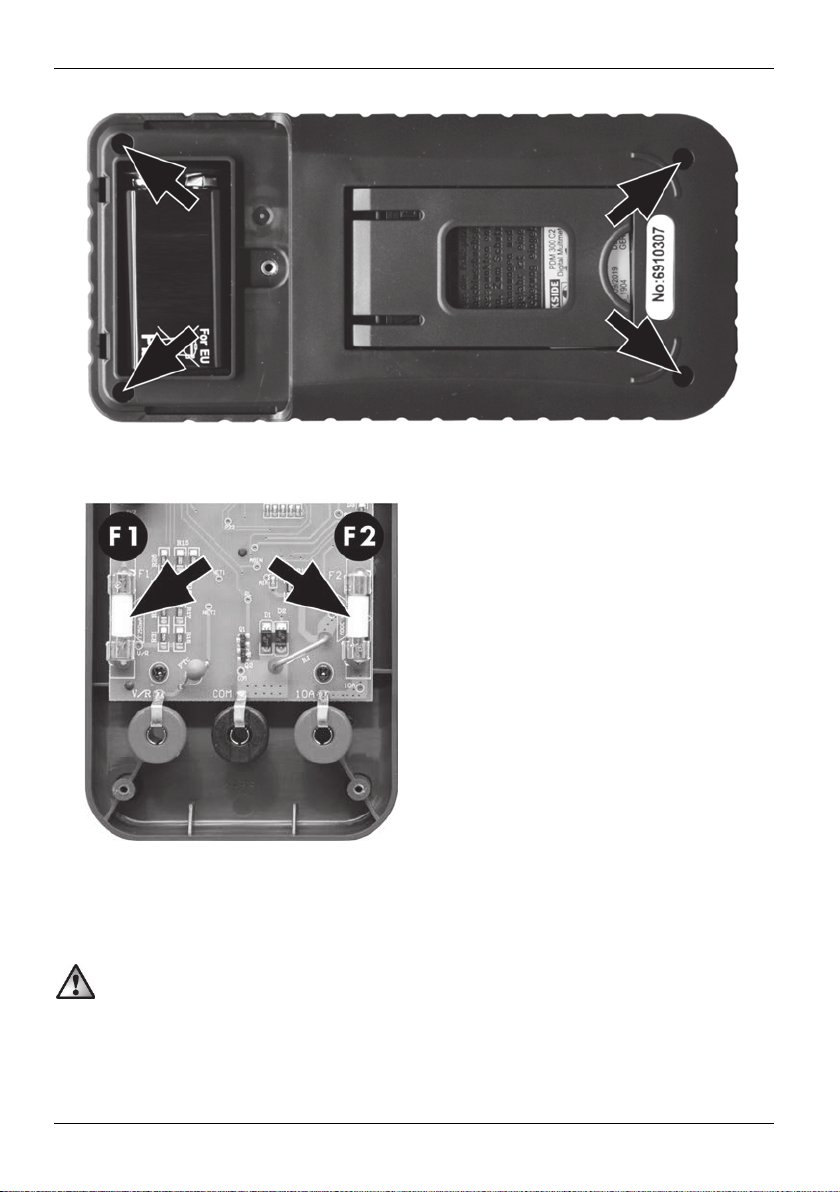

• Undo the four screws on the back of the multimeter and remove the back panel.

• Replace the spent F1 (F 250 mA / 300V) or F2 (F 10 A / 300 V) fuse with a new one of the same

type.

• Replace the back panel and retighten the four screws you undid before. Then, secure the battery
compartment cover again using the screw.

8.3 Cleaning

WARNING! Switch the multimeter off and remove all measurement cables before cleaning it!

To clean use a dry cloth. Never use any solvents or cleaners that may damage the plastic materials.
Make sure that no liquid gets into the housing. For more stubborn dirt, use a slightly damp cloth.

English - 13

PARKSIDE PDM 300 C2

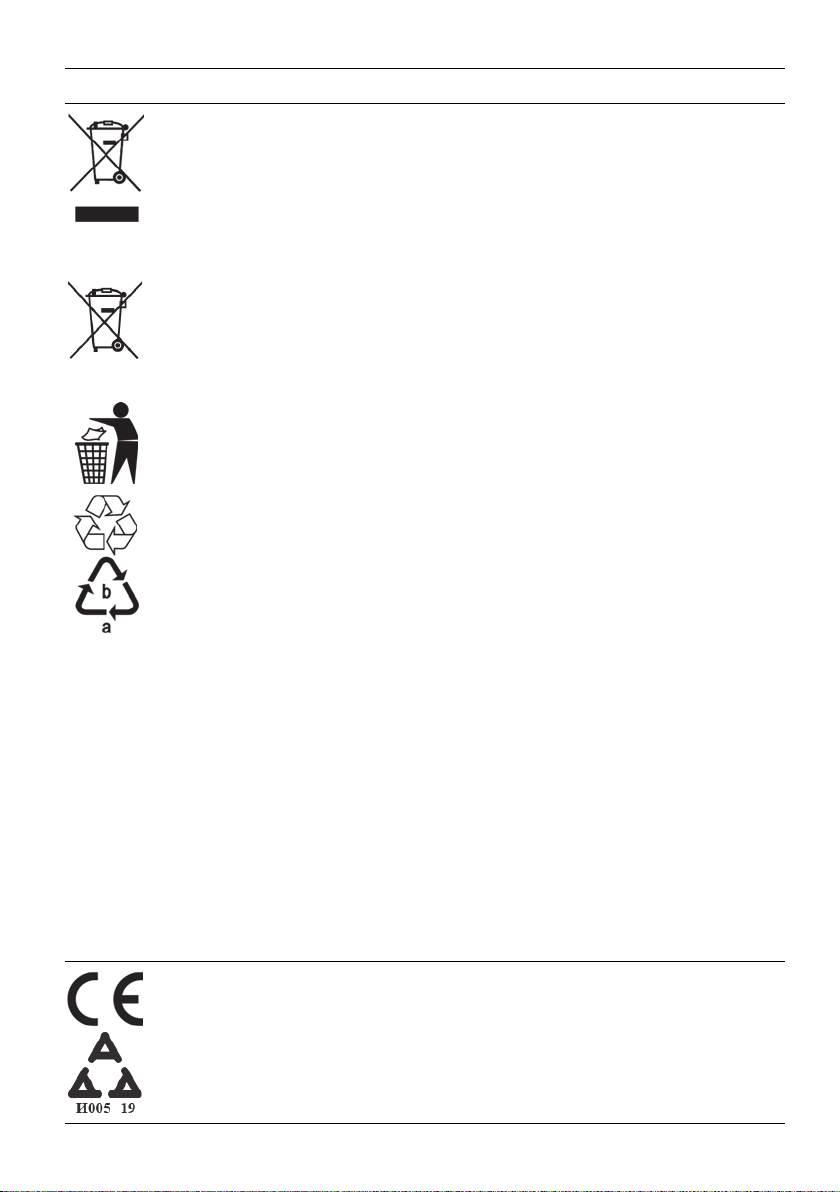

9. Environmental regulations and disposal information

Devices marked with this symbol are subject to the European Directive 2012/19/EU.
All electrical and electronic devices must be disposed of separately from household
waste at official disposal centres. Proper disposal of old devices prevents damage to
the environment or your health. For further information about proper disposal, contact
your local council, recycling centre or the shop where you bought the device.

Respect the environment. Old batteries must not be disposed of with domestic waste.
They must be handed in at a collection point for waste batteries. Please note that
batteries must be disposed of fully discharged at appropriate collection points for old
batteries. If disposing of batteries which are not fully discharged, take precautions to
prevent short circuits.

Dispose of all packaging in an environmentally friendly manner. Cardboard packaging
can be taken to paper recycling centres or public collection points for recycling. Any
film or plastic contained in the packaging should be taken to your public collection
points for disposal.

Please note the markings on the packaging material when disposing of it, it is labelled
with abbreviations (a) and numbers (b), the meanings of which are as follows: 1–7:
plastic / 20–22: paper and cardboard / 80-98: composite materials.

Disposal

When it reaches the end of its service life, for the sake of the environment, do not dispose of the product
in the household waste, but dispose of it properly. Your local council can provide information on
collection points and their opening times. Faulty or spent batteries must be recycled in accordance with
Regulation 2006/66/EC and any amendments to it. Always take spent batteries/battery packs or the
product to the corresponding collection points.

Environmental damage through incorrect disposal of batteries!

Do not dispose of any batteries with domestic waste. They can contain toxic heavy metals and must be
handled as specialist waste. The chemical symbols of the heavy metals are as follows: Cd = Cadmium,
Hg = Mercury, Pb = Lead. Always take spent batteries to a local collection point.

10. Conformity notes

The product complies with the requirements of the applicable European and national
directives. Evidence of conformity has been provided. The manufacturer has the relevant
declarations and documentation.
The complete EU Declaration of Conformity is available for download from this link:
https://www.targa.gmbh/downloads/conformity/315848_1904.pdf

14 - English

PARKSIDE PDM 300 C2

11. Warranty and service information

Warranty of TARGA GmbH

Dear Customer,

This device is sold with three years warranty from the date of purchase. In the event of product defects,
you have legal rights towards the seller. These statutory rights are not restricted by our warranty as
described below.

Warranty conditions

The warranty period commences upon the date of purchase. Please keep the original receipt in a safe
place as it is required as proof of purchase. If any material or manufacturing faults occur within three
years of purchase of this product, we will repair or replace the product free of charge as we deem
appropriate.

Warranty period and legal warranty rights

The warranty period is not extended in the event of a warranty claim. This also applies to replaced and
repaired parts. Any damage or defects discovered upon purchase must be reported immediately when
the product has been unpacked. Any repairs required after the warranty period will be subject to
charge.

Scope of warranty

The device was carefully manufactured in compliance with stringent quality guidelines and subjected to
thorough testing before it left the works. The warranty applies to material and manufacturing faults. This
warranty does not cover product components which are subject to normal wear and which can therefore
be regarded as wearing parts, or damage to fragile components such as switches, rechargeable
batteries or components made of glass. This warranty is void if the product is damaged, incorrectly used
or serviced. To ensure correct use of the product, always comply fully with all instructions contained in
the user manual. The warnings and recommendations in the user manual regarding correct and incorrect
use and handling of the product must always be observed and complied with. The product is solely
designed for private use and is not suitable for commercial applications. The warranty is rendered void
in the event of incorrect handling and misuse, if it is subjected to force, and also if any person other than
our authorised service technicians interfere with the device. No new warranty period commences if the
product is repaired or replaced.

Submitting warranty claims

To ensure speedy handling of your complaint, please note the following:

- Before using your product for the first time, please read the enclosed documentation carefully.
Should any problems arise which cannot be solved in this way, please call our hotline.

- Always have your receipt, the product article number as well as the serial number (if
available) to hand as proof of purchase.

- If it is not possible to solve the problem on the phone, our hotline support staff will initiate
further servicing procedures depending on the fault.

English - 15

PARKSIDE PDM 300 C2

Service

Phone: [phone]

E-Mail: [email protected]

Phone: [phone]

E-Mail: [email protected]

Phone: [phone]

E-Mail: [email protected]

Phone: [phone]

E-Mail: [email protected]

IAN: 315848_1904

Manufacturer

Please note that the following address is not a service address. First contact the service point stated
above.

TARGA GmbH

Coesterweg 45

59494 Soest

GERMANY

16 - English

PARKSIDE PDM 300 C2

Indhold

1. Tilsigtet anvendelse ......................................................................................... 18

2. Pakkens indhold .............................................................................................. 18

3. Tekniske specifikationer .................................................................................. 19

4. Sikkerhedsinstruktioner .................................................................................. 21

5. Copyright ........................................................................................................ 23

6. Før du går i gang ............................................................................................. 23

6.1 Isætning/udskiftning af batterierne ............................................................................................... 23

7. Kom godt i gang .............................................................................................. 24

7.1 Display når uden for rækkevidde ................................................................................................. 24

7.2 Måling af DC-spænding ................................................................................................................ 24

7.3 Måling af AC-spænding ................................................................................................................ 25

7.4 Måling af DC- eller AC-strøm ........................................................................................................ 25

7.5 Funktionsgenerator ......................................................................................................................... 25

7.6 Måling af modstand ...................................................................................................................... 26

7.7 Kontinuitetstest ................................................................................................................................ 26

7.8 Diodetest ......................................................................................................................................... 26

7.9 HOLD-funktion ................................................................................................................................ 27

7.10 Multimeteret i opretstående stilling ............................................................................................. 27

8. Vedligeholdelse/rengøring ............................................................................. 27

8.1 Vedligeholdelse .............................................................................................................................. 27

8.2 Udskiftning af sikringen .................................................................................................................. 27

8.3 Rengøring ....................................................................................................................................... 28

9. Miljøregler og oplysninger om bortskaffelse ................................................... 29

10. Bemærkninger om overensstemmelse ........................................................... 29

11. Garanti- og serviceoplysninger ...................................................................... 30

Dansk - 17

PARKSIDE PDM 300 C2

Tillykke!

Ved at købe PARKSIDE PDM 300 C2 Digitalt Multimeter, der herefter benævnes ”multimeteret”, har du
valgt et kvalitetsprodukt.

Før du tager det i brug første gang, skal du gøre dig bekendt med, hvordan multimeteret fungerer og
læse denne betjeningsvejledning grundigt. Vær omhyggelig med at følge sikkerhedsinstruktionerne og
brug kun multimeteret, som beskrevet i betjeningsvejledningen og til de anførte formål.

Opbevar denne betjeningsvejledning på et sikkert sted. Hvis du giver multimeteret videre til andre
personer, skal du sørge for at vedlægge alle de relevante dokumenter.

1. Tilsigtet anvendelse

Dette multimeter giver dig mulighed for at måle DC-/AC-spændinger og jævn- og vekselstrøm.
Multimeteret har også funktioner til modstandsmåling og diodetest, en funktionsgenerator og en
kontinuitetstestfunktion. Dette multimeter er ikke beregnet til virksomheds- eller erhvervsmæssige
anvendelser. Brug kun multimeteret til private formål. Al brug ud over den ovennævnte svarer ikke til
tilsigtet brug. Multimeteret lever op til alle relevante normer og standarder i forbindelse med EU­overensstemmelse. Hvis der foretages ændringer på multimeteret, der ikke er godkendt af producenten,
kan overholdelse af disse standarder ikke længere garanteres. Producenten er ikke ansvarlig for
eventuelle skader eller funktionsfejl, der måtte opstå som følge af sådanne ændringer.

Vær opmærksom på bestemmelserne og lovene i brugslandet.

2. Pakkens indhold

• Multimeter

• 2 målesonder (inklusive kabler)

• 9 V-blokbatteri

• 1 skruetrækker

• Denne betjeningsvejledning

Denne betjeningsvejledning har en flap på forsiden, der kan foldes ud. På indersiden af forsiden findes
et diagram over hovedtelefonerne, hvor alle komponenterne er nummererede. De forskellige numre
betyder følgende:

1 Display
2 HOLD-knap (hukommelsesknap)
3 Områdevælger
4

COM-forbindelse (jord )
5 OUT INPUT-forbindelse ( = firkantbølgesignal)
6 Målesonder (inklusive kabler)
7 10 A-forbindelse
8 Knappen SELECT (skifter mellem jævn-/vekselstrøm)

18 - Dansk

PARKSIDE PDM 300 C2

3. Tekniske specifikationer

Display 3 ½-cifret LC-display, maks. display: 1999

Målefrekvens ca. 2 til 3 målinger/sekund

Målekabels længde ca. 80 cm hver

Batteritype 9 V-blokbatteri

Overspændingskategori CAT III 300 V (digitalt multimeter og målekabler)

Hold-funktion ja

Automatisk visning af polaritet ja

Visning af lavt batteriniveau ja

Autosluk-funktion (OFF) ja

Driftstemperatur, luftfugtighed 0 °C til +40 °C, maks. 75 % relativ luftfugtighed

Driftstemperatur, luftfugtighed -10 °C til +50 °C, maks. 85 % relativ luftfugtighed

Mål (B x H x D) 80 x 166 x 36,5 mm (inkl. områdevælger)

Vægt ca. 190 g (uden batteri eller målekabler)

De tekniske data og designet kan ændres uden varsel.

Jævnstrøm

Område Opløsning Præcision

200 mV 0,1 mV
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V

300 V 1 V
Indgangsimpedans: 10 MΩ
Overlastningsbeskyttelse: 300 V DC/AC RMS

Vekselstrøm

Område Opløsning Præcision

2 V 0,001 V

20 V 0,01 V

200 V 0,1 V

300 V 1 V
Indgangsimpedans: 10 MΩ

Frekvensområde: 40 Hz til 400 Hz
Overlastningsbeskyttelse: 300 V AC RMS
Display: Geometrisk middelværdi (RMS af sinuskurve)

± (0,5 % + 5)

± (1,0 % + 5)

Dansk - 19

PARKSIDE PDM 300 C2

Jævnstrøm

Område Opløsning Præcision

200 μA 0,1 μA
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 0,001 A
10 A 0,01 A

± (1,0 % + 5)

± (1,2 % + 5)

± (2,0 % + 5)

Overlastningsbeskyttelse: F1: F 250 mA / 300 V sikring

F2: F 10 A / 300 V sikring

Maks. indgangsstrøm: 10 A (indgangsstrøm> 2 A til kontinuerlig måling <10 sekunder og interval >15
min.)

Vekselstrøm

Rækkevidde Opløsning Præcision

200 μA 0,1 μA
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 0,001 A
10 A 0,01 A

± (1,2 % + 5)

± (1,5 % + 5)

± (3,0 % + 7)

Overlastningsbeskyttelse: F1: F 250 mA / 300 V sikring

F2: F 10 A / 300 V sikring

Maks. indgangsstrøm: 10 A (indgangsstrøm> 2 A til kontinuerlig måling <10 sekunder og interval >15
min.)

Frekvensområde: 40 Hz til 400 Hz
Display: Geometrisk middelværdi (RMS af sinuskurve)

Elektrisk modstand

Rækkevidde Opløsning Præcision

200 Ω 0,1 Ω
2 kΩ 0,001 kΩ
20 kΩ 0,01 kΩ

± (1,0 % + 5)

200 kΩ 0,1 kΩ
2 MΩ 0,001 MΩ
20 MΩ 0,01 MΩ

± (1,2 % + 5)

Overlastningsbeskyttelse: 300 V
20 - Dansk

PARKSIDE PDM 300 C2

Funktionsgenerator

Signal Spænding Udgangsimpedans

1 kHz firkantbølgesignal ca. 3 V spids-spids ca. 10 kOhm

Præcisionen, der er angivet med ± (% af visning + antal cifre), gælder for 5 % til 100 % af det relevante
måleområde og garanteres i en periode på et år ved en omgivende temperatur på 18 °C til 28 °C og
en maksimal luftfugtighed på 75 %. Hvis forholdene er anderledes, kan præcisionen ikke garanteres.

4. Sikkerhedsinstruktioner

Før du tager dette multimeter i brug første gang, bedes du læse nedenstående anvisninger og følge alle
advarsler, også selvom du i forvejen er fortrolig med at håndtere elektroniske apparater. Opbevar
denne vejledning på et sikkert sted til fremtidig brug. Hvis du sælger multimeteret eller giver det videre,
skal du altid vedlægge denne brugsanvisning.

ADVARSEL! Dette signalord angiver en fare med moderat risiko, som kan føre til
dødsfald eller større kvæstelser, hvis den ikke undgås.

FORSIGTIG! Dette symbol angiver vigtige instruktioner til at beskytte mod skader på
ejendom.

Dette symbol angiver, at der er yderligere oplysninger om emnet.

FARE! Før multimeteret åbnes, skal det være isoleret eller afbrudt fra farlig aktiv
spænding. Der er risiko for elektrisk stød!

FARE! Dette symbol angiver farlig elektrisk spænding!

Vekselstrøm

Jævnstrøm

Beskyttelsesklasse II

ADVARSEL! Elektriske enheder er ikke egnede til børn. Handicappede personer bør kun
anvende elektrisk udstyr inden for grænserne af deres evner. Lad aldrig børn eller personer med
handicap anvende elektriske apparater uden opsyn. De forstår måske ikke de mulige farer.
Batterier og smådele er forbundet med kvælningsfare. Opbevar derfor batterierne på et sikkert
sted. Hvis et batteri sluges, skal der straks søges lægehjælp. Opbevar emballagen utilgængeligt
for disse personer. Emballagen er ikke legetøj. Der er risiko for kvælning!

ADVARSEL! Hvis du bemærker røg, unormale lyde eller en mærkelig lugt, skal du straks slukke
for enheden. Hvis dette forekommer, må multimeteret ikke længere anvendes, og det bør

Dansk - 21

PARKSIDE PDM 300 C2

inspiceres af autoriseret servicepersonale. Du må ikke indånde røg fra en mulig brand i
enheden. Hvis du ved et uheld indånder røg, skal du søge læge. Indånding af røg kan være
skadeligt for helbredet.

ADVARSEL! Hold altid fat om målesonderne i håndtagsområdet (se diagram). Området med
advarselsskiltet må ikke berøres, ellers er der risiko for elektrisk stød, mens der måles!

ADVARSEL! Brug ikke multimeteret, hvis enheden eller målesonderne (inkl. kabler) er
beskadigede. Der er risiko for elektrisk stød!

ADVARSEL! Vær især forsigtig, når du har at gøre med AC-spændinger over 30 V eller DC­spændinger over 60 V. Der er risiko for elektrisk stød!

ADVARSEL! Brug aldrig multimeteret med huset åbent. Der er risiko for elektrisk stød!

ADVARSEL! Rør ikke kontakterne i målesonderne eller stikkene under målingen, ellers er der

risiko for elektrisk stød.

ADVARSEL! Brug ikke multimeteret i fugtige eller våde omgivelser. Sørg også for, at dine
hænder og sko er tørre, ellers er der risiko for elektrisk stød!

ADVARSEL! Brug ikke multimeteret i nærheden eksplosive gasser eller dampe eller i støvede
omgivelser. Der er fare for eksplosion!

ADVARSEL! Sørg for, at ingen brandbare objekter (fx tændte stearinlys) placeres på eller i
nærheden af multimeteret. Brandfare!

FORSIGTIG! De angivne maksimale inputværdier må aldrig overskrides. Ellers kan multimeteret
blive beskadiget.

FORSIGTIG! Du må ikke overskride den angivne overspændingskategori CAT III. Ellers kan
multimeteret blive beskadiget.

CAT III: Målinger indeni bygningsinstallationer (f.eks fordelerdåser, kabler, stikkontakter og
afbrydere). Denne kategori omfatter også følgende to kategorier:

CAT II: Målinger af elektriske og elektroniske apparater med strøm via et netstik.
CAT I: Målinger af elektriske kredsløb uden direkte forbindelse til lysnettet (batteridrevne

enheder, elektriske kredsløb i biler osv.).

FORSIGTIG! Før du ændrer måleområdet skal du afbryde multimeteret fra den genstand, der
skal måles, ellers kunne det blive beskadiget.

FORSIGTIG! Når du bruger målesonderne, skal du først tilslutte det sorte målekabel til COM­forbindelsen, og derefter tilslutte det røde kabel. Ved frakobling fjernes den røde målesonde
først.

22 - Dansk

PARKSIDE PDM 300 C2

FORSIGTIG! Tilslut aldrig en spændingskilde til målesonderne, hvis de er indstillet til
kontinuitetstestning, modstandsmåling, diodetest, funktionsgenerator eller strømmåling. Ellers kan
multimeteret blive beskadiget.

FORSIGTIG! Udsæt ikke multimeteret for direkte varmekilder (f.eks. radiatorer), direkte sollys
eller stærkt kunstigt lys. Enheden må ikke udsættes for sprøjtende eller dryppende vand eller
slibende væsker. Multimeteret må ikke anvendes i nærheden af vand. Det skal især undgås at
nedsænke multimeteret i vand (sæt ikke beholdere med væske, som f.eks. drikkevarer, vaser osv.
på multimeteret). Sørg for, at multimeteret ikke bliver udsat for kraftige slag eller vibrationer. Der
må ikke stikkes fremmedlegemer ind i apparatet. Ellers kan multimeteret blive beskadiget.

5. Copyright

Alt indholdet i denne betjeningsvejledning er beskyttet af ophavsret og er kun beregnet til information for
brugeren. Kopiering af data og oplysninger uden forudgående, udtrykkeligt skriftligt samtykke fra
forfatteren er strengt forbudt. Det gælder også for enhver kommerciel brug af indholdet og
oplysningerne. Al tekst og alle diagrammer var opdaterede på trykkedatoen.

6. Før du går i gang

Fjern multimeteret og alt tilbehøret fra emballagen.
Efterse multimeteret og tilbehøret for skader. Hvis multimeteret er beskadiget, må det ikke anvendes.

6.1 Isætning/udskiftning af batterierne

Multimeteret er drevet af et 9 V blokbatteri. Proceduren til indsætning eller udskiftning af batteriet er som
følger:

ADVARSEL! Sluk for multimeteret, og fjern alle målekabler, før du åbner det!

FORSIGTIG! Hvis batteriet er tomt, vises symbolet på displayet [1]. Batteriet bør udskiftes

så hurtigt som muligt for at sikre korrekt funktion.

• Brug den medfølgende skruetrækker til at løsne den øverste skrue på bagsiden af multimeteret og
fjerne batteridækslet ved at skubbe det opad.

Dansk - 23

PARKSIDE PDM 300 C2

• Tilslut 9 V-blokbatteriet til batteriklemmen med den korrekte polaritet (note + og -), og indsæt den i
batterirummet.

• Påsæt batterirummets dæksel og stram den skrue, du før skruede løs.

7. Kom godt i gang

FORSIGTIG! De maksimale inputværdier citeret må aldrig overskrides.

Tænd for multimeteret ved at dreje områdevælgeren [3] over til det valgte måleområde. Multimeteret
har en autoslukfunktion, der som fungerer som følger:

• Hvis multimeteret ikke bruges i ca. 15 minutter, lyder der et bip. Et minut senere, lyder endnu et bip,
og enheden skifter til dvaletilstand. Tryk på en vilkårlig knap for at forhindre dette.

• For at vække multimeteret fra dvaletilstand, drejes områdevælgeren [3] over til et andet
måleområde, eller tryk på en knap.

• For at deaktivere den auto-slukfunktion (OFF), skal du gøre følgende: Når du tænder for
multimeteret, skal du trykke og holde knappen SELECT [8] nede. Symbolet for auto-slukfunktionen
(OFF) vises ikke længere på displayet [1].

• Næste gang du tænder multimeteret, er auto-slukfunktion (OFF) aktiv igen
symbolet igen.

Du kan også slukke for multimeteret direkte ved at dreje områdevælgeren [3] til positionen ”OFF”.

og

displayet [1] viser

7.1 Display når uden for rækkevidde

Multimeteret har et display, der viser at det er uden for rækkevidde. Hvis en måleværdi overstiger
grænsen for det valgte måleområde, vises ”0L” på displayet [1]. Hvis dette sker, skal målesonderne [6]
straks fjernes fra genstanden, du måler.

7.2 Måling af DC-spænding

• Tilslut det sorte målekabel til COM-forbindelsen [4] og det røde målekabel til OUT INPUT-
forbindelse [5].

• Skub områdevælgeren [3] over på positionen V .

24 - Dansk

PARKSIDE PDM 300 C2

• Tilslut målesonderne [6] til den genstand, der skal måles.

• Den målte aflæsning bliver nu vist på displayet [1]. Hvis målingen er negativ, vises et minustegn

foran. Hvis ”OL” blinker på displayet [1], betyder det, at der måles vekselspænding. Skub
områdevælgeren [3] over på positionen V

.

~

7.3 Måling af AC-spænding

• Tilslut det sorte målekabel til COM-forbindelsen [4] og det røde målekabel til OUT INPUT-
forbindelse [5].

• Skub områdevælgeren [3] over på positionen V

~.

• Tilslut målesonderne [6] til den genstand, der skal måles.

• Den målte aflæsning bliver nu vist på displayet [1].

7.4 Måling af DC- eller AC-strøm

• Tilslut det sorte målekabel til COM-forbindelsen [4] og det røde målekabel til 10 A-forbindelsen [7]
(til strøm på > 200 mA) eller OUT INPUT-forbindelse [5] (til strøm på < 200 mA).

• Vælg områdevælgeren [3] til det strømmåleområde, du ønsker (μA, mA eller A).
Hvis du ikke kender det nuværende niveau, skal du først indstille den til det højeste måleområde og
derefter skifte ned til de lavere områder, indtil du opnår en tilfredsstillende måling.

• Tryk på knappen SELECT [8] for at skifte mellem jævn- og vekselstrøm. Det aktuelle symbol bliver vist
på displayet [1].

• Tilslut målesonderne [6] serievis til den genstand, der skal måles.

• Den målte aflæsning bliver nu vist på displayet [1]. Hvis målingen er negativ, vises et minustegn

foran DC-strømmålingerne.

7.5 Funktionsgenerator

FORSIGTIG! Sørg for at alle kredsløbskomponenter, kredsløb og dele, der skal måles er

afbrudt og afladede. Ellers kan multimeteret blive beskadiget.

• Tilslut det sorte målekabel til COM-forbindelsen [4] og det røde målekabel til OUT INPUT-
forbindelsen [5].

• Skub områdevælgeren [3] over på positionen .

• Tilslut målesonderne [6] til den genstand, der skal måles.

1 kHz firkantbølgesignalet bruges blandt andet til kontrol af og reparationer på hovedtelefoner,
forstærkere og andet elektronisk udstyr og komponenter.

Dansk - 25

PARKSIDE PDM 300 C2

7.6 Måling af modstand

FORSIGTIG! Sørg for, at alle kredsløbskomponenter, kredsløb og dele, der skal måles er

afbrudte og afladede. Ellers kan multimeteret blive beskadiget.

• Tilslut det sorte målekabel til COM-forbindelsen [4] og det røde målekabel til OUT INPUT-
forbindelsen [5].

• Skub områdevælgeren [3] over på positionen Ω.

• Tilslut målesonderne [6] til den genstand, der skal måles.

• Den målte aflæsning bliver du vist på displayet [1].

For modstande på > 1MΩ kan målingen tage et par sekunder. I dette tilfælde, skal du vente,
indtil aflæsningen er stabil.

Ved målinger af lavere modstande (200 Ω-område) kan modstanden af enhedens egne
målekabler forvrænge aflæsningen. For at undgå dette skal man notere aflæsningen fra
målingen med målesonderne kortsluttede, og trække dette tal fra den aktuelle aflæsning.

7.7 Kontinuitetstest

FORSIGTIG! Sørg for, at alle kredsløbskomponenter, kredsløb og dele, der skal måles er

afbrudte og afladede. Ellers kan multimeteret blive beskadiget.

• Tilslut det sorte målekabel til COM-forbindelsen [4] og det røde målekabel til OUT INPUT-
forbindelsen [5].

• Skub områdevælgeren [3] over på positionen V .

• Tilslut målesonderne [6] til den genstand, der skal måles.

• Hvis modstanden er under ca. 30 Ω, lyder summeren, og den målte aflæsning vises på displayet

[1].

7.8 Diodetest

FORSIGTIG! Sørg for, at alle kredsløbskomponenter, kredsløb og dele, der skal måles er

afbrudte og afladede. Ellers kan multimeteret blive beskadiget.

• Tilslut det sorte målekabel til COM-forbindelsen [4] og det røde målekabel til OUT INPUT-
forbindelse [5].

• Skub områdevælgeren [3] over på positionen V .

• Tilslut den røde målesonde [6] til anoden på dioden, der skal testes, og den sorte målesonde [6] til

katoden.

• Den aktuelt indstillede tærskelspænding vises i volt på displayet [1]. Hvis displayet [1] viser ”OL”,
måles dioden i den forkerte retning, eller den er defekt. Foretag en måling i den modsatte retning for
at kontrollere.

26 - Dansk

PARKSIDE PDM 300 C2

7.9 HOLD-funktion

Ved at trykke på HOLD-knappen [2] kan en måling gemmes på displayet [1]. Tryk på HOLD-knappen
[2] igen for at vende tilbage til måletilstand. Når funktionen Hold er slået til, vises ikonet på

displayet.

7.10 Multimeteret i opretstående stilling

Multimeteret kan stilles op. Multimeteret
stilles op ved at folde standen ud på
bagsiden.

8. Vedligeholdelse/rengøring

8.1 Vedligeholdelse

ADVARSEL! Service er nødvendig, hvis multimeteret på nogen måde er blevet beskadiget, fx

hvis der er kommet væske ind i det, hvis det har været udsat for regn eller fugt, hvis det ikke
fungerer normalt, eller hvis det er blevet tabt på gulvet. Hvis dette forekommer, må multimeteret
ikke længere anvendes, og det bør inspiceres af autoriseret servicepersonale. Alt servicearbejde
skal udføres af kvalificeret teknisk personale.

8.2 Udskiftning af sikringen

Forsæt på følgende måde: for at skifte sikringen:

ADVARSEL! Sluk for multimeteret, og fjern alle målekabler, før du åbner det!

• Brug den medfølgende skruetrækker til at løsne den øverste skrue på bagsiden af multimeteret og
fjerne batteridækslet ved at trække det opad.

Dansk - 27

PARKSIDE PDM 300 C2

• Løsn de fire skruer på bagsiden af multimeteret og fjern bagpanelet.

• Udskift den sprængte F1-sikring (F 250 mA / 300V) eller F2-sikring (F 10 A / 300 V) med en ny af

samme type.

• Sæt bagpanelet tilbage på plads, og stram de fire skruer, som du løsnede før. Fastgør derefter
dækslet til batterirummet igen ved hjælp af skruen.

8.3 Rengøring

ADVARSEL! Sluk for multimeteret, og fjern alle målekabler, før du åbner det!

Brug en tør klud til rengøring af apparatet. Brug aldrig rengøringsmidler eller rensemidler, der kan
beskadige plastikmaterialerne. Sørg for, at der ikke kommer væske ind i huset. Ved mere genstridigt
snavs bruges en let fugtig klud.

28 - Dansk

9. Miljøregler og oplysninger om bortskaffelse

Enheder mærket med dette symbol er underlagt det europæiske direktiv 2012/19/EU.
Alle elektriske og elektroniske enheder skal bortskaffes særskilt fra husholdningsaffald
på officielle genbrugspladser. Ved korrekt bortskaffelse af gamle enheder undgår du at
skade miljøet og dit eget helbred. Kontakt de lokale myndigheder, genbrugsstationer
eller den forretning, hvor du købte enheden, for at få nærmere oplysninger om korrekt
bortskaffelse.

Beskyt miljøet. Gamle batterier må ikke bortskaffes sammen med almindeligt
husholdningsaffald. De skal afleveres på et indsamlingssted for gamle batterier.
Bemærk batterierne skal bortskaffes i fuldt afladet stand på indsamlingssteder til
aflevering af brugte batterier. Hvis der bortskaffes batterier, som ikke er fuldt afladede,
skal der tages forholdsregler for at forhindre kortslutning.

Bortskaf al emballage på miljørigtig vis. Papemballage kan afleveres i papircontaineren
eller på offentlige afleveringssteder til genvinding. Film og plastik, der findes i
emballagen, skal afleveres på den lokale genbrugsstation til bortskaffelse.

Bemærk mærkningerne på emballagematerialet, når det bortskaffes. Det er mærket
med forkortelser (a) og tal (b), hvis betydning er som følger: 1–7: plastic / 20–22:
papir og pap / 80-98: kompositmateriale.

PARKSIDE PDM 300 C2

Bortskaffelse

Når produktet har udtjent sin levetid, må det af hensyn til miljøet ikke bortskaffes sammen med
almindeligt husholdningsaffald, men skal bortskaffes korrekt. Kommunen vil kunne oplyse om de
nærmeste opsamlingssteder og deres åbningstider. Opbrugte batterier eller batterier med fejl skal
afleveres til genbrug i overensstemmelse med Direktiv 2006/66/EC. Aflever altid de brugte
batterier/batteripakker eller produktet på de relevante opsamlingssteder.

Miljøskader ved forkert bortskaffelse af batterier!

Batterier må ikke bortskaffes sammen med husholdningsaffald. De kan indeholde tungmetaller og skal
håndteres som specialaffald. De kemiske symboler for tungmetallerne er følgende: Cd = Cadmium, Hg =
Kviksølv, Pb = Bly. Aflever altid brugte batterier på et lokalt opsamlingssted.

10. Bemærkninger om overensstemmelse

Produktet overholder kravene i de gældende europæiske og nationale direktiver.
Dokumentation for overensstemmelsen er blevet fremsendt. Producenten besidder de
relevante erklæringer og dokumentation.
Den fulde EU-konformitetserklæring kan hentes via dette link:
https://www.targa.gmbh/downloads/conformity/315848_1904.pdf

Dansk - 29

PARKSIDE PDM 300 C2

11. Garanti- og serviceoplysninger

TARGA GmbH - Garanti

Kære kunde,

Der er 3 års garanti på dette apparat fra købsdatoen. I tilfælde af mangler ved dette produkt, har du
ifølge loven rettigheder over for sælgeren. Disse rettigheder begrænses ikke af garantien nedenfor.

Garantibetingelser

Garantien træder i kraft fra og med købsdatoen. Opbevar kassebonen omhyggeligt. Denne bon skal
bruges som bevis for købet. Hvis der opstår en materiale- eller fabrikationsfejl på dette produkt inden for
3 år fra købsdatoen, vil produktet, efter vores skøn, blive enten repareret eller udskiftet gratis.

Garantiperiode og juridiske mangelskrav

Garantiperioden forlænges ikke med garantiydelsen. Dette gælder også for udskiftede og reparerede
dele. Vi skal omgående informeres om skader og mangler ved købet, der konstateres umiddelbar efter
udpakningen. Reparationer, der udføres efter garantiperiodens udløb, er betalingspligtige.

Garantiens omfang

Apparatet er produceret efter strenge kvalitetskrav og testet nøje før leveringen. Garantiydelsen omfatter
materiale- eller fabrikationsfejl. Denne garanti omfatter ikke produktdele, der udsættes for normalt slid og
som derfor kan betragtes som sliddele, eller for skader på skrøbelige dele, f.eks. kontakter, batterier eller
dele, der er fremstillet af glas. Denne garanti bortfalder, hvis produktet bliver skadet på grund af
ukorrekt anvendelse eller vedligeholdelse. Alle anvisninger i betjeningsvejledningen skal følges for at
sikre, at produktet anvendes korrekt. Anvendelsesformål og handlinger, der frarådes eller advares om i
betjeningsvejledningen, skal altid undgås. Produktet er udelukkende beregnet til privat brug, og ikke til
erhvervsmæssig brug. Ved misbrug eller ukorrekt behandling, anvendelse af magt eller reparationer, der
ikke er foretaget af vores autoriserede serviceafdeling, bortfalder garantien. Der påbegyndes ikke en ny
garantiperiode ved reparation eller udskiftning af produktet.

Afvikling i tilfælde af garantisager

For at sikre en hurtig behandling af din sag, bedes du følge anvisningerne nedenfor:

- Læs venligst den vedlagte dokumentation omhyggeligt, før du tager dit produkt i brug. Hvis
der skulle opstå et problem, der ikke kan afhjælpes på denne måde, bedes du kontakte vores
hotline.

- Sørg venligst for, at du altid har din kassebon og artikelnummeret, eller i givet fald
serienummeret, parat som købsbevis, når du kontakter os.

- I tilfælde af, at problemet ikke kan afhjælpes via telefonen, foranlediger vi yderligere service
via vores hotline, afhængigt af årsagen til fejlen.

30 - Dansk

Service

Telefon: [phone]

E-mail: [email protected]

PARKSIDE PDM 300 C2

IAN: 315848_1904

Producent

Bemærk venligst, at adressen nedenfor ikke er en serviceadresse. Kontakt først det servicecenter, der er
angivet ovenfor.

TARGA GmbH

Coesterweg 45

59494 Soest

TYSKLAND

Dansk - 31

PARKSIDE PDM 300 C2

Table des matières

1. Utilisation prévue ............................................................................................ 33

2. Contenu de l'emballage ................................................................................... 33

3. Spécifications techniques ................................................................................. 34

4. Instructions de sécurité .................................................................................... 36

5. Droits d’auteur ................................................................................................ 38

6. Avant de commencer ....................................................................................... 38

6.1 Insertion / remplacement des piles ............................................................................................... 38

7. Mise en route ................................................................................................... 39

7.1 Affichage hors plage ...................................................................................................................... 40

7.2 Mesure de tension CC .................................................................................................................... 40

7.3 Mesure de tension CC .................................................................................................................... 40

7.4 Mesure de courant CC ou CA ....................................................................................................... 40

7.5 Générateur de fonction .................................................................................................................. 41

7.6 Mesure de résistance...................................................................................................................... 41

7.7 Test de continuité ............................................................................................................................ 42

7.8 Test de diode ................................................................................................................................... 42

7.9 Fonction mémoire ............................................................................................................................ 42

7.10 Positionnement du multimètre à la verticale ................................................................................ 43

8. Entretien/nettoyage ........................................................................................ 43

8.1 Maintenance ................................................................................................................................... 43

8.2 Remplacement du fusible ............................................................................................................... 43

8.3 Nettoyage ....................................................................................................................................... 44

9. Réglementation environnementale et informations sur la mise au rebut ......... 45

10. Avis de conformité ......................................................................................... 45

11. Informations relatives à la garantie et à l'assistance ..................................... 46

32 - Français

PARKSIDE PDM 300 C2

Félicitations !

En achetant le multimètre numérique PARKSIDE PDM 300 C2, dénommé ci-après « le multimètre », vous
avez choisi un produit de qualité.

Avant de l’utiliser pour la première fois, veuillez vous familiariser avec la manière dont le multimètre
fonctionne et lire ce manuel d’utilisation avec la plus grande attention. Veillez à respecter les consignes
de sécurité et n’utilisez le multimètre que de la manière décrite dans le manuel d’utilisation et pour les
usages indiqués.

Conservez ce manuel d'utilisation dans un endroit sûr. Si vous cédez le multimètre à quelqu’un d’autre,
veillez à lui remettre également tous les documents qui s’y rapportent.

1. Utilisation prévue

Le multimètre vous permet de mesurer les tensions CC/CA et les courants continus et alternatifs. Le
multimètre comporte aussi des fonctions de mesure de résistance et de test de diode, un générateur de
fonction et une fonction de contrôle de continuité. Ce multimètre n’a pas été conçu pour être utilisé à des
fins professionnelles ou commerciales. Le multimètre est uniquement destiné à un usage privé. Toute
utilisation autre que celle mentionnée ci-dessus ne correspond pas à l’utilisation prévue. Ce multimètre
satisfait à toutes les normes et standards de conformité CE. En cas de modifications apportées au
multimètre et non approuvées par le fabricant, la conformité à ces normes ne sera plus garantie. Le
fabricant ne pourra pas être tenu pour responsable des dommages ou dysfonctionnements pouvant
résulter de ces modifications.

Veuillez respecter les réglementations et législations en vigueur dans le pays d’utilisation.

2. Contenu de l'emballage

• Multimètre

• 2 sondes de mesure (câbles compris)

• Pile bloc de 9 V

• 1 tournevis

• Ce manuel d'utilisation

Ce manuel d'utilisation inclut une couverture dépliante. À l'intérieur de la couverture, vous trouverez un
schéma du multimètre avec toutes les pièces numérotées. Voici la liste des éléments auxquels
correspondent les numéros :

1 Affichage
2 Bouton HOLD (bouton mémoire)
3 Sélecteur de plage
4

Borne COM (terre )
5 Borne OUT INPUT ( = signal d’onde carrée)
6 Sondes de mesure (câbles compris)
7 Borne 10 A
8 Bouton SELECT (permet de basculer entre courant continu et alternatif)

Français - 33

PARKSIDE PDM 300 C2

3. Spécifications techniques

Affichage Écran LCD 3 ½ caractères, affichage maxi : 1999
Cadence de mesure env. 2 à 3 mesures/seconde
Longueur des câbles de mesure environ 80 cm chacun
Type de pile Pile bloc de 9 V
Catégorie de surtension CAT III 300 V (multimètre numérique et câbles de mesure)
Fonction mémoire oui
Affichage automatique de la polarité oui
Affichage de pile faible oui
Fonction d'extinction automatique oui
Température et humidité de

fonctionnement
Température et humidité de stockage -10 °C à +50 °C, 85 % d’humidité relative maximum
Dimensions (L x H x P) 80 x 166 x 36,5 mm (sélecteur de plage compris)
Poids env. 190 g (sans pile ni câbles de mesure)

Les informations techniques et le design peuvent faire l’objet de modifications sans préavis.

Courant continu

Région Résolution Précision

200 mV 0,1 mV
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V

300 V 1 V
Impédance d'entrée : 10 MΩ
Protection contre les surcharges : 300 V CC/ CA RMS

Courant alternatif

Région Résolution Précision

2 V 0,001 V

20 V 0,01 V

200 V 0,1 V

300 V 1 V
Impédance d'entrée : 10 MΩ

Plage de fréquences : de 40 Hz à 400 Hz
Protection contre les surcharges : 300 V CA RMS
Écran : Valeur moyenne quadratique (RMS d’onde sinusoïdale)

0 °C à +40 °C, 75 % d’humidité relative maximum

± (0,5 % + 5)

± (1,0 % + 5)

34 - Français

PARKSIDE PDM 300 C2

Courant continu

Région Résolution Précision

200 μA 0,1 μA
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 0,001 A
10 A 0,01 A

± (1,0 % + 5)

± (1,2 % + 5)

± (2,0 % + 5)

Protection contre les surcharges : F1 : Fusible F 250 mA / 300 V

F2 : Fusible F 10 A / 300 V

Courant d’entrée maximal : 10 A (courant d'entrée > 2 A pour mesure continue < 10 secondes et

intervalle > 15 min)

Courant alternatif

Portée Résolution Précision

200 μA 0,1 μA
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 0,001 A
10 A 0,01 A

± (1,2 % + 5)

± (1,5 % + 5)

± (3,0 % + 7)

Protection contre les surcharges : F1 : Fusible F 250 mA / 300 V

F2 : Fusible F 10 A / 300 V

Courant d’entrée maximal : 10 A (courant d'entrée > 2 A pour mesure continue < 10 secondes et

intervalle > 15 min)

Plage de fréquences : de 40 Hz à 400 Hz

Écran : Valeur moyenne quadratique (RMS d’onde sinusoïdale)

Résistance

Portée Résolution Précision

200 Ω 0,1 Ω
2 kΩ 0,001 kΩ
20 kΩ 0,01 kΩ

± (1,0 % + 5)

200 kΩ 0,1 kΩ
2 MΩ 0,001 MΩ
20 MΩ 0,01 MΩ

± (1,2 % + 5)

Protection contre les surcharges : 300 V

Français - 35

PARKSIDE PDM 300 C2

Générateur de fonction

Signal Tension Impédance de sortie

Signal d’onde carrée 1 kHz env. 3 V de crête à crête env. 10 kOhm

La précision exprimée en ± (% d’affichage + nombre de caractères) s’applique pour 5 % à 100 % de la
plage de mesure correspondante et est garantie pour une période d’un an à une température ambiante
de 18 °C à 28 °C et une humidité d'air maxi de 75 %. Si les conditions sont différentes, la précision
n’est pas garantie.

4. Instructions de sécurité

Avant d’utiliser ce multimètre pour la première fois, veuillez lire attentivement les remarques ci-dessous et
tenir compte de tous les avertissements, même si vous avez l’habitude de manipuler des appareils
électroniques. Conservez ce manuel en lieu sûr afin de pouvoir vous y reporter à tout moment. Si vous
vendez ou cédez le multimètre à quelqu'un d'autre, remettez-lui toujours ces instructions.

AVERTISSEMENT ! Ce mot d’avertissement indique un danger impliquant un risque
modéré, qui peut entraîner la mort ou des blessures graves s’il n’est pas évité.

ATTENTION ! Ce symbole indique des instructions importantes à respecter pour éviter
les dommages matériels.

Ce symbole signale la présence d'informations supplémentaires sur le sujet.

DANGER ! Avant d'ouvrir le multimètre, il doit être isolé et déconnecté de toute tension
active dangereuse. Vous pourriez vous électrocuter !

DANGER ! Ce symbole indique la présence d'une tension électrique dangereuse !

Courant alternatif

Courant continu

Classe de protection II

AVERTISSEMENT ! Les appareils électriques doivent être tenus hors de portée des enfants.
Les appareils électriques ne peuvent être utilisés par des personnes handicapées que dans la
limite de leurs capacités. Ne laissez jamais les enfants ou les personnes handicapées utiliser des
appareils électriques sans surveillance. Ils ne sont généralement pas conscients des risques
encourus. Les piles et les pièces de petite taille présentent un risque d’étouffement. Veuillez donc
conserver la pile en lieu sûr. En cas d'ingestion accidentelle, consultez rapidement un médecin.
Maintenez l'emballage hors de portée de ces personnes. L'emballage n’est pas un jouet. Ils
représentent un risque d'asphyxie !

36 - Français

PARKSIDE PDM 300 C2

AVERTISSEMENT ! En présence de fumée, de bruits ou d’odeurs inhabituels, arrêtez
immédiatement la mesure. Si une telle situation se produit, cessez d’utiliser le multimètre jusqu’à
ce qu’il ait été inspecté par un service technique agréé. Ne respirez jamais la fumée provenant
d’un appareil probablement en feu. Si vous avez accidentellement respiré de la fumée,
consultez immédiatement un médecin. L’inhalation de fumée est dangereuse pour la santé.

AVERTISSEMENT ! Tenez toujours les sondes de mesure au niveau de la poignée (voir
schéma). La zone comportant le symbole d’avertissement ne doit pas être touchée. Dans le cas
contraire, vous pourriez vous électrocuter pendant la mesure !

AVERTISSEMENT ! N’utilisez pas le multimètre si lui ou les sondes de mesure (câbles compris)
sont endommagés. Vous pourriez vous électrocuter !

AVERTISSEMENT ! Soyez particulièrement vigilant si vous travaillez avec des tensions CA de
plus de 30 V ou des tensions CC de plus de 60 V. Risque d'électrocution !

AVERTISSEMENT ! N’utilisez jamais le multimètre avec le boîtier ouvert. Vous pourriez vous
électrocuter !

AVERTISSEMENT ! Ne touchez pas les contacts des sondes de mesure ou les bornes pendant
la mesure, sous peine de vous exposer à un risque d'électrocution.

AVERTISSEMENT ! N’utilisez pas le multimètre dans des environnements humides ou mouillés.
Assurez-vous également que vos mains et vos chaussures sont sèches, sinon vous pourriez vous
électrocuter !

AVERTISSEMENT ! N’utilisez pas le multimètre à proximité de gaz explosifs, de vapeurs ou
dans des environnements poussiéreux. Cela pourrait déclencher une explosion !

AVERTISSEMENT ! Veillez à ne pas placer de sources incandescentes (bougies allumées,
etc.) sur le multimètre ou à proximité. Risque d’incendie !

ATTENTION ! Ne dépassez jamais les valeurs d’entrée maximales indiquées. Vous risqueriez
d’endommager le multimètre.

ATTENTION ! Ne dépassez pas la catégorie de surtension CAT III indiquée. Vous risqueriez
d’endommager le multimètre.

CAT III : mesures à l’intérieur d’installations de bâtiments (ex : boîtiers de distribution, câblage,
prises et interrupteurs). Cette catégorie inclut également les deux catégories suivantes :

CAT II : mesures sur les appareils électriques ou électroniques alimentés en électricité par le biais
d’une prise de courant.

CAT I : mesures sur des circuits électriques sans connexion directe au secteur (alimentation par
piles ou batteries, circuits électriques de véhicules, etc.).

Français - 37

PARKSIDE PDM 300 C2

ATTENTION ! Avant de changer la plage de mesure, déconnectez le multimètre de l’objet qu’il
mesure, sinon il pourrait être endommagé.

ATTENTION ! Lors de l’utilisation des sondes de mesure, connectez d'abord le câble de
mesure noir à la borne COM, puis connectez le rouge. Lors de la déconnexion, retirez d’abord
la sonde de mesure rouge.

ATTENTION ! Ne connectez jamais une source de tension aux sondes de mesure si le
multimètre est réglé en mode de test de continuité, mesure de résistance, test de diode,
générateur de fonction ou mesure de courant. Vous risqueriez d’endommager le multimètre.

ATTENTION ! N’exposez pas le multimètre à des sources de chaleur directes (radiateurs, par
exemple), à la lumière directe du soleil ou à une lumière artificielle intense. Évitez tout contact
avec l'eau ou les liquides abrasifs, quelle que soit leur forme. N'utilisez pas le multimètre à
proximité de l'eau. En particulier, n'immergez jamais le multimètre dans un liquide et ne placez
aucun récipient contenant des liquides, tel que des boissons ou des vases, sur le multimètre ou à
proximité. Veillez à ne pas exposer le multimètre à des vibrations ou des chocs excessifs.
N'introduisez pas de corps étrangers dans l'appareil. Vous risqueriez d’endommager le
multimètre.

5. Droits d’auteur

L’ensemble du présent manuel d’utilisation est protégé par copyright et est fourni au lecteur uniquement
à titre d’information. La copie des données et des informations, sans l’autorisation écrite et explicite
préalable de l’auteur, est strictement interdite. Cela s’applique également à toute utilisation commerciale
du contenu et des informations. Tous les textes et les illustrations sont à jour à la date d’impression.

6. Avant de commencer

Sortez le multimètre et les accessoires de l’emballage.

Vérifiez que le multimètre et les accessoires ne sont pas endommagés. Si le multimètre est endommagé,
ne l’utilisez pas.

6.1 Insertion / remplacement des piles

Le multimètre est alimenté par une pile bloc de 9 V. La procédure d’insertion ou de remplacement de la
pile est la suivante :

AVERTISSEMENT ! Éteignez le multimètre et retirez les câbles de mesure avant de l’ouvrir !

ATTENTION ! Si la pile est épuisée, le symbole apparaît à l'écran [1]. La pile doit être

remplacée dans les plus brefs délais pour assurer un bon fonctionnement.

38 - Français

PARKSIDE PDM 300 C2

• Utilisez le tournevis fourni pour retirer la vis située à l’arrière du multimètre et retirez le couvercle du
compartiment de la pile en le faisant glisser vers le haut.

• Connectez la pile bloc de 9 V au connecteur de pile en respectant la polarité (voir les symboles + et

-) et insérez-la dans le compartiment de la pile.

• Remettez en place le couvercle du compartiment de la pile et resserrez la vis que vous aviez retirée
précédemment.

7. Mise en route

ATTENTION ! Ne dépassez jamais les valeurs d’entrée maxi mentionnées.

Allumez le multimètre en tournant le sélecteur de plage [3] dans la position correspondant à la plage de
mesure de votre choix. Le multimètre possède une fonction d'extinction automatique qui fonctionne de la
manière suivante :

• si le multimètre n’est pas utilisé pendant env. 15 minutes, un bip retentit. Une minute plus tard, un
autre bip retentit et l’appareil passe en mode veille. Appuyez sur n’importe quel bouton pour qu’il
ne le fasse pas.

• Pour réveiller le multimètre alors qu’il est en mode veille, tournez le sélecteur de plage [3] dans une
position correspondant à une autre plage de mesure ou appuyez sur n’importe quel bouton.

• Afin de désactiver la fonction d'extinction automatique, procédez comme suit : Lorsque vous allumez
le multimètre, appuyez sur le bouton SELECT [8] et maintenez-le enfoncé. Le symbole de la
fonction d'extinction automatique n’est plus affiché sur l’écran [1].

Français - 39

PARKSIDE PDM 300 C2

• La prochaine fois que vous allumerez le multimètre, la fonction d'extinction automatique sera de
nouveau active

et

l’écran [1] fera de nouveau apparaître le symbole .
Vous pouvez aussi éteindre le multimètre directement en tournant le sélecteur de plage [3] dans la
position « OFF ».

7.1 Affichage hors plage

Le multimètre possède un affichage hors plage. Si une valeur mesurée dépasse la limite de la plage de
mesure sélectionnée, « 0L » apparaît à l’écran [1]. Si cela se produit, retirez les sondes de mesure [6]
de l’objet que vous mesurez immédiatement.

7.2 Mesure de tension CC

• Connectez le câble de mesure noir à la borne COM [4] et le câble de mesure rouge à la borne
OUT INPUT [5].

• Mettez le sélecteur de plage [3] dans la position V .

• Connectez les sondes de mesure [6] à l’objet à mesurer.

• La valeur mesurée est alors affichée sur l'écran [1]. Si la valeur mesurée est négative, un signe moins

apparaît devant. Si « OL » clignote sur l’écran [1], c’est une tension CA qui est mesurée. Mettez le
sélecteur de plage [3] dans la position V

.

~

7.3 Mesure de tension CC

• Connectez le câble de mesure noir à la borne COM [4] et le câble de mesure rouge à la borne
OUT INPUT [5].

• Mettez le sélecteur de plage [3] dans la position V

.

~

• Connectez les sondes de mesure [6] à l’objet à mesurer.

• La valeur mesurée est alors affichée sur l'écran [1].

7.4 Mesure de courant CC ou CA

• Connectez le câble de mesure noir à la borne COM [4] et le câble de mesure rouge à la borne
10 A [7] (pour des courants > 200 mA) ou à la borne OUT INPUT [5] (pour des courants <
200 mA).

• Mettez le sélecteur de plage [3] dans la position correspondant à la plage de mesure de courant
de votre choix (μA, mA ou A).
Si vous ne connaissez pas le niveau de courant, mettez-le d’abord dans la position correspondant à
la plage de mesure la plus élevée puis passez à une plage inférieure jusqu’à ce que vous obteniez
une valeur de lecture satisfaisante.

40 - Français

PARKSIDE PDM 300 C2

• Appuyez sur le bouton SELECT [8] pour basculer entre courant continu et alternatif. Le symbole
correspondant apparaît à l'écran [1].

• Connectez les sondes de mesure [6] en série à l’objet à mesurer.

• La valeur mesurée est alors affichée sur l'écran [1]. Si la valeur mesurée est négative, un signe moins

apparaît devant les mesures de courant continu CC.

7.5 Générateur de fonction

ATTENTION ! Assurez-vous que tous les composants du circuit, circuits et pièces à mesurer sont

déconnectés et déchargés. Vous risqueriez d’endommager le multimètre.

• Connectez le câble de mesure noir à la borne COM [4] et le câble de mesure rouge à la borne
OUT INPUT [5].

• Mettez le sélecteur de plage [3] dans la position .

• Connectez les sondes de mesure [6] à l’objet à mesurer.

Le signal d’onde carrée 1 kHz est utilisé, entre autres, pour vérifier et réparer des casques,
amplificateurs et autres appareils et composants électroniques.

7.6 Mesure de résistance

ATTENTION ! Assurez-vous que tous les composants de commutation, commutateurs et pièces

à mesurer sont déconnectés et déchargés. Vous risqueriez d’endommager le multimètre.

• Connectez le câble de mesure noir à la borne COM [4] et le câble de mesure rouge à la borne
OUT INPUT [5].

• Mettez le sélecteur de plage [3] dans la position Ω.

• Connectez les sondes de mesure [6] à l’objet à mesurer.

• La valeur mesurée est alors affichée sur l'écran [1].

Pour les résistances > 1 MΩ, la mesure peut prendre quelques secondes. Dans ce cas, attendez
que la valeur soit stabilisée.

Pour les mesures de résistances inférieures (plage de 200 Ω), la résistance des câbles de
mesure de l’appareil lui-même peuvent déformer la lecture. Afin d’éviter cela, notez la valeur
mesurée avec les sondes de mesure court-circuitées, et soustrayez-la de la valeur de mesure
réelle.

Français - 41

PARKSIDE PDM 300 C2

7.7 Test de continuité

ATTENTION ! Assurez-vous que tous les composants de commutation, commutateurs et pièces

à mesurer sont déconnectés et déchargés. Vous risqueriez d’endommager le multimètre.

• Connectez le câble de mesure noir à la borne COM [4] et le câble de mesure rouge à la borne
OUT INPUT [5].

• Mettez le sélecteur de plage [3] dans la position .

• Connectez les sondes de mesure [6] à l’objet à mesurer.

• Si la résistance est inférieure à 30 Ω environ, des bips retentissent et la valeur mesurée est affichée

à l’écran [1].

7.8 Test de diode

ATTENTION ! Assurez-vous que tous les composants de commutation, commutateurs et pièces

à mesurer sont déconnectés et déchargés. Vous risqueriez d’endommager le multimètre.

• Connectez le câble de mesure noir à la borne COM [4] et le câble de mesure rouge à la borne
OUT INPUT [5].

• Mettez le sélecteur de plage [3] dans la position .

• Connectez la sonde de mesure rouge [6] à l’anode de la diode à tester et la sonde de mesure

noire [6] à la cathode.

• La tension seuil est affichée en Volts à l'écran [1]. Si l'écran [1] affiche « OL », la diode est mesurée
dans le mauvais sens ou est défaillante. Effectuez une mesure dans le sens inverse pour vérifier.

7.9 Fonction mémoire

Le fait d'appuyer sur le bouton HOLD [2] permet à une valeur mesurée d’être conservée à l’écran [1].
Appuyez de nouveau sur le bouton HOLD [2] pour repasser au mode de mesure. Si la fonction est

activée, l'icône s'affiche à l'écran.

42 - Français

PARKSIDE PDM 300 C2

7.10 Positionnement du multimètre à la verticale

Vous pouvez positionner le multimètre à
la verticale. Pour ce faire, dépliez le
support se trouvant à l’arrière.

8. Entretien/nettoyage

8.1 Maintenance

AVERTISSEMENT ! Des opérations de maintenance sont nécessaires si le multimètre a été

endommagé, par exemple si du liquide a pénétré à l’intérieur de l’appareil, si ce dernier a été
exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement ou s’il est tombé. Si une
telle situation se produit, cessez d’utiliser le multimètre jusqu’à ce qu’il ait été inspecté par un
service technique agréé. Les opérations de réparation doivent exclusivement être réalisées par
un personnel technique qualifié.

8.2 Remplacement du fusible

Procédez comme suit pour remplacer le fusible :

AVERTISSEMENT ! Éteignez le multimètre et retirez les câbles de mesure avant de l’ouvrir !

• Utilisez le tournevis fourni pour retirer la vis située à l’arrière du multimètre et retirez le couvercle du
compartiment de la pile en le tirant vers le haut.

Français - 43

PARKSIDE PDM 300 C2

• Retirez les quatre vis situées à l’arrière du multimètre et retirez le panneau arrière.

• Remplacez le fusible grillé F1 (F 250 mA / 300 V) ou F2 (F 10 A / 300 V) par un fusible neuf du

même type.

• Remettez en place le panneau arrière et revissez les quatre vis que vous avez retirées
précédemment. Remettez ensuite le couvercle du compartiment de la pile en le fixant avec la vis.

8.3 Nettoyage

AVERTISSEMENT ! Éteignez le multimètre et retirez les câbles de mesure avant de le

nettoyer !

Pour nettoyer l’appareil, utilisez un chiffon sec. N’utilisez jamais de solvants ou de détergents qui
pourraient endommager les parties en plastique. Veillez à ce qu'aucun liquide ne pénètre dans le
boîtier. En cas de saleté particulièrement tenace, utilisez un chiffon légèrement humide.

44 - Français

PARKSIDE PDM 300 C2

9. Réglementation environnementale et informations sur la mise au rebut

Les appareils portant ce symbole sont soumis à la directive européenne 2012/19/EU.
Les appareils électriques ou électroniques usagés ne doivent en aucun cas être jetés
avec les déchets ménagers, mais déposés dans des centres de collecte officiels. En
respectant les normes d’élimination des appareils usagés, vous participez activement à
la protection de l’environnement et préservez votre santé. Pour plus d’informations sur
les normes d’élimination en vigueur, contactez votre mairie, votre centre de recyclage
local ou le magasin où vous avez acheté l’appareil.

Respectez l’environnement. Les piles/batteries usagées ne doivent pas être jetées avec
les déchets ménagers mais déposées dans des points de collecte spécialement habilités
à cet effet. Sachez que les piles/batteries doivent être complètement déchargées avant
d'être mises au rebut dans des points de collecte appropriés pour les piles/batteries
usagées. Si vous jetez des piles/batteries qui ne sont pas complètement déchargées,
veillez à prendre les précautions nécessaires afin d’éviter les courts-circuits.

Les matériaux d’emballage doivent être mis au rebut de manière respectueuse de
l'environnement. Les cartons d’emballage peuvent être déposés dans des centres de
recyclage du papier ou dans des points de collecte publics destinés au recyclage. Tous
les films ou plastiques contenus dans l’emballage doivent être déposés dans des points
de collecte publics.

Veuillez tenir compte des marquages présents sur le matériau d'emballage lors de sa
mise au rebut. Il comporte des abréviations (a) et des numéros (b), qui ont la
signification suivante : 1-7 : plastique / 20-22 : papier et carton / 80-98 : matériaux
composites.

Elimination

Lorsqu’il est arrivé en fin de vie, dans le but de protéger l’environnement, ne jetez pas le produit avec les
ordures ménagères et mettez-le au rebut de manière appropriée. Vos autorités locales pourront vous
donner des informations sur les points de collecte à votre disposition ainsi que sur leurs horaires
d’ouverture. Les piles défaillantes ou usagées doivent être recyclées conformément à la Réglementation
2006/66/CE et à tous ses amendements éventuels. Déposez toujours les piles/batteries usagées ou le
produit hors d'usage dans les points de collecte correspondants.

Dommages environnementaux dus à la mise au rebut incorrecte des piles !

Ne jetez pas les piles avec les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et
doivent être traitées comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les
suivants : Cd = Cadmium, Hg = Mercure, Pb = Plomb. Déposez toujours les piles usagées dans un point
de collecte local.

10. Avis de conformité

Le produit est conforme aux exigences des directives européennes et nationales
applicables. La preuve de la conformité a été fournie. Le fabricant possède les
déclarations et la documentation correspondantes.
La déclaration de conformité UE complète est disponible en téléchargement depuis le
lien suivant : https://www.targa.gmbh/downloads/conformity/315848_1904.pdf

Français - 45

PARKSIDE PDM 300 C2

11. Informations relatives à la garantie et à l'assistance

Garantie de TARGA GmbH

Cher client, chère cliente,

La garantie accordée sur ce produit est de trois ans à partir de la date d'achat. En cas de vice sur ce
produit, vous disposez de droits que vous pouvez faire valoir vis-à-vis du vendeur du produit. L’exercice
de ces droits n’est pas limité par notre garantie exposée ci-après.

Conditions de garantie

La période de garantie commence à la date d’achat. Merci de conserver soigneusement le ticket de
caisse d’origine. Il vous sera demandé comme preuve d’achat. Si un vice matériel ou de fabrication
survient dans les trois ans qui suivent la date d’achat de ce produit, le produit sera réparé ou remplacé
gratuitement, le choix restant à notre discrétion.

Période de garantie et droits résultant de vices

La période de garantie n’est pas prolongée en cas de son exercice. La même chose s’applique pour les
pièces remplacées et réparées. Les dégâts et vices éventuellement présents dès l’achat doivent être
signalés immédiatement dès le déballage. Une fois la période de garantie écoulée, toute réparation est
payante.

Prestations incluses dans la garantie

L’appareil a été fabriqué selon des directives qualité strictes et a été soigneusement contrôlé avant d’être
livré. La garantie s’applique aux défauts matériels ou de fabrication. Cette garantie ne s'étend pas aux
pièces soumises à une usure normale et qui peuvent donc être considérées comme des pièces d’usure, ni
aux dégâts sur les pièces fragiles comme p. ex. les interrupteurs, les piles rechargeables ou les pièces en
verre. Cette garantie est invalidée si le produit est endommagé, est utilisé ou entretenu de manière
inappropriée. Pour assurer une utilisation conforme du produit, toutes les instructions indiquées dans le
mode d’emploi doivent être soigneusement respectées. Les utilisations et manipulations non conseillées
dans le mode d’emploi ou qui font l’objet d’un avertissement doivent impérativement être évitées. Ce
produit est destiné exclusivement à une utilisation privée et non commerciale. La garantie prend fin en
cas de manipulation abusive et inappropriée, de recours à la force et d'interventions qui ne sont pas
effectuées par notre service technique autorisé. La réparation ou le remplacement du produit ne
prolonge pas d'autant la période de garantie.

Processus d’application de la garantie

Afin de permettre un traitement rapide de votre demande, nous vous prions de suivre les indications
suivantes :

- Avant de mettre votre produit en service, merci de lire avec attention la documentation jointe.
Si un problème survient qui ne peut être résolu de cette manière, merci de vous adresser à
notre assistance téléphonique.

- Pour toute demande, ayez la référence de l'article et si disponible, le numéro de série, à
portée de main pour apporter la preuve de votre achat.

46 - Français

PARKSIDE PDM 300 C2

- S’il est impossible d’apporter une solution par téléphone, notre assistance téléphonique
organisera une intervention technique en fonction de l’origine de la panne.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité
du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code
de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

Article L217-16 du Code de la consommation

Lorsque l‘acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été
consentie lors de l‘acquisition ou de la réparation d‘un bien meuble, une remise en état couverte par la
garantie, toute période d‘immobilisation d‘au moins sept jours vient s‘ajouter à la durée de la garantie
qui restait à courir. Cette période court à compter de la demande d‘intervention de l‘acheteur ou de la
mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la
demande d‘intervention.

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la
délivrance.

Il répond également des défauts de conformité résultant de l‘emballage, des instructions de montage ou
de l‘installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa
responsabilité.

Article L217-5 du Code de la consommation

Le bien est conforme au contrat :

1° S´il est propre à l‘usage habituellement attendu d‘un bien semblable et, le cas échéant :

- s‘il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a
présentées à l‘acheteur sous forme d‘échantillon ou de modèle ;

- s‘il présente les qualités qu‘un acheteur peut légitimement attendre eu égard aux déclarations
publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la
publicité ou l‘étiquetage ;

2° Ou s‘il présente les caractéristiques définies d‘un commun accord par les parties ou être propre à

tout usage spécial recherché par l‘acheteur, porté à la connaissance du vendeur et que ce dernier a
accepté.

Article L217-12 du Code de la consommation

L‘action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent
impropre à l‘usage auquel on la destine, ou qui diminuent tellement cet usage que l‘acheteur ne l‘aurait
pas acquise, ou n‘en aurait donné qu‘un moindre prix, s‘il les avait connus.

Français - 47

PARKSIDE PDM 300 C2

Article 1648 1er alinéa du Code civil

L‘action résultant des vices rédhibitoires doit être intentée par l‘acquéreur dans un délai de deux ans à
compter de la découverte du vice.

Les pièces détachées indispensables à l’utilisation du produit sont disponibles

pendant la durée de la garantie du produit.

Service

Téléphone : 0800 919270

E-Mail : [email protected]

IAN: 315848_1904

Fabricant

Important : l’adresse suivante n'est pas l’adresse de notre service technique. Contactez d’abord notre
service technique aux coordonnées ci-dessus.

TARGA GmbH

Coesterweg 45

59494 Soest

ALLEMAGNE

48 - Français

PARKSIDE PDM 300 C2

Garantie de TARGA GmbH

Cher client, chère cliente,

La garantie accordée sur ce produit est de trois ans à partir de la date d'achat. En cas de vice sur ce
produit, vous disposez de droits que vous pouvez faire valoir vis-à-vis du vendeur du produit. L’exercice
de ces droits n’est pas limité par notre garantie exposée ci-après.

Conditions de garantie

La période de garantie commence à la date d’achat. Merci de conserver soigneusement le ticket de
caisse d’origine. Il vous sera demandé comme preuve d’achat. Si un vice matériel ou de fabrication
survient dans les trois ans qui suivent la date d’achat de ce produit, le produit sera réparé ou remplacé
gratuitement, le choix restant à notre discrétion.

Période de garantie et droits résultant de vices

La période de garantie n’est pas prolongée en cas de son exercice. La même chose s’applique pour les
pièces remplacées et réparées. Les dégâts et vices éventuellement présents dès l’achat doivent être
signalés immédiatement dès le déballage. Une fois la période de garantie écoulée, toute réparation est
payante.

Prestations incluses dans la garantie

L’appareil a été fabriqué selon des directives qualité strictes et a été soigneusement contrôlé avant d’être
livré. La garantie s’applique aux défauts matériels ou de fabrication. Cette garantie ne s'étend pas aux
pièces soumises à une usure normale et qui peuvent donc être considérées comme des pièces d’usure, ni
aux dégâts sur les pièces fragiles comme p. ex. les interrupteurs, les piles rechargeables ou les pièces en
verre. Cette garantie est invalidée si le produit est endommagé, est utilisé ou entretenu de manière
inappropriée. Pour assurer une utilisation conforme du produit, toutes les instructions indiquées dans le
mode d’emploi doivent être soigneusement respectées. Les utilisations et manipulations non conseillées
dans le mode d’emploi ou qui font l’objet d’un avertissement doivent impérativement être évitées. Ce
produit est destiné exclusivement à une utilisation privée et non commerciale. La garantie prend fin en
cas de manipulation abusive et inappropriée, de recours à la force et d'interventions qui ne sont pas
effectuées par notre service technique autorisé. La réparation ou le remplacement du produit ne
prolonge pas d'autant la période de garantie.

Processus d’application de la garantie

Afin de permettre un traitement rapide de votre demande, nous vous prions de suivre les indications
suivantes :

- Avant de mettre votre produit en service, merci de lire avec attention la documentation jointe.
Si un problème survient qui ne peut être résolu de cette manière, merci de vous adresser à
notre assistance téléphonique.

- Pour toute demande, ayez la référence de l'article et si disponible, le numéro de série, à
portée de main pour apporter la preuve de votre achat.

- S’il est impossible d’apporter une solution par téléphone, notre assistance téléphonique
organisera une intervention technique en fonction de l’origine de la panne.

Français - 49

PARKSIDE PDM 300 C2

Service

Téléphone : 070 270 171

E-Mail : [email protected]

Téléphone : [phone]

E-Mail : [email protected]

Téléphone : 0842 665 566

E-Mail : [email protected]

IAN: 315848_1904

Fabricant

Important : l’adresse suivante n'est pas l’adresse de notre service technique. Contactez d’abord notre
service technique aux coordonnées ci-dessus.

TARGA GmbH

Coesterweg 45

59494 Soest

ALLEMAGNE

50 - Français

PARKSIDE PDM 300 C2

Inhoud

1. Beoogd gebruik .............................................................................................. 52

2. Inhoud van de verpakking .............................................................................. 52

3. Technische specificaties .................................................................................... 53

4. Veiligheidsinstructies ....................................................................................... 55

5. Copyright ........................................................................................................ 57

6. Voordat u begint ............................................................................................. 57

6.1 De batterij plaatsen of vervangen ................................................................................................. 57

7. Aan de slag ..................................................................................................... 58

7.1 Buiten het bereik van het display .................................................................................................. 59

7.2 Gelijkspanning meten .................................................................................................................... 59

7.3 Wisselspanning meten ................................................................................................................... 59

7.4 Gelijkstroom of wisselstroom meten .............................................................................................. 59

7.5 Functiegenerator ............................................................................................................................ 60

7.6 Weerstand meten ........................................................................................................................... 60

7.7 Continuïteit testen ........................................................................................................................... 60

7.8 Diode testen .................................................................................................................................... 61

7.9 HOLD-functie .................................................................................................................................. 61

7.10 De multimeter rechtop zetten ...................................................................................................... 61

8. Onderhoud/reinigen ....................................................................................... 62

8.1 Onderhoud ..................................................................................................................................... 62

8.2 De zekering vervangen.................................................................................................................. 62

8.3 Reinigen .......................................................................................................................................... 63

9. Milieuregelgeving en informatie over afvalverwerking .................................. 63

10. Conformiteit .................................................................................................. 64

11. Garantie- en servicegegevens ....................................................................... 65

Nederlands - 51

PARKSIDE PDM 300 C2

Gefeliciteerd!

Met de aanschaf van deze PARKSIDE PDM 300 C2 Digital Multimeter, hierna 'multimeter' genoemd,
hebt u gekozen voor een kwaliteitsproduct.

Raak vóór het eerste gebruik vertrouwd met de manier waarop de multimeter werkt en lees deze
handleiding zorgvuldig door. Volg de veiligheidsinstructies zorgvuldig op en gebruik de multimeter
alleen, zoals beschreven in de gebruiksaanwijzing en voor de aangegeven toepassingen.

Bewaar deze handleiding op een veilige plaats. Als u de multimeter aan iemand anders overdraagt,
geeft u er ook alle relevante documenten bij.

1. Beoogd gebruik

Met de multimeter kunt u DC/AC-spanningen en gelijk- en wisselstroom meten. De multimeter heeft ook
functies voor het meten van weerstand en de doorlaatspanning van een diode, een functiegenerator en
een continuïteitscontrolefunctie. Deze multimeter is niet ontworpen voor zakelijke of commerciële
toepassingen. Gebruik de multimeter alleen voor privédoeleinden. Elk ander gebruik dan hierboven
wordt vermeld, komt niet overeen met het beoogde gebruik. Deze multimeter voldoet aan alle relevante
normen en standaarden met betrekking tot CE-conformiteit. Als er wijzigingen aan de multimeter worden
aangebracht die niet zijn aanbevolen door de fabrikant, kan niet meer worden gegarandeerd dat aan
deze richtlijnen wordt voldaan. De fabrikant is niet aansprakelijk voor eventuele schade of defecten die
het gevolg zijn van deze wijzigingen.

Houd u aan de regelgeving en wetten in het land van gebruik.

2. Inhoud van de verpakking

• Multimeter

• 2 meetsondes (inclusief kabels)

• 9V-blokbatterij

• 1 schroevendraaier

• Deze handleiding

Deze handleiding hebben een uitvouwbare omslag. Op de binnenkant van de omslag vindt u een
afbeelding van de multimeter met genummerde onderdelen. Deze nummers hebben de volgende
betekenis:

1 Display
2 HOLD-knop (geheugenknop)
3 Bereikkeuzeschakelaar
4

COM-aansluiting (aarde )
5 OUT INPUT-aansluiting ( = blokgolfsignaal)
6 Meetsondes (inclusief kabels)
7 10 A-aansluiting
8 SELECT-knop (schakelt tussen gelijkstroom/wisselstroom)

52 - Nederlands

PARKSIDE PDM 300 C2

3. Technische specificaties

Display 3½-cijferige lcd, max. weergave: 1999
Meetsnelheid ca. 2 tot 3 metingen/seconde
Lengte meetkabel ca. 80 cm elk
Batterijtype 9V-blokbatterij
Overspanningscategorie CAT III 300 V (digitale multimeter en meetkabels)
Hold-functie ja
Automatisch polariteit weergeven ja
Batterij bijna leeg weergeven ja
Automatisch uitschakelen ja
Gebruikstemperatuur en vochtigheid 0 °C tot +40 °C, max. 75% relatieve luchtvochtigheid
Opslagtemperatuur en vochtigheid

Afmetingen (B x H x D)

Gewicht ca. 190 g (zonder batterij of meetkabels)

De technische data en het ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Gelijkstroom

Gebied Resoluție Precisie

200 mV 0,1 mV
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V

300 V 1 V
Ingangsimpedantie: 10 MΩ
Bescherming tegen overbelasting: 300 V DC/AC RMS

Wisselstroom

Gebied Resoluție Precisie

2 V 0,001 V

20 V 0,01 V

200 V 0,1 V

300 V 1 V
Ingangsimpedantie: 10 MΩ

Frequentiebereik: 40 Hz tot 400 Hz
Bescherming tegen overbelasting: 300 V AC RMS
Display: RMS-waarde (Root-Mean-Square, RMS van de sinusgolf)

-10 °C tot +50 °C, max. 85% relatieve
luchtvochtigheid

80 x 166 x 36,5 mm (incl. keuzeschakelaar voor het
bereik)

± (0,5% + 5)

± (1,0 % + 5)

Nederlands - 53

PARKSIDE PDM 300 C2

Gelijkstroom
Gebied Resoluție Precisie

200 μA 0,1 μA
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 0,001 A
10 A 0,01 A

± (1,0 % + 5)

± (1,2 % + 5)

± (2,0 % + 5)

Bescherming tegen overbelasting: F1: F 250mA/300V-zekering

F2: F 10A/300V-zekering

Maximale ingangsstroom: 10 A (ingangsstroom > 2 A voor continue meting < 10 seconden en interval
> 15 min.)

Wisselstroom

Bereik Resoluție Precisie

200 μA 0,1 μA
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 0,001 A
10 A 0,01 A

± (1,2 % + 5)

± (1,5 % + 5)

± (3,0 % + 7)

Bescherming tegen overbelasting: F1: F 250mA/300V-zekering

F2: F 10A/300V-zekering

Maximale ingangsstroom: 10 A (ingangsstroom > 2 A voor continue meting < 10 seconden en interval
> 15 min.)

Frequentiebereik: 40 Hz tot 400 Hz
Display: RMS-waarde (Root-Mean-Square, RMS van de sinusgolf)

Weerstand

Bereik Resoluție Precisie

200 Ω 0,1 Ω
2 kΩ 0,001 kΩ
20 kΩ 0,01 kΩ

± (1,0 % + 5)

200 kΩ 0,1 kΩ
2 MΩ 0,001 MΩ
20 MΩ 0,01 MΩ

± (1,2 % + 5)

Bescherming tegen overbelasting: 300 V
54 - Nederlands

PARKSIDE PDM 300 C2

Functiegenerator

Signaal Spanning Uitgangsimpedantie

Blokgolfsignaal van 1 kHz ca. 3 V piek-piek Ca. 10 kOhm

De in ± (% weergegeven + aantal cijfers) aangegeven nauwkeurigheid geldt voor 5% tot 100% van het
betreffende meetbereik en is gegarandeerd voor een periode van een jaar bij een
omgevingstemperatuur van 18 °C tot 28°C en een maximale luchtvochtigheid van 75%. Als de
omstandigheden anders zijn, wordt de nauwkeurigheid niet gegarandeerd.

4. Veiligheidsinstructies

Voordat u deze multimeter voor het eerst gebruikt, dient u de onderstaande opmerkingen te lezen en
alle waarschuwingen op te volgen, zelfs als u bekend bent met de bediening van elektronische
apparatuur. Bewaar deze handleiding op een veilige plaats, zodat u deze later kunt raadplegen. Voeg
deze handleiding altijd bij als u de multimeter verkoopt of doorgeeft.

WAARSCHUWING! Dit signaalwoord duidt op een gevaar met een gemiddeld risico
dat tot de dood of zwaar lichamelijk letsel kan leiden, als het niet wordt vermeden.

LET OP! Dit symbool staat bij belangrijke instructies ter bescherming tegen schade aan
eigendommen.

Dit symbool staat bij nadere informatie over het onderwerp.

GEVAAR! Voordat u de multimeter opent, moet deze worden geïsoleerd of
losgekoppeld van de gevaarlijke actieve spanning. Anders krijgt u mogelijk een
elektrische schok.

GEVAAR! Dit symbool geeft schadelijke elektrische spanning aan!

Wisselstroom

Gelijkstroom

Beschermingsklasse II

WAARSCHUWING! Elektrische apparaten zijn niet geschikt voor kinderen. Personen met een
handicap dienen elektrische apparaten te gebruiken binnen de beperkingen van hun
mogelijkheden. Laat kinderen of personen met een handicap niet zonder toezicht elektrische
apparaten gebruiken. Zij zullen de mogelijke risico's misschien niet begrijpen. Batterijen en
kleine onderdelen vormen een potentieel verstikkingsgevaar. Bewaar de batterij altijd op een
veilige plek. Als een batterij wordt ingeslikt, raadpleegt u direct een arts. Houd de verpakking
buiten het bereik van deze mensen. Verpakkingsmateriaal is geen speelgoed.
Verstikkingsgevaar!

Nederlands - 55

PARKSIDE PDM 300 C2

WAARSCHUWING! Als u merkt dat de multimeter rook of vreemde geluiden of geuren
produceert, schakelt u de multimeter direct uit. In dat geval mag u de multimeter pas gebruiken
nadat deze is nagekeken door een bevoegd onderhoudstechnicus. Adem rook die uit het
apparaat komt nooit in. Raadpleeg een arts als u per ongeluk rook inademt. De ingeademde
rook kan schadelijk zijn voor uw gezondheid.

WAARSCHUWING! Houd de meetsondes altijd bij de handgreep vast (zie tekening). Het
gebied met het waarschuwingsteken mag niet worden aangeraakt, anders bestaat er gevaar
voor elektrische schokken tijdens het meten!

WAARSCHUWING! Gebruik de multimeter niet als deze of de meetsondes (incl. kabels)
beschadigd zijn. Anders krijgt u mogelijk een elektrische schok.

WAARSCHUWING! Wees vooral voorzichtig bij wisselspanningen boven 30 V of DC­spanningen boven 60 V. Anders krijgt u mogelijk een elektrische schok.

WAARSCHUWING! Gebruik de multimeter nooit met geopende behuizing. Anders krijgt u
mogelijk een elektrische schok.

WAARSCHUWING! Raak de contacten van de meetsondes of de connectoren tijdens de
meting niet aan. Anders krijgt u mogelijk een elektrische schok.

WAARSCHUWING! Gebruik de multimeter niet in een vochtige of natte omgeving. Zorg er
ook voor dat uw handen en schoenen droog zijn. Anders krijgt u mogelijk een elektrische schok.

WAARSCHUWING! Gebruik de multimeter niet in de buurt van explosieve gassen of
dampen of in een stoffige omgeving. Er bestaat explosiegevaar!

WAARSCHUWING! Plaats geen brandende voorwerpen (zoals kaarsen) op of in de buurt
van de multimeter. Brandgevaar!

LET OP! Overschrijd nooit de aangegeven maximale ingangswaarden. Anders kan de
multimeter beschadigd raken.

LET OP! Overschrijd de genoemde overspanningscategorie CAT III niet. Anders kan de
multimeter beschadigd raken.

CAT III: Metingen in gebouwinstallaties (bijv. verdeelkasten, bekabeling, aansluitingen en
schakelaars). Tot deze categorie behoren ook de volgende twee categorieën:

CAT II: Metingen aan elektrische en elektronische apparaten die via een netstekker van stroom
worden voorzien.

CAT I: Metingen aan stroomkringen die niet rechtstreeks met het net zijn verbonden (accu, auto­elektronica, enz.).

LET OP! Koppel, voordat u het meetbereik wijzigt, de multimeter los van het voorwerp dat u
meet. Anders kan de meter beschadigd raken.

56 - Nederlands

PARKSIDE PDM 300 C2

LET OP! Bij gebruik van de meetsondes moet eerst de zwarte meetkabel op de COM­aansluiting worden aangesloten en vervolgens de rode kabel. Verwijder bij het loskoppelen
eerst de rode meetsonde.

LET OP! Sluit nooit een spanningsbron aan op de meetsondes als deze is ingesteld op
continuïteitscontrole, weerstandsmeting, diodetest, functiegenerator of stroommeting. Anders kan
de multimeter beschadigd raken.

LET OP! Stel de multimeter niet bloot aan directe warmtebronnen (zoals een verwarming),
direct zonlicht of kunstlicht. Stel het apparaat niet bloot aan waternevel of -druppels en
agressieve vloeistoffen. Gebruik de multimeter niet in de buurt van water. Let er met name op dat
de multimeter niet wordt ondergedompeld (plaats geen met vloeistof gevulde voorwerpen, zoals
vazen of glazen, op de multimeter). Zorg dat de multimeter niet wordt blootgesteld aan sterke
schokken of trillingen. Steek geen voorwerpen in het apparaat. Anders kan de multimeter
beschadigd raken.

5. Copyright

De volledige inhoud van deze handleiding wordt beschermd door het auteursrecht en wordt uitsluitend
ter informatie aan de lezer verstrekt. Het is strikt verboden om gegevens en informatie te kopiëren
zonder voorafgaande uitdrukkelijke schriftelijke toestemming van de auteur. Dit geldt ook voor
commercieel gebruik van de inhoud en informatie. Alle teksten en afbeeldingen waren actueel op het
moment dat deze handleiding werd gedrukt.

6. Voordat u begint

Haal de multimeter en alle accessoires uit de verpakking.
Controleer de multimeter en de accessoires op beschadigingen. Als de multimeter beschadigd is, dient u

deze niet te gebruiken.

6.1 De batterij plaatsen of vervangen

De multimeter wordt gevoed door een 9V-blokbatterij. De procedure voor het plaatsen of vervangen
van de batterij is als volgt:

WAARSCHUWING! Schakel de multimeter uit en verwijder alle meetkabels voordat u deze
opent!

LET OP! Als de batterij leeg is, verschijnt het symbool op het display [1]. De batterij moet zo
snel mogelijk worden vervangen om een goede werking te garanderen.

• Draai de bovenste schroef aan de achterkant van de multimeter los met de meegeleverde
schroevendraaier en verwijder het deksel van het batterijvak door het naar boven te schuiven.

Nederlands - 57

PARKSIDE PDM 300 C2

• Sluit de 9V-blokbatterij met de juiste polariteit (let op + en -) aan op de batterijclip en plaats deze in
het batterijvak.

• Plaats het deksel van het batterijvak weer terug en draai de schroef die u eerder hebt losgedraaid,
weer vast.

7. Aan de slag

LET OP! Overschrijd nooit de aangegeven maximale ingangswaarden.

Schakel de multimeter in door de bereikkeuzeschakelaar [3] in het door u gekozen meetbereik te
draaien. De multimeter heeft een automatische uitschakelfunctie die als volgt werkt:

• Als de multimeter gedurende ca. 15 minuten niet wordt gebruikt, klinkt er een pieptoon. Nog een
minuut later klinkt er weer een pieptoon en schakelt het apparaat over naar de slaapstand. Druk op
een willekeurige knop om deze procedure te stoppen.

• Als u de multimeter uit de slaapstand wilt halen, draait u de bereikkeuzeschakelaar [3] naar een
ander meetbereik of drukt u op een willekeurige knop.

• Als u de automatische uitschakelfunctie wilt uitschakelen, gaat u als volgt te werk: Druk bij het
inschakelen van de multimeter de SELECT-knop [8] in en houd deze ingedrukt. Het symbool voor
de automatische uitschakelfunctie wordt niet langer op het display [1] weergegeven.

• De volgende keer dat u de multimeter inschakelt, is de automatische uitschakelfunctie weer actief
verschijnt het symbool weer op het display [1].

U kunt de multimeter ook direct uitschakelen door de bereikkeuzeschakelaar [3] in de stand "OFF" (Uit)
te zetten.

58 - Nederlands

en

PARKSIDE PDM 300 C2

7.1 Buiten het bereik van het display

De multimeter heeft een buitenbereik-display. Als een meetwaarde de bereikgrens voor het gekozen
meetbereik overschrijdt, wordt "0L" op het display [1] weergegeven. Verwijder in dat geval onmiddellijk
de meetsondes [6] van het te meten voorwerp.

7.2 Gelijkspanning meten

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de OUT
INPUT-aansluiting [5].

• Zet de bereikkeuzeschakelaar [3] op de stand V .

• Sluit de meetsondes [6] aan op het te meten voorwerp.

• De gemeten waarde wordt nu op het display [1] weergegeven. Als de gemeten waarde negatief is,

wordt een minteken ervoor weergegeven. Als "OL" op het display [1] knippert, wordt
wisselspanning gemeten. Zet de bereikkeuzeschakelaar [3] op de stand V

.

~

7.3 Wisselspanning meten

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de OUT
INPUT-aansluiting [5].

• Zet de bereikkeuzeschakelaar [3] op de stand V

.

~

• Sluit de meetsondes [6] aan op het te meten voorwerp.

• De gemeten waarde wordt nu op het display [1] weergegeven.

7.4 Gelijkstroom of wisselstroom meten

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de 10 A-
aansluiting [7] (bij stroom > 200 mA) of de OUT INPUT-aansluiting [5] (bij stroom < 200 mA).

• Zet de bereikkeuzeschakelaar [3] op het gewenste stroommeetbereik (μA, mA of A).
Als u het stroomniveau niet kent, stelt u het eerst in op het hoogste meetbereik en schakelt u
vervolgens naar de lagere bereiken tot u een bevredigende aflezing heeft.

• Druk op de SELECT-knop [8] om te schakelen tussen gelijkstroom en wisselstroom. Het betreffende
symbool wordt op het display [1] weergegeven.

• Sluit de meetsondes [6] in serie aan op het te meten voorwerp.

• De gemeten waarde wordt nu op het display [1] weergegeven. Als de gemeten waarde negatief is,

wordt voor de gelijkstroommetingen een minteken weergegeven.

Nederlands - 59

PARKSIDE PDM 300 C2

7.5 Functiegenerator

LET OP! Zorg ervoor dat alle componenten van de schakeling, de schakelingen zelf en te

meten componenten zijn losgekoppeld en ontladen. Anders kan de multimeter beschadigd
raken.

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de OUT
INPUT-aansluiting [5].

• Zet de bereikkeuzeschakelaar [3] op de stand .

• Sluit de meetsondes [6] aan op het te meten voorwerp.

Het 1kHz-blokgolfsignaal wordt onder andere gebruikt voor het controleren en repareren van
hoofdtelefoons, versterkers en andere elektronische apparaten en componenten.

7.6 Weerstand meten

LET OP! Zorg ervoor dat alle componenten van de schakeling, de schakelingen zelf en te

meten componenten zijn losgekoppeld en ontladen. Anders kan de multimeter beschadigd
raken.

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de OUT
INPUT-aansluiting [5].

• Zet de bereikkeuzeschakelaar [3] op de stand Ω.

• Sluit de meetsondes [6] aan op het te meten voorwerp.

• De gemeten waarde wordt nu op het display [1] weergegeven.

Bij weerstanden > 1MΩ kan de meting enkele seconden duren. Wacht in dit geval tot de meting
stabiel is.

Bij metingen van lagere weerstanden (200 Ω-bereik) kan de aflezing worden vervormd door de
weerstand van de eigen meetkabels van het apparaat. Om dit te voorkomen, noteert u de
aflezing van de meting met de meetsondes die kortgesloten zijn, en trekt u deze af van de
werkelijke meetwaarde.

7.7 Continuïteit testen

LET OP! Zorg ervoor dat alle componenten van de schakeling, de schakelingen zelf en te

meten componenten zijn losgekoppeld en ontladen. Anders kan de multimeter beschadigd
raken.

60 - Nederlands

PARKSIDE PDM 300 C2

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de OUT
INPUT-aansluiting [5].

• Zet de bereikkeuzeschakelaar [3] op de stand .

• Sluit de meetsondes [6] aan op het te meten voorwerp.

• Als de weerstand onder circa 30 Ω ligt, klinkt de zoemer en wordt de gemeten waarde op het

display [1] weergegeven.

7.8 Diode testen

LET OP! Zorg ervoor dat alle componenten van de schakeling, de schakelingen zelf en te

meten componenten zijn losgekoppeld en ontladen. Anders kan de multimeter beschadigd
raken.

• Sluit de zwarte meetkabel aan op de COM-aansluiting [4] en de rode meetkabel op de OUT
INPUT-aansluiting [5].

• Zet de bereikkeuzeschakelaar [3] op de stand .

• Sluit de rode meetsonde [6] aan op de anode van de te testen diode en de zwarte meetsonde [6]

op de kathode.

• De drempelspanning wordt in volt op het display [1] weergegeven. Als het display [1] "OL"
weergeeft, wordt de diode in de verkeerde richting gemeten of is deze defect. Voer een meting in
de tegenovergestelde richting uit om dit te controleren.

7.9 HOLD-functie

Druk op de HOLD-knop [2] om een gemeten waarde op het display [1] op te slaan. Druk nogmaals
op de HOLD-knop [2] om terug te keren naar de meetmodus. Als de Hold-functie is ingeschakeld,

wordt het pictogram weergegeven op het display.

7.10 De multimeter rechtop zetten

U kunt de multimeter rechtop zetten. Klap
hiertoe de standaard aan de achterkant
uit.

Nederlands - 61

PARKSIDE PDM 300 C2

8. Onderhoud/reinigen

8.1 Onderhoud

WAARSCHUWING! Onderhoud is vereist als de multimeter op welke wijze dan ook is

beschadigd, als er bijvoorbeeld vloeistoffen in het apparaat zijn terechtgekomen, als het
apparaat is blootgesteld aan regen of vocht, als de multimeter niet normaal werkt of als deze is
gevallen. In dat geval mag u de multimeter pas gebruiken nadat deze is nagekeken door een
bevoegd onderhoudstechnicus. Elk onderhoud moet worden uitgevoerd door een bevoegd
onderhoudstechnicus.

8.2 De zekering vervangen

U vervangt de zekering als volgt:

WAARSCHUWING! Schakel de multimeter uit en verwijder alle meetkabels voordat u deze
opent!

• Draai de bovenste schroef aan de achterkant van de multimeter los met de meegeleverde
schroevendraaier en verwijder het deksel van het batterijvak door het naar boven te schuiven.

• Draai de vier schroeven aan de achterkant van de multimeter los en verwijder het achterpaneel.

62 - Nederlands

PARKSIDE PDM 300 C2

• Vervang de gebruikte zekering F1 (F 250 mA/300V) of F2 (F 10 A/300 V) door een nieuwe van
hetzelfde type.

• Plaats het achterpaneel terug en draai de vier schroeven die u eerder hebt losgedraaid, weer vast.
Zet vervolgens het deksel van het batterijvak weer vast met de schroef.

8.3 Reinigen

WAARSCHUWING! Schakel de multimeter uit en verwijder alle meetkabels voordat u de

multimeter gaat reinigen!

Reinig het apparaat met een droge doek. Gebruik nooit oplos- of schoonmaakmiddelen die de kunststof
materialen kunnen beschadigen. Zorg ervoor dat er geen vloeistoffen in de behuizing terechtkomen.
Voor hardnekkiger vuil gebruikt u een licht bevochtigde doek.

9. Milieuregelgeving en informatie over afvalverwerking

Apparaten met dit symbool zijn onderworpen aan de Europese richtlijn 2012/19/EU.
Alle elektrische en elektronische apparaten moeten worden gescheiden van
huishoudelijk afval en bij een officiële afvalverwerkingsinstantie worden ingeleverd.
Door oude apparaten op de juiste manier als afval te verwerken, voorkomt u schade
aan het milieu en uw gezondheid. Voor meer informatie over een juiste afvalverwerking
neemt u contact op met de plaatselijke overheid, de recyclinginstantie of de winkel
waar u het apparaat hebt gekocht.

Respecteer het milieu. Oude batterijen/accu's mogen niet bij het huishoudelijk afval
worden weggegooid. Deze moeten worden ingeleverd bij een inzamelpunt voor lege
batterijen/accu's. Zorg dat accu's/batterijen helemaal leeg zijn voordat u ze inlevert bij
een verzamelpunt voor oude batterijen/accu's. Als u accu's/batterijen inlevert die niet
helemaal leeg zijn, moet u voorzorgsmaatregelen treffen om kortsluiting te voorkomen.

Nederlands - 63

PARKSIDE PDM 300 C2

Gooi al het verpakkingsmateriaal weg op een milieuvriendelijke manier. De kartonnen
verpakking kan voor recycling naar de oudpapierbak of een openbaar inzamelpunt
worden gebracht. Folie of plastic in de verpakking moet worden ingeleverd via een
daarvoor bestemde inzamelmethode.

Let bij het verwijderen van het verpakkingsmateriaal op de aangebrachte merktekens;
op het etiket staan de afkortingen (a) en (b) met de volgende betekenis: 1-7: kunststof /
20-22: papier en karton / 80-98: samengestelde materialen.

Afvalverwijdering

Gooi het product aan het einde van de gebruiksduur in het belang van het milieu niet bij het huisvuil,
maar voer het op de juiste manier af. Uw gemeente kan u informeren over de inzamelpunten en de
betreffende openingstijden. Defecte of gebruikte batterijen moeten worden gerecycled in
overeenstemming met verordening 2006/66/EG en eventuele aanpassingen daarvan. Breng gebruikte
batterijen of het product naar de desbetreffende inzamelpunten.

Er ontstaat milieuschade door verkeerde verwijdering van batterijen!

Gooi batterijen niet weg bij huishoudelijk afval. Ze kunnen giftige zware metalen bevatten en moeten als
speciaal afval worden behandeld. De chemische symbolen van de zware metalen zijn: Cd = Cadmium,
Hg = Kwik, Pb = Lood. Breng gebruikte batterijen altijd naar een plaatselijk inzamelpunt.

10. Conformiteit

Het product voldoet aan de eisen van de toepasselijke Europese en nationale
richtlijnen. Er is bewijs van conformiteit verstrekt. De fabrikant beschikt over de relevante
verklaringen en documentatie.
De volledige Europese conformiteitsverklaring is te downloaden via deze link:
https://www.targa.gmbh/downloads/conformity/315848_1904.pdf

64 - Nederlands

PARKSIDE PDM 300 C2

11. Garantie- en servicegegevens

Garantie van TARGA GmbH

Geachte klant,
U krijgt op dit apparaat 3 jaar garantie vanaf de datum van aankoop. In het geval van gebreken aan

dit product heeft u ten opzichte van de verkoper van het product bepaalde wettelijke rechten. Deze
wettelijke rechten worden door onze hierna volgende garantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint op de datum van aankoop. Bewaart u de originele kassabon goed. Deze bon
is nodig als bewijs van aankoop. Indien er binnen drie jaar vanaf de datum van aankoop van dit
product een materiaal- of fabricagefout optreedt, wordt het product door ons – naar ons goeddunken –
gratis gerepareerd of vervangen.

Garantietermijn en wettelijke aanspraak bij gebreken

De garantietermijn wordt door de wettelijke aanspraak bij gebreken niet verlengd. Dit geldt ook voor
vervangen en gerepareerde onderdelen. Eventueel reeds bij aankoop aanwezige schade en gebreken
dienen onmiddellijk na het uitpakken te worden gemeld. Na afloop van de garantietermijn benodigde
reparaties worden alleen tegen betaling uitgevoerd.

Garantiedekking

Het apparaat is zorgvuldig gefabriceerd volgens strenge kwaliteitsrichtlijnen en voor de levering
nauwgezet onderzocht. De garantie dekt materiaal- en fabricagefouten. Deze garantie dekt geen
onderdelen van het product die onderhevig zijn aan normale slijtage en daardoor kunnen worden
beschouwd als slijtbare onderdelen of beschadigingen aan breekbare onderdelen zoals schakelaars,
batterijen of onderdelen gemaakt van glas. De garantie vervalt als het product beschadigd, niet
doelmatig gebruikt of onderhouden is. Voor een doelmatig gebruik van het product dienen alle in de
meegeleverde handleiding opgenomen aanwijzingen strikt te worden nageleefd . Gebruiksdoeleinden
en handelingen die in de handleiding worden afgeraden of waarvoor wordt gewaarschuwd, dienen in
elk geval te worden vermeden. Het product is uitsluitend bestemd voor privégebruik en niet voor
commercieel gebruik. In geval van misbruik of niet doelmatig gebruik, gebruik van geweld of ingrepen
die niet zijn uitgevoerd door onze geautoriseerde service-afdeling, komt de garantie te vervallen. Met
de reparatie of vervanging van het product begint geen nieuwe garantietermijn.

Afwikkeling van een garantieclaim

Gelieve voor een snelle verwerking van uw probleem de volgende aanwijzingen in acht te nemen:

- Lees voordat u het product in gebruik neemt de bijbehorende documentatie
aandachtig door. Mocht er een probleem optreden dat op deze manier niet kan
worden opgelost, neem dan contact op met onze hotline.

- Houdt u bij elke navraag de kassabon en het artikelnummer of indien beschikbaar
het serienummer als bewijs van aankoop bij de hand.

- In het geval dat een oplossing per telefoon niet mogelijk is, zal onze hotline er
afhankelijk van de oorzaak van het probleem voor zorgen dat het probleem op
andere wijze wordt opgelost.

Nederlands - 65

PARKSIDE PDM 300 C2

Service

E-Mail: [email protected]

E-Mail: [email protected]

E-Mail: [email protected]

Merk op dat het volgende adres geen service-adres is. Neem eerst contact op met de bovenvermelde
service-afdeling.

TARGA GmbH

IAN: 315848_1904

Fabrikant

Coesterweg 45
59494 Soest
DUITSLAND

Telefoon: 0900 0400 223

Telefoon: 070 270 171

Telefoon: [phone]

66 - Nederlands

PARKSIDE PDM 300 C2

Inhalt

1. Bestimmungsgemäße Verwendung ................................................................. 68

2. Lieferumfang ................................................................................................... 68

3. Technische Daten ............................................................................................. 69

4. Sicherheitshinweise ......................................................................................... 71

5. Urheberrecht ................................................................................................... 73

6. Vor der Inbetriebnahme .................................................................................. 73

6.1 Batterie einlegen/wechseln ........................................................................................................... 73

7. Inbetriebnahme ............................................................................................... 74

7.1 Überlaufanzeige ............................................................................................................................ 75

7.2 Gleichspannungsmessung (DC) .................................................................................................... 75

7.3 Wechselspannungsmessung (AC) ................................................................................................ 75

7.4 Gleich- oder Wechselstrommessung (DC / AC) .......................................................................... 75

7.5 Funktionsgenerator ......................................................................................................................... 76

7.6 Widerstandsmessung ..................................................................................................................... 76

7.7 Durchgangsprüfung ....................................................................................................................... 77

7.8 Diodentest ....................................................................................................................................... 77

7.9 HOLD-Funktion ............................................................................................................................... 77

7.10 Multimeter aufstellen ................................................................................................................... 78

8. Wartung / Reinigung ....................................................................................... 78

8.1 Wartung.......................................................................................................................................... 78

8.2 Sicherung austauschen .................................................................................................................. 78

8.3 Reinigung ........................................................................................................................................ 79

9. Umwelthinweise und Entsorgungsangaben ..................................................... 80

10. Konformitätsvermerke .................................................................................. 81

11. Hinweise zu Garantie und Serviceabwicklung .............................................. 81

Deutsch - 67

PARKSIDE PDM 300 C2

Herzlichen Glückwunsch!

Mit dem Kauf des Digital-Multimeters PARKSIDE PDM 300 C2, nachfolgend als Multimeter bezeichnet,
haben Sie sich für ein hochwertiges Produkt entschieden.

Machen Sie sich vor der ersten Inbetriebnahme mit dem Multimeter vertraut und lesen Sie diese
Bedienungsanleitung aufmerksam durch. Beachten Sie vor allem die Sicherheitshinweise und benutzen
Sie das Multimeter nur, wie in dieser Bedienungsanleitung beschrieben und für die angegebenen
Einsatzbereiche.

Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des
Multimeters an Dritte ebenfalls mit aus.

1. Bestimmungsgemäße Verwendung

Das Multimeter ermöglicht Ihnen das Messen von Gleich-/Wechselspannungen und Gleich­/Wechselströmen. Weiterhin verfügt das Multimeter über eine Widerstandsmessung, einen Diodentest,
einen Funktionsgenerator und eine Durchgangsprüfung. Dieses Multimeter ist nicht für den Betrieb in
einem Unternehmen bzw. den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Multimeter
ausschließlich für den privaten Gebrauch, jede andere Verwendung ist nicht bestimmungsgemäß. Dieses
Multimeter erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards.
Bei einer nicht mit dem Hersteller abgestimmten Änderung des Multimeters ist die Einhaltung dieser
Normen nicht mehr gewährleistet. Aus hieraus resultierenden Schäden oder Störungen ist jegliche
Haftung seitens des Herstellers ausgeschlossen.

Bitte beachten Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes.

2. Lieferumfang

• Multimeter

• 2 Messspitzen (inkl. Messleitung)

• 9 V-Blockbatterie

• 1 Schraubendreher

• Diese Bedienungsanleitung

Diese Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des
Umschlags ist das Multimeter mit einer Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung:

1 Display
2 HOLD-Taste (Speichertaste)
3 Bereichswahlschalter
4

COM-Anschluss (Masse )
5 OUT INPUT-Anschluss ( = Rechtecksignal)
6 Messspitzen (inkl. Messleitung)
7 10 A-Anschluss
8 SELECT-Taste (Umschaltung Gleich-/ Wechselstrom)

68 - Deutsch

PARKSIDE PDM 300 C2

3. Technische Daten

Display 3 ½-stelliges LC-Display, max. Anzeige: 1999

Messrate ca. 2 bis 3 Messungen/Sekunde

Messleitungslänge je ca. 80 cm

Batterietyp 9 V-Blockbatterie

Überspannungskategorie CAT III 300 V (Digital-Multimeter und Messleitungen)

Hold-Funktion ja

automatische Polaritätsanzeige ja

Low-Bat.-Anzeige ja

Auto-Power-OFF Funktion ja

Betriebstemperatur, Luftfeuchte 0 °C bis +40 °C; max. 75 % rel. Feuchte

Lagertemperatur, Luftfeuchte -10 °C bis +50 °C; max. 85 % rel. Feuchte

Abmessungen (B x H x T) 80 x 166 x 36,5 mm (inkl. Bereichswahlschalter)

Gewicht ca. 190 g (ohne Batterie, ohne Messleitungen)

Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.

Gleichspannung

Bereich Auflösung Genauigkeit

200 mV 0,1 mV
2 V 0,001 V
20 V 0,01 V
200 V 0,1 V

300 V 1 V
Eingangs-Impedanz: 10 MΩ
Überlastungsschutz: 300 V DC/AC RMS

Wechselspannung

Bereich Auflösung Genauigkeit

2 V 0,001 V

20 V 0,01 V

200 V 0,1 V

300 V 1 V
Eingangs-Impedanz: 10 MΩ

Frequenzbereich: 40 Hz bis 400 Hz
Überlastungsschutz: 300 V AC RMS
Anzeige: Durchschnittswert (RMS der Sinuswelle)

± (0,5 % + 5)

± (1,0 % + 5)

Deutsch - 69

PARKSIDE PDM 300 C2

Gleichstrom

Bereich Auflösung Genauigkeit

200 μA 0,1 μA
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 0,001 A
10 A 0,01 A

± (1,0 % + 5)

± (1,2 % + 5)

± (2,0 % + 5)

Überlastungsschutz: F1: F 250 mA / 300 V-Sicherung

F2: F 10 A / 300 V-Sicherung

Maximaler Eingangsstrom: 10 A (Eingangsstrom > 2 A für kontinuierliche Messung < 10 Sekunden und
Intervall > 15 Min.)

Wechselstrom

Bereich Auflösung Genauigkeit

200 μA 0,1 μA
2000 μA 1 μA
20 mA 0,01 mA
200 mA 0,1 mA
2 A 0,001 A
10 A 0,01 A

± (1,2 % + 5)

± (1,5 % + 5)

± (3,0 % + 7)

Überlastungsschutz: F1: F 250 mA / 300 V-Sicherung

F2: F 10 A / 300 V-Sicherung

Maximaler Eingangsstrom: 10 A (Eingangsstrom > 2 A für kontinuierliche Messung < 10 Sekunden und
Intervall > 15 Min.)

Frequenzbereich: 40 Hz bis 400 Hz
Anzeige: Durchschnittswert (RMS der Sinuswelle)

Widerstand

Bereich Auflösung Genauigkeit

200 Ω 0,1 Ω
2 kΩ 0,001 kΩ
20 kΩ 0,01 kΩ

± (1,0 % + 5)

200 kΩ 0,1 kΩ
2 MΩ 0,001 MΩ
20 MΩ 0,01 MΩ

± (1,2 % + 5)

Überlastungsschutz: 300 V
70 - Deutsch

PARKSIDE PDM 300 C2

Funktionsgenerator

Signal Spannung Ausgangsimpedanz

1 kHz-Rechtecksignal ca. 3 V Spitze-Spitze ca. 10 kOhm

Die angegebene Genauigkeit in ± (% der Anzeige + Anzahl der Stellen) gilt für 5 % bis 100 % des
jeweiligen Messbereichs und wird für einen Zeitraum von einem Jahr bei einer Umgebungstemperatur
von 18 °C bis 28 °C und einer max. Luftfeuchtigkeit von 75 % gewährleistet. Bei abweichenden
Voraussetzungen ist die Genauigkeit nicht gewährleistet.

4. Sicherheitshinweise

Vor der ersten Verwendung des Multimeters lesen Sie die folgenden Anweisungen genau durch und
beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.
Bewahren Sie diese Anleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Multimeter
verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

WARNUNG! Dieses Signalwort bezeichnet eine Gefährdung mit einem mittleren
Risikograd, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzung zur
Folge haben kann.

ACHTUNG! Dieses Signalwort kennzeichnet wichtige Hinweise zum Schutz vor
Sachschäden.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

GEFAHR! Das Multimeter muss vor dem Öffnen isoliert oder von der gefährlichen
aktiven Spannung getrennt werden. Es besteht Stromschlaggefahr!

GEFAHR! Dieses Symbol warnt vor gefährlicher elektrischer Spannung!

Wechselspannung

Gleichspannung

Schutzklasse II

WARNUNG! Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit
Einschränkungen dürfen elektrische Geräte nur im Rahmen ihrer Möglichkeiten verwenden.
Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte
benutzen. Diese Personengruppen können mögliche Gefahren nicht immer richtig erkennen.
Batterien und Kleinteile können bei Verschlucken lebensgefährlich sein. Bewahren Sie die
Batterie unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in
Anspruch genommen werden. Halten Sie auch die Verpackungsfolien fern.
Verpackungsmaterialien sind kein Spielzeug. Es besteht Erstickungsgefahr!

Deutsch - 71

PARKSIDE PDM 300 C2

WARNUNG! Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen,
brechen Sie die Messung sofort ab. In diesen Fällen darf das Multimeter nicht weiterverwendet
werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Atmen Sie
keinesfalls Rauch aus einem möglichen Gerätebrand ein. Sollten Sie dennoch Rauch eingeatmet
haben, suchen Sie einen Arzt auf. Das Einatmen von Rauch kann gesundheitsschädlich sein.

WARNUNG! Halten Sie die Messspitzen nur im vorgesehenen Griffbereich fest (siehe
Abbildung). Der Bereich mit dem Warnzeichen darf nicht berührt werden, sonst besteht beim
Messen Gefahr durch Stromschlag!

WARNUNG! Bei Beschädigungen des Multimeters oder der Messspitzen (inkl. Messleitung)
dürfen diese nicht mehr verwendet werden. Es besteht Stromschlaggefahr!

WARNUNG! Achten Sie besonders auf Ihre Sicherheit bei Wechselspannungen über 30 V
bzw. Gleichspannungen über 60 V. Es besteht Stromschlaggefahr!

WARNUNG! Betreiben Sie das Multimeter niemals bei geöffnetem Gehäuse. Es besteht
Stromschlaggefahr!

WARNUNG! Achten Sie darauf, dass Sie die Kontakte der Messspitzen und die zu
messenden Anschlüsse während einer Messung nicht berühren, um einen elektrischen Schlag zu
vermeiden.

WARNUNG! Verwenden Sie das Multimeter nicht in nassen bzw. feuchten Umgebungen.
Achten Sie weiterhin darauf, dass Ihre Hände und Schuhe trocken sind, sonst besteht
Stromschlaggefahr!

WARNUNG! Verwenden Sie das Multimeter nicht in der Nähe von explosiven Gasen,
Dämpfen oder in staubiger Umgebung. Es besteht Explosionsgefahr!

WARNUNG! Achten Sie darauf, dass keine offenen Brandquellen (z. B. brennende Kerzen)
auf oder neben dem Multimeter stehen. Es besteht Brandgefahr!

ACHTUNG! Überschreiten Sie nicht die maximalen angegebenen Eingangswerte. Andernfalls
könnte das Multimeter beschädigt werden.

ACHTUNG! Überschreiten Sie nicht die angegebene Überspannungskategorie CAT III.
Andernfalls könnte das Multimeter beschädigt werden.

CAT III: Messungen innerhalb der Gebäudeinstallation (z. B. Verteiler, Verkabelung, Steckdosen
und Schalter). Diese Kategorie umfasst auch die folgenden zwei Kategorien:

CAT II: Messungen an elektrischen und elektronischen Geräten, welche über einen Netzstecker
mit Spannung versorgt werden.

CAT I: Messungen an Stromkreisen, die keine direkte Verbindung zum Stromnetz haben
(Batteriebetrieb, PKW-Elektrik usw.).

72 - Deutsch

PARKSIDE PDM 300 C2

ACHTUNG! Vor Wechsel des Messbereichs ist das Multimeter vom Messobjekt zu trennen,
sonst könnte das Multimeter beschädigt werden.

ACHTUNG! Schließen Sie beim Arbeiten mit den Messspitzen zuerst die schwarze Messleitung
an den COM-Anschluss an, bevor Sie die rote Messleitung anschließen. Wenn die Messspitzen
abgeklemmt werden, entfernen Sie zuerst die rote Messspitze.

ACHTUNG! Verbinden Sie nie eine Spannungsquelle mit den Messspitzen, wenn die Bereiche
Durchgangsprüfung, Widerstandsmessung, Diodentest, Funktionsgenerator oder Strommessung
ausgewählt sind. Andernfalls könnte das Multimeter beschädigt werden.

ACHTUNG! Das Multimeter darf keinen direkten Wärmequellen (z. B. Heizungen) oder keinem
direkten Sonnenlicht oder Kunstlicht ausgesetzt werden. Vermeiden Sie auch den Kontakt mit
Spritz- und Tropfwasser und aggressiven Flüssigkeiten. Betreiben Sie das Multimeter nicht in der
Nähe von Wasser. Das Multimeter darf insbesondere niemals untergetaucht werden (stellen Sie
keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf das Multimeter).
Achten Sie weiterhin darauf, dass das Multimeter keinen übermäßigen Erschütterungen und
Vibrationen ausgesetzt wird. Außerdem dürfen keine Fremdkörper eindringen. Andernfalls
könnte das Multimeter beschädigt werden.

5. Urheberrecht

Alle Inhalte dieser Anleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als
Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist
ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die
gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand
bei Drucklegung.

6. Vor der Inbetriebnahme

Entnehmen Sie das Multimeter und das Zubehör aus der Verpackung.
Prüfen Sie das Multimeter und das Zubehör auf Beschädigungen. Bei Beschädigungen darf das

Multimeter nicht in Betrieb genommen werden.

6.1 Batterie einlegen/wechseln

Das Multimeter wird mit einer 9 V-Blockbatterie betrieben. Um die Batterie einzulegen bzw.
auszuwechseln, gehen Sie wie folgt vor:

WARNUNG! Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie
das Multimeter öffnen!

ACHTUNG! Bei erschöpfter Batterie erscheint das Symbol im Display [1]. Für eine
ordnungsgemäße Funktion sollte die Batterie bei nächster Gelegenheit gewechselt werden.

Deutsch - 73

PARKSIDE PDM 300 C2

• Lösen Sie die obere Schraube an der Rückseite des Multimeters mit dem mitgelieferten
Schraubendreher und entfernen Sie die Batteriefachabdeckung, indem Sie diese nach oben
schieben.

• Verbinden Sie die 9 V-Blockbatterie polrichtig (+ und – beachten) mit dem Batterieclip und legen Sie
die 9 V-Blockbatterie in das Batteriefach.

• Setzen Sie die Batteriefachabdeckung wieder auf und schrauben Sie die zuvor gelöste Schraube
wieder fest.

7. Inbetriebnahme

ACHTUNG! Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen.

Schalten Sie das Multimeter durch Drehen des Bereichswahlschalters [3] auf den gewünschten
Messbereich ein. Das Multimeter verfügt über eine Auto-Power-OFF Funktion, die folgendermaßen
funktioniert:

• Wenn das Multimeter für ca. 15 Minuten unbenutzt ist, wird ein Signalton wiedergegeben. Eine
weitere Minute später ertönt erneut ein Signalton und das Gerät schaltet in den Sleep-Modus. Um
dies zu vermeiden, drücken Sie vorher eine beliebige Taste.

• Um das Multimeter aus dem Sleep-Modus aufzuwecken, drehen Sie den Bereichswahlschalter [3]
auf einen anderen Messbereich oder drücken Sie eine beliebige Taste.

• Um die Auto-Power-OFF Funktion zu deaktivieren, gehen Sie folgendermaßen vor: Halten Sie beim
Einschalten des Multimeters die SELECT-Taste [8] gedrückt. Das Symbol für die Auto-Power-OFF
Funktion wird im Display [1] nun nicht mehr angezeigt.

74 - Deutsch

PARKSIDE PDM 300 C2

• Beim nächsten Einschalten des Multimeters ist die Auto-Power-OFF Funktion wieder aktiv

und i

m

Display [1] ist das Symbol wieder sichtbar.
Sie können das Multimeter auch direkt durch Drehen des Bereichswahlschalters [3] auf die Position
„OFF“ ausschalten.

7.1 Überlaufanzeige

Das Multimeter verfügt über eine Überlaufanzeige. Überschreitet ein Messwert die Bereichsgrenze des
eingestellten Messbereichs, wird im Display [1] „0L“ angezeigt. In diesem Fall entfernen Sie sofort die
Messspitzen [6] vom Messobjekt.

7.2 Gleichspannungsmessung (DC)

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit
dem OUT INPUT-Anschluss [5].

• Stellen Sie den Bereichswahlschalter [3] auf die V Position.

• Verbinden Sie die Messspitzen [6] mit dem Messobjekt.

• Das Messergebnis wird nun im Display [1] angezeigt. Bei negativem Messergebnis erscheint ein

negatives Vorzeichen vor dem Messwert. Blinkt im Display [1] „OL“, so wird gerade
Wechselspannung gemessen. Stellen Sie den Bereichswahlschalter [3] auf die V

Position.

~

7.3 Wechselspannungsmessung (AC)

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit
dem OUT INPUT-Anschluss [5].

• Stellen Sie den Bereichswahlschalter [3] auf die V

Position.

~

• Verbinden Sie die Messspitzen [6] mit dem Messobjekt.

• Das Messergebnis wird nun im Display [1] angezeigt.

7.4 Gleich- oder Wechselstrommessung (DC / AC)

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit
dem 10 A-Anschluss [7] (bei Strömen > 200 mA) bzw. mit dem OUT INPUT-Anschluss [5] (bei
Strömen < 200 mA).

• Stellen Sie den Bereichswahlschalter [3] im Strommessbereich auf den gewünschten Bereich (μA,
mA oder A).
Ist Ihnen die Stromstärke nicht bekannt, stellen Sie zunächst den höchstmöglichen Messbereich ein
und wechseln Sie dann nach und nach in die niedrigeren Bereiche, bis ein zufriedenstellendes
Messergebnis vorliegt.

Deutsch - 75

PARKSIDE PDM 300 C2

• Drücken Sie die SELECT-Taste [8], um zwischen Gleich- und Wechselstrom umzuschalten. Das
entsprechende Symbol wird Ihnen auf dem Display [1] angezeigt.

• Verbinden Sie die Messspitzen [6] in Reihe mit dem Messobjekt.

• Das Messergebnis wird nun im Display [1] angezeigt. Bei negativem Messergebnis erscheint ein

negatives Vorzeichen vor dem Messwert bei Gleichstrommessungen.

7.5 Funktionsgenerator

ACHTUNG! Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und

Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Andernfalls
könnte das Multimeter beschädigt werden.

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit
dem OUT INPUT-Anschluss [5].

• Stellen Sie den Bereichswahlschalter [3] auf die Position.

• Verbinden Sie die Messspitzen [6] mit dem Messobjekt.

Das 1 kHz-Rechtecksignal dient unter anderem zur Überprüfung bzw. Reparatur von
Kopfhörern, Verstärkern und anderen elektronischen Geräten bzw. Komponenten.

7.6 Widerstandsmessung

ACHTUNG! Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und

Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Andernfalls
könnte das Multimeter beschädigt werden.

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit
dem OUT INPUT-Anschluss [5].

• Stellen Sie den Bereichswahlschalter [3] auf die Ω Position.

• Verbinden Sie die Messspitzen [6] mit dem Messobjekt.

• Das Messergebnis wird nun im Display [1] angezeigt.

Bei Widerständen > 1 MΩ kann die Messung ggf. einige Sekunden dauern. Warten Sie in
diesem Fall, bis sich der Messwert stabilisiert hat.

Bei Messungen von niedrigen Widerständen (200 Ω-Bereich) kann der Widerstand der
Messleitungen zu einem verfälschten Ergebnis führen. Um dies zu vermeiden, notieren Sie sich
den Wert der Messung bei kurzgeschlossenen Messspitzen und ziehen Sie diesen von dem
Wert der tatsächlichen Messung ab.

76 - Deutsch

PARKSIDE PDM 300 C2

7.7 Durchgangsprüfung

ACHTUNG! Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und

Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Andernfalls
könnte das Multimeter beschädigt werden.

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit
dem OUT INPUT-Anschluss [5].

• Stellen Sie den Bereichswahlschalter [3] auf die Position.

• Verbinden Sie die Messspitzen [6] mit dem Messobjekt.

• Liegt der Widerstand unter ca. 30 Ω, ertönt der Summer und das Messergebnis wird im Display [1]

angezeigt.

7.8 Diodentest

ACHTUNG! Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und

Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Andernfalls
könnte das Multimeter beschädigt werden.

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [4] und die rote Messleitung mit
dem OUT INPUT-Anschluss [5].

• Stellen Sie den Bereichswahlschalter [3] auf die Position.

• Verbinden Sie die rote Messspitze [6] mit der Anode und die schwarze Messspitze [6] mit der

Kathode der zu prüfenden Diode.

• Im Display [1] wird die Durchlassspannung in Volt angezeigt. Wird im Display [1] „OL“ angezeigt,
so wird die Diode in Sperrrichtung gemessen oder die Diode ist defekt. Führen Sie zur Kontrolle eine
gegenpolige Messung durch.

7.9 HOLD-Funktion

Durch Drücken der HOLD-Taste [2] kann ein Messwert im Display [1] gespeichert werden. Drücken
Sie erneut die HOLD-Taste [2], um wieder in den Messbetrieb zu gelangen. Während die Hold-

Funktion aktiv ist, wird im Display das Symbol angezeigt.

Deutsch - 77

PARKSIDE PDM 300 C2

7.10 Multimeter aufstellen

Sie können das Multimeter aufstellen.
Klappen Sie zum Aufstellen des
Multimeters den Aufsteller auf der
Rückseite des Multimeters aus.

8. Wartung / Reinigung

8.1 Wartung

WARNUNG! Wartungsarbeiten sind erforderlich, wenn das Multimeter beschädigt wurde,

Flüssigkeit oder Gegenstände ins Innere des Gehäuses gelangt sind, das Multimeter Regen oder
Feuchtigkeit ausgesetzt wurde oder wenn das Multimeter nicht einwandfrei funktioniert oder
heruntergefallen ist. In diesen Fällen darf das Multimeter nicht weiterverwendet werden, bevor
eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Wartungsarbeiten
nur von qualifiziertem Fachpersonal durchführen.

8.2 Sicherung austauschen

Um die Sicherung zu tauschen, gehen Sie wie folgt vor:

WARNUNG! Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie
das Multimeter öffnen!

• Lösen Sie die obere Schraube an der Rückseite des Multimeters mit dem mitgelieferten
Schraubendreher und entfernen Sie die Batteriefachabdeckung, indem Sie diese nach oben
schieben.

78 - Deutsch

PARKSIDE PDM 300 C2

• Lösen Sie die vier Schrauben an der Rückseite des Multimeters und entfernen Sie die Rückwand.

• Tauschen Sie die defekte Sicherung F1 (F 250 mA / 300 V) oder F2 (F 10 A / 300 V) gegen eine

neue gleichen Typs aus.

• Setzen Sie die Rückwand wieder auf und schrauben Sie diese mit den vier Schrauben fest. Danach
befestigen Sie die Batteriefachabdeckung wieder mit der Schraube.

8.3 Reinigung

WARNUNG! Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie

das Multimeter reinigen!

Verwenden Sie zur Reinigung ein trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die
Kunststoffe angreifen. Stellen Sie sicher, dass keine Flüssigkeiten in das Gehäuse eindringen können.
Verwenden Sie bei stärkerer Verschmutzung nur ein leicht angefeuchtetes Tuch.

Deutsch - 79

PARKSIDE PDM 300 C2

9. Umwelthinweise und Entsorgungsangaben

Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen
Richtlinie 2012/19/EU. Alle Elektro- und Elektronikaltgeräte müssen getrennt vom
Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der
ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und
eine Gefährdung der persönlichen Gesundheit. Weitere Informationen zur Entsorgung
des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in
dem Geschäft, in dem Sie das Gerät erworben haben.

Denken Sie an den Umweltschutz. Verbrauchte Batterien gehören nicht in den
Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Bitte
beachten Sie, dass Batterien nur im entladenen Zustand in die Sammelbehälter für
Geräte-Altbatterien gegeben werden dürfen bzw. bei nicht vollständig entladenen
Batterien Vorsorge gegen Kurzschlüsse getroffen werden muss.

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen
können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur
Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs
werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht
entsorgt.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung,
diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender
Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Entsorgung

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll,
sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren
Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren. Defekte oder verbrauchte
Batterien/Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden.
Geben Sie Batterien/Akkus und/oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien / Akkus!

Batterien/Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle
enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind
wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien/Akkus
bei einer kommunalen Sammelstelle ab.

80 - Deutsch

PARKSIDE PDM 300 C2

10. Konformitätsvermerke

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und
Unterlagen sind beim Hersteller hinterlegt.
Die vollständige EU-Konformitätserklärung kann unter folgendem Link heruntergeladen
werden: https://www.targa.gmbh/downloads/conformity/315848_1904.pdf

11. Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den originalen Kassenbon gut auf.
Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem
Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach
unserer Wahl – für Sie kostenlos repariert oder ersetzt.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und
reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem
Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind
kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung
gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie
erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als
Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B.
Schalter, Akkus oder die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt,
nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle
in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und
Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind
unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen,
die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Deutsch - 81

PARKSIDE PDM 300 C2

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden
Hinweisen:

- Bitte lesen Sie vor Inbetriebnahme Ihres Produktes sorgfältig die beigefügte Dokumentation.
Sollte es mal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann,
wenden Sie sich bitte an unsere Hotline.

- Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer bzw. wenn
vorhanden die Seriennummer als Nachweis für den Kauf bereit.

- Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in
Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst.

Service

E-Mail: [email protected]

Telefon: [phone]

Telefon: [phone]

E-Mail: [email protected]

Telefon: [phone]

E-Mail: [email protected]

IAN: 315848_1904

Hersteller

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die
oben benannte Servicestelle.

TARGA GmbH

Coesterweg 45

59494 Soest

DEUTSCHLAND

82 - Deutsch
