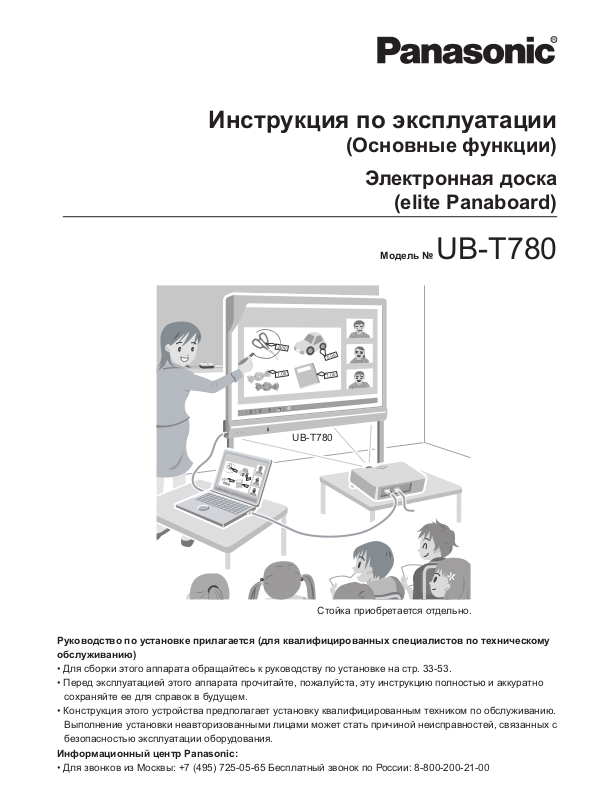

Руководство по установке прилагается (для квалифицированных специалистов по техническому
обслуживанию)
• Для сборки этого аппарата обращайтесь к руководству по установке на стр. 33-53.
• Перед эксплуатацией этого аппарата прочитайте, пожалуйста, эту инструкцию полностью и аккуратно
сохраняйте ее для справок в будущем.
• Конструкция этого устройства предполагает установку квалифицированным техником по обслуживанию.
Выполнение установки неавторизованными лицами может стать причиной неисправностей, связанных с
безопасностью эксплуатации оборудования.
Информационный центр Panasonic:
• Для звонков из Москвы: +7 (495) 725-05-65 Бесплатный звонок по России: 8-800-200-21-00
Стойка приобретается отдельно.
Введение
Введение
Благодарим вас за покупку электронной доски Panasonic!
Для обеспечения оптимальной работы и безопасности прочитайте эти инструкции полностью.
Описание функций
Подсоединив доску elite Panaboard к компьютеру и проецируя изображение через проектор с экрана
компьютера на доску elite Panaboard, можно делать следующее.
Функции электронной ручки
•Манипулируйте объектами на экране компьютера, используя электронную ручку в качестве
мыши.
•С помощью электронной ручки рисуйте и стирайте линии на экране компьютера.
•Сохраняйте изображения экрана компьютера, созданные с помощью электронной ручкой.
elite Panaboard book
Используйте программное обеспечение elite Panaboard book, поддерживающее такие функции
доски elite Panaboard, как ввод текста, рисование, вставка изображений и функции компьютера. Это
программное обеспечение позволяет сохранять изображения экрана компьютера и извлекать их
для дальнейшего использования.
программное обеспечение на доску elite Panaboard, и с помощью электронной ручки управляйте
программным обеспечением, рисуйте и чертите на экране.
•Располагая несколькими инструментами для добавления объяснений (например
инструментами иллюстрирования и маркирования), можно поддерживать внимание студентов
посредством динамично изменяющегося экранного отображения.
•Привлекайте студентов к участию с помощью функции маскирования экрана, позволяющей
показывать студентам вопросы и скрывать ответы, последовательно показывая их один за
другим на экране.
•Преподаватель может подготовить материалы до начала занятий для их отображения на
доске elite Panaboard.
Для бизнеса
•Наглядное представление характеристик вашей продукции, а также создание эффектных
презентаций, в которых можно просматривать изображения и выделять основные моменты
электронной ручкой.
•С помощью телевизионного оборудования конференц-связи отображайте изображение в
реальном времени с доски elite Panaboard в вашей компании (включая написанное электронной
ручкой) на удаленном компьютере.
2Инструкция по эксплуатации (основные функции)
На что обратить внимание
Место для товарного чека
Для справки в дальнейшем
Дата покупки
Серийный номер
Название компании-дилера
Адрес компании-дилера
Номер телефона компании-дилера
Об инструкции по эксплуатации
С доской elite Panaboard поставляются 2 отдельные инструкции по эксплуатации.
Введение
Основные функции
(этот документ)
Программного обеспечения
(электронная документация)
Инструкции по подсоединению и эксплуатации доски elite
Panaboard, а также инструкции по конструкции установки.
Инструкции по использованию поставляемого elite Panaboard
software и elite Panaboard book. Руководство "Инструкция по
эксплуатации (программное обеспечение)" находится на поставляемом компакт-диске. Руководство "Инструкция по эксплуатации (программное обеспечение)" можно просмотреть
после установки elite Panaboard Software. Подробнее о просмотре руководства см. в разделе см. "Просмотр электронной
документации" (стр. 26).
Сокращения
Windows® означает операционную систему Microsoft® Windows®.
Windows® 2000 означает операционную систему Microsoft® Windows® 2000.
Windows® XP означает операционную Microsoft® Windows® XP.
Windows Vista® означает операционную Microsoft® Windows Vista®.
DirectX® означает программный пользовательский интерфейс Microsoft® DirectX®.
Товарные знаки
•Microsoft, Windows, Windows Vista, DirectX и Windows Media являются зарегистрированными
товарными знаками или товарными знаками корпорации Microsoft Corporation в США и/или в других
странах.
•IBM и AT являются товарными знаками корпорации корпорации International Business Machines
Corporation в США, в других странах или и то, и другое.
•Intel и Pentium являются товарными знаками или зарегистрированными товарными знаками
корпорации Intel Corporation в США и в других странах.
4
Инструкция по эксплуатации (основные функции)3
Введение
•Adobe, Reader и Flash являются зарегистрированными товарными знаками или товарными знаками
компании Adobe Systems Incorporated в США и/или в других странах.
•Все прочие товарные знаки, приведенные в настоящем руководстве, являются собственностью
соответствующих владельцев.
Требования Федеральной комиссии связи
Только для США
Замечание
Это оборудование проверено и признано соответствующим ограничениям для цифровых устройств
класса A в соответствии с ч. 15 Правил Федеральной комиссии связи. Эти ограничения
предназначены для установки разумной защиты от помех при эксплуатации оборудования в
офисных помещениях. Это оборудование вырабатывает, использует и может излучать
радиоволны, которые при установке и использовании не в соответствии с инструкциями данного
руководства могут вызывать помехи радиосвязи. Эксплуатация этого оборудования в жилых
помещениях может вызывать помехи, и в этом случае пользователь должен устранять
создаваемые помехи самостоятельно.
Предупреждения Федеральной комиссии связи
Для обеспечения длительной эксплуатации в соответствии со стандартами Федеральной комиссии связи следует пользоваться только прилагаемым сетевым шнуром. Любые несанкционированные изменения или модификация этого оборудования лишают пользователя
права на эксплуатацию этого устройства.
Предупреждение о сохранении данных
Если системное запоминающее устройство или любое из дополнительных запоминающих устройств подвергаются неблагоприятному воздействию ошибок управления, статического электричества, электрических помех, вибрации, пыли, или же если электропитание отключается
вследствие неисправности, ремонта или неосторожности, данные, содержащиеся в памяти, могут быть потеряны или изменены. До начала работы с системой обязательно прочитайте предостережения в инструкции по эксплуатации и справочной информации и соблюдайте их во время
эксплуатации.
Следует внимательно изучить следующие предостережения:
•Будьте абсолютно уверены, что выполнено резервное копирование всех важных данных, или
же сохранены оригиналы.
Настоящим изготовитель заявляет, что он не несет ответственности за любые потери или изменения в любых данных, хранящихся на дискетах, жестких дисках, оптических дисках или других
устройствах памяти.
4Инструкция по эксплуатации (основные функции)
Требования к системе
Введение
Компьютер
Процессор
Операционная система
Интерфейс
Память (ОЗУ)
Жесткий диск
Замечание
IBM® PC/AT® или совместимый с устройством чтения компакт-дисков
Процессор Intel® Pentium® 4 или более поздний
Windows 2000 SP4 / Windows XP / Windows Vista
USB 2.0
256 МБ/с или больше (Windows 2000 SP4)
512 МБ/с или больше (Windows XP)
512 МБ/с или больше (Windows Vista)
Жесткий диск, имеющий не менее 200 МБ/с свободного места (не включая место, необходимое для сохранения файлов)
•Для запуска elite Panaboard software требуются приложения Microsoft .NET Framework 1.1 или
более поздней версии и DirectX 7.0 или более поздней версии. Если приложение .NET
Framework 1.1 еще не установлено на компьютере, оно будет установлено во время
установки elite Panaboard software, содержащегося на CD-ROM.
•Системные требования, приведенные выше, не соответствуют рекомендованным
характеристикам всех операционных систем.
•Чтобы вставлять и воспроизводить видео, на компьютере должен быть установлен
проигрыватель Windows Media® версии 10 или более поздней или приложение Adobe® Flash
Player.
•Вставка и воспроизведение видео не поддерживаются в операционной системе Windows 2000
SP4.
•Функция распознавания рукописного ввода поддерживается в операционных системах Windows
Vista Ultimate, Windows Vista Home Premium, Windows Vista Business и Windows XP Tablet PC
Edition 2005.
•Если используется операционная система Windows 2000 SP4 или более поздняя версия или
же Windows XP Professional, то чтобы использовать функцию распознавания рукописного ввода,
необходимо установить Tablet PC SDK и Microsoft Windows XP Tablet PC Edition 2005 Recognizer
Pack.
•Функция распознавания рукописного ввода не поддерживается в операционных системах
Windows Vista Home Basic и Windows XP Home Edition.
•Для записи и воспроизведения видео на жестком диске должно быть достаточно свободного
места.
®
4
Инструкция по эксплуатации (основные функции)5
Введение
Отказ от ответственности
Компания Panasonic Communications Co., Ltd. не несет ответственности за несчастные случаи или
травмы, вызванные, среди прочего, следующим:
1. Модификацией устройства или неправильной конструкцией установки.
2. Использованием устройства в целях, отличных от его прямого назначения.
3. Землетрясением, пожаром, наводнением, приливной волной, ураганом, молнией или другими
природными явлениями.
4. Естественным старением здания или сходными явлениями.
Для пользователей ФРГ (только для Германии)
Замечание
Предписание об уровне шума аппарата - 3.GPSGV, максимальный уровень звукового давления составляет 70 дБ(А) или меньше (в соответствии с EN ISO 7779).
В соответствии с BildscharbV настоящее оборудование не предназначено для использования на
станциях обработки видеоизображений.
6Инструкция по эксплуатации (основные функции)
Содержание
Для вашей безопасности ......................................................................8
Для вашей безопасности ...............................................................................................8
Для пользователей .........................................................................................................8
Информация по безопасности (только для Великобритании) .............................12
Меры предосторожности .............................................................................................13
Использование .....................................................................................14
Во избежание тяжелых травм и смерти, а также для
обеспечения правильной и безопасной
эксплуатации внимательно прочитайте этот раздел
перед началом использования устройства.
В инструкции по эксплуатации используются
следующие графические обозначения.
Означает потенциальную опасность, которая может привести к тяжелой травме или
смерти.
Означает опасность, которая может привести к незначительной травме или повреждению аппарата.
Для пользователей
Электропитание и заземление
Напряжение источника питания для
данного аппарата указано на табличке
изготовителя. Вставляйте вилку устройства только в розетку переменного
тока с соответствующим напряжением.
Использование сетевого шнура, на котором не указаны требования по номинальному току, может привести к появлению дыма или нагреванию устройства и вилки.
При эксплуатации аппарата сетевая
розетка должна находиться рядом с устройством и быть легко доступной.
Эти обозначения используются для предупреждения
операторов о том, что указанную операцию нельзя выполнять.
Эти обозначения используются для предупреждения
оператора о том, что для
обеспечения безопасной эксплуатации аппарата на указанную операцию необходимо обратить особое внимание.
Для обеспечения безопасной работы
сетевой шнур, поставляемый с устройством, следует вставлять в стандартную розетку переменного тока под
трехштекерную вилку, надежно заземленную с помощью стандартной проводки.
Тот факт, что оборудование работает
удовлетворительно, не означает, что
розетка заземлена, и установка полностью безопасна. В целях вашей безопасности при любых подозрениях на
неэффективность заземления электрической розетки, обращайтесь к квалифицированному электротехнику.
Если вилку не удается вставить в сетевую розетку переменного тока, обратитесь к квалифицированному электротехнику для замены сетевой розетки на
правильно заземленную розетку.
8Инструкция по эксплуатации (основные функции)
Для вашей безопасности
Не нарушайте принцип работы вилки с
заземлением (например, не пользуйтесь вилками-переходниками).
Плотно вставьте вилку сетевого шнура
в розетку переменного тока. Несоблюдение этого требования может привести к воспламенению или к поражению
электрическим током.
Не тяните и не сгибайте сетевой шнур,
не ставьте на него какие-либо предметы и не допускайте его перетирания.
Повреждение сетевого шнура или вилки может привести к воспламенению
или к поражению электрическим током.
Не пытайтесь самостоятельно чинить
сетевой шнур или вилку. Если сетевой
шнур или вилка повреждены или потерты, обратитесь к авторизованному
представителю сервиса ремонта для
их замены.
Немедленно прекратите эксплуатацию
устройства, если оно начинает дымиться, чрезмерно нагревается, а также при
появлении постороннего запаха или
шумов. В таких условиях может произойти воспламенение или поражение
электрическим током. Немедленно выключите устройство и отсоедините сетевой шнур, после чего обратитесь к
вашему дилеру для проведения технического осмотра.
При отсоединении устройства беритесь за вилку, а не за шнур. Если с
усилием тянуть за шнур, это может привести к его повреждению, воспламенению или к поражению электрическим
током.
Не прикасайтесь к устройству и вилке
во время грозы. Это может привести к
поражению электрическим током.
4
Следите за тем, чтобы контакты вилки
не были загрязнены. В условиях высокой влажности загрязненные контакты
могут вызывать значительное повышение напряжения, приводящее к выделению тепла, а если розетка длительное время находится без присмотра – к
воспламенению.
Ни в коем случае не касайтесь вилки
мокрыми руками. Существует опасность поражения электрическим током.
Установка и перемещение
Установка, перемещение и утилизация
этого устройства должны выполняться
только квалифицированным специалистом по техническому обслуживанию.
Если устройство больше не будет использоваться, во избежание падения
не оставляйте его установленным –
снимите устройство. При падении устройство может причинить травму.
Инструкция по эксплуатации (основные функции)9
Для вашей безопасности
Меры предосторожности при эксплуатации
При попадании в устройство металлических частиц или воды выключите устройство и немедленно отсоедините
его от сетевой розетки. Обратитесь к
вашему дилеру для проведения технического осмотра. Эксплуатация загрязненного устройства может вызвать воспламенение или поражение электрическим током.
Ни в коем случае не открывайте и не
снимайте крышки устройства, привинченные винтами, если для этого нет
специальных указаний в инструкции по
эксплуатации. Компоненты под высоким напряжением могут стать причиной
поражения электрическим током.
Не изменяйте устройство и не модифицируйте его части. Изменения и модификации могут привести к воспламенению или к поражению электрическим
током.
Не допускается использование батарей со следами потертости или повреждений. Использованные или поврежденные батареи могут дать утечку.
Не заряжайте, не закорачивайте, не нагревайте, не разбивайте батареи и не
бросайте их в огонь, поскольку это может привести к утечке, выделению тепла или взрыву.
При утилизации батареи изолируйте ее
контакты (например изоляционной лентой). При непосредственном контакте
батареи с другими батареями может
произойти утечка, воспламенение или
взрыв.
Не паяйте батарею, так как это может
привести к утечке, выделению тепла
или взрыву.
Батарея
ОПАСНОСТЬ УДУШЕНИЯ
Держите электронная ручка и батарею
вне досягаемости детей, чтобы дети не
могли случайно проглотить ее.
Пользуйтесь батареей только указанного типа. Батарея другого типа может
перегреваться/воспламеняться или давать утечку аккумуляторной кислоты.
Устанавливайте батарею строго в соответствии с полярностью, указанной
на батарейном отсеке. Неправильно
установленная батарея может взорваться или дать утечку, что способно
привести к травме.
10Инструкция по эксплуатации (основные функции)
ПРЕДОСТЕРЕЖЕНИЕ
Электропитание
Блокировка роликов
(Нажмите в эту сторону)
Нажмите для
блокировки
Если устройство не используется длительное время, выключите его и отсоедините от сети электропитания. Если
неиспользуемое устройство оставлено
подключенным к источнику электропитания на длительный срок, ухудшение
изоляции может вызвать поражение
электрическим током, утечку тока или
воспламенение.
Устройство должно использоваться
только с сетевым шнуром, входящим в
комплект поставки.
Для вашей безопасности
При перемещении устройства обязательно отсоединяйте сетевой шнур от
сетевой розетки переменного тока. Перемещение устройства с подсоединенным сетевым шнуром может привести к
повреждению шнура, что может стать
причиной воспламенения или поражения электрическим током.
После установки или перемещения устройства заблокируйте ролики и установите складные ножки для устойчивости.
Установка и перемещение
Не размещайте устройство в местах,
где он будет неустойчивым.
Не размещайте устройство в загрязненных местах или в условиях повышенной температуры и влажности.
Длительное нахождение устройства в
подобных неблагоприятных условиях
может привести к воспламенению или к
поражению электрическим током.
Во избежание воспламенения или поражения электрическим током не допускайте попадания на устройство капель
дождя или другой жидкости.
Устройство следует перемещать
вдвоем. Несоблюдение этого требования может привести к падению устройства и травме.
Меры предосторожности при эксплуатации
При падении или повреждении устройства выключите устройство и отсоедините сетевой шнур. Несоблюдение этого требования может привести к
воспламенению или к поражению электрическим током.
Не опирайтесь на экран или крышку
(нижнюю), даже если устройство смонтировано на стене.
4
Инструкция по эксплуатации (основные функции)11
Для вашей безопасности
Батарея
Вынимайте батареи из устройства,
если устройство не используется длительное время. В противном случае батареи могут дать утечку. Не используйте протекшие батареи.
Информация по безопасности (только для
Великобритании)
Для удобства и безопасности данное устройство
снабжено формованной трехштекерной сетевой
вилкой.
Вилка снабжена плавким предохранителем на 5
ампер. При замене предохранителя убедитесь, что
новый предохранитель рассчитан на 5 ампер и
соответствует стандартам ASTA или BSI – BS1362.
Проверьте наличие метки ASTA или BSI на
корпусе плавкого предохранителя. Если вилка
снабжена съемной крышкой плавкого
предохранителя, обязательно установите ее на
место после замены предохранителя. При потере
крышки предохранителя нельзя пользоваться
вилкой до тех пор, пока крышка не будет
установлена на место. Крышку заменяемого
предохранителя можно приобрести у местного
дилера компании Panasonic.
Если используемая формованная вилка не
подходит к имеющейся розетке, необходимо
извлечь предохранитель, отрезать вилку и
безопасно утилизировать их.
Вставка отрезанной вилки в розетку на 13 ампер
может привести к тяжелому поражению
электрическим током.
При подсоединении новой вилки обязательно
проверьте маркировку проводов, как показано ниже.
При любых сомнениях обращайтесь к
квалифицированному электротехнику.
12Инструкция по эксплуатации (основные функции)
ПРЕДУПРЕЖДЕНИЕ:
ВНИМАНИЕ:Провода в данном сетевом шнуре
Если цвета проводов в сетевом шнуре устройства
не соответствуют цветовой маркировке,
Данное устройство необходимо
заземлить.
окрашены в соответствии с кодировкой ниже.
Зеленый и желтый:
Синий:нейтраль
Коричневый:под напряже-
земля
нием
Откройте отсек
плавкого
предохранителя
отверткой и замените
плавкий
предохранитель.
Após o uso as pilhas / baterias
contidas neste produto poderão
ser dispostas em lixo doméstico.
ДляБразилии
Для Тайваня
Для вашей безопасности
обозначающей контакты вилки, выполните
следующее.
Провод с желтой и зеленой маркировкой должен
быть подсоединен к разъему вилки,
маркированному буквой E, символом заземления
или цветами зеленым или зеленым и желтым.
Провод с синей маркировкой должен быть
подсоединен к разъему вилки, маркированному
буквой N или черным цветом.
Провод с коричневой маркировкой должен быть
подсоединен к разъему вилки, маркированному
буквой L или красным цветом.
Как заменить плавкий предохранитель:
Меры предосторожности
Об использовании батареи
Если батарея используется неправильно, она
может дать утечку (что способно привести к
коррозии устройства) или же взорваться. Поэтому
всегда соблюдайте меры предосторожности,
приведенные ниже.
•Если электронная ручка перестает работать
вследствие разряда батареи, немедленно
извлеките батарею и утилизируйте в
соответствии с местными правилами.
Разряженная батарея, оставленная в
электронной ручке, может дать утечку.
Об утилизации батареи
4
Инструкция по эксплуатации (основные функции)13
Использование
Использование
Прилагаемые принадлежности
Проверьте комплектацию доски elite Panaboard следующими принадлежностями.
В случае отсутствия какого-либо компонента обратитесь к вашему дилеру.
Список принадлежностей
Сетевой шнур
(3 м)
Батарея AAA (LR03)
(одноразового использования)
Инструкция по эксплуатации
(Основные функции)
(этот документ)
Замечание
•На иллюстрации выше показан сетевой шнур, предназначенный для США. Форма вилки зависит
от страны/региона.
•Стойка приобретается отдельно.
•Храните дополнительный наконечник электронной ручки вместе с этой инструкцией по
эксплуатации.
•В некоторых странах/регионах гарантия может не предоставляться.
1
1Электронная ручка1
1Гарантия1
Кабель USB
(5 м)
Программное обеспечение на
1
Наконечник электронной ручки
CD-ROM
(сменный)
1
2
Об использовании компакт-диска
Как избежать повреждения компакт-диска:
•Не прикасайтесь к поверхности диска и не пишите на нем.
•Не оставляйте диск без защитного футляра.
•Не оставляйте диск на прямом солнечном свету или вблизи источников тепла.
•Не ставьте тяжелые объекты на футляр диска и старайтесь не уронить его.
•Чтобы очистить диск, возьмите его за края и протрите сухой, мягкой тканью движениями от центра
к краям.
14Инструкция по эксплуатации (основные функции)
Названия и использование частей
Датчик положения
Определяет положение электронной ручки. Во
время работы с elite Panaboard не перекрывайте
датчик.
Экран доски
Спроецируйте содержимое экрана компьютера
с помощью проектора.
Выключатель питания
Лоток для ручки
Нажмите в центре дверцы, чтобы открыть лоток
для ручек, вмещающий до 2 электронных ручек.
Светодиодные индикаторы состояния
Левый: светодиодный индикатор питания (зеленый)
Горит зеленым светом, когда питание включено.
Правый: светодиодный индикатор ошибки (красный)
Горит красным светом при возникновении ошибки.
Порт USB
Используется для прямого подключения компьютера с
помощью кабеля USB (прилагается).
Разъем переменного тока
Сетевой шнур
Экран
Вид спереди
Использование
Вид сзади
4
Инструкция по эксплуатации (основные функции)15
Наконечник электронной ручки
При нажатии на наконечник электронной ручки
передаются ультразвуковые волны и инфракрасные
сигналы, после чего выполняется команда,
соответствующая щелчку левой кнопки мыши.
Ультразвуковой излучатель
Не перекрывайте эту область пальцами.
Это не позволит доске elite Panaboard правильно
определить положение электронной ручки.
ИК-излучатель
Не перекрывайте эту область пальцами.
Это не позволит доске elite Panaboard правильно
определить положение электронной ручки.
Кнопка ручки
Выполняет ту же функцию, что и щелчок левой
кнопкой компьютерной мыши.
Крышка отсека батареи
Использование
Примечание
•Доска elite Panaboard предназначена только для проецирования изображений с помощью
проектора. Не пишите на поверхности экрана маркировальным карандашом для белой доски.
Если на поверхности экрана сделать надпись маркировальным карандашом для белой доски,
то удалить такую надпись стандартной стирающей щеткой будет невозможно. Применяйте
имеющуюся в продаже меламиновую стирающую щетку.
Электронная ручка
Примечание
•Держите электронную ручку под прямым углом к поверхности экрана.
Если держать ручку под углом, ее положение может считываться неправильно.
•Не используйте несколько ручек одновременно. Это может приводить к неправильной работе.
•Держа электронную ручку рядом с доской elite Panaboard, не нажимайте на наконечник
электронной ручки. Это может привести к неправильной работе.
16Инструкция по эксплуатации (основные функции)
Замечание
•Электронная ручка переключается на режим энергосбережения приблизительно через 30
минут.
•Выход ручки из режима энергосбережения после нажатия на ее наконечник электронной ручки
может выполняться медленно.
•При работе с электронной ручкой вы услышите жужжащий звук: для определения положения
ручка излучает ультразвуковые волны. Этот звук не причиняет вреда находящимся поблизости
людям или устройствам. Он не вызывает поражения электрическим током.
