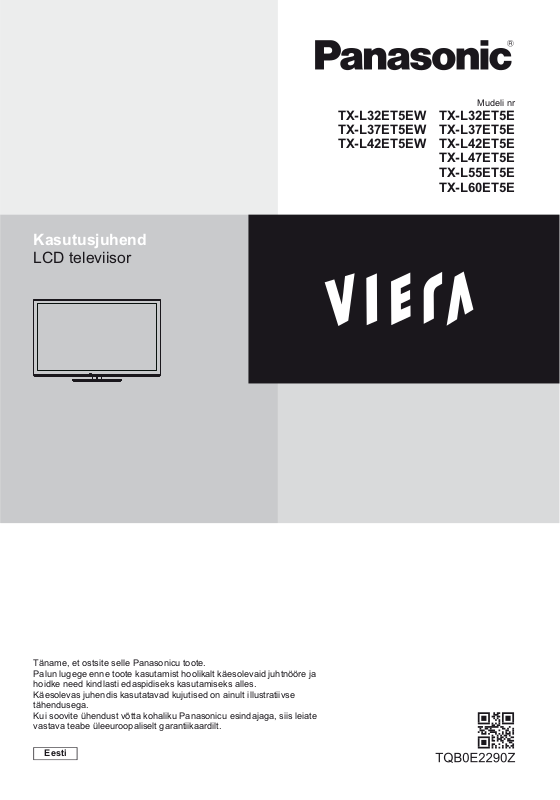

Mudeli nr
TX-L32ET5EW TX-L32ET5E
TX-L37ET5EW TX-L37ET5E
TX-L42ET5EW TX-L42ET5E
TX-L47ET5E
TX-L55ET5E
TX-L60ET5E
Kasutusjuhend
LCD televiisor
Täname, et ostsite selle Panasonicu toote.
Palun lugege enne toote kasutamist hoolikalt käesolevaid juhtnööre ja hoidke need kindlasti edaspidiseks kasutamiseks alles.
Käesolevas juhendis kasutatavad kujutised on ainult illustratiivse tähendusega.
Kui soovite ühendust võtta kohaliku Panasonicu esindajaga, siis leiate vastava teabe üleeuroopaliselt garantiikaardilt.
Eesti |
Märkus DVB / andmeülekande / IPTV-funktsioonide kohta
See teler on kavandatud vastama DVB-T (MPEG2 ja MPEG4-AVC(H.264)) digitaalsete maapealsete teenuste ja DVB-C (MPEG2 ja MPEG4-AVC(H.264)) digitaalsete kaabelteenuste standarditele (2011. aasta augusti seisuga). DVB-T teenuste kättesaadavuse kohta oma piirkonnas saate rohkem teavet kohalikult edasimüüjalt.
Rohkem teavet DVB-C teenuste kasutusvõimaluse kohta käesolevas teleris saate oma kaabelteenuse pakkujalt.See teler ei pruugi korralikult töötada signaaliga, mis ei vasta DVB-T või DVB-C standarditele.
Olenevalt riigist, piirkonnast, edastajast, teenusepakkujast ja võrgukeskkonnast pole kõik funktsioonid saadaval.Kõik CI-moodulid ei tööta korralikult selle teleriga. Saadaolevate CI-moodulite kohta küsige oma teenusepakkujalt.See teler ei pruugi korralikult töötada CI-mooduliga, mida teenusepakkuja pole heaks kiitnud.
Olenevalt teenusepakkujast võidakse küsida lisatasu.Ühilduvus tulevaste teenustega pole garanteeritud.
Kontrollige uusimat teavet saadaolevate teenuste kohta järgmiselt veebisaidilt. (Ainult inglise keeles) http://panasonic.jp/support/global/cs/tv/
2
Transportige ainult püstises asendis
Panasonic ei anna garantiid teiste tootjate välisseadmete töötamisele ja toimimisele, samuti ütleb Panasonic lahti igasugustest vastutusest või kahjust, mis on seadme töös või toimimises tekkinud teiste tootjate välisseadmete kasutamisest.
Käesolev toode on litsentseeritud AVC patendiportfelli litsentsiga tarbija isiklikuks ja mittekommertslikuks kasutamiseks (i), video kodeerimiseks vastavalt
AVC standardile („AVC Video“) ja/või (ii) AVC video dekodeerimiseks, mille tarbija kodeeris isiklikuks ja mittekommertslikuks tegevuseks ja/või omandas videovahendajalt, kes omab litsentsi AVC videote vahendamiseks. Litsentsi ei ole väljastatud ja see ei kohaldu muuks otstarbeks kasutamiseks.
Täiendavat teavet võib saada MPEG LA, LLC-st. Vt aadressilt http://www.mpegla.com.
Rovi Corporation ja/või selle haruja sidusettevõtted ei vastuta mingil moel süsteemi GUIDE Plus+ / Rovi Guide saatekava ja muude andmete täpsuse või kättesaadavuse eest ega saa garanteerida selle teenuse kättesaadavust teie piirkonnas. Rovi Corporation ja/või selle sidusettevõtted ei vastuta mitte mingil juhul kahjude eest, mis on seotud saatekava täpsuse ja kättesaadavusega või muude andmetega süsteemis GUIDE Plus+ / Rovi Guide.
Sisukord
Lugege kindlasti
Ettevaatusabinõud················································4
Kiirjuhend
Tarvikud/valikud····················································6
Funktsioonide tuvastamine···································9
Põhilised ühendused ··········································11

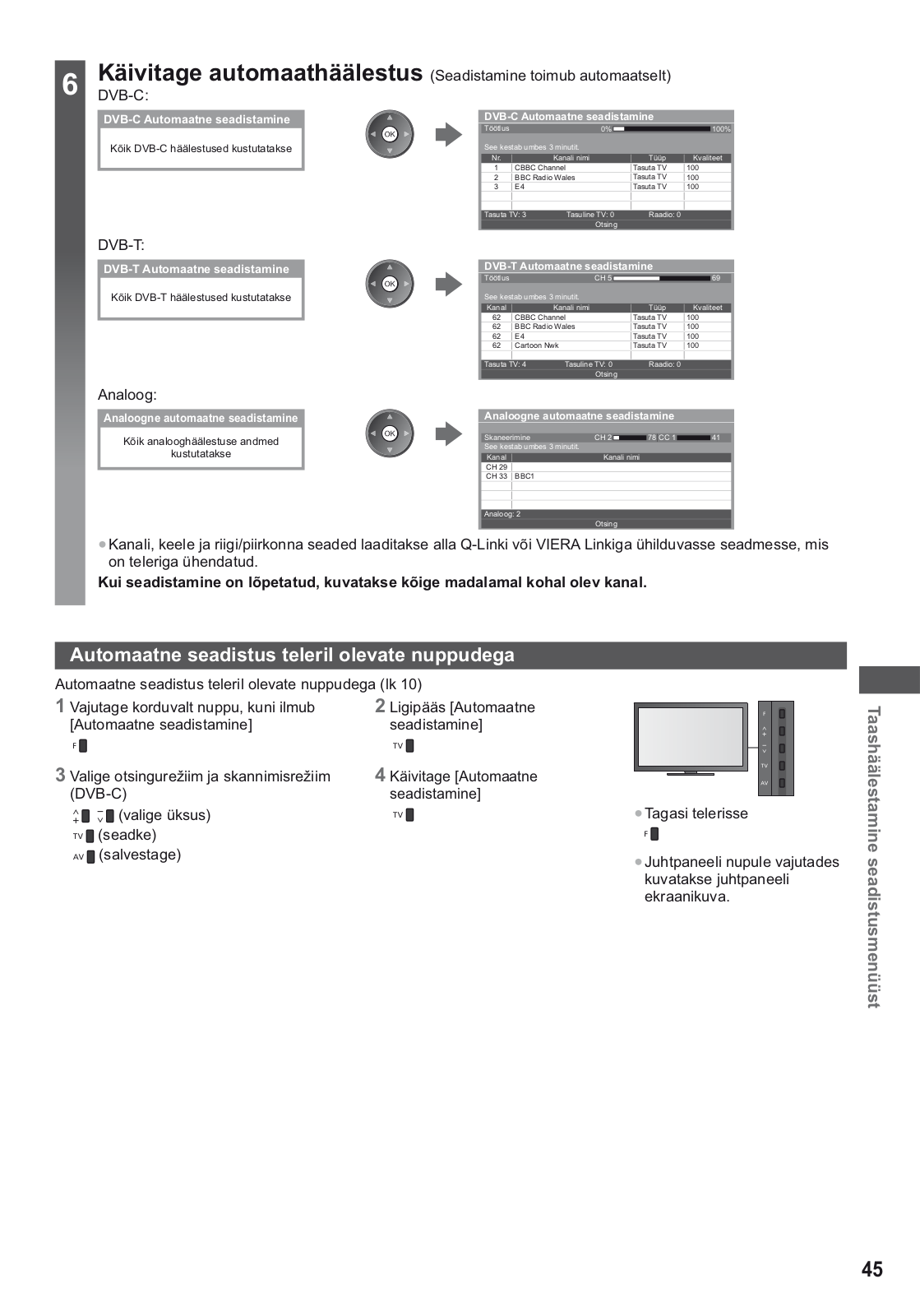

Automaatne seadistamine··································14
Tundke oma telerist rõõmu!
Baas
VIERA Connecti kasutamine ······························18
Teleri vaatamine ·················································19
Telekava kasutamine··········································23
Teleteksti vaatamine···········································26
Väliste sisendite vaatamine································28

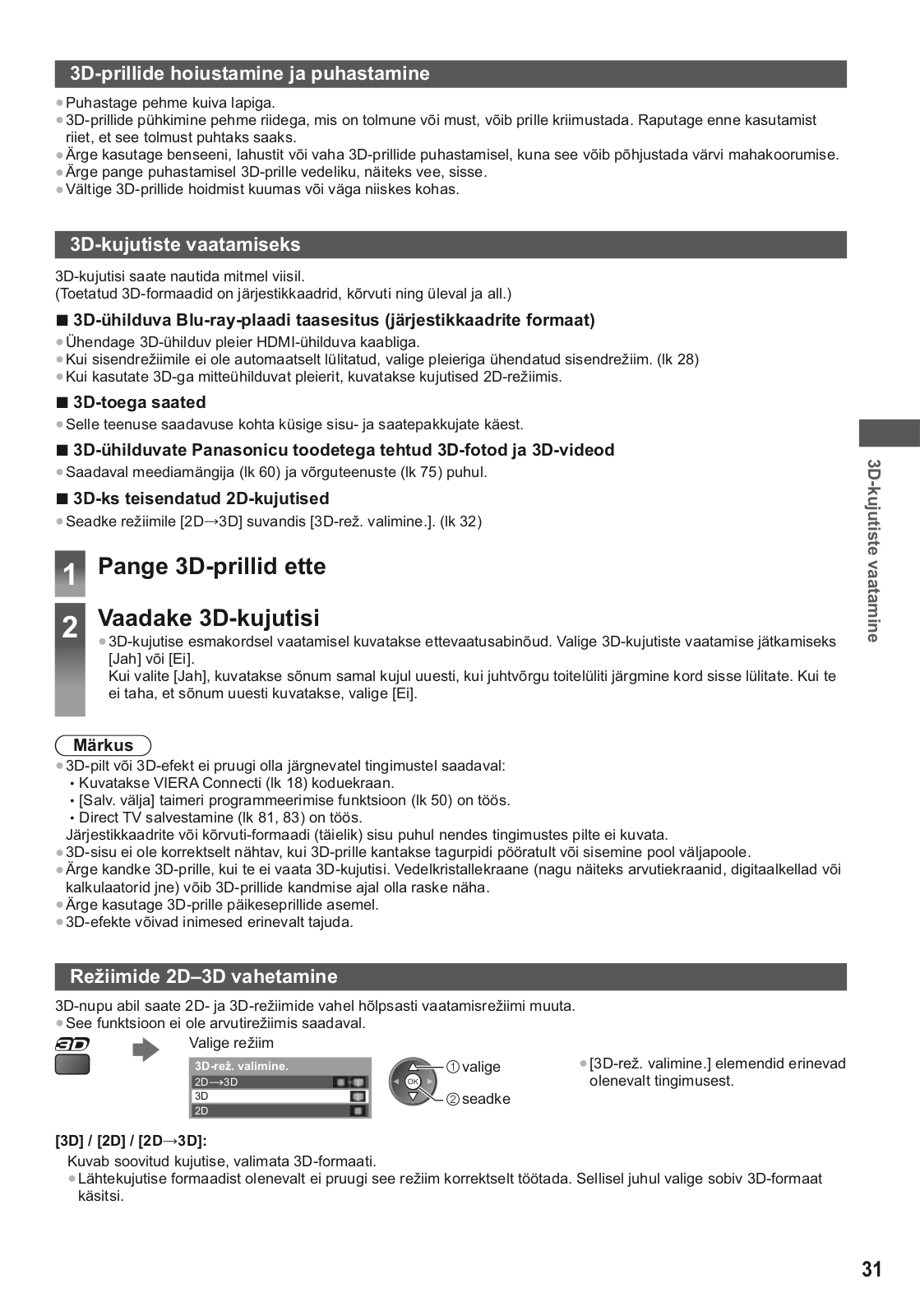

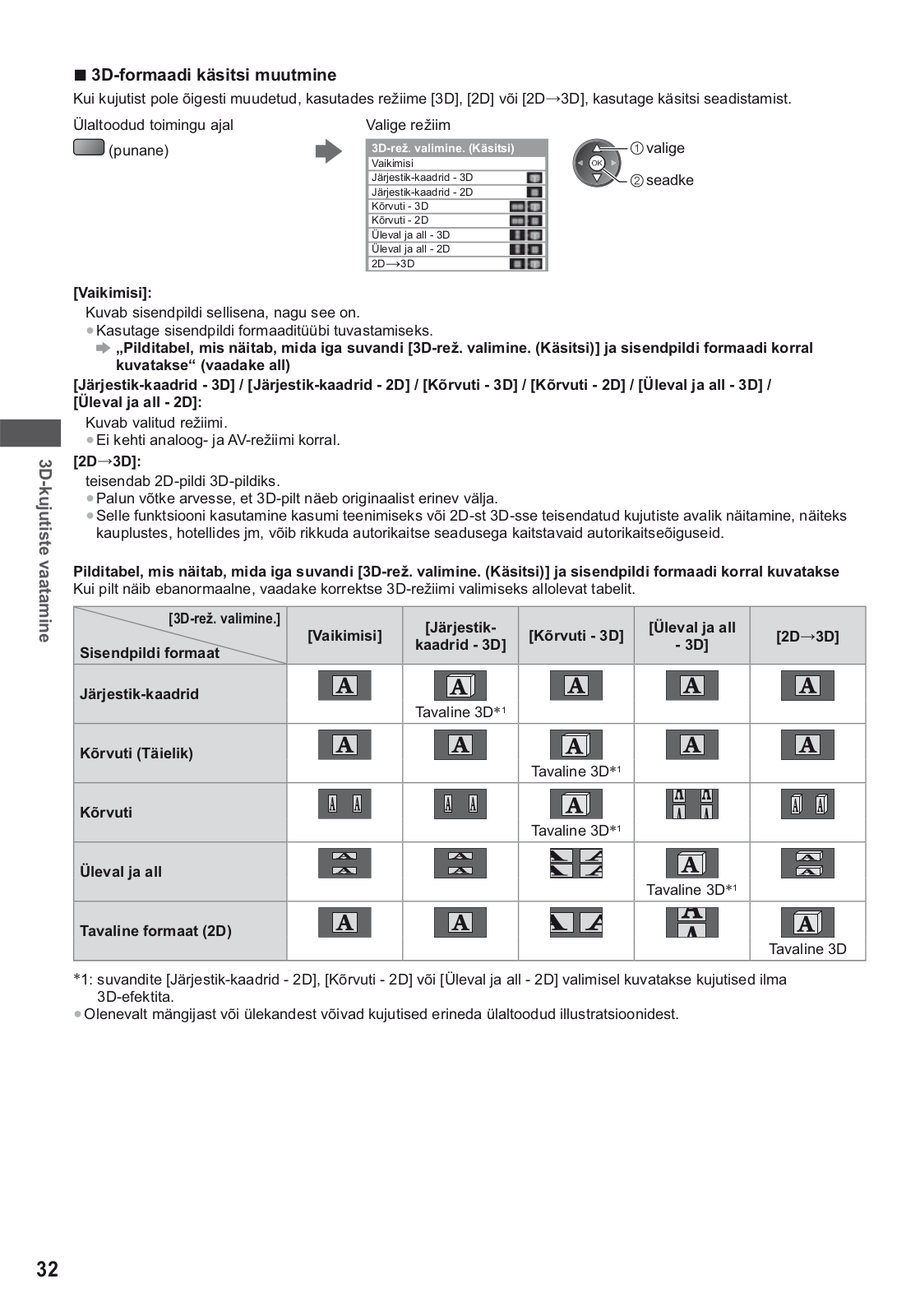

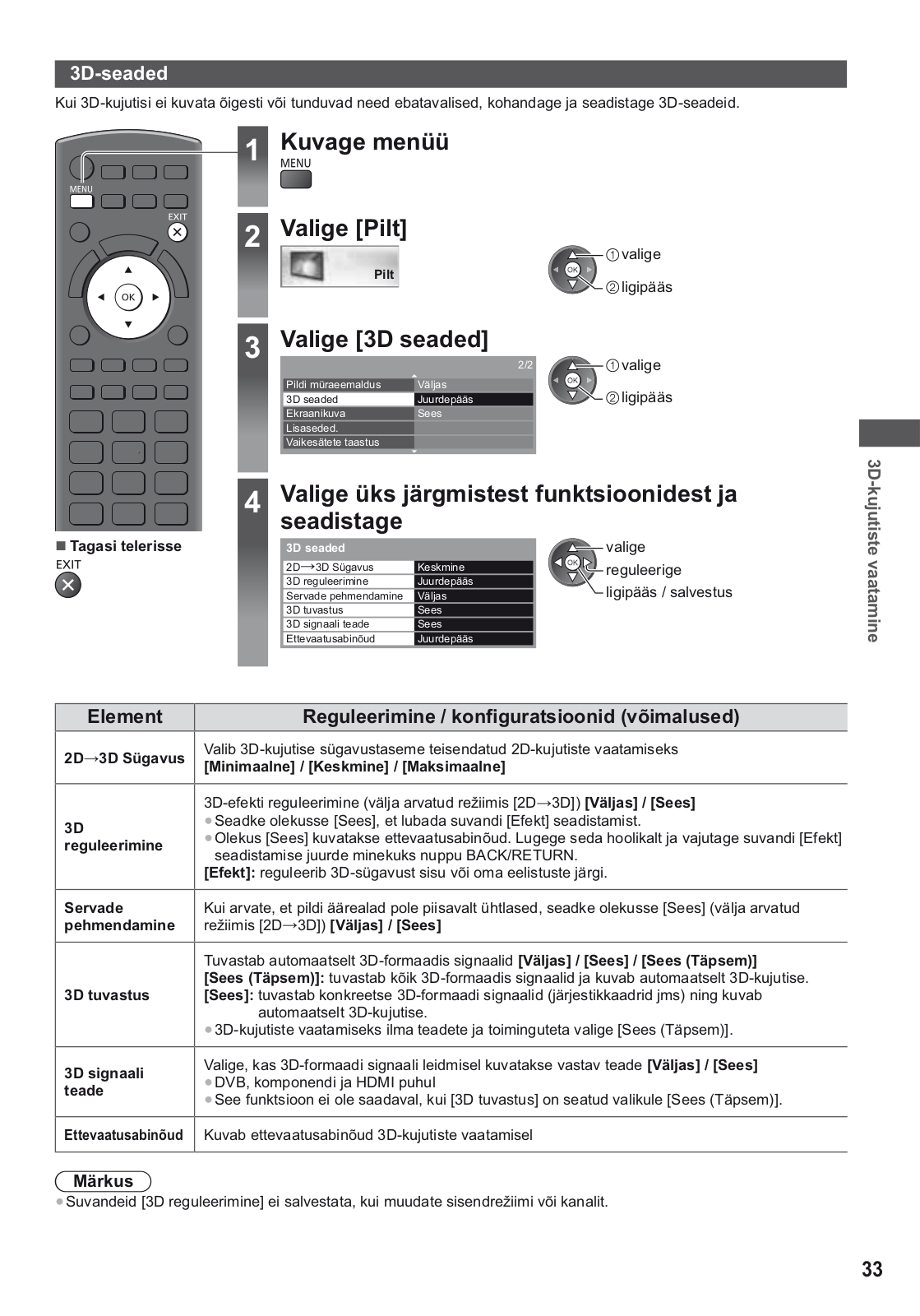

3D-kujutiste vaatamine·······································30

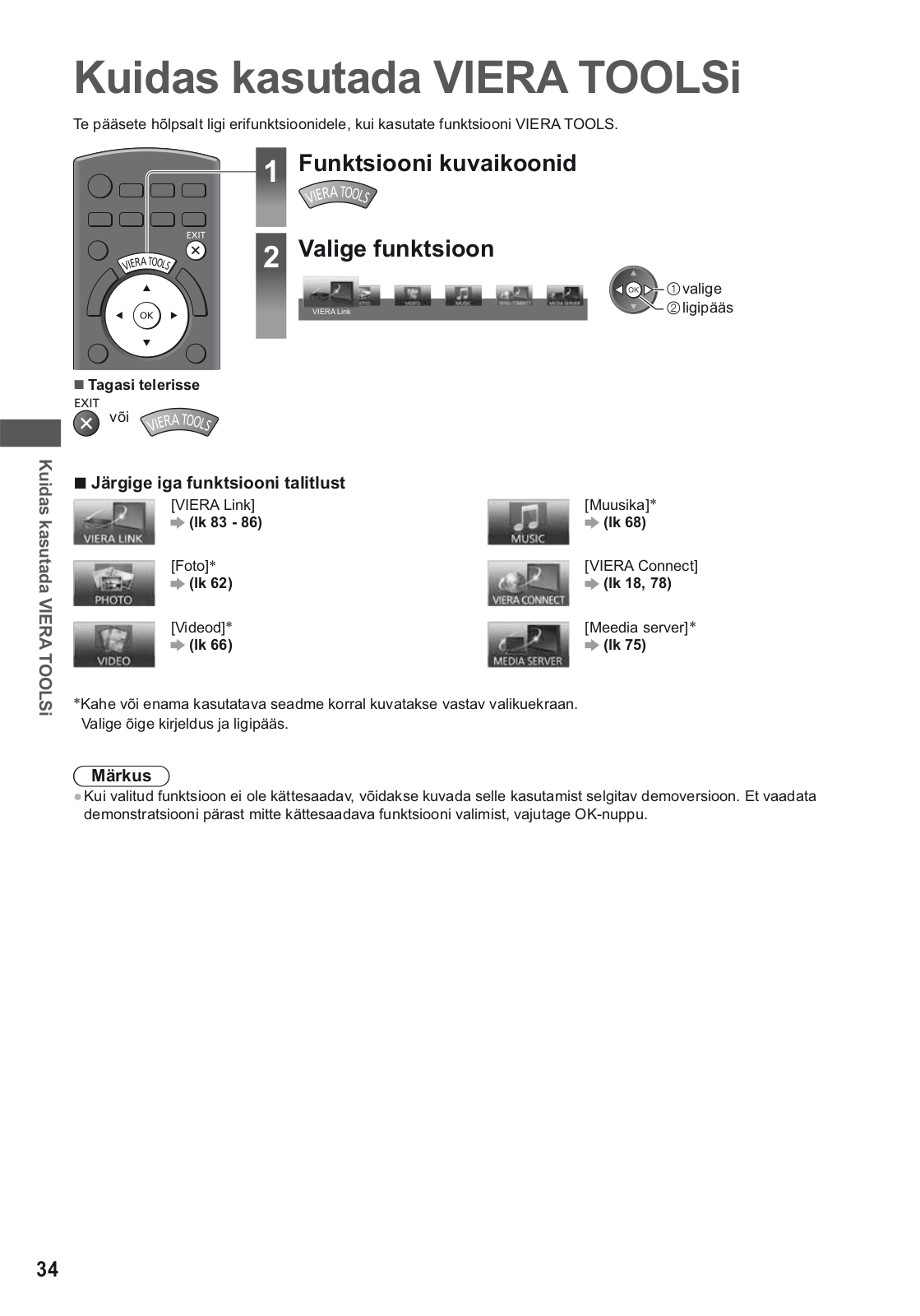

Kuidas kasutada VIERA TOOLSi ·······················34

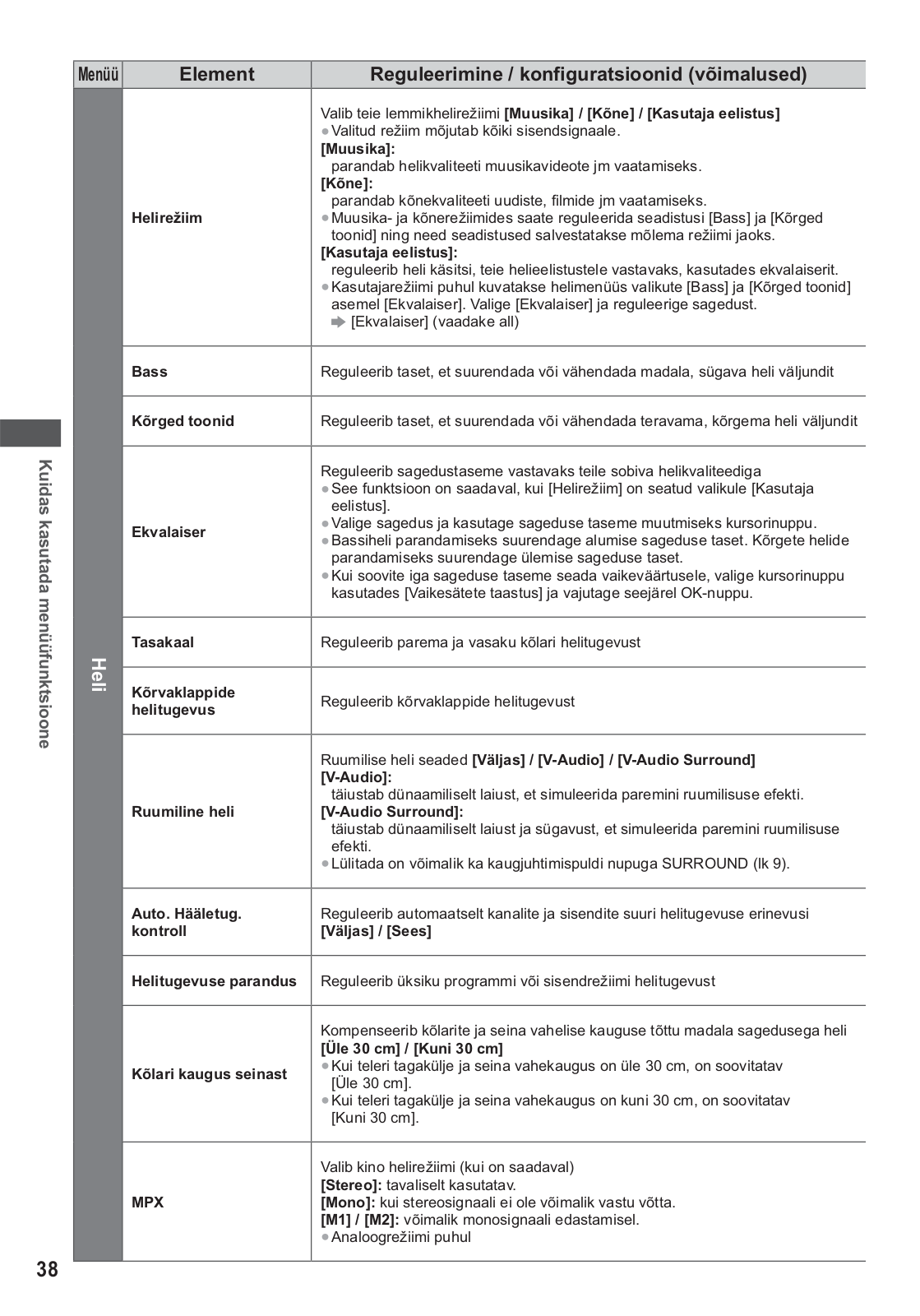

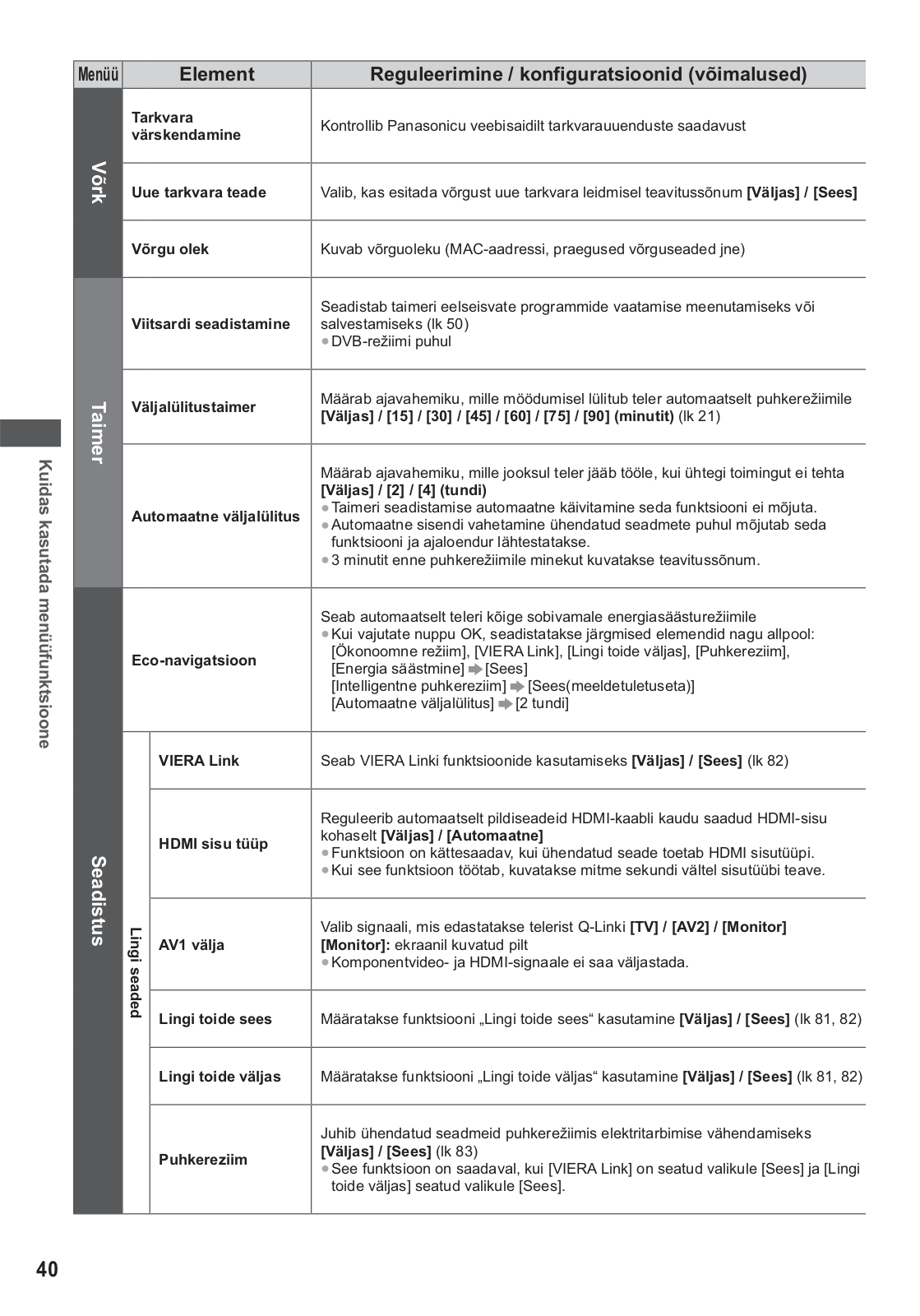

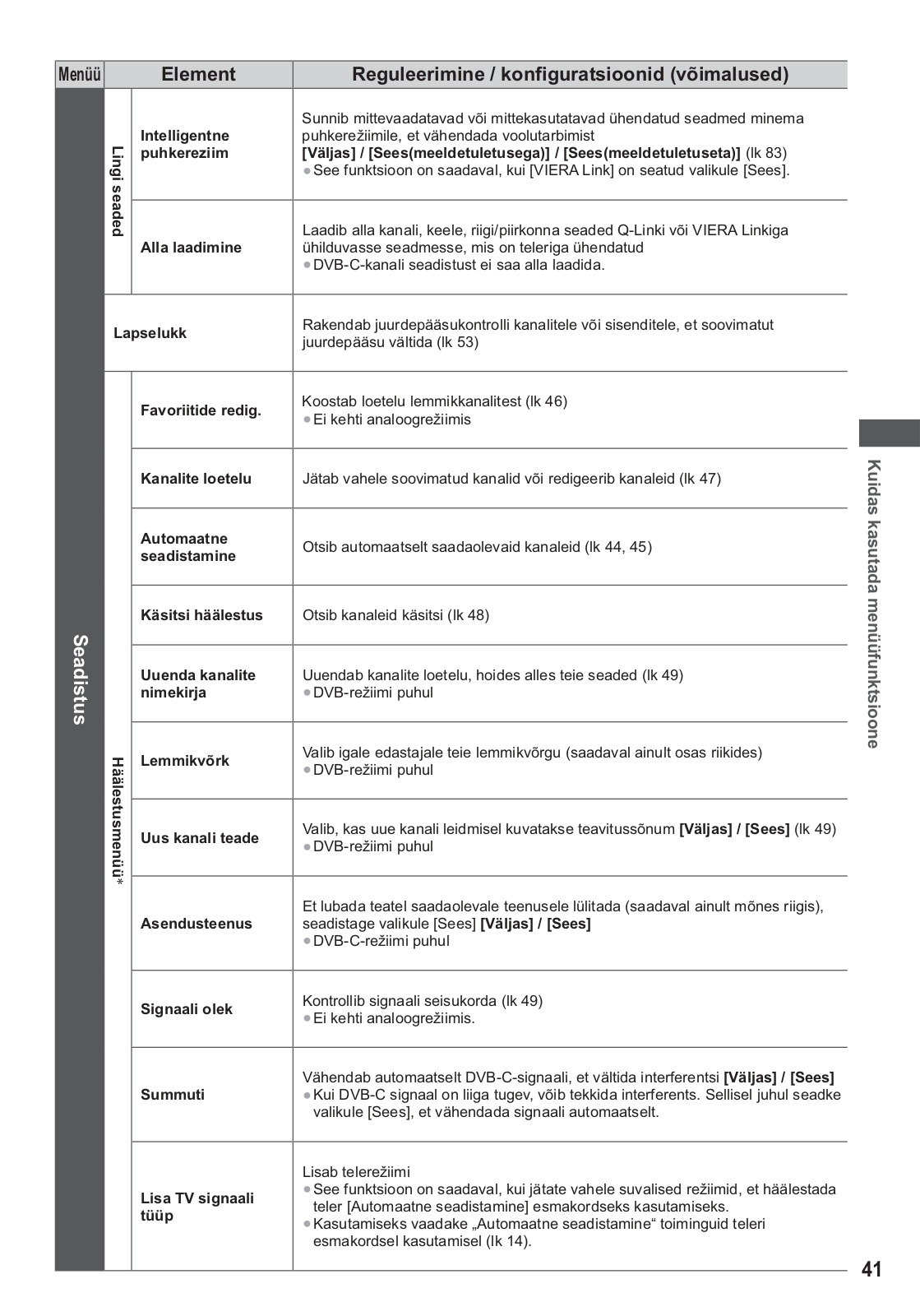

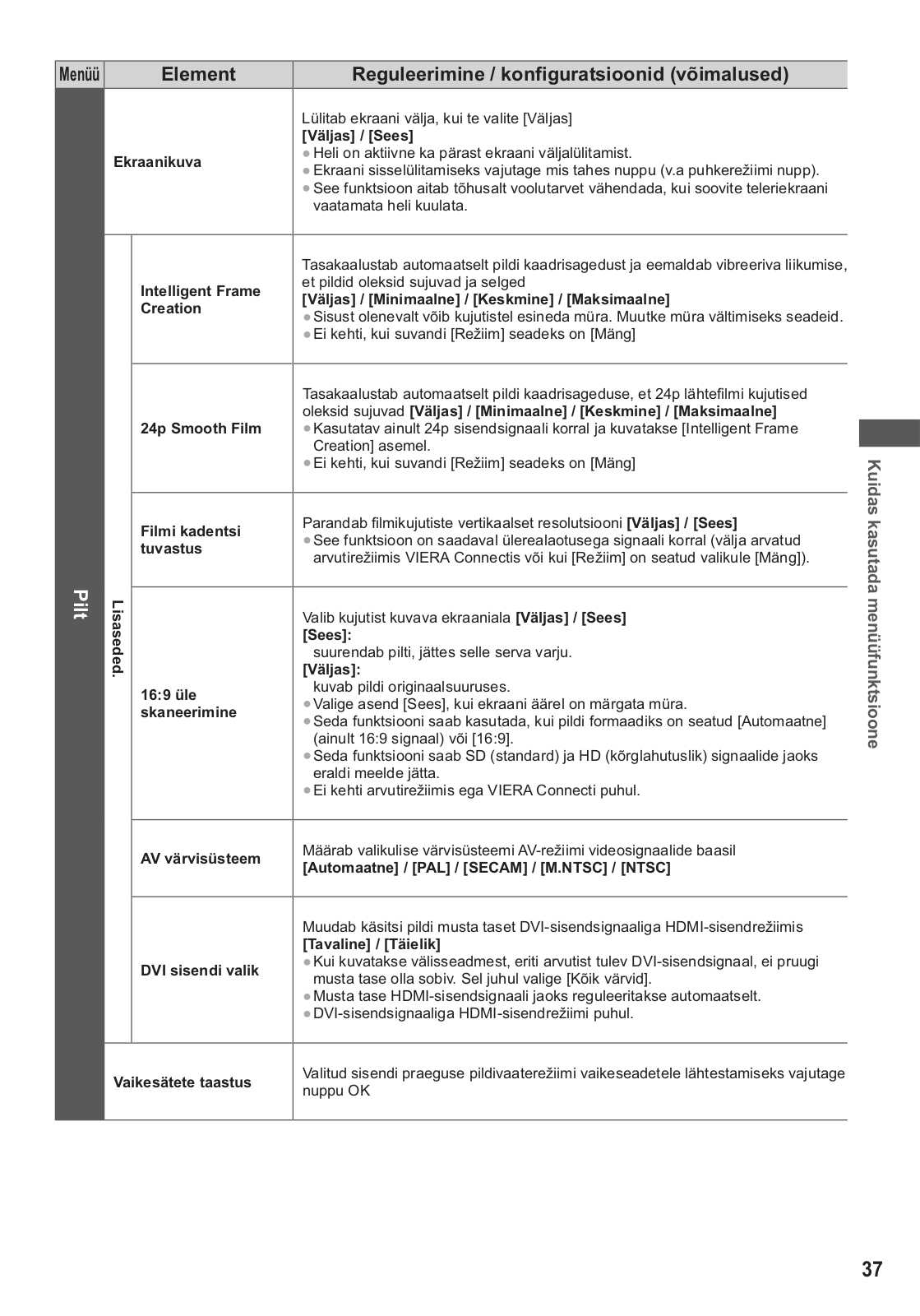

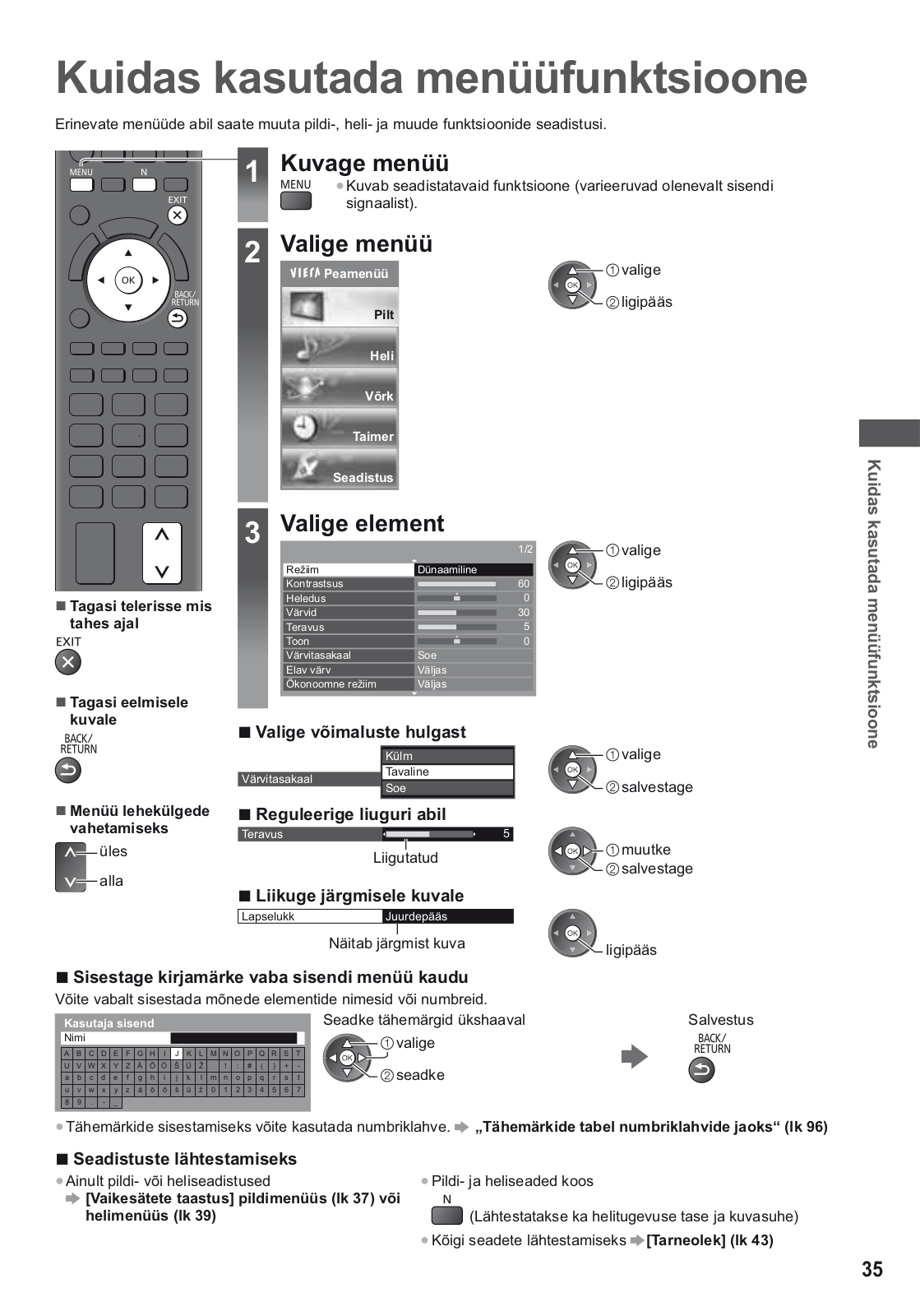

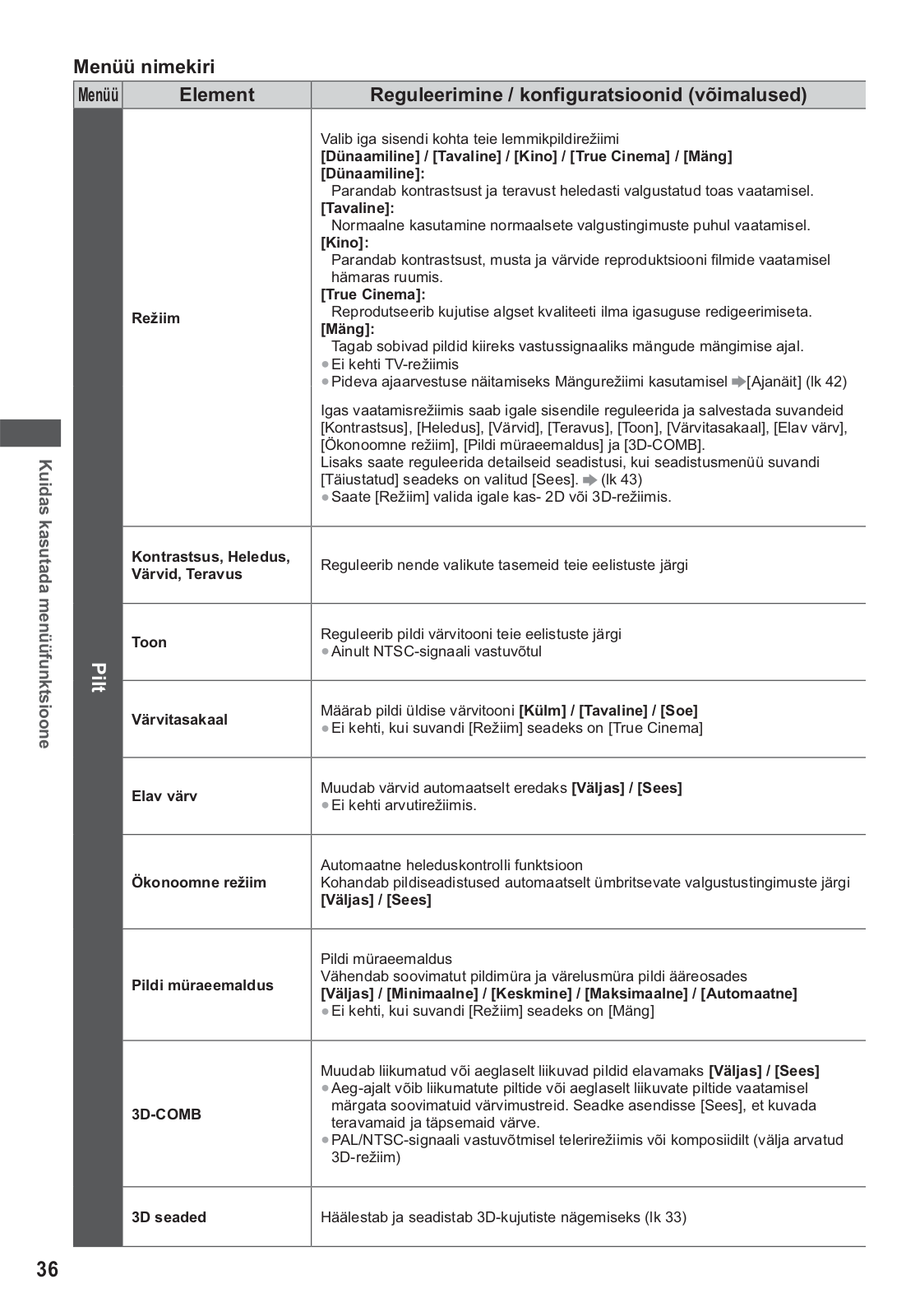

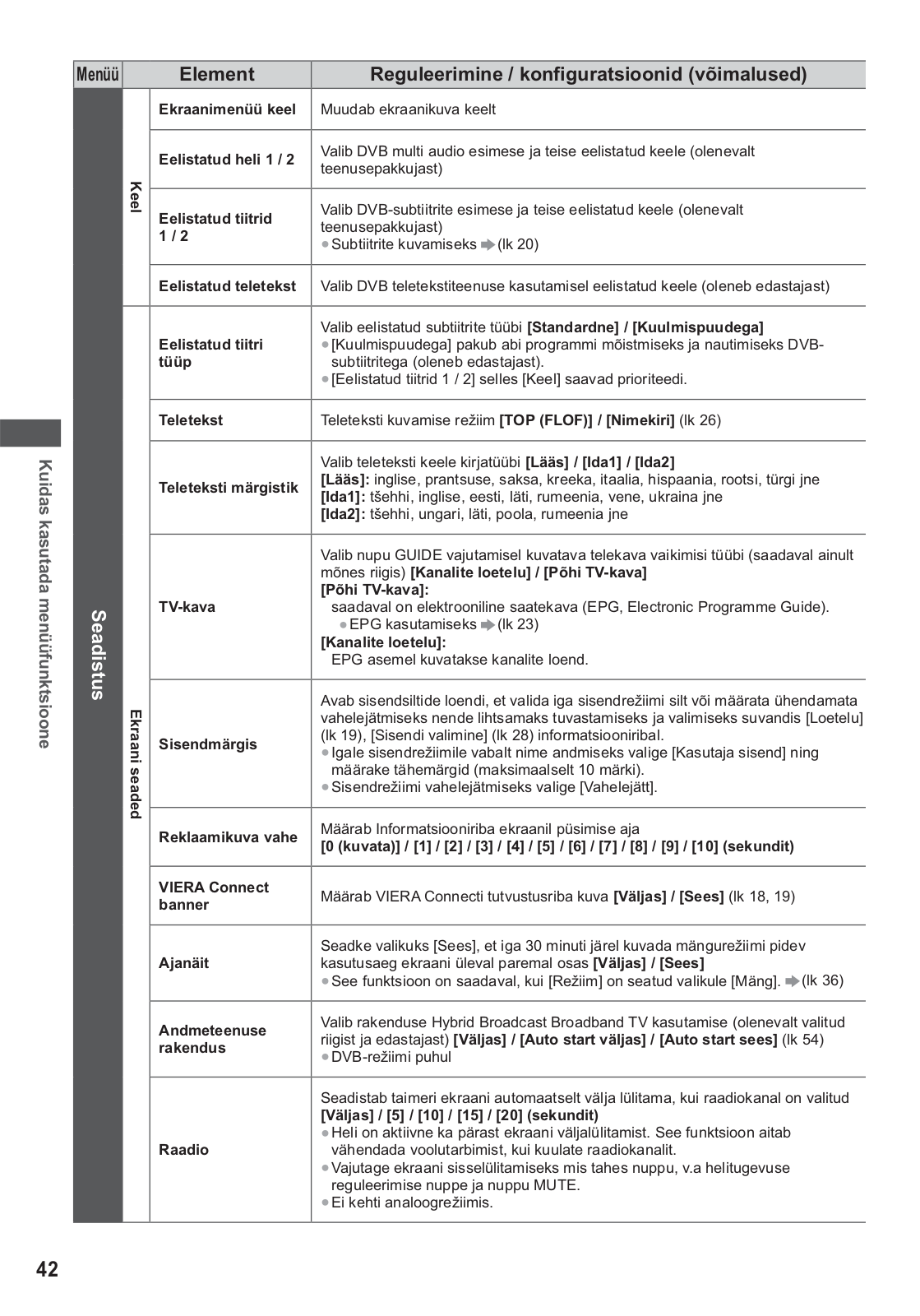

Kuidas kasutada menüüfunktsioone···················35
Täpsem

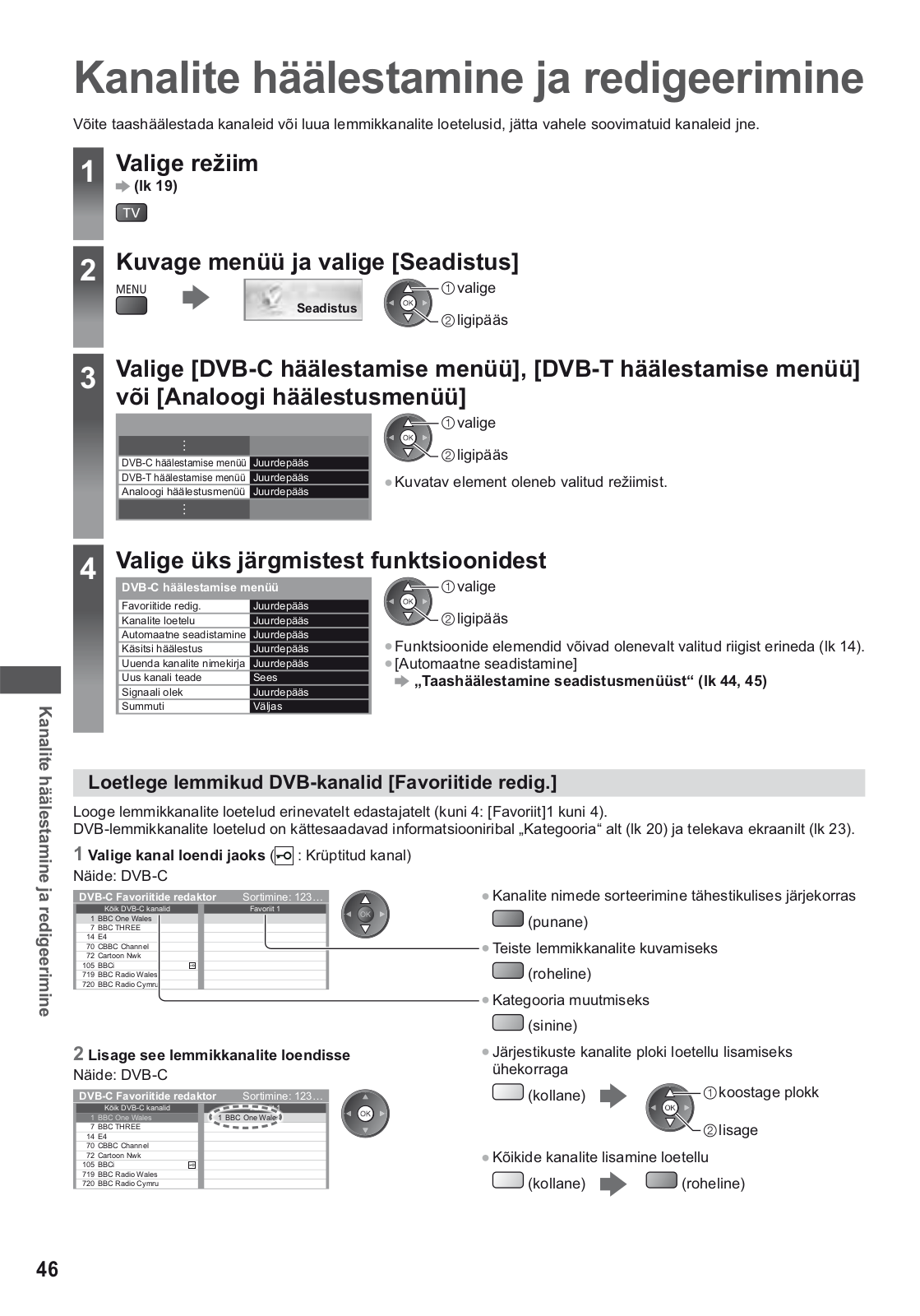

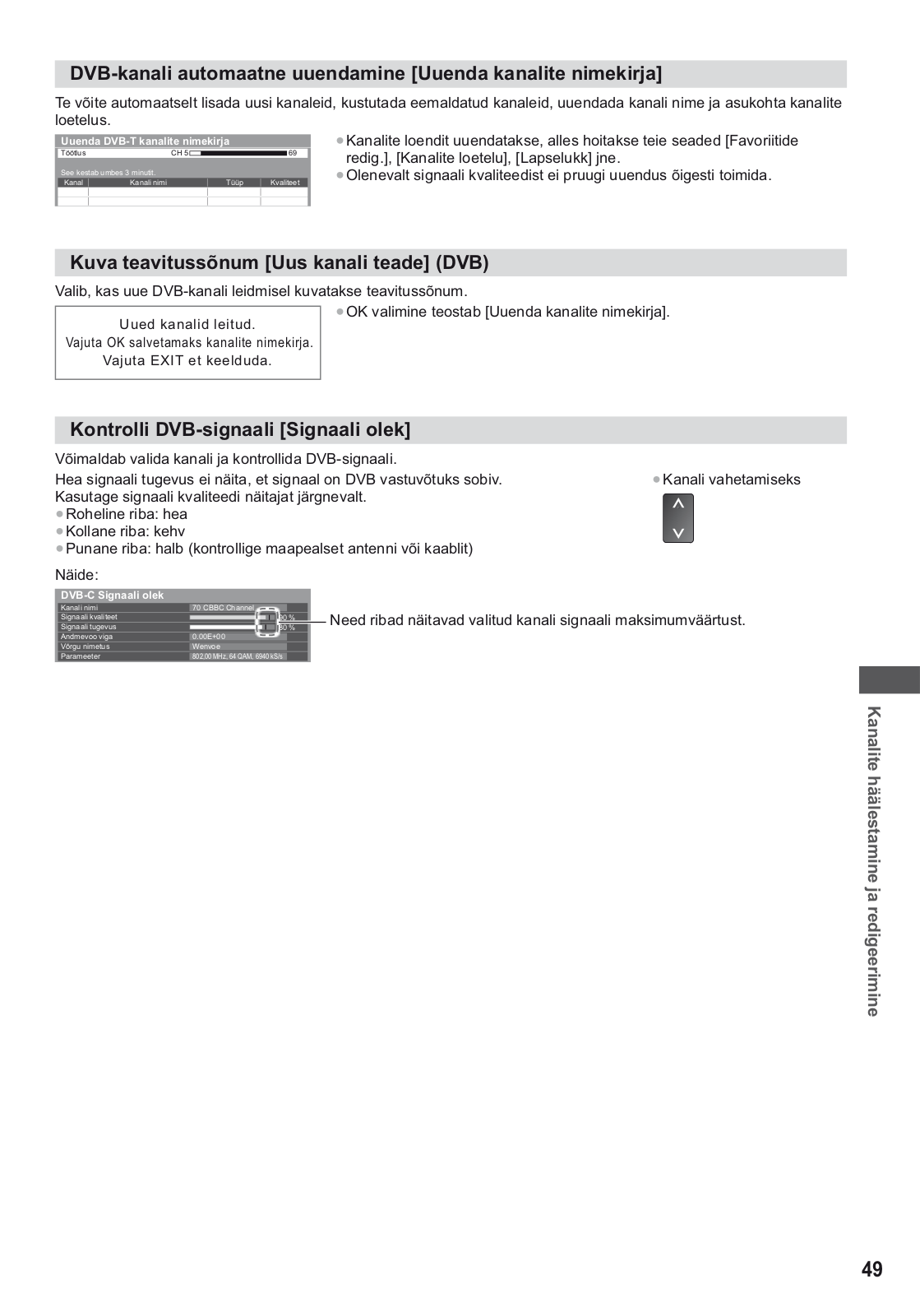

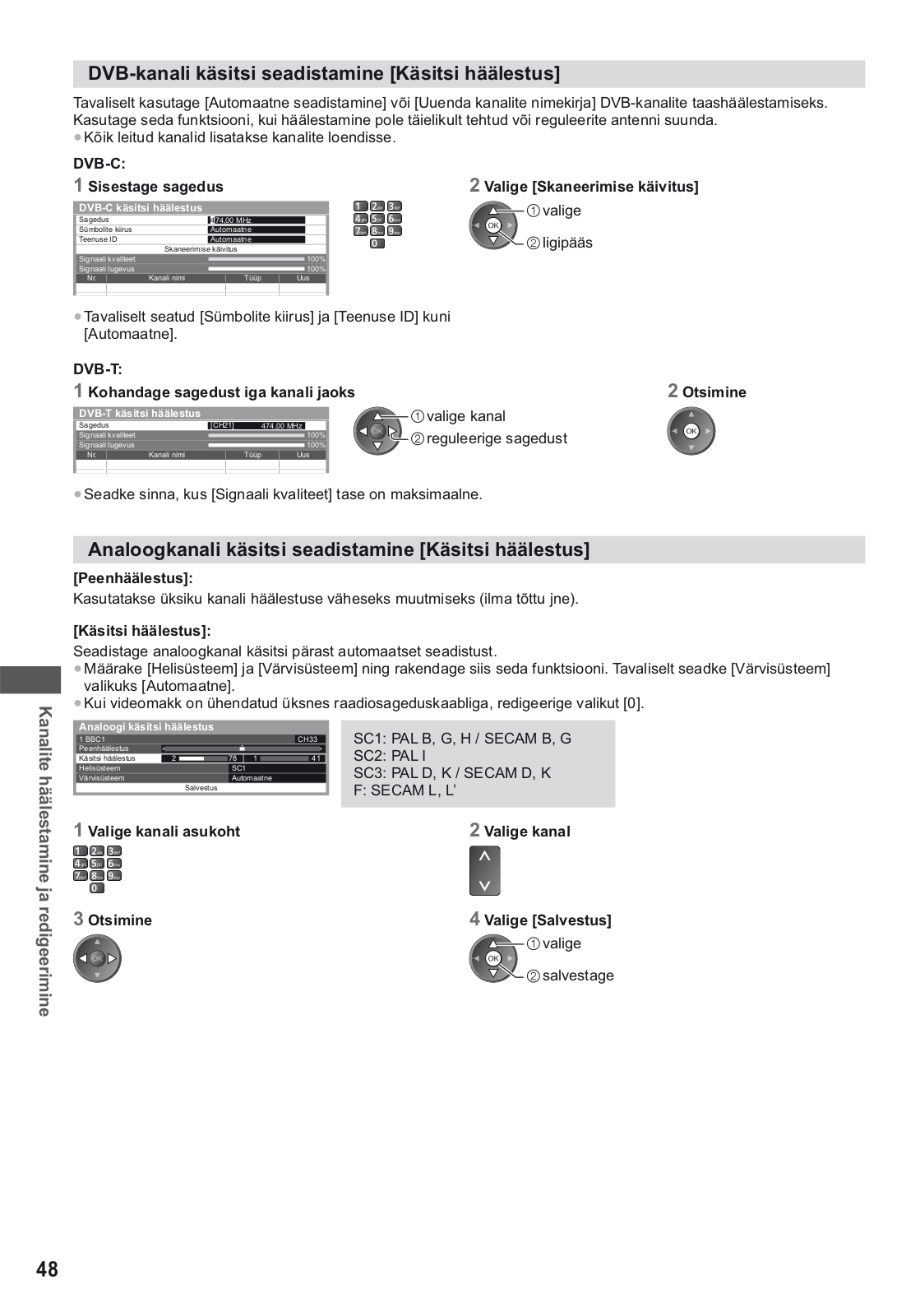

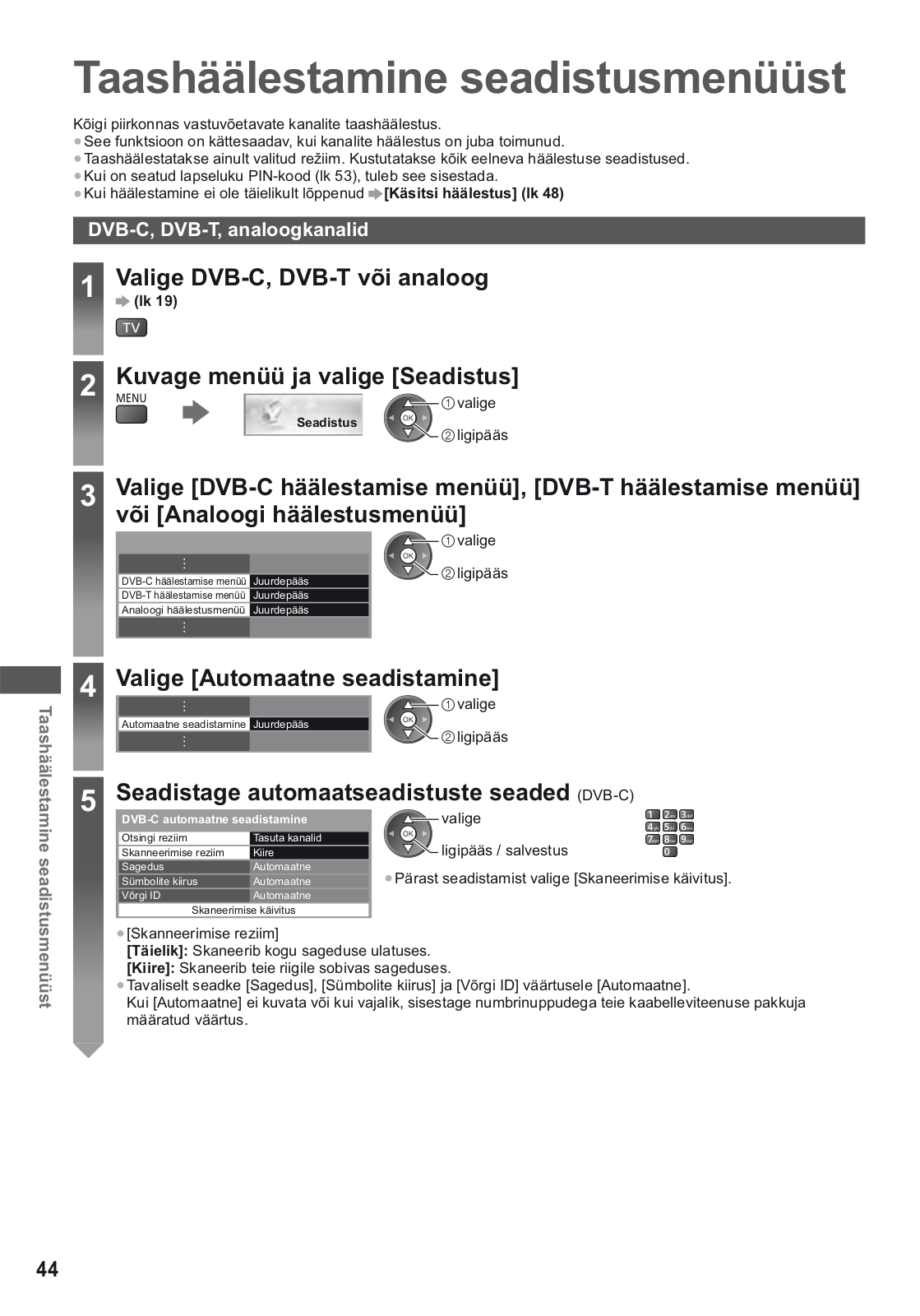

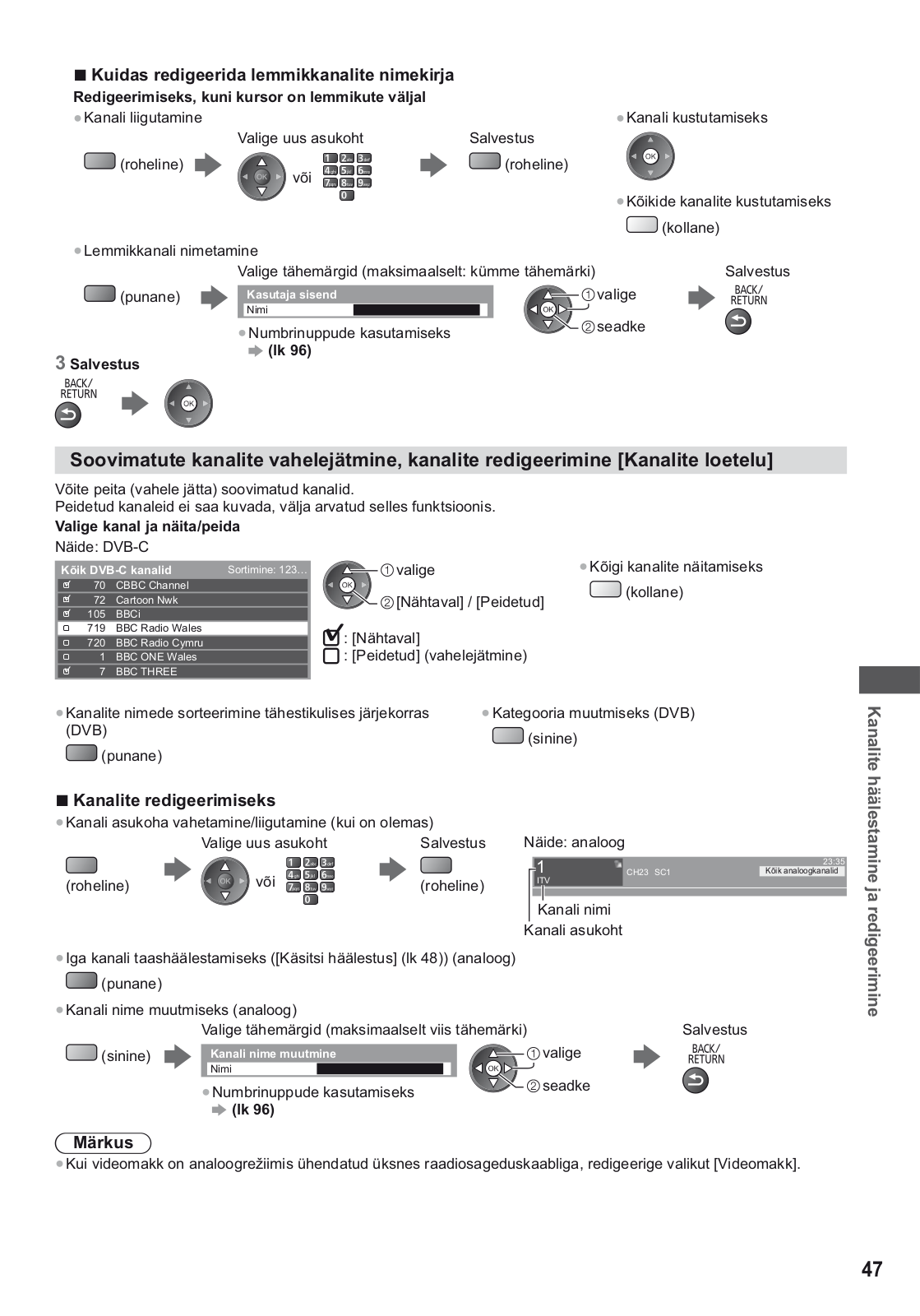

Taashäälestamine seadistusmenüüst·················44 Kanalite häälestamine ja redigeerimine··············46 Viitstardi seadistamine········································50

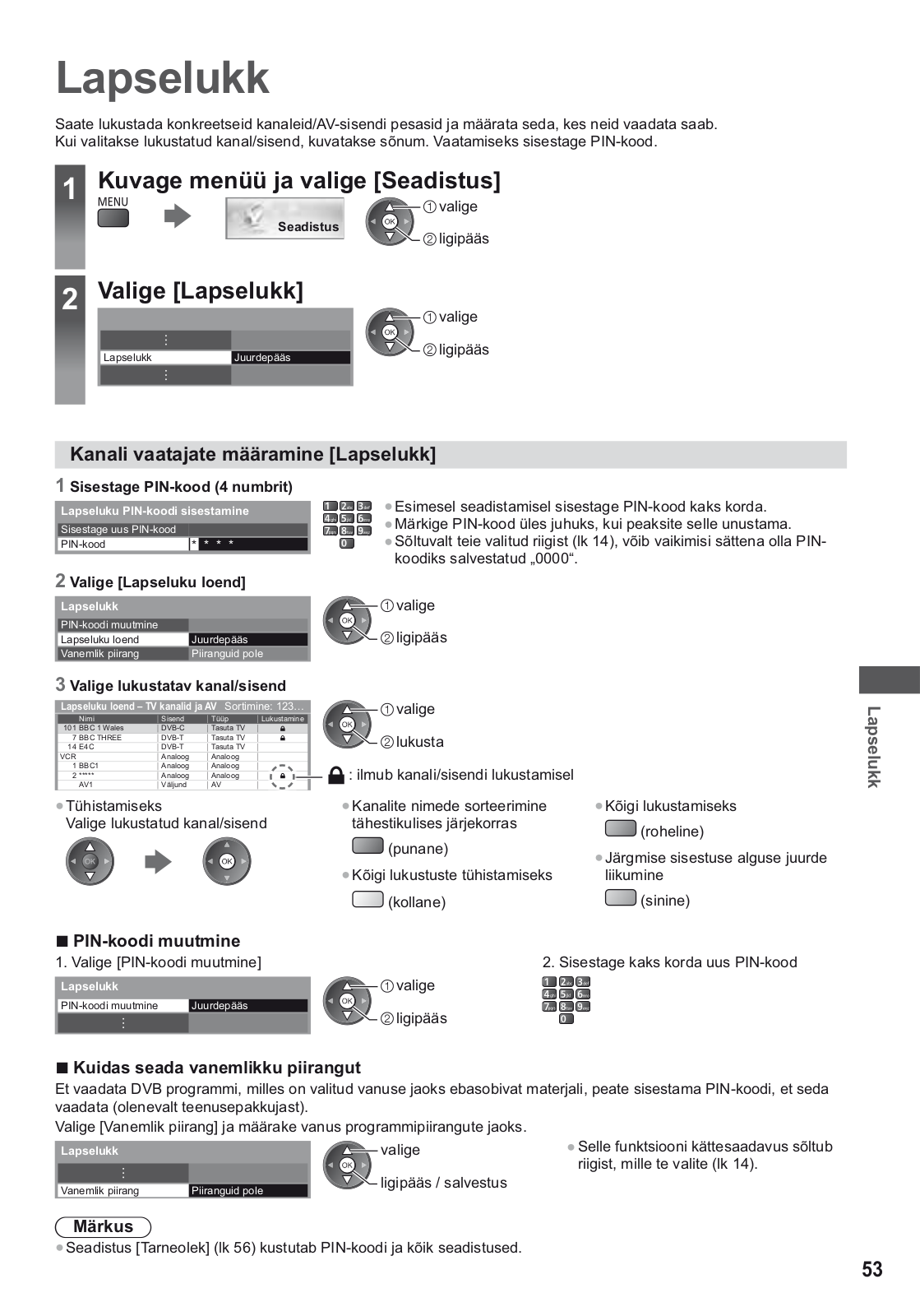

Lapselukk ···························································53

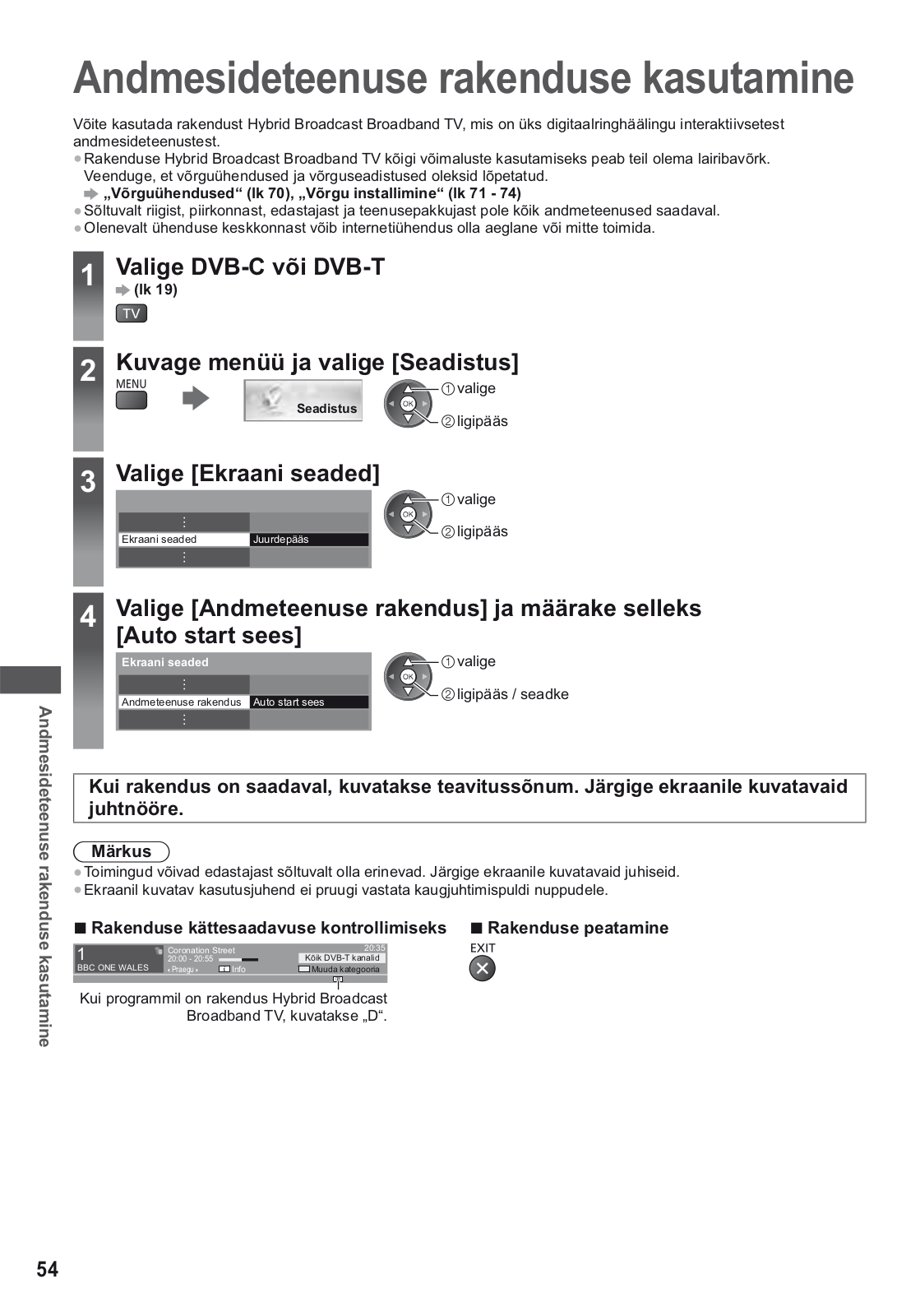

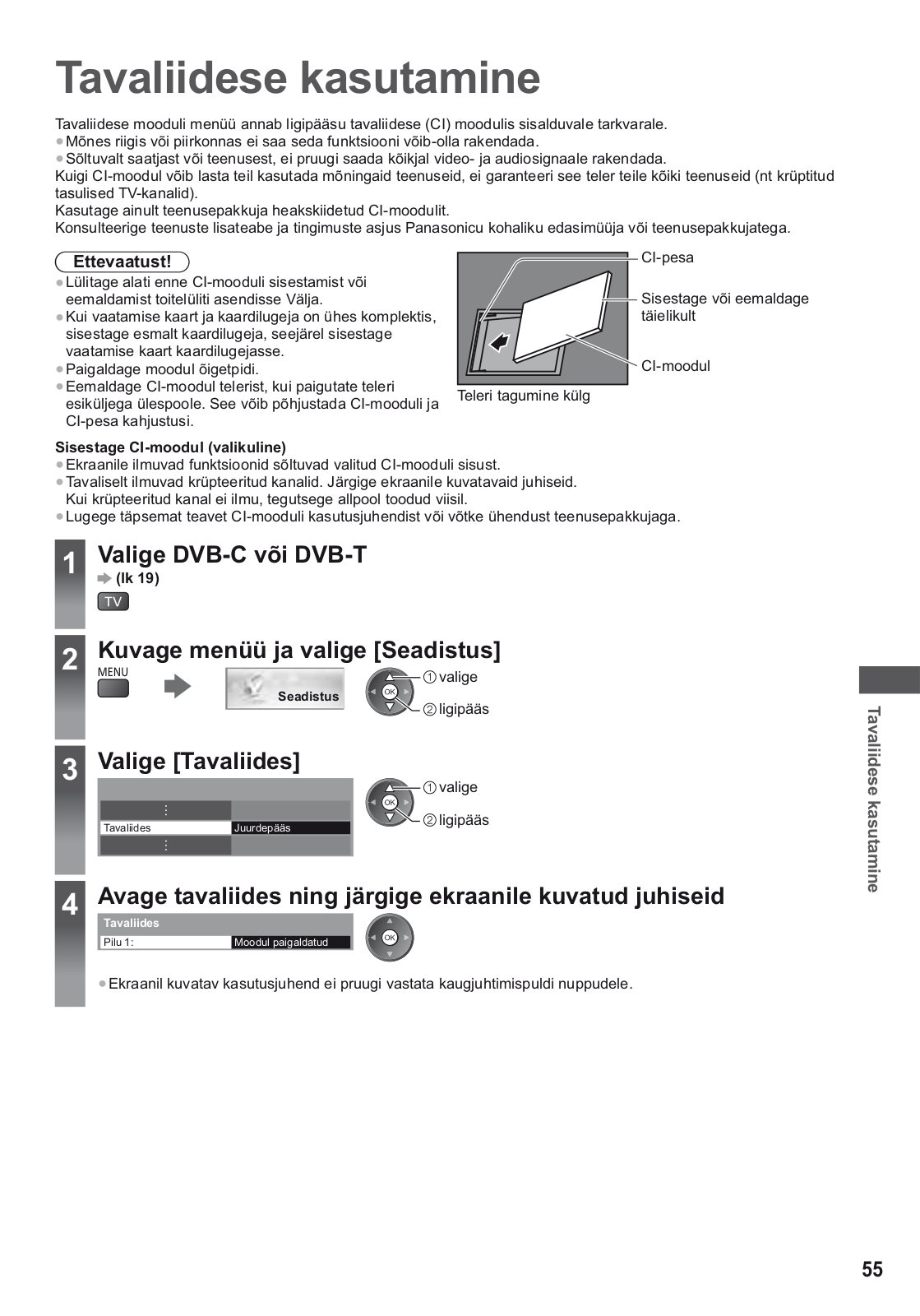

Andmesideteenuse rakenduse kasutamine········54 Tavaliidese kasutamine ······································55

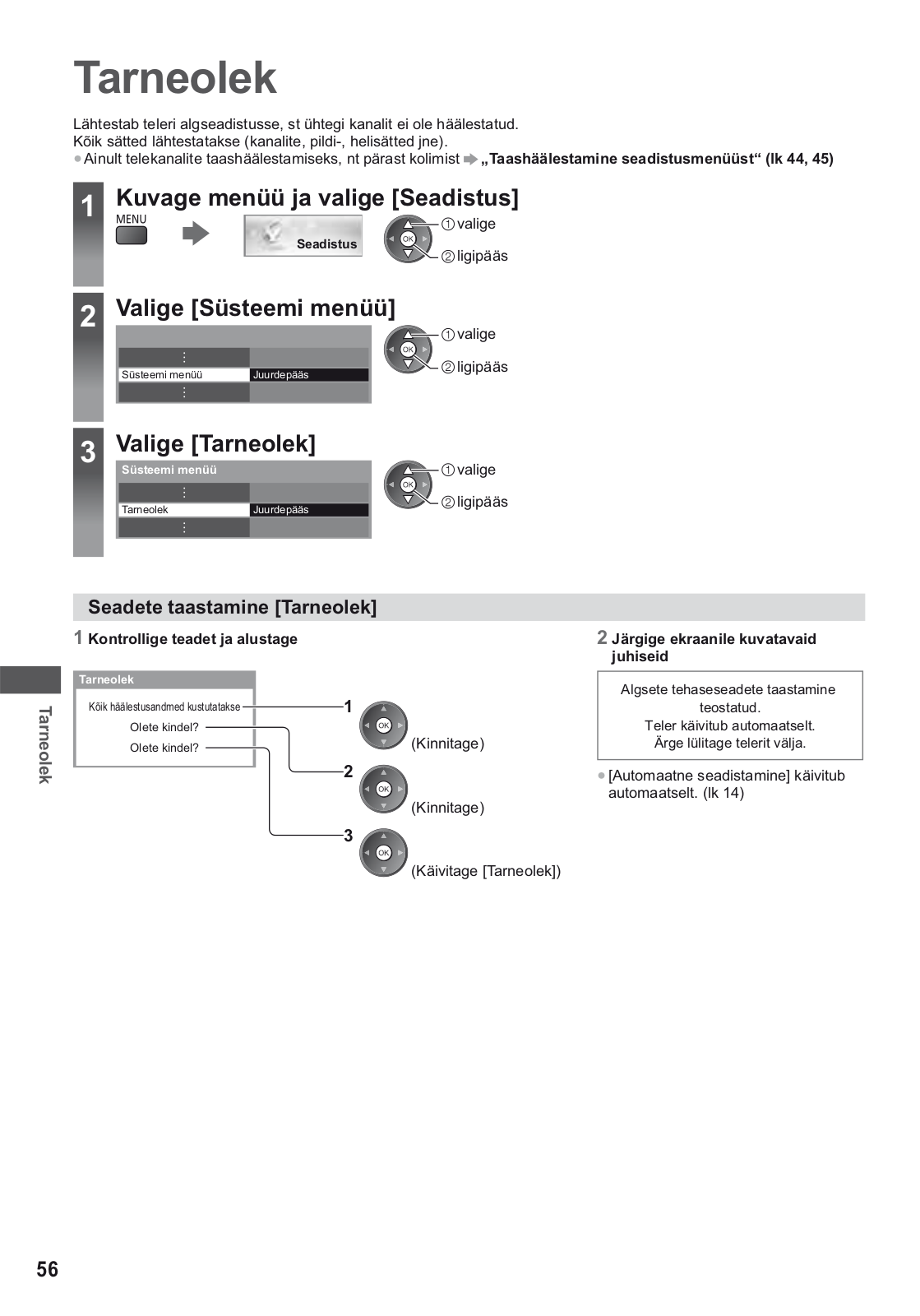

Tarneolek····························································56

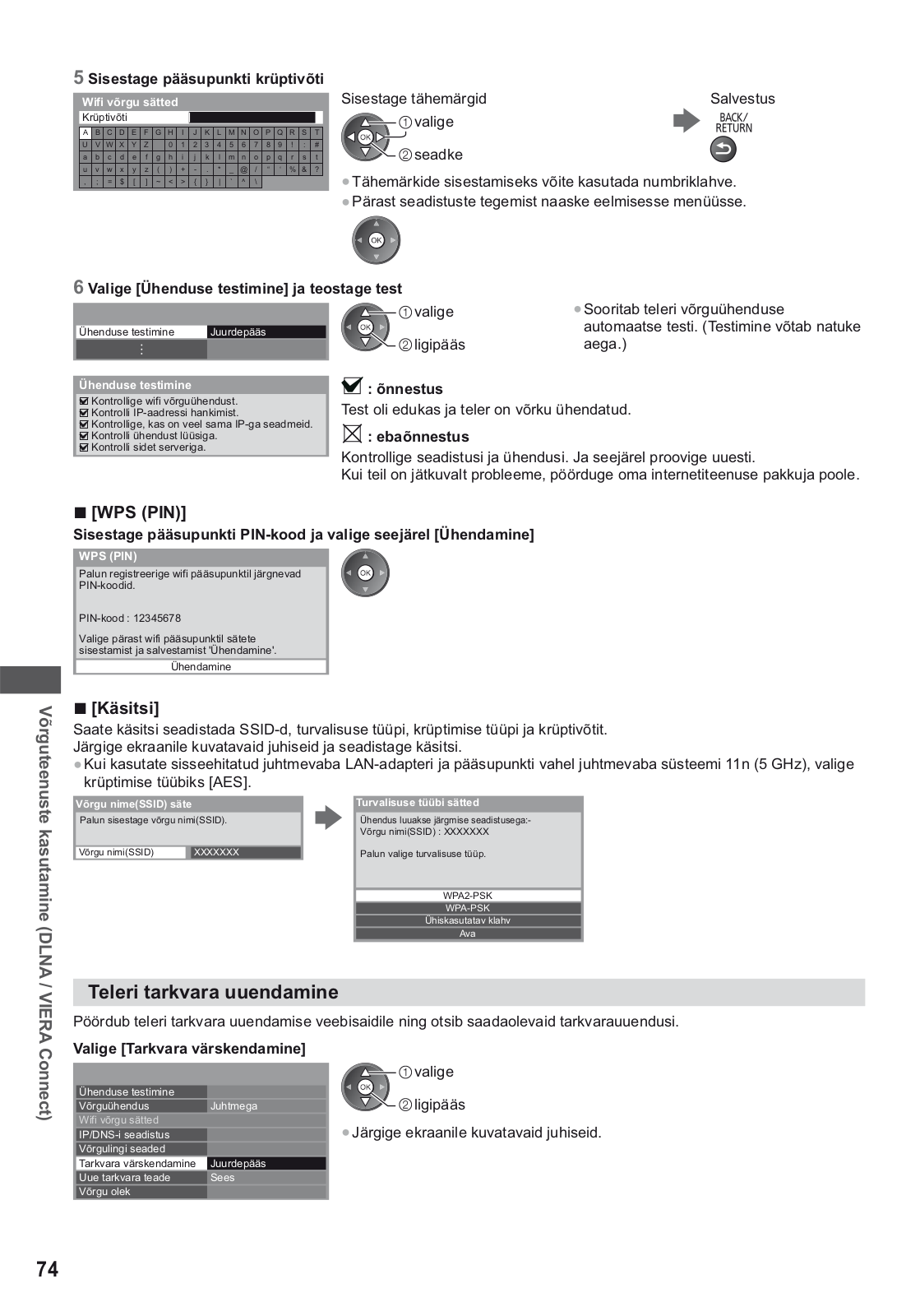

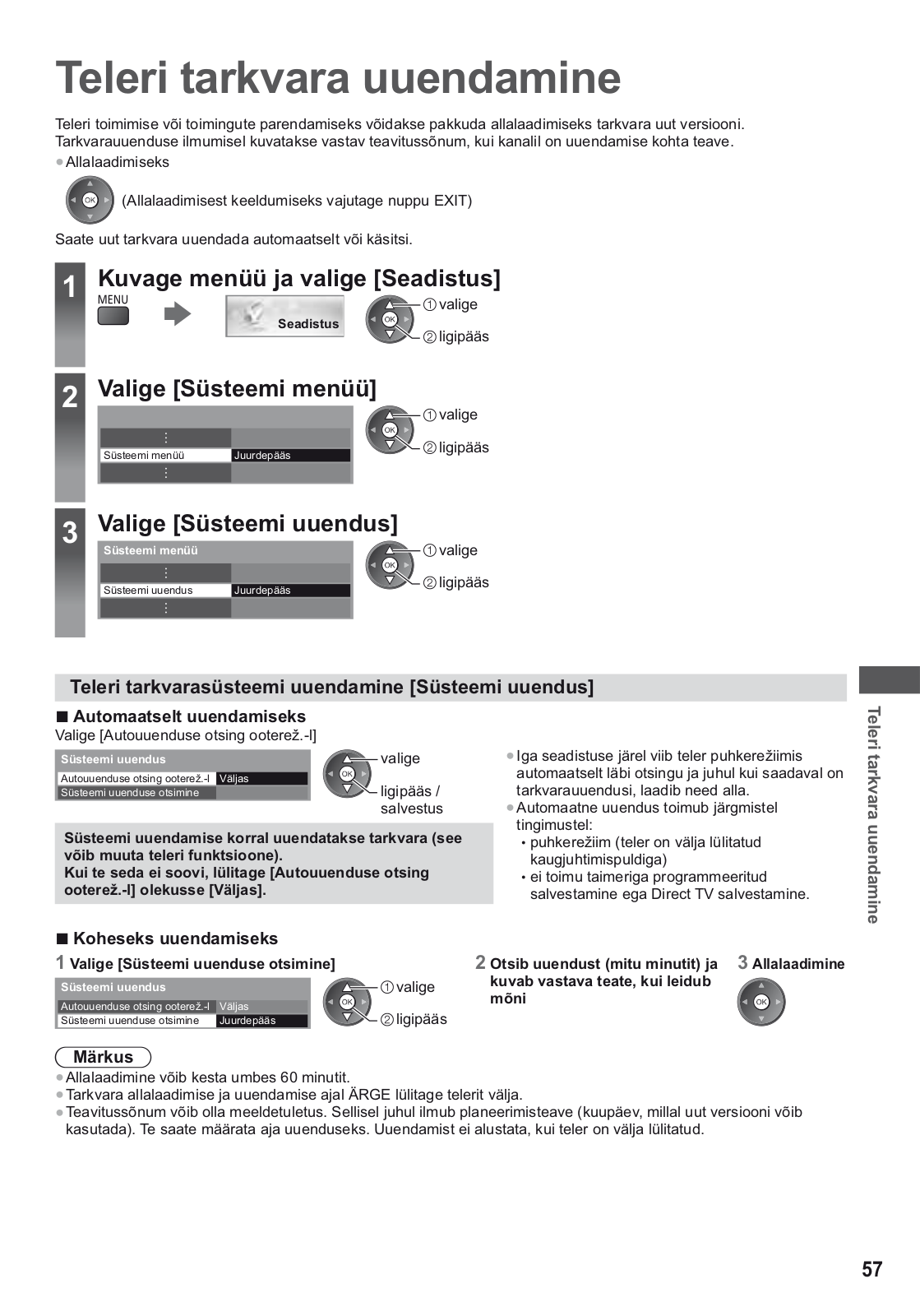

Teleri tarkvara uuendamine ································57

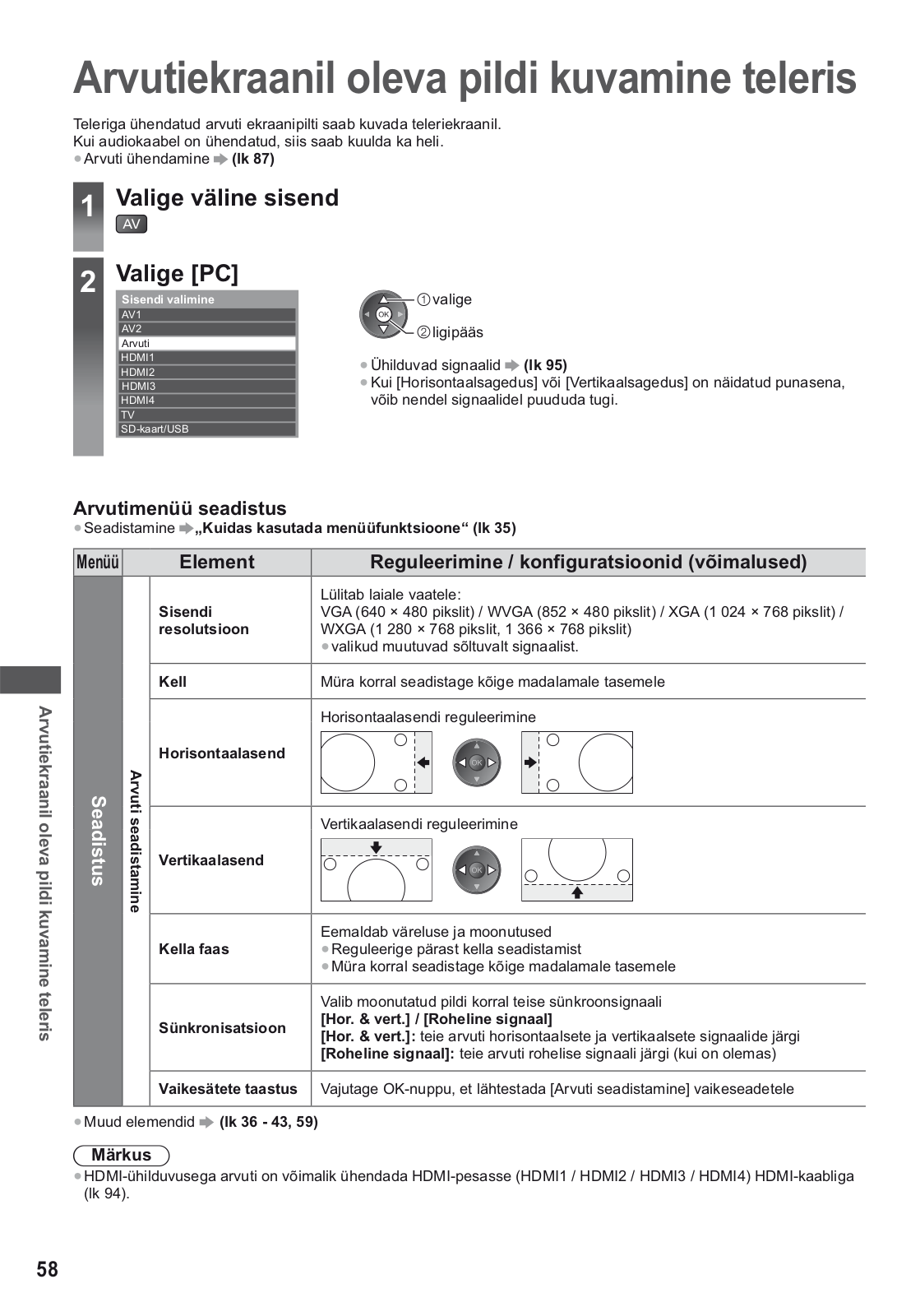

Arvutiekraanil oleva pildi kuvamine teleris··········58

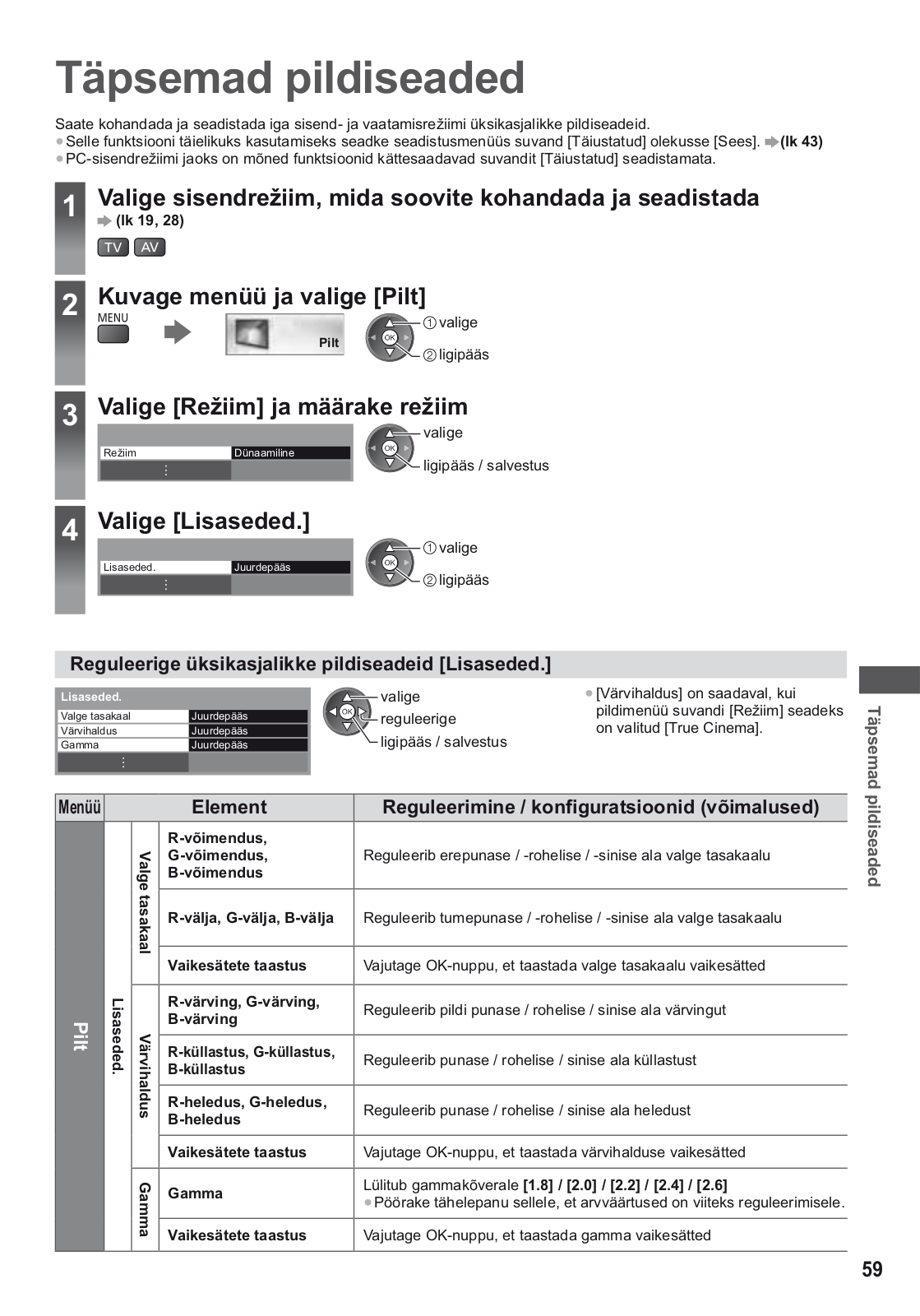

Täpsemad pildiseaded ·······································59

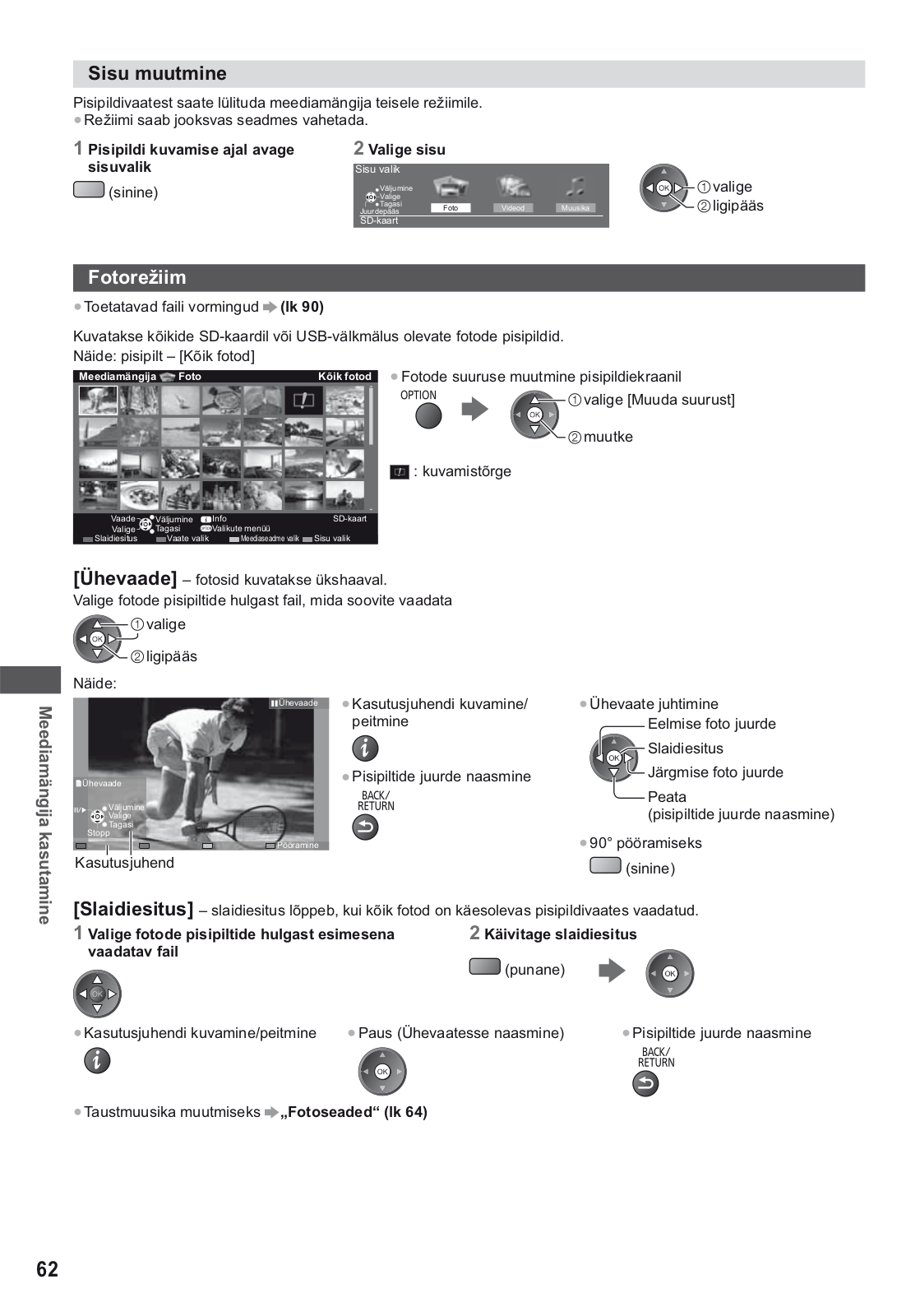

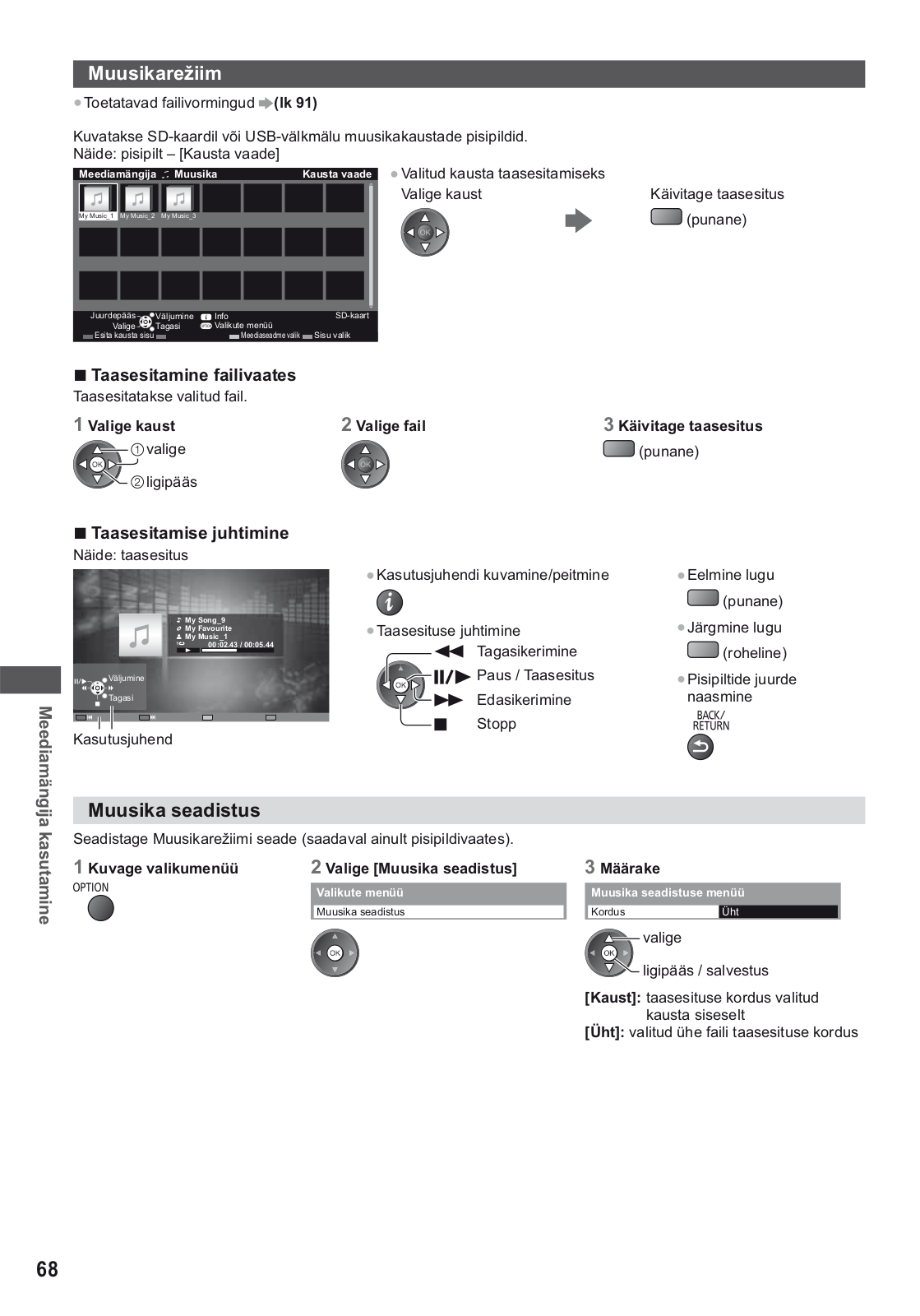

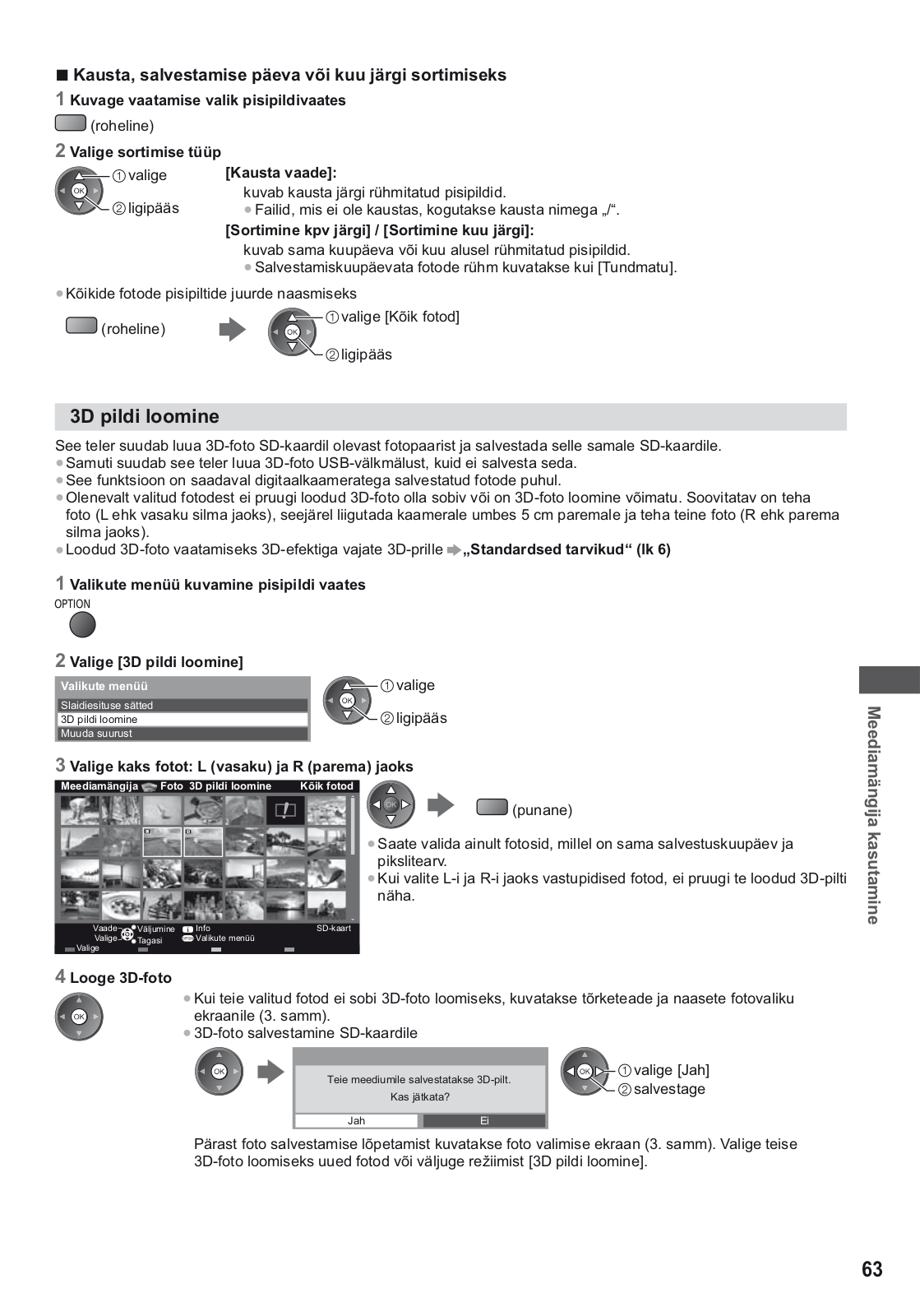

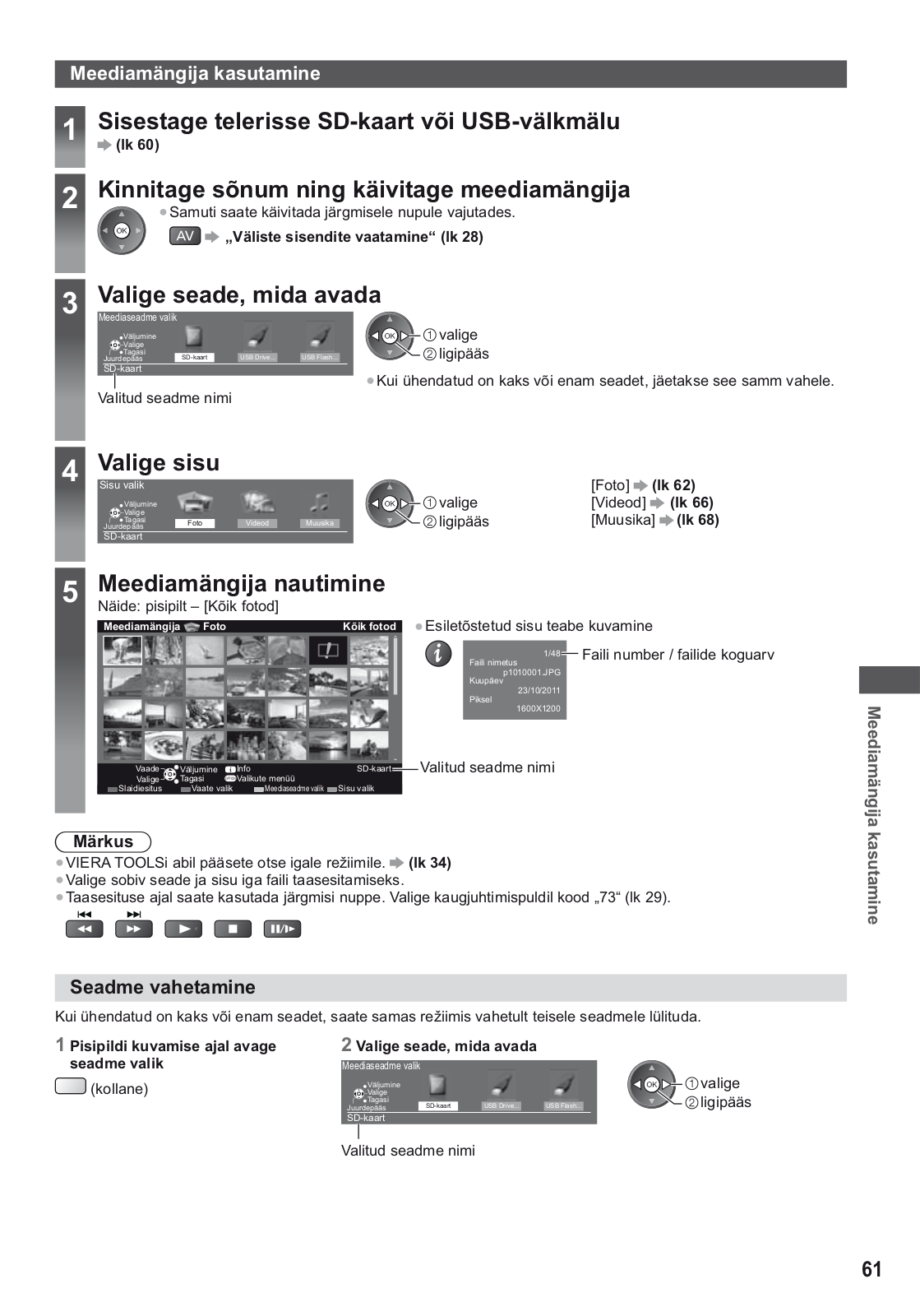

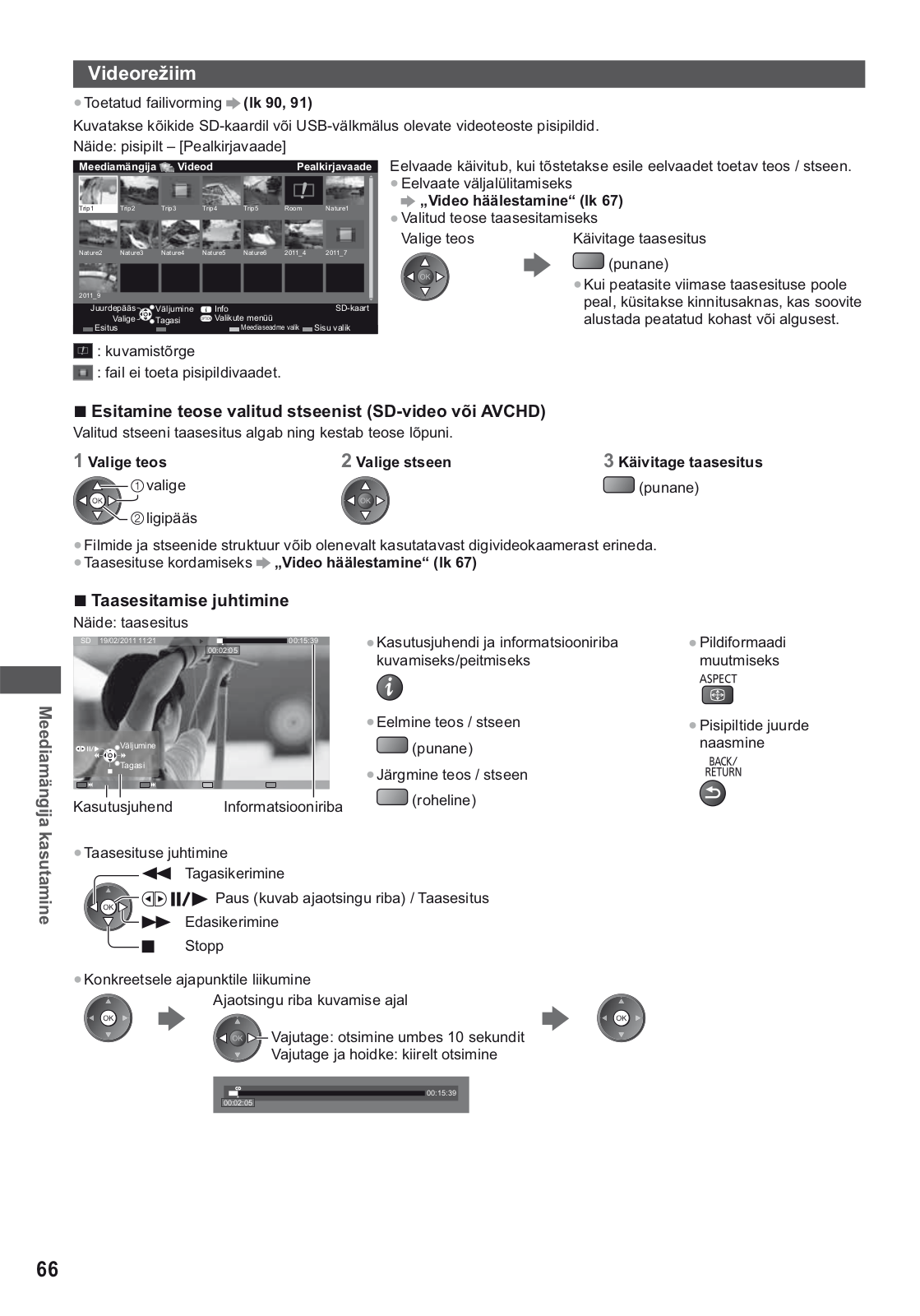

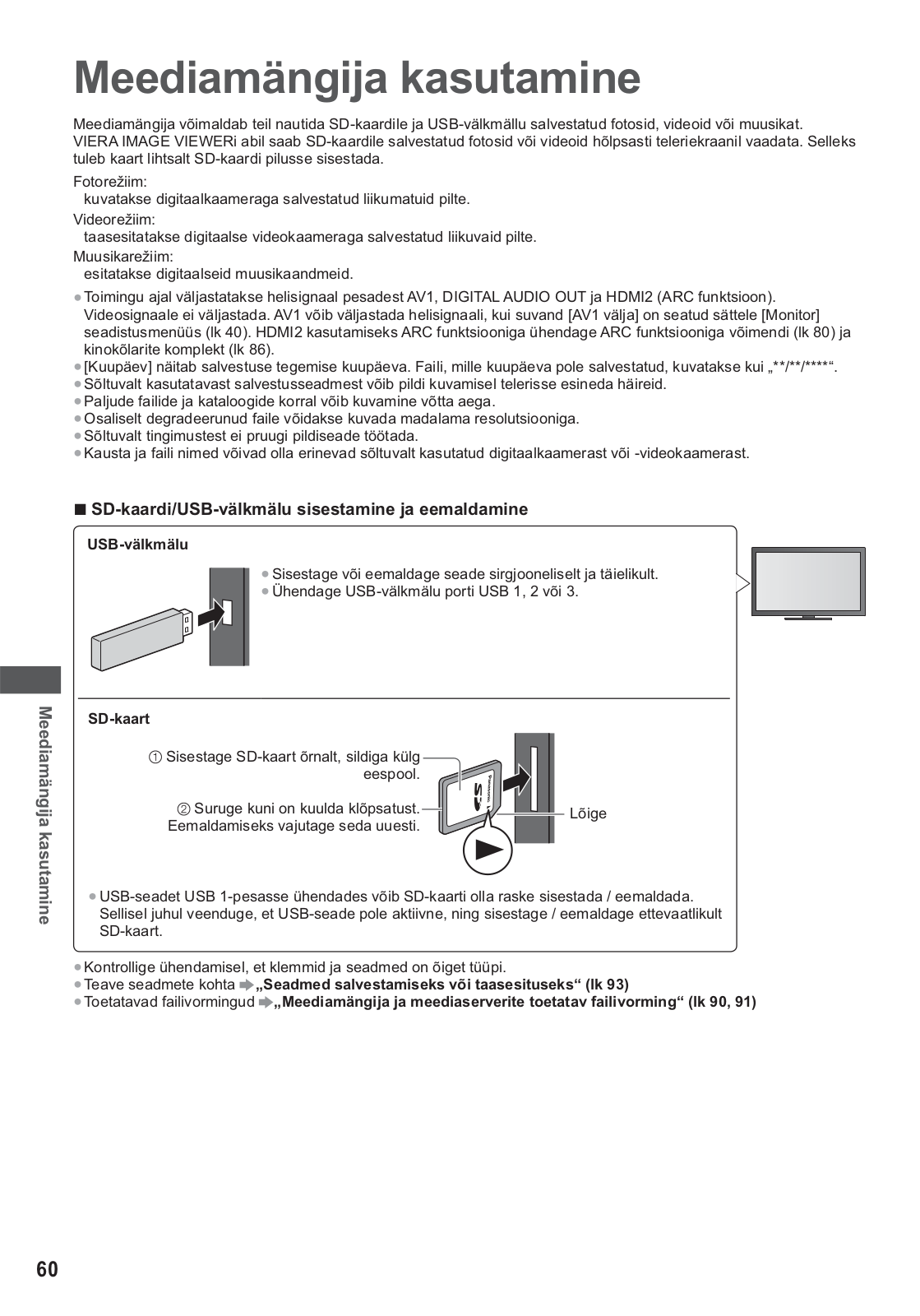

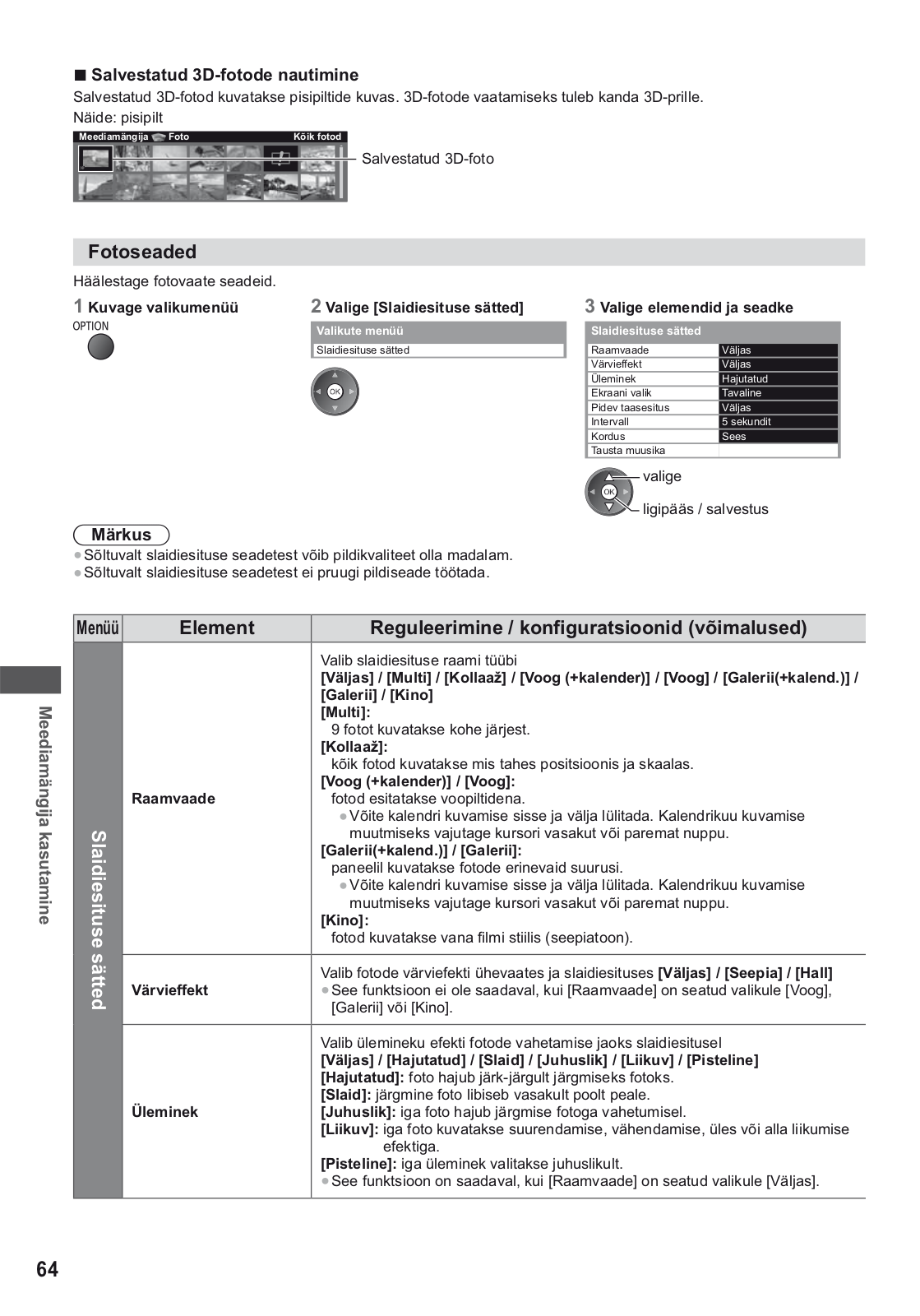

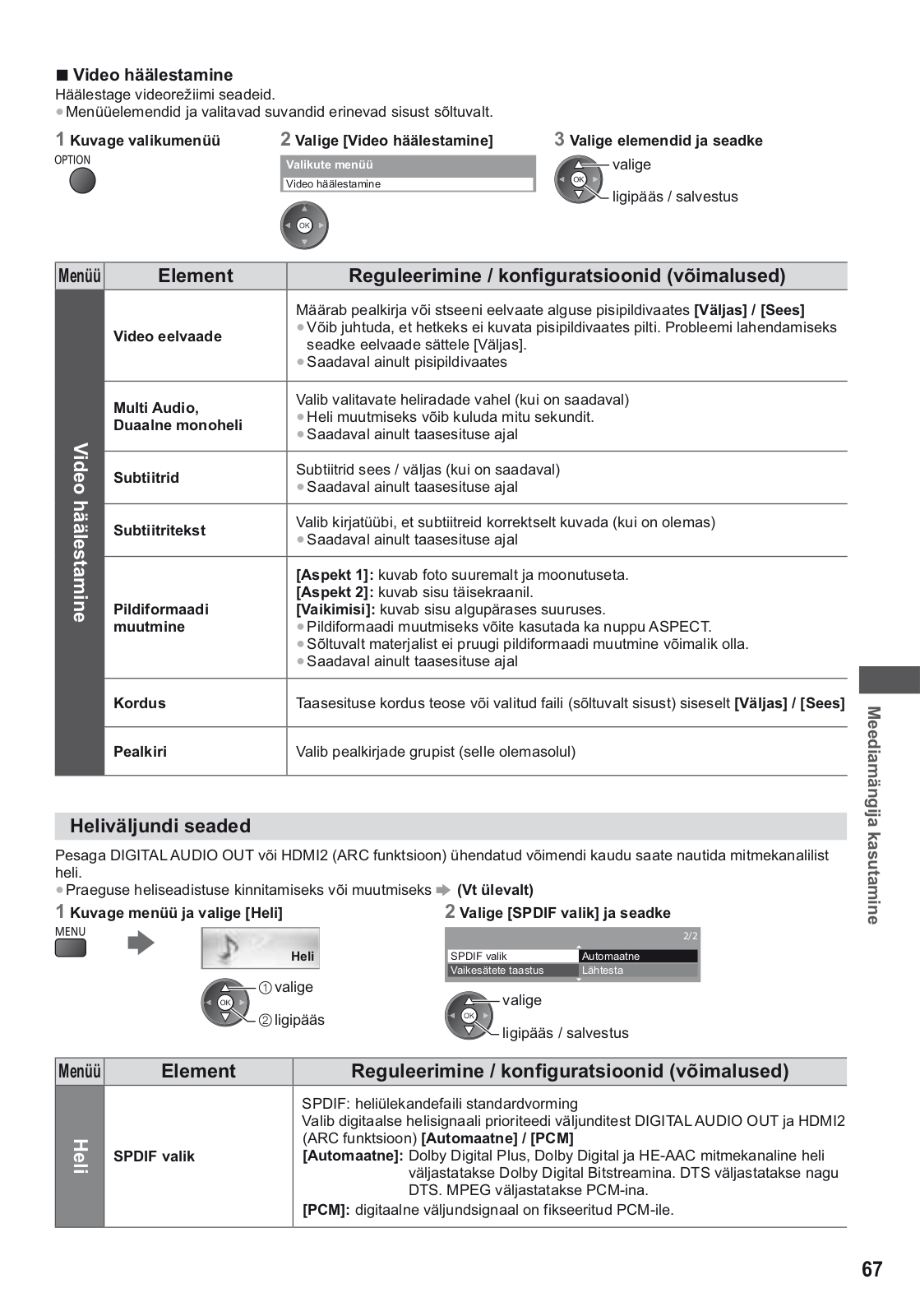

Meediamängija kasutamine································60

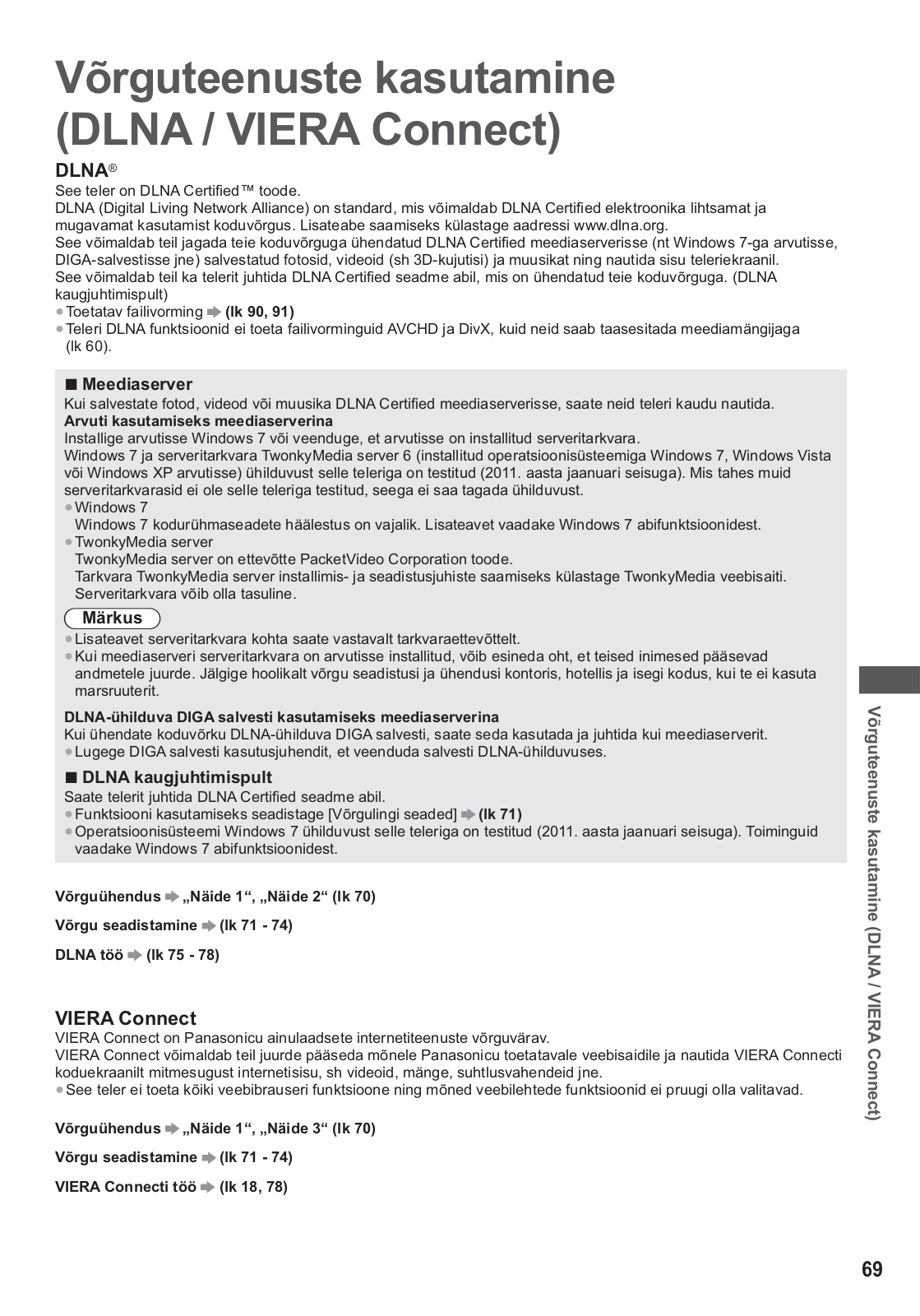

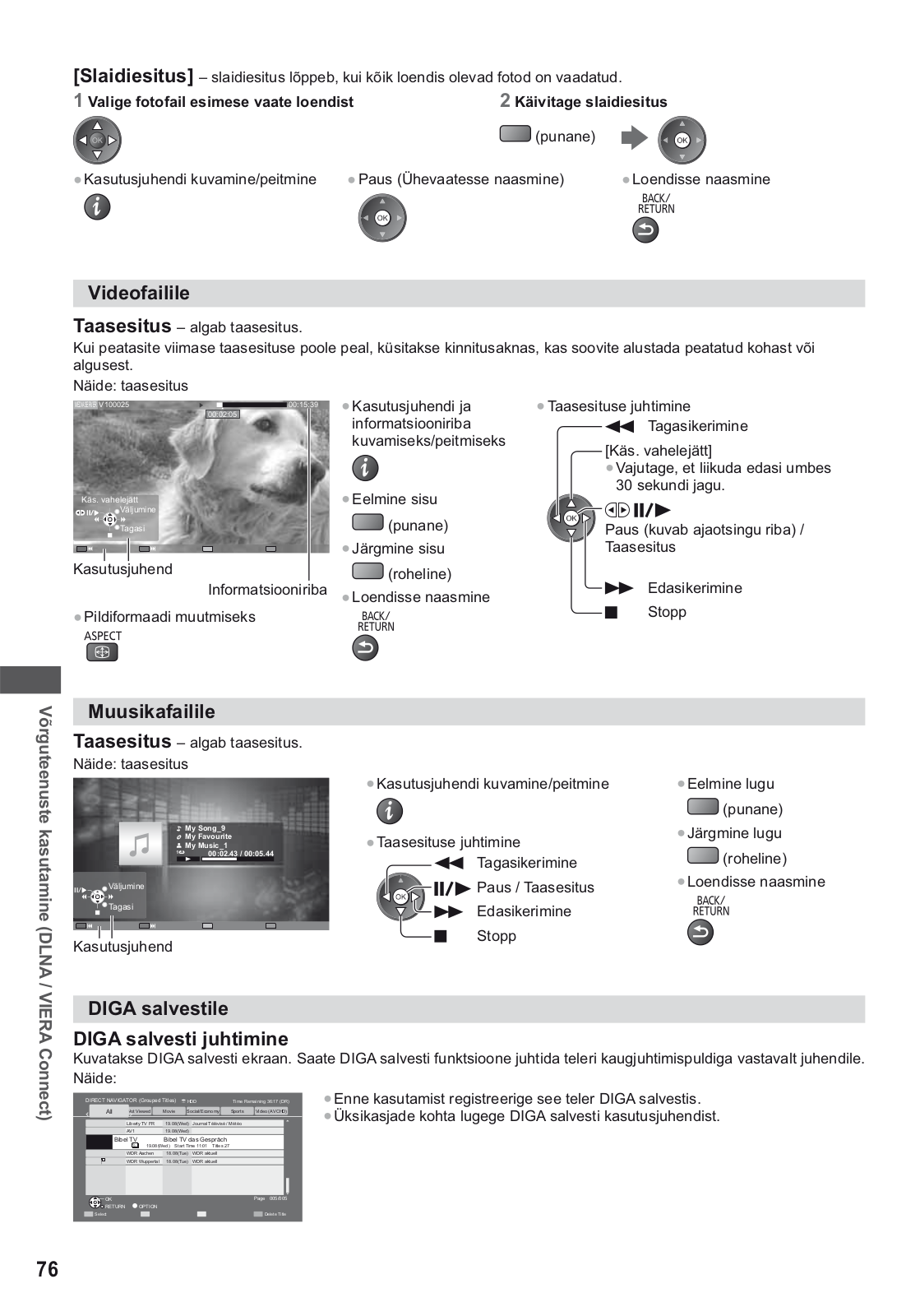

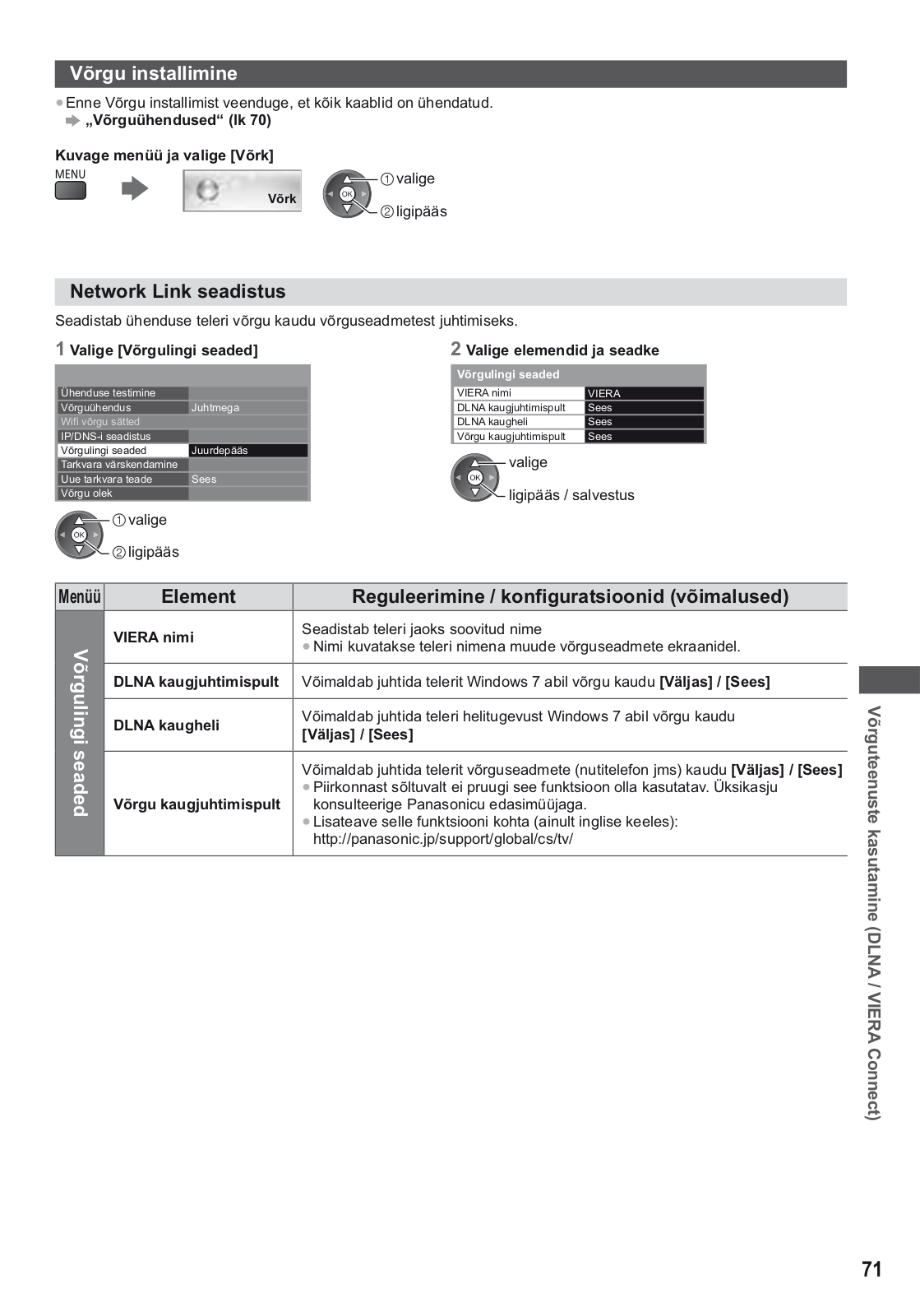

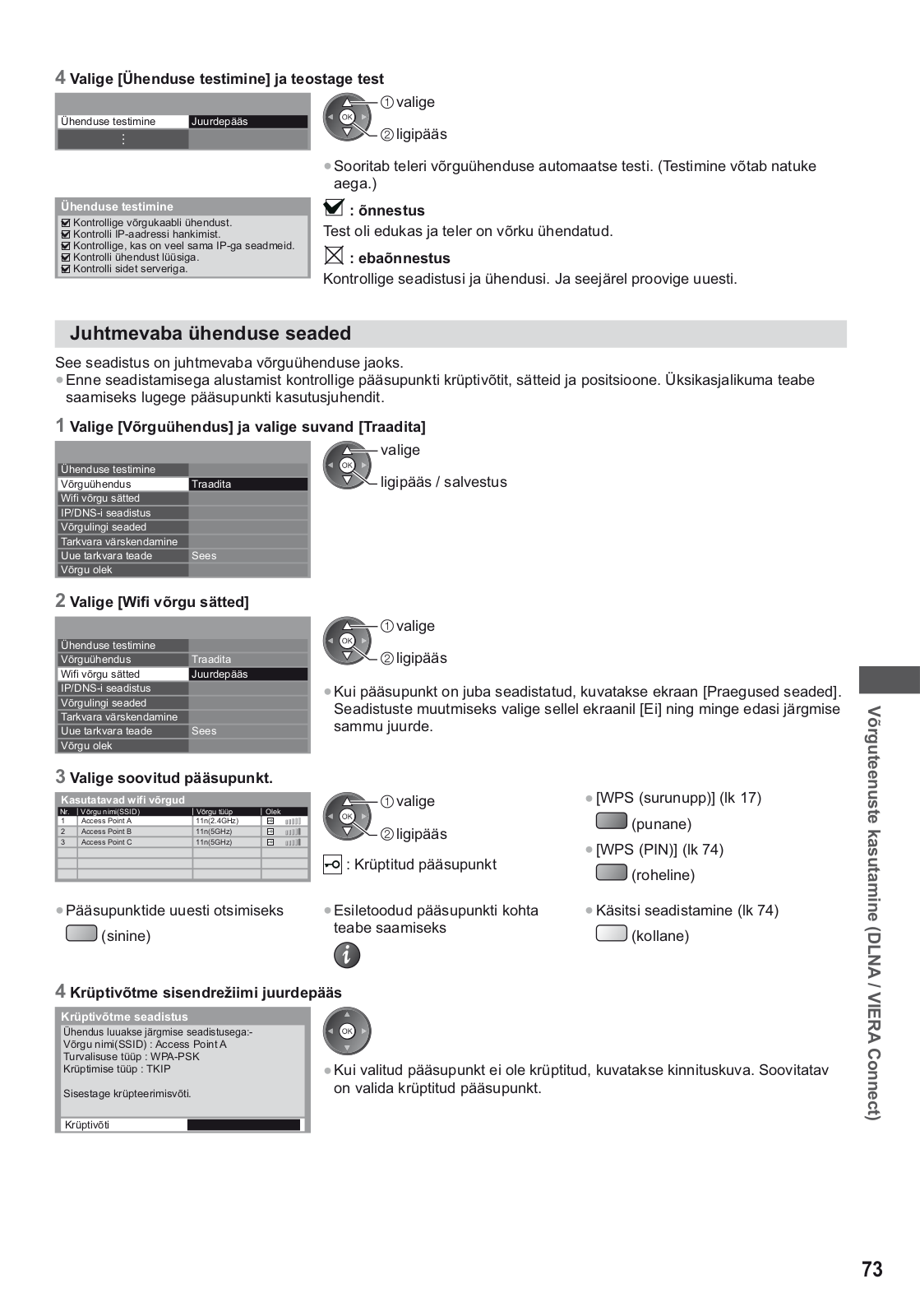

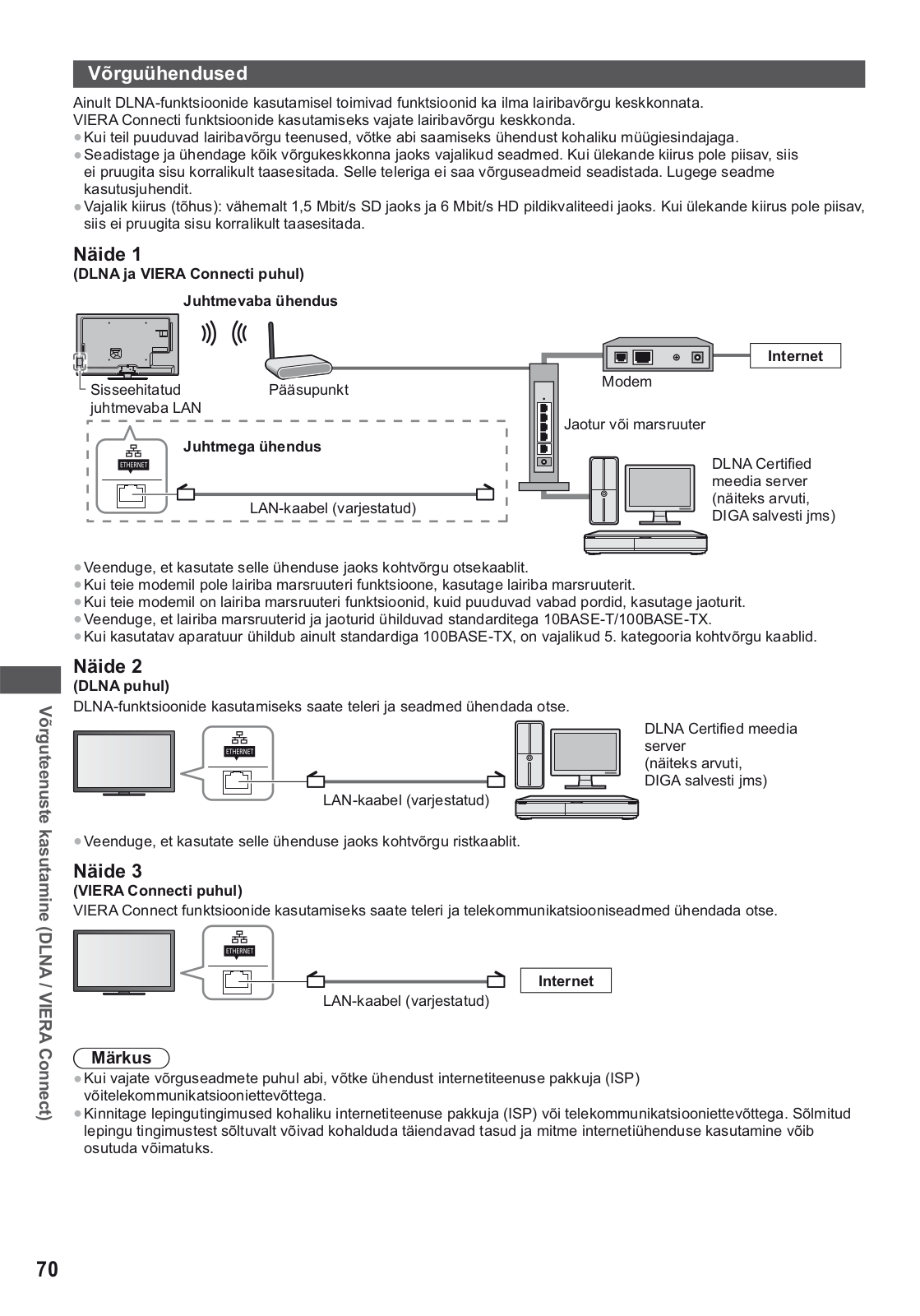

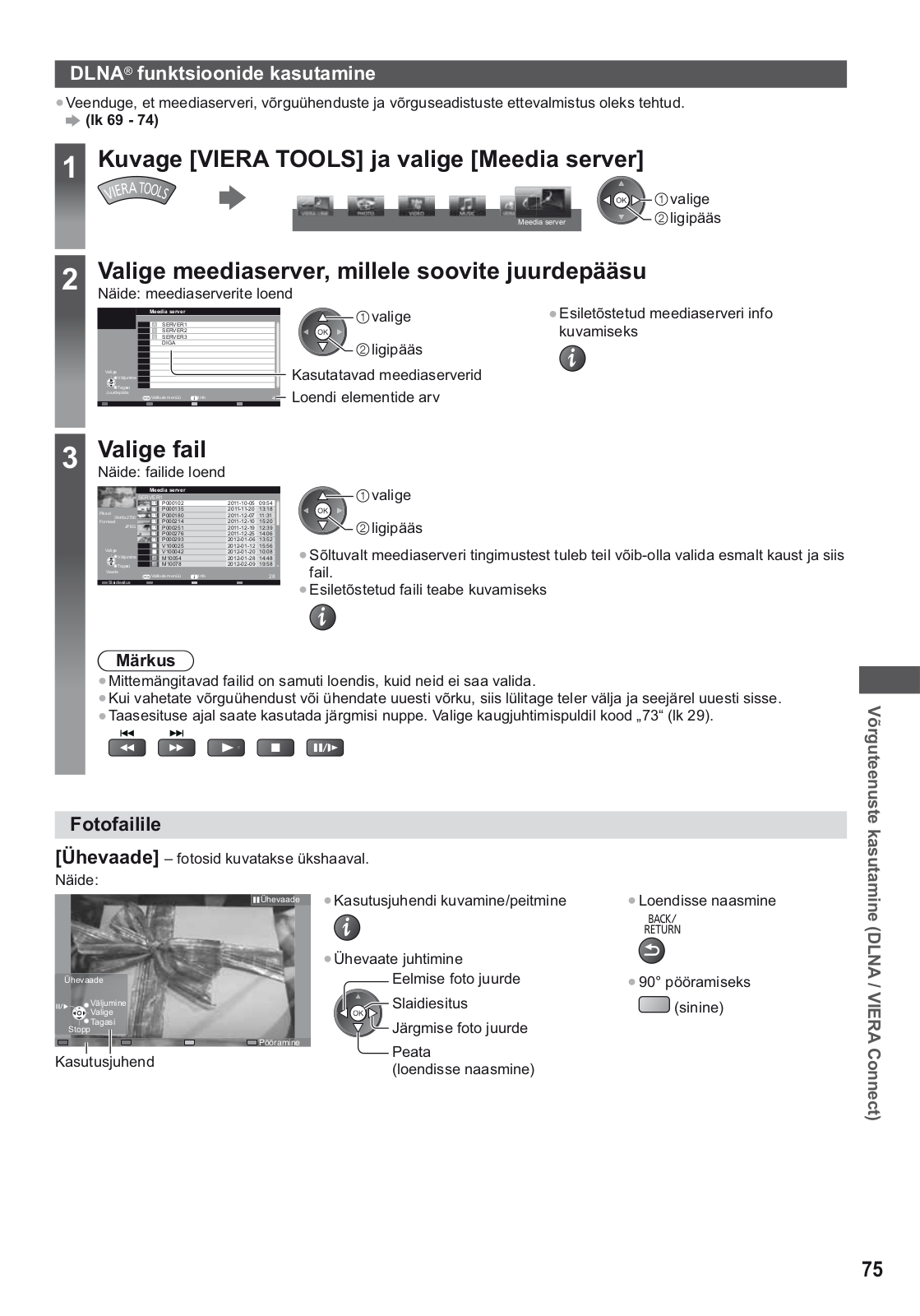

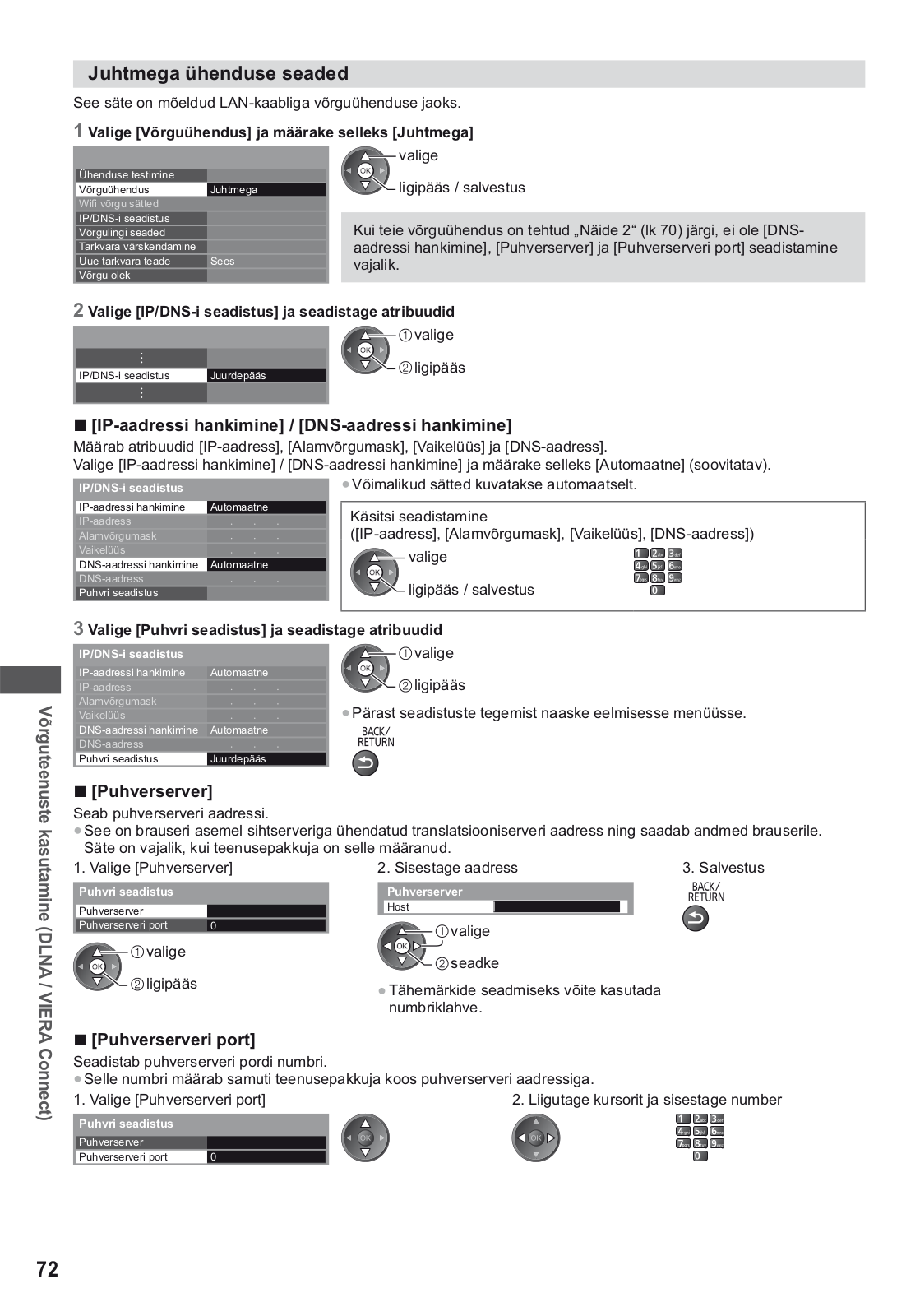

Võrguteenuste kasutamine (DLNA / VIERA Connect)·····························································69

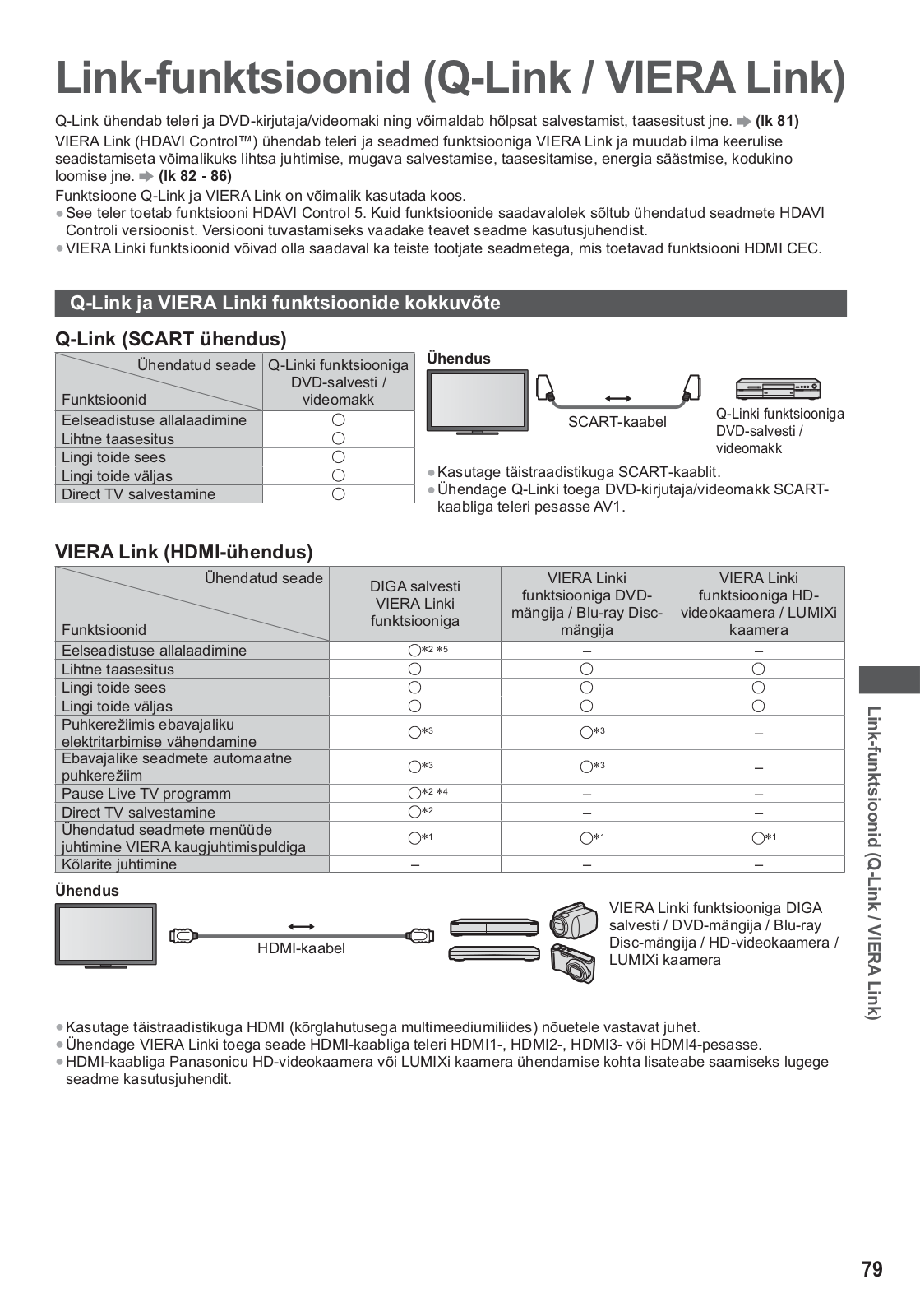

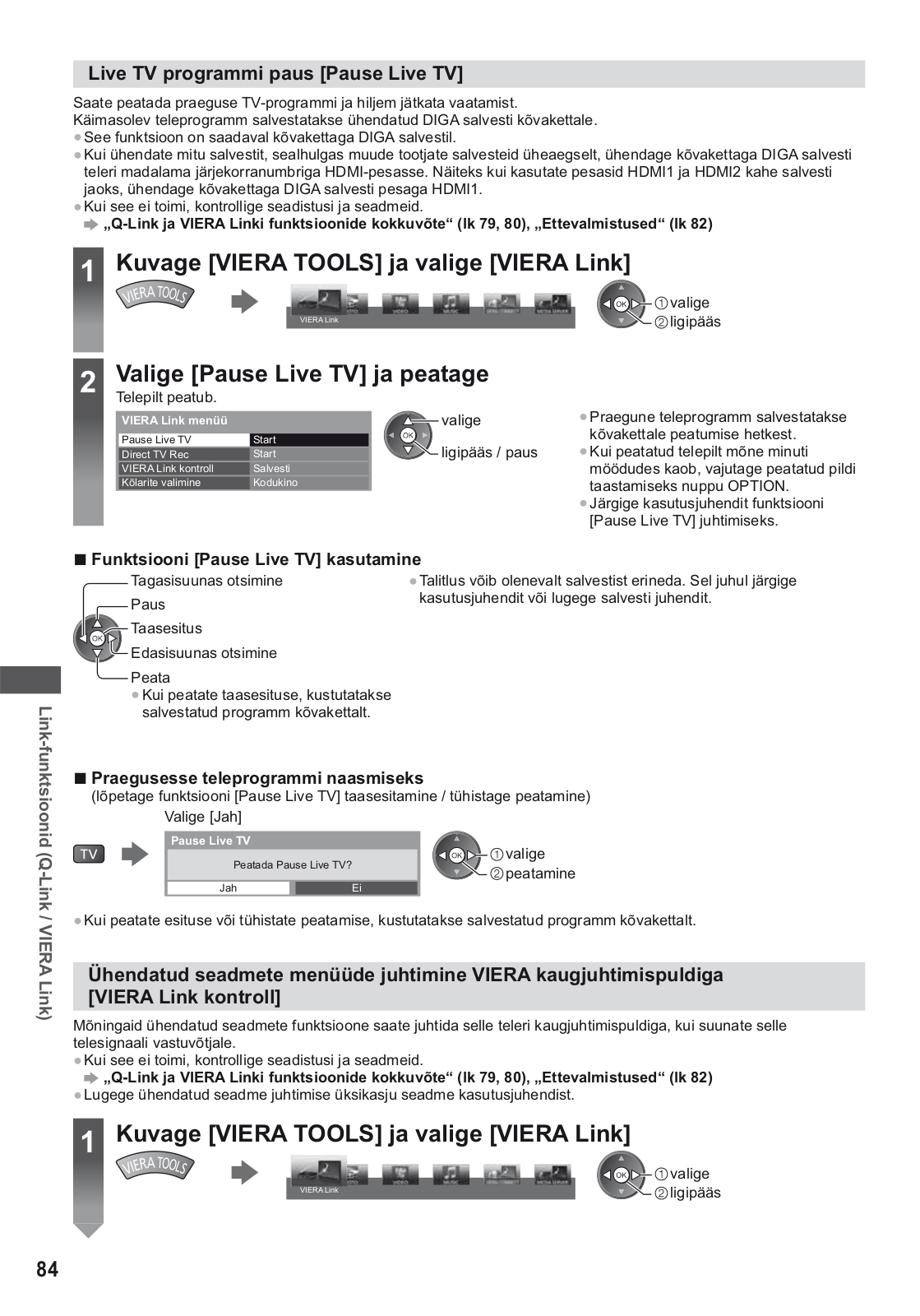

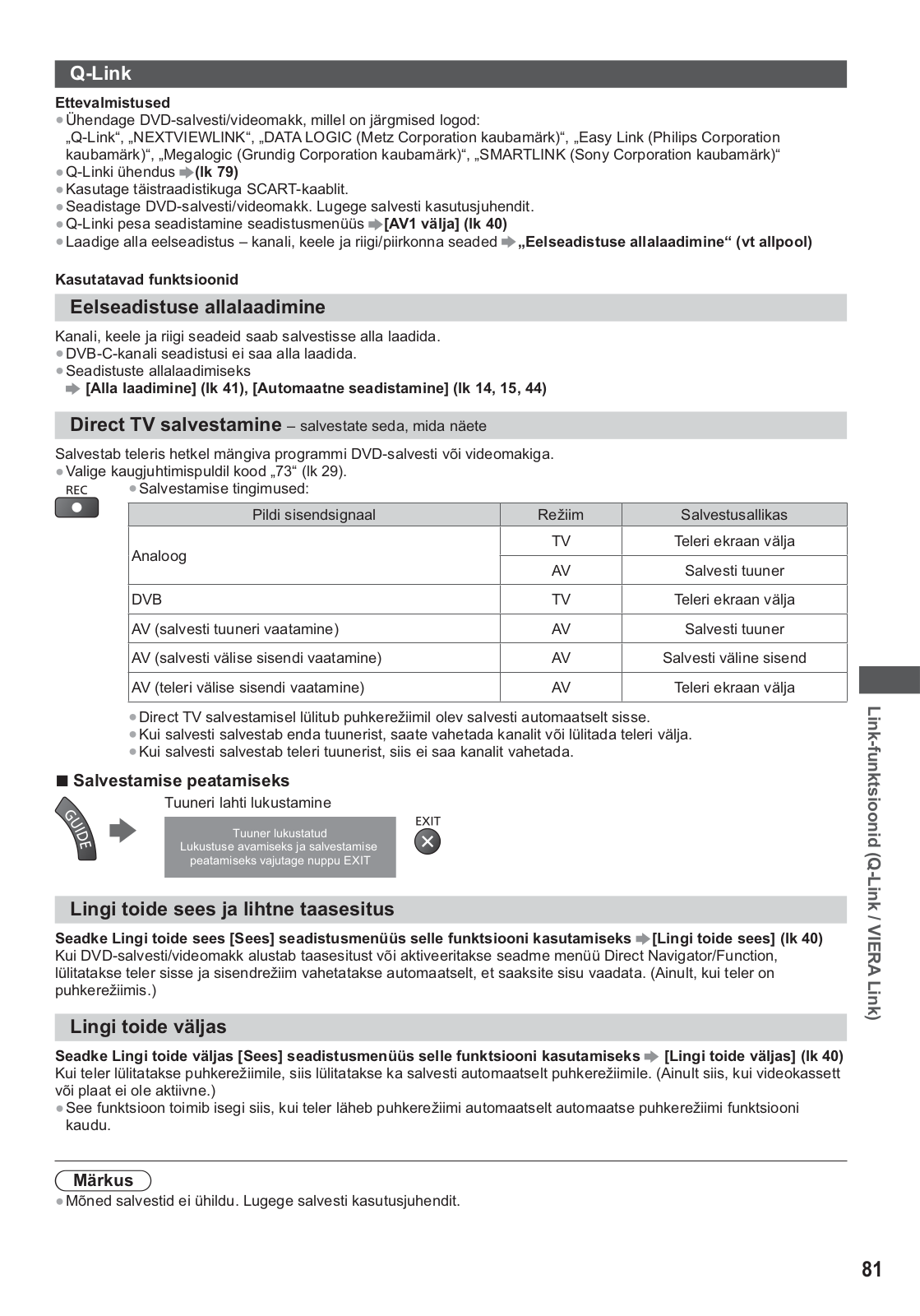

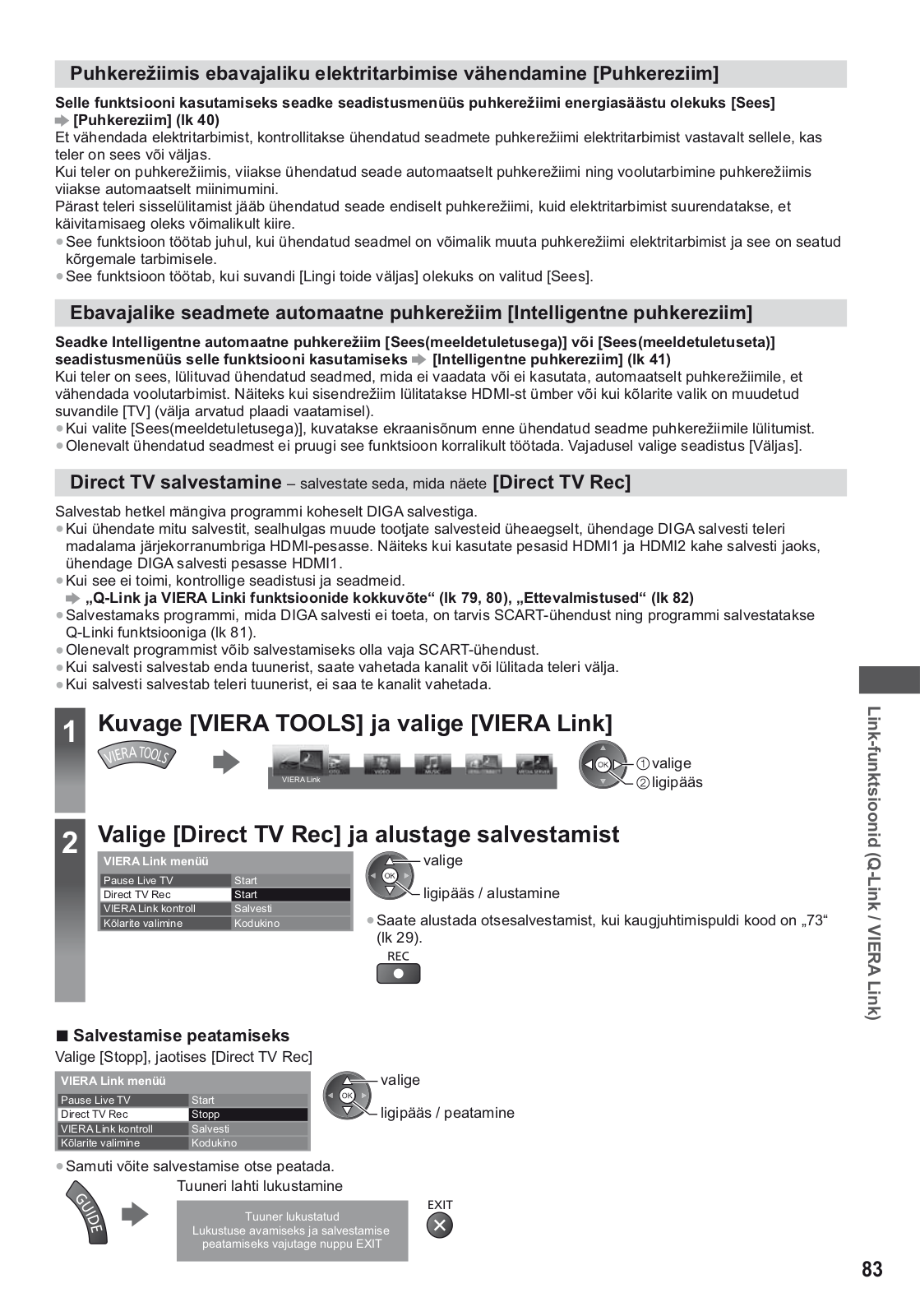

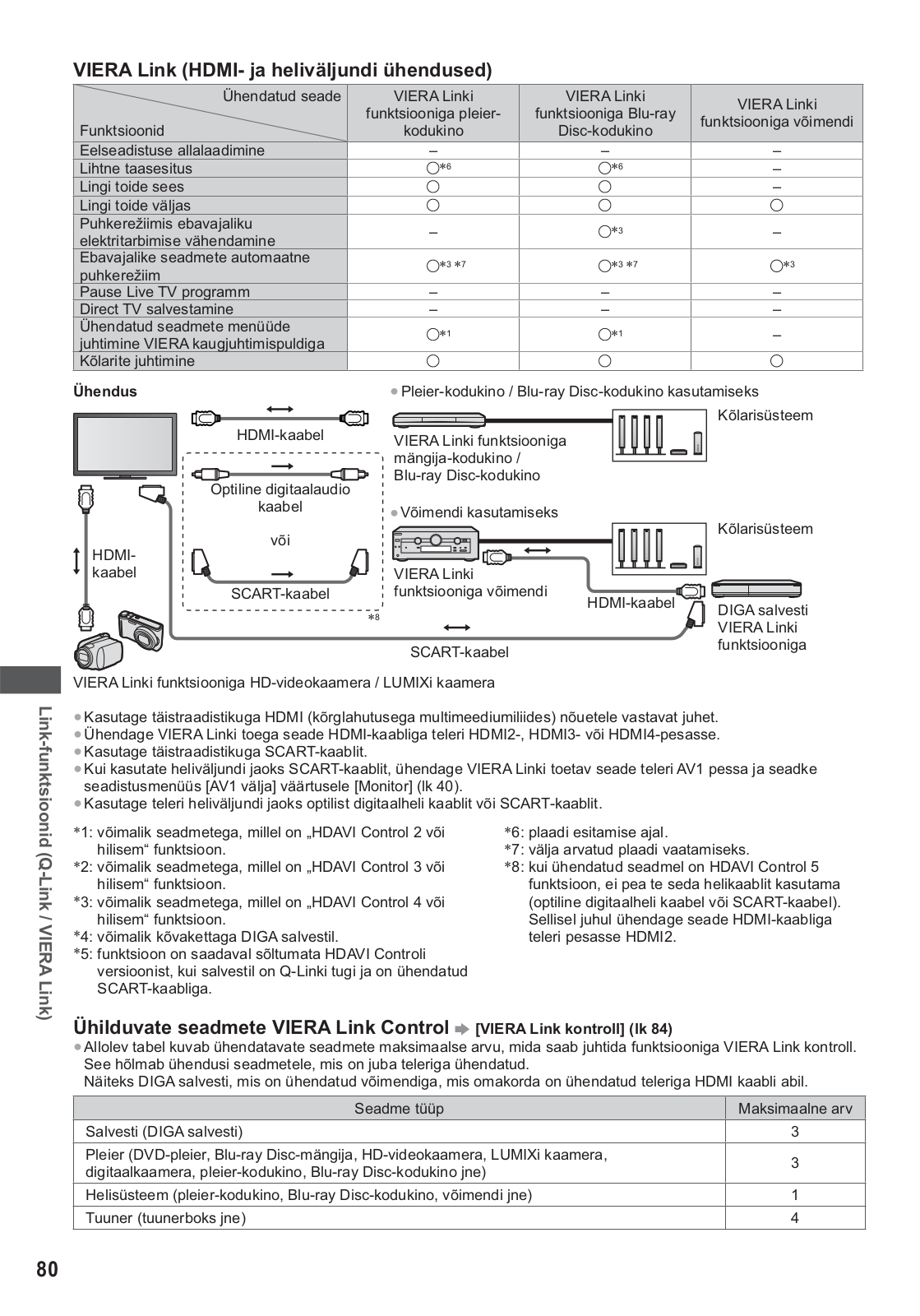

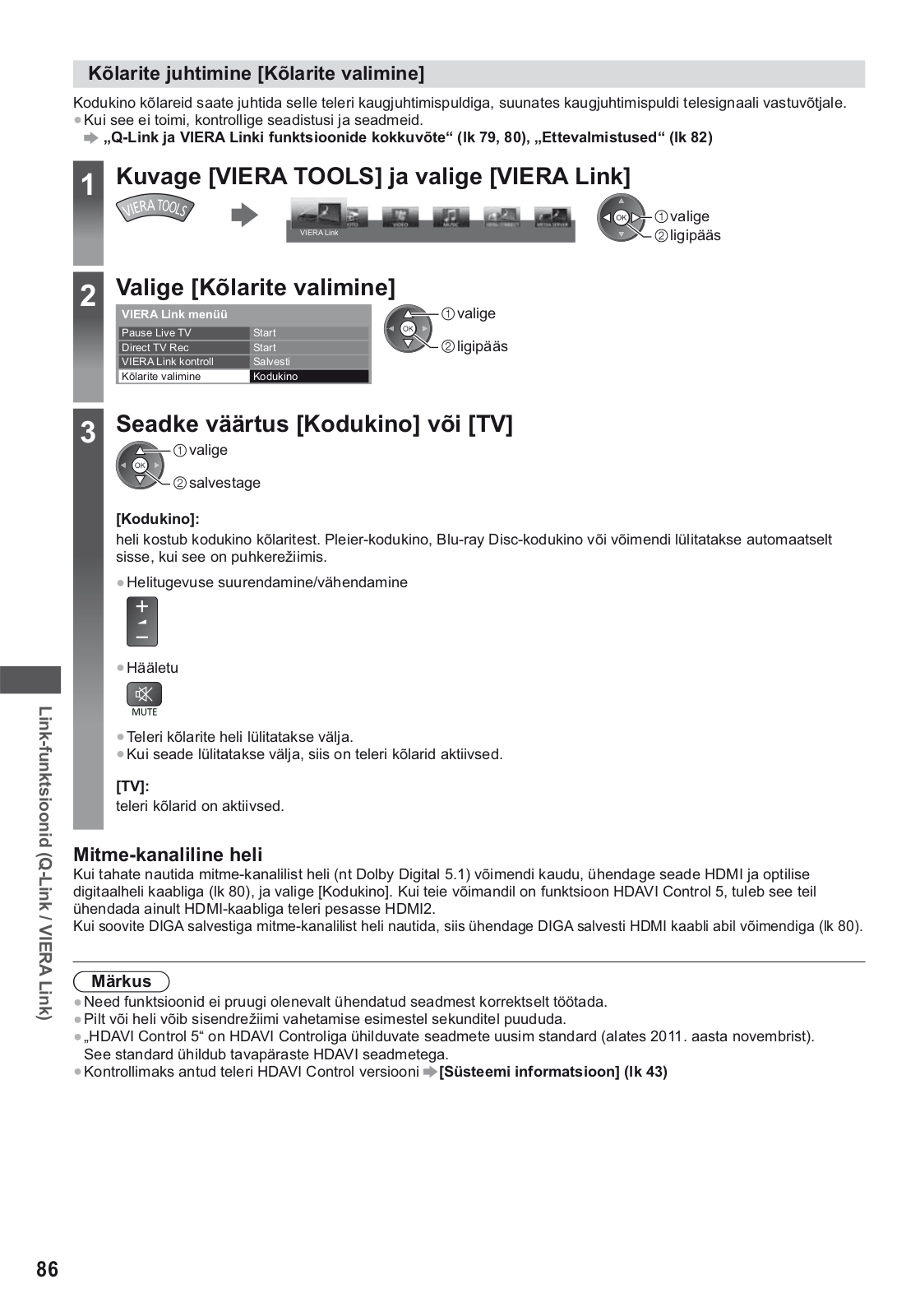

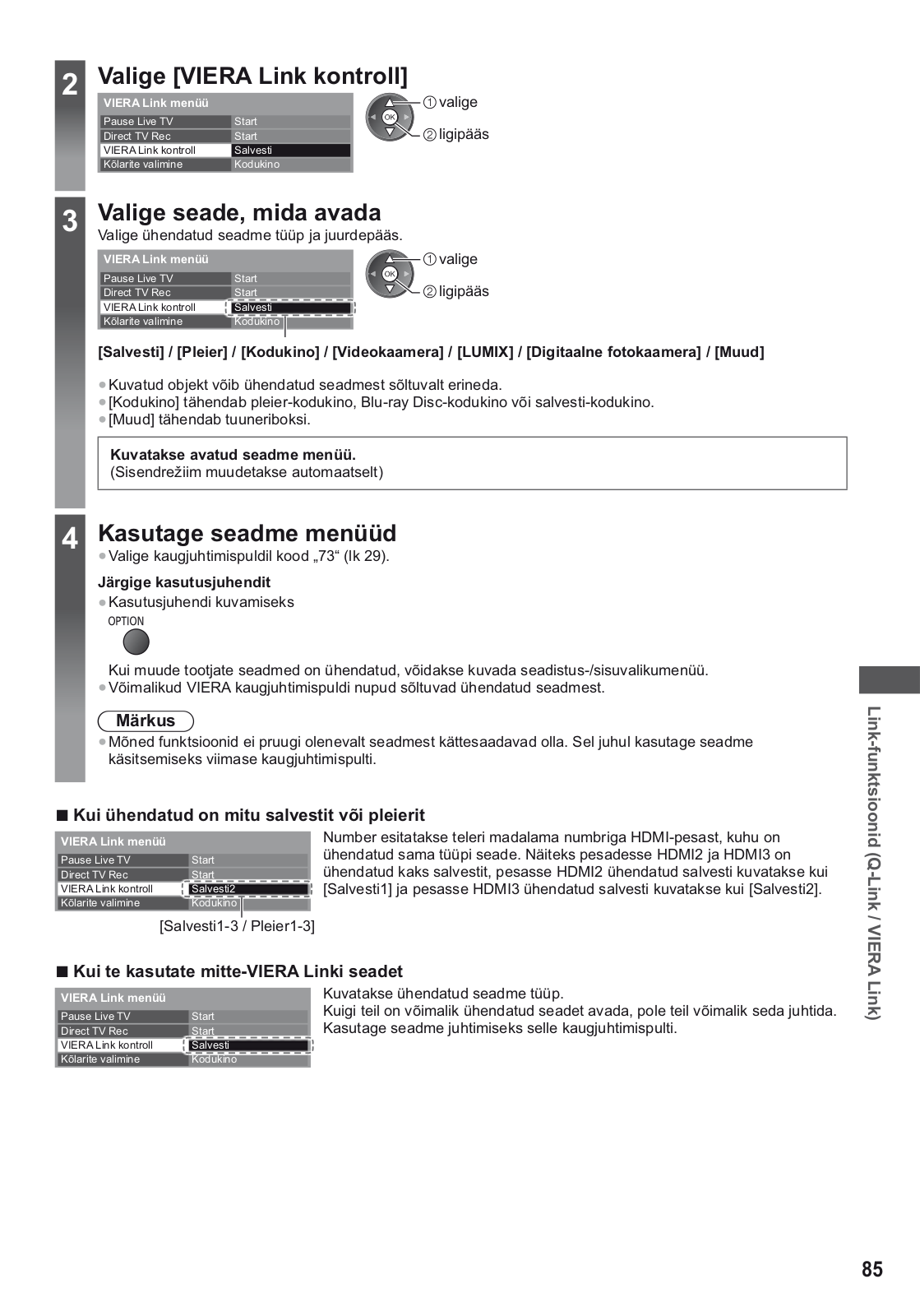

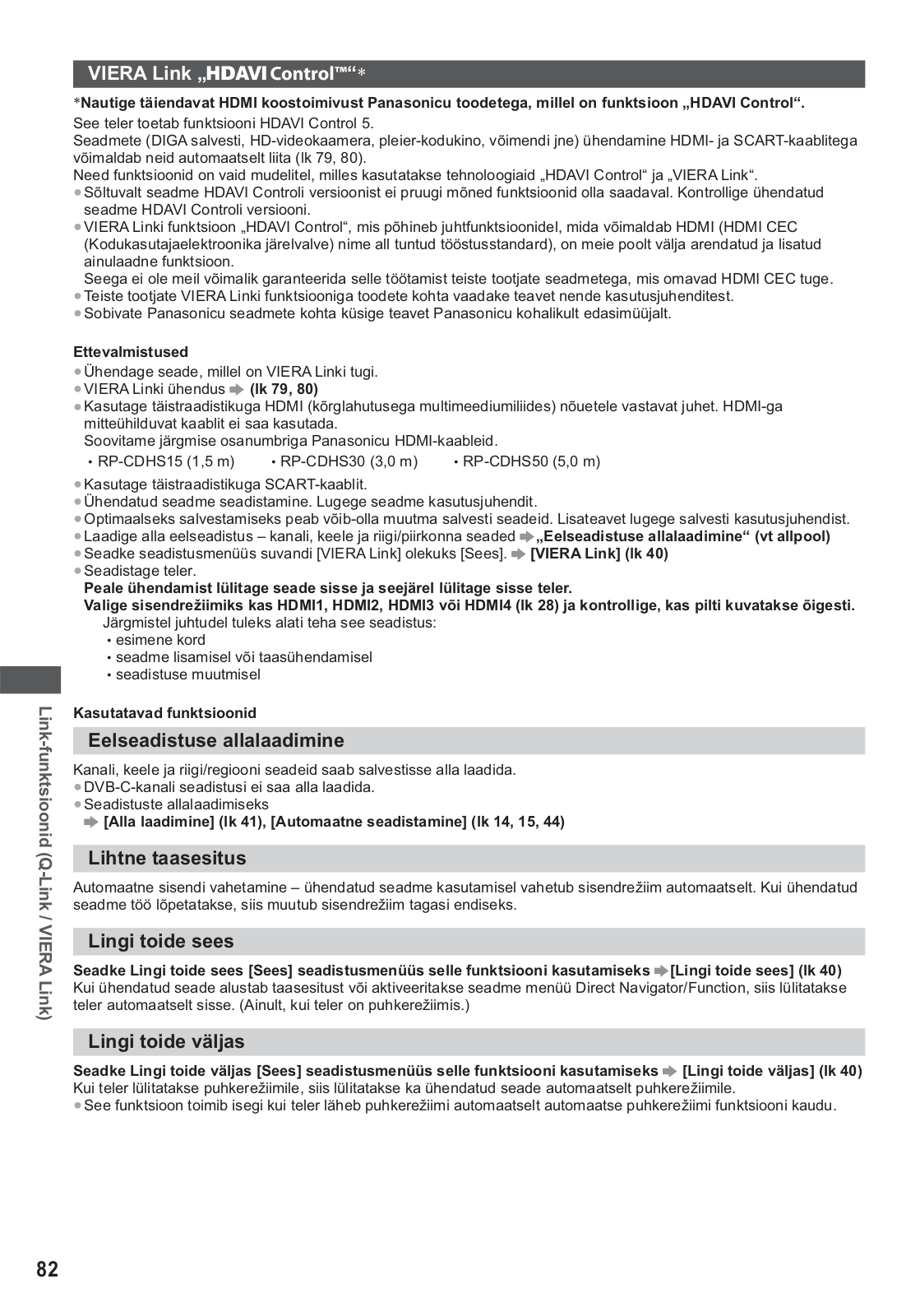

Link-funktsioonid (Q-Link / VIERA Link) ·············79

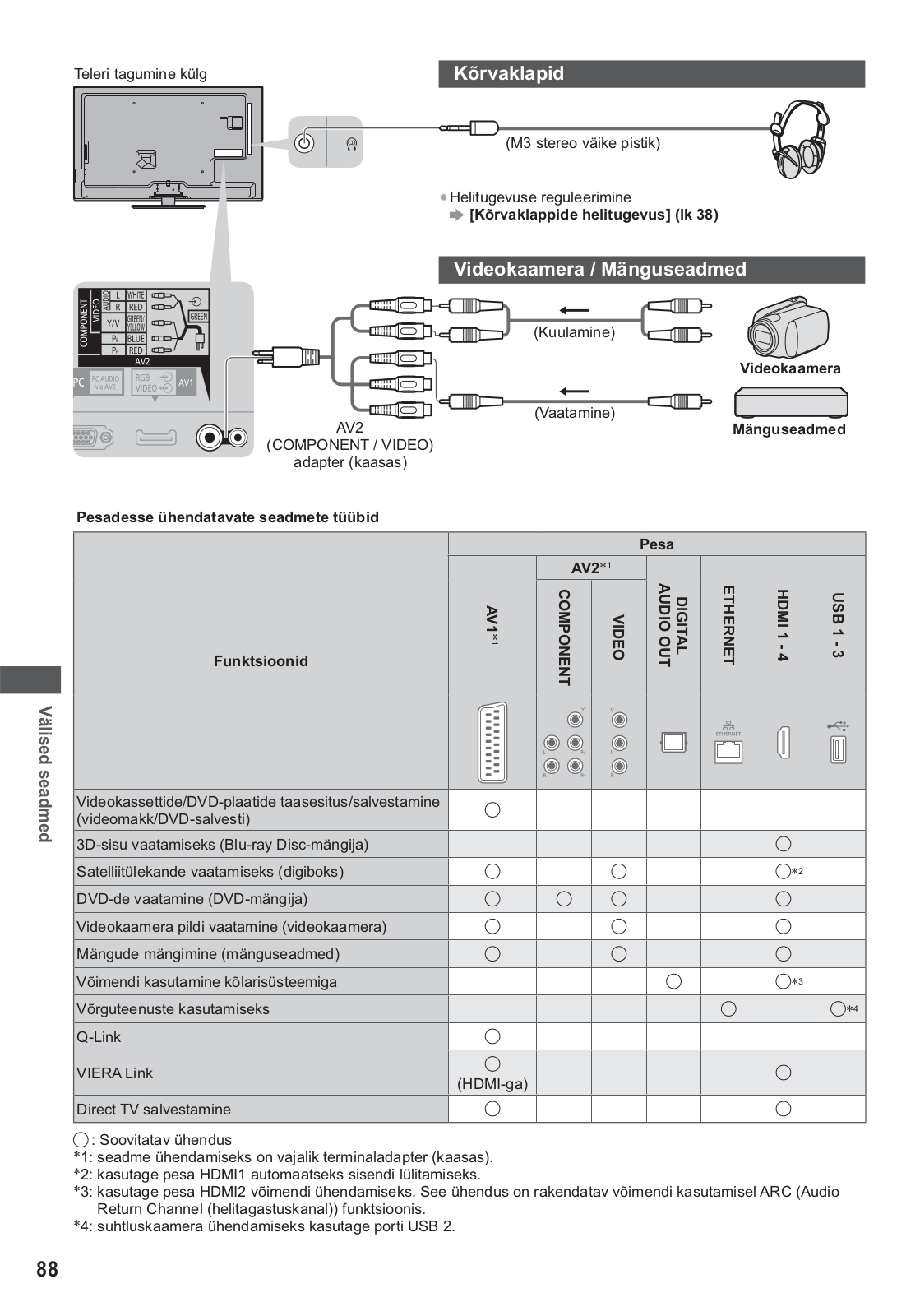

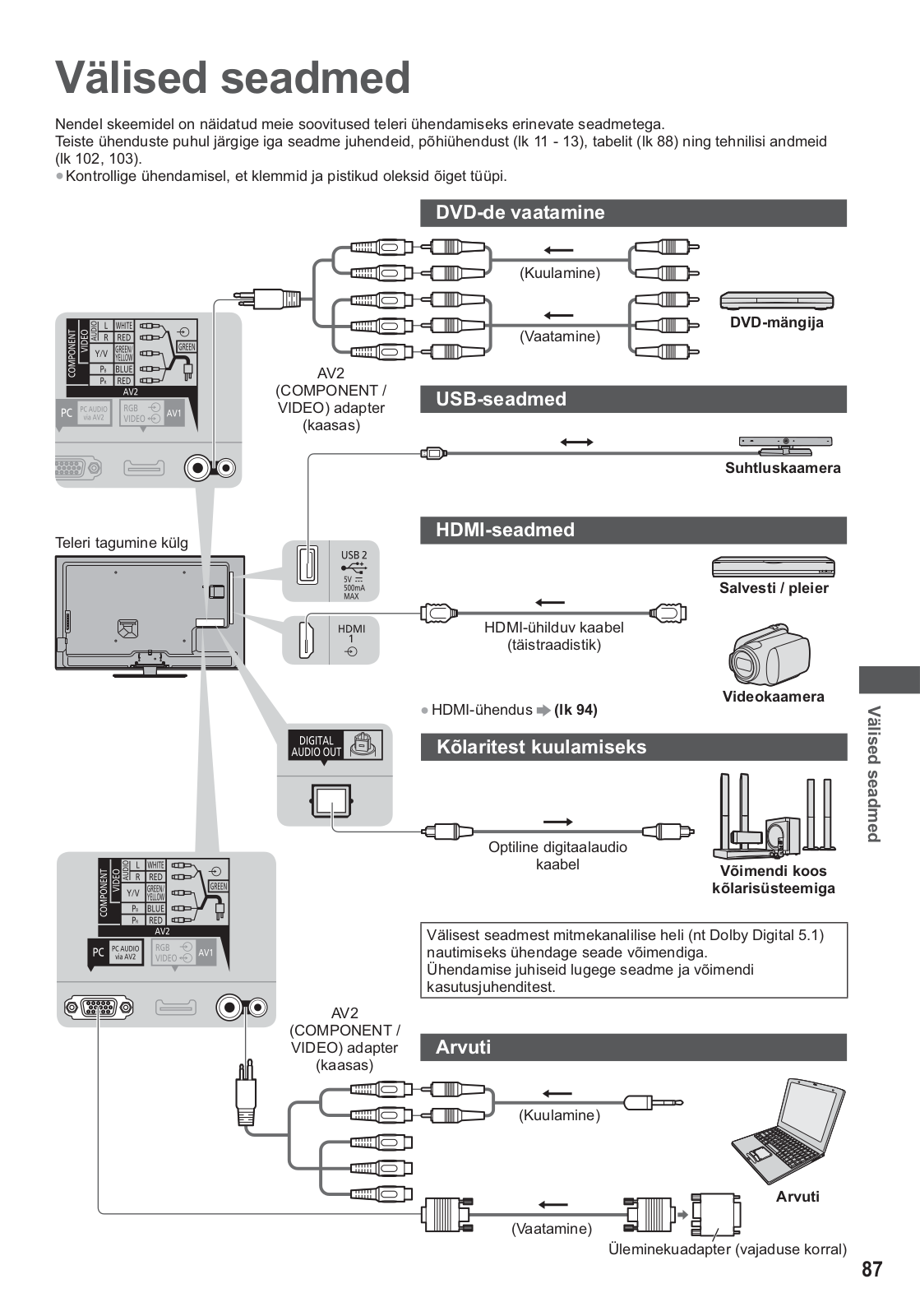

Välised seadmed················································87
Muud

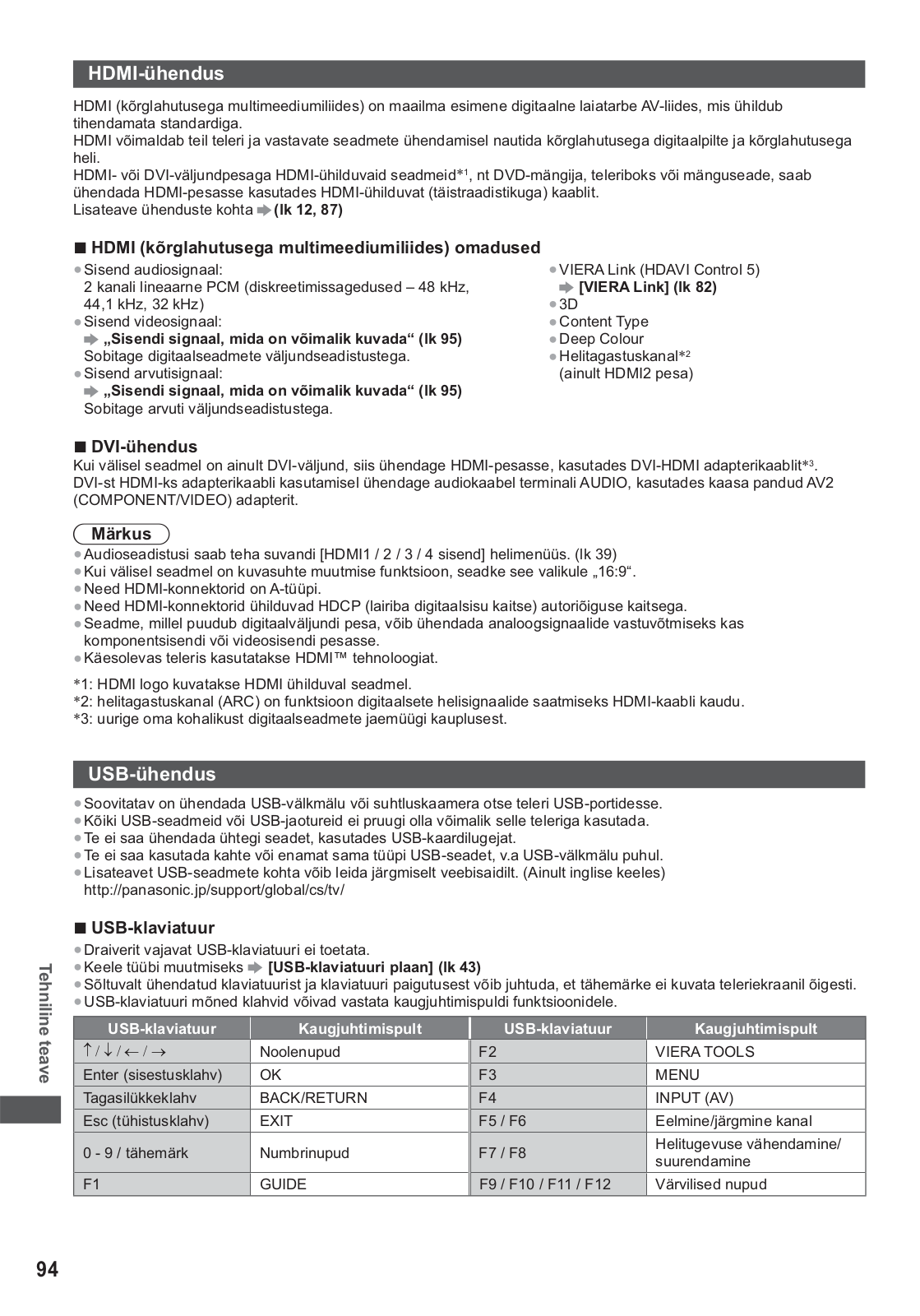

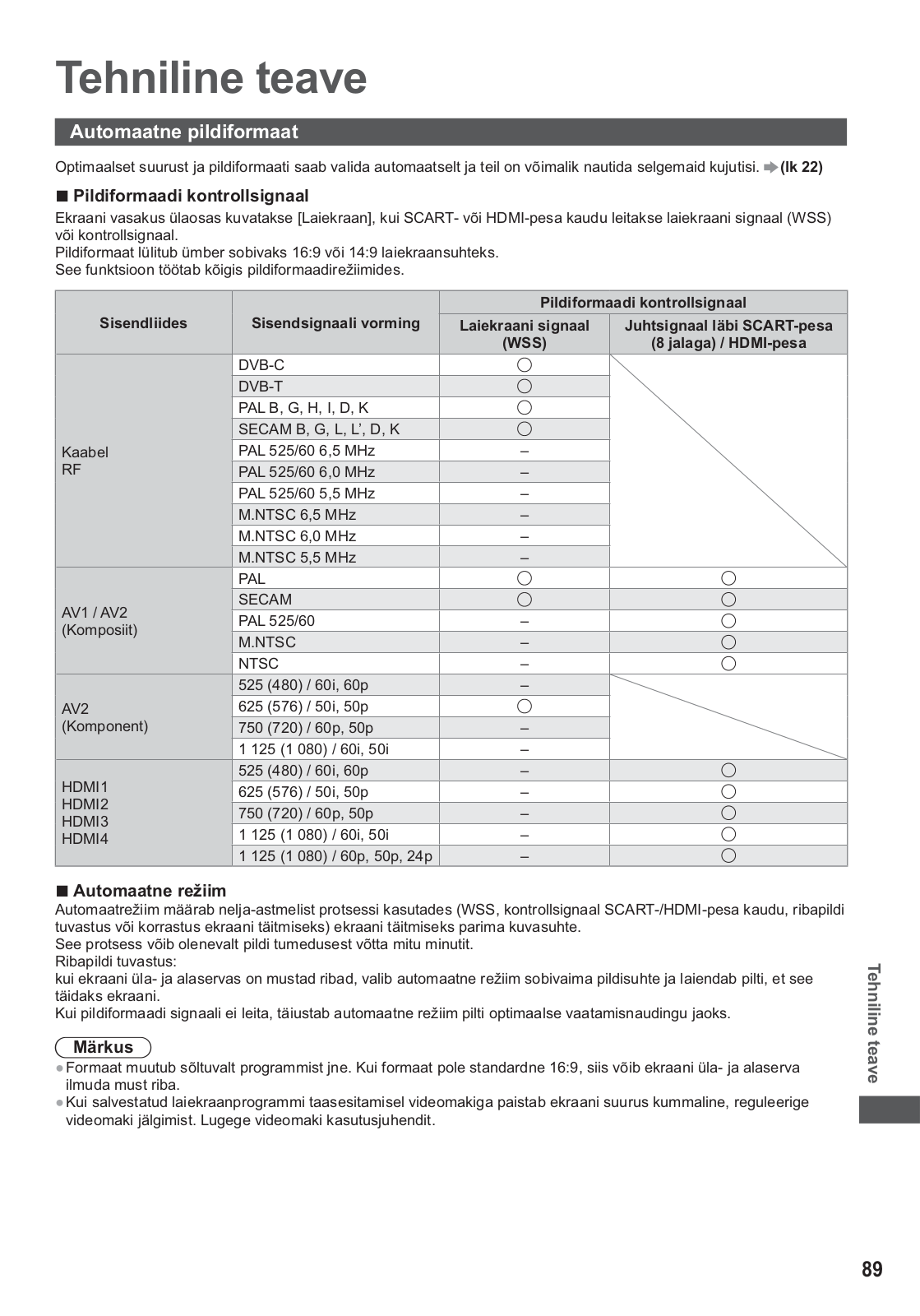

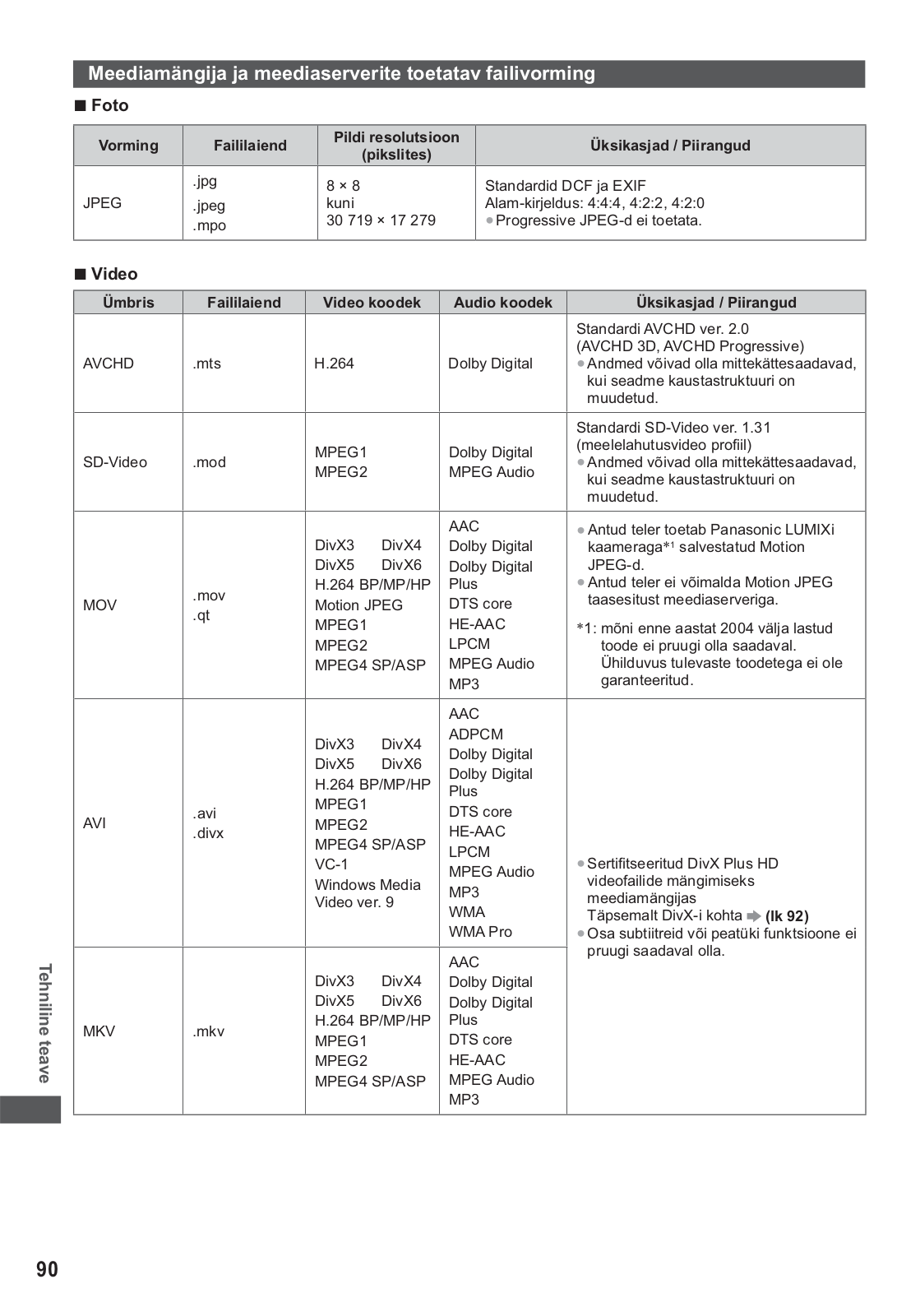

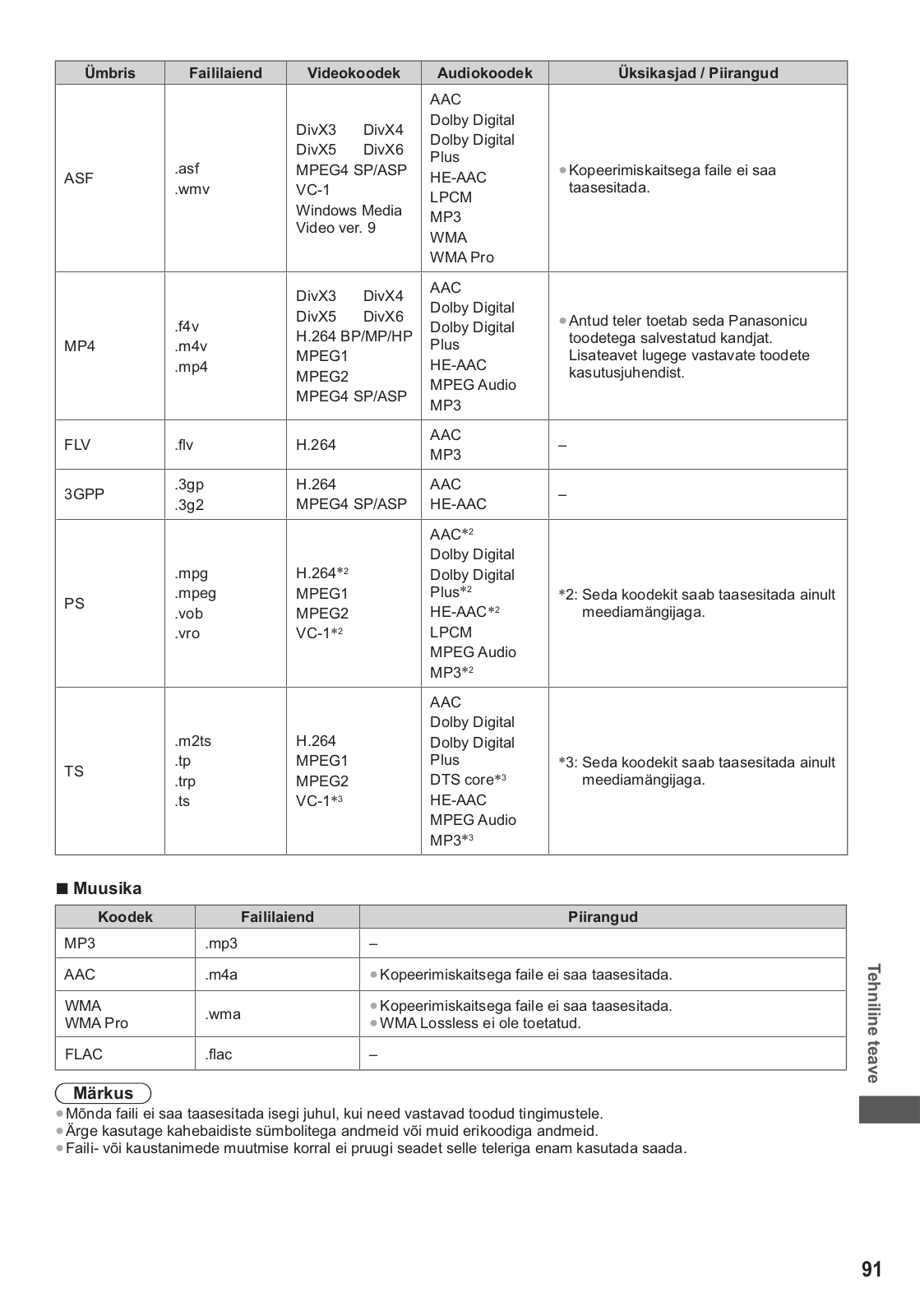

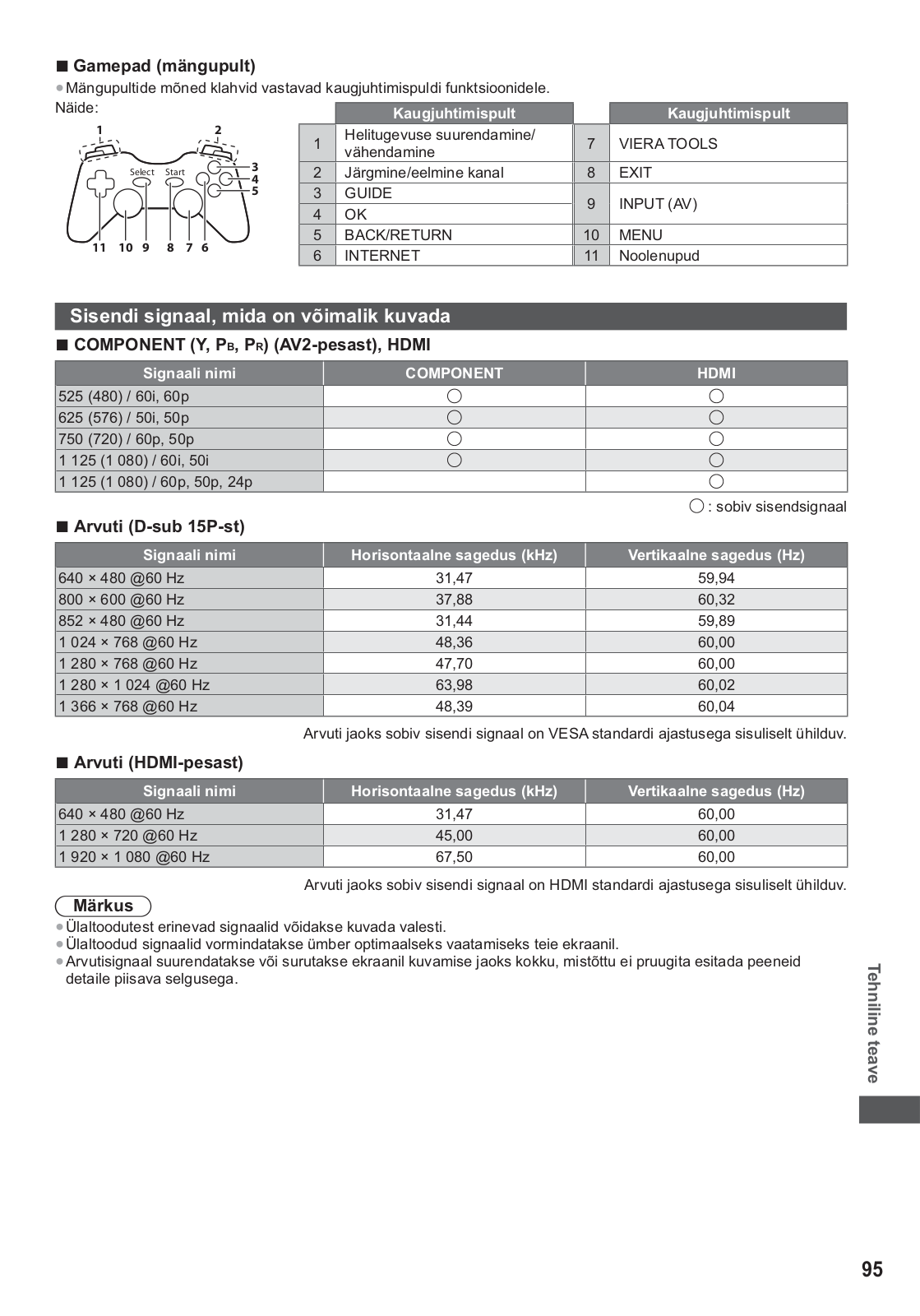

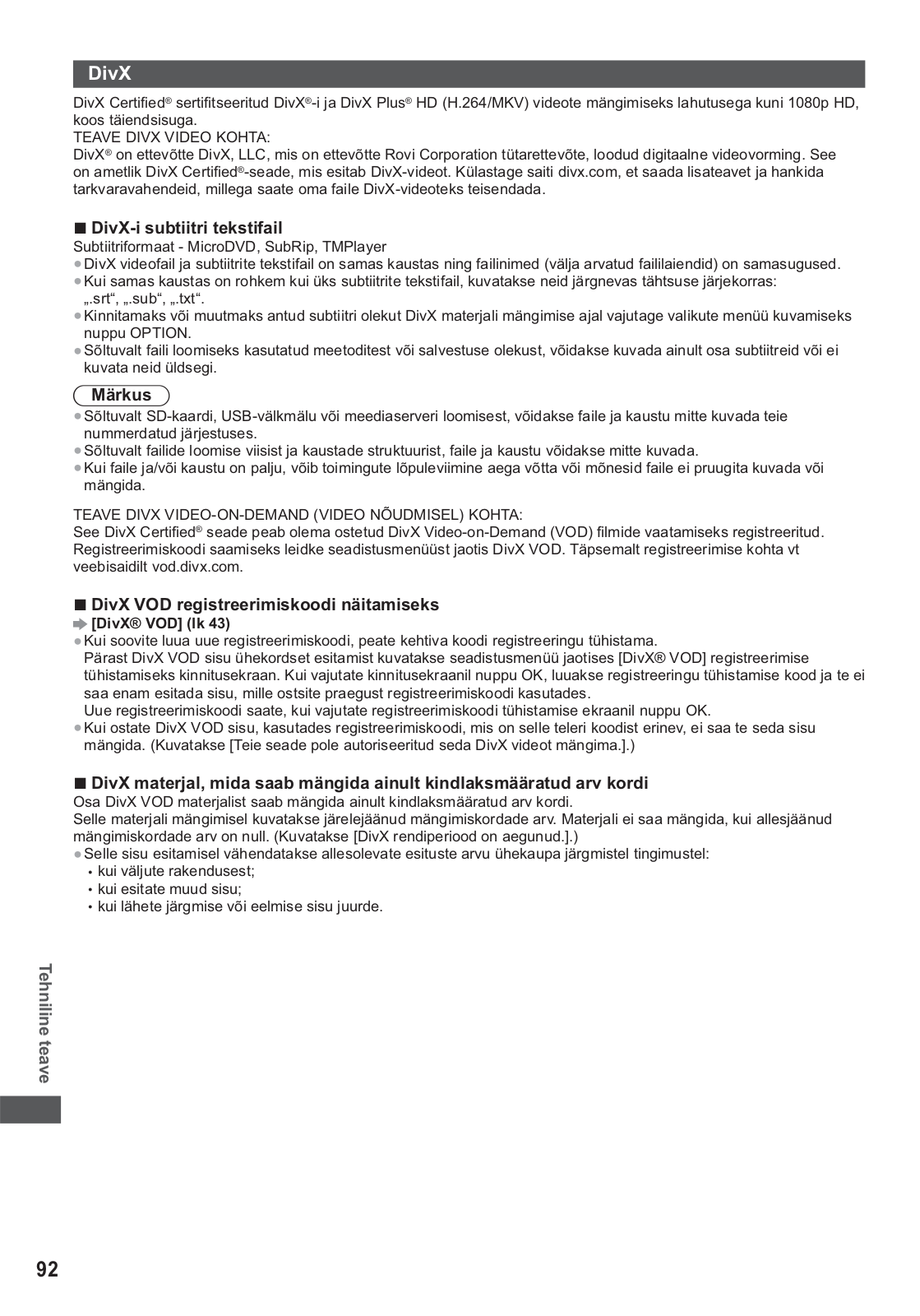

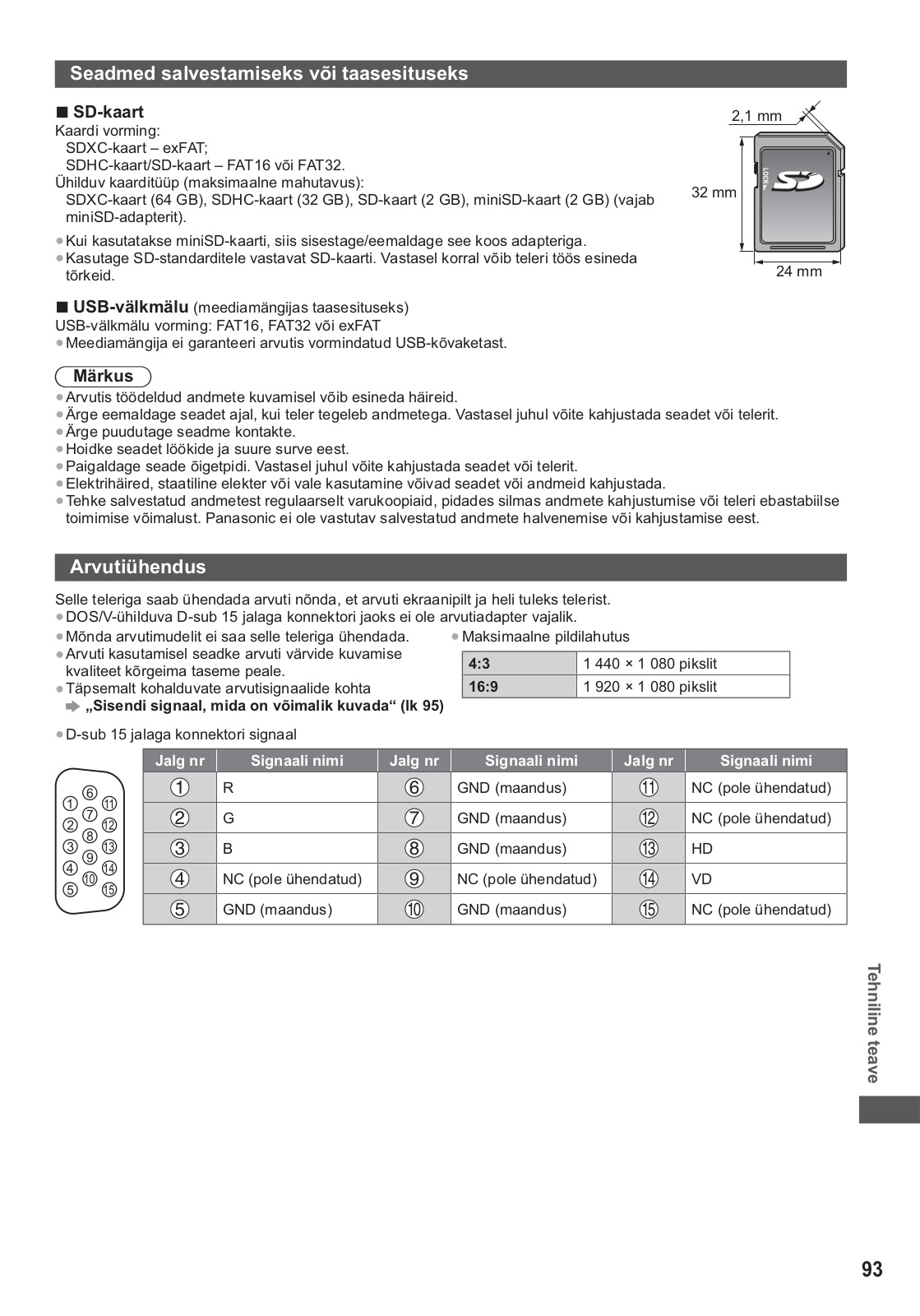

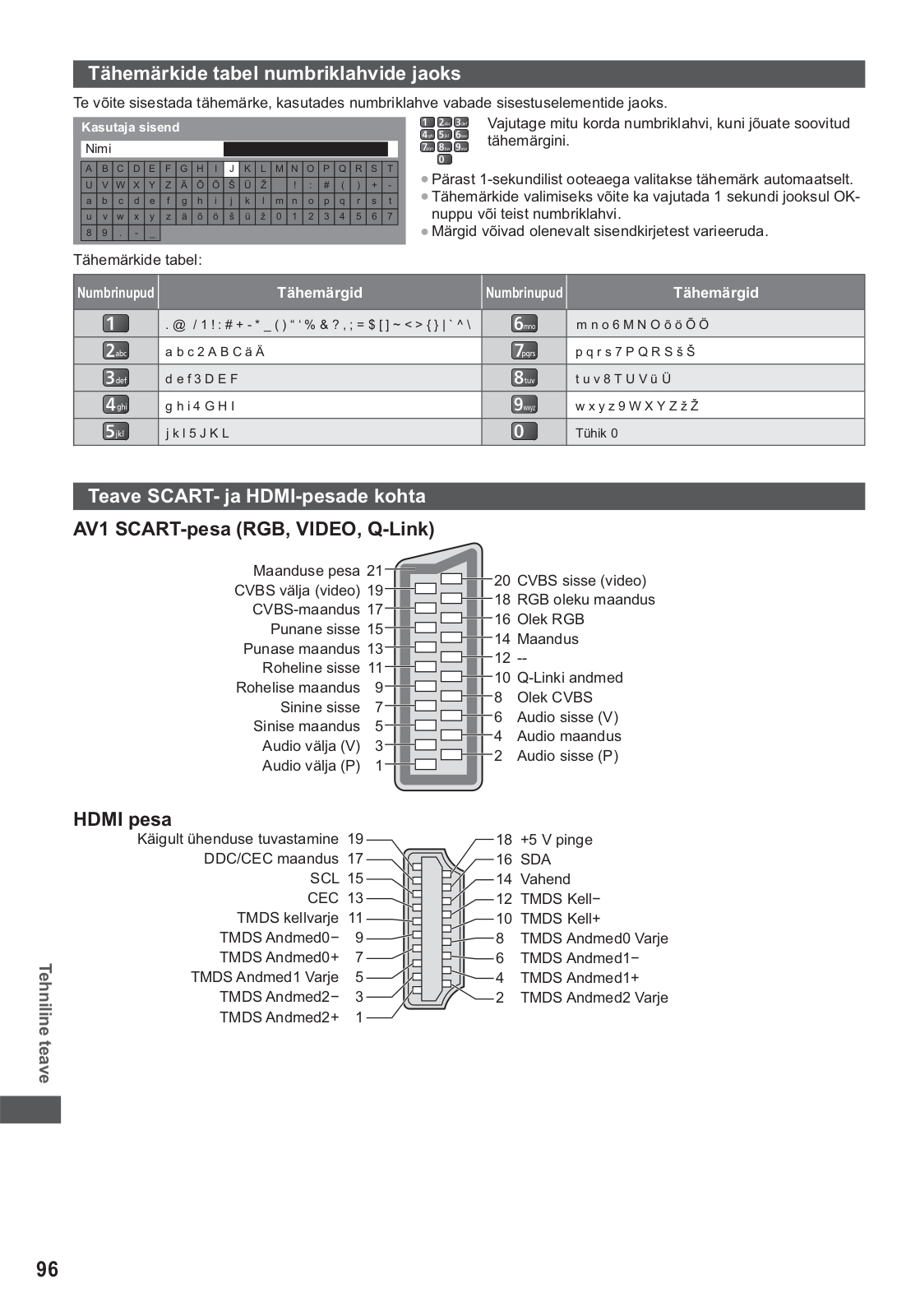

Tehniline teave····················································89 KKK ····································································97

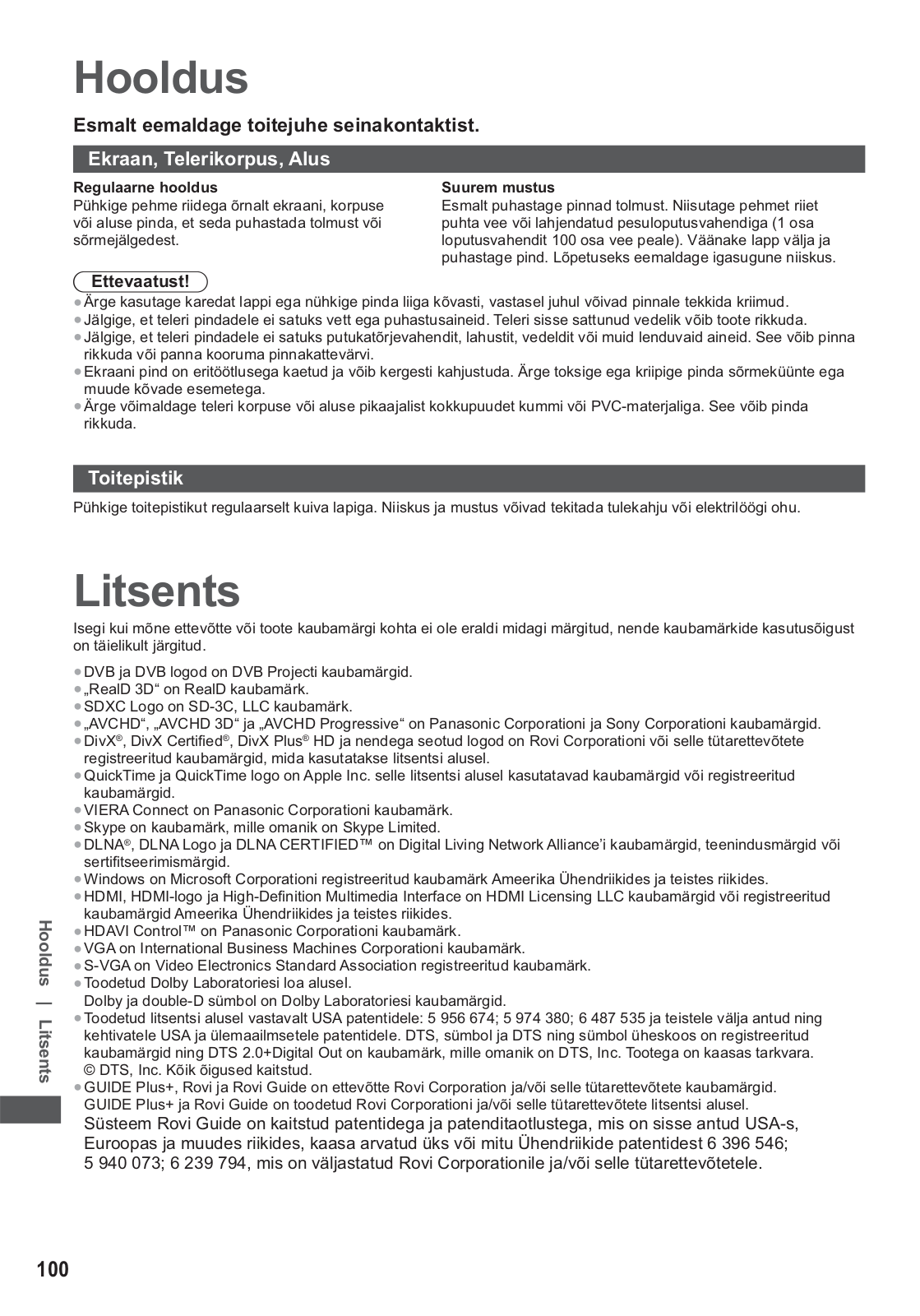

Hooldus ····························································100
Litsents ·····························································100
Tehnilised andmed············································102
3
Ettevaatusabinõud
Ettevaatusabinõud
Hoiatus
Toitepistiku ja juhtme käsitsemine
Sisestage toitepistik täielikult pistikupesasse. (Kui toitepistik ei ole korralikult sisestatud, siis võib see kuumeneda ja põhjustada tulekahju.)
Veenduge, et toitepistik on hõlpsasti ligipääsetav.
Ärge puudutage toitepistikut, kui käed on märjad. Te võite saada elektrilöögi.
Kasutage ainult käesoleva teleriga kaasas olevat toitejuhet. (Vastasel korral võite saada elektrilöögi.)Ärge vigastage toitejuhet, vigastatud toitejuhe võib põhjustada tulekahju või elektrilöögi.
Ärge liigutage telerit, kui selle juhe on pistikupesasse ühendatud.
Ärge asetage juhtme peale raskeid esemeid ega paigutage juhet kuumade esemete lähedale.
Ärge väänake ega venitage juhet, samuti ärge painutage seda liigselt.
Ärge juhtmest tõmmake. Juhtme lahtiühendamisel tuleb seda hoida pistikust.
Ärge kasutage kahjustatud pistikut ega pistikupesa.
Jälgige, et teler toitejuhet ei muljuks.
Kui leiate mingeid hälbeid, |
Vahelduvvool |
siis eemaldage toitepistik |
220–240 V |
viivitamata! |
50 / 60 Hz |
Toiteallikas / paigaldus
Teler on ette nähtud voolule:
Vahelduvvool 220–240 V, 50 / 60 Hz
Lauapealne kasutamine
Ärge eemaldage katteid ja ärge MITTE KUNAGI telerit ise parandage/ modifitseerige
Kõrgepingekomponendid võivad põhjustada tõsiseid elektrilööke, ärge eemaldage tagapaneeli, kuna vastasel korral tekib oht puutuda vastu pingestatud osi.
Seadme sees ei ole osi, mida kasutaja saaks hooldada.
Laske oma teler üle kontrollida, reguleerida või parandada Panasonicu kohaliku edasimüüja juures.
Hoidke otsese päikesevalguse ja teiste kuumaallikate eest
Hoidke telerit otsese päikesevalguse ja teiste kuumaallikate eest.
Tulekahju vältimiseks ärge kunagi asetage toote lähedusse küünlaid ega muid lahtise leegiga esemeid
Ärge jätke vihma ega liigse niiskuse kätte
Elektrilööki või tulekahju põhjustada võivate kahjustuste vältimiseks ärge jätke telerit vihma ega liigse niiskuse kätte.
Telerit ei tohi jätta tilkuva ega pritsiva vee kätte, samuti ei tohi telerile ega selle kohale asetada vedelikega täidetud anumaid, nt vaasi.
Ärge paigutage teleri sisse võõrkehasid
Ärge laske mis tahes esemetel läbi ventilatsiooniavade telerisse kukkuda, kuna see võib põhjustada tulekahju või elektrilöögi.
Ärge asetage telerit kaldus või ebastabiilsetele pindadele ning veenduge, et teler ei ripuks üle aluse ääre
Teler võib kukkuda või ümber minna.
Kasutage ainult selleks ette nähtud originaalaluseid/kinnitusvahendeid
Heakskiitmata aluste või muude fikseerimisvahendite kasutamine võib põhjustada seadme ebastabiilsust ja vigastuse tekkimise ohtu. Laske teler seadistada või paigaldada oma Panasonicu kohalikul esindajal.
Kasutage heakskiidu saanud aluseid (lk 7) / seinakinnitusi (lk 6).
Ärge jätke SD-kaarti või ohtlikke detaile laste käeulatusse
Nii nagu mis tahes muude pisidetailidega, kaasneb ka SD-kaartidega oht, et väikelapsed võivad need alla neelata. Eemaldage SD-kaart kohe pärast kasutamist ja pange laste käeulatusest ära.
Toode sisaldab potentsiaalselt ohtlikke osi, mida väikelapsed võivad kogemata sisse hingata või alla neelata. Hoidke neid osi väikestele lastele kättesaamatus kohas.
4
Raadiolained
Ärge kasutage telerit meditsiiniasutustes ega meditsiiniseadmetega samas asukohas. Telerist lähtuvad raadiolained võivad segada meditsiiniseadmete tööd ning tõrked võivad põhjustada õnnetusi.
Ärge kasutage telerit automaatkontrollseadmete, näiteks automaatuste või tuletõrjealarmide läheduses. Telerist lähtuvad raadiolained võivad segada automaatkontrolliseadmete tööd ning tõrked võivad põhjustada õnnetusi.
Kui teile on paigaldatud südamestimulaator, hoidke sisseehitatud juhtmevabast LANist vähemalt 22 cm kaugusel. Sellest seadmest lähtuvad raadiolained võivad segada südamestimulaatori tööd.
Ärge püüdke sisseehitatud juhtmevaba LAN-i lahti võtta ega muuta.
Ettevaatust!
Ühendage teleri puhastamise ajaks toitejuhe lahti
Voolu all oleva teleri puhastamine võib põhjustada elektrilöögi.
Kui te ei kasuta televiisorit pikemat aega, siis tõmmake pistik seinakontaktist välja
Kui toitejuhe on seinakontakti ühendatud, tarbib teler
Ärge laske oma kõrvadesse kõrvaklappidest liiga tugevat heli
See võib põhjustada pöördumatuid kuulmiskahjustusi.
Vältige surve avaldamist ja lööke ekraanile
See võib tekitada kahju, mis lõpeb vigastusega.
Ärge katke tagumisi õhuavasid
Elektroonikakomponentide tööhäirete vältimiseks on oluline tagada piisav ventilatsioon.
Ventilatsiooni ei tohi takistada, kattes ventilatsiooniavasid näiteks ajalehe, laudlina või kardinaga.
Kui paigaldate teleri kappi või riiulite vahele, on soovitatav on jätta teleri ümber vähemalt 10 cm vaba ruumi.
Aluse kasutamisel jätke ruumi ka teleri põhja ja põranda vahele.
Kui alust ei kasutata, jälgige, et ventilatsiooniavad ei oleks teleri põhjas blokeeritud.
Minimaalne kaugus
10
10 |
10 |
10 |
(cm)
Ettevaatusabinõud
Sisseehitatud juhtmevaba LAN
Sisseehitatud juhtmevaba LAN-adapteri kasutamiseks on vaja hankida pääsupunkt.
Ärge kasutage sisseehitatud juhtmevaba LAN-i, et ühendada juhtmeta võrkudesse (SSID ), mille puhul teil puudub kasutusõigus. Sellised võrgud võivad olla otsingutulemuste seas. Nende kasutamist võib pidada illegaalseks juurdepääsuks.
SSID on nimi, millega tuvastatakse ülekande ajal kindlat juhtmeta võrku.
Ärge jätke sisseehitatud juhtmevaba LAN-i kõrgete temperatuuride, otsese päiksevalguse või niiskuse kätte.Raadiolainete teel üle kantud andmeid on võimalik segada ja pealt kuulata.
Sisseehitatud juhtmevaba LAN kasutab sagedusribasid 2,4 GHz ja 5 GHz. Raadiolaine häirituste põhjustatud talitlushäirete ja aeglase reageerimise vältimiseks hoidke teler sisseehitatud juhtmevaba LAN-i kasutamisel eemal näiteks teistest juhtmevabadest LAN-seadmetest, mikrolaineahjudest, mobiiltelefonidest ja seadmetest, mis kasutavad 2,4 GHz ja 5 GHz signaale.
Kui staatilise elektri tõttu tekib müra, võib teler lõpetada osade kaitsmise eesmärgil töötamise. Sellisel juhul lülitage teler toitelülitist välja ja uuesti sisse.
Sisseehitatud juhtmevaba LAN-i ja pääsupunkti kohta leiate lisateavet järgmiselt veebisaidilt. (Ainult inglise keeles) http://panasonic.jp/support/global/cs/tv/
5
Tarvikud/valikud
Standardsed tarvikud
|
Kaugjuhtimispult |
Kaugjuhtimispuldi |
|
N2QAYB000752 |
patareid (2) |
|
TX-L32ET5E |
R6 |
|
TX-L37ET5E |
(Ik. 7) |
|
TX-L42ET5E |
|
|
TX-L47ET5E |
|
|
TX-L55ET5E |
|
Kiirjuhend |
(TX-L60ET5E) |
|
N2QAYB000785 |
Kaablikinniti |
|
TX-L32ET5EW |
|
|
(TXTX--L42ET5EWL37ET5EW) |
(lk 13) |
Alus (lk 7)
(32 / 37 / 42 / 47 /
55-tolline mudel)
Toitejuhe
(lk 11)
Tarvikud/valikud |
Terminaladapterid |
AV2 (COMPONENT / VIDEO) adapter |
|
||
|
AV1 (SCART) adapter |
|
|
(lk. 12) |
(lk. 87, 88) |
(60-tolline mudel)
3D-prillid (4) (lk 30)
Kasutusjuhend
Üleeuroopaline garantiikaart
Tarvikud ei pruugi asetseda ühes kohas. Vaadake hoolikalt, et te ei viskaks neid kogemata minema.
Toode sisaldab potentsiaalselt ohtlikke osi (nt kilekotte), mida väikelapsed võivad kogemata sisse hingata või alla neelata. Hoidke neid osi väikestele lastele kättesaamatus kohas.
Valikulised tarvikud
Soovitatud valikuliste lisaseadmete ostmiseks võtke ühendust kohaliku Panasonicu edasimüüjaga. Täiendavate üksikasjade kohta lugege palun valikuliste lisaseadmete kasutusjuhendist.
Seinakinnitusega kronstein
Soovitatud seinakinnituse ostmiseks võtke ühendust kohaliku Panasonicu edasimüüjaga.
Avad seinakinnitusega kronsteini paigaldamiseks |
|
|
||
(32 / 37-tolline mudel) |
|
Kruvi sügavus: |
|
|
a: 200 mm |
|
|
||
|
(32 / 37 / 42 / 47 / |
(60-tolline mudel) |
||
b: 200 mm |
a |
|||
(42 / 47 / 55 / |
b |
55 -tolline mudel ) |
minimaalselt 8 mm |
|
60-tolline mudel) |
minimaalselt 10 mm |
maksimaalselt 10 mm |
||
|
||||
a: 400 mm |
|
maksimaalselt 14 mm |
|
|
b: 400 mm |
|
Diameeter: M6 |
|
|
|
Teleri tagumine külg |
Kruvi teleri seinakinnitusele (pole teleriga kaasas) |
||
|
|
|
||
|
|
(Külgvaade) |
|
Hoiatus
Panasonicu kronsteini kasutamisest loobumine või seadme iseseisev kinnitamine jääb kliendi vastutusele. Laske paigaldada alati kvalifitseeritud tehnikul. Vale paigaldus võib põhjustada seadmestiku alla kukkumist ning kehalisi vigastusi või toote kahjustusi. Mis tahes mittekutselise paigaldaja seadme kinnitamisest põhjustatud kahju ei kuulu garantiiga katmisele.
Valikuliste lisatarvikute või seinakronsteinide kasutamisel järgige alati täielikult vastavaid kaasasolevaid juhiseid.Ärge kinnitage seadet vahetult laevalgustuse (nt kohtvõi halogeenlambid) alla, mis tavaliselt eraldavad palju soojust.
See võib deformeerida või kahjustada korpuse plastosi.
Seinakronsteine seinale kinnitades olge ettevaatlik. Seinakinnitusega seadmestiku maanduseks ei tohi kasutada seinas paiknevat metalli. Veenduge enne kronsteini paigaldamist, et seinas ei ole elektrikaableid või torusid.
Allakukkumise ja vigastuste vältimiseks võtke teler seinalt ära, kui seda enam ei kasutata.
Suhtluskaamera |
|
TY-CC20W |
Seda kaamerat saab kasutada teleriga VIERA Connect (lk 18, 78). |
|
Piirkonnast olenevalt ei pruugi see valikuline tarvik kättesaadav olla. |
|
Üksikasju konsulteerige Panasonicu edasimüüjaga. |
6
3D-prillid
TY-EP3D10EB
(1 pakk sisaldab 2 paari prille)
Kui vajate lisaks 3D-prille, siis palun ostke see lisaseade.Kasutage passiivse 3D nautimiseks Panasonicu 3D-prille.Lisateavet (ainult inglise keeles):
http://panasonic.net/avc/viera/3d/eu.html
Kaugjuhtimispuldi patareide paigaldamine/eemaldamine
1 |
Ettevaatust! |
Tõmmake lahti
Konks
2
Sulgege
Järgige õiget polaarsust (+ või –)
Vale paigaldamine võib põhjustada patareide lekkimist ja korrosiooni, mis kahjustab kaugjuhtimispulti.
Ärge kasutage korraga vanu ja uusi patareisid.
Asendada ainult sama või samaväärse tüübiga. Ärge kasutage korraga erinevat tüüpi patareisid (nt leelisja mangaanakusid).
Ärge kasutage laetavaid (Ni-Cd) patareisid.Ärge põletage patareisid ega võtke neid lahti.
Patareid ei tohi puutuda kokku liigse kuumusega nagu päikesepaiste, tuli jms.
Patareid tuleb nõuetekohaselt jäätmekäitlusse anda.
Jälgige patareide õiget vahetamist, ümberpööratud patarei põhjustab plahvatusja tulekahjuohtu.
Ärge monteerige lahti ega muutke kaugjuhtimispulti.
Tarvikud/valikud Kiirjuhend
Aluse kinnitamine/eemaldamine
Hoiatus
Ärge monteerige lahti ega muutke alust.
Vastasel korral võib teler ümber kukkuda ja viga saada, samuti ka inimesi vigastada.
Ettevaatust!
Ärge kasutage mis tahes teist alust kui selle teleriga kaasas olevat.
Vastasel korral võib teler ümber kukkuda ja viga saada, samuti ka inimesi vigastada.
Ärge kasutage alust, kui see on paindes või füüsiliselt kahjustada saanud.
Kahjustatud aluse kasutamine võib kaasa tuua kehavigastusi. Võtke viivitamata ühendust oma lähima Panasonicu edasimüüjaga.
Paigaldamise ajal veenduge, et kõik kruvid on korralikult kinni keeratud.
Kui kruvisid paigaldamise ajal korralikult ei kinnitata, siis ei ole alus teleri toetamiseks piisavalt tugev ning teler võib ümber kukkuda ja saada kahjustatud, samuti võib see põhjustada kehavigastusi.
Kontrollige, et teler ei kukuks ümber.
Kui telerit müksatakse või ronivad lapsed selle aluse peale, siis võib teler ümber kukkuda ja põhjustada kehavigastusi.
Teleri paigaldamiseks ja eemaldamiseks on tarvis kahte või enamat inimest.
Kui nende toimingute tegemiseks ei ole kahte või enamat inimest, siis võib teler maha kukkuda ja see võib kehavigastusi tekitada.
Kui eemaldate alust teleri küljest, tehke seda ettenähtud juhtnööride järgi. (lk 8)
Muidu võib teler ja/või alus ümber kukkuda ja puruneda ning põhjustada ka inimvigastusi.
(32 / 37 / 42 / 47 / 55-tolline mudel) Koostekruvi(4)
M5 × 15
Koostekruvi (4)
M4 × 25
Kronstein
TBL5ZA32911 (TX-L32ET5E)TBL5ZA32912 (TX-L32ET5EW)TBL5ZA32831 (TX-L37ET5E)TBL5ZA32832 (TX-L37ET5EW)TBL5ZA32922 (TX-L42ET5EW)TBL5ZA32921 (TX-L42ET5E)
TX-L47ET5E
TX-L55ET5E
Alusplaat
TBL5ZX03551 (TX-L32ET5E)TBL5ZX03553 (TX-L32ET5EW)TBL5ZX03541 (TX-L37ET5E)TBL5ZX03543 (TX-L37ET5EW)TBL5ZX03531 (TX-L42ET5E)TBL5ZX03535 (TX-L42ET5EW)TBL5ZX03511 (TX-L47ET5E)TBL5ZX03851 (TX-L55ET5E)
7
Tarvikud/valikud Kiirjuhend
(60-tolline mudel) |
|
|
Koostekruvi (4) |
Kronstein |
Kaas |
(hõbedane) |
TBL5ZA3238 |
TXFBL5Z0073 |
M5 × 16 |
|
|
Koostekruvi (5) |
Alusplaat |
|
(must) |
TBL5ZX04921 |
|
M4 × 10
1 Aluse kokkupanek |
2 Pange kaas |
külge ja kinnitage kindlalt |
Kasutage koostekruvisid kronsteini kindlalt |
koostekruviga |
(ainult 60-tolline mudel) |
alusele kinnitamiseks. |
|
B |
Veenduge, et kruvid on kindlalt kinni keeratud. |
|
|
|
|
|
Koostekruvide väär surumine kulutab keermed ära. |
E |
|
A |
|
|
C
Esikülg
Sakk
D(üleval)
3Teleri kinnitamine
Kindlaks kinnitamiseks kasutage koostekruvisid Keerake koostu neli kruvi kinni esmalt kergelt ja siis
tugevalt, püsiva kinnituse saamiseks.
Tehke antud töö horisontaalsel ja tasasel pinnal.
Noolemärk
B
Auk aluse paigaldamiseks
Aluse eemaldamine teleri küljest
Kui kasutate seinakinnitust või pakite telerit ümber, eemaldage alus kindlasti järgmisel moel.
1 Eemaldage koostekruvid teleri küljest.
2 Tõmmake alus teleri küljest ära.
3 Eemaldage koostekruvi kaane küljest. (ainult 60-tolline mudel)
4 Eemaldage koostekruvid kronsteini küljest.
Paneeli reguleerimine sobivasse asendisse
(32 / 37 / 42 / 47 / 55-tolline mudel)
Ärge pange pöörlemisulatusse esemeid ega käsi.
15°
15°
(Ülavaade)
Et teler ümber ei läheks (32 / 37 / 42 / 47 / 55-tolline mudel)
Kinnitage aluse kere kindlalt paigalduspinnale, kasutades selleks kukkumist takistavat kruviauku ja kruvi (saadaval kauplustest).Aluse kinnitamiskoht peab olema piisavalt paks ja tugevast materjalist.
Kruvi (pole komplektis) |
Diameeter |
32 / 37 / 42 / 47-tolline mudel: 3 mm |
55-tolline mudel: 4 mm |
Pikkus: 25–30 mm |
Kruviauk |
8
Funktsioonide tuvastamine
Kaugjuhtimispult
1 |
16 |
2 |
17 |
3 |
|
4 |
18 |
5 |
19 |
6 |
|
7 |
20 |
8 |
21 |
9 |
22 |
8OK
Kinnitab valikud.
Vajutage pärast kanali asendite valimist, et kiirelt kanalit muuta.
Kuvab kanalite loendi.
9[Valikute menüü](lk 21)
Lihtne valikuline säte vaatamiseks, heli jaoks jne.
10Värvilised nupud (punane-roheline-kollane-sinine)
Kasutatakse erinevate funktsioonide valimiseks, navigeerimiseks ja rakendamiseks.
11Teletekst(lk 26)
10 |
|
11 |
23 |
12 |
24 |
13 |
|
14 |
25 |
15 |
26 |
|
27 |
! "
23D-nupp (lk 31)
#$% &$% '
3[Peamenüü] (lk 35)
Vajutage pildi-, heli-, võrgu-, taimerija seadistusmenüü avamiseks.
4Kuvasuhe(lk 22)
Muudab kuvasuhet.
5Informatsioon(lk 20)
Kuvab teavet kanali ja programmi kohta.
6VIERA TOOLS(lk 34)
Kuvab erifunktsioonide ikoonid ja pääseb kergesti ligi.
7INTERNET ([VIERA Connect])(lk 18, 78)
Kuvab VIERA Connecti koduekraani.
12Subtiitrid(lk 20)
Kuvab subtiitreid.
13Numbrinupud
Vahetab kanaleid ja teleteksti lehekülgi.Seab tähemärgid.
* ; umbes 1 sekund).
14Heli maha
Lülitab heli summutuse sisse või välja.
15Helitugevuse suurendamine/vähendamine
< % $ =%> ? $ =%< ? @ ;
(lk 19)
AV - lülitab sisendi valimise nimekirjast AV-
@' (lk 28)
17Ruumiline heli(lk 38)
Lülitab sisse ruumilise heli seadistuse.
18Normaliseerimine(lk 35)
Lähtestab pildija heliseadistused nende vaiketasemetele.
19Väljumine
Naaseb tavalise ekraanivaate juurde.
20TV juht(lk 23)
21Noolenupud
Valikute ja reguleerimiste tegemiseks.
22Tagasi
Naaseb eelmise menüü/lehe juurde.
23Hoidmine
Pildi peatamine/vabastamine. (lk 21)Hoiab jooksvat teleteksti lehekülge (teleteksti
(lk 26)
24Indeks(lk 26)
Naaseb teleteksti indeksileheküljele (teleteksti
25Viimane vaade (lk 22)
' ' @ ! @'
26Kanal üles/alla
27Toimingud sisuga, ühendatud seadmetega jne (lk 29, 61, 75)
tuvastamine Funktsioonide Kiirjuhend
9
tuvastamine Funktsioonide Kiirjuhend
Märgutuli/juhtpaneel
1Kaugjuhtimispuldi signaali vastuvõtja
Ärge asetage esemeid teleri kaugjuhtimispuldi signaali vastuvõtja ja puldi vahele.
2Sensor C.A.T.S (Contrast Automatic Tracking System ehk kontrasti automaatse jälgimise süsteem)
Tunnetab heledust pildi kvaliteedi kohandamiseks,
kui [Ökonoomne režiim] pildimenüüs on seatud [Sees] (Ik. 36)
3Toite ja taimeri LED-märgutuli Punane: puhkerežiim
Roheline: sees
Oranž: taimer on programmeeritud
Oranž (vilkuv):
toimub taimeriga programmeeritud salvestamine või Direct TV salvestamine
Punane vilkuva oranžiga:
puhkerežiim programmeeritud taimeriga või Direct TV salvestus
LED vilgub, kui teler võtab vastu käsu kaugjuhtimispuldilt.
(32 / 37 / 42 / 47 / |
|
(60-tolline mudel) |
||||||
55-tolline mudel) |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
|
5 |
||||
|
|
|
||
|
|
|
6 |
|
Teleri tagumine külg |
7 |
7 Toitelüliti
4Funktsiooni valimine
[Helitugevus] / [Kontrastsus] / [Heledus] / [Värvid] / [Teravus] / [Toon] (NTSC signaal) / [Bass] / [Kõrged toonid] / [Tasakaal] /
[Automaatne seadistamine] (lk 44, 45)[Muusika] või [Kõne] režiim heli menüüs
5Kanal üles/alla, väärtuse muutmine (F-nupu kasutamisel), teleri sisselülitamine (vajutage ükskõik kumba nuppu umbes 1 sekundiks puhkerežiimis)
6 Muudab sisendrežiimi
Ekraani kuvade kasutamine – Kasutusjuhend
Kasutage toite lülitamiseks.
Kui lülitasite teleri viimati välja kaugjuhtimispuldilt puhkerežiimis, siis on teler ka nüüd toitelülitist sisselülitamise järel puhkerežiimil.
Kui vajutate juhtpaneeli nupule (4–7), ilmub vajutatud nupu tähistamiseks ekraani paremasse serva kolmeks sekundiks juhtpaneeli juhend.
Paljusid selle teleri funktsioone saab rakendada ekraanil kuvatava menüü abil.
Kasutusjuhend
Kasutusjuhend aitab teid tegutseda kaugjuhtimispulti kasutades.
Näide: [Helimenüü]
Peamenüü |
|
|
|
1/2 |
|
|
|
|
|
|
|
Pilt |
Helirežiim |
Muusika |
|
|
|
Bass |
|
|
|
0 |
|
Heli |
Kõrged toonid |
|
|
|
0 |
Tasakaal |
|
|
|
0 |
|
Võrk |
Kõrvaklappide helitugevus |
|
|
|
11 |
Ruumiline heli |
Väljas |
|
|
||
Taimer |
Auto. Hääletug. kontroll |
Väljas |
|
|
|
Helitugevuse parandus |
|
|
|
0 |
|
Seadistus |
Kõlari kaugus seinast |
Üle 30 cm |
|||
|
|
|
|
|
|
Valige |
|
|
|
|
|
Muutmine Väljumine Valib teie lemmikhelirežiimi |
Lehekülg üles |
Lehekülg alla Tagasi
Kasutusjuhend
Kuidas kasutada kaugjuhtimispulti
Avab peamenüü
Liigutab kursorit / valib võimaluste seast / valib menüüpunkt (ainult üles ja alla), reguleerib tasemeid (ainult vasakule ja paremale)
Avab menüü / taastab seadistused, kui need on tehtud või kui on määratud valikud
Naaseb eelmise menüü juurde
Väljub menüüsüsteemist ja naaseb tavalise ekraanivaate juurde
Automaatne puhkerežiimi funktsioon
Teler läheb automaatselt puhkerežiimile järgmistel tingimustel:
•Analoog-TV-režiimis ei võeta 30 minuti jooksul vastu ühtegi signaali ega tehta ühtegi toimingut.
•[Väljalülitustaimer] on aktiivne taimeri menüüs. (lk 21)
•Ühtegi tegevust ei ole tehtud aja jooksul, mille määrab [Automaatne väljalülitus] (lk 40).
See funktsioon ei mõjuta taimeriga seadistatud salvestamist ega Direct TV salvestamist.
10
Põhilised ühendused
Käesoleva teleri komplekt ei sisalda pildil näidatud väliseid seadmeid ja kaableid.
Kontrollige enne juhtmete kinnivõi lahtiühendamist, et aparaat ei oleks vooluvõrgus.
Pesad
|
1 |
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
4 |
|
|
6 |
7 |
8 |
9 |
10 |
11 |
5 |
|
|
|
|
||||||
1 |
CI-pesa |
(lk 55) |
|
|
7 |
Antennija kaablipesa (vt all) |
||
2 |
SD-kaardi pesa (lk 60) |
|
8 |
DIGITAL AUDIO OUT (lk 87) |
||||
3 |
USB 1–3 port |
(lk 60, 87) |
|
9 |
Arvutipesa |
(lk 87) |
||
4 |
HDMI1–4 |
(lk 12, 87) |
|
|
10 |
AV1 (SCART) |
(lk 12) |
|
5 |
Kõrvaklappide pesa |
(lk 88) |
|
11 |
AV2 (COMPONENT / VIDEO) (lk 87, 88) |
|||
6 |
ETHERNET |
(lk 13) |
|
|
|
|
|
Ühendused
Toitejuhe ja antenn
Maapealne antenn
DVB-C, DVB-T, analoog
Kaabel
Raadiosageduskaabel
Toitejuhe
Toitejuhe
Sisestage toitejuhtme pistik (komplektis kaasas) kindlalt oma kohale.
Enne toitejuhtme eraldamist eemaldage kindlasti kõigepealt Vahelduvvool 220–240 V toitepistik pistikupesast.
50 / 60 Hz
ühendused Põhilised Kiirjuhend
11
ühendused Põhilised Kiirjuhend
AV-seadmed
Pleier/3D-ühilduv pleier
TV
Pleier/3D-ühilduv pleier
HDMI-kaabel
DVD-salvesti/videomakk
TV
|
|
Maapealne |
|
DVD-salvesti/ |
antenn |
|
videomakk |
|
AV1 (SCART) |
|
|
adapter |
|
Kaabel |
|
SCART-kaabel |
|
Raadiosageduskaabel |
Raadiosageduskaabel |
DVD-salvesti/videomakk ja digiboks
TV
|
|
Digiboks |
|
TV |
HDMI-kaabel |
|
|
|
|
|
Maapealne |
|
AV1 (SCART) |
|
antenn |
|
SCART-kaabel |
|
|
|
adapter |
|
|
|
|
|
|
|
SCART-kaabel |
|
Raadiosageduskaabel |
|
Raadiosageduskaabel |
DVD-salvesti/ |
Selle teleriga |
|
|
||
|
|
videomakk |
komplektis |
|
|
|
Märkus
Ühendage teleri AV1-pesasse DVD-salvesti/videomakk, mis toetab Q-Linki (lk 81).Q-Linki ja VIERA Linki ühendus (lk 79, 80)
Palun lugege ka ühendatava seadme juhendit.
Hoidke teler eemal elektroonilistest seadmetest (videoseadmed jne) või infrapunasensoriga seadmetest. Vastasel korral võib kujutis/heli moonduda või teise seadmestiku töö võib olla mõjutatud.
SCARTvõi HDMI-kaablit kasutades kasutage täielikult kaabeldatut.Kontrollige ühendamisel, et klemmid ja pistikud oleksid õiget tüüpi.
12
Võrk
Võrguteenuste funktsioonide (VIERA Connect jne) aktiveerimiseks tuleb teler ühendada lairibavõrguga.Kui teil puuduvad lairibavõrgu teenused, võtke abi saamiseks ühendust kohaliku müügiesindajaga.Valmistage internetikeskkond ette juhtmega või juhtmeta ühendamiseks.
Võrguühenduse seadistus algab pärast häälestamist (pärast teleri esimest korda kasutamist). (lk 15 - 17)
Juhtmega ühendus
TV
Internetikeskkond LAN-kaabel (varjestatud)
Kasutage LAN-i kaabliks varjestatud keerdpaari (STP).
Juhtmevaba ühendus
(32 / 37 / 42 / 47 / 55-tolline mudel)
Sisseehitatud juhtmevaba LAN
Pääsupunkt
Internetikeskkond
(60-tolline mudel)
Sisseehitatud juhtmevaba LAN
Kaablikinniti kasutamine
Ärge tõmmake kokku raadiosageduskaablit ja toitekaablit (võib põhjustada moonutatud pilti).
Fikseerige kaablid vajaduse järgi.
Kui kasutate valikulist tarvikut, järgige kaablite fikseerimisel selle kasutusjuhendit.
Kinniti (standardtarvik)
Kinnitage kaablikinniti |
Haarake kaablid kokku |
||
ava |
|
|
|
Sisestage kinniti |
|
|
|
avasse |
|
Seadke ots |
|
|
|
konksude |
|
|
konksud |
vahele |
|
|
|
||
Eemaldamine teleri küljest: |
Avamine: |
|
|
nukid |
|
|
|
Suruge mõlemat |
|
Suruge nuppu |
|
külgmist nukki |
nupp |
||
|
|||
|
|
ühendused Põhilised Kiirjuhend
13
seadistamine Automaatne Kiirjuhend
Automaatne seadistamine
Otsib ja salvestab telekanalid automaatselt
Need toimingud ei ole vajalikud, kui seadistamine on kohaliku esindaja juures juba tehtud.
Palun lõpetage ühendatava seadmestiku ühendused (lk 11 - 13) ja seadistused (kui on vajalik) enne automaatse seadistamise käivitamist. Ühendatud seadme seadistamise üksikasju lugege seadme kasutusjuhendist.
1 Pistke teleri toitepistik seinapistikupessa ja
lülitage teler sisse
Kuvamiseks kulub mõni sekund.
Kui teleril on näha punane LED, vajutage kaugjuhtimispuldil umbes \ @' "
2 |
Valige keel |
|
|
||||
|
Menüsprache |
|
|
|
|||
|
|
|
Deutsch |
|
Dansk |
Polski |
Srpski |
|
|
|
English |
|
Svenska |
^ _ @ |
Hrvatski |
|
|
|
Français |
|
Norsk |
Magyar |
` @_^ @ |
|
|
|
Italiano |
|
Suomi |
` @^ @ |
_ |
|
|
|
Español |
|
Türkçe |
qx{|}~••‚ |
eesti keel |
|
|
|
Português |
|
ƒ„„†‡ˆ‰Š |
‹ Ž@• |
• |
|
|
|
Nederlands |
|
|
|
|
valige seadke
3 Valige asukohariik
Riik |
|
|
|
|
|
|
valige |
|
|
|
|
|
|
||
Saksamaa |
|
Taani |
|
Poola |
|
|
seadke |
Austria |
|
Rootsi |
|
Tšehhi |
|
|
|
Prantsusmaa |
|
Norra |
|
Ungari |
|||
|
|
Olenevalt valitud riigist valige oma regioon |
|||||
Itaalia |
|
Soome |
|
Slovakkia |
|||
Hispaania |
|
Luksemburg |
|
Sloveenia |
või salvestage lapseluku PIN-number |
||
Portugal |
|
Belgia |
|
Horvaatia |
|||
|
|
(„0000“ ei ole salvestatav), järgides |
|||||
Šveits |
|
Holland |
|
Eesti |
|||
|
|
|
|
|
ekraanil kuvatavaid juhiseid. |
||
Malta |
|
Türgi |
|
Leedu |
|||
|
|
|
|
|
|
|
|
Andorra |
|
Kreeka |
|
Teised |
|
|
|
4
TV signaali valimine |
valige |
DVB-C |
häälesta / |
DVB-T |
|
Analoog |
jäta häälestamine vahele |
Automaatseadistuste käivitus |
|
: häälesta (saadavate kanalite otsimine) : jäta häälestamine vahele
5 Valige [Automaatseadistuste käivitus]
TV signaali valimine |
valige |
DVB-C |
ligipääs |
DVB-T |
|
Analoog |
|
Automaatseadistuste käivitus |
|
Automaatne seadistamine hakkab otsima ja salvestama telekanaleid. Salvestatud kanalite ja sorditud kanalite järjestus varieerub olenevalt riigist, piirkonnast, ringhäälingusüsteemist ja signaali vastuvõtu tingimustest.
Automaatse seadistamise ekraan erineb olenevalt valitud riigist.
14
1 [DVB-C võrgu seaded]
5Olenevalt valitud riigist valige eelnevalt kaabeltelevisiooni pakkuja ja järgige ekraanil kuvatavaid juhtnööre.
DVB-C võrgu seaded |
|
valige |
|
Sagedus |
Automaatne |
[Automaatseadistuste käivitus] |
|
Võrgi ID |
Automaatne |
ligipääs |
|
Automaatseadistuste käivitus |
|||
|
Tavaliselt seatud [Sagedus] ja [Võrgi ID] kuni [Automaatne].
Kui [Automaatne] ei kuvata või kui vajalik, sisestage [Sagedus] ja [Võrgi ID], mille on määranud teie kaabelleviteenuse pakkuja, kasutage numbrinuppe.
|
2 [DVB-C Automaatne seadistamine] |
|
3 [DVB-T Automaatne seadistamine] |
|||||||||||||||||||||||||
|
DVB-C Automaatne seadistamine |
|
|
|
|
DVB-T Automaatne seadistamine |
|
|
|
|
|
|
||||||||||||||||
|
Töötlus |
|
0% |
|
|
|
|
|
|
|
100% |
|
|
Töötlus |
|
|
CH 5 |
|
|
|
69 |
|
|
|
||||
|
See kestab umbes 3 minutit. |
|
|
|
|
|
|
|
|
See kestab umbes 3 minutit. |
|
|
|
|
|
|
|
|||||||||||
|
Nr. |
|
Kanali nimi |
|
Tüüp |
Kvaliteet |
|
|
Kanal |
|
Kanali nimi |
Tüüp |
|
Kvaliteet |
|
|
|
|||||||||||
|
1 |
CBBC Channel |
Tasuta TV |
100 |
|
|
|
62 |
CBBC Channel |
Tasuta TV |
|
100 |
|
|
|
|
||||||||||||
|
2 |
BBC Radio Wales |
Tasuta TV |
100 |
|
|
|
62 |
BBC Radio Wales |
Tasuta TV |
|
100 |
|
|
|
|
||||||||||||
|
3 |
E4 |
|
|
|
|
|
|
Tasuta TV |
100 |
|
|
|
62 |
E4 |
|
|
Tasuta TV |
|
100 |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
62 |
Cartoon Nwk |
|
|
Tasuta TV |
|
100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tasuta TV: 3 |
|
Tasuline TV: 0 |
|
Raadio: 0 |
|
|
|
|
Tasuta TV: 4 |
Tasuline TV: 0 |
Raadio: 0 |
|
|
|
|||||||||||||
|
|
|
|
Otsing |
|
|
|
|
|
|
|
|
|
|
|
Otsing |
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kui mitmel kanalil on loogika järgi sama kanalinumber, kuvatakse |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
olenevalt valitud riigist pärast funktsiooni DVB-T automaatne |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
seadistamine kanali valikuekraan. Valige eelistatud kanal või |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
väljuge automaatsete valikute ekraanilt. |
|||||||||||
|
4 [Analoogne automaatne |
|
|
|
|
5 Eelseadistuse allalaadimine |
||||||||||||||||||||||
|
seadistamine] |
|
|
|
|
|
|
|
|
Kui Q-Linki, VIERA Linki või sarnase tehnoloogiaga (lk 81, 82) |
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
ühilduv salvesti on ühendatud, toimub kanali, keele, riigi/piirkonna |
|||||||||||||||
|
Analoogne automaatne seadistamine |
|
|
|
|
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
seadete automaatne allalaadimine salvestisse. |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
Skaneerimine |
|
CH 2 |
|
|
78 |
CC 1 |
|
|
41 |
|
|
||||||||||||||||
|
See kestab umbes 3 minutit. |
|
|
|
|
|
|
|
|
Eelseatud andmete saatmine |
|
|
|
|
|
|
||||||||||||
|
Kanal |
|
|
Kanali nimi |
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
CH 29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Palun oodake! |
|
|
|
|
|
|
|
||||
|
CH 33 |
BBC1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0% |
|
|
|
|
100% |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kaugjuhtimispult pole kasutatav |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
Analoog: 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kui allalaadimine ei õnnestu, saate seda hiljem teha |
||||||||||||
|
|
|
|
Otsing |
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
seadistusmenüü kaudu. |
[Alla laadimine] (lk 41) |
||||||||||
6 |
Seadistage võrguühendus |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
Seadistage võrguühendus võrguteenuste funktsioonide, nagu VIERA Connect jm, lubamiseks (lk 18, 69). |
||||||||||||||||||||||||||||
|
Pidage meeles, et see teler ei toeta avalikke juhtmevabu pääsupunkte. |
|||||||||||||||||||||||||||
|
Veenduge enne seadistamise alustamist, et võrguühendus (lk 13) ja võrgukeskkond töötavad. |
|||||||||||||||||||||||||||
|
Valige võrgutüüp |
|
|
|
|
|
|
|
[Juhtmega] |
„Juhtmega ühendus“ (lk 13) |
||||||||||||||||||
|
Võrgu installimine |
|
|
|
|
|
|
|
||||||||||||||||||||
|
Valige Juhtmega või Traadita |
|
|
|
[Traadita] |
„Juhtmevaba ühendus“ (lk 13) |
||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
Juhtmega |
|
Traadita |
|
Sea hiljem |
|
|
|
|
|
|
|
valige |
Hiljem seadistamiseks või selle sammu |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
vahelejätmiseks |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ligipääs |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Valige [Sea hiljem] või
[Juhtmega]
1. Valige [Automaatne] |
|
|
Ühenduse testimine |
|
IP-aadressi hankimine |
|
|
Kontrollige võrgukaabli ühendust. |
|
|
|
|
|
Kontrolli IP-aadressi hankimist. |
Automaatne |
|
Käsitsi |
|
Kontrollige, kas on veel sama IP-ga seadmeid. |
|
|
|
|
Kontrolli ühendust lüüsiga. |
|
|
|
|
Kontrolli sidet serveriga. |
valige ligipääs
2.Minge järgmise sammu juurde
(Vajutage kaks korda)
Automaatne seadistus on lõppenud ja algab võrguühenduse test.
Käsitsi seadistamiseks valige [Käsitsi] ja seadke iga punkt eraldi. Detailsemalt (lk 72)
: õnnestus
Test oli edukas ja teler on võrku ühendatud.
: ebaõnnestus
Kontrollige seadistusi ja ühendusi. Seejärel valige [Uuesti].
seadistamine Automaatne Kiirjuhend
15
seadistamine Automaatne Kiirjuhend
[Traadita]
6Loetletud on automaatselt leitud pääsupunktid. 1. Valige soovitud pääsupunkt.
Kasutatavad wifi võrgud |
|
|
|
|
|
|
|
|
|
|
|
|
|
valige |
[WPS (surunupp)] (lk 17) |
||||||||||||
Nr. |
Võrgu nimi(SSID) |
|
|
|
|
Võrgu tüüp |
|
|
Olek |
|
|
|
|
|
|
|
(punane) |
||||||||||
1 |
Access Point A |
|
|
|
|
11n(2.4GHz) |
|
|
|
|
|
|
|
|
ligipääs |
||||||||||||
2 |
Access Point B |
|
|
|
|
11n(5GHz) |
|
|
|
|
|
|
|
|
|
|
|||||||||||
3 |
Access Point C |
|
|
|
|
11n(5GHz) |
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
: Krüptitud pääsupunkt |
Käsitsi seadistamine (lk 74) |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Pääsupunktide uuesti otsimiseks |
|
Esiletoodud pääsupunkti kohta |
|||||||||||||||||||||||||
|
|
|
|
(sinine) |
|
|
|
|
|
|
|
|
|
|
|
|
|
teabe saamiseks |
(kollane) |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
# “ " ! @' ; " |
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Krüptivõtme seadistus |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
Ühendus luuakse järgmise seadistusega:- |
|
|
|
|
|
|
|
|
||||||||||||||||||
|
Võrgu nimi(SSID) : Access Point A |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
Turvalisuse tüüp : WPA-PSK |
|
|
|
|
|
|
|
|
Kui valitud pääsupunkt ei ole krüptitud, kuvatakse kinnituskuva. |
|||||||||||||||||
|
Krüptimise tüüp : TKIP |
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
Sisestage krüpteerimisvõti. |
|
|
|
|
|
|
|
|
|
|
Soovitatav on valida krüptitud pääsupunkt. |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Krüptivõti |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
3. Sisestage pääsupunkti krüptivõti |
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Seadke tähemärgid |
Salvestus |
||||
|
Wifi võrgu sätted |
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
Krüptivõti |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
valige |
|
|||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
|
|
|
|
|
|
|
|
U |
V |
W |
X |
Y |
Z |
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
! |
: |
# |
|
|
|
|
seadke |
|
|
|
a |
b |
c |
d |
e |
f |
g |
h |
i |
j |
k |
l |
m |
n |
o |
p |
q |
r |
s |
t |
|
|
|
|
|
||
|
u |
v |
w |
x |
y |
z |
( |
) |
+ |
- |
. |
* |
_ |
@ |
/ |
“ |
‘ |
% |
& |
? |
|
Tähemärkide seadmiseks võite kasutada |
|||||
|
, |
; |
= |
$ |
[ |
] |
~ |
< |
> |
{ |
} |
| |
` |
^ |
\ |
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
numbriklahve. |
|
||||
4. Pärast pääsupunkti seadistamist testige ühendust. |
|
||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
Ühenduse testimine |
|
|
|
|
|
|
: õnnestus |
|
||||||||||
|
|
|
|
|
|
|
|
|
|
Kontrollige wifi võrguühendust. |
|
|
|
|
Test oli edukas ja teler on võrku ühendatud. |
||||||||||||
|
|
|
|
|
|
|
|
|
|
Kontrolli IP-aadressi hankimist. |
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
Kontrollige, kas on veel sama IP-ga seadmeid. |
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
Kontrolli ühendust lüüsiga. |
|
|
|
|
|
|
: ebaõnnestus |
||||||||||
|
|
|
|
|
|
|
|
|
|
Kontrolli sidet serveriga. |
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kontrollige seadistusi ja ühendusi. Seejärel valige |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
[Uuesti]. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Käsitsi seadistamiseks valige [Käsitsi] ja seadke iga |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
punkt eraldi. Detailsemalt (lk 72) |
|
5. Minge järgmise sammu juurde |
|
|
|
|
|
|
|
|
|
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
(Vajutage kaks korda) |
|
|
|
|
|
|
|
|
16
6 |
[WPS (surunupp)] |
|
|
1. Vajutage pääsupunktil WPS-nuppu, kuni tuli vilgub. |
|||
|
2. Ühendage teler pääsupunktiga. |
|
|
|
|
|
|
|
|
WPS (surunupp) |
|
|
|
1) Palun vajutage raadiopääsupunktil olevat |
|
|
|
nuppu 'WPS' seni, kuni selle tuli vilgub. |
|
|
|
2) Kui juurdepääsupunkt on valmis, valige |
Veenduge, et teie pääsupunkt toetab selle meetodi puhul WPS-i. |
|
|
suvand „Ühendamine“. |
|
|
|
Kui te ei ole kindel, vaadake wifi pääsupunkti |
WPS: Wi-Fi Protected Setup™ |
|
|
Kui ühendus ei toimi, kontrollige pääsupunkti seadeid ja |
|
|
|
kasutusjuhendit. |
|
|
|
Ühendamine |
positsioone. Seejärel järgige ekraanil kuvatavaid juhiseid. |
3. Peale pääsupunkti seadistamist tehke ühenduse test.
|
Ühenduse testimine |
: õnnestus |
||
|
Kontrollige wifi võrguühendust. |
Test oli edukas ja teler on võrku ühendatud. |
||
|
Kontrolli IP-aadressi hankimist. |
|||
|
Kontrollige, kas on veel sama IP-ga seadmeid. |
: ebaõnnestus |
||
|
Kontrolli ühendust lüüsiga. |
|||
|
Kontrolli sidet serveriga. |
Kontrollige seadistusi ja ühendusi. Seejärel valige |
||
|
|
|
|
|
4. Minge järgmise sammu juurde |
|
|
[Uuesti]. |
|
|
|
|
|
Käsitsi seadistamiseks valige [Käsitsi] ja seadke iga |
(Vajutage kaks korda) |
punkt eraldi. Detailsemalt (lk 72) |
7 |
Valige [Kodu] |
|
|
Valige [Kodu] vaatamise keskkond, mida kasutada oma kodukeskkonnas. |
|||
|
Palun valige oma vaatamise keskkond. |
valige |
|
|
Kodu |
Kauplus |
|
|
|
|
seadke |
Vaatamise keskkond [Kauplus] (ainult kaupluses kuvamiseks)
@' ®“ " ¯ @ ' "! @ @ ' ;
Valige [Kodu] vaatamise keskkond, mida kasutada oma kodukeskkonnas.
Kaupluse kinnitamiskuva etapis saate keskkonna valimise kuvale tagasi pöörduda.
1 Pöörduge tagasivaatamise |
2 Valige [Kodu] |
|
|
keskkonna valikuekraanile |
Palun valige oma vaatamise keskkond. |
valige |
|
Kauplus |
Kodu |
Kauplus |
|
Olete valinud DEMO funktsiooni |
|
|
seadke |
|
|
|
Vaatamise keskkonna hilisemaks muutmiseks peate algväärtustama kõik sätted, minnes tarneoleku valikusse. [Tarneolek] (lk 56)
Automaatne seadistamine on nüüd lõppenud ja teie teler on vaatamiseks valmis.
Kui häälestamine ebaõnnestus, kontrollige raadiosageduskaabli ühendust ja seejärel järgige ekraanil kuvatavaid juhiseid.
Märkus
Kanalite loetelu kontrollimiseks „Telekava kasutamine“ (lk 23)
Kanalite redigeerimiseks või peitmiseks (vahelejätmiseks) „Kanalite häälestamine ja redigeerimine“ (lk 46 - 49)
Kõikide kanalite ümberhäälestamiseks |
[Automaatne seadistamine] (lk 44, 45) |
|
! < % |
|
[Lisa TV signaali tüüp] (lk 41) |
Kõigi seadete initsialiseerimiseks |
[Tarneolek] (lk 56) |
seadistamine Automaatne Kiirjuhend
17
kasutamine Connecti VIERA
VIERA Connecti kasutamine
VIERA Connect on Panasonicu ainulaadsete internetiteenuste võrguvärav.
VIERA Connect võimaldab teil juurde pääseda mõnele Panasonicu toetatavale veebisaidile ja nautida VIERA Connecti koduekraanilt mitmesugust internetisisu, sh videoid, mänge, suhtlusvahendeid jne.
See teler ei toeta kõiki veebibrauseri funktsioone ning mõned veebilehtede funktsioonid ei pruugi olla valitavad.
VIERA Connectist väljumine
VIERA Connecti tutvustusriba kuva väljalülitamine
[VIERA Connect banner] (lk 42)
1 Lülitage toide sisse
Vajutage umbes 1 sekund.
Toitelüliti peab olema sees-asendis. (lk 10)
Iga kord, kui lülitate teleri sisse, ilmub VIERA Connecti tutvustusriba. Tutvustusriba sisu võib muutuda.
Nautige internetti VIERA Connect-iga
Vajutage lihtsalt nuppu OK / INTERNET
2 Juurdepääs VIERA Connectile
Tutvustusriba kuvamise ajal
või
Olenevalt kasutustingimustest võib kõigi andmete lugemine veidi aega võtta.Enne VIERA Connecti koduekraani võidakse kuvada teateid.
Lugege juhendeid tähelepanelikult ja järgige ekraanile kuvatavaid juhtnööre. Näide: VIERA Connecti koduekraan
Järgmisele tasemele siirdumiseks valige [EDASI].
Eelmisele tasemele siirdumiseks valige [TAGASI].
VIERA Connecti koduekraanile naasmine
EDASI
TAGASI
Videosuhtluse (nt Skype™) jaoks on vaja selleks mõeldud suhtluskaamerat TY-CC20W.
„Valikulised tarvikud“ (lk 6)
Üksikasjade kohta lugege suhtluskaamera kasutusjuhendist.
Te võite läbi USB-pordi ühendada klaviatuuri ja mängupuldi tekstisisestuseks ja mängude mängimiseks VIERA Connectil. Telerit saate juhtida ka mõne muu kui VIERA Connecti klaviatuuri või mängupuldi abil. Lisateave
„USB-ühendus“ (lk 94)
Märkus
Kui te VIERA Connecti ei pääse, kontrollige võrguühendusi (lk 13) ja seadeid (lk 15 - 17).Lisateave VIERA Connecti kohta (lk 78)
18
Teleri vaatamine
1 Lülitage toide sisse
Vajutage umbes 1 sekund.
Toitelüliti peab olema sees-asendis. (lk 10)
Ilmub VIERA Connecti tutvustusriba
Tutvustusriba ilmub ekraani allosasse iga kord, kui te teleri sisse lülitate.
Nüüd võite hõlpsalt VIERA Connecti pääseda ja nautida selle võimalusi.
(lk 18)
Riba eemaldamiseks oodake umbes 5 sekundit või vajutage mis tahes nuppu (v.a VIERA Connecti ühendusnuppe).
Tutvustusriba kuva väljalülitamine [VIERA Connect banner] (lk 42)Tutvustusriba sisu võib muutuda.
2
Loetelu
DVB-C
DVB-T
Analoog
‹ ' ! ! ' kanalitest (lk 14).
valige ligipääs
‹ ! ' ± ' kaugjuhtimispuldil või teleril olevat TV-nuppu (lk 10).
Kui menüüd [Loetelu] ei kuvata, vajutage TV- @ ""
|
3 |
Valige kanal |
Et valida enam kui kahekohalise arvuga |
||
Helitugevus |
|
üles |
|||
|
|
või |
kanalinumbrit, nt 399 |
||
|
|
|
|||
|
|
|
alla |
|
|
Kanalite loetelust valimine |
|
|
Kanalite nimede |
||
Kõik DVB-T kanalid |
|
Sortimine: 123… |
valige kanal |
||
6 |
Cartoon Nwk |
|
|
|
sorteerimine tähestikulises |
7 |
BBC Radio Wales |
|
vaadake |
järjekorras |
|
8 |
BBC Radio Cymru |
|
|
(punane) |
|
1 |
BBC ONE Wales |
|
|
|
|
2 |
BBC THREE |
|
|
|
Kategooria muutmiseks |
3 |
BBCi |
|
|
|
(sinine) |
4 |
CBBC Channel |
|
|
|
Informatsiooniriba kasutades kanali valimine (lk 20)
1 Kuvage informatsiooniriba, kui seda ei kuvata |
2 Kui riba kuvatakse, siis valige kanal |
|
valige kanal |
|
vaadake |
Kanali valimine telekava kasutades (lk 23)
1 Kuvage |
2 Valige praegune |
3 Valige [Vaade] (DVB) |
|
telekava |
programm või kanal |
Das Erste |
valige |
|
valige |
||
|
19:3020:00 |
||
|
|
vaadake |
|
|
|
Vaade |
|
|
ligipääs |

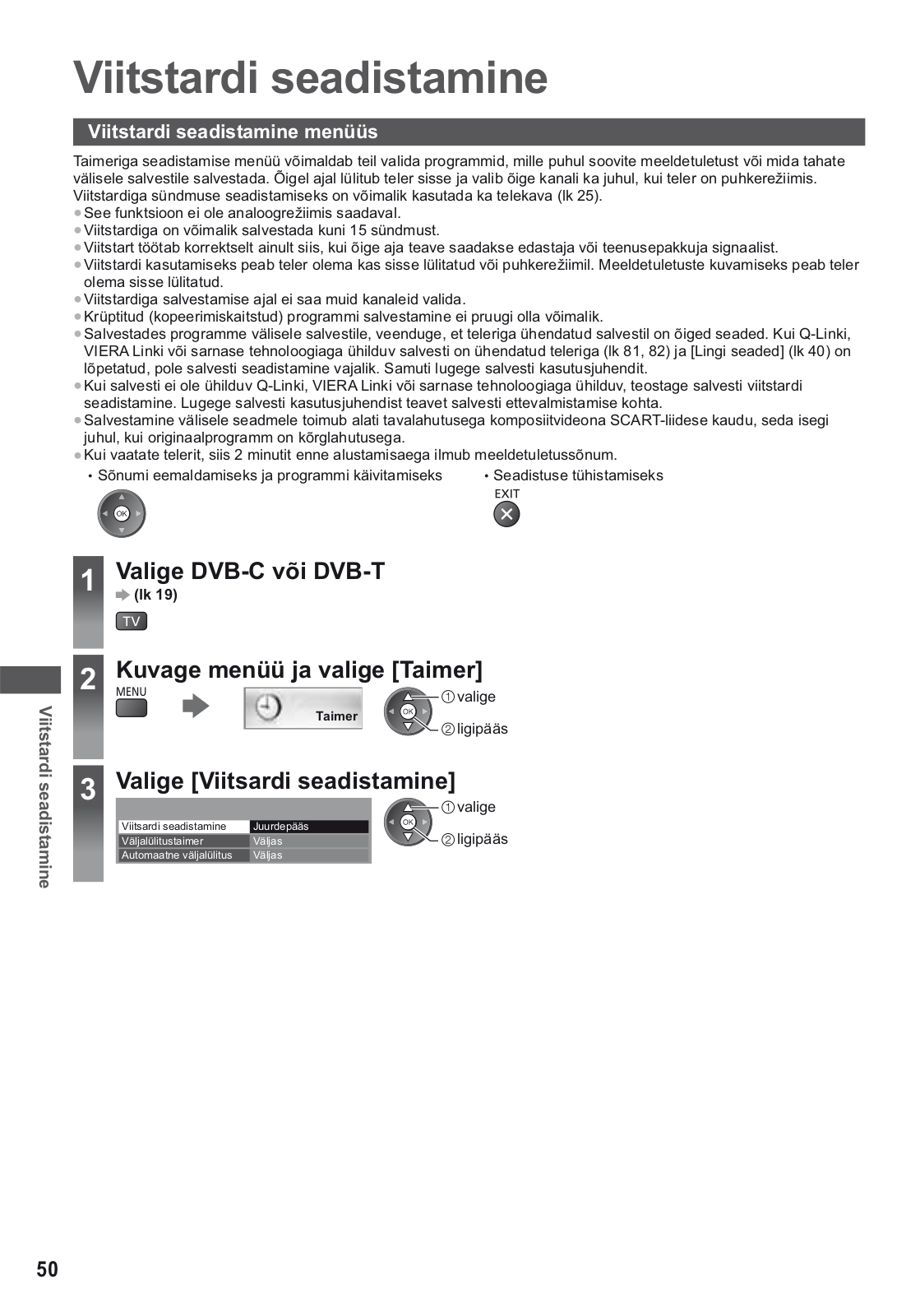

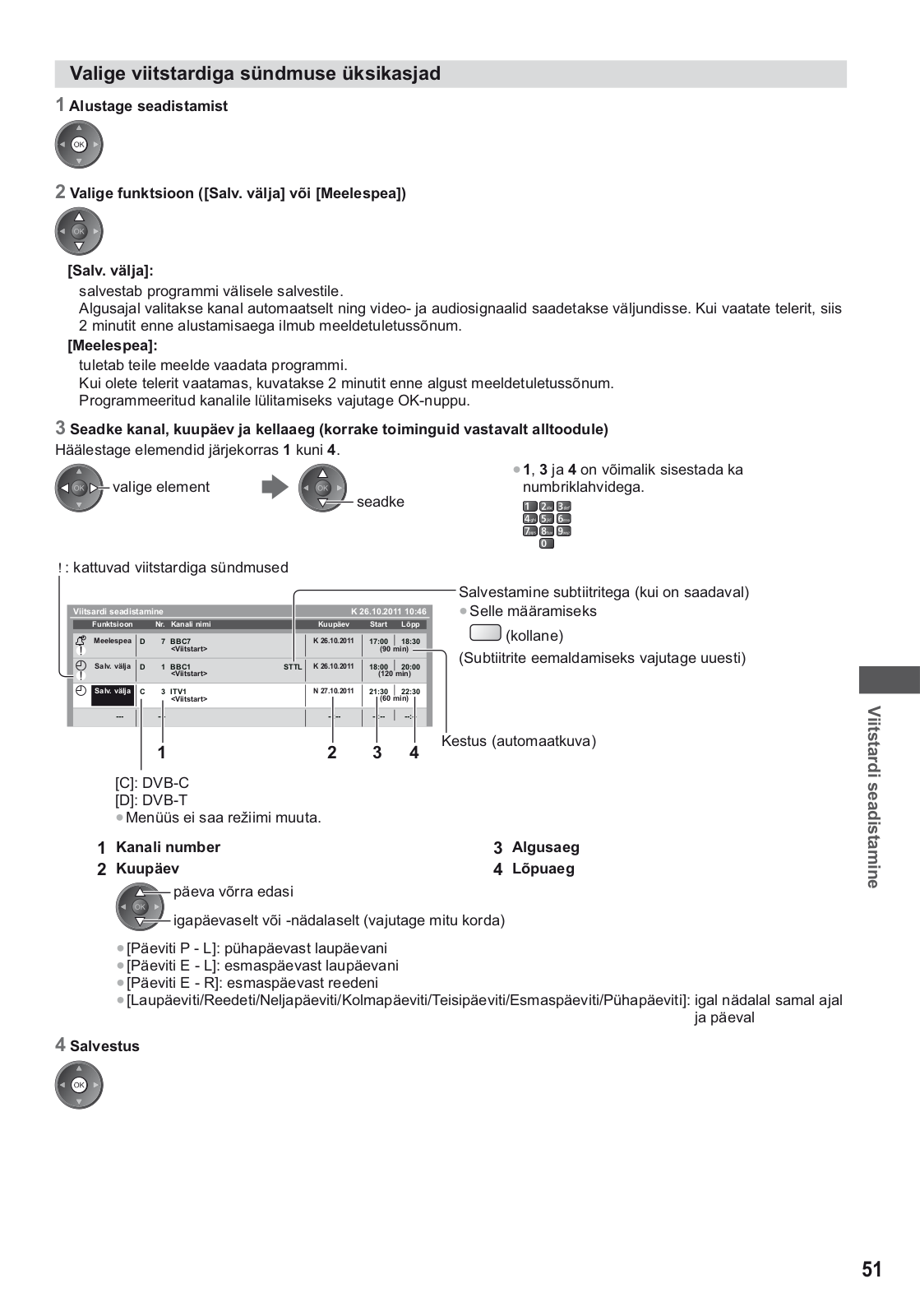

Viitsardi seadistamine |
Olenevalt teie valitud riigist võib olla nõutav sihtnumbri sisestamine või uuendamine (lk 14). Järgige ekraanile kuvatavaid juhtnööre.
Märkus
Tasulise TV vaatamine „Tavaliidese kasutamine“ (lk 55)
vaatamine Teleri
19
Muud kasulikud funktsioonid
Kuva Informatsiooniriba
Kuva informatsiooniriba
Ilmub ka kanalite vahetamisel.
vaatamine Teleri
1 |
|
2 |
3 |
5 |
6 |
7 |
4 |
|
|
|
||||||||||||||||
Näide: DVB |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
1 |
HDTV |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20:35 |
|
|
|
|
|
|
|
|
|
|
Coronation Street |
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
ZDF |
|
|
|
|
20:00 - 20:55 |
|
|
|
|
|
|
Kõik DVB-T kanalid |
|
|
|
||||||||
|
|
|
|
|
|
|
|
Praegu |
|
|
Info |
|
|
Muuda kategooria |
|
|
|
|||||||||
|
|
|
|
Halb signaal |
Dolby D+ |
|
|
|
|
|
|
|
|
|
45 |
|
|
|
||||||||
1 Kanali asukoht ja nimi |
|
|
|
|
|
|
|
|
|
|
5 Programmi algus-/lõpuaeg (DVB) |
|||||||||||||||
2 Kanalitüüp ([Raadio], [Andmed], [HDTV], jne) / |
|
|
|
|
|
Kanali number jne (analoog) |
||||||||||||||||||||
|
|
krüpteeritud kanal ( |
) / |
|
|
|
|
|
|
|
|
|
|
|
|
|
6 Valitud programmi edenemisaja indikaator (DVB) |
|||||||||
< % , |
, |
) |
|
|
|
|
|
|
|
|
|
|
|
|
|
7 Kategooria |
|
|
|
|
|
|||||
3 Programm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
4 Praegune kellaaeg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kategooria muutmiseks (DVB) |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(sinine) |
|
|
|
|
valige |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
seadke |
Saadaolevad funktsioonid / Sõnumite tähendused |
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
[Stereo], [Mono] |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
´ ' |
|
|
|
|||||
Heli vaigistus sees |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
Teletekst on saadaval |
|
|
|
|
|
|||||||||||||||||
[Halb signaal] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TV-signaali halb kvaliteet
[Dolby D+], [Dolby D], [HE-AAC]
Dolby Digital Plus, Dolby Digital või HE-AAC heliriba
Subtiitrid on saadaval
³ @ ' !
³ @ ' ' !
³ @ % ' ' võimalus
Andmesideteenus (rakendus Hybrid Broadcast Broadband TV) saadaval (lk 54)
1 - 90
Väljalülitustaimeri allesjäänud aegSeadete jaoks (lk 21)
Teise häälestatud kanali nime |
Ribal nimetatud kanali vaatamiseks |
Teave järgmise programmi kohta |
kinnitamiseks |
|
(DVB) |
Peitmiseks |
Lisateave (DVB) |
Kuvamise ajalõpu seadmiseks |
|
(Vajutage uuesti riba |
[Reklaamikuva vahe] (lk 42) |
|
|
|
|
peitmiseks) |
|
Kuva subtiitrid
Kuva/peida subtiitrid (kui need on saadaval)
DVB-keele muutmiseks (kui on saadaval)
[Eelistatud tiitrid] (lk 42)
Märkus
“ @ ; @ " ± @ @ #µ < % ; "¶¶ ' ; @ "" ³¸¹<
3D-kujutistega ei pruugi subtiitreid olla korralikult näha.
20
Hoidmine
Pildi peatamine/vabastamine
Kuva praeguse oleku puhul valitavad sätted
Kinnitage praegune olek või muutke seda
Muutmiseks
valige ligipääs
[Multi Video] (DVB)
Valib mitmest videost koosnevast grupist (selle olemasolul)
See seade ei jää mällu ja naaseb vaikeseadele, kui väljute praegusest programmist.
[Multi Audio] (DVB)
Valib erinevate keelte heliribade vahel (kui on olemas)
See seade ei jää mällu ja naaseb vaikeseadele, kui väljute praegusest programmist.
[vali keel] (DVB)
Valib stereo/mono (kui on saadaval)
valige / muutke
salvestage |
|
[Sub kanal] (DVB) |
[MPX] (Analoog) |
Valib multivooprogrammi allkanali |
@ @ ' |
(kui see on olemas) |
(lk 38) |
[Subtiitrite keel] (DVB) |
[Helitugevuse parandus] |
Valib subtiitrite kuvamise keele (kui |
Reguleerib üksiku programmi või |
on olemas) |
@' ; |
[Teleteksti märgistik] |
|
Määrab teleteksti keele kirjatüübi |
|
(lk 42) |
|
[Teleteksti keel] (DVB) |
|
Valib teletekstile erinevate keelte |
|
vahel (kui on olemas) |
|
Väljalülitustaimer
1 Kuvage menüü
2 Valige [Taimer]
valige
Taimer
ligipääs
3 Valige [Väljalülitustaimer] ning seadke aeg 15-minutiliste sammudega
Viitsardi seadistamine |
Väljas |
|
|
valige |
|
|
valige aeg |
Väljalülitustaimer |
|
|
|
[Väljalülitustaimer] |
|
|
|
15 minutit |
|
|
|
|
|
||
Automaatne väljalülitus |
|
|
|
|
|
||
30 minutit |
|
|
ligipääs |
|
|
salvestage |
|
|
|
|
|
|
|||
|
45 minutit |
||||||
|
Tühistamiseks seadke [Väljas] või lülitage teler välja. |
||||||
|
60 minutit |
||||||
|
75 minutit |
Järelejäänud aja kinnitamiseks |
„Kuva Informatsiooniriba“ (lk 20) |
||||
|
90 minutit |
||||||
|
Kui aega on jäänud vähem kui 3 minutit, siis vilgub järelejäänud aeg ekraanil. |
||||||
|
|
vaatamine Teleri
21
vaatamine Teleri
Pildi formaat
Kuvasuhte muutmine (pildi suurus)
Nautige pilti vaadates seda optimaalses suuruses ja pildi formaadis.
Programmidel on tavaliselt „Pildiformaadi kontrollsignaal“ (laiekraani signaal jne) ja teler valib kuvasuhte automaatselt vastavalt „Pildiformaadi kontrollsignaal“ (lk 89).
Kuvasuhte käsitsi muutmiseks
1 Kuvage pildi formaadi valimise loetelu 2 Valige kuvatavast loendist
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|||
|
Pildiformaadi valimine |
|
|
|
valige |
‹ ! ' |
||
|
\槯 |
|
|
|
|
|
||
|
Automaatne |
|
|
|
|
|
|
|
|
14:9 |
|
|
|
|
|
|
ka nuppu ASPECT. |
|
4:3 |
|
|
|
|
|
|
|
|
Joondatud |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
salvestage |
|
|
Zoom1 |
|
|
|
||||
|
Täisekraan 4:3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(Vajutage korduvalt, kuni |
|
Zoom2 |
|
|
|
|
|
||
|
Zoom3 |
|
|
|
|
|
||
|
|
Valige |
Väljumine |
|
|
|
|
! ' @ |
|
Muutmine |
|
|
|
|
|||
|
|
|
Tagasi |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Pildi formaadi valimise |
nimekiri |
|
[Automaatne]
|
Valitakse parim formaat ja pilti laiendatakse nii, et see täidab ekraani. |
||
|
Detailsemalt (lk 89) |
|
|
|
|
|
|
®\µº»¯ |
|
[Täisekraan 4:3] |
|
|
“ " ' \µº» |
|
Kuvab 4:3 pildi, mida on ekraanile |
|
|
||
|
moonutamata (anamorfkujutis). |
|
sobitamiseks horisontaalselt |
|
|
|
suurendatud. |
|
|
|
|
[14:9] |
|
[Zoom1] |
|
|
Kuvab standardse moonutamata 14:9 |
|
“ \µº» " ' ! ¼º& |
|
|
||
|
pildi. |
|
moonutamata pildi. |
|
|
|
|
[Joondatud] |
[Zoom2] |
||
|
Kuvab täisekraani 4:3 pildi. |
|
“ \µº» " ' @ |
|
|
||
|
Venitatus on ainult märgatav vasakul ja |
|
täisekraanil moonutamata. |
|
paremal serval. |
|
|
|
|
|
|
[4:3] |
|
[Zoom3] |
|
|
Kuvab standardse moonutamata 4:3 |
|
Kuvab 2,35:1 ribapildi (anamorfkujutis) |
|
|
||
|
pildi. |
|
@ @ ` \槯 |
|
|
|
puhul kuvab pildi maksimaalsena (kerge |
|
|
|
suurendusega). |
|
|
|
Märkus
´ @' @ ' ' ®\µº»¯ ®¼º&¯< @ &$% " '
* ' ' `$ @' ' ½$ ! ; ;@ ' ' '
Viimane vaatamine
Praegusesse vaatesse naasmiseks vajutage uuesti.
Märkus
Taimeriga seadistatud salvestamise ega Direct TV salvestamise ajal ei ole kanali vahetamine võimalik.\¾ @' @ @ @ ! @' @
22
Telekava kasutamine
Telekava – elektrooniline saatekava (EPG, Electronic Programme Guide) on ekraanil kuvatav nimekiri praegu ja järgmise seitsme päeva jooksul edastatavatest saadetest (sõltub edastajast).
See funktsioon oleneb teie valitavast riigist (lk 14).
Sihtnumbri sisestamist või värskendamist võidakse olenevalt teie valitud riigist nõuda GUIDE Plus+ süsteemi kasutamiseks. „Vaadake kuulutust“ (lk 24)
DVB-T- ja analoogkanalid kuvatakse samal telekavaekraanil. [D] ja [A] võivad olla kuvatud, et teha vahet DVB-T- ja analoogkanalitel. Analoogkanalite puhul ei ole programmiloendid saadaval.
Kui teler lülitatakse esimest korda sisse või see on olnud üle nädala välja lülitatud, võib telekava täielik näitamine natuke aega võtta.
1
(lk 19)
2 Telekava vaatamine
Paigutuse muutmiseks vajutage uuesti
([Horisontaalpaigutus] / [Vertikaalpaigutus]).
Vaade [Horisontaalpaigutus] mitmete kanalite nägemiseks. Vaade [Vertikaalpaigutus] korraga ühe kanali nägemiseks.
Näide: [Horisontaalpaigutus]
Tagasi telerisse
Programmi vaatamiseks
|
|
|
|
|
|
|
Põhi TV-kava: Horisontaalpaigutus |
|
|
|
|
|||
|
|
|
“ #µ \¾ #¾\\ |
“ #µ \¾ #¾\\ |
|
|
Kõik tüübid |
|
Kõik kanalid |
|
||||
1 |
\¾º¼µ |
1 BBC ONE |
|
|
|
|
|
|
|
|||||
|
|
|
|
|
20:00 - 20:30 DIY SOS : We open in the Battersbys |
|
|
|
|
|||||
|
|
|
|
|
|
|
Aeg: |
19:30 |
|
20:00 |
20:30 |
21:00 |
|
|
3 |
|
|
|
D |
1 |
BBC ONE |
Das Erste |
DIY SOS |
The Bill |
Red Cap |
|
|||
5 |
|
|
|
|
D |
7 |
BBC THREE |
Hot Wars |
|
Holiday Program |
|
|||
|
|
|
|
D |
14 |
E4 |
Emmerdal. |
Coronation Street |
The Bill |
|
||||
|
|
|
|
D |
70 |
BBC FOUR |
10 O’ clock News BBC |
Pepsi Char. |
Good bye |
|
||||
7 |
|
|
|
D |
72 |
BBC 2W |
Panorama |
Spring watch |
|
|
Coast |
|
||
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Näide: [Vertikaalpaigutus]
21 Praegune kuupäev ja kellaaeg
42 Telekava kuupäev
3 Telekava kellaaeg
64 Programm
5 Reklaam
6 Kanali asukoht ja nimi
7 [D]: DVB-T [A]: Analoog
|
|
|
|
Põhi TV-kava: Vertikaalpaigutus |
|
|
Olenevalt valitud riigist |
|||
“ #µ \¾ #¾\\ |
|
|
“ #µ \¾ #¾\\ |
Kõik tüübid |
|
Kõik kanalid |
|
|||
\¾º¼µ |
|
D |
1 BBC ONE |
D |
7 BBC THREED 14 E4 |
D 70 BBC FOUR |
võite valida telekava tüübi |
|||
|
19:30-20:00 |
|
|
|
|
|
|
|||
|
Das Erste |
|
|
|
|
|||||
|
20:00-20:30 |
DIY SOS |
|
|
|
|
[TV-kava] (lk 42) |
|||
|
20:30-21:00 |
The Bill |
|
|
|
|
||||
|
21:00-22:00 |
Red Cap |
|
|
|
|
Kui valite [Kanalite loetelu], |
|||
|
22:00-23:00 |
Live junction |
|
|
ilmub nupu GUIDE |
|||||
|
23:00-23:30 |
POP 100 |
|
|
|
|
vajutamisel kanalite loend.
1 Valige praegune programm või |
2 Valige [Vaade] (DVB) |
||
kanal |
Das Erste |
valige |
|
valige |
|||
19:3020:00 |
|||
|
vaadake |
||
|
|
||
ligipääs |
Vaade |
Viitsardi seadistamine |
|
|
|
Taimeri programmeerimise |
kasutamine (lk 25)
kasutamine Telekava
23
kasutamine Telekava
Eelmise päeva juurde (DVB)
(punane)
Valitud tüüpi kanalite loendi vaatamiseks
(DVB)
(kollane)
(Tüüpide nimekiri) |
tüübi valimine |
Programmi tüüp |
|
Kõik tüübid |
vaatamine |
Kõik tüübid |
|
Film |
|
Uudised |
|
Järgmise päeva juurde (DVB)
(roheline)
Valitud kategooria kanalite loendi vaatamiseks
(sinine)
(Kategooriate nimekiri) |
kategooria valimine |
Kategooria |
|
Kõik kanalid |
vaatamine |
Kõik kanalid
Kõik DVB-T kanalid
Kõik analoogkanalid Loetletakse ainult analoogkanaleid
Tasuta TV
Tasuline TV
HDTV
Tasuta Raadio
Tasuline Raadio
Favoriit 1
Favoriit 2 Lemmikkanalite nimekiri (lk 46)
Favoriit 3
Favoriit 4
Muud kasulikud funktsioonid
Programmi üksikasjade vaatamine (DVB)
1 Valige programm |
2 Vaadake üksikasju |
|
Telekava juurde naasmiseks vajutage uuesti. |
Vaadake kuulutust
"#$%& ' % *;<;
Nõutav sihtnumbri sisestamine või uuendus. Järgige ekraanile kuvatavaid juhtnööre.Seadistada saate ka käsitsi seadistusmenüüst.
[Uuendus] / [Sihtnumber] punktis [GUIDE Plus+ seaded] (lk 43)
Sisestage oma sihtnumber, kui kasutate funktsiooni esimest korda. Kui sisestate piirkonna kohta vale sihtnumbri või jätate üldse sisestamata, võidakse reklaame ebakorrektselt kuvada.
Reklaami teabe kuvamine
Viimase kuulutuse kuvamiseks
[Uuendus] üksuses [GUIDE Plus+ seaded] (lk 43)
Reklaamide muutmiseks |
Telekava juurde tagasi pöördumiseks |
või
Märkus
< " ' @' "
24
Taimeri programmeerimine (DVB)
Taimeriga seadistamise menüü võimaldab teil valida programmid, mille puhul soovite meeldetuletust või mida tahate' À ; ! ; @ ± @ "
1 Valige eelseisev programm
valige seadke
³$ @ programmeerimine on määratud. (Seadistatud taimeri järgi salvestamise@ ³$ ;
„Märgutuli/juhtpaneel“ (lk 10)
2 Valige funktsioon ([Salv. välja] või [Meelespea])
(Taimeri programmeerimise kuva) |
|
valige |
|||||||
|
|||||||||
Viitsardi seadistamine |
K 26.10.2011 10:46 |
|
|
salvestage |
|||||
Funktsioon |
Nr. |
Kanali nimi |
Kuupäev |
Start |
Lõpp |
|
|
||
|
Salv. välja |
D 12 |
BBC ONE |
K 26.10.2011 |
20:00 |
20:30 |
|
|
|
|
|
|
<Viitstart> |
|
(30 |
min) |
|
|
|
--- |
--- |
|
--/-- |
--:-- |
--:-- |
|
|
|
|
|
|
|
|
|
(--- |
min) |
|
|
|
--- |
--- |
|
--/-- |
--:-- |
--:-- |
|
|
|
|
|
|
|
|
|
(--- |
min) |
|
|
|
--- |
--- |
|
--/-- |
--:-- |
--:-- |
|
|
|
|
|
|
|
|
|
(--- |
min) |
|
|
|
--- |
--- |
|
--/-- |
--:-- |
--:-- |
|
|
|
|
|
|
|
|
|
(--- |
min) |
|
|
|
[Salv. välja] / [Meelespea]
„Valige viitstardiga sündmuse üksikasjad“ (lk 51)
Taimeriga programmeeritud sündmuse Telekava juurde tagasi pöördumiseks kontrollimiseks / muutmiseks /
tühistamiseks
„Viitsardi seadistamine“ (lk 50 - 52)
Kui valite praeguse programmi
Ilmub kinnituskuva, mis küsib, kas tahate programmi vaadata või salvestada.
Valige [Viitsardi seadistamine] ja seadke [Salv. välja] salvestama ajast, mil lõpetate taimeriga programmeeritud sündmuse seadistamise.
Das Erste |
valige |
|
19:3020:00 |
ligipääs |
|
Vaade |
||
Viitsardi seadistamine |
Märkus
` @ @ @ ; '
Viitstart töötab korrektselt ainult siis, kui õige aja teave saadakse edastaja või teenusepakkuja signaalist.Viitstardiga salvestamise ajal ei saa muid kanaleid valida.
Salvestades programme välisele salvestile, veenduge, et teleriga ühendatud salvestil on õiged seaded.
Kui Q-Linki, VIERA Linki või sarnase tehnoloogiaga ühilduv salvesti on ühendatud teleriga (lk 81, 82) ja [Lingi seaded] (lk 40) on lõpetatud, pole salvesti seadistamine vajalik. Samuti lugege salvesti kasutusjuhendit.
kasutamine Telekava
25
vaatamine Teleteksti
Teleteksti vaatamine
Teleteksti teenused on saatjate võimaldatud tekstikujuline informatsioon.
Funktsioonid võivad olenevalt saatjast varieeruda.
? @ @;Q@Y <&Z<\ ^
Á Á% ' @ @ “ ' !@ teavet, siis vajutage vastavat värvi nuppu. See funktsioon võimaldab kiiret ligipääsu nende teemade kohta käivale informatsioonile.
? _Y Y ^(ÜLAOSA teksti edastamise korral)
ÜLAOSA on tavapärase teletekstiteenuse edasiarendus, mis võimaldab hõlpsamat otsingut ja tõhusamat juhtimist.Saadaoleva teleteksti teabe kiire ülevaade
Hõlpsalt kasutatav samm-sammult teemade valimineLehekülje oleku teave ekraani allservas
Liikumine lehekülg üles/alla |
Valik teemaplokkide vahel |
Järgmise teema valimine teemaploki |
|
(punane) |
(roheline) |
(sinine) |
sees |
(Pärast viimast teemat liigub see uue teemaploki peale.)
(kollane)
? ^
' @ @ @ Â ' @ ' ' teleri mälusse. „Salvesta sageli vaadatud leheküljed“ (lk 27)
` [Teletekst] (lk 42)
1 Lülitage teleteksti peale
Kuvab sisulehekülje (sisu varieerub
olenevalt edastajatest). All-lehekülje number
<< 01 02 03 04 05 06 07 |
>> |
|
|
17:51 28 Veebruar |
|
Kellaaeg/kuupäev |
|
|
TELETEXT
INFORMATION
Värviriba
Praegune leheküljenumber
2 Valige lehekülg
üles |
|
Värviline nupp |
või |
või |
|
alla |
|
(Vastab värviribale) |
Tagasi telerisse |
Kontrastsuse kohandamiseks |
Kui kuvatakse sinine riba |
|
|
(Vajutage kolm korda) |
Peidetud andmete näitamine
Näidake peidetud sõnu, nt viktoriinilehekülje vastuseid
Vajutage uuesti (punane) peitmiseks.
Hoidmine
Automaatse uuenduse peatamine
(Kui soovite vaadata käesolevat lehekülge ilma uuendamata.)
Jätkamiseks vajutage nuppu uuesti.
INDEKS
Tagasi peamisele indeksileheküljele
Lemmiklehekülje avamine
Vaata salvestatud lemmiklehekülge
Tooge esile leht, mida hoitakse sinise nupu all (loetelu
Tehaseseadistus on „P103“.
26
TÄIS/ÜLAOSA/ALL
|
(roheline) |
|
(ÜLAOSA) |
(ALL) |
Tavaline (TÄIS) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(Laienda ÜLAOSA poolt) |
|
(Laienda ALUMIST poolt) |
|
|
Mitmes aknas vaatamine
Vaata telerit ja teleteksti korraga kahes aknas
Valige [Pilt ja tekst] sissevõi
väljalülitamine (Vajutage
kaks korda)
Toiminguid saab teha ainult teleteksti ekraanil.
Salvesta sageli vaadatud leheküljed
Salvestage sageli vaadatavad leheküljed värviribale ´ @
Kui kuvatakse lehekülg
(Vastavat |
vajutage ja hoidke all |
|
|
värvi nupp) |
|
Number muutub
valgeks.
Salvestatud lehekülgede muutmiseks
|
Sisestage uus leheküljenumber |
Värviline nupp, |
vajutage ja hoidke all |
mida soovite |
|
muuta |
|
vaatamine Teleteksti
All-lehekülje vaatamine
Vaadake all-lehekülge (ainult siis, kui teletekst ulatub üle ühe lehekülje)
Ilmub ekraani ülaossa
Konkreetse all-lehekülje vaatamiseks
All-lehekülgede numbrid muutuvad olenevalt edastajat (kuni 79 lehekülge).
Otsimiseks võib kuluda päris palju aega, mille jooksul võite vaadata teleripilti.
|
|
|
Sisestage 4-kohaline number |
|
|
|
(sinine) |
|
|
 ' º *µ |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Uuenduse ootamise ajal teleri vaatamine
Vaadake teleteksti lehekülje otsimise ajal teleripilti
Teleteksti lehekülg uuendub automaatselt, kui uus informatsioon muutub kättesaadavaks.
Lülitab ajutiselt teleripildi peale |
Vaadake |
|
(kollane) |
Ilmub siis, kui |
uuendatud |
P108 |
lehekülge |
|
|
uuendamine on |
|
|
(kollane) |
|
|
lõpetatud |
|
(Te ei saa kanalit vahetada.) |
|
Uudiste lehekülg pakub värskete uudiste laekumisest teavitamise funktsiooni („Kiiruudised“). |
27 |
|
vaatamine sisendite Väliste
Väliste sisendite vaatamine
Ühendage välised seadmed (videomakid, DVD-seadmed jne) ja te saate läbi vastava sisendi vaadata.Seadmete ühendamine (lk 11 - 13, 87, 88)
Kaugjuhtimispuldiga on võimalik juhtida sisu või väliseid seadmeid. (lk 29)
1 Lülitage teler sisse
SCARTiga ühendamisel (lk 12)
Võtab automaatselt sisendsignaale vastu, kui taasesitus algabSCART-pesa (jalg 8) tuvastab sisendsignaalid automaatselt.See funktsioon on kasutatav ka HDMI-ühenduste puhul (lk 87). q
Tehke toimingud ja
Kontrollige seadme seadistust.
2 Sisendi valimise menüü kuvamine
3 |
|
|
|
Sisendi valimine |
valige |
|
AV1 |
vaadake |
|
AV2 |
|
|
PC |
|
|
HDMI1 |
|
|
HDMI2 |
|
|
HDMI3 |
|
|
HDMI4 |
|
|
TV |
|
|
SD-kaart/USB |
|
|
Sisendit saate valida ka kaugjuhtimispuldi AV-nupust või teleri abil (v.a [SD-kaart/ |
|
|
USB]). |
|
|
Vajutage nuppu mitu korda, kuni on valitud soovitud sisend. |
|
|
Sisendi [COMPONENT] ja [VIDEO] vahel lülitumiseks valikus [AV2] liigutage |
|
|
indikaatorit, vajutades selleks kursori vasakule ja paremale nupule. |
|
|
[SD-kaart/USB]: lülitab meediamängijale. |
„Meediamängija kasutamine“ (lk 60) |
|
! ; ' ! ; @' ®`$% ?Ã`=¯ |
|
Tagasi telerisse |
„Sisendmärgis“ (lk 42) |
|
Vahelejäetud sisendeid ei kuvata, kui vajutatakse AV-nuppu. |
4 Vaadake
AV1
“ '
Märkus
“ ' @ @ @± ' \µº»Lugege üksikasjalikumat teavet vastava seadme kasutusjuhendist või küsige kohaliku
esindaja käest.
28
Sisu või seadmete juhtimine teleri kaugjuhtimispuldiga
Te saate juhtida sisu meediamängijas/meediaserverites, salvestusfunktsioone või ühendatud seadmeid alltoodud nuppudega selle teleri kaugjuhtimispuldil.
* ! @' `
Esitus
Videokasseti/DVD/video sisu taasesitus
Peata
Toimingute lõpetamine
Tagasikerimine / Vahelejätt / Otsing
Videomakk:
Tagasikerimine, kiiresti tagasiliikuva pildi vaatamine
DVD/video sisu:
Siirduge eelmise pala, teose või peatüki juurde.
Vajutage ja hoidke all tagurpidi otsimiseks
Edasikerimine / Vahelejätt / Otsing
Videomakk:
Edasikerimine, võimaldab pilti kiirendusega edasi kerida
DVD/video sisu:
Siirduge järgmise pala, teose või peatüki juurde.
Vajutage ja hoidke all edaspidi otsimiseks
Paus
Paus/jätkamine
DVD: vajutage ja hoidke all, et esitada aeglasel kiirusel
Kanal üles/alla
Valige kanal
[Direct TV Rec](lk 81, 83)
Kuidas muuta koodi
Igal Panasonicu seadme tüübil on oma kaugjuhtimispuldi kood.
Et kasutada mõnedes selle teleri funktsioonides, peate valima koodi „73“.
Muutke koodi seadme või alltoodud funktsioonide järgi.
Vajutage järgmiste toimingute ajal nuppu |
ja hoidke seda all |
|
||
Sisestage vastav kood, |
Vajutage |
|
||
vaadake allpool asuvat tabelit |
|
|
|
|
|
|
|
|
|
|
|
|||
Seadme tüüp, funktsioonid |
Kood |
|||
DVD-salvesti, DVD-mängija, Blu-ray Disc-mängija |
70 (vaikimisi) |
|||
Pleier-kodukino, Blu-ray Disc-kodukino |
71 |
|||
Videomakk |
|
|
|
72 |
“ @ ' @; µ\ ± |
|
|||
DLNA-funktsioonid (lk 75) või Direct TV salvestamine (lk 81, 83) |
73 |
|||
Seadmete kasutamine VIERA Linkis (lk 84) |
|
Märkus
Kontrollige, et kaugjuhtimispult töötaks pärast koodi vahetamist õigesti.Pärast patareide vahetamist võivad koodid taastuda algseadistusele.Mõni toiming ei ole mõne seadme mudelil kasutatav.
vaatamine sisendite Väliste
29
vaatamine kujutiste-3D
3D-kujutiste vaatamine
Nautige 3D-prille kasutades 3D-piltide või 3D-efektidega programmide vaatamist. „Standardsed tarvikud“ (lk 6) See teler toetab 3D-formaate [Järjestik-kaadrid] 1, [Kõrvuti] 2 ja [Üleval ja all] 3.
1: 3D-formaat, kus vasaku ja parema silma jaoks salvestatakse pilt peeneraldusliku kvaliteediga ja taasesitatakse vaheldumisi.
2, 3: Muud saadaolevad 3D-formaadidKuidas vaadata 3D-kujutisi (lk 31)
Hoiatus
Ärge võtke 3D-prille osadeks ega muutke neid. See võib põhjustada kehavigastusi või panna kasutaja end halvasti tundma.
Ettevaatust!
3D-prillide ohutuks ja mugavaks kasutamiseks lugege põhjalikult kasutusjuhendit.
3D-prillid
Ärge pillake 3D-prille maha, ärge avaldage neile survet ega astuge neile peale. See võib kahjustada klaasosa, mis omakorda võib põhjustada kehavigastusi.
3D-prillide ettepanemisel olge ettevaatlik prilliraamide sangade ja hingedega. Kui sellele hoiatusele tähelepanu ei pöörata, võib see põhjustada kehavigastusi. Olge eriti tähelepanelik, kui lapsed seda toodet kasutavad.
3D-sisu vaatamine
Ärge kasutage 3D-prille, kui teil on ülitundlikkus valguse suhtes, südameprobleemid või muu püsiv terviseprobleem. 3D-prillide kasutamine võib põhjustada sümptomite süvenemist.
Lõpetage kohe 3D-prillide kasutamine, kui te olete väsinud, tunnete ennast ebamugavalt või halvasti. 3D-prillide jätkuv kasutamine sellistel puhkudel võib tekitada halba enesetunnet. Enne kasutamise jätkamist puhake piisavalt. Kui määrate efekti suvandi [3D reguleerimine] abil, võtke arvesse, et erinevad inimesed võivad 3D-kujutisi erinevalt näha.
3D-prillide kasutamisel olge ettevaatlik, et te ei lööks kogemata teleri ekraani või teiste inimeste pihta. Kui pilte kujutatakse 3D-s, võib kasutaja ja ekraani vaheline kaugus paista moonutatult ning kasutaja kogemata ekraani lüüa, mis omakorda võib põhjustada kehavigastusi.
Kui te kasutate 3D-prille, jälgige, et teie silmad püsiksid enam-vähem horisontaalis, samuti püsige asendis, kus te ei näe kujutisi kahekordselt.
Kui teil on müoopia (lühinägelikkus), hüperoopia (kaugnägelikkus), astigmatism või vasaku ja parema silma nägemiserinevus, kasutage 3D-prillidega samaaegselt nägemist korrigeerivaid prille või muid sarnaseid meetodeid.
Lõpetage 3D-prillide kasutamine, kui näete selgeid topeltkujutisi 3D-sisu vaatamisel. Pikaajaline kasutamine võib silmi väsitada.
Vaadake ekraani vähemalt kolm korda kaugemalt kui ekraani tegelik kõrgus. Soovituslik kaugus:
TX-L32ET5E / TX-L32ET5EW: 1,2 m või rohkem TX-L37ET5E / TX-L37ET5EW: 1,4 m või rohkem TX-L42ET5E / TX-L42ET5EW: 1,6 m või rohkem TX-L47ET5E: 1,8 m või rohkem
TX-L55ET5E: 2,1 m või rohkem TX-L60ET5E: 2,3 m või rohkem
3D-prillide kasutamine lähemalt kui soovitatud võib põhjustada silmade väsimist.
3D-prillide kasutamine
Ärge kasutage 3D-prille muul eesmärgil, kui 3D-kujutiste vaatamiseks.
Lähtuge sellest, et nooremad kui 5-6-aastased lapsed ei tohiks 3D-prille kasutada. Kuna nooremate laste reaktsiooni väsimusele või ebamugavustundele on raske hinnata, võib olla keeruline märgata, kui neil hakkab äkitselt halb olla. Kui seda toodet kasutab laps, peab vanem või hooldaja kontrollima, et lapse silmad ei oleks väsinud.
Ärge kasutage 3D-prille, kui need on mõranenud või katki. See võib põhjustada kehavigastusi või silmade väsimist.Lõpetage kohe 3D-prillide kasutamine, kui te tunnete oma nahka imelikult. Harvadel juhtudel võivad 3D-prillides
kasutatavad materjalid või värv põhjustada allergilist reaktsiooni.
Märkus
3D-prille saab kanda nägemist korrigeerivate prillide peal.
30
