Panasonic TXL55DT60Y, TXL50DT60Y, TXL42DT60Y, TXL47DT60Y, TXL60DT60Y e help [it]

Download
Page 1
e
TX-L42DT60Y
TX-L47DT60Y
TX-L50DT60Y
TX-L55DT60Y
TX-L60DT60Y
He lp
Italiano
Page 2
Visione
Schermata iniz. Pers
Base
Componente esterno
Per ottenere immagini ottimali
Per ottenere un audio ottimale
- 2 -
Page 3
Guida TV
Televideo
3D
Sintonizzazione e modifica dei canali
Registrazione
HDD USB - Impostazione
Registrazione del programma corrente
Programmazione timer
- 3 -
Page 4
Informazioni tecniche
Servizio Internet
Contenuti Internet
Connessioni di rete
Impostazioni di rete
Rete domestica
DLNA
Connessioni di rete
Impostazioni di rete
- 4 -
Page 5
•Manuale - Punto acc. wireless 105
•Impost. VIERA remote 106
•Aggiornamento software 108
Foto
Video
•Impostazioni video 114
Musica
•Impostazioni musica 117
Registratore DIGA
Informazioni tecniche
Media Player
Uso di Media Player
Modalità Foto
- 5 -
Page 6
Modalità video
Modalità Recorded TV
Modalità Musica
Informazioni tecniche
Funzioni
Elenco delle app
- 6 -
Page 7
Multi-finestra
VIERA Link “HDAVI Control™”
•Spegnimento Link 163
•Risparmio Energ. Standby 163
Sicurezza bambini
Funzione Data Service
Common Interface
Impostazioni originali
Aggiornamento del software TV
- 7 -
Page 8
Impostazione dei caratteri
Controllo vocale
Dispositivi Bluetooth
Tastiera / Gamepad
Impostazioni
Menu delle impostazioni
Immagine
•Intelligent Frame Creation 184
- 8 -
Page 9
Audio
Rete
•Impost. VIERA remote 195
Timer
•Programmazione timer 196
•Standby No Segnale 197
Impostazione
•Sicurezza bambini 198
•Impostazioni VIERA Link 203
- 9 -
Page 10
Supporto
Domande e risposte
Manutenzione
Informazioni
Accessori opzionali
Licenza
OK Le lettere racchiuse in una casella indicano i pulsanti del
telecomando.
Menu Le lettere di colore azzurro indicano voci del display su schermo.
Riferimenti in questo eHelp
●
Le immagini in questo eHelp hanno soltanto uno scopo illustrativo.
- 10 -
Page 11

Visione

Schermata iniz. Pers

Informazioni

“Schermata iniz. Pers” è un gateway a televisore, applicazioni e altro. Fornisce un facile accesso a funzionalità speciali quali Media Player, video,
giochi, strumenti di comunicazione, ecc. come mostrato di seguito (esempio).
HOME
OK
OK HOME
Schermata iniz. Pers Schermata con contenuti selezionati (televisore, applicazioni, etc.) Selezione sch. iniz.
– È possibile selezionare o aggiungere la Schermata iniz. Pers preferita.
- 11 -
Page 12

Come utilizzare

Schermata iniz. Pers fornisce accesso a funzionalità speciali quali Media Player, televisore, contenuti Internet, servizi dati, strumenti di comunicazione, ecc.
1. Visualizzare Schermata iniz. Pers con HOME (Esempio)
●
L’ultima Schermata iniz. Pers visualizzata viene visualizzata quando il televisore è acceso.
●
Premere nuovamente per selezionare o aggiungere il layout preferito per la Schermata iniz. Pers.
Visione Schermata iniz. Pers Impostazioni
2. Selezionare una funzione con / / / e premere OK per accedere
●
Per guardare il televisore a schermo intero
1) Selezionare il visualizzatore TV con
/ / /
(Esempio)
2) Premere OK per visualizzare (Esempio)
●
Fare anche riferimento a Esercitaz. dalla guida dello strumento.
- 12 -
Page 13

Impostazioni

Selezionare il menu Funzioni dalla guida strumenti nella parte superiore della schermata, oppure utilizzare il tasto colorato per visualizzare il menu Funzioni.
(Esempio)
■ Selezione sch. iniz.
1. Visualizzare Selezione sch. iniz. con HOME (Esempio)
2. Selezionare la schermata con / e premere OK per impostare
TV schermo intero:
Visualizza un televisore a schermo intero
Sch. iniz. TV:
Per rendere l’esperienza del televisore più confortevole e comoda.
Sch. stile di vita:
Visualizza il televisore con informazioni e servizi utili per la vita di tutti i giorni.
Schermata info:
È possibile apprezzare contenuti Internet mentre si guarda la TV.
Aggiungi nuova sch.:
È anche possibile aggiungere una nuova schermata da personalizzare.
- 13 -
Page 14
■ Riconoscimento viso
Utilizzando la Communication Camera, è possibile selezionare la Schermata iniz. Pers registrata con il riconoscimento del viso. Fare anche riferimento a
Esercitaz. dalla guida dello strumento.
●
La Communication Camera non è inclusa. È necessario acquistarli.
Supporto Accessori opzionali Communication Camera
■ Impostazioni
È possibile personalizzare qualsiasi Schermata iniz. Pers (ad esempio, cambiando lo sfondo, rinominando liberamente, modificando applicazioni, impostando la schermata avviata quando il televisore è acceso, ecc.).
1. Selezionare Impostazioni dalla guida dello strumento
2. Seguire le istruzioni visualizzate sullo schermo
■ Cerca
È possibile ricercare i contenuti da varie funzioni.
1. Selezionare Cerca dalla guida dello strumento
2. Seguire le istruzioni visualizzate sullo schermo
= Nota =
●
Per utilizzare completamente questa funzione, è necessario un ambiente di rete a banda larga. Verificare che le connessioni e le impostazioni di rete siano state completate.
Servizio Internet Connessioni di rete
Servizio Internet Impostazioni di rete
●
Assicurarsi di aggiornare il software ogni volta che sullo schermo del televisore viene visualizzato un messaggio di aggiornamento software. In caso contrario, non sarà possibile utilizzare Schermata iniz. Pers. Il software può essere aggiornato manualmente in un secondo momento.
Servizio Internet Impostazioni di rete Aggiornamento software
- 14 -
Page 15

Base

Collegamento satellite

Accertarsi che il televisore sia scollegato dalla presa di corrente prima di collegare o di scollegare qualsiasi cavo.
●
Per DVB-S
■ Sintonizzatore doppio (DiSEqC)
Collegare entrambi i terminali satellitari IN 1 / IN 2 alla parabola satellitare con il commutatore multiplo. In questo modo è possibile guardare o registrare 2 programmi DVB-S contemporaneamente, ecc.
Terminali satellitari IN 1 / IN 2 Cavi satellite con commutatore multiplo Parabola satellitare
■ Sintonizzatore doppio (sistema con cavo singolo)
Collegare il terminale satellitare IN 1 alla parabola satellitare con il router con cavo singolo. In questo modo è possibile guardare o registrare 2 programmi DVB-S contemporaneamente, ecc.
Terminale satellitare IN 1 Cavo satellite con router con cavo singolo Parabola satellitare
- 15 -
Page 16
■ Sintonizzatore singolo
Collegare il terminale satellitare IN 1 alla parabola satellitare.
●
Non è possibile guardare o registrare 2 programmi DVB-S contemporaneamente, ecc.
Terminale satellitare IN 1 Cavo satellite Parabola satellitare
= Nota =
●
Per installare correttamente la parabola satellitare, rivolgersi al rivenditore locale. Per informazioni dettagliate, rivolgersi anche alle emittenti delle trasmissioni satellitari.
●
Satelliti selezionabili e allineamento della parabola per la sintonizzazione dei canali DVB-S
Visione Sintonizzazione e modifica dei canali Satelliti selezionabili
●
I dispositivi esterni e i cavi mostrati non sono forniti con questo televisore.
●
Tenere il televisore lontano dalle apparecchiature elettriche (apparecchiature video, ecc.) o apparecchiature con un sensore a infrarossi; in caso contrario, potrebbero verificarsi distorsioni di immagini/ audio o interferenze nel funzionamento dell’altra apparecchiatura.
●
Verificare che il tipo di terminale e le spine del cavo siano corretti durante il collegamento.
- 16 -
Page 17

Collegamenti di base

Accertarsi che il televisore sia scollegato dalla presa di corrente prima di collegare o di scollegare qualsiasi cavo.
■ Antenna
Terminale terrestre / cavo Cavo RF Antenna terrestre o cavo
●
Per DVB-C, DVB-T, analogico
■ Registratore DVD / VCR
Terminale terrestre / cavo Cavo RF Registratore DVD / VCR Antenna terrestre o cavo Terminale AV1 (SCART) Cavo SCART
– È necessario l’adattatore AV1 (SCART) (in dotazione) durante il
collegamento al televisore.
- 17 -
Page 18
■ Registratore DVD / VCR e decoder
Terminale HDMI Cavo HDMI Decoder Cavo Terminale AV1 (SCART) Cavo SCART
– È necessario l’adattatore AV1 (SCART) (in dotazione) durante il
collegamento al televisore. Terminale terrestre / cavo Cavo RF Registratore DVD / VCR Antenna terrestre
●
Per i collegamenti VIERA Link
Funzioni VIERA Link “HDAVI Control™” Riassunto di VIERA Link
= Nota =
●
I dispositivi esterni e i cavi mostrati non sono forniti con questo televisore.
●
Leggere anche il manuale del componente che viene collegato.
●
Tenere il televisore lontano dalle apparecchiature elettriche (apparecchiature video, ecc.) o apparecchiature con un sensore a infrarossi; in caso contrario, potrebbero verificarsi distorsioni di immagini/ audio o interferenze nel funzionamento dell’altra apparecchiatura.
●
Quando si utilizza un cavo SCART o HDMI, si consiglia di usare un cavo completamente allacciato.
- 18 -
Page 19
●
Verificare che il tipo di terminale e le spine del cavo siano corretti durante il collegamento.

Selezione del canale

1. Visualizzare la schermata Selezione TV con TV
2. Selezionare la modalità con
/ e premere OK per impostare
DVB-S / DVB-C / DVB-T / Analogue
●
Le modalità selezionabili dipendono dai canali memorizzati.
●
La modalità può anche essere selezionata premendo ripetutamente TV
sul telecomando o il tasto INPUT/OK/HOLD for MENU sul pannello di
controllo del televisore.
●
Se il menu Selezione TV non viene visualizzato, premere TV per
cambiare la modalità.
3. Selezionare un canale con Canale Su / Giù o con i tasti numerici
●
Premere i tasti numerici per selezionare una posizione di canale
composta da almeno 2 cifre (ad es. per 399, premere ).
■ Per effettuare la selezione di un canale dalla lista dei canali
1. Visualizzare la lista dei canali con OK
2. Selezionare un canale dalla lista con
●
Per disporre i nomi dei canali in ordine alfabetico
/ e premere OK per la visione
(Rosso)
●
Per cambiare la categoria
(Blu)
■ Per selezionare un canale usando la barra delle informazioni
1. Visualizzare la barra delle informazioni con se non è visualizzata
2. Selezionare un canale con visualizzata la barra
Visione Base Barra delle informazioni
/ e premere OK per la visione mentre è
- 19 -
Page 20

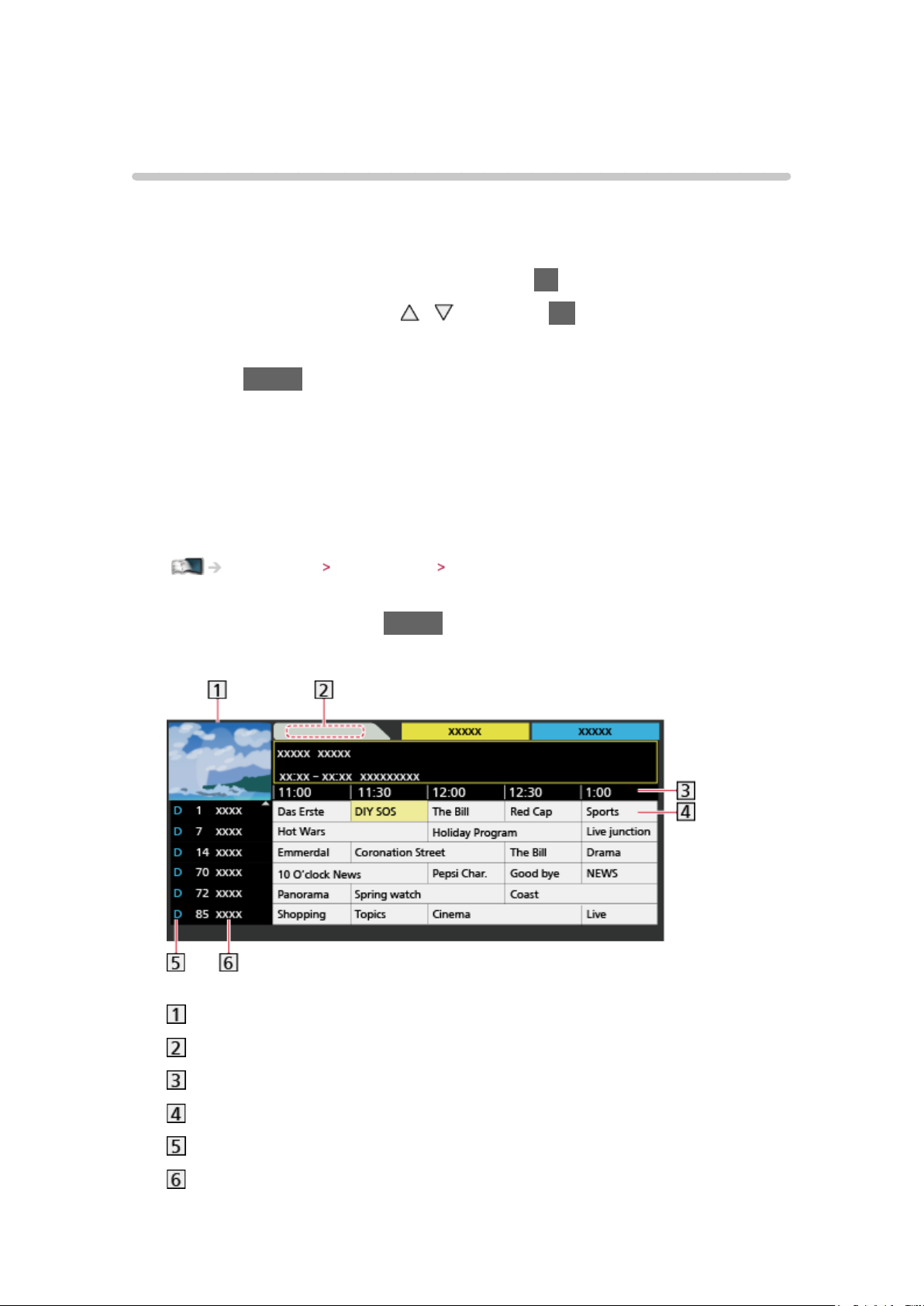

■ Per selezionare un canale usando la Guida TV
1. Visualizzare la Guida TV con GUIDE
2. Selezionare il canale o il programma attuale con
OK per accedere
3. Selezionare Visualizza con – Il programma corrente è visualizzato sulla parte superiore sinistra dello
schermo.
4. Premere OK per uscire dalla Guida TV
Visione Guida TV Uso di Guida TV
/ e premere OK per accedere (DVB)
/ / / e premere
■ Per guardare le pay-TV
●
Per informazioni sui canali criptati
Funzioni Common Interface Uso di Common Interface
●
Consultare l’operatore/emittente o il produttore del modulo CI per ulteriori informazioni e condizioni sui servizi.
- 20 -
Page 21

Barra delle informazioni

Visualizzare la barra delle informazioni con .
●
Appare anche quando si cambia canale. (Esempio)
Posizione e nome del canale Tipo di canale (Radio, HDTV, ecc.) / canale criptato ( ) / modalità TV ( ,
, , ) Programma Ora di inizio / fine programma (eccetto Analogico)
Posizione del canale, ecc. (Analogico) Indicatore di avanzamento del programma selezionato (eccetto Analogico)
Categoria
●
Per cambiare la categoria (DVB)
1) Visualizzare la lista delle categorie con
2) Selezionare la categoria con
/ e premere OK per cambiare
(Blu)
Ora attuale Caratteristiche disponibili / significato dei messaggi
:
Il silenziamento del suono è attivato
Segnale debole:
Qualità scarsa del segnale TV
Dolby D+, Dolby D, HE-AAC:
Traccia audio Dolby Digital Plus, Dolby Digital o HE-AAC
:
Servizio sottotitoli disponibile
:
Servizio Televideo disponibile
- 21 -
Page 22
:
Audio multiplo disponibile
:
Video multiplo disponibile
:
Audio e video multipli disponibili
Stereo, Mono:
Modalità audio
:
Disponibile servizio di dati (applicazione Hybrid Broadcast Broadband TV)
Funzioni Funzione Data Service Uso di Funzione Data Service
1 – 90:
Tempo restante di spegnimento con il timer
Visione Base Timer di spegnimento
●
Per confermare un altro canale sintonizzato
/
●
Per guardare i canali elencati nella barra
OK
●
Informazioni sul programma successivo (DVB)
●
Per nascondere la barra
EXIT
●
Informazioni extra (DVB)
– Premere di nuovo per nascondere la barra.
●
Per regolare il timeout della barra, impostare Durata visione.
Impostazioni Impostazione Impostazioni schermo
- 22 -
Page 23

Menu opzioni

Confermare o modificare lo stato corrente.
1. Visualizzare Menu opzioni con OPTION
2. Selezionare una delle seguenti voci con
/ e premere OK per
accedere
Guida vocale / Multi Video / Multi Audio / Doppio audio / Sotto-canale / Lingua sottotitoli / Setup carattere teletext / Lingua Televideo / MPX / Cor. Volume / Selezione CAM
●
Le opzioni delle funzioni variano a seconda del paese selezionato.
3. Impostare con
/ / / e premere OK per memorizzare
Guida vocale
Impostazioni istruzioni per gli utenti ipovedenti
Impostazioni Audio Guida vocale
Multi Video
Consente di selezionare da un gruppo di più video (se disponibile).
●
Questa impostazione non viene memorizzata e torna al valore predefinito quando si esce dal programma attuale.
●
Per la modalità DVB
Multi Audio
Consente di selezionare le lingue alternative delle tracce audio (se disponibili).
●
Questa impostazione non viene memorizzata e torna al valore predefinito quando si esce dal programma attuale.
●
Per la modalità DVB
Doppio audio
Consente di selezionare stereo / mono (se disponibile).
●
Per la modalità DVB
Sotto-canale
Consente di selezionare i programmi di multialimentazione - canali secondari (se disponibili).
●
Per la modalità DVB
- 23 -
Page 24
Lingua sottotitoli
Seleziona la lingua per i sottotitoli (se disponibile).
●
Per la modalità DVB
●
Non utilizzabile sulla schermata secondaria in modalità multi-finestra
Setup carattere teletext
Consente di impostare il carattere del Televideo.
Impostazioni Impostazione Impostazioni schermo
Lingua Televideo
Consente di selezionare le lingue alternative per il Televideo (se disponibili).
●
Per la modalità DVB
MPX
Per selezionare la modalità audio multiplex (se disponibile).
Impostazioni Audio Impostazioni avanzate
●
Per la modalità analogica
Cor. Volume
Per regolare il volume di ciascun canale individuale o la modalità di ingresso.
Selezione CAM
Consente di selezionare il modulo CI (se disponibile).
●
Non valido mentre è in corso la registrazione
●
Per la modalità DVB
- 24 -
Page 25

Sottotitoli

Visualizzare / nascondere i sottotitoli (se disponibili) con STTL.
●
Per selezionare la lingua preferita dei sottotitoli DVB (se disponibile), impostare Sottotit. preferiti.
Impostazioni Impostazione Lingua
= Nota =
●
È possibile che i sottotitoli non siano visualizzati correttamente nelle immagini 3D.
●
Se si preme STTL nella modalità analogica, si passa al servizio Televideo e si visualizza una pagina preferita. Premere EXIT per tornare alla modalità TV.
●
Non utilizzabile sulla schermata secondaria in modalità multi-finestra

Timer di spegnimento

Per far entrare automaticamente il televisore in modalità Standby dopo un periodo stabilito.
1. Visualizzare il menu con MENU
2. Selezionare Timer
Timer di spegnimento con / e premere OK per
accedere
3. Selezionare l’ora ad incrementi di 15 minuti con
/ e premere OK per
impostare
90 / 75 / 60 / 45 / 30 / 15 / Off (minuti)
●
Per annullare, posizionare su Off o spegnere il televisore.
●
Il tempo restante è visualizzato sulla barra delle informazioni.
Visione Base Barra delle informazioni
●
Se il tempo restante è inferiore a 3 minuti, il tempo restante lampeggia sullo schermo.

Ultima visualizzazione

Passare facilmente all’ultimo canale o all’ultima modalità di ingresso visualizzati con LAST VIEW.
●
Premere nuovamente per ritornare alla visualizzazione corrente.
= Nota =
●
Una visualizzazione inferiore a 10 secondi non si rispecchia nell’ultimo canale visto o nell’ultima modalità di ingresso.
- 25 -
Page 26

Componente esterno

Collegamento esterno

Nelle seguenti illustrazioni vengono riportati alcuni consigli per il collegamento del televisore ai vari componenti. Per altri collegamenti, consultare le istruzioni di ciascun componente.
●
Per i collegamenti di base
Visione Base Collegamenti di base
●
Per utilizzare i dispositivi specifici che supportano la tecnologia wireless Bluetooth
Funzioni Dispositivi Bluetooth
●
Verificare che il tipo di terminale e le spine del cavo siano corretti durante il collegamento.
■ Componente HDMI
Terminale HDMI Cavo conforme HDMI completamente allacciato Registratore / lettore / lettore 3D compatibile / decoder / videocamera /
amplificatore con sistema di diffusori
= Nota =
●
Per i collegamenti VIERA Link
Funzioni VIERA Link “HDAVI Control™” Riassunto di VIERA Link
●
Usare HDMI2 per il collegamento a un amplificatore. Questa connessione è valida se l’amplificatore è dotato della funzione ARC (Audio Return Channel).
- 26 -
Page 27
■ Dispositivi AV
Terminali AV2 (COMPONENT) Cavi component
– È necessario l’adattatore AV2 (COMPONENT / VIDEO) (in dotazione). Lettore DVD Terminali AV2 (VIDEO) Cavi compositi
– È necessario l’adattatore AV2 (COMPONENT / VIDEO) (in dotazione). Videocamera / console di gioco
- 27 -
Page 28
■ Dispositivo USB
Porta USB Cavo USB HDD USB / Communication Camera
= Nota =
●
Si consiglia di collegare i dispositivi direttamente alle porte USB del
televisore.
●
Non è possibile usare contemporaneamente due o più dispositivi USB
dello stesso tipo, ad eccezione delle memorie flash USB e degli HDD
USB.
●
Usare la porta USB 3 per la connessione dell’HDD USB.
●
Usare la porta USB 1 per la connessione della Communication Camera.
●
È possibile che alcuni dispositivi USB o HUB USB non funzionino con
questo televisore.
●
●
Per ulteriori informazioni sui dispositivi, visitare il seguente sito Web. (Solo
in inglese)
http://panasonic.net/viera/support
■ Per l’ascolto con i diffusori
DIGITAL AUDIO Cavo audio digitale ottico Amplificatore con sistema di diffusori
●
Per fruire del suono multicanale del componente esterno (ad esempio
Dolby Digital 5.1ch), collegare il componente all’amplificatore. Per
i collegamenti, leggere i manuali di istruzioni del componente e
dell’amplificatore.
- 28 -
Page 29
■ Cuffia
Presa cuffie Minispina stereo M3 Cuffia
●
Per regolare il volume, impostare Volume cuffia.
Impostazioni Audio Impostazioni del volume

Visione dell’ingresso esterno

Collegare il componente esterno (VCR, componente DVD, ecc.) per visualizzare le immagini dall’ingresso selezionato.
1. Visualizzare il menu di selezione ingresso con AV
2. Selezionare la modalità di ingresso collegata al componente con
/ e premere OK per vederlo (La modalità selezionata è visualizzata in alto a sinistra sullo schermo)
●
Il televisore riceve automaticamente i segnali di ingresso collegandosi con SCART all’inizio della riproduzione.
– I segnali di ingresso vengono identificati automaticamente dal terminale
SCART (8 piedini). – Questa funzione è disponibile anche con i collegamenti HDMI. – Quando la modalità di ingresso non cambia automaticamente, seguire
la procedura precedente o verificare la configurazione del componente.
●
L’ingresso può anche essere selezionato premendo AV sul telecomando o il tasto INPUT/OK/HOLD for MENU sul pannello di controllo del televisore. Premere ripetutamente fino a quando viene selezionato l’ingresso desiderato.
●
Per commutare fra COMPONENT e VIDEO in AV2, selezionare con / .
●
È possibile assegnare un nome o saltare qualsiasi modalità di ingresso. Gli ingressi ignorati non vengono visualizzati quando si preme AV. (Nome
ingresso)
Impostazioni Impostazione Impostazioni schermo
●
Il telecomando può controllare i contenuti o il componente esterno.
Visione Componente esterno Controllo con il telecomando del televisore
●
Per tornare alla modalità TV
TV
- 29 -
Page 30
= Nota =
●
Se il componente esterno è dotato della funzione di regolazione del formato, impostarlo su 16:9.
●
Per informazioni dettagliate, consultare il manuale di istruzioni del componente usato o rivolgersi al rivenditore.

Controllo con il telecomando del televisore

È possibile controllare i contenuti in Media Player / server multimediali, le funzioni di registrazione o il componente collegato con i seguenti tasti del telecomando del televisore.
:
Per riprodurre le videocassette / DVD / contenuto video
:
Per arrestare le operazioni
: Per il riavvolgimento o la visione rapida delle immagini all’indietro (VCR) Per saltare alla traccia, titolo o capitolo precedente (DVD / contenuto
video)
: Per il riavvolgimento o la visione rapida delle immagini all’indietro (VCR) Ricerca indietro (DVD / contenuto video)
: Per mandare avanti e visualizzare rapidamente le immagini (VCR) Per saltare alla traccia, titolo o capitolo successivo (DVD / contenuto
video)
: Per mandare avanti e visualizzare rapidamente le immagini (VCR) Ricerca avanti (DVD / contenuto video)
: Per far una pausa / Continuare Tenere premuto per la riproduzione lenta (DVD)
:
Registrazione One Touch
Registrazione Registrazione del programma corrente Registrazione One Touch
- 30 -
Page 31
■ Come cambiare il codice
Ciascun prodotto Panasonic è associato a un codice univoco sul telecomando. Cambiare il codice in base al prodotto da utilizzare.
1. Tenere premuto l’interruttore di accensione / standby durante le seguenti operazioni
2. Immettere il codice appropriato come segue con i tasti numerici
●
Codici per ciascun prodotto e caratteristiche 70: Registratore DVD, lettore DVD, lettore Blu-ray Disc 71: Lettore theatre, Blu-ray Disc theatre 72: VCR 73 (impostazione predefinita):
Utilizzo in registrazione HDD USB, Media Player, funzioni DLNA, utilizzo del prodotto in VIERA Link
3. Premere
per cambiare
= Nota =
●
Accertarsi che il telecomando funzioni correttamente dopo aver cambiato il codice.
●
In caso di sostituzione delle batterie, i codici potrebbero essere ripristinati sui valori predefiniti.
●
Alcune operazioni potrebbero non essere disponibili in base al componente usato.
- 31 -
Page 32

Funzioni HDMI

HDMI (Interfaccia multimediale ad alta definizione) è la prima interfaccia digitale AV mondiale completa per utenti conforme agli standard di non compressione.
L’HDMI permette di fruire delle immagini digitali ad alta definizione e di un audio di alta qualità collegando il televisore e il componente.
Un componente compatibile
con terminale di uscita HDMI o DVI, ad esempio un lettore DVD, un decoder o una console di gioco, può essere collegato al terminale HDMI utilizzando un cavo conforme a HDMI.
Visione Componente esterno Collegamento esterno
: Il logo HDMI viene visualizzato con i componenti conformi a HDMI.
■ Funzionalità HDMI utilizzabili
●
Segnale di ingresso audio:
2ch Linear PCM (frequenze di campionamento - 48 kHz, 44,1 kHz, 32 kHz)
●
Segnale di ingresso video:
Corrisponde con l’impostazione di uscita del componente digitale.
Visione Componente esterno Segnali di ingresso validi
●
VIERA Link (HDAVI Control 5)
Funzioni VIERA Link “HDAVI Control™” Riassunto di VIERA Link
●
Tipo di contenuto
●
Colore intenso
●
Audio Return Channel – Audio Return Channel (ARC) è una funzione per l’invio di segnali audio
digitali tramite un cavo HDMI.
– Per un terminale HDMI2
●
3D
- 32 -
Page 33
■ Connessione DVI
Se il componente esterno è dotato soltanto di un’uscita DVI, collegare il terminale HDMI al terminale DVI con un cavo adattatore HDMI. Se si usa il cavo adattatore per il collegamento dal terminale DVI a quello HDMI, collegare il cavo audio al terminale di ingresso audio (utilizzare i terminali audio AV2).
●
È necessario l’adattatore AV2 (COMPONENT / VIDEO) (in dotazione) durante il collegamento al televisore ai terminali audio AV2.
●
Per informazioni sull’adattatore HDMI, rivolgersi al negozio di componenti digitali più vicino.
= Nota =
●
Le impostazioni audio possono essere eseguite su Ingresso HDMI1 / 2 / 3 nel menu Audio.
Impostazioni Audio Impostazioni avanzate
●
Se il componente collegato è dotato della funzione di regolazione del formato, impostare il formato “16:9”.
●
Questi connettori HDMI sono del “tipo A”.
●
Questi connettori HDMI sono compatibili con la protezione del copyright HDCP (protezione a banda larga dei contenuti digitali).
●
Per la ricezione dei segnali analogici è possibile collegare ai terminali di ingresso componente o video componenti senza uscita digitale.
●
Questo televisore include tecnologia HDMI™.
- 33 -
Page 34

Informazioni sui terminali

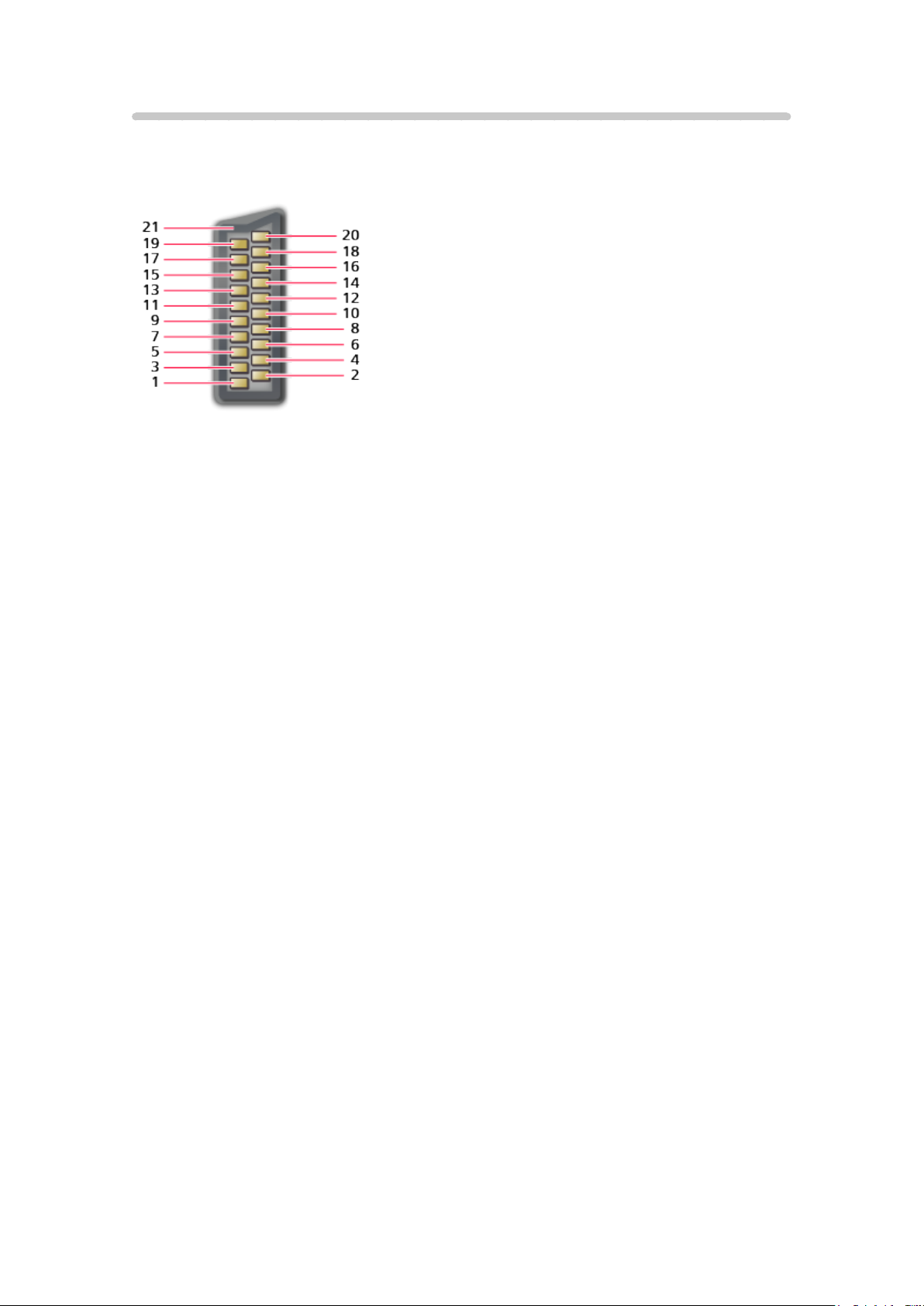

■ Terminale AV1 SCART (RGB, VIDEO)
1 : Uscita audio (D) 2 : Ingresso audio (D) 3 : Uscita audio (S) 4 : Messa a terra audio 5 : Messa a terra blu 6 : Ingresso audio (S) 7 : Ingresso blu 8 : Stato CVBS 9 : Messa a terra verde 10: -­11 : Ingresso verde
12: -­13: Messa a terra rosso 14: Messa a terra 15: Ingresso rosso 16: Stato RGB 17: Messa a terra CVBS 18: Messa a terra stato RGB 19: Uscita CVBS (video) 20: Ingresso CVBS (video) 21: Presa di messa a terra
- 34 -
Page 35
■ Terminale HDMI
1 : Dati2+ TMDS 2 : Schermo dati2 TMDS 3 : Dati2−TMDS 4 : Dati1+ TMDS 5 : Schermo dati1 TMDS 6 : Dati1−TMDS 7 : Dati0+ TMDS 8 : Schermo dati0 TMDS 9 : Dati0−TMDS 10: Clock+ TMDS

Segnali di ingresso validi

■ COMPONENT (Y, Pb, Pr), HDMI
Nome del segnale COMPONENT HDMI
11 : Schermo clock TMDS 12: Clock−TMDS 13: CEC 14: Utilità 15: SCL 16: SDA 17: Massa DDC / CEC 18: Alimentazione +5V 19: Rilevamento della spina sotto
tensione
525 (480) / 60i, 60p ○ ○ 625 (576) / 50i, 50p ○ ○ 750 (720) / 60p, 50p ○ ○
1.125 (1.080) / 60i, 50i ○ ○
1.125 (1.080) / 60p, 50p, 24p ○
○:Segnalediingressoutilizzabile
= Nota =
●
I segnali diversi da quelli indicati sopra potrebbero non essere visualizzati correttamente.
●
I suddetti segnali sono stati riformattati per la visione ottimale sullo schermo.
- 35 -
Page 36

Per ottenere immagini ottimali

Modo Immagine

1. Visualizzare il menu con MENU
2. Selezionare Immagine
accedere
3. Selezionare la modalità con
Modo Immagine
(Dinamico / Normale / Cinema / True Cinema / Personalizza / Professionale1 / Professionale2)
Per selezionare la modalità immagine preferita per ogni ingresso.
Dinamico:
Per un migliore contrasto e nitidezza delle immagini per la visione nei luoghi molto illuminati.
Normale:
Utilizzo normale per la visione in condizione di illuminazione ambientale normale.
Cinema:
Modo Immagine con / e premere OK per
/ e premere OK per impostare
Per una migliore visione di film in ambienti scuri con esaltazione di contrasto, nero e riproduzione del colore.
True Cinema:
Per riprodurre accuratamente la qualità originale dell’immagine senza alcuna alterazione.
Personalizza:
Consente di regolare manualmente ogni voce di menu per adattarsi alla qualità desiderata delle immagini.
Professionale1 / 2:
Consente di configurare e bloccare le impostazioni per le immagini professionali.
Visione Per ottenere immagini ottimali Impostazioni avanzate
●
Questa modalità è disponibile solo quando Modo Professionale
(isfccc) nel menu Funzioni è impostato su On.
●
Se queste modalità vengono impostate da un rivenditore professionale certificato, Professionale1 e Professionale2 possono essere visualizzati come isf Giorno e isf Notte.
- 36 -
Page 37
In ciascuna modalità Immagine è possibile regolare e memorizzare Retro
illuminazione, Contrasto, Luminosità, Colore, Tinta, Nitidezza, Temperatura colore, Colore intenso, Funz. Adaptive Backlight, Sensore ambientale, Noise Reduction, MPEG Remaster, Ottimizzatore risoluzione, Ottimizza i sottotitoli, Miglioramento brillantezza, Intelligent Frame Creation e 24p Smooth Film.
Quando ci si trova in modalità True Cinema, Personalizza o Professionale1
/ 2, è possibile regolare anche Impostazioni avanzate. Le impostazioni nella
modalità True Cinema, Personalizza o Professionale1 / 2 possono essere memorizzate per ciascuna immissione.
●
Per ciascuno è possibile impostare Modo Immagine nella modalità 2D e 3D.

Sensore ambientale

1. Visualizzare il menu con MENU
2. Selezionare Immagine
Sensore ambientale con / e premere OK
per accedere
3. Selezionare On / Off con
/ e premere OK per impostare
Sensore ambientale
(On / Off)
●
Funzione di controllo automatico della luminosità
Per regolare automaticamente le impostazioni delle immagini in base alle condizioni ambientali di illuminazione.

Funzione di standby automatico di corrente

Il televisore entra automaticamente in modalità Standby nei seguenti casi:
●
Timer di spegnimento è attivo.
Visione Base Timer di spegnimento
●
Non si eseguono operazioni per 4 ore quando Standby automatico è impostato su On.
Impostazioni Timer Standby automatico
●
Non si riceve alcun segnale e non si eseguono operazioni per 10 minuti quando Standby No Segnale è impostato su On.
Impostazioni Timer Standby No Segnale
= Nota =
●
Questa funzione non influisce sulla registrazione di Programmazione timer e Registrazione One Touch.
- 37 -
Page 38

Formato

Cambiare il formato (dimensioni delle immagini) con ASPECT.
■ Per cambiare manualmente il formato
1. Visualizzare la lista Selezione formato con ASPECT
2. Selezionare la modalità con
●
Si può anche cambiare la modalità premendo ASPECT. (Premere ripetutamente fino a quando viene visualizzata la modalità
desiderata).
Auto:
Il miglior formato viene selezionato automaticamente in base al “Segnale di controllo del formato”.
Visione Per ottenere immagini ottimali Segnale di controllo del formato
16:9:
Le immagini vengono visualizzate direttamente in formato 16:9 senza distorsione (anamorfiche).
14:9:
Le immagini vengono visualizzate nel formato standard 14:9 senza distorsione.
N-Zoom:
/ e premere OK per impostare
Le immagini vengono visualizzate in formato 4:3 a schermo intero. L’allungamento si nota soltanto sui bordi destro e sinistro.
4:3:
Le immagini vengono visualizzate nel formato standard 4:3 senza distorsione.
Zoom:
Le immagini vengono visualizzate in formato letterbox 16:9 o 4:3 senza distorsione.
Formato 4:3:
Le immagini vengono visualizzate in formato 4:3 ingrandite orizzontalmente per riempire lo schermo.
●
Per i segnali HD (alta definizione)
Sidecut N-Zoom:
Le immagini vengono visualizzate in formato letterbox 16:9 (anamorfiche) a schermo intero. L’allungamento si nota soltanto sui bordi destro e sinistro.
●
Per i segnali HD (alta definizione)
- 38 -
Page 39
Sidecut Zoom:
Le immagini vengono visualizzate in formato letterbox 16:9 (anamorfiche) a schermo intero senza distorsione.
●
Per i segnali HD (alta definizione)
= Nota =
●
Visualizzare l’immagine (televisore, ingresso esterno ecc.) a schermo intero per usare questa funzione completamente.
●
La modalità Formato può essere memorizzata separatamente per i segnali SD (definizione standard) e HD (alta definizione).
●
Nel servizio di Televideo e nella modalità 3D non è possibile cambiare il formato.
- 39 -
Page 40

Segnale di controllo del formato

I programmi normalmente contengono un “Segnale di controllo del formato” (segnale widescreen, segnale di controllo attraverso il terminale SCART / HDMI).
In modalità Auto, viene visualizzata la modalità di formato sulla parte superiore sinistra dello schermo se dal terminale SCART (8 pin) / HDMI viene inviato un segnale widescreen (WSS) o un segnale di controllo. Il formato passa a quello appropriato.
Visione Per ottenere immagini ottimali Formato
■ Condizioni disponibili
Terminale satellitare (solo WSS)
●
Formato valido del segnale di ingresso:
DVB-S
Terminale terrestre / cavo (solo WSS)
●
Formato valido del segnale di ingresso:
DVB-C DVB-T PAL B, G, H, I, D, K SECAM B, G, L, L’, D, K
Formato non valido del segnale di ingresso:
PAL 525/60 6,5 MHz PAL 525/60 6,0 MHz PAL 525/60 5,5 MHz M.NTSC 6,5 MHz M.NTSC 6,0 MHz M.NTSC 5,5 MHz
- 40 -
Page 41
Terminali AV1 (SCART) / AV2 (VIDEO)
●
Formato valido del segnale di ingresso:
PAL SECAM PAL 525/60 M.NTSC NTSC
: Segnale di controllo solo dal terminale SCART / HDMI (8 piedini)
Terminali AV2 (COMPONENT) (solo WSS)
●
Formato valido del segnale di ingresso:
625 (576) / 50i, 50p
Formato non valido del segnale di ingresso:
525 (480) / 60i, 60p 750 (720) / 60p, 50p
1.125 (1.080) / 60i, 50i
Terminale HDMI
●
Formato valido del segnale di ingresso:
525 (480) / 60i, 60p 625 (576) / 50i, 50p 750 (720) / 60p, 50p
1.125 (1.080) / 60i, 50i
1.125 (1.080) / 60p, 50p, 24p
●
Il terminale HDMI non riceve il segnale WSS.
= Nota =
●
Se le dimensioni dello schermo sembrano inusuali durante la riproduzione con un videoregistratore di un programma registrato nel formato widescreen, regolare l’allineamento con il VCR. Leggere il manuale del videoregistratore.
- 41 -
Page 42

Impostazioni avanzate

È possibile regolare e configurare le impostazioni dettagliate dell’immagine per ciascuna immissione quando Modo Immagine è impostata in modalità
True Cinema, Personalizza o Professionale1 / 2.
Visione Per ottenere immagini ottimali Modo Immagine
1. Selezionare la modalità di ingresso con AV o TV
2. Visualizzare il menu con MENU
3. Selezionare Immagine
accedere
4. Selezionare la modalità con
True Cinema / Personalizza / Professionale1 / Professionale2
Modo Immagine con / e premere OK per
/ e premere OK per impostare
■ Regolare le impostazioni dettagliate dell’immagine
1. Visualizzare il menu con MENU
2. Selezionare Immagine
Control / Espansore del nero / Effetto Clear White / Bilanciamento del bianco / Gestione colore / Gamma con / e premere OK per accedere
3. Impostare con
/ / / e premere OK per memorizzare
Impostazioni avanzate Adaptive Gamma
■ Adaptive Gamma Control
Adaptive Gamma Control
Consente di regolare la curva della gamma per rendere più luminosa l’immagine.
●
Non valido quando Funz. Adaptive Backlight è impostato su Off
■ Espansore del nero
Espansore del nero
Consente di regolare gradualmente le sfumature di nero.
■ Effetto Clear White
Effetto Clear White
Consente di rendere più chiara l’area bianca.
- 42 -
Page 43
■ Bilanciamento del bianco
R-Gain / G-Gain / B-Gain
Consente di regolare il bilanciamento del bianco delle aree di colore rosso / verde / blu acceso.
R-Cutoff / G-Cutoff / B-Cutoff
Consente di regolare il bilanciamento del bianco delle aree di colore rosso / verde / blu scuro.
Regolazione più precisa
Regola ulteriori voci di Bilanciamento del bianco dettagliato.
Livello segnale ingresso:
Regola il livello del segnale di ingresso.
R-Gain / G-Gain / B-Gain:
Consente di regolare il bilanciamento del bianco dettagliato nelle aree di colore rosso / verde / blu acceso.
Impostazioni originali:
Consente di reimpostare il Bilanciamento del bianco dettagliato alle impostazioni predefinite.
Impostazioni originali
Consente di reimpostare il Bilanciamento del bianco alle impostazioni predefinite.
■ Gestione colore
Tonalità-Rosso / Saturazione-Rosso / Luminanza-Rosso
Consente di regolare la tonalità di immagine/saturazione/luminanza delle aree di colore rosso.
Tonalità-Verde / Saturazione-Verde / Luminanza-Verde
Consente di regolare la tonalità di immagine/saturazione/luminanza delle aree di colore verde.
Tonalità-Blu / Saturazione-Blu / Luminanza-Blu
Consente di regolare la tonalità di immagine/saturazione/luminanza delle aree di colore blu.
- 43 -
Page 44
Regolazione più precisa
Regola ulteriori voci di Gestione colore dettagliata.
Tonalità-Giallo / Tonalità-Azzurro / Tonalità-Magenta:
Consente di regolare la tonalità di immagine nelle aree di colore giallo / ciano / magenta.
Saturazione-Giallo / Saturazione-Azzurro / Saturazione-Magenta:
Regola la saturazione nelle aree di colore giallo / ciano / magenta.
Luminanza-Giallo / Luminanza-Azzurro / Luminanza-Magenta:
Consente di regolare la luminanza nelle aree di colore giallo / ciano / magenta.
Impostazioni originali:
Consente di reimpostare la Gestione colore dettagliata alle impostazioni predefinite.
Impostazioni originali
Consente di reimpostare la Gestione colore alle impostazioni predefinite.
■ Gamma
Gamma
(2.6 / 2.4 / 2.2 / 2.0 / 1.8) Cambia la curva della gamma.
●
Tenere presente che i valori numerici costituiscono un riferimento per la regolazione.
Regolazione più precisa
Regola ulteriori voci di Gamma dettagliata.
Livello segnale ingresso:
Regola il livello del segnale di ingresso.
Aumento:
Regola il guadagno di gamma per il livello di segnale ricevuto.
Impostazioni originali:
Consente di reimpostare la Gamma dettagliata alle impostazioni predefinite.
- 44 -
Page 45
Impostazioni originali
Consente di reimpostare la Gamma alle impostazioni predefinite.
■ Impostazioni originali
Impostazioni originali
Consente di reimpostare Impostazioni avanzate alle impostazioni predefinite.

Impostazioni Blocco

Bloccare le impostazioni della modalità Professionale1 / 2 per ciascun ingresso.
1. Visualizzare il menu con MENU
2. Selezionare Immagine
per accedere
3. Inserire il numero PIN (4 cifre) con i tasti numerici
●
Inserire il numero PIN due volte alla prima impostazione.
●
Prendere nota del numero PIN per riferimento futuro.
4. Selezionare Blocco Regolazione con
5. Selezionare On con
●
Le opzioni Retro illuminazione, Contrasto, Luminosità, Colore, Tinta,
Nitidezza, Temperatura colore, Colore intenso, Funz. Adaptive Backlight, Ottimizzatore risoluzione, Ottimizza i sottotitoli, Miglioramento brillantezza, Impostazioni avanzate e Impostazioni originali nel menu Immagine
possono essere bloccate.
Impostazioni Blocco con / e premere OK
/ e premere OK per accedere
/ e premere OK per impostare
■ Per cambiare il numero PIN
1. Selezionare Cambia il PIN con / e premere OK per accedere
2. Inserire due volte un nuovo numero PIN con i tasti numerici
- 45 -
Page 46

Copia regolazione

Consente di copiare le impostazioni delle immagini di True Cinema,
Personalizza, Professionale1 o Professionale2 in quelle di un’altra immissione
o di un’altra Modalità visualizzazione.
1. Visualizzare il menu con MENU
2. Selezionare Immagine
Copia regolazione Destinazione Modo
Immagine / Destinazione con / e premere OK per accedere
3. Selezionare la destinazione in cui copiare con
/ e premere OK per
impostare
4. Selezionare Inizio copia con
/ e premere OK per copiare
5. Quando è visualizzata la schermata di conferma, selezionare Sì con
e premere OK per impostare
= Nota =
●
Opzioni, Impostazioni schermo e Impostazioni 3D non saranno copiate.
●
Non è possibile copiare al modo bloccato.
/
- 46 -
Page 47

Per ottenere un audio ottimale

Modalità audio

1. Visualizzare il menu con MENU
2. Selezionare Audio
3. Selezionare la modalità con
Modo audio
(Standard / Musica / Ambiente / Utente) Per selezionare la modalità sonora preferita per ogni ingresso.
Standard:
Fornisce la qualità del suono adatta per tutti i tipi di scene.
Musica:
Per migliorare la qualità audio quando si guardano video musicali, ecc.
Ambiente:
Migliora gli effetti spaziali e produce suoni chiari.
Utente:
Per regolare manualmente l’audio con l’equalizzatore, impostando la qualità audio preferita.
Modo audio con / e premere OK per accedere
/ e premere OK per impostare
●
In ogni modalità, è possibile regolare e memorizzare Bassi, Acuti,
Surround, Incremento bassi e Rimasterizzato in digit..
●
Per la modalità Utente, nel menu Audio è disponibile Equalizzatore invece di Bassi e Acuti. Selezionare Equalizzatore e regolare la frequenza.
Impostazioni Audio Impostazioni di base
●
Questa funzione è valida solo per il suono emesso dai diffusori del televisore.
- 47 -
Page 48

Guida TV

Uso di Guida TV

Guida TV – La Guida elettronica dei programmi (EPG) consente di visualizzare sullo schermo una lista dei programmi attualmente trasmessi e dei programmi per i prossimi sette giorni (a seconda delle emittenti).
1. Visualizzare la schermata Selezione TV con TV
2. Selezionare la modalità con
DVB-S / DVB-C / DVB-T / Analogue
3. Premere GUIDE per visualizzare la Guida TV
●
Premere di nuovo per cambiare la disposizione (Panorama / Ritratto). – Visualizzare Panorama per vedere diversi canali. – Visualizzare Ritratto per vedere un canale alla volta.
●
A seconda del paese selezionato, è possibile selezionare il tipo di Guida TV. (Guida predefinita)
Impostazioni Impostazione Impostazioni schermo
– Se si imposta Guida predefinita su Lista canali, la lista dei canali viene
visualizzata premendo GUIDE.
(Esempio)
/ e premere OK per impostare
Schermo del televisore Data della Guida TV Ora Guida TV Programma D (DVB-T) / A (Analogico) Posizione e nome del canale
- 48 -
Page 49
●
Per guardare il programma
1) Selezionare il programma corrente con
/ / / e premere OK
per accedere
2) Selezionare Visualizza con
/ e premere OK per accedere (DVB)
– Per usare la programmazione del timer, selezionare
Programmazione timer.
(a seconda della nazione selezionata, si può anche impostare
Registraz. segnale support.).
Visione Guida TV Programmazione timer
– Il programma corrente è visualizzato sulla parte superiore sinistra
dello schermo.
3) Premere OK per uscire dalla Guida TV
●
Per il giorno precedente (DVB)
(Rosso)
●
Per il giorno successivo (DVB)
(Verde)
●
Per vedere una lista dei canali del tipo selezionato
1) Visualizzare la lista dei tipi con
2) Selezionare il tipo con
●
Per vedere una lista dei canali della categoria selezionata
/ e premere OK per visualizzare
1) Visualizzare la lista delle categorie con
2) Selezionare la categoria con
(Giallo)
(Blu)
/ e premere OK per visualizzare
– Per elencare i canali preferiti, impostare Modifica preferiti.
Visione Sintonizzazione e modifica dei canali Modifica preferiti
●
Per visualizzare ulteriori dettagli del programma (DVB)
1) Selezionare il programma con
/ / /
2) Premere per visualizzare – Premere di nuovo per tornare alla Guida TV.
●
Per uscire dalla Guida TV
EXIT
= Nota =
●
Quando si accende il televisore per la prima volta, o se il televisore rimane spento per più di una settimana, la visualizzazione della guida TV completa potrebbe richiedere alcuni minuti.
●
Questa funzione varia a seconda del paese selezionato.
●
A seconda del paese selezionato, l’utilizzo del sistema GUIDE Plus+ può
- 49 -
Page 50
richiedere l’inserimento o l’aggiornamento del codice postale.
●
I canali DVB-T e analogici vengono visualizzati sulla stessa schermata Guida TV. Potrebbero essere visualizzati D e A per distinguere il canale DVB-T e analogico. Non sono disponibili elenchi di programmi per i canali analogici.

Programmazione timer

Il menu Programmazione timer consente di scegliere i programmi per i quali si desidera un promemoria di visione o che si desidera registrare sull’HDD USB. All’ora stabilita, il televisore verrà sintonizzato sul canale prescelto anche se si trova in modalità Standby.
1. Selezionare il prossimo canale o programma con
premere OK per accedere
2. Selezionare USB HDD Rec. / Promemoria con
impostare
●
Per controllare / modificare / annullare un evento della programmazione timer
Registrazione Programmazione timer Modifica della programmazione del timer
●
Nella modalità Standby il LED diventerà arancione se è impostata
Programmazione timer.
●
Per tornare alla Guida TV
BACK/RETURN
●
Se si seleziona il programma attuale, apparirà una schermata di conferma in cui si chiede se si desidera vedere o registrare il programma. Selezionare Programmazione timer con / e premere
OK per impostare USB HDD Rec. per registrare a partire dall’ora in cui
viene terminata l’impostazione dell’evento in Programmazione timer.
/ / / e
/ e premere OK per
●
A seconda della nazione selezionata, si può anche impostare
Registraz. segnale support. (vedere sotto).
= Nota =
●
Non valido nella modalità Analogica
●
La Programmazione timer risulterà affidabile solo se verranno acquisite informazioni corrette sull’orario tramite il segnale dell’emittente o del provider di servizi.
●
A seconda dell’avanzamento della registrazione, potrebbe non essere possibile selezionare il canale analogico.
●
Per la registrazione di programmi sull’HDD USB, assicurarsi di formattare l’HDD USB e abilitarlo per la registrazione in Installazione dispositivo USB.
Registrazione HDD USB - Impostazione
- 50 -
Page 51
■ Registraz. segnale support. (Programmazione timer dal
segnale della Guida TV)
Registraz. segnale support. è Programmazione timer che è controllata
da informazioni dalla Guida TV; se le ore di inizio e fine del programma sono modificate dall’emittente, l’evento di programmazione timer segue il cambiamento. Si noti che Registraz. segnale support. risulterà affidabile solo se verranno acquisite informazioni corrette dalle emittenti.
●
La disponibilità di questa funzione dipende dalla nazione e modalità TV selezionata.
●
è visualizzato sullo schermo Programmazione timer se è impostato
Registraz. segnale support..
= Nota =
●
Se si modifica l’orario di inizio o di fine di un evento di registrazione supportato dal segnale di più di 10 minuti, non saranno più seguite le modifiche dell’emittente relative all’orario di inizio o di fine. Gli orari di inizio e di fine diventeranno fissi.
- 51 -
Page 52

Televideo

Visione di Televideo

1. Selezionare Televideo con TEXT
●
Consente di visualizzare la pagina dell’indice (il contenuto varia secondo le emittenti).
●
I numeri della pagina corrente / della pagina secondaria sono visualizzati in alto a sinistra sulla schermata.
●
L’ora / la data sono visualizzate in alto a destra sulla schermata.
●
La barra colori è visualizzata in basso sulla schermata.
2. Selezionare la pagina con i tasti numerici,
(tasti colorati)
●
Per la regolazione del contrasto
1) Premere MENU tre volte per visualizzare Contrasto
2) Regolare con
●
Per uscire dal televideo
EXIT
/ e premere OK per impostare
/ o
■ Visualizzazione dei dati nascosti
1. Premere MENU
2. Mostrare con
●
Premere di nuovo per nascondere.
(Rosso)
■ Per vedere una pagina preferita memorizzata
Premere STTL per visualizzare una pagina preferita.
●
Richiamare la pagina memorizzata in (Blu) (modalità Lista).
●
L’impostazione di fabbrica è “P103”.
■ PAGINA COMPLETA / PARTE SUPERIORE / PARTE
INFERIORE
1. Premere MENU
2. Premere
(Verde) per cambiare la disposizione
- 52 -
Page 53
■ Per guardare la TV e il Televideo contemporaneamente su
due finestre
1. Premere MENU due volte
2. Impostare Immagine e Testo su On / Off con
●
Le operazioni possono essere eseguite solo sulla schermata Televideo.
/
■ Per memorizzare le pagine consultate frequentemente nella
barra dei colori (modalità Lista)
1. Premere (tasti colorati) mentre la pagina è visualizzata
2. Premere e tenere premuto OK
●
Il numero di pagina memorizzato diventa bianco.
●
Per cambiare le pagine memorizzate
1) Premere
2) Inserire un nuovo numero di pagina con i tasti numerici
3) Premere e tenere premuto OK
(tasti colorati) per cambiare
■ Visione della pagina secondaria
Il numero di pagine secondarie è visualizzato in alto sulla schermata. Premere / per vedere la pagina secondaria. (Soltanto se il Televideo ha più di una pagina.)
●
Il numero delle pagine secondarie varia secondo le emittenti (fino a 79 pagine).
●
La ricerca potrebbe richiedere tempo mentre si guarda la TV.
●
Per guardare una pagina secondaria specifica
1) Premere MENU
2) Premere
3) Immettere il numero a 4 cifre (ad es. P6, premere
(Blu)
).
- 53 -
Page 54

Modalità Televideo

I servizi Televideo sono informazioni di testo fornite dalle emittenti.
●
Le caratteristiche potrebbero variare secondo le emittenti.
1. Visualizzare il menu con MENU
2. Selezionare Impostazione
Impostazioni schermo Televideo con /
e premere OK per accedere
3. Selezionare TOP (FLOF) / Normale con
/ e premere OK per
impostare
Impostazioni Impostazione Impostazioni schermo
■ Modalità FLOF (FASTEXT)
Nella modalità FLOF, nella parte inferiore dello schermo vengono situati quattro argomenti con colori diversi.
Per accedere a ulteriori informazioni su uno di questi argomenti, premere il tasto del colore corrispondente.
Questa comoda funzione consente di accedere velocemente alle informazioni sugli argomenti visualizzati.
■ Modalità TOP (nel caso delle trasmissioni di testo TOP)
TOP è un particolare miglioramento del servizio Televideo standard che facilita la ricerca e può essere utilizzato come guida.
●
Rassegna veloce delle informazioni Televideo disponibili
●
Selezione dettagliata di facile uso dei fatti di attualità
●
Informazioni sullo stato della pagina sulla parte inferiore dello schermo
●
Pagina disponibile su / giù
(Rosso) / (Verde)
●
Per selezionare i blocchi di argomenti
(Blu)
●
Per selezionare l’argomento successivo all’interno del blocco di argomenti
(Giallo)
(Dopo l’ultimo argomento, si passa al blocco di argomenti successivo).
- 54 -
Page 55
■ Modalità Lista
Nella modalità Lista, sulla parte inferiore dello schermo vengono visualizzati quattro numeri di pagina con colori diversi. Ciascuno di questi numeri può essere modificato e memorizzato nella memoria del televisore.
Visione Televideo Visione di Televideo
3D

Nota

●
Visualizzare l’immagine (televisore, ingresso esterno ecc.) a schermo intero per la visualizzazione 3D.
●
Non esercitare pressione sulle lenti degli occhiali 3D né graffiarle.
●
I contenuti 3D non possono essere visualizzati correttamente se gli occhiali 3D vengono indossati capovolti o in maniera errata.
●
Quando si visualizzano immagini 3D, assicurarsi che gli occhi siano all’incirca a livello dell’orizzonte e mantenere una posizione nella quale non vengono visualizzate immagini doppie.
●
Indossare gli occhiali 3D esclusivamente per la visione di immagini 3D. La visione dei display a cristalli liquidi (ad esempio lo schermo del computer, gli orologi digitali, le calcolatrici e così via) può risultare difficoltosa se si indossano gli occhiali 3D.
●
Non utilizzare gli occhiali 3D come occhiali da sole.
●
Gli effetti 3D possono essere percepiti in modo diverso dalle persone.

Occhiali 3D - manutenzione

■ Conservazione e pulizia degli occhiali 3D
●
Conservare gli occhiali 3D in un luogo pulito e asciutto.
●
Pulire con un panno morbido e asciutto. – Se si usa un panno ricoperto di polvere o sporcizia, si potrebbero
graffiare gli occhiali 3D. Rimuovere eventuale polvere dal panno prima dell’uso.
– Le lenti degli occhiali 3D si rompono facilmente. Fare attenzione
durante la loro pulizia.
●
Non utilizzare benzina, diluenti o cere sugli occhiali 3D, in caso contrario la vernice potrebbe staccarsi.
●
Non immergere gli occhiali 3D in acqua o altri liquidi.
- 55 -
Page 56

Visione 3D

Indossando gli occhiali 3D è possibile visualizzare le immagini 3D contenenti programmi o contenuto con effetti 3D.
●
Questo televisore supporta i formati 3D Fotogrammi sequenz., Side by side e Top and Bottom.
– Fotogrammi sequenz. è il formato 3D con cui sono registrate in alta
definizione le immagini per gli occhi sinistro e destro, riprodotte alternativamente.
1. Indossare gli occhiali 3D
2. Visualizzare le immagini 3D
●
Alla prima visione dell’immagine 3D vengono visualizzate le precauzioni per la sicurezza. Selezionare Sì o No per continuare a visualizzare le immagini 3D.
Se si seleziona Sì, il messaggio viene visualizzato nuovamente nelle stesse condizioni dopo che l’interruttore di accensione / spegnimento viene nuovamente portato su On. Selezionare No se non si desidera visualizzare di nuovo il messaggio.
■ Riproduzione di dischi Blu-ray compatibili con il 3D (formato
Fotogrammi sequenz.)
●
Collegare il lettore 3D compatibile tramite un cavo conforme HDMI completamente allacciato. (Se si utilizza un lettore non compatibile con il formato 3D, le immagini vengono visualizzate nella modalità 2D.)
●
Se la modalità di ingresso non cambia automaticamente, selezionare la modalità dell’ingresso collegato al lettore.
Visione Componente esterno Visione dell’ingresso esterno
■ Trasmissione che supporta il formato 3D
●
Rivolgersi al fornitore dei contenuti o dei programmi per conoscere la disponibilità di questo servizio.
■ Foto 3D e video 3D registrati mediante prodotti Panasonic
compatibili con il formato 3D
●
Disponibile in Media Player e servizi di rete
Media Player
Rete domestica
- 56 -
Page 57
■ Immagini 2D convertite in 3D
●
Selezionare la modalità 2D 3D in Selezione modalità 3D.
Visione 3D Selezione modalità 3D

Selezione modalità 3D

È possibile passare facilmente dalla modalità di visualizzazione 2D a quella 3D e viceversa con 3D.
1. Visualizzare la schermata Selezione modalità 3D con 3D
2. Selezionare la modalità con
●
Le opzioni di Selezione modalità 3D variano a seconda della condizione.
/ e premere OK per impostare
3D / 2D:
Consente di visualizzare l’immagine appropriata desiderata senza selezionare il formato 3D.
●
Questa modalità potrebbe non funzionare correttamente a seconda del formato dell’immagine sorgente. In questo caso, selezionare manualmente il formato 3D appropriato.
■ Per passare manualmente al formato 3D
Se l’immagine non viene modificata correttamente utilizzando la modalità 3D /
2D, utilizzare questa impostazione manuale.
1. Visualizzare la schermata Selezione modalità 3D (Manuale) con
(Rosso) durante l’operazione precedente
2. Selezionare la modalità con
/ e premere OK per impostare
Originale:
Consente di visualizzare l’immagine sorgente senza variazioni.
●
Può essere utilizzato per identificare il tipo di formato dell’immagine sorgente.
Visione 3D Formato dell’immagine sorgente
Side by side - 3D / Side by side - 2D / Top and Bottom - 3D / Top and Bottom
- 2D:
Consente di visualizzare la modalità selezionata.
●
Non valido per le modalità Analogica e AV
- 57 -
Page 58
2D 3D:
Consente di convertire le immagini 2D in 3D.
●
Le immagini 3D appaiono leggermente diverse dalle originali.
●
L’uso di questa funzione a fini di lucro o la trasmissione di immagini convertite da 2D a 3D in luoghi pubblici, quali negozi, alberghi e così via, può comportare la violazione dei diritti del titolare del copyright, protetti dalla legge sul copyright.

Impostazioni 3D

1. Visualizzare il menu con MENU
2. Selezionare Immagine
Impostazioni 3D con / e premere OK per
accedere
3. Selezionare una delle seguenti voci con
/ e premere OK per
accedere
Rilevamento 3D / Messaggio di segnal. 3D / 2D
3D Profondità / Regolazione 3D / L/R picture Swap / Contorni morbidi / Precauzioni di sicurezza
4. Impostare con
●
Per uscire dalla schermata del menu
/ / / e premere OK per memorizzare
EXIT
Rilevamento 3D
(On (Avanzamento) / On / Off) Seleziona se passare alla modalità 3D automaticamente o meno.
On (Avanzamento):
Rileva tutti i segnali in formato 3D e visualizza automaticamente l’immagine 3D.
On:
Rileva i segnali in formato 3D particolari (Fotogrammi sequenz., ecc.) e visualizza automaticamente l’immagine 3D.
●
Per visualizzare le immagini 3D senza notifiche e operazioni, selezionare
On (Avanzamento).
- 58 -
Page 59
Messaggio di segnal. 3D
(On / Off) Seleziona se avvisare con un messaggio quando viene trovato o meno un
segnale con formato 3D.
●
Non valido quando Rilevamento 3D è impostato su On (Avanzamento)
●
Per ingresso DVB, Component e HDMI
3D Profondità
2D
(Massimo / Medio / Minimo) Consente di selezionare un livello di profondità dell’immagine 3D per la
visualizzazione delle immagini 2D convertite.
Regolazione 3D
(On / Off) Regolazione dell’effetto 3D (tranne nella modalità 2D
3D).
Selezionare On per configurare l’impostazione Effetto.
●
Se si seleziona On, verrà visualizzato un messaggio contenente precauzioni per la sicurezza. Leggerlo attentamente, quindi premere
BACK/RETURN per accedere all’impostazione Effetto.
●
Quando si effettua la regolazione, tenere conto del fatto che la visione di immagini 3D varia da persona a persona.
Effetto:
Consente di regolare la profondità 3D in base ai contenuti o alle proprie preferenze. (Questa impostazione non verrà memorizzata quando si cambia la modalità di ingresso o il canale).
L/R picture Swap
(L/R (Normal) / R/L (Reversed)) Consente di cambiare le immagini per l’occhio sinistro e destro (tranne nella
modalità 2D
3D).
Selezionare R/L (Reversed) se si ritiene che il senso di profondità sia insolito.
●
Questa impostazione non verrà memorizzata quando si cambia la modalità di ingresso o il canale.
Contorni morbidi
(On / Off) Selezionare On se si ritiene che i contorni di un’immagine non siano
sufficientemente uniformi (tranne in modalità 2D
3D).
- 59 -
Page 60
Precauzioni di sicurezza
Consente di visualizzare le precauzioni relative alla visione di immagini 3D.
= Nota =
●
Visualizzare l’immagine (televisore, ingresso esterno ecc.) a schermo intero per usare questa funzione completamente.

Formato dell’immagine sorgente

Se l’immagine non viene visualizzata correttamente, fare riferimento alla tabella di immagini che è possibile vedere per ciascuna Selezione modalità
3D (Manuale) e al formato delle immagini sorgente e selezionare la modalità
3D corretta.
●
Le immagini 3D sono visualizzate correttamente con il formato 3D appropriato come nelle caselle gialle seguenti.
Formato dell’immagine sorgente Side by side Top and Bottom Formato normale (2D) Selezione modalità 3D Originale Side by side - 3D Top and Bottom - 3D 2D 3D
: Se si seleziona Side by side - 2D o Top and Bottom - 2D, le immagini
vengono visualizzate senza l’effetto 3D.
●
A seconda del lettore o delle trasmissioni, l’immagine può apparire diversamente da quella mostrata nelle figure.
- 60 -
Page 61

Sintonizzazione e modifica dei canali

Menu delle impostazioni

È possibile risintonizzare i canali, creare liste dei propri canali preferiti, saltare i canali indesiderati, ecc.
1. Visualizzare la schermata Selezione TV con TV
2. Selezionare la modalità con
DVB-S / DVB-C / DVB-T / Analogue
3. Visualizzare il menu con MENU
4. Selezionare Impostazione accedere
Menu sintonia DVB-S / Menu sintonia DVB-C / Menu sintonia DVB-T / Menu sintonia Analogica
●
Il nome del menu varia in base alla modalità TV.
5. Selezionare una delle funzioni con
Modifica preferiti / Lista canali / Sintonia automatica / Sistema Antenna
/ Configurazione LNB / Sintonia manuale / Aggiorna lista dei canali /
Messaggio nuovo canale / Stato segnale
●
Le opzioni delle funzioni variano a seconda del paese selezionato.
Impostazioni Impostazione Menu sintonia
/ e premere OK per impostare
Menu sintonia con / e premere OK per
/ e premere OK per accedere

Modifica preferiti

■ Lista dei canali DVB preferiti
Per creare le liste dei propri canali preferiti da varie emittenti (fino a 4:
Preferito 1 - 4).
Le liste dei canali preferiti DVB sono disponibili da Categoria nella barra delle informazioni e nella schermata Guida TV.
Visione Base Barra delle informazioni
Visione Guida TV Uso di Guida TV
1. Selezionare Modifica preferiti con / e premere OK per accedere
2. Selezionare una lista dei canali da tutti i canali DVB con
●
appare quando un canale è criptato.
●
Per visualizzare altri canali preferiti
(Verde)
/
- 61 -
Page 62
●
Per disporre i nomi dei canali in ordine alfabetico
(Rosso)
●
Per cambiare la categoria
(Blu)
3. Premere OK per aggiungerlo a Lista preferiti
●
Per aggiungere tutti i canali alla lista
1) Premere
2) Premere
●
Per aggiungere contemporaneamente canali consecutivi alla lista
1) Premere
2) Comporre il blocco di canali con
(Giallo) (Verde) per aggiungere tutti
(Giallo)
/ e premere OK per
aggiungere
4. Premere BACK/RETURN e OK per memorizzare
■ Modificare la lista dei canali preferiti DVB
L’elenco dei preferiti può essere modificato mentre il cursore si trova sul canale dell’elenco dei preferiti.
●
Per spostare il canale
1) Selezionare il canale con
2) Premere (Verde)
3) Selezionare la nuova posizione con
/
/ o con i tasti numerici
4) Premere (Verde) per memorizzare
●
Per cancellare il canale
1) Selezionare il canale con
/
2) Premere OK per eliminare – Premere
●
Per nominare i Preferiti
1) Premere
(Giallo) per eliminare tutti i canali
(Rosso)
2) Immettere i caratteri (massimo 10 caratteri) con
tasti numerici e premere OK per impostare
- 62 -
/ / / o con i
Page 63
3) Premere BACK/RETURN per memorizzare

Lista canali

■ Saltare i canali DVB / analogici indesiderati
I canali indesiderati possono essere nascosti (saltati). I canali nascosti non possono essere visualizzati, tranne con questa funzione.
1. Selezionare Lista canali con
2. Selezionare un canale con
/ e premere OK per accedere
/
3. Premere OK per impostare Mostra / Nascondi (saltare)
: Mostra : Nascondi (saltare)
●
Per mostrare tutti i canali (DVB / analogici)
(Giallo)
●
Per disporre i nomi dei canali in ordine alfabetico (DVB)
(Rosso)
●
Per cambiare la categoria (DVB)
(Blu)
■ Modificare i canali DVB / analogici
●
Per spostare la posizione del canale (se disponibile)
1) Premere
2) Selezionare la nuova posizione con
(Verde) per modificare
/ o con i tasti numerici e
premere (Verde) per memorizzare
●
Per risintonizzare ciascun canale (Sintonia manuale)
(Rosso)
– Per la modalità analogica
Visione Sintonizzazione e modifica dei canali Sintonia manuale
– Solo per i canali mostrati
●
Per rinominare i canali (analogico)
1) Premere
(Blu) per modificare
- 63 -
Page 64
2) Immettere i caratteri (massimo 5 caratteri) con / / / o con i
tasti numerici e premere OK per impostare
3) Premere BACK/RETURN per memorizzare
= Nota =
●
Se il VCR è collegato soltanto con il cavo RF nella modalità analogica, modificare VCR.

Sintonia automatica

Risintonizza automaticamente i canali ricevuti localmente.
●
Questa funzione è disponibile se la sintonia dei canali è già stata eseguita.
●
Viene risintonizzata solo la modalità selezionata. Tutte le impostazioni di sintonizzazione precedenti vengono cancellate.
●
Immettere il numero PIN di sicurezza bambini, se è stato impostato.
Funzioni Sicurezza bambini Numero PIN
●
Se la sintonia non è stata completata, impostare Sintonia manuale.
Visione Sintonizzazione e modifica dei canali Sintonia manuale
■ Canali DVB-S
1. Selezionare Sistema Antenna con / e premere OK per accedere
2. Selezionare LNB singolo / MiniDiSEqC / DiSEqC 1.0 / Cavo singolo con / e premere OK per impostare
LNB singolo:
Compatibile con un singolo LNB.
MiniDiSEqC:
È possibile controllare fino a 2 LNB.
DiSEqC 1.0:
È possibile controllare fino a 4 LNB.
Cavo singolo:
Quando si utilizza il router con cavo singolo sono disponibili fino a 8 bande utenti.
●
Se si possiede il sistema dell’antenna di controllo DiSEqC, è possibile ricevere diversi satelliti.
●
Questo televisore supporta DiSEqC Ver. 1.0.
- 64 -
Page 65
3. Selezionare Configurazione LNB con / e premere OK per accedere
●
Selezionare Modalità Sintonizz. Doppio con / , impostare su On con / per utilizzare la funzione del sintonizzatore doppio.
4. Selezionare LNB / Satellite con
●
Selezionare IN 1 / IN 2 in Ingresso segnale con / per impostare
/ e impostare con /
per ciascun sintonizzatore.
1) Impostare prima LNB
– Se si imposta su LNB singolo, LNB non è selezionabile. – Se si imposta su MiniDiSEqC o Cavo singolo, effettuare una
selezione compresa tra LNB AA e AB.
– Se si imposta su DiSEqC 1.0, effettuare una selezione compresa tra
LNB AA, AB, BA e BB.
2) Impostare Satellite per l’LNB selezionato
– Selezionare Nessun satellite se non si conosce il satellite collegato
(il satellite disponibile viene cercato con Sintonia automatica).
– Selezionare Definito dall’utente per impostare Test frequenza
Transponder manualmente.
– Se si seleziona Cavo singolo, è necessario configurare ulteriori
impostazioni. Selezionare Selezione banda, Sel. frequenza banda e PIN (a seconda del router con cavo singolo in uso). Per ulteriori informazioni, consultare il manuale del router con cavo singolo.
Visione Sintonizzazione e modifica dei canali Satelliti selezionabili
5. Premere BACK/RETURN per memorizzare
6. Selezionare Sintonia automatica con
/ e premere OK per accedere
7. Selezionare Satellite / Modalità di ricerca / Modalità scansione con e premere OK per accedere
8. Impostare con
●
Modalità scansione
/ e premere OK per memorizzare
Completa:
Esegue la scansione dell’intera gamma di frequenza.
Rapida:
Esegue la scansione della frequenza adatta al satellite selezionato.
●
Dopo le impostazioni, selezionare Inizio scansione con / e premere OK per cercare.
9. È visualizzata la schermata di conferma; premere OK per avviare la
Sintonia automatica (le impostazioni vengono eseguite automaticamente)
/
●
Al completamento dell’operazione, viene visualizzato il canale con la posizione più bassa.
- 65 -
Page 66
■ DVB-C, DVB-T, canali analogici
1. Selezionare Sintonia automatica con / e premere OK per accedere
2. Impostare Impostazioni automatiche DVB-C con
/ / / e premere
OK per memorizzare (DVB-C)
●
Modalità scansione Completa:
Esegue la scansione dell’intera gamma di frequenza.
Rapida:
Esegue la scansione della frequenza locale più appropriata.
●
Normalmente impostare Frequenza, Symbol Rate e ID di rete su Auto. Se Auto non è visualizzato o se necessario, immettere ciascun valore specificato dal fornitore del servizio via cavo con i tasti numerici.
●
Dopo le impostazioni, selezionare Inizio scansione con / e premere OK per cercare.
3. È visualizzata la schermata di conferma; premere OK per avviare la
Sintonia automatica (le impostazioni vengono eseguite automaticamente)
●
Al completamento dell’operazione, viene visualizzato il canale con la posizione più bassa.
■ Sintonia automatica usando i tasti sul televisore
1. Tenere premuto il tasto INPUT/OK/HOLD for MENU per 3 secondi per visualizzare il menu
2. Impostare Sintonia automatica con i tasti del pannello di controllo seguenti
●
Spostare il cursore/selezionare una gamma di opzioni/selezionare una voce di menu (solo su e giù)
●
Accedere al menu / memorizzare le impostazioni dopo l’esecuzione delle regolazioni o l’impostazione delle opzioni con il tasto INPUT/OK/ HOLD for MENU.
- 66 -
Page 67

Sintonia manuale

●
Utilizzare normalmente Sintonia automatica o Aggiorna lista dei canali per risintonizzare i canali DVB.
●
Utilizzare questa funzione se la sintonia non è stata completata o se si regola la direzione dell’antenna o del disco. (DVB)
●
Tutti i canali DVB trovati verranno aggiunti a Lista canali.
■ DVB-S
1. Selezionare Satellite con / e impostare con /
●
Per l’impostazione rivolgersi alle emittenti delle trasmissioni satellitari ricevute.
2. Selezionare Frequenza del transponder / Symbol Rate / Polarizzazione /
Modulazione / Service ID con
numerici
/ e impostare con / o con i tasti
3. Selezionare Inizio scansione con / e premere OK per ricercare
■ DVB-C
1. Immettere la frequenza con i tasti numerici
●
Normalmente impostare Symbol Rate e Service ID su Auto.
2. Selezionare Inizio scansione con
/ e premere OK per ricercare
■ DVB-T
1. Selezionare un canale con / e regolare la frequenza con / per ciascun canale
●
Impostare il punto in cui il livello di Qualità segnale diventa massimo.
2. Premere OK per ricercare
- 67 -
Page 68
■ Analogico
Impostazione manuale dei canali analogici dopo Sintonia automatica.
●
Impostare Sistema audio e Sistema colore, quindi eseguire questa funzione. Normalmente impostare Sistema colore su Auto.
– SC1: PAL B, G, H / SECAM B, G – SC2: PAL I – SC3: PAL D, K / SECAM D, K – F: SECAM L, L’
1. Selezionare la posizione del canale con i tasti numerici
2. Selezionare un canale con il tasto Canale Su / Giù
3. Ricercare con
4. Selezionare Memorizza con
●
Usare Sintonia fine per effettuare piccole regolazioni della sintonia di un
/
/ e premere OK per impostare
programma (disturbato dalle condizioni meteorologiche, ecc.).
●
Se il VCR è collegato soltanto con il cavo RF, selezionare la posizione del canale 0.

Aggiorna lista dei canali

Aggiornando la lista dei canali DVB è possibile aggiungere nuovi canali, eliminare i canali rimossi o cambiare automaticamente i nomi e le posizioni dei canali.
●
La lista canali viene aggiornata mantenendo le impostazioni in Modifica
preferiti, Lista canali, Sicurezza bambini, ecc.
●
A seconda della condizione del segnale, l’aggiornamento potrebbe non essere eseguito correttamente.
●
Per aggiornare i canali DVB-S, impostare Satellite, Modalità di ricerca e
Modalità scansione prima di eseguire l’aggiornamento.
1) Selezionare Satellite / Modalità di ricerca / Modalità scansione con
e premere OK per accedere
2) Impostare ciascuna opzione con
/ e premere OK per
memorizzare
3) Dopo le impostazioni, selezionare Inizio scansione con
/ e
premere OK per cercare
- 68 -
/
Page 69

Messaggio nuovo canale

Per selezionare se notificare con un messaggio quando viene trovato o meno un canale DVB.
●
Quando appare un messaggio di notifica, è possibile eseguire Aggiorna
lista dei canali premendo OK.

Stato segnale

Seleziona un canale e controlla la condizione del segnale. Una buona intensità del segnale non indica che il segnale è idoneo alla
ricezione DVB.
●
Usare l’indicatore di qualità del segnale come descritto di seguito. – Barra verde: Buona ricezione – Barra gialla: Scarsa ricezione – Barra rossa: Cattiva (controllare l’antenna terrestre, il cavo o l’antenna
parabolica)
●
Le linee verticali indicano il valore massimo del segnale del canale selezionato.
●
Per cambiare il canale
●
Per la modalità DVB
- 69 -
Page 70

Satelliti selezionabili

■ Satelliti selezionabili e allineamento della parabola per la
sintonizzazione dei canali DVB-S
Per installare correttamente la parabola satellitare, rivolgersi al rivenditore locale.
Per informazioni dettagliate, rivolgersi anche alle emittenti delle trasmissioni satellitari.
●
Intelsat a 85,2° est
●
Hot Bird a 13° est
●
ABS 1 a 75° est
●
Express a 53° est
●
Intelsat a 45° est
●
Turksat a 42° est
●
Express a 40° est
●
Hellas a 39° est
●
Eutelsat a 36° est
●
Eutelsat a 33° est
●
Astra a 28,2° est
●
Arabsat a 26° est
●
Eutelsat a 25,5° est
●
Astra a 23,5° est
●
Eutelsat a 21,5° est
●
Astra a 19,2° est
●
Eutelsat a 16° est
●
Eutelsat a 10° est
●
Eutelsat a 9° est
●
Eutelsat a 7° est
●
Astra a 4,8° est
●
Thor a 0,8° ovest / Interlsat a 1° ovest
●
Amos a 4° ovest
●
Eutelsat a 5° ovest
●
Eutelsat a 7° ovest
●
Eutelsat a 8° ovest
●
Eutelsat a 12,5° ovest
●
Telstar a 15° ovest
●
NSS a 22° ovest
●
Intelsat a 24,5° ovest
●
Hispasat a 30° ovest
- 70 -
Page 71

Registrazione

HDD USB - Impostazione

Operazioni preliminari

È possibile registrare i programmi televisivi digitali su un HDD USB collegato, per riprodurli successivamente in diversi modi.
●
Preparare l’HDD USB per l’uso esclusivo di registrazione con questo televisore.
●
Collegare l’HDD USB alla porta USB 3 con il cavo USB.
●
Fare attenzione a collegare l’HDD USB alla presa di corrente elettrica.
●
Per la rimozione sicura dell’HDD USB dal televisore, eseguire Rimozione
sicura USB in Installazione dispositivo USB.
Registrazione HDD USB - Impostazione Impostazione dell’HDD USB
●
Verificare che il tipo di terminale e le spine del cavo siano corretti durante il collegamento.
Porta USB Cavo USB HDD USB Presa di corrente
= Precauzioni =
●
Tutti i dati contenuti nell’HDD USB verranno cancellati nei seguenti casi: – Quando si formatta l’HDD USB mediante questo televisore
Registrazione HDD USB - Impostazione Impostazione dell’HDD USB
– Quando si formatta l’HDD USB per l’utilizzo sul PC, ecc.
●
Se si ripara il televisore per un malfunzionamento, potrebbe essere necessario formattare nuovamente l’HDD USB mediante questo televisore per poterlo utilizzare (dopo la formattazione, tutti i dati saranno cancellati).
- 71 -
Page 72
●
Per utilizzare l’HDD USB con un PC dopo averlo usato per registrazioni con questo televisore, formattarlo nuovamente tramite PC (per eseguire la formattazione con il PC potrebbe essere necessario eseguire operazioni speciali o utilizzare strumenti specifici. Per informazioni, consultare il manuale dell’HDD USB).
●
I dati registrati sull’HDD USB con questo televisore possono essere riprodotti solo su questo televisore. Non è possibile riprodurre i contenuti con altri televisori (inclusi televisori dello stesso modello) o apparecchi.
●
Non spegnere il televisore, rimuovere la spina del cavo di alimentazione o rimuovere l’HDD USB durante il funzionamento (formattazione, registrazione, ecc.). Ciò potrebbe causare malfunzionamenti del dispositivo o danneggiare i dati registrati (anche un’interruzione elettrica potrebbe essere causa di malfunzionamento).
= Nota =
●
I programmi televisivi analogici non possono essere registrati sull’HDD USB.
●
Le trasmissioni di dati (MHEG, ecc.) e le trasmissioni radio non saranno registrate e anche la funzione di registrazione non funziona durante il periodo senza alcun segnale.
●
La disponibilità dei programmi che è possibile registrare varia a seconda dell’emittente e del provider di servizi.
●
Non è possibile copiare i contenuti registrati dell’HDD USB.
●
Il contenuto registrato potrebbe non essere riprodotto correttamente mentre sono in corso 2 registrazioni.
●
Per ulteriori informazioni sull’HDD USB
Registrazione Informazioni tecniche HDD USB

Impostazione dell’HDD USB

Formattare e impostare l’HDD USB con questo televisore per poterlo usare per le registrazioni.
Vengono elencati tutti i dispositivi USB riconosciuti come dispositivi di memoria di massa.
●
L’HDD USB sarà formattato e al termine della formattazione tutti i dati saranno cancellati.
●
Prima di configurare le impostazioni, collegare l’HDD USB e assicurarsi di accenderlo.
Registrazione HDD USB - Impostazione Operazioni preliminari
- 72 -
Page 73
1. Visualizzare il menu con MENU
2. Selezionare Impostazione
Installazione dispositivo USB con / e
premere OK per accedere
3. Selezionare l’HDD USB per la registrazione con
/ e premere OK per
avviare l’impostazione
●
Alcuni HDD USB potrebbero non essere visualizzati.
●
Per visualizzare le informazioni del dispositivo evidenziato
4. Quando è visualizzata la schermata di precauzioni e di conferma per l’utilizzo dell’HDD USB, selezionare Sì con / e premere OK per procedere
5. Quando è visualizzata la schermata di conferma del nome dell’HDD USB, selezionare Sì con
●
Il nome per l’HDD USB viene creato automaticamente. Se si desidera
/ e premere OK per impostare
modificare il nome, selezionare Sì.
1) Immettere i caratteri con
/ / / o con i tasti numerici e
premere OK per impostare
2) Premere BACK/RETURN per memorizzare
6. Quando è visualizzata la schermata di conferma per abilitare l’HDD USB per la registrazione, selezionare Sì con
/ e premere OK per
impostare
●
Se un altro HDD USB da usare per la registrazione risulta già esistente, verrà visualizzata questa schermata di conferma per abilitare l’HDD USB per la registrazione.
●
Modalità dell’HDD USB
: L’HDD USB è disponibile per la registrazione / riproduzione. Solo un
HDD USB dall’elenco è disponibile per la registrazione.
: L’HDD USB è disponibile per la riproduzione.
●
Per cambiare la modalità
OK
●
Per modificare il nome dell’HDD USB
(Verde)
●
Per formattare
(Rosso)
- 73 -
Page 74
●
Per la rimozione sicura dell’HDD USB dal televisore
(Giallo)
= Nota =
●
È possibile selezionare un solo HDD USB alla volta per la registrazione.
●
Non è possibile cambiare le impostazioni dell’HDD USB mentre è in corso la registrazione.
●
Assicurarsi che l’opzione Modalità Sintonizz. Doppio sia impostata su On in Sintonia automatica per registrare 2 programmi contemporaneamente in modalità DVB-S.
Visione Sintonizzazione e modifica dei canali Sintonia automatica

Registrazione del programma corrente

Registrazione One Touch

Registra immediatamente il programma corrente nell’HDD USB.
●
Verificare che il codice del telecomando sia “73”.
Visione Componente esterno Controllo con il telecomando del televisore
1. Visualizzare il menu con MENU
2. Selezionare Impostazione
Touch con / e premere OK per accedere
3. Selezionare il tempo massimo di registrazione 30 / 60 / 90 / 120 / 180 (minuti) con
/ e premere OK per impostare
Imposta registrazione Registrazione One
■ Per avviare la Registrazione One Touch
Premere per avviare.
●
Non è possibile selezionare altri canali mentre è in corso la registrazione.
■ Per arrestare la registrazione in corso
Premere per arrestare.
- 74 -
Page 75
■ Per riprodurre o eliminare i contenuti registrati
I programmi TV registrati da Registrazione One Touch possono essere riprodotti in Media Player.
1. Visualizzare le icone della funzionalità con APPS
2. Selezionare Registrazioni con
Media Player Modalità Recorded TV
●
Anche se è in corso Registrazione One Touch, è possibile riprodurre tutti i
/ / / e premere OK per accedere
contenuti (a seconda dell’HDD USB, la riproduzione potrebbe non essere possibile o la registrazione potrebbe non funzionare correttamente durante la riproduzione).

REW LIVE TV

Per la registrazione costante del programma attuale sull’HDD USB entro il tempo massimo di registrazione.
●
Verificare che il codice del telecomando sia “73”.
Visione Componente esterno Controllo con il telecomando del televisore
1. Visualizzare il menu con MENU
2. Selezionare Impostazione
/ e premere OK per accedere
Imposta registrazione REW LIVE TV con
3. Selezionare Auto con
●
Se si seleziona Auto, la registrazione verrà avviata automaticamente.
●
Se è in corso un’altra registrazione, il segnale ricevuto dal televisore non
/ per avviare REW LIVE TV
è buono o non sono visualizzate immagini, la registrazione non verrà avviata.
- 75 -
Page 76
■ Per usare REW LIVE TV
●
Per mettere in pausa
●
Per eseguire una ricerca all’indietro (fino a 90 minuti)
●
Dopo aver messo in pausa o aver avviato la ricerca all’indietro, possono essere utilizzati i seguenti tasti.
: Ricerca indietro : Ricerca in avanti : Ritorno al programma corrente
OK : Riproduzione / Pausa
: Ricerca indietro / in avanti : Per far una pausa / Continuare : Riproduzione : Ritorno al programma corrente
■ Per arrestare REW LIVE TV
1. Visualizzare il menu con MENU
2. Selezionare Impostazione
/ e premere OK per accedere
3. Selezionare Off con
●
Se si arresta REW LIVE TV, i contenuti registrati per REW LIVE TV vengono eliminati.
●
REW LIVE TV verrà interrotto e i contenuti registrati verranno eliminati
automaticamente nelle seguenti condizioni: (anche se REW LIVE TV si interrompe per le seguenti condizioni, fino a quando l’impostazione viene mantenuta su Auto, una nuova registrazione verrà avviata automaticamente in una condizione tale da rendere disponibile la registrazione).
– Altri canali selezionati
Imposta registrazione REW LIVE TV con
/ per arrestare REW LIVE TV
– Canale selezionato bloccato – Canale selezionato non valido – Nessun segnale TV – Quando inizia un’altra registrazione – Quando il televisore viene spento o entra in Standby
- 76 -
Page 77

Programmazione timer

Impostazione della programmazione del timer

Il menu Programmazione timer consente di selezionare i programmi per i quali si desidera un promemoria di visione o che si desidera registrare sull’HDD USB.
●
Non valido nella modalità Analogica
1. Visualizzare la schermata Selezione TV con TV
2. Selezionare la modalità con
DVB-S / DVB-C / DVB-T
3. Visualizzare il menu con MENU
4. Selezionare Timer accedere
Programmazione timer con / e premere OK per
/ e premere OK per impostare
■ Impostazione delle informazioni dettagliate su un evento della
programmazione timer
1. Premere OK per iniziare ad eseguire le impostazioni
2. Selezionare USB HDD Rec. / Promemoria con
USB HDD Rec.:
Consente di registrare il programma sull’HDD USB. All’ora di inizio, il canale potrebbe essere visualizzato automaticamente
e potrebbero essere emessi i segnali audio e video. Se si sta guardando il televisore, 2 minuti prima dell’ora di inizio potrebbe essere visualizzato un promemoria.
/
●
Premere il (Giallo) per selezionare il modulo CI appropriato per il programma da registrare.
Funzioni Common Interface
Promemoria:
Ricorda di guardare il programma. Quando si guarda il televisore, verrà visualizzato un promemoria
2 minuti prima dell’ora di inizio. Premere OK per passare al canale programmato.
3. Selezionare l’opzione (canale, data e ora di inizio / di fine) con impostare
●
Anche e possono essere inseriti con i tasti numerici.
/ / con /
- 77 -
/ e
Page 78
(Esempio)
!: Sovrapposizione degli eventi della programmazione timer Funzione
(USB HDD Rec. / Promemoria)
Modalità TV
S: DVB-S C: DVB-C D: DVB-T
– Non è possibile modificare la modalità all’interno del menu. Posizione e nome del canale <TIMER>: Programmazione timer STTL: Visualizza i sottotitoli (se disponibili)
– Premere
(Giallo) per indicare i sottotitoli e premere
nuovamente per rimuoverli.
– Per Promemoria
: Registrazione supportata da segnale (se disponibile)
Visione Guida TV Programmazione timer
Data (è possibile impostare un giorno prima con , selezionare
giornalmente o settimanalmente con
) – Da dom. a sab.: da domenica a sabato – Da lun. a sab.: da lunedì a sabato – Da lun. a ven.: da lunedì a venerdì – Ogni sabato / venerdì / giovedì / mercoledì / martedì / lunedì /
domenica: stesso giorno e stessa ora ogni settimana
Ora di inizio / ora di fine / durata (visualizzazione automatica)
4. Memorizzare con OK
- 78 -
Page 79

Modifica della programmazione del timer

1. Visualizzare il menu con MENU
2. Selezionare Timer
Programmazione timer con / e premere OK per
accedere
3. Selezionare l’evento con
●
Per modificare un evento della programmazione timer
/
OK
– Correggere come necessario.
Registrazione Programmazione timer Impostazione della programmazione del timer
●
Per cancellare un evento della programmazione timer
1) Premere
(Rosso)
2) Premere OK per eliminare
●
Per visualizzare i sottotitoli (se disponibili)
(Giallo) – Premere di nuovo per rimuovere i sottotitoli. – Per Promemoria
●
Per annullare temporaneamente un evento della programmazione timer
(Blu) – Premere di nuovo per arrestare l’annullamento.
■ Per arrestare la registrazione
1. Premere
2. Selezionare il programma con / e premere OK per accedere (quando sono in corso due 2 registrazioni)
3. Selezionare Sì con
/ e premere OK per arrestare
■ Per riprodurre o eliminare i contenuti registrati
I programmi TV registrati sull’HDD USB con questo televisore possono essere riprodotti in Media Player.
1. Visualizzare le icone della funzionalità con APPS
2. Selezionare Registrazioni con
/ / / e premere OK per accedere
Media Player Modalità Recorded TV
●
Il contenuto registrato potrebbe non essere riprodotto correttamente mentre sono in corso 2 registrazioni.
- 79 -
Page 80

Nota

●
È anche possibile utilizzare la Guida TV per impostare la Programmazione timer.
Visione Guida TV Programmazione timer
●
Programmazione timer può memorizzare fino a 15 eventi.
●
La Programmazione timer risulterà affidabile solo se verranno acquisite informazioni corrette sull’orario tramite il segnale dell’emittente o del provider di servizi.
●
Per la registrazione mediante Programmazione timer, il televisore deve essere acceso o in standby. Per la visualizzazione dei promemoria, il televisore deve essere acceso.
●
A seconda dell’avanzamento della registrazione, potrebbe non essere possibile selezionare il canale analogico.
●
Non è possibile registrare un programma criptato (con protezione anticopia).
●
Se si sta guardando il televisore, 2 minuti prima dell’ora di inizio potrebbe essere visualizzato un promemoria.
– Per rimuovere il messaggio e iniziare la programmazione, premere OK. – Per annullare la programmazione, premere EXIT.
●
Nella modalità Standby il LED diventerà arancione se è impostata
Programmazione timer.
●
I promemoria di Programmazione timer rimangono visualizzati fino a quando:
– Si preme OK per guardare il programma o EXIT per annullare il
promemoria.
– Termina l’evento della Programmazione timer a cui si riferisce il
promemoria.
●
“!” indica che tre o più eventi in programmazione timer si sono sovrapposti.
USB HDD Rec. ha priorità su Promemoria. In caso di sovrapposizione
degli eventi di registrazione, il primo evento inizia e termina come programmato. Ha quindi inizio l’evento successivo.
●
La registrazione di Programmazione timer potrebbe passare automaticamente al canale programmato pochi secondi prima dell’ora di inizio.
●
La registrazione di Programmazione timer viene eseguita anche se il televisore è in registrazione REW LIVE TV. In tal caso, la registrazione
REW LIVE TV sarà annullata.
Registrazione Registrazione del programma corrente REW LIVE TV
- 80 -
Page 81
●
Per ulteriori informazioni sull’HDD USB
Registrazione Informazioni tecniche

Informazioni tecniche

HDD USB

■ HDD USB
(per la registrazione di programmi TV digitali con questo televisore)
●
La capacità dell’HDD USB che funziona con questo televisore è compresa tra 160 GB e 3 TB.
●
Collegare l’HDD USB alla presa di corrente elettrica per eseguire correttamente le operazioni di registrazione e riproduzione con questo televisore.
●
Usare l’HDD USB formattato con questo televisore.
Registrazione HDD USB - Impostazione Impostazione dell’HDD USB
●
In merito alle prestazioni, non sono garantite con tutti gli HDD USB. Controllare gli HDD USB che sono stati testati per la compatibilità con questo televisore, collegandosi al seguente sito. (Solo in inglese)
http://panasonic.net/viera/support
= Nota =
●
I dati modificati con un PC potrebbero non essere visualizzati.
●
Non rimuovere il dispositivo mentre il televisore accede ai relativi. In caso contrario, si potrebbe danneggiare il dispositivo o il televisore.
●
Non toccare i piedini presenti sul dispositivo.
●
Non esercitare pressioni sul dispositivo ed evitare che subisca colpi.
●
Inserire il dispositivo nella direzione corretta. In caso contrario, si potrebbe danneggiare il dispositivo o il televisore.
●
Le interferenze elettriche, l’elettricità statica o l’utilizzo non corretto potrebbero danneggiare i dati o il dispositivo.
- 81 -
Page 82

Servizio Internet

Contenuti Internet

Informazioni

È possibile accedere ad alcuni siti Web specifici supportati da Panasonic e usufruire dei contenuti Internet quali video, giochi, strumenti di comunicazione, ecc. dalla Elenco delle app.
(Esempio)
●
Per abilitare questa funzione, è necessario un ambiente di rete a banda larga. Verificare che le connessioni e le impostazioni di rete siano state completate.
Servizio Internet Connessioni di rete
Servizio Internet Impostazioni di rete

Selezione dei contenuti Internet

1. Visualizzare Elenco delle app con APPS
●
Per informazioni dettagliate sulla Elenco delle app
Funzioni Elenco delle app
●
In base alle condizioni di utilizzo, potrebbero essere necessari alcuni minuti per la lettura di tutti i dati.
2. Selezionare l’opzione desiderata con accedere
(Esempio)
/ / / e premere OK per
●
Per tornare a Elenco delle app
APPS
- 82 -
Page 83
●
Per uscire da Elenco delle app
EXIT
●
È possibile usufruire di contenuti Internet tramite il cursore libero della funzione Controllo vocale del controller touchpad VIERA (in dotazione).
Funzioni Controllo vocale
●
È possibile collegare una tastiera e un gamepad per immettere i caratteri e usare i giochi nelle applicazioni. È anche possibile utilizzare la tastiera o un gamepad per il funzionamento del televisore e per la Elenco delle app.
Funzioni Dispositivi Bluetooth
Funzioni Tastiera / Gamepad
●
La comunicazione video (ad esempio Skype™) richiede una Communication Camera TY-CC20W esclusiva. Per ulteriori informazioni, consultare il manuale della Communication Camera.
Supporto Accessori opzionali Communication Camera

Nota

●
Se non si riesce ad accedere ai contenuti Internet, controllare le connessioni di rete e le impostazioni.
Servizio Internet Connessioni di rete
Servizio Internet Impostazioni di rete
●
La Elenco delle app è soggetta a modifiche senza preavviso.
●
Non tutte le funzioni dei siti Web sono disponibili.
●
Assicurarsi di aggiornare il software ogni volta che sullo schermo del televisore viene visualizzato un messaggio di aggiornamento software. In caso contrario, non sarà possibile utilizzare Elenco delle app. Il software può essere aggiornato manualmente in un secondo momento.
Servizio Internet Impostazioni di rete Aggiornamento software
●
I servizi della Elenco delle app sono gestiti dai rispettivi provider di servizi e potrebbero essere interrotti, temporaneamente o definitivamente, senza preavviso. Panasonic non rilascia pertanto alcuna garanzia in merito al contenuto o alla continuità dei servizi.
●
Parte del contenuto potrebbe non essere adatto per alcuni spettatori.
●
Parte del contenuto potrebbe essere disponibile solo in paesi specifici e in alcune lingue.
●
In base all’ambiente di collegamento, la connessione Internet potrebbe essere lenta o non disponibile.
- 83 -
Page 84
●
Durante l’operazione, il segnale audio viene trasmesso dai terminali DIGITAL AUDIO e HDMI2 (funzione ARC). Tuttavia, non vengono emessi segnali video. Per utilizzare HDMI2 con la funzione ARC è necessario collegare un amplificatore con funzione ARC e impostare l’uso dei diffusori del sistema home theatre.
Funzioni VIERA Link “HDAVI Control™”

Connessioni di rete

Connessione a Internet

Per usare il servizio Internet, è necessario un ambiente di rete a banda larga.
●
Se non si dispone di servizi di rete a banda larga, rivolgersi al rivenditore per assistenza.
●
Le connessioni Internet remote non possono essere utilizzate.
●
Velocità richiesta (effettiva): almeno 1,5 Mbps per la qualità dell’immagine SD (definizione standard) e 6 Mbps per HD (alta definizione). Se la velocità di trasferimento non è sufficiente, è possibile che il contenuto non sia riprodotto correttamente.
■ Connessione wireless
Wireless LAN integrata (parte posteriore del televisore) Punto di accesso Ambiente Internet
- 84 -
Page 85
■ Connessione cablata
Terminale ETHERNET Cavo LAN (schermato)
●
Usare il cavo LAN schermato a doppino ritorto.
Ambiente Internet

Nota

●
Assicurarsi di utilizzare un normale cavo LAN.
●
Impostare e collegare i componenti necessari per l’ambiente di rete. Non è possibile configurare tali impostazioni su questo televisore. Leggere il manuale del componente.
●
Se il modem non dispone di funzioni di router a banda larga, utilizzare un router a banda larga.
●
Se il modem dispone di funzioni di router a banda larga ma non sono disponibili porte libere, utilizzare un hub.
●
Verificare che i router a banda larga e gli hub siano compatibili con 10BASE-T / 100BASE-TX.
●
Se si utilizza un apparecchio compatibile solamente con 100BASE-TX, sono richiesti cavi LAN di categoria 5 o successiva.
●
Rivolgersi al proprio provider di servizi Internet (ISP) o alla società di telecomunicazioni per ulteriore assistenza con l’apparecchiatura di rete.
●
Verificare i termini e le condizioni dei contratti con il provider di servizi Internet (ISP) o con la società di telecomunicazioni. A seconda dei contratti, potrebbero essere addebitati costi supplementari o potrebbe risultare impossibile effettuare più di una connessione Internet.
●
Spegnere il televisore e riaccenderlo quando si modifica o si riattiva la connessione di rete.
- 85 -
Page 86

Impostazioni di rete

Connessione di rete

Verificare che le connessioni siano completate prima di avviare le impostazioni di rete.
Servizio Internet Connessioni di rete
■ Auto - Wireless
1. Visualizzare il menu con MENU
2. Selezionare Rete accedere
●
Confermare la chiave di cifratura, le impostazioni e l’ubicazione del punto d’accesso prima di iniziare la configurazione. Per informazioni dettagliate, consultare il manuale del punto d’accesso.
3. Selezionare Auto con
●
Quando è collegato il cavo LAN, l’impostazione cablata è eseguita automaticamente.
4. Selezionare il punto di accesso desiderato con accedere
●
Le reti wireless disponibili sono visualizzate automaticamente.
: Punto d’accesso cifrato
●
Per WPS (Premere il pulsante)
1) Selezionare Installazione cliccando il tasto Premi con premere OK per accedere
2) Premere il tasto WPS sul punto di accesso fino a quando la spia lampeggia
Connessione di rete con / e premere OK per
/ e premere OK per accedere
/ e premere OK per
/ e
3) Collegare il televisore al punto di accesso con OK
– WPS: Wi-Fi Protected Setup™ – Se la connessione non riesce, controllare le impostazioni e
l’ubicazione del punto di accesso. Quindi, seguire le istruzioni visualizzate sullo schermo.
●
Si raccomanda di selezionare il punto d’accesso cifrato.
5. Inserire la chiave di cifratura del punto di accesso con premere OK per impostare
●
È possibile impostare i caratteri utilizzando i tasti numerici.
- 86 -
/ / / e
Page 87
●
Premere BACK/RETURN per memorizzare
6. La configurazione automatica è stata effettuata e viene visualizzata la schermata Stato rete
Servizio Internet Impostazioni di rete Stato rete
7. Selezionare Per uscire con / e premere OK per impostare
●
Per eseguire l’impostazione manualmente
Servizio Internet Impostazioni di rete Manuale - Wireless
■ Auto - Cavo di rete
1. Visualizzare il menu con MENU
2. Selezionare Rete
Connessione di rete con / e premere OK per
accedere
3. Selezionare Auto con
/ e premere OK per accedere
4. La configurazione automatica è stata effettuata e viene visualizzata la schermata Stato rete
Servizio Internet Impostazioni di rete Stato rete
5. Selezionare Per uscire con / e premere OK per impostare
●
Per eseguire l’impostazione manualmente
Servizio Internet Impostazioni di rete Manuale - Cavo di rete

Manuale - Wireless

Verificare che le connessioni siano completate prima di avviare le impostazioni di rete.
Servizio Internet Connessioni di rete
1. Visualizzare il menu con MENU
2. Selezionare Rete
/ / e premere OK per accedere
Connessione di rete Manuale Wireless con /
●
Confermare la chiave di cifratura, le impostazioni e l’ubicazione del punto d’accesso prima di iniziare la configurazione. Per informazioni dettagliate, consultare il manuale del punto d’accesso.
3. Selezionare il punto di accesso desiderato con accedere
●
Le reti wireless disponibili sono visualizzate automaticamente.
: Punto d’accesso cifrato
●
Per WPS (Premere il pulsante)
1) Premere
(Rosso)
2) Premere il tasto WPS sul punto di accesso fino a quando la spia lampeggia
- 87 -
/ e premere OK per
Page 88
3) Collegare il televisore al punto di accesso con OK
– WPS: Wi-Fi Protected Setup™ – Se la connessione non riesce, controllare le impostazioni e
l’ubicazione del punto di accesso. Quindi, seguire le istruzioni visualizzate sullo schermo.
●
Per WPS (PIN)
1) Premere
(Verde)
2) Inserire il codice PIN nel punto di accesso
3) Collegare il televisore al punto di accesso con OK
●
Per Manuale
1) Premere
(Giallo)
2) È possibile impostare SSID, tipo di protezione, tipo di cifratura e chiave di cifratura manualmente
3) Seguire le istruzioni visualizzate sullo schermo e configurare le impostazioni manualmente
– Se si utilizza 11n (5 GHz) per il sistema wireless tra la LAN wireless
incorporata e il punto di accesso, selezionare AES per il tipo di cifratura.
●
Per eseguire una nuova ricerca dei punti d’accesso
(Blu)
●
Per visualizzare / nascondere le informazioni del punto di accesso evidenziato
●
Si raccomanda di selezionare il punto d’accesso cifrato.
4. Inserire la chiave di cifratura del punto di accesso con
/ / / e
premere OK per impostare
●
È possibile impostare i caratteri utilizzando i tasti numerici.
●
Premere BACK/RETURN per memorizzare
5. Viene visualizzata la schermata Nome VIERA/IP/opzioni DNS
Nome VIERA
●
È possibile impostare il nome preferito per il televisore.
●
Questo nome verrà usato come nome del televisore sullo schermo dell’altra apparecchiatura di rete.
- 88 -
Page 89
Acquisire indirizzo IP / Acquisire indirizzo DNS
●
Auto è consigliato.
●
Le impostazioni disponibili sono visualizzate automaticamente.
●
Per impostare manualmente, selezionare e impostare Indirizzo IP /
Maschera di sottorete / Gateway predefinito / Indirizzo DNS.
Impostazioni proxy
●
Non è necessario per il normale utilizzo domestico.
●
Alcuni servizi Internet potrebbero non essere disponibili a seconda delle impostazioni del proxy.
Proxy:
È l’indirizzo del server di inoltro collegato fra il browser e il server di destinazione e invia i dati al browser.
1) Selezionare Proxy con
2) Immettere l’indirizzo con
/ e premere OK per accedere
/ / / o con i tasti numerici e
premere OK per impostare
3) Premere BACK/RETURN per memorizzare
Porta Proxy:
Questo numero viene specificato anche dal provider insieme all’indirizzo proxy.
1) Selezionare Porta Proxy con
/
2) Immettere il numero con i tasti numerici
3) Premere BACK/RETURN per memorizzare
6. Selezionare Stato rete con
Servizio Internet Impostazioni di rete Stato rete
/ e premere OK per accedere
7. Selezionare Per uscire con / e premere OK per impostare
- 89 -
Page 90

Manuale - Cavo di rete

Verificare che le connessioni siano completate prima di avviare le impostazioni di rete.
Servizio Internet Connessioni di rete
1. Visualizzare il menu con MENU
2. Selezionare Rete /
/ / e premere OK per accedere
Connessione di rete Manuale Cavo di rete con
3. Viene visualizzata la schermata Nome VIERA/IP/opzioni DNS
Nome VIERA
●
È possibile impostare il nome preferito per il televisore.
●
Questo nome verrà usato come nome del televisore sullo schermo dell’altra apparecchiatura di rete.
Acquisire indirizzo IP / Acquisire indirizzo DNS
●
Auto è consigliato.
●
Le impostazioni disponibili sono visualizzate automaticamente.
●
Per impostare manualmente, selezionare e impostare Indirizzo IP /
Maschera di sottorete / Gateway predefinito / Indirizzo DNS.
Impostazioni proxy
●
Non è necessario per il normale utilizzo domestico.
●
Alcuni servizi Internet potrebbero non essere disponibili a seconda delle impostazioni del proxy.
Proxy:
È l’indirizzo del server di inoltro collegato fra il browser e il server di destinazione e invia i dati al browser.
1) Selezionare Proxy con
2) Immettere l’indirizzo con
/ e premere OK per accedere
/ / / o con i tasti numerici e
premere OK per impostare
3) Premere BACK/RETURN per memorizzare
- 90 -
Page 91
Porta Proxy:
Questo numero viene specificato anche dal provider insieme all’indirizzo proxy.
1) Selezionare Porta Proxy con
2) Immettere il numero con i tasti numerici
3) Premere BACK/RETURN per memorizzare
4. Selezionare Stato rete con
Servizio Internet Impostazioni di rete Stato rete
5. Selezionare Per uscire con / e premere OK per impostare
/ e premere OK per accedere
/

Stato rete

Consente di visualizzare e controllare lo stato della rete (Indirizzo MAC, impostazioni correnti della rete, ecc.).
1. Visualizzare il menu con MENU
2. Selezionare Rete
Stato rete con / e premere OK per accedere
3. La verifica automatica è stata effettuata e viene visualizzata la schermata
Stato rete Riprova:
Esegue la verifica automatica della connessione di rete per il televisore e visualizza di nuovo lo stato corrente.
Dettagli stato:
Per visualizzare lo stato dettagliato della rete (SSID, tipo di protezione, tipo di cifratura, ecc.).
●
Per ulteriori informazioni sulle connessioni di rete, selezionare Aiuto.

Impost. VIERA remote

Controlla il televisore con qualsiasi telecomando VIERA collegato alla propria rete.
Rete domestica Impostazioni di rete Impost. VIERA remote
- 91 -
Page 92

Impostazioni coll. rete

Consente di controllare il televisore con i dispositivi collegati alla rete.
Rete domestica Impostazioni di rete Impostazioni coll. rete

Aggiornamento software

Per accedere al sito Web specifico per aggiornare il software del televisore se sono disponibili aggiornamenti.
1. Visualizzare il menu con MENU
2. Selezionare Rete accedere
3. Seguire le istruzioni visualizzate sullo schermo
Aggiornamento software con / e premere OK per

Messaggio nuovo software

Per scegliere se ricevere o meno un messaggio quando viene trovato nuovo software tramite la rete.
1. Visualizzare il menu con MENU
2. Selezionare Rete per accedere
3. Selezionare On / Off con
Messaggio nuovo software con / e premere OK
/ e premere OK per impostare
- 92 -
Page 93

Rete domestica

DLNA

Informazioni

Questo televisore dispone della certificazione DLNA Certified™. DLNA
di comunicazione su rete locale) è uno standard che facilita l’uso dei componenti elettronici digitali DLNA Certified su una rete domestica. Per ulteriori informazioni, vedere www.dlna.org.
®
(Digital Living Network Alliance, Collaborazione per lo standard
●
Per abilitare questa funzione, collegare il televisore alla rete domestica.
Rete domestica Connessioni di rete
Rete domestica Impostazioni di rete
■ Riproduzione di contenuti in condivisione memorizzati sul
server multimediale
È possibile memorizzare foto, video o contenuti musicali sul server multimediale DLNA Certified (ad esempio, un PC con installato Windows 7/ Windows 8, un registratore DIGA e così via) collegato alla rete domestica. Tali contenuti possono poi essere visualizzati sul televisore.
(Esempio)
●
Per la visione e il controllo dei contenuti sul televisore
Rete domestica DLNA Utilizzo di DLNA
●
Per i formati di file supportati
Rete domestica Informazioni tecniche
Per utilizzare un PC come server multimediale
●
Predisporre il PC con Windows 7/Windows 8 o verificare che il software server sia installato sul PC. “Windows 7/Windows 8” e “Twonky 7 (installato sul PC con Windows XP o su Mac)” sono i software server utilizzati per eseguire il test di compatibilità con questo televisore (aggiornato a novembre
2012). Qualsiasi altro software server non è stato testato con questo
televisore. Non si garantiscono pertanto la compatibilità e le prestazioni.
- 93 -
Page 94
●
Windows 7/Windows 8 È necessaria la configurazione delle impostazioni Gruppo Home di
Windows 7/Windows 8. Per informazioni, consultare la guida di Windows 7/Windows 8.
●
Twonky “Twonky” è un prodotto di PacketVideo Corporation. Per richiedere i manuali per l’installazione e la configurazione di “Twonky”,
visitare il sito Web di TwonkyMedia. La distribuzione del software server potrebbe essere soggetta a
pagamento.
= Nota =
●
Per ulteriori informazioni sul software server, consultare l’azienda produttrice del software.
●
Dopo aver installato il software per il server multimediale sul PC, è possibile che altre persone riescano ad accedere ai dati sul PC. Prestare molta attenzione alle impostazioni e alle connessioni nelle reti di uffici e hotel o anche a casa qualora non si utilizzi un router.
Per utilizzare un registratore DIGA compatibile con DLNA come server
●
multimediale
Collegando un registratore DIGA compatibile con DLNA alla rete domestica è possibile utilizzarlo come server multimediale.
●
Per informazioni sulla compatibilità DLNA, consultare il manuale del registratore DIGA.
■ Riproduzione di contenuti in condivisione sul televisore
mediante l’apparecchiatura di rete DMC (Controller multimediale digitale)
È possibile visualizzare i contenuti memorizzati sul server multimediale esercitando il controllo attraverso l’apparecchiatura di rete DMC (uno smartphone, un PC con installato Windows 7/Windows 8, e così via) collegato alla rete domestica.
●
Per utilizzare questa funzione con uno smartphone o Windows 7/Windows 8, impostare VIERA remote. di questo televisore su On.
Rete domestica Impostazioni di rete Impost. VIERA remote
È inoltre necessario installare l’applicazione per il controllo VIERA sul proprio smartphone. Per informazioni sull’applicazione (solo in inglese):
http://panasonic.net/viera/support
- 94 -
Page 95
Per informazioni, consultare le indicazioni di supporto dell’applicazione.
●
Per verificare la compatibilità di questo televisore è stato utilizzato il sistema operativo “Windows 7/Windows 8” (aggiornato a novembre 2012). Per informazioni, consultare la guida di Windows 7/Windows 8.
■ Condivisione dei programmi televisivi o dei contenuti di
questo televisore con un’altra apparecchiatura di rete
È possibile visualizzare i programmi televisivi digitali attuali o i contenuti di questo televisore sull’altro televisore DLNA Certified VIERA , sul proprio smartphone, ecc. collegati alla rete domestica. Inoltre, è possibile selezionare il canale e guardare i programmi televisivi sul proprio smartphone .
Ad esempio, si può guardare il programma televisivo sul proprio smartphone nell’altra stanza, ecc.
: Contenuti disponibili:
●
Contenuti che possono essere riprodotti da Media Player di questo televisore e da altri componenti di rete
●
Programmi televisivi registrati con questo televisore sugli HDD USB
: I VIERA DLNA Certified prodotti prima dell’anno 2009 potrebbero non
essere compatibili. Non si garantisce la compatibilità con prodotti futuri.
●
Per usare questa funzione con un altro televisore VIERA DLNA Certified, impostare Impostazioni coll. rete di questo televisore.
Rete domestica Impostazioni di rete Impostazioni coll. rete
: Per utilizzare questa funzione con il proprio smartphone, è necessario
installare l’applicazione per il controllo VIERA sullo smartphone. Per informazioni sull’applicazione (solo in inglese):
http://panasonic.net/viera/support Per informazioni, consultare le indicazioni di supporto dell’applicazione.
●
La condivisione del programma attuale potrebbe non essere disponibile quando si selezionano canali radio, programmi criptati (con protezione anticopia) o quando la trasmissione impedisce l’emissione di audio e video.
= Nota =
●
Per utilizzare questa funzione, accendere questo televisore.
●
Questa funzione è disponibile solo con 1 altro componente.
●
Potrebbe essere possibile controllare questo televisore dal proprio smartphone per lo spegnimento del display del televisore e l’attivazione del silenziamento del suono. Per dettagli, consultare le indicazioni di supporto dell’applicazione.
●
Questa funzione potrebbe non essere disponibile nel caso in cui questo
- 95 -
Page 96
televisore presenti le seguenti condizioni: – Mentre è in corso la registrazione – Quando si utilizza il servizio Internet – Quando si accede al server multimediale – Mentre il servizio di dati è attivo
●
Potrebbe non essere possibile selezionare il canale o la modalità TV sullo smartphone mentre la registrazione è in corso.

Utilizzo di DLNA

Per utilizzare le funzionalità DLNA®, verificare che la preparazione del server multimediale, le connessioni e le impostazioni di rete siano state completate.
Rete domestica DLNA Informazioni
Rete domestica Connessioni di rete
Rete domestica Impostazioni di rete
1. Visualizzare Elenco delle app con APPS
2. Selezionare Media Server con
3. Selezionare uno dei server multimediali con
/ / / e premere OK per accedere
/ e premere OK per
accedere
●
Per le operazioni di accesso ad un altro televisore, selezionare il nome di un altro televisore dalla lista dei server multimediali visualizzati.
●
Per visualizzare / nascondere le informazioni del server multimediale evidenziato
4. Selezionare il file con / e premere OK per accedere (Esempio)
●
In base alle condizioni del server multimediale, potrebbe essere necessario selezionare la cartella prima di selezionare il file.
●
Per visualizzare / nascondere le informazioni del file evidenziato
= Nota =
●
Sono elencati anche i file non riproducibili, ma non possono essere selezionati.
- 96 -
Page 97
●
Durante la riproduzione è possibile utilizzare i seguenti tasti. Verificare che il codice del telecomando sia “73”.
Visione Componente esterno Controllo con il telecomando del televisore

Connessioni di rete

Connessione DLNA

Se si desidera utilizzare le funzioni DLNA, è necessario un ambiente di rete domestica. È possibile gestire le funzioni senza un ambiente di rete a banda larga.
●
Per usare il servizio Internet, è necessario un ambiente di rete a banda larga.
Servizio Internet Connessioni di rete Connessione a Internet
■ Connessione wireless (per DLNA e servizio Internet)
Wireless LAN integrata (parte posteriore del televisore) Punto di accesso Hub o router Ambiente Internet Smartphone Server multimediale DLNA Certified
- 97 -
Page 98
■ Connessione cablata (per DLNA e servizio Internet)
Terminale ETHERNET Cavo LAN (schermato)
●
Usare il cavo LAN schermato a doppino ritorto. Hub o router Ambiente Internet Server multimediale DLNA Certified
■ Connessione wireless (per DLNA)
Televisore
●
Per utilizzare il televisore come punto di accesso wireless
Rete domestica Impostazioni di rete Manuale - Punto acc. wireless
Server multimediale DLNA Certified Smartphone
- 98 -
Page 99

Nota

●
Assicurarsi di utilizzare un normale cavo LAN.
●
Impostare e collegare i componenti necessari per l’ambiente di rete. Non è possibile configurare tali impostazioni su questo televisore. Leggere il manuale del componente.
●
Se si utilizza un apparecchio compatibile solamente con 100BASE-TX, sono richiesti cavi LAN di categoria 5 o successiva.
●
Spegnere il televisore e riaccenderlo quando si modifica o si riattiva la connessione di rete.

Impostazioni di rete

Connessione di rete

Verificare che le connessioni siano completate prima di avviare le impostazioni di rete.
Rete domestica Connessioni di rete
■ Auto - Wireless
1. Visualizzare il menu con MENU
2. Selezionare Rete accedere
●
Confermare la chiave di cifratura, le impostazioni e l’ubicazione del punto d’accesso prima di iniziare la configurazione. Per informazioni dettagliate, consultare il manuale del punto d’accesso.
3. Selezionare Auto con
●
Quando è collegato il cavo LAN, l’impostazione cablata è eseguita automaticamente.
4. Selezionare il punto di accesso desiderato con accedere
●
Le reti wireless disponibili sono visualizzate automaticamente.
: Punto d’accesso cifrato
●
Per WPS (Premere il pulsante)
Connessione di rete con / e premere OK per
/ e premere OK per accedere
/ e premere OK per
1) Selezionare Installazione cliccando il tasto Premi con
/ e
premere OK per accedere
2) Premere il tasto WPS sul punto di accesso fino a quando la spia lampeggia
- 99 -
Page 100
3) Collegare il televisore al punto di accesso con OK
– WPS: Wi-Fi Protected Setup™ – Se la connessione non riesce, controllare le impostazioni e
l’ubicazione del punto di accesso. Quindi, seguire le istruzioni visualizzate sullo schermo.
●
Si raccomanda di selezionare il punto d’accesso cifrato.
5. Inserire la chiave di cifratura del punto di accesso con
/ / / e
premere OK per impostare
●
È possibile impostare i caratteri utilizzando i tasti numerici.
●
Premere BACK/RETURN per memorizzare
6. La configurazione automatica è stata effettuata e viene visualizzata la schermata Stato rete
Rete domestica Impostazioni di rete Stato rete
7. Selezionare Per uscire con / e premere OK per impostare
●
Per eseguire l’impostazione manualmente
Rete domestica Impostazioni di rete Manuale - Wireless
■ Auto - Cavo di rete
1. Visualizzare il menu con MENU
2. Selezionare Rete
Connessione di rete con / e premere OK per
accedere
3. Selezionare Auto con
/ e premere OK per accedere
4. La configurazione automatica è stata effettuata e viene visualizzata la schermata Stato rete
Rete domestica Impostazioni di rete Stato rete
5. Selezionare Per uscire con / e premere OK per impostare
●
Per eseguire l’impostazione manualmente
Rete domestica Impostazioni di rete Manuale - Cavo di rete
- 100 -
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
