Panasonic TH-L32X30C Schematic
SMT1106002CC
液晶电视
TH-L32X30C
KM 10 机芯
规格
电源 交流 220 伏，50 赫兹
耗电量
额定功率 60 瓦
待机消耗功率 0.25 瓦
显示屏
宽高比 16：9
可见屏幕尺寸 80 厘米 ( 对角线 )
像素数 1,049,088(1,366( 宽 )×768( 高 ))
声音
扬声器
音频输出 14 瓦 （7 瓦＋ 7 瓦），7%THD
耳机 M3 (3.5 毫米 ) 立体声迷你插座 × 1
电脑信号 VGA,SVGA,XGA,SXGA,WVGA,WXGA--- （压缩）。 水平扫描频率 31-69 千赫兹，垂直扫描频率 59-86 赫兹
接收制式 / 频带名称
698毫米 (宽)×393 毫米 ( 高 )
160 毫米 ×42 毫米 ×2, 8
欧姆
© 2011 山东松下电子信息有限公司版权所有。
未经本公司许可而复制或分发者均属违法。
TH-L32X30C
接收频道
VHF 波段 2-12 (PAL / SECAM B, K1)
UHF 波段 21-69 (PAL G, H, I / SECAM G, K, K1)
有线电视 S1-S20 (OSCAR)
天线 - 背部 UHF / VHF
使用环境 温度： 0 ° C - 40 ° C
湿度： 20 % - 80 % 相对湿度 （无结露）
连接端子
视频/音频输入1 音频 左-右(RCA插针式 × 2) 0.5 V[rms]
视频 (RCA 插针式 × 1) 1.0 V[p-p](75 欧 )
色差信号输入
Y 1.0 V[p-p]( 包含同步 )
P
B/CB，PR/CR
视频/音频输入2 音频 左-右(RCA插针式 × 2) 0.5 V[rms]
视频 (RCA 插针式 × 1) 1.0 V[p-p](75 欧 )
视频/音频输入3 音频 左-右(RCA插针式 × 2) 0.5 V[rms]
视频 (RCA 插针式 × 1) 1.0 V[p-p](75 欧 )
音频输出 音频 左-右(RCA插针式 × 2) 0.5 V[rms] ( 高阻抗）
其它
HDMI1-3 输入 A 型连接器 本机支持 “HDAVI control5”功能
电脑输入 高密度 D-sub 15 针 R/G/B： 0.7 V[p-p](75 欧 )HD/VD：TTL 级 2.0-5.0 V[p-p]( 高阻抗）
储存卡插槽 SD 卡插槽 × 1
USB1/2 USB 2.0 类型 A 转接器 DC 5 V, 最高 500mA
以太网 10BASE-T/100BASE-TX
尺寸 ( 宽 × 高 × 厚 )
包括电视机底座 769 毫米 × 514 毫米 × 207 毫米 （包括电视机底座）
仅电视机时 779 毫米 × 480 毫米 × 75 毫米 （仅电视机）
重量 净重 11.0 Kg （包括电视机底座）
净重 10.0 Kg （仅电视机）
执行标准 Q/0100RSA146-2011
0-12 (PAL B 澳大利亚 )
1-9 (PAL B 新西兰 )
1-12 (PAL / SECAM D)
1-12 (NTSC M 日本 )
2-13 (NTSC M 美国 )
28-69 (PAL B 澳大利亚 )
13-57 (PAL D, K)
13-62 (NTSC M 日本 )
14-69 (NTSC M 美国 )
1-125 ( 美国有线电视 )
C13-C49 ( 日本 )
S21-S41 (HYPER)
Z1-Z37 ( 中国 )
5A, 9A ( 澳大利亚 )
± 0.35 V[p-p]
2
目录
1 安全防护----------------------------------------- 4
1.1. 一般准则 ----------------------------------- 4
2 对静电灵敏设备 （ES）的静电放电保护 （ESD）------- 5
3 关于无铅焊接 （PbF）------------------------------ 6
4 可显示的输入信号--------------------------------- 7
5 自检功能----------------------------------------- 8
5.1. 自检 --------------------------------------- 8
6 电源指示灯闪烁次数表----------------------------- 9
7 机芯电路板分布---------------------------------- 10
8 维修前------------------------------------------ 11
8.1. 线处理 ------------------------------------ 11
8.2. EMI 对应 ---------------------------------- 12
9 维修拆解---------------------------------------- 13
9.1. 取下后盖 ---------------------------------- 13
9.2. 取下扬声器和底座盖 ------------------------ 13
9.3. 取下下金具、控制面板组件和侧 AV 支架等 ----- 13
9.4. 取下 KA 板和导光板 ------------------------- 14
9.5. 取下各 PCB 板及 LCD 屏 ---------------------- 15
10 维修模式---------------------------------------- 16
10.1. 如何进入维修模式 -------------------------- 16
10.2. SRV-TOOL ---------------------------------- 18
11 进入旅馆模式------------------------------------ 19
11.1. 目的 -------------------------------------- 19
11.2. 进入旅馆模式设置菜单的方法 ---------------- 19
11.3. 退出旅馆模式 ------------------------------ 19
11.4. 旅馆模式菜单的说明 ------------------------ 19
12 调整 -------------------------------------------- 20

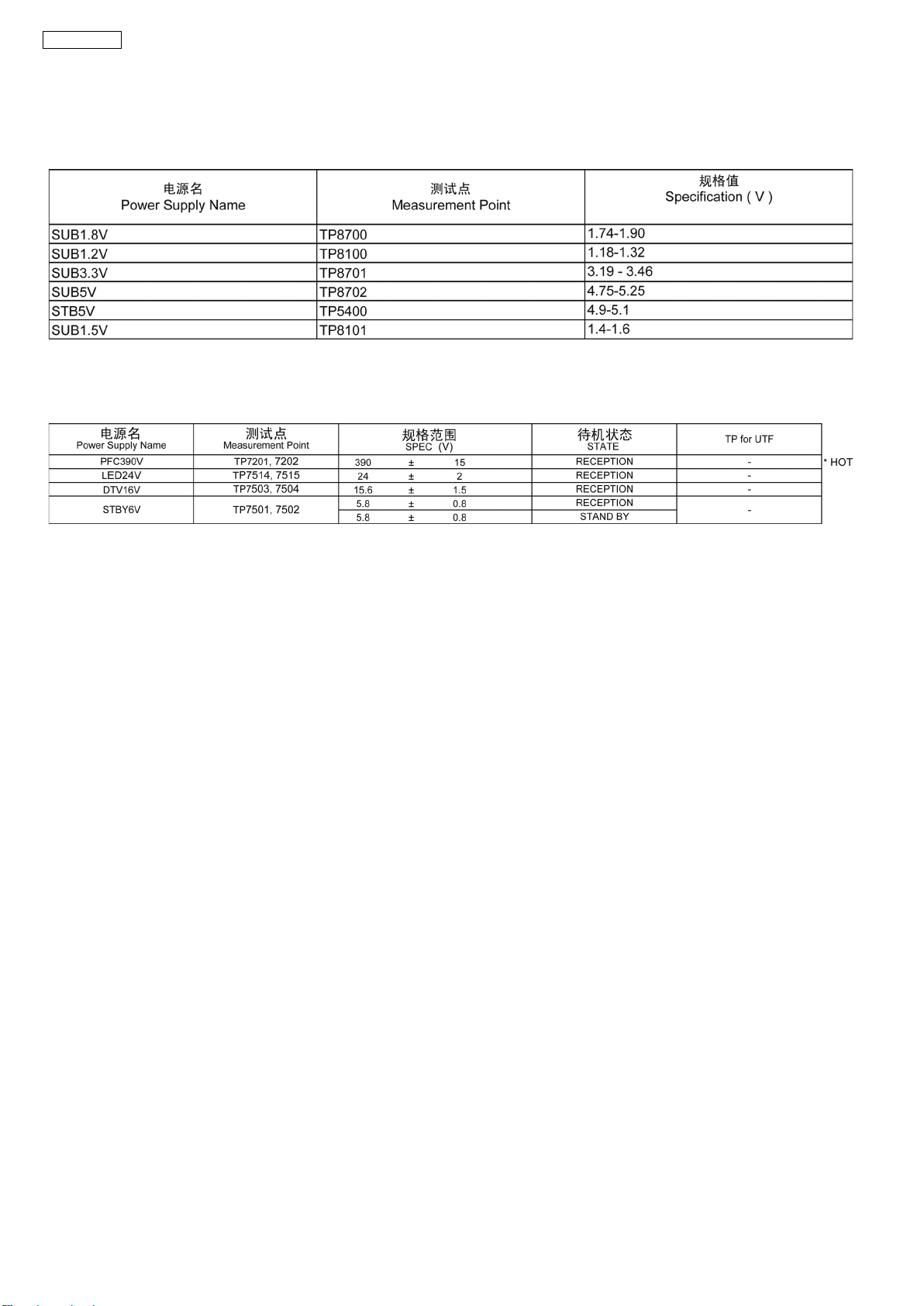

12.1. A 板电压测试点 ---------------------------- 20
12.2. P 板电压测试点 ---------------------------- 20

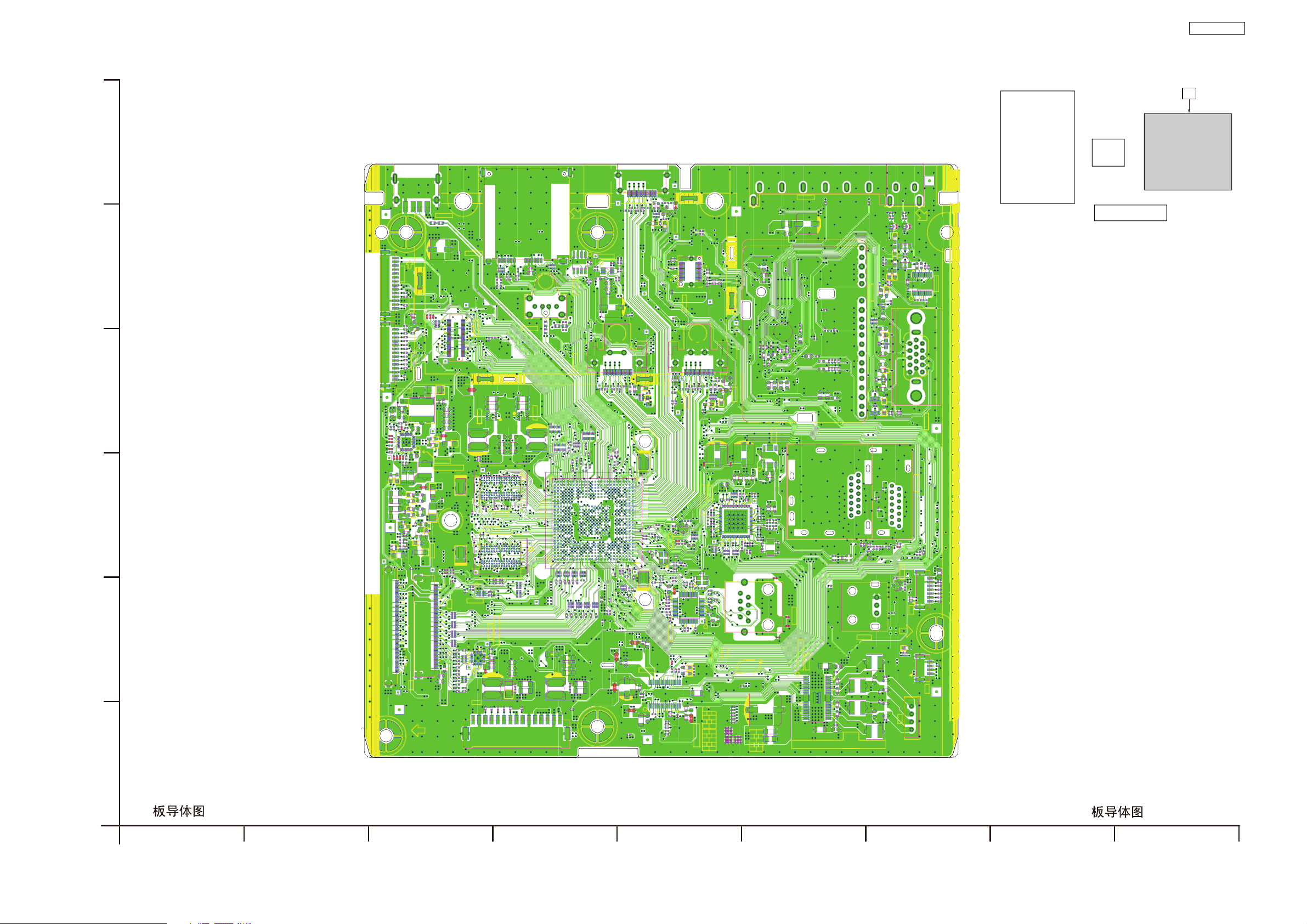

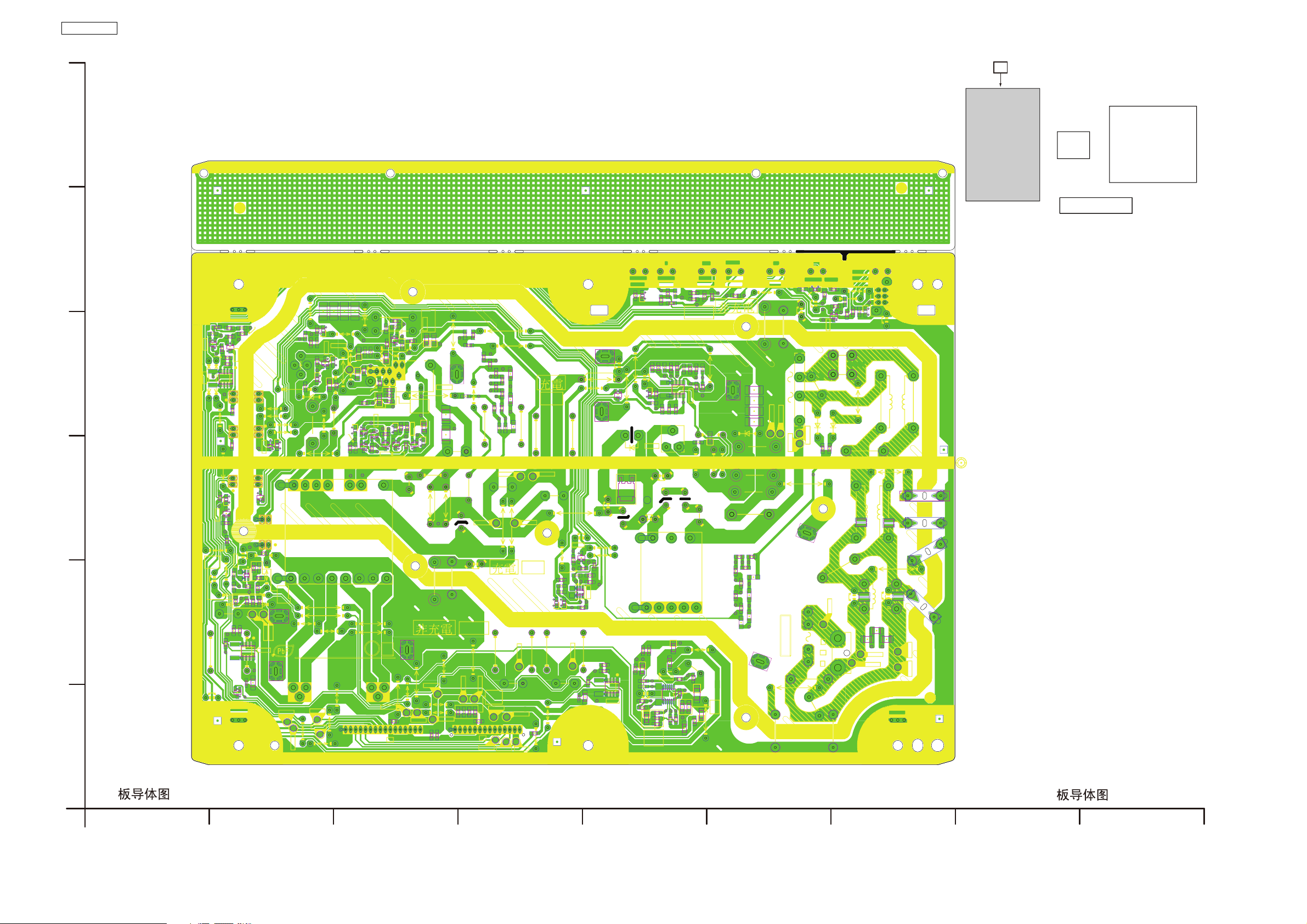

13 导体图------------------------------------------ 21

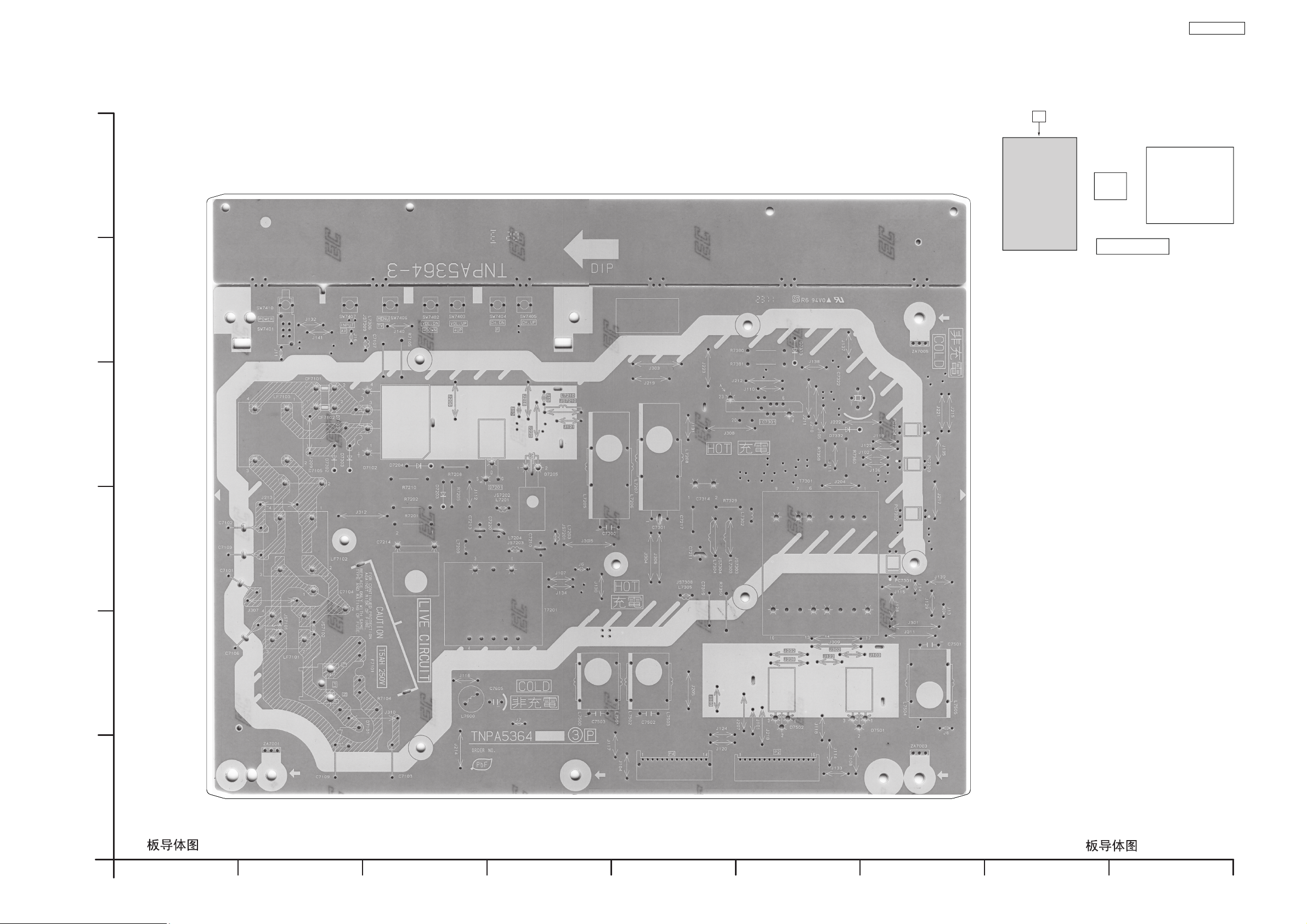

13.1. P 板 -------------------------------------- 21

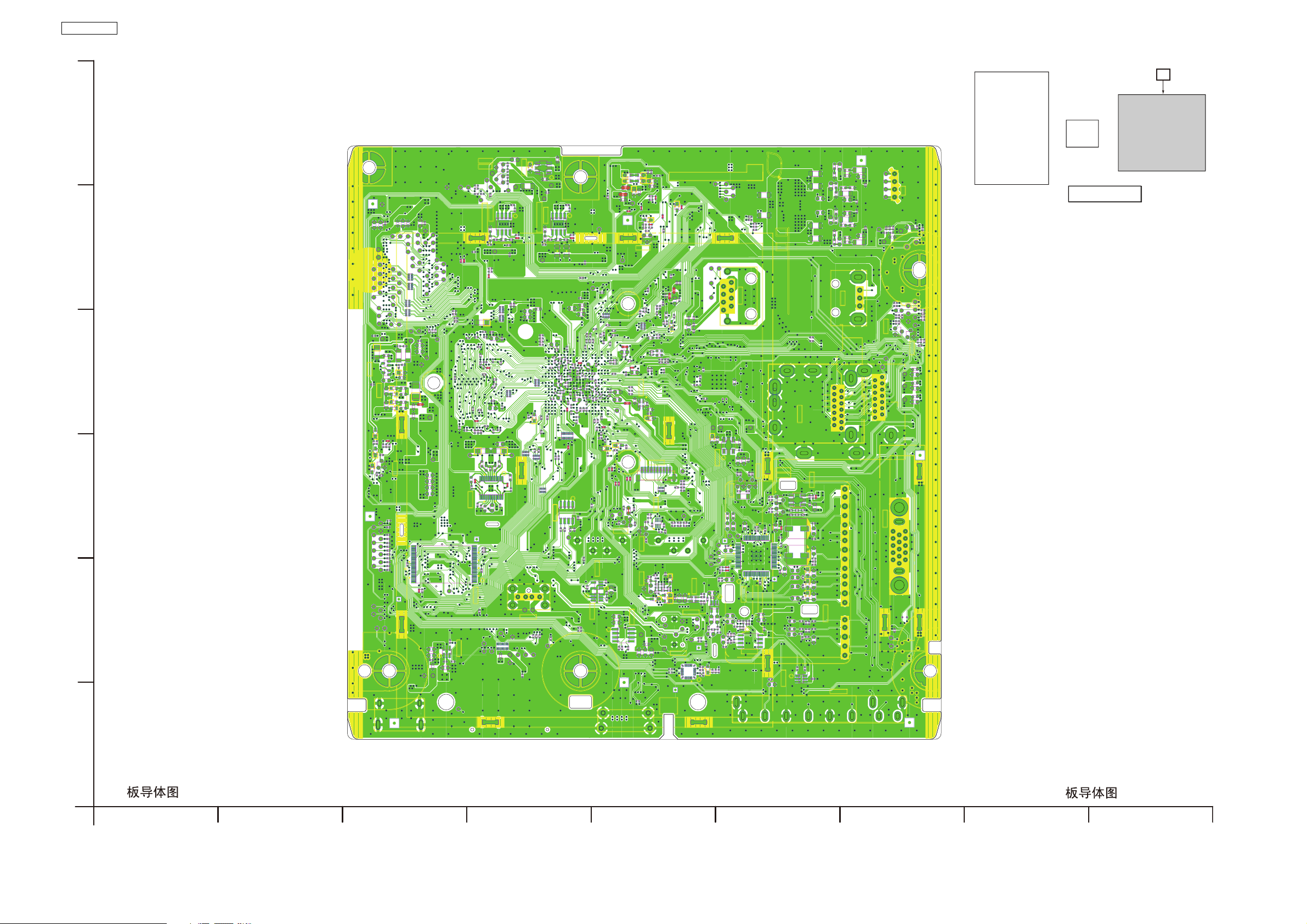

13.2. A 板 -------------------------------------- 23
13.3. KA 板和 LD 板 ------------------------------ 25
TH-L32X30C
页数 页数

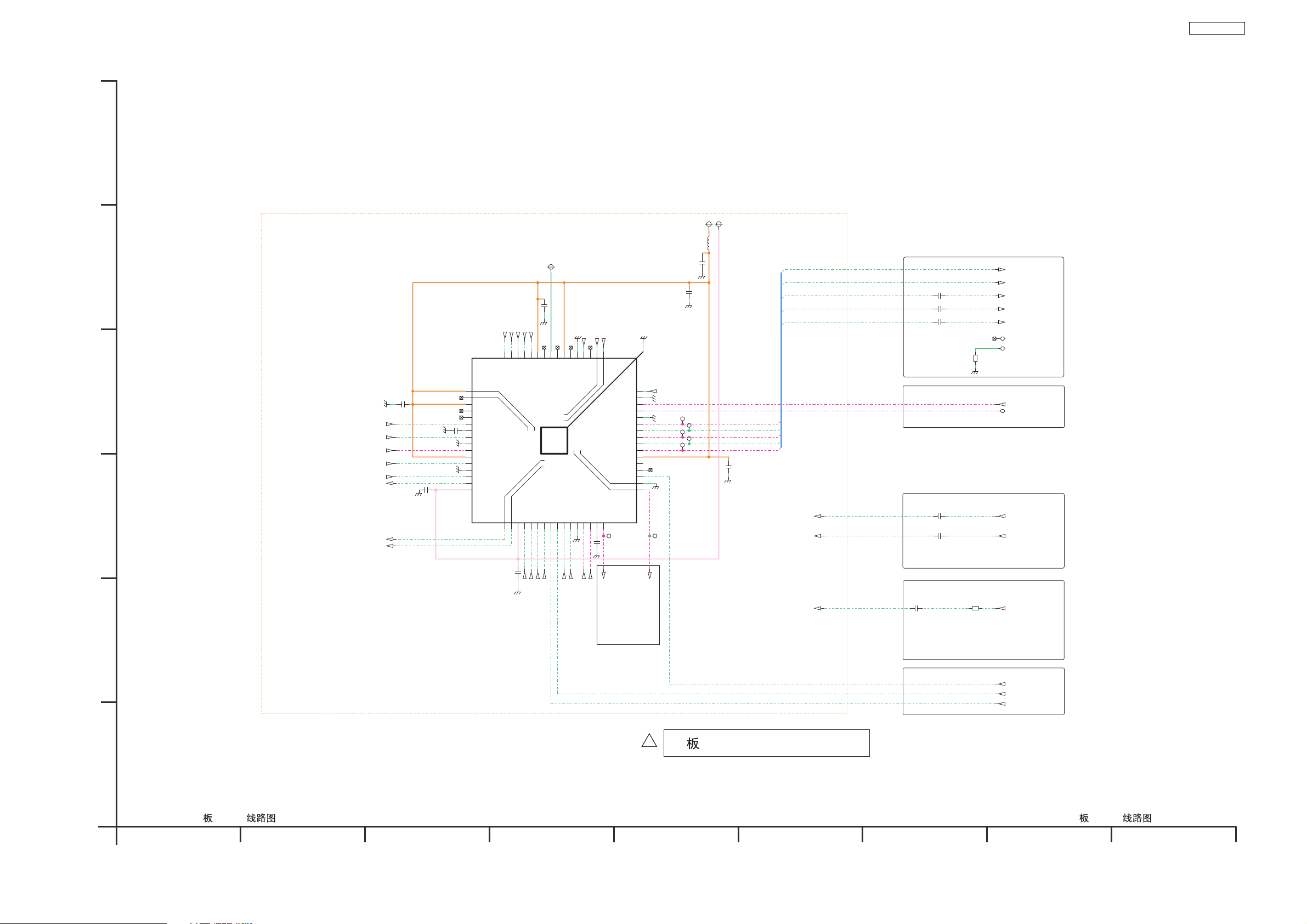

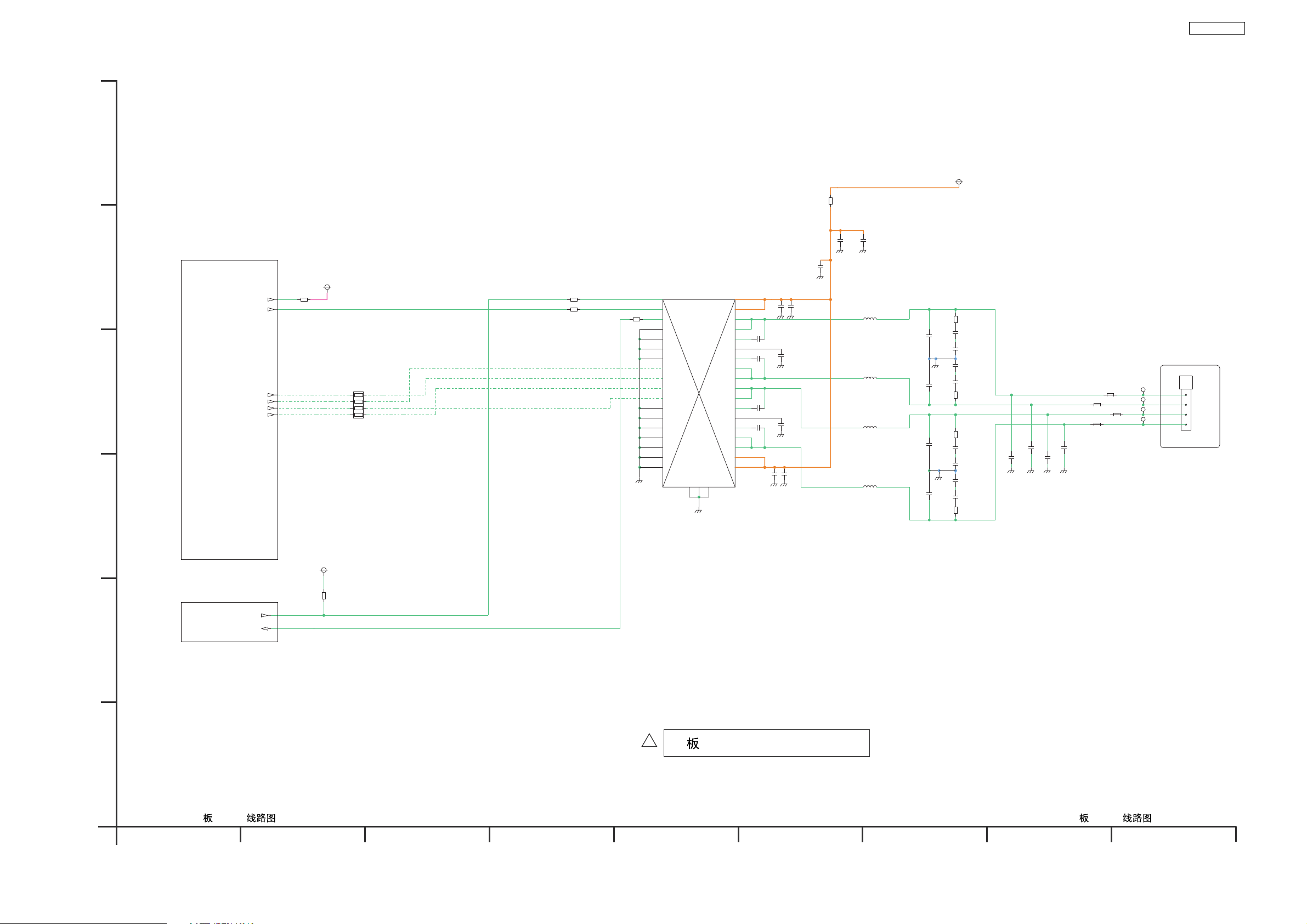

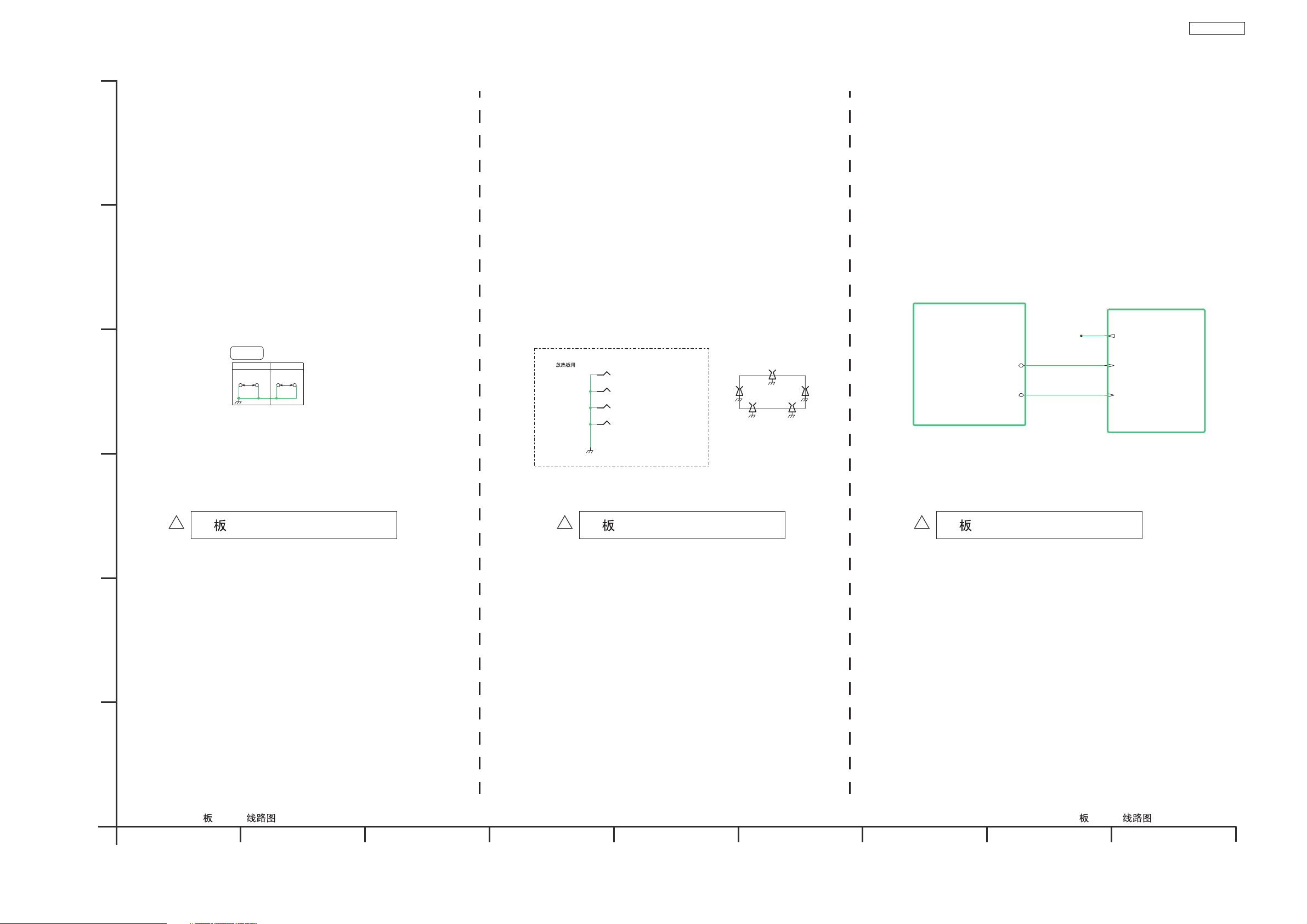

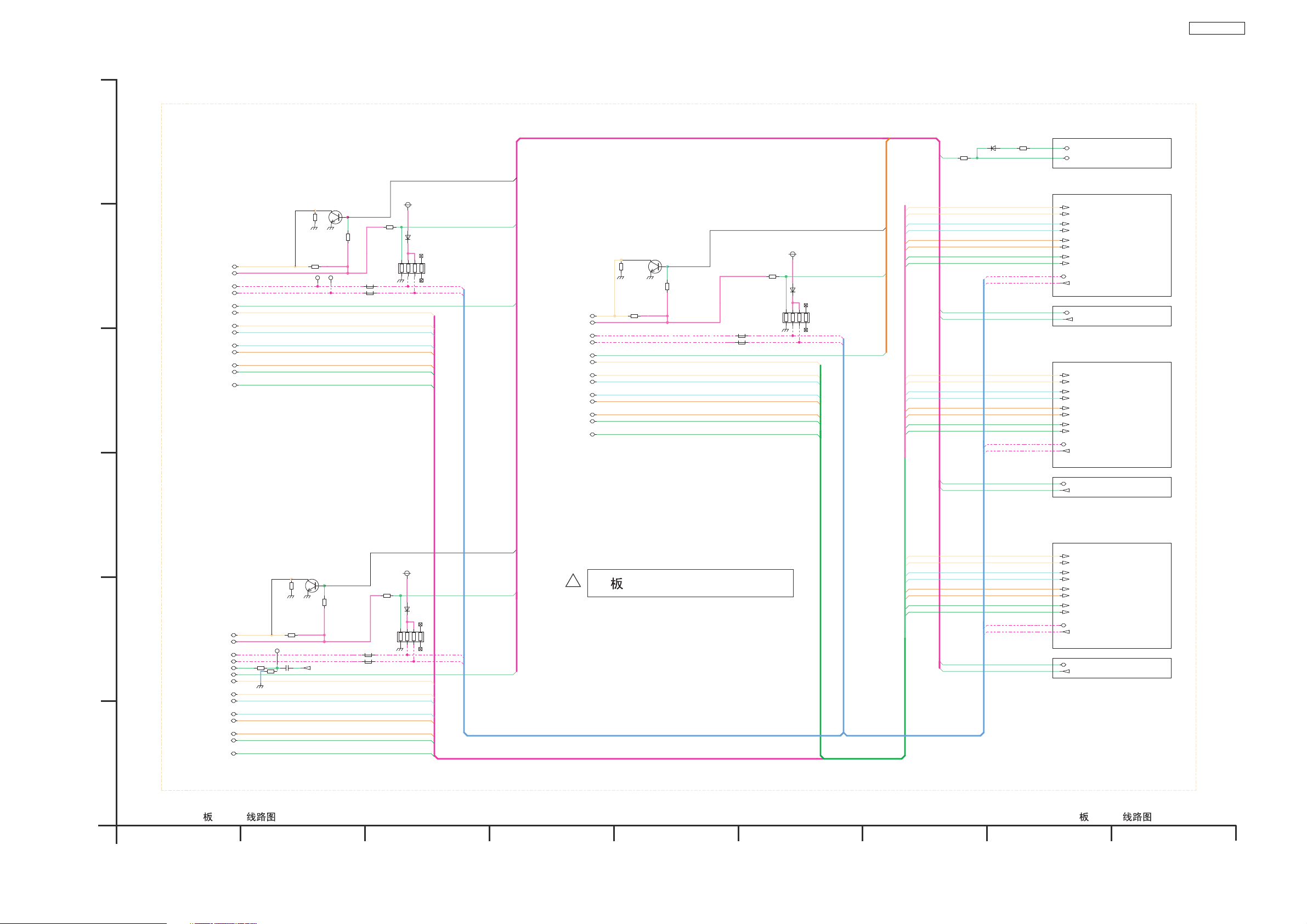

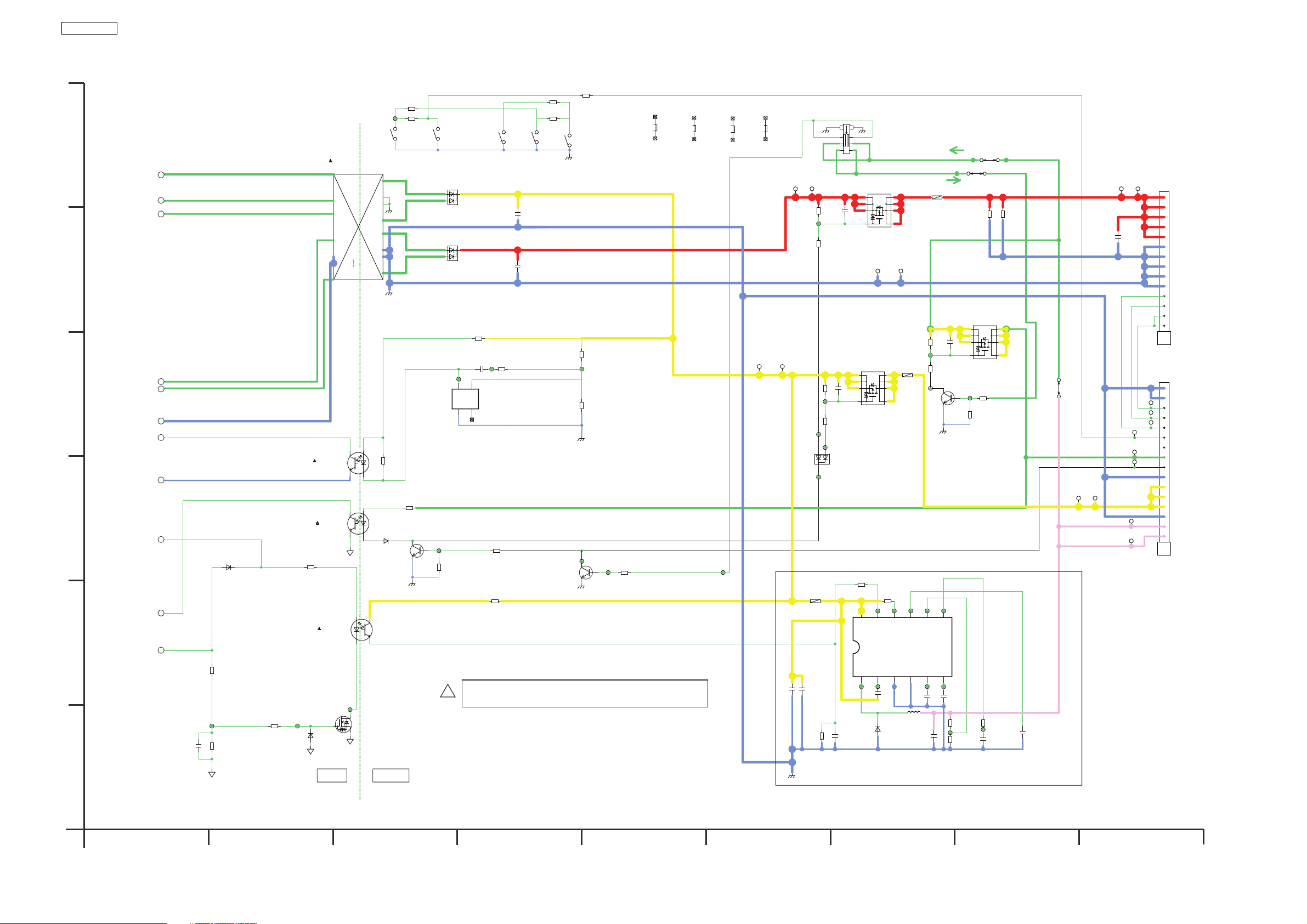

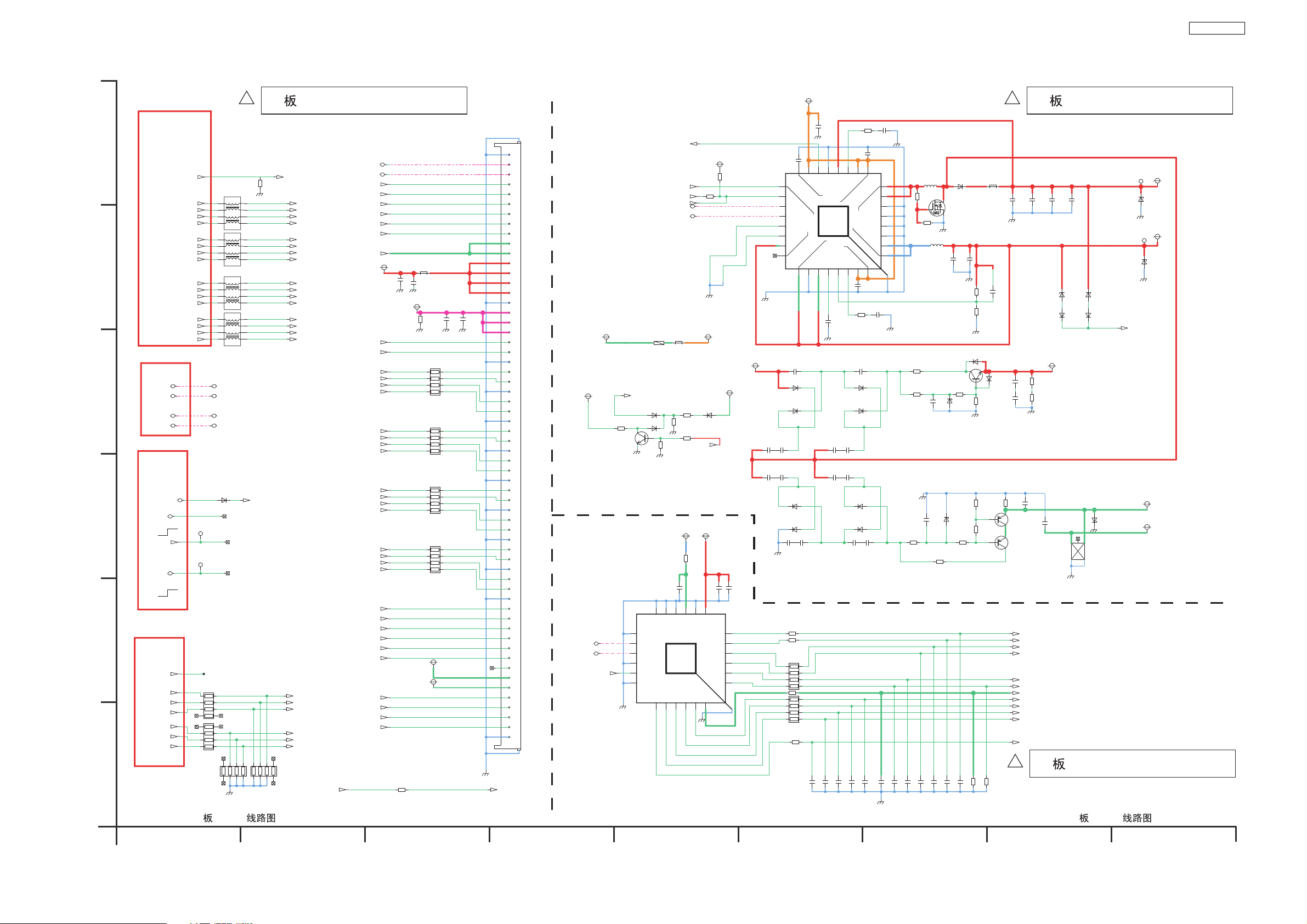

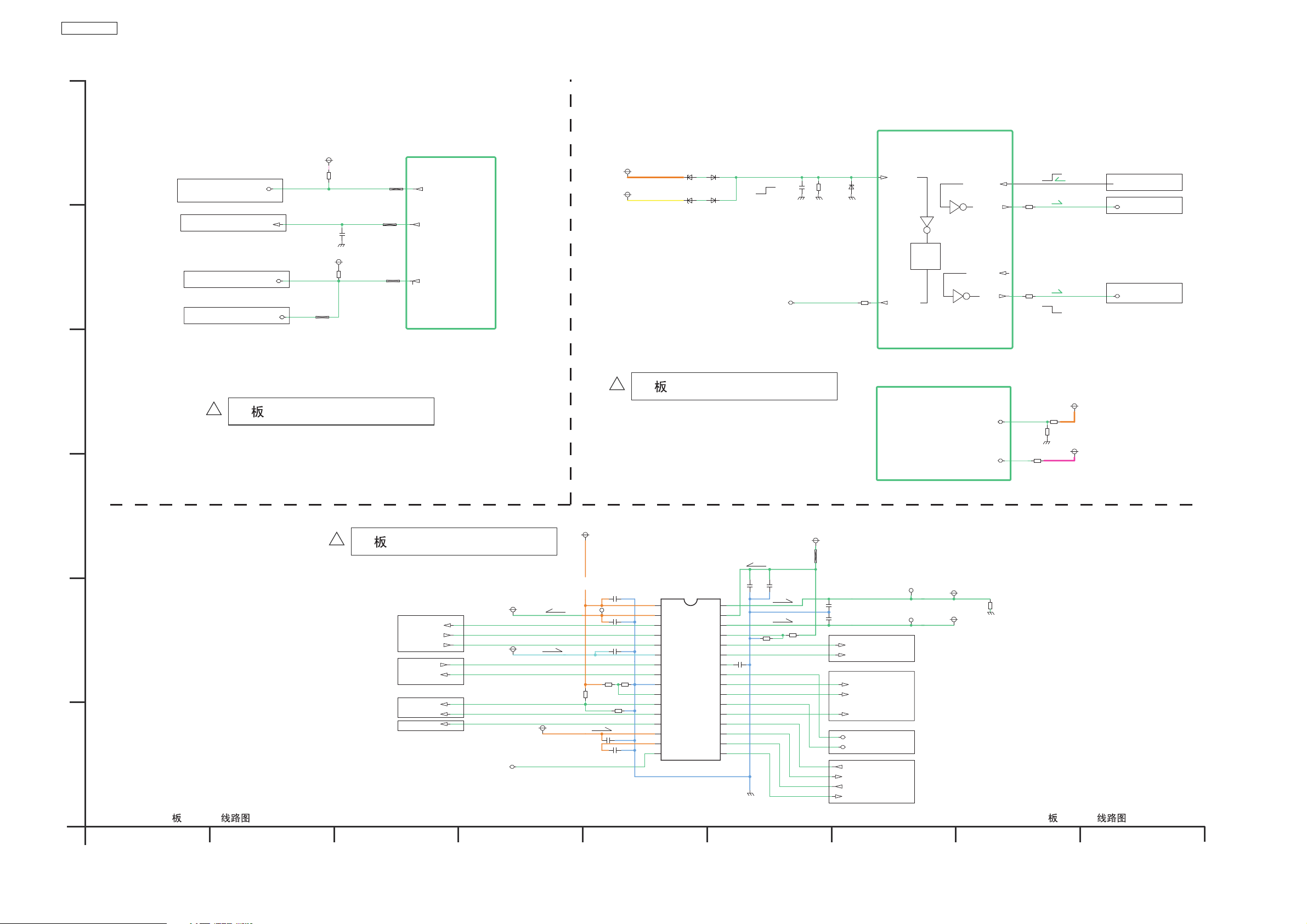

14 线路图 ------------------------------------------26

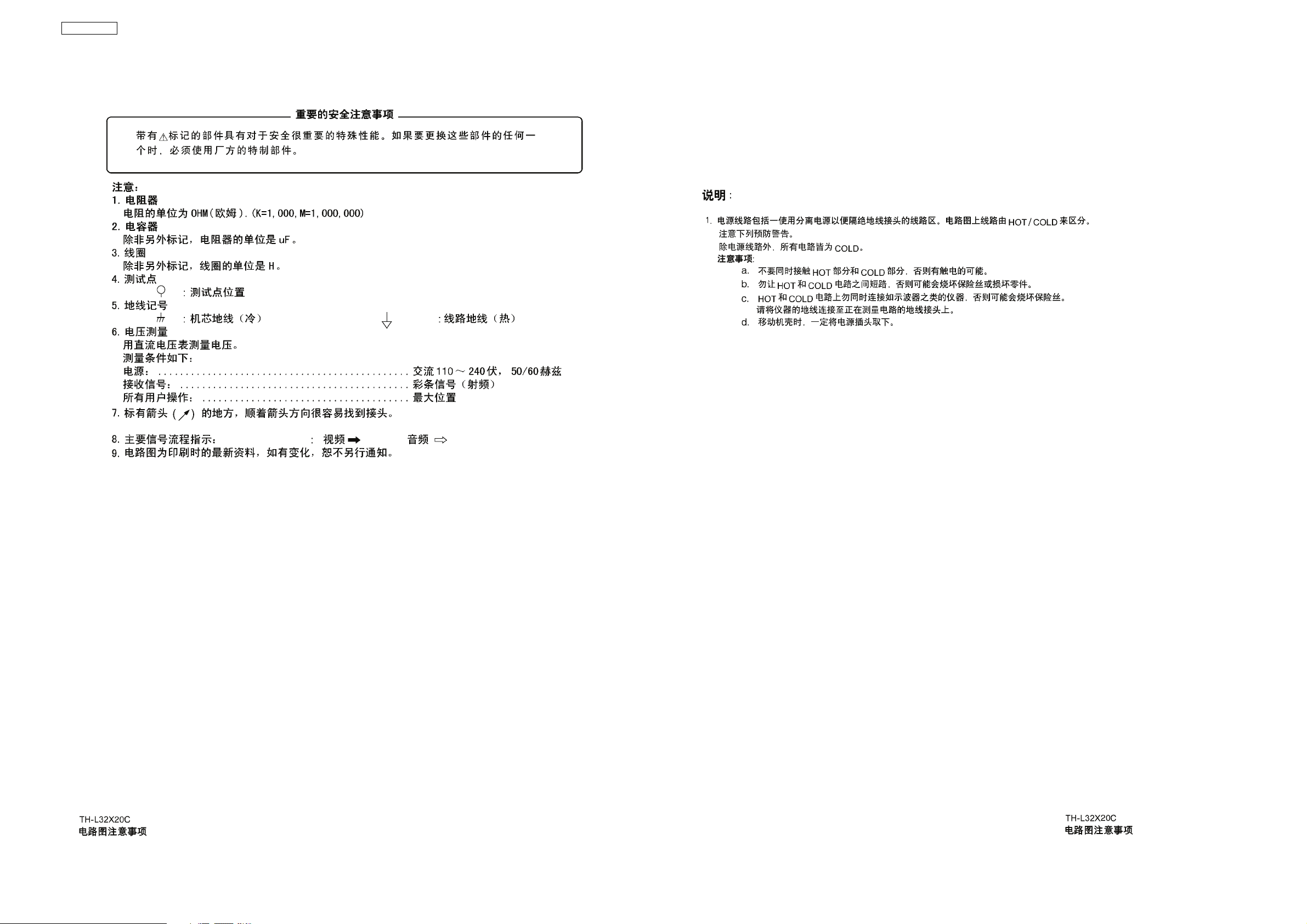

14.1. 线路图注意事项 -----------------------------26

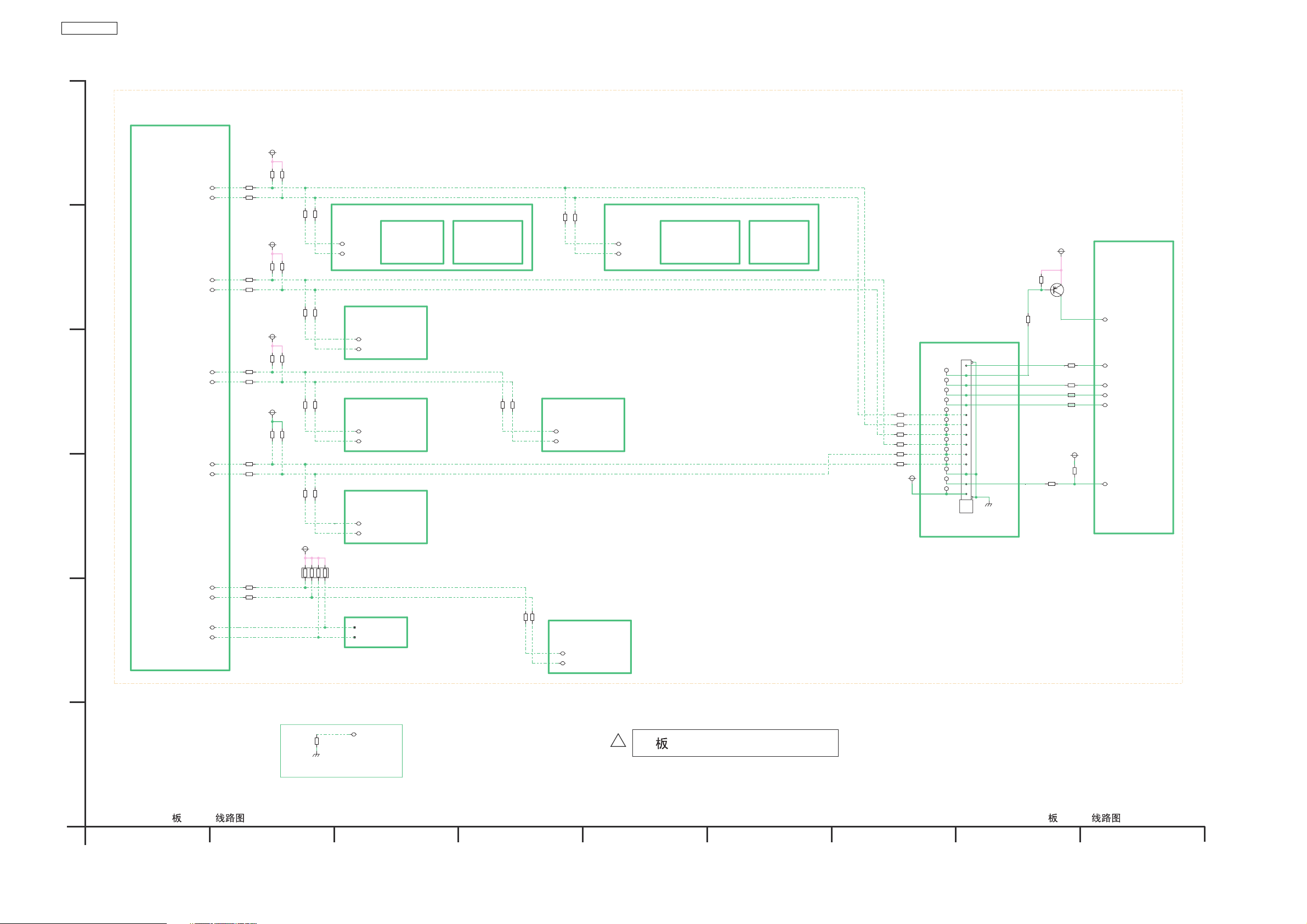

14.2. P 板 (1/2) 线路图 -------------------------- 27
14.3. P 板 (2/2) 线路图 -------------------------- 28

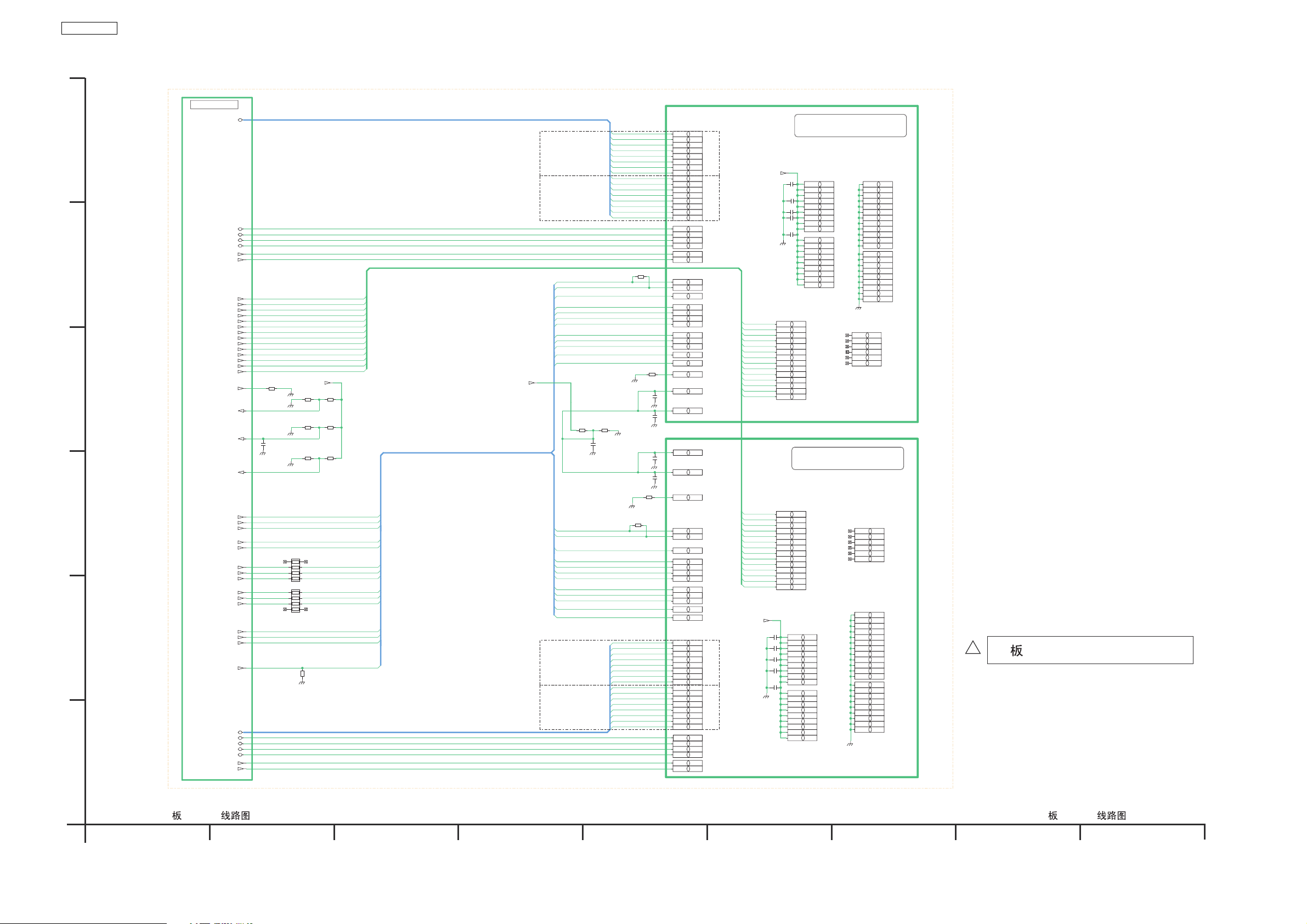

14.4. A 板 (1/17) 线路图 ------------------------- 29

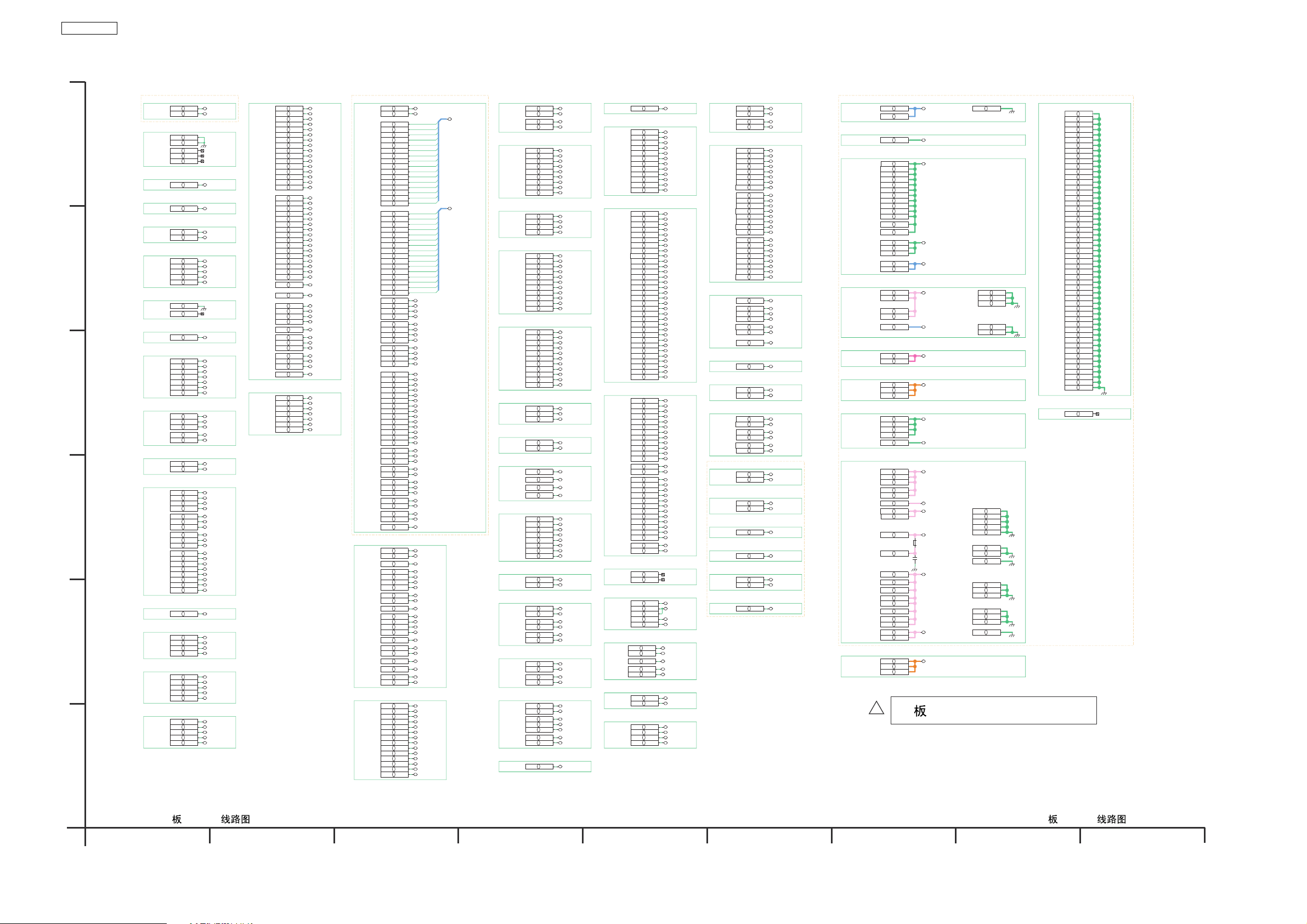

14.5. A 板 (2/17) 线路图 ------------------------- 30
14.6. A 板 (3/17) 线路图 ------------------------- 31
14.7. A 板 (4/17) 线路图 ------------------------- 32
14.8. A 板 (5/17) 线路图 ------------------------- 33
14.9. A 板 (6/17) 线路图 ------------------------- 34
14.10. A 板 (7/17) 线路图 ------------------------- 35
14.11. A 板 (8/17) 线路图 ------------------------- 36
14.12. A 板 (9/17) 线路图 ------------------------- 37
14.13. A 板 (10/17) 线路图 ------------------------ 38
14.14. A 板 (11/17) 线路图 ------------------------ 39
14.15. A 板 (12/17) 线路图 ------------------------ 40
14.16. A 板 (13/17) 线路图 ------------------------ 41
14.17. A 板 (14/17) 线路图 ------------------------ 42
14.18. A 板 (15/17) 线路图 ------------------------ 43
14.19. A 板 (16/17) 线路图 ------------------------ 44
14.20. A 板 (17/17) 线路图 ------------------------ 45

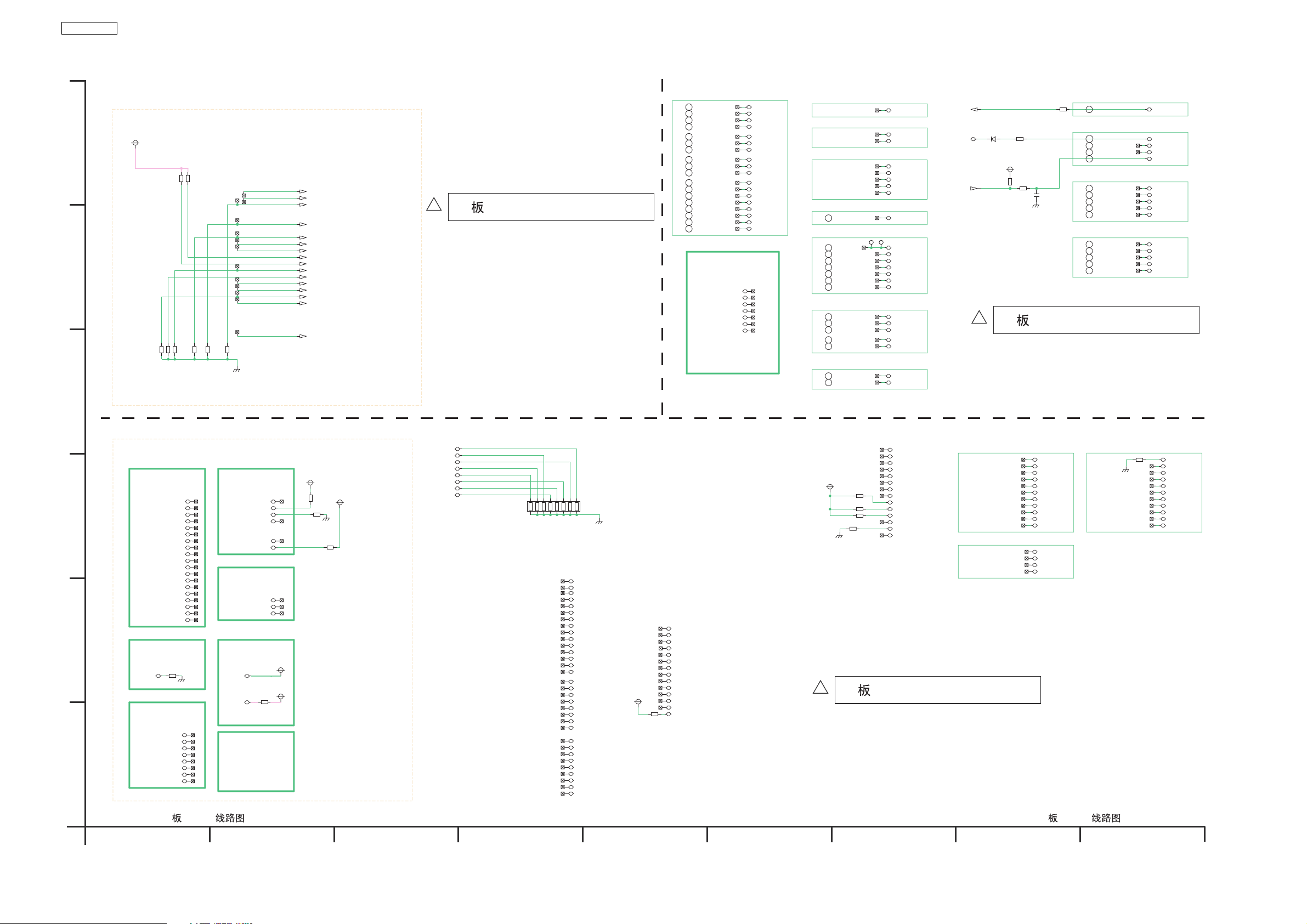

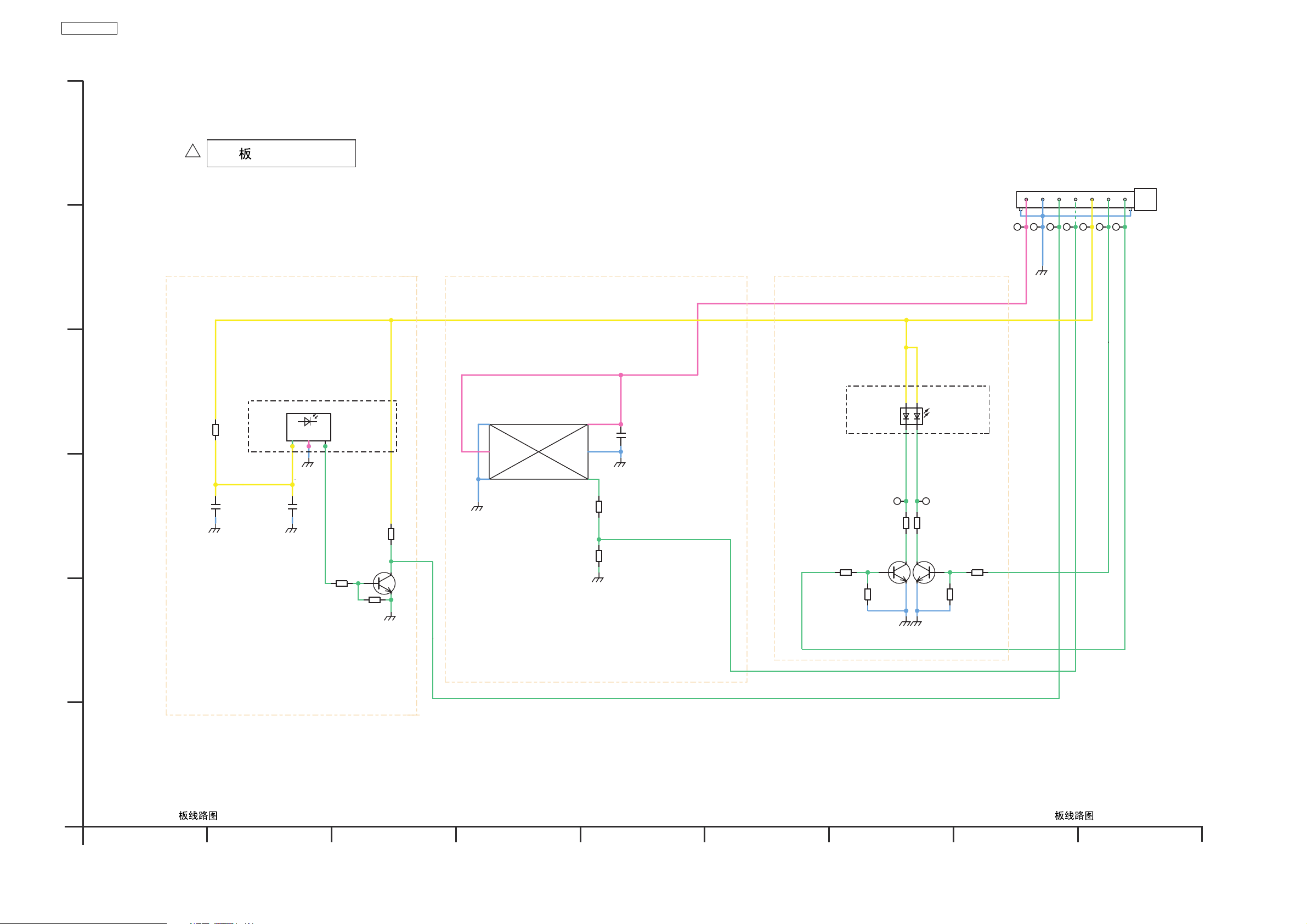

14.21. KA 板线路图 ------------------------------- 46
14.22. LD 板线路图 ------------------------------- 47
15 部品位置和机械部品表 ---------------------------- 48

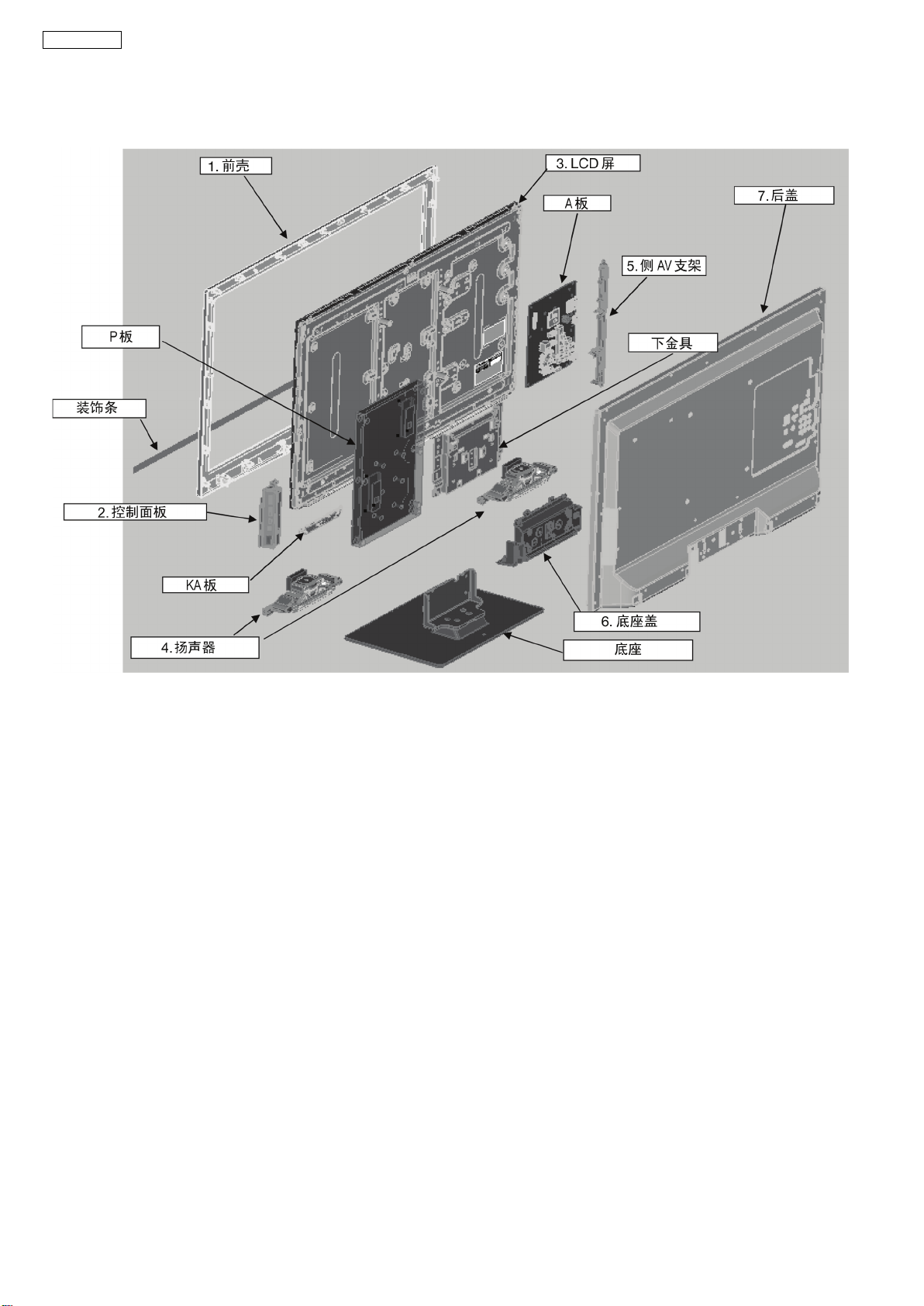

15.1. 部品位置 ----------------------------------- 48

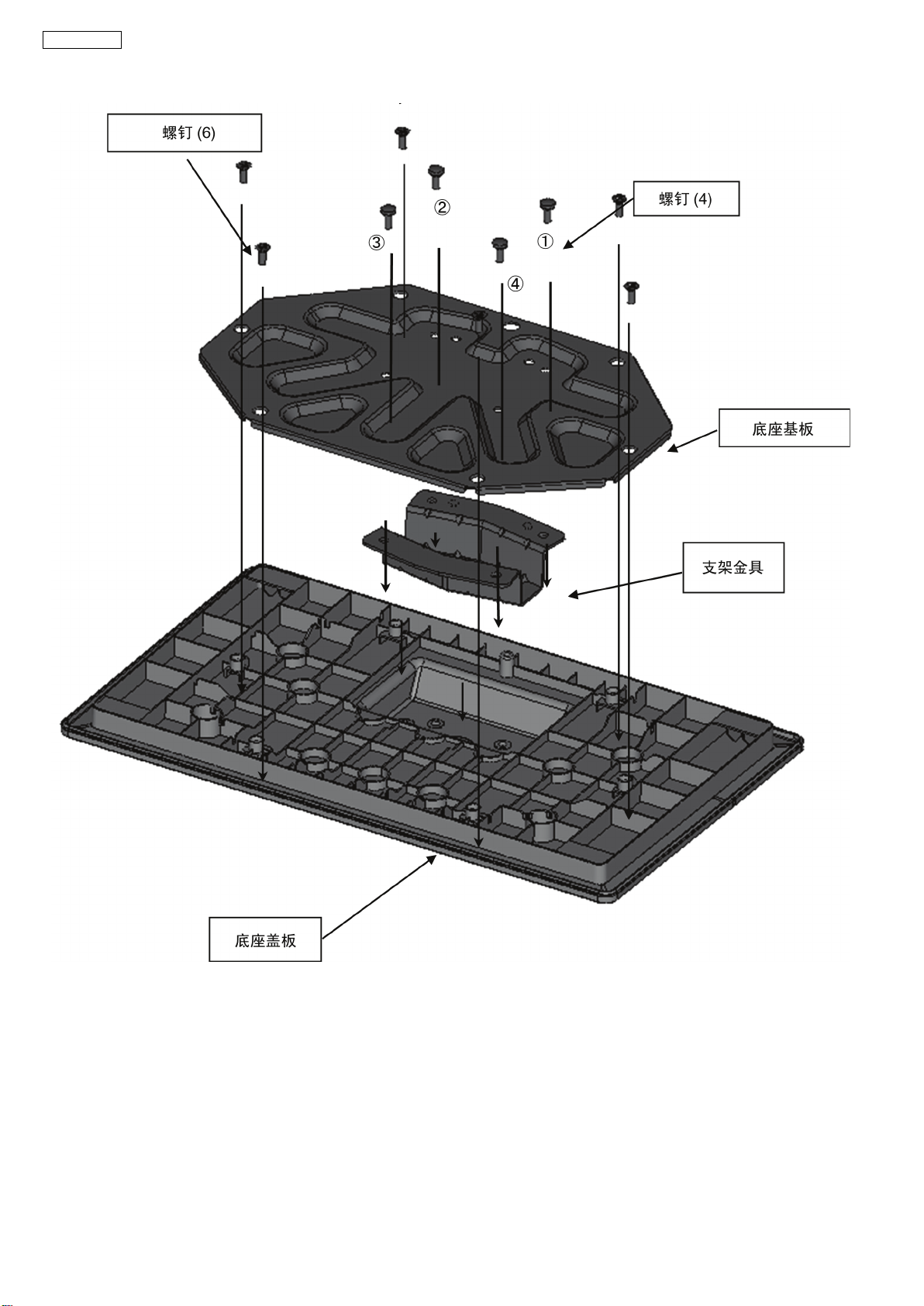

15.2. 包装分解图 --------------------------------- 49
15.3. 底座分解图 --------------------------------- 50
15.4. 机械部件更换表 -----------------------------51
16 更换部件表 -------------------------------------- 52

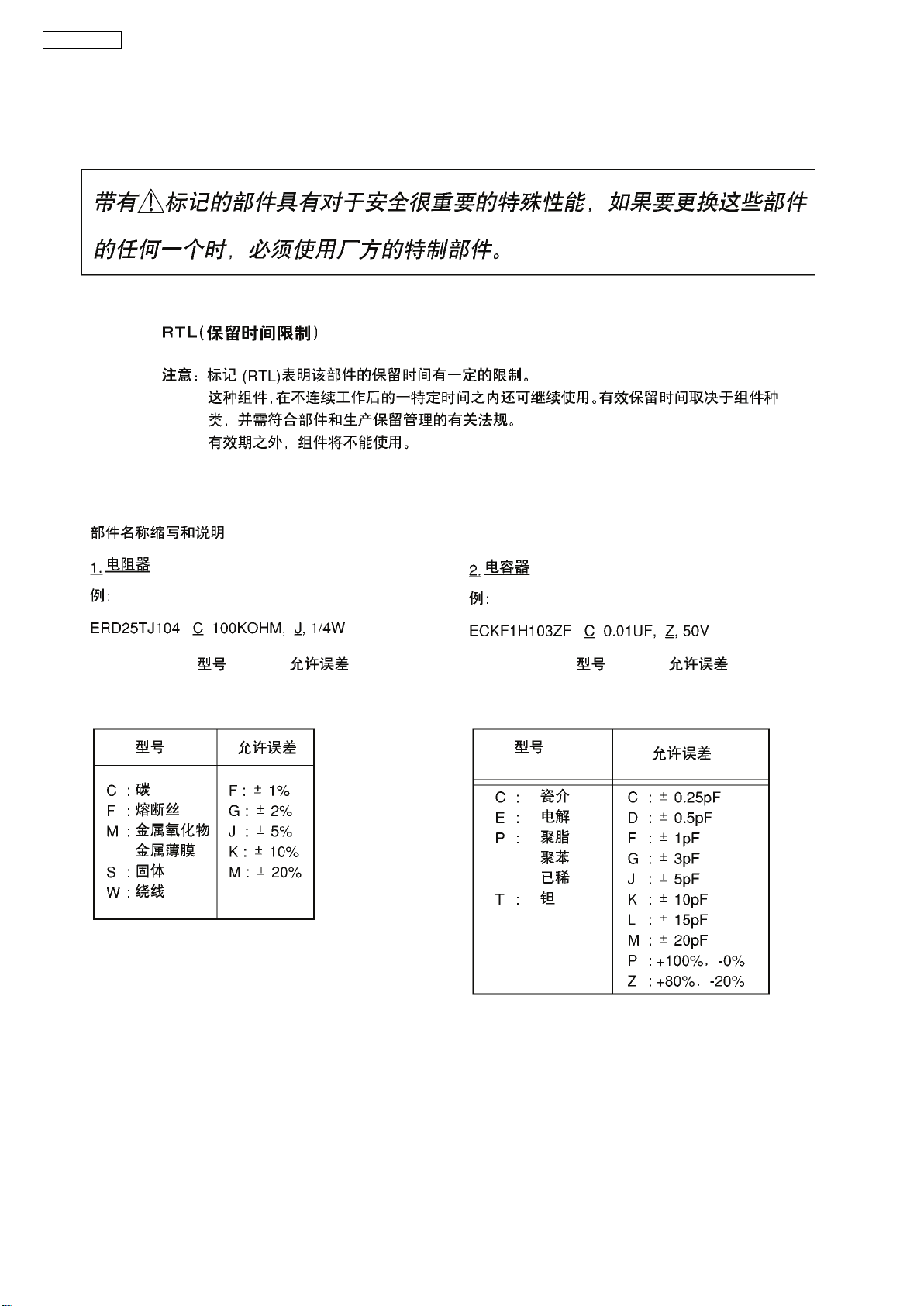

16.1. 注意事项 ----------------------------------- 52
16.2. 电子部件更换表 -----------------------------53
17 A4 尺寸线路图 ( 供打印使用 ) ---------------------- 63
3
TH-L32X30C
1 安全防护
1.1. 一般准则
1. 维修时，检查引线的外观。如发现短路，更换所有因短路而过热或被损坏的部件。
2. 维修后，检查并确认所有的保护装置，如：绝缘隔障、绝缘纸、屏蔽等安装正确。
3. 维修后，进行漏电检查，以免用户遭受触电危险。
1.1.1. 漏电冷检查
1. 拔掉 AC 电源线，然后在插头的两个支脚间接上一根跳线。
2. 用欧姆计测量接上跳线的 AC 插头与设备上各外露的金属机架部分 （如螺丝头、连接端等）之间的电阻值。
当外露金属部分与底板形成回路时，读数应该在 1MΩ 和 5.2MΩ 之间。
当外露金属部分与底板没有形成回路时，读数必定为∞。
图1
1.1.2. 漏电热检查(图1)
1. 将 AC 电源线直接插入 AC 电源插座。
进行检查时，请勿使用隔离变压器。
2. 在设备上各外露金属部分和良好接地之间连接一个 1.5kΩ，10W 的电阻，并与 0.15μF 的电容器并联，如图 1 所示。
3. 用一只 1KΩ/V 或灵敏度更高的 AC 电压表测量穿过电阻的电势。
4. 检查各外露金属部件并测量各点的电压。
5. 颠倒 AC 插座中的 AC 插头，并重复上述各项测量。
6. 任何点上的电势都不能超过 0.75V RMS。
必须用漏电测试仪（Simpson229 型或类似型号）来进行热检测。其中漏电绝不能超过 0.5mA。当测量值超出规定的限制时，可能
会引起触电。所以必须在机器返回用户手中之前对其进行修理和再检测。
4
TH-L32X30C
2 对静电灵敏设备 （ES）的静电放电保护 （ESD）
一些半导体（固态）装置很容易遭静电损坏。这些组件通常被称为静电灵敏装置（ES）。典型的 ES 装置有集成电路和一些场效应晶体
管以及半导体 “芯片”组件。以下方法通常被用来减少由于静电放电 （ESD）所产生的组件损坏。
1. 在处理任何半导体组件或是配备有半导体组件的设备之前，通过接触到已知地线及时排除身体上的任何静电放电。
或者戴上市场上出售的抗静电放电腕带，但是在待检设备通电之前应将其拿掉，以免遭受电击。
2. 在移动配有静电灵敏装置的电器组件之后，要将该组件放置于导体表面上 （如铝箔），以防组件静电电荷的产生或辐射。
3. 只能使用有接地端的电烙铁来焊接或断开静电灵敏装置。
4. 只采用抗静电焊接装置。一些不属于 “抗静电 （静电放电保护）”范围的焊接装置会产生足以损坏静电灵敏装置的电荷。
5. 切勿使用类似氟利昂推进剂的化学物质。这些化学物质会产生足以损坏静电灵敏装置的电荷。
6. 在准备立即安装之前才能拆开静电灵敏替代装置的保护性包装。（大多数静电灵敏零部件都是采用铅制包装，通过与导电泡沫、
铝箔或是类似的导体材料一起造成短路）。
7. 在拆掉静电灵敏零部件上的铅制保护性材料之前，立刻将保护性材料与即将安装零部件的机芯或是电路组件相接触。
注意：
确定机芯或电路无电源，并遵守其它所有的安全措施。
8. 当处理未包装的静电灵敏替代装置时，尽量减小身体的动作幅度。（否则，一些无关紧要的动作如：衣服织物一起掠过或是从铺
有地毯的地板上抬起脚，都会产生足以损坏静电灵敏装置的静电 （静电放电））。
5
TH-L32X30C
3 关于无铅焊接 （PbF）
注：
在元素周期表中，铅以 Pb 表示。
本手册中，Pb 表示有铅焊接，PbF 表示无铅焊接。
在制造中使用并且在下文中讨论的无铅焊接是 （Sn + Ag + Cu）。
即：锡 （Sn），银 （Ag）和铜 （Cu）, 不过其它类型也可使用。
出于环境保护的考虑，本设备制造中使用了无铅焊接工艺。我们建议在维修和修理工作中最好使用无铅焊接，不过也允许使用有铅焊
接。
使用无铅焊接工艺制造的印刷电路板背面的树叶形符号 内有 PbF 字样。
注意：
• 无铅焊接的熔点比标准焊接的高。通常熔点是超过 50 ～ 70°F（30～40°C）。
请使用高温烙铁，并将其温度设为 700 ± 20°F (370 ± 10°C)。
• 在加热过度 （约 1100°F 或 600°C）时，无铅焊料可能会发生喷溅。如果必须使用有铅焊接，请在焊接前先全部去除焊脚或焊接区的
无铅焊料。如果做到这点有实际困难，则确保无铅焊料加热到熔化之后再进行有铅焊接。
• 在对双电路板进行有铅焊接后，请检查部件侧部是否有过量焊料，否则会流到另一侧去。（见下图）
推荐的无铅焊料
有几种无铅焊料可供选购，本产品使用 Sn+Ag+Cu( 锡 + 银 + 铜 ) 焊料。
不过也可使用 Sn+Cu( 锡 + 铜 )，Sn+Zn+Bi （锡 + 锌 + 铋）。
6
4 可显示的输入信号
TH-L32X30C
7
TH-L32X30C
5 自检功能
5.1. 自检
1. 自检用于自动检查电视机的总线和十六进制码。
2. 要进入自检模式，在按下机器右侧的 -/V 键的同时按下遥控器上的菜单键，显示屏将会显示：
显示 回路号 描述 电路板
TUN TU4800C 调谐器 A 板
STBY IC8000 微处理器 A 板
MEM1 IC8200 存储器 A 板
MEM2 IC8900 存储器 A 板
AVSW IC3001 AV 切换 A 板
LAN IC8601 以太网传输接收器 A 板
TCON-EEP IC8901/IC8902 存储器 A 板
TCON-DCDC IC4150 电压转换 A 板
TCON-DAC IC4120 数模转换 A 板
8
6 电源指示灯闪烁次数表
1. 项目
LED 灯闪烁次数信息表。
2. 内容
当不良发生时，电视机的保护电路启动并重新设置为待机模式。此时，通过本机前端的电源指示灯闪烁次数便可识别出故障部
位。
TH-L32X30C
9
TH-L32X30C
7 机芯电路板分布
电路板名称 主要设备
A 板 AVSW, 高频头 ,AD 转换器 ,ADAV, 微处理器 ,EEP, 温度感应 ,PEAKS-LitelIP
KA 板 遥控接收、指示灯 , 传感器
LD 板 LCD 屏电源驱动
P板 逆变器,电源
10
8 维修前
8.1. 线处理
1. 根据下图整理线缆。
TH-L32X30C
11
TH-L32X30C
8.2. EMI 对应
12
TH-L32X30C
9 维修拆解
9.1. 取下后盖
1. 放倒主机使后盖朝上。
2. 参考使用说明书拆下固定螺丝 ( × 4），取下底座。
3. 拆下固定螺丝 ( × 21，× 9，× 3，× 1)。
4. 取下固定螺帽 ( × 4)。
5. 取下后盖。
注意：
后盖、底部金具及底座被同一螺丝固定在一起！当拆下后盖所有螺丝
时，底座已处于和电视分离的状态 ! 如果此时移动电视，底座会脱落
并损坏，同时有可能造成人员的伤害！
9.3. 取下下金具、控制面板组件和侧AV
支架等
1. 取下后盖 ( 见 9.1）。
2. 拆下下图图示处各线夹。
3. 拆下固定螺丝 ( × 6) 并取下下金具。
4. 拆下固定螺丝 ( × 4) 并取下各扬声器支架。
5. 拆下固定螺丝 ( × 1) 并取下 AV 支架。
6. 拆下固定螺丝 ( × 2) 并取下控制面板组件。
9.2. 取下扬声器和底座盖
1. 取下后盖 ( 见 9.1)。
2. 参考下图依次取下扬声器和底座盖
13
TH-L32X30C
9.4. 取下 KA 板和导光板
1. 拆下固定螺丝 （× 1），断开连接线，依次取下 KA 板、导光板。
14
TH-L32X30C
9.5. 取下各 PCB 板及 LCD 屏
1. 拆下固定螺丝 （× 4），断开连接器取下 P 板。
2. 拆下固定螺丝 （× 7），断开连接器取下 A 板。
3. 拆下固定螺丝 （× 4），断开连接器取下 LD 板。
4. 取下 LCD 屏。
15
TH-L32X30C
10 维修模式
10.1. 如何进入维修模式
按电视机侧面的 -/V 钮时， 在 2 秒内按遥控器上的显示钮三次。
10.1.1. 按键命令
“1”按钮 ... 向前选择主选项
“2”按钮 ... 向回选择主选项
“3”按钮 ... 向前选择子选项
“4”按钮 ... 向回选择子选项
音量 +、音量 - 按钮 ... 对数据进行调整。
16
10.1.2. 调整模式的内容
• 值以十六进制数显示。
• 预设值根据型号的不同而不同。
• 进入调整模式后，开始调整之前要注意每个项目中的值。
TH-L32X30C
17
TH-L32X30C
10.2. SRV-TOOL
10.2.1. 如何访问
1. 在维修模式中选择 “SRV-TOOL”。
2. 按遥控器上的确定按钮。
10.2.2. 退出
1. 按主机上电源按钮关闭电源。
18
11 进入旅馆模式
11.1. 目的
为旅馆模式限制某种功能
11.2. 进入旅馆模式设置菜单的方法
为了显示旅馆模式设置菜单，请在 2 秒内完成以下的操作。
按电视机上的音量减 [-/V]，并按遥控器上的 [ 视频 ] 键 3 次。
然后，旅馆模式就会显示出来。
TH-L32X30C
11.3. 退出旅馆模式
按遥控器上的退出键 .
11.4. 旅馆模式菜单的说明
项目 功能
Hotel Mode 选择旅馆模式 开 / 关
Initial INPUT 选择输入模式。
Initial POS 选择节目数量。
Initial VOL Level 每次开机时，都需要调节音量。
Maximum VOL Level 设置最大音量。
Button Lock 选择上锁的条件。
Remote Lock 选择遥控上锁的条件。
Private Information 选择上网功能时 “VIERA CAST”值的保存路径。
每次开机时，都需要设置输入模式。
选项：
Off/TV/AV1/AV2/AV3/PC/HDMI 1/HDMI 2/HDMI 3
• Off：记忆最后一次的设置
• 根据模式选择输入方式
选项 / 范围：
Off/0 to 100
• Off：记忆最后一次的设置
选项 / 范围：
Off/0 to 100
• Off：记忆最后一次的设置
范围：
0 到 100
选项：
Off/Setup/Menu/All
• Off: 电视机上的所有按键都可用
• Setup：仅有 “F”键不可用
（不能控制调谐菜单）
• Menu：仅有 “F”键是不可用
（仅有音量 / 消声 能够使用）
• All：电视机上的所有按键都不可用
选项：
Off/Setup/Menu
• Off：电视机上的所有按键都可用
• Setup：仅有 “设定菜单”不可用
• Menu：“图像菜单”、“声音菜单”、“设定菜单”是不可用的
选项：
Keep/Reset
• Keep：保存用户设定的 “VIERA CAST”值
• Reset：恢复出厂设定的 “VIERA CAST”值
19
