Panasonic TH-65PF9UK User Manual

Operating Instructions

Manual de instrucciones

High Defi nition Plasma Display

Pantalla de Plasma de Alta Defi nición

Model No.

Número de modelo.

TH-65PF9UK

English

Español

The illustration shown is an image.

Before connecting, operating or adjusting this product, please read these instructions completely.

Please keep this manual for future reference.

La ilustración mostrada es una imagen.

Antes de conectar, utilizar o ajustar este producto, lea completamente este manual de instrucciones;

y guárdelo para consultarlo en el futuro en caso de ser necesario.

TQB2AA0721

ADVERTENCIA

RIESGO DE DESCARGA ELÉTRICA

NO ABRIR

ADVERTENCIA: Para reducir el riesgo de sufrir una descarga eléctrica, no retire
la cubierta ni el panel posterior. En el interior no hay piezas que deba reparar el
usuario. Solicite las reparaciones al personal de servicio calificado.

El rayo con punta de flecha dentro de un
triángulo equilátero tiene la finalidad de
avisar al usuario de que hay piezas en
el interior del producto que si las tocan
las personas éstas pueden recibir una
descarga eléctrica.

El signo de exclamación dentro de un
triángulo equilátero tiene la finalidad
de avisar al usuario de la existencia de
instrucciones de utilización y servicio
importantes en el material impreso que
acompaña al aparato.

ADVERTENCIA : Para impedir los daños que podrían ser causados por una descarga eléctrica, no exponga

este aparato a la lluvia ni a la humedad.
No ponga recipientes con agua (floreros, tazas, cosméticos, etc.) encima del aparato
(incluyendo los estantes que estén encima de él, etc.).

ADVERTENCIA : 1) Para impedir recibir descargas eléctricas, no retire la cubierta. En el interior no hay piezas que

deba reparar el usuario. Solicite las reparaciones al personal de servicio calificado.

2) No quite la clavija de puesta a tierra del enchufe de alimentación. Este aparato está equipado con

un enchufe de alimentación de tres clavijas, una de las cuales sirve para hacer la puesta a tierra.
Este enchufe sólo puede conectarse a un tomacorriente que también disponga de puesta a tierra.
Esto constituye una medida de seguridad. Si no puede introducir el enchufe en el tomacorriente,
póngase en contacto con un electricista.

No anule la finalidad de la clavija de puesta a tierra.

2

Instrucciones de seguridad importantes

1) Lea estas instrucciones.

2) Conserve estas instrucciones.

3) Preste atención a todas las advertencias.

4) Siga todas las instrucciones.

5) No utilice este aparato cerca del agua.

6) Limpie solamente con un paño seco.

7) No tape ninguna abertura de ventilación. Instale el aparato según las instrucciones del fabricante.

8) No instale el aparato cerca de fuentes de calor tales como radiadores, salidas de calor, estufas u otros aparatos
(incluyendo amplificadores) que produzcan calor.

9) No anule la característica de seguridad de la clavija polarizada o de la clavija del tipo con conexión a tierra. Una
clavija polarizada tiene dos patillas, una más ancha que la otra. Una clavija del tipo con conexión a tierra tiene dos
patillas y una espiga de conexión a tierra. La patilla ancha o la espiga ha sido suministrada para su seguridad. Si
la clavija suministrada no entra en su toma de corriente, consulte a un electricista para que le cambie la toma de
corriente obsoleta.

10) Proteja el cable de alimentación para que no sea pisado ni pellizcado, especialmente en las clavijas, tomas de
corriente y en el punto por donde sale del aparato.

11) Utilice solamente los aditamentos/accesorios que haya especificado el fabricante.

12) Utilice el aparato sólo con el mueble con ruedas, soporte, trípode, ménsula o mesa especificado
por el fabricante o vendido con el aparato. Cuando utilice un mueble con ruedas, tenga cuidado
al trasladar la combinación del mueble y el aparato para evitar lesionarse si se cae.

13) Desenchufe este aparato durante tormentas eléctricas o cuando no lo utilice durante mucho
tiempo.

14) Solicite todos los trabajos de reparación al personal de servicio cualificado. La reparación del aparato será
necesaria cuando éste se haya estropeado de cualquier forma; por ejemplo, cuando se haya estropeado la clavija
o el cable de alimentación, cuando se haya derramado líquido o hayan caído objetos en el interior del aparato,
cuando el aparato haya quedado expuesto a la lluvia o a la humedad, cuando no funcione normalmente o cuando
se haya caído.

15) Para impedir las descargas eléctricas, asegúrese de que la patilla de puesta a tierra de la clavija del cable de
alimentación de CA esté firmemente conectada.

3

Estimado cliente de Panasonic

Bienvenido a la familia de clientes de Panasonic. Esperamos que pueda disfrutar durante muchos años

con su nueva Pantalla de plasma.

Para recibir el máximo beneficio de su aparato, lea estas instrucciones antes de hacer ajustes y

guárdelas para consultarlas en el futuro.

Guarde también el recibo y anote el número de modelo y número de serie de su aparato en el espacio

de la cubierta posterior de este manual.

Indice

Instrucciones de seguridad importantes ............... 3

Aviso de seguridad importante ...............................

Precauciones para su seguridad ............................ 6

Mantenimiento .......................................................... 7

Accesorios ................................................................ 8

Accesorios suministrados ....................................... 8

Pilas del mando a distancia .................................... 8

Conexiones ............................................................... 9

Conexión de los terminales de entrada PC ........... 10

Conexión de los terminales SERIAL ..................... 11

Conexión DVI-D .................................................... 12

Conexión COMPONENT / RGB y señal RGB (R, G, B)

Encendido/apagado de la alimentación .............. 13

Controles básicos .................................................. 14

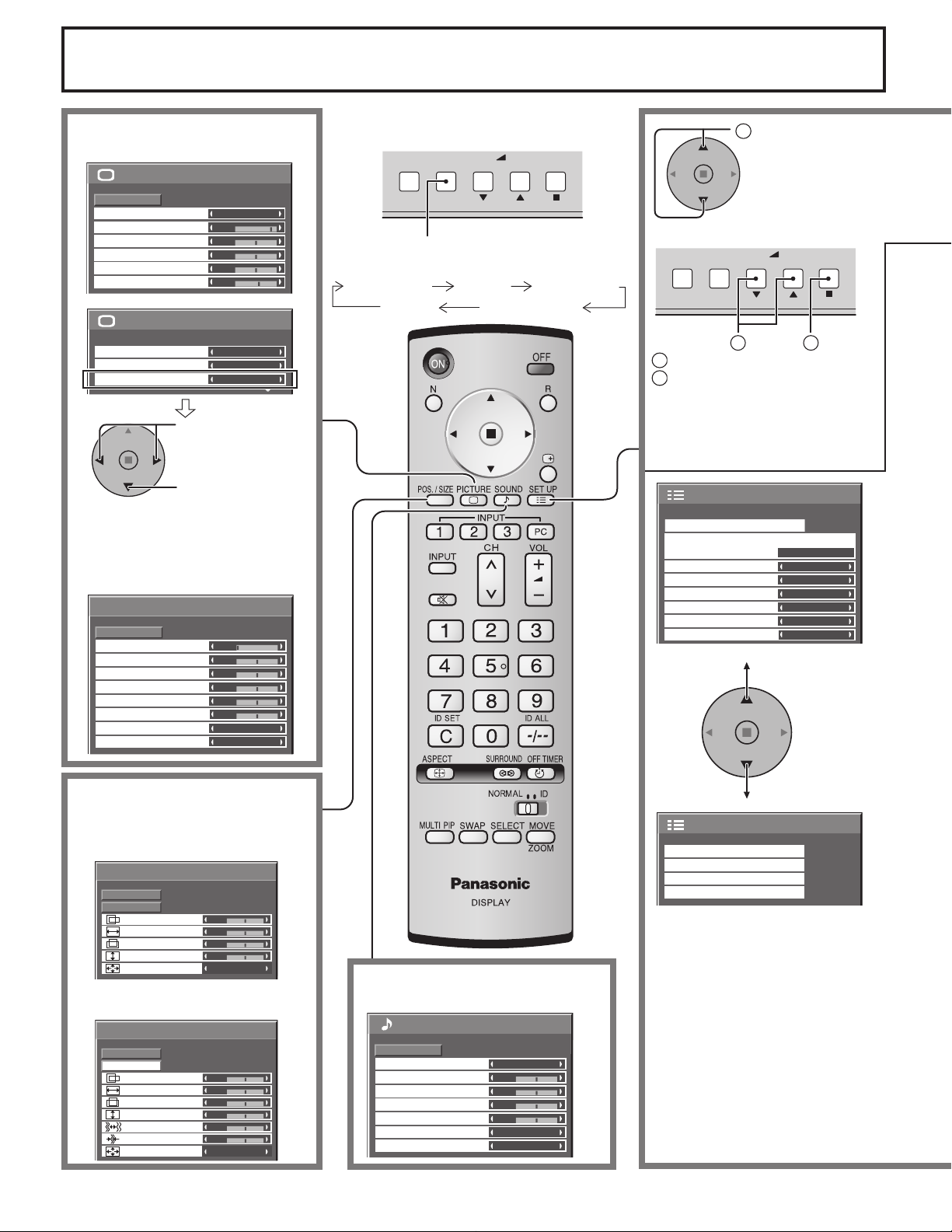

Indicación en pantalla ........................................... 16

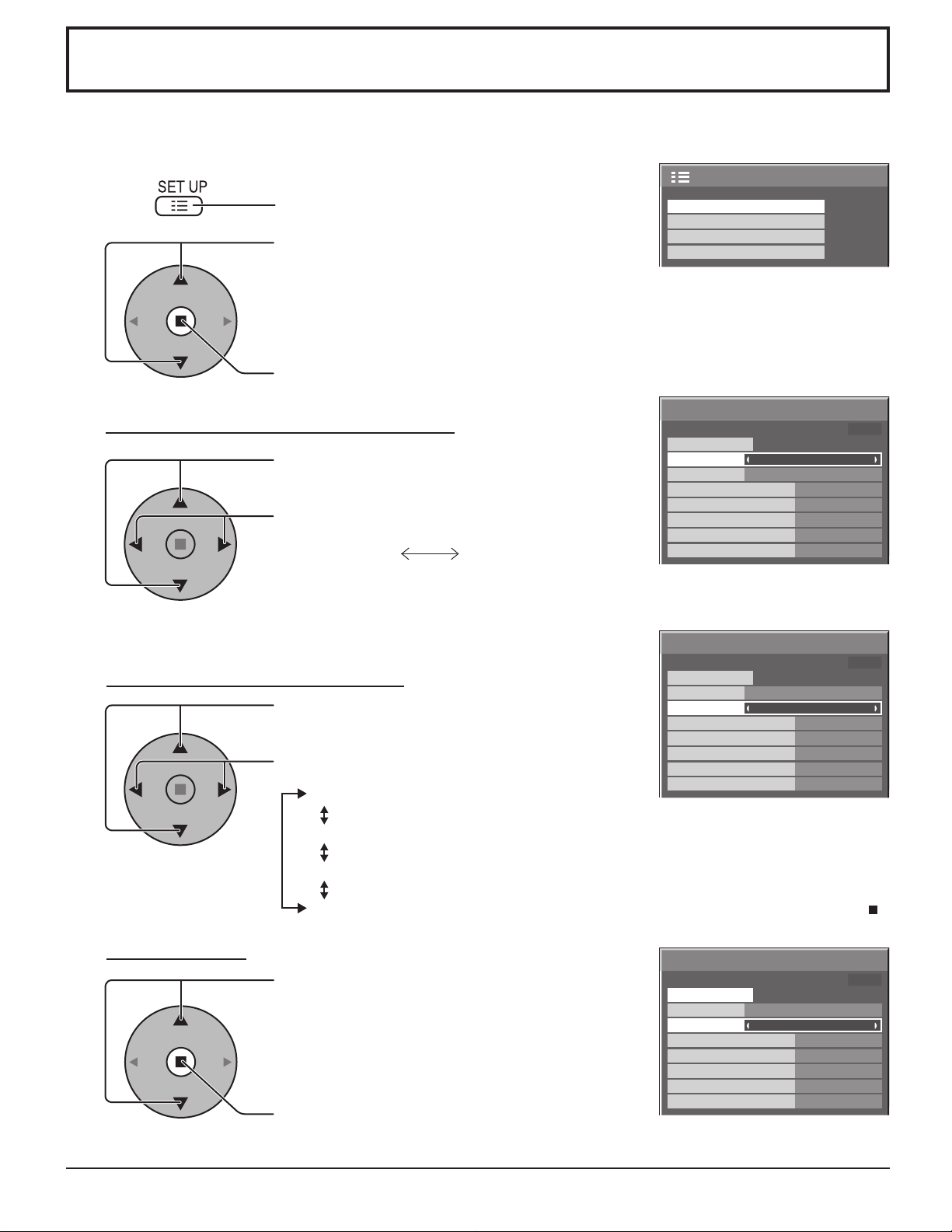

Selecciones iniciales ............................................. 18

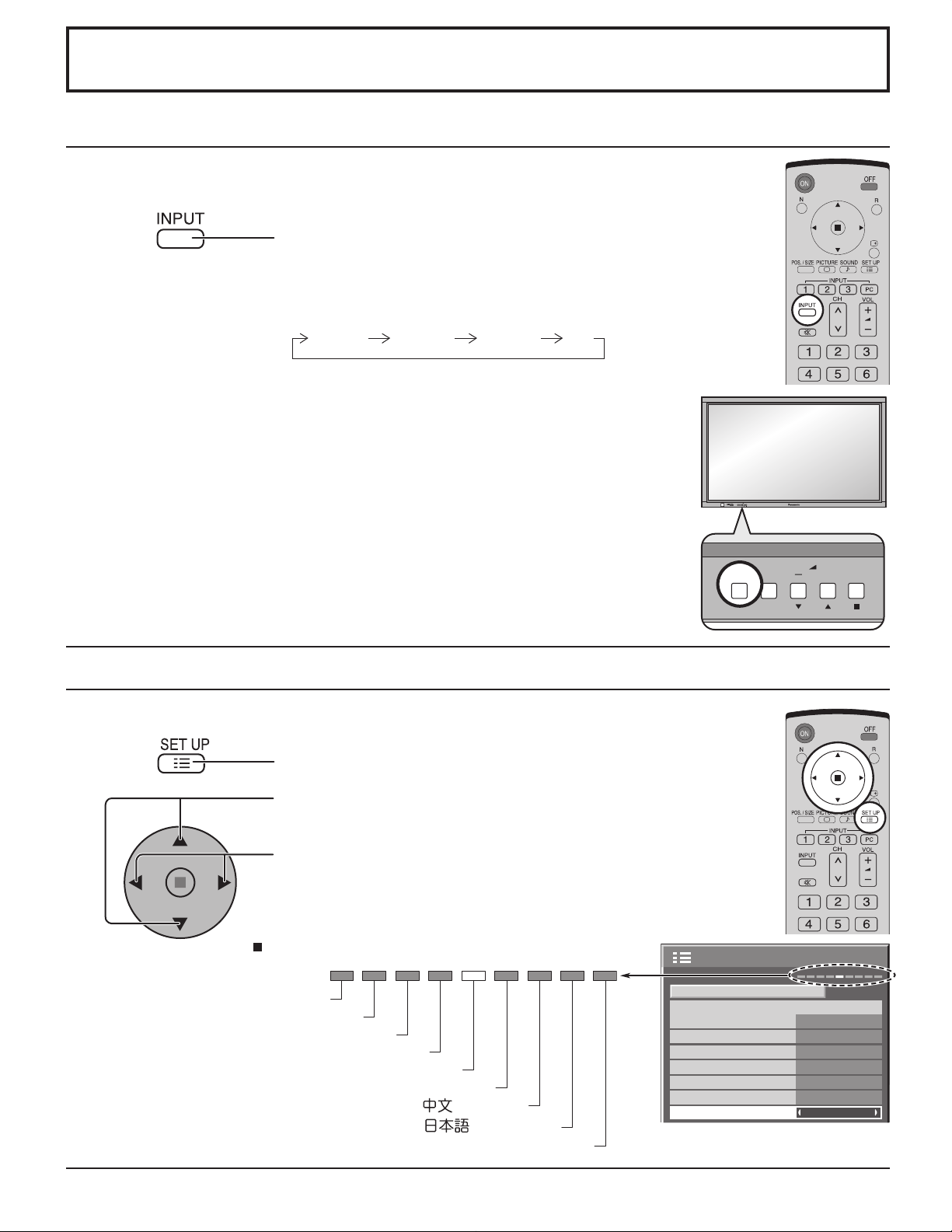

Selección de la señal de entrada .......................... 18

Selección del idioma del menú en pantalla .......... 18

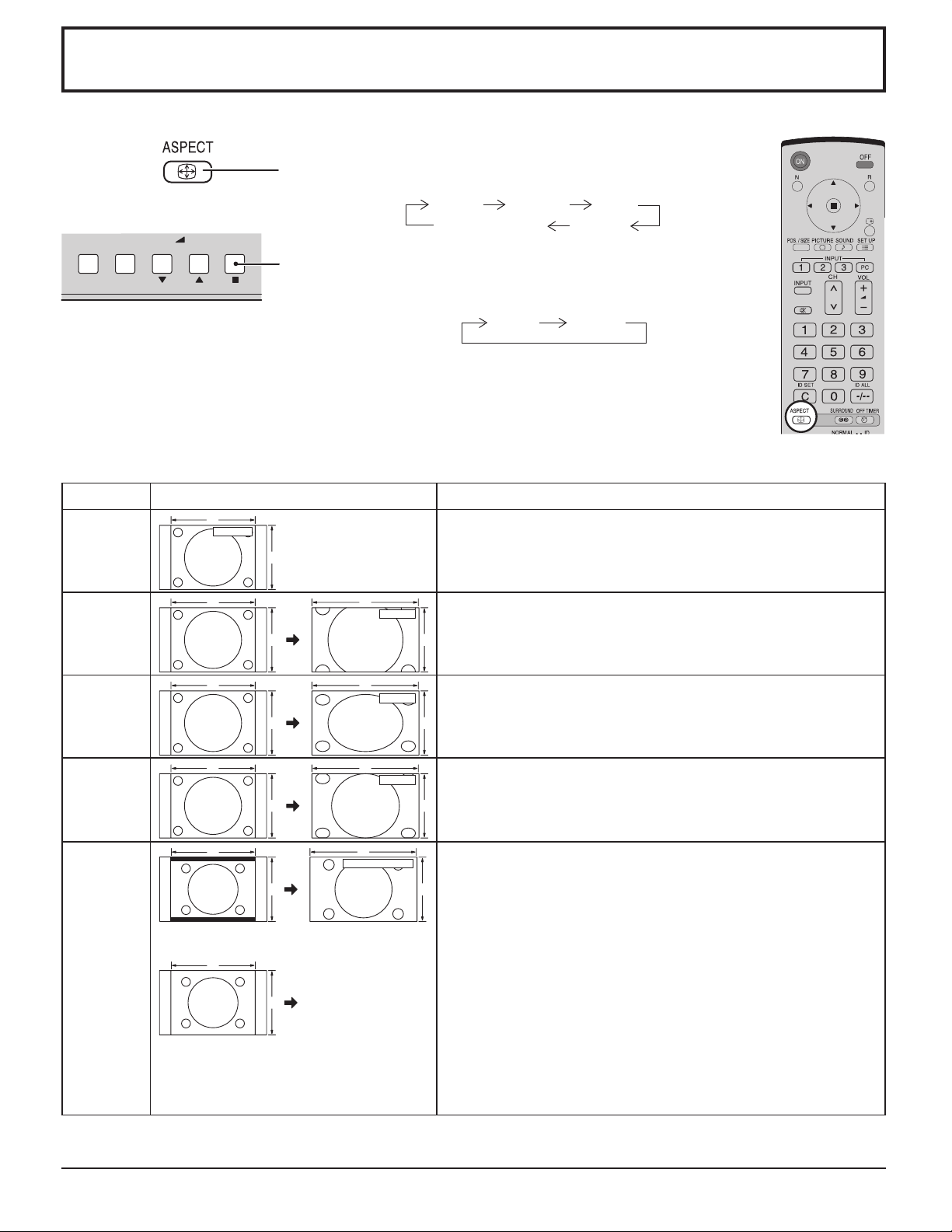

Controles de ASPECTO .........................................

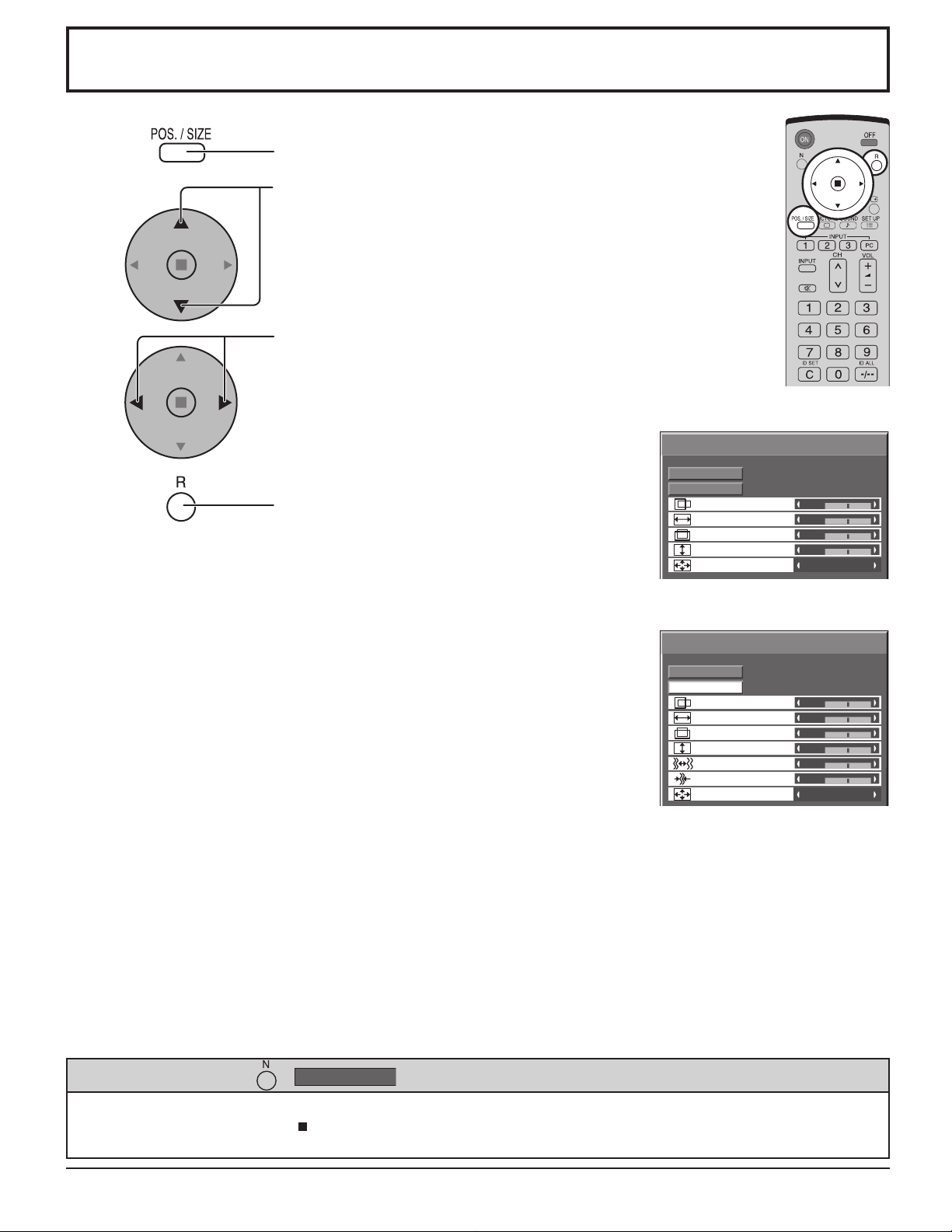

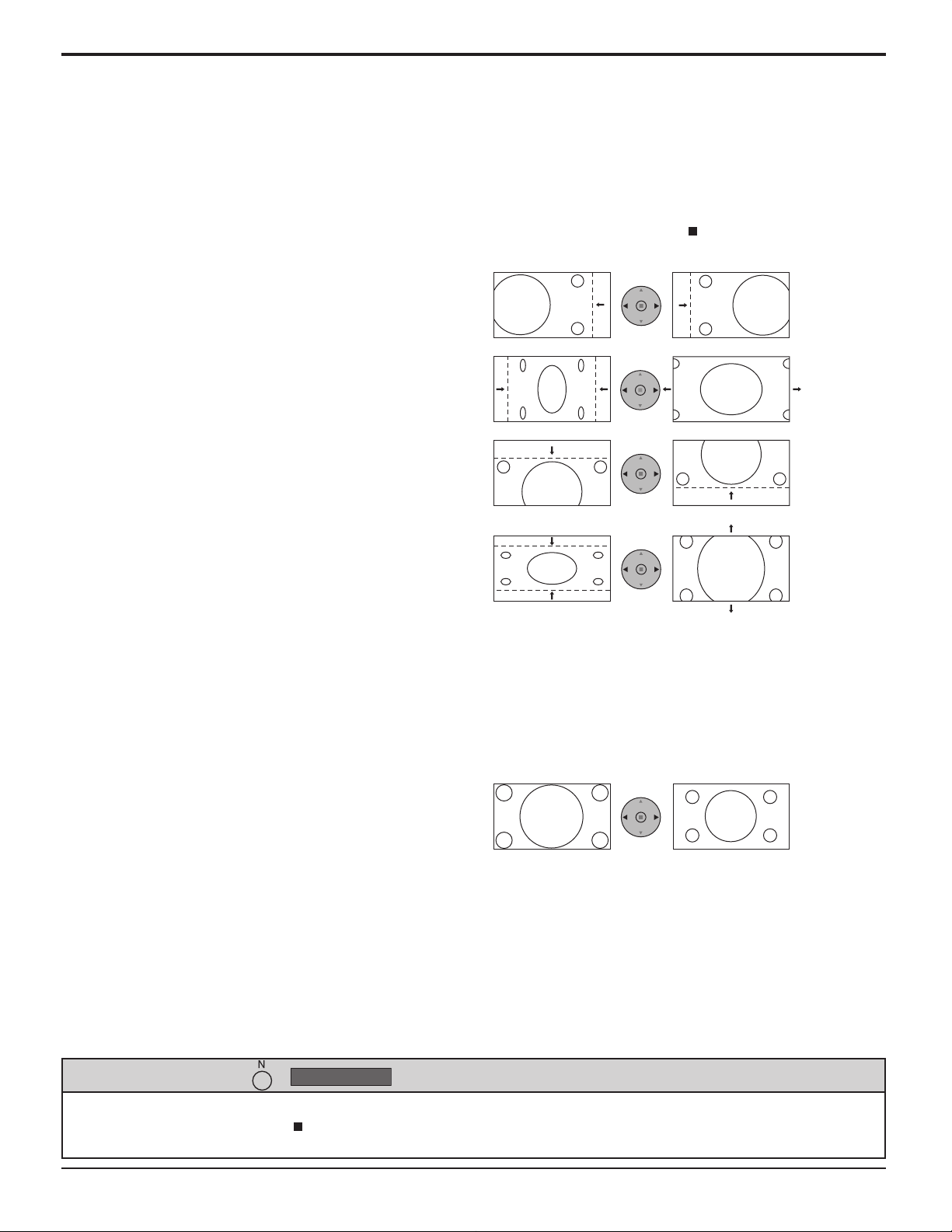

Ajuste de Pos. /Tamaño .........................................

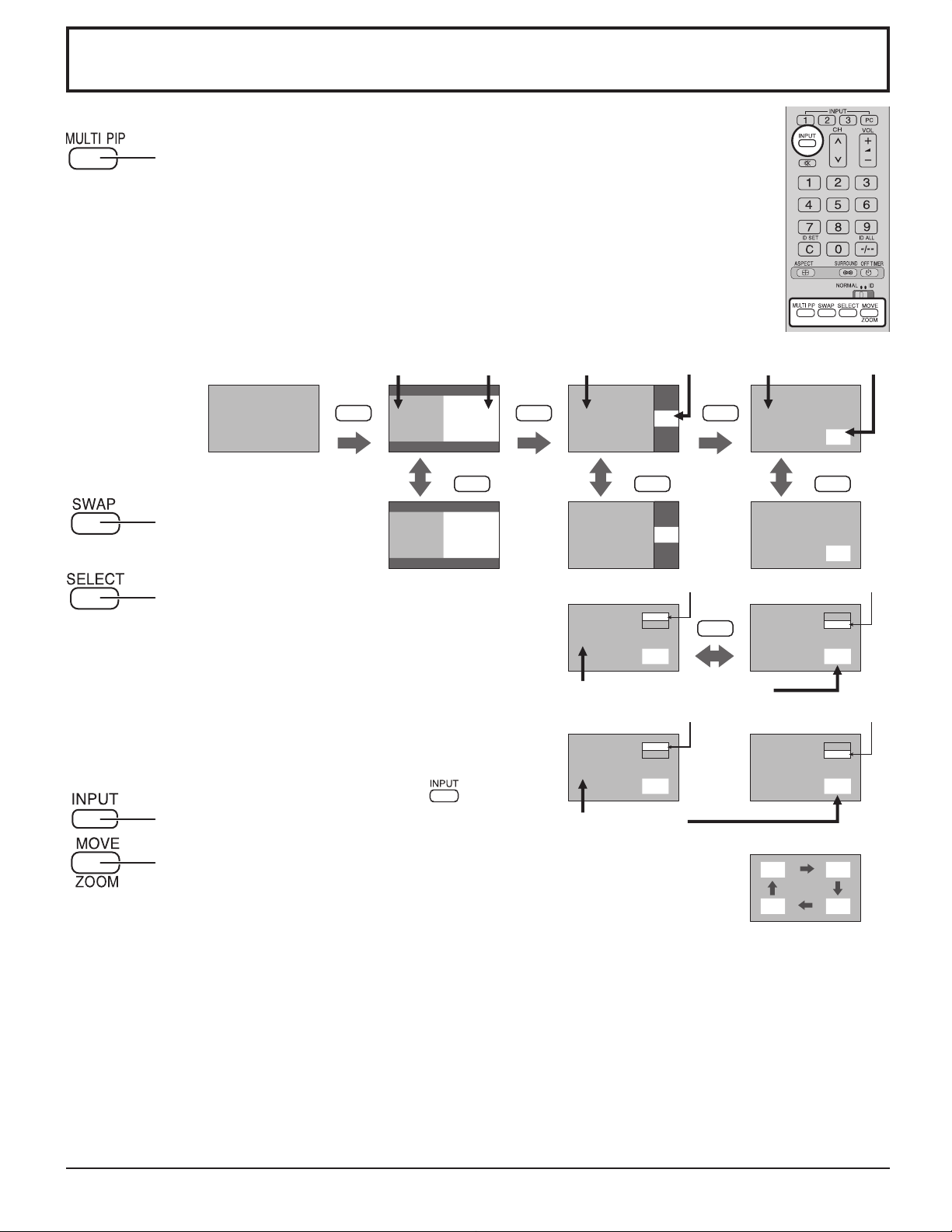

MULTI PIP ...............................................................

Advanced PIP (PIP avanzado) ..............................

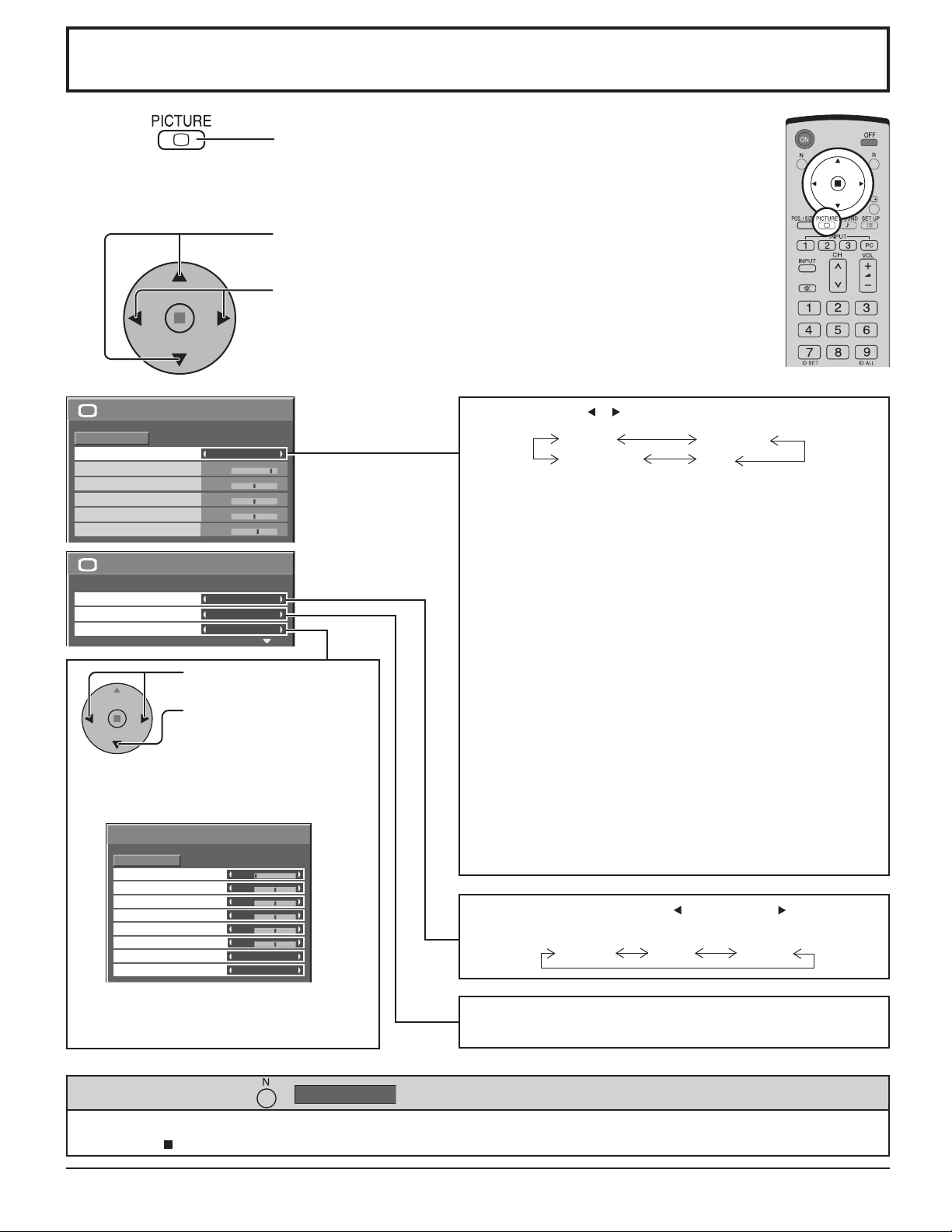

Ajuste de imagen ................................................... 24

Ajustes avanzados ................................................ 25

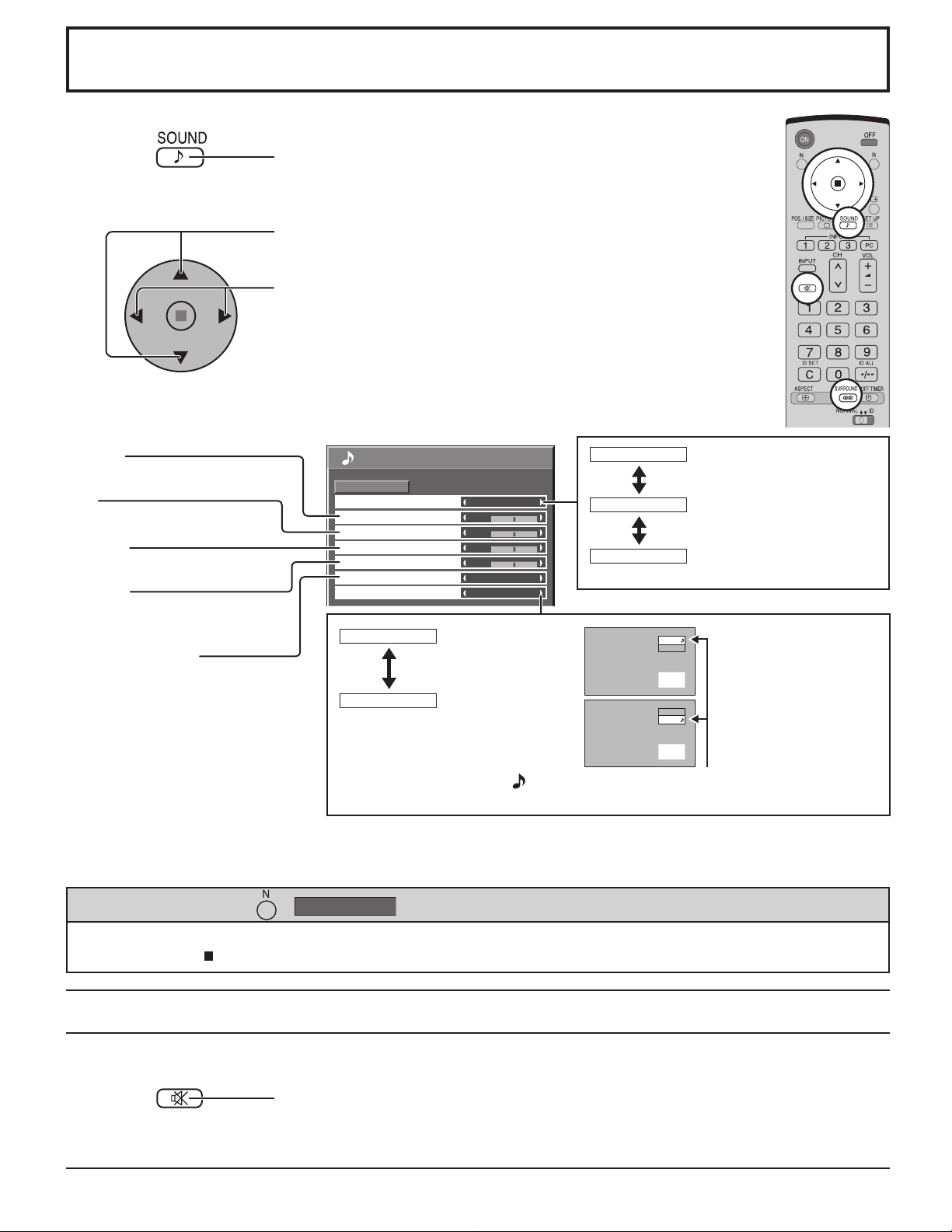

Ajuste del sonido ................................................... 26

Silenciamiento ...................................................... 26

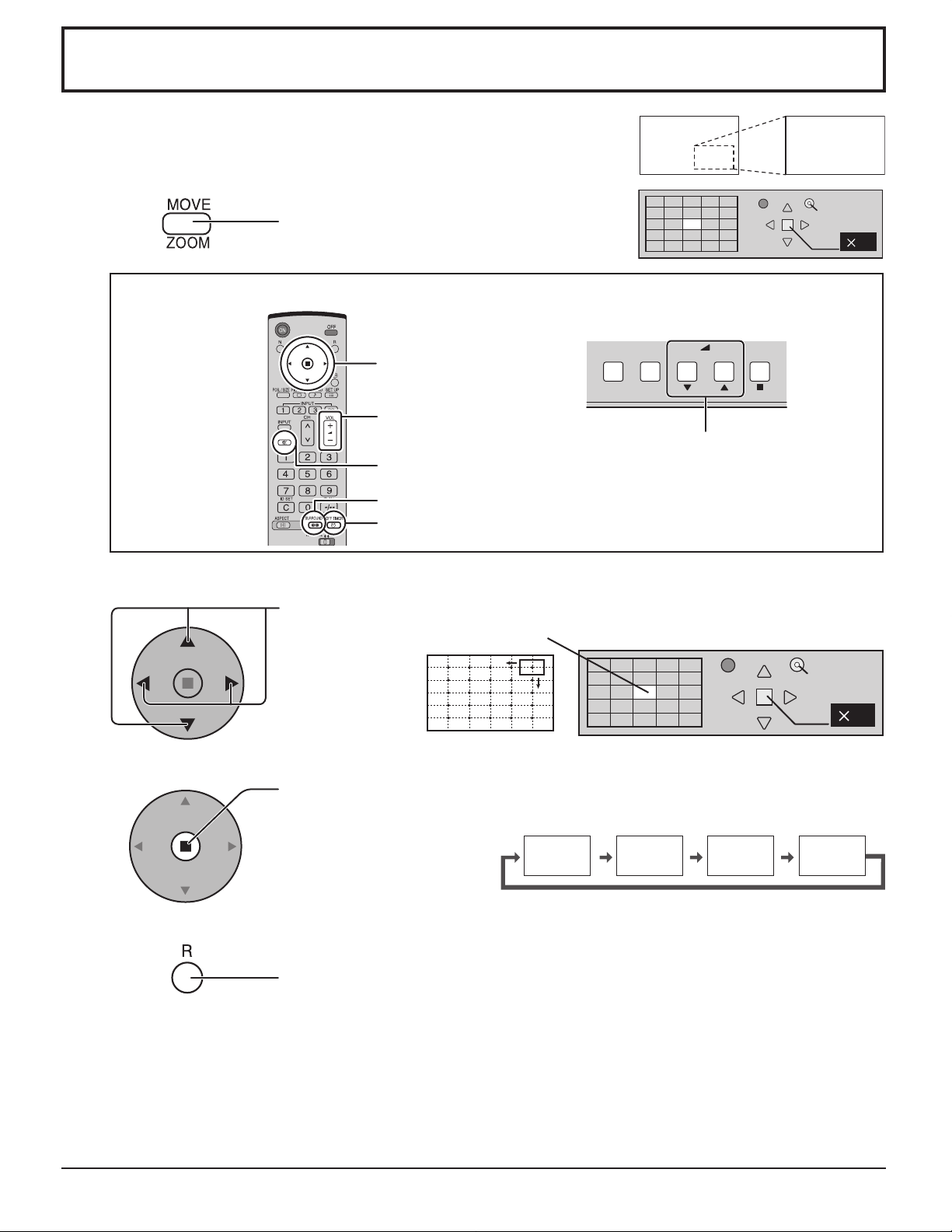

Zoom digital ............................................................ 27

Puesta de HORA ACTUAL / TEMPORIZADOR ajuste

Puesta de HORA ACTUAL ....................................

TEMPORIZADOR ajuste ......................................29

... 12

19
20
22
23

.. 28

28

Protec. pantalla (Para impedir las imágenes

5

secundarias)

Establecimiento del tiempo de activación

de Protec. Pantalla ................................................ 31

Reducción del efecto de imagen secundaria

en la pantalla ......................................................... 31

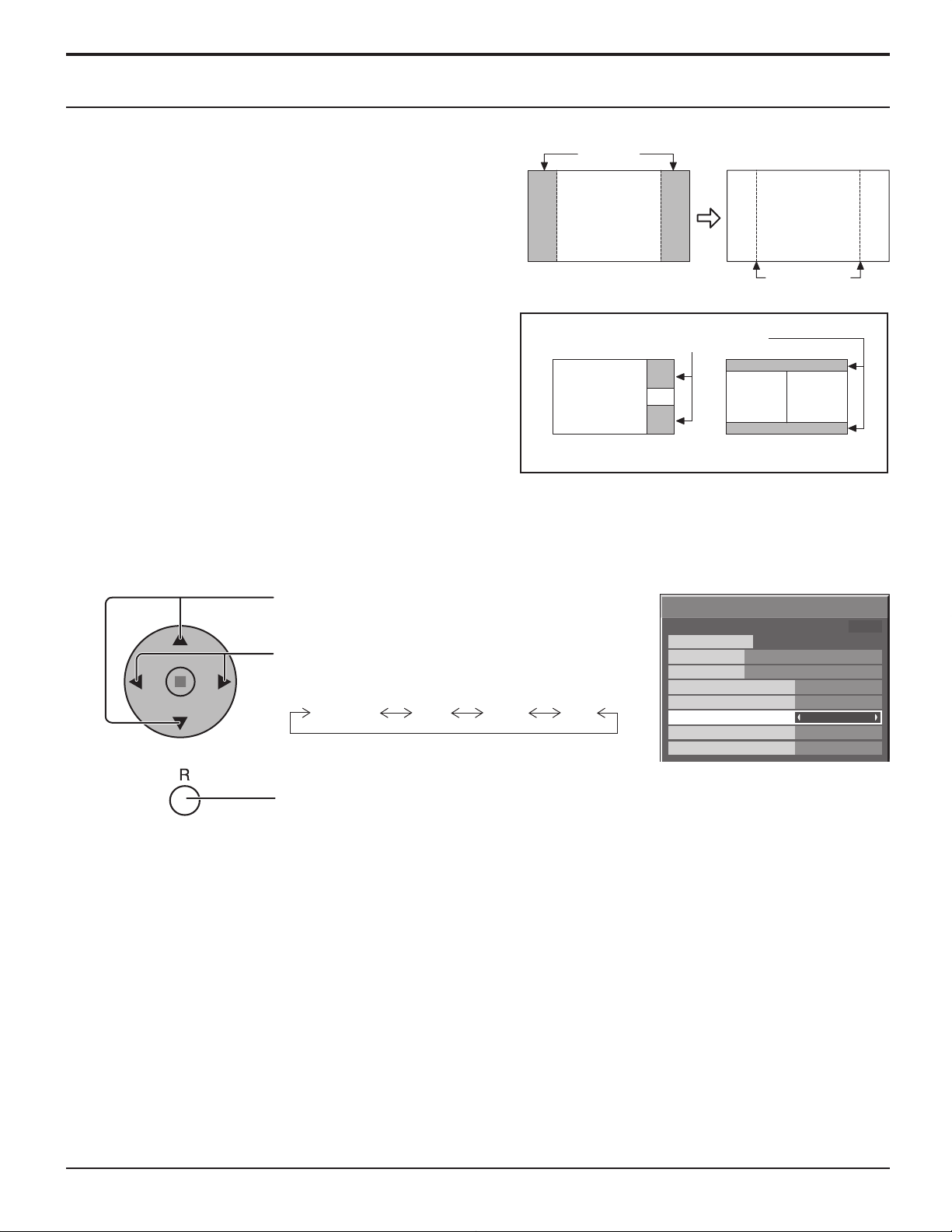

Ajuste de paneles laterales ................................... 32

Reducción de consumo de energía ...................... 33

Personalización de las etiquetas de entrada ......... 33

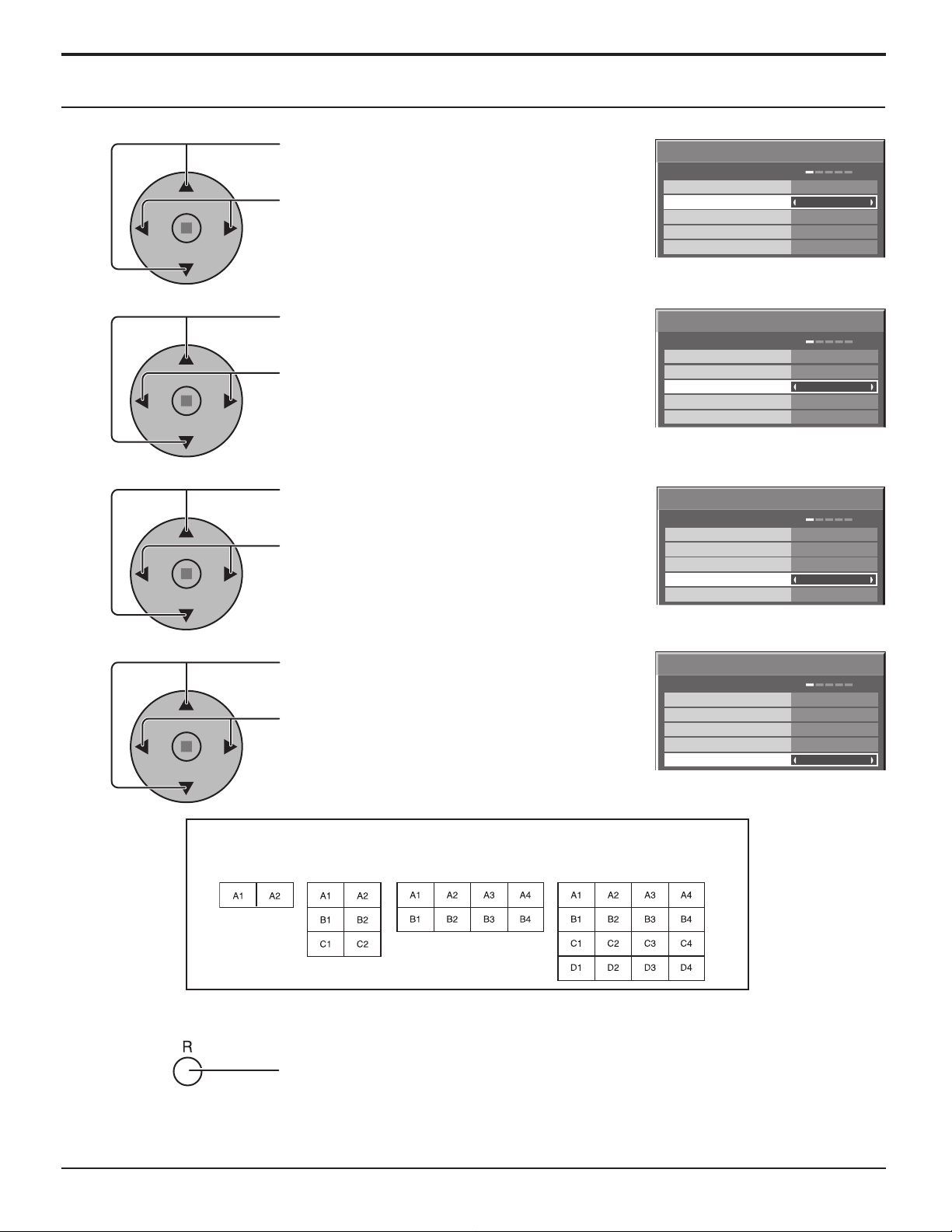

Preparación para MULTI DISPLAY ........................

Cómo preparar la MULTI DISPLAY .......................

Cómo establecer el número de ubicación

de cada pantalla de plasma ................................. 35

Ajuste Franja oculta vídeo ..................................... 36

Función de ID del mando a distancia .................... 36

Configuración para las señales de entrada .........

Selección de entrada de señal componente/RGB

Filtro 3D Y/C ..........................................................

Sistema de color / Panasonic Auto ........................

Cinema reality / P-NR ............................................ 38

Sincronización ....................................................... 39

Frecuencia horizontal (kHz)/

Frecuencia vertical (Hz) ........................................ 39

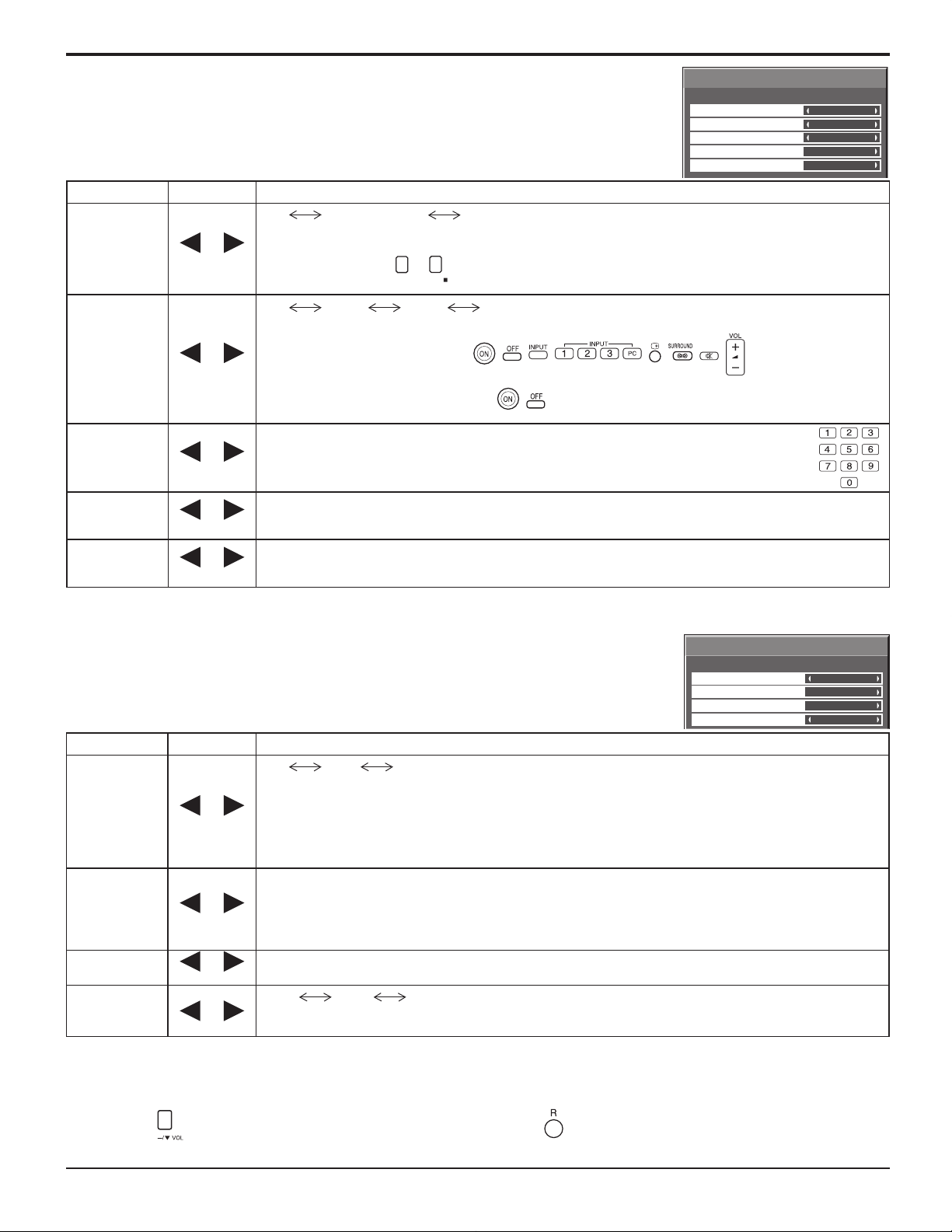

Ajustes de Options (Opciones) ............................. 40

Estado de transporte.............................................. 43

Localización de averías .........................................44

Señales de entrada de DVI-D/Componente/RGB/PC

Especificaciones ....................................................

.............................................................. 30

34

34

37

.. 37

37
38

... 45

46

4

Aviso de seguridad importante

Este equipo ha sido probado y ha demostrado cumplir con los límites establecidos para dispositivos digitales de la Clase
B, de conformidad con el Apartado 15 de las Normas de la FCC. Estos límites han sido diseñados para proporcionar
una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera,
utiliza y puede radiar energía radioeléctrica, y si no se instala y utiliza de acuerdo con las instrucciones, puede causar
interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe ninguna garantía de que las
interferencias no se produzcan en una instalación particular. Si este equipo causa interferencias perjudiciales en la
recepción de la radio o la televisión, lo que puede determinarse apagando y encendiendo el equipo, al usuario se le
recomienda intentar corregir la interferencia tomando una o más de las medidas siguientes:

• Cambie la orientación o el lugar de instalación de la antena.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo a una toma de corriente diferente de aquella a la que está conectada el receptor.

• Consulte a su concesionario o a un técnico con experiencia para solicitar su ayuda.

Este aparato cumple con el Apartado 15 de las Normas de la FCC. El funcionamiento está sujeto a las dos
condiciones siguientes: (1) Este aparato no debe causar interferencias perjudiciales, y (2) debe aceptar cualquier
interferencia recibida, incluyendo aquellas que puedan causar un funcionamiento no deseado.

AVISO DE LA FCC:
Cualquier cambio o modificación que se hiciera sin contar con la aprobación de Panasonic Corporation of
North America podría causar interferencias perjudiciales y anularía la autorización que tiene el usuario para
utilizar este dispositivo.

Declaración de conformidad de la FCC

Número de modelo TH-65PF9UK

Responsable: Panasonic Corporation of North America
One Panasonic Way, Secaucus, NJ 07094
Dirección de contacto: Panasonic Broadcast & Television Systems Company
1-800-524-1448
correo electrónico:

AVISO PARA CANADÁ:

Este aparato digital de la Clase B cumple con la norma canadiense ICES-003.

Nota:

No permita que una imagen fija se visualice durante mucho tiempo porque esto podrá ser la causa de que quede
una imagen secundaria en la pantalla panorámica de plasma.
Los ejemplos de imágenes fijas incluyen logotipos, videojuegos, imágenes de computadora, teletexto e imágenes
mostradas en el formato 4:3.

[e-mail]

Marcas comerciales y registradas

• VGA es una marca comercial de International Business Machines Corporation.

• Macintosh es una marca registrada de Apple Computer, EE.UU.

• S-VGA es una marca registrada de Video Electronics Standard Association.
Aunque no se mencionen especialmente marcas comerciales de compañías o productos, tales marcas

comerciales están plenamente reconocidas.

5

Precauciones para su seguridad

PRECAUCION

Esta la pantalla de plasma puede utilizarse sólo con los siguientes accesorios opcionales. El uso con cualquier
otro tipo de accesorios opcionales puede causar inestabilidad y terminar provocando daños.

• Altavoces .............................................................................. TY-SP65P7W-K

• Pedestal ................................................................................ TY-ST65-K

• Abrazadera de suspensión de pared (vertical) ..................... TY-WK65PV7

• Abrazadera de suspensión de pared (angular) .................... TY-WK65PR8

• Tablero de terminales de video componente BNC ............... TY-42TM6A

• Tablero de terminales de video compuesto BNC ................. TY-42TM6B

• Tarjeta de terminales de vídeo dual BNC ............................. TY-FB9BD

• Placa de terminal DVI-D para serie PF ................................ TY-FB9FDD

• Tablero de terminales de video componente RCA ............... TY-42TM6Z

• Tablero de terminales de video compuesto RCA .................. TY-42TM6V

• Tarjeta de terminales pasante y activa RGB ........................ TY-42TM6G

• Tablero de terminales de entrada de PC .............................. TY-42TM6P

• Tablero de terminales de video compuesto / componente ... TY-42TM6Y

• Tablero de terminales SDI .................................................... TY-FB7SD

• Tablero de terminales HD-SDI .............................................. TY-FB7HD, TY-FB9HD

• Tablero de terminales HDMI ................................................. TY-FB8HM

• Tarjeta de terminales de paso IR .......................................... TY-FB9RT

• Panel sensible al tacto .......................................................... TY-TP65P8-S

• Filtro antideslumbrante ......................................................... TY-AR65P9W

(Matsushita Electric Industrial Co., Ltd. fabrica todos los accesorios siguientes.)

Solicite ayuda de un técnico cualificado para realizar la instalación.

Las partes pequeñas pueden presentar un peligro ya que la persona puede atorarse si dichas partes se tragan
accidentalmente. En consecuencia, mantenga estas partes fuera del alcance de los niños pequeños. Tire las partes
pequeñas y objetos, incluyendo materiales para embalaje y bolsas/ papeles de plástico, para que los niños pequeños no
jueguen, ya que si lo hicieran corren un riesgo potencial de sofocación.

Cuando utilice la pantalla de plasma

No acerque sus manos, rostro u otros objetos cerca de
los orificios de ventilación de la pantalla de plasma.

• El aire que sale de los orificios de ventilación y de la parte
superior de la pantalla de plasma está caliente. No acerque
sus manos, cara u objetos que no puedan soportar el
calor, a estos orificios porque puede quemarse.

Desconecte todos los cables antes de mover la pantalla
de plasma.

• Si fuera necesario mover la pantalla de plasma a otro

lugar y se dejan algunos cables conectados, éstos
pueden dañarse, provocar un incendio o una descarga
eléctrica.

Desenchufe el cable eléctrico del tomacorriente como
medida de seguridad antes de realizar una limpieza.

• Puede sufrir una descarga eléctrica si no lo hace.

Limpie el cable eléctrico a intervalos regulares para
evitar que se cubra por el polvo.

• Si hay acumulación de polvo en el enchufe del cable
eléctrico, la humedad puede acumularse y dañar el
aislamiento, provocando un incendio. Desenchufe el
cable eléctrico del tomacorriente y limpie con un paño
seco.

Esta pantalla de plasma radia rayos infrarrojos, y por lo
tanto puede afectar a otros equipos de comunicación
por infrarrojos. Instale su sensor de infrarrojos en un
lugar alejado de la luz directa de su pantalla de plasma
o de la luz reflejada por ella.

Nota:

No permita que una imagen fija se visualice durante mucho
tiempo porque esto podrá ser la causa de que quede una
imagen secundaria en la pantalla panorámica de plasma.
Los ejemplos de imágenes fijas incluyen logotipos,
videojuegos, imágenes de computadora, teletexto e
imágenes mostradas en el formato 4:3.

6

ADVERTENCIA

Precauciones para su seguridad / Mantenimiento

Instalación

No instale la pantalla de plasma sobre superficies
inclinadas o poco estables.

• La pantalla de plasma puede caerse o darse vuelta.

No coloque objetos encima de la pantalla de plasma.

• Si se derrama agua en la pantalla de plasma o entran
objetos extraños en su interior, se puede provocar un
cortocircuito que causará fuego o descarga eléctrica. Si
entran objetos extraños en el interior de la pantalla de
plasma, consulte con su tienda local de Panasonic.

No cubra los orificios de ventilación.

• La pantalla de plasma puede calentarse excesivamente
provocado fuego o daños en la Pantalla de plasma.

Transporte solamente en posición vertical!

•

Transportar la unidad con su pantalla hacia arriba o hacia
abajo puede dañar el sistema de circuitos interno.

Si se utiliza un pedestal (accesorio opcional), deje un
espacio de 3
izquierda y derecha, 2
inferior y 2
se utiliza algún otro método de instalación, deje un
espacio de 3
inferior, izquierda y derecha y 2
parte posterior.

15/16” (10 cm) o más en la parte superior,

3/8” (6 cm) o más en la parte

3/4” (7 cm) o más en la parte posterior. Si

15/16” (10 cm) o más en la parte superior,

3/4” (7 cm) o más en la

Cuando utilice la pantalla de plasma

La pantalla de plasma fue diseñada para funcionar con
una CA de 120 V, 50/60 Hz.

Inserte completamente el enchufe del cable eléctrico.

• Si el enchufe no ha entrado completamente puede
generar calor y ser el origen de un incendio. Si el
enchufe está dañado o el tomacorriente está flojo, no
los utilice.

No toque el enchufe del cable eléctrico con las manos
mojadas.

• Puede recibir una descargue eléctrica.

No haga nada que pueda dañar el cable eléctrico.
Cuando desenchufe el cable eléctrico, sujete del
enchufe y no el cable.

• No dañe el cable eléctrico, no lo modifique ni coloque
objetos pesados encima, ni coloque cerca de objetos
que desprendan calor, no tuerza ni tire excesivamente
del mismo. Esto puede provocar un fuego o descarga
eléctrica. Si el cable eléctrico está dañado, solicite la
reparación en su tienda local de Panasonic.

Si no se utiliza la pantalla de plasma durante un largo
período de tiempo, desenchufe el cable eléctrico del
tomacorriente.

Si se producen problemas durante el uso

Si se produce un problema (por ejemplo falta la imagen
o sonido), o si sale humo o hay olores no normales de
la pantalla de plasma, desenchufe inmediatamente el
cable eléctrico del tomacorriente.

• Si sigue utilizando la pantalla de plasma en estas
condiciones, puede provocar un fuego o descarga
eléctrica. Después de comprobar que ha dejado de
salir humo, llame a su tienda local de Panasonic para
solicitar las reparaciones necesarias. No repare la Alta
definición Pantalla de plasma por su cuenta ya que es
muy peligroso.

Si entra agua o materias extrañas en el interior de
la pantalla de plasma, si se ha caído la pantalla de
plasma o si el mueble exterior está dañado, desenchufe
inmediatamente el cable eléctrico.

• Puede provocar un cortocircuito que inicie un incendio.
Llame a su tienda local de Panasonic para hacer las
reparaciones necesarias.

Mantenimiento

El frente del panel de la pantalla ha recibido un tratamiento especial. Limpie suavemente la superficie del panel
utilizando el paño de pulido o un paño suave.

• Si la superficie está especialmente sucia, limpie con un paño suave empapado en agua o agua mezclada con una
pequeña cantidad de detergente neutro, frote uniformemente con un paño seco del mismo tipo hasta que la superficie
quede completamente seca.

• No raye o golpee la superficie del panel con sus uñas u otros objetos duros ya que la superficie puede dañarse.
Además, evite el contacto con sustancias volátiles tales como rociadores de insecticida, disolventes y diluyentes de
pintura, de lo contrario puede verse afectada la calidad de la superficie.

Si el mueble se ensucia, limpie con un paño suave y seco.

• Si el mueble está muy sucio, empape el paño en agua mezclada con una pequeña cantidad de detergente neutro y
escurra el paño hasta eliminar el agua. Utilice el paño para limpiar el mueble y seque frotando con un paño seco.

• No permita que el detergente entre en contacto directo con la superficie de la Alta definición Pantalla de plasma. Si las
gotas de agua entran en el interior del aparato, pueden surgir problemas en el funcionamiento.

• Evite el contacto con sustancias volátiles tales como rociadores de insecticida, disolventes y diluyentes de pintura
debido a que puede verse afectada la superficie del mueble y puede desprenderse el revestimiento. Tampoco deje la
superficie por mucho tiempo en contacto con artículos de caucho o PVC.

7

Accesorios

+

+

-

-

Accesorios suministrados

Compruebe que ha recibido todos los accesorios indicados

Manual de
instrucciones

Pilas del mando a distancia

Se necesitan dos pilas AA.

1. Tire del gancho para abrir la tapa
de las pilas.

2. Coloque las pilas correctamente
co n l a s po la r id a des (+ ) y ( –)
indicadas.

Transmisor del
mando a distancia
EUR7636070R

Cable de CABanda de fijación × 2

Pilas para el transmisor
de mando a distancia
(2 × tamaño AA)

3. Vuelva a colocar la tapa.

tamaño “AA”

Consejo útil:

Para las personas que utilizan el mando a distancia con frecuencia, se
recomienda reemplazar las pilas usadas por pilas alcalinas que duran más.

Precaución relacionada con el uso de las pilas

La instalación mal hecha puede causar fugas de electrólito y corrosión, lo que estropeará el transmisor de mando a
distancia. Las pilas deben desecharse por medios ecológicos.

Tome las precauciones siguientes:

1. Las pilas deberán reemplazarse siempre juntas. Cuando reemplace pilas usadas, utilice siempre pilas nuevas.

2. No mezcle una pila usada con una nueva.

3. No mezcle distintos tipos de pilas (por ejemplo: pilas de carbón de zinc con alcalinas).

4. No intente cargar, cortocircuitar, desarmar, calentar o quemar las pilas usadas.

5. El reemplazo de las pilas es necesario cuando el mando a distancia funciona esporádicamente o no puede controlar
la pantalla de plasma.

8

Conexiones

1

3

2

1

2

1

2

1

2

SERIALPC IN

AUDIO

SLOT1 SLOT3

PR/CR/R PB/CB/B

Y/G

AUDIO

R L

COMPONENT/RGB IN

SLOT2

AUDIO

DVI-D IN

Cuando conecte los altavoces, asegúrese de utilizar solamente los altavoces opcionales recomendados.
Consulte el manual de instalación de los altavoces para conocer detalles acerca de la instalación.

Altavoces (Accesorios opcionales)

Terminales

Terminales
SPEAKERS (R)

SPEAKERS (L)

Conexión del cable de alimentación de CA (vea la página 13)

– Fijación del cable de alimentación de CA

1

Conecte la clavija del cable

de alimentación de CA a la
pantalla de plasma.

2

F ij e el fi ja dor d el l ado

izquierdo.

3

F ij e el fi ja dor d el l ado

derecho.

Cierre

Abra

Empuje hasta que haga clic
el gancho.

2. Quítelo.

Nota: La clavija de alimentación mostrada en la ilustración puede que

no sea del mismo tipo que la suministrada con su aparato.

– Bandas de fijación de cables

Asegure cualquier exceso de los cables con las bandas según sea necesario.
Pase la banda de fijación

de cables suministrada a
través de la presilla como
se muestra en la figura.

Para asegurar los cables conectados a los terminales, ponga la banda de fijación de
cables alrededor de los cables y luego pase el extremo de la banda que forma la punta
a través del bloque de cierre, como se muestra en la figura.

Asegurándose de que los cables estén lo suficientemente flojos como para reducir
al mínimo la tensión (especialmente el cable de la alimentación), una firmemente
todos los cables con la banda de fijación suministrada.

Nota:

Para apretar: Para aflojar:

Tire

Ranuras de inserción
de tableros de
terminales opcionales
(tapadas)

Te rm i n a l e s
DVI-D IN
(vea la página 12)

Terminales de entrada
de audio y entrada de
componente/RGB
(vea la página 12)

Empuje la perilla

Del terminal de salida
del monitor de una
computadora
(vea la página 10)

Al salir de fábrica, las tarjetas de terminales están instaladas en las ranuras 2 y 3.

1. M an te ng a la pe r il la

presionada.

Tire

Del terminal serial de
una computadora
(vea la página 11)

9

Conexiones

AUDIO

PC IN

R - STANDBY
G POWER ON

INPUTMENU ENTER

+

VO

L

1

678394510

15 14 13 12 11

2

1

6

11

2

7

12

3

8

13

4

9

14

5

10

15

Conexión de los terminales de entrada PC

Ordenador

Adaptador de conversión
(si fuera necesario)

RGB

Cable PC

mini D sub
15 patillas

Audio

Enchufe estéreo

Conecte un cable que coincida con el
terminal de salida de audio en la computadora.

Notas:

• Debido a la falta de espacio, a veces usted puede tener problemas al conectar el cable mini D-sub 15P con núcleo de

ferrita a un terminal de entrada de PC.

• Las señales de ordenador que pueden entrar son las que tienen una frecuencia de exploración horizontal de 15 a 110

kHz y una frecuencia de exploración vertical de 48 a 120 Hz. (Sin embargo, las señales que exceden 1.200 líneas no
se visualizarán correctamente.)

• La resolución de la pantalla es de un máximo de 1.440 × 1.080 puntos cuando el modo de aspecto está ajustado en

“4:3”, y de 1.920 × 1.080 puntos cuando el modo de aspecto está ajustado en “16:9”. Si la resolución de la pantalla
excede estos máximos, tal vez no sea posible mostrar los detalles finos con suficiente claridad.

• Los terminales de entrada PC son compatibles con DDC1/2B. Si que se conecta no es compatible con DDC1/2B,

necesitará hacer los cambios de ajuste en el momento de la conexión.

• Algunos modelos de PC no pueden conectarse a la pantalla de plasma.

• No es necesario un adaptador para con terminal mini D sub 15 patillas compatibles con DOS/V.

• Esta figura es sólo a modo de ejemplo.

• Los equipos y cables adicionales de la figura no se suministran con este equipo.

• No ajuste las frecuencias de exploración horizontal y vertical para las señales de PC a niveles que están por encima o

por debajo de la gama de frecuencias especificada.

• La entrada de componente es posible con las patillas 1, 2 y 3 del conector D sub de 15 patillas.

• Cambie el ajuste “Seleccione entrada componente/RGB” en el menú “Configuración” a “Componente”

(cuando se haga la conexión de COMPONENT/RGB) o “RGB” (cuando se haga la conexión de señal RGB). (Vea la

página 37)

Nombres de las señales del conector mini D sub 15 patillas

N° patilla Nombre de la señal N° patilla Nombre de la señal N° patilla Nombre de la señal

R (rojo)

G (verde)

B (azul)

NC (no conectado)

Forma de las patillas para
el terminal de entrada

GND (tierra)

PC

10

GND (tierra)
GND (tierra)
GND (tierra)

NC (no conectado)

GND (tierra)

NC (no conectado)

SDA

HD/SYNC

VD

SCL

Conexiones

6 7 8 9

1 3 4 5

2

SERIAL

2

3

4

5

6

7

8

9

1

Conexión de los terminales SERIAL

El terminal SERIAL se utiliza cuando la pantalla de plasma se controla mediante una ordenador.

Ordenador

Cable racto
RS-232C

Disposición de contactos

para el terminal SERIAL

D-SUB 9 patillas

Notas:

• Utilice el cable RS-232C para conectar el ordenador a la pantalla de plasma.

• Los ordenadores mostrados sólo sirven como ejemplo.

• El equipo y los cables adicionales mostrados no son suministrados con este aparato.
El terminal SERIAL cumple con la especificación de interface RS-232C para que pueda controlar la pantalla de plasma
mediante un ordenador conectado en este terminal.
El ordenador requiere el uso de un software que permita transmitir y recibir los datos de control que satisfagan las
condiciones que se dan a continuación. Utilice una aplicación de ordenador tal como un idioma de programación para
crear el software. Para más detalles, consulte la documentación de la aplicación de ordenador.

Parámetros de comunicación

Nivel de señal

Método de sincronización

Velocidad de baudios

Paridad

Longitud de carácter

Bit de parada

Operaciones de control

Cumple con RS-232C

Asincrónico

9600 bps

Ninguna

8 bits

1 bit

-

Formato básico para datos de control

La transmisión de los datos de control del ordenador
empieza con la señal STX seguida por el comando, los
parámetros y por último una señal ETX en ese orden. Si
no hay parámetros, la señal de parámetro no necesita
ser transmitida.

STX C1 C2 C3 P1 P2 P3 P4: P5 ETX

Inicio
(02h)

Dos puntos
Comando de 3
caracteres (3 bytes)

Parámetro(s)
(1 - 5 bytes)

Fin
(03h)

Notas:

• Si se transmiten múltiples comandos, espere que
venga la respuesta para el primer comando, de la
unidad, antes de enviar el siguiente comando.

• Si se envía un comando incorrecto por error, esta
unidad enviará un comando “ER401” al ordenador.

Cable de conversión RS-232C

Hembra de 9 patillas D sub Detalles
R X D
T X D
GND

• No se usa

•

Cortocircuitado

NC

Comando

Comando
PON
POF
AVL

AMT

IMS

DAM

Parámetro
None
None

**
0

1
None
SL1
SL2
SL3
PC1
None

Detalles de control
Alimentación encendido
Alimentación apagado
Volume 00 - 63
Silenciamiento apagado
Silenciamiento encendido
Selección de entrada (conmutación)
Entrée Slot1
Entrée Slot2
Entrée Slot3
Entrée PC
Selección de modo de pantalla
(conmutación)

NORM
ZOOM
FULL
JUST
SELF

Con la alimentación desconectada, esta pantalla sólo responde

4 : 3
Zoom
16:9
Preciso
Panasonic Auto

al comando PON.

11

Conexiones

SLOT3

PR/CR/R PB/CB/B

Y/G

AUDIO

R L

COMPONENT/RGB IN

AUDIO

OUT

Y,

PB, PR,

OUT

R

R

P

B

Y

L

R

COMPONENT VIDEO OUT

SLOT2

AUDIO

DVI-D IN

1

13

2

14

3

15

4

16

5

17

6

18

7

19

8

20

9

21

10

22

11

23

12

24

16

17

24

8

1

9

Conexión DVI-D

PC con salida
de video DVI-D

C a b l e d e
video DVI-D
(Entre 5 m)

Miniclavija (M3)

Disposición de contactos del
conector de entrada DVI-D

Número de

contacto

Nombre de señal

Datos T.M.D.S. 2­Datos T.M.D.S. 2+
Datos T.M.D.S. 2/4 blindado
Datos T.M.D.S. 4­Datos T.M.D.S. 4+
Reloj DDC
Datos DDC

Número de

contacto

Nombre de señal

Datos T.M.D.S. 3+
+5 V CC
Masa
Detección de clavija con corriente
Datos T.M.D.S. 0­Datos T.M.D.S. 0+
Datos T.M.D.S. 0/5 blindado
Datos T.M.D.S. 5-

Vista del puerto de conexión

Notas:

Datos T.M.D.S. 1­Datos T.M.D.S. 1+
Datos T.M.D.S. 1/3 blindado
Datos T.M.D.S. 3-

Datos T.M.D.S. 5+
Reloj T.M.D.S. blindado
Reloj+ T.M.D.S.
Reloj- T.M.D.S.

• El equipo, cables y clavijas adaptadoras adicionales mostrados no se suministran con este aparato.

• Consulte la página 45 para conocer la señal de entrada aplicable.

Conexión COMPONENT / RGB y señal RGB (R, G, B)

Ejemplo de fuente de señal de entrada

DVD

TV digital-SET-TOP-BOX
(DTV-STB) o DVD

Ordenador

Cáamara RGB

O

Notas:

• Cambie el ajuste “Seleccione entrada componente/RGB” en el menú “Configuración” a “Componente”
(cuando se haga la conexión de COMPONENT/RGB) o “RGB” (cuando se haga la conexión de señal RGB). (Vea la

página 37)

• El equipo, cables y clavijas adaptadoras adicionales mostrados no se suministran con este aparato.

• Se necesita la señal Sincronización EN G. (Vea la página 39)

Enchufe de
adaptador
RCA-BNC

12

Encendido/apagado de la alimentación

English (UK)

Deutsch

Français

Italiano

Español

ENGLISH (US)

Русский

Idioma de OSD

AjustarSeleccionar

PC

16:9

INPUTMENU ENTER

+

VO

L

Conexión de la clavija del cable de alimentación de CA a la pantalla de plasma.

Fije firmemente la clavija del cable de alimentación
de CA en la pantalla de plasma con el fijador. (vea
la página 9)

Conexión de la clavija a una toma de corriente

Presione el interruptor principal de la pantalla de plasma para
encender el aparato.

Encendido de la alimentación: Verde

Ejemplo: La pantalla de abajo se mostrará durante un rato

después de encendida la pantalla de plasma. (La
condición del ajuste es un ejemplo.)

Indicador de
alimentación

Cuando se encienda la alimentación por
primera vez, se mostrará la pantalla de
selección de idioma.

A partir de la segunda vez, la selección del
idioma podrá realizarse desde el menú de
configuración. (vea la página 18)

Seleccione el idioma deseado con las teclas

o

y presione la tecla de ACTION ( ).

Presione la tecla de espera del mando a distancia para apagar la pantalla de plasma.

Panorámica de Plasma: Rojo (espera)

Presione la tecla de espera
plasma.

Panorámica de Plasma: Verde

Desconecte la alimentación de la pantalla de plasma presionando el interruptor
unidad si la pantalla de plasma está encendida o en modo de espera.

Nota:

Durante la operación de gestión de la alimentación, el indicador de la alimentación se pone
naranja en el estado de alimentación desconectada.

Sensor del mando a
distancia

A partir de la segunda vez, la pantalla
de abajo se muestra durante un
rato. (La condición del ajuste es un
ejemplo.)

del mando a distancia para encender la pantalla de

de la

13

R - STANDBY
G POWER ON

INPUT MENU ENTER

+

VOL

Encendido

Sonido ambiental

Controles básicos

Sensor de control remoto

Piloto de encendido

Se enciende el piloto de funcionamiento.

• Desconectado El indicador está apagado (La unidad
consume algo de energía siempre
que el cable de alimentación se
mantiene conectado a la toma de
corriente.)

• Espera ..........Rojo

• Conectado .....Verde

• DPMS .............Naranja (Con señal de entrada

de PC y durante la operación del
protector de pantalla del PC.)

Interruptor principal

Ajuste de volumen

Subida “+” y bajada “-” del volumen
Cuando se visualice la pantalla del
menú.
“+”: presione para mover el cursor
hacia arriba.
“–”: presione para mover el cursor
hacia abajo.
(vea la página 16)

Botón de introducción/aspecto

(vea la página 16, 19)

Encendido/Apagado de la pantalla MENÚ

Cada vez que se pulsa el botón MENU, la pantalla de menú se
conmuta. (vea la página 16)

Visión normal Imagen Configuración

Sonido Pos. /Tamaño

Tecla INPUT
(Selección del modo de INPUT1, INPUT2, INPUT3
y PC) (vea la página 18)

Tecla SURROUND

El ajuste del sonido ambiental se enciende y apaga
cada vez que se presiona la tecla SURROUND.
Los beneficios del sonido ambiental son enormes.
Usted puede ser rodeado completamente por el
sonido; como si estuviera en
una sala de conciertos o en un cine.

Nota:

El ajuste del sonido ambiental se memoriza por
separado para cada Modo de sonido. (Normal,
Dinámico, Borrar)

Encendido

Apagado

Tecla N (vea la página 20, 24, 25, 26)

Botón de Pos. /Tamaño

Tecla PICTURE

(vea la página 24)

(vea la página20)

Tecla INPUT
(Selección de INPUT1, INPUT2, INPUT3 y PC)

Pulse para seleccionar secuencialmente las ranuras de
entrada INPUT1, INPUT2, INPUT3 y PC. (vea la página18)

Silenciamiento de sonido (vea la página 26)

Teclas numéricas

(vea la página 36, 42)

Tecla ASPECT

Presione para ajustar el aspecto. (vea la página 19)

Teclas multiventana (vea la página 22)

14

Controles básicos

Temporizador 90

2

3

1

PC

4: 3

30 60

0

90

1

2

3

Tecla de espera (Encendido/Apagado)

La pantalla de plasma debe conectarse primero en el tomacorriente y con el interruptor principal (vea la página 13).
Pulse ON para encender la Pantalla de Plasma desde el modo de Espera. Pulse OFF para apagar la Pantalla de
Plasma al modo de Espera.

Teclas de posición

Tecla R

Presione el botón R para volver a la pantalla de menú anterior.

Status button

(vea la página 17)

Tecla de ACTION

Presió nelo para
seleccionar y hacer
ajustes.

Tecla SOUND

(vea la página 26)

Presione la tecla de estado para que aparezca el estado del sistema
actual.

Etiqueta de entrada
Modo de relación de ASPECT

(vea la página 19)

Apagado de temporizador

El indicador del temporizador

aparece sólo cuando se ha
seleccionado el temporizador.

Tecla SET UP (vea la página 16, 17)

Botones DIRECT INPUT

Pulse INPUT “1”, “2”, “3” o la tecla de selección de modo de entrada de
“PC” para seleccionar el modo de entrada de PC. Este botón se utiliza
para pasar directamente al modo INPUT.
Estos botones solamente pueden mostrar la ranura en que está instalada. Si
usted pulsa el botón cuya ranura no está instalada, aparece automáticamente
la señal de entrada actual.

Nota:

Puede producirse un efecto de imagen secundaria (retardo de la imagen)
en el panel de la pantalla de plasma cuando se mantiene una imagen fija en
el panel durante un período de tiempo prolongado. Se activa la función que
oscurece ligeramente la pantalla para evitar el efecto de imagen secundaria
(vea la página 44), aunque no es la solución perfecta para este efecto.

Ajuste del canal

Este botón no puede utilizarse en este modelo.

Ajuste de volumen

Presione la tecla de volumen arriba “+” o abajo “–” para hacer subir o
bajar el nivel de volumen del sonido.

Tecla OFF TIMER

La pantalla de plasma puede programarse para cambiar al modo de
espera después de un intervalo predeterminado.El ajuste cambia
a 30 minutos, 60 minutos, 90 minutos y 0 minutos (se cancela el
temporizador) cada vez que se presiona la tecla.

Cuando quedan tres minutos, destella “Temporizador 3”.
El temporizador queda cancelado cuando se produce un corte eléctrico.

Bloqueo de ID remoto (vea la página 36)

Zoom digital (vea la página 27)

Pulse para tener
acceso al zoom
digital.

Esto muestra un aumento de la parte designada de la imagen
visualizada.

15
