PANASONIC TH-50XVS30U, TH-42XVS30U User Manual

POWER

SAP

LIGHT

VCR DVD

DBS

RCVR

CBL

AUX

A -ANTENNA - B

TV/VIDEO

VOLCHVOL

EXIT

1 2 3

4 5 6

7 809

R-TUNE

PROG

PIP MIN

PIP MAX

REW

PLAY

PAUSE

REC

STOP

FREEZE

SPLIT CH

TV/VCR

OPEN/CLOSE

DVD/VCR CH

SWAP

PIP SPLIT MOVE

Manuel d’utilisation

Téléviseur à plasma numérique haute définition

N° de système TH-42XVS30U

Numéro de modèle

• TH-42XVS30UP: Écran / Enceinte / Pied TH-42XVS30: Écran à plasma haute définition TY-SP42XVS30: Système d’enceintes TY-ST42XVS30: Pied

• TU-PT700U:

Récepteur de média numérique

N° de système TH-50XVS30U

Numéro de modèle

• TH-50XVS30UP: Écran / Enceinte / Pied TH-50XVS30:

Écran à plasma haute définition TY-SP50XVS30: Système d’enceintes TY-ST50XVS30: Pied

• TU-PT700U:

Récepteur de média numérique

Pour une assistance, veuillez téléphoner au: 1-888-VIEW-PTV(843-9788)

ou envoyer un message électronique à: consumerproducts@panasonic.com ou visiter notre site www.panasonic.com (U.S.A.)

Pour une assistance, veuillez téléphoner au: 787-750-4300

ou visiter notre site www.panasonic.com (Puerto Rico)

Pour une assistance, veuillez téléphoner au: 1-800-561-5505

ou visiter notre site www.panasonic.ca (Canada)

Avant d’effectuer quelque raccordement que ce soit, de régler l’appareil ou de l’utiliser, veuillez lire attentivement ce mode d’emploi. Conservez-le pour référence. Pour en savoir plus sur l’installation du pied, reportez-vous au Manuel d’installation du pied. Pour l’installation et la connexion des enceintes, reportez-vous au Manuel d’installation des enceintes.

Français

TQBC0943-1

Le symbole de l’éclair, inscrit dans un triangle équilatéral, a pour objet d’appeler l’attention

ATTENTION

AVERTISSEMENT: Pour réduire les risques de secousse électrique, ne pas retirer le couvercle ni le panneau arrière. Cet appareil ne contient aucune pièce qui puisse être réparée par l’utilisateur; l’entretien doit être effectué par du personnel qualifié.

de l’utilisateur sur la présence, à l’intérieur du produit, de pièces non isolées portées à une “tension dangereuse” qui peut avoir une amplitude suffisante pour provoquer une secousse électrique.

Le symbole du point d’exclamation, inscrit dans un triangle équilatéral, a pour objet d’appeler l’attention de l’utilisateur sur la présence, dans la documentation accompagnant le produit, d’importantes instructions concernant son mode opératoire et son entretien.

AVERTISSEMENT: Pour éviter tout dommage pouvant entraîner un incendie ou une secousse électrique,

n’exposez pas l’appareil à la pluie ou à l’humidité. Ne placez aucun récipient contenant de l’eau (vase de fleur, tasse, bouteille de produit de beauté, etc.) sur l’appareil (ou sur une étagère le dominant).

AVERTISSEMENT: COMME POUR TOUS LES PETITS OBJETS, LA CARTE SD PEUT ÊTRE AVALÉE PAR DES

JEUNES ENFANTS. GARDEZ LA CARTE SD HORS DE LA PORTÉE DES ENFANTS.

AVERTISSEMENTS: 1) Pour réduire les risques de secousse électrique, ne retirez pas le couvercle. Cet appareil ne

contient aucune pièce qui puisse être réparée par l’utilisateur; l’entretien doit être effectué par du personnel qualifié.

2) Ne supprimez pas la broche de mise à la terre de la fiche du cordon d’alimentation. Cet appareil est équipé d’une fiche à 3 broches qui ne peut être introduite que dans une prise secteur dont la troisième broche est reliée à la terre. Cette disposition concerne la sécurité. Si la fiche ne pénètre pas complètement dans la prise, consultez un électricien qui remplacera la prise ou la fiche hors norme. Ne tentez pas de contourner la sécurité de la fiche avec broche de mise à la terre.

Remarque:

Ne conservez pas une image fixe affichée sur l’écran pendant une longue période car cela peut produire une image rémanente sur le téléviseur plasma. Parmi les images fixes possibles, citons, les logos, les images des jeux vidéo, les images informatiques, les télétextes et les images affichées dans le format 4:3.

Fabriqué sous licence de Dolby Laboratories. Le terme « Dolby » et le sigle double D sont des marques commerciales de Dolby Laboratories.

HDMl, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

: Le logo SD est une marque de commerce.

Fabriqué sous licence de BBE Sound, Inc. Brevet de BBE Sound, Inc. sous USP4638258, 5510752 et 5736897. BBE et le symbole BBE sont les marques de fabrique de BBE Sound, Inc.

CableCARDTM est une marque de commerce de Cable Television Laboratories, Inc.

Précautions de sécurité importantes

1) Lisez ces instructions.

2) Conservez ces instructions.

3) Prenez en compte tous les avertissements.

4) Suivez toutes les instructions.

5) N’utilisez pas cet appareil près de l’eau.

6) Nettoyez l’appareil uniquement avec un chiffon sec.

7) Ne bloquez pas les orifices de ventilation. Installez l’appareil en respectant les instructions du fabricant.

8) N’installez pas l’appareil près d’une source de chaleur telle qu’un radiateur, une chaudière, une cuisinière ou un autre appareil (y compris un amplificateur) qui produit de la chaleur.

9) N’invalidez pas les caractéristiques de sécurité de la fiche polarisée ou avec mise à la terre. Une fiche polarisée possède deux lames dons une est plus large que l’autre. Une fiche avec mise à la terre possède deux lames plus une troisième lame pour la mise à la terre. La lame large ou la lame de mise à la terre sont conçues pour des raisons de sécurité. Si la fiche fournie ne peut pas être branchée dans votre prise secteur, consultez un électricien pour faire remplacer la prise.

10) Protégez le cordon d’alimentation et empêchez qu’il soit piétiné ou pincé, en particulier au niveau des fiches, de la prise secteur murale et de la sortie de l’appareil.

11) Utilisez uniquement des dispositifs auxiliaires/accessoires spécifiés par le fabricant.

12) Utilisez uniquement un chariot, socle, trépied, support ou table spécifié par le fabricant ou vendu avec l’appareil. Si vous utilisez un chariot, faites très attention lors du déplacement de l’ensemble chariot-appareil pour éviter toute blessure provenant d’une chute de l’appareil.

13) Débranchez cet appareil pendant un orage ou quand il ne doit pas être utilisé pendant une période prolongée.

14) Pour toute réparation, consultez un personnel qualifié. L’appareil doit être réparé s’il a été endommagé de n’importe quelle façon, comme quand, par exemple, le cordon d’alimentation fourni ou la fiche sont endommagés, si un liquide a coulé dans l’appareil ou un objet est tombé à l’intérieur, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement ou est tombé.

15) Pour éviter toute secousse électrique, assurez-vous que la broche de mise à la terre de la fiche du cordon d’alimentation

est effectivement branchée.

La plaque signalétique de ce récepteur est située au-dessous de l’appareil.

TU-PT700U

RECEIVER

DIGITAL MEDIA

SD CARD

Cher client Panasonic

Bienvenue dans la famille des clients Panasonic. Nous espérons que ce nouveau téléviseur à plasma vous apportera de nombreuses années de divertissement. Pour profiter au mieux de votre téléviseur, veuillez lire ce mode d’emploi avant de faire des réglages et conservez-le à titre de référence. Conservez également la facture d’achat et notez le numéro de modèle et le numéro de série de votre téléviseur à l’emplacement prévu à cet effet sur la dernière page de couverture du manuel d’utilisation.

Visitez le site web Panasonic pour les États-Unis : www.panasonic.com

pour Puerto Rico : www.panasonic.com pour le Canada : www.panasonic.ca

Pour une assistance, veuillez téléphoner au: 1-888-VIEW-PTV(843-9788)

ou envoyer un message électronique à: consumerproducts@panasonic.com ou visiter notre site www.panasonic.com (U.S.A.)

Pour une assistance, veuillez téléphoner au: 787-750-4300

ou visiter notre site www.panasonic.com (Puerto Rico)

Pour une assistance, veuillez téléphoner au: 1-800-561-5505

ou visiter notre site www.panasonic.ca (Canada)

Ce produit dispose d’une technologie de protection contre la copie couverte par des brevets américains et des droits de propriété intellectuelle. L’utilisation de cette technologie de protection contre la copie doit être autorisée par Macrovision Corporation et elle est réservée à un usage familial et à d’autres usages pareillement limités, sauf autorisation contraire de Macrovision Corporation. La rétroanalyse ou le désassemblage de cette technologie sont interdits.

Couvert par les brevets américains numéros 4 631 603, 4 577 216, 4 819 098, 4 907 093, 6 381 747 et 6 516 132.

Marques de commerce

VGA est une marque de commerce d’International Business Machines Corporation.

•

Macintosh est une marque déposée par Apple Computer, USA.

•

S-VGA est une marque déposée par Video Electronics Standard Association.

•

Même s’il n’existe aucune mention spéciale de marque de commerce de société ou de produit, ces marques de commerce ont toutefois été respectées.

Table des matières

Précautions de sécurité importantes ........................... 3

Avis de la FCC: ............................................................... 6

Mesures de sécurité....................................................... 7

Nettoyage et entretien................................................... 8

Installation ...................................................................... 9

Emplacement du téléviseur........................................... 9

Équipement en option ................................................... 9

Mise en place des piles de la télécommande ............... 9

Accessoires .................................................................. 10

Connexion..................................................................... 11

Connexion à l’écran .................................................... 12

Connexion du câble ou de l’antenne........................... 12

Connexion AV.............................................................. 13

Connexion à un magnétoscope ............................. 13

Connexion d’un décodeur de télévision

numérique (DTV-STB) ou d’un lecteur DVD .... 14

Connexion de la sortie du téléviseur (PROG OUT) ..

Connexion à un amplificateur ................................ 15

Connexion AV sur panneau avant ............................... 15

Connexion HDMI......................................................... 16

Connexion à un ordinateur.......................................... 17

Connexion CableCARDTM........................................... 18

Retrait et fixation du cache-câbles .............................. 18

Mise sous tension et hors tension ............................. 19

Emplacement des commandes................................... 20

Réglage initial ............................................................... 22

Visionnement d’un programme de télévision ........... 23

Navigation sur les menus............................................ 24

Picture (Image) ........................................................... 26

Mode ...................................................................... 26

Couleur / Nuances / Brillance / Image / Netteté / Norm. .

Autres réglages ...................................................... 26

Audio ........................................................................... 28

Graves / Aigus / Équilibre / Norm........................... 28

Autres réglages ...................................................... 28

Channel (Canal) .......................................................... 30

Favorite (Favori)..................................................... 30

Captions (Sigles).................................................... 31

Timer (Minuterie) ......................................................... 33

Horloge (Réglage de l’horloge) .............................. 33

Jour ........................................................................ 33

Minuterie ................................................................ 34

Sommeil ................................................................. 35

Setup (Réglage) .......................................................... 36

Program CH (Programmation des Canaux) ........... 36

Balayage auto ........................................................ 37

Prog manuelle ........................................................ 37

Fréquencemètre..................................................... 38

Langage ................................................................. 38

Sous-titres .............................................................. 39

Other Adj. (Autres réglages) .................................. 41

CableCARDTM........................................................ 41

Lock (Verrouillage) ...................................................... 42

Password (Mot de passe) ...................................... 42

Lock Set (Verrouiller) ............................................. 42

Channel Lock (Blocage canaux) ............................ 43

Block Program (Bloquer programme) .................... 43

How Long? (Nbre d’heures?) ................................. 45

Messages de blocage ............................................ 45

Visualiseur Photo Viewer ............................................ 46

Mode de vignettes....................................................... 48

Menu de réglage du visualiseur

Photo Viewer (Menu -config.)............................ 49

Diaporama ............................................................. 49

Rotation.................................................................. 50

Zoom ...................................................................... 50

Carte ...................................................................... 50

Guide de dépannage pour Photo Viewer ............... 51

Fonction PIP (image sur image) ................................. 52

Fonction SPLIT (écran partagé) .................................. 54

Format de I’image (Touche ASPECT) ......................... 56

PC Menu ........................................................................ 57

Utilisation des appareils périphériques ..................... 59

Programmation de la télécommande .......................... 59

Table des codes infrarouges ....................................... 60

Ta bleau des touches utilisables en

fonction du mode choisi .............................................. 63

Guide de dépannage .................................................... 65

Spécifications ............................................................... 67

Signaux d’entrée vidéo/en composantes/

RVB/pour l’ordinateur/HDMI........................ Endos

Avis de la FCC:

Cet équipement a été testé et déclaré conforme aux limitations d’un appareil numérique de Classe B, d’après la section 15 des normes FCC. Ces limitations sont conçues pour offrir un niveau de protection raisonnable contre les interférences nuisibles dans une zone résidentielle. Cet équipement produit, utilise et peut émettre une énergie de fréquence radio et, s’il n’est pas installé ni utilisé conformément aux instructions, il risque de causer des interférences nuisibles pour les communications radio. Il n’y a toutefois aucune garantie que des interférences ne se produisent pas dans une installation en particulier. Si cet équipement cause des interférences gênantes pour la réception radio ou télévision, ce qui peut être aisément déterminé en l’éteignant puis en le rallumant, I’utilisateur est invité à prendre les mesures correctives suivantes:

• Réorientez ou déplacez l’antenne de réception.

• Augmentez la distance entre l’équipement et le récepteur.

• Branchez l’équipement dans une prise située sur un autre circuit que celui auquel est relié le récepteur.

• Demandez conseil au revendeur ou à un technicien radio/TV expérimenté. Cet appareil est conforme à la section 15 des normes FCC. Son fonctionnement est soumis aux deux conditions suivantes : 1) cet appareil ne devrait pas causer d’interférences nuisibles et 2) il doit accepter toute interférence reçue, y compris si cette interférence peut provoquer un fonctionnement indésirable.

Mise en garde FCC: Afin d’assurer une compatibilité continue et d’empêcher toute interférence indésirable, ces produits doivent être placés à au moins 40 cm des autres appareils périphériques. Tout changement ou modification de ces appareils non approuvés expressément par Matsushita Electric Corporation of America peut entraîner la production d’interférences nuisibles et annuler l’autorité de l’utilisateur de se servir de cet appareil.

Déclaration de conformité FCC Modèle TH-42XVS30, TH-50XVS30, TU-PT700U

Responsable: Matsushita Electric Corporation, États-Unis

One Panasonic Way, Secaucus, NJ 07094

Contact: Panasonic Consumer Electronics Company

1-888-843-9788 Adresse électronique: consumerproducts@panasonic.com

Note pour le Canada:

Pour modèle TH-42XVS30, TH-50XVS30, TU-PT700U Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.

Mesures de sécurité

AVERTISSEMENT

Installation

Ne placez pas le téléviseur plasma sur des surfaces inclinées ou instables.

Le téléviseur plasma risquerait de tomber ou de se renverser.

•

Ne placez pas d’objets sur le téléviseur plasma.

Si vous renversez de l’eau sur le téléviseur plasma ou si des objets étrangers y pénètrent, un court-circuit risque de se

•

produire et d’entraîner un incendie ou une électrocution. Si des corps étrangers pénètrent dans le téléviseur plasma contactez votre revendeur Panasonic.

Ne couvrez pas les trous de ventilation.

Sinon, le téléviseur plasma risquerait de surchauffer, ce qui pourrait causer un incendie ou abîmer le téléviseur plasma.

•

Si vous utilisez le pied, laissez un espace de 10 cm (3 15/ de

6 cm (

2 3/8 po) ou plus au côté inférieur, et de utilisant une autre méthode, laissez un espace de de

1,9 cm (3/4 po)

Évitez d’installer ce produit près d’un appareil électronique qui capte aisément les ondes électromagnétiques.

Elles pourraient provoquer un brouillage des images, des sons, etc. En particulier, conservez les appareils vidéo loin

•

de ce produit.

ou plus à l’arrière.

7 cm (2 3/4 po)

10 cm (3 15/16 po)

po) ou plus autour des côtés supérieur, gauche et droit,

ou plus vers l’arrière. Si vous installez l’appareil en

ou plus en haut, en bas, à gauche et à droite, et

Cordon alimentation

Le téléviseur plasma a été conçu pour fonctionner sur secteur de 120 V c.a., 50/60 Hz. Insérez la fiche du cordon d’alimentation bien à fond dans la prise.

Si la fiche n’est pas insérée bien à fond, un dégagement de chaleur pouvant entraîner un incendie risquerait de se

•

produire. Si la fiche est endommagée ou si la plaque de la prise murale est mal fixée, ne les utilisez pas.

Ne manipulez pas le cordon d’alimentation avec des mains mouillées.

Vous risqueriez d’être électrocuté.

•

Ne faites rien qui puisse endommager le cordon d’alimentation. Pour débrancher le câble d’alimentation, tirez-le par la fiche et non par le câble.

Évitez absolument d’endommager le câble, de le modifier, d’y placer des objets lourds, de le chauffer, de le placer à

•

proximité d’objets chauds, de le tordre, de le plier excessivement ou de le tirer. Sinon, vous pourriez causer un incendie ou une électrocution. Si le câble d’alimentation est abîmé, faites-le réparer par un centre de service agréé Panasonic.

Si vous n’utilisez pas le téléviseur plasma pendant une période prolongée, débranchez la fiche du cordon d’alimentation de la prise secteur.

En cas d’anomalie de fonctionnement

Si une anomalie se produit (absence d’image ou de son par exemple), ou si de la fumée ou une odeur anormale se dégage du téléviseur plasma, débranchez immédiatement la fiche du cordon d’alimentation de la prise secteur.

Si vous continuez à utiliser le téléviseur plasma dans cet état, vous risquez de provoquer un incendie ou d’endommager

•

l’appareil. Adressez-vous à un centre de service agréé Panasonic pour les réparations. Ne réparez jamais vousmême le téléviseur plasma, car ceci est très dangereux.

Si de l’eau ou des objets étrangers pénètrent dans le téléviseur plasma, ou si vous laissez tomber le téléviseur plasma, ou si le coffret est abîmé, débranchez immédiatement la fiche du cordon d’alimentation.

Un court-circuit pourrait se produire et entraîner un incendie. Pour toute réparation, adressez-vous à un centre de

•

service agréé Panasonic.

Mesures de sécurité

AVERTISSEMENT

Le téléviseur plasma doit être utilisé avec les accessoires en option suivants uniquement. Si vous l’utilisez avec d’autres types d’accessoires en option, l’installation risquera d’être instable et de causer des blessures.

(Tous les accessoires suivants sont fabriqués par Matsushita Electric Industrial Co., Ltd.)

Pied (inclus) ...................................................... TY-ST42XVS30 (TH-42XVS30)

•

Système d’enceintes (inclus) ..........................TY-SP42XVS30 (TH-42XVS30)

•

Applique de suspension au mur (verticale) ....... TY-WK42PV7

•

Applique de suspension au mur (en biais) ........ TY-WK42PR7

•

Confiez toujours l’installation à un technicien qualifié.

Utilisation du téléviseur plasma

N’approchez pas les mains, le visage ou des objets des trous de ventilation du téléviseur plasma.

De l’air chaud sort par les trous de ventilation et donc le haut du téléviseur plasma est chaud. N’approchez pas les

•

mains, le visage ou des objets ne pouvant résister à la chaleur de cet orifice, car ceci pourrait causer des brûlures ou des déformations. De même si les trous de ventilation sont bouchées, le téléviseur pourrait être endommagé.

Veillez à débrancher tous les câbles avant de déplacer le téléviseur plasma.

Si vous déplacez le téléviseur alors que des câbles sont encore connectés, vous risquerez d’endommager les câbles

•

et d’entraîner un incendie ou une électrocution.

TY-ST50XVS30 (TH-50XVS30)

TY-SP50XVS30 (TH-50XVS30)

Par mesure de précaution, débranchez la fiche d’alimentation de la prise secteur avant d’entreprendre des travaux de nettoyage.

Sinon, il y aura risque d’électrocution.

•

Nettoyez régulièrement le câble d’alimentation afin que la poussière ne s’y accumule pas.

Si de la poussière s’accumule sur la fiche du cordon d’alimentation, l’humidité produite risquerait de détériorer l’isolation

•

et d’entraîner un incendie. Débranchez le cordon d’alimentation de la prise secteur et essuyez-le avec un chiffon sec.

Ce téléviseur plasma émet des rayons infrarouges, par conséquent il peut perturber les autres appareils de communication. Installez votre capteur infrarouge dans un endroit à l’abri de la lumière directe ou indirecte du téléviseur plasma.

Nettoyage et entretien

L’avant du panneau d’affichage a reçu un traitement spécial. Essuyez soigneusement la surface du panneau en utilisant seulement un chiffon doux sans peluche.

Si la surface est très sale, essuyez avec un chiffon doux sans peluche humecté d’eau additionnée d’un peu de détergent

•

neutre et bien essoré, puis essuyez-la uniformément avec un chiffon sec du même type jusqu’à ce que la surface soit bien sèche. Ne rayez pas ou ne cognez pas la surface du panneau avec les ongles ou un objet rigide, sinon vous abîmeriez la

•

surface. En outre, évitez tout contact avec des produits volatils tels que des insecticides à vaporiser, des solvants ou des diluants, sinon le fini de la surface serait abîmé.

Si le coffret est sale, essuyez-le avec un chiffon doux et sec.

Si le coffret est très sale, plongez le chiffon dans de l’eau additionnée d’un peu de détergent neutre, puis essorez le

•

chiffon bien à fond. Utilisez ce chiffon pour essuyer le coffret, puis essuyez-le avec un chiffon sec. Veillez à ce que du détergent n’entre pas en contact direct avec la surface du téléviseur plasma. Si des gouttes d’eau

•

pénètrent dans l’appareil, des anomalies de fonctionnement se produiront. Évitez tout contact avec des produits volatils tels que des insecticides à vaporiser, des solvants ou des diluants, sinon

•

la surface du coffret pourra être abîmée ou le revêtement s’écaillera. En outre, ne laissez pas l’appareil trop longtemps en contact avec des articles en caoutchouc ou en PVC.

Remarque:

Ne conservez pas une image fixe affichée sur l’écran pendant une longue période car cela peut produire une image rémanente sur le téléviseur plasma. Parmi les images fixes possibles citons les logos, les images des jeux vidéo, les images informatiques, les télétextes et les images affichées dans le format 4:3.

Installation

Emplacement du téléviseur

Cet appareil est conçu pour être installé sur un support en option ou dans une unité murale. Consultez votre détaillant pour connaître les options disponibles. Placez l’appareil dans un endroit qui permet la bonne visibilité des images. Évitez les emplacements exposés à la lumière du soleil ou aux sources puissantes (directes ou réfléchies). L’utilisation de certains types d’éclairage fluorescent peut réduire la portée de la télécommande. La ventilation est nécessaire pour éviter toute panne des composants. Ne placez pas l’appareil à proximité d’une source de chaleur ou d’humidité.

Équipement en option

Les raccordements audio et vidéo entre appareils peuvent être réalisés au moyen de câbles blindés audio et vidéo. Les meilleures performances seront obtenues grâce à l’emploi de câbles vidéo coaxiaux blindés de 75 ohms. Ces câbles sont disponibles auprès du détaillant et dans les magasins d’accessoires électroniques. Avant d’acheter un câble, assurezvous que les connecteurs d’entrée et de sortie conviennent bien; par ailleurs, mesurez soigneusement la longueur dont vous avez besoin.

Mise en place des piles de la télécommande

1. Ouvrez le couvercle. 2. Installez les piles et remettez le couvercle en place.

Respectez la polarité des piles (+ et –).

Deux piles AA

Remarque:

Si vous comptez utiliser fréquemment la télécommande, choisissez de préférence des piles alcalines.

Remarque:

Si vous retirez les piles, vous pourrez avoir à enregistrer une nouvelle fois les codes de télécommande infrarouge. Avant de régler la

télécommande, nous vous conseillons de noter les codes sur la page 60.

Mise en garde

L’installation incorrecte des piles peut entraîner une fuite de l’électrolyte provoquant la corrosion de la télécommande.

Veuillez respecter les précautions suivantes:

1. Les deux piles doivent être remplacées en même temps. Remplacez les piles usagées par des piles neuves.

2. N’utilisez pas à la fois une pile neuve et une pile usagée.

3. N’utilisez pas en même temps deux types de piles (par exemple, une pile au carbon zinc et une pile alcaline).

4. Ne chargez pas, ne court-circuitez pas, ne démontez pas, ne chauffez pas et ne brûlez pas les piles usagées.

5. Le remplacement des piles devient nécessaire quand la télécommande n’agit plus que sporadiquement ou plus du tout.

Accessoires

Vérifiez ue les accessoires et les éléments ci-dessous sont bien inclus en cochant dans leur case.

Ensemble de l’écran à plasma (TH-42XVS30UP / TH-50XVS30UP)

• Écran à plasma TH-65XVS30

(format AA × 2)

• Adaptateur d’antenne de type F (pour 5C-2V) × 2

• Manuel d’utilisation • Télécommande EUR7627Z40

POWER

VCR DVD

DBS

RCVR

TV/VIDEO

VOLCHVOL

1 2 3

4 5 6

7 809

PIP MIN

REW

PAUSE REC

FREEZE

SPLIT CH

TV/VCR

DVD/VCR CH

SPLIT

PIP MOVE

• Garantie

• Câche-câbles

Vis × 2

• Cordon d’alimentation• Piles pour la télécommande

• Colliers serre-câble (TMME203 ou TMME187) × 2

SAP

LIGHT

CBL

AUX

A -ANTENNA - B

EXIT

PROG

PIP MAX

PLAY

STOP

SEARCH OPEN/CLOSE

SWAP

Pied Système d’enceintes

•TY-ST42XVS30 (TH-42XVS30) TY-ST50XVS30 (TH-50XVS30)

• Instructions d’installation

•TY-SP42XVS30 (TH-42XVS30) TY-SP50XVS30 (TH-50XVS30)

Récepteur de média numérique

• INSTRUCTIONS FCC et Feuille d’avertissements

00U

TU-PT7

EI C E

IA R D E

M AL

DIGIT

D R

SD C

• Cordon d’alimentation• TU-PT700U

• Instructions d’installation

• Câble écran-récepteur

Connexion

Remarque:

Mettez l’écran à plasma et le récepteur de média numérique hors tension lors de la connexion ou de la déconnexion du câble entre l’écran et le récepteur.

Connexion de l’écran

Ne reliez à cet écran que les enceintes en option prévues pour cela. Pour en savoir plus sur l’installation et la connexion des enceintes, reportez-vous au Manuel d’installation des enceintes (fourni).

Enceintes

Bornes d’enceinte (D)

Engagez la lanière dans la boucle du collier serrecable, comme le montre l’illustration.

Bornes d’enceinte (G)

Raccordement du cordon d’alimentation (reportez-vous à la page 19)

– Collier du cordon d’alimentation

1. Ouvrez le collier.

Collier

Remarque:

La fiche du cordon d’alimentation de l’illustration n’est peut-être pas celle dont est pourvu le téléviseur.

– Colliers serre-câble

Utilisez ces colliers pour maintenir les câbles.

Pour maintenir les câbles reliés aux prises, entourez-les de la lanière puis engagez l’extrémité pointue de cette dernière dans la boucle du serre-câble, comme le montre l’illustration.

Tout en s’assurant qu’il existe suffisamment de jeu dans les câbles pour éviter les contraintes (en particulier sur le cordon d’alimentation), attacher soigneusement les câbles à l’aide du serre-câble fourni.

2. Introduisez le cordon dans le collier puis refermez soigneusement ce dernier.

Cordon d’alimentation

Pour serrer:

Pour desserrer:

3. Faites glisser le collier vers le haut et assurez le maintien du cordon d’alimentation.

Pour desserrer le collier:

DEDICATED RECEIVER IN SERVICE USE

Au connecteur DEDICATED DISPLAY OUT du récepteur de média numérique

Tirez

Appuyez sur la languette

Tirez

AUDIO

Ces prises ne sont pas utilisées.

Connexion

Connexion à l’écran

ANTENNAAB

Cable In

DEDICATED DISPLAY OUT

SERVICE ONLY

CableCARD

(Turn Card upside down and gently insert it.)

CARD TOP

DIGITAL AUDIO OUT

AUDIO

1YY

AUDIO

LLPBLP

RR 2 AUDIO OUT

PRRP

COMPONENT VIDEO INPUT

PROG OUT

S VIDEO

VIDEO

AUDIO

INPUT

DEDICATED DISPLAY OUT

Remarques:

• Installez le récepteur de média numérique à au moins 40 cm (15,7 pouces) de l’écran à plasma afin d’éviter les interférences.

• Assurez-vous que l’écran à plasma et le récepteur de média numérique sont hors tension avant de connecter les câbles.

• Ne retirez pas le câble qui connecte l’écran et le récepteur de média numérique alors que ces derniers sont sous tension. Si le câble est retiré par inadvertance, mettez l’écran et le récepteur de média numérique hors tension avant de reconnecter le câble.

Connexion du câble ou de l’antenne

• Une antenne extérieure est nécessaire pour une réception correcte des canaux VHF/UHF. Pour obtenir une meilleure réception, il est recommandé d’utiliser une antenne extérieure.

•

Si vous regardez uniquement des émissions de télévision terrestre, connectez l’antenne de votre maison à ANTENNA (A).

• Si vous regardez uniquement des émissions de câblodistribution, connectez l’antenne de votre maison à ANTENNA (A).

• Si vous regardez à la fois des émissions de télévision terrestre et de câblodistribution, connectez le câble du téléviseur à ANTENNA (A) et le câble de l’antenne terrestre à ANTENNA (B).

• Choisissez le mode de l’antenne dans le réglage de l’entrée (voir page 22).

Dans le cas d’une connexion unique au câble ou à l’antenne domestique

Cable In

CABLE IN

SERVICE ONLY

ANTENNAAB

DEDICATED DISPLAY OUT

ANTENNAA

CableCARD

(Turn Card upside down and gently insert it.)

DIGITAL AUDIO OUT

CARD TOP

AUDIO

1YY

AUDIO

LLPBLP

PRRP

AUDIO OUT

COMPONENT VIDEO INPUT

S VIDEO

VIDEO

PROG OUT

AUDIO

INPUT

Câble coaxial de 75 ohms

Antenne domestique

VHF UHF

Mélangeur

Signal de câblodistribution entrant

Dans le cas d’une double connexion au câble et à l’antenne domestique

Cable In

CABLE IN

SERVICE ONLY

ANTENNAAB

DEDICATED DISPLAY OUT

ANTENNAA

CableCARD

(Turn Card upside down and gently insert it.)

DIGITAL AUDIO OUT

CARD TOP

AUDIO

1YY

AUDIO

LLPBLP

RR 2 1

PRRP

AUDIO OUT

COMPONENT VIDEO INPUT

PROG OUT

S VIDEO

VIDEO

AUDIO

INPUT

Antenne domestique

VHF UHF

Mélangeur

Signal de câblodistribution entrant

Connexion

Remarques:

• Certains systèmes de câblodistribution décalent certains canaux pour réduire les interférences ou permettent l’utilisation des canaux brouillés. Un câblosélecteur est nécessaire pour une réception correcte. Consultez votre compagnie locale de câblodistribution pour les problèmes de compatibilité.

• Pour obtenir la meilleure qualité d’image et de son, une antenne, un câble correct (coaxial de 75 ohms) et une fiche de terminaison correcte sont nécessaires.

• Si vous utilisez un système d’antenne commune, vous aurez peut-être besoin d’un câble de raccordement particulier et de le brancher entre la prise d’antenne murale et votre téléviseur.

•Votre service de télévision local ou votre revendeur peut vous aider à obtenir le système d’antenne correct pour votre région ainsi que les accessoires nécessaires.

• Les problèmes concernant l’installation de l’antenne, la mise à niveau du système existant, les accessoires requis et les coûts encourus sont la responsabilité du consommateur.

Connexion AV

SERVICE ONLY

ANTENNAAB

Cable In

DEDICATED DISPLAY OUT

CableCARD

(Turn Card upside down and gently insert it.)

Connexion à un magnétoscope

Magnétoscope

S Vidéo

OUTPUT

S VIDEO

VIDEO

AUDIO

DIGITAL AUDIO OUT

CARD TOP

AUDIO

LLPBLP

RR 2 1 AUDIO OUT

AUDIO

PRRP

COMPONENT VIDEO INPUT

PROG OUT

S VIDEO

VIDEO

AUDIO

INPUT

1YY

AUDIO

Câble S Vidéo

Câble AV

DIGITAL AUDIO OUT

AUDIO

LLPBLP

RR 2 1 AUDIO OUT

S VIDEO

VIDEO

AUDIO

INPUT

1YY

AUDIO

PRRP

COMPONENT VIDEO INPUT

DIGITAL AUDIO OUT

AUDIO

LLPBLP

RR 2 1 AUDIO OUT

COMPONENT VIDEO INPUT

PROG OUT

INPUT

1YY

AUDIO

PRRP

S VIDEO

VIDEO

AUDIO

PROG OUT

S VIDEO

VIDEO

AUDIO

INPUT

Remarque:

L’entrée S Vidéo aura la priorité sur l’entrée vidéo en composite lors de la connexion d’un câble S Vidéo ou vidéo. Raccorder un câble S Vidéo ou vidéo.

Connexion

Connexion d’un décodeur de télévision numérique (DTV-STB) ou d’un lecteur DVD

Ce téléviseur est capable d’afficher des signaux DTV 480i, 1080i et 480p lorsqu’il est connecté à un décodeur de télévision numérique. Ce téléviseur utilise aussi un doubleur de balayage progressif, qui désentrelace le signal NTSC et balaie l’image de façon progressive. Cela vous permet, lorsque vous êtes assis prêt du téléviseur, de ne pas voir de fines lignes noires horizontales (effet de store vénitien) lors de l’affichage d’images de télévision entrelacées.

• Pour voir les émissions de télévision numérique, connectez le décodeur aux prises d’entrée vidéo en composantes (Y, PB, PR) du téléviseur. Les entrées en composantes couleur offrent des signaux séparés de luminance et de couleur.

• Réglez la sortie du décodeur sur 480i, 1080i ou 480p.

• Un signal de télévision numérique doit être disponible dans votre région.

• Utilisez un décodeur de télévision numérique ou un lecteur de DVD Panasonic.

Décodeur

Lecteur de DVD

DIGITAL TV OUTPUT

AUDIO OUTPUT

Câble vidéo en composantes

Câble audio

AUDIO

COMPONENT VIDEO INPUT

DIGITAL AUDIO OUT

AUDIO

LLPBLP

RR 2 AUDIO OUT

COMPONENT VIDEO INPUT

1YY

AUDIO

PRRP

PROG OUT

Connexion de la sortie du téléviseur (PROG OUT)

Reportez-vous au mode d’emploi de l’appareil en option pour les instructions d’enregistrement et d’affichage.

MAGNÉTOSCOPE Enregistreur de DVD

DIGITAL AUDIO OUT

AUDIO

LLPBLP

RR 2 1 AUDIO OUT

1YY

AUDIO

PRRP

COMPONENT VIDEO INPUT

PROG OUT

MONITEUR

VIDEO

AUDIO

INPUT

Câble AV

RROG OUT

INPUT

S VIDEO

VIDEO

AUDIO

S VIDEO

VIDEO

AUDIO

Remarques:

• Quand un appareil (décodeur, lecteur de DVD, etc.) est connecté à la prise HDMI (voir page 16), aucune image ni aucun son ne sort à cause des restrictions de la licence.

• Le signal de sortie de l’émission peut ne pas être disponible quand l’entrée COMPONENT (voir page 20) est choisie pour l’image principale pendant l’utilisation de la fonction PIP ou SPLIT (voir pages 52 et 54).

• Lors de la réception de signaux d’un canal numérique, tous les formats numériques sont convertis en vidéo composite NTSC afin d’être sortis par les prises de sortie d’émission (PROG OUT).

• Certaines émissions contiennent un signal Macrovision afin d’interdire leur enregistrement sur magnétoscope.

Connexion

Connexion à un amplificateur

Afin de bénéficier d’une expérience cinéma maison complète, vous devez connecter un décodeur Dolby Digital et un amplificateur multicanal aux prises DIGITAL AUDIO OUT du téléviseur. ∗ L’ambiophonie Dolby Digital à 5.1 canaux offre un son de qualité numérique. Le Dolby Digital fourni cinq canaux distincts

sur toute la bande passante, avant gauche, avant droit, central, ambiophonique gauche et ambiophonique droit, plus un canal LFE (effet basse fréquence) pour le caisson de grave.

Amplificateur

OPTICAL IN

AUDIO INPUT

Procédure

1. Mettez les enceintes hors service (“HF”) dans le menu Audio (voir page 29).

2. Ajustez le volume de l’amplificateur sur le niveau souhaité.

Câble audio numérique optique

Câble audio

Remarques:

• Les enceintes extérieures ne peuvent pas être

• Quand le canal ATSC est choisi, la sortie de la prise

R AUDIO OUT

DIGITAL AUDIO OUT

AUDIO

LLPBLP

RR 2 AUDIO OUT

1YY

AUDIO

PRRP

COMPONENT VIDEO INPUT

DIGITAL AUDIO OUT

connectées directement aux prises AUDIO OUT.

DIGITAL AUDIO OUT est Dolby Digital. Quand le canal NTSC est choisi, la sortie est PCM.

Connexion AV sur panneau avant

Poussez sur le panneau avant pour l’ouvrir et connectez un appareil aux prises d’entrée audio/vidéo.

DIGITAL MEDIA RECEIVER TU-PT700U

PC CARD

SD CARD

MENU OK TV/VIDEO VOLUME CHANNEL

INPUT 3 PC

S VIDEO VIDEO L-AUDIO-R

S VIDEO

INPUT

VIDEO

AUDIO

PROG OUT

INPUT 3 PC

S VIDEO VIDEO VIDEO L-AUDIO-R

Câble AV

OUTPUT

AUDIO

VIDEO

CAMESCOPE

Câble S Vidéo

SVIDEO

Un deuxième magnétoscope, un lecteur de disque vidéo, une console de jeux ou un récepteur de télévision par satellite peut aussi être connecté aux prises d’entrée vidéo. Reportez-vous au manuel de l’appareil concerné pour les détails.

Remarque:

• La connexion S VIDEO permet d’obtenir une image de meilleure qualité. Elle a la priorité sur les connexions VIDEO.

• Lors du raccordement d’un appareil doté d’une prise S Vidéo, brancher un câble S Vidéo.

Connexion

Connexion HDMI

HDMI*1 [HDMI : High-Definition Multimedia Interface (Interface multimédia haute définition)] est la première interface audio/vidéo conçue pour les appareils numériques grand public qui prenne en compte les formats sans compression. Une seule prise permet de faire transiter en même temps la vidéo et l’audio. À la prise d’entrée HDMI

∗

861B

, tel qu’un décodeur ou un lecteur de DVD muni d’une prise de sortie HDMI ou DVI. En appliquant sur la prise HDMI de ce téléviseur une source d’images haute définition à contenu numérique protégé à large bande passante (HDCP), il est possible d’obtenir sur l’écran des images numériques haute définition.

∗

, vous pouvez connecter un appareil électronique grand public conforme à EIA/CEA-861/

ANTENNAAB

Cable In

DEDICATED DISPLAY OUT

SERVICE ONLY

CableCARD

(Turn Card upside down and gently insert it.)

DIGITAL AUDIO OUT

CARD TOP

AUDIO

LLPBLP

RR 2 AUDIO OUT

AUDIO

PRRP

COMPONENT VIDEO INPUT

1YY

AUDIO

PROG OUT

S VIDEO

VIDEO

AUDIO

INPUT

AUDIO OUTPUT

Câble audio

Décodeur

Lecteur DVD

Câble HDMI

HDMI signal out

Remarques:

• Un câble audio doit être connecté uniquement lors de l’utilisation d’un adaptateur de conversion HDMI pour connecter

avec un câble DVI.

• Si l’appareil auxiliaire ne possède qu’une sortie DVI, branchez un câble d’adaptation*3 DVI-HDMI à la prise HDMI.

• Reliez les câbles audio aux prises AUDIO IN pour signal HDMI.

• Sélectionnez le réglage audio au menu ENTR. HDMI (voir page 29).

Signal vidéo abmissible

1080i 480p

480i

Nombre de points (H × V)

1 920 × 1 080i

720 × 480p

640 × 480p

720 (1 440) × 480i

Fréquence du balayage vertical (Hz)

59,94/60 59,94/60

59,94/60

Cette prise d’entrée n’est pas destinée à une liaison avec un ordinateur.

Fréquences d’échantillonnage du signal audio admissible (L.PCM) : 48 kHz / 44,1 kHz / 32 kHz

Remarques:

• Ce connecteur HDMI est de type A.

• Si un appareil sans borne de sortie numérique est raccordé, connectez le téléviseur au moyen des bornes d’entrée vidéo

composante, S Vidéo ou vidéo pour un traitement analogique du signal.

• La prise DIGITAL IN peut être uniquement utilisée avec les signaux d’image 1080i, 480i ou 480p. Réglez la sortie de la

prise DIGITAL OUT du décodeur numérique sur 1080i, 480i ou 480p. Pour en savoir plus, reportez-vous au mode d’emploi du décodeur numérique. Si vous ne pouvez pas afficher l’image parce que votre décodeur numérique ne possède pas de réglage de sortie de la prise DIGITAL OUT, utilisez l’entrée vidéo en composantes (ou l’entrée S Vidéo ou l’entrée vidéo). Dans ce cas l’image est affichée comme un signal analogique.

1. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques

∗

déposées de HDMI Licensing LLC.

2. La conformité aux profils EIA/CEA-861/861B couvre les profils de transmission de la vidéo numérique non

∗

compressée, y compris la protection du contenu numérique à large bande passante.

3. Câble d’adaptation DVI-HDMI (numéro de pièce, TY-SCHO3DH), vendu séparément.

∗

Connexion à un ordinateur

Ordinateur

DIGITAL MEDIA RECEIVER TU-PT700U

PC CARD

SD CARD

MENU OK TV/VIDEO VOLUME CHANNEL

INPUT 3 PC

S VIDEO L-AUDIO-R

VIDEO

Connexion

INPUT 3 PC

S VIDEO VIDEO L-AUDIO-R

Fiche stéréo

D-sub 15 broches

Audio

Branchez un câble correspondant à la borne de sortie audio de l’ordinateur.

RVB

Câble PC

Adaptateur de conversion si nécessaire (à acheter localement)

Remarques:

• Les signaux de l’ordinateur pris en charge sont ceux possédant une fréquence de balayage horizontal de 15 à 110 kHz et une fréquence de balayage vertical de 48 à 120 Hz. (Cependant, les signaux dépassant 1 200 lignes ne seront pas affichés correctement.)

• Résolution maximum:

Modèle

TH-42XVS30U TH-50XVS30U

4:3

768 × 768

1 024 × 768

Format d’image

16:9

1 024 × 768 1 366 × 768

Si la résolution de l’affichage dépasse ces valeurs maximales, il est possible que les détails ne soient pas rendus avec une netteté suffisante.

• Certains modèles de PC ne peuvent pas être raccordés à l’appareil.

• Il n’est pas nécessaire d’utiliser un adaptateur pour les ordinateurs équipés d’une borne D-sub 15 broches compatible avec DOS/V.

•L’ordinateur représenté dans l’illustration est un exemple seulement.

• Les équipements et les câbles complémentaires représentés sur cette illustration ne sont pas fournis avec cet appareil.

• Ne réglez pas les fréquences de balayage horizontal et vertical pour les signaux PC à des niveaux supérieurs ou inférieurs aux limites de la plage de fréquence spécifiée.

Noms des signaux pour le connecteur D-sub 15 broches

15 14 13 12 11

67839

Disposition des broches pour la borne d’entrée PC

N° de broche

1 2 3 4

NC (non branché)

Nom du signal

R V B

GND (masse)

N° de broche

6 7 8 9

NC (non branché)

Nom du signal

GND (masse) GND (masse) GND (masse)

GND (masse)

N° de broche

NC (non branché)

12 13 14 15

Nom du signal

HD/SYNC

VD NC

Connexion

Connexion CableCARD

CableCARDTM vous permet de recevoir des canaux numériques et haute définition par le câble d’antenne. Consultez votre compagnie de câble pour savoir si CableCARDTM est disponible dans votre région.

Procédure

1. Connectez le câble d’antenne à ANTENNA (A).

2. Insérez la carte CableCARDTM (avec sa face avant orientée vers le bas) dans la fente CableCARDTM à l’arrière du récepteur.

3. Mettez le téléviseur sous tension (voir page 19).

4. Réglez le mode d’entrée sur TV (voir page 20). Suivez les messages qui apparaissent sur l’écran.

ANTENNAA

Cable In

SERVICE ONLY

CableCARD

(Turn Card upside down and gently insert it.)

CARD TOP

ANTENNAAB

Cable In

DEDICATED DISPLAY OUT

SERVICE ONLY

CableCARD

CARD TOP

(Turn Card upside down and gently insert it.)

DIGITAL AUDIO OUT

1YY

AUDIO

LLPB LPB

RR 2 1

PR RPR

AUDIO OUT

COMPONENT VIDEO INPUT

PROG OUT

S VIDEO

VIDEO

AUDIO

INPUT

Insérez la carte CableCARDTM dans la fente avec sa face avant dirigée vers le bas.

Remarques:

• Si vous rencontrez des problèmes avec le clavier ou la télécommande lors de l’utilisation de CableCARD

, débranchez le téléviseur puis rebranchez-le et essayez à nouveau les commandes. Si le problème persiste, appelez le centre de service après vente Panasonic pour en savoir plus.

• N’insérez pas de carte PCMCIA dans la fente CableCARDTM.

Retrait et fixation du cache-câbles

Arrière de l’écran

Cache-câbles

Vis fournies

Remarques:

Posez le cache-câble après avoir connecté tous les câbles à l’écran.

Mise sous tension et hors tension

Branchement de la fiche du cordon secteur à l’écran à plasma

Branchez la fiche du cordon secteur sur le tuner.

DISPLAY OUT

Branchement de la fiche du cordon d’alimentation sur une prise secteur

Appuyez sur l’interrupteur d’alimentation sur le côté de l’écran à plasma pour le mettre sous tension: Mise sous tension.

Voyant d’alimentation: Bleu

Interrupteur d’alimentation

Fixez solidement la fiche du cordon secteur sur l’écran à plasma avec le serre-câble (voir page 11).

Parfois, des menus sur l’écran apparaissent alors que le câble de liaison n’est pas inséré, mais ces menus sur l’écran ne fonctionnent pas. La télécommande ne peut pas accéder à ces menus.

Remarques:

•

Mettez l’écran à plasma et le récepteur de média numérique hors tension lors de la connexion ou de la déconnexion du câble entre l’écran et le récepteur.

POWER

Appuyez sur la touche POWER à plasma hors service.

POWER

TV VCR DVD

SAP

LIGHT

Mise sous tension: Voyant rouge (veille)

Appuyez sur la touche POWER sur la télécommande pour mettre l’écran à plasma sous tension.

Capteur de télécommande Voyant d’alimentation

Détecteur CATS Plasma CATS (Contrast Automatic Tracking System)

Plasma CATS détecte automatiquement les conditions d’éclairement ambiant et régle en conséquence la luminosité et la gradation de manière à optimiser le contraste. (Fonctionne quand le mode d’image est réglé sur Auto.)

de la télécommande pour mettre l’écran

DBS

TV/VIDEO

RCVR

CBL

A -ANTENNA - B

AUX

Mise sous tension: Voyant vert

Mettez l’écran à plasma en ou hors tension en appuyant sur touche POWER

du récepteur de média numérique, quand l’écran à plasma est sous tension ou en mode de veille.

Remarque:

Une petite quantité de courant sera quand même consommée lorsque le cordon d’alimentation est branché à la prise secteur.

Emplacement des commandes

Fente de carte SD Fente de carte PC

Touche POWER

SD CARD

PC CARD

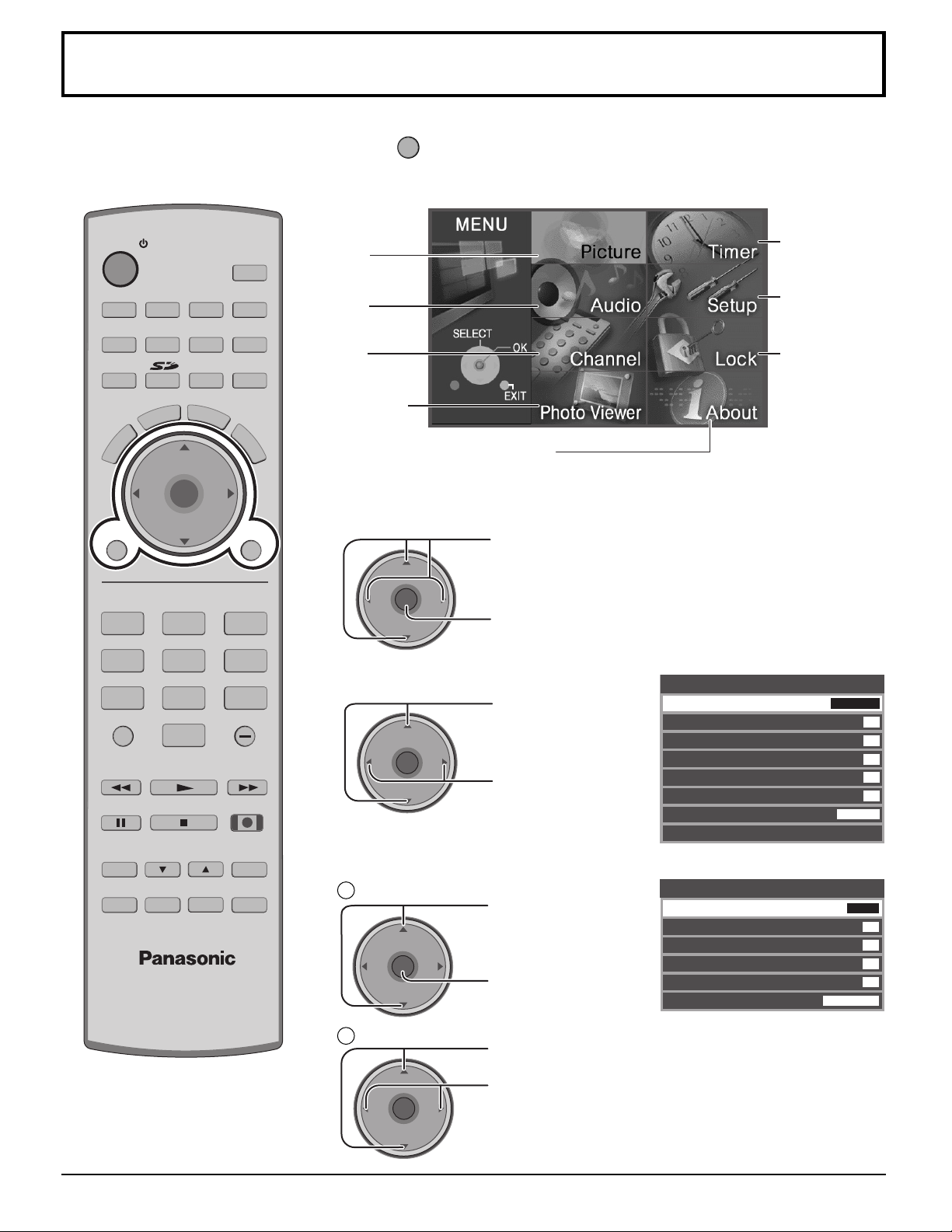

Affiche le menu principal ou retourne d’une étape vers

MENU OK TV/VIDEO VOLUME CHANNEL

l’arrière dans les menus (voir pages 24, 57).

Valide l’entrée d’un menu ou d’un sous-menu.

Sélection de canal

Réglage du volume

TV/VIDEO

Change le mode d’entrée.

POWER

Met le téléviseur sous ou hors tension.

Touches de sélection de mode (voir page 59, 60) Choisi le mode de fonctionnement de la télécommande. Chaque appareil peut être commandé à partir de cette télécommande.

DIGITAL MEDIA RECEIVER TU-PT700U

PC CARD

SD CARD

MENU OK TV/VIDEO VOLUME CHANNEL

Touche d’éjection de carte PC

POWER

VCR DVD

DBS

TV/VIDEO

RCVR

CBL

A -ANTENNA - B

INPUT 3 PC

S VIDEO VIDEO L-AUDIO10-R

SAP

LIGHT

AUX

TV/VIDEO

Change le mode d’entrée.

Composant 1

Vidéo 3PC Vidéo 1

Composant 2

Vidéo 2

HDMI

Permet d’accéder au visualiseur SD Viewer. (voir page 46).

R-TUNE

Retourne au canal et modes d’entrée précédents.

Commande d’autres appareils (voir pages 63, 64)

PIP MIN, PIP MAX

PIP MIN

REW

PAUSE

PLAY

STOP

PIP MAX

REC

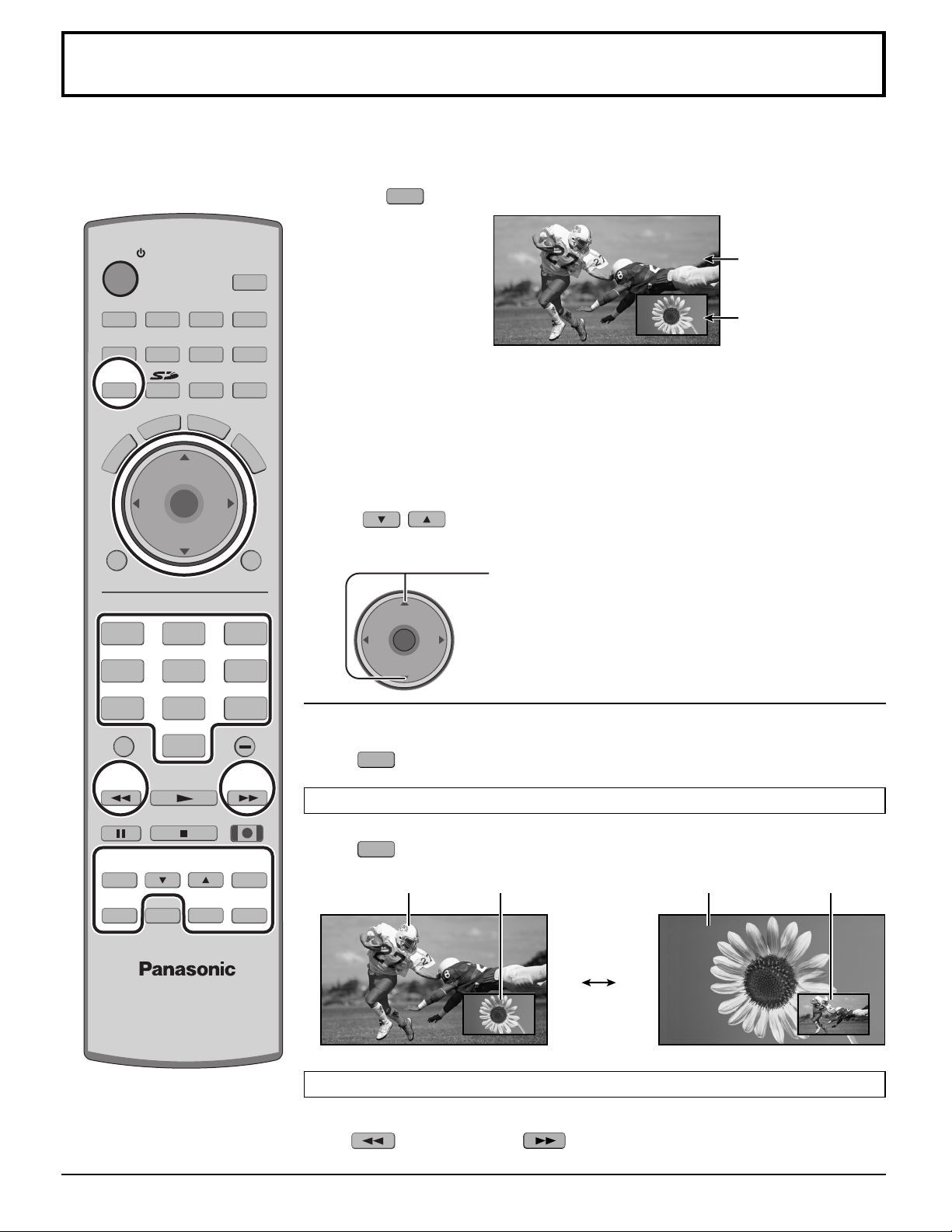

Change la taille de l’image sur image (PIP) (voir page 52).

Affiche des images de recherche pendant

FREEZE

TV/VCR

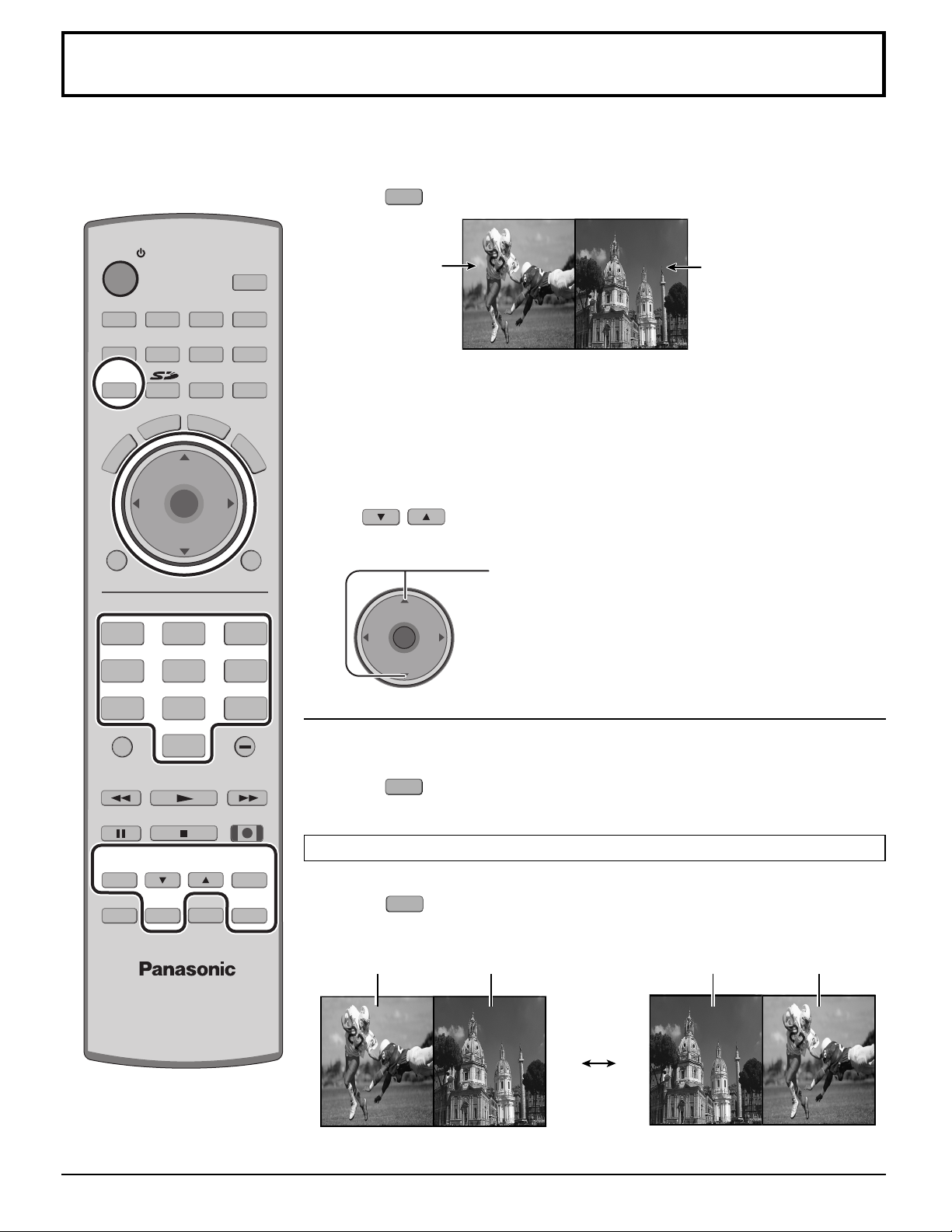

SPLIT CH

DVD/VCR CH

SEARCH OPEN/CLOSE

l’utilisation de la fonction image sur image ou écran partagé (voir page 53, 55).

SPLIT CH

FREEZE

Gèle l’image (voir pages 53, 55).

Choisit le canal pendant l’utilisation de la fonction image sur image ou écran partagé (voir pages 52, 54).

VOL

1 2 3

4 5 6

7 8

R-TUNE

PIP MIN

REW

PAU SE

FREEZE

TV/VCR

PIP SPLIT MOVE

PLAY

STOP

SPLIT CH

DVD/VCR CH

EXIT

PROG

PIP MAX

REC

SEARCH OPEN/CLOSE

SWAP

PIP : Image sur image (voir pages 52-53) SPLIT : Écran partagé (voir pages 54-55) MOVE : Déplacement de l’image sur image (voir page 53) SWAP : Échange des images lors de l’utilisation de la fonction image sur

image ou écran partagé (voir pages 52, 54).

Emplacement des commandes

SAP

• Canal numérique Choisit la piste audio (si disponible).

Piste audio 1 de 1 (Anglais)

• Canal analogique Permet de choisir un mode audio. ex.

LIGHT

Éclaire les touches de la télécommande. Les touches choisies clignotent quand la télécommande est éclairée.

A -ANTENNA - B

Commute l’entrée d’antenne RF (A ou B).

MUTE

Coupe le son. Appuyez de nouveau sur cette touche pour le rétablir.

ASPECT

Change le format de l’image (voir page 56).

BBE

Met la fonction BBE VIVA 3D hors (OFF) ou en (ON) service (voir page 29).

RECALL

Affiche ou efface la bannière des canaux.

Indication de l’antenne, N° de canal et de programme et nom de la station

Stéréo SAP Mono

Classement Horloge

A: 15-1 KPBS - HD

TV-G 1080i

SAP

Format du signal

Réglage du mode d’image

VIVID HDMI

Numéro de canal de l’image sur image ou l’écran partagé ou information sur l’entrée

12:30 pm

Ajout fav

Appuyez sur la touche OK pour ajouter ou effacer le canal de la liste des canaux favoris (voir page 30).

VOL : Réduit le volume : Déplace le curseur vers la

gauche pendant le mode de menu.

Affiche le menu principal ou

Sous-titres

Indication de seconde voie audio

CH: Permet de choisir le canal supérieur suivant. : Déplace le curseur vers le haut pendant le mode de menu.

Choisit une rubrique du menu ou du sous-menu.

VOL : Augmente le volume

: Déplace le curseur vers la droite

pendant le mode de menu.

VOL

EXIT

MENU EXIT

Quitte les menus.

Durée restante pour la minuterie-sommeil

retourne d’une étape vers l’arrière dans les menus (voir pages 24, 57).

CH: Permet de choisir le canal inférieur suivant. : Déplace le curseur vers le bas pendant le mode de menu.

Touches de sélection directe d’un numéro de programme PROG -: Lors de l’accord d’un canal numérique, appuyez sur la touche pour entrer le nombre

secondaire pour un numéro de canal composé.

• Pour entrer le numéro de canal ex. CH 15-1: [1] [5] [-] [1] [OK]

+ 47 hidden pages
