Panasonic TC-29A9A Service Manual

Orden DCS - 9909 - 002- MS

Manual de Servicio

TV en Colores

TC-29A9A

Chasis BR1L

Especificaciones Técnicas

TELEVISOR

Alimentación

Consumo

Entrada para antena

Sistema de color

Sistema de sintonía

Recepción de canales

Cinescopio (Diagonal Visual)

Potencia de audio

Entrada de video

Entrada de audio

Salida de audio

Recepción de audio

Dimensiones (AN x AL x P)

Peso

TC-29A9A

220V CA, 50/60Hz

99W

75Ω - VHF/UHF/CATV (toma F)

PAL-M / PAL-N / NTSC/AUTO

por frecuencia (FST)

VHF: 2 ~ 13, UHF: 14 ~ 69, CATV: 1 ~ 125

680 mm

(3 + 3W) RMS

1 Vpp, 75Ω

500 mV, 47KΩ

0,0 ~ 2,0V, 4,7KΩ

STEREO, SAP y MONO

666 x 595 x 545 mm

34,5 Kg

CONTROL REMOTO

Modelo:

Alimentación: 3V (2 pilas pequeñas - tipo AA)
Longitud infra-rojo: 9500 A (angstron)
Cantidad de teclas: 21
Dimensiones (AN x AL x P): 48 x 31 x 160 mm

Las especificaciones arriba detalladas, están sujetas a alteraciones sin previo aviso.

®

Panasonic

ACCESORIOS (proporcionados)

l

1 Transmisor de Control Remoto

l

1 Adaptador de impedancia 300Ω / 75Ω (Balum)

l

2 Pilas de 1,5V (R6 o tipo AA pequeñas)

ATENCIÓN

Este manual fue alaborado para ser usado solamente por profesionales y técnicos capacitados y autorizados por la Panasonic
de Argentina, y no fue direccionado para ser utilizado por el consumidor o público en general; una vez que no contiene
advertencias sobre posibles riesgos de manipulación del aparato aquí especificado, por personas no entrenadas y no
familiarizadas con aparatos electrónicos. Cualquier tentativa de reparo del producto aquí especificado por parte de persona
no calificada, utilizando o no este manual, implicará en riesgos de daños al aparato, con la pérdida total de la garantía y con
serios riesgos de accidentes.

ÍNDICE

Guía Rápido de Operación .............................................................. 03

IC001 - Descripción de los terminales ............................................ 06

IC601 - Descripción de los terminales ............................................ 07

Placa A/C - Vista Superior .............................................................. 08

Placa A/C - Vista Inferior ................................................................ 09

AJUSTES Y CALIBRACIÓN
Operación de los controls DAC del chasis BR1L
Datos iniciales de la memoria EEPROM

Como entrar en el Modo de Servicio ........................................... 10

Inspección Eléctrica ......................................................................... 11

Pre-ajuste del Circuito de Deflexión ................................................ 11

Pre-ajuste del Circuito de CAG ....................................................... 11

Ajuste del White Balance ................................................................ 11

Ajuste del AFT ................................................................................ 12

Verificación de la tensión +B .......................................................... 12

Ajuste de RF CAG .......................................................................... 12

Ajuste de Salida del Detector de FI ................................................ 12

Ajuste de Sub-Contraste ................................................................. 12

Ajuste de PAL Sub-Color ................................................................. 13

Ajuste de NTSC Sub-Tint ................................................................ 13

Pre-Ajuste del Sub-Brillo ................................................................. 13

Verificación del Nivel de Salida de Audio ....................................... 14

Ajuste del Circuito MTS .................................................................. 14

Verificación del Zumbido ................................................................. 15

Verificación de las Salidas de Audio ............................................... 15

Ajuste del Sintetizador ..................................................................... 15

Verificación del Circuito de Deflexión .............................................. 15

Ajuste del Circuito de Deflexión ...................................................... 15

Verificación de CUT OFF del CRT .................................................. 16

Verificación del Color Killer ............................................................. 17

Confirmación de la Tensión del Filamento ...................................... 17

Ajuste del Sub-Brillo ........................................................................ 17

Ajuste del Foco ............................................................................... 17

Verificación de Audio ....................................................................... 17

Verificación de AI Sound ................................................................. 17

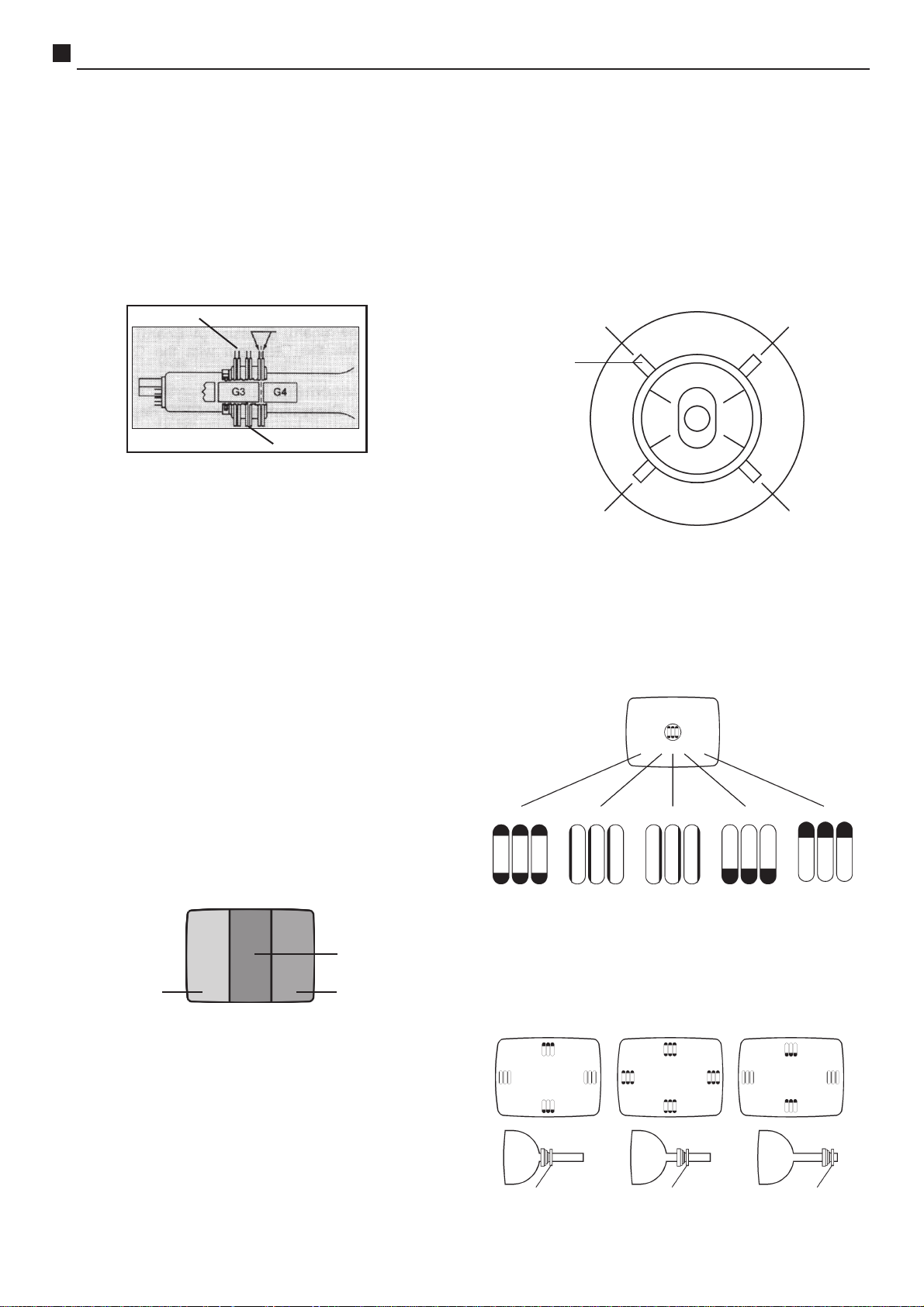

Ajuste de Pureza y Convergencia ................................................... 18

ANTES DE COMENZAR

Este aparato posee componentes sensibles a la electricidad estática.
Para efectuar servicios en este aparato, utilice una mesa limpia y sin
utensilios encima de ella. Evite desmontar otros aparatos en forma
simultánea con este, con el fin de evitar pérdida o intercambio de
componentes.
Al abrir el gabinete, verificar si hay polvo o resíduos acumulados en el
interior del aparato. Si por acaso encontrarlos, remueválos con un pincel
suave y un mini-aspirador. Si hubiese necesidad, utilice un spray limpia
placas apropiado.
Para ejecutar servicios en las placas, utilice una mesa conectada a
tierra y una pulsera anti-estática. Cerciórese de atierrar apropiadamente
el chasis del aparato a través del contacto con la superficie metálica
de la mesa. Si son utilizadas mesas con cubierta aislante (como madera,
formalita o goma) utilice una malla de atierramiento.
Para mediciones y verificaciones utilice solamente herramientas y
medidores en perfecto estado. Tome cuidado especial al hacer
mediciones en terminales de CIs con el aparato encendido. Un corto
circuito entre los terminales de CI podrá inutilizarlo.
Atención: La electricidad estática de las ropas no acostumbra a
descargarse a través de la pulsera anti-estática. Evite apoyar los
terminales de los CIs en las ropas durante el trabajo. El circuito del
CRT trabaja con voltajes muy altos. Tome bastante cuidado al trabajar
en el interior del aparato, con este encendido. El cinescopio retiene
una gran carga de electricidad, mismo después del aparato haber sido
apagado. Antes de desmontar cualquier componente del televisor,
descarregue el CRT haciendo un corto circuito con un cabo aislado
entre el ánodo y la tierra del chasis.
Importante: Este televisor fue contruído dentro de normas
internacionales para protección contra descargas eléctricas y contra
emisión de Rayos-X. Para mantener el aparato en conformidad con
las características originales del proyecto, utilice solamente
componentes originales Panasonic.

ATENCIÓN

Para la sustituición de componentes
identificados con este símbolo en el esquema
eléctrico, utilice solamente piezas originales de
la Lista de Piezas en el final de este Manual.

COMO ABRIR EL GABINETE

Relación del DAC Padrón ............................................................... 19

Esquemas Eléctricos ....................................................................... 19

Formas de Ondas - CI001 / CI401 y CI601 ..................................... 20

LISTA DE PIEZAS ELÉCTRICAS .................................................... 21

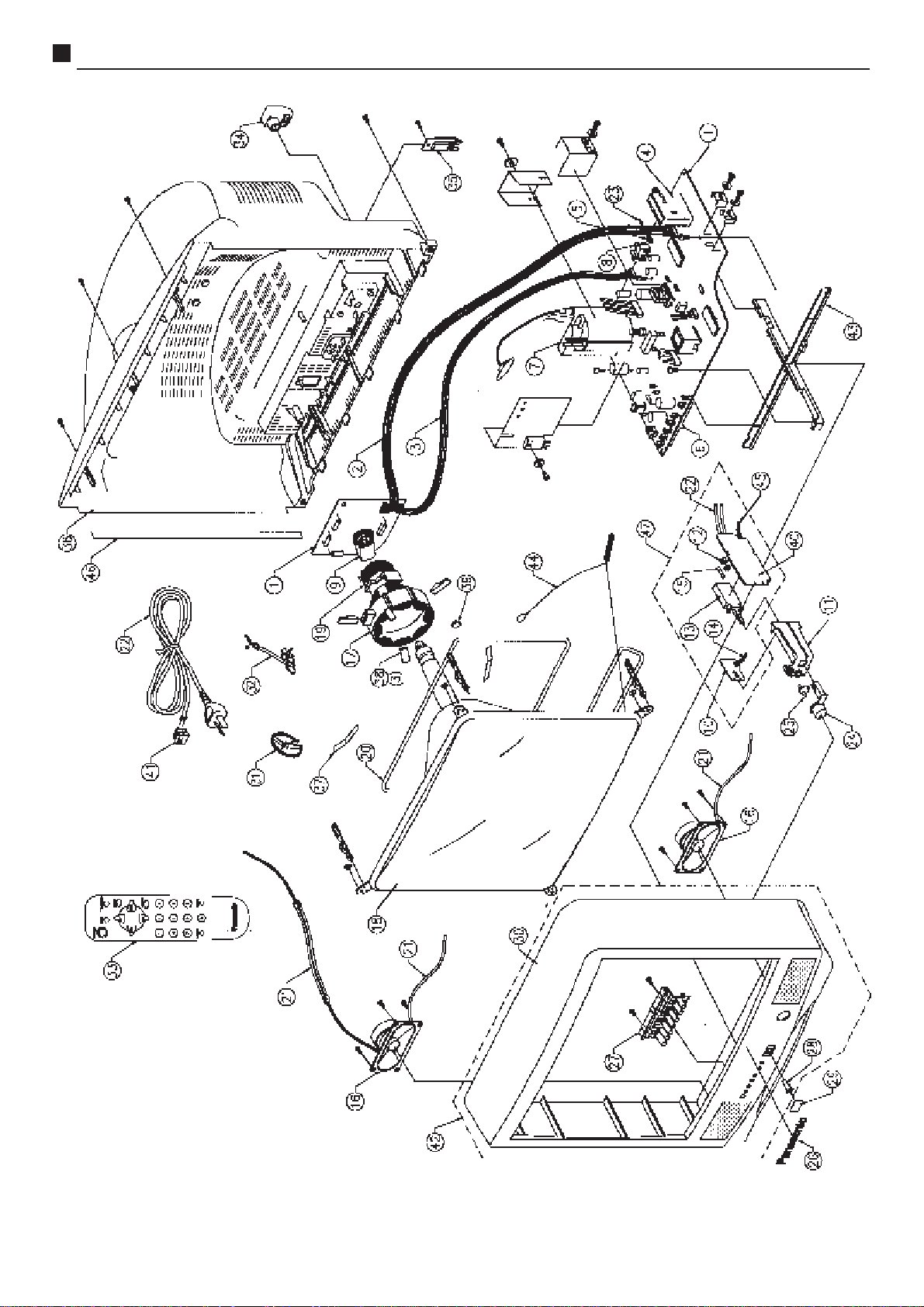

VISTA POR EXPLOSIÓN ................................................................ 26

LISTA DE PIEZAS MECÁNICAS ..................................................... 27

!

ATENCIÓN !

El Esquema Eléctrico de la Placa Principal (anexado)

Conservelo siempre junto a este manual

- 2 -

Tornillos

Tornillos

GUIA RÁPIDO DE OPERACIÓN TC-29A9A

- 3 -

GUIA RÁPIDO DE OPERACIÓN TC-29A9A

- 4 -

GUIA RÁPIDO DE OPERACIÓN TC-29A9A

- 5 -

IC001 - DESCRIPCIÓN DE LOS TERMINALES TC-29A9A

1

Key in

S-VHS

FA1

GND

V-size

+5V

GND

→
→
→
←
→
→
→
→
→
→
→


←
←
←
←
←
←
←
←

←
←
←
→

←
←
←
←
←

RMIN P06

2

ADIN0

3

ADIN1(AFC(2º Tuner)

4

P50

5

ADIN3

6

ADIN4

7

ADIN5

8

P54

9

P55

10

ADIN8

11

ADIN9

12

CM

13

SYNC

14

PWM1(bass)

15

PWM(treble)

16

PWM3(balance)

17

PWM4(surround)

18

PWM5

19

PWM6

20

PWM7

21

PWM8

22

AVDD

23

CREF

24

VPH

25

VCP

26

CVBS

27

AVSS

28

P47

29

P46

30

P45 (clone det.)

31

P44

32

P43 (clone sw.)

VSS
OSC2
OSC1

VDD

P00

P02
P03

P04 / IRQ0

VSYNC / IRQ1

P07 / RST

P60
P61

(mate clock) P62

P63
(PIP AV s1) P64
(PIP AV s2) P65

P66

VOI

SPWM

VOW1
VOW2
VOW3

VOB

P16

HSYNC

VSS

P20

P21

P40

P41

(mate data) P42

64



GND

63

→

12MHz X-tal

62

←

12MHz X-tal

61



+5V

60

→

SCL

59

↔

V

58
57
56
55
54
53
52
51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33

SDA

←

Version MSB

←

Version GM

→

50/60Hz

←

V-pulse(neg.)

←

Reset

→

Main AV select 1

→

Main AV select 2

→

Xtal (PAL-M/PAL-N)

→

Sound defeat

→

(No usado/abierto)

→

(No usado/abierto)

→

Speaker on(L)off(H)

→

OSD Semi-trans

→

Volume

→

OSD red

→

OSD green

→

OSD blue

→

OSD blank

←

Hold down detect

←

H-plus(neg.)



GND

→

AI Sound

→

IF Defeat

→

Recharge

←

Power Down

→

3D WOOFER

Remote signal in

AFC (1º Tuner)

No usado/GND

Lock Detect

Action/HHS

Version LSB

No usado/abierto

MTS in

Test OSC
No usado/abierto
No usado/abierto
No usado/abierto
No usado/abierto

No usado/abierto

Geomagnectic corr.

No usado/abierto

(for CC)
(for CC)
(for CC)

Video signal for CC

Color Sys 1
Color Sys 2

Video Defeat

Relay on (H) off (L)

Mute Defeat

- 6 -

IC601 - DESCRIPCIÓN DE LOS TERMINALES TC-29A9A

PINO NOMBRE TENSIÓN DESCRIPCIÓN PINO NOMBRE TENSIÓN DESCRIPCIÓN

01 VIF GND 0V GND for VIF/SIF Block
02 AFT OUT DC 0.3 - 8,7V AFT OUT
03 SIF LIMITER IN DC 0.5 - 4.5V SIF det. IN
04 RF AGC OUT DC 0.3 - 8.7V RF AGC OUT
05 QIF OUT DC 3.2V QIF det. OUT
06 IF AGC filter DC 1.8 - 4.6V IF AGC filter pin
07 QIF IN DC 1.8 - 4.6V QIF sound carrier input pin
08 Spot Killer DC 7.5V Spot killer capacitor pin
09 VIF IN (1) DC 1.5V VIF det. input pin
10 VIF IN (2) DC 1.5V VIF det. input pin
11 VIF Vcc (5V) DC 5.0V 5V to VIF/SIF Block
12 FAST BLK DC 0.0V TV/Half Tone/EXT RGB SW control
13 SCL SCL pin for IIC BUS
14 SCP Sand castle pulse output pin
15 HOUT H pin pre-drive output
16 VSS OV Ground pin of CMOS
17 SDA SDA pin of IIC BUS
18 VDD DC 5.0V VDD decoupling pin
19 AFC1 FILTER AFC-1 filter pin of 32fH VCO
20 H OSC DC 2.45V Pino H OSC
21 MUTE FILTER DC 0.3 - 8.7V Mute Filter
22 R OUT R output
23 G OUT G output
24 B OUT B output
25 DEFLECTION GND 0V Deflection GND
26 V OUT Vertical output
29 V RAMP feedback V RAMP feedback
30 V RAMP C V RAMP capacitor
27 START UP 9V (VCC) Deflection 9V, IIC BUS and VDD control
28 B IN DC 2.5V
37 G IN DC 2.5V
39 R IN DC 2.5V

31 Video Chroma VCC 5V 5V blocos de vídeo e croma
32 AFC2 FILTER DC 4.5V AFC2 FILTER
33 CHROMA IN DC 3.5V CHROMA input
34 ID FILTER Identification filter
35 VIDEO IN DC 2.7V Video input
36 X-RAY IN DC 0V X-RAY in
38 BLACK HOLD DC 3.1V Black level hold pin for black strech function
40 CONTRAST Detection ACL filter
41 X-TAL 3.58 DC 3.3V Crystal NTSC
42 KILLER FILTER DC 3.7V Killer filter
43 EXT IN DC 1.95V External video input
44 CHROMA APC DC 3.0V typ CHROMA APC FILTER
45 TV IN DC 1.95V Video input
46 VIDEO/CHROMA GND 0V GND for Video and Chroma blocks
47 Y SW OUT Video tuner output TV/EXT
48 H-SYNC SEP IN H-SYNC SEP IN
49 V-SYNC SEP IN V-SYNC SEP IN
50 X-TAL PAL DC 3.3V Crystal PAL
51 VIDEO CLAMP DC 3V Video Clamp
52 SECAM REF SECAM REF
53 Hi Vcc (9V) 9.0V 9V for output (RGB, AF, AFT/RF AGC)
54 -(B-Y) IN DC 2.9V SECAM signal input
55 -(R-Y) IN DC 2.9V SECAM signal input
56 VIF APC FILTER2 DC 3.0V VIF APC filter
57 OUDIO OUT DC 2.8V Audio output
58 AUDIO BYPASS DC 2.3 ~ 3.0V Audio Bypass
59 EXT AUDIO IN DC 2.5V External Audio input
60 FM DIRECT OUT DC 2.5V Audio output
61 VIF VCO(1) DC 4.2V Coil VIF VCO
62 VIF VCO(2) DC 4.2V Coil VIF VCO
63 VIF APC FILTER1 DC 3.0V VIF APC filter
64 VIF VIDEO OUT 2.2Vp-p Video Detector output

- 7 -

PLACA A/C - Vista superior TC-29A9A

- 8 -

PLACA A/C - Vista inferior TC-29A9A

- 9 -

TC-29A9AAJUSTE Y CALIBRACIÓN

MODO DE SERVICIO

Para ENTRAR en el Modo de Servicio:

1. Seleccione el canal 124 CATV.

2. Ajuste el volumen al mínimo con la tecla Vol(_) .

3. Ajuste la función SLEEP para 30 y presione la tecla
Vol(_) en el panel del aparato.

4. Para alterar entre los modos (B0→C0→S0→M0),
presione POWER.

5. Para alterar entre DACs (B0→B1... y C0→C1...),
presione CH(+) o CH(_) y para alterar los valores
presione VOL(+) o VOL(_).

6. Para tener acceso al contenido de las direcciones de
la memoria descritas abajo, seleccione el DAC S0 y
presione la tecla MUTE en el control remoto, por lo
menos, durante 3 segundos.

Para SALIR del Modo de Servicio:

1. Presione en el panel del aparato, las teclas ACCIÓN y

POWER simultáneamente, durante 3 segundos.

RESET: Presione simultáneamente las teclas ACTION y

POWER durante 5s. Todas las programaciones

efectuadas (relogio, color, sistema de color por
canales o seña) serán sobrepuestas por los
ajustes originales de la fábrica.

Dirección A0

Dirección A2

DATOS INICIALES GRABADOS EN LA MEMORIA (EEPROM)

1. Los datos iniciales deben ser grabados antes de
instalarse lo CI memoria en la placa de circuito.

2. El dato de la dirección A0 es individual para cada
modelo. Los datos de las direcciones A2 y A4 son
comunes para todos los modelos.

3. Los datos siguientes pueden ser alterados de acuerdo
con el mercado:

MERCADO

ARGENTINA
BRASIL/URUGUAY

DIRECCIÓN

A4 2C(22C)A0 EA(0EA)

5151
5252

PRESENTACIÓN DE LOS DATOS DE LA MEMÓRIA

EN LA PANTALLA

Dirección A4

- 10 -

INSPECCIÓN ELÉCTRICA

Instrumentos y conexiones

Voltímetro 150V CC: → Entre C809(+) y Tierra HOT(_).
Voltímetro RMS (+): → Terminal Heater del CRT.

Procedimiento:

1. Obtenga una señal padrón PAL-N PHILIPS.

2. Ajuste la fuente CA para 220V. Ajuste Brillo y Contraste
hasta obtener una tela totalmente negra. La lectura del
voltímetro CC deberá ser 131.0V ±2.5V.

3. La tensión del Terminal Heater deberá ser 6.0V
+0.40Vrms _0.24Vrms en el voltímetro RMS.

PRE-AJUSTE DEL CIRCUITO DE DEFLEXIÓN

Instrumentos:

Voltímetro para alta tensión (rango de 50KV) y Control
Remoto.

Conexión:

Voltímetro (+) → Anodo del CRT

(_) → CRT DAG GROUND

Procedimiento:

1. Aplique una señal padrón PAL-N PHILIPS.

2. Ajuste la altura vertical (DAC B:5) hasta conseguir una
circunferencia.

3. Obtenga un padrón Cross Hatch.

4. Ajuste Brillo y Contraste hasta obtener una tela
totalmente negra. La tensión en el voltímetro deberá
ser 29,1V+1,4/-1,5KV.

5. Obtenga un padrón PAL-N PHILIPS y reajuste Brillo y
Contraste para obtener una imagen correcta.

6. Verifique si la anchura horizontal está en la faja normal.

7. Ajuste la corrección E-W Pincushion ajustando R761
en la Placa Z.

8. Corrija la anchura horizontal ajustando R760 en la Placa Z.

9. Ajuste el centro horizontal (registro Cc) hasta que la
imagen este centralizada correctamente.

TC-29A9AAJUSTE Y CALIBRACIÓN

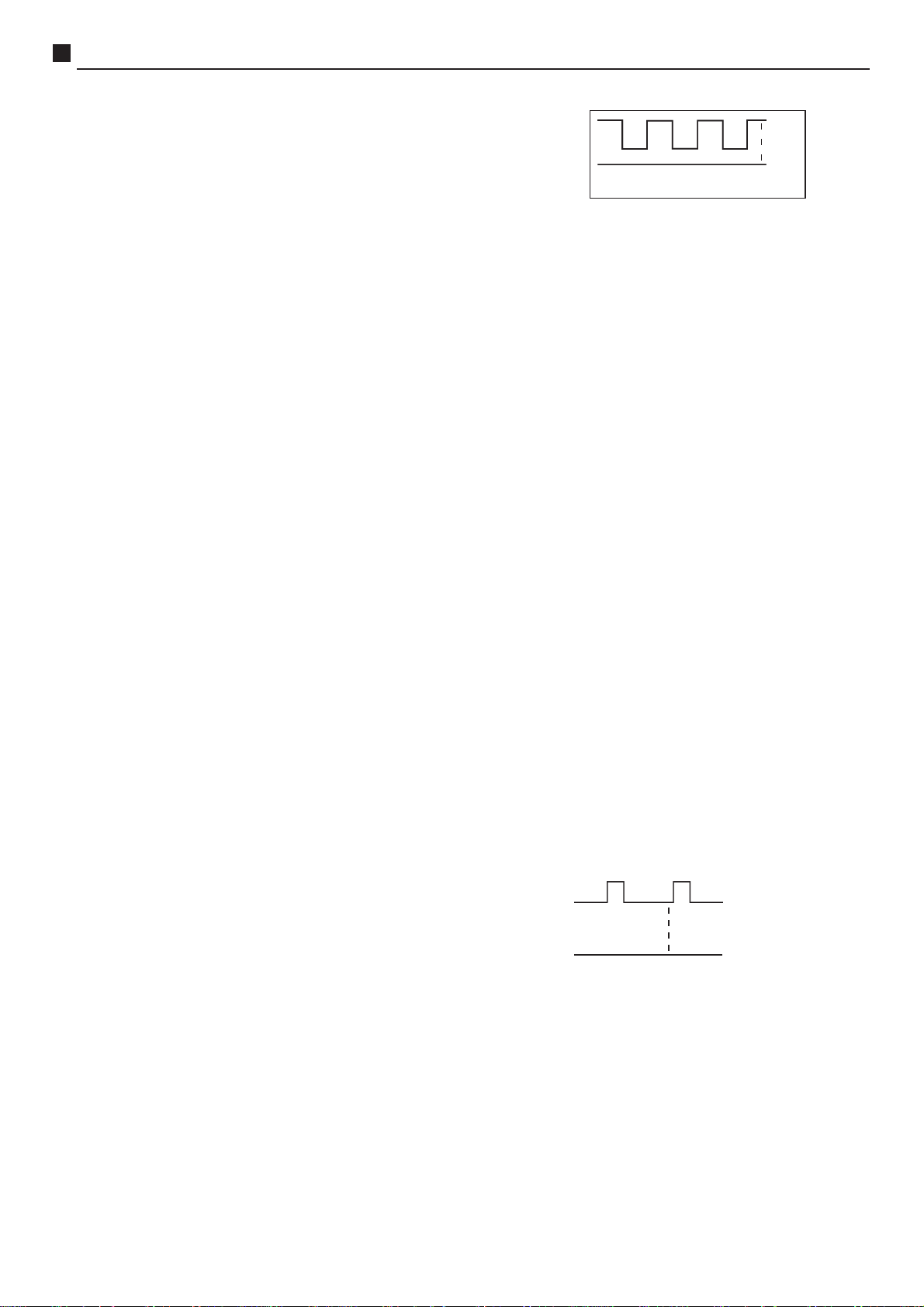

3V DC

Excluyendo la porción de borrado

Fig. 1

AJUSTE DEL WHITE BALANCE

Instrumentos:

Osciloscopio y Control Remoto.

Conexión:

Osciloscopio (punta) → GK (Placa del CRT)

(tierra) → GND frío

Preparación:

1. Mantenga el aparato encendido por lo menos durante
15 minutos.

2. Sintonice padrón White Balance.

3. Ajuste el modo de imagen para DYNAMIC.

4. Fije los ajustes de COLOR en NORMAL.

5. Fije los ajustes de CONTRASTE en NORMAL.

6. Entre en el modo de servicio.

7. Ajuste CUT OFF y DRIVE DATA para:
C0: CUT OFF_R = 0_64
C1: CUT OFF_G = 0_128
C2: CUT OFF_B = 0_64
C3: DRIVER_R = 64
C4: DRIVER_B = 64

8. Ajuste SCREEN VR para el mínimo.

9. Conecte el Osciloscopio.

Procedimiento:

1. En modo FABRICA, presione R-TUNE en el control
remoto para entrar en el modo de Línea Horizontal.

2. Observe (GK) por el osciloscopio, entonces ajuste SUB­BRILLO (DAC:B2) de forma que el período de barrido
sea 195V DC, conforme la figura abajo.

Forma de la onda GK

PRE-AJUSTE DEL CIRCUITO DE AGC

Instrumentos:

Osciloscopio y Control Remoto.

Conexión:

Osciloscopio →TP2

Procedimiento:

1. Aplique una señal padrón con 63±2dB (75Ω abierto).

(use un canal de VHF alto: 7 - 13)

2. Mantenga el control de Contraste en el centro.

3. Confirmar que el contraste varía a través del
SUBCONTRASTE (DAC: B3) para obtener una forma
de onda de 3.0Vp-p en el Osciloscopio (TP2). (Fig. 1)

4. Confirme que la nieve es incrementada cuando el

registro RF AGC (DAC: Ca) es descrementado. Entonces,
lentamente incremente hasta que la nieve desaparezca.

195V CC

3. Ajuste SCREEN VR de forma que la primera línea quede
ligeramente iluminada.
Nota: Después del ajuste anterior, SCREEN VR no debe
ser alterado.

4. Ajuste CUT OFF de forma que la línea horizontal quede
blanca. (R, B CUT OFF) (DAC: C0) (DAC: C2)

5. Presione R-TUNE nuevamente para salir del modo
de Línea Horizontal.

6. Obtenga el White Balance apropriado alterando el drive
RED (DAC:C3), y el drive BLUE (DAC: C4).

7. Aplique un padrón PAL-M PHILIPS normalmente.

8. Obtenga una imagen normal ajustando CONTRASTE,
BRILLO y FOCUS VOLUME. Entonces, confirme que
la imagen no tenga perdidas severas de convergencia.

- 11 -

TC-29A9AAJUSTE Y CALIBRACIÓN

AJUSTE DEL AFT

Instrumentos:

Voltímetro digital, generador de C.W. (45,75 MHz) y un
VIF Head

VIF HEAD

Tuner IF (TP37)

Tuner tierra

Preparación:

1. Desconecte la antena.

2. Conecte el generador en el TP37, usando el VIF HEAD.

3. Conecte un puente entre TP8 (RF AGC) y GND.

4. Conecte el voltímetro entre TP16(AFT) y GND.

5. Encienda el TV.

Procedimiento:

1. Ajuste AFT (DAC:C9) para 128.

2. Ajuste la bobina de AFT (L167) hasta el voltímetro
conectado en TP16 indicar 2.5±0.1V.

3.

Encienda el generador y haga variar la señal de salida
entre 45,650 MHz e 45,850 Mhz. Confirme que el
voltímetro en TP16 indicará una mudanza mayor que

0.4V.

4. Remueva el puente, desconecte el voltímetro y el
generador.
Nota: Para el generador C.W. la frecuencia padrón

es 45,75Mhz. El nivel de TV es 90dBµ en 75Ω.

VERIFICACIÓN DE LA TENSIÓN +B

Instrumentos:

Voltímetro digital (+) → (conf. relación abajo)

(_)→ Tierra (HOT)

Procedimiento:

1. Ajuste BRILLHO y CONTRASTE hasta obtener una tela
negra.

2. Efectue las mediciones abajo relacionadas:

AJUSTE DE RF AGC

Instrumento / Conexión:

Voltímetro digital → TP8 o terminal GAC del Tuner

Procedimiento:

1. Aplique una señal color bar con 63±2dB (75Ω abierto) en

el terminal de la antena (usi canal de VHF alto: 7 - 13).

CANAL

MHz7175,258181,259187,2510193,2511199,2512205,2513211,25

2. Confirme una imagen normal.

3. Confirme que los ruidos desaparecen cuando el
registrador de RF AGC (DAC: Ca) es descrementado
y note la tensión de referencia.
Confirme que el ruido aparece cuando el registrador
es incrementado.

4. Lentamente incremente el registrador AGC (DAC: Ca)
hasta que la tension en TP8 alcance menos que 0.2V
de voltaje de referencia. (voltaje máximo).

5. Confirme que el voltaje de RF AGC (voltaje de
referencia) cae más que 0.3V cuando la entrada es
incrementada por 2dB.

AJUSTE DE SALIDA DEL DETECTOR DE FI

Instrumento / Conexión:

Osciloscopio → TP12

Procedimiento:

1. Aplique una señal color bar PAL-N con nivel 100 IRE.

2. Ajuste (DAC: Ce) aquella salida de deteccion
(incluyendo señal SYNC) dentro de una faja de

1.0±0.1Vpp.

3. Verifique que la amplitud de la señal SYNC (relación
entre señal SYNC S y salida de detección P) está
dentro de una faja de 30±5%

S / (S+P) = 30%±5

VOLTÍMETRO (+) MEDICIÓN

C809(+)

TP29
TP30

C822(+) 18.0±2VDC

TP5
TP34
TP11

IC553 pino 3

131±2.5VDC

27,4±2VDC

13.0±2VDC

9.0±0.5VDC
220±15VDC

5±0.25VDC

NIL±0.5VDC

3. Retorne los ajustes de BRILLHO y CONTRASTE a la
forma normal.

P =

1.0Vpp

S

Nota: La razón de modulación de la señal RF es de 87,5% ~ 90%.

AJUSTE DE SUB-CONTRASTE

Preparación:

1. Picture Menu DYNAMIC

2. CONTRASTE Máximo o normal

3. BRILLO Centro o normal

4. SHARPNESS Centro o normal

5. COLOR Centro o normal

- 12 -

TC-29A9AAJUSTE Y CALIBRACIÓN

Instrumento / Conexión:

Osciloscopio mayor que 5MHz → TP2 o TP35 (salida G)

Procedimiento:

1. Aplique un puente entre TP38 y GND (COLD).

2. Aplique una señal PAL-M Color Bar con nivel 100 IRE.

3. Ajuste SUB-BRILLO (DAC:B2) de forma que el nivel
preto no pueda ser comprimido.

4. Ajuste SUB-CONTRASTE (DAC:B3) para obtener

3.2±0,1V entre nivel negro y nivel blanco en TP2 (placa
E) o TP35 (placa Y).

Nivel Blanco (100 IRE)

3.2±0.1Vp-p

Nivel de
negro

5. Remueva el puente de TP38.

AJUSTE DE NTSC SUB-TINT

Instrumento / Conexión:

Osciloscopio → TP1(placa E) o TP36(placa Y)

Preparación:

1. BRILLO Centro o Normal

2. COLOR Centro o Normal

3. TINT Centro o Normal

4. CONTRASTE Máximo o Normal

5. COLOR SYSTEM AUTO o NTSC

Procedimiento:

1. Aplique un puente entre TP38 y GND (cold).

2. Sintonice una señal de padrón Rainbow NTSC.

3. Ajuste SUB-TINT (DAC:B1) para obtener, en TP1 o
TP36, una forma de onda como la mostrada en la figura
abajo

AJUSTE DE PAL SUB-COLOR

Instrumento / Conexión:

Osciloscopio → TP2

Preparación:

1. Picture Menu DYNAMIC

2. CONTRASTE Máximo o normal

3. BRILLO Centro o normal

4. SHARPNESS Centro o normal

5. COLOR Centro o normal

Procedimiento:

1. Aplique un puente entre TP38 y GND (COLD).

2. Aplique una señal padrón PAL-N COLOR BAR.

3. Confirme que la imagen está en modo DYNAMIC.

4. Ajuste SUB-BRILLO (DAC:B2) para [A] del nivel
pedestal de manera que la forma de onda no quede
comprimida.

5. Ajuste SUB-COLOR (DAC:B0) para obtener
2,7±0,05Vp-o, como muestra la figura abajo.

4. En modo del usuário, confirme que la fasi de TINT es

alterada más que ±30° por el control de TINT.

PRE-AJUSTE DE SUB-BRILLO

Preparación:

1. SYSTEM MODE PAL-N o Auto

2. COLOR Centro o Normal

3. CONTRASTE Máximo o Normal

4. BRILLO Centro o Normal

Procedimiento:

1. Aplique un padrón SUB-BRILLO

2. Ajuste SUB-BRILLO (DAC: B2) de forma que la parte

central de la PART 6 y PART 7 coloquensi negros.
(PART 7=Negro PART 6=Ligeramente iluminado)

6. Remova el puente de TP38.

2,7±0,05Vp-o

[A]

- 13 -

TC-29A9AAJUSTE Y CALIBRACIÓN

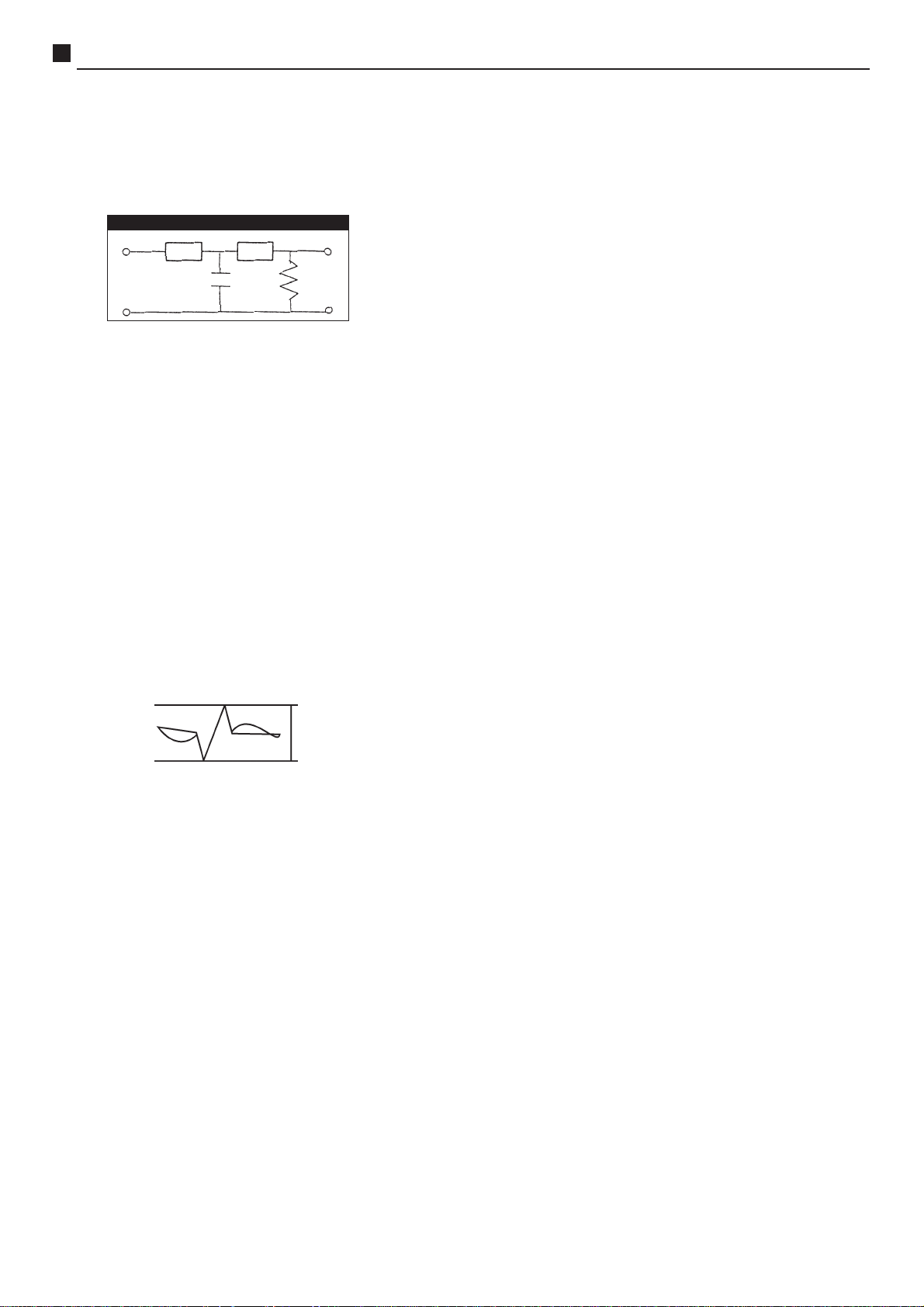

VERIFICACIÓN DO NIVEL DE SALIDA DE AUDIO

Instrumentos:

Filtro JIG, generador de señal RF y voltímetro RMS.

TP18

Conexión:

Filtro JIG → TP18
Generador de RF → Entrada de antena (RF)
Voltímetro RMS → Entre Filtro JIG y GND

Procedimiento:

1. Aplique los seguientes señales en la entrada de antena:
Video: 100 IRE Flat Field, Modulación 30%
Audio: 300Hz, modulación 100%, mono

(70±5 dB, 75Ω abierto, P/S 10 dB)

2. Confiera el nivel de audio de manera que el voltímetro

RMS indique 150 mVrms.

+60
_

30

AJUSTE DEL CIRCUITO MTS

Etapas:

El ajuste del Circuito MTS del chasis BR1L/BR1D, es
efectuado en cuatro etapas:

1. Ajuste del VCO Estereo.

2. Ajuste del Filtro.

3. Ajuste del nivel de entrada.

4. Ajuste de la separación estereo.

ETAPA 2 - AJUSTE DEL FILTRO

Instrumentos:

Generador de RF, Osciloscopio y meter RMS.

Conexión:

Generador de RF → Entrada de antena (RF).
Osciloscopio → Entre TP21 (L-out) y GND.
Meter RMS → Entre TP18 (MPX-in) y GND.

Nota: El GND para el osciloscopio debe estar próximo

del terminal 01 del IC2201 para minimizar el ruído.

Procedimiento:

1. Aplique la seguiente señal en la entrada de antena (RF):
Video: 100 IRE Flat Field, Modulación 30%
Audio: 15.734KHz onda de seno.

(70±5 dB, 75Ω abierto, P/S 10 dB)

2. Ajuste el nivel de salida del generador de forma que
una onda de 15.734KHz represente 100±5mVrms en
el TP18.

3. En modo fábrica, ajuste DAC: M2.

4. Ajuste el filtro MTS (DAC: M2) hasta que la amplitude
de la forma de onda, en osciloscopio, sea mínima.

ETAPA 3 - AJUSTE DEL NIVEL DE ENTRADA

Instrumentos:

Filtro JIG, generador de RF y meter RMS.

Conexión:

Filtro JIG → TP22
Generador de RF → Entrada de antena (RF).
Meter RMS → Entre Filtro JIG y GND.

TP22

Nota: El ajuste debe ser hecho en la secuencia

demonstrada anteriormente. VIF, TP12 (Detector
de Nivel) deve ser ajustado antes del ajuste de MTS.

ETAPA 1 - AJUSTE DO VCO ESTEREO

Instrumentos:

Puente resistivo de 1KΩ, puente capacitivo de 22µF, 16V
y Contador de Frecuencia.

Conexión:

R-Puente 1KΩ→ Entre TP14 y GND
C-Puente 22µF (+) → TP18 (MPX-in)

(_) → GND

Contador de Frecuencia: → TP22 (R-OUT) y GND

Procedimiento:

1. Remueva la antena del tuner.

2. En modo fábrica, ajuste para DAC: M1.

3. Ajuste MTS STEREO PLL VCO DAC: M1 hasta que
el contador de frecuencia lea 15.734KHz±50Hz.
(15.684--15.784KHz)

Nota: Es necesario que el aparato esté encendido, por lo

menos, durante 15 minutos antes de este ajuste.

Procedimiento:

1. Aplique la seguiente señal en la entrada de antena (RF):
Video: 100 IRE Flat Field, Modulación 30%
Audio: 300Hz, modulación 100%, mono

(70±5 dB, 75Ω abierto, P/S 10 dB)

2. En modo fábrica, ajuste DAC: M0.

3. Ajuste el nivel de entrada MTS (DAC:M0) hasta que el
voltímetro indique 212±10.5mVrms.

ETAPA 4 - AJUSTE DE LA SEPARACIÓN ESTEREO

Instrumentos / Conexión:

Generador de RF → Entrada de antena (RF).
Osciloscopio → Entre TP22 (R-out) y GND.

Procedimiento:

1. A través del MENU seleccione el audio en STEREO.

2. Aplique la seguiente señal en la entrada de antena (RF):
Video: 100 IRE Flat Field, Modulación 30%
Audio: 300Hz, modulación 30%, estereo (canal L)

(70±5 dB, 75Ω abierto, P/S 10 dB)

3. Ajuste la separación de niveles bajos (DAC:M3) hasta
que la amplitud de la forma de onda, en el osciloscopio,
sea mínima.

4. Ajuste el audio en el generador de RF para 3KHz.

5. Ajuste la separación de niveles altos (DAC:M4) hasta
que la amplitude de la forma de onda en el osciloscopio,
sea mínima.

6. Repita los pasos del 2 al 4.

- 14 -

TC-29A9AAJUSTE Y CALIBRACIÓN

VERIFICACIÓN DEL ZUMBIDO

Instrumentos:

Filtro JIG, Osciloscopio y Function Tester.

FILTRO JIG

(+)

Terminales SPK

(_)

3.3mH 3.3mH

0.3µF
150Ω

(+)

Osciloscopio

(_)

Conexión:

Filtro JIG → Terminales del parlante.
Osciloscopio → Entre filtro JIG y GND.
Function Tester → PC-BOARD

Preparación:

1. VOLUME Máximo

2. AI SOUND Apagado

3. SPEAKER SW Encendida

4. SURROUND Apagado

Procedimiento:

1. Aplique una señal padrón Color Bar sin modulación de

audio. (70±5dB, 75Ω abierto).

2. Confirme si el nivel del zumbido es menor que 1.5Vp-p.

3. Cuando el nivel del zumbido sea mayor que 1.5Vp-p,
usi el filtro JIG y confirme que el nivel del zumbido es
menor que 0.5Vp-p.

Nivel del
zumbido

VERIFICACIÓN DE LAS SALIDAS DE AUDIO

AJUSTE DEL SINTETIZADOR

Instrumento / Conexión:

Contador de Frecuencia → TP42 - GND

Preparación:

1. CLOCK CORRECTION 128 (DAC: S0)

Procedimiento:

1. Mida TP42 por período.

2. Ajuste el registrador (DAC: S0) con base en la siguiente
fórmula:
(DAC: S0) = 128 + 0.901

x

106 {1 - 1 / (244.1406 x TP42)}

3. O mida TP42 por frecuencia.

4. Ajuste el registrador (DAC: S0) con base en la siguiente
fórmula:
(DAC: S0) = 128 + 0.901

x

106 {(244.1406 - TP42)/244.1406}

VERIFICACIÓN DEL CIRCUITO DE DEFLEXIÓN

Instrumento / Conexión:

Voltímetro (50KV) → Anodo do CRT

Preparación:

1. CONTRASTE Mínimo

2. BRILLO Mínimo

Procedimiento:

1. Aplique un padrón de brillo y ajuste SCREEN y BRILLO
para hacer el retraso desaparecer.

2. Confirme que la alta tensión es 29,1+1,4/-1,5KV.

3. Retorne los ajustes de SCREEN y BRILLO para sus
posiciones originales.

4. Aplique una señal de padrón Crosshatch.

5. Verifique si hay distorciones de líneas verticales y
horizontales cuando el ajuste del contraste del usuario
está en el máximo, y mientras optimiza el nivel de negro
con el brillo de la señal crosshatch.

Instrumento / Conexión:

Voltímetro RMS
Cable de entrada → VAO Terminales L y R
Cable de Tierra → GND

Preparación:

1. VOLUME Máximo

2. AI SOUND Apagado

3. SPEAKER SW Apagada

Procedimiento:

1. Aplique una señal padrón con audio modulado por
1KHz, 7.5KHz (30%) de desvío.

2. Confirme que la indicación del voltímetro rms es
430±150 mVrms en los terminales L y R VAO.

AJUSTE DEL CIRCUITO DE DEFLEXIÓN

El ajuste del Circuito de Deflexión do chasis BR1L/BR1D
es efectuado en 4 etapas:

1. H-CENTRO

2. H-ANCHURA

3. V-ALTURA

4. V-CENTRO

ETAPA 1 - AJUSTE DE H-CENTRO

Procedimiento:

1. Aplique una señal padrón NTSC Monoscope.

2. Ajuste CONTRASTE al máximo y BRILLO en el centro.

3. Ajuste el centro horizontal (DAC: Cc) para centrar el
padrón PAL-N PHILIPS en el CRT.

- 15 -

TC-29A9AAJUSTE Y CALIBRACIÓN

ETAPA 2 - AJUSTE DE H-ANCHURA

Procedimiento:

1. Aplique una señal padrón NTSC Monoscope.

2. Ajuste el registrador de centro horizontal (DAC: Cc)
hasta que la imagen esté centralizada correctamente.

3. Aplique una señal padrón Crosshatch.

4. Ajuste la corrección E-W Pincushion a través de R761
en la Placa Z, hasta que las lineas verticales esté tan
lineares cuanto posible.

5. Reaplique una señal padrón NTSC Monoscope y corrija
la anchura horizontal ajustando R760.

6. Confirme que la anchura horizontal es 2.25±0.25,
conforme la figura abajo:

3 2 1

2.25±0.25

ETAPA 3 - AJUSTE DE V-ALTURA

Procedimiento:

1. Aplique una señal padrón PHILIPS PAL-N.

2. Ajuste CONTRASTE al máximo y BRILLO en el centro.

3. Ajuste (DAC: B5) para el tamaño vertical correcto
haciendo con que el padrón PHILIPS PAL-N tenga
forma de circunferencia.

4. Aplique una señal PHILIPS PAL-N.

5. Confirme si no hay Raster Slackings en el Display.

ETAPA 4 - AJUSTE DE V-CENTRO

Procedimiento:

1. Aplique una señal padrón PHILIPS PAL-N.

2. Ajuste CONTRASTE al máximo y BRILLO en el centro.

3. Ajuste el centro vertical (DAC: B6) para centrar el
padrón PHILIPS PAL-N en el CRT.

AJUSTE DE CUT OFF DEL CRT

Instrumento / Conexión:

Osciloscopio → Entre GK y GND (Placa del CRT)
Preparación:

1. Mantenga el TV encendido, por lo menos, durante 15
minutos.

2. Aplique padrón White Balance.

3. Ajuste el modo de imagen para DYNAMIC.

4. Ajuste COLOR y CONTRASTE en NORMAL.

5. Entre en el modo de servicio.

6. Ajuste CUT OFF y DRIVE DATA para:
C0: CUT OFF_R = 0_64
C1: CUT OFF_G = 0_128
C2: CUT OFF_B = 0_64
C3: DRIVER_R = 64
C4: DRIVER_B = 64

7. Ajuste SCREEN VR para mínimo.

8. Conecte el Osciloscopio.

Procedimiento:

1. En modo fábrica, presione R-TUNE en el control
remoto para entrar en el modo de línea horizontal.

2. Observe (GK) por el osciloscopio, entonces ajuste
SUB-BRILLO (DAC:B2) de forma que el período de
barrido sea 195V DC, conforme la figura abajo.

Forma de onda GK

195 V DC

3. Ajuste SCREEN VR de forma que la primera línea
quede ligeramente iluminada.
Nota: Después del ajuste anterior, SCREEN VR no
debe ser alterado.

4. Ajuste CUT OFF de forma que la línea horizontal quede
blanca. (R, B CUT OFF) (DAC: C0) (DAC: C2)

5. Presione R-TUNE nuevamente para salir del modo
de línea horizontal.

6. Obtenga el White Balance correcto alterando el drive
RED (DAC:C3), y el drive BLUE (DAC: C4).

7. Aplique un padrón PAL-M PHILIPS normalmente.

8. Obtenga una imagen normal ajustando CONTRASTE,
BRILLO y FOCUS VOLUME. Entonces, confirme que
la imagen no tenga pérdidas de convergencia.

AJUSTE DEL WHITE BALANCE

Nota: El Ajuste de CUT OFF del CRT debe ser ejecutado

antes del Ajuste del White Balance.

Instrumentos:

White Balance Meter y Helm Holts Device.

Preparación:

1. Mantenga el aparato encendido por 30 minutos.

2. Cerciórese de haber efectuado el ajuste de CUT OFF
anteriormente.

3. Helm Holts Device deberá estar ajustado para el campo
magnético del local.

4. Sintonice un padrón White Balance.

5. Seleccione PICTURE MODE para DYNAMIC.

6. Ajuste CONTRASTE al máximo y COLOR en normal.

7. DEGAUSS en la cara del CRT.

8. Instale el White Balance Meter en la cara del CRT.

9. Cerciórese de que no hay otra fuente de luz en el

ambiente.

10. Entre en el modo fábrica.

Procedimiento:

1. Sintonice padrón window para el lado de abajo del
White Balance Meter. Ajuste la luz baja de G para
50µA, usando SUB-BRILLO (DAC:B2).

2. Entonces, ajuste la luz baja de R (DAC:C0) y de B
(DAC:C2), para cero en el White Balance Meter.

- 16 -

TC-29A9AAJUSTE Y CALIBRACIÓN

3. Sintonice padrón White Balance para el lado de arriba
del White Balance Meter. Ajuste la luz alta de G para
80µA, usando SUB-BRILLO (DAC:B2). Si no pudiera
obtener 80µA, conecte un puente a través de cable
entre TP38(FBT:3) y TP41 (GND).

4. Entonces, ajuste la luz alta de R (DAC:C3) y de B
(DAC:C4), para cero en el White Balance Meter.

5. Si la indicación del White Balance Meter en el ajuste
de luz alta todavía no alcanzar 80µA, ajuste el control
de brillo para el máximo.

6. Confirme el lado de abajo del White Balance Meter, y
si no fuera apropriado, reajuste la luz baja en el padrón
window. Si el error o R es ±5µA y B es 10µA, repita
el procedimiento 1 y 2.

7. Salga para el modo normal.
Nota: Ajuste el White Balance usando instrumento
ajustado para temperatura de color 10.800K°
+19MPCD.

VERIFICACIÓN DEL COLOR KILLER

Preparación:

1. Ajuste el control de color en el nivel 50.

AJUSTE DEL FOCO

Preparación:

1. Ajuste CONTRASTE en el máximo y BRILLO en el centro.

Procedimiento:

1. Aplique un padrón Monoscope o PHILIPS.

2. Ajuste el foco de forma que el foco de la parte derecha
de la figura (abajo) sea mejor.

3. Ajuste el foco primero en el centro, después en la
regiónm4 .

4

Procedimiento:

1. Aplique una señal a 40dB.

2. Confirme que no aparezcan ruídos de color en cualquier
canal B/W.

3. Confirme que el color no desaparece en cualquier canal
de color.

Preparación:

1. VOLUME 1/3 del máximo

2. BALANCE Centro

3. BASS Centro

4.TREBLE Center

5. TV SPEAKER SW Encendida

CONFIRMACIÓN DE LA TENSIÓN DEL FILAMENTO

Procedimiento:

Instrumento / Conexión:

Voltímetro RMS → Terminal filamento del CRT.

Procedimiento:

1. Obtenga padrón crosshatch.

2. Confirme la tensión del filamento en 6.0+0.4_0.24 Vrms.

AJUSTE DEL SUB-BRILLO

Preparación:

1. Ajuste CONTRASTE en el máximo y BRILLO en el centro.

Procedimiento:

1. Aplique un padrón SUB-BRILLO

2. Ajuste SUB-BRILLO (DAC: B2) de forma que la parte
central de la PART 6 y PART 7 tornese negro.
(PART 7=Negro PART 6=Ligeramente iluminado)

1. Sintonice una música o una señal externa.

2. Varíe el control del volumen del mínimo para el máximo

3. Verifique si la tonalidad muda suavemente al hacer

4. Verifique si el volumen de la derecha y de la izquierda es

5. Desconecte la llave de los parlantes y verifique si

6. Cambie el modo de los parlantes para FAO o VAO.

Instrumentos / Conexión:

Generador de RF → Terminal de entrada de antena.
Voltímetro RMS. → TP15 (BR1L)

VERIFICACIÓN DE AUDIO

y verifique si la mudanza es suave.

variaciones con los controles BASS y TREBLE.

alterado al hacer variaciones con el control BALANCE.

todavía hay sonido en los parlantes.

Confiera que no sale sonido de los parlantes.

VERIFICACIÓN DE AI SOUND

Preparación:

1. AI SOUND Encendido

2. VOLUME Máximo

Procedimiento:

1. Aplique una señal padrón con audio modulado en 1KHz
y 25KHz con 100% de desvío.

2. Confirme que la salida es: 240±100mVrms.

- 17 -

TC-29A9AAJUSTE Y CALIBRACIÓN

AJUSTE DE PUREZA Y CONVERGENCIA

El ajuste será necesario cuando el yoke de deflexión o el CRT
fueren sustituidos, o cuando la convergencia o la pureza
estuvieren desajustadas.

1. Cuando el CRT o el Yoke fueren sustituidos

1.1 Coloque el yoke de deflexión y el anillo de convergencia
en el cuello del CRT.

1.2 Para posicionar el anillo de convergencia observe la figura
abajo.

Anillos 6 polo

Anillos de pureza
centralizados

Anillos 4 polo

1.3 Encienda el aparato y sintonice un padrón rojo.

1.4 Posicione la bobina deflectora para obtenerse un rojo
uniforme en la tela.

1.5 Entre en el modo de servicio (pág. 10) y presione RECALL
en el controle remoto para iniciar el modo de ajuste de
pureza.

1.6 Deje el aparato calentarse por 30 minutos en la tela blanca.

2- Ajuste inicial de convergencia estática (centro)

2.1 Conecte el generador de crosshatch (ajedrez) y verifique
la convergencia en el centro de la tela.

2.2 Ajuste los anillos 3 y 4 (4 polo) dislocando o rotacionando
para sobreponer el rojo al azul.

2.3 Ajuste los anillos 5 y 6 (6 polo) dislocando o rotacionando
para sobreponer el rojo y el azul al verde.

5- Ajuste de convergencia dinámica

5.1 Dislocar el DY en el sentido horizontal y vertical
simultáneamente, para obtener una perfecta sobreposición
de los colores laterales.

5.2 Ajustar la posición del DY para que la imagen quede
simétrica en relación a la geometría de la tela.

5.3 Colocar calzos (cuñas) de goma para fijar el DY. Mantenga
un ángulo de 90° entre cada calzo.

5.4 Se fuera necesario, usar permalloy para corregir
convergencia en los cantos.

°°

90

°

°°

Cuñas de
goma

°°

°

°°

°°

90

°

°°

90

°°

°90

°°

Confiriendo el ajuste de pureza con auxilio de
microscopio

1- Sintonice um padrón blanco
2- Utilizando un microscopio, observe el pixel en el centro de

la tela y compare con la figura abajo. Para se obtener un
pixel con el formato correcto, ajuste los anillos de pureza.

3- Ajuste de Pureza

3.1 Posicione el aparato con la tela girada para el este.

3.2 Desmagnetice la cara del CRT con un desmagnetizador.

3.3 Presione RECALL en el control remoto hasta la tela
colocarse roja.
Aparte la bobina deflectora y ajuste los anillos 1 y 2 de manera

3.4
que la porción roja quede exactamente en el centro, en
proporción igual para la azul y la verde como en la figura abajo.

Rojo

Azul

Verde

3.5 Lentamente, mueva la bobina deflectora hacia el frente
hasta obtener rojo en toda la tela.

3.6 Fije la bobina deflectora.

3.7 Mantenga presionada la tecla RECALL en el control remoto
y verifique la pureza en los colores verde, azul y blanco. Si
es necesario repita el procedimiento de ajuste de pureza.

4- Ajuste de convergencia estática

4.1 Sintonice el padrón crosshatch.

4.2 Sobreponga el trazo rojo al trazo azul ajustando los anillos
1 y 4 (ajuste el centro).

4.3 Sobreponga los trazos rojo y azul al verde ajustando los
anillos 5 y 6 (ajuste el centro).

CORRECTO ERRADO ERRADO ERRADO ERRADO

3- Utilizando un microscopio, observe el pixel en las laterales

de la tela y compare con la figura abajo. Para se obtener un
pixel con el formato correcto, ajuste la bobina deflectora
moviéndola para adelante o para trás.

CORRECTOERRADO ERRADO

Muy atrásMuy adelante Correcto

- 18 -

Releción del DAC Padrón

TC-29A9AAJUSTE Y CALIBRACIÓN

ITEM DAC FAIXA TC-20G9A

B0 SUB COLOR 0 - 127 60
B1 SUB TINT 0 - 127 58
B2 SUB BRIGHT 0 - 255 112
B3 SUB CONTRAST 0 - 127 90
B4 SUB SHARPNESS 0 - 31 31
B5 V-SIZE 0 - 127 80
B6 V-CENTER 0 - 7 2
B7 V-CENTER offset 0 - 3 2
C0 R CUT OFF 0 - 511 64
C1 G CUT OFF 0 - 511 128
C2 B CUT OFF 0 - 511 64
C3 R DRIVE 0 - 127 64
C4 B DRIVE 0 - 127 64
C5 R-DRIVE (warm) 0 - 127 15
C6 B-DRIVE (warm) 0 - 127 15
C7 R-DRIVE (cool) 0 - 127 15

ESQUEMAS ELÉCTRICOS

PLACA Y (CRT)

ITEM DAC FAIXA TC-20G9A

C8 B-DRIVE (cool) 0 - 127 15
C9 AFT 0 - 255 128

Ca RF AGC 0 - 127 64

Cb RF AGC offset (UHF) 0 - 15 9

Cc H-CENTER 0 - 15 6

Cd H-CENTER offset (60 Hz) 0 - 15 4

Ce VIDEO OUT GAIN 0 - 7 4

S0 CLOCK ADJUST 0 - 255 128
S1 LOUDNESS COMP 0 - 63 52

M0 INPUT LEVEL 0 - 63 31
M1 STEREO PLL VCO 0 - 63 31
M2 FILTER 0 - 63 31
M3 LOW LEVEL SEP 0 - 63 31
M4 HIGH LEVEL SEP 0 - 63 31

PLACA POWER SW (P2) PLACA FRONT LED (V)

- 19 -

FORMAS DE ONDA TC-29A9A

COMO OBTENER LAS FORMAS DE ONDA

1. Conecte al terminal de la antena (RF), un generador de señal Colorbar NTSC.

2. Ajuste los controles del TV (audio/picture) para normal.

3. Todas las formas de onda de video deben ser visualizadas en osciloscopio de banda ancha y con punta de prueba de baja

capacitancia (1 a 10). La forma y la amplitud de pico poderan variar dependiendo del osciloscopio y de su ajuste.

CI001

16

17

18

CI401

CI601

CI001 - Terminal 39

CI401 - Terminal 02

CI001 - Terminal 55

12

CI401 - Terminal 03

01

13

02

CI001 - Terminal 62

CI401 - Terminals 04 y 05

14

CI401 - Terminal 07

03

15

04

CI601 - Terminal 12

CI601 - Terminal 20

CI601 - Terminal 26

CI601 - Terminal 14

05

CI601 - Terminal 22

09

CI601 - Terminal 32

06

10

CI601 - Terminal 15

CI601 - Terminal 23

CI601 - Terminals 33,35,45,47,64

CI601 - Terminal 19

07

CI601 - Terminal 24

11

08

- 20 -

ELÉCTRICAS

TC-29A9ALISTA DE PIEZAS

PLACAS MONTADAS

REF. CÓDIGOS DESCRIPCIÓN

TZGNPAC29A9A PLACA A/C MONTADA
TZGNPVP229A9 PLACA VP2 MONTADA
TNP2BA006-1 PLACA LLAVE ENCIENDE/APAGA P2
TNP2BA007 PLACA LED V

CONDENSADORES

REF. CÓDIGOS DESCRIPCIÓN

C003 ECA1HM4R7B CAP. ELETROLÍTICO 4,7 µF 50V
C004 ECUV1H330JCX CAP. CERÁMICO 33ρF 50V
C005 ECUV1H330JCX CAP. CERÁMICO 33ρF 50V
C008 ECJ2VF1H104Z CAP. CERÁMICO SMD 100ηF 50V
C009 ECA1HM100B CAP. ELETROLÍTICO 10 µF 50V
C010 ECJ2VF1H103Z CAP. CERÁMICO SMD 10ηF 50V
C011 ECA1CM221B CAP. ELETROLÍTICO
C012 ECJ2VF1H104Z CAP. CERÁMICO SMD 100ηF 50V
C013 ECA0JM101B CAP. ELETROLÍTICO 100 µF 6,3V
C015 ECA1HM010B CAP. ELETROLÍTICO 1 µF 50V
C016 ECUV1H101JCX CAP.CERÁMICO SMD 100ρF 50V
C017 ECUV1H220JCX CAP. CERÁMICO 22ρF 50V
C018 ECUV1H220JCX CAP. CERÁMICO 22ρF 50V
C019 ECA0JM101B CAP. ELETROLÍTICO 100 µF 6,3V
C020 ECA0JM101B CAP. ELETROLÍTICO 100 µF 6,3V
C022 ECA1CM471B CAP. ELETROLÍTICO 470 µF 16V
C024 ECA1EM4R7B CAP. ELETROLÍTICO 4,7 µF 25V
C025 ECUV1H101JCX CAP. CERÁMICO SMD 100ρF 50V
C026 ECUV1H681JCX CAP. CERÁMICO SMD 680ρF 50V
C027 ECUV1H101JCX CAP.CERÁMICO SMD 100ρF 50V
C028 ECEA1HNR47UB CAP. ELETROLÍTICO 0,47 µF 50V BIP
C031 ECUV1H821KBX CAP. CERÁMICO 820ρF 50V B
C032 ECA1CM470B CAP. ELETROLÍTICO 47 µF 16V
C034 ECJ2VF1H103Z CAP. CERÁMICO SMD 10ηF 50V
C035 ECUV1H220JCX CAP. CERÁMICO 22ρF 50V
C036 ECUV1H220JCX CAP. CERÁMICO 22ρF 50V
C037 ECUV1H220JCX CAP. CERÁMICO 22ρF 50V
C038 ECUV1H220JCX CAP. CERÁMICO 22ρF 50V
C041 ECA1EM100B CAP. ELETROLÍTICO 10 µF 25V
C153 ECEA1HN010UB CAP. ELETROLÍTICO 1 µF 50V BIPOLAR
C154 ECUV1H390JCX CAP. CERÁMICO SMD 30ρF 50V J NPO
C155 ECA0JM102B CAP. ELETROLÍTICO 1000 µF 6,3V
C156 ECJ2VF1H103Z CAP. CERÁMICO SMD 10ηF 50V
C157 ECA1HMR22B CAP. ELETROLÍTICO 0,22 µF 50V
C158 ECA1HMR22B CAP. ELETROLÍTICO 0,22 µF 50V
C159 ECJ2VF1H103Z CAP. CERÁMICO SMD 10ηF 50V
C160 ECA1HM100B CAP. ELETROLÍTICO 10 µF 50V
C161 ERJ6GEY0R00V RES. PUENTE SMD
C162 ECUV1H330JCX CAP. CERÁMICO 33ρF 50V
C163 ECEA1CN100UB CAP. ELETROLÍTICO 10 µF 16V
C165 ECUV1H101JCX CAP. CERÁMICO SMD 100ρF 50V
C168 ECA1HMR33B CAP. ELETROLÍTICO 0,33 µF 50V
C169 ECUV1H221JCX CAP. CERÁMICO 220ρF 50V
C170 ECJ2VF1H103Z CAP. CERÁMICO SMD 10ηF 50V
C202 ECA1HM100B CAP. ELETROLÍTICO 10 µF 50V
C203 ECA1HM100B CAP. ELETROLÍTICO 10 µF 50V
C240 ECUV1H121JCX CAP. CERÁMICO SMD 120ρF 50V J NPO
C351 ECKR1H391KB5 CAP. CERÁMICO DISCO 390ρF K 50V B
C352 ECKR1H391KB5 CAP. CERÁMICO DISCO 390ρF K 50V B
C353 ECKR1H471KB5 CAP. CERÁMICO
C354 ECKW3D102KBN CAP. CERÁMICO 1000ρF 2KV K B
C357 ECEA1HN2R2UB CAP. ELETROLÍTICO 2,2 µF 50V
C401 ECA1VHG102B CAP. ELETROLÍTICO 1000 µF 35V
C402 ECA1HHG010B CAP. ELETROLÍTICO SERIE HG 1µF 50V
C403 ECA1VM102E CAP. ELETROLÍTICO 1000µF 35V
C405 ECUV1H102KBX CAP. CERÁMICO 1ηF 50V
C406 ECUV1H102KBX CAP. CERÁMICO 1ηF 50V
C407 ECA1HHGR22B CAP. ELETROLÍTICO 0,22 µF 50V
C408 ECUV1H102JCX CAP. CERÁMICO SMD 1000ρF 50V
C409 ECJ2VF1H103Z CAP. CERÁMICO SMD 10ηF 50V
C451 ECQE1224KF3 CAP. POLIÉSTER 0,22µF 1200V
C452 EEUFC1V820B CAP. ELETROLÍTICO 82µF 35V
C453 ECQB1H104JM3 CAP. POLIÉSTER 0,1µF 50V
C454 ECA1HHG330B CAP. ELETROLÍTICO 33 µF 50V
C455 ECA1JHG100B CAP. ELETROLÍTICO 10 µF 63V
C456 EEUFC1J470B CAP. ELETROLÍTICO 47µF 63V

CONDENSADORES

REF. CÓDIGOS DESCRIPCIÓN

C470 ECSF1EE105VB CAP. ELETROLÍTICO 1µF 25V
C471 ECUV1H103KBX CAP. CERÁMICO SMD 10ηF 50V K
C472 ECA1HM010B CAP. ELETROLÍTICO 1 µF 50V
C509 ECJ2VB1E104K CAP. CERÁMICO SMD 100ηF 25V
C510 ECCR2H100D5 CAP. CERÁMICO 10ρF 100V
C511 ECKR2H821KB5 CAP. CERÁMICO 820ρF 500V
C512 ECKR2H101KB5 CAP. CERÁMICO 100ρF ±10 500V
C514 ECUV1H122JCX CAP. CERÁMICO DISCO 1,2ηF 50V
C515 ECEA1HN010UB CAP. ELETROLÍTICO 1 µF 50V
C516 ECUV1H122KBN CAP. CERÁMICO SMD 1200ρF 50V
C517 ECJ2VF1H103Z CAP. CERÁMICO SMD 10ηF 50V
C518 ECA1HM100B CAP. ELETROLÍTICO 10 µF 50V
C520 ECA1HM010B CAP. ELETROLÍTICO 1 µF 50V
C521 ECUV1H822KBX CAP. CERÁMICO SMD 8,2ηF 50V
C522 ECQB1H822JM3 CAP. POLIÉSTER 8,2ηF 50V
C524 ECA1CM101GB CAP. ELETROLÍTICO 100 µF 16V
C551 ECA1VM222B CAP. ELETROLÍTICO 2200µF 35V
C552 ECKR2H102KB5 CAP. CERÁMICO 1000ρF 500V
C553 ECA1CM471B CAP. ELETROLÍTICO 470 µF 16V
C554 ECKR2H561KB5 CAP. CERAMICO 560ρF 500V
C555 ECEA2EU220WE CAP. ELETROLÍTICO 22 µF 250V
C560 ECQB1104JF3 CAP. POLIÉSTER 1µF
C561 ECKR2H561KB5 CAP. CERÁMICO 560ρF 500V
C562 ECWF2474JBB CAP. POLIPROPILENO 470ηF 200V
C563 ECWH12H822JS CAP. POLIPROPILENO 8200ρF 1,6KV
C564 ECWH12H332JS CAP. CERÁMICO 3,3ηF 1600V
C565 ECKW3D331JBN CAP. CERÁMICO 330ρF 2KV
C566 ECKW3D181JBP CAP. CERÁMICO DISCO 180ρF 2KV
C568 ECQM2274JZW CAP. ELETROLÍTICO 22 µF 50V
C569 ECA1HHG220B CAP. ELETROLÍTICO 22 µF 50V
C571 ECA1CM101GB CAP. ELETROLÍTICO 100 µF 16V
C572 ECA1EM100B CAP. ELETROLÍTICO 10 µF 25V
C603 ECA1CM470B CAP. ELETROLÍTICO 47 µF 16V
C604 ECUV1H680JCX CAP. CERÁMICO 68ρF 50V C
C605 ECJ2VF1H103Z CAP.CERÁMICO SMD 10ηF 50V
C606 ECA1CM470B CAP. ELETROLÍTICO 47 µF 16V
C607 ECUV1H270JCX CAP.CERÁMICO SMD 27ρF 50V J NPO
C608 ECUV1H270JCX CAP. CERÁMICO 27ρF 50V
C610 ECA1AHG471B CAP. ELETROLÍTICO 470 µF 10V
C611 ECJ2VF1E104Z CAP.CERÁMICO SMD 100ηF 25V
C612 ECJ2VF1E104Z CAP.CERÁMICO SMD 100ηF 25V
C613 ECJ2VF1E104Z CAP.CERÁMICO SMD 100ηF 25V
C614 ECA1CM4R7B CAP. ELETROLÍTICO 4,7 µF 25V
C615 ECA0JM222B CAP. ELETROLÍTICO 2200 µF 6,3V
C616 ECUV1H223ZFX CAP.CERÁMICO22ηF 50V
C617 ECA1HMR22B CAP. ELETROLÍTICO 0,22 µF 50V
C618 ECJ2VF1H103Z CAP.CERÁMICO SMD 10ηF 50V
C619 ECA1CM221B CAP. ELETROLÍTICO
C620 ECUV1H223KBX CAP.CERÁMICO SMD 22ηF 50V K
C621 ECUV1H223KBX CAP.CERÁMICO SMD 22ηF 50V K
C622 ECJ2VB1C224K CAP.CERÁMICO SMD 220ηF 16V
C623 ECUV1H121JCX CAP.CERÁMICO SMD 120ρF 50V J NPO
C624 ECUV1H153KBX CAP.CERÁMICO SMD 15ηF 50V
C625 ECUV1H220JCX CAP.CERÁMICO 22ρF 50V
C626 ECJ2VB1E104K CAP.CERÁMICO SMD 100ηF 25V
C627 ECA1HMR47B CAP. ELETROLÍTICO 0,47 µF 50V
C801 ECKWAE472ZED CAP. CERÁMICO 4,7 ηF
C802 ECKWAE472ZED CAP. CERÁMICO 4,7 ηF
C803 ECKWAE472ZED CAP. CERÁMICO 4,7 ηF
C804 ECKWAE472ZED CAP. CERÁMICO 4,7 ηF
C805 EC0S2FP271BB CAP. ELETROLÍTICO 270µF 315V
C806 EC0S2FP271BB CAP. ELETROLÍTICO 270µF 315V
C807 ECA1HHG3R3B CAP. ELETROLÍTICO HG 3,3µF 50V
C808 ECA1CHG101B CAP. ELETROLÍTICO 100 µF 16V
C809 EC0S2DG151DG CAP. ELETROLÍTICO 150µF 200V
C810 ECKCNA152MEB CAP. CERÁMICO 1500ρF 125VAC
C812 ECQU2A224MNB CAP. POLIÉSTER 0,22µF 1KV
C814 ECQB1H333JM3 CAP. POLIESTER 33ηF 50V
C815 EEUFC1V101B CAP. ELETROLÍTICO 100µF 35V
C816 ECKW3A821KBP CAP. CERÁMICO 820ρF 1000V
C820 ECA2AHG100B CAP. ELETROLÍTICO 10 µF 100V 105C
C821 ECKR2H561KB5 CAP. CERÁMICO 560ρF 500V
C822 EEUFC1E331LB CAP. ELETROLÍTICO 330µF 25V

- 21 -

ELÉCTRICAS

TC-29A9ALISTA DE PIEZAS

CONDENSADORES

REF. CÓDIGOS DESCRIPCIÓN

C823 ECEA160V33ZE CAP. ELETROLÍTICO 33µF 160V
C824 ECKW3A331KBP CAP. CERÁMICO 300ρF 1000V
C825 ECKW3A471KBP CAP. CERÁMICO 470ρF 1000V
C833 ECQB1H104JM3 CAP. POLIÉSTER 0,1µF 50V
C834 ECA1HM100B CAP. ELETROLÍTICO 10 µF 50V
C835 ECA1VM471GB CAP. ELETROLÍTICO 470 µF 35V
C837 ECJ2VF1H103Z CAP.CERÁMICO SMD 10ηF 50V
C838 ECA2AM221B CAP.ELETROLÍTICO 220 µF 100V
C850 ECA1CM102B CAP. ELETROLÍTICO 1000 µF 16V
C2201 ECSF16E3R3VB CAP. ELETROLÍTICO 3,3µF 16V
C2202 ECA1EM4R7B CAP. ELETROLÍTICO 4,7 µF 25V
C2203 ECA1HM010B CAP. ELETROLÍTICO 1 µF 50V
C2204 ECA1EM4R7B CAP. ELETROLÍTICO 4,7 µF 25V
C2205 ECA1EM4R7B CAP. ELETROLÍTICO 4,7 µF 25V
C2206 ECA1EM4R7B CAP. ELETROLÍTICO 4,7 µF 25V
C2207 ECA1EM4R7B CAP. ELETROLÍTICO 4,7 µF 25V
C2208 ECA1EM4R7B CAP. ELETROLÍTICO 4,7 µF 25V
C2209 ECA1AM101B CAP. ELETROLÍTICO 100 µF 10V M
C2210 ECA1HMR33B CAP. ELETROLÍTICO 0,33 µF 50V
C2211 ECEA1HUR68B CAP. ELETROLÍTICO 0,68 µF 50V SU
C2212 ECA1HM2R2B CAP. ELETROLÍTICO 2,2 µF 50V
C2213 ECA1EM100B CAP. ELETROLÍTICO 10 µF 25V
C2214 ECQB1H104JM3 CAP. POLIÉSTER 0,1µF 50V
C2215 ECQB1H223JM3 CAP. POLIÉSTER 22ηF 50V
C2216 ECUV1H332KBX CAP. CERÁMICO 3300ρF 50V B
C2217 ECEA1HN010UB CAP. ELETROLÍTICO 1 µF 50V
C2218 ECEA1HN010UB CAP. ELETROLÍTICO 1 µF 50V
C2219 ECSF16E10VB CAP. ELETROLÍTICO 10µF 16V
C2220 ECEA1CN100UB CAP. ELETROLÍTICO 10 µF 16V
C2221 ECUV1H103KBX CAP.CERÁMICO SMD 10ηF 50V K
C2222 ECUV1H472KBX CAP. CERÁMICO 4700ρF 50V B
C2302 ECA1HM3R3B CAP. ELETROLÍTICO 3,3 µF 50V
C2303 ECA1HM100B CAP. ELETROLÍTICO 10 µF 50V
C2304 ECQV1H224JM3 CAP. POLIÉSTER 0,22 µF 50V
C2305 ECUV1H332KBX CAP. CERÁMICO 3300ρF 50V B
C2306 ECA1CM221B CAP. ELETROLÍTICO
C2307 ECEA1HN010UB CAP. ELETROLÍTICO 1 µF 50V
C2308 ECA1HHG010B CAP. ELETROLÍTICO HG 1µF 50V
C2311 ECA1HM3R3B CAP. ELETROLÍTICO 3,3 µF 50V
C2351 ECA1EM102GB CAP. ELETROLÍTICO 1000 µF 25V
C2352 ECA1HHG3R3B CAP. ELETROLÍTICO HG 3,3µF 50V
C2353 ECA1HHG100B CAP. ELETROLÍTICO 10 µF 50V
C2354 ECQV1H224JM3 CAP. POLIÉSTER 0,22 µF 50V
C2355 ECUV1H332KBX CAP. CERÁMICO 3300ρF 50V B
C2356 ECA1CHG221B CAP. ELETROLÍTICO 220 µF 16 V
C2357 ECEA1HN010UB CAP. ELETROLÍTICO 1 µF 50V
C2358 ECQV1H224JM3 CAP. POLIÉSTER 0,22 µF 50V
C2359 ECQV1H224JM3 CAP. POLIÉSTER 0,22 µF 50V
C2451 ECA1EM100B CAP. ELETROLÍTICO 10 µF 25V
C2453 ECA1EM4R7B CAP. ELETROLÍTICO 4,7 µF 25V
C2452 ECA1EM100B CAP. ELETROLÍTICO 10 µF 25V
C2454 ECA1CM221B CAP. ELETROLÍTICO
C3001 ECA1HM010B CAP. ELETROLÍTICO 1 µF 50V
C3002 ECA1HM010B CAP. ELETROLÍTICO 1 µF 50V
C3003 ECA1HM010B CAP. ELETROLÍTICO 1 µF 50V
C3004 ECUV1H272KBX CAP.CERÁMICO 2700ρF 50V B
C3005 ECUV1H272KBX CAP.CERÁMICO 2700ρF 50V B

DIODOS

REF. CÓDIGOS DESCRIPCIÓN

D005 MA4068MTA DIODO ZENER VZ=6,8V 370MW
D006 MA4330HTA DIODO ZENER 12V 0,37W
D008 MA165TA5VT DIODO
D010 MA4047HTA DIODO ZENER 4,7V 0,25W H
D011 MA165TA5VT DIODO
D012 MA165TA5VT DIODO
D013 MA4068MTA DIODO ZENER VZ=6,8V 370MW
D014 MA165TA5VT DIODO
D150 MA165TA5VT DIODO
D401 ERA1501V3 DIODO
D402 MA4360MTA DIODO
D403 MTZJT-774.7C DIODO ZENER 4,7V
D404 MA165TA5VT DIODO

DIODOS

REF. CÓDIGOS DESCRIPCIÓN

D405 MTZJT-7736D DIODO ZENER 36V 0,5W
D406 MA165TA5VT DIODO
D407 MA4051HTA DIODO ZENER 5.1V. 0,25W
D510 EU2V1 DIODO
D511 MTZJT-775.6A DIODO ZENER
D551 RU2NV1 DIODO
D552 AU02V0 DIODO POTÊNCIA 2W
D554 AU02V0 DIODO POTENCIA 2W
D558 RS3FS DIODO RECTIFICADOR
D559 RU2M DIODO RECTIFICADOR
D602 MA165TA5VT DIODO
D801 RM10BLFA1 DIODO RECTIFICADOR
D802 RM10BLFA1 DIODO RECTIFICADOR
D803 RM10BLFA1 DIODO RECTIFICADOR
D804 RM10BLFA1 DIODO RECTIFICADOR
D805 TAP4GA0005 POSISTOR 12 Ω 270V
D806 TAP4GA0005 POSISTOR 12 Ω 270V
D807 MA165TA5VT DIODO
D808 MA165TA5VT DIODO
D809 MA4047HTA DIODO ZENER 4,7V 0,25W
D810 RU3YX-MV1 DIODO RECTIFICADOR
D813 ERZV10V621P2 VARISTOR
D820 EU02V1 DIODO
D821 EU02V1 DIODO
D822 EU02V1 DIODO
D823 RL30A DIODO RECTIFICADOR
D824 EU02V1 DIODO
D825 SR2KLV1 DIODO
D826 EU02V1 DIODO
D828 MA4270MTA DIODO MONTADO
D829 MA165TA5VT DIODO
D830 MA4240HTA DIODO
D831 MA4270MTA DIODO MONTADO
D832 MTZJT-7712C DIODO ZENER 12V 0,5W
D850 MA165TA5VT DIODO
D2301 MA165TA5VT DIODO
D1001 LN11WP38CF3 DIODO LED
D2302 MA165TA5VT DIODO
D2304 MA4068MTA DIODO ZENER VZ=6,8V 370MW
D3001 MA4110MTA DIODO ZENER 11V 0,37W
D3002 MA4110MTA DIODO ZENER 11V 0,37W
D3003 MA4110MTA DIODO ZENER 11V 0,37W

CIRCUITOS INTEGRADOS

REF. CÓDIGOS DESCRIPCIÓN

CI001 MN1874083TK2 CI MICROPROCESADOR
CI002 24LC08BIPA45 CI MEMORIA DIGITAL
CI003 RPM6937-V13 RECEPTOR REMOCON
CI401 LA7840 CI VERTICAL-OUT
CI402 BA225 CI MONOESTABLE
IC551 AN78M09LB CI REGULADOR 9V
IC552 AN78M05LB CI REGULADOR 5V
CI601 M52770ASP700 CI ONE CHIP BR1L/D
CI602 AN78L09TA CI REGULADOR DE 9V
IC801 TLP721FD4GR FOTO ACOPLADOR
IC803 STR58041A CI REGULATOR/SWITCHING SPMS
IC804 S1WBS20 PONTE RECTIFICADORA
IC2201 AN5819K CIRCUITO INTEGRADO MTS DECODER
IC2202 AN78L09TA CI REGULADOR 9V
IC2303 LA4285 CI AUDIO OUT
IC2304 LA4285 CI AUDIO OUT
IC2451 AN5285K CI SOUND AGC AUDIO

BOBINAS

REF. CÓDIGOS DESCRIPCIÓN

L002 B3A0A22 ALAMBRE PARA PUENTE
L003 TLUABTA2R2K BOBINA 2,2µH
L004 TLUABTA2R2K BOBINA 2,2µH
L005 TLUABTA2R2K BOBINA 2,2µH
L006 EXCELSA24T FERRITE CON TERMINAL
L008 TLUABTA470K BOBINA DE PICO 47µH
L009 EXCELSA35T FERRITE
L010 EXCELSA24T FERRITE CON TERMINAL

- 22 -

ELÉCTRICAS

TC-29A9ALISTA DE PIEZAS

BOBINAS

REF. CÓDIGOS DESCRIPCIÓN

L140 ELESN180JÁ BOBINA DE PICO 18µH
L150 TLX101KD01 BOBINA DE PICO 100µH
L151 ELESN270JÁ BOBINA DE PICO 27µH
L167 EQV7EN214P BOBINA VARIABLE 0.1-50µH
L240 ELESN100JA BOBINA DE PICO 10µH
L351 TLUABTA101K BOBINA DE PICO
L551 ELH5L7103 BOBINA
L610 ELESN221KA BOBINA DE PICO 220µH
L611 EXCELSR35T FERRITE
L612 EXCELSR35T FERRITE
L620 ELESN100JA BOBINA DE PICO 10µH
L801 ELF18DZ660EZ TRANSFORMADOR
L802 EXCELDR35V FERRITE RADIAL
L803 ELEIN680KA BOBINA
L804 ELEIN680KA BOBINA
L805 EXCELSA35V FERRITE
L806 ELC08D101E BOBINA CHOKE 100µH
L807 EXCELDR25V FERRITE RADIAL
L808 EXCELDR25V FERRITE RADIAL
L2201 TLTACT102J BOBINA DE PICO 1000µH
L2202 ELESN471JA BOBINA DE PICO 470µH
L2301 B3A0A22 ALAMBRE PUENTE
L2302 TLUABTA2R2K BOBINA 2,2µH

TRANSISTORES

REF. CÓDIGOS DESCRIPCIÓN

Q001 MSD601-RT1 TRANSISTOR NPN
Q002 2SC1685QRSTA TRANSISTOR
Q003 MSB709-RT1 TRANSISTOR PNP
Q004 MSB709-RT1 TRANSISTOR PNP
Q005 MSD601-RT1 TRANSISTOR NPN
Q140 MSD601-RT1 TRANSISTOR NPN
Q150 MSD601-RT1 TRANSISTOR NPN
Q151 MSB709-RT1 TRANSISTOR PNP
Q160 MSB709-RT1 TRANSISTOR PNP
Q161 MSB709-RT1 TRANSISTOR PNP
Q351 2SC3063RL TRANS. DISS. INFERIOR A 1W
Q352 2SC3063RL TRANS. DISS. INFERIOR A 1W
Q353 2SC3063RL TRANS. DISS. INFERIOR A 1W
Q401 MSD601-RT1 TRANSISTOR NPN
Q402 MSB709-RT1 TRANSISTOR PNP
Q403 MSB709-RT1 TRANSISTOR PNP
Q404 MSD601-RT1 TRANSISTOR NPN
Q405 MSB709-RT1 TRANSISTOR PNP
Q501 2SC4212HLB TRANS. NPN- STORAGE TIME COEF
Q502 MSD601-RT1 TRANSISTOR NPN
Q551 2SD2539LB306 TRANSISTOR H-OUT
Q601 2SD601ATX TRANSISTOR SMD
Q602 2SD601ATX TRANSISTOR SMD
Q603 MSD601-RT1 TRANSISTOR NPN
Q604 MSD601-RT1 TRANSISTOR NPN
Q605 MSD601-RT1 TRANSISTOR NPN
Q801 2SC1685RSTA TRANSISTOR NPN
Q802 2SC1384RS TRANSISTOR NPN
Q803 2SC1509 TRANS. DISSIP. MENOR 1W
Q804 2SA1767QTA TRANSISTOR PNP
Q805 CR3CM-12 TIRISTOR
Q1001 2SC1685RSTA TRANSISTOR
Q2201 2SD601ATX TRANSISTOR SMD
Q2302 MSB709-RT1 TRANSISTOR PNP

RESISTENCIAS

REF. CÓDIGOS DESCRIPCIÓN

R002 ERJ6GEYJ123V RES. SMD 12K Ω 0,1W
R003 ERDS2TJ562T RES. CARB. 5K6 Ω 1/5W
R004 ERDS2TJ561T RES. CARB. 560 Ω 1/4W
R005 ERDS2TJ101T RES. CARB. 100Ω 1/4W
R006 ERJ6GEYJ391V RES. SMD 390 Ω 0,125W
R007 ERJ6GEYJ561V RES. SMD 560 Ω 0,1W
R008 ERDS2TJ562T RES. CARB. 5K6 Ω 1/4W
R010 ERDS2TJ222T RES. CARB. 2K2 Ω 1/4W
R011 ERJ6GEYJ684V RES. SMD 680K Ω 0,1W
R012 ERDS2TJ473T RES. CARB. 47 KΩ 1/4W

RESISTENCIAS

REF. CÓDIGOS DESCRIPCIÓN

R013 ERJ6GEYJ472V RES. SMD 4,7K Ω 0,1W
R014 ERJ6GEYJ472V RES. SMD 4,7K Ω 0,1W
R015 ERDS2TJ474T RES. CARB. 470 KΩ 1/5W
R016 ERDS2TJ223T RES. CARB. 22K Ω 1/4W
R018 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R019 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R020 ERJ6GEYJ182V RES. SMD 1,8K Ω 0,1W
R021 ERJ6GEYJ101V RES. SMD 100Ω 0,1W
R022 ERJ6GEYJ101V RES. SMD 100Ω 0,1W
R023 ERDS2TJ102T RES. CARB. 1K Ω 1/4W
R024 ERJ6GEYJ681V RES. SMD 680 Ω 0,1W
R025 ERDS2TJ562T RES. CARB. 5K6 Ω 1/4W
R026 ERDS2TJ562T RES. CARB. 5K6 Ω 1/4W
R027 ERDS2TJ562T RES. CARB. 5K6 Ω 1/4W
R028 ERDS2TJ471T RES. CARB. 470 Ω 1/4W
R029 ERJ6GEYJ102V RES. SMD 1K Ω 0,1W
R030 ERJ6GEYJ102V RES. SMD 1K Ω 0,1W
R031 ERJ6GEY0R00V RES. PUENTE SMD
R032 ER0S2TKF1002 RES. PREC. 10K Ω 0,25W
R033 ERJ6GEYJ222V RES. SMD 2,2K Ω 0,1W
R034 ERJ6GEYJ222V RES. SMD 2,2K Ω 0,1W
R035 ERJ6GEYJ332V RES. SMD 3,3K Ω 0,1W
R036 ERJ6GEYJ562V RES. SMD 5,6K Ω 0,1W
R037 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R038 ERJ6GEYJ223V RES. SMD 22K Ω 0,1W
R039 ERDS2TJ102T RES. CARB. 1K Ω 1/4W
R040 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R041 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R043 ERJ6GEYJ102V RES. SMD 1K Ω 0,1W
R044 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R045 ERDS2TJ222T RES. CARB. 2K2 Ω 1/5W
R046 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R047 B3A0A22 ALAMBRE PUENTE
R146 ERJ6GEYJ331V RES. SMD 330 Ω 0,1W
R147 ERJ6GEYJ271V RES. SMD 270 Ω 0,1W
R148 ERJ6GEYJ222V RES. SMD 2,2K Ω 0,1W
R149 ERJ6GEYJ223V RES. SMD 22K Ω 0,1W
R150 ERJ6GEYJ473V RES. SMD 47K Ω 0,1W
R151 ERDS2TJ104T RES. CARB. 100K Ω 1/4W
R152 ERDS2TJ393T RES. CARB. 39KΩ 1/4W
R153 ERJ6GEYJ473V RES. SMD 47K Ω 0,1W
R154 ERDS2TJ823T RES. CARB. 82 KΩ 1/4W
R155 ERDS2TJ331T RES. CARB. 330 Ω 1/4W
R156 ERJ6GEYJ684V RES. SMD 680K Ω 0,1W
R157 ERJ6GEYJ681V RES. SMD 680 Ω 0,1W
R158 ERJ6GEYJ472V RES. SMD 4,7K Ω 0,1W
R159 ERJ6GEYJ223V RES. SMD 22K Ω 0,1W
R160 ERDS2TJ221T RES. CARB. 220 Ω 1/4W
R161 ERJ6GEYJ334V RES. SMD 330K 0,1W
R162 B3A0A22 ALAMBRE PUENTE
R163 ERJ6GEYJ332V RES. SMD 3,3K Ω 0,1W
R164 ERDS2TJ271T RES. CARB. 270 Ω 1/4W
R166 ERJ6GEYJ391V RES. SMD 390 Ω 0,125W
R167 ERDS2TJ181T RES. CARB. 180 Ω 1/4W
R168 ERJ6GEY0R00V RES. PUENTE SMD
R170 ERJ6GEYJ471V RES. SMD 470K Ω 0,1W
R171 ERJ6GEYJ682V RES. SMD 6,8K Ω 0,1W
R172 ERDS2TJ331T RES. CARB. 330 Ω 1/4W
R173 ERDS2TJ1001T RES. CARB. 100Ω 1/4W
R203 ERJ6GEY0R00V RES. PUENTE SMD
R240 ERJ6GEYJ471V RES. SMD 470K Ω 0,1W
R351 ERG2FJ123H RES. OXIDO METAL 12K Ω 2W
R352 ERG2FJ123H RES. OXIDO METAL 12K Ω 2W
R353 ERG2FJ123H RES. OXIDO METAL 12K Ω 2W
R354 ERDS1TJ272T RES. CARB. 2,7K Ω 0,5W
R355 ERDS1TJ272T RES. CARB. 2,7K Ω 0,5W
R356 ERDS1TJ272T RES. CARB. 2,7K Ω 0,5W
R357 ERDS2TJ271T RES. CARB. 270 Ω 1/4W
R358 ERDS2TJ271T RES. CARB. 270 Ω 1/4W
R359 ERDS2TJ271T RES. CARB. 270 Ω 1/4W
R360 ERDS2TJ272T RES. CARB. 2K7 Ω 1/4W
R361 ERDS2TJ272T RES. CARB. 2K7 Ω 1/4W
R362 ERDS2TJ272T RES. CARB. 2K7 Ω 1/4W

- 23 -

ELÉCTRICAS

TC-29A9ALISTA DE PIEZAS

RESISTENCIAS

REF. CÓDIGOS DESCRIPCIÓN

R363 ERDS2TJ101T RES. CARB. 100Ω 1/4W
R364 ERDS2TJ101T RES. CARB. 100Ω 1/4W
R365 ERDS2TJ101T RES. CARB. 100Ω 1/4W
R402 ERJ6GEYJ333V RES. SMD 33K Ω 0,1W
R403 ERJ6GEYJ473V RES. SMD 47K Ω 0,1W
R404 ERJ6GEYJ473V RES. SMD 47K Ω 0,1W
R406 ERDS1FJ1R0P RES. NO INFLAMABLE 1,0 Ω 0,5W
R407 ERJ6GEYJ332V RES. SMD 3,3K Ω 0,1W
R408 ERJ6GEY0R00V RES. PUENTE SMD
R410 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R411 ERJ6GEYJ562V RES. SMD 5,6K Ω 0,1W
R412 ERJ6GEYJ472V RES. SMD 4,7K Ω 0,1W
R414 ERDS1FJ471P RES. CARB. 470 Ω 0,5W
R415 ERDS1FJ2R2T RES. NO INFLAMABLE 2,2 Ω
R420 ERX12SJR47E RES. PELÍCULA METALICA 1/2W 47Ω
R421 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R422 ERDS2TJ682T RES. CARB. 6K8 Ω 1/4W
R424 ERJ6GEYJ152V RES. SMD 1,5K Ω 0,1W
R425 ERDS2TJ103T RES. CARB. 10K Ω 1/4W
R426 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R427 ERJ6GEYJ683V RES. SMD 68K Ω 0,1W
R428 ERJ6GEYJ334V RES. SMD 330K 0,1W
R450 ERDS2TJ683T RES. CARB. 68 KΩ 1/4W
R451 ERJ6GEYJ223V RES. SMD 22K Ω 0,1W
R452 ERJ6ENF1183V RES. PREC. SMD 118K Ω 1/10W
R453 ERJ6GEYJ122V RES. SMD 1,2K Ω 0,1W
R454 ERJ6GEYJ682V RES. SMD 6,8K Ω 0,1W
R455 ERDS2TJ272T RES. CARB. 2K7 Ω 1/4W
R456 ERJ6GEYJ152V RES. SMD 1,5K Ω 0,1W
R457 ERDS2TJ684T RES. CARB. 680K Ω 0,25W
R470 ERJ6GEYJ271V RES. SMD 270 Ω 0,1W
R471 ERDS2TJ273T RES. CARB. 27 KΩ 1/4W
R472 ERJ6GEYJ221V RES. SMD 220 Ω 0,1W
R473 ERJ6GEYJ274V RES. SMD 270K Ω 0,1W
R503 ERJ6GEYJ224V RES. SMD 220K Ω 1/10W
R504 ERJ6GEYJ681V RES. SMD 680 Ω 0,1W
R505 ERJ6GEYJ562V RES. SMD 5,6K Ω 0,1W
R506 ERJ6GEYJ101V RES. SMD 100Ω 0,1W
R510 ERJ6GEYJ563V RES. SMD 56K Ω 0,1W
R511 ERJ6GEYJ473V RES. SMD 47K Ω 0,1W
R512 ERG2FJ392H RES. OXIDO METAL. 39K Ω 2W
R513 ERJ6GEYJ152V RES. SMD 1,5K Ω 0,1W
R514 ERJ6GEY0R00V RES. PUENTE SMD
R515 ERJ6GEYJ393V RES. SMD 39K Ω 0,1W
R516 ERJ6GEYJ222V RES. SMD 2,2K Ω 0,1W
R517 ERJ6GEYJ274V RES. SMD 270K Ω 0,1W
R518 ERDS2TJ684T RES. CARB. 680K Ω 0,25W
R519 ERJ6GEYJ822V RES. SMD 8,2K Ω 0,1W
R520 ERDS2TJ562T RES. CARB. 5K6 Ω 1/5W
R522 ERJ6GEYJ101V RES. SMD 100Ω 0,1W
R523 ERJ6GEYJ471V RES. SMD 470K Ω 0,1W
R524 ERDS2TJ681T RES. CARB. 680 Ω 1/4W
R525 ERJ6GEYF304V RES. SMD PREC. 300K Ω 0,1W
R526 ERJ6GEYF514V RES. SMD PREC. 510K Ω 0,1W
R527 ER0S2TKF1003 RES. PRECISO 100K Ω 0,25W
R550 ERG3FJ392H RES. OXIDO METAL 3,9 KΩ 3W
R551 ERG3FJ392H RES. OXIDO METAL 3,9 KΩ 3W
R554 ERDS1FJ1R0P RES. NO INFLAMABLE 1,0 Ω 0,5W
R555 ERQ12HKR68P FUSISTOR 0,68Ω 0,5W
R556 ERDS2TJ223T RES. CARB. 22K Ω 1/4W
R557 B3A0A22 ALAMBRE PUENTE
R558 ERQ1CKPR56S FUSISTOR 0,56 Ω 1W
R559 ERDS1FJ1R0P RES. NO INFLAMABLE 1,0 Ω 0,5W
R561 ERG2FJ102H RES. OXIDO METAL 1KΩ 3W
R563 ERD50FJ474P RES. OXIDO METAL 470 KΩ ½W
R564 ER050PKF1373 RES. PRECISO 137 KΩ 0,5W
R570 ERG3FJ560H RES. OXIDO METAL 56Ω 3W
R571 ERG2FJ560H RES. OXIDO METAL 56Ω 3W
R602 ERJ6GEYJ331V RES. SMD 330 Ω 0,1W
R603 ERJ6GEYJ331V RES. SMD 330 Ω 0,1W
R604 ERJ6GEYJ331V RES. SMD 330 Ω 0,1W
R605 ERJ6GEYJ821V RES. SMD 820 Ω 0,1W
R606 ERJ6GEYJ821V RES. SMD 820 Ω 0,1W

RESISTENCIAS

REF. CÓDIGOS DESCRIPCIÓN

R607 ERJ6GEYJ821V RES. SMD 820 Ω 0,1W
R609 ERDS2TJ100T RES. CARB. 10 Ω ¼W
R610 ERDS2TJ100T RES. CARB. 10 Ω ¼W
R611 ERDS2TJ123T RES. CARB. 12 KΩ 1/2W
R612 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R613 ERDS2TJ123T RES. CARB. 12 KΩ 1/2W
R614 ERJ6GEYJ123V RES. SMD 12K Ω 0,1W
R615 ERDS2TJ103T RES. CARB. 10K Ω 1/4W
R616 ERJ6GEYJ681V RES. SMD 680 Ω 0,1W
R617 ERJ6GEYJ681V RES. SMD 680 Ω 0,1W
R618 ERJ6GEYJ681V RES. SMD 680 Ω 0,1W
R619 ERJ6GEYJ475V RES. SMD 4,7M 0,1W
R620 ERJ6GEYJ221V RES. SMD 220 Ω 0,1W
R621 ERJ6GEYJ471V RES. SMD 470K Ω 0,1W
R622 ERJ6GEYJ272V RES. SMD 2,7K Ω 0,1W
R623 ERJ6GEYJ915V RES. SMD 9,1M Ω 1/10W
R630 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R631 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R632 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R803 ERF15ZK2R2 RES. ALAMBRE 2.2 Ω 15W
R804 ERF5ZJ121 RES. CIMENTO 120 Ω 5W
R805 ERG3FJ333 RES. PELÍCULA METALICA 33K Ω 3W
R806 ERG3FJ333 RES. PELÍCULA METALICA 33K Ω 3W
R807 ERDS2TJ392T RES. CARB. 3K9 Ω 1/4W
R808 ERDS1FJ1R0T RES. NO INFLAMABLE 1 Ω 0,5W
R809 ERDS1FJ1R0T RES. NO INFLAMABLE 1 Ω 0,5W
R810 ERDS1FJ272T RES. NO INFLAMABLE 2,7 Ω 0,5W
R816 ERDS1FVJ3R3T RES. CARB. 3,3 Ω 0,5W
R817 ERD75TAJ825 RES. CARVAO SOLIDO 8,2M Ω 0,5W
R818 ERDS2TJ562T RES. CARB. 5K6 Ω 1/5W
R819 ERQ1CKPR56S RES. FUSIVEL 1W 0,56Ω
R820 ERDS2TJ153T RES. CARB. 15K Ω 1/4W
R821 ERJ6GEYJ392V RES. SMD 3,9K Ω 0,1W
R822 ERD50FJ474P RES. NO INFLAMABLE 470K Ω 1/2W
R823 ERDS2TJ222T RES. CARB. 2K2 Ω 1/5W
R824 ERG3FJ390 RES. OXIDO METAL 39Ω 3W
R825 ERDS2TJ102T RES. CARB. 1 KΩ ¼W
R826 ERF2AKR22P RES. ALAMBRE 0,22 Ω 2W
R827 ERDS1FJ561P RES. NO INFLAMABLE 560 Ω 0,5W
R828 ERG3FJ470H RES. OXIDO METAL 47 Ω 3W
R829 ERQ14AJ180P FUSISTOR 18 Ω 0,25W
R831 ERDS1TJ183T RES. CARB. 18K Ω 0,5W
R832 ERDS2TJ561T RES. CARB. 560 Ω 1/4W
R833 ERDS2TJ103T RES. CARB. 10K Ω 1/4W
R834 ERDS2TJ473T RES. CARB. 47 KΩ 1/4W
R835 ERJ6GEYJ221V RES. SMD 220 Ω 0,1W
R836 ERG1SJ272P RES. OXIDO METAL 2.7K 1W
R837 ERG3FJ471H RES. OXIDO METAL 470 Ω 3W
R1001 ERDS2TJ123T RES. CARB. 12 KΩ 1/2W
R1002 ERDS2TJ152T RES. CARB. 1,5 KΩ 1/4W
R1003 ERDS2TJ392T RES. CARB. 3,9 KΩ 1/4W
R1004 ERDS2TJ392T RES. CARB. 3,9 KΩ 1/4W
R2201 ERJ6GEYJ472V RES. SMD 4,7K Ω 0,1W
R2202 ERJ6GEYJ153V RES. SMD 15K Ω 0,1W
R2203 ERJ6GEYJ104V RES. SMD 100K Ω 0,1W
R2204 ERJ6GEYJ473V RES. SMD 47K Ω 0,1W
R2205 ERJ6GEYJ154V RES. SMD 150K Ω 0,1W
R2206 ERJ6GEYJ102V RES. SMD 1K Ω 0,1W
R2207 ERJ6GEYJ102V RES. SMD 1K Ω 0,1W
R2208 ERJ6ENF9102V RES. PRECISO SMD 91K Ω 0,1W
R2209 ERJ6GEYJ682V RES. SMD 6,8K Ω 0,1W
R2210 ERJ6GEYJ394V RES. SMD 390K 0,1W
R2214 ERJ6GEY0R00V RES. PUENTE SMD
R2215 ERJ6GEY0R00V RES. PUENTE SMD
R2216 ERJ6GEYJ154V RES. SMD 150K Ω 0,1W
R2217 ERJ6GEYJ224V RES. SMD 220K Ω 1/10W
R2218 ERJ6GEYJ101V RES. SMD 100Ω 0,1W
R2219 ERJ6GEYJ562V RES. SMD 5,6K Ω 0,1W
R2220 ERJ6GEYJ332V RES. SMD 3,3K Ω 0,1W
R2301 ERQ2CJP1R8S FUSISTOR 1,8 Ω 2W
R2302 ERJ6GEY0R00V RES. PUENTE SMD
R2303 ERD25FJ1R0P RES. NO INFLAMABLE 1 Ω 0,5W
R2304 ERDS2TJ682T RES. CARB. 6K8 Ω 1/4W

- 24 -

ELÉCTRICAS

TC-29A9ALISTA DE PIEZAS

RESISTENCIAS

REF. CÓDIGOS DESCRIPCIÓN

R2311 ERJ6GEYJ332V RES. SMD 3,3K Ω 0,1W
R2312 ERJ6GEYJ682V RES. SMD 6,8K Ω 0,1W
R2313 ERJ6GEYJ683V RES. SMD 68K Ω 0,1W
R2314 ERJ6GEYJ104V RES. SMD 100K Ω 0,1W
R2315 ERJ6GEY0R00V RES. PUENTE SMD
R2317 ERDS2TJ561T RES. CARB. 560 Ω 1/5W
R2318 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R2319 ERDS2TJ562T RES. CARB. 5K6 Ω 1/4W
R2320 ERJ6GEY0R00V RES. PUENTE SMD
R2321 ERDS2TJ101T RES. CARB. 100Ω 1/4W
R2322 ERJ6GEYJ472V RES. SMD 4,7K Ω 0,1W
R2352 ERJ6GEY0R00V RES. PUENTE SMD
R2353 ERD25FJ1R0P RES. N INFLAM. 1 Ω 0,5W
R2354 ERDS2TJ682T RES. CARB. 6K8 Ω 1/4W
R2357 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R2358 ERJ6GEYJ122V RES. SMD 1,2K Ω 0,1W
R2359 ERJ6GEYJ103V RES. SMD 10K Ω 0,1W
R2360 ERJ6GEYJ122V RES. SMD 1,2K Ω 0,1W
R2361 ERDS2TJ681T RES. CARB. 680 Ω 1/4W
R2362 ERJ6GEYJ681V RES. SMD 680 Ω 0,1W
R2454 ERDS2TJ225T RES. CARB. 2,2 MΩ 1/4W
R2455 ERJ6GEYJ243V RES. SMD 24K Ω 0,1W
R2456 ERJ6GEYJ223V RES. SMD 22K Ω 0,1W
R3005 ERDS2TJ750T RES. CARB. 75 Ω 1/5W
R3006 ERDS2TJ391T RES. CARB. 390 Ω 1/4W
R3007 ERDS2TJ682T RES. CARB. 6K8 Ω 1/4W
R3008 ERDS2TJ682T RES. CARB. 6K8 Ω 1/4W
R3009 ERJ6GEYJ334V RES. SMD 330K 0,1W
R3010 ERJ6GEYJ334V RES. SMD 330K 0,1W

LLAVES

REF. CÓDIGOS DESCRIPCIÓN

S001 BVGPF002 LLAVE TOQUE TC-29A9A
S002 BVGPF002 LLAVE TOQUE TC-29A9A
S003 BVGPF002 LLAVE TOQUE TC-29A9A
S004 BVGPF002 LLAVE TOQUE TC-29A9A
S005 BVGPF002 LLAVE TOQUE TC-29A9A
S008 BVGPF002 LLAVE TOQUE TC-29A9A
S009 BVGPF002 LLAVE TOQUE TC-29A9A
S801 ESB91232A LLAVE POWER
S2301 ESB621283 LLAVE SPEAKER

TRANSFORMADORES

REF. CÓDIGOS DESCRIPCIÓN

T501 TLH15452 TRANSFORMADOR
T502 ETE16K83BZ TRANSF. DRIVER
T551 KFT4AB143F TRANSF. FLY BACK
T801 ETS29AK3P6NC TRANSF. CHOPPER
T802 TLPA014 TRANSFORMADOR CR TC-29A9

SELECTOR DE CANALES

REF. CÓDIGOS DESCRIPCIÓN

TNR001 ENV56D75G3 SELECTOR FST DE 125 CANALES

OSCILADORES

REF. CÓDIGOS DESCRIPCIÓN

X001 TSSA010 CRISTAL OSCILADOR
X101 M1969M FILTRO SAW 45,75MHZ M
X140 EFCT4R5MW5 FILTRO TRAP CERÁMICO 4,5MHZ MX-5
X240 EFCT4R5MS5W FILTRO CERÁMICO 4,5MHZ
X520 TAFCSB503F18 OSCILADOR CERÁMICO 500K HERTZ
X601 TSSA161 CRISTAL PAL-M
X602 TSSA162 CRISTAL PAL N
X603 TSS2143TD OSCILADOR CRISTAL NTSC

OUTROS

REF. CÓDIGOS DESCRIPCIÓN

F802 XBA2C40TR0 FUSIBLE VIDRIO 4 A, 250V TIME LAG.
RL801 TSEH8007 RELE 5W
SPK1 EAS-9D104ZA PARLANTE 8Ω
SPK2 EAS-9D104ZA PARLANTE 8Ω

ANOTACIONES

REF. CÓDIGOS DESCRIPCIÓN

- 25 -

VISTA POR EXPLOSIÓN TC-29A9A

- 26 -

MECÁNICAS

TC-29A9ALISTA DE PIEZAS

01 TZGNPAC29A9A PLACA A/C MONTADA
02 B3DDR263PT-46 FLAT CABLE Y1-E1 5 VIAS 460mm
03 TXAJTE2CB29A9-1 FLAT CABLE Y2-E2 4 VIAS 450mm
04 ENV56D75G3R
05 ESB521283 LLAVE SPEAKER S2301
06 BVQPF002 LLAVE DE TOQUE (S001 a S009)
07 KFT4AB143F TRANSFORMADOR FLY-BACK
08 TJB2A9063B TERMINAL AV JK3001
09 TJSC00300 SOQUETE P/ CRT JK351
10 TNP2BA007 PLACA LED V
11 TMW2B209 BRACKET LLAVE ENCIENDE/APAGA
12 EYF52BC PORTA FUSIBLE
13 ESB91232A LLAVE ENCIENDE/APAGA S801
14 TXAJTE3CB20G9A CABLE POWER-LED
15 XBA2C40TR0 FUSIBLE DE VIDRIO 4,0A 250V F802
16 EAS-9D104ZA PARLANTE 8Ω (SPK1y SPK2)
17 KDY5UTA09F DY - YOKE DE DEFLEXIÓN
18 M68LGL062X CRT 29
19 TLC2047-2 CY - YOKE DE CONVERGENCIA
20 TLK2BA001 DG - BOBINA DESMAGNETIZADORA
21 TXAJTSPCB29A9A CABLE PARLANTE (IEC-65)
22 TSX2BA02A CABLE CA
23 TBX2B854 BOTÓN LLAVE PARLANTE
24 TBX2B851 BOTÓN ENCIENDE/APAGA
25 TKK2B0306 GUIA DEL LED
26 TBM4G3001 EMBLEMA PANASONIC
27 TBX2B848 BOTÓN DE 7 POSICIONES
28 TKK2B0303 GUIA PARA INFRA ROJO
29 TKP2AA00601 PAINEL FUME (MICA POLARIZADA)
30 TKY2B1202 GABINETE
31 TMM15404-1 PRESILLA REDONDA
32 TMM16445 PRESILLA CON ASTA
33 TNQ2B2101 CONTROL REMOTO
34 S-U5012 CONVERSOR DE IMPEDANCIA
35 TKP2B11161 FIJADOR DEL CABLE AC
36 TKU2B21902-3 TAMPA TRASERA
37 TMK2B903 CORRECTOR DE CONVERGENCIA
38 TMM2B506 CALÇO DEL DY
39 TSN63115-2 MAGNETO CORRECTIVO
40 TNP2BA006-1 PLACA LLAVE ENCIENDE/APAGA P2
41 TMM2B202-1 TRABA PARA CABLE CA
42 TXFKY29A9A GABINETE MONTADO
43 TMX2B109 CHASIS FRAME
44 TXF3A29S10 CONJUNTO ATERRAMIENTO
45 TXAJTACCB29G9A CONECTOR DEL CABLE POWER
46 TMK2B545 HIMERON LATERAL
47 TZGNPVP229A9 PLACA VP2 MONTADA

SELECTOR FST DE 125 CANALES

ANOTACIONES

REF. CÓDIGOS DESCRIPCIÓN

- 27 -

Panasonic do Brasil Ltda.

GRUPO CS - APOYO TÉCNICO

Rod. Presidente Dutra, Km 155

São José dos Campos - SP
